BEDIENUNGSANLEITUNG M 82 269 9 REF GRUNDIG
Vermeiden Sie bitte:
! Blitzschäden durch Ziehen des Netz- und Antennen-kabels.
! Das Abdecken der Lüftungsschlitze.
! Zu geringe Abstände in der Schrankwand bei entsprechendem Standort.
! Netzkabelbeschädigungen.
! Magnetische Felder (Lautsprecherboxen) in Gerätenähe.
! Reiben und Kratzen am Bildschirm.
Reinigen Sie den Bildschirm nur mit einem feuchten weichen Tuch. Verwenden Sie nur klares, sauberes Wasser.
! Hitzestau, Feuchtigkeit, Staub und Fremdkörper im Gerät.
! Öffnen des Gerätes und Eingriffe durch Nichtfachleute.
Gerät an die Antenne anschließen

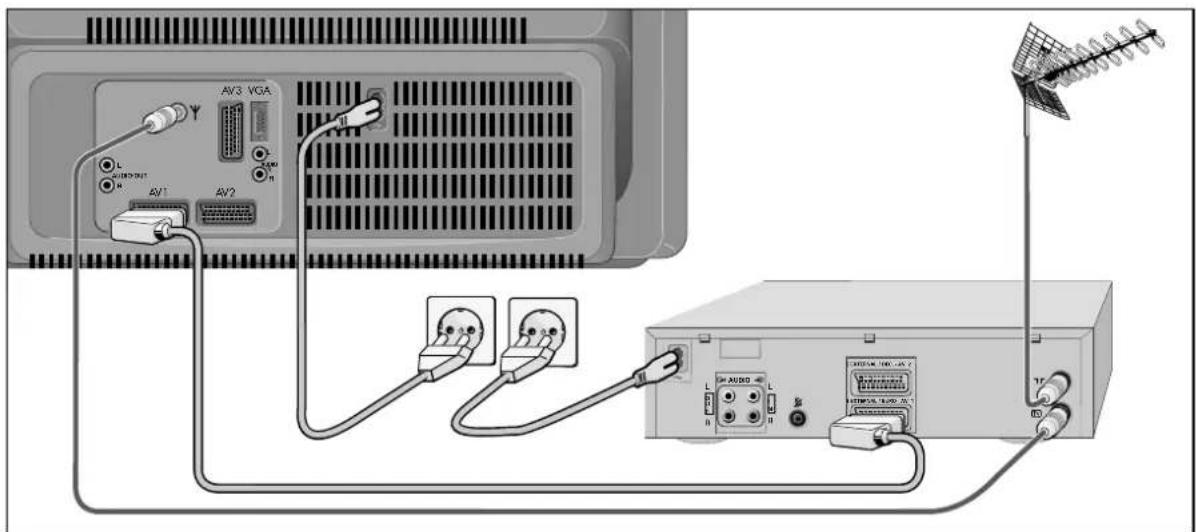

Antennenkabel mit der Antennenbuchse Ydes Fernsehgerätes verbinden.
Bei Fernseh-/Videorecorder-Betrieb der Abbildung entsprechend.
Dieses hochdigitalisierte Fernsehgerät bietet optimale Bild- und Tonqualität.
Die wesentlichen Voraussetzungen hiefür sind:
Einwandfrei funktionierende Antennenanlagen und Antennenanschlußkabel mit hohem Schirmmaß (85 dB) als Verbindung zwischen Fernsehgerät und Antennensteckdose bzw. zwischen Fernsehgerät und Videorecorder.
Vermeiden Sie auch Kabelschleifen in Gerätenähe.
Im Dialogcenter Menüteil »Audio-/Video-Anschlüsse« finden Sie weitere Hinweise zum Anschließen von verschiedenen Zusatzgeräten (z. B. SAT-Receiver, Decoder).
Gerät mit dem Netz verbinden
Gerät ein-/ausschalten
Die Taste © am Gerät drücken.
Leuchtet danach nur die LED in der Netztaste, dann befindet sich das Gerät in Bereitschaft.
Schalten Sie dann mit der Fernbedienung – durch Drücken auf eine der Tasten ①, ⚠— das Gerät ein.
Programmplätze belegen
Das Gerät ist mit dem automatischen Programm-suchlauf ATS euro plus ausgestattet, der Ihnen die Programmplatzbelegung abnimmt.
Nach dem Einschalten des Gerätes bestätigen Sie die Dialogsprache »Deutsch« mit der Taste OK
Wenn die Seite »Dialogsprache wählen« nicht erscheint, drücken Sie die Taste ⓘ und anschließend die Taste OK
Das Dialogcenter blendet sich ein
Wählen Sie mit den Tasten △ oder √ die Zeile »Automatische Programmierung« an.
Drücken Sie die Taste OK
Wählen Sie mit den Tasten ☐ oder ☑ die Zeile »Komplette Neuprogrammierung« an und drücken Sie die Taste OK
Bestätigen Sie den Gerätestandort mit der Taste OK
Nach Beenden der automatischen Programmplatzbelegung erhalten Sie Hinweise zum Easy Dialog System.
Das Easy Dialog System
Ihr Fernsehgerät ist mit einem »Easy Dialog System« ausgestattet.
Das heißt, alle Bedienhinweise sind nicht wie sonst in einer gedruckten Anleitung, sondern in Dialogfeldern enthalten, die in das Bild eingeblendet werden können.
Das Dialogcenter
Das Dialogcenter ist die Steuerzentrale Ihres Fernsehgerätes. Durch Drücken der Taste ① und anschließendes Bestätigen mit der Taste OK rufen Sie das Dialogcenter auf. Hier können Sie vielfältige Einstellungen vornehmen, Informationen abrufen und gezielt Hilfen zur Bedienung Ihres Fernsehgerätes (z.B. Erklärung der Fernbedienung, Stichwortverzeichnis, Tips und Tricks) erhalten.
Probieren Sie es einfach aus. Sie können nichts falsch machen
Die Grundbedienung

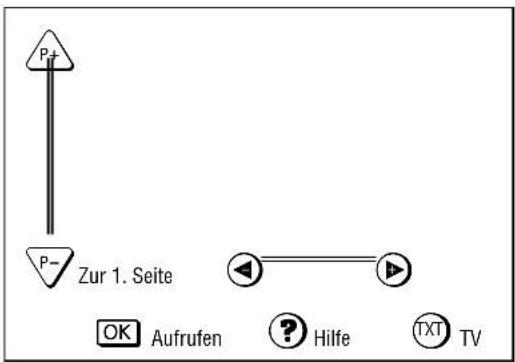

Die Dialogzeichen zeigen bei jedem Bedienschritt an, mit welchen Tasten bestimmte Funktionen ausgeführt werden können.
P-Bewegen des gelben Balkens nach oben/unten.
Bei zweiseitigen Menüs wird auf die zweite Seite »umgeblättert«.
Einstellen von Werten.
Aufrufen oder bestätigen der angewählten Funktion.
Zurück zum Fernsehbild.
Aufrufen der aktuellen Hilfe.

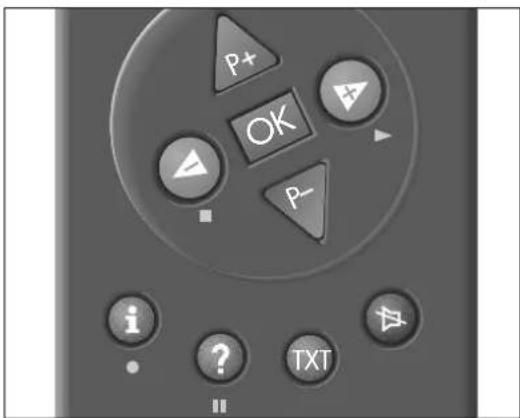

Auf dieser Seite sind die Tasten der Fernbedienung kurz erklärt.

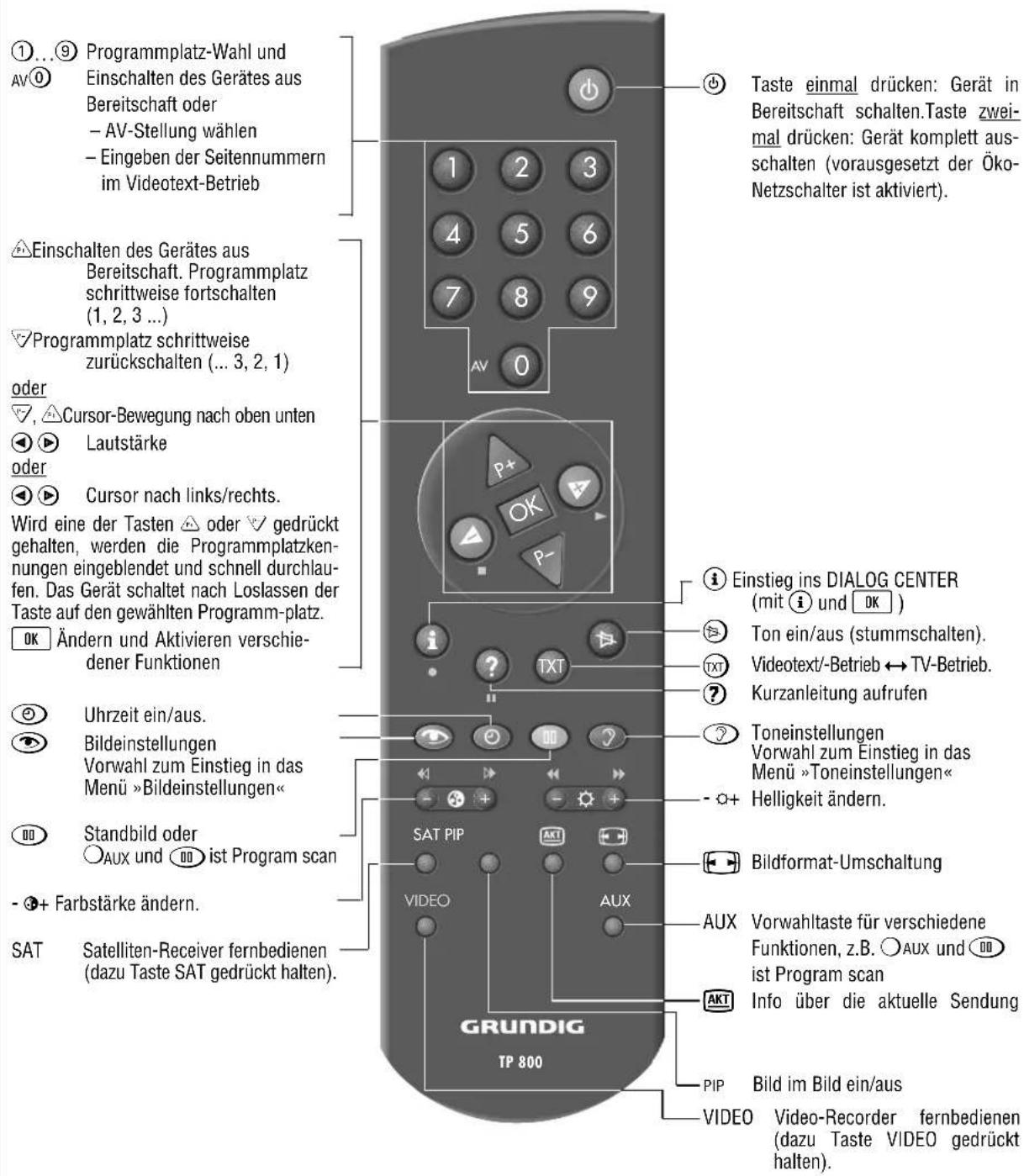

Im Dialogcenter sind unter »Fernbedienung« alle Funktionen der Fernbedienung erklärt.
Probieren Sie die Funktionen einfach aus.
Netzspannung:
220-240V, 50/60Hz
(Regelbereich des Netzteiles 190 ... 264V)
Aufnahme:
Aufnahme Aufnahme Tonendstufe Tonendstufe im Betrieb in Bereitschaft Musikleistung|Sinus
| ca. 175 7 W 2 x | 80 W aktiv | 2 x 10 | + 20 W | ||
Empfangsbereiche:
C01 ... C99
Sonderkanäle S01 ... S41
Norm:
Service-Hinweise für den Fachhandel:
Das Netzkabel ist im Gerät steckbar ausgeführt. Für Ersatzzwecke geben Sie bitte bei der Kundendienststelle die Bestell-Nr.: 8290-991-316 an.
Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 34kV/mittlerer Strahlstrom 1,6mA.
Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.
Kontaktbelegung EURO-AV-Buchse
Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:
Stift Signal
1 = Audio Ausgang rechts
2 = Audio Eingang rechts
7 = RGB Blau Eingang
8 = Schaltspannung
9 = Grün Masse
10 = Datenleitung (MEGALOGIC)
11 = RGB Grün Eingang
12 = -
13 = Rot Masse
14 = Masse
15 = RGB Rot Eingang
$$ (S - \text { Video } = \text { Chroma }) $$
16 = RGB Schaltspannung
17 = Video Masse
18 = RGB Schaltspannung Masse
19 = Video Ausgang
20 = Video Eingang
$$ (S - \text { Video } = \text { Luminanz }) $$
21 = Abschirmung/Masse
