BEDIENUNGSANLEITUNG M 95 411 9 REF PIP GRUNDIG
Verehrte Kundin, verehrter Kunde!
Damit dieses hochwertige und komfortable Fernsehgerät Ihnen lange Zeit Freude und Unterhaltung bereitet, ist es sehr wichtig, daß Sie beim Aufstellen des Gerätes die folgenden Punkte beachten.


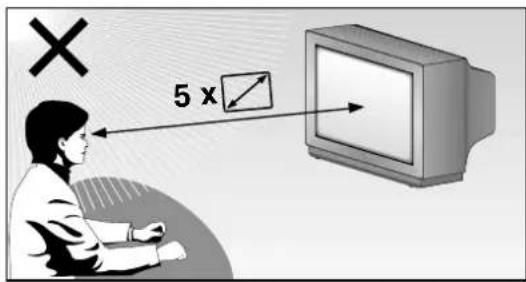

Der ideale Betrachtungsabstand beträgt 5x die Bildschirmdiagonale.
Fremdlicht auf den Bildschirm beeinträchtigt die Bildqualität.


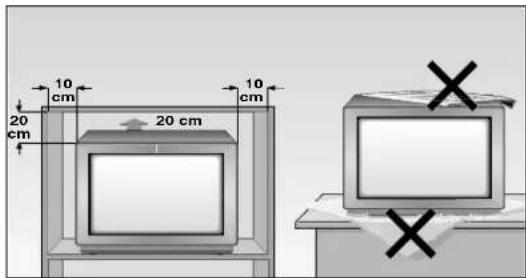

10 cm 20 cm 20 cm 10 cm
Genügend große Abstände in der Schrankwand bei entsprechendem Standort.
Die Lüftungsschlitze nicht abdecken.
Im Gerät können Wärmestaus entstehen.
- Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Gerät vom Fachmann entfernen.
Das Netzkabel nicht beschädigen.
Keine magnetische Felder (z.B. Lautsprecherboxen) in Gerätenähe.
Stellen Sie keine Blumenvasen oder Blumentöpfe auf das Gerät.
Achten Sie darauf, daß keine Flüssigkeiten und andere Gegenstände in das Innere des Gerätes gelangen (Kurzschlußgefahr).
Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.
Vermeiden Sie Blitzschäden durch Ziehen des Netz- und Antennenkabels.
- Auch wenn das Gerät ausgeschaltet ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.
Das Gerät darf nur von autorisierten Fachpersonal geöffnet und gewartet werden.
Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen.

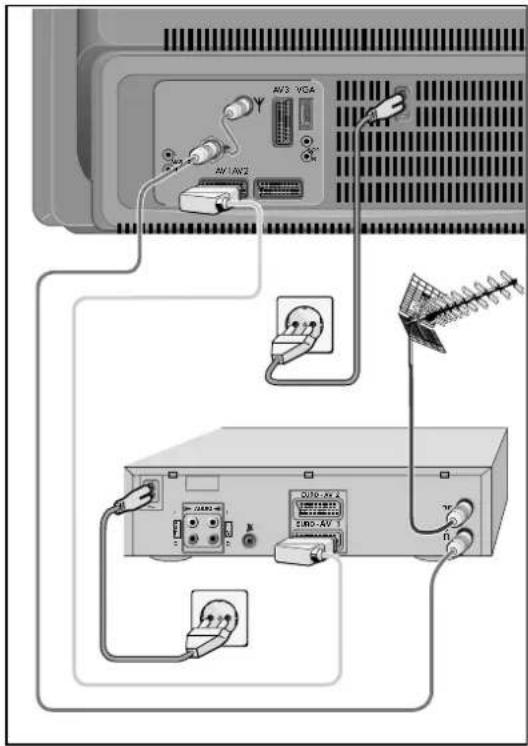

Anschlußbeispiel (Fernsehgerät und Video-Recorder)
Dieses hochdigitalisierte Fernsehgerät bietet optimale Bild- und Tonqualität.
Die wesentlichen Voraussetzungen hierfür sind: Einwandfrei funktionierende Antennenanlagen und Antennenanschlußkabel mit hohem Schirmmaß (85 dB) als Verbindung zwischen Fernsehgerät und Antennensteckdose bzw. zwischen Fernsehgerät und Videorecorder.
Vermeiden Sie auch Kabelschleifen in Gerätenähe.
Im Dialogcenter Menüteil »Audio-/Video-Anschlüsse« finden Sie weitere Hinweise zum Anschließen von verschiedenen Zusatzgeräten (z. B. SAT-Receiver, Decoder).
Das GRUNDIG MEGALOGIC-System
Das Fernsehgerät ist mit dem MEGALOGIC-System ausgerüstet.
Wenn Sie einen GRUNDIG Video-Recorder mit MEGALOGIC-System über das mitgelieferte Megalogic-EURO/AV (Scart)-Kabel an dieses Fernsehgerät anschließen, dann werden bei jeder „Neuprogrammierung der Fernsehprogramme“ die terrestrischen Fernsehprogramme (und alle programmplatzbezogenen Daten) automatisch an den Video-Recorder (VCR) übertragen.
Das „Einstellen der Fernsehprogramme am Video-Recorder“ ist nicht mehr notwendig.
Gerät ein-/ausschalten
Die Taste © am Gerät drücken.
Leuchtet danach nur die LED in der Netztaste, dann befindet sich das Gerät in Bereitschaft.
Schalten Sie dann mit der Fernbedienung – durch Drücken auf eine der Tasten 1, ^41 – das Gerät ein.
Programmplätze belegen
Das Gerät ist mit dem automatischen Programm-suchlauf ATS euro plus ausgestattet, der Ihnen die Programmplatzbelegung abnimmt.
Nach dem Einschalten des Gerätes bestätigen Sie die Dialogsprache »Deutsch« mit der Taste OK
Wenn die Seite »Dialogsprache wählen« nicht erscheint, drücken Sie die Taste ⓘ und anschließend die Taste OK
Das Dialogcenter blendet sich ein.
Wählen Sie mit den Tasten △ oder ▼ die Zeile »Automatische Programmierung« an.
Drücken Sie die Taste OK
Wählen Sie mit den Tasten Ⓞ oder ⚠ die Zeile »Komplette Neuprogrammierung« an und drücken Sie die Taste OK.
Bestätigen Sie den Gerätestandort mit der Taste OK
Nach Beenden der automatischen Programmplatzbelegung erhalten Sie Hinweise zum Easy Dialog System.
Das Easy Dialog System
Ihr Fernsehgerät ist mit einem »Easy Dialog System« ausgestattet.
Das heißt, alle Bedienhinweise sind nicht wie sonst in einer gedruckten Anleitung, sondern in Dialogfeldern enthalten, die in das Bild eingeblendet werden können.
Das Dialogcenter
Das Dialogcenter ist die Steuerzentrale Ihres Fernsehgerätes. Durch Drücken der Taste ① und anschließendes Bestätigen mit der Taste OK rufen Sie das Dialogcenter auf. Hier können Sie vielfältige Einstellungen vornehmen, Informationen abrufen und gezielt Hilfen zur Bedienung Ihres Fernsehgerätes (z.B. Erklärung der Fernbedienung, Stichwortverzeichnis, Tips und Tricks) erhalten.
Probieren Sie es einfach aus. Sie können nichts falsch machen

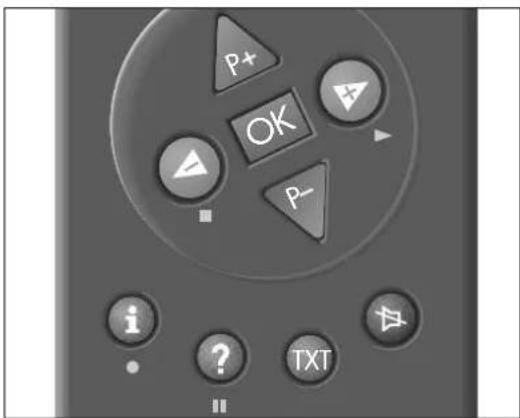

Die Grundbedienung

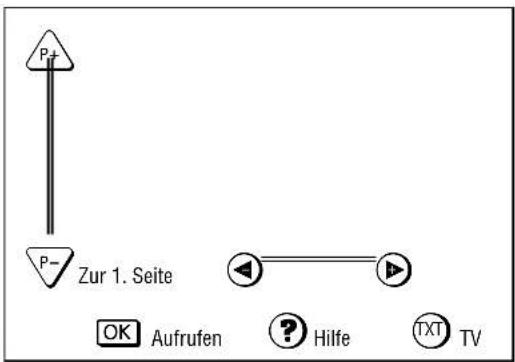

Die Dialogzeichen zeigen bei jedem Bedienschritt an, mit welchen Tasten bestimmte Funktionen ausgeführt werden können.
P-Bewegen des gelben Balkens nach oben/unten.
Bei zweiseitigen Menüs wird auf die zweite Seite »umgeblättert«.
Einstellen von Werten.
Aufrufen oder bestätigen der angewählten Funktion.
Zurück zum Fernsehbild.
Aufrufen der aktuellen Hilfe.

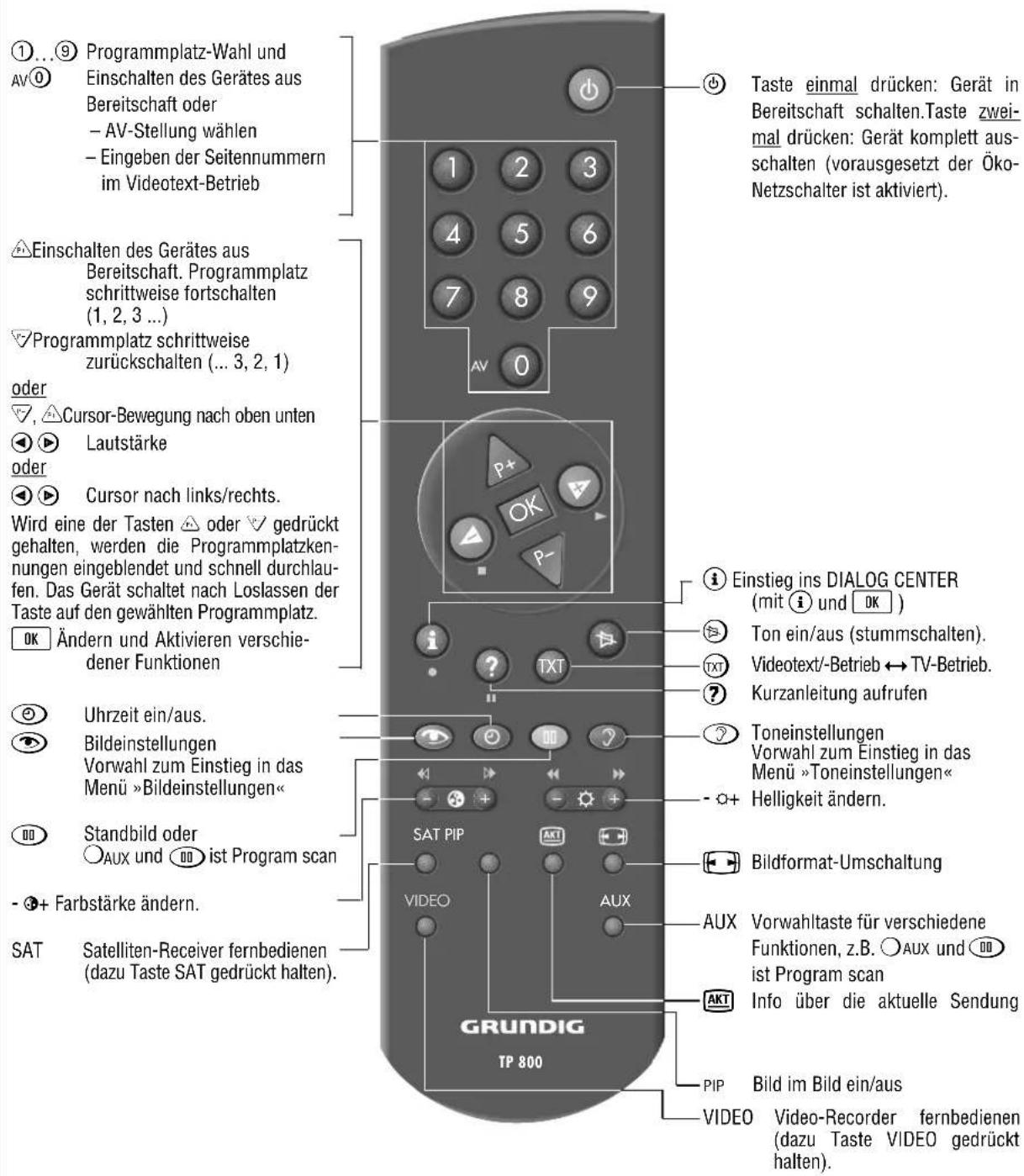

Auf dieser Seite sind die Tasten der Fernbedienung kurz erklärt.
Im Dialogcenter sind unter »Fernbedienung« alle Funktionen der Fernbedienung erklärt.
Probieren Sie die Funktionen einfach aus.
Netzspannung:
220-240V, 50/60Hz
(Regelbereich des Netzteiles 190 ... 264V)
Aufnahme:
Aufnahme Aufnahme Tonendstufe Tonendstufe im Betrieb in Bereitschaft Musikleistung|Sinus
| ca. 200 W 6 W 80 W aktiv 2 x 10 W + 20 W |
Empfangsbereiche:
C01 ... C99
Sonderkanäle S01 ... S41
Norm:
Service-Hinweise für den Fachhandel:
Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung.
Für Ersatzzwecke bestellen Sie bitte bei einer Kundendienst-Stelle nur das Netzkabelset mit der Bezeichnung »GWN 9.22/Sachnummer 8290.991-316«.
Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:
73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen.
89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.
Das Gerät entspricht den Normen:
EN 60065, EN 55013, EN 55020, EN 60555-2
Das Gerät entspricht der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 34kV/mittlerer Strahlstrom 1,7mA.
Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.
Zusatzausstattung:
Das Gerät ist für Satellitenempfang vorbereitet. Fragen Sie Ihren Fachhändler.
Das Gerät ist für Dolby Surround Prologic vorbereitet. Zum Nachrüsten ist das Modul DPL 1 vorgesehen. Fragen Sie Ihren Fachhändler.
Änderungen und Irrtümer vorbehalten!
Kontaktbelegung EURO-AV-Buchse
Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:
Stift Signal
1 = Audio Ausgang rechts
2 = Audio Eingang rechts
7 = RGB Blau Eingang
8 = Schaltspannung
9 = Grün Masse
10 = Datenleitung (MEGALOGIC)
11 = RGB Grün Eingang
12 = -
13 = Rot Masse
14 = Masse
15 = RGB Rot Eingang
$$ (S - \text { Video } = \text { Chroma }) $$
16 = RGB Schaltspannung
17 = Video Masse
18 = RGB Schaltspannung Masse
19 = Video Ausgang
20 = Video Eingang
$$ (S - \text { Video } = \text { Luminanz }) $$
21 = Abschirmung/Masse
