Melbourne SE 7210 TOP - Fernseher GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	CRT-Fernseher
Bildschirmdiagonale	ca. 21 Zoll (53 cm)
Farbe	Silber/Schwarz
Energieverbrauch (Betrieb)	ca. 90 W
Energieverbrauch (Standby)	ca. 6 W
Netzspannung	220–240 V, 50/60 Hz
Empfangsbereiche	Kanäle C01–C99, Sonderkanäle S01–S41
Tonausgang	2 × 20 W Musikleistung (2 × 10 W Sinus)
Lautsprechersystem	Stereo

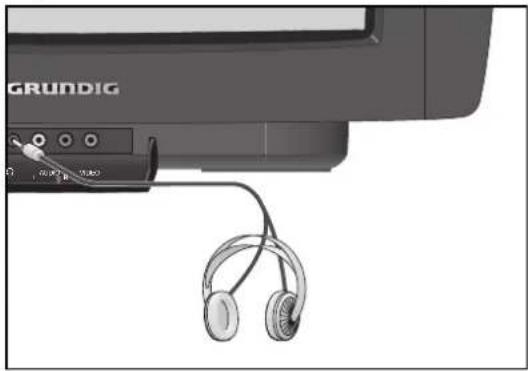

Anschlüsse	2× Euro-AV (Scart), AV3 (Cinch Video/Audio), Kopfhörer (3,5 mm Klinke)
Videotext	Ja, mit TOP- und FLOF-Text
Kindersicherung	Ja, mit Geheimzahl
Sleep Timer	Ja, 1–99 Minuten
Öko-Netzschalter	Ja, automatische Abschaltung aus Standby
Automatische Sendersuche (ATS)	Ja
Programmplatzsortierung	Ja
Farbnorm	Auto / Manuell (PAL, SECAM, NTSC)
Stereoton	NICAM, Zweiton (DUAL A/B)
Bildformate	4:3 und 16:9 (über AV)
PIP (Bild im Bild)	Vorbereitet (nicht eingebaut)
Dolby Surround ProLogic	Vorbereitet
Fernbedienung	Ja, mit Videorecorder-Steuerung
Zubehör	Bedienungsanleitung, Netzkabel, Batterien

Häufig gestellte Fragen - Melbourne SE 7210 TOP GRUNDIG

Wie schalte ich den Öko-Netzschalter ein?

Wie führe ich einen automatischen Sendersuchlauf durch?

Wie aktiviere ich die Kindersicherung?

Wie stelle ich die Bildschärfe ein?

Wie schließe ich einen Videorecorder an?

Wie bediene ich den Videotext?

Wie stelle ich den Sleep Timer ein?

Wie wechsle ich das Bildformat auf 16:9?

Wie reinige ich den Bildschirm richtig?

Warum schaltet sich das Gerät nach einer Weile aus?

BEDIENUNGSANLEITUNG Melbourne SE 7210 TOP GRUNDIG

Sicherheit und Aufstellen

Verehrte Kundin, verehrter Kunde!

Damit dieses hochwertige und komfortable Fernsehgerät Ihnen lange Zeit Freude und Unterhaltung bereitet, ist es sehr wichtig, daß Sie beim Aufstellen des Gerätes die folgenden Punkte beachten.

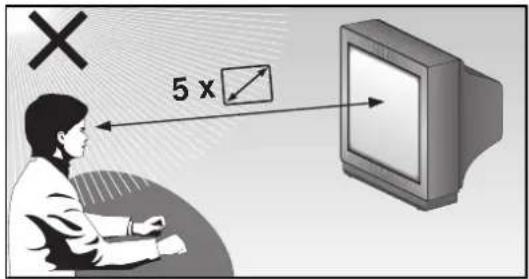

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale.

Fremdlicht auf den Bildschirm beeinträchtigt die Bildqualität.

5 x

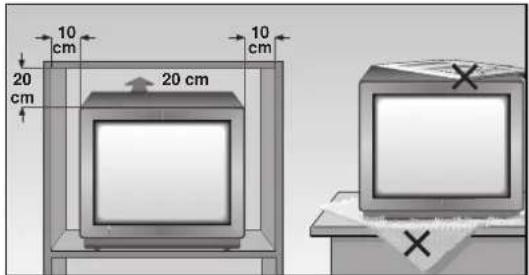

Genügend große Abstände in der Schrankwand bei entsprechendem Standort.

10 cm 20 cm 20 cm 10 cm X

Die Lüftungsschlitze nicht abdecken.

Im Gerät können Wärmestaus entstehen.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Gerät vom Fachmann entfernen.

Das Netzkabel nicht beschädigen.

Keine magnetische Felder (z.B. Lautsprecherboxen) in Gerätenähe.

Achten Sie darauf, daß keine Flüssigkeiten oder Gegenstände in das Innere des Gerätes gelangen (Kurzschlußgefahr).

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Vermeiden Sie Blitzschäden durch Ziehen des Netz- und Antennenkabels.

Auch wenn das Gerät ausgeschaltet ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.

Das Gerät darf nur von autorisierten Fachpersonal geöffnet und gewartet werden.

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Anschließen

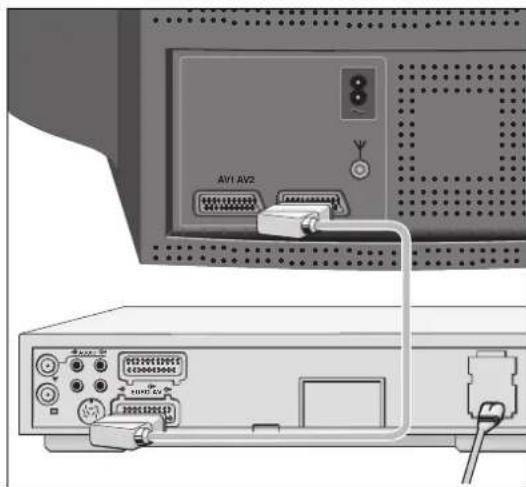

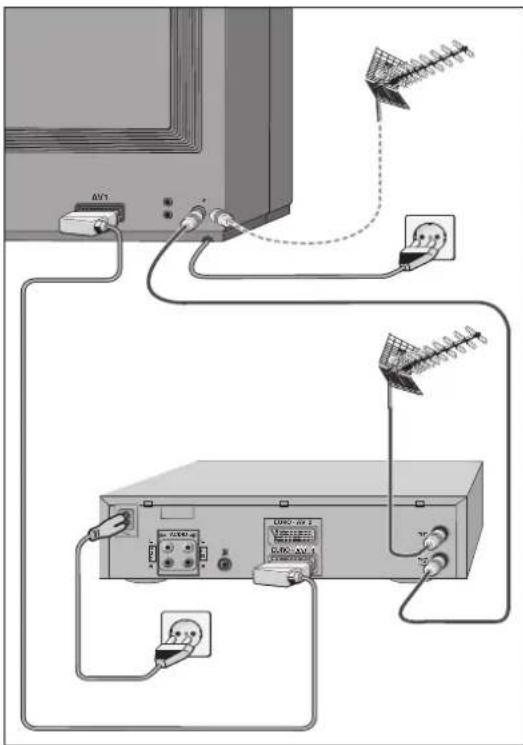

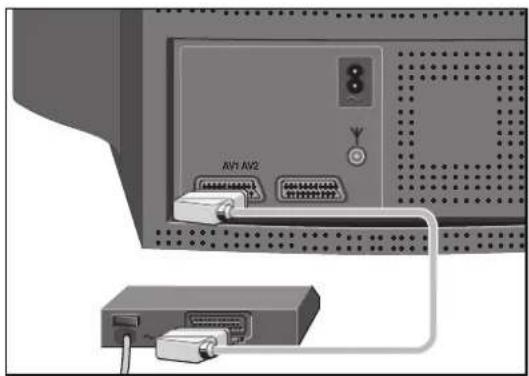

Anschlußbeispiel (Fernsehgerät und Video-Recorder)

Batterie in die Fernbedienung legen

Beachten Sie die Polung im Batteriefach.

Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: »Battery«.

Verbrauchte Batterie unbedingt entfernen. Entsorgen Sie verbrauchte Batterien umweltgerecht.

Gerät einschalten

Am Gerät die Taste ⑩ drücken.

Leuchtet danach nur die LED, befindet sich das Gerät in Bereitschaft.

Mit den Ziffern-Tasten ① – AV ② oder der Taste ③ der Fernbedienung schalten Sie das Gerät vollständig ein.

Gerät in Bereitschaft (Stand-by) schalten

An der Fernbedienung die Taste ⏻ drücken.

Das Gerät ist nicht vollständig abgeschaltet.

Das Gerät kann mit der Fernbedienung wieder eingeschaltet werden.

Gerät vollständig ausschalten

Wenn Sie das Gerät längere Zeit (zum Beispiel nachts) nicht benützen, dann können Sie den Öko-Netzschalter aktivieren. (Siehe Seite 13, Menü »SONDERFUNKTIONEN« den Menüteil »Öko-Netzschalt.«). Somit schalten Sie das Gerät – aus der Funktion Stand-by komplett aus. Sie sparen damit Energie.

Taste ⑩ am Gerät drücken,

oder

Taste Ⓞ der Fernbedienung zweimal drücken. (Der Öko-Netzschalter muß aktiviert sein). Wieder einschalten nur mit der Taste Ⓞ am Gerät.

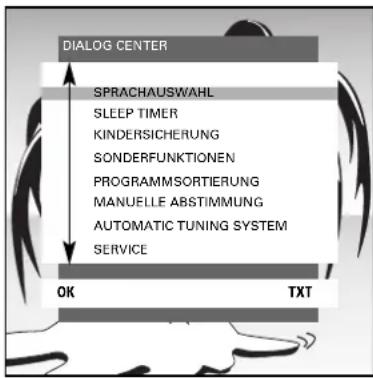

Das DIALOG CENTER als Benutzerführung

Im DIALOG CENTER und den einzelnen Seiten der Benutzerführung sehen Sie die möglichen Funktionen und mit welchen Tasten der Fernbedienung diese Funktionen aktiviert werden.

Tastensymbole und Dialogzeilen zeigen die möglichen Bedienschritte.

Die Zeichen am Bildschirm sind Symbole für folgende Tasten der Fernbedienung:

Symbol Taste Funktion

Zum schrittweisen Anwählen

von Zeilen oder Funktionen auf einer Seite.

Zum Ändern von Einstellungen.

i Ruft das DIALOG CENTER auf

(i) und OK) und schaltet von den Seiten zurück auf das DIALOG CENTER.

OK Bestätigt Funktionen.

TXT

Einstellungen beenden.

Bitte prägen Sie sich diese Tasten ein, sie werden bei den folgenden Bedienschritten immer wieder benötigt!

Programmplätze belegen, mit dem Suchlauf-Speicher-System ATS

Das Gerät ist mit dem automatischen Programm-suchlauf ATS ausgestattet, der Ihnen das manuelle Belegen der Programmplätze abnimmt.

Sie starten den Suchlauf und können danach die Programme in der Reihenfolge Ihrer Wahl sortieren.

Sie können auch Programme – die mehrmals gefunden wurden oder deren Empfangsqualität zu schlecht ist – aus der Programmliste löschen.

1 Nach dem Einschalten des Gerätes wird die Seite »SPRACHAUSWAHL« eingeblendet.

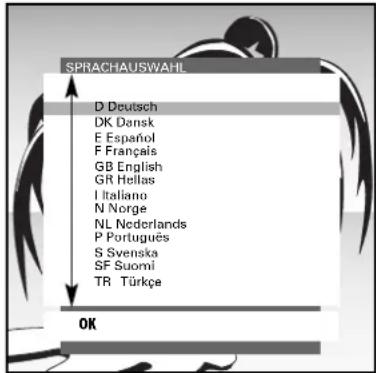

SPRACHAUSWAHL D Deutsch DK Dansk E Español F Français GB English GR Hellas I Italiano N Norge NL Nederlands P Português S Svenska SF Suomi TR Türkçe OK

Für den Dialog zwischen Ihnen und dem Fernsehgerät kann aus mehreren Sprachen gewählt werden. Die Einblendungen der Benutzerführung erfolgen in der gewählten Sprache.

2 Dialogsprache mit Taste ▼ oder △ auswählen und mit Taste OK bestätigen.

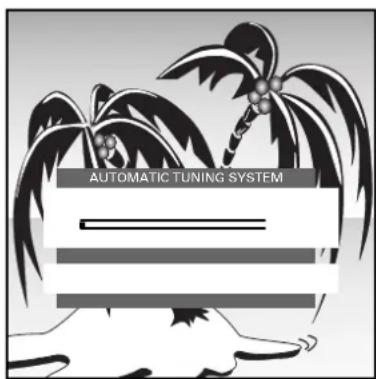

Die Seite »AUTOMATIC TUNING SYSTEM« blendet sich ein.

AUTOMATIC TUNING SYSTEM

i Die Seite »AUTOMATIC TUNING SYSTEM« kann auch direkt aus dem »DIALOG CENTER« aufgerufen werden.

Der Vorgang kann – je nach Anzahl der zu empfangenden Fernseh-Programme – eine Minute und länger dauern.
i Der Programmsuchlauf kann mit Taste ☒ abgebrochen werden.
i Nach dem Suchvorgang schaltet das Gerät auf Programmplatz 1 und die Seite »SORTIER.« wird eingeblendet.

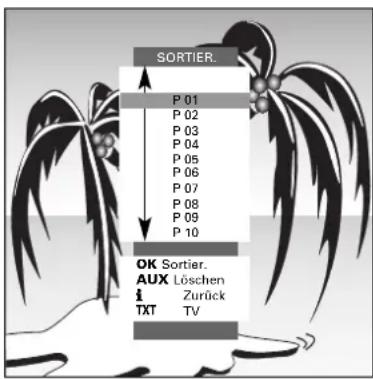

SORTIER. P 01 P 02 P 03 P 04 P 05 P 06 P 07 P 08 P 09 P 10 OK Sortier. AUX Löschen i Zurück TXT TV

Programme löschen

1 Programm, das gelöscht werden soll, mit Taste ▼ oder ⚠ anwählen.

2 Programm mit Taste ○ AUX löschen.

i Um weitere Programme zu löschen, ist der Vorgang ab Pkt. 📁 wiederholen.

Programme sortieren

1 Programm, das umsortiert werden soll, mit Taste ▼ oder △ anwählen.
2 Programm mit Taste OK markieren.
3 Neuen Programmplatz mit Taste ▼ oder △ anwählen.
4 Einstellung mit Taste OK speichern.
i Zum Sortieren weiterer Programme ist der Vorgang ab Pkt. 1 wiederholen.
5 Einstellungen mit Taste 📊t beenden.
i Die Seiten »AUTOMATIC TUNING SYSTEM«, »SORTIER.« (unter »PROGRAMM SORTIERUNG«) und »SPRACHAUSWAHL« können auch direkt aus dem »DIALOG CENTER« aufgerufen werden.

Begrenzen der Programmplatzwahl

Der ATS-Suchlauf speichert alle gefundenen Programme und "sperrt" den ersten nichtbelegten Programmplatz automatisch. Dadurch können bei der schrittweisen Programmplatzwahl ("Zappen") mit den Tasten √, △ nur die gefundenen Programme angewählt werden.

Sie können diese Begrenzung auch manuell eingeben. Im Beispiel wurde ab Programmplatz 6 "gesperrt".

1

Taste ⓘ und anschließend Taste OK drücken. Die Seite »DIALOG CENTER« blendet sich ein.

2

Die Zeile »MANUELLE ABSTIMMUNG« mit Taste ▼ oder △ anwählen und mit Taste OK bestätigen.

3

In der Seite »MANUELLE ABSTIMMUNG« mit Taste ◀ oder ► Programmplatz 6 wählen.

4

Die Zeile »C/S« wählen und mit Taste ◀ oder ► »Kanal« wählen.

5

Die Zeile »Kanal« wählen und mit den Ziffern-Tasten ⑩ ... ⑨ »00« eingeben.

6

Einstellung mit Taste OK speichern und mit Taste ☒ beenden.

Jetzt können die ersten 5 Programme in schneller Folge durchgeschaltet werden, die nachfolgenden Programmplätze sind mit den Tasten ▼, △ nicht mehr anwählbar. Alle einstelligen Programmplätze können weiterhin mit den Zifferntasten ① ... ⑨ angewählt werden.

i

Wird ab Programmplatz 11 gesperrt, können alle nachfolgenden Programmplätze mit den Ziffern- tasten Ⓓ … ⓖ angewählt werden.

Fernseh-Programme manuell einstellen

1

Taste ⓘ und anschließend Taste OK drücken.

Die Seite »DIALOG CENTER« blendet sich ein.

2

Die Zeile »MANUELLE ABSTIMMUNG« mit Taste ▼ oder △ anwählen und mit Taste OK bestätigen.

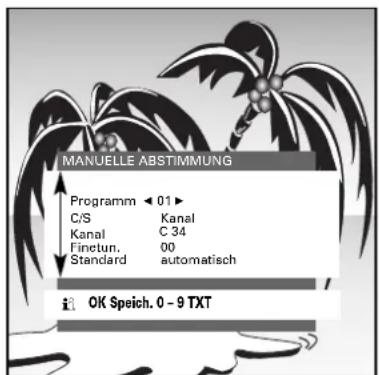

MANUELLE ABSTIMMUNG Programm ← 01 ► C/S Kanal Kanal C 34 Finetun. 00 Standard automatisch OK Speich. 0 - 9 TXT

Direkte Kanaleingabe

1

Programmplatz mit den Zifferntasten Ⓑ ... Ⓟ oder mit Taste ◀ oder ▶ wählen.

2

Die Zeile »C/S« mit Taste ▼ oder △ wählen. Mit Taste ◀ oder ▶ »Kanal« oder »Sonderkanal« wählen.

3

Die Zeile »Kanal« mit Taste ▼ oder ▲ anwählen. Gewünschte Kanalzahl mit den Zifferntasten Ⓞ ... Ⓑ oder mit Taste ◀ oder ▶ eingeben.

4

Die Zeile »Standard« mit Taste √ oder △ anwählen. Mit Taste ◀ oder ▶ benötigte Einstellung wählen.

5

Bild eventuell feinabstimmen. Dazu die Zeile »Finetun.« mit Taste √ oder ⚠ anwählen. Feinabstimmung mit den Tasten ◀ oder ▶ verändern.

6

Einstellung mit Taste OK speichern.

i

Zum Einstellen weiterer Programme ist der Vorgang ab Pkt. zu wiederholen.

7

Einstellung mit Taste TXT beenden.

Automatischer Suchlauf

1

Die Zeile »Kanal« mit Taste ▼ oder △ anwählen.

2

Mit der »blauen« Taste den automatischen Sender- suchlauf starten.

3

Die Zeile »Programm« mit Taste ▼ oder ⚠ anwählen. Programmplatz, auf dem Sie das gefundene Programm speichern möchten, mit den Zifferntasten ⑩ … ⑨ (01-99) wählen.

i

Die Farb- und Tonnorm wird automatisch zugeordnet. Ist die Farbe und/oder der Ton nicht in Ordnung, wählen Sie die Zeile »Standard« mit Taste ▼ oder △ an. Mit Taste ◀ oder ▶ benötigte Einstellung wählen.

4

Bild eventuell feinabstimmen. Dazu die Zeile »Finetun.« mit Taste ▼ oder △ anwählen. Feinabstimmung mit den Tasten ◀ oder ▶ verändern.

5

Einstellung mit Taste OK speichern.

i

Zum Einstellen weiterer Programme ist der Vorgang ab Pkt. zu wiederholen.

6

Einstellung mit Taste ☒t beenden.

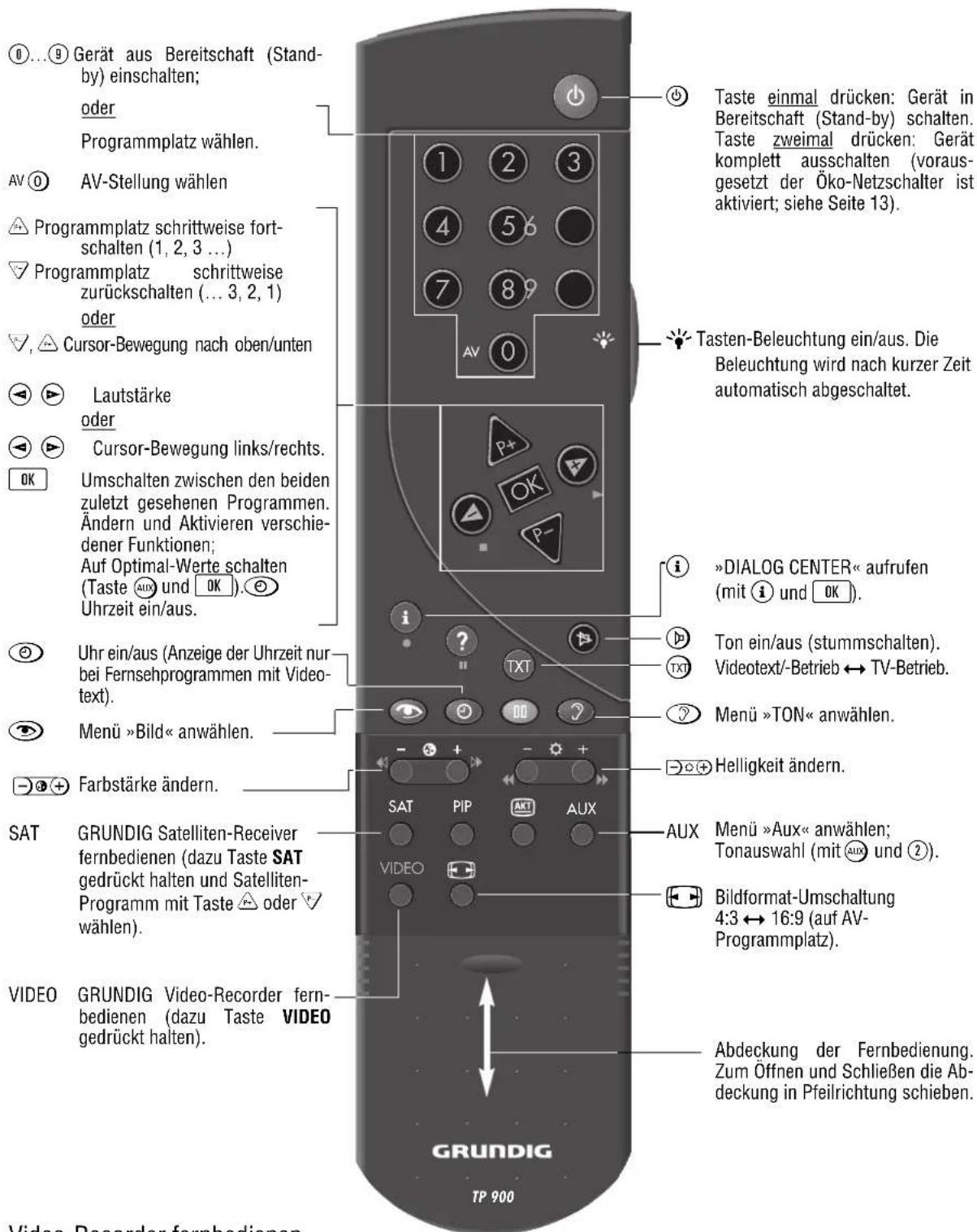

Auf dieser Seite sind die Tasten der Fernbedienung nur kurz erklärt. Ausführliche Beschreibungen entnehmen Sie bitte den jeweiligen Kapiteln.

①...⑨ Gerät aus Bereitschaft (Stand-by) einschalten; oder Programmplatz wählen. AV ① AV-Stellung wählen △ Programmplatz schrittweise fort-schalten (1, 2, 3 ...) ✓ Programmplatz schrittweise zurückschalten (... 3, 2, 1) oder ✓, △ Cursor-Bewegung nach oben/unten ◀ ▶ Lautstärke oder ◀ ▶ Cursor-Bewegung links/rechts. OK Umschalten zwischen den beiden zuletzt gesehenen Programmen. Ändern und Aktivieren verschiedener Funktionen; Auf Optimal-Werte schalten (Taste AUX und OK). ◎ Uhrzeit ein/aus. ◎ ○ Uhr ein/aus (Anzeige der Uhrzeit nur bei Fernsehprogrammen mit Videotext). ● Menü »Bild« anwählen. → ●+ Farbstärke ändern. SAT GRUNDIG Satelliten-Receiver fernbedienen (dazu Taste SAT gedrückt halten und Satelliten-Programm mit Taste △ oder ✓ wählen). VIDEO GRUNDIG Video-Recorder fern-bedienen (dazu Taste VIDEO gedrückt halten). GRUNDIG TP 900 Taste einmal drücken: Gerät in Bereitschaft (Stand-by) schalten. Taste zweimal drücken: Gerät komplett ausschalten (vorausgesetzt der Öko-Netzschalter ist aktiviert; siehe Seite 13). Tasten-Beleuchtung ein/aus. Die Beleuchtung wird nach kurzer Zeit automatisch abgeschaltet. i »DIALOG CENTER« aufrufen (mit i und OK). ○️ Ton ein/aus (stummschalten). Videotext/-Betrieb ↔ TV-Betrieb. ? Menü »TON« anwählen. → ●+ Helligkeit ändern. SAT PIP AKT AUX VIDEO AUX Menü »Aux« anwählen; Tonauswahl (mit AUX und ②). Bildformat-Umschaltung 4:3 ↔ 16:9 (auf AV-Programmplatz). Abdeckung der Fernbedienung. Zum Öffnen und Schließen die Abdeckung in Pfeilrichtung schieben. Video-Recorder fernbedienen

Video-Recorder fernbedienen

Mit der Fernbedienung dieses Fernsehgerätes können Sie auch GRUNDIG-Video-Recorder fernbedienen. Welche hierzu geeignet sind, sagt Ihnen Ihr Fachhändler.

Taste VIDEO drücken und gedrückt halten.

Damit schalten Sie die Fernbedienung auf Video-Recorder-Betrieb.

Anschließend die gewünschte Taste drücken.

Entnehmen Sie der folgenden Aufstellung, mit welchen Tasten die Recorderfunktionen ausgelöst werden können.

◀ (Taste - Ⓔ) = Bildsuchlauf rückwärts
▷ (Taste ⊕ +) = Bildsuchlauf vorwärts
• (Taste ⓘ) = Aufnahmestart
■ (Taste ◀) = Stop
◀ (Taste - Ⓞ) = schneller Rücklauf
▶▶ (Taste ⚙ +) = schneller Vorlauf
■(Taste ?) = Pause
▶ (Taste ▶) = Wiedergabestart
▽ = Programmplatz -
= Programmplatz +

Ton-Einstellungen

Wollen Sie individuelle Ton-Einstellungen vornehmen, können Sie dies mittels der Menüseite »Ton«.

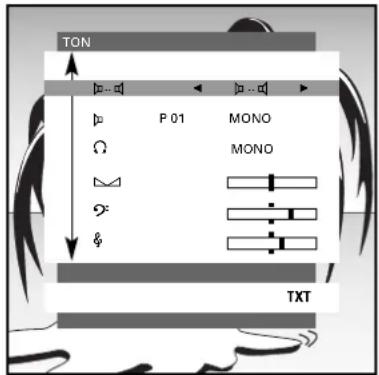

»Ton« Menü aufrufen

Taste ⑦ drücken.

Die Menüseite »Ton«erscheint.

TON P 01 MONO MONO & & TXT

2 Gewünschte Einstellung mit Taste △ oder √ anwählen.

i Die folgenden Einstellungen werden jeweils mit Taste ⚙ oder beendet.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Die Zeile »☐ ... ☐« anwählen und mit Taste ◀ oder ☑ die Einstellung »☐ ...... ☐« wählen.

Ton (Stereo-/Zweiton, Mono)

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: DUAL B) und die synchronisierte Fassung auf Tonkanal A (Anzeige: DUAL A) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereo- oder NICAM-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: STEREO).

Bei schlechter Stereo-Ton-Empfangsqualität empfehlen wir den Ton auf »MONO« zu schalten.

1 Die Zeile »P01« anwählen und mit Taste ◀ oder ▶ gewünschte Tonart wählen; »MONO« oder »STEREO« und bei Zweiton-Sendungen »DUAL A« oder »DUAL B«.

2 Soll die Ton-Wiedergabe eines bestimmten Programmes ständig in MONO sein, dann die Zeile »P..« anwählen und Taste OK drücken.

i Funktion aufheben, dazu Pkt. 📋iederholen.

Höhen, Bässe, Balance

Die Ton-Einstellungen lassen sich nach Ihren individuellen Wünschen korrigieren.

1 Die Zeile »◀« (Balance), »9: « (Bässe) oder »8:« (Höhen) anwählen und mit Taste ◀ oder ▶ gewünschten Wert einstellen.

Bild-Einstellungen

Wollen Sie individuelle Bild-Einstellungen vornehmen, können Sie dies mittels der Menüseite »Bild« oder mit den Tasten der Fernbedienung.

»Bild« Menü aufrufen

Taste 📄 drücken.

Die Menüseite »Bild« erscheint.

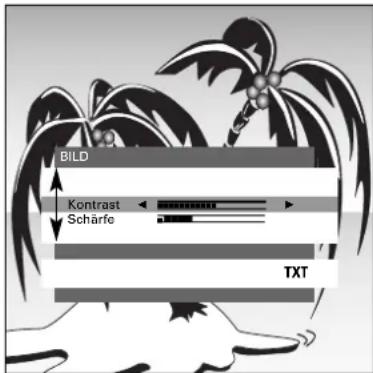

BILD Kontrast Schärfe TXT

2 Gewünschte Einstellung mit Taste △ oder ▽ anwählen.

i Die folgenden Einstellungen werden jeweils mit Taste Ⓞ oder beendet.

Kontrast

Das Gerät wurde mit maximalem Kontrast getestet, um die Zuverlässigkeit aller Baugruppen zu prüfen. Abhängig vom Gerätestandort und der Raumhelligkeit (Umgebungslicht) ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bildeindruck zu erhalten.

1 »Kontrast« mit Taste ◀ oder ► einstellen.

Schärfe

Damit können Sie die Bildschärfe nach Ihren Wünschen optimal einstellen.

1 »Schärfe« mit Taste ◀ oder ▶ einstellen.

Helligkeit und Farbkontrast

i Drücken Sie » – « (Minus) oder » + « (Plus) der entsprechenden Taste solange, bis der gewünschte Wert eingestellt ist.

1 »Helligkeit« mit Taste ☐⊕⊕ ändern.

2 »Farbkontrast« (Farbstärke) mit Taste →⊕(+) ändern.

Bildformat-Umschaltung 16:9

Wird dem Fernsehgerät über Video-, Camera-Recorder oder PALplus-Decoder eine PALplus-Sendung zugeführt, muß auf das Bildformat 16:9 umgeschaltet werden. Dies ist bei einem AV-Programmplatz oder einem Programmplatz mit Decoderaktivierung möglich.

1 Taste 📋 so oft drücken, bis die Einblendung »16:9« erscheint.

Kurzbeschreibung für den Videotext-Betrieb

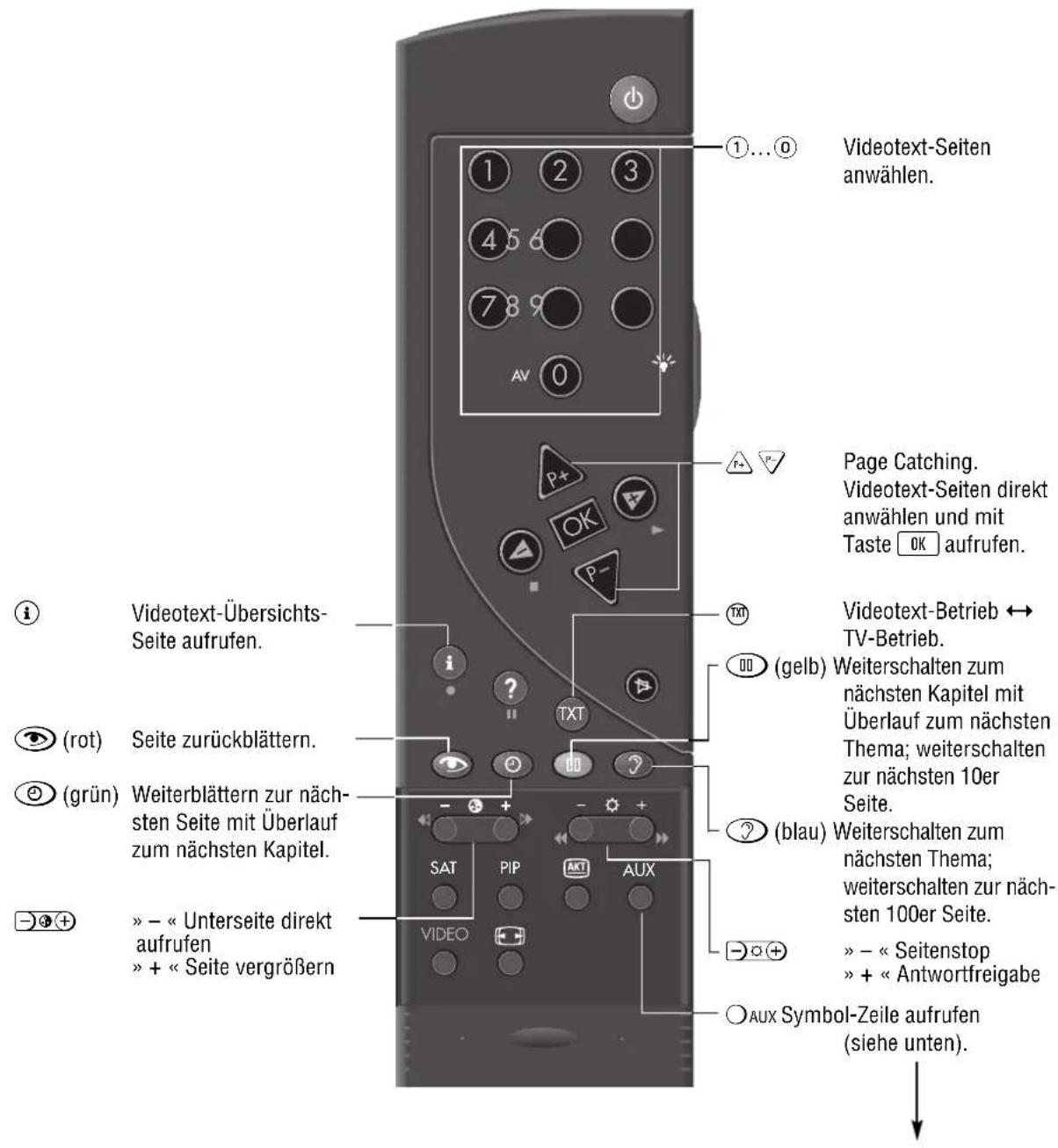

Videotext-Seiten anwählen. Page Catching. Videotext-Seiten direkt anwählen und mit Taste OK aufrufen. Videotext-Übersichts-Seite aufrufen. Videotext-Betrieb ↔ TV-Betrieb. (rot) Seite zurückblättern. (grün) Weiterblättern zur nächsten Seite mit Überlauf zum nächsten Kapitel. (+) » – « Unterseite direkt aufrufen » + « Seite vergrößern (gelb) Weiterschalten zum nächsten Kapitel mit Überlauf zum nächsten Thema; weiterschalten zur nächsten 10er Seite. (blau) Weiterschalten zum nächsten Thema; weiterschalten zur nächsten 100er Seite. » – « Seitenstop » + « Antwortfreigabe AUX Symbol-Zeile aufrufen (siehe unten).

Die Bedeutung der Symbole

Symbol-Zeile mit Taste ○AUX einblenden. Funktion auswählen mit Taste ◀ oder ▶. Funktion aufrufen mit Taste OK.

54321

1 Zeichenhöhe vergrößern.
2 Wartezeit überbrücken im Fernseh-Betrieb.
3 Unterseite direkt abrufen.
4 Antwortfreigabe.
5 Seitenstop.

Videotext ...

… besteht aus einer großen Anzahl von Text-Seiten, zum Beispiel Nachrichten aus Sport und Politik, Börsenkurse, Wetterberichte und vielen anderen Informationen.

Das Videotext-Angebot sowie die Organisation und der Aufbau der einzelnen Seiten ist von Sendeanstalt zu Sendeanstalt unterschiedlich.

TOP-text (Table Of Pages) oder FLOF-text-Betrieb

Aus der Übersichts-Seite können verschiedene Themen, Kapitel und einzelne Seiten per Tastendruck aufgerufen werden.

1 Videotext mit Taste 📊 einschalten.

Die Übersichts-Seite 100 oder die zuletzt aufgerufene Videotext-Seite erscheint.

i Am unteren Bildschirmrand sehen Sie eine Info-Zeile bestehend aus einem roten, grünen, gelben und blauen Schriftfeld.

Analog dazu finden Sie auf der Fernbedienung farblich gekennzeichnete Tasten.

2 Gewünschtes Thema mit der blauen Taste ⚙ wählen.

Die blaue Infozeile zeigt das nächste Thema.

3 Gewünschtes Kapitel des Themas mit der gelben Taste wählen (mit Überlauf zum nächsten Thema).

Die gelbe Infozeile zeigt das nächste Kapitel des gewählten Themas.

4 Hat das gewählte Kapitel mehrere Einzelseiten, können diese abgerufen werden: Mit der grünen Taste blättern Sie weiter zur nächsten vorhandenen Seite (mit Überlauf zum nächsten Kapitel).

Mit der roten Taste 📄 blättern Sie eine Seite zurück.

5 Die Videotext-Seiten können auch direkt mit den Ziffern-Tasten Ⓓ ... ⓖ angewählt werden.

6 Mit Taste ⓘ wird zur Übersichts-Seite 100 zurückgeblättert.

7 Videotext mit Taste 📊 abschalten.

Normaler Videotext-Betrieb

1 Videotext mit Taste 📊 einschalten.

Die Übersichts-Seite 100 oder die zuletzt aufgerufene Videotext-Seite erscheint.

2 Videotext-Seite anwählen, dazu die Seitennummer mit den Ziffern-Tasten ① ... ⑨ immer dreistellig eingeben.

Die Seite erscheint nach kurzer Zeit.

3 Mit der roten Taste 🔒 oder grünen Taste 🔒 können die Videotext-Seiten schrittweise nach unten oder nach oben weitergeblättert werden.

4 Mit der gelben Taste können die Videotext-Seiten zur nächsten 10er Stelle weitergeblättert werden.

5 Mit der blauen Taste ⚙ können die Videotext-Seiten zur nächsten 100er Stelle weitergeblättert werden.

6 Mit Taste ⓘ wird zur Übersichts-Seite 100 zurückgeblättert.

7 Videotext mit Taste 📊abschalten.

☐ Funktionen für beide Videotext-Betriebsarten

Diese Funktionen können direkt mit den Tasten der Fernbedienung abgerufen werden oder mit der Dialogzeile auf der Videotext-Seite.

1 Videotext mit Taste 📊 einschalten.

Videotext-Seite vergrößern

1 » + « (Plus) der Taste ☐⊕(+) öfter drücken, oder

1 Taste ○AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

三

E□ E? E□

2 Mit Taste ◀ oder ▶ das Symbol ☒ anwählen und mit Taste OK bestätigen.

3 Wiederholtes Drücken der Taste OK bewirkt: obere Bildhälfte in doppelter Schrifthöhe; untere Bildhälfte in doppelter Schrifthöhe; Normalbild.

Seiten-Stop bei Mehrfachseiten

Unter einer Mehrfachseite können mehrere Unter- seiten zusammengefaßt sein, die von der Sende- anstalt in einem bestimmten Zyklus automatisch »weitergeblättert« werden.

Markiert sind Mehrfachseiten durch eine Einblendung, z.B. 3/6 bedeutet; Sie sehen momentan die dritte von insgesamt sechs Unterseiten.

Wollen Sie eine Unterseite länger betrachten, dann kann die Seite „festgehalten“ werden.

1 » – « (Minus) der Taste ☐⊕(+) drücken, oder

1 Taste ○AUX drücken, am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

2 Mit Taste ◀ oder ▶ das Symbol 📄 anwählen und mit Taste OK bestätigen.

Die gezeigte Seite wird nun »festgehalten«, nicht mehr aktualisiert. Das Weiterblättern unterbleibt.

3 Funktion mit Taste OK abschalten.

Unterseiten direkt aufrufen

2 »Unter-Seite« anwählen, dazu die Seitennummer mit den Ziffern-Tasten ① ... ⑨ immer vierstellig eingeben.

Die Seite erscheint nach kurzer Zeit.

3 »Unter-Seite« mit » – « (Minus) der Taste ^- ④① abschalten; es erscheint die aktuelle Unterseite.

oder

1 Taste ○AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

2 Mit Taste ◀ oder ▶ das Symbol 📄 anwählen und mit Taste OK bestätigen.

In der Symbol-Zeile erscheint die angewählte Videotext-Seitennummer; z.B. 155/0001.

3 »Unter-Seite« anwählen, dazu die Seitennummer mit den Ziffern-Tasten ① ... ⑨ immer vierstellig eingeben.

Die Seite erscheint nach kurzer Zeit.

4 »Unter-Seite« mit Taste OK abschalten; es erscheint die aktuelle Unterseite.

Antwort-Freigabe

Sie können in bestimmten Videotext-Seiten „verdeckte“ Antworten bzw. Informationen einblenden (freigeben), z.B. um Rätsel zu lösen

oder

um die VPS-Zeiten zum Programmieren eines Video-Recorders zu kontrollieren

1 » + « (Plus) der Taste ☑○⊕ drücken oder

1 Taste ○AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

2 Mit Taste ◀ oder ▶ das Symbol ☐? anwählen und mit Taste OK bestätigen, die „verdeckten“ Informationen werden in die Videotext-Seite einge- blendet.

3 »Antwort-Freigabe« mit Taste OK abschalten.

„Page Catching“ (bestimmte Videotext-Seiten direkt anwählen und aufrufen)

Auf vielen Übersichts-Seiten finden Sie dreistellige Seitennummern, die Sie direkt anwählen können. Dies erspart Ihnen das Eingeben der Seitennummer.

1 »Page Catching« mit Taste ▼ oder ▲ einschalten.

Am oberen Bildrand wird »Pagecatching → OK« eingeblendet.

Hinter der ersten bzw. letzten Seitennummer der Übersichts-Seite blinkt ein helles Rechteck.

2 Mit Taste ▼ oder ⚠ die gewünschte dreistellige Seitennummer anwählen und mit Taste OK bestätigen; die Seite erscheint nach kurzer Zeit am Bildschirm.

3 Mit Taste ⓘ wird zur Übersichts-Seite 100 zurückgeblättert.

Wartezeiten überbrücken

i Während der Videotext-Decoder eine Seite sucht, können Sie diese Funktion zum Überbrücken von Wartezeiten verwenden.

Angenommen Sie wollen fernsehen und dennoch informiert werden, dann wählen Sie zuerst die betreffende Seite – z.B. Seite 143 – und danach:

1 Taste ○AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

2 Mit Taste ◀ oder ▶ das Symbol ☒ anwählen und mit Taste OK bestätigen.

Sie sehen das Fernsehbild und am oberen Bildrand ist das Videotext-Symbol ☐ eingeblendet. Erscheint später anstelle des Videotext-Symbols ☐ die Einblendung 143, dann wurde die Seite gefunden.

3 Die gefundene Seite mit Taste OK abrufen; die Videotext-Seite erscheint.

4 Funktion mit Taste 📊beenden.

Sonderfunktionen

i Die folgenden Einstellungen werden mit dem »DIALOG CENTER« durchgeführt.

»DIALOG CENTER« mit Taste ⓘ und Taste OK aufrufen.

i Die Einstellungen werden jeweils mit Taste 📂 beendet.

Öko-Netzschalter

Damit kann das Gerät so voreingestellt werden, daß es sich – nach einer von Ihnen bestimmten Zeit (Auswahl 1h bis 3h) – aus der Funktion Bereitschaft komplett abschaltet. Sie sparen damit Energie.

1 Aus dem »DIALOG CENTER« die Zeile »SONDER-FUNKTIONEN« mit Taste √ oder ⚠ anwählen und mit Taste OK bestätigen.

2 Die Zeile »Öko-Netzschalt.« anwählen und mit Taste ◀▶ gewünschte Abschaltzeit »1h, 2h, 3h« oder »aus« wählen.

Einschalten mit ...

Wenn Sie das Gerät häufig als AV-Monitor einsetzen – z.B. zusammen mit einer Camera als Überwachungsanlage oder bei Betrieb mit einem Satelliten-Receiver – kann mit dieser Funktion dem Programmplatz »AV« Vorrang eingeräumt werden. Nach dem Einschalten des Gerätes, mit der Netztaste, erscheint anstelle des Programmplatzes »P 1« der Programmplatz »AV«.

1 Aus dem »DIALOG CENTER« die Zeile »SONDER-FUNKTIONEN« mit Taste ☑ oder ⚠ anwählen und mit Taste OK bestätigen.

2 Die Zeile »TV einsch. mit« anwählen und mit Taste ◀ oder ▶ den gewünschten Programmplatz, »Prog 1« oder »AV«, wählen.

Bild-/Tonskala

Beim Einstellen der Funktionen Lautstärke, Helligkeit und Farbkontrast wird jeweils eine Skala einge- blendet. Dieses kann unterbunden werden. Hierzu

1 aus dem »DIALOG CENTER« die Zeile »SONDER-FUNKTIONEN« mit Taste √ oder ⚠ anwählen und mit Taste OK bestätigen.

2 Die Zeile »Bild-/Toneinst.« anwählen und mit Taste ◀ oder ▶ »aus« einstellen.

Sendername (Service-Funktion)

Von einigen Sendeanstalten wird der Sendername angeboten. Dieser wird beim Wechseln des Programmplatzes kurz angezeigt. Sie können diese Anzeige abschalten.

1 Aus dem »DIALOG CENTER« die Zeile »SERVICE« mit Taste ▼ oder ▲ anwählen und mit Taste OK bestätigen.

2 Die Zeile »Sendername« anwählen und mit Taste ◀ oder ▶ »aus« einstellen.

Beim Wechseln des Programmplatzes wird nur noch die Nummer des Programmplatzes angezeigt.

Lautstärke anpassen

Die Lautstärke zwischen normalen Fernsehsendungen und Werbeeinblendungen kann unterschiedlich laut sein. Dies können Sie ausgleichen.

1 Aus dem »DIALOG CENTER« die Zeile »SONDER-FUNKTIONEN« mit Taste √ oder ⚠ anwählen und mit Taste OK bestätigen.

2 Die Zeile »Autom. Lautst.« anwählen und mit Taste ◀ oder ▶ »ein« wählen.

Sleep Timer einstellen

i Mit dem Menü »SLEEP TIMER« können Sie für ihr Fernsehgerät eine Ausschaltzeit eingeben. Das Gerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (standby).

1 Aus dem »DIALOG CENTER« die Zeile »SLEEP TIMER« mit Taste △ oder ▼ anwählen und mit Taste OK bestätigen.

2 Das Menü »SLEEP TIMER« wird eingeblendet.

3 Mit den Ziffern-Tasten ⑩...⑨ die gewünschte Ausschaltzeit zweistellig eingeben (von 01 ... 99 min).

4 Mit Taste ☑ kann die eingegebene Ausschaltzeit gelöscht werden.

5 Mit Taste 📂 wird die Einstellung beendet.

Programmplatznummer einblenden

Sie können die Programmplatznummer des gewählten Programmplatzes ständig einblenden.

1 Taste ⓘ drücken und warten bis die Einblendung »OK Dialog Center« erlischt.

Die Programmplatznummer wird ständig einge- blendet.

2 Funktion aufheben, dazu Taste ⓘ zweimal drücken.

Die Kindersicherung

Mit dieser Funktion können Sie eine Geheimzahl eingeben, mit der alle Funktionen gesperrt werden

Kindersicherung aktivieren

1 »DIALOG CENTER« mit den Tasten ⓘ und OK aufrufen.

2 Die Zeile »Kindersicherung« anwählen und aufrufen.

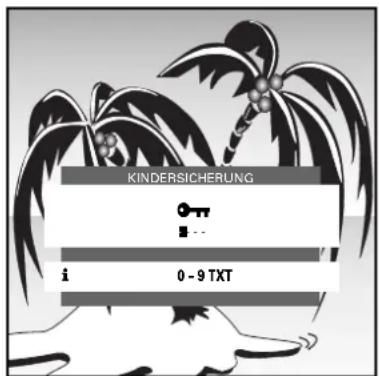

KINDERSICHERUNG 0 - 9 TXT

3 Geheimzahl mit den Ziffern-Tasten Ⓓ ... ⑨ immer vierstellig eingegeben (z.B. 1111).

4 Geheimzahl mit Taste OK speichern.

Der Schlüssel erscheint in "Rot", die Seite »KINDERSICHERUNG« mit Taste 📂abschalten.

Nach Aus- und Wiedereinschalten des Fernsehgerätes blendet sich die Seite »Kindersicherung« ein; alle Funktionen sind gesperrt.

i Bitte die gespeicherte Geheimzahl gut merken! Falls Sie die Geheimzahl vergessen haben, hilft Ihnen eine Ziffernkombination auf der letzten Seite dieser Bedienungsanleitung weiter. Wenn Sie nacheinander diese Tasten der Fernbedienung drücken, wird die „Verriegelung“ aufgehoben.

Kindersicherung abschalten

1 Gerät einschalten.

2 Geheimzahl mit den Ziffern-Tasten ⑩ ... ⑨ immer vierstellig eingegeben (z.B. 1111).

Das Gerät schaltet auf das Fernsehbild. Nach erneutem Aus- und Wiedereinschalten des Gerätes ist die Kindersicherung wieder aktiv.

i Funktion Kindersicherung aufheben (deaktivieren) Hierzu aus dem »DIALOG CENTER« die Zeile »Kindersicherung« anwählen und aufrufen. Geheimzahl vierstellig eingeben und die Tastex drücken.

SERVICE

1 »DIALOG CENTER« mit Taste ⓘ und Taste OK aufrufen.

2 Die Zeile »SERVICE« mit Taste 🔍 oder ▼ anwählen und mit Taste OK aufrufen.

3 Gewünschte Funktionen (Decoder, Farbe, Blauer Bildschirm, Schwarz. Bildschirm, Sendername, SAT, Service Code) mit Taste △ oder ▼ anwählen.

4 Mit Taste ◀ oder ▶ verändern.

i Die Einstellungen werden jeweils mit Taste 📊t beendet.

□ Decoderauswahl

Siehe »Einstellung für Betrieb mit Decoder«.

Farbe (Farbnorm manuell einstellen)

Beim Belegen der Programmplätze mit dem Programmsuchlauf wird die Farbnorm automatisch zugeordnet. Ist die Farbe der verschiedenen Programme in Ordnung, brauchen Sie diese Einstellung nicht durchführen.

1 Die benötigte Farbnorm wählen.

Blauer Bildschirm wählen

Mit dieser Einstellung kann bei verrauschtem Bild auf ein blaues Bild umgeschaltet werden.

Schwarzer Bildschirm wählen

Mit dieser Einstellung wird störendes Programmflimmern während des Umschalten des Programmplatzes vermieden.

Sendername ein/aus

Anzeige des Sendernamens ein oder ausschalten (siehe »Sendername«).

SAT

Diese Einstellung ist nur notwendig, wenn ein externer MicroSAT-Receiver SNR 105 angeschlossen ist.

Drei Einstellungen stehen zur Wahl: »ON1«, »ON2«, »aus«. Welche Einstellungen Sie vornehmen müssen, entnehmen Sie der Bedienungsanleitung des SNR 105

! Ist kein SNR 105 angeschlossen, muß diese Einstellung auf »aus« stehen.

Wurde SAT »ON1« ohne angeschlossenen SNR 105 gewählt, ist keine Programmplatzwahl möglich.

Service Code/IDP 2

Die Funktionen dieser Zeile sind dem Fachhändler vorbehalten.

Die AUDIO-/VIDEO-Anschlüsse

Das Fernsehgerät ist mit verschiedenen Buchsen ausgestattet. Daran können verschiedene Zusatzgeräte – wie z.B. Camera-Recorder, Video-Recorder, SAT-Receiver, SET-TOP-Box, Pay-TV-Decoder usw. – angeschlossen werden.

Decoderoder Satellitenrecaiver an Buchse »AV 1« anschließen

Einige Sender – deren Programme über Kabelanlagen oder Satelliten-Receiver zugeführt werden – verschlüsseln ihre Sendungen. Bild und Ton sind damit unkenntlich. Mit einem Decoder können Sie derartige Programme entschlüsseln.

AV1 AV2

An diese Buchse kann alternativ auch ein Satelliten-Receiver oder ein zweiter Videorecorder angeschlossen werden.

Anschließen

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des Decoders oder Satelliten-Recelvers mit einem EURO/AV (Scart)-Kabel verbinden.

Einstellung für den Betrieb mit Decoder

1 Programmplatz wählen, mit dem das verschlüsselte Programm belegt ist.

Das Fernsehgerät schaltet automatisch auf Programmplatz »AV1«.

2 »DIALOG CENTER« mit den Tasten ⓘ und OK aufrufen.

3 Die Zeile »SONDERFUNKTIONEN« anwählen und aufrufen.

4 Die Zeile »Decoder P ..« anwählen. In dieser Zeile wird der Programmplatz angezeigt, der zuvor gewählt wurde.

5 Taste ◀ oder ▶ drücken (Wahl zwischen ON1, ON2, ON3 – dies ist abhängig vom verwendeten Decoder).

i Diese Einstellung kann auch in der Seite »SERVICE« für alle Programmplätze (1-99) aktiviert werden.

6 Seite mit Taste 📊 verlassen.

Bedienung

1 Programmplatz wählen, mit dem das verschlüsselte Programm belegt ist;

oder

für den Betrieb mit Satelliten-Receiver Programmplatz »AV1« mit Taste AV① anwählen.

Videorecorder oder SET-TOP-Box an Buchse »AV 1« oder »AV 2« anschließen

AV1 AV2 IEC3006350001 IEC3006350001 IEC3006350001 IEC3006350001 IEC3006350001 IEC3006350001 IEC3006350001 IEC3006350001 IEC30063

1 Buchse »AV1«oder»AV2« des Fernsehgerätes und die entsprechende Buchse des Video-Recorders oder SET-TOP-Box mit einem EURO/AV (Scart)-Kabel verbinden.

2 Taste AV① so oft drücken, bis am Gerät »AV1« oder »AV2« angezeigt wird.

Videostandard (VHS oder SVHS) einstellen Diese Einstellung ist vom angeschlossenen Video-recorder abhängig

1 »DIALOG CENTER« mit den Tasten ⓘ und OK aufrufen.

2 Die Zeile »SONDERFUNKTIONEN« anwählen.

3 Die Zeile »Video« anwählen und aufrufen und mit Taste ◀ oder ▶ »VHS« oder »SVHS« wählen.

Wiedergabe

1 Videorecorder oder SET-TOP-Box einschalten und die gewünschte Funktion wählen.

Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des externen Gerätes.

Überspielen von Videoaufzeichnungen über das Fernsehgerät

Sie können Aufzeichnungen von einem Video-/Camera-Recorder zu einem Videorecorder überspielen.

Die Möglichkeiten:

Camera-Recorder (AV3) auf Videorecorder (AV1) Videorecorder (AV1) auf Videorecorder (AV2) Videorecorder (AV2) auf Videorecorder (AV1).

Sie können während des Überspielens auf ein Fernsehprogramm schalten.

Das Überspielen von einem SVHS-Video-/Camera-Recorder zu einem SVHS-Video-/Camera-Recorder ist nicht möglich.

1 AV-Programmplatz mit Taste AV① wählen.

2 Taste ○ AUX drücken.

3 Mit Taste AV ① die Copier-Funktion aktivieren.

4 Wiedergabe/Aufnahme an Camera-Recorder/Video-recorder starten.

Die Überspielung läuft, jetzt können Sie mit dem Fernsehgerät jedes Programm sehen, ohne die Aufzeichnung zu stören.

i Kopierfunktion abschalten, dazu die Pkt. dis 3 widerholen.

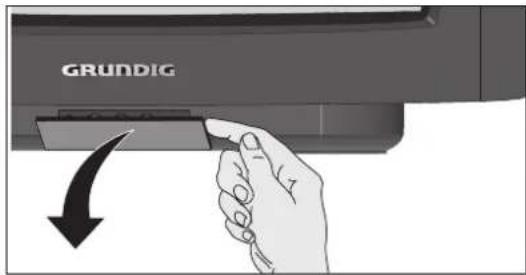

Camera-Recorder an Buchse »AV 3« anschließen

GRUNDIG

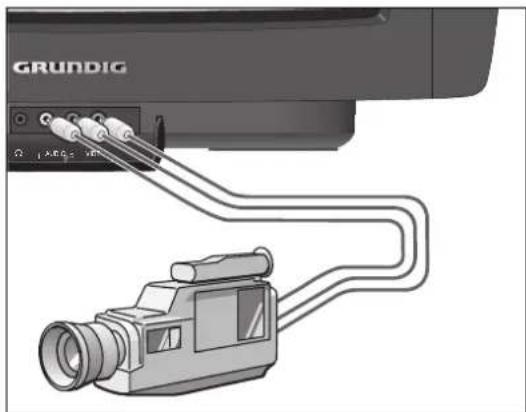

1 Die gelbe Buchse (VIDEO) des Fernsehgerätes mit der entsprechenden Bild-Buchse des Camera-Recorders verbinden.

Tonsignal (Stereo oder Mono)

1 Die weiße und rote Buchse (AUDIO links/rechts) des Fernsehgerätes mit den Tonbuchsen des Stereo-Camera-Recorders verbinden,

oder

Die weiße Buchse (AUDIO links) des Fernsehgerätes mit der Tonbuchse des Mono-Camera-Recorders verbinden.

2 Taste AV① so oft drücken, bis am Gerät »AV3« angezeigt wird.

Wiedergabe

1 Camera-Recorder einschalten, Cassette einschieben und die Wiedergabe starten.

Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen vom Camera-Recorder.

Kopfhörer

1 Kopfhörer-Stecker (3,5 mm ø Klinke) in die Kopfhörer-Buchse an der Frontseite des Gerätes stecken. Die Kopfhörer-Lautstärke können Sie gesondert einstellen (Kopfhörer-Impedanz max. 32 Ω).

Ton (Stereo-/Zweiton, Mono) des Kopfhörers ändern

1 Seite »TON« mit Taste 🔒 anwählen.

2 Die Zeile »Ω« anwählen und mit Taste ◀ oder ▶ gewünschte Tonart wählen:

Bei Stereo »Stereo« oder »Mono«; bei Nicam Stereo »Stereo« oder »Analog«; bei Zweiton-Sendungen »Dual A« oder »Dual B«.

3 Seite »TON« mit Taste ⚙ oder 📧 abschalten.

Lautstärke des Kopfhörers ändern

1 Taste ○AUX drücken und danach mit Taste ◀ oder ▶ die Kopfhörer-Lautstärke ändern.

Der geänderte Wert wird auf einer Skala angezeigt.

Netzspannung:

220 - 240 V, 50/60 Hz

(Regelbereich des Netzteiles 165 ... 265 V)

»Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung«.

Für Ersatzzwecke bestellen Sie bitte bei einer Kundendienst-Stelle nur das Netzkabelset mit der Bezeichnung »GWN 9.22/Sachnummer 8290.991-316«.

Aufnahme:

ca. 90 W

In Bereitschaft (Stand-by) 6 W

Empfangsbereiche:

Kanäle C01 ... C99

Sonderkanäle S01 ... S41

Tonendstufe:

2 x 20 W Musikleistung (2 x 10 W Sinus)

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:

Stift Signal

1 = Audio Ausgang rechts

2 = Audio Eingang rechts

7 = RGB Blau Eingang

8 = Schaltspannung

9 = Grün Masse

10 = Datenleitung

11 = RGB Grün Eingang

12 = -

13 = Rot Masse

14 = Masse

15 = RGB Rot Eingang (Chroma; S VIDEO)

16 = RGB Schaltspannung

17 = Video Masse

18 = RGB Schaltspannung Masse

19 = Video Ausgang

20 = Video Eingang

21 = Abschirmung/Masse

CE Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen.

89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen:

EN 60065, EN 55013, EN 55020

Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs-Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 34 kV/mittlerer Strahlstrom 1,6 mA.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

Zusatzausstattung:

Das Gerät ist Dolby Surround ProLogic und PIP (Bild im Bild) vorbereitet. Bei eingebauter PIP-Funktion kann ein anderes TV-Programm oder ein AV-Bild (z. B. von Videorecorder oder Videocamera) als Kleinbild eingeblendet werden. Fragen Sie Ihren Fachhändler.

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werk- tags stets von 8.00 – 19.00 Uhr zur Verfügung.

STETS FÜR SIE DA! DEUTSCHLAND 01 80/5 30 21 22* ÖSTERREICH 06 60/66 99* montags bis freitags von 8.00 - 19.00 Uhr * Gebührenpflichtig - in Deutschland und Österreich möglich GRUNDIG KUNDENBERATUNGS: ZENTRUM

Haben Sie Fragen zur Umweltverträglichkeit unserer Geräte, wenden Sie sich an die GRUNDIG Öko-Technologie, Fax: [phone].

Änderungen und Irrtümer vorbehalten!

GRUNDIG

7 0 3 8
