BEDIENUNGSANLEITUNG Arcance 82 Flat MFW 82-2015 Dolby GRUNDIG

3 Aufstellen und Sicherheit

4 Anschließen/Vorbereiten

4 Antenne und Netzkabel anschließen

4 Batterien in die Fernbedienung einlegen

5-6 Auf einen Blick

5-6 Die Fernbedienung

6 Die Vorderseite des Fernsehgerätes

7-11 Einstellungen

7 Fernseh-Programme einstellen – automatisch

7-8 Programmbelegung ändern

9 Bild-Einstellungen

10-11 Toneinstellungen

12-14 Fernseh-Betrieb

12 Grundfunktionen

13 Standbild

13 Zapp-Funktion

14 Bildformat-Umschaltung

15-16 Videotext-Betrieb

15 TOP-text- oder FLOF-text-Betrieb

15 Normaltext-Betrieb

15-16 Weitere Funktionen

17-18 Komfort-Funktionen

17-18 Komfortfunktionen mit dem Menü »Sonderfunktionen«

19 Kindersicherung

19 Kindersicherung aktivieren

19 Kindersicherung abschalten

20-22 Betrieb mit externen Geräten

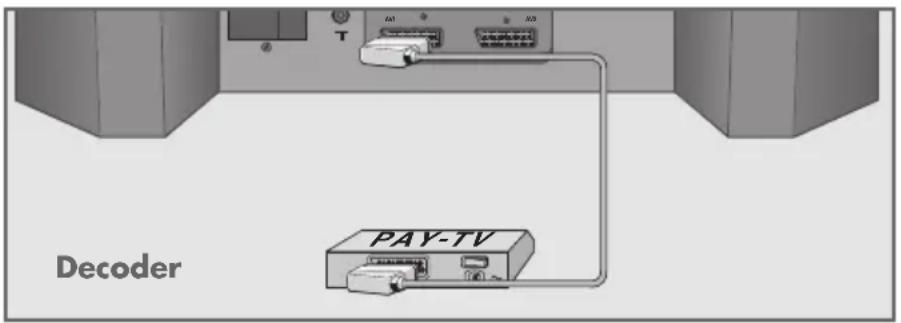

20 Decoder oder Satellitenreceiver

20 Kopfhörer

21 Videorecorder, DVD-Player oder SET-TOP-Box

22 Camera-Recorder

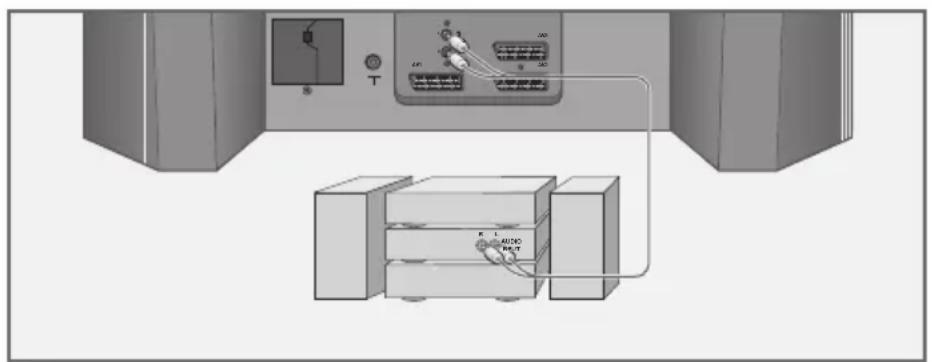

22 HiFi-Anlage

23-25 Sondereinstellungen

23-25 Fernseh-Programme einstellen

26-27 Informationen

26 Technische Daten, Service Hinweise für den Fachhandel,

26 GRUNDIG Service

27 Störungen selbst beheben

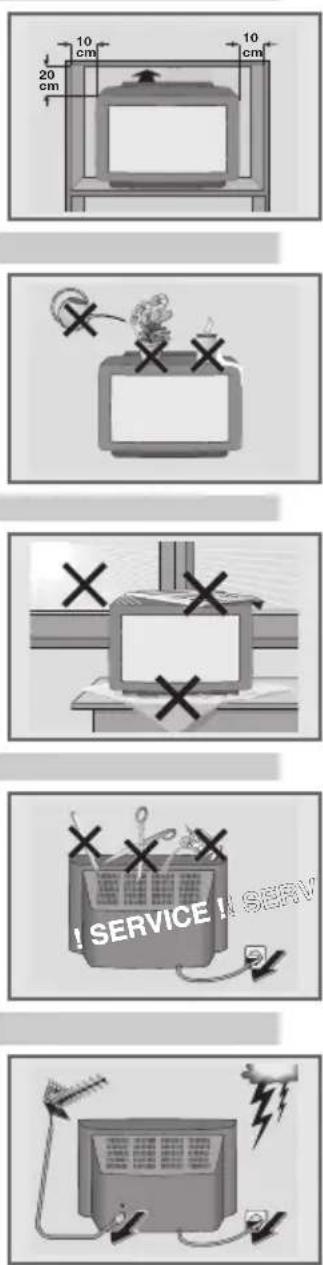

AUFSTELLEN UND SICHERHEIT

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale. Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Halten Sie das Fernsehgerät von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel nicht beschädigt wird.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

ANSCHLIESSEN/VORBEREITEN

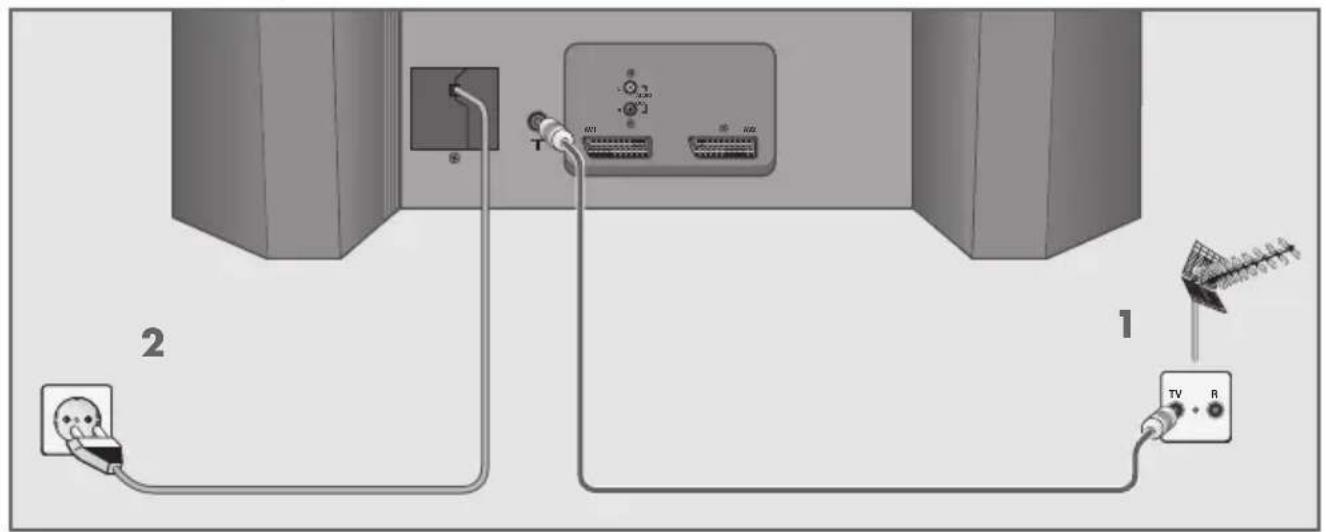

Antenne und Netzkabel anschließen

1 Antennenkabel der Hausantenne in die Antennenbuchse »『« des Fernsehgerätes stecken.

2 Stecker des Netzkabels in die Steckdose stecken.

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.

2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA, 2x1,5V). Dabei Polung beachten (im Batteriefachboden markiert).

3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaltet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

AUF EINEN BLICK

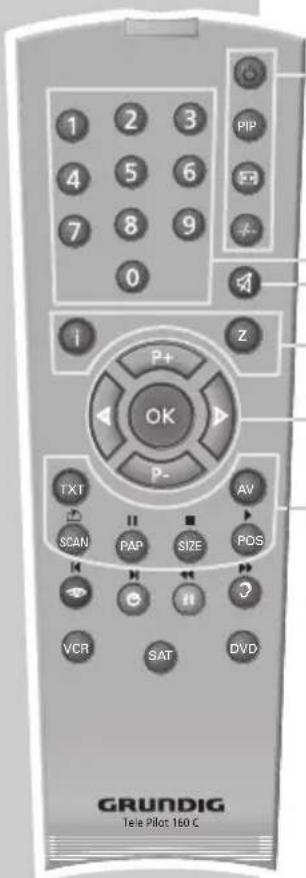

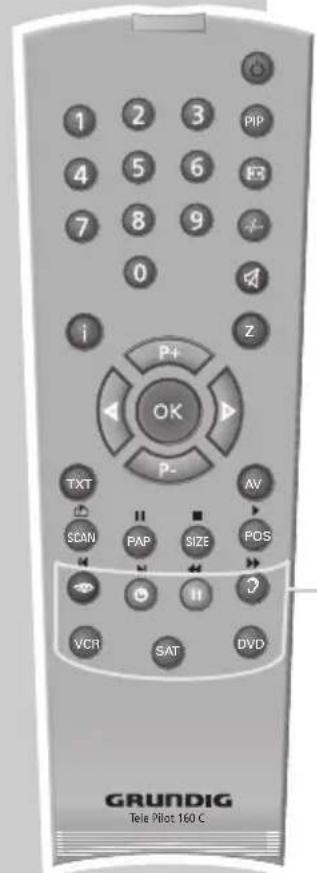

Die Fernbedienung

1 2 3 4 5 6 7 8 9 0 i P+ OK P- AV SCAN PAP SIZE PDS VCR SAT DVD GRUNDIG Tele Pilot 160 C

Schaltet das Fernsehgerät ab (Stand-by).

PIP Taste ohne Funktion.

Schaltet das Bildformat um.

-/- Schaltet zwischen ein- und zweistelligen Programmplätzen um; schaltet auf doppelte Zeichengröße im Videotext-Betrieb.

1...0 Schaltet das Fernsehgerät aus Stand-by ein; wählt Programme direkt.

Ton ein/aus (stummschalten).

i Ruft das Menü »INFO« auf.

Z Zapp-Funktion.

P+, P- Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen Cursor nach oben/unten.

Ändern die Lautstärke; bewegen Cursor nach links/rechts.

OK Ruft die Programmbelegung auf; aktiviert verschiedene Funktionen.

TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

AVWählt AV-Programmplätze und das zuletzt gesehene Fernseh-Programm.

SCAN Antwortfreigabe im Videotext-Betrieb.

PAP Seitenstop im Videotext-Betrieb.

SIZE Wählt Unterseiten im Videotext-Betrieb.

POS Aktualisiert eine Seite im Videotext-Betrieb.

AUF EINEN BLICK

1 2 3 PIP 4 5 6 F3 7 8 9 + 0 i P+ Z OK P- AV SCAN II ■ POS VCR II SAT DVD GRUNDIG Tele Pilot 160 C

Wählt verschiedenen Bildeinstellungen an; blättert im Videotext-Betrieb eine Seite zurück.

Uhrzeit ein/aus;

blättert im Videotext-Betrieb zur nächsten Seite.

Standbild;

wählt gewünschtes Kapitel im Videotext-Betrieb.

Wählt verschiedenen Toneinstellungen an;

wählt gewünschtes Thema im Videotext-Betrieb.

VCR, SAT Schaltet auf die Bedienung eines GRUNDIG Video-

DVD recorders, GRUNDIG Satelliten-Receivers oder

GRUNDIG DVD-Players.

Entsprechende Taste (»VCR«, »SAT«, »DVD«) gedrückt halten. Anschließend gewünschte Taste drücken.

Hinweis:

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab.

Probieren Sie es einfach aus.

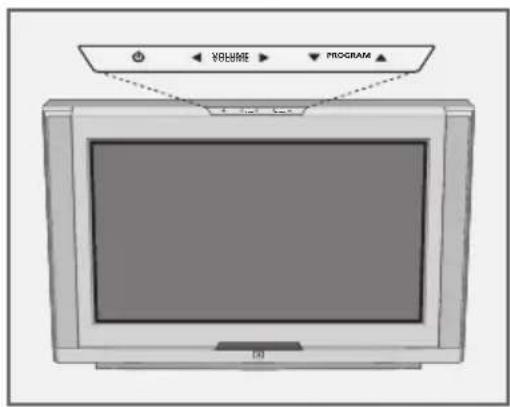

Die Vorderseite des Fernsehgerätes

①Schaltet das Fernsehgerät in Stand-by und wieder aus.

Schaltet das Fernsehgerät aus Stand-by ein und wieder auf Stand-by.

▶Verändern die Lautstärke.

▲Programmwahl; schalten das Fernsehgerät aus Stand- by ein

L Tonsignaleingang für Camera-recorder.

Bildsignaleingang für Camera-recorder.

Bildsignaleingang für S-Video- Camerarecorder.

eranschluss (3,5 mm ø Klinke).

Fernseh-Programme einstellen – automatisch

Language

English Portuguesa Deutsch Dutch Francais Dansk Italiano Svenska Español Norsk

Select

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 100 Programmplätze für Fernseh-Programme zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss belegt werden können.

1 Fernsehgerät mit » ①« am Fernsehgerät einschalten, danach »P+« der Fernbedienung drücken.

- Nach der ersten Inbetriebnahme wird das Menü »Language« (Sprache) eingeblendet.

Hilfe:

Wenn am Bildschirm das Menü »Language« (Sprache) nicht erscheint, Einstellung nach dem Kapitel „Alle Fernseh-Programme neu einstellen“, auf Seite 25 durchführen.

2 Sprache mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.
– Das Menü »Länderauswahl« wird eingeblendet.
3 Land mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.
4 Suchlauf mit »OK« starten.

- Das Menü »Programmsuchlauf« wird eingeblendet und der Suchlauf beginnt. Er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

- Nach dem Suchvorgang schaltet das Fernsehgerät auf Programmplatz 1.

Länderauswahl

Auswählen und aufrufen

INFO

Ton


Programmtabelle

Suchen / Abstimmung

Sonderfunktionen

GRUNDIG

Auswählen und aufrufen

Ende

Programmbelegung ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen. Sie können auch Fernseh-Programme auf einen anderen Programmplatz legen, einen Programmamen ändern oder neu eingeben sowie Programmplätze überspringen.

Programme löschen

1 Menü »INFO« mit »i« aufrufen.

- Das Menü »INFO« wird eingeblendet.

©

©

©

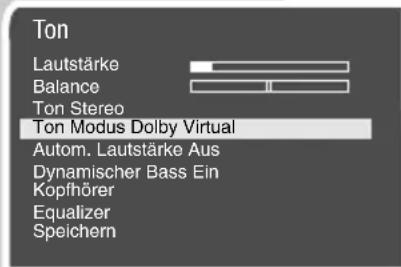

Ton Lautstärke Balance Ton Stereo Ton Modus Dolby Virtual Autom. Lautstärke Aus Dynamischer Bass Ein Kopfhörer Equalizer Speichern

Zurück i Ende

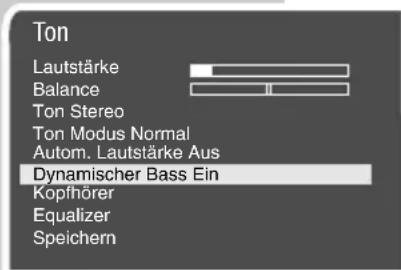

Ton Lautstärke Balance Ton Stereo Ton Modus Normal Autom. Lautstärke Aus Dynamischer Bass Ein Kopfhörer Equalizer Speichern

Zurück i Ende

Equalizer Musik Sport Cinema Sprache Benutzer 1 100 330 1 3.3 10 Benutzer 2 Hz Hz KHz KHz KHz

Ändern Zurück Ende

Dolby Virtual\*

Dolby Virtual ist eine innovative elektronische Lösung, die im Fernsehgerät integriert ist und nur die eingebauten Lautsprecher benötigt, um Dolby Surround-Effekte zu erzeugen.

1 Zeile »Ton Modus« mit »P+« oder »P-« wählen.
2 »Dolby Virtual« mit » ◀« oder »▶« wählen.

Automatische Lautstärke

Die Fernsehsender senden in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Zeile »Autom. Lautstärke« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

Dynamischer Bass

Mit dieser Einstellung erzielen Sie einen verstärkten Bass-Effekt.

1 Zeile »Dynamischer Bass« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

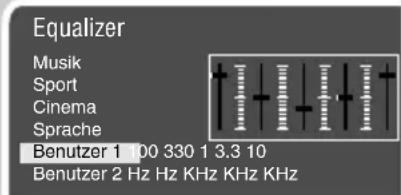

Equalizer

Der Equalizer bietet Ihnen vier vorprogrammierte Toneinstellungen (Musik, Sport, Cinema und Sprache) und zwei (Benutzer 1 und Benutzer 2), die Sie selbst bestimmen können.

1 Zeile »Equalizer« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Equalizer« wird eingeblendet.

2 Gewünschte Toneinstellung »Benutzer 1« oder »Benutzer 2« mit »P+« oder »P-« wählen und mit »OK« bestätigen. – Das Frequenzband »100 Hz« ist aktiviert.

3 Mit »P+« oder »P-« gewünschten Wert einstellen und mit »◀« oder »▶« das nächste Frequenzband wählen.

4 Einstellung mit »OK« speichern.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

FERNSEH-BETRIEB

Grundfunktionen

Ein-/ausschalten

1 Fernsehgerät mit » ①« am Fernsehgerät einschalten. - Das Gerät befindet sich in Bereitschaft (Stand-by). Fernsehgerät mit »1...0« oder »P+« oder »P-« einschalten.
2 Fernsehgerät mit » ⏻« in Bereitschaft (Stand-by) schalten. Fernsehgerät mit »1...0« oder »P+« oder »P-« aus Bereitschaft wieder einschalten.
3 Fernsehgerät mit » ①« am Fernsehgerät vollständig ausschalten. – Sie sparen dadurch Energie.

Programmplätze anwählen

1 Programmplätze mit »1...0« direkt wählen. Vorwahl für zweistellige Programmplatzwahl mit »-/- -«.
2 Programmplätze mit »P+« oder »P-« schrittweise wählen.

AV-Programmplätze anwählen

1 AV-Programmplätze mit »AV« direkt wählen.

Lautstärke ändern

1 Lautstärke mit » ◀« oder »+« ändern.

Ton ein/ausschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

Uhrzeit ein-/ausblenden

1 Uhrzeit mit »©« ein- oder ausblenden (nur bei Fernseh-Programmen mit Videotext).

Bildeinstellungen

Sie können vier verschiedene Bildeinstellungen wählen.

1 Mit » gewünschte Bildeinstellung »Benutzer«, »Natürlich«, »Scharf« oder »Weich« anwählen - Die Bildeinstellung »Benutzer« kann verändert werden, siehe Kapitel „Bildeinstellungen“, auf Seite 9.

1 2 3 PIP 4 5 6 7 8 9 0 i P+ Z OK P- AV SCAN II ■ SIZEPAP POS VCR SAT DVD GRUNDIG Tele Pilot 160 C

Toneinstellungen

Sie können sechs verschiedene Toneinstellungen wählen.

1 Mit » 2« gewünschte Toneinstellung »Benutzer 1«, »Benutzer 2«, »Musik«, »Sport«, »Cinema« oder »Sprache« anwählen – Die Toneinstellungen »Benutzer 1« und »Benutzer 2« können verändert werden, siehe Kapitel „Equalizer“, auf Seite 11.

Standbild

Wollen Sie bestimmte Szenen längere Zeit betrachten, kann das Bild der momentan laufenden Sendung „eingefroren“ werden.

1 » □□« drücken.
2 » erneut drücken beendet die Funktion.

Zapp-Funktion

Mit dieser Funktion können Sie sich Ihr Fernseh-Programm, das Sie im Moment ansehen, speichern und zu anderen Fernseh-Programmen schalten (zappen).

1 Mit »1...0« oder »P+« »P-« das Fernseh-Programm wählen, das in den Zappspeicher abgelegt werden soll (z.B. Fernseh-Programm 7, PRO7) und mit »Z« speichern. – Am Bildschirm erscheint z.B. die Einblendung »z -> P7 PRO7«.
2 Mit »1...0« oder »P+« »P-« auf ein anderes Fernseh-Programm umschalten.
3 Mit »Z« kann jedesmal auf das gespeicherte Fernseh-Programm (im Beispiel PRO7) und wieder auf das zuletzt gesehene Fernseh-Programm zurückgeschaltet (gezappt) werden.
4 Zapp-Funktion mit » i« beenden. – Die Einblendung erlischt.

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Bildformat mit » « anwählen, am Bildschirm erscheint das gewählte Bildformat, zum Beispiel »16:9«.

- Sie können zwischen folgenden Bildformaten wählen:

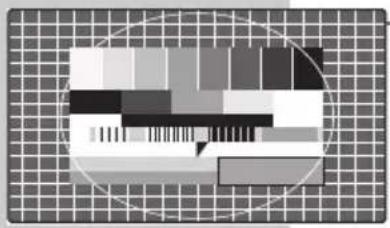

Format »Auto«

Bei 16:9 Sendungen wird automatisch auf das Bildformat »16:9« geschaltet.

Bei 4:3 Sendungen wird das Bild automatisch bildschirmfüllend dargestellt.

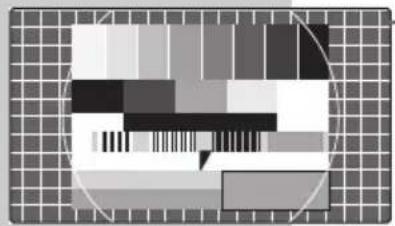

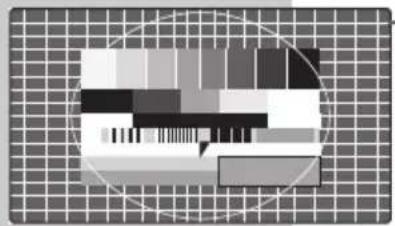

Format »16:9« und »14:9«

Bei 4:3 Sendungen – und gewählter Funktion Format »16:9« oder »14:9« – erscheint das Bild horizontal verbreitert.

Die Bildgeometrie wird in horizontaler Richtung linear gedehnt.

Bei tatsächlichen 16:9 Signalquellen (von einer SET-TOP-Box an der Euro-AV-Buchse) ist das Bild voll ausgefüllt und die Bildgeometrie korrekt.

Der Letterbox-Betrieb eignet sich besonders für Sendungen im Format 16:9.

Die bisher üblichen schwarzen Streifen oben und unten im Bild werden überschrieben, 4:3 Bilder werden formatfüllend gezeigt.

Die gesendeten Bilder werden vergrößert, dabei geht oben und unten etwas Bildinhalt verloren. Die Bildgeometrie bleibt aber erhalten.

Bei PAL Plus Fernsehsendungen erscheint die Anzeige »Auto Letterbox«.

Diese Betriebsart eignet sich für Kinofilme mit extremen Breiten-Höhenverhältnissen.

Bei 4:3 Sendungen – und gewählter Funktion »Panorama« – erscheint das Bild horizontal verbreitert. Die Bildgeometrie wird in horizontaler Richtung gedehnt.

Format »Subtitle«

Wenn Sie den Untertitel, der am unteren Bildrand gezeigt wird, nicht erkennen (insbesondere bei 4:3 Sendungen und gewählten Format »Letterbox«), dann wählen Sie »Subtitle«.

VIDEOTEXT-BETRIEB

TOP-text- oder FLOF-text-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1...0« direkt angewählt werden. Zurück zur Übersichts-Seite 100 mit »i«.

Hinweis:

Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und – sendeabhängig – gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.

3 Mit » 📷 « (rot) eine Seite zurückblättern.
4 Mit » ⏻(grün) zur nächsten Seite blättern.
5 Mit » (gelb) gewünschtes Kapitel wählen.
6 Mit » ⚙ « (blau) gewünschtes Thema wählen.
7 Videotext mit »TXT« abschalten.

Normaltext-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1...0« direkt angewählt werden Zurück zur Übersichts-Seite 100 mit »i«.
3 Mit »P-« eine Seite zurückblättern.
4 Mit »P+« zur nächsten vorhandenen Seite blättern.
5 Videotext mit »TXT« abschalten.

Weitere Funktionen

Wartezeit überbrücken

1 »POS« drücken.
– Das Fernsehgerät wechselt in den Fernsehmodus zurück.
2 Nummer der Videotextseite mit »1...0« eingeben. - Anzeige: P xxx. Ist die Seite gefunden, wird die Seitennummer angezeigt.
3 Auf die Videotextseite mit »POS« umschalten.

VIDEOTEXT-BETRIEB

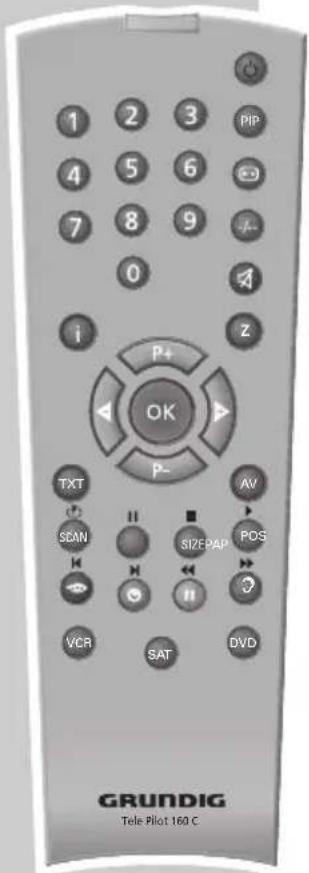

1 2 3 PIP 4 5 6 7 8 9 0 i P+ Z OK P- TXT AV SCAN II SIZEPAP POS VCR II DVD SAT GRUNDIG Tele Pilot 160 C

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »-/-« wiederholt drücken.

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sendeanstalt automatisch weitergeblättert werden.

1 Unterseite mit »PAP« stoppen.

2 Funktion mit »PAP« beenden.

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit »SIZE« die Funktion Unterseiten aufrufen.

2 Gewünschte Unterseite mit » 📷« (rot) oder »💡« (grün) wählen.

3 Mit »SIZE« die Funktion Unterseiten beenden.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »SCAN« einblenden.

2 Informationen mit »SCAN« ausblenden.

Double Window

Sie können mit dieser Funktion gleichzeitig das Fernseh-Programm und den Videotext sehen.

1 Videotext mit »TXT« ausschalten.

2 »PAP« drücken. - Links sehen Sie das Fernseh-Programm, rechts den Videotext des Fernseh-Programmes.

3 Funktion mit »TXT« beenden.

KOMFORT-FUNKTIONEN

Komfortfunktionen mit dem Menü »Sonderfunktionen«

1 Menü »INFO« aufrufen, dazu »i« drücken.
2 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Sonderfunktionen

Kindersicherung Aus

Blauer Hintergrund Ein

Entmagnetisieren Aus

EURO-AV Ausg. TV>AV2

Sprache

Timer

Zurück

i Ende

Blauer Bildschirm wählen

Mit dieser Einstellung wird bei verrauschtem Bild auf ein blaues Bild umgeschaltet.

1 Zeile »Blauer Hintergrund« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

2 Einstellung mit »i« beenden.

Sonderfunktionen

Kindersicherung Aus

Blauer Hintergrund Ein

Entmagnetisieren Aus

EURO-AV Ausg. TV>AV2

Sprache

Timer

Zurück

i Ende

Entmagnetisierung einschalten

Wird Ihr Fernsehgerät längere Zeit nicht mit dem Netzschalter ausgeschaltet, kann es durch starke magnetische Felder zur Wolkenbildung kommen. Um dies zu verhindern, können Sie die Entmagnetisierung für kurze Zeit einschalten.

1 Zeile »Entmagnetisieren« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

- Der Bildschirm wird für kurze Zeit entmagnetisiert.

2 Einstellung mit »TXT« beenden.

Aus- und Einschaltzeit eingeben

Im Menü »Timer« kann für das Fernsehgerät eine Aus- und Einschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by) oder aus Bereitschaft ein. In Zeile »Programmnummer« kann das Fernseh-Programm eingegeben werden, mit dem sich das Fernsehgerät einschaltet.

1 Zeile »Timer« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
2 Gewünschte Zeile »Uhr«, »Einschalttimer«, »Ausschalttimer« oder »Programmnummer« mit »P+« oder »P-« anwählen.
3 Ein-/ oder Ausschaltzeit und Fernseh-Programm mit »1...0« eingeben.
4 Einstellung mit »TXT« beenden.

Timer

Uhr 11:43

Einschalttimer --:--

Ausschalttimer --:--

Programmnummer P01 ARD

0-9

Zurück

Ende

KOMFORT-FUNKTIONEN

Sonderfunktionen

Kindersicherung Aus

Blauer Hintergrund Ein

Entmagnetisieren Aus

EURO-AV Ausg. TV>AV2

Sprache

Timer

Zurück

① Ende

Sprache

English Portuguesa

Deutsch Dutch

Francais Dansk

Italiano

Español

Svenska

Norsk

Auswählen und

aufrufen

Zurück

iEnde

Euro-AV (Scart)-Ausgang wählen

Sie können wählen, welches Signal an der Euro-AV-Buchse AV 2 ausgegeben werden soll.

Die folgenden Optionen sind möglich:

– Das Programm, das Sie gerade ansehen (TV →AV2).
– Das Programm, das zuletzt gewählt wurde (TUNER →AV2).
- Das Signal der Geräte, die an den AV-Eingängen angeschlossen sind (AV1, AV2, AV3 oder AV3S→AV2).

1 Zeile »EURO-AV Ausg.« mit »P+« oder »P-« anwählen.
2 Gewünschte Option mit » ◀« oder »+« wählen.
3 Einstellung mit »TXT« beenden.

Sprache der Benutzerführung ändern

1 Zeile »Sprache« mit »P+« oder »P-« anwählen und mit »OK« bestätigen. – Das Menü »Sprache« wird eingeblendet.
2 Gewünschte Sprache mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.
3 Einstellung mit »TXT« beenden.

KINDERSICHERUNG

Kindersicherung aktivieren

Sie können Fernseh-Programme, die für Kinder nicht geeignet sind, sperren.

1 Gewünschtes Fernseh-Programm mit »P+«, »P-« oder »1...0« wählen.
2 »INFO« aufrufen, dazu » i« drücken.
3 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
4 Zeile »Kindersicherung« mit »P+« oder »P-« anwählen.
5 Kindersicherung mit » ◀« oder »▶« aktivieren.
6 Einstellung mit »TXT« beenden. – Der gewählte Programmplatz ist gesperrt.

Sonderfunktionen

Kindersicherung Ein

Blauer Hintergrund Ein

Entmagnetisieren Aus

EURO-AV Ausg. TV>AV2

Sprache

Timer

Zurück

Ende

Sonderfunktionen

Kindersicherung Aus

Blauer Hintergrund Ein

Entmagnetisieren Aus

EURO-AV Ausg. TV>AV2

Sprache

Timer

Zurück

Ende

Kindersicherung abschalten

1 Gesperrtes Fernseh-Programm mit »1...0« wählen.
2 »INFO« aufrufen, dazu » i« drücken.
3 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
4 Zeile »Kindersicherung« mit »P+« oder »P-« anwählen.
5 Kindersicherung mit » ◀« oder »▶« abschalten.
6 Einstellung mit »TXT« beenden.

BETRIEB MIT EXTERNEN GERÄTEN \_

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

Decoder oder Satellitenreceiver anschließen

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Hinweise:

An diese Buchse kann alternativ auch ein Satellitenreceiver angeschlossen werden.

Sollen ein Satellitenreceiver und ein Decoder betrieben werden, muss der Decoder am Satellitenreceiver angeschlossen werden.

Betrieb mit einem Decoder

1 Decoder und Fernsehgerät einschalten.

2 Programmplatz »AV1« wählen, dazu »AV« so oft drücken, bis am Fernsehgerät »AV1« angezeigt wird.

Kopfhörer

Kopfhörer Lautstärke Balance Tiefen Höhen Ton Stereo Speichern Zurück Ende

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ∅ Klinke) in die Kopfhörer-Buchse des Fernsehgerätes stecken.

Ton-Einstellungen für den Kopfhörer wählen

1 »INFO« mit »i« aufrufen.
2 Zeile »Ton« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Kopfhörer« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
4 Zeile »Lautstärke«, »Balance«, »Tiefen«, »Höhen« oder »Ton« mit »P+« oder »P-« anwählen und mit »◀« oder »▶« einstellen.
5 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« speichern.
6 Einstellung mit »TXT« beenden.

BETRIEB MIT EXTERNEN GERÄTEN \_

Videorecorder, DVD-Player oder SET-TOP-Box

Videorecorder, DVD-Player oder SET-TOP-Box anschließen

1 Buchse »AV1« oder »AV2« des Fernsehgerätes und die entsprechende Buchse des Video-Recorders, DVD-Players oder der SET-TOP-Box mit einem Euro-AV (Scart)-Kabel verbinden.

Betrieb mit Videorecorder, DVD-Player oder SET-TOP-Box

1 Videorecorder, DVD-Player oder SET-TOP-Box einschalten und die gewünschte Funktion wählen.

2 Programmplatz »AV1« oder »AV2« mit »AV« wählen. - Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Videorecorders, DVD-Players oder der SET-TOP-Box.

Hinweise:

Sie können ein externes RGB-Gerät (DVD-Player) an die Euro-AV1-Buchse anschließen. Sie müssen dafür jedoch ein vollständig belegtes Euro-AV-Kabel verwenden.

Sie können Aufnahmen über das Fernsehgerät von einem externen Gerät auf ein anderes überspielen, indem Sie das Wiedergabegerät an Euro-AV1 und das Aufzeichnungsgerät an Euro-AV2 anschließen und Programmplatz »AV1« wählen. Sie können jedoch kein Fernseh-Programm ansehen.

BETRIEB MIT EXTERNEN GERÄTEN \_

Camera-Recorder

Camera-Recorder anschließen

1 Gelbe Buchse (VIDEO – Bildsignal) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders (VHS, Video 8) mit Cinch-Kabel verbinden;

oder

S-VIDEO Buchse (S-VIDEO – Bildsignal) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders (S-VHS, Hi 8) mit Cinch-Kabel verbinden;

2 Weiße und rote Buchsen (L AUDIO R – Tonsignal) des Fernsehgerätes und die entsprechenden Buchsen des Camera-Recorders mit Cinch-Kabel verbinden.

Hinweis:

Wird ein Mono-Camera-Recorder angeschlossen, verbinden Sie die weiße Buchse (L) des Fernsehgerätes und die entsprechende Buchse des Camera-Recorders. Bei Monobetrieb im Menü »Ton« »Mono« anwählen.

Betrieb mit einem Camera-Recorder

1 Camera-Recorder einschalten, Cassette einschieben und Wiedergabe starten.
2 Programmplatz »AV3« (für VHS, Video 8) oder »AV3-S« (für S-VHS, Hi 8) wählen, dazu »AV« so oft drücken, bis am Fernsehgerät »AV3« oder »AV3-S« angezeigt wird.
- Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des Camera-Recorders.

HiFi-Anlage

HiFi-Anlage anschließen

1 Weiße und rote Buchsen »L R AUDIO OUT« des Fernsehgerätes und die entsprechenden Buchsen der HiFi-Anlage mit Cinch-Kabel verbinden.

SONDEREINSTELLUNGEN

Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen. Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstimmung 0

Programmnummer 01

Speichern

Programmsuchlauf

Zurück

i Ende

Fernseh-Programme mit dem Suchlauf einstellen

1 »INFO« mit »i« aufrufen.

– Das »INFO« wird eingeblendet.

2 Zeile »Suchen / Abstimmung« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Suchen / Abstimmung« wird eingeblendet.

3 Zeile »Programmnummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« gewünschten Programmplatz einstellen.

4 Zeile »Suchen« mit »P+« oder »P-« wählen und mit »◀« oder »▶« den Suchlauf starten.

- Wird ein ausreichend starkes Sendersignal erfasst, wird der Suchlauf unterbrochen und das Bild erscheint. Suchlauf so oft wiederholen, bis das gewünschte Fernseh-Programmerscheint.

Hinweis:

Das aktuelle System wird automatisch in der Zeile »System« angezeigt.

5 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Die Meldung »Gespeichert« wird angezeigt.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt.3 bis 5 wiederholen.

6 Einstellung mit »TXT« beenden.

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstimmung 0

Programmnummer 01

Speichern

Programmsuchlauf

Speichern

Zurück

Ende

SONDEREINSTELLUNGEN

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstimmung 0

Programmnummer 01

Speichern

Programmsuchlauf

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstimmung 0

Programmnummer 01

Speichern

Programmsuchlauf

C/S

Zurück

i Ende

Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang ab. In Gegenden mit schlechterem Empfang kann es erforderlich sein, eine manuelle Feinabstimmung vorzunehmen.

1 »INFO« mit » i« aufrufen.

– Das »INFO« wird eingeblendet.

2 Zeile »Suchen / Abstimmung« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Suchen / Abstimmung« wird eingeblendet.

3 Zeile »Feinabstimmung« mit »P+« oder »P-« wählen und mit »◀« oder »▶« einstellen.

4 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Die Meldung »Gespeichert« wird angezeigt.

5 Einstellung mit »TXT« beenden.

Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 »INFO« mit »i« aufrufen.

- Das »INFO« wird eingeblendet.

2 Zeile »Suchen / Abstimmung« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Suchen / Abstimmung« wird eingeblendet.

3 Zeile »Programmnummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« gewünschten Programmplatz einstellen.

4 Zeile »Kanal« mit »P+« oder »P-« wählen.

5 Mit »OK« zwischen »S« (Sonderkanal) und »C« (Kanal) wählen.

6 Mit » ◀«, »+« oder »1...0« Kanalzahl wählen.

Hinweis:

Das aktuelle System wird automatisch in der Zeile »System« angezeigt.

7 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Die Meldung »Gespeichert« wird angezeigt.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt.3 bis 7 wiederholen.

8 Einstellung mit »TXT« beenden.

SONDEREINSTELLUNGEN

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstimmung 0

Programmnummer 01

Speichern

Programmsuchlauf

Zurück

i Ende

Suchen / Abstimmung

System BG

Kanal C 06

Suchen < >

Feinabstimmung 0

Programmnummer 01

Speichern

Programmsuchlauf

Zurück

i Ende

Alle Fernseh-Programme neu einstellen

Alle Fernseh-Programme lassen sich (z.B bei einem Wohnortwechsel) neu einstellen.

1 »INFO« mit » i« aufrufen.
– Das »INFO« wird eingeblendet.

2 Zeile »Suchen / Abstimmung« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Suchen / Abstimmung« wird eingeblendet.

3 Zeile »Programmnummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« die Programmnummer eingeben, bei der die Speicherung beginnen soll.

4 Zeile »Programmsuchlauf« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Länderauswahl« wird eingeblendet.

5 Land mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.

- Der Suchlauf beginnt, er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

Hinweis:

Mit »i« kann der Suchlauf abgebrochen werden.

INFORMATIONEN

Technische Daten

Netzspannung: 230 V, 50/60 Hz

Leistungsaufnahme: in Bereitschaft 5 W im Betrieb 110 W

Tonendstufe: 2 x 25 Watt Musik

Empfangsbereiche: C01 ... C99, Sonderkanäle S01 ... S41, Frequenzen Band 1 ... 4

Programmplätze: 100 und 4 AV

Service-Hinweise für den Fachhandel:

CE

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien: 73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Fernsehgerät entspricht den Normen: EN 60065, EN 55013, EN 55020

Das Fernsehgerät entspricht der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, dass Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

GRUNDIG Kundenberatungszentrum

Grundig Kundenberatungszentrum

Montag bis Freitag

von 8.00 bis 19.00 Uhr

Deutschland: 0190 / 470057 *

* gebührenpflichtig (0,41 €/Min. über ARCOR)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung.

Haben Sie Fragen zur Umweltverträglichkeit unserer

Geräte, wenden Sie sich an:

GRUNDIG Öko-Technologie,

Fax: [phone].

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel	Antennenkabel ange-schlossen ?
	kein Fernseh-Programm programmiert	Programmsuchlauf starten
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm testen
Bild und/oder Ton gestört	Störungen durch andere Geräte	Position der Geräte ver-ändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/Fein-tuning
	Antenne	Antennenkabel oder -anla-ge überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhan-den)	richtige Farbnorm wählen
	Problem liegt am Programm	mit anderem Programm testen
Falsche Farben, Farb-flecken	starkes Magnetfeld durch Lautsprecherboxen o.ä.	Abstand der Lautsprecher zum Fernsehgerät ver-größern bei bleibenden Farbflecken das Fernsehgerät mit Netz-schalter ausschalten und nach 10 Minuten wieder einschalten
Bild vorhanden, kein Ton	Lautstärke Minimum	Lautstärke hochregeln/ein-schalten
	Problem liegt am Programm	mit anderem Programm testen
kein oder gestörter Video-text	Fernseh-Programm (hat keinen VT) oder Antennen-anlage	mit anderem Programm prüfen, Feinabstimmung, Geitserbilder
	Sendersignal zu schwach	Antennenanlage überprü-fen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fern-sehgerät richten
	Batterien der Fernbedie-nung	Prüfen bzw. Wechseln der Batterien
	undefinierter Betriebszu-stand	Fernsehgerät mit der Netz-taste ca. 2 min ausschalten
Nach dem Einschalten ist das Bild unkenntlich	Kindersicherung wurde aktiviert	Kindersicherung abschalten
