BEDIENUNGSANLEITUNG 37FM14S SHARP

Inhoudsopgave

Pagina

Pagina

Algemene informatie

Veiligheidsmaatregeien 55

Meegeleverde toebehoren 56

Antenne-aansluitingen 56

Basisbediening

Plaats van de bedieningsknoppen 57

Een TV-programma bekijken 58

• Afstandsbediening
• Plaatsen van batterijen
  • Aanzetten van het apparaat
  • Wisselén van kanaal
• Instellen van het geluid

Zoeken en vastleggen van de kanalen 60

• Automatisch zoeken en vastleggen
• Handmatig zoeken en vastleggen
• Fijnafstemmen
  • Overslaan van kanalen

Nuttige mogelijkheden

Beeldafstelling 64

Instellen Timer On/Timer Off 65

Kinderslot 66

Naslaan

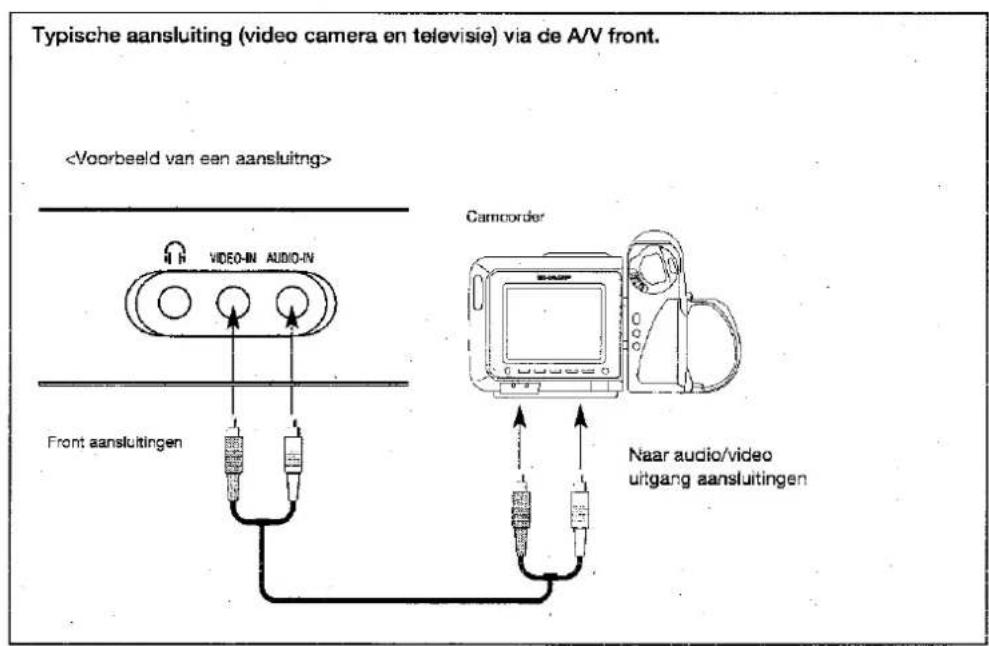

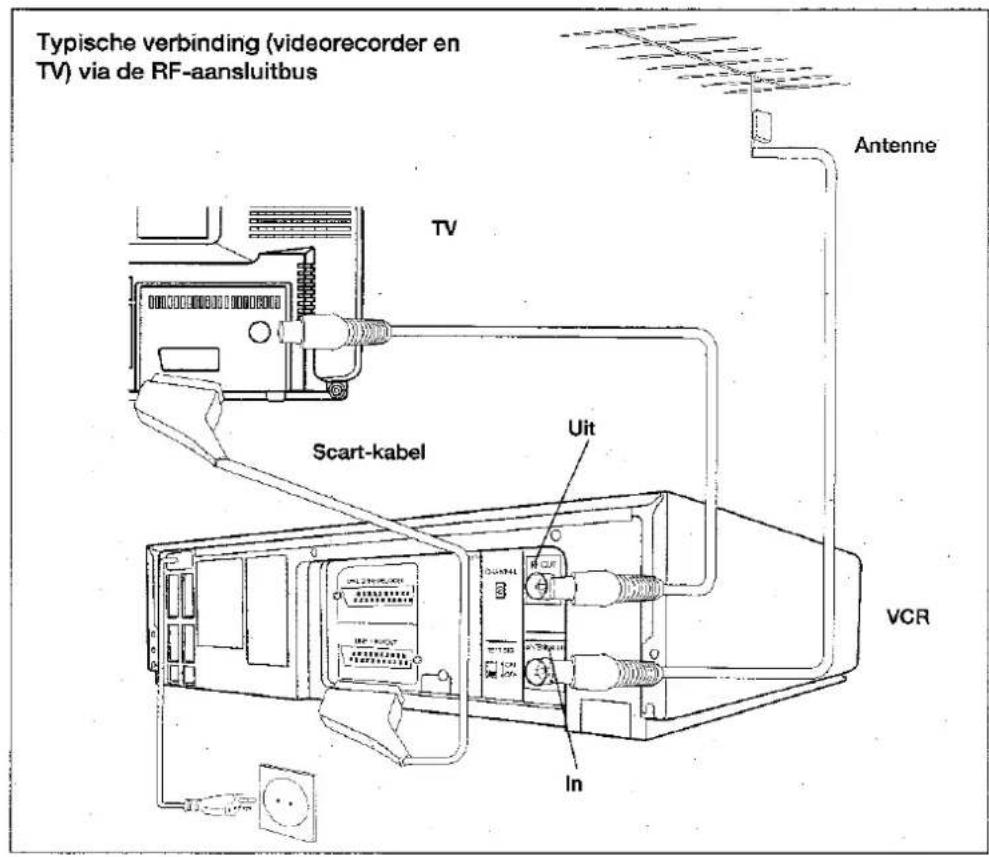

Typische aansluitingen 69

Oplossen problemen 70

Specifications 71

Geachte SHARP klant

Gefeliciteerd! U bent nu de trotse eigenaar van een SHARP kleurentelevisie. Lees voor een juiste bediening deze handleiding aandachtig door en bewaar hem daarna op een veilige plaats om hem later weer te kunnen raadplegen.

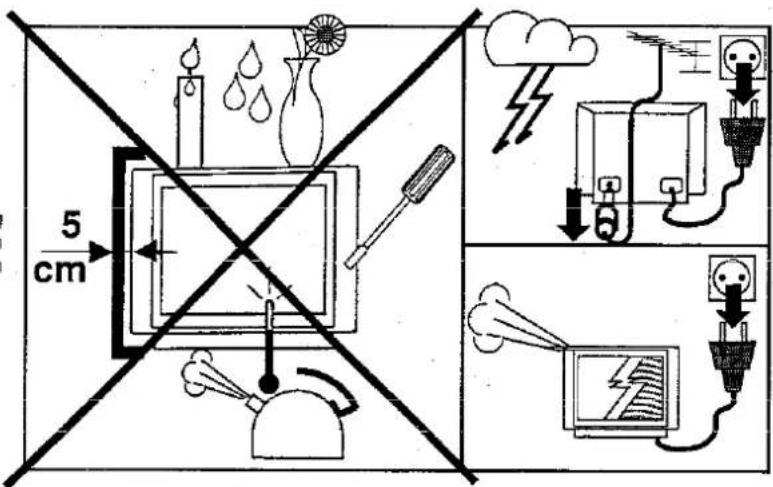

Veiligheidsvoorschriften

Dit toestel voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG zoals gewijzigd door 93/68/EEG.

De 5 cm in de tekening geven de minimum ventilatie afstand aan

5 cm x 5 cm

Veiligheidsmaatregelen

Zet de televisie niet op een onstabiele standaard of tafel (met of zonder wielen). Hij kan vallen waardoor een kind of een volwassenen emstige gewond kan raken en de apparatuur ernstig beschadigd kan worden. Gebruik alleen een ondersteil dat door de fabnikant wordt aangeraden of samen met de televisie verkocht wordt.

Televisie-apparatuur en onderstelcombinaties moeten voorzichtig voorzicht bewogen worden. Een snelle stop, overmatig geweld en niet egale oppervlaktes kunnen er voor zorgen dat het geheel omvalt.

Plaatsing op een plank moet gebeuren conform de aanwijzingen van de fabrikant en er moet een montagekit gebruikt worden die door de fabrikant wordt aangeraden.

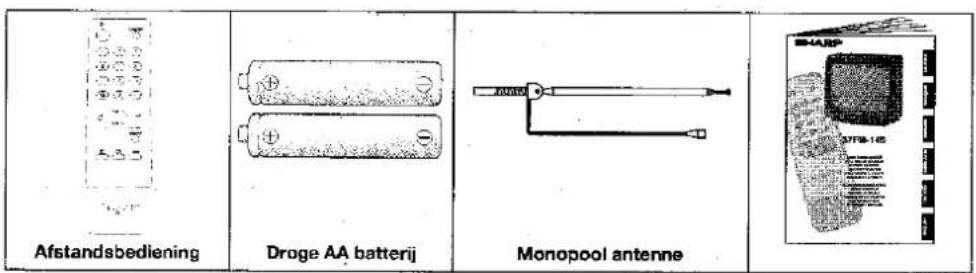

Toebehoren

Afstandsbediening Droge AA batterij Monopool antenne

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

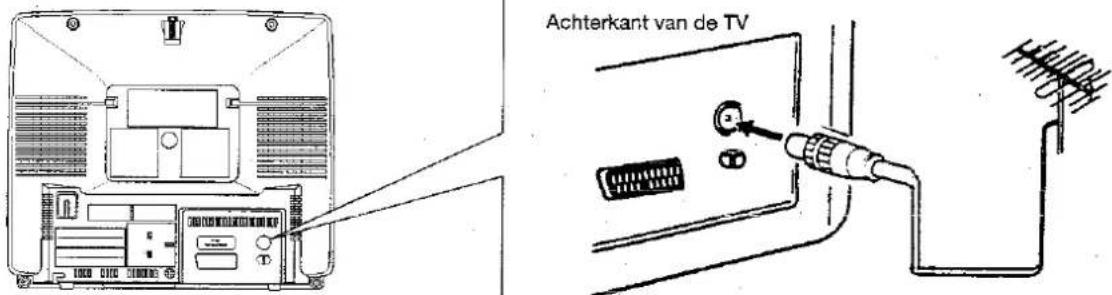

Antenneverbindingen

- Voor een helder beeld wordt aangeraden de buitenantenne te gebruiken. Hierna volgt een korte uitleg van de soorten verbindingen die voor coaxkabels gebruikt worden:

75 OHM COAXIKABEL: verbind de kabel van de antenne met een standaard DIN45325 plug (IEC169-2) en plug deze in de antenne-ingang achter op de TV.

75-ohm coaxkabel (ronde kabel)

Achterkant van de TV

Basisbediening

■ Plaats van de bedieningsknoppen

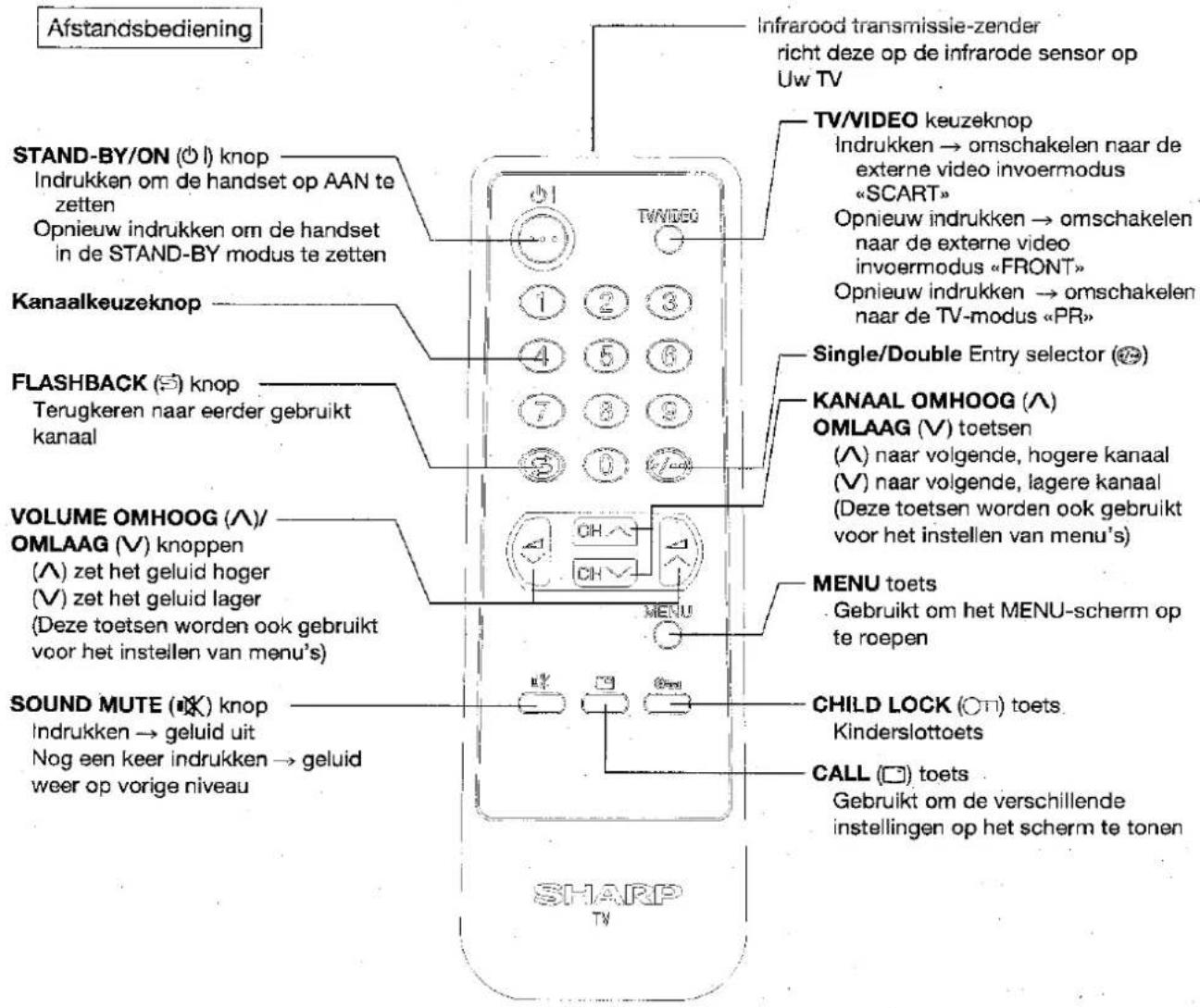

Afstandsbediening STAND-BY/ON (○) knop Indrukken om de handset op AAN te zetten Opnieuw indrukken om de handset in de STAND-BY modus te zetten Kanaalkeuzeknop FLASHBACK (⊖) knop Terugkeren naar eerder gebruikt kanaal VOLUME OMHOOG (∧)/OMLAAG (∨) knoppen (∧) zet het geluid hoger (∨) zet het geluid lager (Deze toetsen worden ook gebruikt voor het instellen van menu's) SOUND MUTE (○) knop Indrukken → geluid uit Nog een keer indrukken → geluid weer op vorige niveau TWMVIDEO 1 2 3 4 5 6 7 8 9 ⑤ 0 ⑥ CH CH MENU SHARP TV Infrarood transmissie-zender richt deze op de infrarode sensor op Uw TV TV/VIDEO keuzeknop Indrukken → omschakelen naar de externe video invoermodus «SCART» Opnieuw indrukken → omschakelen naar de externe video invoermodus «FRONT» Opnieuw indrukken → omschakelen naar de TV-modus «PR» Single/Double Entry selector (⊕) KANAAL OMHOOG (∧) OMLAAG (∨) toetsen (∧) naar volgende, hogere kanaal (∨) naar volgende, lagere kanaal (Deze toetsen worden ook gebruikt voor het instellen van menu's) MENU toets - Gebruikt om het MENU-scherm op te roepen CHILD LOCK (○) toets. Kinderslottoets CALL (□) toets - Gebruikt om de verschillende instellingen op het scherm te tonen

Plaatsen van de batterijen in de afstandsbediening

Voor u het TV-toestel voor de eerste keer gebruikt, dient u de bijgevoegde droge batterijen in de afstandsbediening te plaatsen.

Diagram of a mechanical component with a central pin and directional arrow (no text or symbols)

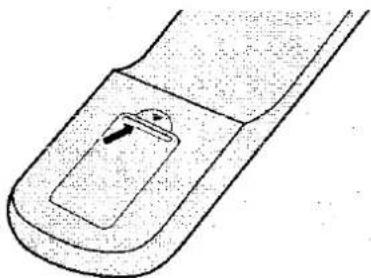

1. Met uw duimnagel kunt u de sieuf omhoog trekken zoals aangeluid door de pijl, om het deksel aan de achterkant te verwijderen.

Simple line drawing of a mechanical component with two cylindrical pins and a curved base (no text or symbols)

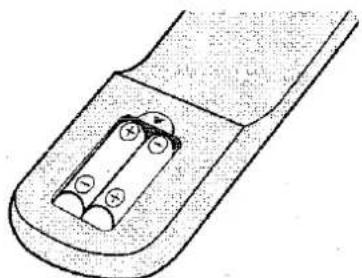

1. Plaats twee batterijen 1.5V (formaat «AA»). Zorg ervoor dat de batterij-aansluitingen +/- overeenkomen met de markeringen +/- in het batterijvak.

Simple line drawing of a mechanical component with a central slot and arrow indicator (no text or symbols)

1. Plaats het deksel weer op het batterijvak.

OPMERKING: • Verwijder de batterijen wanneer zij zwak zijn of wanneer het apparaat langere tijd niet wordt gebruikt.

• Gebruik geen oude en nieuwe batterijen gelijktijdig.
• Door een verkeerde installatie van de batterijen kan de afstandsbediening worden beschadigd.

Basisbediening (vervolg)

■ Een TV-programma bekijken

Doe eerst het volgende voordat U de POWER-knop indrukt:

(1) Doe de batterijen in de afstandsbediening (zie pag. 57)
(2) Stop de antennekabel in de TV. (Zie pag. 56)
(3) Stop het netsnoer in het stopcontact.

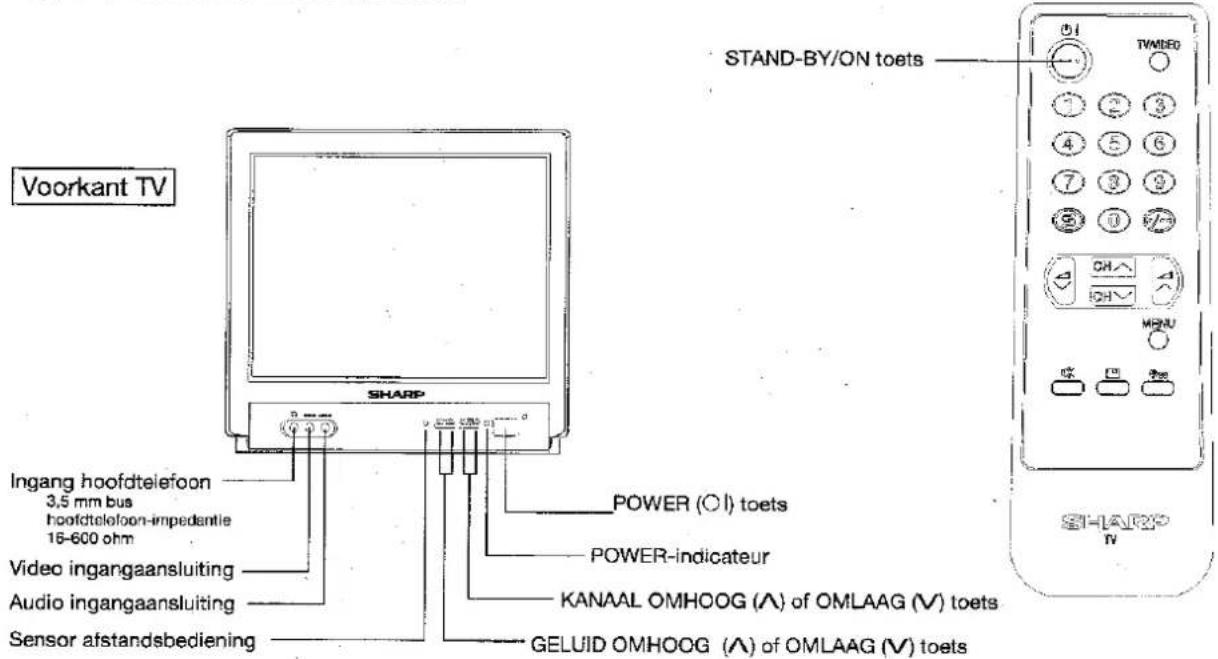

Voorkant TV SHARP INGANG hoofdtelefoon 3,5 mm bus hoofdtelefoon-impedantie 16-600 ohm Video ingangaansluiting Audio ingangaansluiting Sensor afstandsbediening POWER (O I) toets POWER-indicateur KANAAL OMHOOG (A) of OMLAAG (V) toets GELUID OMHOOG (A) of OMLAAG (V) toets STAND-BY/ON toets TWMBS SHARP V

(1) De TV aanzetten

1 Druk op de POWER (O) toets op de TV om de TV aan te zetten.

Het rode lichtje van de de power- indicateur gaat branden.

2 Druk op de STANDBY/ON (Ol) toets op de afstandsbediening.

Er verschijnt beeld op het scherm.

V4A V CHA

01

PR 1

N.B.:

• Het apparaat is op de fabriek zo afgesteld dat er stroom op het apparaat staat als de POWER (Ol) toets wordt ingedrukt
• Als de TV gedurende een langere periode niet gebruikt wordt, bijv. tijdens vakantie, haal dan de stekker uit het stopcontact om stroom te sparen.

Basisbediening (vervolg)

(2) Wisselen van kanaal

Van kanaal wisselen dor de CHANNEL SELECT (kanaalkeuze) toets op de afstandsbediening te gebruiken.

Alternatief kunnen de KANAAL OMHOOG (A) of OMLAAG (V) toetsen worden gebruikt om de kanalen achtereenvolgens te wijzigen.

Om een kanaal met één cijfer te kiezen (bijv. programma 5):

(1) Druk op de toets met ⑤.
(2) Als 5 wordt aangegeven en het beeld verandert niet, op de 📋 toets drukken om naar de 1-cijferige modus te gaan en druk dan weer op 5.

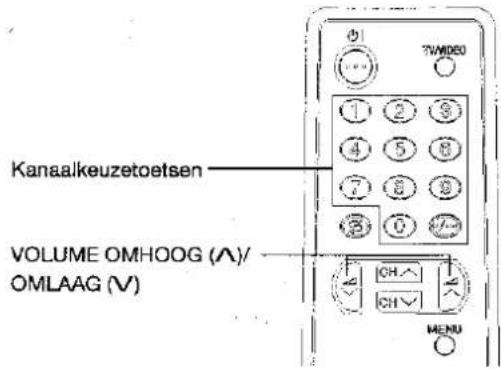

Kanaalkeuzetoetsen VOLUME OMHOOG (A)/ OMLAAG (V) 7W1000 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑧ ⑨ ⑩ ⑪ CH ⑫ CH MENU

⑤

PR 5

Om een kanaal met twee cijfers te kiezen (bijv. programma 15):

(1) Druk op de Ⓤ/∅ toets om naar de 2-cijferige modus te gaan.
(2) Druk op de toets met ①.
(3) Druk op de toets met ⑤.

PR - -

PR 1 -

PR 15

(3) Instellen van het geluidsvolume

Druk op VOLUME OMHOOG (A)/OMLAAG (V) om het volume in te stellen.

Het volumeniveau wordt aangegeven op het scherm.

Deze aanduiding verdwijnt ongeveer 3 seconden nadat het volume is ingesteld.

PR 5

Zoeken en vastleggen van de kanalen

Hiermee worden automatisch all plaatselijke kanalen voor U vastgelegd. De volgende stappen worden uitgevoerd met de afstandsbediening.

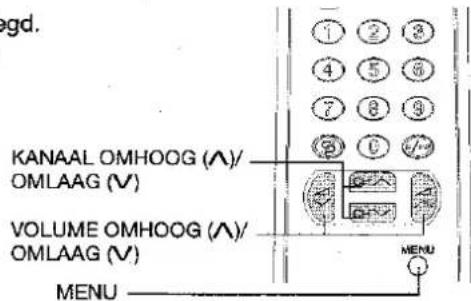

egd. KANAAL OMHOOG (Λ)/ OMLAAG (V) VOLUME OMHOOG (Λ)/ OMLAAG (V) MENU

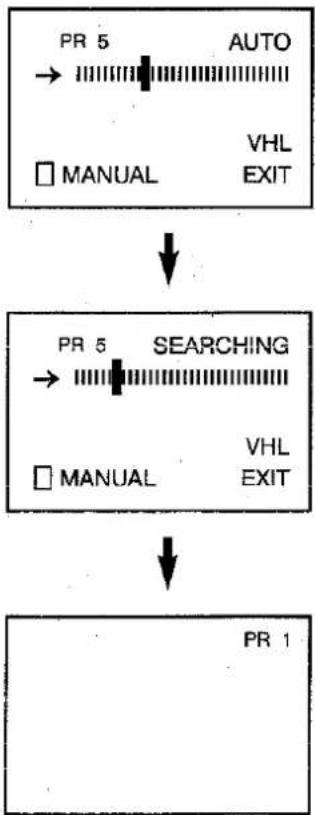

■ Automatisch kanalen zoeken en vastleggen

De te ontvangen TV-stations worden automatisch gezocht en vastgelegd.

1 Druk op MENU om het MAIN (hoofd) menu op het scherm te halen.

EXIT

2 Druk op KANAAL OMHOOG (A)/OMLAAG (V) om het PROGRAMME menu "< PR >" te selecteren en druk op MENU.

EXIT →

3 Druk op VOLUME OMHOOG (A)/OMLAAG (V) op de afstandsbediening om het automatisch zoeken en vastleggen te starten.

Alle TV-stations in Uw gebied die door de TV ontvangen kunnen worden, worden automatisch gezocht en vastgelegd tussen kanaal 1 en 99.

Op het scherm is te zien wat er op kanaal 1 is als het automatisch vastleggen afgerond is.

N.B.:

Druk op de MENU toets op de afstandsbediening om te stoppen met het automatisch zoeken en vastleggen.

Zoeken en vastleggen van de kanalen (vervolg)

In deze paragraaf wordt beschreven hoe U de TV handmatig kan instellen en de kanalen kunt opslaan in de door U verkozen volgorde.

De volgende stappen worden uitgevoerd met de afstandsbediening.

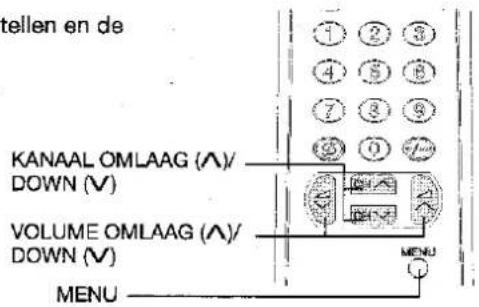

stellen en de KANAAL OMLAAG (A)/ DOWN (V) VOLUME OMLAAG (A)/ DOWN (V) MENU

■ Handmatig kanalen zoeken en vastleggen

Een kanaal aan een bepaald TV-station toekennen

1 Druk op MENU om het MAIN menu op het scherm op te roepen.

EXIT

2 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om "" te selecteren en druk op MENU.

EXIT →

3 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om "MANUAL" (handmatig) te kiezen en druk op MENU.

PR 5 AUTO → □ MANUAL VHLEXIT

4 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om "< PR >" te selecteren en kies het kanaalnummer (1-99) met VOLUME UP (Λ)/OMLAAG (V) of de cijfertoetsen 0 - 9.

→ PR 5 MANUAL □ MEMO □ BAND □ FINE VHL EXIT

5 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om "BAND" te selecteren en druk op MENU op de "BAND" te veranderen (VHL → VHH → UHF)

PR 5 MANUAL MEMO → BAND VHL FINE EXIT

6 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "MANUAL" te kiezen (||||).

PR 5 MANUAL → □ MEMO □ BAND □ FINE VHL EXIT

7 Druk op VOLUME OMHOOG (A) of OMLAAG (V) om het zoeken en vastleggen te starten.

PR 5 SEARCHING → □ MEMO □ BAND VHL □ FINE EXIT

Zoeken en vastleggen van de kanalen (vervolg)

8 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "MEMO" te kiezen en druk op MENU om in het geheugen op te slaan.

9 Herhaal stap 4 tot 8 als U andere kanalen wenst te zoeken en vast te leggen.

10 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "EXIT" te kiezen en druk op MENU om naar het normale scherm terug te gaan.

PR 5 MANUAL → □ MEMO □ BAND VH □ FINE EXIT

PR 5 MANUAL MEMO BAND VHL FINE → EXIT

Fijnafstellen

Met deze functie kunt U de TV gemakkelijk fijnafstellen om ontvangst en beeldkwaliteit te verbeteren.

1 Druk op MENU om het MAIN menu op het scherm te roepen.

2 Druk op KANAAL OMHOOG (∧) of OMLAAG om "" te selecteren en druk op MENU.

EXIT →

3 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om "MANUAL" te kiezen en druk op MENU.

PR 5 AUTO → □ MANUAL VHL EXIT

4 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "FINE" te kiezen en druk op MENU.

PR 5 MANUAL □ MEMO □ BAND VHL → □ FINE EXIT

5 Druk op VOLUME OMHOOG (Λ) of OMLAAG (V) om met het fijnafstellen te beginnen.

Wanneer de fijn afstelling beeindigd is, verandert het kanaalnummer van groen in geel.

PR 5 FINE → SKIP VHL AUTO EXIT

6 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "EXIT" te kiezen en druk op MENU.

Het scherm keert weer naar het normale beeld terug.

PR 5 FINE SKIP VHIL AUTO → EXIT

Zoeken en vastieggen van de kanalen (vervolg)

■ Overslaan van kanalen

Met deze functie kunt U lege kanalen overslaan of kanalen waar U nooit naar kijkt als U kanalen selecteert met de KANAAL OMHOOG of OMLAAG toets.

Instellen van "Skip"

1 Druk op MENU om het MAIN menu op het scherm te roepen.
2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) "" te selecteren en druk op MENU.

EXIT → □ ● ⊕ * □ □ □ - □ □ ○-T □ □

3 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "MANUAL" te kiezen en druk op MENU.

PR 5 AUTO → □ MANUAL VHLEXT

4 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "FINE" te kiezen en druk op MENU.

PR 5 MANUAL MEMO BAND VHL → □ FINE EXIT

5 Druk op KANAAL OMHOOG (Λ) "PR" te selecteren.
6 Kies met VOLUME UP (A) of OMLAAG (V) een kanaalnummer dat U wilt overslaan.

→ PR 5 FINE SKIP VHL AUTO EXIT

7 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om de "SKIP" modus te kiezen en druk op MENU. Het kanaalnummer verandert nu van groen in rood.
8 Herhaal stap 5 tot 7 als U nog meer kanalen wilt overslaan.
9 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om "EXIT" te kiezen en druk op MENU.

PR 5 FINE → □ SKIP VHL □ AUTO EXIT

Opheffen van Skip

1 Herhaal stap 1 tot 5.
2 Kies een kanaalnummer dat U wilt overslaan met de VOLUME UP (A) of OMLAAG (V) toetsen.

Kies een overgeslagen kanaalnummer dat in rood wordt aangegeven.

3 Druk op KANAAL OMHOOG(∧) of OMLAAG (∨) om "SKIP" te selecteren en druk op MENU.
Het getoonde kanaalnummer verandert van rood in groen.
4 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "EXIT" te kiezen en druk op MENU.

Beeldafstelling

■ Het beeld afstellen

In dit menu kan de beeldkwaliteit (CONTRAST, KLEUR, HELDERHEID, SCHERPTE) ingesteld worden.

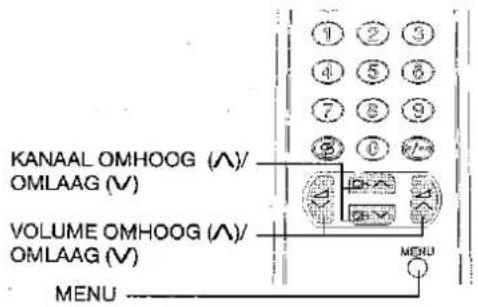

KANAAL OMHOOG (A)/ OMLAAG (V) VOLUME OMHOOG (A)/ OMLAAG (V) MENU

1 Druk op MENU op het MAIN menu op het scherm te roepen.

→ EXIT □ ● ⊙ ※ □ □ - □ □ ○- □ □ □

2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om het PICTURE menu (○, ⊕, ⚙), op te roepen en druk op MENU.

EXIT → □ ● * □ □ □ □ □ □ □ □ □ □ □ □

3 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om de items op te roepen die U wilt instellen.

● ○ * ○ N OFF EXIT

Geselecteerd item
∅	CONTRAST
∅	KLEUR
∅	HELDERHEID
∅	SCHERPTE
N	NORMAAL

4 Stel de beeldkwaliteit naar Uw smaak in met de VOLUME OMHOOG (A) of OMLAAG (V) toetsen.

N OFF EXIT

5 Herhaal stap 3 en 4 hiervoor om andere items in te stellen.

N ON EXIT

6 Met "N" kunnen de beeldparameters weer ingesteld worden zoals ze door de fabriek zijn ingesteld. Druk op MENU om de fabrieksinstelling te herstellen, "N ON" modus.

7 U kunt dit scherm verlaten door "EXIT" te kiezen met de KANAAL OMHOOG (A) of OMLAAG (V) toetsen en dan op MENU te drukken.

N OFF EXIT

Timer instellen

Timer AAN

Zet automatisch de TV aan nadat een bepaalde tijdsperiode verstreken is.

1 Druk op MENU op het MAIN menu op het scherm te roepen.
2 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om het TIMER menu ☐ te selecteren en druk dan op MENU.
3 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om de «ON» modus te kiezen.

→ ON 00.00 OFF 00.00

4 Druk op VOLUME OMHOOG (A) of OMLAAG (V) om de tijd in te stellen. (van 10 min. tot 12 uur en 50 min, met intervallen van 10 minuten).
5 Druk op STANDBY/ON (Ol) om de TV in de stand-by modus te zetten. De aan-/uitschakelaar knippert. Als de ingestelde tijdsduur (in dit geval 8 uur en 30 minuten) voorbij is, gaat de TV aan en verschijnt er een beeld op het scherm.

ON 08.30 OFF 00.00

N.B.:

• Om aan te geven wanneer de ON TIMER is ingeschakeld zal de rode stand-by indicatie knipperen.
• Als voorzorgmaatregel voor het geval er niemand thuis is wanneer de televisie automatisch inschakeld, zal de TV zichzelf automandsbiedening in 120 minuten uitschakelen: wanneer de TV aan moet blijven dient u een willekeurige functietoets op de afstandsbediening in te drukken.
• In geval van stroomuitval, verbroken stekkerverbinding of wanneer de TV met de hoofdschakelaar werd uitgeschakeld, worden alle gegevens op de TIMER AAN geannuleerd.

Timer OFF

Zet automatisch de TV uit nadat een bepaalde tijdsperiode verstreken is.

1 Druk op MENU op het MAIN menu op het scherm te roepen.
2 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om het TIMER menu (☐) to selecteren en druk dan op MENU.
3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om de «OFF» modus te kiezen.

EXIT →

ON 00.00 OFF 00.00

4 Druk op VOLUME OMHOOG (A) of OMLAAG (V) om de tijd in te stellen.

(van 10 min. tot 12 uur en 50 min, met intervallen van 10 minuten).

De timer begint af te tellen.

5 Druk op MENU als U klaar bent met het instellen van de tijd.

N.B.:

In geval van stroomuitval, verbroken stekkerverbinding of wanneer de TV met de hoofdschakelaar werd uitgeschakeld, worden alle gegevens op de TIMER OFF geannuleerd.

ON 00.00 OFF 01.30

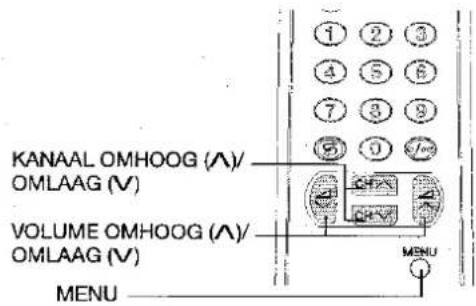

Child Lock (kinderslot)

U kunt bepaalde TV-signalen beschermen als deze TV in een kinderkamer wordt geplaatst of als de kinderen alleen thuis zijn.

(Uw kinderen kunnen het kanaal niet kiezen als het "op slot" zit)

KANAAL OMHOOG (Λ)/ OMLAAG (V) VOLUME OMHOOG (Λ)/ OMLAAG (V) MENU

1 Druk op MENU op het MAIN menu op het scherm te roepen.

Druk op KANAAL OMHOOG (A) of OMLAAG (V) om het CHILD LOCK menu (OTI) te selecteren en druk dan op MENU.

EXIT →

2 Druk op VOLUME OMHOOG (Λ) of OMLAAG (V) om het kanaal te kiezen dat op slot moet. (U kunt het kanaal ook kiezen door de 0-9 cijfertoetsen te gebruiken).

PR 5 EXIT PIN ----

3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om de CHILD LOCK ON modus te kiezen (○□), en druk op MENU. («○□» verschijnt rechts boven)

PR 5 → ON OFF EXIT PIN ----

1. Herhaal stap 2 - 3 als U andere kanalen op slot wilt doen.

5 Kies indien nodig de PIN input-positie met KANAAL OMHOOG (A) of OMLAAG (V) en breng het nummer in van Uw keuze met de 0-9 cijfertoetsen.

PR 5 EXIT → PIN 1 2 3 X

PIN ---- betekent PIN-nummer is niet ingebracht. PIN X X X X betekent dat een PIN-nummer is ingebracht.

6 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "EXIT" te kiezen en druk op MENU.

PR 5 ON OFF EXIT PIN X X X X

N.B.:

U kunt ook de SCART verbindingen beschermen.

N.B.:

1. Als automatisch zoeken en vastleggen aanstaat, werken handmatig en fijnafstellen niet als een kanaal geblokkeerd is.
2. Als U een kanaal kiest dat geblokkeerd is, wordt het TV-beeld blauw en verschijnt (CTI) op het scherm.

Als U geen PIN nummer heeft ingebracht, verschijnt alleen (OTI) op het scherm. Als U wel een PIN nummer heeft ingebracht, verschijnen (OTI) en de PIN-boodschap op het scherm.

1. Als U op de CHILD LOCK (○T) knop op de afstandsbediening drukt als U een kanaal kiest dat geblokkeerd is met een PIN-nummer, kunt U de CHILD LOCK tijdelijk opheffen door het PIN-nummer in te brengen met de 0-9 cijfertoetsen.

PR 5 ONT PIN X X X X

Andere functies

■ Oproeptoets (☐)

Geeft het actuele kanaainummer, de timer en andere instellingen op het scherm weer.

1 Druk op de OPROEP (☐) toets. De resterende tijd op de AAN timer, UIT timer en het kanaalnummer verschijnen op het scherm. (Wanneer de timer niet ingesteld is, verschijnt er niets op het scherm).

3 9 7 CH CH MENU OK OK

PR 5 ON 08.30 OFF 01.30

2 Druk opnieuw op de OPROEP (☐) toets. Het kanaalnummer, de AAN timer en de UIT timer verdwijnen van het scherm. Het scherm keert terug naar de normale functie.

Diagram of a refrigerator control panel with indicator lights, navigation buttons, and a hand gesture pointing to a button labeled 'OK'.

Empty white rectangle with black border (no text or symbols)

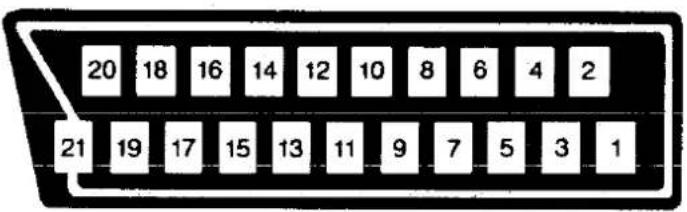

21-POLIGE Euro-SCART aansluiting

Voor nog meer audio/video amusement kunnen alle audio en video apparaten via de 21-polige Euro-Scart aansluiting worden aangesloten. Men kan bijv. genieten van de verbazingwekkende beelden van een VCR en de dynamische sound van een audio systeem. Onderstaand ziet u slechts een voorbeeld van een geïntegreerd A/V systeem.

21-POLIGE Euro-SCART

20 18 16 14 12 10 8 6 4 2 21 19 17 15 13 11 9 7 5 3 1

1. AAudio uitgang rechts
2. Audio ingang rechts
3. Audio uitgang links
4. Alg. aarde voor audio
5. Aarde voor blauw
6. Audio ingang links

7. Blauwe ingang

8. Audio-video regeling

9. Aarde voor groen
10. Niet in gebruik
11. Groene ingang
12. Niet in gebruik
13. Aarde voor rood

14. Niet in gebruik

15. Rode ingang

16. Rood/groen/blauw-regeling
17. Aarde voor video
18. Aarde voor R.G.B. regeling
19. Video uitgang
    20 Video ingang
20. Stekker afscherming

OPMERKING:

Audio: Mono ingang/uitgang.

Typische aansluitingen

Geniet van de prachtige beelden van een videorecorder of een decoder door deze op deze TV aan te sluiten via de Euro-Scart 21-polige aansluitbus.

Zie de gebruiksaanwijzing van Uw videorecorder voor bijzonderheden.

Typische verbinding (videorecorder en TV) via de RF-aansluitbus Antenne TV Scart-kabel Uit VCR In

Typische aansluiting (video camera en televisie) via de A/V front. Front aansluitingen Camcorder Naar audio/video uitgang aansluitingen

Oplossen van problemen

De volgende omstandigheden betekenen niet altijd problemen. Loop daarom eerst onderstaande lijst door voor de Technische Dienst in te schakelen.

Trek de stekker uit het stopcontact en bel de Technische Dienst als het probleem niet opgelost kan worden met behulp van deze lijst.

Snelle Service Controlelijst

Mogelijke oorzaken/oplossingen

Probeer een nieuw kanaal om te zien of het aan de TV-zender ligt

TV niet op stopcontact aangesloten

Aanzetknop op TV staat niet op ON

Antenne niet in ingang achter op TV aangesloten

Controleer of draden kapot zijn als een buitenantenne gebruikt wordt

Controleer op plaatselijke interferentie

Zet de TV uit via de aan/uitzeittoets en schakel hem weer in na een minuut

Stel de kleur via COLOUR control bij

Controleer de batterijen in de afstandsbediening

Probeer probleem met fijnafstellen op te lossen

Kijk of de brightness- of contrastinstelling in de beeldinstelmodus geheel aan de minuszijde staat

Verhoog het volume

Problemen

Afstandsbediening werkt niet

●

●

●

●

Strepen op het scherm

●

●

Vertekend beeld

●

●

●

Beeld rolt verticaal

●

●

●

Geen kleur

●

●

●

●

●

Slechte ontvangst op sommige kanalen

●

●

●

●

Zwak beeld

●

●

●

●

●

Lijnen of strepen over het beeld

●

●

●

Spookbeeld

●

●

●

●

Wazig beeld

●

●

●

Geluid OK, beeld slecht

●

●

●

●

●

●

●

Beeld goed, geluid slecht

●

●

●

Geen beeld of geluid

●

●

●

●

●

●

●

●

Dit apparaat is uitgerust met een microprocessor. Het prestatievermogen ervan kan negatief worden beïnvloed door externe elektrische ruis of interferentie. Wanneer dit het geval is dient u de stekker van het apparaat uit het stopcontact te trekken en er na enkele minuten weer in te steken.

©

Notiies

SHARP ELECTRONICS (EUROPE) GmbH

Sonninstraße 3, 20097 Hamburg 1, Germany

SHARP ELECTRONICA ESPAÑA, S.A.

Polígono Industrial Can Sant Joan Sant Cugat del Vallés (Barcelona), Spain
