BEDIENUNGSANLEITUNG 37FT16S SHARP

SHARP

37FT-16S FARBFERNSEHGERÄT TELEVISEUR COULEUR FÄRGTELEVISION KLEURENTELEVISIE TELEVISORE A COLORI COLOUR TELEVISION BEDIENUNGSANLEITUNG MODE D'EMPLOI BRUKSANVISNING GEBRUIKSAANWIJZING MANUALE D'USO OPERATION MANUAL

37FT-16S

FARBFERNSEHGERÄT TELEVISEUR COULEUR FÄRGTELEVISION KLEURENTELEVISIE TELEVISORE A COLORI COLOUR TELEVISION

BEDIENUNGSANLEITUNG MODE D'EMPLOI BRUKSANVISNING GEBRUIKSAANWIJZING MANUALE D'USO OPERATION MANUAL

Inhoudsopgave

Pagina

Pagina

Algemene informatie

Veiligheidsmaatregelen 61

Meegeleverde toebehoren 62

Antenne-aansluitingen 62

Basisbediening

Plaats van de bedieningsknoppen 63

• Afstandsbediening
• Plaatsen van batterijen

Een TV-programma bekijken 64

• Aanzetten van het apparaat
• Wisselen van kanaal
- Instellen van het geiuid

Zoeken en vastleggen van de kanalen 66

• Automatisch zoeken en vastleggen
- Handmatig zoeken en vastieggen
• Fijnafstemmen
• Overslaan van kanalen

Nuttige mogelijkheden

Beeldafstelling 70
Instellen Timer On/Timer Off 71
Kinderslot 72

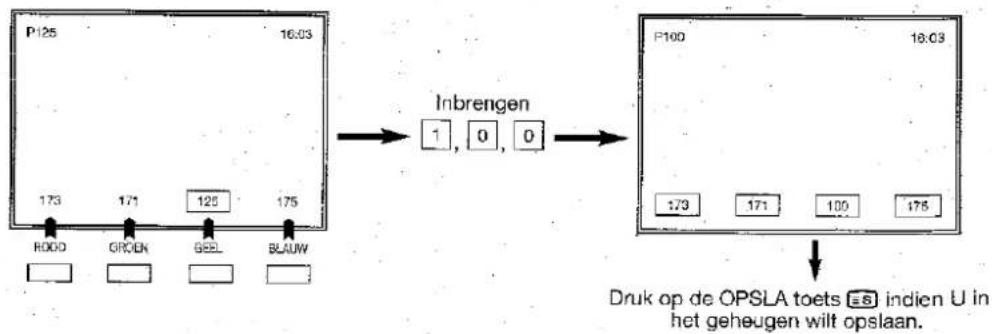

Teletekst functie 74

Naslaan

Typische aansluitingen 78

Oplossen problemen 79

Specifications 80

Geachte SHARP klant

Gefeliciteerd! U bent nu de trotse eigenaar van een SHARP kleurentelevisie. Lees voor een juiste bediening deze handleiding aandachtig door en bewaar hem daarna op een veilige plaats om hem later weer te kunnen raadplegen.

Veiligheidsmaatregelen

Dit apparaat voldoet aan de vereisten van Richtlijn 89/336/EEC en 73/23/EEC zoals aangepast door 93/68/EEC.

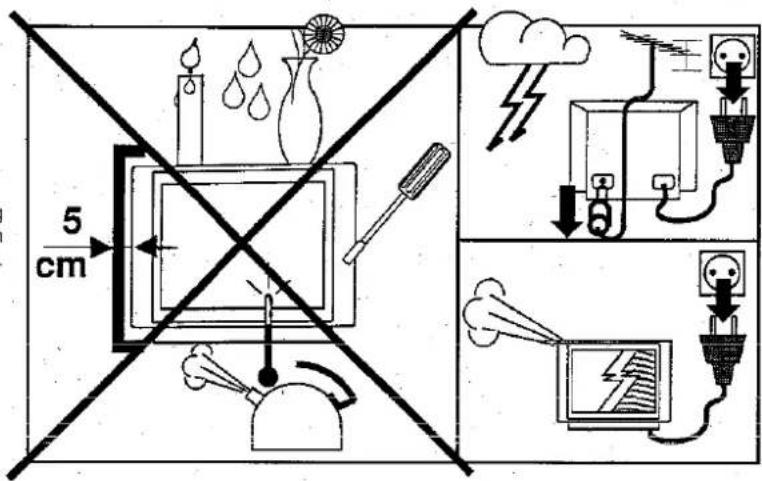

De 5 cm in de tekening geven de minimum ventilatie afstand aan.

5 cm

Veiligheidsmaatregelen

Zet de televisie niet op een onstabiele standaard of tafel (met of zonder wielen). Hij kan vallen waardoor een kind of een volwassenen emstige gewond kan raken en de apparatuur emstig beschadigd kan worden. Gebruik alleen een onderstel dat door de fabrikant wordt aangeraden of samen met de televisie verkocht wordt.

Televisie-apparatuur en onderstelcombinaties moeten voorzichtig voorzicht bewogen worden. Een snelle stop, overmatig geweld en niet egale oppervlaktes kunnen er voor zorgen dat het geheel omvalt.

Plaatsing op een plank moet gebeuren conform de aanwijzingen van de fabrikant en er moet een montagekit gebruikt worden die door de fabrikant wordt aangeraden.

Toebehoren

Afstandsbediening

Two cylindrical batteries with dotted fill and battery terminals, labeled 'Droge AA batterij' below (no other text or symbols)

SHARP NFT-143 Gebruiksaanwijzing

Monopool antenna

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggoolen maar inleveren als KCA.

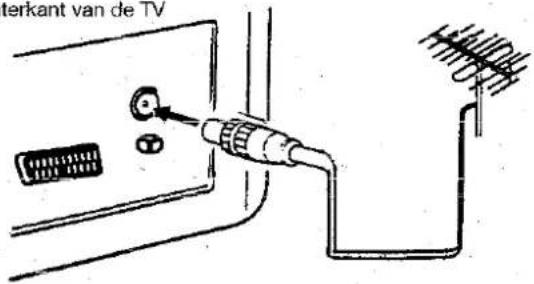

Antenneverbindingen

- Voor een helder beeld wordt aangeraden de buitenantenne te gebruiken. Hierna volgt een korte uitleg van de soorten verbindingen die voor coaxkabels gebruikt worden:

75 OHM COAXIKABEL: verbind de kabel van de antenne met een standaard DIN45325 plug (IEC169-2) en plug deze in de antenne-ingang achter op de TV.

75-ohm coaxkabel (ronde kabel)

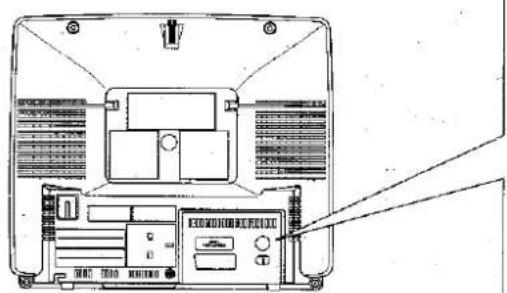

Technical diagram of an electronic device rear panel with labeled ports and connectors (no readable text or symbols)

Achterkant van de TV

terkant van de TV

Basisbediening

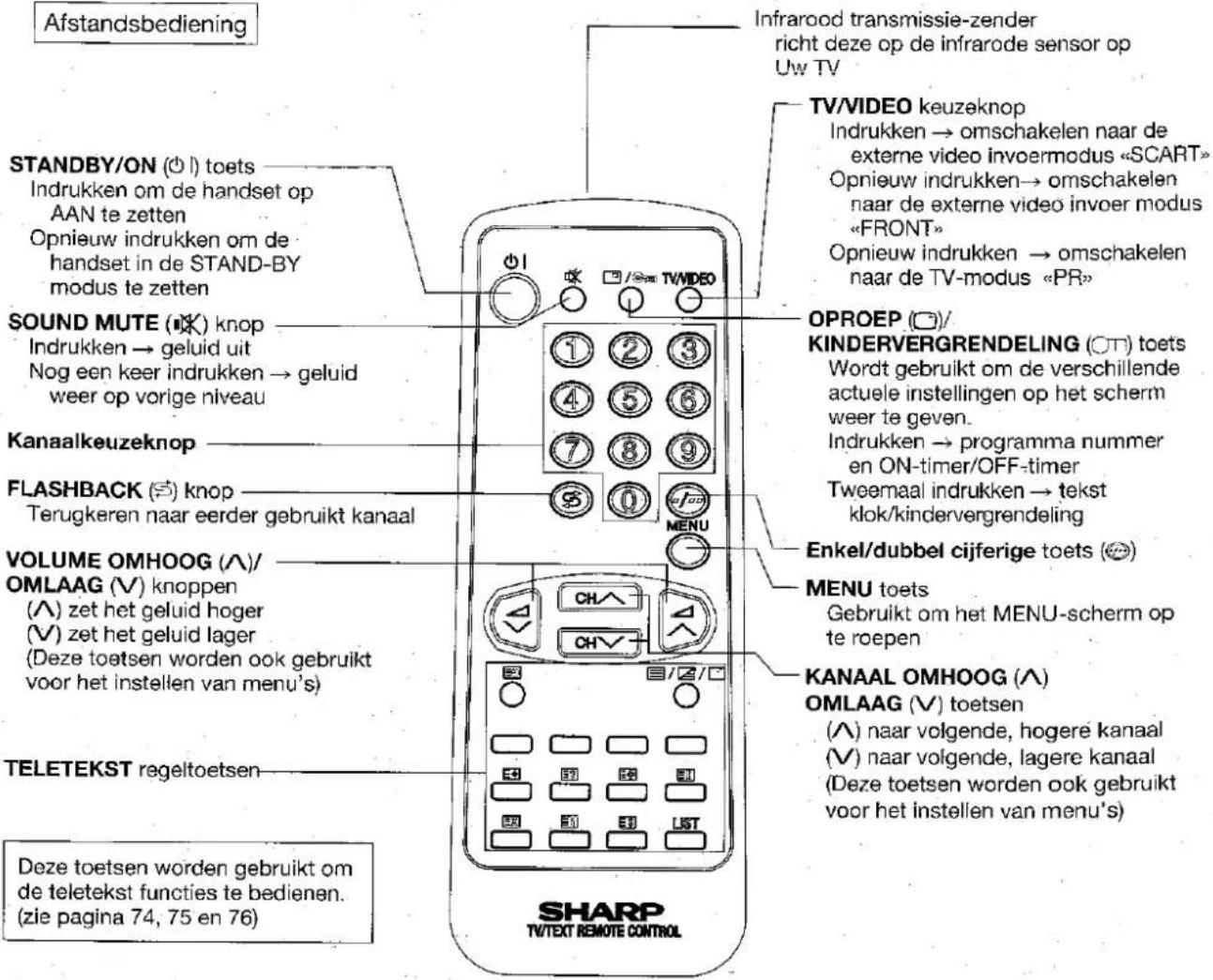

Plaats van de bedieningsknoppen

Afstandsbediening STANDBY/ON (Ø) toets Indrukken om de handset op AAN te zetten Opnieuw indrukken om de handset in de STAND-BY modus te zetten SOUND MUTE (Ø) knop Indrukken → geluid uit Nog een keer indrukken → geluid weer op vorige niveau Kanaalkeuzeknop FLASHBACK (Ø) knop Terugkeren naar eerder gebruikt kanaal VOLUME OMHOOG (Λ)/ OMLAAG (V) knoppen (Λ) zet het geluid hoger (V) zet het geluid lager (Deze toetsen worden ook gebruikt voor het instellen van menu's) TELETEKST regeltoetsen Deze toetsen worden gebruikt om de teletekst functies te bedienen. (zie pagina 74, 75 en 76) Infrarood transmissie-zender richt deze op de infrarode sensor op Uw TV TV/VIDEO keuzeknop Indrukken → omschakelen naar de externe video invoermodus «SCART» Opnieuw indrukken → omschakelen naar de externe video invoer modus «FRONT» Opnieuw indrukken → omschakelen naar de TV-modus «PR» OPROEP (Ø)/ KINDERVERGRENDELING (ØT) toets Wordt gebruikt om de verschillende actuele instellingen op het scherm weer te geven. Indrukken → programma nummer en ON-timer/OFF-timer Tweemaal indrukken → tekst klok/kindervergrendeling Enkel/dubbel cijferige toets (Ø) MENU toets Gebruikt om het MENU-scherm op te roepen KANAAL OMHOOG (Λ) OMLAAG (V) toetsen (Λ) naar volgende, hogere kanaal (V) naar volgende, lagere kanaal (Deze toetsen worden ook gebruikt voor het instellen van menu's) SHARP TV/TEXT REMOTE CONTROL

Plaatsen van de batterijen in de afstandsbediening

Voor u het Tv-toestel voor de eerste keer gebruikt, dient u de bijgevoegde droge batterijen in de afstandsbediening te plaatsen.

Simple line drawing of a rectangular object with an arrow indicating rotation, no text or symbols present

1. Met uw duimnagel kunt u de sleuf omhoog trekken, zoals aangeduid door de pijl, om het deksel aan de achterkant te verwijderen.

Simple line drawing of a mechanical component with no text or symbols

1. Plaats twee batterijen 1,5 V (formaat "AA"). Zorg ervoor dat de batterijaansluitingen / overeenkomen met de markeringen / in het batterijvak.

Simple line drawing of a rectangular object with a curved line and a small circular mark on the top (no text or symbols)

1. Plaats het deksel weer op het batterijvak.

Opmerking: ● Verwijder de batterijen wanneer zij zwak zijn of wanneer het apparaat langere tijd niet wordt gebruikt.

• Gebruik geen oude en nieuwe batterijen gelijktijdig.
• Door een verkeerde installatie van de batterijen kan de afstandsbediening worden beschadigd.

Basisbediening (vervolg)

■ Een TV-programma bekijken

Doe eerst het volgende voordat U de POWER-knop indrukt:

(1) Doe de batterijen in de afstandsbediening (zie pag. 63)
(2) Stop de antennekabel in de TV. (Zie pag. 62)
(3) Stop het netsnoer in het stopcontact.

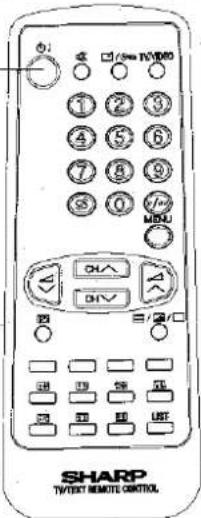

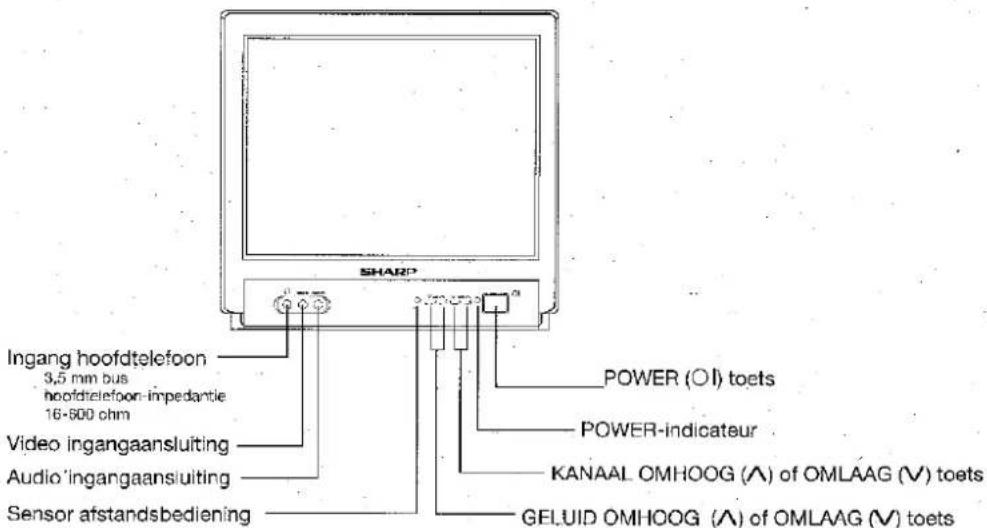

Voorkant TV

STAND-BY/ON toets

SHARP TV/TEXT REMOTIC CONTROL.

INGANG hoofdtelefoon 3,5 mm bus hoofdtelefoon-impedantie 16-800 ohm Video ingangaansluiting Audio'ingangaansluiting Sensor afstandsbediening POWER (O) toets POWER-indicateur KANAAL OMHOOG (A) of OMLAAG (V) toets GELUID OMHOOG (A) of OMLAAG (V) toets

(1) De TV aanzetten

1 Druk op de POWER (OI) toets op de TV om de TV aan te zetten. Het rode lichtje van de de power-indicateur gaat branden.

V4A V6A O1

2 Druk op de STANDBY/ON (Øl) toets op de afstandsbediening. Er verschijnt beeld op het scherm.

PR 1

OPMERKING

• Het apparaat is op de fabriek zo afgesteld dat er stroom op het apparaat staat als de POWER (Ol) toets wordt ingedrukt
• Als de TV gedurende een langere periode niet gebruikt wordt, bijv. tijdens vakantie, haal dan de stekker uit het stopcontact om stroom te sparen.

Basisbediening (vervolg)

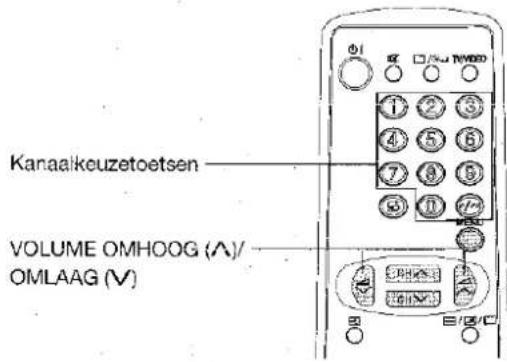

(2) Wisselen van kanaal

Van kanaal wisselen dor de CHANNEL SELECT (kanaalkeuze) toets op de afstandsbediening te gebruiken.

Alternatief kunnen de KANAAL OMHOOG (A) of OMLAAG (V) toetsen worden gebruikt om de kanalen achtereenvolgens te wijzigen.

Om een kanaal met één cijfer te kiezen (bijv. programma 5):

(1) Druk op de toets met ⑤.
(2) Als 5 wordt aangegeven en het beeld verandert niet, op de Ⓞ toets drukken om naar de 1-cijferige modus te gaan en druk dan weer op 5.

Om een kanaal met twee cijfers te kiezen (bijv. programma 15):

(1) Druk op de Ⓤ toets om naar de 2-cijferige modus te gaan.
(2) Druk op de toets met ①.
(3) Druk op de toets met ⑤.

Kanaalkeuzetoetsen VOLUME OMHOOG (A)/ OMLAAG (V)

⑤

PR 5

[NO TEXT]

PR - -

①

PR 1

⑤

PR 15

(3) Instellen van het geluidsvolume

Druk op VOLUME OMHOOG (A)/OMLAAG (V) om het volume in te stellen.

Het volumeniveau wordt aangegeven op het scherm.

Deze aanduiding verdwijnt ongeveer 3 seconden nadat het volume is ingesteld.

PR 5

Zoeken en vastleggen van de kanalen

Hiermee worden automatisch all plaatselijke kanalen voor U vastgelegd. De volgende stappen worden uitgevoerd met de afstandsbediening.

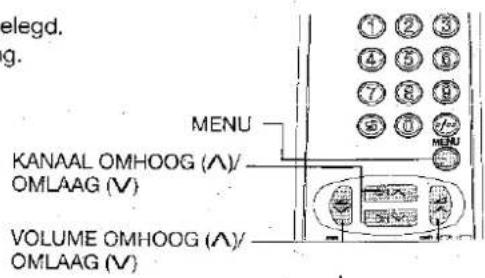

elegd. g. MENU KANAAL OMHOOG (A)/ OMLAAG (V) VOLUME OMHOOG (A)/ OMLAAG (V)

■ Automatisch kanalen zoeken en vastleggen

De te ontvangen TV-stations worden automatisch gezocht en vastgelegd.

1 Druk op MENU om het MAIN (hoofd) menu op het schem te halen.

EXIT

2 Druk op KANAAL OMHOOG (A)/OMLAAG (V) om het PROGRAMME menu "< PR >" te selecteren en druk op MENU.

EXIT

3 Druk op VOLUME OMHOOG (A)/OMLAAG (V) op de afstandsbediening om het automatisch zoeken en vastleggen te starten.

Alle TV-stations in Uw gebied die door de TV ontvangen kunnen worden, worden automatisch gezocht en vastgelegd tussen kanaal 1 en 99.

PR 5 AUTO VHL MANUAL EXIT

Op het scherm is te zien wat er op kanaal 1 is als het automatisch vastleggen afgerond is.

PR 5 SEARCHING → □ MANUAL VHLE EXIT

OPMERKING

Druk op de MENU toets op de afstandsbediening om te stoppen met het automatisch zoeken en vastleggen.

PR 1

Zoeken en vastleggen van de kanalen (vervolg)

In deze paragraaf wordt beschreven hoe U de TV handmatig kan instellen en de kanalen kunt opslaan in de door U verkozen volgorde.

De volgende stappen worden uitgevoerd met de afstandsbediening.

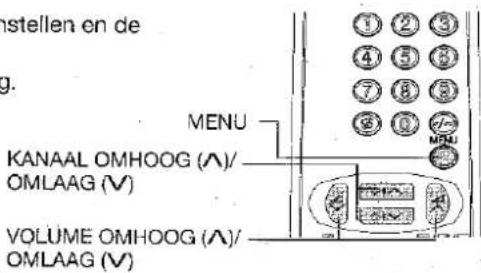

stellen en de g. MENU KANAAL OMHOOG (Λ)/ OMLAAG (V) VOLUME OMHOOG (Λ)/ OMLAAG (V)

■ Handmatig kanalen zoeken en vastleggen

Een kanaal aan een bepaald TV-station toekennen

1 Druk op MENU om het MAIN menu op het scherm op te roepen.	MENU
2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "< PR >" te selecteren en druk op MENU.	CHV → MENU
3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "MANUAL" (handmatig) te kiezen en druk op MENU.	CHV → MENU
4 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "< PR >" te selecteren en kies het kanaalnummer (1-99) met VOLUME UP (∧)/OMLAAG (∨) of de cijfertoetsen 0 - 9.	CHV → CHV
5 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "BAND" te selecteren en druk op MENU op de "BAND" te veranderen (VHL → VHH → UHF)	CHV
6 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "MANUAL" te kiezen ( ||||||||).	CHV
7 Druk op VOLUME OMHOOG (∧) of OMLAAG (∨) om het zoeken en vastleggen te starten.	V A

Zoeken en vastleggen van de kanalen (vervolg)

8 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "MEMO" te kiezen en druk op MENU om in het geheugen op te slaan.
9 Herhaal stap 4 tot 8 als U andere kanalen wenst te zoeken en vast te leggen.

10 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "EXIT" te kiezen en druk op MENU om naar het normale scherm terug te gaan.

PR 5 MANUAL → □ MEMO □ BAND VHL □ FINE EXIT

PR 5 MANUAL MEMO BAND VHL FINE → EXIT

Fijnafstellen

Met deze functie kunt U de TV gemakkelijk fijnafstellen om ontvangst en beeldkwaliteit te verbeteren.

1 Druk op MENU om het MAIN menu op het scherm te roepen.

EXIT

1. Druk op KANAAL OMHOOG (∧) of OMLAAG om "" te selecteren en druk op MENU.

EXIT →

3 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "MANUAL" te kiezen en druk op MENU.

PR 5 AUTO → □ MANUAL VHL EXIT

1. Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "FINE" te kiezen en druk op MENU.

PR 5 MANUAL MEMO BAND VHL → FINE EXIT

5 Druk op VOLUME OMHOOG (A) of OMLAAG (V) om met het fijnafstellen te beginnen.

PR. 5 FINE → SKIP VHL AUTO EXIT

Wanneer de fijn afstelling beëindigd is, verändert het kanaalnummer van groen in geel.

6 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "EXIT" te kiezen en druk op MENU.

Het scherm keert weer naar het normale beeld terug.

PR 5 FINE SKIP VHL AUTO → EXIT

Zoeken en vastleggen van de kanalen (vervolg)

■ Overslaan van kanalen

Met deze functie kunt U lege kanalen overslaan of kanalen waar U nooit naar kijkt als U kanalen selecteert met de KANAAL OMHOOG of OMLAAG toets.

Instellen van "Skip"

1 Druk op MENU om het MAIN menu op het scherm te roepen.

2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) "" te selecteren en druk op MENU.

3 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "MANUAL" te kiezen en druk op MENU.

EXIT →

PR 5 AUTO → □ MANUAL VHLEXIT

4 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "FINE" te kiezen en druk op MENU.

PR 5 MANUAL MEMO BAND VHL → FINE EXIT

5 Druk op KANAAL OMHOOG (∧) "PR" te selecteren.

6 Kies met VOLUME UP (∧) of OMLAAG (∨) een kanaalnummer dat U wilt overslaan.

→ PR 5 FINE SKIP VHL AUTO EXIT

7 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om de "SKIP" modus te kiezen en druk op MENU. Het kanaalnummer verandert nu van groen in rood.

8 Herhaal stap 5 tot 7 als U nog meer kanalen wilt overslaan.

9 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "EXIT" te kiezen en druk op MENU.

PR 5 FINE → □ SKIP VHL □ AUTO EXIT

Opheffen van Skip

1 Herhaal stap 1 tot 5 hiervoor als U nog andere kanalen wilt overslaan.
2 Kies een kanaalnummer dat U wilt overslaan met de VOLUME UP (A) of OMLAAG (V) toetsen. Kies een overgeslagen kanaalnummer dat in rood wordt aangegeven.
3 Druk op KANAAL OMHOOG(Λ) of OMLAAG (V) om "SKIP" te selecteren en druk op MENU.
Het getoonde kanaalnummer verandert van rood in groen.
4 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "EXIT" te kiezen en druk op MENU.

Beeldafstelling

■ Het beeld afstellen

In dit menu kan de beeldkwaliteit (CONTRAST, KLEUR, HELDERHEID, SCHERPTE) ingesteld worden.

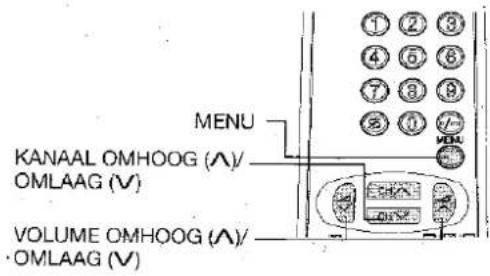

MENU KANAAL OMHOOG (A)/ OMLAAG (V) VOLUME OMHOOG (A)/ •OMLAAG (V)

1 Druk op MENU op het MAIN menu op het scherm te roepen.

2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om het PICTURE menu (1, 8, ⚙), op te roepen en druk op MENU.

EXIT → □ ● ⊕ * □ □ □ □ □ ○ □ □

3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om de items op te roepen die U wilt instellen.

Geselecteerd item
1	CONTRAST
2	KLEUR
3	HELDERHEID
4	SCHERPTE
N	NORMAAL

● ○ □ ※ □ ⑦ N OFF EXIT

4 Stel de beeldkwaliteit naar Uw smaak in met de VOLUME OMHOOG (A) of OMLAAG (V) toetsen.

N OFF EXIT

5 Herhaal stap 3 en 4 hiervoor om andere items in te stellen.

① ② ※ ③ N OFF EXIT

6 U kunt dit schem verlaten door "EXIT" te kiezen met de KANAAL OMHOOG (∧) of OMLAAG (∨) toetsen en dan op MENU te drukken.

● ⊗ * * ⊕ N ON EXIT

OPMERKING

Met "N" kunnen de beeldparameters weer ingesteld worden zoals ze door de fabriek zijn ingesteld. Druk op MENU om de fabrieksinstelling te herstellen, "N ON" modus.

Timer instellen

Timer AAN

Zet automatisch de TV aan nadat een bepaalde tijdsperiode verstreken is.

1 Druk op MENU op het MAIN menu op het scherm te roepen.
2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om het TIMER menu □ te selecteren en druk dan op MENU.	MENU	MENU
3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om de «□ ON» modus te kiezen.
		ON 00.00OFF 00.00
4 Druk op VOLUME OMHOOG (∧) of OMLAAG (∨) om de tijd in te stellen.(van 10 min. tot 12 uur en 50 min, met intervallen van 10 minuten).
5 Druk op STANDBY/ON (○ l) om de TV in de stand-by modus te zetten. De aan-/uitschakelaar knippert.Als de ingestelde tijdsduur (in dit geval 8 uur en 30 minuten) voorbij is, gaat de TV aan en verschijnt er een beeld op het scherm.

OPMERKING

• Om aan te geven wanneer de ON TIMER is ingeschakeld zal de rode stand-by indicatie knipperen.
• Als voorzorgmaatregel voor het geval er niemand thuis is wanneer de televisie automatisch inschakeld, zal de TV zichzelf automatisch binnen 120 minuten uitschakelen: wanneer de TV aan moet blijven dient u een willekeurige functietoets op de afstandsbediening in te drukken.
• In geval van stroomuitval, verbroken stekkerverbinding of wanneer de TV met de hoofdschakelaar werd uitgeschakeld, worden alie gegevens op de TIMER AAN geannuleerd.

Timer OFF

Zet automatisch de TV uit nadat een bepaalde tijdsperiode verstreken is.

1 Druk op MENU op het MAIN menu op het scherm te roepen.

2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om het TIMER menu (☐) te selecteren en druk dan op MENU.

3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om de «☐ OFF» modus te kiezen.

4 Druk op VOLUME OMHOOG (∧) of OMLAAG (∨) om de tijd in te stellen.(van 10 min. tot 12 uur en 50 min, met intervallen van 10 minuten).De timer begint af te tellen.

5 Druk op MENU als U klaar bent met het instellen van de tijd.

OPMERKING

In geval van stroomuitval, verbroken stekkerverbinding of wanneer de TV met de hoofdschakelaar werd uitgeschakeld, worden alle gegevens op de TIMER OFF geannuleerd.

Child Lock (kinderslot)

U kunt bepaalde TV-signalen beschermen als deze TV in een kinderkamer wordt geplaatst of als de kinderen alleen thuis zijn.

(Uw kinderen kunnen het kanaal niet kiezen als het "op slot" zit)

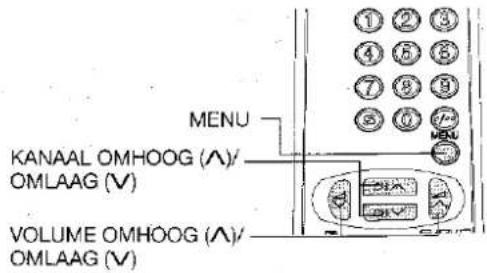

MENU KANAAL OMHOOG (Λ)/ OMLAAG (V) VOLUME OMHOOG (Λ)/ OMLAAG (V)

1 Druk op MENU op het MAIN menu op het scherm te roepen.

Druk op KANAAL OMHOOG (A) of OMLAAG (V) om het CHILD LOCK menu (O) te. selecteren en druk dan op MENU.

2 Druk op VOLUME OMHOOG (A) of OMLAAG (V) om het kanaal te kiezen dat op slot moet. (U kunt het kanaal ook kiezen door de 0-9 cijfertoetsen te gebruiken).

→ PR 5 EXIT PIN ———

3 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om de CHILD LOCK ON modus te kiezen (OTI), en druk op MENU. («OTI» verschijnt rechts boven)

PR 5 → EXIT PIN ———

4 Herhaal stap 2 - 3 als U andere kanalen op slot wilt doen.

5 Kies indien nodig de PIN input-positie met KANAAL OMHOOG (A) of OMLAAG (V) en breng het nummer in van Uw keuze met de 0-9 cijfertoetsen.

PR 5 EXIT → PIN 1 2 3 X

PIN ---- betekent PIN-nummer is niet ingebracht. PIN X X X X betekent dat een PIN-nummer is ingebracht.

6 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "EXIT" te kiezen en druk-op MENU.

Diagram showing a logic gate with PR S, EXIT, and PIN pins labeled with symbols like ON, F, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y

OPMERKING

U kunt ook de SCART verbindingen beschermen.

OPMERKING

1. Als automatisch zoeken en vastleggen aanstaat, werken handmatig en fijnafstellen niet als een kanaal geblokkeerd is.
2. Als U een kanaal kiest dat geblokkeerd is, wordt het TV-beeld blauw en verschijnt (CT) op het scherm.

Als U geen PIN nummer heeft ingebracht, verschijnt alleen (CT) op het scherm. Als U wel een PIN nummer heeft ingebracht, verschijnen (CT) en de PIN-boodschap op het scherm.

1. Als U op de CHILD LOCK (Ott) knop op de afstandsbediening drukt als U een kanaal kiest dat geblokkeerd is met een PIN-nummer, kunt U de CHILD LOCK tijdelijk opheffen door het PIN-nummer in te brengen met de 0-9 cijfertoetsen.

PR 5 OTI PIN X X X X

Child Lock (kinderslot) (vervolg)

■ Opheffen van Child Lock

1 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om een kanaal te kiezen (niet het geblokkeerde).
2 Druk op MENU op het MAIN menu op het scherm te roepen.
3 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om de CHILD LOCK modus (O) te kiezen en druk op MENU.

4 Als U het kanaal geblokkeerd heeft met een PIN-nummer, verschijnt het PIN-nummer boodschap op het scherm. Druk op de 0-9 cijfertoetsen om het PIN-nummer in te brengen.

Als het PIN-nummer correct is, verschijnt "OK" op het scherm gedurende 3 seconden. (Als U het verkeerde PIN-nummer heeft ingetikt, verschijnt "NO OK" op het scherm).

5 Druk op VOLUME OMHOOG(Λ) of OMLAAG (V) om het kanaal te kiezen dat U wilt opheffen.

6 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om de "CHILD LOCK OFF" modus (O) te kiezen en druk op MENU.

«O» verdwijnt rechts boven.

7 Herhaal stap 5-6 als U nog meer kanalen wilt opheffen.
8 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om "EXIT" te kiezen en druk op MENU.

i Password (PIN) annulieren

Hierna wordt beschreven hoe het actuele password (PIN) geannuleerd moet worden als de klant de code vergeet en hoe de nieuwe PIN te onthouden.

1 Zeit de TV aan.
2 Druk tegelijkertijd op de knop VOLUME OMLAAG (V∠) op de TV.en op KINDERSLOT (○π) op de afstandsbediening om de PIN te annuleren.
3 Druk indien nodig op de KINDERSLOT-toets (○) op de afstandsbediening om het scherm leeg te maken.
4 Druk op de MENU-toets (●) om het HOOFD-menu op het scherm te halen.
5 Druk op de KANAAL OMHOOG of OMLAAG toetsen (CH/CH) om het KINDERSLOT te selecteren "(O-")".
6 Druk op de MENU-toets (●) om het KINDERSLOT-menu op te roepen.
7 Druk op de KANAAL OMHOOG of OMLAAG toetsen (CH/CH) om "PIN ----" te selecteren en de nieuwe PIN in te brengen (niet vergeten).
8 Kies "EXIT" en druk op de MENU-toets (●) om het scherm leeg te maken.

TELETEKST modus

Ⓐ Basisbediening

Kies een TV kanaal dat een teletekstprogramma uitzendt dat U wilt zien.

Druk dan op de TEKST/MIX/BEELD (☐ /☐/☐) toets om naar de teletekst modus te gaan.

Breng drie cijfers in via de 0-9 cijfertoetsen om een paginanummer te selecteren.

(De KANAAL toetsen (CHA /CHV) kunnen ook gebruikt worden).

Druk op de TEKST/MIX/BEELD (☐ / ☑ / ☐) toets om naar het gewone TV programma terug te gaan.

Diagram of a control panel with labeled buttons and a hand pointing to the button, showing icons for menu, channel, and display.

B Hoe Paginageheugen te bedienen

Uw TV kan 32 paginanummers van teletekst in het geheugen opslaan om deze snel op te kunnen roepen.

Op programmapositie 0 tot en met 7 kunnen vier teletekst paginanummers opgeslagen worden op elke positie, dus een totaal van 32 pagina's.

Op programmapositie 8 tot en met 99 kan slechts een programma met 4 paginanummers opgeslagen worden.

Indien U meer dan 4 paginanummers wilt opslaan op een positie tussen 8 en 99, worden de eerder opgeslagen paginanummers gewist

Selecteer het kanaalnummer van het programma waarop U de teletekst paginanummers wilt opslaan.

1. Druk op de TEKST/MIX/BEELD (☐/☐/☐) toets om de TELETEKST modus op te roepen.
2. Als het teletekstsysteem FLOF is, druk dan op de LIST (LIST) toets om de LIST mode te selecteren.
3. Druk op een gekleurde toets waaronder U het paginanummer wilt opslaan.
4. Breng het teletekst paginanummer in door de 0-9 cijfertoetsen te gebruiken (drie cijfers) of de KANAALKEUZE toetsen (CH/CHV).
5. Herhaal stap 2 tot 4 totdat de cijfers voor de gewenste pagina's zijn ingebracht.
6. Druk op de OPSLA [es] toets om de paginanummers eventueel op te slaan. De 4 gekleurde vakjes verschijnen tegelijkertijd en verdwijnen weer als de pagina's opgeslagen zijn.
7. Druk op de TEKST/MIX/BEELD (☐/☐/☐) toets om de TELETEKST modus te verlaten.

Teletekst modus (vervolg)

© Pagina snelkeuze

Kies het juiste programmakanaal.

Druk éénmaal op de TEKST/MIX/BEELD( 3 / 4 / □) toets om de TELETEKST modus op te roepen.

Druk op de corresponderende kleurentoets om het paginanummer op te roepen dat in de gekleurde haakjes vermeld staat.

⑭ 0 - 9 cijfertoetsen

Breng het gewenste paginanummer in met de 0 - 9 cijfertoetsen. (Druk op 1,0,0 op pagina 100 te selecteren).

⑤ Paginakeuzetoetsen (CH^ / CHV)

U kunt ook paginanummers selecteren door de KANAALKEUZE toetsen (CHΛ / CHV) in te drukken. (Kanaalkeuze toetsen in de TV modus).

P173 16:03 173 171 125 175 RD00 GROEN GEEL BLAUW P125 16:03 173 171 100 175

■ Andere functies

Ⓐ TEKST/MIX/BEELD toets (☐ / ☑ / ☐)

In de TV modus: hierop drukken om de TELETEKST modus op te roepen

in de TELETEKST modus: hierop drukken om over het huidige TV programmascherm een teletekstultzending af te drukken.

Druk nog een keer op deze toets om naar de gewone TV uitzending terug te keren.

⑧ HALVE PAGINA toets

Elke keer als deze toets wordt ingedrukt, wordt de bovenste/onderste helft van de teletekstpagina vergroot op het schem weergegeven.

© VASTHOUD toets

Een teletekstpagina kan op het scherm worden vastgehouden door de VASTHOUD toets in te drukken.

Druk nog eens op deze toets om deze modus te annuleren.

indicatie is op het scherm te zien.

©

Andere functies

■ Oproeptoets (kinderslot) (☐/○π)

1 Druk op deze toets de eerste keer dat het programmanummer op het scherm verschijnt (en de AAN/UIT timer) als deze eerder geactiveerd waren.

01 TAWBO ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

PR 5 ON 08.30 OFF 01.30

2 Ais deze toets nog een keer wordt ingedrukt, verschijnt de tekstklok in de rechter bovenhoek van het scherm.

φ1 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ TIME0

19:00

3 Druk weer op deze toets om naar de normale TV-mode terug te keren.

Euro-SCART 21-polige aansluitbus

Voor nog meer plezier kunnen diverse audio- en video-apparaten aangesloten worden via de Euro-Scart 21-polige aan-sluitbus.

Men kan zo bijvoorbeeld genieten van de prachtige beelden van een videorecorder en het dynamische geluid van audio-apparatuur. Hieronder volgt een voorbeeld van een geïntegreerd A/V systeem.

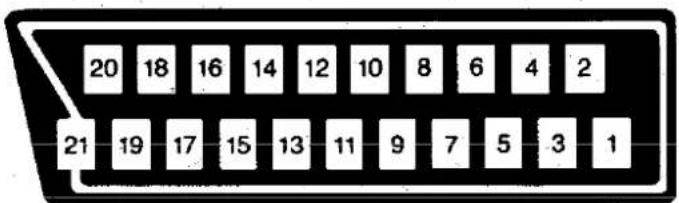

21-polige Euro-SCART

20 18 16 14 12 10 8 6 4 2 21 19 17 15 13 11 9 7 5 3 1

1. Audio rechter uitgang
2. Audio rechter ingang
3. Audio linker uitgang
4. Gewone aarding voor audio
5. Aarding voor blauw
6. Audio linker ingang

7. Blauwe ingang

8. Audio-video control

9. Aarding voor groen
10. Niet gebruikt
11. Groene ingang
12. Niet gebruikt
13. Aarding voor rood

14. Niet gebruikt

15. Rode ingang

16. Rode/groene/blauwe control
17. Aarding voor video
18. Aarding voor rode/groene/blauwe control.
19. Video uitgang
20. Video ingang
21. Plugbescherming

OPMERKING

Audio: mono.ingang/uitgang.

©

Opiossen van problemen

De volgende omstandigheden betekenen niet altijd problemen. Loop daarom eerst onderstaande lijst door voor de Technische Dienst in te schakelen.

Trek de stekker uit het stopcontact en bel de Technische Dienst als het probleem niet opgelost kan worden met behulp van deze lijst.

Snelle Service Controlelijst

Mogelijke oorzaken/oplossingen

Probeer een nieuw kanaal om te zien of het aan de TV-zender ligt

TV niet op stopcontact aangesloten

Aanzetknop op TV staat niet op ON

Antenne niet in ingang achter op TV aangesloten

Controleer of draden kapot zijn als een buitenantenne gebruikt wordt

Controleer op plaatselijke interferentie

Zet de TV uit via de aan/vuitzettoets en schakel hem weer in na een minuut

Stel de kleur via COLOUR control bij

Controleer de batterijen in de afstandsbediening

Probeer probleem met fijnafstellen op te lossen

Kijk of de brightness- of contrastinstelling in de beeldinstelmodus geheel aan de minuszijde staat

Verhoog het volume

Problemen

Afstandsbediening werkt niet

●

●

●

●

Strepen op het schem

●

●

Vertekend beeld

●

●

●

Beeld rolt verticaal

●

●

●

Geen kleur

●

●

●

●

●

Slechte ontvangst op sommige kanalen

●

●

●

●

Zwak beeld

●

●

●

●

●

Lijnen of strepen over het beeld

●

●

●

Spookbeeld

●

●

●

●

Wazig beeld

●

●

●

Geluid OK, beeld slecht

●

●

●

●

●

●

●

Beeld goed, geluid slecht

●

●

●

Geen beeld of geluid

●

●

●

●

●

●

●

●

Dit apparaat is uitgerust met een microprocessor. Het prestatievermogen ervan kan negatief worden beïnvloed door externe elektrische ruis of interferentie. Wanneer dit het geval is dient u de stekker van het apparaat uit het stopcontact te trekken en er na enkele minuten weer in te steken.

Technische gegevens

MODEL	37FT-16S
1. Televisiesysteem	CCIR TV standaard systeem PAL - B/G
2. Beschikbare kanalen	VHF: E2 - E12 CHUHF: E21 - E69 CHHYPERBAND: S1 - S41 CH
3. OntvangstsystemKleurensystem:Veldfrequentie:	PALPAL 50/6/ Hz mogelijkheid
4. Stroom	220 V - 240 V AC, 50 Hz
5. Stroomverbruik op 230V AC 50Hz	60 W
6. Stroomverbruik in Standby-stand	3 W
7. Audio output (MPO)	2 W
8. Afmetingen (ong.) breedte:hoogte:diepte:	366 mm325 mm369 mm
9. Beeld (diagonale afmeting)	34 cm (14")
10. Gewicht (ing.)	8,5 Kg
11. Interne luidspreker	8 cm
12. Inputimpedantie antenne	VHF/UHF 75 ohm ongebalanceerd
13. Veiligheid	EN60065, CE-kenmerk
14. EMC	EN55013, EN55020, CE-kenmerk

Lijst met eigenschappen

Technische snufjes in een prachtig ontwerp voor superieur amusement

• Teletekst
  ● 21-polige Euro SCART aansluitbus
• 99 kanalen programmeringssysteem
  • Kabel en hyperband
• Timer ON Timer OFF
  ● Volledig automatisch zoeksysteem

• ingang hoofdtelefoon

• Front audio/video ingang
  • High-Contrast beeldbuis

• Infrarode afstandsbediening
• Mogelijkheid kanalen over te slaan
  ● Flashback Channel Changeover
• Kinderslot

SHARP ELECTRONICS (EUROPE) GmbH

Sonninstraße 3, 20097 Hamburg 1, Germany

SHARP ELECTRONICA ESPAÑA, S.A.

Polígono Industrial Can Sant Joan Sant Cugat del Vallés (Barcelona), España
