51ET-35S - Fernseher SHARP - Kostenlose Bedienungsanleitung

Produkttyp	Farbfernsehgerät
Modell	51ET-35S
Marke	Sharp
Bildschirmdiagonale	51 cm (21 Zoll)
Abmessungen (B x H x T)	512 x 440 x 489 mm
Gewicht	17 kg
Stromversorgung	220-240 V AC, 50 Hz
Leistungsaufnahme (Betrieb)	84 W
Leistungsaufnahme (Standby)	7 W
Audio-Ausgangsleistung	4 W
Lautsprecher	10 cm intern
TV-System	PAL B/G
Empfangsbereiche	VHF (E2-E12), UHF (E21-E69), Hyperband (S1-S41)
Farbystem	PAL (50/60 Hz)
Antenneneingang	75 Ohm, unsymmetrisch (VHF/UHF)
Anschlüsse	21-polige Euro-SCART-Buchse
Funktionen	Multi-Teletext, 99 Kanäle, Kabel- und Hyperband, Timer Ein/Aus, automatischer Sendersuchlauf, Kindersicherung, Kanal überspringen, Flashback
Fernbedienung	Infrarot-Fernbedienung (im Lieferumfang)
Sicherheitszertifikate	EN60065, CE-Kennzeichnung
EMV	EN55013, EN55020, CE-Kennzeichnung

Häufig gestellte Fragen - 51ET-35S SHARP

Wie schalte ich den Fernseher ein?

Drücken Sie die POWER (O)-Taste am Gerät, um den Fernseher einzuschalten. Die rote Standby-Anzeige leuchtet auf. Drücken Sie dann die STANDBY/ON (Ø)-Taste auf der Fernbedienung, um das Bild anzuzeigen.

Wie kann ich die Lautstärke einstellen?

Verwenden Sie die Tasten VOLUME UP (∧) und VOLUME DOWN (∨) auf der Fernbedienung oder am Gerät, um die Lautstärke zu erhöhen oder zu verringern. Die Lautstärkeanzeige erscheint kurz auf dem Bildschirm.

Wie kann ich einen Sender manuell speichern?

Drücken Sie MENU, wählen Sie das Menü PROGRAMME und dann MANUAL. Stellen Sie die gewünschte Programmnummer (1-99) ein, wählen Sie das Band (VHL/VHH/UHF) und starten Sie die Suche mit den Lautstärketasten. Bestätigen Sie mit MENU und speichern Sie mit MEMO.

Wie kann ich den automatischen Sendersuchlauf starten?

Drücken Sie MENU, wählen Sie das Menü PROGRAMME und dann AUTO. Die TV sucht automatisch alle verfügbaren Sender und speichert sie auf den Programmplätzen 1-99. Drücken Sie MENU, um den Vorgang abzubrechen.

Wie kann ich die Kindersicherung aktivieren?

Drücken Sie MENU, wählen Sie das Menü CHILD LOCK (○T). Wählen Sie den gewünschten Kanal aus, drücken Sie dann die Taste CHILD LOCK ON und geben Sie eine 4-stellige PIN ein. Bestätigen Sie mit MENU. Wenn ein gesperrter Kanal gewählt wird, erscheint ein blaues Bild und das Symbol OTI.

Wie verwende ich die Teletext-Funktion?

Wählen Sie einen Sender, der Teletext ausstrahlt. Drücken Sie die TEXT/MIX/BILD-Taste, um in den Teletext-Modus zu wechseln. Geben Sie die gewünschte Seitenzahl mit den Zifferntasten ein. Mit den farbigen Tasten können Sie schnell auf gespeicherte Seiten zugreifen. Drücken Sie erneut die TEXT/MIX/BILD-Taste, um zum normalen TV-Bild zurückzukehren.

Wie stelle ich den Timer (Ein/Aus) ein?

Drücken Sie MENU, wählen Sie das Menü TIMER. Wählen Sie ON oder OFF und stellen Sie die gewünschte Zeit in 10-Minuten-Schritten ein (bis zu 12 Stunden 50 Minuten). Für den Einschalt-Timer schalten Sie den Fernseher in den Standby-Modus; die rote Anzeige blinkt. Der Timer schaltet das Gerät automatisch ein oder aus.

Was bedeutet die Flashback-Taste?

Die FLASHBACK (≡)-Taste auf der Fernbedienung schaltet zum zuletzt gesehenen Kanal zurück. Dies ist nützlich, um schnell zwischen zwei Sendern umzuschalten.

Wie schließe ich externe Geräte an?

Verwenden Sie die 21-polige Euro-SCART-Buchse auf der Rückseite des Fernsehers, um z.B. einen Videorecorder oder Decoder anzuschließen. Schalten Sie mit der TV/VIDEO-Taste auf der Fernbedienung zwischen TV- und externem Eingang um.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien im Batteriefach und tauschen Sie sie bei Bedarf aus. Achten Sie auf die korrekte Polung (+/-). Entfernen Sie die Batterien, wenn der Fernseher längere Zeit nicht benutzt wird. Richten Sie die Fernbedienung auf den Infrarotsensor am Fernseher.

BEDIENUNGSANLEITUNG 51ET-35S SHARP

SHARP

51 ET-35S FARBFERNSEHGERÄT TELEVISEUR COULEUR FÄRGTELEVISION AKLEURENTELEVISIE TELEVISORE A COLORI COLOUR TELEVISION REDNUNGSANLEITUNG MODE D'EMPLOI BRUKSANVISNING GEBRIKSAANWIJZING ANUALE D'USO ATION MANUAL

Tekniska data

MODELL	51ET-35S
1. Mottagningsstandard	CCIR TV Standard system PAL - B/G
2. Mottagningssystem	VHF: E2 - E12 CHUHF: E21 - E69 CHHYPERBAND: S1 - S41 CH
3. MottagningssystemFärgsystem:Fältfrekvens	PALPAL 50/60-Hz-kapabel
4. Kraftkälla	220V-240V växelström 50 Hz
5. Strömförbrukning vid 230 V AC 50 Hz	84 W
6. Strömförbrukning i standby-läge	7 W
7. Ljudstyrka	4 W
8. Mätt (c:a) bredd:höjd:djup:	512 mm440 mm489 mm
9. Siktbar skärmyta, diagonalt	51 cm (21 tum)
10. Vikt	17 kg
11. Intern högtalare	10 cm
12. Ingående antennimpedans	VHF/UHF 75 ohm, obalancerad
13. Säkerhetsklass	EN60065, CE-märkt
14. EMC	EN55013, EN55020, CE-märkt

Egenskaper

Användarvänlig i utsökt design för superb underhållning

• Multi-Teletext
  • 21-polig Euro-SCART-kontakt
• 99 kanalers system
• Kabel och hyperband
• ON/OFF-timer

• Komplett autosök-system

• Högkontrastbildrör

• IR-fjärrkontroll
  ● Hoppa-över-kanal-system
• Hoppa-tillbaka-funktion
• Barnlås-system

Inhoudsopgave

Pagina

Algemene informatie

Veiligheidsmaatregelen 58

Meegeleverde toebehoren 59

Antenne-aansluitingen 59

Basisbediening

Plaats van de bedieningsknoppen 60

• Afstandsbediening
• Plaatsen van batterijen

Een TV-programma bekijken 61

• Aanzetten van het apparaat
• Wisselen van kanaal
- Instellen van het geluid

Zoeken en vastieggen van de kanaien 63

• Automatisch zoeken en vastleggen
- Handmatig zoeken en vastleggen
• Fijnafstemmen
• Overslaan van kanalen

Nuttige mogelijkheden

Beeldafstelling 67
Instellen Timer On/Timer Off 68
Kinderslot 69
Teletekst functie 71

Naslaan

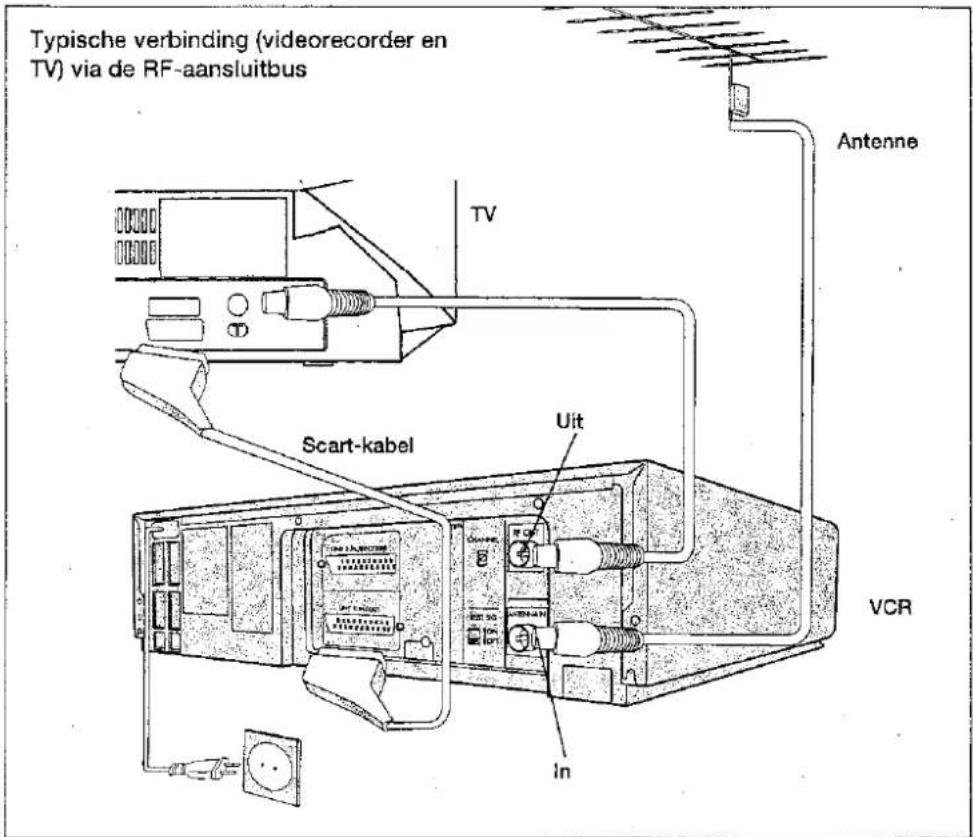

Typische aansluitingen 74

Oplossen problemen 75

Specifications 76

Geachte SHARP klant

Gefeliciteerd! U bent nu de trotse eigenaar van een SHARP kleurentelevisie. Lees voor een juiste bediening deze handleiding aandachtig door en bewaar hem daarna op een veilige plaats om hem later weer te kunnen raadplegen.

Veiligheidsmaatregelen

Dit apparaat voldoet aan de vereisten van Richtlijn 89/336/EEC en 73/23/EEC zoals aangepast door 93/68/EEC.

Illustration of a person cooking at a table with a computer monitor and a potted plant (no text or symbols)

Gebruik de TV niet op een erg vochtige plaats ter voorkoming van brand of electrische schokken.

Simple line drawing of a hand holding a device next to a monitor (no text or symbols)

Zet de TV nooit in de buurt van warmtebronnen. Zet hem niet in het felle zonlicht en houd hem weg van warmte omdat hoge temperaturen de kast, de CRT of andere electronische onderdelen kan beschadigen.

Diagram of a mechanical device with a circular component inserted into a housing (no text or symbols visible)

Dek de ventilatiegaten aan de achterkant van de TV niet af; dit kan brand veroorzaken of ernstige problemen. Laat voldoende ruimte vrij achter de TV voor een goede ventilatie.
Zet de TV niet neer in een kleine ruimte zoals een boekenplank of een inbouwkast.

Cartoon illustration of a child using a computer with a 'X' mark (no text or symbols on the device)

Laat nooit metalen of brandbare voorwerpen in de ventilatiegaten van de TV vallen; dit kan brand, electrische schokken of stroomuitval ten gevolge hebben. Zet ook geen vaas of iets anders met vloeistof op de TV neer; als water op de TV gemorst wordt. kan dit emstige problemen tot gevolg hebben.

Cartoon illustration of a person opening a box with a tool, no text or symbols present

Haal nooit de achterkant van de TV af; er zitten hoge voltages in de TV.

Diagram showing a lightning bolt symbol emitting smoke from a monitor, connected to a plug with a skull icon and a plug inserted into it.

Haal het netsnoer uit het stopcontact als de TV ongewone geluiden begint te maken, begint te roken of vreemd ruikt. Bel Uw dealer voor service.

Diagram illustrating lightning, storm, and electrical connections with labeled components and directional arrows

Zelfs als de TV uit staat, kan hij toch beschadigd worden door blikseminsiag in de electrische leidingen en/of antennekabels. Haal daarom altijd de stekker en de antenne uit het stopcontact tijdens onweer.

Veiligheidsmaatregelen

Zet de televisie niet op een onstabiele standaard of tafel (met of zonder wielen). Hij kan vallen waardoor een kind of een volwassenen ernstige gewond kan raken en de apparatuur ernstig beschadigd kan worden. Gebruik alleen een onderstei dat door de fabrikant wordt aangeraden of samen met de televisie verkocht wordt.

Televisie-apparatuur en onderstelcombinaties moeten voorzichtig voorzicht bewogen worden. Een snelle stop, overmatig geweld en niet egale oppervlaktes kunnen er voor zorgen dat het geheel omvalt.

Plaatsing op een plank moet gebeuren conform de aanwijzingen van de fabrikant en er moet een montagekit gebruikt worden die door de fabrikant wordt aangeraden.

Toebehoren

Afstandsbediening

Droge AA batterij

Gebruiksaanwijzing

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

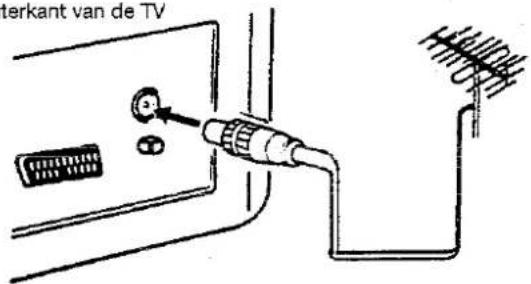

Antenneverbindingen

- Voor een helder beeld wordt aangeraden de buitenantenne te gebruiken. Hierna volgt een korte uitleg van de soorten verbindingen die voor coaxkabels gebruikt worden:

75 OHM COAXIKABEL: verbind de kabel van de antenne met een standaard DIN45325 plug (IEC169-2) en plug deze in de antenne-ingang achter op de TV.

75-ohm coaxkabel (ronde kabel)

Top-down schematic of a device layout with labeled components (no text or symbols)

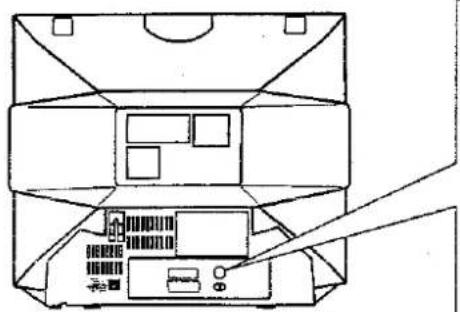

Achterkant van de TV

terkant van de TV

Basisbediening

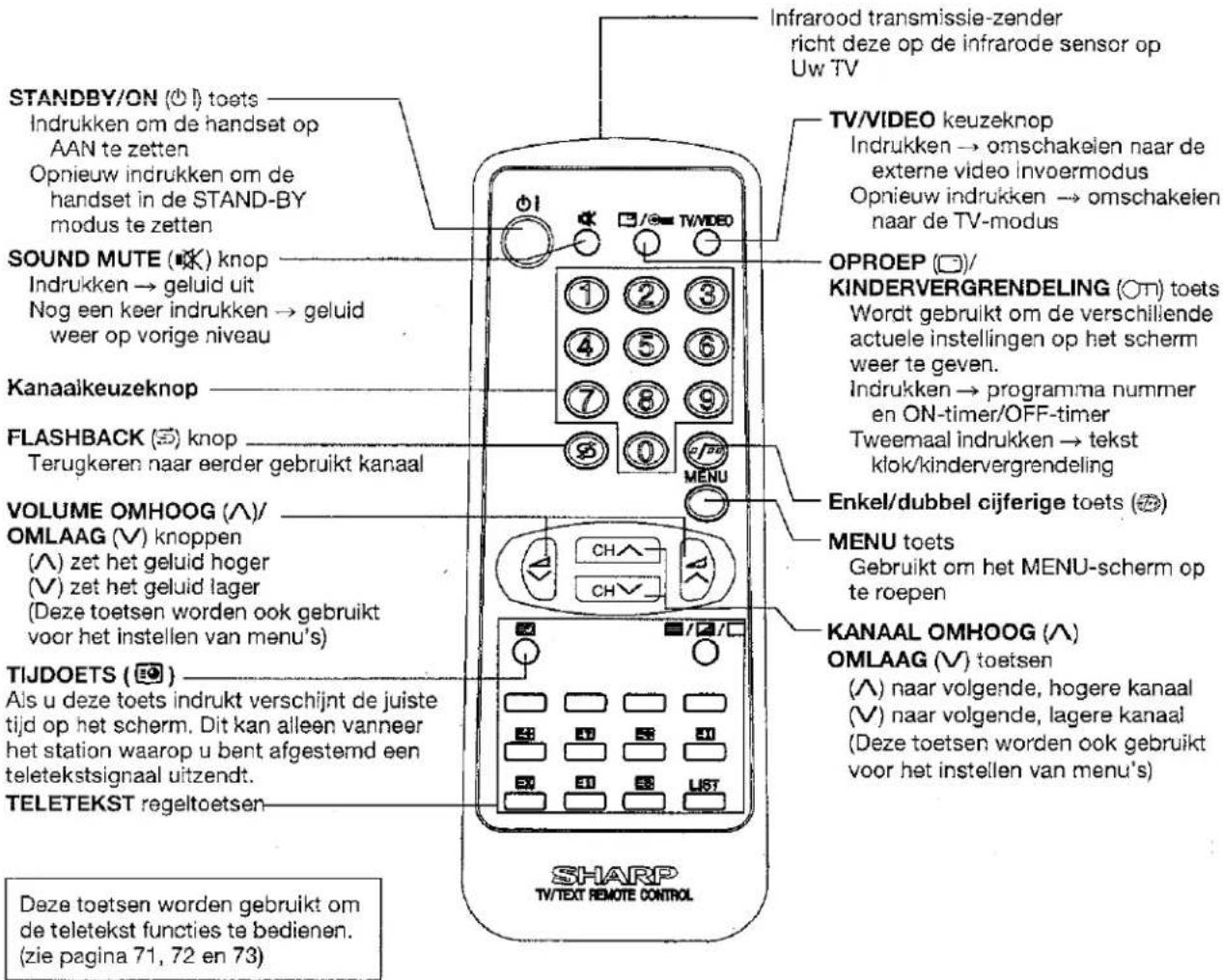

Plaats van de bedieningsknoppen

Afstandsbediening

STANDBY/ON (Ø) toets Indrukken om de handset op AAN te zetten Opnieuw indrukken om de handset in de STAND-BY modus te zetten SOUND MUTE (×) knop Indrukken → geluid uit Nog een keer indrukken → geluid weer op vorige niveau Kanaaikeuzeknop FLASHBACK (≡) knop Terugkeren naar eerder gebruikt kanaal VOLUME OMHOOG (∧)/ OMLAAG (∨) knoppen (∧) zet het geluid hoger (∨) zet het geluid lager (Deze toetsen worden ook gebruikt voor het instellen van menu's) TIJDOETS (10) Als u deze toets indukt verschijnt de juiste tijd op het scherm. Dit kan alleen vanneer het station waarop u bent afgestemd een teletektsignaal uitzendt. TELETEKST regeltoetsen Deze toetsen worden gebruikt om de teletekst functies te bedienen. (zie pagina 71, 72 en 73) Infrarood transmissie-zender richt deze op de infrarode sensor op Uw TV TV/VIDEO keuzeknop Indrukken → omschakeien naar de externe video invoermodus Opnieuw indrukken → omschakeien naar de TV-modus OPROEP (□)/ KINDERVERGRENDELING (○) toets Wordt gebruikt om de verschillende actuele instellingen op het scherm weer te geven. Indrukken → programma nummer en ON-timer/OFF-timer Tweemaal indrukken → tekst klok/kindervergrendeling Enkel/dubbel cijferige toets (⊗) MENU toets Gebruikt om het MENU-scherm op te roepen KANAAL OMHOOG (∧) OMLAAG (∨) toetsen (∧) naar volgende, hogere kanaal (∨) naar volgende, lagere kanaal (Deze toetsen worden ook gebruikt voor het instellen van menu's) SHARP TV/TEXT REMOTE CONTROL

- Installeren van droge batterijen in de afstandsbediening

Zet de meegeleverde batterijen in de afstandsbediening voordat de TV voor de eerste keer wordt aangezet.

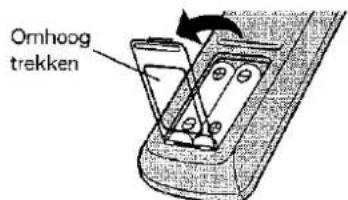

Inzetten van batterijen

Omhoog trekken

1 Trek met Uw duim de gleuf omhoog zoals aangegeven met de pijl om het deksel te verwijderen.
② Zet er twee batterijen in ("AA"), Zorg dat de ⊕/⊖ polen van de batterijen dezelfde kant op wijzen als de ⊕/⊖ polen in het batterijvak.
③ Doe het deksel er weer op.

OPMERKING

• Haal de batterijen er uit als ze zwak worden of als het apparaat gedurende langere tijd niet gebruikt wordt.
• Gebruik geen oude en nieuw batterijen door elkaar.
• Verkeerd inleggen van de batterijen kan de afstandsbediening beschadigen.

Basisbediening (vervolg)

■ Een TV-programma bekijken

Doe eerst het volgende voordat U de POWER-knop indrukt:

(1) Doe de batterijen in de afstandsbediening (zie pag. 60)
(2) Stop de antennekabel in de TV. (Zie pag. 59)
(3) Stop het netsnoer in het stopcontact.

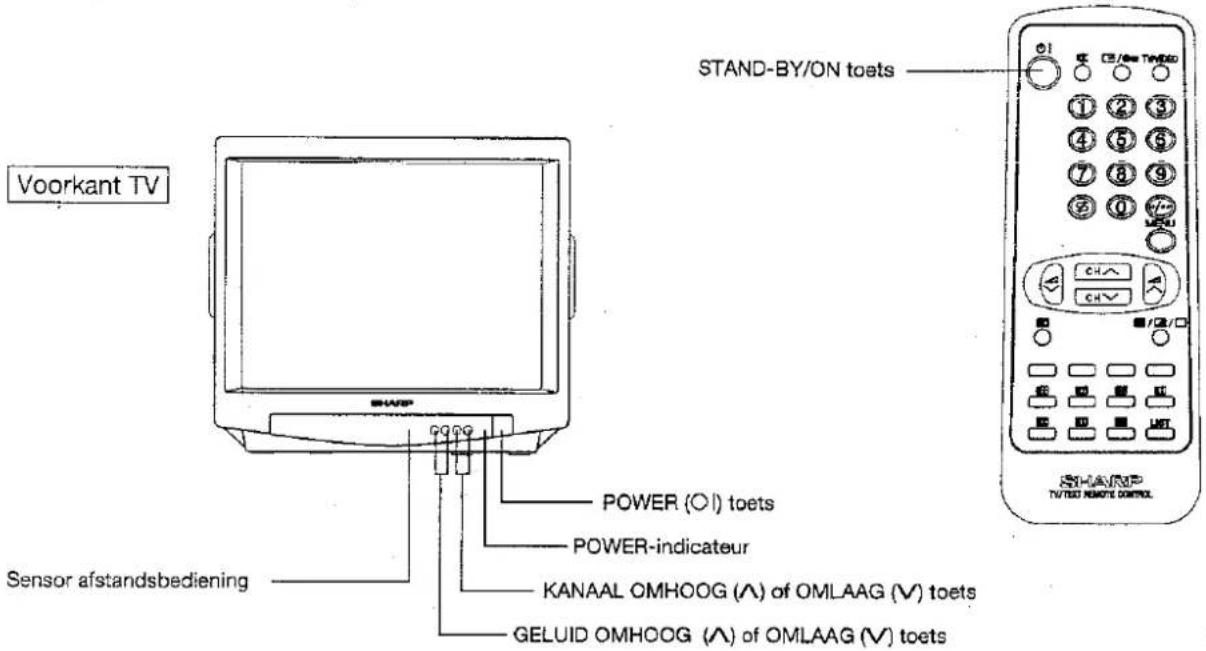

Voorkant TV STAND-BY/ON toets POWER (O) toets POWER-indicateur KANAAL OMHOOG (Λ) of OMLAAG (V) toets GELUID OMHOOG (Λ) of OMLAAG (V) toets

(1) De TV aanzetten

1 Druk op de POWER (O) toets op de TV om de TV aan te zetten. Het rode lichtje van de de power-indicateur gaat branden.

2 Druk op de STANDBY/ON (Ol) toets op de afstandsbediening. Er verschijnt beeld op het scherm.

PR 1

OPMERKING

• Het apparaat is op de fabriek zo afgesteld dat er stroom op het apparaat staat als de POWER (O) toets wordt ingedrukt
• Als de TV gedurende een langere periode niet gebruikt wordt, bijv. tijdens vakantie, haal dan de stekker uit het stopcontact om stroom te sparen.

Basisbediening (vervolg)

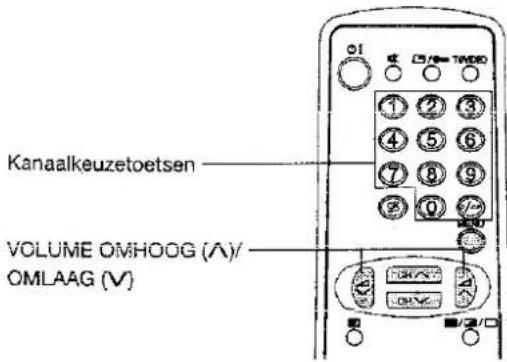

(2) Wisselen van kanaal

Van kanaal wisselen dor de CHANNEL SELECT (kanaalkeuze) toets op de afstandsbediening te gebruiken.

Alternatief kunnen de KANAAL OMHOOG (Λ) of OMLAAG (V) toetsen worden gebruikt om de kanalen achtereenvolgens te wijzigen.

Om een kanaal met één cijfer te kiezen (bijv. programma 5):

(1) Druk op de toets met ⑤.
(2) Als 5 wordt aangegeven en het beeld verandert niet, op de 7 toets drukken om naar de 1-cijferige modus te gaan en druk dan weer op 5.

Om een kanaal met twee cijfers te kiezen (bijv. programma 15):

(1) Druk op de ☑ toets om naar de 2-cijferige modus te gaan.
(2) Druk op de toets met ①.
(3) Druk op de toets met ⑤.

Kanaalkeuzetoetsen VOLUME OMHOOG (A)/ OMLAAG (V)

⑤

PR 5

/

①

⑤

PR--

PR 1 -

PR 15

(3) Instellen van het geluidsvolume

Druk op VOLUME OMHOOG (A)/OMLAAG (V) om het volume in te stellen.

Het volumeniveau wordt aangegeven op het scherm.

Deze aanduiding verdwijnt ongeveer 3 seconden nadat het volume is ingesteld.

PR 5

Zoeken en vastleggen van de kanalen

Hiermee worden automatisch all piaatselijke kanalen voor U vastgelegd. De volgende stappen worden uitgevoerd met de afstandsbediening.

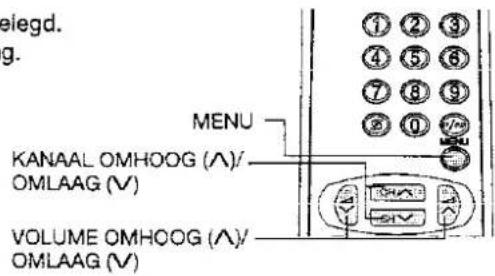

elegd. g. MENU KANAAL OMHOOG (A)/ OMLAAG (V) VOLUME OMHOOG (A)/ OMLAAG (V)

Automatisch kanalen zoeken en vastleggen

De te ontvangen TV-stations worden automatisch gezocht en vastgelegd.

1 Druk op MENU om het MAIN (hoofd) menu op het scherm te halen.

EXIT

2 Druk op KANAAL OMHOOG (A)/OMLAAG (V) om het PROGRAMME menu "< PR>" te selecteren en druk op MENU.

EXIT →

3 Druk op VOLUME OMHOOG (A)/OMLAAG (V) op de afstandsbediening om het automatisch zoeken en vastleggen te starten.

Alle TV-stations in Uw gebied die door de TV ontvangen kunnen worden, worden automatisch gezocht en vastgelegd tussen kanaal 1 en 99.

PR 5 AUTO → VHL □ MANUAL . EXIT

Op het scherm is te zien wat er op kanaal 1 is als het automatisch vastleggen afgerond is.

PR 5 SEARCHING → □ MANUAL VHL EXIT

OPMERKING

Druk op de MENU toets op de afstandsbediening om te stoppen met het automatisch zoeken en vastleggen.

PR 1

Zoeken en vastleggen van de kanalen (vervolg)

In deze paragraaf wordt beschreven hoe U de TV handmatig kan instellen en de kanalen kunt opslaan in de door U verkozen volgorde.

De volgende stappen worden uitgevoerd met de afstandsbediening.

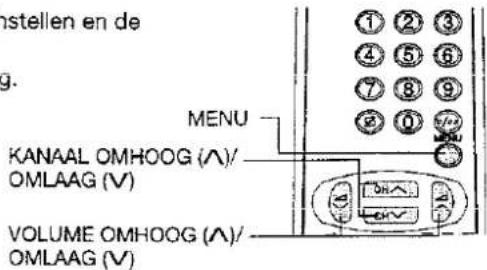

stellen en de g. MENU KANAAL OMHOOG (A)/ OMLAAG (V) VOLUME OMHOOG (A)/ OMLAAG (V)

■ Handmatig kanalen zoeken en vastieggen

Een kanaal aan een bepaald TV-station toekennen

1 Druk op MENU om het MAIN menu op het schem op te roepen.

EXIT

2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "< PR>" te selecteren en druk op MENU.

EXIT →

3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "MANUAL" (handmatig) te kiezen en druk op MENU.

PR 6 AUTO → □ MANUAL VHL EXIT

4 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "< PR >" te selecteren en kies het kanaalnummer (1-99) met VOLUME UP (∧)/OMLAAG (∨) of de cijfertoetsen 0 - 9.

→ PR 5 MANUAL □ MEMO □ BAND □ FINE VHL EXIT

5 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "BAND" te selecteren en druk op MENU op de "BAND" te veranderen (VHL → VHH → UHF)

PR 5 MEMO → BAND FINE VHL EXIT MANUAL

6 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "MANUAL" te kiezen (III) III III.

PR 5 → MANUAL □ MEMO □ BAND VH □ FINE EXIT

7 Druk op VOLUME OMHOOG (A) of OMLAAG (V) om het zoeken en vastleggen te starten.

PR 5 SEARCHING → □ MEMO □ BAND VHL □ FINE EXIT

Zoeken en vastleggen van de kanalen (vervolg)

8 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "MEMO" te kiezen en druk op MENU om in het geheugen op te slaan.

9 Herhaal stap 4 tot 8 als U andere kanalen wenst te zoeken en vast te leggen.

10 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "EXIT" te kiezen en druk op MENU om naar het normale scherm terug te gaan.

PR 5 MANUAL → □ MEMO □ BAND VHLE □ FINE EXIT

PR 5 MANUAL MEMO BAND VHL FINE → EXIT

Fijnafstellen

Met deze functie kunt U de TV gemakkelijk fijnafstellen om ontvangst en beeldkwaliteit te verbeteren.

1 Druk op MENU om het MAIN menu op het scherm te roepen.

EXIT □ ● ⊕ * □ □ □ □ □ ○ □ □ □

2 Druk op KANAAL OMHOOG (∧) of OMLAAG om "" te selecteren en druk op MENU.

EXIT →

3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "MANUAL" te kiezen en druk op MENU.

PR 5 AUTO → □ MANUAL VHLEXIT

4 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "FINE" te kiezen en druk op MENU.

PR 5 MANUAL MEMO BAND VHL → FINE EXIT

5 Druk op VOLUME OMHOOG (∧) of OMLAAG (∨) om met het fijnafstellen te beginnen.

PR 5 FINE → SKIP VHL AUTO EXIT

Wanneer de fijn afstelling beëindigd is, verandert het kanaalnummer van groen in geel.

6 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "EXIT" te kiezen en druk op MENU.

Het scherm keert weer naar het normale beeld terug.

PR 5 FINE SKIP VHL AUTO → EXIT

Zoeken en vastleggen van de kanalen (vervolg)

■ Overslaan van kanalen

Met deze functie kunt U lege kanalen overslaan of kanalen waar U nooit naar kijkt als U kanalen selecteert met de KANAAL OMHOOG of OMLAAG toets.

Instellen van "Skip"

1 Druk op MENU om het MAIN menu op het scherm te roepen.
2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) "" te selecteren en druk op MENU.
3 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "MANUAL" te kiezen en druk op MENU.

EXIT →

PR 5 AUTO → □ MANUAL VHL EXIT

4 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "FINE" te kiezen en druk op MENU.
5 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) ""
6 Kies met VOLUME UP (A) of OMLAAG (V) een kanaalnummer dat U wilt overslaan.
7 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om de "SKIP" modus te kiezen en druk op MENU. Het kanaalnummer verandert nu van groen in rood.
8 Herhaal stap 5 tot 7 als U nog meer kanalen wilt overslaan.
9 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "EXIT" te kiezen en druk op MENU.

PR 5 MANUAL MEMO BAND VHL → □ FINE EXIT

PR 5 FINE SKIP VHL AUTO EXIT

PR 5 FINE → □ SKIP VHL □ AUTO EXIT

Opheffen van Skip

1 Herhaal stap 1 tot 5 hiervoor.
2 Kies een kanaalnummer dat U wilt overslaan met de VOLUME UP (A) of OMLAAG (V) toetsen. Kies een overgeslagen kanaalnummer dat in rood wordt aangegeven.
3 Druk op KANAAL OMHOOG(Λ) of OMLAAG (V) om "SKIP" te selecteren en druk op MENU. Het getoonde kanaalnummer verandert van rood in groen.
4 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om "EXIT" te kiezen en druk op MENU.

Beeldafstelling

i Het beeld afsteilen

In dit menu kan de beeldkwaliteit (CONTRAST, KLEUR, HELDERHEID, SCHERPTE) ingesteld worden.

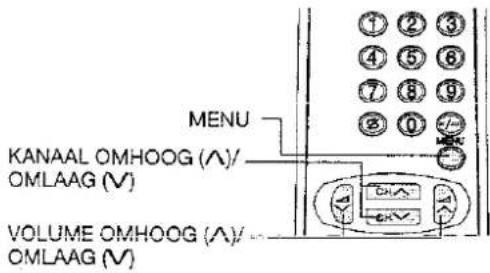

MENU KANAAL OMHOOG (A)/ OMLAAG (V) VOLUME OMHOOG (A)/ OMLAAG (V)

1 Druk op MENU op het MAIN menu op het scherm te roepen.

→ EXIT

2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om het PICTURE menu (∅, Ⓔ, ⚙), op te roepen en druk op MENU.

EXIT

3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om de items op te roepen die U wilt instellen.

① ② ③ ④ N OFF EXIT

Geselecteerd item
1	CONTRAST
2	KLEUR
	HELDERHEID
3	SCHERPTE
N	NORMAAL

4 Stel de beeldkwaliteit naar Uw smaak in met de VOLUME OMHOOG (A) of OMLAAG (V) toetsen.

① ② ※ ③ N OFF EXIT

5 Herhaal stap 3 en 4 hiervoor om andere items in te stellen.

● # * # N OFF EXIT

6 U kunt dit scherm verlaten door "EXIT" te kiezen met de KANAAL OMHOOG (∧) of OMLAAG (∨) toetsen en dan op MENU te drukken.

① ② * ③ N ON EXIT

OPMERKING

Met "N" kunnen de beeldparameters weer ingesteld worden zoals ze door de fabriek zijn ingesteld. Druk op MENU om de fabrieksinstelling te herstellen, "N ON" modus.

Timer instellen

Timer AAN

Zet automatisch de TV aan nadat een bepaalde tijdsperiode verstreken is.

1 Druk op MENU op het MAIN menu op het scherm te roepen.
2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om het TIMER menu 📁 te selecteren en druk dan op MENU.
3 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om de « ON» modus te kiezen.

→ ON 00.00 OFF 00.00

4 Druk op VOLUME OMHOOG (∧) of OMLAAG (∨) om de tijd in te stellen. (van 10 min. tot 12 uur en 50 min, met intervalien van 10 minuten).
5 Druk op STANDBY/ON (Øl) om de TV in de stand-by modus te zetten. De aan-/uitschakelaar knippert. Als de ingestelde tijdsduur (in dit geval 8 uur en 30 minuten) voorbij is, gaat de TV aan en verschijnt er een beeld op het scherm.

ON 08.30 OFF 00.00

OPMERKING

• Om aan te geven wanneer de ON TIMER is ingeschakeld zal de rode stand-by indicatie knipperen.
• Als voorzorgmaatregel voor het geval er niemand thuis is wanneer de televisie automatisch inschakeld, zal de TV zichzelf automatisch binnen 120 minuten uitschakelen: wanneer de TV aan moet blijven dient u een willekeurige functietoets op de afstandsbediening in te drukken.
• In geval van stroomuitval, verbroken stekkerverbinding of wanneer de TV met de hoofdschakelaar werd uitgeschakeld, worden alle gegevens op de TIMER AAN geannuleerd.

Timer OFF

Zet automatisch de TV uit nadat een bepaalde tijdsperiode verstreken is.

1 Druk op MENU op het MAIN menu op het scherm te roepen.
2 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om het TIMER menu (☐) te selecteren en druk dan op MENU.
3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om de «OFF» modus te kiezen.

EXIT →

ON 00.00 OFF 00.00

4 Druk op VOLUME OMHOOG (Λ) of OMLAAG (V) om de tijd in te stellen.

(van 10 min. tot 12 uur en 50 min, met intervallen van 10 minuten).

De timer begint af te tellen.

5 Druk op MENU als U klaar bent met het instellen van de tijd.

OPMERKING

In geval van stroomuitval, verbroken stekkerverbinding of wanneer de TV met de hoofdschakelaar werd uitgeschakeld, worden alle gegevens op de TIMER OFF geannuleerd.

Child Lock (kinderslot)

U kunt bepaalde TV-signalen beschermen als deze TV in een kinderkamer wordt geplaatst of als de kinderen alleen thuis zijn.

(Uw kinderen kunnen het kanaal niet kiezen als het "op slot" zit)

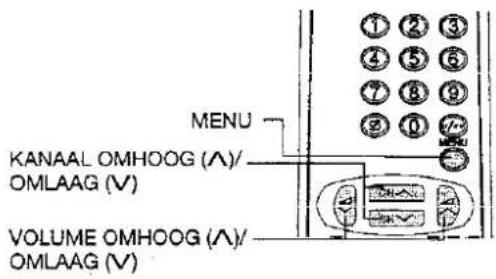

MENU KANAAL OMHOOG (Λ)/ OMLAAG (V) VOLUME OMHOOG (Λ)/ OMLAAG (V)

1 Druk op MENU op het MAIN menu op het scherm te roepen.

Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om het CHILD LOCK menu (○T) te selecteren en druk dan op MENU.

EXIT →

2 Druk op VOLUME OMHOOG (A) of OMLAAG (V) om het kanaal te kiezen dat op slot moet.

(U kunt het kanaal ook kiezen door de 0-9 cijfertoetsen te gebruiken).

→ PR 5 EXIT PIN ———

3 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om de CHILD LOCK ON modus te kiezen (O ^T ), en druk op MENU.

(«O» verschijnt rechts boven)

4 Herhaal stap 2 - 3 als U andere kanalen op slot wilt doen.

5 Kies indien nodig de PIN input-positie met KANAAL OMHOOG (A) of OMLAAG (V) en breng het nummer in van Uw keuze met de 0-9 cijfertoetsen.

PR 5 EXIT → PIN 1 2 3 X

PIN ---- betekent PIN-nummer is niet ingebracht. PIN X X X X betekent dat een PIN-nummer is ingebracht.

6 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om "EXIT" te kiezen en druk op MENU.

PR 5 → EXIT PIN X X X X

OPMERKING

U kunt ook de SCART verbindingen beschermen.

OPMERKING

1. Als automatisch zoeken en vastleggen aanstaat, werken handmatig en fijnafstellen niet als een kanaal geblokkeerd is.
2. Als U een kanaal kiest dat geblokkeerd is, wordt het TV-beeld blauw en verschijnt (OTI) op het scherm.

Als U geen PIN nummer heeft ingebracht, verschijnt alleen (OTI) op het scherm. Als U wel een PIN nummer heeft ingebracht, verschijnen (OTI) en de PIN-boodschap op het scherm.

1. Als U op de CHILD LOCK (OTI) knop op de afstandsbediening drukt als U een kanaal kiest dat geblokkeerd is met een PIN-nummer, kunt U de CHILD LOCK tijdelijk opheffen door het PIN-nummer in te brengen met de 0-9 cijfertoetsen.

PR 5 ONT PIN XXXX

Child Lock (kinderslot) (vervolg)

■ Opheffen van Child Lock

1 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om een kanaal te kiezen (niet het geblokkeerde).
2 Druk op MENU op het MAIN menu op het scherm te roepen.
3 Druk op KANAAL OMHOOG (∧) of OMLAAG (∨) om de CHILD LOCK modus (○¬) te kiezen en druk op MENU.
4 Als U het kanaal geblokkeerd heeft met een PIN-nummer, verschijnt het PIN-nummer boodschap op het scherm.

Druk op de 0-9 cijfertoetsen om het PIN-nummer in te brengen.

Als het PIN-nummer correct is, verschijnt "OK" op het scherm gedurende 3 seconden. (Als U het verkeerde PIN-nummer heeft ingetikt, verschijnt "NO OK" op het scherm).

① ② ③
④ ⑤ ⑥
⑦ ⑧ ⑨

①

EXIT □ ① ⊕ ※ □ □ □ □ □ ○ □ □ □

PIN X X X X

5 Druk op VOLUME OMHOOG(∧) of OMLAAG (∨) om het kanaal te kiezen dat U wilt opheffen.

→ PR 5 EXIT PIN X X X X

6 Druk op KANAAL OMHOOG (A) of OMLAAG (V) om de "CHILD LOCK OFF" modus (O) te kiezen en druk op MENU.

«O» verdwijnt rechts boven.

7 Herhaal stap 5-6 als U nog meer kanalen wilt opheffen.

8 Druk op KANAAL OMHOOG (Λ) of OMLAAG (V) om "EXIT" te kiezen en druk op MENU.

PR 5 → EXIT PIN X X X X

■ ANNULEREN VAN HET KINDERSLOT

De volgende procedure beschrijft hoe u het actuele paswoord (PIN) kunt opheffen wanneer de klant dit heeft vergeten.

1 Schakel de Tv IN.
2 Druk gelijktijdig op de knoppen V △ op de TV en OTT op de R/C.
3 Druk op de FUNCTIE toets op de R/C om het menu in te voeren.
4 Gebruik de toetsen A en V om naar de OT positie te bewegen.
5 Druk opnieuw op de FUNCTIE toets.
6 Selecteer PIN en voer de nieuwe PIN code in (a.u.b. niet vergeten).
7 Selecteer EXIT en druk opnieuw op de FUNCTIE toets.

TELETEKST modus

A Basisbediening

Kies een TV kanaal dat een teletekstprogramma uitzendt dat U wilt zien.

Druk dan op de TEKST/MIX/BEELD (☐ / ☑ / ☐) toets om naar de teletekst modus te gaan.

Breng drie cijfers in via de 0-9 cijfertoetsen om een paginanummer te selecteren.

(De KANAAL toetsen (CH ^A / CHV) kunnen ook gebruikt worden).

Druk op de TEKST/MIX/BEELD (☐/☐/☐) toets om naar het gewone TV programma terug te gaan.

CH M N O CH M O ER ER ER

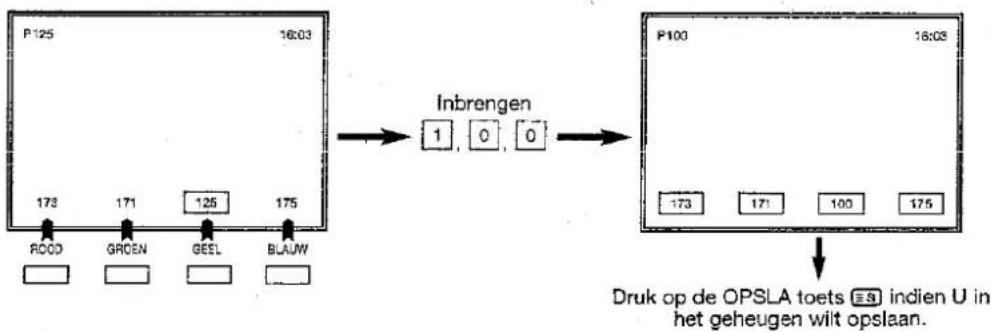

B Hoe Paginageheugen te bedienen

Uw TV kan 32 paginanummers van teletekst in het geheugen opslaan om deze snel op te kunnen roepen.

Op programmapositie 0 tot en met 6 kunnen vier teletekst paginanummers opgeslagen worden op elke positie, dus een totaal van 28 pagina's.

Op programmapositie 7 tot en met 99 kan slechts één programma met 4 paginanummers opgeslagen worden.

Indien U meer dan 4 paginanummers wilt opslaan op een positie tussen 7 en 99, worden de eerder opgeslagen paginanummers gewist

Selecteer het kanaalnummer van het programma waarop U de teletekst paginanummers wilt opslaan.

1. Druk op de TEKST/MIX/BEELD (☐/☐/☐) toets om de TELETEKST modus op te roepen.
2. Als het teletekstsysteem FLOF is, druk dan op de LIST (LIST) toets om de LIST mode te selecteren.
3. Druk op een gekleurde toets waaronder U het paginanummer wilt opslaan.
4. Breng het teletekst paginanummer in door de 0-9 cijfertoetsen te gebruiken (drie cijfers) of de KANAALKEUZE toetsen (CHA / CHV).
5. Herhaal stap 2 tot 4 totdat de cijfers voor de gewenste pagina's zijn ingebracht.
6. Druk op de OPSLA (ES) toets om de paginanummers eventueel op te slaan. De 4 gekleurde vakjes verschijnen tegelijkertijd en verdwijnen weer als de pagina's opgeslagen zijn.
7. Druk op de TEKST/MIX/BEELD (☐/☐/☐) toets om de TELETEKST modus te verlaten.

Teletekst modus (vervolg)

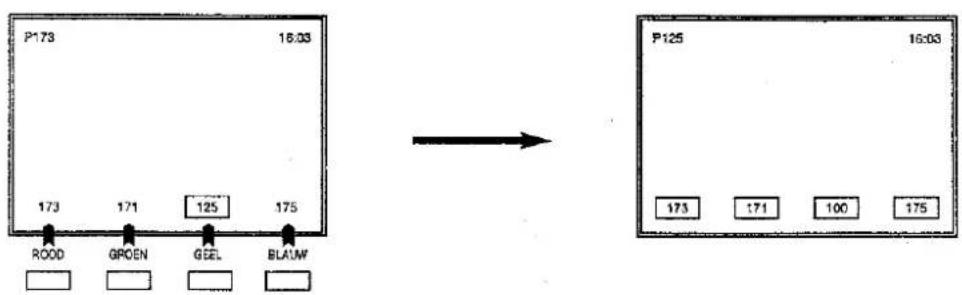

© Pagina snelkeuze

Kies het juiste programmakanaal.

Druk éénmaal op de TEKST/MiX/BEELD( 📄 / 📄 / □) toets om de TELETEKST modus op te roepen.

Druk op de corresponderende kleurentoets om het paginanummer op te roepen dat in de gekleurde haakjes vermeld staat.

P173 16:03 173 171 125 175 ROOD GROEN GEEL BLAUM P125 16:03 173 171 100 175

⑭ 0 - 9 cijfertoetsen

Brang het gewenste paginanummer in met de 0 - 9 cijfertoetsen. (Druk op 1,0,0 op pagina 100 te selecteren).

⑤ Paginakeuzetoetsen (CH^ / CHV)

U kunt ook paginanummers selecteren door de KANAALKEUZE toetsen (CHΛ / CHV) in te drukken. (Kanaalkeuze toetsen in de TV modus)

■ Andere functies

Ⓐ TEKST/MIX/BEELD toets (☐/☐/☐)

In de TV modus: hierop drukken om de TELETEKST modus op te roepen

In de TELETEKST modus: hierop drukken om over het huidige TV programmascherm een teletekstuitzending af te drukken.

Druk nog een keer op deze toets om naar de gewone TV uitzending terug te keren.

B HALVE PAGINA toets

Elke keer als deze toets wordt ingedrukt, wordt de bovenste/onderste helft van de teletekstpagina vergroot op het scherm weergegeven.

© VASTHOUD toets

Een teletekstpagina kan op het scherm worden vastgehouden door de VASTHOUD toets in te drukken.

Druk nog eens op deze toets om deze modus te annuleren.

indicatie is op het scherm te zien.

Teletekst modus (vervolg)

D ONTHUL toets ☑?

Druk op deze toets om verborgen informatie te tonen zoals het antwoord op een quiz. Druk nog eens op deze toets om de informatie weer te verbergen.

E KLOK toets

Als een geselecteerde pagina subpagina's heeft of getimede pagina's, kunnen deze pagina's op de volgende manier geselecteerd worden:

1. Druk op de KLOK toets en op het scherm verschijnt (☐ — — —).
2. Breng 4 cijfers in die corresponderen met de gewenste subpagina.
3. Wacht tot de pagina verschijnt.

OPMERKING

Bij tijdpagina's corresponderen de 4 cijfers met de tijd (uur en minuten) van het verschijnen van deze pagina.

F OPHEF toets

Met deze knop wordt de teletekstinformatie opgeheven en wordt het TV beeid weer hersteid.

indicatie is op het scherm te zien.

Op deze stand kan een TV programma niet gewijzigd worden omdat de TV nog in de Teletekst/Ophef modus staat.

Als teletekstinformatie gewijzigd wordt, wordt het paginanummer op het scherm getoond in plaats van de boventijd of een andere indicatie van speciale pagina's.

Druk op TEKST/MIX/BEELD toets (☐/☐/☐) om dit ongedaan te maken en de hele teletekst pagina wordt weer getoond.

OPMERKING

Deze toets kan gebruikt worden tezamen met de KLOK toets (☐) als er op subpagina's gewacht wordt.

© INDEX toets 📄I

Pagina 100 (de algemene indexpagina voor teletekst) kan aangesproken worden door direct de INDEX toets te gebruiken.

⑧ HERSTEL toets

Druk op deze toets om naar de TV modus terug te keren. Indien de TEKST/MIX/BEELD toets daarna wordt ingedrukt, wordt de eerste pagina van de teletekstuitzending weer getoond.

① OPSLA toets

Druk op de OPSLA toets om het paginanummer in de LIST modus op te slaan.

⑦ LIST toets (LIST)

Verandert het systeem. List - FLOF.

© KLEUREN toetsen (rood, groen, geel, blauw)

Indien het TV station gegevens uitzendt die aan een pagina verbonden zijn, kunnen deze pagina's bekeken worden door de KLEUREN toetsen te gebruiken.

Typische aansluitingen

Geniet van de prachtige beelden van een videorecorder of een decoder door deze op deze TV aan te sluiten via de Euro-Scart 21-polige aansluitbus.

Zie de gebruiksaanwijzing van Uw videorecorder voor bijzonderheden.

Typische verbinding (videorecorder en TV) via de RF-aansluitbus Antenne TV Scart-kabel Uit VCR in

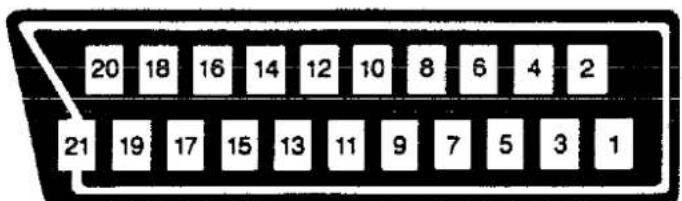

Euro-SCART 21-polige aansluitbus

Voor nog meer plezier kunnen diverse audio- en video-apparaten aangesloten worden via de Euro-Scart 21-polige aan-sluitbus.

Men kan zo bijvoorbeeld genieten van de prachtige beelden van een videorecorder en het dynamische geluid van audio-apparatuur. Hieronder volgt een voorbeeld van een geïntegreerd A/V systeem.

21-polige Euro-SCART

20 18 16 14 12 10 8 6 4 2 21 19 17 15 13 11 9 7 5 3 1

1. Audio rechter uitgang
2. Audio rechter ingang
3. Audio linker uitgang
4. Gewone aarding voor audio
5. Aarding voor blauw
6. Audio linker ingang
7. Blauwe ingang

OPMERKING

Audio: mono input/output.

1. Audio-video control
2. Aarding voor groen
3. Niet gebruikt
4. Groene ingang
5. Niet gebruikt
6. Aarding voor rood

7. Niet gebruikt

8. Rode ingang

9. Rode/groene/blauwe control
10. Aarding voor video
11. Aarding voor rode/groene/blauwe control
12. Video uitgang
13. Video ingang
14. Plugbescherming

Oplossen van problemen

De volgende omstandigheden betekenen niet altijd problemen. Loop daarom eerst onderstaande lijst door voor de Technische Dienst in te schakelen.

Trek de stekker uit het stopcontact en bel de Technische Dienst als het probleem niet opgelost kan worden met behulp van deze lijst.

Snelle Service Controlelijst

Mogelijke oorzaken/oplossingen

Probeer een nieuw kanaal om te zien of het aan de TV-zender ligt

TV niet op stopcontact aangesloten

Aanzetknop op TV staat niet op ON

Antenne niet in ingang achter op TV aangesloten

Controleer of draden kapot zijn als een buitenantenne gebruikt wordt

Controleer op plaatselijke interferentie

Zet de TV uit via de aan/uitzettoets en schakel hem weer in na een minuut

Stel de kleur via COLOUR control bij

Controleer de batterijen in de afstandsbediening

Probeer probleem met fijnafstellen op te lossen

Kijk of de brightness- of contrastinstelling in de beeldinstelmodus geheel aan de minuszijde staat

Verhoog het volume

Problemen

Afstandsbediening werkt niet

●

●

●

●

Strepen op het scherm

●

●

Vertekend beeld

●

●

●

Beeld rolt verticaal

●

●

●

Geen kleur

●

●

●

●

●

Slechte ontvangst op sommige kanalen

●

●

●

●

Zwak beeld

●

●

●

●

●

Lijnen of strepen over het beeld

●

●

●

Spookbeeld

●

●

●

●

Wazig beeld

●

●

●

Geluid OK, beeld slecht

●

●

●

●

●

●

●

Beeld goed, geluid slecht

●

●

●

Geen beeld of geluid

●

●

●

●

●

●

●

●

Dit apparaat is uitgerust met een microprocessor. Het prestatievermogen ervan kan negatief worden beïnvloed door externe elektrische ruis of interferentie. Wanneer dit het geval is dient u de stekker van het apparaat uit het stopcontact te trekken en er na enkele minuten weer in te steken.

Technische gegevens

MODEL	51ET-35S
1. Televisiesysteem	CCIR TV standaard systeem PAL - B/G
2. Beschikbare kanalen	VHF: E2 - E12 CHUHF: E21 - E69 CHHYPERBAND: S1 - S41 CH
3. OntvangstsystemKleurensystem:Veldfrequentie:	PALPAL 50/6/ Hz mogelijkheid
4. Stroom	220 V - 240 V AC, 50 Hz
5. Stroomverbruik op 230V AC 50Hz	84 W
6. Stroomverbruik in Standby-stand	7 W
7. Audio output (MPO)	4 W
8. Afmetingen (ong.) breedte:hoogte:diepte:	512 mm440 mm489 mm
9. Beeld (diagonale afmeting)	51 cm (21")
10. Gewicht (ing.)	17 Kg
11. Interne luidspreker	10 cm
12. Inputimpedantie antenne	VHF/UHF 75 ohm ongebalanceerd
13. Veiligheid	EN60065, CE-kenmerk
14. EMC	EN55013, EN55020, CE-kenmerk

Lijst met eigenschappen

Technische snufjes in een prachtig ontwerp voor superieur amusement

• Multi-teletekst
  ● 21-polige Euro SCART aansluitbus
  ● 99 kanalen programmeringssysteem
• Kabel en hyperband
• Timer ON Timer OFF
• Volledig automatisch zoeksysteem

● High-Contrast beeldbuis
• Infrarode afstandsbediening
- Mogelijkheid kanalen over te slaan
● Flashback Channel Changeover
- Kinderslot
