BEDIENUNGSANLEITUNG 28JW-74E SHARP

28JW-74E 32JW-74E FARBFERNSEHGERÄT KLEURENTELEVISIE TELEVISEUR COULEUR BEDIENUNGSANLEITUNG BEDIENINGSHANDLEIDING MODE D'EMPLOI Lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Fern des erste Mal nutzen Gelieve deze gebruikshandleiding aand te lezen vooraleer u de kleurentelevisie Lisez attentivement ce manuel avant d'utiliser le téléviseur couleur.

Lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Fernsehgerät des erste Mal nutzen

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Sicherheitsvorkehrungen

Um die Gefahr eines Brandes oder eines elektrischen Schlags auszuschließen, stellen Sie das Fernsehgerät nicht in einer extrem feuchten Umgebung auf.

Im Inneren des Fernsehgeräts tritt gefährliche Hochspannung auf. Entfernen Sie daher niemals die Gehäuserückseite. Bitte wenden Sie sich an den Kundendienst.

Seizen Sie das Fernsehgerät nicht direktem Sonnenlicht oder Wärmequellen aus, da bei hohen Temperaturen nicht nur das Gehäuse, sondern auch der Bildschirm und andere elektronische Bauteile zerstört werden können.

Sollten am Fernsehgerät unübliche Geräusche, Rauch oder ein ungewöhnlicher Geruch auftreten, trennen Sie sofort das Netzkabel von der Netzsteckdose, und wenden Sie sich an Ihren Kundendienst oder Händler.

Die Belüftungsäffnungen nicht mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. bedacken. Um eine Brandgefahr und andere gravierende Probleme zu vermelden, dürfen die Veräußerungsäffnungen an der Rücksalte des Femsahgeräts nicht zugeboldt werden. Lassen Sie an der Rücksalte des Femsahgeräts genügend Abstand, um eine ausreichende Belüftung zu gewährleisten.

Trennen Sie das Geräl bei Gewitter immer von der Netzsteckdose und dem Antennenanschluss. Das Fernsehgerät kann auch im ausgeschalteten Zustand durch Blitzeinschlag in das Netz- und/oder Antennenkabel beschädigt werden.

10 cm 10 cm 10 cm

Mindestens 10 cm um das Fernsehgerät herum freilassen, um eine allseitige Belüftung des Fernsehgeräts zu gewährleisten. Beireiben Sie dieses Gerät nicht an eingeangten Aufstellorten, z. B. in einem Bücherschrank oder Einbauschrank.

Zur Verhinderung von Eletroschock und Feuer sichern, dass das Fernsehgerät nicht Wasserspritzern oder Wasser ausgesetzt ist. Keine Gegenslände in das Fernsehgerät strecken oder Flüssigkeiten in das Fernsehgerät gleßen. Um die Gelahr eines Brandes auszuschläufen, sollten Sie unter keinen Umsständen Kerzen oder andere ofene Flamman auf oder neben Ihrem Fernsehgerät abstellen. Schalten Sie das Fernsehgerät nicht ein und wenden Sie sich an den technischen Kundendienst, falls ein Gegenstand in das Innere des Geräfts gefallen oder Flüssigkeit in das Gerät eingednungen ist.

Fernsehgerät und TV-Wagen zusammen sollten mit Vorsicht bewegt werden. Abruptes Anhalten, heftige Stöße und unebene Böden können das Gerät samt TV-Wagen zum Umkippen bringen.

Befestigungen an Wenden oder Regalen sind mit einer auf Sicherheit geprüften Halterung nach Herstelleranweisungen vorzunehmen.

Zur Vermeidung von elektrischen Schlägen dürfen Sie das Netzkabel nicht beschädigten, indem Sie es bliegen oder verdrehen oder schwere Gagenstände darauf abstellen. Lagen Sie das Netzkabel nicht unter das Fernsehgerät. Falls das Netzkabel beschädigt wird, trennen Sie es sofort von der Netzleckdose, und wenden Sie sich an Ihren Kundendienst oder Händler.

Stellen Sie das Fernsehgerät auf einen ebenen Standfuß, Tisch oder Wagen, dessen Abstellfläche größer als die Standfläche des Fernsehgeräts ist. Wenn Sie das Gerät auf einen Standfuß, Tisch oder Wagen mit kleinerer oder unebaner Abstellfläche stellen, kann sich das Gehäuse des Fernsehgeräts verziehen. Zwischen dem Fernsehgerät und dem Standfuß, Tisch oder Wagen dürfen sich keine anderen Gegenstände befinden.

Stellen Sie dieses Fernsehgerät nicht auf einen instabilen TV-Wagen, Standfuß oder Tisch. Im Falle eines Sturzes können Kinder sowie Erwechsene durch das Fernsehgerät schwer verletzt werden und ein erhablicher Geräleschaden entstehen. Verwenden Sie nur einen vom Hersteller empfohlenen oder mit dem Fernsehgerät verkaufen TV-Wagen oder Standfuß.

Die Bildröhre des Fernsebgeräts ist mit einer speziellen Beschichtung versehen. Stoffen oder reihen Sie nicht mit spiben oder harten Gegenständen über die Oberfläche der Bildröhre, da die Beschichtung sonst beschäftigt wird. Um Beschädigungen an der Oberfläche des Bildschirms zu vermeiden, sollten Sie Fingerabrücke nur mit einem weichen Tuch übratten, das mit Glasreiniger beleuchtet wurde. Verwenden Sie keine Reinigungsmittel mit scheuernden Bestandleiten. Verwenden Sie keinen Verdümer, kein Benzol und keine anderen starken chemischen Reinigungsmittel.

VORSICHT: Aus Umweltschutz- und Sicherheitsgründen wird empfohlen, das Fernsehgerät nicht auf Bereitschaft geschaltet zu lassen, wenn es nicht benutzt wird. Es sollte mit der Netztaste ausgeschaltet und der Stecker aus der Steckdose gezogen werden, wenn Sie längere Zeit nicht zu Hause sind.

Sehr geehrte SHARP-Kunden!

Herzlichen Glückwunsch zum Erwerb eines SHARP-Farbfernsehgeräts! Wir bitten Sie, diese Anleitung sorgfältig zu lesen, um dem ordnungsgemäßen Betrieb Ihres Geräts zu gewährleisten. Bewahren Sie die Anleitung dann zum Nachschlagen an einem sicheren Ort auf.

Inhalt

Sicherheitsvorkehrungen....1

Inhalt....2

Zubehör 2

Einlegen der Batterien in die Fernbedierung ....2

Fernbedienung....3

Bedienelemente und Anschlüsse ....4

Typische Anschlüsse....5

Auto-Einstellen ....10

Einschalten ....13

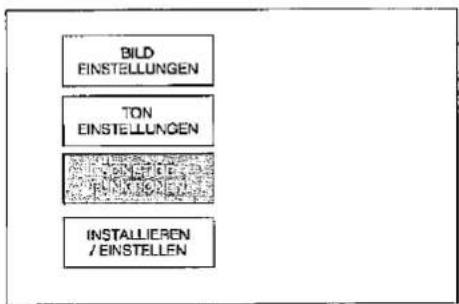

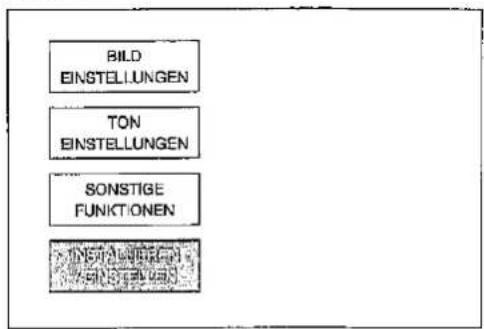

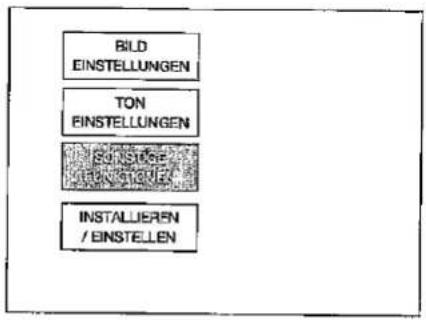

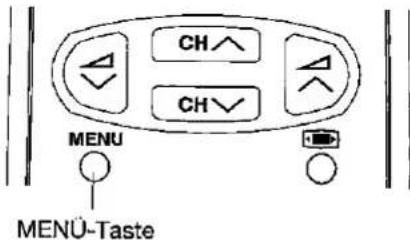

Menüstruktur 14

Betrieb des Fernsehgeräts (Kanalwahl)....15

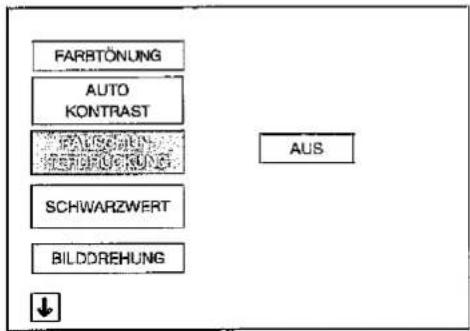

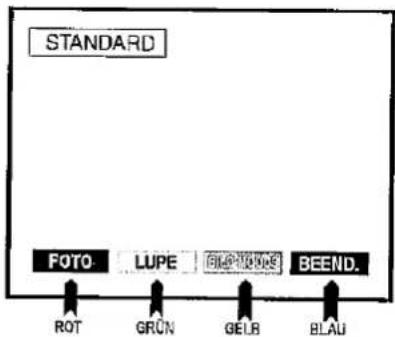

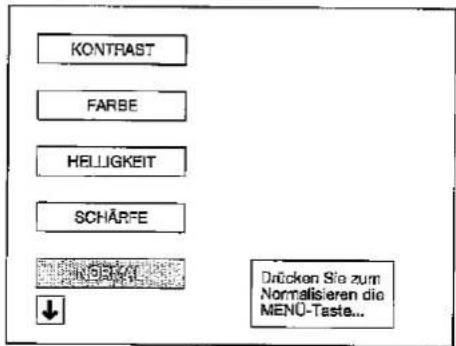

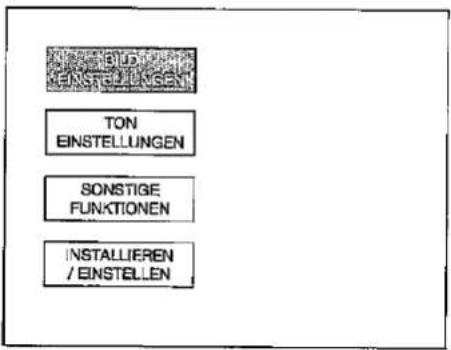

Bildeinstellung 16

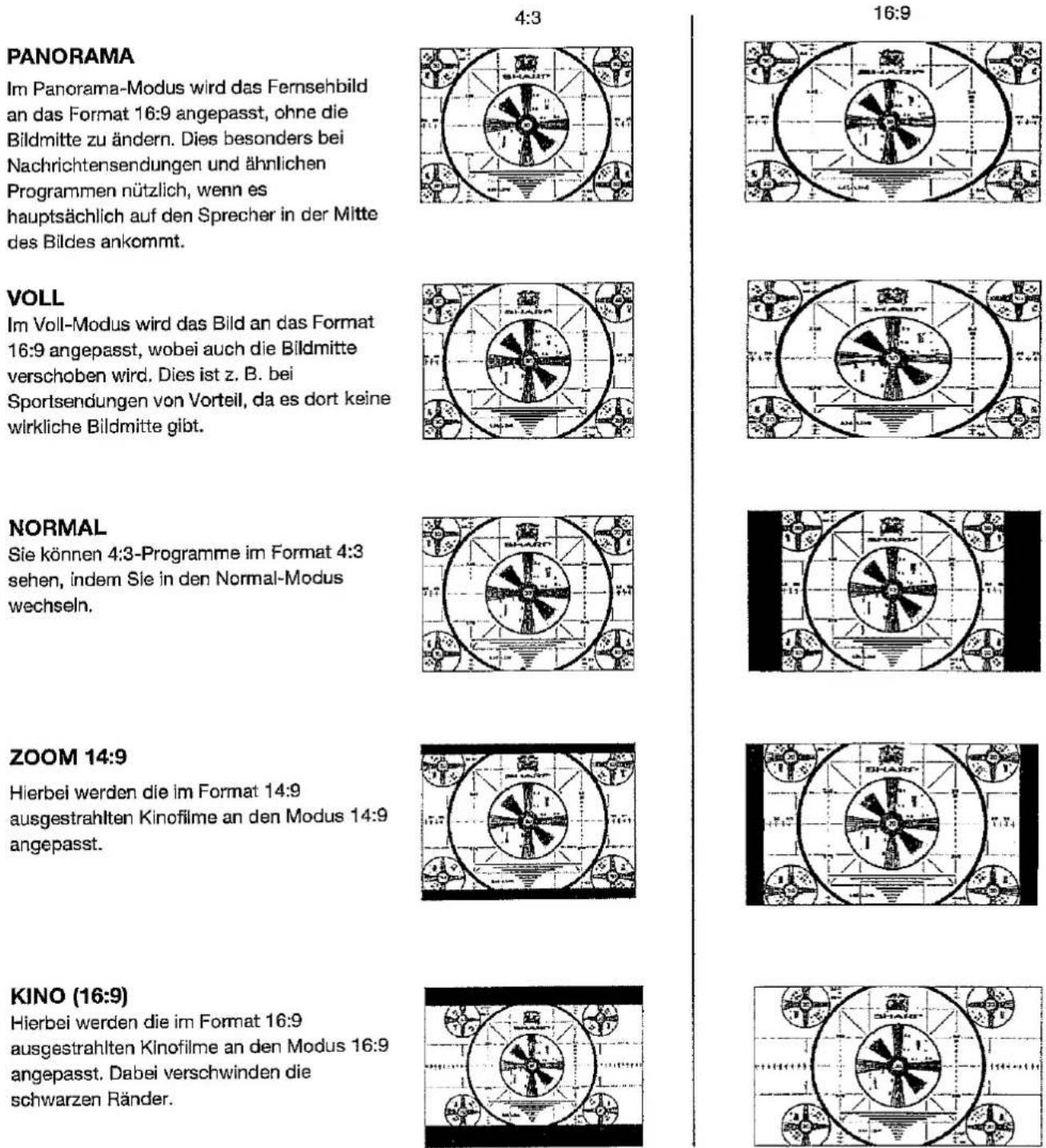

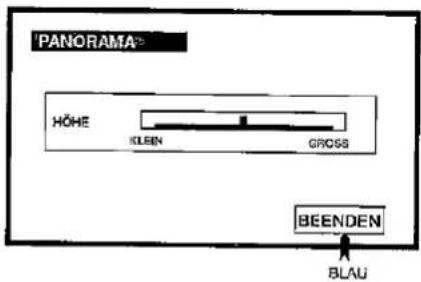

Breitenmodus ....18

100 Hz Schnell-Menü 20

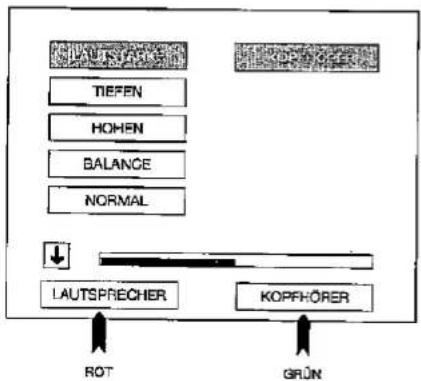

Toneinstellung 21

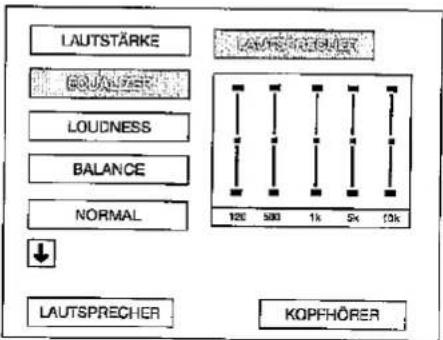

Klangeinstellungsmodus 22

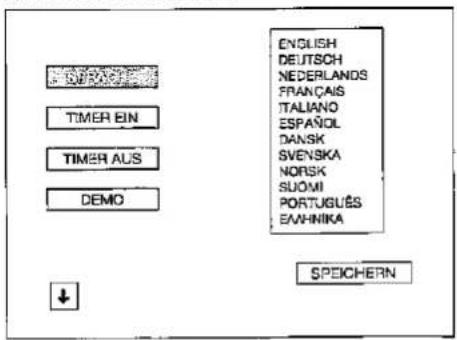

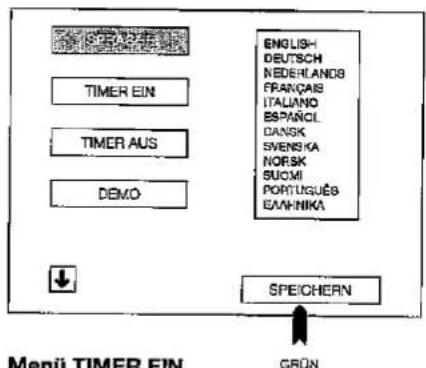

Sonstige funktionen....24

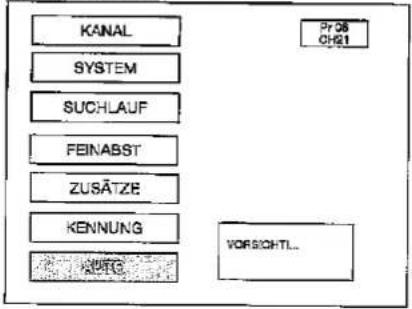

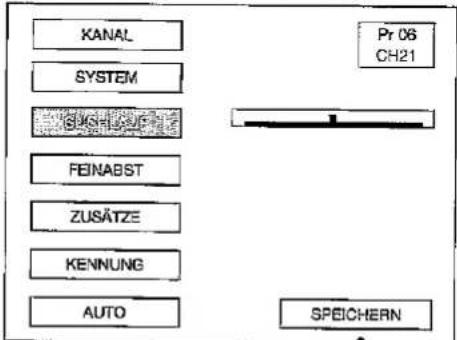

Einstellen der Fernsehkanäle (erweitert)....26

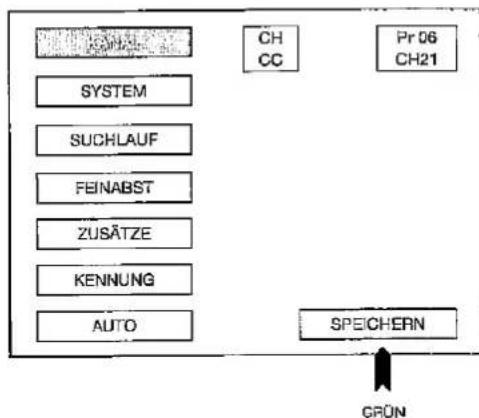

Manuelle Speicherplatzbelegung 27

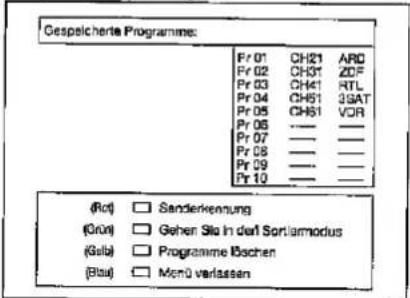

Nach der Speicherplatzbelegung 29

Andere Funktionen 30

Videorecorder-Modus....31

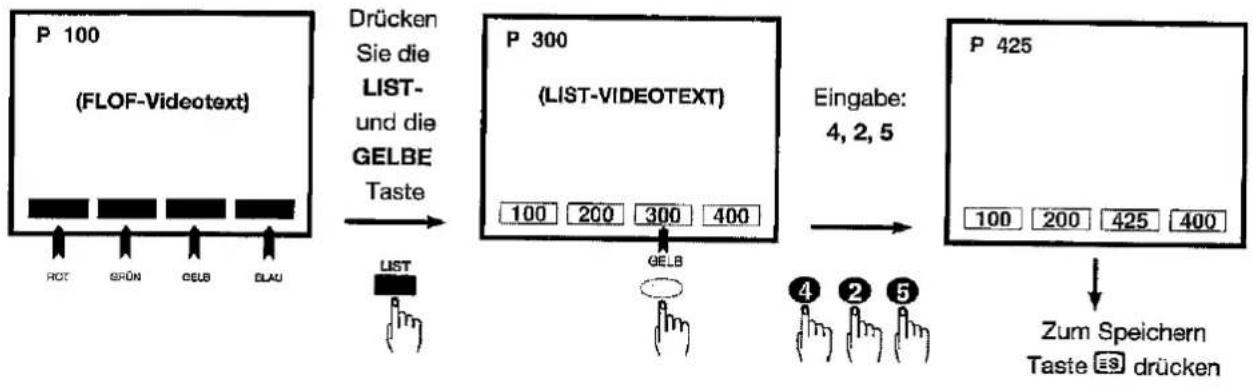

VIDEOTEXT-Modus 32

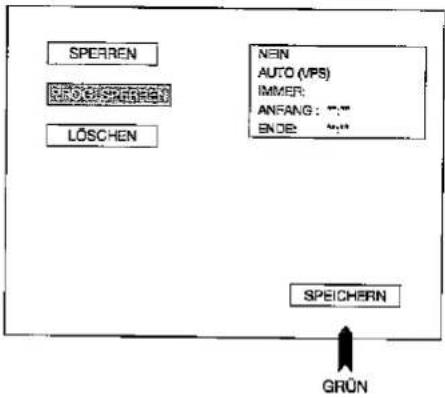

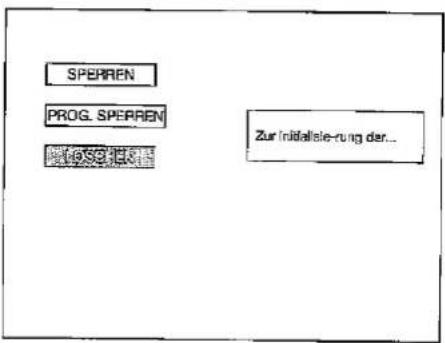

Kindersicherung (sperre)....35

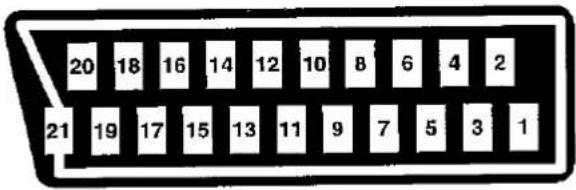

Euro-SCART (21-polig) und Audio/Video (21-polig) .....37

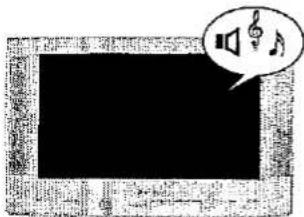

Fehlerbehebung....38

Technische Daten des Fernsehgeräts....39

Index....40

Kurzeinweisung

Mitgeliefertes Zubehör

Fernbedienung

R-6-Trockenbatterien (Größe "AA")

Bedienungsanleitung

Schützen Sie die Umwelt und legen Sie gebrauchte Batterlen in einen für diesen Zweck konzipierten Spezialbehälter.

Einlegen der Batterien in die Fernbedienung

Legen Sie die mitgelieferten Trockenbatterien vor der ersten Inbetriebnahme des Fernsehgeräts in die Fernbedienung ein.

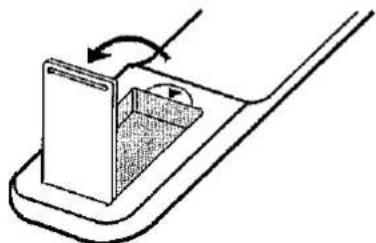

1. Ziehen Sie die Batteriefachabdeckung mit dem Daumennagel in Pfeilrichtung nach oben.

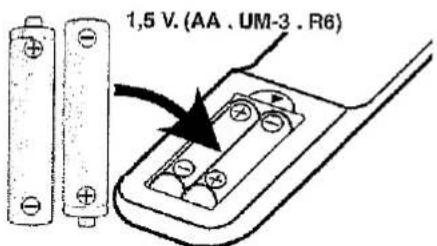

1,5 V. (AA . UM-3 . R6)

1. Legen Sie zwei 1,5-V-Batterien ein (R-6, Größe "AA"). Vergewissern Sie sich, dass die ⊕/⊖-Pole der Batterien mit den ⊕/⊖-Markierungen im Batteriefach übereinstimmen.

1. Setzen Sie die Batteriefachabdeckung wieder ein.

Hinweis

• Entfernen Sie die Batterien, wenn ihre Leistung nachlässt oder das Gerät über einen längeren Zeitraum nicht benutzt wird.
• Verwenden Sie nicht gleichzeitig alte und neue Batterien.
• Falsch eingelegte Batterien können zur Beschädigung der Fernbedienung führen.

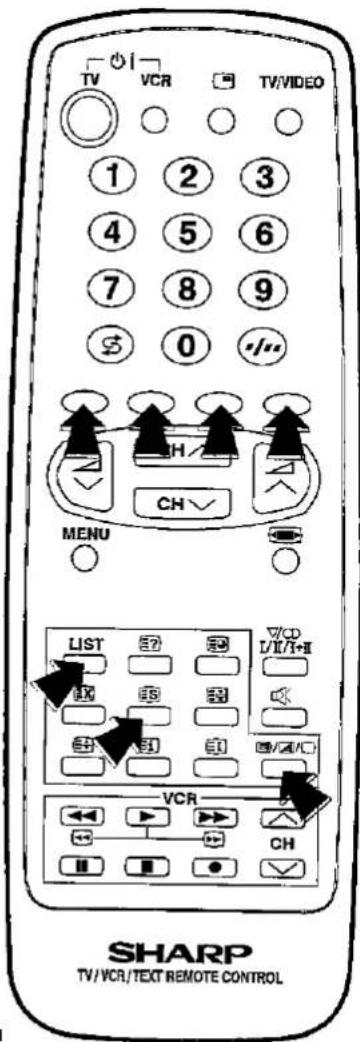

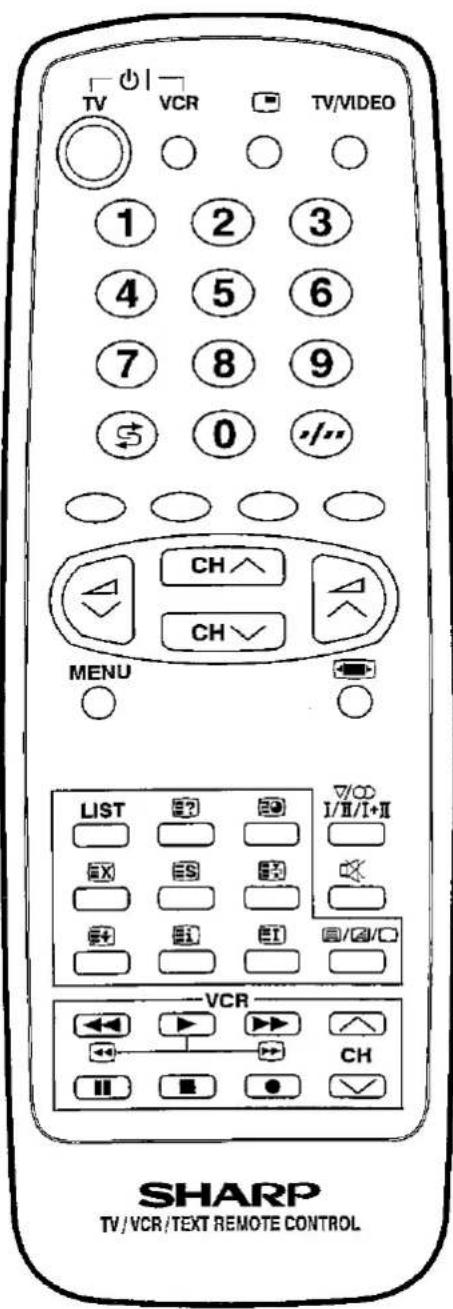

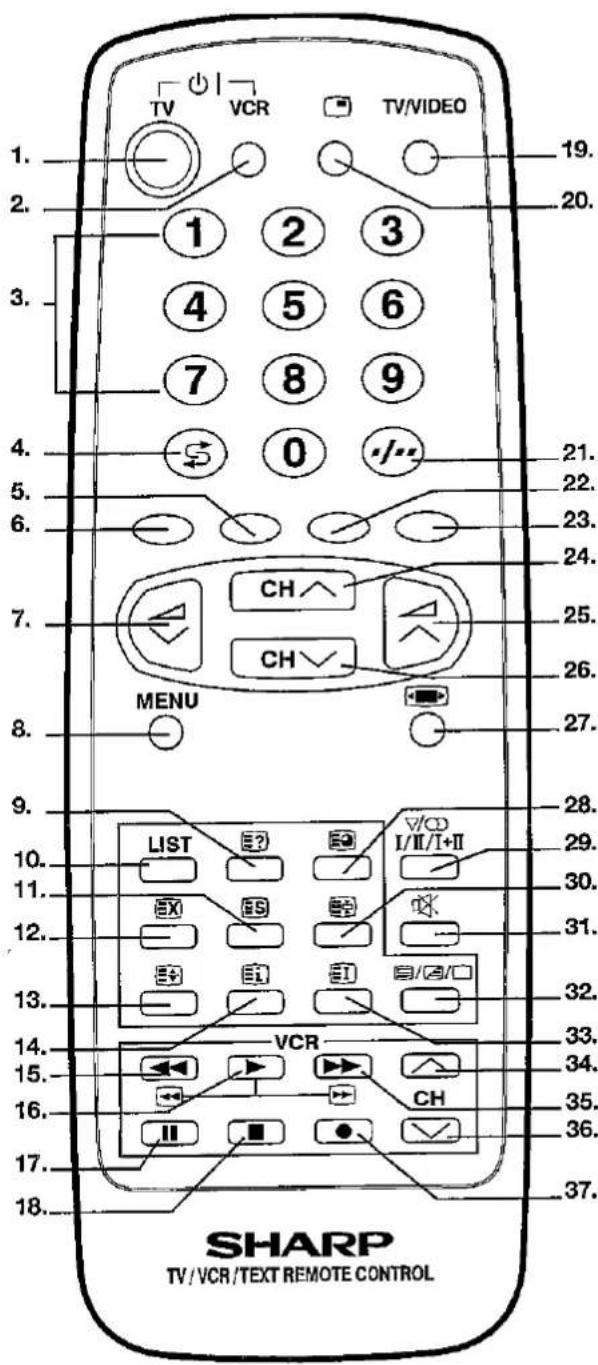

Fernbedienung

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. LIST V/C I/II/I+II CH VCR TV/VCR/TEXT REMOTE CONTROL MENU

TV	1. Stand-by-Taste (TV)
Video	2. Einschalttaste (Videorecorder)

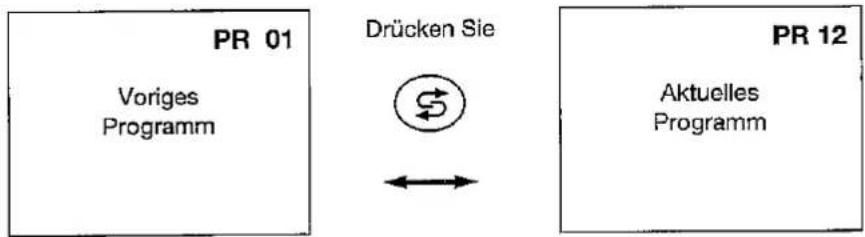

TV	3. Zifferntasten 0-94. Flashback-Taste
Videotext	5. GRÜNE Taste6. ROTE Taste
TV	7. Taste TON LEISER8. MENU-Taste
Videotext	9. ZEIGEN-Taste10. LIST-Taste11. SPEICHERN-Taste12. ABBRECHEN-Taste13. HALBSEITE-Taste14. ZURÜCKSETZEN-Taste
Video	15. Rückspulen/Bildsuchlauf rückwärts16. Abspiel-Taste17. Pause/Standbild-Taste18. Stopp-Taste

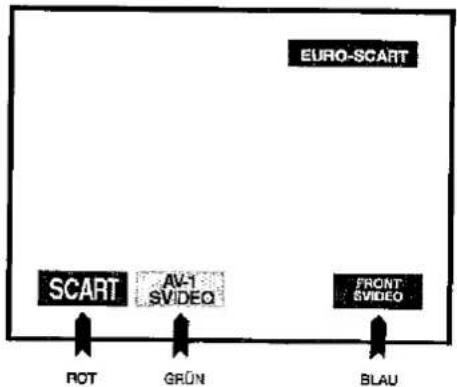

TV	19. TV/VIDEO-Auswahltaste20. 100 Hz schnell-Menü-Taste21. Auswahltaste für ein- oder zweistellige Eingabe
Videotext	22. GELBE Taste23. BLAUE Taste
TV	24. Taste NÄCHSTER KANAL25. Taste TON LAUTER26. Taste VORIGER KANAL27. Breitenmodus-Taste
TV / Videotext	28. UHR-Taste
TV	29. Klangmodus-Taste
Videotext	30. HALTEN-Taste

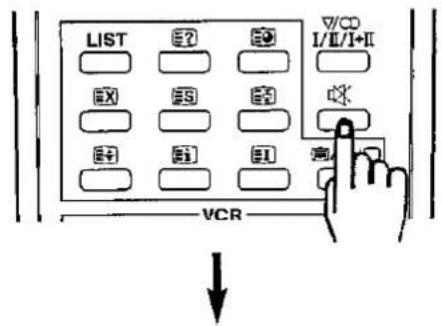

TV	31. Stummschalt-Taste
Videotext	32. TEXT/MISCH/BILD-Taste33. INDEX-Taste
Video	34. Taste NÄCHSTER KANAL (Videorecorder)35. Vorspulen/Bildsuchlauf vorwärts36. Taste VORIGER KANAL (Videorecorder)37. Aufnahme-Taste

Bedienelemente und Anschlüsse

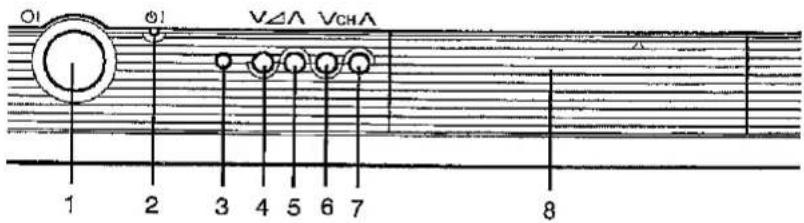

VORDERSEITE DES GERÄTS

1. Hauptschalter
2. Netzanzeige
3. Sensor für Fernbedienung
4. Lautstärketaste (LEISER)
5. Lautstärketaste (LAUTER)
6. Kanalwahl (NÄCHSTER KANAL)
7. Kanalwahl (VORIGER NÄCHSTER KANAL)
8. Klappe

SHARP

01 01 VΔA VCHA 1 2 3 4 5 6 7 8

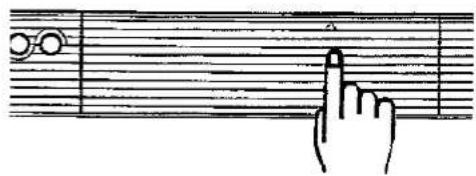

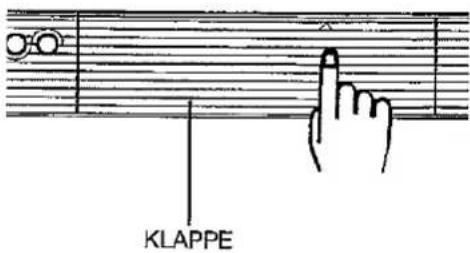

ÖFFNEN DER KLAPPE

Den oberen Teil der Klappe drücken und sie leicht öffnen. Mit dem Finger die Klappe ganz aufziehen.

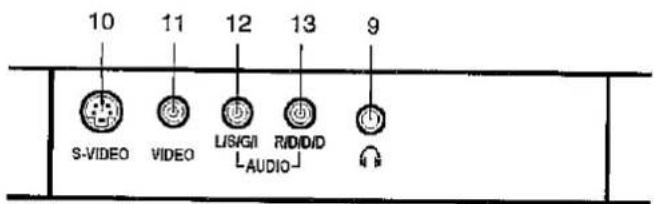

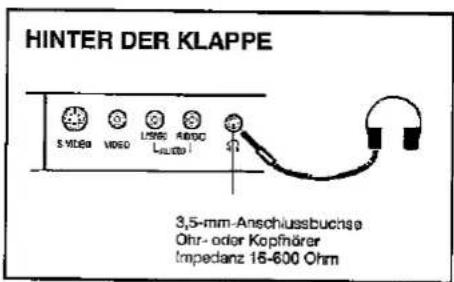

1. Kopfhöreranschluss (3,5 mm ∅, 16-600 Ohm)
2. S-Video-Eingang
3. Video-Eingang (PAL/SECAM/NTSC)
4. Audioeingang (links)
5. Audioeingang (rechts)

10 11 12 13 9 S-VIDEO VIDEO L/SIGI L AUDIO R/DID Audio

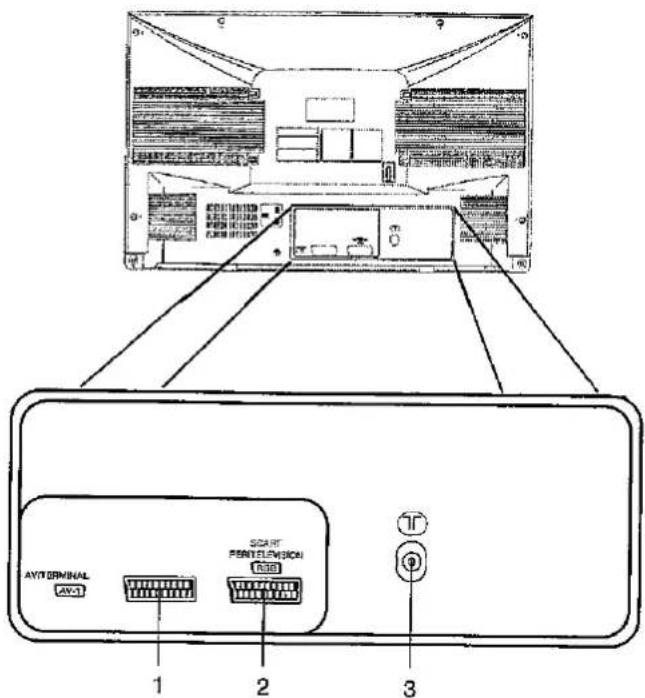

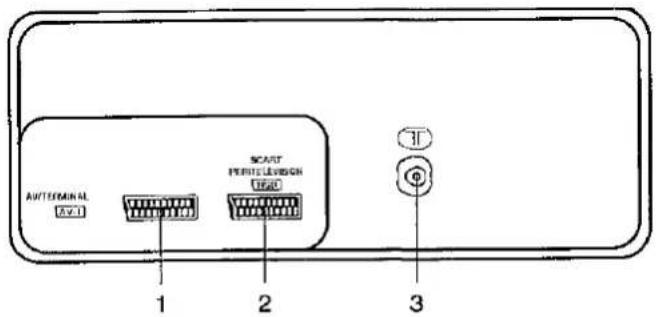

RÜCKSEITE DES GERÄTS

21-polige Ein-/Ausgänge

1. Audio/Video 21-polig (AV-1) mit Eingang für PAL-/SECAM-/NTSC/S-Video
2. Euro-SCART 21-polig (RGB) mit Eingang für PAL-/SECAM-/NTSC-Video

RF-Eingang

1. Antennenanschluss

AVT TERMINAL AVS1 SCART PENTELEVISION LED 1 2 3

Typische Anschlüsse

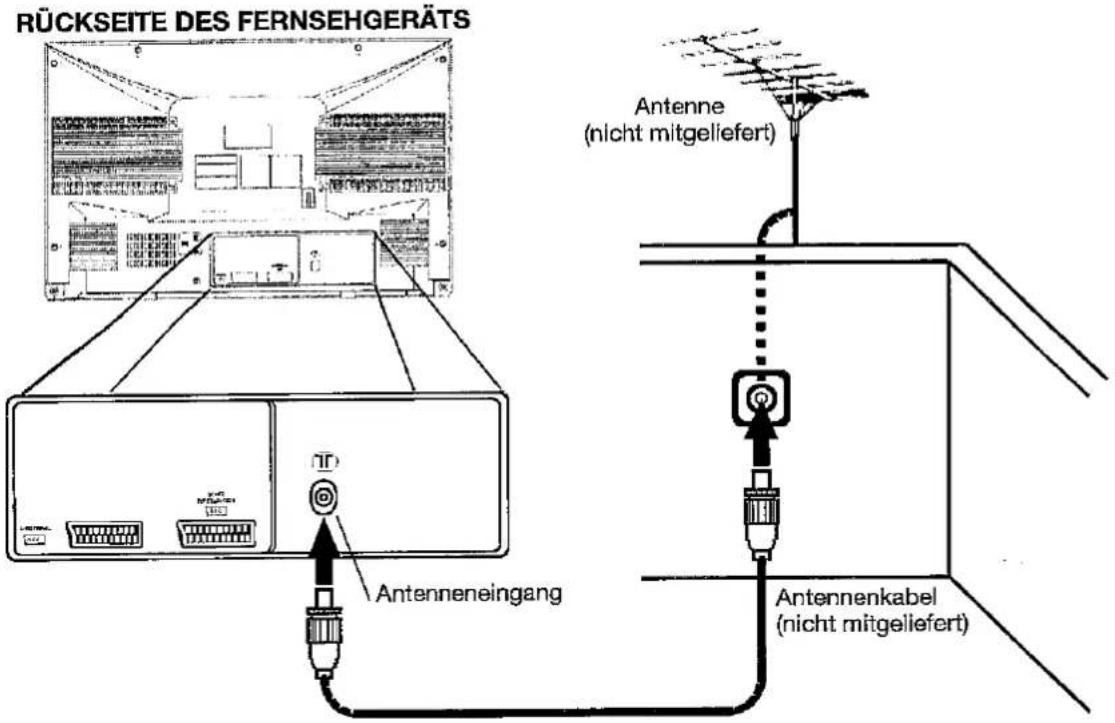

Antennenverbindung (nur Fernsehgerät)

RÜCKSEITE DES FERNSEHGERÄTS Antenneneingang Antenne (nicht mitgeliefert) Antennenkabel (nicht mitgeliefert)

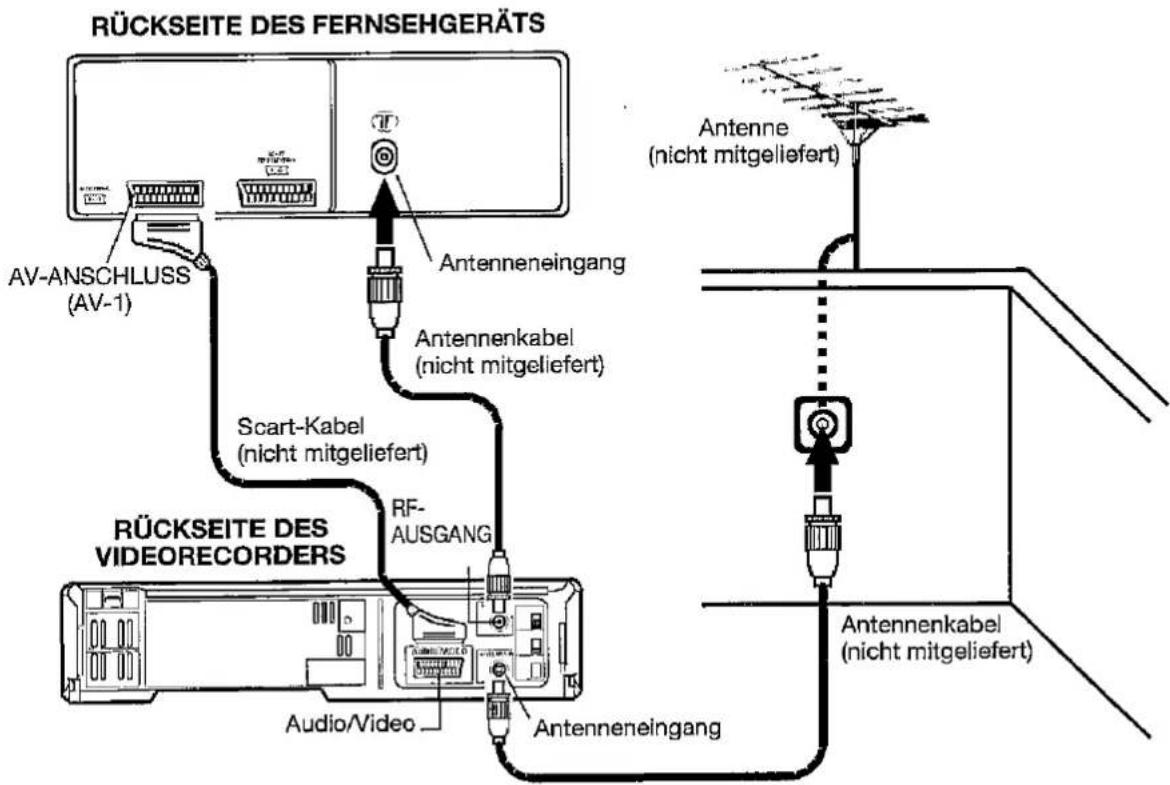

Antennenverbindung (Videorecorder und Fernsehgerät)

RÜCKSEITE DES FERNSEHGERÄTS AV-ANSCHLUSS (AV-1) Antenneneingang Antennenkabel (nicht mitgeliefert) Scart-Kabel (nicht mitgeliefert) RF- AUSGANG Audio/Video Antenneneingang Antenne (nicht mitgeliefert) RÜCKSEITE DES VIDEORECORDERS

HINWEIS: Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Videorecorders.

Typische Anschlüsse (Fortsetzung)

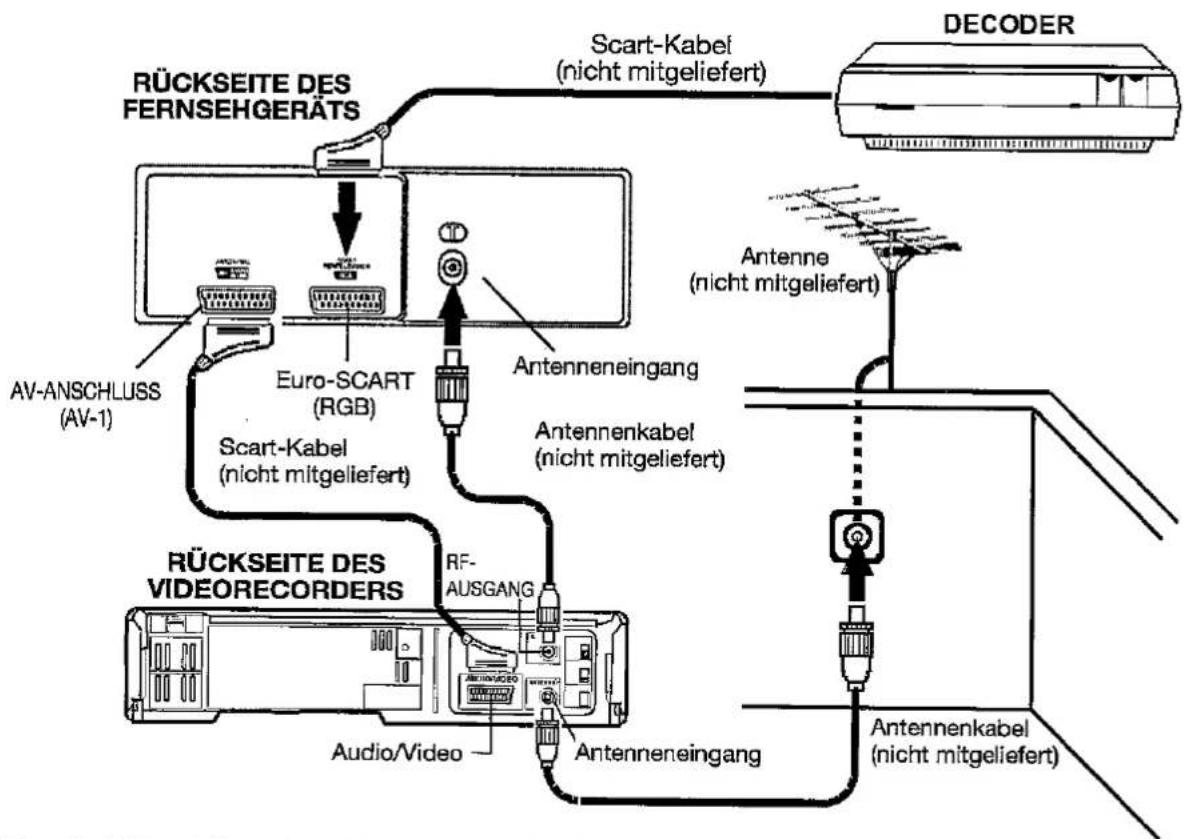

Verbindungen (Fernsehgerät, DECODER und Videorecorder)

Hinweis: Weitere Informationen finden Sie in den Bedienungsanleitungen Ihres, Decoders und Videorecorders.

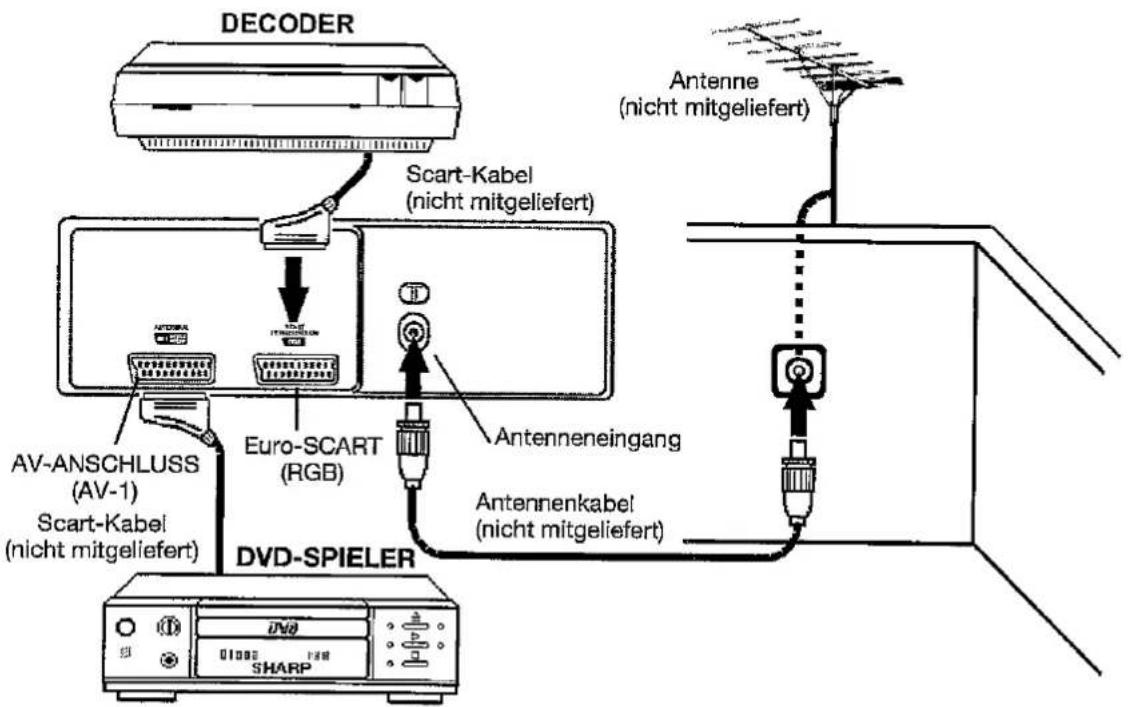

Verbindungen (Fernsehgerät, DECODER und DVD-Spieler)

Hinweis: Weitere Informationen finden Sie in den Bedienungsanleitungen Ihres, Decoders und DVD-Spieler.

Typische Anschlüsse (Fortsetzung)

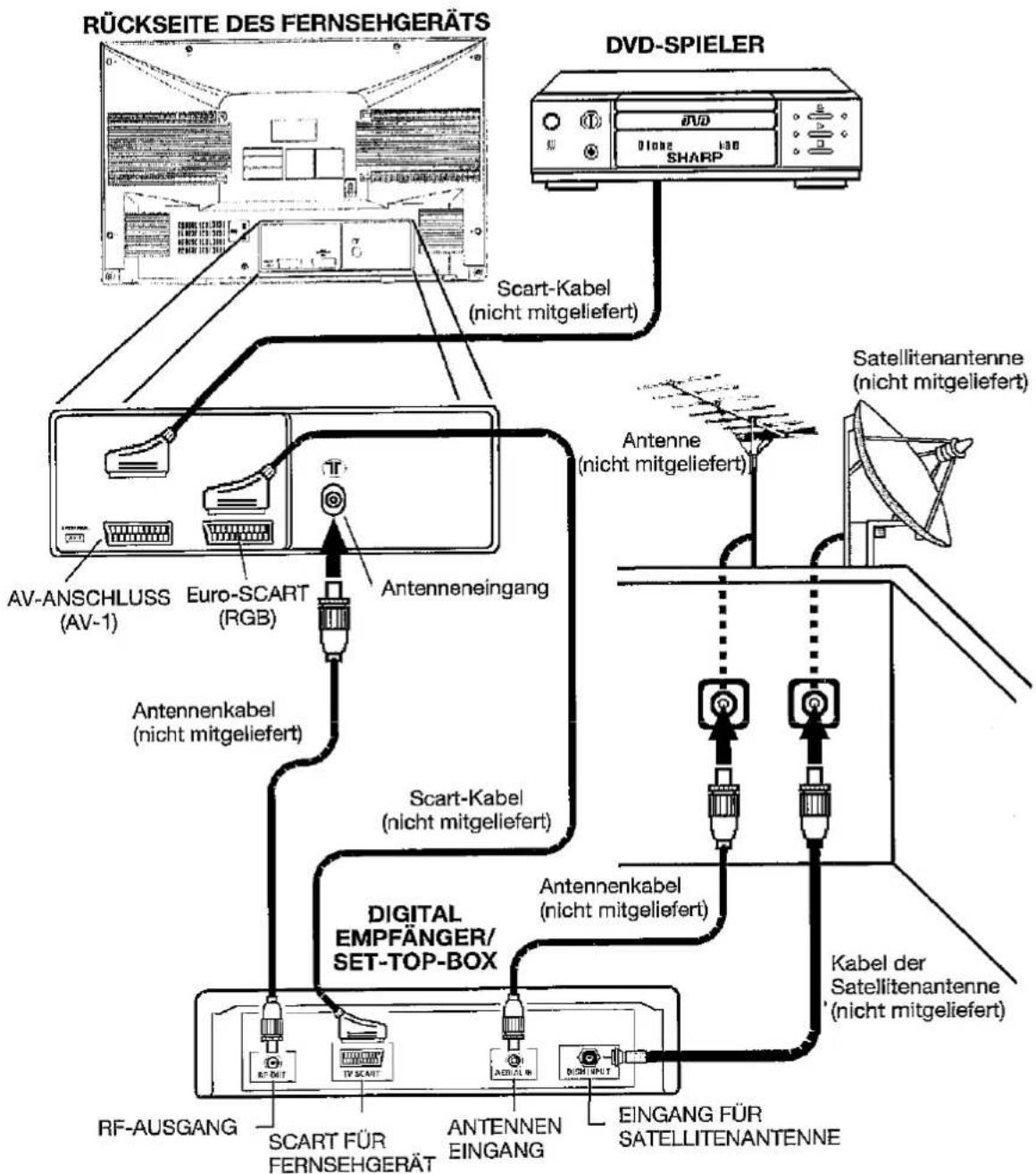

Verbindungen (Fernsehgerät, DVD-Spieler und Digitalempfänger/Set-Top-Box)

Hinweis: Weitere Informationen finden Sie in den Bedienungsanleitungen Ihres DVD-Spieler und Digitalempfängers bzw. Ihrer Set-Top-Box.

Typische Anschlüsse (Fortsetzung)

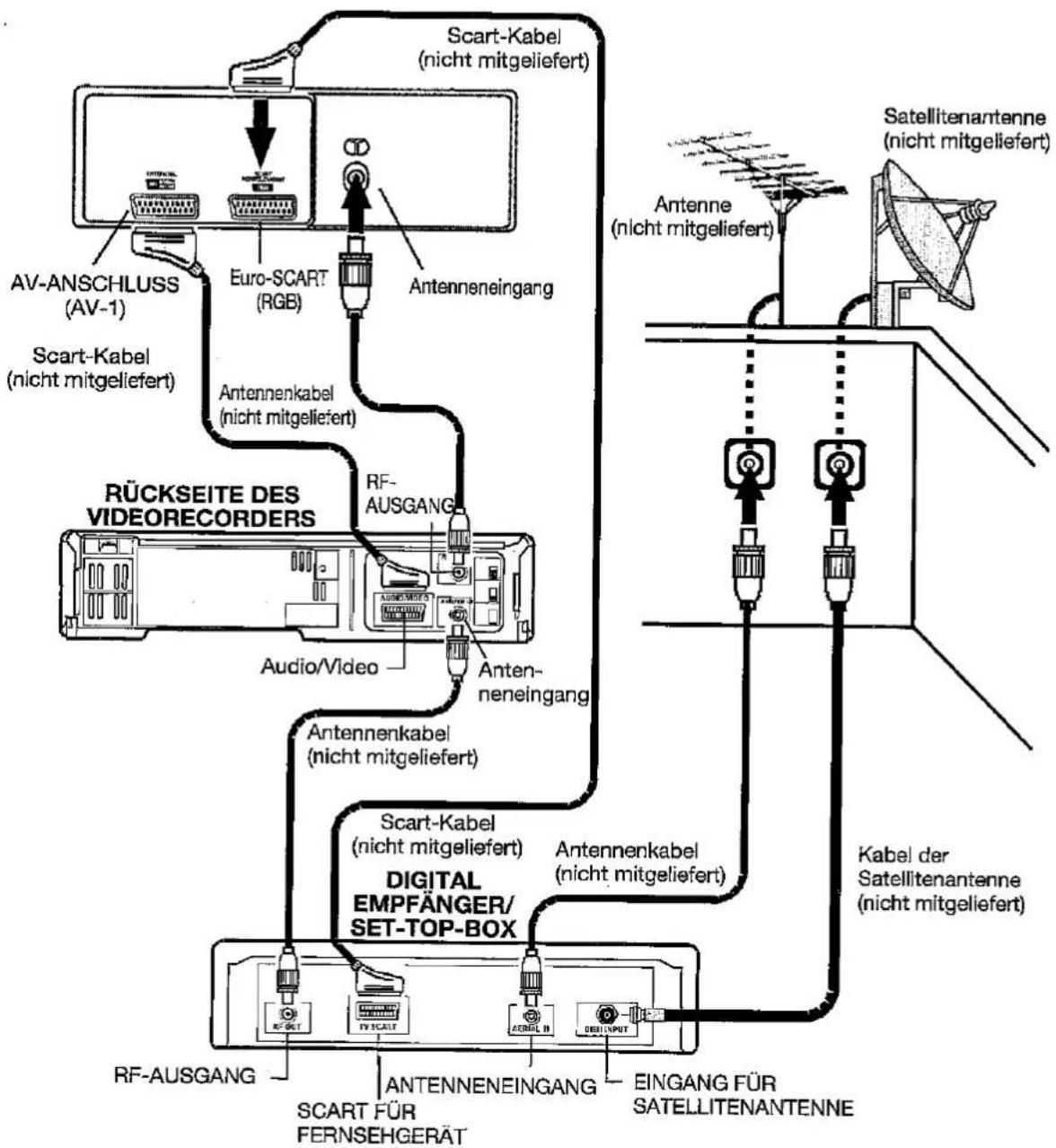

Verbindungen (Fernsehgerät, Videorecorder und Digitalempfänger/Set-Top-Box)

Hinweis: Weitere Informationen finden Sie in den Bedienungsanleitungen Ihres, Videorecorders und Digitalempfängers bzw. ihrer Set-Top-Box.

Typische Anschlüsse (Fortsetzung)

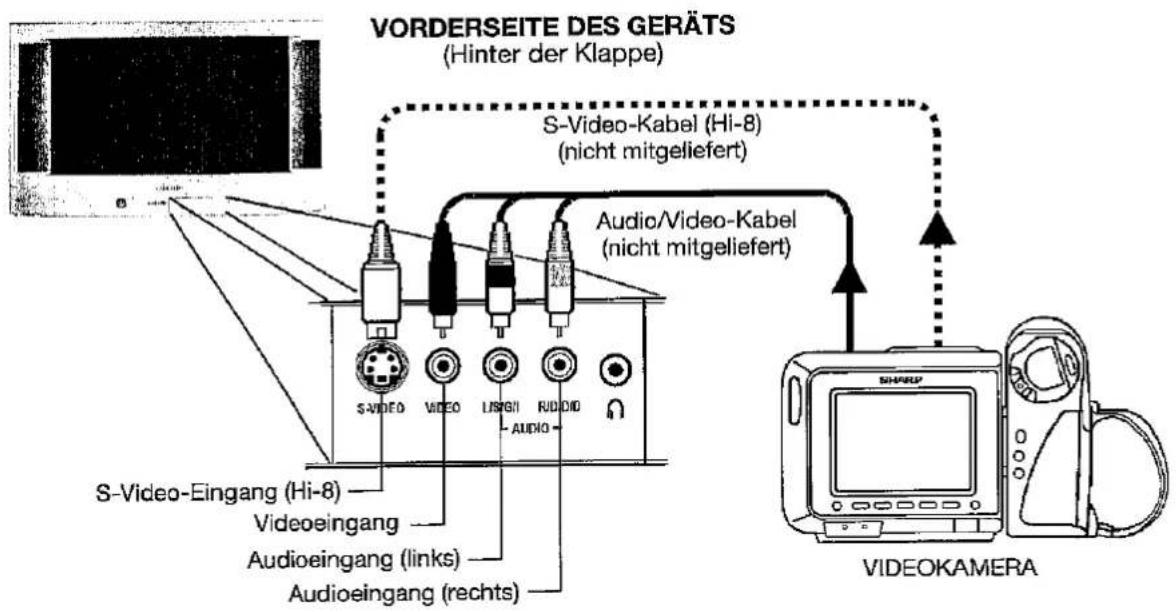

Anschlüsse auf der Vorderseite (Fernsehgerät und Videokamera)

VORDERSEITE DES GERÄTS (Hinter der Klappe) S-Video-Kabel (Hi-8) (nicht mitgeliefert) Audio/Video-Kabel (nicht mitgeliefert) S-Video-Eingang (Hi-8) Videoeingang Audioeingang (links) Audioeingang (rechts) S-VIDEO VIDEO LISIGNI AUDIO AUDIO AUDIO VIDEOKAMERA

Hinweis: Weitere Informationen finden Sie in der Bedienungsanleitung Ihrer Videokamera.

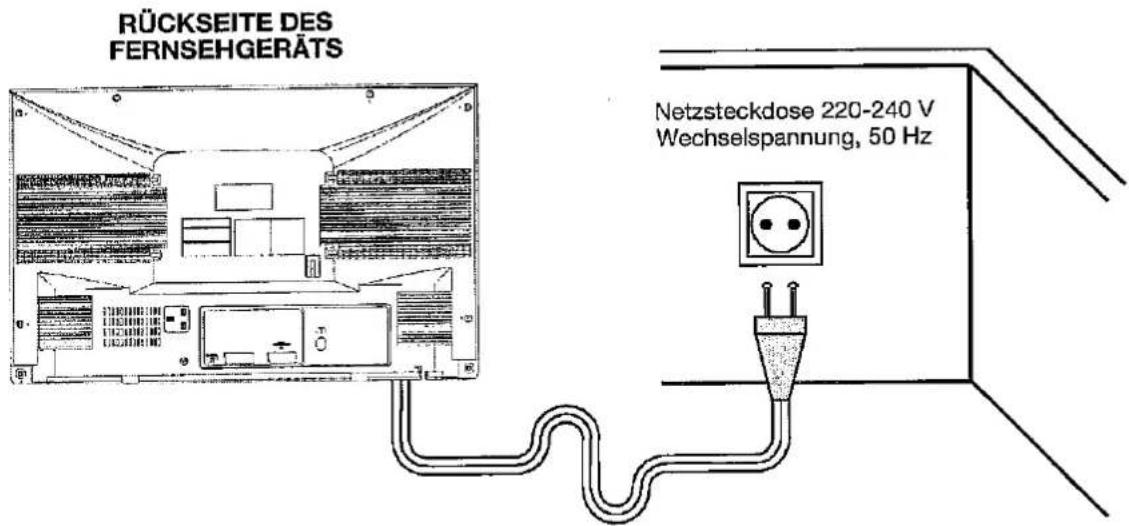

Verbindung (Netzkabel des Fernsehgeräts in 220-240-V-Netzsteckdose)

RÜCKSEITE DES FERNSEHGERÄTS Netzsteckdose 220-240 V Wechselspannung, 50 Hz

Auto-Einstellen

■ Auto-Einstellen-System

Das Fernsehgerät ist mit einem System für die automatische Einstellung versehen, das das Einstellen erleichtert.

Dieses neue System wird beim ersten Einschalten des Geräts aktiviert.

1. Legen Sie Batterien in die Fernbedienung ein, und schließen Sie die Antenne am Antenneneingang auf der Rückseite des Geräts an, wie auf den Seiten 2, 4 und 5 dargestellt. Wenn Sie über ein SCART-Kabel verfügen, schließen Sie es zu diesem Zeitpunkt noch nicht an.
2. Stecken Sie das Netzkabel des Fernsehgeräts in eine Netzsteckdose (220-240 V).

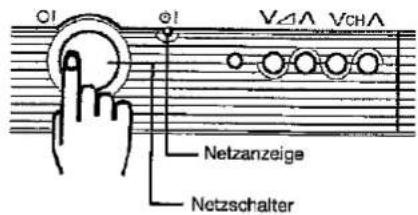

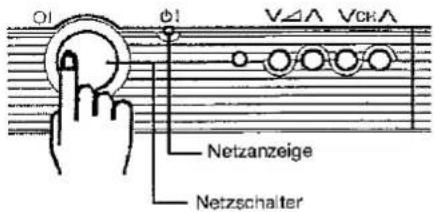

3. Drücken Sie den Hauptschalter OI auf der Vorderseite des Geräts, um mit dem AUTO INSTALLATION zu beginnen.
4. Die rote Netzanzeige leuchtet.

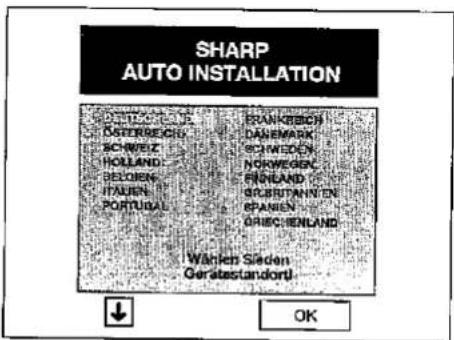

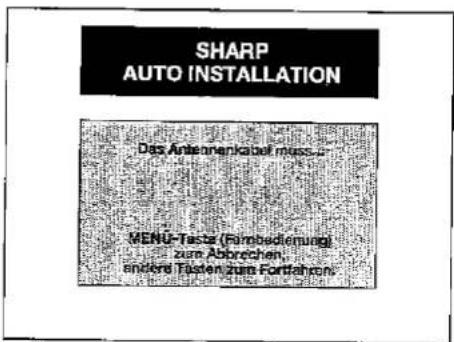

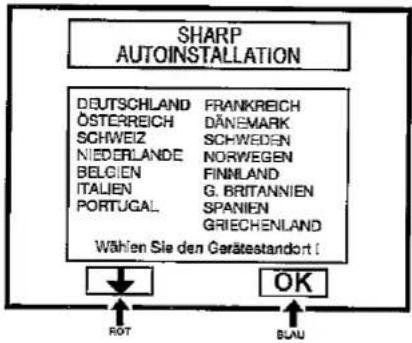

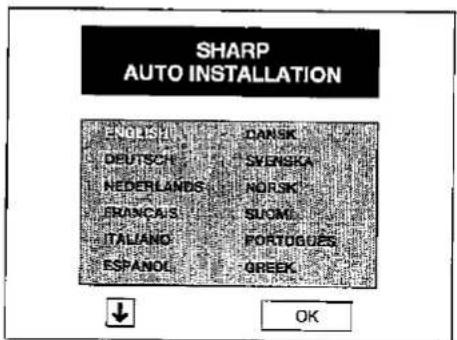

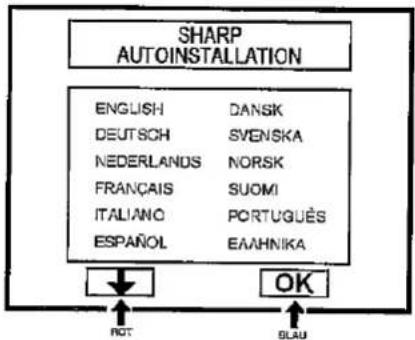

5. Auf dem Bildschirm wird AUTO INSTALLATION und eine Liste der Sprachen angezeigt.
6. Drücken Sie die ROTE Taste ○, um die Sprache für die Menüs auszuwählen.
7. Drücken Sie die BLAUE Taste ☐, um die Auswahl zu bestätigen. Auf dem Bildschirm wird eine Liste der Länder angezeigt.
8. Drücken Sie die ROTE Taste ○, um ein Land auszuwählen.
   8.1. Wenn Sie ein Land außer FRANKREICH und GROSSBRITANNIEN (GR.BRITANNIEN) auswählen, führt das Fernsehgerät die Suche anhand des B/G-Systems durch.
   8.2. Wenn Sie FRANKREICH auswählen, sucht das Gerät zuerst anhand des L/L'-Systems und anschließend anhand des B/G-Systems.
   8.3. Wenn Sie GR.BRITANNIEN (GROSSBRITANNIEN) auswählen, sucht das Gerät anhand des I-Systems.
9. Drücken Sie die BLAUE Taste , um die Auswahl zu bestätigen. Das Fernsehgerät ist nun bereit, die Kanalspeicherplätze automatisch mit allen lokalen Fernsehsendern zu belegen. Wenn Sie einen Videorecorder mit dem Fernsehgerät nutzen möchten, schalten Sie den Videorecorder ein, und spielen Sie ein bespieltes Band ab. Das RF-Eingangssignal von Ihrem Videorecorders wird einem Fernsehkanal zugeordnet.
10. Drücken Sie nun eine beliebige Taste auf der Fernbedienung des Fernsehgeräts, und befolgen Sie die Anweisungen auf dem Bildschirm, um mit der automatischen Speicherplatzbelegung zu beginnen.

Hinweis

Wenn Sie einen Videorecorder mit dem Fernsehgerät nutzen möchten, schalten Sie den Videorecorder ein, und spielen Sie ein bespieltes Band ab. Das RF-Eingangssignal von Ihrem Videorecorders wird einem Fernsehkanal zugeordnet.

Cl Ø1 VΔΛ VCHA Netzanzeige Netzschalter

SHARP AUTO INSTALLATION ENGLISH DEUTSCH NEDERLANDS FRANCIS ITALIANO ESPAÑOL DANSK SVENSKA NORSK SLOM. FORTIGUES GREEK OK

SHARP AUTO INSTALLATION DÄTTECHEN DÄTERREICH SCHWEZ HOLLAND BELDEN ITALIEN PORTUGAL FRANKREICH DAKEMARK SCHWEDEN NORWEGEN FINLAND GRUTANN EN SPANEN GRIECHEINLAND Wahlen Sieden Gerätestandort OK

SHARP AUTO INSTALLATION Das Antennaenkabel muss 2 MENU-Testa (Rimbediemungs) zum Abborechen andere Tasten zum Fortrahorn

Videorecorder

SHARP

Das Fernsehgerät führt die folgenden Schritte automatisch nacheinander durch:

Automatic Channel Sorting System (ACSS): Das Fernsehgerät sucht Frequenzen, speichert die gefundenen Sender und sortiert sie (gemäß technischen Kriterien) in die Speicherplätze ab Pr 01 des Fernsehgeräts. Es können maximal 99 Sender gespeichert werden. Der Einstellvorgang kann mehrere Minuten dauern.

Bearbeitung: Nach Abschluss der automatischen Suche wird die Liste der gespeicherten Programme angezeigt. In diesem Menü können Sie die Reihenfolge der Kanäle ändern und ihnen vierbuchstabige Namen geben bzw. diese ändern.

Diesen Vorgang müssen Sie u. U. nicht durchführen, wenn er bei dem Händler, bei dem Sie das Fernsehgerät gekauft haben, bereits durchgeführt wurde. Wenn dies der Fall ist, lesen Sie unter Einschalten (Seite 13) weiter. Falls Sie das AUTO INSTALLATION wiederholen möchten, lesen Sie hier weiter. -Einstellen der Fernsehkanäle- (Seite 26).

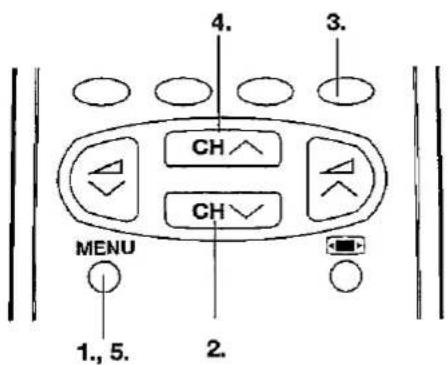

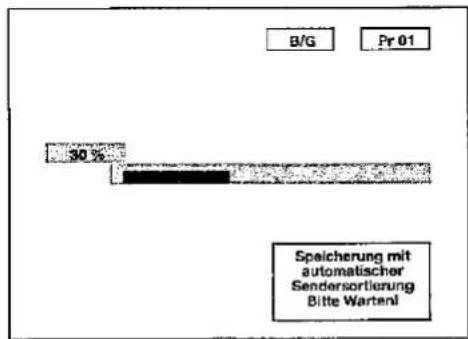

AUTO-EINSTELLEN WIEDERHOLEN

1. Drücken Sie die MENÜ-Taste ●, um das HAUPTMENU anzuzelgen.
2. Drücken Sie die Pfeiltaste AB CH√ zur Auswahl von INSTALLIEREN/EINSTELLEN.
3. Drücken Sie die MENÜ-Taste ●, um das Menü ABSTIMMUNG anzuzeigen.
4. Drücken Sie die Taste NÄCHSTER KANAL CH, um AUTO-ABSTIMMEN auszuwählen.
5. Drücken Sie die MENÜ-Taste ●, um mit dem AUTO INSTALLATION zu beginnen.

B/G Pr 01 30 % Speicherung mit automatischer Sendersortierung Bitte Wartenl

4. 3. CH CH MENU 1, 5. 2.

■ Gespeicherte Programme

Sobald die automatische Suche des Fernsehgeräts abgeschlossen ist, wird das Menü GESPEICHERTE PROGRAMME mit einer Liste der gespeicherten Sender und den folgenden Optionen auf dem Bildschirm angezeigt:

a) Programm zum Bearbeiten auswählen → CH ∧ / CH ∨
b) Dieses Programm bearbeiten → ROTE Taste
c) Sortierungs-Modus → GRÜNE Taste
d) Dieses Programm löschen → GELBE Taste
e) Dieses Menü verlassen → BLAUE Taste

Mit diesen Optionen können Sie die in den Speicherplätzen (Pr 01 ... Pr 99) gespeicherten Fernsehkanäle (CH **) organisieren und in Ihrer bevorzugten Reihenfolge ablegen.

Programm zum Bearbeiten auswählen

Mit dieser Option können Sie ein Programm aus der Liste auswählen. Beim Drücken auf die Tasten NÄCHSTER KANAL und VORIGER KANAL CH/CH wird der jeweils gespeicherte Kanal angezeigt und durch einen weißen Hintergrund in der Liste markiert.

Sender Kennung

Mit dieser Option können Sie den Kanälen Namen mit bis zu vier Zeichen zuordnen oder die Namen der Kanäle ändern. Gehen Sie dabei folgendermaßen vor:

1. Wählen Sie den Kanal mit den Tasten VORIGER Kanal und NÄCHSTER Kanal CH/CH aus.
2. Drücken Sie die ROTE Taste
3. Drücken Sie die Taste NÄCHSTER Kanal CH, um den ersten Buchstaben zu ändern. Nacheinander werden die Buchstaben A bis Z, ein Leerzeichen und die Ziffern 0 bis 9 angezeigt. Einige Namen von Fernsehsendern wie ARD und ZDF sind bereits im Fernsehgerät gespeichert und werden im Alphabet angezeigt, um die Einstellung zu vereinfachen. Drücken Sie die Taste VORIGER Kanal CH, um die Zeichen rückwärts zu durchlaufen.
4. Drücken Sie die Taste TON LAUTER, um die Eingabemarke zu verschieben, und die Taste NÄCHSTER Kanal und VORIGER Kanal CH/CH, um die Buchstaben zu ändern. Nachdem Sie das vierte Zeichen ausgewählt haben, drücken Sie die Taste TON LAUTER, um die Funktion zum Ändern des Namens zu verlassen.

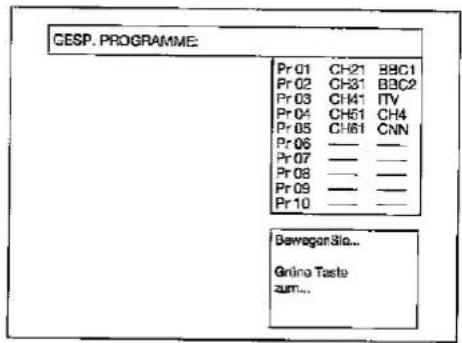

Gehen Sie in den Sortiermodus

Mit dieser Option können Sie die Kanäle (CH) in die gewünschten Programme (Pr) sortieren. Gehen Sie dabei folgendermaßen vor:

1. Wählen Sie mit den Tasten NÄCHSTER Kanal und VORIGER Kanal CH/CH die Nummer des gewünschten Programms (Pr) aus. Das Programm wird durch einen weißen Hintergrund markiert.

2. Drücken Sie die GRÜNE Taste ○.

3. Drücken Sie die Tasten NÄCHSTER KANAL und VORIGER Kanal CH/CH, um den Kanal (CH) an die gewünschte Position zu verschieben.

4. Drücken Sie zum Abschluss die GRÜNE Taste ○.

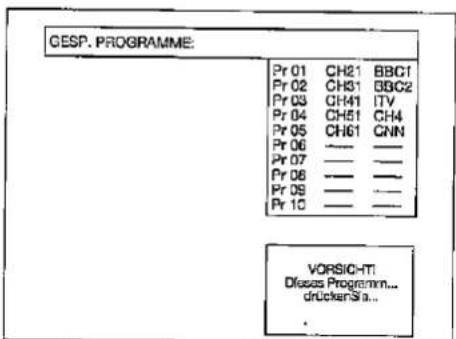

Programm löschen

Mit dieser Option können Sie schlecht eingestellte oder mehrfach gespeicherte Programme entfernen. Nachdem Sie die GELBE Taste gedrückt haben, werden Sie aufgefordert, den Löschvorgang durch erneutes Drücken der GELBEN Taste zu bestätigen. Die auf diese Position folgenden Kanäle rücken automatisch eine Programmposition (Pr) auf, um den Platz des gelöschten Kanals (CH) einzunehmen.

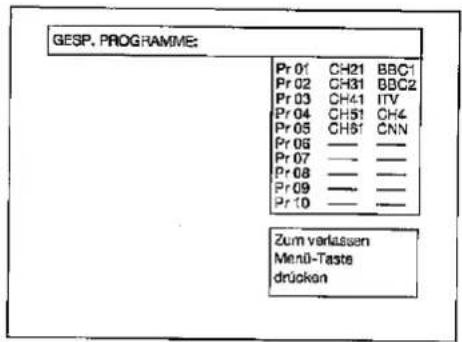

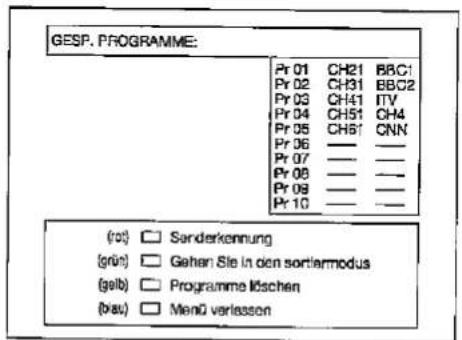

Menü verlassen

Mit dieser Option können Sie das Menü verlassen. Drücken Sie hierzu die BLAUE Taste ○.

GESP. PROGRAMME: Pr 01 CH21 BBC1 Pr 02 CH31 BBC2 Pr 03 CH41 ITV Pr 04 CH51 CH4 Pr 05 CH61 CNN Pr 06 ———— Pr 07 ———— Pr 08 ———— Pr 09 ———— Pr 10 ———— (rot) □ Sanderkennung (grün) □ Gehen Sie in den sortiermodus (gelb) □ Programme löschen (bau) □ Menü verlassen

GESP. PROGRAMME: Pr 01 CH21 BBC1 Pr 02 CH31 BBC2 Pr 03 CH41 ITV Pr 04 CH51 CH4 Pr 05 CH67 CNN Pr 06 ——— Pr 07 ——— Pr 08 ——— Pr 09 ——— Pr 10 ——— Zum verlassen Menü-Taste drücken

CESP. PROGRAMME: Pr 01 CH21 BBC1 Pr 02 CH31 BBC2 Pr 03 CH41 ITV Pr 04 CH61 CH4 Pr 05 CH61 CNN Pr 06 ———— Pr 07 ———— Pr 08 ———— Pr 09 ———— Pr 10 ———— Bewegar Sia... Online Taste zum...

CESP. PROGRAMME: Pr 01 CH21 BBC1 Pr 02 CH31 BBC2 Pr 03 CH41 ITV Pr 04 CH51 CH4 Pr 05 CH61 CNN Pr 06 ——— Pr 07 ——— Pr 08 ——— Pr 09 ——— Pr 10 ——— VORSICHTI Dissas Programm... drückerSia...

Einschalten

■ Hauptschalter

Dieses Fernsehgerät speichert den Modus, in dem sich das Gerät beim Abschalten befunden hat. Nachdem Sie das Gerät mit dem Hauptschalter (Ol) eingeschaltet haben, leuchtet die Netzanzeige. Das Gerät wechselt in den Stand-by-Modus oder den Programm-Modus, je nachdem, in welchem Zustand es sich beim Abschalten befand.

O1 Ø1 VΔA VCKA Netzanzeige Netzschalter

■ Stand-by-Taste

Wenn sich das Fernsehgerät im Stand-by-Modus befindet, schalten Sie es ein, indem Sie die Stand-by-Taste auf der Fernbedienung (☐ | TV) oder eine der vier Tasten (V △ ∧, VCH∧) auf dem Fernsehgerät drücken. Das Fernsehgerät wechselt vom Stand-by-Modus in den Programm-Modus, die Farbe der Netzanzeige wechselt von Rot auf Grün, und auf dem Bildschirm wird ein Bild angezeigt. Wenn Sie die Stand-by-Taste (☐ | TV) erneut drücken, kehrt das Fernsehgerät in den Stand-by-Modus zurück.

TV VCR TWV/800 1 2 3 4 5 6 7 8 9

■ Timer für Abschalten bei blauem Hintergrund

Bei einem schwachem Signal im Femsehempfang oder Betrieb mit einem Videorecorder wird der Bildschirm blau.

In diesem Fall wird der Timer für den blauen Hintergrund aktiviert, und das Gerät wechselt nach 15 Minuten ohne akzeptables Signal automatisch in den Stand-by-Modus.

Menüstruktur

Dieses Fernsehgerät verfügt über ein Hauptmenü mit vier Grundmenüs, über die auf die verschiedenen Funktionen des Geräts zugegriffen werden kann.

Diese Menüs werden im Folgenden beschrieben.

CH CH MENU MENU-Taste

Drücken der MENÜ-Taste:

Menü	Funktionen / Optionen
BILD-EINSTELLUNG	KONTRASTFARBEHELLIGKEITSCHÄRFENORMALFARBTÖNUNGAUTO KONTRASTRAUSCHUNTERDRUCKUNGSCHWARZWERTBILDDREHUNG [1]SVM
TON-EINSTELLUNG	LAUTSPRECHER	KOPFHÖRER
	LAUTSTÄRKEEQUALIZERLOUDNESSBALANCENORMALLAUTSPRECHER (MODUS)RAUMKLANGIDENTIFICATIONLAUTSTÄRKEBEGRENZUNG	LAUTSTÄRKETIEFENHÖHENBALANCENORMALKOPFHÖRER (MODUS)IDENTIFICATION
SONSTIGEFUNKTIONEN	SPRACHETIMER EIN: UHREEIT / EINTIMER AUS: NEIN / 120 Min. / 90 Min. / 60 Min. / 30 Min.DEMOSPERREN: SPERREN / PRG. SPERREN / LÖSCHEN

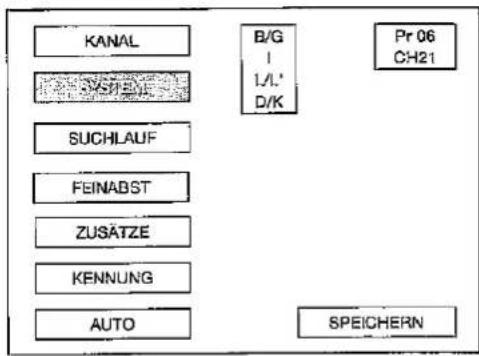

INSTALLIEREN/EINSTELLEN	KANAL: CH (Antenne) / CC (Kabei)SYSTEM; B/G, I, L/L', D/KSUCHLAUF (Frequenzabstimmung)FEINABSTIMMUNGZUSÄTZE: TV / VCR / SKIPKENNUNG: Sender Kennung / Gehen Sie in den sortlermodus /Programm löschen / Menü verlassenAUTO-ABSTIMMEN: AUTO-EINSTELLEN

[1] Nur bei dem Modelle 32JW-74E]

Betrieb des Fernsehgeräts

■ Kanalwahl

Tasten NÄCHSTER Kanal und VORIGER Kanal CH/CH

Wählen Sie mit den Tasten NÄCHSTER KANAL und VORIGER KANAL

CH/CH die gewünschte Programmnummer aus.

Sie können das Bildschirmmenü ausblenden, indem Sie die MENÜ-Taste ● drücken.

Pr 01 Pr 02 Pr 03 Pr 04 Pr 05 Pr 06 Pr 07 Pr 08 Pr 09 Pr 10

Hinweis

Die Kanäle, die sich im Modus ÜBERSPR. befinden, können mit dieser Methode nicht ausgewählt werden.

Verwenden Sie für diese Programme die Zifferntasten 0-9.

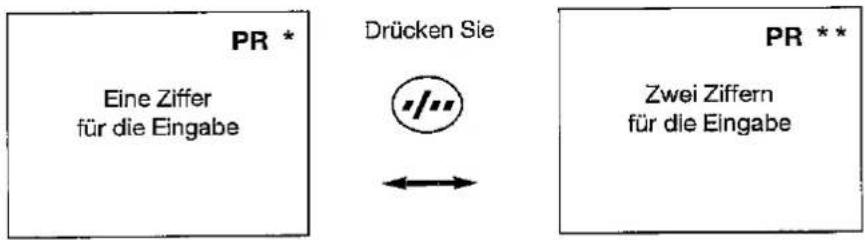

Auswahltaste für ein- oder zweistellige Eingabe

Mit dieser Taste legen Sie fest, ob die Kanalnummer mit einer oder mit zwei Ziffern eingegeben wird.

PR * Eine Ziffer für die Eingabe Drücken Sie PR ** Zwei Ziffern für die Eingabe

Zifferntasten 0-9

Sie können einen Kanal auswählen, indem Sie auf der Fernbedienung die Zifferntasten 0-9 drücken. Die Eingabe mit einer oder zwei Ziffern wird oben erläutert.

Flashback-Taste 5

Mit dieser Taste können Sie zwischen dem aktuellen und dem vorher gezeigten Programm wechseln. Diese Funktion ist nur verfügbar, wenn Fernsehprogramme angezeigt werden. Bei AV-Geräten steht sie nicht zur Verfügung.

Bildeinstellung

Bildqualität: Über dieses Menü können Sie KONTRAST, FARBE, HELLIGKEIT, SCHÄRFE, NORMALISIEREN, FARBTÖNUNG, AUTO KONTRAST, RAUSCHUNTERDRÜCKUNG, SCHWARZWERT, BILDDREHUNG und SVM.

1. Drücken Sie die MENÜ-Taste ●, um das HAUPTMENU anzuzeigen.
2. Drücken Sie die MENÜ-Taste ●, um das Menü BILD anzuzeigen.

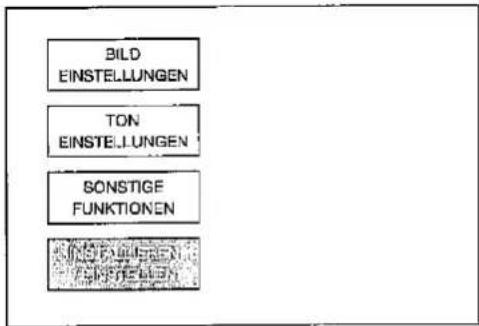

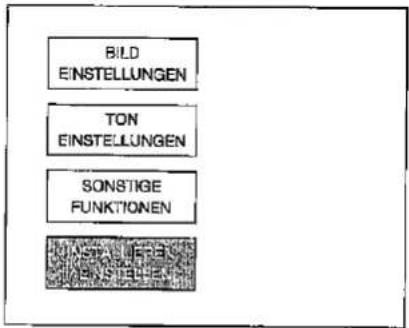

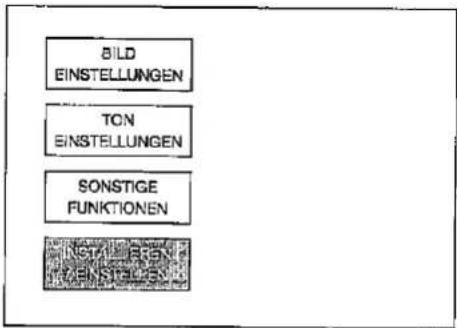

HAUPTMENU

RUD ENSTELLUNGEN TON EINSTELLUNGEN SONSTIGE FUNKTIONEN INSTALLIEREN / EINSTELLEN

1. Wählen Sie mit den Tasten NÄCHSTER Kanal und VORIGER Kanal CH/CH eine Option aus der Liste aus: KONTRAST, FARBE, HELLIGKEIT, SCHÄRFE oder NORMALISIEREN.

Die ausgewählte Option wird auf dem Bildschirm in einem blauen Feld angezeigt.

1. Stellen Sie die Bildqualität mit den Tasten TON LEISER und Ton LAUTER 📄 nach Ihren Wünschen ein.

Wenn Sie den Videopegel normalisieren möchten, drücken Sie die MENÜ-Taste ●, um das Gerät auf die Werkseinstellungen zurückzusetzen.

1. Drücken Sie wiederholt die Tasten NÄCHSTER KANAL und VORIGER KANAL CH/CH, um auf die Optionen FARBTÖNUNG, AUTO KONTRAST, RAUSCHUNTERDRÜCKUNG, SCHWARZWERT, BILDDREHUNG und SVM.

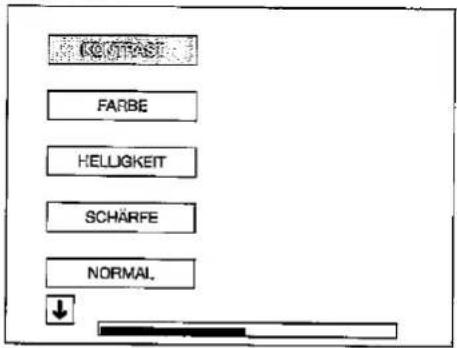

Menü BILD

KONTRAST FARBE HELLIGKEIT SCHÄRFE NORMAL.

Menü NORMALISIEREN

KONTRAST FARBE HELLIGKEIT SCHÄRFE NORMAL Drücken Sie zum Normalisieren die MENU-Taste...

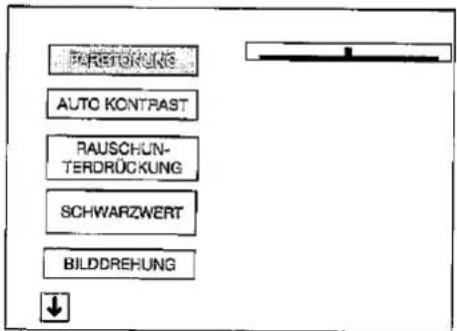

FARBTÖNUNG

1. Wählen Sie FARBTÖNUNG, und drücken Sie die Tasten Ton LEISER oder Ton LAUTER 📄, um die gewünschte Hautfarbe einzustellen (blau oder rot).

FARBTÖNUNG

FAIRETUNG AUTO KONTPAST RAUSCHUN- TERDRÜCKUNG SCHWARZWERT BILDDREHUNG

AUTO KONTRAST

1. Wählen Sie AUTO KONTRAST "EIN", um den Kontrast in übermäßig weißen Bereichen des Bildes zu reduzieren.

RAUSCHUNTERDRÜCKUNG

1. Wählen Sie RAUSCHUNTERDRÜCKUNG (AUTO, MIN. oder MAX.), um das Rauschen bei Empfang eines schwachen Signals zu verringern und die Bildqualität zu verbessern.

Hinweis: Die Anzeige "Filter EIN" erscheint nur dann auf dem Bildschirm, wenn im Bildeinstellungsmenü die Funktion "Rauschunterdrückung" eingeschaltet wurde.

SCHWARZWERT

1. Wählen Sie SCHWARZWERT (MIN. oder MAX.), Um die dynamische Kompensation im Schwarzbereich des Bildes zu aktivieren.

BILDDREHUNG

1. Wenn das Bild gedreht ist, wählen Sie BILDDREHUNG [1], um die Drehung auszugleichen.

2. Drücken Sie wiederholt die Taste VORIGER Kanal CH√, um auf die Option SVM.

SVM

1. Wählen Sie SVM (Scan Velocity Modulator, Abtastgeschwindigkeitsmodulator), um die Bildauflösung (EIN oder AUS) zu ändern.

2. Drücken Sie die MENÜ-Taste ●, um das Menü zu schließen.

[1] Nur bei dem Modelle 32JW-74E]

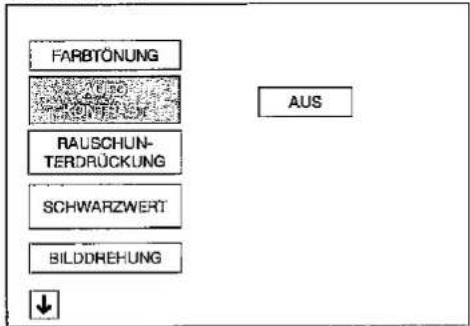

AUTO KONTRAST

FARBTÖNUNG AUS RAUSCHUN- TERDRÜCKUNG SCHWARZWERT BILDDREHUNG

RAUSCHUNTERDRÜCKUNG

Schnellauswahl des Breitenmodus

Mit diesem Menü können Sie die Bildbreite wählen: AUTO, PANORAMA, VOLL, NORMAL, ZOOM 14:9 oder KINO. Drücken Sie hierzu die Breitenmodus-Taste

Bei jedem Druck auf die Breitenmodus-Taste ◀▶ ändert sich das Bild folgendermaßen:

Wenn Sie PANORAMA, ZOOM 14:9 oder KINO wählen, werden auf dem Bildschirm 4 Optionen angezeigt.

AUF/ABR: Drücken Sie die ROTE Taste 📄, um das Menü V. POS. anzuzeigen.

HÖHE: Drücken Sie die GRÜNE Taste 📋, um das Menü V. GRÖSSE anzuzeigen.

NORMAL: Drücken Sie die GELBE Taste ○, um die vertikale POSITION und GRÖSSE zu normalisieren.

BEENDEN: Drücken Sie die BLAUE Taste ○, um das Menü zu verlassen.

Menü AUF/ABR: Drücken Sie die Tasten Ton LEISER und Ton LAUTER, um die vertikale POSITION (AUF/AB) einzustellen.

Menü HÖHE: Drücken Sie die Tasten Ton LEISER und Ton LAUTER, um die vertikale GRÖSSE (GROSS/KLEIN) einzustellen.

* AUTO-Modus (VPS-Code): Einige Sender senden ein VPS-Signal, das Informationen über die ursprüngliche Größe enthält. Wenn sich das Fernsehgerät im AUTO-Modus befindet und das VPS-Signal empfängt, ändert sich die Größe automatisch folgendermaßen:

Beim Empfang des VPS-Codes 16:9 wird automatisch KINO eingestellt.

Beim Empfang des VPS-Codes 14:9 wird automatisch ZOOM 14:9 eingestellt.

Beim Empfang des VPS-Codes 4:3 wird automatisch PANORAMA eingestellt.

Falls das Fernsehgerät KEINEN VPS-Code empfängt, wird automatisch PANORAMA eingestellt.

Externe Quelle: Wenn Sie über den Euro-SCART- oder AV-1-Anschluss fernsehen und das Gerät (über den Audio-Video-Steuerungs-Pin) die Information Format 16:9 erhält, wird automatisch VOLL eingestellt.

MENU CH Breitenmodus-Taste

AUTO BEENDEN BLAU

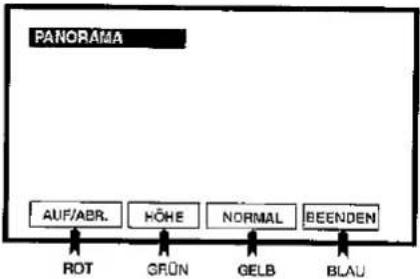

PANORAMA AUF/ABR. HÖHE NORMAL BEENDEN ROT GRÜN GELB BLAU

Menü AUF/ABR

PANORAMA AUF/ABR AB ALIP BEENDEN BLAU

Menü HÖHE

PANORAMA® HÖHE KLEN GROSS BEENDEN BLAU

■ Breitenmodus (Einzelheiten)

Dieser Abschnitt enthält Einzelheiten zu den Modi PANORAMA, VOLL, NORMAL, ZOOM 14:9 und KINO (16:9).

PANORAMA

Im Panorama-Modus wird das Fernsehbild an das Format 16:9 angepasst, ohne die Bildmitte zu ändern. Dies besonders bei Nachrichtensendungen und ähnlichen Programmen nützlich, wenn es hauptsächlich auf den Sprecher in der Mitte des Bildes ankommt.

VOLL

Im Voll-Modus wird das Bild an das Format 16:9 angepasst, wobei auch die Bildmitte verschoben wird. Dies ist z. B. bei Sportsendungen von Vorteil, da es dort keine wirkliche Bildmitte gibt.

NORMAL

Sie können 4:3-Programme im Format 4:3 sehen, indem Sie in den Normal-Modus wechseln.

ZOOM 14:9

Hierbei werden die im Format 14:9 ausgestrahlten Kinofilme an den Modus 14:9 angepasst.

KINO (16:9)

Hierbei werden die im Format 16:9 ausgestrahlten Kinofilme an den Modus 16:9 angepasst. Dabei verschwinden die schwarzen Ränder.

100 Hz Schnell-Menü

Über dieses Menü Können Sie folgende Funktionen erreichen: FOTO Modus (Standbild), LUPE Modus (Bildvergrößerung) und BILD-MODUS (Einstellungen für Video und Audio).

1. Drücken Sie die 100Hz Menü-Taste ☐ um das 100 Hz Schnell-Menü aufzurufen.

100 Hz Schnell-Menü

1. Drücken Sie die entsprechende Farbtaste:

Drücken Sie die ROTE Taste «FOTO» um das Bild „einzufrieren“. Drücken Sie die GRÜNE Taste «LUPE», um das Bild zu vergrößern. Drücken Sie die GELBE Taste «BILD-MODUS», um zu den Bild-Voreinstellungen zu wechseln. Drücken Sie die BLAUE Taste «BEENDEN», um das Menü zu verlassen.

Foto-Modus

In diesem Modus erzeugt das Femsehgerät ein Standbild.

Außerdem stehen folgende Funktionen zu Verfügung:

«FOTO» EIN/AUS über die ROTE Taste ○.

«LUPE» EIN/AUS über die GRÜNE Taste

«BILD-MODUS» über die GELBE Taste

«BEENDEN» über die BLAUE Taste 📂.

Lupe-Modus

In diesem Modus können Sie das Bild mit den Cursortasten OBEN / UNTEN / LINKS / RECHTS 📊/ 📊/ vergrößern bewegen.

Außerdem stehen folgende Funktionen zu Verfügung:

«FOTO» EIN/AUS über die ROTE Taste ○.

«LUPE» EIN/AUS über die GRÜNE Taste

«BEENDEN» über die BLAUE Taste

BILD-MODUS

Drücken Sie die GRÜNE Taste «BILD-MODUS», um eine vorgegebene Bildeinstellung zu wählen: STANDARD / KINO / CINEMA PLUS / WEICH / PERSÖNLICH / SPORT / RICH / FILME.

Außerdem stehen folgende Funktionen zu Verfügung:

«FOTO» EIN/AUS über die ROTE Taste

«LUPE» EIN/AUS über die GRÜNE Taste ○.

«BILD-MODUS» über die GELBE Taste ○.

«BEENDEN» über die BLAUE Taste

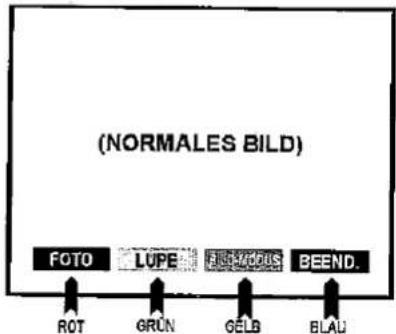

100 Hz Schnell-Menü

(NORMALES BILD) FOTO LUPE RHOODUS BEEND. ROT GRUN GELB BLAU

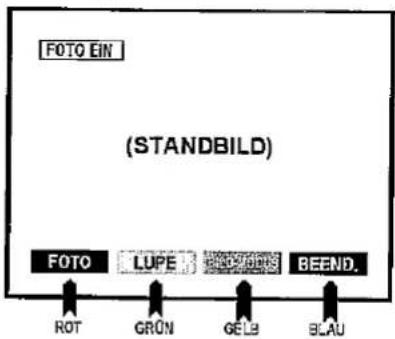

Foto-Modus

FOTO EIN (STANDBILD) FOTO LUCE BEEND. ROT GRÜN GELB BCAU

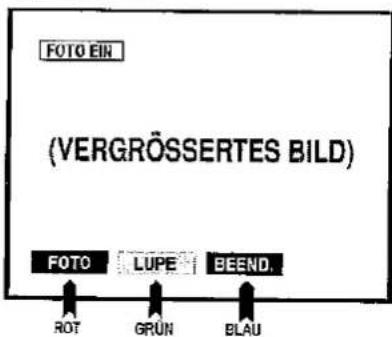

Lupe-Modus

FOTO EIN (VERGRÖSSERTES BILD) FOTO LUPE BEEND. ROT GRÜN BLAU

BILD-MODUS

STANDARD FOTO LUPE GEEND. ROT GRCN GELB BLAU

Toneinstellung

Lautstärke der Lautsprecher

Drücken Sie die Tasten Ton LEISER und Ton LAUTER 📄, um die Lautstärke zu verringern oder zu erhöhen. Auf dem Bildschirm erscheint eine Lautstärkeanzeige.

Hinweise zur Lautstärkeregelung für Kopfhörer finden Sie im Abschnitt über das Menü KLANG auf Seite 21.

Stummschalt-Taste

Drücken Sie diese Taste, um den Ton stummzuschalten. Auf dem Bildschirm wird "STUMM" angezeigt. Drücken Sie die Taste erneut, um den Ton wieder einzuschalten.

CH CH ME

Klangmodus-Taste ∇∞ 1/1/1+

Drücken Sie diese Taste, um den Lautsprecherklang zu ändern. Der Klangmodus wird auf dem Bildschirm angezeigt.

Abhängig von der Tonübertragung kann die folgende Klangwiedergabe gewählt werden:

Wenn das Fernsehgerät ein STEREO-Programm empfängt,wählt es automatisch den STEREO-Modus. Sie können dannfolgendermaßen umschalten:STEREO MONO

Wenn das Fernsehgerät ein ZWEISPRACHIGES Programmempfängt, wählt es automatisch 2-KANAL A. Sie können dannfolgendermaßen umschalten:DUAL KANAL A DUAL KANAL B DUAL KANAL A B MONO

Wenn das Fernsehgerät ein MONO-Programm (NICAM)empfängt, wählt es automatisch MONO NICAM. Sie konndann folgendermaßen umschalten:MONO NICAM MONO (FM)

Wenn das Fernsehgerät ein MONO-Programm (FM) empfängt,wählt es automatisch MONO. In diesem Fall läßt sich derKlangmodus jedoch nicht ändern.

STEREO MONO

Hinweise zum Ändern des Klangmodus für den Kopfhörer finden Sie unter Menüs für Ton Einstellungen (Seite 22).

Externe Quelle: Die Klangmodus-Taste 1/V/1-1 hat keine Funktion, wenn Sie über den Euro-SCART- bzw. den AV-1-Anschluss oder über den A/V-Anschluss an der Vorderseite des Geräts fernsehen.

Menüs für Ton Einstellungen

In diesem Menü kann die Klangqualität eingestellt werden.

HAUPTMENÜ

1. Drücken Sie die Taste MENU ●, um das HAUPTMENÜ anzuzeigen
2. Drücken Sie die Pfeiltaste AB ☑ zur Auswahl von «TON-EINSTELLUNGEN»
3. Drücken Sie die Taste MENU ● um das Menü TON-EINSTELLUNGEN anzuzeigen.

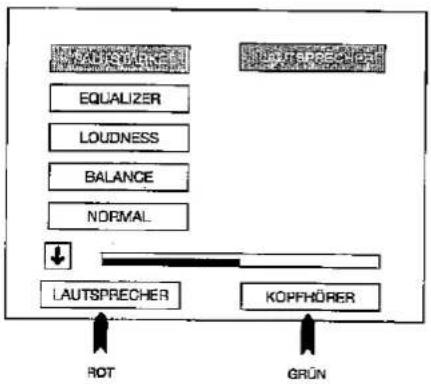

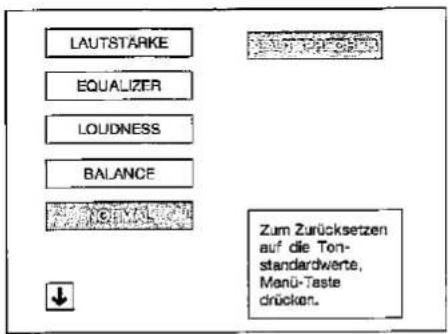

Menü TON-EINSTELLUNGEN

1. Drücken Sie die ROTE Taste um die Option «LAUTSPRECHER» auszuwählen, oder die GRÜNE Taste, um die Option "KOPFHÖRER" auszuwählen.

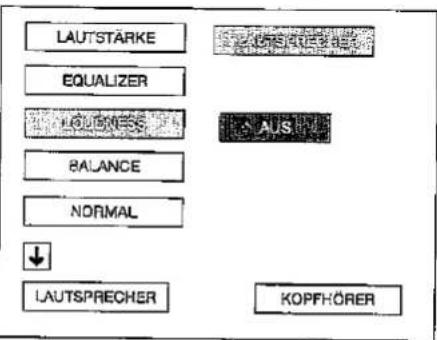

Menü TON-EINSTELLUNGEN: «LAUTSPRECHER»

Menü TON-EINSTELLUNGEN: «KOPFHÖRER»

1. Wählen Sie durch Drücken der Tasten mit dem Pfeil nach oben bzw. unten CH/CH eine Option aus der Liste aus: Für «LAUTSPRECHER»: LAUTSTÄRKE, EQUALIZER, LOUDNESS, BALANCE oder NORMAL (Normalisieren).

Für «KOPFHORER»: LAUTSTARKE, TIEFEN, HÖHEN, BALANCE oder NORMAL (Normalisieren).

Die ausgewählte Option wird mit weißen Buchstaben auf blauem Grund angezeigt.

1. Stellen Sie die gewünschte Klangqualität mit den Cursorstasten LINKS/RECHTS ein.

Menü «EQUALIZER»

Wählen Sie die Option «EQUALIZER», um die Equalizer-Einstellungen vorzunehmen.

a) Drücken Sie die Cursorasten LINKS/RECHTS um die folgenden Frequenzbereiche auszuwählen:

120 Hz, 500 Hz, 1 KHz, 5 KHz oder 10 KHz.

b) Nehmen Sie durch Drücken der Tasten mit dem Pfeil nach oben bzw. unten CH/CH die gewünschte Einstellung vor.

Hinweis: Die Einstellungen für den Equalizer sind für Kopfhörer nicht wirksam.

Einstellungen für «LOUDNESS»

Mit der Option «LOUDNESS» können Sie die Klangqualität verbessern

[1].

Drücken Sie die Cursortasten LINKS/RECHTS 📋/µ um folgende Optionen auszuwählen:

STANDARD, MAX oder AUS.

Hinweis: Die Einstellungen für «LOUDNESS» sind für Kopfhörer nicht wirksam.

Menü «EQUALIZER»

LAUTSTÄRKE EQUANTER LOUDNESS BALANCE NORMAL ↓ LAUTSPRECHER KOPFHÖRER LAUTSPRECHER 120 500 1k 5k 13k

Einstellungen für «LOUDNESS»

LAUTSTARKE EQUALIZER LOUISNESS BALANCE NORMAL ↓ LAUTSPRECHER KOPFHÖRER

① Mit «LOUDNESS» wird die Lautstärke nieder- und hochfrequenter Signale entsprechend der aktuellen Lautstärkeeinstellung erhöht.

Mit der Einstellung "STANDARD" wird die Amplitude der 1 KI-Iz-Referenzfrequenzkonstante beibehalten.

Mit der Einstellung "MAX" wird die Amplitude der 2 KHz-Referenzfrequenzkonstante beibehalten.

Wählen Sie die Option «NORMAL» und drücken Sie die Taste MENU um die Audiopegel auf die Standardeinstellungen zurückzusetzen.

1. Drücken Sie die Cursortaste NACH UNTEN ☑ um weitere Optionen anzuzeigen:

1. Wählen Sie durch Drücken der Tasten mit dem Pfeil nach oben bzw. unten ☐/☐ die Option «LAUTSPRECHER» oder «KOPFHÖRER».

2. Wechseln Sie die Klangeinstellungen mit Hilfe der Cursortasten LINKS/RECHTS ☑/☒ wie auf Seite 21 im Kapitel „Wahltaste Ton-Modus“ beschrieben.

Menü «RAUMKLANG»

Wählen Sie die Option «RAUMKLANG» und drücken Sie die Cursorasten LINKS/RECHTS 📐, um die Klangeffekte auszuwählen:

RAUMKLANG AUS [1], oder RAUMKLANG EIN [2].

«IDENTIFICATION»

Wählen Sie die Option «IDENTIFICATION» um die automatische Identifikation des Audiosystems für das aktuelle Programm zu aktivieren "EIN" oder zu deaktivieren "AUS" [8].

«LAUTSTÄRKE-BEGRENZUNG»

Wählen Sie die Option «LAUTSTÄRKE-BEGRENZUNG» und drücken Sie die Cursorstaste LINKS/RECHTS, um die automatische Lautstärkebegrenzung zu aktivieren bzw. zu deaktivieren [4].

1. Drücken Sie die Taste MENU ● um das Menü zu schließen.

«NORMAL»

LAUTSTARKE EQUALIZER LOUDNESS BALANCE FANGUAL ↓ Zum Zurücksetzen auf die Ton- standardwerte, Manü-Teste drücken.

MODUS

LANTOPRISHER KOPFHÖRER RAUMKLANG STEREO

Menü «EFFEKTE»

KOPFHÖRER AUS IDENTIFICATION

«IDENTIFICATION»

RAUMKLANG DEHINDWATER A.S.L EIN

«A.S.L.»

IDENTIFICATION AUS

① «RAUMKLANG AUS»: Normaler Klang ohne Klangeffekte.

② «RAUMKLANG EIN»: Der Effekt der erweiterten Stereofunktion hängt davon ab, ob ein Mono- oder Stereosignal verarbeitet wird.

Bei einem Mono-Eingangssignal wird ein Pseudo-Stereoeffekt erzeugt.

Bei einem Stereo-Eingangssignal wird ein Effekt erzeugt, bei dem der Stereoklang in die Breite gezogen erscheint.

③ «IDENTIFICATION»: IDENTIFICATION EIN: Das Fernsehgerät identifiziert automatisch das empfangene Audiosystem: MONO FM, STEREO oder ZWEIKANAL-Signal.

IDENTIFIKATION AUS: Deaktiviert die automatische Identifikation des Audiosystems und setzt den Klang auf MONO FM.

Dieser Modus ist praktisch, wenn der Pegel des empfangenen Signals sehr schwach ist. Diese Funktion ist Programm-unabhängig.

④ Automatische Lautstärkebegrenzung «A.S.L.»: Häufig weisen unterschiedliche Audioquellen unterschiedliche Lautstärkepegel auf. Dies macht sich zum Beispiel beim Übergang von einem Spielfilm zu einer Werbepause bemerkbar. Die automatische Lautstärkebegrenzung sorgt in diesem Fall dafür, dass die Quellen mit gleicher Lautstärke wiedergegeben werden.

Hinweis: Die Einstellungen für «EFFEKTE» und «A.S.L.» sind für Kopfhörer nicht wirksam.

Sonstige Funktionen

Unter diesem Menüpunkt können Sie die SPRACHE der Menüs auswählen, das TIMER EIN (EINSCHALTEN) und das TIMER AUS (ABSCHALTEN) des TV-Geräts programmieren, und alle Funktionen Ihres TV-Geräts mit der DEMO darstellen und den SPERREN (PROGRAMMSCHUTZ) für Kinder einschalten.

1. Drücken Sie die Taste MENU ●, um das HAUPTMENÜ aufzurufen.
2. Drücken Sie die Pfeiltaste AB ☑CH√ zur Auswahl von «SONSTIGE FUNKTIONEN».
3. Drücken Sie die Taste MENU ● um das Menü SONSTIGE FUNKTIONEN aufzurufen.

Menü SONSTIGE FUNKTIONEN

1. Drücken Sie die Pfeiltasten AUF/AB CH/CH zur Auswahl einer Option aus folgender Liste: SPRACHE, TIMER EIN, TIMER AUS, DEMO oder SPERREN.

Menü SPRACHE

1. Drücken Sie die Pfeiltaste RECHTS ☑ zur Auswahl der Liste der Sprachen.
2. Drücken Sie die Pfeiltasten AUF/AB CH/CH zur Auswahl der Sprache in den Menüs.
   Die ausgewählte Sprache erscheint in weissen Buchstaben.
3. Drücken Sie die GRÜNE Taste um diese abzuspelchem.
4. Drücken Sie die Taste TV ●, um das Menü zu schließen.

Menü TIMER EIN (EINSCHALTEN)

Das zeitgeschaltete Einschalten wird dazu verwendet, um das Einschalten des TV-Geräts innerhalb der 24 Stunden des gleichen Tages vorzuprogrammieren.

1. Drücken Sie die Pfeiltaste RECHTS ☑ zur Auswahl der "UHRZEIT" (aktuelle Uhrzeit).

2. Programmieren der AKTUELLEN Uhrzeit: Für die Programmierung der Einschaltfunktion muss die aktuelle Uhrzeit eingestellt werden.

Automatische Einstellung der UHRZEIT: Wird gerade ein Programm mit Teletext empfangen, wird die UHRZEIT automatisch gemäß der Uhrzeit des Teletext eingestellt.

* Wichtig: Wird ein Programm über Satellit empfangen, oder kann die Uhrzeit nicht automatisch übernommen werden, muss die Einstellung manuell vorgenommen werden.

HAUPTMENÜ

BILD EINSTELLUNGEN TON EINSTELLUNGEN SUSTAGE EINSTELLUNGEN INSTALLIEREN / EINSTELLEN

Menü SONSTIGE FUNKTIONEN -SPRACHE-

ENGLISH DEUTSCH NEDEHLANDS FRANÇAS ITALANDO ESPÁNCI DANSK SVENSKA NORSK SUOMI PORTUGUÉS EARNIKA SPERICHERN MERÜ TIMER FIN GRÜN

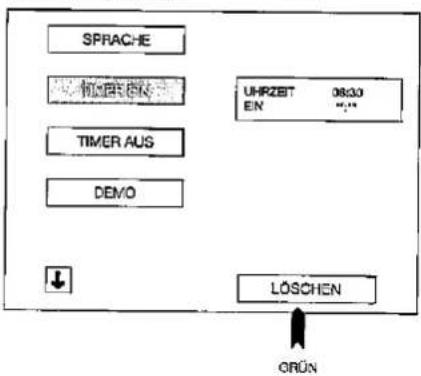

Menü TIMER EIN

SPRACHE UHRZET 08:30 EN TIMER AUS DEMO LÖSCHEN ORÜN

Manuelle Einstellung der UHRZEIT: Drücken Sie zur Eingabe der Uhrzeit die Zahlentasten 0 bis 9.

1. Einstellung der Uhrzeit des EINSCHALTENS: Wählen Sie "EIN" mit der Taste CH und drücken Sie die Zahlentasten 0 bis 9 zur Einstellung der Uhrzeit, bei der das TV-Gerät sich automatisch EINSCHALTEN soll. Die GRÜNE Taste wird zur Löschung der Einschalt-Uhrzeit verwendet.

2. Drücken Sie die Taste MENU ●, um das Menü zu schließen.

3. Drücken Sie die Taste STAND-BY (ØI TV) der Fernbedienung, um das TV-Gerät in den Modus STAND-BY zu schalten. Das TV-Gerät schaltet sich dann zur vorprogrammierten Stunde automatisch ein.

* Aus Sicherheitsgründen schaltet das TV-Gerät 120 Minuten nach dem automatischen Einschalten wieder ab. Wird jedoch während dieser Zeit eine der Tasten der Fernbedienung gedrückt, bleibt das TV-Gerät in Betrieb.

Anmerkung: Tritt ein Stromausfall ein, wird der Netzstecker abgezogen oder das TV-Gerät mit dem Hauptschalter ausgeschaltet OI, werden alle Daten für das AUTOMATISCHE EINSCHALTEN gelöscht.

Menü TIMER AUS (ABSCHALTEN)

Mit der Funktion ABSCHALTEN kann das automatische Abschalten und der Wechsel auf den Modus Stand-by des TV-Geräts nach einem bestimmten Zeitraum (30, 60, 90 oder 120 Minuten) programmiert werden.

1. Drücken Sie die Pfeiltaste RECHTS ☑ zur Auswahl des Modus "NEIN".
2. Drücken Sie die Pfeiltasten AUF/AB CH/CH um die gewünschte Zeit zu programmieren.

Wählen Sie "NEIN" um die ABSCHALTFUNKTION auszuschalten.

1. Drücken Sie die GRÜNE Taste ○ um diese abzuspeichern.
2. Drücken Sie die Taste MENU ●, um das Menü zu schließen.

Nach Ablauf der eingestellten Zeit, schaltet das TV-Gerät automatisch ab und wechselt auf dem Stand-by Modus.

Anmerkung: Das ABSCHALTEN wird unwirksam, wenn mit der Taste (ØI TV) der Fernbedienung auf dem Stand-by Modus geschaltet wird, oder wenn das Gerät mit dem Hauptschalter ausgeschaltet wird OI.

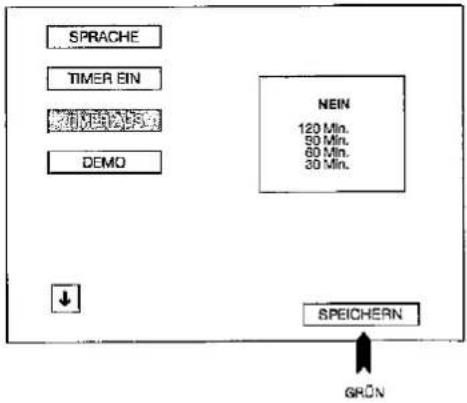

Menü TIMER AUS

SPRACHE TIMER BIN DEMO NEIN 120 Min. 50 Min. 60 Min. 30 Min. SPEICHERN GRON

Diese Funktion ermöglicht Ihnen, alle in Ihrem TV-Gerät verfügbaren Funktionen und Menüs darzustellen.

1. Drücken Sie die Taste MENU ●, um das HAUPTMENÜ aufzurufen.
2. Drücken Sie die Pfeiltaste AB CH√ zur Auswahl von «SONSTIGE FUNKTIONEN».
3. Drücken Sie die Taste MENU ● um das Menü SONSTIGE FUNKTIONEN aufzurufen.
4. Drücken Sie die Pfeiltaste AB CH√ zur Auswahl von "DEMO".
   Die ausgewählte Option erscheint auf einem blauen Hintergrund.
5. Drücken Sie die Taste MENU ● um die Demo zu starten.
6. Zum Verlassen der Demo drücken Sie eine der Tasten der Fernbedienung.

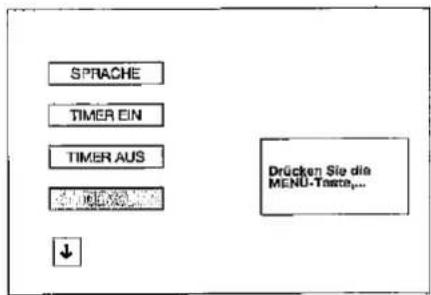

DEMO

SPRACHE TIMER EIN TIMER AUS Drücken Sie die MENU-Taste...

Automatisches Sendervorwahlsystem (ACSS: Automatic Channel Sorting System)

Diese Funktion erspart mühsame manuelle Programmeinstellungen. Folgen Sie einfach untenstehenden Anweisungen zur automatischen Speicherung aller terrestrischen und Kabel-Kanäle in die Programmplatzspeicher.

1. Drücken Sie die Taste MENU ● um das HAUPTMENÜ aufzurufen.
2. Drücken Sie die Pfeiltaste AB ☐ zur Auswahl von «INSTALLIEREN / EINSTELLEN».
3. Drücken Sie die Taste MENU ● um das Menü INSTALLATION anzuzeigen.

Menü INSTALLATION

1. Drücken Sie die Pfeiltaste AUF CH△ zur Auswahl von «AUTO» (GRUN-DEINSTELLUNG).
2. Drücken Sie die Taste MENU ● für den Start der AUTOMATISCHEN INSTALLATION.

Sprache

1. Drücken Sie die ROTE Taste ☐ zur Auswahl der Sprache in den Menüs.
2. Drücken Sie die BLAUE Taste ○ um fortzufahren.

Land

1. Drücken Sie die ROTE Taste 🔒 um das Land auszuwählen.
   8.1 Wenn Sie ein Land außer FRANKREICH und GROSSBRITANNIEN auswählen, führt das Fernsehgerät die Suche anhand des B/G-Systems durch.
   8.2 Wenn Sie FRANKREICH auswählen, sucht das Gerät zuerst anhand des L/L'-Systems und anschließend anhand des B/G-Systems.
   8.3 Wenn Sie GROSSBRITANNIEN auswählen, sucht das Gerät anhand des I-Systems.
2. Drücken Sie die BLAUE Taste ○ um fortzufahren, und folgen Sie den Anweisungen auf dem Bildschirm.

Gespeicherte Programme

Bei Beendigung des Automatischen Sendersuchlaufs erscheint auf dem Bildschirm das Menü "Gespeicherte Programme".

Möchten Sie die Programme umbenennen oder die Reihenfolge verändern, siehe Seite 12 im Abschnitt "Gespeicherte Programme".

HAUPTMENÜ

BILD EINSTELLUNGEN TON EINSTELLUNGEN SONSTIGE FUNKTIONEN NEW NEW

Menü INSTALLATION

Sprache

SHARP AUTOINSTALLATION ENGLISH DANSK DEUTSCH SVENSKA NEDERLANDS NORSK FRANÇAIS SUOMI ITALIANO PORTUGUES ESPAÑOL EAAHNIKA OK ↑ ↓ ROT SLAU

Land

SHARP AUTOINSTALLATION DEUTSCHLAND FRANKREICH ÖSTERREICH DÄNEMARK SCHWEIZ SCHWEDEN NIEDERLANDE NORWEGEN BELGIEN FINNLAND ITALIEN G. BRITANNIEN PORTUGAL SPANIEN GRIECHENLAND Wählen Sie den Gerätestandort ! OK ROT BCAU

Gespeicherte Programme

Gesellschaerte Programme: Fr 01 CH21 ARC Fr 02 CH31 ZOF Fr 03 CH41 RTL Fr 04 CH51 3SAT Fr 05 CH61 VOR Fr 06 ——— Fr 07 ——— Fr 08 ——— Fr 09 ——— Fr 10 ——— (Rct) □ Sanderkennung (Gün) □ Gehen Sie in derl Sortlamodus (Galb) □ Programme Iöchen (Blau) □ Menü verlassen

Manuelle Voreinstellung der Kanäle (VOREINSTELLUNG MIT TATSÄCHLICHEN KANALNUMMERN)

1. Wählen Sie die Programmplatznummer, die Sie einstellen wollen, über die Programmtasten 0 bis 9.
2. Rufen Sie das HAUPTMENÜ durch Drücken der MENU Taste ● auf.
3. Drücken Sie die Pfeiltaste AB ☑ zur Auswahl von «INSTALLIEREN / EINSTELLEN».
4. Drücken Sie die Taste MENU ● um das Menü INSTALLATION anzuzeigen.

HAUPTMENÜ

BILD EINSTELLUNGEN TON EINSTELLUNGEN SONSTIGF FUNKTIONEN SONSTIGF FUNKTIONEN

Menü INSTALLATION SYSTEM

1. Drücken Sie die Pfeiltaste AB ☐ zur Auswahl von «SYSTEM».
2. Knopf Cursor RECHTS drücken um die Option B/G, I, L/L', D/K auszuwählen.
3. Knopf Cursor nach UNTEN ☑drücken, um B/G, I, L/L' oder D/K auszuwählen.
4. Knopf Cursor LINKS drücken 📐, zur Auswahl von «SYSTEM».
5. Drücken Sie die Pfeiltaste AUF CH zur Auswahl von «KANAL».

Menü INSTALLATION SYSTEM

KANAL B/G | 1./L' D/K Pr 06 CH21 SUSPE SUCHLAUF FEINABST ZUSÄTZE KENNUNG AUTO SPEICHERN

Menü INSTALLATION KANAL

1. Knopf Cursor RECHTS drücken um die Option CH/CC auszuwählen.
2. Knopf Cursor nach UNTEN ☑drücken, um Antennen (CH) oder Kabelempfang (CC) auszuwählen.
3. Die Kanalnummer auswählen, die man mit den knöpfen 0 - 9 speichern möchte.
4. Zum Speichern GRÜNEN ☐ Knopf drücken.
5. Den Knopf MENU betätigen ● um on-screen Anzeige zu löschen.
6. Oben beschriebenen Einstellungen wiederholen, um andere Programmkanäle einzustellen.

Menü INSTALLATION KANAL

Manuelle Voreinstellung der Kanäle (VOREINSTELLUNG DURCH FREQUENZABSTIMMUNG)

1. Wählen Sie die Programmplatznummer, die Sie einstellen wollen, über die Programmtasten 0 bis 9.
2. Rufen Sie das HAUPTMENÜ durch Drücken der MENU Taste ● auf.
3. Drücken Sie die Pfeiltaste AB ☑√ zur Auswahl von «INSTALLIEREN / EINSTELLEN».
4. Drücken Sie die Taste MENU ● um das Menü INSTALLATION anzuzeigen.

HAUPTMENÜ

BILD EINSTELLUNGEN TCON EINSTELLUNGEN SONSTIGE FUNKTIONEN INSTALLATION INSTRUMENTS

Menü INSTALLATION SYSTEM

1. Drücken Sie die Pfeiltaste AB CH√ zur Auswahl von «SYSTEM».
2. Knopf Cursor RECHTS drücken um die Option B/G, I, L/L', D/K auszuwählen.
3. Knopf Cursor nach UNTEN ☑drücken, um B/G, I, L/L' oder D/K auszuwählen.
4. Knopf Cursor LINKS drücken 📋, zur Auswahl von «SYSTEM».
5. Drücken Sie die Pfeiltaste AUF CH/ zur Auswahl von «KANAL».

Menü INSTALLATION KANAL

1. Knopf Cursor RECHTS drücken um die Option CH/CC auszuwählen.
2. Knopf Cursor nach UNTEN ☑ drücken, um Antennen (CH) oder Kabelempfang (CC) auszuwählen.
3. Knopf Cursor LINKS drücken Ⓗ, um KANAL auszuwählen.
4. Knopf Cursor nach UNTEN ☑drücken, um die Wählfunktion (SUCHLAUF) zu aktivieren.

Menü INSTALLATION SUCHLAUF

1. Die Knopfe Cursor LINKS / RECHTS 📄 drücken, um zwischen dem aktiven und den vor vorherigen / nächsten Kanal zu wechseln.

Der Frequenzsuchlauf wird angehalten, sobald ein Signal empfangen wird. Wenn es sich nicht um den gewünschten Kanal handelt, setzen Sie die Suche mit der Taste ☑ oder ☑ fort.

1. Zum Speichern GRÜNEN ◦ Knopf drücken.

2. Den Knopf MENU betätigen ● um on-screen Anzeige zu löschen.

3. Oben beschriebenen Einstellungen wiederholen, um andere Programmkanäle einzustellen.

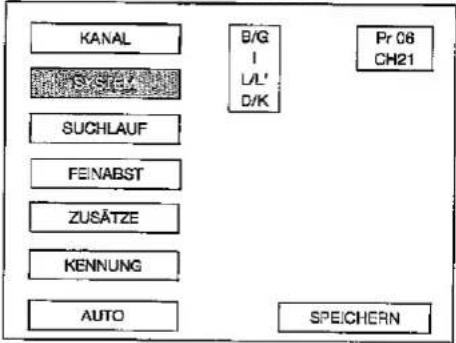

Menü INSTALLATION SYSTEM

KANAL B/G I L/L' D/K Pr 06 CH21 SUCHLAUF FEINABST ZUSÄTZE KENNUNG AUTO SPEICHERN

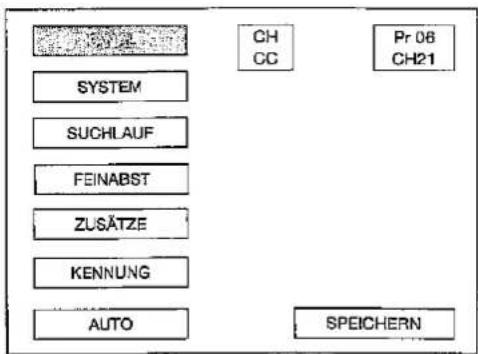

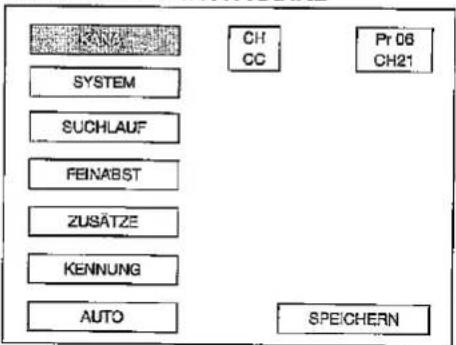

Menü INSTALLATION KANAL

KAN SYSTEM SUCHLAUF FEINABST ZUSÄTZE KENNUNG AUTO CH CC Pr 06 CH21 SPEICHERN

Menü INSTALLATION SUCHLAUF

KANAL SYSTEM SUSSELAT FEINABST ZUSÄTZE KENNUNG AUTO Pr 08 CH21 SPEICHERN

Nach Durchführung der Voreinstellung

Die folgende Funktionen können bei den voreingestellten Kanälen verwendet werden:

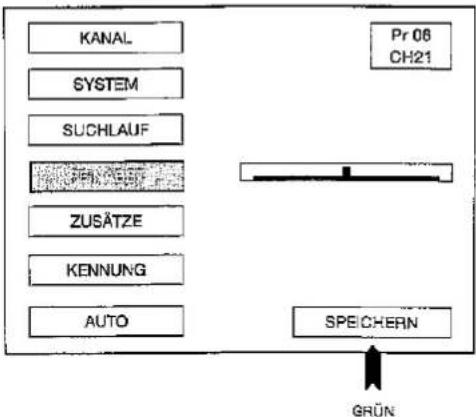

Ⓐ FEINABSTIMMUNG

Über diese Funktion kann der Empfang eines schlecht eingestellten Programms verbessert werden.

1. Wählen Sie den Programmplatz über die Programmtasten 0 bis 9.
2. Rufen Sie das HAUPTMENÜ durch Drücken der MENU Taste ● auf.
3. Drücken Sie die Pfeiltaste AB CH√ zur Auswahl von «INSTALLIEREN / EINSTELLEN».
4. Drücken Sie die Taste MENU ● um das Menü INSTALLATION anzuzeigen.
5. Wählen Sie FEINABSTIMMUNG durch Drücken der Taste Cursor nach UNTEN CH√.
6. Stellen Sie das Bild mit Hilfe der Tasten Cursor links/rechts ein, bis die Empfangsqualität optimal ist.
7. Entsprechendes Programm über GRÜNE ○ Taste abspeichern.
8. Löschen Sie die Menüanzeige durch Drücken der MENU Taste ●.
9. Wiederholen Sie die oben aufgeführten Schritte bei Bedarf bei anderen Programmplätzen.

HAUPTMENÜ

Menü INSTALLATION

SYSTEM SUCHLAUF FEINABST ZUSÄTZE KENNUNG AUTO CH CC Pr 06 CH21 SPEICHERN

© ZUSÄTZE

Mit dieser Funktion können Sie TV, VCR oder SKIP (Überspringen) auswählen. Führen Sie zuerst die oben aufgeführten Schritte 1, 2, 3 und 4 aus. Das Menü INSTALLATION erscheint auf dem Bildschirm.

1. Wählen Sie ZUSÄTZE durch Drücken der Taste Cursor nach unten CH√.
2. Öffnen Sie das Menü ZUSÄTZE durch Drücken der Taste Cursor rechts ☒.
3. Wählen Sie mit den Tasten Cursor nach oben / nach unten CH/ / CH/:

TV: Wenn das TV-Signal schwach ist, kann das Bild wackeln. In diesem Fall auf TV stellen.

VCR: Bei Anschluß eines Videorecorders an den HF-Antenneneingang des Fernsehgerätes kann es im oberen Bildbereich unter Umständen zu Bildstörungen kommen. In diesem Fall kann die Bildqualität in der Betriebsart VCR verbessert werden.

SKIP: Damit können nicht gewünschte Programme beim Abruf über die Programmplatztasten / besprungen werden.

1. Entsprechendes Programm über GRÜNE ○ Taste abspeichern.

2. Drücken Sie die MENU Taste ● zum Löschen der Menüanzeige.

3. Wiederholen Sie die oben aufgeführten Schritte bei anderen Programmplätzen, soweit erforderlich.

FEINABSTIMMUNG


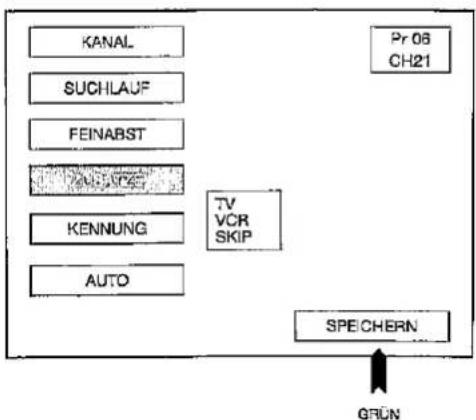

ZUSÄTZE

Andere Funktionen

TV/VIDEO-Taste (TV/VIDEO)

Mit dieser Taste können Sie die verschiedenen Signaleingangsquellen für das Fernsehgerät auswählen.

1. Wenn Sie zum ersten Mal die TV/VIDEO-Taste ● drücken, wird das Menü TV/VIDEO eingeblendet. Das Fernsehgerät wechselt vom TV-Modus in den VIDEO-Modus. Der Bildschirm erscheint entsprechend dem zuletzt gewählten VIDEO-Modus.
2. Drücken Sie die entsprechenden FARBTASTE, um die gewünschte Signaleingangsquelle auszuwählen (siehe Abbildung). Wenn Sie im VIDEO-Modus eine beliebige FARBTASTE drücken, wird das Menü TV/VIDEO erneut angezeigt.

Hinweis Jedes Mal, wenn die entsprechende FARBTASTE gedrückt wird, wird auf folgende Weise jeweils zwischen AV1/SVIDEO bzw. FRONT/FRONT SVIDEO umgeschaltet:

Auf dem Bildschirm wird die ausgewählte Signaleingangsquelle angezeigt.

1. Drücken Sie erneut die TV/VIDEO-Taste ●, um das Menü zu verlassen und vom VIDEO-Modus wieder in den TV-Modus zu wechseln.

Menü TV/VIDEO

EURO-SCART SCART AV-1 SVIDEO FRONT SVIDEO ROT GRÜN BLAU

UHR-Taste

Drücken Sie diese Taste, um auf dem Bildschirm die aktuelle Uhrzeit anzuzeigen.

Hinweis Dies funktioniert nur, wenn vom eingestellten Sender ein Videotextsignal übertragen wird.

Kopfhöreranschluss

Der Kopfhöreranschluss befindet sich hinter der Klappe.

So öffnen Sie die Klappe: Drücken Sie oben auf die Klappe. Halten Sie sie am Rand fest, und ziehen Sie sie auf.

1. Drücken Sie die MENÜ-Taste ●, um das Hauptmenü anzuzeigen.
2. Drücken Sie die Pfeiltaste AB ☐ zur Auswahl von TONEINSTELLUNGEN.
3. Drücken Sie die Taste MENU ● um das Menü TON-EINSTELLUNGEN anzuzeligen.
4. Drücken Sie die GRÜNE Taste ☐, um KOPFHÖRERLAUTSTÄRKE auszuwählen.
5. Stellen Sie die Kopfhörerlautstärke mit den Tasten Ton LAUTER und Ton LEISER ein.

KLAPPE

Vorsicht: Verringern Sie vor dem Anschließen der Kopfhörer die Lautstärke, um Ihre Ohren zu schützen.

1. Stecken Sie den Kopfhörerstecker vollständig in die Buchse.
2. Drücken Sie die MENÜ-Taste ●, um das Menü zu schließen.

Hinweis Für die Kopfhörer kann die ERWEITERTE STEREOFUNKTION nicht eingestellt werden.

HINTER DER KLAPPE 3,5-mm-Anschlussbuchse Ohr- oder Kopfhärer Impedanz 16-600 Ohm

Videorecorder-Modus

SHARP-Videorecorder können über die Fernbedienung des

Fernsehgeräts bedient werden.

Tasten NÄCHSTER Kanal und VORIGER Kanal (Videorecorder)

CH /

Mit diesen Tasten wird zwischen Kanälen gewechselt und der Timer eingestellt.

Abspiel-Taste

Drücken Sie diese Taste, um die Wiedergabe zu starten.

Aufnahme-Taste

Drücken Sie diese Taste, um die Aufnahme zu starten. Wenn die Videokassette gegen Überspielen gesichert ist, wird sie ausgeworfen.

Stopp-Taste

Drücken Sie diese Taste, um die Wiedergabe oder Aufnahme zu beenden.

Einschalttaste (○ | Videorecorder)

Drücken Sie auf diese Taste, um den Videorecorder einzuschalten.

Vorspulen/Bildsuchlauf vorwärts

Rückspulen/Bildsuchlauf rückwärts

Diese beiden Tasten besitzen folgende Funktion:

Vor- und Rückspulen

1. Wenn Sie vor- oder zurückspulen möchten, drücken Sie zunächst die Stopp-Taste ☐, um die Kassette anzuhalten, und drücken Sie dann die Taste ▶ bzw.
2. Drücken Sie die Stopp-Taste ☐, um das Vor- oder Rückspulen anzuhalten.

Bildsuchlauf

1. Drücken Sie während der Wiedergabe die Taste ☐, um einen Bildsuchlauf vorwärts durchzuführen, und die Taste ☐, um einen Bildsuchlauf rückwärts durchzuführen.

2. Drücken Sie die Abspiel-Taste ▶, um die Wiedergabe fortzusetzen.

Weitere Informationen finden Sie in der Bedienungsanleitung Ihres

Videorecorders.

Ⓐ Was ist Videotext?

Videotext ist ein von einigen Fernsehstationen neben dem regulären Programm angebotener Informationsdienst, der wie eine Zeitschrift strukturiert ist. Die von einer Fernsehstation gesendeten Videotextsignale werden von Ihrem Fernsehgerät empfangen und verarbeitet und grafisch auf dem Bildschirm dargestellt. Zu den über Videotext erhältlichen Diensten gehören Nachrichten, Wetterbericht und Sportergebnisse, Börsenkurse, Programminformationen und Untertitel für Hörgeschädigte.Videotextinformationen sind nach dem Vorbild einer Zeitschrift organisiert: Es gibt Seiten und Unterseiten. Die Grundeinheit der angezelgten Informationen ist die Seite. Als Unterseite werden Reihen von Seiten bezeichnet. Der Empfang des Videotextes wird mit Hilfe der Fernbedienung gesteuert. Beachten Sie die Beschreibungen der entsprechenden Tasten für die Videotextfunktionen.

© Videotextfunktionen

Die verschiedenen Fernsehsender übertragen die Videotextselten mit Hilfe verschiedener Systeme. Mit Ihrem SHARP-Fernsehgerät können Sie Videotext der Systeme FLOF und LIST empfangen. Der Empfänger erkennt das für die Übertragung verwendete System automatisch.

Für den Benutzer ist das System durch die Art der Anzeige auf dem Bildschirm erkennbar.

LIST VIDEOTEXT 100 200 300 400 HOT GRÜN GELB BLAU

TV VCR TV/VIDEO 1 2 3 4 5 6 7 8 9 S 0 / MENU LIST 57 58 VCO L/K/I+II VCR CH SHARP TV/VCR/TEXT REMOTE CONTROL

© So schalten Sie den Videotext ein und aus

1. Wählen Sie den Fernsehkanal, auf dem das gewünschte Videotextprogramm ausgestrahlt wird.

2. Drücken Sie die TEXT/MISCH/BILD-Taste ☐/☐/☐, um den Videotext-Modus zu wählen.

3. Drücken Sie die TEXT/MISCH/BILD-Taste ☐/☐/☐ (zweimal), um den Videotext-Modus zu verlassen.

Grundlegende Videotextfunktionen

■ Seitenwahl

a) Schnellauswahl

Wählen Sie den gewünschten Kanal aus.

Drücken Sie die TEXT/MISCH/BILD-Taste 📄/☐/☐ einmal, um den Videotext-Modus zu wählen.

Um eine Seite, deren Nummer farbig angezeigt wird, erneut aufzurufen, drücken Sie einfach die entsprechende Farbtaste.

b) Zifferntasten 0-9

Geben Sie die gewünschte Seitennummer mit den Zifferntasten 0-9 ein. (Seite 100 wählen Sie z. B., indem Sie nacheinander die Tasten 1, 0, 0 drücken).

c) Seitenwahl-Tasten (AUF/AB)

Sie können die Seitennummern nacheinander auswählen.

Drücken Sie die Tasten CH/CH.

Weitere Videotextfunktionen

Ⓐ TEXT/MISCH/BILD-Taste 📄/∅/☐.

Im TV-Modus: Drücken Sie die TEXT/MISCH/BILD-Taste 📄/∅/□, um den Videotext-Modus zu wählen. Im Videotext-Modus: Drücken Sie die TEXT/MISCH/BILD-Taste 📄/∅/□, um die aktuelle Sendung mit dem Videotext zu überlagern (gemischter Modus). Im gemischten Modus: Drücken Sie die Taste erneut, um zur normalen Anzeige zurückzukehren.

© HALBSEITE-Taste

Bei jeder Betätigung dieser Taste wird die obere bzw. untere Hälfte der Videotextseite vergrößert und auf dem Bildschirm angezeigt.

© HALTEN-Taste

Durch Drücken der HALTEN-Taste kann jede Videotextseite oder Unterseite auf dem Bildschirm festgehalten werden. Durch erneutes Betätigen der Taste wird der Haltemodus beendet.

© ZEIGEN-Taste E7

Durch Betätigen dieser Taste können verborgene Informationen wie z. B. die Antwort auf ein Quiz angezeigt werden. Durch erneutes Betätigen der Taste werden die Informationen wieder verborgen.

© UHR-Taste

Im TV-Modus: Wenn ein Fernsehsignal mit Videotextdaten empfangen wird, werden durch Betätigen dieser Taste die Echtzeitinformationen im oberen rechten Bereich des Bildschirms angezeigt.

Im Videotext-Modus: Wenn eine ausgewählte Videotextseite versteckte Unterseiten oder zeitgesteuerte Seiten aufweist, können Sie diese Seiten folgendermaßen aufrufen:

1. Drücken Sie die UHR-Taste 📄. Auf dem Bildschirm wird Folgendes angezeigt: - + XXX / 0001
2. Mit der ROTEN Taste ○ können Sie die vorherige Seite auswählen. Mit der GRÜNEN Taste ○ wechseln Sie zur folgenden Seite. Diese zwei Tasten werden auf dem Bildschirm durch die Symbole (−) und (+) dargestellt.

HINWEIS: Können Sie diese Taste zusammen mit der ABBRECHEN-Taste 📄 verwenden. Sie können also das reguläre Fernsehprogramm verfolgen, bis die Unterseite gefunden wurde. Das Symbol "TXT" in der linken oberen Ecke des Bildschirm ändert sich, wenn die Unterseite gefunden wurde.

Drücken Sie die TEXT/MISCH/BILD-Taste 📄/∅/□, um die Unterseite anzuzeigen.

© ABBRECHEN-Taste

Mit dieser Taste wird die Anzelge des Videotextes unterbrochen und die Wiedergabe des Fernsehbildes fortgesetzt. Auf dem Bildschirm wird das Symbol "TXT" a angezeigt.

In dieser Position kann das Fernsehprogramm wegen des Videotext/ABBRECHEN-Modus nicht geändert werden. Wenn sich die Informationen des Videotextes ändern, wird die obere Zeile der entsprechenden Seite oder ein anderer Hinweis auf besondere Seiten auf dem Bildschirm angezeigt. Durch erneutes Betätigen der TEXT/MISCH/BILD-Taste 📄/☐ wird wieder die gesamte Videotextseite angezeigt.

HINWEISE: Diese Taste kann beim Warten auf die Unterseiten mit der UHR-Taste kombiniert werden.

© LIST-Taste

Durch Betätigen dieser Taste erzwingen Sie den LIST-Modus der Videotextanzeige. Dies bedeutet, dass in Zeile 24 (der untersten Ziele des Videotextes) keine Übertragungsinformationen sondern nur die Seiten angezeigt werden, die bereits gespeichert wurden.

Weitere Informationen über die Liste der Seiten im Videotextspeicher finden Sie auf Seite 34.

Durch erneutes Drücken der LIST-Taste wird der LIST-Modus beendet und das System erneut identifiziert (FLOF).

© ZURÜCKSETZEN-Taste

Drücken Sie die ZURÜCKSETZEN-Taste 1, um zur Indexseite zurückzukehren und den Videotext-Modus zu beenden.

① INDEX-Taste

FLOF- bzw. LIST-System:

Drücken Sie die INDEX-Taste E1, um zur Indexseite zurückzukehren.

Erweiterte Videotextfunktionen (LIST-Modus)

Liste der Seiten im Videotextspeicher

a) Bedienung des Seitenspeichers

Das Fernsehgerät ist mit einem Speicher für 40 Videotextseiten ausgestattet, durch den sich diese Seiten schnell wieder aufrufen lassen.

Auf den Programmpositionen 1 bis 9 können je vier Videotextseiten, insgesamt also 36 Seiten gespeichert werden. Auf den Programmpositionen 10 bis 99 kann lediglich ein Programm mit 4 Seiten gespeichert werden. Wenn Sie versuchen, mehr als 4 Seiten auf einer Programmposition zwischen 10 und 99 zu speichern, werden die zuvor gespeicherten Seiten gelöscht.

Wählen Sie die Programmnummer, unter der die Videotextseiten gespeichert werden sollen.

1. Drücken Sie die TEXT/MISCH/BILD-Taste 📄/☐/☐, um den Videotext-Modus zu wählen.
2. Drücken Sie die LIST-Taste, um vom FLOF-Modus in den LIST-Modus zu wechseln.
3. Drücken Sie die Farbtaste, die der farbigen Seitennummer auf dem Bildschirm entspricht.
4. Geben Sie mit den Zifferntasten 0-9 die dreistellige Seitennummer ein, oder verwenden Sie hierzu die Programmwahl-Tasten CH/CH√.
5. Wiederholen Sie die Schritte 3 und 4, bis Sie die Nummern aller gewünschten Seiten eingegeben haben.
6. Drücken Sie die SPEICHERN-Taste (49), um die gewünschten Seitennummern zu speichern. Auf dem Bildschirm wird das Symbol SPEICHERN angezeigt.
7. Drücken Sie die Taste MENU ●, um den Videotext-Modus zu beenden.

b) Schnellauswahl (LIST-Modus)

1. Wählen Sie das entsprechende Fernsehprogramm.
2. Drücken Sie die TEXT/MISCH/BILD-Taste 📄/☐/☐, um den Videotext-Modus zu wählen.
3. Drücken Sie die LIST-Taste, um vom FLOF-Modus in den LIST-Modus zu wechseln.
4. Um eine Seite, deren Nummer farbig angezeigt wird, erneut aufzurufen, drücken Sie einfach die entsprechende Farbtaste.
5. Durch erneutes Betätigen der LIST-Taste kehren Sie zum FLOF-System zurück.

Kindersicherung (Sperren)

Mit der Funktion SPERREN kann der Zugriff auf TV-Programme gesperrt werden, so dass diese ohne Ihre Zustimmung nicht gesehen werden können. Dies ist z. B. nützlich, wenn das TV-Gerät im Kinderzimmer aufgestellt werden soll, oder die Kinder allein fernsehen. (Ihre Kinder können die gesperrten Programme nicht aufrufen).

Die Sperre kann für das gesamte TV-Gerät oder bestimmte, einzelne Programme gelten. Die SPERREN kann auch für eine bestimmte Uhrzeit oder automatisch für den Fall programmiert werden, dass das TV-Gerät gesperrt wird, sobald der Fernsehsender einen VPS-Code ausstrahlt. Dieser VPS-Code wird von einigen Fernsehanstalten ausgestrahlt, wenn das gesendete Programm nicht für Kinder geeignet ist.

1. Drücken Sie die Taste MENU ●, um das HAUPTMENÜ aufzurufen.
2. Drücken Sie die Pfeiltaste AB ☑ zur Auswahl von «SONSTIGE FUNKTIONEN».
3. Drücken Sie die Taste MENU ● um das Menü SONSTIGE FUNKTIONEN aufzurufen.

Menü SONSTIGE FUNKTIONEN

1. Drücken Sie die Pfeiltaste AUF CH zur Auswahl von «SPERREN».

SPERREN

1. Drücken Sie die Taste MENU ●, um das Menü SPERREN aufzurufen
2. Drücken Sie die Pfeiltasten AUF / AB CH/CH zur Auswahl einer Option aus folgender Liste: SPERREN, PROG.SPERREN oder LÖSCHEN.

Die ausgewählte Option erscheint auf einem blauen Hintergrund.

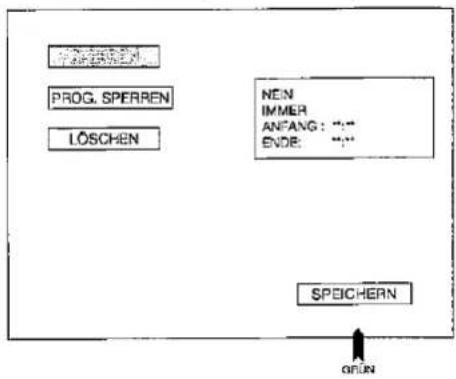

Menü SPERREN (TV-GESAMT)

Wählen Sie die Option «SPERREN» (TV-GESAMT), um den Zugang zum TV-Gerät zu sperren.

1. Drücken Sie die Pfeiltaste RECHTS ☑ zur Auswahl eine Art der Sperre (weisse Buchstaben):

Wählen Sie «NEIN»: zum Aufheben der Sperre.

Wählen Sie «IMMER»: um den Zugang zum TV-Gerät den ganzen Tag zu sperren.

Wählen Sie «ANFANG: **:**/ENDE: **:**: um den Zugang zum TV-Gerät während der eingestellten Uhrzeit zu sperren. Geben Sie die Sunden und Minuten mit den Zahlentasten 0-9 ein, und programmieren Sie somit die Uhrzeit für Start und Ende der Sperrperiode.

1. Drücken Sie die GRÜNE Taste ○ um diese abzuspeichern.
2. Drücken Sie die Taste MENU ●, um das Menü zu schließen.

Ab diesem Moment wird der Bildschirm bei Erfüllung der Sperrvoraussetzung gesperrt und es erscheint die Meldung "LOCKED MODE" (SPERRMODUS).

Zur Freigabe des TV-Geräts drücken Sie eine Zahlentaste der Fernbedienung.

Anmerkung: Da die Fernbedienung der "Schlüssel" zur Aufhebung der Sperre ist, achten Sie darauf, dass sie diese gut aufbewahrt haben.

HAUPTMENÜ

BILD EINSTELLUNGEN TON EINSTELLUNGEN INSTALLIEREN / EINSTELLEN

Menü SONSTIGE FUNKTIONEN

ENGLISH DEUTSCH NEDERLANDS FRANÇAIS ITALIANO ESPAÑOL DANSK SVENSKA NORSK SUOMI PORTUGUÉS EANHNIKA SPERICHERN

SPERREN

Zum Einstellen der... ↓

Menü SPERREN (TV-GESAMT)

PROG. SPERREN LÖSCHEN NEN IMMER ANFANG: „;” ENDE: „;” SPEICHERN ONION

Menü SPERREN «PROG.SPERREN»

Wählen Sie die Option "PROGRAMM", um den Zugang zu einzelnen Programmen zu sperren.

1. Drücken Sie die Taste MENU ●, um das Menü zu schließen.
2. Wählen Sie mit den Zahlentasten 0-9 oder mit den Pfeiltasten AUF / AB die Nummer des Programmplatzes, den Sie sperren möchten CH/CH√.
3. Wiederholen die auf Seite 35 beschriebenen Schritte von 1. bis 5., um das Menü SPERREN aufzurufen.
4. Drücken Sie die Pfeiltaste AB ☑ zur Auswahl der Option "PROGRAMM SPERREN" auf blauem Hintergrund.
5. Drücken Sie die Pfeiltaste RECHTS zur Auswahl eine Art der Sperre (weisse Buchstaben):

Menü SPERREN «PROG. SPERREN»

SPERREN GROKSPERREN LÖSCHEN NEIN AUTO (VPS) IMMER: ANFANG : ".." ENDE: ".." SPEICHERN GRÜN

Wählen Sie «NEIN»: zur Aufhebung der ausgewählten Programmsperre.

Wählen Sie «AUTO (VPS)»: zur Aktivierung der automatischen Sperrung. In diesem Fall wird das ausgewählte Programm nur bei Empfang des VPS-Signals gesperrt. Dieser VPS-Code wird von einigen Fernsehanstalten ausgestrahlt, wenn das gesendete Programm nicht für Kinder geeignet ist.

Wählen Sie «IMMER»: um den Zugang zu diesem Programm den ganzen Tag zu sperren.

Wählen Sie «ANFANG: **:**/ENDE: **:**»: um den Zugang zum ausgewählten Programm während der gewünschten Uhrzeit zu sperren. Geben Sie die Sunden und Minuten mit den Zahlentasten 0-9 ein, und programmieren Sie somit die Uhrzeit für Start und Ende der Sperrperiode.

1. Drücken Sie die GRÜNE Taste ○ um diese abzuspeichern.

2. Drücken Sie die Taste MENU ●, um das Menü zu schließen.

Ab diesem Moment wird der Bildschirm bei Erfüllung der Sperrvoraussetzung gesperrt und es erscheint die Meldung "LOCKED MODE" (SPERRMODUS).

Zur Freigabe des TV-Geräts drücken Sie eine Zahlentaste der Fernbedienung.

Anmerkung: Da die Fernbedienung der "Schlüssel" zur Aufhebung der Programmsperre ist, achten Sie darauf, dass sie diese gut aufbewahrt haben.

Menü SPERREN «LÖSCHEN»

Mit dieser Option können alle Eingaben zur SPERRUNG gelöscht werden.

1. Wenn erforderlich, wiederholen Sie die auf Seite 26 beschriebenen Schritte von 1. bis 5., um das Menü SPERREN aufzurufen.

2. Drücken Sie die Pfeiltaste AB ☑ zur Auswahl der Option "AUFHEBEN" auf blauern Hintergrund.

3. Drücken Sie die Taste MENU ● um zu bestätigen, dass die das SPERRSYSTEM abschalten möchten.

4. Drücken Sie die Taste MENU ●, um das Menü zu schließen.

Menü SPERREN «LÖSCHEN»

SPEPAREN PROG. SPEPAREN Zur initialisierung der...

Anmerkungen: Damit die zeitgeschalteten Sperrfunktionen korrekt funktionieren, muss die Interne Uhrzeit des TV-Geräts korrekt eingestellt werden. Zur Überprüfung der Uhrzeit siehe Abschnitt "manuelle oder automatische Einstellung der Uhrzeit" auf Seite 24.

Euro-SCART (21-polig) und Audio/Video (21-polig)

TV-RÜCKSEITE

21-polige Ein-/Ausgänge

1. Audio/Video 21-polig (AV-1) mit Eingang für PAL-/SECAM-/NTSC/S-Video
2. Euro-SCART 21-polig (RGB) mit Eingang für PAL-/SECAM-/NTSC-Video

RF-Eingang

1. Antennenanschluss

AVI/TERMINAL AV1 SCART PERITIC LEVEL 1 2 3

20 18 16 14 12 10 8 6 4 2 21 19 17 15 13 11 9 7 5 3 1

21-poliger Euro-SCART-Anschluss (RGB)

1. Ausgang Ton rechts
2. Eingang Ton rechts
3. Ausgang Ton links
4. Masse für Blau
5. Eingang Ton links

6. Eingang Blau

7. Gemeinsame Masse für Ton

8. Audio/Video-Steuerung

9. Masse für Grün
10. Nicht verwendet
11. Eingang Grün
12. Nicht verwendet
13. Masse für Rot

14. Nicht verwendet

15. Eingang Rot

16. Rot/Grün/Blau-Steuerung
17. Masse für Video
18. Masse für Rot/Grün/Blau-Steuerung
19. Ausgang Video
20. Eingang Video (PAL/SECAM/NTSC)
21. Steckerabschirmung

21-poliger Audio/Video-Anschluss (AV-1) mit S-Video-Eingang

1. Ausgang Ton rechts
2. Eingang Ton rechts
3. Ausgang Ton links
4. Gemeinsame Masse für Ton
5. Masse
6. Eingang Ton links

7. Nicht verwendet

8. Audio/Video-Steuerung

9. Masse
10. Nicht verwendet
11. Nicht verwendet
12. Nicht verwendet
13. Masse

14. Nicht verwendet

15. Eingang Chroma S-Video

16. Nicht verwendet
17. Masse für Video
18. Masse
19. Ausgang Video
20. Eingang Video (PAL/SECAM/NTSC/S-Video)
21. Steckerabschirmung

Fehlerbehebung

Das Vorliegen der folgenden Bedingungen weist nicht unbedingt auf einen Fehler hin. Darum sollten Sie immer die unten beschriebenen Punkte überprüfen, ehe Sie die Serviceabteilung anrufen. Wenn das Problem dadurch nicht gelöst wird, ziehen Sie den Stecker aus der Stromversorgung, und rufen Sie unsere Serviceabteilung an.

PROBLEM	MÖGLICHE URSACHEN / ABHILFE	SEITE
Fernbedlenung funktioniert nicht.	Stromversorgung abgeschaltet oder nicht verbunden.	9
	Hauptschalter am Fernsehgerät ausgeschaltet.	13
	Gerät am Hauptschalter ausschalten und nach einer Minute wieder einschalten.	13
	Batterien der Fembedienung kontrollieren.	2
Keine Farben/trüces Bild.	Programm wechseln, um festzustellen, ob eine Störung des Senders vorliegt.	15
	Antenne ist nicht an die Antennenbuchse an der Rückseite des Geräts angeschlossen.	5
	Bei einer Außenantenne die Kabelverbindung prüfen.	-
	Farbkontrolle einstellen.	16
	Feinabstimmung versuchen.	29
Schlechter Empfang einiger Kanäle.	Programm wechseln, um festzustellen, ob eine Störung des Senders vorliegt.	15
	Antenne ist nicht an die Antennenbuchse an der Rückseite des Geräts angeschlossen.	5
	Bei einer Außenantenne die Kabelverbindung prüfen.	-
	Feststellen, ob lokale Störungen durch andere Geräte vorliegen.	-
Ton gut, Bild schlecht.	Programm wechseln, um festzustellen, ob eine Störung des Senders vorliegt.	15
	Antenne ist nicht an die Antennenbuchse an der Rückseite des Geräts angeschlossen.	5
	Bei einer Außenantenne die Kabelverbindung prüfen.	-
	Feststellen, ob lokale Störungen durch andere Geräte vorliegen.
	Farbkontrolle einstellen.	16
	Feinabstimmung versuchen.	29
	Überprüfen, ob die Einstellung für Helligkeit und Kontrastim untersten Bereich liegen.	16
Bild gut, Ton schlecht.	Programm wechseln, um festzustellen, ob eine Störung des Senders vorliegt.	15
	Feststellen, ob lokale Störungen durch andere Geräte vorliegen.	-
	Lautstärke aufdrehen.	21, 22
Kein Bild oder Ton.	Programm wechseln, um festzustellen, ob eine Störung des Senders vorliegt.	15
	Stromversorgung abgeschaltet oder nicht verbunden.	9
	Hauptschalter am Fernsehgerät ausgeschaltet.	13
	Antenne ist nicht an die Antennenbuchse an der Rückseite des Geräts angeschlossen.	5
	Bei einer Außenantenne die Kabelverbindung prüfen.	-
	Gerät am Hauptschalter ausschalten und nach einer Minute wieder einschalten.	13
	Überprüfen, ob die Einstellung für Helligkeit und Kontrastim untersten Bereich liegen.	16
	Lautstärke aufdrehen.	21, 22

Technische Daten des Fernsehgeräts

Modell: 28JW-74E/32JW-74E

1.	Empfangsnormen		CCIR-Standard-TV-System PAL, SECAM - B/G, L/L', I, DK
2.	Empfangskanal		VHF: Kanal F2 - F10 / Kanal E2 - E12 / IRA - IRJ / RI - RXII (Kanal 71 - 82)
			UHF: Kanal F21 - F69 / Kanal E21 - E69 / Kanal I21 - I69
			CATV: Kabelkanal S01 - S68 (Hyperband)
3.	Empfängersystem		Ton:	STEREO (IGR/NICAM)
			Farbsystem:	PAL, SECAM (und NTSC-Wiedergabe von AV-Eingang)
			Feldfrequenz:	50/60 Hz Möglichkei
4.	Stromversorgung		220V-240V	Wechselspannung, 50 Hz
			28JW-74E	32JW-74E
5.	Leistungsaufnahme bei 240 V Wechselspannung, 50 Hz		90 W	100 W
6.	Leistungsaufnahme im Stand-by-Betrieb		max. 1,5 W	max. 1,5 W
7.	Audio-Ausgangsleistung (MPO):		10 + 10 W	10 + 10 W
8.	Abmessungen (ungefähr)	Breite:	784 mm	878 mm
		Höhe:	498 mm	558 mm
		Tiefe:	517 mm	572 mm
9.	Sichtbare Bliddiagonale		66 cm (28")	76 cm (32")
10.	Gewicht (ungefähr)		33 kg	46 kg
11.	Lautsprecher (2 Stück)		6x13 cm	6x13 cm
12.	Eingangsimpedanz der Antenne		UHF 75 Ohm unsymmetrisch
13.	Sicherheit		CE-Kennzeichnung
14.	EMV		CE-Kennzeichnung
15.	Zubehör usw.
	a) Bedienungsanleitung		Ja
	b) Fernbedienung		Ja
	c) Batterien		2 Stück
16.	Andere Funktionen:

● Auto-Einstellen-System
● ACSS-Funktion (automatische Kanaisortierung)
● 99 programmierbare Kanäle
● Kabel und Hyperband
● Blauer Hintergrund bei fehlendem Signal
- OSD-System (On-Screen-Display = Bildschirmmenüs)
- Flashback
● Simple-Scan-Verfahren (Flimmerreduktion durch 100-Hz-Technik)
● Digitaler Kammfilter
● Digitale Rauschunterdrückung
● Tönungseinstellung
● Bildrehung [Nur bei dem Modell 32JW-74E]
ECO-Modus
● Bildausschnitt
● Standbild

• Breitenmodus
  ● Stereo (IGR)/Digital Stereo NICAM
  ● Automatische Lautstärkeanpassung (AVC, Automatic Volume Correction)
  ● Grafischer Equalizer
  ● EIN-AUS-Timer
• Kindersicherung
• Videotext
  ● 21-poliger Euro-SCART-Anschluss (RGB)
  ● 21-pollger Audio/Video-Anschluss (AV-1) mit S-Video-Eingang
  ● AV-Eingang mit NTSC-Wiedergabe
  ● Audio/Video-Eingänge an der Vorderseite
  ● S-Video-Eingang an der Vorderseite
  ● Kopfhöreranschluss

Stichwortverzeichnis

21 Pin Audio/Video 37

21 Pin-Euro-SCART (RGB) 37

100 Hz Schnell-Menü ....20

A

Aktuelle Uhrzeit 24

Andere Funktionen 30

Auswahltaste TV/Video 30

Auto-Kontrast 17

Automatische Installation (Wiederholen) 26

Automatisches Installationssystem 10

Automatisches Kanal-Sortier-System ..... 10.26

Automatischer Lautstärkeregelung 23

B

Balance 22

Bedienelemente und Anschlußbuchsen 4

Bildeinstellung 16

Bilddrehung 17

BILD-MODUS 20

Blue-back-off-Timer (Blaubild) 13

D

Demonstration 25

Dual-Programm 21

三

EIN-Timer 24

Einlegen der Batterien in die Fernbedienung ..... 2

Einschalten 13

Equalizer 22

=

Farbe 16

Fehlerbehebung 38

Feinabstimmung 29

Fernbedienung 3

Grafischer Equalizer 22

1

Helligkeit 16

löhen 22

[Non-Text]

indersicherung(sperren) 35

langlautstärke der Lautsprecher 21

ontrast 16

opfhörerbuchse 30

opfhörereinstellungen 22,30

L

Lautsprechereinstellungen 22

Lautstärke (Kopfhörer) 22.30

Lautstärke (Lautsprecher) 21,22

LISTE (Videotext) 32.33.34

Löschen (Programme) 36

LOUDNESS 22

Lupe-Modus 20

M

Manuelle Voreinstellung der Kanäle 27.28

Menüstruktur 14

Mitgeliefertes Zubehör 2

Mono-Programm 21

N

Nach Durchführung der Voreinstellung 29

Netzschalter 13

R

Rauschunterdrückung 17

S

Schärfe 16

Schwarzwert 17

Senderkennung (Programme) 12

Sicherheitsvorkehrungen 1

SKIP 29

Sonstige Funktionen 24

Sortieren (Programme) 12

Sprache für die Menüs 24

Standby-Taste 13

Stereo-Programm 21

Stumm 21

SVM 17

T

Technische Daten 39

Tiefen 22

TON Einstellungen 21

TON Einstellungen (Menüs) 22

Typische Anschlüsse 5

J

JHR Taste ....30

/

/IDEOTEXT 32

V

Vahl der Programmplätze 15

Technische gegevens 79

Teletekst 72, 73, 74

Tijdtoets 70

ROUGE
VERTE
JAUNE
BLEUE

Menu DEFILEMENT V.

PANORAMA DEFLEMENT V BAR HAUT SORTIC

BLEUE

Menu TAILLE V.

PANORAMA TAILLE V. PETT SPAND SORTIE

BLEUE
