BEDIENUNGSANLEITUNG 28N04D TOSHIBA

Hat der Fachhändler das Fernsehgerät bereits auf- und eingestellt, beginnen Sie bei Seite 7 dieser Bedienungsanleitung.

Sicherheit, Aufstellen und Anschließen 3

Sicherheit und Aufstellen 3

Anschließen 3

Vorbereiten 4

Batterie in die Fernbedienung legen ..... 4

Gerät einschalten 4

Gerät in Bereitschaft (Stand-by) schalten ..... 4

Gerät vollständig ausschalten 4

Das DIALOG CENTER als Benutzerführung ..... 4

☐ Einstellungen 5-6

Programmplätze belegen mit dem Suchlauf-Speicher-System ATS .... 5

Programme löschen 5

Programme sortieren 5

Begrenzen der Programmplatzwahl 6

Fernseh-Programme manuell einstellen .....6

☐ Die Fernbedienung 7

Kurzbeschreibung für den Fernseh-Betrieb .....7

Ton- und Bild-Einstellungen 8

Ton-Einstellungen 8

Ton Menü aufrufen 8

Stereobreite 8

Ton (Stereo/Zweiton, Mono) 8

Höhen, Bässe, Balance 8

Bild-Einstellungen 8

»Bild« Menü aufrufen 8

Kontrast 8

Schärfe 8

Helligkeit und Farbkontrast 8

Bildformat-Umschaltung 16:9 8

Der Videotext-Betrieb 9-11

Kurzbeschreibung für den Videotext .....9

TOP-FLOF-text-Betrieb 10

Normaler Videotext-Betrieb 10

Funktionen für beide Videotext-Betriebsarten .. 10

Videotext-Seite vergrößern ..... 10

Seiten-Stop bei Mehrfachseiten ..... 11

Unterseiten direkt aufrufen 11

Antwort-Freigabe 11

„Page Catching“ – bestimmte Videotext-Seiten direkt anwählen und aufrufen ..... 11

Wartezeit überbrücken 11

Komfortfunktionen 12-13

Sonderfunktionen 12

Einschalten mit 12

Bild-/Tonskala 12

Lautstärke anpassen 12

Decoder 12

Sleep Timer 12

Programmplatznummer einblenden ..... 12

Die Kindersicherung 13

SERVICE-Funktion 13

Farbnorm manuell einstellen 13

Blauer Bildschirm wählen 13

Schwarzer Bildschirm wählen 13

Sendername 13

Sat 13

Anschlußmöglichkeiten und Betrieb 14-15

Die AUDIO-/VIDEO-Anschlüsse ..... 14

Decoder oder Satelliten-Receiver anschließen .... 14

Video-Recorder oder SET-TOP-Box anschließen .... 14

Überspielen von Videoaufzeichnungen über das Fernsehgerät .... 15

Camera-Recorder anschließen 15

Kopfhörer anschließen 15

Technische Daten Kunden-Informationen 16

Sicherheit und Aufstellen

Verehrte Kundin, verehrter Kunde!

Damit dieses hochwertige und komfortable Fernsehgerät Ihnen lange Zeit Freude und Unterhaltung bereitet, ist es sehr wichtig, daß Sie beim Aufstellen des Gerätes die folgenden Punkte beachten.

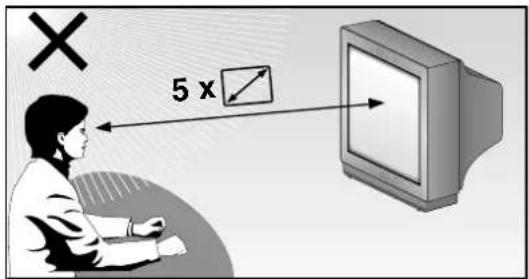

Der ideale Betrachtungsabstand beträgt 5mal die Bildschirmdiagonale.

Fremdlicht auf den Bildschirm beeinträchtigt die Bildqualität.

5 x

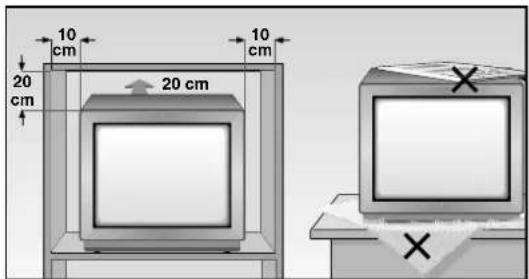

Genügend große Abstände in der Schrankwand bei entsprechendem Standort.

10 cm 10 cm 20 cm 20 cm X X

Die Lüftungsschlitze nicht abdecken.

Im Gerät können Wärmestaus entstehen.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Gerät vom Fachmann entfernen.

Das Netzkabel nicht beschädigen. Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden.

Keine magnetische Felder (z.B. Lautsprecherboxen) in Gerätenähe.

Achten Sie darauf, daß keine Flüssigkeiten oder Gegenstände in das Innere des Gerätes gelangen (Kurzschlußgefahr).

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Vermeiden Sie Blitzschäden durch Ziehen des Netz- und Antennenkabels.

Auch wenn das Gerät ausgeschaltet ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.

Das Gerät darf nur von autorisierten Fachpersonal geöffnet und gewartet werden.

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Anschließen

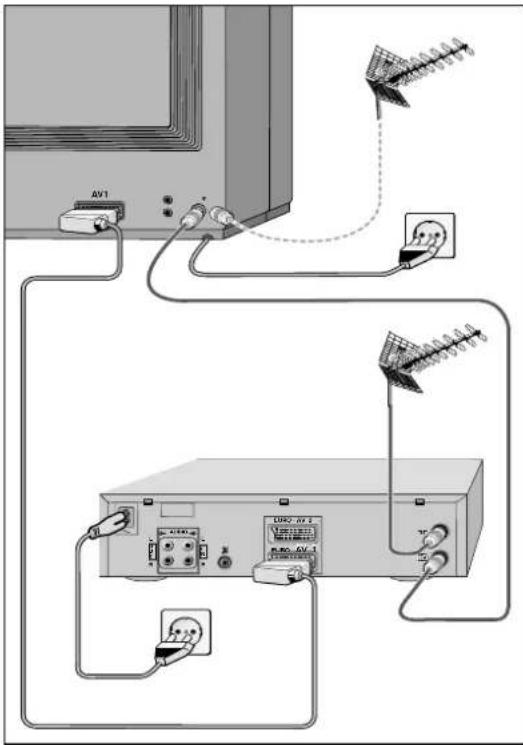

Anschlußbeispiel (Fernsehgerät und Video-Recorder)

Batterie in die Fernbedienung legen

Beachten Sie die Polung im Batteriefach.

Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: »Battery«.

Verbrauchte Batterien unbedingt entfernen. Entsorgen Sie verbrauchte Batterien umweltgerecht. Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich rechtlichen Entsorgungssträgern gegeben werden.

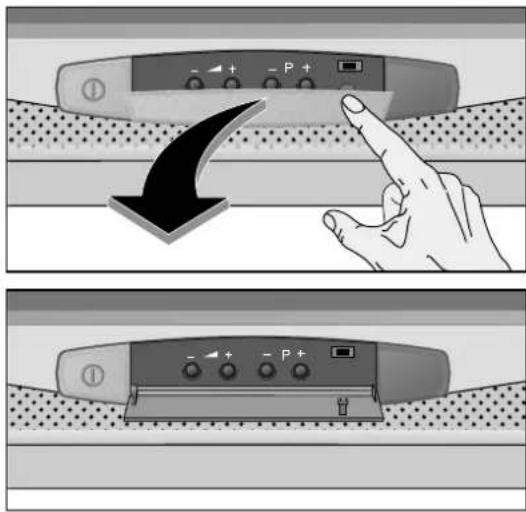

Gerät einschalten

Taste ① Dam Gerät drücken.

Leuchtet danach nur die LED, befindet sich das Gerät in Bereitschaft.

Mit den Ziffern-Tasten 9 - 0 avoder der Taste P+ der Fernbedienung schalten Sie das Gerät vollständig ein.

Lautstärke am Gerät ändern

Die Lautstärke mit den Tasten ⏻ + ändern.

Programme am Gerät wählen

Die Programme mit den Tasten ⊖ P ⊕ wählen.

Gerät in Bereitschaft (Stand-by) schalten

An der Fernbedienung die Taste 🔊 drücken.

Das Gerät ist nicht vollständig abgeschaltet.

Das Gerät kann mit der Fernbedienung wieder eingeschaltet werden.

Gerät vollständig ausschalten

Wenn Sie das Gerät längere Zeit (zum Beispiel nachts) nicht benützen, dann schalten Sie das Gerät komplett aus. Sie sparen damit Energie.

Taste I am Gerät drücken.

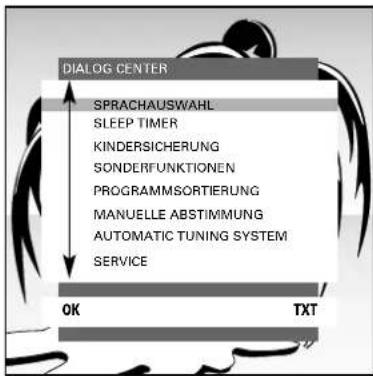

Das DIALOG CENTER als Benutzerführung

Im DIALOG CENTER und den einzelnen Seiten der Benutzerführung sehen Sie die möglichen Funktionen und mit welchen Tasten der Fernbedienung

DIALOG CENTER SPRACHAUSWAHL SLEEP TIMER KINDERSICHERUNG SONDERFUNKTIONEN PROGRAMMSORTIERUNG MANUELLE ABSTIMMUNG AUTOMATIC TUNING SYSTEM SERVICE OK TXT

diese Funktionen aktiviert werden.

Tastensymbole und Dialogzeilen zeigen die möglichen Bedienschritte.

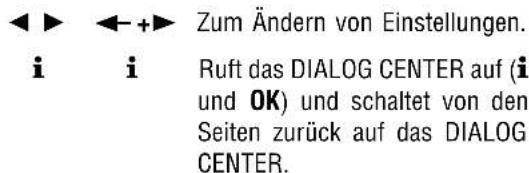

Die Zeichen am Bildschirm sind Symbole für folgende Tasten der Fernbedienung:

Symbol Taste Funktion

▲P- P+ Zum schrittweisen Anwählen

▼von Zeilen oder Funktionen auf einer Seite.

◀◀ ←+▶ Zum Ändern von Einstellungen. i i Ruft das DIALOG CENTER auf (i und OK) und schaltet von den Seiten zurück auf das DIALOG CENTER.

OK OK Bestätigt Funktionen.

TXT TXT Einstellungen beenden.

i Bitte prägen Sie sich diese Tasten ein, sie werden bei den folgenden Bedienschritten immer wieder benötigt!

Programmplätze belegen, mit dem Suchlauf-Speicher-System ATS

Das Gerät ist mit dem automatischen Programm-suchlauf ATS ausgestattet, der Ihnen das manuelle Belegen der Programmplätze abnimmt.

Sie starten den Suchlauf und können danach die Programme in der Reihenfolge Ihrer Wahl sortieren. Sie können auch Programme – die mehrmals gefunden wurden oder deren Empfangsqualität zu schlecht ist – aus der Programmliste löschen.

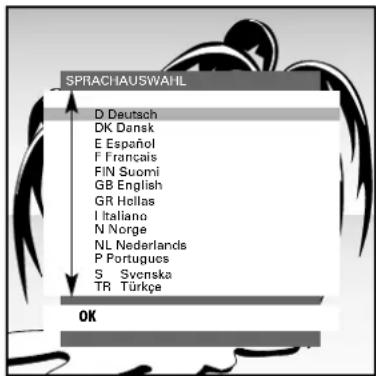

1 Nach dem Einschalten des Gerätes wird die Seite »SPRACHAUSWAHL« eingeblendet.

SPRACHAUSWAHL D Deutsch DK Dansk E Español F Français FIN Suomi GB English GR Hellas I Italiano N Norge NL Nederlands P Portugues S Sycnska TR Türkçe OK

Für den Dialog zwischen Ihnen und dem Fernsehgerät kann aus mehreren Sprachen gewählt werden. Die Einblendungen der Benutzerführung erfolgen in der gewählten Sprache.
2 Dialogsprache mit Taste P+ oder P- auswählen und mit Taste OK bestätigen.

Der automatische Programmsuchlauf (AUTOMATIC TUNING SYSTEM) startet.

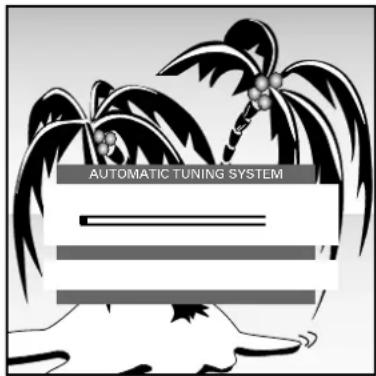

AUTOMATIC TUNING SYSTEM

i Die Seite »AUTOMATIC TUNING SYSTEM« kann auch direkt aus dem »DIALOG CENTER« aufgerufen werden.
Der Vorgang kann – je nach Anzahl der zu empfangenden Fernseh-Programme – eine Minute und länger dauern.

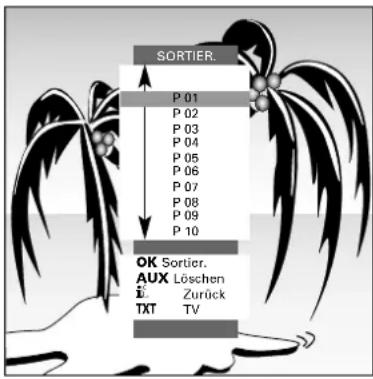

Nach dem Suchvorgang schaltet das Gerät auf Programmplatz 1 und die Seite »SORTIER.« wird eingeblendet.

SORTIER. P 01 P 02 P 03 P 04 P 05 P 06 P 07 P 08 P 09 P 10 OK Sortier. AUX Löschen Zurück TXT TV

Programme löschen

1 Programm, das gelöscht werden soll, mit Taste P+ oder P- anwählen.
2 Programm mit Taste AUX löschen.
i Um weitere Programme zu löschen ist der Vorgang ab Pkt. 1 wiederholen.
i Die Seiten »AUTOMATIC TUNING SYSTEM«, »SORTIER.« (unter »Programm Sortierung«) und »SPRACHAUSWAHL« können auch direkt aus dem »DIALOG CENTER« aufgerufen werden.

Programme sortieren

1 Programm, das umsortiert werden soll, mit Taste P+ oder P- anwählen.
2 Programm mit Taste OK markieren.
3 Neuen Programmplatz mit Taste P+ oder P-anwählen.
4 Einstellung mit Taste OK speichern.
i Zum Sortieren weiterer Programme ist der Vorgang ab Pkt. 📁 wiederholen.
5 Einstellungen mit Taste TXT beenden.

Begrenzen der Programmplatzwahl

Der ATS-Suchlauf speichert alle gefundenen Programme und "sperrt" den ersten nichtbelegten Programmplatz automatisch. Dadurch können bei der schrittweisen Programmplatzwahl ("Zappen") mit den Tasten P+, P- nur die gefundenen Programme angewählt werden.

Sie können diese Begrenzung auch manuell eingeben. Im Beispiel wurde ab Programmplatz 6 "gesperrt".

Taste i und anschließend Taste OK drücken. Die Seite »DIALOG CENTER« blendet sich ein.

Die Zeile »MANUELLE ABSTIMMUNG« mit Taste P+ oder P- anwählen und mit Taste OK bestätigen.

In der Seite »MANUELLE ABSTIMMUNG« mit Taste ◀ oder +▶Programmplatz 6 wählen.

Die Zeile »C/S« wählen und mit Taste ← oder +▶ »Kanal« wählen.

Die Zeile »Kanal« wählen und mit den Zifferntasten 0...9 »00« eingeben.

Einstellung mit Taste OK speichern und mit Taste TXT beenden.

Jetzt können die ersten 5 Programme in schneller Folge durchgeschaltet werden, die nachfolgenden Programmplätze sind mit den Tasten P+, P- nicht mehr anwählbar. Alle einstelligen Programmplätze können weiterhin mit den Zifferntasten 0...9 angewählt werden.

Wird ab Programmplatz 11 gesperrt, können alle nachfolgenden Programmplätze mit den Ziffern- tasten 0...9 angewählt werden.

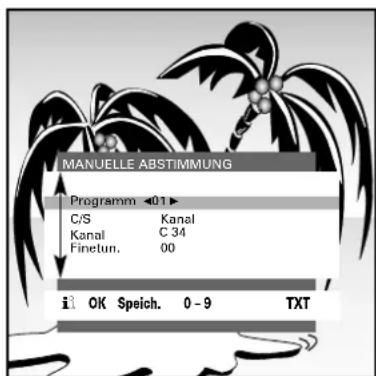

Fernseh-Programme manuell einstellen

Taste i und anschließend Taste OK drücken.

MANUELLE ABSTIMMUNG Programm 01 C/S Kanal Kanal C 34 Finetun. 00 i OK Speich. 0 - 9 TXT

Die Seite »DIALOG CENTER« blendet sich ein.

Direkte Kanaleingabe

Programmplatz mit den Zifferntasten 0...9 oder mit Taste ← oder +▶wählen.

Die Zeile »C/S« mit Taste P+ oder P- wählen. Mit Taste ← oder +►»Kanal« oder »Sonderkanal« wählen.

Die Zeile »Kanal« mit Taste P+ oder P- anwählen. Gewünschte Kanalzahl mit den Zifferntasten 0...9 oder mit Taste ← oder +▶ eingeben.

Bild eventuell feinabstimmen. Dazu die Zeile »Finetun.« mit Taste P+ oder P- anwählen. Feinabstimmung mit den Tasten ← oder +▶ verändern.

Einstellung mit Taste OK speichern.

Zum Einstellen weiterer Programme ist der Vorgang ab Pkt. 1wiederholen.

Einstellung mit Taste TXT beenden.

Automatischer Suchlauf

Die Zeile »Kanal« mit Taste P+ oder P- anwählen.

Mit der »blauen« Taste den automatischen Sender- suchlauf starten.

Die Zeile »Programm« mit Taste P+ oder P-anwählen. Programmplatz, auf dem Sie das gefundene Programm speichern möchten, mit den Zifferntasten 0...9 (01 – 99) wählen.

Bild eventuell feinabstimmen. Dazu die Zeile »Finetun.« mit Taste P+ oder P- anwählen. Feinabstimmung mit den Tasten ← oder +▶ verändern.

Einstellung mit Taste OK speichern.

Zum Einstellen weiterer Programme ist der Vorgang ab Pkt. zu wiederholen.

Einstellung mit Taste TXT beenden.

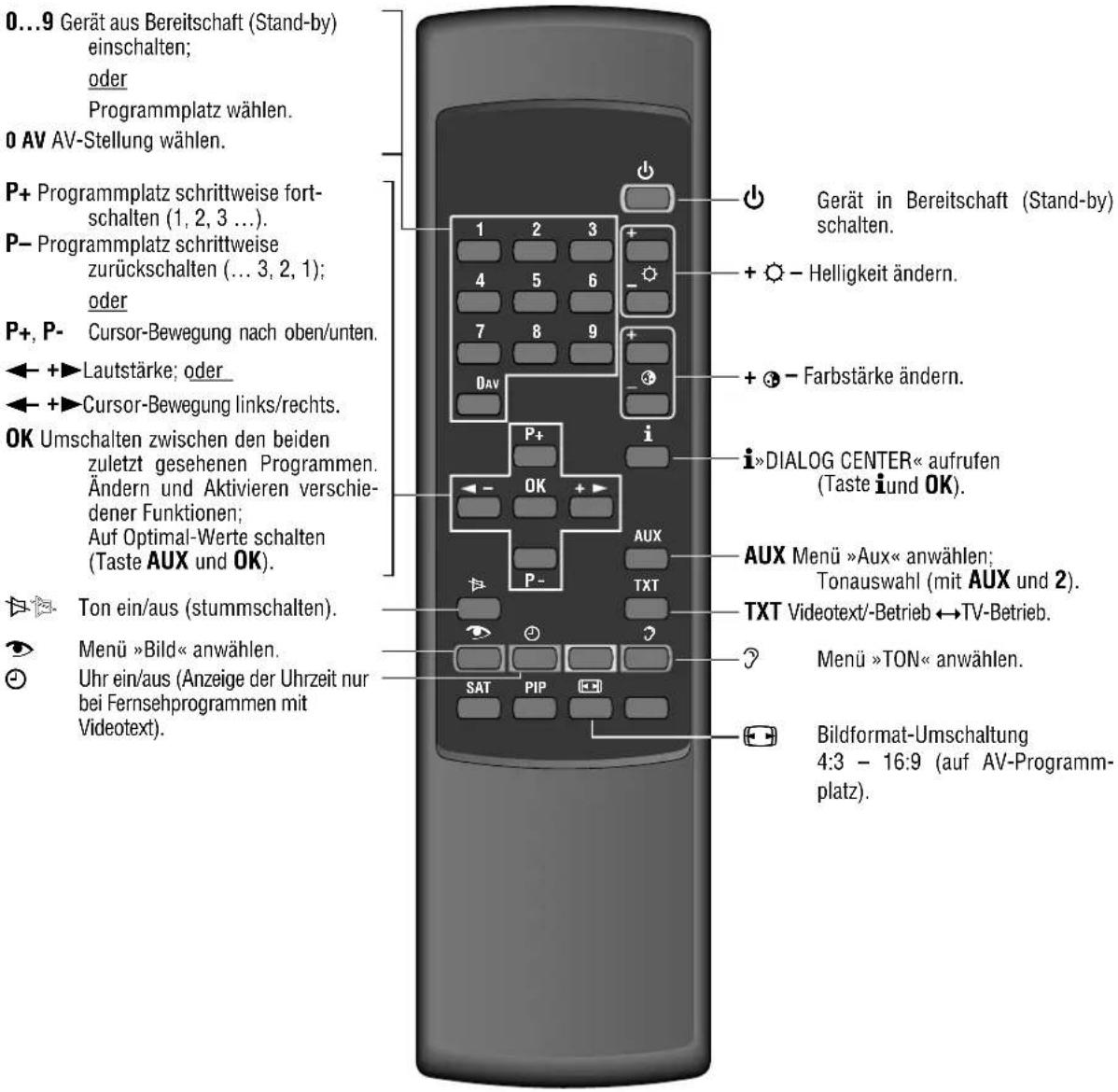

Kurzbeschreibung für den Fernseh-Betrieb

Auf dieser Seite sind die Tasten der Fernbedienung nur kurz erklärt. Ausführliche Beschreibungen entnehmen Sie bitte den jeweiligen Kapiteln.

0...9 Gerät aus Bereitschaft (Stand-by) einschalten; oder Programmplatz wählen. 0 AV AV-Stellung wählen. P+ Programmplatz schrittweise fort- schalten (1, 2, 3 ...). P- Programmplatz schrittweise zurückschalten (... 3, 2, 1); oder P+, P- Cursor-Bewegung nach oben/unten. ← +►Lautstärke; oder ← +►Cursor-Bewegung links/rechts. OK Umschalten zwischen den beiden zuletzt gesehenen Programmen. Ändern und Aktivieren verschie- dener Funktionen; Auf Optimal-Werte schalten (Taste AUX und OK). Ø Ton ein/aus (stummschalten). Ø Menü »Bild« anwählen. Ø Uhr ein/aus (Anzeige der Uhrzeit nur bei Fernsehprogrammen mit Videotext). Gerät in Bereitschaft (Stand-by) schalten. + ⚙️ – Helligkeit ändern. + ⚣️ – Farbstärke ändern. i»DIALOG CENTER« aufrufen (Taste iund OK). AUX Menü »Aux« anwählen; Tonauswahl (mit AUX und 2). TXT Videotext/-Betrieb ↔TV-Betrieb. Ø Menü »TON« anwählen. Bildformat-Umschaltung 4:3 – 16:9 (auf AV-Programm- platz).

Ton-Einstellungen

Wollen Sie individuelle Ton-Einstellungen vornehmen, können Sie dies mittels der Menüseite »Ton«.

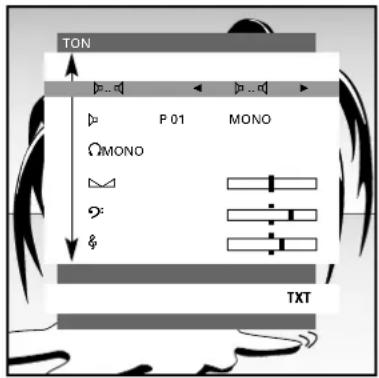

»Ton« Menü aufrufen

Taste 📋 drücken.

Die Menüseite »Ton«erscheint.

TON P 01 MONO MONO TKT

2 Gewünschte Einstellung mit Taste P- oder P+ anwählen.

i Die folgenden Einstellungen werden jeweils mit Taste ☎ oder TXT beendet.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Die Zeile »▶ ..◀« anwählen und mit Taste ◀ – oder +▶ die Einstellung » ▶ ...... ◀◀ wählen.

Ton (Stereo-/Zweiton, Mono)

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: DUAL B) und die synchronisierte Fassung auf Tonkanal A (Anzeige: DUAL A) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereo-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: STEREO).

Bei schlechter Stereo-Ton-Empfangsqualität empfehlen wir den Ton auf »MONO« zu schalten.

1 Die Zeile »P01« anwählen und mit Taste ◀ oder +▶gewünschte Tonart wählen; »MONO« oder »STEREO« und bei Zweiton-Sendungen »DUAL A« oder »DUAL B«.

2 Soll die Ton-Wiedergabe eines bestimmten Programmes ständig in MONO sein, dann die Zeile »P..« anwählen und Taste OK drücken.

i Funktion aufheben, dazu Pkt. 2iederholen.

Höhen, Bässe, Balance

Die Ton-Einstellungen lassen sich nach Ihren individuellen Wünschen korrigieren.

1 Die Zeile »◀« (Balance), »9: « (Bässe) oder »§« (Höhen) anwählen und mit Taste ◀- oder +▶ gewünschten Wert einstellen.

Bild-Einstellungen

Wollen Sie individuelle Bild-Einstellungen vornehmen, können Sie dies mittels der Menüseite »Bild« oder mit den Tasten der Fernbedienung.

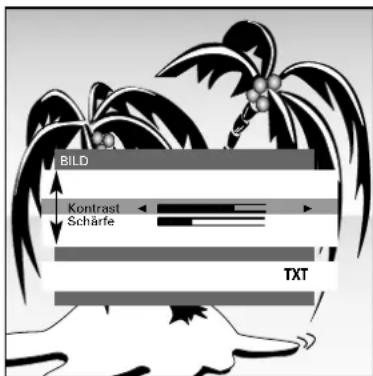

»Bild« Menü aufrufen

Taste 📷 drücken.

Die Menüseite »Bild« erscheint.

BILD Kontrast Schärfe TXT

2 Gewünschte Einstellung (Kontrast, Schärfe oder Tint- bei NTSC) mit Taste P- oder P+ anwählen.

i »TINT« wird nur bei Sendungen in NTSC-Norm eingebendet.

3 Mit den Tasten ← oder +▶verändern.

i Die folgenden Einstellungen werden jeweils mit Taste TXT beendet.

Kontrast

Das Gerät wurde mit maximalem Kontrast getestet, um die Zuverlässigkeit aller Baugruppen zu prüfen. Abhängig vom Gerätestandort und der Raumhelligkeit (Umgebungslicht) ist es jedoch sinnvoll, den Kontrast etwas zu reduzieren um den subjektiv besten Bildeindruck zu erhalten.

1 »Kontrast« mit Taste ← oder +►einstellen.

Schärfe

Damit können Sie die Bildschärfe nach Ihren Wünschen optimal einstellen.

1 »Schärfe« mit Taste ← oder +►einstellen.

Helligkeit und Farbkontrast

Drücken Sie » – « (Minus) oder » + « (Plus) der entsprechenden Taste solange, bis der gewünschte Wert eingestellt ist.

1 »Helligkeit« mit Taste + ⚙ – ändern.

2 »Farbkontrast« (Farbstärke) mit Taste + Ⓓ – ändern.

Bildformat-Umschaltung 16:9

Wird dem Fernsehgerät über Video-, Camera-Recorder oder PALplus-Decoder eine PALplus-Sendung zugeführt, muß auf das Bildformat 16:9 umgeschaltet werden. Dies ist bei einem AV-Programmplatz oder einem Programmplatz mit Decoderaktivierung möglich.

1 Taste 📋 so oft drücken, bis die Einblendung »16:9« erscheint.

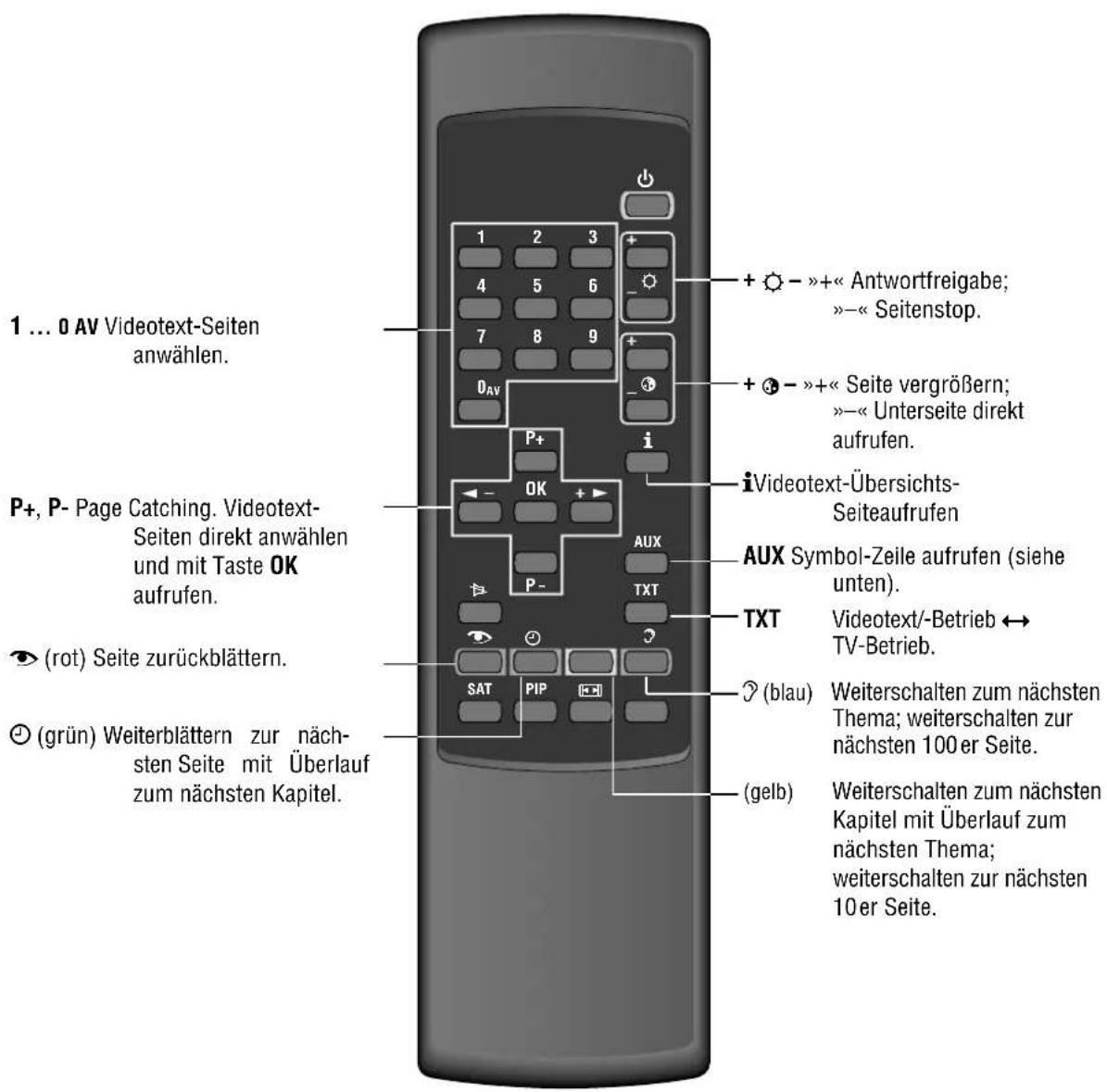

Kurzbeschreibung für den Videotext-Betrieb

1 ... 0 AV Videotext-Seiten anwählen. P+, P- Page Catching. Videotext-Seiten direkt anwählen und mit Taste OK aufrufen. (rot) Seite zurückblättern. (grün) Weiterblättern zur nächsten Seite mit Überlauf zum nächsten Kapitel. + ⚙ - »+« Antwortfreigabe; »-« Seitenstop. + ⚣ - »+« Seite vergrößern; »-« Unterseite direkt aufrufen. iVideotext-Übersichts-Seiteaufrufen AUX Symbol-Zeile aufrufen (siehe unten). TXT Videotext/-Betrieb ↔ TV-Betrieb. ? (blau) Weiterschalten zum nächsten Thema; weiterschalten zur nächsten 100 er Seite. (gelb) Weiterschalten zum nächsten Kapitel mit Überlauf zum nächsten Thema; weiterschalten zur nächsten 10 er Seite.

Die Bedeutung der Symbole

Symbol-Zeile mit Taste AUX einblenden.

Funktion auswählen mit Taste ◀- oder +▶.

Funktion aufrufen mit Taste OK.

54321

Zeichenhöhe vergrößern.

Wartezeit überbrücken im Fernseh-Betrieb.

Unterseite direkt abrufen.

Antwortfreigabe.

Seitenstop.

Floftext

Die Farbtasten führen zu den, in der Dialogzeile eingeblendeten Themen.

Videotext ...

… besteht aus einer großen Anzahl von Text-Seiten, zum Beispiel Nachrichten aus Sport und Politik, Börsenkurse, Wetterberichte und vielen anderen Informationen.

Das Videotext-Angebot sowie die Organisation und der Aufbau der einzelnen Seiten ist von Sendeanstalt zu Sendeanstalt unterschiedlich.

TOP-text (Table Of Pages) oder FLOF-text-Betrieb

Aus der Übersichts-Seite können verschiedene Themen, Kapitel und einzelne Seiten per Tastendruck aufgerufen werden.

1 Videotext mit Taste TXT einschalten.

Die Übersichts-Seite 100 oder die zuletzt aufgerufene Videotext-Seite erscheint.

i Am unteren Bildschirmrand sehen Sie eine Info-Zeile bestehend aus einem roten, grünen, gelben und blauen Schriftfeld.

Analog dazu finden Sie auf der Fernbedienung farblich gekennzeichnete Tasten.

2 Gewünschtes Thema mit der blauen Taste ♂ wählen.

Die blaue Infozeile zeigt das nächste Thema.

3 Gewünschtes Kapitel des Themas mit der gelben Taste wählen (mit Überlauf zum nächsten Thema).

Die gelbe Infozeile zeigt das nächste Kapitel des gewählten Themas.

4 Hat das gewählte Kapitel mehrere Einzelseiten, können diese abgerufen werden: Mit der grünen Taste blättern Sie weiter zur nächsten vorhandenen Seite (mit Überlauf zum nächsten Kapitel).

Mit der roten Taste 🚙 blättern Sie eine Seite zurück.

5 Die Videotext-Seiten können auch direkt mit den Ziffern-Tasten 0...9 angewählt werden.

6 Mit Taste iwird zur Übersichts-Seite 100 zurückgeblättert.

7 Videotext mit Taste TXT abschalten.

Normaler Videotext-Betrieb

1 Videotext mit Taste TXT einschalten.

Die Übersichts-Seite 100 oder die zuletzt aufgerufene Videotext-Seite erscheint.

2 Videotext-Seite anwählen, dazu die Seitennummer mit den Ziffern-Tasten 0...9 immer dreistellig eingeben.

Die Seite erscheint nach kurzer Zeit.

3 Mit der roten Taste 🔒 oder grünen Taste 🔒 können die Videotext-Seiten schrittweise nach unten oder nach oben weitergeblättert werden.

4 Mit der gelben Taste können die Videotext-Seiten zur nächsten 10er Stelle weitergeblättert werden.

5 Mit der blauen Taste können die Videotext-Seiten zur nächsten 100er Stelle weitergeblättert werden.

6 Mit Taste i wird zur Übersichts-Seite 100 zurückgeblättert.

7 Videotext mit Taste TXT abschalten.

Funktionen für beide Videotext-Betriebsarten

Diese Funktionen können direkt mit den Tasten der Fernbedienung abgerufen werden oder mit der Dialogzeile auf der Videotext-Seite.

1 Videotext mit Taste TXT einschalten.

Videotext-Seite vergrößern

1 » + « (Plus) der Taste + Ⓓ - öfter drücken, oder

1 Taste AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

2 Mit Taste ← oder +▶das Symbol 📋anwählen und mit Taste OK bestätigen.

3 Wiederholtes Drücken der Taste OK bewirkt: obere Bildhälfte in doppelter Schrifthöhe; untere Bildhälfte in doppelter Schrifthöhe; Normalbild.

Seiten-Stop bei Mehrfachseiten

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefaßt sein, die von der Sendeanstalt in einem bestimmten Zyklus automatisch »weitergeblättert« werden.

Markiert sind Mehrfachseiten durch eine Einblendung, z.B. 3/6 bedeutet; Sie sehen momentan die dritte von insgesamt sechs Unterseiten.

Wollen Sie eine Unterseite länger betrachten, dann kann die Seite „festgehalten“ werden.

1 » – « (Minus) der Taste + ⚙ – drücken, oder

1 Taste AUX drücken, am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

2 Mit Taste ← oder +▶das Symbol 🕒anwählen und mit Taste OK bestätigen.

Die gezeigte Seite wird nun »festgehalten«, nicht mehr aktualisiert. Das Weiterblättern unterbleibt.

3 Funktion mit Taste OK abschalten.

Unterseiten direkt aufrufen

2 »Unterseite« anwählen, dazu die Seitennummer mit den Ziffern-Tasten 0...9 immer vierstellig eingeben. Die Seite erscheint nach kurzer Zeit.

3 »Unterseite« mit » – « (Minus) der Taste+ ② - abschalten; es erscheint die aktuelle Unterseite. oder

1 Taste AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

2 Mit Taste ← oder +▶das Symbol 📄anwählen und mit Taste OK bestätigen.

In der Symbol-Zeile erscheint die angewählte Videotext-Seitennummer; z.B. 155/0001.

3 »Unterseite« anwählen, dazu die Seitennummer mit den Ziffern-Tasten 0...9 immer vierstellig eingeben. Die Seite erscheint nach kurzer Zeit.

4 »Unterseite« mit Taste OK abschalten; es erscheint die aktuelle Unterseite.

Antwort-Freigabe

Sie können in bestimmten Videotext-Seiten „verdeckte“ Antworten bzw. Informationen einblenden (freigeben), z.B. um Rätsel zu lösen

oder

um die VPS-Zeiten zum Programmieren eines Video-Recorders zu kontrollieren.

1 » + « (Plus) der Taste + ⚙ – drücken oder

1 Taste AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

2 Mit Taste ← oder +▶das Symbol ☐7anwählen und mit Taste OK bestätigen, die „verdeckten“ Informationen werden in die Videotext-Seite eingebendet.

3 »Antwort-Freigabe« mit Taste OK abschalten.

„Pagecatching“ (bestimmte Videotext-Seiten direkt anwählen und aufrufen)

Auf vielen Übersichts-Seiten finden Sie dreistellige Seitennummern, die Sie direkt anwählen können. Dies erspart Ihnen das Eingeben der Seitennummer.

1 »Pagecatching« mit Taste P+ oder P- einschalten.

Am oberen Bildrand wird »Pagecatching →OK« eingeblendet.

Hinter der ersten bzw. letzten Seitennummer der Übersichts-Seite blinkt ein helles Rechteck.

2 Mit Taste P+ oder P- die gewünschte dreistellige Seitennummer anwählen und mit Taste OK bestätigen; die Seite erscheint nach kurzer Zeit am Bildschirm.

3 Mit Taste iwird zur Übersichts-Seite 100 zurückgeblättert.

Wartezeiten überbrücken

i Während der Videotext-Decoder eine Seite sucht, können Sie diese Funktion zum Überbrücken von Wartezeiten verwenden.

Angenommen Sie wollen fernsehen und dennoch informiert werden, dann wählen Sie zuerst die betreffende Seite – z.B. Seite 143 – und danach:

1 Taste AUX drücken; am unteren Bildschirmrand wird die Symbol-Zeile eingeblendet.

2 Mit Taste ← oder +▶das Symbol ☒anwählen und mit Taste OK bestätigen.

Sie sehen das Fernsehbild und am oberen Bildrand ist das Videotext-Symbol 📄 eingeblendet. Erscheint später anstelle des Videotext-Symbols 📄 die Einblendung 143, dann wurde die Seite gefunden.

3 Die gefundene Seite mit Taste OK abrufen; die Videotext-Seite erscheint.

4 Funktion mit Taste TXT beenden.

Sonderfunktionen

i Die folgenden Einstellungen werden mit dem »DIALOG CENTER« durchgeführt.

»DIALOG CENTER« mit Taste i und Taste OK aufrufen.

i Die Einstellungen werden jeweils mit Taste TXT beendet.

Einschalten mit ...

Wenn Sie das Gerät häufig als AV-Monitor einsetzen – z.B. zusammen mit einer Camera als Überwachungsanlage oder bei Betrieb mit einem Satelliten-Receiver – kann mit dieser Funktion dem Programmplatz »AV« Vorrang eingeräumt werden. Nach dem Einschalten des Gerätes, mit der Netztaste, erscheint anstelle des Programmplatzes »P 1« der Programmplatz »AV«.

1 Aus dem »DIALOG CENTER« die Zeile »SONDER-FUNKTIONEN« mit Taste P+ oder P- anwählen und mit Taste OK bestätigen.

2 Die Zeile »TV einsch. mit« anwählen und mit Taste ◀ oder +▶den gewünschten Programmplatz, »Prog 1« oder »AV«, wählen.

Bild-/Tonskala

Beim Einstellen der Funktionen Lautstärke, Helligkeit und Farbkontrast wird jeweils eine Skala einge- blendet. Dieses kann unterbunden werden. Hierzu

1 aus dem »DIALOG CENTER« die Zeile »SONDER-FUNKTIONEN« mit Taste P+ oder P- anwählen und mit Taste OK bestätigen.

2 Die Zeile »Bild-/Toneinst.« anwählen und mit Taste ◀ oder +▶»aus« einstellen.

Lautstärke anpassen

Die Lautstärke zwischen normalen Fernsehsendungen und Werbeeinblendungen kann unterschiedlich laut sein. Dies können Sie ausgleichen.

1 Aus dem »DIALOG CENTER« die Zeile »SONDER-FUNKTIONEN« mit Taste P+ oder P- anwählen und mit Taste OK bestätigen.

2 Die Zeile »Autom. Lautst.« anwählen und mit Taste ◀ oder +▶»ein« wählen.

Decoder

1 Wird für ein Programm ein Decoder (Descrambler) benötigt und angeschlossen, dann muß – unter der Einblendung »Decoder«, für den entsprechenden Programmplatz »ON 1, ON 2 oder ON 3« (abhängig vom jeweiligen Decoder) gewählt werden.

i Wenn kein Decoder angeschlossen ist auf »aus« stellen.

Einstellung für den Betrieb mit Decoder, siehe Seite 14.

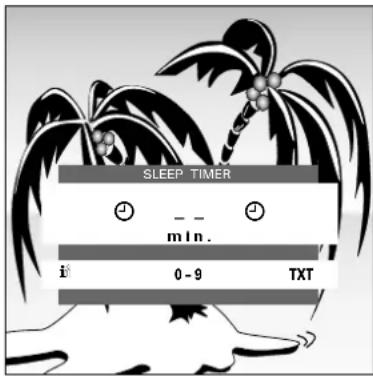

Sleep Timer einstellen

Mit dem Menü »SLEEP TIMER« können Sie für ihr Fernsehgerät eine Ausschaltzeit eingeben. Das Gerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (standby).

1 Aus dem »DIALOG CENTER« die Zeile »SLEEP TIMER« mit Taste P- oder P+ anwählen und mit Taste OK bestätigen.

2 Das Menü »SLEEP TIMER« wird eingeblendet.

SLEEP TIMER - - min. 0 - 9 TXT

3 Mit den Ziffern-Tasten 0...9 die gewünschte Ausschaltzeit zweistellig eingeben (von 01 ... 99 min).

4 Mit Taste AUX kann die eingegebene Ausschaltzeit gelöscht werden.

5 Mit Taste TXT wird die Einstellung beendet.

Programmplatznummer einblenden

Sie können die Programmplatznummer des gewählten Programmplatzes ständig einblenden.

1 Taste idrücken und warten bis die Einblendung »OK Dialog Center« erlischt.

Die Programmplatznummer wird ständig einge- blendet.

2 Funktion aufheben, dazu Taste izweimal drücken.

Die Kindersicherung

Mit dieser Funktion können Sie eine Geheimzahl eingeben, mit der alle Funktionen gesperrt werden

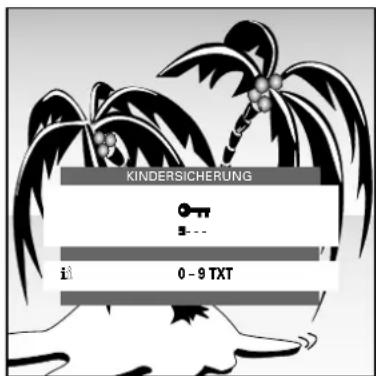

Kindersicherung aktivieren

»DIALOG CENTER« mit den Tasten i und OK aufrufen.

Die Zeile »Kindersicherung« anwählen und aufrufen.

KINDERSICHERUNG 0 - 9 TXT

Geheimzahl mit den Ziffern-Tasten 0...9 immer vierstellig eingegeben (z.B. 1111).

Geheimzahl mit Taste OK speichern.

Der Schlüssel erscheint in "Rot", die Seite »KINDERSICHERUNG« mit Taste TXT abschalten.

Nach Aus- und Wiedereinschalten des Fernsehgerätes blendet sich die Seite »Kindersicherung« ein; alle Funktionen sind gesperrt.

Bitte die gespeicherte Geheimzahl gut merken!

Kindersicherung abschalten

Gerät einschalten.

Geheimzahl mit den Ziffern-Tasten 0...9 immer vierstellig eingegeben (z.B. 1111).

Das Gerät schaltet auf das Fernsehbild. Nach erneutem Aus- und Wiedereinschalten des Gerätes ist die Kindersicherung wieder aktiv.

Funktion Kindersicherung aufheben (deaktivieren) Hierzu aus dem »DIALOG CENTER« die Zeile »Kindersicherung« anwählen und aufrufen. Geheimzahl vierstellig eingeben und die Taste AUX drücken.

Falls Sie die Geheimzahl vergessen haben, hilft Ihnen eine Ziffernkombination auf der letzten Seite dieser Bedienungsanleitung weiter. Wenn Sie nacheinander diese Tasten der Fernbedienung drücken, wird die „Verriegelung“ aufgehoben.

SERVICE-Funktion

1 »DIALOG CENTER« mit Taste i und Taste OK aufrufen.
2 Die Zeile »SERVICE« mit Taste P- oder P+ anwählen und mit Taste OK aufrufen.

3 Gewünschte Funktionen mit Taste P- oder P+ anwählen.

4 Mit Taste ◀ - oder +▶ verändern.

i Die Einstellungen werden jeweils mit Taste TXT beendet.

Decoder (P1 - 99)

Siehe »Einstellung für Betrieb mit Decoder« (Seite 14).

Wird der Decoder programmplatzbezogen eingestellt ist automatisch die Einstellung »manuell« gewählt.

Farbe (Farbnorm manuell einstellen)

Beim Belegen der Programmplätze mit dem Programmsuchlauf wird die Farbnorm automatisch zugeordnet. Ist die Farbe der verschiedenen Programme in Ordnung, brauchen Sie diese Einstellung nicht durchführen, sonst

1 kann zwischen »PAL« oder »auto« gewählt werden.

Blauer Bildschirm wählen

Mit dieser Einstellung kann bei verrauschtem Bild auf ein blaues Bild umgeschaltet werden.

Schwarzer Bildschirm wählen

Mit dieser Einstellung wird störendes Programmflimmern während des Umschalten des Programmplatzes vermieden.

Sendername

Von einigen Sendeanstalten wird der Sendername angeboten. Dieser wird beim Wechseln des Programmplatzes kurz angezeigt. Sie können diese Anzeige abschalten.

1 Die Zeile »Sendername« anwählen und mit Taste ◀- oder +▶ »aus« einstellen.

Beim Wechseln des Programmplatzes wird nur noch die Nummer des Programmplatzes angezeigt.

SAT

! Diese Einstellung muß auf »aus« stehen.

(Wurde SAT »ON1/ON2« gewählt, ist keine Programmplatzwahl möglich.)

i Die Funktionen dieser Zeile sind dem Fachhändler vorbehalten.

Die AUDIO-/VIDEO-Anschlüsse

Das Fernsehgerät ist mit verschiedenen Buchsen ausgestattet. Daran können verschiedene Zusatzgeräte – wie z.B. Camera-Recorder, Video-Recorder, SAT-Receiver, SET-TOP-Box, Pay-TV-Decoder usw. – angeschlossen werden.

Decoder oder Satellitenreceiver an Buchse »AV 1« anschließen

Einige Sender – deren Programme über Kabelanlagen oder Satelliten-Receiver zugeführt werden – verschlüsseln ihre Sendungen. Bild und Ton sind damit unkenntlich. Mit einem Decoder können Sie derartige Programme entschlüsseln.

Einstellung für den Betrieb mit Decoder

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des Decoders oder Satelliten-Receivers mit einem EURO/AV (Scart)-Kabel verbinden.
1 Programmplatz wählen, mit dem das verschlüsselte Programm belegt ist.
Das Fernsehgerät schaltet automatisch auf Programmplatz »AV1«.
2 »DIALOG CENTER« mit den Tasten iund OK aufrufen.
3 Die Zeile »SONDERFUNKTIONEN« anwählen und aufrufen.
4 Die Zeile »Decoder P ..« anwählen. In dieser Zeile wird der Programmplatz angezeigt, der zuvor gewählt wurde.
5 Taste ← oder +▶drücken (Wahl zwischen ON1, ON2, ON3 – dies ist abhängig vom verwendeten Decoder).
i Diese Einstellung kann auch in der Seite »SERVICE« für alle Programmplätze (1 – 99) aktiviert werden.
6 Seite mit Taste TXT verlassen.

Bedienung

1 Programmplatz wählen, mit dem das verschlüsselte Programm belegt ist; oder

für den Betrieb mit Satelliten-Receiver Programmplatz »AV1« mit Taste 0 AV anwählen.

☐ Videorecorder oder SET-TOP-Box an Buchse »AV 1« anschließen

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des Video-Recorders oder SET-TOP-Box mit einem EURO/AV (Scart)-Kabel verbinden.
2 Taste 0 AV so oft drücken, bis am Gerät »AV1« angezeigt wird.

Videostandard (VHS oder SVHS) einstellen Diese Einstellung ist vom angeschlossenen Videorecorder abhängig (nur in AV-Stellung).

1 »DIALOG CENTER« mit den Tasten iund OK aufrufen.
2 Die Zeile »SONDERFUNKTIONEN« anwählen.
3 Die Zeile »Video« anwählen und aufrufen und mit Taste ← oder +▶»VHS« oder »SVHS« wählen.

Wiedergabe

1 Videorecorder oder SET-TOP-Box einschalten und die gewünschte Funktion wählen.

Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen des externen Gerätes.

Anschluß eines Camera-Recorder an Buchse »AV2«

Anschließen

1 Buchse »VIDEO« (gelbe Buchse) des Fernsehgerätes mit der entsprechenden Bild-Buchse des Camera-Recorders verbinden.

Tonsignal (Stereo oder Mono)

1 Buchsen »L AUDIO IN R« (weiße/rote Buchse) des Fernsehgerätes mit den Tonbuchsen des Stereo-Camera-Recorders verbinden,

oder

Buchse »L AUDIO IN« (weiße Buchse) des Fernsehgerätes mit der Tonbuchse des Mono-Camera-Recorders verbinden.

2 Taste 0 AV so oft drücken, bis am Gerät »AV2« angezeigt wird.

Wiedergabe

1 Camera-Recorder einschalten, Cassette einschieben und die Wiedergabe starten.

Am Fernsehgerät sehen und hören Sie die Bild- und Ton-Informationen vom Camera-Recorder.

Kopfhörer

1 Kopfhörer-Stecker (3,5 mm ø Klinke) in die Kopfhörer-Buchse an der Frontseite des Gerätes stecken. Die Kopfhörer-Lautstärke können Sie gesondert einstellen (Kopfhörer-Impedanz max. 32 Ω).

Ton (Stereo-/Zweiton, Mono) des Kopfhörers ändern

1 Seite »TON« mit Taste ☎anwählen.

2 Die Zeile »Ω« anwählen und mit Taste ◀- oder +▶ gewünschte Tonart wählen:

Bei Stereo »Stereo« oder »Mono«; bei Nicam Stereo »Stereo« oder »Analog«; bei Zweiton-Sendungen »Dual A« oder »Dual B«.

3 Seite »TON« mit Taste ☎ oder TXT abschalten.

Lautstärke des Kopfhörers ändern

1 Taste AUX drücken und danach mit Taste ◀- oder +▶die Kopfhörer-Lautstärke ändern.

Der geänderte Wert wird auf einer Skala angezeigt.

Überspielen von Videoaufzeichnungen über das Fernsehgerät

Sie können Aufzeichnungen von einem Video-/Camera-Recorder zu einem Videorecorder überspielen.

Die Möglichkeit:

Camera-Recorder (AV2) auf Videorecorder (AV1).

Sie können während des Überspielens auf ein Fernsehprogramm schalten.

Das Überspielen von einem SVHS-Video-/Camera-Recorder zu einem SVHS-Video-/Camera-Recorder ist nicht möglich.

1 AV-Programmplatz mit Taste 0 AV wählen.

2 Taste AUX drücken.

3 Mit Taste 0 AV die Copier-Funktion aktivieren.

4 Wiedergabe/Aufnahme an Camera-Recorder/Video-recorder starten.

Die Überspielung läuft, jetzt können Sie mit dem Fernsehgerät jedes Programm sehen, ohne die Aufzeichnung zu stören.

i Kopierfunktion abschalten, dazu die Pkt. bis 3

Netzspannung:

220 - 240 V, 50/60 Hz

(Regelbereich des Netzteiles 165 ... 265 V)

»Das Gerät darf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung«.

Für Ersatzzwecke bestellen Sie bitte das Netzka- bel bei Ihrer Kundendienst-Stelle.

Aufnahme:

ca. 80 W

In Bereitschaft (Stand-by) 6 W

Empfangsbereiche:

Kanäle C01 ... C99

Sonderkanäle S01 ... S41

Tonendstufe:

2 x 8 W Musikleistung (2 x 4 W Sinus)

SAT:

Das Fernsehgerät ist mit einem SAT-Baustein SER 251 nachrüstbar. Fragen Sie Ihren Fachhändler.

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerät Zusatzgeräte anschließen wollen (z. B. Computer, Verstärkeranlage), dann kann Ihr Fachhändler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:

Stift Signal

1 = Audio Ausgang rechts

2 = Audio Eingang rechts

7 = RGB Blau Eingang

8 = Schaltspannung

9 = Grün Masse

10 = Datenleitung

11 = RGB Grün Eingang

12 = -

13 = Rot Masse

14 = Masse

15 = RGB Rot Eingang (Chroma; S VIDEO)

16 = RGB Schaltspannung

17 = Video Masse

18 = RGB Schaltspannung Masse

19 = Video Ausgang

20 = Video Eingang

21 = Abschirmung/Masse

CE Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen.

89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen:

EN 60065, EN 55013, EN 55020

Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs-Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung – verursacht durch die Bildröhre – ist ausreichend abgeschirmt und darum völlig ungefährlich. Beschleunigungsspannung max. 27 kV/mittlerer Strahlstrom 1,5 mA.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

7 0 3 8
