BEDIENUNGSANLEITUNG 27WL65P TOSHIBA

Sicherheitsvorkehrungen - Was Sie tun und was Sie nicht tun sollten 27

Installation und wichtige Informationen 28

Die Fernbedienung - eine Übersicht auf einen Blick 29

Anschließen von externen Geräten - eine Anleitung zum Anschließen von Geräten an der Rückseite des TV-Geräts 30

Anschlüsse und Steuerungen - Einschalten des TV-Geräts, Verwendung der Steuertasten an der Seite, Kopfhöreranschluss, Anschließen von Geräten an der Seite des TV-Geräts 32

Abstimmen des TV-Geräts - erste Abstimmung und Programmsortierung, manuelle Abstimmung 33

Abstimmen des TV-Geräts - Feinabstimmung 34

Abstimmen des TV-Geräts - APS, Auswählen der Sprache 35

Steuerungen und Funktionen

Allgemeine Steuerungen - Auswählen der Programmplätze, Zeitanzeige 36

Zweisprachige und Stereosendungen - Stereo-/Mono- oder zweisprachige Sendungen 36

Tastensperre - Deaktivieren der Tasten am TV-Gerät 36

Aus-Timer - Einstellen der Abschaltung des TV-Geräts 36

Bildformat 37

Bildsteuerungen - Bildmodus (Kontrast, Helligkeit, Schärfe, Farbe, Farbton), Farbtemperatur, Rauschunterdrückung, Filmmodus 38

Bildsteuerungen - SD Comb, VCR-Modus, Blauer Bildschirm, PIP, PAP 39

Klangsteuerungen - Lautstärke, Stummschaltung, Equalizer, Balance 40

Klangsteuerungen - Kopfhörer, AVL, Effekt, Dynamik-Bass 41

Eingangsauswahl und AV-Anschlüsse - Eingangs- und Ausgangsbuchsen für angeschlossene Geräte 42

PC-Modus 43

Anzeigemodi PC-Eingang 44

TEXT-DIENSTE

Text - Einstellen und allgemeine Informationen, Steuertasten 45

PROBLEMLÖSUNG

Fragen und Antworten - Antworten auf häufig gestellte Fragen 46

Notizen - Für eigene Notizen 47

INFORMATIONEN

Technische Daten und Zubehör - technische Informationen über das TV-Gerät und mitgeliefertes Zubehör 49

DEUTSCH - 26 -

Sicherheitshinweise

Dieses Gerät wurde unter Berücksichtigung der internationalen Sicherheitsstandards konzipiert und produziert. Sie müssen jedoch wie bei jedem anderen Elektrogerät Vorsicht walten lassen, um beste Ergebnisse zu erzielen und größtmögliche Sicherheit zu gewährleisten. Lesen Sie deshalb zu Ihrer eigenen Sicherheit die unten aufgeführten Hinweise. Das sind allgemeine Hinweise, die Ihnen bei der Bedienung elektrischer Geräte helfen. Einige Hinweise sind eventuell für das gerade gekaufte Gerät nicht relevant.

Luftzirkulation...

Halten Sie um den Fernseher mindestens 10 cm Abstand ein, um ausreichende Luftzirkulation zu gewährleisten. Damit wird vermieden, dass sich der Fernseher überhitzt und deshalb beschädigt wird. Staubige Standorte sollten ebenfalls vermieden werden.

Schaden durch Überhitzung...

Wenn Sie das Fernsehgerät direktem Sonnenlicht aussetzen oder es in der Nähe eines Heizkörpers aufstellen, könnte das Gerät beschädigt werden. Vermeiden Sie Standorte, die sehr heiß oder feucht werden könnten, oder Standorte, bei denen die Temperatur auf unter 5 °C absinken könnte.

Netzspannung...

Die für dieses Gerät erforderliche Netzspannung beträgt 230 V AC mit 50 Hz. Schließen Sie das Gerät niemals an eine Gleichstromversorgung oder irgendeine andere Stromquelle an. Stellen Sie sicher, dass das Fernsehgerät nicht auf dem Stromkabel steht. Schneiden Sie NIEMALS den Netzstecker von diesem Gerät ab. Er hat einen speziellen Funkentstörfilter, und wenn dieser entfernt wird, könnte dies die Leistung des Geräts beeinträchtigen. Für dieses Gerät ist eine geerdete Stromversorgung erforderlich. FALLS SIE ZWEIFEL HABEN, FRAGEN SIE BITTE EINEN SACHKUNDIGEN ELEKTRIKER.

Was Sie tun sollten

Lesen Sie die Bedienungsanleitung vor Beginn des Betriebs.

Vergewissern Sie sich, dass sämtliche elektrische Anschlüsse (einschließlich Netzkabel, Verlängerungskabel und die Anschlüsse zwischen den Geräteteilen) ordnungsgemäß und im Einklang mit den Anweisungen des Herstellers ausgeführt sind. Ziehen Sie den Netzstecker aus der Netzsteckdose bevor Sie mit dem Herstellen oder der Änderung von Anschlüssen beginnen.

Lassen Sie sich von Ihrem Händler beraten, wenn Unklarheiten bezüglich Installation, Betrieb oder Sicherheit des Geräts bestehen.

Bei der Handhabung von Glasplatten oder –Türen an dem Gerät ist Vorsicht geboten.

Was Sie nicht tun sollten...

Entfernen Sie NIEMALS fest angeschraubte Abdeckungen, da sonst gefährliche Spannungen freigelegt werden könnten.

Verstellen Sie NIEMALS die Ventilationsöffnungen des Geräts mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen, etc. Überhitzung kann zu Beschädigungen oder verkürzter Lebensdauer des Geräts führen.

Setzen Sie das Gerät NIEMALS Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Behälter, wie z.B. Vasen, auf das Gerät.

Stellen Sie NIEMALS Wärmequellen oder offene Flammen wie brennende Kerzen oder Lampen auf oder in die Nähe des Geräts. Hohe Temperaturen können Kunststoff schmelzen und zu Bränden führen.

Verwenden Sie KEINE selbst gemachten Ständer und benutzen Sie NIEMALS Holzschrauben zur Befestigung von Standbeinen am Gerät. Um völlige Sicherheit zu gewährleisten, verwenden Sie ausschließlich vom Hersteller empfohlene Ständer, Halter oder Standbeine in Übereinstimmung mit den Anweisungen.

Verwenden Sie Kopfhörer NIEMALS mit zu hoher Lautstärke. Andernfalls kann es zu dauerhaften Gehörschäden kommen.

Lassen Sie NIEMALS Geräte ohne Aufsicht eingeschaltet, es sei denn es wird ausdrücklich darauf hingewiesen, dass diese für unbeaufsichtigten Betrieb konzipiert sind oder über einen Standby-Betriebsmodus verfügen. Schalten Sie die Geräte ab, indem Sie den Netzstecker ziehen. Stellen Sie sicher, dass auch die anderen Familienangehörigen mit dieser Vorgehensweise vertraut sind. Für Behinderte können eventuell Sondereinrichtungen erforderlich sein.

Brechen Sie den Betrieb unbedingt ab, wenn Sie Zweifel an der ordnungsgemäßen Funktion des Gerätes haben oder das Gerät beschädigt ist. Schalten Sie gegebenenfalls das Gerät aus, ziehen Sie den Netzstecker und wenden Sie sich an Ihren Händler.

VOR ALLEM ABER lassen Sie NIEMALS zu, dass jemand, insbesondere Kinder, gegen den Bildschirm drückt oder dagegen schlägt oder irgendwelche Gegenstände in Löcher, Schlitze oder andere Öffnungen in der Abdeckung steckt.

Gehen Sie im Umgang mit Elektrogeräten beliebiger Art NIEMALS irgendwelche Risiken ein - Vorsicht ist besser als Nachsicht!

DER NETZSTECKER WIRD FÜR DIE VÖLLIGE NETZTRENNUNG VERWENDET UND MUSS DAHER GUT ZUGÄNGLICH SEIN.

Installation und wichtige Informationen

Aufstellungsort

Stellen Sie das Fernsehgerät nicht in direktem Sonnenlicht oder neben starken Lichtquellen auf. Sanfte, indirekte Beleuchtung ist für angenehmes Fernsehen zu empfehlen. Verwenden Sie Vorhänge oder Jalousien, um den Einfall von direktem Sonnenlicht auf den Bildschirm zu vermeiden.

Stellen Sie das Gerät auf eine feste Unterlage. Die Oberfläche sollte flach und eben sein. Befestigen Sie das Gerät anschließend mit einem festen Band und dem Haken, der sich unter der entfernbaren Abdeckung befindet, an einer Wand oder an der Aufstellfläche.

Stellen Sie sicher, dass das Fernsehgerät an einem Ort aufgestellt wird, wo es nicht umgestoßen oder von Gegenständen getroffen werden kann, da Druck den Bildschirm beschädigen oder zerstören kann. Achten Sie auch darauf, dass keine kleinen Gegenstände in Schlitze oder Öffnungen des Gehäuses gesteckt werden können.

HAFTUNGSAUSSCHLUSSKLAUSEL

Toshiba ist unter keinen Umständen haftbar für Verluste und/oder Schäden am Produkt, die durch Folgendes verursacht werden:

i) Feuer
ii) Erdbeben
iii) Unbeabsichtigte Beschädigungen
iv) Absichtlich unsachgemäße Verwendung des Produkts
v) Verwendung des Produkts unter unsachgemäßen Bedingungen
vi) Verluste und/oder Schäden, die am Produkt verursacht wurden, während es sich im Besitz Dritter befand
vii) Jegliche Verluste oder Schäden, die aus einem Fehler der Besitzers und/oder seinem Versäumnis, den Anweisungen im Benutzerhandbuch zu folgen, resultieren.
viii) Jegliche Verluste oder Schäden, die durch unsachgemäße Verwendung oder Fehlfunktionen des Produkts bei gleichzeitiger Verwendung von Zusatzgeräten entstehen.

Darüber hinaus haftet Toshiba nicht für irgendwelche Folgeschäden und/oder Verluste, einschließlich, aber nicht beschränkt auf Folgende: Gewinnentgang, Betriebsunterbrechung, oder den Verlust aufgezeichneter Daten, egal ob sie während normalem Betrieb oder aufgrund falscher Bedienung verursacht wurden.

Wenn Standbilder, wie Teletext, Kanal-ID-Logos, Computeranzeigen, Videospiele, On-Screen-Menüs, usw. längere Zeit auf dem TV-Bildschirm angezeigt werden, könnten Sie deutlich sichtbar auf dem Bildschirm verbleiben. Wir empfehlen daher, Helligkeits- und Kontrasteinstellungen zu verringern.

DEUTSCH - 28 -

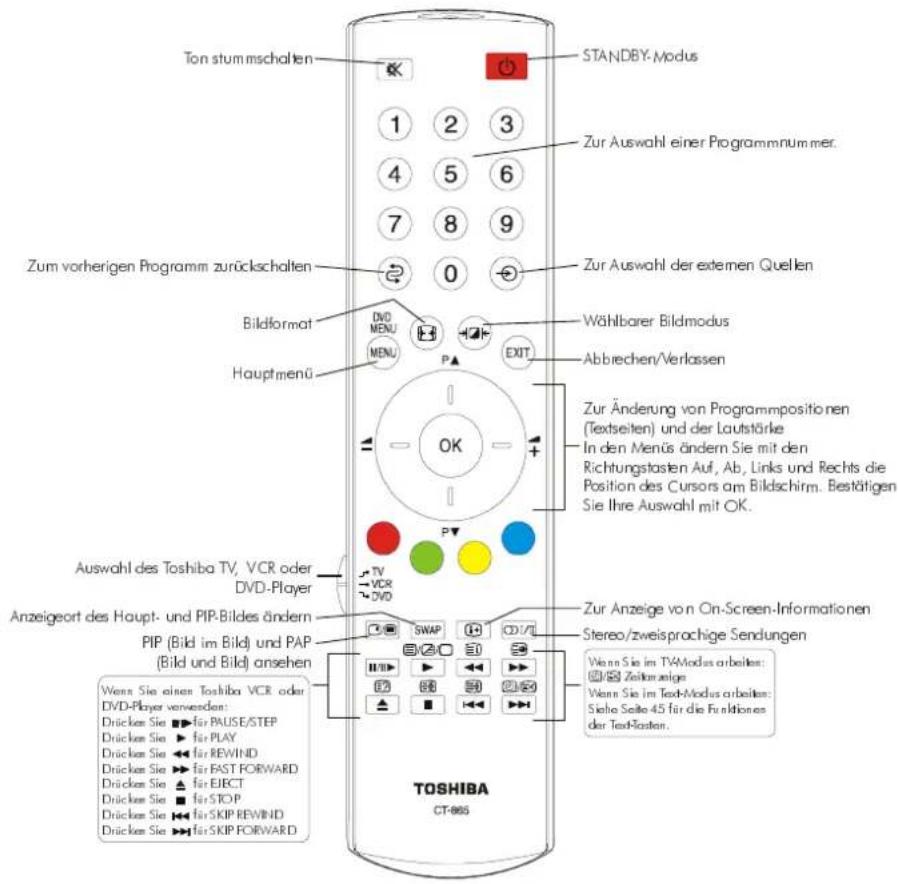

Die Fernbedienung

Einfache Übersicht über die Fernbedienung auf einen Blick.

Ton stummschalten STANDBY-Modus 1 2 3 Zur Auswahl einer Programmnummer. 4 5 6 7 8 9 Zum vorherigen Programm zurückschalten Zur Auswahl der externen Quellen 0 Bildformat Wählbarer Bildmodus Hauptmenü EXIT Abbrechen/Verlassen OK Zur Änderung von Programmpositionen (Textseiten) und der Lautstärke In den Menüs ändern Sie mit den Richtungstasten Auf, Ab, Links und Rechts die Position des Cursors am Bildschirm. Bestätigen Sie Ihre Auswahl mit OK. Auswahl des Toshiba TV, VCR oder DVD-Player Anzeigeort des Haupt- und PIP-Bildes ändern PIP (Bild im Bild) und PAP (Bild und Bild) ansehen SWAP CD1/1 TOSHIBA CT-865 Zur Anzeige von On-Screen-Informationen Stereo/zweisprachige Sendungen Wenn Sie im TV4Modes arbeiten: Zeitkennige Wenn Sie im Text-Modus arbeiten: Siehe Seite 45 für die Funktiones der Text-Staten.

Einlegen der Batterien / Reichweite der Fernbedienung

Entfernen sie die hintere Abdeckung Ihrer Fernbedienung zum Öffnen des Batteriefachs und achten Sie beim Einlegen der Batterien auf deren richtige Polung. Geeignete Batterien für diese Fernbedienung sind AAA, IEC R03 1,5V.

Verwenden Sie niemals alte, benutzte Batterien zusammen mit neuen und verwenden Sie keine unterschiedlichen Batterietypen. Entfernen Sie leere Batterien sofort, um zu verhindern, dass Säure ins Batteriefach ausläuft. Entsorgen Sie alte Batterien an ausgewiesenen Stellen.

Die Leistung Ihrer Fernbedienung wird beeinträchtigt, wenn das Gerät mehr als 5 Meter oder außerhalb eines Winkels von 30 Grad von der Mitte Ihres Fernsehers entfernt ist. Wenn die Reichweite geringer wird, müssen Sie eventuell die Batterien austauschen.

DEUTSCH - 29 -

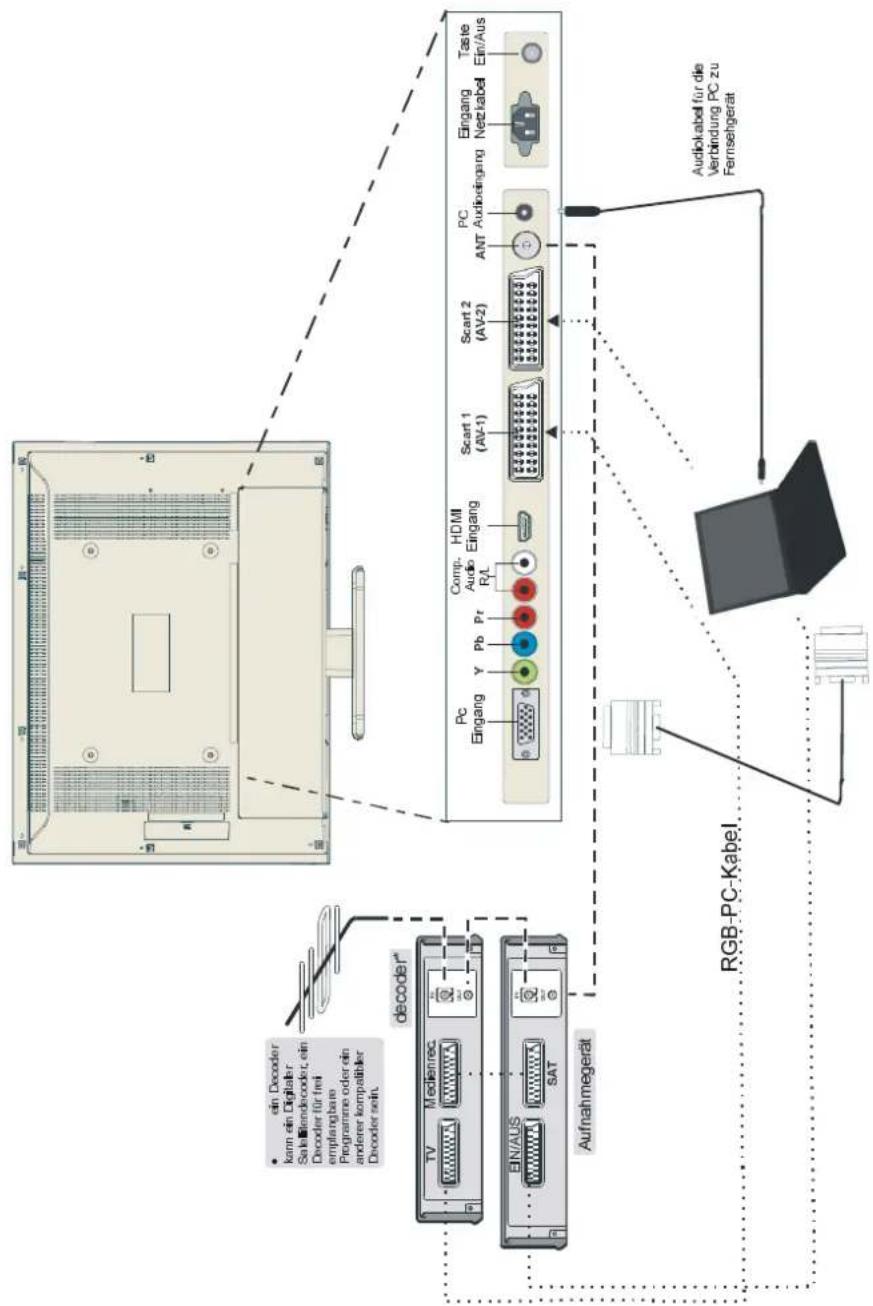

Anschließen von externen Geräten

Trennen Sie das Gerät vom Netz, bevor Sie ein externes Gerät anschließen.

ein Decoder kann ein Digitaler Sakoläbendecoder, ein Decoder für frei emplangbare Programme oder ein anderer kompatibler Decoder sein. decoder* TV Medienrec FIN/AUS SAT Aufnahmegerät RGB-PC-Kabel Comp. Audio R/L HDMI Eingang Scart 1 (AV-1) Scart 2 (AV-2) PC ANT Audioeingang Eingang Neck kabel Taste Ein/Aus Audiokabel für die Verbindung PC zu Fernsehgerät

DEUTSCH - 30 -

Anschließen von externen Geräten / Fortsetzung

Antennenkabel:

Schließen Sie das Antennenkabel an die Buchse an der Rückseite des TV-Geräts an. Wenn Sie einen Decoder oder ein Aufnahmegerät verwenden, müssen Sie das Antennenkabel an den Decoder und/oder das Aufnahmegerät und von dort an das TV-Gerät anschließen.

SCART-Kabel:

Schließen Sie die IN/OUT-Buchse des Aufnahmegeräts an das TV-Gerät an. Schließen Sie die TV-Buchse des Decoders an das TV-Gerät an. Schließen Sie die SAT-Buchse des Aufnahmegeräts an die MEDIARECORDER-Buchse des Decoders an.

Bevor Sie APS (AUTOPROGRAMMIERUNG) des TV-Geräts ausführen, müssen Sie den Decoder und das Aufnahmegerät in den Standby-Modus schalten.

Da eine große Vielfalt von Geräten an der Rückseite des TV-Geräts angeschlossen werden kann, sollten Sie UNBEDINGT die betreffenden Gerätehandbücher konsultieren.

Wir empfehlen, SCART 1 für den Decoder und SCART 2 für das Aufnahmegerät zu verwenden.

Wenn Sie S-VIDEO-Geräte anschließen, müssen Sie INPUT auf AV-4 S. setzen. Siehe Seite 42.

Wenn das TV-Gerät automatisch auf das externe Gerät schaltet, können Sie durch Drücken der entsprechenden Programmtaste zum normalen Fernsehbetrieb zurückschalten. Um das externe Gerät aufzurufen, drücken Sie ⬤, um zwischen AV-1, AV-2, YPbPr, AV-4, AV-4 S, HDMI oder PC zu wählen.

Anschließen eines PCs über den PC-Eingang.

• Schalten Sie Computer und TV-Gerät aus, bevor Sie die Anschlüsse vornehmen.
• Schließen Sie das PC-Kabel an den PC-Eingang Ihres TV-Geräts und an die 15-poligen Buchse an der Rückseite Ihres Computers an.
• Ziehen Sie die Schrauben an den Steckern fest, bis die Anschlüsse fest verbunden sind.
• Wenn Sie ein Windows-Betriebssystem auf einem PC mit einer Microsoft Plug&Play-kompatiblen Grafikkarte verwenden, wählt Ihr System automatisch die beste Bildwiederholrate für Ihren Monitor aus.
• Für das PC-Audiosignal verwenden Sie die Stereoklinkenbuchse an der rechten Seite des Tuners.

High Definition

Ihr TV-Gerät kann High-Definition-Bilder von Geräten wie High-Definition-Satellitenreceivern oder -DVD-Playern anzeigen. Diese Geräte müssen über die HDMI-Buchse oder die YPbPr (Component)-Buchsen angeschlossen werden. Diese Buchsen können 720p- oder 1080i-Signale empfangen.

Bitte beachten Sie: Obwohl dieses Gerät für den Anschluss von HDMI-Komponenten geeignet ist, kann es vorkommen, dass bestimmte Geräte nicht richtig funktionieren.

WICHTIG!

Schließen Sie keine digitalen Settop-Boxen über Scart 1 an. Verwenden Sie dafür Scart 2.

DEUTSCH - 31 -

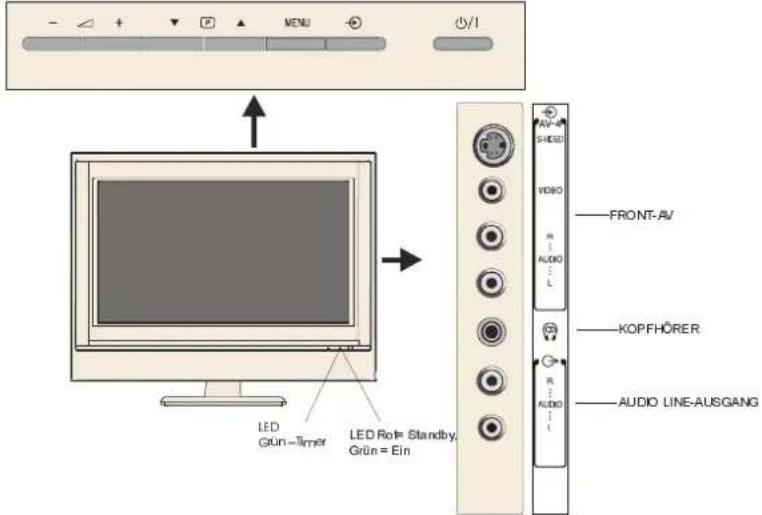

Anschlüsse und Steuerungen

Eine Vielzahl von externen Geräten kann über die Buchsen an der Seite des TV-Geräts angeschlossen werden.

Während alle notwendigen Einstellungen und Steuerungen für das TV-Gerät über die Fembedienung erfolgen, können einige Funktionen auch über die Tasten an der Oberseite des TV-Geräts eingestellt werden.

LED Gün=Timer LED Roll= Standby, Grün= Ein AV=AV SHEDD VIDEO R1 AUDIO L FRONT-AV KOPFHÖRER R2 AUDIO L AUDIO LINE-AUSGANG

Einschalten

Wenn die Netzspannungsleuchte nicht leuchtet, drücken Sie die POWER-Taste an der Rückseite des TV-Geräts, um es einzuschalten. Daraufhin leuchtet eine ROTE LED auf. Drucken Sie dann eine

Zifferntaste oder P▲/P∅zw. auf der Fernbedienung, um die Bildschirmanzeige zu sehen. Daraufhin wird die LED GRÜN.

Um das Fernsehgerät in den Standby-Modus zu schalten, drücken Sie "ü" auf der Fernbedienung oder dem Fernsehgerät. Die LED beginnt daraufhin rot zu leuchten.

Um fernzusehen, drücken Sie erneut "☐" oder eine Zifferntaste. Es kann einige Sekunden dauern, bis das Bild erscheint.

Verwendung der Fernbedienung

Drücken Sie die Taste MENU auf der Fernbedienung, um die Menüs zu sehen.

Im TV-Modus erscheint das Menü als Gruppe von Symbolen für jede Option. Drücken Sie die Taste Links oder Rechts, um eine Option zu wählen.

Um die Optionen zu verwenden, drücken Sie die Tasten Auf und Ab auf der Fernbedienung. Dâmit bewegen Sie sich in den Optionen auf oder ab. Zum Auswählen der entsprechenden Option drücken Sie OK, Rechts oder Links. Folgen Sie den Anweisungen am Bildschirm. Die Funktionen der einzelnen Menüs werden in diesem Handbuch noch detailliert erklärt.

Verwendung der Steuerung und Anschlüsse

Verwendung der Steuertasten auf der Oberseite des TV-Geräts

• Zum Ändern der Lautstärke drücken Sie + △ -
• Zum Ändern der Programmposition drücken Sie ▲P▼ an der Oberseite des TV-Geräts.
• Drücken Sie MENU und + △ — und ▲ P ▼ um die Menüoptionen zu steuern.
• Drücken Sie MENÜ zum Fertigstellen.

Wenn Sie Monogeräte an den Anschluss V-4 (FRONT-AV) anschließen, müssen Sie den Audioausgang des Geräts an die L- oder R-Buchse am TV-Gerät anschließen. Drücken Sie dann ODI/II , um Dual I für Mono links und Dual II für Mono rechts auszuwählen.

Um den Eingang auszuwählen, drücken Sie→, bis im Menü QUELLE V-4 markiert ist, wie auf Seite 42 beschrieben. Das TV-Gerät erkennt automatisch den Signaltyp.

Bitte lesen Sie immer die Bedienungsanleitung des entsprechenden Geräts für weitere Details.

Bitte beachten Sie: Wenn ein Kopfhörer eingesteckt wird, werden alle Lautsprecher stummgeschaltet.

DEUTSCH - 32 -

Erste Abstimmung und Programmsortierung, manuelle Abstimmung

Bevor Sie das TV-Gerät einschalten, müssen Sie eventuell angeschlossene Decoder und Aufnahmegeräte in den Standbymodus schalten und sicherstellen, dass die Antenne an das Fernsehgerät angeschlossen ist. Um das TV-Gerät einzurichten, verwenden Sie die Tasten auf der Fernbedienung, wie auf Seite 29 beschrieben.

1 Drücken Sie den Netzschalter; es erscheint dann der APS-Bildschirm. Dieser Bildschirm erscheint, wenn das TV-Gerät das erste Mal eingeschaltet wird bzw. wenn das Gerät zurückgesetzt wird.

AUT. PROG. Sprache Land Deutschland Deutschland ANTENNIEN KABELÜBERPRÖFEN AUTO. PROGRAMMIER SYSTEM OK Abbeschen

② Verwenden Sie die Tasten Auf und Ab, umdliche Optionen Sprache und Land zu markieren. Drücken Sie die Taste Linkesodeer Rechts, um die ausgewählte Option einzustellen. Drücken Sie dann die Taste IROT oder O&K, umdlich die Abstimmung zu starten.

③ Das TV-Gerät sucht nun nach allen empfangbaren Sendern. Dabei zeigt der Fortschrittsbalken den Status an.

Sie müssen die Suche vollständig ablaufen lassen.

Wenn die Suche abgeschlossen ist, wählt das TV-Gerät automatisch die Programmposition 1 aus. Das Bild ist eventuell nicht scharf oder das Signal kann schwach sein. Die Abfolge der Sender kann aber mit der Programmtabelle, die am Bildschirm angezeigt wird, geändert werden.

PROGRAMM 01 ITV 1 C-43 02 Z0F 12 C-94 03 C-65 13 C-98 04 C-82 14 S-40 05 C-66 15 +- 06 C-96 16 +- 07 C-36 17 +- 08 S-23 18 +- 09 S-23 19 +- 10 C-25 20 +- Name Enligen Löchen APB

4 Während die Senderliste angezeigt wird, können Sie mit den Tasten Auf oder Ab den Sender auswählen, den Sie verschieben wollen. Drücken Sie dann die Taste GRÜN.

⑤ Verwenden Sie die Tasten Auf und Ab, um in der Liste zur gewünschten Position zu gelangen. Dabei werden die anderen Sender verschoben. Drücken Sie dann nochmal die Taste GRÜN. Der gewünschte Sender wird dann an die neue Position verschoben.

Wiederholen Sie den Vorgang falls erforderlich und drücken Sie dann EXIT. Wenn das TV-Gerät nicht mit einem SCART-Kabel an ein Aufnahmegerät oder einen Decoder angeschlossen werden kann oder wenn ein Sender auf einem anderen System erforderlich ist, kann ein Programmplatz auch manuell eingestellt werden.

Manuelle Abstimmung

Um eine Programmposition des TV-Geräts einem Decoder oder Aufnahmegerät zuzuweisen:

Schalten Sie den Decoder ein, legen Sie einen aufgezeichneten Film in das Aufnahmegerät ein und drücken Sie PLAY. Nehmen Sie dann die manuelle Abstimmung vor.

1 Drücken Sie MENU und wählen Sie dann durch Drücken der Taste Rechts oder Links das Menü INSTALL.

PROGRAMMENIUNG Programm Band Kanal Emplungsystem System Forschulderrung Durchlauf VACR Programmt specklast

DEUTSCH - 33 -

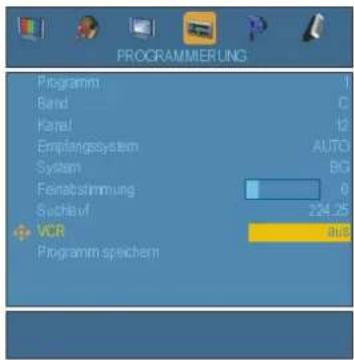

Manuelle Abstimmung /Fortsetzung; Feinabstimmung

Mit INSTALL kann das Gerät auch manuell abgestimmt werden. Beispiel: Wenn das TV-Gerät nicht mit einem SCART-Kabel an ein Aufnahmegerät oder einen Decoder angeschlossen werden kann oder wenn ein Sender auf einem anderen System eingestellt werden soll.

② Wählen Sie Programm mit der Taste Ab aus und geben Sie die einzustellende Programmnummer über die Zifferntasten ein. Wir empfehlen, Programm 0 für das Aufnahmegerät zu verwenden.

PROGRAMMERUNG Programm 0 Band C Kanal 12 Empfangsystem AUTO System BG Feinabdomning 0 Sichkauf 224,25 VCR all Program in speichern

3 Verwenden Sie die Taste Ab, um Surchlauf auszuwählen. Drücken Sie dann die Tiaste Links oder Rechts, um die Suche zu beginnen. Das Gerät beginnt mit der Suche der Kanäle.
4 Jieties SSignalwritdaamß Bidschinnanangezeigt. Wenn es nicht das Aufnahmegerät ist, drücken Sie erneut Links oder Rechts, uromdie Süche wieder zu beginnen.
5 Wenn das Signal des/Aufnahmegerätsgefunden wurde, können Sie die Auswahlspeichern, indem Sie die Taste Ab drücken, bis Preggramm Speichern aufscheint und dann zum Speichern Links/Rechts oder OK drücken.

Wiederholen Sie diese Schritte für jede Programmposition, die Sie manuelleistellen wollen, und drücken Sieddann EXIT um die Prozedur abzuschließen.

Feinabstimmung

Die Feinabstimmung sollte nur bei Störungen oder schwachen Signalen erforderlich sein.

1 Wählen Sie die Programmposition und drücken Sie dann MENU. Wählen Sie anschließend PROGRAMMIERUNG.
2 Markieren Sie Feinabstimmung mit der Taste AB und verwenden Sie dann die Tasten Links und Rechts, um das beste Bild bzw. den besten Ton einzustellen.

PROGRAMMIEURUNG Programm 1 Band C Kanal 12 Ermfangsystem AUTO System BG Feinabsammlung 0 Suchlauf 224.25 VCR auf Programm speichern

3 Speichern Sie die Auswahl, indem Sie die Taste Ab drücken, bis Programm speichern aufscheint, und dann zum Speichern Links/Rechts oder OK drücken.

DEUTSCH - 34 -

APS, Sprache auswählen

APS (AUTOPROGRAMMIERUNG)

Wenn die Funktion APS

(AUTOPROGRAMMIERUNG) gewählt wird, gehen alle Kanäle und Einstellungen verloren. Das Gerät wird auf die Werkseinstellungen zurückgesetzt und dann neu abgestimmt.

1 Drücken Sie MENU und wählen Sie dann durch Drücken der Taste Rechts oder Links das Menü PROGRAMM.

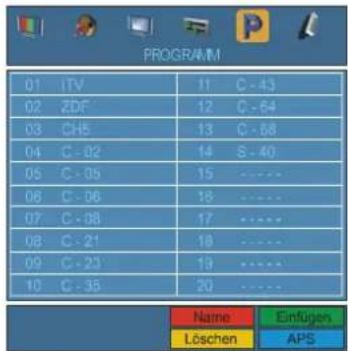

PROGRAMM 01 ITV 11 C - 43 02 ZDF 12 C - 64 03 CH5 13 C - 68 04 C - 02 14 S - 40 05 C - 05 15 ---- 06 C - 06 16 ---- 07 C - 08 17 ---- 08 C - 21 18 ---- 09 C - 23 19 ---- 10 C - 35 20 ---- Name Einfügen Löschen APS

2 Der Bildschirm PROGRAMM wird angezeigt. Drücken Sie die Taste BLAU, um APS zu starten.

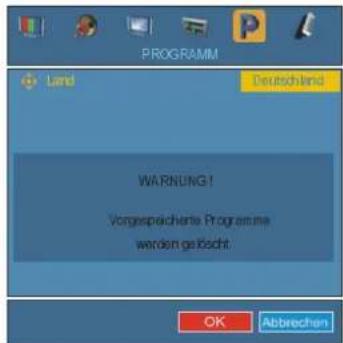

PROGRAMM Land Deutschland WARNING! Vorgespeicherte Programme werden geöscht OK Abbrechen

3 Drückem Sieditee Tastee Linkis sodele Rechtssumm das Land einzustellen.

4 Drückem Sie die Taste BLAU, um APS abzubrechen, oder ROT bzw. OK, um zu starten.

APS is betrieb... Deutschland · BG 055,25 Mhz Abbrechen

Sie müssen die Suche vollständig ablaufen lassen.

Wenn die Suche abgeschlossen ist, wählt das TV-Gerät automatisch die Programmposition 1 aus. Das Bild ist eventuell nicht scharf oder das Signal kann schwach sein. Die Abfolge der Sender kann aber mit der Programmtabelle, die am Bildschirm angezeigt wird, geändert werden.

5 Drücken Sie EXIT zum Fertigstellen.

Auswählen einer Sprache

Die Funktion Sprache erlaubt es, die Menüs in einer Anzahl von Sprachen anzeigen zu lassen.

1 Drücken Sie MENU und wählen Sie dann durch Drücken der Taste Rechts oder Links das Menü FUNKTION.

② Drücken Sie die Taste Ab, um Sprache zu markieren und verwenden Sie dann die Taste Links oder Rechts, um die gewünschte Sprache auszuwählen.

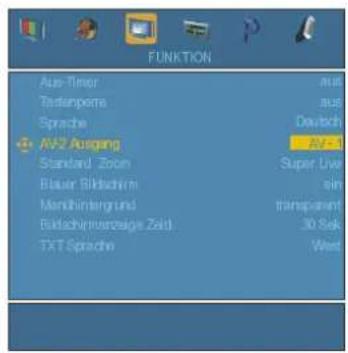

FUNKTION Aus-Timer Tasteoprene Sprache AV-2 Ausgang Standard Zoom Blauer Bildschire Mendhintergrund Bildschirnstrasse Zeitte TXT Sprache aus aus Deutsch TV Super Live ein transporter 30 Solk Welt

programme werden gelöscht

DEUTSCH - 35 -

Allgemeine Steuerungen - Auswählen der Programmplätze, Zeitanzeige, Stereo- oder zweisprachige Sendungen, Tastensperre, Aus-Timer

Auswählen der Programmpositionen

Verwenden Sie zum Auswählen der Programmpositionen die Zifferntasten auf der Fernbedienung.

Programmpositionen können auch mit den Tasten P▲ und P gewählt werden.

Drücken Sie 1+ , um die On-Screen-Informationen, d.h. die Programmposition, Stereo/Mono und das Bildformat anzeigen zu lassen.

Um zur vorhergehenden Programmposition zurückzukehren, drücken Sie ⇌.

Die Tasten Auf und Ab können auch verwendet werden, um im Menü QUELLE zu navigieren.

TV AV-1 AV-2 YP&P AV-4 AV-4S HDMI PC

Die Zeitanzeige

Mit der Zeitanzzeige können Siedienaktuelle Zeit (Textdienst) auf dem Bildschirm anzeigen lassen.

Drücken Sie 📷/EX diese Taste, um beinnormalen Fernsehen die Zeitanzeige des Senders einzubtenden.

Stereo- oder zweisprachige Sendungen

Wenn Sendungen in Stereo bzw. im zwei Sprachten gesendet werden, erscheint beijfetem Programmwechsel das Wort Stereobzw. Duafür einige Sekunden auf dem Bildschirm. Wienrütte Sendung nicht in Stereo gesendet wird, erscheint das Wort Mono.

Stereo... Drücken sie ODI/II, um Stereo oder Mono auszuwählen.

Bilingual... Zweisprachige Sendungen sind selten. Wenn sie gesendet werden, erscheint das Wort Dual

in der Infoanzeige. Wählen Sie die gewünschte Programmnummer und drücken Sie ODI/II, um Dual 1 oder Dual 2 auszuwählen, wenn die Anzeige Dual erscheint.

Tastensperre

Mit der Tastensperre werden die Tasten an der Oberseite des TV-Geräts deaktiviert. Die Tasten auf der Fernbedienung bleiben aktiviert.

1 Drücken Sie MENU und wählen Sie dann durch Drücken der Taste Rechts oder Links das Menü FUNKTION.

② Drücken Sie die Taste Ab, um Tastensperre auszuwählen und dann Links oder Rechts, um sie ein- oder auszuschalten.

FUNCTION Aus-Timer Technische Erische A42-Ausagen Standard Zoom Brauer Böschern Verbindlich Böschinnerzüge Zürk... 100 Erische aus Deutsch TV Super Die w Inspanfert 30 Siek Wes

Wenn Tastensperre ausgewählt ist, erscheint eine Meldung am Bildschirm, wenn eine der Tasten am Bedienfeld an der Oberseite des TV-Geräts gedrückt wird. Wenn das TV-Gerät abgeschaltet wurde, kann es NUR mit der Fernbedienung aus dem Standby-Modus eingeschaltet werden.

Aus-Timer

Das Gerät kann so eingestellt werden, dass es sich nach einer bestimmten Zeit selbst abschaltet.

1 Drücken Sie MENU und wählen Sie dann durch Drücken der Taste Rechts oder Links das Menü FUNKTIONEN.

② Verwenden Sie die Tasten Ab, um die Option Aus-Timer zu wählen.

3 Um die Anzahl den Minuteneinzustellern nach denen sich das Gerätabschlätterseßt dückten Sie die Tasten Links oder Rechts. Dieserhöht/ verringert die Zeit im Söhittenvorjeweils 010 Minuten.

DEUTSCH - 36 -

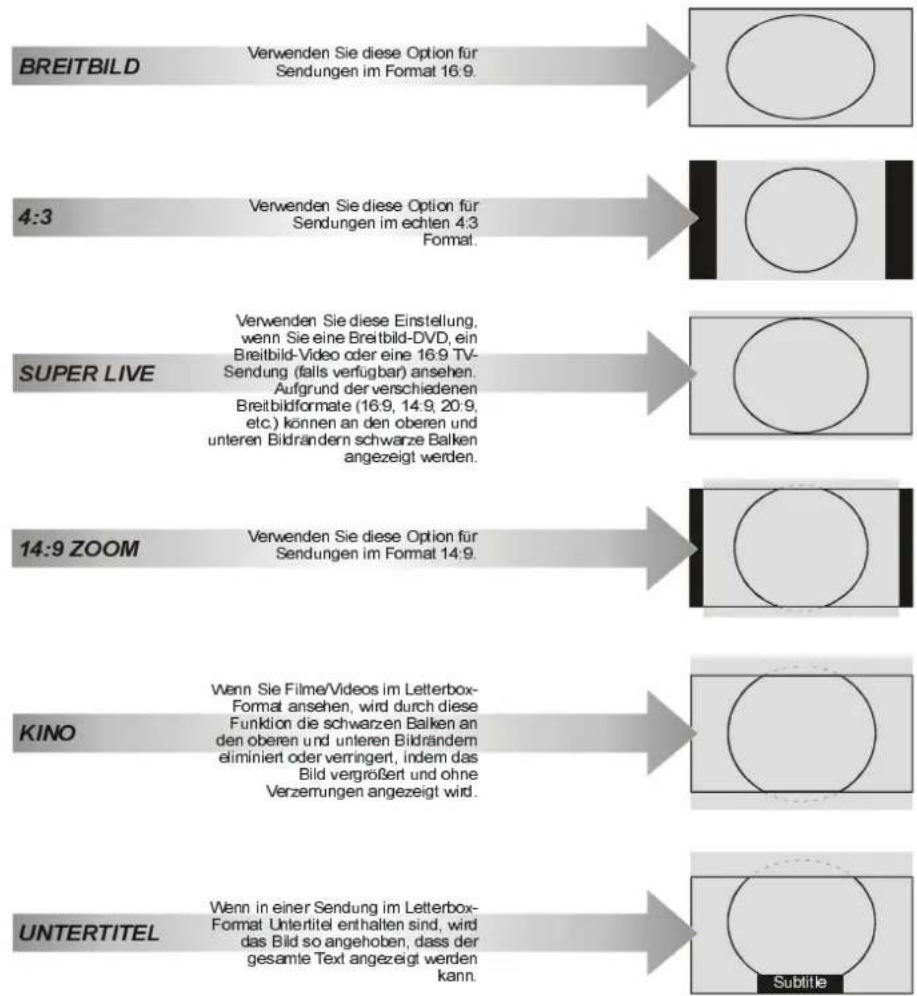

Bildformat

Je nach Art der übertragenen Sendungen können Programme in einer Anzahl verschiedener Formate angesehen werden. Drücken Sie diese Taste mehrmals, um zwischen Auto, Breitbild, 4:3, Super Live, 14:9 Zoom, Kino oder Untertitel zu wählen.

Wenn die Option Auto ausgewählt wurde, wird das angezeigte Format von dem gesendeten Signal bestimmt.

Die speziellen Funktionen zum Ädderrde Gräßedesangegeigte Bildelös h(d'Andänderungs des Seitenverhältnisses) zum Zweck der öffentlichem Aufführung oder für kommerzielte Zweckkehönen eventuell Copyright-Verletzungen darstellten.

DEUTSCH - 37 -

Bidlsteuerungen - Bildmodus, Farbton, Farbtemperatur, Rauschunterdrückung, Filmmodus

Bildmodus

Dieses Gerät bietet Ihnen die Möglichkeit, die Gestaltung des Bildes Ihren persönlichen Vorlieben anzupassen. Drücken Sie →|←, um die verschiedenen vorhandenen Stile anzuzeigen. KINO, DYNAMISCH und NATÜRLICH.

1 Wählen Sie die Option BILD aus dem Hauptmenü.

BILD Mode Kina Kronstr 63 Heflgkei 32 Schärks 21 Farbe 50 Farbtemperatur warm Rauschreduktion metral Flattmodus but 3D Comb aut Zurückerbien PAL, 50Hz

② Drücken Sie die Taste Aby, um MModeleuzonarkieren und verwenden Sie dann die Taste Rechts, um einen Bildstil auszuwählen.

3 Verwenden Sie die Tasten Auf oder Ab, um Kontrast, Helligkeit, Schärfte und Farbe auszuwählen, und mehrmen Sieddanmhliften Tasten Links-oter-Rechts die Appassuggath ihren persönlichen Geschmack vor.

Drückem Sie die Täste Abb und dann Zurücksetzen, um die Einstellungen auf die Werkseinstellungen zurückzusetzen.

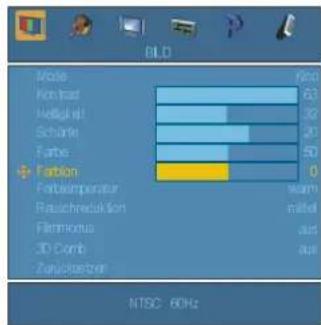

Farbton

Diese Option wird im Mentü BLLD angezeigt, wenn das TV-Gerät ein NTSC-Signalempfängt.

1 Drücken Sie im Menü B. D. die Taste Ab, bis Farbton markiert ist.

② Drücken Sie dann die Taste Links oder Rechts, um dem Fanditom nach Ihrer Vortiebe abzustimmen.

BLD Mode Kohlstrat Meggelst Schlarle Farbe Fabbion Fabbelspotator Rauschrechnung Filmmotus 3D Comb Zuschrechen Nico 83 32 20 50 0 warm melted au au NTSC 60Hz

Farbtemperatur

Farbtemperatur erhöht die „Wärme“ oder „Kälte“ eines Bildes durch Erhöhung des roten oder blauen Farbanteils.

1 Drücken Sie im Menü BILD die Taste Ab, bis Farbtemperatur markiert ist.

② Drücken Sie dann die Taste Links oder Rechts, um nach Ihrer Vorliebe NORMAL, WARM oder KALT auszuwählen.

Rauschreduktion

Rauschunterdrückung macht die Bilddarstellung eines schwachen Signals weicher, um die Auswirkungen von Störungen zu verringern.

1 Drücken Sie im Menü BILD die Taste Ab, bis Rauschreduktion markiert ist.

② Drücken Sie die Taste Links oder Rechts, um zwischen den Optionen Niedrig, Mittel, Hoch oder Aus zu wählen. Die Unterschiede sind unter Umständen nur schwer zu erkennen.

Filmmodus

Filme für normale Fernsehprogramme werden in Form einer unterschiedlichen Anzahl am Einzelfbildtempopo Sekunde aufgenommen. Schalten Sie diese Funktion ein, wenn Sie sich Film ansehen, um die Szenen mit schnellen Bewegungen besser sehen zu können.

Drücken Sie im Menü BILD die Taste Ab, bis Filmmodus markiert ist.

② Drückem Sie die Tätste Linsksdade Rechts zum Ein oder Aus zu wählen.

DEUTSCH - 38 -

Bildsteuerungen - 3D Comb, VCR-Modus, Blauer Bildschirm, PIP, PAP

3D Comb

3D COMB wird verwendet, um die Farbübergänge und die Farbqualität der Bilder zu verbessern.

1 Drücken Sie im Menü BILD die Taste Ab, bis 3D Comb markiert ist.

② Drücken Sie die Taste Links oder Rechts, um die Funktion Ein oder Aus zu schalten.

VCR-Modus

Wenn VCR auf Ein gestellt ist, wird das Bild auf dem Bildschirm auf der aktuellen Position gehalten. Dadurch werden Bewegungen des Bildes, die beim Ansehen von VCR-Signalen auftreten können, unterdrückt.

1 Drücken Sie MENU und wählen Sie dann durch Drücken der Taste Rechts oder Links das Menü PROGRAMMIERUNG.

PROGRAMMierung Programm Band C Panel 12 Empfangsystem AUTO System BGI Feinabstimmung 0 Sucheuf 224.25 VOR 808 Programm speichern

② Drücken Sie die Taste Ab, bis VCR markiert ist.

③ Drückem Sie die Taste Linkssode Rechtssumm Ein oder Aus zuwählen.

Blauer Bildschirm

Wenn Blauer Bildschirm ausgewählt ist, wird der Bildschirm blau und der Torstammgeschäfts- und kein Signal empfangen wird. Ein Countdown von 5 Minuten wird auf dem Bildschirm angezeigt. Wenn während dieser Zeit kein Signal empfangen wird, wird am Ende des Countdowns das Gerät in den Standby-Modus geschaltet.

1 Wählen Sie die Option FREUNKTION aus dem Hauptmenü.

FUNKTION Aus-Linear Tasteinperi Sprache AV-2 Ausgang Standard Zoos Brauer Bildschirm Mandhängung und Bildschirmangeige Zahl. TAT Sprache aus aus Deutsch TV Super Uwe ein Transparent 2d Seiz Wert

② Wahlen Sie mit der TasteAbEäluerEBildschirm aus und drücken Sie dann die Taste Links oder Rechts.

③ Drücken SieEXIT, um den Vorgagglabzuschließen.

Drücken Sie die -Taste, um in den PIP-Modus zu wechseln.

Im PIP-Modus wird innerhalb des Hauptbildes ein kleines Bild (PIP-Bild) eingeblendet. Für das PIP-Fenster können Sie 1 Größe und 4 Positionen auswählen. Um die PIP-Position zu verändern, können Sie die Taste BLAU verwenden. Das Seitenverhältnis des PIP-Fensters ist mit 4:3 festgelegt.

Wenn der PIP-Modus aktiv ist, ist das PIP-Fenster standardmäßig das aktive Fenster, wobei das aktive Fenster durch eine grüne Umwandlung/herworgehöben wird. Das aktive Fenster kammübender Taste GEEBB geändert werden. Die Statusinformation OSD gehört zum aktiven Fenster. Der Platzder StatusOSSIS ist für beide Fenster gleich.

Drücken Sie zweimal die ☐/☐-Taste, um innden PAIP-Modus zuwechseln.

Im PAP-Moduser-scheimenzweiggleichgröße Bildenauf dem Bildschirm. Die Bildsettenverhältnisse des Fensters sind festgelegt.

Wenn Sie im den PAPRModus schaltenwirdradas Hauptfenster im PIP-Modus auf der rechten Seite des Bildschirms dargestellt. Das aktive Fenster kann über die Taste GELIBgeändertwecken.

DEUTSCH - 39 -

Klangsteuerungen - Lautstärke, Stummschaltung, Equalizer, Balance

Klangsteuerungen

Lautstärke

Drücken Sie +oder, um die Lautstärke einzustellen.

Stummschaltung

Drücken Sie ✕ auf der Fernbedienung, um den Ton stummzuschalten, und nochmals, um die Stummschaltung abzubrechen.

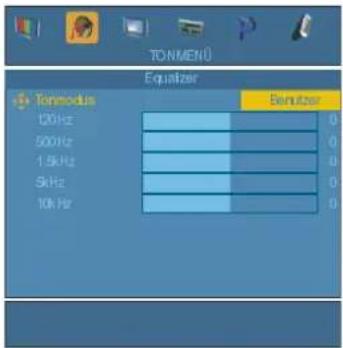

Equalizer

Die Funktion Equalizer bietet eine Anzahl von Klangeinstellungen zur Auswahl: Normal, Klassik, Pop, Rock, Jazz oder Benutzer. Diese Einstellungen sind fest vorprogrammiert und können nicht geändert werden. Die Einstellung Benutzer kann nach den persönlichen Benutzer angepasst und gespeichert werden.

① Wählen Sie die Option TONMENU aus dem Hauptmenü.

TONMENU Laurenkirke Equelzer Balance Kopfhörer Tonocolas A/L Effekt Dynatik Bars 10 2 Stereo an aut aut

② Verwenden Sie die Taste Down (Ab), um Equalizer auszuwählen. Drücken Sie damit die Taste Left (Links) oder Right (Rechts), um die Auswahl vorzunehmen.

TONMEN() Equalizer Tonmodus 120 Hz 500 Hz 1.5K Hz 5K Hz 10K Hz Bemutzer 0 0 0 0 0 0

3 Verwenden Sie die Tasten "▲" oder "▼", um die Frequenz auszuwählen, undnahmen Sie dann mit den Tasten "◀/▶diei Apassung an Ihren persönlichen Geschmack vor.

1 Drücken Sie EXIT, um zum TIVAModuss zurückzukehren.

Balance

1 Drücken Sie die Taste Rechts, um die Option TON aus dem Hauptmenü auszuwählen.

② Drücken Sie die Taste Ab, um die Option Balance zu markieren und dann die Tasten Links oder Rechts, um die Einstellungen anzupassen.

③ Drücken Sie EXIT, um den Vorgang abzuschließen.

DEUTSCH - 40 -

Klangsteuerungen - Kopfhörer, AVL, Effekt, Dynamik-Bass

Kopfhörer

Mit der Funktion Kopfhörer können Sie den Klang des Kopfhörers ändern, wenn dieser an der Seite des TV-Geräts angeschlossen ist.

① Wählen Sie die Option TONMENU aus dem Hauptmenü.

TONMENU Laustärke Equalizer Balance Kopfhöre Tormodus AVL Effekt Dynamik Bits 10 0 Stereo eln aus aus

2 Verwenden SieddieTasteAb, um K Kolfindrer auszuwählen. Drücken SiedamdieTaste Links oder Rechts, um die Auswahl vorzunehmen.

TONMENU Kopflörer Laurskirke Toimbus Balance 10 Stereo 0

③ Verwendem Sie die TastenAuffolderAbpumreiege Option auszuwählen, und mehrmen Sie damm mit den Tasten Linkscoder iRedchts die Anpassung an Ihren persönlichen Geschmack vor.

④ Drücken Sie EXIT, um den Vorgang abzuschließen.

AVL - Automatische Lautstärkebegrenzung

AVL begrenzt die maximale Lautstärke und verhindert extreme Lautstärkeschwankungen, die beim Programmwechsel oder bei Werbeunterbrechungen auftreten können.

1 Drücken Sie im Menu TTON die Taste Ab, um AVL zu markieren.

② Drücken Sie die Taste Links oder Rechts, um die Funktion AVL Ein oder Aus zu schalten.

Effekt

Effekt erzeugt einen synthetischen Toneffekt für Filme und Fernsehsendungen, die im Mono aufgenommen wurden.

1 Drücken Sie im Menu TKON die Taste Ab, um Effekt zu markieren.

② Drücken Sie die Taste Links oder Rechts, um die Funktion Effekt Ein oder Aus zu schalten.

Dynamik Bass

Dynamik-Bass verstärkt den Bassklang und erzeugt einen kräftigeren Ton.

① Wählen Sie die Option TON aus dem Hauptmenü.

② Drücken Sie die Ab-Taste, um Dynamik Bass zu markieren.

3 Drücken Sie die Taste Links oder Rechts, um die Funktion Dynamik-Bass Aus, Niedrig oder Hoch zu schalten.

Eingangsauswahl und AV-Anschlüsse

Für eine gute Darstellung der Empfehlungen für die Anschlüsse auf der Rückseite siehe Seite 30 und 31, für die seitlichen Anschlüsse Seite 32.

Die meisten Aufnahmegeräte und Decoder senden ein Signal über das SCART-Kabel, um das TV-Gerät auf die richtige Eingangsbuchse zu schalten. Sie können alternativ auch die Auswahltaste für externe

Quellen ☑drücken, um die Quelle aus dem angezeigten Menü auszuwählen.

Eingangsauswahl

Verwenden Sie die Eingangsauswahl, wenn das Gerät nicht automatisch umschaltet.

1 Drücken Sie um zwischen TV, AV-1, AV-2, YPbPr, AV-4, AV-4 S, HDMI oder PC zu wählen. Das Fenster zur Auswahl der AV-Quelle wird eingeblendet.
② Zur Auswahl der gewünschten Quelle drücken Sie "▲" oder "▼" Drücken Sie OK oder warten Sie einfach. Das Gerät schaltet dann auf die gewünschte Quelle.

Auswahl des AUSGANGS-Signals für AV-2 (Scart 2)

Hiermit können Sie die Ausgabequelle für AV-2 bestimmen. Wenn Sie zum Beispiel Sendungen in Stereo von einem Stereodecoder aufnehmen wolle, schließen Sie einen Stereodecoder an AV-1 an und ein Stereaufnahmegerat an AV-2. Dann wählen Sie AV-1 für die Optin AV-2 Ausgang. Das über SCART 1 empfangene Signal wird direkt auf SCART 2 ausgegeben.

1 Drücken Sie im Menü FUNKTION die Taste Ab, um AV-2 Out auszuwählen.

FUNKTION Aus-Timer Textanpema Sprache AV2 Ausgang Standard Zoom Bauer Bildschirm Mandhintergrund Bildschirmverzugs Zeit TXT Sprache AV2 Super Uve ein transparent 30 Sek Wert

② Verwenden Sie die Tastem Linksschler Rechts, um die Option AV-2 Out einzustellen auf:

TV=daszuletztgewählteTTVPPoggramm

AV-1 = Das BildwormanSSGARTI trappgeschlossenen Gerät

YPbPr = Nur das Tonsignal vom am den YPPbPr (Component)-Buchsen angeschlossenen Gerät.

EXT4 = Das BBild vorma andendenseitlichen Eingangsbuchsen angeschlossenen Gerät.

HDMI = Nur das Tonsignal vom am den HDMI-Anschluss angeschlossenen Gerät.

PC = Nur das Tonsignal vom PC-Eingang

Die HDMI-Audioausgabe von AV/22funktioniert nur, wenn HDMI im AV-Quellemmentausgewählt ist.

DEUTSCH - 42 -

PC-Modus

Die Bildposition und die Bildmenüs für den PC-Modus werden unten beschrieben. Die anderen Menüs sind identisch mit denen des TV-Modus. Lesen Sie dazu die vorhergehenden Abschnitte. Für die Anschlüsse siehe Seite 30.

Auto-Position

Wenn Sie das Bild horizontal oder vertikal in eine unerwünschte Position verschieben, können Sie mit dieser Option das Bild automatisch in die richtige Position verschieben.

1 Wählen Sie die Option PC-BILDPOSITION aus dem Hauptmenü.

PC-BIDPOSITION AutoPosition Ebridge H. Ebridge V. Phase 50 50 50 50 CSAM/06 H: 1MHz - 100Hz

Drücken Sie die Taste Ab, um Auto-Position zu markieren, und dann die Taste Rechts oder OK.

Bildlage H.

Mit der Option Bildlage H (Horizontal) können Sie das Bild horizontal auf die rechte oder linke Seite des Bildschirms verschieben.

1 Drückem SteinnMénüPECBIDPESBIDNöde Taste Ab, bis Bildlage Bildlage HL istt.

② Drücken Sieddie Taste linksdede Rechtsrum den Wert einzustellen.

Bildlage V.

Mit der Option Bildlage V (Vertikal) können Sie das Bild vertikal zum oberen oder unteren Rand des Bildschirms verschieben.

① Drücken Sie im Menü PC-BILDPOSITION die Taste Ab, bis Bildlage Bildlage V. ist.

② Drücken Sie die Taste Links oder Rechts, um den Wert einzustellen.

Pixelfrequenz

Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.

1 Drücken Sie im Menü PC-BILDPOSITION die Taste Ab, bis Pixelfrequenz markiert ist.

② Drücken Sie die Taste Links oder Rechts, um den Wert einzustellen.

Phase

Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.

1 Drücken Sie im Menü PC-BILDPOSITION die Taste Ab, bis Phase markiert ist.

② Drücken Sie die Taste Links oder Rechts, um den Wert einzustellen.

PC-Bildsteuerungen

Die Kontrast-, Helligkeits- und Farbtemperatur-Einstellungen in diesem Menü entsprechen den im TV-Bildmenü vorgenommenen Einstellungen.

Wenn Farbtemp auf Manuell gestellt ist, können Sie auch die Optionen R, G, B einstellen. R, G und B stellen den TV-Bild-Farbton im PC-Modus ein. Sie können den TV-Farbton nach Belieben wechseln: R (Rot), G (Grün), B (Blau)

Drücken Sie die Taste Zurücksetzen und dann OK, um die Einstellungen auf die Werkseinstellungen zurückzusetzen.

DEUTSCH - 43 -

Anzeigemodi PC-Eingang

Modus Auflösung Frequenz
	Horizontal Vertical Hor.(kHz)Ver.(Hz)
1	640	480	31,5	60
2	640	480	37,9	72
3	640	480	37,5	75
4	800	600	35,2	56
5	800	600	37,9	60
6	800	600	48,1	72
7	800	600	46,9	75
8	800	600	53,7	85
9	1024	768	48,4	60
10	1024	768	56,5	70
11	1024	768	60	75
12	1280	1024	64	60
13*	1280	768	47,8	60
14*	1360	768	47,7	60

*Nur in Voll- und PAP-Modi verfügbar – nicht im 4:3-Modus.

DEUTSCH - 44 -

Textdienste - Steuertasten

Dieses Gerät verfügt über einen Textspeicher für mehrere Seiten, der zum Laden einige Sekunden benötigen kann.

Bevor Sie die Textdienste verwenden können, muss die gewünschte Sprachregion ausgewählt werden.

① Wählen Sie die Option TXT-Sprache aus dem Menü FUNKTION.

② Drücken Sie die Taste Links oder Rechts, um die gewünschte Sprachregion einzustellen.

FUNKTION Aus-Timer Tasteopierre Sprache A½-2 Ausgang Standard Zoom Blauter Bildscheim Mendhintergrund Bildscheim markige Zeit! TXT Sprache aus aus Deutsch TV Super Um ein transparent 30 Sieb 30 Sieb

Die Text-Taste 📋/☐:

Um Textdienste zu lesen, drücken Sie die Taste ☐/☐. Drücken Sie die Tastenobhralsumolden Text über das normale Femsehbild zu legen. Wenn Sie sie nochmals drücken, kehren Sie zum normalen TV-Modus zurück. Sie können das Priggrammerst wechseln, wenn Sie den Textdienst beendet haben.

Die erste angezeigte Seite ist die Startseite. Jede Seite kann aufgerufen werden, indem die 3stellige Seitennummer über die Ziffermasten eingegebenwird. Durch Drücken der farbigen Tastenobler Drückenvon P ▲ bzw. P Noten Sie Saufdehrächste tozworige Seite wechseln.

Am unteren Rand des Bildschirmswerden vier färbige Titel eingeblendet. Umereinendisiereviertititel aufzurufen, drücken Sie die Taste mit der entsprechenden Farbe auf der Fernbedienung.

Für weitere Informationen zu Ihrem Textsystem lesen Sie die Indexseite des Senders oder wenden Sie sich an Ihren Toshiba-Händler.

Im Folgenden finden Sie einen Führer zu den Funktionen der Texttasten auf der Fernbedienung.

Anzeigen der Startseite:

Drücken Sie ①, um die Startseite aufzurufen. Die angezeigte Seite hängt vom Sender ab.

Wechseln auf Subseiten:

Wenn eine Textseite Subseiten aufweist, drücken Sie 📄 und geben Sie die Nummer 01, 02, 03 etc. der Subseite über die Zifferntasten ein. Sie können diese mit den Tasten ◀/▶ am unteren Rand der Textseite unter den farbigen Links auswählen.

Anzeige von verstecktem Text:

Zum Anzeigen von Lösungen von Rätseln oder Witzseiten drücken Sie die Taste ☐?

Um eine gewünschte Seite festzuhalten:

Manchmal ist es nützlich, eine Textseite länger anzeigen zu lassen. Drücken Sie dazu die Taste ☐, und die Anzeige HOLD erscheint in der linken oberen Ecke des Bildschirms. Die Seite wird festgehalten, bis die Taste erneut gedrückt wird.

Vergrößerung der Textanzeige:

Drücken Sie einmal 📊, um die obere Hälfte der Seite zu vergrößern, und nochmals, um die untere Hälfte vergrößern zu lassen, Wenn Sie sie nochmals drücken, kehren Sie zur normalen Größe zurück.

Auswahl einer Seite, während Sie eine normale Seite etrachten:

Geben Sie die Seitennummer ein, drücken Sie dann ☐/☒. Ein normales Bild wird angezeigt. Das Gerät zeigt an, wenn die Seite geladen ist, indem es die Seitennummer am oberen Rand des Schirms einblendet. Drücken Sie ☐/☒, um die Seite zu sehen.

Schlagzeilen einblenden: Wählen Sie die Seite mit den Schlagzeilen für den gewünschten Textdienst (diese finden Sie auf der Indexseite des Textdienstes). Drücken Sie 📄/EX. Die Schlagzeilen werden eingeblendet, sobald sie gesendet werden. Drücken Sie nochmals 📄/EX, um die Anzeige zu beenden.

Die Schlagzeilen-Seite muss beendet werden, bevor Sie das Programm wechseln.

DEUTSCH - 45 -

Fragen und Antwerten

Hier finden Sie Antworten zu einigen oft gestellten Fragen: Weitere Informationen finden Sie unter www.toshiba.co.uk

Q Warum habe ich kein Bild und keinen Ton?
A Stellen Sie sicher, dass der Netzschalter eingeschaltet ist und überprüfen Sie alle Anschlüsse. Stellen Sie sicher, dass das Gerät sich nicht im Standbymodus befindet.
Q Warum habe ich ein Bild, aber keinen Ton?
A Stellen Sie sicher, dass der Ton nicht heruntergeregelt oder stummgeschaltet ist.
Q Was ist schuld an einem schlechten Bild?
A Storungen oder ein schwaches Signal. Versuchen Sie, einen anderen Sender einzustellen. Vielleicht hilft auch die
Q Warum wird die Video/DVD-Wiedergabe nicht am Bildschirm angezeigt?
A Stellen Sie sicher, dass der VCR- oder DVD-Player wie auf Seite 30 beschrieben an das TV-Gerät angeschlossen ist. Wählen Sie dann durch Drücken von ⊙ den richtigen Eingang.
Q Warum ist das VCR/DVD-Bild schwarzweiß?
A Stellen Sie sicher, dass der richtige Eingang gewählt wurde: S-VIDEO oder AV. Siehe den Abschnitt AV-Anschlüsse.
Q Warum habe ich ein gutes Videobild, aber keinen Ton?
A Überprüfen Sie die SCART-Verbindung.
Q Warum funktioniert die Fernbedienung nicht?
A Stellen Sie sicher, dass die Batterien nicht leer oder falsch eingelegt sind.

Q Warum funktionieren die Tasten an der Oberseite des TV-Geräts nicht?

A Stellen Sie sicher, dass die Tastensperre deaktiviert ist.

Q Warum kommt der Ton nur au seinem Lautsprecher, wenn Stereotion ausgewählt ist?

A Überprüfen Sie, ob die Option Balance im Menü TON ganzaufeine Seite geregelt wurde.

Q Warum habe ich Probleme im Textmodus?

A Die Qualität des Textdienstes ist von der Stärke und Qualität des Sendesignals abhängig. Normalerweise ist dazu eine Dach- oder Zimmerantenne erforderlich. Wenn der Text unlesbar oder verstümmelt ist, müssen Sie die Antenne überprüfen. Gehen Sie zur Index

Q Warum habe ich bei einem 4:3-Bild schwarze und graue Balken?

Das ist normal. Die grauen Balken rechts und links vom Bild stammen vom Fernsehgerät. Die schwarzen Balken unten und oben am Bildrand treten im Falle einer 16:9-Sendung auf.

Reinigung des Bildschirm und des Gehäuses.

Schalten Sie das Gerät aus und reinigen Sie Bildschirm und Gehäuse mit einem weichen, trockenen Tuch. Wir empfehlen, KEINE Fertigpolituren oder -Lösungsmittel auf dem Bildschirm oder dem Gehäuse zu verwenden, da dies zu Schäden führen kann.

Entsorgung...

Die folgenden Informationen gelten nur für EU-Mitgliedsstaaten:

Dieses Symbol zeigt an, dass dieses Produkt nicht als normaler Haushaltsmüll behandelt werden darf. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können. Für detailliertere Informationen über die Wiederverwertung dieses Produktes kontaktieren Sie bitte die lokalen Behörden, die Abfallentsorgungsstelle oder das Geschäft, in dem Sie das Produkt gekauft haben.

DEUTSCH - 46 -

Notizen

Für eigene Notizen

DEUTSCH - 47 -

Notizen

Für eigene Notizen

DEUTSCH - 48 -

Technische Daten und Zubehör

Sendesysteme / Kanäle			Programmplätze	100
PAL-I	UHF UK21-UK69VHF E2-E12, S1-S41		Stereo	Nicam, Deutsch2-Carrier-System
PAL-B/G	UHF E21-E69VHF E2-E12, S1-S41
			Sichtbare Bildschirmgröße	27" Diagonale (ca.)
SECAM-L	UHF F21-F69VHF F1-F10, B-Q		Anzeige	16:9
			Bildschirmauflösung	1360 x 768
SECAM-D/K	UHF R21-R69VHF R1-R12
Videoeingang	PAL, SECAM, NTSC 3.58/4.43		Klangausgabe (bei 10% Verzerrung)	Main 8W + 8W
Externe Anschlüsse:			Leistungsaufnahme
AV-1 Eingang	21-Pin Scart	RGB, A/V	nach Spezifikation EN60107-1 : 1997	140W
AV-2 Ein-/Ausgang	21-Pin Scart	RGB, A/V	Standby (ca.)	<1,7W
HDMI Eingang	High Definition 1080i		Abmessungen (ca.)	58cm (H) 71 cm(B) 26 cm(T)
FRONT-AV Eingang (Seite)	4-PinRCA-BuchseRCA-Buchsen	S-VideoVideo - CompositeAudio L+R	Gewicht (ca.)	14,4 Kg
YPbPr Eingang	RCA-BuchsenRCA-Buchsen	VideoAudio L+R	Kopfhöreranschluss	3,5mm Stereo
Line-Ausgang	RCA-Buchsen	Audio L+R
VGA-Anschluss	15 pin		Zubehör	Fembedienung

DEUTSCH - 49 -
