BEDIENUNGSANLEITUNG 50PH18P TOSHIBA

Zu Ihrer Sicherheit – Einige Sicherheitshinweise 3

Installation und Regeln zur Beachtung 4

Die Fernbedienung Ihres neuen Fernsehgerätes – Übersicht auf einen Blick 5

Anschließen der Lautsprecher 6

Anschließen und Einschalten Ihres neuen Fernsehgerätes 7

Auswahl von Sprache und System, Automatische Sendersuche 8

Manuelle Sendersuche – Alternative zur automatischen Einstellung 9

Programme ordnen 10

Manuelle Feineinstellung und Programm überspringen 11

EINSTELLUNGEN

Allgemeine Einstellungen – Untertitel, Ändern der Programmpositionen 12

Toneinstellung – lautstärke, ton aus, baßverstärker, baß/höhen/balance 12

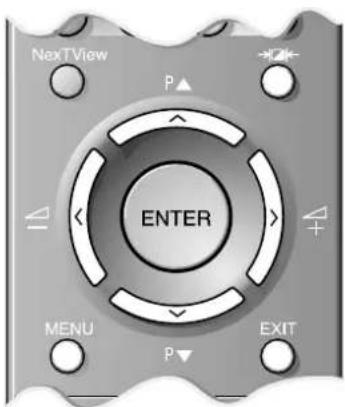

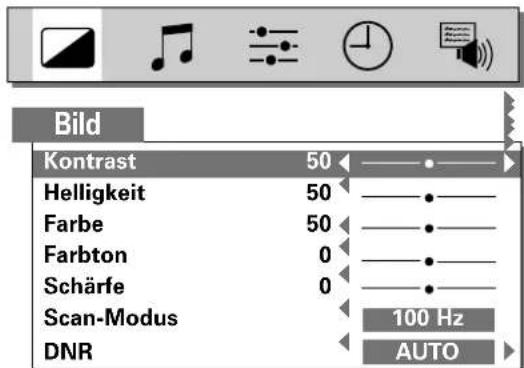

Bildeinstellung – individuelle bildeinstellungen, scan-modus, digitale rauschminderung (DNR) 13

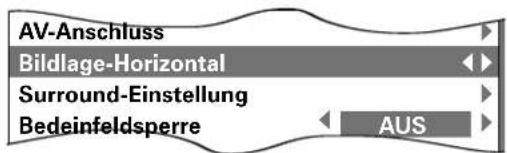

Bildeinstellung – Einstellen von horizontaler Bildlage und Bildformat, Standbild 14

ZUSÄTZLICHE FUNKTIONEN

Der Timer und die Uhrzeitanzeige – Programmieren des Fernsehgerätes

für Ein-/Ausschalten und Zeitanzeige auf dem Bildschirm 15

Bedienfeldsperre – Sperren der Tasten an der Vorderseite des Fernsehers 15

Übertragungen in Stereo und Zweikanalton – Stereo oder Zweikanaltonsendungen 15

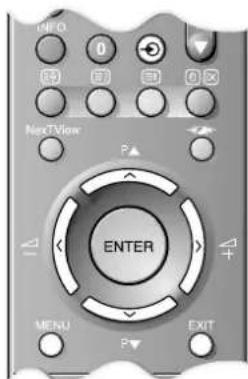

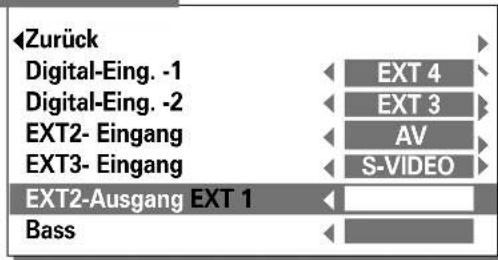

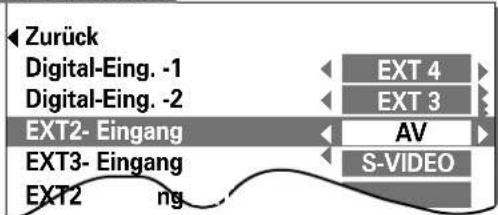

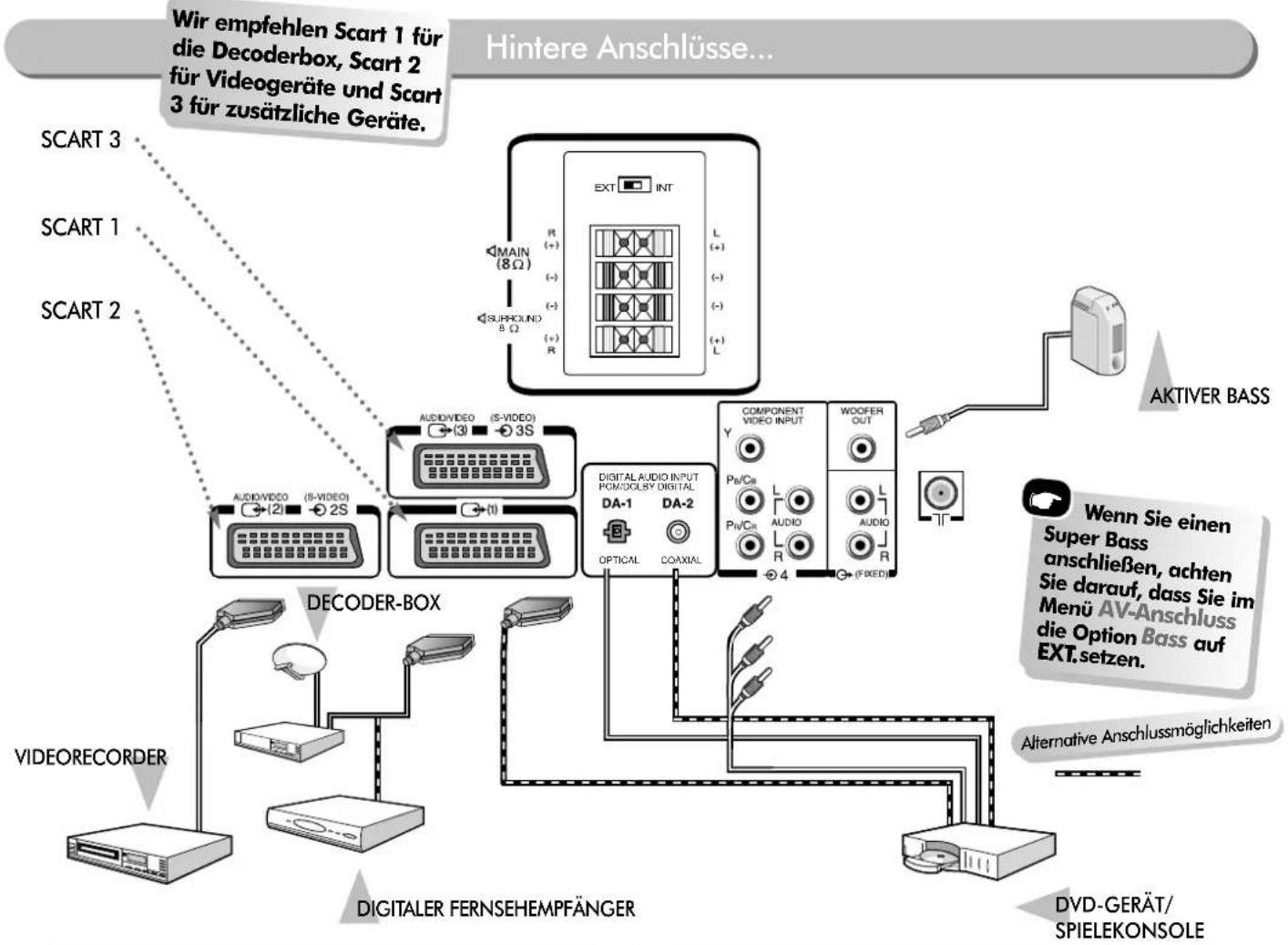

AV-Anschlüsse und Wahl der Eingänge – Eingangs- und Ausgangsanschlüsse

für angeschlossene Geräte 16

NEXTVIEW

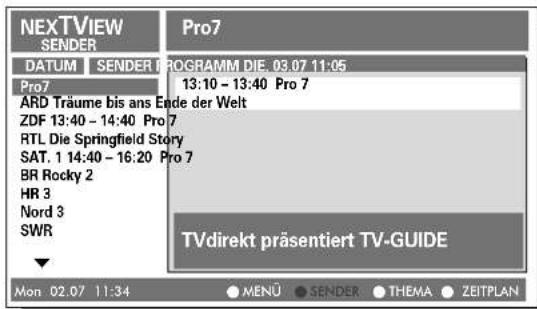

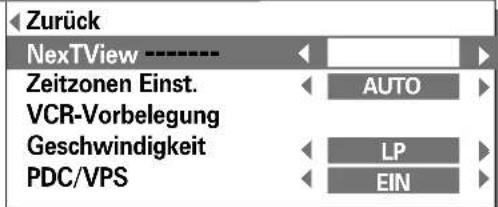

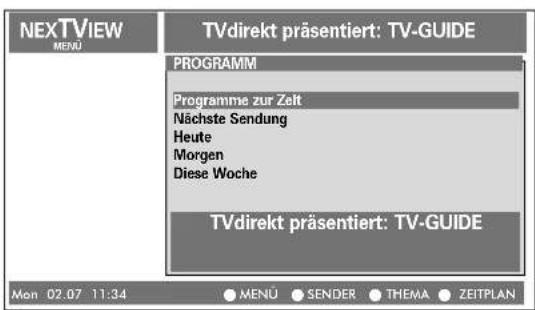

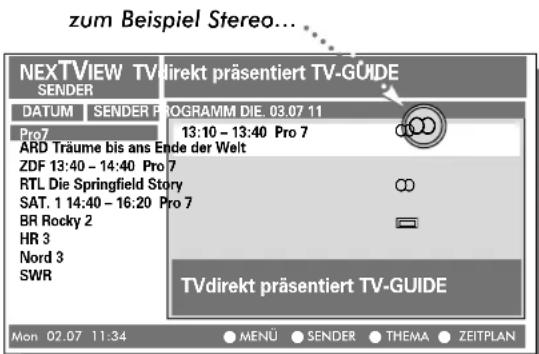

NEXTVIEW – Einstellung und Nutzung von NexTView 17

SPEZIELLE SOUNDEIGENSCHAFTEN

Dolby Digital 20

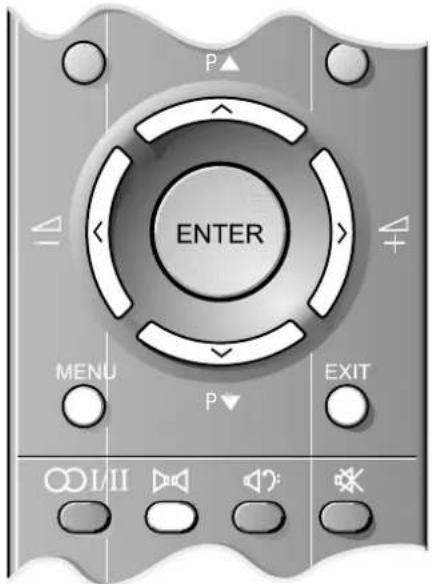

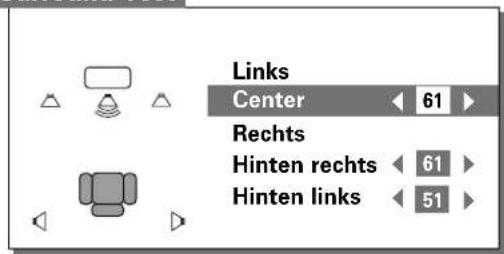

Dolby Pro Logic – Testmodus für Surround 21

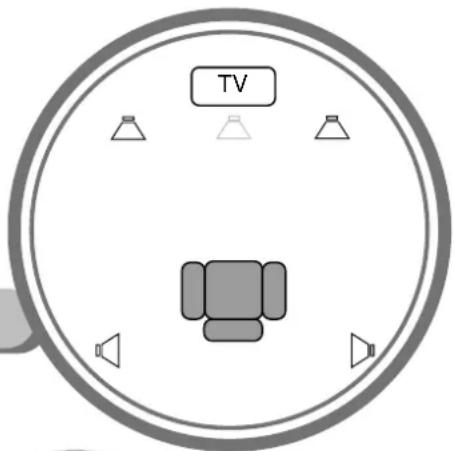

Digital-Surround-Prozessor – Surround Sound Eigenschaften 22

VIDEOTEXT

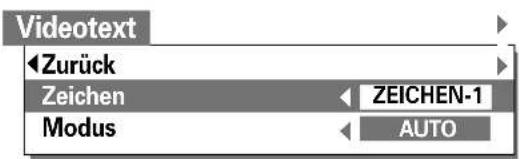

Einstellung 23

Auto und Normaltext-Modus 24

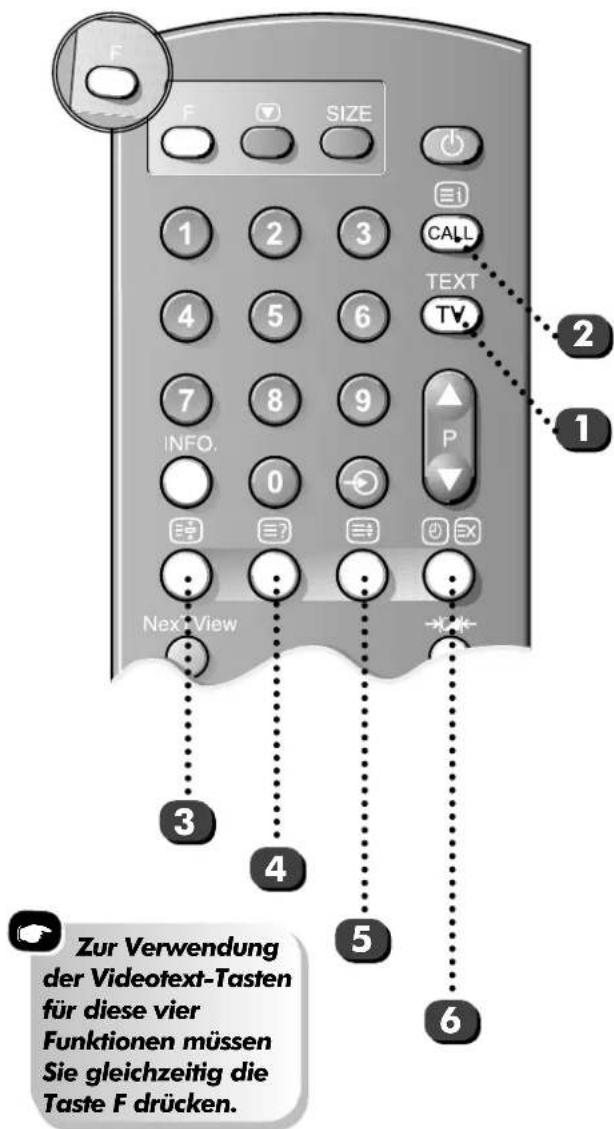

Steuerungstasten 25

ANSCHLUSS WEITERER GERÄTE

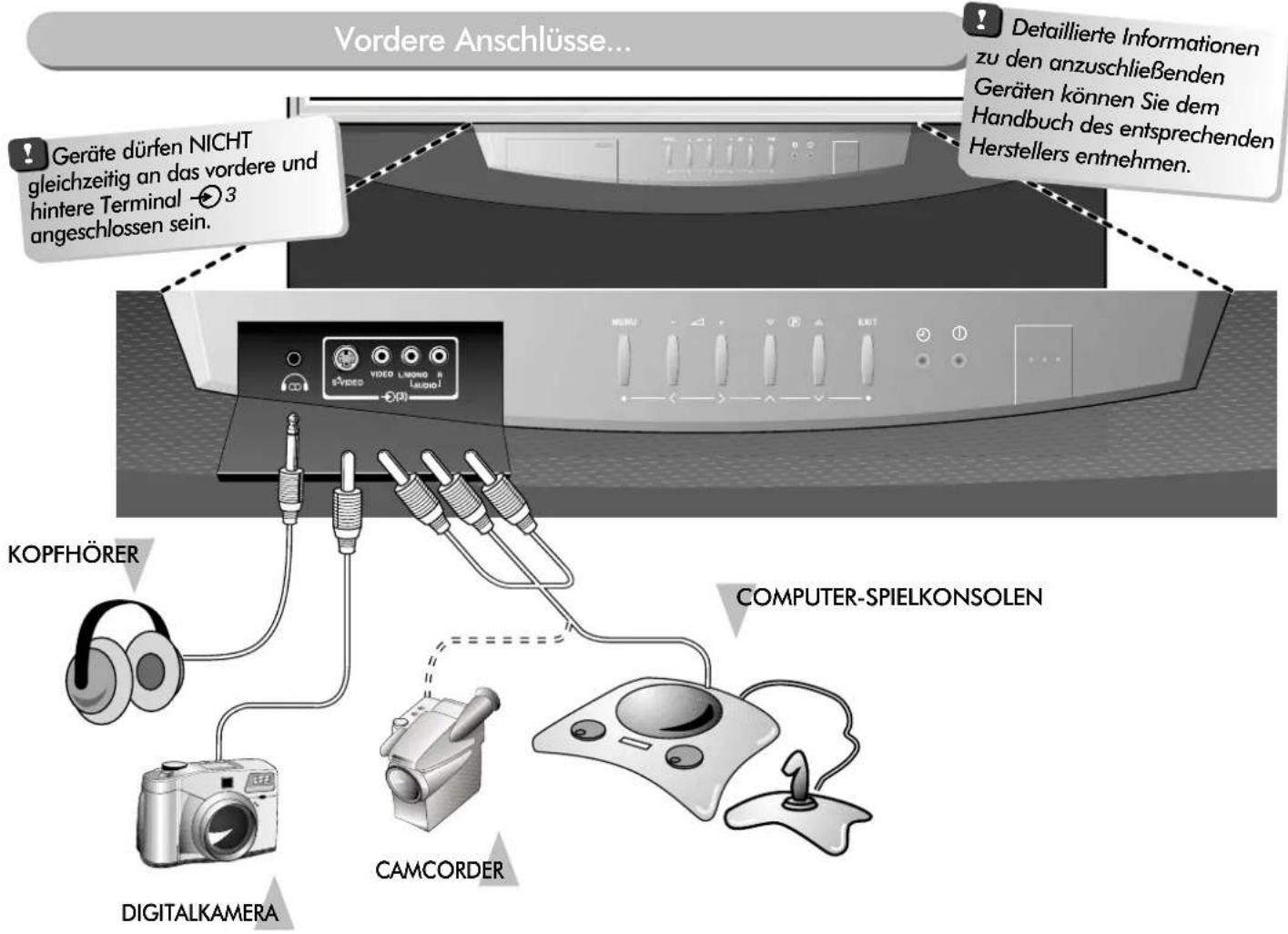

Vordere Anschlüsse und Bedienelemente 26

Die Menüs – Darstellung der wichtigsten Bildschirmmenüs zur Referenz 28

Fragen und Antworten 29

SONSTIGES

Für Ihre eigenen Notizen 31

Index, Spezifikationen und Zubehör – Informationen zu Ihrem Fernsehgerät 32

EINSTELLUNG

Zu Ihrer Sicherheit

Dieses Gerät wurde in Übereinstimmung mit internationalen Sicherheitsstandards entwickelt und hergestellt. Wie bei jedem anderen Elektrogerät müssen Sie jedoch die gebührende Vorsicht walten lassen, um eine optimale Funktionsweise und Sicherheit zu gewährleisten. Die Hinweise sind allgemeiner Natur und bieten Unterstützung bei der Handhabung aller elektronischen Geräte, wobei einige Punkte unter Umständen auf die von Ihnen gerade erworbenen Produkte nicht zutreffen.

Luftzirkulation...

Lassen Sie hinter dem Fernsehgerät mindestens 10 cm Abstand, so daß eine ausreichende Luftventilation erreicht wird, die Ihren Fernseher vor Überhitzung und den daraus erwachsenden potentiellen Schäden bewahrt. Räume mit großer Staubentwicklung sollten als Standorte ebenfalls gemieden werden.

Beschädigung durch Hitze ...

Wenn Sie das Fernsehgerät der direkten Sonneneinstrahlung aussetzen oder neben einem Heizkörper aufstellen, kann es unter Umständen beschädigt werden. Vermeiden Sie Standorte, an denen extrem hohe Temperaturen oder eine hohe Luftfeuchtigkeit vorherrschen bzw. Plätze, an denen die Temperatur unter 5°C (41°F) absinken kann.

Stromversorgung...

Dieses Gerät benötigt zur Stromversorgung 230V, 50Hz Wechselstrom. Schließen Sie das Gerät niemals an eine Gleichstromquelle oder eine ähnliche Stromquelle an. Schließen Sie das Gerät niemals an eine Gleichstromquelle oder eine andere Stromquelle an. Trennen Sie den Netzstecker NICHT vom Kabel, da er einen speziellen, integrierten Funkentstörfilter enthält, dessen Funktion anderenfalls beeinträchtigt würde. WENDEN SIE SICH IM ZWEIFELSFALL AN EINEN FACHKUNDIGEN FERNSEHTECHNIKER.

Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen.

Überprüfen Sie, ob alle elektrischen Kabel, einschließlich des Netzkabels, der Verlängerungskabel und der internen Verbindungen zwischen einzelnen Geräteteilen ordnungsgemäß und entsprechend den Richtlinien des Herstellers angeschlossen wurden. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie Veränderungen an den elektrischen Verbindungen vornehmen.

Wenden Sie sich an Ihren Fachhändler, wenn Sie Zweifel an der ordnungsgemäßen Installation, Funktionsweise oder der Sicherheit Ihres Gerätes haben.

Besondere Vorsicht ist mit den Glasplatten und Türen des Gerätes geboten.

Entfernen Sie KEINE festen Abdeckungen, da dadurch gefährliche Spannung freigesetzt werden kann.

Verdecken Sie NIEMALS die Lüftungsschlitze am Gerät mit Zeitungen, Decken, Gardinen usw. Durch Überhitzung wird das Gerät beschädigt und seine Lebensdauer wird verkürzt.

Schützen Sie elektrische Geräte STETS vor Tropf- und Spritzwasser und stellen Sie NIEMALS mit Flüssigkeiten gefüllte Gefäße wie z. B. Vasen auf dem Gerät ab.

Stellen Sie NIEMALS heiße Gegenstände oder Gegenstände mit offener Flamme wie z. B. brennende Kerzen oder Nachtlichter auf oder bei dem Gerät ab. Hohe Temperaturen können Kunststoff zum Schmelzen bringen und Brände verursachen.

Verwenden Sie KEINEN behelfsmäßigen Fernsehtisch, und befestigen Sie die Tischbeine NIEMALS mit Holzschrauben. Montieren Sie zur Gewährleistung einer optimalen Sicherheit stets den vom Hersteller zugelassenen Fernsehtisch entsprechend der Anleitung mit den im Lieferumfang enthaltenen Befestigungen.

Achten Sie bei Verwendung der Kopfhörer auf eine angemessene und NICHT zu hohe Lautstärke, da anderenfalls Ihr Hörvermögen auf Dauer beeinträchtigt werden kann.

Lassen Sie das Gerät NICHT eingeschaltet, wenn Sie längere Zeit nicht anwesend sind, es sei denn, es ist ausdrücklich für den unbeaufsichtigten Betrieb gekennzeichnet. Schalten Sie den Fernseher über den am Gerät befindlichen Netzschalter aus, und erklären Sie ebenfalls Ihren Familienmitgliedern, wie das Gerät abzuschalten ist. Für kranke oder behinderte Personen sind hier unter Umständen Ausnahmeregelungen erforderlich.

Benutzen Sie das Gerät NICHT weiter, wenn Sie Zweifel an der korrekten Funktionsweise haben oder wenn das Gerät in irgendeiner Weise beschädigt ist. Schalten Sie es ab, ziehen Sie den Netzstecker, und wenden Sie sich an den Fachhändler.

Achten Sie VOR ALLEM darauf, daß insbesondere Kinder NIEMALS Gegenstände in Löcher, Schlitze oder andere Gehäuseöffnungen stecken, denn ein elektrischer Schlag könnte die Folge sein.

Gehen Sie NIEMALS leichtfertig mit elektrischen Geräten aller Art um – Vorsicht ist besser als Nachsicht.

EINSTELLUNG

Installation und

Regeln zur Beachtung

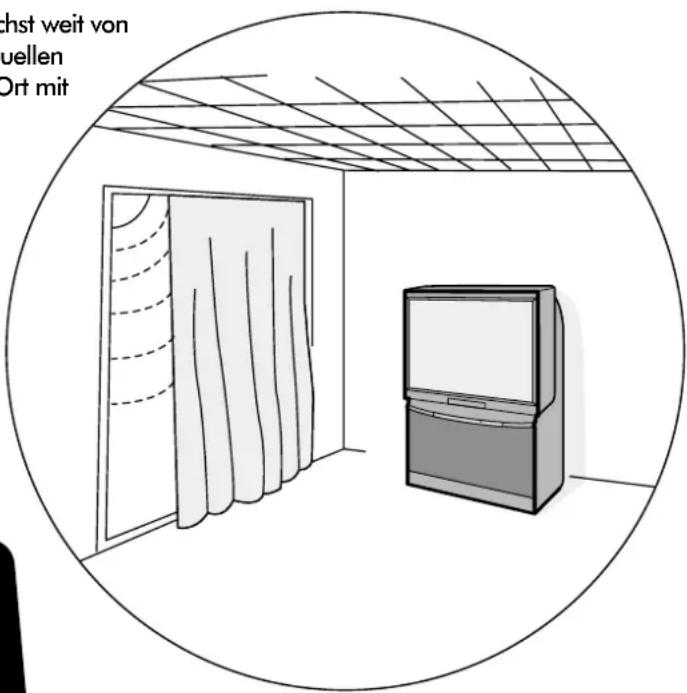

Wahl des Standorts...

Wählen Sie den Platz für das Fernsehgerät so, daß es möglichst weit von der direkten Sonneneinstrahlung oder anderen hellen Lichtquellen entfernt ist. Um das beste Fernsehbild zu erhalten, wird ein Ort mit weichem, indirekten Lichteinfall empfohlen. Stellen Sie das Fernsehgerät direkt auf den Fußboden oder auf eine stabile Fläche. Die Abstellfläche muß eben und fest sein. Wenn Sie das Fernsehgerät auf einem weichen Bodenbelag abstellen, müssen Sie sicherstellen, daß der Belag oder der Teppich nicht durch das Gewicht des Gerätes beschädigt werden.

Ziehen Sie gegebenenfalls die Vorhänge zu, oder schließen Sie die Jalousien, damit die Sonne nicht direkt auf den Bildschirm scheint.

Gehen Sie dabei stets behutsam vor, da das Gerät auf polierten Fußböden Spuren hinterlassen oder Bodenbeläge beschädigen kann.

chst weit von uellen Ort mit

WARNUNG! LASSEN SIE DAHER DEN FERNSEHER NIEMALS MIT STANDBILD EINGESCHALTET.

Wenn durch VIDEOTEXT, SENDERLOGOS, COMPUTER-ANZEIGEN, VIDEO-SPIELE, BILDSCHIRMMENÜS u. a. erzeugte Standbilder für einen längeren Zeitraum auf dem Fernsehbildschirm angezeigt werden, können diese Bilder unter Umständen dauerhaft eingebrannt werden.

Wenn Sie mit Ihrem Fernsehgerät stehende Bilder oder Bilder mit einem überlagerten Standbild anzeigen, wie z. B. Programmlogos eines Fernsehsenders, sollten Sie immer die Einstellungen für Helligkeit UND Kontrast verringern.

SCHÄDEN DIESER ART WERDEN DURCH IHRE GARANTIE NICHT ABGEDECKT, DA SIE AUF FALSCHE BENUTZUNG ZURÜCKZUFÜHREN SIND.

Reinigung des Bildschirms und des Gehäuses

Wischen Sie nach dem Abschalten des Gerätes den Bildschirm und das Gehäuse mit einem weichen, trockenen Tuch ab. Die Verwendung spezieller Polituren und Lösungsmittel zur Reinigung von Bildschirm und Gehäuse ist nicht empfehlenswert, da durch diese Stoffe die Oberfläche angegriffen werden kann...

Entsorgung...

Wenn das Fernsehgerät ausgedient hat, entsorgen Sie es bitte entsprechend der in Ihrem Land bzw. Ihrem Wohnort geltenden Vorschriften, oder geben Sie es direkt in einen Recycling-Betrieb.

EINSTELLUNG

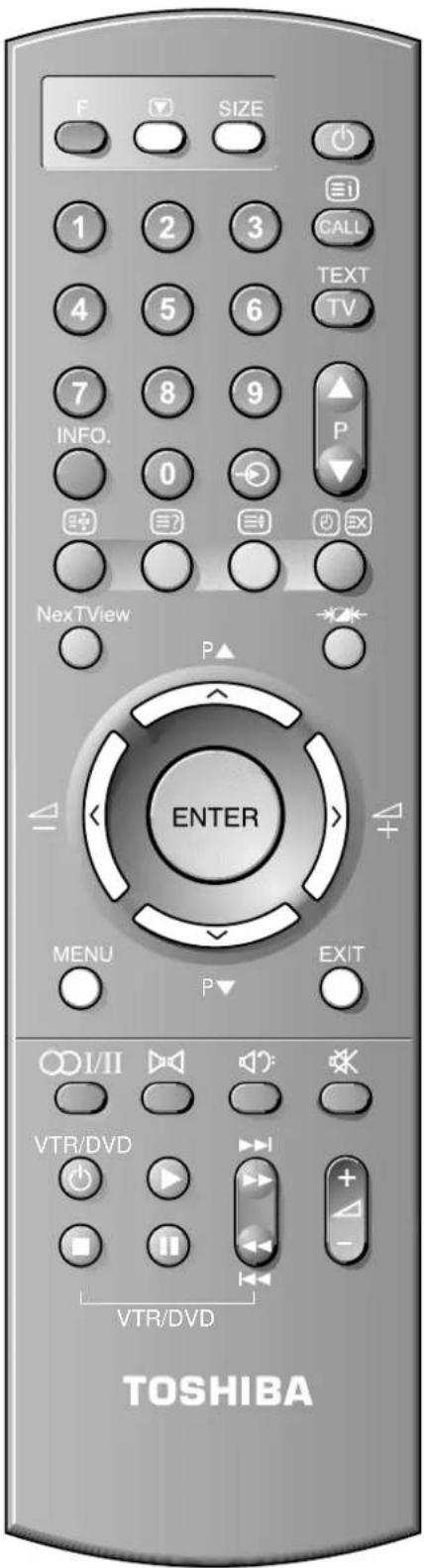

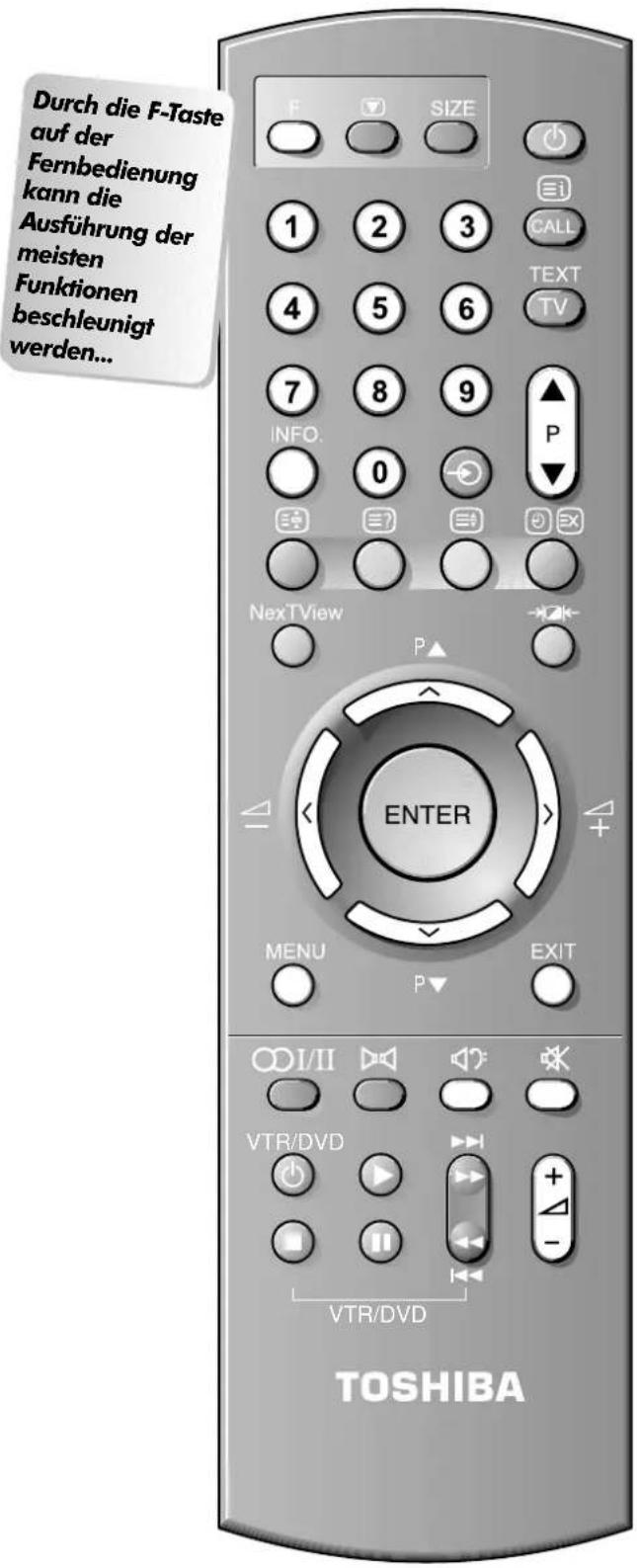

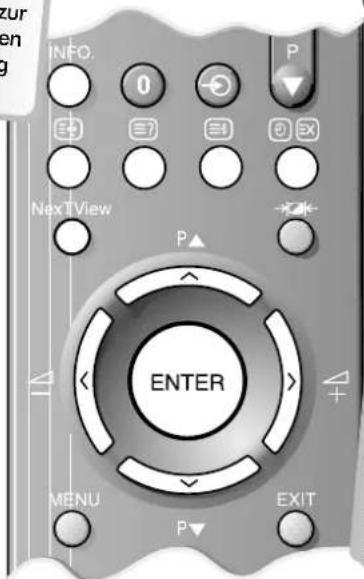

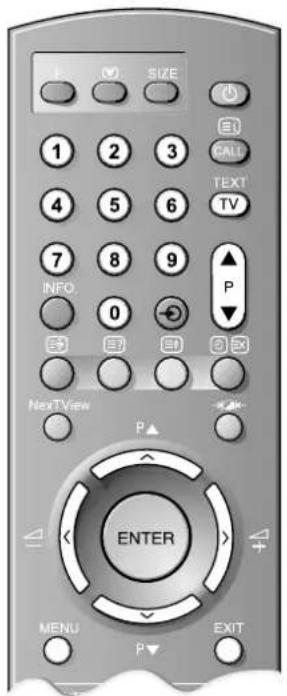

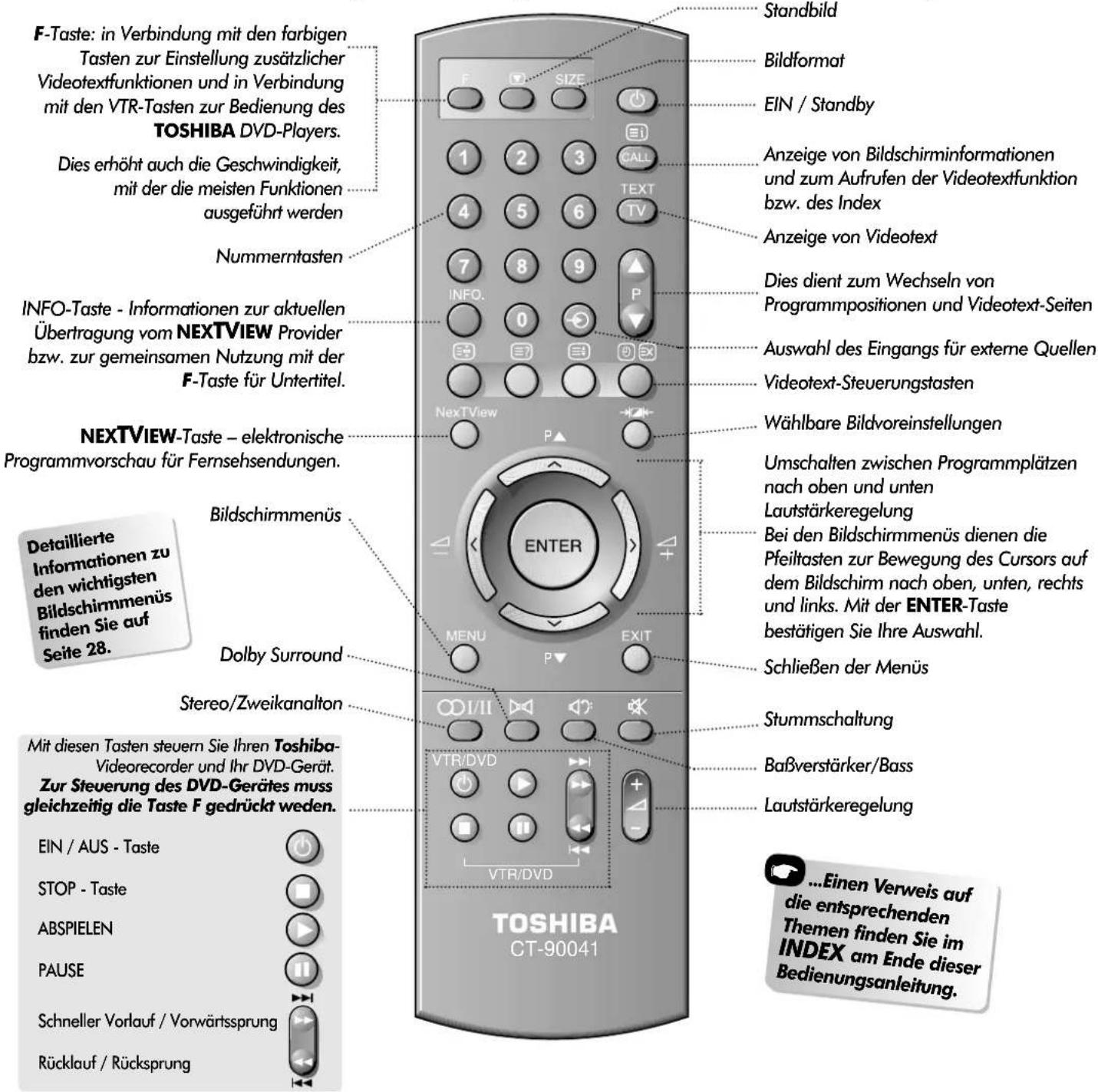

Die Fernbedienung Ihres neuen Fernsehgerätes

Eine übersichtliche Darstellung und Erläuterung der einzelnen Tasten Ihrer Fernbedienung...

F-Taste: in Verbindung mit den farbigen Tasten zur Einstellung zusätzlicher Videotextfunktionen und in Verbindung mit den VTR-Tasten zur Bedienung des TOSHIBA DVD-Players. Dies erhöht auch die Geschwindigkeit, mit der die meisten Funktionen ausgeführt werden Nummerntasten INFO-Taste - Informationen zur aktuellen Übertragung vom NEXTVIEW Provider bzw. zur gemeinsamen Nutzung mit der F-Taste für Untertitel. NEXTVIEW-Taste – elektronische Programmvorschau für Fernsehsendungen. Detaillierte Informationen zu den wichtigsten Bildschirmmenüs finden Sie auf Seite 28. Bildschirmmenüs Dolby Surround Stereo/Zweikanalton Mit diesen Tasten steuern Sie Ihren Toshiba- Videorecorder und Ihr DVD-Gerät. Zur Steuerung des DVD-Gerätes muss gleichzeitig die Taste F gedrückt weden. EIN / AUS - Taste STOP - Taste ABSPIELEN PAUSE Schneller Vorlauf / Vorwärtssprung Rücklauf / Rücksprung Standbild Bildformat EIN / Standby Anzeige von Bildschirminformationen und zum Aufrufen der Videotextfunktion bzw. des Index Anzeige von Videotext Dies dient zum Wechseln von Programmpositionen und Videotext-Seiten Auswahl des Eingangs für externe Quellen Videotext-Steuerungstasten Wählbare Bildvoreinstellungen Umschalten zwischen Programmplätzen nach oben und unten Lautstärkeregelung Bei den Bildschirmmenüs dienen die Pfeiltasten zur Bewegung des Cursors auf dem Bildschirm nach oben, unten, rechts und links. Mit der ENTER-Taste bestätigen Sie Ihre Auswahl. Schließen der Menüs Stummschaltung Baßverstärker/Bass Lautstärkeregelung ...Einen Verweis auf die entsprechenden Themen finden Sie im INDEX am Ende dieser Bedienungsanleitung.

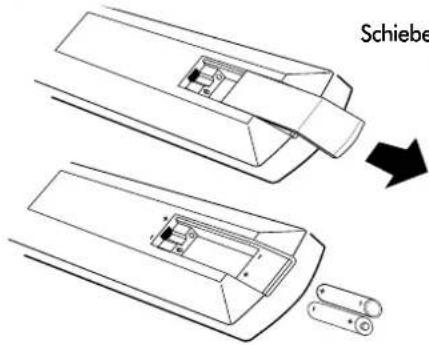

Die Batterien... und die Reichweite der Fernbedienung ...

Schiebe

Schieben Sie die Batterieabdeckung vorsichtig nach unten, so daß das Batteriefach sichtbar wird. Achten Sie beim Einlegen der Batterien auf die richtige Polarität.

Geeignete Batterietypen für diese Fernbedienung sind R03 oder AAA.

Verbrauchte Batterien dürfen nicht verbrannt werden. Geben Sie Altbatterien an einem dafür gekennzeichneten Entsorgungsplatz ab. Verwenden Sie nicht gemeinsam alte, verbrauchte und neue Batterien in einem Gerät, und verwenden Sie jeweils nur einen Batterietyp.

Die Leistung der Fernbedienung verringert sich ab einer Entfernung von 5 m bzw. ab einem äußeren Winkel von 30° zum Mittelpunkt des Fernsehgerätes.

EINSTELLUNG

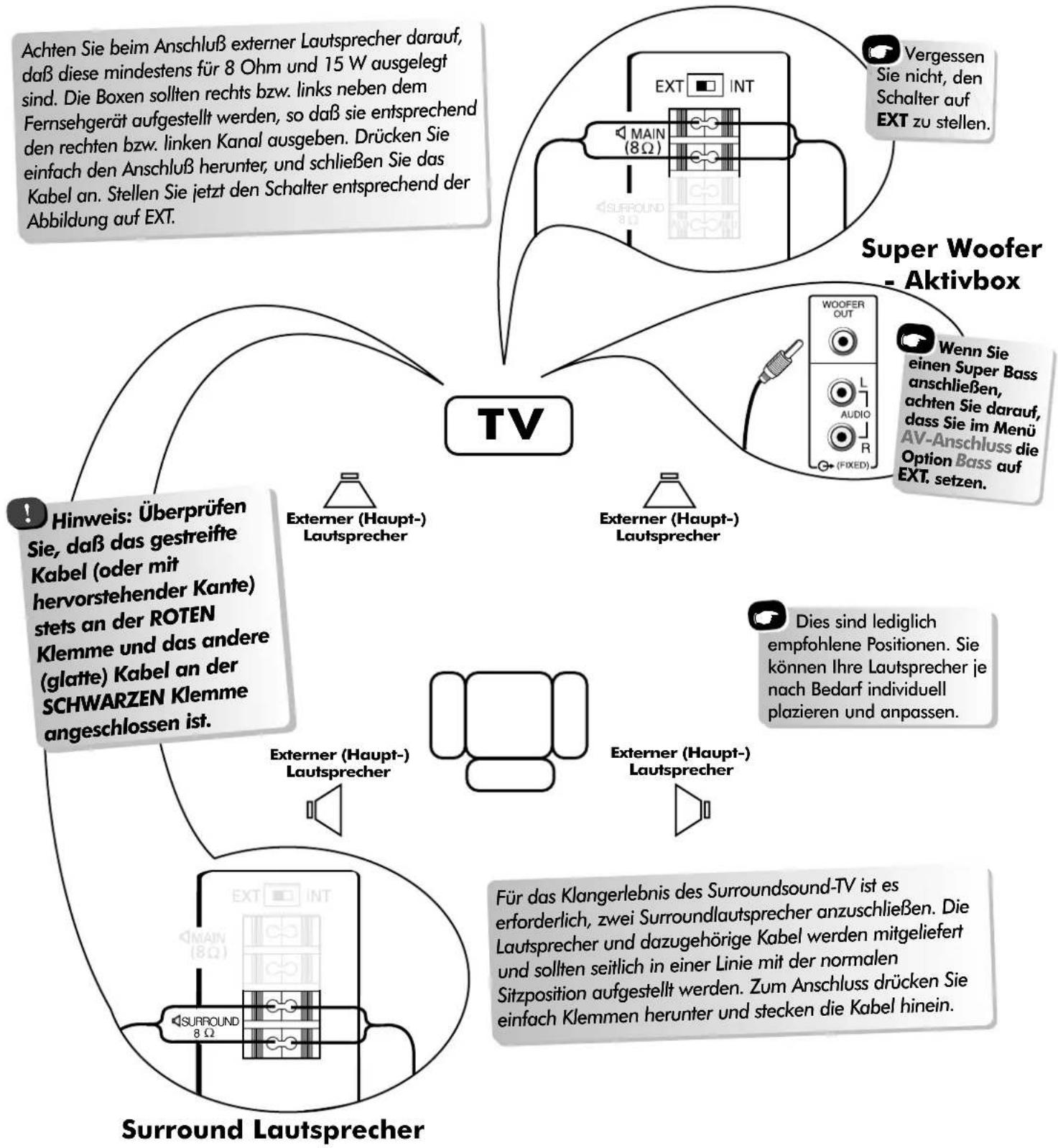

Anschließen der Lautsprecher

! Warnung: Versuchen Sie nicht, die externen Lautsprecher gleichzeitig an Ihre Hi-Fi-Anlage anzuschließen. Dies kann zu schweren Schäden an den Komponenten führen.

Bevor Sie externe Lautsprecher anschließen, muß die Stromversorgung ausgeschaltet werden.

Extern (Hauptlautsprecher)

EINSTELLUNG

Anschließen und Einschalten Ihres neuen Fernsehgerätes

Um Strom zu sparen, sollten Sie Ihr Fernsehgerät nach der Nutzung stets ausschalten und nicht im Standby-Modus lassen, es sei denn, die Timer-Funktion wurde programmiert.

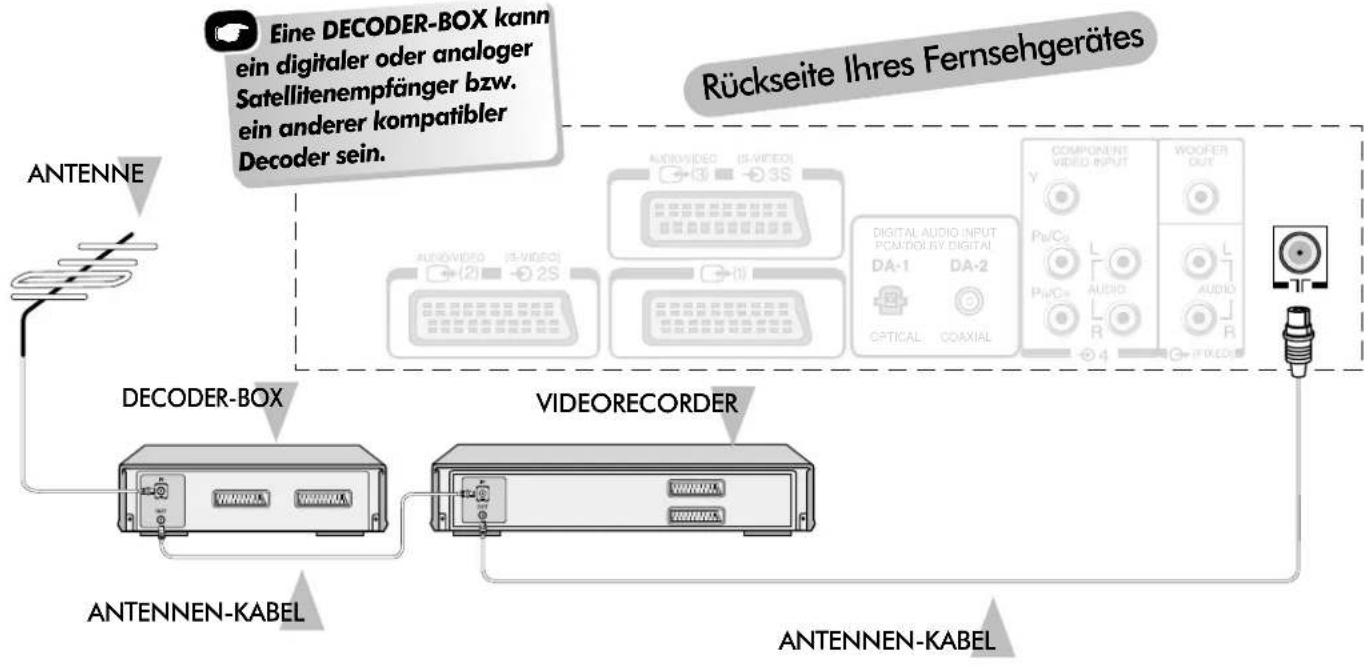

Schließen Sie das Antennenkabel an die entsprechende Buchse an der Rückseite des Fernsehgerätes an. Falls Sie eine Decoder-Box und/oder einen Videorecorder nutzen möchten, muß das Antennenkabel über diese Decoder-Box und/oder über den Videorecorder mit dem Fernseher verbunden werden.

SCHLIESSEN SIE DAS SCART-KABEL ERST AN, WENN ALLE EINSTELLUNGEN AM FERNSEHGERÄT ABGESCHLOSSEN SIND.

...und Einschalten Ihres neuen Fernsehgerätes

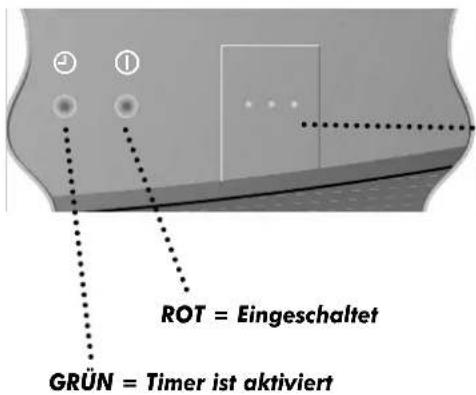

2 1 ROT = Eingeschaltet GRÜN = Timer ist aktiviert

Über das Bedienfeld an der Vorderseite des Fernsehgerätes ...

Wenn das rote Kontrollämpchen zur Anzeige der Betriebsbereitschaft nicht leuchtet, drücken Sie die Taste POWER an der Vorderseite des Fernsehers, um das Gerät einzuschalten. Wählen Sie anschließend eine Zifferntaste auf der Fernbedienung, um den Bildschirm anzuzeigen.

...und mit der Fernbedienung:

Drücken Sie die Standby-Taste ⏻: Mit dieser Taste können Sie das Gerät für kurze Betriebspausen in den Standby-Modus schalten. Drücken Sie zum Einschalten des Fernsehgerätes aus dem Standby-Modus die ⏻ oder eine beliebige Zifferntaste auf der Fembedienung. Unter Umständen dauert es einige Sekunden, bis das Bild erscheint.

F SIZE

EINSTELLUNG

Auswahl von Sprache und System\*, Automatische Sendersuche

Schalten Sie das Gerät vor der Autom. Sendersuche ein und stellen es auf einen Hauptkanal ein. Schalten Sie auch den Videorekorder ein und schalten ihn in den Standby-Betrieb. Dadurch kann Ihr Fernseher die erforderlichen Programmplätze zuordnen.

P▲ ENTER Δ Menu P▼ EXIT

1 Um Ihre Sprache auszuwählen, drücken Sie auf die Taste MENU und wählen mit der Taste > aus der oberen Leiste den Menüpunkt Set up aus.

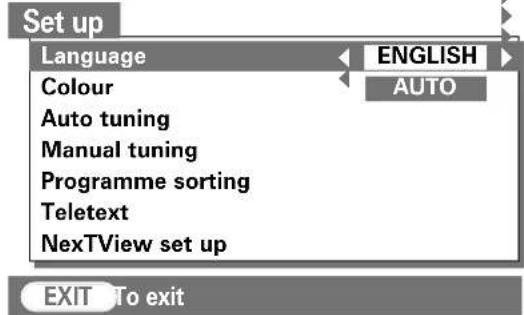

Set up

2 Wählen Sie nun mit der Taste √ im Menü Set up den Menüpunkt Language aus.

3 Drücken Sie die Taste < oder >, um sich die verfügbaren Sprachen anzeigen zu lassen. Sobald eine Sprache hervorgehoben wird, werden die Menüeinträge in dieser Sprache angezeigt.

4 Wählen Sie nun mit der Taste ▼ den Menüpunkt Autom. Sendersuche aus.

Einstellung Sprache Farbe AUTO Autom. Sendersuche Man. Sendersuche Programme ordnen Videotext NexTView einstellen EXIT Beenden

5 Drücken Sie nun die Taste >, um den Bildschirm Autom. Sendersuche aufzurufen.

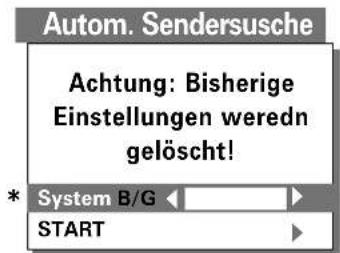

Autom. Sendersusche Achtung: Bisherige Einstellungen weredn gelöscht! System B/G ← → START

EXIT Beenden

Sie müssen das für Ihr Land zutreffende System* auswählen.

B/G - Kontinentaleuropa, D/K - Osteuropa, I - Großbritannien, L1, L2 - Frankreich

6 Drücken Sie nun die Taste > so oft, bis Ihr System* ausgewählt ist:
7 Für Kontinentaleuropa: Wählen Sie mit der Taste √ den Menüpunkt START aus und drücken die Taste >. Nur für Großbritannien: Drücken Sie ENTER, um zu beginnen.
Das Gerät sucht nun nach allen verfügbaren Sendern. Das Symbol ▶▶▶▶ blinkt und der Punkt wandert während der Suche an der Linie entlang.

Warten Sie, bis das Fernsehgerät die Suche abgeschlossen hat.

Autom. Sendersusche Suchen Kanal : 21 Senden :

9 Sobald der Suchvorgang abgeschlossen ist, kehrt das Gerät automatisch zu Programmplatz 1 zurück. Das Bild ist unter Umständen nicht klar, so dass Sie die Senderreihenfolge möglicherweise ändern möchten. Verwenden Sie dazu die Funktion Programme ordnen (siehe Seite 10).

WENN SIE DIE SENDEREINSTELLUNGEN BEENDET HABEN, KÖNNEN SIE JETZT DAS SCARTKABEL ANSCHLIESSEN

Wenn Sie Ihrem Videorekorder einen Programmplatz zuweisen möchten, verwenden Sie die Funktion Man. Sendersuche (siehe Seite 9).

* Nur für Kontinentaleuropa.

EINSTELLUNG

Manuelle Sendersuche

Statt mit der Autom. Sendersuche, können Sie Ihr Toshiba Fernsehgerät mit der Funktion Man. Sendersuche auch manuell einstellen, etwa wenn Sie die Autom. Sendersuche gewählt haben, aber einen weiteren Sender mit einem anderen System einstellen möchten (siehe Seite 8), wenn Sie Ihren Videorekorder nicht mit einem AV-Kabel an Ihr Fernsehgerät anschließen können oder wenn bei der Autom. Sendersuche Ihre Set-Top Box nicht erkannt wurde.

Man. Sendersuche

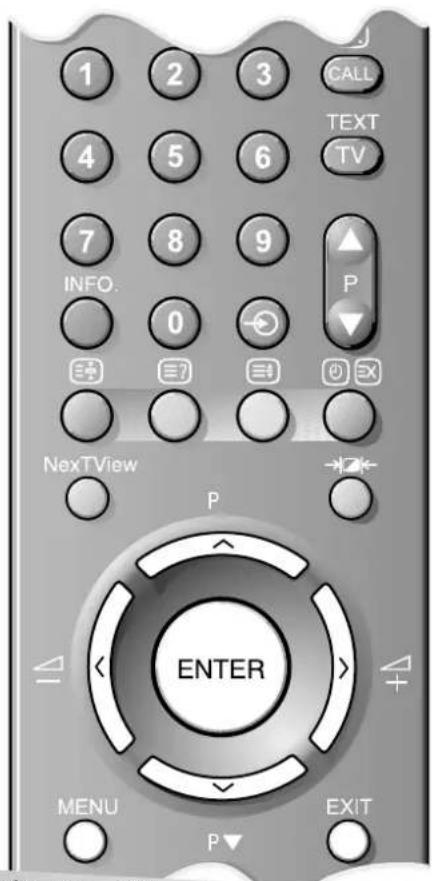

1 2 3 CALL 4 5 6 TEXT 7 8 9 TV INFO. 0 P E+ E? E+ EX NextView P ENTER MENU P▼ EXIT

Wenn Sie Ihren Videorekorder nicht mit einem AV-Kabel an Ihr Fernsehgerät anschließen können, müssen Sie am Fernsehgerät einen Programmplatz für den Videorekorder zuweisen. Legen Sie eine bespielte Videokassette ein, drücken Sie auf der Fernbedienung Ihres Videorekorders die Taste PLAY und starten Sie die Man. Sendersuche...

Diese Optionen werden angezeigt, wenn Sie sich über den Bildschirm bewegen.

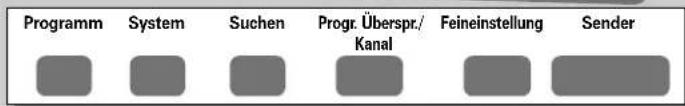

Programm System Suchen Progr. Überspr./ Kanal Feineinstellung Sender

Programm: Die Nummer, die Sie auf der Fernbedienung drücken müssen.

System: Abhängig vom Gebiet, in dem Sie wohnen.

Suchen: Auf- und abwärts nach einem Signal suchen.

Progr. Überspr.: * bedeutet, dass nichts gespeichert wurde oder die Funktion zum Überspringen des Kanals auf EIN gesetzt ist (siehe Seite 11).

Kanal: Die Nummer des Kanals, über den ein Sender ausgestrahlt wird.

Feineinstellung: Wird nur bei gestörtem Empfang / schwachem Signal verwendet (siehe Seite 11).

Sender: Senderkennung. Mit Hilfe der Tasten ∧, √, ⟨ und⟩ können Sie bis zu sieben Zeichen eingeben.

1 Wählen Sie in der oberen Menüleiste den Menüpunkt Einstellung aus. Markieren Sie danach mit der Taste √ den Menüpunkt Man. Sendersuche und wählen ihn mit der Taste > aus.

Sprache	DEUTSCH
Farbe	AUTO
Autom. Sendersuche
Man. Sendersuche
Programme ordnen
Videotext
NexTView einstellen

2 Wählen Sie mit Hilfe der Tasten ∧ und √den gewünschten Programmplatz aus. Für Ihren Videorekorder empfehlen wir Prog. 0.

Man. Sendersusche

Prog. Sys. Kanal Sender

0 B/G 60 VCR

1 B/G 22 ARD

2 B/G 28 ZDF

3 B/G 25 RTL

4 B/G 32 SAT 1

5 B/G *69

ENTER : Auswählen EXIT : Beenden

3 Drücken Sie die Taste ENTER, um die Auswahl zu bestätigen.

Man. Sendersusche

4 Wählen Sie mit der Taste > den Menüpunkt System aus und ändern bei Bedarf die Einstellung mit der Taste ▲ oder √ (siehe Seite 8).

5 Drücken Sie die Taste >, um den Menüpunkt Suchen auszuwählen.

EINSTELLUNG

Manuelle Sendersuche Fortsetzung Programme ordnen

6 Um die Suche zu starten, drücken Sie die Taste^. Suchen blinkt und das Fernsehgerät zeigt während des Suchvorgangs die Kanalnummern an.

Man. Sendersusche Suchen 0 B/G >>> 32 0 VCR

ENTER : Speichern EXIT : Beenden MENU Zurück

7 Wenn ein Signal gefunden wird, wird aus am Fernsehgerät angezeigt. Wenn es nicht das Bild vom Videorekorder ist, drücken Sie die Taste ↗, um die Suche erneut zu starten.
8 Sobald das vom Videorekorder stammende Signal gefunden wurde, drücken Sie die Taste > um den Menüpunkt Sender auszuwählen. Mit Hilfe der Tasten ∧, √, < und > können Sie nun den gewünschten Sendernamen eingeben, z. B. VCR.

Man. Sendersusche Sender 0 B/G 39 0 VCR

ENTER : Speichern EXIT : Beenden MENU Zurück

9 Drücken Sie nun die Taste ENTER, um die Einstellung zu speichern.
10 Wiederholen Sie diese Schritte für jeden Programmplatz, den Sie einstellen möchten. Um zum Beispiel Ihre Set-Top Box auf Programmplatz 6 zu legen, drücken Sie die Tasten ∧ und √bis Prog. 6 ausgewählt ist, und wiederholen die Schritte ab Schritt 4. Wahlweise können Sie die Taste MENU drücken, um zur Liste der Kanäle zurückzukehren und die nächste Programmnummer auszuwählen, die Sie einstellen möchten.
11 Wenn Sie die Einstellung beendet haben, drücken Sie die Taste EXIT.

WICHTIGER HINWEIS Wenn Sie die Kanalnummern kennen, können Sie sie auch direkt am Femsehgerät eingeben. Wählen Sie dazu den Bildschirm Man. Sendersuche wie in Schritt 3 aus. Geben Sie anschließend den Programmplatz, der System und danach die Kanalnummer ein. Drücken Sie die Taste ENTER, um die Einstellung zu speichern.

Programme ordnen

Nach der Sendersuche können Sie, wenn Sie möchten, den Programmplatz der Sender ändern. Mit der Funktion Programme ordnen können Sie jeden Kanal auf einfache Weise auf dem Programmplatz Ihrer Wahl speichern.

1 Drücken Sie die Taste MENU und anschließend die Taste < oder >, um in der oberen Leiste den Menüpunkt Einstellung auszuwählen.

Einstellung

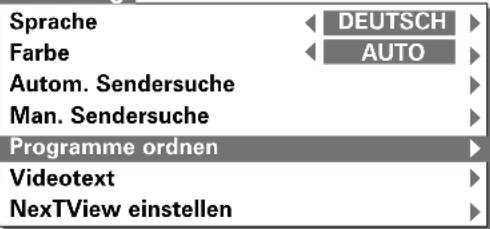

2 Drücken Sie die Taste √, um den Menüpunkt Programme ordnen zu markieren, und danach die Taste >, um ihn auszuwählen.

Einstellung

Sprache DEUTSCH Farbe AUTO Autom. Sendersuche Man. Sendersuche Programme ordnen Videotext NexTView einstellen

EXIT Beenden

3 Nun wird die Liste der Sender angezeigt. Wählen Sie mit der Taste ▼ oder ▲ den Sender aus, den Sie verschieben möchten, und drücken zur Bestätigung die Taste ENTER. Dabei wird der ausgewählte Sender auf dem Bildschirm nach rechts gerückt.

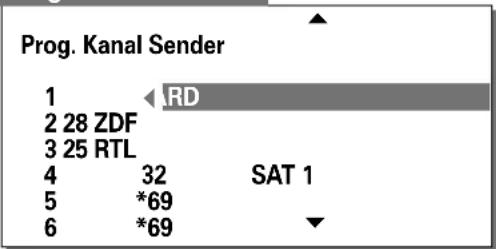

Programme ordnen

Prog. Kanal Sender 1 RD 2 28 ZDF 3 25 RTL 4 32 SAT 1 5 *69 6 *69

4 Mit Hilfe der Taste ▼ oder ▲ können Sie den Sender in der Liste zur gewünschten Position verschieben. Dabei werden die anderen Sender entsprechend verschoben.
5 Drücken Sie nun die Taste ENTER, um die Änderung zu speichern.
6 Wiederholen Sie die Schritte bei Bedarf und drücken Sie die Taste EXIT.

EINSTELLUNG

Manuelle Feineinstellung und Programm überspringen

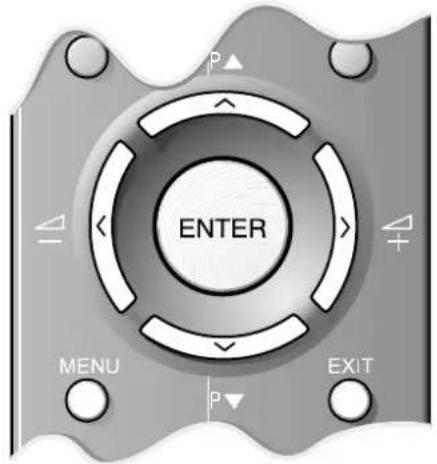

P ENTER MENU EXIT

Manuelle Feineinstellung

Eine Manuelle Feineinstellung Feineinstellung ist nur bei einem gestörten Empfang oder einem schwachen Signal erforderlich.

1 Wählen Sie im Menü Einstellung den Menüpunkt Man. Sendersuche aus.

Man. Sendersusche

Prog. Sys. Kanal Sender
0 B/G	60	VCR
1 B/G	22	ARD
2 B/G	28	ZDF
3 B/G	25	RTL
4 B/G	32	SAT 1
5 B/G	*

ENTER : Auswählen EXIT : Beenden

2 Wenn der gewünschte Sender markiert ist, drücken Sie die Taste >.
3 Drücken Sie die Taste > so oft, bis Feineinstellung angezeigt wird.

Man. Sendersusche

Feineinstellung 1 B/G 22 + 2 ARD

4 Mit Hilfe der Tasten ∧ und √können Sie Bild und Ton auf die optimale Einstellung justieren.
5 Drücken Sie die Taste ENTER, um die Einstellung zu speichern, und danach die Taste EXIT.

Programm überspringen

Um zu verhindern, dass bestimmte Sendungen angesehen werden können, z. B. wenn Sie abends ausgehen und Ihre Kinder bestimmte Filme nicht sehen sollen, können Sie einstellen, dass der Programmplatz übersprungen werden soll, und die Fernbedienung mitnehmen. Das Fernsehgerät kann über die Bedienelemente an der Vorderseite weiterhin normal bedient werden, aber die zu überspringenden Programme werden nicht gezeigt.

1 Drücken Sie die Taste MENU und wählen aus der oberen Menüleiste den Menüpunkt Einstellung aus.
2 Bewegen Sie den Balken mit der Taste √ auf den Menüpunkt Man. Sendersuche. Drücken Sie danach die Taste >, um den Bildschirm Man. Sendersuche aufzurufen.

Man. Sendersusche

Prog. Sys. Kanal Sender
0 B/G	60	VCR
1 B/G	22	ARD
2 B/G	28	ZDF
3 B/G	25	RTL
4 B/G	32	SAT 1
5 B/G	*

ENTER : Auswählen EXIT : Beenden

3 Markieren Sie mit Hilfe der Taste ▲ oder ▼den Programmplatz, der übersprungen werden soll, und drücken Sie die Taste ENTER, um die Auswahl zu bestätigen.
4 Gehen Sie mit der Taste > weiter bis Programme Überspringen.
5 Mit Hilfe der Taste ▲ oder ▼ können Sie die Funktion Programme Überspringen auf Ein setzen. Drücken Sie die Taste ENTER, um die Einstellung zu speichern.

Man. Sendersusche

Programme Überspr. : Ein 2 B/G 28 0 ZDF

6 Drücken Sie nun die Taste MENU und wiederholen Sie für ein anderes Programm die Schritte ab Schritt 3 oder drücken Sie die Taste EXIT, um den Vorgang zu beenden.

Ein Sternchen (* ) auf dem Bildschirm zeigt ein Programm an, das übersprungen wird.

Die übersprungenen Programmplätze können nun nicht mehr mit den Tasten ▲ P ▼ oder den Bedienelementen an der Gerätevorderseite ausgewählt werden. Über die Zifferntasten der Fernbedienung sind sie jedoch weiterhin zugänglich. Um die Funktion Programme Überspringen auf AUS, zu setzen, wiederholen Sie den Vorgang für den betreffenden Kanal.

EINSTELLUNGEN

Allgemeine Einstellungen und Toneinstellung

Durch die F-Taste auf der Fernbedienung kann die Ausführung der meisten Funktionen beschleunigt werden... 1 2 3 4 5 6 7 8 9 INFO. 0 NEXTView P▲ ENTER MENU P▼ EXIT VTR/DVD VTR/DVD TOSHIBA

Untertitel

Wenn bei dem aktuellen Programm Untertitel verfügbar sind, können diese durch Drücken der Tasten F + INFO angezeigt werden.

Auswählen und Ändern der Programmplätze...

Geben Sie den gewünschten Programmplatz mit Hilfe der entsprechenden Zifferntasten auf der Fernbedienung ein. Geben Sie bei Programmpositionen kleiner als 10 zuerst eine 0 und anschließend die gewünschte Zahl ein, z. B. 01 für Programmplatz 1.

Sie können die Programmpositionen ebenfalls mit Hilfe der ▼ P ▲ ändern.

Der Programmplatz wird mit der Kennzeichnung für den Modus	1
	ARD
Stereo/Mono (Beschreibung auf Seite 14) auf dem Bildschirm angezeigt.	Stereo

Toneinstellung...

Lautstärke

Drücken Sie die

Taste △ - +

oder die Tasten , um die Lautstärke anzupassen.

Läutstarke 32

Ton Aus

Drücken Sie die Stummschaltungstaste ✗, um den Ton zu deaktivieren. Bei erneutem Druck der Taste, wird der Ton wieder eingeschaltet.

Baßverstärker – für eine bessere Klangtiefe

Drücken Sie die Taste 🔍; um den Baßverstärker zu aktivieren bzw. zu deaktivieren. Drücken sie die Tasten zur Einstellung dieses Effektes.

Haben Sie eine Bass – Aktivbox angeschlossen, können Sie diese mit der Taste 📁: regeln.

Wenn Sie einen Super Bass anschließen, achten Sie darauf, dass Sie im Menü AV-Anschluss die Option Bass auf EXT. setzen.

Baß-, Höhen- und Balance-Einstellung

Drücken Sie die Taste MENU auf der Fernbedienung und anschließend < bzw.>, um aus der oberen Menüleiste die Option Ton auszuwählen.

Drücken Sie die Taste √, um die Optionen Bass, Höhen oder Balance aus dem Menü Ton auszuwählen und dann die Taste < bzw.>, um die jeweilige Einstellung zu ändern.

EINSTELLUNGEN

Bildeinstellung

Mit diesem Fernsehgerät können Sie das Bild Ihren Vorstellungen entsprechend individuell einstellen.

Individuelle Bildeinstellung, Scan-Modus und Digitale Rauschminderung

NextView P▲ ENTER MENU P▼ EXIT

Individuelle Bildeinstellungen...

Wenn Sie die Taste →drücken, können Sie die verfügbaren Bildoptionen anzeigen:

Bildmodus-1 bis Bildmodus-3 für voreingestellte Optionen und für Ihre individuellen Einstellungen der Bildmodus-M.

2 Wählen Sie aus der oberen Menüleiste die Option Bild, um individuelle Einstellungen festzulegen.

Bild Kontrast 50 Helligkeit 50 Farbe 50 Farbton 0 Schärfe 0 Scan-Modus 100 Hz DNR AUTO

EXIT : Beenden

Über dieses Menü können Sie die Einstellungen für Kontrast,

Helligkeit, Farbe, Farbton und Schärfe.

3 Ändern Sie bei Bedarf die jeweiligen Einstellungen mit Hilfe der Tasten < oder >.

Scan-Modus...

Die Bildschirmanzeige ist in zwei Betriebsarten möglich. Beide arbeiten mit 100Hz und Reduzierung des Hintergrundflimmerns. In den meisten Fällen ergibt die 100Hz Standardeinstellung das beste Resultat. In Fällen von sehr schnellen Bewegungen, z.B. Sportsendungen, kann die NATÜRLICH Einstellung ein weicheres Bild erzeugen.

1 Wählen Sie aus dem Menü Bild die Option Scan-Modus.

2 Wählen Sie mit den Tasten < oder > zwischen 100Hz oder NATÜRLICH, um die von Ihnen bevorzugte Einstellung festzulegen. Der Unterschied mag zuweilen nur gering sein.

DNR – Digitale Rauschminderung...

Mit der Funktion DNR können Sie die Bildschirmdarstellung eines schwachen Signals "glätten".

1 Wählen Sie aus dem Menü Bild die Option DNR. Aktivieren Sie abwechselnd AUTO und AUS, um die optimale Bildeinstellung zu finden. Ein Unterschied ist nicht immer erkennbar.

EINSTELLUNGEN

Bildeinstellung

Fortsetzung

Bildlage – Horizontal, Bildformat und Standbild

F SIZE 1 2 3 4 5 6 7 8 9 INFO. 0 P NexTView P▲ ENTER MENU P▼ EXIT ODI/II VTR/DVD VTR/DVD TOSHIBA

Einstellen der horizontalen Bildlage

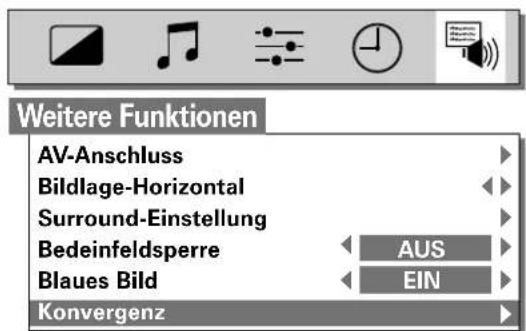

1 Wählen Sie in der oberen Menüleiste den Menüpunkt Weitere Funktionen und darin mit der Taste ▼den Menüpunkt Bildlage-Horizontal aus.

AV-Anschluss Bildlage-Horizontal Surround-Einstellung Bedeinfeldsperre AUS

2 Justieren Sie die Bildlage mit der Taste < oder >.

Bildformat einstellen

Ist das aktuelle Bild verzerrt, können Sie dies ändern.

1 Drücken Sie die Taste SIZE, um das Fernsehbild auf die optimalen Proportionen einzustellen.

Standbild

Unter Verwendung der neuesten Technologien wie doppelte Abtastfrequenz von 100 Hz und digitale Bildverarbeitung besitzt dieses Fernsehgerät ein flimmerarmes Bild. Zudem kann ein stehendes Bild, ähnlich einem Videorecorder-Standbild auf dem Bildschirm erzeugt werden.

1 Durch Drücken der Taste ▼, wird auf dem Bildschirm ein Standbild angezeigt. Durch erneutes Drücken der Taste ▼ wechseln Sie wieder in den TV-Modus.

ZUSÄTZLICHE FUNKTIONEN

Timer, Uhrzeitanzeige, Bedienfeldsperre sowie Stereo-/Zweikanalton-Übertragungen

Der Timer...

Sie können mit dem Timer festlegen, daß das Fernsehgerät zu einer bestimmten Zeit EIN- oder AUSGESCHALTET wird.

1 Wählen Sie die Option Timer aus der oberen Menüleiste.

2 Wählen Sie Ein-Timer (oder Aus-Timer). Wenn sich das Fernsehgerät beispielsweise nach eineinhalb Stunden einschalten (oder ausschalten) soll, stellen Sie die Zeitdauer 01:30 mit Hilfe der Ziffermtasten Ihrer Fernbedienung ein.

3 Bei Einstellung der Option Ein-Timer müssen Sie die Nummer des Programms eingeben, das nach dem Einschalten angezeigt werden soll. Schalten Sie das Fernsehgerät anschließend in den Standby-Modus, indem Sie die Taste ^① drücken.

Alle über Scartkabel angeschlossenen Geräte müssen sich ebenfalls im Standby-Modus befinden, damit nicht diese beim Einschalten des Timers angezeigt werden.

Wenn Sie den Ein-Timer aktiviert haben, wird dieser Status durch die leuchtende GRÜNE Timer-Anzeige an der Vorderseite des Gerätes gekennzeichnet (siehe Seite 7).

Wenn der Ein-Timer aktiv ist, müssen Sie nicht warten, um Fernsehen zu können. Sie können das Gerät jederzeit durch Drücken der Taste ⏻ einschalten. Die GRÜNE Timeranzeige bleibt eingeschaltet, so lange der Timer nicht abgelaufen ist. Nach Ablauf schaltet das Fernsehgerät auf den im Timer gewählte Kanal um.

4 Um den Ein-Timer abzuschalten, stellen Sie alle seine Werte inkl. der Programmplatznummer auf 0.

Die Uhrzeitanzeige...

Mit Hilfe der Uhrzeitanzeige können Sie sich die aktuelle Zeit auf dem Bildschirm anzeigen lassen

Wenn Sie während des normalen Fernsehempfangs die F-Taste und die Taste ☑☒ auf der Fernbedienung betätigen, wird eine Zeitanzeige des Fernsehsenders eingeblendet. Diese Anzeige wird nach etwa 5 Sekunden wieder ausgeblendet.

Die Bedienfeldsperre...

Die Bedienfeldsperre ermöglicht die Deaktivierung der Bedientasten an der Vorderseite des Fernsehgerätes. Die Funktionsweise der Tasten der Fernbedienung ist davon jedoch nicht betroffen.

1 Wählen Sie unter Weitere Funktionen die Option Bedienfeldsperre und setzen Sie mit den Tasten die Einstellung auf EIN oder AUS.

Surround Einstellung

Bedienfeldsperre EIN

Blaues Bild

Sobald Sie bei eingeschalteter Bedienfeldsperre eine Taste des Bedienfeldes an der Frontseite drücken, wird Sie eine Meldung auf dem Bildschirm an diese Sperre erinnern. Wenn das Gerät ausgeschaltet wurde, können Sie nur mit Hilfe der Fernbedienung den Standby-Modus wieder verlassen.

Übertragungen in Stereo und Zweikanalton (zweisprachig)...

Wenn Sendungen in Stereo oder im Zweikanalton ausgestrahlt werden, erscheint für einige Sekunden das Wort Stereo bzw. Zweikanal auf dem Bildschirm. Diese Anzeige erscheint nach jedem Umschalten der Programme, vorausgesetzt das jeweilige Programm wird in Stereo gesendet. Falls kein Stereoton gesendet wird, wird statt dessen das Wort Mono eingeblendet.

Stereo... Wählen Sie die gewünschte Programmnummer. Drücken Sie die Taste ⒶI/II mehrmals, um jeweils Stereo oder Mono auszuwählen.

...und zweisprachig. Zweikanaltonsendungen sind selten. Wenn sie ausgestrahlt werden, dann erscheint das Wort 2-Kanalton. Wählen Sie die gewünschte Programmnummer. Wenn das Wort 2-Kanalton erscheint, dann drücken Sie die Taste ∅ I/II, um zwischen Sprache 1, Sprache 2 oder Mono auszuwählen

AV-Anschlüsse und Wahl der Eingänge

Einrichten der EINGÄNGE und AUSGÄNGE des Gerätes, damit an Ihrem Fernsehgerät angeschlossene Geräte korrekt erkannt werden.

OFF 0 OK OK NextView P ENTER MENU P EXIT

Die meisten Videorecorder und Satellitenempfänger senden ein Signal über das Scart-Kabel an das Fernsehgerät, so daß automatisch die richtige Eingangsbuchse aktiviert wird. Sie können den Eingang jedoch ebenfalls über die Fernbedienung mit der Taste zur Auswahl externer Quellen festlegen.

Die Bildschirmanzeige Digital Audio signalisiert, dass der Eingang für eine externe Quelle auf Digital Audio gesetzt wurde (siehe unten). Ein S in der Anzeige, z.B. EXT2S, signalisiert ein S-Video Signal am Eingang.

Auswahl der Eingänge...

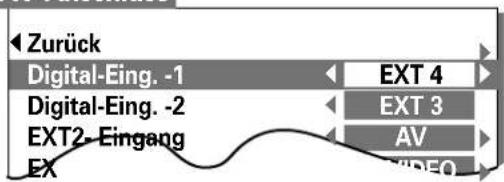

AUSWAHL DES DIGITALEN AUDIOSIGNALS

Dieses Gerät ist mit zwei digitalen Audioeingängen DA-1 und DA-2 ausgestattet. Damit ist es möglich, zum Beispiel gleichzeitig einen DVD-Player und eine Spielekonsole ständig am Gerät zu betreiben. Haben Sie Ihren DVD-Player z.B. an den COMPONENT VIDEO INPUT EXT4 angeschlossen und Ihre Spielekonsole an den Scarteingang 3 EXT3, dann müssen Sie die Audiokabel an die beiden passenden Eingänge an der Rückseite des Gerätes anschließen.

Wenn Sie DA-1 (Optisch), benutzen, wählen Sie AV-Anschluss in Weitere Funktionen und drücken die Taste √ zur Auswahl von Digital-Eingang -1. Wählen Sie dann mit den Tasten den gewünschten Videoeingang – z.B. EXT4 für den DVD-Player.

AV-Anschluss

Zurück Digital-Eing. -1 Digital-Eing. -2 EXT2- Eingang EX EXT 4 EXT 3 AV VIDEO

Wählen Sie dann für die zweite Verbindung mit der Taste ▼ den Menüpunkt Digital-Eingang -2 (Koaxial), und anschließend mit den Tasten < oder > den gewünschten Videoeingang – z.B. EXT3 für die Spielekonsole.

AUSWAHL DES VIDEOSIGNALS

Diese Einstellmöglichkeit erlaubt Ihnen eine Auswahl des Signaltyps für die Scartbuchsen 2 oder 3 sowie die Eingangsbuchse an der Vorderseite (Eingang 3). Üblich ist der Signaltyp AV, der von den meisten Videorecordern und Set-Top-Boxen geliefert wird, während S-VIDEO VIDEO weniger verbreitet ist. (Beachten Sie bitte die Technischen Daten des Herstellers).

1 Über Weitere Funktionen wählen Sie erst AV Anschluss und dann mit den Tasten < oder> die für die Eingänge EXT2 und EXT3 erforderliche Signalform AV oder S-VIDEO.

AV-Anschluss

Zurück Digital-Eing. -1 Digital-Eing. -2 EXT2- Eingang EXT3- Eingang EXT2 ng EXT 4 EXT 3 AV S-VIDEO

Auswahl des Ausgangssignals für Scart 2...

Mit dieser Funktion können Sie den Ausgänge für Scart 2 festlegen. Wenn Sie beispielsweise einen Stereo-Decoder-Boxe an Scart 1 und einen Stereo-Videorecoder an Scart 2 anschließen und dann EXT1 als EXT2-Ausgang festlegen (d. h. das über Scart 1 empfangene Signal wird direkt auf Scart 2 ausgegeben), können Sie entsprechende Stereo-Decoder-Boxe in Stereo aufzeichnen.

1 Wählen Sie im Menü Weitere Funktionen erneut die Option AV Anschluss.

AV-Anschluss

Zurück Digital-Eing. -1 Digital-Eing. -2 EXT2- Eingang EXT3- Eingang EXT2-Ausgang EXT 1 Bass EXT 4 EXT 3 AV S-VIDEO

2 Legen Sie mit Hilfe der Tasten< und > für die Ausgabeoption EXT2 die Einstellung MONITOR, TV, EXT1 oder EXT3 fest.

MONITOR = Anzeige auf dem Bildschirm.

TV = der zuletzt gewählte Kanal.

EXT1 oder EXT3 = das Bild von den Geräten, die an Scart 1 oder Scart 3 angeschlossen sind.

NEXTVIEW ist eine elektronische Programmvorschau – wie eine Fernsehzeitschrift auf Ihrem Bildschirm – die Ihnen Programminformationen bietet. Aus diesen Vorabinformationen können Sie eine Vielzahl von Möglichkeiten auswählen – unter anderem das gewählte Programm direkt aufrufen, eine spätere Sendezeit einstellen oder Ihren Videorecorder für die Aufnahme programmieren – und entsprechend Ihrer Sehgewohnheiten einrichten.

Einrichten von NEXTVIEW

!

Um eine Speicherung zu ermöglichen, müssen Sie die programmnummer und die Aufnahmegeschwindigkeit auf dem Videorecorder einstellen. Der NEXTVIEW – Anbieter muss auf Ihrem Fernsehgerät eingestellt und gespeichert, damit die NEXTVIEW-Informationen heruntergeladen werden können.

1 Drücken Sie die Taste MENU und wählen Sie im Menü Einstellung die Option NEXTVIEW.

Bei NEXTVIEW haben Sie folgende Optionen:

Zeitzonen-Einst.

VCR-Vorbelegung

Geschwindigkeit und PDC/VPS:

NexTView einstellen

Zurück NexTView ---- Zeitzonen Einst. VCR-Vorbelegung Geschwindigkeit PDC/VPS AUTO LP EIN

EXIT : Beenden

Zeitzonen Einst...

Diese Einstellung ist werkseitig auf AUTO eingestellt und bedarf normalerweise keiner Korrektur. Falls jedoch nach dem Herunterladen von NEXTVIEW die im linken unteren Bildschirmrand angezeigte Zeit nicht korrekt ist, stellen Sie diese mit Hilfe der Tasten < oder > ein. Haben Sie die Option Zeitzonen Einst. manuell verändert, müssen Sie die Umstellung zwischen Sommer- und Winterzeit ebenfalls manuell vornehmen.

VCR-Vorbelegung...

Laden Sie mit Hilfe der Taste > die Informationen zum entsprechenden Programmplatz auf Ihren Videorecorder herunter, so dass beide Einstellungen übereinstimmen. Das Herunterladen auf den Videorecorder ist unbedingt erforderlich, bei einer Änderung der Programmeinstellungen des Fernsehers oder des Videorecorders muss das Herunterladen wiederholt werden, um eine funktionierende Aufnahme zu gewährleisten.

Wenn Sie bereits hren NEXTVIEW - Anbieter kennen, vählen sie zunächst dessen Programmposition aus, bevor Sie beginnen.

Geschwindigkeit..

Drücken Sie die Taste < oder > um durch die Einstellung SP oder LP LP die Geschwindigkeit des Videorecordes festzulegen. SP = Standard Play, LP = Long Play (etwa doppelte Aufnahmezeit, jedoch unter Umständen schlechtere Bildqualität).

PDC/VPS...

Drücken Sie die Taste < oder > um die Option EIN (ON) ) zu wählen. Dadurch wird der Videorecorder auf Änderungen der Anfangs- oder Endzeit einer Sendung hingewiesen. Dauert eine Sendung länger als vorgesehen, wird die Aufnahme nicht vorzeitig beendet. Sie können nun einen NEXTVIEW – Anbieter auswählen...

Suche nach NEXTVIEW

1 Wählen Sie im Menü Einstellung die Option NEXTVIEW aus.
2 Ist die Option NEXTVIEW markiert, wählen Sie mit Hilfe der Taste > einen NEXTVIEW – Anbieter aus. Wenn ein Kanal gefunden wird, blinkt die Programmanzeige für einige Sekunden. Bietet der Kanal kein NEXTVIEW an, wird die Suche fortgesetzt.
3 Falls Sie nach einem weiteren Anbieter suchen möchten, drücken Sie die Taste >, um die Suche fortzusetzen. Haben Sie einen gültigen Anbieter ausgewählt, werden die entsprechenden Daten in den Speicher des Fernsehgerätes heruntergeladen und der NEXTVIEW – Menüschirm erscheint.

NEXTVIEW MENU TVdirekt präsentiert: TV-GUIDE PROGRAMM Programme zur Zeit Nächste Sendung Heute Morgen Diese Woche TVdirekt präsentiert: TV-GUIDE Mon 02.07 11:34 MENÜ SENDER THEMA ZEITPLAN

4 Behalten Sie diese Sendereinstellung für eine gewisse Zeit bei, damit mehr Informationen heruntergeladen werden können.

5 Möchten Sie einen anderen Anbieter auswählen, nachdem der NEXTVIEW – Menüschirm angezeigt wurde, beginnen Sie wieder bei Schritt 1.

Sie können jetzt NEXTVIEW benutzen. Blättern Sie r nächsten Seite um...

NEXTVIEW

NEXTVIEW

(Fortsetzung)

Je nach Anbieter können die in NEXTVIEW verfügbaren Informationen viele Kanäle umfassen. Das Fernsehgerät speichert jedoch nur Daten zu denjenigen Kanälen, die an Ihrem Gerät eingestellt sind. Das Fernsehgerät muss dazu eingeschaltet sein.

Benutzung NEXTVIEW

Drücken Sie die Taste INFO, um Informationen zur jeweils laufenden Fernsehsendung anzuzeigen.

Zur en g INFO. 0 P E7 E4 O EX NextView P▲ ENTER MENU P▼ EXIT

!

Steht Ihnen

NEXTVIEW nach Drücken der

NEXTVIEW-Taste

nicht zur Verfügung, da das Gerät ausgeschaltet war oder im Standby-Modus lief, müssen Sie erneut den Kanal wählen, von lem Sie NEXTVIEW eruntergeladen aben. Warten Sie inige Augenblicke, ährend die programminformation aktualisiert werden. brücken Sie dann die EXTVIEW-Taste neut.

NEXTVIEW SENDER DATUM | SENDER | PROGRAMM DIE. 03.07 11:05 Pro7 ARD Träume bis ans Ende der Welt ZDF 13:40 - 14:40 Pro 7 RTL Die Springfield Story SAT. 1 14:40 - 16:20 Pro 7 BR Rocky 2 HR 3 Nord 3 SWR TVdirekt präsentiert TV-GUIDE Mon 02.07 11:34 MENÜ SENDER THEMA ZEITPLAN

4

Die nach von Ihnen nach DATUM, ZEIT usw. gewählten Sendungen werden im rechten Bildschirmbereich angezeigt. Mit der Taste > wechseln Sie in diesen Bildschirmbereich.

5

Sie können jetzt Ihren Fernseher so programmieren, dass er Sie an den Beginn einer Sendung erinnert oder Sie können Ihren Videorecorder zur Aufnahme dieser Sendung einstellen. Verwenden Sie die Tasten ▲oder ▼um die gewünschte Sendung zu markieren und drücken Sie die Taste ENTER um diese auszuwählen. Anschließend können Sie mit den Tasten < oder > zwischen den Optionen ANZEIGE 🎨 AUFNAHME 🔒 und ZURÜCK 🏻 wählen.

1 Drücken Sie die NEXTVIEW-Taste Ihrer Fernbedienung, um NEXTVIEW einzuschalten (oder auszuschalten).
2 In der unteren Bildschirmzeile sind farbige Kreise sichtbar, die den farbigen Tasten auf Ihrer Fernbedienung entsprechen. Damit können Sie zwischen den Optionen MENÜ, SENDER, THEMA oder ZEITPLAN wählen.

Haben sie Ihre Auswahl getroffen, wird der entsprechende Kreis grau und zeigt Ihnen dadurch die augenblicklich gewählte Option an.

ROT - MENÜ - Zeigt die Menüstruktur an.

GRÜN – SENDER – Zeigt eine Liste aller verfügbaren Sender an, die von Ihrem Anbieter unterstützt werden.

GELB – THEMA – Zeigt eine Liste mit Themenbereichen an, nach denen die Sendungen geordnet sind.

BLAU – ZEITPLAN – Zeigt eine Liste der von Ihnen bereits zur Aufnahme bzw. Anzeige ausgewählten Sendungen an.

3 In den Bereichen THEMA und SENDER könne Sie sich mit Hilfe der Tasten ▲ und ▼ aufwärts und abwärts bewegen. Durch Betätigen der Tasten < und > gelangen Sie zu den Auflistungen DATUM, SENDER/THEMA und PROGRAMM. Im Bereich DATUM bewegen Sie sich auf- oder abwärts bis zum gewünschten Zeitpunkt und drücken Sie die Taste ENTER.

Im Bereich SENDER/THEMA bewegen Sie sich ebenfalls auf- oder abwärts und bestätigen Sie Ihre Auswahl durch Drücken der Taste ENTER.

!

Ihr Videorecorder muss eingestellt und über ein Scart-Kabel angeschlossen sein.

6

Das gerade gewählte Symbol wird markiert.

Ist das Symbol ANZEIGE markiert, können Sie es durch Drücken der ENTER-Taste der gewählten Sendung hinzufügen. Vor Beginn der entsprechenden Sendung wird ein Hinweis angezeigt und das Fernsehgerät schaltet automatisch diese Sendung ein, unabhängig davon, welches Programm Sie in diesem Augenblick sehen. Wählen Sie AUFNAHME, um die Programminformationen automatisch auf Ihren Videorecorder zu übertragen. Nach Auswahl der Optionen ANSICHT und AUFNAHME erfolgt eine Bestätigung durch OK am unteren Bildschirmrand. Durch Wahl des Symbols ZURÜCK wird wieder der vorhergehende Menübildschirm angezeigt.

7

ZEITPLAN Jede von Ihnen getroffene Auswahl wird dem ZEITPLAN hinzugefügt. Drücken Sie zur Anzeige des ZEITPLANES die BLAUE Taste. Falls Sie einen mit 📄 gekennzeichneten Eintrag aus dem Zeitplan löschen möchten, markieren Sie diesen und drücken Sie die Taste ENTER. Wählen Sie mit den Tasten < oder> das Symbol ABBRECHEN 🚠️ und drücken Sie die Taste ENTER Das Symbol 🐎 kann nicht gelöscht werden. Dieses Symbol bleibt als Hinweis dafür stehen, dass diese Daten von Ihnen auf dem Videorecorder selbst gelöscht werden müssen.

NEXTVIEW

(Fortsetzung)

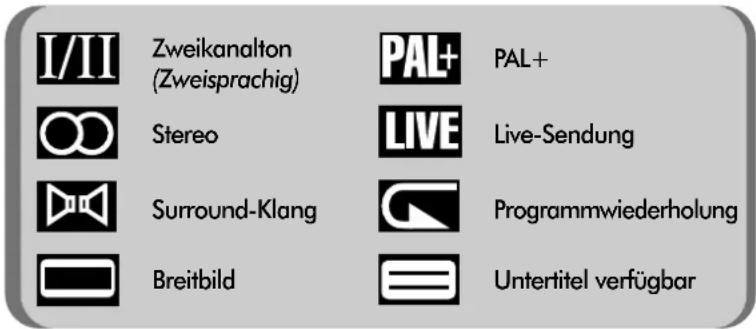

Programmanzeigen und –symbole

Jede Programmanzeige enthält Details, wie z.B. die Anfangs- und Endzeit, den Fernsehkanal, den Titel der Sendung und eine kurze Bechreibung.

Wenn es sich um eine Breitbildübertragung, eine Sendung mit Surround-Klang, eine Stereosendung usw. handelt, werden die entsprechenden Symbole angezeigt.

I/II Zweikanalton (Zweisprachig) PAL+ PAL+ Stereo LIVE Live-Sendung Surround-Klang Programmwiederholung Breitbild Untertitel verfügbar

zum Beispiel Stereo... NEXTVIEW TV direkt präsentiert TV-GUIDE SENDER DATUM | SENDER PROGRAMM DIE. 03.07 11 Pro7 13:10 - 13:40 Pro 7 ARD Träume bis ans Ende der Welt ZDF 13:40 - 14:40 Pro 7 RTL Die Springfield Story SAT. 1 14:40 - 16:20 Pro 7 BR Rocky 2 HR 3 Nord 3 SWR TVdirekt präsentiert TV-GUIDE Mon 02.07 11:34 MENÜ SENDER THEMA ZEITPLAN

Hinweissymbole

Diese Hinweissymbole erscheinen im unteren Bildschirmbereich und geben Ihnen nützliche Hinweise bei der Verwendung von NEXTVIEW.

Eingabe angenommen

Eingabe NICHT angenommen (siehe untenstehende Symbole)

Keine Verbindung zum Videorecorder. Videorecorder ist nicht eingeschaltet. Videorecorder ist nicht NEXTVIEW – fähig. Überprüfen Sie die Scart-Kabel-Verbindungen.

Timer-Überschneidung oder kein Timer frei

Kassette schreibgeschützt oder keine Kassette eingelegt

Andere Ursachen – Videorecorder überprüfen

Bei der Suche nach Informationen können Sie nach ender, Themenbereichen (Sport, Kunst, usw.) oder nach datum und Zeit suchen.

Wenn Sie das gewünschte Programm gefunden haben, können Sie dieses direkt aufrufen, eine spätere Sendezeit einstellen oder Ihren Videorecorder für die Aufnahme programmieren.

Der NEXTVIEW – Anbieter ist für den Inhalt des Programmführers verantwortlich. Auf Ihrem Fernsehgerät wird die Vorschau, d.h. die Menüstruktur und die Navigation, dargestellt.

Sie können nur einen NEXTVIEW-Anbieter auswählen.

WICHTIGE HINWEISE...

...wenn Sie die NEXTVIEW- Taste betätigen und NEXTVIEW ist nicht verfügbar, wählen Sie den Kanal Ihres NEXTVIEW - Anbieters aus und warten Sie ungefähr eine Minute, bevor Sie die NEXTVIEW - Taste erneut betätigen, um die Informationen zu aktualisieren. Dies macht sich erforderlich, wenn das Fernsehgerät ausgeschaltet war oder sich im Standby-Modus befand...

...alle Daten werden aus dem Speicher gelöscht, wenn Sie denjenigen Kanal umprogrammieren, über den Sie Zugang zu Ihrem Anbieter haben. Sie müssen den Kanal erneut einstellen und speichem...

...wenn eine Aufnahmeeinstellung nicht angenommen wird, kann die Ursache darin liegen, dass die Sendung bereits begonnen hat oder die Zeitzonen-Einst. angepasst werden muss.

SPEZIELLE SOUNDEIGENSCHAFTEN

Dolby Digital

Über Dolby Digital verfügen DVD-Player, einige Spielekonsolen usw. Diese müssen für das Videosignal über Scart- oder Videokabel UND für das Audiosignal über ein optisches oder ein Koaxialkabel angeschlossen werden (siehe Seite 27).

Dolby Digital

Stellen Sie die Lautsprecher rund um Ihre normale Sitzposition auf (siehe Seite 6) und überprüfen Sie die Einstellungen Ihres Fernsehers wie folgt:

1 Der DVD/Computer-Spielkonsolen wird über ein Videokabel mit dem Videoeingang (COMPONENT VIDEO INPUT) oder über ein Scartkabel mit dem Scarteingang 3 des Fernsehgerätes verbunden und über ein optisches oder ein Koaxialkabel an die Eingänge DA-1 oder DA-2 angeschlossen.
2 Der Digitaleingang 1 (optisch) oder Digitaleingang 2 (koaxial) im Menü AV-Anschluss (siehe Seite 16) wird auf EXT3 gesetzt, wenn der Scarteingang benutzt wird oder auf EXT4 bei Anschluss des Gerätes über den Component Video-Eingang.
3 Wenn externe Frontlautsprecher angeschlossen sind muss der Schalter Extern (an der Vorderseite des TV-Gerätes) auf EXT gestellt sein. Ohne angeschlossene Frontlautsprecher, werden Sie keinen Ton vom mittleren Kanal hören.
4 Die hinteren Lautsprecher müssen angeschlossen sein und im Menü Surround Einstellung muss die Option Rückw. Lautsp durch JA (YES) aktiviert sein.

ZEITLICHE VERZÖGERUNG...

Sitzen Sie weiter entfernt vom Fernsehgerät, dabei aber näher an den hinteren Lautsprechern, kann Sie der Ton aus den hinteren Lautsprechern eher erreichen als aus den vorderen Lautsprechern. Um die korrekte Balance einzustellen, können Sie eine größere zeitliche Verzögerung wählen.

1 Aus dem Menü Weitere funktionen wählen Sie Surround-Einstellung.
2 Nach Markierung der Option Verzögerung stellen Sie mit den Tasten < oder > das gewünschte Niveau ein.
3 Drücken Sie nach beendeter Einstellung die Taste EXIT.

Sie hören nichts über die hinteren Lautsprecher, wenn diese NICHT im Menü Surround-Einstellung ausgewählt wurden.

Einstellungen...

ODI/II

1 Stellen Sie Lautstärke und Balance der vorderen Lautsprecher nach Ihren Wünschen ein.
2 Spielen Sie einen Dolby-Digital-Tonträger ab, und drücken Sie die Taste auf der Fernbedienung des Fernsehgerätes. Durch den Titel, z.B. Dolby Digital 3/2, werden die von der aktuellen Klangquelle übertragenen Kanäle gekennzeichnet (siehe Tabelle).
3 Um die Pegel anzupassen, betätigen Sie die Tasten ▲ oder √, um nacheinander den mittleren und die beiden hinteren Lautsprecher anzuwählen. Drücken Sie die Tasten ◇ oder ▶ zur Justierung. Die Anzahl der Lautsprecher, die eingestellt werden können, ist vom übertragenen Signal des DVD-Players abhängig.
4 Zur Beendigung des Testes drücken Sie die Taste EXIT.

Dolby Digital

1/0 = Nur mittlerer Lautsprecher.
2/0 = Nur vorn links und vorn rechts.
2/1 = Vorn links und vorn rechts + hinten links und hinten rechts kombiniert.
2/2 = Vorn links und vorn rechts + hinten links und hinten rechts jeweils unabhängig.
3/0 = Vorn links und vorn rechts sowie mittlerer Lautsprecher. Keine hinteren Lautsprecher.
3/1 = Vorn links und vorn rechts sowie mittlerer Lautsprecher + hinten links und hinten rechts kombiniert.
3/2 = Vorn links und vorn rechts sowie mittlerer Lautsprecher + hinten links und hinten rechts jeweils unabhängig.

SPEZIELLE SOUNDEIGENSCHAFTEN

Dolby Pro Logic

Dolby Pro Logic st neben Videokassetten auch bei einigen Sendern verfügbar. Es benutzt eine Kombination aus vier Lautsprecherkanälen – vorn/links, Mitte, vorn/rechts und 2 hinteren Lautsprechern. Wenn die externen Frontlautsprecher nicht angeschlossen sind, können Sie den linken und rechten Kanal über die Lautsprecher des TV-Gerätes hören. Der mittlere Kanal ist dann nicht zu hören.

Dolby Pro Logic

Surround Einstellung

Zurück Lautspr. hinten JA Surround-Test Verzögerung

EXIT : Beenden

1 Wählen Sie im Menü Weitere Funktionen die Option Surround Einstellung.
2 Aktivieren Sie die Einstellung Lautspr. hinten mit Hilfe der Taste < oder >.

Für die Option Lautspr. hinten muß die Einstellung JA gewählt werden, damit der nachfolgend beschriebene Testmode aktiviert werden kann.

Surround-Testmodus

Wichtiger Hinweis: Überprüfen Sie, ob die hinteren Lautsprecherboxen angeschlossen sind und die Option Lautspr. hinten im Menü Surround Einstellung auf JA gesetzt wurde.

1 Nehmen Sie Ihre gewohnte Sitzposition vor dem Fernseher ein.
2 Drücken Sie die Taste um das Surround-Menü aufzurufen. Verlassen Sie nach Auswahl von Dolby Pro Logic dieses Menü. Rufen Sie nun das Weitere Funktionen auf, und wählen Sie über das Untermenü Surround Einstellung die Option Surround Test.

Surround-Test

Links Center 61 Rechts Hinten rechts 61 Hinten links 51

EXIT Beenden

3 Nehmen Sie die entsprechenden Einstellungen mit den Tasten < und > vor.

Der Test wird ein „weißes Rauschen“ über jeden Lautsprecher erzeugen. Auf dem Bildschirm wird der jeweilige Lautsprecher angezeigt. Einstellungen können so lange vorgenommen werden, wie der jeweilige Lautsprecher ausgewählt ist. Der mittlere Kanal kann nur eingestellt werden, wenn der Schalter Extern auf EXT steht.

Wenn Sie keine hinteren Lautsprecher anschließen können, versuchen Sie es mit Dolby 3 Stereo. Sie müssen aber externe Frontlautsprecher angeschlossen haben, und der Schalter für externe Lautsprecher muss auf EXT gestellt sein.

P▲ ENTER MENU P▼ EXIT ODI/II ▶▶◀ ◀◀ ◀◀

Wenn Sie den Kopfhörerstecker anschließen, werden alle Lautsprecher stummgeschaltet und normale Stereosignale jeweils an den linken und rechten Kopfhörer geleitet. Bei Verwendung von Kopfhörern sind keine Dolby-Digital- oder Surround-Effekte verfügbar.

SPEZIELLE SOUNDEIGENSCHAFTEN

Digital-Surround-Prozessor

Hinweis: Halle, Theater, Disco, und Stadion sind nur bei Stereosignalen verfügbar. Der Effekt Pseudo surround kann bei Mono- und Stereoton angewendet werden. Alle Digital Surround-Effekte können angepaßt werden. Das nachfolgend beschriebene Verfahren zur Einstellung ist für alle Digital Surround-Effekte gleich.

1 Drücken Sie die Taste ▶, um das Surround-Menü aufzurufen.
2 Drücken Sie jeweils die Taste ▲ oder √, um den digitalen Modus auszuwählen, der für den Sendungstyp am besten geeignet ist.
3 Drücken Sie anschließend die Taste >, um in die Einstellungsanzeige zu gelangen. Stellen Sie mit den Tasten ∧, ∨, ⟨und⟩ die gewünschten Werte ein.

...wenn Sie einen der Digital Surround – Effekte anpassen, bleiben die anderen unverändert.

Durch SURROUND SOUND werden vier Lautsprecher miteinander kombiniert – vom links, vorn rechts sowie die beiden hinteren Lautsprecher.

TV

Surround Sound: Halle Mit dieser Einstellung können Sie in Ihrem Wohnzimmer Surround-Effekte nachbilden, die dem Klangerlebnis in einem großen Konzertsaal nahekommen. Ideal für Fernsehprogramme oder Musikvideos.

Surround Sound: Pseudo Mit dieser Einstellung können Sie einen künstlichen Klangeffekt für Filme und

Fernsehshows schaffen, die in Mono aufgezeichnet wurden.

Mit dieser Einstellung erhalten Sie Surround-Effekte, die dem Sound in einem großen Kino mit einem vollen, warmen Klang ähneln. Ideal für Filme mit Stereoton.

dieser Einstellung erhalten Sie Surround-Effekte, die dem Klangerlebnis in einem großen ollbesetzten

Fußballstadion bei einem nnenden Spiel

nahekommen.

Disco Mit dieser Einstellung können Sie die Atmosphäre eines Raumes schaffen, der mit Musik so angefüllt ist, daß der Zuhörer reichsam mitgerissen in idealer

Klangmodus für Popmusik-Videos.

Surround Sound: Aus

Mit dieser Einstellung wird lediglich die vordere rechte und linke Lautsprecherbox verwendet. Dieser Modus kann beispielsweise für Nachrichtensendungen und ähnliche Programme gewählt werden, für die keine besonderen Klangfunktionen erforderlich sind.

VIDEOTEXT

Videotext – Einrichtung

Diese Fernsehgerät verfügt über einen Videotextspeicher von 500 Seiten wobei das Laden einen Augenblick Zeit in Anspruch nimmt. Über die Modi AUTO und Normaltext (LIST), welche auf den folgenden Seiten erklärt werden, haben Sie zwei verschiedene Möglichkeiten sich die Seiten anzusehen

Einstellen der Zeichensätze, der Optionen für die Ansicht und allgemeine Hinweise

1 2 3 4 5 6 7 8 9 INFO. 0 P NextView P▲ ENTER MENU P▼ EXIT

Auswahl der Zeichensätze und des Anzeigemodus

Vor der Benutzung von Videotext können Sie das richtige Alphabet (Zeichensat) sowie die Anzeige im LIST- oder AUTO-modus auswählen (Erläuterung auf der nächsten Seite).

1 Gehen Sie im Menü Einstellung unter Nutzung der Tasten ▲ oder ▼ zur Option Videotext und wählen Sie diese mit der Taste ▷ an.
2 Ist die Option Zeichen markiert, wählen Sie den gewünschten Zeichensatz mit der Taste > an: Zur Verfügung stehen ZEICHEN-1 und ZEICHEN-2:

Videotext Zurück Zeichen ZEICHEN-1 Modus AUTO

ZEICHEN-1 für Westeuropa und die Türkei

ZEICHEN-2 für Osteuropa

3 Zur Einstellung des Modus, markieren Sie mit der Taste √ die Option Modus.
4 Wählen Sie mit den Tasten < und > zwischen AUTO-Modus und NORMALTEXT-Modus.
5 Zum Beenden drücken Sie die Taste EXIT.

Einiges über Videotext

Der Knopf TEXT TV:

Durch einmaliges Drücken des Knopfes TEXT TV erscheint der Videotext-Bildschirm. Drücken Sie die Taste erneut, um die normale

Bildschirmanzeige mit dem Videotext zu überlagern. Drücken Sie die Taste zum dritten Mal, um zum normalen TV-Modus zurückzukehren. Sie müssen zu dieser Normalanzeige zurückkehren, wenn sie den Programmkanal wechseln möchten.

Drücken Sie den Knopf TEXT TV erstmalig für den Zugang zum Videotext-Dienst, sehen Sie zuerst die Indexseite.

Im AUTO-Modus werden die wichtigsten verfügbaren Themen mit den entsprechenden Seitennummern angezeigt.

Im Normaltext-Modus sehen Sie, mit welcher Seitennummer die ROTE Taste belegt ist.

Um zu einer beliebigen Videotextseite zu gelangen, geben sie die dreistellige Seitenzahl mit Hilfe der Zahlentasten Ihrer Fernbedienung ein, z.B. 430.

Zur Auswahl der nächsten Seite drücken Sie die Taste P ▲. Um zur vorhergehenden Seite zurückzukehren drücken Sie die Taste P ▼.

Untergeordnete Seiten

Zu einer von Ihnen angewählten Seite können weitere untergeordnete Seiten existieren. In diesem Fall erscheint ein Nummernblock im unteren Teil des Bildschirmes

Die von Ihnen betrachtete untergeordnete Seite erscheint markiert. Während das Fernsehgerät weitere untergeordnete Seiten herunterlädt, ändert sich die Farbe der Ziffern, womit Ihnen signalisiert wird, dass diese Seiten geladen sind und betrachtet werden können.

Die heruntergeladenen Seiten können Sie sich je nach Wunsch durch Druck auf die Tasten〈 und 〉 anzeigen lassen.

Diese untergeordneten Seiten stehen Ihnen zur Verfügung, bis Sie auf eine andere Seite wechseln oder, im normalen TV-Bildschirm, auf einen anderen Kanal umschalten.

Fortsetzung Videotext nächste Seite...

VIDEOTEXT

Videotext Fortsetzung

Sowohl AUTO – als auch NORMALTEXT – Modus

So bewegen Sie sich innerhalb der Videotextseiten im AUTO – und NORMALTEXT - Modus und wählen Ihre bevorzugten Seiten aus.

Steuerung

F SIZE 1 2 3 CALL TEXT TV 7 8 9 INFO. 0 P* NextView P ENTER MENU EXIT Anzeige der Hauptseiten Anzeige der untergeordneten Seiten

Zwei Modes: Videotext-Modi sind möglich: Wenn TOPTEXT verfügbar ist, wird dieser im AUTO-Modus angezeigt. Der LIST-Modus zeigt die vier von Ihnen bevorzugten Seiten. In beiden Modi können Sie statt über die farbigen Tasten durch Eingabe einer dreistelligen Ziffer auf Ihrer Fernbedienung eine Videotextseite auswählen.

AUTO - Modus

Drücken Sie die Taste TEXT TV, um den Videotext aufzurufen.

Falls TOPTEXT verfügbar ist, werden am unteren Rand des Bildschirmes vier farbige Titel angezeigt.

Um auf einen gewünschten Themenbereich zuzugreifen, drücken Sie die entsprechende Farbtaste auf der Fernbedienung.

Wenn kein TOPTEXT verfügbar ist, können Sie eine beliebige Seite durch Eingabe ihrer jeweils dreistelligen Nummer mittels der Fernbedienung aufrufen.

Wenn Sie weitere Informationen zu speziellen Videotext-Systemen benötigen, rufen Sie die jeweiligen Videotext-Indexseiten auf oder wenden Sie sich an Ihren Toshiba-Fachhändler.

Normaltext-Modus

Im Normaltext - Modus werden die vier Hauptseiten in der unteren Bildschirmzeile als Ziffern angezeigt – 100, 200, 300 und 400, entsprechend der werksseitigen Programmierung Ihres Fernsehgerätes.

Zur Anzeige dieser Seiten drücken Sie die entsprechenden Farbtasten Ihrer Fernbedienung, z.B. die GRÜNE Taste zur Anzeige der Seite 200.

Wenn Sie diese voreingestellten Seiten ändern möchten, drücken Sie die jeweils zugehörige Farbtaste der zu ändernden farbigen Nummer, z.B. GRÜN, und geben Sie die dreistellige Seitennummer Ihrer gewünschten Seite ein.

Diese Nummer wird in der linken oberen Bildschirmseite angezeigt und in der entsprechenden Farbe markiert.

Drücken Sie jetzt ENTER um Ihre Auswahl zu speichern. Der Balken am unteren Bildschirmrand blinkt weiß.

Wenn Sie die ENTER-Taste zur Bestätigung Ihrer Eingabe nicht betätigen, wird die neue Einstellung nicht gespeichert und bei Verlassen des Videotext-Bildschirms verworfen.

Sie können sich andere Seiten durch einfache Eingabe der 3-stelligen Seitennummer anzeigen lassen. Drücken Sie NICHT die ENTER-Taste; sonst gehen alle bereits gespeicherten Favoriten verloren.

Wann immer Sie ENTER drücken, werden alle neben der Taste angezeigten Seitennummern gespeichert und die vorher gespeicherten Seiten gehen verloren.

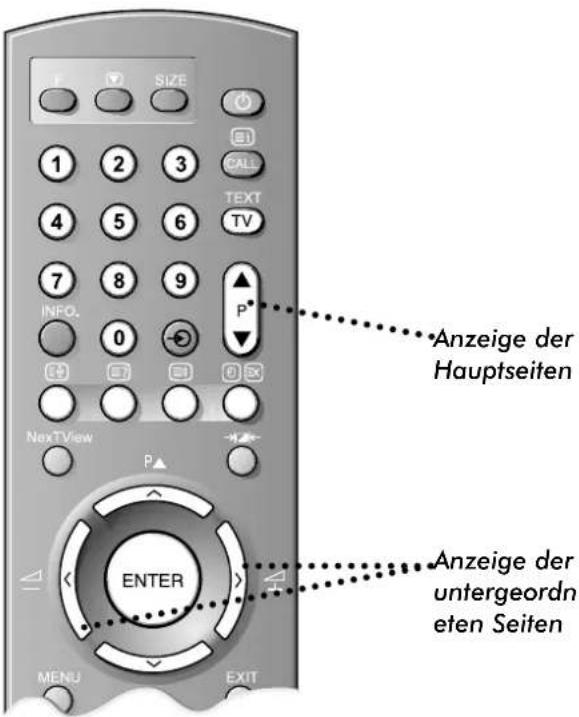

So bewegen Sie sich durch die Seiten

sowohl im AUTO - als auch im NORMALTEXT - Modus

Drücken Sie die Tasten ∧ und √ oder die Taste ▼ P ▲ um zur folgenden oder zur vorhergehenden Hauptseite zu wechseln.

Falls untergeordnete Seiten existieren, drücken Sie die Tasten< und >, um sich in der numerischen Seitenanzeige am unteren Bildrand nach links und rechts zu bewegen.

Die weiteren Tasten zur Steuerung des Videotext-Anzeige sind auf der folgenden Seite beschrieben.

VIDEOTEXT

Videotext

Fortsetzung

- Steuerungstasten

Da Sie Videotext nun eingerichtet haben, erhalten Sie nachstehend Hinweise zur Benutzung der Videotext-Tasten Ihrer Fernbedienung und zu deren Funktionen.

Mit den Tasten der Fernbedienung

F E SIZE 1 2 3 CALL TEXT TV. 7 8 9 INFO. 0 P NexView 3 4 5 6 Zur Verwendung der Videotext-Tasten für diese vier Funktionen müssen Sie gleichzeitig die Taste F drücken.

Wenn bei dem aktuellen Programm Untertitel verfügbar sind, können diese durch Drücken der fasten F + INFO angezeigt werden.

TEXT TV

So zeigen Sie eine Videotext-Seite an:

Drücken Sie TEXT TV, um eine Videotext-Seite aufzurufen. Drücken Sie die Taste erneut, um die normale Bildschirmanzeige mit dem Videotext zu überlagern. Drücken Sie die Taste zum dritten Mal, um zum normalen TV-Modus zurückzukehren. Das Umschalten zu einem anderen Programm ist nicht möglich, bevor Sie nicht zum normalen TV-Empfang zurückgeschaltet haben.

So zeigen Sie eine Index-/Startseite an:

Im Toptext-Modus:

Drücken Sie die Taste ☐, wenn Sie die Indexseite ansehen wollen. Welche Seite gezeigt wird, hängt vom jeweiligen Anbieter ab.

Im Normaltext-Modus:

Drücken Sie die ☑i Taste um zu den aktuell auf der ROTEN Taste gespeicherten Seiten zurückzukehren.

F und

So halten Sie eine gewünschte Seite:

Diese Funktion wird Ihnen angeboten, da sie Bestandteil des ausgestrahlten Videotextes ist. Sie wird nicht benötigt, da Ihnen dieses Fernsehgerät die direkte Steuerung der untergeordneten Seiten ermöglicht.

F und

So zeigen Sie verborgenen Text an:

Auf bestimmten Seiten werden Antworten zu Quizfragen oder Pointen von Witzen abgedeckt. Um die entsprechenden Lösungen anzuzeigen, drücken Sie die Tasten F und ☑?

F und

So vergrößern Sie die Videotext-Anzeige:

Drücken Sie einmal die Tasten F + ☐ um die obere Seitenhälfte zu vergrößern. Bei einem erneutem Tastendruck wird die untere Hälfte der Seite vergrößert. Drücken Sie ein drittes Mal, um wieder die normale Seitengröße einzustellen.

F und

en Sie eine Seite aus, während das normale Fernsehbild angezeigt wird:

Wenn Sie im Videotext-Modus eine Seite auswählen und anschließend die Tastenkombination F und ☐ ☒ ☒ drücken, wird zum normalen Fernsehbild geschaltet. Das Fernsehgerät signalisiert durch Anzeige der Seitennummer am oberen Bildschirmrand, wenn die Seite verfügbar ist. Drücken Sie die TEXT TV Taste um die Seite anzuzeigen.

So zeigen Sie aktuelle Kurzmeldungen an: Um aktuelle Meldungen sofort während der Sendung anzuzeigen,

wählen Sie für den jeweiligen Videotext-Dienst die entsprechende Seite für diese Nachrichten (siehe Index des Videotext-Programms). Drücken Sie anschließend die Tasten F und ☑ EX. Die aktuellen Kurzmeldungen werden sofort nach der Übertragung eingeblendet. Drücken Sie die Tasten F und ☑ EX um die Anzeige der Meldungen zu beenden.

Sie müssen die zeige der aktuellen rzmeldungenenden, bevor Sie einem anderen pgramm schalten können.

ANSCHLUSS WEITERER GERÄTE

Vordere Anschlüsse und Bedienelemente

Über die Buchse hinter der Klappe an der Frontseite des Gerätes können Sie verschiedenste externe Komponenten anschließen. Zum Öffnen der Klappe drücken Sie diese rechts oben.

Vordere Anschlüsse... Geräte dürfen NICHT gleichzeitig an das vordere und hintere Terminal -3 angeschlossen sein. Detaillierte Informationen zu den anzuschließenden Geräten können Sie dem Handbuch des entsprechenden Herstellers entnehmen. KOPFHÖRER COMPUTER-SPIELKONSOLEN CAMCORDER DIGITALKAMERA

Bevor Sie externe Geräte anschließen, muß die Stromversorgung an allen Komponenten ausgeschaltet werden.

Wenn Sie ein Monogerät an Eingang 3, anschließen, muß der Audio-Ausgang des Gerätes mit der L/Mono-Buchse des Fernsehers verbunden werden.

Drücken Sie zur Auswahl des vorderen Eingangs die Taste → bis laut der Beschreibung auf Seite 16 EXT3 oder EXT3S eingeblendet wird.

Hinweis: Wenn Sie Kopfhörer anschließen, werden alle Lautsprecher stummgeschaltet.

Vordere Bedienelemente...

Obwohl sich alle erforderlichen Anpassungen und Einstellungen an Ihrem Fernsehgerät mit der Fernbedienung vornehmen lassen, können Sie für einige Funktionen auch die Tasten an der Vorderseite des Gerätes nutzen

Beispielsweise können Sie die Lautstärke mit Hilfe der Tasten - △+ und Programme über die Tasten ▼P ▲einstellen...

...drücken Sie die MENÜ-Taste und regeln Sie die Einstellungen für Ton und Bild mit den Tasten + — und den Tasten ▼P ▲△

Drücken Sie EXIT, um die Anzeigemenüs zu schließen.

ANSCHLUSS WEITERER GERÄTE

Hintere Anschlüsse

Bevor Sie externe Geräte anschließen, muß die Stromversorgung an allen Komponenten ausgeschaltet werden.

An der Rückseite Ihres Fernsehgerätes befinden sich 3 Scart-Anschlüsse und verschiedene Phono-Anschlüsse, über die Sie verschiedenste Zusatzgeräte anschließen können.

Stellen Sie bei Verwendung von S-VIDEO-Geräten den EINGANG für EXT2 oder EXT3 entsprechend ein (siehe Seite 16).

Zusätzlich ist ein eingebauter externer Audioausgang vorhanden, über den ein geeignetes Hi-Fi-Gerät angeschlossen werden kann. Dort befindet sich ebenfalls eine Phono-Buchse zum Anschluß eines aktiven Bass. Wenn Sie einen Super Bass anschließen, achten Sie darauf, dass Sie im Menü AV-Anschluss die Option Bass auf EXT. setzen.

Wenn Ihr Fernsehgerät automatisch zur Anzeige der angeschlossenen Zusatzgeräte umgeschaltet wird, können Sie in den normalen TV-Modus zurückkehren, indem Sie die Taste für die gewünschte Programmnummer drücken.

Um die Anzeige für die externen Zusatzgeräte wieder aufzurufen, drücken Sie mehrmals die Taste → um zwischen EXT1, EXT2, EXT3 oder EXT4 umzuschalten.

Drücken Sie eine Zifferntaste der Fernbedienung, um wieder in den normalen TV-Modus umzuschalten.

Wenn Sie sich externen Zusatzgeräte weiter anschauen möchten, drücken Sie erneut die Taste →.

ZU IHRER ANLEITUNG

Die Bildschirmmenüs

Drücken Sie die Taste MENU auf der Fernbedienung, um die obere Menüleiste anzuzeigen. In dieser weißen Menüleiste sehen Sie fünf verschiedene Symbole für die einzelnen Funktionsmenüs. Wenn Sie mit Hilfe der Tasten < oder > die verschiedenen Symbole auswählen, werden die entsprechenden Optionen unterhalb der Menüleiste angezeigt. Drücken Sie auf der Fernbedienung die Taste √, um die einzelnen Menüoptionen der Reihe nach auszuwählen.

Verwendung der Menüs

Das Menü BILD

Kontrast 50 Helligkeit 50 Farbe 50 Farbton 0 Schärfe 0 Scan-Modus 100 Hz DNR AUTO

EXIT : Beenden

Das Menü TON

Das Menü EINSTELLUNG

Sprache DEUTSCH Farbe AUTOM. Sendersuche Man. Sendersuche Programme ordnen Videotext NexTView einstellen

EXIT : Beenden

Bei

Ansicht einer Fernsehübert ragung...

Bei

Ansicht einer externen Quelle...

Einstellung

Sprache DEUTSCH Farbe Videotext NexTView einstellen AUTO

EXIT : Beenden

Das Menü TIMER

Das Menü WEITERE FUNKTIONEN

AV-Anschluss Bildlage-Horizontal Surround-Einstellung Bedeinfeldsperre AUS Blaues Bild EIN Konvergenz

EXIT : Beenden

ZU IHRER ANLEITUNG

Fragen und Antworten...

Wenn bei der Nutzung Ihres Fernsehgerätes Probleme auftreten, empfehlen wir Ihnen, zunächst die folgenden einfachen Tips durchzulesen.

Warum ist die Anzeige auf dem Bildschirm verschwommen, und warum werden keine reinen Farben angezeigt?

A Die Anzeige auf dem Bildschirm ist verschwommen, die Farben sind nicht rein...Bei diesem Fernsehgerät werden rote, grüne und blaue Bilder voneinander getrennt auf den Bildschirm projiziert. Wenn die Farben korrekt zusammengeführt werden, sehen Sie reine und klare Farben im Bild. Dies ist besonders bei Trickfilmen deutlich zu sehen. Die Farbkonvergenz ist werkseitig voreingestellt und muß normalerweise nicht angepaßt werden. Die Konvergenzeinstellung kann sich jedoch mit der Zeit oder beim Transport verändern.

So ordnen Sie die Farben neu zu...

1 Wählen Sie im Menü Weitere Funktionen die Option Konvergenz.

Weitere Funktionen AV-Anschluss Bildlage-Horizontal Surround-Einstellung Bedeinfeldsperre AUS EIN Blaues Bild Konvergenz

EXIT Beenden

2 Zur Farbabstimmung drücken Sie die ROT oder BLAU Taste, um ROT oder BLAU auszuwählen. Drücken Sie dann die Taste und ▲ oder ▼ zur Abstimmung, bis das weiße Kreuz keinen 'Schatten' hat.

ENTER

1 2 3 4 6 Rot Blau EXIT : Beenden 7 8 9

3 Drücken Sie die EXIT Taste, um zur Überprüfung der Bildqualität zum Fernsehbild zurückzukehren. Falls eine weitere Abstimmung erforderlich ist, wiederholen Sie einfach den oben beschriebenen Schritte 1 und 2. Bie Verzerrung der Bildränder wählen Sie nacheinander die Zahlen, d.h. Nr. 1 zur Auswahl der oberen linken Ecke des Bildschirms, und wiederholen Schritt 2.

4 Drücken Sie die Taste EXIT, um die Einstellung abzuschließen.

Warum ist kein Ton zu hören oder kein Bild zu sehen?

A Überprüfen Sie, ob die Stromversorgung des Gerätes eingeschaltet ist, und prüfen Sie alle Kabelverbindungen. Drücken Sie die Standby-Taste an der Fernbedienung, um sicherzustellen, daß der Fernseher sich nicht im Standby-Modus befindet.

Ein Bild wird angezeigt, aber warum nur mit wenig oder ganz ohne Farbe?

A Bei der Verwendung einer externen Bildquelle, wie zum Beispiel einer in schlechter Qualität aufgenommenen Videokassette, bei der keine oder nur wenig Farben angezeigt werden, können unter Umständen Verbesserungen erreicht werden. Für das Fernsehgerät ist im Menü Einstellung werkseitig der Wert AUTO gesetzt, so daß automatisch das jeweils optimale Farbsystem gewählt wird.

Zur Überprüfung der besten Farbeinstellung...

Wählen Sie im Menü Einstellung die Option Farbe.

Sprache DEUTSCH Farbe AUTO Autom. Sendersuche Man. Sendersuche Programme ordnen Videotext NexTView einstellen

EXIT : Beenden

2 Wählen Sie mit Hilfe der Tasten < oder > eine der folgenden Einstellungen: AUTO, PAL, SECAM, NTSC 4. 43 oder 3. 58.

Warum kommt es zu verzerrten Bildern/verwaschenen Farben?

A ...Dies wird unter Umständen durch Kondensatbildung bei einem schnellen Temperaturanstieg oder durch den Transport des Gerätes aus einem kühlen in einen warmen Raum verursacht. Lassen Sie das Fernsehgerät eine Weile eingeschaltet. Die Bildqualität verbessert sich dann wieder.

Wodurch wird schlechte Bildqualität verursacht?

A Durch Störungen oder zu schwache Signale. Schalten Sie probeweise auf einen anderen Sender um.

Feineinstellung kann helfen.

ZU IHRER ANLEITUNG

Fragen und

Antworten...Fortsetzung

F

Kein Bild bei Video?

A Überprüfen Sie, ob der Videorecorder korrekt mit einem Scart-Kabelanschluss an das Fernsehgerät angeschlossen ist und wählen Sie den richtigen Eingang mit Hilfe der Taste →.

F

Nur ein Schwarzweißbild bei Video?

Es kann sein, dass die Eingangsbuchse im Menü AV-Anschluss auf S-VHS eingestellt ist.

F

Gutes Bild, aber kein Ton bei Video?

A Überprüfen Sie die Scart-Kabelanschlüsse. Überprüfen Sie die Einstellung der Option Digitaler Eingang auf AUS (OFF). Siehe unter AV-Anschlüss.

F

Warum funktioniert meine Fernbedienung nicht mehr?

A Überprüfen Sie, ob die Batterien noch genügend Spannung liefern und mit der richtigen Polarität eingelegt sind.

F

Ein Bild wird angezeigt, aber warum ist kein Ton zu hören?

A Drücken Sie den Lautstärkeregler + ∠ oder die Taste ✗ für die Stummschaltung.

F

Warum habe ich Probleme mit der Anzeige von Videotext?

A Die Videotext-Qualität ist in hohem Maße von der Stärke des Sendesignals abhängig. Dazu ist normalerweise eine Außen- oder Hausantenne erforderlich. Falls der Text nicht lesbar oder undeutlich ist, sollten Sie Ihre Antenne überprüfen. Wählen Sie die Seite für den Hauptindex des Videotext-Dienstes, und suchen Sie im Index das entsprechende Benutzerhandbuch, in dem die grundlegende Benutzerführung detailliert erläutert ist. Wenn Sie weitere Informationen zur Nutzung der Videotextfunktion benötigen, lesen Sie den entsprechenden Abschnitt in der Anleitung.

F

Warum funktionieren die Bedienelemente an der Vorderseite des Fernsehgerätes nicht?

A Überprüfen Sie, ob möglicherweise die Bedienfeldsperre aktiviert wurde.

F

Warum ist ständig eine Meldung auf dem Bildschirm zu sehen?

A Drücken Sie die Taste CALL, um die Meldung zu entfernen.

F

Warum funktioniert mein externer Bass nicht?

A Wenn Sie einen Super Bass, anschließen, achten Sie darauf, dass Sie im Menü AV-Anschluss die Option Bass auf EXT. setzen.

F

Warum schaltet mein Fernsehgerät wieder auf den Blauen Bildschirm zurück?

A Blaues Bild im Weitere Funktionen ist EIN. Wenn kein Signal empfangen wird, schaltet das Fernsehgerät den Ton ab und zeigt einen blauen Bildschirm an. Nach 20 Minuten schaltet das Gerät in den Standby-Betrieb.

F

Kein Dolby-Surround?

A Wenn Sie beim Abspielen eines Dolby Surround-Videos keine Surround-Klangeffekte von den hinteren Lautsprechem hören, überprüfen Sie, ob der Videorecorder ein Stereogerät ist, überprüfen Sie anschließend die Surround-Einstellungen im Menü Weitere Funktionen.

F

Kein Dolby Digital?

A Wenn es Ihnen nicht gelingt, richtigen Dolby Surround zu hören prüfen Sie bitte folgendes: Der Menüpunkt Lautspr. hinten (im Menü Surround-Einstellung) muss auf JA stehen und Ihre Geräte müssen über den Audioeingang (Koax oder Optisch) sowie über den Scartanschluss bzw. den COMPONENT VIDEO INPUT verbunden sein. Desweiteren muss die richtige externe Quelle, d.h. EXT3 oder EXT4, ausgewählt sein (siehe AV Anschluss).

Wenn Sie externe, vordere linke und rechte Lautsprecher anschließen, muß der externe Lautsprecherschalter in Position EXT geschaltet werden, damit Sie die Vorzüge von Dolby Digital in vollem Umfang genießen können. Wenn Sie den Schalter auf INT belassen, funktionieren die externen Boxen nicht. Schalten Sie das Fernsehgerät aus, bevor Sie die Schalterstellung verändern.

F

Kein Ton auf den externen linken und rechten Lautsprechern?

A Überprüfen Sie, ob sich der Lautsprecherschalter in der Position EXT befindet.

SONSTIGES

Für Ihre eigenen Notizen

Notizen

Suchbegriff	Seite	Suchbegriff	Seite
Anschlüsse – hinten______27		Kontrast______13
Anschlüsse – vorn______26		Konvergenz______29
Audio-Ausgänge______27		Kopfhörerbuchse______26
Auswahl der Eingänge______16		Lautsprecheranschlüsse______6
Autom. Einstellung______8		Lautstärke______12
AV-Anschluss______16		Manuelle Einstellung______9
Balance______12		Mono______15
Baß______12		NexTView______17
Baßverstärker______12		Programm überspringen______11
Bedienfeldsperre______15		Programme ordnen______10
Bildformat______14		Programmwahl______12
Bildlage______14		Scart______27
Bildvoreinstellungen______13		Scan-Modus______13
Blauer Bildschirm______30		Schärfe______13
Digitale rauschminderung______13		Sendesystem______8
Direkte Eingabe von Kanälen______10		Sprache______8
Einstellen eines Programmplatzes auf Ihrem Videorecorder______9		Standbild______14
		Standby______7
Einstellen – Automatische______8		Stereo______15
Einstellen – Manuell______9		Stummschaltung______12
Farbsystem______29		Super Bass______12
Farbe______13		Surround Einstellung – Digital-prozessor______22
Farbton______13		Surround Einstellung – Dolby______21
Feineinstellung______11		Surround Einstellung – Dolby Digital______20
Fernbedienung______5		Timer______15
Fernsehgerät einschalten______7		Uhrzeitanzeige______15
Fragen und Antworten______29		Videotext______23
Hauptmenü______28		Vordere Bedienelemente______26
Helligkeit______13		Zweisprachige Sendung______15
Höhen______12		Untertitel______12
Installation______4

Spezifikationen und Zubehör

Empfangssysteme/-kanäle

PAL-I UHF UK21-UK69

PAL-B/G UHF E21-E69

VHF E2-E12, S1-S41

SECAM-L UHF F21-F69

VHF F1-F10, B-Q

SECAM-D/K UHF R21-R69

VHF R1-R12

Video-Eingang

PAL, SECAM, NTSC 3.58/4.43

Externe Anschlüsse

EXT1 Eingang 21-polig RGB, A/V

EXT2 Eingang/Ausgang 21-polig A/V, S-video,

Ausgabe wählbar

EXT3 Eingang (hinterer) 21-polig A/V, S-video

Eingang (Vorderer) 4-pin S-video

Phono-Anschluß Video

Phono-Anschluß Audio L + R

EXT4 Eingang Phono-Anschluß Y, P_B/C_B , P_R/C_R

Phono-Anschluß Audio L + R

Digitaler Audioeingang Optisch oder Koaxial

Fester Ausgang Phono-Anschluß Audio L + R

Ausgang auf Aktiven Bass Phono-Busche

Programmspeicherplätze 100

Stereo Nicam/MPX

Sichtbare Bildschirmgröße 50PH18P 127cm

61PH18P 155cm

Bldröhre 4:3

Ausgangsleistung

(bei 10 % Verzerrung)

Hauptwiedergabe 15W + 15W

Centre 10W

Surround 10W + 10W

Leistungsaufnahme 50PH18P 205W

61PH18P 205W

Abmessungen

50PH18P 1073mm (B) 1261mm (H) 531mm (T)

61PH18P 1294mm (B) 1426mm (H) 639mm (T)

Gewicht 50PH18P ca. 74 kg

61PH18P ca. 95 kg

Kopfhörerbuchse 3,5 mm Stereo

Zubehör Fembedienung 2 Batterien (R03 oder AAA)

Alle Rechte vorbehalten.

Die teilweise oder vollständige Reproduktion

ohne schriftliche Genehmigung ist strengstens verboten.

Spezifikationen können jederzeit ohne Ankündigung geändert werden.

Gestaltung durch Kensa Creative Solutions, Saltash, Cornwall
