BEDIENUNGSANLEITUNG 50VJ23P TOSHIBA

Zu Ihrer Sicherheit – Einige Sicherheitshinweise 3
Installation und Regeln zur Beachtung 4
Die Fernbedienung Ihres neuen Fernsehgerätes – Übersicht auf einen Blick 5
Anschließen und Einschalten Ihres neuen Fernsehgerätes 6
Auswahl von Sprache und System, Automatische Sendersuche 7
Manuelle Sendersuche – Alternative zur automatischen Einstellung 8
Programme ordnen 9
Manuelle Feineinstellung und Programm überspringen 10

BENUTZUNG IHRES FERNSEHGERÄTES

Allgemeine Einstellungen – Ändern der Programmpositionen 11

Toneinstellung – Lautstärke, Ton aus, Baßverstärker, Baß/Höhen/Balance 11

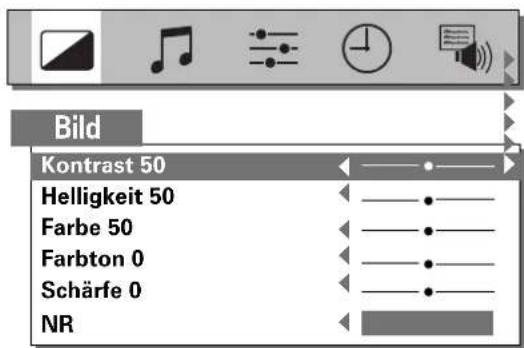

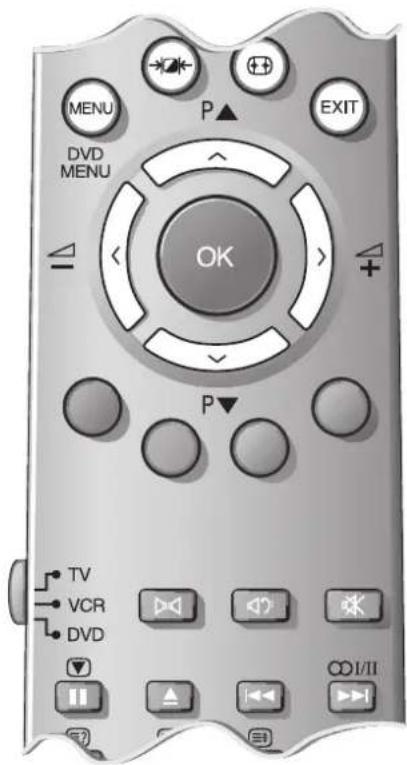

Bildeinstellung – individuelle Bildeinstellungen, Rauschminderung (NR),

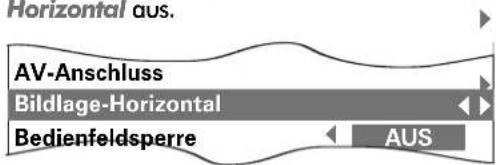

Einstellen von horizontaler Bildlage und Bildformat 12

ZUSÄTZLICHE FUNKTIONEN

Der Timer und die Uhrzeitanzeige – Programmieren des Fernsehgerätes für Ein-/Ausschalten und Zeitanzeige auf dem Bildschirm 13

Bedienfeldsperre – Sperren der Tasten an der Vorderseite des Fernsehers 13

Übertragungen in Stereo und Zweikanalton – Stereo oder Zweikanaltonsendungen 13

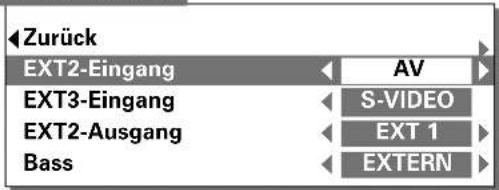

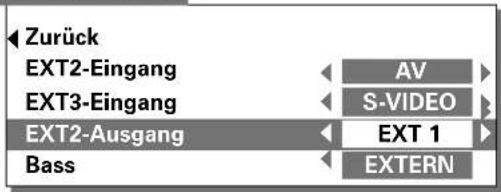

AV-Anschlüsse und Wahl der Eingänge – Eingangs- und Ausgangsanschlüsse

für angeschlossene Geräte 14

VIDEOTEXT

Einrichtung 15
Auto und Normaltext-Modus 16
Steuerungstasten 17

ANSCHLUSS WEITERER GERÄTE

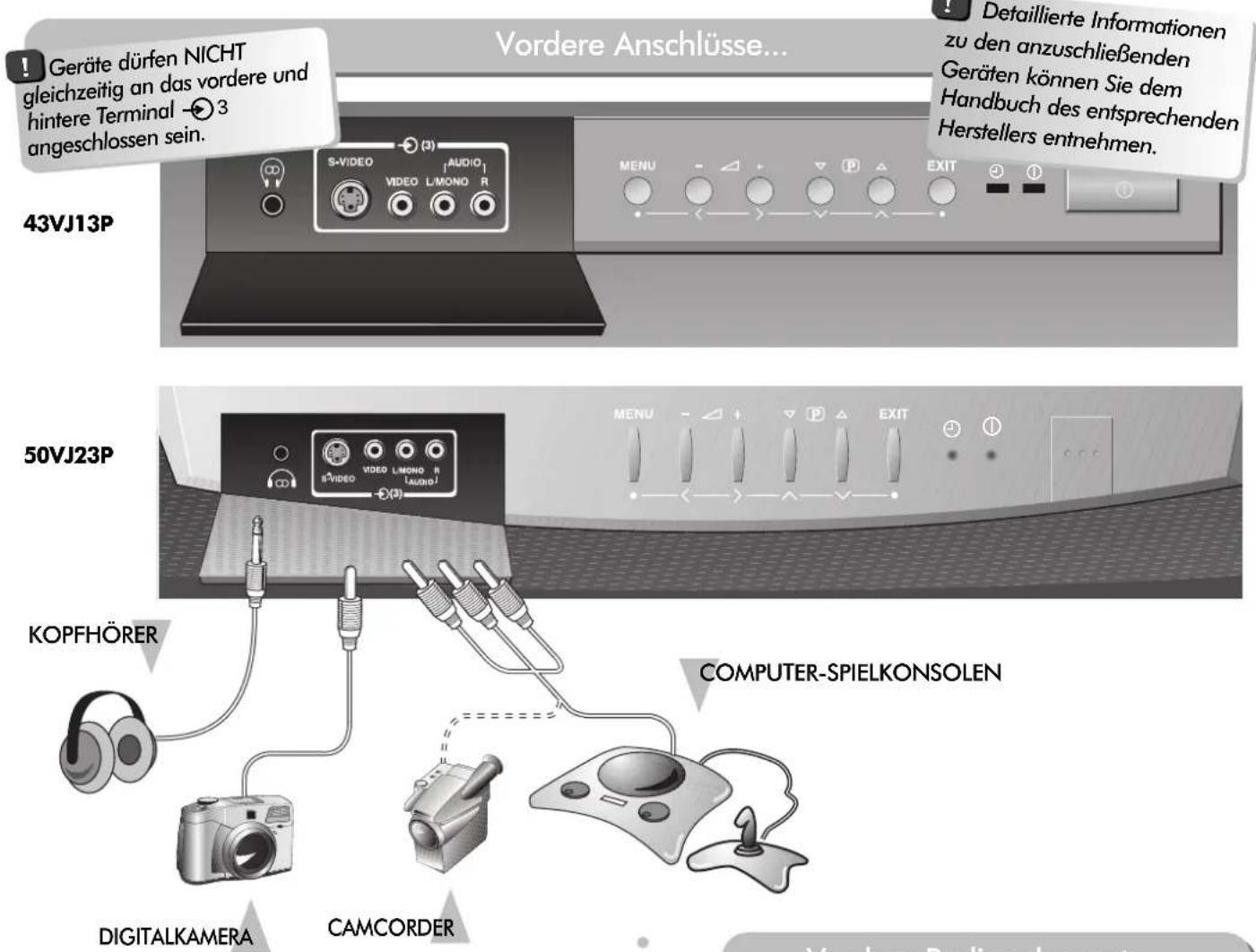

Vordere Anschlüsse und Bedienelemente 18

Die Menüs – Darstellung der wichtigsten Bildschirmmenüs zur Referenz 20

Fragen und Antworten 21

SONSTIGES

Für Ihre eigenen Notizen 23

Index, Spezifikationen und Zubehör – Informationen zu Ihrem Fernsehgerät 24

EINSTELLUNG

Zu Ihrer Sicherheit

Dieses Gerät wurde in Übereinstimmung mit internationalen Sicherheitsstandards entwickelt und hergestellt. Wie bei jedem anderen Elektrogerät müssen Sie jedoch die gebührende Vorsicht walten lassen, um eine optimale Funktionsweise und Sicherheit zu gewährleisten. Die Hinweise sind allgemeiner Natur und bieten Unterstützung bei der Handhabung aller elektronischen Geräte, wobei einige Punkte unter Umständen auf die von Ihnen gerade erworbenen Produkte nicht zutreffen.

Luftzirkulation...

Lassen Sie hinter dem Fernsehgerät mindestens 10 cm Abstand, so daß eine ausreichende Luftventilation erreicht wird, die Ihren Fernseher vor Überhitzung und den daraus erwachsenden potentiellen Schäden bewahrt. Räume mit großer Staubentwicklung sollten als Standorte ebenfalls gemieden werden.

Beschädigung durch Hitze ...

Wenn Sie das Fernsehgerät der direkten Sonneneinstrahlung aussetzen oder neben einem Heizkörper aufstellen, kann es unter Umständen beschädigt werden. Vermeiden Sie Standorte, an denen extrem hohe Temperaturen oder eine hohe Luftfeuchtigkeit vorherrschen bzw. Plätze, an denen die Temperatur unter 5°C (41°F) absinken kann.

Stromversorgung...

Dieses Gerät benötigt zur Stromversorgung 230V, 50Hz Wechselstrom. Schließen Sie das Gerät niemals an eine Gleichstromquelle oder eine andere Stromquelle an. Trennen Sie den Netzstecker NICHT vom Kabel, da er einen speziellen, integrierten Funkentstörfilter enthält, dessen Funktion anderenfalls beeinträchtigt würde. WENDEN SIE SICH IM ZWEIFELSFALL AN EINEN FACHKUNDIGEN FERNSEHTECHNIKER.

Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen.

Überprüfen Sie, ob alle elektrischen Kabel, einschließlich des Netzkabels, der Verlängerungskabel und der internen Verbindungen zwischen einzelnen Geräteteilen ordnungsgemäß und entsprechend den Richtlinien des Herstellers angeschlossen wurden. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie Veränderungen an den elektrischen Verbindungen vornehmen.

Wenden Sie sich an Ihren Fachhändler, wenn Sie Zweifel an der ordnungsgemäßen Installation, Funktionsweise oder der Sicherheit Ihres Gerätes haben.

Besondere Vorsicht ist mit den Glasplatten und Türen des Gerätes geboten.

Entfernen Sie KEINE festen Abdeckungen, da dadurch gefährliche Spannung freigesetzt werden kann.

Verdecken Sie NIEMALS die Lüftungsschlitze am Gerät mit Zeitungen, Decken, Gardinen usw. Durch Überhitzung wird das Gerät beschädigt und seine Lebensdauer wird verkürzt.

Schützen Sie elektrische Geräte STETS vor Tropf- und Spritzwasser und stellen Sie NIEMALS mit Flüssigkeiten gefüllte Gefäße wie z. B. Vasen auf dem Gerät ab.

Stellen Sie NIEMALS heiße Gegenstände oder Gegenstände mit offener Flamme wie z. B. brennende Kerzen oder Nachtlichter auf oder bei dem Gerät ab. Hohe Temperaturen können Kunststoff zum Schmelzen bringen und Brände verursachen.

Verwenden Sie KEINEN behelfsmäßigen Fernsehtisch, und befestigen Sie die Tischbeine NIEMALS mit Holzschrauben. Montieren Sie zur Gewährleistung einer optimalen Sicherheit stets den vom Hersteller zugelassenen Fernsehtisch entsprechend der Anleitung mit den im Lieferumfang enthaltenen Befestigungen.

Achten Sie bei Verwendung der Kopfhörer auf eine angemessene und NICHT zu hohe Lautstärke, da anderenfalls Ihr Hörvermögen auf Dauer beeinträchtigt werden kann.

Lassen Sie das Gerät NICHT eingeschaltet, wenn Sie längere Zeit nicht anwesend sind, es sei denn, es ist ausdrücklich für den unbeaufsichtigten Betrieb gekennzeichnet. Schalten Sie den Fernseher über den am Gerät befindlichen Netzschalter aus, und erklären Sie ebenfalls Ihren Familienmitgliedern, wie das Gerät abzuschalten ist. Für kranke oder behinderte Personen sind hier unter Umständen Ausnahmeregelungen erforderlich.

Benutzen Sie das Gerät NICHT weiter, wenn Sie Zweifel an der korrekten Funktionsweise haben oder wenn das Gerät in irgendeiner Weise beschädigt ist. Schalten Sie es ab, ziehen Sie den Netzstecker, und wenden Sie sich an den Fachhändler.

Achten Sie VOR ALLEM darauf, daß insbesondere Kinder NIEMALS Gegenstände in Löcher, Schlitze oder andere Gehäuseöffnungen stecken, denn ein elektrischer Schlag könnte die Folge sein.

Gehen Sie NIEMALS leichtfertig mit elektrischen Geräten aller Art um – Vorsicht ist besser als Nachsicht.

EINSTELLUNG

Installation und

Regeln zur Beachtung

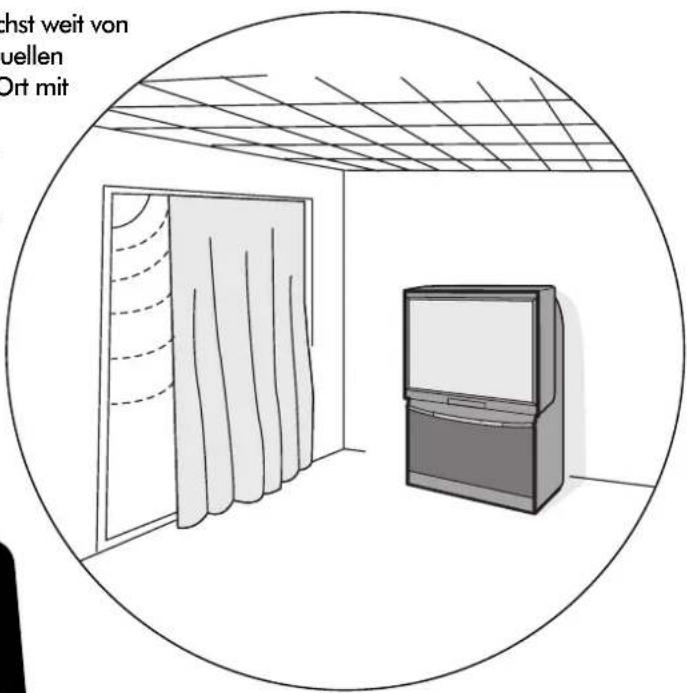

Wahl des Standorts

Wählen Sie den Platz für das Fernsehgerät so, daß es möglichst weit von der direkten Sonneneinstrahlung oder anderen hellen Lichtquellen entfernt ist. Um das beste Fernsehbild zu erhalten, wird ein Ort mit weichem, indirekten Lichteinfall empfohlen. Stellen Sie das Fernsehgerät direkt auf den Fußboden oder auf eine stabile Fläche. Die Abstellfläche muß eben und fest sein. Wenn Sie das Fernsehgerät auf einem weichen Bodenbelag abstellen, müssen Sie sicherstellen, daß der Belag oder der Teppich nicht durch das Gewicht des Gerätes beschädigt werden.

Ziehen Sie gegebenenfalls die Vorhänge zu, oder schließen Sie die Jalousien, damit die Sonne nicht direkt auf den Bildschirm scheint.

Gehen Sie dabei stets behutsam vor, da das Gerät auf polierten Fußböden Spuren hinterlassen oder Bodenbeläge beschädigen kann.

Wenn durch VIDEOTEXT, SENDERLOGOS, COMPUTER-ANZEIGEN, VIDEO-SPIELE, BILDSCHIRMMENÜS u. a. erzeugte Standbilder für einen längeren Zeitraum auf dem Fernsehbildschirm angezeigt werden, können diese Bilder unter Umständen dauerhaft eingebrannt werden.

Wenn Sie mit Ihrem Fernsehgerät stehende Bilder oder Bilder mit einem überlagerten Standbild anzeigen, wie z. B. Programmlogos eines Fernsehsenders, sollten Sie immer die Einstellungen für Helligkeit UND Kontrast verringern.

SCHÄDEN DIESER ART WERDEN DURCH IHRE GARANTIE NICHT ABGEDECKT, DA SIE AUF FALSCHE BENUTZUNG ZURÜCKZUFÜHREN SIND.

Reinigung des Bildschirms und des Gehäuses

Wischen Sie nach dem Abschalten des Gerätes den Bildschirm und das Gehäuse mit einem weichen, trockenen Tuch ab. Die Verwendung spezieller Polituren und Lösungsmittel zur Reinigung von Bildschirm und Gehäuse ist nicht empfehlenswert, da durch diese Stoffe die Oberfläche angegriffen werden kann...

Entsorgung...

Wenn das Fernsehgerät ausgedient hat, entsorgen Sie es bitte entsprechend der in Ihrem Land bzw. Ihrem Wohnort geltenden Vorschriften, oder geben Sie es direkt in einen Recycling-Betrieb.

EINSTELLUNG

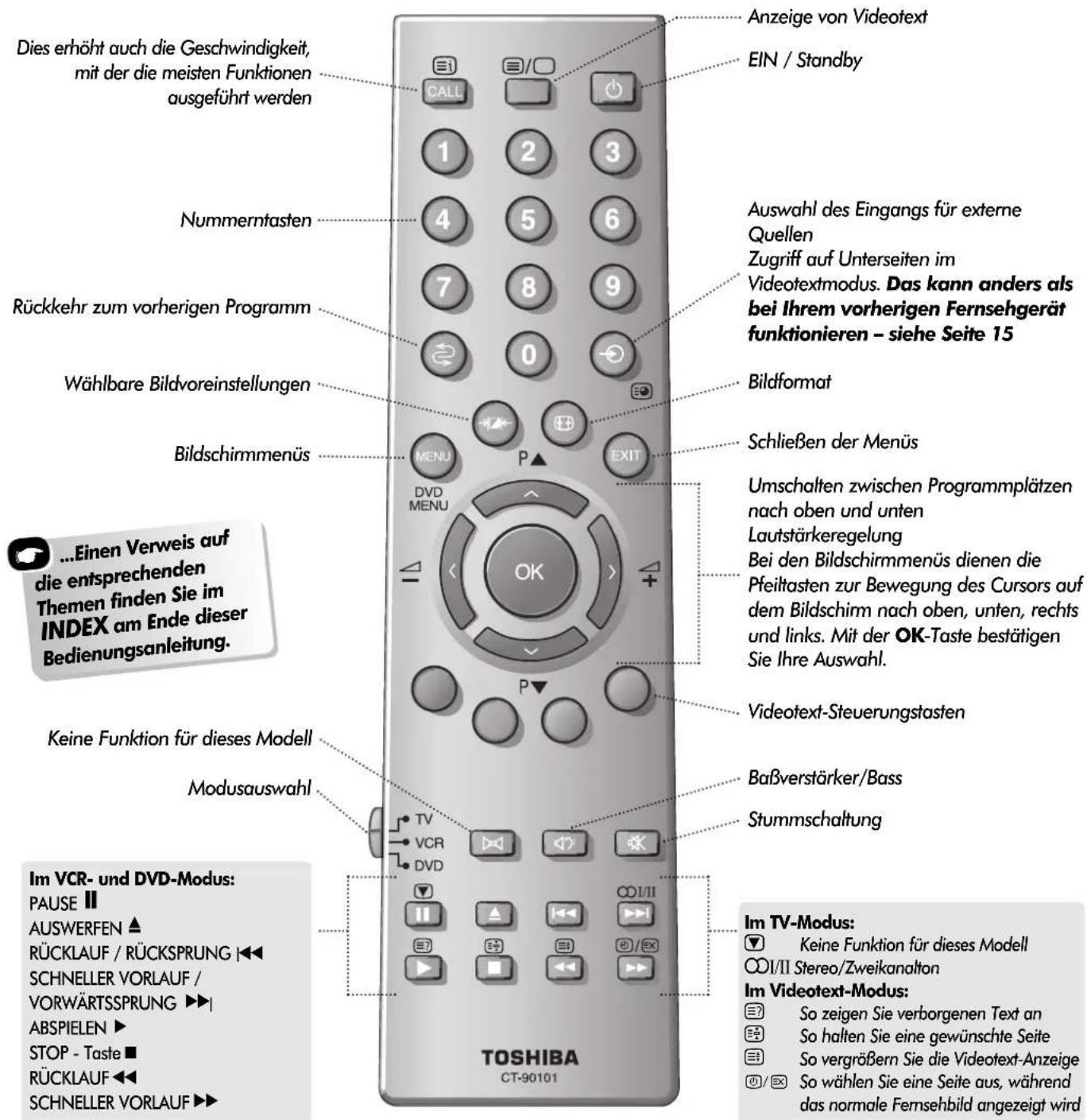

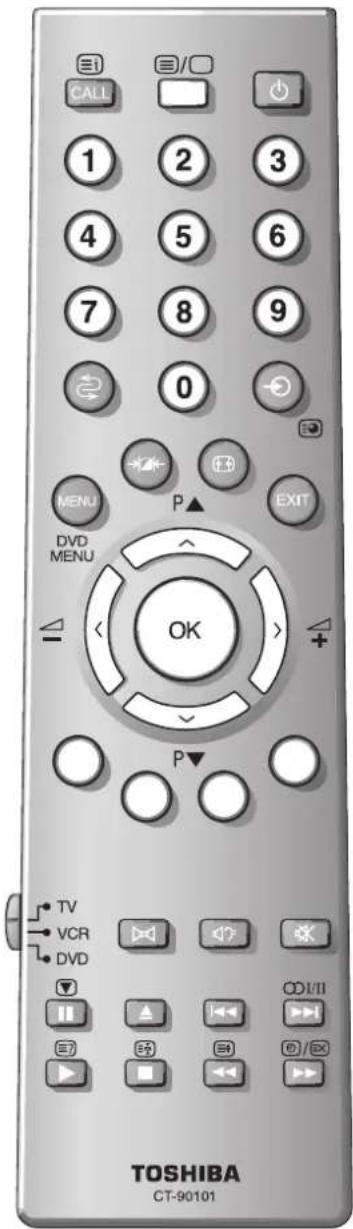

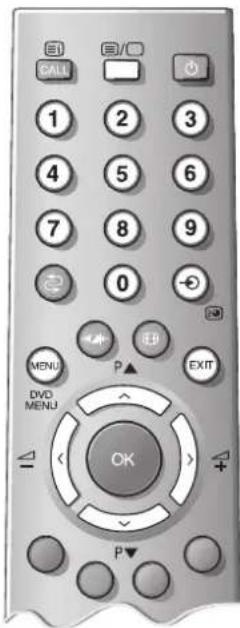

Die Fernbedienung Ihres neuen Fernsehgerätes

Eine übersichtliche Darstellung und Erläuterung der einzelnen Tasten Ihrer Fernbedienung...

Anzeige von Videotext EIN / Standby Dies erhöht auch die Geschwindigkeit, mit der die meisten Funktionen ausgeführt werden Nummerntasten Rückkehr zum vorherigen Programm Wählbare Bildvoreinstellungen Bildschirmmenüs ...Einen Verweis auf die entsprechenden Themen finden Sie im INDEX am Ende dieser Bedienungsanleitung. Keine Funktion für dieses Modell Modusauswahl Im VCR- und DVD-Modus: PAUSE II AUSWERFEN ▲ RÜCKLAUF / RÜCKSPRUNG |◀◀ SCHNELLER VORLAUF / VORWÄRTSSPRUNG ▶▶ ABSPIELEN ▶ STOP - Taste ■ RÜCKLAUF ◀◀ SCHNELLER VORLAUF ▶▶ Auswahl des Eingangs für externe Quellen Zugriff auf Unterseiten im Videotextmodus. Das kann anders als bei Ihrem vorherigen Fernsehgerät funktionieren – siehe Seite 15 Bildformat Schließen der Menüs Umschalten zwischen Programmplätzen nach oben und unten Lautstärkeregelung Bei den Bildschirmmenüs dienen die Pfeiltasten zur Bewegung des Cursors auf dem Bildschirm nach oben, unten, rechts und links. Mit der OK-Taste bestätigen Sie Ihre Auswahl. Videotext-Steuerungstasten Baßverstärker/Bass Stummschaltung Im TV-Modus: ✓ Keine Funktion für dieses Modell ○○I/II Stereo/Zweikanalton Im Videotext-Modus: ☐ So zeigen Sie verborgenen Text an ☐ So halten Sie eine gewünschte Seite ☐ So vergrößern Sie die Videotext-Anzeige ☐So wählen Sie eine Seite aus, während das normale Fernsehbild angezeigt wird

Die Batterien... und die Reichweite der Fernbedienung

Zum Auswechseln der Batterien entfernen Sie den Deckel auf der Rückseite. Achten Sie darauf, dass die Batterien korrekt eingelegt sind.

Geeignete Batterietypen für diese Fernbedienung sind R03 oder AAA.

Verbrauchte Batterien dürfen nicht verbrannt werden. Geben Sie Altbatterien an einem dafür gekennzeichneten Entsorgungsplatz ab. Verwenden Sie nicht gemeinsam alte, verbrauchte und neue Batterien in einem Gerät, und verwenden Sie jeweils nur einen Batterietyp.

Die Leistung der Fernbedienung verringert sich ab einer Entfernung von 5 m bzw. ab einem äußeren Winkel von 30° zum Mittelpunkt des Fernsehgerätes.

EINSTELLUNG

Anschließen und Einschalten Ihres neuen Fernsehgerätes

Bevor Sie externe Geräte anschließen, muß die Stromversorgung an allen Komponenten ausgeschaltet werden.

Schließen Sie das Antennenkabel an die Antennenbuchse an der Rückwand des Fernsehgerätes an. Wenn Sie ebenfalls einen Decoder* und/oder einen Videorecorder nutzen, muss das Antennenkabel über den Decoder und/oder den Videorecorder an den Fernseher angeschlossen werden.

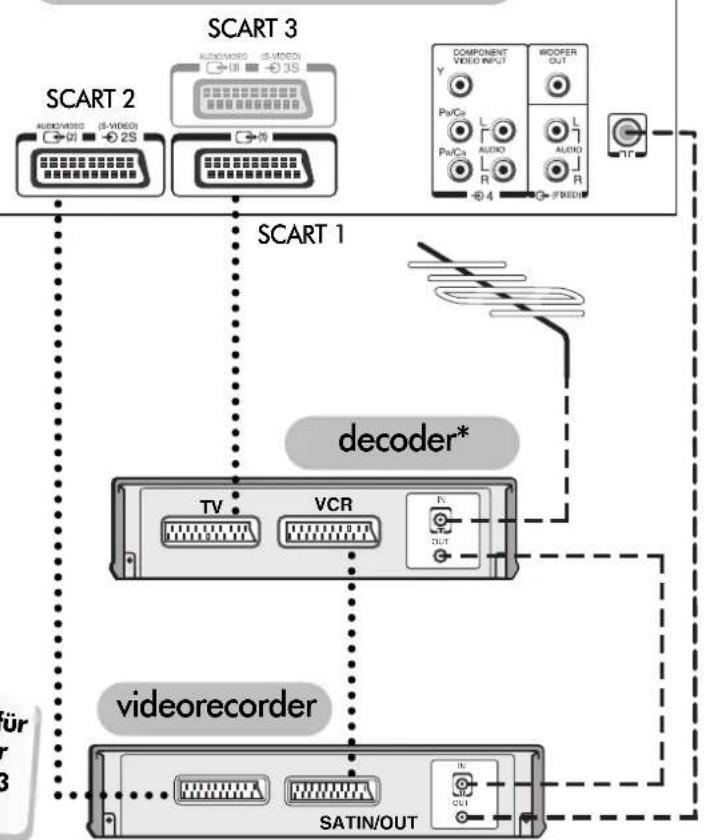

Scart-Kabel:

Verbinden Sie die IN/OUT-Buchse des Videorecorders mit dem Anschluss TV. Verbinden Sie die Buchse TV des Decoders mit dem Anschluss am Fernsehgerät. Verbinden Sie den Anschluss SAT am Videorecorder mit der Buchse VCR am Decoder.

Schalten Sie Ihren Decoder und den Videorecorder auf Standby-Betrieb, bevor Sie die Funktion Autom. Sendersuche starten.

Eine DECODER kann ein digitaler oder analoger Satellitenempfänger bzw. ein anderer kompatibler Decoder sein.

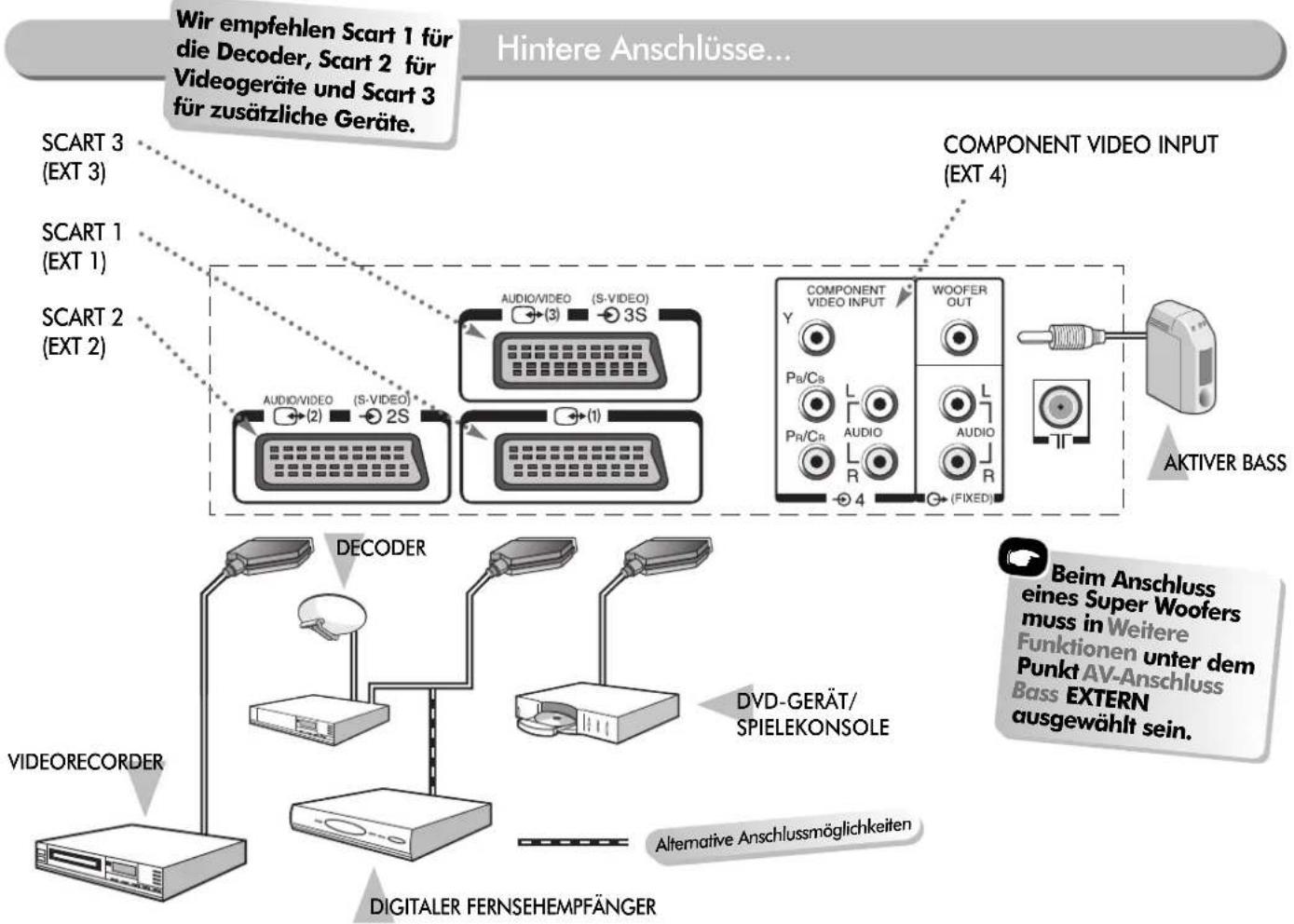

Wir empfehlen Scart 1 für die Decoder, Scart 2 für Videogeräte und Scart 3 für zusätzliche Geräte.

Rückseite Ihres Fernsehgerätes

...und Einschalten Ihres neuen Fernsehgerätes

Über das Bedienfeld an der Vorderseite des Fernsehgerätes ...

43VJ13P ROT = Eingeschaltet

GRÜN = Timer ist aktiviert

Wenn das rote

Kontrollämpchen zur Anzeige der Betriebsbereitschaft nicht leuchtet, drücken Sie die Taste POWER an der Vorderseite des Fernsehers, um das Gerät einzuschalten. Wählen Sie anschließend eine Zifferntaste auf der Fernbedienung, um den Bildschirm anzuzeigen.

50VJ23P ROT = Eingeschaltet

GRÜN = Timer ist aktiviert

...und mit der Fernbedienung:

Drücken Sie die Standby-Taste ⏻:

Mit dieser Taste können Sie das Gerät für kurze Betriebspausen in den Standby-Modus schalten. Drücken Sie zum Einschalten des Fernsehgerätes aus dem Standby-Modus die ⏻ oder eine beliebige Zifferntaste auf der Fernbedienung. Unter Umständen dauert es einige Sekunden, bis das Bild erscheint.

CALL

EINSTELLUNG

Auswahl von Sprache und System\*, Automatische Sendersuche

Schalten Sie Ihren Decoder und den Videorecorder auf Standby-Betrieb, bevor Sie die Funktion Autom. Sendersuche starten.

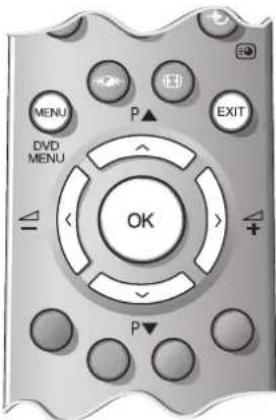

MENU P EXIT DVD MENU OK P

1 Um Ihre Sprache auszuwählen, drücken Sie auf die Taste MENU und wählen mit der Taste > aus der oberen Leiste den Menüpunkt Set up aus.

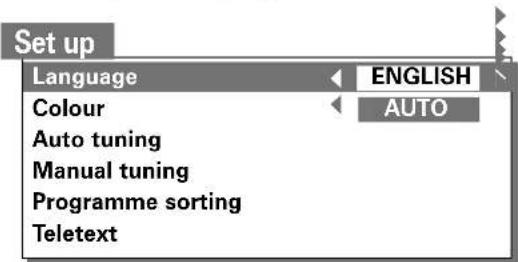

2 Wählen Sie nun mit der Taste √ im Menü Set up den Menüpunkt Language aus.

3 Drücken Sie die Taste < oder >, um sich die verfügbaren Sprachen anzeigen zu lassen. Sobald eine Sprache hervorgehoben wird, werden die Menüeinträge in dieser Sprache angezeigt.
4 Wählen Sie nun mit der Taste ▼den Menüpunkt Autom. Sendersuche aus.

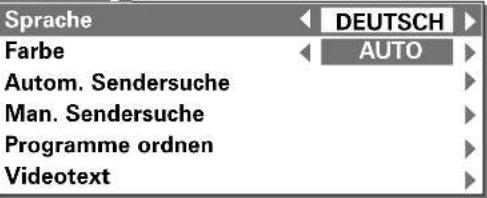

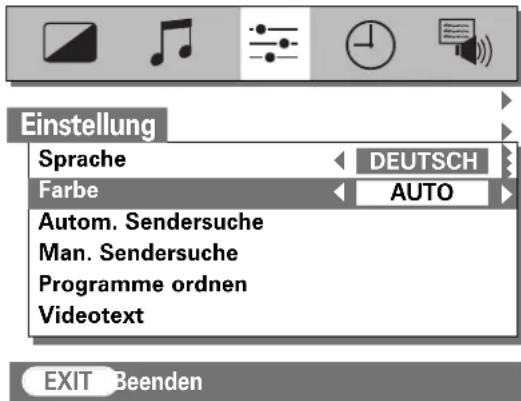

Einstellung

Sprache	DEUTSCH
Farbe	AUTO
Autom. Sendersuche
Man. Sendersuche
Programme ordnen
Videotext

5 Drücken Sie nun die Taste >, um den Bildschirm Autom. Sendersuche aufzurufen.

6 Nur für GB: Zum Start drücken Sie OK und gehen zu Schritt 8.

Für Kontinentaleuropa: Sie müssen das für Ihr Land zutreffende System* auswählen.

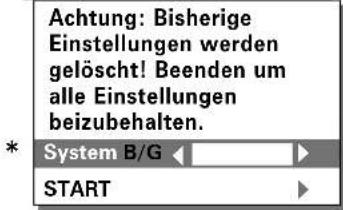

Autom. Sendersuche

Achtung: Bisherige Einstellungen werden gelöscht! Beenden um alle Einstellungen beizubehalten. System B/G START

EXIT Beenden

B/G - Kontinentaleuropa, D/K - Osteuropa, I - Großbritannien, L1, L2 - Frankreich

7 Drücken Sie nun die Taste > so oft, bis Ihr System * ausgewählt ist. Wählen Sie mit der Taste ▼ den Menüpunkt START aus und drücken die Taste >.
8 Das Gerät sucht nun nach allen verfügbaren Sendern. Das Symbol▶▶▶▶ blinkt und der Punkt wandert während der Suche an der Linie entlang.

Warten Sie, bis das Fernsehgerät die Suche abgeschlossen hat.

Autom. Sendersuche Suchen Kanal : 21 Sender :

EXIT : Beenden

9 Sobald der Suchvorgang abgeschlossen ist, kehrt das Gerät automatisch zu Programmplatz 1 zurück. Das Bild ist unter Umständen nicht klar, so dass Sie die Senderreihenfolge möglicherweise ändern möchten. Verwenden Sie dazu die Funktion Programme ordnen (siehe Seite 9).

Wenn Ihr Fernsehgerät nicht über ein Scart-Kabel an den Decoder oder den Videorecorder angeschlossen werden kann, müssen Sie für jedes Zusatzgerät einen entsprechenden Programmplatz auf dem Fernseher reservieren. Verwenden Sie dazu die auf Seite 8 beschriebene Funktion Man. Sendersuche.

* Nur für Kontinentaleuropa.

EINSTELLUNG

Manuelle Sendersuche

Anstatt mit der Autom. Sendersuche können Sie Ihr Toshiba Fernsehgerät mit der Funktion Man. Sendersuche auch manuell einstellen; etwa wenn Sie die Autom. Sendersuche gewählt haben, aber einen weiteren Sender mit einem anderen System einstellen möchten (siehe Seite 7), oder wenn Sie Ihren Videorekorder/Decoder nicht mit einem AV-Kabel an Ihr Fernsehgerät anschließen können.

Man. Sendersuche

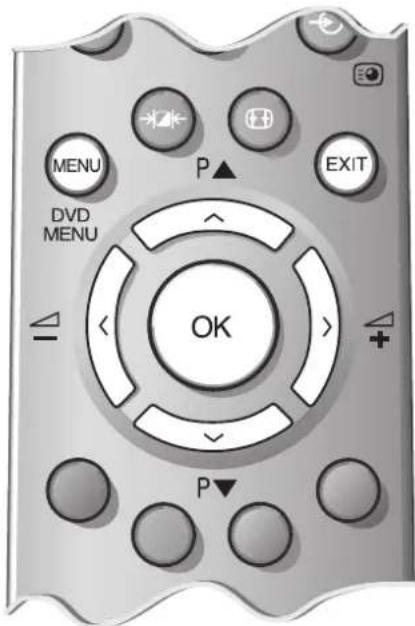

MENU DVD MENU P▲ EXIT OK P▼

Wenn Ihr Fernsehgerät nicht über ein Scart-Kabel an den Decoder oder den Videorecorder angeschlossen werden kann, müssen Sie für jedes Zusatzgerät einen entsprechenden Programmplatz auf dem Fernseher reservieren. Stellen Sie den Decoder auf einen kostenlosen Fernsehsender ein, d. h. keinen gebührenpflichtigen Pay-TV-Kanal, legen Sie eine bespielte Videokassette in den Videorecorder ein, und drücken Sie PLAY (Wiedergabe). Nehmen Sie dann die Man. Sendersuche vor...

Diese Optionen werden angezeigt, wenn Sie sich über den Bildschirm bewegen.

Programm System Suchen Progr. Überspr./ Kanal Feineinstellung Sender

Programm: Die Nummer, die Sie auf der Fernbedienung drücken müssen. System: Abhängig vom Gebiet, in dem Sie wohnen (siehe Seite 7). Suchen: Auf- und abwärts nach einem Signal suchen. Progr. Überspr.: * bedeutet, dass nichts gespeichert wurde oder die Funktion zum Überspringen des Kanals auf EIN gesetzt ist (siehe Seite 10). Kanal: Die Nummer des Kanals, über den ein Sender ausgestrahlt wird. Feineinstellung: Wird nur bei gestörtem Empfang / schwachem Signal verwendet (siehe Seite 10). Sender: Senderkennung. Mit Hilfe der Tasten ∧, √, < und > können Sie bis zu sieben Zeichen eingeben.

1 Wählen Sie in der oberen Menüleiste den Menüpunkt Einstellung aus. Markieren Sie danach mit der Taste ▼ den Menüpunkt Man. Sendersuche und wählen ihn mit der Taste ▷ aus.

Sprache Farbe Autom. Sendersuche Man. Sendersuche Programme ordnen Videotext DEUTSCH AUTO

2 Wählen Sie mit Hilfe der Tasten ▲ und ▼den gewünschten Programmplatz aus. Für Ihren Videorekorder empfehlen wir Prog. 0.

An Ihrem Fernsehgerät werden möglicherweise andere Kanalnummern angezeigt.

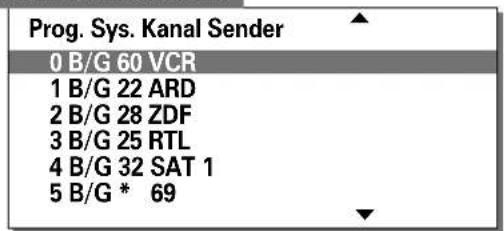

Man. Sendersuche

Prog. Sys. Kanal Sender 0 B/G 60 VCR 1 B/G 22 ARD 2 B/G 28 ZDF 3 B/G 25 RTL 4 B/G 32 SAT 1 5 B/G * 69

OK : Auswählen EXIT : Beenden

3 Drücken Sie die Taste OK, um die Auswahl zu bestätigen.

Man. Sendersuche

4 Wählen Sie mit der Taste > den Menüpunkt System aus und ändern bei Bedarf die Einstellung mit der Taste ▲ oder ▼ (siehe Seite 7).

5 Drücken Sie die Taste >, um den Menüpunkt Suchen auszuwählen.

EINSTELLUNG

Manuelle Sendersuche Fortsetzung Programme ordnen

6 Um die Suche zu starten, drücken Sie die Taste^. Suchen blinkt und das Fernsehgerät zeigt während des Suchvorgangs die Kanalnummern an.

Man. Sendersuche

7 Wenn ein Signal gefunden wird, wird dies am Fernsehgerät angezeigt. Wenn es nicht das Bild vom Videorekorder ist, drücken Sie die Taste ▲, um die Suche erneut zu starten.
8 Sobald das vom Videorekorder stammende Signal gefunden wurde, drücken Sie die Taste > um den Menüpunkt Sender auszuwählen. Mit Hilfe der Tasten ∧, √, < und > können Sie nun den gewünschten Sendernamen eingeben, z. B. VCR.

Man. Sendersuche

Sender 0 B/G 39 0 VCR

OK : Speichern

EXIT : Beenden

MENU Zurück

9 Drücken Sie nun die Taste OK, um die Einstellung zu speichern.
10 Wiederholen Sie diese Schritte für jeden Programmplatz, den Sie einstellen möchten. Um zum Beispiel Ihre Set-Top Box auf Programmplatz 6 zu legen, drücken Sie die Tasten ∧ und √bis Prog. 6 ausgewählt ist, und wiederholen die Schritte ab Schritt 4. Wahlweise können Sie die Taste MENU drücken, um zur Liste der Kanäle zurückzukehren und die nächste Programmnummer auszuwählen, die Sie einstellen möchten.
11 Wenn Sie die Einstellung beendet haben, drücken Sie die Taste EXIT.

HINWEIS

Dieses Fernsehgerät verfügt über eine Funktion zur direkten

Kanaleingabe. Wählen Sie dazu das Menü Man. Sendersuche aus Schritt 3. Geben Sie die Programmplatz, das System und dann die Nummer des entsprechenden Kanals ein. Drücken Sie OK um Speichern der Eingabe.

Programme ordnen

Nach der Sendersuche können Sie, wenn Sie möchten, den Programmplatz der Sender ändern. Mit der Funktion Programme ordnen können Sie jeden Kanal auf einfache Weise auf dem Programmplatz Ihrer Wahl speichern.

1 Drücken Sie die Taste MENU und anschließend die Taste < oder >, um in der oberen Leiste den Menüpunkt Einstellung auszuwählen.

2 Drücken Sie die Taste √, um den Menüpunkt Programme ordnen zu markieren, und danach die Taste >, um ihn auszuwählen.

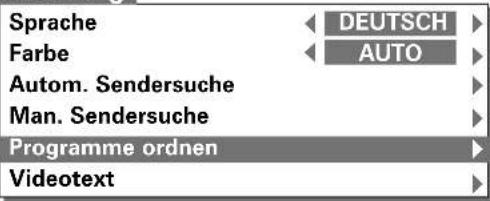

Einstellung

Sprache Farbe Autom. Sendersuche Man. Sendersuche Programme ordnen Videotext

EXIT Beenden

3 Nun wird die Liste der Sender angezeigt. Wählen Sie mit der Taste ▼ oder ▲ den Sender aus, den Sie verschieben möchten, und drücken zur Bestätigung die Taste OK. Dabei wird der ausgewählte Sender auf dem Bildschirm nach rechts gerückt.

Programme ordnen

4 Mit Hilfe der Taste ▼ oder ▲ können Sie den Sender in der Liste zur gewünschten Position verschieben. Dabei werden die anderen Sender entsprechend verschoben.
5 Drücken Sie nun die Taste OK, um die Änderung zu speichern.
6 Wiederholen Sie die Schritte bei Bedarf und drücken Sie die Taste EXIT.

EINSTELLUNG

Manuelle Feineinstellung und Programm überspringen

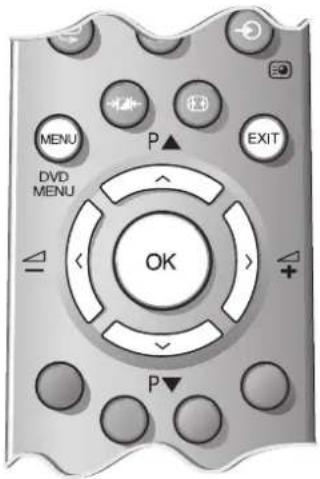

MENU P EXIT DVD MENU OK P

Manuelle Feineinstellung

Eine Manuelle Feineinstellung Feineinstellung ist nur bei einem gestörten Empfang oder einem schwachen Signal erforderlich.

1 Wählen Sie im Menü Einstellung den Menüpunkt Man. Sendersuche aus.

Man. Sendersuche

Prog. Sys. Kanal		Sender
0	B/G	60	VCR
1	B/G	22	ARD
2	B/G	28	ZDF
3	B/G	25	RTL
4	B/G	32	SAT 1
5	B/G	* 69

OK : Auswählen EXIT : Beenden

2 Wenn der gewünschte Sender markiert ist, drücken Sie die Taste OK.
3 Drücken Sie die Taste > so oft, bis Feineinstellung angezeigt wird.

Man. Sendersuche

Feineinstellung

1 B/G 22 + 2 ARD

4 Mit Hilfe der Tasten ↗ und ♥können Sie Bild und Ton auf die optimale Einstellung justieren.
5 Drücken Sie die Taste OK, um die Einstellung zu speichern, und danach die Taste EXIT.

Programm überspringen

Um zu verhindern, dass bestimmte Sendungen angesehen werden können, z. B. wenn Sie abends ausgehen und Ihre Kinder bestimmte Filme nicht sehen sollen, können Sie einstellen, dass der Programmplatz übersprungen werden soll, und die Fernbedienung mitnehmen. Das Fernsehgerät kann über die Bedienelemente an der Vorderseite weiterhin normal bedient werden, aber die zu überspringenden Programme werden nicht gezeigt.

1 Drücken Sie die Taste MENU und wählen aus der oberen Menüleiste den Menüpunkt Einstellung aus.
2 Bewegen Sie den Balken mit der Taste √ auf den Menüpunkt Man. Sendersuche. Drücken Sie danach die Taste >, um den Bildschirm Man. Sendersuche aufzurufen.
3 Markieren Sie mit Hilfe der Taste ▲ oder ▼den Programmplatz, der übersprungen werden soll, und drücken Sie die Taste OK, um die Auswahl zu bestätigen.
4 Gehen Sie mit der Taste > weiter bis Programme Überspringen.
5 Mit Hilfe der Taste ▲ oder ▼ können Sie die Funktion Programme Überspringen auf Ein setzen. Drücken Sie die Taste OK, um die Einstellung zu speichern.

Man. Sendersuche

Progr. Überspr.: Ein

2 B/G * 28 0 ZDF

6 Drücken Sie nun die Taste MENU und wiederholen Sie für ein anderes Programm die Schritte ab Schritt 3 oder drücken Sie die Taste EXIT, um den Vorgang zu beenden.

Jeder Programmplatz muss EINZELN ausgewählt. Für jeden Programmplatz muss die Funktion Programme Überspringen jeweils auf Ein oder Aus gesetzt werden.

Die übersprungenen Programmplätze können nun nicht mehr mit den Tasten P▲(∧) und P▼(∨) oder den Bedienelementen an der Gerätevorderseite ausgewählt werden. Über die Zifferntasten der Fernbedienung sind sie jedoch weiterhin zugänglich. Um die Funktion Programme Überspringen auf AUS, zu setzen, wiederholen Sie den Vorgang für den betreffenden Kanal.

BENUTZUNG IHRES FERNSEHGERÄTES

Allgemeine Einstellungen und Toneinstellung

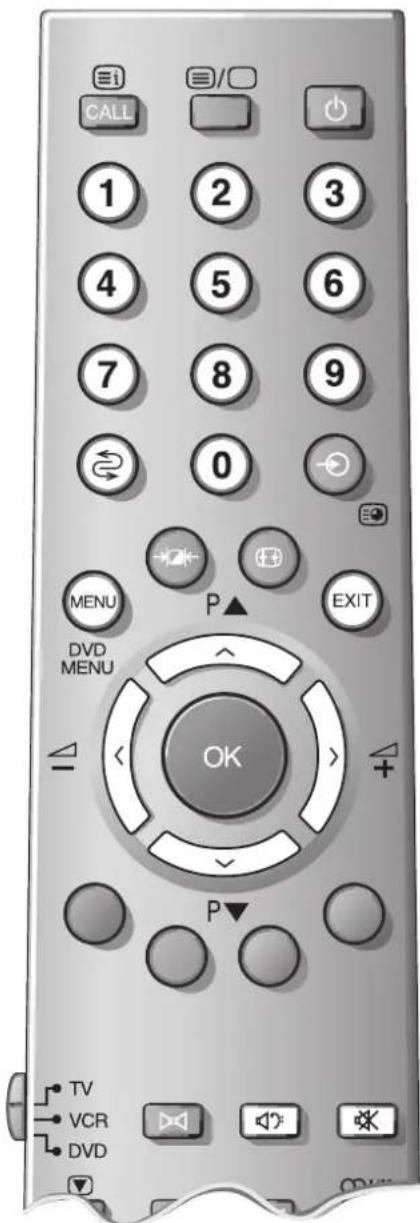

CALL 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT DVD MENU OK P▼ TV VCR DVD

Auswählen und Ändern der Programmplätze

Geben Sie den gewünschten Programmplatz mit Hilfe der entsprechenden Zifferntasten auf der Fernbedienung ein.

Geben Sie bei Programmpositionen kleiner als 10 zuerst eine 0 und anschließend die gewünschte Zahl ein, z. B. 01 für Programmplatz 1.

Die Programmplätze können Sie auch mit Hilfe der Tasten P▲ (∧) und P ▼ (∨) wechseln.

Benutzen Sie den ⇌ Taste, um zur vorherigen Programmposition zurückzukehren.

Der Programmplatz wird mit der

Kennzeichnung für den Modus Stereo/Mono

(Beschreibung auf Seite 13) auf dem Bildschirm angezeigt.

1

ARD

Stereo

Toneinstellung

Lautstärke

zur Einstellung der

Lautstärke drücken Sie

die Tasten ∆−(⟨) und ∆+⟨}).

Läutstarke 32

d ∠ + ( ).

Ton Aus

Drücken Sie die Stummschaltungstaste ✗, um den Ton zu deaktivieren. Bei erneutem Druck der Taste, wird der Ton wieder eingeschaltet.

Baßverstärker – für eine bessere Klangtiefe

Drücken Sie die Taste ^1 :, um den Baßverstärker zu aktivieren bzw. zu deaktivieren. Drücken sie die Tasten < oder > zur Einstellung dieses Effektes. Der Unterschied ist nur bei Sound mit starkem Bass wahrnehmbar.

Haben Sie eine Bass – Aktivbox angeschlossen, können Sie diese mit der Taste 📁: regeln.

Wenn Sie einen Super Woofer angeschlossen haben, muss in Weitere Funktionen unter dem Punkt AV-Anschluss Bass EXTERN ausgewählt sein.

Weitere Funktionen

AV-Anschluss

Zurück

EXT2-Eingang

EXT3-Eingang

EXT2-Ausgang

Bass

Baß-, Höhen- und Balance-Einstellung

Drücken Sie die Taste MENU auf der Fernbedienung und anschließend , um aus der oberen Menüleiste die Option Tonauszuwählen.

Drücken Sie die Taste √, um die Optionen Bass, Höhen oder Balance aus dem Menü Ton auszuwählen und dann die Taste < bzw.>, um die jeweilige Einstellung zu ändern.

BENUTZUNG IHRES FERNSEHGERÄTES

Bildeinstellung

Mit diesem Fernsehgerät können Sie das Bild Ihren Vorstellungen entsprechend individuell einstellen.

Individuelle Bildeinstellunge, Rauschminderung, Bildlage – Horizontal und Bildformat

MENU DVD MENU P▲ EXIT OK P▼ TV VCR DVD I/II

Individuelle Bildeinstellungen

Wenn Sie die Taste →drücken, können Sie die verfügbaren Bildoptionen anzeigen:

Bildmodus-1 bis Bildmodus-3 für voreingestellte Optionen und für Ihre individuellen Einstellungen der Bildmodus-M.

1 Wählen Sie aus der oberen Menüleiste die Option Bild, um individuelle Einstellungen festzulegen.

Bild Kontrast 50 Helligkeit 50 Farbe 50 Farbton 0 Schärfe 0 NR

EXIT : Beenden

Über dieses Menü könne Sie die Einstellungen für Kontrast Helligkeit,

Der Farbton kann auf das Signal eines NTSC-Videorekorders oder eines DVD-Gerätes nur dann eingestellt werden, wenn der Fernseher im AUTO-Farbmodus arbeitet.

Farbe, Farbton und Schärfe.

2 Ändern Sie bei Bedarf die jeweiligen Einstellungen mit Hilfe der Tasten< oder >.

NR – Rauschminderung

Mit der Funktion NR können Sie die Bildschirmdarstellung eines schwachen Signals "glätten".

1 Wählen Sie aus dem Menü Bild die Option NR. Aktivieren Sie abwechselnd EIN und AUS, um die optimale Bildeinstellung z Ein Unterschied ist nicht immer e

Einstellen der horizontalen Bildlage

1 Wählen Sie in der oberen Menüleiste den Menüpunkt Weitere Funktionen und darin mit der Taste ▼ den Menüpunkt Bildlage-Horizontal aus.

Horizontal aus. AV-Anschluss Bildlage-Horizontal Bedienfeldsperre AUS

2 Justieren Sie die Bildlage mit der Taste< oder >.

Bildformat einstellen

Wenn die Proportionen des Fernsehbild nicht optimal sind, können Sie dies korrigieren.

1 Drücken Sie die Taste 📊, um das Fernsehbild auf die optimalen Proportionen einzustellen.

ZUSÄTZLICHE FUNKTIONEN

Timer, Uhrzeitanzeige, Bedienfeldsperre sowie Stereo-/Zweikanalton-Übertragungen

Der Timer

Sie können mit dem Timer festlegen, daß das Fernsehgerät zu einer bestimmten Zeit EIN- oder AUSGESCHALTET wird.

1 Wählen Sie die Option Timer aus der oberen Menüleiste.

2 Wählen Sie Ein-Timer (oder Aus-Timer). Wenn sich das Fernsehgerät beispielsweise nach eineinhalb Stunden einschalten (oder ausschalten) soll, stellen Sie die Zeitdauer 01:30 mit Hilfe der Ziffermtasten Ihrer Fernbedienung ein.
3 Drücken Sie EXIT, um den Aus-Timer einzustellen. Um den Ein-Timer einzustellen, müssen Sie die Nummer der gewünschten Programmposition eingeben. Das Gerät muss durch Drücken der Taste in den Standby-Modus geschaltet werden.

Alle über Scartkabel angeschlossenen Geräte müssen sich ebenfalls im Standby-Modus befinden, damit nicht diese beim Einschalten des Timers angezeigt werden.

Wenn Sie den Ein-Timer aktiviert haben, wird dieser Status durch die leuchtende GRÜNE Timer-Anzeige an der Vorderseite des Gerätes gekennzeichnet (siehe Seite 6).

Wenn der Ein-Timer aktiv ist, müssen Sie nicht warten, um Fernsehen zu können. Sie können das Gerät jederzeit durch Drücken der Taste einschalten. Die GRÜNE Timeranzeige bleibt eingeschaltet, so lange der Timer nicht abgelaufen ist. Nach Ablauf schaltet das Fernsehgerät auf den im Timer gewählte Kanal um. Diese Eigenschaft kann verhindern, dass Sie Ihren Lieblingsfilm verpassen.

4 Um den Ein-Timer abzuschalten, stellen Sie alle seine Werte inkl. der Programmplatznummer auf 0.

Die Uhrzeitanzeige

Mit Hilfe der Uhrzeitanzeige können Sie sich die aktuelle Zeit auf dem Bildschirm anzeigen lassen.

Wenn Sie während des normalen Fernsehempfangs die Taste ☉/☒ auf der Fernbedienung betätigen, wird eine Zeitanzeige des Fernsehsenders eingeblendet. Diese Anzeige wird nach etwa 5 Sekunden wieder ausgeblendet.

Die Bedienfeldsperre

Die Bedienfeldsperre ermöglicht die Deaktivierung der Bedientasten an der Vorderseite des Fernsehgerätes. Die Funktionsweise der Tasten der Fernbedienung ist davon jedoch nicht betroffen.

1 Wählen Sie unter Weitere Funktionen die Option Bedienfeldsperre und setzen Sie mit den Tasten die Einstellung auf EIN oder AUS.

AV-Anschluss Bildlage-Horizontal Bedienfeldsperre EIN Blaues Bild EIN Konvergenz

Sobald Sie bei eingeschalteter Bedienfeldsperre eine Taste des Bedienfeldes an der Frontseite drücken, wird Sie eine Meldung auf dem Bildschirm an diese Sperre erinnern. Wenn das Gerät ausgeschaltet wurde, können Sie nur mit Hilfe der Fernbedienung den Standby-Modus wieder verlassen.

Übertragungen in Stereo und Zweikanalton (zweisprachig)

Wenn Sendungen in Stereo oder im Zweikanalton ausgestrahlt werden, erscheint für einige Sekunden das Wort Stereo bzw. 2-Kanalton auf dem Bildschirm. Diese Anzeige erscheint nach jedem Umschalten der Programme, vorausgesetzt das jeweilige Programm wird in Stereo gesendet. Falls kein Stereoton gesendet wird, wird statt dessen das Wort Mono eingeblendet.

Stereo... Wählen Sie die gewünschte Programmnummer. Drücken Sie die Taste ∅I/II mehrmals, um jeweils Stereo oder Mono auszuwählen.

...und zweisprachig. Zweikanaltonsendungen sind selten. Wenn sie ausgestrahlt werden, dann erscheint das Wort 2-Kanalton. Wählen Sie die gewünschte Programmnummer. Wenn das Wort 2-Kanalton erscheint, dann drücken Sie die Taste O I/II, um zwischen Sprache 1, Sprache 2 oder Mono auszuwählen.

AV-Anschlüsse und Wahl der Eingänge

Einrichten der EINGÄNGE und AUSGÄNGE des Gerätes, damit an Ihrem Fernsehgerät angeschlossene Geräte korrekt erkannt werden.

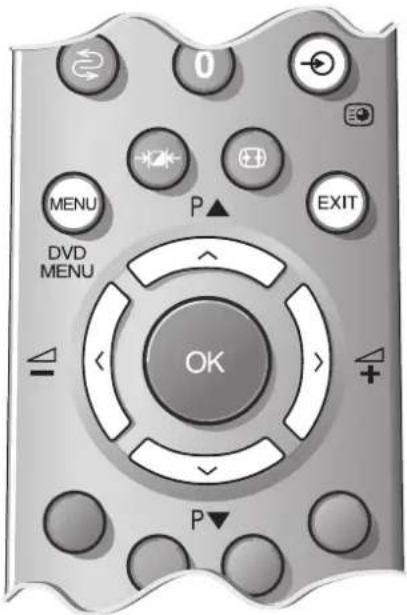

0 MENU P▲ EXIT DVD MENU OK P▼

Die meisten Videorecorder und Satellitenempfänger senden ein Signal über das Scart-Kabel an das Fernsehgerät, so dass automatisch die richtige Eingangsbuchse aktiviert wird. Drücken Sie alternativ die Taste ➞ zur Auswahl externer Geräte so oft, bis das Bild ihres Gerätes erscheint. Sie müssen die Taste ➞ benutzen, um auf die an den Eingang COMPONENT VIDEO INPUT angeschlossenen Geräte zugreifen zu können (EXT 4).

Ein S (z.B. EXT2S) gibt an, dass der Eingang ein S-Videosignal erwartet.

Auswahl der Eingänge...

Diese Funktion kann verwendet werden, wenn das Fernsehgerät nicht automatisch umschaltet.

1 Drücken Sie die Taste → um die Option EXT 1 anzuzeigen. Mit dieser Option wird das Signal angezeigt, das über Scart 1 empfangen wird.
2 Drücken Sie erneut die Taste → um das Gerät auszuwählen, das an Scart 2 (EXT 2) angeschlossen ist.
3 Drücken Sie die Taste ➕ erneut für EXT 3 (Scartbuchsen 3, ➕(3), an der Rückseite bzw. ➕3, an der Vorderseite des Gerätes) und noch einmal für EXT 4 (Component Videoeingang).
4 Um in den TV-Modus zurückzukehren, drücken Sie einfach eine der Zifferntasten auf der Fernbedienung. Um über eine externe Komponente fernzusehen, betätigen Sie so lange die Taste ⊙, bis Sie das Bild der gewünschten externen Quelle sehen.

Auswahl des Eingangs-Signals

Diese Einstellung ermöglicht Ihnen die Festlegung der Signalart an den Anschlüssen Scart 2 (EXT 2) oder Scart 3 (EXT 3) an der Rückseite des Fernsehgerätes sowie für die Anschlüsse an der Vorderseite (ebenfalls EXT 3). Bitte konsultieren Sie die Bedienungsanleitungen der jeweiligen Hersteller für die angeschlossenen Geräte.

Über Weitere Funktionen wählen Sie erst AV Anschluss und dann mit den Tasten < oder > die für die Eingänge EXT2 und EXT3 erforderliche Signalform AV oder S-VIDEO.

Bei fehlendem Farbempfang versuchen Sie alternative Einstellungen.

AV-Anschluss

Zurück EXT2-Eingang AV EXT3-Eingang S-VIDEO EXT2-Ausgang EXT 1 Bass EXTERN

Auswahl des Ausgangssignals für Scart 2

Mit dieser Funktion können Sie den Ausgang für Scart 2 festlegen. Wenn Sie beispielsweise einen Stereo-Decoder an Scart 1 und einen Stereo-Videorecoder an Scart 2 anschließen und dann EXT 1 als EXT2-Ausgang festlegen (d. h. das über Scart 1 empfangene Signal wird direkt auf Scart 2 ausgegeben), können Sie entsprechende Stereo-Decoder in Stereo aufzeichnen.

1 Wählen Sie im Menü Weitere Funktionen erneut die Option AV Anschluss.

AV-Anschluss

Zurück EXT2-Eingang AV EXT3-Eingang S-VIDEO EXT2-Ausgang EXT 1 Bass EXTERN

2 Legen Sie mit Hilfe der Tasten< und > für die Ausgabeoption EXT2 die Einstellung MONITOR, TV, EXT 1 oder EXT 3 fest.

MONITOR = Anzeige auf dem Bildschirm. TV = der zuletzt gewählte Kanal.

EXT 1 = das Bild von den Geräten, die an Scart 1 angeschlossen sind.

EXT 3 = das Bild von den Geräten, die an Scart 3 oder die vorderen Eingangsbuchsen angeschlossen sind.

VIDEOTEXT

Videotext – Einrichtung

Dieses Fernsehgerät verfügt über einen mehrseitigen Videotextspeicher. Es kann einige Sekunden dauern, bis der Speicher geladen ist. Sie verfügen über zwei Möglichkeiten zur Textanzeige, AUTO und NORMALTEXT, die auf der nächsten Seite erläutert werden.

Einstellen der Zeichensätze, der Optionen für die Ansicht und allgemeine Hinweise

CALL 1 2 3 4 5 6 7 8 9 0 MENU P EXIT DVD MENU OK P

Auswahl der Zeichensätze und des Anzeigemodus

Vor der Benutzung von Videotext können Sie das richtige Alphabet (Zeichensat) sowie die Anzeige im NORMALTEXT- oder AUTO-modus auswählen (Erläuterung auf der nächsten Seite).

1 Gehen Sie im Menü Einstellung unter Nutzung der Tasten ▲ oder ▼ zur Option Videotext und wählen Sie diese mit der Taste ▷ an.
2 Ist die Option Zeichen markiert, wählen Sie den gewünschten Zeichensatz mit der Taste > an:

Videotext

Zurück Zeichen ZEICHEN 1 Modus AUTO

ZEICHEN 1 für Westeuropa und die Türkei ZEICHEN 2 für Osteuropa

3 Zur Einstellung des Modus, markieren Sie mit der Taste √ die Option Modus.
4 Wählen Sie mit den Tasten < und > zwischen AUTO-Modus und NORMALTEXT-Modus.
5 Zum Beenden drücken Sie die Taste EXIT.

Einiges über Videotext

Der Knopf ≡/□:

Durch einmaliges Drücken des Knopfes ☐/☐ erscheint der Videotext-Bildschirm. Drücken Sie die Taste erneut, um die normale Bildschirmanzeige mit dem Videotext zu überlagern. Drücken Sie die Taste zum dritten Mal, um zum normalen TV-Modus zurückzukehren. Sie müssen zu dieser Normalanzeige zurückkehren, wenn sie den Programmkanal wechseln möchten.

Drücken Sie den Knopf ☐/☐ erstmalig für den Zugang zum Videotext-Dienst, sehen Sie zuerst die Indexseite.

Im AUTO-Modus werden die wichtigsten verfügbaren Themen mit den entsprechenden Seitennummern angezeigt.

Im Normaltext-Modus sehen Sie, mit welcher Seitennummer die ROTE Taste belegt ist.

Zum Zugriff auf eine beliebige Videotextseite geben Sie über die Zifferntasten ihrer Fernbedienung eine dreistellige Zahl (z.B. 430) ein. Um auf die nächste Seite zu gehen, drücken Sie die Taste P ▲(∧), und um zur vorherigen Seite zurückzukehren die Taste P ▼(∨).

Unterseiten

Wenn eine gewählte Seite Unterseiten hat, werden diese automatisch in den Speicher geladen, ohne dass die Seite gewechselt wird, die Sie gerade lesen. Entlang der Seitennummer erscheinen Pfeile, die das Vorhandensein von Unterseiten anzeigen. Bei vielen Unterseiten dauert es eine längere Zeit, bis alle Seiten geladen sind, wobei das abhängig von der Übertragungsgeschwindigkeit des Senders ist.

Um auf die Unterseiten im Speicher zuzugreifen, drücken Sie die Taste ☑(¬) Anschließend können Sie die Seiten durch Drücken der Tasten anzeigen.

Um die

Lautstärkeeinstellung zu ändern, müssen Sie zunächst den Unterseiten-Modus durch Drücken der Taste 📄(→) beenden.

Der Modus für Unterseiten wird in der unteren linken Ecke des Bildschirms angezeigt. Bei Inaktivität verschwindet diese Anzeige nach kurzer Zeit. Für den erneuten Zugriff auf Unterseiten drücken Sie die Taste 📞(¬).

Diese Unterseiten bleiben für die Anzeige verfügbar, bis Sie eine andere Seite wählen oder im normalen TV-Modus den Kanal wechseln.

VIDEOTEXT

Videotext Fortsetzung

Sowohl Auto – als auch Normaltext – Modus

So bewegen Sie sich innerhalb der Videotextseiten im AUTO – und NORMALTEXT - Modus und wählen Ihre bevorzugten Seiten aus.

Steuerung

CALL 1 2 3 4 5 6 7 8 9 0 MENU P▲ DVD MENU OK EXIT P▼ TV VCR DVD ODI/II D7 E7 I7 I7 D7 I7 TOSHIBA CT-90101

Es gibt zwei Modi: Der Modus AUTO zeigt TOPTEXT, wenn es verfügbar ist. Der Modus LIST zeigt Ihre 4 bevorzugten Seiten. In jedem der beiden Modi können Sie alternativ zu den farbigen Tasten, durch Eingabe einer dreistelligen Ziffer auf Ihrer Fernbedienung eine Videotextseite auswählen. Zur Auswahl der nächsten Seite drücken Sie die Taste P ▲(∧) und um zur vorherigen Seite zurückzukehren, drücken Sie die Taste P ▼(∨).

AUTO - Modus

Drücken Sie die Taste ☐/☐, um den Videotext aufzurufen.

Falls TOPTEXT verfügbar ist, werden am unteren Rand des Bildschirmes vier farbige Titel angezeigt.

Um auf einen gewünschten Themenbereich zuzugreifen, drücken Sie die entsprechende Farbtaste auf der Fernbedienung.

Wenn Sie weitere Informationen zu speziellen Videotext-Systemen benötigen, rufen Sie die jeweiligen Videotext-Indexseiten auf oder wenden Sie sich an Ihren Toshiba-Fachhändler.

Normaltext-Modus

Im Normaltext - Modus werden die vier Hauptseiten in der unteren Bildschirmzeile als Ziffern angezeigt – 100, 200, 300 und 400, entsprechend der werksseitigen Programmierung Ihres Fernsehgerätes.

Zur Anzeige dieser Seiten drücken Sie die entsprechenden Farbstasten Ihrer Fernbedienung, z.B. die GRÜNE Taste zur Anzeige der Seite 200.

Wenn Sie diese voreingestellten Seiten ändern möchten, drücken Sie die jeweils zugehörige Farbtaste der zu ändernden farbigen Nummer, z.B. GRÜN, und geben Sie die dreistellige Seitennummer Ihrer gewünschten Seite ein.

Diese Nummer wird in der linken oberen Bildschirmseite angezeigt und in der entsprechenden Farbe markiert.

Drücken Sie jetzt OK, um Ihre Auswahl zu speichern. Die Statusleisten am unteren Bildschirmrand blinken daraufhin weiß. Wann immer Sie OK drücken, werden alle neben der Taste angezeigten Seitennummern gespeichert und die vorher gespeicherten Seiten gehen verloren.

Wenn Sie die OK-Taste zur Bestätigung Ihrer Eingabe nicht betätigen, wird die neue Einstellung nicht gespeichert und bei Verlassen des Videotext-Bildschirms verworfen.

Sie können sich andere Seiten durch einfache Eingabe der 3-stelligen Seitennummer anzeigen lassen. Drücken Sie NICHT die OK-Taste; sonst gehen alle bereits gespeicherten Favoriten verloren.

Die weiteren Tasten zur Steuerung des Videotext-Anzeige sind auf der folgenden Seite beschrieben.

VIDEOTEXT

Videotext

Fortsetzung

- Steuerungstasten

Da Sie Videotext nun eingerichtet haben, erhalten Sie nachstehend Hinweise zur Benutzung der Videotext-Tasten Ihrer Fernbedienung und zu deren Funktionen.

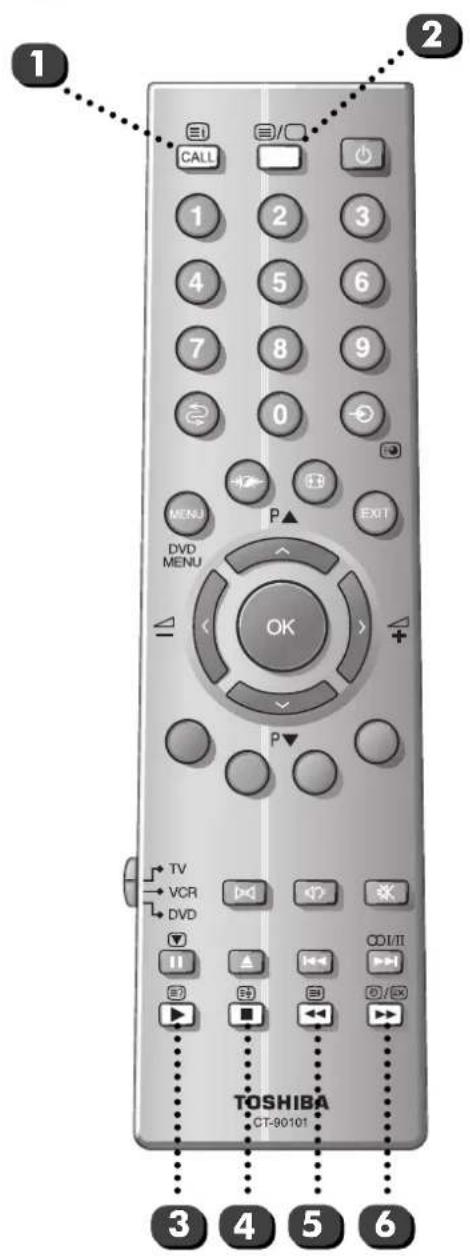

Mit den Tasten der Fernbedienung

CALL 1 2 3 4 5 6 7 8 9 0 MENU P▲ DVD MENU OK P▼ TV VCR DVD ODI/II D / D TOSHIBA CT-90101 3 4 5 6

1 ≡i So zeigen Sie eine Index-/Startseite an:

Im Toptext-Modus:

Drücken Sie die Taste ☐, wenn Sie die Indexseite ansehen wollen. Welche Seite gezeigt wird, hängt vom jeweiligen Anbieter ab.

Im Normaltext-Modus:

Drücken Sie die ③i Taste um zu den aktuell auf der ROTEN Taste gespeicherten Seiten zurückzukehren.

2 ☐/☐ So zeigen Sie eine Videotext-Seite an:

Drücken Sie ☐/☐, um eine Videotext-Seite aufzurufen. Drücken Sie die Taste erneut, um die normale Bildschirmanzeige mit dem Videotext zu überlagern. Drücken Sie die Taste zum dritten Mal, um zum normalen TV-Modus zurückzukehren. Das Umschalten zu einem anderen Programm ist nicht möglich, bevor Sie nicht zum normalen TV-Empfang zurückgeschaltet haben.

3 ☐? So zeigen Sie verborgenen Text an:

Auf bestimmten Seiten werden Antworten zu Quizfragen oder Pointen von Witzen abgedeckt. Um die entsprechenden Lösungen anzuzeigen, drücken Sie die Taste ≡?

4 So halten Sie eine gewünschte Seite:

Diese Funktion wird Ihnen angeboten, da sie Bestandteil des ausgestrahlten Videotextes ist. Sie wird nicht benötigt, da Ihnen dieses Fernsehgerät die direkte Steuerung der untergeordneten Seiten ermöglicht.

5 So vergrößern Sie die Videotext-Anzeige:

Drücken Sie einmal die Taste ☐ um die obere Seitenhälfte zu vergrößern. Bei einem erneutem Tastendruck wird die untere Hälfte der Seite vergrößert. Drücken Sie ein drittes Mal, um wieder die normale Seitengröße einzustellen.

So wählen Sie eine Seite aus, während das normale Fernsehbild angezeigt wird:

Wenn Sie im Videotext-Modus eine Seite auswählen und anschließend die Taste ☐/☒ drücken, wird zum normalen Fernsehbild geschaltet. Das Fernsehgerät signalisiert durch Anzeige der Seitennummer am oberen Bildschirmrand, wenn die Seite verfügbar ist. Drücken Sie die ☐/☐ Taste um die Seite anzuzeigen.

So zeigen Sie aktuelle Kurzmeldungen an: Um aktuelle Meldungen sofort während der Sendung anzuzeigen,

wählen Sie für den jeweiligen Videotext-Dienst die entsprechende Seite für diese Nachrichten (siehe Index des Videotext-Programms). Drücken Sie anschließend die Taste 📋/EX. Die aktuellen Kurzmeldungen werden sofort nach der Übertragung eingeblendet. Drücken Sie die Taste 📋/EX um die Anzeige der Meldungen zu beenden.

Sie müssen die Anzeige der aktuellen Kurzmeldungen beenden, bevor Sie zu einem anderen Programm umschalten können.

ANSCHLUSS WEITERER GERÄTE

Vordere Anschlüsse und Bedienelemente

Über die Buchse hinter der Klappe an der Frontseite des Gerätes können Sie verschiedenste externe Komponenten anschließen. Zum Öffnen drücken Sie auf die Mitte der Klappe.

Geräte dürfen NICHT gleichzeitig an das vordere und hintere Terminal -3 angeschlossen sein. Vordere Anschlüsse... Detaillierte Informationen zu den anzuschließenden Geräten können Sie dem Handbuch des entsprechenden Herstellers entnehmen. 43VJ13P S-VIDEO AUDIO VIDEO L/MONO R MENU EXIT 50VJ23P KOPFHÖRER COMPUTER-SPIELKONSOLEN DIGITALKAMERA CAMCORDER Vorkere Audio System

Bevor Sie externe Geräte anschließen, muß die Stromversorgung an allen Komponenten ausgeschaltet werden.

Wenn Sie ein Monogerät an Eingang 3, anschließen, muß der Audio-Ausgang des Gerätes mit der L/Mono-Buchse des Fernsehers verbunden werden.

Drücken Sie zur Auswahl des vorderen Eingangs die Taste → bis laut der Beschreibung auf Seite 14 EXT3 oder EXT3S eingeblendet wird.

Hinweis: Wenn Sie Kopfhörer anschließen, werden alle Lautsprecher stummgeschaltet.

Vordere Bedienelemente...

Obwohl sich alle erforderlichen Anpassungen und Einstellungen an Ihrem Fernsehgerät mit der Fernbedienung vornehmen lassen, können Sie für einige Funktionen auch die Tasten an der Vorderseite des Gerätes nutzen

Beispielsweise können Sie die Lautstärke mit Hilfe der Tasten — ∆+ und Programme über die Tasten ▼P ▲einstellen...

...drücken Sie die Taste MENU und nehmen Sie mit den Tasten ⟨, », √ und ∧ die Einstellungen für Bild und Ton vor.

Drücken Sie EXIT, um die Anzeigemenüs zu schließen.

ANSCHLUSS WEITERER GERÄTE

Hintere Anschlüsse

Bevor Sie externe Geräte anschließen, muß die Stromversorgung an allen Komponenten ausgeschaltet werden.

Auf der Rückseite des TV-Gerätes befinden sich 3 Scart-Buchsen sowie eine Auswahl anderer Buchsen. Sie ermöglichen Ihnen den Anschluss einer breiten Auswahl von externen Geräten.

Stellen Sie bei Verwendung von S-VIDEO-Geräten den EINGANG für EXT2 oder EXT3 entsprechend ein (siehe Seite 14).

Zusätzlich ist ein eingebauter externer Audioausgang vorhanden, über den ein geeignetes Hi-Fi-Gerät angeschlossen werden kann. Dort befindet sich ebenfalls eine Phono-Buchse zum Anschluß eines aktiven Bass. Beim Anschluss eines Super Woofers muss in Weitere Funktionen unter dem Punkt AV-Anschluss Bass EXTERN ausgewählt sein.

Wenn Ihr Fernsehgerät automatisch zur Anzeige der angeschlossenen Zusatzgeräte umgeschaltet wird, können Sie in den normalen TV-Modus zurückkehren, indem Sie die Taste für die gewünschte Programm-nummer drücken.

Um die Anzeige für die externen Zusatzgeräte wieder aufzurufen, drücken Sie mehrmals die Taste → um zwischen EXT1, EXT2, EXT3 oder EXT4 umzuschalten.

ZU IHRER ANLEITUNG

Die Bildschirmmenüs

Drücken Sie die Taste MENU auf der Fernbedienung, um die obere Menüleiste anzuzeigen. In dieser weißen Menüleiste sehen Sie fünf verschiedene Symbole für die einzelnen Funktionsmenüs. Wenn Sie mit Hilfe der Tasten < oder > die verschiedenen Symbole auswählen, werden die entsprechenden Optionen unterhalb der Menüleiste angezeigt. Drücken Sie auf der Fernbedienung die Taste √, um die einzelnen Menüoptionen der Reihe nach auszuwählen.

Verwendung der Menüs

Das Menü BILD

Contrast 50 Helligkeit 50 Farbe 50 Farbton 0 Schärfe 0 NR EIN

EXIT Beenden

Das Menü TON

Das Menü EINSTELLUNG

Ansicht einer Fernsehübertragung...

Sprache DEUTSCH Farbe AUTO Autom. Sendersuche Man. Sendersuche Programme ordnen Videotext

EXIT Beenden

Bei

Ansicht einer externen Quelle...

Einstellung

Sprache DEUTSCH Farbe AUTO Videotext

EXIT Beenden

Das Menü TIMER

Das Menü WEITERE FUNKTIONEN

AV-Anschluss Bildlage-Horizontal Bedienfeldsperre AUS Blaues Bild EIN Konvergenz

EXIT Beenden

ZU IHRER ANLEITUNG

Fragen und Antworten...

...Einen Verweis auf die entsprechenden Themen finden Sie im INDEX am Ende dieser Bedienungsanleitung.

Wenn bei der Nutzung Ihres Fernsehgerätes Probleme auftreten, empfehlen wir Ihnen, zunächst die folgenden einfachen Tips durchzulesen.

Warum sind im Fernsehbild farbige Konturen sichtbar?

A Bei diesem Fernsehgerät werden rote, grüne und blaue Bilder jeweils getrennt voneinander auf den Bildschirm projiziert. Diese verschiedenen Farben werden zusammengeführt und bilden dann das volle Farbspektrum nach. Wenn diese Farbbilddeckung fehlerfrei erfolgt, sehen Sie ein klares Fernsehbild. Dieser Effekt ist besonders deutlich zu sehen, wenn Sie sich Cartoons anschauen.

Der grüne Farbanteil ist fest definiert und kann nicht justiert werden. Die Rot- und Blautöne sind werkseitig voreingestellt und sollten eigentlich keiner oder nur geringer Anpassung bedürfen. Mit der Zeit oder bei einem Transport des Femsehgerätes kann sich die Farbbilddeckung jedoch etwas verschieben.

Falls eine Neuabstimmung der Farben erforderlich ist, müssen Sie das Fernsehgerät mindestens 30 Minuten warmlaufen lassen, bevor Sie mit der Einstellung beginnen...

1 Wählen Sie im Menü Weitere Funktionen die Option Konvergenz.

Weitere Funktionen

AV-Anschluss Bildlage-Horizontal Bedienfeldsperre AUS Blaues Bild EIN Konvergenz

EXIT Beenden

2 Zur Farbabstimmung drücken Sie die ROT oder BLAU Taste, um ROT oder BLAU auszuwählen. Drücken Sie dann die Taste und ∧ oder √zur Abstimmung, bis das weiße Kreuz keinen 'Schatten' hat.

1 2 3 4 6 ● Rot ○ Blau EXIT : Beenden 7 8 9

3 Drücken Sie die EXIT Taste, um zur Überprüfung der Bildqualität zum Fernsehbild zurückzukehren. Falls eine weitere Abstimmung erforderlich ist, wiederholen Sie einfach den oben beschriebenen Schritte 1 und 2. Bie Verzerrung der Bildränder wählen Sie nacheinander die Zahlen, d.h. Nr. 1 zur Auswahl der oberen linken Ecke des Bildschirms, und wiederholen Schritt 2.

4 Drücken Sie die Taste EXIT, um die Einstellung abzuschließen.

Warum ist kein Ton zu hören oder kein Bild zu sehen?

A Überprüfen Sie, ob die Stromversorgung des Gerätes eingeschaltet ist, und prüfen Sie alle Kabelverbindungen. Drücken Sie die Standby-Taste an der Fernbedienung, um sicherzustellen, daß der Fernseher sich nicht im Standby-Modus befindet.

Ein Bild wird angezeigt, aber warum nur mit wenig oder ganz ohne Farbe?

A Bei der Verwendung einer externen Bildquelle, wie zum Beispiel einer in schlechter Qualität aufgenommenen Videokassette, bei der keine oder nur wenig Farben angezeigt werden, können unter Umständen Verbesserungen erreicht werden. Für das Fernsehgerät ist im Menü Einstellung werkseitig der Wert AUTO gesetzt, so daß automatisch das jeweils optimale Farbsystem gewählt wird.

Zur Überprüfung der besten Farbeinstellung...

Wählen Sie im Menü Einstellung die Option Farbe.

Einstellung Sprache DEUTSCH Farbe AUTO Autom. Sendersuche Man. Sendersuche Programme ordnen Videotext EXIT Beenden

2 Wählen Sie mit Hilfe der Tasten< oder> eine der folgenden Einstellungen: AUTO, PAL, SECAM, NTSC 4. 43 oder 3. 58.

Warum kommt es zu verzerrten Bildern/verwaschenen Farben?

A ...Dies wird unter Umständen durch Kondensatbildung bei einem schnellen Temperaturanstieg oder durch den Transport des Gerätes aus einem kühlen in einen warmen Raum verursacht. Lassen Sie das Fernsehgerät eine Weile eingeschaltet. Die Bildqualität verbessert sich dann wieder.

Wodurch wird schlechte Bildqualität verursacht?

A Durch Störungen oder zu schwache Signale. Schalten Sie probeweise auf einen anderen Sender um.

Feineinstellung kann helfen.

ZU IHRER ANLEITUNG

Fragen und Antworten...Fortsetzung

F

Warum sehe ich beim Abspielen eines Videos/DVD kein Bild?

A Stellen Sie sicher, dass der Videorecorder oder der DVD-Player am Fernsehgerät angeschlossen ist, so wie es auf Seite 19 beschrieben wurde. Wählen Sie dann mit der Taste → den richtigen Eingang aus.

F

Warum sind Video oder DVD in schwarz/weiß?

A Überprüfen Sie, ob der richtige Eingang (S-Video oder AV) ausgewählt wurde. Siehe AV Anschluss.

F

Gutes Bild, aber kein Ton bei Video?

A

Überprüfen Sie die Scart-Kabelanschlüsse.

F

Warum funktioniert meine Fernbedienung nicht mehr?

A Überprüfen Sie, ob der seitliche Schalter auf TV eingestellt ist. Überprüfen Sie, ob die Batterien noch genügend Spannung liefern und mit der richtigen Polarität eingelegt sind.

F

Ein Bild wird angezeigt, aber warum ist kein Ton zu hören?

A Drücken Sie den Lautstärkeregler + △ oder die Taste ✕ für die Stummschaltung.

F

Warum funktionieren die Bedienelemente an der Vorderseite des Fernsehgerätes nicht?

A Überprüfen Sie, ob möglicherweise die Bedienfeldsperre aktiviert wurde.

F

Warum ist ständig eine Meldung auf dem Bildschirm zu sehen?

A

Drücken Sie die Taste CALL, um die Meldung zu entfernen.

F

Warum funktioniert mein externer Bass nicht?

A Wenn Sie einen Super Bass anschließen, achten Sie darauf, dass Sie im Menü AV-Anschluss die Option Bass auf EXTERN setzen.

F

Warum schaltet mein Fernsehgerät wieder auf den Blauen Bildschirm zurück?

A Blaues Bild im Weitere Funktionen ist EIN. Wenn kein Signal empfangen wird, schaltet das Fernsehgerät den Ton ab und zeigt einen blauen Bildschirm an. Nach 20 Minuten schaltet das Gerät in den Standby-Betrieb.

F

Warum habe ich Probleme mit der Anzeige von Videotext?

A Die Videotext-Qualität ist in hohem Maße von der Stärke des Sendesignals abhängig. Dazu ist normalerweise eine Außen- oder Hausantenne erforderlich. Falls der Text nicht lesbar oder undeutlich ist, sollten Sie Ihre Antenne überprüfen. Wählen Sie die Seite für den Hauptindex des Videotext-Dienstes, und suchen Sie im Index das entsprechende Benutzerhandbuch, in dem die grundlegende Benutzerführung detailliert erläutert ist. Wenn Sie weitere Informationen zur Nutzung der Videotextfunktion benötigen, lesen Sie den entsprechenden Abschnitt in der Anleitung.

F

Warum habe ich keine Videotext-Unterseiten?

A Es sind keine gesendet worden oder sie sind noch nicht geladen worden. Für den Zugriff drücken Sie die Taste ☉(⊖). (Siehe Abschnitt Videotext.)

SONSTIGES

Für Ihre eigenen Notizen

Notizen

Suchbegriff	Seite	Suchbegriff	Seite
Anschlüsse – hinten______19		Helligkeit______12
Anschlüsse – vorn______18		Höhen______11
Audio-Ausgänge______19		Installation______4
Auswahl der Eingänge______14		Kontrast______12
Autom. Einstellung______7		Konvergenz______21
AV-Anschluss______14		Kopfhörerbuchse______18
Balance______11		Lautstärke______11
Baß______11		Manuelle Einstellung______8
Baßverstärker______11		Mono______13
Bedienfeldsperre______13		Programm überspringen______10
Bildformat______12		Programme ordnen______9
Bildlage______12		Programmwahl______11
Bildvoreinstellungen______12		Rauschminderung______12
Blauer Bildschirm______22		Scart______19
Direkte Eingabe von Kanälen______9		Schärfe______12
Einstellen eines Programmplatzes auf Ihrem Videorecorder______8		Sendesystem______7
Einstellen – Automatisch______7		Sprache______7
Einstellen – Manuell______8		Standby______6
Farbsystem______21		Stereo______13
Farbe______12		Stummschaltung______11
Farbton______12		Super Bass______11
Feineinstellung______10		Timer______13
Fernbedienung______5		Uhrzeitanzeige______13
Fernsehgerät einschalten______6		Videotext______15
Fragen und Antworten______21		Vordere Bedienelemente______18
Hauptmenü______20		Zweisprachige Sendung______13

Spezifikationen und Zubehör

Empfangssysteme/-kanälePAL-I UHF UK21-UK69				Programmspeicherplätze	100
				Stereo	Nicam/MPX
PAL-B/G UHF E21-E69VHF E2-E12, S1-S41				Sichtbare Bildschirmgröße	43VJ13P	109cm
					50VJ23P	127cm
SECAM-L UHF F21-F69VHF F1-F10, B-Q				Bildröhre	4:3
SECAM-D/K UHF R21-R69VHF R1-R12				Ausgangsleistung (bei 10 % Verzerrung)	Hauptwiedergabe	14W + 14W
Video-Eingang		PAL, SECAM, NTSC 3.58/4.43		Leistungsaufnahme	43VJ13P	135W
					50VJ23P	135W
Externe Anschlüsse
EXT1	Eingang 21-polig		RGB, A/V	Abmessungen
				43VJ13P	958mm (B)	1159mm (H)
EXT2	Eingang/Ausgang 21-polig		A/V, S-video,Ausgabe wählbar	50VJ23P	1071mm (B)	1262mm (H)
				Gewicht	43VJ13P	ca. 51 kg
EXT3	Eingang (hinterer) 21-poligEingang (Vorderer)	4-pin S-videoPhono-Anschluß	A/V, S-video	Kopfhörerbuchse	50VJ23P	ca. 74 kg
		Phono-Anschluß	Audio L + R		3,5 mm Stereo
				Zubehör	Fernbedienung2 Batterien (R03 oder AAA)
EXT4	Eingang Phono-AnschlußPhono-Anschluß		Y, P_B/C_B , P_R/C_R Audio L + R
Fester Ausgang		Phono-Anschluß	Audio L + R		© Toshiba Information Systems (U.K.) LimitedAlle Rechte vorbehalten.Die teilweise oder vollständige Reproduktion
Ausgang auf Aktiven Bass		Phono-Busche
