BEDIENUNGSANLEITUNG 26LXW689732 GRUNDIG

3-4 Aufstellen und Sicherheit

5-6 Anschließen und Vorbereiten

5 Antenne und Netzkabel anschließen

6 Batterien in die Fernbedienung einlegen

7-10 Auf einen Blick

7 Die Anschlüsse des Fernsehgerätes

8-9 Die Fernbedienung (Fernsehbetrieb)

9 Die Bedienelemente des Fernsehgerätes

10 Die Fernbedienung (Videotextbetrieb)

11 Einstellungen

11 Fernseh-Programme einstellen

11 Bild- und Toneinstellungen

12 Easy Dialog System

12 Die interaktive Bedienungsanleitung »Easy Dialog System«

13-14 Fernseh-Betrieb

13-14 Grundfunktionen

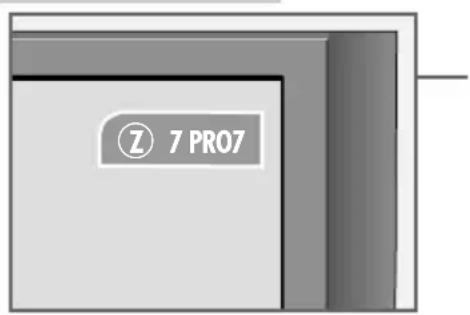

14 Zapp-Funktion

15-17 Der Grundig TV-Guide

15 Die elektronische Programmzeitschrift

16 TV-Guide einrichten

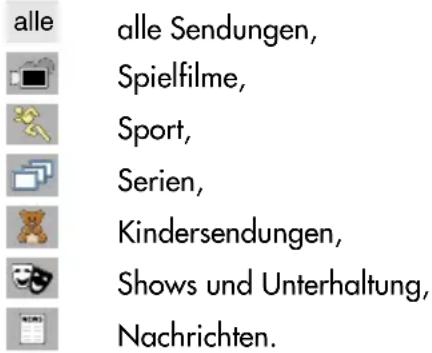

16 Fernsehsendungen sortieren

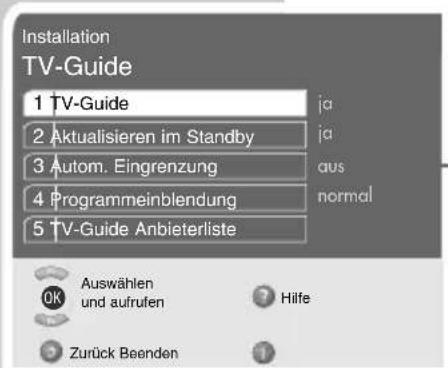

17 Einstellungen für den TV-Guide

18-19 Videotext-Betrieb

18 TOP-text- oder FLOF-text-Betrieb

18 Normaltext-Betrieb

18-19 Weitere Funktionen

20-25 Betrieb mit externen Geräten

20-22 Externe Geräte anschließen

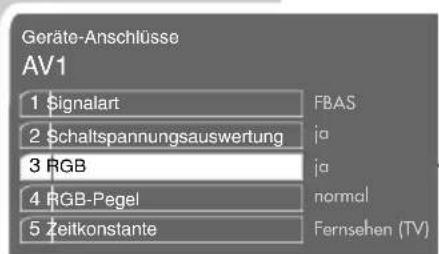

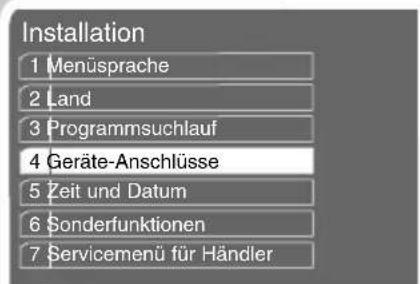

22 AV-Einstellungen verändern

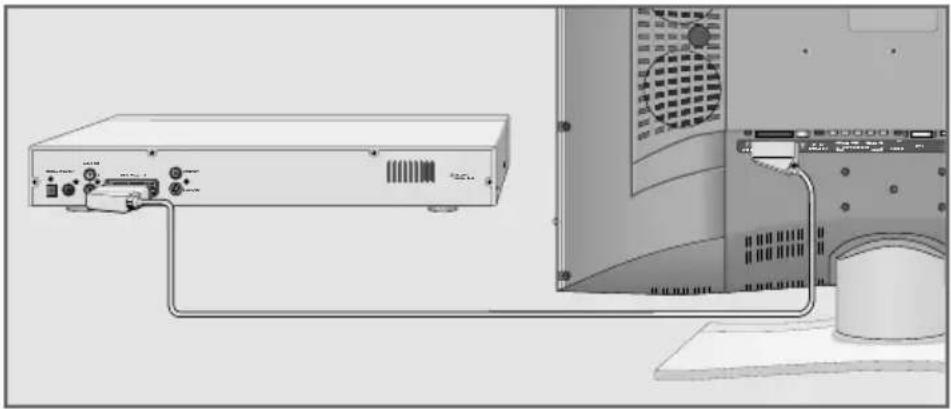

23 Videorecorder, DVD Player oder Set Top-Box

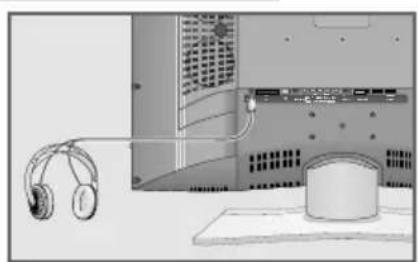

23 Kopfhörer

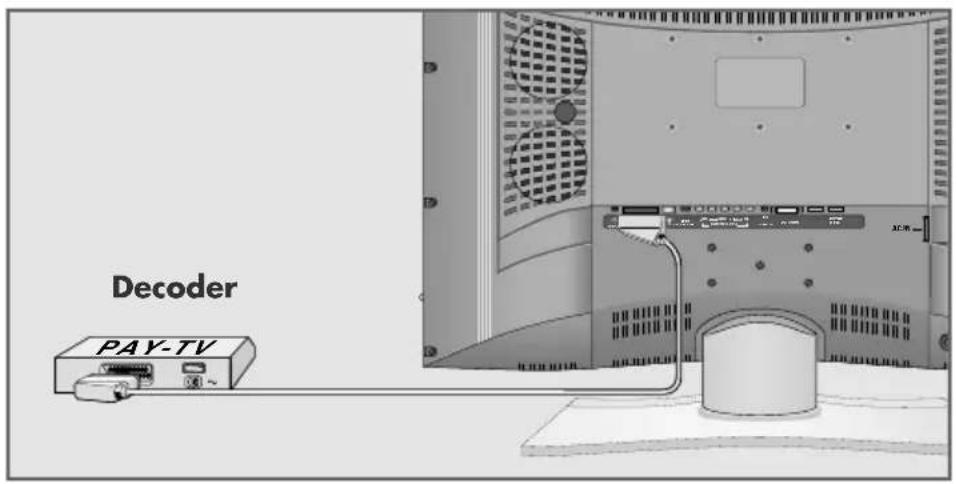

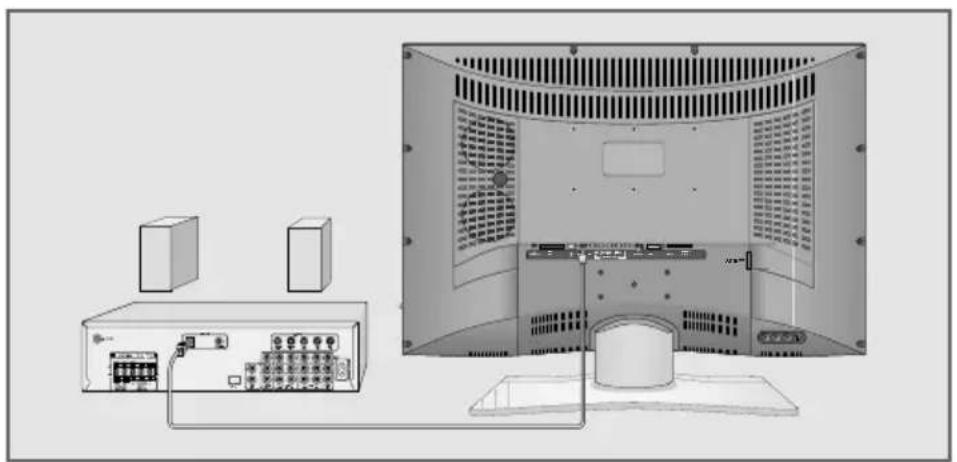

24 Decoder oder Satellitenreceiver

24 Digitalen Mehrkanal-Verstärker/AV-Receiver

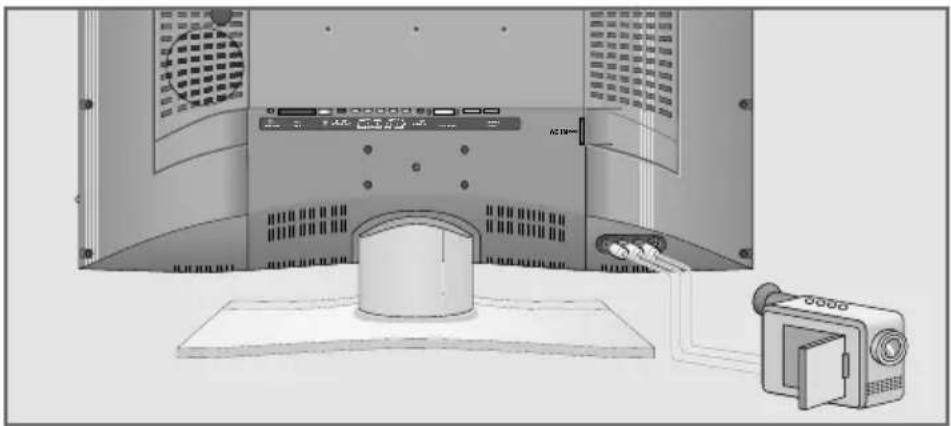

25 Camera-Recorder

26 Betrieb als PC Monitor

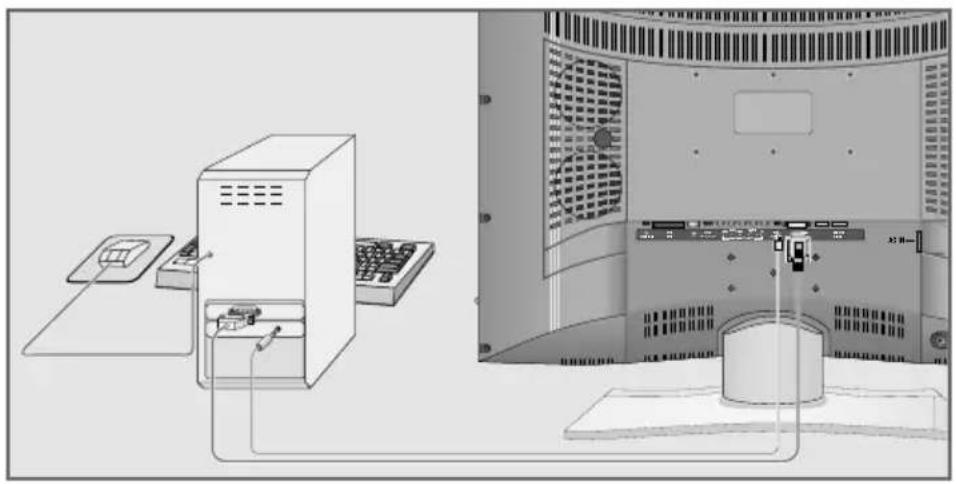

26 PC anschließen

27-30 Digital-Receiver nachrüsten

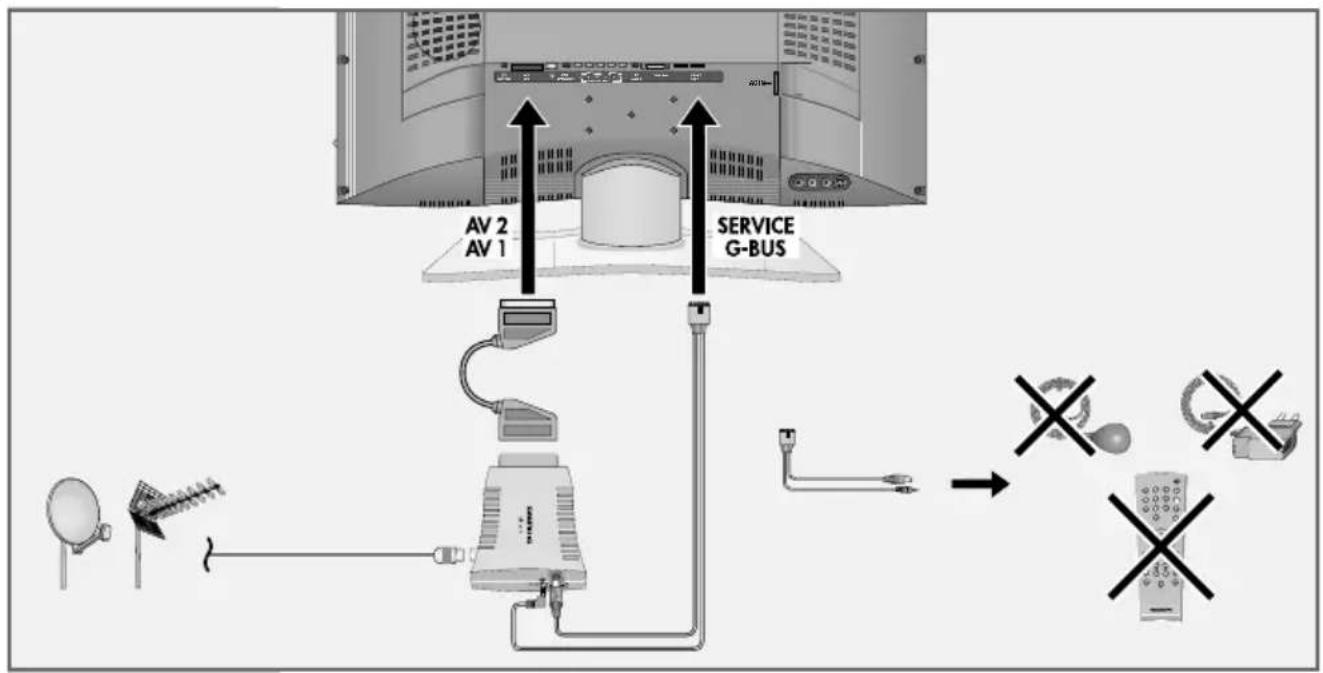

27 Micro-Digital-Receiver am Fernsehgerät anschließen

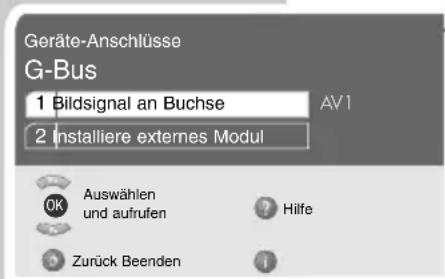

28 Die Installation am Fernsehgerät

29-30 Bedienung des Receivers mit der Fernbedienung des Fernsehgerätes

31-33 Information

31 Technische Daten; Service-Hinweise für den Fachhandel; Umwelthinweis

32 Störungen selbst beheben

33 GRUNDIG Kundenberatungszentrum

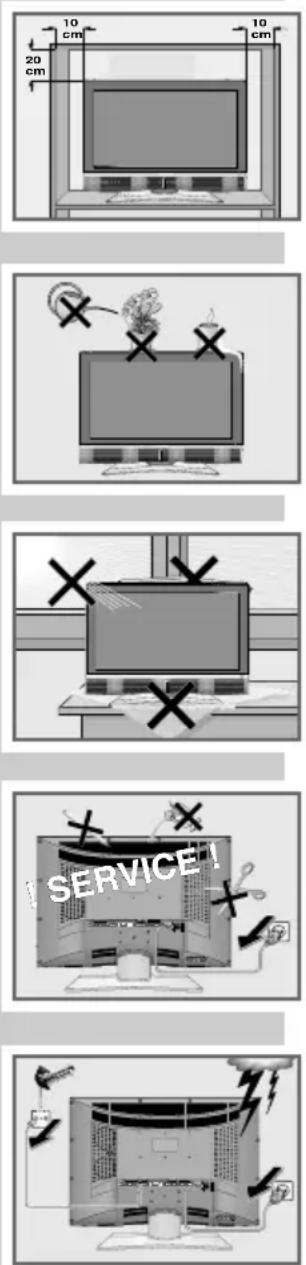

AUFSTELLEN UND SICHERHEIT

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale. Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Um für eine ausreichende Belüftung zu sorgen, achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel oder (wenn vorhanden) der Netzadapter nicht beschädigt wird.

Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus!

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Sorgen Sie dafür, dass der Netzstecker frei zugänglich ist.

AUFSTELLEN UND SICHERHEIT

Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunststoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.

Der Bildschirm Ihres LCD-Fernsehgerätes entspricht den höchsten Qulitätsanforderungen und wurde bezüglich Pixelfehlern überprüft.

Aus technologischen Gründen ist es – trotz größter Sorgfalt bei der Herstellung – nicht 100% auszuschließen, dass einige Bildpunkte Defekte aufweisen.

Derartige Pixelfehler können – wenn sie in den spezifizierten Grenzen der DIN Norm liegen – nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden.

Vorsicht:

Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorsehen, beachten Sie unbedingt die Montageanleitung dieser Wandhalterung oder lassen Sie die Montage durch Ihren Fachhändler durchführen.

Beim Kauf der Wandhalterung achten Sie bitte darauf, dass alle am Fernsehgerät vorgesehenen Befestigungspunkte in der Wandhalterung vorhanden sind und bei der Montage verwendet werden.

ANSCHLIESSEN/VORBEREITEN

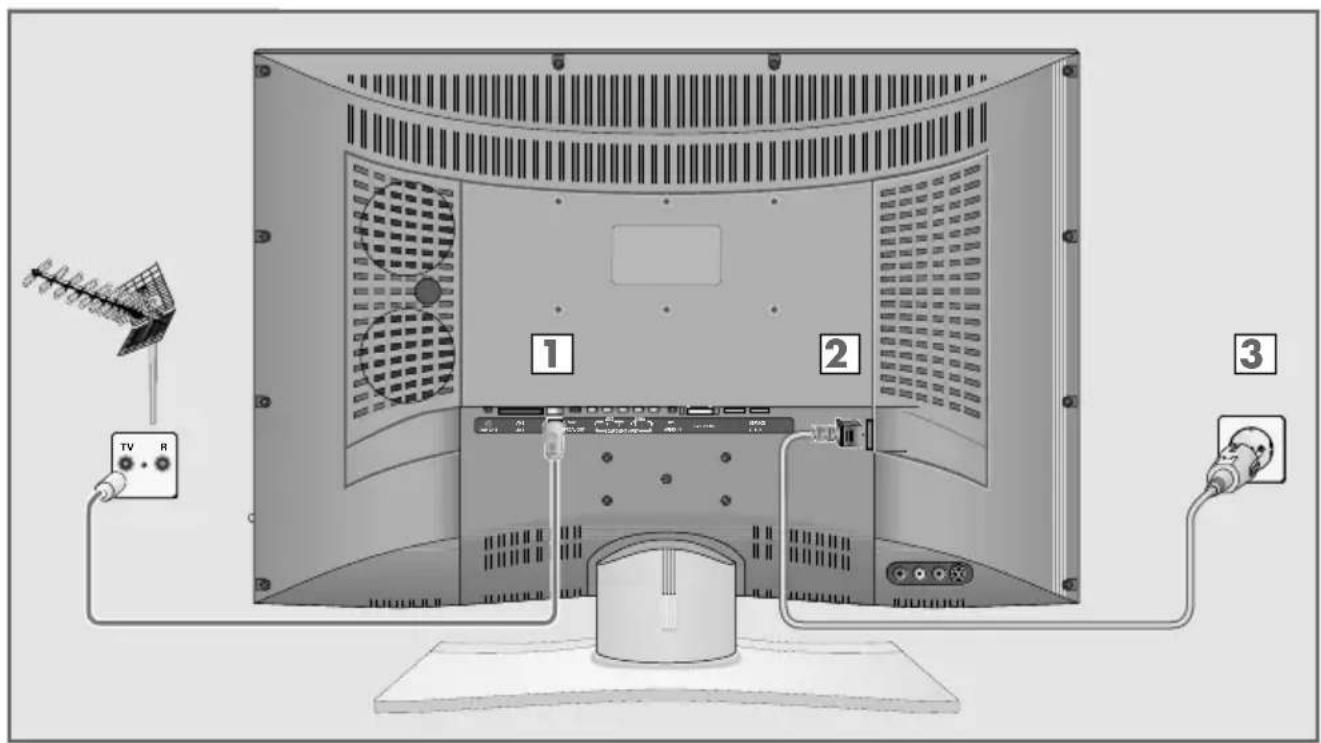

Antenne und Netzkabel anschließen

1 Antennenkabel der Hausantenne in die Antennenbuchse »Y« des Fernsehgerätes stecken.
2 Beigepacktes Netzkabel in die Netzbuchse des Fernsehgerätes stecken.
3 Stecker des Netzkabels in eine Steckdose stecken.

Hinweise:

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netzkabel an eine geeignete Schutzkontaktsteckdose mit Erdung an.

Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keinen Eingriff an dem Netzkabel vor.

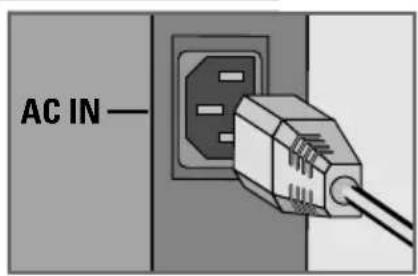

AC IN—

ANSCHLIESSEN/VORBEREITEN

High-Definition - HD ready

Ihr Fernsehgerät ist vorbereitet für die Wiedergabe von hochauflösenden Fernsehsignalen (HDTV-Signale).

Die Signalquellen (HDTV-Set-Top-Boxen oder High Definition DVD-Player) können Sie an Buchse »HDMI« oder »DVI-I« (digitales HDTV-Signal) anschließen.

Damit ist sichergestellt, dass Sie auch digitale HDTV-Sendungen, die kopiergeschützt sind (HDCP High Bandwidth Digital Content Protection), ohne Probleme ansehen können.

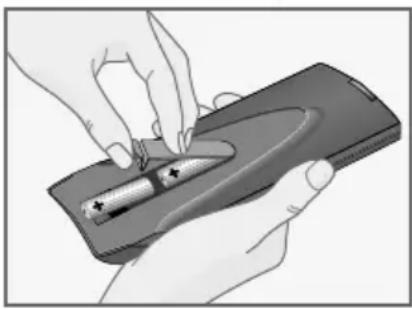

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abziehen.
2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA, 2 x1,5 V). Dabei Polung beachten.
3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaltet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Alt-batteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

AUF EINEN BLICK

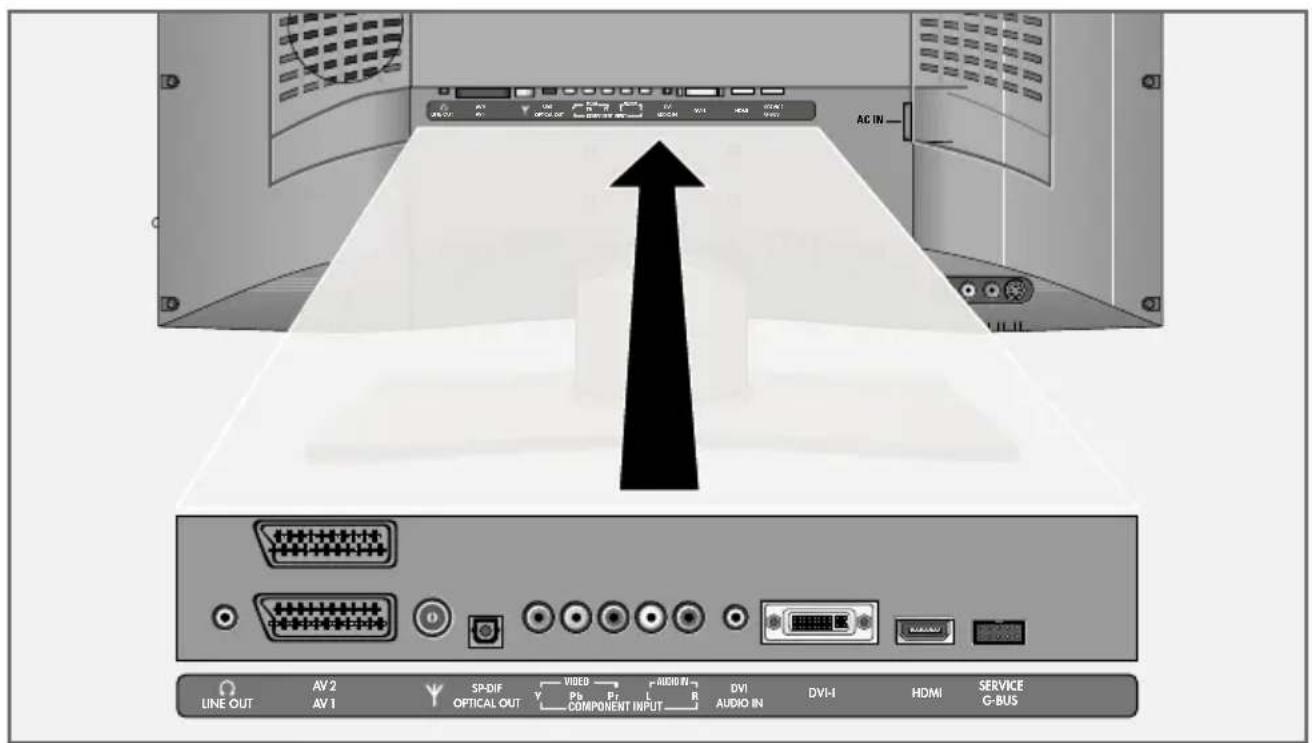

Die Anschlüsse des Fernsehgerätes

AC IN LINE OUT AV 2 AV 1 SP-DIF Y VIDEO Pb Pt L R DVI AUDIO IN DVI-1 HDMI SERVICE G-BUS OPTICAL OUT COMPONENT INPUT

LINE OUT Kopfhörerbuchse/Tonsignal-Ausgang.

AV 2 Euro/AV-Buchse

(FBAS-Signal, RGB-Signal, Y/C-Signal).

AV 1 Euro/AV-Buchse

(FBAS-Signal, RGB-Signal, Y/C-Signal).

Y Antennenbuchse.

SP-DIF Tonsignal-Ausgang für PCM-Signale;

OPTICAL OUT zum Anschließen eines digitalen Mehrkanal-Audio-/Videoverstärkers oder AV-Receivers.

COMPONENT

INPUT

VIDEO Y Pb Pr Bildsignal-Eingang (YUV-Signal).

AUDIO IN L R Tonsignal-Eingang (YUV-Signal, DVI-Signal).

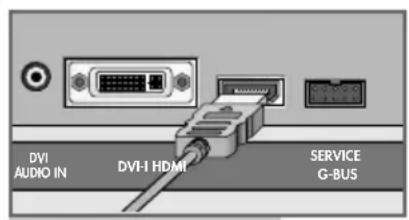

DVI AUDIO IN Tonsignal-Eingang (DVI-Signal).

DVI-I DVI-I-Buchse, Bildsignal-Eingang (DVI-Signal).

HDMI HDMI-Buchse, Ton-/Bildsignal-Eingang (HDMI).

SERVICE G-BUS Servicebuchse für den Fachhändler. Steuerung externer Module (DVB-T, DVB-S).

AC IN Buchse für das Netzkabel.

L AUDIO R Tonsignaleingang für Camerarecorder (weiße und rote Buchse).

VIDEO Bildsignaleingang für Camerarecorder (gelbe Buchse).

S-VIDEO Bildsignaleingang für S-Video-Camerarecorder.

AUF EINEN BLICK

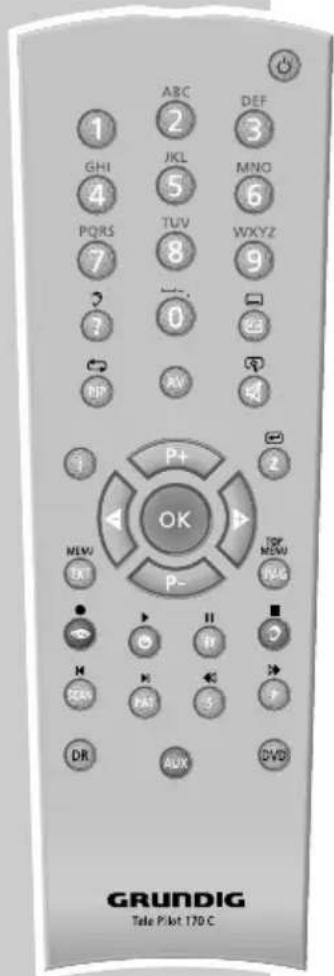

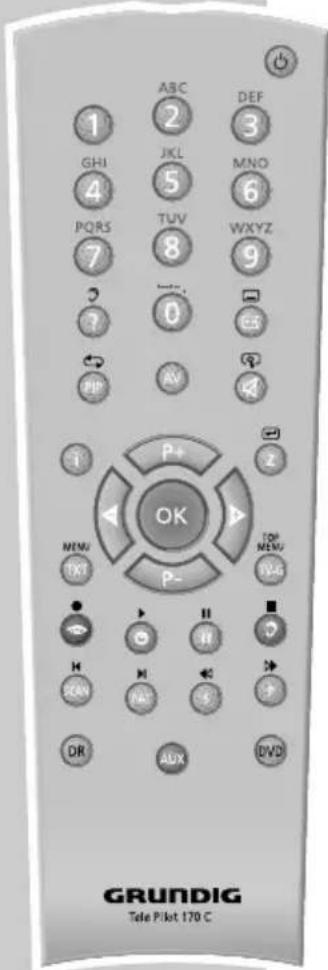

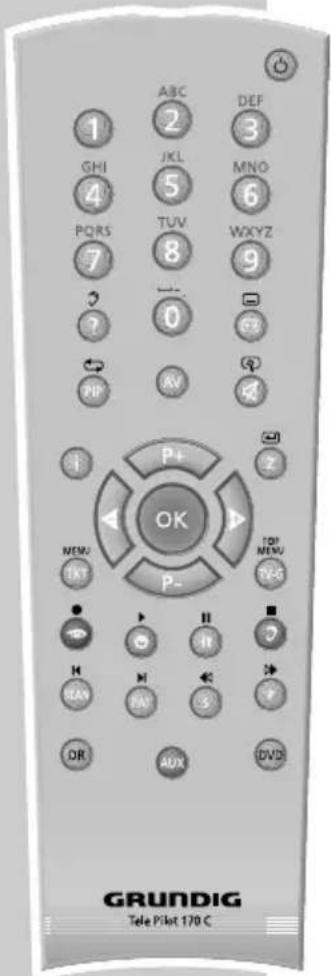

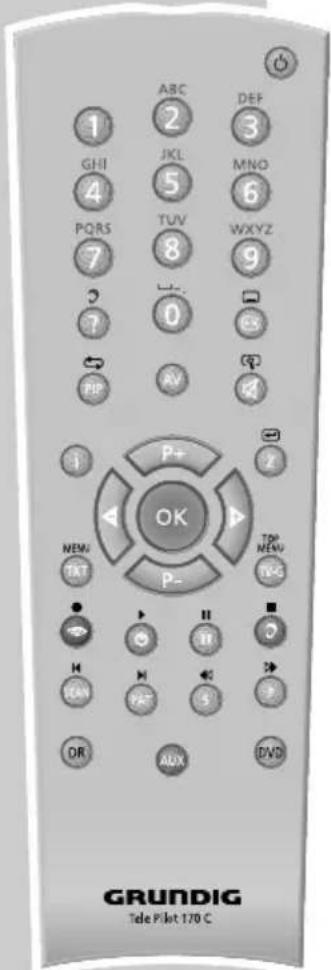

Die Fernbedienung (Fernsehbetrieb)

Schaltet das Fernsehgerät ab (Stand-by).

1...0 Schaltet das Fernsehgerät aus Stand-by ein; wählt Programme direkt.

? Ruft Erklärungen zur gewählten Funktion auf.

Ruft das Menü »Format« auf. Anwahl danach mit P+ oder P- .

PIP Blendet ein Kleinbild ein; schaltet zurück zum Normalbild.

AV Ruft die Vorauswahl für AV-Programmplätze auf. Anwahl danach mit P+ oder P-.

Ton ein/aus (stummschalten).

i Ruft das Menü »EASY DIALOG« auf.

Z Zapp-Funktion.

P+, P- Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen Cursor nach oben/unten.

Ändern die Lautstärke; bewegen Cursor nach links/rechts.

OK Ruft die Programmtabelle auf; aktiviert verschiedene Funktionen.

TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

TV-G Ruft den TV-Guide (elektronische Programmzeitschrift) auf. (TV-Guide-Anbieter sind nicht in allen Ländern verfügbar.)

Ruft das Menü »Bild« auf.

Blendet Uhrzeit und Programmplatzinformation ein/aus.

Standbild.

Ruft das Menü »Ton« auf.

GRUNDIG Tele Pilot 170 C

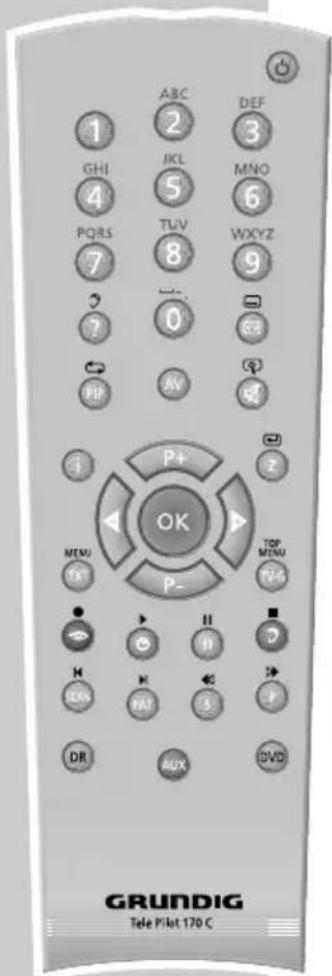

AUF EINEN BLICK

GRUNDIG Tele Pilot 170 C

SCAN Funktion im Videotextbetrieb.

PAT Wählt die Funktion Split Screen.

S Funktion im Videotextbetrieb.

P Funktion im Videotextbetrieb.

DR, DVD Schaltet auf die Bedienung eines GRUNDIG Digital-Receivers, GRUNDIG Digital-Receivers mit Festplatte (PDR), GRUNDIG DVD-Players oder GRUNDIG DVD-Recorders.

Entsprechende Taste (»DR«, »DVD«) gedrückt halten. Anschließend gewünschte Taste drücken.

Hinweis:

Die Taste »DR« ist für die Bedienung eines GRUNDIG Digital-Receivers (Fernbedienebene 1) vorprogrammiert.

Die Taste »DVD« ist für die Bedienung eines GRUN-DIG DVD-Players vorprogrammiert.

Die Vorprogrammierung können Sie verändern, siehe Taste »AUX«.

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab.

Probieren Sie es einfach aus.

AUX Fernbedienung für die Bedienung externer Geräte programmieren.

»AUX« drücken und gedrückt halten und gleichzeitig die drei Zifferntasten des entsprechenden Codes drücken:

»1«, »2«, »3« für GRUNDIG DVD-Player.

»4«, »5«, »6« für GRUNDIG DVD-Recorder.

»1«, »4«, »7« für GRUNDIG Digital-Receiver (Fernbedienebene 1).

»2«, »5«, »8« für GRUNDIG Digital-Receiver (Fernbedienebene 2).

»3«, »6«, »9« für GRUNDIG Digital-Receiver mit Festplatte (PDR).

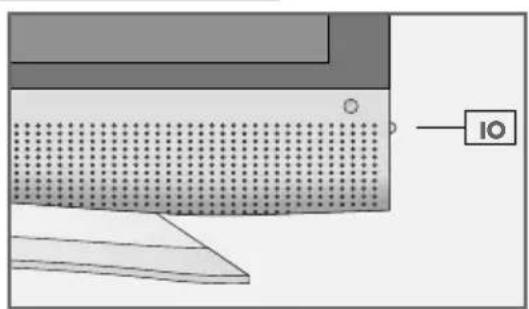

Die Bedienelemente des Fernsehgerätes

10 Netzschalter, schaltet das Gerät ein und wieder aus.

AUF EINEN BLICK

GRUNDIG Tele Pilot 170 C

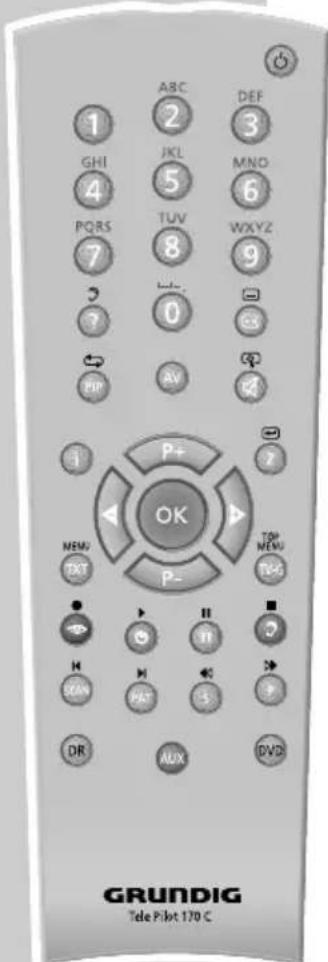

Die Fernbedienung (Videotextbetrieb)

1 ... 0 Eingabe der Videotext-Seitennummern.

Schaltet auf doppelte Zeichengröße.

i Ruft die Seite 100 auf.

P+ Blättert zur nächsten Seite.

P- Blättert eine Seite zurück.

TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

(rot) Blättert eine Seite zurück.

(grün) Blättert zur nächsten Seite.

(gelb) Wählt nächstes Kapitel.

"(blau) Wählt nächstes Thema."

SCAN Aktuellbetrieb.

S Ruft die Funktion Unterseiten auf.

P Seitenstopp.

? Antwortfreigabe.

Fernseh-Programme einstellen

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 99 Programmplätze für Fernseh-Programme zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss belegt werden können.

Sie können auch Fernseh-Programme, die mehrmals gefunden wurden oder deren Empfangsqualität zu schlecht ist, aus der Programmtabelle löschen.

Menüsprache

Deutsch

English

Français

Italiano

Nederlands

Español

Português

Dansk

Suomi

Norsk

Svenska

Česky

Slovensky

Magyar

Polski

Slovensko

Hrvatski

Ελληνικά

Türkçe

русский

Română

бъпгарски

Auswählen

und bestätigen

Hilfe

Zurück Beenden

Nach dem ersten Einschalten des Fernsehgerätes Dialogsprache mit »P +«, »P -« wählen und mit »OK« bestätigen.

2 Gerätestandort mit »P +«, »P -« wählen mit »OK« bestätigen.

– Der automatische Programmsuchlauf startet.
- Der Vorgang kann je nach Anzahl der zu empfangenden Fernseh-Programme eine Minute und länger dauern.
- Nach Beenden der automatischen Programmplatzbelegung schaltet das Fernsehgerät auf Programmplatz 1.

Hinweis:

Im Menü »Programmtabelle« können Sie die gefundenen Fernseh-Programme nach Ihren Wünschen sortieren. Ebenso können Sie nachträglich hinzugekommene Fernseh-Programme einstellen.

Detaillierte Hinweise dazu finden Sie in der interaktiven Bedienungsanleitung » Easy Dialog System «.

Die Bedienung des Easy Dialog System lesen Sie auf Seite 12.

Bild- und Toneinstellungen

1 Menü »Bild« mit » 📋« anwählen oder Menü »Ton« mit »¶« anwählen.
2 Gewünschten Menüpunkt mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
3 Einstellung mit » ««, »»«, »P+« oder »P-« ändern.
4 Menü »Bild« oder Menü »Ton« mit » i« abschalten.

Hinweis:

Detaillierte Hinweise zu den Einstellmöglichkeiten finden Sie in der interaktiven Bedienungsanleitung » Easy Dialog System «.

Die Bedienung des Easy Dialog System lesen Sie auf Seite 12.

Virtual Dolby Surround: Unter Lizenz von Dolby Laboratories Licensing Corporation.

DOLBY und das Doppel-D-Symbol ☐ sind Warenzeichen der Dolby Laboratories Licensing Corporation.

EASY DIALOG SYSTEM

Die interaktive Bedienungsanleitung »Easy Dialog System«

Ihr Fernsehgerät ist mit der interaktiven Bedienungsanleitung »Easy Dialog System« ausgestattet.

Die vielfältigen Möglichkeiten, sowie Einstellungen und Bedienung des Fernsehgerätes werden mit dieser interaktiven Bedienungsanleitung durch Menütafeln, Benutzerführung und Hilfefunktion gezeigt.

Die gedruckte Bedienungsanleitung dient nur zur Erstinstallation, sowie zur allgemeinen Übersicht und ist deshalb sehr kurz gehalten.

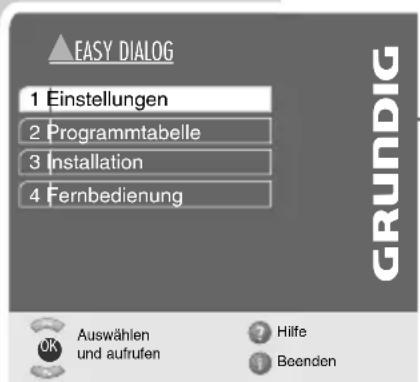

So funktioniert das »Easy Dialog System«

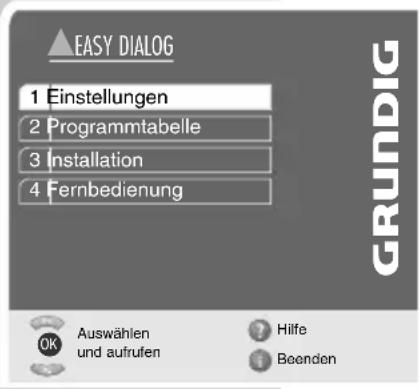

Das Hauptmenü »Easy Dialog« ist die Steuerzentrale Ihres Fernsehgerätes.

Dieses Hauptmenü ist das Inhaltsverzeichnis des »Easy Dialog Systems«.

Es wird mit »i« aufgerufen.

Die einzelnen Menüpunkte werden direkt mit »1 ... 0 « aufgerufen oder

schrittweise mit »P +«, »P -« gewählt und mit »OK« bestätigt.

Die Benutzerführung im unteren Teil der Menütafeln zeigen Ihnen an, mit welchen Tasten bestimmte Funktionen ausgeführt werden.

Wünschen Sie zur gewählten Funktion eine Erklärung, drücken Sie einfach »?«.

Sie haben aus Versehen den falschen Menüpunkt gewählt? Kein Problem, mit »?« schalten Sie wieder eine Tafel zurück.

Haben Sie alle Einstellungen durchgeführt, oder sind Sie mit dem „lesen“ in der interaktiven Bedienungsanleitung fertig, schalten Sie mit »« zum Fernsehbetrieb zurück.

Probieren Sie es einfach aus. Sie können nichts falsch machen.

EASY DIALOG 1 Einstellungen 2 Programmtabelle 3 Installation 4 Fernbedienung GRUNDIG Auswählen und aufrufen Hilfe Beenden

FERNSEH-BETRIEB

Grundfunktionen

Einschalten

1 Fernsehgerät mit »IO« am Fernsehgerät einschalten.

Fernsehgerät mit »1...0« oder »P+« oder »P-« aus Bereitschaft einschalten.

Hinweis:

Dieses Fernsehgerät ist mit einem hoch entwickelten Computer ausgestattet. Nach dem Einschalten des Fernsehgerätes dauert es ca. 20 Sekunden bis das Betriebssystem geladen wurde und Sie ein Bild sehen können.

In Bereitschaft schalten/ausschalten

1 Fernsehgerät mit »« in Bereitschaft (Stand-by) schalten.

2 Fernsehgerät mit »IO« am Fernsehgerät vollständig ausschalten.

– Sie sparen dadurch Energie.

Programmplätze anwählen

1 Programmplätze mit »1...0« direkt wählen.
2 Programmplätze mit »P+« oder »P-« schrittweise wählen.
3 Programmtabelle mit »OK« aufrufen, gewünschtes Fernseh-Programm mit »P+« oder »P-« wählen und mit »OK« bestätigen.

AV-Programmplätze anwählen

1 AV-Programmplätze wählen, dazu mit »AV« das AV-Menü aufrufen, mit »P++ oder »P-« den AV-Programmplatz wählen und mit »OK« bestätigen.

Lautstärke ändern

1 Lautstärke mit » ◀« oder »▶« ändern.

Ton ein/ausschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

Programminformation, Datum und Uhrzeit ein-/ausblenden

1 Information mit »©« ein- oder ausblenden.

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Bildformat wählen, dazu mit » das Menü »Bildformat« aufrufen und mit »P+« oder »P-« das gewünschte Bildformat wählen.

GRUNDIG Tele Pilot 170 C

Standbild

Wollen Sie bestimmte Szenen längere Zeit betrachten, kann das Bild der momentan laufenden Sendung „eingefroren“ werden.

1 » (gelb) drücken.

2 Funktion beenden, dazu » Ⅱ(gelb) erneut drücken.

Geteilter Bildschirm (Split Screen)

Mit dieser Funktion sehen Sie rechts das Fernseh-Programm, links die Videotextseite.

1 Split Screen-Funktion aktivieren, dazu »PAT« drücken.
- Fernseh-Programm und Videotextseite sind nebeneinander zu sehen.
2 Split Screen-Funktion mit »PAT« abschalten.

Zapp-Funktion

Mit dieser Funktion können Sie sich Ihr Fernseh-Programm, das Sie im Moment ansehen, speichern und zu anderen Fernseh-Programmen schalten (zappen).

1 Mit »1...0« oder »P+« »P-« das Fernseh-Programm wählen, das in den Zappspeicher abgelegt werden soll (z.B. Fernseh-Programm 7, PRO7) und mit »Z« speichern.
- Am Bildschirm erscheint z.B. die Einblendung »Z 7 PRO7« .
2 Mit »1...0« oder »P+« »P-« auf ein anderes Fernseh-Programm umschalten.
3 Mit »Z« kann jedesmal auf das gespeicherte Fernseh-Programm (im Beispiel PRO7) und wieder auf das zuletzt gesehene Fernseh-Programm zurückgeschaltet (gezappt) werden.
4 Zapp-Funktion mit » i« beenden. – Die Einblendung erlischt.

Z 7 PRO7

Die elektronische Programmzeitschrift

Der TV-Guide ist eine elektronische Programmzeitschrift, die Ihnen schnell und aktuell eine Übersicht von allen vorprogrammierten Fernsehsendungen bietet.

Die Möglichkeiten

Die Programminformationen werden Ihnen in Form einer Datenbank angeboten, die es ermöglicht, Informationen nach verschiedenen Anwendungen zu sortieren:

– Fernsehsendungen aller Programmanbieter;
– Fernsehsendungen eines Programmanbieters;
- aktuell laufende Fernsehsendungen aller Programmanbieter;
- aktuell laufende Fernsehsendungen eines Programmanbieters;
- Fernsehsendungen nach Themen ausgewählt, wie zum Beispiel Spielfilme, Sportübertragungen, von allen oder nur von einem Programmanbieter;
– Fernsehsendungen nach Ihrer Sendezeit sortiert. Zum Beispiel die aktuelle Fernsehsendung (NOW), die zeitlich nächste Fernsehsendung (NEXT) oder Fernsehsendungen ab bestimmten Uhrzeiten.

Wer bietet TV-Guide an?

Einige Programmanbieter – zum Beispiel Kabel 1 – bieten diese elektronische Programmzeitschrift für nahezu alle Fernseh-Programme an.

Die Programminformationen stehen für mehrere Tage zur Verfügung.

So funktioniert der TV-Guide

Beim ersten Aufruf des TV-Guide müssen Sie einen TV-Guide-Anbieter suchen und diesen aktivieren.

Der Programmplatz des TV-Guide-Anbieters wird gewählt und die Programminformationen werden „eingelesen“. Sie bleiben auch nach dem Aus-/ und wieder Einschalten erhalten.

Um alle Informationen in das Fernsehgerät zu übernehmen sind 20 bis 30 Minuten Zeit notwendig, die zeitlich nahen Informationen können jedoch schon nach wenigen Minuten abgerufen werden.

Der TV-Guide wird automatisch aktualisiert, solange Sie den Programmplatz des TV-Guide-Anbieters gewählt haben.

Hinweise:

Bei Betrieb über einen externen Receiver (analogen Satellitenreceiver, DVB-S, DVB-T) ist TV-Guide nicht möglich.

Wenn Sie während der Zeit, die das Fernsehgerät zur Datenübernahme benötigt, den Programmplatz wechseln, kann es vorkommen, dass nicht alle Informationen eingelesen werden.

Beachten Sie auch die Erklärungen zu den einzelnen Funktionen, die Sie immer mit »?« abrufen können.

TV-Guide einrichten

1 TV-Guide mit »TV-G« einschalten.

- Am Fernsehgerät erscheint der TV-Guide.

2 Fernseh-Programm (TV-Guide-Anbieter) mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.

- Der Programmplatz des TV-Guide-Anbieters wird gewählt und die Programminformationen werden „eingelesen“.

Hinweis:

Falls Sie nicht wissen, welches Programm TV-Guide-Daten überträgt, können Sie mit »◀« einen Suchlauf starten.

Fernsehsendungen sortieren

Die Fernsehsendungen können nach Zeit, Themen und Fernseh-Programmen sortiert werden.

1 TV-Guide mit »TV-G« einschalten.

- Am Fernsehgerät erscheint der TV-Guide mit der Themenübersicht.

alle alle Sendungen, Spielfilme, Sport, Serien, Kindersendungen, Shows und Unterhaltung, Nachrichten.

2 Fernsehsendungen nach Fernseh-Programmen sortieren, dazu »?« (blau) drücken;

oder

Fernsehsendungen nach Zeit und Tag sortieren, dazu »④« (grün) drücken;

- In der Übersichtsleiste werden der Tag, NOW für die aktuellen Sendungen, NEXT für die nächsten Sendungen und Zeitangaben für weitere Sendungen angezeigt.

oder

Fernsehsendungen nach Themen sortieren, dazu »□□« (gelb) drücken.

3 Gewünschten Programmanbieter, Zeit oder gewünschtes Thema mit »P+« oder »P-« wählen.

4 Gewünschte Fernsehsendung mit »▶« und »P+« oder »P-« wählen und mit »OK« auf die Fernsehsendung umschalten.

5 TV-Guide mit » i« beenden.

DER GRUNDIG TV-GUIDE

Einstellungen für den TV-Guide

Installation TV-Guide 1 TV-Guide ja 2 Aktualisieren im Standby ja 3 Autom. Eingrenzung aus 4 Programmeinblendung normal 5 TV-Guide Anbieterliste OK Auswählen und aufruten Hilfe Zurück Beenden

1 »EASY DIALOG« mit »i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »TV-Guide« mit »P +« oder »P -« wählen und mit »OK« bestätigen.
4 Gewünschte Einstellung mit »P+« oder »P-« wählen und mit »OK« bestätigen.
5 Gewünschte Einstellung mit »P+« oder »P-« ändern und mit »OK« bestätigen..

Hinweis:

Wünschen Sie zur gewählten Einstellung eine Erklärung, drücken Sie einfach »?«.

6 Einstellung mit » i« beenden.

VIDEOTEXT-BETRIEB

TOP-text- oder FLOF-text-Betrieb

GRUNDIG Tele Pilot 170 C

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1...0« direkt angewählt werden Zurückschalten zur Videotext-Seite 100 mit »i«.

Hinweis:

Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und – sendeabhängig – gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.

3 Mit » 🗑 « (rot) eine Seite zurückblättern.
4 Mit » ⏻(grün) zur nächsten Seite blättern.
5 Mit » «(gelb) gewünschtes Kapitel wählen.
6 Mit » ? « (blau) gewünschtes Thema wählen.
7 Videotext mit »TXT« abschalten.

Normaltext-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1...0« direkt angewählt werden.
3 Mit »P-« eine Seite zurückblättern.
4 Mit »P+« zur nächsten vorhandenen Seite blättern.
5 Videotext mit »TXT« abschalten.

Weitere Funktionen

Wartezeit überbrücken

1 »SCAN« drücken.
- Das Fernsehgerät wechselt in den Fernsehmodus zurück, die Textseitennummer wird in der linken oberen Bildschirmecke angezeigt.
2 Nummer der Videotextseite mit »1...0« eingeben.
- Die Seitennummer wird in roter Schrift dargestellt, sobald die Seite gefunden wurde, wechselt die Schriftfarbe von rot nach grün.
3 Auf die Videotextseite mit »SCAN« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu » 📄»« wiederholt drücken.

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sendeanstalt automatisch weitergeblättert werden.

1 Unterseite mit »P« stoppen.

2 Funktion mit »P« beenden.

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit »S« die Funktion Unterseiten aufrufen.
2 Gewünschte Unterseite mit » 📷« (rot) oder »💡« (grün) wählen.
3 Mit »S« die Funktion Unterseiten beenden.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »?« einblenden.
2 Informationen mit »?« ausblenden.

BETRIEB MIT EXTERNEN GERÄTEN \_

Betrieb mit externen Geräten

Hinweis:

An welche Buchse(n) des Fernsehgerätes Sie Ihre externen Geräte anschließen ist abhängig davon, mit welchen Buchsen das externe Gerät ausgestattet ist und welche Signale zur Verfügung stehen.

Beachten Sie, bei vielen externen Geräten muss die Auflösung des Videosignals an die Eingangsbuchsen des Fernsehgerätes angepasst werden (siehe Bedienungsanleitung des externen Gerätes). Welchen Wert Sie einstellen müssen, entnehmen Sie den angegebenen Richtwerten in den Kapiteln der Anschlussmöglichkeiten.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte angeschlossen haben!

HD ready

High-Definition - HD ready

Ihr Fernsehgerät ist vorbereitet für die Wiedergabe von hochauflösenden Fernsehsignalen (HDTV-Signale).

Die Signalquellen (HDTV-Set-Top-Boxen oder High Definition DVD-Player) können Sie an Buchse »HDMI« oder »DVI-I« (digitales HDTV-Signal) anschließen.

Damit ist sichergestellt, dass Sie auch digitale HDTV-Sendungen, die kopiergeschützt sind (HDCP High Bandwidth Digital Content Protection), ohne Probleme ansehen können.

Externe Geräte anschließen ...

... mit digitalem Audio-/Video-Signal

Bildsignal: Video Digital; Auflösung: Standard 480p, 576p; HDTV 720p, 1080i, 1080p.

Tonsignal: Audio Digital (Stereo, Mehrkanal komprimiert, unkomprimiert).

Programmplatz »HDMI«.

DVI AUDIO IN DVI-I HDMI SERVICE G-BUS

1 Buchse »HDMI« des Fernsehgerätes und die entsprechende HDMI-Buchse des externen Gerätes mit einem handelsüblichen HDMI-Kabel verbinden (digitales Bildsignal und Tonsignal).

BETRIEB MIT EXTERNEN GERÄTEN

... mit digitalem Audio-/Video-Signal

Bildsignal: Video Digital; Auflösung: Standard 480p, 576p; HDTV 720p, 1080i, 1080p.

Tonsignal: Stereo, analog.

Programmplatz »DVI Digital«.

1 Buchse »DVI-I« des Fernsehgerätes und die entsprechende DVI-Buchse des externen Gerätes mit einem handelsüblichen DVI-Kabel verbinden (digitales Bildsignal).

2 Buchse »DVI AUDIO IN« (Klinke 3,5 mm) oder »AUDIO IN L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit einem geeigneten Kabel verbinden (Tonsignal).

Hinweis:

Im Menü »Geräte-Anschlüsse« muss evtl. das DVI Tonsignal gewählt werden (siehe Seite 22 "AV-Einstellungen ändern").

Sie können auch ein Gerät mit HDMI-Buchse an der DVI-Buchse anschließen. Ein Adapterkabel ist dem Gerät beigelegt.

... mit analogem Video-Signal (Progressiv)

Bildsignal: YUV; Auflösung: Standard 480p, 576p; HDTV 720p, 1080i.

Tonsignal: Stereo, analog.

Programmplatz »YPbPr«.

1 Buchsen »COMPONENT INPUT VIDEO Y Pb Pr« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal).

2 Buchsen »COMPONENT INPUT AUDIO IN L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

... über die EURO-AV-Buchse

Bildsignal: FBAS, Y/C, RGB.

Tonsignal: Stereo, analog.

Programmplatz »AV1« oder »AV2«.

1 Buchse »AV 1« oder »AV 2« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

BETRIEB MIT EXTERNEN GERÄTEN

... mit S-Video-Signal

Bildsignal: Y/C.

Tonsignal: Stereo, analog.

Programmplatz »C-AV«.

1 S-Video Buchse (S-VHS) des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem S-Videokabel verbinden (Bildsignal);
2 Weiße und rote Buchsen (L Audio R) des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

... mit analogem TV-Signal

Bildsignal: FBAS.

Tonsignal: Stereo, analog.

Programmplatz »C-AV«.

1 Gelbe Buchse (Video) des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal);
2 Weiße und rote Buchsen (L Audio R) des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

AV-Einstellungen verändern

Installation 1 Menüsprache 2 Land 3 Programmsuchlauf 4 Geräte-Anschlüsse 5 Zeit und Datum 6 Sonderfunktionen 7 Servicemenü für Händler

Auswählen und aufrufer

2.公司名称：中电科达股份有限公司

Hilfe

Geräte-Anschlüsse AV1 1 Signalart FBAS 2 Schaltspannungsauswertung ja 3 RGB ja 4 RGB-Pegel normal 5 Zeitkonstante Fernsehen (TV)

Auswählen und aufrufen

2、本次发行股份购买资产的交易价格

Hilfe

Beenden

Zurück Anschlussplan

Im Menü »Geräte-Anschlüsse« können Sie die AV-Buchsen an die Signale der angeschlossenen Geräte anpassen.

1 Menü »EASY DIALOG« mit » i« aufrufen.

- Das Menü »EASY DIALOG« wird eingeblendet.

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

- Das Menü »Installation« wird eingeblendet.

3 Zeile »Geräte-Anschlüsse« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

- Das Menü »Geräte-Anschlüsse« wird eingeblendet.

4 Gewünschte AV-Buchse mit »P+« oder »P-« wählen und mit »OK« bestätigen.

- Das Menü der gewählten AV-Buchse wird eingeblendet.

5 Gewünschte Zeile mit »P+« oder »-P« wählen und mit »OK« bestätigen.

6 Einstellung mit »P+« oder »P-« wählen und mit »OK« bestätigen.

Hinweis:

Wünschen Sie zur gewählten Einstellung eine Erklärung, drücken Sie einfach »?«.

7 Einstellung mit » i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN

Videorecorder, DVD-Player oder Set Top-Box

Videorecorder, DVD-Player oder Set Top-Box anschließen

1 Entsprechende Buchse des Fernsehgerätes und die entsprechende Buchse des Video-Recorders, DVD-Players oder der Set TopBox mit geeignetem Kabel verbinden.

Betrieb mit DVD-Player, DVD-Recorder, Video-recorder oder Set Top-Box

1 Externes Gerät einschalten und die gewünschte Funktion wählen.

2 »AV« drücken, mit »P+« oder »P-« Programmplatz des gewünschten Eingangssignals (»AV1«, »AV2«, »YPbPr«, »DVI Digital« oder »HDMI«) wählen und mit »OK« bestätigen.

Kopfhörer

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ∅ Klinke) in die Kopfhörer-Buchse an der Rückseite des Gerätes stecken.

Ton-Einstellungen für den Kopfhörer wählen

1 Menü »Ton« mit » 2« aufrufen.

2 Zeile »Kopfhörer-Sound-Einstellung« oder »Kopfhörerlautstärke« mit »P+« oder »P-« anwählen und mit »◀« oder »▶« einstellen.

3 Einstellung mit » i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

Decoder oder Satellitenreceiver anschließen

1 Buchse »AV 1« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Betrieb mit einem Decoder oder Satellitenreceiver

1 Decoder oder Satellitenreceiver und Fernsehgerät einschalten.

2 »AV« drücken, mit »P+« oder »P-« den Programmplatz »AV1« wählen und mit »OK« bestätigen.

Digitalen Mehrkanal-Verstärker/AV-Receiver

1 Handelsübliches optisches Digitalkabel in die Buchse »SP-DIF OPTICAL OUT« des Digital-Receivers und in die entsprechende Eingangsbuchse des digitalen Mehrkanalverstärkers/AV-Receivers stecken.

BETRIEB MIT EXTERNEN GERÄTEN

Camera-Recorder

Camera-Recorder anschließen

1 Gelbe Buchse (Video) des Fernsehgerätes und die Video-Ausgangsbuchse des Camera-Recorders (VHS, Video 8) mit Cinch-Kabel verbinden (Bildsignal);

oder

Buchse S-Video (Bildsignal) des Fernsehgerätes und die S-Video-Ausgangsbuchse des Camera-Recorders (S-VHS, Hi 8) mit S-Video-Kabel verbinden.

2 Weiße und rote Buchsen des Fernsehgerätes mit den Audio-Ausgangsbuchsen des Camera-Recorders mit Cinch-Kabel verbinden (Tonsignal).

Hinweise:

Im Menü »Geräte-Anschlüsse« muss evtl. das Bildsignal gewählt werden (siehe Seite 22 "AV-Einstellungen ändern").

An den Buchsen Video und S-Video darf nicht gleichzeitig ein Bildsignal anliegen. Das könnte zu Bildstörungen führen.

Betrieb mit einem Camera-Recorder

1 »AV« drücken, mit »P+« oder »P-« den Programmplatz »C-AV« wählen und mit »OK« bestätigen.

2 Camera-Recorder einschalten, Cassette einschieben und Wiedergabe starten.

BETRIEB ALS PC MONITOR

PC anschließen

1 Buchse »DVI-I« des Fernsehgerätes und die entsprechende Buchse des PCs mit einem DVI-Kabel (digitales Bildsignal) oder DVI - VGA Kabel (analoges Bildsignal) verbinden.
2 Buchse »DVI AUDIO IN« oder »AUDIO IN L R« des Fernsehgerätes und die entsprechenden Buchse des PCs mit geeignetem Kabel verbinden (Tonsignal).

Hinweis:

Passen Sie bitte Ihren PC an den Monitor an (Bildschirmauflösung z.B. 1024 x 768, Bildfrequenz z.B 60 Hz).

Im Menü »Geräte-Anschlüsse« muss evtl. das DVI Tonsignal gewählt werden (siehe Seite 22 "AV-Einstellungen ändern").

Programmplatz für den PC anwählen

1 »AV« drücken, mit »P+« oder »P-« den Programmplatz »DVI Analog« (analoges Bildsignal) oder »DVI Digital« (digitales Bildsignal) wählen und mit »OK« bestätigen.

DIGITAL-RECEIVER NACHRÜSTEN

Micro-Digital-Receiver am Fernsehgerät anschließen

Sie können Ihr Fernsehgerät mit einem Micro-Digital-Receiver nachrüsten. Geeignete Receiver nennt Ihnen der Fachhändler.

Die Benutzerführung des Receivers wird durch einen kurzen Installationsvorgang in die Benutzerführung des Fernsehgerätes eingebunden. Nach der Installation wird der Receiver mit der Fernbedienung des Fernsehgerätes bedient. Die Fernbedienung, die Infrarotmaus und das Netzteil des Receivers werden nicht mehr benötigt.

AV 2 AV 1 SERVICE G-BUS

Kommunikationsleitung am Receiver anschließen

1 Die Stecker der Kommunikationsleitung in die Buchse »IR remote« und »12 VDC« stecken.

Hinweis:

Die Kommunikationsleitung liegt dem Fernsehgerät bei.

Kommunikationsleitung am Fernsehgerät anschließen

1 Stecker der Kommunikationsleitung in die Buchse »SERVICE G-BUS« des Fernsehgerätes stecken.

Hinweis:

Die Fernbedienung, die Infrarotmaus und das Netzteil des Receivers werden nicht mehr benötigt.

DIGITAL-RECEIVER NACHRÜSTEN

Die Installation am Fernsehgerät

EASY DIALOG 1 Einstellungen 2 Programmtabelle 3 Installation 4 Fernbedienung GRUNDIG OK Auswählen und aufrufen Hilfe Beenden

Geräte-Anschlüsse G-Bus 1 Bildsignal an Buchse AV1 2 Installiere externes Modul Auswählen und aufrufen ? Hilfe Zurück Beenden

1 Fernsehgerät einschalten.
2 Menü »EASY DIALOG« mit » i« aufrufen
3 Zeile »Installation« mit »P++« oder »P-« anwählen und mit »OK« bestätigen.
4 Zeile »Geräte-Anschlüsse« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
5 Zeile »G-Bus« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
6 Zeile »Bildsignal an Buchse« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
7 Entsprechende Euro-AV-Buchse mit »P+« oder »P-« wählen und mit »OK« bestätigen.
8 Zeile »Installiere externes Modul« mit »P+« oder »P-« anwählen und die Installation mit »OK« starten.

Hinweis:

Wurde die Installation erfolgreich durchgeführt, wird die Seite »Erstinstallation« eingeblendet.

Die weiteren Einstellungen finden Sie in der Bedienungsanleitung des Digital-Receivers.

DIGITAL-RECEIVER NACHRÜSTEN

Bedienung des Receivers mit der Fernbedienung des Fernsehgerätes

Hinweis:

Der Receiver muss über die Kommunikationsleitung am G-Bus des Fernsehgerätes angeschlossen und installiert sein.

Schaltet das Fernsehgerät ab (Stand-by).

1...0 Schaltet das Fernsehgerät aus Stand-by ein; wählt Programme direkt.

? Ruft Erklärungen zur gewählten Funktion auf. Die Programminformationen des Digital Receivers erhalten Sie nach Programmwechsel oder im elektronischen Programmführer (TV-Guide).

Ruft das Menü »Format« auf. Anwahl danach mit P+ oder P- .

PIP Blendet ein Kleinbild ein; schaltet zurück zum Normalbild.

AV Ruft die Vorauswahl für AV-Programmplätze auf. Anwahl danach mit P+ oder P-.

Ton ein/aus (stummschalten).

Ruft das Menü »EASY DIALOG« (Hauptmenü) des Fernsehgerätes auf. Das Hauptmenü des Digital Receivers finden Sie im Menü »EASY DIALOG«.

Z Schaltet in den Menüs des Receivers eine Menüebene zurück.

P+, P- Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen Cursor nach oben/unten.

Ändern die Lautstärke; bewegen Cursor nach links/rechts.

OK Ruft die Programm- oder Favoritenliste des Receivers auf; aktiviert verschiedene Funktionen.

TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb des Fernsehgerätes (es kann nur der Videotext des Fernsehgerätes genutzt werden).

TV-G Ruft den elektronischen Programmführer (TV-Guide) des Receivers auf und schaltet ihn wieder ab.

1 GHI 4 PQRS 7 ? PIP ABC 2 JKL 5 TUV 8 0 AV DEF 3 MNO 6 WXYZ 9 P+ OK P- TOP MENU PI-6 I II III IV V DR AUX DVD GRUNDIG Tele Pilot 170 C

DIGITAL-RECEIVER NACHRÜSTEN

1 GHI 4 PQRS 7 ? FIP ABC 2 JKI 5 TUV 8 0 AV ABC DEF 3 MNO 6 WXYZ 9 ? OK P+ ? MEM/TVX TOP NEW TVX P- H SCAN PAT S DR AUX DVD GRUNDIG Tele Pilot 170 C

Ruft das Menü »Bild« des Fernsehgerätes auf.

©Blendet Uhrzeit und Programmplatzinformation ein/aus.

Standbild.

Raft das Menü »Ton« des Fernsehgerätes auf.

SCAN Schaltet auf TV-Betrieb um.

PAT Wählt die Funktion Split Screen.

S Schaltet auf Radio-Betrieb um.

P Schaltet um zwischen den beiden zuletzt gewählten Programmen; schaltet von der Programmliste zu den Favoritenlisten.

DR, DVD Schaltet auf die Bedienung eines GRUNDIG Digital- Receivers, GRUNDIG Digital- Receivers mit Festplatte (PDR), GRUNDIG DVD-Players oder GRUNDIG DVD- Recorders. Entsprechende Taste (»DR«, »DVD«) gedrückt halten Anschließend gewünschte Taste drücken.

Hinweis:

Die Taste »DR« ist für die Bedienung eines GRUNDIG Digital-Receivers (Fernbedienebene 1) vorprogrammiert.

Die Taste »DVD« ist für die Bedienung eines GRUNDIG DVD-Players vorprogrammiert.

Die Vorprogrammierung können Sie verändern, siehe Taste »AUX«.

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab. Probieren Sie es einfach aus.

AUX Fernbedienung für die Bedienung externer Geräte programmieren.

»AUX« drücken und gedrückt halten und gleichzeitig die drei Zifferntasten des entsprechenden Codes drücken:

»1«, »2«, »3« für GRUNDIG DVD-Player.
»4«, »5«, »6« für GRUNDIG DVD-Recorder.
»1«, »4«, »7« für GRUNDIG Digital-Receiver (Fernbedienebene 1).
»2«, »5«, »8« für GRUNDIG Digital-Receiver (Fernbedienebene 2).
»3«, »6«, »9« für GRUNDIG Digital-Receiver mit Festplatte (PDR).

Technische Daten

Netzspannung: 230 V, 50/60 Hz, (Regelbereich des Netzteiles 190 ... 264 V)

Leistungsaufnahme: im Betrieb 107 W (Monaco 26) im Betrieb 145 W (Monaco 32) in Bereitschaft ca. 2 W

Tonendstufe: Front 2 x 10 Watt Musik (2 x 6 Watt Sinus) Subwoofer 18 Watt Musik (10 Watt Sinus)

Empfangsbereiche: C01 ... C99, Sonderkanäle S01 ... S41

Programmplätze: 99 und 7 AV

Bildschirmgröße: 66 cm/26" (Monaco 26) 81 cm/32" (Monaco 32)

max. Auflösung: WXGA 1366 x 768

Gewicht (WEEE): 18,81 kg (Monaco 26) 25,31 kg (Monaco 32)

Service-Hinweise für den Fachhandel

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien: 73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/336/EEC, 2006/95/EG Richtlinie über die elektromagnetische Verträglichkeit. Das Gerät entspricht den Normen: EN 60065, EN 55013, EN 55020.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

CE

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen oder blau) aber kein Bild sicht-bar	Antennenkabel	Antennenkabel angeschlossen ?Antennenanlage prüfen ?
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm testen
keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhanden)	richtige Farbnorm wählen
	Problem liegt am Sender	mit anderem Programm testen
Ton undeutlich	Klangeinstellung	Klangeinstellung korrigieren
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/Feintuning
	Antenne	Antennenkabel oder -anlage überprüfen lassen
Bild vorhanden, kein Ton	Lautstärke Minimum oder Lautsprecher abgeschaltet	Lautstärke hochregeln/einschalten
	Tonregelung über Audio-Cinchbuchsen aktiviert (wenn diese Möglichkeit vorhanden	Ausgabe des Tons über Lautsprecher anwählen
	Problem liegt am Sender	mit anderem Programm testen
kein oder gestörter Video-text	Fernseh-Programm hat keinen VT	mit anderem Fernseh-Programm prüfen
	Sendersignal zu schwach (Bild verrauscht)	Feinabstimmung durchführen oder Antennenanlage prüfen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fernsehgerät richten
	Batterien der Fernbedienung	Prüfen bzw. Wechseln der Batterien Polarität beachten
	undefinierter Betriebszustand	Fernsehgerät mit der Netztaste ca. 2 min ausschalten
Nach dem Einschalten erscheint die Tafel Kindersicherung	Kindersicherung wurde aktiviert	Wenden Sie sich an das Kundenberatungszentrum
Menüsprache ist nicht verständlich	Falsche Menüsprache eingestellt	Menü »Sprache« mit »i«, »3«, »OK« aufrufen und richtige Sprache einstellen.
Kein Bild/Ton auf AV-Programmplatz (Euro-AV Buchse)	Das Euro-AV Kabel steckt nicht richtig in der Buchse	Kabel richtig einstecken.

Hinweis:

Dies ist ein Produkt der Klasse A. Im Betrieb kann das Gerät evtl. Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen für Abhilfe sorgen. Bitte wenden Sie sich dann an Ihren Fachhändler.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung.
