BEDIENUNGSANLEITUNG Cinaro 26 LXW 68 6612 GRUNDIG

3-4 Aufstellen und Sicherheit

5-6 Anschließen/Vorbereiten

5 Antenne und Netzkabel anschließen

6 Batterien in die Fernbedienung einlegen

7-10 Auf einen Blick

7 Die Anschlüsse des Fernsehgerätes

8 Die Bedienelemente des Fernsehgerätes

9-10 Die Fernbedienung

11-14 Einstellungen

11 Fernseh-Programme einstellen – automatisch

11-12 Programmbelegung ändern

13 Bild-Einstellungen

13-14 Toneinstellungen

15-18 Fernseh-Betrieb

15-16 Grundfunktionen

16 Zapp-Funktion

16 Zoom-Funktion

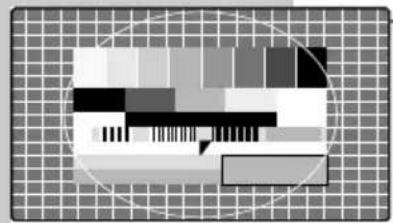

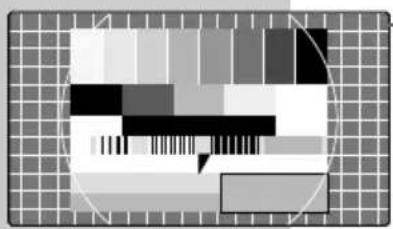

17 Bildformat-Umschaltung

18 PIP-Betrieb

19-20 Videotext-Betrieb

19 TOP-text- oder FLOF-text-Betrieb

19 Normaltext-Betrieb

19-20 Weitere Funktionen

21-22 Komfort-Funktionen

21-22 Komfortfunktionen mit dem Menü »Sonderfunktionen«

23-27 Betrieb mit externen Geräten

23-25 DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

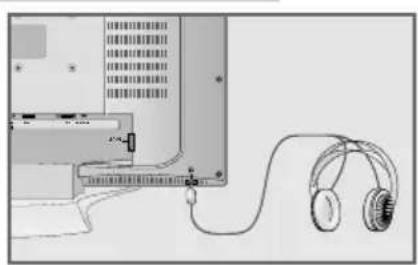

25 Kopfhörer

26 Decoder oder Satellitenreceiver

27 Camera-Recorder

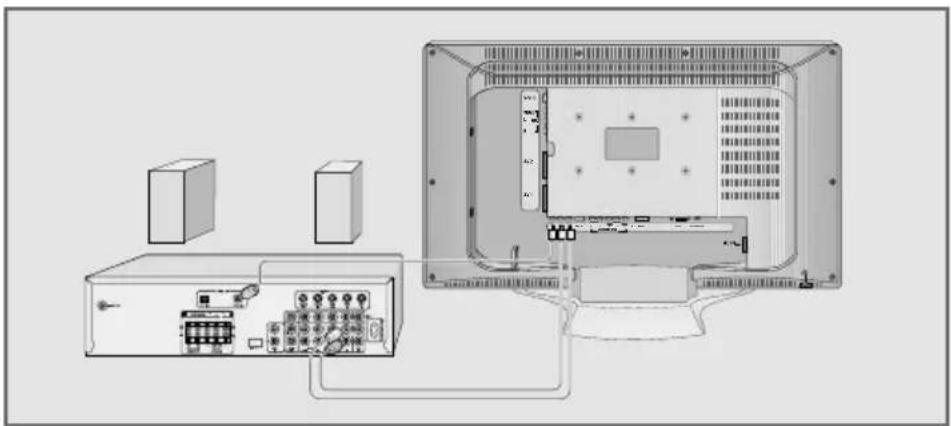

27 HiFi-Anlage/AV-Receiver

28 Betrieb als PC-Monitor

28 PC anschließen

28 Programmplatz für den PC anwählen

28 Einstellungen für den PC

29-31 Sondereinstellungen

29-31 Fernseh-Programme einstellen

32-33 Informationen

32 Technische Daten

32 Service Hinweise für den Fachhandel

32 Umwelthinweis, GRUNDIG Service

33 Störungen selbst beheben

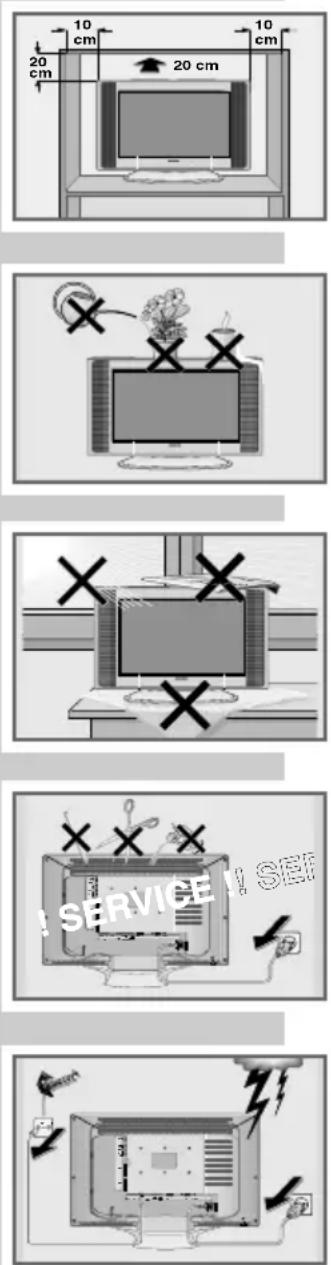

AUFSTELLEN UND SICHERHEIT

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale. Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Um für eine ausreichende Belüftung zu sorgen, achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel oder (wenn vorhanden) der Netzadapter nicht beschädigt wird.

Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus!

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

AUFSTELLEN UND SICHERHEIT

Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunststoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.

Der Bildschirm Ihres LCD-Fernsehgerätes entspricht den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft.

Aus technologischen Gründen ist es – trotz größter Sorgfalt bei der Herstellung – nicht 100% auszuschließen, dass einige Bildpunkte Defekte aufweisen.

Derartige Pixelfehler können – wenn sie in den spezifizierten Grenzen der DIN Norm liegen – nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden.

Vorsicht:

Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorsehen, beachten Sie unbedingt die Montageanleitung dieser Wandhalterung oder lassen Sie die Montage durch Ihren Fachhändler durchführen.

Beim Kauf der Wandhalterung achten Sie bitte darauf, dass alle am Fernsehgerät vorgesehenen Befestigungspunkte in der Wandhalterung vorhanden sind und bei der Montage verwendet werden.

ANSCHLIESSEN/VORBEREITEN

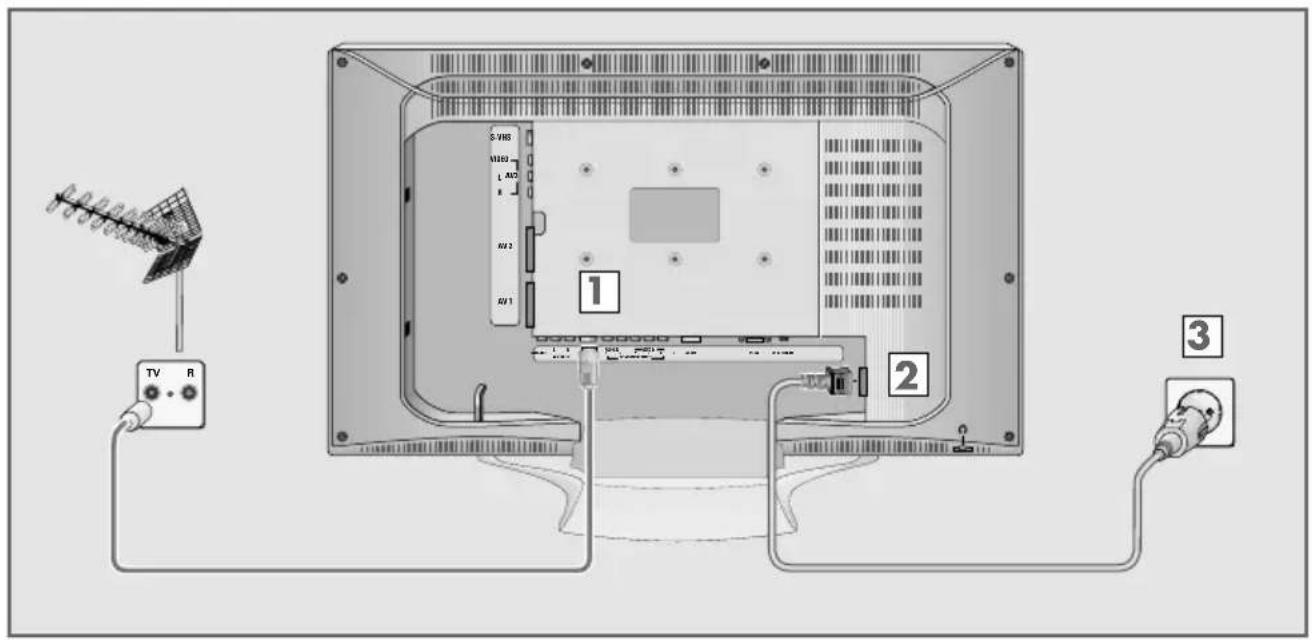

Antenne und Netzkabel anschließen

1 Antennenkabel der Hausantenne in die Antennenbuchse »ANT IN« des Fernsehgerätes stecken.

2 Beigepacktes Netzkabel in die Netzbuchse »AC IN« des Fernsehgerätes stecken.

3 Stecker des Netzkabels in eine Steckdose stecken.

Hinweise:

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netzkabel an eine geeignete Schutzkontaktsteckdose mit Erdung an.

Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keinen Eingriff an dem Netzkabel vor.

ANSCHLIESSEN/VORBEREITEN

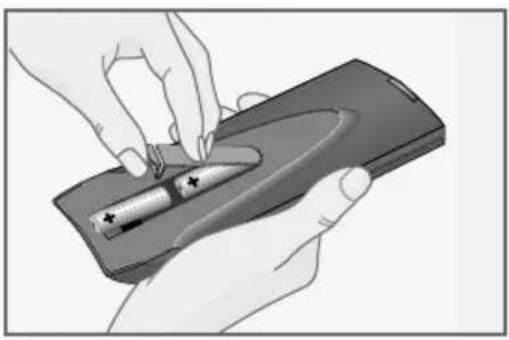

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.

2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA, 2x1,5V). Dabei Polung beachten (im Batteriefachboden markiert).

3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

AUF EINEN BLICK

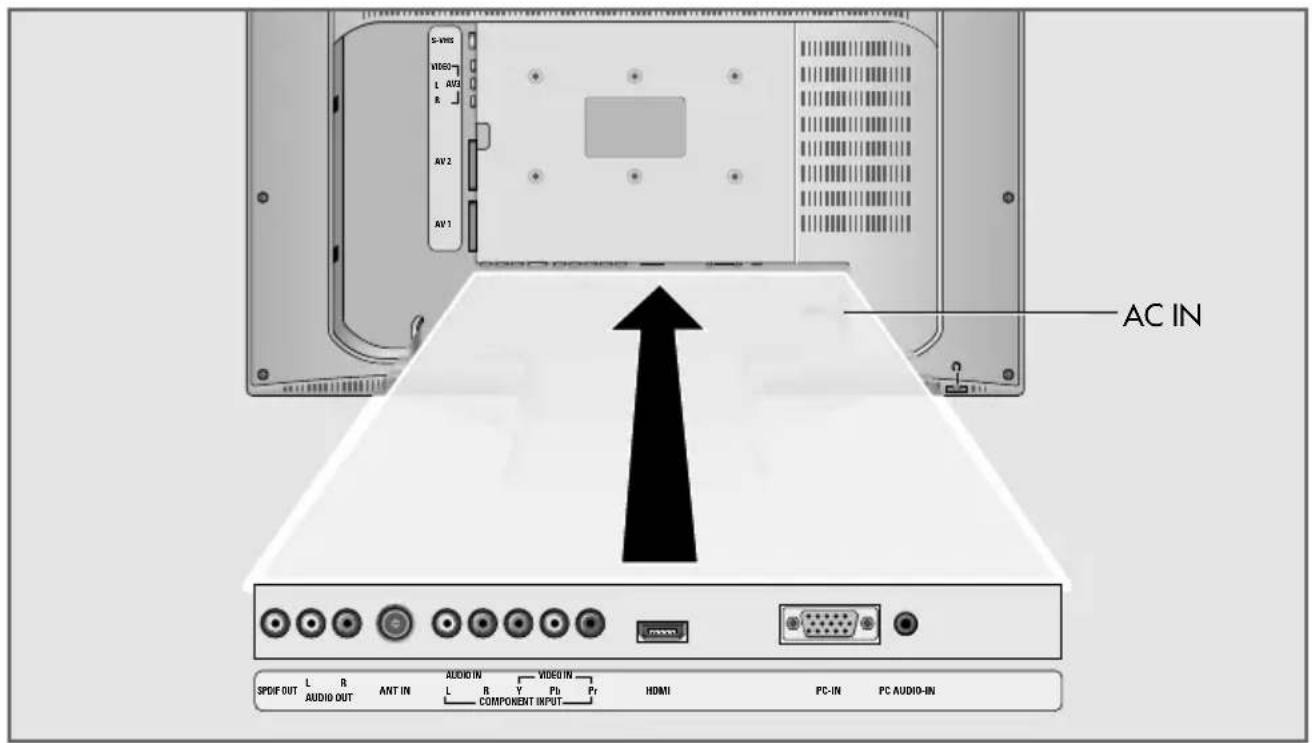

Die Anschlüsse des Fernsehgerätes

S-VMS VIDEO L Audio R AV 2 AV 1 AC IN SPDIF OUT L R AUDIO OUT ANT IN L R Y PVC COMPONENT INPUT HDMI PC-IN PC AUDIO-IN

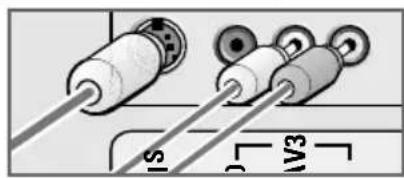

S-VHS Bildsignal-Eingang für S-Video-Camerarecorder.

VIDEO AV 3 Bildsignal-Eingang für Camerarecorder.

L R AV 3 Tonsignal-Eingang für Camerarecorder.

AV 2 Euro/AV-Buchse (FBAS-Signal).

AV 1 Euro/AV-Buchse (FBAS-Signal, RGB-Signal).

SPDIF OUT Tonsignal-Ausgang (coaxial) für PCM/Dolby Digital/DTS-Signale; zum Anschließen eines digitalen Mehrkanal-Audio-/Videoverstärkers oder AV-Receivers.

L R AV OUT Tonsignal-Ausgang.

ANT IN Antennenbuchse.

COMPONENT

INPUT

AUDIO IN L R Tonsignal-Eingang (YUV-Signal).

VIDEO Y Pb Pr Bildsignal-Eingang (YUV-Signal).

HDMI HDMI-Buchse, Ton-/Bildsignal-Eingang (HDMI).

PC-IN VGA-Buchse, Bildsignal-Eingang für PC.

PC AUDIO-IN

Tonsignal-Eingang für PC.

AC IN

Buchse für das Netzkabel.

AUF EINEN BLICK

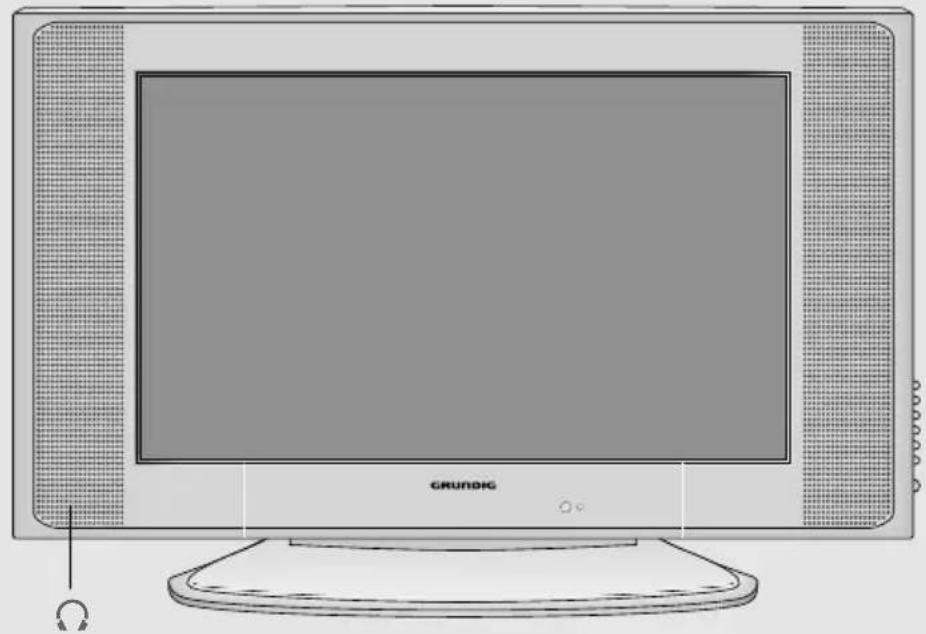

Die Bedienelemente des Fernsehgerätes

IO Netzschalter, schaltet das Gerät in den Betriebszustand Stand-by und wieder aus.

Betriebsanzeige.

- P + Schalten das Fernsehgerät aus Stand-by ein; schrittweise Programmwahl; wählen Funktion im Menü.

TV/AV Ruft die Vorauswahl für AV-Programmplätze auf. Anwahl im Menü mit »P+« oder »-P«, bestätigen mit »MENU«.

MENU Ruft das Menü »INFO« auf; Menüzeile mit »- P + « anwählen; Funktion mit »+« aktivieren; Funktion mit »- +« einstellen; Menü mit »MENU« abschalten.

- + Verändern die Lautstärke; wählen Funktion im Menü.

Kopfhöreranschluss (3,5 mm ø Klinke).

AUF EINEN BLICK

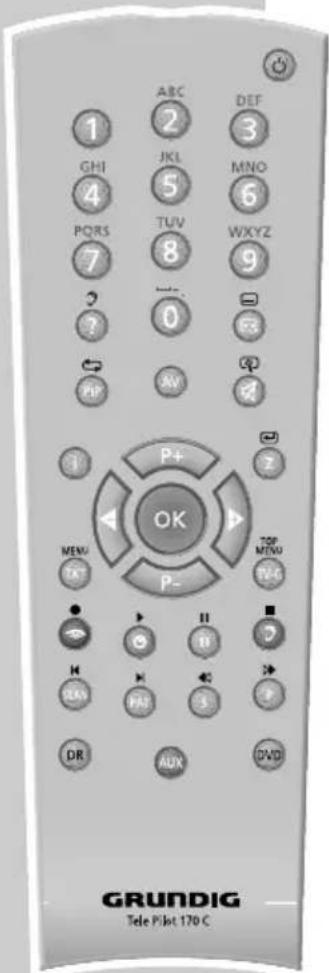

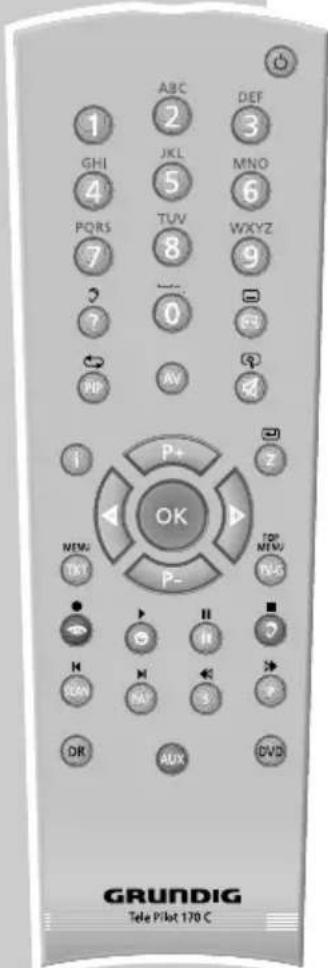

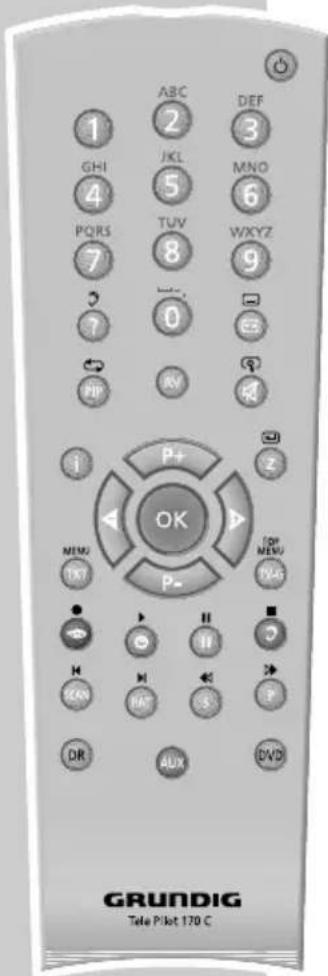

Die Fernbedienung

Schaltet das Fernsehgerät ab (Stand-by).

1...0 Schaltet das Fernsehgerät aus Stand-by ein; wählt Programme direkt.

? Blendet Nummer und Namen des Programmes ein; Antwortfreigabe im Videotext-Betrieb.

Schaltet das Bildformat um; schaltet auf doppelte Zeichengröße im Videotext-Betrieb.

PIP Blendet ein Kleinbild ein; aktiviert die Double Window-Funktion; schaltet zurück zum Normalbild.

AV Ruft die Vorauswahl für AV-Programmplätze auf. Anwahl danach mit P+ oder P-.

Ton ein/aus (stummschalten).

i Ruft das Menü »INFO« auf.

Z Zapp-Funktion; Seitenstop im Videotext-Betrieb.

P+, P- Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen Cursor nach oben/unten.

Ändern die Lautstärke; bewegen Cursor nach links/rechts.

OK Ruft die Programmtabelle auf; aktiviert verschiedene Funktionen.

TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

TV-G Taste ohne Funktion.

Wählt verschiedenen Bildeinstellungen an; blättert im Videotext-Betrieb eine Seite zurück.

Blendet die Uhrzeit ein; wählt im Videotext-Betrieb eine Seite.

Standbild; wählt gewünschtes Kapitel im Videotext-Betrieb.

Wählt verschiedenen Toneinstellungen an; wählt gewünschtes Thema im Videotext-Betrieb.

1 GHI 4 PQRS 7 ? PIP ABC 2 JKL 5 TUV 8 0 AV DEF 3 MNO 6 WXYZ 9 P3 OK P+ Z TOP MENU V-6 P- H KAS H FAS 3 DR AUX CWD GRUNDIG Tele Pilot 170 C

AUF EINEN BLICK

1 GHI 4 PQRS 7 ABC 2 JKL 5 TUV 8 DEF 3 MNO 6 WXYZ 9 0 PIP RV OK P+ Z FOR MENU OK P- H KON RAT I II III P DR AUX DVD GRUNDIG Tele Pilot 170 C

SCAN Vergrößert das Bild.

PAT Wählt die Funktion Double Window.

5 Wählt Unterseiten im Videotext-Betrieb.

P Aktualisiert eine Seite im Videotext-Betrieb.

DR, DVD Schaltet auf die Bedienung eines GRUNDIG Digital-Receivers, GRUNDIG Digital-Receivers mit Festplatte (PDR), GRUNDIG DVD-Players oder GRUNDIG DVD-Recorders.

Entsprechende Taste (»DR«, »DVD«) gedrückt halten. Anschließend gewünschte Taste drücken.

Hinweis:

Die Taste »DR« ist für die Bedienung eines GRUNDIG Digital-Receivers (Fernbedienebene 1) vorprogrammiert.

Die Taste »DVD« ist für die Bedienung eines GRUNDIG DVD-Players vorprogrammiert.

Die Vorprogrammierung können Sie verändern, siehe Taste »AUX«.

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab.

Probieren Sie es einfach aus.

AUX Fernbedienung für die Bedienung externer Geräte programmieren.

»AUX« drücken und gedrückt halten und gleichzeitig die drei Zifferntasten des entsprechenden Codes drücken:

»1«, »2«, »3« für GRUNDIG DVD-Player.

»4«, »5«, »6« für GRUNDIG DVD-Recorder.

»1«, »4«, »7« für GRUNDIG Digital-Receiver (Fernbedienebene 1).

»2«, »5«, »8« für GRUNDIG Digital-Receiver (Fernbedienebene 2).

»3«, »6«, »9« für GRUNDIG Digital-Receiver mit Festplatte (PDR).

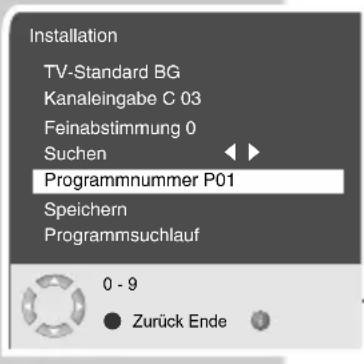

Fernseh-Programme einstellen – automatisch

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 99 Programmplätze für Fernseh-Programme zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss belegt werden können.

1 Fernsehgerät mit »IO« am Fernsehgerät einschalten, danach »P+« der Fernbedienung drücken.

- Nach der ersten Inbetriebnahme wird das Menü »Language« (Sprache) eingeblendet.

Hilfe:

Wenn am Bildschirm das Menü »Language« (Sprache) nicht erscheint, Einstellung nach dem Kapitel „Alle Fernseh-Programme neu einstellen“, auf Seite 31 durchführen.

2 Sprache mit » ◀« oder »▶« wählen und mit »OK« bestätigen.

– Das Menü »Land« wird eingeblendet.

3 Land mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.

- Der Suchlauf beginnt, er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

- Nach dem Suchvorgang schaltet das Fernsehgerät auf Programmplatz 1, das Menü »Programmtabelle« wird eingebendet.

Programmbelegung ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen. Sie können auch Fernseh-Programme auf einen anderen Programmplatz legen, einen Programmnamen ändern oder neu eingeben sowie Programmplätze überspringen.

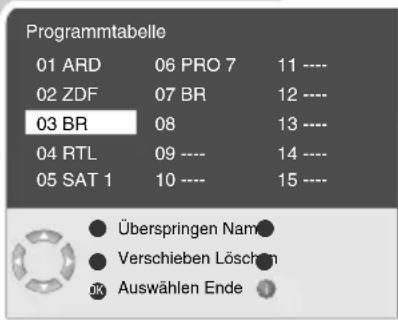

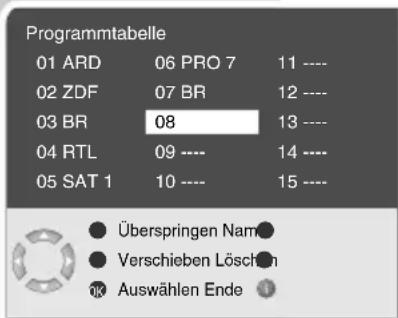

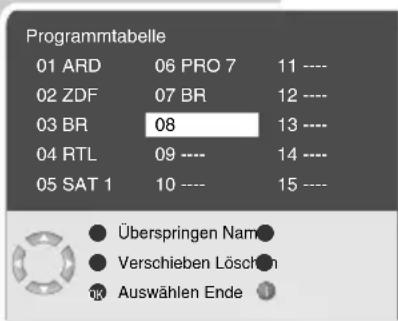

Programmtabelle

01 ARD

06 PRO 7 11 ----

02 ZDF

07 BR 12 ----

03 BR

08 13 ----

04 RTL

09 ---- 14 ----

05 SAT 1

10 ---- 15 ----

- Überspringen Nam

Verschieben Löschen

DK Auswählen Ende

Programme löschen

1 Im Menü »Programmtabelle« das zu löscheende Fernseh-Programm mit »P+«, »P-«, »◀« oder »▶« wählen.

2 Fernseh-Programm mit » (gelb) markieren.

3 Fernseh-Programm mit » 111(gelb) löschen.

Hinweis:

Weitere Fernseh-Programme löschen, dazu die Pkt.1 bis 3 wiederholen.

Programmtabelle 01 ARD 06 PRO 7 11 ---- 02 ZDF 07 BR 12 ---- 03 BR 08 13 ---- 04 RTL 09 ---- 14 ---- 05 SAT 1 10 ---- 15 ---- Überspringen Name Verschieben Löschen Auswählen Ende

Fernseh-Programme sortieren

1 Im Menü »Programmtabelle« das zu verschiebende Fernseh-Programm mit »P+«, »P-«, »◀« oder »▶«wählen.
2 Fernseh-Programm mit » ⏻(grün) markieren.
3 Neuen Programmplatz mit »P+«, »P-«, »◀« oder »▶«wählen und mit »➊« (grün) bestätigen.

- Alle folgenden Fernseh-Programme werden um einen Programmplatz verschoben.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Pkt.1 bis 3 wiederholen.

Programmtabelle 01 ARD 06 PRO 7 11 ---- 02 ZDF 07 BR 12 ---- 03 BR 08 13 ---- 04 RTL 09 ---- 14 ---- 05 SAT 1 10 ---- 15 ---- Überspringen Name Verschieben Löschen Auswählen Ende

Programmnamen eingeben (max. 5 Stellen)

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »P+« oder »P-«, »◀« oder »▶« wählen.
2 Fernseh-Programm mit » ♂« (blau) markieren.
3 Mit »P+« oder »P-« Buchstaben oder Ziffern auswählen, mit »◀« oder »▶« zur nächsten Position, dort Eingabe wiederholen.
4 Programmnamen mit » ♂« (blau) speichern.

Hinweis:

Weitere Programmnamen eingeben, dazu die Pkt.1 bis 4 wiederholen.

Programmtabelle 01 ARD 06 PRO 7 11 ---- 02 ZDF 07 BR 12 ---- 03 BR 08 13 ---- 04 RTL 09 ---- 14 ---- 05 SAT 1 10 ---- 15 ---- Überspringen Name Verschieben Löschen Auswählen Ende

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit »P+« oder »P-« übersprungen werden sollen. Eine Anwahl mit den Zifferntasten ist weiterhin möglich.

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »P+«, »P-«, »◀« oder »▶« wählen.
2 Fernseh-Programm mit » 🗑 « (rot) markieren.

– Das Fernseh-Programm wird mit roter Schrift dargestellt.

– Die Markierung kann durch erneutes Drücken der roten Taste gelöscht werden.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

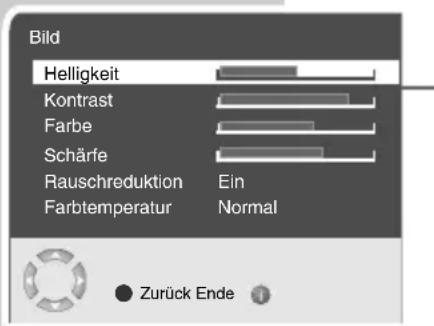

Bild-Einstellungen

Bild Helligkeit Kontrast Farbe Schärfe Rauschreduktion Ein Farbtemperatur Normal Zurück Ende

1 Menü »INFO« mit »i« aufrufen.
– Das Menü »INFO« wird eingeblendet.
2 Zeile »Bild« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Bild« wird eingeblendet.
3 Zeile »Helligkeit«, »Kontrast«, »Farbe«, »Schärfe«, »Rauschreduktion« oder »Farbtemperatur« mit »P++« oder »P-« wählen und mit »OK« bestätigen.
4 Gewünschten Wert mit » ◀« oder »▶« wählen und mit »OK« bestätigen.
5 Einstellungen mit » i« beenden.

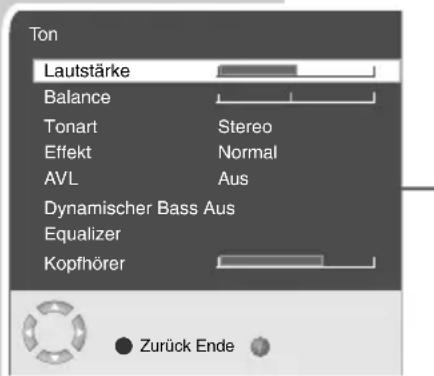

Ton-Einstellungen

Ton Lautstärke Balance Tonart Stereo Effekt Normal AVL Aus Dynamischer Bass Aus Equalizer Kopfhörer Zurück Ende

1 Menü »INFO« mit »i« aufrufen.
– Das Menü »INFO« wird eingeblendet.
2 Zeile »Ton« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Ton« wird eingeblendet.

Lautstärke

1 Zeile »Lautstärke« mit »P+« oder »P-« wählen und Einstellung mit »◀« oder »▶« verändern.

Balance

1 Zeile »Balance« mit »P+« oder »P-« wählen und Einstellung mit »◀« oder »▶« verändern.

Stereo-/Zweiton, Mono

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »Dual B«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »Dual A«) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereosendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »Stereo«).

Bei schlechter Stereo-Ton-Empfangsqualität können Sie den Ton auf »Mono« schalten.

1 Zeile »Tonart« mit »P+« oder »P-« wählen und mit »◀« oder »▶« verändern.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Zeile »Effekt« mit »P+« oder »P-« wählen.
2 Gewünschte Einstellung mit » ◀« oder »▶« wählen.

Automatische Lautstärke

Die Fernsehsender senden in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Zeile »AVL« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

Dynamischer Bass

Mit dieser Einstellung erzielen Sie einen verstärkten Bass-Effekt.

1 Zeile »Dynamischer Bass« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

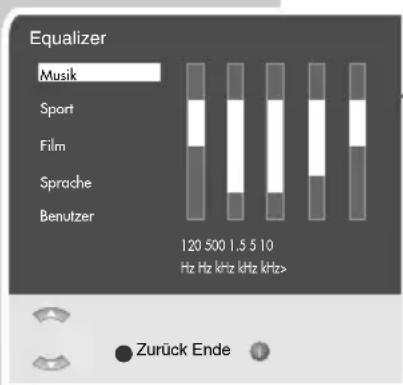

Equalizer

Der Equalizer bietet Ihnen vier vorprogrammierte Toneinstellungen (Musik, Sport, Film und Sprache) und eine (Benutzer), die Sie selbst bestimmen können.

1 Zeile »Equalizer« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Equalizer« wird eingeblendet.
2 Toneinstellung »Benutzer« mit »P+« oder »P-« wählen und mit »▶« bestätigen.
– Das Frequenzband »120 Hz« ist aktiviert.
3 Mit »P+« oder »P-« gewünschten Wert einstellen und mit »◀« oder »▶« das nächste Frequenzband wählen.
4 Einstellung mit » ♂« (blau) beenden.

Einstellungen beenden

1 Einstellungen mit »i« beenden

Equalizer Musik Sport Film Sprache Benutzer 120 500 1.5 5 10 Hz Hz kHz kHz >

FERNSEH-BETRIEB

Grundfunktionen

Ein-/ausschalten

1 Fernsehgerät mit »IO« am Fernsehgerät in Bereitschaft (Standby) schalten.
2 Fernsehgerät mit »1...0« oder »P+« oder »P-« aus Bereitschaft einschalten.
3 Fernsehgerät mit » ⏻« in Bereitschaft (Stand-by) schalten.
4 Fernsehgerät mit »IO« am Fernsehgerät vollständig ausschalten.
– Sie sparen dadurch Energie.

Programmplätze anwählen

1 Programmplätze mit »1...0« direkt wählen.
2 Programmplätze mit »P+« oder »P-« schrittweise wählen.
3 Programmtabelle mit »OK« aufrufen, gewünschtes Fernseh-Programm mit »P+« oder »P-« wählen und Programmtabelle mit »OK« abschalten.

AV-Programmplätze anwählen

1 Menü »Signalquelle« mit »AV« aufrufen.
2 Gewünschten AV-Programmplatz mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
3 Zurück zum Fernseh-Programm mit »1...0« schalten.

Lautstärke ändern

1 Lautstärke mit » ◀« oder »▶« ändern.

Ton ein/ausschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

Uhrzeit einblenden

1 Uhrzeit mit »◀« einblenden (nur bei Fernseh-Programmen mit Videotext).

Informationen einblenden

1 Informationen mit »?« einblenden. – Die Einblendung erlischt nach kurzer Zeit automatisch.

Standbild

Wollen Sie bestimmte Szenen längere Zeit betrachten, kann das Bild der momentan laufenden Sendung „eingefroren“ werden.

1 » (gelb) drücken.
2 Funktion beenden, dazu » 11(gelb) erneut drücken.

Bildeinstellungen

Sie können verschiedene Bildeinstellungen wählen.

1 Gewünschte Bildeinstellung »Benutzer«, »Natürlich«, »Scharf« oder »Weich« mit »○« wählen
– Die Bildeinstellung »Benutzer« kann verändert werden, siehe Kapitel „Bildeinstellungen“, auf Seite 13.

Toneinstellungen

Sie können verschiedene Toneinstellungen wählen.

1 Gewünschte Toneinstellung »Benutzer«, »Musik«, »Sport«, »Film« oder »Sprache« mit »?« wählen.
– Die Toneinstellung »Benutzer« kann verändert werden, siehe Kapitel „Equalizer“, auf Seite 14.

Zapp-Funktion

Mit dieser Funktion können Sie sich Ihr Fernseh-Programm, das Sie im Moment ansehen, speichern und zu anderen Fernseh-Programmen schalten (zappen).

1 Mit »1...0« oder »P+«, »P-« das Fernseh-Programm wählen, das in den Zappspeicher abgelegt werden soll (z.B. Fernseh-Programm 7, PRO7) und mit »Z« speichern.
– Am Bildschirm erscheint z.B. die Einblendung »z 07 PRO7«.

2 Mit »1...0« oder »P+«, »P-« auf ein anderes Fernseh-Programm umschalten.

3 Mit »Z« kann jedesmal auf das gespeicherte Fernseh-Programm (im Beispiel PRO7) und wieder auf das zuletzt gesehene Fernseh-Programm zurückgeschaltet (gezappt) werden.

4 Zapp-Funktion mit » i« beenden.

– Die Einblendung erlischt.

Zoom-Funktion

Mit dieser Funktion können Sie das Fernseh- oder PC-Bild vergrößern.

1 Zoom-Funktion aktivieren, dazu »SCAN« wiederholt drücken.

FERNSEH-BETRIEB

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Bildformat mit » « anwählen, am Bildschirm erscheint das gewählte Bildformat, zum Beispiel »16:9«. - Sie können zwischen folgenden Bildformaten wählen:

Format »4:3«

Die Bilddarstellung wird im Format 4:3 gezeigt.

Format »Automatik«

Bei 16:9 Sendungen wird automatisch auf das Bildformat »16:9« geschaltet. Bei 4:3 Sendungen wird das Bild automatisch bildschirmfüllend dargestellt.

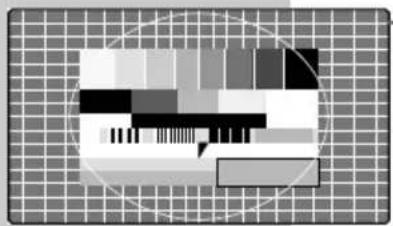

Format »16:9« und »14:9«

Bei 4:3 Sendungen – und gewählter Funktion Format »16:9« oder »14:9« – erscheint das Bild horizontal verbreitert. Die Bildgeometrie wird in horizontaler Richtung linear gedehnt. Bei tatsächlichen 16:9 Signalquellen (von einer SET-TOP-Box an der Euro-AV-Buchse) ist das Bild voll ausgefüllt und die Bildgeometrie korrekt.

Der Letterbox-Betrieb eignet sich besonders für Sendungen im Format 16:9. Die bisher üblichen schwarzen Streifen oben und unten im Bild werden überschrieben, 4:3 Bilder werden formatfüllend gezeigt. Die gesendeten Bilder werden vergrößert, dabei geht oben und unten etwas Bildinhalt verloren. Die Bildgeometrie bleibt aber erhalten. Bei PAL Plus Fernsehsendungen erscheint die Anzeige »Auto Letterbox«.

Diese Betriebsart eignet sich für Kinofilme mit extremen Breiten-Höhenverhältnissen. Bei 4:3 Sendungen – und gewählter Funktion »Panorama« – erscheint das Bild horizontal verbreitert. Die Bildgeometrie wird in horizontaler Richtung gedehnt.

Format »Untertitel«

Wenn Sie den Untertitel, der am unteren Bildrand gezeigt wird, nicht erkennen (insbesondere bei 4:3 Sendungen und gewählten Format »Untertitel«), dann wählen Sie »Untertitel«.

PIP-Betrieb

PIP (Bild im Bild) bietet Ihnen die Möglichkeit, zusätzlich zum Fernseh-Programm das Bild einer zweiten Bild-Quelle zu betrachten. Als Bild-Quelle können ein DVD-Player/-recorder, Videorecorder oder Satellitenreceiver benutzt werden. Sie müssen an den Eingangsbuchsen an der Rückseite des Gerätes angeschlossen sein.

AV-Programmplätze anwählen

1 Menü »Signalquelle« mit »AV« aufrufen.
2 Gewünschten AV-Programmplatz mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

Kleinbild einblenden

1 Kleinbild mit einblenden, dazu einmal »PIP« drücken.

Doppeltes Bild (Double Window)

1 Double Window-Funktion (geteilter Bildschirm) aktivieren, dazu erneut »PIP« drücken.
- Zuletzt gewählte Groß- und Kleinbilder sind nebeneinander zu sehen.

Programmplätze des Kleinbildes bzw. des rechten Bildes (Double Window) anwählen

1 Programmplätze mit »P+« oder »P-« schrittweise wählen.

Programmplätze des Großbildes bzw. des linken Bildes (Double Window) anwählen

1 Programmplätze mit »1...0« direkt wählen oder Bildquelle (DVD-Player, Videorecorder, SAT-Receiver) wählen, dazu Menü »Signalquelle« mit »AV« aufrufen, gewünschten AV-Programmplatz mit »P++« oder »P-« anwählen und mit »OK« bestätigen.

Groß- und Kleinbild tauschen

1 Groß- und Kleinbild mit »Z« tauschen.

Position des Kleinbildes verändern

1 Position des Kleinbildes mit »P« verändern.

Größe des Kleinbildes verändern

1 Größe des Kleinbildes mit »S« verändern.

PIP-Funktion beenden

1 Kleinbild ausblenden, dazu zweimal »PIP« drücken.

Double Window beenden

1 Double Window beenden, dazu »PIP« drücken.

VIDEOTEXT-BETRIEB

TOP-text- oder FLOF-text-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1...0« direkt angewählt werden Zurückschalten zur Videotext-Seite 100 mit »i«.

Hinweis:

Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und – sendeabhängig – gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.

3 Mit » 📷 « (rot) eine Seite zurückblättern.
4 Mit » ⏻(grün) zur nächsten Seite blättern.
5 Mit » (gelb) gewünschtes Kapitel wählen.
6 Mit » ⚙ « (blau) gewünschtes Thema wählen.
7 Videotext mit »TXT« abschalten.

Normaltext-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1...0« direkt angewählt werden Zurückschalten zur Videotext-Seite 100 mit »i«..
3 Mit »P-« eine Seite zurückblättern.
4 Mit »P+« zur nächsten vorhandenen Seite blättern.
5 Videotext mit »TXT« abschalten.

Weitere Funktionen

Wartezeit überbrücken

Während eine Seite gesucht wird, können Sie auf das Fernseh-Programm schalten.

1 Nummer der Videotextseite mit »1...0« eingeben und danach »P« drücken.
- Sobald die Seite gefunden wurde, wird die Seitennummer angezeigt.

2 Auf die Videotextseite mit »P« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu » 📄️« wiederholt drücken.

VIDEOTEXT-BETRIEB

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sendeanstalt automatisch weitergeblättert werden.

1 Unterseite mit »Z« stoppen.
2 Funktion mit »Z« beenden.

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit »S« die Funktion Unterseiten aufrufen.
2 Mit »1...0« Unterseite eingeben.
3 Funktion mit »S« beenden.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »?« einblenden.
2 Informationen mit »?« ausblenden.

Geteilter Bildschirm (Split Screen)

Mit dieser Funktion sehen Sie links das Fernseh-Programm, rechts die Videotextseite.

1 Split Screen-Funktion aktivieren, dazu »PAT« drücken.
- Fernseh-Programm und Videotextseite sind nebeneinander zu sehen.
2 Split Screen-Funktion mit »PAT« abschalten.

KOMFORT-FUNKTIONEN

Komfortfunktionen mit dem Menü »Sonderfunktionen«

1 Menü »INFO« mit »i« aufrufen.
- Das Menü »INFO« wird eingeblendet.
2 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Sonderfunktionen

Sprache Deutsch

Timer

Auto Blackline Detect Ein

Kindersperre Aus

Auswählen

Zurück Ende

Sonderfunktionen

Sprache Deutsch

Timer

Auto Blackline Detect Ein

Kindersperre Aus

Auswählen

Zurück Ende

Sonderfunktionen

Sprache

Timer

Auto Blackline Detect Ein

Kindersperre Aus

Auswählen

Zurück Ende

Sprache der Benutzerführung ändern

1 Zeile »Sprache« mit »P+« oder »P-« anwählen.
2 Gewünschte Sprache mit » ◀« oder »▶« wählen.
3 Einstellung mit » i« beenden.

Ausschaltzeit eingeben (Sleep timer)

Sie können eine Ausschaltzeit eingegeben. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 Zeile »Timer« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
2 Zeile »Ausschalttimer« mit »P+« oder »P-« anwählen.
3 Ausschaltzeit mit »1...0« eingeben.
4 Einstellung mit » i« beenden.

Automatische Bildformatanpassung (Auto Black-line Detect)

Ist diese Funktion eingeschaltet, wird – bei Sendungen die am oberen und unteren Bildrand schwarze Streifen zeigen – das Bild im Verhältniss zum Bildinhalt vergrößert.

1 Zeile »Auto Blackline Detect« mit »P+« oder »P-« anwählen.
2 Funktion mit » ◀« oder »▶« aktivieren (Ein) oder abschalten (Aus).
3 Einstellung mit » i« beenden.

KOMFORT-FUNKTIONEN

Kindersperre aktivieren

Sie können Fernseh-Programme, die für Kinder nicht geeignet sind, sperren.

Sonderfunktionen Sprache Deutsch Timer Auto Blackline Detect Ein Kindersperre Aus

Ändern

Zurück Ende

1 Gewünschtes Fernseh-Programm mit »P+«, »P-« oder »1...0« wählen.
2 »INFO« aufrufen, dazu » i« drücken.
3 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
4 Zeile »Kindersperre« mit »P+« oder »P-« anwählen.
5 Kindersperre mit » ◀« oder »▶« aktivieren (Ein).
6 Einstellung mit » i« beenden. – Der gewählte Programmplatz ist gesperrt.

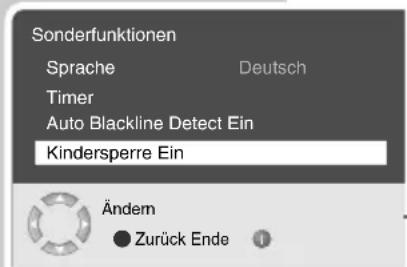

Kindersperre abschalten

1 Gesperrtes Fernseh-Programm mit »1...0« wählen.
2 »INFO« aufrufen, dazu » i« drücken.
3 Zeile »Sonderfunktionen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
4 Zeile »Kindersperre« mit »P+« oder »P-« anwählen.
5 Kindersperre mit » ◀« oder »▶« abschalten (Aus).
6 Einstellung mit » i« beenden.

Sonderfunktionen Sprache Deutsch Timer Auto Blackline Detect Ein Kindersperre Ein Ändem Zurück Ende

BETRIEB MIT EXTERNEN GERÄTEN

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

Hinweis:

An welche Buchse(n) des Fernsehgerätes Sie Ihre externen Geräte anschließen ist abhängig davon, mit welchen Buchsen das externe Gerät ausgestattet ist und welche Signale zur Verfügung stehen.

Beachten Sie, bei vielen externen Geräten muss die Auflösung des Videosignals an die Eingangsbuchsen des Fernsehgerätes angepasst werden (siehe Bedienungsanleitung des externen Gerätes). Welchen Wert Sie einstellen müssen, entnehmen Sie den angegebenen Richtwerten in den Kapiteln der Anschlussmöglichkeiten.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte angeschlossen haben!

Ihr Fernsehgerät ist vorbereitet für den Empfang von hochauflösenden Fernsehsignalen (HDTV-Signale).

Die Signalquellen (HDTV-Set-Top-Boxen oder HDTV-DVD-Player) können Sie an Buchse »HDMI« oder an Buchse »DVI-D« (digitales HDTV-Signal) anschließen.

Damit ist sichergestellt, dass Sie auch digitale HDTV-Sendungen, die kopiergeschützt sind (HDCP High-Definition Copy Protection), ohne Probleme ansehen können.

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box anschließen ...

HD ready

... mit digitalem Audio-/Video-Signal

Bildsignal: Video Digital; Auflösung: Standard 576p; HDTV 720p, 1080i.

Tonsignal: Audio Digital (Stereo, Mehrkanal komprimiert, unkomprimiert).

Programmplatz »HDMI«.

1 Buchse »HDMI« des Fernsehgerätes und die entsprechenden HDMI-Buchse des externen Gerätes mit einem handelsüblichen HDMI-Kabel verbinden (digitales Bildsignal und Tonsignal).

BETRIEB MIT EXTERNEN GERÄTEN

... mit analogem Video-Signal (Progressiv)

Bildsignal: YUV; Auflösung: Standard 576p; HDTV 720p, 1080i.

Tonsignal: Stereo, analog.

Programmplatz »COMP«.

1 Buchsen »COMPONENT INPUT VIDEO Y Pb Pr« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal).

2 Buchsen »COMPONENT INPUT AUDIO IN L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

... über die EURO-AV-Buchse (FBAS/RGB-Signal)

Bildsignal: FBAS/RGB (AV-1), FBAS (AV-2).

Tonsignal: Stereo, analog.

Programmplatz »AV1« oder »AV2«.

1 Buchse »AV 1« oder »AV 2« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

... über die EURO-AV-Buchse (S-Video-Signal)

Bildsignal: FBAS Y/C.

Tonsignal: Stereo, analog.

Programmplatz »AV2S«.

1 Buchse »AV 2« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

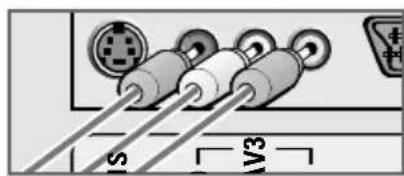

... mit S-Video-Signal

Bildsignal: Y/C.

Tonsignal: Stereo, analog.

Programmplatz »AV3S«.

1 Buchse »S-VHS« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem S-Videokabel verbinden (Bildsignal);

2 Buchsen »AV3 AUDIO IN L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

BETRIEB MIT EXTERNEN GERÄTEN

... mit analogem TV-Signal

Bildsignal: FBAS.

Tonsignal: Stereo, analog.

Programmplatz »AV3«.

1 Buchse »AV3 VIDEO« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal);
2 Buchsen »AV3 L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

Betrieb mit DVD-Player, DVD-Recorder, Video-recorder oder Set Top-Box

1 Externes Gerät einschalten und die gewünschte Funktion wählen.
2 »AV« drücken, mit »P++ oder »P-« Programmplatz des gewünschten Eingangssignals (»AV1«, »AV2«, »AV2S«, »AV3«, »AV3S«, »COMP« oder »HDMI«) wählen und mit »OK« bestätigen.

Kopfhörer

Ton Lautstärke Balance Tonart Effekt AVL Dynamischer Bass Aus Equalizer Kopfhörer Stereo Normal Aus Zurück Ende

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ∅ Klinke) in die Kopfhörer-Buchse an der linken Seite des Gerätes stecken.

Ton-Einstellungen für den Kopfhörer wählen

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Ton« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Kopfhörer« mit »P+« oder »P-« wählen.
4 Lautstärke mit » ◀« oder »+« einstellen.
5 Einstellung mit » i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN

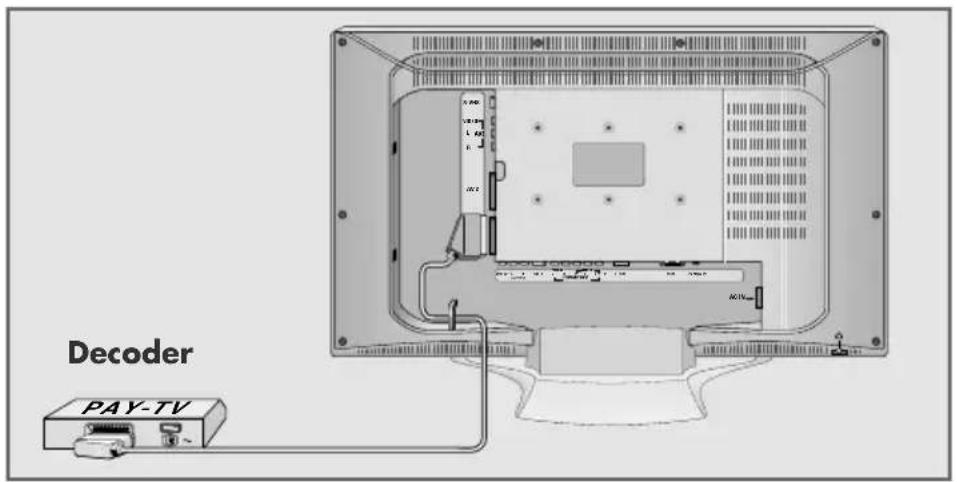

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

Decoder oder Satellitenreceiver anschließen

1 Buchse »AV 1« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Betrieb mit einem Decoder oder Satellitenreceiver

1 Decoder oder Satellitenreceiver und Fernsehgerät einschalten.

2 »AV« drücken, mit »P+« oder »P-« den Programmplatz »AV1« wählen und mit »OK« bestätigen.

BETRIEB MIT EXTERNEN GERÄTEN

Camera-Recorder

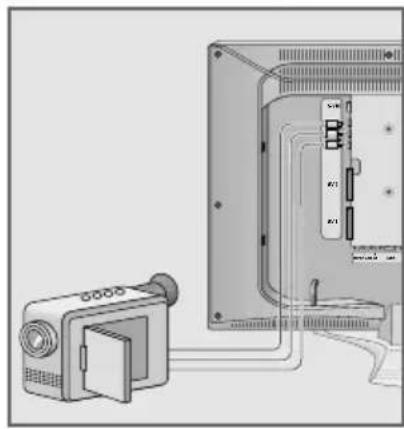

Camera-Recorder anschließen

1 Gelbe Buchse »AV3 VIDEO« des Fernsehgerätes und die Video-Ausgangsbuchse des Camera-Recorders (VHS, Video 8) mit Cinch-Kabel verbinden (Bildsignal);

oder

Buchse »S-VHS« (Bildsignal) des Fernsehgerätes und die S-Video-Ausgangsbuchse des Camera-Recorders (S-VHS, Hi 8) mit S-Video-Kabel verbinden.

2 Weiße und rote Buchsen »AV3 L R« des Fernsehgerätes mit den Audio-Ausgangsbuchsen des Camera-Recorders mit Cinch-Kabel verbinden (Tonsignal).

Hinweis:

An den Buchsen »AV3 VIDEO IN« und »S-VHS« darf nicht gleichzeitig ein Bildsignal anliegen. Das könnte zu Bildstörungen führen.

Betrieb mit einem Camera-Recorder

1 »AV« drücken, mit »P+« oder »P-« den Programmplatz »AV 3« oder »AV3S« wählen und mit »OK« bestätigen.

2 Camera-Recorder einschalten, Cassette einschieben und Wiedergabe starten.

S V3

HiFi-Anlage/AV-Receiver

HiFi-Anlage/AV-Receiver anschließen

1 Buchsen »AV OUT L R« des Fernsehgerätes und die entsprechenden Buchsen der HiFi-Anlage/des AV-Receivers mit Cinch-Kabel verbinden (analoges Tonsignal).

2 Buchse »SPDIF OUT« des Fernsehgerätes und die entsprechenden Buchse des AV-Receivers mit Cinch-Kabel verbinden (digitales Tonsignal).

BETRIEB ALS PC MONITOR

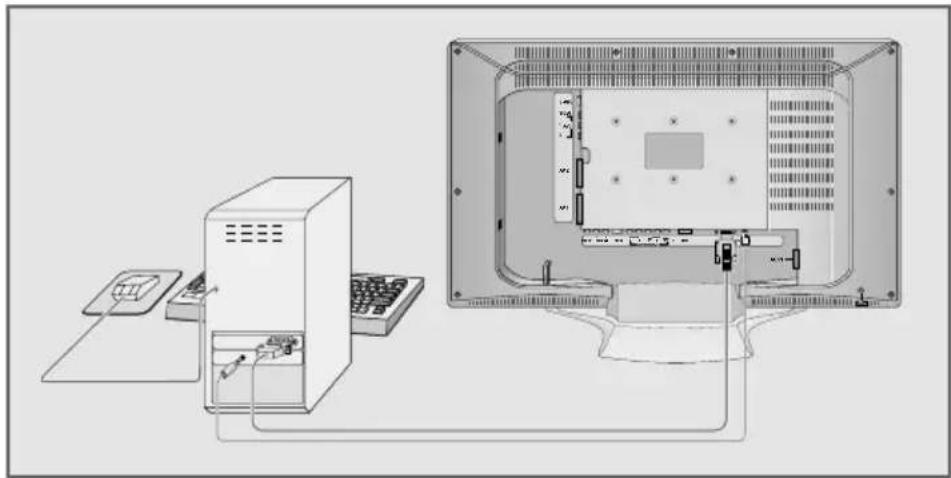

PC anschließen

1 Buchse »PC-IN« des Fernsehgerätes und die entsprechende Buchse des PCs mit einem VGA Kabel verbinden (Bildsignal).
2 Buchse »PC AUDIO-IN« des Fernsehgerätes und die entsprechenden Buchse des PCs mit geeignetem Kabel verbinden (Tonsignal).

Hinweis:

Passen Sie bitte Ihren PC an den Monitor an (Bildschirmauflösung z.B. 1366 x 768, Bildfrequenz z.B 60 Hz).

Programmplatz für den PC anwählen

1 »AV« drücken, mit »P+« oder »P-« den Programmplatz »PC« wählen und mit »OK« bestätigen.

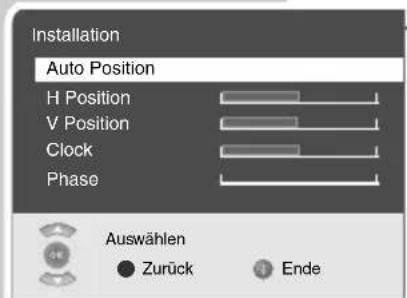

Einstellungen für den PC

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Gewünschte Funktion/Einstellung mit »P+« oder »- P« wählen und mit »◀« oder »▶« Einstellung durchführen.
- Die Möglichkeiten:
»Auto Position« zur automatischen Anpassung an den PC;
»H Position« horizontale Bildposition einstellen;
»V Position« vertikale Bildposition einstellen;
»Clock« Taktfrequenz einstellen;
»Phase« horizontales Flackern, Unschärfen und horizontale Streifen beseitigen.

4 Menü »Installation« mit » i« abschalten.

Installation Auto Position H Position V Position Clock Phase Auswählen Zurück Ende

SONDEREINSTELLUNGEN

Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen. Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

Installation TV-Standard BG Kanaleingabe C 03 Feinabstimmung 0 Suchen Programmnummer P01 Speichern Programmsuchlauf 0 - 9 Zurück Ende

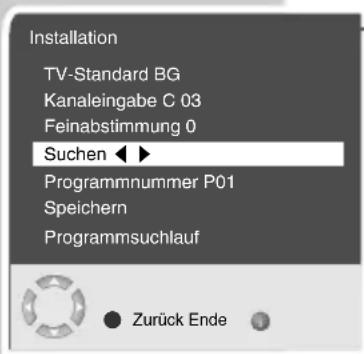

Fernseh-Programme mit dem Suchlauf einstellen

1 Menü »INFO« mit »i« aufrufen.
- Das Menü »INFO« wird eingeblendet.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Installation« wird eingeblendet.
3 Zeile »Programmnummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« gewünschten Programmplatz einstellen.
4 Zeile »Suchen« mit »P+« oder »P-« wählen und mit »◀« oder »▶« den Suchlauf starten.
- Wird ein ausreichend starkes Sendersignal erfasst, wird der Suchlauf unterbrochen und das Bild erscheint. Suchlauf so oft wiederholen, bis das gewünschte Fernseh-Programm erscheint.

Installation TV-Standard BG Kanaleingabe C 03 Feinabstimmung 0 Suchen ◀ ► Programmnummer P01 Speichern Programmsuchlauf Zurück Ende

Hinweis:

Das aktuelle System wird in der Zeile »TV-Standard« angezeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die Zeile »TV-Standard« mit »P+« oder »P-« wählen. Mit »◀« oder »▶« benötigte Einstellung wählen.

Installation TV-Standard BG Kanaleingabe C 03 Feinabstimmung 0 Suchen Programmnummer P01 Speichern Programmsuchlauf Speichern Zurück Ende

5 Zeile »Speichern« mit »P++ oder »P-« wählen und mit »OK« bestätigen.

– Die Meldung »Gespeichert« wird angezeigt.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt.3 bis 5 wiederholen.

6 Einstellung mit » i« beenden.

SONDEREINSTELLUNGEN

Installation

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen ◀ ▶

Programmnummer P01

Speichern

Programmsuchlauf

Zurück Ende

Installation

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

0 - 9

Zurück Ende

Installation

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

0-9

C/S

Zurück Ende

Installation

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

Speichern

Zurück Ende

Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang ab. In Gegenden mit schlechterem Empfang kann es erforderlich sein, eine manuelle Feinabstimmung vorzunehmen.

1 Menü »INFO« mit » i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Feinabstimmung« mit »P+« oder »P-« wählen und mit »◀« oder »▶« einstellen.
4 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Die Meldung »Gespeichert« wird angezeigt.

5 Einstellung mit » i« beenden.

Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Programmnummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« gewünschten Programmplatz einstellen.
4 Zeile »Kanaleingabe« mit »P+« oder »P-« wählen.
5 Mit »OK« zwischen »Sonderkanal« (S) oder »Kanal« (C) wählen.
6 Kanalzahl mit » ◀« oder »▶« schrittweise eingeben oder mit »1...0« Kanalzahl direkt eingeben.

Hinweis:

Das aktuelle System wird in der Zeile »TV-Standard« angezeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die Zeile »TV-Standard« mit »P+« oder »P-« wählen. Mit »◀« oder »▶« benötigte Einstellung wählen.

7 Zeile »Speichern« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 3 bis 7 wiederholen.

8 Einstellung mit » i« beenden.

SONDEREINSTELLUNGEN

Installation

TV-Standard BG

Kanaleingabe C 03

Feinabstimmung 0

Suchen

Programmnummer P01

Speichern

Programmsuchlauf

Auswählen

Zurück Ende

Land

Belgium HungaryPortugal

Czech Rep. Ireland Schweiz

DanmarkItalia Suomi

Deutschland Netherland Sverige

Ellada Norge Turkiye

Espana Österreich U. K.

France Polska

Suchlauf starten

Zurück

Alle Fernseh-Programme neu einstellen

Alle Fernseh-Programme lassen sich (z.B bei einem Wohnortwechsel) neu einstellen.

1 Menü »INFO« mit » i« aufrufen.

2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

3 Zeile »Programmnummer« mit »P+« oder »P-« wählen und mit »◀« oder »▶« den Programmplatz wählen, ab dem die neuen Fernseh-Programme in die Programmtabelle übernommen werden sollen, z.B. 01.

4 Zeile »Programmsuchlauf« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Länderauswahl« wird eingeblendet.

5 Land mit » ◀« oder »▶« wählen.

6 Suchlauf mit »OK« starten.

- Der Suchlauf beginnt, er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

Hinweis:

Mit »i« kann der Suchlauf abgebrochen werden.

INFORMATIONEN

Technische Daten

Betriebsspannung: 230V, 50 Hz

Leistungsaufnahme: im Betrieb 120 W

in Bereitschaft ca. 1,5 W (Cinaro 26)

im Betrieb 145 W

in Bereitschaft ca. 1,5 W (Cinaro 32)

Tonendstufe: 2 x 14 Watt Musik (2 x 7 Watt Sinus)

Empfangsbereiche: C01 ... C80, Sonderkanäle S01 ... S41

Programmplätze: 99 und 8 AV

Bildschirmgröße: 66 cm/26" (Cinaro 26)

81 cm/32" (Cinaro 32)

max. Auflösung: WXGA 1366 x 768

Gewicht (WEEE): ca. 14,81 kg (Cinaro 26)

ca. 17,21 kg (Cinaro 32)

Service-Hinweise für den Fachhandel:

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/336/EWG Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen: EN 60065, EN 55013, EN 55020.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen

werktags stets von 8.00 – 19.00 Uhr zur

Verfügung.

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel	Antennenkabel ange-schlossen ?
	kein Fernseh-Programm programmiert	Programmsuchlauf starten
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm testen
Bild und/oder Ton gestört	Störungen durch andere Geräte	Position der Geräte ver-ändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/Fein-tuning
	Antenne	Antennenkabel oder -anla-ge überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhan-den)	richtige Farbnorm wählen
	Problem liegt am Programm	mit anderem Programm testen
Bild vorhanden, kein Ton	Lautstärke Minimum	Lautstärke hochregeln/ein-schalten
	Problem liegt am Programm	mit anderem Programm testen
kein oder gestörter Video-text	Fernseh-Programm (hat keinen VT) oder Antennen-anlage	mit anderem Programm prüfen, Feinabstimmung, Geisterbilder
	Sendersignal zu schwach	Antennenanlage über-prüfen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fern-sehgerät richten
	Batterien der Fernbedie-nung	Prüfen bzw. Wechseln der Batterien
	undefinierter Betriebszu-stand	Fernsehgerät mit der Netz-taste ca. 2 min ausschalten
Bei PC-Betrieb Bild dunkel	falsche Einstellung der Bild-schirmauflösung und der Bildfrequenz am PC	Am PC die Einstellung ändern (z.B. Bildschirm-auflösung 1366 x 768, Bildfrequenz 60 Hz)

Hinweis:

Dies ist ein Produkt der Klasse A. Im Betrieb kann das Gerät evtl. Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen für Abhilfe sorgen. Bitte wenden Sie sich dann an Ihren Fachhändler.

Änderungen und Irrtümer vorbehalten!
