BEDIENUNGSANLEITUNG Vision 8 46 VLE 8160 SL GRUNDIG

4 aUFSTEllEn UnD SICHERHEIT

6 allgEmEInE InFoRmaTlonEn

6 Besonderheiten Ihres Fernsehgerätes
7 Digitale Programme empfangen
7 Wichtige Hinweise zum Umweltschutz
7 Hinweise zur LCD/LED Technologie

8 anSCHIIESSEn/VoRbEREITEn

8 Antenne und Netzkabel anschließen
9 Batterien in die Fernbedienung einlegen

10 aUF EInEn bllCk

10 Die Anschlüsse des Fernsehgerätes
11 Die Bedienelemente des Fernsehgerätes

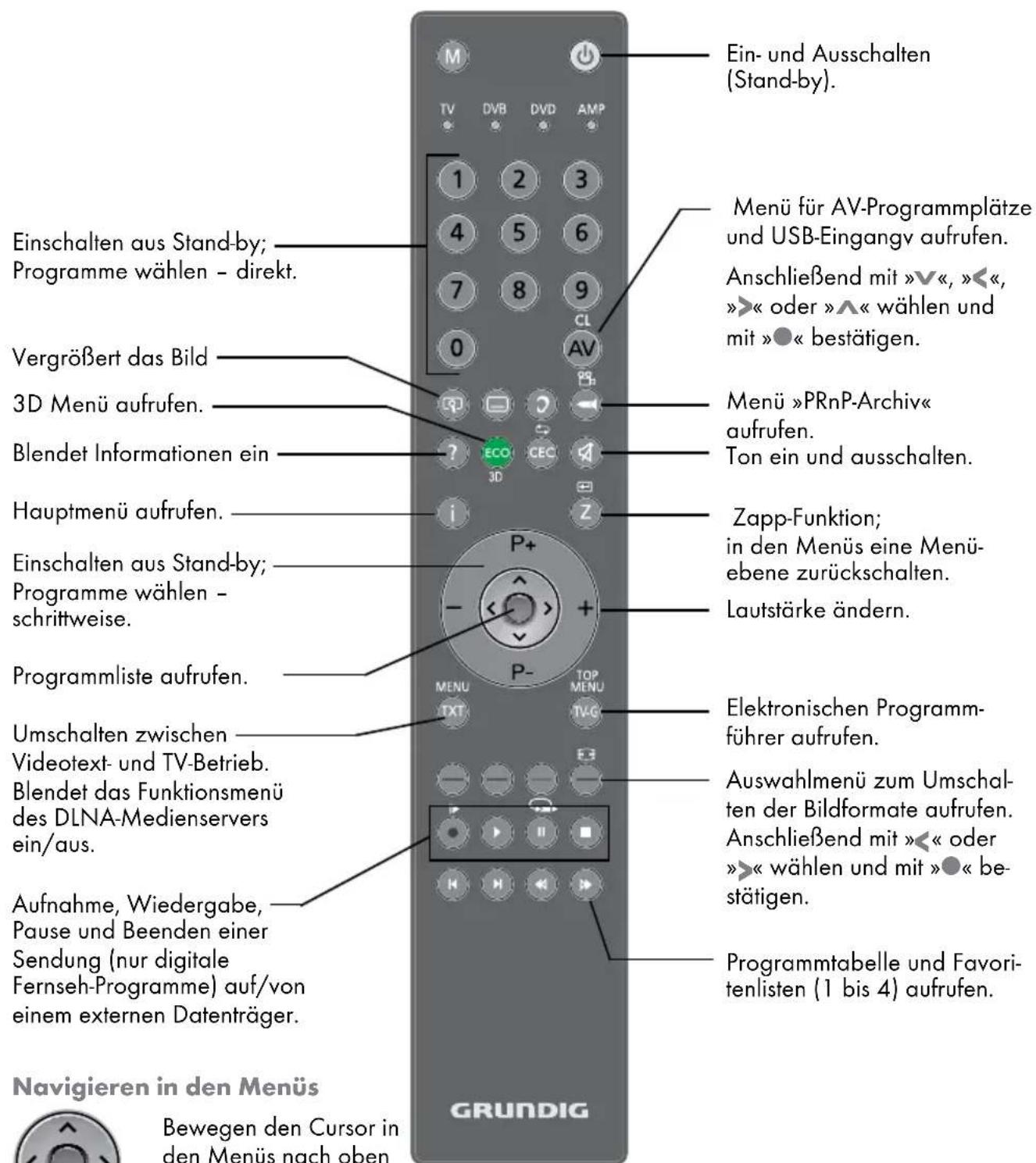

12 Die Fernbedienung – Hauptfunktionen
13 Die Fernbedienung - alle Funktionen

14 EInSTEllUngEn

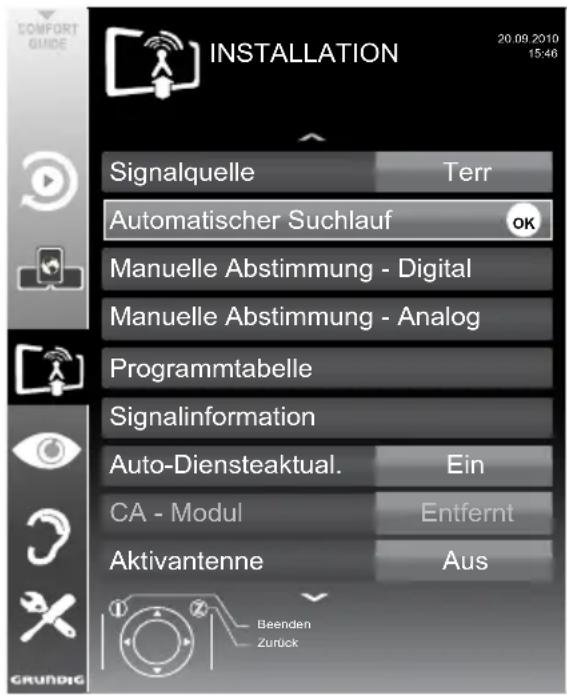

14 Erstinstallation und Fernseh-Programme einstellen
14 Sprache, Land und Betriebsmodus wählen
15 Fernseh-Programme vom Satelliten (DVB-S) einstellen
17 Terrestrische Fernseh-Programme (DVB-T) einstellen
17 Fernseh-Programme vom Kabel-betreiber (DVB-C) einstellen

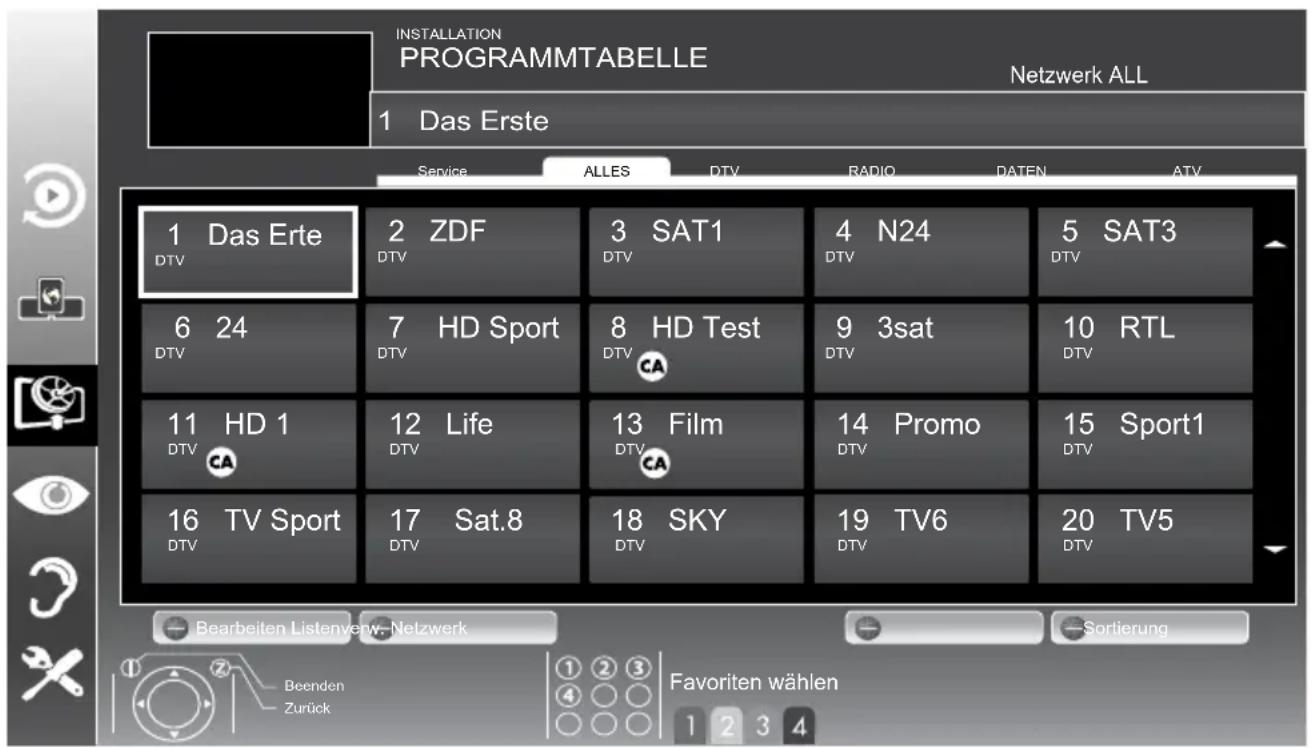

18 Programmtabelle für die digi talen Programme ändern

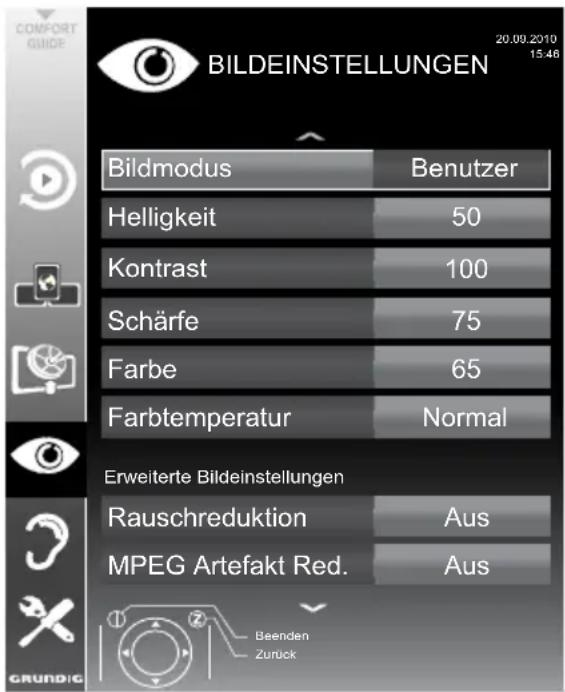

21 Bildeinstellungen

22 Toneinstellungen

24 FERnSEH-bETRIEb

24 Grundfunktionen
25 Zoomfunktion
25 Zapp-Funktion
25 Elektronischer Programmführer
26 Bildformat umschalten

27 3D - FUnkTlon

27 Wichtige Informationen zur 3D-Funktion
27 3D-Funktion vorbereiten
28 Wiedergabe von 3D Filmen

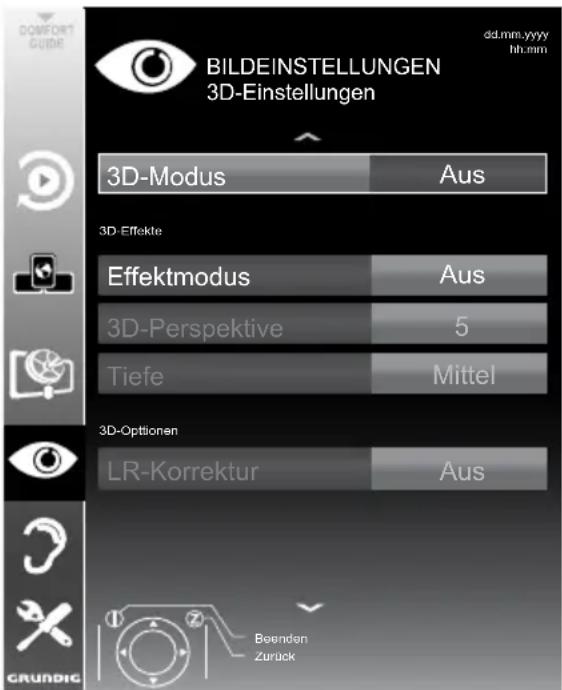

28 3D-Einstellungen

30 SmaRT InTER@CTIVE TV/HEImnETZWERk

30 Was bietet Ihnen Smart Inter@ctive TV
30 Fernsehgerät am Heimnetzwerk anschließen und anmelden

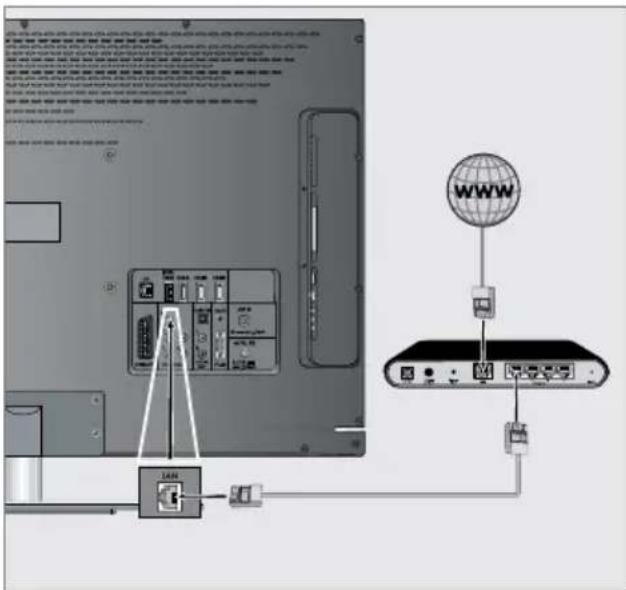

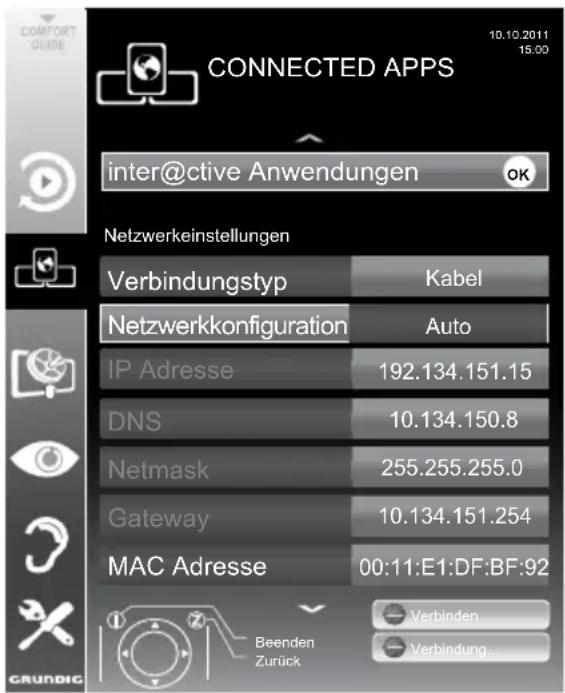

30 LAN-Verbindung zum Heimnetzwerk

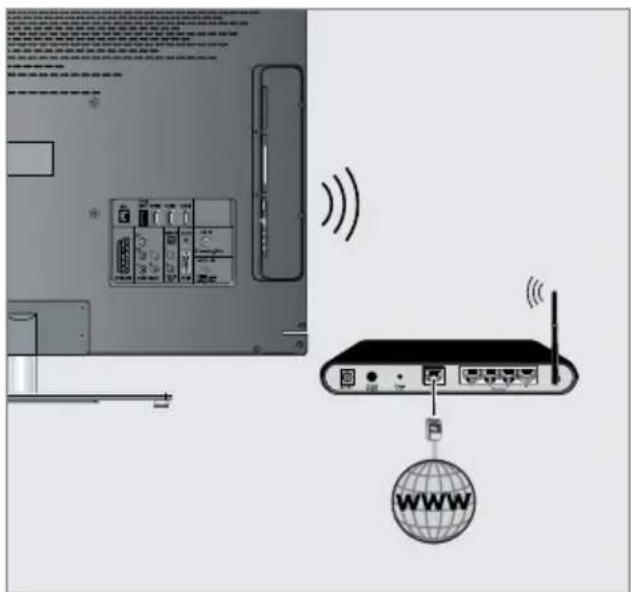

33 Betrieb über WLAN

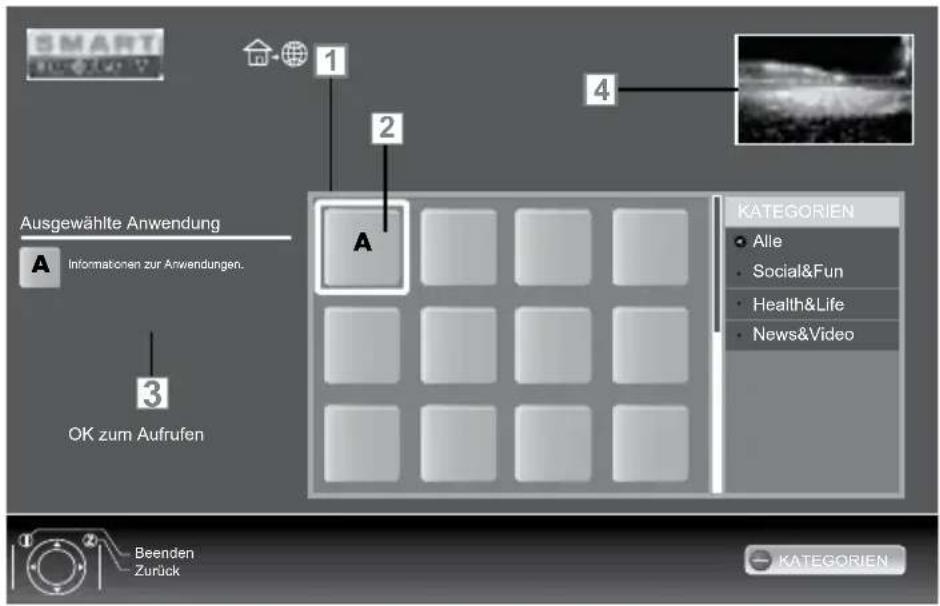

36 Smart Inter@ctive Applikationen

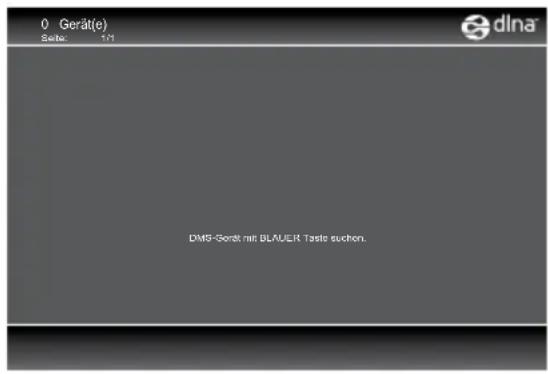

38 Wiedergabe von Video-/ Musik-/ und Bilddaten vom Heimnetz
40 Internet Radio Servive von vTuner

41 USb-RECoRDIng

41 Informationen zur Aufnahme und Wiedergabe von Fernsehsendungen
41 Mögliche Einschränkungen bei dem Betrieb mit externen Datenträger
42 Externe Datenträger anschließen

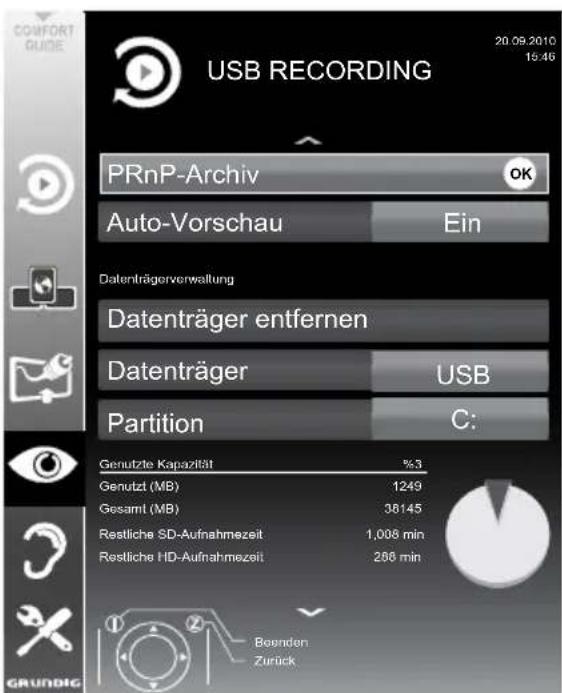

42 Einstellungen für USB Recording
44 Timeshift - Sendungen „anhalten“
44 Sendungen aufnehmen
45 Sendungen für die Aufnahme programmieren ...
47 Wiedergabe
47 Sendungen in der Aufnahmeliste löschen

48 USb-bETRIEb

48 Dateiformate

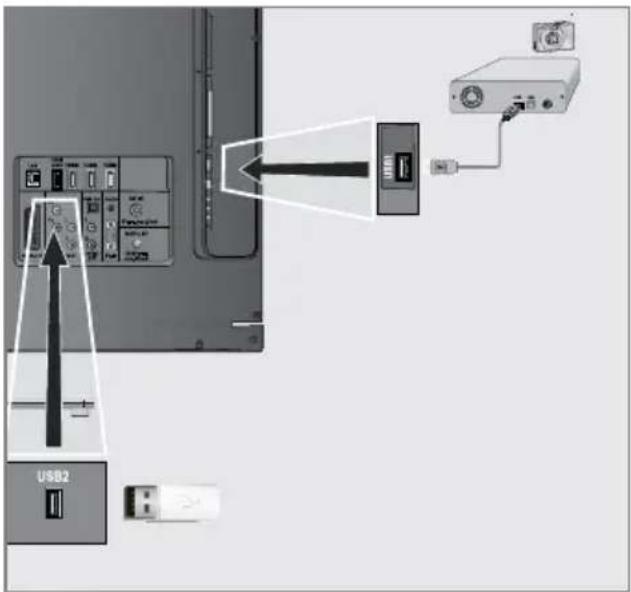

49 Externe Datenträger anschließen
50 Der Dateimanager
50 Einstellungen im Menü USB-Einrichtung
51 Wiedergabe - Grundfunktionen
52 Zusätzliche Wiedergabefunktionen

54 VIDEoTExT-bETRIEb

54 TOP-Text oder FLOF-Text Betrieb
54 Weitere Funktionen

55 InTERakTIVE PoRTalE (HbbTV)

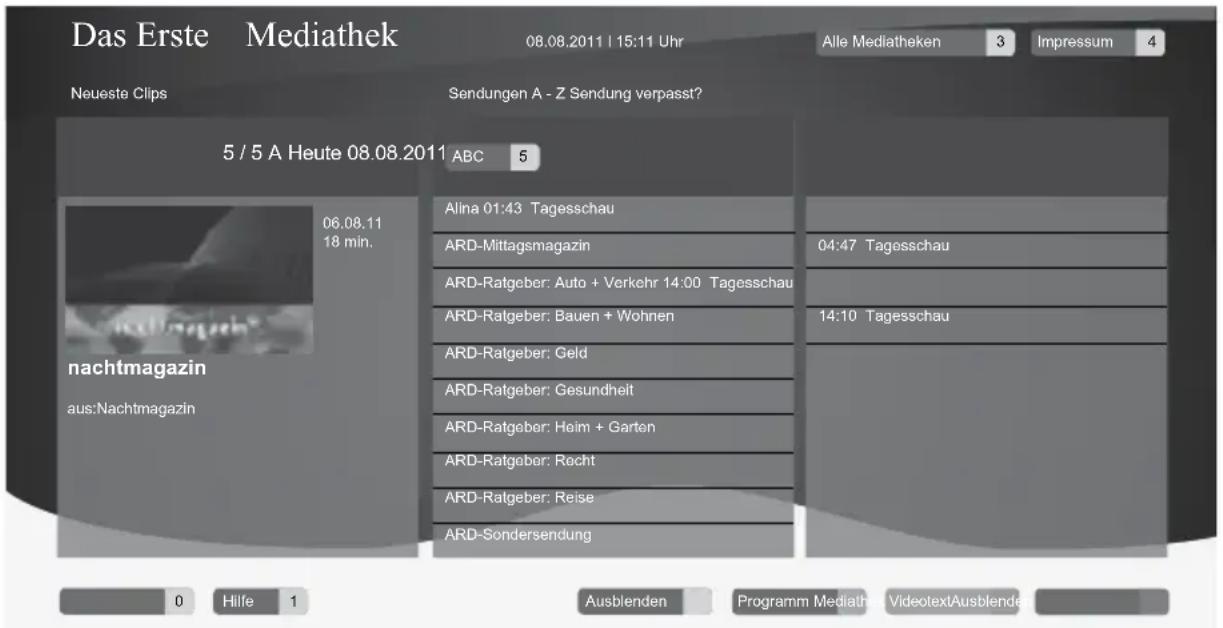

55 Was ist HbbTV
55 HbbTV Betrieb
55 Weitere Funktionen für Video-sequenzen

56 komFoRT-FUnkTlonEn

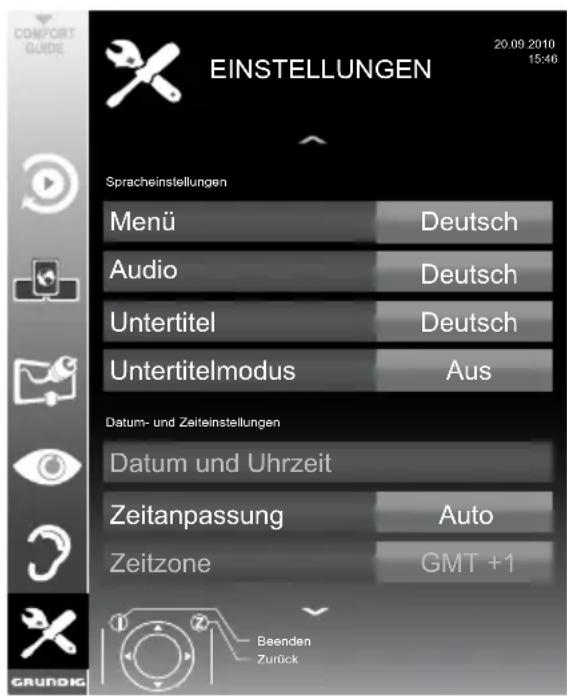

56 Menü EINSTELLUNGEN aufrufen

56 Spracheinstellungen

57 Datum und Uhrzeit einstellen

58 Timer-Einstellungen

59 Jugendschutzeinstellungen

60 Software aktualisieren (OAD)

60 Software aktualisieren (Online)

60 Fernsehgerät auf die Werks einstellungen zurücksetzen

61 bETRIEb mIT ExTERnEn gERÄTEn

61 DIGI LINK

61 Die DIGI LINK-Funktionen Ihres Fernsehgerätes

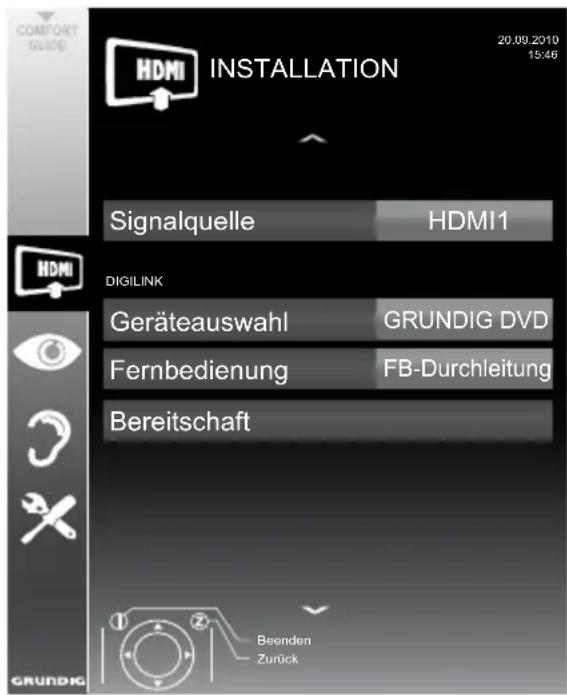

62 Gerätesteuerung

63 High-Definition - HD ready

63 Anschlussmöglichkeiten

64 Externe Geräte anschließen ...

65 Betrieb mit DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

65 Kopfhörer

66 HiFi-Anlage/AV-Receiver

67 bETRIEb alS PC-monIToR

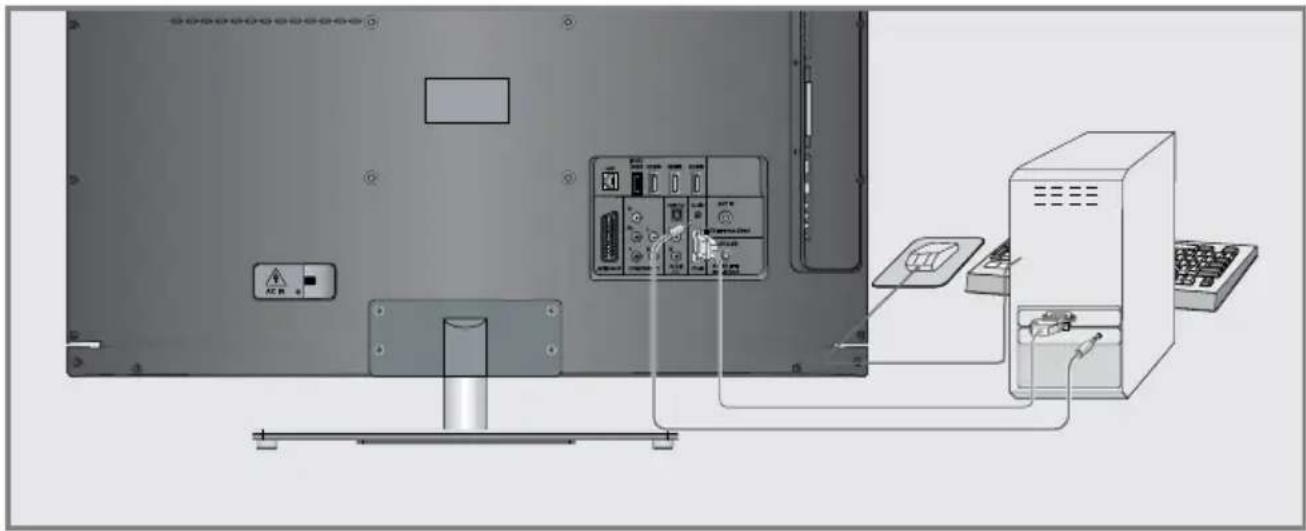

67 PC anschließen

67 Programmplatz für den PC anwählen

67 Einstellungen zum PC-Betrieb

68 bETRIEb mIT Common InTERFaCE

68 Was ist ein Common Interface?

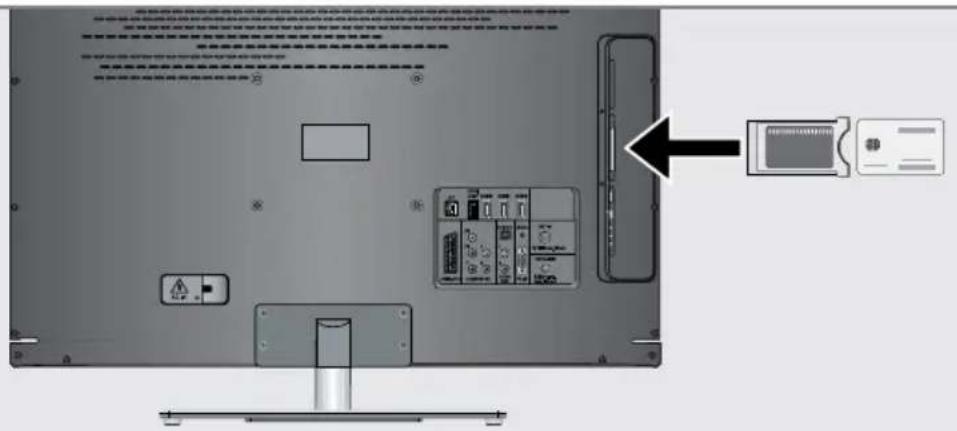

68 CA-Modul einsetzen

68 Zugriffskontrolle für CA-Modul und Smartcard

69 SonDEREInSTEllUngEn

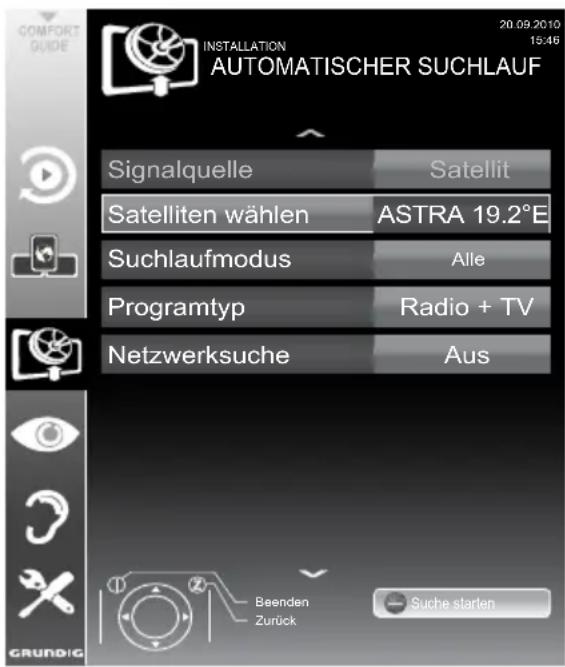

69 Digitale Fernseh-Programme eines Satelliten automatisch suchen

70 Digitale Fernseh-Programme eines Satelliten manuell suchen

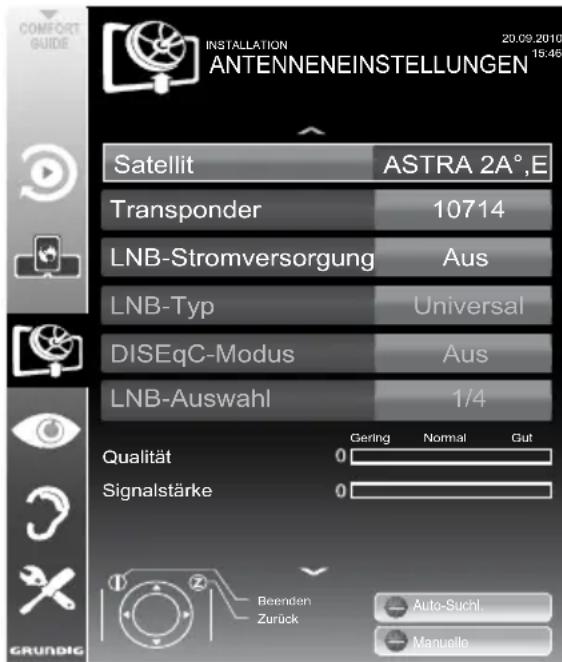

70 LNB-Einstellungen

71 Einstellungen für motorisierte Antennen (DiSEqC 1.2)

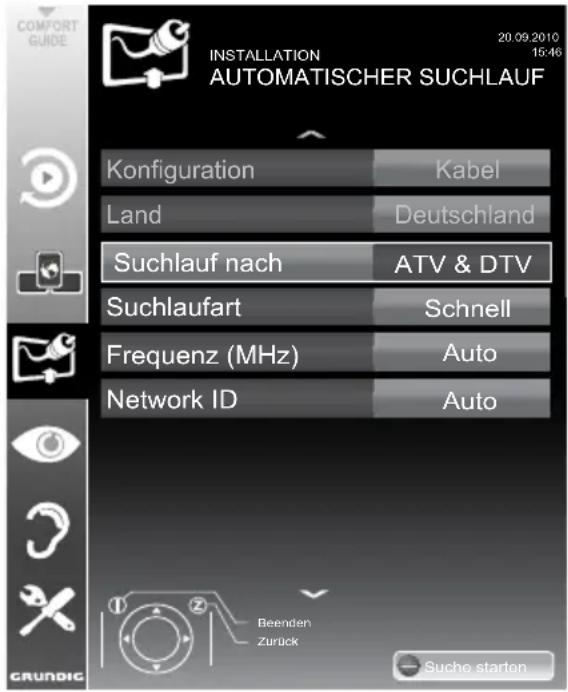

72 Digitalen Fernseh-Programme vom Kabelbetreiber automatisch suchen

73 Digitalen Fernseh-Programme vom Kabelbetreiber manuell suchen

74 Digitale terrestrische Fernseh-Programme automatisch suchen

75 Digitale terrestrische Fernseh-Programme manuell suchen

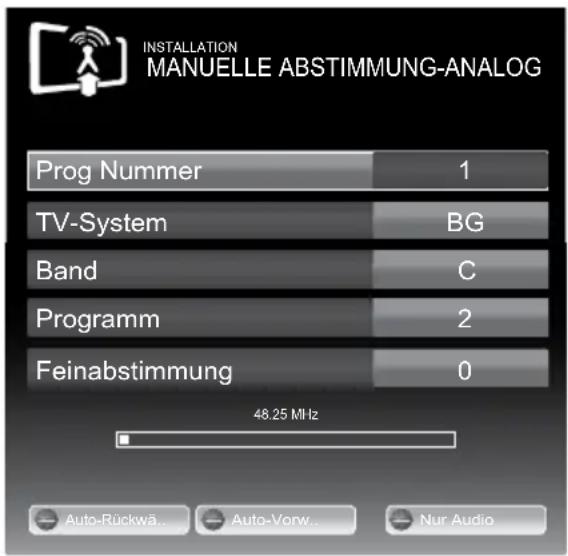

75 Analoge Fernseh-Programme einstellen

77 Programmbelegung der ana logen Programme ändern

79 InFoRmaTlonEn

79 Signalinformationen anzeigen

79 Vorprogrammierung der Fernbedienung für andere GRUNDIG Geräte

80 Technische Daten

81 Servicehinweise für den Fachhandel

82 GRUNDIG Kundenberatungszentrum

82 Umwelthinweis

83 Problemlösung

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

• Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen.
  Der ideale Betrachtungsabstand beträgt das Fünffache der Bildschirmdiagonale.
  ■ Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.
  ■ Damit das Gerät stets ausreichend belüftet wird, achten Sie auf genügend große Abstände zwischen Fernsehgerät und angrenzenden Möbeln.
  Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.
  ■ Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
  ■ Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage.
  ■ Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches darunter.
  ■ Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.
  Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.
  ■ Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Bei Schäden, die durch unsach gemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel oder (wenn vorhanden) der Netzadapter nicht beschädigt wird.
Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.
Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.
■ Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.
■ Reinigen Sie das Gehäuse Ihres Fernsehgerätes lediglich mit dem mitgelieferten Tuch. Verwenden Sie nur klares Wasser.
- Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunst stoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.
Der Bildschirm Ihres LCD/LED-Fernsehgerätes entspricht den höchsten Qualitätsanforderungen und wurde auf Pixelfehler überprüft. Aus technologischen Gründen ist es – trotz größter Sorgfalt bei der Herstellung – nicht 100 %ig auszuschließen, dass einige Bildpunkte Defekte aufweisen. Derartige Pixelfehler können – wenn sie in den spezifizierten Grenzen der DIN-Norm liegen – nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden.
■ Halten Sie Kerzen und andere offene Flammen vom Gerät fern, damit es nicht zu Bränden kommt.

■ Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus!
■ Stecken Sie den Netzstecker des Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!
■ Sorgen Sie dafür, dass der Netzstecker frei zugänglich ist!
■ Setzen Sie die Batterien keiner extremen Hitze aus, wie z. B. Sonneneinstrahlung, Feuer, etc.
■ Wenn Sie die Batterien der Fernbedienung wechseln, verwenden Sie nicht gebrauchte und neue Batterien zusammen.
■ Verwenden Sie nur Batterien des gleichen Types (Marke, Größe, Eigenschaften).
Entsorgen Sie die Batterien nicht im Hausmüll. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungs trägern gegeben werden. Damit schonen Sie die Umwelt.

Achtung:

■ Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorsehen, beachten Sie unbedingt die Montageanleitung zur Wandhalterung oder lassen Sie die Montage durch Ihren Fachhändler durchführen.
- Beim Kauf der Wandhalterung achten Sie bitte darauf, dass alle am Fernsehgerät vorgesehenen Befestigungspunkte an der Wandhalterung vorhanden sind und bei der Montage verwendet werden.

Besonderheiten Ihres Fernsehgerätes

Mit Ihrem Fernsehgerät können Sie digitale Fernseh-Programme (über DVB-S, DVB-T und DVB-C) empfangen und sehen – dazu zählen auch High Definition-Sendungen (HD). Derzeit ist der Empfang solcher digitaler Fernseh-Programme in HD jedoch lediglich in einigen Ländern Europas möglich.
Obwohl dieses Fernsehgerät die aktuellen DVB-S-, DVB-T- und DVB-C-Standards (Stand: August 2010) einhält, kann die Kompatibilität mit künftigen DVB-S-Satellitenübertragungen sowie terrestrischen DVB-T- und DVB-C-Kabelsendungen nicht garantiert werden.
Ihr Fernsehgerät kann alle analoge und nicht verschlüsselte digitale Fernseh-Programme empfangen und verarbeiten. Das Fernsehgerät ist dazu mit digitalen und analogen Empfängern ausgestattet.
Der Elektronische Programmführer TV-Guide (nur bei digitalen Programmen) informiert Sie über kurzfristige Pro grammänderungen, sowie über das gesamte Programmangebot der ver schiedensten Sendeanstalten für die nächsten Tage. Detaillierte Informationen zu den einzelnen Fernseh-Sendungen sind – falls von der Sendeanstalt angeboten – ebenfalls im Elektronischen Programmführer verfügbar.
An die USB-Buchse können Sie verschiedene Datenträger wie zum Beispiel eine externe Festplatte, einen USB-Memory Stick oder eine Digital-Camera anschließen. Mit Hilfe des Dateimanagers können Sie dann gezielt die gewünschten Dateiformate (z.B. MP4-, MP3- oder JPEG-Daten) anwählen und abspielen.
Mit der Funktion TimeShift (Zeitversatz) können Sie die Wiedergabe einer Sendung mit einem Tastendruck einfach und schnell anhalten und zu einem späteren Zeitpunkt fortsetzen. Die Sendung wird auf einem externen Datenträger aufgezeichnet.

■ Sie können digitale Fernseh-Programme ihrer Wahl aufnehmen.
Die Fernseh-Programme werden vom Fernsehgerät konvertiert und auf einem externen Datenträger – angeschlossen an der USB-Buchse – gespeichert.
Aus dem Archiv des externen Datenträgers können Sie die gespeicherten Sendungen jederzeit anwählen und wiedergeben.
Sie können auch gleichzeitig während einer Aufnahme eine Sendung aus dem Archiv wie- dergaben.
Mehr Informationen zur Aufnahme und Wiedergabe von Fernsehsendungen erhalten Sie ab Seite 41.

■ Mit Ihrem Grundig Fernsehgerät und der Grundig 3D-Shutter-Brille erleben Sie im Wohnzimmer 3D Filme wie im Kino.
Dieses Fernsehgerät verwendet die neueste LED-Technologie um Ihnen das bestmögliche 3D Erlebnis anzubieten.
Um die 3D Welt zu erleben, müssen Sie lediglich die Grundig 3D Brille aufsetzen und danach den 3D Film starten.

Die Option „Smart Inter@ctive“ Ihres Fernsehgerätes bieten Ihnen den Zugang zum Internet, wenn das Fernsehgerät an Ihrem Heimnetzwerk mit Internetzugang angeschlossen ist. Sie können die verschiedensten Applikationen aus dem Internet abrufen, Videos betrachten, Bilder ansehen und soziale Netzwerke besuchen. Und Sie können viele Internet Radioprogramme hören.

Mit der DLNA Funktion können Sie Medien-daten (Videos, Musiktitel und Bilder), die auf einem Digitalen Medien Server (DMS) im Heimnetzwerk gespeichert sind, auf Ihrem Fernsehgerät wiedergeben.

Das Heimnetzwerk wird mit einem LAN-Kabel oder drahtlos über WLAN mit dem Fernsehgerät verbunden.

Ein DMS kann z.B. ein PC, ein Smartphone oder eine NAS (Network Attached Storage) sein, die den DLNA-Standard (Digital Living Network Alliance) unterstützen.

Der Digitale Medien Server und das Fernsehgerät müssen sich im selben Heimnetzwerk befinden.

Digitale Programme empfangen

■ Zum Empfang digitaler Satellitenprogramme (DVB-S) benötigen Sie eine Satellitenantenne.
Zum Empfang digitaler Fernseh-Programme (DVB-T) benötigen Sie eine digitale Außen- oder Innenantenne (passive oder aktive Innenantenne mit eigener Stromversorgung).
■ Wenn Sie digitale Fernseh-Programme über Ihre Kabelanlage empfangen wollen (DVB-C), muss das Antennenkabel des Kabelbetreibers an das Fernsehgerät angeschlossen sein.
■ Anders als bei der Übertragung analoger Programme ist nicht jedem einzelnen digitalen Programm eine eigene Sendefrequenz zugeordnet, sondern mehrere Programme sind in einem Bouquet auf regionaler oder na tionaler Ebene gebündelt. Die aktuellen Übertragungsdaten können Sie im Videotext-Angebot verschiedener Sendeanstalten abfragen bzw. einer aktuellen Fernseh-Fachzeitschrift oder dem Internet entnehmen.
■ Verschiedene digitale Fernseh-Programme von privaten Programmanbietern sind verschlüsselt (DVB-T und DVB-C). Das Ansehen dieser Programme und die Aufnahme- und Wiedergabefunktionen sind nur mit dem entsprechenden CI-Modul und einer SmartCard möglich. Fragen Sie bitte Ihren Fachhändler!

Das Programmangebot der öffentlich-rechtlichen Programmanbieter (ARD mit EinsExtra, EinsFestival oder ZDF mit ZDF Info und alle dritten Programme) sind unverschlüsselt und können ohne SmartCard empfangen werden.

Wichtige Hinweise zum Umweltschutz

■ Die folgenden Hinweise helfen Ihnen, natürliche Ressourcen zu schonen – und es spart Kosten.
■ Wenn Sie ihr Fernsehgerät mehrere Tage lang nicht nutzen, sollten Sie aus Umweltschutz- und Sicherheitsgründen den Netzstecker ziehen. So verbraucht das Fernsehgerät keine Energie.

Da das Fernsehgerät durch Abschalten nicht komplett vom Stromnetz getrennt wird, ziehen Sie zur vollständigen Trennung vom Netz den Netzstecker.
Sofern das Gerät mit einem Hauptschalter ausgestattet ist, reicht das Abschalten über diesen Schalter. Der Energieverbrauch des Fernsehgerätes erreicht dann nahezu 0 W.
Im Bereitschaftsmodus verbraucht das Fernsehgerät nur wenig Energie. Allerdings kann es bei bestimmten Funktionen (z. B. beim automatischen Ein- und Ausschalten und bei Timerfunktionen) erforderlich sein, das Fernsehgerät im Bereitschaftsmodus zu be lassen.
Das Fernsehgerät verbraucht bei reduzierter Helligkeit weniger Energie.

Hinweise zur LCD/LED Technologie

Wenn ein Standbild längere Zeit auf dem Bildschirm betrachtet wird, kann dies - bei darauf folgenden bewegten Bildern - schwach im Hintergrund sichtbar bleiben. Der gleiche Effekt kann auftreten, wenn über eine längere Zeit ein Fernseh-Programm betrachtet wird, das nicht formatfüllend ist, z. B. Format 4 : 3.

Diese Effekte sind bedingt durch die LCD/LED Technologie und bieten keinen Anspruch auf Gewährleistung.

Um diese Effekte zu vermeiden/minimieren, beachten Sie bitte die folgenden Hinweise:

■ Vermeiden Sie, ein Standbild von einem Fernseh-Programm für längere Zeit anzuzeigen. Speziell die Logos der Programmanbieter können diesen Effekt verursachen.
- Beim Betrachten eines Fernseh-Programmes, das nicht „Formatfüllend“ ist (z. B. 4 : 3), ändern Sie das Bildformat.
■ Hohe Helligkeit/und/oder Kontrastwerte verstärken den Effekt. Wir empfehlen, Helligkeit und Kontrast zu reduzieren.

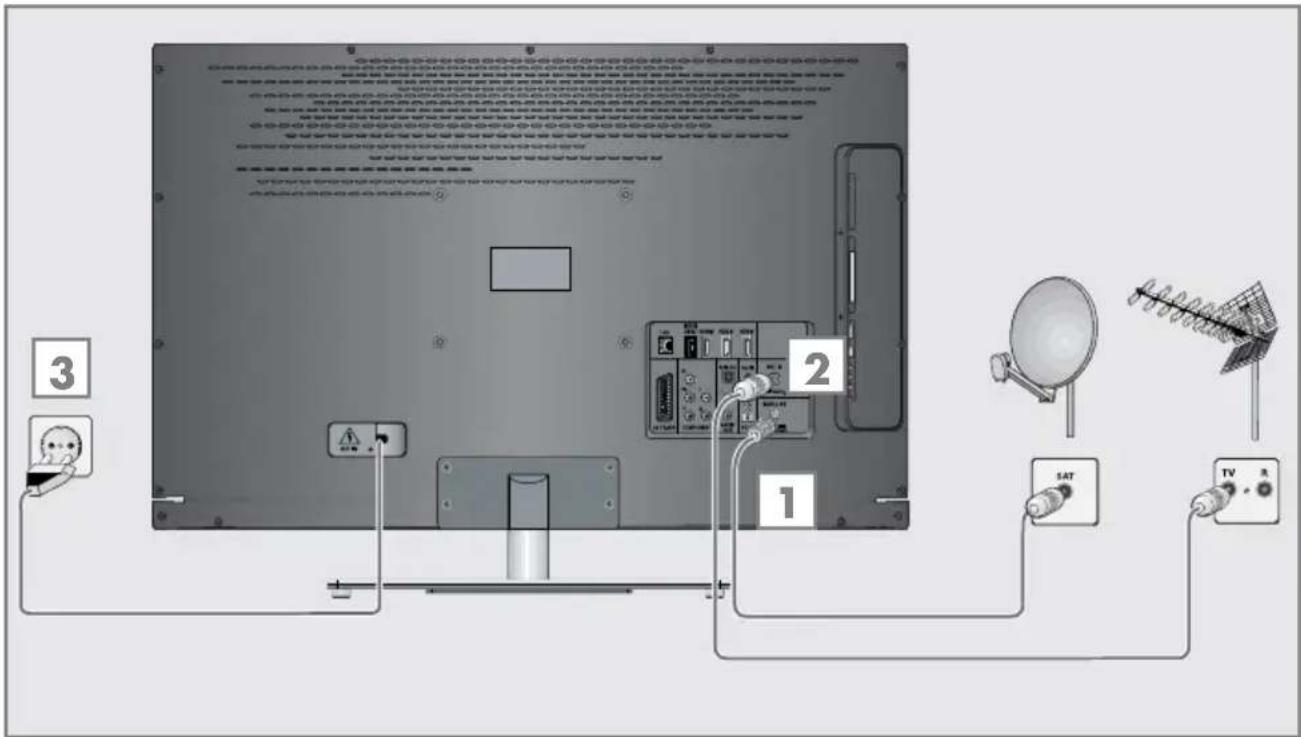

Antenne und Netzkabel anschließen

1 Zum Empfang digitaler Satellitenprogramme (DVB-S) das Kabel der Satellitenantenne an die Antennenbuchse »SATELLITE« am Fernsehgerät anschließen.

Und/oder

2a Zum Empfang terrestrischer Digitalsender (DVB-T) das Kabel der Haus- oder Zimmerantenne (passive oder aktive Zimmerantenne mit eigener Stromversorgung) an die Antennenbuchse »ANT IN« des Fernsehgerätes anschließen;

oder

2b Zum Empfang digitaler Kabelprogramme (DVB-C) das Kabel der Hausantenne an die Antennenbuches »ANT IN« des Fernsehgerätes anschließen;

oder

2c Zum Empfang analoger Fernseh-Programme das Kabel der Hausantenne an die Antennenbuches »ANT IN« des Fernsehgerätes anschließen.

Hinweis:

- Beim Anschluss einer Zimmerantenne muss diese evtl. abwechselnd an verschiedenen Orten platziert werden, um einen optimalen Empfang zu erhalten.

3 Stecker des Netzkabels in eine Steckdose stecken.

Hinweis:

■ Stecken Sie den Netzstecker des Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netzkabel an eine geeignete Schutzkontaktsteckdose mit Erdung an.

■ Verwenden Sie keine Adapterstecker und Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keinen Eingriff an dem Netzkabel vor.

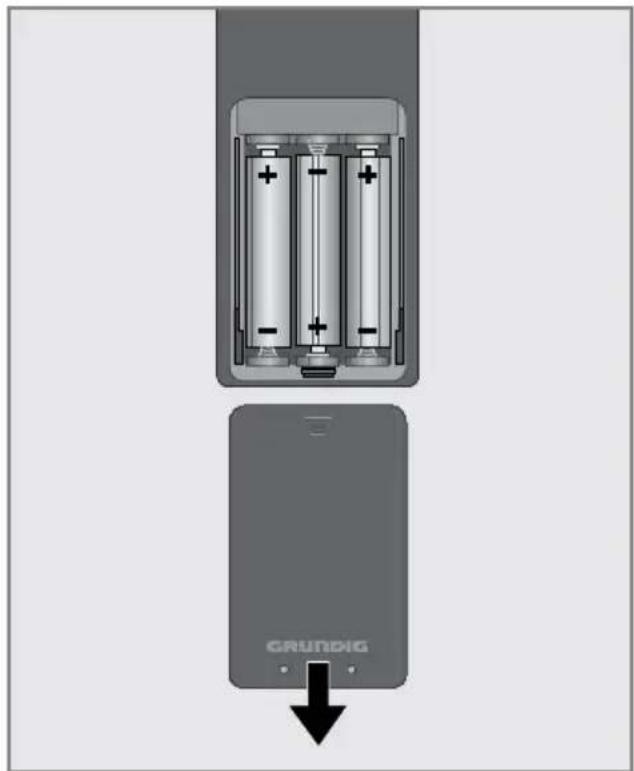

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.
2 Batterien einlegen (3 x Typ Micro, bzw. R03 oder AAA, 1,5 V). Dabei Polung beachten, im Batteriefachboden markiert.
3 Batteriefach schließen.

Hinweis:

■ Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen.
Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis:

auf Akkus/ Batterien oder an der Ver- packung weist darauf hin, dass der Akku/die Batte-

rie nicht mit dem regulären Hausmüll entsorgt werden darf. Bei bestimmten Akku/Batterien kann dieses Symbol durch ein chemisches Symbol ergänzt werden. Symbole für Quecksilber (Hg) oder Blei (Pb) werden angegeben, wenn Akkus/Batterien mehr als 0,0005 % Quecksilber oder mehr als 0,004 % Blei enthalten.

Die Akkus/Batterien - auch schwermetallfreie - dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungs trägern gegeben werden. Erkundigen Sie sich nach den jeweiligen Entsorgungsvorschriften an Ihrem Wohnort.

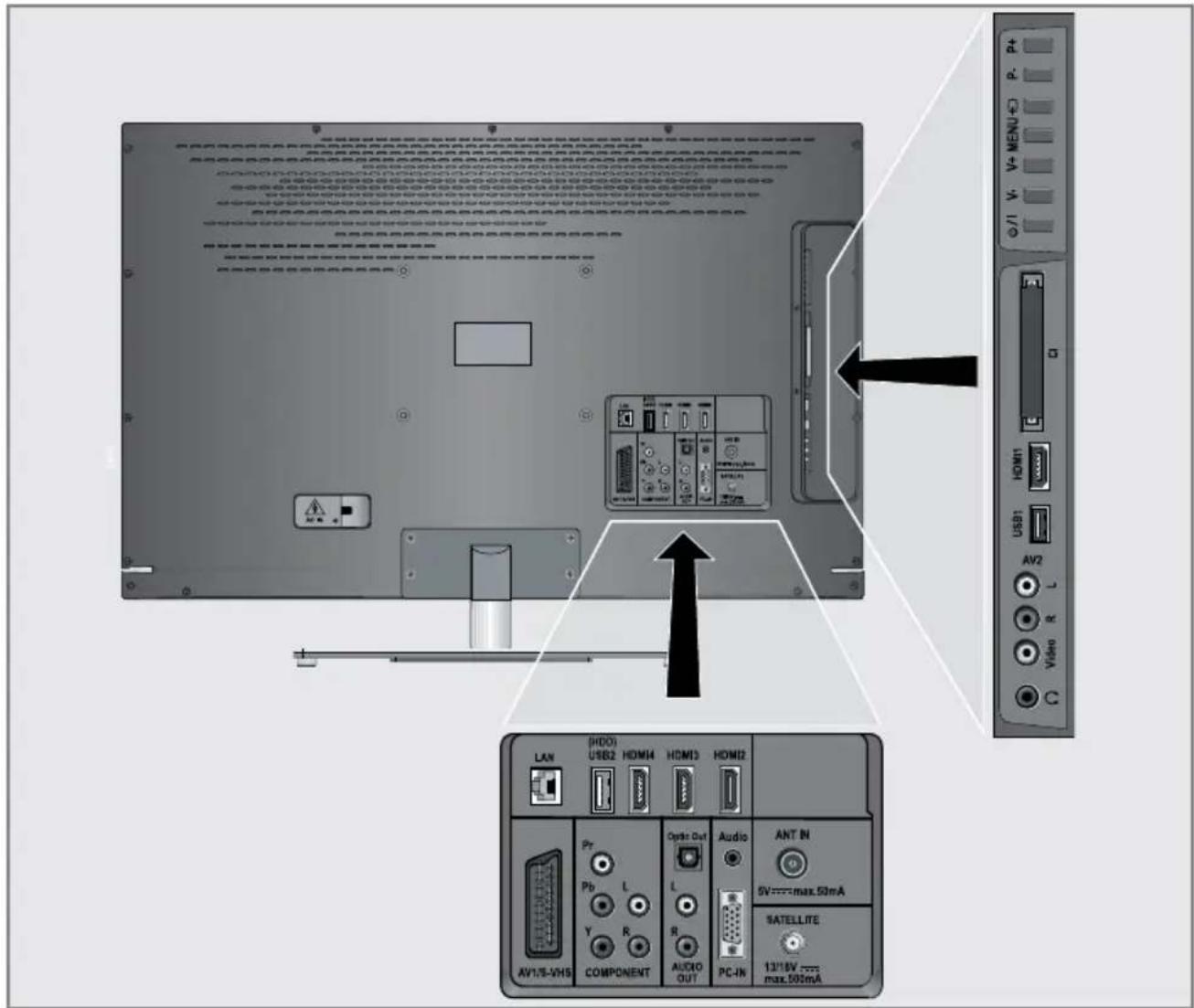

Die Anschlüsse des Fernsehgerätes

AC IN Buchse für das Netzkabel.

AV1 / S-VHS Euro/AV-Buchse (FBAS-Signal, RGB-Signal); Bildsignal-Buchse für S-Video-Camerarecorder.

COMPONENT

Y Pb Pr Bildsignal-Eingang (YUV-Signal).

L R Tonsignal-Eingang (YUV-Signal).

Optic Out Tonsignal-Ausgang (optisch, PCM/AC3-Signale). Zum Anschluss digitaler AV-Verstärker oder AV-Receiver.

AUDIO OUT L R Tonsignal-Ausgang.

Audio Tonsignal-Eingang für PC.

PC-IN Bildsignal-Eingang für PC (VGA).

SATELLITE Antennenbuchse für die Satellitenantenne (DVB-S).

ANT IN Antennenbuchse für DVB-T, DVB-C und analoge Antenne.

HDMI2 HDMI-Ton-/Bildsignal-Eingang.

HDMI3 HDMI-Ton-/Bildsignal-Eingang.

HDMI4 HDMI-Ton-/Bildsignal-Eingang.

USB2 (HDD) USB-Buchse für externe Datenträger ohne eigene Stromversorgung und PVR-Funktion.

LAN Buchse zum Anschließen an das Heimnetzwerk über LAN-Kabel.

Kopfhörerbuchse (3,5-mm-Klinkenstecker); Buchse für Tonsignal- Ausgang.

AV2

Video Bildsignal für Camera-recorder.

L R Tonsignal für Camera-recorder.

USB1 USB-Buchse für externe Datenträger und PVR-Funktion

HDMI1 HDMI-Ton-/Bildsignal-Eingang.

CI Common Interface-Steckplatz.

Die Bedienelemente des Fernsehgerätes

Schaltet das Fernsehgerät ein und wieder in Bereitschaft (Stand-by).

V- V+ Verändern die Lautstärke; wählen Funktion im Menü.

MENU Ruft das Menü auf. Menüoptionen mit »P+« oder »P-« wählen. Funktion mit »V+« aktivieren. Funktion mit »V+« oder »V-« bestätigen. Menü mit »MENU« abschalten.

SOURCE Ruft die Vorauswahl für AV-Programmplätze auf. Auswählen innerhalb des Menüs mit »P+« oder »P-«, bestätigen mit »SOURCE«.

P- P+ Schalten das Fernsehgerät aus Stand-by ein; wählen schrittweise das Programm; wählen Funktion im Menü.

Die Fernbedienung – Hauptfunktionen

Ein- und Ausschalten (Stand-by). Einschalten aus Stand-by; Programme wählen - direkt. Vergrößert das Bild 3D Menü aufrufen. Blendet Informationen ein Hauptmenü aufrufen. Einschalten aus Stand-by; Programme wählen - schrittweise. Programmliste aufrufen. Umschalten zwischen Videotext- und TV-Betrieb. Blendet das Funktionsmenü des DLNA-Medienservers ein/aus. Aufnahme, Wiedergabe, Pause und Beenden einer Sendung (nur digitale Fernseh-Programme) auf/von einem externen Datenträger. Navigieren in den Menüs Bewegen den Cursor in den Menüs nach oben GRUNDIG Menü für AV-Programmplätze und USB-Eingangv aufrufen. Anschließend mit »∨«, »«, »» oder »∧« wählen und mit »●« bestätigen. Menü »PRnP-Archiv« aufrufen. Ton ein und ausschalten. Zapp-Funktion; in den Menüs eine Menü- ebene zurückschalten. Lautstärke ändern. Elektronischen Programm- führer aufrufen. Auswahlmenü zum Umschal- ten der Bildformate aufrufen. Anschließend mit »« oder »» wählen und mit »●« be- stätigen. Programmtabelle und Favori- tenlisten (1 bis 4) aufrufen.

Bewegen den Cursor in den Menüs nach oben und unten.

Bewegen den Cursor in den Menüs nach links und rechts.

Aktiviert verschiedene Funktionen und speichert Funktionen/Einstellungen.

Die Fernbedienung – alle Funktionen

Vergrößert das Bild.

Wählt unterschiedliche Untertitel (nur bei digitalen Fernseh-Programmen).

Wählt unterschiedliche Audio-sprachen (nur bei digitalen Fernseh-Programmen).

? Blendet Informationen über das Fernseh-Programm ein.

3D 3D Menü aufrufen.

CEC Ruft die »HDMI-Geräteliste« auf; wählt die Wiederholungsfunktion im Dateimanager.

— (rot), Wählen/aktivieren Seiten im Videotext.

— (grün) Wählen/aktivieren unterschiedliche

— (gelb) Funktionen in den Menüs.

— (blau)

Startet die Aufnahme

(nur bei digitalen Fernseh-Programmen, die Aufnahme erfolgt auf einem externen Datenträger).

Startet die Wiedergabe einer Sendung vom externen Datenträger; wiederholt eine aufgenommene Sendung; startet die Wiedergabe einer Datei vom Medienserver oder vom vTuner Internet Radio.

Standbild, wenn kein externer

Datenträger angeschlossen ist; Wiedergabe-Pause; Timeshift-Betrieb

(nur bei digitalen Fernseh-Programmen und wenn ein externer Daten-träger angeschlossen ist);

Wiedergabe/Pause beim Abspielen einer Datei vom Medienserver oder vom vTuner Internet Radio.

Beendet die Wiedergabe einer

Sendung vom externen Datenträger; beendet die Aufnahme oder die Wiedergabe im Timeshift-Betrieb. Teilt die Bildanzeige im Videotext; Beendet die Wiedergabe einer Datei vom Medienserver oder vom vTuner Internet Radio.

Wählt unterschiedliche Toneinstellungen; schaltet im Videotext auf doppelte Zeichengröße; wählt im Dateimanager den nächsten Titel/das nächste Bild.

Wählt unterschiedliche Bildeinstellungen; aktualisiert eine Videotextseite; wählt im Dateimanager den vorherigen Titel/das vorherige Bild.

Stoppt das Umblättern von Seiten im Videotext; startet im Dateimanager den schnellen Rücklauf.

Wählt die Programmliste (»Alle Programme«, »FAV 1« bis »FAV 4«); deckt Antworten im Videotext auf; startet im Dateimanager den schnellen Vorlauf.

Schaltet um, zur Bedienung eines

- GRUNDIG Digitalempfängers,

- GRUNDIG-Digitalempfängers mit Festplatte (PDR),

- GRUNDIG-DVD-Players,

- GRUNDIG-DVD-Recorders oder GRUNDIG-AV-Receivers um.

»M« drücken bis die Anzeigen »DVB«, »DVD« oder »AMP« aufleuchtet, dann die gewünschte Auswahl treffen.

Wird etwa 10 Sekunden lang keine Taste gedrückt, schaltet die Fern bedienung wieder auf Fernseh- betrieb (»TV«).

Die Vorprogrammierung können Sie ändern, siehe Seite 79.

Erstinstallation und Fernseh-Programme einstellen

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet, der Satellitenprogramme (DVB-S), terrestrische Programme (DVB-T), Kabelprogramme (DVB-C) und analoge Programme sucht.

Sie starten den Suchlauf, die gefundenen Fernseh-Programme werden in der Programmtabelle gespeichert. Dort können sie nach Wunsch sortiert werden.

Für DVB-S-Programme stehen 6000, für DVB-T- und DVB-C-Programme 1000, für analoge Programme 99 Programmplätze zur Verfügung.

Die verschiedenen Einstellungen

Abhängig von der angeschlossenen Antenne, können Sie entscheiden, nach welchen Programmen Sie das Gerät suchen lassen wollen.

■ Digitale Fernseh-Programme vom Satelliten einstellen, ab Seite 15.

Bei dieser Suche haben Sie wiederum zwei Möglichkeiten:

• die Basisinstallation, hier ist eine Standardauswahl voreingestellt, z.B. der Satellit Astra 19,2° Ost, Sie müssen nur noch den Suchlauf starten;
• die Profiinstallation, hier können Sie alle notwendigen Einstellungen und Parameter für Ihre Empfangsanlage einstellen.

Digitale terrestrische Fernseh-Programme einstellen, auf Seite 17.
Digitale Fernseh-Programme vom Kabelanschluß einstellen, auf Seite 17.
Analoge Fernseh-Programme einstellen, im Kapitel „Sonderfunktionen“, ab Seite 75.
■ Weitere Einstellungen für digitale Fernseh-Programme nach der Erstinstallation finden Sie ebenfalls im Kapitel „Sondereinstellungen“, ab Seite 69.

Hinweis:

■ Die Auswahl der Sprache und des Landes muss bei allen Varianten durchgeführt werden, danach lesen Sie bitte im jeweiligen Kapitel weiter.

Sprache, Land und Betriebsmodus wählen

1 Fernsehgerät mit »∅«, »1...0« oder »P+« oder »P-« aus Stand-by einschalten.

- Bei der ersten Inbetriebnahme wird das Menü »Installationsassistent« eingeblendet.

Hilfe:

Wird dieses Menü nicht angezeigt, setzen Sie das Fernsehgerät auf seine Werks-einstellungen zurück (siehe Seite 60).

2 Gewünschte Menüsprache mit » ««, »»«, »∨« oder »∧« wählen und mit »●« bestätigen.
3 Modus mit » « oder »« wählen und mit »●« bestätigen.

- Die im »Zuhause-Modus« verwen deten Einstellungen tragen zur Energie ersparnis bei.

- Alternativ kann der Menüpunkt »Verkauf-Modus« gewählt werden, er dient zu Demonstrationszwecken der Gerätefunktionen im Fachhandel.

Hinweis:

- Sie beenden den »Zuhause-Modus«, indem Sie das Fernsehgerät auf seine Werkseinstellungen zurücksetzen (siehe Seite 60).

4 Das Land, in dem das Fernsehgerät betrieben wird, mit »««, »»«, »∨« oder »∧« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird eingeblendet, die Zeile »Konfiguration« ist markiert.

Hinweis:

- Wie Sie Ihre Fernseh-Pro gramme einstellen – abhängig von der angeschlossenen Antenne – ist in den folgenden Kapiteln beschrieben.

Fernseh-Programme vom Satelliten (DVB-S) einstellen

Sie haben zwei Möglichkeiten, digitale Satelliten programme einzustellen.

A Die Basisinstallation, dabei sind alle Antenneneinstellungen für die Satellitenprogramme auf Astra 19,2° Ost vorkonfiguriert.
B Die Profiinstallation verwenden Sie, wenn Sie Satellitenprogramme von unterschiedlichen Satelliten empfangen möchten. Dabei müssen Sie die Antenneneinstellungen (Satellit, LNB-Stromversorgung, LNB-Typ, DISEqC-Modus, LNB-Auswahl) für den gewünschten Satelliten durchführen.

Basisinstallation

1 Im Menü »INSTALLATION«, in Zeile »Signalquelle« die Option »Satellit« mit « oder »»« wählen und mit »●« bestätigen.
2 Im Menü »Betreiberauswahl« mit »« oder »» die Option »SkyD« (wenn Sie Kunde beim Programmanbieter Sky sind) oder »Sonstiges« wählen und mit »●« bestätigen.

Hinweis:

■ Diese Option wird in Österreich und der Schweiz nicht angeboten.

3 Die Zeile »Basisinstallation« mit »√« oder »∧« wählen und mit »●« bestätigen.
- Weitere Menüoptionen werden eingeblendet, der Satellit Astra 19,2° Ost ist vor eingestellt.
4 Suchlauf mit » « (grün) starten.

- Das Menü »Suchergebnisse« wird eingeblendet, die Suche nach Fernseh-Programmen beginnt.

• Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Zeit dauern.
• Die Suche ist abgeschlossen, sobald die »PROGRAMMTABELLE« erscheint.

Hinweis:

■ Der Suchlauf kann mit »i« vorzeitig abgebrochen werden.

Profiinstallation

1 Im Menü »INSTALLATION«, in Zeile »Signalquelle« die Option »Satellit« mit »« oder »»« wählen.
2 Im Menü »Betreiberauswahl« mit »« oder »» die Option »SkyD« (wenn Sie Kunde beim Programmanbieter Sky sind) oder »Sonstiges« wählen und mit »●« bestätigen.

Hinweis:

■ Diese Option wird in Österreich und der Schweiz nicht angeboten.

3 Die Zeile »Profiinstallation« mit » V« oder »∧« wählen und mit »●« bestätigen.

- Das Menü wird eingeblendet.

INSTALLATION ANTENNENEINSTELLUNGEN 20.09.2010 15:46 Satellit ASTRA 2A°,E Transponder 10714 LNB-Stromversorgung Aus LNB-Typ Universal DISEqC-Modus Aus LNB-Auswahl 1/4 Qualität 0 Signalstärke 0 Gering Normal Gut Beenden Auto-Suchl. Zurück Manuello

4 Die Zeile »Satellit« mit » V« oder »∧« wählen und mit »●« bestätigen.

- Das Menü »SATELLITEN WÄHLEN« wird eingeblendet.

Gewünschten Satelliten mit » V «, »∧ «, »«« oder »»« wählen.

Hinweis:

■ Die Einstellung in Zeile »Transponder« wird für diesen automatischen Suchlauf nicht benötigt.

5 Die Zeile »LNB-Stromversorgung« mit »√« oder »^« wählen.

Abhängig vom LNB-Typ die LNB-Stromversorgung mit »« oder »« auf »13/18 V« oder »14/19 V« einstellen.

6 Die Zeile »LNB-Typ« mit »V« oder »A« wählen und mit »●« bestätigen.

Den installierten LNB-Typ mit » « oder »« wählen.

Auswahl mit » « (grün) speichern oder mit » « (rot) die Aktion abbrechen.

7 Die Zeile »DISEqC-Modus« mit »∨« oder »∧« wählen.

Entsprechend des vorhandenen Antennensystems »DiSEqC 1.0« oder »DiSEqC 1.1« mit »« oder »« wählen.

- DiSEqC 1.0 ermöglicht den Empfang von bis zu vier Satelliten gleichzeitig.

- DiSEqC 1.1 ermöglicht den Empfang von bis zu 16 Satelliten gleichzeitig.

8 Die Zeile »LNB-Auswahl« mit » V « oder »Λ« wählen.

Die zum jeweiligen Satelliten passende Einstellung mit »« oder »« wählen.

9 Sind die Einstellungen für den Satelliten durchgeführt, mit » « (rot) zum Menü »AUTOMATISCHER SUCHLAUF« schalten.

INSTALLATION AUTOMATISCHER SUCHLAUF Signalquelle Satellit Satelliten wählen ASTRA 19.2°E Suchlaufmodus Alle Programtyp Radio + TV Netzwerksuche Aus Beenden Zurück Suche starten GRUNDIG

10 Zeile »Suchlaufmodus« mit »∨« oder »∧« wählen.

Suchlaufmodus mit » « oder »» wählen (nach unverschlüsselten Programmen, nur nach verschlüsselten Programmen oder nach beidem).

11 Zeile »Programmtyp« mit »V« oder »Λ« wählen.

Mit » « oder »» wählen, ob nur nach Fernseh-Programmen (TV), nur nach RadioProgrammen (Radio) oder nach beidem (Radio + TV) gesucht werden soll.

12 Suchlauf mit »—« (rot) starten.

- Das Menü »Programme« wird einge- blendet, die Suche nach Fernseh-Pro- grammen beginnt.

- Je nach Anzahl der empfangenen Fernseh-Programmen kann dies durchaus einige Minuten dauern.

- Die Suche ist abgeschlossen, sobald die »PROGRAMMTABELLE« eingeblendet wird.

Hinweis:

Der Suchlauf kann mit »i« vorzeitig abgebrochen werden.

13 Einstellung mit »i« beenden.

Hinweis:

■ Sollen noch Fernseh-Programme von einem zweiten Satelliten eingestellt werden, gehen Sie wie folgt vor:

Mit »i« das Menü aufrufen, die Zeile »INSTALLATION« mit »∨« oder »∧« wählen und mit »●« bestätigen.

Danach den Menüpunkt »Antenneneinstellungen« mit »∨« oder »∧« anwählen und mit »●« bestätigen.

Zeile »Satellit« mit »●« bestätigen und mit »∨«, »∧«, »« oder »»« den gewünschten Satelliten wählen.

Einstellung bei Pkt. 8 des Kapitels fortsetzen.

Hinweis:

■ Vor der Aufnahme von HD-Sendungen bitte Qualität und Signalstärke des Programmes überprüfen, siehe Kapitel „Signalinformationen anzeigen“ auf Seite 76. Ist die Signalstärke „grün“, können HD-Sendungen ohne Probleme aufzeichnet werden.

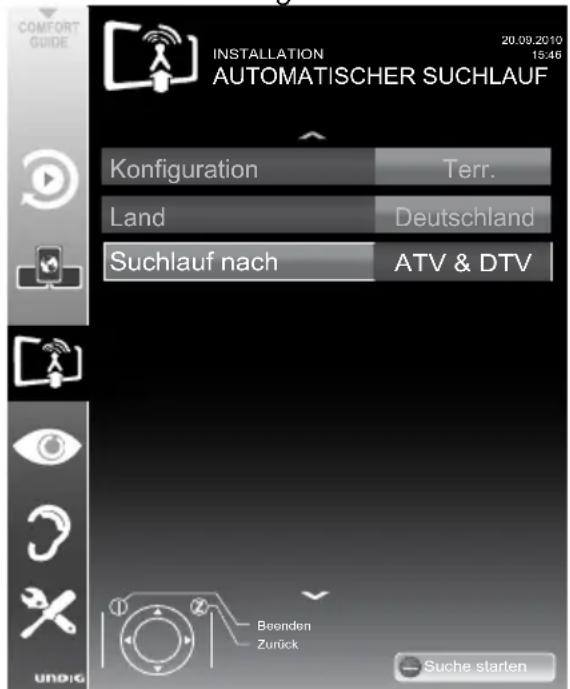

Terrestrische Fernseh-Programme (DVB-T) einstellen

1 Im Menü »INSTALLATION«, in Zeile »Signalquelle« die Option »Terr.« mit »« oder »»« wählen.

2 Zeile »Suchlauf nach« mit » V« oder »A« wählen.

Mit » « oder »« den notwendigen Such-lauftyp einstellen:

• »DTV«, Suche nach digitalen Programmen;
• »ATV«, Suche nach analogen Programmen;
• »ATV & DTV«, Suche nach analogen und digitalen Programmen.

Achtung:

■ Die Antennenspannung (5V) darf nur einge schaltet werden, wenn die angeschlossene Antenne eine aktive Zimmerantenne mit Signalverstärker ist und diese nicht schon selbst über ein Steckernetzteil (oder ähnliches) mit Spannung versorgt wird. Ansonsten kann es zu einem Kurzschluss oder zur Zerstörung Ihrer Antenne kommen!

3 Zeile »Aktivantenne« mit » v« oder » ∧« wählen.

Antennenspannung für die Antenne mit » « oder »« einschalten (»Ein«).

4 Suchlauf mit » « (grün) starten.

• Das Menü »Suchergebnisse« wird eingebendet, die Suche nach Fernseh-Programmen beginnt.
• Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.
• Die Suche ist abgeschlossen, sobald die »PROGRAMMTABELLE« eingeblendet wird.

Hinweis:

■ Der Suchlauf kann mit »i« vorzeitig abgebrochen werden.

5 Einstellung mit » i« beenden.

Hinweis:

■ Vor der Aufnahme von HD-Sendungen bitte Qualität und Signalstärke des Programmes überprüfen, siehe Kapitel „Signalinformationen anzeigen“ auf Seite 76. Ist die Signalstärke „grün“, können HD-Sendungen ohne Probleme aufzeichnet werden.

Fernseh-Programme vom Kabelbetreiber (DVB-C) einstellen

1 Im Menü »INSTALLATION«, in Zeile »Signalquelle« die Option »Kabel« mit »« oder »« wählen.
2 Zeile »Suchlauf nach« mit »V« oder »Λ« wählen.

Mit » « oder »« den notwendigen Such-lauftyp einstellen:

- »DTV«, Suche nach digitalen Fernseh-Programmen;

• »ATV«, Suche nach analogen Fernseh-Programmen;
• »ATV & DTV«, Suche nach analogen und digitalen Fernseh-Programmen.

3 Zeile »Suchlaufart« mit »∨« oder »∧« wählen. Die gewünschte Option (»Schnell« oder »Komplett«) mit »« oder »»« wählen.

• Die Suchfunktion »Schnell« stellt die Programme nach den Informationen ihres Kabelbetreibers im Übertragungssignal ein.
• Wird die Option »Komplett« gewählt, wird der gesamte Frequenzbereich durchsucht. Die Suche kann mit dieser Option sehr lange dauern. Diese Option wird empfohlen, wenn ihr Kabelbetreiber den Suchtyp »Schnell« nicht unterstützt.

Hinweis:

- Sie können den Suchlauf beschleunigen. Dazu benötigen Sie Informationen über die Frequenz und die Netzwerk-ID. Diese Daten bekommen Sie in der Regel von Ihrem Kabelnetzbetreiber oder Sie finden sie in Foren im Internet.

4 Suchlauf mit » —« (grün) starten.

• Das Menü »Suchergebnisse« wird eingebendet, die Suche nach Fernseh-Programmen beginnt.
• Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.
• Die Suche ist abgeschlossen, sobald die »PROGRAMMTABELLE« eingeblendet wird.

Hinweis:

■ Der Suchlauf kann mit »« vorzeitig abgebrochen werden.

5 Einstellung mit » i« beenden.

Programmtabelle für die digitalen Programme ändern

Programme die über den Suchlauf gefunden wurden, werden in der »PROGRAMMTABELLE« gespeichert.

In der Programmtabelle können Sie nicht benötigte Programme löschen, die Reihenfolge der Programme innerhalb der Programmtabelle ändern und einzelne Programmplätze sperren (Kindersicherung).

Sie können Programme auch zu Favoritenlisten hinzufügen; zusätzlich können Sie die Reihenfolge der Programme innerhalb der Favoritenliste ändern.

Mit » « (grün) können Sie Programme anzeigen, die zu einem Netzwerk gehören.

Innerhalb der Programmtabelle schalten Sie mit »P+« zur nächsten, mit »P-« zur vorherigen Seite um.

Mit »■« (gelb) rufen Sie die Listenansicht innerhalb der Programmtabelle auf. In dieser Listenansicht können Sie Ihre Favoritenlisten erstellen.

Mit » « (blau) können Sie die Programme in der Programmtabelle nach verschiedenen Kriterien sortieren.

Programmtabelle anwählen

1 Menü mit »i« aufrufen.
2 Menü »INSTALLATION« mit » V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird eingebendet.

3 Zeile »Programmtabelle« mit » V« oder » A« wählen und mit »●« bestätigen.
- Das Menü »PROGRAMMTABELLE« wird eingeblendet.

Wichtig:

■ Programmtabelle und Favoritenlisten werden nach den unterschiedlichen Signal quellen (Satellit, Kabel, Terrestrisch) getrennt gespeichert.
- Beim Aufrufen der Programmtabelle erscheint jeweils die Programmtabelle der aktuellen Signalquelle.

Hinweis:

Wird in der Programmtabelle zusätzlich zum Namen des Fernseh-Programmes CA angezeigt, können diese Fernseh-Programme nur mit einem CI-Modul mit der endsprechenden Smart Card angesehen werden.

INSTALLATION PROGRAMMTABELLE Netzwerk ALL 1 Das Erste Service ALLES DTV RADIO DATEN ATV 1 Das Erte DTV 2 ZDF DTV 3 SAT1 DTV 4 N24 DTV 5 SAT3 6 24 DTV 7 HD Sport DTV 8 HD Test DTV 9 3sat DTV 10 RTL DTV 11 HD 1 DTV 12 Life DTV 13 Film DTV 14 Promo DTV 15 Sport1 DTV 16 TV Sport DTV 17 Sat.8 DTV 18 SKY DTV 19 TV6 DTV 20 TV5 DTEV Bearbeiten Listenverw. Netzwerk Beenden Zurück Sortierung 1 2 3 4 ○○○ 1 2 3 4 Favoriten wählen

Programme löschen

1 Im Menü » PROGRAMMTABELLE« den Bearbeitungsmodus mit » « (rot) aktivieren.

2 Das zu löschende Fernseh-Programm mit »√«, »∧«, »« oder »« wählen und mit »« (gelb) löschen;

Hinweis:

■ Sollen alle Programme gelöscht werden, » « (blau) drücken.

3 Löschvorgang mit » « (grün) bestätigen; oder

Löschvorgang mit » « (rot) abbrechen;

4 Programmtabelle mit »i« abschalten.

Reihenfolge der Programme in der Programmtabelle ändern

1 Im Menü » PROGRAMMTABELLE« den Bearbeitungsmodus mit » « (rot) aktivieren.

2 Das Programm das verschoben werden soll, mit »V«, »A«, »« oder »»« wählen und mit »—« (rot) markieren.

3 Das Programm mit » √ «, »∧«, »« oder »»« an seine neue Position schieben und mit »●« bestätigen.

Hinweis:

■ Wiederholen Sie die Schritte 2 und 3, wenn Sie weitere Programme verschieben möchten.

4 Programmtabelle mit »i« abschalten.

Programme in der Programmtabelle sortieren

Sie können die Reihenfolge der Programme in der Programmtabelle nach verschiedenen Kriterien sortieren:

nach Satelliten, alphabetisch oder nach verschlüsselten/freien Programmen.

1 Im Menü »PROGRAMMTABELLE« den Sortiermodus mit »—« (blau) aktivieren.

2 Sortierkriterium mit »« (rot) , » « (grün) oder »« (gelb) wählen.

3 Programmtabelle mit »i« abschalten.

Programme „überspringen“

Sie können Fernseh-Programme markieren, die bei der Anwahl mit » A« oder » V« übersprungen werden sollen. Eine Anwahl mit den Ziffern-tasten ist weiterhin möglich.

Im Menü »PROGRAMMTABELLE« mit »—« (gelb) zur »LISTENVERWALTUNG« umschalten.

2 Das gewünschte Programm mit »V« oder »A« wählen.

3 Mit »« oder »» die Spalte »Überspringen«, anwählen und das gewünschte Programm mit »●« markieren.

- Das Programm wird mit »√« markiert.

4 Programmtabelle mit »i« abschalten.

Hinweis:

■ Programme können auch wieder aktiviert werden. Das gewünschte Programm mit »√« oder »∧« wählen, danach die Spalte »Überspringen« anwählen und das Programm mit »●« wieder aktivieren.

Favoritenlisten erstellen

Ihre Lieblingsprogramme können Sie in bis zu vier Favoritenlisten speichern (FAV 1 bis FAV 4).

Hinweis:

- Favoritenlisten müssen separat für sämtliche Signalquellen (Satellit, Kabel, Terrestrisch) angelegt werden.

- Nach dem Erstellen der Favoritenlisten können Sie diese mit » ▶▶ « aufrufen.

Im Menü »PROGRAMMTABELLE« mit »■« (gelb) zur »LISTENVERWALTUNG« umschalten.

2 Das gewünschte Programm mit »V« oder »A« wählen.

3 Programm mit » « oder »« in eine der Favoritenlisten 1 bis 4 „schieben“ und mit »●« bestätigen.

- Die Position in der Favoritenliste wird mit »√« markiert.

- Sie können das gleiche Programm in mehrere Favoritenlisten aufnehmen.

- In jede Favoritenliste können bis zu 255 Programme gespeichert werden.

Hinweis:

■ Programme können wieder aus Favoritenlisten gelöscht werden. Das zu löschende Programm mit »√«, »∧«, »« oder »« wählen und mit »●« löschen.
■ Beim Löschen eines Programms aus der Favoritenliste wird die Reihenfolge innerhalb der Favoritenliste aktualisiert.

4 Einstellung mit » i« beenden.

Programme in der Favoritenliste sortieren

Sie können die Reihenfolge der Programme in den Favoritenlisten ändern.

1 Im Menü »PROGRAMMTABELLE« die gewünschte Favoritenliste mit »1« bis »4« wählen.
2 Das Programm das verschoben werden soll, mit »∨«, »∧«, »« oder »»« wählen und mit »—« (rot) markieren.
3 Das Programm mit » V«, »∧«, »« oder »»« an seine neue Position schieben und mit »●« bestätigen.

Hinweise:

■ Wiederholen Sie die Schritte 2 und 3, wenn Sie weitere Programme innerhalb derselben Favoritenliste sortieren möchten.
■ Wiederholen Sie die Schritte 1 bis 3, wenn Sie Programme in einer anderen Favoritenliste sortieren möchten.

4 Aktuelle Favoritenliste mit » « (blau) abschalten.

- Die gesamte Programmtabelle wird wieder gezeigt.

5 Einstellung mit » i« beenden.

Bildeinstellungen

1 Menü mit »i« aufrufen.

2 Menüpunkt »BILDEINSTELLUNGEN« mit »V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »BILDEINSTELLUNGEN« wird eingeblendet.

BILDEINSTELLUNGEN 20.09.2010 15:46 Bildmodus Benutzer Helligkeit 50 Kontrast 100 Schärfe 75 Farbe 65 Farbtemperatur Normal Erweiterte Bildeinstellungen Rauschreduktion Aus MPEG Artefakt Red. Aus Beenden Zurück

3 Benötigte Zeile »Bildmodus«, »Helligkeit«, »Kontrast«, »Schärfe«, »Farbe« oder »Farbtemperatur« mit »V« oder »A« wählen.

Gewünschten Wert mit » « oder »« einstellen und mit »●« bestätigen.

Hinweise:

- Beim Ändern der Werte mit » « oder »» wird der Bildschirm geteilt. Auf der linken Seite sehen Sie die aktuellen Bildwerte, auf der rechten Seite die jeweils neuen. Diese Funktion wird im 3D-Betrieb nicht unterstützt.

■ Im Menü »BILDEINSTELLUNGEN« finden Sie auch weitere, zusätzliche Einstellungen.

4 Benötigte Zeile »Rauschreduktion«, »MPEG Artefakte Red.«, »Brillante Farben«, »Perfect Clear«, »Filmmodus«, »Gamma«, »Dynamischer Kontrast«, »Dynamische Beleuchtung«, »Hintergrundbeleuchtung« oder »MEMC« mit »V« oder »A« wählen.

Gewünschten Wert mit » « oder »« einstellen und mit »●« bestätigen.

Hinweise:

■ Die Funktion »MPEG Artefakte Red.« kann nur bei digitalen und AV-Programmplätzen ausgewählt werden.

»MPEG Artefakte Red.« reduziert Störungen durch Artefakte (Pixelblöcke) bei digitalen Sendungen mit MPEG-Komprimierung (z. B. bei DVB-T-Receivern oder DVD-Playern).

Der »Filmmodus« erkennt und verarbeitet Spielfilme bei sämtlichen Programmquellen automatisch. Dadurch erhalten Sie stets ein optimales Bild.

Dies funktioniert in den Modi 480i, 576i und 1080i bei TV-Wiedergabe und bei anderen Programmquellen.

Wenn der »Filmmodus« bei Sendungen ohne Spielfilmsignal eingeschaltet ist, können geringfügige Probleme wie Einfrieren des Bildes, defekte Untertitel oder feine Linien im Bild auftreten.

■ Die Funktion »Dynamischer Kontrast« passt den Kontrast dynamisch und optimal an die jeweiligen Bildinhalte an.

■ Bei »Dynamische Beleuchtung« stellt das Gerät die Hintergrundbeleuchtung optimal auf die Bildinhalte ein.

■ Die »Hintergrundbeleuchtung« lässt sich nur dann manuell einstellen, wenn die Funktion »Dynamische Beleuchtung« abge schaltet ist.

»MEMC« (Motion Estimation, Motion Compensation) sorgt für flüssige Bilder bei schnellen Bildwechseln und Schwenks. Diese Funktion ist nur bei 100 Hz Fernsehgeräten vorhanden.

»MEMC« funktioniert nicht zuverlässig bei Geräten, deren vertikale Bildfrequenz ausserhalb von 60 Hz liegt (56 Hz, 75 Hz). Dies kann bei einem PC der Fall sein.

Für eine einwandfreie MEMC-Funktion stellen Sie sicher, dass die angeschlossene Signalquelle 50 Hz oder 60 Hz vertikale Bildfrequenz liefert.

5 Einstellung mit »i« beenden.

Toneinstellungen

1 Menü mit »i« aufrufen.

2 Menüpunkt »TONEINSTELLUNGEN« mit »V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »TONEINSTELLUNGEN« wird eingeblendet.

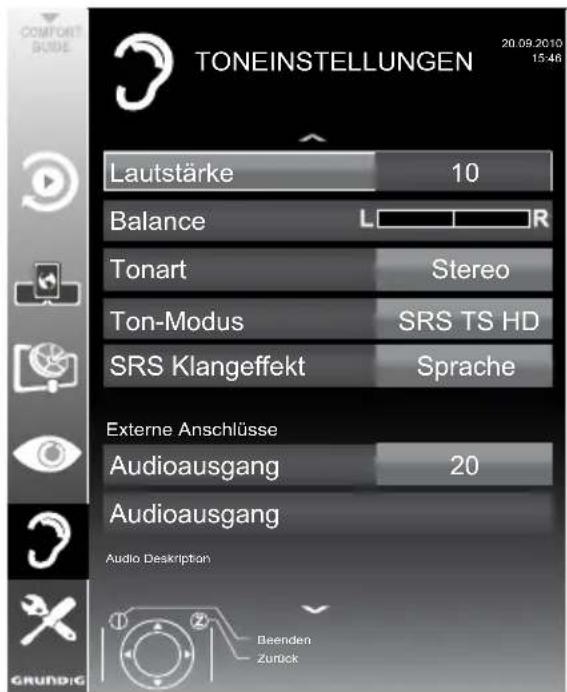

TONEINSTELLUNGEN 20.09.2010 15:46 Lautstärke 10 Balance Tonart Stereo Ton-Modus SRS TS HD SRS Klangeffekt Sprache Externe Anschlüsse Audioausgang 20 Audioausgang Audio Deskription Beenden Zurück

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Lautstärke

1 Zeile »Lautstärke« mit »√« oder »∧« wählen und Einstellung mit »«« oder »»« verändern.

Balance

1 Zeile »Balance« mit » √« oder »∧« wählen und Einstellung mit »« oder »»« verändern.

Automatische Lautstärke

Fernsehsender senden meist in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Zeile »AVL« mit » V« oder »∧« wählen und mit »« oder »» die Option »Ein« wählen.

Hinweis:

Wurde in der Zeile »Ton-Modus« die Option »SRS TS HD« gewählt, wird die Zeile »AVL« im Menü ausgeblendet, die Funktion kann nicht angewählt werden.

Stereo/Zweikanalton, Mono

Empfängt das Gerät Zweikanalton-Sendungen - z. B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »Dual II«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »Dual I«), können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereo- oder Nicam-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »Stereo«).

Bei schlechter Stereo-Klangqualität können Sie den Ton auch auf »Mono« umschalten.

1 Zeile »Tonart« mit »∨« oder »∧« wählen und Einstellung mit »«« oder »»« anpassen.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Zeile »Ton-Modus« mit »V« oder »A« wählen.

2 Option »Räumlich« mit »« oder »« wählen.

Klangeffekte

Diese Menü bietet Ihnen drei vordefinierte Klangeffekte (Musik, Natürlich und Sprache) und eine weitere Einstellung (Benutzer), die Sie selbst definieren können.

1 Zeile »Klangeffekt« mit » V« oder »∧« wählen.
2 Gewünschten Klangeffekt (Musik, Natürlich oder Sprache) mit »« oder »« wählen.

Hinweis:

■ Die Option »Benutzer« kann angewählt werden, wenn in Zeile »Ton-Modus« die Option »Normal« oder »Räumlich« gewählt wurde.

SRS TruSurround HD

SRS TruSurround HD ist eine patentierte Audio-Technologie, die im Fersehgerät integriert ist und nur die eingebauten Lautsprecher benötigt, um einen Surround Soundeffekt zu erzeugen.

1 Zeile »Ton-Modus« mit » V« oder » ∧« wählen.
2 Option »SRS TS HD« mit » « oder »»« wählen.
3 Zeile »SRS Klangeffekt« mit »V« oder »Λ« wählen.
4 Gewünschte Toneinstellung »Musik«, »Natürlich« oder »Sprache« mit »« oder »»« wählen.

Equalizer

Mit dem Equalizer können Sie den Klangeffekt „Benutzer“ selbst definieren.

Die Zeile »Equalizer« wird angezeigt, wenn in Zeile »Ton-Modus« die Option »Normal« oder »Räumlich« gewählt wurde und in Zeile »Klang-effekt« die Option »Benutzer«.

1 Zeile »Equalizer« mit » V« oder »A« wählen und mit »●« bestätigen.
Das Menü »EQUALIZER« wird eingeblendet.

Hinweis:

■ Wurde in der Zeile »Ton-Modus« die Option »SRS TS HD« gewählt, wird die Zeile »Equalizer« im Menü ausgeblendet.

2 Frequenzband »120Hz« mit » V« oder » A« wählen.
Gewünschten Wert mit » « oder »« einstellen.

3 Das nächste Frequenzband mit »∨« oder »∧« wählen und Einstellung wiederholen.

4 Einstellung mit »Z« speichern.

Audiodeskription (Audiountertitel)

Audiodeskription ist ein zusätzlicher Audiokanal für sehbehinderte Menschen. Unter anderem werden Aktivitäten, Umgebungen, Szenenänderungen, Gesten und Gesichts ausdrücke der Schauspieler beschrieben.

Dieser Audiokanal wird bei Digitalen Programmen zeitgleich mit dem normalen Ton übertragen. Die Verfügbarkeit hängt vom jeweiligen Programm und der Sendeanstalt ab.

1 Zeile »Audiodeskription Funktion« mit »∨« oder »∧« wählen und mit »«« oder »»« die Option »Ein« wählen.
2 Zeile »Lautstärke« mit »V« oder »A« wählen und die Lautstärke mit »« oder »»« anpassen.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

Grundfunktionen

Ein- und Ausschalten

1 Fernsehgerät mit »∅«, »1...0« oder »P+« oder »P-« aus Bereitschaft (Stand-by) einschalten.
2 Fernsehgerät mit » « in Bereitschaft (Standby) schalten

Programme wählen

1 Programme mit »1...0« direkt wählen.
2 Programme mit »P+« oder »P-« schrittweise wählen.
3 Programmliste mit »●« aufrufen, das gewünschte Fernseh-Programm mit »√«, »∧«, »« oder »« wählen und mit »●« bestätigen. Programmliste mit »i« abschalten.

Programme aus Listen auswählen

Sie können Programme aus verschiedenen Listen (z. B. Alle Programme, FAV 1 bis FAV 4) wählen.

1 Übersicht der Programmlisten mit » ▶▶ « aufrufen.
- Die Übersicht wird angezeigt.
2 Gewünschte Programmliste mit » v« oder »∧« wählen und mit »●« aufrufen.
3 Gewünschtes Fernseh-Programm mit » √«, »∧«, »« oder »» wählen und mit »●« bestätigen.
4 Programmliste mit » i« abschalten.

AV-Programmplätze wählen

1 Menü »Signalquelle auswählen« mit »AV« aufrufen.
2 Gewünschten AV-Programmplatz mit » v«, »∧«, »« oder »» wählen und mit »●« bestätigen.
3 Mit »1...0« zum Fernseh-Programm zurückschalten.

Lautstärke ändern

1 Lautstärke mit » —« oder »+« ändern.

Ton aus- und einschalten

1 Ton mit » « stummschalten und wieder einschalten.

Informationen einblenden

1 Informationen einblenden, dazu »?« wiederholt drücken.
- Die Einblendung erlischt nach kurzer Zeit automatisch.

Standbild

Wollen Sie bestimmte Szenen längere Zeit betrachten, kann das Bild der momentan laufenden Sendung „eingefroren“ werden.

1 Standbild-Funktion mit » « aktivieren.
2 Standbild-Funktion mit » « beenden.

Hinweis:

■ Wenn ein externer Datenträger am Fernsehgerät angeschlossen ist, wird mit »« die Timeshift-Funktion aktiviert. Die Timeshift-Funktion ist auf Seite 44 beschrieben.

Bildeinstellungen

Sie können verschiedene Bildeinstellungen wählen.

1 Gewünschte Bildeinstellung »Benutzer«, »Eco-TV«, »Scharf«, »Natürlich«, »Spielfilm«, »Sport« oder »Spiel« mit »▶|« wählen.
- Die Bildeinstellung »Benutzer« kann verändert werden; siehe Kapitel „Bildeinstellungen“, auf Seite 21.

Hinweis:

■ Die Bildeinstellung »Spiel« kann nur in den Modi »HDMI«, »Component« und »PC« ausgewählt werden.

Toneinstellungen

Sie können unter verschiedenen Toneinstellungen wählen.

1 Gewünschte Toneinstellung »Benutzer«, »Musik«, »Natürlich« oder »Sprache« mit »|◀« wählen.
- Die Toneinstellung »Benutzer« kann verändert werden; siehe Kapitel „Klangeffekte“, auf Seite 23.

Audiosprache

Bei digitalen Fernseh-Programmen können Sie unter verschiedenen Sprachen auswählen. Dies ist abhängig vom der jeweiligen Sendung.

1 Auswahlmenü mit » 2« aufrufen.
2 Gewünschte Sprache mit » V« oder »A« wählen und mit »●« bestätigen.

Untertitel

Bei digitalen Fernseh-Programmen können Sie unter verschiedenen Untertiteln auswählen. Dies ist abhängig von der jeweiligen Sendung.

1 Auswahlmenü mit » —« aufrufen.
2 Gewünschten Untertitel mit »V« oder »A« wählen und mit »●« bestätigen.

Hinweis:

■ Untertitel, die von digitalen terrestrischen Fernseh-Programmen angeboten werden, können im 3D-Betrieb nicht angezeigt werden.

Zoomfunktion

Mit dieser Funktion können Sie das Bild nach Wunsch vergrößern.

1 » 📄« wiederholt drücken, die Darstellung wird in drei Schritten vergrößert.

Hinweis:

■ Die Zoom-Funktion wird im 3D-Betrieb nicht unterstützt

Zapp-Funktion

Mit dieser Funktion können Sie das Fernseh-Programm, das Sie im Moment ansehen, speichern und zu anderen Fernseh-Programmen schalten (zappen).

1 Mit »1...0« oder »P+«, »P-« das Fernseh-Programm wählen, das in den Zapp speicher abgelegt werden soll und mit »Z« be stätigen.
2 Mit »1...0« oder » ∧« »V« auf ein anderes Fernseh-Programm umschalten.
3 Mit »Z« zwischen dem gespeicherten Fernseh-Programm und dem zuletzt gesehenen Fernseh-Programm umschalten.
4 Funktion mit » i« beenden.

Elektronischer Programmführer

Der Elektronische Programmführer (TV-Guide) bietet eine Übersicht aller Sendungen, die in der nächsten Woche ausgestrahlt werden (nur bei digitalen Fernseh-Programmen).

1 Programminformationen mit »TV G« einblenden.

Hinweise:

■ Nicht alle Fernseh-Programme bieten einen umfassenden TV-Guide.
■ Viele Sendeanstalten senden das aktuelle Tagesprogramm, bieten jedoch keine Detailbeschreibung.
Es gibt Sendeanstalten, die keinerlei Informationen anbieten.

2 Gewünschtes Fernseh-Programm mit » V« oder »^« wählen.

- Die Sendungen des gewählten Fernseh-Programmes für den heutigen Tag werden angezeigt.

3 Zu den Informationen der aktuellen Sendung mit »»« schalten.

Hinweise:

■ Umfangreiche Programminformationen zur Sendung können Sie mit »?« aufrufen und auch wieder abschalten.
■ Die gewählte Sendung kann mit »●« in den Erinnerungstimer übernommen werden.

4 Programminformationen zur nächsten Sendungen mit »√« wählen, zurück zu den Programminformationen der aktuellen Sendung mit »∧«.
5 Sendungen für die nächsten Tage mit » « (grün) wählen, mit »« (rot) zurück zum aktuellen Wochentag schalten.
6 Zurückschalten zur Programmauswahl mit »«.

Hinweis:

Mit »—« (blau) filtern Sie nach bestimmten Programmen, dazu den Programmtyp mit »«, »»«, »∨« oder »∧« wählen und mit »●« bestätigen. Die zum ausgewählten Programmtyp passenden Sendungen werden angezeigt.

7 TV-Guide mit » i« be enden.

Bildformat umschalten

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn dieses Format an den Euro-AV-Buchsen erkannt wird.

1 Bildformat mit » « (blau) wählen.

• Das gewählte Bildformat (zum Beispiel »16:9«) wird angezeigt.
• Sie können zwischen folgenden Bildformaten wählen:

Format »Auto«

Bei 16:9-Sendungen wird automatisch auf das Bildformat »16:9« umgeschaltet.

Bei 4:3-Sendungen wird automatisch auf das Bildformat »4:3«umgeschaltet.

Formate »16:9« und »14:9«

Bei 4:3-Sendungen - und gewählter Funktion »Format 16:9« oder »Format 14:9« - erscheint das Bild horizontal verbreitert.

Die Bildgeometrie wird in horizontaler Richtung linear gedehnt.

Bei tatsächlichen 16:9 Signalquellen (von einer SET-TOP-Box an der Euro-AV-Buchse) ist das Bild voll ausgefüllt und die Bildgeometrie korrekt.

Format »4:3«

Das Bild wird im Format 4:3 gezeigt.

Format »LetterBox«

Das Letterbox-Format eignet sich besonders für Sendungen im Format 16:9.

Die bisher üblichen schwarzen Streifen oben und unten im Bild werden überschrieben, 4:3-Bilder werden bildschirmfüllend angezeigt.

Die gesendeten Bilder werden vergrößert, dabei geht oben und unten etwas Bildinhalt verloren. Die Bildgeometrie bleibt erhalten.

Format »Untertitel«

Wenn Sie den Untertitel, der am unteren Bildrand gezeigt wird, nicht erkennen, dann wählen Sie »Untertitel«.

Format »Panorama«

Diese Einstellung eignet sich für Filme im besonders breiten Format.

Bei 4:3-Sendungen – und gewählter Funktion »Panorama« – erscheint das Bild horizontal verbreitert. Die Bildgeometrie wird in horizontaler Richtung gedehnt.

Format »Overscan«

In diesem Modus werden HD-Bilder – von den HDMI-Buchsen oder von den Component-Buchsen nicht beschnitten, sondern in ihrer Originalgröße angezeigt. Dies gilt nur im HDMI-Modus und bei Auflösungen ab 720p.

Hinweis:

■ Das Bildformat kann im 3D-Betrieb nicht geändert werden.

Wichtige Informationen zur 3D-Funktion

■ Halten Sie einen ausreichenden Betrachtungsabstand zum Fernsehgerät ein. Der optimale Abstand beträgt das dreifache der Höhe des Bildschirms. Wenn Sie 3D-Filme über einen längeren Zeitraum aus kurzer Distanz ansehen, kann das die Sehkraft beeinträchtigen.

- Nutzen Sie die 3D-Funktion nie länger als max. 3 Stunden ohne Unterbrechung.

■ Beaufsichtigen Sie während der Wiedergabe einer 3D Sendung unbedingt Kinder, um gesundheitliche Schäden zu vermeiden. Kinder unter 6 Jahren sollten 3D Sendungen nicht ansehen, da deren räumliches Sehvermögen noch nicht vollständig ausgeprägt ist

Längeres Betrachten eines 3D-Filmes mit einer 3D-Shutter-Brille kann zu Kopfschmerzen oder Erschöpfung führen. Beenden Sie die Wiedergabe, wenn Sie Kopfschmerzen oder ein Schwindelgefühl bekommen oder wenn Sie sich unwohl fühlen.

- Nutzen Sie die 3D-Funktion nicht, wenn Sie Angstzustände haben, schläfrig oder übermüdet sind.

■ Wenn Sie oder ein Familienangehöriger unter Epilepsie leiden, sollten Sie Ihren Arzt befragen, bevor Sie die 3D-Filme ansehen.

- Wenn Sie beim Betrachten von 3D-Filmen unter eine Beeinträchtigung des Sehvermögens feststellen, ein Schwindelgefühl bekommen, Augenschmerzen, Muskelkrämpfe, Übelkeit oder Konzentrationsschwäch verspüren, müssen Sie umgehend die 3D-Funktion beenden.

■ 3D Bilder können den Betrachter erschrecken. Wir raten vor allem älteren Menschen, Schwangeren und Personen mit schwerwiegenden physischen Beschwerden von der Benutzung ab.

Benutzen Sie die 3D Brille nicht für andere Zwecke wie z.B. als Sonnen- oder Schutzbrille, dies kann Ihr Sehvermögen beeinträchtigen.

3D-Funktion vorbereiten

Mit Ihrem Grundig Fernsehgerät und der Grundig 3D-Shutter-Brille erleben Sie im Wohnzimmer 3D Filme wie im Kino.

Dieses Fernsehgerät verwendet die neueste LED-Technologie um Ihnen das bestmögliche 3D Erlebnis anzubieten.

Um die 3D Welt zu erleben, müssen Sie lediglich die Grundig 3D Brille aufsetzen.

Hinweise:

Benutzen Sie nur die GRUNDIG AS-3D G Brille. Verwenden Sie keine 3D Brillen anderer Hersteller.
■ GRUNDIG AS-3D G Brillen erhalten Sie bei Ihrem Fachhändler.

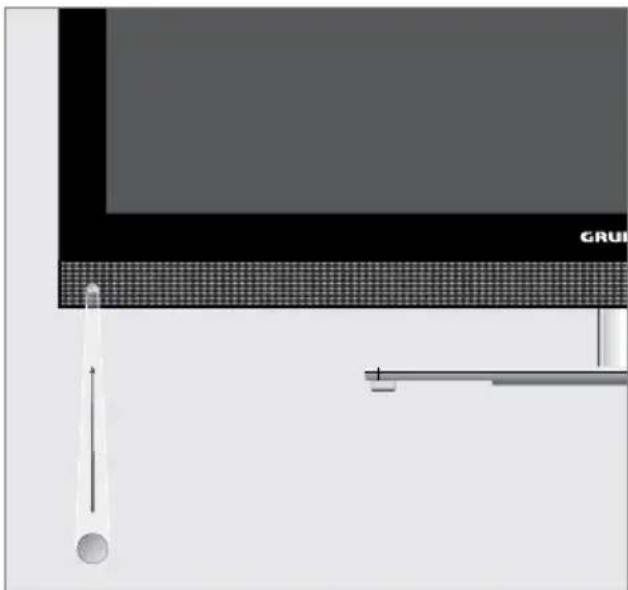

Der Infrarotsender ist links unten am Fernsehgerät angebracht. Das Signal wird in einem Winkel vom 90° horizontal und 40° vertikal gesendet.
Für eine fehlerfreie Kommunikation zwischen Fernsehgerät und 3D Brille dürfen sich keine Gegenstände zwischen dem Infrarotsender am Fernsehgerät und der 3D Brille befinden.

Wiedergabe von 3D Filmen

Hinweise:

■ Die 3D-Funktion wird über die Programmquellen »DVB-T«, »DVB-C«, »DVB-S« und »DLNA« unterstützt oder von externen Geräten, die an den Buchsen »HDMI«, »YPb-Pr«, »VGA« oder »USB« angeschlossen sind.
■ An den Buchsen »HDMI«, »YPbPr« und »VGA« ist die Wiedergabe von 3D Filmen nur in den Auflösungen „1280 x 720p 50/60 Hz“, „1920 x 1080i 50/60 Hz“ und „1920 x 1080p 24/30, 50/60 Hz“ möglich.
Das 3D Erlebnis ist abhängig vom Format und von Besonderheiten des Filmes (Auflösung, Schärfe, usw.), der abgespielt werden soll.
- Wenn die 3D Funktion bei einer 2D Sendung aktiviert ist, kann das Bild verschwommen erscheinen – mit oder ohne 3D Brille.
Der 3D Effekt kann sich verringern, wenn Sie beim Betrachten einer 3D Sendung eine Leuchtstofflampe eingeschaltet haben. Reduzieren Sie in diesem Fall die Helligkeit oder schalten Sie die Leuchtstofflampe aus.
■ Bei folgenden Funktionen schaltet sich das Fernsehgerät von 3D-Modus auf 2D-Modus: Anzeige der Programmtabelle oder EPG-Informationen, der Programmplatz wird gewechselt oder die Programmquelle wird umgeschaltet, am Ende der Wiedergabe eines 3D Filmes, die Wiedergabe des nächsten Filmes über USB oder vom Archiv wird gestartet.

1 Das Menü »Signalquelle auswählen« mit »AV« anwählen.
2 Die gewünschte Signalquelle (digitale Programme oder geeignete Buchsen) die den 3D Film liefert mit » «, » «, » V« oder » ∧« wählen und mit »●« bestätigen.
3 3D Modus auswählen, dazu »3D« drücken, im Menü den gewünschten Modus (»2D → 3D« oder »Side by Side« oder »Top Bottom«) mit »« oder »»« wählen und mit »●« bestätigen. Der Modus ist abhängig vom verwendeten 3D Film.

• »2D → 3D«, 2D Bildinhalte werden in 3D umgewandelt
• »Side by Side«, Anzeige von zwei Bildern nebeneinander.
• »Top Bottom«, Anzeige von zwei Bildern untereinander.
• »Frame Packing«: Anzeige von zwei Vollbildern hintereinander.

Hinweis:

■ Die Option »Frame Packing« wird in der 3D Auswahl nur angezeigt, wenn der 3D Film über die Buchse »HDMI« im Format HDMI 1.4 zur Verfügung steht. Die Optionen »Side by Side« and »Top Bottom« werden in diesem Fall nicht angezeigt.

4 3D-Funktion ausschalten, dazu mit »3D« die Option »Aus« wählen und mit »●« bestätigen.

3D-Einstellungen

1 Menü mit »i« aufrufen.
2 Menüpunkt »BILDEINSTELLUNGEN« mit »V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »BILDEINSTELLUNGEN« wird eingeblendet.

3 Zeile »3D-Einstellungen« mit » ∧« wählen und mit »●« bestätigen.

- Das Menü »3D-Einstellungen« wird eingeblendet.

BILDEINSTELLUNGEN 3D-Einstellungen 3D-Modus Aus 3D-Effekte Effektmodus Aus 3D-Perspektive 5 Tiefe Mittel 3D-Optionen LR-Korrektur Aus Grundig Beenden Zurück

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

2D → 3D Effekte einstellen

Wenn Sie eine 2D-Sendung auf 3D umwandeln, können Sie verschieden Einstellungen nach Ihren persönlichen Wünschen verändern.

1 Zeile »Effektmodus« mit » V« oder »∧« wählen und mit »◀« oder »▶« aktivieren (Ein).
- Die Zeilen »3D-Perspektive« und »Tiefe« werden aktiv.
2 Zeile »3D-Perspektive« mit »√« oder »^« wählen und Einstellung mit »«« oder »»« durchführen.
3 Zeile »Tiefe« mit »√« oder »∧« wählen und Einstellung (»Niedrig«, »Mittel« oder »Hoch«) mit »«oder »»« wählen.
4 Einstellung mit »i« beenden.

Links/Rechts-Korrektur

Bei aktiviertem Frame Packing über die HDMI Quellen kann der 3D-Effekt von 3D-Filmen und 3D-Spielen auf Grund einer Zeitverzögerung durch das HDMI-Signal verringert werden. Dies kann mit dieser Einstellung korrigiert werden.

1 Zeile »LR-Korrektur« mit » V« oder »Λ« wählen.
2 Funktion mit » « oder »« aktivieren (Ein).

Hinweis:

■Die Funktion kann mit » « oder »» wieder ausgeschaltet werden (Aus).

3 Einstellung mit »i« beenden

Formate, die durch HDMI 1.4 unterstützt werden

Mit dem Standard HDMI 1.4 kann Ihr Fernsehgerät das 3D-Format erkennen und wiedergeben.

Die Aufstellung zeigt die unterstützten Formate:

Für 3D Blu-ray Filme	Frame Packing	1080p @ 23,98/24Hz
Für 3D Spiele	Frame Packing	720p @ 50 oder 59,94/60Hz
Für 3D Filme von den Pro-gramm-anbietern	Side by Side Horizontal	1080i @ 50 oder 59,94/60Hz
	Top and Bottom	720p @ 50 oder 59,94/60Hz 1080p @ 23,97/24Hz

Hinweis:

■ Weitere Informationen zum Gebrauch, der Reinigung usw. der 3D Brille entnehmen Sie bitte der Bedienungsanleitung der GRUNDIG AS-3D G Brille
■ Die Buchse »HDMI4« unterstützt nicht den Standard HDMI 1.4.

Was bietet Ihnen Smart Inter@ctive TV

Die Option „Smart Inter@ctive“ Ihres Fernsehgerätes bieten Ihnen den Zugang zum Internet, wenn das Fernsehgerät an Ihrem Heimnetzwerk mit Internetzugang angeschlossen ist.

Sie können die verschiedensten Applikationen aus dem Internet abrufen, Videos betrachten, Bilder ansehen und soziale Netzwerke besuchen. Des Weiteren können Sie z. B. nach Verkehrsmeldungen suchen, in Rezeptideen blättern und nach Ärzten und Apotheken suchen.

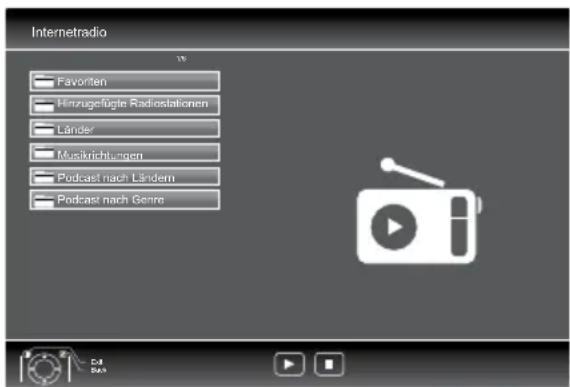

Und Sie können viele Internet Radioprogramme hören.

Die Verfügbarkeit der Applikationen und ihr Inhalt kann sich von Zeit zu Zeit ändern.

Fernsehgerät am Heimnetzwerk anschließen und anmelden

Sie können Ihr Fernsehgerät über eine LAN-Verbindung oder ohne Kabel über WLAN mit dem Heimnetzwerk verbinden.

Wenn Sie eine LAN-Verbindung verwenden, lesen Sie im Kapitel „LAN-Verbindung zum Heimnetzwerk“ auf dieser Seite weiter;

wenn Sie WLAN benutzen wollen, folgen Sie der Beschreibung im Kapitel „WLAN-Verbindung zum Heimnetzwerk“ ab Seite 33.

LAN-Verbindung zum Heimnetzwerk

LAN-Kabel anschließen

1 Ausgangsbuchse des Routers mit handelsüblichen LAN-Kabel an die Buchse »LAN« des Fernsehgerätes anschließen.

Das LAN-Kabel ist nicht im Lieferumfang enthalten.

Anmeldung am Router für den LAN-Betrieb

Sie haben zwei Möglichkeiten, Ihr Fernsehgerät am Heimnetzwerk anzumelden.

A Die automatische Anmeldung, dabei werden alle notwendigen Einstellungen (»IP Adresse«, »DNS«, »Netzmaske« und »Gateway«) vom Router automatisch vergeben.
B Die manuelle Anmeldung, hier müssen alle notwendigen Einstellungen (»IP Adresse«, »DNS«, »Netzmaske« und »Gateway«) von Hand eingegeben werden

Die automatische Anmeldung

Die meisten Heimnetze sind dynamisch, d.h. die Daten für IP Adresse, Netzwerkmaske und Gateway wird vom Router automatisch zugewiesen.

Wenn Sie ein dynamisches Netzwerk verwenden, benötigen Sie einen DSL Router, der DHCP unterstützt.

1 Menü mit »i« aufrufen.
2 Menüpunkt »CONNECTED APPS« mit »∨« oder »∧« wählen und mit »●« bestätigen.

- Das Menü »CONNECTED APPS« wird eingeblendet.

CONNECTED APPS 10.10.2011 15:00 inter@ctive Anwendungen OK Netzwerkeinstellungen Verbindungstyp Kabel Netzwerkkonfiguration Auto IP Adresse 192.134.151.15 DNS 10.134.150.8 Netmask 255.255.255.0 Gateway 10.134.151.254 MAC Adresse 00:11:E1:DF:BF:92 Beenden Zurück Verbinden Verbindung

3 Zeile »Verbindungstyp« mit »∨« oder »∧« wählen und die Option »Kabel« mit »« oder »»« wählen.
4 Zeile »Netzwerkkonfiguration« mit » √« oder »∧« wählen und die Option »Auto« mit » ◀« oder »▶« wählen.
5 Anmeldung an das Heimnetzwerk mit » « (rot) starten.
- Die Meldung »Verbinde... Bite warten« wird eingeblendet.
6 Wenn die Meldung erlischt, mit » « (grün) die Verbindung zum Netzwerk prüfen.
- Anzeige: »Testen ... Bitte warten«, nach erfolgreicher Anmeldung: »Verbindung mit Gateway: Erfolgreich« und »Internetverbindung: Erfolgreich«.
7 Einstellung mit »i« beenden.

Hinweis:

- Wenn die IP Adresse nicht automatisch vergeben wird, setzen Sie die Einstellung im Kapitel „Die manuelle Anmeldung“ fort.

Die manuelle Anmeldung

Wenn keine automatische IP-Adresse vorhanden ist, müssen Sie die Zugangsdaten für »IP Adresse«, »DNS«, »Netzmaske« und »Gateway« von Hand eingeben. Diese Zugangsdaten erhalten Sie vom Administrator Ihres Netzwerkes.

1 Menü mit »i« aufrufen.
2 Menüpunkt »CONNECTED APPS« mit »∨« oder »∧« wählen und mit »●« bestätigen.
- Das Menü »CONNECTED APPS« wird eingeblendet.
3 Zeile »Verbindungstyp« mit »∨« oder »∧« wählen und die Option »Kabel« mit »« oder »»« wählen.
4 Zeile »Netzwerkkonfiguration« mit » ▼ « oder »^« wählen und die Option »Manuell« mit »◀« oder »▶« wählen.
- Die Eingaben für »IP Adresse«, »DNS«, »Netzmaske« und »Gateway«sind aktiv.

CONNECTED APPS inter@ctive Anwendungen OK Netzwerkeinstellungen Verbindungstyp Kabel Netzwerkkonfiguration Manuell IP Adresse 192.134.151.15 DNS 10.134.150.8 Netmask 255.255.255.0 Gateway 10.134.151.254 MAC Adresse 00:11:E1:DF:BF:92 Beenden Zurück Verbinden Verbindung...

5 Zeile »IP Adresse« mit » V« wählen und mit »●« bestätigen.

IP Adresse mit »1...0« eingeben und mit »—« (grün) speichern.

6 Zeile »DNS« mit » v« wählen und mit »●« bestätigen.
DNS mit »1...0« eingeben und mit »—« (grün) speichern.

7 Zeile »Netzmaske« mit » v« wählen und mit »●« bestätigen.

Netzmaske mit »1...0« eingeben und mit »—« (grün) speichern.

8 Zeile »Gateway« mit »V« wählen und mit »●« bestätigen.

Gateway mit »1...0« eingeben und mit » (grün) speichern.

9 Anmeldung an das Heimnetzwerk mit » —« (rot) starten.

- Die Meldung »Verbinde... Bitte warten« wird eingeblendet.

10 Wenn die Meldung erlischt, mit »—« (grün) die Verbindung zum Netzwerk prüfen.

- Anzeige: »Testen ... Bitte warten«, nach erfolgreicher Anmeldung »Verbindung mit Gateway: Erfolgreich« und »Internetverbindung: Erfolgreich«.

11 Einstellung mit »i« beenden.

Betrieb über WLAN

1 Das Gerät ist mit einem eingebautem Wireless WiFi Adapter für die Verbindung zum Heimnetzwerk ausgestattet.

Hinweis:

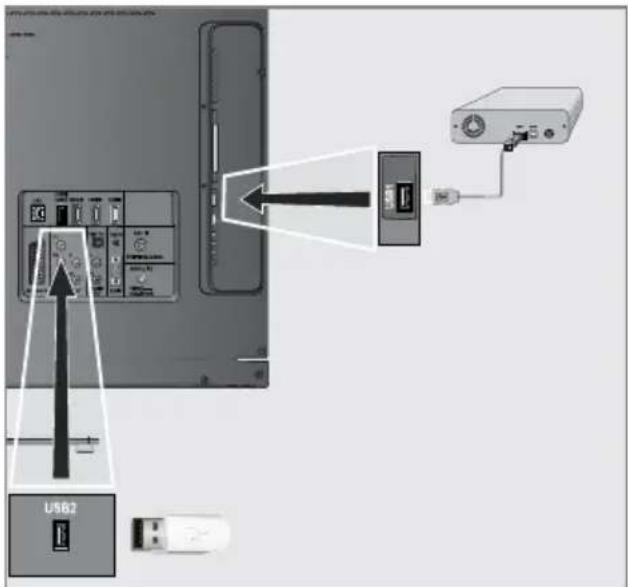

- Ein externer WiFi Adapter kann an den Buchsen »USB1« oder »USB2 (HDD)« angeschlossen werden.

Hinweise:

Der Wireless WiFi Adapter unterstützt das Datenübertragungsprotokoll nach IEEE 802.11B/G und N.
Um beste Bildqualität bei HD Videowiedergabe zu erhalten, empfehlen wir – wenn vom Router unterstützt – den Standard IEEE 802.11N zu verwenden.
■ Wenn Sie einen Router verwenden, der den Standard IEEE 802.11B/G unterstützt, kann die Qualität der Videowiedergabe, verglichen zum Standard IEEE 802.11N, geringer sein. Die Ursache ist die geringere Datentransferrate des Standards IEEE 802.11B/G.
■ Die Wiedergabequalität beim Betrieb mit der Smart Inter@ctive TV Funktion ist davon abhängig, wieviele Benutzer das kabellose Heimnetz gleichzeitig nutzen.
Wir empfehlen, während des Betriebes mit der Smart Inter@ctive TV Funktion andere Geräte im Heimnetzwerk abzuschalten, um unnötigen Datenverkehr zu vermeiden.
■ Stellen Sie den Router an einer erhöhten Position auf, um die Empfangsqualität des Wireless WiFi Adapter zu verbessern.
■ Die Empfangsqualität beim drahtlosen Betrieb ist abhängig vom Router und dem Abstand zwischen Router und Fernsehgerät sowie dem Digitalen Media Server (DMS).
Der Router muss seinen Netzwerknamen (SSID) sichtbar übertragen, um den drahtlosen Betrieb zwischen Router und Fernsehgerät zu gewährleisten.

Anmeldung am Router für den WLAN-Betrieb

Sie haben zwei Möglichkeiten, Ihr Fernsehgerät am Heimnetzwerk anzumelden.

A Die automatische Anmeldung, dabei werden alle notwendigen Einstellungen (»IP Adresse«, »DNS«, »Netzmaske« und »Gateway«) vom Router automatisch vergeben.
B Die manuelle Anmeldung, hier müssen alle notwendigen Einstellungen (»IP Adresse«, »DNS«, »Netzmaske« und »Gateway«) von Hand eingegeben werden

Die automatische Anmeldung

Die meisten Heimnetze sind dynamisch, d.h. die Daten für IP Adresse, Netzwerkmaske und Gateway wird vom Router automatisch zugewiesen. Wenn Sie ein dynamisches Netzwerk verwenden, benötigen Sie einen DSL Router, der DHCP unterstützt.

1 Menü mit »i« aufrufen.

2 Menüpunkt »CONNECTED APPS« mit »∨« oder »∧« wählen und mit »●« bestätigen.

- Das Menü »CONNECTED APPS« wird eingebendet.

CONNECTED APPS Connected Apps OK Netzwerkeinstellungen Verbindungstyp Kabellos Netzwerk auswählen N/A Netzwerkkonfiguration Auto IP Adresse 10.134.151.15 DNS 10.134.150.8 Netmask 255.255.255.0 Gateway 10.134.151.254 Beenden Zurück Verbinden Verbindung...

3 Zeile »Verbindungstyp« mit »∨« oder »∧« wählen und die Option »Kabellos« mit »« oder »»« wählen.

4 Zeile »Netzwerkkonfiguration« mit »√« oder »∧« wählen und die Option »Auto« mit »« oder »»« wählen.

5 Zeile »Netzwerk auswählen« mit » ▼« oder »∧« wählen und die Option »Auto« mit »« oder »»« wählen.

- Das Menü »Netzwerk auswählen« wird eingeblendet, die vorhandenen Netzwerke werden gesucht und dann angezeigt.

6 Das gewünschte Netzwerk mit »√«, »∧«, »« oder »»« wählen und mit »●« bestätigen.

- Ein Menü für die Eingabe des Passwortes wird eingeblendet.

7 Das erste Zeichen/Ziffer des benötigten Kennworts mit »∨«, »∧«, »«« und »»« wählen und mit »●« zur nächsten Eingabestelle schalten.

- Werden Großbuchstaben benötigt, die Schaltfläche »ABC« wählen, werden Kleinbuchstaben benötigt, die Schaltfläche »abc« wählen und mit »●« bestätigen.

- Sollen Nummern oder Symbole eingegeben werden, die Schaltfläche »?@123« wählen und mit »●« bestätigen.

- Zum Bestätigen des Kennworts die Schaltfläche »Absenden« mit »V«, »A«, »« oder »»« wählen und mit »●« bestätigen.

Hinweis:

- Wenn Sie WEP Verschlüsselung verwenden, können mehrere Passworte vergeben werden (Haupt- und Gästepasswort). Das Fernsehgerät kann am Heimnetzwerk nur mit dem Hauptpasswort angemeldet werden.

8 Anmeldung an das Heimnetzwerk mit » (rot) starten.

- Die Meldung »Verbinde... Bite warten« wird eingeblendet.

9 Wenn die Meldung erlischt, mit » « (grün) die Verbindung zum Netzwerk prüfen.

- Anzeige: »Testen ... Bitte warten«, nach erfolgreicher Anmeldung »Verbindung mit Gateway: Erfolgreich« und »Internetverbindung: Erfolgreich«.

10 Einstellung mit »i« beenden.

Die manuelle Anmeldung

Wenn keine automatische IP-Adresse vorhanden ist, müssen Sie die Zugangsdaten für »IP Adresse«, »DNS«, »Netzmaske« und »Gateway« von Hand eingeben. Diese Zugangsdaten erhalten Sie vom Administrator Ihres Netzwerkes.

1 Menü mit »i« aufrufen.
2 Menüpunkt »CONNECTED APPS« mit »V« oder »A« wählen und mit »●« bestätigen.
- Das Menü »CONNECTED APPS« wird eingeblendet.
3 Zeile »Verbindungstyp« mit »∨« oder »∧« wählen und die Option »Kabellos« mit » « oder »»« wählen.
4 Zeile »Netzwerk auswählen« mit »∨« oder »∧« wählen und die Option »Auto« mit »« oder »»« wählen.
- Das Menü »Netzwerk auswählen« wird eingeblendet, die vorhandenen Netzwerke werden gesucht und dann angezeigt.
5 Das gewünschte Netzwerk mit »√«, »∧«, »« oder »» wählen und mit »●« bestätigen.
- Ein Menü für die Eingabe des Passwortes wird eingeblendet.
6 Das erste Zeichen/Ziffer des benötigten Kennworts mit »V«, »A«, »« und »»« wählen und mit »●« zur nächsten Eingabestelle schalten.
- Werden Großbuchstaben benötigt, die Schaltfläche »ABC« wählen, werden Kleinbuchstaben benötigt, die Schaltfläche »abc« wählen und mit »●« bestätigen.
- Sollen Nummern oder Symbole eingegeben werden, die Schaltfläche »?@123« wählen und mit »●« bestätigen.
- Zum Bestätigen des Kennworts die Schaltfläche »Absenden« mit »V«, »^«, »« oder »»« wählen und mit »●« bestätigen.

Hinweise:

• Wenn Sie WEP Verschlüsselung verwenden, können mehrere Passworte vergeben werden (Haupt- und Gästepasswort). Das Fernsehgerät kann am Heimnetzwerk nur mit dem Hauptpasswort angemeldet werden.
• Damit das Fernsehgerät sich in das Heimnetzwerk anmelden kann, muss der Netzwerkname (SSID) ausschließlich ASCII Zeichen beinhalten.

7 Zeile »Netzwerkkonfiguration« mit » V« oder »A« wählen und die Option »Manuell« mit »K« oder »W« wählen.

- Die Eingaben für »IP Adresse«, »DNS«, »Netzmaske« und »Gateway« sind aktiv.

8 Zeile »IP Adresse« mit » V« wählen und mit »●« bestätigen.

IP Adresse mit »1...0« eingeben und mit »■« (grün) speichern.

9 Zeile »DNS« mit » v« wählen und mit »●« bestätigen.

DNS mit »1...0« eingeben und mit »—« (grün) speichern.

10 Zeile »Netzmaske« mit » v« wählen und mit »●« bestätigen.

Netzmaske mit »1...0« eingeben und mit »—« (grün) speichern.

11 Zeile »Gateway« mit »V« wählen und mit »●« bestätigen.

Gateway mit »1...0« eingeben und mit » (grün) speichern.

12 Anmeldung an das Heimnetzwerk mit » « (rot) starten.

- Die Meldung »Verbinde... Bitte warten« wird eingeblendet.

13 Wenn die Meldung erlischt, mit »—« (grün) die Verbindung zum Netzwerk prüfen.

- Anzeige: »Testen ... Bitte warten«, nach erfolgreicher Anmeldung »Verbindung mit Gateway: Erfolgreich« und »Internetverbindung: Erfolgreich«.

14 Einstellung mit »i« beenden.

Smart Inter@ctive Applikationen

Die Option „Smart Inter@ctive“ Ihres Fernsehgerätes bieten Ihnen den Zugang zum Internet, wenn das Fernsehgerät an Ihrem Heimnetzwerk mit Internetzugang angeschlossen ist.

Sie können die verschiedensten Applikationen aus dem Internet abrufen, Videos betrachten, Bilder ansehen und soziale Netzwerke besuchen. Des Weiteren können Sie z. B. nach Verkehrsmeldungen suchen, in Rezeptideen blättern und nach Ärzten und Apotheken suchen.

Und Sie können viele Internet Radioprogramme hören.

Hinweis:

■ Die Verfügbarkeit der Applikationen und ihr Inhalt kann von Land zu Land unterschiedlich sein.
■ Die Applikationen können keine Dateien heruntergeladen und speichern. Ein „Upload“ von Dateien auf eine Web-Seite wird nicht unterstützt.

„Add-ons“ können nachträglich nicht installiert werden, mit Ausnahme einiger Anmeldevorgänge.

Grundig ist nicht für den Inhalt und die Qualität des Inhaltes der Applikationen verantwortlich. Dies unterliegt der Verantwortung des jeweiligen Anbieters.
■ Lokale und Globale Applikationen unterliegen einem begrenzten Anwendungszeitraum durch die Diensteanbieter. Die Diensteanbieter können Ihre Applikationen uneingeschränkt Ändern, Einschränken, Erweitern und Entfernen.

Grundig hat auf diese Änderungen keinen Einfluss.

Grundig behält sich alle Rechte zum Ändern, Einschränken, Erweitern und Entfernen der Internet Applikationen vor.

Internet Applikation anwählen

1 Menü mit »i« aufrufen.
2 Menüpunkt »CONNECTED APPS« mit » V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »CONNECTED APPS« wird eingeblendet.

CONNECTED APPS inter@ctive Anwendungen OK Netzwerkeinstellungen Verbindungstyp Kabellos Netzwerkkonfiguration Auto IP Adresse 10.134.151.15 DNS 10.134.150.8 Netzmaske 255.255.255.0 Gateway 10.134.151.254 MAC Adresse 00:11:E1:00:02:82 Beenden Zurück Verbinden Verbindung...

3 Zeile »inter@ctive Anwendungen« mit »∨« oder »∧« wählen und und mit »●« bestätigen.
4 Gewünschte Applikation mit »V«, »∧«, »« und »»« wählen und mit »●« aufrufen.

- Das Hauptmenu der gewählten Applikation wird nach kurzer Zeit eingeblendet.

Hinweis:

- Wenn Sie eine Applikation starten und das Fernsehgerät ist nicht mit dem Internet verbunden, wird eine Meldung eingeblendet. Ist eine Internetverbindung eingerichtet, jedoch keine »IP Adresse« vergeben, kann die Applikation auch nicht angezeigt werden.

Überprüfen Sie in diesem Fall die Netzwerkverbindung, sie Kapitel auf den Seiten See page 31 oder 32

Das Hauptmenü von Smart Inter@ctive

1 Liste der Applikationen.
2 Application.
3 Kurzbeschreibung der Applikation.
4 Aktuelles Fernseh-Programm.

SMART 1 2 3 4 Ausgewählte Anwendung A Informationen zur Anwendungen. A OK zum Aufrufen KATEGORIEN Alle Social&Fun Health&Life News&Video 1 2 Beenden Zurück KATEGORIEN

Navigation im Hauptmenü

1 Gewünschte Applikation mit » V«, »∧«, »« und »»« wählen und mit »●« aufrufen.
- Das Hauptmenu der gewählten Applikation wird nach kurzer Zeit eingeblendet.
2 Die weitere Bedienung und mögliche Anwendungen sind abhängig von der Struktur in den Untermenüs der jeweiligen Applikation. Beachten Sie auch die Hinweise in den Menüs.

Wiedergabe und Zusatzfunktionen beim Abspielen der Applikationen Hinweis:

■ Einige Applikationen unterstützen nicht alle Wiedergabe-Funktionen, auch kann die Anwahl der Wiedergabe-Funktionen voneinander abweichen.

1 Wiedergabe mit » ▶ « starten.
2 Wiedergabe-Pause mit » « wählen.
3 Wiedergabe mit » ■ « beenden.
4 Während der Wiedergabe Bildsuchlauf mit » ◀◀« oder »▶▶« wählen.
5 Während der Wiedergabe das vorherige/nächste Thema mit »|◀« or »▶|« wählen.
6 Während der Wiedergabe das Bild mit » « vergrößern.
7 Bildinhalt und Schreibmarke (Cursor) in der Tastatur mit »V«, »A«, »««, »«« nach unten, oben, links, rechts verschieben.
8 Anwahl/Eingabe mit »●« bestätigen.
9 Verschieden Untermenüs und Funktionen in den Applikationen können mit »1...0«, »—« (rot), »« (grün), »« (gelb) und »—« (blau) gewählt werden.
10 Applikation mit »TV G« abschalten.

Wiedergabe von Video-/ Musik-/ und Bilddaten vom Heimnetz

Sie können die Video-/ Musik-/ und Bilddateien, die auf dem Digitalen Medien Server gespeichert sind im DLNA Menü Ihres Fernsehgerätes auswählen und wiedergeben.

Hinweis:

• Sie können auf Videos, Musik oder Fotos von z.B. einem PC, Smartphone oder NAS (Network Attached Storage) zugreifen, die kompatibel zum DLNA-Standard sind und als Digital Media Server (DMS) dienen.
  ■ Wenn der Digitale Medienserver und das Fernsehgerät gleichzeitig mit dem Heimnetzwerk drahtlos verbunden sind, kann es bei der Videowiedergabe zu Bildstörungen kommen.
  Ihr Fernsehgerät kann auch auf einen PC zugreifen, der über Software als Digital Media Server eingerichtet wurde. Ein problemloser Zugriff bei nicht DMS-zertifizierter Software kann nicht garantiert werden.
  ■ Wenn Sie einen PC mit einem Windows Betriebssystem verwenden, können Sie den Windows Media Player so konfigurierern, dass er als Digital Media Server verwendet werden kann (ab Version 11).

Die notwendigen Einstellungen sind abhängig von der jeweiligen Softwareversion.

Digitalen Medien Server anwählen

1 Menü mit »i« aufrufen.
2 Menüpunkt »CONNECTED APPS« mit » V« oder »∧« wählen und mit »●« bestätigen.

- Das Menü »CONNECTED APPS« wird eingeblendet.

3 Menüpunkt »inter@ctive Anwendungen« mit »V« oder »A« wählen und mit »●« bestätigen.
- Das Menü »inter@ctive Anwendungen« wird eingeblendet.
4 Die Option »dlna« mit » V« oder » ∧« wählen und mit »●« bestätigen.
- Das Menü »dlna« wird eingeblendet.

0 Gerät(e) Seite: 1/1 dlna® DMS-Sorder mit BLAUCER Taste suchen.

5 Zum Anzeigen der verfügbaren Digitalen Media Server im Heimnetzwerk »—« (blau) drücken.

- Die vorhandenen Digitale Media Server werden angezeigt.

Hinweis:

■ Wenn kein Digitaler Media Server angezeigt wird, überprüfen Sie bitte den Anschluß und die Anmeldung an das Heimnetzwerk.
6 Den gewünschten Digitalen Media Server mit »V«, »A«, »« oder »»« wählen und mit »●« bestätigen.
- Der Inhalt wird angezeigt.

Hinweise:

■ Die Struktur der Dateien und der Ordner des Digitalen Media Servers im Menü ist abhängig vom Media Server, den Sie verwenden.

■ Werden vom Digitalen Media Server Filme mit Untertiteln angeboten, so können diese Untertitel nicht angezeigt werden.
- Nur Video-Dateiformate mit einem DLNA Zertifikat (»MPEG_PS_NTSC«, »MPEG_PS_PAL«, »MPEG_TS_SD_EU« und »MPEG_TS_EU_ISO«) werden unterstützt.
■ Bei der Wiedergabe von Videos mit hoher Bitrate können Bildstörungen auftreten.
Ordner, die in der DLNA-Anwendung als unbekannt angezeigt werden, können nicht mit dem Fernsehgerät wiedergegeben werden. Dieses Problem lässt sich eventuell durch Installation einer entsprechenden Codec im Computer korrigieren.
Nur die Audio-Dateiformate mit einem DLNA Zertifikat (»AAC_ADTS_320«, »LPCM«, »MP3«, »WMABASE« und »WMAFULL«) werden unterstützt.
Nur die Bild-Dateiformate mit einem DLNA Zertifikat (»JPEG_LRG«, »JPEG_MED« und »JPEG_SM«) werden unterstützt.

Wiedergabe starten

1 Im Inhaltsverzeichnis den gewünschten Ordner mit »V«, »A«, »« oder »»« wählen und mit »●« bestätigen.
- Die vorhandenen Titel werden angezeigt.
2 Gewünschten Titel mit » V«, »∧«, »« oder »»« wählen.
3 Wiedergabe mit » ▶ « starten.

Weitere Wiedergabefunktionen

1 Wiedergabe Pause mit »« wählen.
2 Wiedergabe mit » ▶ « fortsetzen.
3 Vorhergehenden Titel mit »|« anwählen, nächsten Titel mit »|« anwählen.
4 Wiedergabe mit » ■ « beenden.
5 Zurückschalten zur Übersicht mit »Z«
6 DLNA Funktion mit »TV G« beenden.

Hinweis:

■ Die im Kapitel aufgeführten und weitere Wiedergabefunktionen können auch mit dem Funktionsmenü angewählt werden:

• »TXT« öffnet und schließt das Funktionsmenü;
• »▶ « Wiedergabe starten;
• » « Wiedergabe/Pause;
• » ■ « Wiedergabe beenden;
• » ◀◀ « und » ▶▶ « Passage suchen;
• »○« Wiederhol-Funktion anwählen;
• » « Wiedergabeliste aufrufen;
• »i« Informationen über den Titel aufrufen.

Internet Radio Servive von vTuner

Der Internet Radio Service von vTuner bietet Ihnen eine weltweite große Auswahl von Radiostationen, die Ihnen die verschiedensten Stilrichtungen anbieten.

Mit Ihrem Fernsehgerät können Sie die Web-Seite von vTuner aufrufen, einfach aus dem Angebot die gewünschte Radiostation auswählen und dann wiedergeben.

Hinweis:

Das Fernsehgerät muss mit dem Internet verbunden sein.

1 Menü mit »i« aufrufen.
2 Menüpunkt »CONNECTED APPS« mit » V« oder »∧« wählen und mit »●« bestätigen.
- Das Menü »CONNECTED APPS« wird eingebendet.
3 Menüpunkt »inter@ctive Anwendungen« mit »V« oder »A« wählen und mit »●« bestätigen.
- Das Menü »inter@ctive Anwendungen« wird eingeblendet.
4 Die Opion »vTuner« mit » V« oder »A« wählen und mit »●« bestätigen.
- Das Menü »vTuner« wird eingeblendet.

Internetradio Favorites Hinzugefügte Radiosstationen Länder Musikrichtungen Podcast nach Ländern Podcast nach Genre

5 Gewünschte Kategorie mit »V« oder »A« wählen und den Inhalt mit ●« aufrufen.

Gewünschte Radiostation mit » V« oder »A« wählen und Wiedergabe mit »●« oder »►« starten.

Wiedergabe mit » ■ « beenden.

Hinweis:

■ Die Anordung und die Titelnamen in der Übersichtsseite von vTuner werden von vTuner gepflegt. Das Angebot kann varieren.

6 Zurückschalten zur vorherigen Kategorie mit »Z«
7 vTuner Funktion mit »TV G« beenden.

Informationen zur Aufnahme und Wiedergabe von Fernsehsendungen

■ Die Aufnahme und die Wiedergabe von Fernsehsendungen sind nur mit digitalen Fernseh-Programmen (DVB-S, DVB-T und DVB-C) möglich.
- Welche digitalen Fernseh-Programme (DVB-S, DVB-T und DVB-C) Sie aufnehmen und wiedergeben können, kann auch vom jeweiligen Programmanbieter abhängig sein.
■ Die Aufnahme und die Wiedergabe von Sendungen sowie die Funktion TimeShift können nur mit einem externen Datenträger (Festplatte oder USB-Stick) durchgeführt werden. Der Datenträger sollte eine Mindestspeicherkapazität von 2 GB haben.
Aufnahmen sind mit den meisten auf dem Markt verfügbaren Datenträgern möglich. Der Betrieb kann jedoch nicht für alle Daten-träger garantiert werden.
Wurde eine Sendung auf dem externen Datenträger aufgezeichnet, kann diese nur auf Ihrem Fernsehgerät wiedergegeben werden. Die Wiedergabe dieser Sendungen mit anderen Geräten ist nicht möglich.
- Wenn Sie Ihr Fernsehgerät zur Reparatur geben und Hardwarekomponenten aus getauscht werden mussten, können möglicherweise die Aufnahmen mit dem reparierten Gerät nicht mehr wiedergegeben werden.
Der Empfang des Programmanbieters SKY ist in Deutschland zur Zeit nur mit einer geeigneten Settop-Box oder einem geeigneten CA-Modul möglich.
Grundig übernimmt keine Haftung für den eventuellen Verlust gespeicherter Daten auf dem externen Datenträger.

Mögliche Einschränkungen bei dem Betrieb mit externen Datenträger

Abhängig vom jeweiligen Programmanbieter kann es bei einigen Fernseh-Programmen zu verschiedenen Einschränkung der Funktionen kommen.

Auf diese Einschränkungen hat GRUNDIG keinen Einfluß!

■ Die Aufnahme einer Sendung auf den externen Datenträger kann durch den Programmanbieter unterbunden werden. Wird die Meldung »URI* geschützt! Aufnahme eingeschränkt« am Bildschirm eingeblendet, so ist durch den Programmanbieter Aufnahme oder Timeshift eingeschränkt (Aufnahme einmal möglich) oder unterbunden (Aufnahme nicht möglich).

■ Wurde eine Sendung auf das Archiv des externen Datenträgers aufgezeichnet und gespeichert, kann die Wiedergabe der Sendung eingeschränkt sein.

Der Programmanbieter kann Ihnen gestatten, diese Sendung einmal oder mehrmals an zusehen, es ist auch möglich, dass die Sendung nur für einen gewissen Zeitraum zur Verfügung steht.

- Sendungen die jugendgeschützt sind, verlangen unmittelbar vor dem Start der Aufnahme die Eingabe einer PIN-Nummer. Erfolgt diese Autorisierung nicht, darf die Aufnahme nicht starten.

Das Überspielen einer Sendung von einem digitalen Fernseh-Programm auf einen Video-/oder DVD-Recorder über die Buchse »AV 1« (Analoges Bild-/Tonsignal) kann ebenfalls vom Programmanbieter eingeschränkt werden. Vorausgesetzt, Ihr Gerät unterstützt diese Überspielfunktion.

Externe Datenträger anschließen

Hinweise:

Vor dem Anschließen des externen Datenträgers schalten Sie das Fernsehgerät mit »« in Bereitschaft (Stand-by). Erst nach dem Anschließen schalten Sie das Fernsehgerät wieder ein.
■ Vor dem Entfernen des externen Daten-trägers muss das Fernsehgerät grund sätzlich auf Stand-by geschaltet werden, damit es nicht zu Datenverlusten kommt.
Ihr Fernsehgerät verfügt über zwei USB-Buchsen, »USB1« und »USB2 (HDD)«.

» USB2 (HDD)« dient zum Anschluss von Datenträger, die eine zusätzliche Stromversorgung benötigen – beispielsweise externe Festplatten.

USB2

1 Buchse »USB2 (HDD)« des Fernsehgerätes und entsprechende Buchse des Datenträgers (externe Festplatte) mit einem USB-Kabel verbinden;

oder

USB-Stecker des USB-Memory Sticks in die Buchse »USB1« des Fernsehgerätes stecken.

2 Die Anzeige » « mit »—« (grün) bestätigen.

- Der Dateimanager wird angezeigt.

Hinweise:

■ Die Buchse »USB1« des Fernsehgerätes liefert gemäß USB-Spezifikationen maximal 500 mA Strom. Externe Festplatten, die mehr Strom benötigen, dürfen daher nur an die Buchse »USB2 (HDD)« des Fernsehgerätes angeschlossen werden.
■ Wenn Sie für externe Festplatten, die an die Buchse »USB2 (HDD)« des Fernsehgerätes angeschlossenen wurden, ein Netzkabel verwenden, muss dieses Netzkabel beim Ab schalten des Fernsehgerätes ebenfalls vom Stromnetz getrennt werden.
■ Externen Datenträger dürfen nicht vom Fernsehgerät getrennt werden, während auf Dateien des Datenträgers zugegriffen wird.

Einstellungen für USB Recording

Menü anwählen

1 Menü mit »i« aufrufen.
2 Zeile »USB RECORDING« mit » V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »USB RECORDING« wird eingeblendet.

USB RECORDING 20.09.2010 15:46 PRnP-Archiv OK Auto-Vorschau Ein Datenträgerverwaltung Datenträger entfernen Datenträger USB Partition C: Genutzte Kapazität %3 Genutzl (MB) 1249 Gesamt (MB) 38145 Restliche SD-Aufnahmezeit 1,008 min Restliche HD-Aufnahmezeit 266 min Boenden Zurück

Automatische Vorschau einschalten

Wenn diese Funktion aktiviert ist, wird eine Vorschau der ausgewählten Datei im Dateimanager angezeigt.

1 Zeile »Auto-Vorschau« mit » V« oder »A« wählen.
2 Funktion mit » « oder »« einschalten (»Ein«).
3 Einstellung mit »i« beenden.

Datenträger sicher entfernen

1 Zeile »Datenträger sicher trennen« mit »√« oder »∧« wählen und mit »●« bestätigen.

Hinweis:

■ Der Datenträger kann jetzt von der Buchse abgezogen werden.

Externe Datenmedien auswählen

Wenn mehrere externe Datenträger an das Fernsehgerät angeschlossen sind, können Sie den gewünschten Datenträger auswählen.

1 Zeile »Datenträger« mit » V« oder » ∧« wählen.
2 Gewünschten Datenträger mit » « oder »« wählen.
3 Einstellung mit »i« beenden.

Partition des externen Datenträgers wählen

Wenn der externe Datenträger über mehrere Partitionen verfügt, wählen Sie die gewünschte aus.

1 Zeile »Partition« mit » v« oder »∧« wählen.
2 Gewünschte Partition mit » « oder »« wählen.
3 Einstellung mit »i« beenden.

Externe Datenträger prüfen

Sie können externe Datenträger einer Prüfung unterziehen und so herausfinden, ob sich diese für die gewünschte Funktionalität eignen.

1 Zeile »Datenträger« mit » V« oder »∧« wählen. Wenn mehrere Datenträger angeschlossen sind, den gewünschten Datenträger mit « oder »»« wählen.
2 Zeile »Partition« mit » V« oder » ∧« wählen. Wenn mehrere Partitionen vorhanden sind, die gewünschte Partition mit « oder »« wählen.
3 Zeile »Datenträger prüfen« mit » V« oder »∧« wählen und mit »●« bestätigen.

- Informationen zum Datenträger werden angezeigt.

4 Einstellung mit »i« beenden.

Timeshift – Sendungen „anhalten“

Die aktuelle Sendung kann „angehalten“ werden. Dies ist eine nützliche Funktion, wenn z.B. während eines Spielfilmes das Telefon läutet, und Sie die Fortsetzung des Films nicht verpassen möchten.

Am Bildschirm erscheint ein Standbild der letzten Szene, die Sendung wird im „Time Shift-Speicher“ des externen Datenträgers gespeichert

Im „Time Shift-Speicher“ können Sie max. 20 Minuten der aktuellen Sendung aufnehmen.

1 Aktuelle Sendung mit » « anhalten.

- Das Bild wird eingefroren, der Zeitversatz und die restliche Aufnahmezeit werden angezeigt.

2 Sendung mit » ▶ « fortsetzen.

- Die Sendung wird weiterhin aufgezeichnet.

Hinweis:

■ Die folgenden Funktionen sind während des Timeshift-Betriebs möglich:

• Zurückspulen, dazu »« je nach Geschwindigkeit mehrmals drücken (das Bild ist während des Rückspulens eingefroren);
• Vorwärtsspulen, dazu »▶▶« je nach Geschwindigkeit mehrmals drücken;
• Pause mit » « anwählen.

3 Timeshift-Funktion mit » ■ « beenden.

• Die Meldung »Livesendung« wird eingebendet, Sie sehen die aktuelle Sendung ohne Zeitversatz.
• Die Szenen im „Time Shift-Speicher“ sind gelöscht.

Sendungen aufnehmen

Sie können Sendungen aufnehmen. Die Daten dieser Sendungen werden auf einem externen Datenträger gespeichert, die Verwaltung dieses Archivs erfolgt durch das Fernsehgerät.

Für 1 Minute Aufnahme benötigen Sie – je nach Fernseh-Programm – 44 MB bis 110 MB Speicherplatz auf dem externen Datenträger.

Während der Aufnahme können Sie vom Archive eine andere Sendung wiedergeben.

Ein Wechseln des Programmplatzes ist nicht möglich.

Sofortaufnahme einer Sendung

1 Fernseh-Programm mit »1...0« oder »P+«, »P-« wählen und Aufnahme mit »●« starten.

• Informationen zur Aufnahme werden eingeblendet: Das Aufnahmesymbol, der Programmname, die Sendung, die Aufnahmezeit und der noch zur Verfügung stehende Speicherplatz.
• Nach kurzer Zeit werden diese Informationen abgeschaltet.

2 Aufnahme mit » ■ « beenden.

3 Sicherheitsabfrage mit » —« (grün) bestätigen;

oder » « (rot) drücken, die Aufnahme wird fortgesetzt.

Hinweise:

• Nach Abschluss der Aufnahme wird die Aufzeichnung automatisch auf dem externen Datenträger gespeichert.
  Das Menü »Aufgenommene Dateien« mit den archivierten Sendungen kann mit »«« aufgerufen werden.
  Wird der externe Datenträger während der Aufnahme von der USB-Buchse getrennt, wird die Aufnahme automatisch abgebrochen und nicht gespeichert.
  Aufnahmen, die auf FAT32-formatierten Festplatten gespeichert wurden, können im USB-Modus abgespielt werden.

Aufnahme einer Sendung aus der Programmliste

1 »PROGRAMMLISTE« mit »●« aufrufen.
2 Das gewünschte Fernseh-Programm mit »V«, »A«, »« oder »» wählen und mit »●« be stätigen.
3 Programmliste mit »i« abschalten.
4 Aufnahme mit » ◎« starten.

- Informationen zur Aufnahme werden eingebendet: Das Aufnahmesymbol, der Programmname, die Sendung, die Aufnahmezeit und der noch zur Verfügung stehende Speicherplatz.

- Nach kurzer Zeit werden diese Informationen abgeschaltet.

5 Aufnahme mit » ■ « beenden.
6 Sicherheitsabfrage mit » —« (grün) bestätigen; oder »—« (rot) drücken, die Aufnahme wird fortgesetzt.

Sendungen für die Aufnahme programmieren ...

... mit dem elektronischen Programmführer

Sie können die Daten für die gewünschte Sendung vom Elektronischen Programmführer (TV-Guide) übernehmen.
25 Sendungen können für die Timer-Aufnahme oder als Erinnerung programmiert werden.

1 Programminformationen mit »TV G« einblenden.

- Der Elektronische Programmführer wird eingeblendet.

2 Das gewünschte Fernseh-Programm mit » V« oder »^« wählen.
3 Zu den Programminformationen der aktuellen Sendung mit »« umschalten.
4 Die gewünschte Sendung mit » V« oder »Λ« wählen.
5 Gewählte Sendung mit » ◎« bestätigen.

- Hinter dem Namen der Sendung wird das Symbol » « eingeblendet, die Daten wurden in den Timer übernommen.

Hinweis:

Sollen die Aufnahmedaten geändert werden, mit » « (gelb) und » « (blau) zur »TIMERLISTE« schalten, » « (grün) drücken, die Daten ändern und mit » « (grün) speichern.

6 Menü mit »i« abschalten.

Hinweise:

■ Vor dem Beginn der Timeraufnahme erscheint eine Warnmeldung mit einem 20-Sekunden Countdown. Sie können auf das programmierte Fernseh-Programm umschalten.
- Sollte der Beginn der Timeraufnahme bei laufender Wiedergabe erreicht werden, wird die Wiedergabe nicht unterbrochen: Die Aufnahme erfolgt automatisch im Hintergrund, sofern Sie bei der Meldung des Timercountdowns nicht »Ja« wählen.

... durch manuelle Dateneingabe

Sie können 25 Sendungen für die Timer-Aufnahme programmieren

1 Programminformationen mit »TV G« einblenden.
- Der Elektronische Programmführer wird eingeblendet.

2 Menü »TIMER ERSTELLEN« aufrufen, dazu zweimal »■« (gelb) drücken.

3 Zeile »Typ« mit » V« oder » ∧« wählen und mit »« oder »» die Option »Aufnahme« wählen.

4 Zeile »Programm« mit »√« oder »∧« wählen und das gewünschte Programm mit »« oder »»« wählen.

5 Zeile »Modus« mit »∨« oder »∧« wählen und den gewünschten Modus (»Einmal«, »Täglich« oder »Wöchentl.«) mit »« oder »»« wählen.

6 Zeile »Start« (Beginn der Aufnahme) mit »∨« oder »∧« wählen und Datum/Uhrzeit mit »1...0« eingeben.

7 Zeile »Ende« (Ende der Aufnahme) mit » √« oder »∧« wählen und Datum/Uhrzeit mit »1...0« eingeben.

8 Daten mit » « (grün) speichern. - Die Sendung ist programmiert.

9 Menü mit »i« abschalten.

Hinweise:

■ Vor dem Beginn der Timeraufnahme erscheint eine Warnmeldung mit einem 20-Sekunden Countdown. Sie können auf das programmierte Fernseh-Programm umschalten.
Sollte der Beginn der Timeraufnahme bei laufender Wiedergabe erreicht werden, wird die Wiedergabe nicht unterbrochen: Die Aufnahme erfolgt automatisch im Hintergrund, sofern Sie bei der Meldung des Timercountdowns nicht »Ja« wählen.

Aufnahmedaten im Timermenü ändern

Sie können die Daten von programmierten Sendungen ändern.

1 Timermenü anwählen, dazu nacheinander »TV G«, »■(gelb) und »■(blau) drücken.
- Das Menü »TIMERLISTE« wird eingeblendet.

2 Titel der Sendung die geändert werden soll mit »∨« oder »∧« wählen und Timerplatz mit »—« (grün) aktivieren.

- Das Eingabemenü wird eingeblendet.

3 Gewünschte Option mit »√« oder »∧« wählen und Daten mit »1...0« und »«oder »«ändern.

4 Änderungen mit » « (grün) speichern.

- Der Timer wurde geändert.

5 Menü mit »i« abschalten.

Aufnahmedaten im Timermenü löschen

Sie können die Daten von programmierten Sendungen löschen.

1 Timermenü anwählen, dazu nacheinander »TV G«, »—(gelb) und »—(blau) drücken.
- Das Menü »TIMERLISTE« wird einge- blendet.

2 Titel der Sendung die gelöscht werden soll mit »∨« oder »∧« wählen und Timerplatz mit »—« (gelb) löschen.

3 Menü mit »i« abschalten.

Wiedergabe

Die aufgezeichneten Sendungen – ob von Hand gestartet oder mit der Timer-Funktion – werden auf dem externen Datenträger gespeichert. Das Archiv des externen Datenträgers kann mit »« aufgerufen werden.

Sendung aus dem Archiv auswählen

1 Menü »Aufgenommene Dateien« mit »« aufrufen.

- Das Menü wird eingeblendet.

2 Gewünschte Sendung mit »V« oder »A« wählen und Wiedergabe mit »►« starten.

3 Wiedergabe mit » ■ « beenden.

- Das Fernsehgerät schaltet auf das aktuelle Fernseh-Programm um.

Bildsuche vorwärts/rückwärts

1 Während der Wiedergabe mit »▶▶« die Geschwindigkeit vorwärts (2x, 4x, 8x, 16x oder 32x) anwählen;

oder

während der Wiedergabe mit » « die Geschwindigkeit rückwärts (2x, 4x, 8x, 16x oder 32x) anwählen (das Bild ist während des Rückspulens eingefroren).

Einen Szene wiederholen (A-B)

Sie können den Start- und Endpunkt einer Szene markieren. Diese Szene wird dann ständig wiederholt.

1 Startpunkt A markieren, dazu während der Wiedergabe »▶« an der gewünschten Szene drücken.

- Diese Szene ist als Startpunkt A markiert.

2 Endpunkt B markieren, dazu während der Wiedergabe »▶« an der gewünschten Szene noch einmal drücken.

- Diese Szene ist als Endpunkt B markiert.

- Das Fernsehgerät wiederholt die Sendung zwischen diesen beiden Punkten.

3 Wiederhol-Funktion mit » ■ « beenden.

Wiedergabe während einer Aufnahme

Sie können entweder das aktuelle Fernseh-Programm sehen, das gerade aufgenommen wird, oder ein vorher aufgenommenes Fernseh-Programm während eine Aufnahme läuft.

1 Fernseh-Programm, das aufgezeichnet werden soll, mit »1...0« oder »P+«, »P-« wählen und Aufnahme mit »« starten.

2 Menü »Aufgenommene Sendungen« mit »« auf rufen.

3 Gewünschte Sendung mit »V« oder »A« wählen und Wiedergabe mit »►« starten.

- Die Aufnahme wird im Hintergrund fortgesetzt.

4 Wiedergabe mit » ■ « beenden.

5 Aufnahme mit » ■ « beenden.

Sendungen in der Aufnahmeliste löschen

Sie können Sendungen aus der Aufnahmeliste löschen.

1 Menü »Aufgenommene Sendungen« mit »« aufrufen.

- Das Menü wird eingeblendet.

2 Sendung die gelöscht werden soll mit » √« oder »∧« wählen.

3 Sendung mit » « (blau) löschen.

4 Sicherheitsabfrage mit » « (grün) bestätigen.

Hinweis:

- Sendungen im Menü »Aufgenommene Sendungen«, die gerade aufgenommen oder wiedergegeben werden, können nicht gelöscht werden.

5 Menü mit »i« abschalten.

Dateiformate

Ihr Fernsehgerät kann folgende Dateiformate verarbeiten, die über die USB-Buchsen zugeführt werden.

Videodaten

Spezielle Codecs zur Videokomprimierung und - dekomprimierung sorgen für mehr Speicherplatz, ohne die Bildqualität übermäßig zu beeinträchtigen.

Ihr Fernsehgerät gibt Videodateien in den Formaten DIVX, XVID, H.264/MPEG-4 AVC(L4.1, 4 Referenzbilder), MPEG-4, MPEG-2, MPEG-1, MJPEG und MOV wieder.

Dabei werden die folgenden Dateinamenerweiterungen unterstützt: AVI, MKV, MP4, TS, MOV, MPG, DAT, VOB. Solche Dateien können auch per MP3, AAC oder Dolby Digital® kompri-mierte Audiodateien enthalten.

Audiodaten

Ihr Fernsehgerät spielt Audiodaten in den Formaten MP3, AAC, WMA ab.

MP3 ist eine Abkürzung für MPEG-1 Level 3 und basiert auf dem MPEG-1-Standard, der von der MPEG (Motion Picture Expert Group) entwickelt wurde.

AAC steht für Advanced Audio Coding und wurde ebenfalls von der MPEG entwickelt. AAC liefert eine bessere Tonqualität bei identischer Datenrate.

WMA (Windows Media Audio) ist ein von Microsoft entwickelter Komprimierungsstandard für Audiodaten.

Solche Formate ermöglichen Aufzeichnung und Wiedergabe von Audiodateien, die so gut wie eine CD klingen, jedoch nur einen Bruchteil des Speicherplatzes belegen.

Unterstützte Dateinamenerweiterungen: MP3, MP2, WMA, M4A, AAC.

MP3-Dateien können wie vom Computer gewohnt in Ordnern und Unterordnern organisiert werden.

Bilddaten

Ihr Fernsehgerät gibt Bilder in den Formaten JPEG, PNG und BMP wieder.

JPEG ist eine Abkürzung für Joint Picture Experts Group. Es bezeichnet ein Verfahren zur Komprimierung von Bilddateien.

PNG und BMP sind Verfahren zum Speichern von Bilddaten mit keinen oder nur geringen Verlusten.

Bilddateien können gemeinsam mit Dateien anderer Typen auf einem Medium gespeichert werden.

Diese Dateien lassen sich in Ordnern und Unterordnern organisieren.

Externe Datenträger anschließen

Vor dem Anschließen des Datenträgers schalten Sie das Fernsehgerät mit » 🔊« in Bereitschaft (Stand-by). Erst nach dem Anschließen schalten Sie das Fernsehgerät wieder ein.

Vor dem Entfernen des externen Datenträgers muss das Fernsehgerät grundsätzlich auf Standby geschaltet werden, damit es nicht zu Datenverlusten kommt.

Hinweise:

■ Die Buchse »USb1« des Fernsehgerätes liefert gemäß USB-Spezifikationen maximal 500 mA Strom. Externe Festplatten, die mehr Strom benötigen, dürfen daher nur an die Buchse »USb2 (HDD)« des Fernsehgerätes angeschlossen werden.
- Wenn Sie für externe Festplatten, die an die Buchse »USB2 (HDD)« des Fernsehgerätes angeschlossenen wurden, ein Netzkabel verwenden, muss dieses Netzkabel beim Abschalten des Fernsehgerätes ebenfalls vom Stromnetz getrennt werden.
■ Externen Datenträger dürfen nicht vom Fernsehgerät getrennt werden, während auf Dateien des Datenträgers zugegriffen wird.
Ein bidirektionaler Datenaustausch im Sinne eines ITE-Gerätes (Information Technology Equipment) gemäß EN 55022/EN 55024 ist nicht möglich.
■ Die USB-Übertragung stellt keine eigene Betriebsart dar, sondern ist lediglich eine Zusatzfunktion.

USB2

1 Buchse »USb2 (HDD)« des Fernsehgerätes und entsprechende Buchse des Datengerätes (externe Festplatte, Digital-Camera, Kartenlesegerät oder MP3-Player) mit einem USB-Kabel verbinden;

oder

USB-Stecker des USB-Memory Sticks in die Buchse »USb1« des Fernsehgerätes stecken.

- Der Dateimanager wird angezeigt.

Der Dateimanager

Der Dateimanager zeigt Video-, Audio- und Bilddateien auf externen Datenträgern an.

Falls ein externer Datenträger Dateien unterschiedlicher Formate enthält, können Sie nicht benötigte Formate bei Bedarf ausfiltern.

Das Menü des Dateimanagers

4 1 3 RUDOG 19.10 28.06.2010 VIDEODATEIEN ROOT Foto Musk Film USB-LAUFWERK %3 Gesamt (MB) 475 Gesamt (MR) 45 Steuerlasten vorwenden x1 Geschw. Alle wiederhol. Aktuell Gesamt 6 2 5

1 Gewähltes Datenformat.
2 Name des Datenträgers.
3 Ordner-Gesamtzahl des Datenträgers.
4 Vorschau der ausgewählten Datei.
5 Informationen zum externen Datenträger.
6 Menünavigation.

Einstellungen im Menü USB-Einrichtung

Menü anwählen

1 Menü mit »i« aufrufen.
2 Menüpunkt »INSTALLATION« mit » V« oder »W« wählen und mit »●« bestätigen.
- Das Menü »USB-INSTALLATION« wird eingeblendet.

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Automatische Vorschau einschalten

Ist diese Funktion eingeschaltet, dann wird eine Vorschau der ausgewählten Datei im Dateimanager angezeigt.

1 Zeile »Auto-Vorschau« mit »V« oder »A« wählen.
2 Funktion mit » « oder »« einschalten (»Ein«).

Hinweis:

■ Der Anzeigemodus kann im 3D-Betrieb nicht geändert werden.

3 Einstellung mit »i« beenden.

Anzeigemodus wählen

1 Zeile »Anzeigemodus« mit »V« oder »A« wählen.
2 Gewünschte Option mit »« oder »« wählen.
3 Einstellung mit »i« beenden.

Anzeigedauer von Bildern in einer Diaschau einstellen

1 Zeile »Diaschauintervall« mit » V« oder »Λ« wählen.
2 Gewünschte Anzeigedauer (3, 5, 10 Sekunden) mit »« oder »« einstellen.
3 Einstellung mit »i« beenden.

DivX® VOD

Wenn Sie geschützte DivX®-Videos wiedergeben möchten, müssen Sie Ihr Gerät zunächst registrieren.

1 Zeile »DivX ^® VOD« mit »V« oder »A« wählen und mit »●« bestätigen.
- Der Registrierungscode wird angezeigt.
2 Besuchen Sie „http://vod.divx.com“ und registrieren Sie Ihr Gerät mit dem angezeigten Registrierungscode.
3 Einstellung mit »i« beenden.

DIVX ^+ HD

DivX Certified® - zur Wiedergabe von DivX®- und DivX Plus™-HD-Videos (H.264/MKV) mit einer hohen Auflösung von bis zu 1080p inklusive Premium-Inhalt.

Über DivX Video: DivX® ist ein digitales Videoformat, das von der DivX, Inc. entwickelt wurde. Dies ist eine offiziell DivX-zertifiziertes (DivX Certified®) Gerät, das DivX-Videos abspielt. Weitere Einzelheiten und Softwarewerkzeuge zur Konvertierung Ihrer Dateien in DivX-Videos finden Sie unter divx.com.

Über DivX-Video-on-Demand: Dieses DivX-zertifizierte (DivX Certified®) Gerät muss registriert werden, damit Sie erworbene DivX-Video-on-Demand- (VoD-) Filme wiedergeben können. Ihren Registrierungscode erhalten Sie über den DivX-VOD-Bereich im USB-Einrichtungsmenü Ihres Gerätes. Weitere Einzelheiten zum Abschluss Ihrer Registrierung finden Sie unter vod.divx.com.

Wiedergabe – Grundfunktionen

1 Datenträger anwählen, dazu »AV« drücken, mit »V«, »A«, »« oder »» die Option »USB« wählen und mit »●« bestätigen.
- Der Dateimanager wird eingeblendet.
2 Gewünschtes Dateiformat (Videodateien, Audiodateien, Bilddateien) mit » V« oder »A« wählen.
3 Zur Ordner-/Dateiliste mit »●« schalten.

Hinweis:

USB-Datenträger mit mehreren Partitionen an den USB-Buchsen angeschlossen sind, wird hinter dem Ordnersymbol der Buchstabe des jeweiligen Laufwerkes (z.B. C:) angezeigt. Mit »√« oder »^« den Buchstaben des Laufwerkes wählen und mit »●« bestätigen.

4 Gewünschten Ordner oder gewünschte Datei mit »√« oder »∧« wählen und mit »●« öffnen.

- Eine Liste der Unterordner (Subdirectory) wird eingeblendet.

Hinweis:

■ Zurückschalten zum Hauptordner mit »Z«.

5 Gewünschten Titel oder gewünschtes Bild mit »∨« oder »∧« wählen und Wiedergabe mit »►« starten.

• Informationen zu den Film-Daten können mit »?« aufgerufen werden.
• Bei der Wiedergabe von MP3- oder WMA-Dateien werden Informationen zum Album, zum Titel und zum Interpreten links im Menü angezeigt.
• Bei der Wiedergabe von Bilddateien können Sie mit »?« Informationen über Auflösung und Größe einblenden.
• Bei der Wiedergabe von Bilddateien können Sie mit »?« (zweimal drücken) das Menü »DivX® Einstellungen« einblenden.

Hinweis:

- Bei der Wiedergabe von Bild-Daten schaltet sich der Dateimanager ab. Mit » ■ « kann der Dateimanager wieder eingeblendet werden.

6 Wiedergabe mit »« unterbrechen (Pause).
7 Wiedergabe mit »▶« fortsetzen.
8 Wiedergabe mit » ■ « beenden.

- Der Dateimanager wird angezeigt.

Hinweise:

■ Mit »A« wählen Sie »Ordner aufwärts«, wenn Sie wieder zum letzten Ordner zurückkehren möchten.
Mit der Option »Root« (anschließend »●« drücken) gelangen Sie wieder zum Hauptordner zurück.
Es kann vorkommen, dass auch eigentlich unterstützte Dateien im USB-Betrieb nicht richtig funktionieren. Dies liegt daran, dass bestimmte Dateien mit nicht standardisierten Komprimierungsverfahren aufgezeichnet wurden, obwohl sie die „richtige“ Dateiendung tragen.
- Wenn eine Videodatei über mehrere Tonspuren (Audiostreams) verfügt, können Sie diese bei laufender Wiedergabe im Vollbildmodus mit »?«umschalten.
- Beim Abspielen von Musikdateien können Sie im USB-Modus weitere Optionen parallel nutzen. Auf diese Weise können Sie beispielsweise eine Diaschau mit Musik untermalen.
■ Bei Filmen werden lediglich Untertitel im Format .SRT, .SUB, .ASS, .SSA, .SMI unterstützt. Dabei müssen die Namen der Untertitel- und Filmdatei identisch sein. Andernfalls werden keine Untertitel angezeigt.

Die Untertitel-Funktion wird nur bei der Wiedergabe von 3D-Filmen unterstützt.

Zusätzliche Wiedergabe- funktionen

Je nach Dateiformat stehen die folgenden Zusatzfunktionen zur Verfügung:

Kapitel einer DivX® Datei wählen

(nur bei Videodateien)

1 Während der Wiedergabe das nächste Kapitel mit »« wählen.
2 Während der Wiedergabe das vorherige Kapitel mit »« wählen.

Hinweis:

Das gewünschte Kapitel kann auch durch Eingabe der Nummer mit den Ziffern-Tasten »1...0« gewählt werden.

Titel einer DivX® Datei wählen

(nur bei Videodateien)

1 Während der Wiedergabe den nächsten Titel mit »« wählen.
2 Während der Wiedergabe den vorherigen Titel mit »√« wählen.

Ausgewählte Titel wiedergeben

Nur die markierten Titel werden wiedergegeben.

1 Titel mit » V« oder » ∧« wählen und mit »●« markieren.
2 Den nächsten Titel mit »√« oder »∧« wählen und mit »●« markieren.
3 Wiedergabe mit »▶« starten.
4 Wiedergabe mit » ■« beenden.

Hinweis:

■ Zum Entfernen der Markierung den Titel mit »∨« oder »∧« wählen und mit »●« die Markierung abschalten.

Titel/Bild schrittweise wählen (SKIP)

1 Während der Wiedergabe den nächsten Titel/das nächste Bild mit »▶|« wählen.
2 Während der Wiedergabe den vorherigen Titel/das vorherige Bild mit »|« wählen. - Die Wiedergabe beginnt mit dem ausgewählten Titel oder Bild.

Eine gewünschte Wiedergabe-passage anwählen

(nur bei Videodateien)

1 Während der Wiedergabe »●« drücken.
2 Gewünschte Passage (Zeitangabe) mit »1 ... 0« eingeben und mit » —« (grün) bestätigen.

Schneller Vorlauf

(nur bei Video- und Audiodateien)

Sie können zwischen unterschiedlichen Geschwindigkeiten (2-fach, 4-fach, 8-fach, 16-fach und 32-fach vorwärts und rückwärts) wählen.

1 Während der Wiedergabe gewünschte Wiedergabe-Geschwindigkeit mit »◀◀« oder »▶▶« wählen
2 Wiedergabe mit »►« fortsetzen.

Darstellung vergrößern und verkleinern

(nur bei Bild- und Videodateien)

Mit dieser Funktion können Bildausschnitte vergrößert oder verkleinert werden.

1 Während der Wiedergabe oder Pause » [icon] « drücken.

Bilder drehen

(nur Bilddateien)

Sie können die Bildanzeige um 90° drehen.

1 Während der Wiedergabe mit » « oder »« die Bilder um jeweils 90° drehen

Wiederhol-Funktionen

Die Möglichkeiten:

• »Diese wiederhol.«: Der ausgewählte Titel wird wiederholt.
• »Alle wiederhol.«: Alle Titel werden wieder holt wiedergegeben.

1 Wiederhol-Funktion vor der Wiedergabe mit »CEC« wählen.
2 Wiedergabe mit » ▶ « starten.
3 Wiederhol-Funktion mit »CEC« abschalten. - Die Anzeige wechselt zu »Keine wiederhol.«.

TOP-Text oder FLOF-Text Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten mit »1...0« direkt wählen oder mit »V« oder »A« schrittweise wählen. Zurückschalten zur Videotext-Seite 100 mit »?«.

Hinweis:

- Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und – Sender abhängig – gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten mit denen diese Seiten angewählt werden können.

3 Eine Seite zurückblättern mit » « (rot).
4 Zur nächsten Seite mit » « (grün) blättern.
5 Ein gewünschtes Kapitel mit » « (gelb) wählen.
6 Ein gewünschtes Thema mit » « (blau) wählen.
7 Videotext mit »TXT« beenden.

Normaler Textmodus

1 Videotext mit »TXT« einschalten.
2 Videotextseiten mit »1...0« direkt wählen. Zurückschalten zur Videotext-Seite 100 mit »?«.
3 Eine Seite zurückblättern mit » v«.
4 Zur nächsten Seite mit » ∧« blättern.
5 Videotext mit »TXT« beenden.

Hinweis:

■ Der Videotext kann im 3D-Betrieb nicht angewählt werden.

Weitere Funktionen

Wartezeit überbrücken

Während eine Seite gesucht wird, können Sie zum Fernseh-Programm umschalten.

1 Nummer der Videotextseite mit »1...0« eingeben und danach »|« drücken.
- Sobald die Seite gefunden wurde, wird die Seitennummer angezeigt.

2 Auf die Videotextseite mit » ▶|« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe vergrößren.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »|« wiederholt drücken.

Seitenstopp

Unter einer Mehrfachseite können mehrere Unter- seiten zusammengefasst sein, die von der Sendeanstalt automatisch weitergeblättert werden.

Das automatische Umblättern der Unter seiten mit » « stoppen.
2 Funktion mit » « beenden.

Unterseiten direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamtseitenzahl angezeigt.

1 Mit » — « die Funktion Unterseiten aufrufen.
2 Unterseite mit » « oder »« anwählen.
3 Funktion mit » — « beenden.

Antworten aufdecken

In bestimmten Videotextseiten können verdeckte Antworten oder Informationen enthalten sein.

1 Informationen mit » ▶▶ « einblenden.
2 Informationen mit » ▶▶« ausblenden.

Geteilter Bildschirm

Mit dieser Funktion können Sie das Fernseh-Programm auf der linken, den Videotext auf der rechten Seite anzeigen lassen.

1 Funktion mit » « einschalten.
- Fernseh-Programm und Videotext werden nebeneinander angezeigt.
2 Funktion mit » ■ « abschalten.

Was ist HbbTV

Vereinfacht gesagt, bietet HbbTV den interaktiven Videotext der nächsten Generation mit modern gestalteten Inhalten, hochauflösenden Bildern und Videosequenzen und Interaktivität.

Voraussetzung zum Empfang von HbbTV ist, dass das Fernsehgerät mit dem Internet verbunden ist.

Diesen neuen Service bieten zur Zeit die ARD mit seinen Dritten Programmen sowie das ZDF an.

Im Angebot der ARD finden Sie z.B. eine ausführliche Programmübersicht, das gesamte Angebot der „Das Erste ¹Mediathek“ sowie einen grafisch völlig neu aufgebauten Videotext mit hochauflösenden Abbildungen. Das Angebot des ZDF beinhaltet die „ZDF mediathek“ und weitere Programminformationen (Stand September 2011).

Das Erste Mediathek 08.08.2011 | 15:11 Uhr Alle Mediatheken 3 Impressum 4 Neueste Clips Sendungen A - Z Sendung verpasst? 5 / 5 A Heute 08.08.2011 ABC 5 06.08.11 18 min. nachtmagazin aus:Nachtmagazin Alina 01:43 Tagesschau ARD-Mittagsmagazin 04:47 Tagesschau ARD-Ratgeber: Auto + Verkehr 14:00 Tagesschau ARD-Ratgeber: Bauen + Wohnen 14:10 Tagesschau ARD-Ratgeber: Geld ARD-Ratgeber: Gesundheit ARD-Ratgeber: Heim + Garten ARD-Ratgeber: Recht ARD-Ratgeber: Reise ARD-Sondersendung 0 Hilfe 1 Ausblenden Programm Mediathem VideotextAusblende

HbbTV Betrieb

Nach dem Umschalten auf ein Fernseh-Programm das HbbTV unterstützt wird eine Information eingeblendet, wenn HbbTV vorhanden ist.

1 HbbTV mit » « (rot) einschalten.

- Am Bildschirm werden Informationen über den nutzbaren Service eingeblendet. Des weiteren sind die für die Navigation notwendigen Farbtasten zusehen.

Hinweise:

Das Themenangebot und wie die einzelnen Themen angewählt werden, ist abhängig vom jeweiligen Programmanbieter.
■ Für verschiedene Zusatzfunktionen oder Einstellungen werden die Zifferntasten »1« bis »0« verwendet.

2 Gewünschtes Thema mit »—« (grün), »—« (gelb) oder »—« (blau) anwählen.
3 Im gewählten Thema mit »√«, »∧«, »«« oder »» die gewünschte Option wählen und mit »●« bestätigen.
4 HbbTV mit »—« (rot) abschalten.

Weitere Funktionen für Video-sequenzen

1 Wiedergabe mit »▶« starten.
2 Wiedergabe mit »« unterbrechen (Pause).
3 Wiedergabe mit »▶« fortsetzen.
4 Zurückspulen mit »◀◀« oder vorspulen mit »▶▶«.
5 Wiedergabe mit »■« beenden.

Menü EINSTELLUNGEN aufrufen

1 Menü mit »i« aufrufen.

2 Menü »EINSTELLUNGEN« mit » V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »EINSTELLUNGEN« wird eingeblendet.

EINSTELLUNGEN 20:09 2010 15:46 Spracheinstellungen Menü Deutsch Audio Deutsch Untertitel Deutsch Untertitelmodus Aus Datum- und Zeiteinstellungen Datum und Uhrzeit Zeitanpassung Auto Zeitzone GMT +1 Baenden Zurück

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Spracheinstellungen

Menüsprache ändern

1 Zeile »Menü« mit » V« oder »A« wählen und mit »●« bestätigen.
- Das Menü »Menüsprache wählen« wird eingeblendet.
2 Gewünschte Menüsprache mit » «, »» « » V« oder »^« wählen und mit »●« bestätigen.
3 Einstellung mit » i« beenden.

Audiosprache ändern

(nur bei digitalen Fernseh-Programmen)

Sie können eine primäre und eine sekundäre Audiosprache festlegen.

1 Zeile »Audio« mit »V« oder »A« wählen und mit »●« bestätigen.
- Das Menü »Audiosprache wählen« wird eingeblendet.
2 Gewünschte Audiosprache mit » «, » « » V« oder »^« wählen, danach mit »« (rot) als primäre Audiosprache oder mit »■« (grün) als sekundäre Audiosprache festlegen.
- Primäre und sekundäre Sprache werden oben rechts im Menü angezeigt.

3 Einstellung mit » i« beenden.

Untertitelsprache und Untertitelmodus ändern

(nur bei digitalen Fernseh-Programmen)

Sie können Untertitel ein- und ausschalten, die Untertitelsprache auswählen und eine zweite Untertitelsprache zuweisen.

1 Zeile »Untertitel« mit » V« oder » A« wählen und mit »●« bestätigen.
- Das Menü »Untertitelsprache wählen« wird eingeblendet.

2 Gewünschte Untertitelsprache mit »«, »»« »∨« oder »∧« wählen, danach mit »« (rot) als primäre Untertitelsprache oder mit »—« (grün) als sekundäre Untertitelsprache fest legen.

- Primäre und sekundäre Sprache werden oben rechts im Menü angezeigt.

3 Eine Menüebene mit »Z« zurückschalten.

4 Zeile »Untertitelmodus« mit »∨« oder »∧« wählen und und danach gewünschte Option »Aus«, »Hörgeschädigte« oder »Einfach« mit »« oder »»« einstellen.

5 Einstellung mit » i« beenden.

Datum und Uhrzeit einstellen

Automatisch

Ihr Fernsehgerät erkennt die zeitliche Differenz zur Greenwich Mean Time (GMT) automatisch, sofern das ausgewählte Programm ein Zeitsignal überträgt.

1 Zeile »Datum und Uhrzeit« mit »∨« oder »∧« wählen und mit »●« bestätigen.

2 Zeile »Auto« mit » V« oder »A« wählen und und mit »●« bestätigen.

- Datum und Uhrzeit werden automatisch aktualisiert;

oder

3 Das Eingabefeld mit » V« oder »A« wählen, Datum und Uhrzeit mit »1...0« eingeben und mit »●« bestätigen.

Manuell

Sie können die zeitliche Differenz auch manuell einstellen – zum Beispiel dann, wenn die richtige Zeit nicht automatisch erkannt wurde oder aus anderen Gründen nicht mit Ihrer Ortszeit übereinstimmt.

1 Zeile »Zeitanpassung« mit » √« wählen und die Option »Manuell« mit »« oder »« wählen.

- Die Zeilen »Zeitzone« und »Sommer-/Winterzeit« sind aktiv.

2 Zeile »Zeitzone« mit » v« wählen und mit »●« bestätigen.

- Das Menü »Zeitzone wählen« wird eingeblendet.

3 Benötigte Zeitzone mit » «, »«, »∨« oder »∧ wählen und mit »●« bestätigen.

4 Zeile »Sommer-/Winterzeit« mit »√«, wählen und mit »«« oder »»« die Option »Auto«, »Aus« oder »Ein« einstellen.

5 Einstellung mit » i« beenden.

Hinweis:

- Wenn in der Zeile »Zeitanpassung« die Option »Auto« gewählt wurde, passt das Fernsehgerät die Uhrzeit automatisch an das Zeitsignal des jeweiligen Programms an. Allerdings können unterschiedliche Programme auch von Ihrem Heimatland verschiedene Zeitbasen nutzen; z. B. bei ausländischen Sendern. In solchen Fällen können Erinnerungen und geplante Aufnahmen aufgrund der Zeitdifferenz außer Kraft gesetzt werden.

Timer-Einstellungen

Ausschaltzeit eingeben (Sleep Timer)

Im Menü »Abschalttimer« kann für das Fernsehgerät eine Ausschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 Zeile »Abschalttimer« mit » V« oder »∧« wählen.
2 Gewünschte Ausschaltzeit mit » « oder »« eingeben.

Hinweis:

■ Funktion abschalten, dazu die Ausschaltzeit mit »« oder »« auf »Aus« stellen.

3 Einstellung mit »i« beenden.

Einschalttimer

Im Menü »Einschalttimer« kann für das Fernsehgerät eine Einschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der einge stellten Zeit aus Bereitschaft – mit der vorgewählten Lautstärke und dem gewünschten Fernseh-Programm – ein.

1 Zeile » Einschalttimer« mit »V« oder »A« wählen und mit »●« bestätigen.
2 Zeile »Modus« mit »V« oder »^« wählen und mit »« oder »» wählen, wann das Fernsehgerät einschalten soll.
3 Zeile »Signalquelle« mit »∨« oder »∧« wählen und mit »«« oder »» die Signalquelle auswählen.
4 Zeile »Programmtyp« mit »∨« oder »∧« wählen und mit »« oder »» die gewünschte Option (ATV, DTV, Radio oder DATEN) wählen.
5 Zeile »Programm« mit »V« oder »∧« wählen und mit »« oder »« das gewünschte Programm auswählen.

Hinweis:

■ Die Zeile»Programm« ist nur dann aktiv, wenn die aktuell benutzte Signalquelle eingestellt wurde. Erfolgte hier keine Eingabe, dann wird das erste Programm der gewählten Signalquelle verwendet.

6 Zeile »Lautstärke« mit »√« oder »^« wählen und mit »«« oder »»« die Lautstärke einstellen.
7 Zeile »Stunde ein...« mit »V« oder »^« wählen und die Zeit mit »1...0« eingeben.
8 Daten mit » « (grün) speichern.

Hinweis:

■ Die Eingabe kann mit »—« (rot) abgebrochen werden.

9 Einstellung mit »i« beenden.

Ausschalttimer

Im Menü »Ausschalttimer« kann für das Fernsehgerät eine Ausschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 Zeile »Ausschalttimer« mit »∨« oder »∧« wählen und mit »●« bestätigen
2 Zeile »Modus« mit »∨« oder »∧« wählen und den gewünschten Modus mit »« oder »»« einstellen.
3 Zeile »Stunde ein...« mit »V« oder »Λ« wählen und die Zeit mit »1...0« eingeben.
4 Daten mit » « (grün) speichern.

Hinweis:

■ Die Eingabe kann mit » « (rot) abgebrochen werden.

5 Einstellung mit » i« beenden.

Automatische Abschaltung (Auto Sleep)

Ist diese Funktion aktiviert, schaltet das Fernsehgerät nach 5 Minuten automatisch in Bereitschaft (Stand-by), wenn kein Bildsignal gesendet wird. Das Fernsehgerät wird auch automatisch in Bereitschaft (Stand-by) geschaltet, wenn innerhalb von 4 Stunden keine Taste an der Fernbedienung oder am Fernsehgerät betätigt wird. (Gefordert durch Europäische Richtlinie.)

1 Zeile »Autom. Abschaltung« mit »V« oder »A« wählen.
2 Funktion mit » « oder »« aktivieren (»Ein«). Hinweis:

■ Funktion abschalten dazu mit »« oder »« die Einstellung »Aus« wählen.

3 Einstellung mit »i« beenden.

Jugendschutzeinstellungen Sendungen autorisieren

Es gibt Spielfilme, deren Inhalt oder auch Szenen, die nicht für Kinder geeignet sind.

Diese Sendungen enthalten Informationen, die den Inhalt oder die Szenen markieren und sind mit Zugangslevel von 4 bis 18 versehen. Sie können einen der Zugangslevel wählen und damit die Wiedergabe autorisieren.

1 Zeile »Jugendschutz« mit » V« oder »A« wählen und mit »>« bestätigen.
2 PIN-Code »1234« mit »1 ... 0« eingeben.
3 Zugangslevel mit » « oder »» wählen.
4 Einstellung mit »i« beenden.

Menüs sperren

Mit dieser Funktion können Sie folgende Menüs des Fernsehgerätes sperren: »Automatischer Suchlauf«, »Manuelle Abstimmung-Digital«, »Antenneneinstellung« und »Programmtabelle«. Diese Menüs sind nur durch Eingabe des PIN-Codes zugänglich.

1 Zeile »Menü sperren« mit »V« oder »Λ« wählen.
2 PIN-Code »1234« mit »1 ... 0« eingeben.
3 Sperre mit » « oder »« aktivieren (»Ein«).

Hinweis:

■ Menüsperre abschalten dazu mit » « oder »» die Einstellung »Aus« wählen.

4 Einstellung mit »i« beenden.

Tasten sperren (Kindersicherung)

Bei aktiver Tastensperre sind die Tasten des Fernsehgerätes ohne Funktion.

1 Zeile »Tastensperre« mit »V« oder »Λ« wählen.
2 PIN-Code »1234« mit »1 ... 0« eingeben.
3 Tastensperre mit » « oder »» aktivieren (Ein) oder abschalten (Aus).
4 Einstellung mit »i« beenden.

PIN-Code ändern

Sie können statt des Werkscodes »1234« einen persönlichen PIN-Code eingeben. Notieren Sie sich bitte Ihren persönlichen PIN-Code.

1 Zeile »PIN ändern« mit »V« oder »∧« wählen und mit »●« bestätigen.
2 Aktuellen PIN-Code 1 2 3 4 mit »1 ... 0« eingeben.
3 Persönlichen neuen PIN-Code mit »1 ... 0« vierstellig eingeben.
4 Persönlichen neuen PIN-Code mit »1 ... 0« noch einmal eingeben.
5 Einstellung mit »i« beenden.

Fernseh-Programme sperren

Sie können einzelne Fernseh-Programme mit einem persönlichen PIN-Code sperren, zum Beispiel Programme, die sich nicht für Kinder eignen.

1 Menü mit »i« aufrufen.
2 Menü »INSTALLATION« mit » V« oder » A« wählen und mit »●« bestätigen.
3 Zeile »Programmtabelle« mit » V« oder »A« wählen und mit »●« bestätigen.
- Das Menü »PROGRAMMTABELLE« wird eingeblendet.

4 Im Menü »PROGRAMMTABELLE« mit » (gelb) zur »LISTENVERWALTUNG« umschalten.

5 Das zu sperrende Programm mit » V« oder »A« auswählen.

6 Mit » « oder » « die Spalte »Sperre«, anwählen und das Programm mit »●« sperren.

7 PIN-Code »1234« mit »1 ... 0« eingeben. - Das Programm wird mit »√« markiert.

Hinweis:

■ Zum Aufheben der Sperre das Programm mit »V« oder »A« wieder anwählen, mit »●« bestätigen und danach den PIN-Code 1 2 3 4 mit »1 ... 0« eingeben.

8 Einstellung mit »i« beenden.

Software aktualisieren (OAD)

(über Satellit, nur bei digitalen Programmen)

1 Im Menü »EINSTELLUNGEN« die Zeile »Auf OAD-Aktualisierungen prüfen« mit »V« oder »A« wählen und mit »●« bestätigen.
- Neue Software wird gesucht und - sofern vorhanden - installiert.

Hinweis:

- Wenn automatisch nach Softwareaktualisierungen gesucht werden soll, die Zeile »Auto-OAD-Aktualisierung« mit »∨« oder »∧« wählen und mit »« oder »» die Option »Ein« wählen.

- Die Software wird automatisch aktualisiert, sofern dies möglich ist.

2 Einstellung mit »i« beenden.

Software aktualisieren (Online)

(über Internet, nur bei digitalen Programmen)

1 Im Menü »EINSTELLUNGEN« die Zeile »Auf Online-Aktualisierungen prüfen« mit » V« oder »A« wählen und mit »●« bestätigen.
- Neue Software wird gesucht und - sofern vorhanden - installiert.

Hinweis:

• Wenn automatisch nach Softwareaktualisierungen gesucht werden soll, die Zeile »Auto-Online-Aktualisierung« mit »∨« oder »∧« wählen und mit »« oder »»« die Option »Ein« wählen.
• Die Software wird automatisch aktualisiert, sofern dies möglich ist.

2 Einstellung mit »i« beenden.

Fernsehgerät auf die Werks- einstellungen zurücksetzen

Mit dieser Funktion löschen Sie die Programmtabellen und alle persönlichen Einstellungen.

1 Im Menü »EINSTELLUNEN« die Zeile »Werkseinstellungen« mit »V« oder »^« wählen und mit »●« bestätigen.

2 Warnmeldung mit » (grün) bestätigen. - Das Menü »INSTALLATION« wird eingebendet.

3 Einstellungen mit Kapitel „Erstinstallation und Fernseh-Programme einstellen“ auf Seite 14 fortsetzen.

DIGI LINK

Ihr Fernsehgerät ist mit der DIGI LINK-Funktion ausgestattet. Diese Funktion verwendet das CEC (Consumer Electronics Control) Protokoll.

CEC ermöglicht, externe Geräte, die mit einem HDMI-Kabel an die Buchsen »HDMI« an geschlossen sind (z. B. DVD-Player), mit einer Fernbedienung zu steuern.

Voraussetzung ist, die angeschlossenen Geräte unterstützen CEC. Lesen Sie in der Bedienungsanleitung des externen Gerätes nach, wie die entsprechenden Funktionen hier aktiviert werden.

Die DIGI LINK-Funktionen Ihres Fernsehgerätes

Automatisches Einschalten des Fernsehgerätes aus Stand-by

Ist die Funktion »Autom. Einschaltung TV« aktiviert (»Ein«), dann wird nach dem Einschalten des externen Gerätes (z. B. ein DVD-Player), auch das Fernsehgerät eingeschaltet und der passende HDMI-Programmplatz gewählt.

Automatische Wahl des HDMI-Programmplatzes am Fernsehgerät

Wenn Ihr Fernsehgerät eingeschaltet ist und Sie schalten danach das externe Geräte (z. B. einen DVD-Player) ein, wird der passende HDMI-Programmplatz am Fernsehgerät gewählt.

Menüsprache wählen

Am externen Gerät (z. B. DVD-Player) wird automatisch die Menüsprache des Fernsehgerätes eingestellt.

Das externe Gerät muss diese Funktion unterstützen.

Automatisches Abschalten des externen Gerätes

Wenn Sie Ihr Fernsehgerät in den Bereitschaftsmodus schalten, wird auch das externe Gerät (sofern eingeschaltet) in den Bereitschaftsmodus versetzt.

DIGI LINK ist bei Ihrem Fernsehgerät grundsätzlich aktiv.

Externe Geräte suchen und akti vieren

Sie können bis zu 11 Geräte mit DIGI LINK-Funktionen an Ihr Fernsehgerät anschließen.

1 CEC-Geräteliste mit »CEC« aufrufen.
- Die »HDMI-Geräteliste« wird einge blendet.

2 Gerätesuche mit » « (rot) starten.

- Die gefundene Geräte werden im Menü angezeigt.

3 Das zu steuernde Gerät mit » V«, » ∧«, »« oder »» wählen und mit »●« markieren.

- Wenn das ausgewählte Gerät an einen anderen als den aktuellen Eingang angeschlossen ist, wird automatisch zum jeweiligen Eingang umgeschaltet.

4 Einstellung mit »i« beenden.

Gerätesteuerung

Sie können festlegen, ob externe Geräte auch auf die Fernbedienung Ihres Fernsehgerätes reagieren sollen.

1 »AV« drücken, mit » V«, »∧«, »« oder »« den Programmplatz »HDMI1« bis »HDMI4« wählen und mit »●« bestätigen.

2 Menü mit »i« aufrufen.

3 Menüpunkt »INSTALLATION« mit » V« oder »∧« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird eingebendet.

HDMI INSTALLATION Signalquelle HDMI1 DIGILINK Geräteauswahl GRUNDIG DVD Fernbedienung FB-Durchleitung Bereitschaft 1 2 Beenden Zurück GRUNDIG 20.09.2010 15:46

4 Die Zeile »Fernbedienung« mit » V« oder »^« wählen.

5 Die Steuerungsart (»FB-Durchleitung«, »Deck« oder »Tuner« mit »« oder »« wählen.

Hinweise:

»FB-Durchleitung« kann für sämtliche Geräte eingesetzt werden.
»Deck« und »Tuner« können je nach angeschlossenem externem Gerät ausgewählt werden.
■ Probieren Sie aus, bei welcher Steuerungsart das externe Gerät am besten auf die Fernbedienung reagiert.

■ Lesen Sie den Funktionsumfang des DIGI-LINK-kompatiblen Gerätes in der jeweiligen Bedienungsanleitung nach.

6 Einstellung mit »i« beenden.

Gerät in den Bereitschaftsmodus schalten

Diese Option schaltet das externe Gerät in den Bereitschaftsmodus.

1 »AV« drücken, mit » V«, »∧«, »« oder »« den Programmplatz »HDMI1« bis »HDMI4« wählen und mit »●« bestätigen.
2 Menü mit »i« aufrufen.
3 Menüpunkt »INSTALLATION« mit » V« oder »∧« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird eingeblendet.

4 Zeile »Bereitschaft« mit » V« oder »A« und mit »●« bestätigen.

- Das externe Gerät schaltet sich ab.

Die entsprechenden Signalquellen (z. B. HDTV-Empfänger oder HD-DVD-Player) schließen Sie an die Buchsen »HDMI« (für digitale HDTV-Quellen) an. Dadurch können Sie auch digitale HDTV-Sendungen, die kopiergeschützt sind (HDCP High Bandwidth Digital Content Protection), ohne Probleme ansehen.

Anschlussmöglichkeiten

An welche Buchsen des Fernsehgerätes Sie Ihre externen Geräte anschließen, hängt davon ab, mit welchen Anschlüssen das externe Gerät ausgestattet ist und welche Signale zur Verfügung stehen.
Beachten Sie: Bei vielen externen Geräten muss die Auflösung des Videosignals an die Eingänge des Fernsehgerätes angepasst werden (siehe Bedienungsanleitung des externen Gerätes). Welchen Wert Sie einstellen müssen, entnehmen Sie bitte den angegebenen Richtwerten in den Kapiteln über die verschiedenen Anschlussmöglichkeiten.
■ Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus!
■ Stecken Sie den Netzstecker des Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Externe Geräte anschließen ...

... mit digitalen Ton-/Bildsignalen

Geeignete Geräte: Digitaler Satelliten-Receiver, Playstation, BluRay-Player, DVD-Player/-Recorder, Set Top Box, Notebook, PC's.
■ Bildsignal: Digital; Auflösung: Standard 576p; HDTV 720p, 1080i, 1080p.
■ Tonsignal: Digital (Stereo, Mehrkanal komprimiert, unkomprimiert).
Programmplätze »HDMI 1«, »HDMI 2«, »HDMI 3« oder »HDMI4«.
1 Buchse »HDMI1«, »HDMI2«, »HDMI3« oder »HDMI4« des Fernsehgerätes und die entsprechenden HDMI-Buchse des externen Gerätes mit einem handelsüblichen HDMI-Kabel verbinden (digitales Bildsignal und Tonsignal).

... mit analogem Videosignal (Progressive)

■ Geeignete Geräte: DVD-Player/-Recorder, Spielekonsole.
■ Bildsignal: YUV; Auflösung: Standard 576p; HDTV 720p, 1080i, 1080p.
■ Tonsignal: Stereo, analog.
Programmplatz »Component«.

1 Buchsen »COMPONENT Y Pb Pr« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal).

2 Buchsen »COMPONENT L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Ton signal).

... über die EURO-AV-Buchse (FBAS/RGB-Signal)

Geeignete Geräte: Digitaler Satelliten-Receiver, DVD-Player/-Recorder, Set Top Box, Spielekonsole, Videorecorder, Decoder.
Bildsignal: FBAS/RGB.
■ Tonsignal: Stereo, analog.
Programmplatz »AV1«.

1 Buchse »AV1/S-VHS« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

Decoder aktivieren

Wenn an Buchse »AV1/S-VHS« ein Decoder angeschlossen wird, muss dieser aktiviert werden, damit er ein unverschlüsselte Bild-/Tonsignal liefert.

1 Menü mit »i« aufrufen.
2 Zeile »EINSTELLUNGEN« mit » ▼« oder »∧« wählen und mit »●« bestätigen. - Das Menü »EINSTELLUNGEN« wird eingebendet.
3 Zeile »Decoder« mit » v« oder »∧« wählen.
4 Funktion mit » « oder »« aktivieren (»Ein«).
5 Einstellung mit »i« beenden.

... mit S-Video-Signal

Geeignete Geräte: DVD-Player/-Recorder, Videorecorder, Camera-Recorder, Notebook und PC's.
■ Bildsignal: Y/C.
■ Tonsignal: Stereo, analog.
Programmplatz »S-VHS«.

1 Buchse » AV1/ S-VHS« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

... mit analogem TV-Signal

• Geeignete Geräte: Digitaler Satelliten-Receiver, DVD-Player/-Recorder, Set Top Box, Camera-Recorder.
  Bildsignal: FBAS.
  ■ Tonsignal: Stereo, analog.
  Programmplatz »AV2«.

1 Buchse »Video« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit Cinch-Kabel verbinden (Bild signal).

2 Buchsen »L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

Hinweis:

An den Buchsen »AV2« und »AV1/S-VHS« darf nicht gleichzeitig ein Bildsignal anliegen. Das könnte zu Bildstörungen führen.

Betrieb mit DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

1 Externes Gerät einschalten und die gewünschte Funktion wählen.
2 »AV« drücken, mit » V«, »∧«, »« oder »» den Programmplatz des gewünschten Eingangssignals (»AV1«, »AV2«, »S-VHS«, »HDMI1«, »HDMI2«, »HDMI3«, »HDMI4« oder »Component«) wählen und mit »●« bestätigen.

Kopfhörer

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ∅ Klinke) in die Kopfhörer-Buchse an der rechten Seite des Gerätes stecken.

Kopfhörer-Lautstärke ändern

1 Menü mit »i« aufrufen.
2 Menüpunkt »TONEINSTELLUNGEN« mit »V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »TONEINSTELLUNGEN« wird eingeblendet.

3 Zeile »Kopfhörer« mit »V« oder »Λ« wählen.
4 Gewünschte Lautstärke mit »« oder »« einstellen.
5 Einstellung mit »i« beenden.

Hinweis:

Längeres Hören mit Kopfhörern bei hoher Lautstärke kann zu Hörschäden führen.

HiFi-Anlage/AV-Receiver

HiFi-Anlage/AV-Receiver anschließen

1 Buchse »Optic Out« des Fernsehgerätes und die entsprechenden Buchse des Gerätes mit einem optischen. Digitalkabel verbinden (digitales Tonsignal).

Tonformat einstellen

Wenn Ihre HiFi-Anlage/AV-Receiver nur das Tonsignal im PCM Format verarbeiten kann, wählen Sie die Option »PCM«, ansonsten können Sie die Option »Auto« einstellen. (Satellit, Kabel, Terrestrisch).

1 Menü mit »i« aufrufen.
2 Menüpunkt »TONEINSTELLUNGEN« mit »V« oder »A« wählen und mit »●« bestätigen.
- Das Menü »TONEINSTELLUNGEN« wird eingeblendet.
3 Zeile »Audioausgang« mit » V« oder »A« wählen und mit »●« bestätigen.
- Das Menü wird eingeblendet.
4 Zeile »Optic Out« mit » V « oder » ∧« wählen.
5 Gewünschtes Tonformat (»PCM« oder »Auto«) mit »« oder »« wählen.

Hinweis:

■ Wenn Sie den Ton ausschließlich über einen Mehrkanalverstärker/AV-Receiver ausgeben möchten, stellen Sie die Option »TV-Lautsprecher« im Menü auf »Aus«.

6 Einstellung mit »i« beenden.

Tonsignal über die HiFi-Anlage wie- dergeben

1 Buchsen »AUDIO OUT L R« des Fernsehgerätes und die entsprechenden Buchse des AV-Receivers mit einem handelsüblichen Adapterkabel verbinden (digitales Tonsignal).

Hinweis:

■ Wenn diese Funktion aktiv ist, wird das Audiosignal an die HiFi-Anlage/den AV-Receiver (angeschlossen an »AUDIO OUT L R«) übertragen.

2 Menü mit »i« aufrufen.
3 Menüpunkt »TONEINSTELLUNGEN« mit »√« oder »^« wählen und mit »●« bestätigen.
- Das Menü »TONEINSTELLUNGEN« wird eingeblendet.
4 Zeile »Audioausgang« mit »V« oder »∧« wählen und mit »●« bestätigen.
- Das Menü wird eingeblendet.
5 Zeile »Audio-Ausgang« mit » V« oder »^« wählen und mit » « oder »» den Ton-ausgang aktivieren (Option »Line Out«).
6 Zeile »Status« mit »∨« oder »∧« wählen und mit »« oder »»« die Option »Fest« oder »Regelbar« wählen.

Hinweise:

• Wenn Sie »Regelbar« wählen, kann die Lautstärke in der Menüoption »Lautstärke« verändert werden.
  Soll der Ton ausschließlich über die HiFi-Anlage/den AV-Receiver ausgegeben werden, wählen Sie in der Zeile »TV-Lautsprecher« mit »« oder »« die Option »Aus«.

7 Einstellung mit »i« beenden.

1 Buchse »PC-IN« des Fernsehgerätes und die entsprechende Buchse des PCs mit einem VGA Kabel verbinden (Bildsignal).
2 Buchse »Audio« des Fernsehgerätes und die entsprechenden Buchse des PCs mit geeignetem Kabel verbinden (Tonsignal).

Hinweis:

■ Passen Sie bitte Ihren PC an den Monitor an (Bild schirm auflösung z.B. 1280 x 768, Bildfrequenz z.B 60 Hz).

Programmplatz für den PC anwählen

1 »AV« drücken, mit » V«, »^«, »« oder »» den Programmplatz »PC« wählen und mit »●« bestätigen.

Einstellungen zum PC-Betrieb

1 Menü mit »i« aufrufen.
2 Menüpunkt »INSTALLATION« mit » v« oder »∧« wählen und mit »●« bestädigen.

- Das Menü »INSTALLATION« wird eingeblendet.

3 Gewünschte Funktion oder Einstellung mit »V« oder »∧« wählen, anschließend mit »V«, »∧« oder »«, »» ausführen.

INSTALLATION Signalquelle PC Auto-Einstellung Erweilerte Einsellungen Autopositionmodus Ein Position 50H - 50V Größe 0 Phase 30 Beenden Zurück

Die Möglichkeiten:

- »Auto Einstellung«, zur automatischen Anpassung an den PC.

• »Autopositionmodus«, die Option »Ein«, wählen, wenn die Anpassungen im PC-Modus automatisch ausgeführt werden sollen.
• »Position«, zum Anpassen der horizontalen und vertikalen Bildposition.
• »Größe«, zum Einstellen der Taktfre quenz.
• »Phase«, zum Beseitigen von Flackern, unscharfer Darstellung und horizontal störenden Linien.

4 Einstellung mit » i« beenden.

Was ist ein Common Interface?

■ Common Interface (CI) ist eine Schnittstelle für DVB-Empfänger.

■ Verschlüsselte Programme können nur mit einem dem Verschlüsselungssystem entsprechenden CA-Modul in Verbindung mit der dazugehörigen Smartcard gesehen werden.

Das Fernsehgerät ist mit einem Common Interface-Schacht ausgestattet, in den CA-Module verschiedener Anbieter eingesetzt werden können.

In das CA-Modul wird die entsprechende Smartcard des Anbieters zum „Frei schalten“ gewünschter verschlüsselter Programme eingeschoben.

CA-Modul einsetzen

Hinweis:

■ Schalten Sie das Gerät aus, bevor Sie ein CA-Modul in den »CI«-Steckplatz ein setzen.

1 Entsprechende Smartcard in das CA-Modul schieben

2 CA-Modul mit Smartcard in den Schacht »CI« des Fernsehgerätes stecken.

Hinweis:

Das »CA-Modul«-Untermenü informiert Sie, welches CA-Modul im CI-Steckplatz eingesetzt ist.

■ Wenn Sie ein CA-Modul zum ersten Mal in den CI-Steckplatz des Fernsehgerätes einsetzen, müssen Sie einen Moment warten, bis das CA-Modul erkannt wurde.

Zugriffskontrolle für CA-Modul und Smartcard

1 Menü mit »i« aufrufen.

2 Zeile »INSTALLATION« mit » V« oder » ∧« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird eingebendet.

3 Zeile »CA-Modul« mit » V« oder »A« wählen und mit »●« bestätigen.

Hinweise:

Über dieses Menü erhalten Sie Bedienhinweise und nach der Eingabe Ihres PIN-Codes den Zugriff auf die Programme des PAY-TV-Anbieters.

■ Die weiteren Einstellungen entnehmen Sie bitte der Bedienungsanleitung des CA-Moduls und der Smartcard.

Das CA-Modul wird in bestimmten Ländern und Regionen nicht unterstützt; bitte wenden Sie sich an Ihren autorisierten Händler.

4 Einstellung mit » i« beenden.

Digitale Fernseh-Programme eines Satelliten automatisch suchen

Satellitendaten ändern sich häufig, neue Programme kommen immer wieder hinzu. Daher sollten Sie von Zeit zu Zeit eine automatische Suche ausführen.

Dabei werden alle Transponder nach neuen Programmen durchsucht.

1 Menü mit »i« aufrufen.

2 Zeile »INSTALLATION« mit » V« oder » ∧« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird eingeblendet.

3 Zeile »Signalquelle« mit » V« oder » ∧« wählen und mit »●« bestätigen.

Die Signalquelle »Satellit« mit » ««, »»«, »∨« oder »∧« wählen und mit »●« bestätigen.

4 Die Zeile »Automatisch Suchlauf« mit »∨« oder »∧« wählen und mit »●« bestätigen

- Das Menü wird eingeblendet.

5 Im Menü »Betreiberauswahl« mit » « oder »» die Option »SkyD« (wenn Sie Kunde beim Programmanbieter Sky sind) oder »Sonstiges« wählen und mit »●« bestätigen.

Hinweis:

■ Diese Option wird in Österreich und der Schweiz nicht angeboten.

6 Zeile »Satelliten wählen« mit » V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »SATELLITEN WÄHLEN« wird eingeblendet.

7 Den gewünschten Satelliten mit » v« oder »∧« wählen und mit »●« bestätigen.

8 Zeile »Suchlaufmodus« mit » V« oder »W« wählen.

Suchlaufmodus mit » « oder »» wählen (nach unverschlüsselten Programmen, nur nach verschlüsselten Programmen oder nach beidem).

9 Zeile »Programmtyp« mit » v« oder »^« wählen.

Mit » « oder »» wählen, ob nur nach Fernseh-Programmen (TV), nur nach Radio-programmen (Radio) oder nach beidem (Radio+ TV) gesucht werden soll.

10 Zeile »Netzwerksuche« » V« oder » A« wählen.

Die Option »Ein« mit » « oder »»« wählen.

- Wird die »Netzwerksuche« auf »Ein« gestellt, werden Daten über neue Transponder des eingestellten Netzwerkes abgerufen.

11 Suchlauf mit »—« (rot) starten.

Hinweis:

- Sollen die vorher gespeicherten Programme in der Programmliste beibehalten und die neu gefundenen hinzu gefügt werden, dann »—« (grün) drücken.

Wird » « (rot) gedrückt, werden die gespeicherten Programme der aktuellen Programmliste gelöscht.

- Das Menü »Programme« wird eingeblendet, die Suche nach Fernseh-Programmen beginnt.

- Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.

- Die Suche ist abgeschlossen, sobald das Menü »PROGRAMMTABELLE« eingeblendet wird.

Hinweis:

■ Die Suche kann mit »« vorzeitig abgebrochen werden.

12 Einstellung mit »i« beenden.

Digitale Fernseh-Programme eines Satelliten manuell suchen

Wenn Sie die Parameter eines neuen Fernseh-Programmes kennen, können Sie dieses auch manuell suchen. Aktuelle Transponderdaten finden Sie im Videotext, in Satelliten-TV-Magazinen oder im Internet.

1 Menü mit »i« aufrufen.

2 Zeile »INSTALLATION« mit » V« oder » A« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird eingebendet.

3 Zeile »Manuelle Abstimmung-Digital« mit »∨« oder »∧« wählen und mit »●« bestätigen.

- Das Menü wird eingeblendet.

4 Benötigte Zeile für die Parameter mit »√« oder »^« wählen.

- »Frequenz (MHz)«: Frequenz mit »1 ... 0« fünfstellige eingeben.

- »Symbolrate (kS/s)«: Symbolrate mit »1 ... 0« fünfstellige eingeben.

- »Polarisierung«: Polarisation mit » « oder » auf »Horizontal« oder »Vertikal« einstellen.

- »Netzwerksuche«: mit » « oder »« die Option »Ein« oder »Aus« wählen.

- »Suchlaufmodus«: Mit » « oder » »« wählen, ob nur nach unverschlüsselten (Unverschlüsselt), nur nach verschlüsselten (Verschlüsselt) Programmen oder nach beidem (Unverschlüsselt + Verschlüsselt) gesucht werden soll.

- »Programmtyp«: Mit »« oder »»« wählen, ob nur nach Fernseh-Programmen (TV), nur nach Radio-Programmen (Radio) oder nach beidem (Radio+TV) gesucht werden soll.

5 Suchlauf mit » « (rot) starten.

- Das Menü »Programme« wird eingeblendet, die Suche nach Fernseh-Programmen beginnt.

Hinweis:

■ Die Suche kann mit »i« vorzeitig abgebrochen werden.

6 Einstellung mit » i« beenden.

LNB-Einstellungen

1 Menü mit »i« aufrufen.

2 Zeile »INSTALLATION« mit » V« oder » A« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird einge- blendet.

3 Zeile »Antenneneinstellungen« mit » V« oder »∧« wählen und mit »●« bestätigen.

- Das Menü »Antenneneinstellungen« wird eingeblendet.

4 Benötigte Zeile für die Parameter mit »V« oder »A« wählen.

- »Satellit«: »●« drücken, gewünschten Satelliten mit »«, »»«, »∨« oder »^« wählen und mit »●« bestätigen.

- »Transponder«: »●« drücken, benötigten Transponder mit »◀«, »▶«, »∨« oder »∧« wählen und mit »●« bestätigen. Mit »■« (rot) kann ein Transponder hinzu gefügt werden, mit »■« (grün) wird er gelöscht, mit »■« (gelb) können Transponderdaten geändert werden.

- »LNB-Stromversorgung«: benötigte LNB-Stromversorgung (je nach LNB-Typ) mit »« oder »« auf »Aus«, »13/18 V« oder »14/19 V« einstellen.

- »LNB-Typ«: benötigten LNB-Typ mit »« oder »« wählen. Mit »—« (grün) wird die Einstellung gespeichert, mit »—« (rot) abgebrochen.

- »22-KHz«: Je nach LNB-Typ wird der 22-kHz-Ton ausgewählt. Bei einem Universal-LNB ist diese Option auf »Auto« eingestellt und kann nicht geändert werden.

- »DISEqC-Modus« und »LNB-Auswahl«: abhängig von der verwendeten Antenne mit »« oder »» die Option »Aus«, »DiSEqC 1.0« oder »DiSEqC 1.1« wählen.

»Aus«: für eine Satellitenanlagen mit einer einzigen Antenne.

»DiSEqC 1.0«: ermöglicht den Empfang von bis zu vier Satelliten gleichzeitig.

Unter »LNB-Auswahl« mit » ◀« oder »»« die Option »1/4«, »2/4«, »3/4« oder »4/4« wählen.

»DiSEqC 1.1«: ermöglicht den Empfang von bis zu 16 Satelliten gleichzeitig

Unter »LNB-Auswahl« mit » « oder »» die Option »1/16« bis »16/16« wählen.

5 Einstellung mit » i« beenden.

Einstellungen für motorisierte Antennen (DiSEqC 1.2)

Ihr Fernsehgerät unterstützt motorisierte Satelliten anlagen gemäß DiSEqC 1.2. Diese Funktion ermöglicht die Steuerung der Satelliten-antenne über das Fernsehgerät.

1 Menü mit »i« aufrufen.

2 Zeile »INSTALLATION« mit » V« oder » A« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird eingebendet.

3 Zeile »DiSEqC 1.2« mit »∨« oder »∧« wählen. Danach die Option »Ein« mit »« oder »»« wählen.

- Die Zeile »Benutzermodus« wird aktiv.

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Benutzermodus

Passen Sie die Ausrichtung der Satellitenantenne an jeden einzelnen Satelliten an. Diese Einstellungen werden gespeichert, so dass die Antenne später problemlos zu jeder gespeicherten Ausrichtung geführt werden kann.

1 Zeile »Benutzermodus« mit »V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »BENUTZERMODUS« wird eingeblendet.

2 Benötigte Option mit »√« oder »∧« wählen.

- »Satellit«: »●« drücken, den gewünschten Satelliten mit »««, »»«, »∨« oder »∧« wählen und mit »●« bestätigen.

- »Transponder«: »●« drücken, den Transponder, dessen Signal empfangen wird, mit »◀«, »▶«, »∨« oder »∧« wählen und mit »●« bestätigen.

- »Transportmodus«: mit » « oder »« die Option »Diskret« oder »Fortlaufend« wählen.

- »Diskret«: Bewegt die Antenne in festgelegten Schritten nach Westen und Osten.

- »Fortlaufend«: Bewegt die Antenne kontinuierlich nach Westen oder Osten.

- »Schrittweite«: mit » « oder »« die Anzahl von Schritten, mit denen sich die Antenne dreht wählen. »Schrittweite« ist nur aktiv, wenn der »Transportmodus« auf »Diskret« eingestellt wurde.

- »Motor bewegen«: Richtet die Antenne auf den ausgewählten Satelliten aus. Mit » « nach »West«, mit »« nach »Ost«.

- »Zur gespeicherten Position«: richtet die Antenne auf eine gespeicherte Satellitenposition aus. Bis zu 50 Positionen können gespeichert werden. »●« drücken und anschließend die gespeicherte Position mit »◀« oder »▶« wählen. Mit »——(grün) bestätigen- die Antenne wird auf die gespeicherte Position ausgerichtet.

- »Aktuelle Position speichern«: Die aktuelle Antennenausrichtung wird gespeichert.

3 Einstellung mit » i« beenden.

Expertenmodus

Sie können den Schwenkbereich der Antenne einschränken oder die Begrenzungspositionen der Antenne rücksetzen.

1 Zeile »Expertenmodus« mit »V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »EXPERTENMODUS« wird eingebendet.

2 Benötigte Option mit »V« oder »A« wählen.

- »Limitposition«: legt fest, in welchem Umfang sich die Antenne bewegen darf. Mit »« die westliche Begrenzung einstellen, mit »« die östliche Begrenzung ein stellen.

- »Motor bewegen«: richtet die Antenne auf den ausgewählten Satelliten aus. Antenne mit »« nach »West« ausrichten, Antenne mit »« nach »Ost« ausrichten.

- »Aktuelle Position speichern«: die aktuelle Antennenausrichtung wird mit »●« gespeichert.

- »Zum Referenzpunkt«: richtet die Antenne auf den Referenzpunkt des Positionierer aus.

- »DiSEqC 1.2-Grenzen rücksetzen«: setzt die Begrenzungspositionen der Antenne wieder zurück.

3 Einstellung mit » i« beenden.

Digitalen Fernseh-Programme vom Kabelbetreiber automatisch suchen

1 Menü mit »i« aufrufen.

2 Zeile »INSTALLATION« mit » V« oder » ∧« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird eingeblendet.

3 Zeile »Signalquelle« mit » V« oder » ∧« wählen und mit »●« bestätigen.

Die Option »Kabel« mit » ««, »»«, »∨« oder »∧« wählen und mit »●« bestätigen.

4 Zeile »Automatischer Suchlauf« mit »√« oder »^« wählen und mit »●« be stätigen.

- Das Menü wird eingeblendet.

INSTALLATION AUTOMATISCHER SUCHLAUF 20.09.2010 15:46 Konfiguration Kabel Land Deutschland Suchlauf nach ATV & DTV Suchlaufart Schnell Frequenz (MHz) Auto Network ID Auto Grundig Beenden Zurück — Sucho starter

5 Zeile »Suchlauf nach« mit »√« oder »∧« wählen und die Option »DTV« mit »« oder »»« einstellen.

6 Zeile »Suchlaufart« mit » V« oder » ∧« wäh- len und die Option »Schnell« oder »Komplett« mit »« oder »» einstellen.

• Die Suchfunktion »Schnell« stellt die Programme nach den Informationen ihres Kabelbetreibers im Übertragungssignal ein.
• Wird die Option »Komplett« gewählt, wird der gesamte Frequenzbereich durchsucht. Die Suche kann mit dieser Option sehr lange dauern. Diese Option wird empfohlen, wenn ihr Kabelbetreiber den Suchtyp »Schnell« nicht unterstützt.

Hinweis:

- Sie können den Suchlauf beschleunigen. Dazu benötigen Sie Informationen über die Frequenz und die Netzwerk-ID. Diese Daten bekommen Sie in der Regel von Ihrem Kabelnetzbetreiber oder Sie finden sie in Foren im Internet. Für Deutschland kann zum Beispiel die Frequenz 402MHz und die Netzwerk-ID 61441 eingegeben werden.

7 Suchlauf mit » « (rot) starten.

- Alle Programm- und Favoritenlisten werden gelöscht und erneut angelegt.

Hinweis:

• Nach dem Start des Suchlaufes wird eine Sicherheitsabfrage eingeblendet. Die Option »Ja« mit »■« (grün) bestätigen.
• Das Menü »Programme« erscheint, die Suche nach Fernseh-Programmen beginnt. Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.
• Die Suche ist abgeschlossen, sobald die »Programmtabelle« erscheint.

Hinweis:

Mit »i« kann die Suche vorzeitig abgebrochen werden.

8 Einstellung mit » i« beenden.

Digitalen Fernseh-Programme vom Kabelbetreiber manuell suchen

1 Menü mit »i« aufrufen.
2 Zeile »INSTALLATION« mit » V« oder »A« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird einge- blendet.

3 Zeile »Signalquelle« mit » V« oder » ∧« wählen und mit »●« bestätigen.
Die Option »Kabel« mit » ««, »»«, »∨« oder »∧« wählen und mit »●« bestätigen.
4 Zeile »Manuelle Abstimmung-Digital« mit » V« oder »∧« wählen und mit »●« be stätigen.
- Das Menü wird eingeblendet.
5 Frequenz vierstellig mit »1 ... 0« eingeben und mit »●« bestätigen.
- Nach dem Bestätigen beginnt die Suche, die gefundenen Programme werden im Menü »Programme« angezeigt.
6 Einstellung mit » i« beenden.

Digitale terrestrische Fernseh-Programme automatisch suchen

1 Menü mit »i« aufrufen.

2 Zeile »INSTALLATION« mit » V« oder » ∧« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird eingebendet.

3 Zeile »Signalquelle« mit » V« oder » ∧« wählen und mit »●« bestätigen.

Die Option »Terr.« mit » ««, »»«, »∨« oder »∧« wählen und mit »●« bestätigen.

Achtung:

Die Antennenspannung (Zeile »Aktivantenne«) darf nur eingeschaltet werden, wenn die Antenne eine aktive Zimmerantenne mit Signalverstärker ist und diese nicht schon selbst über ein Steckernetzteil oder ähnliches mit Spannung versorgt wird. Ansonsten kann es zu einem Kurzschluss oder zur Zerstörung Ihrer Antenne kommen!

4 Zeile »Aktivantenne« mit »V« oder »^« wählen. Antennenspannung für die Antenne mit »« oder »» einschalten (»Ein«).

5 Zeile »Automatischer Suchlauf« mit » V« oder »∧« wählen und mit »●« be stätigen.

- Das Menü wird eingeblendet.

INSTALLATION AUTOMATISCHER SUCHLAUF 20.09.2010 15:46 Konfiguration Terr. Land Deutschland Suchlauf nach ATV & DTV Beenden Zurück Suche starten

6 Zeile »Suchlauf nach« mit »∨« oder »∧« wählen und die Option »DTV« mit »« oder »»« einstellen.
7 Suchlauf mit » « (rot) starten.

- Alle Programm- und Favoritenlisten werden gelöscht und neu angelegt.

Hinweis:

- Nach dem Start des Suchlaufes wird eine Sicherheitsabfrage eingeblendet. Die Option »Ja« mit »—« (grün) bestätigen.

• Das Menü »Programme« erscheint, die Suche nach Fernseh-Programmen beginnt. Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.
• Die Suche ist abgeschlossen, sobald die »Programmtabelle« erscheint.

Hinweis:

■ Mit »i« kann die Suche vorzeitig abgebrochen werden.

8 Einstellung mit » i« beenden.

Automatisches Aktualisierung

Wenn Sie diese Funktion einschalten, werden mögliche Änderungen von Netzbetreibern automatisch aktualisiert.

Das Gerät muss sich dabei im Stand-by Modus befinden.

1 Menü mit » i« aufrufen.
2 Zeile »INSTALLATION« mit » V« oder » ∧« wählen und mit »●« bestätigen.
3 Zeile »Auto-Diensteaktual.« mit »V« oder »A« wählen und mit »●« bestätigen.
4 Aktualisierung mit » « oder »« einschalten (»Ein«).
5 Einstellung mit » i« beenden.

Digitale terrestrische Fernseh-Programme manuell suchen

1 Menü mit »i« aufrufen.
2 Zeile »INSTALLATION« mit » V« oder » ∧« wählen und mit »●« bestätigen.
- Das Menü »INSTALLATION« wird eingebendet.
3 Zeile »Signalquelle« mit » V« oder » ∧« wählen und mit »●« bestätigen.
Die Option »Terr.« mit » ««, »»«, »∨« oder »∧« wählen und mit »●« bestätigen.

Achtung:

Die Antennenspannung (Zeile »Aktivantenne«) darf nur eingeschaltet werden, wenn die Antenne eine aktive Zimmerantenne mit Signalverstärker ist und diese nicht schon selbst über ein Steckernetzteil oder ähnliches mit Spannung versorgt wird. Ansonsten kann es zu einem Kurzschluss oder zur Zerstörung Ihrer Antenne kommen!

4 Zeile »Aktivantenne« mit » V« oder » ∧« wählen. Antennenspannung für die Antenne mit »« oder »» einschalten (»Ein«).

5 Zeile »Manuelle Abstimmung-Digital« mit »V« oder »A« wählen und mit »●« bestätigen.

- Das Menü wird eingeblendet.

6 Kanalzahl mit » 1...0« eingeben und mit »●« bestätigen.

- Nach Abschluss der Suche werden die gefundenen Programme im Menü »Programme« angezeigt

7 Einstellung mit » i« beenden.

Analoge Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn Sie keine digitalen Programme empfangen können und bei der ersten Installation noch nicht nach analogen Programmen gesucht haben.

Fernseh-Programme können direkt oder über den Suchlauf eingestellt werden.

Fernsehgerät auf analogen Empfang umstellen

Hinweis:

■ Analoge Programme können ausgewählt werden, wenn die Option »Terrestrisch« oder »Kabel« eingestellt ist.

1 Menü »Signalquelle auswählen« mit »AV« aufrufen.

2 Abhängig von der Antennenanlage die Option »Terr.« oder »Kabel« mit »V«, »A«, »«« oder »»« als Signalquelle wählen und mit »●« bestätigen.

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Alle analogen Fernseh-Programme einstellen

Analoge Programme werden in der Programmliste im Anschluss an die digitalen Programme angezeigt.

Hinweis:

Antennenkabel der Hausantenne (für analoge Fernseh-Programme) in die Anten nenbuchse »ANT IN« des Fernsehgerätes stecken.

1 Menü mit »i« aufrufen.
2 Zeile »INSTALLATION« mit » V« oder » A« wählen und mit »●« bestätigen.
- Das Menü »INSTALLATION« wird eingebendet.

3 Zeile »Signalquelle« mit » V« oder » ∧« wählen und mit »●« bestätigen.

Die Option »Terr.« oder »Kabel« mit »◀«, »▶«, »∨« oder »∧« wählen und mit »●« bestätigen.

4 Zeile »Automatischer Suchlauf« mit »∨« oder »∧« wählen und mit »●« be stätigen.

INSTALLATION 20.09.2010 15:46 Signalquelle Terr Automatischer Suchlauf OK Manuelle Abstimmung - Digital Manuelle Abstimmung - Analog Programmtabelle Signalinformation Auto-Diensteaktual. Ein CA - Modul Entfernt Aktivantenne Aus Beenden Zurück GRÜNDIG

5 Zeile »Suchlauf nach« mit »∨« oder »∧« wählen und die Option »ATV« mit »« oder »»« einstellen.
6 Suchlauf mit » « (rot) starten.

Hinweis:

■ Nach dem Start des Suchlaufes wird eine Sicher heitsabfrage eingeblendet. Die Option »Ja« mit »—« (grün) bestätigen.

• Alle Programm- und Favoritenlisten der analogen Programme werden gelöscht und erneut angelegt.
• Das Menü »Programme« erscheint, die Suche nach Fernseh-Programmen beginnt. Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.
• Die Suche ist abgeschlossen, sobald die »PROGRAMMTABELLE« eingeblendet wird.

Hinweis:

- Mit »i« kann die Suche vorzeitig abgebrochen werden.

7 Einstellung mit »i« beenden.

Analoge Fernseh-Programme durch Eingeben der Kanalzahlen einstellen

1 Menü mit »i« aufrufen.
2 Zeile »INSTALLATION« mit » V« oder » ∧« wählen und mit »●« bestätigen.

- Das Menü »INSTALLATION« wird einge- blendet.

3 Zeile »Manuelle Abstimmung-Analog« mit »V« oder »A« wählen und mit »●« bestätigen.
- Das Menü wird eingeblendet.
4 Zeile »Prog Nummer« mit »√« oder »∧« wählen und mit »« oder »» den gewünschten Programmplatz einstellen.

INSTALLATION MANUELLE ABSTIMMUNG-ANALOG Prog Nummer 1 TV-System BG Band C Programm 2 Feinabstimmung 0 48.25 MHz Auto-Rückwä Auto-Vorw Nur Audio

5 Zeile »Band« mit » V« oder »∧« wählen und mit »« oder »»« « zwischen »S« (Sonderkanal) und »C« (normaler Kanal) wählen.
6 Zeile »Programm« mit »∨« oder »∧« wählen und Kanalzahl mit »«« oder »»« schrittweise eingeben oder mit »1...0« direkt eingeben.

Hinweise:

Das aktuelle System wird in der Zeile »TV-System« angezeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die Zeile »TV-System« mit »V« oder »A« wählen. Mit »« oder »» die benötigte Einstellung wählen.

- Sollte eine Feinabstimmung erforderlich sein, die Zeile »Feinabstimmung« mit »√« oder »^« wählen und Einstellung mit »« oder »»« durchführen.

7 Einstellung mit » —« (blau) speichern.

Hinweis:

■ Wenn Sie weitere Fernseh-Programme abstellen möchten, wiederholen Sie die Schritte 4 bis 7.

8 Einstellung mit »i« beenden.

Programmbelegung der ana logen Programme ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen. Sie können auch Fernseh-Programme auf einen anderen Programmplatz verschieben, einen Programmnamen ändern oder neu eingeben sowie Programmplätze überspringen.

Programmtabelle auswählen

1 Menü mit »i« aufrufen.
2 Zeile »INSTALLATION« mit » V« oder » A« wählen und mit »●« bestätigen.
- Das Menü »INSTALLATION« wird einge- blendet.
3 Zeile »Programmtabelle« mit » V« oder »A« wählen und mit »●« bestätigen.
- Das Menü »PROGRAMMTABELLE« wird eingeblendet.

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Programme löschen

1 Im Menü »PROGRAMMTABELLE« das zu löschende Fernseh-Programm mit »V «, »^«, »« oder »»« wählen und mit »—« (rot) bestätigen.

2 Löschenvorgang mit » « (gelb) bestätigen.

Hinweis:

Mit »—« (blau) können alle Fernseh-Programme gelöscht werden.

3 Löschvorgang mit » « (grün) bestätigen.

Programmnamen eingeben (maximal 8 Zeichen)

1 Im Menü »PROGRAMMTABELLE« das gewünschte Fernseh-Programm mit »√«, »^«, »« oder »« wählen und mit »« (rot) bestätigen.

2 Eingabetastatur mit » « (grün) aufrufen.

Hinweis:

- Wenn notwendig, den aktuellen Programmamen löschen, dazu Schaltfläche » « mit »« oder »« wählen und mit»●« schrittweise löschen.

3 Gewünschten Buchstaben oder Ziffer mit »∨«, »∧«, »« oder »» wählen und mit »●« bestätigen.

Eingabe für weitere Buchstaben/Ziffern wiederholen.

Hinweis:

Mit Schaltfläche »ABC« kann auf Großbuchstaben geschaltet werden, mit Schaltfläche »?@123« auf Sonderzeichen und Zahlen.

4 Programmamen speichern, dazu mit »√«, »∧«, »« oder »» die Schaltfläche »Absenden« wählen und mit »●« bestätigen.

Hinweis:

■ Wenn Sie weitere Programmamen eingeben möchten, wiederholen Sie die Schritte 1 bis 4.

Fernsehprogramme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit » A« oder » V« übersprungen werden sollen. Eine Anwahl mit den Ziffern-tasten ist weiterhin möglich.

1 Im Menü »PROGRAMMTABELLE« mit » —« (gelb) zur Listenansicht umschalten.

2 Das gewünschte Programm mit »V« oder »A« wählen.

3 Mit »« oder »« die Spalte »Überspringen« anwählen und das gewünschte Programm mit »●« markieren.

- Das Programm wird mit »√« markiert.

Hinweis:

Programme können auch wieder aktiviert werden. Das gewünschte Programm mit »V« oder »A« auswählen, danach die Spalte »Überspringen« anwählen und das Programm mit »●« wieder aktivieren.

Favoritenlisten erstellen

Ihre Lieblingsprogramme können Sie auswählen und in bis zu vier Favoritenlisten speichern (Fav 1 bis Fav 4).

1 Im Menü »PROGRAMMTABELLE« mit » —« (gelb) zur Listenansicht umschalten.

2 Das gewünschte Programm mit »V« oder »A« wählen.

3 Das Programm mit » « oder »« in eine der Favoritenlisten 1 bis 4 „schieben“ und mit »●« bestätigen.

• Die Position in der Favoritenliste wird mit »√« markiert.
• Sie können das gleiche Programm in mehrere Favoritenlisten aufnehmen.
• Jede Favoritenliste kann bis zu 255 Programme aufnehmen.

Hinweis:

■ Programme können auch aus Favoritenlisten gelöscht werden. Das zu löschende Programm mit »∨«, »∧«, »« oder »»« wählen und mit »●« löschen.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

Signalinformationen anzeigen

(nur bei digitalen Programmen)

1 Menü mit »i« aufrufen.
2 Zeile »INSTALLATION« mit » V« oder » A« wählen und mit »●« bestätigen.

3 Zeile »Signalinformation« mit » V« oder »∧« wählen und mit »●« bestätigen.

- Informationen zu Programm, Netzwerk, Modulation, Symbolrate, Qualität und Signalstärke werden angezeigt.

Hinweise:

■ Die Signalinformation wechselt je nach aktueller Signalquelle.
Im unteren Bereich des Menüs werden die Signaleigenschaften dargestellt. Je weiter die Balken für »Qualität« und »Signalstärke« nach rechts ausschlagen, desto besser ist das empfangene Signal.
Der Signalpegel hängt nicht nur von Ihrer Empfangsanlage, sondern auch von dem gerade aktiven Kanal ab. Beachten Sie dies, wenn Sie anhand der Signalstärkeanzeige die Ausrichtung Ihrer Antenne kontrollieren!

4 Menü mit » i« abschalten.

Vorprogrammierung der Fernbedienung für andere GRUNDiG Geräte

»DVB« ist zur Bedienung eines GRUNDIG-Digital-Receivers (Fernbedienebene 1) vorprogrammiert.
»DVD« ist zur Bedienung eines GRUNDIG-DVD-Players vorprogrammiert.
»AMP« ist zur Bedienung eines GRUNDIG-AV-Receivers vorprogrammiert.
■ Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab. Probieren Sie es einfach aus.

Vorprogrammierung der Fernbedienung ändern

1 »M« drücken und gedrückt halten und gleichzeitig die drei Ziffern des entsprechenden Codes eingeben:

• »1«, »2«, »3« für GRUNDIG-DVD-Player.
• »4«, »5«, »6« für GRUNDIG-DVD-Recorder.
• »1«, »4«, »7« für GRUNDIG-Digital-Receiver (Fernbedienungsebene 1).
• »2«, »5«, »8« für GRUNDIG-Digital-Receiver (Fernbedienungsebene 2).
• »3«, »6«, »9« für GRUNDIG-Digital-Receiver mit Festplatte (PDR).

GRUNDIG 46 VLE 8160 SL

Technische Daten

Betriebsspannung:

220-240 V\~, 50-60 Hz

Leistungsaufnahme:

Betrieb 82 W

Bereitschaft <0,50 W

Energieeffizienz-Klasse

A

Maximale Leistungsaufnahme:

Betrieb 180 W

Jährlicher Stromverbrauch:

120 kWh

Audioausgang:

2 x 20 W Musikleistung

2 x 10 W Sinusleistung

RoHS-Grenzwerte: Pb (Blei)/Hg (Quecksilber)

Pb-Konzentration entspricht den RoHS-

Grenzwerten / 0 mg

Spitzenluminanz-Verhältnis:

65%

Vorgabesatelliten:

20

LNB-Stromversorgung:

13/18 V, 14/19 V optional,

maximal 450 mA

LNB-Schaltsignal:

0/22 kHz 650mV +/- 250mVpp

DiSEqC:

1.0-Steuerung, 1.1-Steuerung, 1.2-Steuerung

Digitale Empfangsbereiche:

Satellit:

Ku-Band: 10.700 MHz - 12.750 MHz

Modulation: DVBS QPSK, DVBS2 QPSK, 8 PSK

IF-Band: 950 MHz - 2150 MHz

Signalpegel: -25dBm und -65 dBm

Kabel:

Gesamtband: 110 MHz - 862 MHz

Symbolrate: 4,0 Msym/s bis 7,4 Msym/s

Terrestrisch (DVB-T):

VHF/UHF band, Bandbreite 7 MHz und 8 MHz

FFT-Größe: 2k, 8k

Modulation: 16QAM, 64QAM, QPSK

Guard Interval: 1/4, 1/8, 1/16, 1/32

Terrestrisch (DVB-T2):

VHF/UHF band, Bandbreite 7 MHz und 8 MHz

FFT-Größe: 1k, 2k, 4k, 8k, 16k, 32k

Modulation: 16QAM, 64QAM, 256QAM, QPSK

Guard Interval: 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128

Dieses Merkmal ist optional und daher nicht bei sämtlichen Produkten verfügbar.

Analoge Empfangsbereiche:

C02 ... C80, Sonderkanäle S01 ... S41

Programmplätze:

TV/Radio 6000 (Satellit - DVB-S), 1000 (Kabel - DVB-C) oder 99 (analog) 1000 (Terrestrisch - DVB-T) oder 99 (analog) 9 AV, 2 USB

Bildfläche (dm²):

58 dm²

Bildschirmgröße:

117 cm/46 Zoll

Maximale Auflösung:

WUXGA, 1920 × 1080

Gewicht:

ca. 20 kg

Maße:

B x H x T 108,3 cm x 71,5 cm x 4,3 cm

Technische Änderungen und Irrtümer vorbehalten.

Servicehinweise für den Fachhandel

CE!

Das Fernsehgerät darf nur mit dem beiliegenden Netz-kabel/Netzadapter betrieben werden.

Dieses Produkt erfüllt die folgenden EU-Richtlinien:

Stromverbrauchswerte und Klassen wurden gemäß Vorgaben 2009/642, 2010/1062 sowie den Richtlinien EN62087 und EN62301 nach Direktiven 2009/125/EC und 2010/30/EU der Europäischen Union ermittelt

Grundig erklärt, dass dieses Produkt die EU-Richtlinie 1999/5/EC erfüllt.

Den genauen Wortlaut der Konformitätserklärung (DOC) finden Sie auf der GRUNDIG Homepage www.grundig.com/download/doc

Dieses Gerät kann ohne Einschränkung in den folgend aufgeführten Ländern betrieben werden.

AT BE BG		CH CY CZ		DE DK
EE	ES	FI	FR	GB	GR	HU	IE
IS	IT	LI	LT	LU	LV	MT	NL
NO	PL	PT	RO	SE	SI	SK	TR

Dieses Gerät kann auch Ländern ausserhalb Europas betrieben werden.

Beachten Sie die Einschränkungen für die folgenden Länder:

Für Kunden in Frankreich

Verwendung im Freien beschränkt auf 10 mW EIRP im Frequenzbereich 2454 - 2483, 5 MHz. Verwendung für militärische Funkortung. Die Neuordnung der 2,4-GHz-Frequenz wurde in den letzten Jahren in Gang gesetzt, um die aktuelle weniger strenge Regelung zuzulassen. Vollständige Implementierung geplant für 2012

Für Kunden in Italien

Für den Privatgebrauch außerhalb von eigenen Gebäuden besteht eine allgemeine Genehmigungspflicht wie auch bei der Nutzung für öffentliche Zwecke.

Für Kunden in Norwegen

Dieser Unterabschnitt gilt nicht für den geographischen Bereich in einem Umkreis von 20 km um das Zentrum von NyÅlesund.

Für Kunden in Russland

1. SRD mit FHSS Modulation

■ Maximum 2,5 mW EIRP.
■ Maximum 100 mW EIRP. Erlaubt für die Benutzung im Aussenbereich ohne Einschränkungen an den Aufstellort (Höhe) des Gerätes, zum Sammeln und Überwachen von Telemetriedaten und Berechnungssysteme. Bei anderen, wie oben aufgeführten Anwendungen, darf der Aufstellort (Höhe) des Gerätes 10 m nicht überschreiten.

■ Maximum 100 mW EIRP im Innenbereich.

2. SRD mit DSSS und anderen Breitband-Modulationssystemen als FHSS

■ Maximaler Mittelwert EIRP, Signaldichte bei 2 mW/MHz. Maximum 100 mW EIRP.
■ Maximum 100 mW EIRP. Erlaubt für die Benutzung im Aussenbereich ohne Einschränkungen an den Aufstellort (Höhe) des Gerätes, zum Sammeln und Überwachen von Telemetriedaten, Berechnungssysteme und Sicherheitseinrichtungen.
■ Maximaler Mittelwert EIRP, Signaldichte bei 10 mW/MHz. Maximum 100 mW EIRP. Im Innenbereich.

Für Kunden in der Ukraine

EIRP ≤100 mW mit eingebauter Antenne und einem Verstärkungsfaktor bis zu 6 dBi.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederver-

wendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt zum Recycling von elek trischen und elektronischen Geräten abgegeben werden.

Lassen Sie das Altgerät über eine Sammel stelle für elektrische und elektronische Geräte entsorgen. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Informationen zu Sammelstellen erhalten Sie bei Ihrer Stadtverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

GRUNDIG Kundenberatungs- zentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00–18.00 Uhr zur Verfügung.

Montag bis Freitag von 8.00 bis 18.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz, Mobilfunk: max. 0,42 €/Min.)
** gebührenpflichtig (0,145 €/Min. aus dem Festnetz, Mobilfunk: max. 0,20 €/Min.)

Problemlösung

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, wenden Sie sich bitte an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Problem Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel Ist das Antennenkabel angeschlossen?
	Kein Fernseh-Programm eingestellt Programmsuchlauf starten
Bild kontrastarm Bildeinstellungen	nicht richtig eingestellt	Helligkeit-, Kontrast-, bzw. Farb-einstellung verändern
	Problem liegt am Programm Mit anderem Sender testen
Bild und/oder Ton gestört Störungen	gen durch andere Geräte Geräte anders aufstellen
Geisterbilder, Reflexion Programme	meinstellung Automatische oder manuelle	Programmeinstellung/Feinabstimmung
	Antenne Antennenkabel oder -anlage überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Norm anpassen (wenn Einstellmöglichkeit vorhanden)	Richtige Farbnorm wählen
	Problem liegt am Programm Mit anderem Programm testen
Bild vorhanden, aber kein Ton	Lautstärke minimal eingestellt	Lautstärke hochregeln/einschalten
Kein oder gestörter Videotext	Problem liegt am Programm Mit anderem Programm testen
	Fernsehprogramm (hat keinen Videotext) oder Antennensystem	Mit anderem Fernsehprogramm prüfen, Feinabstimmung durchführen
	Sendersignal zu schwach	Antennenanlage überprüfen
Fernbedienung funktioniert nicht	Hindernis zwischen Fernbedienung und Gerät	Fernbedienung auf Fernsehgerät richten
	Batterieproblem Batterien überprüfen und gegebenenfalls austauschen
	Undefinierter Betriebszustand	Fernsehgerät über den Netzschalter zwei Minuten lang abschalten
Bild im PC-Betrieb zu dunkel	Falsche Einstellung der Bildschirmauf-lösung und der Bildfrequenz am PC	Einstellungen am PC ändern (z. B. Auflösung 1280 x 768, Bildwiederhol frequenz 60 Hz)
Der Digitale Media Server wurde nicht gefunden.	Der Digitale Media Server ist nicht in Betrieb.	Digitalen Media Server einschalten und im Netzwerk anmelden.
	Die notwendigen Einstellungen für den Digitalen Media Server wurden nicht durchgeführt.	Netzwerkeinstellungen überprüfen.
Schlechte Bildqualität („Ruckeln“) bei Videos in Applikationen im WLAN-Betrieb.	WiFi-Signal zu schwach durch bauliche Abschirmung.	Standort des WLAN-Routers ändern.
	Langsame Internetverbindung. Eine langsame Internetverbindung ist abhänging von der verfügbaren Geschwindigkeit Ihreres Internet-providers oder eines Fehlers bei der Netzinfrastruktur. Bitte kontaktieren Sie Ihren Provider.
	Der Digitale Medien Server (z.B. PC) ist am Heimnetzwerk angemeldet, der Router ist jedoch zu weit entfernt.	Den Digitalen Medien Server näher am Router plazieren.
Hinweis über Verbindungsproblem wird angezeigt.	Das LAN-Kabel ist nicht richtig an-geschlossen oder die Vebindung zum WLAN-Router ist gestört.	LAN-Kabel oder WLAN-Router überprüfen.
	Der WLAN-Router ist nicht mit dem Internet verbunden oder die Verbindung ist gestört.	Überprüfen Sie, ob der WLAN-Router mit dem Internet verbunden ist.
Schlechte Bildqualität („Ruckeln“) bei Videos in Applikationen im LAN-Betrieb.	Langsame Internetverbindung. Eine langsame Internetverbindung ist abhänging von der verfügbaren Geschwindigkeit Ihreres Internet-providers oder eines Fehlers bei der Netzinfrastruktur. Bitte kontaktieren Sie Ihren Provider.
Verbindungsprobleme bei den Smart inter@ctive Applikationen.	Zeitweiliger Ausfall oder Probleme der Server von den jeweiligen An-wendungen.	Verbindungsaufbau zu den Applikationen wiederholen.

Hinweis:

- Dies ist ein Produkt der Klasse A. Im Betrieb kann es zu Funkstörungen kommen. In diesem Fall muss der Anwender unter Umständen für Abhilfe sorgen. Bitte wenden Sie sich an Ihren Fachhändler.
