Cinemo 46 LXW 117-8735 REF - Fernseher GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Fernsehgerät
Marke	Grundig
Modell	Cinemo 46 LXW 117-8735 REF
Bildschirmgröße	117 cm / 46 Zoll
Gewicht	ca. 46,41 kg
Betriebsspannung	100-240 V, 50/60 Hz
Leistungsaufnahme (Betrieb)	296 W
Leistungsaufnahme (Stand-by)	ca. 3 W
Audio-Ausgangsleistung	2 x 25 W Musik (2 x 12,5 W Sinus)
Maximale Auflösung	WXGA 1366 x 768
Anzahl Programmplätze	99 TV + 10 AV
Empfangsbereiche	VHF/UHF: C01-C80, Sonderkanäle: S01-S41
Anschlüsse	2x HDMI, 1x VGA (RGB), Komponenten (YUV), 3x Euro-AV, S-Video, Audio-Eingänge, Digitaler Audioausgang (optisch), Antenne 75Ω
Besondere Funktionen	PIP (Bild-im-Bild), Videotext, Programmscan, Kindersicherung, Timer (Ein/Aus), Equalizer, SRS TruSurround XT, Automatischer Suchlauf
Bildformate	Auto, 16:9, 14:9, 4:3, Zoom, Panorama
Fernbedienung	Tele Pilot 170 C, programmierbar für Grundig-Geräte
Reinigung	Bildschirm mit feuchtem, weichem Tuch und klarem Wasser reinigen, Gehäuse nicht öffnen
Sicherheitshinweise	Ausreichende Belüftung einhalten, nicht in Feuchträumen aufstellen, keine Flüssigkeitsbehälter darauf abstellen, bei Gewitter Netz- und Antennenstecker ziehen
Reparatur und Ersatzteile	Nur durch autorisierten Fachhandel, Gerät nicht selbst öffnen
Umwelthinweis	Nicht im Hausmüll entsorgen, an Recycling-Sammelstellen abgeben
Kundenberatung	Deutschland: 0180 / 523 18 80 (0,12 €/Min.), Österreich: 0820 / 220 33 22 (0,145 €/Min.), Mo-Fr 8-19 Uhr

Häufig gestellte Fragen - Cinemo 46 LXW 117-8735 REF GRUNDIG

Wie kann ich den Fernseher einschalten?

Drücken Sie die Taste O/I am Gerät, um es in Bereitschaft zu schalten. Mit den Tasten 1...0, P+ oder P- auf der Fernbedienung schalten Sie es ein.

Wie stelle ich die Sender automatisch ein?

Schalten Sie den Fernseher ein. Nach der ersten Inbetriebnahme erscheint das Menü Sprache. Wählen Sie Ihre Sprache und bestätigen Sie mit OK. Wählen Sie dann das Land und starten Sie den Suchlauf. Der Fernseher sucht automatisch alle verfügbaren Sender.

Wie schließe ich einen DVD-Player an?

Verwenden Sie ein HDMI-Kabel für digitales Bild und Ton (Buchse HDMI1 INPUT oder HDMI2 INPUT) oder ein Euro-AV-Kabel für analoge Signale (Buchse AV 1, AV 2 oder AV 3). Wählen Sie anschließend den entsprechenden AV-Programmplatz mit der AV-Taste.

Was kann ich tun, wenn kein Ton zu hören ist?

Überprüfen Sie die Lautstärke (Tasten ◀ oder ▶) und ob der Ton nicht stummgeschaltet ist (Taste ). Prüfen Sie auch die Ton-Einstellungen im Menü Klang und ob der richtige Tonkanal (Stereo/Mono) gewählt ist.

Wie verwende ich die PIP-Funktion (Bild im Bild)?

Drücken Sie die PIP-Taste auf der Fernbedienung. Im Menü PIP können Sie die Betriebsart (z. B. PIP, POP), den Eingang (z. B. AV1), die Größe und Position des kleinen Bildes sowie die Tonquelle einstellen.

Wie stelle ich die Bildschirmauflösung für den PC-Betrieb ein?

Schließen Sie den PC mit einem VGA-Kabel an die RGB INPUT-Buchse an. Wählen Sie den Programmplatz PC-RGB über die AV-Taste. Im Menü Einstellungen > PC-Steuerung können Sie H-Position, V-Position, Takt und Phase anpassen. Drücken Sie Auto für automatische Einstellung.

Wie stelle ich den Sleep-Timer ein?

Drücken Sie die Taste ? mehrfach, um die gewünschte Ausschaltzeit (10 bis 240 Minuten) einzustellen. Der Fernseher schaltet sich nach Ablauf dieser Zeit automatisch in den Stand-by.

Warum reagiert die Fernbedienung nicht?

Prüfen Sie, ob die Fernbedienung auf das Gerät gerichtet ist und die Batterien noch funktionsfähig sind. Ersetzen Sie die Batterien ggf. durch neue (Typ Mignon, AA). Schalten Sie das Gerät für ca. 2 Minuten aus und wieder ein, falls ein undefinierter Zustand vorliegt.

Wie kann ich die Senderliste aktualisieren?

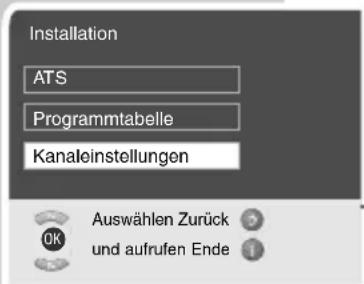

Rufen Sie das Menü INFO mit der Taste i auf. Wählen Sie Installation > ATS, wählen Sie Ihr Land und starten Sie den Suchlauf mit OK. Alle Programme werden neu eingestellt.

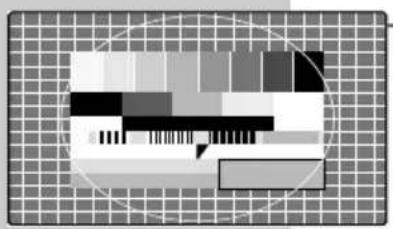

Welche Bildformate stehen zur Verfügung?

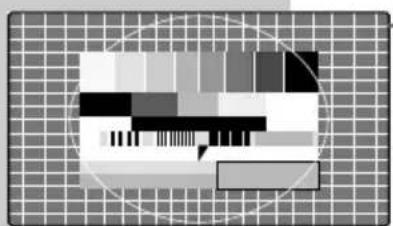

Im Menü Bild können Sie das Format ändern: Auto (automatische Umschaltung), 16:9, 14:9, 4:3, Zoom oder Panorama. Auch über die Taste auf der Fernbedienung können Sie direkt umschalten.

BEDIENUNGSANLEITUNG Cinemo 46 LXW 117-8735 REF GRUNDIG

3-4 Aufstellen und Sicherheit

5 Anschließen/Vorbereiten

5 Antenne und Netzkabel anschließen

5 Batterien in die Fernbedienung einlegen

6-9 Auf einen Blick

6 Die Anschlüsse des Fernsehgerätes

7 Die Bedienelemente des Fernsehgerätes

8-9 Die Fernbedienung

10-15 Einstellungen

10 Fernseh-Programme einstellen – automatisch

10-11 Programmbelegung ändern

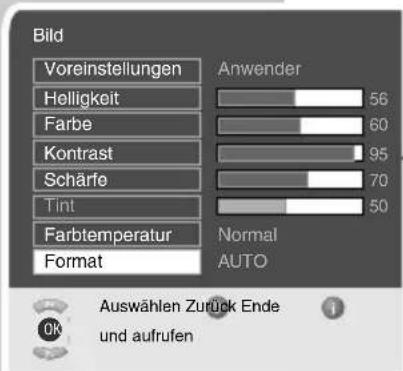

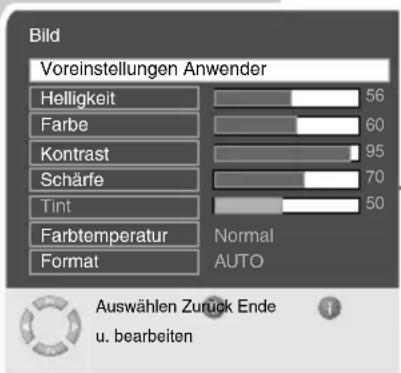

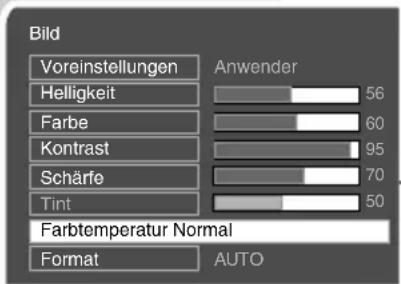

12-13 Bild-Einstellungen

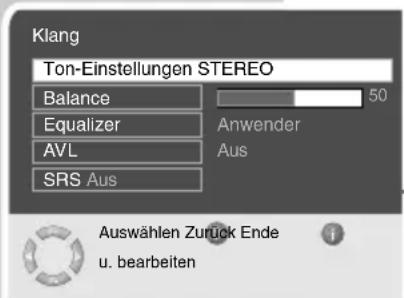

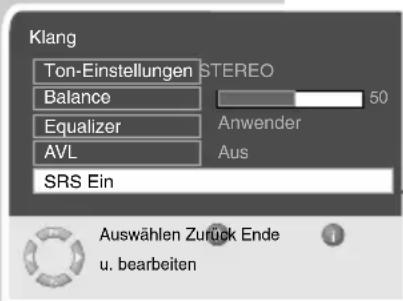

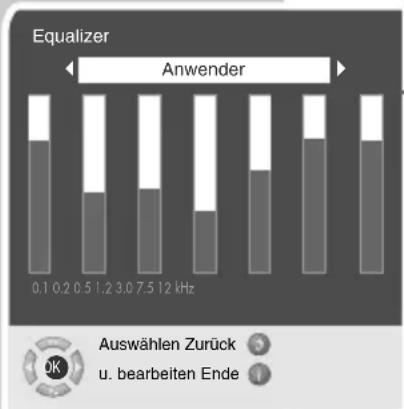

14-15 Toneinstellungen

16-19 Fernseh-Betrieb

16-17 Grundfunktionen

17 Vom aktuellen zum zuletzt aktiven Programm schalten

17 Ausschaltzeit eingeben (Sleep Timer)

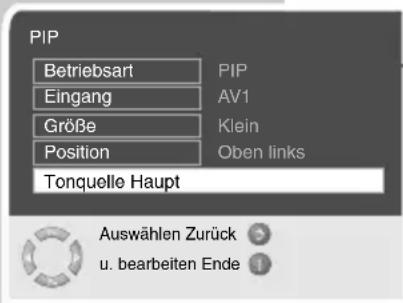

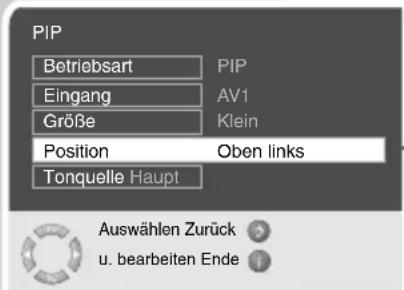

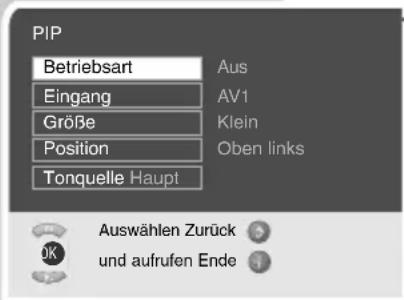

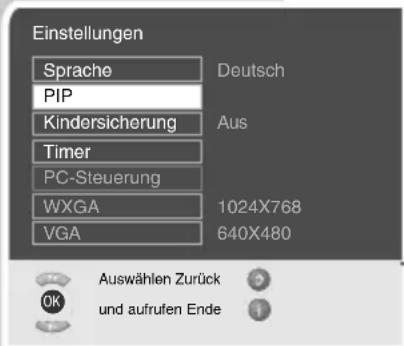

18-19 PIP-Betrieb

20-21 Videotext-Betrieb

20 TOP-text- oder FLOF-text-Betrieb

20 Normaltext-Betrieb

20-21 Weitere Funktionen

22-23 Komfort-Funktionen

22 Programmscan

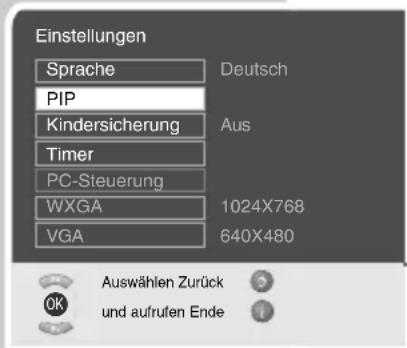

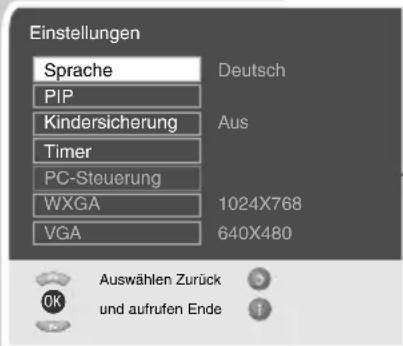

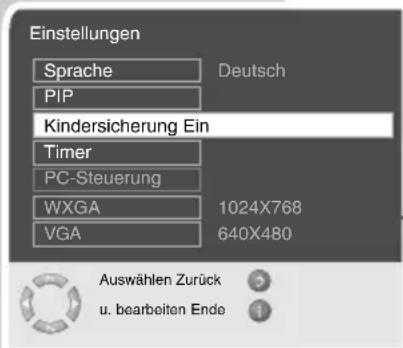

23 Komfortfunktionen mit dem Menü »Einstellungen«

24-28 Betrieb mit externen Geräten

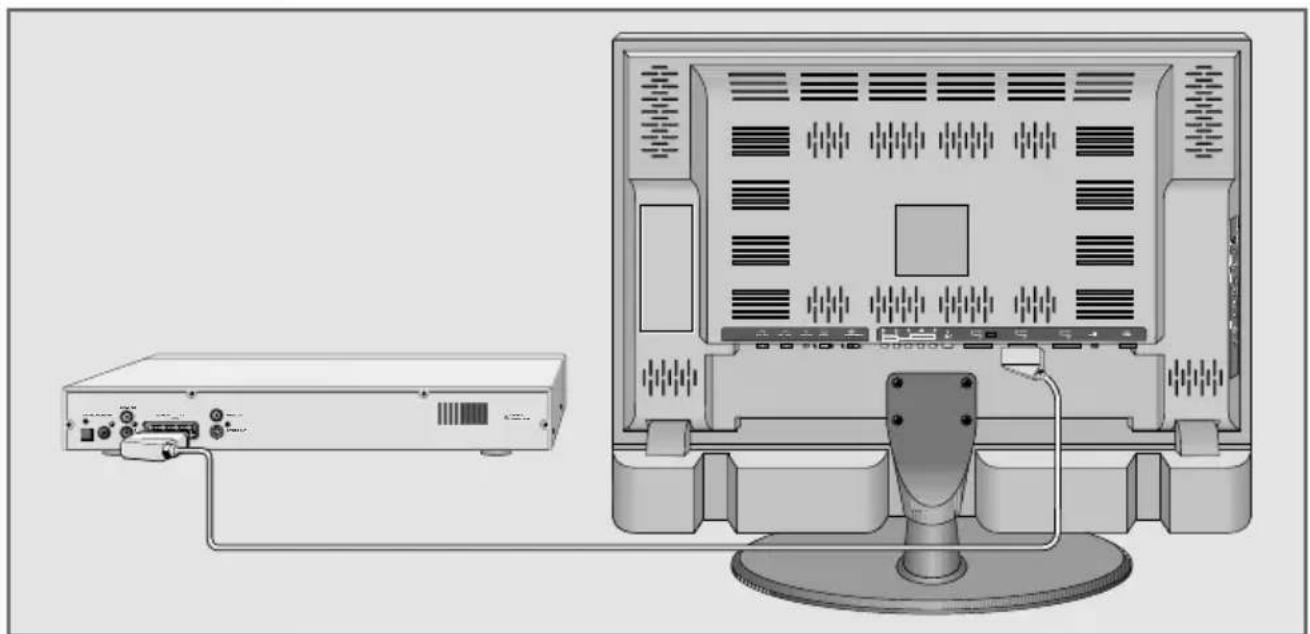

24-26 DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

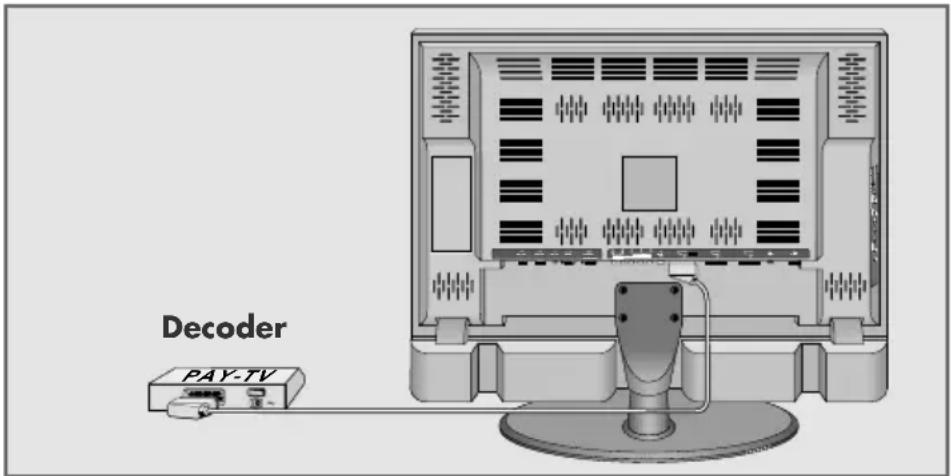

27 Decoder oder Satellitenreceiver

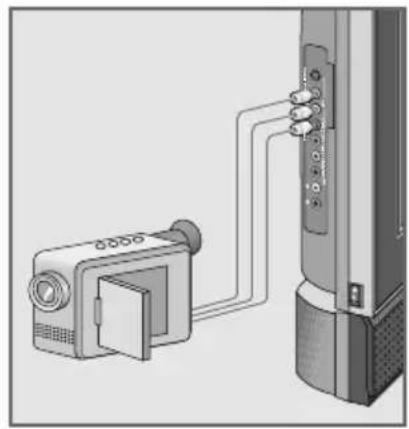

28 Camera-Recorder

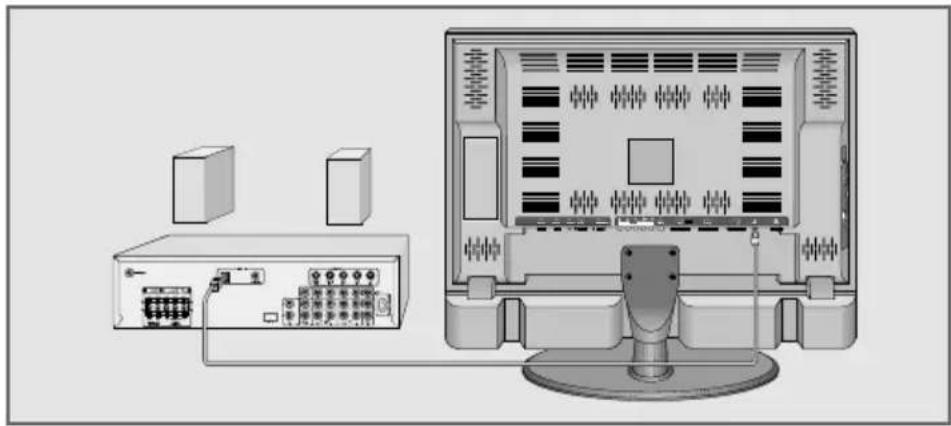

28 Digitaler Verstärker/AV-Receiver anschließen

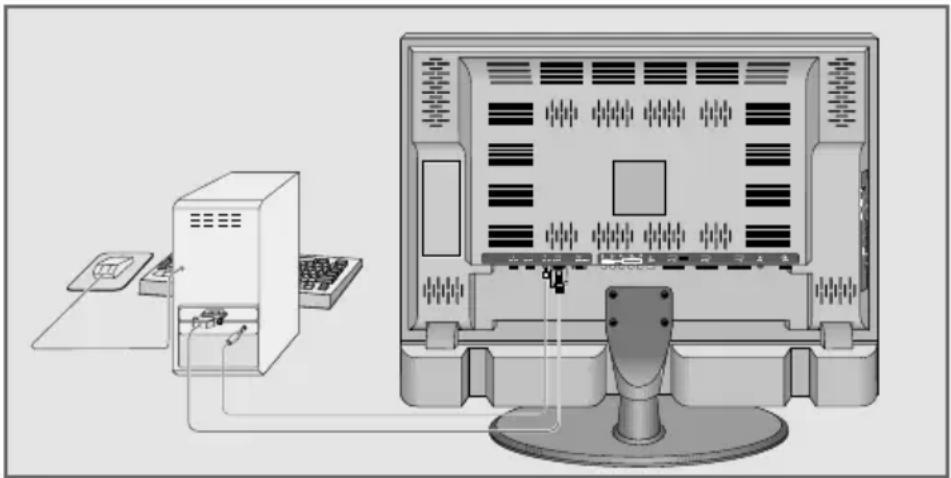

29-30 Betrieb als PC-Monitor

29 PC anschließen

29 Programmplatz für den PC anwählen

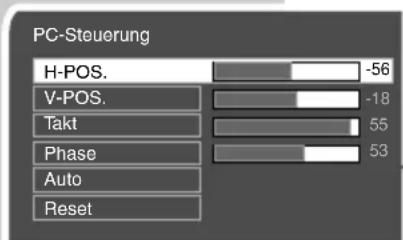

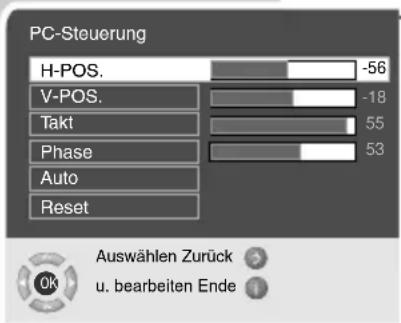

29-30 Einstellungen für den PC

31-32 Sondereinstellungen

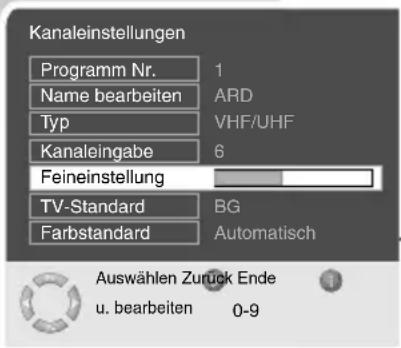

31-32 Fernseh-Programme einstellen

33-34 Informationen

33 Technische Daten

33 Service Hinweise für den Fachhandel

33 Umwelthinweis

33 GRUNDIG Kundenberatungszentrum

34 Störungen selbst beheben

AUFSTELLEN UND SICHERHEIT

5 x

10 cm 20 cm 10 cm

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale. Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Um für eine ausreichende Belüftung zu sorgen, achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel oder (wenn vorhanden) der Netzadapter nicht beschädigt wird.

Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus!

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

AUFSTELLEN UND SICHERHEIT

Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunststoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.

Der Bildschirm Ihres LCD-Fernsehgerätes entspricht den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft.

Aus technologischen Gründen ist es – trotz größter Sorgfalt bei der Herstellung – nicht 100% auszuschließen, dass einige Bildpunkte Defekte aufweisen.

Derartige Pixelfehler können – wenn sie in den spezifizierten Grenzen der DIN Norm liegen – nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden.

ANSCHLIESSEN/VORBEREITEN

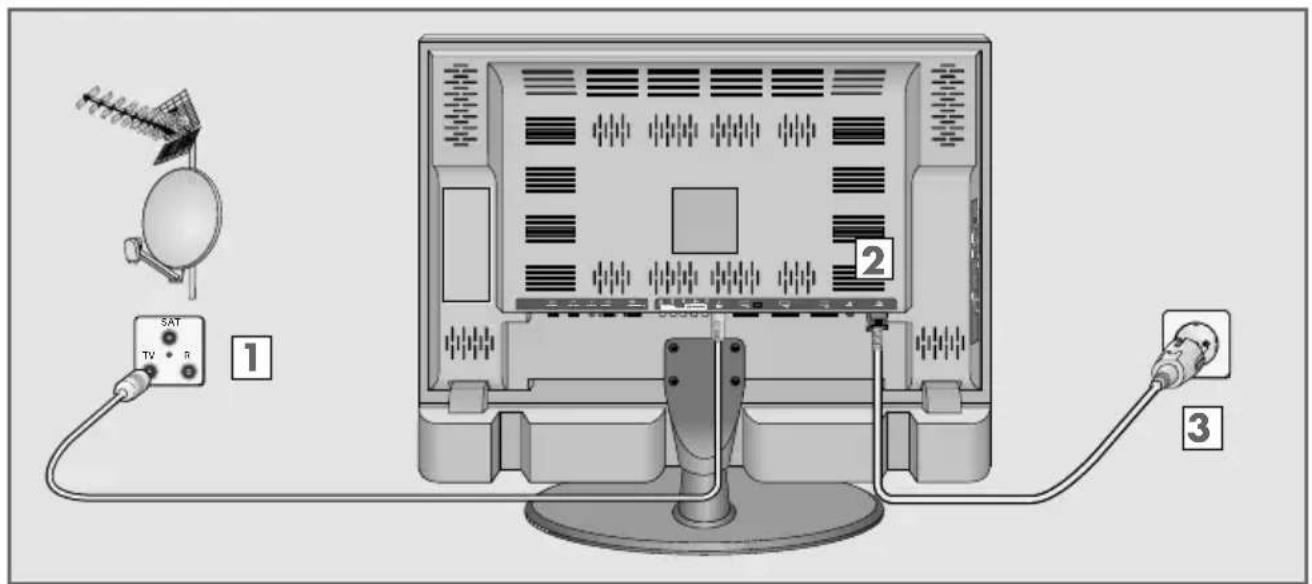

Antenne und Netzkabel anschließen

1 Antennenkabel der Hausantenne in die Antennenbuchse »ANT. IN 75Ω« des Fernsehgerätes stecken.
2 Beigepacktes Netzkabel in die Netzbuchse »AC INPUT« des Fernsehgerätes stecken.
3 Stecker des Netzkabels in eine Steckdose stecken.

Hinweis:

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

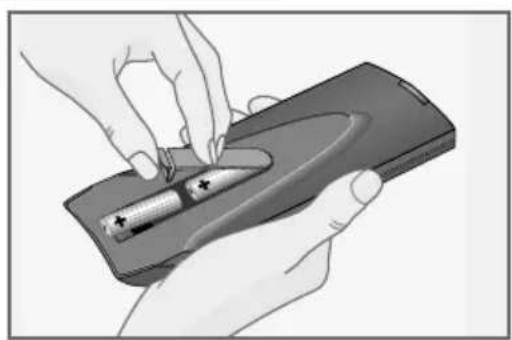

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.
2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA, 2×1,5V).
Dabei Polung beachten (im Batteriefachboden markiert).
3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

AUF EINEN BLICK

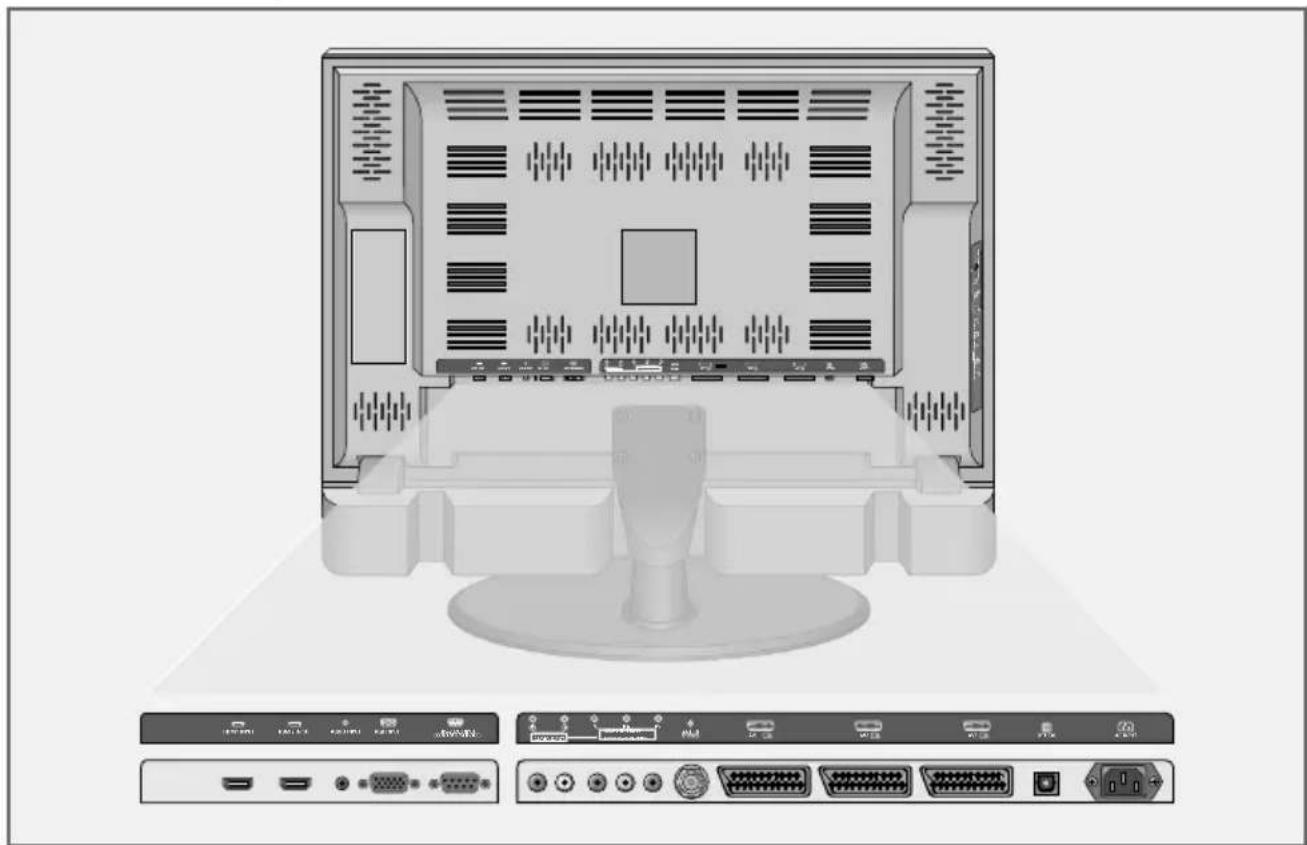

Die Anschlüsse des Fernsehgerätes

HDMI1 INPUT HDMI-Buchse, Ton-/Bildsignal-Eingang (HDMI).

HDMI2 INPUT HDMI-Buchse, Ton-/Bildsignal-Eingang (HDMI).

AUDIO INPUT Tonsignal-Eingang für PC.

RGB INPUT VGA-Buchse, Bildsignal-Eingang für PC.

RS-232C INPUT Servicebuchse für den Fachhändler. (CONTROL/SERVICE)

COMPONENT INPUT

AUDIO INPUT R L Tonsignal-Eingang (YUV-Signal). Y Pb Pr Bildsignal-Eingang (YUV-Signal).

ANT. IN 75 ΩAntennenbuchse.

AV 1 Euro/AV-Buchse (FBAS-Signal, RGB-Signal).

AV 2 Euro/AV-Buchse (FBAS-Signal).

AV 3 Euro/AV-Buchse (FBAS-Signal).

OPTICAL Tonsignal-Eingang (PCM/Dolby Digital/- DTS-Signal, optisch) für digitalen Mehr- kanal-Audio-/Videoverstärker oder AV- Receiver.

AC INPUT Buchse für das Netzkabel.

AUF EINEN BLICK

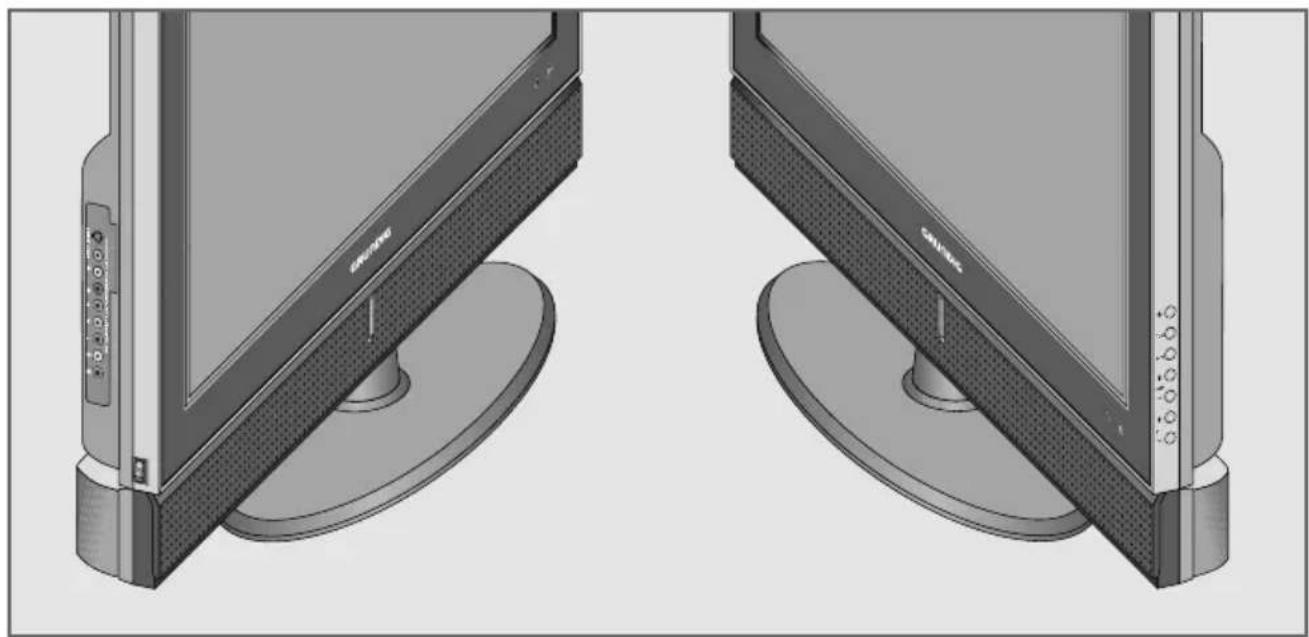

Die Bedienelemente des Fernsehgerätes

O/I Netzschalter, schaltet das Gerät in den

Betriebszustand Stand-by und wieder aus.

Das Gerät wird beim Ausschalten nicht vollständig vom Stromnetz getrennt.

COMPONENT 2 INPUT

AUDIO INPUT R L Tonsignal-Eingang (YUV-Signal).

Y Pb Pr Bildsignal-Eingang (YUV-Signal).

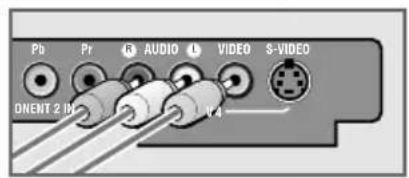

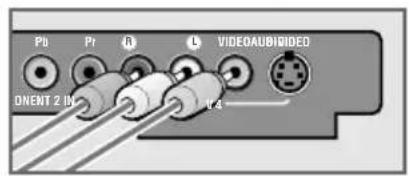

AV 4

R AUDIO L Tonsignaleingang für Camerarecorder.

Video Bildsignaleingang für Camerarecorder.

S-VIDEO Bildsignaleingang für S-Video-Camerarecorder.

/1 Schaltet das Fernsehgerät aus Stand-by ein

und wieder in den Betriebszustand Stand- by.

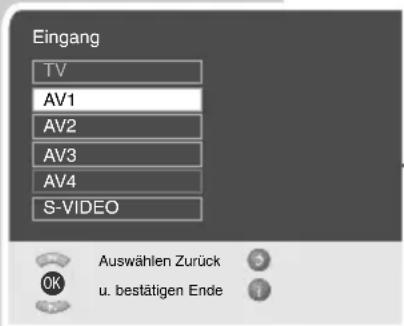

INPUT SELECT Ruft die Vorauswahl für AV-Programmplätze

auf. Anwahl im Menü mit »▲PR ▼«,

bestätigen mit »INPUT SELECT«.

MENU Ruft das Menü »INFO« auf;

Menüzeile mit »▲PR ▼« anwählen;

Funktion mit »INPUT SELECT« aktivieren;

Funktion mit »▲ VOL ▼« einstellen;

Menü mit »MENU« abschalten.

▲VOL ▼Verändern die Lautstärke;

wählen Funktion im Menü.

▲PR ▼Schalten das Fernsehgerät aus Stand-by ein;

schrittweise Programmwahl;

wählen Funktion im Menü.

AUF EINEN BLICK

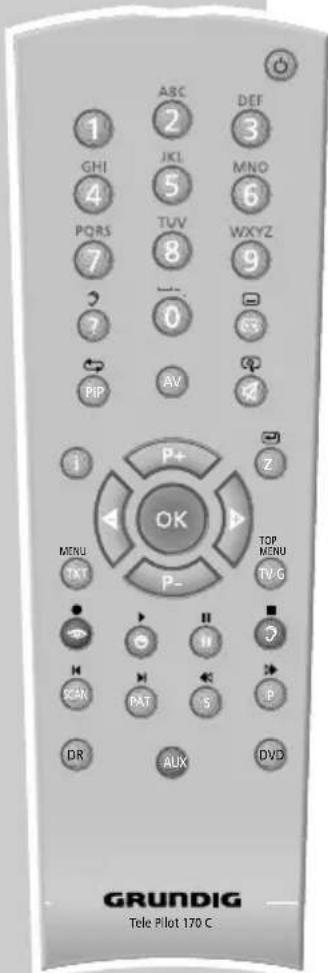

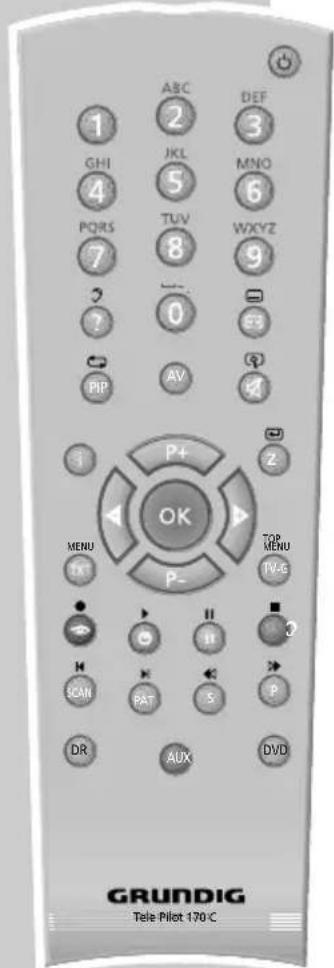

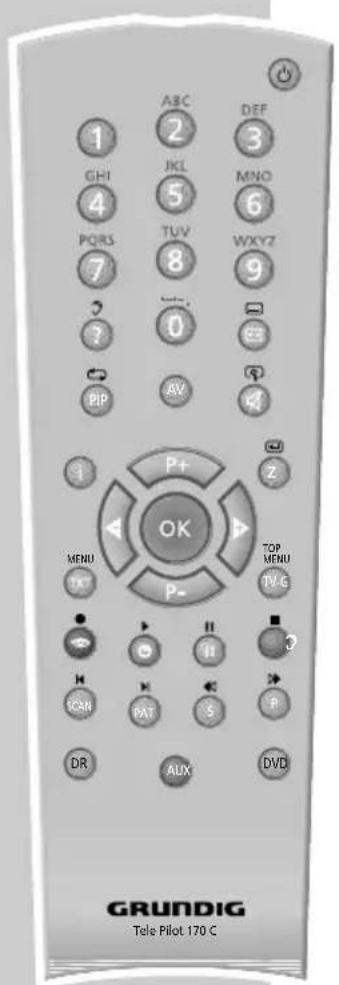

Die Fernbedienung

Schaltet das Fernsehgerät ab (Stand-by); schaltet das Fernsehgerät aus Stand-by ein.

1...0 Schaltet das Fernsehgerät aus Stand-by ein; wählt Programme direkt.

? Ausschaltzeit eingeben (Sleep Timer); wählt Unterseiten im Videotext-Betrieb.

Schaltet das Bildformat um; Seitenstop im Videotext-Betrieb.

PIP Ruft die Funktion PIP auf.

AV Ruft die Vorauswahl für AV-Programmplätze auf. Anwahl danach mit P+ oder P-.

Ton ein/aus (stummschalten).

i Ruft das Menü »INFO« auf und schaltet es wieder ab.

Z Schaltet auf das zuvor gewählte Fernsehprogramm und wieder zurück.

P+, P- Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen Cursor nach oben/unten.

Ändern die Lautstärke; bewegen Cursor nach links/rechts.

OK Ruft die Programmtabelle auf; aktiviert verschiedene Funktionen.

TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

TV-G Taste ohne Funktion.

Wählt verschiedenen Bildeinstellungen an; blättert im Videotext-Betrieb eine Seite zurück.

Blendet die Uhrzeit ein; wählt im Videotext-Betrieb eine Seite.

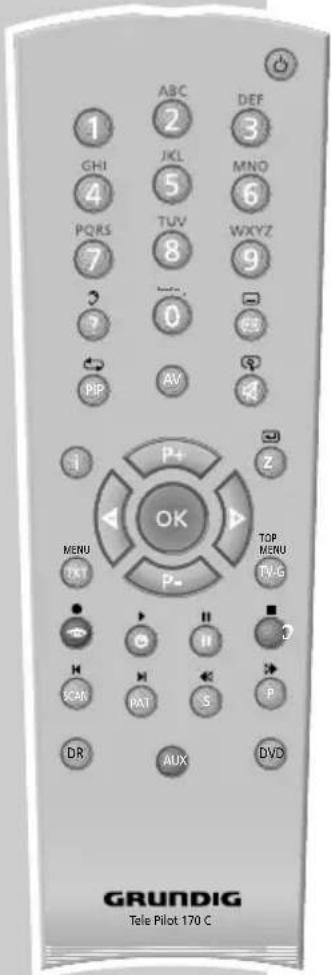

Standbild; wählt gewünschtes Kapitel im Videotext-Betrieb.

Wählt verschiedenen Toneinstellungen an; wählt gewünschtes Thema im Videotext-Betrieb.

1 GHI 4 PQRS 7 3 PIP ABC 2 JKL 5 TUV 8 AV 0 DEF 3 MNO 6 WXYZ 9 P+ OK P- TOP MENU TV-G I MENU TAT H SCAN PAT DR AUX DVD GRUNDIG Tele Pilot 170 C

AUF EINEN BLICK

1 GHI 4 PORS 7 ? PIP ABC 2 JKL 5 TUV 8 AV ABC DEF 3 MNO 6 WXYZ 9 ? 0 P+ OK P- TOP MENU TV-G MENU TXI H SCAN PAT S DR AUX DVD GRUNDIG Tele Pilot 170 C

SCAN Wählt die Funktion Programmscan.

Antwortfreigabe im Videotextbetrieb.

PAT Wählt die Funktion Double Window.

Zeigt Fernsehbild und Videotext gleichzeitig im Videotextbetrieb.

S Schaltet auf doppelte Zeichengröße im Videotext-Betrieb.

Verändert die Größe des Kleinbildes.

P Verändert die Position des Kleinbildes.

DR, DVD Schaltet auf die Bedienung eines GRUNDIG Digital-Receivers, GRUNDIG Digital-Receivers mit Festplatte (PDR), GRUNDIG DVD-Players oder GRUNDIG DVD-Recorders.

Entsprechende Taste (»DR«, »DVD«) gedrückt halten. Anschließend gewünschte Taste drücken.

Hinweis:

Die Taste »DR« ist für die Bedienung eines GRUNDIG Digital-Receivers (Fernbedienebene 1) vorprogrammiert.

Die Taste »DVD« ist für die Bedienung eines GRUNDIG DVD-Players vorprogrammiert.

Die Vorprogrammierung können Sie verändern, siehe Taste »AUX«.

Welche Funktionen Sie ausführen können, hängt von der Ausstattung des Gerätes ab.

Probieren Sie es einfach aus.

AUX Fernbedienung für die Bedienung externer Geräte programmieren.

»AUX« drücken und gedrückt halten und gleichzeitig die drei Zifferntasten des entsprechenden Codes drücken:

»1«, »2«, »3« für GRUNDIG DVD-Player.

»4«, »5«, »6« für GRUNDIG DVD-Recorder.

»1«, »4«, »7« für GRUNDIG Digital-Receiver (Fernbedienebene 1).

»2«, »5«, »8« für GRUNDIG Digital-Receiver (Fernbedienebene 2).

»3«, »6«, »9« für GRUNDIG Digital-Receiver mit Festplatte (PDR).

EINSTELLUNGEN

Fernseh-Programme einstellen – automatisch

Sprache

English Svenska

DeutschSuomi

Français Nederlands

Italiano По русски

Español Norsk

Português Polski

Dansk Čeština

Auswählen Zurück

u. bestätigen Ende

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 99 Programmplätze für Fernseh-Programme zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss belegt werden können.

1 Fernsehgerät mit » O/I« am Fernsehgerät einschalten, danach »P+« der Fernbedienung drücken.

- Nach der ersten Inbetriebnahme wird das Menü »Sprache« eingeblendet.

Hilfe:

Wenn am Bildschirm das Menü »Sprache« nicht erscheint, Einstellung nach dem Kapitel „Alle Fernseh-Programme neu einstellen“, auf Seite 32 durchführen.

Land

Deutschland

Frankreich

Spanien

Portugal

Schweden

Schweiz

Auswählen Zurück

u. bestätigen

Ende

2 Sprache mit »P+«, »P-«, »◀« oder »▶« und mit »OK« bestätigen.

– Das Menü »Land« wird eingeblendet.

3 Land mit »P+« oder »P-« wählen und mit »OK« bestätigen.

Hinweis:

Wird Ihr Land nicht eingeblendet, wählen Sie die Zeile ». . . . .«.

- Der Suchlauf beginnt, er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

- Nach dem Suchvorgang schaltet das Fernsehgerät auf Programmplatz 1, das Menü »Programmtabelle« wird eingebendet.

Programmbelegung ändern

Programmtabelle

1 ARD	9	17 ----	S
2 ZDF	10	18 ----	S
3 BR	11 S	19 ----	S
4 RTL	12 ----	S	20 ----
5 SAT 1	13 ----	S	21 ----
6 PRO 7	14 ----	S	22 ----
7 BR	15 ----	S	23 ----
8 TEL5	16 ----	S	24 ----

Auswählen

u. bearbeiten

Löschen Zurück

Überspr. Ende

Verschieben

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen. Sie können auch Fernseh-Programme auf einen anderen Programmplatz legen, einen Programmnamen ändern oder neu eingeben sowie Programmplätze überspringen.

Programme löschen

1 Im Menü »Programmtabelle« das zu löschende Fernseh-Programm mit »P+«, »P-«, »◀« oder »▶« wählen.

2 Fernseh-Programm mit » 📷 « (rot) markieren.

3 Fernseh-Programm mit » 🗑 « (rot) löschen.

Hinweis:

Weitere Fernseh-Programme löschen, dazu die Pkt.1 bis 3 wiederholen.

Programmtabelle
1 ARD	9	17 ---- S
2 ZDF	10	18 ---- S
3 BR	11 S	19 ---- S
4 RTL	12 ---- S	20 ---- S
5 SAT 1	13 ---- S	21 ---- S
6 PRO 7	14 ---- S	22 ---- S
7 BR	15 ---- S	23 ---- S
8 TEL5	16 ---- S	24 ---- S

Auswählen

u. bearbeiten Verschieben

Löschen Zurück

Überspr. Ende

Verschieben

Programmtabelle
1 ARD	9	17 ---- S
2 ZDF	10	18 ---- S
3 BR	11 S	19 ---- S
4 RTL	12 ---- S	20 ---- S
5 SAT 1	13 ---- S	21 ---- S
6 PRO 7	14 ---- S	22 ---- S
7 BR	15 ---- S	23 ---- S
8 TEL5 S	16 ---- S	24 ---- S

Auswählen

u. bearbeiten Verschieben

Löschen Zurück

Überspr. Ende

Verschieben

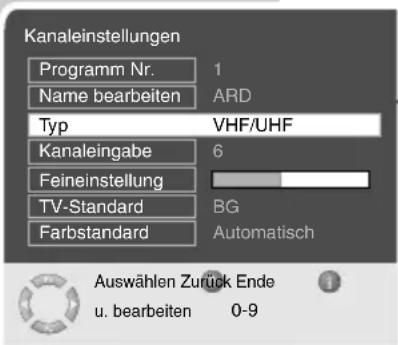

Kanaleinstellungen
Programm Nr.	1
Name bearbeiten	AR
Typ	VHF/UHF
Kanaleingabe	6
Feineinstellung
TV-Standard	BG
Farbstandard	Automatisch

Auswählen Zurück Ende

u. bearbeiten

Fernseh-Programme sortieren

1 Im Menü »Programmtabelle« das zu verschiebende Fernseh-Programm mit »P+«, »P-«, »◀« oder »▶«wählen.
2 Fernseh-Programm mit » «(gelb) markieren.
3 Neuen Programmplatz mit »P+«, »P-«, »◀« oder »▶«wählen und mit »□□□(gelb) bestätigen.

- Alle folgenden Fernseh-Programme werden um einen Programmplatz verschoben.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Pkt.1 bis 3 wiederholen.

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit »P+« oder »P-« übersprungen werden sollen. Eine Anwahl mit den Zifferntasten ist weiterhin möglich.

1 Im Menü »Programmtabelle« das gewünschte Fernseh-Programm mit »P+«, »P-«, »◀« oder »▶« wählen.
2 Fernseh-Programm mit » ⏻(grün) markieren.

- Hinter dem Namen des Fernseh-Programmes wird ein »S« eingeblendet.

- Die Markierung kann durch erneutes Drücken der grünen Taste gelöscht werden.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

Programmnamen eingeben (max. 5 Stellen)

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Kanaleinstellungen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
4 Zeile »Name bearbeiten« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
5 Mit »P+« oder »P-« Buchstaben oder Ziffern auswählen, mit »◀« oder »▶« zur nächsten Position, dort Eingabe wiederholen.
6 Programmnamen mit »OK« bestätigen.
7 Einstellung mit » i« beenden.

Bild-Einstellungen

Bild Voreinstellungen Anwender Helligkeit 56 Farbe 60 Kontrast 95 Schärfe 70 Tint 50 Farbtemperatur Normal Format AUTO Auswählen Zurück Ende u. bearbeiten

1 Menü »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Bild« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Bild« wird eingeblendet.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Helligkeit, Farbe, Kontrast und Schärfe

1 Zeile »Voreinstellungen« mit »P+« oder »P-« wählen und mit »◀« oder »▶« die Einstellung »Anwender« wählen.

2 Zeile »Helligkeit«, »Farbe«, »Kontrast« oder »Schärfe« mit »P+« oder »P-« wählen.

Hinweis:

Die Einstellung »Tint« kann nur bei NTSC-Fernsehsendungen durchgeführt werden (z.B. bei der Wiedergabe einer amerikanischen Fernsehsendung vom Videorecorder).

3 Gewünschten Wert mit » ◀« oder »▶« wählen und mit »OK« bestätigen.

Bild Voreinstellungen Helligkeit Farbe Kontrast Schärfe Tint Farbtemperatur Normal Format Anwender 56 60 95 70 50 AUTO

Farbtemperatur

Die Funktion bietet Ihnen drei vorprogrammierte Einstellungen (Kalt, Warm, Normal) und eine (Anwender), die Sie selbst bestimmen können.

1 Zeile »Farbtemperatur« mit »P+« oder »P-« wählen.

2 Einstellung »Kalt«, »Warm« oder »Normal« mit » ◀◀ oder »▶◀ wählen.

oder

3 Einstellung »Anwender« mit » ◀« oder »▶« wählen und mit »OK« das Menü »Farbtemperatur« aufrufen.

4 Zeile »R«, »G« oder »B« mit »P+« oder »P-« wählen.

5 Gewünschten Wert mit » ◀« oder »+« wählen.

6 Mit » ⚙ « (blau) zurück zum Menü »Bild«.

EINSTELLUNGEN

Bild Voreinstellungen Helligkeit Farbe Kontrast Schärfe Tint Farbtemperatur Format Anwender 56 60 95 70 50 Normal AUTO Auswählen Zurück Ende und aufrufen

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Zeile »Format« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
2 Gewünschtes Bildformat mit »P+« oder »P-« wählen und mit »OK« bestätigen.

Hinweis:

Das Bildformat kann auch mit »« gewählt werden.

– Sie können zwischen folgenden Bildformaten wählen:

Format »AUTO«

Bei 16:9 Sendungen wird automatisch auf das Bildformat »16:9« geschaltet.

Bei 4:3 Sendungen wird das Bild im Format 4:3 gezeigt.

Format »16:9« und »14:9«

Bei 4:3 Sendungen – und gewählter Funktion Format »16:9« oder »14:9« – erscheint das Bild horizontal verbreitert.

Die Bildgeometrie wird in horizontaler Richtung linear gedehnt.

Bei tatsächlichen 16:9 Signalquellen (von einer SET-TOP-Box an der Euro-AV-Buchse) ist das Bild voll ausgefüllt und die Bildgeometrie korrekt.

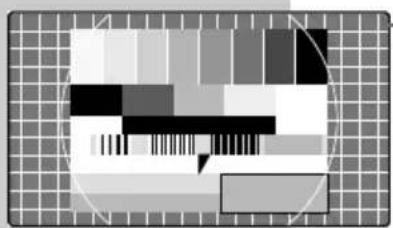

Format »4:3«

Die Bilddarstellung wird im Format 4:3 gezeigt.

Der Zoom-Betrieb eignet sich besonders für Sendungen im Format 16:9.

Die bisher üblichen schwarzen Streifen oben und unten im Bild werden überschrieben, 4:3 Bilder werden formatfüllend gezeigt.

Die gesendeten Bilder werden vergrößert, dabei geht oben und unten etwas Bildinhalt verloren. Die Bildgeometrie bleibt aber erhalten.

Diese Betriebsart eignet sich für Kinofilme mit extremen Breiten-Höhenverhältnissen.

Bei 4:3 Sendungen – und gewählter Funktion »Panorama« – erscheint das Bild horizontal verbreitert. Die Bildgeometrie wird in horizontaler Richtung gedehnt.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

Ton-Einstellungen

Klang Ton-Einstellungen STEREO Balance Equalizer AVL SRS Aus Anwender Aus Auswählen Zurück Ende u. bearbeiten

1 Menü »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Klang« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Klang« wird eingeblendet.

Stereo-/Zweiton, Mono

Empfängt das Gerät Zweiton-Sendungen – z.B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »DUAL B«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »DUAL A«) – so können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereosendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »STEREO«).

Bei schlechter Stereo-Ton-Empfangsqualität können Sie den Ton auf »MONO« schalten.

1 Zeile »Ton-Einstellungen« mit »P+« oder »P-« wählen und mit »◀« oder »▶« verändern.

Balance

1 Zeile »Balance« mit »P+« oder »P-« wählen und Einstellung mit »◀« oder »▶« verändern.

Equalizer

Der Equalizer bietet Ihnen vier vorprogrammierte Toneinstellungen (Linear, Musik, Spielfilm und Sprache) und eine (Anwender), die Sie selbst bestimmen können.

1 Zeile »Equalizer« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Equalizer« wird eingeblendet.

2 Toneinstellung »Anwender« mit » ◀« oder »►« wählen und mit »OK« bestätigen.

– Das Frequenzband »0,1 kHz« ist aktiviert.

3 Mit »P+« oder »P-« gewünschten Wert einstellen und mit »◀« oder »▶« das nächste Frequenzband wählen.

4 Einstellung mit »OK« beenden.

5 Mit » ♂ « (blau) zurück zum Menü »Klang«.

Automatische Lautstärke

Die Fernsehsender senden in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Zeile »AVL« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

SRS TruSurround XT ist eine innovative elektronische Lösung, die im Fernsehgerät integriert ist und nur die eingebauten Lautsprecher benötigt, um einen Surround-Soundeffekt zu erzeugen.

1 Zeile »SRS« mit »P+« oder »P-« wählen und mit »◀« oder »▶« »Ein« wählen.

Einstellungen beenden

1 Einstellungen mit »i« beenden

Klang Ton-Einstellungen STEREO Balance 50 Equalizer Anwender AVL Aus SRS Ein Auswählen Zurück Ende u. bearbeiten

FERNSEH-BETRIEB

Grundfunktionen

Ein-/ausschalten

1 Fernsehgerät mit »O/I« am Fernsehgerät in Bereitschaft (Stand-by) schalten.
2 Fernsehgerät mit »1...0« oder »P+« oder »P-« aus Bereitschaft einschalten.
3 Fernsehgerät mit » ⏻« in Bereitschaft (Stand-by) schalten.
4 Fernsehgerät mit » O/I« am Fernsehgerät vollständig ausschalten.
– Sie sparen dadurch Energie.

Programmplätze anwählen

1 Programmplätze mit »1...0« direkt wählen.
2 Programmplätze mit »P+« oder »P-« schrittweise wählen.
3 Programmtabelle mit »OK« aufrufen, gewünschtes Fernseh-Programm mit »P+« oder »P-« wählen und Programmtabelle mit »OK« abschalten.

AV-Programmplätze anwählen

1 Menü »QUELLE« mit »AV« aufrufen.
2 Gewünschten AV-Programmplatz mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
3 Zurück zum Fernseh-Programm mit »1...0« schalten.

Lautstärke ändern

1 Lautstärke mit » ◀« oder »+« ändern.

Ton ein/ausschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

Uhrzeit einblenden

1 Uhrzeit mit »©« einblenden.

Standbild

Wollen Sie bestimmte Szenen längere Zeit betrachten, kann das Bild der momentan laufenden Sendung „eingefroren“ werden.

1 » (gelb) drücken.
2 Funktion beenden, dazu » ☐☐☐(gelb) erneut drücken.

GRUNDIG Tele Pilot 170 C

Bildeinstellungen

Sie können vier verschiedene Bildeinstellungen wählen.

1 Gewünschte Bildeinstellung »Anwender«, »Dynamisch«, »Standard« oder »Weich« mit »○« wählen
- Die Bildeinstellung »Anwender« kann verändert werden, siehe Kapitel „Bildeinstellungen“, auf Seite 12.

Toneinstellungen

Sie können sechs verschiedene Toneinstellungen wählen.

1 Gewünschte Toneinstellung »Anwender«, »Linear«, »Musik«, »Spielfilm« oder »Sprache« mit »?« wählen.
– Die Toneinstellung »Anwender« kann verändert werden, siehe Kapitel „Equalizer“, auf Seite 14.

Vom aktuellen zum zuletzt aktiven Programm schalten

Das Fernsehgerät merkt sich das zuletzt aktive Programm.

1 Mit »Z« vom aktuellen zum zuletzt aktiven Programm schalten.
2 Mit »Z« zum aktuellen Programm zurückschalten.

Ausschaltzeit eingeben (Sleep Timer)

Sie können eine Ausschaltzeit eingegeben. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 Ausschaltzeit mit » ?« (von 10 Minuten bis 240 Minuten) eingeben.

FERNSEH-BETRIEB

PIP-Betrieb

PIP (Bild im Bild) bietet Ihnen die Möglichkeit, zusätzlich zum Fernseh-Programm das Bild einer zweiten Bild-Quelle zu betrachten.

Als Bild-Quelle können ein DVD-Player, Videorecorder oder Digital-Receiver benutzt werden. Sie müssen an den Eingangsbuchsen an der Rückseite des Gerätes angeschlossen sein.

Einstellungen Sprache Deutsch PIP Kindersicherung Aus Timer PC-Steuerung WXGA 1024X768 VGA 640X480 Auswählen Zurück und aufrufen Ende

1 Menü »INFO« mit » i« aufrufen.

- Das Menü »INFO« wird eingeblendet.

2 Zeile »Einstellungen« mit »P++« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Einstellungen« wird eingeblendet.

3 Zeile »PIP« mit »P++ oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »PIP« wird eingeblendet.

PIP Betriebsart Aus Eingang AV1 Größe Klein Position Oben links Tonquelle Haupt Auswählen Zurück und aufrufen Ende

PIP einschalten und Darstellung wählen

1 Zeile »Betriebsart« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

2 Gewünschte Darstellung (PIP, POP, DW1, DW2 oder Aus) mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Bild einer zweiten Bildquelle wird eingebendet.

Hinweis:

Diese Funktion kann auch mit »PIP« gewählt werden.

Eingang TV AV1 AV2 AV3 AV4 S-VIDEO Auswählen Zurück u. bestätigen Ende

Bild-Quelle (Eingang) wählen

1 Zeile »Eingang« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

2 Gewünschte Bildquelle mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Bild der gewählten Bildquelle wird eingeblendet.

Größe des Kleinbildes (PIP) wählen

1 Zeile »Größe« mit »P+« oder »P-« wählen.

2 Gewünschte Größe mit » ◀« oder »▶« wählen.

PIP Betriebsart PIP Eingang AV1 Größe Klein Position Oben links Tonquelle Haupt Auswählen Zurück u. bearbeiten Ende

Position des Kleinbildes (PIP) verändern

1 Zeile »Position« mit »P+« oder »P-« wählen.

2 Gewünschte Position mit » ◀« oder »▶« wählen.

Hinweis:

Diese Funktion kann auch mit »POS« gewählt werden.

PIP Betriebsart PIP Eingang AV1 Größe Klein Position Oben links Tonquelle Haupt Auswählen Zurück u. bearbeiten Ende

Tonquelle wählen

1 Zeile »Tonquelle« mit »P+« oder »P-« wählen.
2 Gewünschte Tonquelle (Haupt: Ton des Hauptbildes wird wiedergegeben, Sekundär: Ton der zweiten Bild-Quelle wird wiedergeben) mit »◀« oder »▶« wählen.

Einstellungen beenden

1 Einstellungen mit »i« beenden.

VIDEOTEXT-BETRIEB

TOP-text- oder FLOF-text-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1...0« direkt angewählt werden.

Hinweis:

Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und – sendeabhängig – gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.

3 Mit » 📷 « (rot) eine Seite zurückblättern.
4 Mit » ⏻(grün) zur nächsten Seite blättern.
5 Mit » (gelb) gewünschtes Kapitel wählen.
6 Mit » ♂ « (blau) gewünschtes Thema wählen.
7 Videotext abschalten, dazu »TXT« drücken.

Normaltext-Betrieb

1 Videotext mit »TXT« einschalten.
2 Videotext-Seiten können mit »1...0« direkt angewählt werden
3 Mit »P-« eine Seite zurückblättern.
4 Mit »P+« zur nächsten vorhandenen Seite blättern.
5 Videotext abschalten, dazu »TXT« drücken.

Weitere Funktionen

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »S« wiederholt drücken.

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sendeanstalt automatisch weitergeblättert werden.

1 Unterseite mit » « stoppen.
2 Funktion mit » « beenden.

VIDEOTEXT-BETRIEB

GRUNDIG Tele Pilot 170 C

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit » ?« die Funktion Unterseiten aufrufen.
2 Unterseiten mit »1...0« direkt anwählen.
3 Mit » 📷 « (rot) eine Seite zurückblättern.
4 Mit » ⏻(grün) zur nächsten vorhandenen Seite blättern.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »SCAN« einblenden.
2 Informationen mit »SCAN« ausblenden.

Mix-Betrieb

1 Mit »PAT« Mix-Betrieb aktivieren. – Fernsehbild und Videotext sind gleichzeitig zu sehen.
2 Mix-Betrieb abschalten, dazu erneut »PAT« drücken.

KOMFORT-FUNKTIONEN

Programmscan

Mit dieser Funktion können 16 (Bildquelle ist ein Fernsehprogramm des Fernsehgerätes) oder 4 (Bildquelle eines externen Gerätes, z.B. Digital-Receiver) Fernseh-Programme als Standbilder dargestellt werden.

Programmscan mit 16 Kleinbilder

1 Fernsehprogramm wählen.
2 Programmscan mit »SCAN« starten.
- Das Fernseh-Programm, das Sie gerade ansehen und die Fernseh-Programme der folgenden 15 Programmplätze werden mit Intervallen abgetastet und nacheinander am Bildschirm angezeigt.
3 Wollen Sie aus dem Programm-Angebot eine Sendung gezielt auswählen, dann drücken Sie während das Fernseh-Programm eingeblendet wird auf »OK«.
4 Programmscan mit »SCAN« beenden.

Einstellungen Sprache Deutsch PIP Kindersicherung Aus Timer PC-Steuerung WXGA 1024X768 VGA 640X480 Auswählen Zurück und aufrufen Ende

Programmscan mit 4 Kleinbilder

1 Gewünschten AV-Programmplatz wählen.
2 Menü »INFO« mit » i« aufrufen.
3 Zeile »Einstellungen« mit »P++« oder »P-« wählen und mit »OK« bestätigen.
4 Zeile »PIP« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
5 Zeile »Eingang« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

Eingang TV AV1 AV2 AV3 AV4 S-VIDEO Auswählen Zurück u. bestätigen Ende

Hinweis:

Die PIP-Funktion darf nicht ausgeschaltet sein.

6 Gewünschte Bildquelle mit »P+« oder »P-« wählen und mit »OK« bestätigen.

7 Programmscan mit »SCAN« starten.

– Das Bild, das Sie gerade ansehen und 4 Kleinbilder der zweiten Bildquelle werden mit Intervallen abgetastet nacheinander am Bildschirm angezeigt.

8 Programmscan mit »SCAN« beenden.

KOMFORT-FUNKTIONEN

Komfortfunktionen mit dem Menü »Einstellungen«

1 Menü »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Zeile »Einstellungen« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

Sprache der Benutzerführung ändern

1 Zeile »Sprache« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
– Das Menü »Sprache« wird eingeblendet.
2 Gewünschte Sprache mit »P+«, »P-«, »◀« oder »▶« wählen und mit »OK« bestätigen.
3 Einstellung mit » i« beenden.

Einstellungen Sprache Deutsch PIP Aus Kindersicherung Timer PC-Steuerung WXGA 1024X768 VGA 640X480 Auswählen Zurück und aufrufen Ende

Einstellungen Sprache Deutsch PIP Kindersicherung Ein Timer PC-Steuerung WXGA 1024X768 VGA 640X480 Auswählen Zurück u. bearbeiten Ende

Timer Uhrzeit Ausschaltzeit Einschaltzeit Auswählen und aufrufen Zurück Ende

Ausschaltzeit --:--- Aus Auswählen Zurück u. bearbeiten Ende

Kindersicherung

Ist die Kindersicherung aktiviert, sind die Tasten am Fernsehgerät ausser Betrieb.

1 Zeile »Kindersicherung« mit »P+« oder »P-« anwählen.
2 Kindersicherung mit » ◀« oder »▶« aktivieren (Ein) oder abschalten (Aus).
3 Einstellung mit » i« beenden.

Aus- und Einschaltzeit eingeben

Im Menü »Timer« kann für das Fernsehgerät eine Aus- und Einschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by) oder aus Bereitschaft ein.

1 Zeile »Timer« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
2 Gewünschte Zeile »Uhrzeit«, »Ausschaltzeit« oder »Einschaltzeit« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
3 Aus-/ oder Einschaltzeit, Fernseh-Programm und Einschalt-lautstärke mit »P+«, »P-«, »◀« oder »▶« eingeben.
4 Einstellung mit » i« beenden.

BETRIEB MIT EXTERNEN GERÄTEN \_

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

Hinweis:

An welche Buchse(n) des Fernsehgerätes Sie Ihre externen Geräte anschließen ist abhängig davon, mit welchen Buchsen das externe Gerät ausgestattet ist und welche Signale zur Verfügung stehen.

Beachten Sie, bei vielen externen Geräten muss die Auflösung des Videosignals an die Eingangsbuchsen des Fernsehgerätes angepasst werden (siehe Bedienungsanleitung des externen Gerätes). Welchen Wert Sie einstellen müssen, entnehmen Sie den angegebenen Richtwerten in den Kapiteln der Anschlussmöglichkeiten.

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte angeschlossen haben!

HD ready

Ihr Fernsehgerät ist vorbereitet für den Empfang von hochauflösenden Fernsehsignalen (HDTV-Signale).

Die Signalquellen (HDTV-Set-Top-Boxen oder HDTV-DVD-Player) können Sie an Buchse »HDMI1 INPUT« oder an Buchse »HDMI2 INPUT« (digitales HDTV-Signal) anschließen.

Damit ist sichergestellt, dass Sie auch digitale HDTV-Sendungen, die kopiergeschützt sind (HDCP High-Definition Copy Protection), ohne Probleme ansehen können.

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box anschließen ...

... mit digitalem Audio-/Video-Signal

Bildsignal: Video Digital; Auflösung: Standard 576p; HDTV 720p, 1080i.

Tonsignal: Audio Digital (Stereo, Mehrkanal komprimiert, unkomprimiert).

Programmplatz »HDMI 1« oder »HDMI 2«.

HDMI1 INPUT HDMI2 INPUT ADC

1 Buchse »HDMI1 INPUT« oder »HDMI2 INPUT« des Fernsehgerätes und die entsprechenden HDMI-Buchse des externen Gerätes mit einem handelsüblichen HDMI-Kabel verbinden (digitales Bildsignal und Tonsignal).

BETRIEB MIT EXTERNEN GERÄTEN

... mit analogem Video-Signal (Progressiv)

Bildsignal: YUV; Auflösung: Standard 576p; HDTV 720p, 1080i.

Tonsignal: Stereo, analog.

Programmplatz »COMP. 1« oder »COMP. 2«.

1 Buchsen »COMPONENT INPUT Y Pb Pr« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal).
2 Buchsen »COMPONENT INPUT R AUDIO INPUT L« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

Hinweis:

Sie können sowohl die Buchsen an der Geräterückseite als auch die Buchsen an der linken Seite verwenden.

... über die EURO-AV-Buchse

Bildsignal: FBAS/RGB (AV1), FBAS (AV2), FBAS (AV3).

Tonsignal: Stereo, analog.

Programmplatz »AV1«, »AV2« oder »AV3«.

1 Buchse »AV 1«, »AV 2« oder »AV 3« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

... mit S-Video-Signal

Bildsignal: Y/C.

Tonsignal: Stereo, analog.

Programmplatz »S-VIDEO«.

1 Buchse »AV 4 S-VIDEO« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem S-Videokabel verbinden (Bildsignal);

2 Buchsen »AV 4 R AUDIO L« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

BETRIEB MIT EXTERNEN GERÄTEN

... mit analogem TV-Signal

Bildsignal: FBAS.

Tonsignal: Stereo, analog.

Programmplatz »AV4«.

Simple circular target symbol inside a rectangular frame (no text or labels)

Po Pr A L VIDEOUBUIDED ONENT 2 IN V4

1 Buchse »AV 4 VIDEO« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal);

2 Buchsen »AV 4 R AUDIO L« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

Betrieb mit DVD-Player, DVD-Recorder, Video-recorder oder Set Top-Box

1 Externes Gerät einschalten und die gewünschte Funktion wählen.

2 »AV« drücken, mit »P++ oder »P-« Programmplatz des gewünschten Eingangssignals (»AV1«, »AV2«, »AV3«, »HDMI 1«, »HDMI 2« oder »COMP. 1«) wählen und mit »OK« bestätigen.

BETRIEB MIT EXTERNEN GERÄTEN

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

Decoder oder Satellitenreceiver anschließen

1 Buchse »AV 1« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Betrieb mit einem Decoder oder Satellitenreceiver

1 Decoder oder Satellitenreceiver und Fernsehgerät einschalten.

2 »AV« drücken, mit »P+« oder »P-« den Programmplatz »AV1« wählen und mit »OK« bestätigen.

BETRIEB MIT EXTERNEN GERÄTEN

Camera-Recorder

Camera-Recorder anschließen

1 Gelbe Buchse »AV 4 VIDEO« des Fernsehgerätes und die Video-Ausgangsbuchse des Camera-Recorders (VHS, Video 8) mit Cinch-Kabel verbinden (Bildsignal);

oder

Buchse »AV 4 S-VIDEO« (Bildsignal) des Fernsehgerätes und die S-Video-Ausgangsbuchse des Camera-Recorders (S-VHS, Hi 8) mit S-Video-Kabel verbinden.

2 Weiße und rote Buchsen »AV 4 R AUDIO L« des Fernsehgerätes mit den Audio-Ausgangsbuchsen des Camera-Recorders mit Cinch-Kabel verbinden (Tonsignal).

Hinweis:

An den Buchsen »AV 4 VIDEO« und »AV 4 S-VIDEO« darf nicht gleichzeitig ein Bildsignal anliegen. Das könnte zu Bildstörungen führen.

Pb Pr R AUDIO L VIDEO S-VIDEO ONENT 2 IN V4

Betrieb mit einem Camera-Recorder

1 »AV« drücken, mit »P+« oder »P-« den Programmplatz »AV4« oder »S-VIDEO« wählen und mit »OK« bestätigen.

2 Camera-Recorder einschalten, Cassette einschieben und Wiedergabe starten.

Pb Pr Audio b VIDEO S-VIDEO DNENT 2 IN AV

Digitaler Verstärker/AV-Receiver

Digitalen Verstärker/AV-Receiver anschließen

1 Buchse »OPTICAL« des Fernsehgerätes und die entsprechende Buchse des Verstärkers mit einem optischen Kabel verbinden.

BETRIEB ALS PC MONITOR

PC anschließen

1 Buchse »RGB INPUT« des Fernsehgerätes und die entsprechende Buchse des PCs mit einem VGA Kabel verbinden (Bildsignal).
2 Buchse »AUDIO INPUT« des Fernsehgerätes und die entsprechenden Buchse des PCs mit geeignetem Kabel verbinden (Tonsignal).

Hinweis:

Passen Sie bitte Ihren PC an den Monitor an (Bildschirmauflösung z.B. 1024x768, Bildfrequenz z. B. 60 Hz).

Programmplatz für den PC anwählen

1 »AV« drücken, mit »P+« oder »P-« den Programmplatz »PC-RGB« wählen und mit »OK« bestätigen.

Einstellungen für den PC

Einstellungen für den PC

1 Menü »INFO« mit »i« aufrufen.

– Das Menü »INFO« wird eingeblendet.

2 Menü »Einstellungen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Einstellungen« wird eingeblendet.

3 Menü »PC-Steuerung« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »PC-Steuerung« wird eingeblendet.

PC-Steuernung H-POS. -56 V-POS. -18 Takt 55 Phase 53 Auto Reset

Auswählen

u. bearbeiten

Zurück

Ende

BETRIEB ALS PC MONITOR

PC-Steuernung H-POS. -56 V-POS. -18 Takt 55 Phase 53 Auto Reset Auswahlen Zurück u. bearbeiten Ende

4 Gewünschte Funktion/Einstellung mit »P+« oder »P-« wählen. – Die Möglichkeiten:

»H-POS.« horizontale Bildposition einstellen.

»V-POS.« vertikale Bildposition einstellen.

»Takt« minimiert vertikale Balken oder Streifen im Bildschirmhintergrund. Die horizontale Bildbreite wird ebenfalls geändert.

»Phase« beseitigt horizontales Flackern, Unschärfen und horizontale Streifen.

»Auto« zur automatischen Anpassung an den PC.

»Reset« Werkseinstellung aufrufen.

5 Funktion mit » ◀«, »▶« einstellen oder mit »OK« aktivieren.

Hinweis:

Die Funktionen »WXGA« und »VGA« können nur angewählt werden, wenn am PC die entsprechende Bildschirmauflösung eingestellt wurde.

6 Einstellung mit » i« beenden.

SONDEREINSTELLUNGEN

Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen. Das Fernseh-Programm kann direkt eingestellt werden.

Installation ATS Programmtabelle Kanaleinstellungen Auswählen Zurück und aufrufen Ende

Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

1 Menü »INFO« mit »i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Kanaleinstellungen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
4 Zeile »Programm Nr.« mit »P+« oder »P-« wählen und mit »1...0« gewünschten Programmplatz eingeben.

5 Zeile »Typ« mit »P+« oder »P-« wählen.

6 Mit » ◀◀ oder »▶◀ zwischen »Cable« (Sonderkanal) und »VHF/UHF« (Kanal) wählen.

7 Zeile »Kanaleingabe« mit »P+« oder »P-« wählen.

8 Kanalzahl mit »1...0« Kanalzahl direkt eingeben.

Hinweis:

Das aktuelle System wird in der Zeile »TV-Standard« angezeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die Zeile »TV-Standard« oder »Farbstandard« mit »P+« oder »P-« wählen. Mit »◀« oder »▶« benötigte Einstellung wählen.

Weitere Fernseh-Programme einstellen, dazu die Pkt. 4 bis 8 wiederholen.

9 Einstellung mit » i« beenden.

Kanaleinstellungen Programm Nr. 1 Name bearbeiten ARD Typ VHF/UHF Kanaleingabe 6 Feineinstellung TV-Standard BG Farbstandard Automatisch Auswählen Zurück Ende 1 u. bearbeiten 0-9

SONDEREINSTELLUNGEN

Kanaleinstellungen Programm Nr. 1 Name bearbeiten ARD Typ VHF/UHF Kanaleingabe 6 Feineinstellung TV-Standard BG Farbstandard Automatisch Auswählen Zurück Ende 4 u. bearbeiten 0-9

Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang ab. In Gegenden mit schlechterem Empfang kann es erforderlich sein, eine manuelle Feinabstimmung vorzunehmen.

1 Menü »INFO« mit » i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »Kanaleinstellungen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
4 Zeile »Feineinstellung« mit »P+« oder »P-« wählen und mit »◀« oder »▶« einstellen.
5 Einstellung mit » i« beenden.

Alle Fernseh-Programme neu einstellen

Alle Fernseh-Programme lassen sich (z.B bei einem Wohnortwechsel) neu einstellen.

1 Menü »INFO« mit » i« aufrufen.
2 Zeile »Installation« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »ATS« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »ATS« wird eingeblendet.
4 Zeile »Land« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
– Das Menü »Land« wird eingeblendet.

5 Land mit »P+« oder »P-« wählen und mit »OK« bestätigen.

6 Zeile »Suchen« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

– Das Menü »Suchen« wird eingeblendet.

7 Suchlauf mit »OK« starten.

- Der Suchlauf beginnt, er kann – je nach Anzahl der zu empfangenden Fernseh-Programme – einige Minuten dauern.

Hinweis:

Mit »i« kann der Suchlauf abgebrochen werden.

INFORMATIONEN

Technische Daten

Betriebsspannung: 100-240V, 50/60 Hz

Leistungsaufnahme: im Betrieb 272 W

in Bereitschaft ca. 3 W (Cinema 40)

im Betrieb 296 W

in Bereitschaft ca. 3 W (Cinema 46)

Tonendstufe: 2 x 20 Watt Musik (2 x 10 Watt Sinus)

(Cinema 40)

2 x 25 Watt Musik (2 x 12,5 Watt Sinus)

(Cinema 46)

Empfangsbereiche: C01 ... C80, Sonderkanäle S01 ... S41

Programmplätze: 99 und 10 AV

Bildschirmgröße: 102 cm/40" (Cinema 40)

117 cm/46" (Cinema 46)

max. Auflösung: WXGA 1366 x 768

Gewicht (WEEE): ca. 34,06 kg (Cinema 40)

ca. 46,41 kg (Cinema 46)

Service-Hinweise für den Fachhandel:

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien:

73/23/EWG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 89/336/EWG

Richtlinie über die elektromagnetische Verträglichkeit.

Das Gerät entspricht den Normen: EN 60065, EN 55013, EN 55020.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen

Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,12 €/Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen

werktags stets von 8.00 – 19.00 Uhr zur

Verfügung.

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel	Antennenkabel ange-schlossen ?
	kein Fernseh-Programm programmiert	Programmsuchlauf starten
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm testen
Bild und/oder Ton gestört	Störungen durch andere Geräte	Position der Geräte ver-ändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/Fein-tuning
	Antenne	Antennenkabel oder -anla-ge überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhanden)	richtige Farbnorm wählen
	Problem liegt am Programm	mit anderem Programm testen
Bild vorhanden, kein Ton	Lautstärke Minimum	Lautstärke hochregeln/ein-schalten
	Problem liegt am Programm	mit anderem Programm testen
kein oder gestörter Videotext	Fernseh-Programm (hat keinen VT) oder Antennen-anlage	mit anderem Programm prüfen, Feinabstimmung, Geisterbilder
	Sendersignal zu schwach	Antennenanlage über-prüfen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fern-sehgerät richten
	Batterien der Fernbedie-nung	Prüfen bzw. Wechseln der Batterien
	undefinierter Betriebszu-stand	Fernsehgerät mit der Netz-taste ca. 2 min ausschalten
Bei PC-Betrieb Bild dunkel	falsche Einstellung der Bild-schirmauflösung und der Bildfrequenz am PC	Am PC die Einstellung ändern (z.B. Bildschirm-auflösung 1024x768, Bild-frequenz 60 Hz)
