BEDIENUNGSANLEITUNG Davio 15-5710 GRUNDIG

3 AUFSTELLEN UND SICHERHEIT

5 ANSCHLIESSEN/VORBEREITEN

5 Antenne und Netzkabel anschließen

6 Batterien in die Fernbedienung einlegen

7 Die Bedienelemente und die Anschlüsse des Fernsehgerätes

8 Die Fernbedienung

9 EINSTELLUNGEN

9 Fernseh-Programme einstellen – automatisch

9 Programmbelegung ändern

11 FERNSEH-BETRIEB

11 Grundfunktionen

11 Zapp-Funktion

12 Bildformat-Umschaltung

12 Bildeinstellungen

13 VIDEOTEXT-BETRIEB

13 FLOF-text und Normaltext-Betrieb

13 Weitere Funktionen

15 KOMFORT-FUNKTIONEN

15 Komfortfunktionen mit dem Menü »SONDERFUNKTIONEN«

16 BETRIEB MIT EXTERNEN GERÄTEN

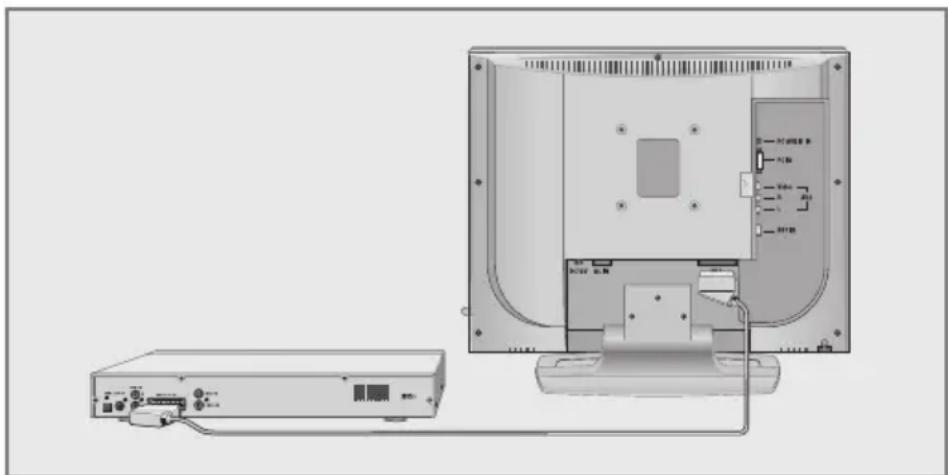

16 DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

17 Decoder oder Satellitenreceiver

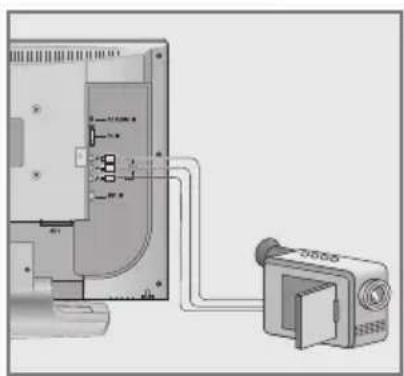

17 Camera-Recorder

18 BETRIEB ALS PC-MONITOR

18 PC anschließen

18 Programmplatz für den PC anwählen

18 Einstellungen für den PC

19 SONDEREINSTELLUNGEN

19 Fernseh-Programme einstellen

22 INFORMATIONEN

22 Technische Daten

22 Service-Hinweise für den Fachhandel:

22 Umwelthinweis

22 GRUNDIG Kundenberatungszentrum

23 Störungen selbst beheben

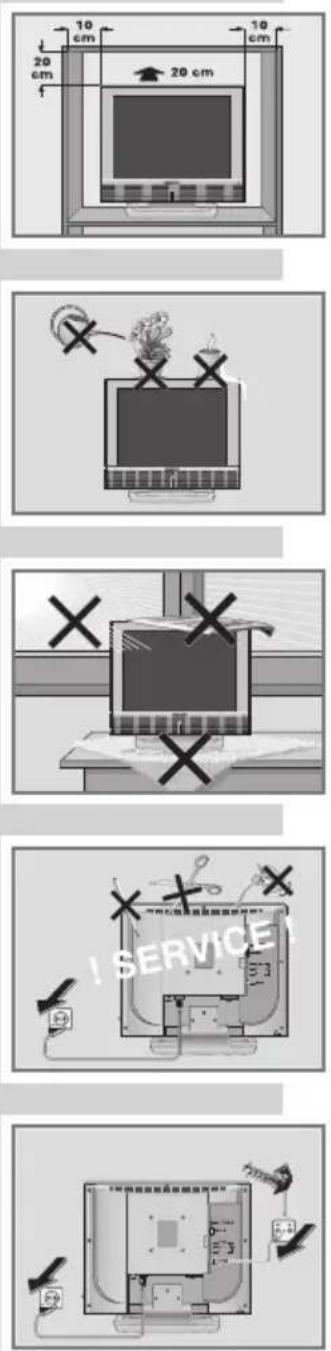

AUFSTELLEN UND SICHERHEIT

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirm- diagonale.

Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.

Um für eine ausreichende Belüftung zu sorgen, achten Sie auf genügend große Abstände in der Schrankwand.

Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches unter das Fernsehgerät.

Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt. Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel oder (wenn vorhanden) der Netzadapter nicht beschädigt wird.

Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

Hinweise:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Sorgen Sie dafür, dass der Netzstecker frei zugänglich ist!

AUFSTELLEN UND SICHERHEIT

Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunststoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.

Der Bildschirm Ihres LCD-Fernsehgerätes entspricht den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft.

Aus technologischen Gründen ist es – trotz größter Sorgfalt bei der Herstellung – nicht 100% auszuschließen, dass einige Bildpunkte Defekte aufweisen.

Derartige Pixelfehler können - wenn sie in den spezifizierten Grenzen der DIN Norm liegen - nicht als Gerätedefekt im Sinne der Gewähr leistung betrachtet werden.

Vorsicht:

Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorsehen, beachten Sie unbedingt die Montageanleitung dieser Wandhalterung oder lassen Sie die Montage durch Ihren Fachhändler durchführen.

Beim Kauf der Wandhalterung achten Sie bitte darauf, dass alle am Fernsehgerät vorgesehenen Befestigungspunkte in der Wandhalterung vorhanden sind und bei der Montage verwendet werden.

ANSCHLIESSEN/VORBEREITEN

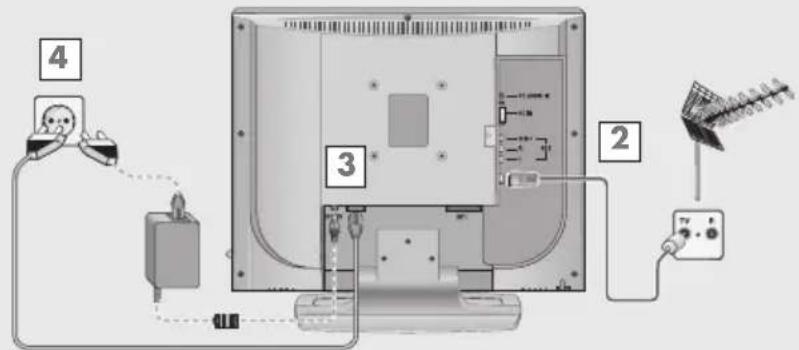

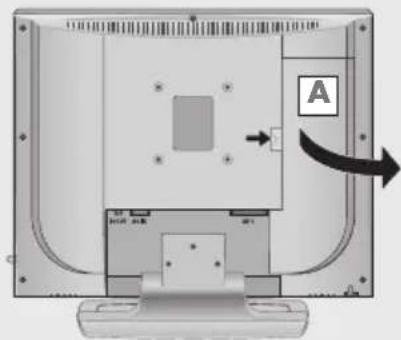

Antenne und Netzkabel anschließen

1 Die Abdeckung (A) abnehmen.

2 Antennenkabel der Hausantenne in die Antennenbuchse »ANT-IN« des Fernsehgerätes stecken.
3 Beigepacktes Netzkabel in die Netzbuchse »AC IN« des Fernsehgerätes stecken.
4 Stecker des Netzkabels in eine Steckdose stecken.
5 Die Abdeckung (A) anbringen.

Alternativ zu dem 220V-Netzanschluss kann das Fernsehgerät auch mit einem handelsüblichen 12V Netzadapter (2 Ampere) betrieben werden. Netzadapter in Buchse »DC 12V« und in eine Steckdose stecken.

Hinweise:

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netzkabel an eine geeignete Schutzkontaktsteckdose mit Erdung an. Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keinen Eingriff an dem Netzkabel vor.

ANSCHLIESSEN/VORBEREITEN

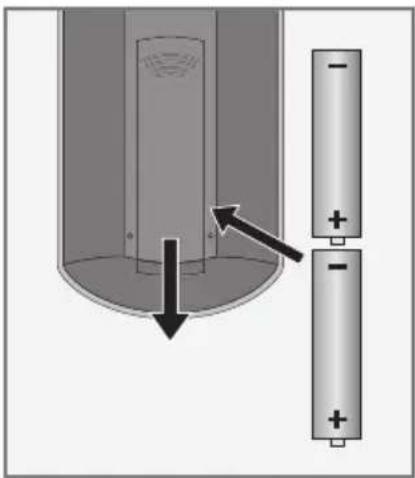

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.
2 Batterien einlegen (Typ Micro, z.B. R03 oder AAA, 2x1,5V). Dabei Polung beachten (im Batteriefachboden markiert).

3 Batteriefach schließen.

Hinweis:

Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis

Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

AUF EINEN BLICK

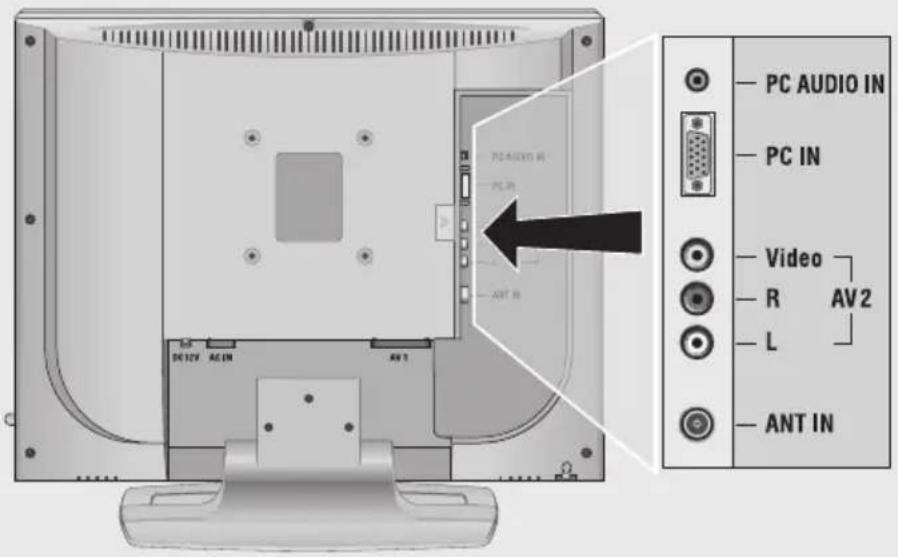

Die Bedienelemente und die Anschlüsse des Fernsehgerätes

Schaltet das Fernsehgerät ein und wieder in

Bereitschaft (Stand-by).

Nur durch Ziehen des Netzsteckers wird das

Fernsehgerät vom Stromnetz getrennt.

DC 12V Buchse für handelsüblichen Netzadapter.

AC IN Buchse für das Netzkabel.

AV1 Euro/AV-Buchse (FBAS-Signal, RGB-Signal).

ANT IN Antennenbuchse.

VIDEO AV2 Bildsignal-Eingang für Camerarecorder.

L R AV2 Tonsignal-Eingang für Camerarecorder.

PC IN VGA-Buchse, Bildsignal-Eingang für PC.

PC AUDIO IN Tonsignal-Eingang für PC.

AUF EINEN BLICK

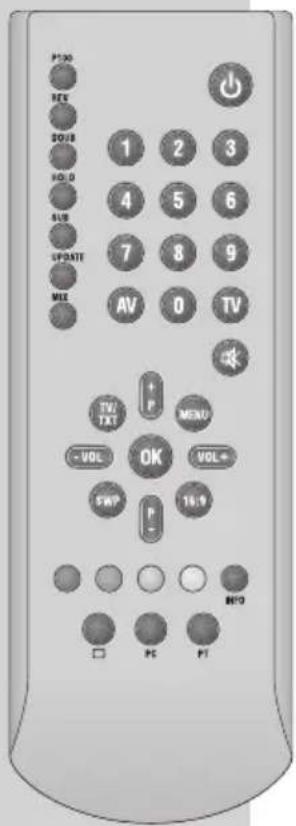

Die Fernbedienung

Schaltet das Fernsehgerät ab (Stand-by).

1...0 Schaltet das Fernsehgerät aus Stand-by ein; wählt Programme direkt.

AV Ruft die Vorauswahl für AV-Programmplätze auf. Anwahl danach mit P+ oder P-.

TV Schaltet von den AV-Programmplätzen zurück auf das Fernseh-Programm.

P100 Wählt im Videotext-Betrieb die Seite 100.

REV Antwortfreigabe im Videotext-Betrieb.

DOUB Schaltet auf doppelte Zeichengröße im Videotext-Betrieb.

HOLD Seitenstop im Videotext-Betrieb.

SUB Wählt Unterseiten im Videotext-Betrieb.

UPDATE Aktualisiert eine Seite im Videotext-Betrieb.

MIX Wählt die Mix-Funktion (Fernsehbild und Videotext) im Videotext-Betrieb.

Ton ein/aus (stummschalten).

P+ P- Schalten das Fernsehgerät aus Stand-by ein; wählen Programme schrittweise; bewegen Cursor nach oben/unten.

-VOL VOL+ Ändern die Lautstärke; bewegen Cursor nach links/rechts.

OK Ruft die Programmtabelle auf; aktiviert verschiedene Funktionen.

TV/TXT Schaltet um zwischen Videotext-Betrieb und TV-Betrieb.

MENU Ruft das Menü »INFO« auf und schaltet es wieder ab.

16:9 Schaltet das Bildformat um.

SWP Zapp-Funktion.

(rot) Wählt im Videotext-Betrieb eine Seite.

● (grün) Wählt im Videotext-Betrieb eine Seite.

(gelb) Wählt im Videotext-Betrieb eine Seite.

● (blau) Wählt im Videotext-Betrieb eine Seite.

● (violett) Blendet den gewählten Programmplatz ein.

Wählt verschiedenen Bildeinstellungen an.

PC Ruft den PC-Programmplatz auf.

PT Wählt die Programmtabelle an.

P100 REF SOU8 HOLD SUB UPDATE MIZ 1 2 3 4 5 6 7 8 9 AV 0 TV TV TKT MENU -VOL OK VOL- SWP 18:9 P NPO PC PI

Fernseh-Programme einstellen – automatisch

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet.

Sie starten den Suchlauf und können danach die Fernseh-Programme in der Reihenfolge Ihrer Wahl sortieren.

Es stehen 99 Programmplätze für Fernseh-Programme zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder vom Kabelanschluss belegt werden können.

LANGUAGE LANGUAGE ENGLISH CHANGE

1 Fernsehgerät mit »∅«, »1...0« oder »P+« oder »P-« aus Bereitschaft (Stand-by) einschalten. - Nach der ersten Inbetriebnahme wird das Menü »LANGUAGE« (Sprache) eingeblendet.

Hilfe:

Wenn am Bildschirm das Menü »LANGUAGE« (Sprache) nicht erscheint, Einstellung nach dem Kapitel „Alle Fernseh-Programme neu einstellen“, auf Seite 21 durchführen.

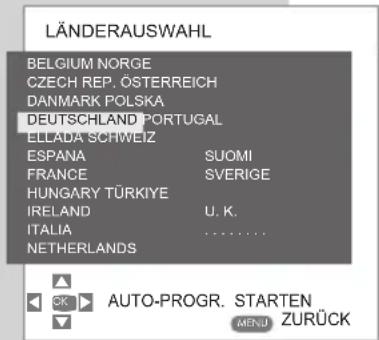

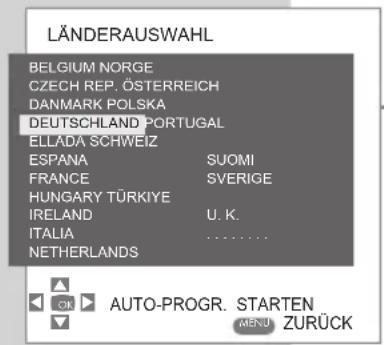

LÄNDERASWAHL BELGIUM NORGE CZECH REP. ÖSTERREICH DANMARK POLSKA DEUTSCHLAND PORTUGAL ELLADA SCHWEIZ ESPANA SUOMI FRANCE SVERIGE HUNGARY TÜRKİYE IRELAND U.K. ITALIA ...... NETHERLANDS AUTO-PROGR. STARTEN MENU ZURÜCK

2 Sprache mit »-VOL« oder »VOL+« wählen und mit »OK« bestätigen.

- Das Menü »LÄNDERAUSWAHL« wird eingeblendet.

3 Land mit »P+«, »P-«, »-VOL« oder »VOL+« wählen und mit »OK« bestätigen.

• Der Suchlauf beginnt, er kann - je nach Anzahl der zu empfangenden Fernseh-Programme - einige Minuten dauern.
• Nach dem Suchvorgang schaltet das Fernsehgerät auf Programmplatz 1, das Menü »PROGRAMM BELEGUNG« wird eingeblendet.

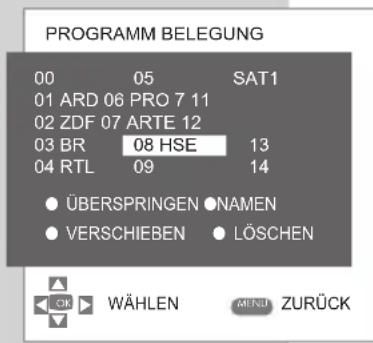

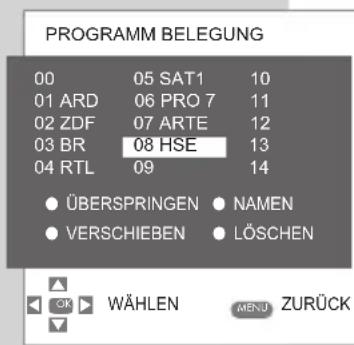

Programmbelegung ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen. Sie können auch Fernseh-Programme auf einen anderen Programmplatz legen, einen Programm-namen ändern oder neu eingeben sowie Programmplätze überspringen.

PROGRAMM BELEGUNG 00 05 SAT1 10 01 ARD 06 PRO 7 11 02 ZDF 07 ARTE 12 03 BR 08 HSE 13 04 RTL 09 14 ÜBERSPRINGEN NAMEN VERSCHIEBEN LÖSCHEN WÄHLEN MENU ZURÜCK

Programme löschen

1 Im Menü »PROGRAMM BELEGUNG« das zu löschende Fernseh-Programm mit »P+«, »P-«, »-VOL« oder »VOL+« wählen.
2 Fernseh-Programm mit »●« (blau) markieren.
3 Fernseh-Programm mit »●« (rot) löschen.

Hinweis:

Weitere Fernseh-Programme löschen, dazu die Pkt. 1 bis 3 wiederholen.

PROGRAMM BELEGUNG 00 05 SAT1 01 ARD 06 PRO 7 11 02 ZDF 07 ARTE 12 03 BR 08 HSE 13 04 RTL 09 14 ÜBERSPRINGEN NAMEN VERSCHIEBEN LÖSCHEN OK WÄHLEN MENU ZURÜCK

Fernseh-Programme sortieren

1 Im Menü »PROGRAMM BELEGUNG« das zu verschiebende Fernseh-Programm mit »P+«, »P-«, »-VOL« oder »VOL+« wählen.
2 Fernseh-Programm mit »●« (grün) markieren.
3 Neuen Programmplatz mit »P+«, »P-«, »-VOL« oder »VOL+« wählen und mit »●« (rot) bestätigen. - Alle folgenden Fernseh-Programme werden um einen Programmplatz verschoben.

Hinweis:

Weitere Fernseh-Programme sortieren, dazu die Pkt. 1 bis 3 wiederholen.

PROGRAMM BELEGUNG 00 05 SAT1 01 ARD 06 PRO 7 11 02 ZDF 07 ARTE 12 03 BR 08 HSE 13 04 RTL 09 14 ÜBERSPRINGEN NAMEN VERSCHIEBEN LÖSCHEN WÄHLEN MEND ZURÜCK

Programmnamen eingeben (max. 5 Stellen)

1 Im Menü »PROGRAMM BELEGUNG« das gewünschte Fernseh-Programm mit »P+«, »P-«, »-VOL« oder »VOL+« wählen.
2 Fernseh-Programm mit »●« (gelb) markieren.
3 Mit »P+« oder »P-« Buchstaben oder Ziffern auswählen, mit »-VOL« oder »VOL+« zur nächsten Position, dort Eingabe wiederholen.
4 Programmnamen mit »●« (rot) speichern.

Hinweis:

Weitere Programmnamen eingeben, dazu die Pkt. 1 bis 4 wiederholen.

PROGRAMM BELEGUNG 00 05 SAT1 01 ARD 06 PRO 7 11 02 ZDF 07 ARTE 12 03 BR 08 HSE 13 04 RTL 09 14 ÜBERSPRINGEN NAMEN VERSCHIEBEN LÖSCHEN WÄHLEN MENU ZURÜCK

Fernseh-Programme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit »P+« oder »P-« übersprungen werden sollen. Eine Anwahl mit den Zifferntasten ist weiterhin möglich.

1 Im Menü »PROGRAMM BELEGUNG« das gewünschte Fernseh-Programm mit »P+«, »P-«, »-VOL« oder »VOL+« wählen.
2 Fernseh-Programm mit »●« (rot) markieren.

- Das Fernseh-Programm wird mit roter Schrift dargestellt.

- Die Markierung kann durch erneutes Drücken der roten Taste gelöscht werden.

Einstellungen beenden

1 Einstellungen mit »MENU« beenden.

FERNSEH-BETRIEB

Grundfunktionen

Ein-/ausschalten

1 Fernsehgerät mit »∅«, »1...0« oder »P+« oder »P-« aus Bereitschaft (Stand-by) einschalten.
2 Fernsehgerät mit »◀« in Bereitschaft (Stand-by) schalten.

Programmplätze anwählen

1 Programmplätze mit »1...0« direkt wählen.
2 Programmplätze mit »P+« oder »P-« schrittweise wählen.
3 Programmtabelle mit »PT« aufrufen, gewünschtes Fernseh-Programm mit »P+« oder »P-« wählen, mit »OK« bestätigen und Programmtabelle mit »MENU« abschalten.

AV-Programmplätze anwählen

1 Menü »QUELLE« mit »AV« aufrufen.
2 Gewünschten AV-Programmplatz mit »P+« oder »P-« anwählen und mit »OK« bestätigen.
3 Zurück zum Fernseh-Programm mit »TV« schalten.

Lautstärke ändern

1 Lautstärke mit »-VOL« oder »VOL+« ändern.

Ton ein/ausschalten

1 Ton mit » « ausschalten (stummschalten) und wieder einschalten.

Informationen einblenden

1 Informationen mit »INFO« einblenden. - Die Einblendung erlischt nach kurzer Zeit automatisch.

Zapp-Funktion

Mit dieser Funktion können Sie zwischen den beiden zuletzt gewählten Fernseh-Programmen (mit »1...0« direkt gewählt) umschalten (zappen).

1 Mit »1...0« das Fernseh-Programm wählen.
2 Mit »1...0« auf ein anderes Fernseh-Programm umschalten.
3 Mit »SWP« kann kann zwischen beiden Fernseh-Programmen umgeschaltet (gezappt) werden.

P30 REV DO/18 HOLD SUB UPDATE MIE 1 2 3 4 5 6 7 8 9 AV 0 TV TV/TXT + P MENU -VOL OK VOL+ SWP 16:9 P MPO □ PC PT

Bildformat-Umschaltung

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn an den Euro-AV-Buchsen dieses Format erkannt wird.

1 Bildformat mit »16:9« anwählen, am Bildschirm erscheint das gewählte Bildformat, zum Beispiel »16:9«. - Sie können zwischen folgenden Bildformaten wählen:

Format »AUTO«

Bei 16:9 Sendungen wird automatisch auf das Bildformat »AUTO 16:9« geschaltet.
Bei 4:3 Sendungen wird automatisch auf das Bildformat »AUTO 4:3« geschaltet.

Format »4:3«

Die Bilddarstellung wird im Format 4:3 gezeigt.
Bei 16:9 Sendungen erscheint das Bild vertikal verbreitert.
Die Bildgeometrie wird in vertikaler Richtung linear gedehnt.

Format »16:9«

Bei 16:9 Sendungen wählen Sie das Bildformat »16:9«.

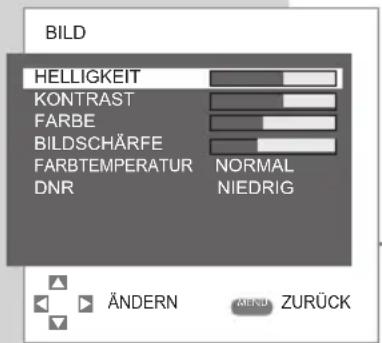

Bildeinstellungen

Bildeinstellung „BENUTZER“

1 Menü »INFO« mit »MENU« aufrufen.
- Das Menü »INFO« wird eingeblendet.
2 Zeile »BILD« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
- Das Menü »BILD« wird eingeblendet.
3 Zeile »HELLIGKEIT«, »KOMTRAST«, »FARBE«, »BILDSCHÄRFE«, »FERBTEMPERATUR« oder »DNR« (Rauschreduktion) mit »P+« oder »P-« wählen.
4 Gewünschten Wert mit »-VOL« oder »VOL+« einstellen.
5 Einstellungen mit »MENU« beenden.

Bildeinstellungen wählen

Sie können verschiedene Bildeinstellungen wählen.

1 Gewünschte Bildeinstellung »BENUTZER«, »NATÜRLICH«, »SCHARF« oder »WEICH« mit »□« wählen

BILD HELLIGKEIT KONTRAST FARBE BILDSCHÄRFE FARBTEMPERATUR DNR NORMAL NIEDRIG ÄNDERN MENZ ZURÜCK

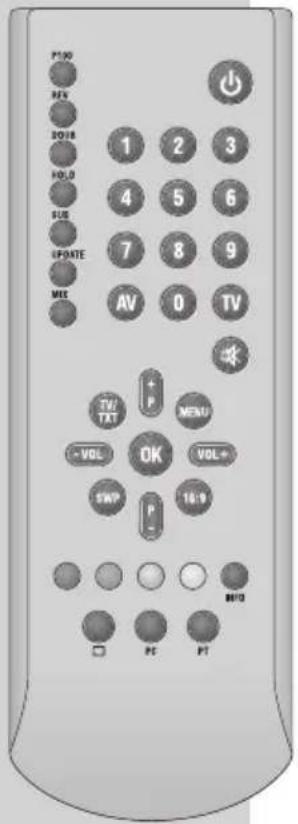

VIDEOTEXT-BETRIEB

FLOF-text und Normaltext-Betrieb

1 Videotext mit »TV/TXT« einschalten.
2 Videotext-Seiten können mit »1...0« direkt oder mit »P+« bzw. »P-« schrittweise angewählt werden. Zurückschalten zur Videotext-Seite 100 mit »P100«.

Hinweis:

Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und - sendeabhängig - gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten.

3 Mit »●« (rot), »●« (grün), »●« (gelb), »●« (blau) eine Videotext-Seite anwählen. Diese ist abhängig von der Angabe in der Info-Zeile.

4 Videotext mit »TV/TXT« abschalten.

Weitere Funktionen

Wartezeit überbrücken

Während eine Seite gesucht wird, können Sie auf das Fernseh-Programm schalten.

1 Nummer der Videotextseite mit »1...0« eingeben und danach »UPDATE« drücken.
- Sobald die Seite gefunden wurde, wird die Seitennummer angezeigt.
2 Auf die Videotextseite mit »UPDATE« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe verdoppeln.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »DOUB« wiederholt drücken.

Seitenstopp

Unter einer Mehrfachseite können mehrere Unterseiten zusammengefasst sein, die von der Sende anstalt automatisch weitergeblättert werden.

1 Unterseite mit »HOLD« stoppen.
2 Funktion mit »HOLD« beenden.

Mix-Betrieb

1 Mix-Betrieb mit »MIX« aktivieren.
- Fernsehbild und Videotext sind gleichzeitig zu sehen.
2 Mix-Betrieb mit »MIX« abschalten.

VIDEOTEXT-BETRIEB

P190 REF DO18 VOL SUB UPDATE MEE 1 2 3 4 5 6 7 8 9 AV 0 TV TV/TXT P MENU -VOL OK VOL+ SWP 18:9 P MIO PC PT

Unterseite direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamt-Seitenzahl angezeigt.

1 Mit »SUB« die Funktion Unterseiten aufrufen.
2 Mit »1...0« Unterseite vierstellig eingeben (z.B. 0002).
3 Funktion mit »SUB« beenden.

Antwortfreigabe

In bestimmten Videotextseiten können „verdeckte Antworten“ oder Informationen enthalten sein. Diese lassen sich aufrufen.

1 Informationen mit »REV« einblenden.
2 Informationen mit »REV« ausblenden.

KOMFORT-FUNKTIONEN.

Komfortfunktionen mit dem Menü »SONDERFUNKTIONEN«

1 Menü »INFO« mit »MENU« aufrufen.

- Das Menü »INFO« wird eingeblendet.

2 Zeile »SONDERFUNKTIONEN« mit »P+« oder »P-« anwählen und mit »OK« bestätigen.

Hinweis:

Die weitere Bedienung entnehmen Sie den folgenden Kapiteln.

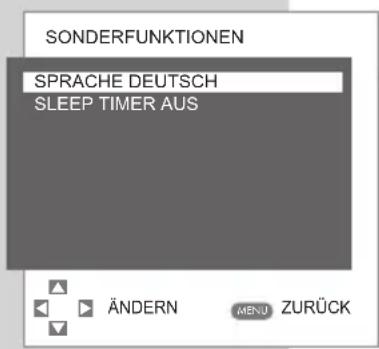

SONDERFUNKTIONEN SPRACHE DEUTSCH SLEEP TIMER AUS ÄNDERN MENU ZURÜCK

Sprache der Benutzerführung ändern

1 Zeile »SPRACHE« mit »P+« oder »P-« anwählen.
2 Gewünschte Sprache mit »-VOL« oder »VOL+« wählen.
3 Einstellung mit »MENU« beenden.

Timer

Im Menü »SLEEP TIMER« kann für das Fernsehgerät eine Ausschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

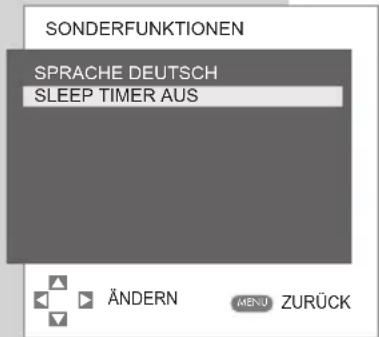

SONDERFUNKTIONEN SPRACHE DEUTSCH SLEEP TIMER AUS ÄNDERN MENU ZURÜCK

1 Zeile »SLEEP TIMER« mit »P+« oder »P-« anwählen.
2 Ausschaltzeit mit »-VOL« oder »VOL+« eingeben.

Hinweis:

Funktion abschalten, dazu die Ausschaltzeit mit »-VOL« oder »VOL+« auf »AUS« stellen.

3 Einstellung mit »MENU« beenden.

BETRIEB MIT EXTERNEN GERÄTEN\_\_\_\_

Hinweis:

Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Gerät aus! Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steck-dose, wenn Sie die externen Geräte angeschlossen haben!

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box anschließen

1 Buchse »AV1« (FBAS-Signal, RGB-Signal) des Fernsehgerätes und die entsprechende Buchse des DVD-Players, DVD-Recorders, Videorecorders oder Set Top-Box mit einem EURO/AV (Scart)-Kabel verbinden.

Betrieb mit DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

1 »AV« drücken, mit »P+« oder »P-« den Programmplatz »SCART 1« wählen und mit »OK« bestätigen.
2 DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box einschalten und gewünschte Funktion wählen.

BETRIEB MIT EXTERNEN GERÄTEN

Decoder oder Satellitenreceiver

Wenn das Fernsehgerät verschlüsselte Programme privater Anbieter empfängt, wird dafür ein Decoder benötigt.

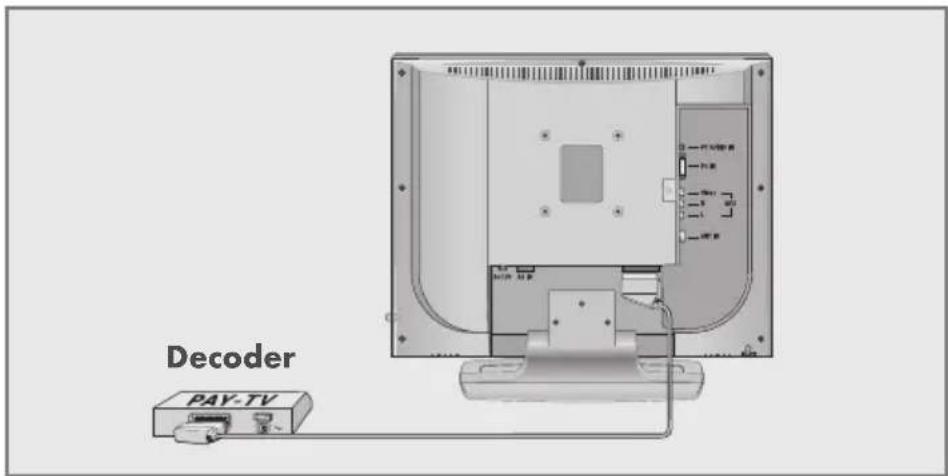

Decoder oder Satellitenreceiver anschließen

1 Buchse »AV1« des Fernsehgerätes und die entsprechende Buchse des Decoders mit einem EURO/AV-Kabel verbinden.

Betrieb mit einem Decoder oder Satelliten-receiver

1 Decoder oder Satellitenreceiver und Fernsehgerät einschalten.

2 »AV« drücken, mit »P+« oder »P-« den Programmplatz »SCART 1« wählen und mit »OK« bestätigen.

Camera-Recorder

Camera-Recorder anschließen

1 Gelbe Buchse »AV2 VIDEO« des Fernsehgerätes und die Video-Ausgangsbuchse des Camera-Recorders mit Cinch-Kabel verbinden (Bildsignal)

2 Weiße und rote Buchsen »AV2 L R« des Fernsehgerätes mit den Audio-Ausgangsbuchsen des Camera-Recorders mit Cinch-Kabel verbinden (Tonsignal).

Betrieb mit einem Camera-Recorder

1 »AV« drücken, mit »P+« oder »P-« den Programmplatz »AV« wählen und mit »OK« bestätigen.

2 Camera-Recorder einschalten, Cassette einschieben und Wie dergabe starten.

1 Buchse »PC-IN« des Fernsehgerätes und die entsprechende Buchse des PCs mit einem VGA Kabel verbinden (Bildsignal).
2 Buchse »PC AUDIO IN« des Fernsehgerätes und die entsprechenden Buchse des PCs mit geeignetem Kabel verbinden (Tonsignal).

Hinweis:

Passen Sie bitte Ihren PC an den Monitor an (Bild schirm auflösung z.B. 1024 x 768, Bildfrequenz z.B 60 Hz).

Programmplatz für den PC anwählen

1 Programmplatz »PC« mit »PC« wählen.

Einstellungen für den PC

1 Menü »INFO« mit »MENU« aufrufen. 2 Zeile »SUCHEN / ABSTIMMUNG« mit »P+« oder »P-« wählen und mit »OK« bestätigen. 3 Gewünschte Funktion/Einstellung mit »P+« oder »-P« wählen und mit »-VOL« oder »VOL+« Einstellung durchführen. - Die Möglichkeiten: »AUTOKONFIGURATION« zur automatischen Anpassung an den PC; »HORIZONTALE POS.« horizontale Bildposition einstellen; »VERTIKALE POS.« vertikale Bildposition einstellen; »CLOCK« Taktfrequenz einstellen; »PHASE« horizontales Flackern, Unschärfen und horizontale Streifen beseitigen.

4 Menü »SUCHEN / ABSTIMMUNG« mit »MENU« abschalten.

SUCHEN / ABSTIMMEN AUTOKONFIGURATION HORIZONTALE POS. VERTIKALE POS. CLOCK PHASE WÄHLEN MENU ZURÜCK

SONDEREINSTELLUNGEN

Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn ein neues Fernseh-Programm hinzukommt und Sie Ihre spezielle Reihenfolge der Programmplätze beibehalten wollen. Das Fernseh-Programm kann direkt oder über einen Suchlauf eingestellt werden.

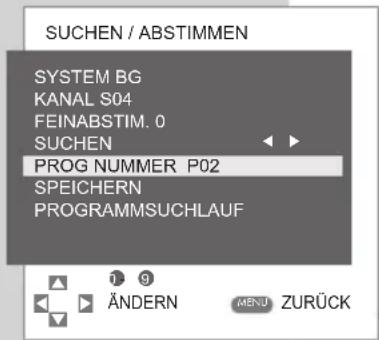

Fernseh-Programme mit dem Suchlauf einstellen

SUCHEN / ABSTIMMEN SYSTEM BG KANAL S04 FEINABSTIM. 0 SUCHEN PROG NUMMER P02 SPEICHERN PROGRAMMSUCHLAUF

1 Menü »INFO« mit »MENU« aufrufen.

- Das Menü »INFO« wird eingeblendet.

2 Zeile »SUCHEN / ABSTIMMUNG« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
- Das Menü »SUCHEN / ABSTIMMUNG« wird eingeblendet.
3 Zeile »PROG NUMMER« mit »P+« oder »P-« wählen und mit »-VOL« oder »VOL+« gewünschten Programmplatz einstellen.

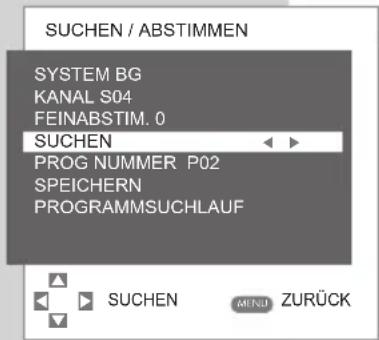

4 Zeile »SUCHEN« mit »P+« oder »P-« wählen und mit »-VOL« oder »VOL+« den Suchlauf starten.

- Wird ein ausreichend starkes Sendersignal erfasst, wird der Suchlauf unterbrochen und das Bild erscheint. Suchlauf so oft wiederholen, bis das gewünschte Fernseh-Programm er scheint.

SUCHEN / ABSTIMMEN SYSTEM BG KANAL S04 FEINABSTIM. 0 SUCHEN PROG NUMMER P02 SPEICHERN PROGRAMMSUCHLAUF SUCHEN MENU ZURÜCK

Hinweis:

Das aktuelle System wird in der Zeile »SYSTEM« angezeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die Zeile »SYSTEM« mit »P+« oder »P-« wählen. Mit »-VOL« oder »VOL+« benötigte Einstellung wählen.

SUCHEN / ABSTIMMEN SYSTEM BG KANAL S04 FEINABSTIM. 0 SUCHEN PROG NUMMER P02 SPEICHERN PROGRAMMSUCHLAUF SPEICHERN MENU ZURÜCK

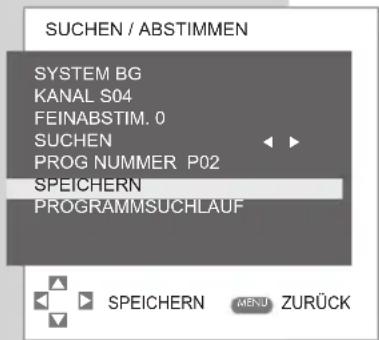

5 Zeile »SPEICHERN« mit »P+« oder »P-« wählen und mit »-VOL« oder »VOL+« bestätigen.

- Die Meldung »GESPEICHERT« wird angezeigt.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 3 bis 5 wiederholen.

6 Einstellung mit »MENU« beenden.

SONDEREINSTELLUNGEN

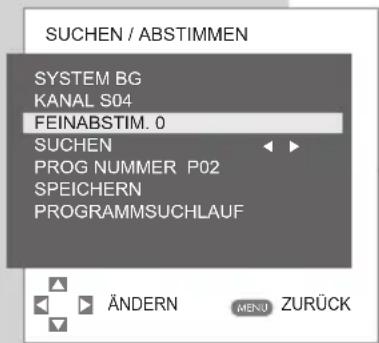

Fernseh-Programme feinabstimmen

Das Fernsehgerät stimmt automatisch auf bestmöglichen Empfang ab. In Gegenden mit schlechterem Empfang kann es erforderlich sein, eine manuelle Feinabstimmung vorzunehmen.

SUCHEN / ABSTIMMEN SYSTEM BG KANAL S04 FEINABSTIM. 0 SUCHEN PROG NUMMER P02 SPEICHERN PROGRAMMSUCHLAUF ÄNDERN MENU ZURÜCK

1 Menü »INFO« mit »MENU« aufrufen.
2 Zeile »SUCHEN / ABSTIMMUNG« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »FEINABSTIM.« mit »P+« oder »P-« wählen und mit »-VOL« oder »VOL+« einstellen.
4 Zeile »SPEICHERN« mit »P+« oder »P-« wählen und mit »-VOL« oder »VOL+« bestätigen.
- Die Meldung »GESPEICHERT« wird angezeigt.

5 Einstellung mit »MENU« beenden.

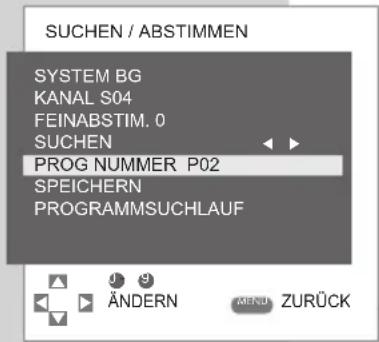

Fernseh-Programme durch Eingabe der Kanalzahlen einstellen

SUCHEN / ABSTIMMEN SYSTEM BG KANAL S04 FEINABSTIM. 0 SUCHEN PROG NUMMER P02 SPEICHERN PROGRAMMSUCHLAUF

1 Menü »INFO« mit »MENU« aufrufen.
2 Zeile »SUCHEN / ABSTIMMUNG« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
3 Zeile »PROG NUMMER« mit »P+« oder »P-« wählen und mit »-VOL« oder »VOL+« gewünschten Programmplatz einstellen.
4 Zeile »KANAL« mit »P+« oder »P-« wählen.
5 Mit »OK« zwischen »S« (Sonderkanal) oder »C« (Kanal) wählen.
6 Kanalzahl mit »-VOL« oder »VOL+« schrittweise eingeben oder mit »1...0« Kanalzahl direkt eingeben.

Hinweis:

Das aktuelle System wird in der Zeile »SYSTEM« angezeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die Zeile »SYSTEM« mit »P+« oder »P-« wählen. Mit »-VOL« oder »VOL+« benötigte Einstellung wählen.

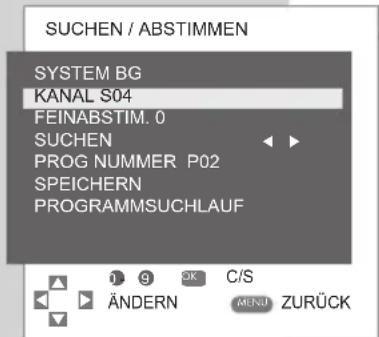

SUCHEN / ABSTIMMEN SYSTEM BG KANAL S04 FEINABSTIM. 0 SUCHEN PROG NUMMER P02 SPEICHERN PROGRAMMSUCHLAUF

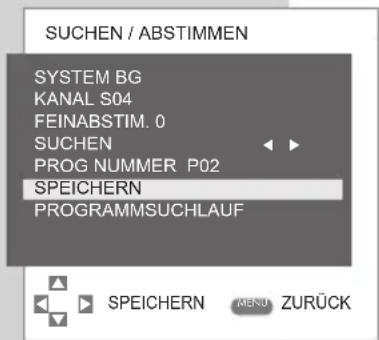

7 Zeile »SPEICHERN« mit »P+« oder »P-« wählen und mit »-VOL« oder »VOL+« bestätigen.

Hinweis:

Weitere Fernseh-Programme einstellen, dazu die Pkt. 3 bis 7 wiederholen.

8 Einstellung mit »MENU« beenden.

SUCHEN / ABSTIMMEN SYSTEM BG KANAL S04 FEINABSTIM. 0 SUCHEN PROG NUMMER P02 SPEICHERN PROGRAMMSUCHLAUF SPEICHERN MENU ZURÜCK

SONDEREINSTELLUNGEN

SUCHEN / ABSTIMMEN SYSTEM BG KANAL S04 FEINABSTIM. 0 SUCHEN PROG NUMMER P02 SPEICHERN PROGRAMMSUCHLAUF WÄHLEN MENU ZURÜCK

LÄNDERASWAHL BELGIUM NORGE CZECH REP, ÖSTERREICH DANMARK POLSKA DEUTSCHLAND PORTUGAL ELLADA SCHWEIZ ESPANA SUOMI FRANCE SVERIGE HUNGARY TÜRKİYE IRELAND U.K. ITALIA ...... NETHERLANDS AUTO-PROGR. STARTEN MENU ZURÜCK

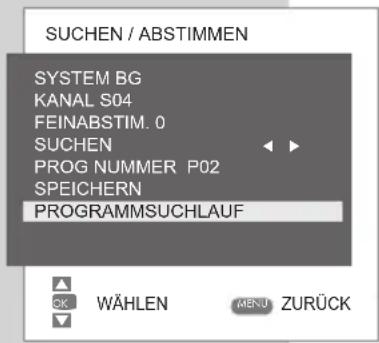

Alle Fernseh-Programme neu einstellen

Alle Fernseh-Programme lassen sich (z.B bei einem Wohnortwechsel) neu einstellen.

1 Fernseh-Programm mit »P+«, »P-« oder »1...0« wählen, ab dem die neuen Fernseh-Programme in die Programmtabelle übernommen werden sollen, z.B. 1.
2 Menü »INFO« mit »MENU« aufrufen.
3 Zeile »SUCHEN / ABSTIMMUNG« mit »P+« oder »P-« wählen und mit »OK« bestätigen.
4 Zeile »PROGRAMMSUCHLAUF« mit »P+« oder »P-« wählen und mit »OK« bestätigen.

- Das Menü »LÄNDERAUSWAHL« wird eingeblendet.

5 Land mit »P+«, »P-«, »-VOL« oder »VOL+« wählen.
6 Suchlauf mit »OK« starten.

- Der Suchlauf beginnt, er kann - je nach Anzahl der zu empfangenden Fernseh-Programme - einige Minuten dauern.

Hinweis:

Mit »MENU« kann der Suchlauf abgebrochen werden.

Technische Daten

Betriebsspannung: 230V, 50 Hz oder 12V (mit handelsüblichen Netzteil) Leistungsaufnahme: im Betrieb 22 W in Bereitschaft ca. 0,7 W

Tonendstufe: 5 Watt Musik (3 Watt Sinus) Empfangsbereiche: C01 ... C80, Sonderkanäle S01 ... S41 Programmplätze: 99 und 3 AV Bildschirmgröße: 38 cm/15" max. Auflösung: XGA 1024 x 768 Gewicht: ca. 4,4 kg

Service-Hinweise für den Fachhandel:

Das Produkt erfüllt die Forderungen folgender EU-Richtlinien: 2006/95/EG Richtlinie betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. 2004/108/EG Richtlinie über die elektromagnetische Verträglichkeit. Das Gerät entspricht den Normen: EN 60065, EN 55013, EN 55020, EN 55022, EN 55024.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wieder verwendet werden können. Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin. Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung. Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

GRUNDIG Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz)
** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 - 19.00 Uhr zur Verfügung.

Störungen selbst beheben

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, so wenden Sie sich an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satelliten-receiver hervorgerufen werden können.

Störung	Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel	Antennenkabel angeschlossen ?
	kein Fernseh-Programm programmiert	Programmsuchlauf starten
Bild kontrastarm	Bildeinstellungen verstellt	Helligkeit-, Kontrast-, bzw. Farb-Einstellung verändern
	Problem liegt am Sender	mit anderem Programm testen
Bild und/oder Ton gestört	Störungen durch andere Geräte	Position der Geräte verändern
Geisterbilder, Reflexion	Programmeinstellung	automatische oder manuelle Programmeinstellung/Feintuning
	Antenne	Antennenkabel oder -anlage überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Normeinstellung (wenn Einstellmöglichkeit vorhanden)	richtige Farbnorm wählen
	Problem liegt am Programm	mit anderem Programm testen
Bild vorhanden, kein Ton	Lautstärke Minimum	Lautstärke hochregeln/einschalten
kein oder gestörter Videotext	Problem liegt am Programm	mit anderem Programm testen
	Fernseh-Programm (hat keinen Videotext)	mit anderem Fernseh-Programm prüfen
	Sendersignal zu schwach	Feinabstimmung durchführen oder Antennenanlage prüfen
Fernbedienung wirkungslos	keine optische Verbindung	Fernbedienung auf Fernsehgerät richten
	Batterien der Fernbedienung	Prüfen bzw. Wechseln der Batterien
	undefinierter Betriebszustand	Fernsehgerät mit der Netztaste ca. 2 min ausschalten
Bei PC-Betrieb Bild dunkel	falsche Einstellung der Bildschirmauflösung und der Bildfrequenz am PC	Am PC die Einstellung ändern (z.B.Bildschirmauflösung 1024 x 768, Bildfrequenz 60 Hz)

Hinweis:

Dies ist ein Produkt der Klasse A. Im Betrieb kann das Gerät evtl. Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen für Abhilfe sorgen. Bitte wenden Sie sich dann an Ihren Fachhändler.
