BEDIENUNGSANLEITUNG 47LH3000AEU LG

LCD TV | PLASMA TV Bedienungsanleitung

LCD TV-MODELLE		PLASMA TV-MODELLE
19LU40**	55LH50****	50PS70****
22LU40**	32LH70****	60PS70**
19LU50**	37LH70****	50PS80****
22LU50**	42LH70****	60PS80**
26LU50**	47LH70****	42PQ35****
19LH20**	32LF25****	50PQ35****
22LH20**	37LF25****	42PQ65****
26LH20**	42LF25****	50PS65****
32LH20****	32LH49****
37LH20****	37LH49****
42LH20***	42LH49****
32LH3***	32LG21****
37LH3***	37LG21****
42LH3***	42LG21****
47LH3***	19LG31****
32LH40****	22LG31****
37LH40****	26LG31****
42LH40****	42LH90****
47LH40****	47LH90****
32LH50****	32LG33**
37LH50****	37LG33**
42LH50****	42LG33**
47LH50****

Bitte lesen Sie vor Gebrauch des Gerätes diese Anleitung aufmerksam durch. Bewahren Sie die Anleitung für spätere Fragen sorgfältig auf. Tragen Sie Modell- und Seriennummer des Gerätes hier ein. Sie finden die Angaben auf dem Typenschild an der Rückwand des Gerätes. Teilen Sie Ihrem Kundendienst die Nummern mit, wenn Sie Hilfe benötigen.

HDMI

HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC.

Verwenden Sie an der an der Geräteseite Schrauben mit einer Länge von 12 mm (+0,5/-0,5).

(Nur 42/47LH70**)

Geräteseite (mit Abstandhalter) 12mm Abstandhalter

Halterung zur Wandmontage (separat erhältlich)

RW120

(19/22LU50)

/19/22LU40*

/19/22LH20*

/19/22LG31+)

RW230

(26LG31**/26LU50**

/32LF25**/32LG21**

/32LG33**

/26/32LH20**/

32LH3***/32LH40**/

32LH49**/32LH50**

/32LH70 ^** )

AW-47LG30M

(32/37/42LF25*

/32/37/42LG21+

/32/37/42LG33+

/32/37/42LH20

/32/37/42/47LH9** /32/37/42/47LH40*

/32/37/42/47LH40*/32/37/42/47LH49*

/32/37/42/47LH50*

/32/37/42/47LH70*

/42/47LH90**)

(50PS70**/50PS80**

/42/50PQ35**

/42PQ65**/50PS65**)

AW-60PG60MS

(60PS70+*/60PS80++)

AW-55LH40M

(55LH50**)

ZUBEHÖR

Prüfen Sie, ob folgendes Zubehör mit Ihrem TV-Gerät geliefert wurde. Sollte etwas fehlen, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben.

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

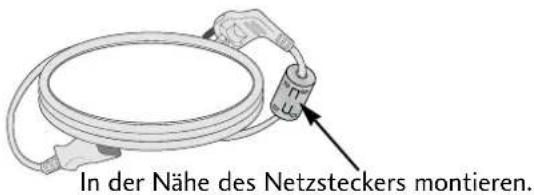

Owner's Manual Handbuch des Eigentümers oder oder Fernbedienung Ferritkern Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.) Stromkabel Batterien 1.5V 1.5V Dieses Teil ist bei Poliert Polieren S Bildschirm Tuch

Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.

* Wenn das Gerät Flecken oder Fingerabdrücke aufweist, wischen Sie es nur mit den entsprechenden Reinigungstüchern ab.

Poliertuch Polieren Sie den Bildschirm mit dem Tuch.

Entfernen Sie Flecken vorsichtig. Zu viel Krafteinsatz kann zu Kratzern oder Verfärbungen führen.

PLASMA TV-MODELLE

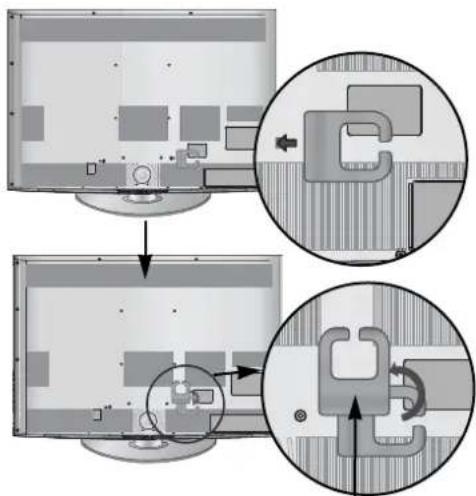

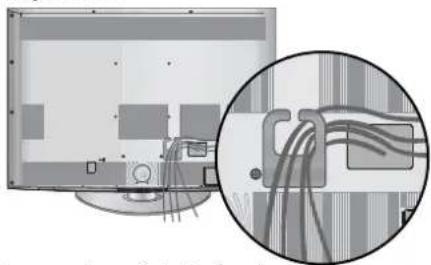

Kabelhalter (Siehe S.33)

oder

Schutzblende (Siehe S.34)

Schrauben für Fuß (Nur 50PS70**/50PS80**/42/50PQ35*/42PQ65**/50PS65**) (Siehe S.26)

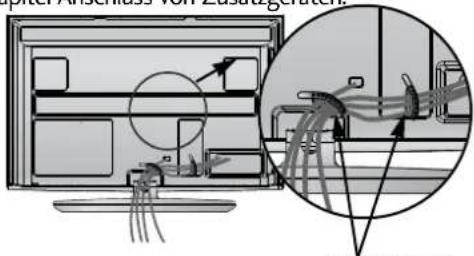

Kabelhalterung (Nur 50/60PS70•, 50/60PS80•) (Siehe S.33)

LCD TV-MODELLE

Kabelhalterung (Nur 32/37/42/47LH70°) (Siehe S.33)

Rückseitige Ständerabdeckung (Nur 37/42/47LH70*) (Siehe S.31)

Kabelhalter (Nur 19/22LU40 ^ , 19/22/26LU50 ^ ) (Siehe S.32)

Kabelhalterung (Nur 19/22LH20 ^ , 19/22LG31 ^ ) (Siehe S.32)

1-Schraube (Nur 26LG31**, 26LU50**, 32/37/42LF25*, 32/37/42LG21*, 32/37/42LG3*, 26/32/37/42LH20*, 32/37/42LH3**, 32/37/42LH40*, 32/37/42LH49*, 32/37/42LH50*, 32/37LH70**, 42LH90*) (Siehe S.30)

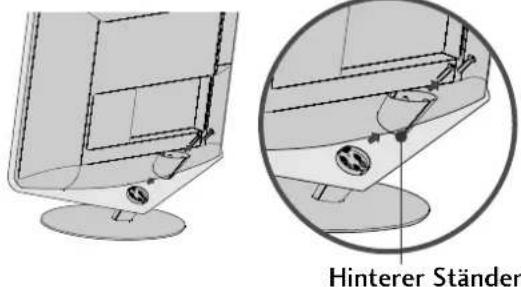

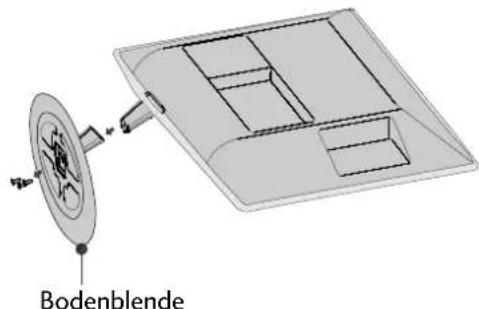

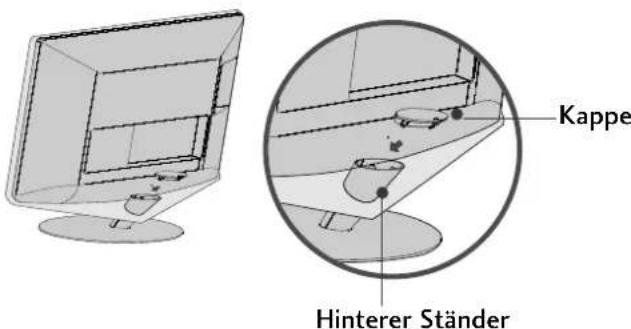

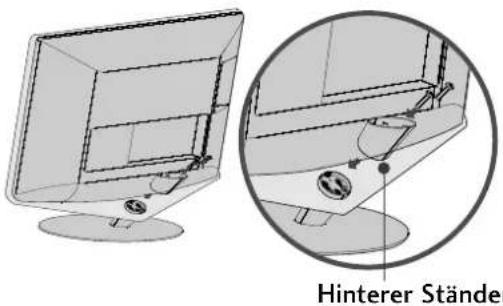

Hinterer Ständer Kappe (Nur 19/22LU40*) (Siehe S.28)

oder oder

Schutzblende (Außer 19/22LU40*, 19/22/26LU50*) (Siehe S.34)

Sicherungshalterung und Schraube für Netzkabel (Nur 32/37/42/47LH70 ^1 ) (Siehe S.33)

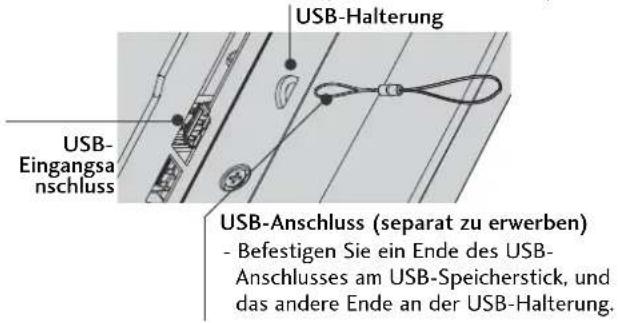

USB-Verlängerungskabel (Nur 32/37/42/47LH70) Verwenden Sie ausschließlich das mitgelieferte USB-Verlängerungskabel, das speziell für Slim-Fit-Anschlüsse geeignet ist.

INHALT

ZUBEHÖR 1

VORBEREITUNG

FRONTKONSOLE 4

INFORMATIONEN ZUR RÜCKSEITE ..... 16

GRUNDANSCHLUSS 25

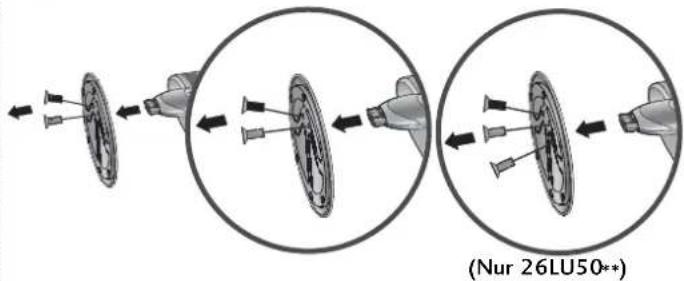

Entfernen des Ständers .....29

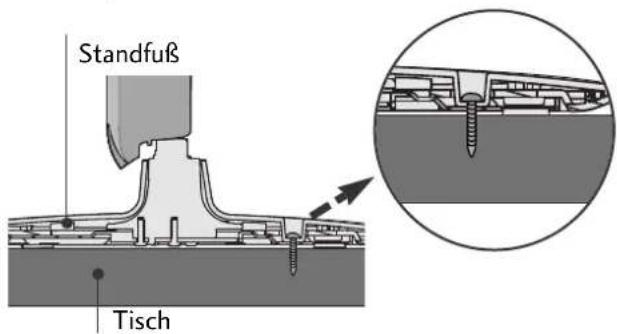

MONTAGE DES FERNSEHERS AUF EINEM TISCH .....30

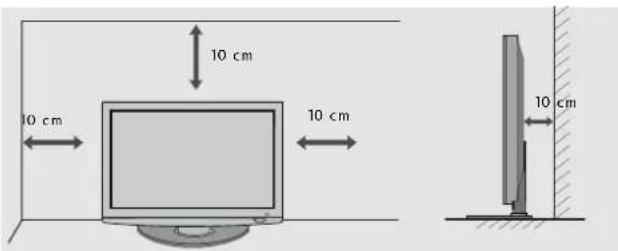

Aufstellen mit einem Tischstandfuß ..... 30

Ausrichtung des Displays 30

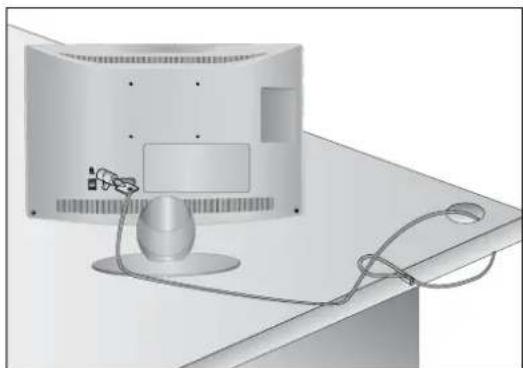

Kensington-Sicherheitssystem 30

Hinweise zur korrekten Montage ....31

SCHWENKBARER STANDFUSS ....31

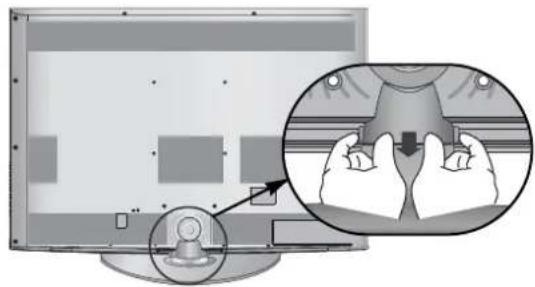

Verwendung der rückseitigen Ständerabdeckung .....31

HINTERE ABDECKUNG FÜR KABELANORDNUNG .... 32

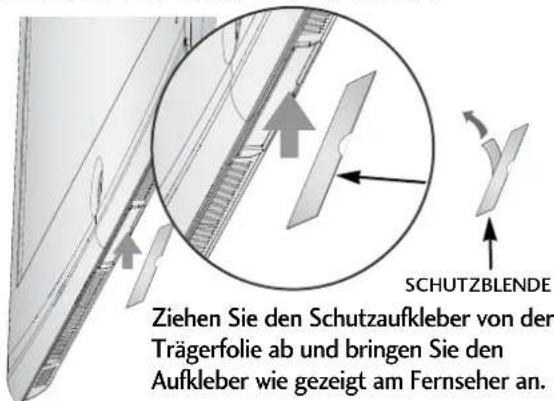

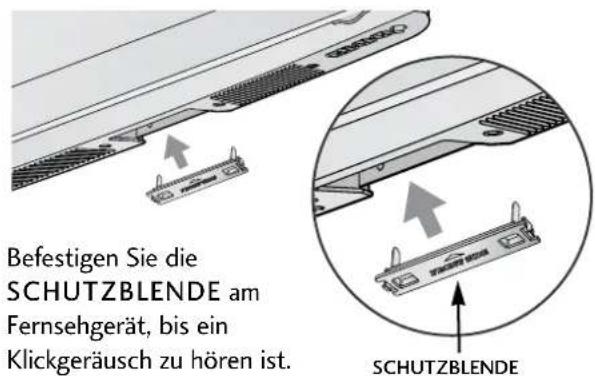

FALLS KEIN TISCH-STANDFUSS VERWENDET WIRD ...34

Wandmontage: Horizontale Lage 35

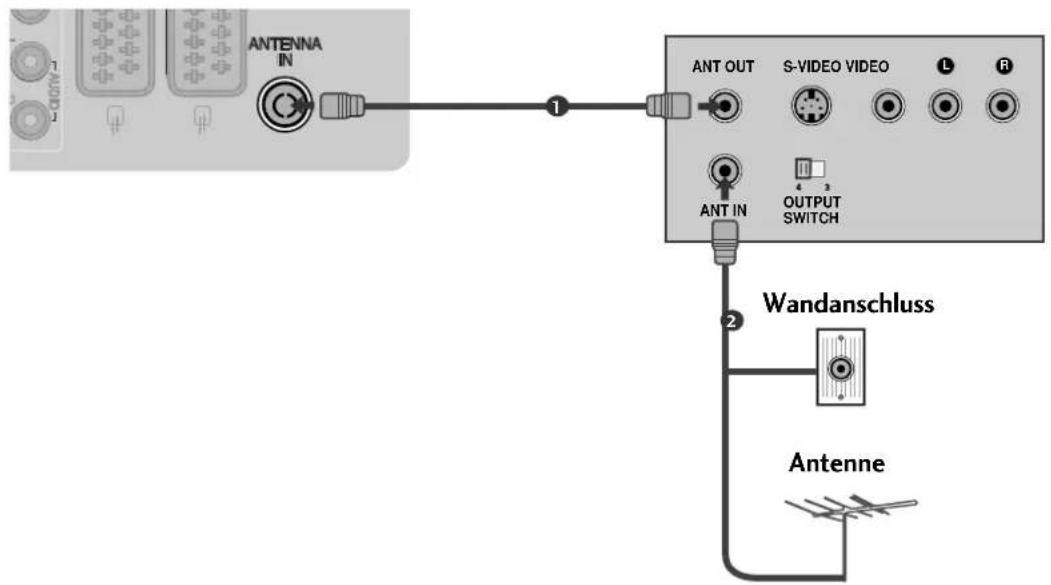

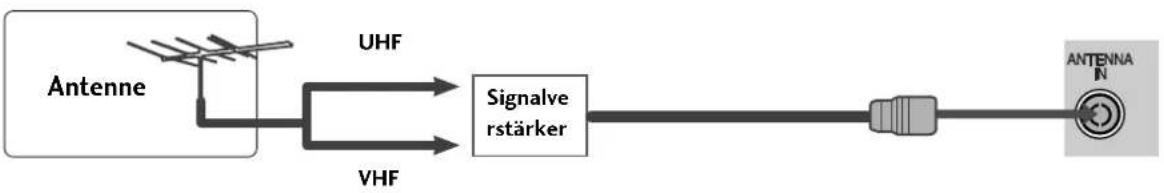

ANTENNENANSCHLUSS 36

EINRICHTEN EXTERNER GERÄTE

EINRICHTEN DES HD-EMPFÄNGERS ..... 37

EINSTELLUNG DES DVD-PLAYERS ..... 39

VIDEOREKORDER-SETUP 42

EINSETZEN DES CI-MODULS 44

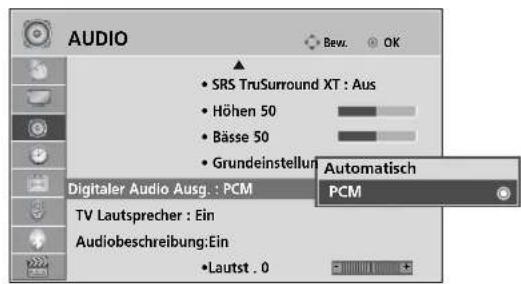

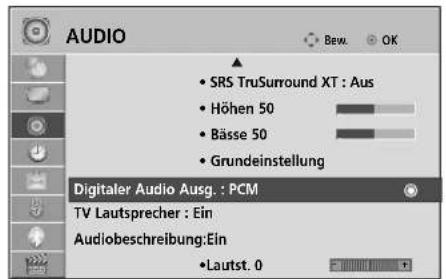

EINRICHTUNG DES DIGITAL-AUDIO-AUSGANGS...45

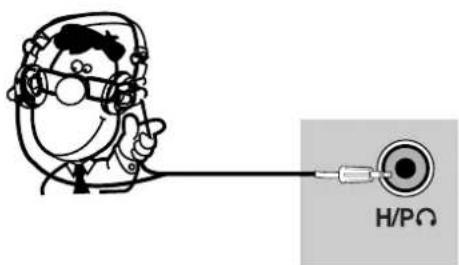

KOPFHÖREREINSTELLUNGEN 45

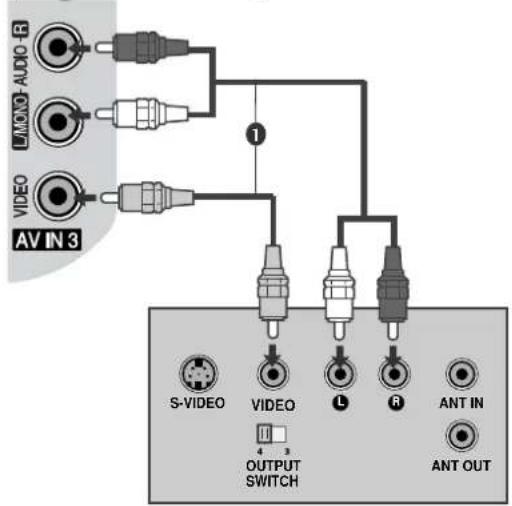

EINRICHTEN ANDERER A/V-QUELLEN ..... 46

EINRICHTUNG DES USB-EINGANGS ..... 47

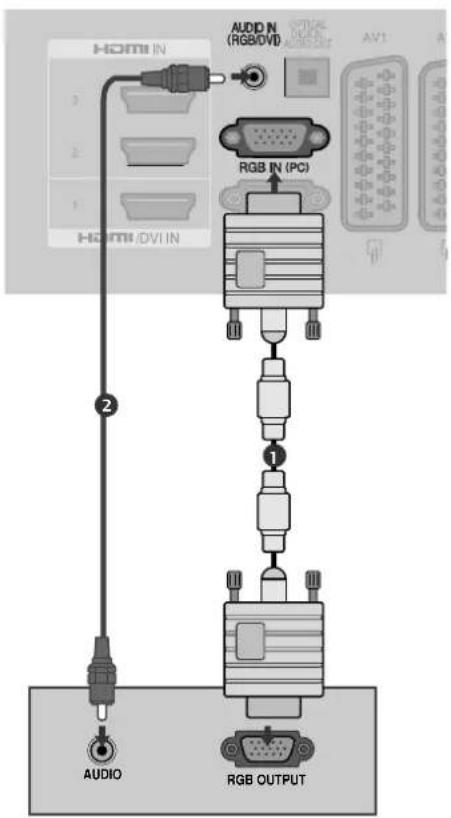

PC-Setup 48

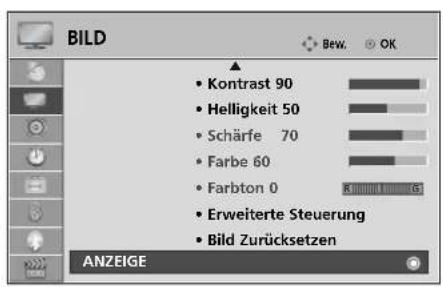

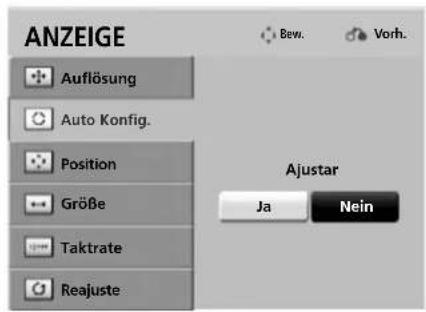

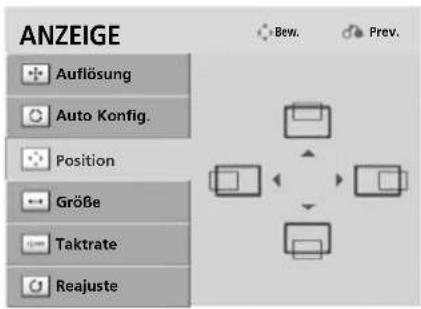

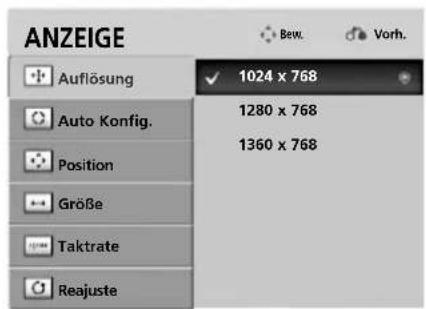

- Einrichten des Bildschirms für PC-Modus ...52

FERNSEHEN/PROGRAMMSTEUERUNG

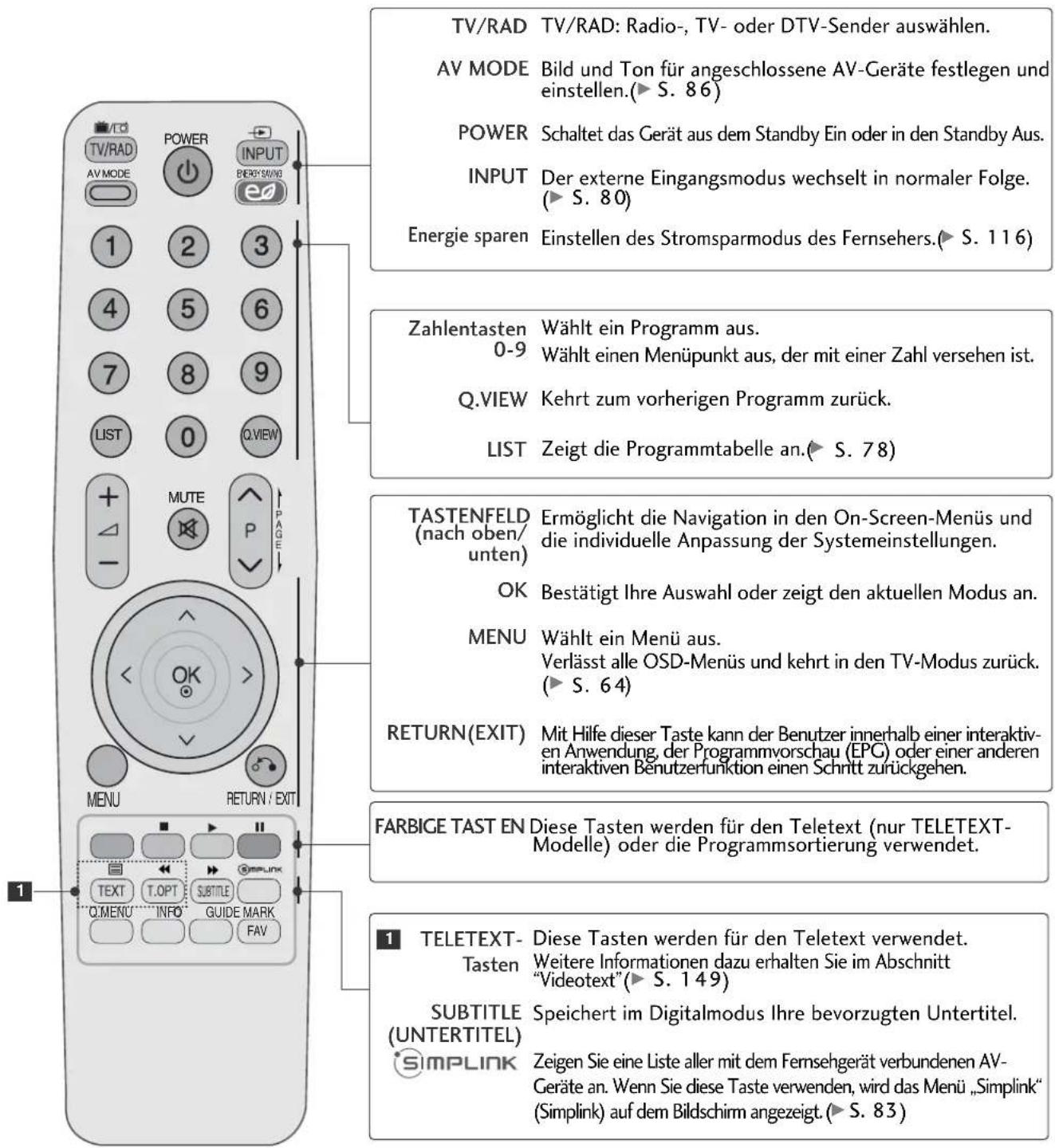

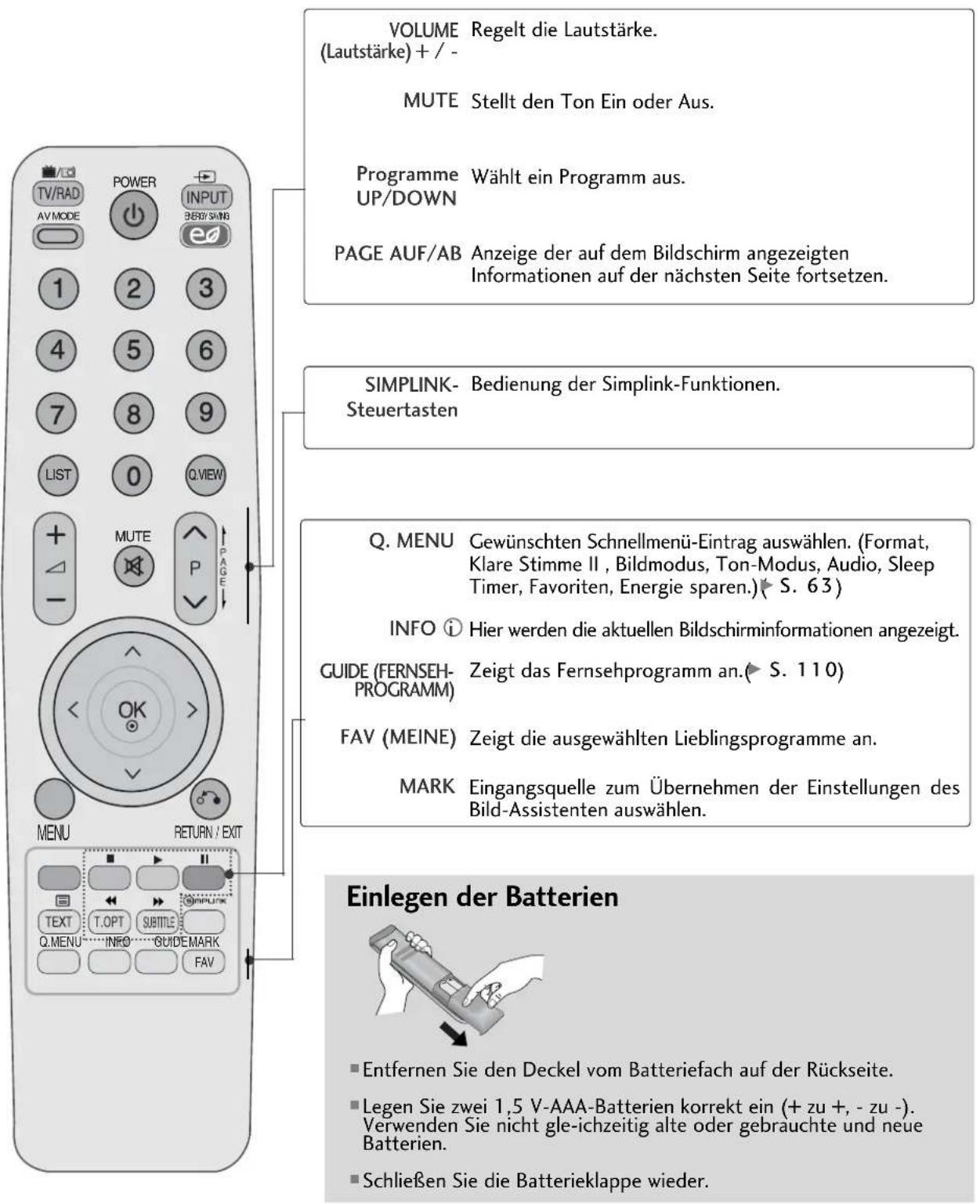

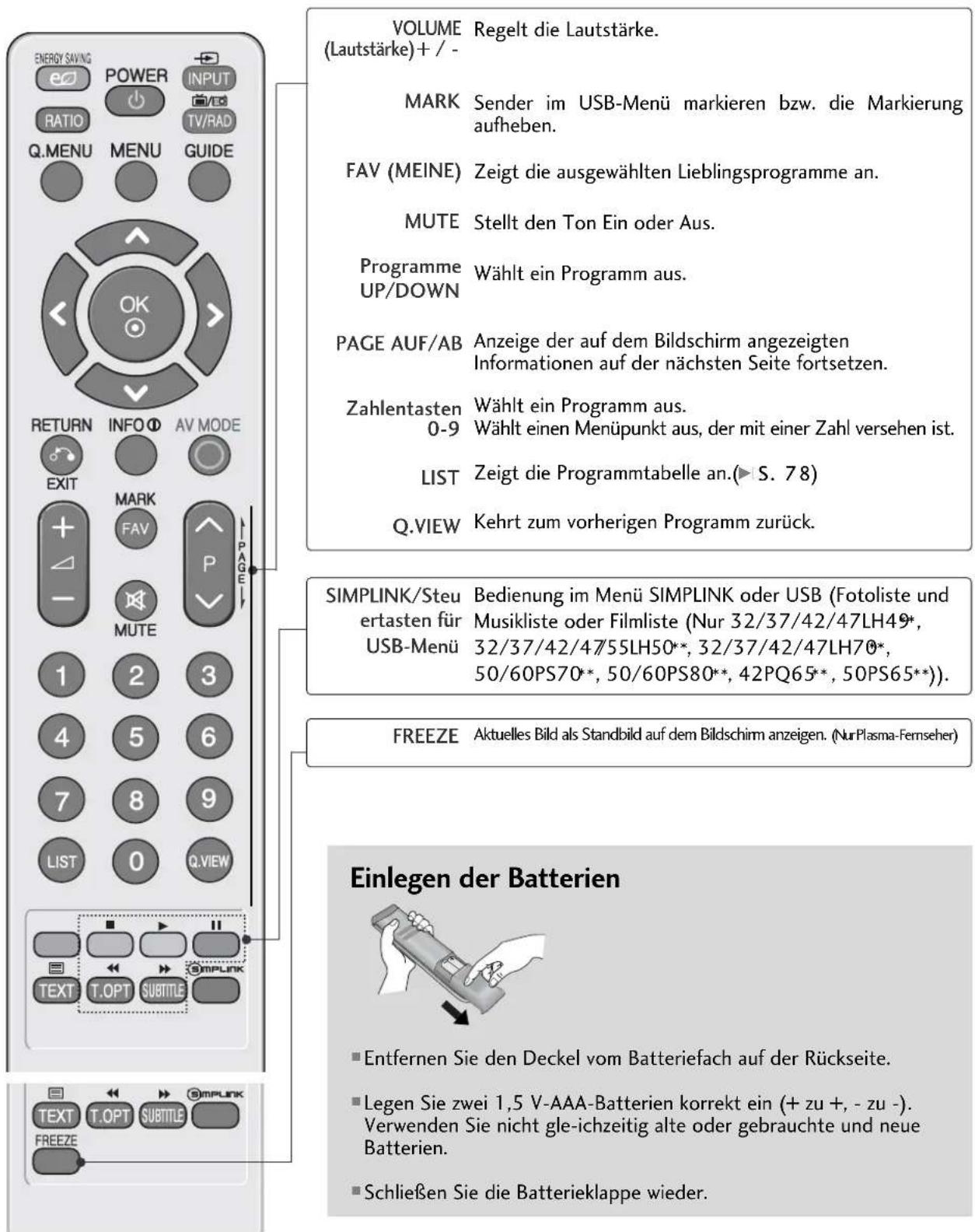

Tastenfunktionen der Fernbedienung ..... 56

EINSCHALTEN DES FERNSEHGERÄTS ..... 62

Programmauswahl 62

Lautstärkeregelung 62

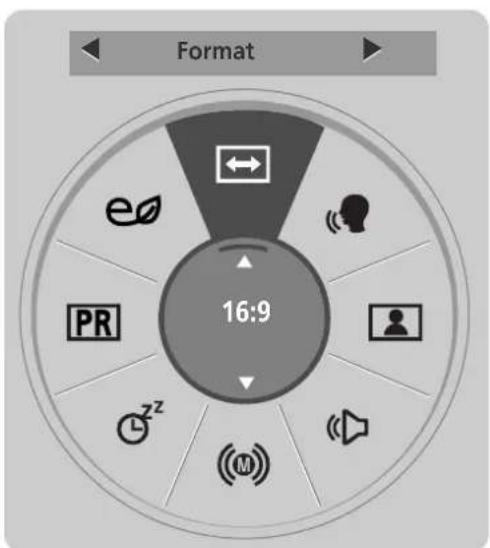

SCHNELLMENÜ 63

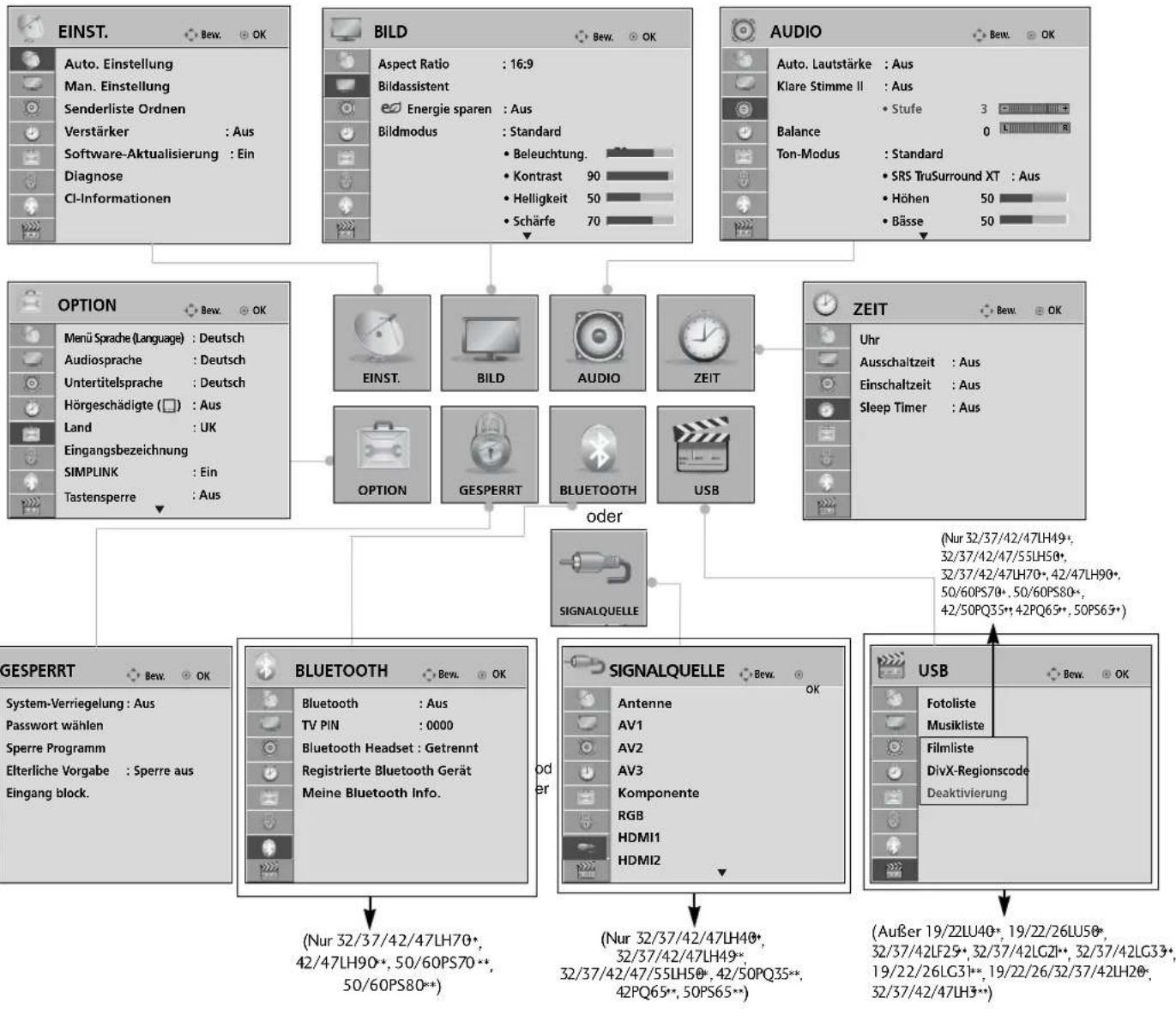

AUSWAHL UND EINSTELLUNG DER OSD-MENÜS .... 64

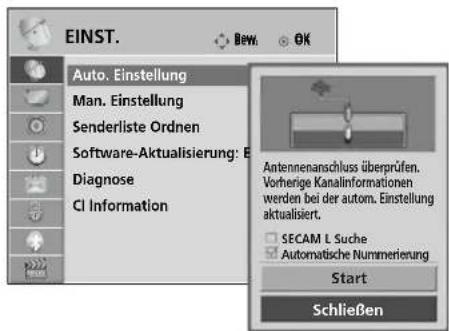

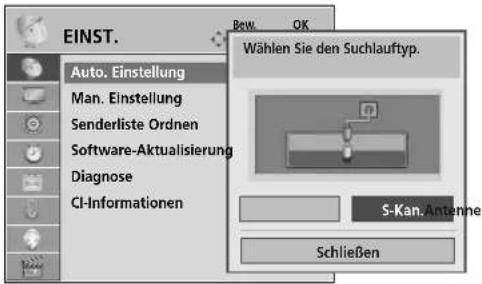

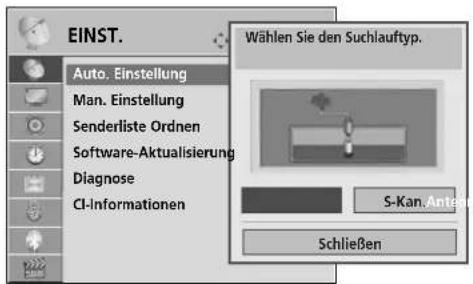

Automatische Programmierung....65

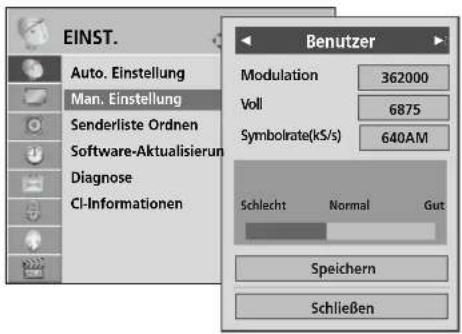

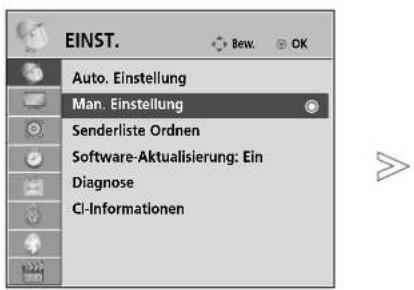

Manuelle Programmierung (IM DIGITALMODUS) .. 68

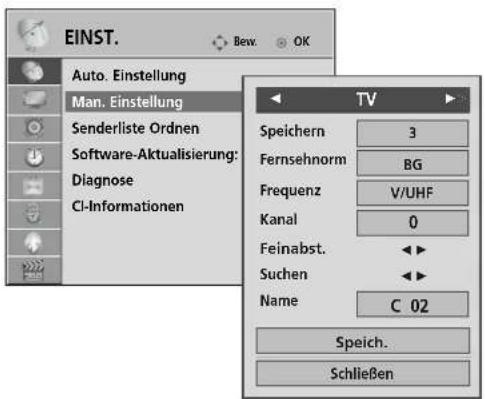

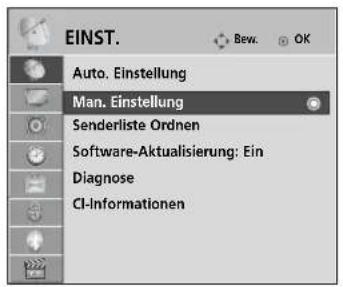

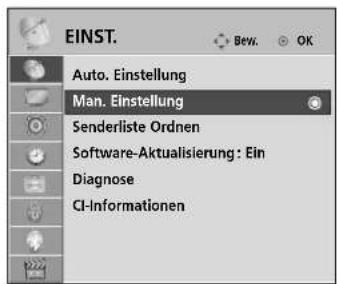

Manuelle Programmierung (IM ANALOGMODUS) ... 70

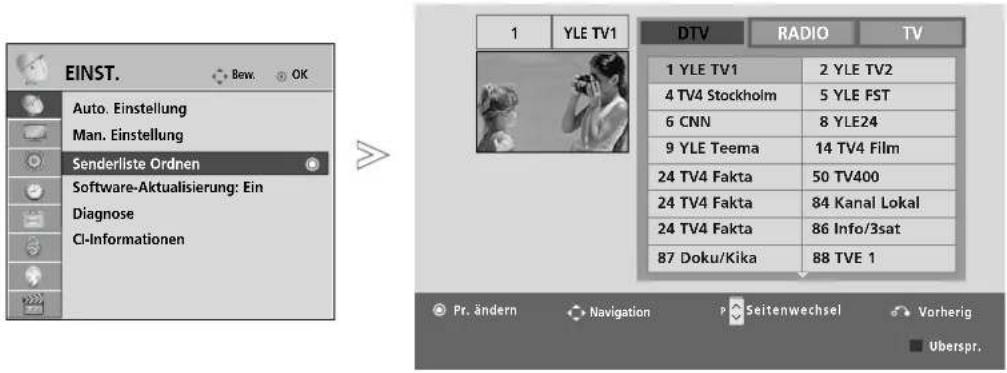

Senderliste ordnen 72

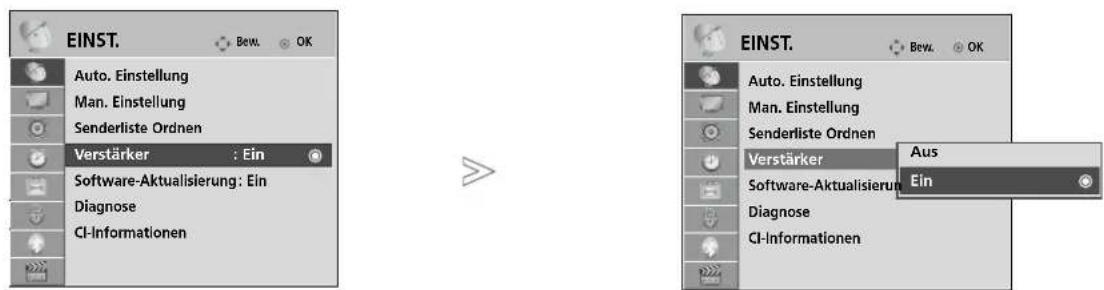

Verstärker (IM DIGITALMODUS) .....74

Software-Aktualisierung 75

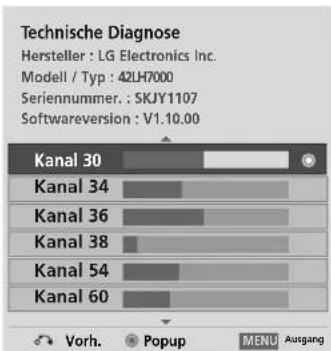

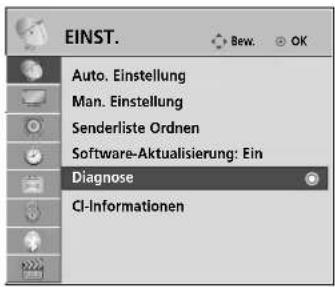

DIAGNOSE 76

CI [COMMON INTERFACE] INFORMATION

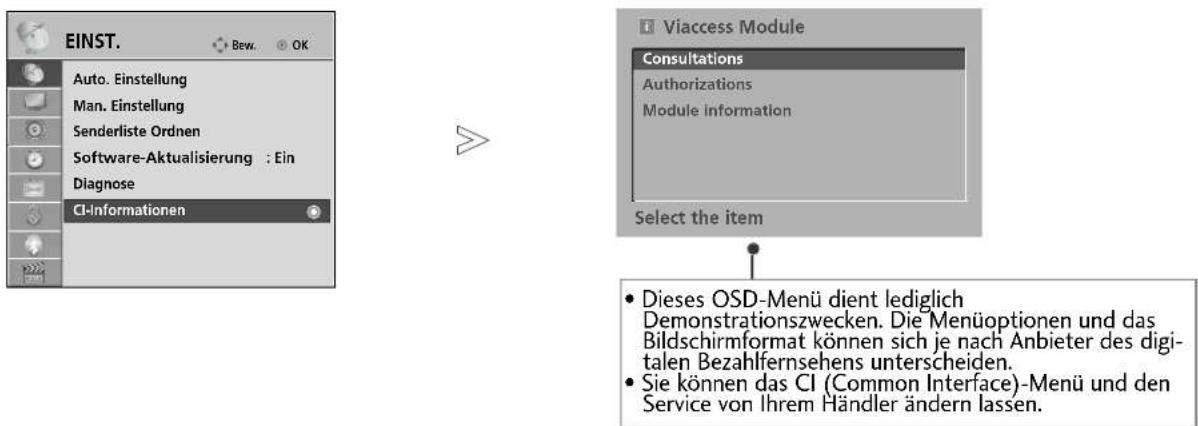

CI-INFORMATIONEN 77

SENDERLISTE AUFRUFEN 78

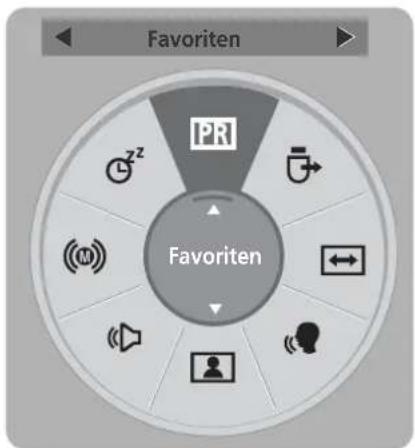

Lieblingsprogramm einstellen 79

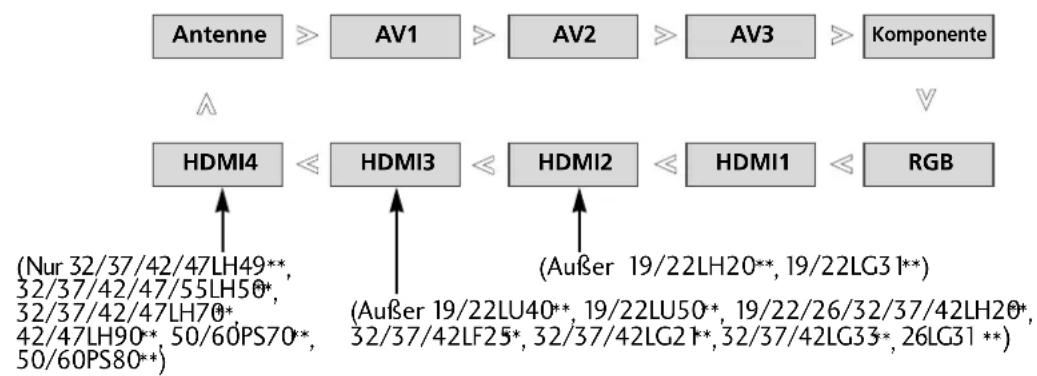

LISTE DER EINGÄNGE 80

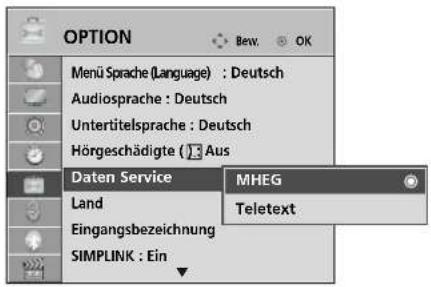

Daten Service 81

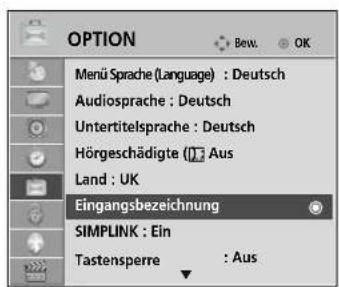

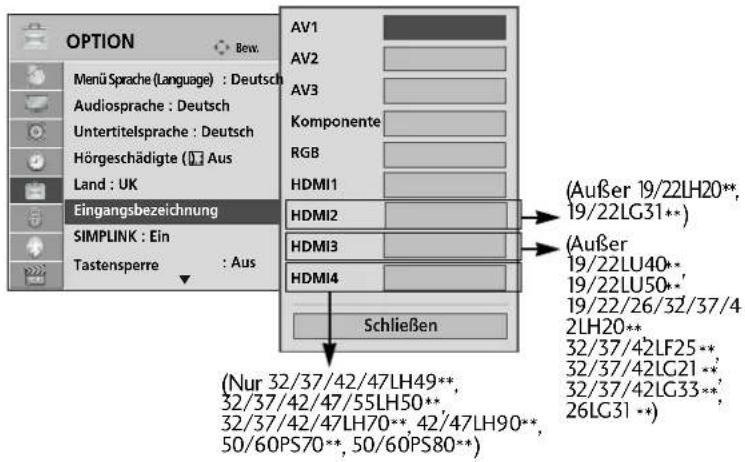

NAME EINGANG 81

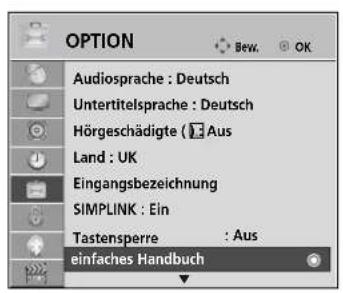

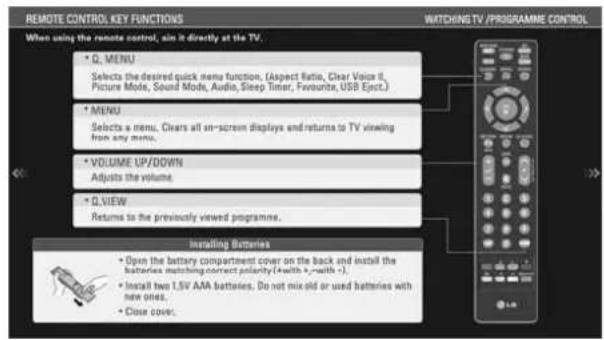

KURZANLEITUNG 82

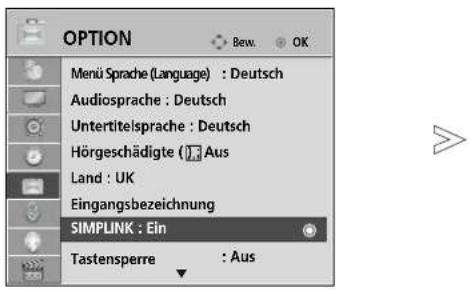

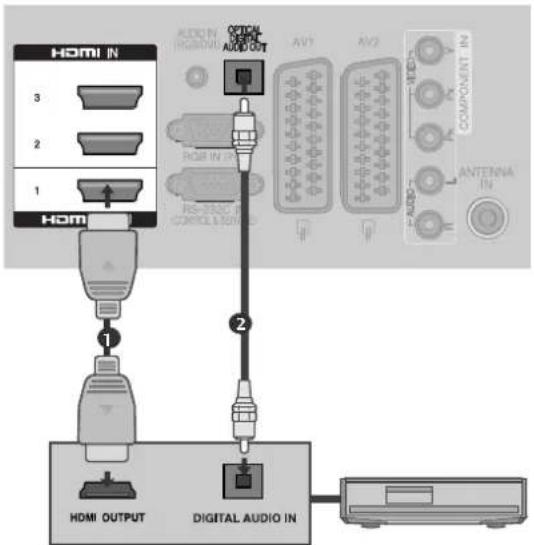

Simplink 83

AV Modus 86

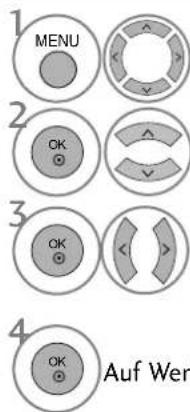

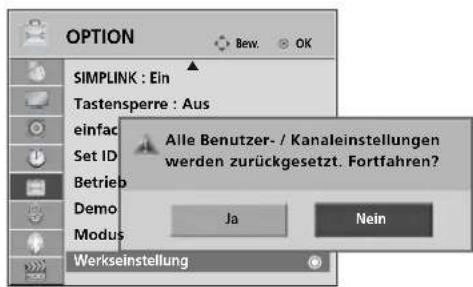

Zurücksetzen auf werkseitige Grundeinstellung

(Initialisieren) 87

VERWENDUNG VON BLUETOOTH

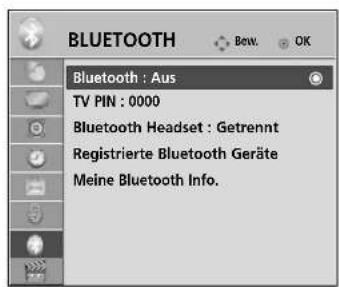

Hinweise für den Einsatz von Bluetooth ..... 88

EINSTELLUNGEN FÜR BLUETOOTH ..... 89

TV PIN VERGEBEN....90

BLUETOOTH-HEADSET

- Verbindung eines neuen Bluetooth-Headsets ..91

- Verbindung eines bereits registrierten Bluetooth-Headsets 91

- Bluetooth-Headset während der Verwendung trennen 92

- Verbindungsanfrage eines Bluetooth-Headsets an das Fernsehgerät ....92

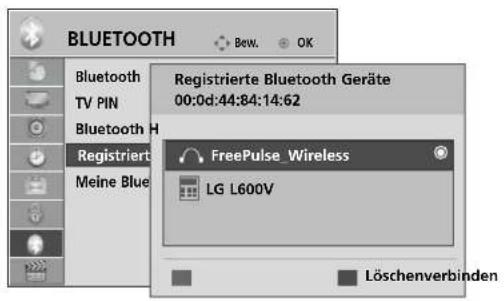

EINGETRAGENE BLUETOOTH-GERÄTE VERWALTEN..93

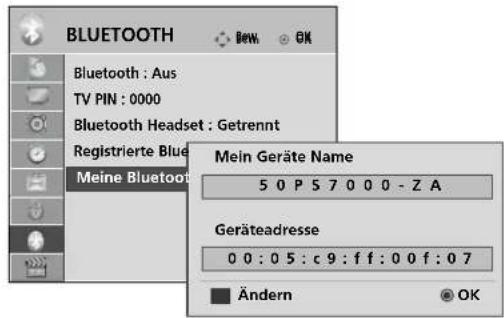

EIGENE BLUETOOTH-INFORMATIONEN .....94

FOTOS EINES EXTERNEN BLUETOOTH-GERÄTES EMPFANGEN 95

Musik vom externen Bluetooth-Gerät hören ....95

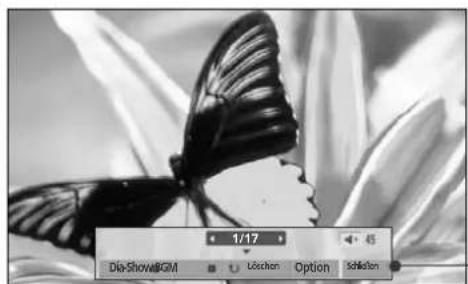

VERWENDUNG EINES USB-GERÄTES

Anschluss des USB-Gerätes 96

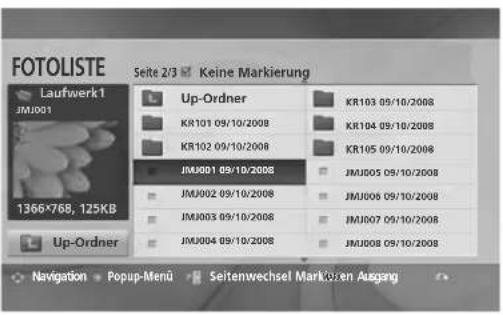

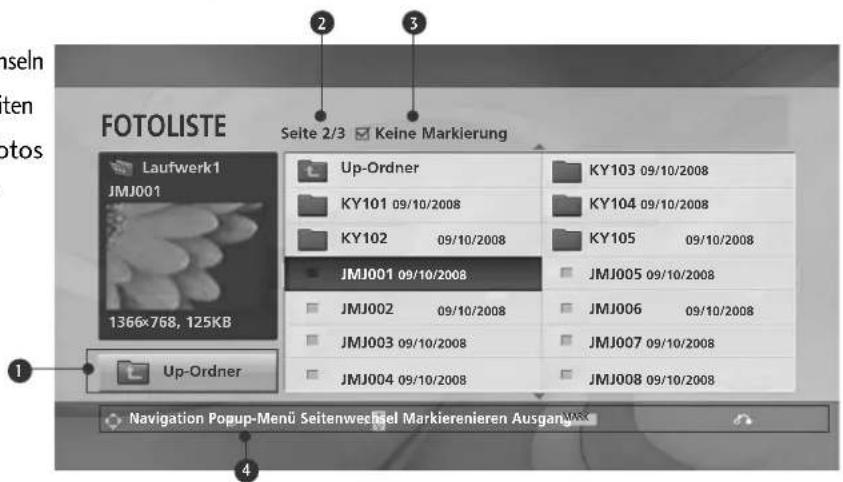

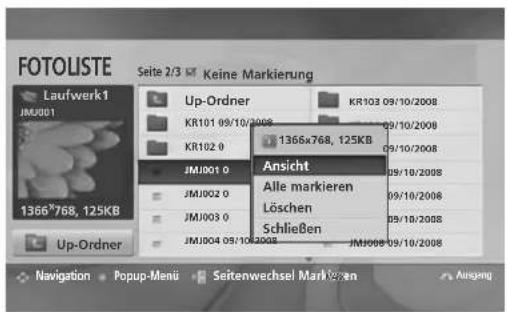

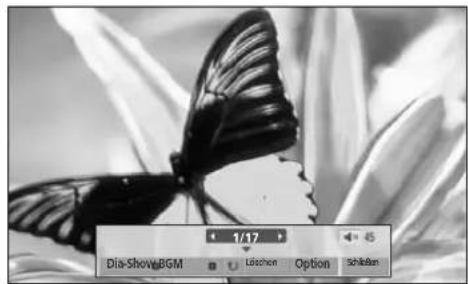

Fotoliste 97

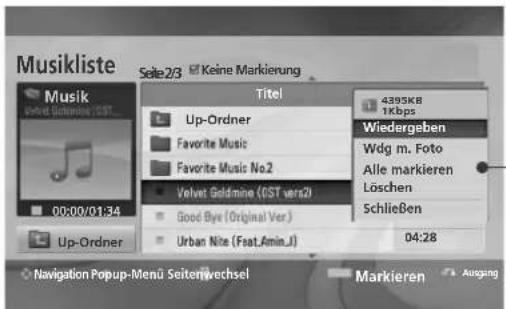

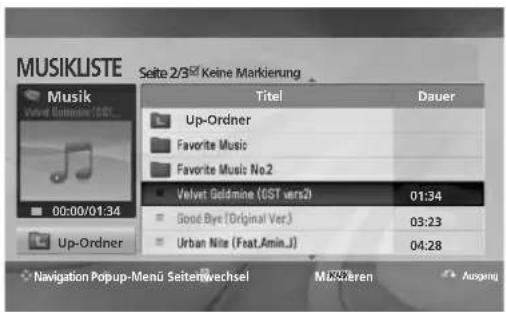

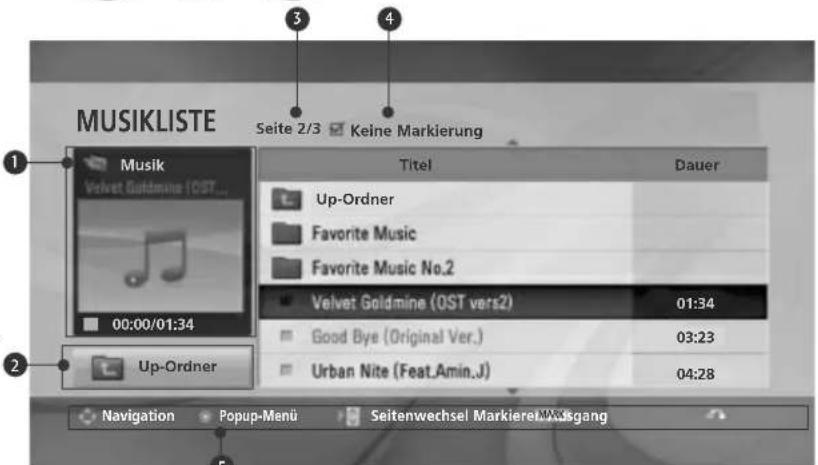

Musikliste ....101

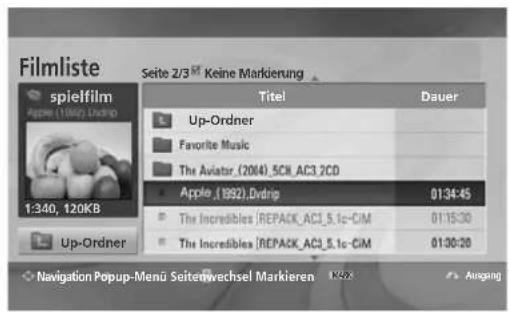

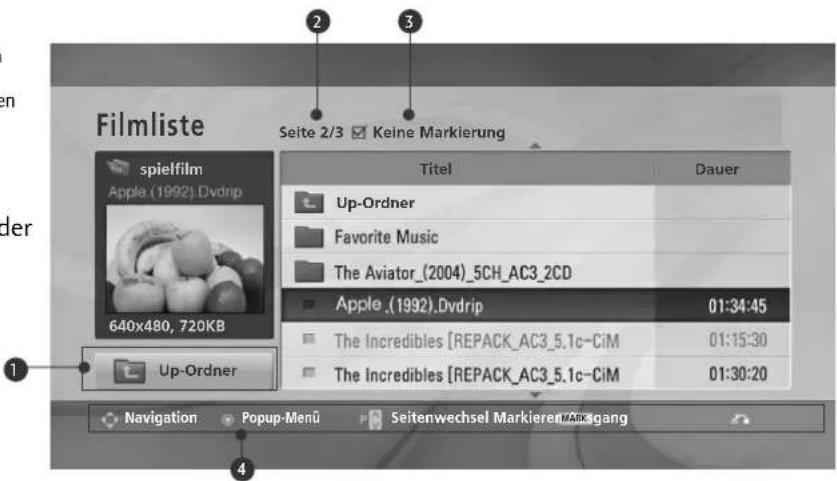

Filmliste 104

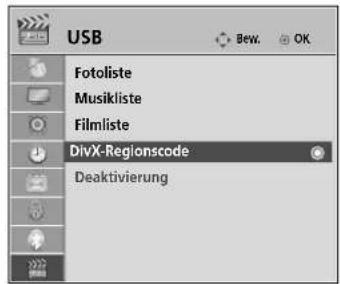

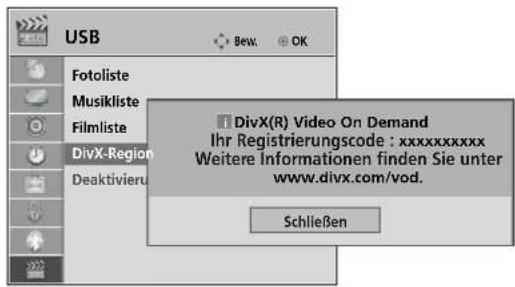

DivX-Registrierungscode 108

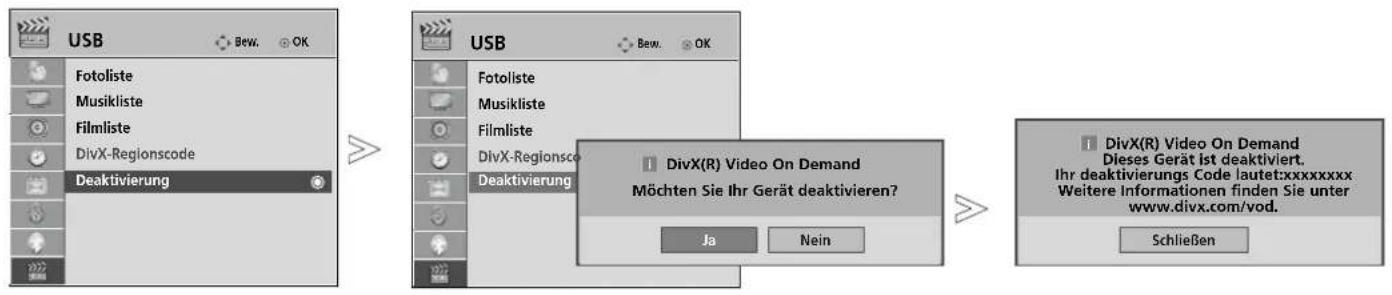

Deaktivierung ....109

Ein-/Ausschalten des EPG 110

Wählt ein Programm aus 110

Tastenfunktion im Fernsehprogrammmodus Jetzt/Gleich 110

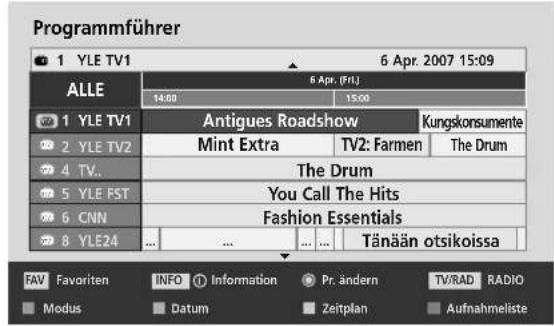

Tastenfunktionen im 8-Tage-Fernsehprogrammmodus . .1 1 1

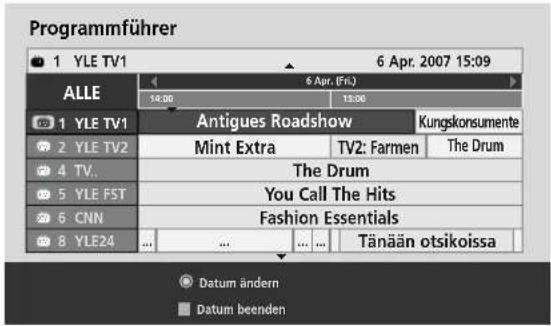

Tastenfunktionen im Datumsänderungsmodus .. 111

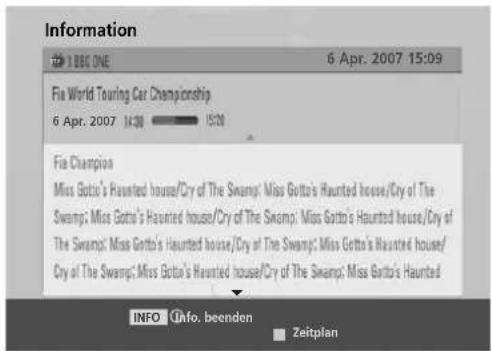

Tastenfunktionen bei Anzeige der erweiterten Beschreibung. 112

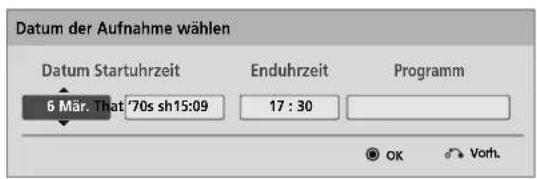

Tastenfunktionen im Aufnahme-/Erinnerungsmodus .. 112

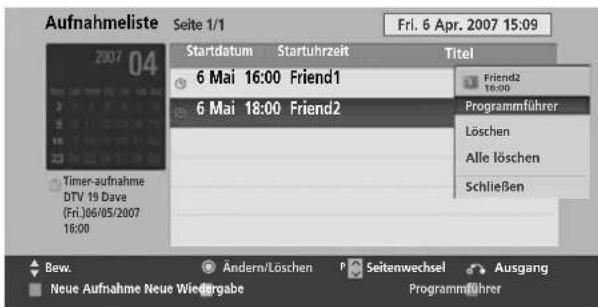

Tastenfunktionen während der Programmierung . . . . 1 12

BILDSTEUERUNG

BILDGRÖSSE (SEITENVERHÄLTNIS) ..... 113

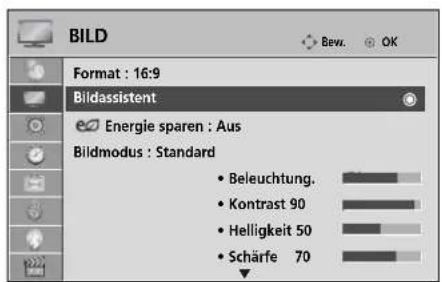

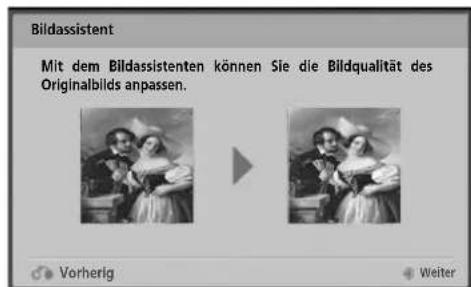

Bildassistent....1 15

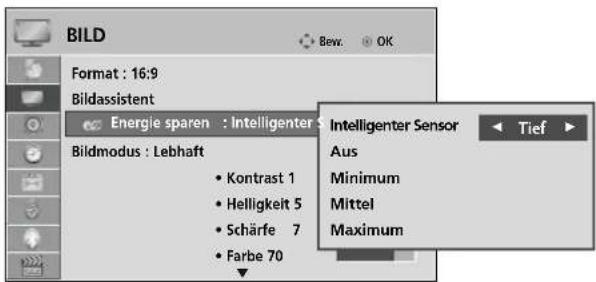

Energie sparen....1 16

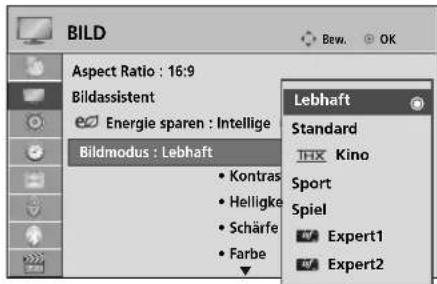

VORKONFIGURIERTE BILDEINSTELLUNGEN - Voreingestellte Bildmodi ..... 117

MANUELLE BILDANPASSUNG - Option Benutzer unter Bildmodus ..... 1 18

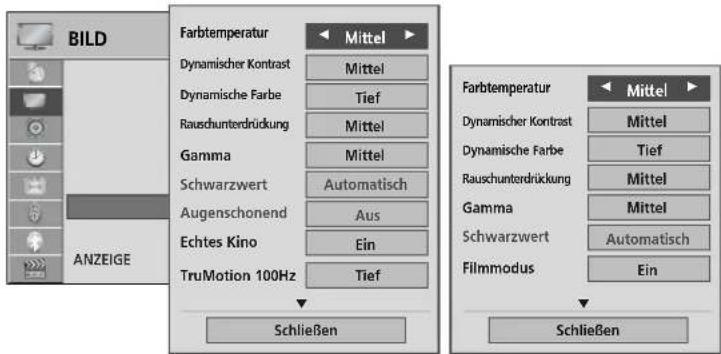

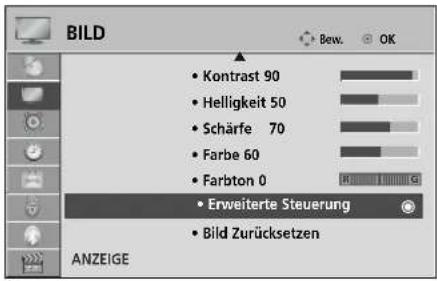

BILDVERBESSERUNGSTECHNOLOGIE ..... 119

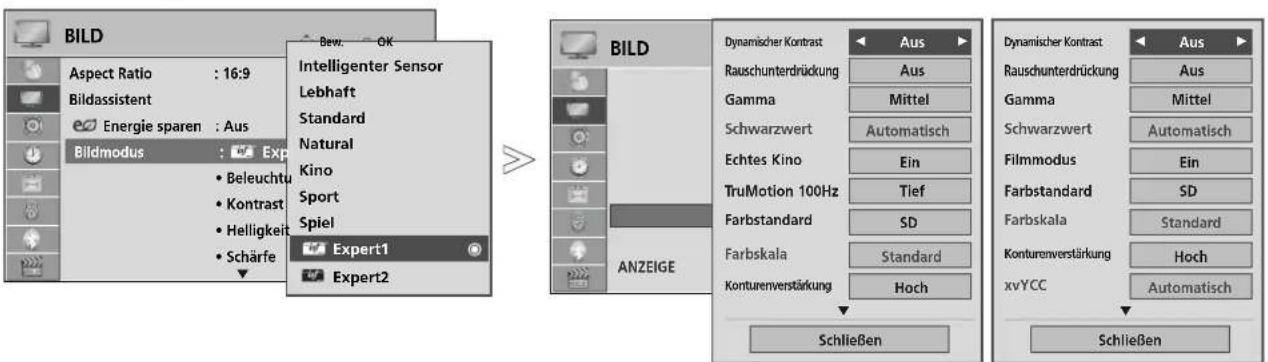

Experten-Bildeinstellung 120

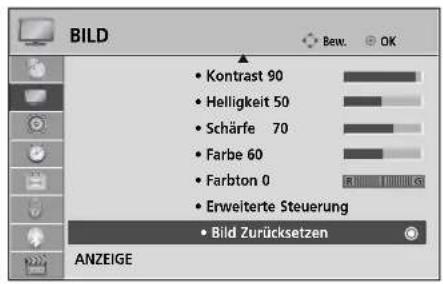

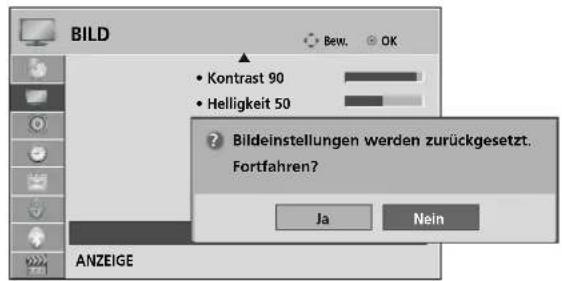

BILD ZURÜCKSETZEN 123

LED Lokales Dimming 123

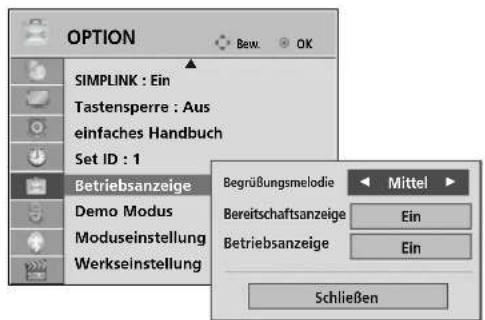

BETRIEBSANZEIGE....124

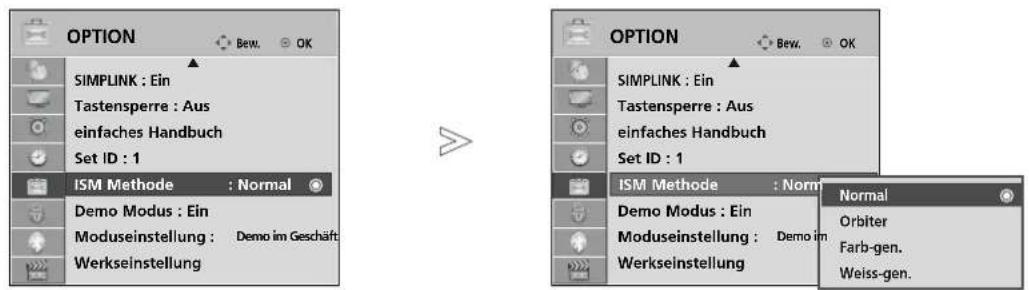

Image Sticking Minimization(ISM) Methode .... 125

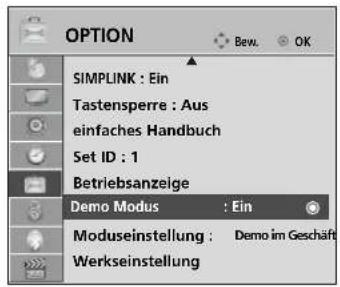

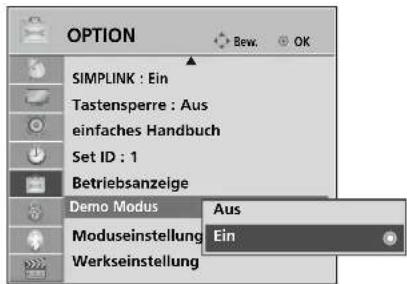

Demo-Modus 126

Einstellung des Anzeigemodus ....127

TON- & SPRACHSTEUERUNG

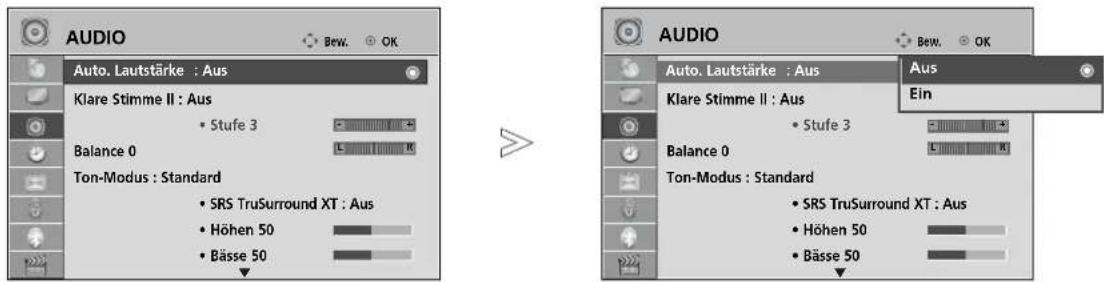

AUTOMATISCHE LAUTSTÄRKEANPASSUNG ... 128

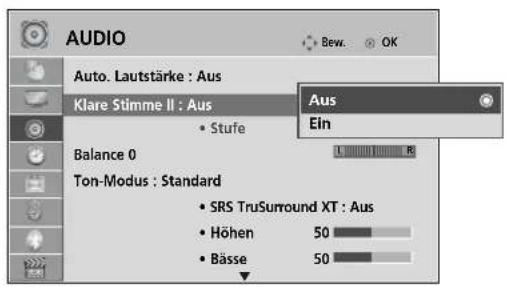

Klare Stimme II 129

VORKONFIGURIERTE TONEINSTELLUNGEN -ON- MODUS 130

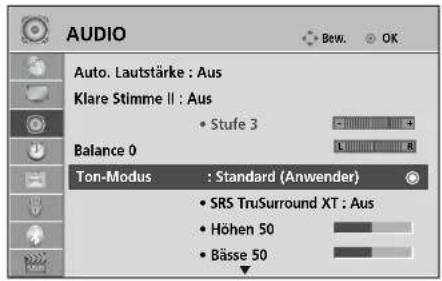

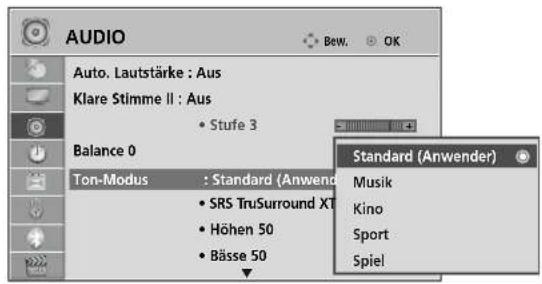

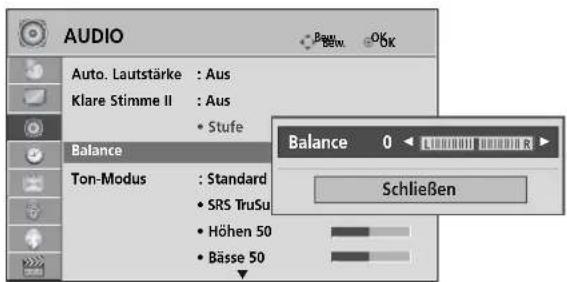

TONEINSTELLUNG - OPTION BENUTZER .....131

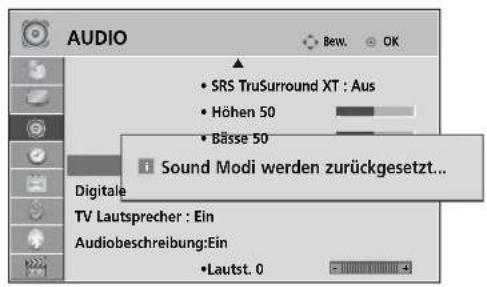

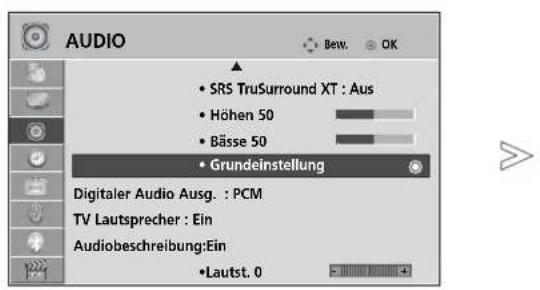

TONEINSTELLUNGEN ZURÜCKSETZEN .....135

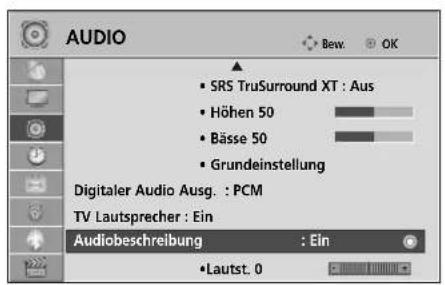

Audio-Beschreibung (NUR IM DIGITALMODUS) ..136

I/II

- Stereo / Zweikanalton (nur im Analogmodus) .... 137

- NICAM-Empfang (nur im Analogmodus) ..... 138

- Tonwiedergabe einstellen 138

Onscreen-Menü-Sprach-/Länderauswahl ..... 139

SPRACHAUSWAHL (NUR IM DIGITALMODUS) ... 140

ZEITEINSTELLUNG

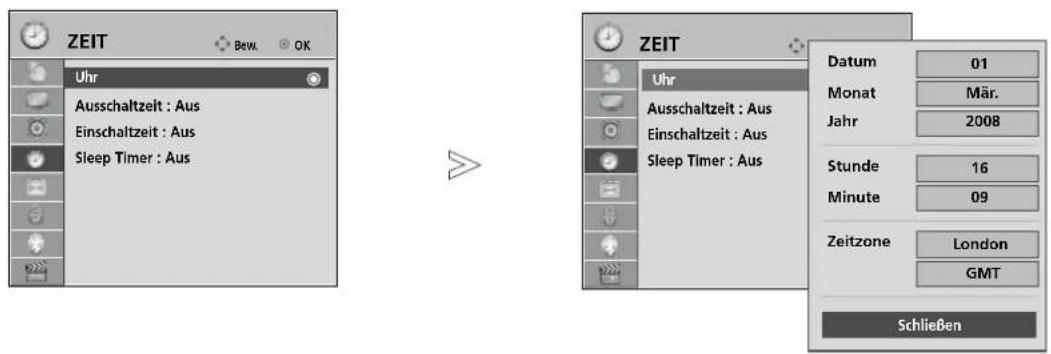

Einstellung für Zeit 141

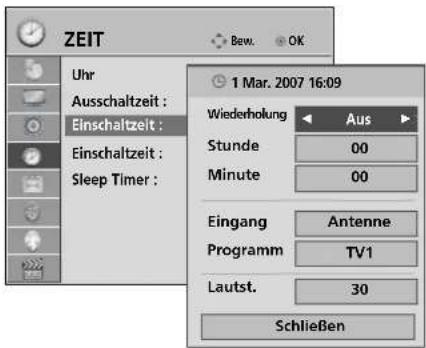

AUTOMATISCHE TIMER-EINSTELLUNG EIN/AUS ... 142

TIMER FÜR AUSSCHALTFUNKTION EINSTELLEN ... 143

KINDERSICHERUNG/EINSTUFUNG

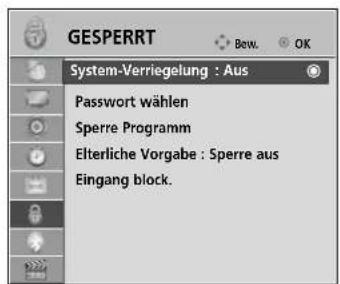

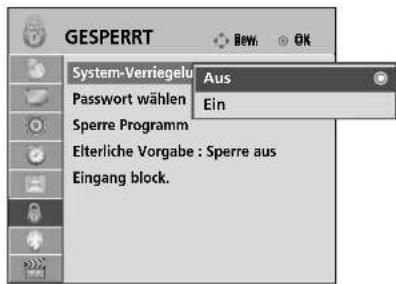

KENNWORT- UND SPERRSYSTEM EINSTELLEN... 144

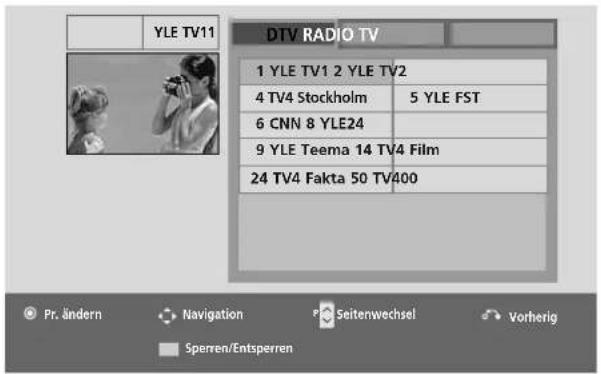

KANAL SPERREN 145

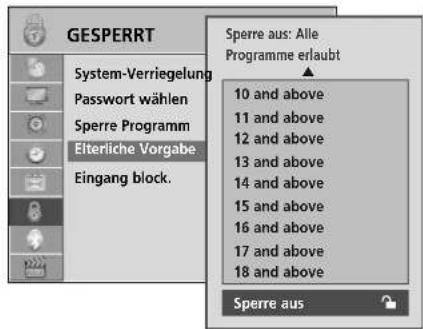

KINDERSICHERUNG (NUR IM DIGITALMODUS) 146

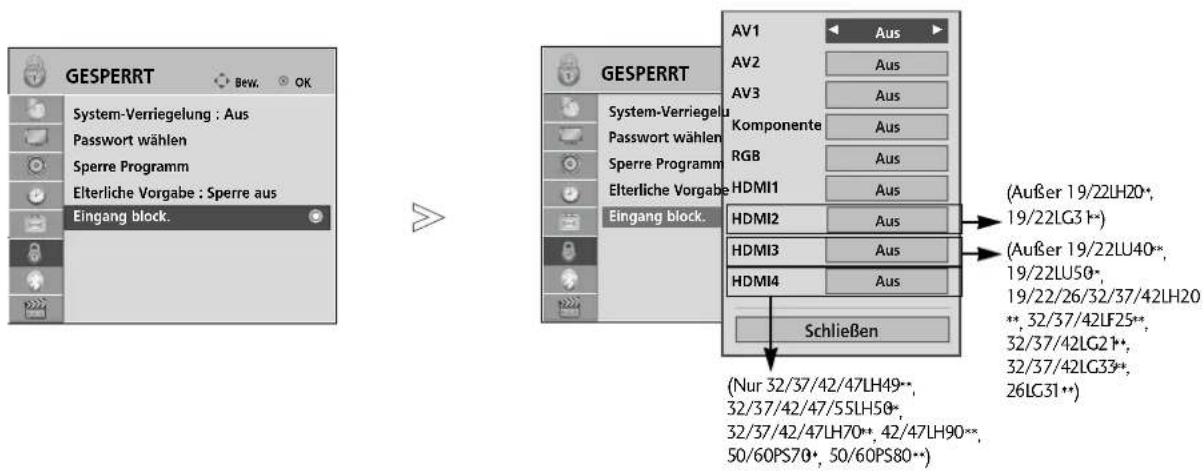

ZUSATZGERÄTE SPERREN .....147

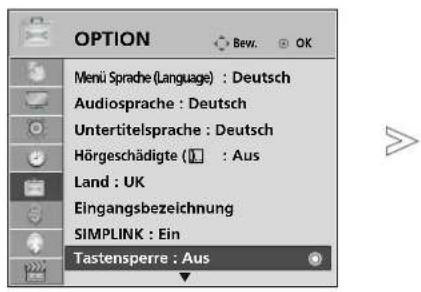

Tastensperre 148

VIDEOTEXT

Ein- und Ausschalten.... 149

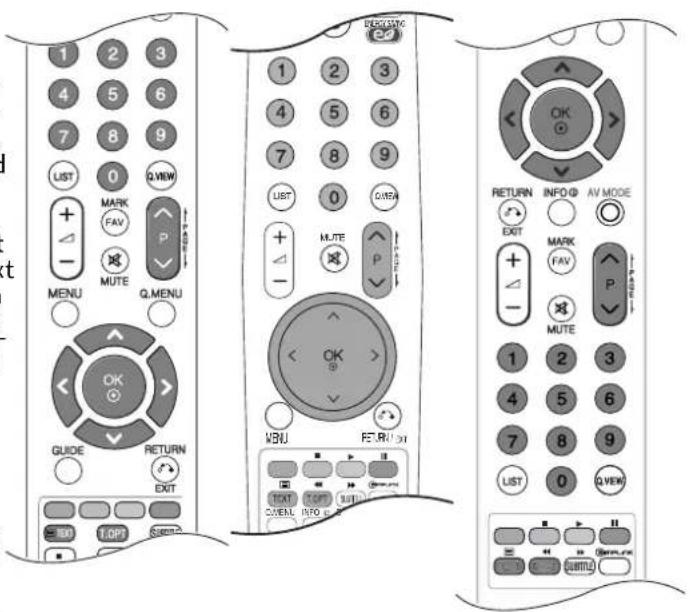

SIMPLE-Text 149

TOP-Text.... 149

FASTEXT-Modus.... 150

Spezielle Videotext-Funktionen.... 150

DIGITALER TELETEXT

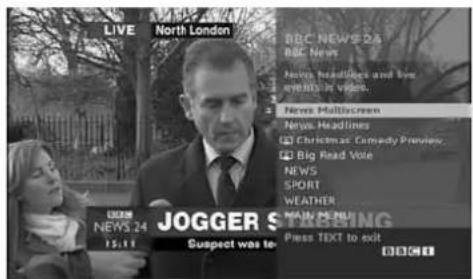

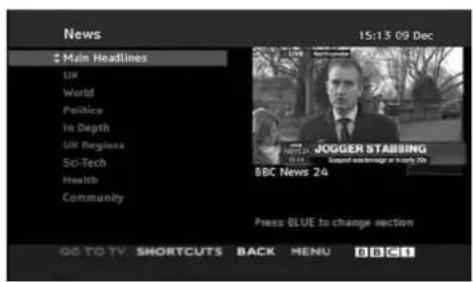

TELETEXT AUS DEM DIGITALEN DIENST HERAUS... 1 51

TELETEXT IM DIGITALEN DIENST .... 151

ANHANG

FEHLERBEHEBUNG.... 152

INSTANDHALTUNG 154

PRODUKTSPEZIFIKATIONEN 155

IR-Code.... 168

Anschluss eines externen Steuergeräts ...... 170

VORBEREITUNG

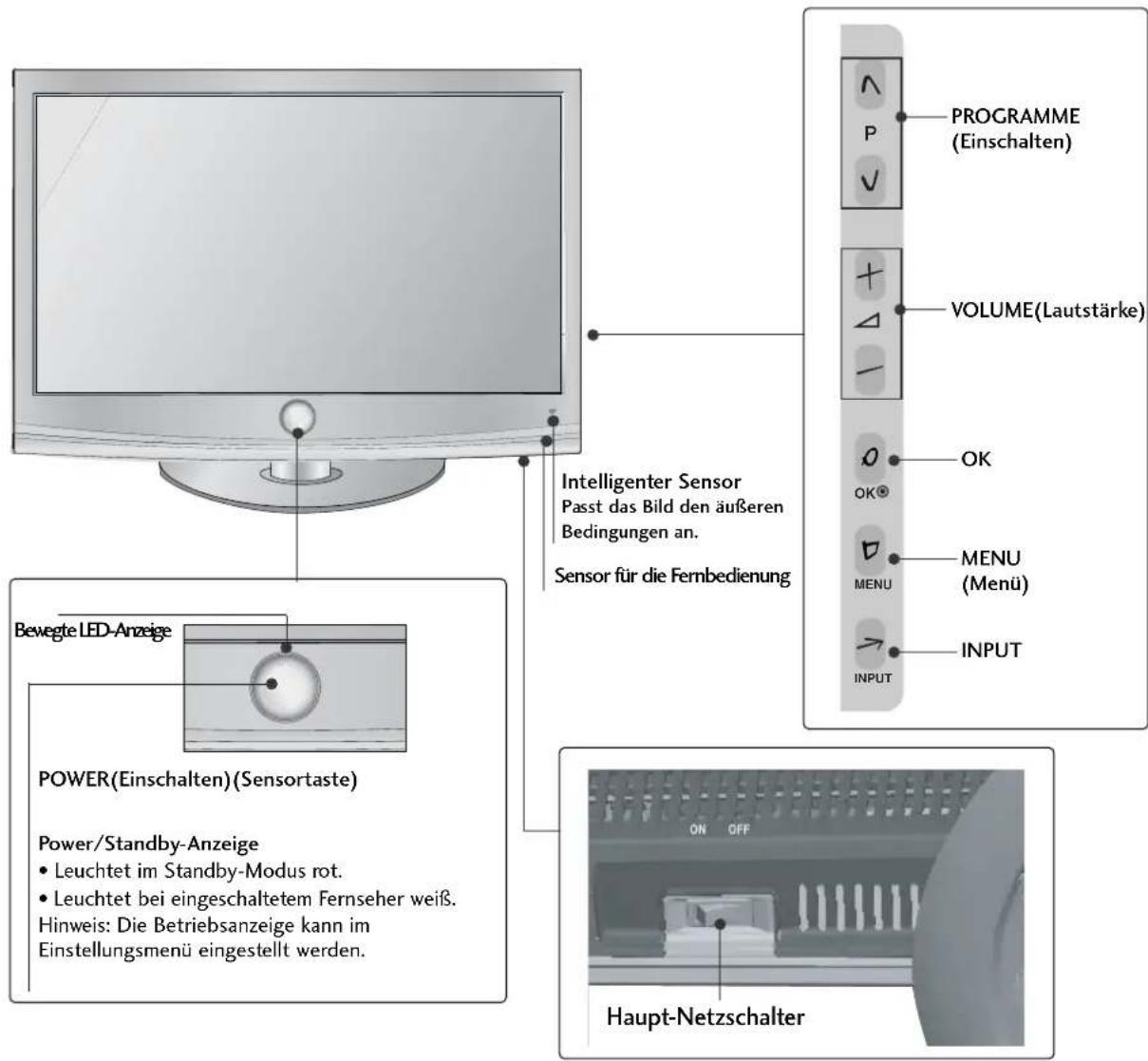

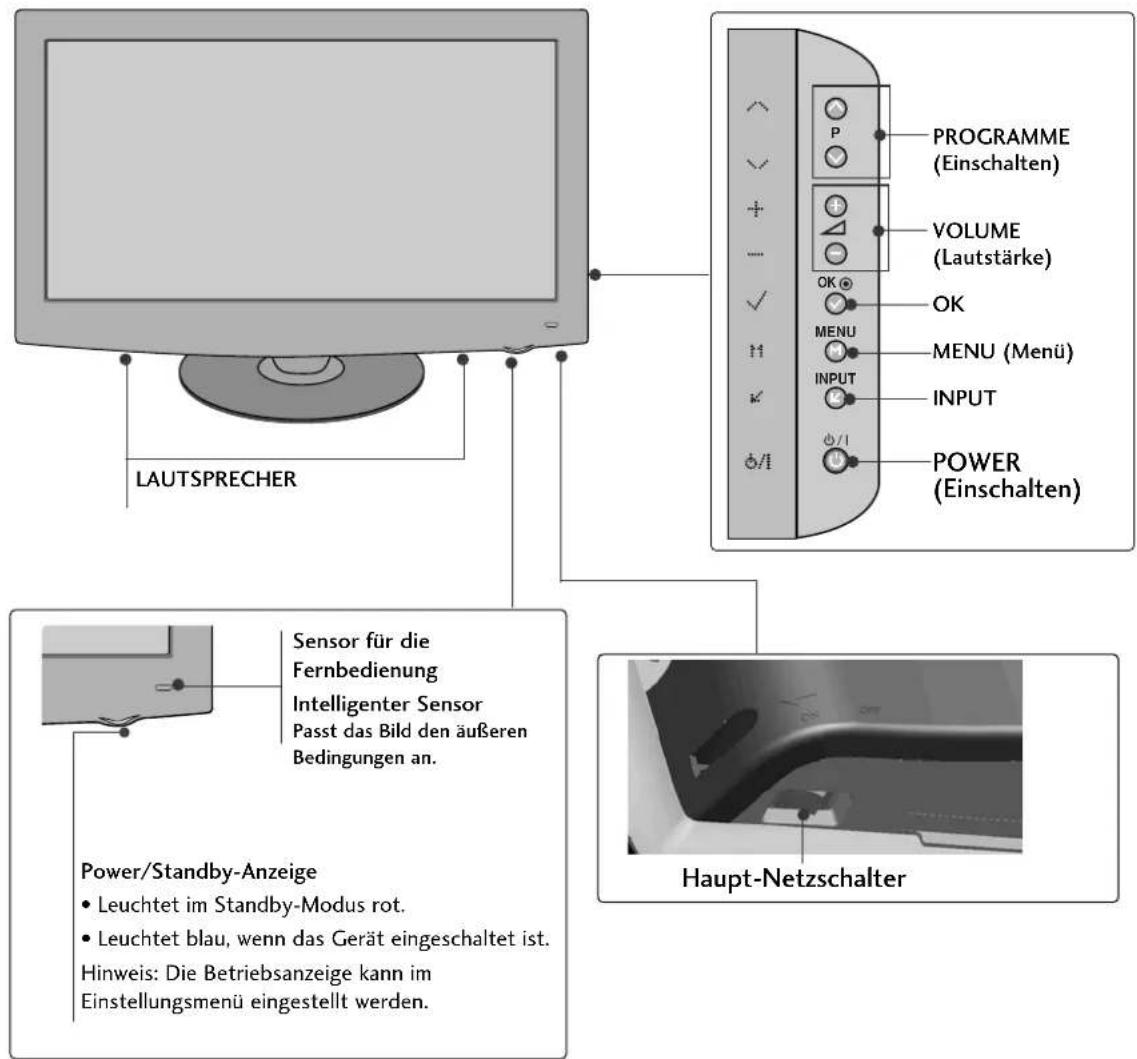

FRONTKONSOLE

! HINWEIS

Das Fernsehgerät kann in den Bereitschaftsmodus versetzt werden, um den Stromverbrauch zu senken. Falls das Fernsehgerät über einen längeren Zeitraum nicht genutzt wird, sollte es über den Netzschalter am Gerät ausgeschaltet werden, um den Stromverbrauch zu senken. Der Stromverbrauch des eingeschalteten Fernsehers kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird.

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

PLASMA TV-MODELLE

VORSICHT

▶Falls der Fernseher nicht mit der Fernbedienung eingeschaltet werden kann, betätigen Sie den Haupt-Netzschalter am Fernsehgerät. (Falls der Fernseher über den Haupt-Netzschalter ausgeschaltet wurde, kann das Gerät nicht über die Fernbedienung eingeschaltet werden.)
▶ Niemals auf den Glas-Standfuß treten oder den Standfuß anstoßen.
Der Fuß könnte zerbrechen und Verletzungen durch Glasscherben verursachen, und der Fernseher könnte herunterfallen.
▶Den Fernseher nicht über den Boden ziehen. Ansonsten könnte der Untergrund Schaden nehmen.

50/60PS70**

PROGRAMME (Einschalten) VOLUME (Lautstärke) OK MENU (Menü) INPUT POWER (Einschalten) Intelligenter Sensor Passt das Bild den äußeren Bedingungen an. Sensor für die Fernbedienung Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Bei eingeschaltetem Fernseher leuchtet die LED-Anzeige nicht.

PROGRAMME (Einschalten) VOLUME (Lautstärke) OK MENU (Menü) INPUT POWER (Einschalten) Intelligenter Sensor Passt das Bild den äußeren Bedingungen an. Sensor für die Fernbedienung Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Bei eingeschaltetem Fernseher leuchtet die LED-Anzeige nicht.

VORBEREITUNG

42/50PQ35**

Sensor für die Fernbedienung Intelligenter Sensor Passt das Bild den äußeren Bedingungen an. Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet blau, wenn das Gerät eingeschaltet ist. INPUT MENU OK - - + P ▲ / I MENU OKINPUT VOLUME (Lautstärke) PROGRAMME (Einschalten) POWER (Einschalten)

PROGRAMME (Einschalten) VOLUME (Lautstärke) OK MENU (Menü) INPUT POWER (Einschalten) Sensor für die Fernbedienung Intelligenter Sensor Passt das Bild den äußeren Bedingungen an. Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Bei eingeschaltetem Fernseher leuchtet die LED-Anzeige nicht.

VORBEREITUNG

LCD TV-MODELLE : 42/47LH90**

LAUTSPRECHER PROGRAMME (Einschalten) VOLUME (Lautstärke) OK + MENU MENU (Menü) INPUT POWER (Einschalten) Sensor für die Fernbedienung Intelligenter Sensor Passt das Bild den äußeren Bedingungen an. Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet blau, wenn das Gerät eingeschaltet ist. Hinweis: Die Betriebsanzeige kann im Einstellungsmenü eingestellt werden. Haupt-Netzschalter

LCD TV-MODELLE : 19/22LU40**

Sensor für die Fernbedienung Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Bei eingeschaltetem Fernseher leuchtet die LED-Anzeige nicht. Haupt-Netzschalter PROGRAMME (Einschalten) VOLUME (Lautstärke) OK MENU (Menü) INPUT POWER (Einschalten)

VORBEREITUNG

LCD TV-MODELLE : 32/37/42/47LH70**

Intelligenter Sensor Passt das Bild den äußeren Bedingungen an. Sensor für die Fernbedienung Bewegte LED-Anzeige POWER(Einschalten)(Sensortaste) Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet bei eingeschaltetem Fernseher weiß. Hinweis: Die Betriebsanzeige kann im Einstellungsmenü eingestellt werden. PROGRAMME (Einschalten) VOLUME(Lautstärke) OK OK® MENU (Menu) INPUT Haupt-Netzschalter

(Nur 19/22/26LH20*) POWER (Einschalten) INPUT MENU OK VOLUME (Lautstärke) PROGRAMME (Einschalten) (32/37/42LH20*, 32/37/42/47LH3**) PROGRAMME (Einschalten) VOLUME(Lautstärke) OK MENU (Menü) INPUT POWER (Einschalten) Sensor für die Fernbedienung Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet blau, wenn das Gerät eingeschaltet ist. Haupt-Netzschalter

VORBEREITUNG

LCD TV-MODELLE : 32/37/42/47LH40*, 32/37/42/47LH49**, 32/37/42/47/55LH50*

32/37/42/47/55LH50* PROGRAMME (Einschalten) VOLUME (Lautstärke) OK MENU (Menü) INPUT POWER (Einschalten) Sensor für die Fernbedienung Intelligenter Sensor Passt das Bild den äußeren Bedingungen an. Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet blau, wenn das Gerät eingeschaltet ist. Haupt-Netzschalter

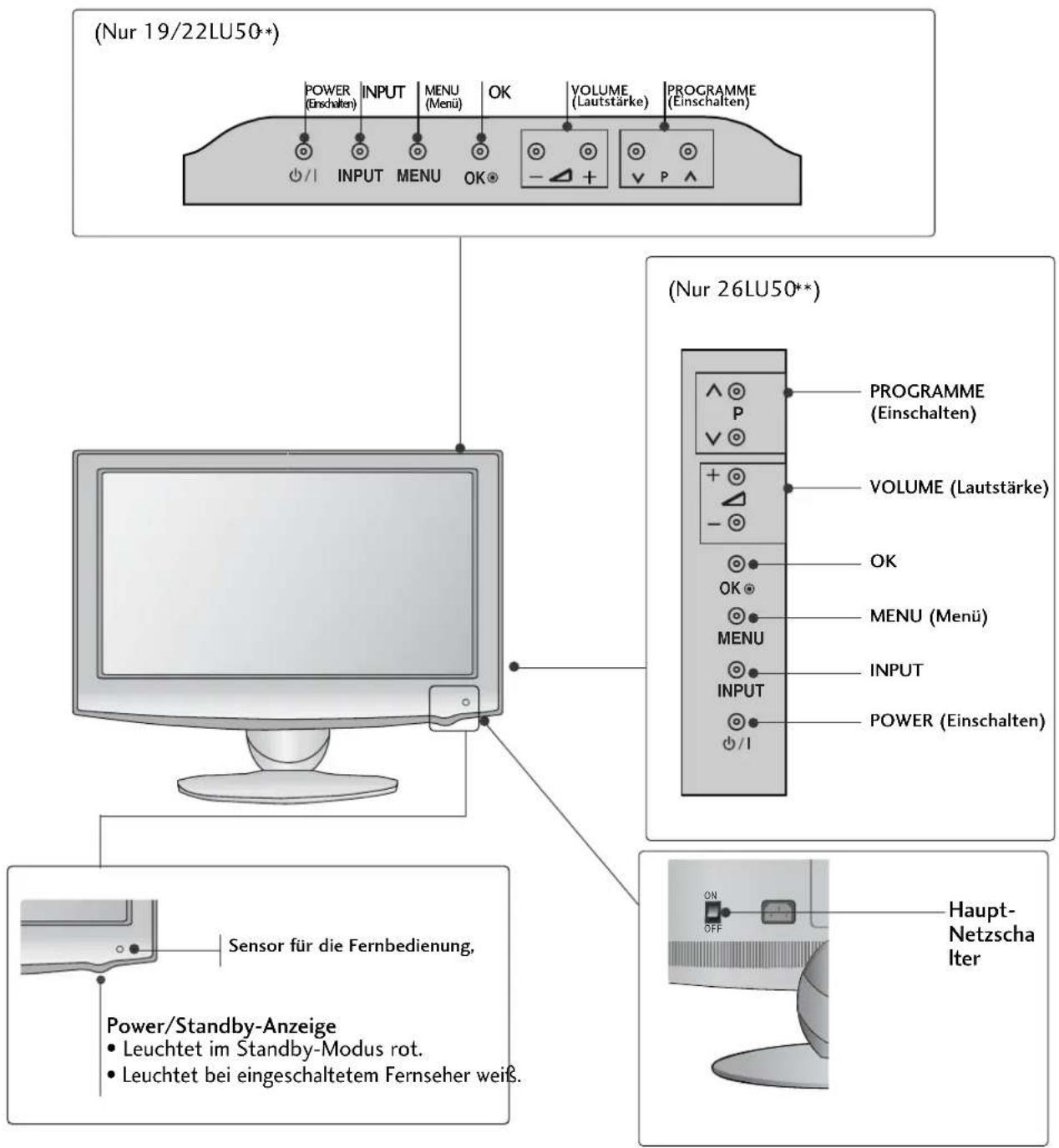

LCD TV-MODELLE : 19/22/26LU50\*

(Nur 19/22LU50*) POWER (Einschalten) INPUT MENU OK VOLUME (Lautstärke) PROGRAMME (Einschalten) +/I INPUT MENU OK - △ + P (Nur 26LU50*) PROGRAMME (Einschalten) VOLUME (Lautstärke) OK OK MENU (Menü) INPUT POWER (Einschalten) +/I Sensor für die Fernbedienung, Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet bei eingeschaltetem Fernseher weiß. Haupt- Netzschalter

VORBEREITUNG

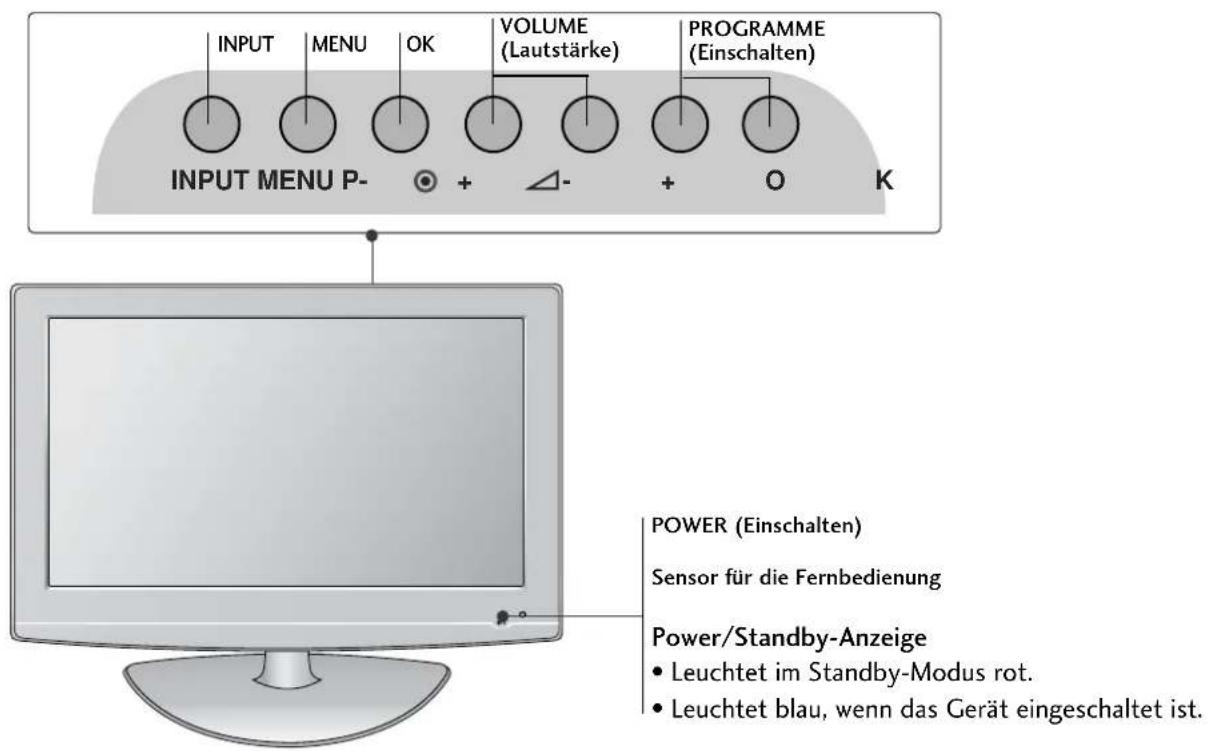

LCD TV-MODELLE : 19/22LG31**

INPUT MENU P- OK VOLUME (Lautstärke) PROGRAMME (Einschalten) + - + O K POWER (Einschalten) Sensor für die Fernbedienung Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet blau, wenn das Gerät eingeschaltet ist.

PROGRAMME (Einschalten) VOLUME (Lautstärke) OK OK MENU MENU (Menü) INPUT INPUT POWER(Einschalten) Sensor für die Fernbedienung Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet blau, wenn das Gerät eingeschaltet ist.

VORBEREITUNG

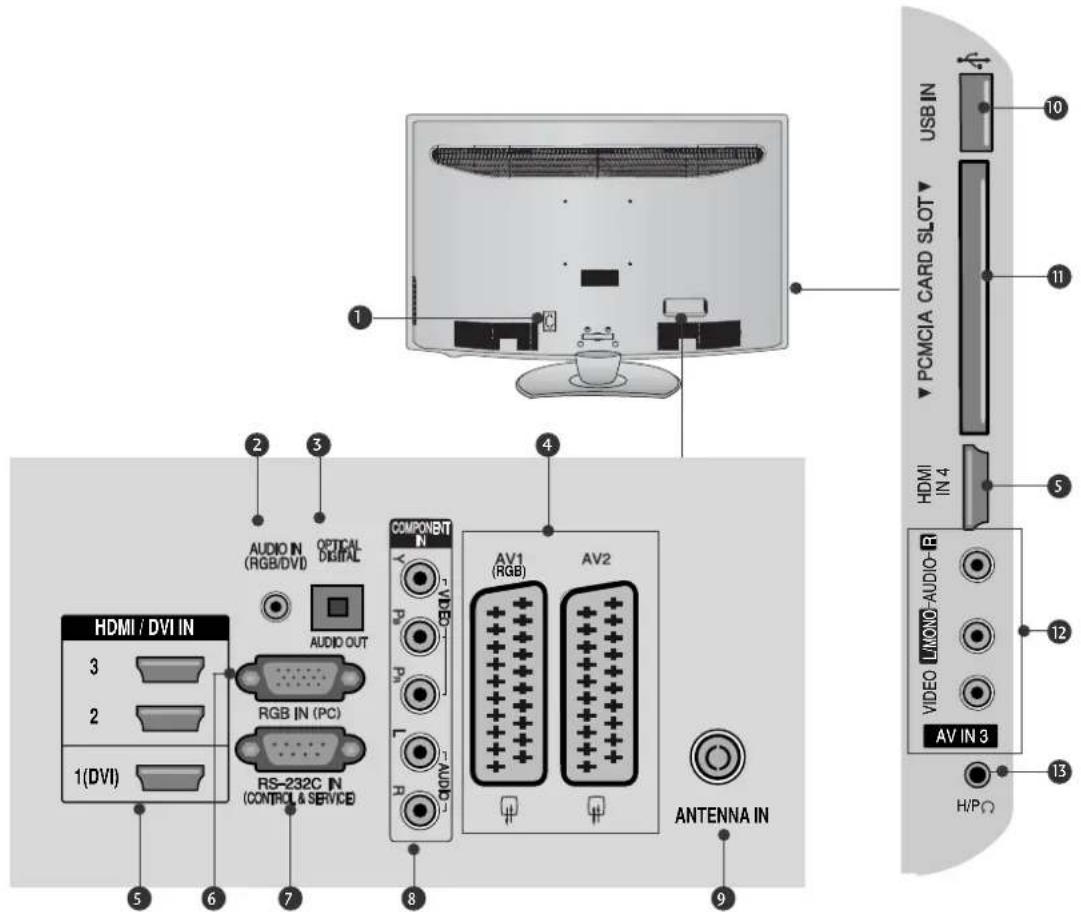

INFORMATIONEN ZUR RÜCKSEITE

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

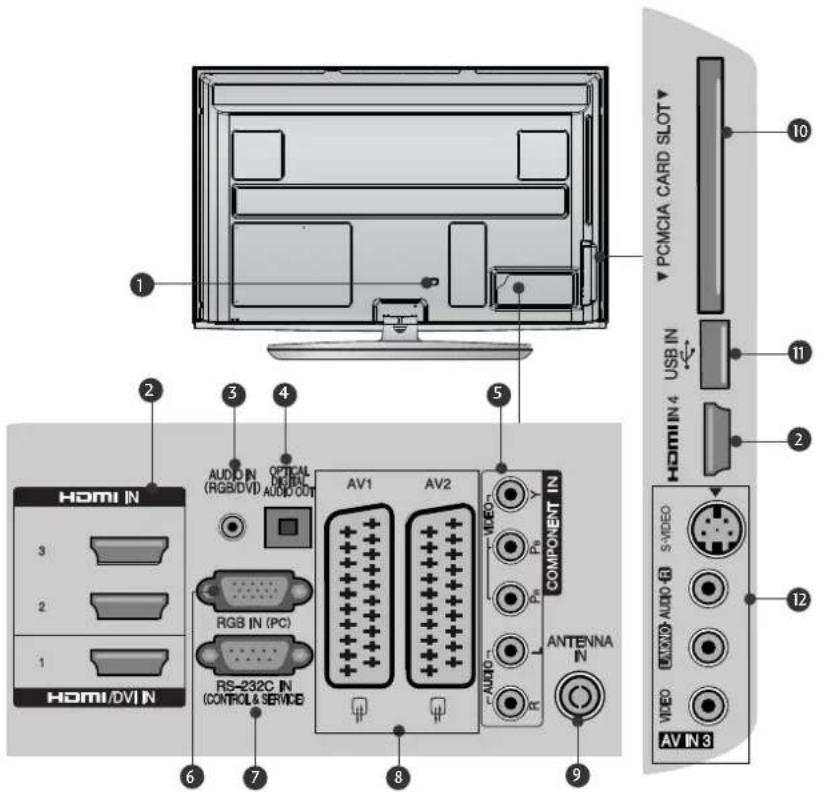

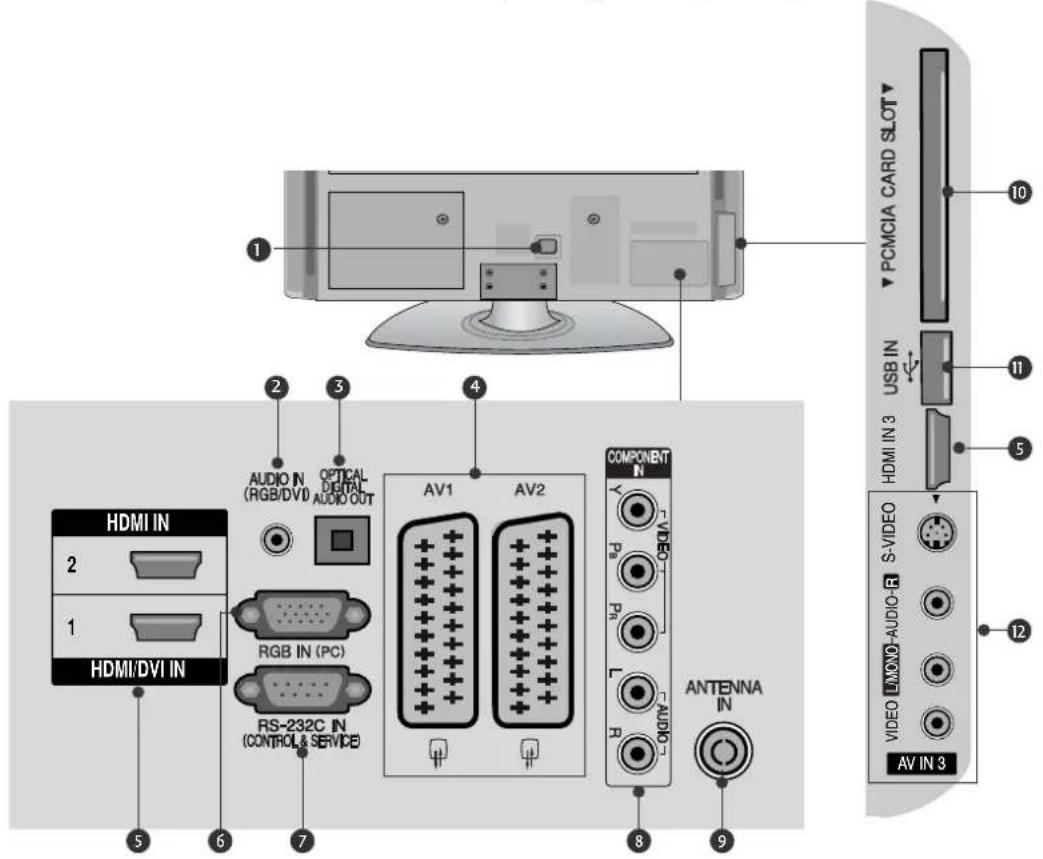

PLASMA TV-MODELLE : 50/60PS70**, 50/60PS80**

1 2 3 4 5 HDMI IN AUDIO (RGB/DVI) OPTICAL AUDIO OUT AV1 AV2 VIDEO COMPONENT IN RGB IN (PC) RS-232C IN (CONTROLL & SERVICE) AUDIO ANTENNA N VIDEO S-VIDEO AVN3 PCMCIA CARD SLOT 10 11 2 HOMIN 4 USB IN

① Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen “.(▶ S155\~167) Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.

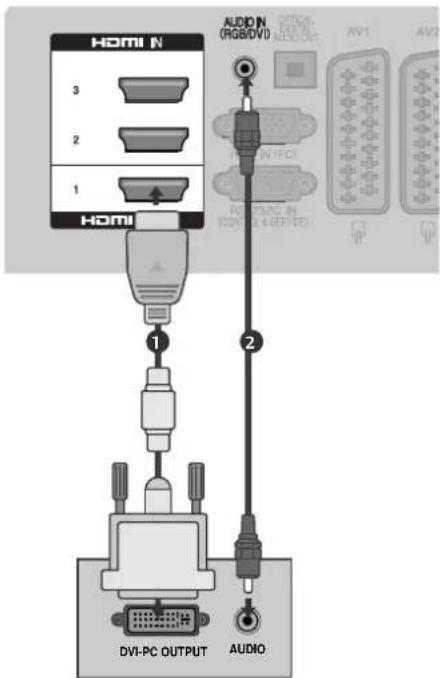

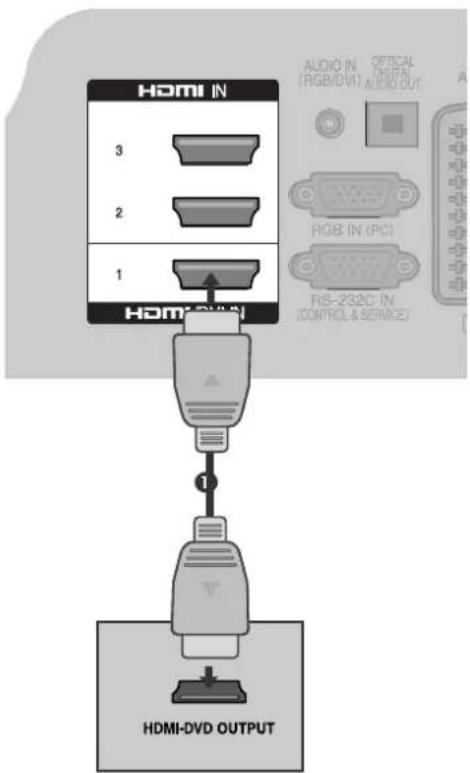

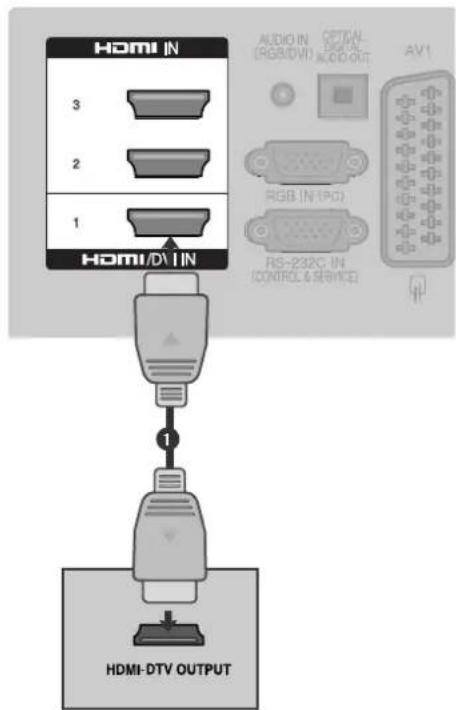

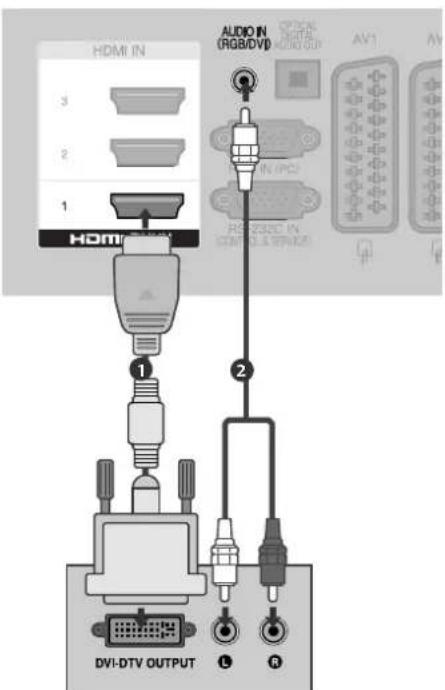

② HDMI/DVI IN -Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.
3 RGB/DVI-Audio-Eingang Anschluss eines Audiokabels vom PC oder DTV.

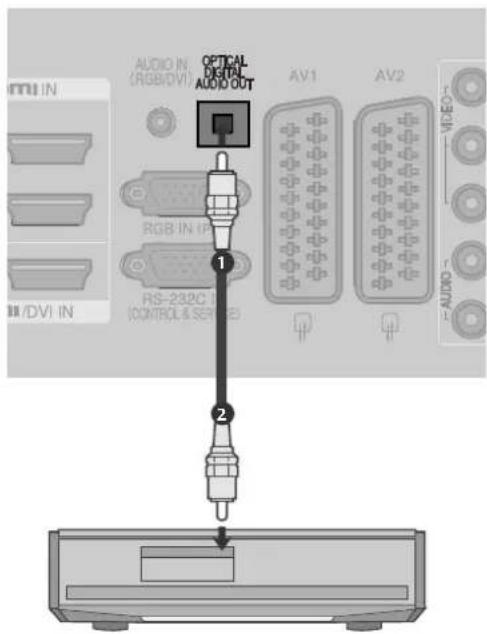

4 OPTICAL DIGITAL AUDIO OUT Anschluss digitaler Audioquellen verschiedener Geräte. Anschluss eines digitalen Audio-Gerätes. Zum Anschluss über ein optisches Audiokabel.
5 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.
6 RGB IN-Eingang Anschluss eines Ausgangskabels vom PC.

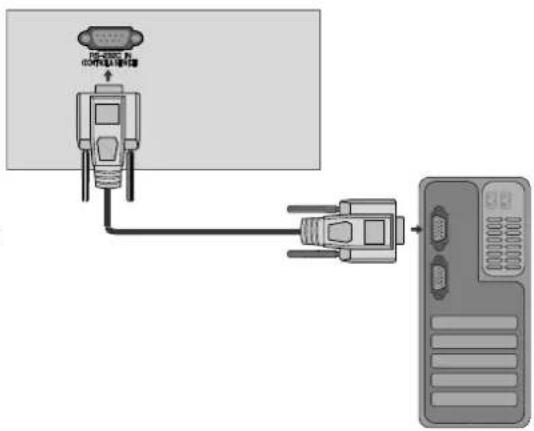

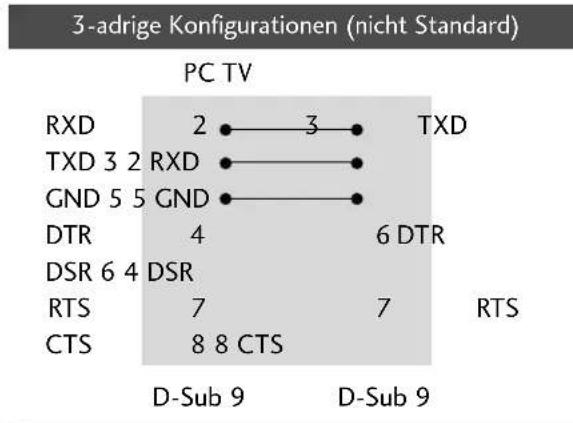

7 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse. Dieser Anschluss dient für Servicezwecke oder wird in Hotels verwendet.

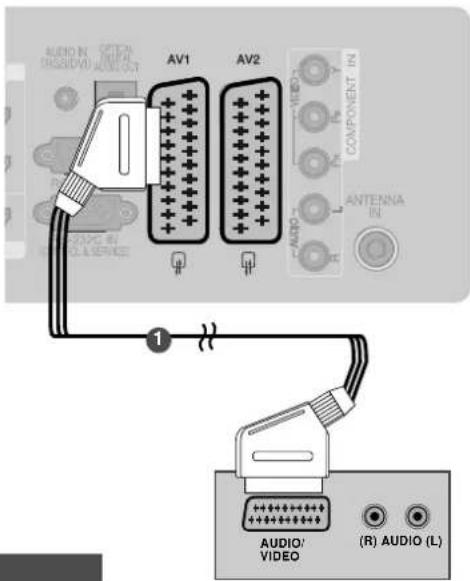

8 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
9 Antenneneingang Anschlussbuchse für eine Antenne oder ein Kabel.
10 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Stecken Sie das CI-Modul in den PCMCIA-KARTENSTECKPLATZ. (Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.)
11 USB-Eingang Anschlussbuchse für ein USB-Speichergerät.

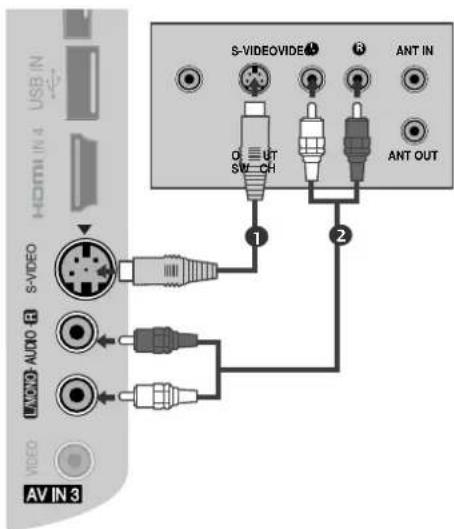

12 S-Video-Eingang Für den Anschluss eines S-Video-Ausgangssignals von einem S-VIDEO-Gerät Audio/Video-Eingang Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten.

PLASMA TV-MODELLE : 42/50PQ35**, 42PQ65**, 50PS65**

HDMI IN 2 1 HDMI/DVI IN AUDIO N (RGB/DVI) OPTICAL DIGITAL AUDIO OUT RGB IN (PC) RS-232C IN (CONTROL & SERVICE) AV1 AV2 COMPONENT N VIDEO R PH L R ANTENNA IN PCMICA CARD SLOT USB IN HDMI IN 3 S-VIDEO VIDEO LMXO-AUDIO-R AV IN 3

1 Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen “.(▶ S\$155\~167) Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.
2 RGB/DVI-Audio-Eingang Anschluss eines Audiokabels vom PC oder DTV.
3 OPTICAL DIGITAL AUDIO OUT Anschluss digitaler Audioquellen verschiedener Geräte. Anschluss eines digitalen Audio-Gerätes. Zum Anschluss über ein optisches Audiokabel.
4 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
5 HDMI/DVI IN -Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.
6 RGB IN-Eingang Anschluss eines Ausgangskabels vom PC.

7 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse. Dieser Anschluss dient für Servicezwecke oder wird in Hotels verwendet.
8 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.
9 Antenneneingang Anschlussbuchse für eine Antenne oder ein Kabel.
10 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Stecken Sie das CI-Modul in den PCMCIA-KARTENSTECKPLATZ. (Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.)
11 USB-Eingang Anschlussbuchse für ein USB-Speichergerät.
12 S-Video-Eingang Für den Anschluss eines S-Video-Ausgangssignals von einem S-VIDEO-Gerät Audio/Video-Eingang Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten.

VORBEREITUNG

LCD TV-MODELLE : 32/37/42LF25**, 32/37/42LG21**, 32/37/42LG33**, 19/22/26LG31** VORBEBEITUNG 13 2 3 4 COMPONENT N AV1 (RGB) AV2 AUDIO IN (RGB/DVI) OPTEAL DIGITAL AUDIO OUT HDMI IN 2 HDMI IN 2 H/P Ω RS-232C IN (CONTROL & SERVICE) USB IN SERVICE ONLY HDMI / DVI IN 1 5 6 7 8 ANTENNA IN (Nur 32/37/42LG21*, 32/37/42LG33*, 26LG31**) (Nur 32/37/42LF25*) (Nur 19/22LG31*)

Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen “.(▶ S\$155\~167) Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.
② RGB/DVI-Audio-Eingang Anschluss eines Audiokabels vom PC oder DTV.
3 OPTICAL DIGITAL AUDIO OUT Anschluss digitaler Audioquellen verschiedener Geräte. Anschluss eines digitalen Audio-Gerätes. Zum Anschluss über ein optisches Audiokabel.
4 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
5 HDMI/DVI IN -Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.
6 RGB IN -Eingang Anschluss eines Ausgangskabels vom PC.

7 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse. Dieser Anschluss dient für Servicezwecke oder wird in Hotels verwendet.
8 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts
9 Antenneneingang Anschlussbuchse für eine Antenne oder ein Kabel.
10 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Stecken Sie das CI-Modul in den PCMCIA-KARTENSTECKPLATZ. (Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.)
11 Audio/Video-Eingang Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten.
12 Kopfhörer Schließen Sie die Kopfhörer am Kopfhöreranschluss an.
13 WARTUNGSANSCHLUSS

1 Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen“. (▶ S\$155\~167) Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.
2 RGB/DVI-Audio-Eingang Anschluss eines Audiokabels vom PC oder DTV.
3 OPTICAL DIGITAL AUDIO OUT Anschluss digitaler Audioquellen verschiedener Geräte. Anschluss eines digitalen Audio-Gerätes. Zum Anschluss über ein optisches Audiokabel.
4 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
5 HDMI/DVI IN-Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.
6 RGB -Eingang Anschluss eines Ausgangskabels vom PC.

7 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse. Dieser Anschluss dient für Servicezwecke oder wird in Hotels verwendet.
8 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.
9 Antenneneingang Anschlussbuchse für eine Antenne oder ein Kabel.
10 Kopfhörer Schließen Sie die Kopfhörer am Kopfhöreranschluss an.
11 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Stecken Sie das CI-Modul in den PCMCIA-KARTENSTECKPLATZ. (Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.)
12 WARTUNGSANSCHLUSS
13 Audio/Video-Eingang Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten.

VORBEREITUNG

LCD TV-MODELLE : 32/37/42/47LH70*

USB IN HDMI/DVI IN 4 3 2 1(DVI) PCMCIA CARD SLOT AV IN3 RGB (PC) AUDIO (RGB/DVI) RS-232C IN (CONTROL & SERVICE) AV1 (RGB) AV2 S-VIDEO VIDEO AUDIO L(MONO) R COMPONENT IN Y Pa Pb L R VIDEO AUDIO OPTICAL DIGITAL AUDIO OUT ANTENNA IN H/PO 12 6 1 8 9 10 11

1 Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen“. S 155-167) Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.
2 USB-Eingang Anschlussbuchse für ein USB-Speichergerät.
3 HDMI/DVI IN -Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.
4 S-Video-Eingang Für den Anschluss eines S-Video-Ausgangssignals von einem S-VIDEO-Gerät Audio/Video-Eingang Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten.
5 RGB IN -Eingang Anschluss eines Ausgangskabels vom PC. RGB/DVI-Audio-Eingang Anschluss eines Audiokabels vom PC oder DTV.
6 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse.

Dieser Anschluss dient für Servicezwecke oder wird in Hotels verwendet. This port is used for Service or Hotel mode.

⑦ Antenneneingang Anschlussbuchse für eine Antenne oder ein Kabel.
8 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.
9 OPTICAL DIGITAL AUDIO OUT Anschluss digitaler Audioquellen verschiedener Geräte. Anschluss eines digitalen Audio-Gerätes. Zum Anschluss über ein optisches Audiokabel.
10 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
⑪ Kopfhörer Schließen Sie die Kopfhörer am Kopfhöreranschluss an.
12 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Stecken Sie das CI-Modul in den PCMCIA-KARTENSTECKPLATZ. (Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.)

LCD TV-MODELLE : 32/37/42/47LH40*, 32/37/42/47LH49**, 32/37/42/47/55LH50* Nur 32/37/42/47/55LH50*/ 32/37/42/47LH49* HDMI / DVI IN 3 2 1(DVI) 5 1 2 3 4 COMPONENT N AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT HDMI / DVI IN 2 1(DVI) RGB IN (PC) RS-232C IN (CONTROLL & SERVICE) COMPONENT N AV1 (RGB) AV2 ANTENNA IN HDMI IN 3 VORBEREITUNG USB IN 10 PCMCIA CARD SLOT 11 HDMI IN 3 5 VIDEO LIMONO-AUDIO-R AV IN 3 12 H/P Q 13 USB IN 10 PCMCIA CARD SLOT 11 HDMI IN 4 5 VIDEO LIMONO-AUDIO-R AV IN 3 12 H/P Q

1 Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen“.(▶ S5155\~167) Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.
2 RGB/DVI-Audio-Eingang Anschluss eines Audiokabels vom PC oder DTV.
3 OPTICAL DIGITAL AUDIO OUT Anschluss digitaler Audioquellen verschiedener Geräte. Anschluss eines digitalen Audio-Gerätes. Zum Anschluss über ein optisches Audiokabel.
4 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
5 HDMI/DVI IN-Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.
6 RGB IN -Eingang Anschluss eines Ausgangskabels vom PC.
7 RS-232C-Eingang (STEUERUNG&WARTUNG)

Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse. Dieser Anschluss dient für Servicezwecke oder wird in Hotels verwendet.

8 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.

9 Antenneneingang Anschlussbuchse für eine Antenne oder ein Kabel.

10 USB-Eingang Anschlussbuchse für ein USB-Speichergerät.

11 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Stecken Sie das CI-Modul in den PCMCIA-KARTENSTECKPLATZ. (Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.)

12 Audio/Video-Eingang Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten.

13 Kopfhörer Schließen Sie die Kopfhörer am Kopfhöreranschluss an.

VORBEREITUNG

LCD TV-MODELLE :42/47LH90**

HDMI / DVI IN 3 2 1(DVI) AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT RGB IN (PC) RS-232C IN (CONTROL & SERVICE) COMPONENT IN AV1 (RGB) AV2 AUDIO ANTENNA IN USB IN PCMCIA CARD SLOT HDMI IN 4 VIDEO LMONO-AUDIO-R AV IN 3 H/PΩ

① Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen“. (S155\~167) Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.
2 RGB/DVI-Audio-Eingang Anschluss eines Audiokabels vom PC oder DTV.
3 OPTICAL DIGITAL AUDIO OUT Anschluss digitaler Audioquellen verschiedener Geräte. Anschluss eines digitalen Audio-Gerätes. Zum Anschluss über ein optisches Audiokabel.
4 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
5 HDMI/DVI IN-Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.
6 RGB IN -Eingang Anschluss eines Ausgangskabels vom PC.
7 RS-232C-Eingang (STEUERUNG&WARTUNG)

Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse. Dieser Anschluss dient für Servicezwecke oder wird in Hotels verwendet.

8 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.
9 Antenneneingang Anschlussbuchse für eine Antenne oder ein Kabel.
10 USB-Eingang Anschlussbuchse für ein USB-Speichergerät.
11 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Stecken Sie das CI-Modul in den PCMCIA-KARTENSTECKPLATZ. (Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.)
12 Audio/Video-Eingang Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten.
13 Kopfhörer Schließen Sie die Kopfhörer am Kopfhöreranschluss an.

LCD TV-MODELLE : 26/32/37/42LH20*, 32/37/42/47LH3***

(Nur 32/37/42/47LH3*) USB IN SERVICE ONLY HDMI 2 HDMI /DVI IN 1 13 USB IN SERVICE ONLY HDMI /DVI IN 1 5 2 3 4 COMPONENT IN Y P0 PHL R AV1 (RGB) AV2 ANTENNA IN AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT RGB IN (PC) RS-232C IN (CONTROL & SERVICE) (10) Nur 32/37/42/47LH3** PCMCIA CARD SLOT HDMI IN 3 5 11 VIDEO LUMON-AUDIO-R AV IN 3 H/PΩ 12 (Nur 26/32/37/42LH20*) PCMCIA CARD SLOT HDMI IN 2 5 11 VIDEO LUMON-AUDIO-R AV IN 3 H/PΩ

① Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen “.(▶ S55\~167) Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.
2 RGB/DVI-Audio-Eingang Anschluss eines Audiokabels vom PC oder DTV.
3 OPTICAL DIGITAL AUDIO OUT Anschluss digitaler Audioquellen verschiedener Geräte. Anschluss eines digitalen Audio-Gerätes. Zum Anschluss über ein optisches Audiokabel.
4 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
5 HDMI/DVI IN -Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.
6 RGB IN -Eingang Anschluss eines Ausgangskabels vom PC.

7 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse. Dieser Anschluss dient für Servicezwecke oder wird in Hotels verwendet.
8 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts
9 Antenneneingang Anschlussbuchse für eine Antenne oder ein Kabel.
10 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Stecken Sie das CI-Modul in den PCMCIA-KARTENSTECKPLATZ. (Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.)
11 Audio/Video-Eingang Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten.
12 Kopfhörer Schließen Sie die Kopfhörer am Kopfhöreranschluss an.
13 WARTUNGSANSCHLUSS

VORBEREITUNG

LCD TV-MODELLE : 19/22LH20**

USB IN SERVICE ONLY AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT COMPONENT IN AV1 (RGB) AV2 HDMI / DVI IN RGB IN (PC) RS-232C IN (CONTROL & SERVICE) ANTENNA IN PCMCIA CARD SLOT H/P

① Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen“. Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.
2 RGB/DVI-Audio-Eingang Anschluss eines Audiokabels vom PC oder DTV.
3 OPTICAL DIGITAL AUDIO OUT Anschluss digitaler Audioquellen verschiedener Geräte. Anschluss eines digitalen Audio-Gerätes. Zum Anschluss über ein optisches Audiokabel.
4 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
5 HDMI/DVI IN -Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.
6 RGB IN-Eingang Anschluss eines Ausgangskabels vom PC.

7 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse. Dieser Anschluss dient für Servicezwecke oder wird in Hotels verwendet.
8 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.
9 Antenneneingang Anschlussbuchse für eine Antenne oder ein Kabel.
10 Kopfhörer Schließen Sie die Kopfhörer am Kopfhöreranschluss an.
11 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Stecken Sie das CI-Modul in den PCMCIA-KARTENSTECKPLATZ. (Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.)
12 WARTUNGSANSCHLUSS

GRUNDANSCHLUSS

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen. Stellen Sie beim Zusammenbau des Tischstandfußes sicher, ob alle Schrauben festgezogen wurden. (Bei losen Schrauben könnte das Gerät nach dem Aufstellen nach vorn kippen.) Beim Festziehen der Schrauben mit zu hohem Kraftaufwand kann die Schraube durch zu starke Reibung an den Verbindungspunkten beschädigt werden.

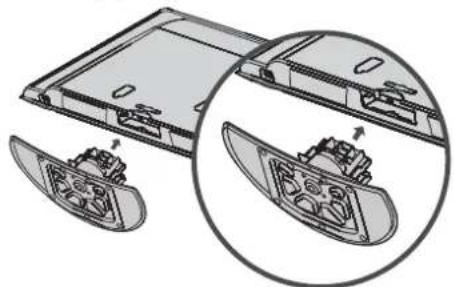

Nur 32/37/42/47LH70\*

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

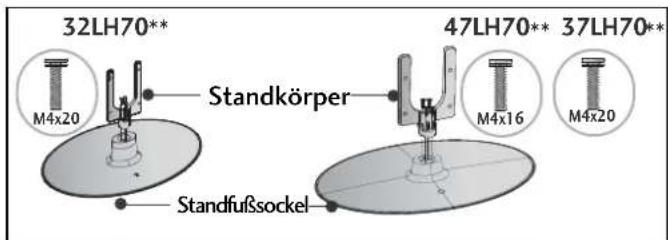

② Befestigen Sie die Teile der Standfußverbindung mit dem Standfußsockel des Fernsehers.

32LH70** M4x20 Standkörper 47LH70** M4x16 37LH70** M4x20 Standfußsockel

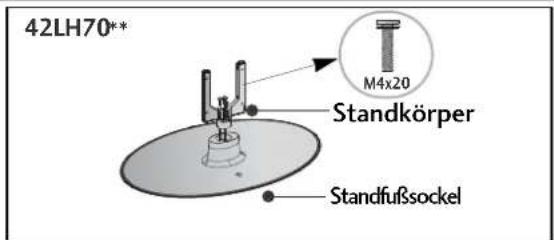

42LH70** M4x20 Standkörper Standfußsockel

3 Befestigen Sie das Fernsehgerät wie in der Abbildung gezeigt.

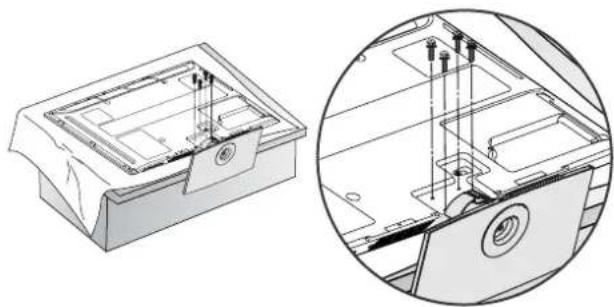

4 Befestigen Sie die vier Schrauben fest in den Öffnungen auf der Rückseite des Fernsehgerätes.

32/37LH70** M4x20 42/47LH70** M4x16

Nur 26/32/37/42LH20*, 32/37/42/47LH3**, 32/37/42/47LH40*, 32/37/42/47LH49*, 32/37/42/47LH50*, 42/47LH90**

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

2 Befestigen Sie das Fernsehgerät wie in der Abbildung gezeigt.

3 Befestigen Sie die vier Schrauben fest in den Öffnungen auf der Rückseite des Fernsehgerätes.

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

2 Befestigen Sie das Fernsehgerät wie in der Abbildung gezeigt.

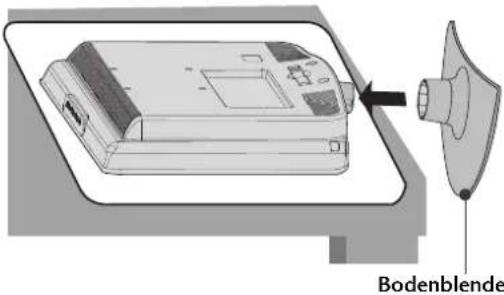

Bodenblende

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

2 Befestigen Sie das Fernsehgerät wie in der Abbildung gezeigt.

3 Befestigen Sie die vier Schrauben fest in den Öffnungen auf der Rückseite des Fernsehgerätes.

Achten Sie bei der Montage des Standfußes auf die korrekte Ausrichtung der Vorder- und Rückseite des Standfußes.

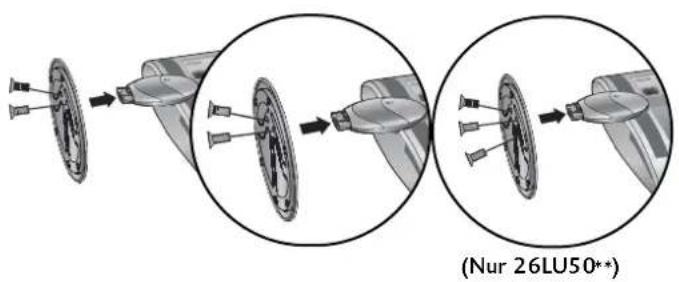

Nur 19/22/26LU50\*\*

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

2 Befestigen Sie zwei oder drei Schrauben fest an den Schraublöchern.

(Nur 26LU50**)

Nur 19/22LG31\*\*

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

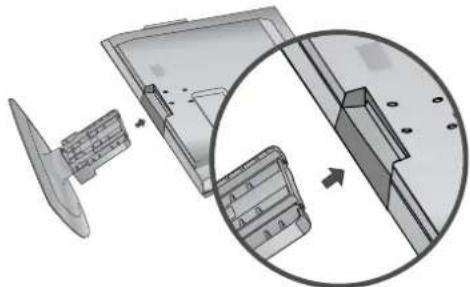

2 Befestigen Sie die Standfußverbindung am Fernsehgerät.

Drücken Sie die Standfußverbindung in den Standfuß ein, bis ein Klicken zu hören ist.

Standkörper Bodenblende

3 Befestigen Sie das Fernsehgerät wie in der Abbildung gezeigt.

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

2 Befestigen Sie die Standfußverbindung am Fernsehgerät.

Standkörper Bodenblende

3 Befestigen Sie das Fernsehgerät wie in der Abbildung gezeigt.

4 Befestigen Sie die vier Schrauben fest in den Öffnungen auf der Rückseite des Fernsehgerätes.

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

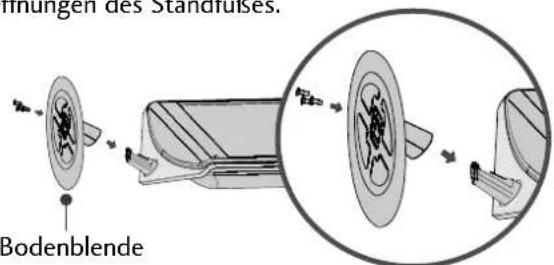

2 Befestigen Sie die drei Schrauben fest in den Öffnungen des Standfußes.

Bodenblende

3 Befestigen Sie den hinteren Ständer am Fernsehgerät.

Hinterer Ständer

4 Befestigen Sie die Kappe am hinteren Ständer des Fernsehgerätes.

Kappe Hinterer Ständer

ENTFERNEN DES STÄNDERS

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

Nur 19/22LU40\*\*

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

2 Nehmen Sie die Kappe vom Fernsehgerät ab. Drücken Sie die Kappe zum Abnehmen in Pfeilrichtung.

Kappe

3 Lösen Sie die Schrauben und nehmen Sie den hinteren Ständer vom Fernsehgerät ab.

Hinterer Ständer

4 Lösen Sie die Schrauben und nehmen Sie den Standfuß vom Fernsehgerät ab.

Bodenblende

5 Lösen Sie die Schrauben und nehmen Sie die Standfußverbindung vom Fernsehgerät ab.

Standkörper

Nur 19/22/26LU50\*\*

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

2 Lösen Sie die Schrauben und nehmen Sie den Ständer vom Fernsehgerät ab.

(Nur 26LU50**)

3 Lösen Sie die Schrauben am Fernsehgerät. Nehmen Sie den Standfuß vom Fernsehgerät ab.

Bodenblende (Nur 26LU50**)

4 Nehmen Sie die Standfußverbindung vom Fernsehgerät ab.

Standkörper

MONTAGE DES FERNSE- HERS AUF EINEM TISCH

(Nur 26LG31**, 26LU50**

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

Der Fernseher muss beim Aufstellen auf einem Tisch befestigt werden, um ein Umkippen nach vorn/nach hinten zu vermeiden, um Verletzungen oder Beschädigungen am Produkt zu verhindern. Verwenden Sie zur Montage ausschließlich die beiliegenden Schrauben.

(im Lieferumfang des Gerätes enthalten)

Standfuß Tisch

! ACHTUNG

Um ein Umkippen des Fernsehers zu vermeiden, sollte das Gerät laut Montageanleitungen fest am Untergrund/an der Wand befestigt werden. Beim Anstoßen oder Berühren könnte der Fernseher herunterfallen und Verletzungen verursachen.

AUFSTELLEN MIT EINEM TISCHSTANDFUß

Lassen Sie für ausreichende Lüftung an jeder Seite und zur Wand einen Abstand von ca.10 cm.

10 cm 10 cm 10 cm 10 cm

AUSRICHTUNG DES DISPLAYS

(Nur 19/22LH20**, 19/22LG31**)

■ Diese Darstellung kann leicht von dem Aussehen Ihres Gerätes abweichen.
Der Bildschirm kann für maximalen Komfort auf unterschiedliche Arten verstellt werden.
- Neigewinkel

12° 0°

0° 3

! HINWEIS

Beim folgenden Modell handelt es sich um ein Modell mit festem Ständer, so dass der Bildschirm nicht geneigt oder geschwenkt werden kann. Das Gerät kann daher bei übermäßigem Kraftaufwand beschädigt werden. - 19/22/26LU50**, 19/22LU40**

KENSINGTON-SICHERHEITSSYSTEM

■ Diese Funktion ist in einigen Ländern nicht verfügbar.
■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.
- Auf der Rückseite des TV-Geräts ist ein Kensington Security System-Anschluss angebracht.
Schließen Sie das Kensington Security System-Kabel wie unten abgebildet an.
- Detaillierte Informationen zur Installation und Verwendung des Kensington Security Systems finden Sie im Benutzerhandbuch, das mit dem Kensington Security System ausgeliefert wurde. Weitere Informationen erhalten Sie unter http://www.kensington.com, der Website der Firma Kensington. Kensington vertreibt Sicherheitssysteme für hochpreisige elektronische Geräte wie Notebooks und LCD-Projektoren.

Hinweis:

- Das Kensington Security System ist optionales Zubehör.

Hinweis:

a. Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem kurzen Flimmern kommen. Das ist normal und es liegt keine Störung des Geräts vor.
b. Auf dem Bildschirm können einige Punktfehler sichtbar sein, die als winzige rote, grüne oder blaue Punkte erkennbar sind. Diese haben jedoch keinerlei negative Auswirkungen auf die Monitorleistung.
c. Vermeiden Sie es, den LCD-Bildschirm zu berühren oder mit den Fingern längere Zeit auf den Bildschirm zu drücken. Dadurch kann es zu temporären Verzerrungseffekten auf dem Bildschirm kommen.

■ Die erforderlichen Bauteile zur sicheren und festen Montage der Fernsehgerätes an der Wand erhalten Sie im Handel.
Der Fernseher sollte möglichst nahe an der Wand montiert werden, um ein Herunterfallen beim Anstoßen des Gerätes zu vermeiden.
Die folgenden Anleitungen dienen zur sicheren Montage des Fernsehers an der Wand und können ein Herunterfallen nach vorn beim Ziehen am Fernseher vermeiden. Auf diese Weise können ein mögliches Herunterfallen sowie Verletzungen vermieden werden. Zusätzlich wird das Fernsehgerät vor Beschädigungen geschützt. Achten Sie darauf, dass sich Kinder nicht an den Fernseher hängen oder daran hochklettern.

1 2

1 Verwenden Sie die Ringschrauben oder TV-Halterungen und -Schrauben, um das Produkt wie in der Abbildung dargestellt an der Wand anzubringen. (Falls sich bereits Schrauben in den Ringschrauben befinden, entfernen Sie diese.)
* Setzen Sie die Ringschrauben oder TV-Halterungen und -Schrauben ein und ziehen Sie sie in den oberen Bohrungen fest.
2 Befestigen Sie die Wandhalterungen mit den Schrauben (nicht in der Lieferung enthalten) an der Wand. Achten Sie auf die Höhe der Halterungen an der Wand.

3 Binden Sie das Fernsehgerät mit einem festen Seil fest. Die Schnur sollte für eine möglichst sichere Anbringung horizontal zwischen Wand und Produkt ausgerichtet sein.

! HINWEIS

▶ Lösen Sie die Schnüre, bevor Sie das Produkt versetzen
▶ Verwenden Sie eine Haltevorrichtung oder einen Schrank, der nach Größe und Stabilität für die Größe und das Gewicht des Produkts geeignet ist.
Für eine sichere Verwendung des Produkts sollten sich die Halterungen an der Wand auf gleicher Höhe mit jenen am Fernsehgerät befinden.

SCHWENKBARER STANDFUSS (Außer 19/22LH20\*, 19/22LU40\*, 19/22/26LU50\*)

Die Ausführung des Fernsehers kann von den Abbildungen abweichen. Nach dem Aufstellen des Fernsehers kann das Gerät per Hand um 20 Grad nach links und nach rechts gedreht werden.

VERWENDUNG DER RÜCKSEITI- GEN STÄNDERABDECKUNG

(Nur 37/42/47LH70**)

Die Ausführung des Fernsehers kann von den Abbildungen abweichen. Befestigen Sie die rückseitige Ständerabdeckung wie in der Abbildung gezeigt.

RÜCKSEITIGE STÄNDERABDECKUNG

Halten Sie die Verriegelung fest und ziehen Sie.

HINTERE ABDECKUNG FÜR KABELANORDNUNG

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

LCD TV-MODELLE : 19/22LH20\*\*, 19/22LG31\*\*

1 Schließen Sie die erforderlichen Kabel an.

Hinweise zum Anschluss weiterer Geräte finden Sie im Kapitel Anschluss von Zusatzgeräten.

2 Befestigen Sie die KABELHALTERUNG wie in der Abbildung gezeigt.

Kabelhalterung

3 Befestigen Sie die KABELHALTERUNG, wie in der Abbildung gezeigt.

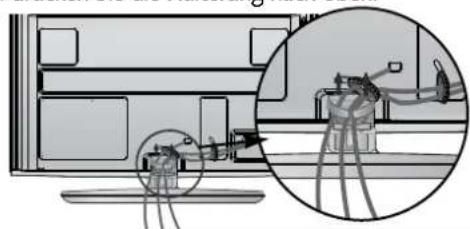

Kabelhalterung entfernen

(LCD TV-MODELLE : 19/22LH20*, 19/22LG31**)

Halten Sie die KABELHALTERUNG mit beiden Händen fest und drücken Sie die Halterung nach hinten.

HINWEIS

▶ Das Fernsehgerät niemals an derKABELHALTERUNG anheben.
- Wenn das Produkt fallen gelassen wird, können Sie sich verletzen oder das Produkt könnte Schaden nehmen.

1 Schließen Sie die erforderlichen Kabel an.

Hinweise zum Anschluss weiterer Geräte finden Sie im Kapitel Anschluss von Zusatzgeräten.

2 Öffnen Sie die KABELHALTERUNG wie gezeigt.

Kabelhalterung

3 Befestigen Sie die KABELHALTERUNG, wie in der Abbildung gezeigt.

Binden Sie die Kabel nach den entsprechenden Anschlüssen mit dem KABELHALTER zusammen, wie in der Abbildung gezeigt.

1 Richten Sie die Öffnung mit dem Stift an der KABELHALTERUNG aus. Drehen Sie die KABELHALTERUNG wie gezeigt nach oben. Hinweis: Durch einen übermäßigen Kraftaufwand beim Anbringen der Kabelhalterung kann das Gerät beschädigt werden.

2 Schließen Sie die erforderlichen Kabel an. Hinweise zum Anschluss weiterer Geräte finden Sie im Kapitel Anschluss von Zusatzgeräten.

Befestigen des Netzkabels

(Nur 32/37/42/47LH70**)

1 Das Netzkabel kann mit Hilfe der Sicherungshalterung und der Schraube wie gezeigt befestigt werden. Auf diese Weise wird ein versehentliches Abziehen des Netzkabels verhindert.

Schra ube SICHERUNGSHALTERUNG

PLASMA TV-MODELLE : 42/50PQ35\*\*, 42PQ65\*\*, 50PS65\*\*

Binden Sie die Kabel nach den entsprechenden Anschlüssen mit dem KABELHALTER zusammen, wie in der Abbildung gezeigt.

in der Abbildung gezeigt.

KABELHALTER

PLASMA TV-MODELLE : 50/60PS70\*\*, 50/60PS80\*\*

1 Binden Sie die Kabel nach den entsprechenden Anschlüssen mit dem KABELHALTER zusammen, wie in der Abbildung gezeigt. Hinweise zum Anschluss weiterer Geräte finden Sie im Kapitel Anschluss von Zusatzgeräten.

KABELHALTER
2 Befestigen Sie die KABELHALTERUNG wie in der Abbildung gezeigt.

Kabelhalterung

Kabelhalterung entfernen

(Nur 50/60PS70**, 50/60PS80**)

Halten Sie die KABELHALTERUNG mit beiden Händen fest und drücken Sie die Halterung nach oben.

Das Fernsehgerät niemals an der KABELHALTERUNG anheben.
- Wenn das Produkt fallen gelassen wird, können Sie sich verletzen oder das Produkt könnte Schaden nehmen.

VORBEREITUNG

FALLS KEIN TISCH-STANDFUSS VERWENDET WIRD

(Außer 19/22LU40**, 19/22/26LU50**)

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen. Zur Wandmontage des Gerätes muss die Schutzblende verwendet werden.

PLASMA TV-MODELLE

Befestigen Sie die SCHUTZBLENDE am Fernsehgerät, bis ein Klickgeräusch zu hören ist. SCHUTZBLENDE

LCD TV-MODELLE

Nur 32/37/42/47LH70**, 42/47LH90**

SCHUTZBLENDE Ziehen Sie den Schutzaufkleber von der Trägerfolie ab und bringen Sie den Aufkleber wie gezeigt am Fernseher an.

2/37/42/47/SSLHSO* efestigen Sie die SCHUTZBLENDE am ernsehgerät, bis ein ickgeräusch zu hören ist. SCHUTZBLENDE

befestigen Sie die SCHUTZBLENDE m Fernsehgerät, bis in Klickgeräusch zu ören ist. SCHUTZBLENDE

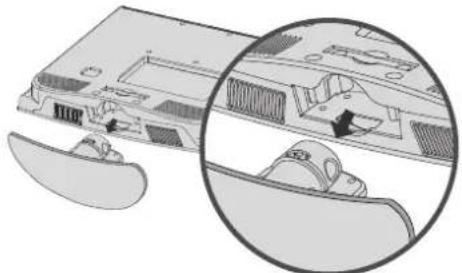

Nur 19/22LH20\*\*

1 Legen Sie das Fernsehgerät mit der Bildschirmseite nach unten auf eine gepolsterte Oberfläche, um den Bildschirm vor Beschädigungen zu schützen.

2 Lösen Sie die Schrauben am Fernsehgerät.

3 Nehmen Sie den Fernseher vom Standfuß ab.

4 Setzen Sie die Schutzblende im Fernseher ein.

SCHUTZBLENDE

5 Befestigen Sie die vier Schrauben fest in den Öffnungen auf der Rückseite des Fernsehgerätes.

Das Fernsehgerät kann auf unterschiedliche Arten installiert werden, z.B. an der Wand oder auf einem Schreibtisch.
Das Gerät ist auf den Betrieb in horizontaler Position ausgelegt.

ERDUNG

Achten Sie darauf, den Erdungsleiter anzuschließen, um Stromschläge zu vermeiden. Wenn keine Erdung möglich ist, lassen Sie einen Elektriker einen separaten Sicherungsautomaten installieren. Versuchen Sie nicht, das Gerät durch den Anschluss an Telefonleitungen, Blitzableiter oder Gasleitungen zu erden.

WANDMONTAGE: HORIZON-TALE LAGE

■ Zur Montage des Fernsehgerätes an der Wand empfehlen wir eine Wandhalterung des Herstellers LG.
Zur Montage des Fernsehgerätes an der Wand empfehlen wir eine Wandhalterung gemäß VESA-Norm.
■ LG empfiehlt, dass die Wandmontage von einem qualifizierten Techniker durchgeführt wird.
Schließen Sie zunächst das USB-Verlängerungskabel am Anschluss USB IN an und hängen Sie das Gerät dann an die Wand. (Nur 32/37/42/47LH70+)

! HINWEIS

▶ Die Wandmontage sollte an einer stabilen Wand und im rechten Winkel zum Boden erfolgen.
▶ Zur Montage an der Decke oder geneigt an der Wand sollte eine spezielle Wandhalterug verwendet werden.
Die Beschaffenheit der Wand, an dem das Gerät montiert wird, muss stabil genug sein, um das Gewicht des Fernsehgerätes tragen zu können; z. B. Beton, Naturstein, Ziegel oder Stahlbeton.
Art und Länge der Montageschrauben ist abhängig von der Art der Wandmontage. Weitere Informationen erhalten Sie in den Anleitungen der Montagehalterung.
LG übernimmt keine Haftung für Unfälle oder Beschädigungen von Sachgegenständen oder am Fernsehgerät auf Grund einer unsachgemäßen Montage:
- Bei Verwendung einer Wandmontage, die nicht der VESA-Norm entspricht.
- Bei unsachgemäßer Montage der Schrauben an der Oberfläche, wodurch das Fernsehgerät heruntergefallen und Verletzungen verursacht wurden.
- Bei Nichtbeachtung der empfohlenen Montageanleitung.

10 cm 10 cm 10 cm 10 cm 10 cm

Modell	VESA (A * B)	Standard-Schraube	Menge
19/22LU40**	100 * 100	M4	4
19/22LU50**	100 * 100	M4	4
26LU50**	200 * 100	M4	4
19/22LG31**	100 * 100	M4	4
26LG31**	200 * 100	M4	4
32LF25**	200 * 100	M4	4
37/42LF25**	200 * 200	M6	4
32LG21**	200 * 100	M4	4
37/42LG21**	200 * 200	M6	4
32LG33**	200 * 100	M4	4
37/42LG33**	200 * 200	M6	4
19/22LH20**	100 * 100	M4	4
26/32LH20**	200 * 100	M4	4
37/42LH20**	200 * 200	M6	4
32LH3***	200 * 100	M4	4
37/42/47LH3***	200 * 200	M6	4
32LH40**	200 * 100	M4	4
37/42/47LH40**	200 * 200	M6	4
32LH49**	200 * 100	M4	4
37/42/47LH49**	200 * 200	M6	4
32LH50**	200 * 100	M4	4
37/42/47LH50**	200 * 200	M6	4
55LH50**	400 * 400	M6	4
32LH70**	200 * 100	M4	4
37/42/47LH70**	200 * 200	M6	4
42/47LH90**	200 * 200	M6	4
50PS70**	400 * 400	M6	4
60PS70**	600 * 400	M8	4
50PS80**	400 * 400	M6	4
60PS80**	600 * 400	M8	4
42/50PQ35**	400 * 400	M6	4
42PQ65**	400 * 400	M6	4
50PS65**	400 * 400	M6	4

VORBEREITUNG

■ Wandantennenbuchse oder Außenantenne ohne Kabelboxanschluss Justieren Sie die Antennenausrichtung bei Bedarf für optimale Bildqualität.

ANTENNENANSCHLUSS

■ Justieren Sie die Antennenausrichtung für optimale Bildqualität.
■ Antennenkabel und Wandler werden nicht mitgeliefert.

■ Um bei schlechtem Empfang eine bessere Bildqualität zu erhalten,bringen Sie einen Signalverstärker an der Antenne an (siehe rechts).
■ Wenn das Signal für zwei TV-Geräte verwendet werden soll, verwenden Sie eine Signalweiche für den Anschluss.

VERWENDUNG EINES FERRITKERNS (Diese Funktion ist in einigen Ländern nicht verfügbar)

Ein Ferritkern vermindert elektromagnetische Störstrahlungen bei angeschlossenem Netzkabel.

Je näher der Ferritkern am Netzstecker angebracht wird, desto größer ist seine Wirkung.

In der Nähe des Netzsteckers montieren.

EINRICHTEN EXTERNER GERÄTE

■ Wandantennenbuchse oder Außenantenne ohne Kabelboxanschluss Justieren Sie die Antennenausrichtung bei Bedarf für optimale Bildqualität.
■ Die Abbildungen in diesem Kapitel über den ANSCHLUSS VON ZUSATZGERÄTEN beziehen sich überwiegend auf die Modelle 50/60PS70**, 50/60PS80**.
■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

EINRICHTEN DES HD-EMPFÄNGERS

Mit diesem Fernsehgerät können digitale HF- sowie Kabelsignale ohne zusätzlichen Digitalempfänger empfangen werden. Falls Sie jedoch Digitalsignale eines Digitalempfängers oder eines anderen digitalen Zusatzgerätes empfangen wollen, halten Sie sich an die folgende Abbildung.

Bei Anschluss über ein Component-Kabel

1 Verbinden Sie die Videoausgänge (Y,PB,PR)des DVD-Spielers mit den Buchsen COMPONENT IN VIDEO am TV-Gerät.
2 Verbinden Sie die Audioausgänge des DVD-Spielers mit den COMPONENT IN AUDIO-Eingangsbuchsen des TV-Geräts.
3 Schalten Sie die digitale Set-Top Box ein (siehe Handbuch des Herstellers der digitalen Set-Top Box).
4 Wählen Sie über die TastelINPUT auf der Fernbedienung Komponente als Eingangsquelle.

COMPONENT IN AUDIO Y P0 P0 L R 1 2 Y P0 P0 L R

▶ Unterstützte HDMI-Audioformate: Dolby Digital, PCM

Signal	Komponente	HDMI
480i/576i	O	X
480p/576p	O	O
720p/1080i	O	O
1080p	O(Nur 50/60Hz)	O(24Hz/30Hz/50Hz/60Hz)

EINRICHTEN EXTERNER GERÄTE

Bei Anschluss über ein HDMI-Kabel

1 Verbinden Sie die HDMI-Ausgangsbuchsen der digitalen Set-Top Box mit der HDMI/DVI IN 1, HDMI IN 2 (Außer 19/22LH20*, 19/22LG31*), HDMI IN 3 (Außer 19/22LU40*, 19/22LU50*, 19/22/26/32/37/42LH20, 32/37/42LF25* 32/37/42LG24*, 32/37/42LG33*, 26LG31**) oder HDMI IN 4 (Nur 32/37/42/47LH49**, 32/37/42/47/55LH50* 32/37/42/47LH70*, 42/47LH90*, 50/60PS70* 50/60PS80*)-Eingangsbuchse des Fernsehgeräts.
2 Schalten Sie die digitale Set-Top Box ein (siehe Handbuch des Herstellers der digitalen Set-Top Box).
3 Wählen Sie über die TasteHDMI1 ,HDMI2 (Außer 19/22LH20*, 19/22LG31*), HDMI3 (Außer 19/22LU40*, 19/22LU50*, 19/22/26/32/37/42LH20, 32/37/42LF25*, 32/37/42LG21*, 32/37/42LG33*, 26LG31**) oder HDMI4 (Nur 32/37/42/47LH49*, 32/37/42/47/55LH50*, 32/37/42/47LH70*, 42/47LH90**, 50/60PS70*, 50/60PS80**) der Fernbedienung INPUT als Eingangsquelle.

! HINWEIS

Überprüfen Sie, ob das HDMI-Kabel die Version 1.3 oder höher besitzt. Falls das HDMI-Kabel die HDMI Version 1.3 nicht unterstützt, könnte das Bild flimmern oder gar nicht angezeigt werden. Bitte verwenden Sie ein neues Kabel, das mindestens HDMI Version 1.3 unterstützt.

HDMI IN 3 2 1 HDMI/DIN AUDIO IN (RGB/DVI) AUDIO OUT AV1 RGB IN (RCD) RS-232C IN (CONTROLS & SERVICES) HDMI-DTV OUTPUT

Bei Anschluss über ein HDMI-zu-DVI-Kabel

1 Verbinden Sie die HDMI-Ausgangsbuchsen der digitalen Set-Top Box mit derHDMI/DVI IN 1 -Eingangsbuchse des Fernsehgeräts.
2 Verbinden Sie die Audio-Ausgangsbuchsen der digitalen Set-Top Box mit der AUDIO IN (RGB/DVI) -Eingangsbuchse des Fernsehgeräts.
3 Schalten Sie die digitale Set-Top Box ein (siehe Handbuch des Herstellers der digitalen Set-Top Box).
4 Wählen Sie über die TasteHDMI1 auf der FernbedienungINPUT als Eingangsquelle.

HDMI IN 3 2 1 HDMI AUDIO IN (RGB/DVI) AV1 AV2 RIS 2350 IN COMPS 1.5 V/4X2 1 2 DVI-DTV OUTPUT L R

EINSTELLUNG DES DVD-PLAYERS

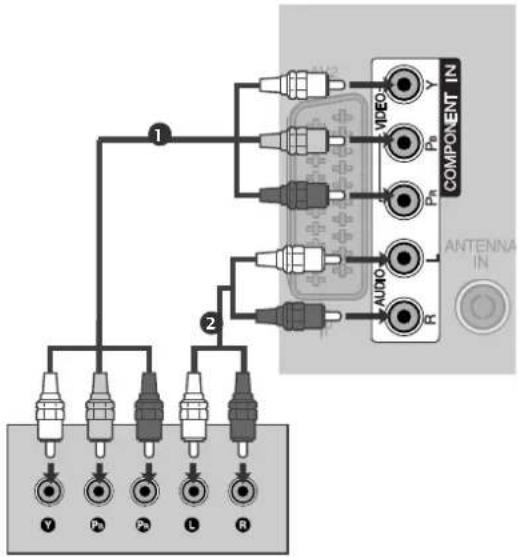

Bei Anschluss über ein Component-Kabel

1 Verbinden Sie die Videoausgänge (Y, PB, PR)des DVD-Spielers mit den Buchsen COMPONENT IN VIDEO (Y, PB, PR)am TV-Gerät.
2 Verbinden Sie die Audioausgänge des DVD-Spielers mit den COMPONENT IN AUDIO -Eingangsbuchsen desTV-Geräts.
3 Schalten Sie den DVD-Spieler ein und legen Sie eine DVD ein.
4 Wählen Sie über die Taste Komponente auf der Fernbedienung KOMPONENT als Eingangsquelle.
5 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

COMPONENT IN V P0 P1 P2 L R 1 2 AUDIO ANTENNA IN

Component Eingangsbuchsen

Schließen Sie den DVD-Spieler für eine bessere Bildqualität an die Komponent-Eingangsbuchsen an (siehe unten).

Component-BuchsenamTV-Gerät	Y	P_B	P_R
Videoausgänge am DVD-Spieler	Y	P_B	P_R
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

EINRICHTEN EXTERNER GERÄTE

Bei Anschluss über ein SCART-Kabel

1 Verbinden Sie die AAVV11-SCART-Buchse des TV-Geräts mit der SCART-Buchse am DVD-Spieler.
2 Schalten Sie den DVD-Spieler ein und legen Sie eine DVD ein.
3 Wählen Sie über die TasteINPUT auf der Fernbedienung AV1 als Eingangsquelle. Wählen Sie AV2 als Eingangsquelle bei Anschluss an die AV2-SCART-Buchse.
4 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

Scart	Eingang			Ausgang
	Video	Audio	RGB	Video, Audio
AV1	O	O	O	Nur analog
AV2	O	O	X	Ausgang für Analog, DTV, AV1/2/3 vorhanden.

Aktueller Eingangsmodus\Ausgangstyp	AV1 (TV-Ausg.)	AV2 (Monitor-Ausg.)	AV2 (Bei einer laufenden zeitplangesteuerten DTV-Aufnahme über das Aufnahmegerät.)
Digitalfernsehen	X	O	O
Analog-TV, AV1/3	O	O	O(Der Eingangsmodus wechselt nach DTV.)
Komponente/RGB	O	X
HDMI	X	X
AV2	O	O	O

AUDIO IN (1880/4W) AUTO SET AV1 AV2 COMPONENT IN ANTENNA IN 1 AUDIO/ VIDEO (R) AUDIO (L)

▶ TV-Ausg.: Ausgabe analoger TV-Signale. Monitor-Ausg.: Ausgabe des aktuell angezeigten Bildes.

! HINWEIS

▶ Verwenden Sie bitte ein geschirmtes SCART-Kabel.

Bei Anschluss des S-Video-Kabels

(Nur 32/37/42/47LH70*, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**)

1 Verbinden Sie den S-VIDEO-Ausgang des DVD-Spielers mit dem S-VIDEO-Eingang des TV-Geräts.
2 Verbinden Sie die Audioausgänge des DVD-Spielers mit den AUDIO-Eingangsbuchsen des TV-Geräts.
3 Schalten Sie den DVD-Spieler ein und legen Sie eine DVD ein.
4 Wählen Sie über die TasteINPUT auf der Fernbedienung AV3 als Eingangsquelle.
5 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

S-VIDEO AV IN 3 HOTIN IN 4 USB IN S-VIDEO AUDIO B VIDEO AV IN 3 S-VIDEOVIDE O U T SW CH ANT IN ANT OUT

Bei Anschluss über ein HDMI-Kabel

1 Verbinden Sie die HDMI-Ausgangsbuchsen des DVD-Spielers mit der HDMI/DVI IN 1, HDMI IN 2(Außer 19/22LH20*, 19/22LG31*), HDMI IN 3 (Außer 19/22LU40*, 19/22LU50* 19/22/26/32/37/42LH20, 32/37/42LF25*, 32/37/42LG21* 32/37/42LG33*, 26LG31**) oder HDMI IN 4 (Nur 32/37/42/47LH49, 32/37/42/47/55LH50* 32/37/42/47LH70*, 42/47LH90**, 50/60PS70** 50/60PS80*) -- Eingangsbuchse des TV-Geräts.
2 Wählen Sie über die TasteHDMI1, HDMI2(Außer 19/22LH20*, 19/22LG31*), HDMI3(Außer 19/22LU40*, 19/22LU50* 19/22/26/32/37/42LH20, 32/37/42LF25*, 32/37/42LG21*, 32/37/42LG33*, 26LG31**) oder HDMI4(Nur 32/37/42/47LH49*, 32/37/42/47/55LH50*, 32/37/42/47LH70*, 42/47LH90*, 50/60PS70*, 50/60PS80*) auf der Fernbedienung INPUT als Eingangsquelle.
3 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

! HINWEIS

Über ein HDMI-Kabel kann das Fernsehgerät Video-und Audio-Signale gleichzeitig empfangen.
▶Wenn der digitalen DVD Auto HDMI nicht unterstützt, müssen Sie die Ausgangsauflösung entsprechend einstellen.
Überprüfen Sie, ob das HDMI-Kabel die Version 1.3 oder höher besitzt. Falls das HDMI-Kabel die HDMI Version 1.3 nicht unterstützt, könnte das Bild flimmern oder gar nicht angezeigt werden. Bitte verwenden Sie ein neues Kabel, das mindestens HDMI Version 1.3 unterstützt.

HDMI IN 3 2 1 HDMI-DVD INPUT AUDIO IN (RGB/DVI) OPTICAL OPEN AUDIO OUT RGB IN (PC) RS-232C IN (CONTROL & SERVICE) HDMI-DVD OUTPUT

EINRICHTEN EXTERNER GERÄTE

VIDEOREKORDER-SETUP

■ Lassen Sie zwischen Videorekorder und TV-Gerät einen angemessenen Abstand, um Bildrauschen zu vermeiden.

Anschluss über ein HF-Kabel

ANTENNA IN ANT OUT S-VIDEO VIDEO L R ANT IN OUTPUT SWITCH Wandanschluss Antenne

1 Verbinden Sie die ANT OUT-Buchse des Videorekorders mit der ANTENNA IN am TV-Gerät.
2 Schließen Sie das Antennenkabel an die ANT IN-Buchse des Videorekorders an.
3 Drücken Sie auf dem Videorekorder die Taste PLAY und stimmen Sie die jeweili-gen Programme am TV-Gerät und Videorekorder aufeinander ab.

Bei Anschluss über ein SCART-Kabel

1 Verbinden Sie die SCART-Buchse des Videorekorders mit der AV1 Buchse am TV-Gerät.
2 Legen Sie eine Videokassette in den Videorekorder ein unddrücken Sie auf dem Videorekorder PLAY. (Siehe Eigentümerhandbuch des Videorekorders)
3 Wählen Sie über die TasteINPUT auf der Fernbedienung AV1 als Eingangsquelle.
4 Wählen Sie AV2 als Eingangsquelle bei Anschluss an die AV2-SCART-Buchse.

Scart	Eingang			Ausgang
	Video	Audio	RGB	Video, Audio
AV1	O	O	O	Nur analog
AV2	O	O	X	Ausgang für Analog, DTV, AV1/2/3 vorhanden.

Aktueller Eingangsmodus\Ausgangstyp	AV1(TV-Ausg.)	AV2(Monitor-Ausg.)	AV2 (Bei einer laufenden zeit-plangesteuerten DTV-Aufnahme über das Aufnahmegerät.)
Digitalfernsehen	X	O	O
Analog-TV, AV1/3	O	O	O(Der Eingangsmodus wechselt nach DTV.)
Komponente/RGB	O	X
HDMI	X	X
AV2	O	O	O

AV1 AV2 ANTENNA AUDIO/ VIDEO (R) AUDIO (L)

▶ TV-Ausg.: Ausgabe analoger TV-Signale. Monitor-Ausg.: Ausgabe des aktuell angezeigten Bildes.

! HINWEIS

▶ Verwenden Sie bitte ein geschirmtes SCART-Kabel.

Bei Anschluss des RCA-Kabels

(Außer 19/22LU40**, 19/22LU50*, 19/22LH20*, 19/22LG31**, 32/37/42LF25**)

1 Verbinden Sie die AUDIO/VIDEO-Buchsen des TV-Geräts mit denen des Videorekorders. Dabei müssen die Farben der verbundenen Buchsen übereinstimmen (Video=gelb, Audio Left =weiß und Audio Right =rot).
2 Ilegen Sie eine Videokassette in den Videorekorder ein und drücken Sie die Wiedergabetaste auf dem Videorekorder (siehe Eigentümerhandbuch des Videorekorders).
3 Wählen Sie über die Taste INPUT auf der Fernbedienung AV3 als Eingangsquelle.

! HINWEIS

Wenn Sie einen Mono-Videorekorder besitzen, verbinden Sie den Videorekorder über das Audiokabel mit der AUDIO L/MONO-Buchse des Geräts.

MIXO-AUDIO-R VIDEO AV IN 3 1 S-VIDEO VIDEO OUTPUT SWITCH L R ANT IN ANT OUT

EINRICHTEN EXTERNER GERÄTE

Bei Anschluss des S-Video-Kabels

(Nur 32/37/42/47LH70*, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**)

1 Verbinden Sie den S-VIDEO-Ausgang des Videorekorders mit dem S S--VI VIDE DEO O-Eingang des TV-Geräts. Die Bildqualität wird im Vergleich zu herkömmlichen Composite-Signalen (RCA-Kabel) verbessert.
2 Verbinden Sie die Audioausgänge des Videorekorders mit den AUDIO-Eingangsbuchsen des TV-Geräts.
3 Legen Sie eine Videokassette in den Videorekorder ein und drücken Sie auf dem Videorekorder PLAY.(siehe Handbuch des Herstellers des Videorekorders).
4 Wählen Sie über die TasteINPUT auf der Fernbedienung AV3 als Eingangsquelle.

USB IN HDMI IN 4 S-VIDEO LMO Audio R VIDEO AV IN 3 S-VIDEO VIDEO OUTPUT SWITCH R ANT IN ANT OUT

! HINWEIS

▶ Wenn sowohl ein S-VIDEO-als auch ein VIDEO-Signal an den S-VHS-Anschluss des Videorekorders angeschlossen sind, kann nur das S-VIDEO-Signal empfangen werden.

EINSETZEN DES CI-MODULS

• Zur Anzeige verschlüsselter Sendungen (Pay--TV) im Digitalmodus.
• Diese Funktion ist in einigen Ländern nicht verfügbar.

1 Setzen Sie das CI-Modul wie gezeigt in den PCMCIA (Personal Computer Memory Card International Association)- KARTENSCHLITZ des TV-Geräts ein.

Weitere Informationen finden Sie aufs.77.

! HINWEIS

Überprüfen Sie, ob das CI-Modul richtig herum im PCMCIA-Kartensteckplatz angeschlossen wurde. Falls das Modul nicht korrekt eingesetzt wurde, können der Fernseher und der PCM-CIA-Kartensteckplatz beschädigt werden.

PCMCIA CARD SLOT USBIN HDMI IN A Halten Sie das CI Modul mit der Kerbe wie gezeigt und führen Sie es ein.

EINRICHTUNG DES DIGITAL-AUDIO-AUSGANGS

Senden Sie das TV-Audiosignal über den optischen Digital-Audio-Ausgang an externe Audiogeräte. Um digitale Sendungen über die 5.1-Kanal-Lautsprecher zu hören, schließen Sie ein DVD-Heimkinosystem (oder Verstärker) am OPTICAL DIGITAL AUDIO OUT-Anschluss auf der Rückseite des Fernsehers an.

1 Verbinden Sie ein Ende des optischen Kabels mit dem optischen Digital-Audio-Ausgang des TV-Geräts.
2 Verbinden Sie das andere Ende des optischen Kabels mit dem digitalen Audioeingang des Audiogeräts.

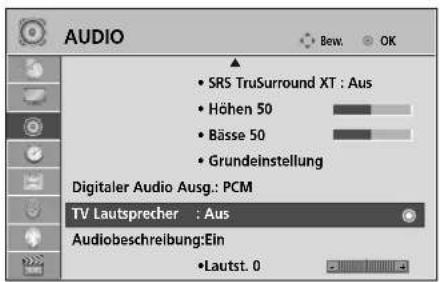

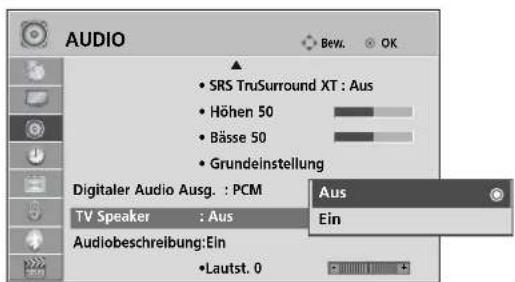

3 Stellen Sie im Menü AUDIO die Option TV-Lautsprecher auf Aus .(► S.132). Informationen zum Betrieb entnehmen Sie dem Handbuch des externen Audiogeräts.

VORSICHT

▶Blicken Sie nicht direkt in den optischen Ausgang. Wenn ein Laserstrahl in Ihr Auge gelangt, könnte das Ihr Sehvermögen beeinträchtigen.

AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT AV1 AV2 RGB IN RS-232C (CONTROL & SERVICE) OUTPUT

KOPFHÖREREINSTELLUNGEN

(Außer 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**) Der Fernsehton kann über die Kopfhörer ausgegeben werden.

1 Schließen Sie die Kopfhörer am Kopfhöreranschluss an.
2 Die Lautstärke der Kopfhörer kann mit den Tasten △ + + oder -- eingestellt werden. Beim Drücken der Taste MUTE wird der Ton der Kopfhörer stummgeschaltet.

H/PΩ

! HINWEIS

Das Menü AUDIO wird bei angeschlossenem Kopfhörer deaktiviert.
Beim Ändern des AV-MODUS bei angeschlossenem Kopfhörer wird die Änderung nur für das Bild, und nicht für den Ton übernommen.
▶ Bei angeschlossenem Kopfhörer ist der optische digitale Audioausgang nicht verfügbar.

EINRICHTEN EXTERNER GERÄTE

EINRICHTEN ANDERER A/V-QUELLEN

(Außer 19/22LU40**, 19/22LU50**, 19/22LH20**, 19/22LG31**, 32/37/42LF25**)

Camcorder

POMCIA CARD S USB IN HDMI IN 4 S VIDEO VIDEO AUDIO-R AV IN 3 1 Vidiospielkonsole VIDEO L R

1 Verbinden Sie die AUDIO/VIDEO Buchsen des TV-Geräts mit denen des Videorekorders. Dabei müssen die Farben der verbundenen Buchsen übereinstimmen (Video =gelb, Audio Left =weiß und Audio Right =rot).
2 Wählen Sie über die TasteINPUT auf der Fernbedienung AV3 als Eingangsquelle.
3 Bedienen Sie das entsprechende externe Gerät. Weitere Informationen erhalten Sie im Handbuch des externen Geräts.

EINRICHTUNG DES USB-EINGANGS

1 Schließen Sie das USB-Gerät an die USB IN-Buchse am Fernseher an.
2 Nach dem Anschluss an die USB IN-Buchsen kann die USB-Funktion benutzt werden. (▶ S. 96)

EINRICHTEN EXTERNER GERÄTE

PC-SETUP

Dieses TV-Gerät unterstützt Plug and Play,d.h.der PC passt sich automatisch den Einstellungen des TV-Geräts an.

Bei Anschluss über ein D-Sub-15-Pin-Kabel

1 Verbinden Sie die RGB-Ausgangsbuchsen des PCs mit der RGB IN (PC)-Buchse des Fernsehgeräts.
2 Verbinden Sie die PC-Audio-Ausgangsbuchse mit der AUDIO IN (RGB/DVI)-Buchse des Fernsehgeräts.
3 Schalten Sie den PC und das Fernsehgerät ein.
4 Wählen Sie über die TasteINPUT auf der Fernbedienung RGB als Eingangsquelle.

HOMI IN AUDIO N (RGB/DVI) AV1 HOMI OVI IN RGB IN (PC) 2 AUDIO RGB OUTPUT

Bei Anschluss über ein HDMI-zu-DVI-Kabel

1 Verbinden Sie den DVI-Ausgang des PCs mit der Buchse HDMI/DVI IN1 am Gerät.
2 Verbinden Sie die PC-Audio-Ausgangsbuchse mit der AUDIO IN (RGB/DVI)-Buchse des Fernsehgeräts.
3 Schalten Sie den PC und das Fernsehgerät ein.
4 Wählen Sie über die TasteINPUT auf der Fernbedienung HDMI1 als Eingangsquelle.

HOMI N 3 2 1 HOMI 1 2 AUDIO (RGB/DVD) HOMI PC HOMI PC IN CONTROL & SERVICE DVI-PC OUTPUT AUDIO

EINRICHTEN EXTERNER GERÄTE

Verfügbare Bildschirmauflösung

PLASMA TV-MODELLE

modus RGB[PC] / modus HDMI/DVI-PC

Resolution	Horizontal Frequency(kHz)	Vertical Frequency(Hz)
720x400	31,468	70,08
640x480	31,469	59,94
800x600	37,879	60,31
1024x768	48,363	60,00
1280x768	47,78	59,87
1360x768	47,72	59,80
1920x1080	66,587	59,934
1280x1024	63,98	60,02
1400x1050	65,317	59,979

(Außer 42/50PQ35**, 42PQ65**)

modus HDMI/DVI-DTV

Auflösung	Horizontal frequenz (kHz)	Bildwiederhol frequenz (Hz)
640x480	31.649	59.94
	31.469	60
720x480	31.47	59.94
	31.50	60
720x576	31.25	50.00
1280x720	37.50	50.00
	44.96	59.94
	45.00	60
1920x1080	28.125	50.00
	33.72	59.94
	33.75	60
	27.00	24.00
	33.750	30
	56.25	50.00
	67.433	59.94
	67.50	60

LCD TV-MODELLE

modus RGB[PC] / modus HDMI/DVI-PC

Resolution	Horizontal Frequency(kHz)	Vertical Frequency(Hz)		Auflösung	Horizontal frequenz (kHz)	Bildwiederhol frequenz (Hz)
720x400	31,468	70,08		720x480	31,469/31,5	59,94/60
640x480	31,469	59,94		720x576	31,25	50
800x600	37,879	60,31		1280x720	37,5	50
1024x768	48,363	60,00	(Außer 19/22LU40*, 19LU50*, 19/22/26/32/37/42LH20* 32/37/42LG21*, 32/37/42LG33*, 26LG31**)	1920x1080	44,96/45	59,94/60
1280x768	47,78	59,87			33,72/33,75	59,94/60
1360x768	47,72	59,80			28,125	50
1280x1024	63,595	60,00			26,97/27	23,97/24
1920x1080(RGB-PC)	66,587	59,93	(Außer 19/22LU40*, 19LU50* 19/22/26/32/37/42LH20* 32/37/42LG21*, 32/37/42LG33*, 19/22/26LG31*)		33,716/33,75	29,976/30,00
1920x1080(HDMI-PC)	67,5	60,00			56,25	50
1440x900	55,5	59,90	(Nur 19LG31**)		67,43/67,5	59,94/60
1400x1050	64,744	59,948	(Nur22LG31**)
1680x1050	65,16	59,94

! HINWEIS

▶ Vermeiden Sie die zu lange Anzeige eines stehenden Bildes. Das Standbild könnte sich auf dem Bildschirm einbrennen. Verwenden Sie daher, wenn möglich, einen Bildschirmschoner.
Aufgrund der Auflösung, der vertikalen Struktur, des Kontrasts oder der Helligkeit kann im PC-Modus Rauschen auftreten. Wenn dies der Fall ist, stellen Sie eine andere Auflösung im PC-Modus ein, ändern Sie die Bildwiederholrate oder passen Sie die Helligkeit und den Kontrast im Menü so an, dass das Bild klar angezeigt wird. Wenn die Bildwiederholrate der PC-Grafikkarte nicht geändert werden kann, tauschen Sie die PC-Grafikkarte aus oder wenden Sie sich an den Hersteller der PC-Grafikkarte.
▶ Die Art des Synchronisationseingangs ist für horizontale und vertikale Frequenzen unterschiedlich.
Für eine optimale Bildqualität im PC-Modus wird die Einstellung 1920x1080, 60 Hz (außer für die Modelle 19/22LU40**, 19LU50**, 19/22/26/32/37/42LH20*, 32/37/42LG21**, 32/37/42LG33 **, 19/22/26LG31 **, 42/50PQ35**, 42PQ65**), 1360x768, 60 Hz (nur für die Modelle 19/22LU40*, 19LU50**, 19/22/26/32/37/42LH20*, 32/37/42LG21 **, 32/37/42LG33 **, 26LG31 **, 50PQ35**), 1024x768, 60Hz(nur für die Modelle 42PQ35, 42PQ65**), 1440x900, 60Hz(nur für die Modelle19LG31**), 1680x1050, 60Hz(nur für die Modelle 22LG31**) empfohlen.

▶ Verbinden Sie das Signalkabel des PC-Monitorausgangs mit dem RGB (PC)-Anschluss des Fernsehgeräts oder das Signalkabel des HDMI-Ausgangs des PCs mit dem HDMI IN (oder HDMI/DVI IN)-Anschluss des TV-Geräts.
▶ Schließen Sie das Audiokabel des PCs an den Audioeingang des Fernsehgeräts an (Audiokabel sind nicht im Lieferumfang des Fernsehgeräts enthalten).
▶ Wenn Sie eine Soundkarte verwenden, nehmen Sie die erforderlichen Klangeinstellungen am PC vor.
▶ Falls die Grafikkarte des PCs nicht gleichzeitig analoge und digitale RGB-Signale ausgibt, verwenden Sie nur einen der Anschlüsse (entweder RGB oder HDMI IN (oder HGMI/DVI IN), um den PC mit dem Fernsehgerät zu verbinden.
▶ Wenn die Grafikkarte des PCs analoge und digitale RGB-Signale gleichzeitig ausgibt, stellen Sie das Gerät auf RGB oder HDMI ein. (Der andere Modus wird durch das Gerät automatisch auf Plug-and-Play eingestellt.)
▶ Der DOS-Modus funktioniert ggf. abhängig von der Grafikkarte nicht, wenn Sie ein HDMI-zu-DVI-Kabel verwenden.
▶ Wenn das RGB-PC-Kabel eine gewisse Länge überschreitet, kann am Bildschirm Rauschen auftreten. Wir empfehlen Kabel einer Länge von höchstens 5 m. Dadurch wird eine optimale Bildqualität erzielt.

EINRICHTEN EXTERNER GERÄTE

Einrichten des Bildschirms für PC-Modus

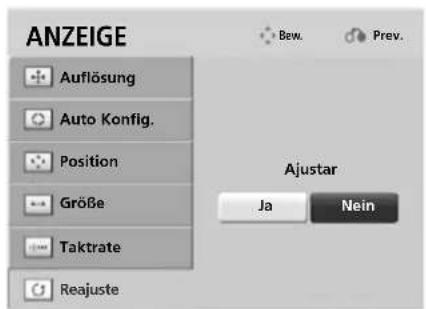

Bildschirm zurücksetzen

Bildlage, Größe und Taktrate auf die Werkseinstellungen zurücksetzen.

Diese Funktion steht in folgenden Betriebsarten zur Verfügung: RGB[PC].

BILD Kontrast 90 Helligkeit 50 Schärfe 70 Farbe 60 Farbton 0 Erweiterte Steuerung Bild Zurücksetzen ANZEIGE

ANZEIGE Auflösung Auto Konfig. Position Größe Taktrate Reajuste Bew. Prev. Ajustar Ja Nein

Wählen Sie die Option BILD.

Wählen Sie die Option ANZEIGE

Wählen Sie die Option Grundeinstellung.

Wählen sie die option Ja.

Führen Sie die Option Grundeinstellung aus.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

Position, Größe und Taktrate des Bildes anpassen

Wenn nach der Auto-Konfiguration kein klares Bild angezeigt wird und insbesondere Buchstaben noch "zittern", kön- nen Sie die Taktrate manuell einstellen.

Diese Funktion ist in den folgenden Modi verfügbar: RGB[PC].

BILD Kontrast 90 Helligkeit 50 Schärfe 70 Farbe 60 Farbton 0 Erweiterte Steuerung Bild Zurücksetzen ANZEIGE

ANZEIGE Auflösung Auto Konfig. Position Größe Taktrate Reajuste Bew. Prev.

Wählen sie die option BILD.

Wählen sie die option ANZEIGE.

Wählen Sie entweder Position, Größe oder Taktrate.

Nehmen Sie die jeweiligen Einstellungen vor.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

EINRICHTEN EXTERNER GERÄTE

Auflösung einstellen

Um ein normales Bild anzuzeigen, passen Sie die Auflösung des RGB-Modus und des PC-Modus aneinander an.

Diese Funktion ist in den folgenden Modi verfügbar: RGB[PC].

BILD Kontrast 90 Helligkeit 50 Schärfe 70 Farbe 60 Farbton 0 Erweiterte Steuerung Bild Zurücksetzen ANZEIGE

ANZEIGE Auflösung Auto Konfig. Position Größe Taktrate Reajuste 1024 x 768 1280 x 768 1360 x 768 Bew. Vorr.

Wählen sie die option BILD.

Wählen sie die option ANZEIGE.

Wählen sie die option Auflösung.

Stellen Sie die gewünschte Auflösung ein.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

Automatische Anpassung (nur im modus RGB [PC])

Die Bildposition wird automatisch ermittelt und eventuelle Bildverzerrungen aufgehoben. Wenn das Bild nach der Einstellung noch immer nicht korrekt angezeigt wird, funktioniert Ihr Fernsehgerät ordnungsgemäß, muss jedoch noch weiteren Anpassungen unterzogen werden.

Auto-Konfigurieren

Diese Funktion dient zur automatischen Einstellung der Bildlage, Größe und Taktrate. Während der automatischen Konfiguration flimmert das angezeigte Bild einige Sekunden lang.

BILD • Kontrast 90 • Helligkeit 50 • Schärfe 70 • Farbe 60 • Farbton 0 • Erweiterte Steuerung • Bild Zurücksetzen ANZEIGE

ANZEIGE Auflösung Auto Konfig. Position Größe Taktrate Reajuste Ajustar Ja Nein

Wählen sie die option BILD.

Wählen sie die option ANZEIGE.

Wählen sie die option Auto Konfig..

Wählen sie die optionJa.

Führen Sie die Option Auto Konfig. aus.

• Wenn die Bildposition auch jetzt nicht korrekt ist, starten Sie die automatische Anpassung erneut.

• Sollte das Bild nach der automatischen Einstellung im RGB (PC)-Modus weiter angepasst werden, können Position, Größe und Taktrate manuell eingestellt werden.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

FERNSEHEN/PROGRAMMSTEUERUNG

TASTENFUNKTIONEN DER FERNBEDIENUNG

(Nur 32/37/42/47LH40*, 32/37/42/47LH49*, 32/37/42/47/55LH50*, 32/37/42/47LH70*, 50/60PS70**, 50/60PS80**, 42PQ65**, 50PS65**)

Richten Sie die Fernbedienung bei Bet ä tigung auf den Fernbedienungssensor des Fernsehger ä ts.

ENERGY SAVING POWER INPUT RATIO TV/RAD Q.MENU MENU GUIDE Energie sparen Einstellen des Stromsparmodus des Fernsehers.(► S. 116) RATIO Auswahl des gewünschten Bildformates.(► S. 113) POWER Schaltet das Gerät aus dem Standby Ein oder in den Standby Aus. INPUT Der externe Eingangsmodus wechselt in normaler Folge. (► S. 80) TV/RAD TV/RAD: Radio-, TV- oder DTV-Sender auswählen. Q. MENU Gewünschten Schnellmenü-Eintrag auswählen. (Format, Klare Stimme II , Bildmodus., Ton-Modus, Audio, Sleep Timer, Favoriten, USB -gerät).► S. 63) MENU Wählt ein Menü aus. Verlässt alle OSD-Menüs und kehrt in den TV-Modus zurück. (► S. 64) GUIDE (FERNSEH- PROGRAMM) Zeigt das Fernsehprogramm an.(► S. 110) TASTENFELD Ermöglicht die Navigation in den On-Screen-Menüs und (nach oben/ unten) die individuelle Anpassung der Systemeinstellungen. OK Bestätigt Ihre Auswahl oder zeigt den aktuellen Modus an. RETURN(EXIT) Mit Hilfe dieser Taste kann der Benutzer innerhalb einer interaktiven Anwendung, der Programmvorschau (EPG) oder, einer anderen interaktiven Benutzerfunktion einen Schritt zurückgehen. INFO ⓘ Hier werden die aktuellen Bildschirminformationen angezeigt. AV MODE Bild und Ton für angeschlossene AV-Geräte festlegen und einstellen.(► S. 86) FARBIGE TAST EN Diese Tasten werden für den Teletext (nur TELETEXT- Modelle) oder die Programmsortierung verwendet. TELETEXT- Tasten Diese Tasten werden für den Teletext verwendet. Weitere Informationen dazu erhalten Sie im Abschnitt "Videotext"(► S. 149) SUBTITLE Speichert im Digitalmodus Ihre bevorzugten Untertitel. (UNTERTITEL) Zeigen Sie eine Liste aller mit dem Fernsehgerät verbundenen AV- Geräte an. Wenn Sie diese Taste verwenden, wird das Menü „Simplink“ (Simplink) auf dem Bildschirm angezeigt.(► S. 83)

ENERGY SAVING e2 POWER INPUT RATIO TV/RAD Q MENU MENU GUIDE OK RETURN INFO AV MODE EXIT MARK + FAV P - MUTE 1 2 3 4 5 6 7 8 9 LIST 0 Q.VIEW VOLUME Regelt die Lautstärke. (Lautstärke) + / - MARK Sender im USB-Menü markieren bzw. die Markierung aufheben. FAV (MEINE) Zeigt die ausgewählten Lieblingsprogramme an. MUTE Stellt den Ton Ein oder Aus. Programme Wählt ein Programm aus. UP/DOWN PAGE AUF/AB Anzeige der auf dem Bildschirm angezeigten Informationen auf der nächsten Seite fortsetzen. Zahlentasten Wählt ein Programm aus. 0-9 Wählt einen Menüpunkt aus, der mit einer Zahl versehen ist. LIST Zeigt die Programmtabelle an.(► S. 78) Q.VIEW Kehrt zum vorherigen Programm zurück. SIMPLINK/Steu Bedienung im Menü SIMPLINK oder USB (Fotoliste und ertasten für Musikliste oder Filmliste (Nur 32/37/42/47LH49*, USB-Menü 32/37/42/47/55LH50**, 32/37/42/47LH70*, 50/60PS70**, 50/60PS80**, 42PQ65**, 50PS65**)). FREEZE Aktuelles Bild als Standbild auf dem Bildschirm anzeigen. (NurPlasma-Fernseher) Einlegen der Batterien Entfernen Sie den Deckel vom Batteriefach auf der Rückseite. Legen Sie zwei 1,5 V-AAA-Batterien korrekt ein (+ zu +, - zu -). Verwenden Sie nicht gle-ichzeitig alte oder gebrauchte und neue Batterien. Schließen Sie die Batterieklappe wieder.

FERNSEHEN/PROGRAMMSTEUERUNG

TASTENFUNKTIONEN DER FERNBEDIENUNG

Richten Sie die Fernbedienung bei Bet ä tigung auf den Fernbedienungssensor des Fernsehger ä ts.

TV/RAD TV/RAD: Radio-, TV- oder DTV-Sender auswählen. AV MODE Bild und Ton für angeschlossene AV-Geräte festlegen und einstellen.(► S. 86) POWER Schaltet das Gerät aus dem Standby Ein oder in den Standby Aus. INPUT Der externe Eingangsmodus wechselt in normaler Folge. (► S. 80) Energie sparen Einstellen des Stromsparmodus des Fernsehers.(► S. 116) Zahlentasten Wählt ein Programm aus. 0-9 Wählt einen Menüpunkt aus, der mit einer Zahl versehen ist. Q.VIEW Kehrt zum vorherigen Programm zurück. LIST Zeigt die Programmtabelle an.(► S. 78) TASTENFELD Ermöglicht die Navigation in den On-Screen-Menüs und die individuelle Anpassung der Systemeinstellungen. OK Bestätigt Ihre Auswahl oder zeigt den aktuellen Modus an. MENU Wählt ein Menü aus. Verlässt alle OSD-Menüs und kehrt in den TV-Modus zurück. (► S. 64) RETURN(EXIT) Mit Hilfe dieser Taste kann der Benutzer innerhalb einer interaktiven Anwendung, der Programmvorschau (EPG) oder einer anderen interaktiven Bönutzerfunktion einen Schritt zurückgehen. FARBIGE TAST EN Diese Tasten werden für den Teletext (nur TELETEXT-Modelle) oder die Programmsortierung verwendet. TELETEXT-Diese Tasten werden für den Teletext verwendet. Tasten Weitere Informationen dazu erhalten Sie im Abschnitt "Videotext"(► S. 149) SUBTITLE Speichert im Digitalmodus Ihre bevorzugten Untertitel. (UNTERTITEL) Zeigen Sie eine Liste aller mit dem Fernsehgerät verbundenen AV-Geräte an. Wenn Sie diese Taste verwenden, wird das Menü „Simplink“ (Simplink) auf dem Bildschirm angezeigt.(► S. 83)

VOLUME Regelt die Lautstärke. (Lautstärke) + / - MUTE Stellt den Ton Ein oder Aus. Programme Wählt ein Programm aus. UP/DOWN PAGE AUF/AB Anzeige der auf dem Bildschirm angezeigten Informationen auf der nächsten Seite fortsetzen. SIMPLINK- Bedienung der Simplink-Funktionen. Steuertasten Q. MENU Gewünschten Schnellmenü-Eintrag auswählen. (Format, Klare Stimme II, Bildmodus, Ton-Modus, Audio, Sleep Timer, Favoriten, Energie sparen.) ( S. 63 ) INFO Hier werden die aktuellen Bildschirminformationen angezeigt. GUIDE (FERNSEH- PROGRAMM) Zeigt das Fernsehprogramm an. ( S. 110 ) FAV (MEINE) Zeigt die ausgewählten Lieblingsprogramme an. MARK Eingangsquelle zum Übernehmen der Einstellungen des Bild-Assistenten auswählen. Einlegen der Batterien ENTfernen Sie den Deckel vom Batteriefach auf der Rückseite. Legen Sie zwei 1,5 V-AAA-Batterien korrekt ein (+ zu +, - zu -). Verwenden Sie nicht gle-ichzeitig alte oder gebrauchte und neue Batterien. Schließen Sie die Batterieklappe wieder.

FERNSEHEN/PROGRAMMSTEUERUNG

TASTENFUNKTIONEN DER FERNBEDIENUNG

(Nur 42/47LH90**)

Richten Sie die Fernbedienung bei Bet ä tigung auf den Fernbedienungssensor des Fernsehger ä ts.

POWER Schaltet das Gerät aus dem Standby Ein oder in den Standby Aus. ON/OFF(EIN/AUS) Tastenbeleuchtung ein- oder ausschalten. TV/RAD TV/RAD: Radio-, TV- oder DTV-Sender auswählen. Energie sparen Einstellen des Stromsparmodus des Fernsehers.(► S. 116) INFO ① Hier werden die aktuellen Bildschirminformationen angezeigt. INPUT Der externe Eingangsmodus wechselt in normaler Folge. (► S. 80) Zahlentasten Wählt ein Programm aus. 0-9 Wählt einen Menüpunkt aus, der mit einer Zahl versehen ist. LIST Zeigt die Programmtabelle an.(► S. 78) Q.VIEW Kehrt zum vorherigen Programm zurück. MENU Wählt ein Menü aus. Verlässt alle OSD-Menüs und kehrt in den TV-Modus zurück. (► S. 64) Q. MENU Gewünschten Schnellmenü-Eintrag auswählen. (Format, Klare Stimme II , Bildmodus, Ton-Modus, Audio, Sleep Timer, Favoriten, Energie sparen.)(► S. 63) TASTENFELD Ermöglicht die Navigation in den On-Screen-Menüs und (nach oben/ unten) die individuelle Anpassung der Systemeinstellungen. OK Bestätigt Ihre Auswahl oder zeigt den aktuellen Modus an. GUIDE (FERNSEH- PROGRAMM) Zeigt das Fernsehprogramm an.(► S. 110) RETURN(EXIT) Mit Hilfe dieser Taste kann der Benutzer innerhalb einer interakti- en Anwendung, der Programmvorschau (EPG) oder einer anderen interaktiven Bénutzerfunktion einen Schnitt zurückgehen. FARBIGE TAST EN Diese Tasten werden für den Teletext (nur TELETEXT- Modelle) oder die Programmsortierung verwendet. ① TELETEXT- Diese Tasten werden für den Teletext verwendet. Tasten Weitere Informationen dazu erhalten Sie im Abschnitt "Videotext"(► S. 149) SUBTITLE Speichert im Digitalmodus Ihre bevorzugten Untertitel. (UNTERTITEL)

POWER ON/OFF TV/RAD ENERGY SAVING INFO Φ INPUT LIST 0 Q.VIEW MARK FAV P MUTE MENU Q.MENU OK GUIDE RETURN EXIT TEXT T.OPT SUBTITLE SPLITLE AV.MODE RATIO

VOLUME Regelt die Lautstärke. (Lautstärke) + / - FAV (MEINE) Zeigt die ausgewählten Lieblingsprogramme an. MARK Eingangsquelle zum Übernehmen der Einstellungen des Bild-Assistenten auswählen. MUTE Stellt den Ton Ein oder Aus. Programme Wählt ein Programm aus. UP/DOWN PAGE AUF/AB Anzeige der auf dem Bildschirm angezeigten Informationen auf der nächsten Seite fortsetzen.

SIMPLINK/Steu Bedienung im Menü SIMPLINK oder USB (Fotoliste und ertasten für Musikliste oder Filmliste). USB-Menü

Simplink Zeigen Sie eine Liste aller mit dem Fernsehgerät verbundenen AV-Geräte an. Wenn Sie diese Taste verwenden, wird das Menü „Simplink“ (Simplink) auf dem Bildschirm angezeigt.(▶ S. 83)

RATIO Auswahl des gewünschten Bildformates.(▶ S. 113)

AV MODE Bild und Ton für angeschlossene AV-Geräte festlegen und einstellen.(▶ S. 86)

Einlegen der Batterien

■ Entfernen Sie den Deckel vom Batteriefach auf der Rückseite.
■ Legen Sie zwei 1,5 V-AAA-Batterien korrekt ein (+ zu +, - zu -). Verwenden Sie nicht gle-ichzeitig alte oder gebrauchte und neue Batterien.
■ Schließen Sie die Batterieklappe wieder.

FERNSEHEN/PROGRAMMSTEUERUNG

EINSCHALTEN DES FERNSEHGERÄTS

- Wenn das Gerät eingeschaltet ist, stehen Ihnen unterschiedliche Funktionen zur Verfügung.

1 Schließen Sie zunächst das Netzkabel richtig an. Schalten Sie dann den Hauptnetzschalter des Fernsehgerätes ein. (Nur 42/47LH90*, 32/37/42/47LH70*, 19/22/26/32/37/42LH20, 32/37/42/47LH3**, 32/37/42/47LH40*, 32/37/42/47LH49*, 32/37/42/47/55LH50*, 19/22LU40*, 19/22/26LU50*) Das Fernsehgerät wechselt dann in den Standby-Modus.

2 Schalten Sie das Fernsehgerät ein, indem Sie die Tasten ^1 I(Nur LCD-Fernseher), INPUT oder P ▲ ▼ (or P ∧ ∨) am Fernsehgerät oder die Tasten POWER, INPUT, P ∧ ∨ oder die Zahlentasten Zahlentasten (0\~9) auf der Fernbedienung betätigen.

Initialisierung der Einstellungen

Nach dem ersten Einschalten des Gerätes wird die OSD-Anzeige (Bildschirmmenü) eingeblendet, in dem Sie die Sprache, Moduseinstellung, Land, Auto. Einstellung.

Hinweis:

a. Falls die ersten Einstellungen vorzeitig abgebrochen werden, kann das Menü Erste Einstellungen neu aufgerufen werden.
b. Drücken Sie RETURN, um vom aktuellen OSD-Menü zum vorherigen zurückzuwechseln.
c. In Ländern ohne festgelegte Standards für DTV-Sendungen können, je nach DTV-Sendungsumgebung, bestimmte DTV-Funktionen u. U. nicht genutzt werden.
d. Der Modus "Private Nutzung" eignet sich zum Fernsehen in privaten Haushalten und ist als Standardmodus für diesen Fernseher voreingestellt.
e. Der Modus "Demo im Geschäft" dient zur Vorführung des Gerätes im Verkaufsraum. Nachdem der Anwender die Bildqualität zufällig geändert hat, wird die eingestellte Bildqualität nach einer bestimmten Dauer für den Modus "Demo im Geschäft" übernommen.
f. Der Modus (Private Nutzung, Demo im Geschäft) kann über die Einstellung des Anzeigemodus im Einstellungsmenü geändert werden.

PROGRAMMAUSWAHL

1 Wählen Sie das gewünschte Programm entweder mit den Tasten P ∧ ∨ oder NUMBER mit den Zifferntasten.

LAUTSTÄRKEREGELUNG

1 Drücken Sie △ + oder - zur Änderung der Lautstärke.

Wenn Sie den Ton ganz ausstellen möchten, drücken Sie die Taste MUTE..

Um diese Funktion zu beenden, betätigen Sie die Taste MUTE, △ + , - oder die Taste AV MODE.

SCHNELLMENÜ

Das OSD-Menü (=am Bildschirm angezeigtes Menü) Ihres Fernsehgeräts könnte sich leicht von den Abbildungen in diesem Handbuch unterscheiden.

Das Q.Menu (Schnellmenü) enthält eine Reihe häufig benötigter Funktionen.

Format: Auswahl des gewünschten Bildformats. Wählen Sie im Menü Seitenverhältnis für die Zoom-Einstellung entweder 14:9, Zoom und Kino-Zoom iNach der Einstellung des Zooms wird das Q.Menu eingeblendet.
Klare Stimme II: Durch Filterung des menschlichen Klangbereichs aus den übrigen Klangbereichen sind menschliche Stimmen deutlicher zu hören.
Anzeigemodus : Auswahl des gewünschten Anzeigemodus.
Klangmodus : Diese Funktion stellt automatisch einen Klang ein, der am besten zu den angezeigten Bildern passt. Wählen Sie Ihren gewünschten Klangmodus aus.

Format 16:9

(0) Ton: Auswahl der Tonausgabe.
^z^2 Sleep-Timer: Einstellen des Sleep-Timers.
PR Favoriten : Auswahl des Lieblingsprogramms. USB -Gerät : Wählen Sie den Eintrag "USB trennen", um ein USB-Gerät zu trennen.(Außer 19/22LU40**, 19/22/26LU50*, 32/37/42LF25*, 32/37/42LG21**, 32/37/42LG33*, 19/22/26LG31**, 19/22/26/32/37/42LH20*, 32/37/42/47LH3**)
Energie sparen : SAuswahl des gewünschten Stromsparmodus. (Nur 19/22LU40**, 19/22/26LU50**, 32/37/42LF25*, 32/37/42LG21**, 32/37/42LG33*, 19/22/26LG31**, 19/22/26/32/37/42LH20*, 32/37/42/47LH3**)

Format 16:9

Anzeigen der einzelnen Menüs.

Wählen Sie eine gewünschte Quelle aus.

• Betätigen Sie die Taste Q.MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

FERNSEHEN/PROGRAMMSTEUERUNG AUSWAHL UND EINSTELLUNG DER OSD-MENÜS

Das OSD-Menü (=am Bildschirm angezeigtes Menü) Ihres Fernsehgeräts könnte sich leicht von den Abbildungen in diesem Handbuch unterscheiden.

    I["BILD"] --> J["Aspect Ratio : 16:9"]
    I --> K["Bildassistent"]
    I --> L["Energie sparen : Aus"]
    I --> M["Bildmodus : Standard"]
    I --> N["Beleuchtung."]
    I --> O["Kontrast 90"]
    I --> P["Helligkeit 50"]
    I --> Q["Scharfe 70"]

    R["AUDIO"] --> S["Auto. Lautstärke : Aus"]
    R --> T["Klare Stimme II : Aus"]
    R --> U["Balance 3"]
    R --> V["Ton-Modus : Standard"]
    R --> W["SRS TruSurround XT : Aus"]
    R --> X["Höhen 50"]
    R --> Y["Bässe 50"]

    Z["OPTION"] --> AA["Menü Sprache (Language) : Deutsch"]
    Z --> AB["Audiosprache : Deutsch"]
    Z --> AC["Untertitelsprache : Deutsch"]
    Z --> AD["Hörgeschädigte (☐) : Aus"]
    Z --> AE["Land : UK"]
    Z --> AF["Eingangsbezeichnung"]
    Z --> AG["SIMPLINK : Ein"]
    Z --> AH["Tastensperre : Aus"]

    AI["BLUETOOTH"] --> AJ["BLUSTOOTH"]
    AI --> AK["SIGNALQUELLE"]
    AI --> AL["OSMER"]

    AM["ZEIT"] --> AN["Uhr"]
    AM --> AO["Ausschaltzeit : Aus"]
    AM --> AP["Einschaltzeit : Aus"]
    AM --> AQ["Sleep Timer : Aus"]

    AR["GESPERRT"] --> AS["System-Verriegelung : Aus"]
    AR --> AT["Password wählen"]
    AR --> AU["Sperre Programm"]
    AR --> AV["Elterliche Vorgabe : Sperre aus"]
    AR --> AW["Eingang block."]

    AX["OR"] --> AY["(Nur 32/37/42/47LH70*, 42/47LH90*, 50/60PS70**, 50/60PS80**)"]

    AZ["SIGNALQUELLE"] --> BA["(Nur 32/37/42/47LH40*, 32/37/42/47LH49*, 32/37/42/47/55LH50*, 42/50PQ35**, 42PQ65**, 50PS65**)"]

    BB["USB"] --> BC["(Außer 19/22LU40*, 19/22/26LU50*, 32/37/42LF29*, 32/37/42LG2I**, 32/37/42LG33*, 19/22/26LG31**, 19/22/26/32/37/42LH20*, 32/37/42/47LH3**)"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#fcf,stroke:#333
    style H fill:#cfc,stroke:#333
    style I fill:#fcc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#fcc,stroke:#333
    style L fill:#fcc,stroke:#333
    style M fill:#fcc,stroke:#333
    style N fill:#fcc,stroke:#333
    style O fill:#fcc,stroke:#333
    style P fill:#fcc,stroke:#333
    style Q fill:#fcc,stroke:#333
    style R fill:#fcc,stroke:#333
    style S fill:#fcc,stroke:#333
    style T fill:#fcc,stroke:#333
    style U fill:#fcc,stroke:#333
    style V fill:#fcc,stroke:#333
    style W fill:#fcc,stroke:#333
    style X fill:#fcc,stroke:#333

Anzeigen der einzelnen Menüs.

Wählen Sie einen Menüpunkt.

Popup-Menü einblenden.

• Betätigen Sie die Taste INFO, um eine Kurzanleitung anzuzeigen.
• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

HINWEIS

▶ Das ISM Methode können ausschließlich für bei Plasma-Fernseher genutzt werden
▶ Die Funktionen Hintergrundbeleuchtung, Betriebsanzeige sind nur für LCD-Fernseher verfügbar.
▶ CI-Informationen können im Analogbetrieb nicht genutzt werden.
▶ Verstärker können im Analogbetrieb nicht genutzt werden. (Außer 32/37/42/47LH70**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**)

AUTOMATISCHE PROGRAMMIERUNG

(In allen Ländern außer Finnland und Schweden (Außer 50/60PS70**, 50/60PS80**)

Verwenden Sie diesen Modus, um alle Programme zu suchen und zu speichern.

Beim Starten der Autoprogrammierung werden sämtliche gespeicherte Dienste-Information gelöscht.

Es können maximal 500 Sender gespeichert werden.

Diese Anzahl kann jedoch je nach vorhandenen Sendesignalen abweichen.

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Ein Diagnose CI-Informationen

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: E Diagnose CI Information Antennenanschluss überprüfen. Vorherige Kanalinformationen werden bei der autom. Einstellung aktualisiert. SECAM L Suche Automatische Nummerierung Start Schließen

Wählen sie die option EINST..

Wählen sie die option Auto. Einstellung.

Wählen sie die option Start.

Starten Sie die Option Auto. Einstellung.

• Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.
• Wenn Sie mit der automatischen Programmierung fortfahren möchten, wählen Sie mithilfe der Tasten ∧ ∨ Start aus. Drücken Sie dann die Taste OK. Anderenfalls wählen Sie Schließen aus.

• Automatische Nummerierung: Festlegen, ob die vom jeweiligen Sender ausgestrahlten Programmplätze zur Nummerierung verwendet werden sollen.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

FERNSEHEN/PROGRAMMSTEUERUNG

AUTOMATISCHE PROGRAMMIERUNG

(Nur Finnland und Schweden (Außer 50/60PS70**, 50/60PS80**)

(Nur für LCD-Fernseher in Finnland und Schweden)

Das Menü DVB-C Autom. Sendereinst. wird in Ländern genutzt, die den DVB-Standard unterstützen. Verwenden Sie diesen Modus, um alle Programme zu suchen und zu speichern. Beim Starten der Autoprogrammierung werden sämtliche gespeicherte Dienste-Information gelöscht.

Auswahl der Antenne:

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Ein Diagnose CI-Informationen

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung Diagnose CI-Informationen Wählen Sie den Suchlauftyp. S-Kan. Ante Schließen

Antennenanschluss überprüfen. Vorherige Kanalinformationen werden bei der autom. Einstellung aktualisiert. □ SECAM L Suche ☑ Automatische Nummerierung Start Schließen

Wählen sie die option EINST..

Wählen sie die option Auto. Einstellung.

Wählen sie die option Antenne.

Wählen sie die option Start.

Starten Sie die Option Auto. Einstellung.

• Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.
• Wenn Sie mit der automatischen Programmierung fortfahren möchten, wählen Sie mithilfe der Tasten
• Start aus. Drücken Sie dann die Taste OK. Anderenfalls wählen Sie Schließen aus.

• Automatische Nummerierung: Festlegen, ob die vom jeweiligen Sender ausgestrahlten Programmplätze zur Nummerierung verwendet werden sollen.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

Auswahl des Kabels,

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Ein Diagnose CI-Informationen

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung Diagnose CI-Informationen Bew. OK Wählen Sie den Suchlauftyp. S-Kan.Antenne Schließen

Benutzer Modulation 362000 Voll 6875 Symbolrate(kS/s) 640AM Netzwerk-ID 0 OK Schließen

Wählen sie die option EINST..

Wählen sie die option Auto. Einstellung

Wählen sie die option S-Kan.

Nehmen Sie die jeweiligen Einstellungen vor.

Wählen sie die option Start.

Starten Sie die Option Auto. Einstellung.

• Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.

• Wenn Sie mit der automatischen Programmierung fortfahren möchten, wählen Sie mithilfe der Tasten ∧ √ OKKaus. Drücken Sie dann die Taste OK. Anderenfalls wählen Sie Schließen aus.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

Zur schnellen und korrekten Suche nach allen verfügbaren Programmen sind folgende Werte erforderlich.

Die allgemein verwendeten Werte sind als "Standardeinstellungen" voreingestellt.

Zur korrekten Einstellung sollten Sie sich an den Anbieter des Kabelanschlusses wenden.

Bei Auswahl von Voll für die automatische Sendereinstellung im DVB-Kabelmodus werden sämtliche Senderfrequenzen zwischen 110 MHz und 862 MHz nach verfügbaren Fernsehkanälen durchsucht.

Falls in der Standardeinstellung keine Programme gefunden werden, wählen Sie zur Suche die Option Voll.

Bei der Programmsuche über die Option Voll kann die automatische Sendereinstellung einige Zeit in Anspruch nehmen.

• Modulation: Eingabe eines vom Benutzer festgelegten Frequenzbereichs.
• Voll : Eingabe einer vom Benutzer festgelegten Symbolrate (Symbolrate: Geschwindigkeit, mit der ein Gerät, wie z. B. ein Modem, Symbole an einen Kanal sendet).
• Symbolrate(kS/s) : Eingabe einer vom Benutzer festgelegten Modulation. (Modulation: Auftragen von Ton- und Bildsignalen auf eine Trägerfrequenz).
• Netzwerk-ID(Nur Schweden): Eindeutige Kennung, die jedem Benutzer zugewiesen ist.

FERNSEHEN/PROGRAMMSTEUERUNG

MANUELLE PROGRAMMIERUNG(IM DIGITALMODUS)

Über die Option „Man. Einstellung“ (Manuelle Programmeinstellung) können Sie der Senderliste Programme hinzufügen. (In allen Ländern außer Finnland und Schweden & Beim Antennenempfang in Finnland oder Schweden (Außer 50/60PS70**, 50/60PS80**)

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Ein Diagnose CI-Informationen

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung Diagnose CI-Informationen DTV Ihr Empfänger fügt diese Programme der Programmliste zu. UHF CH. 30 Schlecht Normal Gut Aktualisierung Schließen

Wählen sie die option EINST.

Wählen sie die option Man. Einstellung.

Wählen sie die option DTV.

Wählen Sie die gewünschte Kanalnummer aus.

- Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

(Beim Kabelempfang (DVB-Kabelmodus) in Finnland oder Schweden

(Außer 50/60PS70**, 50/60PS80**)

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Ein Diagnose CI-Informationen

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung Diagnose CI-Informationen Benutzer Modulation 362000 Voll 6875 Symbolrate(kS/s) 640AM Schlecht Normal Gut Speichern Schließen

Wählen sie die option EINST..

- Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.

Wählen sie die option Man. Einstellung

Wählen sie die option DTV.

Nehmen Sie die jeweiligen Einstellungen vor.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

Frequenz, Symbolrate und Modulationsart werden benötigt, um ein Programm im DVB-Kabelbetrieb korrekt hinzuzufügen.

Die korrekten Einstellungswerte erhalten Sie bei Ihrem Kabelanbieter.

FERNSEHEN/PROGRAMMSTEUERUNG

MANUELLE PROGRAMMIERUNG(IM ANALOGMODUS)

Mit der Funktion Manuell pro-grammieren können Sie die Fernseh-sender in der gewün-schten Reihenfolge manuell abstimmen und anordnen.

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Ein Diagnose CI-Informationen

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Diagnose CI-Informationen TV Speichern 3 Fernsehnorm BG Frequenz V/UHF Kanal 0 Feinabst. ◀◀ Suchen ◀◀ Name C 02 Speich. Schließen

Wählen sie die option EINST..

Wählen sie die option Man. Einstellung.

Wählen sie die option TV.

oder

Wählen Sie den gewünschten Programmplatz aus.

Wählen Sie eine Fernsehnorm aus.

Auswählen entweder V/UHF oder S-Kan.

oder Wählen Sie die gewünschte Kanalnummer aus.

Starten Sie die Sendersuche.

Select Speichern.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

• Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.
  • LL: SECAM L/Lí (France) BßG: PAL B/G, SECAM B/G (Europa/ Osteuropa/Asien/Neuseeland/Naher Osten/Afrika/Australien) I : PAL I/II (Großbritannien/ Irland/ Hong Kong/ Südafrika) DKK: PAL D/K, SECAM D/K (Osteuropa, China, Afrika, GUS)

• Um weitere Sender zu speichern, wiederholen Sie die Schritte 4 bis 9.

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Ein Diagnose CI-Informationen

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Diagnose CI-Informationen TV Speichern 3 Fernsehnorm BG Frequenz V/UHF Kanal 0 Feinabst. <►> Suchen <►> Name C 02 Speich. Schließen

■ PROGRAMMNAMEN ZUWEISEN

Sie haben auch die Möglichkeit, jeder Programm-nummer einen fünfstelligen Sendernamen zuzuweisen.

Wählen sie die option EINST..

Wählen sie die option Man. Einstellung.

Wählen sie die option TTVV

Wählen sie die option Name.

Wechseln Sie zur gewünschten Zeichenposition und wählen Sie ein Zeichen aus. Wiederholen Sie diese Schritte für die übrigen Zeichen. Es können alle Buchstaben des Alphabetes, die Zahlen 0 bis 9 sowie die Zeichen +/- und das Leerzeichen verwendet werden.

Wählen sie die option Schließen.

Wählen sie die option Speich..

■ FEINABSTIMMUNG (Außer 32/37/42/47LH70\*, 50/60PS70\*\*, 50/60PS80\*\*, 42/50PQ35\*\*, 42PQ65\*\*, 50PS65\*\*)

Normalerweise ist Feinabstimmung nur nötig, wenn der Empfang schlecht ist.

Wählen sie die option EINST..

Wählen sie die option Man. Einstellung

Wählen sie die option TTVV

Wählen sie die option Feinabst..

Nehmen Sie die Feineinstellung für eine optimale Bild- und Tonqualität vor.

Wählen sie die option Speich.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

FERNSEHEN/PROGRAMMSTEUERUNG

SENDERLISTE ORDNEN

Wenn eine Programmnummer übersprungen wird, heißt das, dass Sie sie während der Anzeige eines Fernsehprogramms nicht über die Tasten P ∧ ∨ auswählen können.

Wenn Sie den übersprungenen Sender auswählen möchten, geben Sie die Sendernummer direkt mithilfe der ZAHLENtasten ein oder wählen den Sender im Menü „Senderliste Ordnen“ (Senderliste ordnen) aus.

Mithilfe dieser Funktion werden die gespeicherten Sender übersprungen.

Ein Programmplatz kann über die Funktion "Verschieben" geändert werden, falls die Option "Automatische Nummerierung" bei der automatischen Sendereinstellung deaktiviert ist.

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Ein Diagnose CI-Informationen 1 YLE TV1 DTV RADIO TV 1 YLE TV1 2 YLE TV2 4 TV4 Stockholm 5 YLE FST 6 CNN 8 YLE24 9 YLE Teema 14 TV4 Film 24 TV4 Fakta 50 TV400 24 TV4 Fakta 84 Kanal Lokal 24 TV4 Fakta 86 Info/3sat 87 Doku/Kika 88 TVE 1 Pr. ändern Navigation Seitenwechsel Vorherig Überspr.

Wählen sie die option EINST..

Wählen sie die option Senderliste Ordnen.

Führen Sie die Option Senderliste Ordnen aus.

Wählen Sie einen Sender, der gespeichert oder übersprungen werden soll.

- Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung Ein' einzugeben.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

(IM DTV-/RADIOBETRIEB)

■ Überspringen einer Programmnummer

Wählen Sie einen zu überspringenden Programmplatz aus.

BLAU

Programmnummer blau anzeigen.

BLAU

Freigeben.

• Eine übersprungene Programmnummer kann während der normalen Fernsehansicht nicht mehr mit der Taste PP ∧ √ aufgerufen werden.
• Wenn Sie den übersprungenen Sender auswählen möchten, geben Sie die Sendernummer mithilfe der ZAHLENtasten ein oder wählen den Sender unter „Senderliste Ordnen“ (Senderliste ordnen) oder EPG aus.

IM TV-MODUS

Mit dieser Funktion können Sie gespeicherte Programme löschen oder überspringen. Des Weiteren können Fernsehkanäle auf andere Programmplätze verschoben werden

■ Löschen eines Programms

Wählen Sie einen zu löschenden Programmplatz aus.

ROT

Programmnummer rot anzeigen.

ROT

Löschen

BLAU

Freigeben.

- Das ausgewählte Programm wird gelöscht; alle folgenden Programme werden um eine Position nach oben gerückt.

■ Verschieben eines Programms

Wählen Sie einen zu verschiebenden Programmplatz aus.

GRUN

Programmnummer grün anzeigen.

GRUN

Freigeben.

■ Autom. sortieren

Führen Sie die Option Autom. sortieren aus.

- Nach der automatischen Sortierung können die Sender nicht mehr geordnet werden.

Programmnummer blau anzeigen.

VERSTÄRKER (IM DIGITALMODUS)

(Außer 32/37/42/47LH70*, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**)

Stellen Sie die Option Booster bei schlechtem Empfang auf Ein.

Wählen Sie bei gutem Empfang die Einstellung "Aus".

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Verstärker : Ein Software-Aktualisierung: Ein Diagnose CI-Informationen EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Verstärker Software-Aktualisierung Diagnose CI-Informationen Aus Ein

Wählen sie die option EINST..

Wählen sie die option Verstärker.

Wählen Sie entweder Ein oder Aus.

Speichern Sie die Einstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

SOFTWARE-AKTUALISIERUNG

Software-Aktualisierung bedeutet, dass Software über das digitale terrestrische DVB-T-System heruntergeladen werden kann.

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung : Ein Diagnose CI-Informationen

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordenen Software-Aktualisierung Diagnose CI-Informationen Aus Ein

Wählen sie die option EINST..

Wählen sie die option Software-Aktualisierung.

Wählen Sie entweder Ein oder Aus. - Wenn Sie Ein wählen, wird eine Meldung angezeigt, um den Benutzer über neue Software zu informieren.

Speichern Sie die Einstellung.

* Einstellen von „Software-Aktualisierung“

Gelegentlich führt die Übertragung aktualisierter digitaler Softwareinformationen zu folgendem Menü auf dem TV-Gerät.

Software-Update verfügbar. Jetzt herunterladen? (ca. 30 Min.-2 Std.) Ihre TV-Software wird aktualisiert, wenn Sie das Gerät über Fernbedienung oder Taste am Gerät ausschalten. Nicht entfernen! Ja Nein

Einfaches Update: Für aktuellen Update-Stream

Die neue Software wird zu der angegebenen Zeit aktualisiert. 00/00/0 00:00 Jetzt herunterladen? Ja Nein

Programmiertes Update: Für zeit-plangesteuerten Update-Stream

Wenn die Funktion Software-Update auf "Aus" eingestellt ist, wird eine Meldung zum Aktivieren der Funktion eingeblendet.

Wählen Sie mit den Tasten < > J A wenn folgendes Bild angezeigt wird.

Nach dem Software-Update wird das System neu gestartet.

Die Software wird bei ausgeschaltetem Gerät heruntergeladen.

Beim Einschalten des Gerätes während eines Updates wird der Fortschritt der Aktualisierung angezeigt.

- Beachten Sie während des Software-Updates Folgendes:

• Die Stromzufuhr des Geräts darf nicht unterbrochen werden.
• Das Gerät darf nicht ausgeschaltet werden.
• Die Antenne darf nicht getrennt werden.
- Nach dem Software-Update können Sie die Version der aktualisierten Software über das Menü „Diagnose“ (Diagnose) prüfen.
- Das Herunterladen der Software kann bis zu einer Stunde dauern. Stellen Sie daher sicher, dass das Gerät während des Ladevorgangs eingeschaltet bleibt.

FERNSEHEN/PROGRAMMSTEUERUNG

DIAGNOSE

Diese Funktion ermöglicht die Anzeige des Herstellers, des Modells/Types, der Seriennummer und der Softwareversion.

Anzeige der Informationen und der Signalstärke des ausgewählten *MUX.

Anzeige der Signalinformationen und des Servicenamens des ausgewählten MUX.

(*MUX: Höheres Kanalverzeichnis beim Digitalfernsehen [ein einzelner MUX enthält mehrere Fernsehkanäle.])

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung: Ein Diagnose CI-Informationen

Technische Diagnose Hersteller : LG Electronics Inc. Modell / Typ : 42LH7000 Seriennummer : SKJY1107 Softwareversion : V1.10.00 Kanal 30 Kanal 34 Kanal 36 Kanal 38 Kanal 54 Kanal 60 Vorh. Popup MENU Ausgang

Wählen sie die option EINST..

Wählen sie die optionDiagnose.

Hersteller, Modell/Typ, Seriennummer und Software-Version anzeigen.

Information zum Sender anzeigen.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

Diese Funktion ermöglicht das Ansehen verschlüsselter Programmangebote (Pay-TV). Wenn Sie das CI-Modul entfernen, können Sie kein Pay-TV nutzen. Wenn das Modul in den CI-Schlitz geschoben wird, können Sie auf das Menü des Moduls zugreifen. Um ein Modul und eine Smartcard zu erwerben, wenden Sie sich bitte an Ihren Händler. Das CAM-Modul sollte nicht zu häufig aus dem Gerät entfernt und wieder eingesetzt werden. Dies kann zu Problemen führen. Wenn das Gerät nach dem Einschieben des CI-Moduls eingeschaltet wird, ist oft kein Ton zu hören.

Je nach Cl-Modul und Smartcard kann es zu einer unnatürlichen Bildwiedergabe kommen.

Die CI-Funktion (CI-Modul) steht je nach den Sendern im jeweiligen Land u. U. nicht zur Verfügung.

EINST. Auto. Einstellung Man. Einstellung Senderliste Ordnen Software-Aktualisierung : Ein Diagnose CI-Informationen Viaccess Module Consultations Authorizations Module Information Select the item • Dieses OSD-Menü dient lediglich Demonstrationszwecken. Die Menüoptionen und das Bildschirmformat können sich je nach Anbieter des digitalen Bezahlfernsehens unterscheiden. • Sie können das CI (Common Interface)-Menü und den Service von Ihrem Händler ändern lassen.

Wählen sie die option EINST..

Wählen sie die option CI-Informationen.

Speichern Sie die Einstellung.

- Betätigen Sie die Taste RETURN, um zum normalen Fernsehbild zurückzukehren.

FERNSEHEN/PROGRAMMSTEUERUNG

SENDERLISTE AUFRUFEN

Sie können die gespeicherten Programme in der Senderliste durchsehen.

Miniglossar

Wird für gesperrte Programme angezeigt.

Programmliste DTV 1 BBC DTV 2 BBC DTV 3 BBC Ausgang

■ Senderliste anzeigen

PROGRAMMLISTE anzeigen.

• Einige Programme sind möglicherweise blau hervorgehoben. Diese wurden im Modus "Senderliste ordnen" als zu überspringende Programme eingerichtet.
• Einige Programme in der Liste sind zwar mit einer Nummer bezeichnet, haben jedoch keinen Namen.

■ Programm aus der Senderliste auswählen

Wählen Sie einen Sender aus.

Wechseln Sie zum gewählten Programmplatz.

Die Betriebsart wechselt vom derzeit angezeigten Programm zwischen TV, DTV und Radio.

■ Senderliste durchblättern

Seiten weiterblättern.

Zurück zur normalen Fernsehansicht.

LIEBLINGSPROGRAMM EINSTELLEN

■ Lieblingsprogramm auswählen

Die Funktion Lieblingsprogramm ist nützlich zum schnellen Aufrufen von gewünschten Programmen, ohne dass Sie sämtliche Programme zwischen den Lieblingsprogrammen durchschalten müssen.

Favoriten PR Favoriten

Gewünschtes Programm auswählen.

Favorite auswählen.

Favorite auswählen.

Zurück zum Fernsehprogramm.

- Das eingestellte Programm wird automatisch in der Liste der Lieblingsprogramme gespeichert.

■ Liste der Lieblingsprogramme anzeigen

Favoritenliste DTV 1 BBC DTV 2 BBC DTV 3 BBC Ausgang

Anzeigen der Liste Ihrer Lieblingsprogramme.

FERNSEHEN/PROGRAMMSTEUERUNG

LISTE DER EINGÄNGE

HDMI und AV1, 2 (SCART) werden mit über einen Erkennungspin erkannt und werden daher nur aktiviert, wenn für das Zusatzgerät eine Spannung anliegt.

Über die Taste TV/RAD können Sie vom Zusatzgeräteeingang zum HF-Eingang sowie zum zuletzt angezeigten Programm im DTV-/RADIO-/TV-Betrieb wechseln.

Eine Eingangsquelle auswählen.

• Antenne oder S-Kan.: Wählen Sie diese Quelle zur Anzeige von DTV-/TV-Programmen. (Der digitale Kabeleingang kann nur in Finnland und Schweden genutzt werden. (Außer 50/60PS70**, 50/60PS80**)
• AV1, AV2, AV3: Wählen Sie diese Quelle für Videorekorder oder Zusatzgeräte.
• Komponente: Wählen Sie diese Quelle für DVD-Geräte oder Digitalempfänger.
• RGB : Wählen Sie diese Quelle für einen PC.
• HDMI1, HDMI2(Außer 19/22LH20**, 19/22LG31**), HDMI3(Außer 19/22LU40**, 19/22LU50**, 19/22/26/32/37/42LH20*, 32/37/42LF25*, 32/37/42LG21*, 32/37/42LG33*, 26LG31**), HDMI4(Nur 32/37/42/47LH49*, 32/37/42/47/55LH50*, 32/37/42/47LH70*, 42/47LH90**, 50/60PS70**, 50/60PS80**): Wählen Sie diese Quelle für DVD-Geräte, einen PC oder Digitalempfänger.

DATEN SERVICE

(Dieses Menü ist nur in Irland verfügbar.)

Mit Hilfe dieser Funktion kann zwischen MHEG(Digitaler Videotext) und Teletext igewählt werden, falls beide Dienste angeboten werden.

Falls nur einer der Dienste angeboten wird, erscheint entweder nur der EintragMHEG oder Teletext, unabhängig von der gewählten Option.

OPTION Menü Sprache (Language) : Deutsch Audiosprache : Deutsch Untertitelsprache : Deutsch Hörgeschädigte (Aus) Daten Service : MHEG Land : Irland Eingangsbezeichnung SIMPLINK : Ein

OPTION Menü Sprache (Language) : Deutsch Audiosprache : Deutsch Untertitelsprache : Deutsch Hörgeschädigte (Aus Daten Service MHEG Land Teletext Eingangsbezeichnung SIMPLINK : Ein

Wählen sie die option OPTION.

Wählen Sie MHEG oder Teletext.

Wählen Sie Daten Service.

Speichern Sie die Einstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

NAME EINGANG

Bezeichnung für die Eingangsquellen angeben.

OPTION Menü Sprache (Language) : Deutsch Audiosprache : Deutsch Untertitelsprache : Deutsch Hörgeschädigte (Aus) Land : UK Eingangsbezeichnung SIMPLINK : Ein Tastensperre : Aus

OPTION Bew. Menü Sprache (Language) : Deutsch Audiosprache : Deutsch Untertitelsprache : Deutsch Hörgeschädigte (Aus Land : UK Eingangsbezeichnung SIMPLINK : Ein Tastensperre : Aus AV1 AV2 AV3 Komponente RGB HDMI1 HDMI2 HDMI3 HDMI4 Schließen (Außer 19/22LH20**, 19/22LG31**) (Außer 19/22LU40**, 19/22LU50**, 19/22/26/32/37/4 2LH20** 32/37/42LF25**, 32/37/42LG21**, 32/37/42LG33**, 26LG31**) (Nur 32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80**)

Wählen sie die option OPTION.

Wählen Sie eine Quelle aus.

Wählen sie die option Eingangsbezeichnung.

Wählen Sie einen Namen für die Quelle.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

FERNSEHEN/PROGRAMMSTEUERUNG

EINFACHES HANDBUCH

Die Kurzanleitung zeigt einfache und kurze Bedienungshinweise auf dem Fernsehbildschirm an. Während der Anzeige der Kurzanleitung wird der Ton stumm geschaltet.

OPTION Audiosprache : Deutsch Untertitelsprache : Deutsch Hörgeschädigte (Aus Land : UK Eingangsbezeichnung SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch

Wählen sie die option OPTION.

Wählen Sie die einfaches Handbuch.

Wählen Sie den gewünschten Teil der Bedienungsanleitung.

MPLINK

Dieses Gerät kann nur zusammen mit Geräten verwendet werden, auf denen sich das SIMPLINK-Logo befindet. Stellen Sie fest, ob das SIMPLINK-Logo vorhanden ist.

Bei Einsatz des Gerätes zusammen mit Geräten anderer Hersteller, die über die HDMI-CEC-Funktion verfügen, arbeitet das Gerät u. U. nicht störungsfrei.

So können Sie andere AV-Geräte, die über ein HDMI-Kabel mit dem Fernsehgerät verbunden sind, ohne zusätzliche Kabel und Einstellungen steuern.

Falls Sie das Menü SIMPLINK (Simplink) nicht verwenden möchten, wählen Sie Aus.

OPTION Menü Sprache (Language) : Deutsch Audiosprache : Deutsch Untertitelsprache : Deutsch Hörgeschädigte (Aus) Land : UK Eingangsbezeichnung SIMPLINK : Ein Tastensperre : Aus

OPTION Menü Sprache (Language) : Deutsch Audiosprache : Deutsch Untertitelsprache : Deutsch Hörgeschädigte (Aus Land : UK Eingangsbezeichnung Aus SIMPLINK Ein Tastensperre Aus

Wählen sie die option OPTION.

Wählen sie die option SIMPLINK

Wählen Sie entweder Ein oder Aus.

Speichern Sie die Einstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

FERNSEHEN/PROGRAMMSTEUERUNG

Anschluss eines Heimkinosystems mit SIMPLINK-Logo.

1 Verbinden Sie den Anschluss HDMI/DVI IN 1, HDMI IN 2(Außer 19/22LH20*, 19/22LG31*), HDMI IN 3(Außer 19/22LU40* 19/22LU50* 19/22/26/32/37/42LH20 32/37/42LF25* 32/37/42LG21*, 32/37/42LG33*, 26LG31*) oder HDMI IN 4 (Nur 32/37/42/47LH49*, 32/37/42/47/55LH50*, 32/37/42/47LH70*, 42/47LH90**, 50/60PS70** 50/60PS80**) auf der Rückseite des Fernsehers über ein HDMI-Kabel mit dem HDMI-Ausgangsanschluss des Heimkinosystems.
2 Verbinden Sie den Ausgangsanschluss Digital Audio auf der Rückseite des Fernsehers über ein optisches Kabel mit dem Digital Audio-Eingangsanschluss des Heimkinosystems.
3 Drücken Sie die TasteSIMPLINK und wählen Sie im Menü Lautsprecher den Eintrag Heimkinosystem.

HDMI IN 3 2 1 HDMI AUDIO IN HDMI OFFICIAL AV1 AV2 COMPONENT IN HDMI OUT HDMI CONTROL DIGITAL AUDIO IN 2 HDMI OUTPUT DIGITAL AUDIO IN

Heimkinosystem

▶ Beim Auswählen oder Bedienen des Mediums des Gerätes über die Heimkino-Funktion werden automatisch die HT-Lautsprecher aktiviert (Tonausgabe über das Heimkino-System).

HINWEIS

▶ Verbinden Sie die HDMI/DVI IN- oder HDMI IN-Buchse des Fernsehers über ein HDMI-Kabel mit dem Anschluss (HDMI) des SIMPLINK-Gerätes.
▶ Wenn die Eingangsquelle über die Taste INPUT auf der Fernbedienung gewechselt wird, stellt das SIM-PLINK-Gerät den Betrieb ein.

SIMPLINK-FUNKTIONEN

Disc-Wiedergabe

Wählen Sie angeschlossene AV-Geräte über die Tasten ∧ √ < >, OK, ►, ■, II, ◀◀ und ►▶ aus.

Direkte Wiedergabe

Nach dem Anschließen von AV-Geräten an das Fernsehgerät können Sie sie direkt steuern und Medien ohne zusätzliche Einstellungen wiedergeben.

AV-Gerät auswählen

Ermöglicht die Auswahl eines angeschlossenen AV-Geräts und die Wiedergabe über dieses Gerät.

Alle Geräte ausschalten

Wenn Sie das Fernsehgerät ausschalten, werden alle angeschlossenen Geräte ebenfalls ausgeschaltet.

Ton abschalten

Bietet eine einfache Möglichkeit, den Ton abzuschalten.

Sync Power on

Sobald die Wiedergabe eines am HDMI-Anschluss angeschlossenen Gerätes mit Simplink-Funktion gestartet wird, schaltet sich der Fernseher automatisch ein.

*Ein Gerät, das mit dem Fernsehgerät über ein HDMI-Kabel verbunden ist, aber nicht Simplink unterstützt, verfügt nicht über diese Funktion.

Hinweis: Zur Nutzung der SIMPLINK-Funktion sollte ein HDMI-Kabel ab Version 1,3 mit *CEC-Funktion verwendet werden. (*CEC: Consumer Electronics Control).

MENÜ SIMPLINK

Drücken Sie und anschließend

OOKüm die gewünschte SIMPLINK-Quelle auszuwählen.

TV : Schalten Sie unabhängig vom derzeitigen Modus zum vorherigen Fernsehsender.
② DISC : Wählen Sie das angeschlossene Gerät und starten Sie die Wiedergabe.
Wenn mehrere Wiedergabegeräte zur Verfügung stehen, werden ihre Namen am unteren Rand des Bildschirms angezeigt.
3 VCR : Verwenden und steuern Sie den angeschlossenen Videorekorder.
4 HDD : Geben Sie auf Festplatte gespeicherte Aufnahmen wieder.
5 SPEAKER: Wählen Sie die Heimkinoanlage oder die Lautsprecher des Fernsehgeräts für die Audiowiedergabe.

SIMPLINK TV DISC1 DVD-R/VCR Ausgewähltes Gerät VCR Wenn kein Gerät angeschlossen ist (Anzeige in grau) HDD Recorder Speaker TV Speaker Change Device OK Wenn ein Gerät angeschlossen ist (Anzeige in leuchtender Farbe)

• Heimkino: Nur ein Gerät
- DVD, Rekorder: Es können ein(19/22LH20*, 19/22LG31**), zwei(19/22LU40*, 19/22LU50**, 26/32/37/42LH20*, 32/37/42LF25*, 32/37/42LG21**, 32/37/42LG33*, 26LG31**), drei(32/37/42/47LH3**, 32/37/42/47LH40*, 26LU50**, 42/50PQ35**, 42PQ65**, 50PS65**) oder vier(32/37/42/47LH49*, 32/37/42/47/55LH50*, 32/37/42/47LH70*, 42/47LH90**, 50/60PS70**, 50/60PS80**) Geräte gleichzeitig angeschlossen werden.
• VCR: Nur ein Gerät

FERNSEHEN/PROGRAMMSTEUERUNG

AV MODUS

Bild und Ton für am externen Eingang angeschlossene AV-Geräte optimal einstellen.

Aus AV-MODUS deaktivieren.

Kino Bild und Ton beim Anschauen von Spielfilmen optimieren.

Sport Bild und Ton beim Anschauen von Sportsendungen optimieren.

Spiel Bild und Ton für Videospiele optimieren.

Betätigen Sie mehrmals die Taste AV MODE, um die gewünschte Quelle auszuwählen.

• Bei Auswahl des Kino-Modus im AV-Betrieb wird der Kino-Modus sowohl für den Anzeigemodus als auch für den Klangmodus im Menü BILD bzw. AUDIO-Menü ausgewählt.
• In der Einstellung "Aus" im AV-Betrieb wird die zuvor eingestellte Anzeige eingestellt.

Zurücksetzen auf werkseitige Grundeinstellung (Initialisieren)

Über diese Funktion werden sämtliche Einstellungen zurückgesetzt.

Die Einstellungen für i f Tag und i f Nacht für den Anzeigemodus bleiben jedoch erhalten.

Das Gerät sollte dann zurückgesetzt werden, wenn Sie in eine andere Stadt oder ein anderes Land umziehen.

Nach dem Zurücksetzen auf die Werkseinstellungen muss die Initialisierung wiederholt werden.

Wenn die Sperre auf "Ein" eingestellt ist, wird ein Fenster zur Eingabe des Kennwortes eingeblendet.

OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID : 1 Betriebsanzeige Demo Modus : Ein Moduseinstellung : Demo im Geschäft Werkseinstellung

OPTION SIMPLINK : Ein Tastensperre : Aus einfac Set ID Betrieb Demo Modus Alle Benutzer- / Kanaleinstellungen werden zurückgesetzt. Fortfahren? Ja Nein Werkseinstellung

1 MENU 2 OK 3 OK 4 OK Auf Wer

Wählen sie die option OPTION.

Wählen sie die option Werkseinstellung.

Wählen sie die option Ja

Auf Werkseinstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

Was ist Bluetooth?

Bluetooth ist eine Netzwerktechnologie, bei der zahlreiche Geräte über kurze Distanzen drahtlos mit einer Frequenz von 2,4 GHz miteinander verbunden werden können, wie z. B. Computer, Mobiltelefone, PDAs sowie Digitalgeräte mit Wireless-Funktion, um Daten auszutauschen.

Über eine Bluetooth-Verbindung kann ein kabelloser Bluetooth-Kopfhörer verwendet werden, oder es können Fotos (nur JPEG) oder Musikdateien auf einem Bluetooth-Mobiltelefon an den Fernseher übertragen werden.

• Verbindungsdaten: Bluetooth Spezifikation Version 2.0 + EDR (Erweiterte Datenrate)
  • Ausgang: Bluetooth Spezifikation Leistungsklasse 2
• Maximaler Verbindungsbereich: Ca. 10m bei freier Sicht
  • Frequenzband: 2,4 GHz Band (2,4 GHz - 2,4835 GHz)
• Bluetooth-Modul: EAX57538201 (LG Electronics)
• Kompatible Bluetooth-Profile: GAVDP (Generic Audio/Video Distribution Profile)
  A2DP (Advanced Audio Distribution Profile)
  HSP (Headset-Profil)
  OPP(Object Push Profile)
  BIP (Basic Imaging Profile)
  FTP (File Transfer Profile)

CE0678

Hinweise für den Einsatz von Bluetooth

▶ Der Abstand zwischen Sender und Empfänger sollte maximal 10m(-45°\~45°) betragen.
Bei einem größeren Abstand oder bei Hindernissen zwischen den Geräten ist u. U. keine störungsfreie Verbindung möglich.
▶ Bei bestimmten Geräten in der Nähe können Verbindungsstörungen auftreten.
Bei Geräten in der Umgebung, die ebenfalls auf einer Frequenz von 2,4 GHz senden (z. B. Wireless LAN oder Mikrowellengeräte), können Verbindungsstörungen auftreten.
▶ Die Suchdauer nach einem Gerät kann je nach Anzahl der Bluetooth-Gerät und der aktuellen Betriebsart variieren.
▶ Je weniger Geräte vorhanden sind, desto erfolgreicher verläuft die Suche.
Kabellose Geräte können durch elektromagnetische Wellen beeinflusst werden.
Da die meisten kabellosen Geräte elektromagnetische Störstrahlungen verursachen, sollten diese nicht in der Nähe von Lebenserhaltungssystemen betrieben werden.
Es kann jeweils nur ein Bluetooth-Gerät zurzeit verbunden werden.
▶ Während der Nutzung von Bluetooth-Kopfhörern können keine Fotos (nur JPEG) oder Musikdateien anderer Bluetooth-Gerät übertragen werden.
▶ Weitere Hinweise zu Bluetooth finden Sie in der Bedienungsanleitung des jeweiligen Bluetooth-Gerätes.
▶ Die Funktionen USB (Fotoliste, Musikliste, Filmliste [nur die Modelle 32/37/42/47LH49, 32/37/42/47/55LH50**, 32/37/42/47LH70*, 42/47LH90**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**]) und Bluetooth können nicht gleichzeitig genutzt werden.
Der Betrieb unterliegt den folgenden Beschränkungen: (1) Dieses Gerät darf keine erheblichen Störungen verursachen und (2) dieses Gerät muss jegliche äußere Störungen aufnehmen, die eine nicht gewünschte Störung des Betriebs (des Gerätes) verursachen.

Um den Ton einer Sendung über Bluetooth-Kopfhörer zu hören oder JPEG-Fotos auf einem Zusatzgerät zu empfangen und auf dem Fernsehgerät anzuzeigen, oder um Musikdateien auf einem Mobiltelefon (Bluetooth-Gerät) anzuhören, können Sie die kabellose Verbindung ohne Anschluss eines Kabels nutzen.

Um das BLUETOOTH-Menü anzuzeigen, wählen Sie die Option "Ein"..

Um die Bluetooth-Funktion nicht zu nutzen, wählen Sie "Aus".

Falls ein externes Bluetooth-Gerät verbunden war, wählen Sie nach dem Trennen des Gerätes die Option "Aus".

BLUETOOTH Bluetooth : Aus TV PIN : 0000 Bluetooth Headset : Getrennt Registrierte Bluetooth Geräte Meine Bluetooth Info.

BLUETOOTH Bew. OK Bluetooth TV PIN Aus Ein Bluetooth Headset : Getrennt Registrierte Bluetooth Geräte Meine Bluetooth Info.

Wählen Sie die Option BLUETOOTH.

Wählen Sie den EintragBluetooth.

Wählen Sie die Option Ein oder Aus.

Speichern Sie die Einstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

VERWENDUNG VON BLUETOOTH

TV PIN VERGEBEN

Die PIN dient zum Annehmen einer Verbindung eines externen Bluetooth-Gerätes bzw. zur Verbindung zu einem externen Bluetooth-Gerät, die Pin-Nummer muss eingegeben werden.

Weitere Hinweise zur Vergabe einer PIN für das externe Bluetooth-Gerät erhalten Sie in der Bedienungsanleitung des jeweiligen Gerätes.

Die TV-Pin besteht aus bis zu 10 Ziffern.

Die TV-Pin muss aus mindestens zwei Ziffern bestehen.

BLUETOOTH Bluetooth : Aus TV PIN : 0000 Bluetooth Headset : Getrennt Registrierte Bluetooth Geräte Meine Bluetooth Info. BLUETOOTH Bluetooth : Aus TV PIN : 0000 Bluetooth Headset : Getrennt Registrierte Bluetooth Geräte Meine Bluetooth Info. TV PIN-Eingabe 0 0 0 0_ Löschen OK

Wählen Sie die Option BLUETOOTH.

- Betätigen Sie die Taste < um die Ziffern nacheinander zu löschen.

Wählen Sie den Eintrag TV PIN.

Geben Sie die gewünschte PIN-Nummer ein.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

BLUETOOTH-HEADSET

Bei Verwendung von Bluetooth-Kopfhörern kann der Fernsehton kabellos über diese Kopfhörer ausgegeben werden.

Vor der ersten Verwendung muss das Headset mit einem neuen Bluetooth-Gerät verbunden werden. Weitere Hinweise erhalten Sie in der Bedienungsanleitung des jeweiligen Gerätes.

Es kann eine Verbindung zu maximal 12 Geräten hergestellt werden.

Während der Suche nach Bluetooth-Kopfhörern werden alle Tasten mit Ausnahme der Taste "Stop" (OK) deaktiviert.

Verbindung eines neuen Bluetooth-Headsets

Es werden nur Bluetooth-Kopfhörer gefunden, die nicht bereits verbunden sind.

Während des Suchlaufs wird eine Liste aller gefundenen Bluetooth-Kopfhörer angezeigt.

Nachdem das neue Bluetooth-Gerät gefunden wurde, muss zur Verbindung mit dem Gerät die PIN-Nummer eingegeben werden. Weitere Hinweise erhalten Sie in der Bedienungsanleitung des jeweiligen Gerätes.

Bei der Auswahl von Kabel (DVB-Kabelmodus) in der Einstellung Finnland oder Schweden wird kein Stereoton über ein Bluetooth-Headset ausgegeben. (Außer 50/60PS70**, 50/60PS80**)

*Beim Kabelempfang (DVB-Kabelmodus) in Finnland oder Schweden (Außer 50/60PS70**, 50/60PS80**)

1. Ein bereits verbundener Bluetooth-Kopfhörer wird getrennt.
2. Alle vorhandenen Kopfhörerlisten werden gelöscht.
3. Der Bluetooth-Modus wird deaktiviert.
4. Beim Anschluss von Kopfhörern, die nur für die Stereo-Wiedergabe geeignet sind, erscheint die Meldung "Ungültiges Format".

Wählen Sie die Option BLUETOOTH.

Wählen Sie den Eintrag Bluetooth-Headset.

Bluetooth-Headset suchen.

Geben Sie die PIN-Nummer des Bluetooth-Headsets ein. Weitere Hinweise zur PIN-Nummer erhalten Sie in der Bedienungsanleitung des jeweiligen Gerätes.

Verbindung zum Bluetooth-Headset herstellen.

Verbindung eines bereits registrierten Bluetooth-Headsets

Bluetooth-Kopfhörer werden in der Reihenfolge der Nutzung aufgelistet mit dem zuletzt genutzten Gerät an oberster Position. Um eine Verbindung zu einem bereits eingetragenen Bluetooth-Gerätes herzustellen, kann das gewünschte Gerät einfach und ohne Eingabe der PIN-Nummer ausgewählt werden.

Wählen Sie die Option BLUE-TOOTH.

Wählen Sie den Eintrag Bluetooth-Headset.

Es erscheint eine Bestätigungsmeldung zur Verbindung des gewählten Bluetooth-Headsets. Wählen Sie entweder Ja oder Nein.

Verbindung zum Bluetooth-Headset herstellen.

Wählen Sie das gewünschte Bluetooth-Headset aus.

• Nach der Verbindung und nach Verwendung des Bluetooth-Headsets wird die Verbindung zum Headset beim Aus- oder Einschalten des Fernsehgerätes automatisch getrennt.
• Nach der Verbindung der Bluetooth-Kopfhörer werden die Fernsehlautsprecher stummgeschaltet und der Ton wird nur über die Kopfhörer ausgegeben.

VERWENDUNG VON BLUETOOTH

Bluetooth-Headset während der Verwendung trennen

Wählen Sie die Option BLUETOOTH.

Verbindung zum Bluetooth-Headset unterbrechen.

Wählen Sie den Eintrag Bluetooth-Headset.

Verbindungsanfrage eines Bluetooth-Headsets an das Fernsehgerät

Sobald ein Headset bei eingestellter Option "Ein" im Bluetooth-Menü eine Verbindungsanfrage sendet, wird die folgende Meldung angezeigt.

Eine Verbindung ist nicht mit allen Kopfhörern möglich.(Hinweise finden Sie in der Bedienungsanleitung des jeweiligen Bluetooth-Headsets.)

Einige Headsets versuchen, im aus- oder eingeschalteten Zustand eine Verbindung herzustellen, auch wenn sich diese Geräte nicht in der Liste Eingetragene Geräte befinden.

Möchten Sie ihr Headset verbinden? Ja Nein

Wählen Sie entweder Jäoder Nein.

! HINWEIS

▶ LG empfiehlt die folgenden Headset-Modelle
-Mono/Stereo : Nokia : BH501 / Jabra : BT620s / Sony : DR-BT30Q / Philips : SHB7100 / Plantronics : Pulsar590 / Motorola : HT820 / Motorola : S9 / LG : HBS200
-Nur Stereo : Logitech : Freepulse-wireless
-Nur Mono : Motorola : H800 / Jabra : BT250v / Jabra : BT2040 / Plantronics : Discovery665 / Nokia : BH-900 / Sony Ericsson : HBH-GV435 / Samsung : WEP500 / LG: Prada HBM-510
Je nach Speichergröße der Kopfhörer kann der Ton u. U. etwas verzögert ausgegeben werden.

Es können nur offiziell zertifizierte und Bluetooth-kompatible Stereo-/Mono-Kopfhörer gesucht und verbunden werden.

Es können ebenfalls Stereo-/Mono-Kopfhörer verbunden werden, die den Standard A2DP oder HSP für Bluetooth-Geräte unterstützen.

▶ Bei folgenden Bedingungen in der Umgebung des Fernsehgerätes kann ein Gerät u. U. nicht gefunden oder verbunden werden.

• Bei starken elektromagnetischen Feldern.
• Bei mehreren vorhandenen Bluetooth-Geräten.
  -Falls die Kopfhörer ausgeschaltet, nicht verbunden oder defekt sind.
• Bei Geräten in der Umgebung, wie Mikrowellengeräten, Wireless LANs, Plasma-Lampen, Gasherden usw., die im selben Frequenzbereich wie das Bluetooth-Gerät betrieben werden, können Verbindungsstörungen auftreten.

Es kann nur ein Bluetooth-Kopfhörer zurzeit verbunden werden.
▶ Abgebrochene Verbindungen, z. B. durch das Ausschalten der Fernsehgerätes, werden nicht automatisch wiederhergestellt. Das jeweilige Gerät muss neu verbunden werden.
▶ Während der Verbindung zum Headset können sich bestimmte Vorgänge verlangsamen.
Nach der Verwendung des Headsets im Simplink-Betrieb wechselt das Gerät nicht automatisch zu den Heimkino-Lautsprechern, selbst wenn die Option Simplink Heimkino ausgewählt wurde.
▶ Falls wiederholt keine Headset-Verbindung hergestellt werden kann, muss das Gerät erneut angemeldet werden.
▶ Die Tonqualität von Mono-Kopfhörern ist geringer als die von Stereo-Kopfhörern.
Mit Mono-Kopfhörern kann bei zunehmendem Abstand zum Fernseher Rauschen auftreten, da diese eine andere Art der Übertragung als Stereo-Kopfhörer verwenden.
▶ Falls ein Bluetooth-Headset verwendet wird, können die Tasten Lautstärke +/- und Stummschalten nicht genutzt werden, und im Audio-Menü werden die Standardwerte eingetragen und das Menü wird deaktiviert.
▶ Wenn das Bluetooth-Gerät eingeschaltet ist und falls die eingetragenen Geräte eingeschaltet sind, schaltet der Fernseher automatisch in den Bluetooth-Modus, auch wenn ein anderer Eingangsmodus eingestellt wurde.

EINGETRAGENE BLUETOOTH-GERÄTE VERWALTEN

Falls noch keine Gerät eingetragen wurde, bleibt das Menü Eingetragene BT-Geräte deaktiviert und kann nicht aufgerufen werden.

Sobald 12 Geräte eingetragen wurden, können keine weiteren Geräte hinzugefügt werden und das Zusatzgerät kann nicht mehr am Fernsehgerät angemeldet werden. In diesem Fall sollte eines der Geräte gelöscht werden (ggf. muss zuerst die Verbindung des Gerätes mit dem Fernsehgerät unterbrochen werden), um ein neues Gerät einzutragen.

BLUETOOTH Bluetooth : Aus TV PIN : 0000 Bluetooth Headset : Getrennt Registrierte Bluetooth Geräte Meine Bluetooth Info.

BLUETOOTH Bluetooth TV PIN Registrierte Bluetooth Geräte 00:0d:44:84:14:62 Meine Blue FreePulse Wireless LG L600V Löschenverbinden

Wählen Sie die Option BLUETOOTH.

Wählen Sie den Eintrag Registrierte Bluetooth Geräte.

Markieren Sie das eingetragene Bluetooth-Gerät.

■ Verbinden von eingetragen Bluetooth-Kopfhörern

Wählen Sie das gewünschte eingetragene Bluetooth-Headset zur Verbindung aus.

Es erscheint eine Bestätigungsmeldung zur Verbindung des gewählten Bluetooth-Headsets.

Wählen Sie entweder Ja oder Nein.

■Eingetragenes Bluetooth-Gerät löschen

Bei Auswahl eines Gerätes, das nicht mit dem Fernseher verbunden ist, erscheint die Option "Löschen".

Wählen Sie das gewünschte Bluetooth-Gerät zum Trennen aus.

Es erscheint eine Bestätigungsmeldung zum Löschen des gewählten Bluetooth-Gerätes.

Wählen Sie entweder Ja oder Nein.

■Eingetragenes Bluetooth-Gerät trennen

Bei Auswahl eines Gerätes, das mit dem Fernseher verbunden ist, erscheint die Option "Trennen".

Wählen Sie ein derzeit mit dem Fernseher verbundenes Bluetooth-Gerät aus.

Trennen Sie das Bluetooth-Gerät.

VERWENDUNG VON BLUETOOTH

EIGENE BLUETOOTH-INFORMATIONEN

Diese Funktion zeigt dem Benutzer die Eigenen Bluetooth-Informationen an.

Die Funktion "Bearbeiten" ist nur verfügbar, wenn der Fernseher nicht mit einem anderen Gerät verbunden ist.

Der Name für das Eigene Gerät kann geändert werden.

Zudem wird die Adresse des Eigenen Gerätes angezeigt.

BLUETOOTH Bluetooth : Aus TV PIN : 0000 Bluetooth Headset : Getrennt Registrierte Bluetooth Geräte Meine Bluetooth Info.

BLUETOOTH Bluetooth : Aus TV PIN : 0000 Bluetooth Headset : Getrennt Registrierte Blue Meine Bluetooth Mein Geräte Name 5 0 P 5 7 0 0 0 - Z A Geräteadresse 0 0 : 0 5 : c 9 : f f : 0 0 f : 0 7 Ändern OK

Wählen Sie die Option BLUETOOTH.

Wählen Sie den Eintrag Meine Bluetooth Info..

Geben Sie den Gerätenamen ein. Es können alle Buchstaben des Alphabetes, die Zahlen 0 bis 9 sowie die Zeichen +/- - und das Leerzeichen verwendet werden.

Speichern Sie die Einstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

FOTOS EINES EXTERNEN BLUETOOTH-GERÄTES EMPFANGEN

Weitere Hinweise zum Senden von Fotos (nur JPEG) von einem externen Bluetooth-Gerät an das Fernsehgerät erhalten Sie in der Bedienungsanleitung des entsprechenden Gerätes.

- Nach der Auswahl von Schließen mit den Tastene, wird das Bildschirmmenü ausgeblendet.

Betätigen Sie die Taste OK nochmals, um das Bildschirmmenü wieder einzublenden.

Wählen Sie die gewünschten Fotos.

(Drehen) : Fotos drehen.

- Beim Drücken der Taste OK bei ausgewählter Funktion (Drehen) wird das angezeigte Foto um 90 Grad im Uhrzeigersinn gedreht.

• Es können Fotos mit einer maximalen Dateigröße von 10 MB empfangen werden.
• Während der Nutzung von Bluetooth-Kopfhörern können keine Fotodateien empfangen werden.
• Beim Musik hören über ein verbundenes Bluetooth-Gerät können keine Bilder empfangen werden.
• Falls das externe Bluetooth-Gerät gerade ein Foto sendet, betätigen Sie die TastRETURN, um den Empfang der Fotodatei abzubrechen. Daraufhin werden alle bereits empfangenen Fotos gelöscht.
• Bei einigen Bluetooth-Geräten können u. U. keine Bilddateien (JPEG) an den Fernseher übertragen werden.

MUSIK VOM EXTERNEN BLUETOOTH-GERÄT HÖREN

Weitere Hinweise zum Hören von Musik eines externen Bluetooth-Gerätes über das Fernsehgerät finden Sie in der Bedienungsanleitung des entsprechenden Gerätes.

Es sollte nur ein Bluetooth-Gerät mit A2DP-Unterstützung (als Zusatzgerät) verwendet werden.

- Mit einigen Bluetooth-Geräten kann u. U. keine Musik über die Fernsehlautsprecher gehört werden.

Listening to Bluetooth music Zurück zum TV

• Die Lautstärke kann mit den Tasten + oder - eingestellt werden.
• Beim Drücken der Taste MUTE wird der Ton stummgeschaltet.
• Betätigen Sie die Taste RETURN, um zum normalen Fernsehbild zurückzukehren.

! HINWEIS

▶ Während der Nutzung von Bluetooth-Kopfhörern kann keine Musik gehört werden.
▶ Während des Empfangs von Bilddateien kann keine Musik gehört werden.

VERWENDUNG EINES USB-GERÄTES

▶ Die USB-Funktion ist für die Modelle 19/22LU40*, 19/22/26LU50*, 32/37/42LF25*, 32/37/42LG21*, 32/37/42LG33*, 19/22/26LG31*, 19/22/26/32/37/42LH20*, 32/37/42/47LH3** nicht möglich.

ANSCHLUSS DES USB-GERÂTES

Beim Anschluss eines USB-Gerätes wird automatisch das folgende Menü eingeblendet. Das "POPUP-MENÜ" wird während der Anzeige der Bildschirmmenüs einschließlich Menü, Programmvorschau oder Programmierungen nicht eigeblendet. Falls dieses Menü nicht eingeblendet wird, kann die Musikliste, Fotoliste oder Filmliste Nur 32/37/42/47LH49*, 32/37/42/47L55LH50**, 32/37/42/47LH70*, 42/47LH90**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**) im USB-Menü ausgewählt werden. Auf dem USB-Gerät können keine neuen Ordner angelegt oder vorhandene Ordner gelöscht werden.

1 Schließen Sie das USB-Gerät an die USB IN-Buchse am Fernseher an.

USB IN 3M1 IN 4 Memory Stick USB-Speicherstick

Wählen Sie entweder die OptionFotoliste oder Musikliste oder Filmliste(Nur 32/37/42/47LH49*, 32/37/42/47/55LH50*, 32/37/42/47LH70*, 42/47LH90*, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**).

- Es werden nur Fotos (JPEG), Musik (MP3) und Filme (DAT, MPG, MPEG, VOB, AVI, DIVX, MP4, MKV, TS, TRP, TP) (nur für die Modelle 32/37/42/47LH49*, 32/37/42/47/55LH50, 32/37/42/47LH70*, 42/47LH90**, 50/60PS70*, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**) unterstützt.

Trennen des USB-Gerätes

Rufen Sie vor dem Abziehen des USB -Gerätes das Menü USB -gerät.

Wählen sie die option USB auswerfen.

Vorsichtshinweise bei der Bedienung des USB-Gerätes

Es werden ausschließlich USB-Speichergeräte erkannt.
Ein USB-Speichergerät, das nicht über einen USB-Hub angeschlossen wird, kann nicht erkannt werden.
Ein USB-Speichergerät mit einer eigenen automatischen Erkennungssoftware wird u. U. nicht erkannt.
Ein USB-Speichergerät, das einen eigenen Treiber benötigt, wird u. U. nicht erkannt.
▶Die Dauer der Erkennung eines USB-Speichergerätes kann je nach Gerät variieren.
Beim Zugriff auf das angeschlossene USB-Speichergerät darf der Fernseher nicht ausgeschaltet und das USB-Gerät nicht getrennt werden. Bei einem plötzlichen Trennen des Gerätes können die gespeicherten Dateien oder das USB-Speichergerät beschädigt werden.
Ein USB-Speichergerät, das zuvor in einem PC verwendet wurde, darf nicht angeschlossen werden. Das USB-Gerät könnte Fehlfunktionen des Gerätes verursachen oder es ist keine Wiedergabe möglich. Es sollte stets nu rein USB-Speichergerät verwendet werden, auf dem sich normale Musik-, Bild- oder Filmdateten befinden.
▶ Bitte verwenden Sie nur USB-Speichergeräte mit den Windows-Dateisystemen FAT32 oder NTFS. Speichergeräte, die mit einem von Windows nicht unterstützten Dateisystem formatiert wurden, werden u. U. nicht erkannt.
▶ Bitte schließen Sie ein USB-Speichergerät mit externem Netzteil (über 0,5 A) an die Stromversorgung an. Ansonsten wird das Gerät u. U. nicht erkannt.
▶ Bitte schließen Sie das USB-Speichergerät mit dem Kabel des Geräteherstellers an.
▶ Einige USB-Speichergeräte werden u. U. nicht unterstützt oder funktionieren nicht störungsfrei.
Der Abgleich mit einem USB-Speichergerät ist mit der Methode unter Windows XP identisch. Es werden Dateinamen mit bis zu 100 englischen Zeichen erkannt.
Wichtige Datejen auf dem USB-Speichergerät sollten zuvor gesichert werden, falls diese beschädigt werden. Für Datenverluste können wir keine Haftung übernehmen.
USB-Festplattenlaufwerke ohne eigene Stromversorgung werden u. U. nicht als USB-Gerät erkannt. Es sollte daher stets eine externe Stromversorgung genutzt werden.
- Bitte verwenden Sie als externe Stromquelle einen Netzadapter. Ein USB-Kabel ist u. U. nicht zur externen Stromversorgung geeignet.
▶ Daten auf einem mit dem NTFS-Dateisystem formatierten USB-Speichergerät können nicht gelöscht werden.
▶ Falls das USB-Speichergerät in mehrere Partitionen unterteilt ist oder bei Anschluss eines USB-Multi-Kartenlesers können bis zu vier Partitionen bzw. USB-Speichergeräte verwendet werden.
Dateien können nur von einem Gerät gelöscht werden, das mit dem FAT32-Dateisystem formatiert wurde.
Bei Anschluss eines USB-Speichergerätes über einen USB-Multi-Kartenleser werden die Gerätedaten u. U. nicht erkannt.
▶Falls ein USB-Speichergerät nicht störungsfrei arbeitet, trennen Sie das Gerät und schließen es wieder an.
▶Die Geschwindigkeit von USB-Speichergeräten kann von Gerät zu Gerät variieren.
▶Falls ein USB-Gerät, im Bereitschaftsmodus angeschlossen wird, werden bestimmte Festplattenlaufwerke beim Einschalten des Fernsehers automatisch geladen.
Es wird eine maximale Speicherkapazität von 1TB für externe USB-Festplattenlaufwerke und 32GB für USB-Speichergeräte empfohlen.
▶Geräte mit höheren Speicherkapazitäten als empfohlen arbeiten u. U. nicht störungsfrei.
▶ Falls ein externes USB-Festplattenlaufwerk mit "Stromsparfunktion" nicht fehlerfrei arbeitet, schalten Sie das Laufwerk aus und wieder ein.
▶USB-Speichergeräte mit einer älteren Version als USB 2.0 werden ebenfalls unterstützt. Diese können jedoch in der Filmliste möglicherweise nicht richtig genutzt werden.

HINWEIS

■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen.
▶ Damit Sie den USB-Speicherstick nicht verlieren, befestigen Sie den USB-Speicherstick über den USB-Anschluss (separat zu erwerben) an der USB-Halterung des Fernsehers. (Nur Plasma-Fernseher)

USB-Halterung USB-Eingangsa nschluss USB-Anschluss (separat zu erwerben) - Befestigen Sie ein Ende des USB- Anschlusses am USB-Speicherstick, und das andere Ende an der USB-Halterung.

FOTOLISTE

Es können auf einem USB-Speichergerät gespeicherte Fotodateien angezeigt werden.

Das hier gezeigten Bildschirmmenüs können sich je nach Gerätemodell unterscheiden. Die gezeigten Abbildungen dienen als Bedienungsbeispiele für den Fernseher.

Unterstützte FOTODATEIEN (*.JPEG)

Baseline : 64 x 64 \~ 15360 x 8640

Progressive : 64 x 64 \~ 1920 x 1440

• Es können ausschließlich JPEG-Dateien angezeigt werden.
• Nicht unterstützte Dateien werden durch ein Symbol ersetzt.

Bildschirmanzeigen

Wählen sie die option USB.

Wählen sie die option Fotoliste.

① In den übergeordneten Ordner wechseln
② Aktuelle Seite/Gesamtanzahl der Seiten
③ Gesamtanzahl der markierten Fotos
4 Entsprechende Tasten auf der Fernbedienung

FOTOLISTE Seite 2/3 ☑ Keine Markierung Laufwerk1 JMJ001 1366x768, 125KB Up-Ordner Up-Ordner KY103 09/10/2008 KY101 09/10/2008 KY104 09/10/2008 KY102 09/10/2008 KY105 09/10/2008 JMJ001 09/10/2008 JMJ002 09/10/2008 JMJ006 09/10/2008 JMJ003 09/10/2008 JMJ007 09/10/2008 JMJ004 09/10/2008 JMJ008 09/10/2008 Navigation Popup-Menü Seitenwechsel Markierenieren Ausgangs

VERWENDUNG EINES USB-GERÄTES

Fotoauswahl und Popup-Menü

FOTOLISTE Seite 2/3 Keine Markierung Laufwerk1 JMJD01 1366×768, 125KB Up-Ordner Up-Ordner KR101 09/10/2008 KR102 09/10/2008 JMJD001 09/10/2008 JMJD002 09/10/2008 JMJD003 09/10/2008 JMJD004 09/10/2008 KR103 09/10/2008 KR104 09/10/2008 KR105 09/10/2008 JMJD05 09/10/2008 JMJD06 09/10/2008 JMJD07 09/10/2008 JMJD08 09/10/2008 Navigation Popup-Men# Seitenwechsel Markoren Ausgang

V

FOTOLISTE Seite 2/3 M Keine Markierung Laufwerk1 JM001 1366x768, 125KB Up-Ordner KR103 09/10/2008 KR101 09/10/2008 KR102 0 1366x768, 125KB Ansicht Alle markieren Löschen Schließen JM001 0 JM002 0 JM003 0 JM004 09/10/2008 JM005 09/10/2008 Navigation Popup-Men Seitenwechsel Markoren Ausgang

▶ Ansicht: Das ausgewählte Foto anzeigen.
▶ Alle markieren : Alle Fotos auf dem Bildschirm markieren.
Mark. Aufheben : Alle Fotomarkierungen aufheben.
Löschen oder Markierte Objekte löschen (Nur FAT32-Dateisystem) : Das markierte Foto löschen.
▶ Schließen: Popup-Menü schließen.

Zielordner oder Laufwerk auswählen.

Die gewünschten Fotos markieren.

Popup-Menü einblenden.

Das gewünschte Popup-Menü auswählen.

• Mit den Tasten P ∧ ∨ können Sie sich innerhalb der Fotoseite bewegen.
• Drücken Sie die Taste MARK, um für das gewählte Foto eine Markierung zu setzen bzw. zu entfernen. Ein oder mehrere markierte Fotos können entweder einzeln nacheinander oder als Diashow angezeigt werden. Falls keine Fotos markiert wurden, kann jedes einzelne Foto im Ordner angezeigt oder alle Fotos im Ordner als Diashow angezeigt werden.

Fotos anzeigen

In der Vollbildansicht stehen weitere Bedienungsoptionen zur Verfügung.

FOTOLISTE Seite 2/3 ☑ Keine Markierung Laufwerk1 JMJ001 1366*768, 125KB Up-Ordner Up-Ordner KR101 09/10/2008 KR102 09/10/2008 JRJ001 09/10/2008 JRJ002 09/10/2008 JRJ003 09/10/2008 JRJ004 09/10/2008 KR103 09/10/2008 KR104 09/10/2008 KR105 09/10/2008 JRJ005 09/10/2008 JRJ006 09/10/2008 JRJ007 09/10/2008 JRJ008 09/10/2008 Navigation Popup-Manü Seitenwechsel Markierzen Ausgang

V

FOTOLISTE Seite 2/3 Keine Markierung Laufwerk1 JMJ001 1366*768, 125KB Up-Ordner KR103 09/10/2008 KR101 09/10/2008 KR102 0 1366x768, 125KB Ansicht Alle markieren Löschen Schließen JMJ001 0 JMJ002 0 JMJ003 0 JMJ004 09/10/2008 JMJ006 09/10/2008 Navigation Popup-Menü Seitenwechsel Markieran Ausgang

Das Seitenverhältnis eines Fotos wird u. U. geändert, damit das Foto als Vollbild auf dem Bildschirm angezeigt werden kann. Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

Zielordner oder Laufwerk auswählen.

Die gewünschten Fotos markieren.

Popup-Menü einblenden.

Wählen sie die option Ansicht.

Das ausgewählte Bild wird daraufhin im Vollbild angezeigt.

- Mit den TastenP ^F ∧ ∨ können Sie sich innerhalb der Fotoseite bewegen.

VERWENDUNG EINES USB-GERÄTES

1/17 Dia-Show@GM Usschen Option Schidien

Wählen Sie die Option Dia-Show, BGM, (Drehen), Delete, Option oder Schließen.

• Das vorherige bzw. nächste Foto kann mit den Tasten < > angezeigt werden.
• In der Vollbildansicht können die Menüoptionen mit den Tasten < > ausgewählt und aufgerufen werden.

▶ Dia-Show : Falls kein Bild ausgewählt wurde, werden alle Fotos im aktuellen Ordner während der Diashow angezeigt. Mehrere ausgewählte Fotos werden als Diashow angezeigt.
In den Optionen kann das Intervall der Diashow, d. h. die Pause zwischen zwei Fotos, eingestellt werden.
▶ BGM (Hintergrundmusik) : Während der Vollbild-Fotoanzeige Musik hören.
■ Um diese Funktion nutzen zu können, muss für die Option Hintergrundmusik zuvor ein Ordner festgelegt werden.
(Drehen) : Fotos drehen.
- Foto um 90°, 180°, 270°, 360° im Uhrzeigersinn drehen. - Das Bild kann nicht gedreht werden, wenn das Bild breiter als die mögliche anzeigbare Bildhöhe ist.
▶ Löschen(Nur FAT32-Dateisystem): Fotos löschen.
▶ Option : Festlegen der Anzeigedauer und des Ordners mit Musikdateien für die Hintergrundmusik.
- Um die Werte festzulegen, drücken Sie die Tasten ∧ ∨ < > und anschließend auf OK. Wechseln Sie daraufhin zu OK und drücken Sie die Taste OK, um die Einstellungen zu übernehmen. - Der Musikordner kann während der Wiedergabe der Hintergrundmusik nicht geändert werden.
▶ Schließen : Menü während der Vollbildansicht ausblenden.
■ Um das Menü in der Vollbildansicht wieder einzublenden, drücken Sie die Taste OK.

Drücken Sie ▶ und die Optionen zu ändern. Dia-Geschw. Schnell Ordner Musik Musik OK Abbrechen

MUSIKLISTE

Es können auf einem USB-Speichergerät gespeicherte Musikdateien wiedergegeben werden. Gekaufte Musikdateien (*.MP3) besitzen möglicherweise Copyright-Einschränkungen. Die Wiedergabe solcher Dateien ist auf diesem Gerätemodell u. U. nicht möglich. Auf dem USB-Gerät gespeicherte Musikdateien können mit diesem Gerät wiedergegeben werden.

Das hier gezeigten Bildschirmmenüs können sich je nach Gerätemodell unterscheiden. Die gezeigten Abbildungen dienen als Bedienungsbeispiele für den Fernseher.

Unterstützte MUSIKDATEIEN (*.MP3)

Bitrate 32 \~ 320

• Sampling rate MPEG1 Layer3 : 32kHz, 44,1kHz, 48kHz
• Sampling rate MPEG2 Layer3 : 16kHz, 22,05kHz, 24kHz
- Sampling rate MPEG2.5 Layer3 : 8kHz, 11,025kHz, 12kHz

Bildschirmanzeigen

Wählen sie die option USB.

2 Wählen sie die option Musikliste.

① Vorschau: Falls für eine Musikdatei ein Albumcover existiert (Albumbild), wird dieses eingeblendet.
② In den übergeordneten Ordner wechseln.
3 Aktuelle Seite/Gesamtanzahl der Seiten
4 Gesamtanzahl markierter Musiktitel
5 Entsprechende Tasten auf der Fernbedienung

MUSIKLISTE Seite 2/3 Keine Markierung Musik Velvet Goldmine (OST... 00:00/01:34 Up-Ordner Titel Dauer Up-Ordner Favorite Music Favorite Music No.2 Velvet Goldmine (OST vers2) 01:34 Good Bye (Original Ver.) 03:23 Urban Nite (Feat.Amin.J) 04:28 Navigation Popup-Menü Seitenwechsel MarkiereMAKsgang

5

VERWENDUNG EINES USB-GERÄTES

Titelauswahl und Untermenü

Wie in der Abbildung gezeigt werden bis zu sechs Musiktitel pro Seite angezeigt.

MUSIKLISTE Seite 2/3® Keine Markierung Musik Velvet Goldmine (GST) 00:00/01:34 Up-Ordner Titel Dauer Up-Ordner Favorite Music Favorite Music No.2 Velvet Geldmine (GST vers2) 01:34 Good Bye (Original Ver.) 03:23 Urban Nils (Feat.Amin.J) 04:28 Navigation Popup-Menü Seitenwechsel Möckeren Ausgang

V

Musikliste Seite 2/3 Keine Markierung Titel Up-Ordner Favorite Music Favorite Music No.2 Velvet Goldmine (CST vers2) Good Bye (Original Ver.) Urban Nix (Feat.Amin.U) 4295KB 1Kbps Wiedergeben Wdg m. Foto Alle markieren Löschen Schließen 04:28 Up-Ordner Navigation Popup-Menü Seitenwechsel Markieren Ausgang

▶ Wiedergeben (bei Stop): Ausgewählte Musiktitel abspielen.
Nach der Wiedergabe eines Musiktitels wird der nächste Titel wiedergegeben. Sollten keine weiteren Musiktitel zur Wiedergabe ausgewählt worden sein, wird der nächste Titel im aktuellen Ordner abgespielt. Falls Sie einen anderen Ordner auswählen und und auf die Taste OK drücken, wird die derzeitige Wiedergabe angehalten.
Wdg markiert: (Markierte Titel wiedergeben): Wiedergabe der ausgewählten Musiktitel. Nach der Wiedergabe eines Titels wird automatisch der nächste ausgewählte Titel abgespielt.
▶ Wdg beenden (während Wiedergabe): Musikwiedergabe anhalten.
Wdg m. Foto: Ausgewählte Musiktitel abspielen und Fotoliste anzeigen.
▶ Alle markieren: (Alle Markierungen aufheben): Alle Titelmarkierungen aufheben.
▶ Mark. Aufheben : Deselect all marked music titles.
Löschen oder Markierte Objekte löschen(Nur FAT32-Dateisystem) : Ausgewählte Musiktitel löschen
▶ Schließen : Popup-Menü schließen.

Zielordner oder Laufwerk auswählen.

Die gewünschten Musiktitel markieren.

Popup-Menü einblenden.

Das gewünschte Popup-Menü auswählen.

• Mit den Tasten P ∧ ∨ gelangen Sie auf der Musikseite nach oben/unten.
• Drücken Sie die Taste MARK, um den gewünschten Musiktitel zu markieren bzw. die Auswahl aufzuheben. Sie haben die Möglichkeit, einen oder mehrere Musiktitel zu markieren und nacheinander wiederzugeben. Wenn Sie beispielsweise nur einen Musiktitel wiederholt anhören wollen, markieren Sie lediglich nur diesen Titel. Falls keine Musiktitel markiert werden, werden alle Titel im Ordner nacheinander wiedergegeben.

■ Falls während der Wiedergabe über einen längeren Zeitraum keine Taste gedrückt wird, werden die Wiedergabeinformationen (siehe Abbildung unten) als Bildschirmschoner angezeigt.

- Was ist ein 'Bildschirmschoner' Ein Bildschirmschoner dient dazu, das Einbrennen von Bildpunkten bei längerer Anzeige eines Standbildes auf dem Bildschirm zu verhindern.

! HINWEIS

▶ Während der Wiedergabe einer Musikdatei erscheint das Symbol 🚗 hinter dem Titelnamen.
▶ Beschädigte Musikdateien können nicht abgespielt werden. In diesem Fall die Spielzeit 00:00 angezeigt.
Musiktitel, die von einem gebührenpflichtigen Anbieter heruntergeladen wurden und mit einem Kopierschutz versehen sind, können nicht abgespielt werden. In diesem Fall wird eine falsche Spielzeit angezeigt.
▶ Beim Drücken der Taste OK, ■ wird der Bildschirmschoner beendet.
In diesem Modus stehen ebenfalls die TastenPLAY(▶), Pause(0), □, ▶, ▶, auf der Fernbedienung zur Verfügung.
Wählen Sie mit der Taste▶▶den nächsten bzw. mit der Taste◀◀den vorherigen Musiktitel.

VERWENDUNG EINES USB-GERÄTES

FILMLISTE(Nur 32/37/42/47LH49*, 32/37/42/47/55LH50*, 32/37/42/47LH70*, 42/47LH90**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**)

Es können auf einem USB-Speichergerät gespeicherte Videodateien wiedergegeben werden.

Die Filmliste wird angezeigt, sobald ein angeschlossenes USB-Gerät erkannt wird. Diese Liste wird zur Wiedergabe von Spielfilmdateien auf dem Fernseher benötigt.

In der Liste werden die Spielfilme im USB-Ordner zur Wiedergabe angezeigt.

Es können alle Spielfilme im Ordner oder die von Ihnen ausgewählten Dateien wiedergegeben werden.

In der Filmliste werden Informationen zum Ordner und zur Videodatei angezeigt.

Die Bildschirmmenüs Ihres Fernsehgerätes kann sich u. U. etwas von den Abbildungen unterscheiden. Die gezeigten Abbildungen dienen als Bedienungsbeispiele für den Fernseher.

Unterstützte FILMDATEIEN*.dat/*.mpg/*.mpeg/*.ts/*.trp/*.tp/*.vob/*.mp4/*.mkv/*.avi/*.divx)

Videoformate: DivX3.11, DivX4.12, DivX5.x, DivX6, Xvid1.00, Xvid1.01, Xvid1.02, Xvid1.03, Xvid 1.10-beta-1/beta-2, Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC

Audioformate: Dolby Digital, AAC, Mpeg, MP3, LPCM, HEAAC

Bitrate: zwischen 32\~320kbps(MP3)

Untertitelformate:*.smi/*.srt/*.sub(MicroDVD, SubViewer1.0/2.0)/*.ass/*.ssa/*.txt(TMPlayer)/*.psb(PowerDivx)

- Bestimmte selbsterstellte Untertitel werden u. U. nicht richtig angezeigt.

- Für Untertitel werden keine Sonderzeichen unterstützt.

- Für Untertitel werden keine HTML-Tags unterstützt.

- Untertitel in nicht unterstützten Sprachen können nicht angezeigt werden.

• Die Zeitinformationen einer Untertiteldatei sollten in aufsteigender Reihenfolge wiedergegeben werden.

• Das Bild könnte beim Andern der Sprache kurzzeitig unterbrochen werden (Standbilder, schnellere Wiedergabe usw.)

- Eine beschädigte Videodatei wird u. U. nicht störungsfrei wiedergegeben, und bestimmte Player-Funktionen sind u. U. nicht möglich.

- Mit anderen Codierungsprogrammen erstellte Videodateien werden u. U. nicht störungsfrei wiedergegeben.

- Falls die Video- und Audio-Struktur der Aufnahmedatei nicht interleaved ist, wird entweder nur Bild oder nur Ton ausgegeben.

- HD-Videos mit einer maximalen Auflösung von 1920x1080 bei 25/30B oder 1280x720 bei 50/60B können je nach Bild angezeigt werden

- Videos mit einer höheren Auflösung als 1920X1080 bei 25/30B oder 1280x720 bei 50/60B werden je nach Bild u. U. nicht richtig angezeigt.

- Videodateien bestimmter Dateitypen und Formate werden u. U. nicht störungsfrei wiedergegeben.

• Die maximale Bitrate abspielbarer Videodateien beträgt 20Mbps.

- Eine störungsfreie Wiedergabe von mit Stufe 4.1 oder höher verschlüsselterH.264/AVCDateien kann nicht gewährleistet werden.

- Der DTS Audio-Codec wird nicht unterstützt.

- Videodateien mit einer Dateigröße von über 30GB können nicht wiedergegeben werden.

• Die DivX-Spielfilmdatei und die dazugehörige Untertiteldatei müssen sich im selben Ordner befinden.

- Der Name der Videodatei und der Untertiteldatei müssen identisch sein, um die Untertitel anzuzeigen.

- Die Wiedergabe von Videos über einen USB-Anschluss, der keine Hochgeschwindigkeitsverbindungen zulässt, ist u. U. nicht störungsfrei möglich.

- Mir GMC (Global Motion Compensation) verschlüsselte Dateien können u. U. nicht wiedergegeben werden.

Datei Dateierweiterung	Video-Decoder	Audio-Codec	Max. Auflösung
mpg, mpeg, vob	MPEG1, MPEG2	Dolby Digital,MPEG,MP3,LPCM	1920x1080@30p
dat	MPEG1	Dolby Digital,MPEG,MP3,LPCM
ts,trp,tp	MPEG2, H.264/AVC	Dolby Digital,AAC,MPEG
mp4	MPEG4 SP, MPEG4 ASP, Divx 3.11, Dvix 4.12, Dvix 5.xDvix 6, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03Xvid 1.10-beta 1, Xvid 1.10-beta 2, H.264/AVC	Dolby Digital,HEAAC,AAC,MPEG,MP3,LPCM
avi	MPEG 2, MPEG 4 SP, MPEG4 ASP, Divx 3.11, Divx 4, Divx 5, Divx 6Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta 1Xvid 1.10-beta 2, H.264/AVC	Dolby Digital,HEAAC,AAC,MPEG,MP3,LPCM
mkv	H.264/AVC, MPEG 1, MPEG 2, MPEG 4 SP , MPEG4 ASP	Dolby Digital,HEAAC,AAC,MPEG,MP3,LPCM
divx	MPEG 2, MPEG 4 SP, MPEG4 ASP, Divx 3.11, Divx 4, Divx 5, Divx 6Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta 1Xvid 1.10-beta 2, H.264/AVC	Danly Digital,HEAAC,AAC,MPEG,MP3,LPCM

Bildschirmanzeigen

Wählen sie die option USB.

Filmliste auswählen.

① In den übergeordneten Ordner wechseln
2 Aktuelle Seite/Gesamtanzahl der Seiten
③ Gesamtanzahl markierter Filmtitel
4 Entsprechende Tasten auf der Fernbedienung

Filmliste Seite 2/3 ☑ Keine Markierung spielfilm Apple (1992).Dvdrip 640x480, 720KB Titel Dauer Up-Ordner Favorite Music The Aviator_(2004)_5CH_AC3_2CD Apple_(1992).Dvdrip 01:34:45 The Incredibles [REPACK_AC3_5.1c-CiM 01:15:30 The Incredibles [REPACK_AC3_5.1c-CiM 01:30:20 Navigation Popup-Menü Seitenwechsel Markieren\Markgang

VERWENDUNG EINES USB-GERÄTES

Movie Selection and PopUp Menu

Filmliste Seite 2/3 SE Keine Markierung spielfilm Apple (1992) Livepro 1:340, 120KB Up-Ordner Titel Dauer Up-Ordner Favorite Music The Aviator (2004)_5CH_AC3_2CD Apple (1992).Dvdrig 0134:45 The Incredibles [REPACK_AC3_5.1c-CIM] 01:15:30 The Incredibles [REPACK_AC3_5.1c-CIM] 01:30:20 Navigation Popup-Menü Seitenwechsel Markieren ### Augang

Filmliste Seite 2/3 SE Keine Markierung spielfilm Apple (1992).Dvrip 1:340, 120KB Up-Ordner Titel Dauer Up-Ordner Favorite Music The Aviator_(2004)_SCR_AC3_2CD Apple_(1992).Dvrip The Incredibles (REPACK_AC3_5.1c- The Incredibles (REPACK_AC3_5.1c) Wiedergeben Alle markieren Löschen Schließen 01:30:20 Navigation Popup-Menü Seitenwechsel Markieren Ausgang

▶ Vorschau: Zeigt eine Filmvorschau der aktuellen Datei.
Wiedergeben: Ausgewählte Filme abspielen. Die DivX-Wiedergabe beginnt, wenn sich der Bildschirm ändert.
▶ Alle markieren : Alle Filmtitel im Ordner markieren.
Löschen oder Markierte Objekte löschen (Nur FAT32-Dateisystem): Markierte Videodatei löschen.
▶ Schließen : Popup-Menü schließen.

Zielordner oder Laufwerk auswählen.

Gewünschte Filme auswählen.

Popup-Menü einblenden.

Das gewünschte Popup-Menü auswählen.

• Mit den Tasten P ∧ ∨ können Sie auf der Filmseite navigieren.
• Mit den Tasten MARK können Videos markiert bzw. Markierungen aufgehoben werden. Mehrere ausgewählte Filme werden nacheinander wiedergegeben.

- Betätigen Sie die Taste RETURN, um zum normalen Fernsehbild zurückzukehren.

HINWEIS

▶ Falls eine Dateien nicht unterstützt wird, erscheint eine Meldung, dass dieses Dateiformat nicht unterstützt wird.

Funktionen in der Filmliste

Bildgröße Vollbild Audiosprache 1 Untertitelsprache Latin 1 •Sync 0 •Position 0 Schließen

Untertitelsprache	Verfügbare Sprache
Latein1	Englisch, Spanisch, Französisch, Deutsch, Italienisch, Schwedisch, Finnisch, Niederländisch, Portugiesisch, Dänisch, Rumänisch, Norwegisch, Albanisch, Gälisch, Walisisch, Irisch, Katalanisch, Valenzianisch
Latein2	Bosnisch, Polnisch, Kroatisch, Tschechisch, Slowakisch, Slowenisch, Serbisch, Ungarisch
Latein4	Estnisch, Lettisch, Litauisch
Kyrillisch	Bulgarisch, Makedonisch, Russisch, Ukrainisch, Kasachisch
Griechisch	Griechisch
Türkisch	Türkisch

▶ Bildgröße : Auswahl des gewünschten Bildformates während der Filmwiedergabe.
▶ Audiosprache & Untertitelsprache : Ändern der Sprachgruppe für Ton/Untertitel während der Filmwiedergabe.
▶ Sync : Anpassen der Zeitsynchronisierung der Untertitel während der Filmwiedergabe von -10 Sek. bis +10 Sek. in Schritten zu 0,5 Sek.
▶ Position : Ändert die Position der Untertitel während der Filmwiedergabe entweder nach oben oder nach unten.

Über die Fernbedienung

! HINWEIS

Es können nur im ASCII-CODE gespeicherte Dateien als Untertitel für einen Film verwendet werden.
▶Eine Untertitelzeile darf maximal 500 Buchstaben und 500 Ziffern enthalten.
▶Eine Untertiteldatei darf maximal 10.000 Synchronisierungsblöcke enthalten.

◀◀ /▶▶▶	Während der Wiedergabe:betätigen Sie mehrmals die Taste REW(◀◀) zum Erhöhen der Wiedergabegeschwindigkeit vor◀◀(x2) ->◀◀◀(x4) ->◀◀◀◀(x8) ->◀◀◀◀◀(x16) ->◀◀◀◀◀◀(x32).betätigen Sie mehrmals die Taste FFF(▶▶) zum Erhöhen der Wiedergabegeschwindigkeit zurück▶▶(x2) ->▶▶▶(x4) ->▶▶▶▶(x8) ->▶▶▶▶▶(x16) ->▶▶▶▶▶▶(x32).■ Durch mehrmaliges Drücken dieser Tasten wird die Wiedergabegeschwindigkeit vor/zurück erhöht.
I.II	Drücken Sie während der Wiedergabe die Taste Pause(III).■ Daraufhin wird ein Standbild angezeigt.■ Falls während der Pause länger als 10 Minuten keine Taste auf der Fernbedienung gedrückt wird, wird die Wiedergabe fortgesetzt.■ Betätigen Sie zur Wiedergabe in Zeitlupe die Taste Pause(III) und anschließend die Taste FF(▶▶).
< >	■ Beim Drücken der Tasten < oder > während der Wiedergabe wird ein Symbol zur Anzeige der Filmposition auf dem Bildschirm eingeblendet.
PLAY (▶)	Betätigen Sie die Taste PLAY(▶),um zur normalen Wiedergabe zurückzukehren.
ENERGY SAVING	Betätigen Sie mehrmals die Taste Energie sparen , um die Helligkeit des Bildschirms zu ändern (siehe S. 116).
AV MODE	Betätigen Sie zur Auswahl der gewünschten Quelle mehrmals die Taste AV MODE (siehe S. 86).

VERWENDUNG EINES USB-GERÄTES

DIVX-REGISTRIERUNGSCODE

Bestätigung des DivX-Registrierungscodes des Fernsehers. Mit Hilfe der Registrierungsnummer können Spielfilme über www.divx.com/vod ausgeliehen oder gekauft werden.

Die Wiedergabe von geliehenen oder gekauften DivX-Dateien ist mit einem DivX-Registrierungscode eines anderen Fernsehers nicht möglich. (Nur DivX-Dateien mit demselben Registrierungscode wie der Fernseher sind abspielbar.)

USB Fotoliste Musikliste Filmliste DivX-Regionscode Deaktivierung

USB Fotoliste Musikliste Filmliste DivX-Region Deaktivieru i DivX(R) Video On Demand Ihr Registrierungscode : xxxxxxxxxxxx Weitere Informationen finden Sie unter www.divx.com/vod. Schließen

USB auswählen.

DivX-Regionscode auswählen.

DivX-Regionscode anzeigen.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

"DivX Certified zur Wiedergabe von DivX-Video mit bis zu HD 1080p, einschließlich Premium-Inhalte"

ÜBER DIVX-VIDEO: DivX® ist ein von DivX, Inc. entwickeltes digitales Videoformat. Dies ist ein offizielles DivX Certified- oder DivX Ultra Certified-Gerät zur Wiedergabe von DivX-Video.

Weitere Informationen sowie Software zur Konvertierung Ihrer Dateien in das DivX-Videoformat erhalten Sie unter www.divx.com.

UBER DIVX VIDEO-ON-DEMAND: Dieses DivX® Certified-Gerät muss zur Wiedergabe von DivX Video-on-Demand (VOD) registriert werden.

Eine Registrierungskennung kann im Abschnitt DivX VOD im Menü Geräteeinstellungen erstellt werden.

Geben Sie diese Kennung unter vod.divx.com an, um die Registrierung abzuschließen und weitere Informationen zu DivX VOD zu erhalten.

! HINWEIS

▶ Es werden folgende Videodateien unterstützt:

Auflösung: unter 1920x1080 BxH Bildpunkte

Bildrate: unter 30 Bilder/Sek. (1920x1080), unter 60 Bilder/Sek. (unter 1280x720)

▶ Video-Codec : MPEG 1, MPEG 2, MPEG 4, H.264/AVC, DivX 3.11, DivX 4.12, DivX 5.x, DivX 6,

Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta1, Xvid 1.10-beta2

DEAKTIVIERUNG

Die Funktion Deaktivierung dient zur Deaktivierung von Geräten eines Benutzers, der bereits die erlaubte Anzahl über den Webserver aktivierter Geräte erreicht hat, wodurch keine weiteren Geräte mehr aktiviert werden können. Der DivX VOD-Dienst erlaubt seinen Kunden, bis zu sechs Geräte für ein einziges Konto zu aktivieren, jedoch nicht einen Austausch oder eine Deaktivierung eines dieser Geräte. Der Kunde muss sich zu diesem Zweck an den DivX-Support wenden und das Löschen einer Aktivierung beantragen.

USB auswählen.

Deaktivierung wählen.

Wählen sie die option J a

Deaktivierung aufrufen.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

EPG (ELECTRONIC PROGRAMME GUIDE – ELEKTRON-ISCHER PROGRAMMFÜHRER) (IM DIGITALMODUS)

Dieses System verfügt über einen elektronischen Programmführer (EPG), um Ihnen bei der Navigation durch die möglichen Programme zu helfen.

Der EPG bietet beispielsweise Programmlisten sowie Start- und Endzeiten für alle verfügbaren Sender. Außerdem bietet der EPG oft detaillierte Informationen zu Sendungen (die Verfügbarkeit und der Umfang dieser Informationen sind abhängig vom jeweiligen Sender).

Diese Funktion kann nur genutzt werden, wenn die EPG-Informationen von der Sendeanstalt ausgestrahlt werden.

Der EPG zeigt die Programmbeschreibungen für die nächsten 8 Tage an.

Hier werden die aktuellen Bildschirminformationen angezeigt.

Wird im DTV-Modus angezeigt.

Wird im Radio-Modus angezeigt.

Wird im MHEG-Modus angezeigt.

Wird bei AAC-Programmen angezeigt.

Bildformat der ausgestrahlten Sendung

Bildformat der ausgestrahlten Sendung

Wird im Teletext-Modus angezeigt.

Wird bei Anzeige von Untertiteln angezeigt.

Wird für verschlüsselte Sender angezeigt.

Wird für Dolby angezeigt.

Wird bei Dolby Digital PLUS-Programmen angezeigt.

576i/p, 720p, 1080i/p : Auflösung der ausgestrahlten Sendung

Ein-/Ausschalten des EPG

Programmvorschau ein- oder ausblenden.

Wählt ein Programm aus.

oder

Das gewünschte Programm auswählen.

Die Programmvorschau wird nach dem Umschalten zum ausgewählten Programm ausgeblendet.

Tastenfunktion im Fernsehprogrammmodus Jetzt/Gleich

Sie können eine Sendung anschauen und die folgende Sendung programmieren.

ROT

EPG-Modus ändern.

GELB

Aufrufen des Einstellungsmodus für eine Timer-Aufnahme/Erinnerung.

BLAU

Aufrufen einer Liste der Timer-Aufnahmen/Erinnerungen

Die Programmvorschau wird nach dem Umschalten zum ausgewählten Programm ausgeblendet.

Wählen Sie Jetzt oder Gleich aus.

Wählt das Senderprogramm aus.

Vorherige/Nächste Seite.

Programmführer 1 YLE TV1 6 Apr. 2007 15:09 ALLE JETZT WEITER 1 YLE TV1 That '70s show Keno 2 YLE TV2 Your World Today World Business 4 TV Legenen om Den.... Fantomen 5 YLE FST Naturtimmen Kritiskt 6 CNN Lyssna ABC 8 YLE24 Glamour Tänään otsikoissa FAV Favoriten INFO Information Pr. ändern TV/RAD RADIO Modus Zeitplan Aufnahmeliste

oder

Wählt TV oder Radio aus.

Detailinformationen ein/aus.

Tastenfunktionen im 8-Tage-Fernsehprogrammmodus

ROT EPG-Modus ändern.

GRUN Ruft den Datumseinstellungsmodus auf.

GELB Aufrufen des Einstellungsmodus für eine Timer-Aufnahme/Erinnerung.

BLAU) Aufrufen einer Liste der Timer-Aufnahmen/Erinnerungen.

Die Programmvorschau wird nach dem Umschalten zum ausgewählten Programm ausgeblendet.

<> Programm auswählen.

Wählt das Senderprogramm aus.

Programmführer 1 YLE TV1 6 Apr. 2007 15:09 ALLE 6 Apr. (FtL) 14:00 15:00 1 YLE TV1 Antigues Roadshow Kungskonsumente 2 YLE TV2 Mint Extra TV2: Farmen The Drum 4 TV. The Drum 5 YLE FST You Call The Hits 6 CNN Fashion Essentials 8 YLE24 ... ... ... Tänään otsikoissa FAV Favoriten INFO Information Pr. ändern TV/RAD RADIO Modus Datum Zeitplan Aufnahmeliste

Vorherige/Nächste Seite.

GUIDE oder RETURN EXIT Schaltet den EPG aus.

TV/RAD Wählt TV oder Radio aus.

INFO © Detailinformationen ein/aus.

Tastenfunktionen im Datumsänderungsmodus

GRUN Schaltet den Datumseinstellungsmodus aus.

Wechselt zum gewählten Datum.

Wählt ein Datum aus.

Schaltet den Datumseinstellungsmodus aus.

GUIDE oder RETURN EXIT Schaltet den EPG aus.

Programmführer 1 YLE TV1 6 Apr. 2007 15:09 ALLE 14:00 13:00 Antigues Roadshow Kungskonsumente 2 YLE TV2 Mint Extra TV2: Farmen The Drum 4 TV.. The Drum 5 YLE FST You Call The Hits 6 CNN Fashion Essentials 8 YLE24 ... ... ... ... Tänään otsikoissa Datum ändern Datum beenden

Tastenfunktionen bei Anzeige der erweiterten Beschreibung

Text nach oben/unten.

Aufrufen des Einstellungsmodus für eine Timer-Aufnahme/Erinnerung

Detailinformationen ein/aus.

Schaltet den EPG aus.

Tastenfunktionen im Aufnahme-/Erinnerungsmodus

Es kann eine Start- oder Endzeit für eine Aufnahme festgelegt werden, zusammen mit einer Erinnerung für die Startzeit, wobei die Endzeit grau unterlegt wird.

- Diese Funktion ist nur verfügbar, wenn über ein SCART-Kabel an den DTV-OUT(AV2)-Anschluss ein Aufnahmegerät angeschlossen ist, das die Aufnahme über ein Steuersignal auf Pin 8 des SCART-Kabels initiiert.

Zur Programmvorschau oder zum Zeitplan wechseln.

Aufnahme oder Rest auswählen. Funktionseinstellung.

Datum, Start-/Endzeit oder Programm auswählen.

Speichert Timer-Aufnahme/Erinnerung.

Datum der Aufnahme wählen Datum Startuhrzeit Enduhrzeit Programm 6 März. That '70s sh15:09 17 : 30 OK Vorr.

Tastenfunktionen während der Programmierung

Falls Die eine Liste mit Programmierungen erstellt haben, wird eine programmierte Sendung zur eingegebenen Zeit angezeigt, selbst wenn Sie gerade eine andere Sendung anschauen. Bei eingeblendetem Fenster sind nur die Tasten Auf/Ab/OK/Return aktiviert.

Neue manuelle Aufnahme hinzufügen.

Neue Programmierung hinzufügen.

oder

Wechselt in den Fernsehprogrammmodus.

Schaltet den EPG aus.

Wählen Sie die gewünschte Option (Ändern/Löschen/Alle löschen).

Aufnahmeliste Seite 1/1 Fri. 6 Apr. 2007 15:09 Startdatum Startuhrzeit Titel 6 Mai 16:00 Friend1 Friend2 6 Mai 18:00 Friend2 Programmführer Löschen Alle löschen Schließen Timer-aufnahme DTV 19 Dave (Fri.)06/05/2007 16:00 Bew. Ändern/Löschen P Seitenwechsel Ausgang Neue Aufnahme Neue Wiedergabe Programmführer

Programmierungen auswählen.

Vorherige/Nächste Seite.

BILDSTEUERUNG

BILDGRÖSSE (SEITENVERHÄLTNIS)

Der Fernseher unterstützt verschiedene Bildformates; 16:9, Just scan Originalgröße, Volle Breite, 4:3, 14:9, Zoom und Kino-Zoom.

Wenn über einen längeren Zeitraum ein stehendes Bild am Bildschirm angezeigt wird, kann sich dieses Bild auf dem Bildschirm einbrennen und sichtbar bleiben.

Sie können den vergrößerten Bildausschnitt über die Tasten ∧ ∨ anpassen.

Diese Funktion ist für folgende Signale verfügbar.

Wählen sie die option Format.

Wählen Sie das gewünschte Bildformat aus.

• Die Option Bildformat kann auch im Menü BILD eingestellt werden.
- Wählen Sie im Menü Seitenverhältnis für die Zoom-Einstellung entweder 14:9, Zoom und Kino Zoom. Nach der Einstellung des Zooms wird das Q.Menu eingeblendet.

• 16:9

Genießen Sie das Kinoformat (bei Filmen im Bildformat 16:9) oder bei normalen TV-Programmen den 16:9-Modus. Dabei ist die 16:9-Bildschirmansicht mit der 4:3-Ansicht identisch, jedoch wird der Ausschnitt rechts und links vergrößert, so dass der 16:9-Bildschirm ganz ausgefüllt ist..

Im folgenden Auswahl wird beschrieben, wie Sie eine optimale hochauflösende Bildqualität ohne jegliche Verluste erreichen.

Hinweis: Störungen des Originalbildes sind an den Rändern zu beobachten.

Wenn Ihr Fernsehgerät ein Breitbild-Signal empfängt, wird es autom-tisch an das Bildformat angepasst, das gesendet werden soll.

Originalgröße

- Volle Breite

Wenn das Fernsehgerät ein Widescreen-Signal erhält, muss das Bild im nichtlinearen Seitenverhältnis horizontal oder vertikal angepasst werden, um den gesamten Bildschirm auszufüllen.

Volle Breite

BILDSTEUERUNG

• 4:3

Dieses Bildformat entspricht dem "normalen" Fernsehbild mit einem Seitenverhältnis von 4:3.

Genießen Sie bei Filmen im Bildformat 14:9 oder bei normalen TV-programmen den 14:9-Modus. Der 14:9-Bildschirm zeigt den gleichen Bildschirmausschnitt, jedoch wird der 4:3-Bildschirm oben und unten sowie rechts und links vergrößert, so dass der 14:9-Bildschirm ganz ausgefüllt ist.

Durch folgende Auswahl wird das Bild ohne jegliche Veränderung gezeigt, wobei der gesamte Bildschirm ausgefüllt wird. Das Bild wird jedoch oben und unten abgeschnitten.

Wählen Sie die Option Kino-Zoom, um das Bild bei gleichbleibendem Seitenverhältnis zu vergrößern.

Hinweis: Beim Vergrößern oder Verkleinern eines Bildes können Verzerrungen auftreten.

◀ oder ▶ Vergrößerungsfaktor im Kino-Zoom einstellen. Es kann eine Einstellung zwischen 1 und 16 gewählt werden. Tasten ▼ oder ▲ Bild verschieben.

! HINWEIS

▶ Die Optionen 4:3, 16:9 (Breitbild), 14:9, Zoom/Kino-Zoom können nur im Component-Modus.
▶ Die Optionen 4:3, Originalgröße, 16:9 (Breitbild), 14:9, Zoom/Kino-Zoom HDMI-Modus.
▶ Die Optionen 4:3 und 16:9 (Breitbild) können nur im RGB-PC- und HDMI-PC-Modus ausgewählt werden.
▶ Im DTV/HDMI/Komponente-Modus (über 720p) ist die Funktion Nur suchen verfügbar.
▶ Im Analog-/AV-Modus ist das Format Volle Breite verfügbar.

BILDASSISTENT

Mit dieser Funktion kann die Bildqualität des Originalbildes eingestellt werden.

Die kann Bild Qualität kann durch Kalibrierung der Schwarz- und Weißwerte usw. eingestellt werden. Über die folgenden Schritte kann der Benutzer die Bildqualität einstellen.

Das Ergebnis kann nach der Auswahl von Niedrig, Empfohlen oder Hoch als Vorschau angesehen werden.

Die Einstellungen Farbe, Farbton und H/V-Bildschärfe werden für den RGB-PC-/HDMI-PC-/DVI-PC-Modus nicht übernommen.

BILD Format : 16:9 Bildassistent Energie sparen : Aus Bildmodus : Standard • Beleuchtung. • Kontrast 90 • Helligkeit 50 • Schärfe 70

Bildassistent Mit dem Bildassistenten können Sie die Bildqualität des Originalbilds anpassen.

Wählen sie die option BILD.

Auswählen Bildassistent.

Schwarzpegel, Schwarzwert, Schwarzwert, Farbe, Farbton, H. Schärfe, V. Schärfe, Farbtemperatur(Nur 42/47LH90**), Dynamischer Kontrast(Nur 42/47LH90**), Farbverstärkung(Nur 42/47LH90**), Beleuchtung. (nur LCD-Fernseher)

Eingangsquelle zum Übernehmen der Einstellungen auswählen.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

BILDSTEUERUNG

ENERGIE SPAREN

Im Stromsparbetrieb wird der Stromverbrauch des Fernsehgerätes verringert.

Die Werkseinstellungen entsprechen den Energy Star-Richtlinien und bieten einen optimalen Anzeigekomfort für zu Hause.

Die Helligkeit des Bildschirms kann durch Einstellung der Option Stromsparbetrieb oder im Anzeigemodus geändert werden.

Eine Änderung der Einstellungen des Stromsparmodus wird im MHEG-Modus nach dem Schließen einer MHEG-Datei übernommen.

Bei Auswahl von 'Bildschirm aus' beim Radio hören wird der Stromverbrauch gesenkt. (nur LCD-Fernseher)

Nur LCD-Fernseher

BILD Format : 16:9 Bildassistent Energie sparen : Aus Bildmodus : Standard Automatisch Aus Beleucht Kontrast Helligkeit Schärfe Minimum Mittel Maximum Video stumm

Wählen sie die option BILD.

Auswählen e∅ Energie sparen.

Auswählen Automatisch (Außer 19/22LU40**, 19/22/26LU50*, 32/37/42LF25*, 32/37/42LG21**, 32/37/42LG33*, 19/22/26LG31**, 19/22/26/32/37/42LH20*, 32/37/42/47LH3**), Aus, Minimum, Mittel, Maximum oder Video stumm.

Nur Plasma-Fernseher

BILD Format : 16:9 Bildassistent Energie sparen : Intelligenter S Bildmodus : Lebhaft • Kontrast 1 • Helligkeit 5 • Schärfe 7 • Farbe 70 Intelligenter Sensor Aus Minimum Mittel Maximum

Wählen sie die option BILD.

Auswählen e∅ Energie sparen.

Auswählen Intelligenter Sensor, Aus, Minimum, Mittel oder Maximum.

- Intelligenter Sensor

Tief, mitte oder Hoch auswählen.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

• Bei Auswahl von Bildschirm aus wird der Fernseher nach drei Sekunden ausgeschaltet.

• Bei aktivierter Einstellung "Energie sparen-Auto(mit Ausnahme der Modelle 19/22LU40*, 19/22/26LU50*, 32/37/42LF25*, 32/37/42LG21*, 32/37/42LG33*, 19/22/26LG31**, 19/22/26/32/37/42LH20*, 32/37/42/47LH3**), Minimal, Mittel, Maximal" ist die Funktion Hintergrundbeleuchtung (nur LCD-Fernseher) nicht möglich.
• Diese Funktion kann ebenfalls über Taste Energie sparen auf der Fernbedienung aufgerufen werden.
• Bei Auswahl der Option Autom. wird die Hintergrundbeleuchtung automatisch über den Intelligenter Sensor durch Messung der Umgebungsbedingungen eingestellt, falls der Fernseher einen Intelligenter Sensor besitzt.

VORKONFIGURIERTE BILDEINSTELLUNGEN

Voreingestellte Bildmodi

Lebhaft Erhöhen von Kontrast, Helligkeit, Farbe und Bildschärfe für ein lebendiges Bild.

Standard Für die häufigste Bildanzeige.

Natural Für die natürlichste Bildanzeige.

Kino Bild beim Anschauen von Spielfilmen optimieren.

Sport Bild beim Anschauen von Sportsendungen optimieren.

Spiel Bild für Videospiele optimieren.

Nur LCD-Fernseher

BILD Aspect Ratio : 16:9 Bildassistent Energie sparen : Aus Bildmodus : Standa Intelligenter Sensor Lebhaft Standard Natuürlich Kino Sport Spiel Expert1 Expert2

1

Wählen sie die option BILD.

2

Wählen sie die option Bildmodus.

3

Wählen Sie die Option

Intelligenter Sensor(Außer

Standard, Natürlich, Kino, Sport oder Spiel.

Nur Plasma-Fernseher

BILD Aspect Ratio : 16:9 Bildassistent Energie sparen : Intellige Bildmodus : Lebhaft Kontras Helligke Schäfer Farbe Lebhaft Standard Kino Sport Spiel Expert1 Expert2

(Nur 50/60PS80**)

(Außer50/60PS80**)

Wählen sie die option BILD.

Wählen sie die option Bildmodus.

Wählen Sie die Option Lebhaft, Standard, IHX Kino(oder Kino), Sport oder Spiel.

• Mithilfe der Option Bildmodus wird das bestmögliche Bild für den Fernseher eingestellt. Wählen Sie im Menü Bildmodus den vor eingestellten Wert nach Programmkategorien aus.
• Bei eingeschaltetem Intelligenter Sensor wird das optimale Bild je nach den Umgebungsbedingungen automatisch eingestellt. (Außer 19/22LU40**, 19/22/26LU50**, 32/37/42LF25**, 32/37/42LG21**, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3***)
• Der Anzeigemodus kann ebenfalls im Q.Menu eingestellt werden.

• Intelligenter Sensor : Passt das Bild den äußeren Bedingungen an. (Außer 19/22LU40**, 19/22/26LU50**, 32/37/42LF25**, 32/37/42LG21**, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3***)

• THX Kino (Nur 50/60PS80**):Kino-Qualität für zum Anschauen von Kinofilmen zuhause. Der Benutzer kann die optimale Bildqualität für Filme einstellen, ohne weitere Einstellungen vornehmen zu müssen. Die Einstellung Kino ist am wirkungsvollsten bei abgedunkeltem Raum.
  Bei Auswahl von THX Kino, ändert sich das Bildformat nach Nur suchen.

- THX Kino(Thomlinson Holman's Experiment)handelt es sich um den THX Audio- und Video-Zertifizierungsstandard von George Lucas, dem Regisseur von Krieg der Sterne, sowie Thomlinson Holman. Dieses Gerät wurde zur Anzeige von THX-Material zertifiziert und garantiert eine Bildqualität, die sämtliche Anzeigestandards sowohl auf Hardware- als auch auf Softwareebene übertrifft.

BILDSTEUERUNG

MANUELLE BILDANPASSUNG

Option Benutzer unter Bildmodus

Beleuchtung (nur LCD-Fernseher)

Einstellen der Helligkeit für den Bildschirm bzw. für den LCD-Bildschirm.

Beim Einstellen der Helligkeit am Gerät sollte ebenfalls die Hintergrundbeleuchtung angepasst werden.

Kontrast

Einstellen des Signalpegels für Schwarz und Weiß des Bildes. Bei stark gesättigten hellen Bildbereichen sollte der

Kontrast eingestellt werden.

Helligkeit

Einstellen eines Grundwertes für die Bildhelligkeit.

Schärfe

Stellt die Schärfe der Konturen zwischen hellen und dunklen Bildbereichen ein. Je geringer der Wert, desto weich- er das Bild.

Farbe

Verändert die Intensität aller Farben

Farbton

Stellt die Ausgewogenheit roter und grüner Farbtöne ein.

Diese Funktionen stehen bei aktiviertem "Intelligenter Sensor" (Außer 19/22LU40**, 19/22/26LU50**, 32/37/42LF25**, 32/37/42LG21**, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3**). nicht zur Verfügung.

BILD Aspect Ratio : 16:9 Bildassistent Energie sparen : Aus Bildmodus : Standard • Beleuchtung. 70 • Kontrast 90 • Helligkeit 50 • Schärfe 70

BILD Aspect Ratio : 16:9 Bildassistent Energie sparen : Aus Bildmodus : Standard Beleuchtu Kontrast Helligkeit Schärfe Intelligenter Sensor Lebhaft Standard Natürlich Kino Sport Spiel Expert1 Expert2

Wählen sie die option BILD.

Wählen sie die option Bildmodus.

Select Lebhaft, Standard, Natürlich, Kino(oder IHX Kino), Sport oder Spiel.

Wählen Sie die Option Beleuchtung (nur LCD-Fernseher), Kontrast, Helligkeit, Schärfe, Farbe oder Farbton.

Nehmen Sie die jeweiligen Einstellungen vor.

• Vorteile der Hintergrundbeleuchtung (nur LCD-Fernseher)
- Der Stromverbrauch wird um bis zu 60% verringert.
- Die Helligkeit schwarzer Bereiche wird verringert. (Da das Schwarz eine höhere Tiefe besitzt, wird das Bild in höherer Qualität angezeigt.)
- Die Helligkeit kann unter Einhaltung der ursprünglichen Signalauflösung eingestellt werden.

HINWEIS

▶ Im RGB-PC/HDMI-PC-Modus können die Optionen Farbe, Schärfe und Farbton nicht verändert werden.
Bei Auswahl von Expert 1/2 stehen die Optionen Beleuchtung (nur LCD-Fernseher), Kontrast, Helligkeit, H. Schärfe, V. Schärfe, Farbe und Farbton zur Verfügung.

BILDVERBESSERUNGSTECHNOLOGIE

Der Bildschirm kann für jeden Anzeigemodus kalibriert werden, oder es der Videowert kann für eine bestimmte Videoanzeige angepasst werden.

Jeder Eingang besitzt einen eigenen Videowert.

Um den Bildschirm nach Vornehmen der Einstellung für jeden Anzeigemodus auf die Werkseinstellungen zurückzusetzen, führen Sie für jeden Anzeigemodus die Funktion "Zurücksetzen" aus.

Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

BILD Kontrast 90 Helligkeit 50 Scharfe 70 Farbe 60 Farbton 0 Erweiterte Steuerung Bild Zurücksetzen ANZEIGE

BILD ANZEIGE Farbtemperatur Dynamischer Kontrast Dynamische Farbe Rauschunterdrückung Gamma Schwarzwert Augenschonend Echtes Kino TruMotion 100Hz Mittel Tief Mittel Automatisch Aus Ein Tief Schließen Farbtemperatur Dynamischer Kontrast Dynamische Farbe Rauschunterdrückung Gamma Schwarzwert Filmmodus Mittel Tief Mittel Mittel Automatisch Ein Schließen

Nur LCD-Fernseher
Nur Plasma-Fernseher

Wählen sie die option BILD.

Wählen sie die option Erweiterte Steuerung.

Gewünschte Quelle auswählen.:

Farbtemperatur, Dynamischer Kontrast, Dynamische Farbe, Rauschunterdrückung, Gamma, Schwarzwert, Augenschonend(Nur LCD-Fernseher), Echtes Kino(Nur LCD-Fernseher), Filmmodus(Nur Plasma-Fernseher), TruMotion 100Hz oder TruMotion 200Hz(Nur LCD-Fernseher), Farbe Gamut, Konturenverstärkung., xvYCC oder OPC(Nur LCD-Fernseher).(Siehe S. 121\~122)

Wählen Sie eine gewünschte Quelle aus.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

BILDSTEUERUNG

Experten-Bildeinstellung

Über die ZusatzkategorienExpert1 und Expert2 kann der Benutzer detaillierte Einstellungen für eine optimale Bildqualität vornehmen.

Diese Funktion wird ebenfalls von Technikern zur Optimierung der Leistung des Fernsehers bei der Anzeige bestimmter Videos genutzt.

Die Ausführung des Fernsehers kann von den Abbildungen abweichen.

BILD Aspect Ratio : 16:9 Bildassistent Energie sparen : Aus Bildmodus : Exp Beleuchtu Kontrast Helligkeit Schärfe Expert1 Expert2 Intelligenter Sensor Lebhaft Standard Natural Kino Sport Spiel ANZEIGE Dynamischer Kontrast Aus Rauschunterdrückung Aus Gamma Mittel Schwarzwert Automatisch Echtes Kino Ein TruMotion 100Hz Tief Farbstandard SD Farbskala Standard Konturenverstärkung Hoch Schließen Aus Aus Gamma Mittel Schwarzwert Automatisch Filmmodus Ein Farbstandard SD Farbskala Standard Konturenverstärkung Hoch xvYCC Automatisch Schließen

Nur LCD-Fernseher
Nur Plasma-Fernseher

Wählen sie die option BILD.

Wählen sie die option Bildmodus.

Wählen Sie die Option isf Expert1 oder isf Expert2.

Wählen sie die option Experteneinstellung.

Wählen Sie eine gewünschte Quelle aus.

Nehmen Sie die jeweiligen Einstellungen vor.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

*Diese Funktion ist in einigen Ländern nicht verfügbar.

Farbtemperatur(Warm/Mittel/Kalt)	Wählen Sie eine der drei automatischen Farbeinstellungen. In der Einstellung Warm werden warme Farben wie Rot verstärkt. In der Einstellung Kühl werden die Farben weniger kraftvoll und mit einem Blaustich dargestellt.
Dynamischer Kontrast(Aus/Tief/Mittel(Nur LCD-Fernseher)/Hoch)	Einstellen des Kontrasts für die Bildschirmhelligkeit auf einen optimalen Wert. Dabei wird das Bild optimiert, indem helle Bereiche heller und dunkle Bereiche dunkler dargestellt werden.
Dynamische Farbe(Aus/Tief/Hoch )	Einstellen der Farben für ein lebendigeres, satteres und klareres Bild. Mit Hilfe dieser Funktion werden der Farbton, die Sättigung und die Leuchtkraft erhöht, so dass die Farben Rot, Blau, Grün und Weiß lebendiger erscheinen.
Rauschunterdrückung(Aus/Tief/Mittel/Hoch)	Verringern von Bildschirmrauschen ohne Verringerung der Bildqualität.
Gamma(Tief/Mittel/Hoch)	Einstellen der Helligkeit dunkler Bereiche und mittlerer Graustufen des BildesTief : Dunkle und mittlere Graustufen des Bildes heller darstellen.Mittel: Normale Darstellungswerte.Hoch: Dunkle und mittlere Graustufen des Bildes dunkler darstellen.
Schwarzwert(Tief/Hoch)	Tief : Das Bild wird dunkler.Hoch: Das Bild wird heller.Autom.: Der Schwarzpegel des Bildes wird automatisch auf Hoch oder Niedrigeingestellt.Einstellen des Schwarzpegels für den Bildschirm auf einen optimalen Wert.Diese Funktion dient in den folgenden Betriebsarten zur Auswahl von "Tief" oder "Hoch": AV (NTSC-M), HDMI oder Component. Ansonsten wird der Wert für "Schwarzpegel" auf "Autom." eingestellt.
Augenschonend(Ein/Aus)	* Diese Funktion ist in einigen Ländern nicht verfügbar.Die Helligkeit wird so Eingestellt, dass das Bild nicht zu hell dargestellt wird. Ein sehr helles Bild wird gedimmt.Diese Funktion ist im "Anzeigemodus-Bewegung, Kino, Intelligenter Sensor" (Außer 19/22LU40** 19/22/26LU50**32/37/42LF25*, 32/37/42LG21**, 32/37/42LG33*, 19/22/26LG31** 19/22/26/32/37/42LH20*, 32/37/42/47LH3**)" nicht möglich.
Echtes Kino/Filmmodus(Ein/Aus)	Videofilme können in Kinoqualität angezeigt werden, indem das Bildruckeln beseitigt wird.Verwenden Sie diese Funktion beim Anschauen von Spielfilmen.Diese Funktion ist nur möglich, wenn die Option TruMotion deaktiviert ist.
TruMotion 100Hz oder TruMotion 200Hz(Aus/Tief/Hoch )	*Diese Funktion ist in einigen Ländern nicht verfügbar.Hoch : Für weichere Bildbewegungen.Tief : Für weiche Bildbewegungen. Diese Einstellung eignet sich zum normalen Fernsehen.Aus : Verwenden Sie diese Einstellung, wenn das Bild in den Einstellungen "Hoch" und "Gering" verzerrt ist.Mit Hilfe von TruMotion 100Hz werden Unschärfen bei schnell bewegten Szenen durch Anzeige von 100 Bildern pro Sekunde verringert.In der Einstellung TruMotion 200Hz werden 200 Bilder pro Sekunde angezeigt, indem die 100 Hz-Technologie und die Hintergrundlichtabtastung kombiniert werden. Diese Technologie wurde von Intertek & TUV Rheinland geprüft.Wird für die beste Bildqualität ohne Bewegungsunschärfe oder Zucken verwendet, wenn Sie eine schnelle Bild- oder Filmquelle anwählen.Diese Funktion ist im RGB-PC und HDMI-PC-Modus nicht möglich.Bei aktivierter "TruMotion 100Hz oder TruMotion 200Hz"-Funktion können Bildverzerrungen auftreten.Stellen Sie in diesem Fall die Funktion "TruMotion 100Hz oder TruMotion 200Hz" auf "Aus" ein.

BILDSTEUERUNG

Farbskala(Breit/Standard)	Standard: Darstellung des Eingangssignals in den Originalfarben gemäß Farbnorm, unabhängig von den Anzeigeeigenschaften.Breit: Verwendung und Anzeige eines umfangreichen Farbbereichs der Anzeige.Maximierung des darstellbaren Farbbereichs.
Konturenverstärkung(LCD-Fernseher:Aus/Tief/HochPlasma-Fernseher:Ein/Aus)	Für ein klareres und ausgeprägteres Bild mit natürlich dargestellten Ecken des Films.Diese Funktion wird im "Anzeigemodus - Expert" aktiviert. (nur LCD-Fernseher)
xvYCC(Automatisch/Aus/Ein)	* Diese Funktion ist in einigen Ländern nicht verfügbar.Mit dieser Funktion werden üppige Farben dargestellt.Diese Funktion wird im "Anzeigemodus - Kino, Expert" aktiviert, sobald ein xvYCC-Signal am HDMI-Eingang anliegt.
OPC(Ein/Aus)	* Diese Funktion ist in einigen Ländern nicht verfügbar.Mit Hilfe dieser Technologie wird der Stromverbrauch unter Beibehaltung der Helligkeit verringert, so dass der Kontrast verbessert wird.
Farbstandard(SD/HD)	Konvertieren der Farbinformationen verschiedener Videos nach HD-Farbe. Diese Funktion wird für die Farbformate SD-Video (BT-601) und HD-Video (BT-709) genutzt.
Expertenmuster(Aus/Expert1/Expert2)	Dieses Muster dient zur professionellen Einstellung.Diese Funktion wird im "Anzeigemodus - Expert" beim DTV-Empfang aktiviert.
Farbfilter(Aus/ROT/GRUN/BLAU)	Mit dieser Funktion werden bestimmte Farben eines Videos gefiltert.Der RGB-Filter kann zur exakten Einstellung der Farbsättigung und des Farbtons genutzt werden.
Weißabgleich(Mittel/Warm/Kalt)	Mit dieser Funktion wird die Gesamtfarbe des Bildschirms vom Benutzer angepasst.a.Methode: 2-PunktMuster: Innen, AußenKontrast Rot/Grün/Blau, Helligkeit Rot/Grün/Blau:Einstellungsbereich -50 bis +50.b.Methode: 10-Punkt IRE (LCD-Fernseher), 20-Punkt IRE (Plasma-Fernseher)Muster: Innen, AußenIRE (Institute of Radio Engineers) ist eine Einheit zur Angabe der Größe eines Videosignals, und kann auf 10, 20, 30 bis 100(LCD-Fernseher), 5, 10, 15 bis 100(Plasma-Fernseher) eingestellt werden, jeweils für die Farben Rot, Grün und Blau.Leuchtdichte: Diese Funktion dient zur Anzeige einer berechneten Leuchtstärke von 2.2 Gamma angezeigt. Der Wert für die Leuchtstärke kann bei 100 IRE eingestellt werden, wobei der gewünschte Wert für die Leuchtstärke bei 2.2 Gamma in 10 Schritten von 10 IRE bis 90 IRE geändert wird. (nur LCD-Fernseher).Rot/Grün/Blau: Einstellungsbereich -50 bis +50.
Farbmanagement	Da diese Funktion nur zur professionellen Einstellung mit Hilfe von Testmustern genutzt wird, werden andere Farben nicht beeinflusst, es können jedoch die sechs Farbbereiche (Rot/Grün/Blau/Cyan/Magenta/Gelb) separate eingestellt werden.Die Farbunterschiede sind u. U. nicht feststellbar, auch wenn die Einstellungen für allgemeines Video vorgenommen wurden.Einstellung von Rot/Grün/Blau/Gelb/Cyan/Magenta.Farbe Rot/Grün/Blau/Gelb/Cyan/Magenta: Einstellbereich -30 bis +30 (LCD-Fernseher), -30 bis +30 (Plasma-Fernseher)Farbe Rot/Grün/Blau/Gelb/Cyan/Magenta: Einstellbereich -30 bis +30.Farbton Rot/Grün/Blau/Gelb/Cyan/Magenta: Einstellbereich -30 bis +30.Diese Funktion wird in den Betriebsarten RGB-PC und HDMI (PC) deaktiviert.

BILD ZURÜCKSETZEN

Sämtliche Einstellungen des ausgewählten Anzeigemodus auf die Werkseinstellungen zurücksetzen.

BILD Kontrast 90 Helligkeit 50 Schärfe 70 Farbe 60 Farbton 0 Erweiterte Steuerung Bild Zurücksetzen ANZEIGE

BILD • Kontrast 90 • Helligkeit 50 ? Bildeinstellungen werden zurückgesetzt. Fortfahren? Ja Nein ANZEIGE

Wählen sie die option BILD.

Wählen sie die option Bild Zurücksetzen.

Wählen Sie entweder Jla oder Nein.

Die Einstellungswerte zurücksetzen.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

LED LOKALES DIMMING (Nur42/47LH90\*\*)

Nach der Analyse der Bildschirmbereiche des eingehenden Videobildes wird die Hintergrundbeleuchtung auf ein optimales Kontrastverhältnis angepasst.

BILD Helligkeit 50 Scharfe 70 Farbe 60 Farbton 0 Erweiterte Steuerung Bild Zurücksetzen ANZEIGE LED Lokales Dimming :Aus

BILD Helligkeit 50 Schärfe 70 Farbe 60 Farbton 0 Erweiterte Steuerung Bild Zurücksetzen ANZEIGE LED Lokales Dimming Aus Ein

Wählen sie die option BILD.

Wählen Sie entwederEin oder Aus.

Wählen Sie LED Lokales Dimming

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

BILDSTEUERUNG

BETRIEBSANZEIGE (Außer 19/22LU40**, 19/22/26LU50**, 19/22/26LH20*, 32/37/42LF25**, 32/37/42LG21**, 32/37/42LG33**, 19/22/26LG31**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**)

Mit dieser Funktion kann die Helligkeit der LED-Anzeige sowie der Signalton beim Einschalten des Gerätes eingestellt werden.

Begrüßungsmelodie(Nur 32/37/42/47LH70*)

Einstellen der Lautstärke der Startmelodie beim Einschalten des Gerätes aufAus/Tief/Mittel/Hoch.

Bereitschaftsanzeige

Einstellen der LED-Anzeige des Fernsehers im Bereitschaftsmodus aufAus, Tief oder Hoch. (Nur 32/37/42/47LH70*) Einstellen der LED-Anzeige des Fernsehers im Bereitschaftsmodus aufEin oder Aus. (Außer 32/37/42/47LH70)

Betriebsanzeige

Einstellen der LED-Anzeige des Fernsehers beim Einschalten des Fernsehers aufEin oder Aus.

OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID : 1 Betriebsanzeige Demo Modus : Ein Moduseinstellung : Demo im Geschäft Werkseinstellung

OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID : 1 Betriebsanzeige Demo Modus Moduseinstellung Werkseinstellung Begrüßungsmelodie Mittel Bereitschaftsanzeige Ein Betriebsanzeige Ein Schließen

Wählen sie die option OPTION.

Wählen sie die option Betriebsanzeige.

Wählen Sie die Option Begrüßungsmelodie(Nur 32/37/42/47LH70*), Bereitschaftsanzeige oder Betriebsanzeige.

Wählen Sie eine gewünschte Quelle aus.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

IMAGE STICKING MINIMIZATION(ISM) METHODE

Bei der Anzeige eines eingefrorenen Bildes oder Standbildes auf dem Bildschirm über einen längeren Zeitraum können Geisterbilder entstehen, das nach einem Bildwechsel u. U. weiterhin zu sehen bleibt. Ein Standbild sollte nicht über längere Zeit auf dem Bildschirm angezeigt werden.

Weiss-gen.

Mit dieser Funktion werden eingebrannte Bilder vom Bildschirm entfernt.

Hinweis: Zu stark eingebrannte Bilder können eventuell nicht mehr vom Bildschirm gelöscht werden.

Orbiter

Diese Funktion kann Geisterbilder verhindern. Es empfiehlt sich jedoch, stehende Bilder auf dem Bildschirm zu vermeiden. Das Bild bewegt sich alle zwei Minuten, um zu verhindern, dass sich das Bild einbrennt.

Farb-gen.

Farbblöcke auf dem Bildschirm werden etwas verschoben und es wird ein Weißmuster abwechselnd angezeigt. Das Geisterbild ist während des Entfernens des vorübergehenden Geisterbildes und der Anzeige der Farbmuster schwer zu erkennen.

OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID : 1 ISM Methode : Normal Demo Modus : Ein Moduseinstellung : Demo im Geschäft Werkseinstellung OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID : 1 ISM Methode : Normal Demo Modus : Ein Moduseinstellung : Demo im Werkseinstellung Normal Orbiter Farb-gen. Weiss-gen.

Wählen sie die option OPTION.

- Wenn Sie diese Funktion nicht benötigen, wählen Sie die Option Normal.

Wählen sie die option ISM Methode.

Wählen Sie entweder Normal, Orbiter, Farb-gen. oder Weiss-gen..

Speichern Sie die Einstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

BILDSTEUERUNG

DEMO-MODUS

Anzeigen der verschiedenen Logos dieses Fernsehgerätes.

Der Demo-Modus kann während der Heimnutzung des Gerätes nicht ausgeführt werden.

Im Modus Demo Verkaufsstelle wird der Demo-Modus automatisch auf Ein eingestellt.

Sobald der Demo-Modus für die Option Demo Verkaufsstelle auf Aus eingestellt wurde, kann der Demo-Modus nur nach dem Zurücksetzen des Fernsehers erneut aktiviert werden.

Der Bildschirm wird nach fünf Minuten im Demo-Modus automatisch zurückgesetzt.

OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID : 1 Betriebsanzeige Demo Modus : Ein Moduseinstellung : Demo im Geschäft Werkseinstellung

OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID : 1 Betriebsanzeige Demo Modus Aus Moduseinstellung Ein Werkseinstellung

(Außer 50/60PS70**, 50/60PS80**)

(Nur 50/60PS70**, 50/60PS80**)

Wählen sie die option OPTION.

Demo-Modus auswählen.

Wählen Sie die Einstellung Ein, um die verschiedenen Logos des Fernsehers anzuzeigen.

Zurück zum Fernsehprogramm.

Um die Vorführung zu beenden, betätigen Sie eine beliebige Taste.

(mit Ausnahme der Tasten MUTE und, △ + , --)

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

EINSTELLUNG DES ANZEIGEMODUS

Es wird empfehlen, den Fernseher auf die Betriebsart "Private Nutzung" einzustellen, um eine optimale Bildqualität zuhause zu erreichen. Die Betriebsart "Demo im Geschäft" ist eine ideale Einstellung zur Vorführung in Verkaufsstellen.

OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID : 1 Betriebsanzeige Demo Modus : Ein Moduseinstellung : Demo im Geschäft Werkseinstellung

OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID Betriebsanze Demo Modu Moduseinstell Werkseinstel Umgebung wählen. Gewünschten Einstellmodus wählen. Demo im Geschäft Private Nutzung Wählen Sie [Private Nutzung], um das Gerät zu Hause zu nutzen. Um das Gerät in einem Geschäft zu nutzen, wählen Sie [Demo im Geschäft]

Wählen sie die option OPTION.

Moduseinstellung auswählen.

Demo im Geschäft oder Private Nutzung auswählen.

Speichern Sie die Einstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

TON- & SPRACHSTEUERUNG

AUTOMATISCHE LAUTSTÄRKEANPASSUNG

Über „Auto. Lautstärke“ (Automatische Lautstärkeanpassung) wird automatisch eine gleichmäßige Lautstärke auch bei Programmwechsel eingestellt.

Da sich die Signale der einzelnen Sender unterscheiden, muss die Lautstärke u. U. bei jedem Umschalten des Programms angepasst werden. Diese Funktion ermöglicht es, automatisch eine gleichmäßige Lautstärke für alle Sender einzustellen.

Falls Tonqualität oder Lautstärke nicht ausreichend sind, sollte ein separates Heimkinosystem oder ein Verstärker eingesetzt werden.

AUDIO Auto. Lautstärke : Aus Klare Stimme II : Aus • Stufe 3 Balance 0 Ton-Modus : Standard • SRS TruSurround XT : Aus • Höhen 50 • Bässe 50 AUDIO Auto. Lautstärke : Aus Klare Stimme II : Aus • Stufe 3 Balance 0 Ton-Modus : Standard • SRS TruSurround XT : Aus • Höhen 50 • Bässe 50 Aus Ein

Wählen sie die option AUDIO.

Wählen sie die option Auto. Lautstärke.

Wählen Sie entweder Ein oder Aus.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

KLARE STIMME II

Durch Filterung des menschlichen Klangbereichs aus den übrigen Klangbereichen sind menschliche Stimmen deutlicher zu hören.

AUDIO Auto. Lautstärke : Aus Klare Stimme II : Aus • Stufe 3 Balance 0 Ton-Modus : Standard • SRS TruSurround XT : Aus • Höhen 50 • Bässe 50

AUDIO Auto. Lautstärke : Aus Klare Stimme II : Aus • Stufe Balance 0 Ton-Modus : Standard • SRS TruSurround XT : Aus • Höhen 50 • Bässe 50 Aus Ein

Wählen sie die option AUDIO.

Wählen sie die option Klare Stimme II.

Wählen Sie entwederEin oder Aus.

- Wenn die Option Klare Stimme II auf "Ein" eingestellt wurde, ist die Funktion SRS TruSurround XT nicht möglich.

- Es kann eine Stufe von '-6' bis '+6' gewählt werden.

Einstellen der Klare Stimme Stufe durch Auswahl von Ein

Stufe auswählen.

Nehmen Sie die jeweiligen Einstellungen vor.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

TON- & SPRACHSTEUERUNG

VORKONFIGURIERTE TONEINSTELLUNGEN - SOUND MODE (TON-MODUS)

In diesem Menü können die bevorzugten Klangeinstellungen eingestellt werden; Standard, Musik, Kino, Sport oder Spiele, sowie Höhen und Bässe.

Über die Option Ton-Modus erhalten Sie ohne spezielle Einstellungen den bestmöglichen Ton, da das Fernsehgerät die passenden Tonoptionen zu den jeweiligen Programminhalten einstellt.

Die Optionen Standard, Musik, Kino, Sport und Spiele sind werkseitig für eine optimale Tonqualität eingestellt.

Standard Standard-Klangqualität.

Musik Klang zum Musik hören optimieren.

Kino Klang zum Anschauen von Spielfilmen optimieren.

Sport Klang zum Anschauen von Sportsendungen optimieren.

Spiel Klang für Videospiele optimieren.

AUDIO Auto. Lautstärke : Aus Klare Stimme II : Aus Stufe 3 Balance 0 Ton-Modus : Standard SRS TruSurround XT : Aus Höhen 50 Bässe 50

AUDIO Auto. Lautstärke : Aus Klare Stimme II : Aus • Stufe 3 Balance 0 Ton-Modus : Standard • SRS TruSurround XT • Höhen 50 • Bässe 50 Standard Musik Kino Sport Spiel

Wählen sie die option AUDIO.

- Der Klangmodus kann ebenfalls im Q.Menu eingestellt werden.

Wählen sie die option Ton-Modus.

Wählen sie die option Standard, Musik, Kino, Sport oder Spiel.

TONEINSTELLUNG - OPTION BENUTZER

AUDIO Auto. Lautstärke : Aus Klare Stimme II : Aus • Stufe 3 Balance 0 Ton-Modus : Standard (Anwender) • SRS TruSurround XT : Aus • Höhen 50 • Bässe 50

AUDIO Auto. Lautstärke : Aus Klare Stimme II : Aus • Stufe 3 Balance 0 Ton-Modus : Standard (Anwend • SRS TruSurround XT • Höhen 50 • Bässe 50 Standard (Anwender) Musik Kino Sport Spiel

Wählen sie die option AUDIO.

Wählen sie die option Ton-Modus.

Wählen sie die option Standard, Musik, Kino, Sport oder Spiel.

Höhen, Bässe auswählen.

Stellen Sie den gewünschten Klangpegel ein.

- Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

- Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

SRS TRUSURROUND XT

Wählen Sie diese Option für einen realistischen Klang.

Wählen sie die option AUDIO.

Wählen sie die option SRS TruSurround XT.

Wählen Sie entwederEin oder Aus.

- SRS TruSurround XT : TruSurround XT ist eine patentierte SRS-Technologie, mit dessen Hilfe 5.1-Mehrkanalprogramme über zwei Lautsprecher wiedergegeben werden können.

- Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

- Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

SRS TruSurround XT ist ein eingetragenes Warenzeichen der SRS Labors, Inc.
TruSurround XT Technologie steht unter Lizenz der SRS Labors, Inc.

TON- & SPRACHSTEUERUNG

BALANCE

Sie können die Balance der Lautsprecher auf die von Ihnen bevorzugten Werte einstellen.

AUDIO Auto. Lautstärke : Aus Klare Stimme II : Aus • Stufe 3 Balance 0 Ton-Modus : Standard • SRS TruSurround XT : Aus • Höhen 50 • Bässe 50

AUDIO Auto. Lautstärke : Aus Klare Stimme II : Aus • Stufe Balance Ton-Modus : Standard • SRS TruSu • Höhen 50 • Bässe 50 Balance 0 < Skiluern R Schließen

Wählen sie die option AUDIO.

Nehmen Sie die jeweiligen Einstellungen vor.

Wählen sie die option Balance.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

LAUTSPRECHER FERNSEHGERÄT EIN/AUS

Sie können den Status der einge-bauten Lautsprecher einstellen.

In den Modi AV1, AV2, AV3, KOMPONENTE, RGB und HDMI1 ist mit einem HDMI-nach-DVI-Kabel der Ton auch ohne Videosignal über die Fernsehlautsprecher zu hören.

Wenn Sie eine externe Hifi-Stereoanlage verwenden möchten, stellen Sie die Lautsprecher des Geräts aus.

AUDIO SRS TruSurround XT : Aus Höhen 50 Bässe 50 Grundeinstellung Digitaler Audio Ausg.: PCM TV Lautsprecher : Aus Audiobeschreibung:Ein Lautst. 0

AUDIO SRS TruSurround XT : Aus Höhen 50 Bässe 50 Grundeinstellung Digitaler Audio Ausg. : PCM TV Speaker : Aus Audiobeschreibung:Ein Lautst. 0 Aus Ein

Wählen sie die option AUDIO.

Wählen Sie entweder Ein oder Aus.

Wählen sie die option TV Lautsprecher.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

! HINWEIS

Bei ausgeschalteten Fernsehlautsprechern und eingeschaltetem Simplink-Heimkinosystem wird der Ton automatisch über die Lautsprecher des Heimkinosystems ausgegeben. Bei eingeschalteten Fernsehlautsprechern wird der Ton jedoch über die Fernsehlautsprecher ausgegeben.
▶ Bestimmte AUDIO-Menüs werden deaktiviert, wenn die TV Speaker(Fernsehlautsprecher) auf Aus eingestellt wurden.

DTV-AUDIOEINSTELLUNG (NUR IM DIGITALMODUS)

(Dieses Menü ist nur in Schweden verfügbar.)

Wenn das Eingangssignal verschiedene Tonspuren besitzt, kann mit dieser Funktion die gewünschte Tonspur ausgewählt werden.

AUDIO SRS TruSurround XT : Aus Höhen 50 Bässe 50 Grundeinstellung Digitaler Audio Ausg. : PCM TV Lautsprecher : Ein DTV Ton Einstellungen: Automatisch Audiobeschreibung:Ein

AUDIO SRS TruSurround XT : Aus Höhen 50 Bässe 50 Grundeinstellung Digitaler Audio Ausg. : PCM TV Lautsprecher : Ein DTV Ton Einstellungen: Automatische Audiobeschreibung:Ein Automatisch HE-AAC Dolby Digital MPEG

Wählen sie die option AUDIO.

Auswählen DTV Ton Einstellungen.

Auswählen Automatisch, HE-AAC, Dolby Digital oder MPEG.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

• Automatisch: Automatische Ausgänge in der Reihenfolge HE-AAC > Dolby Digital > MPEG.

• HE-AAC, Dolby Digital, MPEG: Auswahl des gewünschten Audiotyps durch den Benutzer. Bei Auswahl von MPEG wird der Ton stets im MPEG-Format ausgegeben. Falls das FormatMPEG nicht unterstützt wird, wird ein anderes Format in der ReihenfolgeHE-AAC bzw. Dolby Digital gewählt.
  • siehe S. 140 (Sprachauswahl)

TON- & SPRACHSTEUERUNG

AUSWAHL VON „DIGITAL AUDIO OUT“

Mit dieser Funktion können Sie Ihren bevorzugten Digital-Audio-Ausgabemodus wählen.

Das Fernsehgerät kann Dolby Digital nur für Kanäle ausgeben, die ein Dolby-Digital-Signal übertragen. Falls eine Sendung in Dolby Digital ausgestrahlt wird und Sie im Menü Digitaler Audioausgang die Einstellung Autom. auswählen, wird der SPDIF-Ausgang (Sony Philips Digital InterFace) auf Dolby Digital eingestellt. Falls eine Sendung nicht in Dolby Digital ausgestrahlt wird und im Menü Digitaler Audioausgang die Einstellung Autom. ausgewählt wurde, wird der SPDIF-Ausgang auf PCM (Pulscode-Modulation) eingestellt. Wenn Sie für einen Kanal, der ein Dolby-Digital-Signal ausstrahlt, „Dolby Digital“ (Dolby Digital) und „Audiosprache“ (Audio Sprache) auswählen, wird nur das Dolby-Digital-Signal wiedergegeben.

AUDIO SRS TruSurround XT : Aus Höhen 50 Bässe 50 Grundeinstellung Digitaler Audio Ausg. : PCM TV Lautsprecher : Ein Audiobeschreibung:Ein Lautst. 0

AUDIO SRS TruSurround XT : Aus Höhen 50 Bässe 50 Grundeinstellung Digitaler Audio Ausg. : PCM Automatisch PCM TV Lautsprecher : Ein Audiobeschreibung:Ein Lautst . 0

Wählen sie die option AUDIO.

Wählen sie die option Digitaler Audio Ausg..

Wählen Sie die Option Automatisch oder

Hergestellt unter Lizenz der Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Marken der Dolby Laboratories.

- Im HDMI-Modus wird bei bestimmten DVD-Playern kein SPDIF-Ton ausgegeben. Stellen Sie in diesem Fall den Digital-Audioausgang des DVD-Players auf PCM ein. (Im HDMI-Modus wird Dolby Digital Plus nicht unterstützt).

Menüoption	Audio-Eingang	Digital-Audioausgang
Autom.(Lautsprecher Ei))	MPEG	PCM
	DD	DD
	DD+	DD
	HE-AAC	PCM
Autom.(Lautsprecher Aus)	MPEG	PCM
	DD	DD
	DD+	DD
	HE-AAC	DD
PCM	PCM	PCM

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

TONEINSTELLUNGEN ZURÜCKSETZEN

Sämtliche Einstellungen des Auswahl Klangmodus auf die Werkseinstellungen zurücksetzen.

AUDIO • SRS TruSurround XT : Aus • Höhen 50 • Bässe 50 • Grundeinstellung Digitaler Audio Ausg. : PCM TV Lautsprecher : Ein Audiobeschreibung:Ein •Lautst. 0

AUDIO • SRS TruSurround XT : Aus • Höhen 50 • Bässe 50 i Sound Modi werden zurückgesetzt... Digitale TV Lautsprecher : Ein Audiobeschreibung:Ein •Lautst. 0

Wählen sie die option AUDIO.

Wählen sie die option Grundeinstellung.

Die Einstellungswerte zurücksetzen.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

TON- & SPRACHSTEUERUNG

AUDIO-BESCHREIBUNG (NUR IM DIGITALMODUS)

Mit Hilfe dieser Funktion für sehbehinderte Personen sind zusätzlich zum normalen Fernsehton weitere gesprochene Beschreibungen des aktuellen Fernsehprogramms zu hören.

Wenn die Funktion für gesprochene Beschreibungen aktiviert ist, sind diese nur dann zu hören, wenn der eingestellte Sender diese zusätzlich zum normalen Programmton ausstrahlt.

AUDIO SRS TruSurround XT : Aus Höhen 50 Bässe 50 Grundeinstellung Digitaler Audio Ausg. : PCM TV Lautsprecher : Ein Audiobeschreibung : Ein Lautst. 0

AUDIO SRS TruSurround XT : Aus Höhen 50 Bässe 50 Grundeinstellung Digitaler Audio Ausg. : PCM TV Lautsprecher : Ein Audiobeschreibung Lautst. 0 Aus Ein

Wählen sie die option AUDIO.

Audiobeschreibung auswählen.

Wählen Sie entweder Ein oder Aus.

Einstellung der gesprochenen Beschreibungen durch Auswahl von Ein

Auswählen Lautst..

Nehmen Sie die jeweiligen Einstellungen vor.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

I/II

Stereo / Zweikanalton (nur im Analogmodus)

Wenn ein Programm ausgewählt wird, werden die Toninformationen des Senders zusammen mit der Programmnummer und dem Sendernamen angezeigt.

Wählen sie die option Audio.

Wählen Sie die Option Tonausgabe.

Übertragung	Bildschirmanzeige
Mono	MONO
Stereo	STEREO
Zweikanalton	DUAL I, DUAL II, DUAL HII

■Von Stereo auf Mono umschalten

Bei einem schlechtem Stereo-Empfang können Sie nach Mono umschalten. Beim Mono-Empfang wird der Tonempfang verbessert.

■ Sprachauswahl bei Zweikanalton-Übertragungen

Falls eine Sendung zweisprachig ausgestrahlt wird (Zweikanalton) können Sie zwischen DUAL I, DUAL II und DUAL I+II wählen.

DUAL I Die deutsche Sprachfassung ist über beide Lautsprecher zu hören.

DUAL II Eine zweite (oft die Original-) Sprachfassung ist über beide Lautsprecher zu hören.

DUAL I+II Beide Fassungen sind getrennt (links/rechts) zu hören.

TON- & SPRACHSTEUERUNG

NICAM-Empfang (nur im Analogmodus)

Wenn Ihr Gerät mit einem NICAM-Empfänger ausgestattet ist, können Sie den qualitativ hochwertigen digitalen NICAM-Klang (=Near Instantaneous Companding Audio Multiplex) empfangen.

Die Tonausgabe kann gemäß des ausgestrahlten Sendeformats ausgewählt werden.

1 Bei NICAM-Mono-Empfang wählen Sie NICAM MONO oder FM MONO.
2 Bei NICAM-Stereo-Empfang wählen Sie NICAM STEREO oder FM MONO. Wenn das Stereo-Signal zu schwach ist, schalten Sie auf FM Mono um.
3 Bei NICAM-Zweikanalton-Empfang wählen Sie NICAM DUAL I, NICAM DUAL II oder NICAM DUAL I+II oder FM MONO.

Tonwiedergabe einstellen

Im AV, Komponente, RGB und HDMI Sie die Art der Tonwiedergabe für den rechten und linken Lautsprecher auswählen.

Auswahl der Tonausgabe.

L+R: Sie hören den linken Kanal über den linken Lautsprecher, den rechten Kanal über den rechten Lautsprecher.
L+L: Sie hören den linken Kanal über den linken und rechten Lautsprecher.
R+R: Sie hören den rechten Kanal über den linken und rechten Lautsprecher.

ONSCREEN-MENÜ-SPRACH-/LÄNDERAUSWAHL

Beim ersten Einschalten wird das Installationsmenü auf dem TV-Bildschirm angezeigt.

Die gewünschte Sprache auswählen.

Das Land auswählen.

* Wenn Sie die Sprach-/Länderauswahl ändern wollen

Wählen sie die option OPTION.

Wählen Sie die Option Menü Sprache (Language) oder Land.

Wählen Sie die Option die gewünschte Sprache bzw. das Land.

Speichern Sie die Einstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

! HINWEIS

▶ Falls Sie die Installations Anweisung nicht über die Schaltfläche RETURN speichern oder die OSD-Bildschirmanzeige automatisch ausgeblendet wird, erscheint der Einstellungsbildschirm bei jedem Einschalten des Gerätes automatisch erneut.
▶ Falls Sie nicht das Land auswählen, in dem Sie sich gerade befinden, wird der Videotext u. U. nicht korrekt angezeigt und lässt sich nicht fehlerlos bedienen.
▶ Die CI-Funktion (CI-Modul) steht je nach den Sendern im jeweiligen Land u. U. nicht zur Verfügung.
In Ländern ohne festgelegte Standards für DTV-Sendungen können, je nach DTV-Sendungsumgebung, bestimmte DTV-Funktionen u. U. nicht genutzt werden.
▶ Die Ländereinstellung "UK" sollte nur in Großbritannien aktiviert werden.
▶ Falls die Ländereinstellung auf "--" eingestellt wurde, können europäische terrestrische Digitalprogramme empfangen werden, jedoch können bestimmte DTV-Funktionen u. U. nicht genutzt werden.

TON- & SPRACHSTEUERUNG

SPRACHAUSWAHL (NUR IM DIGITALMODUS)

Über die Audiofunktion können Sie Ihre bevorzugte Sprache für die Audioausgabe einstellen. Falls der Ton in der ausgewählten Sprache nicht zur Verfügung steht, wird die Standardsprache ausgegeben.

Verwenden Sie die Untertitelfunktion, wenn die Untertitel in zwei oder mehr Sprachen übertragen werden. Falls die Untertitel in der ausgewählten Sprache nicht zur Verfügung stehen, werden die Untertitel in der Standardsprache angezeigt.

Im Falle dass die gewählten Erstsprachen für den Ton und die Untertitel nicht unterstützt werden, können Sie eine Zweitsprache festlegen.

Wählen sie die option OPTION.

Wählen sie die option Audiosprache oder Untertitelsprache.

Die gewünschte Sprache auswählen.

Speichern Sie die Einstellung.

Wählen sie die optionOPTION.

Wählen sie die option Hörgeschädigte (☐).

Wählen Sie entwederEin oder Aus.

- Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

< Sprachauswahl >

▶ Falls eine Sendung in zwei oder mehreren Sprachen ausgestrahlt wird, können Sie die gewünschte Sprache wählen.

Wählen sie die optionAudio.

Wählen Sie die Option Sprache.

OSD-Informationen zur Sprache

Anzeige	Status
N.A	Nicht verfügbar
MPEG	MPEG-Audio
DLD	Dolby Digital-Audio
	Ton für “Sehbehinderte”
ABC	Ton für “Hörgeschädigte”
DCD	Dolby Digital Plus Audio
AAC	AAC Audio

Wählen Sie die Option L+R, L+L oder R+R.

< Sprachauswahl Untertitel >

▶ Falls zwei oder mehr Untertitelsprachen verfügbar sind, können Sie die gewünschte Sprache mit der TasteSUBTITLE auf der Fernbedienung auswählen.
▶ Betätigen Sie die Tasten um eine Untertitelsprache auszuwählen.

• Audiountertitel können auch vereinfacht mit 1 bis 3 Zeichen dargestellt werden, je nach Angebot des Senders.
• Wenn Sie den zusätzlichen Ton (Ton für "Sehbehinderte und Hörgeschädigte") ist der Hauptton teilweise ebenfalls zu hören.

OSD-Informationen zur Untertitelsprache

Anzeige	Status
N.A	Nicht verfügbar
	Videotext-Untertitel
	Untertitel für "Hörgeschädigte"

ZEITEINSTELLUNG

EINSTELLUNG FÜR ZEIT

Beim Empfang eines digitalen Signals wird die Uhr automatisch eingestellt. (Wenn kein DTV-Signal verfügbar ist, können Sie die Uhr manuell einstellen.)

Sie müssen die Uhrzeit korrekt einstellen, bevor Sie die Ein-/ Ausschalt-Zeit-Funktion aus-führen.

Wenn Sie einen Ort in einer Zeitzone auswählen, wird die TV-Zeit basierend auf der Zeitzone und GMT (Greenwich Mean Time) über ein Rundfunksignal berechnet. Die Zeit wird über ein digitales Signal eingestellt.

Die eingestellte Uhrzeit kann im DTV-Betrieb nicht geändert werden, die Uhrzeit kann jedoch durch Auswahl einer anderen Zeitzone um jeweils eine Stunde geändert werden.

ZEIT Uhr Ausschaltzeit : Aus Einschaltzeit : Aus Sleep Timer : Aus ZEIT Uhr Ausschaltzeit : Aus Einschaltzeit : Aus Sleep Timer : Aus Datum 01 Monat März. Jahr 2008 Stunde 16 Minute 09 Zeitzone London GMT Schließen

Wählen sie die option ZEIT.

Wählen sie die option Uhr.

Wählen Sie eine der Optionen Jahr, Monat, Zeit oder Zeitzone.

Wählen Sie eine der Optionen Jahr, Monat, Date, Zeit oder Zeitzone.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

ZEITEINSTELLUNG

AUTOMATISCHE TIMER-EINSTELLUNG EIN/AUS

Zwei Stunden nachdem das Gerät durch die Einschaltzeit-Funktion eingeschaltet wurde, schaltet sich dieses automatisch zurück in den Bereitschaftsmodus, sofern zwischenzeitlich keine Taste betätigt wurde.

Ist die Ein-/Ausschalt-Zeit-Funktion aktiviert, wird diese täglich zur angegebenen Zeit ausgeführt.

Die Ausschaltfunktion hat gegenüber der Einschaltfunktion Vorrang, wenn beide auf die gleiche Uhrzeit eingestellt sind.

Für die Einschaltfunktion muss das Gerät auf Bereitschaft geschaltet sein.

ZEIT Uhr Ausschaltzeit : Aus Einschaltzeit : Aus Sleep Timer : Aus

ZEIT Uhr Ausschaltzeit : Einschaltzeit : Einschaltzeit : Sleep Timer : 1 Mar. 2007 16:09 Wiederholung Stunde Minute Eingang Programm Lautst. Aus 00 00 Antenne TV1 30 Schließen

Wählen sie die option ZEIT.

Wählen Sie die Option Ausschaltzeit oder Einschaltzeit.

Wählen sie die option Wiederholung.

Wählen Sie die OptionAus, Einmal, Täglich, Mo. \~ Fr., Mo. \~ Sa., Sa. \~ So. oder So..

Stellen Sie die Stunde ein.

Stellen Sie die Minute ein.

- Zum Abschalten der Ein-/Ausschalt-Zeit-Funktion betätigen Sie die TasteAus auszuwählen.

- Nur für die Funktion Einschaltzeit.

Wählen sie die option Eingang.

Wählen sie die option Antenne oder S-Kan., AAVV 1\~3, Komponente, RGB oder HDMI1,

HDM12(Außer 19/22LH20**, 19/22LG31*), HDM13(Außerr 19/22LU40* 19/22LU50*

Stellen Sie das Programm ein.

Stellen Sie die Lautstärke beim Einschalten ein.

- Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

- Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

TIMER FÜR AUSSCHALTFUNKTION EINSTELLEN

Sie müssen das Gerät nicht ausschalten, bevor Sie einschlafen.

Die Funktion Auto-Aus schaltet das Gerät automatisch nach einem bestimmten Zeitraum in den Standby-Modus.

Wählen sie die option Sleep Timer.

Wählen sie die option Aus, 110220330660990120, 180 oder 240 Min..

• Wenn Sie das Gerät ausschalten, wird die eingestellte Zaeit automatisch aufgehoben.
  • Die Option Sleep Timer kann auch im Menü ZEIT eingestellt werden.

KINDERSICHERUNG/EINSTUFUNG

KENNWORT- UND SPERRSYSTEM EINSTELLEN

Wenn Sie Ihr Kennwort das erste Mal eingeben, drücken Sie „0“, „0“, „0“, „0“ auf der Fernbedienung. Falls ein Fernsehkanal gesperrt wurde, muss das Kennwort eingegeben werden, um diesen Kanal vorübergehend freizugeben.

GESPERRT System-Verriegelung : Aus Password wählen Sperre Programm Elterliche Vorgabe : Sperre aus Eingang block.

GESPERRT System-Verriegelu Aus Password wählen Ein Sperre Programm Elterliche Vorgabe : Sperre aus Eingang block.

Wählen sie die option GESPERRT.

- Falls Sie Ihr Kennwort vergessen sollten, drücken Sie „7“, „7“, „7“, „7“ auf der Fernbedienung.

Wählen sie die option System-Verriegelung.

Wählen sie die option Ein.

Vergeben Sie ein Kennwort.

Geben Sie ein vierstelliges Kennwort ein.

Bitte merken Sie sich dieses Kennwort!

Geben Sie das neue Kennwort zur Bestätigung nochmals ein.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

KANAL SPERREN

Sperren eines nicht gewünschten bzw. eines für Kinder nicht geeigneten.

Diese Funktion ist auch möglich, wenn die Systemsperre auf "Ein" eingestellt ist.

Geben Sie das Kennwort ein, um gesperrte Kanäle anzuschauen.

GESPERRT System-Verriegelung : Aus Password wählen Sperre Programm Elterliche Vorgabe : Sperre aus Eingang block.

YLE TV11 DTV RADIO TV 1 YLE TV1 2 YLE TV2 4 TV4 Stockholm 5 YLE FST 6 CNN 8 YLE24 9 YLE Teema 14 TV4 Film 24 TV4 Fakta 50 TV400

Wählen sie die option GESPERRT.

Wählen sie die option Sperre Programm.

Rufen Sie die Option Sperre Programm.

GRUN

Wählen Sie den Sender, der gesperrt werden soll.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

KINDERSICHERUNG/EINSTUFUNG

KINDERSICHERUNG (NUR IM DIGITALMODUS)

Diese Funktion nutzt Daten, die vom Sender bereitgestellt werden. Wenn daher das Signal die falschen Informationen sendet, funktioniert diese Option nicht.

Für dieses Menü ist ein Kennwort erforderlich.

Das Gerät speichert automatisch die zuletzt verwendete Option, auch wenn das Gerät ausgeschaltet wird.

Verhindert, dass Kinder keine Fernsehprogramme anschauen können, die nicht der eingestellten Einstufung entsprechen.

Geben Sie das Kennwort ein, um gesperrte Kanäle anzuschauen.

GESPERRT System-Verriegelung : Aus Password wählen Sperre Programm Elterliche Vorgabe : Sperre aus Eingang block.

GESPERRT System-Verriegelung Password wählen Sperre Programm Elterliche Vorgabe Eingang block. Sperre aus: Alle Programme erlaubt 10 and above 11 and above 12 and above 13 and above 14 and above 15 and above 16 and above 17 and above 18 and above Sperre aus

Wählen sie die option GESPERRT.

Wählen sie die option Elterliche Vorgabe.

Nehmen Sie die jeweiligen Einstellungen vor.

Speichern Sie die Einstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

ZUSATZGERÄTE SPERREN

Sie können einen Eingang sperren.

Diese Funktion ist auch möglich, wenn die Systemsperre auf "Ein" eingestellt ist.

GESPERRT System-Verriegelung : Aus Password wählen Sperre Programm Elterliche Vorgabe : Sperre aus Eingang block. GESPERRT System-Verriegelung Password wählen Sperre Programm Elterliche Vorgabe Eingang block. AV1 AV2 AV3 Komponente RGB HDMI1 HDMI2 HDMI3 HDMI4 Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Aus Schließen (Nur 32/37/42/47LH49**, 32/37/42/47/55LH50*, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70*, 50/60PS80**) (Außer 19/22LH20*, 19/22LG31*) (Außer 19/22LU40**, 19/22LU50*, 19/22/26/32/37/42LH20**, 32/37/42LF25**, 32/37/42LG21**, 32/37/42LG33**, 26LG31**)

Wählen sie die option GESPERRT.

Eingang block. auswählen.

Quelle auswählen.

Wählen Sie entweder Ein oder Aus.

Speichern Sie die Einstellung.

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.
• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

KINDERSICHERUNG/EINSTUFUNG

TASTENSPERRE

Das Gerät kann so eingestellt werden, dass für seine Bedienung die Fernbedienung benötigt wird. Diese Funktion kann verwendet werden, um ein unbefugtes Fernsehen zu verhindern.

OPTION Menü Sprache (Language) : Deutsch Audiosprache : Deutsch Untertitelsprache : Deutsch Hörgeschädigte (☐) : Aus Land : UK Eingangsbezeichnung SIMPLINK : Ein Tastensperre : Aus

OPTION Menü Sprache (Language) : Deutsch Audiosprache : Deutsch Untertitelsprache : Deutsch Hörgeschädigte (☐) : Aus Land : UK Eingangsbezeichnung SIMPLINK : Ein Tastensperre Aus Ein

Wählen sie die option OPTION.

Wählen sie die option Tastensperre.

Wählen Sie entweder Ein oder Aus.

Speichern Sie die Einstellung.

• Betätigen Sie im Modus Tastensperre 'Ein' die Tasten ^1 / I, INPUT, P ▲ oder ▼(oder P ∧ ∨ ) am Gerät oder POWER INPUT, P ∧ ∨ oder die ZAHLEN-Tasten auf der Fernbedienung, wenn das Gerät ausgeschaltet ist.

• Wenn die Tastensperre eingeschaltet ist, wird auf dem Bildschirm der Text “⚠️ „Tastensperre Ein“ (Tastensperre eingeschaltet) angezeigt, wenn bei Betrieb eine Taste am Frontpanel gedrückt wird. (Mit Ausnahme der Taste ⏻ / I : Nur Plasma-Fernseher)

• Betätigen Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

• Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

VIDEOTEXT

Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.

Videotext ist ein kostenloser aktueller Informationsdienst vieler Fernsehanstalten. Über Videotext werden sog. „Seiten“ mit Nachrichten, Wetterdaten, Fernsehprogrammen, Aktienkursen und vielen anderen Themen zur Verfügung gestellt.

Der Videotext-Decoder dieses Gerätes unterstützt SIMPLE-, TOP- und FASTEXT-Systeme. SIMPLE-Text (Standard-Videotext) besteht aus einer Reihe von Seiten, die durch direkte Eingabe der entsprechenden Seitenzahlen aufgerufen werden. TOP- und FAS-TEXT sind neuere Funktionen, mit denen ein schnellerer Zugang zu Videotext-Informationen ermöglicht wird.

EIN- UND AUSSCHALTEN

Betätigen Sie die Taste TEXT, um den Videotext-Modus einzuschalten. Nun wird die erste oder die letzte Seite auf dem Bildschirm angezeigt.

In der Kopfzeile des Bildschirms werden zwei Seitennummern, der Name des Fernsehsenders, Datum und Uhrzeit angezeigt. Die erste Seitennummer ist die gewählte Seitennummer, die zweite ist die Nummer der aktuell angezeigten Seite. Um den Videotext wieder auszuschalten, betätigen Sie die Taste TEXT. Das Gerät kehrt in den vorherigen Modus zurück.

SIMPLE-TEXT

■Seite aufrufen

1 2 3 4 5 6 7 8 9 LIST 0 Q VIEW + MARK FAV P - MUTE MENU Q MENU GUIDE RETURN EXIT 1.0PT SOUT OK WBU RETURN TEXT T.CPT BUT C/WENL INFO C BLOGICATE 1 2 3 4 5 6 7 8 9 LIST 0 QTERA + MUTE P - OK RETURN INFO Φ AV MODE EXIT MARK FAV P - MUTE 1 2 3 4 5 6 7 8 9 LIST 0 Q VIEW

Geben Sie mit den Zifferntasten die gewünschte dreistellige Seitennummer ein. Wenn Sie bei der Wahl eine falsche Nummer eingeben, ergänzen Sie zunächst die dreistellige Zahl, und geben dann die korrekte Seitennummer erneut ein.
② Mit der Taste P ∧ ∨ rufen Sie die vorherige bzw. die nächste Seite auf.

TOP-TEXT

- Die Benutzerführung zeigt im unteren Bereich des Bildschirms vier Farbfelder (rot, grün, gelb und blau). Das gelbe Feld steht für die nächste Gruppe, das blaue Feld für den nächsten Themenblock.

■ Themenblock / Gruppe / Seite aufrufen

① Mit der blauen Taste schalten Sie von Themenblock zu Themenblock.
2 Mit der gelben Taste schalten Sie zur nächsten Gruppe mit automatischer Überleitung zum nächsten Themenblock.
3 Mit der grünen Taste schalten Sie zur nächsten vorhandenen Seite mit automatischer Überleitung zum nächsten Themenblock. Für diese Funktion kann auch die Taste P^ benutzt werden.
4 Mit der roten Taste kehren Sie zu der vorherigen Auswahl zurück. Für diese Funktion kann auch die Taste Rbenutzt wer-den.

Direkte Seitenanwahl

Ebenso wie beim SIMPLE-Modus können Sie eine bestimmte Seite auch im TOP-Modus durch direkte Eingabe der dreistel-ligen Seitennummer über die Zifferntasten aufrufen.

VIDEOTEXT

FASTEXT-MODUS

Die Videotext-Seiten sind am unteren Bildschirmrand farbkodiert und werden mit den entsprechenden Farbtasten aufgerufen.

■Seite aufrufen

① Sie die Taste T.OPT und wählen Sie mit den Tasten ∧ ∨ das Menü ≡i aus, um die Startseite aufzurufen.
② Die am unteren Bildschirmrand farbkodierten Seiten werden mit den entsprechenden Farbtasten aufgerufen.
③ Ebenso wie beim SIMPLE-Modus können Sie eine bestimmte Seite auch im FASTEXT-Modus durch direkte Eingabe der dreistelligen Seitennummer über die Zifferntasten aufrufen.
4 Mit der Taste P ∧ ∨ rufen Sie die vorherige bzw. die nächste Seite auf.

SPEZIELLE VIDEOTEXT-FUNKTIONEN

■ Betätigen Sie die TasteT.OPT und wählen Sie mit den Tasten ∧ ∨ das Menü Textoptionen aus.

INDEX

Startseite aufrufen.

ZEIT

Drücken Sie beim Fernsehen diese Taste, um die Uhrzeit in der oberen, rechten Ecke des Bildschirms anzuzeigen.

Im Videotext-Modus können Sie mit dieser Taste eine Folgeseite aufrufen. Die Nummer der Folgeseite wird unten am Bildschirm angezeigt. Wenn Sie die Folgeseite anhalten bzw. ändern möchten, Betätigen Sie die Taste ROT / GRÜN < > oder die Zifferntasten.

Text Option Index Zeit Halten Zeigen Aktualisierung Schließen

□Halten

Videotext-Meldungen können auf mehrere Seiten verteilt sein, die dann automatisch weitergeblättert werden. Mit dieser Taste halten Sie die Seitenfortschaltung an. Beim Drücken dieser Taste erscheint das Stop-Symbol in der oberen, linken Ecke des Bildschirms und der automatische Seitenwechsel wird unterdrückt.

Zeigen

Betätigen Sie diese Taste, um verborgene Informationen anzuzeigen, wie z. B. Lösungen für Quizfragen oder Puzzles.

■Aktualisierung

Wenn Sie nach einer Seitenanwahl diese Taste drücken, wird auf das zuvor eingestellte Fernsehprogramm umgeschaltet, während Sie auf die neue Videotext-Seite warten. Das Symbol der Taste wird auf dem Bildschirm links oben einge-blendet. Sobald die Seite verfügbar ist, wird statt des Symbols die Seitennummer eingeblendet. Betätigen Sie nochmals diese Taste, um die Videotextseite zu aktualisieren.

DIGITALER TELETEXT

*Diese Funktion ist nur in Großbritannien und Irland möglich.

Das Gerät bietet Ihnen digitalen Teletext mit wesentlichen Verbesserungen in den Bereichen Text, Grafik usw. Spezielle Dienste und Sender stellen diesen digitalen Teletext bereit. Um Teletext im digitalen Modus anzuzeigen, drücken Sie die Taste SUBTITLE (Untertitel). Die Untertitelsprache muss ausgeschaltet sein.

TELETEXT AUS DEM DIGITALEN DIENST HERAUS

1 Drücken Sie die Zahlentasten oder P ∧ ∨ um einen digitalen Dienst auszuwählen, der digitalen Teletext sendet.

2 Folgen Sie den Hinweisen im digitalen Teletext und gehen Sie zum nächsten Schritt, indem Sie TEXT, OK, ∧ ∨ < >, ROT, GRÜN, GELB, BLAU oder ZAHLEN tasten drücken.

3 Um den digitalen Teletextdienst zu wechseln, wählen Sie einfach einen anderen Dienst über die Taste P ∧ ∨.

1 Drücken Sie die Zahlentasten oder P ∧ ∨ um einen bestimmten Dienst auszuwählen, der digitalen Teletext sendet.

2 Drücken Sie die Taste TEXT oder eine Farbtaste, um in den Teletext zu wechseln.

3 Folgen Sie den Hinweisen im digitalen Teletext und gehen Sie zum nächsten Schritt, indem Sie OK, ∧ ∨ < > , ROT, GRÜN, GELB, BLAU oder ZAHLEN tas- ten drücken

4 Drücken Sie die Taste TEXT (Text) oder eine Farbtaste, um den digitalen Teletext auszuschalten und zum TV-Bild zurückzukehren.

Bei einigen Diensten können Sie durch Drücken der ROTEN Taste auf Textdienste zugreifen.

Der Betrieb ist nicht wie sonst möglich.
Die Fernbedienung funktioniert nicht.	■Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet, das das Signal der Fernbedienung beeinträchtigt.■Sind die Batterien richtig eingelegt (+ zu +, - zu -)?■Legen Sie neue Batterien ein.
Das Gerät wird plötzlich abgeschaltet.	■Ist der Timer für die Ausschaltfunktion eingestellt?■Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist unterbrochen.■Falls nach dem Einschalten des Fernsehers kein Eingangssignal vorhanden ist, schaltet sich das Gerät nach 15 Minuten automatisch ab.

Die Videofunktion funktioniert nicht.
Kein Bild & kein Ton	■ Prüfen Sie, ob das Gerät eingeschaltet ist.■ Versuchen Sie einen anderen Kanal. Das Problem kann mit der Übertragung zusammenhängen.■ Ist das Stromkabel mit der Steckdose verbunden?■ Prüfen Sie die Antennenausrichtung und/oder -position.■ Prüfen Sie die Steckdose, mit der das Gerät verbunden ist. Stecken Sie hierfür ein anderes Gerät an.
Das Bild wird nach dem Einschalten nur langsam angezeigt.	■ Das ist normal, da das Bild während des Einschaltvorgangs gedämpft wird. Wenden Sie sich an den Service, falls das Bild auch nach fünf Minuten noch nicht angezeigt wird.
Keine/schlechte Farben oder schlechtes Bild	■ Stellen Sie die Farbe über die Menüoptionen■ Sorgen Sie für einen ausreichenden Abstand zwischen dem Produkt und dem Videorekorder.■ Versuchen Sie einen anderen Kanal. Das Problem kann mit der Übertragung zusammenhängen.■ Sind die Videokabel korrekt angeschlossen?■ Aktivieren Sie eine beliebige Funktion, um die Helligkeit des Bildes wiederherzustellen.
Horizontale/ver-tikale Balken oder zitterndes Bild	■ Suchen Sie nach einer lokalen Störquelle (z. B. ein elektrisches Gerät oder Werkzeug).
Schlechter Empfang auf einigen Kanälen	■ Stations- oder Kabelprobleme. Wechseln Sie zu einer anderen Station.■ Das Signal der Station ist zu schwach. Richten Sie die Antenne neu aus, um eine schwächere Station empfangen zu können.■ Suchen Sie nach möglichen Störquellen.
Linien oder Streifen im Bild	■ Überprüfen Sie die Antenne (Ausrichtung ändern).
Kein Bild beim HDMI-Anschluss	■ Überprüfen Sie, ob das HDMI-Kabel die Version 1.3 oder höher besitzt. Falls das HDMI-Kabel die HDMI Version 1.3 nicht unterstützt, könnte das Bild flimmern oder gar nicht angezeigt werden. Bitte verwenden Sie ein neues Kabel, das mindestens HDMI Version 1.3 unterstützt.

Die Audiofunktion funktioniert nicht.

Bild OK & kein Ton	Drücken Sie die Taste + oder --Der Ton ist stumm geschaltet? Drücken Sie die Taste Stumm.Versuchen Sie einen anderen Kanal. Das Problem kann mit der Über-tragung zusammenhängen.Sind die Audiokabel korrekt angeschlossen?
Keine Ausgabe über einen der Lautsprecher	Stellen Sie die Balance über die Menüoptionen ein.
Ungewöhnliche Geräusche aus dem Inneren des Geräts	Eine Änderung der Umgebungsfeuchtigkeit bzw. -temperatur kann beim Ein- und Auschalten des Geräts zu ungewöhnlichen Geräuschen führen. Dies deutet nicht auf eine Fehlfunktion des Geräts hin.
Kein Ton beim HDMI- oder USB-Anschluss	Das HDMI-Kabel muss mindestens die Version 1.3 besitzen.Das USB-Kabel muss mindestens die Version 2.0 besitzen.*Diese Funktion ist in einigen Ländern nicht verfügbar.

Es gibt ein Problem im PC-Modus. (Die Angaben gelten nur für den Anschluss an einen PC.)

Das Signal liegt außerhalb des Bereichs.	Passen Sie die Auflösung sowie die horizontale bzw. die vertikale Frequenz an.Prüfen Sie die Eingangsquelle.
Vertikaler Balken oder Streifen auf dem Hintergrund & horizontales Rauschen & falsche Positionierung	Führen Sie die automatische Konfiguration durch oder stellen Sie die Uhr, die Taktrate oder die H/V-Position ein.
Die Bildfarbe ist nicht stabil oder einfarbig?	Prüfen Sie das Signalkabel.Installieren Sie die Grafikkarte des PC neu.

Es gibt ein Problem mit den BILD-Einstellungen.

Wenn die Bildeinstellungen vom Benutzer geändert wurden, wird der Fernseher nach einer bestimmten Zeit automatisch auf die Werkseinstellungen zurückgesetzt.

■ Dies bedeutet, dass der Fernseher gerade auf die Betriebsart Demo im Geschäft eingestellt ist.Um den Fernseher in die Betriebsart Private Nutzung umzustellen, gehen Sie wie folgt vor:Wählen Sie im TV-Menü OPTION -> Wählen Sie die Moduseinstellung -> Wählen Sie Private Nutzung.Der Fernseher ist nun auf die Betriebsart Private Nutzung umgestellt.

ANHANG

INSTANDHALTUNG

Frühzeitige Funktionsstörungen können verhindert werden. Durch die sorgfältige und regelmäßige Reinigung des Geräts kann die Lebensdauer Ihres neuen Fernsehgeräts verlängert werden.

VORSICHT: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Reinigung beginnen.

Reinigung des Bildschirms

1 Auf folgende Art und Weise halten Sie Ihren Bildschirm eine Zeit lang staubfrei. Befeuchten Sie ein weiches Tuch mit einer Lösung aus lauwarmem Wasser und etwas Weichspüler oder Geschirrspülmittel. Wringen Sie das Tuch aus, bis es fast trocken ist, und wischen Sie dann damit den Bildschirm ab.
2 Vergewissern Sie sich, dass kein überschüssiges Wasser am Bildschirm ist, und lassen Sie ihn dann lufttrocknen, bevor Sie das Fernsehgerät wieder einschalten.

Reinigung des Gehäuses

■ Entfernen Sie Schmutz und Staub mit einem weichen, trockenen und flusenfreien Tuch vom Gehäuse.
■ Verwenden Sie dafür kein nasses Tuch.

Längere Abwesenheit VORSICHT

▶ Wenn Sie das Fernsehgerät über einen längeren Zeitraum nicht verwenden (z. B. im Urlaub), ist es sinnvoll, den Netzstecker zu ziehen, um das Gerät vor der Beschädigung durch Blitzschlag oder vor Spannungsanstiegen zu schützen.

PRODUKTSPEZIFIKATIONEN

MODELLE		32LH40**		37LH40**
		32LH4000-ZA 37LH4000-ZD32LH4010-ZD32LH4020-ZC			37LH4010-ZD37LH4020-ZC
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	804,4 x 586,3 x 223,8 mm31,7 x 23,1 x 8,8 inches	804,4 x 589,1 x 210,9 mm31,7 x 23,2 x 8,3 inches	924,7 x 666,7x 296,2mm36,4x 26,3 x 11,7 inches	924,7 x 667,7x 270,6mm36,4x 26,3 x 10,7 inches
	exklusive Standfuß	804,4 x 529,2 x 81,0mm31,7 x 20,9 x 3,2 inches	804,4 x 529,2 x 81,0mm31,7 x 20,9 x 3,2 inches	924,7 x 599,9x 89,6mm36,4x 23,6 x 3,5 inches	924,7 x 599,9x 89,6mm36,4x 23,6 x 3,5 inches
Gewicht	inklusive Standfußexklusive Standfuß	12,7 kg / 28,0 lbs11,5 kg / 25,4 lbs	12,7 kg / 28,0 lbs11,5 kg / 25,4 lbs	15,8 kg / 34,9 lbs14,0 kg / 30,9 lbs	15,8 kg / 34,9 lbs14,0 kg / 30,9 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz180W
MODELLE		42LH40**		47LH40**
		42LH4000-ZA 47LH4000-ZD42LH4020-ZC			47LH4010-ZD47LH4020-ZC
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1036,0 x 721,3 x 296,2 mm40,8 x 28,4 x 11,7 inches	1036,0 x 722,3 x 270,6 mm40,8 x 28,5 x 10,7 inches	1153,2 x 791,5x 337,4mm45,4x 31,2 x 13,3 inches	1153,2 x 793,3x 319,0mm45,4x 31,3 x 12,6 inches
	exklusive Standfuß	1036,0 x 655,4 x 89,8mm40,8x 25,8 x 3,6 inches	1036,0 x 655,4 x 89,8mm40,8x 25,8 x 3,6 inches	1153,2x 719,0x 99,8mm45,4x 28,3 x 3,9 inches	1153,2x 719,0x 99,8mm45,4x 28,3 x 3,9 inches
Gewicht	inklusive Standfußexklusive Standfuß	18,9 kg / 41,7 lbs17,1 kg / 37,7 lbs	18,9 kg / 41,7 lbs17,1 kg / 37,7 lbs	22,2 kg / 49,0 lbs19,6 kg / 43,2 lbs	22,2 kg / 49,0 lbs19,6 kg / 43,2 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz280W	AC100-240V~ 50/60Hz280W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUnter 85%

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

ANHANG

MODELLE		32LH50**		37LH50**
		32LH5000-ZB	32LH5010-ZD32LH5020-ZE	37LH5000-ZB	37LH5010-ZD37LH5020-ZE
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	815,0x 583,8x 223,8mm32,1 x 23,0 x 8,8 inches	815,0x 585,6x 210,9mm32,1 x 23,1 x 8,3 inches	940,8 x 665,2x 296,2mm37,1x 26,2 x 11,7 inches	940,8 x 666,2x 270,6mm37,1x 26,2 x 10,7 inches
	exklusive Standfuß	815,0 x 529,6 x 82,0 mm32,1 x 20,9 x 3,2 inches	815,0 x 529,6 x 82,0 mm32,1 x 20,9 x 3,2 inches	940,8 x 603,5x 90,6mm37,1x 23,8 x 3,6 inches	940,8 x 603,5x 90,6mm37,1x 23,8 x 3,6 inches
Gewicht	inklusive Standfußexklusive Standfuß	12,6 kg / 27,8 lbs11,4 kg / 25,2 lbs	12,6 kg / 27,8 lbs11,4 kg / 25,2 lbs	16,3 kg / 35,9 lbs14,5 kg / 32,0lbs	16,3 kg / 35,9 lbs14,5 kg / 32,0lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz180W
MODELLE		42LH50**		47LH50**
		42LH5000-ZB	42LH5010-ZD42LH5020-ZE	47LH5000-ZB	47LH5010-ZD47LH5020-ZE
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1052,2 x 719,1 x 296,2mm41,5x 28,3 x 11,7 inches	1052,2 x 720,1 x 270,6mm41,5x 28,4 x 10,7 inches	1173,4 x 789,7x 337,4mm46,2x 31,1 x 13,3 inches	1173,4 x 791,4x 319,0mm46,2x 31,2 x 12,6 inches
	exklusive Standfuß	1052,2 x 657,3 x 90,8mm41,5 x 25,9 x 3,6 inches	1052,2 x 657,3 x 90,8mm41,5 x 25,9 x 3,6 inches	1173,4x 723,4x 100,8mm46,2x 28,5 x 4,0 inches	1173,4x 723,4x 100,8mm46,2x 28,5 x 4,0 inches
Gewicht	inklusive Standfußexklusive Standfuß	19,0 kg / 41,9 lbs17,2 kg / 37,9 lbs	19,0 kg / 41,9 lbs17,2 kg / 37,9 lbs	23,4 kg / 51,6 lbs20,8 kg / 45,9 lbs	23,6 kg / 52,0 lbs20,8 kg / 45,9 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz260W	AC100-240V~ 50/60Hz260W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUnter 85%
Unterstützte Spielfilmdateien		Siehe S.104

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

MODELLE		55LH50**
		55LH5000-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1357,0 x 901,0 x 423,0 mm53,4 x 35,5 x 16,7 inches
	exklusive Standfuß	1357,0 x 835,4 x 109,6 mm53,4 x 32,9 x 4,3 inches
Gewicht	inklusive Standfußexklusive Standfuß	36,4 kg / 80,2 lbs32,9 kg / 72,5 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz350W
MODELS		42LH90**	47LH90**
		42LH9000-ZA	47LH9000-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1065,9 x 776 x 361,7 mm42 x 30,5 x 14,2 inches	1179 x 851,4 x 398,8 mm46,4x 33,5 x 15,7 inches
	exklusive Standfuß	1065,9 x 716,4 x 94,4 mm42 x 28,2 x 3,7 inches	1179 x 780,6 x 105,9 mm46,4 x 30,7 x 4,2 inches
Gewicht	inklusive Standfußexklusive Standfuß	23,2 kg / 51,1 lbs19,5 kg / 42,9 lbs	27,3 kg / 60,1 lbs23,5 kg / 51,8 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz190W	AC100-240V~ 50/60Hz220W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftleuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80%
	Umgebungstemperatur bei LagerungLuftleuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUnter 85%
Unterstützte Spielfilmdateien		Siehe S.104

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

ANHANG

MODELLE		19LG31 **	22LG31 **	26LG31 **
		19LG3100-ZA	22LG3100-ZA	26LG3100-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	458,8 x 391,0 x 189,2 mm18,1 x 15,4 x 7,5 inches	522,2 x 431,5 x 189,0 mm20,6 x 17,0 x 7,5 inches	663,3 x 508,2 x 227,3 mm26,1 x 20,1 x 9,0 inches
	exklusive Standfuß	458,8 x 344,5 x 69,0 mm18,1 x 13,6 x 2,7 inches	522,2 x 384,2 x 69,0 mm20,6 x 15,2 x 2,7 inches	663,3 x 449,8 x 80,0 mm26,1 x 17,8 x 3,2 inches
Gewicht	inklusive Standfußexklusive Standfuß	5,02 kg / 11,1 lbs4,76 kg / 10,5 lbs	5,6 kg / 12,4 lbs5,34 kg / 11,8 lbs	10,1 kg / 22,3 lbs8,6 kg / 19,0 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz50W	AC100-240V~ 50/60Hz55W	AC100-240V~ 50/60Hz110W
MODELLE		32LG33 **	37LG33 **	42LG33 **
		32LG3300-ZA	37LG3300-ZA	42LG3300-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	801,8 x 604,2 x 227,3 mm31,6 x 23,8 x 9,0 inches	919,6 x 682,3 x 293,8 mm36,2 x 26,9 x 11,6 inches	1032,8 x 742,3 x 293,8 mm40,7 x 29,3 x 11,6 inches
	exklusive Standfuß	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 inches	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 inches	1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 inches
Gewicht	inklusive Standfußexklusive Standfuß	13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs	18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs	23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz210W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUnter 85%

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

MODELLE		19LU50**		22LU50**		26LU50**
		19LU5000-ZA19U5010-ZB19LU5020-ZC		22LU5000-ZA22U5010-ZB22LU5020-ZC		26LU5000-ZA26U5010-ZB26LU5020-ZC
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	462,0 x 373,0 x 182,0 mm18,2 x 14,7 x 7,2 inches		529,1 x 416,6 x 196,0 mm20,9 x 16,4 x 7,7 inches		668,0 x 538,3 x 236 mm26,3 x 21,2 x 9,3 inches
	exklusive Standfuß	462,0 x 305,0 x 65,0 mm18,2 x 12,0 x 2,6 inches		529,1 x 342,3 x 65,0 mm20,9 x 13,5 x 2,6 inches		668,0 x 456,0 x 81,0 mm26,3 x 18,0 x 3,2 inches
Gewicht	inklusive Standfußexklusive Standfuß	4,4 kg/9,7 lbs3,7 kg/8,2 lbs		5,4 kg/11,9 lbs4,6 kg/10,2 lbs		8,9 kg/19,6 lbs7,7 kg/17,0 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz40W		AC100-240V~ 50/60Hz55W		AC100-240V~ 50/60Hz110W
MODELLE		19LU40**			22LU40**
		19LU4000-ZB 22LU4000-ZC					22LU4010-ZC
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	474,0 x 390,0 x 182,0 mm18,7 x 15,4x 7,2 inches		474,0 x 390,0 x 182,0 mm18,7 x 15,4x 7,2 inches	542,9 x 429,3 x 196,0 mm21,4 x 16,9 x 7,7 inches		542,9 x 429,3 x 196,0 mm21,4 x 16,9 x 7,7 inches
	exklusive Standfuß	474,0 x 357,9 x 65,0 mm18,7 x 14,1 x 2,6 inches		474,0 x 357,9 x 65,0 mm18,7 x 14,1 x 2,6 inches	542,9 x 397,8 x 65,0 mm21,4 x 15,7 x 2,6 inches		542,9 x 397,8 x 65,0 mm21,4 x 15,7 x 2,6 inches
Gewicht	inklusive Standfußexklusive Standfuß	4,4 kg/9,7 lbs3,9 kg/8,6 lbs		4,4 kg/9,7 lbs3,9 kg/8,6 lbs	5,5 kg/12,1 lbs5,0 kg/11,0 lbs		5,5 kg/12,1 lbs5,0 kg/11,0 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz40W		AC100-240V~ 50/60Hz40W	AC100-240V~ 50/60Hz55W		AC100-240V~ 50/60Hz55W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftleuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80%
	Umgebungstemperatur bei LagerungLuftleuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUnter 85%

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

ANHANG

MODELLE		19LH20**		22LH20**
		19LH2000-ZA / 19LH2010-ZB19LH2020-ZC / 19LH201C-ZA		22LH2000-ZA / 22LH2010-ZB22LH2020-ZC / 22LH201C-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	462,4 x 353,0 x 171,0 mm18,2 x 13,9 x 6,8 inches		533,4 x 397,0 x 171,0 mm21,0 x 15,7 x 6,8 inches
	exklusive Standfuß	462,4 x 308,0 x 65,0 mm18,2 x 12,2 x 2,6 inches		533,4 x 351,7 x 65,0 mm21,0 x 13,9 x 2,6 inches
Gewicht	inklusive Standfußexklusive Standfuß	3,8 kg / 8,4 lbs3,6 kg / 8,0 lbs		4,8 kg / 10,6 lbs4,6 kg / 10,2 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz40W		AC100-240V~ 50/60Hz55W
MODELLE		26LH20**		32LH20**
		26LH2000-ZA26LH2020-ZC26LH201C-ZA	26LH2010-ZB	32LH2000-ZA32LH2020-ZC32LH201C-ZA	32LH2010-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	667,0 x 504,0 x224,0 mm26,3 x 19,9 x 8,8 inches	667,0 x 507,0 x211,0 mm26,3 x 20,0 x8,3 inches	805,0 x 583,0 x 224,0 mm31,7 x 23,0 x 8,8 inches	805,0 x 585,8 x 210,9 mm31,7 x 23,1 x 8,3 inches
	exklusive Standfuß	667,0 x 446,2 x 80,0 mm26,3 x 17,6 x 3,2 inches	667,0 x 446,2 x 80,0 mm26,3 x 17,6 x 3,2 inches	805,0 x 528,0 x 79,9mm31,7 x 20,8 x 3,2 inches	805,0 x 528,0 x 79,9mm31,7 x 20,8 x 3,2 inches
Gewicht	inklusive Standfußexklusive Standfuß	8,9 kg / 19,7 lbs7,8 kg / 17,2 lbs	8,9 kg / 19,7 lbs7,8 kg / 17,2 lbs	11,5 kg / 25,4 lbs10,3 kg / 22,7 lbs	11,5 kg / 25,4 lbs10,3 kg / 22,7 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz110W	AC100-240V~ 50/60Hz110W	AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz150W
MODELLE		37LH20*		42LH20**
		37LH2000-ZA37LH2020-ZC37LH201C-ZA	37LH2010-ZB	42LH2000-ZA42LH2020-ZC42LH201C-ZA	42LH2010-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	922,0 x 659,0x 297,0mm36,3x 26,0 x 11,7 inches	922,0 x 660,0x 270,6mm36,3x 26,0 x 10,7 inches	1028,0 x 715,4 x 297,0mm40,5x 28,2 x 11,7 inches	1028,0 x 716,4 x 270,6mm40,5x 28,2 x 10,7 inches
	exklusive Standfuß	922,0 x 595,0x 88,0mm36,3x 23,4 x 3,5 inches	922,0 x 595,0x 88,0mm36,3x 23,4 x 3,5 inches	1028,0 x 655,0x 88,7mm40,5 x 25,8 x 3,5 inches	1028,0 x 655,0x 88,7mm40,5 x 25,8 x 3,5 inches
Gewicht	inklusive Standfußexklusive Standfuß	148 kg / 32,6 lbs130 kg / 28,7 lbs	14,8 kg / 32,6 lbs130 kg / 28,7 lbs	18,0 kg / 39,7 lbs16,2 kg / 35,7 lbs	18,0 kg / 39,7 lbs16,2 kg / 35,7 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz210W
NetzstromGesamtleistungsaufnahme		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUNter 85%

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

MODELLE		32LH3***		37LH3***
		32LH3000-ZA32LH3020-ZD32LH3800-ZD32LH301C-ZA	32LH3010-ZB/32LH3030-ZE/32LH3040-ZG	37LH3000-ZA37LH3020-ZD37LH3800-ZD37LH301C-ZA	37LH3010-ZB/37LH3030-ZE/37LH3040-ZG
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	805,0 x 583,0 x 224,0 mm31,7 x 23,0 x 8,8 inches	805,0 x 586,0 x 211,0 mm31,7 x 23,1 x 8,3 inches	922,0 x 659,0x 297,0mm36,3x 26,0 x 11,7 inches	922,0 x 660,0x 270,6mm36,3x 26,0 x 10,7 inches
	exklusive Standfuß	805,0x 531,0x 79,9mm31,7 x 20,9 x 3,2 inches	805,0x 531,0x 79,9mm31,7 x 20,9 x 3,2 inches	922,0 x 595,0x 88,0mm36,3x 23,4 x 3,5 inches	922,0 x 595,0x 88,0mm36,3x 23,4 x 3,5 inches
Gewicht	inklusive Standfußexklusive Standfuß	12,1 kg / 26,7 lbs11,0 kg / 24,3 lbs	12,1 kg / 26,7 lbs11,0 kg / 24,3 lbs	14,9 kg / 32,9 lbs13,1 kg / 28,9 lbs	14,9 kg / 32,9 lbs13,1 kg / 28,9 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz150W, 110W (32LH3800)	AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W, 120W (37LH3800)	AC100-240V~ 50/60Hz180W
MODELLE		42LH3***		47LH3***
		42LH3000-ZA42LH3020-ZD42LH3800-ZD42LH301C-ZA	42LH3010-ZB/42LH3030-ZE/42LH3040-ZG	47LH3000-ZA47LH3020-ZD47LH301C-ZA	47LH3010-ZB/47LH3030-ZE/47LH3040-ZG
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1028,0 x 715,4 x 297,0mm40,5x 28,2 x 11,7 inches	1028,0 x 716,4 x 270,6mm40,5x 28,2 x 10,7 inches	1140,6 x 784,8 x 337,4 mm44,9 x 30,9 x 13,3 inches	1140,6 x 788,3 x 318,9 mm44,9 x 31,0 x 12,6 inches
	exklusive Standfuß	1028,0x 658,6x 88,7mm40,5 x 25,9 x 3,5 inches	1028,0x 658,6x 88,7mm40,5 x 25,9 x 3,5 inches	1140,6 x 722,9 x 99,0 mm44,9 x 28,5 x 3,9 inches	1140,6 x 722,9 x 99,0 mm44,9 x 28,5 x 3,9 inches
Gewicht	inklusive Standfußexklusive Standfuß	18,0 kg / 39,7 lbs16,2 kg / 35,7 lbs	18,0 kg / 39,7 lbs16,2 kg / 35,7 lbs	22,5 kg / 49,6 lbs19,9 kg / 43,9 lbs	22,5 kg / 49,6 lbs19,9 kg / 43,9 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz210W, 150W (42LH3800)	AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz280W	AC100-240V~ 50/60Hz280W
NetzstromGesamtleistungsaufnahme		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftleuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80%
	Umgebungstemperatur bei LagerungLuftleuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUnter 85%

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

ANHANG

MODELLE		32LH70**	37LH70**
		32LH7000-ZA/32LH7010-ZD32LH7020-ZC/32LH7030-ZE	37LH7000-ZA/37LH7010-ZD37LH7020-ZC/37LH7030-ZE
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	803 x 632,9 x 284,8 mm31,6 x 24,9 x 11,2 inches	903x 689,1x 299,5mm35,5x 27,1 x 11,7inches
	exklusive Standfuß	803 x 584,2 x 75mm31,6 x 23 x 2,9 inches	903 x 639,4x 51,8mm35,5 x 25,1 x 2,0inches
Gewicht	inklusive Standfußexklusive Standfuß	13,5kg / 29,7 lbs11,6kg /25,5 lbs	16,2kg / 35,7 lbs14,1 kg / 31,0lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W
MODELLE		42LH70**	47LH70**
		42LH7000-ZA/42LH7010-ZD42LH7020-ZC/42LH7030-ZE	47LH7000-ZA/47LH7010-ZD47LH7020-ZC/47LH7030-ZE
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1009,7 x 753,6 x 334,4 mm39,7 x 29,6x 13,1 inches	1123,5 x 823,4x 372,8 mm44,2 x 32,4 x 14,7 inches
	exklusive Standfuß	1009,7 x 695,4 x 39,7 mm39,7 x 27,3 x 1,5inches	1123,5 x 765,4x 40,9 mm44,2 x 30,1 x 1,6inches
Gewicht	inklusive Standfußexklusive Standfuß	19,8 kg / 43,7 lbs17,2 kg / 37,9lbs	26,4 kg / 58,2 lbs22,8 kg / 50,2 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz230W	AC100-240V~ 50/60Hz300W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUNter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUNter 85%
Unterstützte Spielfilmdateien		Siehe S.104

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

MODELLE		32LH49**	37LH49**
		32LH4900-ZD	37LH4900-ZD
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	804,4 x 589,1 x 210,9 mm31,7 x 23,2 x 8,3 inches	924,7 x 667,7x 270,6mm36,4x 26,3 x 10,7 inches
	exklusive Standfuß	804,4 x 529,2 x 81,0mm31,7 x 20,9 x 3,2 inches	924,7 x 599,9x 89,6mm36,4x 23,6 x 3,5 inches
Gewicht	inklusive Standfußexklusive Standfuß	12,7 kg / 28,0 lbs11,5 kg / 25,4 lbs	15,8 kg / 34,9 lbs14,0 kg / 30,9 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W
MODELLE		42LH49**	47LH49**
		42LH4900-ZD	47LH4900-ZD
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1036,0 x 722,3 x 270,6 mm40,8 x 28,5 x 10,7 inches	1153,2 x 793,3x 319,0mm45,4x 31,3 x 12,6 inches
	exklusive Standfuß	1036,0 x 655,4 x 89,8mm40,8x 25,8 x 3,6 inches	1153,2x 719,0x 99,8mm45,4x 28,3 x 3,9 inches
Gewicht	inklusive Standfußexklusive Standfuß	18,9 kg / 41,7 lbs17,1 kg / 37,7 lbs	22,2 kg / 49,0 lbs19,6 kg / 43,2 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz260W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftleuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUNter 80%
	Umgebungstemperatur bei LagerungLuftleuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUNter 85%
Unterstützte Spielfilmdateien		Siehe S.104

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

ANHANG

MODELLE		32LF25*		37LF25**
		32LF2500-ZA	32LF2510-ZB	37LF2500-ZA	37LF2510-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	801,8 x 604,2 x 227,8 mm31,6 x 23,8 x 9,0 inches	801,8 x 604,2 x 227,3 mm31,6 x 23,8 x 9,0 inches	919,6 x 682,3 x 289,0 mm36,2 x 26,9 x 11,4 inches	919,6 x 682,3 x 293,8 mm36,2 x 26,9 x 11,6 inches
	exklusive Standfuß	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 inches	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 inches	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 inches	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 inches
Gewicht	inklusive Standfußexklusive Standfuß	13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs	13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs	18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs	18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz180W
MODELLE		42LF25**
		42LF2500-ZA		42LF2510-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1032,8 x 742,3 x 289,0 mm40,7 x 29,3 x 11,4 inches		1032,8 x 742,3 x 293,8 mm40,7 x 29,3 x 11,6 inches
	exklusive Standfuß	1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 inches		1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 inches
Gewicht	inklusive Standfußexklusive Standfuß	23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs		23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz210W		AC100-240V~ 50/60Hz210W
MODELLE		32LG21**	37LG21**		42LG21**
		32LG2100-ZA	37LG2100-ZA		42LG2100-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	801,8 x 604,2 x 227,3 mm31,6 x 23,8 x 9,0 inches	919,6 x 682,3 x 293,8 mm36,2 x 26,9 x 11,6 inches		1032,8 x 742,3 x 293,8 mm40,7 x 29,3 x 11,6 inches
	exklusive Standfuß	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 inches	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 inches		1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 inches
Gewicht	inklusive Standfußexklusive Standfuß	13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs	18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs		23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W		AC100-240V~ 50/60Hz210W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUNter 85%

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

MODELLE		50PS70**	60PS70**
		50PS7000-ZA	60PS7000-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1228,8 x 835,8 x 309 mm48,4 x 32,9x 12,2inches	1465,4x 986,4 x 371 mm57,7 x 38,9 x 14,6 inches
	exklusive Standfuß	1228,8x 784,5 x 78,9 mm48,4 x 30,9 x 3,1 inches	1465,4 x 932,2 x 82,1 mm57,7 x 36,7 x 3,2 inches
Gewicht	inklusive Standfußexklusive Standfuß	38,1 kg / 84,0 lbs34,1kg / 75,2 lbs	53,3kg / 117,5 lbs46,3kg / 102,1 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz490W	AC100-240V~ 50/60Hz580W
MODELLE		50PS80**	60PS80**
		50PS8000-ZA	60PS8000-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1228,8 x 835,8 x 309 mm48,4 x 32,9x 12,2inches	1465,4x 986,4 x 371 mm57,7 x 38,9 x 14.6 inches
	exklusive Standfuß	1228,8x 795,1 x 78,9 mm48,4 x 31,3 x 3,1 inches	1465,4 x 926,7 x 82,1 mm57,7 x 36,5 x 3,2 inches
Gewicht	inklusive Standfußexklusive Standfuß	38,3 kg / 84,4 lbs34,3kg / 75,6 lbs	53,6kg / 118,2 lbs46,6kg / 102,8 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz490W	AC100-240V~ 50/60Hz580W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUnter 85%
Unterstützte Spielfilmdateien		Siehe S.104

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

ANHANG

MODELLE		42PQ35**	50PQ35**
		42PQ3500-ZB	50PQ3500-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1031,2 x 720,9 x 308,0 mm40,6 x 28,4 x 12,1 inches	1216,7 x 818,1 x 353,0 mm47,9 x 32,2 x 13,9 inches
	exklusive Standfuß	1031,2 x 656,7 x 80,8mm40,6 x 25,9 x 3,2 inches	1216,7 x 759,0 x 83,0 mm47,9 x 29,9 x 3,3 inches
Gewicht	inklusive Standfuß	24,3 kg / 53,6 lbs	33,7kg / 74,3 lbs
	exklusive Standfuß	22,2 kg / 48,9 lbs	31,2 kg / 68,8 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz320W	AC100-240V~ 50/60Hz430W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUNter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUNter 85%
Unterstützte Spielfilmdateien		Siehe S.104

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

MODELLE		42PQ65**	50PS65**
		42PQ6500-ZA	50PS6500-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1040,8 x 725,8 x 308 mm41,0 x 28,6 x 12,1 inches	1228,8 x 824,6 x 353,0 mm48,4 x 32,5 x 13,9 inches
	exklusive Standfuß	1040,8 x 669,2 x 76,8 mm41,0 x 26,4 x 3,1 inches	1228,8 x 772,0 x 78,9 mm48,4 x 30,4 x 3,1 inches
Gewicht	inklusive Standfuß	25,3kg / 55,8 lbs	36,3 kg / 80,0 lbs
	exklusive Standfuß	23,3 kg / 51,4 lbs	33,8 kg / 74,5 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz320W	AC100-240V~ 50/60Hz490W
Größe CI-Modul(Breite x Höhe x Tiefe)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 inches
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUNter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUNter 85%
Unterstützte Spielfilmdateien		Siehe S.104

■ Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

	Digitalfernsehen	Analog-TV
Fernsehnorm	DVB-T	PAL/SECAM B/G/D/K, PAL I/II,
	DVB-C (Nur Schweden, Finnland)	SECAM L/L'
Programmerfassung	VHF, UHF	VHF: E2 ~ E12, UHF: E21 ~ E69,
		CATV: S1 ~ S20, HYPER: S21 ~ S47
Impedanz Außenantenne	75 Ω	75 Ω

ANHANG

IR-CODE

1. Anschließen

■ Verbinden Sie das Kabel der Fernbedienung mit der Fernbedienungsbuchse am TV-Gerät.

2. Fernbedienung IR-Codes

■ Signalform-Ausgabe

Einzelimpuls, Modulationssignal mit 37,917 kHz Signal bei 455 kHz

Tc T1

Trägerfrequenz

FCAR = 1/Tc = fOSC/12

Relative Einschaltdauer = T1/Tc = 1/3

Frame-Konfiguration

1st frame

Anschlusscode e Unterer Standardcode Oberer Standardcode Datencode Datencode C0 C1 C2 C3 C4 C5 C6 C7 C0 C1 C2 C3 C4 C5 C6 C7 D0 D1 D2 D3 D4 D5 D6 D7 D0 D1 D2 D3 D4 D5 D6 D7

Repeat Frame-Wiederholung

Code- Wiederholung Tf

Anschlusscode

9 ms 4.5 ms

■ Code-Wiederholung

0.55 ms 9 ms 2.25 ms

■ Bit-Beschreibung

Bit "0" 0.56 ms 1.12 ms

Bit "1" 0.56 ms 2.24 ms

Frame-Intervall: Tf

Die Wellenform wird so lange übertragen, wie die Taste gedrückt wird.

*Diese Funktion ist in einigen Ländern nicht verfügbar.

Code (Hexa)	Funktion	Hinweis
95	Energie sparen	Taste der Fernbedienung
08	POWER	Taste der Fernbedienung (Ein/Aus)
0B	INPUT	Taste der Fernbedienung
79	RATIO	Taste der Fernbedienung
F0	TV/RAD	Taste der Fernbedienung
45	Q.MENU	Taste der Fernbedienung
43	MENU	Taste der Fernbedienung
AB	GUIDE	Taste der Fernbedienung
40	Up (λ)	Taste der Fernbedienung
41	Down (↓)	Taste der Fernbedienung
07	Left (↓)	Taste der Fernbedienung
06	Right (↓)	Taste der Fernbedienung
44	OK(⊙)	Taste der Fernbedienung
28	RETURN/EXIT	Taste der Fernbedienung
AA	INFO 1	Taste der Fernbedienung
30	AV MODE	Taste der Fernbedienung
02	Δ +	Taste der Fernbedienung
03	Δ -	Taste der Fernbedienung
1E	FAV (MARK)	Taste der Fernbedienung
09	MUTE	Taste der Fernbedienung
00	P ∧	Taste der Fernbedienung
01	P ∨	Taste der Fernbedienung
10~19	ZIFFERNTASTEN 0~9	Taste der Fernbedienung
53	LIST	Taste der Fernbedienung
1A	Q.VIEW	Taste der Fernbedienung
72	ROT	Taste der Fernbedienung
71	GRUN	Taste der Fernbedienung
63	GELB	Taste der Fernbedienung
61	BLAU	Taste der Fernbedienung
20	TEXT	Taste der Fernbedienung
21	T.OPT(T.Option)	Taste der Fernbedienung
39	SUBTITLE	Taste der Fernbedienung
7E	SIMPLINK	Taste der Fernbedienung
65	FREEZE	Taste der Fernbedienung

ANHANG

ANSCHLUSS EINES EXTERNEN STEUERGERÄTS

RS-232C-Einrichtung

Schließen Sie den RS-232C-Eingangsstecker an ein externes Steuergerät (z. B. einen Computer oder ein A/V-Steuersystem) an und steuern Sie die TV-Funktionen extern. Schließen Sie den seriellen Anschluss des Steuergeräts an den RS-232C-Stecker an der Rückseite des TV-Geräts an. HINWEIS : Das RS-232C-Anschlusskabel wird nicht mit dem TV-Gerät mitgeliefert.

Anschlusstyp; D-Sub 9-Pin männlich

Nr.	Pin-Name
1	Kein Anschluss
2 RXD (Datenempfang)
3 TXD (Datenübertragung)
4 DTR (DTE-Seite bereit)
5 GND
6 DSR (DCE-Seite bereit)
7 RTS (Bereit zu senden)
8 CTS (Löschen zu senden)
9 Kein Anschluss

RS-232C-Konfigurationen

7-adrige Konfigurationen (Standard-RS-232C-Kabel)
	PC TV
RXD	2	3	TXD
TXD 3 2 RXD
GND 5 5 GND
DTR 4 6 DSR
DSR 6 4 DTR
RTS	7	8 CTS
CTS	8	7	RTS
	D-Sub 9		D-Sub 9

Set ID

Verwenden Sie diese Funktion, um eine Monitor-ID-Nummer anzugeben. Siehe "Echtdatenzuordnung 1" auf Seite 175

OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID :1 Betriebsanzeige Demo Modus : Ein Moduseinstellung : Demo im Geschäft Werkseinstellung

OPTION SIMPLINK : Ein Tastensperre : Aus einfaches Handbuch Set ID :1 Betriebsanzeige Demo Modus : Moduseinstellung : Werkseinstellung Schließen

Wählen sie die option OPTION.

Wählen sie die option Set ID.

Wählen Sie die gewünschte Kennung für den Fernseher. Die GERÄTEKENNUNG kann im Bereich von 1 bis 99 festgelegt werden.

- Betätigen Sie die Taste RETURN, um zum vorherigen Menübildschirm zurückzukehren.

ANHANG

Kommunikationsparameter

■ Baudrate: 9600 bps (UART)
■ Stoppbit: 1 Bit
■ Datenlänge: 8 Bits
■ Kommunikationscode: ASCII-Code
Parität: Ohne
■ Verwenden Sie ein Kreuzkabel (Cross/Reverse).

Befehlsreferenzliste

	BEFEHL1	BEFEHL2	DATEN (Hex)
01. Strom k a 00 ~ 01
02. Format k c auf Seite 173
03. Bildschirm-Ruhezustand k d 00 ~ 01
04. Stummschaltung k e 00 ~ 01
05. Lautstärkeregelung k f 00 ~ 64
06. Kontrast	k g 00 ~ 64
07. Helligkeit	k	h	00 ~ 64
08. Farbe	k	i	00 ~ 64
09. Farbton	k	j	00 ~ 64
10. Schärfe	k	k	00 ~ 64
11. OSD-Auswahl z	k	l	00 ~ 01
12. Fernbedienungssperre	k	m	00 ~ 01
13. Höhen	k	r	00 ~ 64
14. Bässe	k	s	00 ~ 64
15. Balance	k	t	00 ~ 64
16. Farbtemperatur	k	u	00 ~ 02
17. ISM-Methode	j	p auf Seite 175
18. Energie sparen	j	q	00 ~ 04
19. Autom. Konfiguration	j	u 01
20. Tune-Befehl	m	a auf Seite 175
21. Kanal hinzufügen/überspringen	m	b 00 ~ 01
22. Taste	m	c Tastencode
23. Control Back Light	m	g	00 ~ 64
24. Eingangsauswahl (Hauptb.)	x	b auf Seite 176

* Bei der Einstellung von 17\~24 wird kein Menü am Bildschirm angezeigt.

* Hinweis: Während des USB-Betriebs, wie z. B. DivX oder EMF, können keine Befehle außer Power (ka) und Key (mc) ausgeführt werden und werden als NG behandelt.

Übertragungs-/Empfangsprotokoll

Übertragung

[Command1][Command2][ ][Set ID][ ][Daten][Cr]

* [Command 1] : Erster Befehl.(j,k,m oder x)
* [Command 2] : Zweiter Befehl.
* [Set ID] : Sie können die Set-ID einstellen, um die gewün- schte Monitor-ID im Menü "Special" (Spezial) zu wählen. Der Einstellungsbereich beträgt 1-99. Wenn Sie als Set-ID "0" auswählen, wird jedes angeschlossene TV-Set gesteuert. Die Set-ID wirdim Menü als Dezimalzahl und im Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0x0-0x63) angegeben.

* [DATEN] : Für die Übertragung von Befehlsdaten. "FF" übertragen, um Befehlsstatus zu lesen.

* [Cr] : Carriage Return. ASCII-Code "0x0D"

* [ ] : ASCII-Code "Leerschritt (0x20)"

OK-Bestätigung

[Command2][ ][Set ID][ ][OK][Data][x]

* Der TV überträgt ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

[Command2][ ][Set ID][ ][NG][Data][x]

* Der TV überträgt ACK (Bestätigung) beim Empfang nicht normaler Daten von nicht brauchbaren Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.

Daten00: Ungültiger Code

01. Strom (Befehl: k a)

▶ Für die Steuerung des Ein-/Ausschaltens des TV-Geräts.

Übertragung

$$ [ k ] [ a ] [ ] [ \text {Set ID} ] [ ] [ \text {Daten} ] [ C r ] $$

Daten 00 : Ausschalten 01 : Einschalten

Bestätigung

$$ [ a ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Daten } ] [ x ] $$

▶ Für die Anzeige des Ein-/Ausschaltens.

Übertragung

$$ [ k ] [ a ] [ ] [ \text { Set ID } ] [ ] [ F F ] [ C r ] $$

Bestätigung

$$ [ a ] [ ] [ \text {Set ID} ] [ ] [ \text {OK / NG} ] [ \text {Daten} ] [ x ] $$

* Wenn andere Funktionen FF-Daten in diesem Format übertragen, wird der Status jeder Funktion in ähnlicher Weise angezeigt.

* Beim Einschalten des Fernsehers wird u. U. die Meldung OK Best., Fehler Best. oder andere Meldungen auf dem Bildschirm eingeblendet.

02. Format (Befehl: k c) (Größe des Hauptbilds)

Für die Einstellung des Bildformats. Das Bildschirmformat kann auch über die Option Bildformat im Q.MENU oder im Menü BILD festgelegt werden.

Übertragung

$$ [ k ] [ c ] [ ] [ \text {Set ID} ] [ ] [ \text {Daten} ] [ C r ] $$

* Über die Eingabe RGB-PC oder Komponente wählen Sie das Seitenverhältnis 16:9 oder 4:3 aus.

* Im DTV/HDMI (1080i 50Hz/60Hz, 720p 50Hz/60Hz, 1080p 24Hz/30Hz/50Hz/60Hz), Komponente (720p, 1080i, 1080p 50Hz/60Hz) -Modus, ist die Einstellung Nur suchen verfügbar.

* Voll-Breitblid iwird nur für ATV, AV1, 2 und 3 unterstützt.

1. Bildschirm-Ruhezustand (Befehl: k d)

Für die Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.

Übertragung

$$ [ k ] [ d ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

Daten	00 : Bildschirm-Ruhezustand aus (Bild an)Video-Stummschaltung aus
	01 : Bildschirm-Ruhezustand ein (Bild aus)
	10 : Video-Stummschaltung ein

Bestätigung

$$ [ d ] [ ] [ \text {Set ID} ] [ ] [ \text {OK / NG} ] [ \text {Daten} ] [ x ] $$

* Beim Stummschalten eines Videos wird das Bildschirmmenü (OSD) eingeblendet. Beim Stummschalten des Bildschirms wird das OSD-Bildschirmmenü nicht eingeblendet.

04. Stummschaltung (Befehl: k e)

Für die Aktivierung/Deaktivierung der Stummschaltung. Sie können die Stummschaltung auch über die Taste MUTE der TV-Fernbedienung einstellen.

Übertragung

$$ [ k ] [ e ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

Daten 00 : Stummschaltung ein (Lautstärke aus) 01 : Stummschaltung aus (Lautstärke ein)

Bestätigung

$$ [ e ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Daten } ] [ x ] $$

05. Lautstärkeregelung (Befehl: k f)

▶ Für die Einstellung der Lautstärke. Sie können die Lautstärke auch über die Lautstärketasten der TV-Fernbedienung einstellen.

Übertragung

$$ [ k ] [ f ] [ ] [ \text {Set ID} ] [ ] [ \text {Daten} ] [ C r ] $$

DatenMin : 00 \~ Max : 64 * Siehe 'Echtdatenzuordnung 1': auf Seite 175.

Bestätigung

$$ [ f ] [ ] [ \text {Set ID} ] [ ] [ \text {OK / NG} ] [ \text {Daten} ] [ x ] $$

06. Kontrast (Befehl: k g)

▶ Für die Einstellung des Bildschirmkontrasts. Sie können den Kontrast auch über das Menü Bild einstellen.

Übertragung

$$ [ k ] [ g ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

DatenMin : 00 \~ Max : 64 * Siehe 'Echtdatenzuordnung 1': auf Seite 175.

Bestätigung

$$ [ g ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Daten } ] [ x ] $$

07. Helligkeit (Befehl: k h)

Für die Einstellung der Bildschirmhelligkeit. Sie können die Helligkeit auch über das Menü Bild einstellen.

Übertragung

$$ [ k ] [ h ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

DatenMin : 00 \~ Max : 64 * Siehe 'Echtdatenzuordnung 1': auf Seite 175.

Bestätigung

$$ [ h ] [ ] [ \text {Set ID} ] [ ] [ \text {OK / NG} ] [ \text {Daten} ] [ x ] $$

1. Farbe (Befehl: ki)

Für die Einstellung der Bildschirmfarbe. Sie können die Farbe auch über das Menü Bild einstellen.

Übertragung

$$ [ k ] [ i ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

DatenMin : 00 \~ Max : 64 * Siehe 'Echtdatenzuordnung 1': auf Seite 175.

Bestätigung

$$ [ i ] [ ] [ \text {Set ID} ] [ ] [ \text {OK / NG} ] [ \text {Daten} ] [ x ] $$

ANHANG

09. Farbton (Befehl: k j)

Für die Einstellung des Bildschirmfarbtons. Sie können den Farbton auch über das Menü Bild einstellen.

Übertragung

[k][j][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 175.

Bestätigung

[j][ ][Set ID][ ][OK/NG][Daten][x]

10. Schärfe (Befehl: k k)

Für die Einstellung der Bildschärfe. Sie können die Bildschärfe auch über das Menü Bild einstellen.

Übertragung

[k][k][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 175.

Bestätigung

[k][ ][Set ID][ ][OK/NG][Daten][x]

11. OSD-Auswahl (Befehl: k l)

Ein- und Ausschalten des OSD-Menüs (= auf dem Bildschirm angezeigtes Menü) mit der Fernbedienung

Übertragung

[k][l][ ][Set ID][ ][Daten][Cr]

Daten 00 : OSD aus 01 : OSD ein

Bestätigung

[1][ ][Set ID][ ][OK/NG][Daten][x]

12. Fernbedienungssperre (Befehl: k m)

▶ Für die Sperre der Tasten der Fernbedienung und der Frontkonsole am Gerät.

Übertragung

[k][m][ ][Set ID][ ][Daten][Cr]

Daten 00 : Sperre aus 01 : Sperre ein

Bestätigung

[m][ ][Set ID][ ][OK/NG][Daten][x]

* Wenn Sie die Fernbedienung nicht verwenden, verwenden Sie diesen Modus. Wenn der Hauptstrom aus-/eingeschaltet wird, wird die Sperre für das externe Steuergerät aufgehoben.

* Der Netzschalter am Gerät kann bedient werden.

13. Höhen (Befehl: k r)

▶ Höhen einstellen.

Die Höhen können ebenfalls im Menü AUDIO eingestellt werden

Übertragung

[k][r][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 175.

Bestätigung

[r][ ][Set ID][ ][OK/NG][Daten][x]

14. Bässe (Befehl: k s)

Bässe einstellen.

Die Bässe können ebenfalls im Menü AUDIO eingestellt werden.

Übertragung

[k][s][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 175.

Bestätigung

[s][ ][Set ID][ ][OK/NG][Daten][x]

15. Balance (Befehl: k t)

▶ Für die Einstellung der Balance. Sie können die Balance auch im Menü Ton einstellen.

Übertragung

[k][t][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 175.

Bestätigung

[t][ ] [Set ID][ ][OK/NG][Daten][x]

16. Farbtemperatur (Befehl: k u)

▶ Für die Einstellung der Farbtemperatur.

Sie können das CSM auch im Menü Bild einstellen.

Übertragung

[k][u][ ][Set ID][ ][Daten][Cr]

17. ISM-Methode (Nur Plasma-Fernseher) (Befehl: j p)

▶ Zur Steuerung der ISM-Methode Die ISM-Methode kann auch im Menü OPTION eingestellt werden.

Übertragung

[j][p][ ][Set ID][ ][Daten][Cr]

Daten 02: Orbiter

04: Weiss-gen.

08: Normal

20: Farb-gen.

Bestätigung

[p][ ][Set ID][ ][OK/NG][Daten][x]

18. Energie sparen (Befehl: j q)

▶ Stromverbrauch des Fernsehers verringern. Der Stromsparbetrieb kann ebenfalls im Menü OPTION eingestellt werden.

Übertragung

[j][q][ ][Set ID][ ][Daten][Cr]

Stromsparfunktion					Stufe				Beschreibung
7	6	5	4		3	2	1	0
0	0	0	0	Geringe Leistung	0	0	0	0	Aus
0	0	0	0	Geringe Leistung	0	0	0	1	Minimum
0	0	0	0	Geringe Leistung	0	0	1	0	Mittel
0	0	0	0	Geringe Leistung	0	0	1	1	Maximum
0	0	0	0	Geringe Leistung	0	1	0	0	Autom.
0	0	0	0	Geringe Leistung	0	1	0	1	Bildschirm aus LCD-Fernseher)
0	0	0	1	Intelligent Sensor	0	0	0	0	Tief (Nur Plasma-Fernseher)
0	0	0	1	Intelligent Sensor	0	0	0	1	mitte (Nur Plasma-Fernseher)
0	0	0	1	Intelligent Sensor	0	0	1	0	Hoch (Nur Plasma-Fernseher)

Bestätigung

[q][ ][Set ID][ ][OK/NG][Daten][x]

(Außer 19/22LU40*)

19. Autom. Konfiguration (Befehl: j u)

▶ Für die automatische Einstellung der Bildposition und die automatische Minimierung des Bildwackelns. Nur in RGB (PC)-Modus.

Übertragung

[j][u][ ][Set ID][ ][Daten][Cr]

Daten 01: To set (Auswählen)

Bestätigung

[u][ ][Set ID][ ][OK/NG][Daten][x]

20. Tune-Befehl (Befehl: m a)

▶ Kanaleinstellung auf die folgende physische Nummer.

Übertragung

[m][a][ ][Set ID][ ][Daten0][ ][Daten1][ ][Daten2][Cr]

Daten 00: Hochkanaldaten

Daten01: Tiefkanaldaten

Bsp. Nr. 47 -> 00 2F (2FH)

Nr. 394 -> 01 8A (18AH)

DTV Nr. 0 -> Egal

Daten02 0x00: ATV Main,

0x10: DTV Main

0x20:Radio

Kanaldatenbereich

Analog - Min.: 00 \~ Max: 63 (0\~99)

Digital - Min.: 00\~ Max: 3E7 (0\~999)

(Außer Schweden, Finnland, Norwegen, Dänemark, Irland)

Digital - Min.: 00\~ Max: 270F (0\~9999)

(Nur Schweden, Finnland, Norwegen, Dänemark, Irland)

Bestätigung

[a][ ][Set ID][ ][OK/NG][Daten][x]

DatenMin: 00 \~ Max: 7DH

21. Kanal hinzufügen/überspringen(Befehl: m b)

▶ Status des aktuellen Programms überspringen.

Übertragung

[m][b][ ][Set ID][ ][Daten][Cr]

Daten 00 : Überspr. 01 : hinzufügen

Bestätigung

[b][ ] [Set ID][ ] [OK/NG][Daten][x]

*Echtdatenzuordnung1

00 : Schritt 0

À: Schritt 10 (Set ID 10)

F : Schritt15 (Set ID 15)

10: Schritt16 (Set ID 16)

64: Schritt 100

6E : Schritt 110

73: Schritt 115

74 : Schritt 116

C7: Schritt 199

FE : Schritt 254

FF : Schritt 255

*Echtdatenzuordnung 2

00:-40

01:-39

02:-38

1

28:0

1

4E: +38

4F: +39

50:+40

ANHANG

22. Taste (Befehl: m c)

▶ Für das Senden des IR-Fernbedienungs-Tastencodes. Übertragung

[m][c][ ][Set ID][ ][Daten][Cr]

Daten: Tastencodes siehe Seite 169.

Bestätigung

[c][ ][Set ID][ ][OK/NG][Daten][x]

23. Steuerung Hintergrundbel. (Befehl: m g) (Nur LCD-Fernseher)

▶ Zur Einstellung der Hintergrundbeleuchtung.

Übertragung

[m][g][ ][Set ID][ ][Daten][Cr]

Daten: data Min: 00 \~ Max: 64

Bestätigung

[g][ ] [Set ID][ ] [OK/NG][Daten][x]

24. Eingangsauswahl (Befehl: x bb) (Signalquelle des Hauptbilds)

▶ Auswahl der Eingangsquelle des Hauptbilds Übertragung

[x][b][ ][Set ID][ ][Daten][Cr]

Daten: Struktur

MSB				LSB
0	0	0	0	0	0	0
Externer Eingang				Eingangsnummer

Externer Eingang				Daten
0	0	0	0	DTV
0	0	0	1	Analogue
0	0	1	0	AV
0	1	0	0	Komponente
0	1	1	0	RGB
1	0	0	1	HDMI

Eingangsnummer				Daten
0	0	0	0	Eingang 1
0	0	0	1	Eingang 2
0	0	1	0	Eingang 3
0	0	1	1	Eingang 4

Bestätigung

[b][ ][Set ID][ ][OK/NG][Daten][x]

Hinweise zu Open Source-Software

Die folgenden in diesem Produkt eingesetzten GPL-Anwendungen und LGPL/MPL-Bibliotheken unterliegen den folgenden GPL2.0-/LGPL2.1-/MPL1.1-Lizenzvereinbarungen:

GPL-ANWENDUNGEN:

• Linux kernel 2.6
• busybox
• lzo

LGPL-BIBLIOTHEKEN:

• uClibc

MPL-BIBLIOTHEKEN:

- Nanox

Auf Wunsch und gegen anfallende Gebühren (Versand, Datenträger, Lieferung und Arbeitsaufwand) liefert LG Electronics den Quellcode der Software auf CD-ROM. Richten Sie Ihre Bestellung an LG Electronics an folgende E-Mail-Adresse:

[e-mail]

Dieses Angebot gilt drei (3) Jahre ab Lieferungsdatum dieses Produktes durch LG Electronics.

Eine Kopie der GPL- und LGPL-Lizenzen finden Sie unter http://www.gnu.org/licenses/old-licenses/gpl-2.0.html, http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html und http://www.mozilla.org/MPL/MPL-1.1.html. Übersetzungen der GPL- und LGPL-Lizenzen finden Sie unter http://www.gnu.org/licenses/old-licenses/gpl-2.0-translations.html,

Diese Software basiert teilweise auf der Arbeit der Independent JPEG Group Copyright © 1991-1998, Thomas G. Lane.

Dieses Produkt beinhaltet

• libpng-Bibliothek: Copyright © 2004 Glenn Randers-Pehrson
  • Zlib-Komprimierungsbibliothek: Copyright © 1995-2002 Jean-loup Gailly und Mark Adler.
• Tinyxml-Bibliothek: Copyright (c) 2000-2006 Lee Thomason

LG Electronics Inc.
