BEDIENUNGSANLEITUNG TX-20LA70 PANASONIC

Modell-Nr. TX-20LA70F

TX-20LA7F

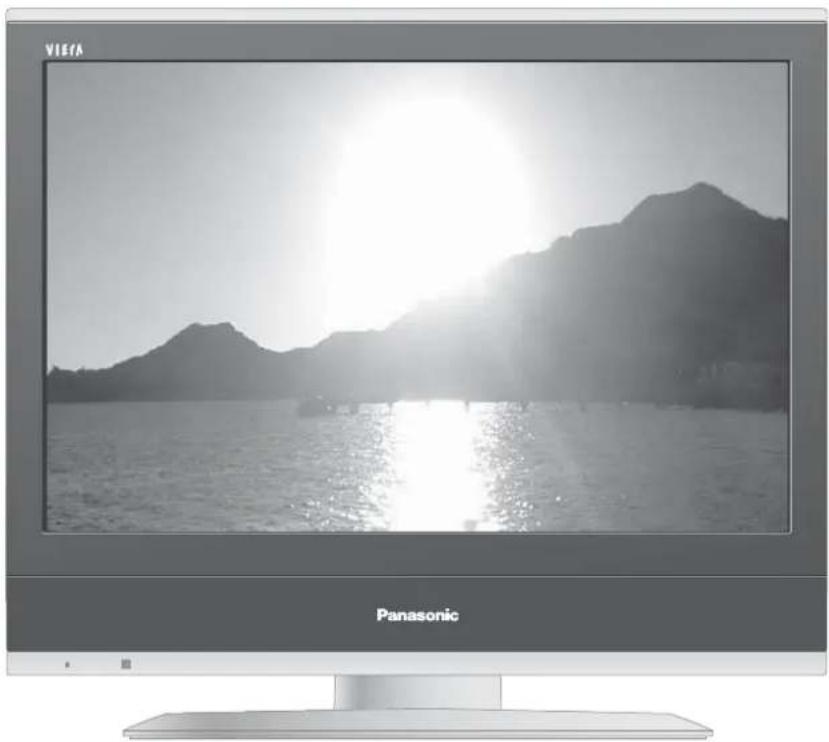

VIERA

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

TQB0E0430A-1

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

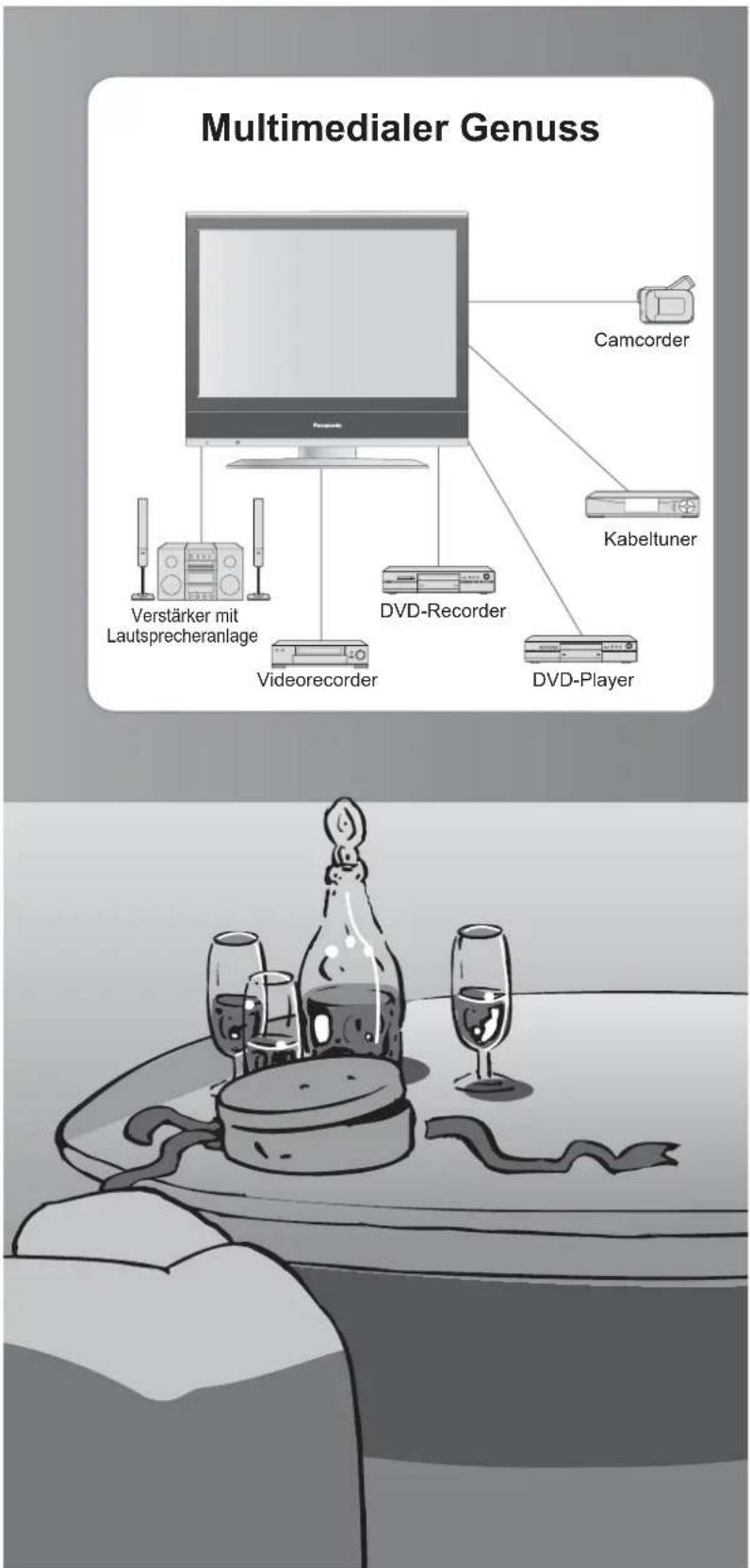

Multimedialer Genuss Camcorder Kabeltuner Verstärker mit Lautsprecheranlage Videorecorder DVD-Recorder DVD-Player

Inhalt

Bitte unbedingt lesen

● Sicherheitsmaßnahmen …… 4 (Warnung / Vorsicht)
Hinweise 5
Pfl ege und Instandhaltung 5

Kurzleitfaden

●Mitgeliefertes Zubehör / Sonderzubehör 6
●Anordnung der Bedienelemente 7
●Anschlüsse 8
●Automatische Einrichtung · 9

Einsatz des Fernsehers Grundlegende Funktionen

Betrachten von Fernsehprogrammen ……10
Betrachten von Videos und DVDs 11
Betrachten von Videotext 12

Weiterführende Funktionen

Gebrauch der Menüfunktionen....14 (Bild, Klangqualität usw.)

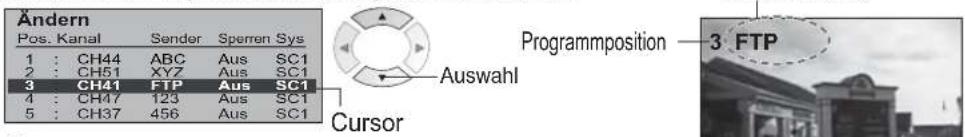

- Ändern und Einstellen von Kanälen ……16
Zusatzgeräte 18 (Anschlüsse)

Häufi g gestellte Fragen usw.

Technische Informationen 20
Häufi g gestellte Fragen 21
Technische Daten 23

Sicherheitsmaßnahmen

Warnungen und Vorsichtsmassnahmen

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
  Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)
  Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
• Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
• Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
• Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

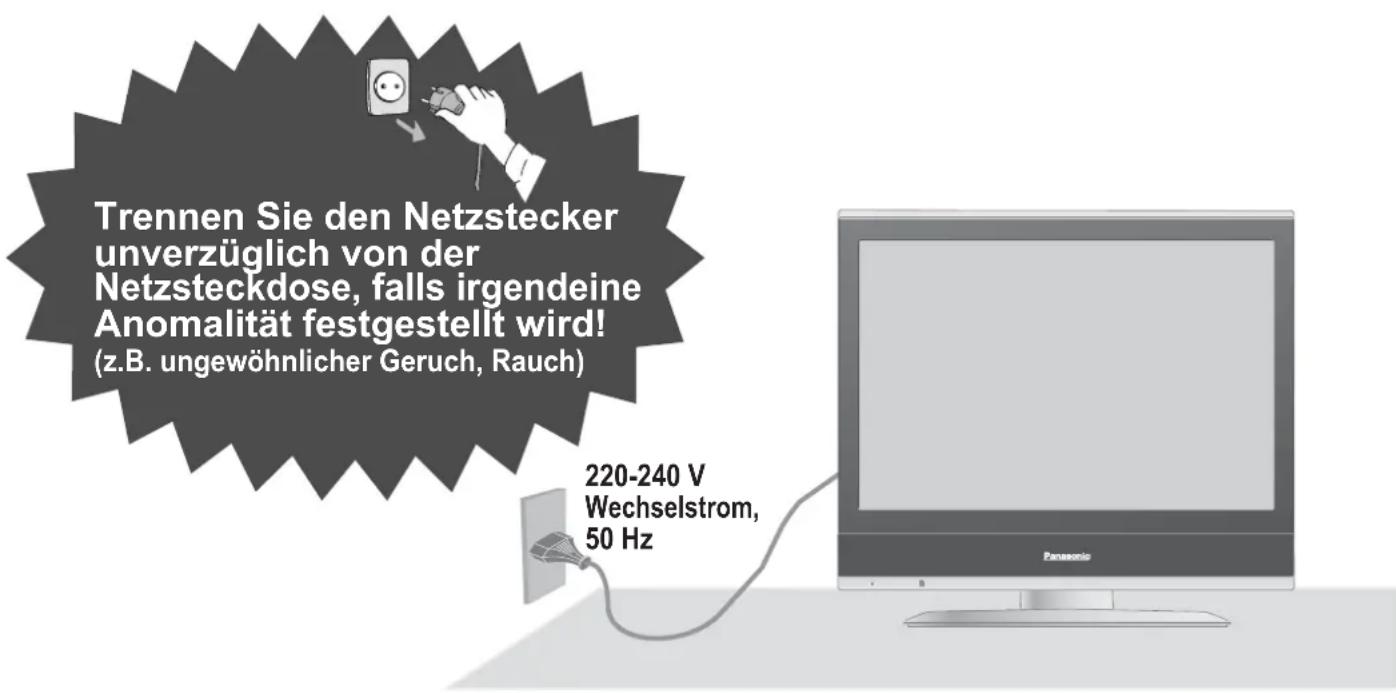

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird! (z.B. ungewöhnlicher Geruch, Rauch) 220-240 V Wechselstrom, 50 Hz

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befi nden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

- Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Fremdgegenstände aus dem Geräteinneren fernhalten

Das Eindringen der Gegenstände durch Lüftungsöffnungen in das Gerät verhindern, denn dies könnte einen Brand oder Stromschlag verursachen.

Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Flüssigkeiten vom Gerät fernhalten

Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern.
Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.
- Dieser Fernseher darf nicht dem Regen oder einer übermäßigen Feuchtigkeit ausgesetzt werden.

■ Den Fernseher nicht auf einer unstabilen Unterlage aufstellen

■Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer/Montageteile verwenden

• Bei Verwendung eines nicht vorgeschriebenen Ständers oder einer anderen Montagehalterung kann das Gerät umfallen, so dass Verletzungsgefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes.
• Verwendung separat erhältlicher Ständer/Montagehalterungen (S. 6).

Hinweise

■Vor dem Reinigen des Gerätes den Netzstecker ziehen

(Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.)

■Ziehen Sie das Netzkabel aus der Wandsteckdose, falls das Gerät über einen längeren Zeitraum nicht benutzt wird. Ziehen Sie das Netzkabel aus der Wandsteckdose, bevor Sie Leitungen anschliessen oder trennen.

- Ist der Fernseher ans Netz angeschlossen, besteht ein geringer Stromverbrauch auch im Standby-Modus. Netzschalter (siehe Seite 7).

■Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

10 10 10

7 (cm)

■ Die Belüftungsschlitze an der Rückwand nicht blockieren

- Die Be - und Entlüftungsöffnungen dürfen unter keinen Umständen durch Gegenstände jeder Art zugedeckt werden.

■Folgende Geräte vom Fernseher fernhalten

• Elektronische Geräte

Insbesondere dürfen keine Videogeräte in unmittelbarerer Nähe des Fernsehers platziert werden. Elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen.

● Geräte mit Infrarotsensor

Dieser Fernseher gibt Infrarotstrahlen ab, die den Betrieb anderer Geräte beeinträchtigen können.

■ Setzen Sie Ihre Ohren keiner übermäßigen Lautstärke beim Gebrauch von Kopfhörern aus. Dies kann irreparable Gehörschäden verursachen.

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose.

Bildschirm

Tägliche Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche. Bei starker Verschmutzung: Feuchten Sie ein weiches Tuch mit Wasser oder einer Lösung aus 1 Teil neutralem Haushaltsreiniger und 100 Teilen Wasser, und wischen Sie den Bildschirm damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberfl äche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfl äche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfl äche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtfl üchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Tägliche Pfl ege: Reiben Sie Schmutzfl ecken mit einem weichen, trockenen Tuch von den Außenfl ächen ab. Detail: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenfl ächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

• Verwenden Sie kein Reinigungsmittel direkt auf den Außenfl ächen des Gerätes.
  (Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
  Schützen Sie die Außenfl ächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtfl üchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
  Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

□Fernbedienung ●EUR765101B

Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist

□Batterien für die Fernbedienung (2) ●R6 (UM3)

□Bedienungsanleitung □Pan-Europäische Garantie □Klemmeinrichtung

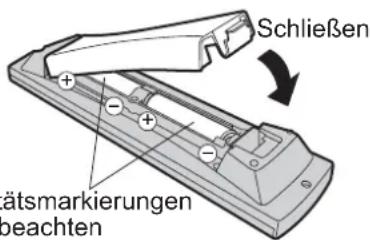

Einlegen der Batterien in die Fernbedienung

1

Öffnen Haken

2

Schließen + - - + - - ätsmarkierungen beachten

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
  Legen Sie keine Batterien unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manganbatterie).
• Verwenden Sie keine aufl adbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung.
• Batterien dürfen weder verbrannt noch zerlegt werden (siehe Seite 24).

Sonderzubehör

Wandhalterung

- TY-WK23LR2W

Bitte wenden Sie sich zum Erwerb der empfohlenen Wandhalterung an Ihren Panasonic-Fachhändler. Einzelheiten zur Montage fi nden Sie in der Installationsanleitung der Wandhalterung.

WARNUNG!

Der Gebrauch einer anderen als der empfohlenen Panasonic-Wandhalterung sowie eine vom Kunden eigenhändig ausgeführte Wandmontage erfolgen auf eigenes Risiko. Die Garantieleistung des Herstellers erstreckt sich nicht auf Schäden, die auf eine Montage des Gerätes durch unqualifizierte Personen zurückzuführen ist.
- Bitte beauftragen Sie unbedingt einen professionellen Monteur mit der Installation Ihres Fernsehers. Bei unsachgemäßer Montage besteht die Gefahr, dass das Gerät herunterfällt, was Verletzungen und eine Beschädigung zur Folge haben kann.
Das Gerät darf nicht direkt unter Wärme abstrahlenden Deckenleuchten (z.B. Spotlichtern, Scheinwerfern und Halogenlampen) montiert werden. Es könnten Beschädigungen der Plastikteile des Gehäuses auftreten.
● Die Wandhalterung darf keine Metallteile an oder in der Wand berühren.
- Bei der Montage der Wandhalterung an Wänden vorsichtig arbeiten. Vor der Montage überprüfen, ob sich nicht Leitungen oder elektrische Kabel in der Wand befinden.

Demontieren des Ständers

Entfernen Sie die vier Schrauben, und nehmen Sie den Ständer ab.

Rückseite des Fernsehers

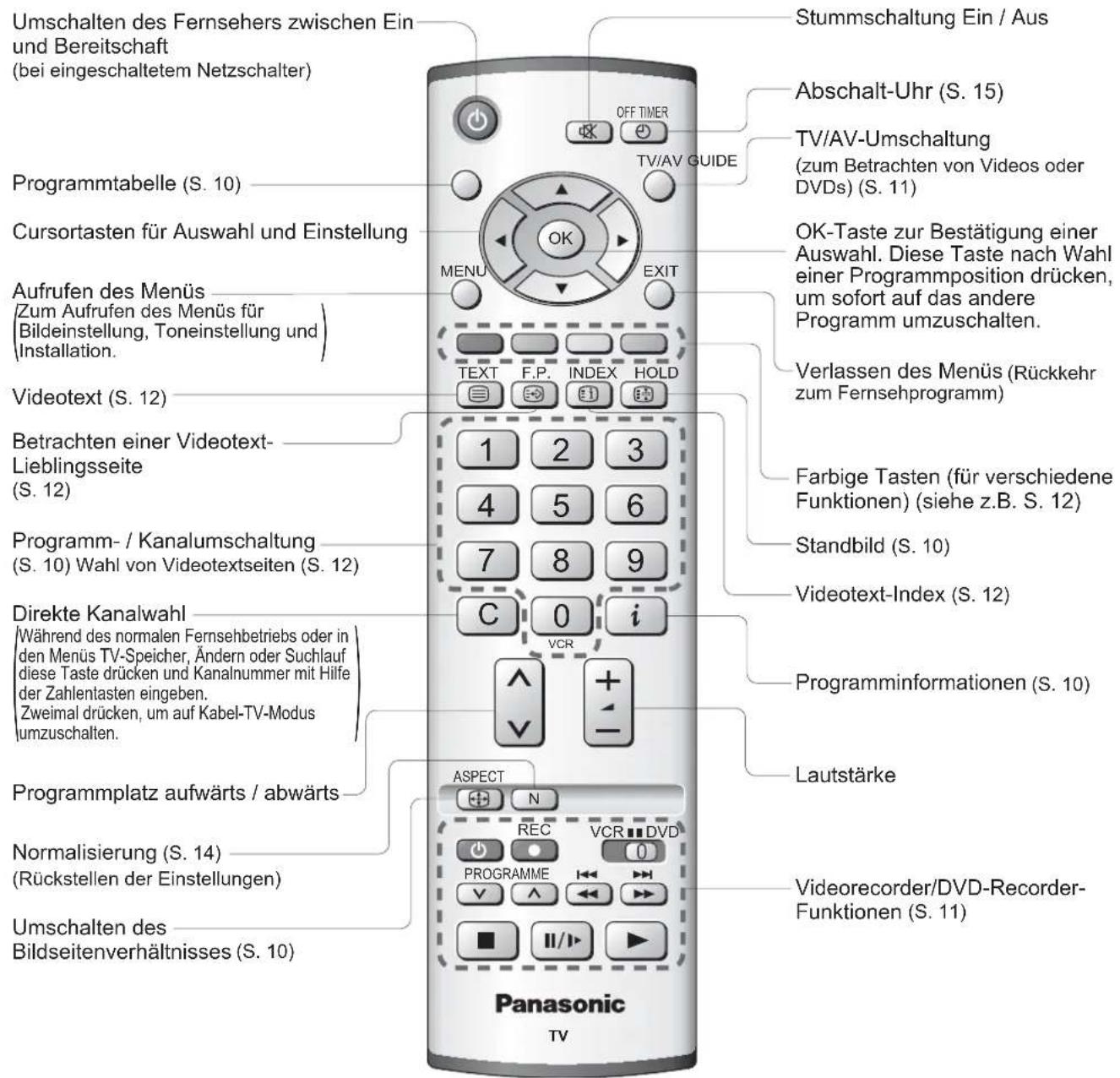

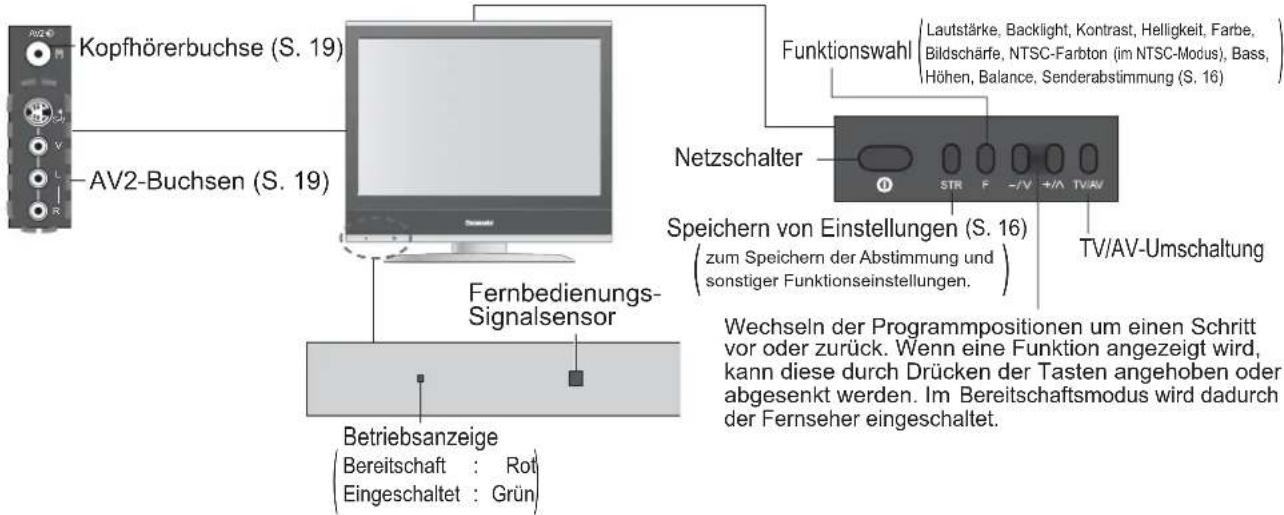

Anordnung der Bedienelemente

Kopfhörerbuchse (S. 19) AV2-Buchsen (S. 19) Fernbedienungs-Signalsensor Betriebsanzeige (Bereitschaft : Rot) (Eingeschaltet : Grün) Funktionswahl (Lautstärke, Backlight, Kontrast, Helligkeit, Farbe, Bildschärfe, NTSC-Farbton (im NTSC-Modus), Bass, Höhen, Balance, Senderabstimmung (S. 16) Netzschalter Speichern von Einstellungen (S. 16) (zum Speichern der Abstimmung und sonstiger Funktionseinstellungen.) TV/AV-Umschaltung Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden. Im Bereitschaftsmodus wird dadurch der Fernseher eingeschaltet.

Umschalten des Fernsehers zwischen Ein und Bereitschaft (bei eingeschaltetem Netzschalter) Programmtabelle (S. 10) Cursortasten für Auswahl und Einstellung Aufrufen des Menüs (Zum Aufrufen des Menüs für Bildeinstellung, Toneinstellung und Installation. Videotext (S. 12) Betrachten einer Videotext- Lieblingsseite (S. 12) Programm- / Kanalumschaltung (S. 10) Wahl von Videotextseiten (S. 12) Direkte Kanalwahl (Während des normalen Fernsehbetriebs oder in den Menüs TV-Speicher, Ändern oder Suchlauf diese Taste drücken und Kanalnummer mit Hilfe der Zahlentasten eingeben. Zweimal drücken, um auf Kabel-TV-Modus lumzuschalten. Programmplatz aufwärts / abwärts Normalisierung (S. 14) (Rückstellen der Einstellungen) Umschalten des Bildseitenverhältnisses (S. 10) Stummschaltung Ein / Aus Abschalt-Uhr (S. 15) TV/AV-Umschaltung (zum Betrachten von Videos oder DVDs) (S. 11) OK-Taste zur Bestätigung einer Auswahl. Diese Taste nach Wahl einer Programmposition drücken, um sofort auf das andere Programm umzuschalten. Verlassen des Menüs (Rückkehr zum Fernsehprogramm) Farbige Tasten (für verschiedene Funktionen) (siehe z.B. S. 12) Standbild (S. 10) Videotext-Index (S. 12) Programminformationen (S. 10) Lautstärke Videorecorder/DVD-Recorder- Funktionen (S. 11) ASPECT N REC VCR DVD PROGRAMME ||/| Panasonic TV

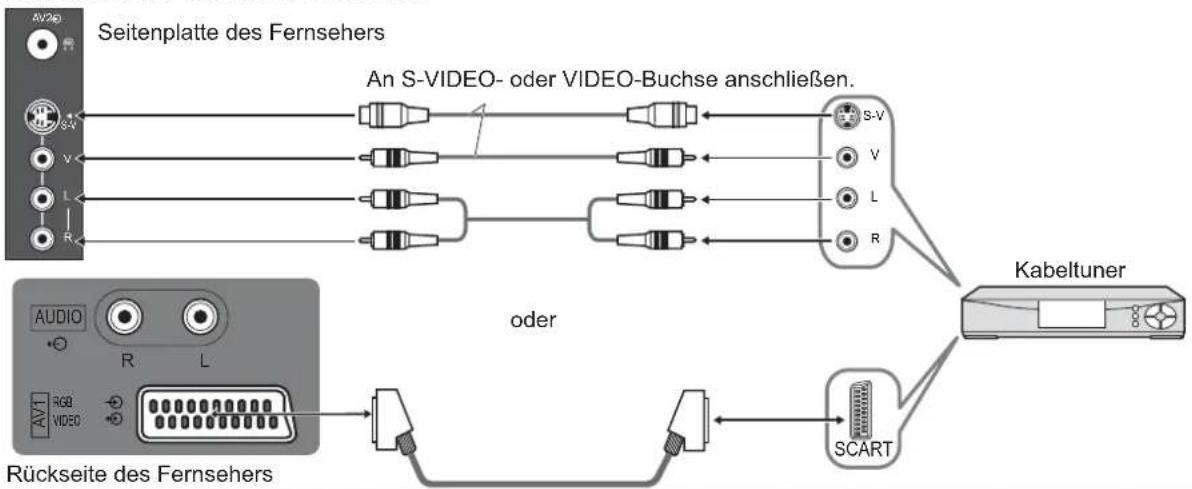

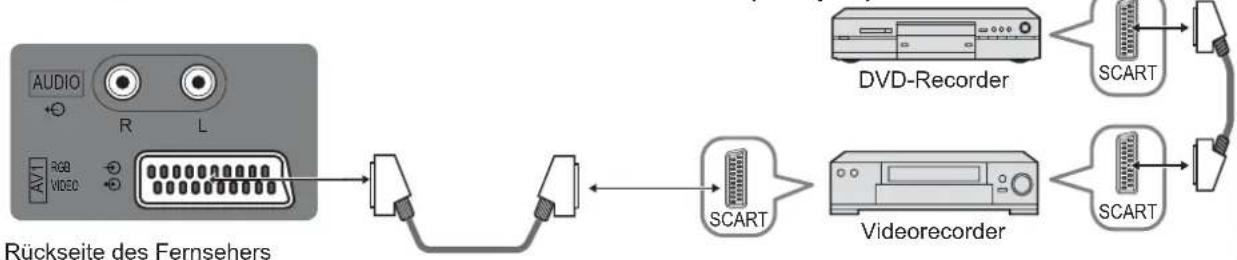

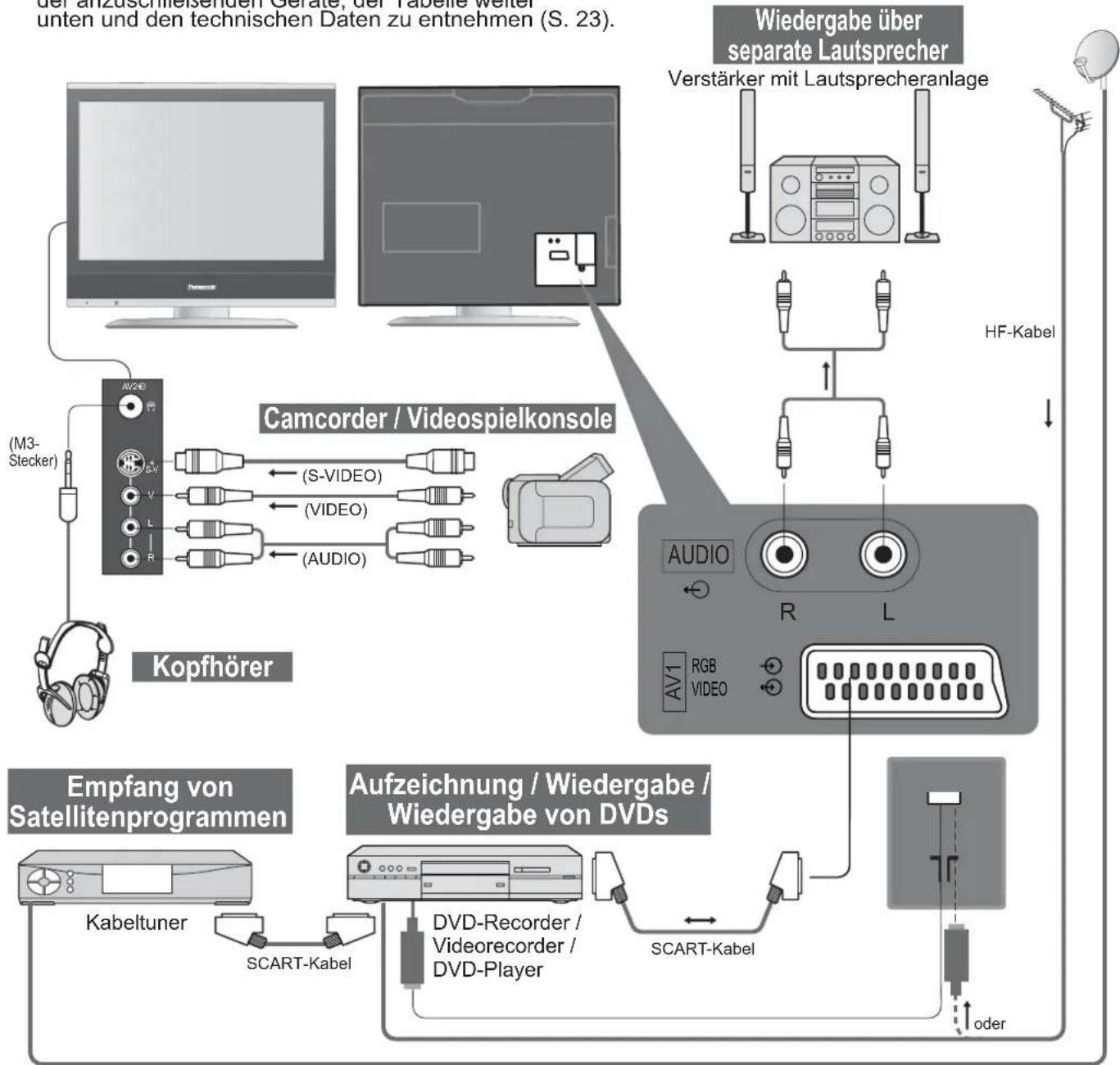

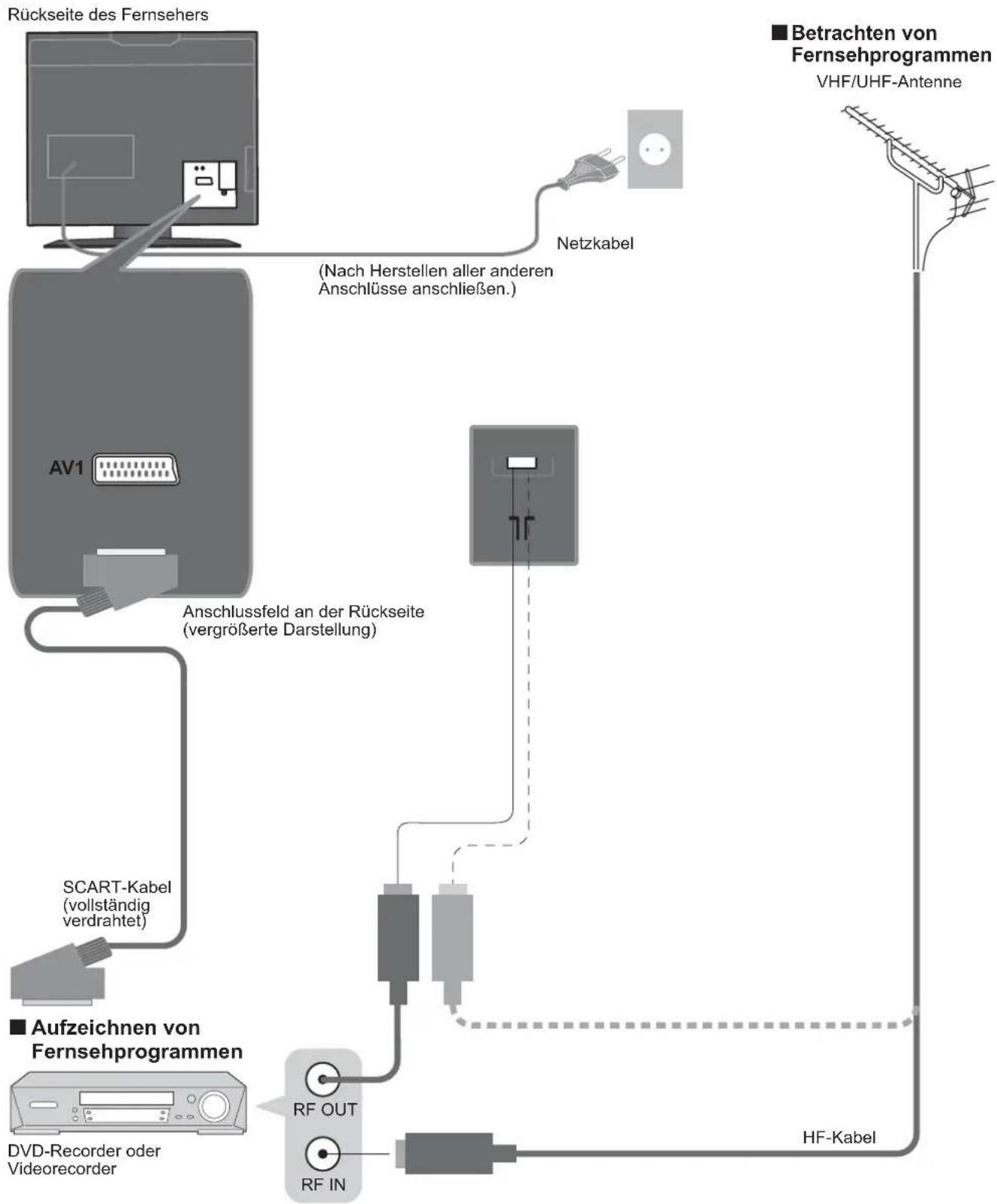

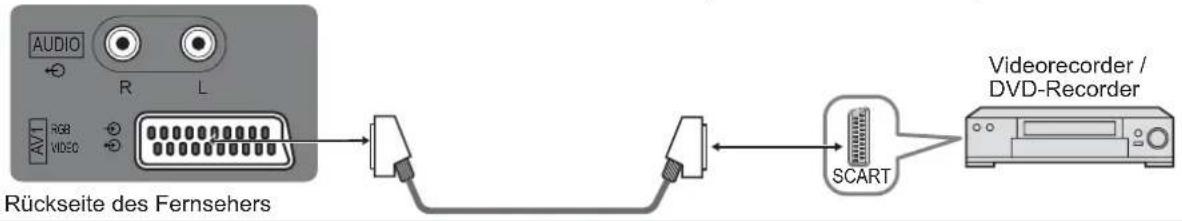

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.

Bitte ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie irgendwelche Kabel anschließen oder abtrennen.


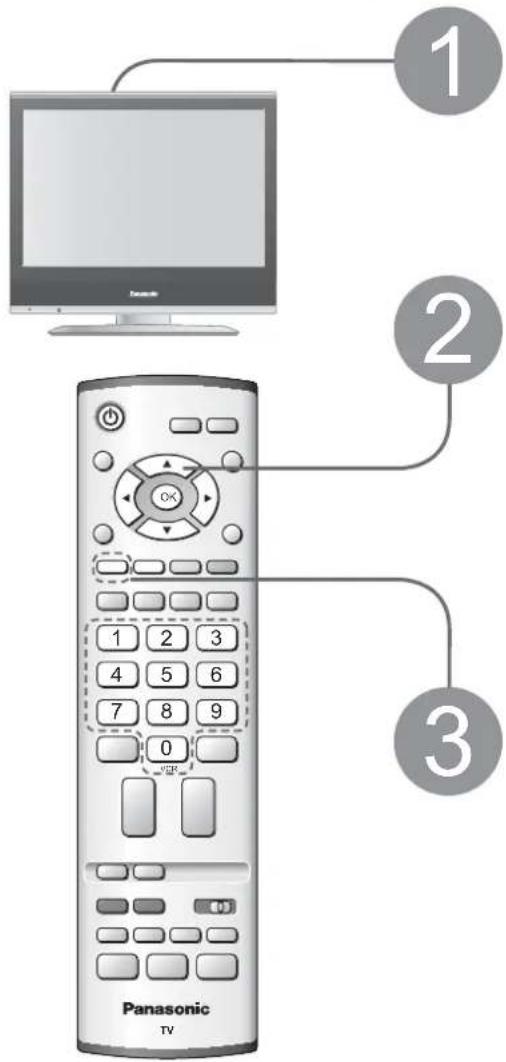

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner.

Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

1 2 3 Panasonic TV

Schalten Sie den Netzschalter auf der Oberseite des Fernsehers ein.

- Danach kann das Gerät über die Fernbedienung eingeschaltet oder in den Bereitschaftsmodus umgeschaltet werden. (Betriebslampe: Ein)

Wählen Sie Ihr Land aus.

Auswahl Land Deutschland Germany France Italy Spain Nederland Denmark Sweden Norway Switzerland Belgium Finland Düsseldorf Kuwait Hungary Kuwait Kuwait Kuwait Kuwait Kuwait Kuwait Kuwait Kuwait Kuwait Kuwait Kuwait Kuwait Kuwait OSD Sprache Deutsch Auswählen SuchleurStart ATP Abbruch

- Bei Wahl von Belgien, der Schweiz oder Osteuropa (E.Eu) wählen Sie die gewünschte Sprache aus.

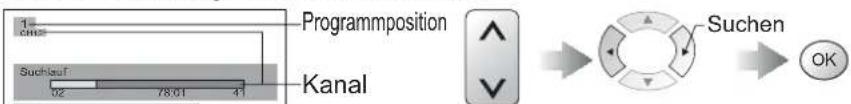

- Für manuelles Abstimmen von Sendern → Grün (S. 16)

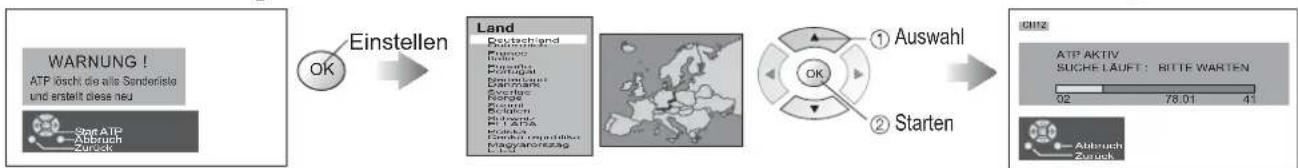

Starten Sie die automatische Einrichtung.

Rot CH2 ATP AKTIV SUCHE LÄUFT : BITTE WARTEN 02 78.01 41 —Abbruch

Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert.

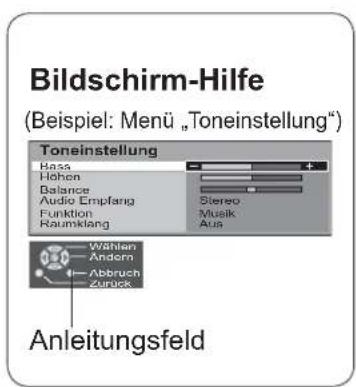

Bildschirm-Hilfe (Beispiel: Menü „Toneinstellung“) Toneinstellung Hass Hohen Balance Audio Empfang Funktion Raumklang Stereo Musik Aus Wählen Andern Abbruch Zurück Anleitungsfeld

Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

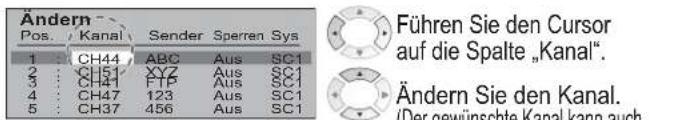

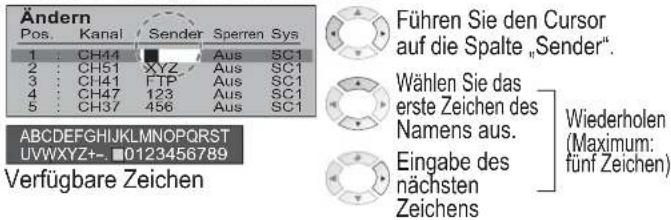

- Ändern von Kanälen - „Ändern“ (S. 16)

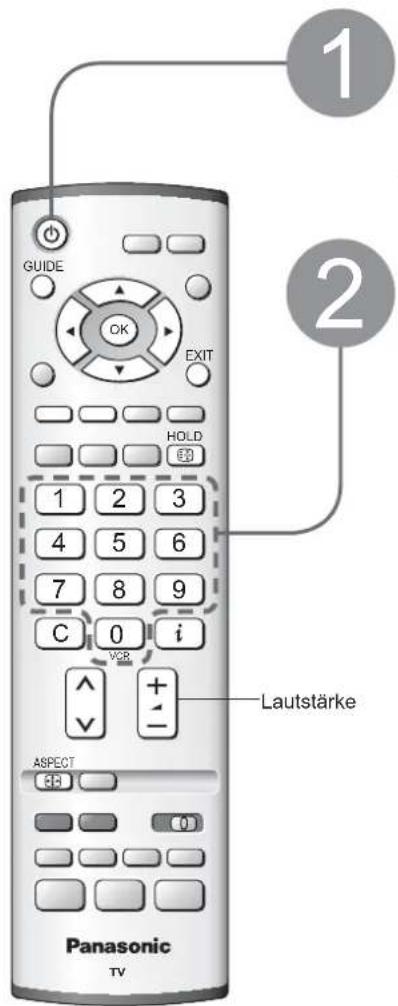

Betrachten von Fernsehprogrammen

GUIDE OK EXIT HOLD ED 1 2 3 4 5 6 7 8 9 C 0 i VCR ASPECT Lautstärke Panasonic TV

Schalten Sie das Gerät ein.

(ca. 1 Sekunde lang gedrückt halten)

Dazu muss der Netzschalter auf der Oberseite eingeschaltet sein.

Wählen Sie eine Programmposition.

aufwärts abwärts oder 1 2 3 4 5 6 7 8 9 0 21

■ Wahl einer zweistelligen Programmposition, z.B. 39

→ 3 → 9 (innerhalb kurzer Zeit)

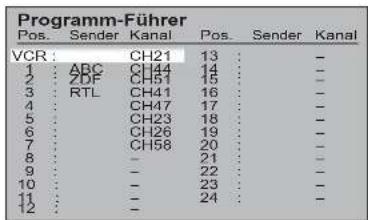

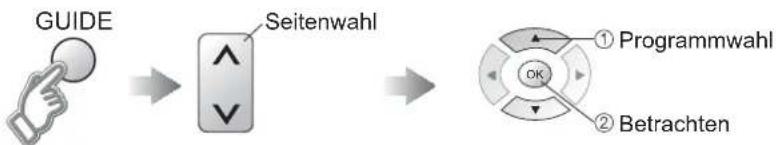

Auswahl aus der Programmtabelle


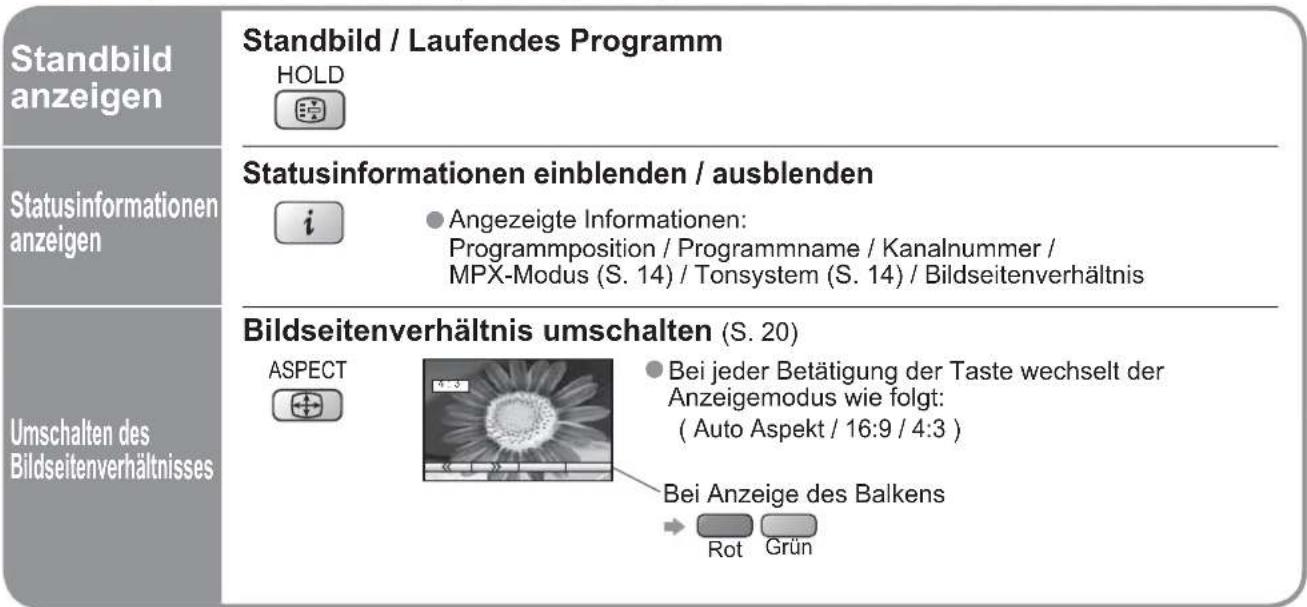

■ Weitere praktische Funktionen (Bedienung nach)

Standbild anzeigen Standbild / Laufendes Programm HOLD Statusinformationen einblenden / ausblenden i ●Angezeigte Informationen: Programmposition / Programmname / Kanalnummer / MPX-Modus (S. 14) / Tonsystem (S. 14) / Bildseitenverhältnis Bildseitenverhältnis umschalten (S. 20) ASPECT Bei jeder Betätigung der Taste wechselt der Anzeigemodus wie folgt: ( Auto Aspekt / 16:9 / 4:3 ) Bei Anzeige des Balkens Rot Grün

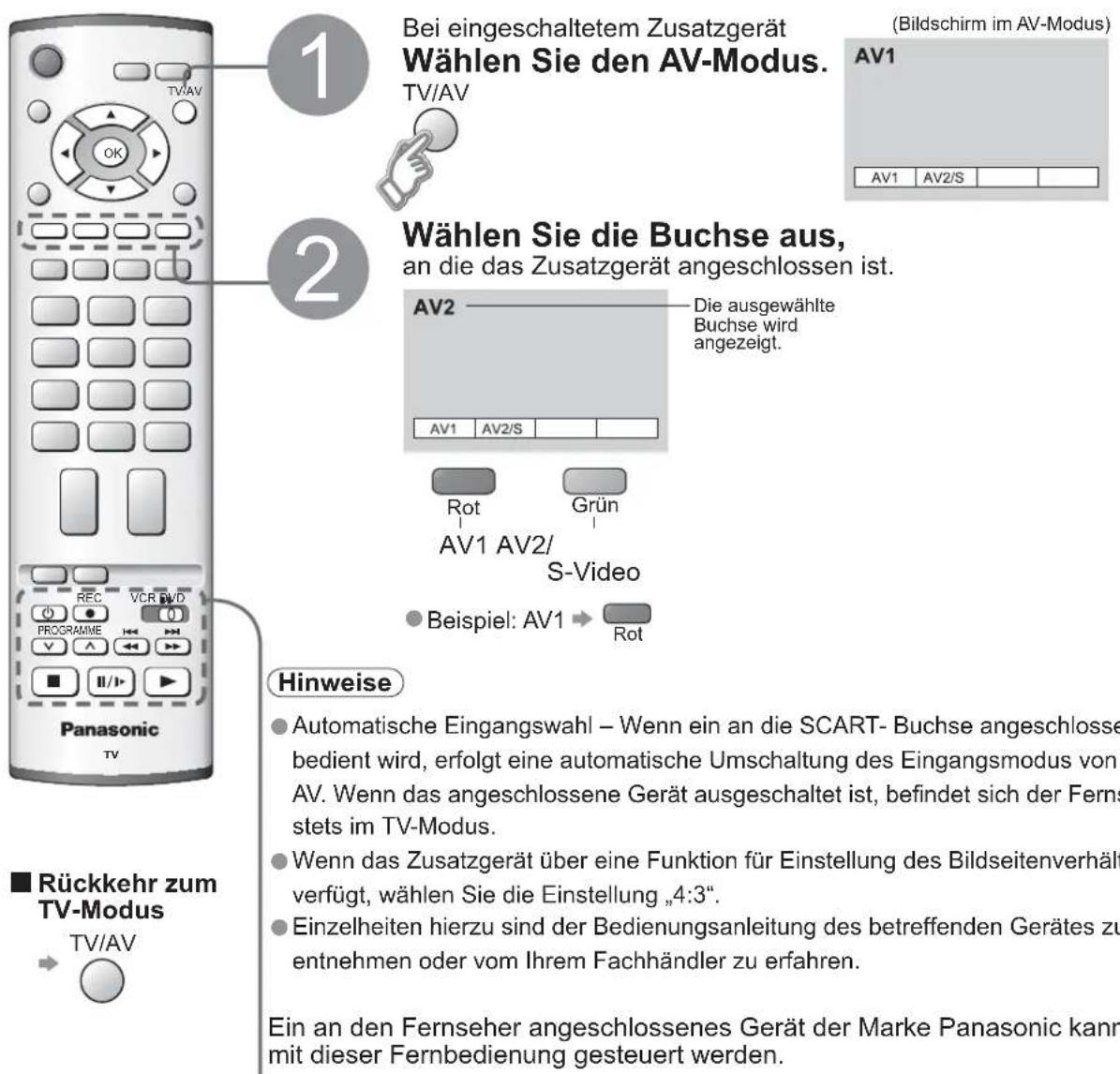

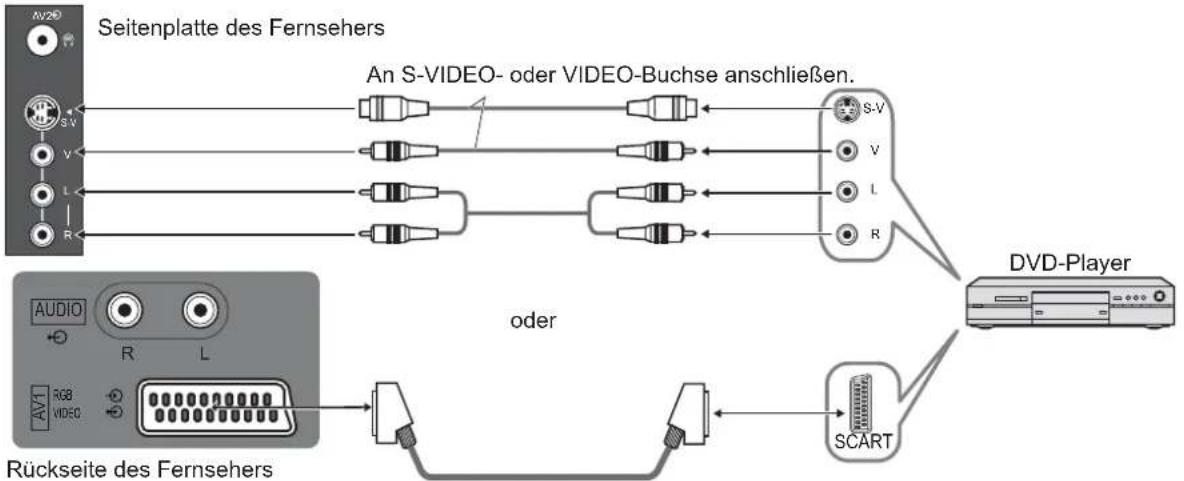

Betrachten von Videos und DVDs

An diesen Fernseher können verschiedene Arten von Zusatzgeräten angeschlossen werden. Nach Anschluss eines Zusatzgerätes gehen Sie wie nachstehend beschrieben vor, um das Eingangssignal auf dem Bildschirm zu betrachten. Anschließen von Geräten (S. 18-19)

1 Bei eingeschaltetem Zusatzgerät Wählen Sie den AV-Modus. TV/AV 2 Wählen Sie die Buchse aus, an die das Zusatzgerät angeschlossen ist. AV2 Die ausgewählte Buchse wird angezeigt. AV1 AV2/S Rot Grün AV1 AV2/ S-Video Beispiel: AV1 Rot Hinweise • Automatische Eingangswahl – Wenn ein an die SCART- Buchse angeschlosse bedient wird, erfolgt eine automatische Umschaltung des Eingangsmodus von AV. Wenn das angeschlossene Gerät ausgeschaltet ist, befindet sich der Ferns stets im TV-Modus. • Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhält verfügt, wählen Sie die Einstellung „4:3“. • Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder vom Ihrem Fachhändler zu erfahren. Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann mit dieser Fernbedienung gesteuert werden.

VCR DVD	VCR/DVD-SchalterWahl zwischen Videorecorder und DVD-Gerät		Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts(während der Wiedergabe)DVD-Gerät: Sprung an den nächsten Titel oderDVD-Video-TitelFür den Suchlauf vorwärtsdrücken und halten
	BereitschaftUmschalten auf Bereitschaft / Einschalten
	WiedergabeStarten der Wiedergabe am Videorecorder / DVD-Gerät		PausePause / Fortsetzen der WiedergabeDVD-Gerät: Für die Zeitlupenwiedergabedrücken und halten
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder: Rückspulen, Suchlauf rückwärts(während der Wiedergabe)DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten		Programm aufwärts / abwärtsWahl des Programms
			AufzeichnungStarten der Aufzeichnung

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet.

Was ist FLOF?

Im FLOF-Modus erscheinen im unteren Bereich des Bildschirms vier Themenbereiche in unterschiedlichen Farben. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist TOP-Videotext?

TOP-Videotext erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten. Sie erhalten fast sofortigen Zugriff auf bestimmte Seiten - die Seite erscheint, sobald Sie die Taste drücken.

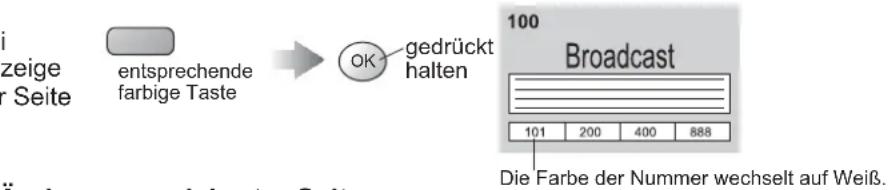

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häufig betrachtete Seiten speichern“, S. 13)

■ Umschalten des Modus „Videotext“ im Menü „Installation“ (S. 14)

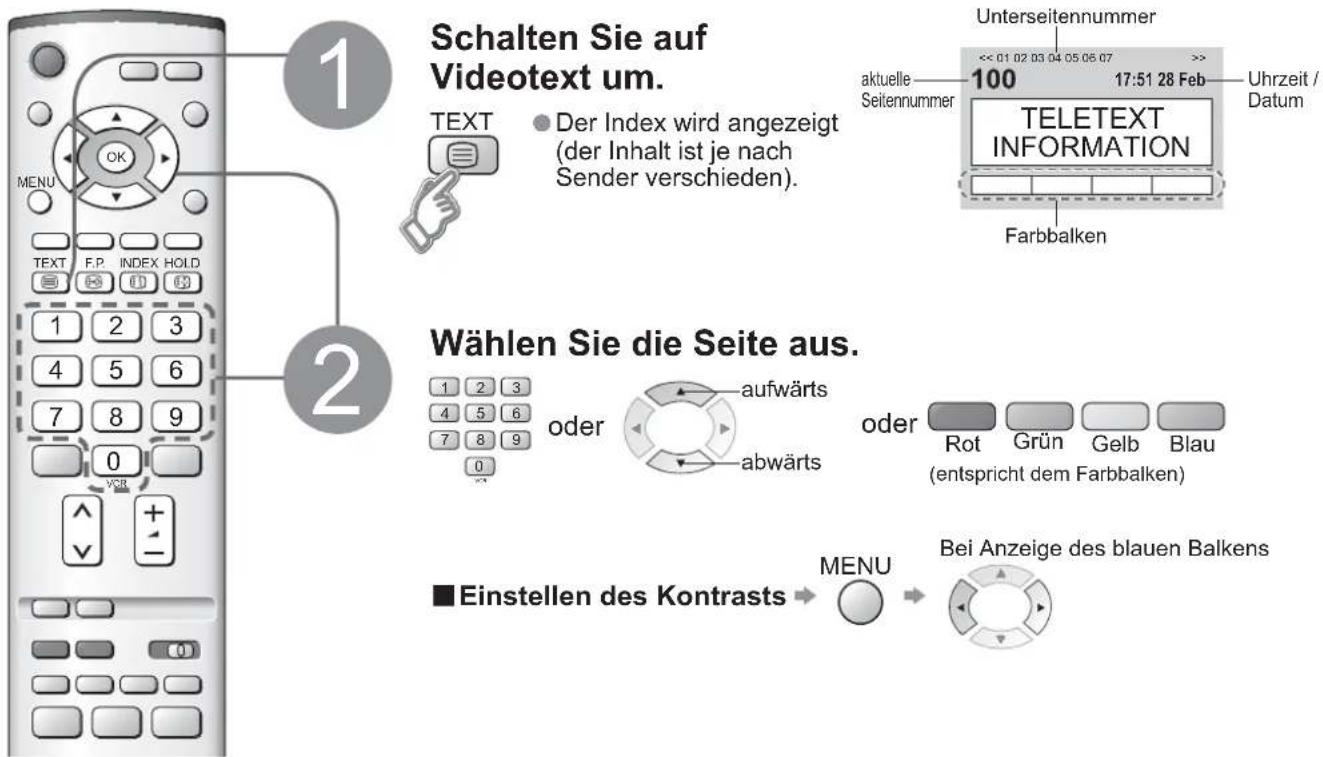

Schalten Sie auf Videotext um. TEXT Der Index wird angezeigt (der Inhalt ist je nach Sender verschieden). Wählen Sie die Seite aus. ■ Einstellen des Kontrasts → MENU → Bei Anzeige des blauen Balkens Unterseitennummer 100 17:51 28 Feb Uhrzeit / Datum TELETEXT INFORMATION Farbbalken

■ Rückkehr zum TV-Modus

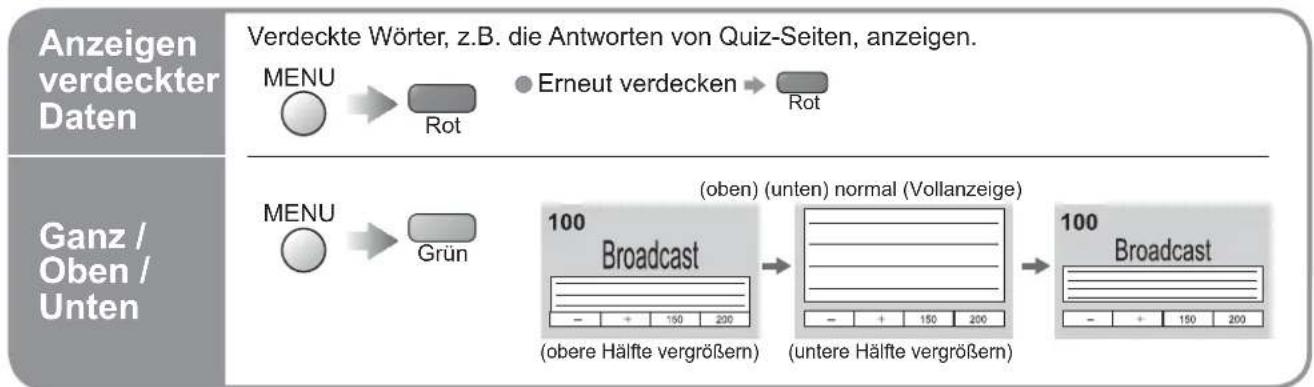

■ Praktische Videotext-Funktionen

Halten	Halten der aktuellen Seite ohne AktualisierungStoppen oder Fortsetzen der automatischen AktualisierungHOLD■Fortsetzen → HOLD
Index	Rückkehren zur Hauptindex-Seite
Abrufen einer Lieblingsseite	● Rufen Sie die unter „Blau“ gespeicherte Seite ab.● Die Werkseinstellung ist „103“.
Häufig betrachtete Seiten speichern	Häufig betrachtete Seiten speichern (nur auf den ersten 25 Programmplätzen)Be de ■Andern gespeicherter Seiten→ ernde Taste Neue Seitennummer eingeben.1 2 34 5 67 8 90 0 64 gedrückt halten
Unterseite anzeigen	Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst)■Anzeigen einer bestimmten Unterseite→ → Blau Broadcast T*** 4-stellige Nummer eingeben Beispiel: P60 0 0 0 6 6T0006● I Leiten:[zahl der Unterseiten (maximal 79) ist je nach Sender verschieden.-chvorgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können.
Fernsehen beim Warten auf Aktualisierung	Bewerten eines Fernsehprogramms während der Suche nach einer Videotext-SeiteVicht wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.Vorübergehendes Umschalten auf Fernsehprogramm → Gelb → Erscheint nach beendeter Aktualisierung. → Gelb → Anzeigen der aktualisierten Seite(Der Kanal kann nicht umgeschaltet werden.)● chrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht.

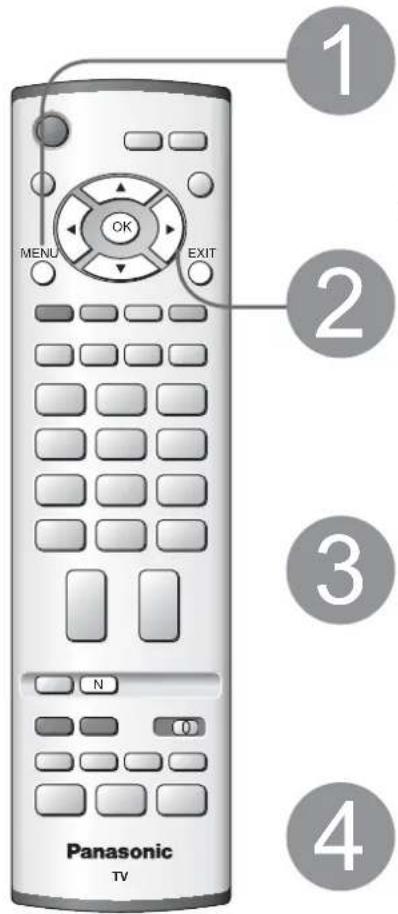

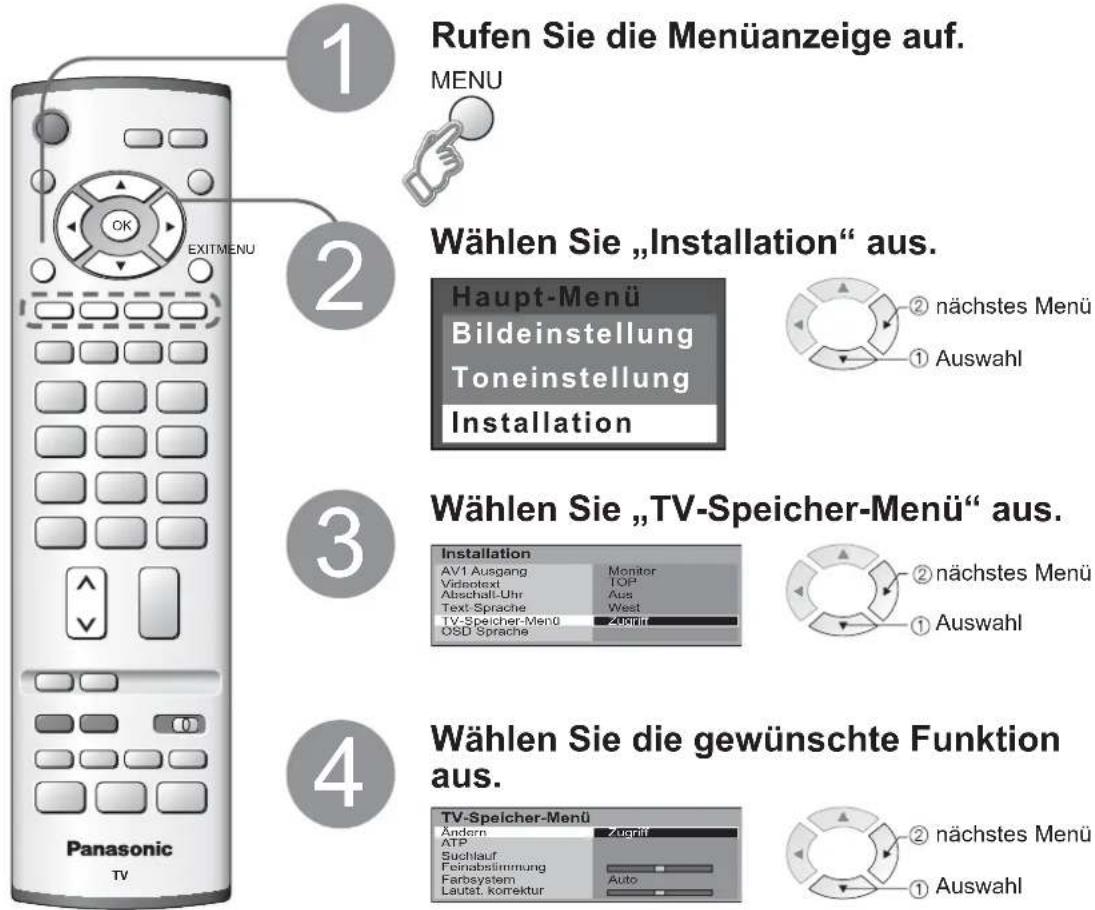

Gebrauch der Menüfunktionen

Verschiedene Menüs können in den Bildschirm eingeblendet werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen für optimales Betrachten von Fernsehprogrammen ermöglichen.

1 2 3 4 MENU OK EXIT N Panasonic TV

Rufen Sie die Menüanzeige auf.

MENU

Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt.

Wählen Sie das gewünschte Menü aus.

(Beispiel: Menü „Bildeinstellung“)

Wählen Sie die gewünschte Menüfunktion aus.

(Beispiel: Menü „Bildeinstellung“)

Nehmen Sie die gewünschte Einstellung oder Auswahl vor.

OK ① Ändern ② Speichern (bei bestimmter Funktionen erforderlich)

(Beispiel: Menü „Bildeinstellung“)

■ Rückkehr zum TV-Modus

■ Rückkehr zur vorigen Anzeige

■ Auswahl aus mehreren Optionen

Nummer und Position der Optionen Farbton Normal geänderte Einstellung

■ Einstellung über Pegelsteller

Bildschärfe verändern

■ Weiterschalten zur nächsten Anzeige

TV-Speicher-Menü Zugriff Die nächste Anzeige erscheint.

■ Rückstellen auf Standardeinstellung

■ Menüliste

Menü	Funktion
Bildeinstellung	Bildmodus
	Für jede Bildschirmeinstellung	Backlight, Kontrast, Helligkeit, Farbe, Bildschärfe
		NTSC-Farbton
		Farbton
		P-NR
Toneinstellung	Bass
	Höhen
	Balance
	Audio Empfang
	Funktion
	Raumklang
Installation	AV1 Ausgang
	Videotext
	Abschalt-Uhr
	Text-Sprache
	TV-Speicher-Menü	Ändern
		ATP
		Suchlauf
		Feinabstimmung
		Farbsystem
		Lautst. korrektur
	OSD Sprache
	Farbsystem
	Lautst. korrektur

	Einstellungen / Konfi guration (Optionen)
	Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino)● Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.
	Dient zur wunschgemäßen Einstellung von Backlight, Kontrast, Helligkeit, Farbe, Bildschärfe für jeden Bildmodus.
	Dient zur Einstellung des Farbtons.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	Dient zur Einstellung der Farbbalance des gesamten Bildes. (Kühl / Normal / Warm)
	Reduziert automatisch unerwünschtes Bildrauschen. (Aus / Normal / Dynamik / Auto)
	Dient zur Einstellung des Ausgangspegels der tiefen Bässe.
	Dient zur Einstellung des Ausgangspegels der Höhen.
	Dient zur Einstellung des Lautstärkepegels des rechten und linken Lautsprechers.
	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)● Normaleinstellung: Stereo● Wenn ein Stereosignal nicht empfangen werden kann: Mono● M1/M2: Zur Anwahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.
	Dient zur Verbesserung der Klangqualität für Musik oder Sprache. (Musik / Sprache)
	Mit Hilfe der Dynamic Enhancer-Funktion wird ein weiträumiger Effekt erzielt. (Aus / Ein)
	Wählt das Signal zur Übertragung vom Fernseher zum Ausgang aus.(TV / AV2 / Monitor)● Monitor: Das auf dem Bildschirm angezeigte Bild
	Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 12)
	Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)
	Dient zur Wahl der Videotext-Sprache. (West / Ost1 / Ost2)● West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch● Ost1: Tschechisch, Englisch, Estländisch, Lettisch, Rumänisch, Russisch, Ukrainisch● Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch
	Dient zum Ändern von Kanälen (S. 16)
	Dient zur automatischen Kanaleinstellung (S. 16).
	Dient zur manuellen Kanaleinstellung (S. 16).
	Dient zur Feinabstimmung von Kanälen (z.B. bei schlechten Antennensignalen usw.).
	Dient zur Wahl des optionalen Farbsystems je nach Format der empfangenen Videosignale. (Auto / PAL / SECAM / NTSC)
	Dient zur individuellen Lautstärkeeinstellung einzelner Programmpositionen.
	Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.
	Dient zur Wahl des korrekten Farbstandards für das empfangene Signal.
	Dient zur Anpassung der Lautstärke im AV-Modus.

Ändern und Einstellen von Kanälen

Die aktuellen Kanaleinstellungen können je nach Bedarf oder Empfangsbedingungen geändert werden.

2

3

4

5

Einstellen

■ Verlassen der Menüanzeige

- Bei einer Unterbrechung der automatischen Abstimmung werden keine Daten gespeichert

Manuelle Abstimmung von Sendeern mit Hilfe der Tasten auf der Oberseite des Gerätes.

(„Senderabstimmung“ auf S. 7)

① (So oft betätigen, bis „Senderabstimmung“ angezeigt wird)

② □ oder □ (Rufen Sie „Suchlauf“ auf)

③ □ (Programmplatz ändern, Suchlauf starten oder TV-System ändern)

④ oder (Programm ändern oder Kanalsuchlauf starten)

⑤ STR (Speichern)

⑥ ③-⑤ (Wiederholen)

■ Rückkehr zum TV-Modus

angezeigt wird) (f)

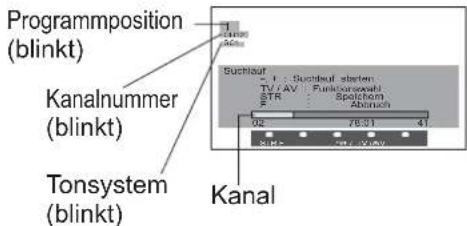

Programmposition (blinkt) Kanalnummer (blinkt) Tonsystem (blinkt) Sachkauf -1 : Suchbauf system TV/AV : Funktenswalt STR : Spolistem F : Abinkn 02 7631 41 STRA : 20.0kV Kanal

Ändern von Kanälen

Ändern

Löschen
Einfügen
Verschieben
Kanalnummer ändern
■ Namen ändern
Sperren
Tonsystem umschalten

Automatische Senderabstimmung

ATP

Manuelle Senderabstimmung

Suchlauf

① Wählen Sie die Programmposition, die geändert werden soll.

Ändern Pos. Kanal Sender Sperren Sys 1 : CH44 ABC Aus SC1 2 : CH51 XYZ Aus SC1 3 : CH41 FTP Aus SC1 4 : CH47 123 Aus SC1 5 : CH37 456 Aus SC1 Cursor Programmposition — 3 FTP Auswahl

② Ändern Sie die Einstellung wunschgemäß.

■Ändern der Kanalnummer

Ändern Pos. Kanal Sender Sperren Sys 1 CH44 ABC Aus SC1 2 CH51 XYZ Aus SC1 3 CH41 FTP Aus SC1 4 CH47 123 Aus SC1 5 CH37 456 Aus SC1 Führen Sie den Cursor auf die Spalte „Kanal”. Ändern Sie den Kanal. (Der gewinschte Kanal kann auch

• Ändern des bei Wahl eines Kanals anzeigten Sendernamens


Ändern Pos. Kanal Sender Sperren Sys 1 CH44 Aus SC1 2 CH51 XYZ Aus SC1 3 CH41 FTP Aus SC1 4 CH47 123 Aus SC1 5 CH37 456 Aus SC1 Führen Sie den Cursor auf die Spalte „Sender”. Wählen Sie das erste Zeichen des Namens aus. Eingabe des nachsten Zeichens Wiederholen (Maximum: fünf Zeichen) Verfügbare Zeichen

③ Speichern Sie die neuen Einstellungen.

Alle empfangbaren Sender werden automatisch abgestimmt und sortiert.

① Starten Sie die automatische Senderabstimmung ② Wählen Sie Ihr Land aus.

• Alle früheren Einstellungen werden dadurch gelöscht.
  Nach beendeter Abstimmung zeigt Ihr Fernseher den Sender an, der nun auf Programmplatz „1“ gespeichert ist.

Manuelle Senderabstimmung mit dem TV-Speicher-Menü

① Wählen Sie die Programmposition, die mit einem anderen Kanal belegt werden soll, und suchen Sie den gewünschten Kanal auf.

② Speichern Sie die neue Einstellung.

● DieAnzeigeder Programmposition blinkt.

③ Wiederholen Sie Schritt ① und nach Erfordernis.

Hinweise

- Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen wurde, wählen Sie die Programmposition „0“.

Zusatzgeräte

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.

■ Anschließen eines Videorecorders / DVD-Recorders (Aufnahme-, Wiedergabeanschlüsse)

■ Anschließen eines DVD-Players (Wiedergabeanschlüsse)

■ Anschließen eines Kabeltuners

■ Anschließen eines DVD-Recorders und Videorecorders (Beispiel)

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über hier nicht gezeigte Anschlüsse sind den Bedienungsanleitungen

der anzuschließenden Geräte, der Tabelle weiter unten und den technischen Daten zu entnehmen (S. 23).

Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung/Wiedergabe (Gerät)	Buchsenbezeichnung	AV1	AV2
■Aufzeichnung/Wiedergabe von Videocassetten/DVDs (Videorecorder/DVD-Recorder)		○
■Wiedergabe von DVDs (DVD-Player)		○	○
■Wiedergabe von Camcorder-Bildern (Videokamera)		○	○
■Empfang von Satellitenprogrammen (Kabeltuner)		○	○
■Videospiele (Videospielkonsole)		○	○

○: Empfohlener Anschluss

Technische Informationen

Bildseitenverhältnis

ASPECT-Taste drücken, um nacheinander die 3 Aspektoptionen aufzurufen:

Auto, 4:3 und 16:9

Auto

In der Aspekteinstellung AUTO erkennt das Gerät abhängig vom anliegenden Signal automatisch das korrekte Format (4:3 oder 16:9).

16:9 4:3

4:3

Mit der Option 4:3 wird ein 4:3-Bild in der Standardgröße 4:3 angezeigt.

4:3

16:9

Wenn ein 16:9 Sendesignal vorliegt, können Sie auf eine 16:9 Darstellung manuell umschalten.

16:9

Hinweise zur SCART-, S-Video-Buchse

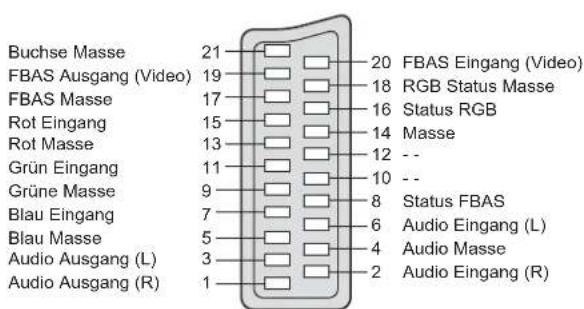

■AV1-SCART-Anschluss

(RGB, VIDEO)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 Rot Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 -- 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

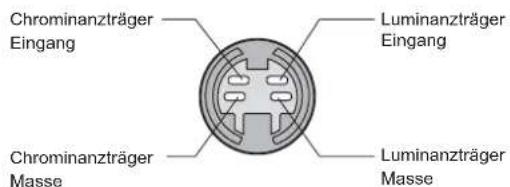

■4-pol. AV2-S-VIDEO-Anschluss

Chrominanzträger Eingang Luminanzträger Eingang Chrominanzträger Masse Luminanzträger Masse

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

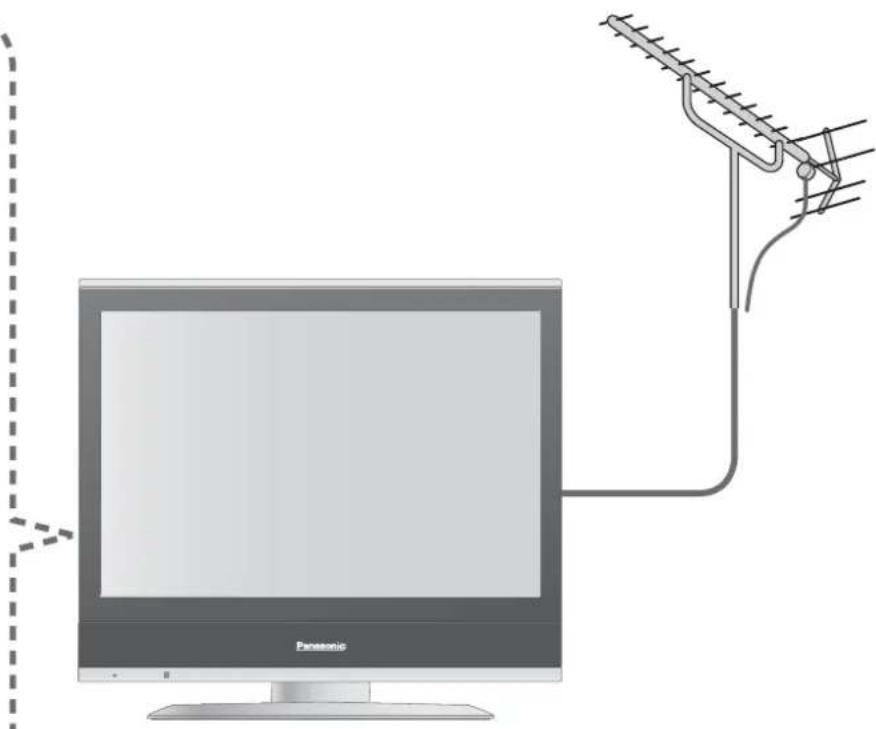

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Rote, blaue, grüne und schwarze Punkte erscheinen u.U. auf dem Bildschirm

- Dies ist eine Eigenschaft von LCD-Panelen und ist keine Fehlfunktion. Das LCD-Panel wurde mit hochpräziser Technologie hergestellt und bietet klare Bilddetails. Ab und zu kann es vorkommen, dass einige nichtaktive Pixel als feststehende rote, grüne, blaue oder schwarze Punkte auf dem Bildschirm erscheinen. Bitte beachten Sie, dass dies nicht die Leistung des LCD-Fernsehers beeinträchtigt.

Der LCD-Bildschirm bewegt sich geringfügig, wenn mit dem Finger dagegen gedrückt wird. Ein klapperndes Geräusch macht sich u.U. bemerkbar.

Der Bildschirmteil ist mit einem gewissen Spiel am Fernseher montiert worden, um eine Beschädigung des Bildschirms zu verhindern. Dies kann dazu führen, dass sich der Bildschirm geringfügig bewegt, wenn mit dem Finger dagegen gedrückt wird, und dass sich ein klapperndes Geräusch bemerkbar macht. Dabei handelt es sich nicht um eine Funktionsstörung.

Panasonic

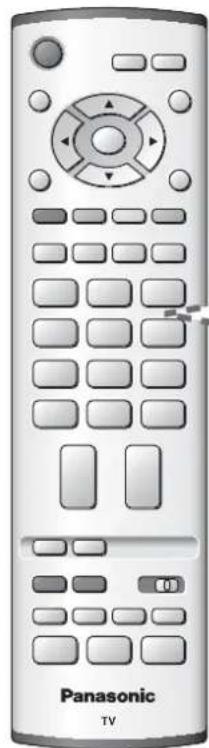

Die Fernbedienung funktioniert nicht.

● Sind die Batterien korrekt eingelegt worden? (S. 6)
- Ist der Fernseher eingeschaltet?

Häufig gestellte Fragen

Störung Abhilfemaßna

Bildstorungen Sonstiges

Gestörtes, stark verrauschtes Bild

- Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 14)

- Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe befinden.

Kein Bild

- Ist die Bildeinstellung für „Helligkeit, Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 14)

Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise)

● Stimmen Sie die Kanäle erneut ab. (S. 16)

Keine Bild- und Tonausgabe

● Befi ndet sich das Gerät im AV-Modus?
- Ist der Netzstecker an eine Netzsteckdose angeschlossen?
- Ist der Fernseher eingeschaltet?
- Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 14) und den Lautstärkepegel.

Tonsatorungen

Kein Ton

• Ist die Stummschaltung aktiviert? (S. 7)
• Ist die Lautstärke auf den Minimalpegel eingestellt?

Ton zu leise oder Klang verzerrt

• Der Tonsignal-Empfang wird u.U. beeinträchtigt.
• Stellen Sie den Eintrag „Audio Empfang“ (S. 14) des Menüs „Toneinstellung“ auf „Mono“ ein.

Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.

● Die Abschaltuhr-Funktion wurde aktiviert.
- Etwa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um.

Eine Fehlermeldung erscheint auf dem Bildschirm.

• Bitte folgen Sie den Anweisungen der Meldung.
• Falls sich das Problem auf diese Weise nicht beseitigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

Technische Daten

			TX-20LA70F TX-20LA7F
Stromquelle			220-240 V Wechselstrom, 50 Hz
Leistungs-aufnahme	Normaler Betrieb 52 W
	Bereitschaftszustand		1 W
Bildschirm	Bildformat 4:3
	Sichtbare Diagole 508 mm
	Anzahl Pixel 307.200 (640 (B) × 480 (H))
Audioausgang			2 x 3 W RMS, 8 Ω Impedanz	2 x 1,5 W RMS, 8 Ω Impedanz
Kopfhörer			M3-Buchse (3,5 mm) × 1
Empfangssysteme / Empfangskanäle			PAL B, G, I, SECAM B, G SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20(U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglichM.NTSC Wiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglichNTSC (NUR AV-EINGANG)Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich
Antennenanschluss			UHF / VHF
Betriebsbedingungen			Temperatur : 5 °C - 35 °CLuftfeuchtigkeit : 5 % - 90 % RH (nichtkondensierend)
Zahl der Videotext - Seiten			100	50
Anschlussbuchsen	AV1 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang)
	AV2	VIDEO	1 × RCA-Stiftstecker 1,0 V[p-p] (75 Ω)
		S-VIDEO	4-pol. Mini-DIN Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω)
		AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms]
	Ausgang	AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms] (hohe Impedanz)
Abmessungen ( B × H × T )
	Einschließlich TV-Ständer		498 mm × 484 mm × 233 mm
	Nur Fernseher		498 mm × 443 mm × 98 mm
Gewicht			7,5 kg Netto

Hinweise

• Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55013:2001+A1:2003, EN55020:2002+A1:2003+A2:2005, EN61000-3-2:2000+A2:2006, EN61000-3-3:1995+A1:2001

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika

2007CS

Gedruckt in Polen
