BEDIENUNGSANLEITUNG TX-26LX600F PANASONIC

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig.

Lizenzinformationen

Warenzeichen

● VGA ist ein Warenzeichen von International Business Machines Corporation.

- Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.

● S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

Das SD-Logo ist ein Warenzeichen.

● HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene

Warenzeichen von HDMI Licensing LLC.

HDAVI Control ^TM ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

● TruSurround XT, SRS und das(●)mbol sind Warenzeichen von SRS Labs. In

TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieloistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika

Gedruckt in der Tschechischen Republik

Panasonic®

Bedienungsanleitung

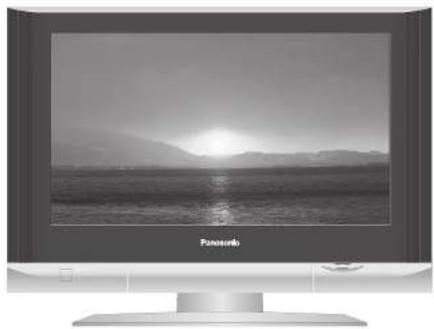

LCD-Fernseher

Modell-Nr

TX-26LX600F

TX-32LX600F

VIERA

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig

durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen

TQB0E0267A

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

Multimedialer Genuss SD-Speicherkarte Cancorder Perschokomple Veränder mit Laudspirever Verträge DVD-Recorder Kabellumer Vidsonocorder DVD-Player

Inhalt

Bitte unbedingt lesen

● Sicherheitsmaßnahmen 4

(Warnung / Vorsicht)
● Hinweise 5
● Pflege und Instandhaltung ……5

Kurzleitfaden

●Mitgeliefertes Zubehör /
Sonderzubehör 6
●Anordnung der
Bedienelemente 7
●Anschlüsse 8
●Automatische Einrichtung · 9

Einsatz des Fernsehers

Grundlegende Funktionen

● Betrachten von Fernsehprogrammen ……10
● Betrachten von Videos und DVDs …… 12

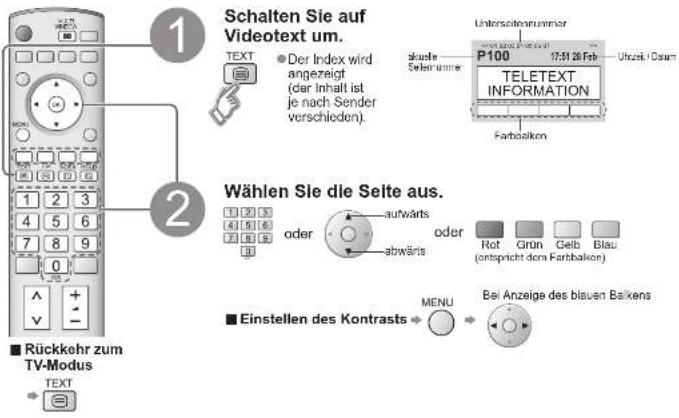

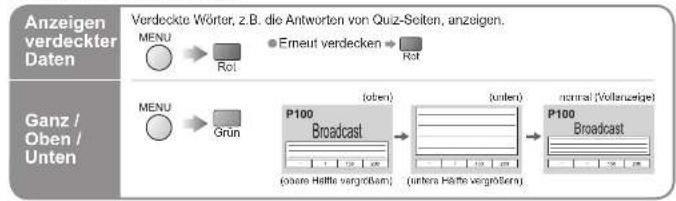

● Betrachten von Videolext 14

Weiterführende Funktionen

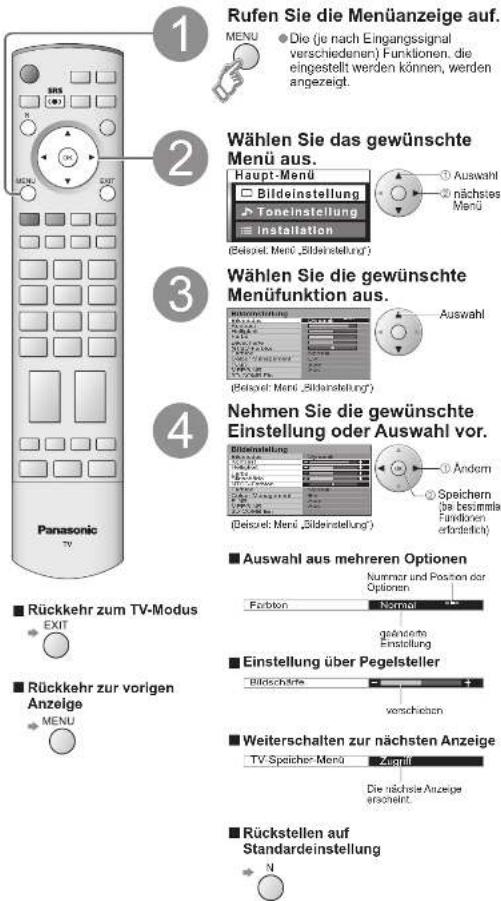

• Gebrauch der Menüfunktionen ……16
  (Bild, Klangqualität usw.)

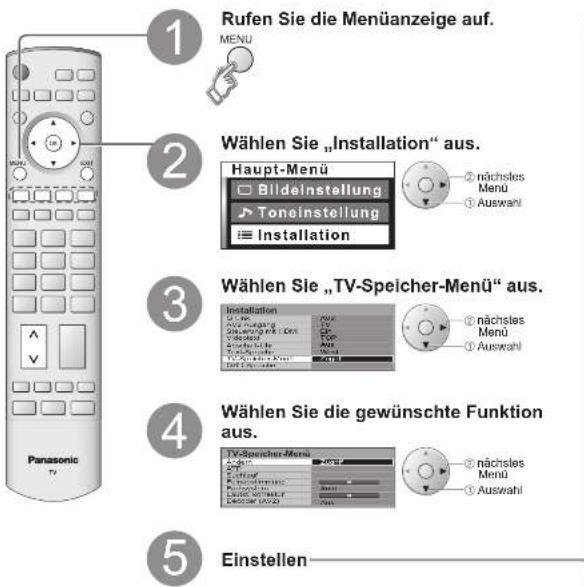

• Ändern und Einstellen von Kanälen 18

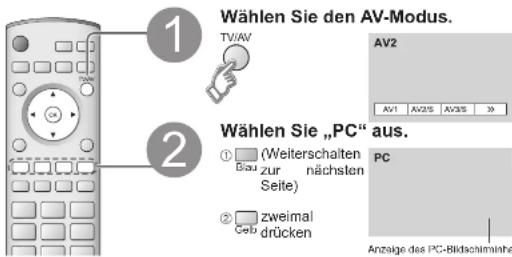

  ● Anzeigen von PC-Bildem auf dem

Fernsehschirm 21

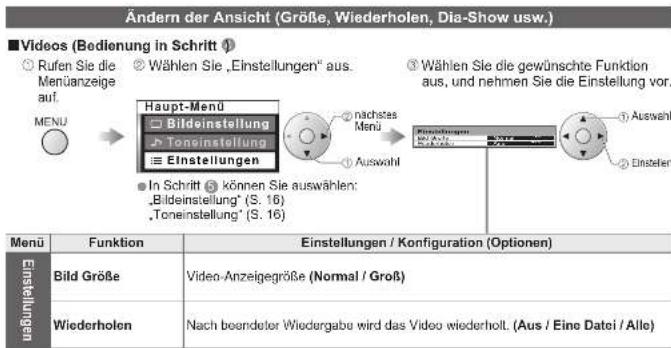

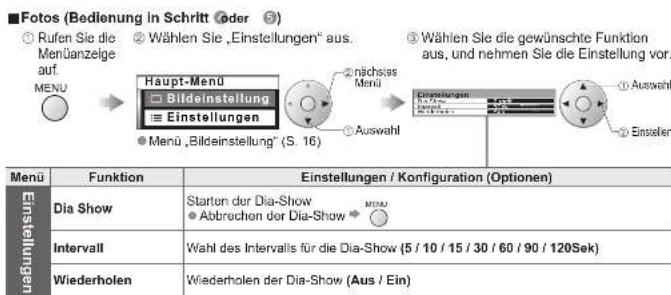

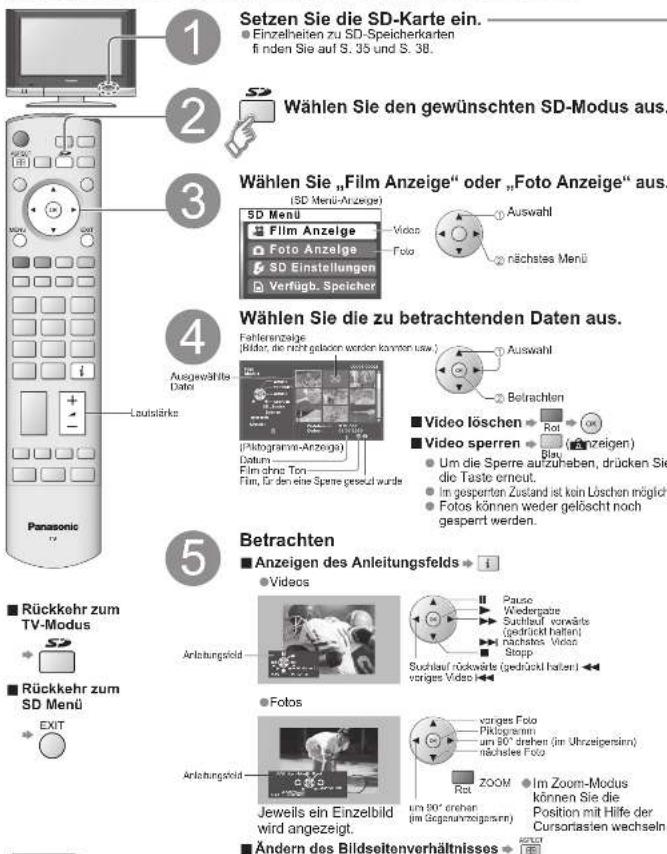

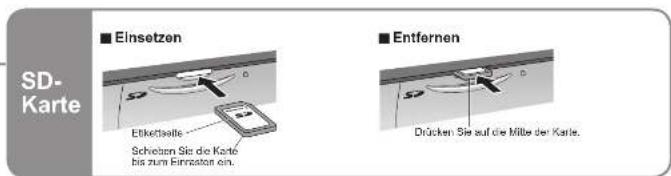

Betrachten einer SD-Karte (Videos und Fotos)… 22

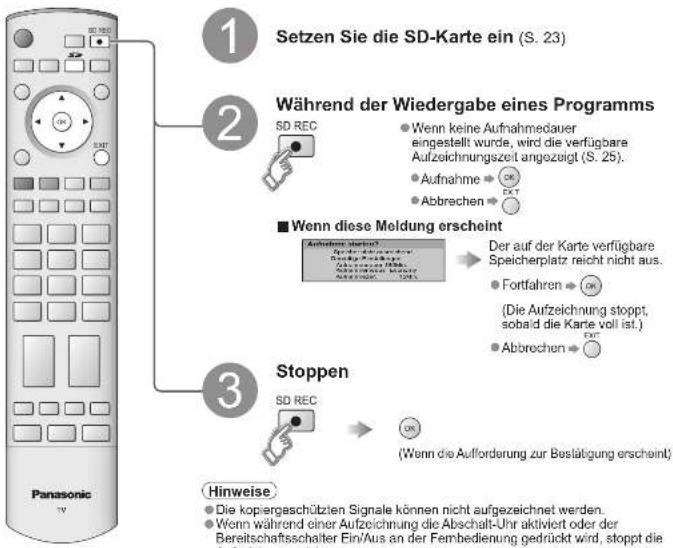

● Aufzeichnen eines Programms auf einer SD-Karte … 24

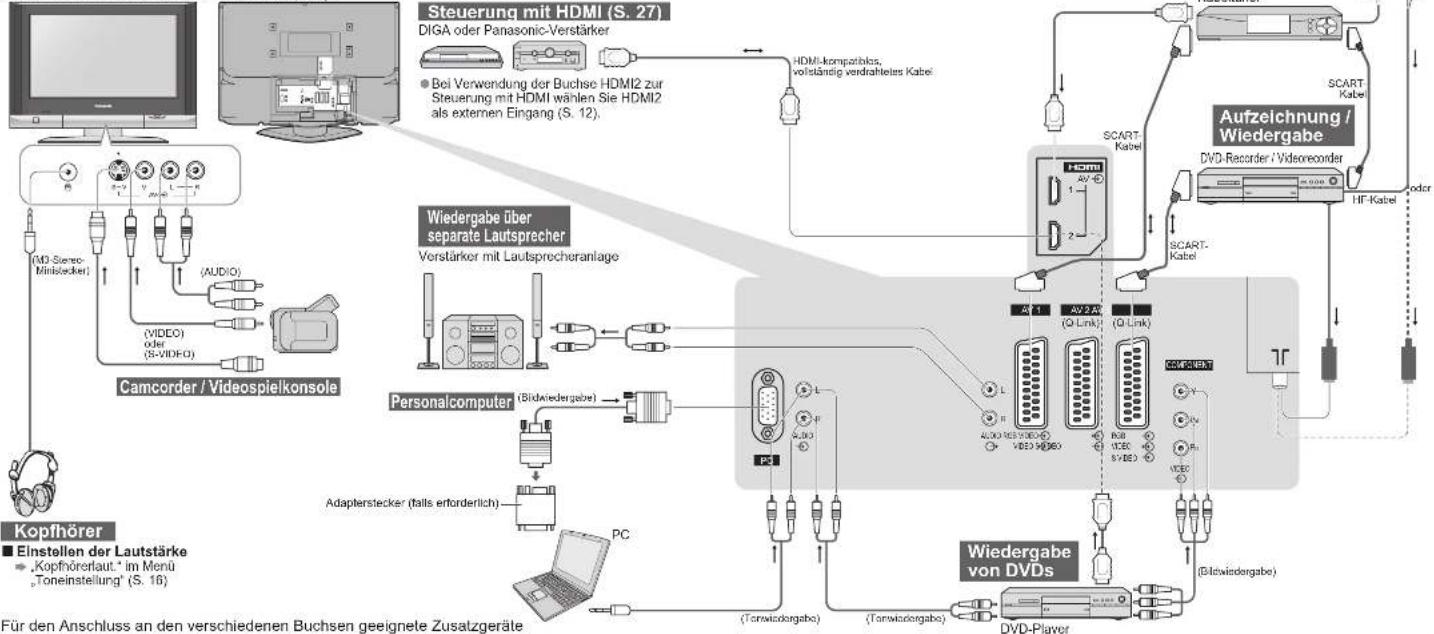

Zusatzgeräte 26

(Q-Link / Steuerung mit HDMI / Anschlüsse)

Häufi g gestellte Fragen usw.

● Technische Informationen …… 32

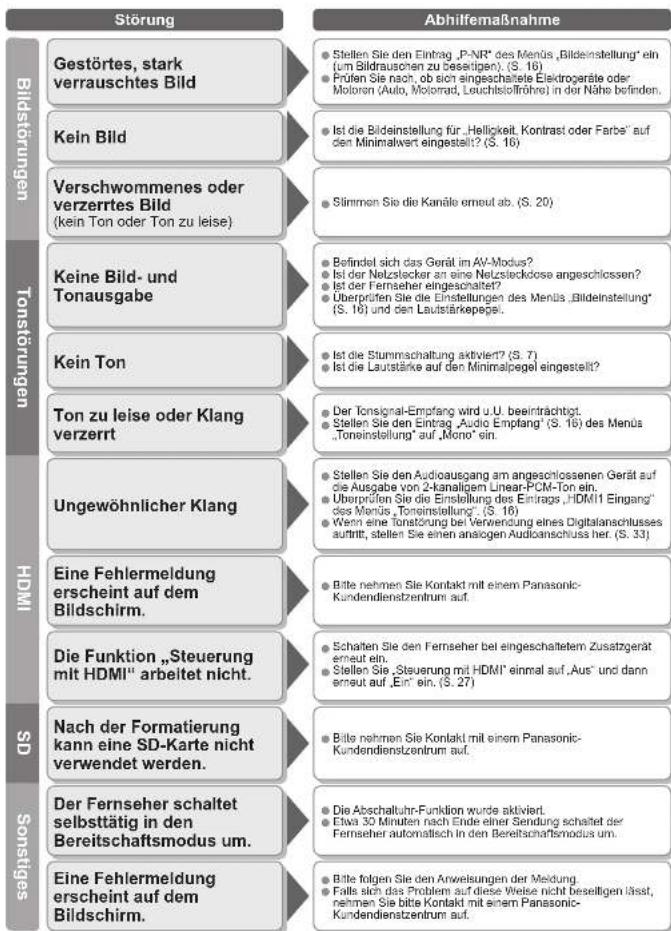

● Häufi g gestellte Fragen 31
SD-Karte: Eingeblendete Fehlermeldungen … 38
Technische Daten 39
Lizenzinformationen 40

Sicherheitsmaßnahmen

Warnung

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
• Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Änderenfalls besteht die Gefahr eines elektrischen Schlages.)
• Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
• Zehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
  Das Netzkabel darf nicht verdreht, geknickt oder überdennt werden. ●Ziehen Sie nicht am Netzkabel. Erpreifen Sie beim Abtrennen des Netzkabels stals den Netzstecker, ohne am Kabel selbst zu ziehen. Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

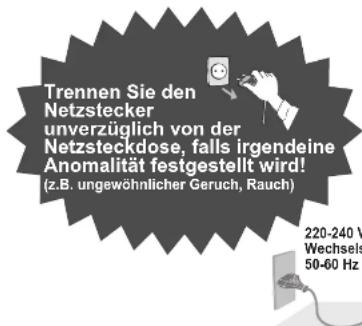

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird! (z.B. ungewöhnlicher Geruch, Rauch) 220-240 V Wechsels 50-60 Hz

220-240 V
Wechselstrom,
50-60 Hz

Keine Gehäuseteile entfernen

Keine Änderungen am Gerät vornehmen

(Im Geräteinneren bei nden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

Fachhändler überprüfen, einstellen oder reparieren.

Fremdgegenstände aus dem

Geräteinneren fernhalten

- Lassen Sie keine metallischen oder entzündlichen Gegenstände durch die Belüftungsschlitze in das Geräteinnere fallen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Das Gerät weder direkter

Sonneneinstrahlung noch

anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr riemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Flüssigkeiten vom Gerät fernhalten

• Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fem.
  Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

■ Den Fernseher nicht auf einer

unstabilen Unterlage aufstellen

■ Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer/Montagetelle verwenden

• Bei Verwendung eines nicht vorgeschriebenen Ständers oder einer anderen Montagehalterung kann das Gerät umfallen, so dass Verletzungsgefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic-
  Fachhändler mit der Aufstellung des Gerätes.
  ● Verwendung separat erhältlicher Ständer/Montagehalterungen (S. 6).

Hinweise

Vorsicht

■ Vor dem Reinigen des Gerätes den Netzstecker abziehen
(Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge hab

■Vor einem längeren Nichtgebrauch des Fernsehers den Netzstecker abziehen

Geraßt eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

■Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

■ Die Belüftungsschlitze an der

Rückwand nicht blockieren
- Wenn die Belüflungsschlitze durch
Vorhänge usw. verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

■ Folgende Geräte vom Fernseher fernhalten

● Elektronische Geräte
Insbesondere dürfen keine Videogeräte in
unmittelbarer Nähe des Fernsehers platzier
werden (elektromagnetische Einstreuungen können
Bildstörungen und Klangverzerrungen verursachen)

●Geräte mit Infrarotsensor

Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

■ Stellen Sie den LCD-Ständer auf den gewünschten Winkel ein

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Tägliche Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an, und wischen Sie die Bildschirmoberfläche damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberfläche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfläche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Tägliche Pflege: Reiben Sie Schmutzflecken mit einem weichen, trockeren Tuch von den Außenflächen ab. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reben Sie die Außenflächen damit ab. Reben Sie anschließend mit einem trockenen, weichen Tuch nach. (Vorsicht)

● Verwenden Sie kein Reinigungsmittel direkt auf den Außenflächen des Gerätes.
(Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
● Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör
Fernbedienung ● N2QAYB000048

Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

□Batterien für die Fernbedienung (2) ● R6 (UM3)

□ Bedienungsanleitung

□Pan-Europäische Garantie

Einlegen der Batterien in die Fernbedienung
1

2

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Ferbedienung beschädigt wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Legen Sie keine Batterien
  unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manganbatterie).
• Verwenden Sie keine auf adbaren Batterien
  (Ni-Cd-Akkus) in dieser Fembedienung. ● Batterien dürfen weder verbrannt noch zerlegt werden.

Sonderzubehör

Wandhalterung

●TY-WK32LX20W

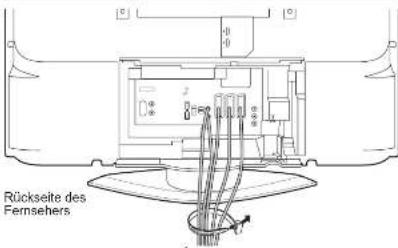

Befestigen der Kabelklemmen

Rückseite des Fernsehers

Die Kabel bündeln
Festziehen:

Lösen:

Den Knopf gedrückt halten

● Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann
Biloverzerrungen verursachen).
- Sichern Sie Kabel bei Dacari mit den Riemmen. - Bei Verwendung von Sonderezhöhehr zum Sicher
- Bei verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

Vorsicht

• Bitte besauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann
  mit der Montage der Wandhalterungen, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleitet ist.
• Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird

Anordnung der Bedienelemente

m = 311
Fernbedienungs-Signalsensor

Speichern von Einstellungen (S. 20) (zum Speichern der Absimmung und sonstiger Funktionseinstellungen.

Funktionswahl Lautstarko, Konkost, Hälligkeit, Farbe, Blückscharte NTSC-Farbon (Im NTSC-Modus), Bass, Höhen, Balance, Sierbendelimmung (S. 20)

Konzörschluwahr (S. 20)

SD-Kartensteckplatz (S. 22)

Die Klappe an der mit „PULL“ markierten Stele hochklappen.

TV/AV-Umschaltung AV4-Buchsen (S. 30) Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden. Im Bereitschaftsmodus wird dadurch der Femseher eingeschaltet.

- Backlight Automatic Tracking System-Sensor (zur Erfassung der Umgebungshelligkeit für die Einstellung der Bildqualität im Auto-Bildmodus) (S. 16) - Netzschalter

Betriebsanzeige (Bereilschaft: Rot)

(Ein: Grün

Umschalten des Fernsehers — zwischen Ein und Bereitschaft (bei eingeschattelem Netzschalter)

Umschalten des Bildseitenverhältnisses (S. 11)

SRS TruSurround XT Ein / Aus (S. 17)

Normalisierung (S. 16) — (Rückstellen der Einstellungen)

Auswahl / Bestätigung

Aufrufen des Menüs Zum Aufrufen des Menüs für Bildelinstellung. Toneinstellung und Installation.

Videotext (S. 14)

Betrachten einer Videotext-Lieblingsseite (S. 14)

Programm-/Kanalumschaltung (S. 10)

Direkte Kanalwahl Während des normalen Fernsehbahnste oder in den Menüs TV-Speicher, Andern oder Suchlauf diese Taste drücken und Kanalnummer mit Hilfe der Zahlentasten eingeben.

(Zweimal cracker. Um auf KabelTV-Modus Unzuschalten.

Programmplatz aufwärts / abwärts

Videorecorder/DVD-Recorder-Funktionen (S. 13)

Mehrfensteranzeige (S. 11)

SD-Aufnahme (S. 24)

SD Menü (S. 22 und S. 24)

Stummschaltung Ein / Aus

TV/AV-Umschaltung (zum Betrachten von Videos oder DVDs) (S. 12)

Verlassen des Menüs (Rückkehr zum Fernsehprogramm)

Farbige Tasten (für verschiedene Funktionen) (siehe z.B. S. 14)

Standbild (S. 11)

Videotext-Index (5.14)

Programminformationen (S. 11)

Lautstärke

Direkte TV-Aufzeichnung Für sofortige Aufzeichnung eines Programms mit einem Videoreorder / DVD-Recorder über Q-Link-Anschluss (S. 26)

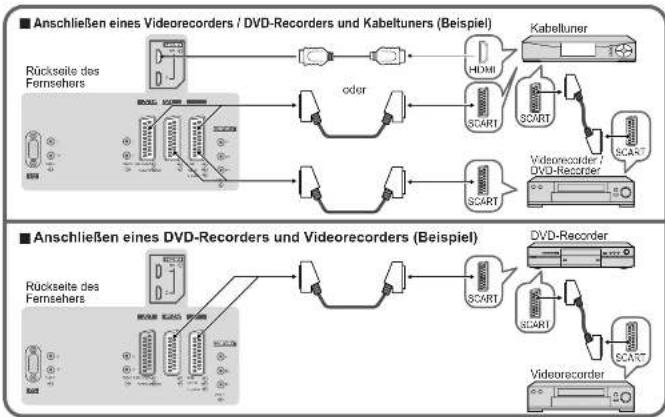

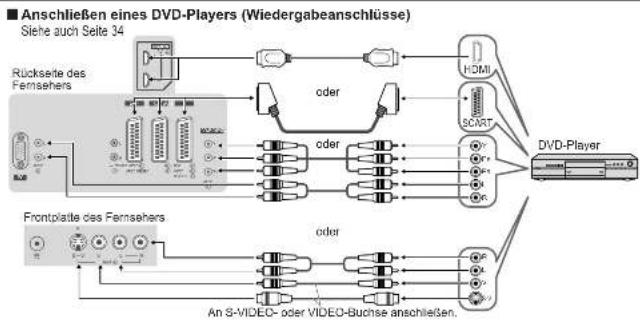

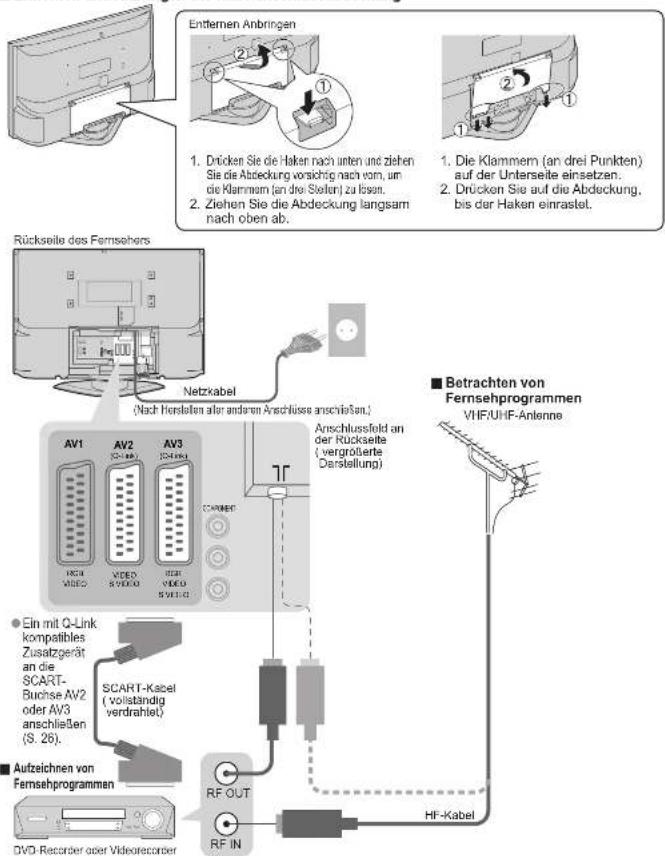

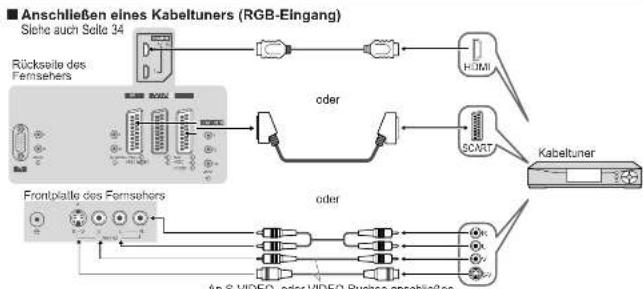

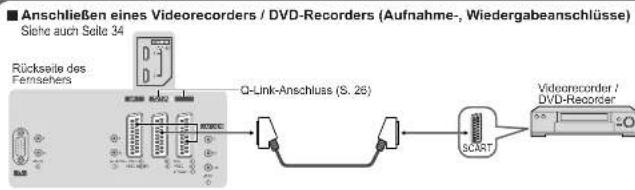

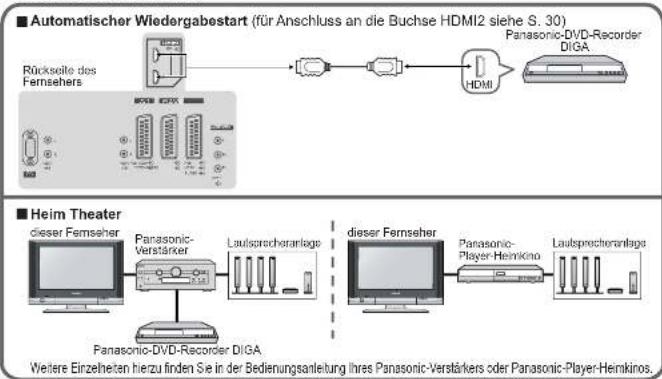

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.

Bitte ziehen Sie unbedingt den Netzstecker aus der Netzsleckdose, bevor Sie irgendwelche Kabel anschließen oder abtrennen.

■ Entfernen und Anbringen der Kabelanschlussabdeckung

Enternen Anbringen 1. Drücken Sie die Haken nach unten und ziehen Sie die Abdeckung vorsichtig nach vom, um die Klammern (an drei Stellen) zu lösen. 2. Ziehen Sie die Abdeckung langsam nach oben ab. Rückseite des Fernsehers Netzkabel (Nach Herstellen auf anderen Anschlüsse anschließen.) Anschlussfeld an der Rückseite (vergrößerte Darstellung) Ein mit Q-Link kompatibles Zusatzgerät an die SCART-Buchse AV2 oder AV3 anschließen (S. 26). SCART-Kabel (vollständig verdrahte) Aufzeichnen von Fernsehprogrammen DVD-Recorder oder Videorecorder RF OUT RF IN ■ Betrachten von Fernsehprogrammen VHF/UHF-Anlenne Hi-Fi-Kabel

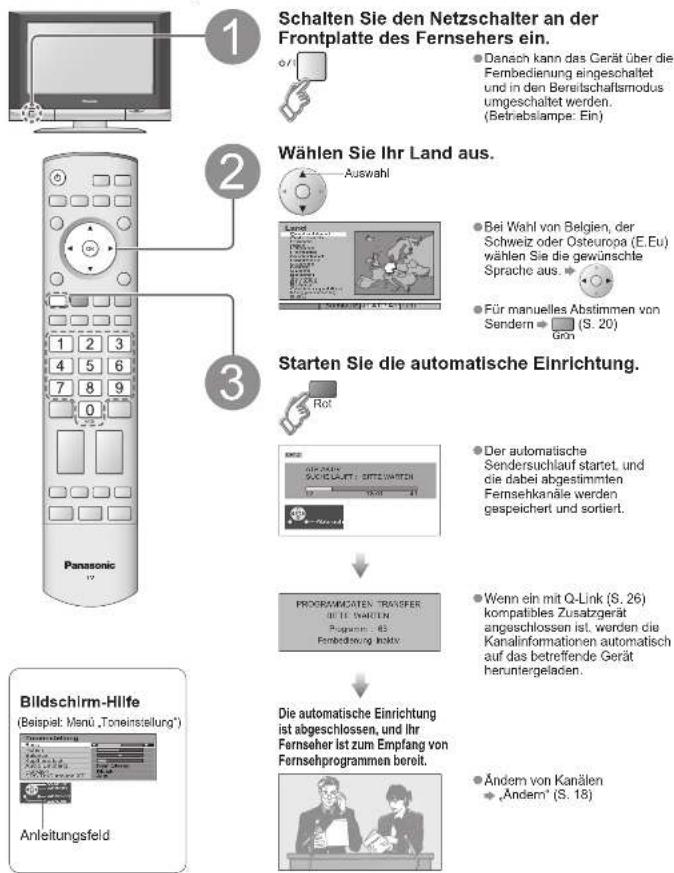

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner.

Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

    subgraph A
        A1["○/○"] --> A2["● Danach kann das Gerät über die Fernbedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebslampe: Ein)"]
    end

    subgraph B
        B1["Auswahl"] --> B2["● Bei Wahl von Belgien, der Schweiz oder Osteuropa (E.Eu) wählen Sie die gewünschte Sprache aus. ● Für manuelles Abstimmen von Sändern → Grön (S. 20)"]
    end

    subgraph C
        C1["Rot"] --> C2["● Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert."]
    end

    subgraph D
        D1["PROGRAMMATEN TRANSFER OUT WARDEN, Pugserin: 63 Fornbedierung Inaktiv"] --> D2["● Wenn ein mit Q-Link (S. 26) kompatibles Zusatzgerät angeschlossen ist, werden die Kanalinformationen automatisch auf das betreffende Gerät heruntergeladen."]
        D --> D3["Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit."]
        D3 --> D4["● Ändern von Kanälen → „Ändern” (S. 18)"]
    end

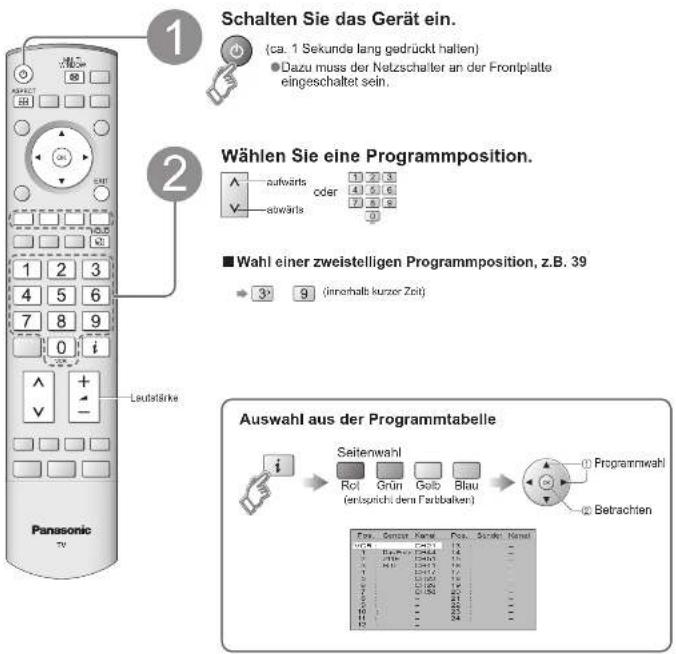

Betrachten von Fernsehprogrammen

Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) Dazu muss der Netzschalter an der Frontplatte eingeschaltet sein. Wählen Sie eine Programmposition. aufvärts oder 2 2 3 4 5 6 7 8 9 abwärts Wahl einer zweistelligen Programmposition, z.B. 39 3 9 (innerhalb kurzer Zeit) Leudstärke Panasonic tv Auswahl aus der Programmtabelle Seitenwahl Rot Grün Goib Blau (entspich dem Partbalken) Programmwähl Betrachten Förn, Sensor, Kancel, Dos, Sverige, Kancel

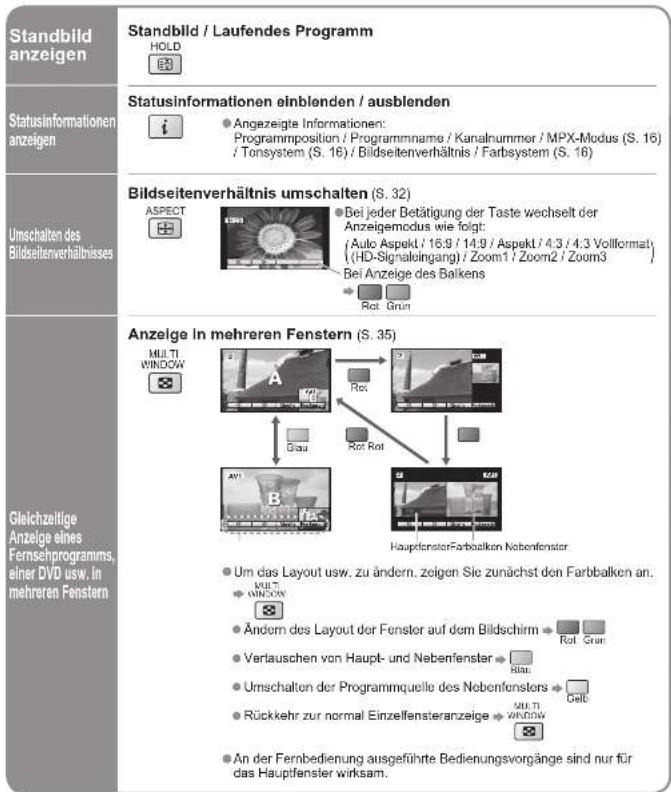

■ Weitere praktische Funktionen (Bedienung nach 1)

Standbild anzeigen Standbild / Laufendes Programm HOLD ES Statusinformationen einblenden / ausblenden i ● Angezeigte Informationen: Programmposition / Programmname / Kanalnummer / MPX-Modus (S. 16) / Tonsystem (S. 16) / Bildseitenverhältnis / Farbsystem (S. 16) Bildseitenverhältnis umschalten (S. 32) ASPECT ● Bei jeder Betätigung der Taste wechselt der Anzeigemodus wie folgt: (Auto Aspekt / 16.9 / 14.9 / Aspekt / 4.3 / 4.3 Vollformat) (HD-Signaloingang) / Zoom1 / Zoom2 / Zoom3 Bei Anzeige des Balkens Rot Grün Gleichzeitige Anzeige in mehreren Fenstern (S. 35) MULTI WINDOW A Rot Rot Rot HauptfensterFarbbalken Nebenfenster Um das Layout usw. zu ändern, zeigen Sie zunächst den Farbbalken an. → → → ● Ändern des Layout der Fenster auf dem Bildschirm → Rot Grün ● Vertauschen von Haupt- und Nebenfenster → Blau ● Umschalten der Programmquelle des Nebenfensters → Gelt ● Rückkehr zur normal Einzelfensteranzeige → MULTI WINDOW ● An der Fernbedienung ausgeführte Bedienungsvorgänge sind nur für das Hauptfenster wirksam.

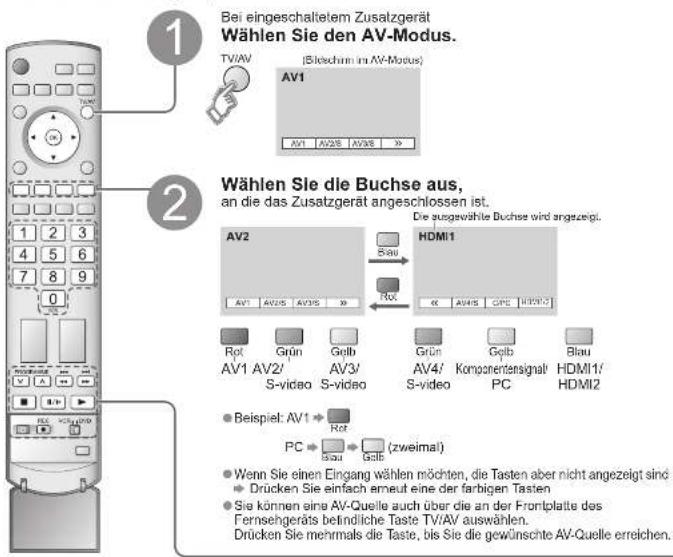

Betrachten von Videos und DVDs

An diesen Fernseher können verschiedene Arten von Zusatzgeräten angeschlossen werden. Nach Anschluss eines Zusatzgerätes gehen Sie wie nachstehend beschrieben vor, um das Eingangssignal auf dem Bildschirm zu betrachten. Anschließen des Gerätes (S. 30)

1 Bei eingeschaltetem Zusatzgerät Wählen Sie den AV-Modus. TV/AV (Bischem in AV-Modus) AV1 AV1 AV2S AV3S 2 Wählen Sie die Buchse aus, an die das Zusatzgerät angeschlossen ist. Die ausgewählte Buchse wird angezeigt. AV2 Sau HDMI1 Rpt Grün Gelb AV1 AV2/ S-video AV3/ S-video Rot Grün Gelb AV4/ S-video Komponentansignal PC Blau HDMI1/ HDMI2 Beispiel: AV1 → Rot PC → (zweimal) Wenn Sie einen Eingang wählen möchten, die Tasten aber nicht angezeigt sind Drücken Sie einfach erneut eine der farbigen Tasten Sie können eine AV-Quelle auch über die an der Frontplatte des Fernsehgeräts befindliche Taste TV/AV auswählen. Drücken Sie mehrmals die Taste, bis Sie die gewünschte AV-Quelle erreichen.

■ Rückkehr zum TV-Modus TV/AV

Hinweise

• Automatische Eingangswahl – Wenn ein an eine SCART- oder HDMI-
  Buchse angeschlossenes Gerät bedient wird, erfolgt eine automatische Umschaltung des Eingangsmodus von TV auf AV (EC-Modus). Wenn das angeschlossene Gerät ausgeschaltet ist, befindet sich der Fernseher stets im TV-Modus.
• Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“
• Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder vom Ihrem Fachhändler zu erfahren.

Ein an den Femseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fernbedienung gesteuert werden.

VCR DVD	VCR/DVD-Schalter*Wählen Sie die Stellung „VCR“, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuemWählen Sie die Stellung „DVD“, um ein DVD-Gerät oder ein Player-Heimkino von Panasonic zu steuem
	BereitschaftUmschallen auf Bereitschaft / Einschalten
	WiedergabeStarten der Wiedergabe am Videorecorder / DVD-Gerät
	StoppSloppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelFür den Suchlauf vorwärts drücken und halten
	PausePause / Fortsetzen der WiedergabeDVD-Gerät: Für die Zeillupenwiedergabe drücken und halten
PROGRAMMEV A	Programm aufwärts / abwärtsWahl des Programms
REC●	AufzeichnungStarten der Aufzeichnung

*Die folgenden Einstellungen ermöglichen eine Bedienung verschiedener Geräte der Marke Panasonic.
① Wählen Sie je nach der Art des Gerätes, für die der Code geändert werden soll, die Einstellung „VCR“ oder „DVD“

2 Halten Sie gedrückt, während Sie 2 betätigen

→ Geben Sie den jeweils in der nachstehenden Tabelle angegebenen Code (zwei Stellen) ein

1 2 34 5 67 8 90

→ Drücken Sie ■

VCR
Gerät	Code
Videorecorder	10 (Standardeinstellung)
DVD-Gerät	11

Geraß	Code
DVD-Geraß	70 (Standardeinstellung)
Player-Heimkino	71

Hinweise

- Überprüfen Sie nach der Einstellung, dass eine Bedienung des betreffenden Gerätes möglich ist. - Nach einem Austausch der Batterien wird die Standardeinstellung des Videorecorder/DVD-Geräte-Codes wiederhergestellt. In einem solchen Fall müssen Sie den Code erneut eingeben. - Bei bestimmten Modellen ist u.U. keine Bedienung möglich.

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet. Was ist FLOF?

Im FLOF-Modus erscheinen im unteren Bereich des Bildschims vier Themenbereiche in unterschiedlichen Farben. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbstache drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist TOP-Videotext?

TOP-Videotext erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten. Sie erhalten fast sofortigen Zugriff auf bestimmte Seiten - die Seite erscheint, sobald Sie die Taste drücken.

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häufig betrachtete Seiten speichern“, S. 15)

■ Umschalten des Modus → „Videotext“ im Menü „Installation“ (S. 16)

Schalten Sie auf Videotext um. Der Index wird angezeigt (der inhalt ist je nach Sender verschieden). Unterschinennummer P100 TELETEXT INFORMATION Farbbalkon Wählen Sie die Selte aus. oder aufwärts oder abwärts Rot Grün Gelb Blau (entspricht dem Farbbalkon) Einstellen des Kontrasts MENU Bei Anzeige des blauen Balkens Rückkehr zum TV-Modus TEXT

■ Praktische Videotext-Funktionen

Halten	Halten der aktuellen Seite ohne AktualisierungStoppen oder Fortsetzen der automatischen AktualisierungHOLD■Fortsetzen ▶HOLD
Index	Rückkehren zur Hauptindex-SelteINDEX●Nur im TOP / FLOF-Modus
Abrufen einer Lieblingsseite	FP.●Rufen Sie die unter „Blau“ gespeicherte Seite ab.●Die Werkseinstellung ist „P103“.
Mehrbildanzeige	Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei FensternMULTI Window●Diese Funktion kann nur im Videotext-Modus ausgeführt werden.
Häufig betrachtete Seiten speichern	Häufi g betrachtete Seiten speichern(nur auf den ersten 25 Programmplätzen)BeiAnzeigeder Seiteentspruchende fortige Taste→OKgedrückt haltenP100Broadcast●Ändern gespeicherter SeitenZu ändernde fortige Taste→1 2 34 5 87 8 90Neua Seitennummer eingeben→OKgedrückthalten
Unterseite anzelgen	Unterseite anzelgen (nur wenn Videotext mehr als eine Seite umfasst)<01/02 03 04 05-Erscheilt oben links auf dem Bildischerr.■Anzeigen einer bestimmten UnterseiteMENU→BlauT****Broadcast→4-sellige Nummer eingebenBespiel: P6T0006●Unterseiten:De Anzahl der Unterselen (maxmal 79) ist je nach Sencer verschieden.Der Suchvorgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können.
Fernsehen beim Warten auf Aktualisierung	Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.MENU→Galb Galb→P100Erdeht nach beindeter Aktualisierung→Anzeigen der aktualisierten Seite(Der Kanal kann nicht ungeschaltet werden.)●Die Nachrichtenseite verfügt über eine Funktion („News Flash”), die auf den Eingang neuester Nachrichten aufmerksam macht.

Gebrauch der Menüfunktionen

Verschiedene Menüs können in den Bildschirm eingeblendet werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen für optimales Betrachten von Fernsehprogrammen ermöglichen.

Rufen Sie die Menünzeige auf. MENU Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt. Wählen Sie das gewünschte Menü aus. Haupt-Menü Bildeinstellung Toneinstellung installation (Beizahl: Menü „Bildeinstellung“) Auswahl nächstes Menü Wählen Sie die gewünschte Menüfunktion aus. Mitarinstellung Auswahl (Beizahl: Menü „Bildeinstellung“) Nehmen Sie die gewünschte Einstellung oder Auswahl vor. Bildinstellung Auswahl Speichern (jah besummler Functionen erforderlich) Andem Speichern (Beizahl: Menü „Bildeinstellung“) Auswahl aus mehreren Optionen Nummer und Position der Optionen Farbion Normal geänderte Einstellung Einstellung über Pegelsteller Bildschritte verschienen Weiterschalten zur nächsten Anzeige TV Speicher-Menu Zugruf Die nächste Anzeige erscheint. Rückstellen auf Standardeinstellung N

■ Menüliste

Menü Funktion Einstellungen / Konfi guration (Optionen)
Bildeinstellung	Bildmodus	Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino / Auto)● Nehmen Sie diese Einstellung für jedes Eingangsignal (TV, AV, etc) individuell vor.	Durchnahme	-
	Für jede bildschirmeinstellung verzunühmen	Dient zur wunschgemäßen Einstellung von Farbe, Helligkeit usw. für jeden Bildmodus.	Konzern	-
			Hörschutz	-
			Ferns	-
			Durchschaft	-
	NTSC-Farbton	Dient zur Einstellung des Farbtors.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.	NTSC-Furban	-
	Farbton	Dient zur Einstellung der Farbalance des gesamten Bildes. (KÜhl / Normal / Warm)	Fabron	-
	Colour Management	Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)	Colour Management	-
	P-NR	Reduziert automatisch unerwünsches Bildrauschen. (Aus / Normal / Dynamik / Auto)● Bei HDMI-, PC- und anlagen Komponanarsignaten stellt diese Funktion nicht zur Verfügung.	P-NR	-
	MPEG NR	Bei DTV-, DVD-, VCD- und SD-Karten-Wiedergabe wird Rauschen automatisch reduziert. (Aus / Niedrig / Mittel / Hoch)	MPEG NR	-
	3D-COMB	Lebhaftere Stand- und Zeitupenwedergebildeter werden automatisch erzeugt. (Aus / Ein)● Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.● Bei Zuteilung von RGE-, S-Video-, Komponenten-, PC- und HDMI- und SD-Karten-Signalon steht diese Einstellung nicht zur Verfügung.	3D-COMB	-
Toneinstellung	Bass	Dient zur Einstellung des Ausgangspegels der fieten Bässe.	Bass	-
	Höhen	Dient zur Einstellung des Ausgangspegels der Höhen.	Höhen	-
	Balance	Dient zur Einstellung des Laubsstärkepegels des rechten und linken Laufsprechers.	Balances	-
	Kophhörerlaut.	Dient zur Einstellung der Kophörerlautstärke.	Kophörerlaut.	-
	Audio Empfang	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)● Normaleinstellung: Stereo● Wenn ein Stereosignal nicht empfangen werden kann: Mono● HM/2: Zur Anzahl von zweisprachigen Tonsgrafen, wenn diese zur Verfügung stehen.	Audio Empfang	-
	Funktion	Dient zur Verbesserung der Klangqualität für Musik oder Sprache. (Musik / Sprache)	Funktion	-
	SRS TruSurround XT	SRS TruSurround XTO erzeugt einen hochwertigen Surround Sound-Effekt mit nur zwei Laufsprechern von jeder Programmquelle, die zur Ausgabe von mit Surround Sound codierten Signalen im Stande ist. (Aus / Ein)● Die Umschaltung kann auch mit der Taste SRS an der Fernbetierung ausgeführt werden.	SRS TruSurround XT	-
	HDMI1 Eingang	Wahl je nach An des zugeleiteten Signals bei Verwendung des HDMI-Anschlusses (Auto / Digital / Analog) (S. 33)● Der HDMI2 Buches können nur Digitalsignale zugeleitet werden.	HDMI1 Eingang	-
	Q-Link	Dient zur Wahl der Buchse, an die ein mit „Q-Link“ kompatibles Gerät angeschlossen ist. (Aus / AV2 / AV3) (S. 30)	Q-Link	-
	AV2 / AV3 Ausgang	Dient zur Wahl des Signals, das vom Femeiher über den Q-Link-Anschluss übertragen wird. (TV / AV1 / AV2 / AV3 / AV4 / Monitor)● Monitor: Das auf dem Bildschirm angezeigte Bild● Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.	AV2 Ausgang	-
	Steuerung mit HDMI	Steuerung über HDMI-Anschlüsse (Aus / Ein) (S. 27)	Steuerung mit HDMI	-
	Videotext	Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 14)	Videotext	-
	Abschalt-Uhr	Dient zum automatischen Ausschaften des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90) (Minuten)	Abschalt-Uhr	-
	Text-Sprache	Dient zur Wahl der Videotext-Sprache. (West / Ost1 / Ost2)● West: Englisch, Franzisch, Deutsch, Grechnisch, Iztalisch, Spanisch, Schwedisch, Türkisch● Ost1: Tachechnisch, Englisch, Elständisch, Lettisch, Rumänisch, Russisch, Ukralisch● Ost2: Tachechnisch, Ungansch, Lettisch, Pullisch, Rumänisch	Text-Sprache	-
Installation	Ändern	Dient zum Ändern von Kanälen (S. 18)	Aicem	-
	ATP	Dient zur automatischen Kanaleinstellung (S. 20)	ATP	-
	Suchlauf	Dient zur manuellen Kanaleinstellung (S. 20)	Suchlauf	-
	Feinabstimmung	Dient zur Feinabstimmung von Kanälen (z. B. bei schlechten Antennensignalen usw.).	Feinabstimmung	-
	Farbsystem	Dient zur Wahl des optionalen Farbsystems je nach Format der empfangenen Videognale. (Auto / PAL / SECAM / M.NTSC)	Farbsystem	-
	Lautst. korrektur	Dient zur Individuellen Laufstärkeinstellung einzelner Programmpositionen.	Lautst. korrektur	-
	Decoder (AV2 / AV3)	Wählen Sie die Einstellung „Ein“, wenn der Decoder über ein Q-Link-Gerät an die Buchse AV2 oder AV3 angeschlossen ist. (Aus / Ein)	Decoder (AV2)	-
	OSD Sprache	Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.	OSD Sprache	-
	Farbsystem	Dient zur Wahl des korrekten Farbstandards für das empfangene Signal. (Auto / PAL / SECAM / M.NTSC / NTSC)	Farbsystem	-
	Lautst. korrektur	Dient zur Einstellung der Laubsärke im AV-, PC-, HDMI- und Komponentensignal-Modus.	Lautst. korrektur	-

- Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt. (S. 21 und S. 23) - Im AV-Modus bieten die Menüs „Toneinstellung“ und „Installation“ eine geringere Anzahl von Optionen.

Ändern und Einstellen von Kanälen

Die aktuellen Kanaleinstellungen können je nach Bedarf oder Empfangsbedingungen geändert werden.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Installation“ aus. Haupt-Menu Bildeinstellung Toneinstellung Installation 2 nächstles Menu ① Auswahl 3 Wählen Sie „TV-Speicher-Menü“ aus. Installation 2 nächstles Menu ① Auswahl 4 Wählen Sie die gewünschte Funktion aus. TV-Speicher-Menü 2 nächstles Menu ① Auswahl 5 Einstellen

■ Verlassen der Menüanzeige → EXIT

Ändern von Kanälen

Ändern

■ Löschen ■ Einfügen ■ Verschieben ■ Kanalnummer ändern

■ Namen ändern ■ Sperren ■ Tonsystem

■ Herunterladen auf ein Zusatzgerät

① Wählen Sie die Programmposition, die geändert werden soll.

Programmposition

② Ändern Sie die Einstellung wunschgemäß.

■ Löschen eines Senders

→ Rot → Löschen bestätigen Rot

■ Einfügen eines Senders

→ Grün → Einfügen bestätigen Grün

■ Verschieben eines Sender

Wählen Sie die Zielposition

■ Ändern der Kanalnummer

Führen Sie den Cursor auf die Spalte „Kanal“.

Ändern Sie den Kanal. (Der gewünschte Kanal kann auch über die Taste „C“ und die Zifferntasten direkt eingegeben werden. Um „Kabelkanäle“ (CC) einzugeben, die Taste „C“ zweimal drücken.)

eines Kanals anzeigten Sendernamens

Führen Sie den Cursor auf die Spalte „Sender“.

Wählen Sie das erste Zeichen des Namens aus.

Eingabe des nächsten Zeichens

Wiederholen (Maximum: fünf Zeichen)

Verfügbare Zeichen

■ Sperren eines Sender

Führen Sie den Cursor auf die Spalte „Sperren“.

Wählen Sie „Ein“ („Aus“ zum Aufheben der Sperre).

- Ein gesperrter Kanal kann nicht über die Zifferntasten oder die Taste „C“ gewählt werden.

■ Ändern des Tonsystems auf Grundlage des Signalformats

Führen Sie den Cursor auf die Spalte „Sys“.

Wähler Sie das verfügbte Terevelung aus

vanien Sie das gewünschte Tunsyst SC1: PALB.C.HISECAM.B.C

SC1: PAL D, G, ITI SECAM D, O SC2: PAL I

SC3: PAL D.K/SECAM D.K

F: SECAM L/L

■ Herunterladen von Senderinformationen auf ein angeschlossenes Gerät, das mit Q-Link kompatibel ist

Automatische Übertragung (Fernbedienung während der Übertragung inaktiv)

- Einzelheiten (S. 26)

- Diese Funktion steht nicht zur Verfügung, wenn der Eintrag „Q-Link“ des Menüs „Installation“ auf „Aus“ eingestellt wurde. (S. 16)

③ Speichern Sie die neuen Einstellungen.

Ändern und Einstellen von Kanälen

AutomatischeSenderabstimmungATP	Alle empfangbaren Sender werden automatisch abgestimmt und sortiert.1 Starten Sie die automatischeSonderabstimmungEinstellenDie Einstellungen werden über Q-Link auf ein an den Fernseher angeschlossenes kompatibles Gerät heruntergeladen. Alle früheren Einstellungen werden dadurch gelöscht. Nach beendeter Abstimmung zeigt Ihr Femseher den Sender an, der nun auf Programmplatz „1“ gespeichert ist.	2 Wählen Sie Ihr Land aus.Die Einstellungen werden automatisch vorgenommen.
ManuelleSenderabstimmungSuchlauf	Manuelle Senderabstimmung mit dem TV-Speicher-Menü1 Wählen Sie die Programmposition, die mit einem anderen Kanal belegt werden soll, und suchen Sie den gewünschten Kanal auf. KanalProgrammpositionSpeichern Sie die neue Einstellung.Die Anzeige der Programmposition blinkt.Wiederholen Sie Schritt 1 und 2 nach Erfordernis.HinweiseWern ein Videorecorder lediglich über ein HF-Kassel angeschlossen wurde, wählen Sie die Programmposition „0“.
	Manuelle Abstimmung von Sendern mit Hilfe der Tasten an der Frontplatte des Gerätes.(„Senderabstimmung“ auf S. 7)1 □ (So oft betätigen, bis „Senderabstimmung“ angezeigt wird)2 □ oder □ (Rufen Sie „Suchlauf“ auf)3 □ (Programm, Kanal (Wahl), Tonsystem)4 □ oder □ (Programm ändern oder Kanalsuchlauf starten)5 □ (Speichern)6 □ 3–5 (Wiederholen)■ Rückkehr zum TV-Modus→ □Programmposition (blinkt)Kanalnummer (blinkt)Tonsystem (blinkt)Kanal	Kanal

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschiminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden.
Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC (S. 30)

1 Wählen Sie den AV-Modus. TV/AV 2 Wählen Sie „PC“ aus. ① (Weiterschalten Bau zur nächsten Seite) ② zweimal drücken AV2 AV1 AV2S AV3S >> Anzeige das PC-Bildeschminste

■ Rückkehr zum Fernsehprogramm →
■ Menü „PC Einstellungen“ (wunschgemäß ändern)

Ausführen von Einstellungen → „Gebrauch der Menüfunktionen“ ① bis ④ (S. 16)

Menü	Funktion		Einstellungen / Konfiguration (Optionen)
Bildeinstellung	Bildmodus, Kontrast, Helligkeit, Bildschärfe, Farbton (S. 16)
	Erweit. Einstellungen	ROT-VERSTÄRKUNGGRÜN-VERSTÄRKUNGBLAU-VERSTÄRKUNGGamma	Einstellung des Weißabgleichs für den Farbton RotEinstellung des Weißabgleichs für den Farbton GrünEinstellung des Weißabgleichs für den Farbton Blau(2.0 / 2.2 / 2.5)
Installation	PC Einstellungen	Auflösung	Dient zum Umschalten der Auflösung.VGA (640 x 480 Bildpunkte), WVGA (852 x 480 Bildpunkte), XGA (1.024 x 768 Bildpunkte), WXGA (1.366 x 768 Bildpunkte)Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.
		Taki	Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung der waagerechten Position.
		V-Position	Dient zur Einstellung der senkrechten Position.
		Takiphase	Dient zur Beseitigung von Flackam und Verzernungen.Nahmen Sie diese Ersstaltung vor, nachdem Sie den Eintrag, Taki eingestellt haben.Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		Synchronisation	Dient bei einem verzerten Bild zur Wahl eines anderen Synchronsignals (H & V / Grünsignal)H & V : Synchronisation über die vom PC zugeleiten Horizona- und Verkaufrequenz-Signae Grünsignal : Synchronisation über das vom PC zugeleitee Grünsignal (falls vorhanden)
	Steuerung mit HDMI, Laufst. korrektur, OSD Sprache (S. 16)

●Toneinstellung (S. 16)

Betrachten einer SD-Karte

Film Anzeige : Die mit diesem Gerät im Format DIGA oder D-snap aufgezeichneten Laufbilder werden wiedergegeben. Foto Anzeige : Die mit einer Digitalkamera aufgezeichneten Standbilder werden angezeigt.

Setzen Sie die SD-Karte ein.

Einzelheiten zu SD-Speicherkan fi nden Sie auf S. 35 und S. 38.

Wählen Sie den gewünschten SD-Modus aus.

Wählen Sie „Film Anzeige“ oder „Foto Anzeige“ aus.

Wählen Sie die zu betrachtenden Daten aus.

- Im gespehen Zustand ist kein Löschen inloglich - Fotos können weder gelöscht noch gesperrt werden.

Betrachten

■ Rückkehr zum TV-Modus

■ Rückkehr zum SD Menü

■ Ändern des Bildseitenverhältnisses

- Während der Wiedergabe werden von den Ausgangsbuchsen des Monitors keine Signale ausgegeben. - "Datum" zeigt das Datum an, an dem die Aufnahme mit der Digitalkamera gemacht wurde. Wenn die Aufnahmen ohne Datumssignal gemacht wurden, lautet das Format 01/01/2000.

(Videos und Fotos)

Ändern der Ansicht (Größe, Wiederholen, Dia-Show usw.) ■Videos (Bedienung in Schritt) Rufen Sie die Menünzeige auf. MENU Wählen Sie „Einstellungen“ aus. Haupt-Menü Bildeinstellung Toneinstellung Einstellungen In Schritt können Sie auswählen: „Bildeinstellung“ (S. 16) „Toneinstellung“ (S. 16) nachtes Menü Auswahl Auswahl Einstellen Menü Funktion Einstellungen / Konfiguration (Optionen) Einstellungen Bild Größe Video-Anzeigegröße (Normal / Groß) Wiederholen Nach beendeter Wiedergabe wird das Video wiederholt. (Aus / Eine Datei / Alle)

■Fotos (Bedienung in Schritt oder 5) ① Rufen Sie die Menüanzeige auf. MENU Haupt-Menü Bildeinstellung Einstellungen ● Menü „Bildeinstellung“ (S. 16) ② Wählen Sie „Einstellungen“ aus. nächsis Menü Auswahl ③ Wählen Sie die gewünschte Funktion aus, und nehmen Sie die Einstellung vor. Einstellungen Auswahl ④ Einstellen ⑤ Einstellungen Dia Show Starten der Dia-Show ● Abbrechen der Dia-Show ● Intervall Wahl des Intervals für die Dia-Show (5 / 10 / 15 / 30 / 60 / 90 / 120Sek) Wiederholen Wiederholen der Dia-Show (Aus / Ein)

Aufzeichnen eines Programms auf einer SD-Karte

Auf der SD-Karte können die Fernsehkanäle und AV1-Eingangssignale (PAL/SECAM) aufgezeichnet werden. Während der Aufnahme eines TV-Programms oder Signale von der AV-1 Buchse können die anderen Anschlüsse des Gerätes genutzt werden.

Hinweise

● Die kopiergeschützten Signale können nicht aufgezeichnet werden.
- Wenn während einer Aufzeichnung die Abschalt-Uhr aktiviert oder der
Bereitschaftsschalter Ein/Aus an der Fembedienung gedrückt wird, stoppt die
Aufzeichnung nicht.
- Drücken Sie während einer Aufzeichnung auf keinen Fall den Ein-/Aus-
Schalter am Fernseher. Anderenfalls wird die Datei beschädigt.
Entnehmen Sie während der Aufnahme nie die SD-Karte. Die soeben
aufgenommenen, aber auch andere auf der SD-Karte gespeicherten Daten
können unbrauchbar werden
● Die SD-Aufnahme ist möglicherweise nicht ganz kompatibel oder kann mit
bestimmter PC-Software oder auf manchen PDA-Geräten nicht abgespielt werden.
- Wenn auf derselben Anzeige zwei Bilder im Rahmen der Mehrfachfensterfunktion
angezeigt werden, wird das Hauptfenster aufgezeichnet. Für das untergeordnete
Fenster kann das Bild gewechselt werden (S. 11).
- Wenn das Signalsystem während der Aufzeichnung geändert wird, kann es
nicht aufgezeichnet werden.
Signale ohne Videodaten (reine Audiodaten) können nicht aufgezeichnet werden.
● Fehlermeldungen und weitere Hinweise: Siehe Seite 35 und 38.

Dieses Produkt wurde unter der Portfoliolizenz des MPEG-4-Patents für die persönliche und nicht kommerzielle Verwendung lizenziert zum (i) Codieren von Video in Übereinstimmung mit dem MPEG-4-Videostandard ("MPEG-4 Video") und/oder (ii) Decodieren von MPEG-4-Video, das zu persönlichen und nicht kommerziellen Zwecken codiert und/oder von einem lizenzierten Videohändler erstanden wurde. Jede andere Verwendung entspricht nicht den Lizenzbestimmungen. Weitere Informationen erhalten Sie von MPEG LA unter http://www.mpegla.com.

Einstellen von Aufnahmedauer und Aufzeichnungsmodus / Formatieren der Karte

① Wählen Sie den gewünschten SD-Modus aus.

③ Einstellen

② Wählen Sie „SD Einstellungen“ aus.

Menü	Funktion	Einstellungen / Konfiguration
Installation	Aufnahmemodus	Wahl der Bildqualität (Extra Fein / Super Fein / Fein / Normal / Economy)● Die Audioqualität ändert sich nicht.● Von Multimedia-Karten werden die Aufzeichnungsmodi Extra Fein und Super Fein nicht unterstützt. Wenn die Aufzeichnung in diesem Status gestartet wird, erfolgt sie automatisch im Modus Fein.
	Aufnahmedauer	Wahl der Aufnahmedauer (Keine Eins. / 5 / 10 / 15 / 30 / 60 / 90 / 120 / 180Min.)● Keine Eins : Die Aufzeichnung wird forgesetzt, bis die Karte voll ist.
	Formatieren	Formatieren der momentan in den SD-Kartensteckplatz eingesetzten Karte (dabei werden alle Daten von der Karte gelöscht)● Entnehmen Sie während der Formatierung nicht die SD-Karte. Die Karte kann für die Aufnahme unbrauchbar werden.

Überprüfen des verfügbaren Speicherplatzes

Die verbleibende Aufzeichnungszeit kann in jedem Aufnahmemodus überprüft werden.

Wählen Sie den gewünschten SD-Modus aus.

② Wählen Sie „Verfügb. Speicher“ aus.

SD Menu Film Anzeige Foto Anzeige SD Einstellungen Verfügb. Speicher ① Auswahl ② nachstes Menu verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfügb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb. Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher Verfübb.Speicher

Anzeige der in jedem Modus verfügbaren Aufzeichnungszelt

- Da die Aufzeichnungsmodi Extra Fein und Super Fein von Multimedia-Karten nicht unterstützt werden, wird “----” angezeigt. - Bei der Zeitangabe handelt es sich um einen Näherungswert.

Maximale Aufzeichnungszeiten von SD-Karten

● Aufzeichnungsmodus und ungefähre Zeit

Größe Extra Feln Super Feln Feln Normal Economy
64MB 7M	1 Minuten 9 Minuten 23 Minuten 34 Minuten 1Stunde 21 Minuten
128MB 14	1 Minuten 18 Minuten 44 Minuten 1Stunde 6 Minuten 2 Stunden 35 Minuten
256MB 28	1 Minuten 37 Minuten 1Stunde 32 Minuten 2 Stunden 17 Minuten 5 Stunden 20 Minuten
512MB	55 Minuten	1 Stunde 10 Minuten	3 Stunden	4 Stunden 30 Minuten	10 Stunden 40 Minuten
1GB	1 Stunde 50 Minuten	2 Stunden 20 Minuten	8 Stunden	9 Stunden	21 Stunden 20 Minuten

Zusatzgeräte

Q-Link

Die Q-Link-Funktion dient dazu, den Femseher mit einem angeschlossenen Videorecorder oder DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

■ Voraussetzungen

●Der angeschlossene Videorecorder/DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein:

„Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“

●Das jeweiline Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV2 oder AV3 des

Fernsehers angeschlossen sein. (S. 28)

- Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV2/AV3 Ausgang) eingerichtet worden sein. (S. 16)

■ Herunterladen der Programmdaten

●Führen Sie die automatische Senderabstimmung aus. (S. 20)

Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 9)

●Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 18)

■ Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie

hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach

Direkte TV-Aufzeichnung:

Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen Videorecorder/DVD-Recorder.

- Beim Starten einer direkten TV-Aufzeichnung wird das Aufzeichnungsgerät automatisch eingeschaltet, sofern es sich momentan im Bereitschaftsmodus befindet.

Das Aufzeichnungsgerät führt die Aufzeichnung von seinem eigenen Tuner aus. Daher können Sie den Fernseher während der Aufzeichnung ausschalten.

- Während der Aufzeichnung einer AV-Programmquelle darf der Fernseher nicht ausgeschaltet werden. Andernfalls wird die Aufzeichnung unterbrochen.

Informationen/Meldung

Einschaltverknüpfung und automatischer Wiedergabestart

Ausschaltverknüpfung

Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten sieht diese Funktion nur bei Wahl der Programmposition „0“ oder des AV-Modus zur Verfügung.)

Wenn Sie in das Aufzeichnungsgerät ein voraufgezeichnetes Medium einlegen und die Wiedergabe starten, wird der Fernseher automatisch eingeschaltet und auf den entsprechenden Eingangsmodus umgeschaltet, damit das Programmmaterial des Zusatzgerätes bequem auf dem Bildschirm betrachtet werden kann. (Diese Funktion sieht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befidnet.)

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

- "DATA LOGIC" (ein Warenzeichen von Metz Corporation) • "Megalogic" (ein Warenzeichen von Grundig Corporation) - "Easy Link" (ein Warenzeichen von Phillips Corporation) • "SMARTLINK" (ein Warenzeichen von Sony Corporation) Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

Steuerung mit HDMI „HDAMtrol

TM6\*

^a Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, Player-Heimkino, Verstärker usw.) hergestellt wird, ist ein automatischer Wiedergabestart bzw. ein bequemer Heimkino-Betrieb möglich.

Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Anschlüsse“ (S. 29). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach

Nicht mit HDMI kompatible Kabel können nicht verwendet werden.

Bitte konsultieren Sie Ihren Panasonic-Fachhändler zu den mit dieser Funktion kompatiblen Geräten.

Vorbereitungen

(Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung) Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“ oder „HDMI2“ ein (S. 12), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Rufen Sie die Menüanzeige auf.

Wählen Sie „Installation“ aus.

—(2)nächstes Menü

① Ausgewohl

Wählen Sie „Steuerung mit HDMI“ aus.

Auswahl

Wählen Sie die Einstellung

„Ein“. (Standardeinstellung: Ein)

—Auswahl

Automatischer Wiedergabestart

Heimkino-Lautsprecher

Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet der Fernseher automatisch auf den entsprechenden Eingangsmodus um. Nach Sstoppen des Betriebs des Zusatzgerätes schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück. Die Lautsprecher der Heimsknoanlage können über die Fertbedierung des Fernsehers eingestellt werden. Diere Funktion nicht aus bei Anfangs eines Verstärkens oder Bayer Herkinos und Branspanz aus Verfügung.

① Rufen Sie die Menüanzeige auf. → ○

② Wählen Sie „Heim Theater“ oder „TV-Lautsprecher“ aus.

■ Heim Theater:

Einstellung für Gerät (automatisch eingeschaltet, sofern momentan im Bereitschaftsmodus)

ErhöhenVerringern der Lausstärke

Stummschaltung →

TV-Lautsprecher:

Die Lautsprecher des Fernsehers sind aktiv

- Nach Wahl von „Heim Theater“ werden die Lautsprecher des Fernsehers stummgeschaltet. - Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv. Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet sich der Fernseher automatisch ein und zeigt das Programmmaterial des Zusatzgerätes auf dem Bildschirm an. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momenten im Bereitschaftsmodus befindet.) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Panasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

Zusatzgeräte

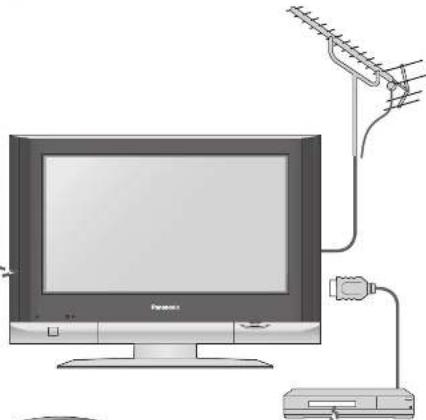

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.
Steuerung mit HDMI (S. 27)

● Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen.
Teilenummer des empfohlenen Zubehörs: RP-CDHG15 (1,5 m)
RP-CDHG30 (3.0 m)
RP-CDHG50 (5.0 m)

Zusatzgeräte

Anschlüsse (Übersicht)

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über hier nicht gezeigte Anschlüsse sind den Bedienungsanleitungen der anzuschließenden Geräte, der Tabelle weiter unten und den technischen Daten zu entnehmen (S. 39).

    subgraph Legend
        direction LR
        A
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
        AS
        AT
        AU
        AV
        AW
        AX
        AY
        AZ
        BA
        BB
        BC
        DA
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
        AS
        AT
        AU
        AV
        AW
        AX
        AO
        AP
        AQ
        AH
        AI
        AJ
        AK
        AL
        AM
        AO
        AP
        AQ
        AH
        AI
        AJ
        AK
        AL
        AM
        AO
        AP
        AQ
        AH
        AI
        AJ
        AK
        AL
        AM
        AO
        AP
        AQ
        AH
        AI
        AJ
        AK
        AL
        AM
        AO
        AP
        AQ
        AH
        AI
        AJ

Aufzeichnung/Wiedergabe (Gerät)	Buchsenbezeichnung				AV4		COMPONENT	HDMI
	AV1	AV2	AV3					1	2
■Aufzeichnung/Wiedergabe von Videocassetten/DVDs(Videorecorder/DVD-Recorder)	○		○	○
■Wiedergabe von DVDs (DVD-Player)	○		○	○	○	○	○	○	○
■Wiedergabe von Camcorder-Bildern (Videckamera)	○		○	○	○
■Empfang von Satellitenprogrammen (Kabeltuner)	○			○	○		○
■Videospiele (Vidiospielkonsole)	○			○	○
■Q-Link			○	○
■Direkte TV-Aufzeichnung			○	○
■Steuerung mit HDMI							○	○	○ Empfochener Anschluss

Technische Informationen

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 11)

■Auto Aspekt: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens, bei dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatbild handelt.
Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.
Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt:
Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformatsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-
Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto Aspekt“ wird oben links in den Bildschirm eingeblendet, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das
Standard-Breitformat, 16:9" ist, erscheinen möglicherweise schwarze Bakken am oberen und unteren Bildschirmand. - Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders) - Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur, 16:9" und 4:3")

18:9

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

5.4.6

Das Bild wird mit einem Bildseitenverhältnis von 4.3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung des Bilds bemerkbar.

Das Bild wird ohne Vergrößerung mit einem Bildseilenverhältnis von 14.9 angezeigt.

Das Bild wird ohne Verzerrungen mit dem herkömmlichen Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird mit einem Bildseilenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Lellsbox-Formal angezeigt.

Das Bild wird ohne Verzernungen bildschirmföllend mit einem Bildseilenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildsetenverhältnis von 16.9 in seiner maximalen Größe (gerichtfügtig vergröhen) angezeigt.

HDMI-Anschluss

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird. Ein HDMI-kompatibles Gerät (+1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers angeschlossen werden.

- Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.

- Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, schließen Sie es über ein DVI-HDMI-Adapterkabel (*2) an die Buchse HDMI1 dieses Gerätes an.

- Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an. - Audioeinstellungen können im Eintrag „HDMI1 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 16) - Kompatible Audiosignal-Abtastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44,1 kHz, 32 kHz

(Hinweise) (+1): HDMI-kompeteile Gensle sind auf dem HDMI-Logo gekennzeichnet. (+2): Im Fachhenden erhaltlich

- Die Buchse HDMI2 ist ausschließlich auf die Zuleitung von Digitalsignalen ausgelegt. - Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.

- 720p/1080i-Signale werden vor der Ausgabe auf den Bildschirm umformatiert.

- Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“ - Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A.

Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.

- Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480l, 480p, 576l, 576p, 720p und 1080i. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an. - Einzelheiten zu den geeigneten HDMI-Signalen finden Sie auf S. 34.

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben. • Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet). • Für den Anschluss an die DOSV-kompatibile 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adaptor erforderlich.

Hinweise

• Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.
• Einzelheiten zu den geeigneten PC-Signalen finden Sie auf S. 34.
• Maximale Anzeibeaurlösung

Bildseltenverhältnis	4:3	1.024 × 768 Pxx
	16:9	1.366 × 768 Pxx

●Stiftbelegung der 15-poligen D-sub-Buchse

5 4 3 2 15 9 8 7 65 4 3 3 1	Klemme	Signal	Klemme	Signal	Klemme	Signal
	1	R	6	GND (Masse)	1	NC (nicht verwendet)
	2	G	7	GND (Masse)	2	NC (nicht verwendet)
	3	B	8	GND (Masse)	3	HD/SYNC
	4	NC (nicht verwendet)	9	NC (nicht verwendet)	4	VD
	5	GND (Masse)	10	GND (Masse)	5	NC (nicht verwendet)

Steuerung mit HDMI

Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte hergestellt wird, ist ein automatischer Wiedergabestart bzw. ein bequemer Heimkino-Betrieb möglich.
Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu finden Sie in der Berlierungsanleitung des Zusatzgerätes.
- Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet. - Bei Anschluss des Panasonic-Player-Heimkinos arbeitet diese Funktion u.U. nicht einwandfrei.
Das angeschlossene Gerät kann selbst dann über die Fernbedienung des Fernsehers betätigt werden, wenn sich der Fernseher im Bereitschaftsmodus befindet.
- Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen. - Nach Umschalter des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen. - Wenn der Laufstis/kepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Laufstärkefunktion auf dem Bildschirm. - Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers aktiviert werden. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des verwandelen Verstärkers.

Technische Informationen

Informationen über die SCART-, S-Video- und HDMI-Buchsen

AV1-SCART-Anschluss

(RGB, VIDEO)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchbase Mouse FBAS Augeng (Video) FBAS Masse Rot Eingang Not Masse Gran Lingang Cruise Mouse Blue Eingang Blu Masse Audio Augeng (L) Audio Augeng (R) 21 19 17 15 13 11 9 7 6 5 4 3 2 20 FDAS Lingeng (Video) 18 ROB Status Mouse 16 Storia RGB 14 Masso 12 -- 10 -- 8 Sistens FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Lingang (R)

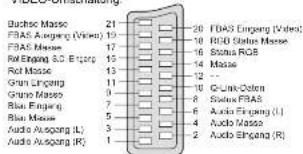

AV3 SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

AV3: Pin 15 und 20 sind abhängig von der AV3 S-VHS / VIDEO-Umschaltung.

Buchse Masso 21 FBAS Asegung (Video) 10 FBAS Masso 17 Rot Erging S.D. Erging 15 Rot Masso 13 Grun Lingang 11 Grupo Masso 9 Blue Fingg 7 Blue Masso 5 Audio Asegung (L) 3 Audio Asegung (R) 1 20 FBAS Lingang (Video) 10 ROB Status Masso 16 Status ROB 14 Masso 12 -- 10 G-Link-Daten 8 Status FBAS 4 Audio Fingg (L) 4 Audio Masso 2 Audio Erging (R)

AV2-SCART-Anschluss

(VIDEO, S-VIDEO, Q-Link)

Av2: Pin 15 und 20 sind abhängig von der Av2 S-VHS /VIDEO-Urschaltung.

Buchman Mass FBAS Ampang (Video) FBAS Masse S.C. Engang Masse Masse Masse Audio Ampang (L) Audio Ampang (L) 21 10 17 15 13 11 9 7 5 3 1 20 (FUAS Ampang (Video)) 18 Masse 16 ... 14 Masse 12 ... 10 Q-Link-Down 8 Sislaa FRAS 5 Audio Eingang (L) 4 Audio Masse 2 Audio Lingang (R)

■4-pol. AV4-S-VIDEO-Anschluss

HDMI-Buchse

Extronic 125 Spontung/17 sub Sinks DOCKED-Mouse SOL CSC Koch-ming "TDS-Dater01" TMDS-Daten0- MOSO MOSO TMDS-Daten1- TMDS-Daten2- TMDS-Daten3- TMDS-Daten4- TMDS-Daten5- TMDS-Daten6- TMDS-Daten7- TMDS-Daten8- TMDS-Daten9- TMDS-Daten10- TMDS-Daten11- TMDS-Daten12- TMDS-Daten13- TMDS-Daten14- TMDS-Daten15- TMDS-Daten16- TMDS-Daten17- TMDS-Daten18- TMDS-Daten19- TMDS-Daten20- TMDS-Daten21- TMDS-Daten22- TMDS-Daten23- TMDS-Daten24- TMDS-Daten25- TMDS-Daten26- TMDS-Daten27- TMDS-Daten28- TMDS-Daten29- TMDS-Daten30- TMDS-Daten31- TMDS-Daten32- TMDS-Daten33- TMDS-Daten34- TMDS-Daten35- TMDS-Daten36- TMDS-Daten37- TMDS-Daten38- TMDS-Daten39- TMDS-Daten40- TMDS-Daten41- TMDS-Daten42- TMDS-Daten43- TMDS-Daten44- TMDS-Daten45- TMDS-Daten46- TMDS-Daten47- TMDS-Daten48- TMDS-Daten49- TMDS-Daten50- TMDS-Daten51- TMDS-Daten52- TMDS-Daten53- TMDS-Daten54- TMDS-Daten55- TMDS-Daten56- TMDS-Daten57- TMDS-Daten58- TMDS-Daten59- TMDS-Daten60- TMDS-Daten61- TMDS-Daten62- TMDS-Daten63- TMDS-Daten64- TMDS-Daten65- TMDS-Daten66- TMDS-Daten67- TMDS-Daten68- TMDS-Daten69- TMDS-Daten70- TMDS-Daten71- TMDS-Daten72- TMDS-Daten73- TMDS-Daten74- TMDS-Daten75- TMDS-Daten76- TMDS-Daten77- TMDS-Daten78- TMDS-Daten79- TMDS-Daten80- TMDS-Daten81- TMDS-Daten82- TMDS-Daten83- TMDS-Daten84- TMDS-Daten85- TMDS-Daten86- TMDS-Daten87- TMDS-Daten88- TMDS-Daten89- TMDS-Daten90- TMDS-Daten91- TMDS-Daten92- TMDS-Daten93- TMDS-Daten94- TMDS-Daten95- TMDS-Daten96- TMDS-Daten97- TMDS-Daten98- TMDS-Daten99- TMDS-Daten100-

Eingangssignale, die angezeigt werden können

*: Gültige Eingangssignale für Component (Y, Pb, Pa), HDMI und PC (D-sub 15P)

Signal Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Component HDMI PC

525 (480) / 60 / 15,73 59.94		+	+
525 (480) / 60p 31,47 59.94		+	+
625 (576) / 50 / 15,63 50.00		+	+
625 (576) / 50p 31,25 50.00		+	+
750 (720) / 60p 45,00 60.00		+	+
750 (720) / 50p 37,50 50.00		+	+
1.125 (1.080) / 60 / 33,75 60.00		+	+
1.125 (1.080) / 50 / 28,13 50.00		+	+
640 × 400 @70 Hz 31,46 70.07				+
640 × 480 @60 Hz 31,47 59.94				+
640 × 480 @75 Hz 37,50 75.00				+
952 × 480 @60 Hz 31,47 59.94				+
900 × 600 @60 Hz 37,88 60.32				+
800 × 600 @75 Hz 46,88 75.00				+
800 × 600 @85 Hz 53,67 85.08				+
1.024 × 768 @60 Hz 48.36 60.00				+
1.024 × 768 @70 Hz 56.48 70.07				+
1.024 × 768 @75 Hz 60.02 75.03				+
1.024 × 768 @65 Hz 68,68 85.00				+
1.260 × 1.024 @60 Hz	63.96 60.02			+
1.366 × 768 @60 Hz 48.36 60.00				+
Macintosh13" (640 × 480)	35.00 66.67			+
Macintosh16" (632 × 624)	49.72 74.54			+
Macintosh21" (1.152 × 670)	68.68 75.06			+

Hinweise ● Andere als die oben spezifizierten Signale können nicht richtig wiedergegeben werden.

Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert.

Das geeignete Eingangssignal für PC ist grundsätzlich mit dem VESA-Standardakt kompatibel.

● PC-Signale werden zur Anzeige verstärkt oder komprimiert, sodass es eventuell nicht möglich ist.

kleine Details mit ausreichender Klarheit anzuzeigen.

Mehrere Fenster

Diese Funktion ermöglicht es Ihnen, zwei Bilder gleichzeitig zu betrachten, z.B. ein Fernsehprogramm und eine

DVD. (S. 11)

●Das gleiche Programm kann nicht gleichzeitig im Haupt- und Nebenfenster angezeigt werden.

Es ist nicht möglich, die gleiche Eingangsquelle für das Hauptfenster und das Nebenfenster zu wählen.

●Bei Verwendung eines PC, eines HDMI-Anschlusses oder einer SD-Karle sowie bei Zuleitung von progressiven

Signalen oder 1080i-Signalen (Y, Pu, Pr) steht diese Funktion nicht zur Verfügung.

Kompatible Datenformate für den SD-Betrieb

Foto

Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Norm DCF* oder EXIF

kompatibel ist, aufgezeichnete Standbilder

Videos, die mit diesem Femseher, einem Panasonic DVD-Recorder oder digitalen

Kamerarecorder aufgezeichnet wurden, die dem MPEG4 Standard entsprechen.

FAT12 oder FAT16

Anzahl der Pix

Max. Anzahl der Dateien: 65.535

Bildaufl üsune : 8 x 8 h

- Kompatible Kartentypen (maximale Speicherkapazität): SD-Speicherkarte (2 GB), MultimediaCard, miniSD

Speicherkarte (miniSD-Adapter erforderlich)

●Neueste Informationen zu den verschiedenen Kartentypen finden Sie auf der folgenden Webseite (nur auf Englisch):

http://panasonic.co.jp/pavc/global/cs

•DCF (Design rule for Camera File system): Von der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellte vereinheitliche Nom.

Vorsicht

●JPEG-Bilder, die mit einem PC bearbeitet wurden, können nicht angezeigt werden.

● Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder 2.2 kompatibel sein.

- Teilweise beeinträchtigte Dateien werden u.U. mit einer niedrigeren Auflösung angezeigt

●In der Film-Anzeine können nur bewegte Bilder angezeigt werden, die mit diesem Gerät, dem Panasonic DVD-

Recorder DIGA oder der Handkamera D-snap aufgenommen wurden.

- Formatieren Sie die SD-Karte mit diesem Gerät für Aufnahmen in MPEG4. Wenn die Karte mit einem anderen

Gerät formatiert wird, funktioniert sie vielleicht nicht ordnungsgemäß.

Die Speicherkarten müssen mit FAT12 oder FAT16 formatiert sein, damit sie mit dem Fernsehgerät angezeigt

werden können. Unformatierte Karten können zu einer Inkompatibilität mit bestimmten Speicherkartenadapterem

führen. In diesem Fall müssen Sie die Karte mit Ihrer Digitalkamera neu formatieren.

Bei der erneuten Formatierung der Karte werden alle auf ihr gespeicherten Bilder gelöscht. Das

Handbuch Ihrer Kamera enthält weitere Informationen hierzu

●Dieses System kann keine Motion JPEG-Datei und kein Standbild ohne DCF-Format (d. h. TIFF, BMP) anzeigen.

- Wenn die Datei teilweise beschädigt ist, wird sie möglicherweise mit einer niedrigeren Auflösung angezeigt.

Hinweise

- Ordnerstruktur bei Anzeige am PC

Foto

DC

4 beliebige Zeichen + 4-stellige Dateinummer

- Verwendbare Zeichen: 1-Byte-Zeichen, Kleinbuchstaben a-z, Großbuchstaben A-Z, Ziffern 0-9 und „

Video

SD VIDEO

SRJ 201 automation sb. omiolit

- automatisch erstellt DPL: + 2 beliebigen Zeichen

„FRE + 3 beliebige Zeichen

- MOL" + 3 beliebige Zeichen

- MOL208.43= MOL204.45= ● Verwendbare Zeichen: 1-Byte-Zeichen, Kleinbuchstaben a-f, Großbuchstaben A-F, Ziffern 0-9

- Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen u.U. verschieden.

• Die Verwendung von Zweibvtezeichen oder sonstigen speziellen Codes ist nicht zuläst

Die Karle kann für dieses Gerät unbrauchbar werden, wenn Sie Datei- oder Ordnemamen ändern.

Häufi g gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler oder ein Panasonic-Kundendienstzantrum.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Aufzeichnung über die Funktion Direkte TV-Aufzeichnung / Q-Link ist nicht möglich

Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem die Funktion „AV2/AV3 Ausgang“ im Menü „Installation“ richtig ein (S. 16).

Rote, blaue, grüne und schwarze Punkte erscheinen u.U. auf dem Bildschirm

Dies ist eine Eigenschaft von LCD-Panelen und ist keine Fehlfunktion. Das LCD-Panel wurde mit hochpräziser Technologie hergestellt und bietet klare Bidcetals. Ab und zu kann es vorkommen, dass einige nichtaktiva Pixel als faststehende rote, grüne, blaue oder schwarze Punkte auf dem Bildschim erscheinen. Bitte beachten Sie, dass dies nicht die Leistung des LCD-Fernsehers beeinträchtigt.

Der LCD-Bildschirm bewegt sich geringfügig, wenn mit dem Finger dagegen gedrückt wird. Ein klapperndes Geräusch macht sich u.U. bemerkbar.

Der Bildschirnteil ist mit einem gewissen Spiel am Fornseher montiert worden, um eine Beschädigung des Bildschirms zu verhindern. Dies kann dazu führen, dass sich der Bildschirm geringfügig bewegt, wenn mit dem Finger dagegen gedrückt wird, und dass sich ein klappendes Geräusch bemerkbar macht. Dabei handelt es sich nicht um eine Funktionsstörung.

Bei HDMI-Anschluss eines Zusatzgerätes erscheint ein ungewöhnliches Bild auf dem Bildschirm.

- Ist das HDMI-Kabel einwandfrei angeschlossen? (S. 30) - Schalten Sie den Fernseher und das angeschlossene Gerät einmal aus und dann wieder ein. - Überprüfen Sie das vom Zusatzgerät zugeleitete Signal. (S. 34) - Schließen Sie ein der Norm EIA/CEA-861/861B entsprechendes Gerät an.

Die Fernbedienung funktioniert nicht.

- Sind die Batterien korrekt eingelegt worden? (S. 6) - Ist der Fernseher eingeschaltet?

Störung Bildstörungen Gestörtes, stark verrauschtes Bild Kein Bild Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise) Tonstörungen Keine Bild- und Tonausgabe Kein Ton Ton zu leise oder Klang verzerrt Ungewöhnlicher Klang HDMI Eine Fehlermeldung erscheint auf dem Bildschirm. Die Funktion „Steuerung mit HDMI“ arbeitet nicht. SD Nach der Formatierung kann eine SD-Karte nicht verwendet werden. Der Fernseher schaltet selbstätig in den Bereitschaftsmodus um. Eine Fehlermeldung erscheint auf dem Bildschirm. Abhilfemaßnahme Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“ ein (Jum Bildrauschen zu beseitigen). (S. 16) Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorad, Leuchtstoffhöhre) in der Nähe befinden. Ist die Bildeinstellung für „Helligkeit, Kontrast oder Farbe“ auf den Minimalwart eingestellt? (S. 16) Slimmen Sie die Kanäle erneut ab. (S. 20) Befindelt sich das Gerät im AV-Modus? Ist der Netzstecker an eine Netzsteckdose angeschlossen? Ist der Fernseher eingeschatet? Überprüften Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 16) und den Laustärkepegel. Ist die Stunnschaltung aktiviert? (S. 7) Ist die Laustärke auf den Minimalpegel eingestellt? Der Tonsignal-Empfang wird u.U. beeinträchtigt. Stellen Sie den Eintrag „Audio Empfang“ (S. 16) des Menüs „Toneinstellung“ auf „Mono“ ein. Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-kanalligem Linear-PCM-Ton ein. Überprüften Sie die Einstellung des Eintrags „HDMI1 Eingang“ des Menüs „Toneinstellung“ (S. 16) Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Audioanschluss her. (S. 33) Bitte nehmen Sie Kontakt mit einem Panasonic- Kundendienstzentrum auf. Schalten Sie den Fernseher bei eingeschaltetem Zusatzgerät erneut ein. Stellen Sie „Steuerung mit HDMI“ einmal auf „Aus“ und dann erneut auf „Ein“ ein. (S. 27) Bitte nehmen Sie Kontakt mit einem Panasonic- Kundendienstzentrum auf. Die Abschaltuhr-Funktion wurde aktiviert. Ewa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um. Bitte folgen Sie den Anweisungen der Meldung. Falls sich das Problem auf diese Weise nicht beseitigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic- Kundendienstzentrum auf.

SD-Karte: Eingeblendete Fehlermeldungen

Meldung	Bedeutung/Abhilfemaßnahme
SD Karte eingelegt?	Setzen Sie eine SD-Speicherkarte ein.
SD Karte gesperrtBitte entsp. um fortzufahren	Entsperran Sie die SD-Karte.
Diese Datei ist gesperrtBitte entsp. um fortzufahren	Entsperran Sie die Datei in der Karte.
Dieses Format wird nicht unterstützt	Dieses Format wird nicht vom Gerät unterstützt.(Einzelheiten zu den kompatiblen Formaten und Daten finden Sie auf S. 35.)
Diese Kartenart wird nicht unterstützt	Eine nicht mit diesem Gerät kompatible Karte wurde eingesetzt.(Einzelheiten zu den kompatiblen Karten finden Sie auf S. 35.)
DefekteDateiBild nicht darstellbar	Die Datei ist beschädigt.
Speicher voll	Der Kartenspelcher Ist voll.
Speicher nicht ausreichend	Die Karte verfügt nicht über genügend Speicherplatz für den Betrieb.
Datei nicht lesbar	Die Datei kann nicht gelesen werden.
Bildquelle nicht speicherbarSD Aufnahme abgebrochen	Dieser Kanal kann nicht aufgezeichnet werden.(Die Aufzeichnung wird automatisch gesoppt.)
FehlerBitte SD Karte überprüfen	Setzen Sie die Karte erneut ein. Falls die Fehlermeldung danach erneut erscheint, formatieren Sie die Karte. (S. 25)
SD Aufnahme läuftBitte Aufn.beenden um fortzufahren	Dieser Betriebsvorgang stent während der Aufzeichnung nicht zur Verfügung. Um mit dem betreffenden Betriebsvorgang fortzufahren, stoppen Sie zunächst die Aufzeichnung.(Beispiel: Umschalten des Kanals bei Aufzeichnung eines Fernsehprogramms)
SD-Daten löschen?	Diese Meldung erscheint, wenn Sie die Role Taste gedrückt haben, um eine MPEG4-Datei zu löschen. Drücken Sie die Taste OK, um das Löschen zu bestätigen.

Vorsichtshinweise zur Handhabung von SD-Karte:

• Entfernen Sie die Karte auf keinen Fall aus dem Karlensteckplatz, während ein Zugriff auf Daten stattfindet (die blaue LED-Anzeige leuchtet) (anderenfalls kann die Karte oder das Gerät beschädigt werden).
• Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte.
• Setzen Sie die Karte weder hohem Druck noch Stößen aus.
• Setzen Sie die Karte mit der korrekten Ausrichtung ein (anderenfalls kann die Karte beschädiot werden).
• Elektromagnelische Einstreuungen, statische Elektrizität und Bedienungsfehler können Daten unbrauchbar machen oder die Karte beschädigen.
• Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust oder einem durch eine Funktionsstörung des Gerätes verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

bleue LED-Anzeige

WARNUNG: Wie bei allen kleinen Gegenständen besteht die Gefahr, dass die SD-Karte von Kleinklindern verschluckt wird. Halten Sie Kinder von der SD-Karte fern. Entfernen Sie die SD-Karte sofort nach ihrem Gebrauch.

Technische Daten

		TX-26LX600F TX-32LX600F
Stromquelle 220-240 V Wechselstrom. 50-60 Hz
Leistungs- aufnahme		136 W
Bildstrum Ton	Bereltschaftszustand 0,4 W
	Bildformat 16:9
	Bildschirmgröße	66 cm 80 cm
	Anzahl Pixel 1.049.088	565 mm (B) × 318 mm (H) 697 mm (B) × 392 mm (H)
		(1.366 (B) × 768 (H))
	Lautsprecher	Tieflöner (Φ800 mm) × 2 Stck., Hochlöner (16 mm × 73 mm) × 4 Stck.
	Audioausgang 20 W (5 W + 5 W, 5 W + 5 W)
	Kopfhörer M3-Stereo-Minibuchse (3,5 mm) × 1
PC-Signale		VGA, SVGA, XGA SXGA ---- (komprimiert) Horizontalablastfrequenz 31 - 69 kHz Vertikale Ablastfrequenz 59 - 86 Hz
Empfangssysteme / Empfangskanäle		PAL B, G, H, I, SECAM B, G SECAM L / L*VHF E2 - E12 VHF E1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)
		PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R5 - R12 UHF E21 - E69
		PAL S25/60 Wiedergabe von NTSC-Sänder mit einigen PAL-Videorecordern (VCR) möglichMNTSC Wiedergabe mit einigen M NTSC-Videorecordern (VCR) möglichNTSC (NUR AV-EINGANG) Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich
Antennenanschluss		UHF / VHF
Betriebsbedingungen		Temperatur 5 °C - 35 °CLuftfeuchtigkeit 5 % - 90 % RH (nichtkondensierend)
Anschlussbuchten	AV1 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang)
	AV2 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, S-Video-Eingang, Q-Link)
	AV3 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV4	VIDEO 1 × RCA-Stiftstecker 1.0 V[p-p] (75 Ω)
		S-VIDEO 4-pol. Min-DIN Y:1.0 V[p-p] (75 Ω) C:0,280 V[p-p] (75 Ω)
		AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[rms]
	Samtige	COMPONENT Y 1,0 V[p-p] (einschl. Synchronisation)Pa, Pr 10,35 V[p-p]
		HDMI1/2 Buchse des Typs A
		PC HIGH-DENSITY D-SUB 15PIN R.G.B0,7 Vip-p] (75 Ω)HD, VD/TTL-Version 2,0 - 5,0 V[p-p] (hohe Impedanz)
		AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[rms]
		Kartensteckplatz Einschubschlitz für SD-Karte × 1
	Ausgang AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms] (hohe Impedanz)
Abmessungen ( B × H × T )		724 mm × 549 mm × 300 mm (mit Ständer) 857 mm × 625 mm × 300 mm (mit Ständer)724 mm × 487 mm × 141 mm (Nur Fernseher) 857 mm × 563 mm × 141 mm (Nur Fernseher)
Gewicht		19,5 kg Netto	22,5 kg Netto

Hinweise

- Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerle angegeben. - Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien. EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.
