BEDIENUNGSANLEITUNG TH-50PV70 PANASONIC

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergesiellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bittle trelen Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika

Gedruckt in der Tschechischen Republik

Panasonic®

Bedienungsanleitung

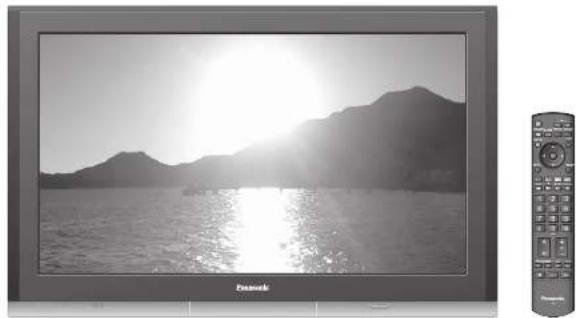

Plasma-Fernseher

Modell-Nr. TH-42PV700F

TH-50PV700F

VIERA

Bitte lesen Sie diese Bodienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

TQB0E0424A-1

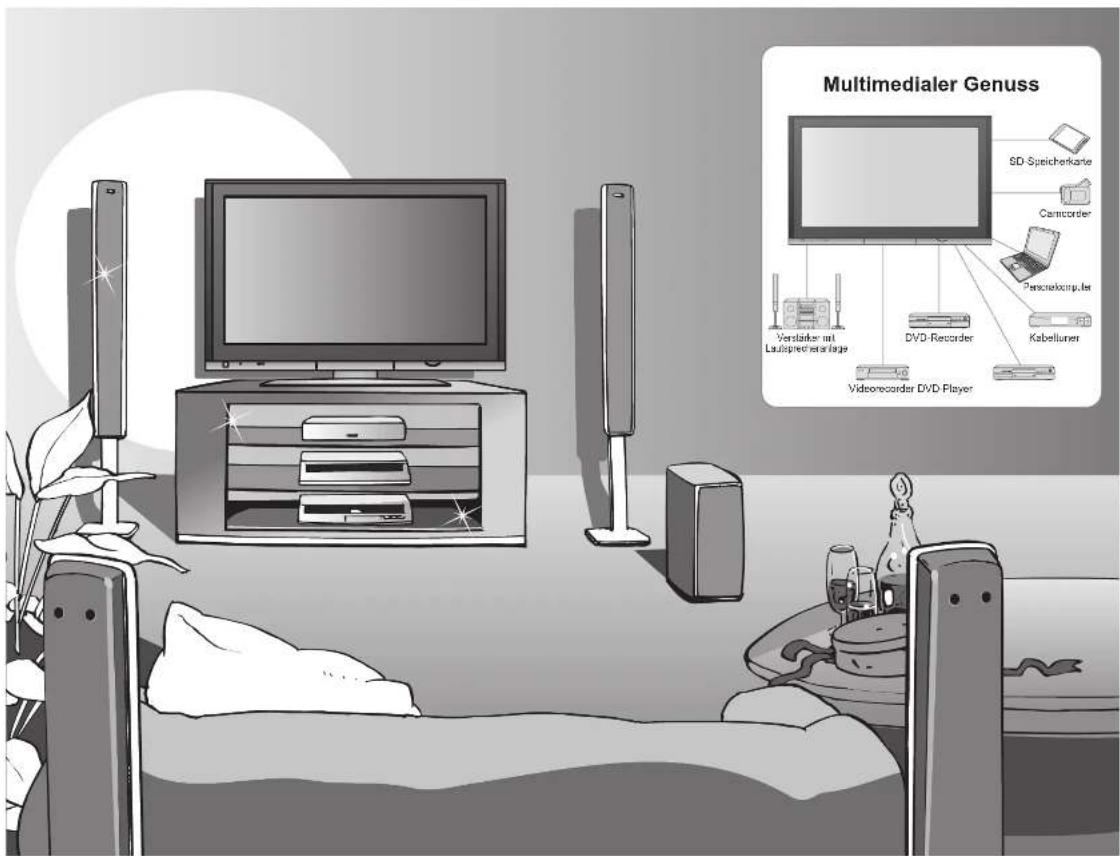

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

Multimedialer Genuss SD-Speicherkarte Cancorder Perschokompule Veränder mit Laudspirever anlage DVD-Recorder Kabellumer Vidsonocorder DVD-Player

Inhalt

Bitte unbedingt lesen

Sicherheitsmaßnahmen 4
(Warnung / Vorsicht)
● Hinweise 5
●Pflege und Instandhaltung 5

Kurzleitfaden

●Mitgeliefertes Zubehör /
Sonderzubehör 6
●Anordnung der
Bedienelemente 7

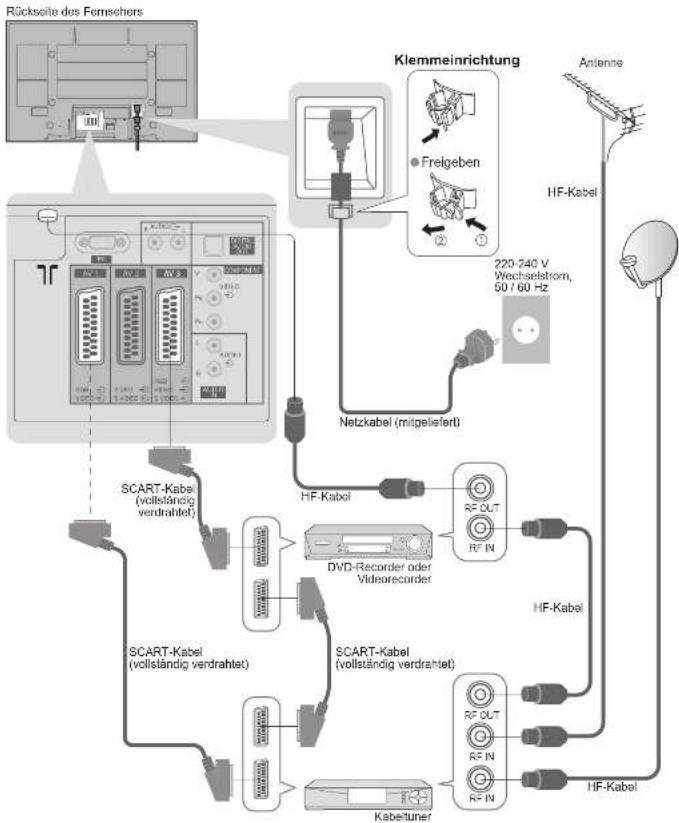

●Grundlegende Anschlüsse · 8

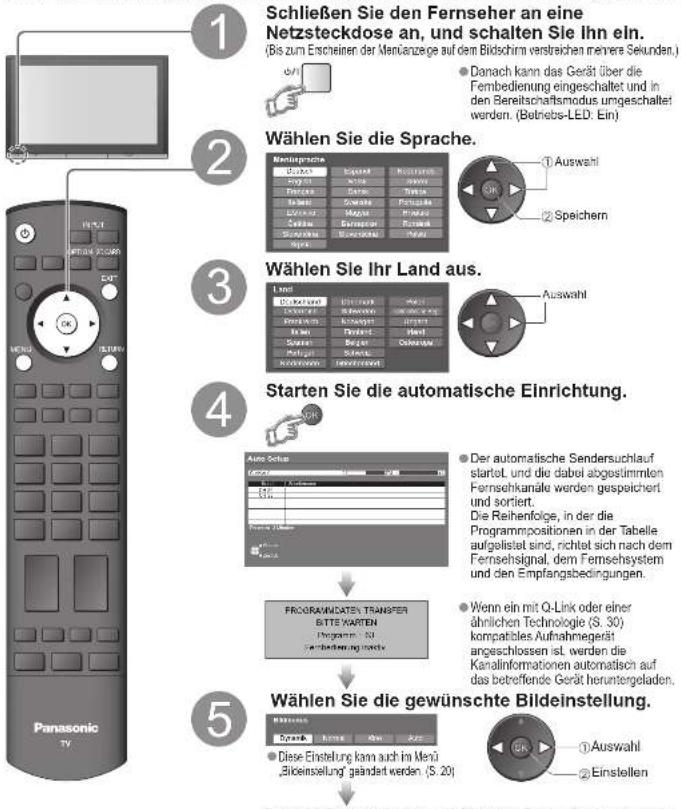

●Automatische Einrichtung·10

Einsatz des Fernsehers

Grundlegende Funktionen

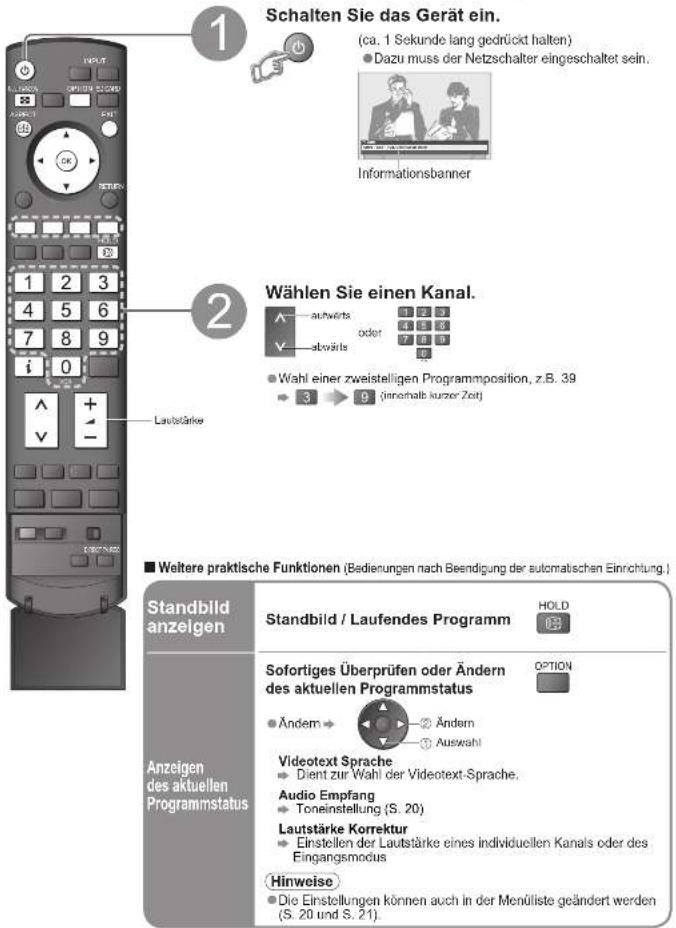

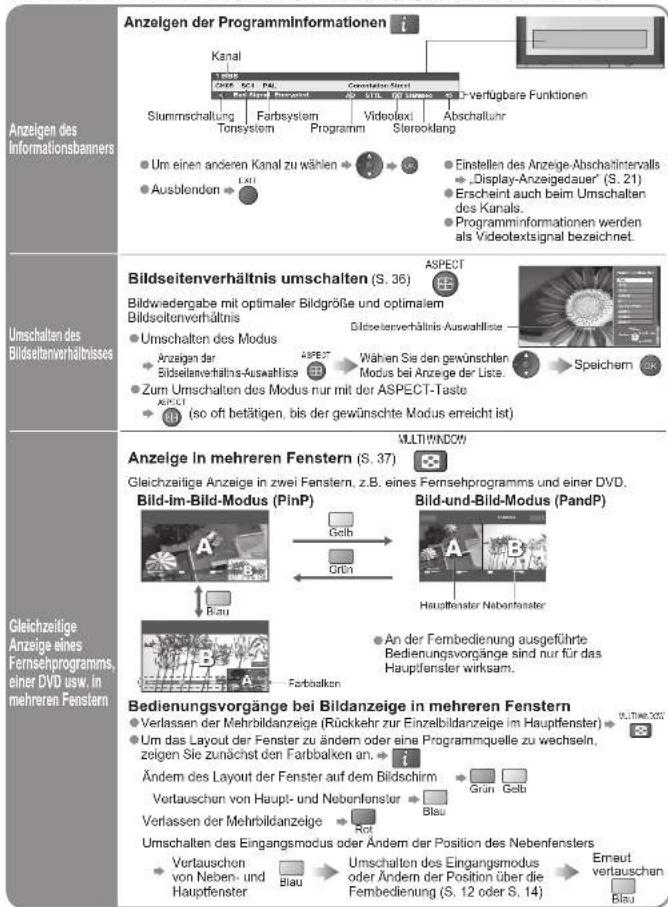

● Betrachten von Fernsehprogrammen ……12

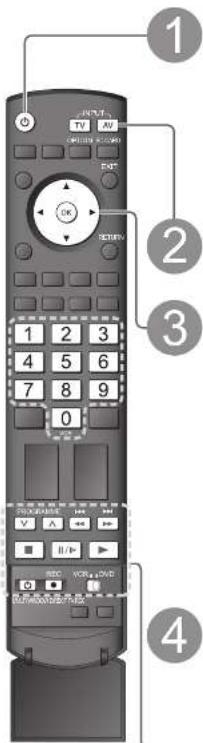

● Betrachten von Videos und DVDs ...... 14

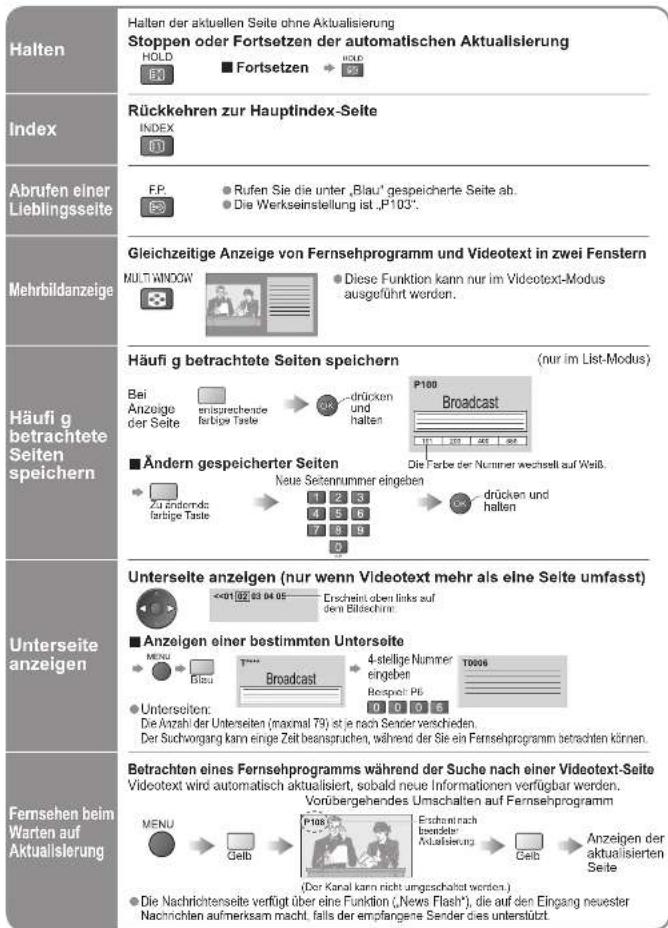

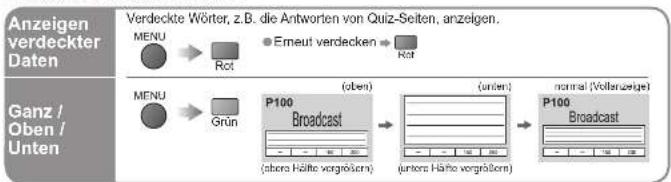

● Betrachten von Videotext 16

Weiterführende Funktionen

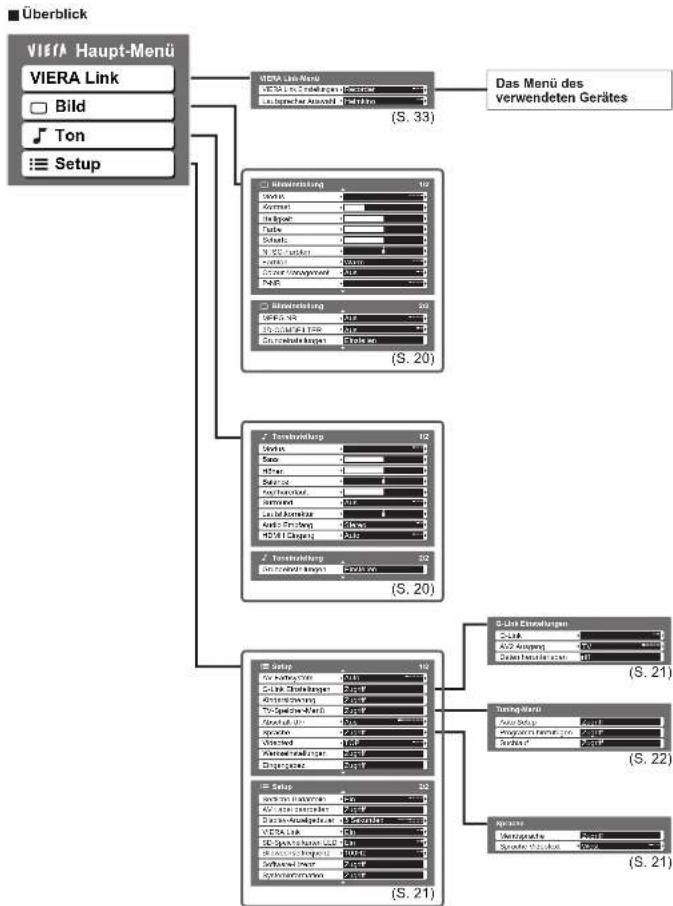

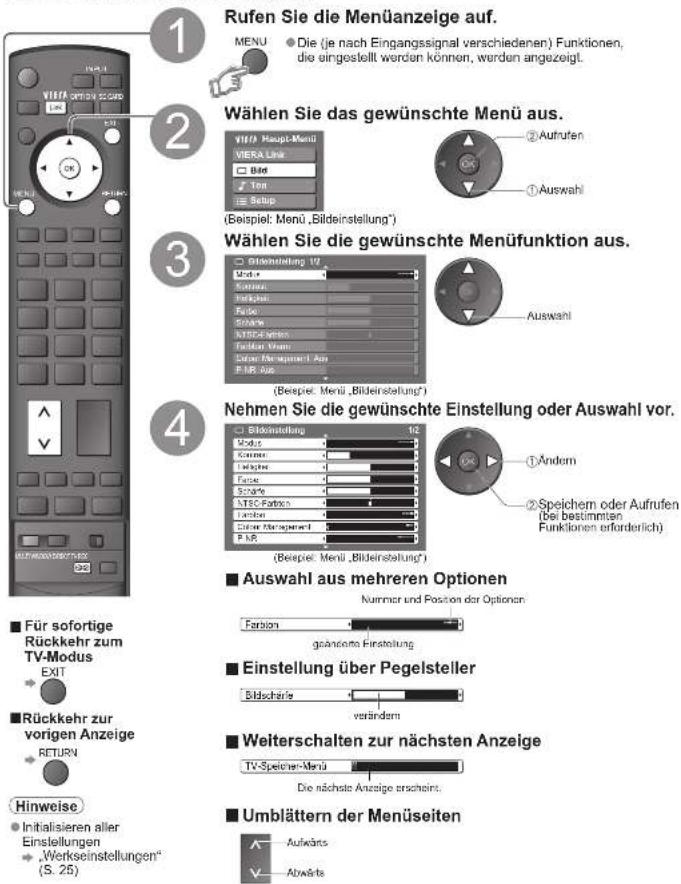

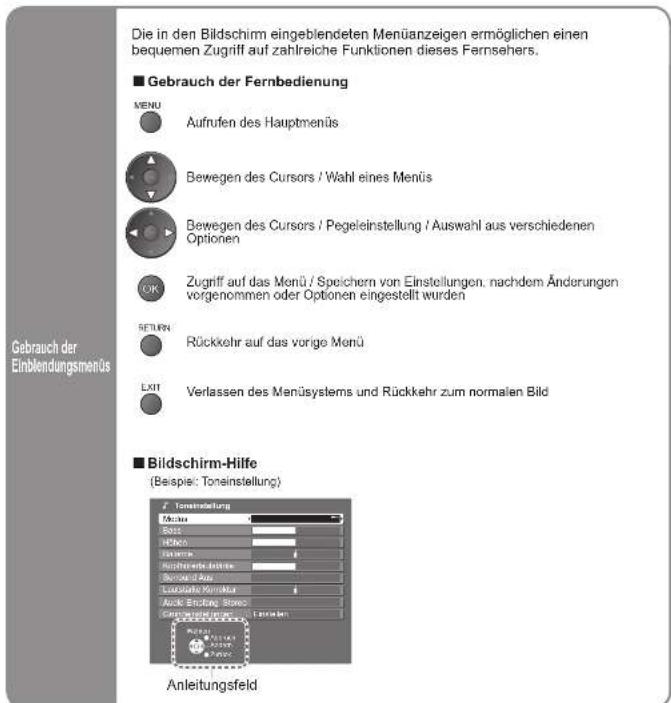

• Gebrauch der Menüfunktionen ……18
  (Bild. Klangqualität usw.)

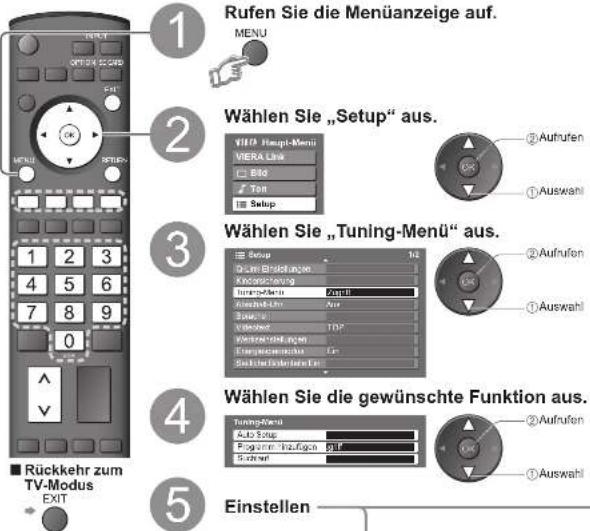

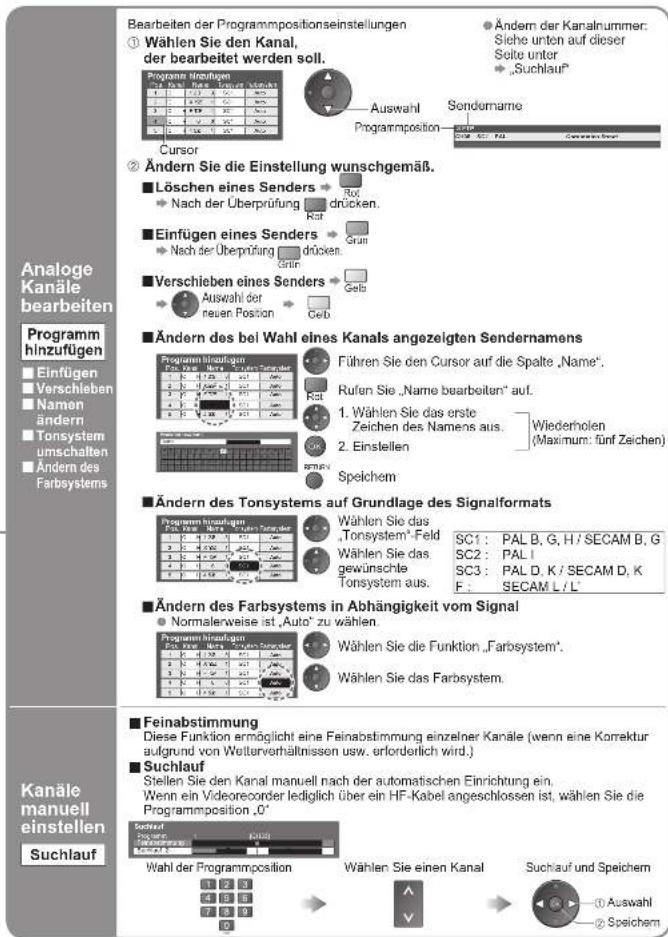

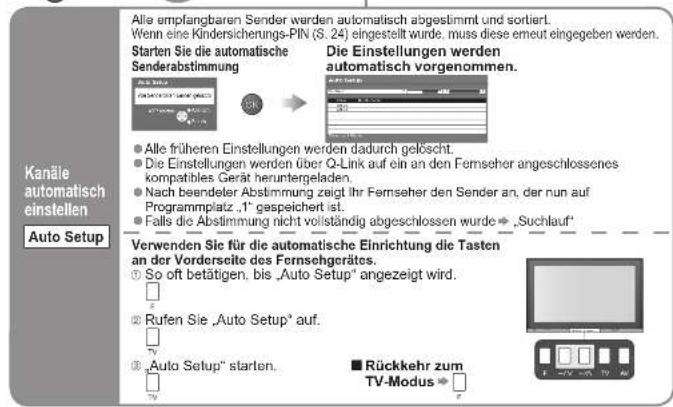

  ●Ändern und Einstellen von Kanälen 22

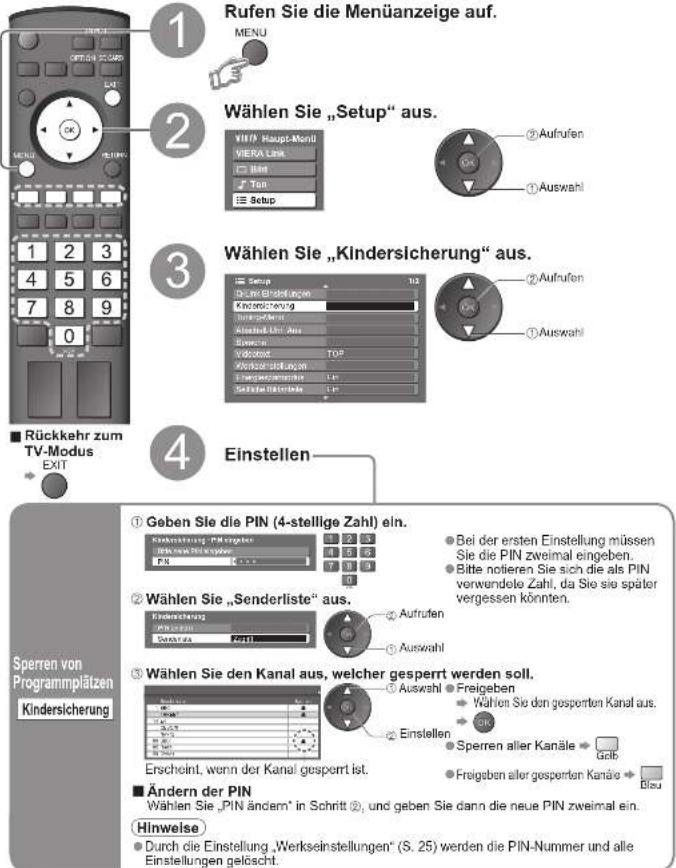

  ● Sperren von Programmplätzen
  Kindersicherung 24

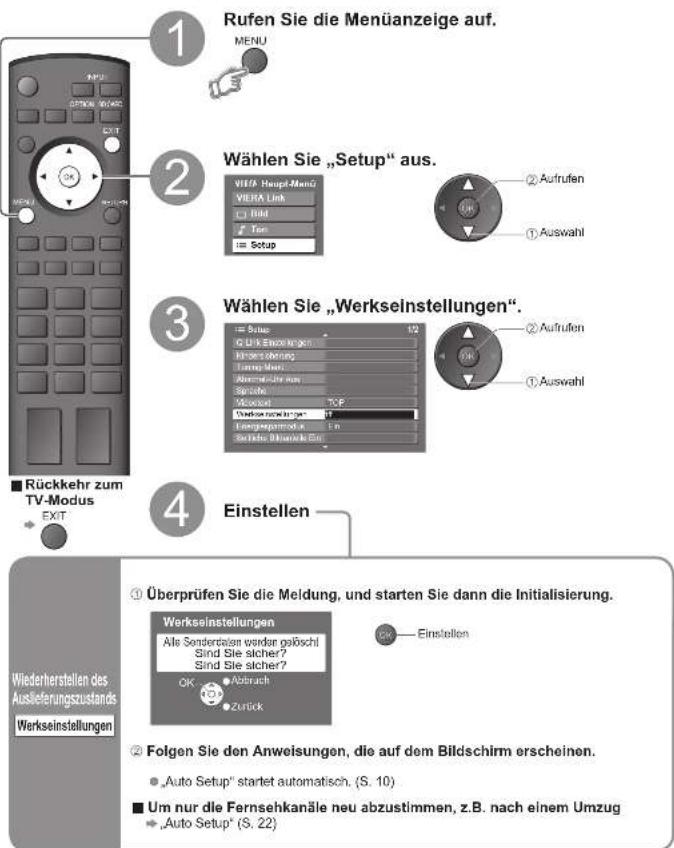

  ● Wiederherstellen des Auslieferungszustands… 25

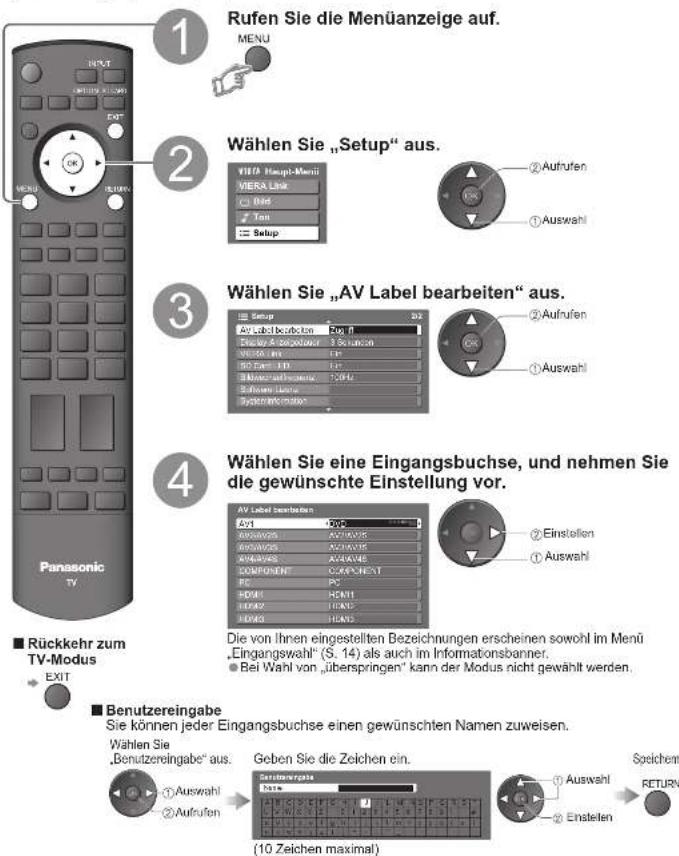

  Eingangsbezeichnung 26

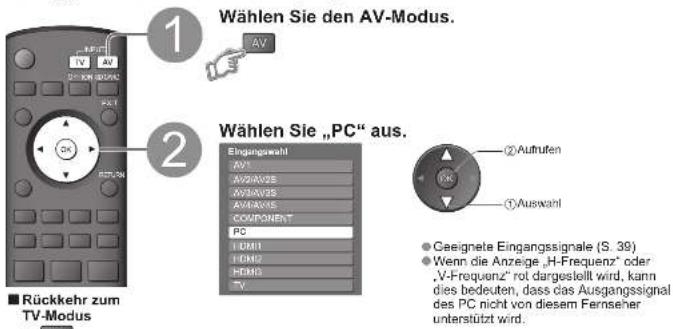

  ● Anzeigen von PC-Bildern auf dem

Fernsehschirm 27

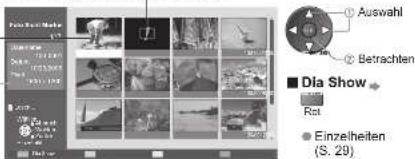

● Betrachten einer SD-Karte (Fotos) ......28
Q-Link-Funktionen 30

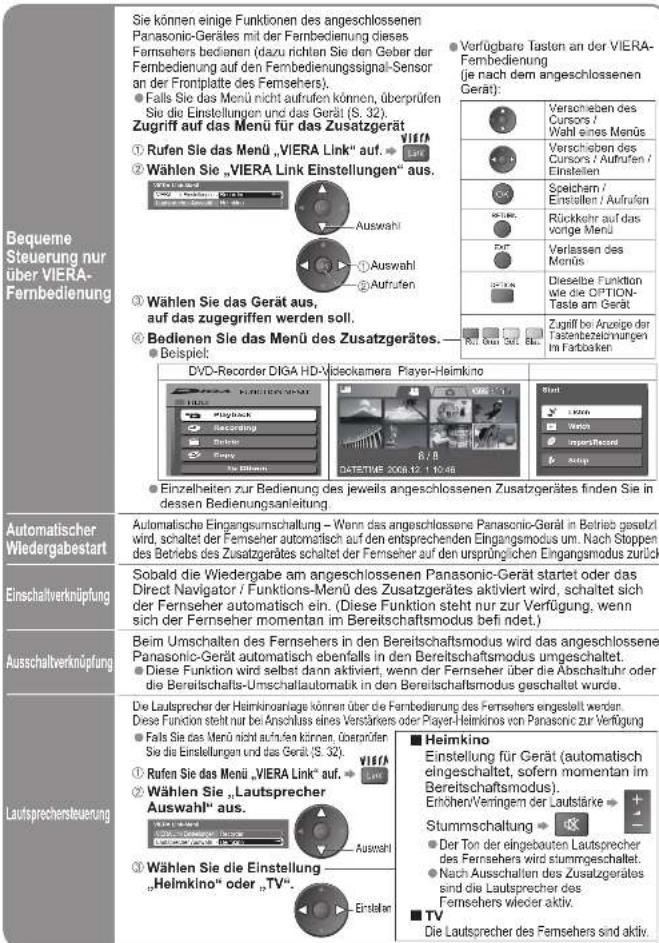

HDMI-Funktionen 31
(HDMI-Buchse / VIERA Link)

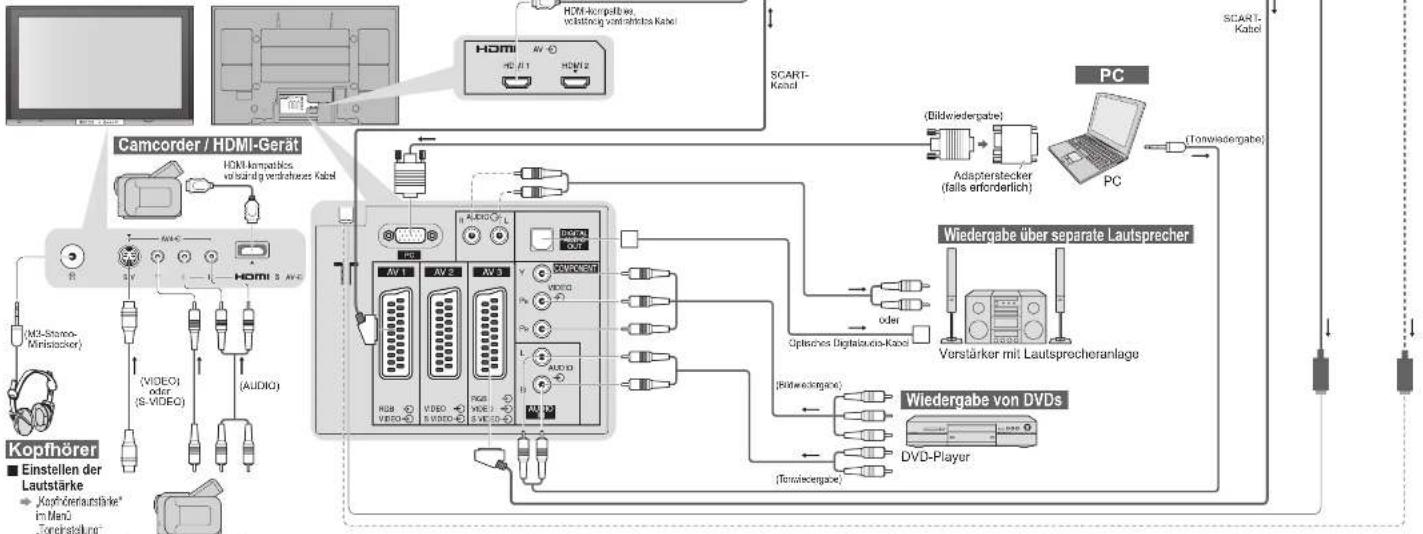

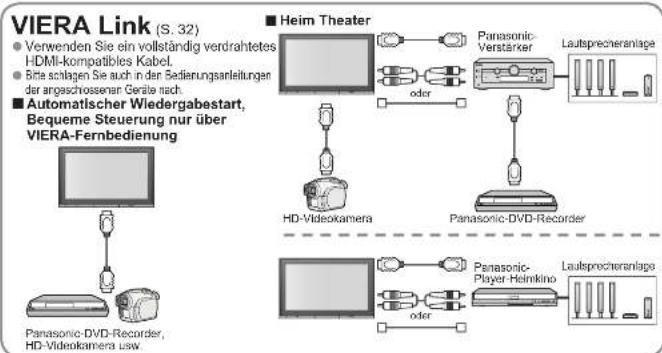

Zusatzgeräte 34

Häufi g gestellte Fragen usw.

Technische Informationen 36
● Häufig gestellte Fragen 41
Lizenzinformationen 42
● Technische Daten 43

Sicherheitsmaßnahmen

Warnung

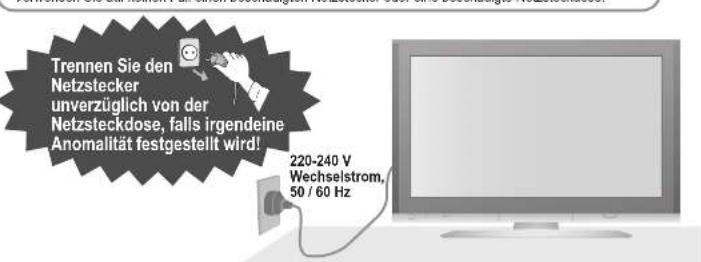

Handhabung von Netzstecker und Netzkabel

● Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann

Wärme erzeugen und einen Brandausbruch verursachen.)

- Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.

● Um elektrischen Schlag zu verhindern, muss der Netzstecker an eine vorschriftsmäßig geordete Netzsteckdose angeschlossen werden.

• Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.

- Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlapes.)

● Verwenden Sie auf keinen Fall ein anderes als das Netzkabel im Lieferumfang dieses Femsehers. (dies kann

einen Brandausbruch oder elektrischen Schlag zur Folge haben).

● Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder

elektrischen Schlag verursachen.)

- Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.

- Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des

Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.

Das Netzkabel darf nicht verdrehl, geknickt oder überdehnt werden.

- Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen das Netzkabels stals den Netzstecker, ohne am Kabel selbst zu ziehen.

Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netztecker unverzüglich von der Netzteckdose, falls irgendeine Anomalität festgestellt wird! 220-240 V Wechselstrom, 50 / 60 Hz

Keine Gehäuseteile entfernen

Keine Änderungen am Gerät vornehmen

Um Geräteinneren befiden sich Bautele, die hohe Spannung

führen und stade elektrische Schläge verursachen können.

- Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-

Fachhändler überprüfen, einstellen oder reparieren.

Flüssigkeiten vom Gerät fernhalten

● Um Beschädigungen zu vermeiden, die zu einem

Brand oder elektrischen Schlag führen könnten, halten

Sie dieses Gerät von Tropl-oder Spritzwasser lern.

● Keine Behälter mit Wasser (Blumenvase, Beche

Kosmetik usw.) auf oder über dem Gerät aufstellen

Das Gerät weder direkter

Sonneneinstrahlung noch

anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung

und anderen Hitzequellen ausgesetzt werden. Zur

Verhinderung von Brandgefahr niemals Kerzen

oder andere Quellen von offenen Flammen auf das

Fernsehgerät oder in seine Nähe stellen.

Fremdgegenstände aus dem

Geräteinneren fernhalten

● Lassen Sie keine metalischer oder entzündlichen Gegenstände

durch die Belicht umsschätze in das Gerätenbare fallen idies kann

einen Brandausbruch oder elektrischen Schlag zur Föge haben)

Den Fernseher nicht auf einer schrägen

oder unstabilen Unterlage aufstellen

● Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für dieses Gerät

vorgesehenen Ständer / Montageteile verwenden

● Bei Verwendung eines nicht vorgeschriebenen Ständens oder

einer anderen Montagehallerung kann das Gerät umfallen, so

dass Verletzungsejahr besteht. Bitte beauftragen Sie unbedingt

Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes.

● Verwendung separat ernälllicher Ständer / Montagehallenungen (S. 6)

Halten Sie Kinder von SD-Karten fern.

● Wie bei allen kleinen Gegenständen besteht die Gefahr.

dass SD-Karten von Kleinkindern verschluck! werden.

Entfernen Sie die SD-Karte sofort nach ihrem Gebrauch

Vorsicht

■ Vor dem Reinigen des Gerätes den Netzstecker abziehen

Wenn das Gerät während der Reinigung mit der Netzsteckdose

verbunden ist, kann des einen elektrischen Schlag zur Folge haben.

■Vor einem längeren Nichtgebrauch des

Fernsehers den Netzstecker abziehen

- Selbst im ausgeschalteten Zustand verbraucht dieses.

Geral eine geringe Menge Strom, solange der Netzstecken

an eine stromführende Netzsteckdose angeschlossen ist.

■ Nur aufrecht transportieren

● Wird der Fernseher mit nach oben oder unten weisendem

Bildschirm transportiert, kann dies eine Beschädigung der

Schaltungen im Geräteinneren verursachen.

■Für einen zur Wärmeabfuhr ausreichenden

Freiraum im Umfeld des Gerätes sorgen

Mindestabstand

■Die Belüftungsschlitze an der

Rückwand nicht blockieren

- Wenn die Betrflungsschülze durch Vorhöge usw

verdeckl werden, kann dies eine Überhizung

verursachen, die einen Brandausbruch oder

elektrischen Schlag zur Folge haben kann.

Hinweise

Kein Standbild über längere Zeit hinweg anzeigen

Anderenfalls bleibt u U ein Nachbild auf dem

Plasmabildschirm zurück ( Einbrennen*)

Da es sich bei diesem Phänomen nicht um eine

Ba es sich bei diesem Handelten nicht um Funktionsstörung handelt, erstreckt sich die

Garantieleistung des Herstellers nicht darauf

Gesambeleistung des

Typische Standbilder

●Kanalnummer und sonstige Logos

- Standbild mit einem

Bildseitenverhältnis von 4:3

•Videospiel

• Computerbild

Um Einbrennen zu verbindern, wird der Kontrast

Automatisch verringert, wenn dem Gerät einige

Minuten lang kein Signal zugeleitet bzw. kein

Bedienungsvorgang ausgeführt wird. (S. 40)

■ Bereitschafts-Umschaltautomatik

- Wenn dem Gerät innerhalb von 30 Minuten kein

Signal zugeleitet wird und kein Bedienungsvorgang

sigma Zugelottet wird und kein Beuchanlagevergang im Fernsehmodus stattfindet, schaltet der

Ernseher automatisch in den Bereitschaftsmodus

■Folgende Geräte vom Fernseher fernhalten

● Elektronische Geräte

Insbesondere dürfen keine Videogeräte in

unmittelbarer Nähe des Fernsehers platziert

werden (elektromagnetische Einstreuungen können

Bildstörungen und Klangverzerrungen verursachen).

● Geräte mit Infrarotsensor

Dieser Fernsgeber cihl Info

Betrieb anderer Geräte beeinträchtigen können).

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Regelmäßige Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche.

Bei hartnackiger verschmutzung: Feuchten Sie ein welches Tuch mit sauberem Wasser oder einer Lösung aus 1 Teil neutraem Haushals-Reinigungsmittel und 40% Teilter Wiesen und erwesen Sie die Plastichenskaufnahme durch der Reihen Sie anzahlbarkeit zwischen krediten zwischen Terb nach

und Too Tellen Wasser, und Macht Sie die Biotrichmoberhach darit ab. Reuben Sie einschließlich mit einem Stocken, wuchten Tuch Fach.

Vorsicht

● Die Oberfläche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden.

Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfläche,

und schützen Sie sie vor Kratzern durch derartige Gegenstände.

Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen

(sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Regelmäßige Pflege: Reiben Sie Schmutzflocken mit einem welchen, trockenen Tuch von den Außenflächen ab

Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringer

Sie das Tuch gründlich aus, und reben Sie die Außenflächen damit ab. Reben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

● Verwenden Sie kein Reinigungsmittel direkt auf den Außentlächen des Gerätes.

(Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)

● Schützen Sie die Außenflächen vor Kontakt mit Insektiziden. Lösungsmitteln und anderen leichtflüchtigen Substanzen

(die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).

- Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchlichkeit und Staub

können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

□Fernbedienung ●N2QAYB000116

□Bedienungsanleitung

□Pan-Europäische Garantie

(五) 通过网络投票

Bitte vergewissem Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

Batterien für die □Klemmeinrichtung (2) □Netzkabel

Fembedlenung (2) ●R6 (UM3)

SOCKET (ST-42DZ-WK / ST-JODZ-WK)

- TBL0E0011 (TH-42PV700F) - TBL0E0012 (TH-50PV700F) Bitte beziehen Sie sich bei der Installation auf die Gebrauchsanweisung des Sockels

Einlegen der Batterien in die Fernbedienung

1 Öffnen Haken Schließen 2 Polaritätsmarkolorungen (+, -) beachten

Vorsicht

• Werden die Batterien mit vertauschter Polarität
  eingelegt, kann dies zu einem Auslauren und Betrieckstruktur und Karroger fähren
  von Batterieffekt und Kombini können, wodurch die Fembedienung beschärdet wir
• Legen Sie nicht eine alte und eine neue
  Batterie gemeinsam ein.
• Lagen Sie keine Batteren unterschiedlicher Sarten
  ein (z.B. eine Akai- und eine Margarbattene).
• Verwenden Sie keine auf abaren Battenen (Ni-Cd-Akkus) in dieser Fernbedienung
• Batterien dürfen weer verbrannt noch zerlegt werden.

Sonderzubehör

Sockel
• TY-ST42D1-WG
- TY-ST42D1-WK
●TY-ST42D2-WG
(TH-42PV700F)
- TY-ST50D1-WG
●TY-ST50D1-WK
- TY-ST50D2-WG /TH 50R/702E
(TH-50P-V100F)

Vorsicht

• Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der
  Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.
• Bitte lesen Sie die den bzw. dem Sockel beiliegende Anleitung aufmerksam durch, und achten Sie unbedingt darauf, geeignete Maßnahmen zu treffen, um ein Umkippen des Fernsehers zu verhindern.
• Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird.

Gebrauch der Kabelklemmen

Rückseite des Vermsehers

Aufklappen

Vom Femseher abnehmen

● Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann Bildverzerrungen verursachen).
●Sichern Sie Kabel bei Bedarf mit den Klemmen.
● Bei Verwendung von Sonderzubehör zum Sichern von Kabeln
folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

Wandhalterung

(vertical)

● TY-WK42PV3W

(schräg)

- TY-WK42PR3W

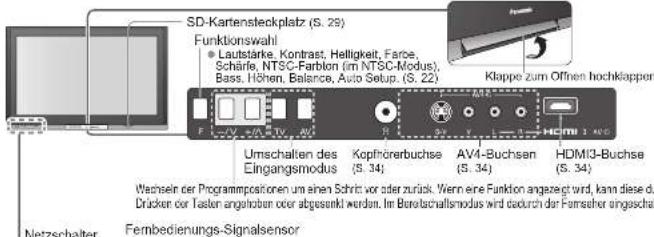

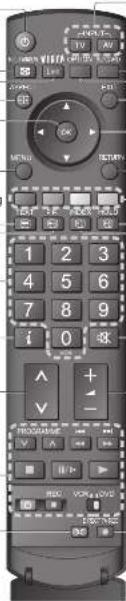

Anordnung der Bedienelemente

SD-Kartensteckplatz (S. 29) Funktionswahl ● Lautstärke, Kontrast, Helligkeit, Farbe, Schärle, NTSC-Farblon (im NTSC-Modus), Bass, Höhen, Balance, Auto Setup. (S. 22) Klappe zum Offnen hochklappen Umschalten des Eingangsmodus Kophörerbuchse AV4-Buchsen HDMI3-Buchse Wechseln der Programmpositionen um einen Schrit vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese du Drücken vor Tasten angaben oder abgesamt werden. Im Betalschaftsmodus wird durch der Fremseher eingeschalt Netzschalter Fernbedienungs-Signalsensor

Betriebs-LED

- Bereitschaft: Rot Fin-Grün

Taste Bereitschaft Ein / Aus

(Umschalten des Fernsehers zwischen Ein

und Bereitschaft)

Mehrfensteranzeige (S. 13)

Aufrufen des VIERA Link-Menüs (S. 33)—

Umschalten des Bildseitenverhältnisses (S. 13)

OK-Taste zur Bestätigung der Auswahl Diese Taste nach Wahl einer Programmposition drücken, um sofort auf das andere Programm umzuschalten.

Haupt-Menü

Diese Taste zum Aufrufen des VIERA Link-Menü sowie der Menüs für Bildeinstellung, Toneinstellu und Setup drücken. (S. 18)

Videotext (S. 16)

Betrachten einer Videotext-Lieblingsseite (S. 17)

Tasten für Programm-/ Kanalumschaltung (0-9) und Umbältern von Videolaxl-Seiten (S. 12 und S. 16). Im Bereitschaftsmodus kann der Fernseher auch mit diesen Tasten eingeschaltet werden.

Programminformationen (S. 13)

Programmplatz aufwärts / abwärts

Umschalten des Eingangsmodus
TV - Umschalten in den TV-Modus (S. 14)
AV - Umschalten in den AV-Eingangsmodus
Av-Lingangshodus (3, 14) Detonglan wine SD/Kerla (5, 2)
Betrachten einer SD-Karte (S. 2c)
Aufrufen des Optionsmenüs
Ermoglicht eine bequeme Einstellung
der bevorzugten Videbelinstellungen und Klangentieren (S. 12)
und Klangoptionen. (3. 12)
Verlassen des Menüs
(Ruckkehr zum Fernsehprogramm)
Cursortasten für Auswahl und
Einstellung
Rückkehr zum vorigen Menü
Farbice Tasten für Auswahl. Navigieren
und Bedienung verschiedener
Funktionen
Standbild (S. 12)
Halten von Videotext (S. 17)
Videotext-Index (S. 17)
Stummschaltung Ein / Aus

Lautstärke

Videorecorder /

DVD-Recorder-Funktionen (S. 15)

Surround (5.20)

Direkte TV-Aufzeichnung

Für sofortige Aufzeichnung eines

Programms mit einem

Videorecorder / DVD-Recorder

über Q-Link-Anschluss (S. 30)

Grundlegende Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziemen, bevor Sie irgendweiche Kabel anschließen oder abtrennen. Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzslacker aus der Netzslackdose zu ziehen.

Beispiel 1 Anschließen der Antenne
Beispiel 2 Anschließen eines DVD-Recorders / Videorecorders

Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder Antenne Antenne Rückseite des Fernsehers Rückseite des Fernsehers 220-240 V Wechselstrom. 50 / 60 Hz Netzkabel (mitgeliefert) HF- Kabel 220-240 V Wechselstrom. 50 / 60 Hz Netzkabel (mitgeliefert) SCART-Kabel (vollständig verdahlet) DVD-Recorder oder Videorecorder HF-Kabel RF IN RF OUT HF-Kabel

Hinweise - Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV2 oder AV3-Buchse anschließen (S. 30).

Beispiel 3 Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners
Fernseher, DVD-Recorder / Videorecorder und Kabeltuner

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner. Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachnändler vorgenommen wurde.

Schließen Sie den Fernseher an eine

Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)

- Danach kann das Gerät über die Fembedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebs-LED: Ein)

Wählen Sie die Sprache.

Wählen Sie Ihr Land aus.

Starten Sie die automatische Einrichtung.

- Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert. Die Reihenfolge, in der die Programmpositionen in der Tabelle aufgelistet sind, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

- Wenn ein mit Q-Link oder einer ähnlichen Technologie (S. 30) kompatibles Aufnahmegerät angeschlossen ist, werden die

Kanalinformationen automatisch auf das betreffende Gerät heruntergeladen. nschte Bildeinstellung.

Wählen Sie die gewünschte Bildeinstellung.

①Auswahl

-②Einstellen

Die automatische Einrichtung ist abgeschlossen, und ihr Femseher ist zum Empfang von Femsehprogrammen bereit.

- Ändern von Kanälen - Ändern und Einstellen von Kanälen (S. 22)

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

■ Gebrauch der Fernbedienung

Aufrufen des Hauptmenüs

Bewegen des Cursors / Wahl eines Menüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

Rückkehr auf das vorige Menü

Verlassen des Menüsystems und Rückkehr zum normalen Bild

■ Bildschirm-Hilfe

(Beispiel: Toneinstellung)

Hinweise

- Bei Versagen des automatischen Sendersuchlaufs → „Auto Setup“ (S. 22). - Bei Versagen des Herunterladens → „Dalen herunterladen“ (S. 21).

- Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

Betrachten von Fernsehprogrammen

Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) Dazu muss der Netzschalter eingeschaltet sein. Informationsbanner Wählen Sie einen Kanal. aufwärts oder abwärts Wahl einer zweistelligen Programmposition, z.B. 39 3 9 (innerhalb kurzer Zeit) ■ Weitere praktische Funktionen (Bedierungen nach Beendigung der automatischen Einrichtung.) Standbild anzeigen Standbild / Laufendes Programm HOLD Sofortiges Überprüfen oder Ändern des aktuellen Programmstatus OPTION Ändern Ändern Auswahl Anzeigen des aktuellen Programmstatus Videotext Sprache Dient zur Wahl der Videotext-Sprache. Audio Empfang Toneinstellung (S. 20) Lautstärke Korrektur Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus Hinweise Die Einstellungen können auch in der Menüliste geändert werden (S. 20 und S. 21).

■ Weitere praktische Funktionen (Bedienungen nach Beendigung der automatischen Einrichtung.)

Anzelgen des Informationsbanners Anzelgen der Programmlinformationen Kanal Slimmschaltung Farbsystem Programm Videologl Abschaltuhr Tonsystem Programm Silereoklang ● Um einen anderen Kanal zu wählen → ASPECT ● Ausblenden → ASPECT ● Einstellen des Anzeige-Abschatintervalls → „Display-Anzeigedauer“ (S. 21) ● Erscheint auch beim Umschalten des Kanals. ● Programmlinformationen werden als Videotextsignal bezeichnet. Umschalten des Bildseitenverhältnisses Bildseitenverhältnis umschalten (S. 36) Bildwiedergabe mit optimaler Bildgröße und optimalem Bildseitenverhältnis ● Umschalten des Modus → Anzeigen der Bildseitenverhältnis-Auswaltisse ASPECT Wählen Sie den gewünschten Modus bei Anzeige der Liste. ● Zum Umschalten des Modus nur mit der ASPECT-Taste → ASPECT (so oft betätigen, bis der gewünschte Modus erreicht ist) MLTI/WNCOW Anzeige in mehreren Fenstern (S. 37) Gleichzeitige Anzeige in zwei Fenstern, z.B. eines Fernsehprogramms und einer DVD. Bild-Im-Bild-Modus (PinP) Bild-und-Bild-Modus (PandP) Gelb Grün Hauptfenster Nebenfenster Bau Farbbalken ● An der Fembedienung ausgeführte Bedienungsvorgänge sind nur für das Hauptfenster wirksam. Bedienungsvorgänge bei Bildanzeige in mehreren Fenstern ● Verlassen der Mehrbildanzeige (Rückkehr zur Einzelbildanzeige im Hauptfenster) → MLTI/WNCOW ● Um das Layout der Fenster zu ändern oder eine Programmquelle zu wechseln, zeigen Sie zunächst den Farbbalken an. → t Ändem des Layout der Fenster auf dem Bildschirm → Grün Gelb Vertauschen von Haupt- und Nebenfenster → Blau Verlassen der Mehrbildanzeige → Rot Umschalten des Eingangsmodus oder Ändern der Position des Nebenfensters → Vertauschen von Neben- und Hauptfenster → Blau → Umschalten des Eingangsmodus oder Ändern der Position über die Fembedienung (S. 12 oder S. 14) → Erneut vertauschen Blau

Betrachten von Videos und DVDs

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen Eingangssignal auf dem Bildschirm betrachten.

Anschließen des Gerätes (S. 8 und S. 9)

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen von manchen Geräten der Marke Panasonic verwendet werden.

■ Rückkehr zum TV-Modus TV

Schalten Sie den Fernseher ein.

■ Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 8 und S. 9)

Das Eingangssignal wird automatisch empfangen, sobald die Wiedergabe am angeschlossenen Gerät startet.

● Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt.

- Bei Herstellung eines HDMI-Anschlusses (S. 33) steht diese Funktion ebenfalls zur Verfügung.

■ Falls der Eingangsmodus nicht automatisch umgeschaltet wird - Führen Sie Schritt und unten aus.

●Abhängig von der Einrichtung des Gerätes

Zeigen Sie das Eingangswahl-Menü an.

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

- Der Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Frontplatte des Fernsehers gewählt werden.

Drücken Sie die Taste wiederholt, bis der gewünschte Eingang gewählt ist. Die Eingangsmodi können jeweils mit einer Bezeichnung versehen oder zum Auslassen vorgesehen werden » „AV Label bearbeiten“ (S. 26)

Betrachten

Die ausgewählte Buchse wird angezeigt.

Hinweise

- Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“. - Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder vom Ihrem Fachhändler zu erfahren.

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fembedienung gesteuert werden.

VCR, DVD	VCR / DVD-Schalter*Wählen Sie die Stellung ,VCR*, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuernWählen Sie DVD, um ein Panasonic DVD-Gerät oder eine Player-Helmanlage zu verwenden.
	BereitschaftUmschalten auf Bereitschaft / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder, Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelFür den Suchlauf vorwärts drücken und halten
	PausePause / Fortsetzen der WiedergabeDVD-Gerät: Für Zeitlupenwiedergabe gedrückt halten
PROGRAMME	Programm aufwärts / abwärtsWahl des Programms
REC	AufzeichnungStarten der Aufzeichnung

*Einstellen der Fernbedienung für Steuerung von Videorecordern, DVD-Geräten usw. der Marke Panasonic

① Bringen Sie den VCR / DVD-Schalter in die entsprechende Stellung.

② Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.

Geben Sie den jeweils in der nachstehenden Tabelle für das zu steuernde Gerät angegebenen Code ein.

Geraß	Code
Videorecorder	10 (Standardeinstellung)
DVD-Geraß	11

Gerät	Code
DVD-Gerät	70 (Slandardeinstellung)
Player-Heimanlage	71

Hinweise

- Überprüfen Sie nach der Änderung des Codes, dass eine Bedienung des betreffenden Gerätes möglich ist. - Nach einem Austausch der Batterien werden die Code-Standardeinstellungen wiederhergestellt. - Die Schalterstellung „DVD“ ist für DVD-Player, DVD-Recorder und Recorder-Heimkinos vorgesehen. - Bei manchen Gerätemodellen können bestimmte Funktionen u. U. nicht gesteuert werden.

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet. Was ist der FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben im unteren Bereich des Bildschirms. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Dies ermöglicht Ihnen schnellen Zugriff auf Informationen zu den angezeigten Themen.

Was ist der TOP-Modus?

TOP-Videotext ist eine wesentliche Verbesserung des Standarddienstes, erleichtert und beschleunigt die Auswahl

gewünschter Videotext-Seiten

- Rasche Übersicht über die verfügbaren Videotext-Informationen - Einfache Auswirk des eingesrechten Themenkensiche in mehr

- Einfache Auswahl des gewünschten Themenbereichs in mehreren Schrittten - Seitenstatus-Informationen im unteren Bereich des Bildschirms.

Seite aufwärts / abwärts

Auswahl des gewünschten Themenbereichs

Auswahl des gewünschten Themas innerhalb des gewählten Themenbereichs

(Nach dem letzten Thema wird an den nächsten Themenbereich weitergeschaltet.)

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häufig betrachlete Seiten speichern“, S. 17)

■ Umschalten des Modus → „Videotext“ im Menü „Installation“ (S. 21)

1 2 3 4 5 6 7 8 9 0

Schalten Sie auf

Videotext um.

Farbosken

Wählen Sie die Seite aus.

123

2017

[Non-Text]

—As Warts

1. 2017年1月1日

特别提示

1. 2017

-

图 10

oder

■ Praktische Videotext-Funktionen

Halten Halten der aktuellen Seite ohne Aktualisierung Stoppen oder Fortsetzen der automatischen Aktualisierung HOLD ■Fortsetzen → HOLD Index Rückkehren zur Hauptindex-Seite INDEX Abrufen einer Lieblingsseite F.P. ●Rufen Sie die unter „Blau“ gespeicherte Seite ab. ●Die Werkseinstellung ist „P103”. Mehrbildanzeige Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei Fenstern MULTI-WINDOW ●Diese Funktion kann nur im Videotext-Modus ausgeführt werden. Häufi g betrachtete Seiten speichern (nur im List-Modus) Bei Anzeigte der Seite entsprechende farbige Taste → 2K → drücken und halten P100 Broadcast ■Ändern gespeicherter Seiten Die Farbe der Nummer wechselt auf Weiß. Zu ändernde farbige Taste → 1 2 3 4 5 6 7 8 9 Neue Seitennummer eingeben → 3K → drücken und hallen Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst) <<01 02 03 04 05 Erscheint oben links auf den Bildschirm. ■Anzeigen einer bestimmten Unterselte MENU → Broadcast → 4-stellige Nummer eingeben → T0006 ●Unterselten: Die Anzahl der Unterselten (maximal 79) ist je nach Sender verschieden. Der Sudworgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können. Fernsehen beim Warten auf Aktualisierung Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden. Vorübergehendes Umschalten auf Fernsehprogramm MENU → Gelb → P100 → Eschont nach bewertetär Aktualisierung → Gelb → Anzeigen der aktualisierten Seite (Der Kanal kann nicht umgeschaltet worden.) ●Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht, falls der empfangene Sender dies unterstützt

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen ermöglichen,

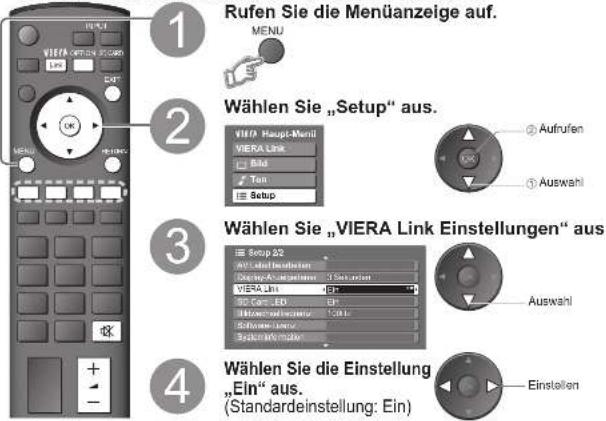

Rufen Sie die Menüanzeige auf. MENU Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt. Wählen Sie das gewünschte Menü aus. VIF/0 Haupt-Menu VIERA Line Bit Ten Setup ② Aufrufen ① Auswahl (Beispiel: Menü „Bildeinstellung“) Wählen Sie die gewünschte Menüfunktion aus. Gewinnstellung TV Module Sensatz Tortgeschal Fallo Bilanzins MISCA-Serien Erlation Menu Dolor für werte Anze EUR-App Auswahl (Beispiel: Menü „Bildeinstellung“) Nehmen Sie die gewünschte Einstellung oder Auswahl vor. Bildinstellung 1/2 Module Konzern Lefekte Furks Sonstals MTSC-Farbanz Furbanz Drive Management EUR ① Ändern ② Speichem oder Aufrufen (bel bestimmten Funktionen erforderlich) (Beispiel: Menü „Bildeinstellung“) Auswahl aus mehreren Optionen Nummer und Position der Optionen: Farbian gängrobo Einstellung Einstellung über Pegelsteller Bildscheile verändern Welterschalten zur nächsten Anzeige TV-Speichen-Menu Die nächste Anzeige erschreis. Hinweise Initialisierten aller Einstellungen „Werkseinstellungen“ (S. 25) ■ Für sofortige Rückkehr zum TV-Modus EXIT ■ Rückkehr zur vorigen Anzeige RETURN ■ Hinweise

●Nur die verfügbaren Einträge können ausgewählt werden.

Gebrauch der Menüfunktionen

■ Menüliste

Menü	Funktion Einstellungen / Konfi guration (Optionen)
VIERA Link	VIERA LinkEinstellungen	Dient zur Steuerung eines angeschlossenen Gerätes des Marke Panasonic. „Einfache Steuerung nur über VIERA-Fernbedienung“ (S. 33).„Laufsprechensteuerung“ (S. 33).●Das VIERA Link-Ment kann auch direkt über die VIERA Link-Taste an der Fernbedienung aufgerufen werden.
	LautsprecherAuswahl
Bildeinstellung	Modus	Grundlegende Bildschirmelnstellung (Dynamik / Normal / Kino / Auto)●Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.
	Kontrast, Helligkeit,Farbe, Schärfe	Dient zur wunschgemäßen Einstellung von Farbe, Helligkeit usw. für jeden Bildmodus.
	NTSC-Farbton	Dient zur Einstellung des Farbkons.●Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	Farbton	Dient zur Einstellung der Farbbalance des gesamten Bildes. (Kühl / Normal / Warm)
	Colour Management	Lebhaftere Farben werden automatisch erzeugt. (Aus / Eln)●Nicht gültig des Gerätes PC-Signal.
	P-NR	Reduzierung von Bildrauschen Reduziert automatisch unerwünsches Bildrauschen. (Aus / Normal / Dynamik / Auto)●Bei HDMI- und PC-Signalen steht diese Funktion nicht zur Verfügung.
	MPEG NR	Bei DTV-, DVD-, VCD- und SD-Karlen-Wiedergabe wird Rauschen automatisch reduziert. (Aus / Niedrig / Mittel / Hoch)
	3D-COMBFILTER	Lebhaftere Stand- und Zeitlupenwiedergabbilder werden automatisch erzeugt. (Aus / Eln)●Diese Funktion steht nur bei Emission von PAL- oder NTSC-Signalen zur Verfügung.●Bei RGB-, S-Video-, Komponenten-, PC- und HDMI-Signalen sowie beim Betrachten einer SD-Karte steht diese Funktion nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die OK-Taste, um den gegenwärtigen Bildmodus auf die Vorgabeinstellungen zurückzustellen.
Toneinstellung	Modus	Grundlegender Tonmodus (Musik / Sprache)●Nehmen Sie diese Einstellung für jedes Eingangssignal vor.
	Bass	Dient zur Einstellung des Ausgangspegels der tiefen Blasse.
	Höhen	Dient zur Einstellung des Ausgangspegels der Höhen.
	Balance	Dient zur Einstellung des Laufstärkepegels des rechten und linken Lautsprechers.
	Kopfhörerlautstärke	Dient zur Einstellung der Kopfhörerlautstärke.
	Surround	Surround Sound-Einstellungen (Aus / Surround / SRS TruSurround XT)Surround: Eine Dynamic Enhancer-Schaltung wird zur Simulierung von räumlichen Effekten eingesetzt.SRS TruSurround XT: SRS TruSurround X®10 erzeugt einen hochwertige Surround Sound-Effekt mit nur zwei Lautsprochem von jeder Programmquelle, die zur Ausgabe von mit Surround Sound codierten Signalen im Stande ist.●Eine Umschaltung ist auch über die Surround-Taste an der Fernbedienung möglich (S. 7)
	Lautstärke Korrektur	Dient zum Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus.
	Audio Empfang	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)●Normaleinstellung; Stereo●Wenn ein Stereosignal nicht empfangen werden kann: Mono●M1/M2: Zur Anwah von zweisprachtigen Tonalignaten, wenn diese zur Verfügung stehen.
	HDMI1 / 3 Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an (Auto / Digital / Analog) (S. 31).Auto : Automatische Erkennung von digitalen und analogen ProgrammequellenDigital : HDMI-KabelanschlussAnalog : HDMI-DVI-Adapter-Kabelanschluss●Nur HDMI1-Eingangsmodus●Der HDMI2-Buchse können nur Digitalsignale zugeleitet worden.●Für die HDMI2-Buchse steht diese Einstellung nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die OK-Taste, um den gegenwärtigen Tonmodus auf die Vorgabeinstellungen zurückzustellen.

■ Menüliste

Menü		Funktion Einstellungen / Konfi guration (Optionen)
Setup	Q-Link Einstellungen	AV-Farbsystem	Dient zur Wahl des optionalen Farbssystems je nach Formel des Videosignals im AV-Modus. (Auto / PAL / SECAM / M.NTSC / NTSC)
		Q-Link	Dient zur Wahl der AV-Buchse, die zur Datenkommunikation zwischen diesem Fernseher und einem kompatiblen Aufnahmegerät verwenden werden soll (AV2 / AV3) (S. 30).
		AV2 / AV3Ausgang	Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird. (TV / AV1 / AV2 / AV3 / AV4 / Monitor)● Monitor: Das auf dem Bildschirm angezeigte Bild● Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.
		Daten herunterladen	Lädt Kanalinformationen zu einem Q-Link-fauglichen Gerät herunter, das an den Fernseher angeschlossen ist.
	Kindersicherung		Dient zum Spremen eines Kanals, um ein Betrachten seines Programms durch Kinder zu verhindern. (S. 24)
	Tuning-Menü	Auto Setup	Dient zur automatischen Einstellung aller im Empfangsgebiet abstimmbaren Kanäle. (S. 22)
		Programm hinzufügen	Dient zum Ändern von Kanälen (S. 23)
		Suchlauf	Stellt die Kandle manuell ein. (S. 23)
	Abschalt-Uhr		Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)
	Sprache	Menüsprache	Dient zum Ändern der Sprache der In den Bildschirm eingebliendeten Anzeigen.
		Sprache Videotext	Dient zur Wahl der Videotext-Sprache. (West / Ostf / Ost2)● West. Englisch, Französisch, Deutsch, Grächisch, Italiensch, Spanisch, Schwedsch, Türäsch● Ost1: Tschechisch, Englisch, Eständisch, Lettisch, Rumänisch, Russisch, Ukrainisch● Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch
	Videotext		Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 16)
	Werkseinstellungen		Dient zum Rückstellen aller Einstellungen auf die Werksvorgaben, z.B. nach einem Umzug (S. 25).
	Energlesparmodus		Reduziert die Bildhelligkeit zur Energieeinsparung. (Aus / Ein)
	Seitliche Bildanteile		Dient zur Erhöhung der Heiligkeit der seitliknen Bildanteile. (Aus / Niedrig / Mittel / Hoch)● Die empfohlene Einstellung ist „Hoch“, damit das Auftreten von Nachbildern verhindert wird.
	AV Label bearbeiten		Jede Eingangsbuchse kann mit einer Bezeichnung versehen oder bei der Auswahl übersprun-gen werden (S. 26)
	Display-Anzeigedauer		Dient zur Einstellung der Zoldauer der Anzeige des Informationsbanners (S. 13) auf dem Bildschirm.● O (keine Anzeige) bis 10 Sekunden in 1-Sekunden-Schritten
	VIERA Link Einstellungen		Dient zur Festlegung, ob die VIERA Link-Funktionen verwendet werden sollen oder nicht (Aus / Ein) (S. 32)
	SD-Speicherkarten LED		Die blaue LED-Lampe lauchtet, während die SD-Karte eingestockt ist (Aus / Ein) (S. 29)
	Bildwechselfrequenz		Ändert die Bildverarbeitung des Bildschirms (richtet sich nach dem Eingangssignal) (50Hz / 100Hz)● Normalerweise auf „100Hz“ einstellen.
	Software-Lizenz		Dient zur Anzeige der Software-Lizenzinformationen.
	Systeminformation		Zeigt die Systeminformation dieses Femseher's an.

• Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt. (S. 27 und S. 29)
• Nur die verfügbaren Einträge können ausgewählt werden.

Ändern und Einstellen von Kanälen

Die aktuellen Kanaleinstellungen können je nach Bedarf oder Empfangsbedingungen geändert werden.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. V10 Haupt-Menu VERA Line BBD Tel Setup 2 Aufrufen ①Auswahl 3 Wählen Sie „Tuning-Menu“ aus. Setup 4 Aufrufen 5 Aufrufen 6 7 Auswahl 8 9 10 Auswahl 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Kanäle automatisch einstellen Auto Setup Alle empfangbaren Sender werden automatisch abgestimmt und sortiert. Wenn eine Kindersicherungs-PIN (S. 24) eingestellt wurde, muss diese emeut eingegeben werden. Starten Sie die automatische Senderabstimmung Die Einstellungen werden automatisch vorgenommen. Alle früheren Einstellungen werden dadurch gelöscht. Die Einstellungen werden über Q-Link auf ein an den Fernseher angeschlossenes kompatibles Gerät heruntergeladen. Nach beendeter Abstimmung zeigt Ihr Fernseher den Sender an, der nun auf Programmplatz „1“ gespeichert ist. Falls die Abstimmung nicht vollständig abgeschlossen wurde ⇒ „Suchlauf“ Verwenden Sie für die automatische Einrichtung die Tasten an der Vorderseite des Fernsehgerätes. ① So oft betätigen, bis „Auto Setup“ angezeigt wird. ② Rufen Sie „Auto Setup“ auf. ③ „Auto Setup“ starten. Rückkehr zum TV-Modus ⇒

Analoge Kanäle bearbeiten Programm hinzufügen ■ Einfügen ■ Verschieben ■ Namen ändern ■ Tonsystem umschalten ■ Ändern des Farbsystems Kanäle manuell einstellen Suchlauf Bearbeiten der Programmpositionseinstellungen ① Wählen Sie den Kanal, der bearbeitet werden soll. Auswahl Programmposition Sondernarme Cursor ② Ändern Sie die Einstellung wunschgemäß. ■ Löschen eines Senders → ▶ Nach der Überprüfung ▼ drücken. ■ Einfügen eines Senders → ▶ Nach der Überprüfung ▼ drücken. ■ Verschieben eines Senders → ▶ Auswahl der neuen Position → Gelb Ändern des bei Wahl eines Kanals angezeigten Sendernamens Programm hinzufügen Führen Sie den Cursor auf die Spalte „Name”. Rufen Sie „Name bearbeiten“ auf. 1. Wählen Sie das erste Zeichen des Namens aus. 2. Einstellen Wiederholen (Maximum: fünf Zeichen) Retiven Speichem Ändern des Tonsystems auf Grundlage des Signalformats Programm hinzufügen Wählen Sie das „Tonsystem“-Feld Wählen Sie das gewünschte Tonsystem aus. SC1 : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L Ändern des Farbsystems in Abhängigkeit vom Signal ● Normalerweise ist „Auto“ zu wählen. Programm hinzufügen Wählen Sie die Funktion „Farbsystem”. Wählen Sie das Farbsystem. Feinabstimmung Diese Funktion ermöglicht eine Feinabstimmung einzelner Kanäle (wenn eine Korrektur aufgrund von Weiterverhältnissen usw. erforderlich wird.) Suchlauf Stellen Sie den Kanal manuell nach der automatischen Einrichtung ein. Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen ist, wählen Sie die Programmposition „0“ Suchwart Wahl der Programmposition Wählen Sie einen Kanal Suchlauf und Speichern ① Auswahl ② Speichem

Sperren von Programmplätzen Kindersicherung

Auf Wunsch können Sie bestimmte Kanäle sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (Nach Wahl eines Kanals erscheint eine Meldung; nach Eingabe Ihrer PIN können Sie das Programm des betreffenden Kanals betrachten.)

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VITU Haupt-Menu VIERA Link Tort Tun Setup ②Aufrufen ①Auswahl Wählen Sie „Kindersicherung“ aus. Setup ID: Die Einstellung aus. Kindersicherung Auswaltung Auswaltung für. Aus Auswaltung Auswaltung Top Wirkseinstellungen Einstellungen für. Aus Sachinen Reinstellung für. Aus ②Aufrufen ①Auswahl Einstellen Rückkehr zum TV-Modus EXIT ④ Sperren von Programmplätzen Kindersicherung ① Geben Sie die PIN (4-stellige Zahl) ein. Kinderkreiterung "PIN" ergeben. Pierkeverlöse und sozern 2 Wählen Sie „Senderliste“ aus. Einstellung Auswaltung für. Aus ② Aufrufen ①Auswahl Wählen Sie den Kanal aus, welcher gesperrt werden soll. Auswahl ● Freigeben Wahlen Sie den gesperten Kanal aus. ③ Erscheint, wenn der Kanal gesperrt ist. Einstellen Sperren aller Kanäle → Glöb Freigeben aller gesperten Kanäle → Blau Ändern der PIN Wählen Sie „PIN ändern“ in Schritt ②, und geben Sie dann die neue PIN zweimal ein. Hinweise ● Durch die Einstellung „Werkseinstellungen“ (S. 25) werden die PIN-Nummer und alle Einstellungen gelöscht.

Wiederherstellen des Auslieferungszustands

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Kanäle abgestimmt sind. Dabei werden alle Benutzereinstellungen (Kanäle, Bild, Klangqualität usw.) zurückgestellt.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VIEFA Haupt-Menu VERA Link Era Build Fer Era Setup ①Auswahl Wählen Sie „Werkseinstellungen“. Era Setup V2 O Link Brace Wing... Wirkseinstellung Lungblad... Aberruführt Auf... Einbeue Modul TOP Umsatzwirkschlag Umsatzwirkschlag Einstellen Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung. Werkseinstellungen Alle Sondereisen vorder gelöschl Sind Sie sicher? Sind Sie sicher? Abbruch Zurück ②Aufrufen ①Auswahl Einstellen ② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. „Auto Setup" startet automatisch. (S. 10) ■ Um nur die Fernsehkanäle neu abzustimmen, z.B. nach einem Umzug „Auto Setup" (S. 22)

Eingangsbezeichnung

Um die Identifizierung der einzelnen Eingangskanäle und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen, an die kein Zusatzgerät angeschlossen ist, bei der Auswahl überspringen lassen. (Wahl des Eingangsmodus § 8. 14)

Die von Ihnen eingestellten Bezeichnungen erscheinen sowohl im Menü „Eingangswahl“ (S. 14) als auch im Informationsbanner. - Bei Wahl von „überspringen“ kann der Modus nicht gewählt werden.

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschiminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden. Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC (S. 34)

Wählen Sie den AV-Modus. ■ Rückkehr zum TV-Modus 1 2 Wählen Sie „PC“ aus. Eingangswahl AV1 AV2AV2S AV3AV2S AV4AV2S COMPONENT PC LDM1 LDM2 HDM3 TV ②Aufrufen ①Auswahl ● Geeignete Eingangssignale (S. 39) ● Wenn die Anzeige „H-Frequenz“ oder „V-Frequenz“ rot dargestellt wird, kann dies bedeuten, dass das Ausgangssignal des PC nicht von diesem Fernseher unterstützt wird.

■ Menü „PC Einstellungen“ (wunschgemäß ändern) ● Ausführen von Einstellungen → „Gebrauch der Menüfunktionen“ ① bis ④ (S. 18)

Menü		Funktion Einstellungen / Konf i guration (Optionen)
Bild	Erweierte PC-Einstellungen	W/B High R Einstellung des Weißabgleichs für den Farbton Rot
		W/B High B Einstellung des Weißabgleichs für den Farbton Blau
		W/B Low R Einstellung des Grauabgleichs für den Farbton Rot
		W/B Low B Einstellung des Grauabgleichs für den Farbton Blau
		Gamma (2.0 / 2.2 / 2.5 / S Kurve)
Setup	PC Einstellungen	Auflösung	Dient zum Umschallen der Auflösung: VGA ( 840 × 460 Pixel), WVGA ( 852 × 460 Pixel), XGA ( 1.024 × 768 Pixel), WXGA ( 1.366 × 768 Pixel): Die verfügbaren Optionen richten sich nach dem jeweiligen Signaatsyp.
		Takt Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung der waagerechten Position.
		V-Position	Dient zur Einstellung der senkrechten Position.
		Textphase	Dient zur Beseitigung von Flackem und Verzernungen.Nehmen Sie diese Einstellung vor, nachdem Sie den Eintrag, Takt eingestellt haben.
		Synchronisation	Dient bei einem verzerten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Grünsignal)H & V : Synchronisation über die vom PC zugeleiten Horizontal- und Vertikafrequenz-Sonals auf einigst - Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)

●Weitere Einträge → S. 20 und S. 21

Betrachten einer SD-Karte

Die mit einer Digitalkamera aufgezeichneten Standbilder werden angezeigt.

Setzen Sie die SD-Karte ein.

- Ein Warnsignal für das Ausgangssignal wird angezeigt.

Rufen Sie den SD-Modus auf. (Foto Sicht Modus)

HUNT RHOUST 1200 FAT OK MENU RETURN i

Wählen Sie das zu betrachtende Foto aus

Fehleranzeige

(Bilder, die nicht geladen werden kornten usw.)

Ausgewahltes Foto

Auswahl Betrachten Dia Show Rct Einzelheiten (S. 29)

(Piklogramm-Anzeige)

[Non-Text]

[Non-Text]

Betrachten

■ Anzeigen des Anleitungsfolds

Anleitungsfeld

um 80° drehen

im Unzegers

Rückkehr zu

Miniaturbild-Anzeige

RETURN

•

Vorsicht

- Während des Betriebs werden von den Ausgangsbuchsen des Monitors keine

Signale ausgegeben.

„Datum“ zeigt das Datum an, an dem die Aufnahme mit der Digitalkamera gemacht wurde

Wenn die Aufnahmen ohne Datumssignal gemacht wurden, wird „““““““““ angezeigt.

Vorsichtshinweise zur Handhabung von SD-Karten

• Entfernen Sie die Karte auf keinen Fall aus dem Kartensteckplatz, während ein Zugriff auf Daten stattfindet
  (anderenfalls kann die Karte oder das Gerät beschädigt werden).
• Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte.
• Setzen Sie die Karte weder hohem Druck noch Stößen aus.
• Setzen Sie die Karte mit der korrekten Ausrichtung ein (anderenfalls kann die Karte beschädict werden).
• Elektromagnetische Einstreuungen, statische Elektrizität und Bedienungsfehler können Daten unbrauchbar machen oder die Karte beschädigen.
  Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust
  oder einem durch eine Funktionsstörung des Gerätes verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

(Fotos)

- Einzelheiten zu SD-Speicherkarten finden Sie auf S. 38.

■ Öffnen

blaue LED-Anzeige

Öffnen Sie die Abdeckung.

Einsetzen

Etkottsäte —

Schecken Sie die Karte bis zum Finanslagen ein

■ Entfernen

Drücken Sie auf die

Mitte der Karte.

Hinweise

●Die blaue LED-Lampe lauchtet während die SD-Karte eingesteckt ist, wenn

„SD-Speichorkarten LED“ im Installations-Menü auf „Ein“ eingestellt ist (S. 21).

[EMPTY]

■ Beginnen Sie mit der Dia-Show (Bedienung in Schritt ③ oder ④)

Wählen Sie das Foto für die erste

Betrachtung

■ Dia-Show-Einstellungen (Bedienung in Schritt ③ oder ④)

① Rufen Sie die ② Wählen Sie „Einstellungen“ aus.

Menüanzeije

auf

MENU

MENS

C

表决权委托书

-②Einstellen

2.1.1

Menü	Funktion	Einstellungen / Konfiguration (Optionen)
Einstellungen	Intervall	Wahl des Intervals für die Dia-Show (5 / 10 / 15 / 30 / 60 / 90 / 120 Sekunden)
	Wiederholen	Wiederholen der Dia-Show (Aus / Ein)

Eingeblendete Fehlermeldungen

Meldung Bedeutung / A	femaßnahme
SD Karte eingelegt?	Setzen Sie eine SD-Speicherkarte ein.
Keine gültige Datei vorhanden	Diese Karte enthält keine Daten.
Datei nicht lesbar	Die Datei ist beschädigt oder unlesbar.Dieses Format wird nicht vom Gerät unterstützt.(Einzelheiten zu den kompatiblen Formaten und Daten finden Sie auf S. 38.)

Q-Link-Funktionen

Die Q-Link-Funktion dient dazu, den Femseher mit einem angeschlossenen Videorecorder /

DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

Voraussetzungen

- Der angeschlossene Videorecorder/DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein:

„Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“

Das jeweilige Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV2 oder AV3 des

Fernsehers angeschlossen sein. (S. 34)

- Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV2 / AV3 Ausgang) eingerichtet worden sein. (S. 21)

■ Herunterladen der Programmdaten

●Führen Sie die automatische Senderabstimmung aus. (S. 22)

Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 10)

●Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 21)

■ Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Aufzeichnung des laufenden Fernsehprogramms		Direkte TV-Aufzeichnung:Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen Videorecorder / DVD-Recorder.DIRECT TV RECBeim Starten einer direkten TV-Aufzeichnung wird das Aufzeichnungsgerät automatische eingeschaltet, sofern es sich momentan im Bereitschaftsmodus befi ndet.Das Aufzeichnungsgerät führt die Aufzeichnung von seinem eigenen Tuner aus. Daher können Sie den Femeher während der Aufzeichnung ausschalten.Wenn Sie den Fernseher während einer Aufzeichnung von einer AV-Programmquelle ausschalten, stoppt die Aufzeichnung.
Informationen/Meldung	Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition ,0" oder das AV-Modus zur Verfügung.)
Einschaltverknüpfung und automatischer Wiedergabestart	Wenn der Video- oder DVD-Recorder mit der Wiedergabe beginnt oder der Direkt-Navigator / das Funktionsmenü für das Gerät aktiviert wird, schaltet sich das Fernsehgerät ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Femeher momentan im Bereitschaftsmodus befi ndet.)
Ausschaltverknüpfung	Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

Direkte TV-Aufzeichnung:

• "DATA LOGIC" (ein Warenzeichen von Metz Corporation) - "Megalogic" (ein Warenzeichen von Grundig Corporation)
• "Easy Link" (ein Warenzeichen von Philips Corporation) - "SMARTLINK" (ein Warenzeichen von Sony Corporation) Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

HDMI-Funktionen

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Cerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird. Ein HDMI-kompatibles Gerät (+1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Femsehers angeschlossen werden. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzeräte“ (S. 34).

Hinweise

- Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.

- Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit der HDMI1-Buchse dieses Fernsehers (*2).

- Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden / HDMI3: AV4-AUDIO-Buchsen verwenden).

- Audioeinstellungen können im Eintrag „HDMI1 / 3 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 20)

- Kompatible Audiosignal-Ablastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44.1 kHz, 32 kHz

- Die HMDIZ-Buchsen sind nur für das digitale Tonsignal vorgese - Der Anschluss eines PC an diese Schnittstelle ist nicht möglich

- Der Anschluss eines P. und diese cashinsteile ist nicht möglich. - Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.

● Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A

- Diese HDMI-Stecker sind mit dem HDCP-Urheberrechtsschutz (High Bandwidth Digital Content Protection, d. h. Inhaltsschutz für sehr breitbandige digitale Inhalte) kompatibel.

Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.

- Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480i, 480p, 576i, 576p, 720p, 1080i und 1080p. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.

● Einzelheiten zu den geeigneten HDMI-Signalen finden Sie auf S. 39.

(*1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.

(•2): Im Fachhandel erhältlich.

■ Übersicht über die Steuerfunktionen

Nach Anschluss eines HDMI-Kabels an ein Panasonic-Gerät, das über die VIERA Link-Funktion verfügt, können Sie das angeschlossene Gerät steuern (S. 32). Die VIERA Link- und die Q-Link-Funktionen können gleichzeitig verwendet werden.

Funktion\Anschluss	VIERA Link und Q-Link Nur VIERA Link Nur Q-Link (HDMI) (SCART) (HDMI) (SCART)
Automatischer Wiedergabestart	○	○	○
Einschaltverknüpfung	○	○	○
Ausschaltverknüpfung	○	○	○
Lautsprechersteuerung	○(nicht über SCART)	○	-
Bequeme Steuerung nur über VIERA-Fembedienung	○(nicht über SCART)	○	-
Direkte TV-Aufzeichnung	○(nicht über HDMI)	-	○
Kanal-Download	○(nicht über HDMI)	-	○

HDMI-Funktionen

«Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Dieser Fernseher unterstützt die Funktion _HDAVI Control 2*.

Wenn ein Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, HD-Videokamera, Player-Heimkino, Verstärker usw.) über HDMI-Kabel hergestellt wird, werden die beiden Geräte automatisch miteinander verknüpft. Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control“ ausgestattet sind, steht die folgende Funktion zur Verfügung: ● Automatischer Wiedergabestart (S. 33)

- Einschaltverknüpfung (S. 33)

- Ausschaltverknüfung (S. 33)

- Ausschaltverknapfang (S. 55) - Autersprechersteuernung (S. 23)

Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control 2" ausgestattet sind, steht zusätzlich die folgende Funktion zur Verfügung:

- Requeme Steuerung nur über VIEPA-Erchemiebung (S. 23)

- Diese Funktionellen stehen nur bei Panasonic-Modellen zur Verfügung, die mit „HDAVI Control“ und „VIERA Link“ ausgestattet sind. VIERA Link „HDAVI Control“ ist eine einzigartige Zusatzfunktion auf der Grundlage der Steuerfunktionen von HDMI, einer weltweit etablierten Schnittstellennorm, die als HDMI CEC (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fermoheran an Geräte anderer Fabrikale mit HDMI CEC-Untersüttung angeschlossen wird. Dellaillierte Informationen zur Kompatiilität finden Sie in der Bedienungsanleitung des betreffenden Gerätes. Bitte konsultieren Sie Ihren Panasonic-Fachhändler zu den mit dieser Funktion kompatiiblen.

■ HDMI-Kabel

Zum Gebrauch dieser Funktion ist ein HDMI-kompatibles (vollständig verdrahteles) Kabel erforderlich. Nicht mit HDMI kompatible Kabel können nicht verwendet werden. Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen. Teilenummer des empfohlenen Zubehörs:

BP-CDHG15 (1.5 m)

- PP-CDHG20 (3.0 m)

- RP-CDHOSO (5,0 m)

RP-CDHG50 (5,0 m)

Vorbereitungen

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu fi nden Sie in der Bedienungsanleitung des Zusatzgerätes. Einzelheiten zu den Anschlüssen fi nden Sie im Abschnitt „Zusatzgeräte“ (S. 35). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“, „HDMI2“ oder „HDMI3“ ein (S. 14), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Bequeme

Steuerung nur

über VIERA-

Fernbedienung

Sie können einige Funktionen des angeschlossenen Panasonic-Geräles mit der Fernbedienung dieses Fernsehers bedienen (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

- Falls Sie das Menü nicht aufrufen können, überprüfen Sie die Einstellungen und das Gerät (S. 32). Zugriff auf das Menü für das Zusatzgerät

① Rufen Sie das Menü „VIERA Link“ auf. → ② Wählen Sie „VIERA Link Einstellungen“ aus.

③ Wählen Sie das Gerät aus, auf das zugegriffen werden soll.

④ Bedienen Sie das Menü des Zusatzgerätes. ● Beispiel:

DVD-Recorder DIGA HD-Videckamera Player-Heimkino

- Einzelheiten zur Bedienung des jeweils angeschlossenen Zusatzgerätes finden Sie in dessen Bedienungsanleitung.

Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Geräl in Betrieb gesetzt wird, schaltet der Femseher automatisch auf den entsprechenden Eingangsmodus um. Nach Stoppen des Betriebs des Zusatzgerätes schaltet der Femseher auf den ursprünglichen Eingangsmodus zurück

Sobald die Wiedergabe am angeschlossenen Panasonic-Gerät startet oder das Direct Navigator / Funktions-Menü des Zusatzgerätes aktiviert wird, schaltet sich der Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befin det.)

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Panasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. - Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Abschaltuhr oder die Bereitschafts-Umschallautomalek in den Bereitschaftsmodus geschaltet wurde.

Die Lautsprecher der Heimkinoanlage können über die Fernbedierung des Fernsehers eingestellt werden. Diese Funktion steht nur bei Anschluss eines Verstärkers oder Player-Heimkinos von Panasonic zur Verfügung

- Fals Sie das Menü nicht aufzuhen können, überprüfen Sie die Einsellungen und das Gerät (S. 32).

① Rufen Sie das Menü „VIERA Link“ auf.

② Wählen Sie „Lautsprechen

③ Wählen Sie die Einstellung „Helmkino“ oder „TV“.

Heimkino

Einstellung für Gerät (automatisch elgeschaltet, sofern momentan im Bereitschaftsmodus). Erhöhen/Veningem der Lautstärke

Stummschaltung - Der Ton der eingebauten Lautsprecher des Fernsehers wird stummgeschaltet. - Nach Ausschalten des Zusatzgeräles

sind die Lautsprecher des Fernsehers wieder aktiv.

TV

Die Lautsrecher des Femsehers sind aktiv.

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über andere Anschlüsse finden Sie in der Bedienungsanleitung des angeschlossenen Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 43).
        S["VIDEO oder (S-VIDEO)"]
        T["AUDIO"]
    end
    subgraph Audio
        U["AVI"]
        V["AVI-2"]
        W["AVI-3"]
        X["VIDEO"]
        Y["VIDEO"]
        Z["VIDEO"]
        AA["VIDEO"]
        AB["VIDEO"]
        AC["VIDEO"]
        AD["VIDEO"]
        AE["VIDEO"]
        AF["VIDEO"]
        AG["VIDEO"]
        AH["VIDEO"]
        AI["VIDEO"]
        AJ["VIDEO"]
        AK["VIDEO"]
        AL["VIDEO"]
        AM["VIDEO"]
        AN["VIDEO"]
        AO["VIDEO"]
        AP["VIDEO"]
        AQ["VIDEO"]
        AR["VIDEO"]
        AS["VIDEO"]
        AT["VIDEO"]
        AU["VIDEO"]
        AV["VIDEO"]
        AW["VIDEO"]
        AX["VIDEO"]
        AY["VIDEO"]
        AZ["VIDEO"]
        BA["VIDEO"]
        BB["VIDEO"]
        BC["VIDEO"]
        BD["VIDEO"]
        BE["VIDEO"]
        BF["VIDEO"]
        BG["VIDEO"]
        BH["VIDEO"]
        BI["VIDEO"]
        BJ["VIDEO"]
        BK["VIDEO"]
        BL["VIDEO"]
        BM["VIDEO"]
        BN["VIDEO"]
        BO["VIDEO"]
        BP["VIDEO"]
        BPB["VIDEO"]
        BPB
        BPB
        BPB
        BPB
        BPB
    end
    subgraph Audio
        B
        V
        W
        X
        X
        X
        X
        X
        X
        X
        X
        X
        X
        X
        X
    end
    subgraph Audio
        U
        V
        W
        X
        X
        X
        X
        X
        X
        X
        X
    end
    subgraph Audio
        M
        V
        W
        X
        X
        X
        X
        X
        X
    end

Camcorder / Videospielkonsole

■ Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung/Wiedergabe (Gerät)	BV1	AV2	AV3	AV4(Frontplante des Fermisehers)	COMPONENT	DIGITAL AUDIO OUT	HOMI
							1	2	3
■ Aufzeichnung/Wiedergabe von Videocassetten/DVDs(Videorecorder/DVD-Recorder)	○	○	○
■ Wiedergabe von DVDs (DVD-Player)	○	○	○	○	○		○	○	○
■ Wiedergabe von Camcorder-Bidern (Videokamera)	○	○	○	○			○	○	○
■ Empfang von Satellitenprogrammen (Kabeltuner)	○		○	○			○	○	○
■ Videospiele (Videospielkonsole)	○		○	○
■ Vanwendung eines Verstärkers mit Laufsprechenanlage						○
■ Q-Link		○	○
■ Direkte TV-Aufzeichnung		○	○
■ VIERA Link							○	○	○

○: Empfohlener Anschluss

Technische Informationen

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 13)

■ Auto: Bei Wahl dieser Einstellung wird das Bölssteitenverhältnis optimal so justiert, dass das Bild einen gesamten Bildschim ausfüllt. Dies erfolgt arhand eines vierslufigen Verfahrens, bei dem das Gerät ermittel, ob es sich bem angezeigter Bild um ein Breitformatbild handelt. Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildsteitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Femeher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt:

Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblenkt, wenn ein Breitformsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto“ wird oben links in den Bildschirm eingeblenkt, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildsicht mehrins und erweiter das Bild, erfasst es, den gesamten Bild fällt. Bei einem dunklen Bild kann besser Vorgang mehrinen Minuten beanspruchen.

Hinweise
- Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat, 16.9" ist, erscheinen möglichweise schwarze Balken am oberen und unter den Bildschimrand. - Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, istieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders.) - Das Bildseitenverhältnis kann separat für SD-(Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden. - Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur „16.9“ und „4.3“)

A.10

189

14.9

Das optimale Biksalenverhältnis wird gewählt und das Bik wird erweiter, so dass es den Bildschirm volsändig ausfüllt.

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Das Bild wird ohne Vergrößerung mit einem Bildseltenverhältnis von 14:9 angezeigt.

Das Bild wird mit einem Bildelenterfallis von 4.3 bischlimbild angezeigt. Nur am Inven und rechter Bildend nach sich eine gewisse Ausdermung des Bilds bemerkbar.

Das Bild wird ohne Verzernungen mit dem herkömmlichen Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird mit einem Bildsetenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Das Bild wird ohne Verzerrungen mit einem Bildseilenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseilenverhältnis von 4:3 angezeigt

Zoom2

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Formal angezeigt.

Zoom3

Das Bild wird ohne Verzernungen bildschirmfläns mit einem Bidseltenverhältnis vor 2,35:1 in echter (anarrchen) Letterbes-Format angezeigt. Das Bild wird mit einem Bidseltenverhältnis vor 18.9 in seiner maximaten Größe (gemäßig vergrobert), angezeigt.

Mehrere Fenster

Diese Funktion ermöglicht es Ihnen, zwei Bilder gleichzeitig zu betrachten. (S. 13)
- Dieselbe Signalquelle kann nicht gleichzeitig angezeigt werden.
- Bei Mehrbildanzeige wird nur der Ton der im Hauptfenster angezeigten Programmquelle ausgegeben.
- Bei Mehrfenster-Anzeige kann das Bildseitenverhältnis nicht geändert werden.
●Die Mehrfenster-Anzeige kann nicht in Verbindung mit einem PC. einer SD-Karte oder HDMI-Signalen verwendet werden.
- Einige Signale werden für die geeignete Anzeige auf Ihrem Bildschirm umformatiert.

Die Herstellung eines HDMI-Anschlusses an bestimmte Panasonic-Geräte ermöglicht eine automatische Verknüpfung des Fernsehers mit dem angeschlossenen Zusatzgerät. (S. 32)
Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet
Nach Starlen der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tenevagehe beginnen.
Tonausgabe beginnen.
Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
- Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkelfunktion auf dem Bildschirm.
- Wenn ein Zusatzgerät, das mit der Funktion „HDAVI Control 2“ ausgestattet ist, über ein HDMI-Kabel angeschlossen wird, können die an der Buchse DIGITAL AUDIO OUT anliegenden Audiosignale als mehrkanaliger Surround Sound ausgegeben werden.
●Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers oder Player-Heimkinos aktiviert werden. Bitte schlagen Sie hierzu in der Bedienungsanleitung des jeweils angeschlossenen Gerätes nach.
- Wenn zwei Geräte des gleichen Typs gleichzeitig an den Femseher angeschlossen werden (z.B. ein DIGA-Gerät an die HDMI1-Buchse und ein zweites DIGA-Gerät an die HDMI2-Buchse), steht die VIERA Link-Funktion nur für die Buchse mit der niedrigeren Nummer zur Verfügung.
- Bei „HDAVI Control 2“ handelt es sich um die neueste Norm (Stand: Februar 2007) für Panasonic-Geräte, die mit der Norm HDAVI Control kompatibel sind. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.

Technische Informationen

Kompatible Datenformate für den SD-Betrieb

Foto

: Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Norm DCF* oder EXIF

kompatibel ist, aufgezeichnete Standbilder

: Baseline JPEG (Sub-Sampling 4:4:4, 4:2:2 oder 4:2:0)

Datenformat

: 9.999

Max. Anzahl der Dateien

: 160 × 120 bis 10.000.000

Bildauflösung

- Kompatible Kartentypen (maximale Speicherkapazität): SDHC-Speicherkarte (4 GB), SD-Speicherkarte (2 GB).

MultiMediaCard (128 MB) miniSD-Speicherkarte (1 GB) (miniSD-Adapter erforderlich)

● Falls eine miniSD-Karte verwendet wird, muss diese zusammen mit dem Adapter eingesteckt/entfernt werden.

- Neueste Informationen zu den verschiedenen Kartentypen finden Sie auf der folgenden Webseite (nur auf Englisch): http://panasonic.co.jp/pavc/global/cs/

- DCF (Design rule for Camera File system): Van der Japan Electronics and Information Technology Industries Association (JEITA) aufgestalte vereinheitliche Norm.

Hinweise

- JPEG-Bilder, die mit einem PC bearbeitet wurden, können nicht angezeigt werden.

- Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder 2.2 kompatibel sein.

- Teilweise beeinträchtigte Dateien werden u.U. mit einer niedrigeren Auflösung angezeigt.

- Dieser Femseher kann nur die Dateinamenerweiterung „JPG“ lesen

- Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen u.U. verschieden.

Die Verwendung von Zweibytezeichen oder sonstigen speziellen Codes ist nicht zulässig.

- Die Karte kann für dieses Gerät unbrauchbar werden, wenn Sie Datei- oder Ordnernamen ändern.

Informationen über die SCART-, S-Video- und HDMI-Buchsen

■ AV1-SCART-Anschluss

(RGB, VIDEO)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchse Masse 21 FAS Anging (Vcc) 19 FAS Masse 17 Rot Anging 15 Rot Masse 13 Gran Anging 11 Graze Masse 9 Blue Anging 7 Blue Masse 6 Audio Anging (U) 3 Audio Anging (R) 20 FAS Anging (Vcc) 18 RGB Status Masse 16 Status RGB 14 Masse 12 8 State FAS 8 Audio Anging (L) 4 Audio Masse 2 Audio Anging (R)

AV3-SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

AV3: Pin 15 und 20 sind abhängig von der AV3 S-VHS!

VIDEO-Umschaltung

Buchse Masso 21 FAS Espang (Vcc) FAS Masso 18 Red Bias 17 Red Bias 16 Red Bias 13 Grin Espang 11 Grino Masso 9 Blu Espang 7 Blu Masso 5 Audio Accoung (L:3) Audio Accoung (R):1 20 FAS Espang (Vcc) 10 RGB Status Master 16 State RGB 14 Mazas 12 10 Q-Link Donor 5 Status FBAS 8 Audio Espang (L) 4 Audio Master 2 Audio Espang (R)

■AV2-SCART-Anschluss

(VIDEO, S-VIDEO, Q-Link)

AV2: Pin 15 und 20 sind abhängig von der

AV2 S-VHS / VIDEO-Umschaltung.

Buchro Masso 21 F8AS Ampg (Video) 18 F8AS Masso 17 S.C. Ampg 16 Massa 13 Massa 12 Masso 9 Masso 7 Masso 5 Audio Ampg (L1,3) Audio Ampg (U1) 20 F8AS Ampg (Video) 19 Msere 16 14 Msere 12 10 G-Link-Dafon 8 Status FRA3 8 Audio Ampg (L1) 4 Audio Masso 2 Audio Ampg (R)

■ 4-pol. AV4-S-VIDEO-Anschluss

HDMI-Buchse

DCTWING 29 16 +5 V Spannung 17 BDA 18 Research-Kabel, bus/NO. on Cutoff 19 TMDS-Tokobuten- 10 TMDS-Tokobuten- 8 Abschreibung TMDS-Dater0 7 TMDS-Dater1- 8 TMDS-Dater1- 5 TMDS-Dater1- 3 Abschreibung TMDS-Dater2 2 Abschreibung TMDS-Dater2

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuseigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben. •Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).

- Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

Hinweise

- Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden. - Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein. - Einzelheiten zu den geeigneten PC-Signalen finden Sie in der nachstehenden Tabelle.

Aspect\Modell-Nr.	TH-42PV700F	TH-50PV700F
4:3	768 × 768 Pixels	1.024 × 768 Pixels
16:9	1.024 × 768 Pixels	1.366 × 768 Pixels

● Stiftbelegung der 15-poligen D-sub-Buchse

5	4	3	2	1
10	5	8	7	6
9	4	3	12	11

Klemme	Signal	Klemme	Signal	Klemme	Signal
1	R	6	GND (Masse)	1	NC (nicht verwendet)
2	G	7	GND (Masse)	2	NC (nicht verwendet)
3	B	8	GND (Masse)	3	HD
4	NC (nicht verwendet)	9	NC (nicht verwendet)	4	VD
5	GND (Masse)	10	GND (Masse)	5	NC (nicht verwendet)

Eingangssignale, die angezeigt werden können

COMPONENT (Y, PB, PR), HDMI

× Geeignetes Eingangssignal

Signal COMPONENT HDMI
525 (480) / 60i	◆	◆
525 (480) / 60p	◆	◆
625 (576) / 50i	◆	◆
625 (576) / 50p	◆	◆
750 (720) / 60p	◆	◆
750 (720) / 50p	◆	◆
1.125 (1.060) / 60i	◆	◆
1.125 (1.060) / 50i	◆	◆
1.125 (1.060) / 60p		◆
1.125 (1.060) / 50p		◆

PC (D-sub 15P)

Signal Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 400 @70 Hz 31.47 70,07
640 × 480 @60 Hz 31.47 59,94
640 × 480 @75 Hz 37.50 75,00
800 × 600 @60 Hz 37.68 60,32
800 × 600 @75 Hz 46.88 75,00
800 × 600 @85 Hz 53.67 85,06
852 × 480 @60 Hz 31.44 59,89
1.024 × 768 @60 Hz 48.36 60,00
1.024 × 768 @70 Hz 55.46 70,07
1.024 × 768 @75 Hz 60,02 75,03
1.024 × 768 @85 Hz 68.68 85,00
1.280 × 1.024 @60 Hz 63.58 60,02
1.366 × 768 @60 Hz 48.39 60,04
Macintosh13' (640 × 480) 35.00 66.67
Macintosh18' (832 × 6241 49,73 /44.55
Macintosh21' (1.152 × 870) 68.68 75.06

Hinweise

- Andere als die oben spezifizierlen Signale können nicht richtig wiedergegeben werden. - Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert. - Das geeignete Eingangssignal für PC ist grundsätzlich mit dem VESA-Standardtakt kompatibel. - PC-Signale werden zur Anzeige verstärkt oder komprimiert, sodass es eventuell nicht möglich ist, kleine Details mit ausreichender Klarheit anzuzeigen.

Häufi g gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Keine Bild- und Tonausgabe

- Befindet sich der Fernseher im AV-Modus? - Ist der Netzstecker an eine Netzsteckdose angeschlossen? - Ist dar Fernseher eingeschaltet? - Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 20) und des Lautstärkepegels. - Prüfen Sie nach, dass alle erforderlichen SCART-Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

- Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Einzelheiten zur Einstellung des Bildseitenverhältnisses finden Sie auf S. 36.

S-Video /

Schwarzweißbild

● Bestätigen Sie durch Drücken der AV-Taste, dass S-Video Ihre Wahl ist, d. h. AV2/AV2S (S. 14)

Eingeblendete Meldungen, z.B. „EC/AV1“

- Diese Meldungen können durch einfaches Drücken der Taste 1 vom Bildschirm gelöscht werden. - Drücken Sie die Taste erneut, um die Meldung wieder anzuzeigen.

Aufzeichnung über die Funktion Direkte TVAufzeichnung / Q-Link ist nicht möglich

Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem die Funktion „AV2/AV3 Ausgang“ im Menü „Setup“ richtig ein (S. 21).

Permanent auf dem Bildschirm leuchtende Punkte

- Aufgrund des bei dieser Technologieanwendung findenden Fertigungsprozesses kann es vorkommen, dass einige Pixel entweder ständig leuchten oder nie aufleuchten. Dabei handelt es sich nicht um eine Funktionsstörung.

Kontrastreduzierung

In den folgenden Fällen wird der Kontrast verringert, wenn einige Minuten lang kein Bedienvorgang stattfindet: - Keine Signalzuleitung im AV-Modus - Bei Wahl eines gespernten Kanals - Bei Wahl eines unzulässigen Kanals - Bei Anzeige eines Menüs

Störung Abhilfemaßna
Bildstorungen Tonstörungen HDMI	Gestörtes, stark verrauschtes Bild	● Stellen Sie den Eintrag, P-NR* des Menüs „Bildeinstellung“ ein (um Bildrauschen zu besetigen). (S. 20)● Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Moloren (Auto, Molorad, Leuchstoffjährige) in der Nähe befinen.
	Kein Bild	● Ist die Bildeinstellung für „Helligkeit. Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 20)● Überprüfen Sie das Farbsystem. (S. 23)
	Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise)	● Stimmen Sie die Kanale erneut ab. (S. 22)
	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	● Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
	Kein Ton	● Ist die Stummschaltung aktiviert? (S. 7)● Ist die Lautstärke auf den Minimalpegel eingestellt?
	Ton zu leise oder Klang verzerrt	● Der Tonsignal-Empfang wird u.U. beeinträchtigt.● Stellen Sie den Eintrag „Audio Empfang“ (S. 20) des Menüs „Tonsinstellung“ auf „Mono“ ein.● Überprüfen Sie das Tonsystem. (S. 23)
	Ungewöhnlicher Klang	● Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-canaligem Linear-PCM-Ton ein.● Überprüfen Sie die Einstellung des Eintrags „HDMI/1 / 3 Eingang“ des Menüs „Toneinstellung“ (S. 20)● Wenn eine Tonsstörung bei Verwendung eines Digitalanschlusses auflift, stellt Sie einen analogen Audioganschluss her? (S. 31)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Bildschirm.	● Ist das HDMI-Kabel richtig angeschlossen? (S. 34)● Schallen Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein● Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vom Zusatzgerät zugeleitet wird. (S. 39)● Verwenden Sie ein Zusatzgerät, das mit der Norm EIACEA-661/661B kompatibel ist.
Sonstiges	Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.	● Die Abschaltuhr-Funktion ist aktiviert.● Elwa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht.	● Sind die Batterien polaritätsrichtig eingelegl? (S. 6)● Ist der Fernseher eingeschaltet?
	Eine Fehlermeldung erscheint auf dem Bildschirm.	● Bitte folgen Sie den Anweisungen der Meldung.● Falls sich das Problem auf diese Weise nicht besettigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

Lizenzinformationen

Warenzeichen

● VGA ist ein Warenzeichen von International Business Machines Corporation.
● Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.
● S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association
Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird.
werden diese Warenzeichen vollständig berücksichtigt.
Das SDHC-Logo ist ein Warenzeichen.
- HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene
Warenzeichen von HDMI Licensing LLC
HDAVI Control ^1 ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.
● TruSurround XT, SRS und das (●) Symbol sind Warenzeichen von SRS Labs, Inc.
TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.

Technische Daten

		TH-42PV700F TH-50PV700F
Stromquelle 220-240 V Wechselstrom. 50 / 60 Hz
Aufnahme:	Normaler Betrieb	261 W 364 W
	Bereitschaftszustand	0,7 W 0,5 W
	Bildformat	16:9
Bildschirm	Bildschirmgröße	106 cm (Diagonale) 127 cm (Diagonale)
		922 mm (B) × 518 mm (H) 1.106 mm (B) × 622 mm (H)
	Anzahl der Pixel	786.432 (1.024 (B) × 768 (H)) [3.072 × 768 Bildpunkte]	1.049.086 (1.366 (B) × 768 (H)) [4.098 × 768 Bildpunkte]
Ton	Lautsprecher	Tieföner (0-80 mm) × 2 Stick., Hochlöner (23 mm × 100 mm) × 2 Stick.
	Audioausgang	31 W (15,5 W + 15,5 W), 10% Gesamtkirnfaktor
	Kopfhörer	M3-Stereo-Minibuchse (3,5 mm) × 1
PC-Signale		VGA, SVGA, XGA SXGA (komprimiert) Horizontalablastfrequenz 31 - 60 kHz Verticalis Ablastfrequenz 59 - 86 Hz
Empfangssysteme / Empfangskanäle		PAL B, G, H, I, SECAM B, G, SECAM L / L' VHF E2 - E12 VHF H1 - H2 (ITALIEN) VHF A - H (ITALIEN) UHF E21 - E69 CATV (S01 - S05) CATV S1 - S10 (M1 - M10) CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband) PAL D, K, SECAM D, K VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69 PAL 525/60 Wiesergabe vor NTSC-Sändern mit einigen PAL-Videorecordern (VCR) möglich M.NTSC Wiesergabe mit einigen M.NTSC-Videorecordern (VCR) möglich NTSC (NUR AV-EINGANG) Wiesergabe mit einigen NTSC-Videorecordern (VCR) möglich
Antennenanschluss		VHF / UHF
Betriebsbedingungen		Temperatur : 0 °C - 35 °C Luftfuuchtigkeit : 20 % - 60 % RH (nichtkondensierend)
Anschlussbuchsen	AV1 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang)
	AV2 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, S-Video-Eingang, Q-Link)
	AV3 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV4	VIDEO 1 × RCA-Stiftstecker 1,0 V[p-p] (75 Ω)
		S-VIDEO 4-pol. Mini-DIN Y:1,0 V[p-p] (75 Ω) C:0,266 V[p-p] (75 Ω)
		AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[ms]
	COMPONENT	VIDEO Y Pn, Pr 1,0 V[p-p] (einschl. Synchronisation) ±0,35 V[p-p]
		AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[ms]
	Sonstige	HDMI1 / 2 / 3 Buchse des Typs A ● Dieser Fernseher unterstützt die Funktion „HDAVI Control 2“.
		PC HIGH-DENSITY D-SUB 15PIN R,G B/0,7 V[p-p] (75 Ω) HD, VD/TTL-Version 2,0 - 5,0 V[p-p] (hohe Impedanz)
		Kartensteckplatz Einschubschilz für SD-Karte × 1
	Ausgang	AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[ms] (hohe Impedanz)
		DIGITAL PCM, Lichtleiter
Abmessungen ( B × H × T )		1.077 mm × 736 mm × 330 mm (Einschließlich Sockel) 1.077 mm × 689 mm × 138 mm (Nur Fernseher)	1.266 mm × 850 mm × 369 mm (Einschließlich Sockel) 1.266 mm × 802 mm × 138 mm (Nur Fernseher)
Masse		38,0 kg Netto (Einschließlich Sockel) 31,0 kg Netto (Nur Fernseher)	50,0 kg Netto (Einschließlich Sockel) 42,0 kg Netto (Nur Fernseher)

Hinweise

- Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerle angegeben.

- Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.
