BEDIENUNGSANLEITUNG TH-50PY700 PANASONIC

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennahmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika

Gedruckt in der Tschechischen Republik

Panasonic®

Bedienungsanleitung

Plasma-Fernseher

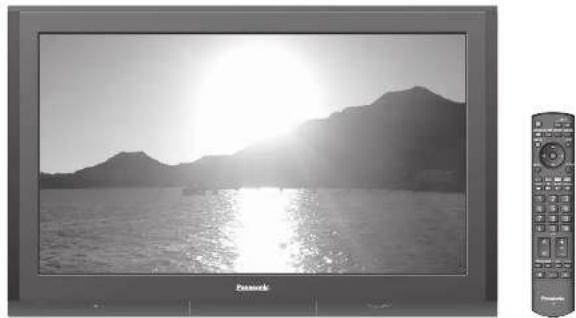

Modell-Nr. TH-50PY700F

VIERA

Bitte lesen Sie diese Bodienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

TQB0E0389A

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

Multimedialer Genuss SD-Speicherkarte Cancorder Perschokompüle Verstärker mit Lasiaprevierterlage DVD-Recorder Kabellumer Vidsonocorder DVD-Player

Inhalt

Bitte unbedingt lesen

Sicherheitsmaßnahmen 4
(Warnung / Vorsicht)
● Hinweise 5
●Pflege und Instandhaltung 5

Kurzleitfaden

●Mitgeliefertes Zubehör /
Sonderzubehör 6
●Anordnung der
Bedienelemente 7
●Grundlegende Anschlüsse · 8
●Automatische Einrichtung·10

Einsatz des Fernsehers

Grundlegende Funktionen

● Betrachten von Fernsehprogrammen ……12

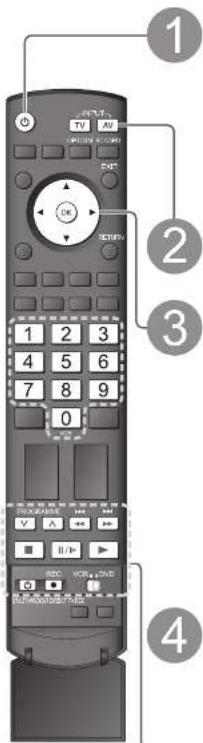

● Betrachten von Videos und DVDs ...... 14

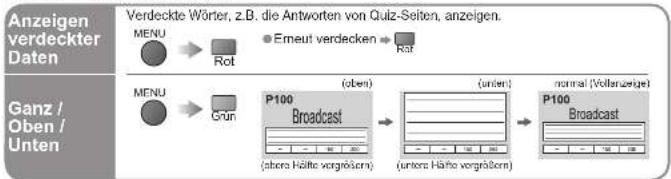

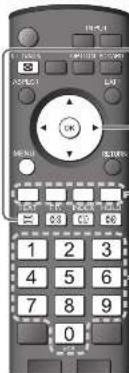

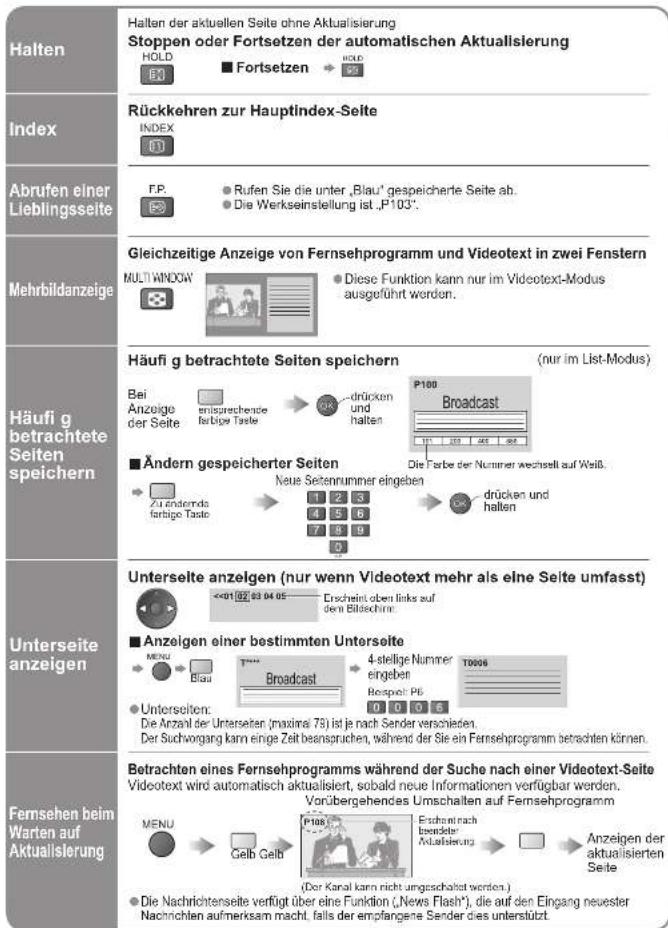

● Betrachten von Videotext 16

Weiterführende Funktionen

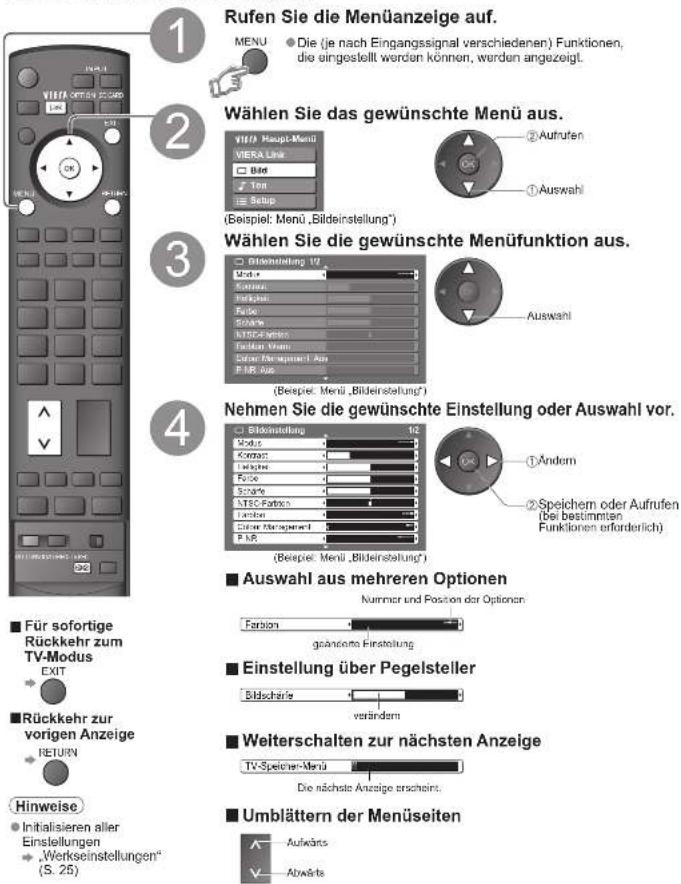

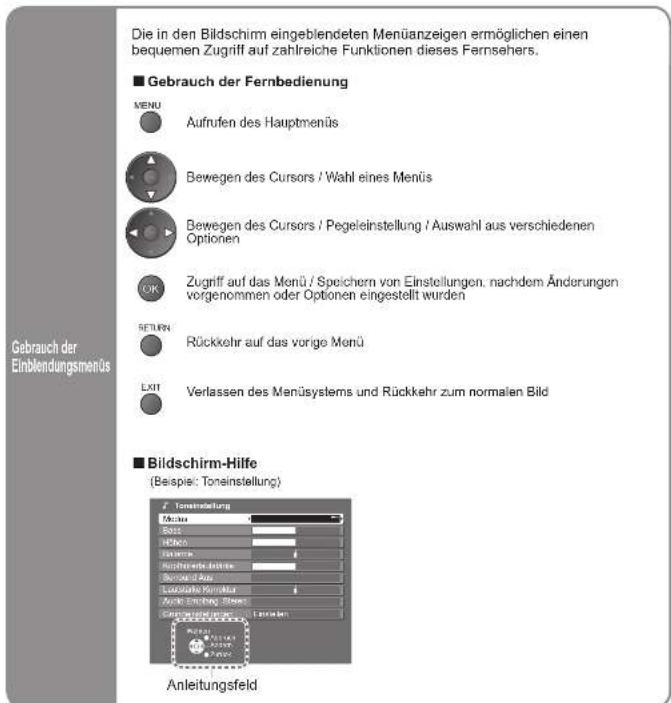

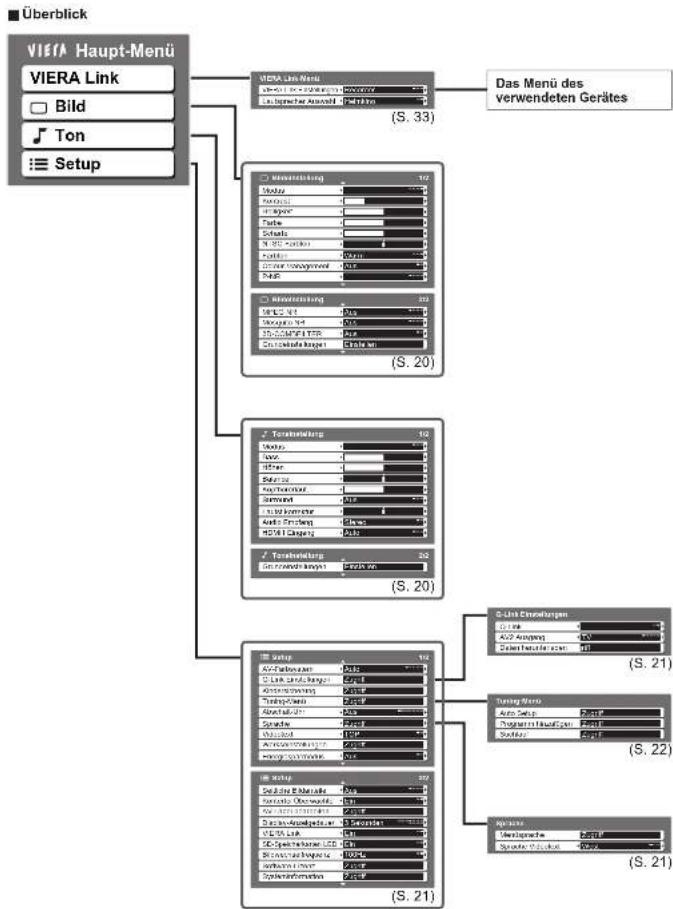

Gebrauch der Menüfunktionen 18
(Bild. Klangqualität usw.)

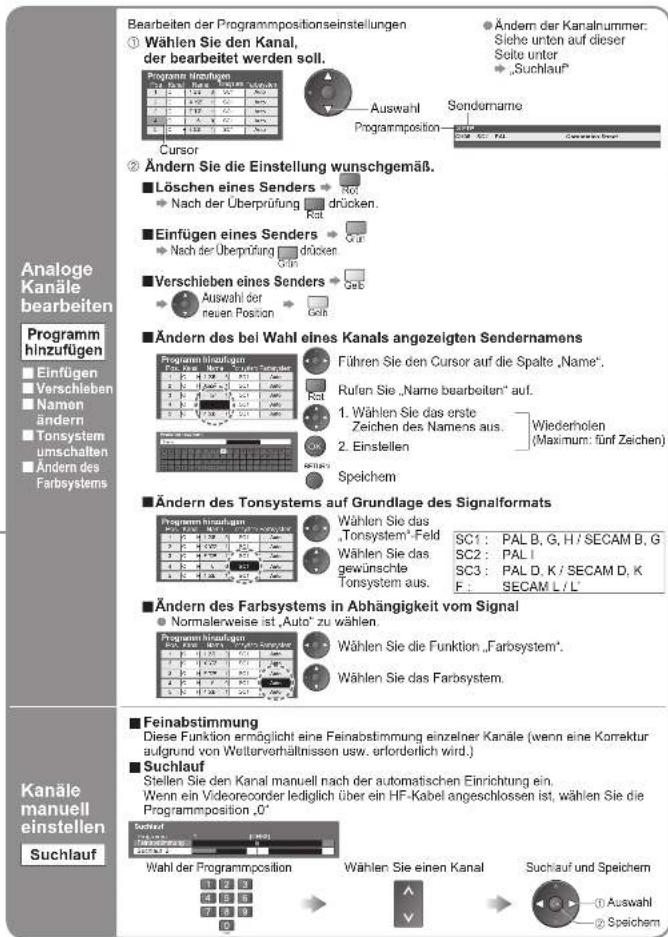

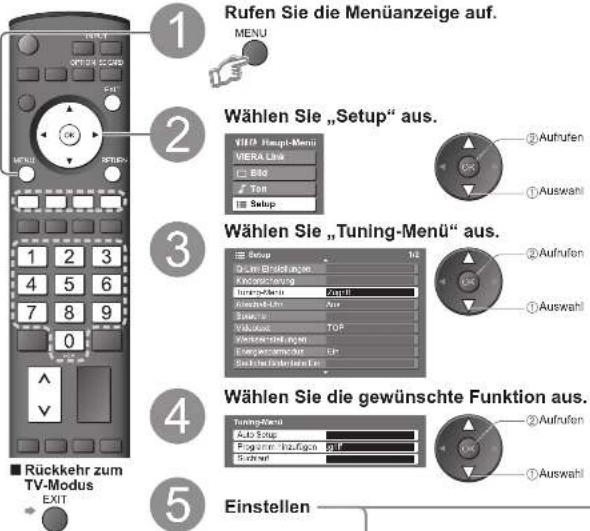

- Ändern und Einstellen von Kanälen …… 22

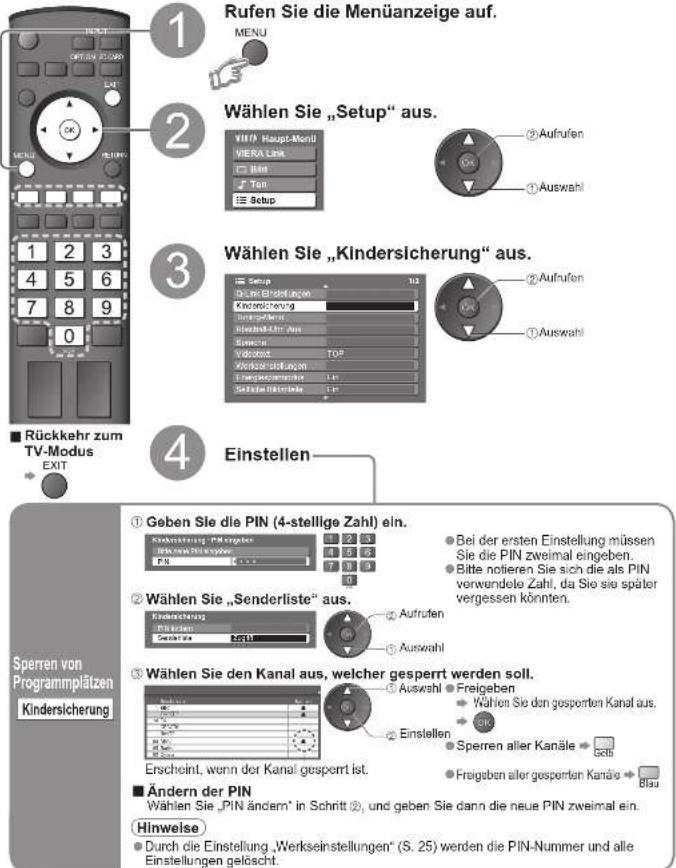

● Sperren von Programmplätzen

Kindersicherung 24

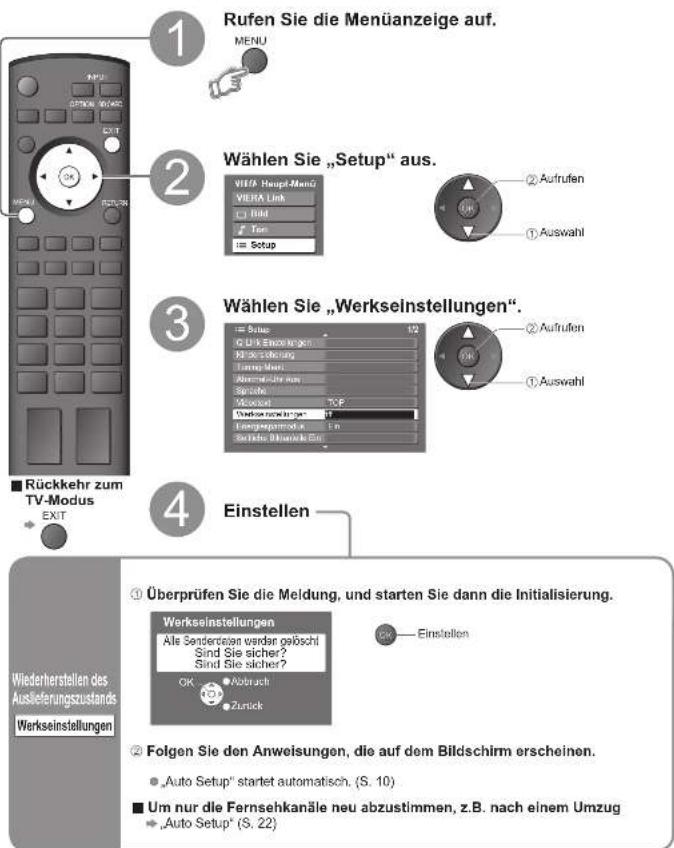

● Wiederherstellen des Auslieferungszustands… 25

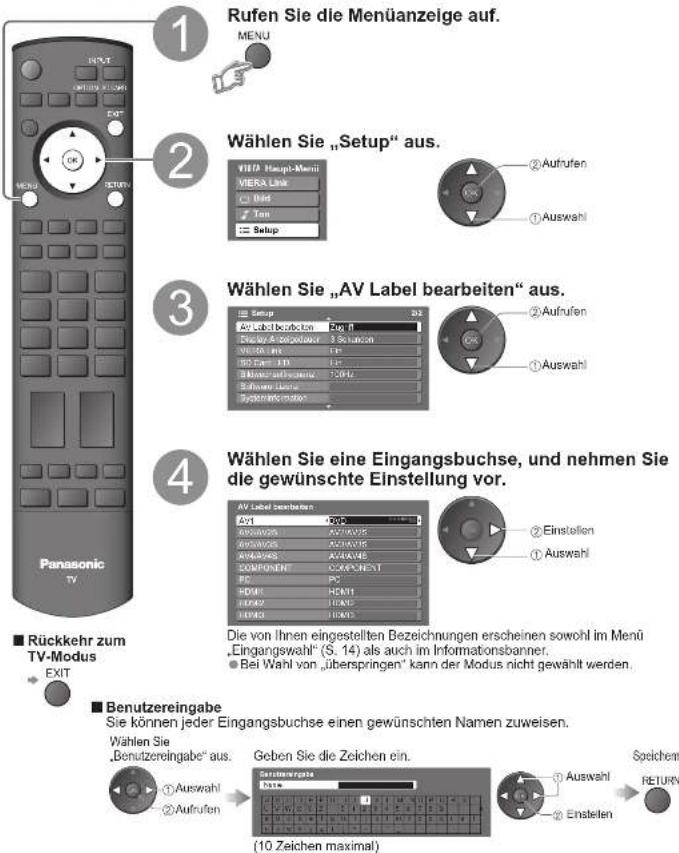

Eingangsbezeichnung 26
● Anzeigen von PC-Bildern auf dem

Fernsehschirm 27
● Betrachten einer SD-Karte (Fotos und Filme) …28
Q-Link-Funktionen 30

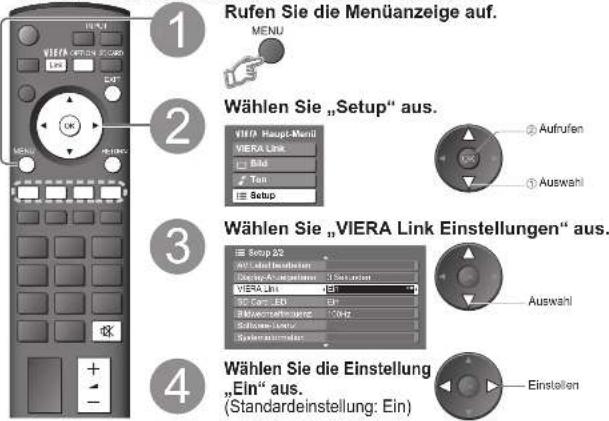

HDMI-Funktionen 31
(HDMI-Buchse / VIERA Link)

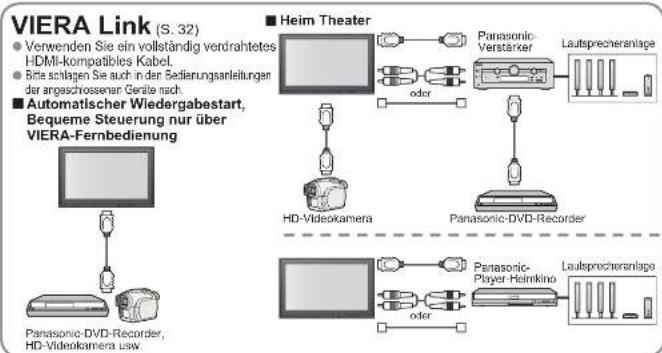

Zusatzgeräte 34

Häufi g gestellte Fragen usw.

Technische Informationen 36
● Häufig gestellte Fragen 41
Lizenzinformationen 42
● Technische Daten 43

Sicherheitsmaßnahmen

Warnung

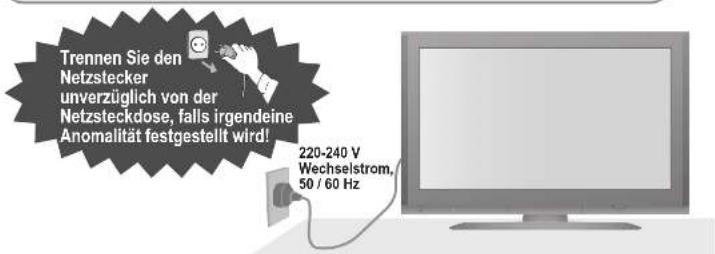

Handhabung von Netzstecker und Netzkabel

● Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
- Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
- Um elektrischen Schlag zu verhindern, muss der Netzstecker an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden. - Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.
- Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Andererfalls besteht die Gefahr eines elektrischen Schlages) - Verwenden Sie auf keinen Fall ein anderes als das Netzkabel im Lieferumfang dieses Femsehers. (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).
● Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
- Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern. - Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des
Netzkabels in der Nähe von Heizkörper oder anderen Geräten, die sehr heiß werden können.
Das Netzkabel darf nicht verdrehl, geknickt oder überdehnt werden.
- Ziehan Sie nicht am Netzkabel. Erpreifen Sie beim Abtrennen das Netzkabels stals den Netzstecker, ohne am Kabel selbst zu ziehen. Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netztecker unverzüglich von der Netzteckdose, falls irgendeine Anomalität festgestellt wird! 220-240 V Wechselstrom, 50 / 60 Hz

Keine Gehäuseteile entfernen

Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befinden sich Bautele, die hohe Spannung führen und starke elektrische Schläge verursachen können.)
● Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Flüssigkeiten vom Gerät fernhalten

● Um Beschädigungen zu vermeiden, die zu einem
Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser lern.
● Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

Das Gerät weder direkter

Sonneneinstrahlung noch

anderen Wärmequellen aussetzen

● Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur
Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Fremdgegenstände aus dem

Geräteinneren fernhalten

- Lassen Sie keine metalischen oder artzündlichen Gegenstände durch die Belüftungsschätze in das Geräternere fallen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Den Fernseher nicht auf einer schrägen

oder unstabilen Unterlage aufstellen

● Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für dieses Gerät

vorgesehenen Ständer / Montageteile verwenden

- Bei Verwendung eines nicht vorgeschrebenen Ständens oder einer anderen Montagehallierung kann das Gerät umfallen, so dass Verletzungsegefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic Fachhänder mit der Aufstellung des Gerätes. - Verwendung separat erähälcher Ständer / Montagehallerungen (S. €)

Halten Sie Kinder von SD-Karten fern.

• Wie bei allen kleinen Gegenständen besteht die Gefahr,
  dass SD-Karten von Kleinkindern verschluck! werden. Entlernen Sie die SD-Karte sofort nach ihrem Gebrauch.

Hinweise

Vorsicht

■ Vor dem Reinigen des Gerätes den Netzstecker abziehen (Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folga haben.)
■Vor einem längeren Nichtgebrauch des Fernsehers den Netzstecker abziehen ●Selbst im ausgeschalteten Zurstand vorzuelt dieser

Geraß im Ausgeschaffeter Zustand Verbrauch dieses Geraß eine geringe Menge Strom, solarge der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

Nur aufrecht transportieren Wird der Fernseher mit nach oben oder unten weisendem Bildschirm transportiert, kann dies eine Beschädigung der Schaltungen im Geräteinneren verursachen.
■Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen Mindestabstand

■Die Belüftungsschlitze an der Rückwand nicht blockieren

- Wenn die Belüfungsschätze durch Vorhänge usw verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

Kein Standbild über längere Zeit hinweg anzeigen

Anderenfalls bleibt u.O. ein Nachbild auf dem Plasmchildschirm zurück (Fiehrenzen)
Plasmablusschiff zurück („Embrennen“) Da es sich bei diesem Phänomen nicht um eine
Da es sich ber diesem? Handelten nicht um. Funktionsstörung handelt, erstreckt sich die
Garantieleistung des Herstellers nicht darauf.

Typische Standbilder

●Kanalnummer und sonstige Logos
- Standbild mit einem
Bildseitenverhältnis von 4:3
• Videospiel
●Computerbid
Um Einbrennen zu verhindern, wird der Kontrast
automatisch verringert, wenn dem Gerät einige Minuten lang kein Signal zugeleitet bzw. kein
Mintuern lang kein Signal zugeleitet bzw. Ken Bedienungsvorgang ausgeführt wird. (S. 40)

■ Bereitschafts-Umschaltautomatik

- Wenn dem Gerät innerhalb von 30 Minuten kein Signal zugeleitet wird und kein Bedienungsvorgang im Fernsehmodus stattfindet, schaltet der Fernseher automatisch in den Bereitschaftsmodus.

■Folgende Geräte vom Fernseher fernhalten

● Elektronische Geräte

Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen).
● Geräte mit Infrarotsensor
Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Regelmäßige Pflege: Entfernen Sie Schmutzfecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche. Bai harrhäcker Verschmutzung: Feuchten Sie ein weiches Tuch mit saubenem Wasser oder einer Lösung aus 1 Teil neutraem Haushats-Reinigungsmittel und 100 Teilen Wasser, und wischen Sie die Bildschirmoberfläche damit ab. Reiben Sie anschließend mit einem brockenen, weichen Tuch nach.

Vorsicht
Die Oberfläche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfläche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Regelmäßige Pflege: Reiben Sie Schmutzflücken mit einem welchen, trockenen Tuch von den Außenflächen ab.

Bei harnäckiger verschmutzung: Feuchten Sie ein weches Tuch mit sauberem Wasser oder einer neutralen Reinigungslosung an. Wirgen Sie das Tuch gründlich aus, und reben Sie die Außenflächen damit ab. Reben Sie anschließend mit einem trockenen, wechen Tuch nach.

Vorsicht

• Verwenden Sie kein Reinigungsmittel direkt auf den Außenflächen des Gerätes.
  (Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
  Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
• Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör
□Ferbedienung ●N2QAYB000116

Bitte vergewissem Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist. Batterien für die □Klemmeinrichtung (2) □Netzkabel

Fembedienung (2) ●R6 (UM3)

□Bedienungsanleitung

□Pan-Europäische Garantie

Einlegen der Batterien in die Fernbedienung

1 Öffnen Haken Schließen 2 Polaritätsmarkierungen (+ -)

Polaritätsmarkierungen (+, -) beachten

Vorsicht

• Werden die Batterien mit vertauschter Polantät
  eingelegt, kann dies zu einem Auslaufen.
  von Batterieelektrolyt und Korrosion führen,
  Wodurch die Fennbedienung beschaltet wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Legen Sie keine Batteren unterschiedlicher Sorten
  ein (z.B. eine Alkali- und eine Manganbatterie).
• Verwenden Sie keine auf adbaren Batteren (Ni Gr. Aktur) in dieser Einkredierungs
  (Mi-Co-Akkus) in dieser Pembedienung. Batterye d'efan ander verbrutt noch zuletzt von/son.

Sonderzubehör

Sockel

• TY-ST50D1-WG
• TY-ST50D1-WK
• TY-ST50D2-WG
●TY-ST50D2-WK

(1)基因通过控制 通过控制

[Non-Text]

[Non-Text]

Plasmadisplay-Ständer

- TY-S50PZ700W

Wandhalterung

(vertical)

• TY-WK42PV3W

(schräg)

● TY-WK42PR3W

Vorsicht

• Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der
  Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.
• Bitte lesen Sie die den bzw. dem Sockel beiliegende Anleitung aufmerksam durch, und achten Sie unbedingt darauf, geeignete Maßnahmen zu treffen, um ein Umkippen des Fernsehers zu verhindern.
• Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird.

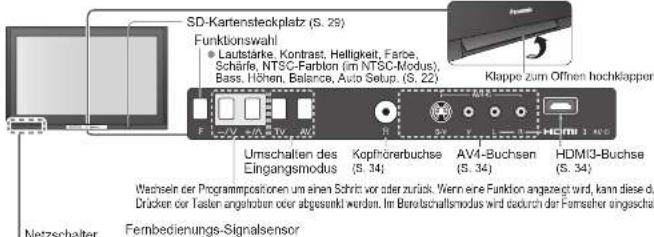

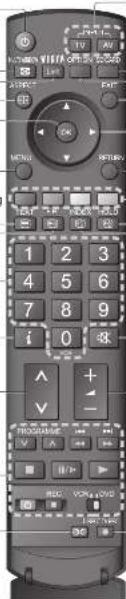

Anordnung der Bedienelemente

SD-Kartensteckplatz (S. 29) Funktionswahl ● Lautstärke, Kontrast, Helligkeit, Farce, Schärle, NTSC-Farblon (im NTSC-Modus), Bass, Höhen, Balance, Auto Setup. (S. 22) Klappe zum Offnen hochklappen Umschaften des Eingangsmodus Kophörerbuchse AV4-Buchsen HDMI3-Buchse (5. 34) (5. 34) (5. 34) (5. 34) Wechseln der Programmpositionen um einen Schrit vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese du Drücken oder Taster angaben oder abgesetzt werden. Im Betalschaftsmodus wird durch der Fremseher eingeschalt Netzschalter Fembedienungs-Signalsensor

Betriebs-LED

Bereitschaft: Rot

Ein: Grün

Taste Bereitschaft Ein / Aus

(Umschalten des Fernsehers zwischen Ein

und Bereitschaft)

Mehrfensteranzeige (S. 13)

Aufrufen des VIERA Link-Menüs (S. 33)—

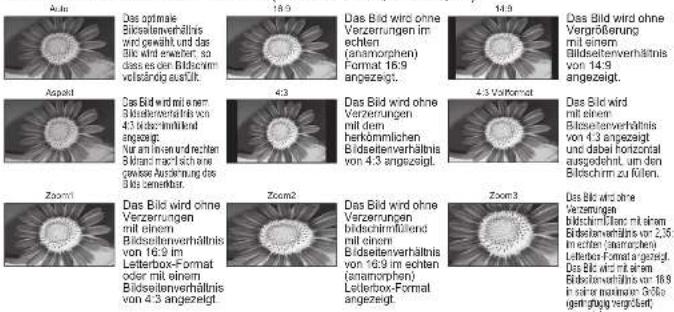

Umschalten des Bildseitenverhältnisses (S. 13)

OK-Taste zur Bestätigung der Auswahl Diese Taste nach Wahl einer Programmposition drücken, um sofort auf das andere Programm umzuschalten.

Haupt-Menü

Diese Taste zum Aufrufen des VIERA Link-Menü sowie der Menüs für Bildeinstellung, Toneinstellu und Setup drücken. (S. 18)

Videotext (S. 16)

Betrachten einer Videotext-Lieblingsseite- (S. 17)

Tasten für Programm-/ Kanalumschaltung (0-9) und Umbältern von Videolaxl-Seiten (S. 12 und S. 16). Im Bereitschaftsmodus kann der Fernseher auch mit diesen Tasten eingeschaltet werden.

Programminformationen (S. 13)

Programmplatz aufwärts / abwärts

Videorecorder /

DVD-Recorder-Funktionen (S. 15)

Surround (5.20)

AVERAGE 10/11/2023 SELECT OPEN MENU METHI 1 2 3 4 5 6 7 8 9 i 0 48 A + V - REC: VCG-2023 USB: 100 MHz USB: 100 MHz REC: VCG-2023 USB: 100 MHz

Umschalten des Eingangsmodus

TV - Umschalten in den TV-Modus (S. 14)

AV - Umschalten in den AV-Eingangsmodus

Av-Lingangshodus (3, 14) Detonglan wine SD/Kerla (5, 2)

Betrachten einer SD-Karte (S. 2c)

Aufrufen des Optionsmenüs

Ermoglicht eine bequeme Einstellung

der bevorzugten Videbelinstellungen und Klangentieren (S. 12)

und Klangoptionen. (3. 12)

Verlassen des Menüs

(Ruckkehr zum Fernsehprogramm)

Cursortasten für Auswahl und

Einstellung

Rückkehr zum vorigen Menü

Farbice Tasten für Auswahl. Navigieren

und Bedienung verschiedener

Funktionen

Standbild (S. 12)

Halten von Videotext (S. 17)

Videotext-Index (S. 17)

Stummschaltung Ein / Aus

Lautstärke

Direkte TV-Aufzeichnung

Für sofortige Aufzeichnung eines

Programms mit einem

Videorecorder / DVD-Recorder

über Q-Link-Anschluss (S. 30)

Grundlegende Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziemen, bevor Sie irgendweiche Kabel anschließen oder abtrennen. Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzslacker aus der Netzslackdose zu ziehen.

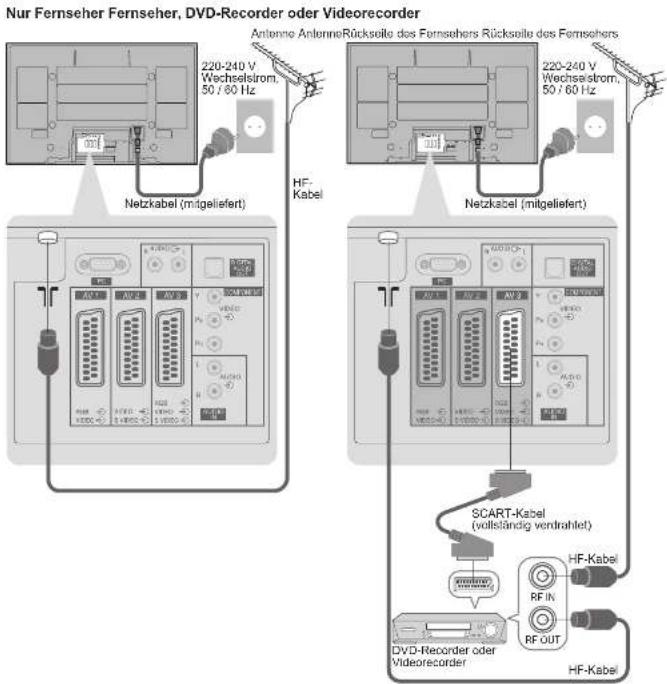

Beispiel 1 Anschließen der Antenne
Beispiel 2 Anschließen eines DVD-Recorders / Videorecorders

Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder Antenne Antenne Rückseite des Fernsehers Rückseite des Fernsehers 220-240 V Wechselstrom. 50 / 60 Hz Netzkabel (mitgeliefert) HF- Kabel Netzkabel (mitgeliefert) SCART-Kabel (vollständig verdahlet) DVD-Recorder oder Videorecorder HF-Kabel RF IN RF OUT HF-Kabel

Hinweise - Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV2 oder AV3-Buchse anschließen (S. 30).

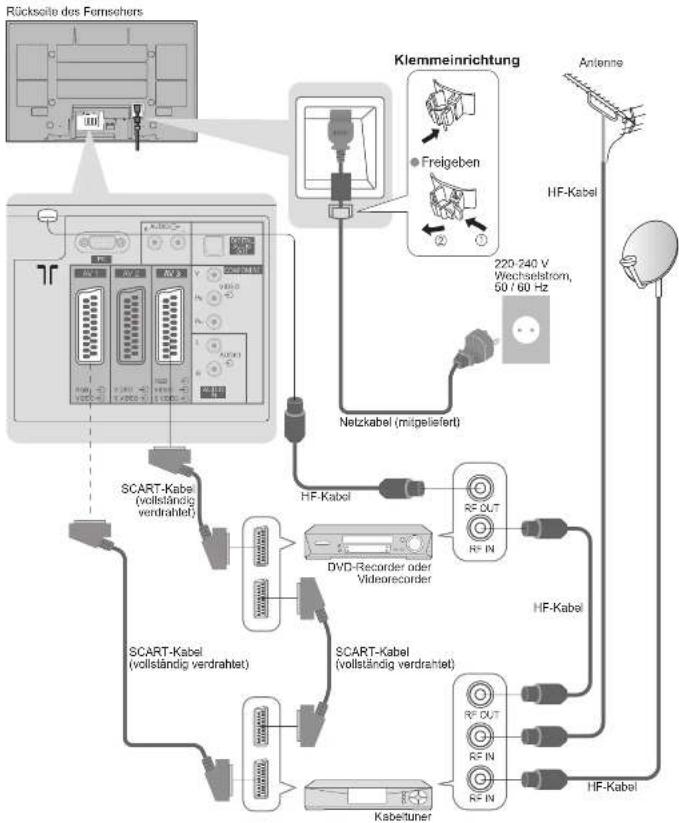

Beispiel 3 Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners
Fernseher, DVD-Recorder / Videorecorder und Kabeltuner


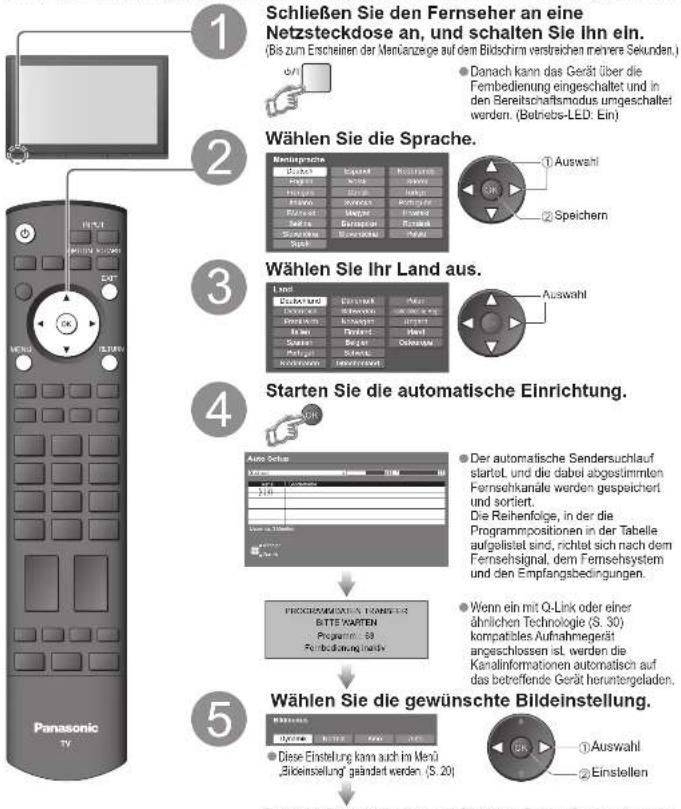

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner. Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachnändler vorgenommen wurde.

Schließen Sie den Fernseher an eine

Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)

- Danach kann das Gerät über die Fembedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebs-LED: Ein)

Wählen Sie die Sprache.

Wählen Sie Ihr Land aus.

Starten Sie die automatische Einrichtung.

- Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert. Die Reihenfolge, in der die Programmpositionen in der Tabelle aufgelistet sind, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

- Wenn ein mit Q-Link oder einer ähnlichen Technologie (S. 30) kompatibles Aufnahmegerät angeschlossen ist, werden die

Kanalinformationen automatisch auf das betreffende Gerät heruntergeladen. nschte Bildeinstellung.

Wählen Sie die gewünschte Bildeinstellung.

①Auswahl

-②Einstellen

- Diese Einstellung kann auch im Menü „Bildeinsellung“ geändert werden. (S. 20)

Die automatische Einrichtung ist abgeschlossen, und ihr Femsener ist zum Empfang von Femsehprogrammen bereit.

- Ändern von Kanälen - Ändern und Einstellen von Kanälen (S. 22)

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

■ Gebrauch der Fernbedienung

Aufrufen des Hauptmenüs

Bewegen des Cursors / Wahl eines Menüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

Rückkehr auf das vorige Menü

Verlassen des Menüsystems und Rückkehr zum normalen Bild

■ Bildschirm-Hilfe

(Beispiel: Toneinstellung)

Hinweise

- Bei Versagen des automatischen Sendersuchlaufs → „Auto Setup“ (S. 22). - Bei Versagen des Herunterladens → „Dalen herunterladen“ (S. 21).

- Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

Betrachten von Fernsehprogrammen

Schalten Sie das Gerät ein.

(ca. 1 Sekunde lang gedrückt halten)

Dazu muss der Netzschalter eingeschaltet sein.

URS 307 N/A/1986/2018

Informationsbanner

Wählen Sie einen Kanal.

aufwärts

oder abwärts

● Wahl einer zweistelligen Programmposition, z.B. 39

(innerhalb kurzer Zeit)

Lautstärke

■ Weitere praktische Funktionen (Bedienungen nach Beendigung der automatischen Einrichtung.)

Standbild / Laufendes Programm

Sofortiges Überprüfen oder Ändern

des aktuellen Programmstatus

- Änderm

Ändern

Auswahl

Videotext Sprache

Dient zur Wahl der Videotext-Sprache.

Audio Empfang

Toneinstellung (S. 20)

Lautstärke Korrektur

Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus

Hinweise

● Die Einstellungen können auch in der Menüliste geändert werden (S. 20 und S. 21).

■ Weitere praktische Funktionen (Bedienungen nach Beendigung der automatischen Einrichtung.)

Anzeigen der Programminformationen

Kanal

CHOS SCI PAL

Corollaten Street

verfügbare Funktionen

Slummschaltung Farbsystem Videolexl Abschaltuhr

Tonsystem Programm

● Einstellen des Anzeige-Abschaltintervalls

„Display-Anzeigedauer“ (S. 21)

Erscheint auch beim Umschalten

des Kanals.

● Programminformationen werden

als Videotextsignal bezeichnet.

ASPECT

Bildseitenverhältnis umschalten (S. 36)

Bildwiedergabe mit optimaler Bildgröße und optimalem

Bildseitenverhältnis

● Umschalten des Modus

Bildseitenverhältnis-Auswahlliste

Anzeigen dar

Bildseilanverhältnis-Auseahliste

Wählen Sie den gewünschten

Modus bei Anzeige der Liste.

Speichem

● Zum Umschalten des Modus nur mit der ASPECT-Taste

(so oft betätigen, bis der gewünschte Modus erreicht ist)

MULTI WINDOW

Anzeige in mehreren Fenstern (S. 37)

Gleichzeitige Anzeige in zwei Fenstern, z.B. eines Fernsehprogramms und einer DVD.

Bild-im-Bild-Modus (PinP) Bild-und-Bild-Modus (PandP)

Gelh

Grün

Plan

Hauptfenster Nebentenster

● An der Fernbedienung ausgeführte

Bedienungsvorgänge sind nur für das

Hauptfenster wirksam.

Farbbalken

Bedienungsvorgänge bei Bildanzeige in mehreren Fenstern

- Verlassen der Mehrbildanzeige (Rückkehr zur Einzelbildanzeige im Hauptfenster)

Um das Layout der Fenster zu ändern oder eine Programmquelle zu wechseln,

zeigen Sie zunächst den Farbbalken an

Ändern des Layout der Fenster auf dem Bildschirm

Vertauschen von Haupt- und Nebenfenster

Verlassen der Mehrbildanzeige

BISU

Umschalten des Eingangsmodus oder Ändern der Position des Nebenfensters

Vertauschen

von Neben- und

Hauptfenster

Umschalten des Eingangsmodus

oder Ändern der Position über die

Fembedienung (S. 12 oder S. 14)

Erneut

vertauschen

Blau

Betrachten von Videos und DVDs

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen Eingangssignal auf dem Bildschirm betrachten.

Anschließen des Gerätes (S. 8 und S. 9)

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen von manchen Geräten der Marke Panasonic verwendet werden.

■ Rückkehr zum TV-Modus TV

Schalten Sie den Fernseher ein.

■ Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 8 und S. 9)

Das Eingangssignal wird automatisch empfangen, sobald die Wiedergabe am angeschlossenen Gerät startet.

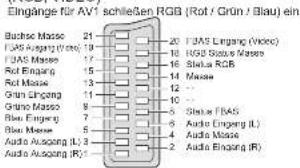

● Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt.

- Bei Herstellung eines HDMI-Anschlusses (S. 33) steht diese Funktion ebenfalls zur Verfügung.

■ Falls der Eingangsmodus nicht automatisch umgeschaltet wird - Führen Sie Schritt und unten aus.

●Abhängig von der Einrichtung des Gerätes

Zeigen Sie das Eingangswahl-Menü an.

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

- Der Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Frontplatte des Fernsehers gewählt werden.

Drücken Sie die Taste wiederholt, bis der gewünschte Eingang gewählt ist. Die Eingangsmodi können jeweils mit einer Bezeichnung versehen oder zum Auslassen vorgesehen werden » „AV Label bearbeiten“ (S. 26)

Betrachten

Die ausgewählte Buchse wird angezeigt.

Hinweise

- Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“. - Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder vom Ihrem Fachhändler zu erfahren.

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fernbedienung gesteuert werden.

VCR, DVD	VCR / DVD-Schalter*Wählen Sie die Stellung ,VCR*, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuernWählen Sie DVD, um ein Panasonic DVD-Gerät oder eine Player-Helmanlage zu verwenden.
	BereitschaftUmschalten auf Bereitschaft / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder, Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelFür den Suchlauf vorwärts drücken und halten
	PausePause / Fortsetzen der WiedergabeDVD-Gerät: Für Zeitlupenwiedergabe gedrückt halten
PROGRAMME	Programm aufwärts / abwärtsWahl des Programms
REC	AufzeichnungStarten der Aufzeichnung

*Einstellen der Fernbedienung für Steuerung von Videorecordern, DVD-Geräten usw. der Marke Panasonic

① Bringen Sie den VCR / DVD-Schalter in die entsprechende Stellung.

② Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.

Geben Sie den jeweils in der nachstehenden Tabelle für das zu steuernde Gerät angegebenen Code ein.

Geraß	Code
Videorecorder	10 (Standardeinstellung)
DVD-Geraß	11

Gerät	Code
DVD-Gerät	70 (Slandardeinstellung)
Player-Heimanlage	71

Hinweise

- Überprüfen Sie nach der Änderung des Codes, dass eine Bedienung des betreffenden Gerätes möglich ist. - Nach einem Austausch der Batterien werden die Code-Standardeinstellungen wiederhergestellt. - Die Schalterstellung „DVD“ ist für DVD-Player, DVD-Recorder und Recorder-Heimkinos vorgesehen. - Bei manchen Gerätemodellen können bestimmte Funktionen u. U. nicht gesteuert werden.

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet. Was ist der FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben im unteren Bereich des Bildschirms. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbstache drücken. Dies ermöglicht Ihnen schnellen Zugriff auf Informationen zu den angezeigten Themen.

Was ist der TOP-Modus?

TOP-Videotext ist eine wesentliche Verbesserung des Standarddienstes, erleichtert und beschleunigt die Auswahl

gewünschter videotext-Seiten

- Rasche Übersicht über die verfügbaren Videobext-Informationen - Einfache Auswahl des gewünschten Themenbereichs in mehreren Schritten - Seitenstatus-Informationen im unteren Bereich des Bildschirms

Seite aufwärts / abwärts

Auswahl des gewünschten Themenbereichs

Auswahl des gewünschten Themas innerhalb des gewählten Themenbereichs (Nach dem letzten Thema wird an den nächsten Themenbereich weitergeschaltet.)

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häufig betrachlete Seiten speichern“, S. 17)

■ Umschalten des Modus → „Videotext“ im Menü „Installation“ (S. 21)

Schalten Sie auf Videotext um.

TEXT • Der Index wird angezeigt (der Inhalt ist je nach Sender verschieden)

Farbosken

Wählen Sie die Seite aus.

123

udel

—Aufwarts

■ Einstellen des Kontrasts

Bei Anzeige des blauen Balkens

■ Rückkehr zum TV-Modus

■ Praktische Videotext-Funktionen

Halten Halten der aktuellen Seite ohne Aktualisierung Stoppen oder Fortsetzen der automatischen Aktualisierung HOLD ■Fortsetzen → HOLD Index Rückkehren zur Hauptindex-Seite INDEX Abrufen einer Lieblingsseite F.P. ●Rufen Sie die unter „Blau“ gespeicherte Seite ab. ●Die Werkseinstellung ist „P103”. Mehrbildanzeige Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei Fenstern MULTI WINDOW ●Diese Funktion kann nur im Videotext-Modus ausgeführt werden. Häufi g betrachtete Seiten speichern (nur im List-Modus) Bei Anzeige der Seite em entsprechende farbige Taste → 2K → drücken und halten P100 Broadcast ■Ändern gespeicherter Seiten Zu andernde farbige Taste → 1 2 3 4 5 6 7 8 9 Neue Seitennummer eingeben → 3K → drücken und hallen Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst) <<01 02 03 04 05 Erscheint oben links auf den Bildschirm. ■Anzeigen einer bestimmten Unterselte MENU → 4-stellige Nummer eingeben → T0006 Blau Broadcast Berein: PE ●Unterselten: Die Anzahl der Unterselten (maxima 75) ist je nach Sander verschieden. Der Suchworgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können. Fernsehen beim Warten auf Aktualisierung Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden. Vorübergehendes Umschalten auf Fernsehprogramm MENU → Gelb Gelb → P100 → Eschont nach bewinder Aktualisierung → Anzeigen der aktualisierten Seite (Der Kanal kann nicht umgeschaltet worden.) ●Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht, falls der empfangene Sander dies unterstützt

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen ermöglichen,

Rufen Sie die Menüanzeige auf. MENU Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt. Wählen Sie das gewünschte Menü aus. VIF/ Haupt-Menu VIERA Line Bit Ten Setup (Auswahl) (Beispiel: Menü „Bildeinstellung“) Wählen Sie die gewünschte Menüfunktion aus. Gewinnstellung TV Module Sensatz Tortgeschal Fallo Bilanzes MISO-Farban Emission Menu Dollar Forma und Aus EUR-Asp (Auswahl) (Beispiel: Menü „Bildeinstellung“) Nehmen Sie die gewünschte Einstellung oder Auswahl vor. Bildinstellung Modul Konzern Lichtsatz Flock Sonstige MTSC-Farban Fornban Drive Management EUR (Andern) Speichem oder Aufrufen (bel bestimmten Funktionen erforderlich) (Beispiel: Menü „Bildeinstellung“) Auswahl aus mehreren Optionen Nummer und Position der Optionen: Farban gängemö Finstellung Einstellung über Pegelsteller Bildscheile verändern Welterschalten zur nächsten Anzeige TV-Speichen-Menu Die nächste Anzeige erschreis. Umblättern der Menüseiten Aufwärts Abwärts Für sofortige Rückkehr zum TV-Modus EXIT Rückkehr zur vorigen Anzeige RETURN Hinweise Initialisieren aller Einstellungen „Werkseinstellungen“ (S. 26)

●Nur die verfügbaren Einträge können ausgewählt werden.

Gebrauch der Menüfunktionen

■ Menüliste

Menü	Funktion Einstellungen / Konfi guration (Optionen)
VIERA Link	VIERA LinkEinstellungen	Dient zur Steuerung eines angeschlossenen Gerätes des Marke Panasonic.„Einflache Steuerung nur über VIERA-Fernbedienung“ (S. 33).„Laufsprechensteuerung“ (S. 33).●Das VIERA Link-Menü kann auch direkt über die VIERA Link-Taste an der Fernbedienung aufgerufen werden.
	LautsprecherAuswahl
Bildeinstellung	Modus	Grundlegende Bildschirmeinstellung (Dynamik / Normal / Klno / Auto)●Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) Individuell vor.
	Kontrast, Helligkeit,Farbe, Schärfe	Dient zur wunschgemäßen Einsellung von Farbe, Helligkeit usw. für jeden Bildmodus.
	NTSC-Farbton	Dient zur Einstellung des Farbtons.●Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	Farbton	Dient zur Einstellung der Farbbalance des gesamten Bildes. (Kühl / Normal / Warm)
	Colour Management	Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)●Nicht gültig des Gerätes PC-Signal.
	P-NR	Reduzierung von BildrauschenReduziert automatisch unerwünsches Bildzauschen. (Aus / Normal / Dynamik / Auto)●Bei HDMI- und PC-Signalen stiehl diese Funktion nicht zur Verfügung.
	MPEG NR	Bel DTV-, DVD-, VCD- und SD-Karten-Wiedergabe wird Rauschen automatisch reduziert. (Aus / Niedrig / Mittel / Hoch)
	MOSQUITO NR	Reduzierl automatisch das Firmmern in den Konturteilen eines Bildes (Aus / Niedrig / Mittel / Hoch)●Nicht gültig des Gerätes PC-Signal.
	3D-COMBFILTER	Lebhaftere Stand- und Zeillupenwiedergabebilder werden automatisch erzeugt. (Aus / Ein)●Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.●Bei RGB-, S-Video-, Komponenten-, PC- und HDMI-Signalen sowie beim Betrachten einer SD-Karte stiehl diese Funktion nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die OK-Taste, um den gegenwärtigen Bildmodus auf die Vorgabeinstellungen zurückzustellen.
Toneinstellung	Modus	Grundlegender Tonmodus (Musik / Sprache)●Nehmen Sie diese Einstellung für jedes Eingangssignal vor.
	Bass	Dient zur Einstellung des Ausgangspegels der tiefen Bässe.
	Höhen	Dient zur Einstellung des Ausgangspegels der Höhen.
	Balance	Dient zur Einstellung des Lautstärkepegels des rechten und linken Lautsprechers.
	Kopfhörerlautstärke	Dient zur Einstellung der Kopfhörerlautstärke.
	Surround	Surround Sound-Einstellungen (Aus / Surround / SRS Tru/Surround XT)Surround: Eine Dynamic Enhancer-Schaltung wird zur Simulierung von räumlichen Effekten eingesetzt.SRS Tru/Surround XT: SRS Tru/Surround XT® erzeugt einen hochwertige Surround Sound-Effekt mit nur zwei Lautsprechem von jeder Programmquelle, die zur Ausgabe von mit Surround Sound codierten Signalen im Stande ist.●Eine Umschaltung ist auch über die Surround-Tasks an der Fernbedienung möglich (S. 7)
	Lautstärke Korrektur	Dient zum Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus.
	Audio Empfang	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)●Normaleinstellung: Stereo●Wenn ein Stereoignal nicht empfangen werden kann: Mono●M1/M2: Zur Anwahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.
	HDMI1 / 3 Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an (Auto / Digital / Analog) (S. 31).Auto : Automatische Erkennung von digitalen und analogenen ProgrammquellenDigital : HDMI-KabelanschlussAnalog : HDMI-DVI-Adapter-Kabelanachluss●Nur HDMI-Eingangsmodus●Der HDMI2-Buchse können nur Digitalsignale zugeleitet werden.●Für die HDMI2-Buchse stellt diese Einstellung nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die OK-Taste, um den gegenwärtigen Tonmodus auf die Vorgabeinstellungen zurückzustellen.

■ Menüliste

Menü		Funktion Einstellungen / Konfi guration (Optionen)
Setup	Q-Link Einstellungen	AV-Farbsystem	Dient zur Wahl des optionalen Farbssystems je nach Format des Videosignals im AV-Modus. (Auto / PAL / SECAM / M.NTSC / NTSC)
		Q-Link	Dient zur Wahl der AV-Buchse, die zur Datenkommunikation zwischen diesem Fernseher und einem kompatiblen Aufnahmegerät verwenden werden soll (AV2 / AV3) (S. 30).
		AV2 / AV3 Ausgang	Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird. (TV / AV1 / AV2 / AV3 / AV4 / Monitor)● Monitor: Das auf dem Bildschirm angezeigte Bild● Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.
		Daten herunterladen	Lädt Kanalinformationen zu einem Q-Link-lauglichen Gerät herunter, das an den Fernseher angeschlossen ist.
	Kindersicherung		Dient zum Spernen eines Kanals, um ein Betrachten seines Programma durch Kinder zu verhindern. (S. 24)
	Tuning-Menü	Auto Setup	Dient zur automatischen Einstellung aller im Empfangsgebiet abslimmbaren Kanäle. (S. 22)
		Programm hinzufügen	Dient zum Ändern von Kanälen (S. 23)
		Suchlauf	Stellt die Kanäle manuell ein. (S. 23)
	Abschalt-Uhr		Dient zum automatischen Aushalten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)
	Sprache	Menüsprache	Dient zum Ändern der Sprache der in den Bildschirm eingebilendeln Anzeigen.
		Sprache Videotext	Dient zur Wahl der Videotext-Sprache. (West / Ostj / Ost2)● West Englisch, Französisch, Deutsch, Grächsch. Italienach, Spanisch, Schwedisch, Türisch● Ostj1: Tschechisch, Englisch, Estländisch, Lettisch, Rumänisch, Russisch, Ukrainisch● Ostj2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch
	Videotext		Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 16)
	Werkseinstellungen		Dient zum Rückstellen aller Einstellungen auf die Werksvorgaben, z.B. nach einem Umzug (S. 25).
	Energiesparmodus		Reduziert die Bildhelligkeit zur Energieeinsparung. (Aus / EIn)
	Seitliche Bildanteile		Dient zur Erhöhung der Helligkeit der seitlichen Bildanteile. (Aus / Niedrig / Mittel / Hoch)● Die empfohlene Einstellung ist „Hoch“, damit das Auftreten von Nachbildern verhindert wird.
	Konterfei Überwachte		Auswählen die Schirm Areal Aufwand die Abbild (Aus / EIn)Ein : Vergrößerte die Abbild zu bergen die einfassen des Abbild.Aus : Aufwand die Abbild am ursprünglich Umfang.● Verlegen zu "Ein" falls Lärm ist erzeugt an die einfassen des Schirm.● Dieses Aufgabe ist erhältlich wenn Antlick ist verlegen zu Auto oder auch 16:9.● HD (High dif million) Zeichen nur bloss erst
	AV Label bearbeiten		Jede Eingangsbuchse kann mit einer Bezeichnung versehen oder bei der Auswahl übersprungen werden (S. 26)
	Display-Anzeigedauer		Dient zur Einstellung der Zeitdauer der Anzeige des Informationsbanners (S. 13) auf dem Bildschirm.● 0 (keine Anzeige) bis 10 Sekunden in 1-Sekunden-Schriften
	VIERA Link Einstellungen		Dient zur Festlegung, ob die VIERA Link-Funktionen verwendet werden sollen oder nicht (Aus / EIn) (S. 32)
	SD-Speicherkarten LED		Die blaue LED-Lampe lauchtet, während die SD-Karte eingesteckt ist (Aus / EIn) (S. 29)
	Bildwechselfrequenz		Ändert die Bildvorarbeitung des Bildschirms (richtet sich nach dem Eingangssignal) (50Hz / 100Hz)● Normalerweise auf „100Hz“ einstellen.
	Software-LizenzSysteminformation		Dient zur Anzeige der Software-Lizenzinformationen.
			Zeigt die Systeminformation dieses Femseheran an.

• Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt. (S. 27 und S. 29)
• Nur die verfügbaren Einträge können ausgewählt werden.

Ändern und Einstellen von Kanälen

Die aktuellen Kanaleinstellungen können je nach Bedarf oder Empfangsbedingungen geändert werden.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VIF0 Haupt-Menu VERA Line BBD Tel Setup 2 Aufrufen ①Auswahl 3 Wählen Sie „Tuning-Menu“ aus. Setup 4 Aufrufen 1 Auswahl 5 Top 6 7 8 9 1 2 3 4 5 6 7 8 9 0 ■ Rückkehr zum TV-Modus EXIT Wählen Sie die gewünschte Funktion aus. Tuning-Menu Auto Setup Programm Inzuflagen gift Sachwert 2 Aufrufen ①Auswahl 4 Einstellen

Kanäle automatisch einstellen Auto Setup Alle empfangbaren Sender werden automatisch abgestimmt und sortiert. Wenn eine Kindersicherungs-PIN (S. 24) eingestellt wurde, muss diese emeut eingegeben werden. Starten Sie die automatische Senderabstimmung Die Einstellungen werden automatisch vorgenommen. Alle früheren Einstellungen werden dadurch gelöscht. Die Einstellungen werden über Q-Link auf ein an den Fernseher angeschlossenes kompatibles Gerät heruntergeladen. Nach beendeter Abstimmung zeigt Ihr Fernseher den Sender an, der nun auf Programmplatz „1“ gespeichert ist. Falls die Abstimmung nicht vollständig abgeschlossen wurde ⇒ „Suchlauf“ Verwenden Sie für die automatische Einrichtung die Tasten an der Vorderseite des Fernsehgerätes. ① So oft betätigen, bis „Auto Setup“ angezeigt wird. ② Rufen Sie „Auto Setup“ auf. ③ „Auto Setup“ starten. Rückkehr zum TV-Modus ⇒

Analoge Kanäle bearbeiten Programm hinzufügen ■ Einfügen ■ Verschieben ■ Namen ändern ■ Tonsystem umschalten ■ Ändern des Farbsystems Kanäle manuell einstellen Suchlauf Bearbeiten der Programmpositionseinstellungen ① Wählen Sie den Kanal, der bearbeitet werden soll. Auswahl Programmposition Sondernarme Cursor ② Ändern Sie die Einstellung wunschgemäß. ■ Löschen eines Senders → ROL → Nach der Überprüfung drücken. Einfügen eines Senders → ROL → Nach der Überprüfung drücken Verschieben eines Senders → Ost Auswahl der neuen Position → Ost Ändern des bei Wahl eines Kanals angezeigten Sendernamens Programm hinzufügen Führen Sie den Cursor auf die Spalte „Name”. Rufen Sie „Name bearbeiten“ auf. 1. Wählen Sie das erste Zeichen des Namens aus. 2. Einstellen Wiederholen (Maximum: fünf Zeichen) Speichem Ändern des Tonsystems auf Grundlage des Signalformats Programm hinzufügen Wählen Sie das „Tonsystem“-Feld Wählen Sie das gewünschte Tonsystem aus. SC1 : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L Ändern des Farbsystems in Abhängigkeit vom Signal ● Normalerweise ist „Auto“ zu wählen. Wählen Sie die Funktion „Farbsystem”. Wählen Sie das Farbsystem. Feinabstimmung Diese Funktion ermöglicht eine Feinabstimmung einzelner Kanäle (wenn eine Korrektur aufgrund von Weiterverhältnissen usw. erforderlich wird.) Suchlauf Stellen Sie den Kanal manuell nach der automatischen Einrichtung ein. Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen ist, wählen Sie die Programmposition „0“ Suchauf Wahl der Programmposition Wählen Sie einen Kanal Suchlauf und Speichern ① Auswahl ② Speichem

Sperren von Programmplätzen Kindersicherung

Auf Wunsch können Sie bestimmte Kanäle sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (Nach Wahl eines Kanals erscheint eine Meldung; nach Eingabe Ihrer PIN können Sie das Programm des betreffenden Kanals betrachten.)

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VITU Haupt-Menu VIERA Link Tort Tun Setup ②Aufrufen ①Auswahl Wählen Sie „Kindersicherung“ aus. Setup ID: Die Einstellung aus. Kindersicherung Einstellung aus. Auswahrl Auswahrl Top Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrl Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahrm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahmm Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswahsmn Auswohmmln - Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einlungen und Ausgewinnungen für die Mendenzen werden. Einlungen und Ausgewinnungen für die Mendenzen werden. Einlungen und Ausgewinnungen für die Mendenzen werden. Einlungen und Ausgewinnungen für die Mendenzen werden. Einlungen und Ausgewinnungen für die Mendenzen werden. Einlungen und Ausgewinnungen für die Mendenzen werden. Einlungen und Ausgewinnungen für die Mendenzen werden. Einlungen und Ausgewinnungen für die Pensionsen werden. Einlungen und Ausgewinnungen für die Pensionsen werden. Einlungen und Ausgewinnungen für die Pensionsen werden. Einlungen und Ausgewinnungen für die Pensionsen werden. Einlungen und Ausgewinnungen für die Pensionsen werden. Einlungen und Ausgewinnungen für die Pensionsen werden. Einlungen und Ausgewinnungen für die Pensionsen werden. Einlungen und Ausgewinnungsstruktur und sonstige Pensionsen werden. Einlungen und Ausgewinnungsstruktur und sonstige Pensionsen werden. Einlungen und Ausgewinnungsstruktur und sonstige Pensionsen werden. Einlungen und Ausgewinnungsstruktur und sonstige Pensionsen werden. Einlungen und Ausgewinnungsstruktur und sonstige Pensionsen werden. Einlungen und Ausgewinnungsstruktur und sonstige Pensionsen werden. Einlungen und Anerndemmln - Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) ein. Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellung (4-stellige Zahl) Einstellen - Einstellung (4-stellige Zahl) ein. Einstellen - Einstellung (4-stellige Zahl) ein. Einstellen - Einstellung (4-stellige Zahl) ein. Einstellen - Einstellung (4-stellige Zahl) ein. Einstellen - Einstellung (4-stellige Zahl) ein. Einstellen - Einstellung (4-stellige Zahl) ein. Einstellen - Einstellung (4-stellige Zahl) ein. Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) EInstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen - Einstellung (4-stigellene Zahl) Einstellen- Einstellung (4-stigellene Zahl) Einstellen- Einstellung (4-stigellene Zahl) Einstellen- Einstellung (4-stigellene Zahl) Einstellen- Einstellung (4-stigellene Zahl) Einstellen- Einstellung (4-stigellene Zahl) Einstellen- Einstellung (4-stigellene Zahl) Einstellen- Einstellung (4-stigellene Zahl) Einstellen- Einstattung der Kundeinflussvermögen in Schritt 2, und geben Sie dann die neue PIN zweimal ein. Einstellen- Einstattung der Kundeinflussvermögen in Schritt 2, und geben Sie dann die neue PIN zweimal ein. Einstellen- Einstattung der Kundeinflussvermögen in Schritt 2, und geben Sie dann die neue PIN zweimal ein. Einstellen- Einstattung der Kundeinflussvermögen in Schritt 2, und geben Sie dann die neue PIN zweimal ein. Hinweise: Durch die Einstellung „Werkseinstellungen“ (S. 25) werden die PIN-Nummer und alle Einstellungen gelöscht.

Wiederherstellen des Auslieferungszustands

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Kanäle abgestimmt sind. Dabei werden alle Benutzereinstellungen (Kanäle, Bild, Klangqualität usw.) zurückgestellt.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VIEFA Haupt-Menu VERA Link Era Build F Tens Era Setup ② Aufrufen ① Auswahl Wählen Sie „Werkseinstellungen“. Era Setup 1/2 ② Aufrufen ① Auswahl Wählen Sie „Werkseinstellungen“. Era Setup 1/2 ② Aufrufen ① Auswahl Wählen Sie „Werkseinstellungen“. Era Setup 1/2 ② Aufrufen ① Auswahl Einstellen Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung. Werkseinstellungen Alle Senderaten vorder geöschl Sind Sie sicher? Sind Sie sicher? OK Abbruch Zurück ② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. „Auto Setup" startet automatisch. (S. 10) ■ Um nur die Fernsehkanäle neu abzustimmen, z.B. nach einem Umzug „Auto Setup" (S. 22)

Eingangsbezeichnung

Um die Identifizierung der einzelnen Eingangskanäle und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen, an die kein Zusatzgerät angeschlossen ist, bei der Auswahl überspringen lassen. (Wahl des Eingangsmodus § 8. 14)

Die von Ihnen eingestellten Bezeichnungen erscheinen sowohl im Menü „Eingangswahl“ (S. 14) als auch im Informationsbanner. - Bei Wahl von „überspringen“ kann der Modus nicht gewählt werden.

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschiminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden. Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC (S. 34)

Wählen Sie den AV-Modus. ■ Rückkehr zum TV-Modus 1 2 Wählen Sie „PC“ aus. Eingangswahl AVS AV2AV2S AV2AV2S AV2AV2S COMPONENT PC LDM1 LDM2 HDM3 TV ①Auswahl ②Aufrufen Geeignete Eingangssignale (S. 39) Wenn die Anzeige „H-Frequenz“ oder „V-Frequenz“ rot dargestellt wird, kann dies bedeuten, dass das Ausgangssignal des PC nicht von diesem Fernseher unterstützt wird.

■ Menü „PC Einstellungen“ (wunschgemäß ändern) ● Ausführen von Einstellungen → „Gebrauch der Menüfunktionen“ ① bis ④ (S. 18)

Menü		Funktion Einstellungen / Konf i guration (Optionen)
Bild	Erweierte PC-Einstellungen	W/B High R Einstellung des Weißabgleichs für den Farbton Rot
		W/B High B Einstellung des Weißabgleichs für den Farbton Blau
		W/B Low R Einstellung des Grauabgleichs für den Farbton Rot
		W/B Low B Einstellung des Grauabgleichs für den Farbton Blau
		Gamma (2.0 / 2.2 / 2.5 / S Kurve)
Setup	PC Einstellungen	Auflösung	Dient zum Umschallen der Auflösung: VGA ( 840 × 460 Pixel), WVGA ( 852 × 460 Pixel), XGA ( 1.024 × 768 Pixel), WXGA ( 1.366 × 768 Pixel): Die verfügbaren Optionen richten sich nach dem jeweiligen Signaatsyp.
		Takt Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung der waagerechten Position.
		V-Position	Dient zur Einstellung der senkrechten Position.
		Textphase	Dient zur Beseitigung von Flackem und Verzernungen.Nehmen Sie diese Einstellung vor, nachdem Sie den Eintrag, Takt eingestellt haben.
		Synchronisation	Dient bei einem verzerten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Grünsignal)H & V : Synchronisation über die vom PC zugeleiten Horizontal- und Vertikafrequenz-Sonals auf einigst - Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)

●Weitere Einträge → S. 20 und S. 21

Betrachten einer SD-Karte

Foto Anzeige: Standbilder, die mit einer Digitalkamera aufgezeichnet wurden, können auf dem Fernsehschirm angezeigt werden. Film betrachten: Laufbilder, die mit einer digitalen Videokamera aufgezeichnet wurden, können auf dem Fernsehschirm wiedergegeben werden.

Setzen Sie die SD-Karte ein.

Wählen Sie „Foto Anzeige“ oder „Film betrachten“.

Wählen Sie die anzugeigende Datei aus

■ Foto Anzeige Ausgewichtes Fehleranzeige Foto (Süder, denach, gearen werden korralen usw.)

Die Information des ausgewöhen (Pikogramm-

The following table

Auswärn

Dia Show → (S. 29)

(S. 29)

ADE

Betrachten

■ Foto Anzeige Jeweils ein Einzelbild wird angezeigt Anzeigen / Verdecken des Anleitungsfelds

Anleitungsfeld

- variges Foto - in 90 drehen im Gegen,hrzeigensinn - nächstes Foto

- um 90° drehen (in Uhrzeigorsinn)

Rückkehr zur

Miniaturbild-Anzeige

■ Film betrachten

Aufnahmeformat Ausgewählter Film

(Listenanzeige)

—② Belrachten

[Non-Text]

- in Auswahl

■ Film betrachten

Die Wiedergabe startet Anzeigen des Anleitungsfelds

- Verdecken des Anleitungsfelds

Arleitungsfeld

Suchleuf rückwarts

Pause: Wiedergabe

Viedergabe

▶ Suchlauf vorwarts

Stopp

Zum vorigen Film

- 7um sähkolen Film

Zum nachsten Film

●Für Rückkehr zur Listenanzeige

- Zum Anzeigen die Informationstätigkeit

- Eun Andesgek des Monarchischen - Zum Zieden des Ziedesgeverhälke

Zum Andem des Erdsener Verkehr inns für Filgsmeterlei mit ein

(nur für Flammatenal mit die Bildsichtverzöltig von 40

Bildseitenvermaithis von 4:3

1

/하당기

昭

- Während Operationen mit einer SD-Karte ausgeführt werden, erfolgt keine Signalausgabe von den AV-Buchsen.

Bei Wahl der Filmansicht wird der Filmton jedoch von den Buchsen AUDIO und DIGITAL AUDIO OUT ausgegeben.

- .Datum* zeist das Datum an. an dem die Aufnahme mit der Dichtalkamera bzw. digitalen Videokamera gemacht wurde.

Wenn die Aufnahmen ohne Datumssignal gemacht wurden, wird „**/**** angezeigt.

(Fotos und Filme)

- Einzelheiten zu SD-Speicherkarten finden Sie auf S. 38.

■ Öffnen

blaue LED-Anzeige

Öffnen Sie die Abdeckung.

Eukeliselle

e Zade bis 2010 Einzelung bin

Drücken Sie auf die Mitte der Karte

Die blaue LED-Lampe lauchte, während die SD-Karte einnestackt ist, wenn

„SD-Speicherkarten LED“ im Installations-Menü auf „Ein“ eingestellt ist (S. 21).

Dia Show (Foto Anzeige)

■Beginnen Sie mit der Dia-Show (Bedienung in Schritt oder)

Wählen Sie das Foto für die erste Betrachtung

Beginnen Sie mit

der Dia-Show

sieren → OK

■Dia-Show-Einstellungen (Bedienung in Schritt oder )

Rufen Sie die Menüanzeige auf. MENU

Menü Funktion Einstellungen / Konfiguration (Optionen)

Intervall | Wahl des Intervalls für die Dia-Show (5 / 10 / 15 / 30 / 60 / 90 / 120 Sekunden)

Wiedelschen: Wiedelschen des Pie Chouw/Aus (Ein)

Wiedelblieh | Wiedelblieh der Dia-Snow (Aus / Ein)

Toneinstellungen (Film betrachten)

■Überprüfen oder Ändern des aktuellen Tonsignalstatus (in Schritt auszuführen)

Rufen Sie das Options-Menü auf.

② Schalten Sie das Tonsignal um (sofern der Film mehrere Tonsignale enthält).

—Umschallen

■Audioausgangs-Einstellungen (in Schritt ③ oder ④ auszuführen)

① Rufen Sie die ② Wählen Sie „Ton“ aus.

Menüanzeige auf. MENU VIERA Bild Ton

Wählen Sie .SPDIF-Auswahl*, und nehmen Sie die gewünschte

Einstellung vor, 10.00.0000

① Auszahl

① 为记事的

Dient zur Wahl der Standardenstellung für die Ausgabe von digitalen Audiosignalen von der Buchse DIGITAL AUDIO CUT (Auto / PCM) Auto: Dolby Digital-Signale werden als Dolby Digital-Bitsstream ausgegeben. MPEG-Signale werden als PCM-Signale ausgegeben. PCM: Dolby Digital-Signale werden als PCM-Signale ausgegeben. MPEG-Signale werden als PCM-Signale ausgegeben.

Eingeblendete Fehlermeldungen

Meldung

Bedeutung / Abhilfemaßnahme

SD Karte eingelegt?

- Setzen Sie eine SD-Speicherkarle ein.

Keine gültige Datel vorhanden

• Diese Karle enthält keine Dalen.

Datei nicht lesbar

• Die Datel ist beschädigt oder unlesbar

Dieser Vorgang ist nicht möglich.

• Dieser Bedienungsvorgang steht momentan nicht zur Verfügung.

SD-Karte überprüfen

- Bei der eingesetzten SD-Karte liegt ein Problem vor

Q-Link-Funktionen

Die Q-Link-Funktion dient dazu, den Femseher mit einem angeschlossenen Videorecorder /

DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

Voraussetzungen

- Der angeschlossene Videorecorder / DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein:

„Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“

Das jeweilige Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV2 oder AV3 des

Fernsehers angeschlossen sein. (S. 34)

- Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV2 / AV3 Ausgang) eingerichtet worden sein. (S. 21)

■ Herunterladen der Programmdaten

●Führen Sie die automatische Senderabstimmung aus. (S. 22)

Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 10)

●Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 21)

■ Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Aufzeichnung des laufenden Fernsehprogramms		Direkte TV-Aufzeichnung:Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen Videorecorder / DVD-Recorder.DIRECTTV/RECBeim Starten einer direkten TV-Aufzeichnung wird das Aufzeichnungsgerät automatische eingeschaltet, sofern es sich momentan im Bereitschaftsmodus befi ndet.Das Aufzeichnungsgerät führt die Aufzeichnung von seinem eigenen Tuner aus. Daher können Sie den Femeher während der Aufzeichnung ausschalten.Wenn Sie den Fernseher während einer Aufzeichnung von einer AV-Programmquelle ausschalten, stoppt die Aufzeichnung.
Informationen / Meldung	Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition ,0" oder das AV-Modus zur Verfügung.)
Einschaltverknüpfung und automatischer Wiedergabestart	Wenn der Video- oder DVD-Recorder mit der Wiedergabe beginnt oder der Direkt-Navigator / das Funktionsmenü für das Gerät aktiviert wird, schaltet sich das Fernsehgerät ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Femeher momentan im Bereitschaftsmodus befi ndet.)
Ausschaltverknüpfung	Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

Direkte TV-Aufzeichnung:

• „DATA LOGIC" (ein Warenzeichen von Metz Corporation) • „Megalogic" (ein Warenzeichen von Grundig Corporation) • „Easy Link" (ein Warenzeichen von Philips Corporation) • „SMARTLINK" (ein Warenzeichen von Sony Corporation) Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

HDMI-Funktionen

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Gerätes gestaltet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräfen an den Fernseher verwendet wird. Ein HDMI-kompatibles Gerät (+1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Femsehers angeschlossen werden. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 34).

Hinweise

- Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.

- Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit der HDMI1-Buchse dieses Fernsehers (*2).

- Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden / HDMI3: AV4-AUDIO-Buchsen verwenden).

- Audioeinstellungen können im Eintrag „HDMI1 / 3 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 20)

- Kompatible Audiosignal-Ablastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44.1 kHz, 32 kHz

- Die HMDI2-Buchsen sind nur für das digitale Tonsignal vorgese - Der Anschluss eines PC an diese Schnittstelle ist nicht möglich

- Der Anschluss eines P. und diese cashinsteile ist nicht möglich. - Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.

● Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A

- Diese HDMI-Stecker sind mit dem HDCP-Urheberrechtsschutz (High Bandwidth Digital Content Protection, d. h. Inhaltsschutz für sehr breitbandige digitale Inhalte) kompatibel.

Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.

- Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480i, 480p, 576i, 576p, 720p, 1080i und 1080p. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.

● Einzelheiten zu den geeigneten HDMI-Signalen finden Sie auf S. 39.

(+1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.

(*2): Im Fachhandel erhältlich.

■ Übersicht über die Steuerfunktionen

Nach Anschluss eines HDMI-Kabels an ein Panasonic-Gerät, das über die VIERA Link-Funktion verfügt, können Sie das angeschlossene Gerät steuern (S. 32). Die VIERA Link- und die Q-Link-Funktionen können gleichzeitig verwendet werden.

Funktion\Anschluss	VIERA Link und Q-Link Nur VIERA Link Nur Q-Link (HDMI) (SCART) (HDMI) (SCART)
Automatischer Wiedergabestart	○	○	○
Einschaltverknüpfung	○	○	○
Ausschaltverknüpfung	○	○	○
Lautsprechersteuerung	○(nicht über SCART)	○	-
Bequeme Steuerung nur über VIERA-Fembedienung	○(nicht über SCART)	○	-
Direkte TV-Aufzeichnung	○(nicht über HDMI)	-	○
Kanal-Download	○(nicht über HDMI)	-	○

HDMI-Funktionen

«Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Dieser Fernseher unterstützt die Funktion _HDAVI Control 2*.

Wenn ein Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, HD-Videokamera, Player-Heimkino, Verstärker usw.) über HDMI-Kabel hergestellt wird, werden die beiden Geräte automatisch miteinander verknüpft. Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control“ ausgestattet sind, steht die folgende Funktion zur Verfügung: ● Automatischer Wiedergabestart (S. 33)

- Einschaltverknüpfung (S. 33)

- Ausschaltverknüfung (S. 33)

- Ausschaltverknapfang (S. 55) - Autersprechersteuernung (S. 23)

Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control 2" ausgestattet sind, steht zusätzlich die folgende Funktion zur Verfügung:

- Requeme Steuerung nur über VIEPA-Erchemiebung (S. 23)

- Diese Funktionellen stehen nur bei Panasonic-Modellen zur Verfügung, die mit „HDAVI Control“ und „VIERA Link“ ausgestattet sind. VIERA Link „HDAVI Control“ ist eine einzigartige Zusatzfunktion auf der Grundlage der Steuerfunktionen von HDMI, einer weltweit etablierten Schnittstellennorm, die als HDMI CEC (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fermoheran an Geräte anderer Fabrikale mit HDMI CEC-Untersüttung angeschlossen wird. Dellaillierte Informationen zur Kompatiilität finden Sie in der Bedienungsanleitung des betreffenden Gerätes. Bitte konsultieren Sie Ihren Panasonic-Fachhändler zu den mit dieser Funktion kompatiiblen.

■ HDMI-Kabel

Zum Gebrauch dieser Funktion ist ein HDMI-kompatibles (vollständig verdrahteles) Kabel erforderlich. Nicht mit HDMI kompatible Kabel können nicht verwendet werden. Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen. Teilenummer des empfohlenen Zubehörs:

BP-CDHG15 (1.5 m)

- PP-CDHG20 (3.0 m)

- RP-CDHOSO (5,0 m)

RP-CDHG50 (5,0 m)

Vorbereitungen

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Zusatzgerätes. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 35). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“, „HDMI2“ oder „HDMI3“ ein (S. 14), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

	Sie können einige Funktionen des angeschlossenen Panasonic-Geräles mit der Fernbedienung dieses Fernsehers bedienen (dazu richten Sie den Geber der Fernbedienung auf den Bemiedienungssignal-Sensor an der Frontplatte des Fernsehers).● Falls Sie das Menü nicht aufrufen können, überprüfen Sie die Einstellungen und das Gerät (S. 32).Zugriff auf das Menü für das Zusatzgerät1 Rufen Sie das Menü „VIERA Link“ auf. ➔ 2 Wählen Sie „VIERA Link Einstellungen“ aus.[IMAGE]3 Wählen Sie das Gerät aus, auf das zugegriffen werden soll.4 Bedienen Sie das Menü des Zusatzgerätes.—Beispelt:		Verfügbare Tasten an der VIERA-Fembedienung(jie nach dem angeschlossenen Gerät):Verschieben des Cursors / Wahl eines MenüsVerschieben des Cursors / Aufruten / EinstelltenSpeichern / Einstellen / AufrutenRückkehr auf das vorge MenüVerlassen des MenüsDieselbe Funktion wie die OPTION-Taste am GerätZugriff bei Anzige der Tassenbezahlungen im Farboaken
	DVD-Recorder DIGA HD-Videckamera Player-Heimkino[IMAGE]Einzelheiten zur Bedienung des jeweils angeschlossenen Zusatzgerätes finden Sie in dessen Bedienungsanleitung.
Automatischer Wiedergabestart	Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet der Femeher automatisch auf den entsprechenden Eingangsmodus um. Nach Stoppen des Betriebs des Zusatzgerätes schaltet der Femeher auf den ursprünglichen Eingangsmodus zurück
Einschaltverknüpfung	Sobald die Wiedergabe am angeschlossenen Panasonic-Gerät startet oder das Direct Navigator / Funktions-Menü des Zusatzgerätes aktiviert wird, schaltet sich der Femeher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn sich der Femeher momentan im Bereitschaftsmodus befi ndet.)
Ausschaltverknüpfung	Beim Umschalten des Femehers in den Bereitschaftsmodus wird das angeschlossene Panasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.● Diese Funktion wird selbst dann aktiviert, wenn der Femeher über die Abschaltuhr oder die Bereitschafts-Umschatiautomatik in den Bereitschaftsmodus geschaltet wurde.
Lautsprechersteuerung	Die Lautsprecher der Heimkinoanlage können über die Bembedierung des Femehers eingeselt werden. Diese Funktion steht nur bei Anschluss eines Verstärkers oder Player-Heimkinos von Panasonic zur VerfügungFals Sie das Menü nicht aufrufen können, überprüfen Sie die Einstellungen und das Gerät (S. 32).1 Rufen Sie das Menü „VIERA Link“ auf. ➔ 2 Wählen Sie „Lautsprecher Auswahl“ aus.[IMAGE]3 Wählen Sie die Einstellung „Heimkino“ oder „TV“.Einstaten		■ HeimkinoEinstellung für Gerät (automatisch eingeschaltet, sofern momentan im Bereitschaftsmodus).Erhöhen / Verfingem der Lautstärke ➔Stummschaltung ➔Der Ton der eingebauten Lautsprecher des Fernsehers wird stummgeschaltet.● Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.TVDie Lautsprecher des Femehers sind aktiv.

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über andere Anschlüsse finden Sie in der Bedienungsanleitung des angeschlossenen Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 43).
        direction LR
        A -->|MID-Stanno-Ministacker| B
        B -->|AVG| C
        B -->|R| D
        B -->|(VIDEO) oder (S-VIDEO)| E
        B -->|(AUDIO)| F
        C -->|AVG| G
        C -->|AVG| H
        C -->|AVG| I
        C -->|AVG| J
        C -->|AVG| K
        C -->|AVG| L
        C -->|AVG| M
        C -->|AVG| N
        C -->|AVG| O
        C -->|AVG| P
        C -->|AVG| Q
        C -->|AVG| R
        C -->|AVG| S
        C -->|AVG| T
        C -->|AVG| U
        C -->|AVG| V
        C -->|AVG| W
        C -->|AVG| X
        C -->|AVG| Y
        C -->|AVG| Z
        C -->|AVG| AA
        C -->|AVG| AB
        C -->|AVG| AC
        C -->|AVG| AD
        C -->|AVG| AE
        C -->|AVG| AF
        C -->|AVG| AG
        C -->|AVG| AH
        C -->|AVG| AI
        C -->|AVG| AJ
        C -->|AVG| AK
        C -->|AVG| AL
        C -->|AVG| AM
        C -->|AVG| AN
        C -->|AVG| AO
        C -->|AVG| AP
        C -->|AVG| AQ
        C -->|AVG| AR
        C -->|AVG| AS
        C -->|AVG| AT
        C -->|AVG| AU
        C -->|AVG| AV
    end

Camcorder / Videospielkonsole

■ Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung / Wiedergabe (Gerät)	BV1	AV2	AV3	AV4(Frontplatte des Fernenhers)	COMPONENT	DIGITAL AUDIO OUT	HOMI
							1	2	3
■ Aufzeichnung / Wiedergabe von Videocassetten / DVDs(Videorecorder / DVD-Reorder)	○	○	○
■ Wiedergabe von DVDs (DVD-Player)	○	○	○	○	○		○	○	○
■ Wiedergabe von Camcorder-Bidern (Videokamera)	○	○	○	○			○	○	○
■ Empfang von Satelltenprogrammen (Kabeltuner)	○		○	○			○	○	○
■ Videospiele (Videospielkonsole)	○		○	○
■ Vanwendung eines Verstärkers mit Laufsprechenanlage						○
■ Q-Link		○	○
■ Direkte TV-Aufzeichnung		○	○
■ VIERA Link							○	○	○

○: Empfohlener Anschluss

Technische Informationen

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 13)

■ Auto; Bei Wahl dieser Einstellung wird das Bleitsetenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines viersluften verfahrens, bei dem das Gerät ermittel, ob es sich bem angezeigt Bild um ein Breitformatbild handelt. Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildsetenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Femeher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt:

Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblenkt, wenn ein Breitformsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto“ wird oben links in den Bildschirm eingeblenkt, wenn schwarze Balken am oberen und unter den Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildsichter mehrins und erweiter das Bild, erfasst es, den automatischen Fall wählt. Bei einem dunklen Bild kann besser Vorgang mehrinen Minuten beanspruchen.

- Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat, 16.9" ist, erscheinen möglichweise schwarze Balken am oberen und unterilen Bildschimrand. - Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, istieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders.) - Das Bildseitenverhältnis kann separat für SD-(Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden. - Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur „16.9“ und „4.3“)

Das optimale Biksalenverhältnis wird gewählt und das Bik wird erweiter, so dass es den Bildschirm volsändig ausfüllt.

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Das Bild wird ohne Vergrößerung mit einem Bildseitenverhältnis von 14:9 angezeigt.

Das Bild wird mit einem Bildelenterfallis von 4.3 bischlimbild angezeigt. Nur am Inven und rechter Bildend nach sich eine gewisse Ausdermung des Bilds bemerkbar.

Das Bild wird ohne Verzernungen mit dem herkömmlichen Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird mit einem Bildsetenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Das Bild wird ohne Verzerrungen mit einem Bildseilenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseilenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Formal angezeigt.

Das Bild wird ohne Verzernungen bildschirmfläns mit einem Bidseltenverhältnis vor 2,35:1 in echter (anarrchen) Letterbes-Format angezeigt. Das Bild wird mit einem Bidseltenverhältnis vor 18.9 in seiner maximaten Größe (gemäßig vergrobert), angezeigt.

Mehrere Fenster

Diese Funktion ermöglicht es Ihnen, zwei Bilder gleichzeitig zu betrachten. (S. 13)

- Dieselbe Signalquelle kann nicht gleichzeitig angezeigt werden.

- Bei Mehrbildanzeige wird nur der Ton der im Hauptfenster angezeigten Programmquelle ausgegeben.

- Bei Mehrfenster-Anzeige kann das Bildseitenverhältnis nicht geändert werden

●Die Mehrfenster-Anzeige kann nicht in Verbindung mit einem PC, einer SD-Karte oder HDMI-Signalen verwendet werden.

- Einige Signale werden für die geeignete Anzeige auf Ihrem Bildschirm umformatiert.

●Die Zeitdauer bis zum Ausschalten der Anzeige des Eingangsmodus oder der Programmposition kann im Eintrag „Display-Anzeigedauer“ des Menüs „Setup“ (S. 21) eingestellt werden.

VIERA Link ,HDAVI Control™

Die Herstellung eines HDMI-Anschlusses an bestimmte Panasonic-Geräte ermöglicht eine automatische Verknüpfung des Fernsehers mit dem angeschlossenen Zusatzgerät. (S. 32)

- Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet - Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen

- Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.

- Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion auf dem Bildschirm.

- Wenn ein Zusatzgerät, das mit der Funktion „HDAVI Control 2“ ausgestattet ist, über ein HDMI-Kabel angeschlossen wird, können die an der Buchse DIGITAL AUDIO OUT anliegenden Audiosignale als mehrkanaliger Surround Sound ausgegeben werden.

●Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers oder Player-Heimkinos aktiviert werden. Bitte schlagen Sie hierzu in der Bedienungsanleitung des jeweils angeschlossenen Gerätes nach.

- Wenn zwei Geräte des gleichen Typs gleichzeitig an den Femseher angeschlossen werden (z.B. ein DIGA-Gerät an die HDMI1-Buchse und ein zweites DIGA-Gerät an die HDMI2-Buchse), steht die VIERA Link-Funktion nur für die Buchse mit der niedrigeren Nummer zur Verfügung.

- Bei „HDAVI Control 2“ handelt es sich um die neueste Norm (Stand: Februar 2007) für Panasonic-Geräte, die mit der Norm HDAVI Control kompatibel sind. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.

Technische Informationen

Vorsichtshinweise zur Handhabung von SD-Karten

- Entfernen Sie die Karte auf keinen Fall aus dem Kartensteckplatz, während ein Zugriff auf Daten stattfindet (anderenfalls kann die Karte oder das Gerät beschädigt werden).

- Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte.

- Setzen Sie die Karte weder hohem Druck noch Stößen aus.

- Setzen Sie die Karte mit der korrekten Ausrichtung ein (anderenfalls kann die Karte beschädigt werden)

- Elektromagnetische Einstreuungen, statische Elektrizität und Bedienungsfehler können Daten unbrauchbar machen oder die Karte beschädigen.

Erstellen Sie in regelmäßigen Abständen Sicherungskopier der aufgezeichnlichen Daten, um einem Datenverlust oder einem durch eine Funktionsstörung

des Gerätes verursachten Derekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Deriekte oder Verluste von aufgezeichneten Daten

Kompatible Datenformate für den SD-Betrieb

Foto : Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Norm DCF® oder EXIF kompatibel ist, aufgezeichnete Standbilder Datenformat - Baseline JPEG (Sub-Sampling 4:4:4, 4:2:2 oder 4:2:0)

Max. Anzahl der Dateien - 9.999

Bildauflösung - 160 × 120 bis 10.000.000

Film : Dateien, die mit den Normen SD-Video Ver. 1.2 [MPEG-2(PS-Format)] und AVCHD kompatibel sind und entweder MPEG-10, aus 3 oder Dolby Digital als Audioformat aufwerten /Die Daten dürfen nicht mit einem RC bearbeitet werden.

- Kompalible Karlenlypen (maximale Speicherkapazität): SDHC-Speicherkarte (4 GB), SD-Speicherkarte (2 GB).

MultimediaCard (128 MB), miniSD-Spelcherkarte (1 GB) (miniSD-Adapter erforderlich)

- Falls eine miniSD-Karte verwendet wird, muss diese zusammen mit dem Adapter eingesteckt/entfernt werden

- Neueste Informationen zu den verschiedenen Kartentypen finden Sie auf der folgenden Webseite (nur auf Englisch): http://www.nu.edu/

http://panasonic.co.jp/pavc/globair.cs/

• DCI (Design rule for Camera File system). Von der Japan Electronic and Information Technology Industries Association (LICIA) aufgestellt vereinsherrichte Nom.

Hinweise

- Formatieren Sie die Karte mit dem Aufnahmegerät.

Je nach dem zur Aufnahme verwendeten Gerät kann es vorkommen, dass das Bild nicht einwandfrei auf diesem. Femseher angezeigt wird.

- Wenn eine große Anzahl von Dateien und Ordnern vorhanden ist, kann längere Zeit verstreichen, bevor das Bid auf dem Farnsehschirm erschanti. - Diese Funktion kann nicht zur Anzeige von Filmmaterial im Formet Motion, IDEC und von Standbildern.

- Diese Funktion kann nicht zur Anzeige von Flimmatahen im Format Motion JPEG und von Standbildern verwendet werden, die ein anderes Format als DCF (z.B. TIEF oder BMP) aufweisen

verwendet werden, die ein anderes Format als DCF (Z.B. TFP oder BMP) aufweisen. - IPEG Bilder, die mit einem PC bearbeitet wurden, können nicht angezeigt werden.

- SP-EG-Bilder, die mit einem FO Bearbetet wurden, können nicht angezeigt werden. - Pikler, die van einem BC importiert wurden, mirgen mil der Norm EYIE /ExchangeInfo Imana Elo

- Bilder, die von einem PC importiert werden. In case mit der Norm. EXIT (Exchangeable Image File) 2.0, 2.1 oder 2.2 ktpalbar sein. - Teilweise beieinträchtigte Dateien werden u U. mit einer niedrigeren Auflösung angezeigt

- Alle Dateien mit der Erweiterung „JPG“ auf der Karte werden im Foto-Anzeigemodus ausgelesen.

- Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen u.U. verschieden

- Die Verwendung von Zweibytezeichen oder sonstigen speziellen Codes ist nicht zulässig.

Die Karte kann für dieses Gerät unbrauchbar werden, wenn Sie Datei- oder Ordnernamen ändern.

Informationen über die SCART-, S-Video- und HDMI-Buchsen

■ AV1-SCART-Anschluss

(RGB, VIDEO)

Eingänge für AV1'schleigen RGB (Rot / Grün / Blau) ein Buchse Masse 21 FAS Ausgang (Vcc) FAS Masse 19 Rot Exängig 17 Rot Masse 15 Grün Exgang 13 Grün Masse 9 Blue Exgang 7 Blue Masse 6 Audio Ausgang (L): Audio Ausgang (R): 20 FAS Elgang (Video) 18 RGB Status Masse 16 State RGS 14 Masse 12 ... 5 State FAS 4 Audio Emgang (L) 4 Audio Masse 2 Audio Emgang (R)

■ AV3-SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

AV3: Pin 15 und 20 sind abhängig von der AV3 S-VHS /

VIDEO-Umschaltung

Buchae Masse 21 FBAS Ringing (Matic) FBAS Masse 19 FBAS Masse 17 RF Ringing & RF Ringing 15 Net Masse 13 Grun Lingang 11 Cline Masse 9 Blue Lingang 7 Blu Masse 5 Audio Ausing (L) 3 Audio Ausing (R) 2 20 FBAS Ringing (Matic) 18 RCB Status Masse 16 Status RGB 14 Masso 12 10 Chink-Dauer 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

■AV2-SCART-Anschluss

(VIDEO S-VIDEO O-Link)

AV2 Pin 15 und 20 sind abrängen von der AV2 S-VHS / VIDEO-Umschabung

Buchro Masso 21 F BAS Lingang (Video) 19 F BAS Masso 17 S.C. Lingang 16 Viasse 13 - - 11 Masse 8 - - 7 Viasse 5 Audio Lingang (L) 3 Audio Lingang (R) 20 F BAS Lingang (Video) 15 Masse 16 14 Masse 12 10 G Link Datin 8 Status F/BAS 8 Audio Lingang (L) 4 Audio Masse 2 Audio Masse (R)

■ 4-pol. AV4-S-VIDEO-Anschluss

Chrominserträger ____ Lumhanzträger Eingang

[Unreadable]

[Non-Text]

Chroniranzräger Masse — Lummanzräger Masse

■HDMI-Buchse

Eurigandex

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirninhalt des PC auf dem Fernsenschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben. • Die folgenden PC-Signale können zugeleitet werden: Horizontale Ablastfrequenz 31 kHz bis 69 kHz; vertikale Ablastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).

- Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

Hinweise

- Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden. - Bei Anschluss eines PC stellen Sie die Farbanzeige das PC auf die höchste Qualität ein. - Einzelheiten zu den geeigneten PC-Signalen finden Sie in der nachstehenden Tabelle. - Maximale Anzeigewaltung

Bildseltenverhältnis	4:3	1.440 × 1.080 Pixel
	16:9	1.920 × 1.080 Pixel

●Stiftbelegung der 15-poligen D-sub-Buchse

5 4 3 2 19 8 6 7 65 4 5 3 1	Klemme	Signal	Klemme	Signal	Klemme	Signal
	1	R	5	GND (Masse)	11	NC (nicht verwendet)
	2	G	7	GND (Masse)	12	NC (nicht verwendet)
	3	B	8	GND (Masse)	13	HD
	4	NC (nicht verwendet)	9	NC (nicht verwendet)	14	VD
	5	GND (Masse)	10	GND (Masse)	15	NC (nicht verwendet)

Eingangssignale, die angezeigt werden können

COMPONENT (Y, PB, PR), HDMI

*Geeignetes Eingangssignal

Signal COMPONENT HDMI
525 (480) / 60i	▼	▼
525 (480) / 60p	▼	▼
625 (576) / 50i	▼	▼
625 (576) / 50p	▼	▼
750 (720) / 60p	▲	▲
750 (720) / 50p	▲	▼
1.125 (1.060) / 60i	▼	▼
1.125 (1.060) / 50i	▲	▲
1.125 (1.060) / 60p		▲
1.125 (1.060) / 50p		▲

PC (D-sub 15P)

Signal Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)

640 × 400 @70 Hz 31.47 70,07
640 × 480 @60 Hz 31.47 59,94
640 × 460 @75 Hz 37.50 75,00
800 × 600 @60 Hz 37.88 80,32
800 × 600 @75 Hz 46.88 75,00
800 × 600 @85 Hz 53.67 85,06
852 × 480 @60 Hz 31.44 59,89
1.024 × 766 @60 Hz 48.36 60,00
1.024 × 766 @70 Hz 56.46 70,07
1.024 × 768 @75 Hz 60.02 75,03
1.024 × 768 @85 Hz 68.68 85,00
1.280 × 1.024 @60 Hz 63.98 60,02
1.366 × 766 @60 Hz 48.39 60,04
Macintosh13* (640 × 460) 35.00 66,67
Macintosh16* (832 × 624) 49.73 74.55
Macintosh21* (1.152 × 870) 68.68 75,06

Hinweise

Andere als die oben spezifizierten Signale können nicht richtig wiedergegeben werden.

- Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert. - Das geeignete Eingangssignal für PC ist grundsätzlich mit dem VESA-Standardakt kompatibel. - PC-Signale werden zur Anzeige verstärkt oder komprimiert, sodass es eventuell nicht möglich ist, kleine Details mit ausreichender Klarheit anzuzeigen.

Häufi g gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Keine Bild- und Tonausgabe

- Befindet sich der Fernseher im AV-Modus? - Ist der Netzstecker an eine Netzsteckdose angeschlossen? - Ist der Fernseher eingeschaltet? - Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 20) und des Lautstärkepegels. - Prüfen Sie nach, dass alle erforderlichen SCART-Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

- Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Einzelheiten zur Einstellung des Bildseitenverhältnisses finden Sie auf S. 36.

S-Video /

Schwarzweißbild

● Bestätigen Sie durch Drücken der AV-Taste, dass S-Video Ihre Wahl ist, d. h. AV2/AV2S (S. 14)

Eingeblendete Meldungen, z.B. „EC/AV1“

- Diese Meldungen können durch einfaches Drücken der Taste 1 vom Bildschirm gelöscht worden. - Drücken Sie die Taste erneut, um die Meldung wieder anzuzeigen.

Aufzeichnung über die Funktion Direkte TVAufzeichnung / Q-Link ist nicht möglich

Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem die Funktion „AV2 / AV3 Ausgang“ im Menü „Setup“ richtig ein (S. 21).

Permanent auf dem Bildschirm leuchtende Punkte

- Aufgrund des bei dieser Technologieanwendung findenden Fertigungsprozesses kann es vorkommen, dass einige Pixel entweder ständig leuchten oder nie aufleuchten. Dabei handelt es sich nicht um eine Funktionsstörung.

Kontrastreduzierung

- In den folgenden Fällen wird der Kontrast verringert, wenn einige Minuten lang kein Bedienvorgang stattfindet: - Keine Signalzuleitung im AV-Modus - Bei Wahl eines gesperten Kanals - Bei Wahl eines unzulässigen Kanals - Bei Anzeige eines Menüs

Störung Abhilfemaßna
Bildstörungen Tonstörungen HDMI	Gestörtes, stark verrauschtes Bild	Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“ ein (um Bildrauschen zu besertigen). (S. 20)Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchsstoffröhre) in der Nähe befinden.
	Kein Bild	Ist die Bildeinstellung für „Helligkeit, Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 20)Überprüfen Sie das Farbysystem. (S. 23)
	Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise)	Stimmen Sie die Kanäle erneut ab. (S. 22)
	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
	Kein Ton	Ist die Stummschaltung aktiviert? (S. 7)Ist die Lautstärke auf den Minimalpegel eingestellt?
	Ton zu leise oder Klang verzerrt	Der Tonsignal-Empfang wird u.U. beeinträchtigt.Stellen Sie den Eintrag „Audio Empfang“ (S. 20) des Menüs „Tonenstellung“ auf „Mono“ ein.Uberprüfen Sie das Tonsystem. (S. 23)
	Ein Wirbelgeräusch macht sich bemerkbar	Dieses Geräusch wird vom eingebauten Lüffer erzeugt (dieses Geräusch ist normal und kein Änzeichen einer Funktionsstörung).
	Ungewöhnlicher Klang	Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-zanaligem Linear-PCM-Ton ein.Uberprüfen Sie die Einsstellung des Eintrags „HDMI / 3 Eingang“ des Menüs „Toneinstellung“ (S. 20)Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses aufmitt, stellen Sie einen analcogen Audianschluss her. (S. 31)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Bildschirm.	Ist das HDMI-Kabel richtig angeschlossen? (S. 34)Schaften Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein.Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vom Zusatzgerät zugelegt wird. (S. 39)Verwenden Sie ein Zusatzgerät, das mit der Norm ElVCEA-861/861-B kompatibel ist.
Sonstiges	Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.	Die Abschaltuhr-Funktion ist aktiviert.Etwa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht.	Sind die Batterien polaritätsrichtig eingelegt? (S. 6)Ist der Fernseher eingeschaltet?
	Eine Fehlermeldung erscheint auf dem Bildschirm.	Bitte folgen Sie den Anweisungen der Meldung.Falls sich das Problem auf diese Weise nicht besettigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

Lizenzinformationen

Warenzeichen

● VGA ist ein Warenzeichen von International Business Machines Corporation.

● Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.

● S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird.

werden diese Warenzeichen vollständig berücksichtigt.

Das SDHC-Logo ist ein Warenzeichen.

- HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene

Warenzeichen von HDMI Licensing LLC

HDAVI Control ^1 ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

● TruSurround XT, SRS und das (●) Symbol sind Warenzeichen von SRS Labs, Inc.

TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.

- Hergestellt unter Lizenz von Dolby Laboratories

Bei „Dolby“ und dem Doppel-D-Symbol handelt es sich um Marken von Dolby Laboratories.

Technische Daten

		TH-50PY700F
Stromquelle 220-240 V Wechselstrom 50/60 Hz
Aufnahme	Normaler Betrieb	561 W
	Bereitschaftszustand	0,3 W
	Bildformat	16:9
	Bildschirmgröße	127 cm (Diagonale)
Bildschirm Ton	Anzahl der Pixel 2.073.600 (1.920 (B) × 1.080 (H)) [5 760 × 1.080 Bildpunkte]
	Lautsprecher	Tieföner (Φ 80 mm) × 2 Sick., Hochlöner (23 mm × 100 mm) × 2 Slick.
	Audioausgang	31 W (15,5 W + 15,5 W), 10% Gesamtklimaktor
	Kopfhörer	M3-Stereo-Minibuonse (3,5 mm) × 1
PC-Signale		VGA, SVGA, XGA SXGA - (komprimiert) Horizontalablastfrequenz 31 - 69 kHz Vertikale Abtastfrequenz 59 - 86 Hz
Empfangssysteme / Empfangskanäle		PAL B, G, H, I, SECAM B, G, SECAM L / L' VHF E2 - E12 - VHF H1 - H2 (ITALIEN) VHF A - H (ITALIEN) UHF E21 - E8S CATV (S01 - S05) CATV S1 - S10 (M1 - M10) CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband) PAL D, K, SECAM D, K VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69 PAL 525/60 Wiedergabe mit einigen NTSC-Bändern mit einigen PAL-Videoresordern (VCR) möglich M.NTSC - Wiedergabe mit einigen M.NTSC-Videoresordern (VCR) möglich NTSC (NUR AV-EINGANG)Wiedergabe mit einigen NTSC-Videoresordern (VCR) möglich
Antennenanschluss		VHF / UHF
Betriebsbedingungen		Temperatur : 0 °C - 35 °CLuftfluchlichkeit : 20 % - 80 % RH (nichtkondensierend)
Anschlussbuchsen	AV1 (SCART-Anschluss)	21-pol. Anschluss (Audio-Video-Eingang, Audio-Video Ausgang, RGB-Eingang)
	AV2 (SCART-Anschluss)	21-pol. Anschluss (Audio-Video-Eingang, Audio-Video Ausgang, S-Video-Eingang, Q-Link)
	AV3 (SCART-Anschluss)	21-pol. Anschluss (Audio-Video-Eingang, Audio-Video Ausgang, RGB-Eingang, S-Video-Eingang, G-Link)
	AV4	VIDEO 1 × RCA-Stiftstecker 1,0 V[p-p] (75 Ω)S-VIDEO 4-pol. Mini-DIN Y:1,0 V[p-p] (75 Ω) C:0,266 V[p-p] (75 Ω)AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[ms]VIDEO Y 1,0 V[p-p] (einschl. Synchronisation)PB, PR ±0,35 V[p-p]AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[ms]
	COMPONENT	VIDEO Y 1,0 V[p-p] (einschl. Synchronisation)PB, PR ±0,35 V[p-p]AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[ms]
	Sonstige	HDMI1 / 2 / 3 Buchse des Typs A @ Dieser Fernseher untersitzt die Funktion ,HDAVI Control 2".PC HIGH-DENSITY D-SUB 15PIN R.G. B/0,7 V[p-p] (75 Ω)KD, VDI/TL-Version 2.0 - 5,0 V[p-p] (hohe Impedanz)Kartensteckplatz Einschubschilz für SD-Karte × 1
	Ausgang	AUDIO L - R 2 × RCA-Stiftstecker 0,5 V[ms] (hohe Impedanz)DIGITAL PCM / Dolby Digital, LichtleiterAUDIO L - R PCM / Dolby Digital, Lichtleiter
Abmessungen ( B × H × T )		1.266 mm × 802 mm × 136 mm
Masse		46,0 kg Netto

Hinweise

- Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.

- Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.
