BEDIENUNGSANLEITUNG TX-26LMD70FA PANASONIC

Modell-Nr. TX-26LMD70FA

TX-32LMD70FA

VIERA

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

TQB0E0504A

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

Hinweise zu den DVB-Funktionen

• Funktionen im Zusammenhang mit DVB (Digital Video Broadcasting) stehen in Gebieten zur Verfügung, in denen digitale terrestrische Sendungen des Formats DVB-T (MPEG2) empfangen werden können. Nähere Informationen hierzu sind von Ihrem Panasonic-Fachhändler erhältlich.
• In bestimmten Ländern stehen die DVB-Funktionen möglicherweise nicht zur Verfügung.
• Dieser Fernseher ist mit den gegenwärtigen DVB-Spezifi kationen kompatibel. Seine Kompatibilität mit zukünftigen DVB-Diensten ist jedoch nicht gewährleistet.

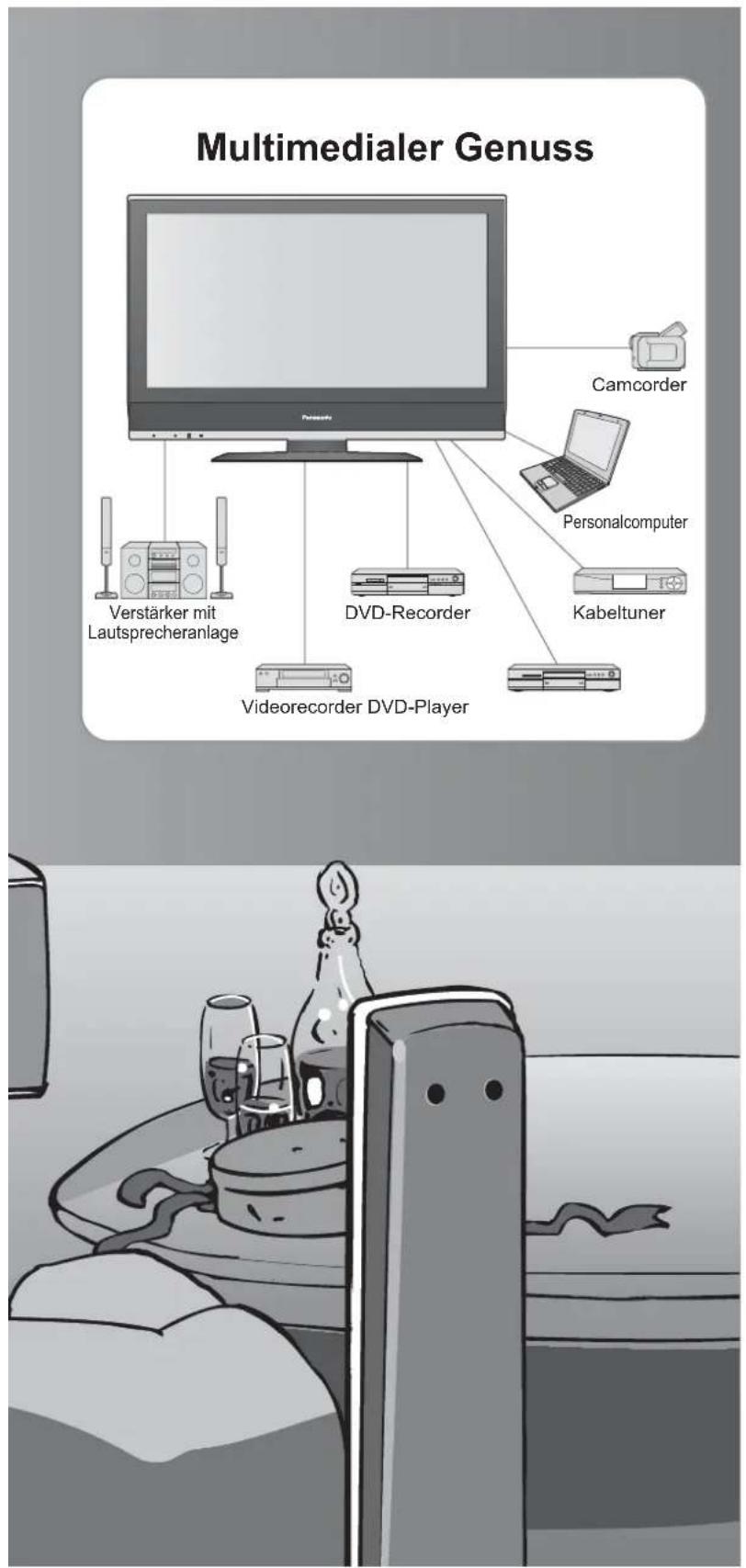

der multimedialen-Unterhaltung voll aus

Multimedialer Genuss Camcorder Personalcomputer Verstärker mit Lautsprecheranlage DVD-Recorder Kabeltuner Videorecorder DVD-Player

Inhalt

Bitte unbedingt lesen

Sicherheitsmaßnahmen 4 (Warnung / Vorsicht)
● Hinweise....5
Pfl ege und Instandhaltung 5

Kurzleitfaden

●Mitgeliefertes Zubehör / Sonderzubehör 6
●Anordnung der Bedienelemente 7
●Grundlegende Anschlüsse · 8
●Automatische Einrichtung·10

Einsatz des Fernsehers

Grundlegende Funktionen

Betrachten von Fernsehprogrammen ……12
Betrachten von Videos und DVDs ……14

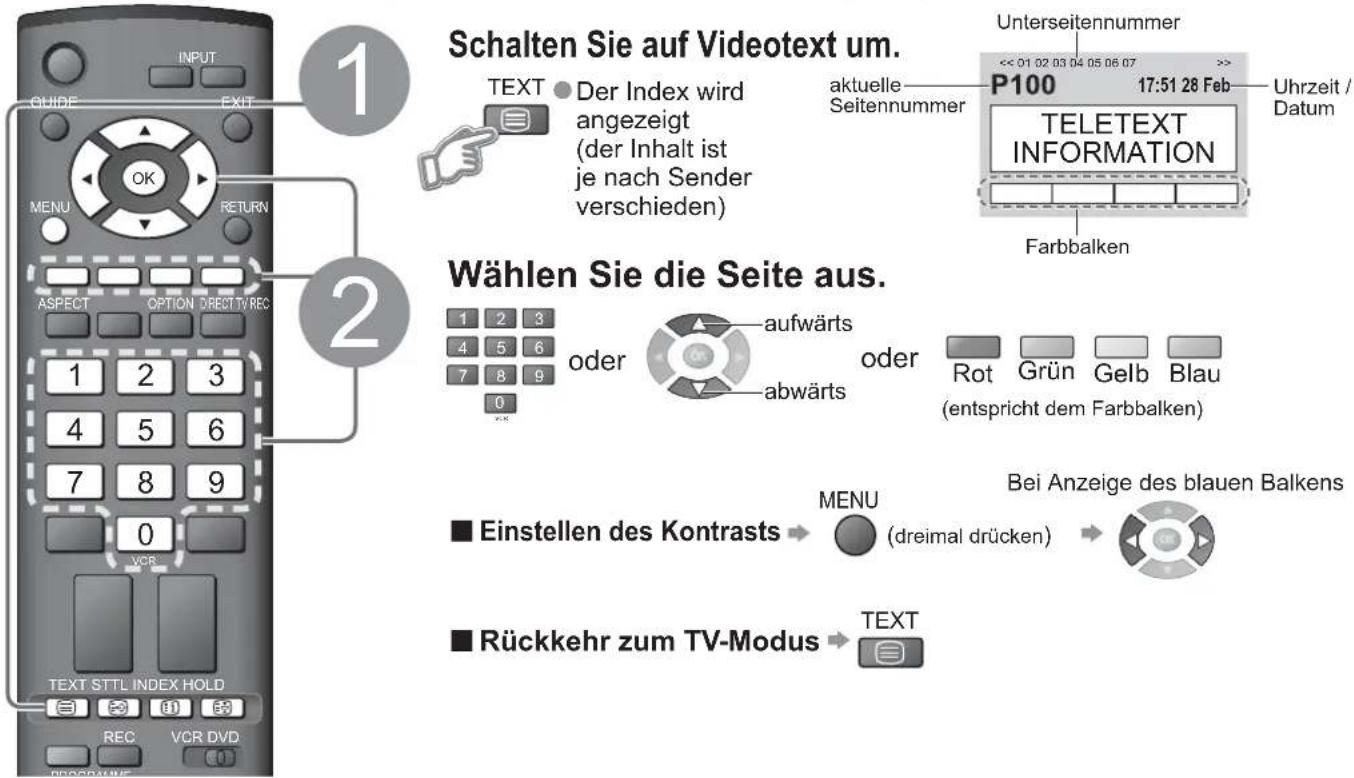

Betrachten von Videotext 16

Weiterführende Funktionen

Gebrauch der Menüfunktionen....18 (Bild, Klangqualität usw.)

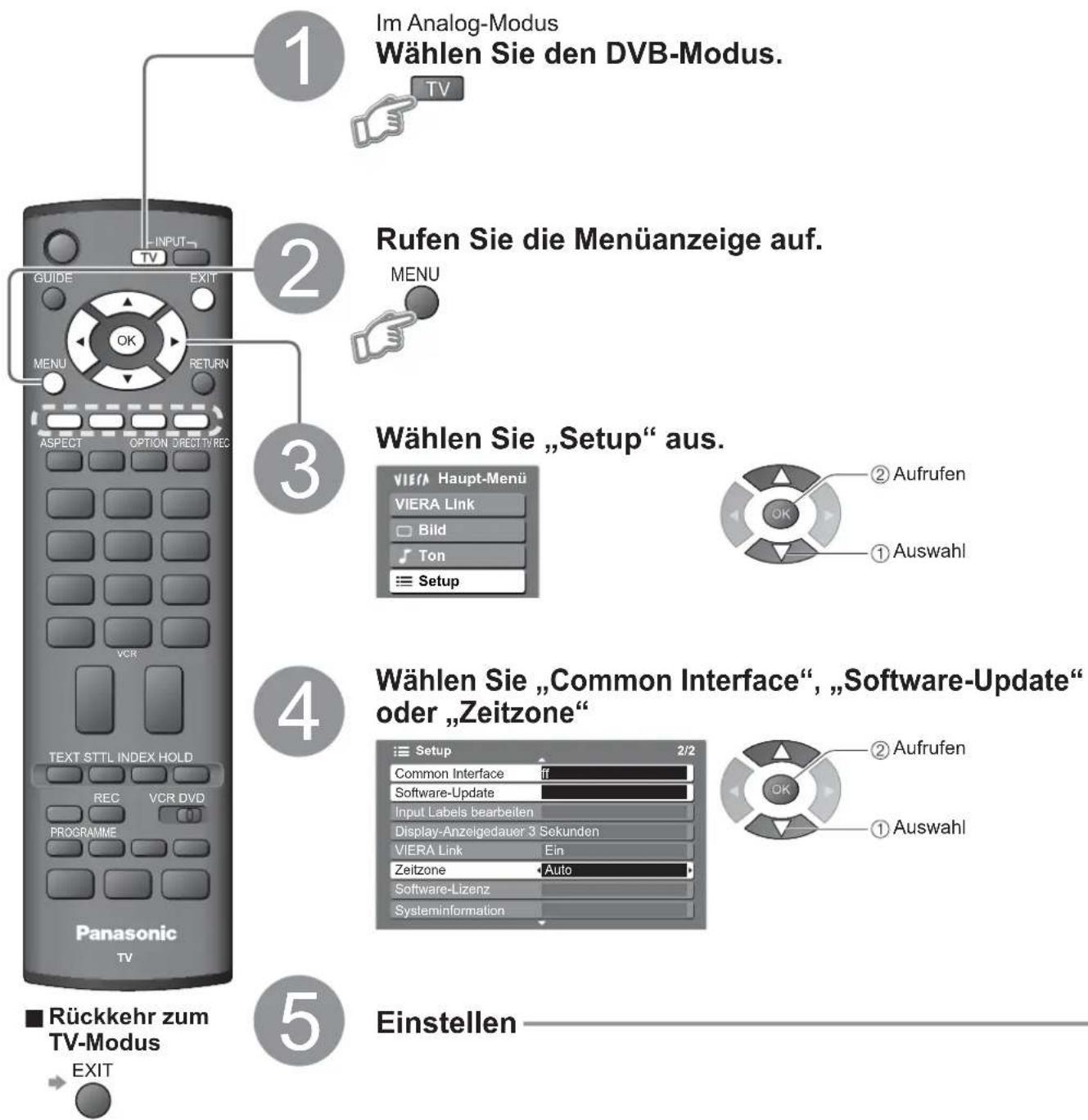

DVB-Einstellungen (DVB) 22 (Pay-TV, Software-Aktualisierung, Uhrzeiteinstellung)
Bearbeiten von Kanälen 24

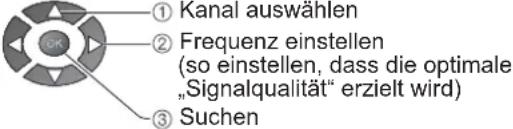

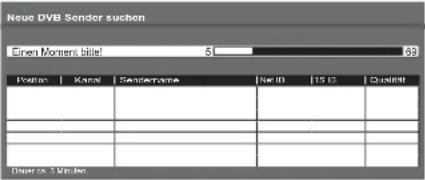

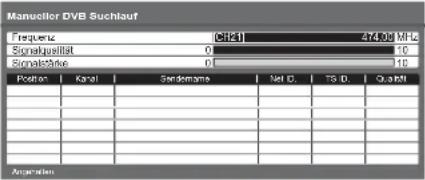

● Weiterführende Sendereinstellungen …… 26

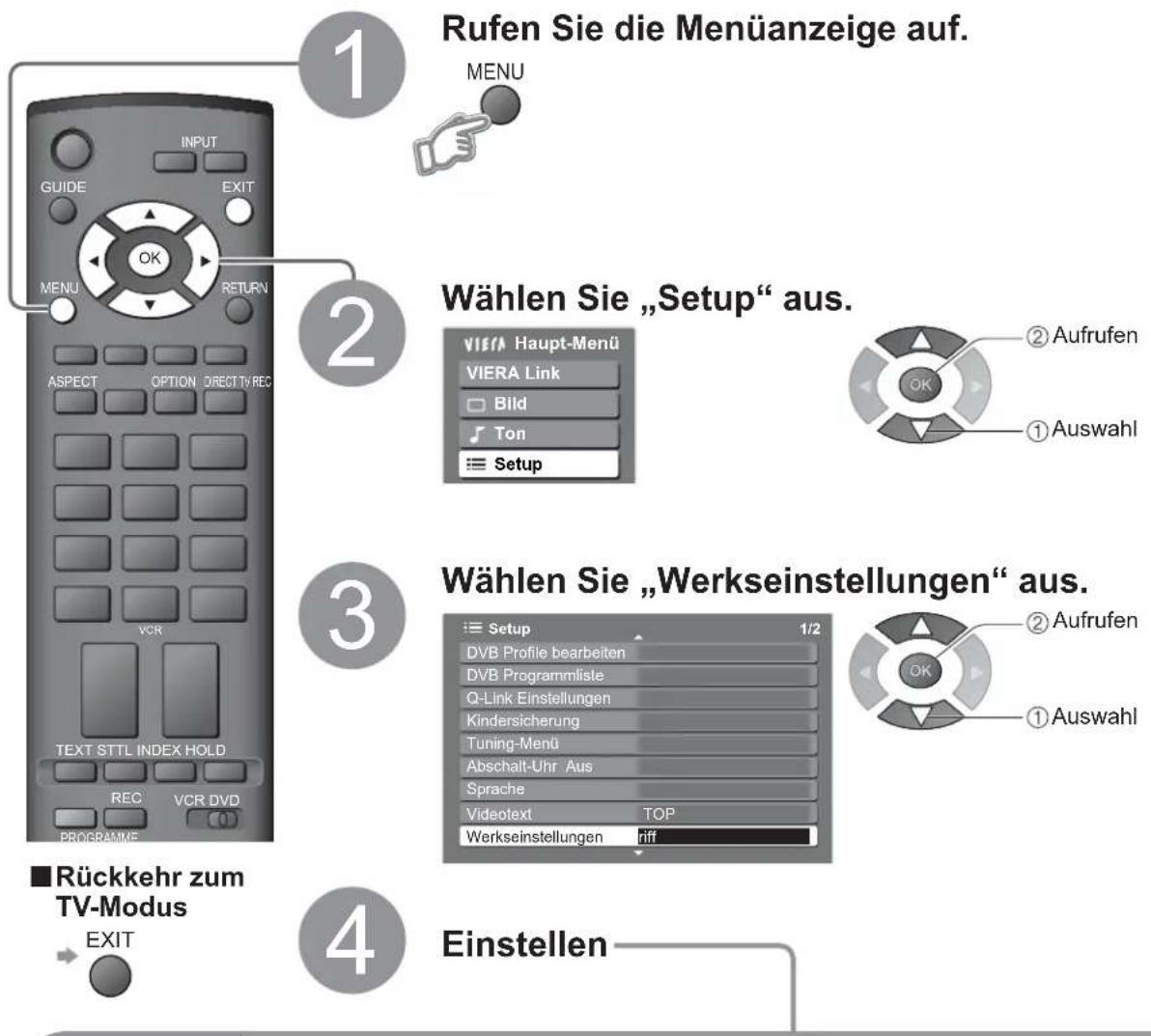

Wiederherstellen des Auslieferungszustands ·29

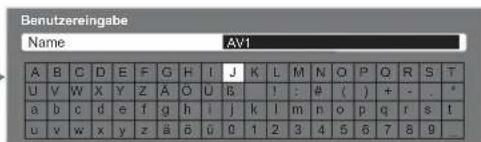

Eingangsbezeichnung 30

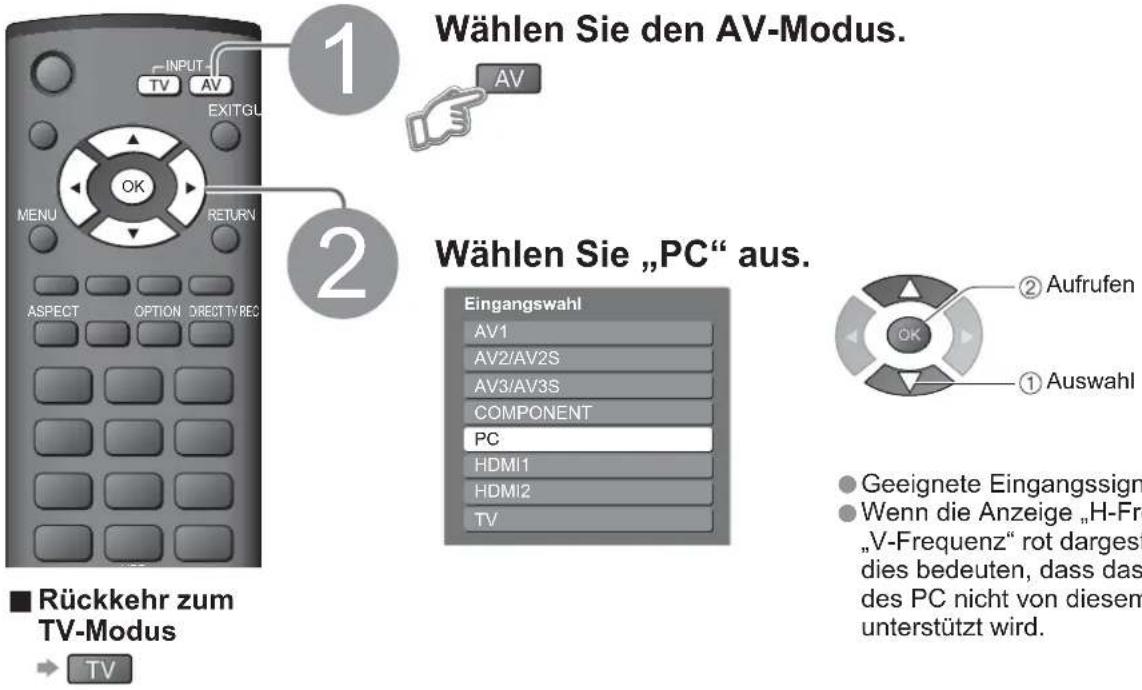

● Anzeigen von PC-Bildern auf dem Fernsehschirm……31
Q-Link-Funktionen 32

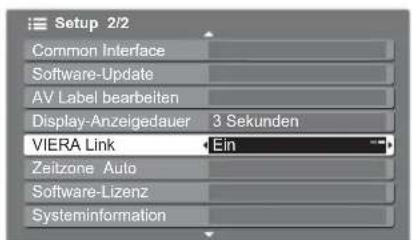

HDMI-Funktionen 33 (HDMI-Buchse / VIERA Link)

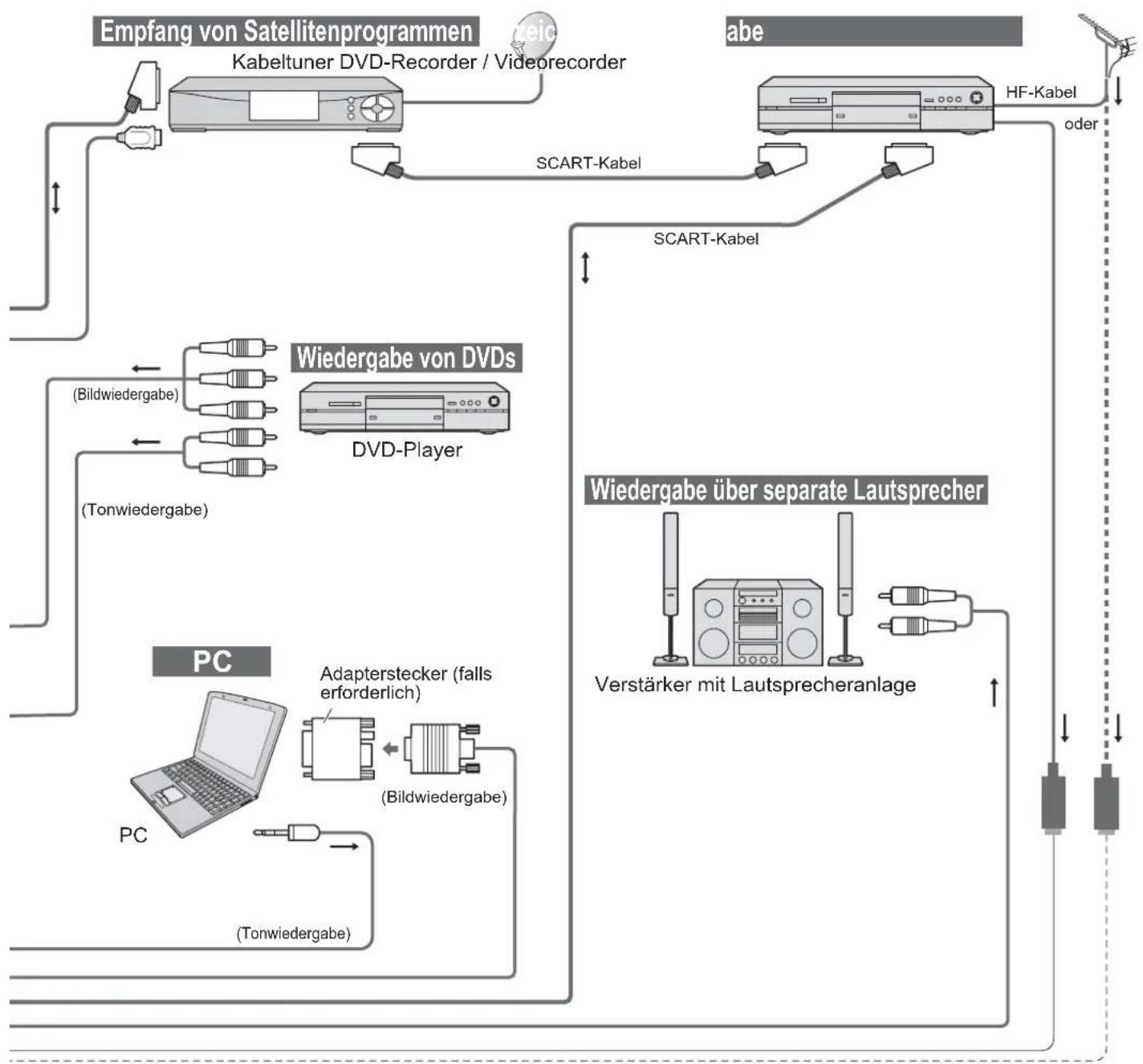

Zusatzgeräte 36

Häufi g gestellte Fragen usw.

Technische Informationen 38
Häufi g gestellte Fragen 41
Technische Daten 43
Lizenzinformationen 44

Sicherheitsmaßnahmen

Warnung

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
  Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
  Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)
  Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
• Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
• Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
• Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den

Netzstecker

unverzüglich von der

Netzsteckdose, falls irgendeine

Anomalität festgestellt wird!

220-240 V

Wechselstrom,

50 Hz

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befin den sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

- Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Flüssigkeiten vom Gerät fernhalten

Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern.
Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Fremdgegenstände aus dem Geräteinneren fernhalten

Das Eindringen der Gegenstände durch Lüftungsöffnungen in das Gerät verhindern, denn dies könnte einen Brand oder Stromschlag verursachen.

Den Fernseher nicht auf einer schrägen oder unstabilen Unterlage aufstellen

- Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer / Montageteile verwenden

- Bei Verwendung eines nicht vorgeschriebenen Ständers oder einer anderen Montagehalterung kann das Gerät umfallen, so dass Verletzungsgefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes. - Verwendung separat erhältlicher Ständer / Montagehalterungen (S. 6).

Hinweise

Vorsicht

■Vor dem Reinigen des Gerätes den Netzstecker ziehen

(Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.)

Ziehen Sie das Netzkabel aus der Wandsteckdose, falls das Gerät über einen längeren Zeitraum nicht benutzt wird. Ziehen Sie das Netzkabel aus der Wandsteckdose, bevor Sie Leitungen anschliessen oder trennen.

- Ist der Fernseher ans Netz angeschlossen, besteht ein bestimmter Stromverbrauch auch im Standby-Modus. Schalter (siehe Seite 7).

■Nur aufrecht transportieren

Wird der Fernseher mit nach oben oder unten weisendem Bildschirm transportiert, kann dies eine Beschädigung der Schaltungen im Geräteinneren verursachen.

■Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

Mindestabstand

10 10 10 10 Ständer (cm)

■Die Belüftungsschlitze an der Rückwand nicht blockieren

- Wenn die Belüftungsschlitze durch Vorhänge usw. verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

■ Bereitschafts-Umschaltautomatik

- Wenn dem Gerät innerhalb von 30 Minuten kein Signal zugeleitet wird und kein Bedienungsvorgang im Fernsehmodus stattfi ndet, schaltet der Fernseher automatisch in den Bereitschaftsmodus.

■ Folgende Geräte vom Fernseher fernhalten

- Elektronische Geräte Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen).

- Geräte mit Infrarotsensor Dieser Fernseher gibt Infrarotstrahlen ab, die den Betrieb anderer Geräte beeinträchtigen können.

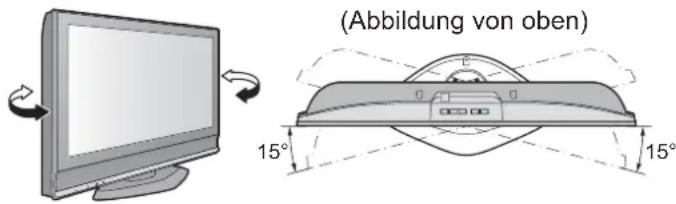

■ Stellen Sie den LCD-Ständer auf den gewünschten Winkel ein

(Abbildung von oben) 15° 15°

■Setzen Sie Ihre Ohren keiner übermäßigen Lautstärke beim Gebrauch von Kopfhörern aus. Dies kann irreparable Gehörschäden verursachen.

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose.

Bildschirm

Regelmäßige Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer Lösung aus 1 Teil neutralem Haushalts-Reinigungsmittel und 100 Teilen Wasser, und wischen Sie die Bildschirmoberfläche damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberfl äche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfl äche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfl äche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtfl üchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Regelmäßige Pfl ege: Reiben Sie Schmutzfl ecken mit einem weichen, trockenen Tuch von den Außenfl ächen ab. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenflächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

• Verwenden Sie kein Reinigungsmittel direkt auf den Außenfl ächen des Gerätes.
  (Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
  Schützen Sie die Außenfl ächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtfl üchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
  Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

□Fernbedienung ●EUR7651110

Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

□Batterien für die Fernbedienung (2)

R6 (UM3)

□Klemmeinrichtung

□ Bedienungsanleitung Pan-Europäische Garantie

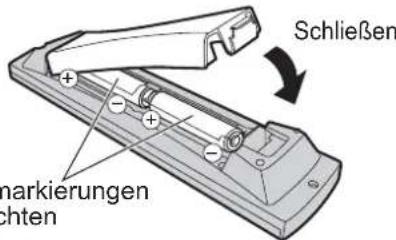

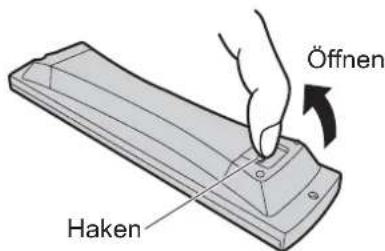

Einlegen der Batterien in die Fernbedienung

1

Öffnen Haken

2

Schließen markierungen chten

Polaritätsmarkierungen (+, -) beachten

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Legen Sie keine Batterien unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manganbatterie).
• Verwenden Sie keine aufl adbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung.
• Batterien dürfen weder verbrannt noch zerlegt werden.

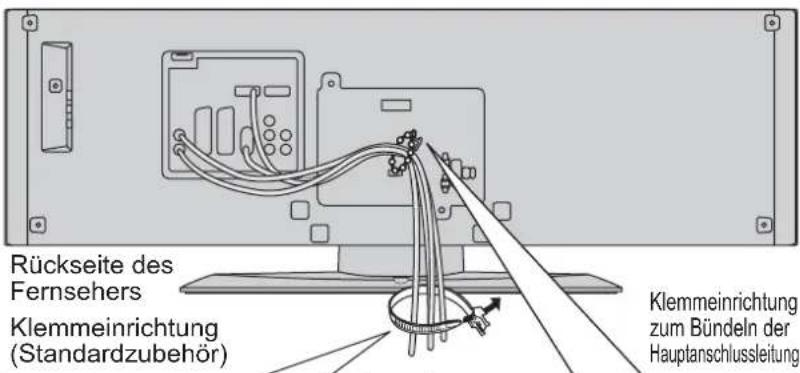

Gebrauch der Kabelklemmen

Rückseite des Fernsehers Klemmeinrichtung (Standardzubehör) Klemmeinrichtung zum Bündeln der Hauptanschlussleitung

Festziehen:

Lösen: ① Den Knopf gedrückt halten ②

Bündeln Sie die Kabel: ② Sperre ① Fest

Haken Sie die Klemmeinrichtung ein: ① ②

● Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann Bildverzerrungen verursachen).
Sichern Sie Kabel bei Bedarf mit den Klemmen.
- Bei Verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

Sonderzubehör

Wandhalterung

• TY-WK32LR2W

Bitte wenden Sie sich zum Erwerb der empfohlenen Wandhalterung an Ihren Panasonic-Fachhändler. Einzelheiten zur Montage fi nden Sie in der Installationsanleitung der Wandhalterung.

WARNUNG!

Der Gebrauch einer anderen als der empfohlenen Panasonic-Wandhalterung sowie eine vom Kunden eigenhändig ausgeführte Wandmontage erfolgen auf eigenes Risiko. Die Garantieleistung des Herstellers erstreckt sich nicht auf Schäden, die auf eine Montage des Gerätes durch einen Nichtfachmann zurückzuführen sind.
- Bitte beauftragen Sie unbedingt einen professionellen Monteur mit der Installation Ihres Fernsehers. Bei unsachgemäßer Montage besteht die Gefahr, dass das Gerät herunterfällt, was Verletzungen und eine Beschädigung des Fernsehers zur Folge haben kann.
Das Gerät darf nicht direkt unter starke Wärme abstrahlenden Deckenleuchten (z.B. Spotlichtern, Scheinwerfern und Halogenlampen) montiert werden. Anderenfalls kann es zu einer Verformung oder Beschädigung von Kunststoffteilen des Gehäuses kommen.
- Bei der Montage der Wandhalterung an Wand arbeiten Sie vorsichtig. Vor der Montage überprüfen Sie, ob sich nicht Leitungen oder elektrische Kabel in der Wand befi nden.

■Demontieren des Ständers

Entfernen Sie die vier Schrauben, und nehmen Sie den Ständer ab.

Rückseite des Fernsehers

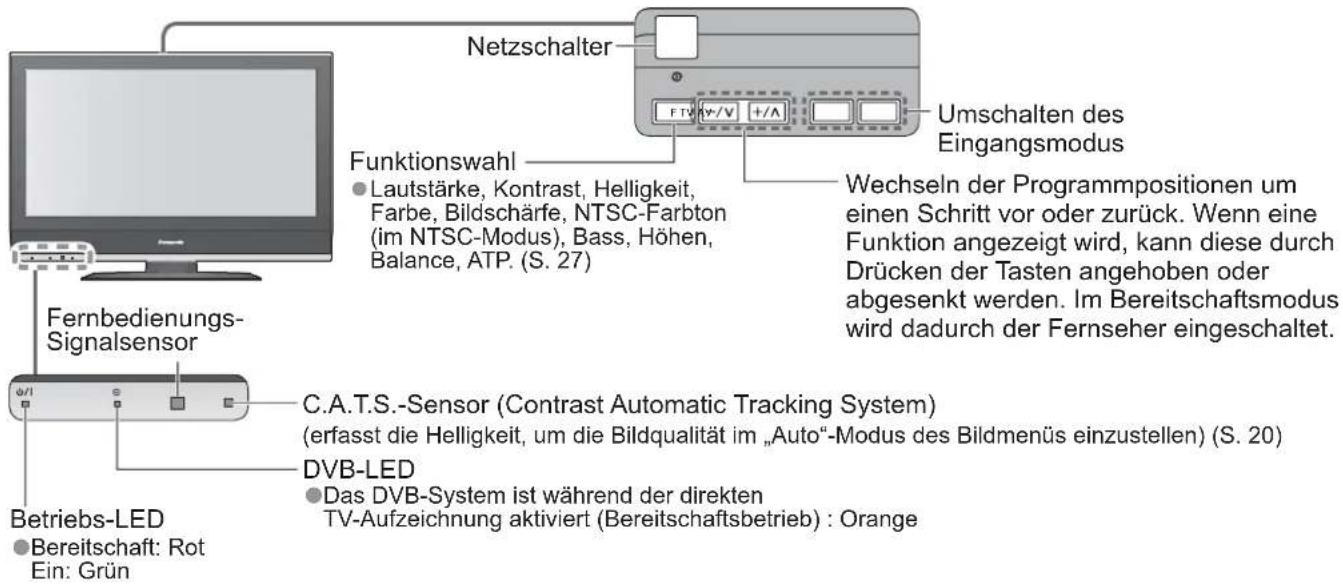

Anordnung der Bedienelemente

Netzschalter Funktionswahl Lautstärke, Kontrast, Helligkeit, Farbe, Bildschärfe, NTSC-Farbton (im NTSC-Modus), Bass, Höhen, Balance, ATP. (S. 27) Umschalten des Eingangsmodus Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden. Im Bereitschaftsmodus wird dadurch der Fernseher eingeschaltet. Fernbedienungs- Signalsensor C.A.T.S.-Sensor (Contrast Automatic Tracking System) (erfasst die Helligkeit, um die Bildqualität im „Auto“-Modus des Bildmenüs einzustellen) (S. 20) DVB-LED Das DVB-System ist während der direkten TV-Aufzeichnung aktiviert (Bereitschaftsbetrieb) : Orange Betriebs-LED Bereitschaft: Rot Ein: Grün

Taste Bereitschaft Ein / Aus (Umschalten des Fernsehers zwischen Ein und Bereitschaft) Programmtabelle (S. 12) OK-Taste zur Bestätigung der Auswahl Diese Taste nach Wahl einer Programmposition drücken, um sofort auf das andere Programm umzuschalten. Hauptmenü Diese Taste zum Aufrufen des VIERA Link- Menüs sowie der Menüs für Bildeinstellung, Toneinstellung und Installation drücken. (S. 18) Umschalten des Bildseitenverhältnisses (S. 13) Aufrufen des VIERA Link-Menü (S. 35) Tasten für Programm- / Kanalumschaltung (0-9) und Umblättern von Videotext-Seiten (S. 12 und S. 16) Im Bereitschaftsmodus kann der Fernseher auch mit diesen Tasten eingeschaltet werden. Programminformationen (S. 13) Programmplatz aufwärts / abwärts Videotext (S. 16) Untertitel Anzeigen von Untertiteln (S. 13) Videorecorder / DVD-Recorder-Funktionen (S. 15) Umschalten des Eingangsmodus TV - Umschalten zwischen DVB-Modus (Digitalsender) / Analog-Modus (S. 12) AV - Umschalten des AV-Eingangsmodus (S. 14) Verlassen des Menüs (Rückkehr zum Fernsehprogramm) Cursortasten für Auswahl und Einstellung Rückkehr zum vorigen Menü Farbige Tasten für Auswahl, Navigieren und Bedienung verschiedener Funktionen Direkte TV-Aufzeichnung Für sofortige Aufzeichnung eines Programms mit einem Videorecorder / DVD-Recorder über Q-Link-Anschluss (S. 32) Aufrufen des Optionsmenüs Ermöglicht eine bequeme Einstellung der bevorzugten Videoeinstellungen und Klangoptionen. (S. 13) Stummschaltung Ein / Aus Lautstärke STANDBild (S. 13) Halten von Videotext (S. 17) Videotext-Index (S. 17) Panasonic TV

Grundlegende Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder abtrennen.

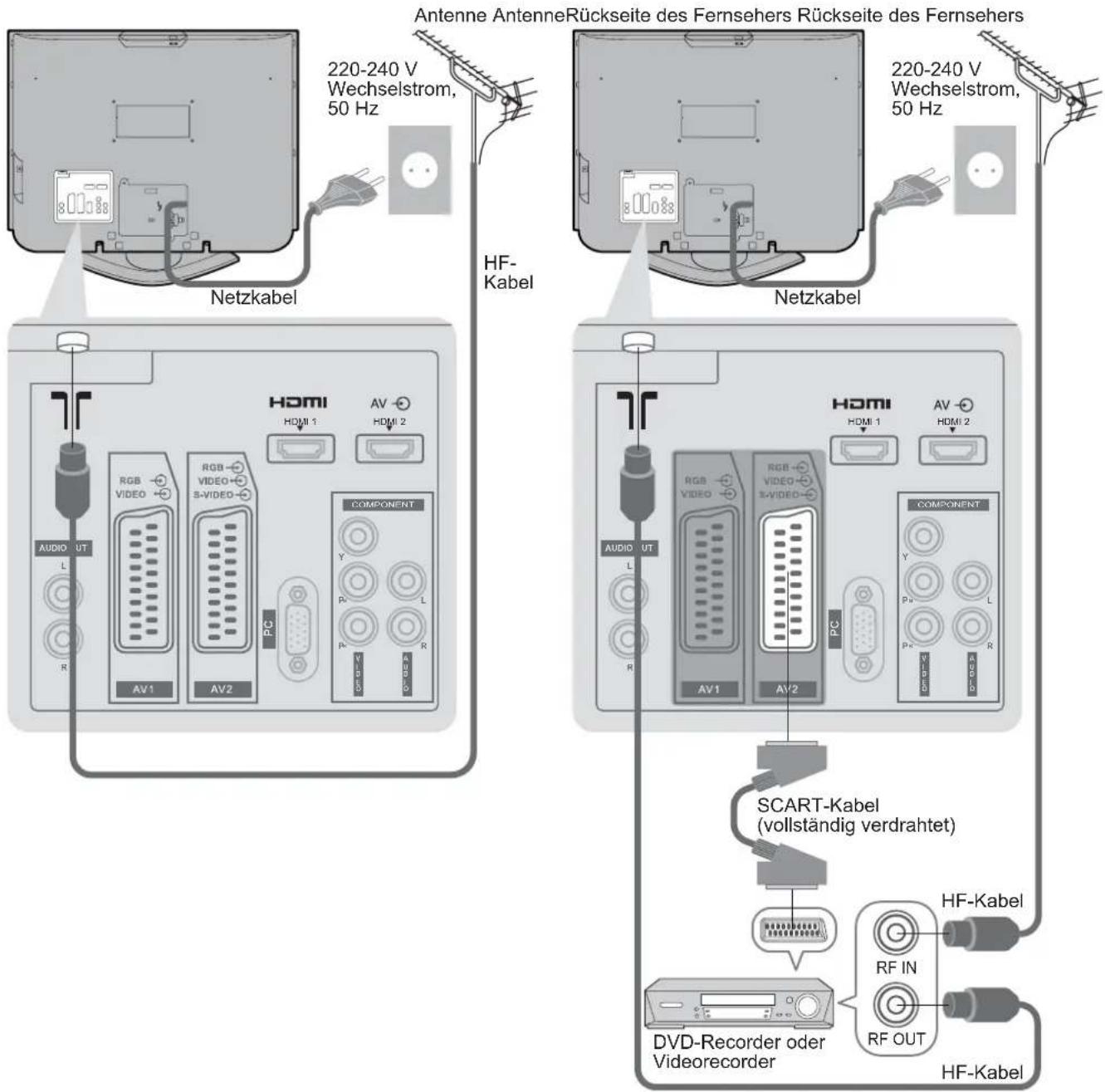

Beispiel 1

Anschließen der Antenne

Beispiel 2

Anschließen eines DVD-Recorders / Videorecorders

Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder

Antenne AntenneRückseite des Fernsehers Rückseite des Fernsehers 220-240 V Wechselstrom, 50 Hz Netzkabel HF- Kabel 220-240 V Wechselstrom, 50 Hz Netzkabel HDMI HDMI 1 AV HDMI 2 COMPONENT AUDIO UT RGB VIDEO RGB VIDEO 3-VIDEO L RV RV RV AV1 AV2 PC HDMI HDMI 1 AV HDMI 2 COMPONENT AUDIO UT RGB VIDEO RGB VIDEO 3-VIDEO Y RV RV AV1 AV2 PC HDMI HDMI 1 AV HDMI 2 SCART-Kabel (vollständig verdrahtet) RF IN RF OUT DVD-Recorder oder Videorecorder HF-Kabel

Hinweise

- Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV1 oder AV2-Buchse anschließen (S. 32).

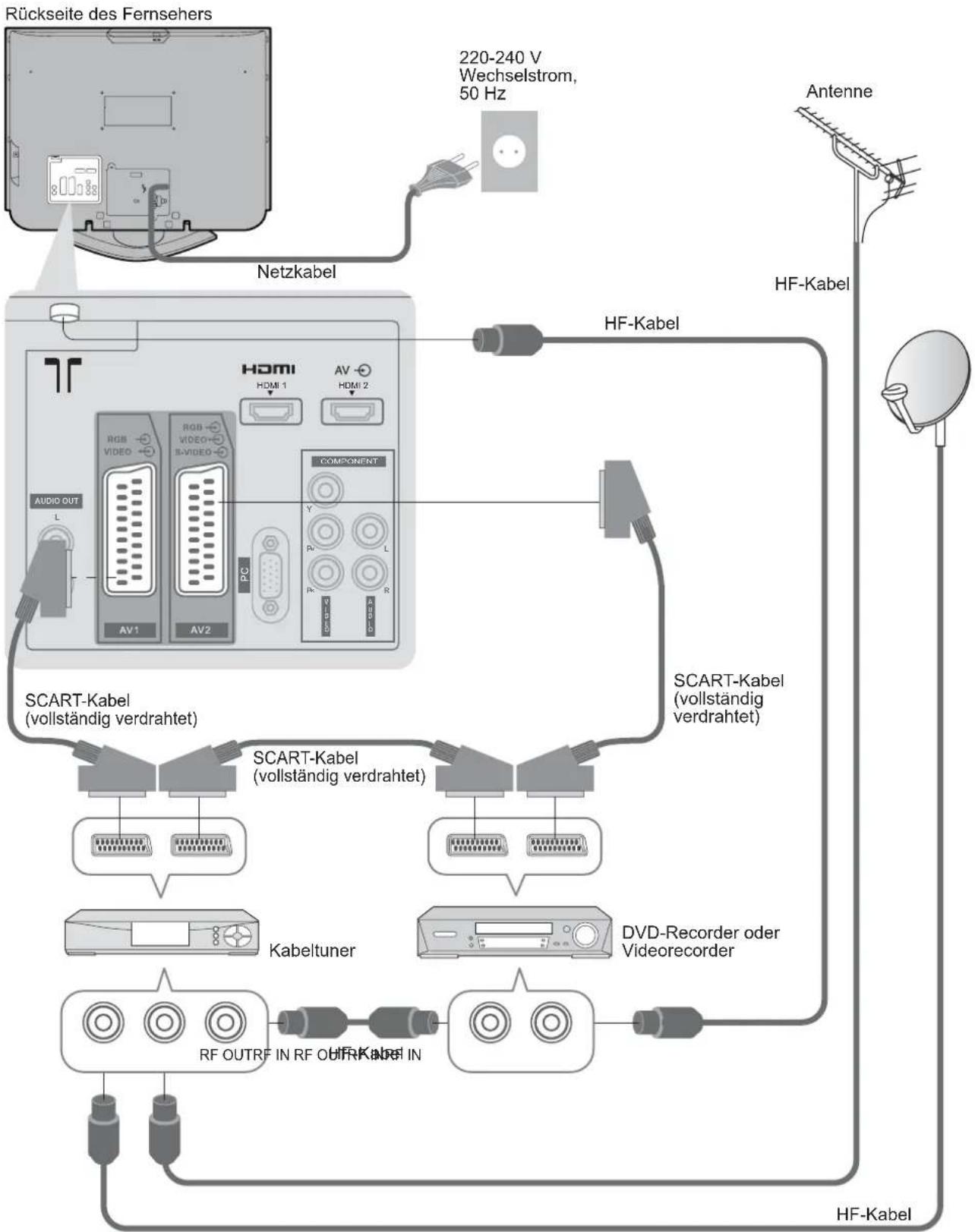

Beispiel 3

Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners

Fernseher, DVD-Recorder / Videorecorder und Kabeltuner

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner.

Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)

- Danach kann das Gerät über die Fernbedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebs-LED: Ein)

Wählen Sie die Sprache.

Wählen Sie Ihr Land aus.

Starten Sie die automatische Einrichtung.

Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert. Die Reihenfolge, in der die Programmpositionen in der Tabelle aufgelistet sind, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

- Wenn ein mit Q-Link oder einer ähnlichen Technologie (S. 32) kompatibles Aufnahmegerät angeschlossen ist, werden die analogen Kanalinformationen automatisch auf das betreffende Gerät heruntergeladen.

Wählen Sie die gewünschte Bildeinstellung.

Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

- Ändern von Kanälen -> Bearbeiten von Kanälen (S. 24) Analogprogr. bearb. (S. 27)

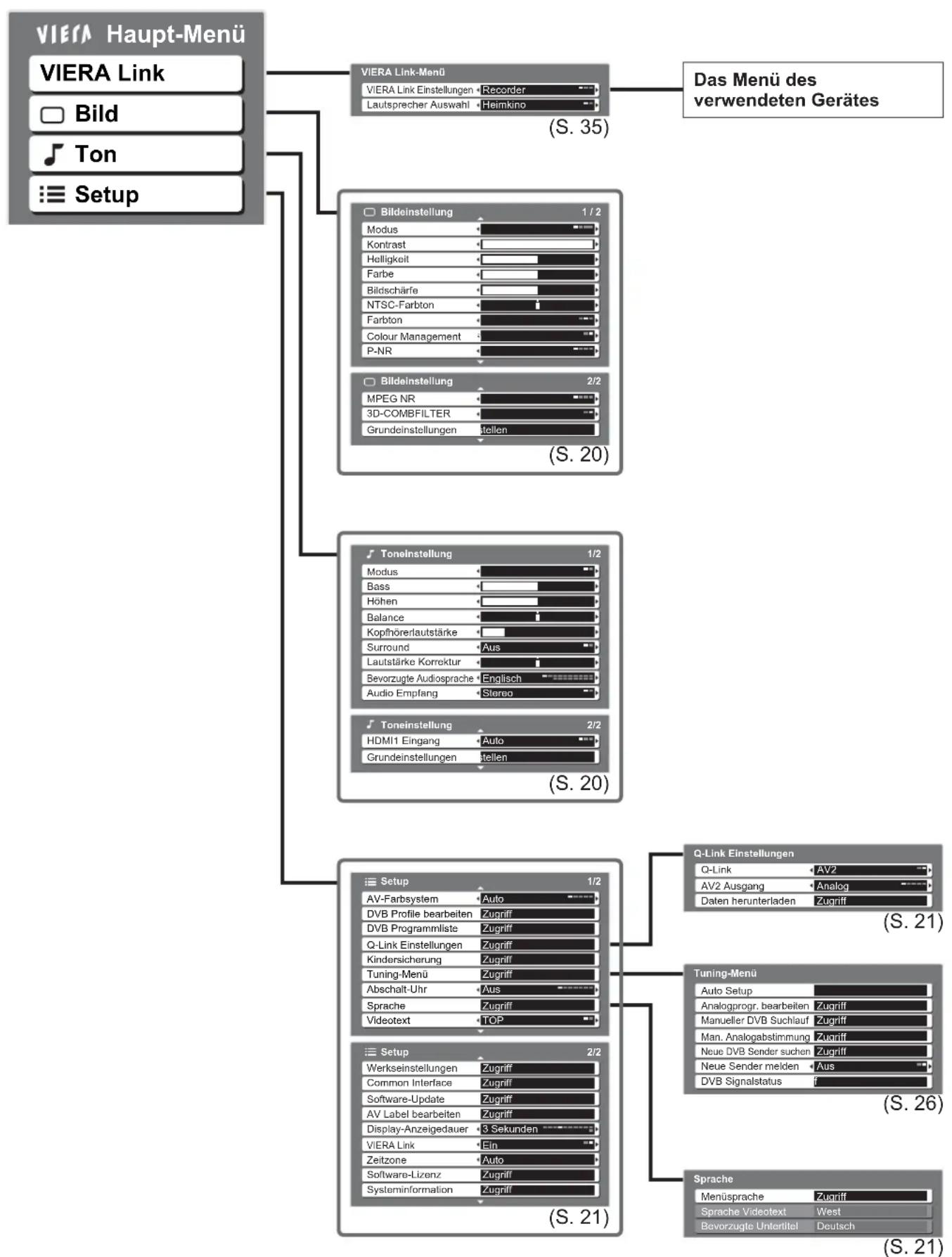

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

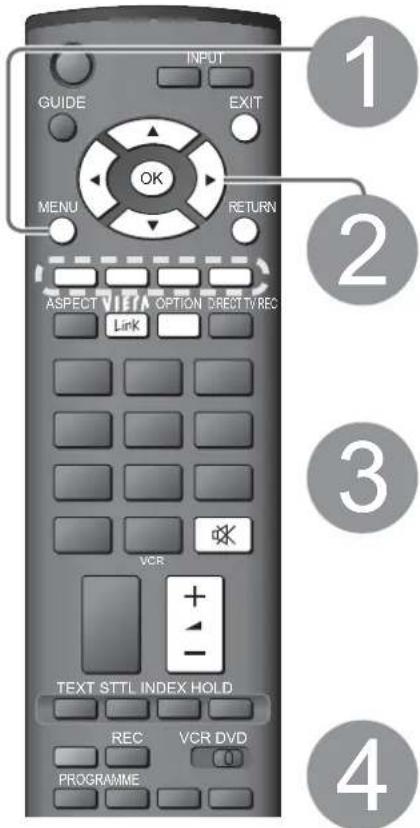

■ Gebrauch der Fernbedienung

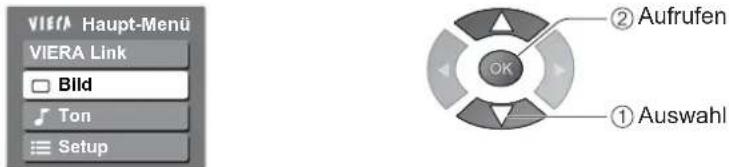

Aufrufen des Hauptmenüs

Bewegen des Cursors / Wahl eines Menüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

Rückkehr auf das vorige Menü

Verlassen des Menüsystems und Rückkehr zum normalen Bild

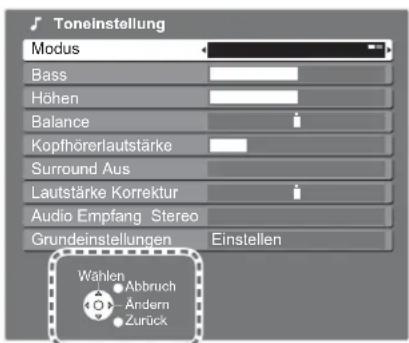

■ Bildschirm-Hilfe

(Beispiel: Toneinstellung)

Toneinstellung Modus Bass Höhen Balance Kopfhörerlautstärke Surround Aus Lautstärke Korrektur Audio Empfang Stereo Grundeinstellungen Einstellen Wählen Abbruch Ändern Zurück

Anleitungsfeld

Hinweise

• Bei Versagen des automatischen Sendersuchlaufs → „Auto Setup“ (S. 27).
• Bei Versagen des Herunterladens → „Daten herunterladen“ (S. 21).
• Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

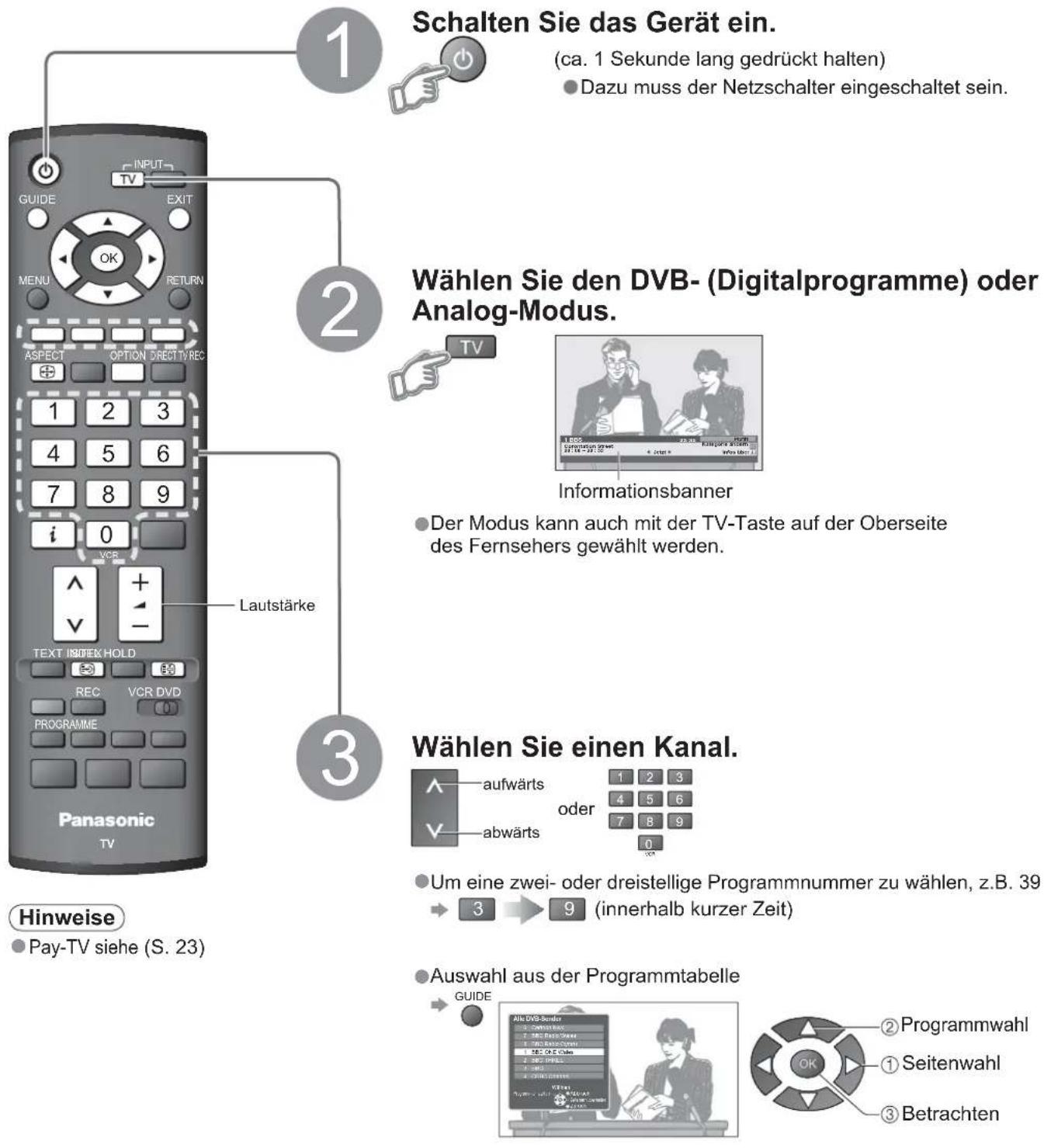

Betrachten von Fernsehprogrammen

Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) Dazu muss der Netzschalter eingeschaltet sein. Wählen Sie den DVB- (Digitalprogramme) oder Analog-Modus. TV Informationsbanner Der Modus kann auch mit der TV-Taste auf der Oberseite des Fernsehers gewählt werden. Wählen Sie einen Kanal. aufwärts oder abwärts Um eine zwei- oder dreistellige Programmnummer zu wählen, z.B. 39 3 → 9 (innerhalb kurzer Zeit) Auswahl aus der Programmtabelle GUIDE Programmwahl Seitenwahl Betrachten Hinweise Pay-TV siehe (S. 23)

■ Weitere praktische Funktionen (Bedienungen nach Beendigung der automatischen Einrichtung.)

Standbild anzeigen	Standbild / Laufendes Programm	HOLD
Untertitel anzeigen	Untertitel einblenden / ausblenden (falls vorhanden)STTLÄndern der Sprache für DVB-Programme„Bevorzugte Untertitel“ (S. 21) (falls vorhanden)
Anzeigen des aktuellen Programmstatus	Sofortiges Überprüfen oder Ändern des aktuellen ProgrammstatusÄndern→————2Ändern————1AuswahlBevorzugte Untertitel (DVB-Modus)→Diese Funktion steht zur Verfügung, wenn das Programm Untertitel in mehreren Sprachen enthält.Bevorzugte Audiosprache (DVB-Modus)→Diese Funktion steht zur Verfügung, wenn das Programm Tonspuren in mehreren Sprachen enthält.Sprache Videotext→Setup (S. 21)Audio Empfang (Analogmodus)→Toneinstellung (S. 20)Lautstärke Korrektur→Einstellen der Lautstärke eines individuellen Kanals oder des EingangsmodusHinweise●Die Einstellungen können auch in der Menüliste geändert werden (S. 20 und S. 21).

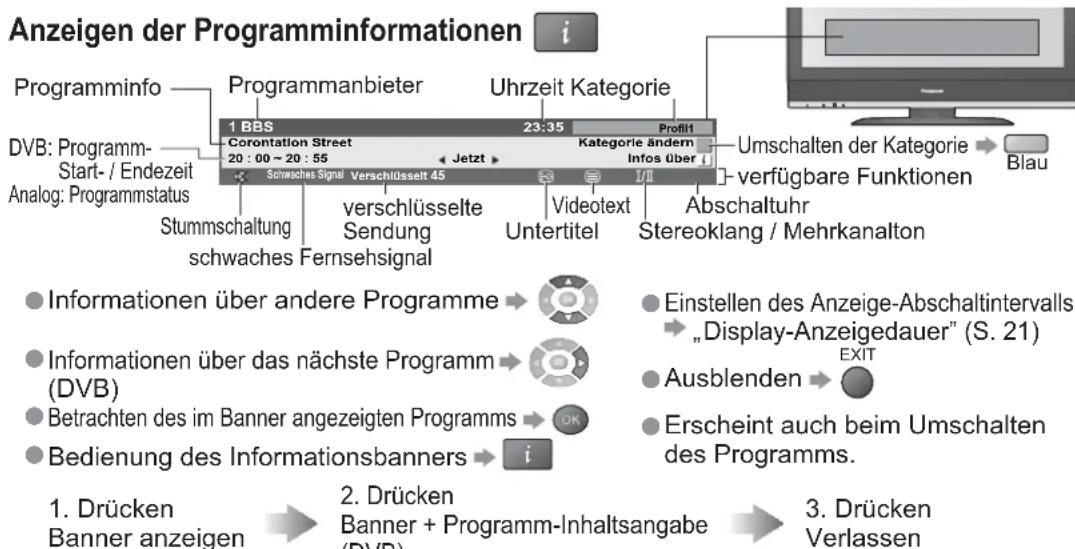

Anzeigen des Informationsbanners	(DVD)

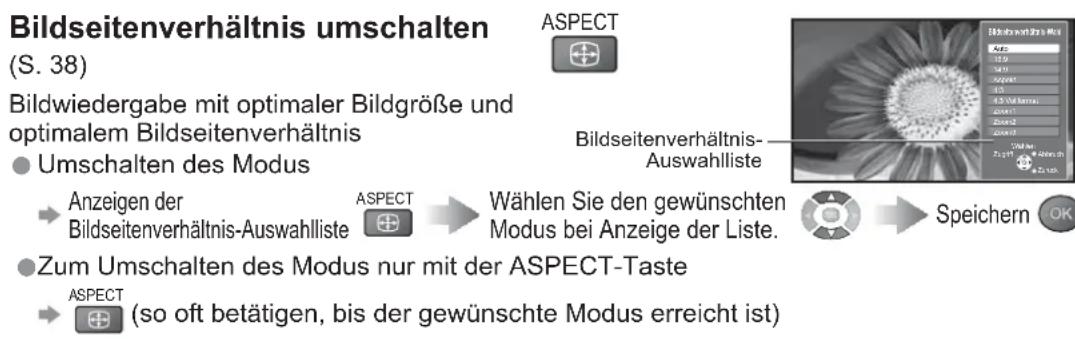

Umschalten des Bildseitenverhältnisses

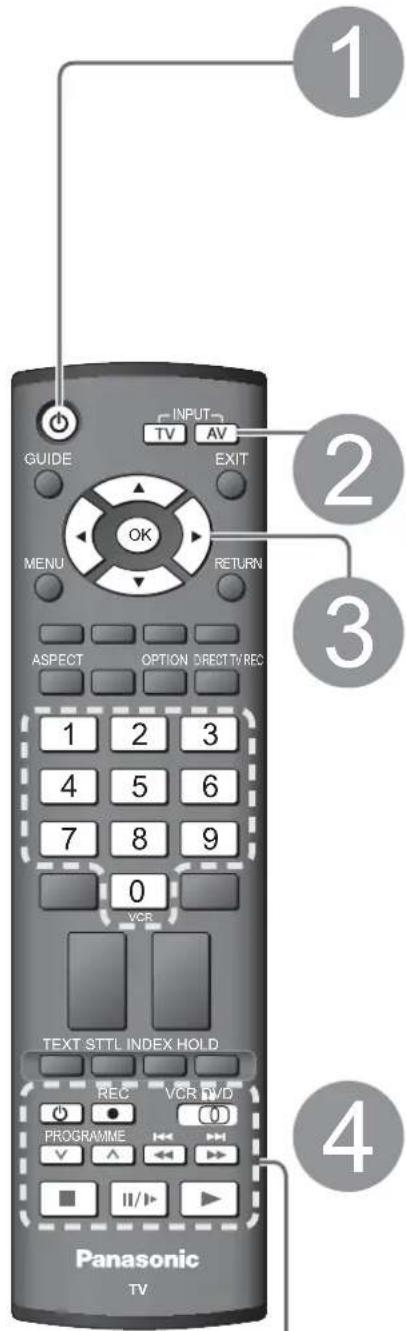

Betrachten von Videos und DVDs

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen Eingangssignal auf dem Bildschirm betrachten.

Anschließen des Gerätes (S. 8 und S. 9)

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen von manchen Geräten der Marke Panasonic verwendet werden.

1 2 3 4 Panasonic TV GUIDE INPUT TV AV EXIT OK MENU RETURN ASPECT OPTION DIRECTV/REC 1 2 3 4 5 6 7 8 9 0 VCR TEXT STTL INDEX HOLD REC VCR DVD PROGRAMME II/I

Schalten Sie den Fernseher ein.

■ Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 8 und S. 9)

Das Eingangssignal wird automatisch empfangen, sobald die Wiedergabe am angeschlossenen Gerät startet.
● Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt.
- Bei Herstellung eines HDMI-Anschlusses (S. 35) steht diese Funktion ebenfalls zur Verfügung.

■ Falls der Eingangsmodus nicht automatisch umgeschaltet wird

→ Führen Sie Schritt und unten aus.
Abhängig von der Einrichtung des Gerätes

Zeigen Sie das Eingangswahl-Menü an.

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

Eingangswahl AV1 AV2/AV2S AV3/AV3S COMPONENT PC HDMI1 HDMI2 TV

① Auswahl ② Betrachten OK

• Sie können den Eingang auch mit der AV-Taste auf der Fernbedienung oder am Fernsehgerät wählen.
  Drücken Sie die Taste wiederholt, bis der gewünschte Eingang gewählt ist.
  Die Eingangsmodi können jeweils mit einer Bezeichnung versehen oder zum Auslassen vorgesehen werden → „AV Label bearbeiten“ (S. 30)

Betrachten

Die ausgewählte Buchse wird angezeigt.

AV2

Hinweise

• Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
• Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder vom Ihrem Fachhändler zu erfahren.

■ Rückkehr zum TV-Modus

→ TV

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fernbedienung gesteuert werden.

VCR DVD	VCR/DVD-Schalter*Wählen Sie die Stellung „VCR“, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuernWählen Sie die Stellung „DVD“, um ein DVD-Gerät oder ein Player-Heimkino von Panasonic zu steuern
	BereitschaftUmschalten auf Bereitschaft / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelFür den Suchlauf vorwärts drücken und halten
	PausePause / Fortsetzen der WiedergabeDVD-Gerät: Für Zeitlupenwiedergabe gedrückt halten
PROGRAMME	Programm aufwärts / abwärtsWahl des Programms
REC	AufzeichnungStarten der Aufzeichnung

*Einstellen der Fernbedienung für Steuerung von Videorecordern, DVD-Geräten usw. der Marke Panasonic

① Bringen Sie den VCR / DVD-Schalter in die entsprechende Stellung.

② Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.

Geben Sie den jeweils in der nachstehenden Tabelle für das zu steuernde Gerät angegebenen Code ein.

Stellung „VCR“

Gerät Code
Videorecorder	10 (Standardeinstellung)
DVD-Gerät 11

Stellung „DVD“

Gerät Code
DVD-Gerät	70 (Standardeinstellung)
Player-Heimanlage	71

Hinweise

• Überprüfen Sie nach der Änderung des Codes, dass eine Bedienung des betreffenden Gerätes möglich ist.
  Nach einem Austausch der Batterien werden die Code-Standardeinstellungen wiederhergestellt.
  Die Schalterstellung „DVD“ ist für DVD-Player, DVD-Recorder und Recorder-Heimkinos vorgesehen.
• Bei manchen Gerätemodellen können bestimmte Funktionen u.U. nicht gesteuert werden.

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet.

Was ist der FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben im unteren Bereich des Bildschirms. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist der TOP-Modus? (Im Falle des TOP Text Sendung)

TOP-Videotext, eine wesentliche Verbesserung des Standarddienstes, erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten.

● Rasche Übersicht über die verfügbaren Videotext-Informationen
- Einfache Auswahl des gewünschten Themenbereichs in mehreren Schritten
Seitenstatus-Informationen im unteren Bereich des Bildschirms

Seite aufwärts / abwärts → Rot Grün

Auswahl des gewünschten Themenbereichs → Blau

Auswahl des gewünschten Themas innerhalb des gewählten Themenbereichs (Nach dem letzten Thema wird an den nächsten Themenbereich weitergeschaltet.)

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häufig betrachtete Seiten speichern“, S. 17)

■ Umschalten des Modus → „Videotext“ im Menü „Installation“ (S. 21)

Schalten Sie auf Videotext um. TEXT Der Index wird angezeigt (der Inhalt ist je nach Sender verschieden) aktuelle Seitennummer Unterseitennummer P100 17:51 28 Feb Uhrzeit / Datum TELETEXT INFORMATION Farbbalken Wählen Sie die Seite aus. oder aufwärts oder Rot Grün Gelb Blau abwärts (entspricht dem Farbbalken) ■ Einstellen des Kontrasts → MENU (dreimal drücken) → Bei Anzeige des blauen Balkens ■ Rückkehr zum TV-Modus → TEXT

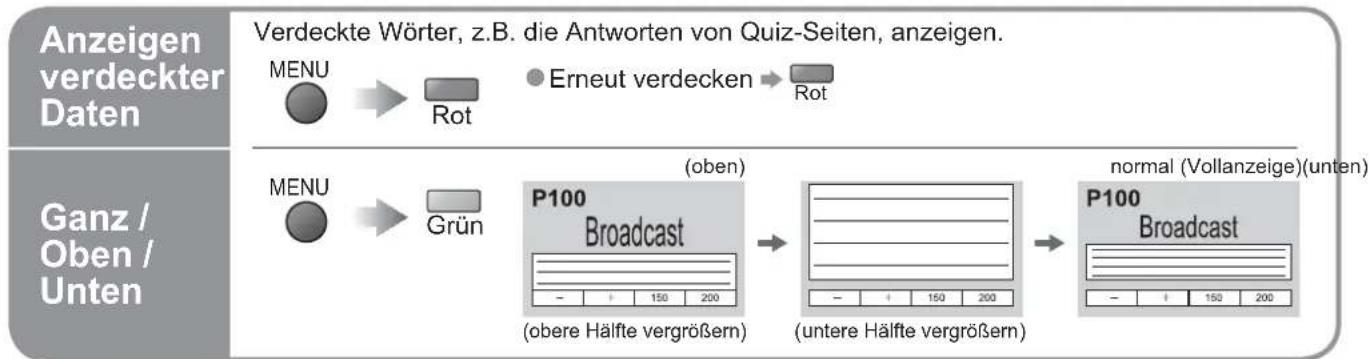

■ Praktische Videotext-Funktionen

Halten	Halten der aktuellen Seite ohne AktualisierungStoppen oder Fortsetzen der automatischen AktualisierungHOLD■Fortsetzen → HOLD
Index	Rückkehren zur Hauptindex-SeiteINDEX ●Im TOP (FLOF) / List-Modus
Abrufen einer Lieblingsseite	STTL ●Rufen Sie die unter „Blau“ gespeicherte Seite ab. (Nur Analogmodus)●Die Werkseinstellung ist „P103“.
Mehrbildanzeige	Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei FensternMENU (zweimal drücken) → Ein- und Ausschalten der Bild- und TextanzeigeDiese Funktion kann nur im Videotext-Modus ausgeführt werden.
Häufig betrachtete Seiten speichern	Häufig betrachtete Seiten speichern(nur im List-Modus)BeiAnzeige der Seite entsprechende farbige Taste → OK drücken und haltenP100Broadcast■Ändern gespeicherter SeitenNeue Seitennummer eingeben1 2 34 5 67 8 90VCR → OK drücken und halten
Unterseite anzeigen	Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst)<<01 02 03 04 05 Erscheint oben links auf dem Bildschirm.■Anzeigen einer bestimmten UnterseiteMENU T**** Broadcast 4-stellige Nummer eingebenT0006●Unterseiten: Die Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden.Der Suchvorgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können.
Fernsehen beim Warten auf Aktualisierung	Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.Vorübergehendes Umschalten auf FernsehprogrammMENU → Gelb Gelb → P108 Erscheint nach beendeter Aktualisierung. → □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht, falls der empfangene Sender dies unterstützt.

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen ermöglichen.

Rufen Sie die Menüanzeige auf.

1

Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt.

2

Wählen Sie das gewünschte Menü aus.

VIERA Haupt-Menu VIERA Link Bild Ton Setup ② Aufrufen OK ① Auswahl

(Beispiel: Menü „Bildeinstellung“)

3

Wählen Sie die gewünschte Menüfunktion aus.

Bildeinstellung 1/2 Modus Kontrast Helligkeit Farbe Schärfe Farbton Normal Colour Management Ein P-NR Aus Auswahl

(Beispiel: Menü „Bildeinstellung“)

4

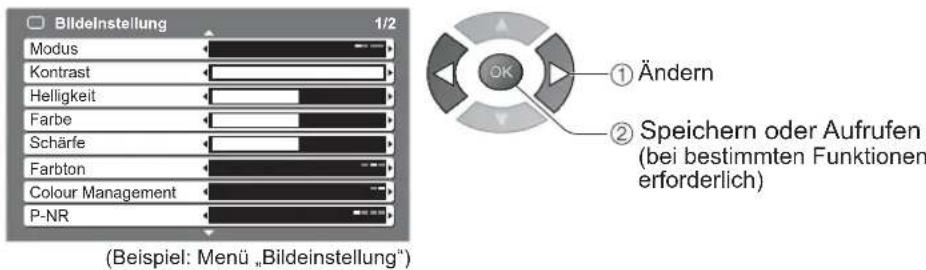

Nehmen Sie die gewünschte Einstellung oder Auswahl vor.

Bildeinstellung 1/2 Modus Kontrast Helligkeit Farbe Schärfe Farbton Colour Management P-NR (Beispiel: Menü „Bildeinstellung“) ÖK ① Ändern ② Speichern oder Aufrufen (bei bestimmten Funktionen erforderlich)

■ Für sofortige Rückkehr zum TV-Modus

■ Rückkehr zur vorigen Anzeige

Hinweise

- Initialisieren aller Einstellungen → „Werkseinstellungen“ (S. 29)

■ Auswahl aus mehreren Optionen

Nummer und Position der Optionen Farbton geänderte Einstellung

■ Einstellung über Pegelsteller

■ Weiterschalten zur nächsten Anzeige

■ Umblättern der Menüseiten

Überblick

    A -->|Bild| F["VIERA Link"]
    A -->|Ton| G["VIERA Link"]
    A -->|Setup| H["VIERA Link-Menü"]

    B --> I["Bildeinstellung 1/2"]
    B --> J["Toneinstellung 1/2"]
    B --> K["Q-Link Einstellungen"]

    C --> L["Q-Link Einstellungen"]
    C --> M["Tuning-Menu"]

    A -->|Bild| N["VIERA Link"]
    A -->|Ton| O["VIERA Link"]
    A -->|Setup| P["VIERA Link"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333

• Nur die verfügbaren Einträge können ausgewählt werden.

Gebrauch der Menüfunktionen

■Menüliste

Menü	Funktion Einstellungen / Konfi guration (Optionen)
VIERA Link	VIERA LinkEinstellungen	Dient zur Steuerung eines angeschlossenen Gerätes des Marke Panasonic.„Einfache Steuerung nur über VIERA-Fernbedienung“ (S. 35)„Lautsprechersteuerung“ (S. 35)Das VIERA Link-Menü kann auch direkt über die VIERA Link-Taste an der Fernbedienung aufgerufen werden.
	Lautsprecher Auswahl
Bild	Modus	Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino / Auto)Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.
	Kontrast, Helligkeit, Farbe, Schärfe	Dient zur wunschgemäßen Einstellung von Farbe, Helligkeit usw. für jeden Bildmodus.
	NTSC-Farbton	Dient zur Einstellung des Farbtons.Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	Farbton	Dient zur Einstellung der Farbbalance des gesamten Bildes. (Kühl / Normal / Warm)
	Colour Management	Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)Nicht gültig für das PC-Signal.
	P-NR	Reduzierung von BildrauschenReduziert automatisch unerwünschtes Bildrauschen.(Aus / Normal / Dynamik / Auto)Bei HDMI- und PC-Signalen sowie DVB-Sendern steht diese Einstellung nicht zur Verfügung.
	MPEG NR	Bei DTV-, DVD- und VCD-Wiedergabe wird Rauschen automatisch reduziert.(Aus / Niedrig / Mittel / Hoch)
	3D-COMBFILTER	Lebhaftere Stand- und Zeitlupenwiedergabebilder werden automatisch erzeugt. (Aus / Ein)Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.Bei Zuleitung von RGB-, S-Video-, Komponenten-, PC- und HDMI-Signalen ist diese Einstellung unwirksam.
	Grundeinstellungen	Drücken Sie die OK-Taste, um den gegenwärtigen Bildmodus auf die Vorgabeeinstellungen zurückzustellen.
Ton	Modus	Grundlegender Tonmodus (Musik / Sprache)Nehmen Sie diese Einstellung für jedes Eingangssignal vor.
	Bass	Dient zur Einstellung des Ausgangspegels der Bässe.
	Höhen	Dient zur Einstellung des Ausgangspegels der Höhen.
	Balance	Dient zur Einstellung des Lautstärkepegels des rechten und linken Lautsprechers.
	Kopfhörerlautstärke	Dient zur Einstellung der Kopfhörerlautstärke.
	Surround	Surround Sound-Einstellungen (Aus / Ein)Eine Dynamic Enhancer-Schaltung wird zur Simulierung von räumlichen Effekten eingesetzt.
	Lautstärke Korrektur	Dient zum Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus.
	Bevorzugte Audiosprache	Wählt die bevorzugte Sprache für DVB Multi-Audio (die verfügbaren Tonspursprachen sind je nach Sender verschieden).
	Audio Empfang	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)Normaleinstellung: StereoWenn ein Stereosignal nicht empfangen werden kann: MonoM1/M2: Zur Anwahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.Nur Analogmodus
	HDMI1 Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an (Auto / Digital / Analog) (S. 33).Auto : Automatische Erkennung von digitalen und analogen ProgrammquellenDigital HDMI-KabelanschlussAnalog:HDMI-DVI-Adapter-KabelanschlussNur HDMI1-EingangsmodusDer HDMI2-Buchse können nur Digitalsignale zugeleitet werden.Für die HDMI2-Buchse steht diese Einstellung nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die OK-Taste, um den gegenwärtigen Tonmodus auf die Vorgabeeinstellungen zurückzustellen.

■ Menüliste

Menü	Funktion Einstellungen / Konfi guration (Optionen)
Setup	AV-Farbsystem		Dient zur Wahl des optionalen Farbsystems je nach Format des Videosignals im AV-Modus. (Auto / PAL / SECAM / M.NTSC / NTSC)
	DVB Profi le bearbeiten		Dient zur Erstellung einer Liste von Lieblingssendern (S. 25).
	DVB Programmliste		Dient zum Überspringen unerwünschter DVB-Kanäle (S. 25).
	Q-Link Einstellungen	Q-Link	Dient zur Wahl der AV-Buchse, die zur Datenkommunikation zwischen diesem Fernseher und einem kompatiblen Aufnahmegerät verwenden werden soll (AV1 / AV2) (S. 32).
		AV1 / AV2 Ausgang	Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird. (Analog / DVB / AV1 / AV2 / AV3 / Monitor)●Monitor: Das auf dem Bildschirm angezeigte Bild●Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.
		Daten herunterladen	Lädt Kanalinformationen zu einem Q-Link-tauglichen Gerät herunter, das an den Fernseher angeschlossen ist.
	Kindersicherung		Dient zum Sperren eines Kanals, um ein Betrachten seines Programms durch Kinder zu verhindern. (S. 25)
	Tuning-Menü	Auto Setup	Dient zur automatischen Einstellung aller im Empfangsgebiet abstimmbaren Kanäle. (S. 27)
		Analogprogr. bearbeiten	Dient zum Bearbeiten von analogen Kanälen (S. 27).
		Manueller DVB Suchlauf	Dient zum manuellen Einstellen von DVB-Kanälen (S. 28).
		Man. Analogabstimmung	Dient zum manuellen Einstellen von analogen Kanälen (S. 28).
		Neue DVB Sender suchen	Dient zum Hinzufügen von neuen DVB-Sendern (S. 28).
		Neue Sender melden	Legt fest, ob eine Meldung zur Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wurde (S. 28).
		DVB Signalstatus	Dient zur Überprüfung des DVB-Signalzustands (S. 28).
	Abschalt-Uhr		Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)
	Sprache	Menüsprache	Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.
		Sprache Videotext	Dient zur Wahl der Videotext-Sprache. (West / Ost1 / Ost2)●West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch●Ost1: Tschechisch, Englisch, Estländisch, Lettisch, Rumänisch, Russisch, Ukrainisch●Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch
		Bevorzugte Untertitel	Wählt die bevorzugte Sprache für die DVB-Untertitel (die verfügbaren Untertitelsprachen sind je nach Sender verschieden).●Einblenden von Untertitel ▼S. 13
	Videotext		Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 16)

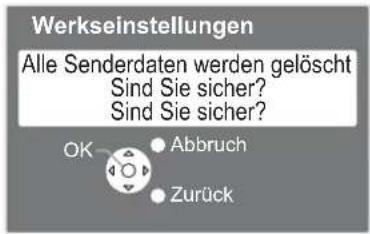

	Werkseinstellungen		Dient zum Rückstellen aller Einstellungen auf die Werksvorgaben, z.B. nach einem Umzug (S. 29).
	Common Interface		Dient zum Betrachten von Pay-TV (S. 23).
	Software-Update		Dient zum Herunterladen von neuer Software auf den Fernseher (S. 23).

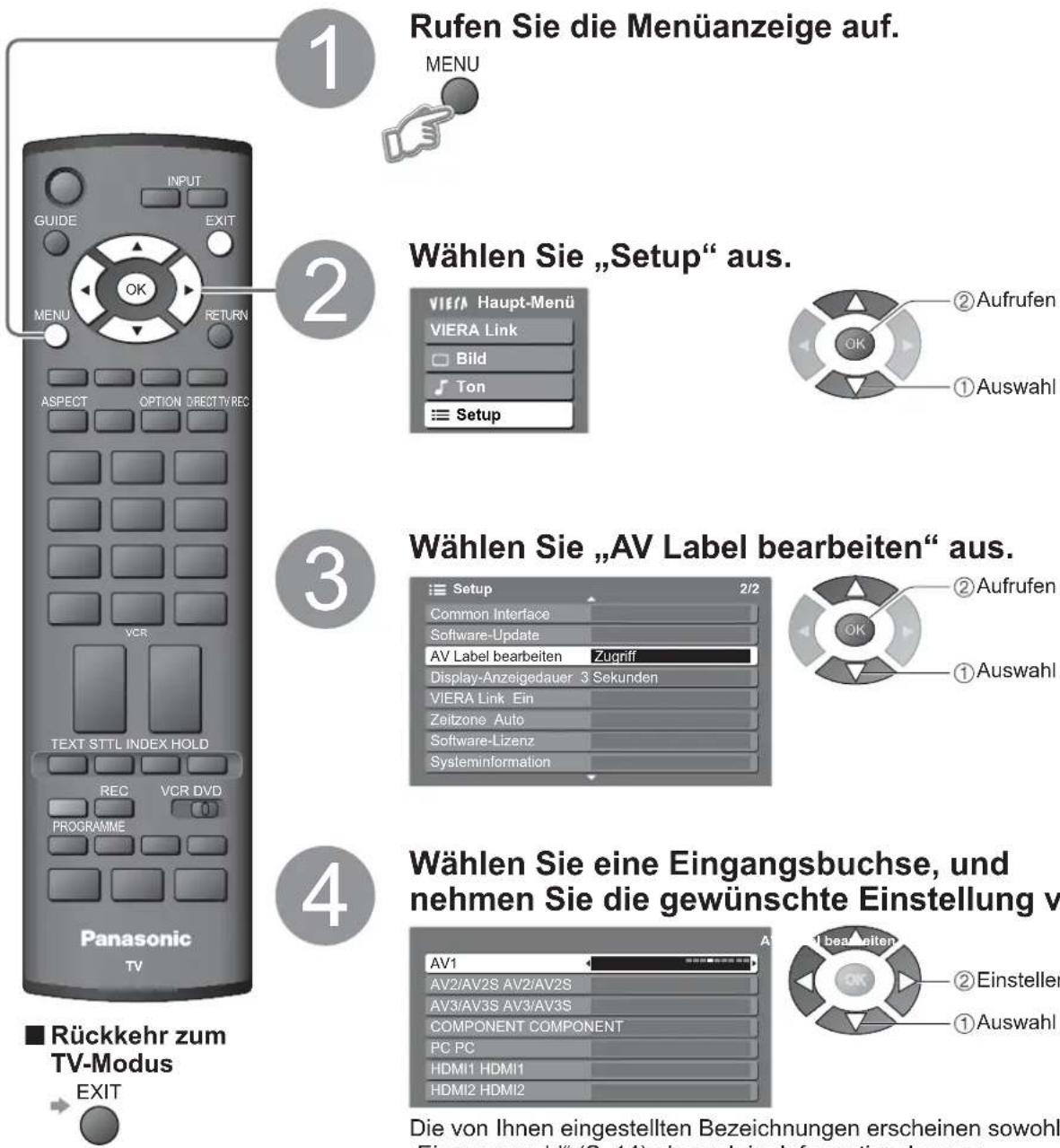

	AV Label bearbeiten		Jede Eingangsbuchse kann mit einer Bezeichnung versehen oder bei der Auswahl übersprungen werden (S. 30).
	Display-Anzeigedauer		Dient zur Einstellung der Zeitdauer der Anzeige des Informationsbanners (S. 13) auf dem Bildschirm.●0 (keine Anzeige) bis 10 Sekunden in 1-Sekunden-Schritten
	VIERA Link		Dient zur Festlegung, ob die VIERA Link-Funktionen verwendet werden sollen oder nicht (Aus / Ein) (S. 34).
	Zeitzone		Automatische Einstellung der Zeitdaten (S. 23)
	Software-Lizenz		Dient zur Anzeige der Software-Lizenzinformationen.
	Systeminformation		Zeigt die Systeminformation dieses Fernsehers an.

• Bei Verwendung eines PC wird ein anderes Menü angezeigt. (S. 31)

• Nur die verfügbaren Einträge können ausgewählt werden.

• Bei Verwendung eines PC wird ein anderes Menü angezeigt. (S. 31)

• Nur die verfügbaren Einträge können ausgewählt werden.

(Bild, Klangqualität usw.)

DVB-Einstellungen (DVB-Modus)

Die DVB-Einstellungen bieten Zugriff auf verschiedene weiterführende Funktionen.

Im Analog-Modus Wählen Sie den DVB-Modus. TV 2 Rufen Sie die Menüanzeige auf. MENU 3 Wählen Sie „Setup“ aus. VIERA Haupt-Menü VIERA Link Bild Ton Setup 4 Wählen Sie „Common Interface“, „Software-Update“ oder „Zeitzone“ Setup 2/2 Common Interface if Software-Update Input Labels bearbeiten Display-Anzeigedauer 3 Sekunden VIERA Link Ein Zeitzone Auto Software-Lizenz Systeminformation 5 Einstellen Rückkehr zum TV-Modus EXIT

Das Menü „Common Interface-Modul“ bietet Zugriff auf Software, die in Common Interface-Modulen (CI-Modulen) enthalten ist.

Dieser TV-Empfänger arbeitet nur mit Pay-TV Modulen, welche dem CI-Standard entsprechen.

Vorsicht

• Achten Sie stets darauf, den Netzschalter auszuschalten, bevor Sie ein CI-Modul einsetzen oder entfernen.
  ● Falls eine Anzeigekarte und ein Kartenleser als Satz geliefert werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie dann die Anzeigekarte in den Kartenleser ein.
• Achten Sie darauf, das Modul nicht verkehrt herum einzusetzen.

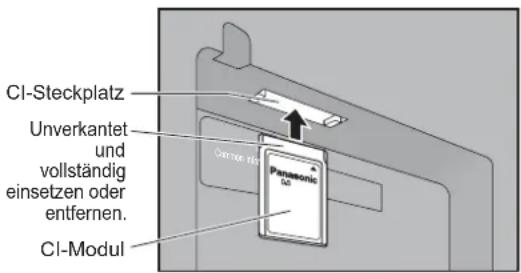

CI-Steckplatz Unverkantet und vollständig einsetzen oder entfernen. CATTION 50 Panasonic 50 CI-Modul

Rückseite des Fernsehers

① Setzen Sie das CI-Modul (separat erhältlich) ein.

Die auf dem Bildschirm angezeigten Funktionen sind je nach Inhalt des eingesetzten CI-Moduls verschieden.
- Normalerweise erscheinen Pay-TV-Sender, ohne das Schritt ② und ausgeführt werden müssen.
Falls keine Pay-TV-Sender erscheinen, führen Sie Schritt ② und unten aus.
- Weitere Einzelheiten hierzu finden Sie in der Bedienungsanleitung des CI-Moduls oder sind vom Programmanbieter erhältlich.

② Rufen Sie „Common Interface“ auf.

OK — Aufrufen

③ Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Beispiel: Auswahl, Eingabe

farbige Zeichen →

● Die Bildschirm-Hilfe stimmt u.U. nicht mit den Tasten der Fernbedienung überein.

Dient zum Herunterladen von neuer Software auf den Fernseher.

● Einzelheiten hierzu siehe S. 39

Bei Ausführung eines Software-Update wird die Software aktualisiert (dies kann zu einer Änderung von Funktionen des Fernsehers führen). Falls dies unerwünscht ist, stellen Sie den Eintrag „Autom. Update-Suche im Standby“ auf „Aus“ ein.

Wählen Sie zunächst „Autom. Update-Suche im Standby“, und dann „Ein“ oder „Aus“.

- Ein: Dient zur automatischen Ausführung einer Update-Suche im Bereitschaftsmodus und zum Herunterladen, falls Software-Updates verfügbar sind.

■ Für sofortige Aktualisierung

„Update-Suche ausführen“ wählen

Suche nach einem Update (mehrere Minuten lang) und ggf. Anzeige einer entsprechenden Meldung

Herunterladen

Das Herunterladen kann ca. 20 Minuten beanspruchen.

Dient zum Einstellen der Uhrzeit.

Auto

: Die Zeitdaten werden dem jeweiligen Empfangsgebiet entsprechend automatisch eingestellt.

Sonstige : Die Zeitdaten werden auf GMT-Basis korrigiert.

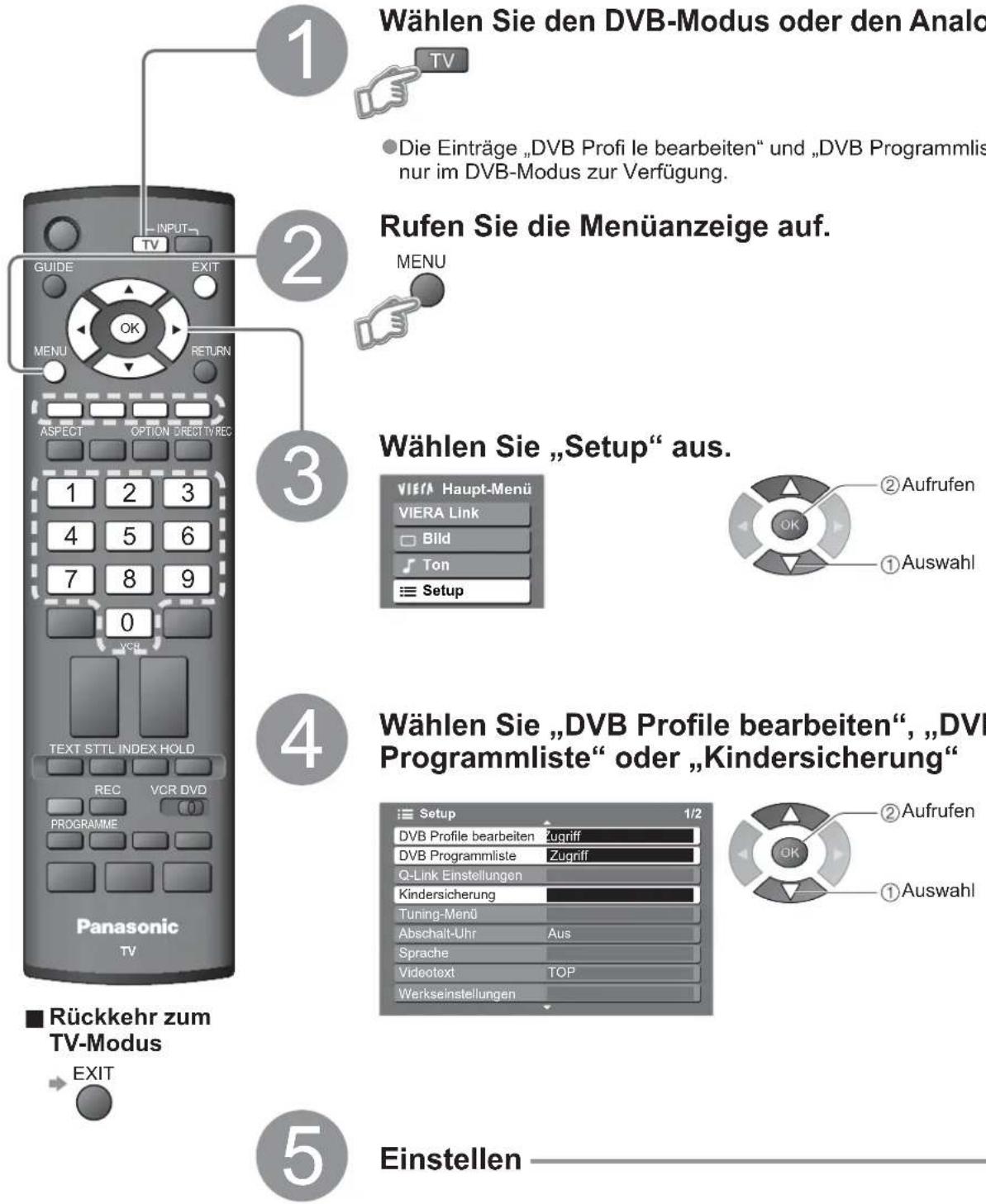

Bearbeiten von Kanälen

Sie können eine Liste Ihrer Lieblingskanäle zusammenstellen, unerwünschte Kanäle überspringen und das Betrachten bestimmter Kanäle durch Kinder verhindern.

Wählen Sie den DVB-Modus oder den Analog TV Die Einträge „DVB Profi le bearbeiten“ und „DVB Programmlis nur im DVB-Modus zur Verfügung. Rufen Sie die Menüanzeige auf. MENU 3 Wählen Sie „Setup“ aus. VIERA Haupt-Menu VIERA Link Bild Ton ≡ Setup 4 Wählen Sie „DVB Profile bearbeiten“, „DVB Programmliste“ oder „Kindersicherung“ Setup 1/2 DVB Profile bearbeiten Zugriff DVB Programmliste Zugriff Q-Link Einstellungen Kindersicherung Tuning-Menü Abschalt-Uhr Aus Sprache Videotext TOP Werkseinstellungen Einstellen ■ Rückkehr zum TV-Modus EXIT

Lieblingskanäle aufl istenDVB Profi le bearbeiten(DVB-Modus)	Sie können vier Listen (Profi le) Ihrer Lieblingsprogramme (Profi I 1 bis 4) zusammenstellen. Diese Listen werden im Informationsbanner (S. 13) angezeigt, um ein bequemes Abrufen zu ermöglichen.1 Wählen Sie einen Kanal aus, und fügen Sie ihn der Liste hinzu. Ein Kanal wurde hinzugefügt.
	■ Bearbeiten eines Profi IsWählen Sie das Profi I aus, das bearbeitet werden soll, und:Benennen des Profi Is Rot Wählen Sie das erste Zeichen des Namens aus Verschieben des Kanals Grün Wahl der neuen Position bestätigen Löschen des Kanals Gelb Löschen aller Kanäle BlauSpeichern
Überspringen unerwünschter KanäleDVB Programmliste(DVB-Modus)	Unerwünschte Sender können verdeckt werden. Gelöschte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen.Wahl eines Senders „Anzeigen / Überspringen“2 Anzeigen / ÜberspringenDVB Programmliste70 CBBC Channel72 Cartoon Nwk105 BBCI719 BBC Radio Wales720 BBC Radio Cymru1 BBC ONE Wales7 BBC THREE1Auswahl:Anzeigen:Überspringen
Sperren von ProgrammplätzenKindersicherung	Auf Wunsch können Sie bestimmte Kanäle sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (Nach Wahl eines Kanals erscheint eine Meldung; nach Eingabe Ihrer PIN können Sie das Programm des betreffenden Kanals betrachten.)1 Geben Sie die PIN (4-stellige Zahl) ein.Kindersicherung - PIN eingeben1 2 34 5 67 8 92 Wählen Sie „Kindersicherung-Senderliste“ aus.KindersicherungPIN ändern Zugriff1 Auswahl3 Wählen Sie den Kanal aus, welcher gesperrt werden soll.Andern der PINWählen Sie „PIN ändern“ in Schritt 2, und geben Sie dann die neue PIN zweimal ein.Hinweis: Durch die Einstellung „Werkseinstellungen“ (S. 29) werden die PIN-Nummer und alle Einstellungen gelöscht.

Weiterführende Sendereinstellungen

Nach einem Umzug können Sie alle Fernsehkanäle erneut abstimmen, oder Sie können neue Sendedienste suchen, die erst kürzlich den Betrieb aufgenommen haben.

Wählen Sie den DVB-Modus oder den Analog Die Einträge „Manueller DVB Suchlauf“, „Neue DV suchen“, „Neue Sender melden“ und „DVB Signals nur im DVB-Modus zur Verfügung. Die Einträge „Analogprogr. bearbeiten“ und „Man. Analogabstimmung“ stehen nur im Analog-Modus zur Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VIERA Haupt-Menü VIERA Link Bild Ton Setup ② Aufrufen ① Auswahl 4 Wählen Sie „Tuning-Menü“ aus. Setup 1/2 DVB Profile bearbeiten DVB Programmiste Q-Link Einstellungen Kindersicherung Tuning-Menü Zugriff Abschalt-Uhr Aus Sprache Videotext TOP Werkseinstellungen ② Aufrufen ① Auswahl 5 Wählen Sie die gewünschte Funktion aus. Tuning-Menü Auto Setup Analogprogr. bearbeiten Zugriff Manueller DVB Suchlauf Zugriff Man. Analogabstimmung Zugriff Neue DVB Sender suchen Zugriff Neue Sender melden Aus DVB Signalstatus ② Aufrufen ① Auswahl 6 Einstellen Rückkehr zum TV-Modus EXIT

Automatische Einstellung von DVB- und analogen KanälenAuto Setup	Dient zur automatischen Einstellung aller im Empfangsgebiet abstimmbaren DVB- und analogen Kanäle.Wenn eine Kindersicherungs-PIN (S. 25) eingestellt wurde, muss diese erneut eingegeben werden.Starten Sie die automatische SenderabstimmungDie Einstellungen werden automatisch vorgenommen.[D2B0]● Alle früheren Einstellungen werden dadurch gelöscht.● Die Einstellungen für analoge Kanäle werden automatisch auf ein mit Q-Link kompatibles, an den Fernseher angeschlossenes Gerät heruntergeladen.● Nach beendetem Bedienungsvorgang erscheint die Digitalsendung von Programmplatz „1“.Wenn keine DVB-Sender lokalisiert werden konnten, erscheint die analoge Sendung.● Falls die Abstimmung nicht vollständig abgeschlossen wurde„Manueller DVB Suchlauf“, „Man. Analogabstimmung“
	Verwenden Sie für die automatische Einrichtung die Tasten auf dem Fernsehgerät.1 So oft betätigen, bis „Auto Setup“ angezeigt wird.F2 Rufen Sie „Auto Setup“ auf.TV3 ATP starten.TV ■ Rückkehr zum TV-Modus → F
Analoge Kanäle bearbeitenAnalogprogr. bearbeitenLöschenEinfügenVerschiebenNamen ändernTonsystem umschaltenFarbsystem umschalten	Ändern der Einstellungen der analogen ProgrammpositionenWählen Sie den Kanal, der bearbeitet werden soll. —AuswahlProgrammposition— 2 Ändern Sie die Einstellung wunschgemäß.Löschen eines Senders → Rot■ Verschieben eines Senders → GelbLöschen bestätigen Rot → Auswahl der neuen Position → Gelb■ Einfügen eines Senders → Grün→ Einfügen bestätigen Grün■ Ändern des bei Wahl eines Kanals anzeigten Sendernamens Führen Sie den Cursor auf die Spalte „Name“. Rufen Sie den „Benutzereingabe“-Modus auf. Wählen Sie das erste Zeichen des Namens aus. Einstellen(Maximum: fünf Zeichen)■ Ändern des Tonsystems auf Grundlage des Signalformats[32Z2] Wählen Sie das „Tonsystem“-Feld. Wählen Sie das gewünschte Tonsystem aus. SC1 : PAL B, G, H / SECAM B, GSC2 : PAL ISC3 : PAL D, K / SECAM D, K F : SECAM L / L’■ Ändern des Farbsystems in Abhängigkeit vom SignalNormalerweise ist „Auto“ zu wählen.[2HWD] Wählen Sie das „Farbsystem“-Feld. Wählen Sie das Farbsystem.

Cursor
Auswahl
Programmposition
Sendername
Führen Sie den Cursor auf die Spalte „Name“.
Rufen Sie den „Benutzereingabe“-Modus auf.
Wählen Sie das erste Zeichen des Namens aus.
Einstellen
(Maximum: fünf Zeichen)
Wählen Sie das „Tonsystem“-Feld.
Wählen Sie das gewünschte Tonsystem aus.
SC1: PAL B, G, H / SECAM B, G
SC2: PALI
SC3: PAL D, K / SECAM D, K
F: SECAM L/L'
Wählen Sie das „Farbsystem“-Feld.
Wählen Sie das Farbsystem.

Weiterführende Sendereinstellungen

DVB-Kanal manuelleinstellenManueller DVB Suchlauf	Normalerweise wird „ATP“ oder „Neuer DVB-Sender“ für die DVB-Kanaleinstellung verwendet.Verwenden Sie diese Funktion, wenn nicht alle abstimmbaren Kanäle automatisch eingestellt werden konnten. ● Alle Servicedienste werden der DVB-Serviceliste (S. 25) automatisch hinzugefügt.
Analogen Kanal manuelleinstellenManuelle Analogabstimmung	■ FeinabstimmungDiese Funktion ermöglicht eine Feinabstimmung einzelner Kanäle (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird.)■ SuchlaufNehmen Sie die manuelle Einstellung analoger Kanäle nach Ausführung von ATP vor.Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen wurde, wählen Sie die Programmposition „0“.Wahl der Programmposition [1 2 34 5 67 8 90 ] Speichern
DVB-Kanal automatisch hinzufügenNeue DVB Sender suchen	Jeder neu gefundene DVB-Sender wird der DVB-Serviceliste (S. 25) automatisch hinzugefügt. [Starten● Der neue Sender wird hinzugefügt, wobei die aktuellen Einstellungen unverändert gespeichert werden.
Benachrichtigung anzeigenNeue Sender melden	Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll,wenn ein neuer DVB-Sender gefunden wird, oder nicht. (Ein / Aus) ● Bei Wahl von OK (ATP) werden die aktuellen Profil- und Kindersicherungs-Einstellungen gelöscht.
DVB-Signal überprüfenDVB Signalstatus	Dient zur Wahl eines Kanals und Überprüfung des DVB-Signalzustands.Verwenden Sie diese Funktion zur Justierung der Ausrichtung der Antenne.● Um andere Kanäle zu testen, diese Taste benutzen. → [Signalqualität:● Grüner Balken ➔ guter Signalzustand● Gelber Balken ➔ schlechter Signalzustand● Roter Balken ➔ schlechter Signalzustand (Antenne justieren)

Wiederherstellen des Auslieferungszustands

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Kanäle abgestimmt sind.

Dabei werden alle Benutzereinstellungen (Kanäle, Bild, Klangqualität usw.) zurückgestellt.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VIERA Haupt-Menü VIERA Link Bild Ton Setup 2 Aufrufen 1 Auswahl 3 Wählen Sie „Werkseinstellungen“ aus. Setup 1/2 DVB Profile bearbeiten DVB Programmliste Q-Link Einstellungen Kindersicherung Tuning-Menü Abschalt-Uhr Aus Sprache Videotext TOP Werkseinstellungen niff 2 Aufrufen 1 Auswahl 4 Einstellen ■ Rückkehr zum TV-Modus EXIT

Wiederherstellen des Auslieferungszustands Werkseinstellungen

① Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung.

Werkseinstellungen Alle Senderdaten werden gelöscht Sind Sie sicher? Sind Sie sicher? OK ● Abbruch ● Zurück

② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

- „Auto Setup“ startet automatisch (S. 10).

■ Um nur die Fernsehkanäle neu abzustimmen, z.B. nach einem Umzug

Auto Setup (S. 27)

Eingangsbezeichnung

Um die Identifizierung der einzelnen Eingangskanäle und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen, an die kein Zusatzgerät angeschlossen ist, bei der Auswahl überspringen lassen.

(Wahl des Eingangsmodus → S. 14)

2

3

4

Die von Ihnen eingestellten Bezeichnungen erscheinen sowohl im Menü „Eingangswahl“ (S. 14) als auch im Informationsbanner.

- Bei Wahl von „Überspringen“ kann der Modus nicht gewählt werden.

Benutzereingabe

Sie können jeder Eingangsbuchse einen gewünschten Namen zuweisen.

Wählen Sie „Benutzereingabe“ aus.

Geben Sie die Zeichen ein.

Benutzereingabe Name AV1 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A O U B ! : # ( ) + - . *_ a b c d e f g h ;i j k l m n{o p Qi r s t u v w x y z ä 6. 0 1 2 3 4 5 6 7 8 9 _

(Zehn Zeichen maximal)

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschirminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden.

Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC (S. 36)

- Geeignete Eingangssignale (S. 40) - Wenn die Anzeige „H-Frequenz“ oder „V-Frequenz“ rot dargestellt wird, kann dies bedeuten, dass das Ausgangssignal des PC nicht von diesem Fernseher unterstützt wird.

■ Menü „PC Einstellungen“ (wunschgemäß ändern)

Ausführen von Einstellungen → Gebrauch der Menüfunktionen“ bis (S.418)

Menü	Funktion Einstellungen / Konfi guration (Optionen)
Bild	Erw. PC-Einstellungen	ROT-VERSTÄRKUNG	Einstellung des Weißabgleichs für den Farbton Rot
		GRÜN-VERSTÄRKUNG	Einstellung des Weißabgleichs für den Farbton Grün
		BLAU-VERSTÄRKUNG	Einstellung des Weißabgleichs für den Farbton Blau
		Gamma	(2.0 / 2.2 / 2.5)
Setup	PC Einstellungen	Auflösung	Dient zum Umschalten der Auflösung.VGA (640 × 480 Pixel), WVGA (852 × 480 Pixel), XGA (1.024 × 768 Pixel), WXGA (1.366 × 768 Pixel)Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.
		Takt Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung der waagerechten Position.
		V-Position	Dient zur Einstellung der senkrechten Position.
		Taktphase	Dient zur Beseitigung von Flackern und Verzerrungen.Nehmen Sie diese Einstellung vor, nachdem Sie den Eintrag „Takt“ eingestellt haben.Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		Synchronisation	Dient bei einem verzerrten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Grünsignal)H & V : Synchronisation über die vom PC zugeleiteten Horizontal- und Vertikalfrequenz-Signale auf Grünsignal : Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)

Q-Link-Funktionen

Die Q-Link-Funktion dient dazu, den Fernseher mit einem angeschlossenen Videorecorder / DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

■ Voraussetzungen

Der angeschlossene Videorecorder/DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein: „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“.
Das jeweilige Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers angeschlossen sein. (S. 36)
Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV1/AV2 Ausgang) eingerichtet worden sein. (S. 21)

■ Herunterladen der Informationen für Kanäle

● Führen Sie die automatische Senderabstimmung aus. (S. 27)
Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 10)
- Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 21)

■ Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Aufzeichnung des laufenden Fernsehprogramms
Informationen/Meldung	Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition „0“ oder des AV-Modus zur Verfügung.)
Einschaltverknüpfung und automatischer Wiedergabestart	Wenn der Video- oder DVD-Recorder mit der Wiedergabe beginnt oder der Direkt-Navigator/das Funktionsmenü für das Gerät aktiviert wird, schaltet sich das Fernsehgerät ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befin det.)
Ausschaltverknüpfung	Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

• "DATA LOGIC" (ein Warenzeichen von Metz Corporation) • "Megalogic" (ein Warenzeichen von Grundig Corporation)
• “Easy Link” (ein Warenzeichen von Philips Corporation) • “SMARTLINK” (ein Warenzeichen von Sony Corporation)
  Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

HDMI-Funktionen

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird. Ein HDMI-kompatibles Gerät (*1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers angeschlossen werden. Einzelheiten zu den Anschlüssen fi nden Sie im Abschnitt „Zusatzgeräte“ (S. 36).

Hinweise

• Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.
• Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit der HDMI1-Buchse dieses Fernsehers (*2).
• Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden).
• Audioeinstellungen können im Eintrag „HDMI1 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 20)
• Kompatible Audiosignal-Abtastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44,1 kHz, 32 kHz
• Die HDMI2-Buchse ist ausschließlich auf die Zuleitung von digitalen Audiosignalen ausgelegt.
• Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.
• Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.

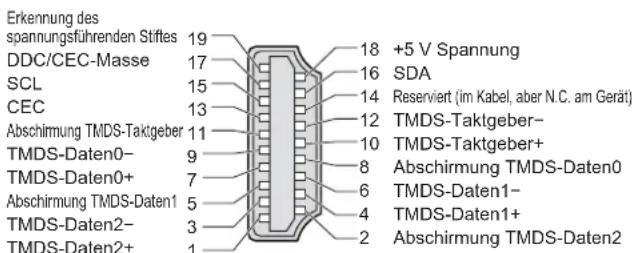

  ● Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A.
• Diese HDMI-Stecker sind mit dem HDCP-Urheberrechtsschutz (High Bandwidth Digital Content Protection, d. h. Inhaltsschutz für sehr breitbandige digitale Inhalte) kompatibel.
• Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.
• Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480i, 480p, 576i, 576p, 720p, 1080i und 1080p. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.
• Einzelheiten zu den geeigneten HDMI-Signalen finden Sie auf S. 40.

(*1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.

(*2): Im Fachhandel erhältlich.

■ Übersicht über die Steuerfunktionen

Nach Anschluss eines HDMI-Kabels an ein Panasonic-Gerät, das über die VIERA Link-Funktion verfügt, können Sie das angeschlossene Gerät steuern (S. 34). Die VIERA Link- und die Q-Link-Funktionen können gleichzeitig verwendet werden.

Funktion\Anschluss	VIERA Link und Q-Link Nur (HDMI) (SCART)	VIERA Link Nur Q-Link (HDMI) (SCART)
Automatischer Wiedergabestart	○	○	○
Einschaltverknüpfung	○	○	○
Ausschaltverknüpfung	○	○	○
Lautsprechersteuerung	○(nicht über SCART)	○	-
Bequeme Steuerung nur über VIERA-Fernbedienung	○(nicht über SCART)	○	-
Direkte TV-Aufzeichnung	○(nicht über HDMI)	-	○
Herunterladen der analogen Kanäle	○(nicht über HDMI)	-	○

HDMI-Funktionen

VIERA Link „HDAVI Control™“\*

*Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Dieser Fernseher unterstützt die Funktion „HDAVI Control 2“.

Wenn ein Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, HD-Videokamera, Player-Heimkino, Verstärker usw.) über HDMI-Kabel hergestellt wird, werden die beiden Geräte automatisch miteinander verknüpft. Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control“ ausgestattet sind, steht die folgende Funktion zur Verfügung:

● Automatischer Wiedergabestart (S. 35)
Einschaltverknüpfung (S. 35)
• Ausschaltverknüpfung (S. 35)
● Lautsprechersteuerung (S. 35)

Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control 2“ ausgestattet sind, steht zusätzlich die folgende Funktion zur Verfügung:

- Bequeme Steuerung nur über VIÉRA-Fernbedienung (S. 35)

Diese Funktionen stehen nur bei Panasonic-Modellen zur Verfügung, die mit „HDAVI Control“ und „VIERA Link“ ausgestattet sind. Bei Verwendung dieses Fernsehers mit Geräten anderer Fabrikate ist kein einwandfreier Betrieb dieser Funktionen gewährleistet. Detaillierte Informationen zur Kompatibilität finden Sie in der Bedienungsanleitung des betreffenden Gerätes. Bitte konsultieren Sie Ihren Panasonic-Fachhändler zu den mit dieser Funktion kompatiblen Geräten.

HDMI-Kabel

Zum Gebrauch dieser Funktion ist ein HDMI-kompatibles (vollständig verdrahtetes) Kabel erforderlich. Nicht mit HDMI kompatible Kabel können nicht verwendet werden. Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen. Teilenummer des empfohlenen Zubehörs:

● RP-CDHG15 (1,5 m)
RP-CDHG30 (3,0 m)
● RP-CDHG50 (5,0 m)

■ Vorbereitungen

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Zusatzgerätes.

Einzelheiten zu den Anschlüssen fi nden Sie im Abschnitt „Zusatzgeräte“ (S. 37). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

■ Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung

Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“ oder „HDMI2“ ein (S. 14), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

INPUT GUIDE EXIT MENU RETURN ASPECT VIEW OPTION DIRECTV/REC Link VCR TEXT STTL INDEX HOLD REC VCR DVD PROGRAMME 1 2 3 4

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“ aus.

① Auswahl ② Aufrufen OK

Wählen Sie „VIERA Link“ aus.

Setup 2/2 Common Interface Software-Update AV Label bearbeiten Display-Anzeigedauer 3 Sekunden VIERA Link Ein Zeitzone Auto Software-Lizenz Systeminformation

Wählen Sie die Einstellung „Ein“ aus.

(Standardeinstellung: Ein)

Einstellen

Bequeme Steuerung nur über VIERA-Fernbedienung

Sie können einige Funktionen des angeschlossenen Panasonic-Gerätes mit der Fernbedienung dieses Fernsehers bedienen. (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

- Falls Sie das Menü nicht aufrufen können, überprüfen Sie die Einstellungen und das Gerät (S. 34).

Zugriff auf das Menü für das Zusatzgerät

① Rufen Sie das Menü „VIERA Link“ auf.

② Wählen Sie „VIERA Link Einstellungen“ aus.

Auswahl

③ Wählen Sie das Gerät aus, auf das zugegriffen werden soll.

① Aufrufen

② Auswahl

④ Bedienen Sie das Menü des Zusatzgerätes.

- Beispiel:

- Verfügbare Tasten an der VIERA-Fernbedienung: (je nach dem angeschlossenen Gerät)

	Verschieben des Cursors / Wahl eines Menüs
	Verschieben des Cursors / Aufrufen / Einstellen
	Speichern / Einstellen / Aufrufen
	Rückkehr auf das vorige Menü
	Verlassen des Menüs
	Dieselbe Funktion wie die OPTION-Taste am Gerät
	Zugriff bei Anzeige der Tastenbezeichnungen im Farbbalken

DVD-Recorder DIGA	HD-Videokamera	Heimkino
		Start Listen Watch Import/Record Setup

- Einzelheiten zur Bedienung des jeweils angeschlossenen Zusatzgerätes finden Sie in dessen Bedienungsanleitung.

Automatischer Wiedergabestart

Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet der Fernseher automatisch auf den entsprechenden Eingangsmodus um. Nach Stoppen des Betriebs des Zusatzgerätes schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Einschaltverknüpfung

Sobald die Wiedergabe am angeschlossenen Panasonic-Gerät startet oder das Direct Navigator / Funktions-Menü des Zusatzgerätes aktiviert wird, schaltet sich der Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befi ndet.)

Ausschaltverknüpfung

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Panasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

- Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Abschaltuhr oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

Lautsprechersteuerung

Die Lautsprecher der Heimkinoanlage können über die Fernbedienung des Fernsehers eingestellt werden. Diese Funktion steht nur bei Anschluss eines Verstärkers oder Player-Heimkinos von Panasonic zur Verfügung

- Falls Sie das Menü nicht aufrufen können, überprüfen Sie die Einstellungen und das Gerät (S. 34).

① Rufen Sie das Menü „VIERA Link“ auf.

② Wählen Sie „Lautsprecher Auswahl“ aus.

Auswahl

③ Wählen Sie die Einstellung „Heimkino“ oder „TV“.

Einstellen

Heimkino

Einstellung für Gerät (automatisch eingeschaltet, sofern momentan im Bereitschaftsmodus).

Erhöhen/Verringern der Lautstärke

Stummschaltung

- Der Ton der eingebauten Lautsprecher des Fernsehers wird stummgeschaltet. - Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.

TV

Die Lautsprecher des Fernsehers sind aktiv.

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über andere Anschlüsse finden Sie in der Bedienungsanleitung des angeschlossenen Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 43).

Camcorder / Videospielkonsole

■Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung/Wiedergabe (Gerät)	BV1	BV2	AV3	COMPONENT	AUDIO OUT
						1	2
■Aufzeichnung/Wiedergabe von Videocassetten/DVDs (Videorecorder/DVD-Recorder)	○	○
■Wiedergabe von DVDs (DVD-Player)	○	○	○	○		○	○
■Wiedergabe von Camcorder-Bildern (Videokamera)	○	○	○			○	○
■Empfang von Satellitenprogrammen (Kabeltuner)	○	○	○			○	○
■Videospiele (Videospielkonsole)	○	○	○
■Verwendung eines Verstärkers mit Lautsprecheranlage					○
■Q-Link	○	○
■Direkte TV-Aufzeichnung	○	○
■VIERA Link						○	○

○: Empfohlener Anschluss

VIERA Link (S. 34)

• Verwenden Sie ein vollständig verdrahtetes HDMI-kompatibles Kabel.
• Bitte schlagen Sie auch in den Bedienungsanleitungen der angeschlossenen Geräte nach.

■ Automatischer Wiedergabestart, Bequeme Steuerung nur über VIERA-Fernbedienung

Technische Informationen

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 13)

■ Auto: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens, bei dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatbild handelt. Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen. Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt: Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformatsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto“ wird oben links in den Bildschirm eingeblendet, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat „16:9“ ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand.
- Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders.)
Das Bildseitenverhältnis kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.
Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur „16:9“ und „4:3“)

Das optimale Bildseitenverhältnis wird gewählt und das Bild wird erweitert, so dass es den Bildschirm vollständig ausfüllt.

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Das Bild wird ohne Vergrößerung mit einem Bildseitenverhältnis von 14:9 angezeigt.

Das Bild wird mit einem Bildseitenverhältnis von 4:3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung des Bilds bemerkbar.

Das Bild wird ohne Verzerrungen mit dem herkömmlichen Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

Aktualisieren des Software-Systems (DVB-Modus)

Prüfen Sie regelmäßig, ob eine neue Software zur Verfügung steht, um sicherzustellen, dass Sie stets die neue Version besitzen. Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt, wenn die Update-Informationen auf dem Kanal vorhanden sind.

Um die neue Software herunterzuladen, drücken Sie „OK“ →Herunterladen (beansprucht ca. 20 Min.). Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

■ Automatische Aktualisierung

Stellen Sie „Autom. Suche im Standby“ auf „Ein“ ein (S. 23).

Sobald eine neue Version der Software ausgestrahlt wird, lädt der Fernseher diese automatisch herunter.

Der automatische Aktualisierungsvorgang wird täglich um 3:00 Uhr und 5:00 Uhr unter den folgenden Bedingungen ausgeführt: Der Fernseher befinet sich im Bereitschaftsmodus (das Gerät wurde über die Fernbedienung ausgeschaltet). Momentan fi ndet keine Aufzeichnung eines Programms statt.

■ Manuelle Aktualisierung

Führen Sie die Funktion „Update-Suche ausführen“ aus (S. 23).

Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt.

Um die neue Software herunterzuladen, drücken Sie „OK“ →Herunterladen (beansprucht ca. 20 Min.). Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

Hinweise

- Achten Sie während des Herunterladens darauf, den Fernseher weder auszuschalten noch irgendwelche Tasten zu betätigen. (Nach beendetem Herunterladen schaltet das Gerät in den normalen Fernsehbetrieb zurück.)

- Bei der Meldung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum, ab dem die neue Version verwendet werden kann). In einem solchen Fall können Sie eine Reservierung für das Update einstellen. Wenn der Fernseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

VIERA Link „HOAMtrol

TM“

Die Herstellung eines HDMI-Anschlusses an bestimmte Panasonic-Geräte ermöglicht eine automatische Verknüpfung des Fernsehers mit dem angeschlossenen Zusatzgerät. (S. 34)

• Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet
  Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
  Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
• Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion auf dem Bildschirm.
  Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers oder Player-Heimkinos aktiviert werden. Bitte schlagen Sie hierzu in der Bedienungsanleitung des jeweils angeschlossenen Gerätes nach.
• Wenn zwei Geräte des gleichen Typs gleichzeitig an den Fernseher angeschlossen werden (z.B. ein DIGA-Gerät an die HDMI1-Buchse und ein zweites DIGA-Gerät an die HDMI2-Buchse), steht die VIERA Link-Funktion nur für die Buchse mit der niedrigeren Nummer zur Verfügung.

Informationen über die SCART-, S-Video- und HDMI-Buchsen

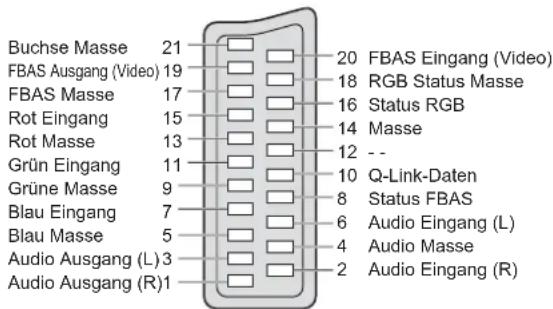

■ AV1-SCART-Anschluss

(RGB, VIDEO, Q-Link)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 Rot Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

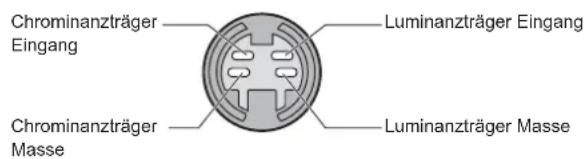

■ 4-pol. AV3-S-VIDEO-Anschluss

Chrominanzträger Eingang Luminanzträger Eingang Chrominanzträger Masse Luminanzträger Masse

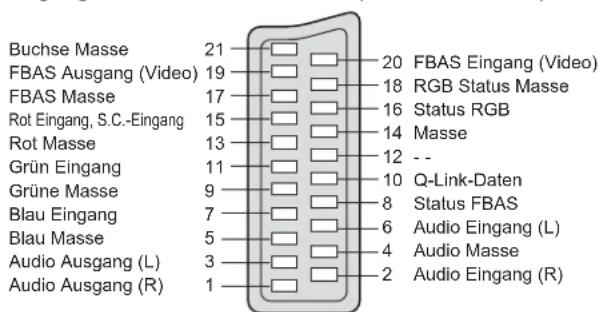

■ AV2-SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

ÄV2: Pin 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung. Eingänge für AV2 schließen RGB (Rot / Grün / Blau) ein.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 Rot Eingang, S.C.-Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

HDMI-Buchse

Erkennung des spannungsführenden Stiftes 19 DDC/CEC-Masse 17 SCL 15 CEC 13 Abschirmung TMDS-Taktgeber 11 TMDS-Daten0- 9 TMDS-Daten0+ 7 Abschirmung TMDS-Daten1 5 TMDS-Daten2- 3 TMDS-Daten2+ 1 +5 V Spannung SDA Reserviert (im Kabel, aber N.C. am Gerät) TMDS-Taktgeber- TMDS-Taktgeber+ Abschirmung TMDS-Daten0 TMDS-Daten1- TMDS-Daten1+ Abschirmung TMDS-Daten2

Technische Informationen

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.

Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).
Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

Hinweise

• Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.
• Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein.
• Einzelheiten zu den geeigneten PC-Signalen fi nden Sie in der nachstehenden Tabelle.
  ● Maximale Anzeigeauflösung

Bildseitenverhältnis	4:3	1.024 × 768 Pixel
	16:9	1.366 × 768 Pixel

● Stiftbelegung der 15-poligen D-sub-Buchse

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑮ ⑭ ⑬ ⑭ ⑮

Klemme	Signal	Klemme	Signal	Klemme	Signal
1	R GND (Masse)6		NC (nicht verwendet)
2	G	7	GND (Masse)	12	NC (nicht verwendet)
3	B GND (Masse)8		HD	13
4	NC (nicht verwendet)	9	NC (nicht verwendet)	14	VD
5	GND (Masse)	10	GND (Masse)	15	NC (nicht verwendet)

Eingangssignale, die angezeigt werden können

COMPONENT (Y, P_B , P_R ), HDMI

* Geeignetes Eingangssignal

Signal COMPONENT HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1.125 (1.080) / 60i	*	*
1.125 (1.080) / 50i	*	*
1.125 (1.080) / 60p		*
1.125 (1.080) / 50p		*

PC (D-sub 15P)

Signal Horizontal frequency (kHz) Vertical frequency (Hz)
640 × 400 @70 Hz 31,47 70,07
640 × 480 @60 Hz 31,47 59,94
640 × 480 @75 Hz 37,50 75,00
800 × 600 @60 Hz 37,88 60,32
800 × 600 @75 Hz 46,88 75,00
800 × 600 @85 Hz 53,67 85,06
852 × 480 @60 Hz 31,44 59,89
1.024 × 768 @60 Hz 48,36 60,00
1.024 × 768 @70 Hz 56,48 70,07
1.024 × 768 @75 Hz 60,02 75,03
1.024 × 768 @85 Hz 68,68 85,00
1.280 × 1,024 @60 Hz 63,98 60,02
1.366 × 768 @60 Hz 48,39 60,04
Macintosh13" (640 × 480) 35,00 66,67
Macintosh16" (832 × 624) 49,73 74,55
Macintosh21" (1.152 × 870) 68,68 75,06

Hinweise

• Andere als die oben spezifi zierten Signale können nicht richtig wiedergegeben werden.
  ● Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert.
  Das geeignete Eingangssignal für PC ist grundsätzlich mit dem VESA-Standardtakt kompatibel.
• PC-Signale werden zur Anzeige verstärkt oder komprimiert, sodass es eventuell nicht möglich ist, kleine Details mit ausreichender Klarheit anzuzeigen.

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln.

Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Keine Bild- und Tonausgabe

● Befi ndet sich der Fernseher im AV-Modus?
- Ist der Netzstecker an eine Netzsteckdose angeschlossen?
- Ist der Fernseher eingeschaltet?
Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 20) und des Lautstärkepegels.
- Prüfen Sie nach, dass alle erforderlichen SCART-Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

- Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Einzelheiten zur Einstellung des Bildseitenverhältnisses finden Sie auf S. 38.

S-Video / Schwarzweißbild

Eingeblendete Meldungen, z.B. „EC/AV1“

- Diese Meldungen können durch einfaches Drücken der Taste i vom Bildschirm gelöscht werden. Drücken Sie die Taste erneut, um die Meldung wieder anzuzeigen.

Nach der automatischen Einrichtung werden keine DVB-Programme angezeigt.

• Überprüfen Sie, ob in Ihrer Region DVB-Programme ausgestrahlt werden.
• Justieren Sie die Antenne, um sie auf eine andere Übertragungsstation in größerer Nähe auszurichten.
• Kontrollieren Sie die Bildqualität der analogen Kanäle. Falls diese schlecht sind, justieren Sie die Antenne, oder konsultieren Sie Ihren Fachhändler.

Eine Fehlermeldung erscheint auf dem Bildschirm.

• Bitte folgen Sie den Anweisungen der Meldung.
• Falls sich das Problem auf diese Weise nicht beseitigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

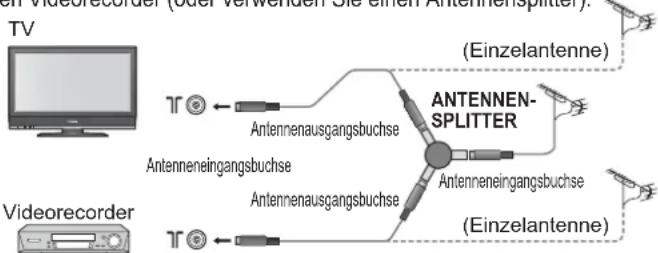

Hinweis für Benutzer einer Zimmerantenne

Um ein hochwertiges DVB-Bild zu erhalten, muss die optimale Qualität des DVB-Signals gewährleistet sein. Überprüfen Sie zu diesem Zweck den Eintrag „Signalstatus“ des Tuning-Menüs (S. 28). Für eine gute Bildqualität wird ein Pegel von mindestens „5“ benötigt. Zur Erzielung des optimalen Ergebnisses ist u.U. eine sorgfältige Justierung von Position und Ausrichtung der Antenne erforderlich.

Aufzeichnung über die Funktion Direkte TVAufzeichnung / Q-Link ist nicht möglich

- Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem die Funktion „AV1/AV2 Ausgang“ im Menü „Setup“ richtig ein (S. 21).

Rote, blaue, grüne und schwarze Punkte erscheinen u.U. auf dem Bildschirm

- Dies ist eine Eigenschaft von LCD-Panelen und ist keine Fehlfunktion. Das LCD-Panel wurde mit hochpräziser Technologie hergestellt und bietet klare Bilddetails. Ab und zu kann es vorkommen, dass einige nichtaktive Pixel als feststehende rote, grüne, blaue oder schwarze Punkte auf dem Bildschirm erscheinen. Bitte beachten Sie, dass dies nicht die Leistung des LCD-Fernsehers beeinträchtigt.

Der LCD-Bildschirm bewegt sich geringfügig, wenn mit dem Finger dagegen gedrückt wird. Ein klapperndes Geräusch macht sich u.U. bemerkbar.

Der Bildschirmteil ist mit einem gewissen Spiel am Fernseher montiert worden, um eine Beschädigung des Bildschirms zu verhindern. Dies kann dazu führen, dass sich der Bildschirm geringfügig bewegt, wenn mit dem Finger dagegen gedrückt wird, und dass sich ein klapperndes Geräusch bemerkbar macht. Dabei handelt es sich nicht um eine Funktionsstörung.

Häufig gestellte Fragen

Störung Abhilfemaßna

Bildstörungen	Gestörtes, stark verrauschtes Bild	Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 20)Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe befi nden.
	Kein Bild	Ist die Bildeinstellung für „Helligkeit, Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 20)Überprüfen Sie das Farbsystem. (S. 27)
	Verschwommenes oder verzerrtes Bild(kein Ton oder Ton zu leise)	Stimmen Sie die Kanäle erneut ab. (S. 27)
	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
Tonstörungen	Kein Ton	Ist die Stummschaltung aktiviert? (S. 7)Ist die Lautstärke auf den Minimalpegel eingestellt?
	Ton zu leise oder Klang verzerrt	Der Tonsignal-Empfang wird u.U. beeinträchtigt.Stellen Sie den Eintrag „Audio Empfang“ (S. 20) des Menüs „Toneinstellung“ auf „Mono“ ein. (Analogue)Überprüfen Sie das Tonsystem. (p. 27)
	Aufgrund der verwendeten digitalen Empfangstechnologien kann es in bestimmten Gebieten trotz einwandfreiem Empfang von analogen Programmen vorkommen, dass die Empfangsqualität von DVB-Signalen beeinträchtigt wird.
	Trotz Verwendung einer hochwertigen Antenne ist kein Signalempfang möglich.	Installieren Sie jeweils eine separate Antenne für den Fernseher und den Videorecorder (oder verwenden Sie einen Antennansplitter)
	Bildstörungen treten auf, oder das Bild „friert ein“ oder verschwindet im DVB-Modus.	Überprüfen Sie den Eintrag „Signalstatus“ (S. 28).Wenn „Signalqualität“ oder „Signalstärke“ in roter Darstellung erscheinen, überprüfen Sie die Antenne. Falls sich das Problem durch eine Justierung der Antenne nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Panasonic-Fachhändler auf.Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
HDMI	Ungewöhnlicher Klang	Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-kanaligem Linear-PCM-Ton ein.Überprüfen Sie die Einstellung des Eintrags „HDMI1 Eingang“ des Menüs „Toneinstellung“. (S. 20)Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Audioanschluss her. (S. 33)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Bildschirm.	Ist das HDMI-Kabel richtig angeschlossen? (S. 36)Schalten Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein.Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vom Zusatzgerät zugeleitet wird. (S. 40)Verwenden Sie ein Zusatzgerät, das mit der Norm EIA/CEA-861/861B kompatibel ist.
SonstigesD	Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.	Die Abschaltuhr-Funktion ist aktiviert.Etwa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht.	Sind die Batterien polaritätsrichtig eingelegt? (S. 6)Ist der Fernseher eingeschaltet?

Technische Daten

TX-26LMD70FA TX-32LMD70FA

Stromquelle 220-240 V Wechselstrom, 50 Hz
Leistungs-aufnahme	Normaler Betrieb 104 W 135 W
	Bereitschaftszustand 1 W (Ohne DVB-Aufzeichnung) / 13 W (Mit DVB-Aufzeichnung)
Bildschirm	Bildformat 16:9
	Bildschirmgröße		66 cm (Diagonale) 80 cm (Diagonale)
			577 mm (B) × 325 mm (H) 699 mm (B) × 394 mm (H)
	Anzahl der Pixel 1.049.088 (1.366 (B) × 768 (H))
Ton	Lautsprecher 120 mm × 60 mm × 2 Stück
	Audioausgang		20 W (10 W + 10 W)
	Kopfhörer		M3-Stereo-Minibuchse (3,5 mm) × 1
PC-Signale			VGA, SVGA, XGASXGA ...... (komprimiert)Horizontalabtastfrequenz 31 - 69 kHzVertikale Abtastfrequenz 59 - 86 Hz
Empfangssysteme / Empfangskanäle			PAL B, G, H, I, SECAM B, G, SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglichDVB Digitale terrestrische Programmdienste über den VHF/UHF-AntenneneingangM.NTSC Wiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglichNTSC (NUR AV-EINGANG) Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich●Der Empfang der o.a. Signale ist von den lokalen Gegebenheiten abhängig.
Antennenanschluss			VHF / UHF
Betriebsbedingungen			Temperatur : 0 °C - 35 °CLuftfeuchtigkeit : 20 % - 80 % RH (nichtkondensierend)
Zahl der Videotext - Seiten			1000
Anschlussbuchsen	AV1 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, Q-Link)
	AV2 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV3	VIDEO	1 × RCA-Stiftstecker 1,0 V[p-p] (75 Ω)
		S-VIDEO	4-pol. Mini-DIN Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω)
		AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms]
	COMPONENT	VIDEO	Y 1,0 V[p-p] (einschl. Synchronisation)PB, PR ±0,35 V[p-p]
		AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms]
	Sonstige	HDMI1 / 2	Buchse des Typs A ●Dieser Fernseher unterstützt die Funktion „HDAVI Control 2“.
		PC	HIGH-DENSITY D-SUB 15PIN R,G,B/0,7 V[p-p] (75 Ω)HD, VD/TTL-Version 2,0 - 5,0 V[p-p] (hohe Impedanz)
	Ausgang	AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms] (hohe Impedanz)
Abmessungen ( B × H × T )			657 mm × 525 mm × 216 mm (mit Ständer) 791 mm × 615 mm × 248 mm (mit Ständer)657 mm × 473 mm × 117 mm (Nur Fernseher) 791 mm × 563 mm × 117 mm (Nur Fernseher)
Gewicht			14,0 kg Netto 17,5 kg Netto

Hinweise

• Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55013:2001+A1:2003, EN55020:2002+A1:2003+A2:2005, EN61000-3-2:2000+A2:2006,

EN61000-3-3:1995+A1:2001, EN55022/1998+A1:2000+A2:2003, EN55024/1998+A1:2001+A2:2004.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Lizenzinformationen

Warenzeichen

● DVB ist ein Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996).
● VGA ist ein Warenzeichen von International Business Machines Corporation.
Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.
● S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.
  HDAVI Control™ ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996)

TX-26LMD70FA Konformitätserklärung Nr. 4933, 19. Juli 2007

TX-32LMD70FA Konformitätserklärung Nr. 4932, 19. Juli 2007

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika
