BEDIENUNGSANLEITUNG TX-L37S10 PANASONIC

Modell-Nr. TX-L32S10E TX-L37S10E TX-L42S10E TX-L32S10ES TX-L37S10ES

VIERA

VIERA

Link

VIERA

IMAGE VIEWER

DVB®

DOLBY

DIGITAL PLUS

dts ^TM

Digital Out

AVCHD™

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dazu bitte auf die dem Gerät beiliegende Pan-Europäische Garantie.

Deutsch

TQB0E0780A-1

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten der multimedialen

Hinweise zu den DVB-Funktionen

Funktionen im Zusammenhang mit DVB (Digital Video Broadcasting) stehen in Gebieten zur Verfügung, in denen digitale terrestrische Sendungen des Formats DVB-T (MPEG2 und MPEG4-AVC(H.264)) oder in denen digitale Kabel-Programmdienste des Formats DVB-C (MPEG2 und MPEG4-AVC(H.264)) angeboten werden.

Bitte konsultieren Sie Ihren Fachhändler hinsichtlich der Empfangsgebiete, oder setzen Sie sich zwecks Zugriff mit Ihrem Kabel-TV-Anbieter in Verbindung.

- In bestimmten Ländern stehen die DVB-Funktionen möglicherweise nicht zur Verfügung.

Einige Funktionen stehen in bestimmten Ländern möglicherweise nicht zur Verfügung.

Einige Funktionen stehen bei bestimmten Kabel-TV-Anbietern ggf. nicht zur Verfügung.

Dieser Fernseher ist mit den gegenwärtigen DVB-Spezifikationen voll kompatibel. Seine Kompatibilität mit zukünftigen DVB-Diensten kann jedoch nicht garantiert werden.

Unterhaltung voll aus

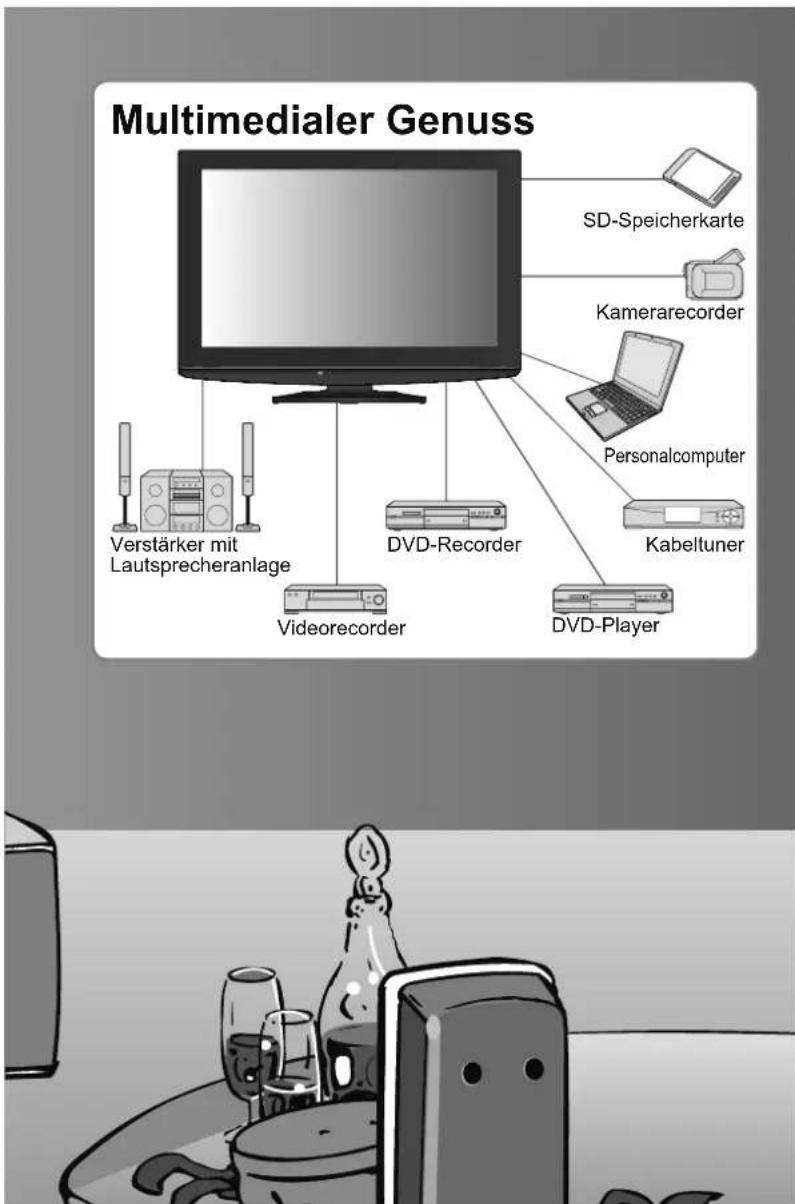

Multimedialer Genuss Verstärker mit Lautsprecheranlage Videorecorder DVD-Recorder SD-Speicherkarte Kamerarecorder Personalcomputer Kabeltuner DVD-Player

LCD-Bildschirm mit einer Lebensdauer von bis zu 60.000 Stunden

Der bei den Fernsehern der 2009er Modellreihe VIERA eingesetzte LCD-Bildschirm zeichnet sich durch eine Nennlebensdauer von bis zu 60.000 Stunden aus.*

*Diese Angabe basiert auf der Betriebszeit, nach der sich die Helligkeit des Bildschirms auf die Hälfte ihrer Höchststufe verringert hat. Die Betriebszeit, die bis zum Erreichen dieser Stufe verstreicht, richtet sich nach dem angezeigten Bildinhalt und der Umgebung, in der der Fernseher betrieben wird. Funktionsstörungen werden bei dieser Angabe nicht berücksichtigt.

Inhaltsverzeichnis

Bitte unbedingt lesen

- Sicherheitsmaßnahmen ....4 (Warnung / Vorsicht) Hinweise....5 Pflege- und-Instandhalturfö

Kurzleitfaden

Mitgeliefertes Zubehör / Sonderzubehör • 6 Anordnung der Bedienelemente • 8 Grundlegende Anschlüsse • 10 Automatische Einrichtung • 12

Einsatz des Fernsehers! Grundlegende Funktionen

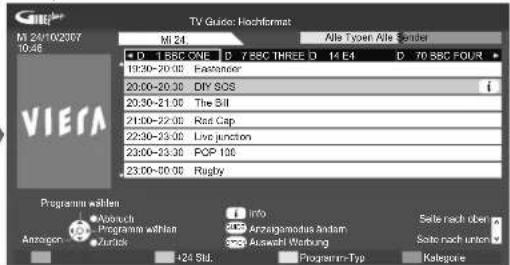

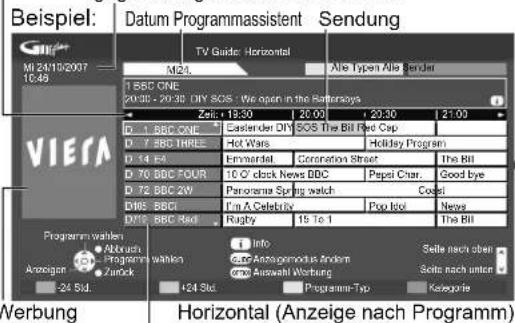

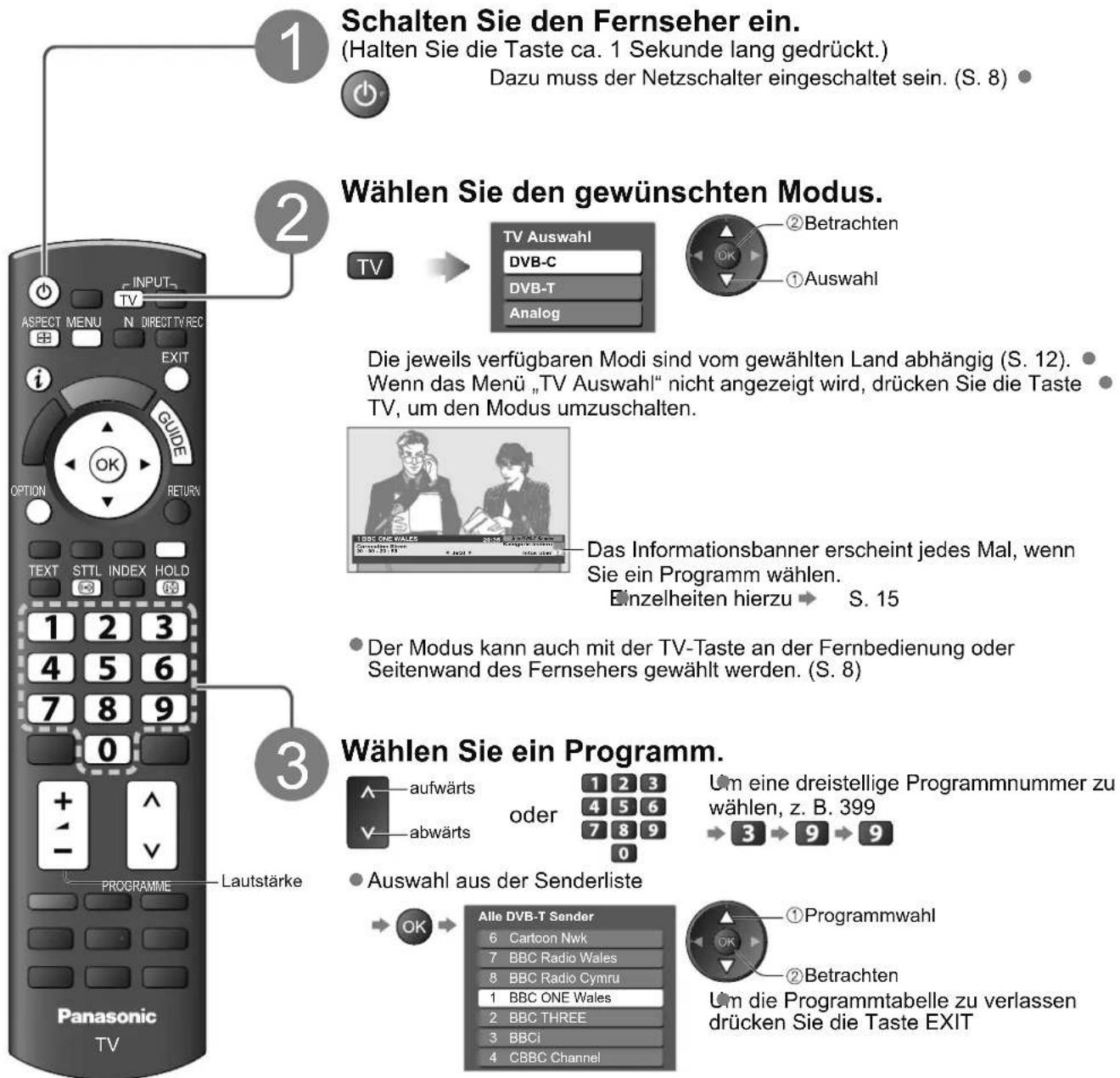

Betrachten von Fernsehprogrammen....14 Verwendung des Programmassistenten ....18 Betrachten von Videotext ....20 Betrachten von externen Eingangssignalen ....22 Gebrauch der Menüfunktionen ....24 (Bildqualität, Klangqualität usw.)

Weiterführende Funktionen

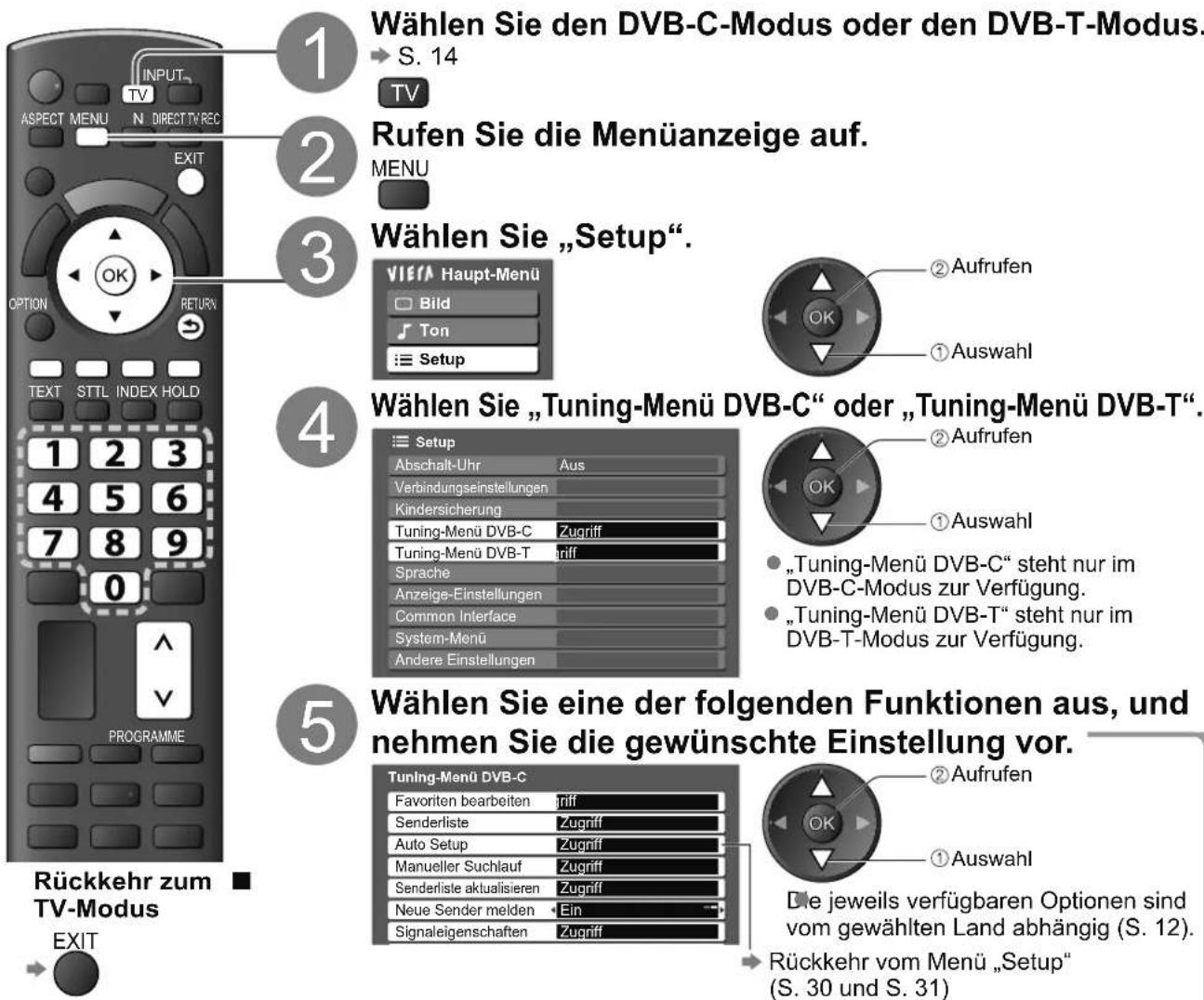

- Sendersuchlauf .... 30 - Abstimmen und Bearbeiten von Programmen (DVB).... 32 - Abstimmen und Bearbeiten von Programmen (analog).... 34 - Kindersicherung .... 36 - AV Label bearbeiten.... 37 - Gebrauch des Common Interface .... 38 - Werkseinstellungen.... 39 - Aktualisieren der Software des Fernsehers .... 40 - Gebrauch von VIERA TOOLS .... 41 - Betrachten einer SD-Karte .... 42 (VIERA IMAGE VIEWER) - Anzeigen von PC-Bildern auf dem Fernsehschirm.... 45 - Link-Funktionen .... 46 (Q-Link / VIERA Link) Zusatzgeräte .... 54

Häufig gestellte Fragen usw.

- Technische Informationen …… 56 Häufig gestellte Fragen …… 61 Technische Daten …… 63 Lizenzinformationen …… 64

Sicherheitsmaßnahmen

Warnung

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
  Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)
  Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
• Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
  Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
  Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

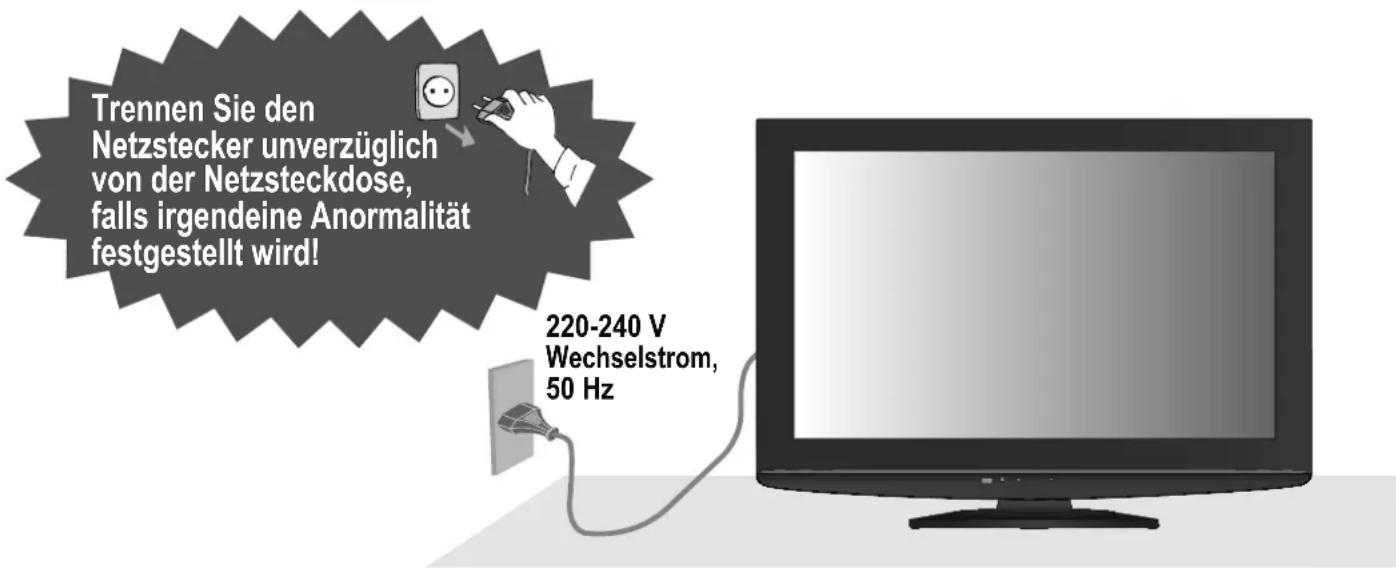

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anormalität festgestellt wird! 220-240 V Wechselstrom, 50 Hz

Stromversorgung

- Dieser Fernseher arbeitet mit Wechselstrom von 220-240 V, 50 Hz.

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befin den sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

• Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.
• Zur Vermeidung von Stromschlaggefahr, Gerät nicht öffnen!Im Inneren des Geräts sind keine Teile vorhanden, die vom Benutzer gewartet werden könnten

Setzen Sie dieses Gerät bitte niemals Regen oder Feuchtigkeit aus.

• Um Feuer und Stromschlägen vorzubeugen, vermeiden Sie es, das Gerät Regen und Feuchtigkeit auszusetzen.
  Vergewissern Sie sich, dass keine mit Flüssigkeiten gefüllte Gefässe, wie z. B. Vasen, auf das Gerät gestellt werden und vermeiden Sie Berührungen des Geräts mit tropfendem oder fließendem Wasser.

Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Fremdgegenstände aus dem Geräteinneren fernhalten

- Verhindern Sie, dass Gegenstände in die Lüftungsschlitze gelangen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Den Fernseher nicht auf einer schrägen oder unstabilen Unterlage aufstellen

Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer / Montageteile verwenden

• Werden nicht genehmigte Standfüße oder andere Befestigungen verwendet, kann die Stabilität des Gerätes beeinträchtigt werden und so Verletzungsgefahr entstehen. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes.
• Verwenden Sie nur zugelassene Standfüße / Wandhalterungen. (S. 6).

Halten Sie Kinder von SD-Karten fern

Wie bei allen kleinen Gegenständen besteht die Gefahr, dass SD-Karten von Kleinkindern verschluckt werden. Entfernen Sie die SD-Karte sofort nach ihrem Gebrauch.

Hinweise

Vorsicht

■ Vor dem Reinigen des Gerätes den Netzstecker ziehen

- Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.

Wird das Fernsehgerät längere Zeit nicht genutzt, vom Stromnetz trennen. Wenn das Gerät längere Zeit nicht benutzt wird, sollte es vom Hängegestell demontiert werden, um ein Herunterfallen und Verletzungen zu vermeiden.

- Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist. - Vor dem Anschluss / der Trennung von Kabeln immer den Netzstecker aus der Steckdose ziehen.

■ Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

Mindestabstand

10 10 10

(cm)

• Wenn Sie den Standfuß verwenden, lassen Sie zwischen dem unteren Teil des Fernsehgerätes und dem Fußboden etwas Freiraum.
• Richten Sie sich bei der Wandhalterung nach der Installationsanleitung.

■ Die Belüftungsschlitze an der Rückwand nicht blockieren

- Bei durch Vorhänge, Zeitungen, Tischdecken usw. verdeckten Lüftungsschlitzen kann das Gerät überhitzen, Feuer fangen oder es droht Verletzungsgefahr durch Stromschlag.

■ Sie sollten Ihr Gehör nicht zu starker Lautstärke aus Kopfhörern aussetzen

Dies kann Ihr Gehör dauerhaft schädigen

■ Bereitschafts-Umschaltautomatik

- Wird ca. 30 Minuten kein Signal empfangen und falls keine Operationen im Analogbetrieb erfolgten, schaltet das Fernsehgerät automatisch in den Stand-by Modus.

■ Platzieren Sie das Gerät so weit wie möglich entfernt von anderen Geräten dieser Art

Elektronische Geräte Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen).
- Geräte mit Infrarotsensor Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Nur aufrecht transportieren ■

Pflege und Instandhaltung

Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose.

Bildschirm

Regelmäßige Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche. Bei hartnäckiger Verschmutzung: Reinigen Sie die Oberfläche mit einem weichen Lappen, angefeuchtet mit klarem Wasser oder Wasser mit neutralem Reinigungsmittel (im Verhältnis 1 Teil Reinigungsmittel auf 100 Teile Wasser) Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberfläche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfläche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Regelmäßige Pflege: Reiben Sie Schmutzflecken mit einem weichen, trockenen Tuch von den Außenflächen ab. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenflächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Verwenden Sie kein Reinigungsmittel direkt auf den Außenflächen des Gerätes.

(Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)

Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
- Sie sollten das Gehäuse des Gerätes und den Standfuß nicht über längere Zeit dem Kontakt mit Gummi oder PVC aussetzen.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

□ Fernbedienung N2QAYB000328

Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

□ Batterien für die Fernbedienung (2) R6 (UM3)

□ Klemmeinrichtung

□ Reinigungstuch (TX-L32S10E) (TX-L37S10E) (TX-L42S10E)

□ Bedienungsanleitung

□Pan-Europäische Garantie

□ Sockel □

Montageschraube für den Sockel (4)

M4 × 10

- In diesem Produkt befinden sich mögliche gefährliche Teile (wie etwa Kunststofftüten), die von Kleinkindern aus Versehen eingeatmet oder verschluckt werden könnten. Diese Teile außer Reichweite von Kleinkindern aufbewahren.

Sonderzubehör

Wandhalterung

TY-WK3L2RW

Bitte wenden Sie sich zum Erwerb der empfohlenen Wandhalterung an Ihren Panasonic-Fachhändler. Einzelheiten zur Montage finden Sie in der Installationsanleitung der Wandhalterung.

WARNUNG!

• Der Gebrauch einer anderen als der empfohlenen Panasonic-Wandhalterung sowie eine vom Kunden eigenhändig ausgeführte Wandmontage erfolgen auf eigenes Risiko. Die Garantieleistung des Herstellers erstreckt sich nicht auf Schäden, die auf eine Montage des Gerätes durch einen Nichtfachmann zurückzuführen sind.
• Bitte beauftragen Sie unbedingt einen professionellen Monteur mit der Installation Ihres Fernsehers. Bei unsachgemäßer Montage besteht die Gefahr, dass das Gerät herunterfällt, was Verletzungen und eine Beschädigung des Fernsehers zur Folge haben kann.
  Das Gerät darf nicht direkt unter starke Wärme abstrahlenden Deckenleuchten (z.B. Spotlichtern, Scheinwerfern und Halogenlampen) montiert werden. Anderenfalls kann es zu einer Verformung oder Beschädigung von Kunststoffteilen des Gehäuses kommen.
• Bei der Montage der Wandhalterung mit Vorsicht vorgehen. Überprüfen Sie vor der Wandmontage, dass in der Wand keine Strom- oder Wasserleitungen verlegt sind.

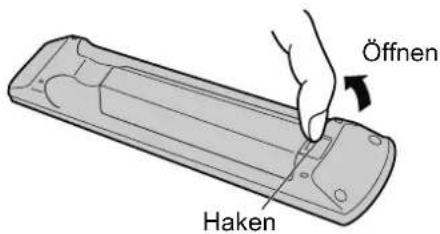

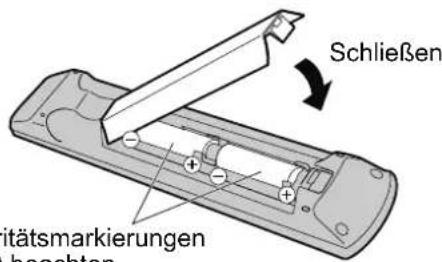

Einlegen / Entfernen der Batterien der Fernbedienung

1

Öffnen Haken

2

Schließen itätsmarkierungen beachten

Polaritätsmarkierungen (+, −) beachten

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Legen Sie keine Batterien unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manganbatterie).
  ● Verwenden Sie keine aufl adbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung.
  ● Batterien dürfen weder verbrannt noch zerlegt werden.
  Batterien keinen übermäßigen Temperaturen wie Sonneneinstrahlung, Feuer usw. aussetzen.

Befestigen des Sockels

Warnung

Den Sockel nicht zerlegen oder modifi zieren.

- Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen.

Vorsicht

Verwenden Sie den Sockel nicht mit irgendwelchen anderen Fernsehern oder Displays.

- Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen.

De n Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.

- Falls der Sockel in diesem Zustand verwendet wird, kann er noch mehr beschädigt werden und dabei Verletzungen verursachen. Wenden Sie sich in diesem Fall an das Verkaufsgeschäft.

Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.

- Falls Sie beispielsweise die Schrauben bei der Montage nicht richtig festziehen, ist der Sockel nicht stark genug, um den Fernseher zu tragen, der dann umkippen und beschädigt werden oder zu Körperverletzungen führen könnte.

Stellen Sie sicher, dass der Fernseher nicht umkippt.

- Falls der Fernseher einem starken Stoß ausgesetzt wird oder Kinder auf den Sockel klettern, während der Fernseher daran befestigt ist, kann der Fernseher umstürzen und Verletzungen verursachen.

Das Anbringen und Abnehmen des Fernsehers muss von mindestens zwei Personen ausgeführt werden.

- Falls diese Arbeiten nicht von mindestens zwei Personen ausgeführt werden, kann der Fernseher herunterfallen und Verletzungen verursachen.

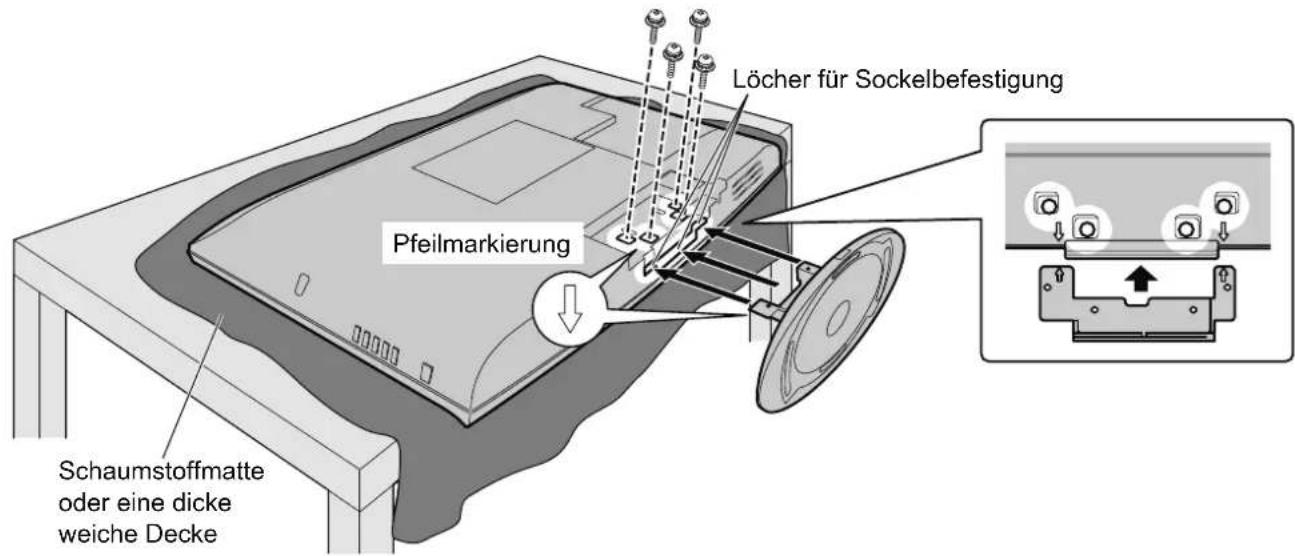

■ Befestigen des Fernsehers

Zur sicheren Befestigung nur die beigefügten Montageschrauben verwenden

- Achten Sie darauf, die Schrauben fest anzuziehen.

● Führen Sie diese Arbeiten auf einer ebenen Fläche aus.

Löcher für Sockelbefestigung Pfeilmarkierung Schaumstoffmatte oder eine dicke weiche Decke

Mitgeliefertes Zubehör / Sonderzubehör

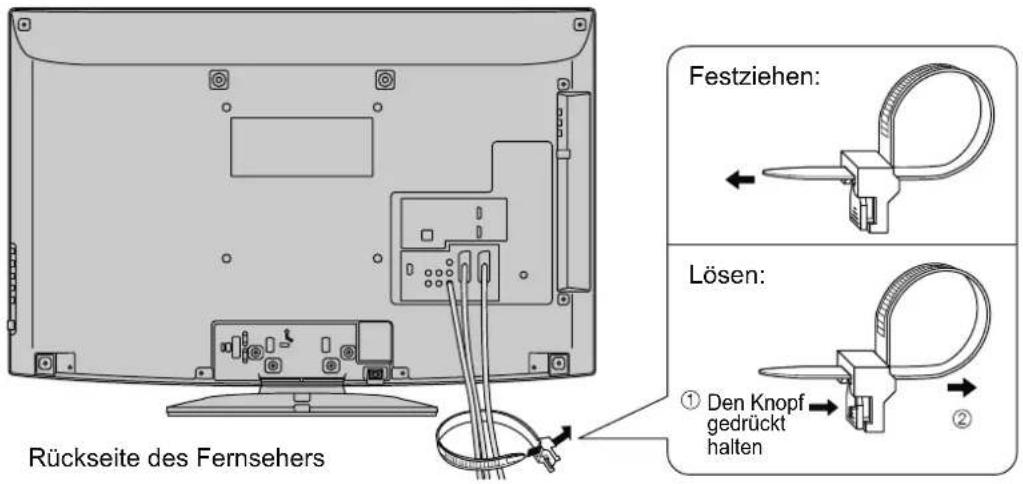

Gebrauch der Kabelklemmen

Rückseite des Fernsehers Festziehen: Lösen: ① Den Knopf gedrückt halten ②

Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann Bildverzerrungen verursachen).

Sichern Sie Kabel bei Bedarf mit den Klemmen.

- Bei Verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

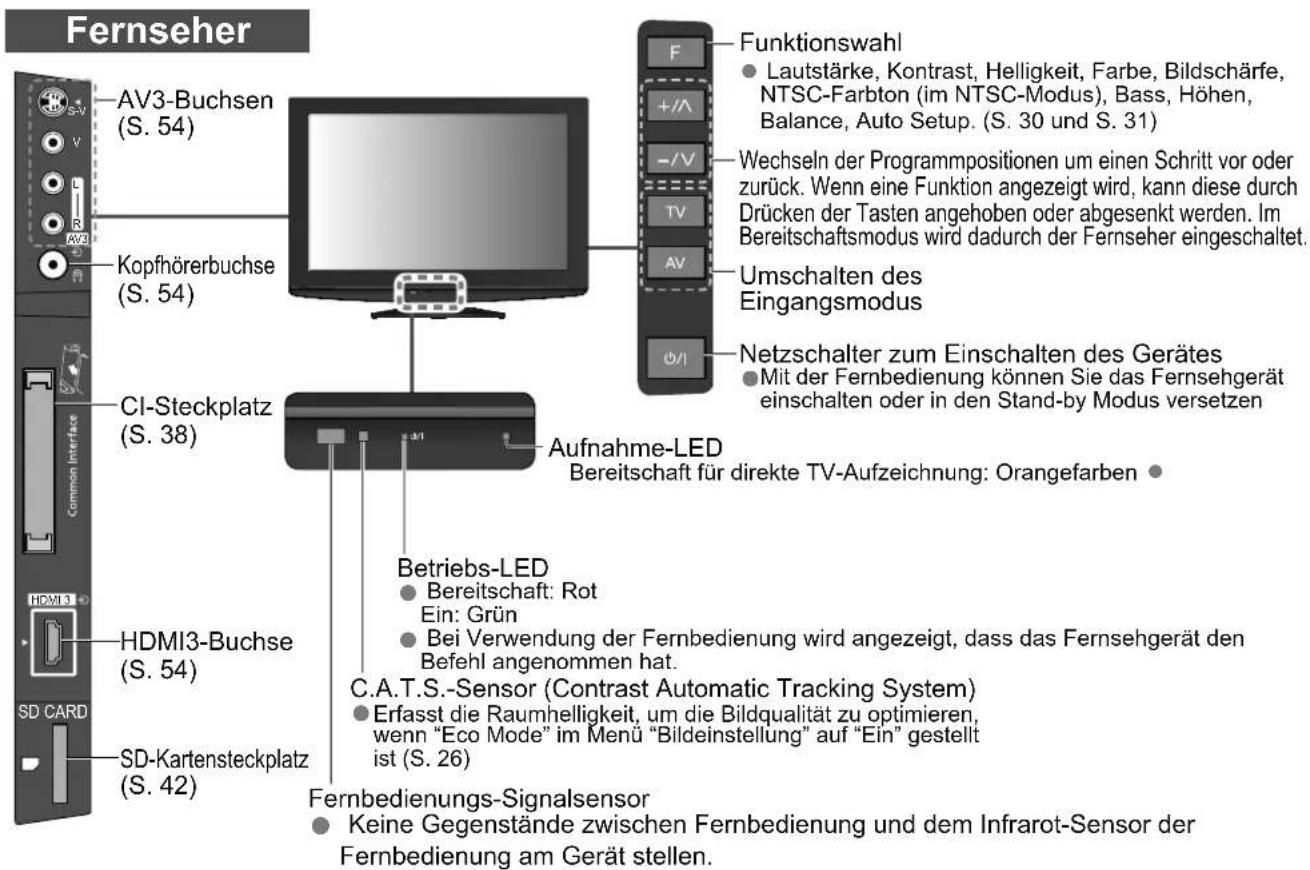

Anordnung der Bedienelemente

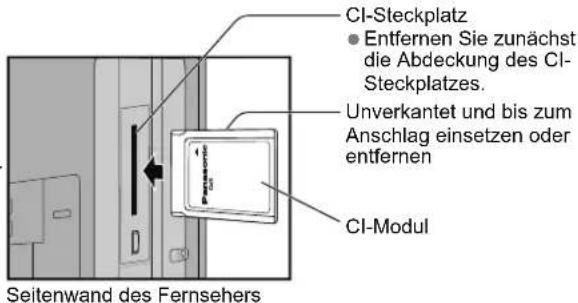

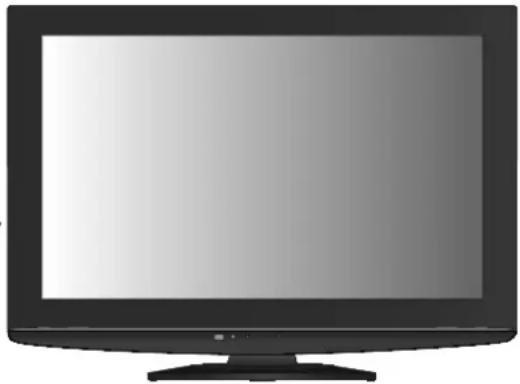

Fernseher AV3-Buchsen (S. 54) Kopfhörerbuchse (S. 54) CI-Steckplatz (S. 38) HDMI3-Buchse (S. 54) SD CARD SD-Kartensteckplatz (S. 42) Funktionswahl • Lautstärke, Kontrast, Helligkeit, Farbe, Bildschärfe, NTSC-Farbton (im NTSC-Modus), Bass, Höhen, Balance, Auto Setup. (S. 30 und S. 31) - / V Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden. Im Bereitschaftsmodus wird dadurch der Fernseher eingeschaltet. Umschalten des Eingangsmodus Netzschalter zum Einschalten des Gerätes • Mit der Fernbedienung können Sie das Fernsehgerät einschalten oder in den Stand-by Modus versetzen Aufnahme-LED Bereitschaft für direkte TV-Aufzeichnung: Orangefarben Betriebs-LED • Bereitschaft: Rot Ein: Grün • Bei Verwendung der Fernbedienung wird angezeigt, dass das Fernsehgerät den Befehl angenommen hat. C.A.T.S.-Sensor (Contrast Automatic Tracking System) • Erfasst die Raumhelligkeit, um die Bildqualität zu optimieren, wenn "Eco Mode" im Menu "Bildeinstellung" auf "Ein" gestellt ist (S. 26) Fernbedienungs-Signalsensor • Keine Gegenstände zwischen Fernbedienung und dem Infrarot-Sensor der Fernbedienung am Gerät stellen.

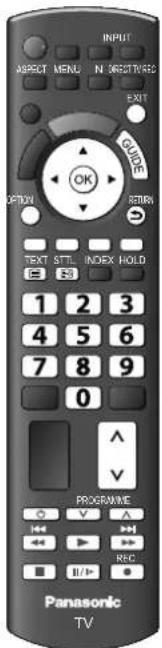

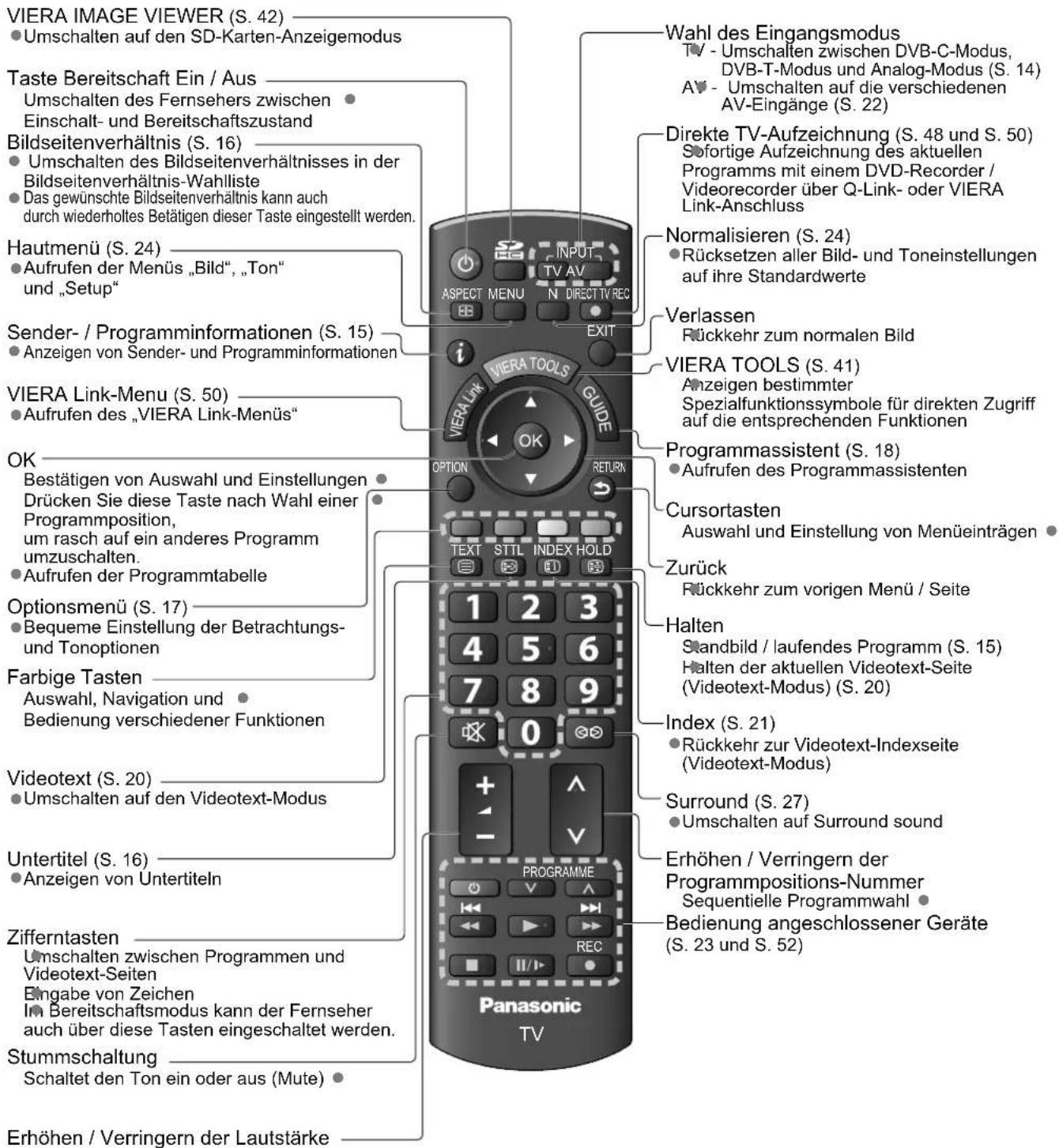

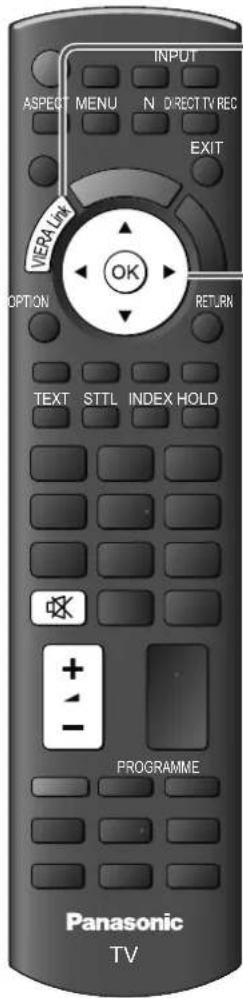

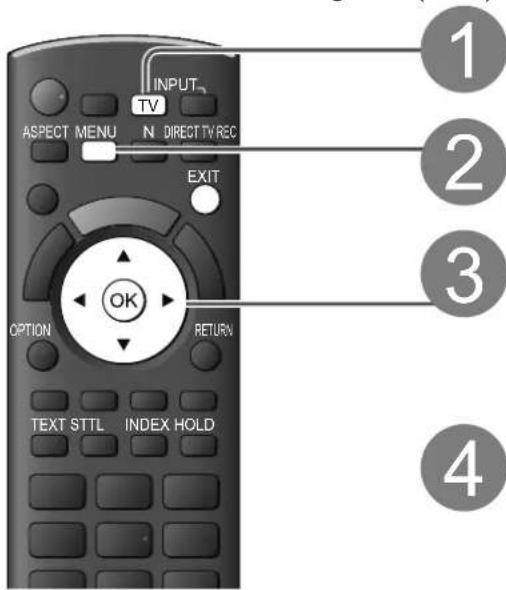

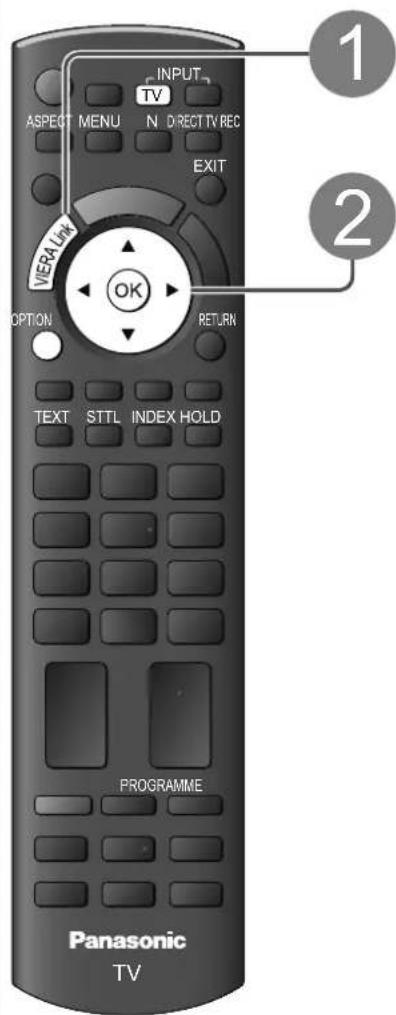

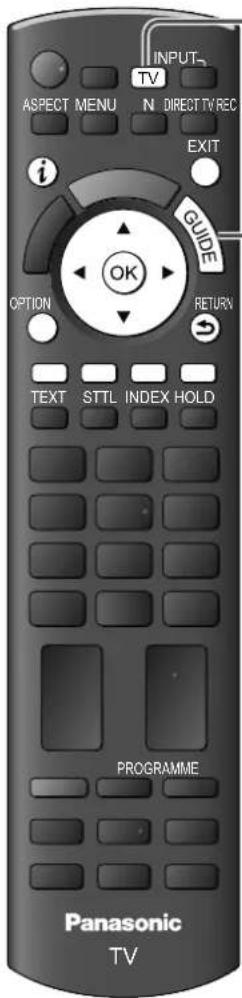

Fernbedienung

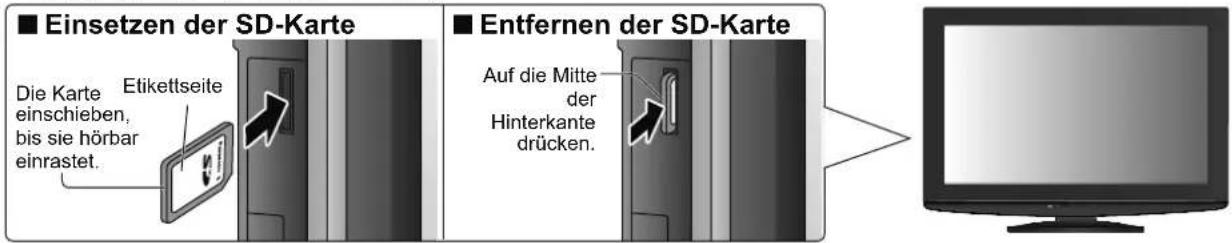

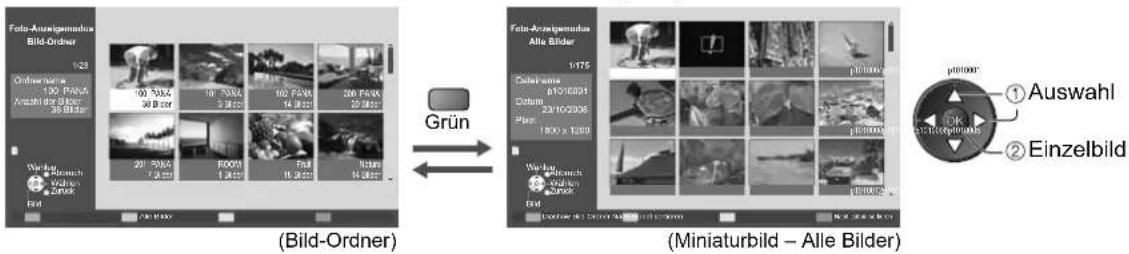

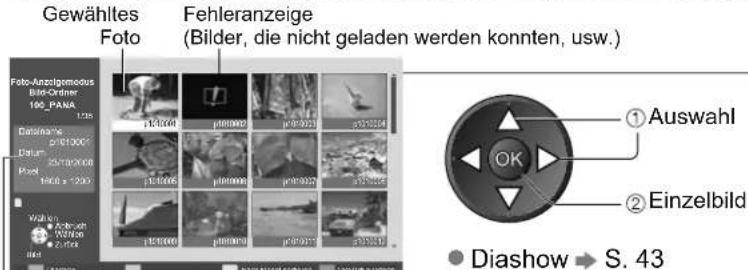

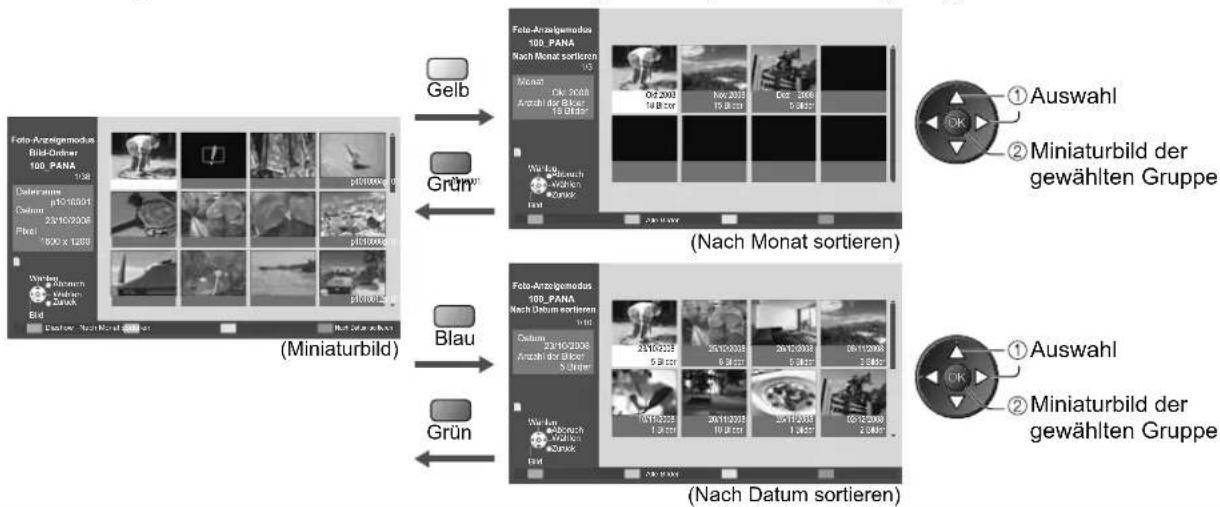

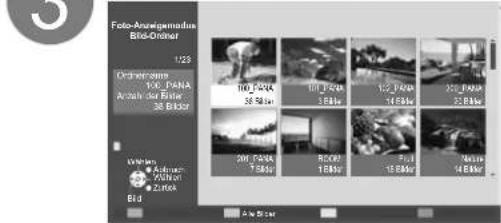

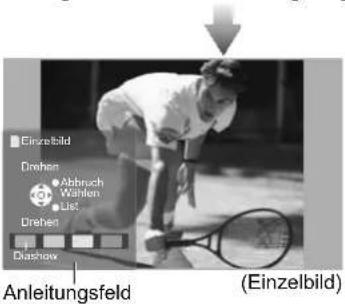

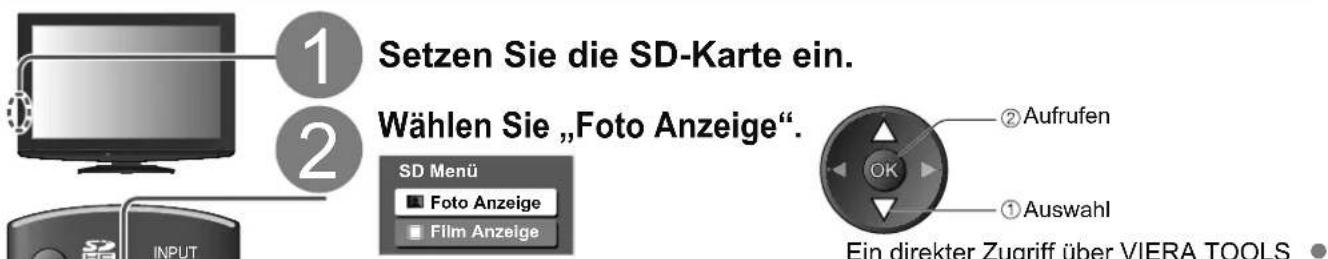

VIERA IMAGE VIEWER (S. 42) • Umschalten auf den SD-Karten-Anzeigemodus Taste Bereitschaft Ein / Aus Umschalten des Fernsehers zwischen Einschalt- und Bereitschaftszustand Bildseitenverhältnis (S. 16) • Umschalten des Bildseitenverhältnisses in der Bildseitenverhältnis-Wahlliste • Das gewünschte Bildseitenverhältnis kann auch durch wiederholtes Betätigen dieser Taste eingestellt werden. Hautmenü (S. 24) • Aufrufen der Menüs „Bild“, „Ton“ und „Setup“ Sender- / Programminformationen (S. 15) • Anzeigen von Sender- und Programminformationen VIERA Link-Menu (S. 50) • Aufrufen des „VIERA Link-Menüs“ OK Bestätigen von Auswahl und Einstellungen Drücken Sie diese Taste nach Wahl einer Programmposition, um rasch auf ein anderes Programm umzuschalten. • Aufrufen der Programmtabelle Optionsmenü (S. 17) • Bequeme Einstellung der Betrachtungs- und Tonoptionen Farbige Tasten Auswahl, Navigation und Bedienung verschiedener Funktionen Videotext (S. 20) • Umschalten auf den Videotext-Modus Untertitel (S. 16) • Anzeigen von Untertiteln Zifferntasten Umschalten zwischen Programmen und Videotext-Seiten Eingabe von Zeichen In Bereitschaftsmodus kann der Fernseher auch über diese Tasten eingeschaltet werden. Stummschaltung Schaltet den Ton ein oder aus (Mute) Erhöhen / Verringern der Lautstärke INPUT TV AV N DIRECT TV REC OPEN i VIERA LINK TOOLS GUIDE OK OPTION RETURN TITLE INDEX HOLD 1 2 3 4 5 6 7 8 9 0 PROGRAMME V Wahl des Eingangsmodus TV - Umschalten zwischen DVB-C-Modus, DVB-T-Modus und Analog-Modus (S. 14) AV - Umschalten auf die verschiedenen AV-Eingänge (S. 22) Direkte TV-Aufzeichnung (S. 48 und S. 50) Soft fortige Aufzeichnung des aktuellen Programms mit einem DVD-Recorder / Videorecorder über Q-Link- oder VIERA Link-Anschluss Normalisieren (S. 24) • Rücksetzen aller Bild- und Toneinstellungen auf ihre Standardwerte Verlassen Rückkehr zum normalen Bild VIERA TOOLS (S. 41) Anzeigen bestimmter Spezialfunktionssymbole für direkten Zugriff auf die entsprechenden Funktionen Programmassistent (S. 18) • Aufrufen des Programmassistenten Cursortasten Auswahl und Einstellung von Menüinträgen Zurück Rückkehr zum vorigen Menü / Seite Halten Standbild / laufendes Programm (S. 15) Halten der aktuellen Videotext-Seite (Videotext-Modus) (S. 20) Index (S. 21) • Rückkehr zur Videotext-Indexseite (Videotext-Modus) Surround (S. 27) • Umschalten auf Surround sound Erhöhen / Verringern der Programmpositions-Nummer Sequentielle Programmwahl Bedienung angeschlossener Geräte (S. 23 und S. 52)

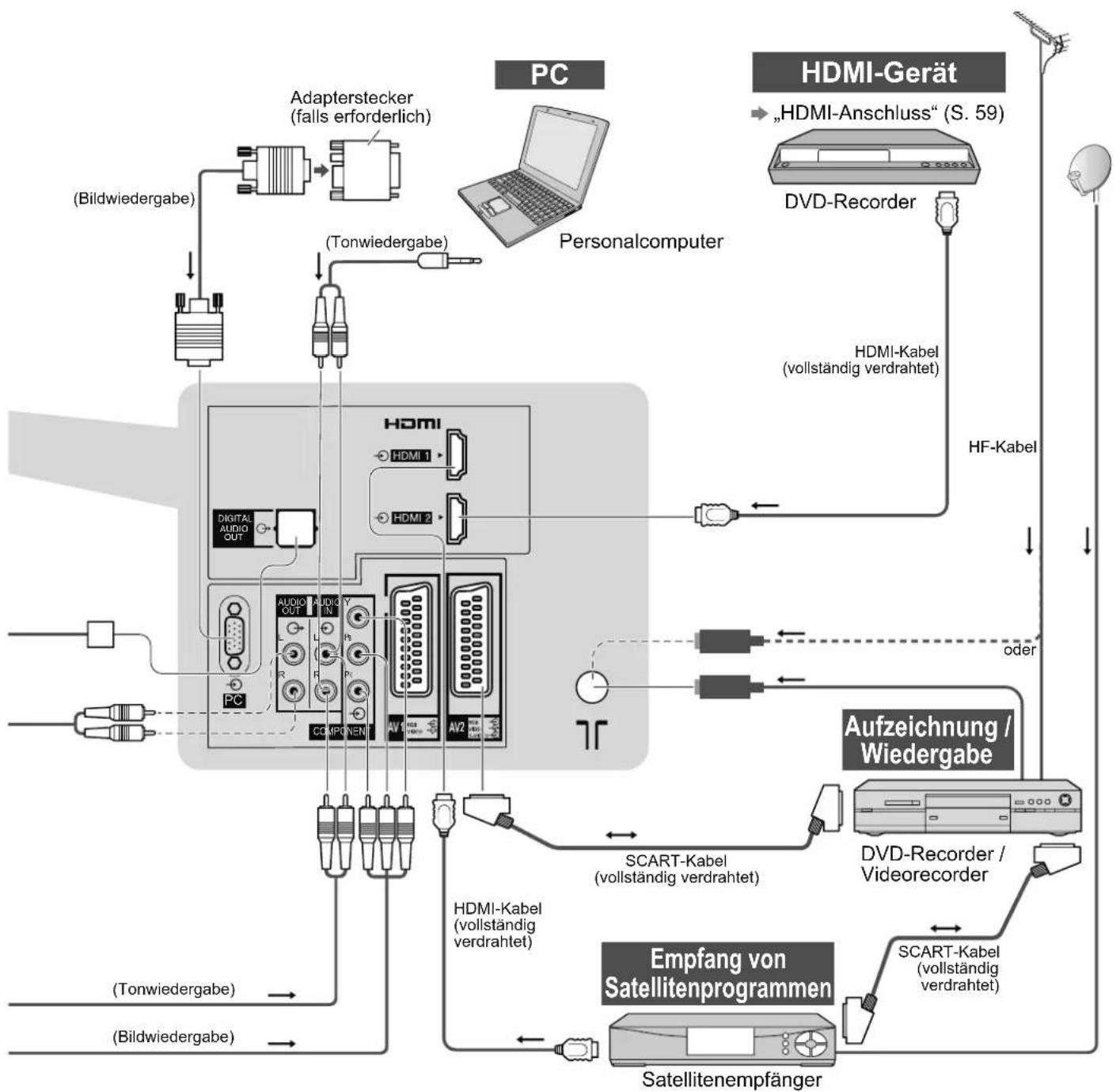

Grundlegende Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Anschlüsse herstellen oder abtrennen.

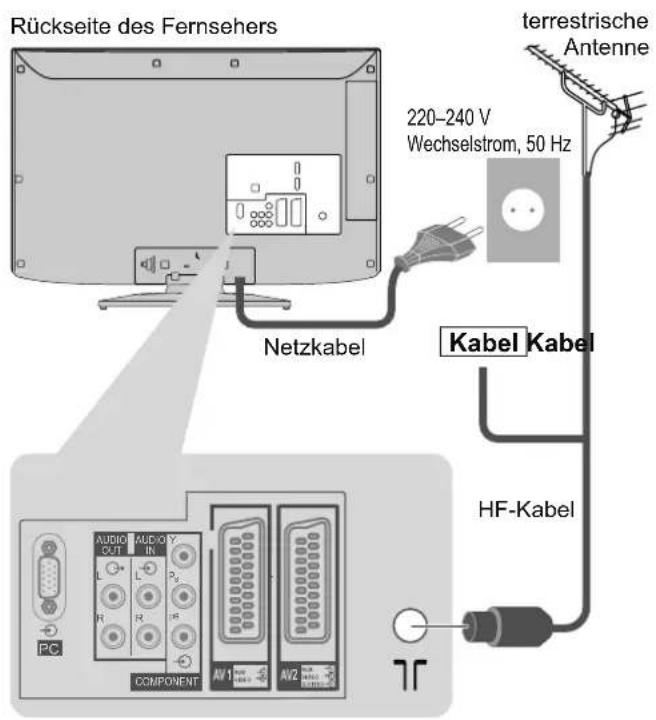

Beispiel 1 Anschließen der Antenne
Nur Fernseher

Rückseite des Fernsehers 220-240 V Wechselstrom, 50 Hz terrestrische Antenne Netzkabel Kabel Kabel HF-Kabel AUDIO OUT IN L L R R PC COMPONENT AV1 AV2

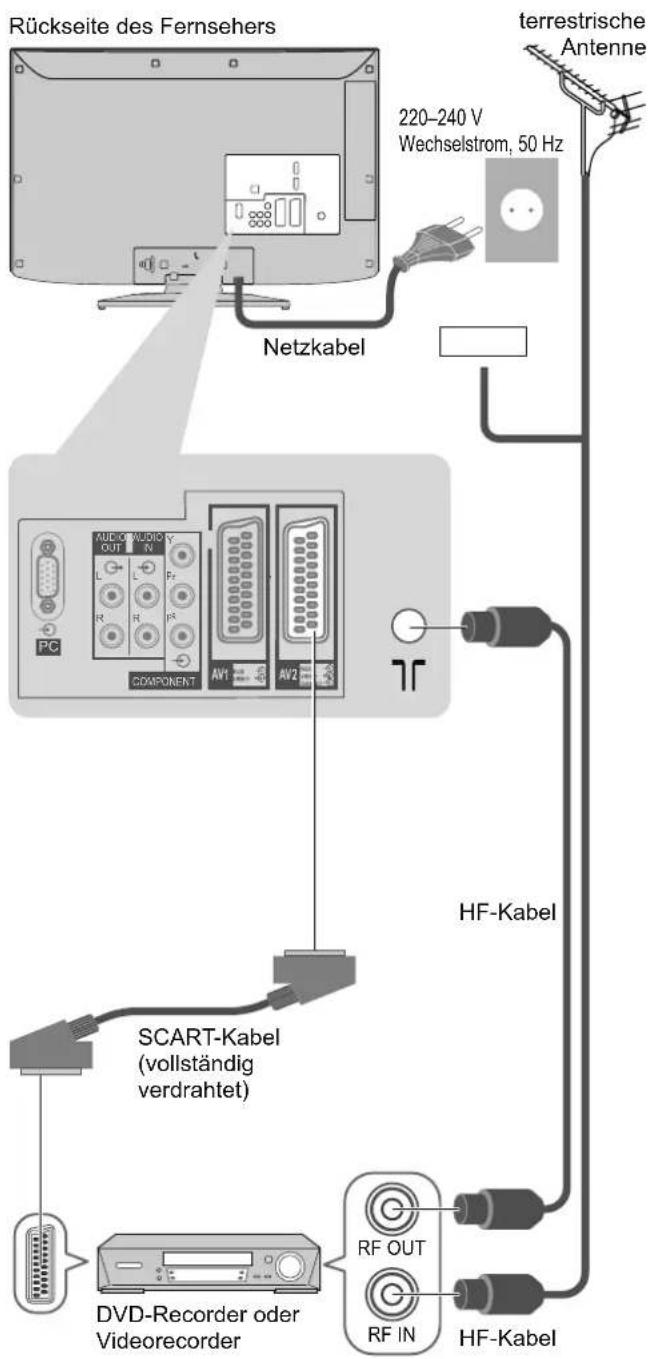

Beispiel 2 Anschließen eines DVD-Recorders / Videorecorders
Fernseher, DVD-Recorder oder Videorecorder

Rückseite des Fernsehers 220-240 V Wechselstrom, 50 Hz Netzkabel terrestrische Antenne SCART-Kabel (vollständig verdrahtet) DVD-Recorder oder Videorecorder RF OUT RF IN HF-Kabel PC COMPONENT AV1 AV2 HF-Kabel

Hinweis

• Schließen Sie einen mit Q-Link (S. 48) kompatiblen DVD-Recorder / Videorecorder an die Buchse AV1 oder AV2 des Fernsehers an.
• HDMI-kompatible Geräte können mit HDMI-Kabeln an die HDMI-Buchsen (HDMI1 / HDMI2 / HDMI3) angeschlossen werden (S. 54).
  ● Q-Link-Anschluss → S. 46

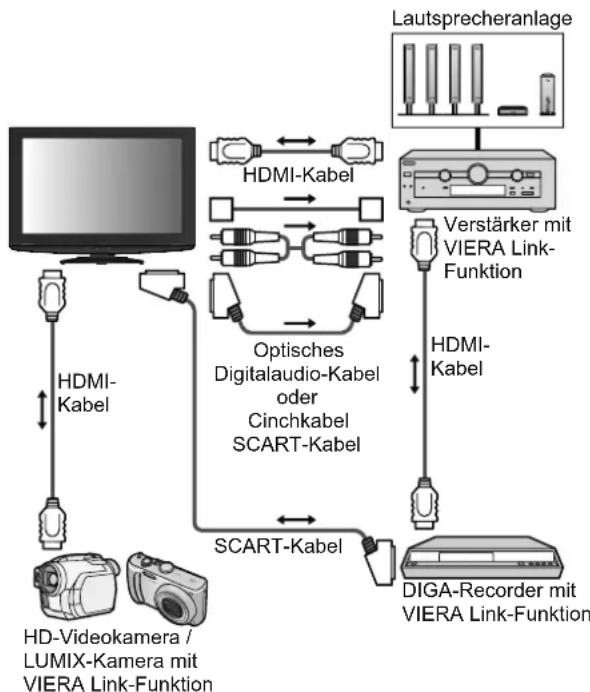

  ● VIERA Link-Anschluss → S. 46 und S. 47
• Bitte schlagen Sie auch in der Bedienungsanleitung jedes anzuschließenden Zusatzgerätes nach.

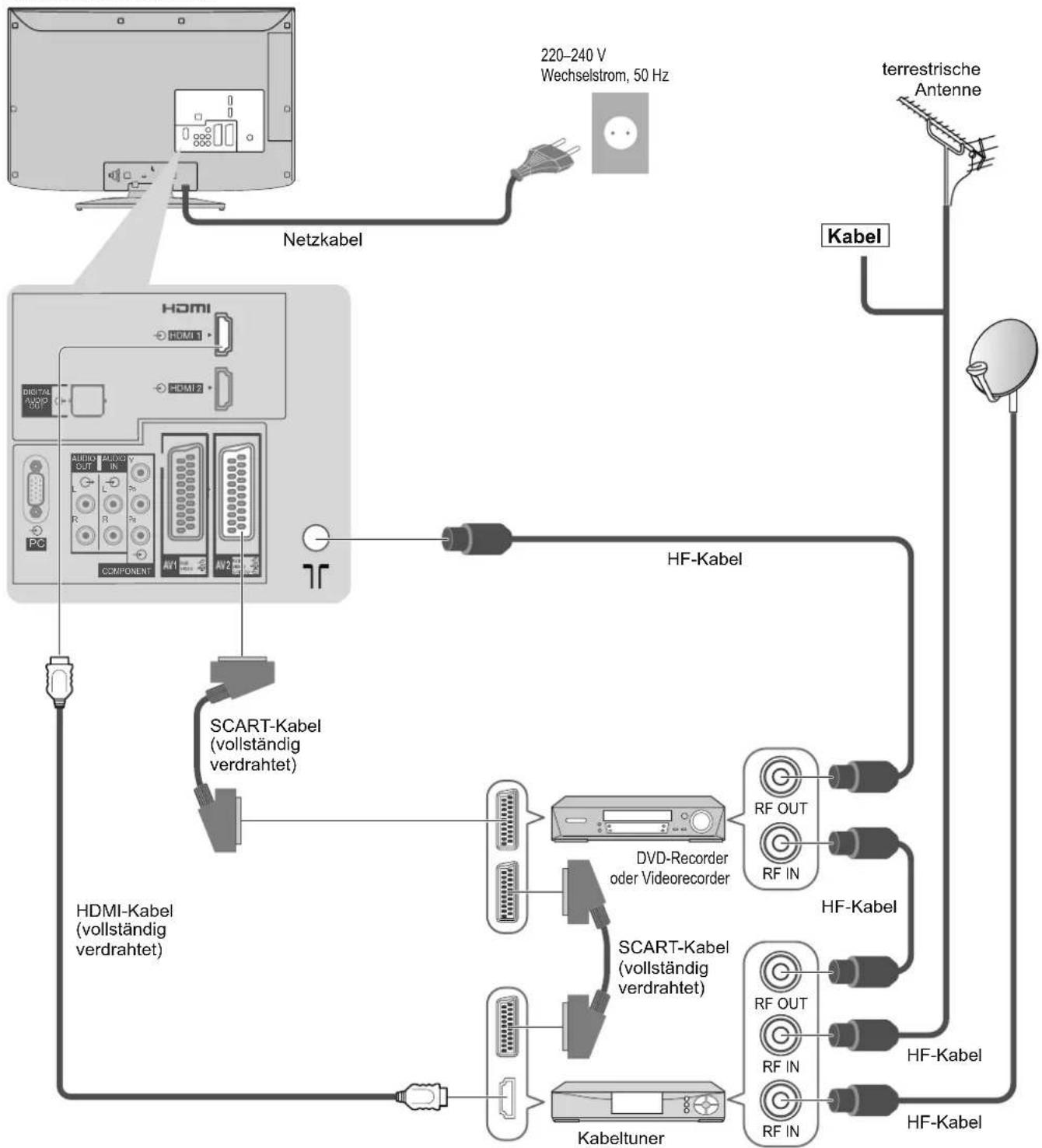

Beispiel 3

Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners

Fernseher, DVD-Recorder / Videorecorder und Kabeltuner
Rückseite des Fernsehers


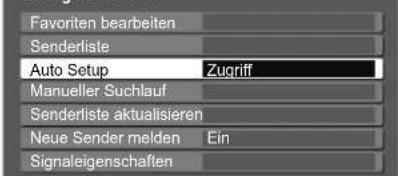

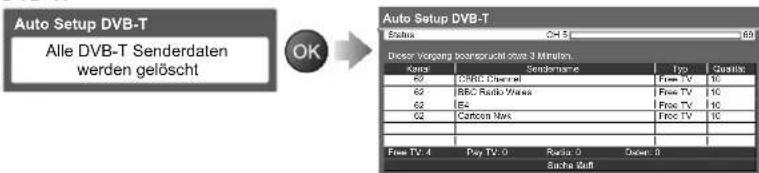

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs mit Speicherung aller dabei abgestimmten Fernsehsender.

• Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.
• Bitte stellen Sie alle Anschlüsse (S. 10 und S. 11) her und nehmen Sie alle Einstellungen (falls erforderlich) an den angeschlossenen Geräten vor, bevor Sie die automatische Einrichtung starten. Einzelheiten zu den Einstellungen der angeschlossenen Geräte finden Sie in der Bedienungsanleitung des jeweiligen Gerätes.

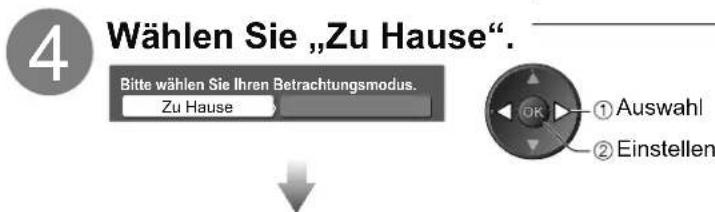

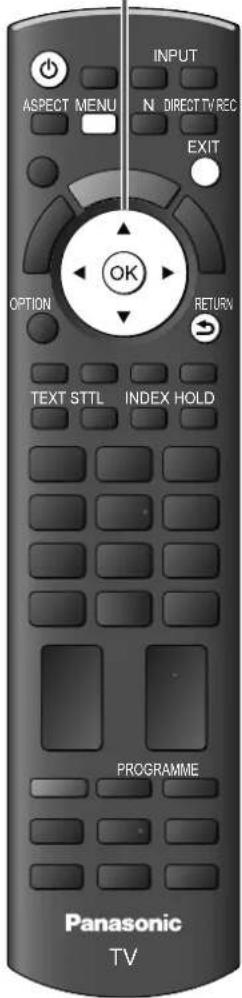

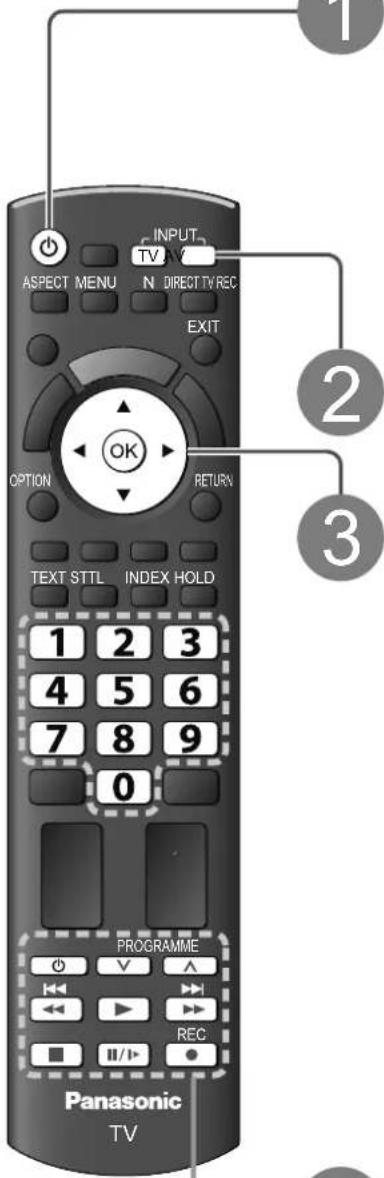

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)

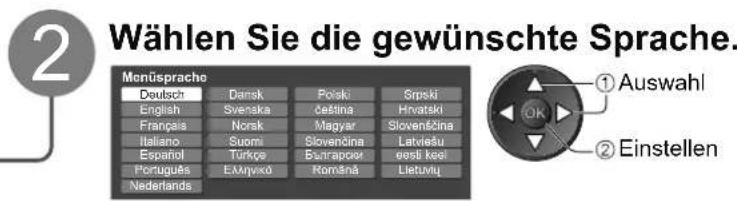

2 Wählen Sie die gewünschte Sprache. Menüsprache Deutsch Dansk Polski Srijski English Svenska čelšina Hrvatski Français Norsk Magyar Slovenčina Italiano Suomi Slovenčina Español Türkce Baurapocka Latviešu Portugues EMnyká Románá Lietuvý Nederlands ① Auswahl ② Einstellen

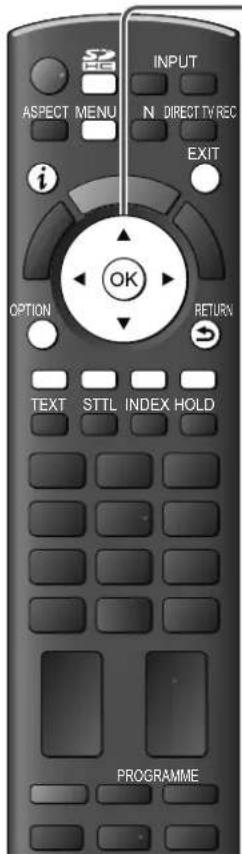

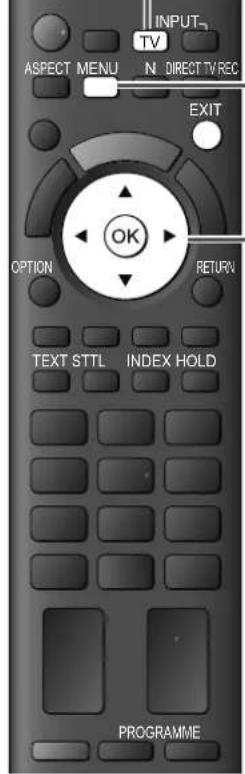

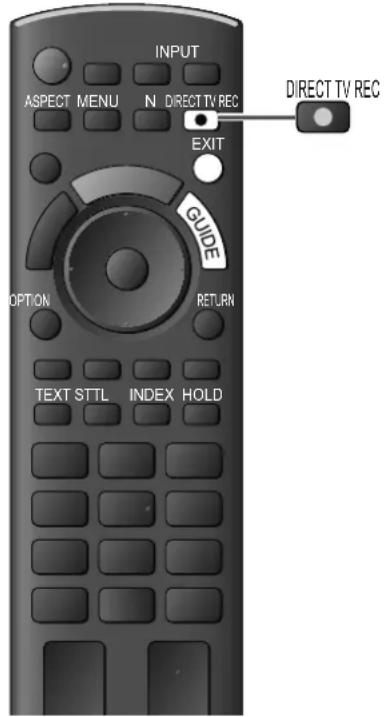

ASPECT MENU N DIRECT TV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME Panasonic TV

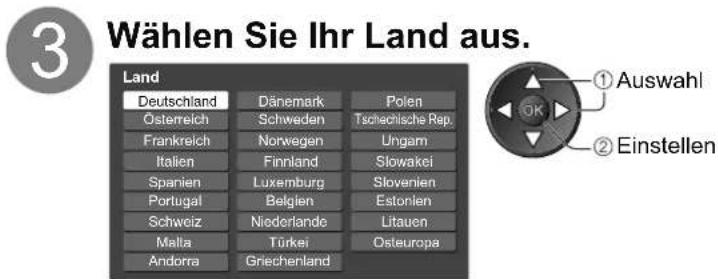

3 Wählen Sie Ihr Land aus. Land Deutschland Dänemark Polen Österreich Schweden Tschechische Rep. Frankreich Norwegen Ungarn Italien Finnland Slowakei Spanien Luxemburg,Slovenien Portugal Belgien Estonien Schweiz Niederlande Litauen Malta Türkei Osteuropa Andorra Griechenland

nach Fernsenprogrammen und speichert diese ab. Die Reihenfolge, in der die Programme in der Tabelle aufgelistet werden, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

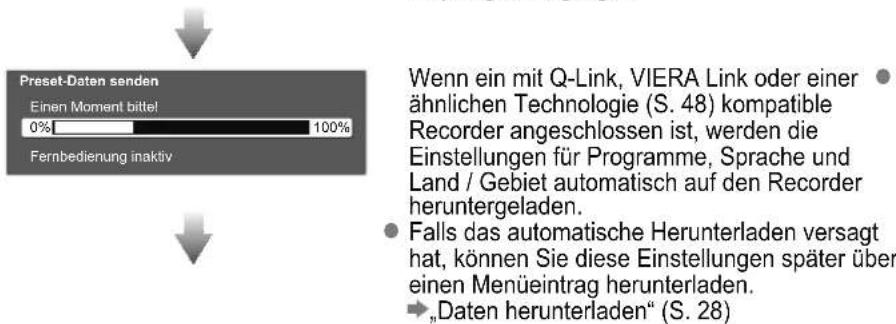

Preset-Daten senden Einen Moment bitte! 0% 100% Fernbedienung inaktiv Wenn ein mit Q-Link, VIERA Link oder einer ähnlichen Technologie (S. 48) kompatible Recorder angeschlossen ist, werden die Einstellungen für Programme, Sprache und Land / Gebiet automatisch auf den Recorder heruntergeladen. • Falls das automatische Herunterladen versagt hat, können Sie diese Einstellungen später über einen Menüeintrag herunterladen. → „Daten herunterladen“ (S. 28)

4 Wählen Sie „Zu Hause“. Bitte wählen Sie Ihren Betrachtungsmodus. Zu Hause ↓ ① Auswahl ② Einstellen

Damit ist die automatische Einrichtung abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

Überprüfen der Senderliste auf einen Blick
„Verwendung des
Programmassistenten" (S. 18 und S. 19)
„Abstimmen und Bearbeiten von Programmen“
→ S. 32 - 35

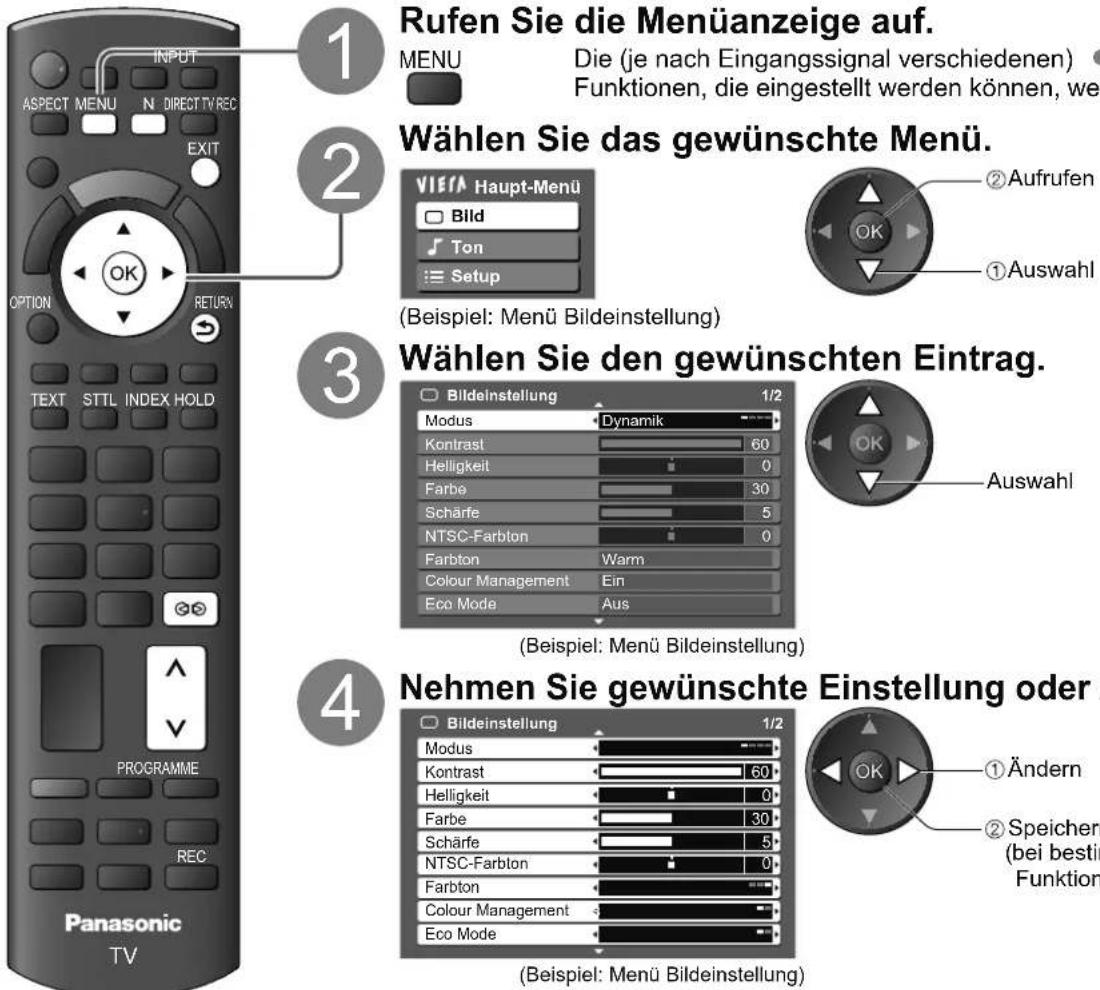

Gebrauch der Einblendungsmenüs

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen Ihnen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

Gebrauch der Fernbedienung ■

Bewegen des Cursors / Wahl eines Menüeintrags

Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

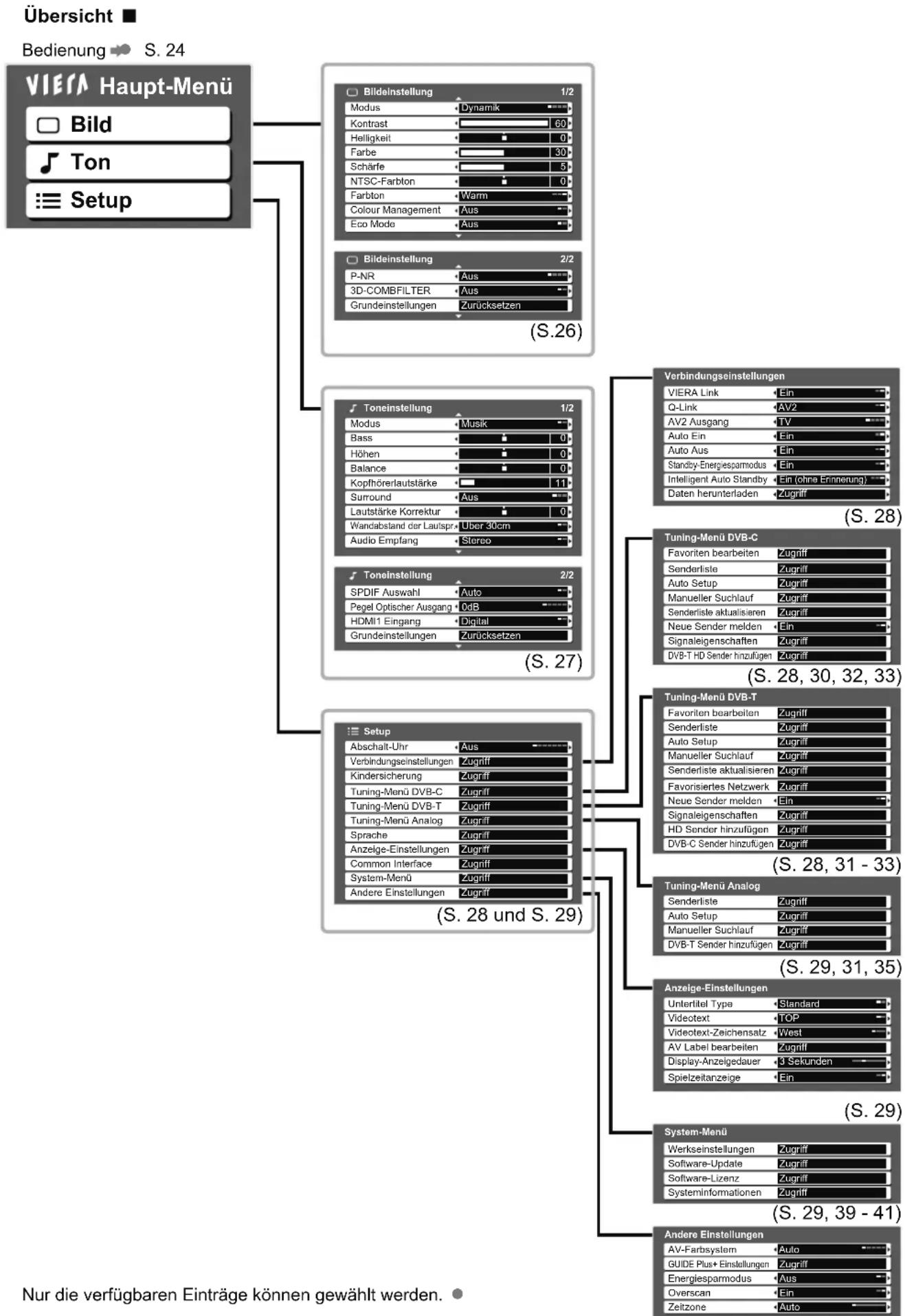

Aufrufen des Hauptmenüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Rückkehr zum vorigen Menü

Verlassen des Menüsystems und Rückkehr zum normalen Bild

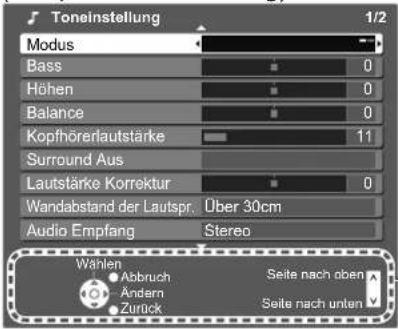

Bildschirm-Hilfe – Anleitungsfeld ■ (Beispiel: Toneinstellung)

Toneinstellung 1/2 Modus Bass 0 Höhen 0 Balance 0 Kopfhörerlautstärke 11 Surround Aus Lautstärke Korrektur 0 Wandabstand der Lautspr. Über 30cm Audio Empfang Stereo Wahlen Abbruch Seite nach oben Andern Seite nach unten Zurück

Das Anleitungsfeld bietet hilfreiche Informationen.

Hinweis

• Bei Versagen des automatischen Sendersuchlaufs → „Auto Setup“ (S. 30 und S. 31)

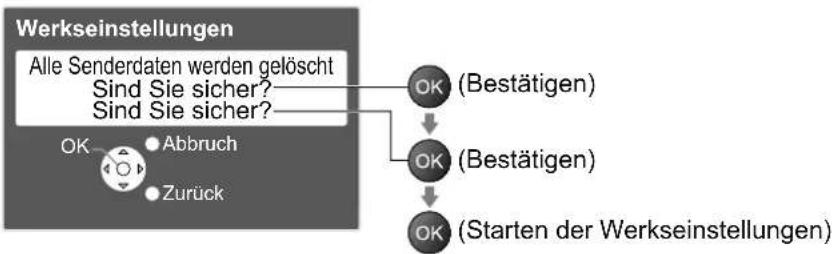

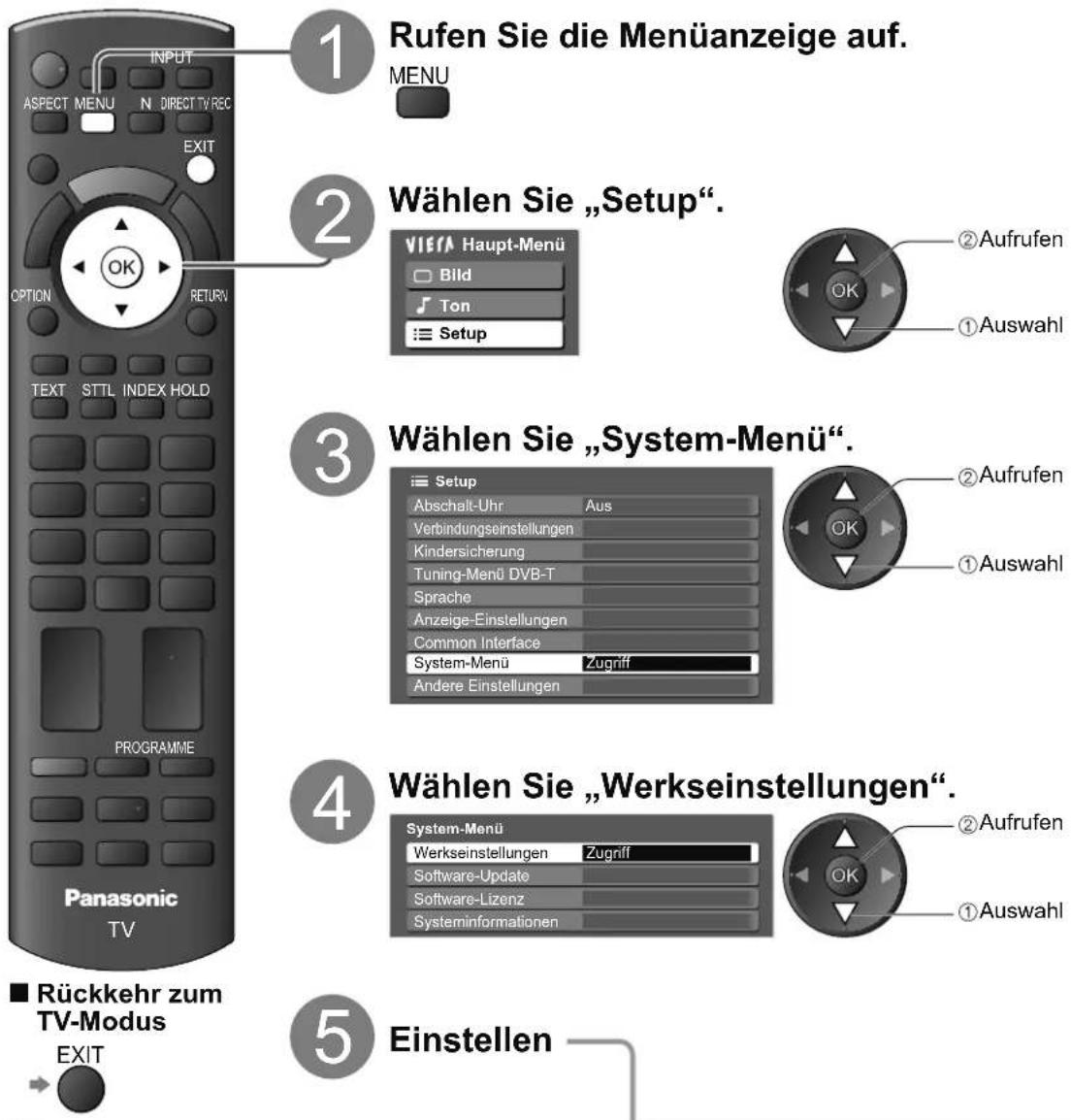

• Initialisieren aller Einstellungen → „Werkseinstellungen“ (S. 39)
• Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

■ Die automatische Einrichtung ist abhängig vom gewählten Land verschieden.

DVB-C Netzwerk-ID-Auswahl (Bei Wahl von „Schweden“)

DVB-C Netzwerk-ID-Auswahl Netzwerk ID | NetzwerkID Balance 101

Regionauswahl (Bei Wahl von „Finnland“)

Modus Suchlauf (Bei Wahl von „Schweden“ oder „Finnland“)

Modus Suchlauf Alle Sender Freie Sender ①Moduswahl ②Einstellen

-②Einstellen

① Netzwerkwahl

Regionauswahl

Einstellen

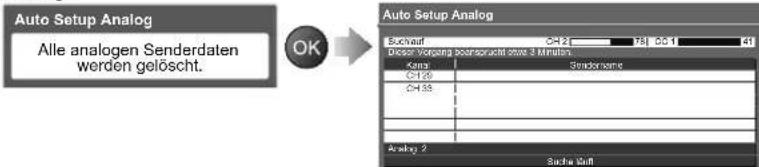

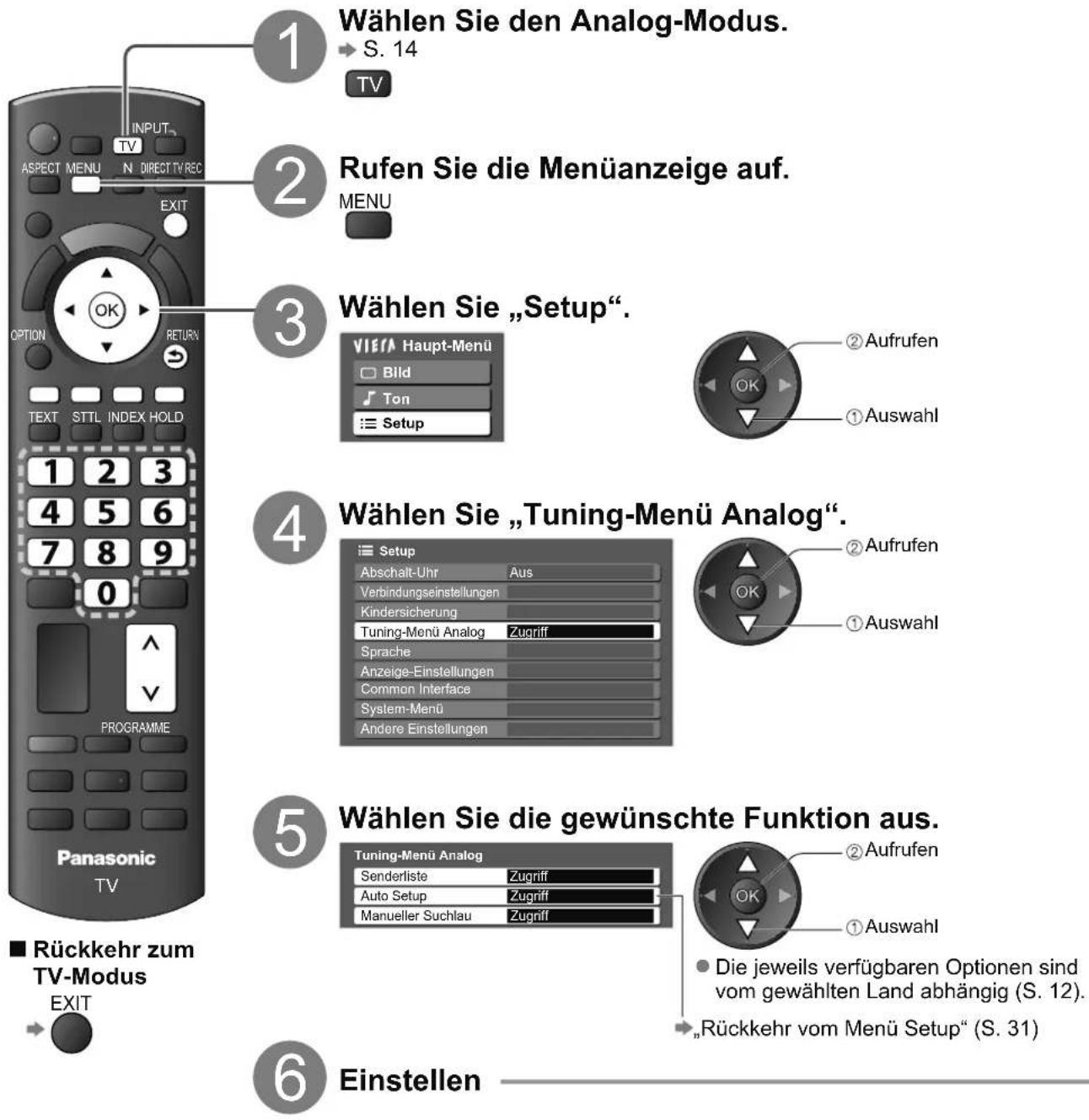

- Auto Setup Analog

Auto Setup File 1 C:\Program Files\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\Auto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAuto Setup\nAutomotive

● Auto Setup DVB-T (Bei Wahl eines anderen Lands als „Portugal“, „Polen“, „Ungarn“ oder „Osteuropa“)

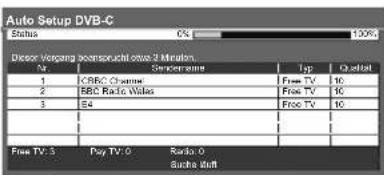

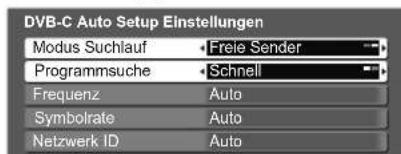

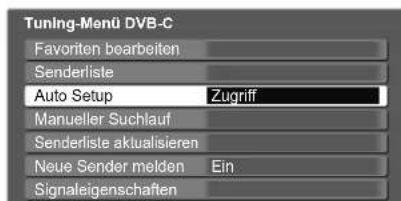

Auto Setup DVB-C (Bei Wahl von „Schweden“) oder „Finnland“)

Falls versehentlich „Shop“ gewählt wurde

Durch Drücken der RETURN-Taste kann auf den gewählten Betrachtungsmodus zurückgekehrt werden.

Wenn Sie in diesem Menü die Einstellung „Aus“ oder „Ein“ wählen, wird der Modus „Shop“ des Fernsehers aktiviert. Um auf den Modus „Zu Hause“ zurückzukehren, initialisieren Sie alle Einstellungen durch Ausführen der Funktion Werkseinstellungen.

„Werkseinstellungen“ (S. 39)

Wählen Sie „Zu Hause“.

Die automatische Einrichtung ist abgeschlossen.

① Auswahl ② Einstellen

Betrachten von Fernsehprogrammen

1 Schalten Sie den Fernseher ein. (Halten Sie die Taste ca. 1 Sekunde lang gedrückt.) Dazu muss der Netzschalter eingeschaltet sein. (S. 8) 2 Wählen Sie den gewünschten Modus. TV TV Auswahl DVB-C DVB-T Analog ②Betrachten ①Auswahl Die jeweils verfügbaren Modi sind vom gewählten Land abhängig (S. 12). Wenn das Menü „TV Auswahl“ nicht angezeigt wird, drücken Sie die Taste TV, um den Modus umzuschalten. Das Informationsbanner erscheint jedes Mal, wenn Sie ein Programm wählen. Einzelheiten hierzu S. 15 • Der Modus kann auch mit der TV-Taste an der Fernbedienung oder Seitenwand des Fernsehers gewählt werden. (S. 8) 3 Wählen Sie ein Programm. aufwärts oder 1 2 3 4 5 6 7 8 9 V abwärts 0 Um eine dreistellige Programmnummer zu wählen, z. B. 399 • Auswahl aus der Senderliste Allie DVB-T Sender 6 Cartoon Nwk 7 BBC Radio Wales 8 BBC Radio Cymru 1 BBC ONE Wales 2 BBC THREE 3 BBCi 4 CBBC Channel 1Programmwahl 2Betrachten Um die Programmtabelle zu verlassen drücken Sie die Taste EXIT

Hinweis

Betrachten von Pay-TV-Sendungen

„Gebrauch des Common Interface“ (S. 38)

Wahl eines Programms mit Hilfe des Informationsbanners ■ (S. 15)

Der Programmname kann überprüft werden, bevor das Programm umgeschaltet wird.

Rufen Sie das Informationsbanner auf, falls es momentan nicht angezeigt wird.

Wählen Sie das Programm bei Anzeige des Banners.

Die Anzeigedauer des Banners kann über die Funktion „Display-Anzeigedauer“ eingestellt werden (S. 29).

■ Wählen Sie ein Programm mit Hilfe des Programmassistenten (S. 18)

Vor dem Umschalten auf ein anderes Programm können Sie den

Programmassistenten (EPG oder Senderliste) überprüfen.

- In bestimmten Ländern steht diese Funktion möglicherweise nicht zur Verfügung.

Rufen Sie den Programmassistenten auf. Wählen Sie das Programm

① Auswahl

② Betrachten

Halten

Standbild / laufendes Programm

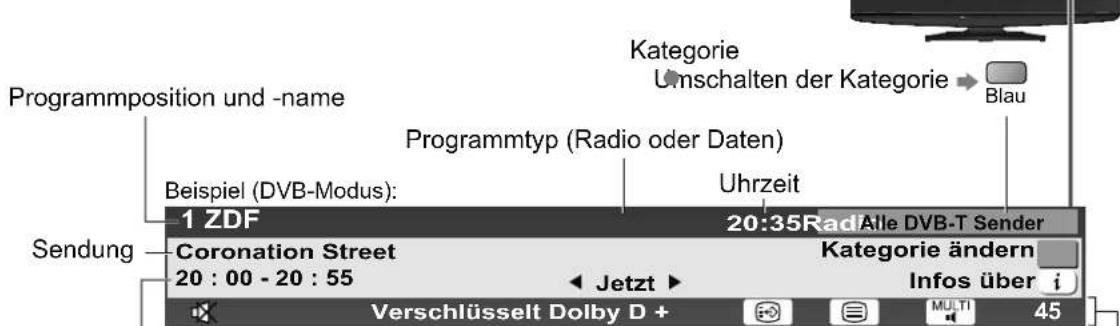

Anzeigen des Informationsbanners

Anzeigen des Informationsbanners

Das Banner erscheint auch beim Umschalten des Programms.

Programmposition und -name Kategorie Umschalten der Kategorie → Blau Programmtyp (Radio oder Daten) Beispiel (DVB-Modus): Uhrzeit Sendung 1 ZDF 20:35 Rad Alle DVB-T Sender Coronation Street 20 : 00 - 20 : 55 Kategorie ändern Jetzt Infos über i Verschlüsselt Dolby D + 45

Start- / Endzeit der Sendung

Verfügbare Funktionen / Bedeutung von Meldungen

Beispiel (Analog-Modus):

3 ITV 19:35 Alle Analogsender itv1 CH23 Stereo 45

Programmnummer

- Überprüfen des Namens einer anderen Sendung

- Betrachten der im Banner angezeigten Sendung

- Informationen über die nächste Sendung (DVB)

Ausblenden

- Zusätzliche Informationen → i (DVB) (erneut drücken, um das Banner auszublenden)

- Einstellen der Anzeigedauer des Informationsbanners → „Display-Anzeigedauer“ (S. 29)

Stummschaltung Ein

Schwaches Signal

Mangelhafte Empfangsqualität des Fernsehsignals

Verschlüsselt

Verschlüsseltes Programm

Dolby D +, Dolby D

Dolby Digital Plus- oder Dolby Digital-Tonspur

Untertitel-Dienst verfügbar

Videotext-Dienst verfügbar

Multi-Audio verfügbar

Multi-Video verfügbar

Stereo, Mono

Tonmodus

1 - 90

Verbleibende Zeit der Abschalt-Uhr Einstellungen →

Betrachten von Fernsehprogrammen

■ Weitere praktische Funktionen

Untertitel anzeigen

Untertitel einblenden / ausblenden (sofern verfügbar)

Ändern der Untertitelsprache für DVB-Programme (sofern verfügbar)

„Präferenz Untertitel“ (S. 29)

STTL

Hinweis

- Wenn Sie die STTL-Taste im Analog-Modus drücken, wird auf den Videotext-Dienst umgeschaltet und eine Favoriten-Seite angezeigt (S. 21). Drücken Sie die EXIT-Taste, um auf den TV-Modus zurückzukehren.

Bildseitenverhältnis

Umschalten des Bildseitenverhältnisses (der Bildgröße)

ASPECT

Dise Funktion ermöglicht eine Bildwiedergabe mit optimaler Bildgröße und optimalem Bildseitenverhältnis. Normalerweise enthalten Programme ein Bildseitenverhältnis-Stuersignal (Breitbild-Kennzeichnungssignal usw.), und der Fernseher wählt das richtige Bildseitenverhältnis automatisch dem Bildseitenverhältnis-Stuersignal entsprechend (S. 56).

Manuelles Umschalten des Bildseitenverhältnisses ■

Rufen Sie die Bildseitenverhältnis-Wahlliste auf. Wählen Sie den gewünschten Modus bei Anzeige der Liste.

Bildseitenverhältnis-Wahlliste

Umschalten des Modus nur mit der ASPECT-Taste

ASPECT (so oft betätigen, bis der gewünschte Modus erreicht ist)

Auto

Das optimale Bildseitenverhältnis wird gewählt und das Bild so erweitert, dass es den Bildschirm vollständig ausfüllt.

Einzelheiten hierzu → S. 56

16:9

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

14:9

Das Bild wird ohne Verzerrungen mit einem Standard-Bildseitenverhältnis von 14:9 angezeigt.

Aspekt

Das Bild wird mit einem Bildseitenverhältnis von 4:3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung bemerkbar.

4:3

Das Bild wird ohne Verzerrungen mit einem Standard-Bildseitenverhältnis von 4:3 angezeigt.

4:3 Vollformat

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen. ●Nur HD-Signal

Zoom1

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

Zoom2

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

Zoom3

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

Hinweis

• Bei HD-Programmen stehen nur die Bildseitenverhältnisse „16:9“ und „4:3 Vollformat“ zur Verfügung.
• Im PC-Eingangsmodus stehen nur die Bildseitenverhältnisse „16:9“ und „4:3“ zur Verfügung.
• Bei aktivierter Untertitelfunktion steht diese Funktion nicht zur Verfügung.
• Im Videotextbetrieb kann das Bildseitenverhältnis nicht geändert werden.
  Das Bildseitenverhältnis kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.

■ Weitere praktische Funktionen

Anzeigen der für das aktuelle Programm verfügbaren Einstellungen

Sofortiges Überprüfen oder Ändern des aktuellen Programmstatus

OPTION

Multi-Video (DVB-Modus)

Gestattet Ihnen die Wahl eines anderen Bildes (sofern verfügbar)

Multi-Audio (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen Tonspursprache (sofern verfügbar).

Unterkanal (DVB-Modus)

Gestattet Ihnen die Wahl eines anderen Multi-Feed-Programms - Unterkanals (sofern verfügbar).

Sprache Untertitel (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen Untertitelsprache (sofern verfügbar).

Ändern

Videotext-Zeichensatz

Dient zur Einstellung der Videotext-Sprache.

→Menü Setup (S. 29)

Sprache Videotext (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen Videotext-Sprache (sofern verfügbar).

Audio Empfang (Analog-Modus)

→ Menü Setup (S. 27)

Lautstärke Korrektur

Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.

Hinweis

Die Einstellungen können auch in der Menüliste geändert werden (S. 26 - 29).

Abschalt-Uhr

Automatisches Ausschalten des Fernsehers nach Verstreichen der festgelegten Zeitdauer

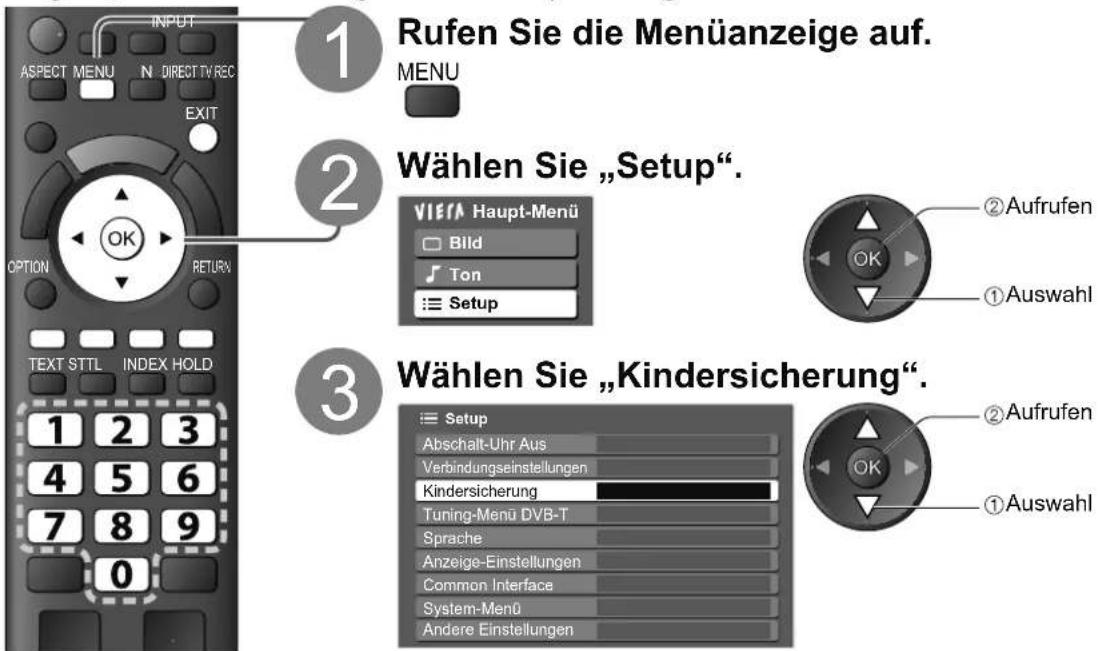

Rufen Sie die

Menüanzeige auf.

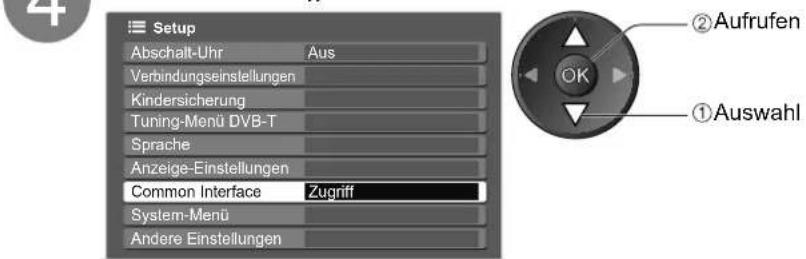

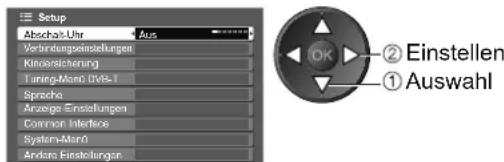

Wählen Sie „Setup“. Wählen Sie „Abschalt-Uhr“, und stellen die

Zeit in 15-Minutenschritten ein

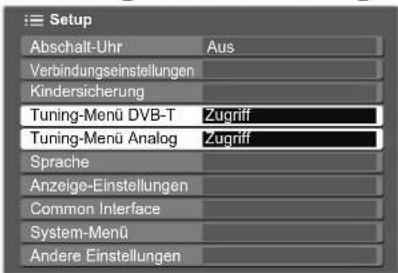

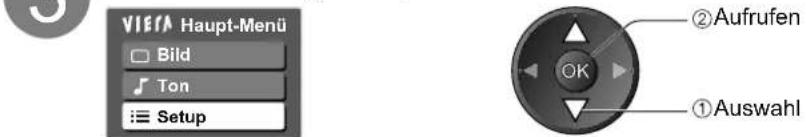

VISA Haupt-Menu Bild Ton Setup ② Aufrufen ① Auswahl

Setup Abschat-Uhr Aus Verbindungsstellungen Kinderreicherung Tuning-Man0 (UVR-1) Sprache Anzeige Einstellungen Common Interface System-Man0 Andere Einstellungen ② Einstellen ① Auswahl

- Löschen → Wählen Sie die Einstellung „Aus“, oder schalten Sie den Fernseher aus.

Anzelgeordetivestdeibrend(Sn Z5)t →

Hinweis

- Wenn die verbleibende Zeit weniger als 3 Minuten beträgt, blinkt die Zeitanzeige auf dem Bildschirm.

Verwendung des Programmassistenten

Der Programmassistent – Electronic Programme Guide (EPG) ermöglicht Ihnen den Zugriff auf Programminformationen zum momentan ausgestrahlten Programm und den Programmen der nächsten sieben Tage (abhängig vom Sender).

Diese Funktion variiert je nach dem gewählten Land (S. 12).

• DVB-T- und analoge Sender werden auf dem gleichen Bildschirm des Programmassistenten angezeigt. Analoge Sender werden nach DVB-T-Sendern aufgelistet, aber es wird keine Programmliste angezeigt. „D“ bedeutet DVB-T-Programm und „A“ analoges Programm.
• Beim erstmaligen Einschalten des Fernsehers, oder wenn das Gerät länger als eine Woche ausgeschaltet war, kann einige Zeit verstreichen, bevor der komplette Programmassistent eingeblendet wird.

ASPECT MENU N DIRECT TV REC EXIT OPTION TITLE INDEX HOLD PROGRAMME INPUT GUIDE RETURN TV Panasonic TV

Wählen Sie den gewünschten Modus.

→ S. 14

Rufen Sie den Programmassistenten auf.

Ansicht ändern (Horizontal / Hochformat)

Wählen Sie „Horizontal“, um mehrere

Programme in der Liste zu sehen.

Wählen Sie „Hochformat“, um jeweils ein einziges

Programm zu sehen.

Zeit Programmassistent

gegenwärtiges Datum und Uhrzeit

Beispiel: Datum Programmassistent Sendung TV Guide: Horizontal M24/10/2007 1:36 M 24/10/2007 1:36 VIEA 1 BBC ONE 20:30 - 20:30 DIY SOS: We open in the Batterdays Zeit: 18:30 20:00 20:30 21:00 1 BBC ONE Eastender DIY SOS The Bill Red Cap 7 BBC THREE Hot Wars Holiday Program 14 E4 Coronation Street The Bill 70 BBC FOUR 10" clock News DVD Pepsi Char. Good bye 72 BBC 2W Panorama Spring watch Cost DWS BBC I'm A Celebrity Pop Info News DWS BBC Red Rugby 15 To 1 The Bill Programm wahlen Info Seits nach oben Abbruch Programme wahlen Gröte nach unten Zurück Auswalt Werbung Kategorie -24 Std. Programme-Typ Kategorie Werbung Horizontal (Anzeige nach Programm)

Programmposition und -name

Beispiel:

TV Guide: Hochformat M 24/10/2007 10:46 VIERA D 1 SBC ONE D 7 SBC THREE D 14 E4 D 70 SBC FOUR 19:30-20:00 Fastener 20:00-20:30 DIY SOS 20:30-21:00 The Bill 21:00-22:00 Rad Cap 22:30-23:00 Live junction 23:00-23:30 POP 106 23:00-30:00 Rugby Programm within Anzogen • Approach • Programm within • Zurich +24 StJ. Info • Anzusigemodus Andam • Anzuswili Werbung Programm-Type Sede nach über Sede nach unter Kategorie

Hochformat (Anzeige nach Zeit)

■ Voriger Tag

(DVB-Modus)

Rot

Nächster Tag

(DVB-Modus)

Grün

■ Betrachten des Programms

Wählen Sie eine Sendung oder ein Programm.

■ Details über die Sendung einblenden

(DVB-Modus)

Wählen Sie das gewünschte Programm.

Für Rückkehr zum Programmassistenten erneut drücken.

■ Anzeigen einer Programmliste des gewählten Programm-Typs

(DVB-Modus)

(Typenliste)

■ Anzeigen einer Programmliste der gewählten Kategorie

Kategorie Alle Sender Alle Sender Alle DVB-T Sender Alle Analogsender Freie Sender Pay TV-Sender TV Radio Favorit1 ———— Favorit2 ———— Favorit3 ———— Favorit4 ————

(Kategorienliste)

Nur analoge Programme werden angezeigt.

①Kategorie auswählen

②Anzeigen

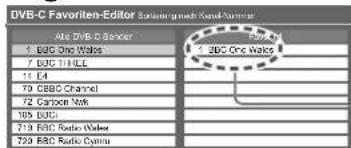

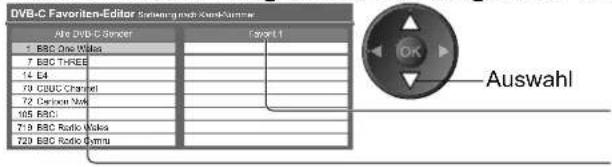

-Auflisten von Lieblingsprogrammen

S. 33

Abhängig vom gewählten Land unterstützt dieser Fernseher das GUIDE Plus+-System im DVB-T-Modus oder im Analog-Modus.

Eine Eingabe oder Aktualisierung der Postleitzahl ist erforderlich. Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Die Einrichtung kann auch manuell im Menü „Setup“ vorgenommen werden.

„Software-Update“ / „Postcode“ in „GUIDE Plus+ Einstellungen“ (S. 29)

Geben Sie Ihre Postleitzahl ein, wenn Sie zum ersten Mal von dieser Funktion Gebrauch machen. Wenn Sie eine falsche oder keine Postleitzahl eingeben, wird Werbung möglicherweise nicht richtig angezeigt.

Werbung anzeigen

Werbung umschalten

Rückkehr zum Programmassistenten

- Neueste Werbung anzeigen → „Aktualisierung“ unter „GUIDE Plus+ Einstellungen“ (S. 29)

Hinweis

- Damit die Informationen fortlaufend aktualisiert werden können, sollte der Fernseher nachts im Bereitschaftsmodus verbleiben.

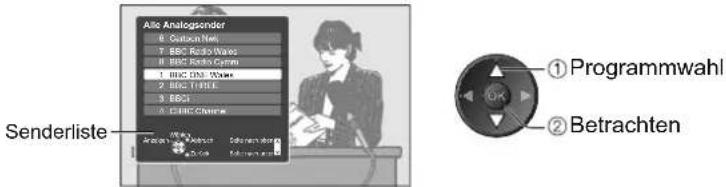

Abhängig vom gewählten Land wird der Programmassistent möglicherweise nicht unterstützt.

In einem solchen Fall wird die Senderliste eingeblendet.

Alle Analogsender 6. Cutbox Net 7. BBC Radio Wave 8. BBC Radio System 1. BBC DAS Wave 2. BBC TURB 3. BBC 4. CNTC Channel Senderliste Analog: 100 MHz Sedimentation OK Programmwahl Betrachten

Betrachten von Videotext

Bei Videotext-Diensten handelt es sich um Textinformationen, die von Sendern ausgestrahlt werden. Die angebotenen Funktionen sind je nach Sender verschieden.

Worum handelt es sich beim FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben am unteren Bildschirmrand. Um auf weitere Informationen zu einem dieser Themenbereiche zuzugreifen, drücken Sie die entsprechende farbige Taste an der Fernbedienung. Diese Funktionen bietet Ihnen einen schnellen Zugriff zu Informationen über die angezeigten Themenbereiche.

Worum handelt es sich beim TOP-Modus?

Bei TOP-Videotext handelt es sich um eine wesentliche Verbesserung des Standarddienstes, die Ihnen das Auffinden gewünschter Videotext-Seiten erleichtert.

● Rasche Übersicht über die verfügbaren Videotext-Informationen

Bequeme Auswahl des gewünschten Themas in mehreren Schritten • Seitenstatus-Informationen am unteren Bildschirmrand

Seite aufwärts / abwärts → Rot Grün

Auswahl des gewünschten Themenbereichs → Blau

Wahl des nächsten Themas innerhalb des gewählten Themenbereichs

(Nach dem letzten Thema wird auf den nächsten Themenbereich weitergeschaltet.)

Worum handelt es sich beim List-Modus?

Im List-Modus erscheinen vier Seitennummern in unterschiedlichen Farben am unteren Bildschirmrand. Diese Nummern können geändert und im Speicher des Fernsehers gespeichert werden. („Häufig betrachtete Seiten speichern“, S. 21)

■ Umschalten des Modus → „Videotext“ im Menü „Setup“ (S. 29)

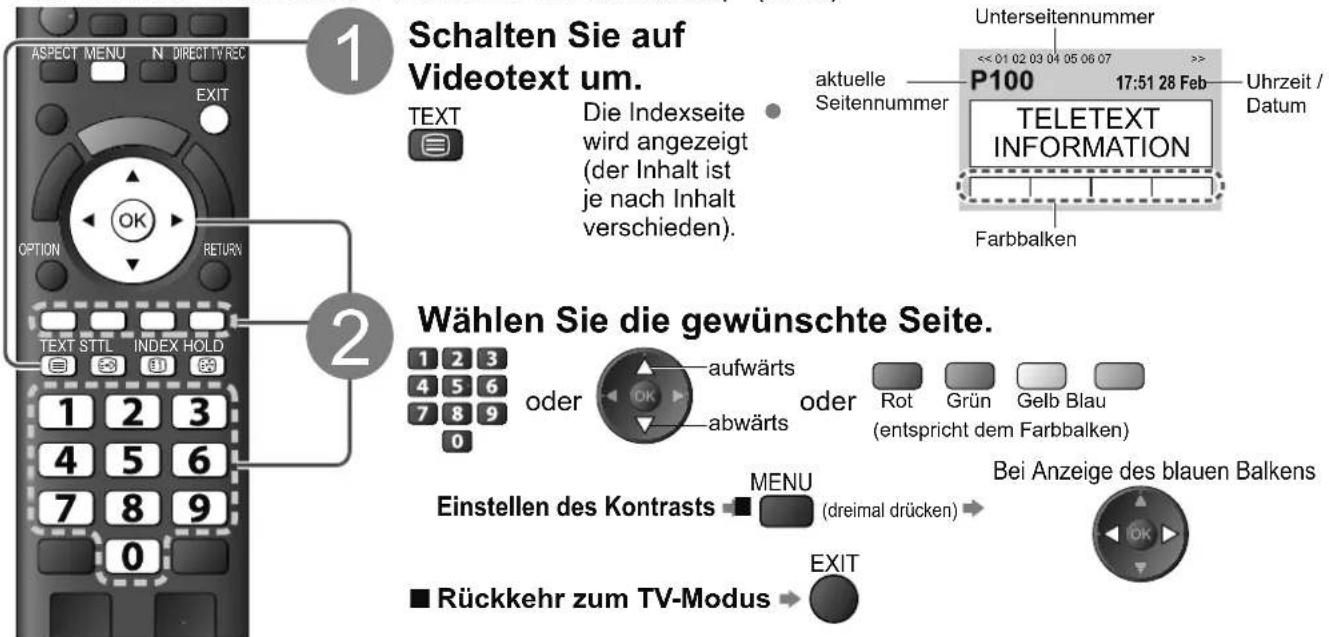

1 Schalten Sie auf Videotext um. TEXT DOIE Indexseite wird angezeigt (der Inhalt ist je nach Inhalt verschieden). 2 Wählen Sie die gewünschte Seite. 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 Einstellen des Kontrasts MENU (dreimal drücken) EXIT Rückkehr zum TV-Modus aktuelle Seitennummer Unterseitennummer P100 17:51 28 Feb Uhrzeit / Datum TELETEXT INFORMATION Farbbalken

Anzeigen verdeckter Daten

Verdeckte Wörter, z. B. die Antworten von Quiz-Seiten, anzeigen

- Erneut verdecken → Rot

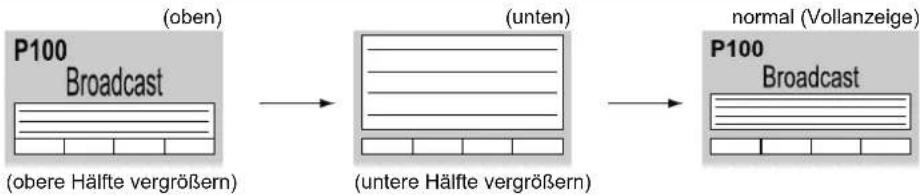

Ganz / Oben / Unten

Halten

Automatische Aktualisierung stoppen

(Halten der aktuellen Seite ohne Aktualisierung)

Fortsetzen → HOLD

Index

Rückkehr zur Haupt-Indexseite

INDEX

Eine Favoriten-Seite aufrufen

Anzeigen einer gespeicherten Favoriten-Seite

STTL

Rufen Sie die unter der blauen Taste gespeicherte Seite auf (List-Modus). Die Werkseinstellung ist „P103“.

Mehrbildanzeige

Gleichzeitiges Betrachten von Fernsehprogramm und Videotext in zwei Fenstern

MENU

(zweimal drücken)

- Wählen Sie Bild und Text Ein oder Aus.

Diese Operation kann nur bei Anzeige von Videotext ausgeführt werden.

Häufig betrachtete Seiten speichern

Häufig betrachtete Seiten im Farbbalken speichern

(nur im List-Modus)

Bei Anzeige

der Seite

Entsprechende

farbige Taste

gedrückt

halten

Die Farbe der Nummer wechselt auf Weiß.

■ Ändern gespeicherter Seiten

Geben Sie eine neue

Seitennummer ein.

Zu ändernde

farbige Taste

gedrückt halten

Unterseite anzeigen

Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst)

Erscheint am oberen

Bildschirmrand.

■ Anzeigen einer bestimmten Unterseite

Geben Sie

die 4-stellige

Nummer ein.

Beispiel: P6

Unterseiten:

Die Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden.

Der Suchvorgang kann längere Zeit beanspruchen, doch können Sie währenddessen ein Fernsehprogramm betrachten.

Fernsehen beim Warten auf Aktualisierung

Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite

Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.

Vorübergehendes Umschalten auf

Fernsehprogramm

Anzeigen der

aktualisierten Seite

Erscheint nach beendeter

Aktualisierung.

(Sie können das Programm nicht umschalten.)

- Manche Nachrichtenseiten verfügen über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht.

Betrachten von externen Eingangssignalen

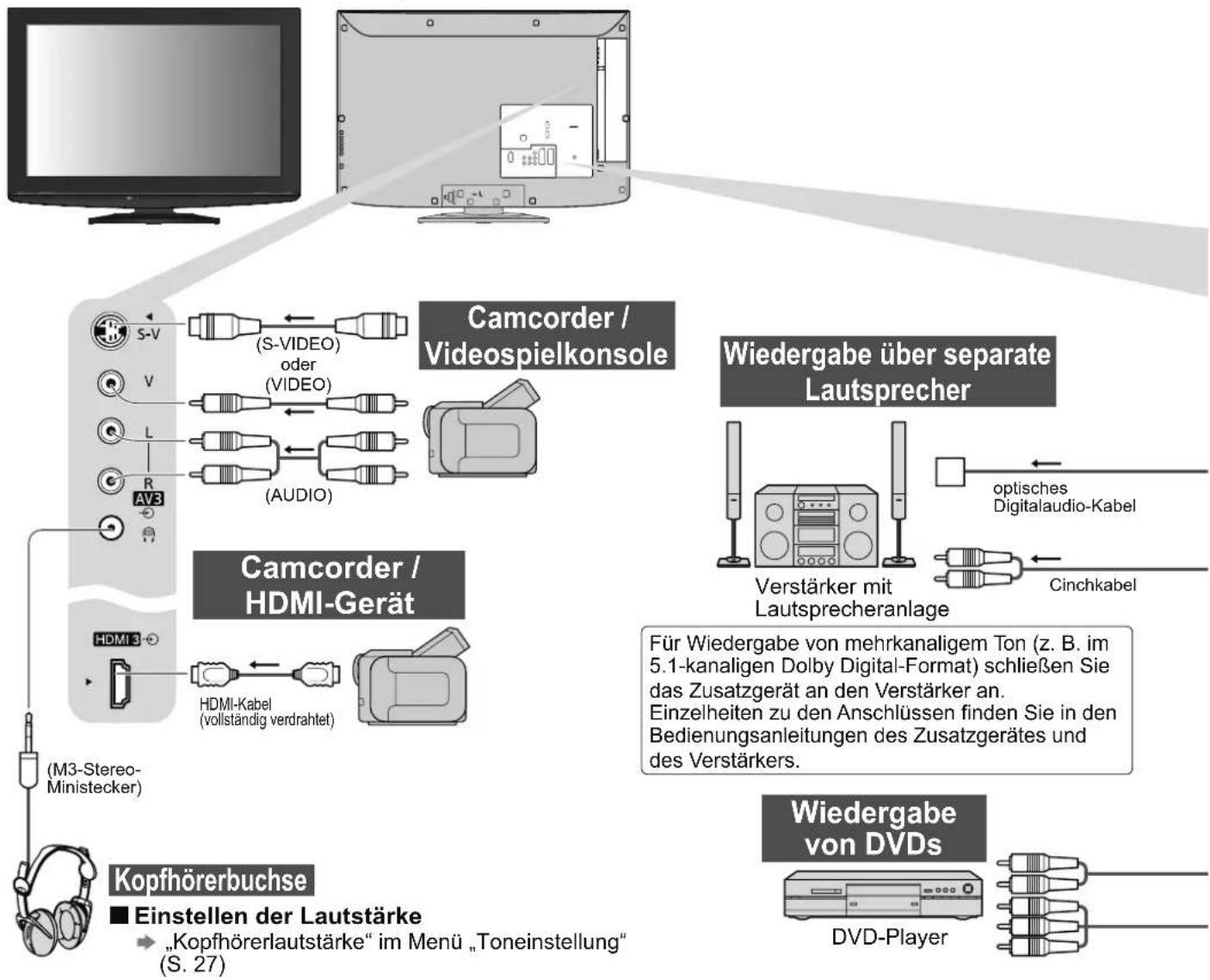

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen Eingangssignal auf dem Bildschirm betrachten.

Anschließen eines Zusatzgerätes S. 10, 11 und 54

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen des gewählten Zusatzgerätes verwendet werden.

1

Schalten Sie den Fernseher ein.

ASPECT MENU INPUT TV N DIRECT TV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD 1 2 3 4 5 6 7 8 9 0 PROGRAMME REC Panasonic TV

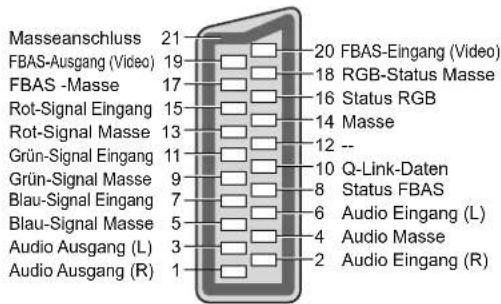

■ Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 10 und S. 11)

Das Eingangssignal wird automatisch auf dem Bildschirm angezeigt, sobald die Wiedergabe am Zusatzgerät startet.
- Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt.
- Bei Herstellung eines HDMI-Anschlusses (S. 54) steht diese Funktion ebenfalls zur Verfügung.

■ Falls der Eingangsmodus nicht automatisch umgeschaltet wird

→ Führen Sie Schritt 2 und unten aus.
- Überprüfen Sie die Einrichtung des Gerätes.

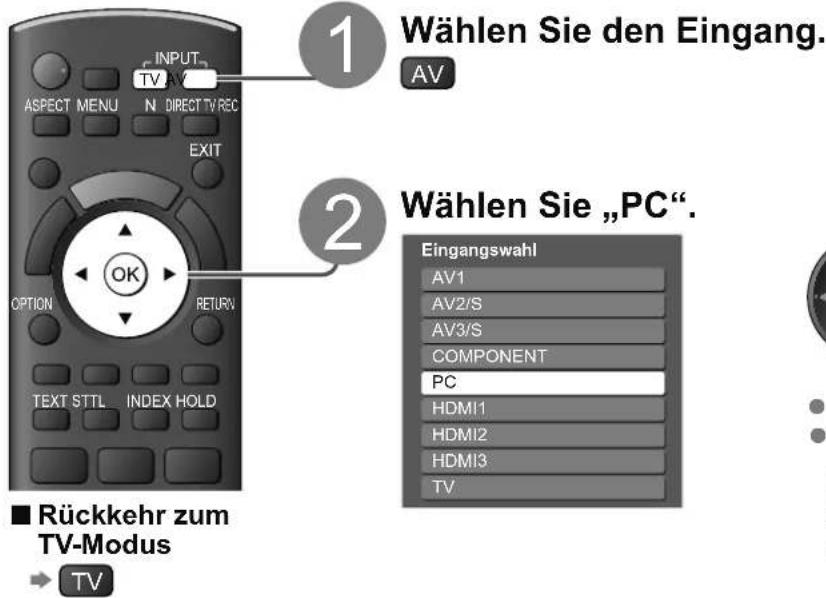

Rufen Sie das Menü „Eingangswahl“ auf.

AV

2

3

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

Eingangswahl AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 TV

① Auswahl ② Betrachten

Der Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Seitenwand des Fernsehers gewählt werden.

Betätigen Sie die Taste so oft, bis der gewünschte Eingang gewählt ist.

• Um zwischen AV2 / AV3 und AV2S / AV3S umzuschalten, betätigen Sie die linke bzw. rechte Cursorartaste.
• Jeder Eingabemodus kann wunschgemäß benannt oder bei der Eingangswahl übersprungen werden. "AV Label bearbeiten" (S. 37) Übersprungene Eingänge werden bei Betätigung der AV-Taste nicht angezeigt.

4

Betrachten

Der gewählte Eingangsmodus wird angezeigt.

AV2

Rückkehr zum TV-Modus

→ TV

Hinweis

Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.

- Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder von Ihrem Panasonic-Fachhändler zu erfahren.

Steuerung eines angeschlossenen Gerätes über die Fernbedienung des Fernsehers

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt über die in der nachstehenden Tabelle aufgeführten Tasten dieser Fernbedienung gesteuert werden.

	BereitschaftUmschalten in den Bereitschaftsmodus / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelHalten Sie die Taste gedrückt, um einen Suchlauf rückwärts auszuführen.
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD: Sprung an den nächsten Titel oder DVD-Video-TitelHalten Sie die Taste gedrückt, um einen Suchlauf vorwärts auszuführen.
	PausePause / FortsetzenDVD: Für Zeitlupenwiedergabe halten Sie die Taste gedrückt.
	Erhöhen / Verringern der Programmpositions-NummerProgramm wählen
	AufzeichnungStarten der Aufzeichnung

- Ändern des Fernbedienungscodes entsprechend der Art des Zusatzgerätes

Jede Art von Panasonic-Gerät besitzt einen eigenen Fernbedienungscode.

Andern Sie den Code dem jeweils zu steuernden Gerät entsprechend.

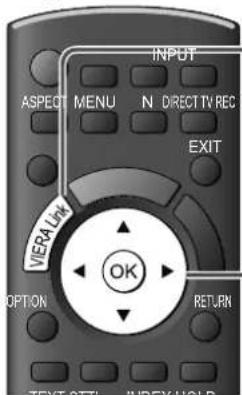

Um das angeschlossene Gerät über VIERA Link (S. 52) zu steuern, wählen Sie den Code „73“.

Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.

Geben Sie den jeweils in der nachstehenden

Tabelle für den Typ des zu steuernden Gerätes angegebenen Code ein.

Gerätetyp Code
DVD-Recorder, DVD-Player 70 (Standardeinstellung)

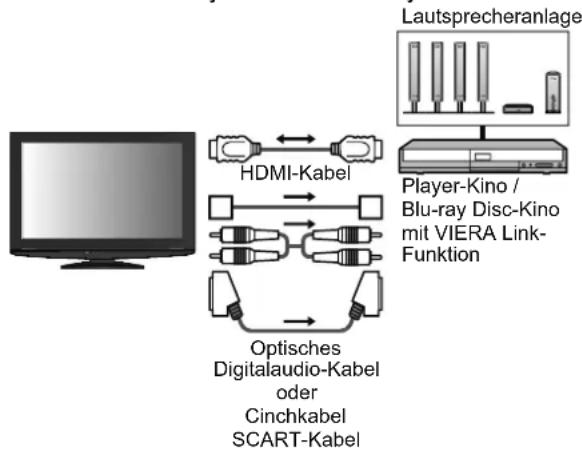

Player-Heimkinoanlage, Blu-ray Disc-Heimkinoanlage	71
Videorecorder 72
Mit VIERA Link verwendetes Gerät ➔ „VIERA Link Einstellungen“ (S. 52)	73

Hinweis

Vergewissern Sie sich nach einer Änderung des Codes, dass die Fernbedienung richtig funktioniert.

• Nach einem Austausch der Batterien werden die Code-Standardeinstellungen u. U. wiederhergestellt.
• Bei bestimmten Gerätemodellen können manche Funktionen möglicherweise nicht gesteuert werden.

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktion ermöglichen.

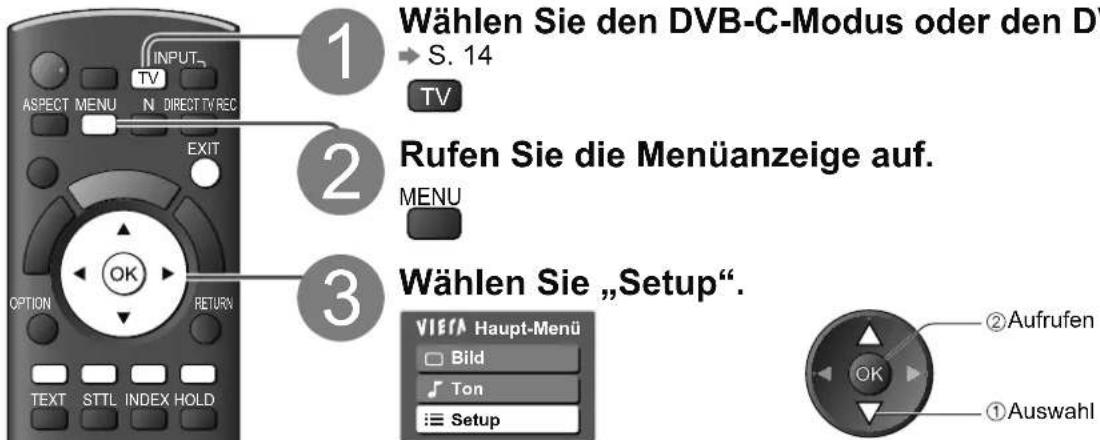

Rufen Sie die Menüanzeige auf.

MENU

Die (je nach Eingangssignal verschiedenen)

Funktionen, die eingestellt werden können, werden angezeigt.

Wählen Sie das gewünschte Menü.

(Beispiel: Menü Bildeinstellung)

Wählen Sie den gewünschten Eintrag.

(Beispiel: Menü Bildeinstellung)

Nehmen Sie gewünschte Einstellung oder Auswahl vor.

(Beispiel: Menü Bildeinstellung)

OK ① Ändern ② Speichern oder Aufrufen (bei bestimmten Funktionen erforderlich)

Sofortig

Rückkehr

zum TV-Modus

EXIT

■ Rückkehr zur

vorigen

Anzeige

RETURN

■ Umblättern der Menüseiten

■ Auswahl aus mehreren Optionen

Nummer und Position der Optionen Normal geändert

■Einstellung über Pegelsteller

■ Weiterschalten zur nächsten Anzeige

■Rücksetzen der Einstellungen

Rücksetzen nur der Bildeinstellungen

„Grundeinstellungen“ im Menü Bildeinstellung (S. 26)

- Rücksetzen nur der Toneinstellungen

„Grundeinstellungen“ im Menü Toneinstellung (S. 27)

- GemeinsamesZurücksetzen aller Bild- und Toneinstellungen

Initialisieren aller Einstellungen

„Werkseinstellungen“ im Menü Setup (S. 29)

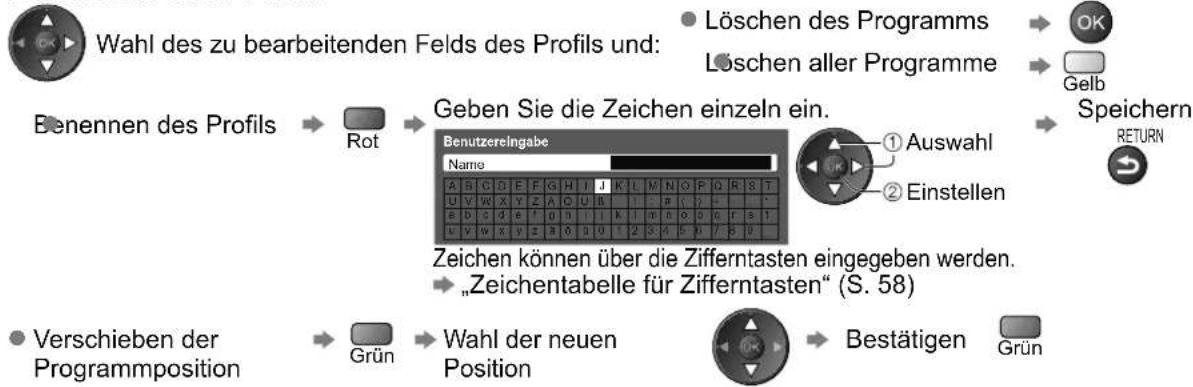

■ Eingeben von Zeichen über die eingeblendete Tastatur

Bei bestimmten Einträgen können Namen oder Zahlen frei eingegeben werden.

Benutzereingabe Name A B C D E F G H I J K L M N O P Q R S T U V X Y Z A O J S . # ( ) + - * a b c d e f g h i j k n n o p s r t s t u v w x y z m u u o t 2 3 4 5 6 7 8 9.

Geben Sie die Zeichen einzeln ein.

Speichern

RETURN

Zeichen können über die Zifferntasten eingegeben werden.

„Zeichentabelle für Zifferntasten“ (S. 58)

    subgraph "(S.26)"
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
    end

    subgraph "(S.27)"
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
    end

    subgraph "(S.28)"
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
    end

    subgraph "(S.29)"
        AD
        AI
        AJ
        AK
        AL
        AM
        AO
        AP
        AQ
        AR
    end

    subgraph "(S.28 und S.29)"
        AH
        AI
        AJ
        AK
        AL
    end

    subgraph "(S.28, 30, 32, 33)"
        AD
        AI
        AJ
        AK
        AL
    end

    subgraph "(S.28, 31 - 33)"
        AD
        AI
        AJ
        AK
        AL
    end

    subgraph "(S.29, 31, 35)"
        AD
        AI
        AJ
        AK
        AL
    end

    subgraph "(S.29, 39 - 41)"
        AD
        AI
        AJ
        AK
        AL
    end

    note right of A,B,C,D,E,F,G,H,I,J,K,L,N,O,P,Q,R,S,T,U,V,W,X,Y,Z,N,U,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,A,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,a,u,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m.n,u,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,s,t,u,v,w,x,y,z,k,l,m,n,o,p,q,r,\( ^{S_{28}} \)

(S.26)

Bildeinstellung		1/2
Modus	Dynamik
Kontrast		60
Helligkeit		0
Farbe		30
Schärfe		5
NTSC-Farbton		0
Farbton	Warm
Colour Management	Aus
Eco Mode	Aus

Bildeinstellung		2/2
P-NR	Aus
3D-COMBFILTER	Aus
Grundeinstellungen	Zurücksetzen

Toneinstellung		1/2
Modus	Musik
Bass		0
Höhen		0
Balance		0
Kopfhörerlautstärke		11
Surround	Aus
Lautstärke Korrektur		0
Wandiabsland der Laufspr.	Über 30cm
Audio Empfang	Stereo

Toneinstellung
SPDIF Auswahl	Auto
Pegel Optischer Ausgang	0dB
HDMI1 Eingang	Digital
Grundeinstellungen	Zurücksetzen

(S. 27)

Setup
Abschalt-Uhr	Aus
Verbindungseinstellungen	Zugriff
Kindersicherung	Zugriff
Tuning-Menü DVB-C	Zugriff
Tuning-Menü DVB-T	Zugriff
Tuning-Menü Analog	Zugriff
Sprache	Zugriff
Anzeige-Einstellungen	Zugriff
Common Interface	Zugriff
System-Menü	Zugriff
Andere Einstellungen	Zugriff

(S. 28 und S. 29)

Verbindungseinstellungen

VIERA Link	Ein
Q-Link	AV2
AV2 Ausgang	TV
Auto Ein	Ein
Auto Aus	Ein
Standby-Energiespomodus	Ein
Intelligent Auto Standby	Ein (ohne Erinnerung)
Daten herunterladen	Zugriff

(S. 28)

Tuning-Menü DVB-C

Favoriteen bearbeiten	Zugriff
Senderliste	Zugriff
Auto Setup	Zugriff
Manueller Suchlauf	Zugriff
Senderiisle aktualisieren	Zugriff
Neue Sender melden	Ein
Signaleigenschaften	Zugriff
DVB-T HD Sender hinzufügen	Zugriff

(S. 28, 30, 32, 33)

Tuning-Menü DVB-T

Favoriten bearbeiten	Zugriff
Senderliste	Zugriff
Auto Setup	Zugriff
Manueller Suchlauf	Zugriff
Senderliste aktualisieren	Zugriff
Favorisiertes Netzwerk	Zugriff
Neue Sender melden	Ein
Signaleigenschaften	Zugriff
HD Sender hinzufügen	Zugriff
DVB-C Sender hinzufügen	Zugriff

(S. 28, 31 - 33)

Tuning-Menü Analog

Senderliste	Zugriff
Auto Setup	Zugriff
Manueller Suchlauf	Zugriff
DVB-T Sender hinzufügen	Zugriff

(S. 29, 31, 35)

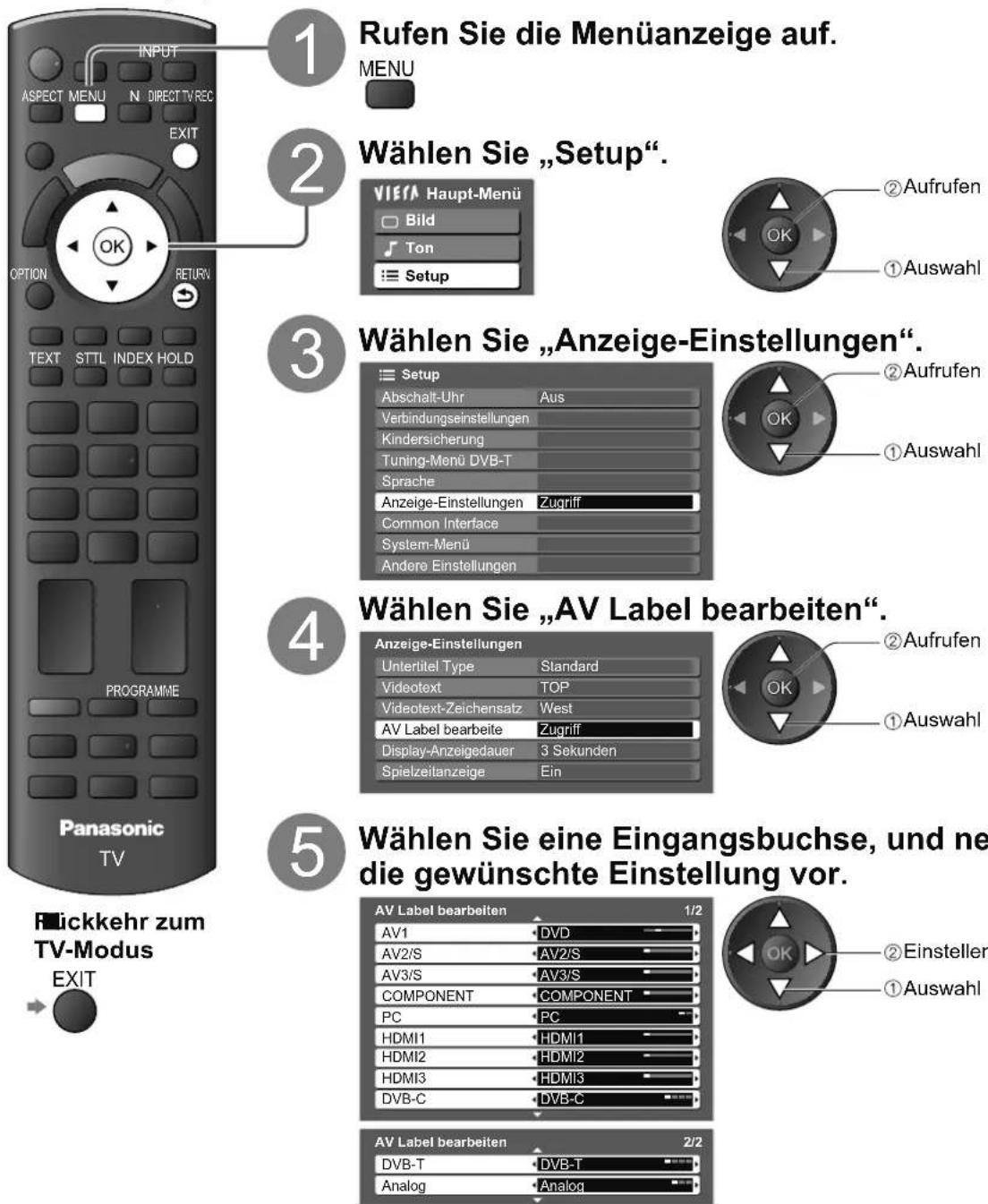

Anzeige-Einstellungen

Unterlitel Type	Standard
Videotext	TOP
Videotext-Zeichensatz	West
AV Label bearbeilen	Zugniff
Display-Anzeigedauer	3 Sekunden
Spielzeitanzeige	Ein

(S. 29)

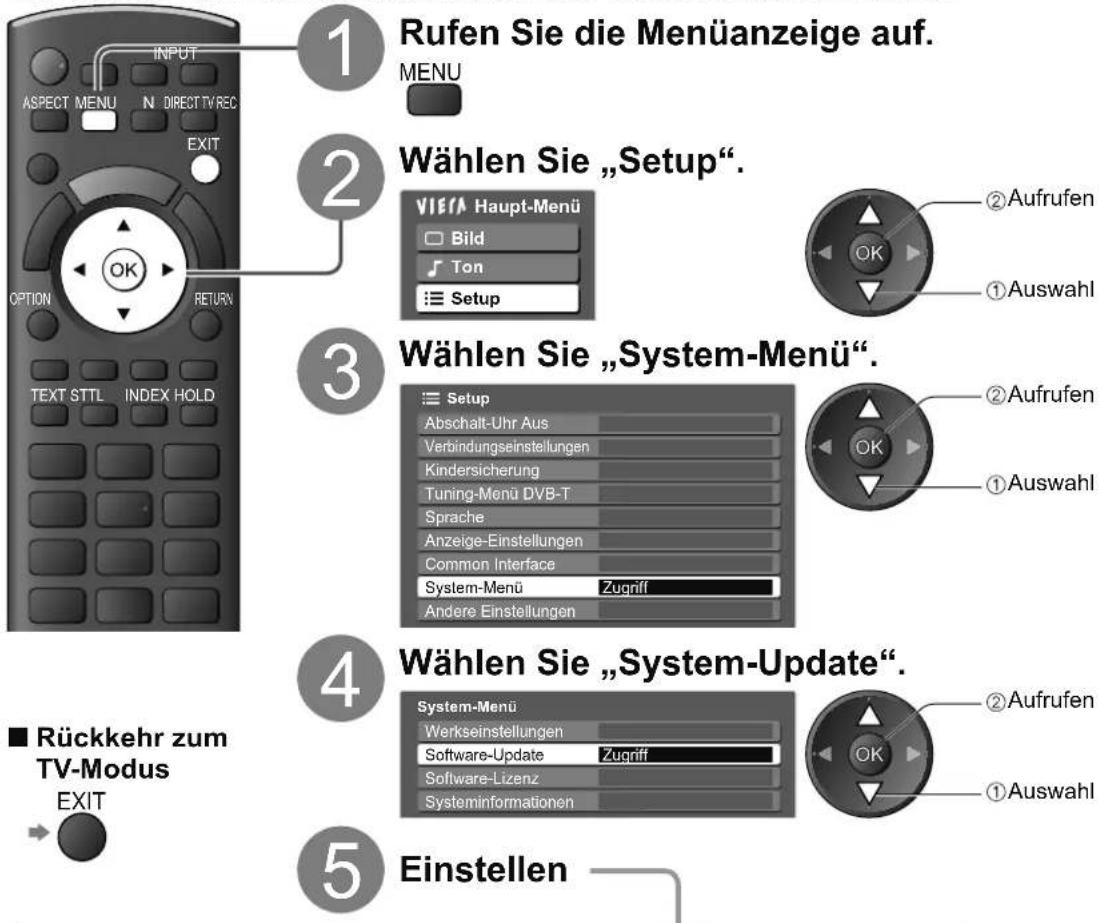

System-Menü

Werkseinstellungen	Zugriff
Software-Update	Zugriff
Software-Lizenz	Zugriff
Systeminformationen	Zugriff

(S. 29, 39 - 41)

Andere Einstellungen

AV-Farbsystem	Auto
GUIDE Plus+ Einstellungen	Zugriff
Energiesparmodus	Aus
Overscan	Ein
Zeitzone	Auto

(S. 29)

Gebrauch der Menüfunktionen

Menüliste ■

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Bild	Modus	Grundlegender Bildmodus (Dynamik / Normal / Kino / Spiel)● Nehmen Sie diese Einstellung für jedes Eingangssignal vor.Dynamik : Liefert optimale Einstellungen von Kontrast und Schärfe des Bildes beim Betrachten in einem hellen Raum.Normal : Empfiehlt sich zum Betrachten unter normalen Umgebungsbedingungen der Raumbeleuchtung.Kino : Eignet sich zum Betrachten von Spielfilmen in einem abgedunkelten Raum mit einem Bild wie in einem Filmtheater.Spiel : Spricht schnell auf das Eingangssignal an und liefert ein für Spiele geeignetes Bild.● Diese Funktion steht im TV-Modus nicht zur Verfügung.Die Dauerverwendungszeit des SPIEL-Modus kann rechts oben in den ● Bildschirm eingeblendet werden⇨ „Spielzeitanzeige“ (S. 29)
	Kontrast, Helligkeit, Farbe, Schärfe	Dient zum Erhöhen oder Verringern der Pegel dieser Optionen, um die Einstellungen Ihren persönlichen Vorstellungen optimal anzupassen.
	NTSC-Farbton	Wenn eine NTSC-Signalquelle an den Fernseher angeschlossen ist, kann der Farbton des Bildes wunschgemäß eingestellt werden.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	Farbton	Ermöglicht Ihnen eine Einstellung des Gesamtfarbtons des Bildes (Kühl / Normal / Warm)
	Colour Management	Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)● Bei PC-Eingangssignalen steht diese Funktion nicht zur Verfügung.
	Eco Mode	Die Bildeinstellungen werden automatisch den jeweils herrschenden Lichtbedingungen angepasst.(Aus / Ein)
	P-NR	Reduzierung von BildrauschenUnerwünschtes Rauschen und Flimmern in den Bildkonturen wird automatisch reduziert ces. (Aus / Niedrig / Mittel / Hoch)● Bei PC-Eingangssignalen steht diese Funktion nicht zur Verfügung.
	3D-COMBFILTER	Beim Anzeigen eines Standbildes oder bei Zeitlupenwiedergabe macht sich gelegentlich ein Farbmuster bemerkbar.Wählen Sie die Einstellung „Ein“, um schärfere, originalgetreuere Farben zu erhalten. (Aus / Ein)● Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung. Bei RGB-, S-Video-, Komponenten-, PC- und HDMI-Signalen sowie beim Betrachten ● einer SD-Karte steht diese Funktion nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die Taste OK, um die aktuellen Bildeinstellungen auf die Vorgabeeinstellung zurückzustellen.
Ton	Modus	Grundlegender Tonmodus (Musik / Sprache)
	Bass	Erhöht oder verringert den Pegel, um die Ausgabe der Bässe zu verstärken oder abzuschwächen.
	Höhen	Erhöht oder verringert den Pegel, um die Ausgabe der Höhen zu verstärken oder abzuschwächen.
	Balance	Dient zur Einstellung des relativen Lautstärkeanteils des rechten und linken Lautsprechers.
	Kopfhörerlautstärke	Dient zur Einstellung des Lautstärkepegels des Kopfhörers.
	Surround	Surround Sound-Einstellungen (Aus / V-Audio / V-Audio Surround)V-Audio: Eine Dynamic Enhancer-Schaltung wird zur Simulierung eines räumlichen Effekts mit verbesserter Breite eingesetzt.V-Audio Surround: Eine Dynamic Enhancer-Schaltung wird zur Simulierung eines räumlichen Effekts mit verbesserter Breite und Tiefe eingesetzt.Eine Umschaltung ist auch über die Surround-Taste an der Fernbedienung möglich (S. 9).
	Lautstärke Korrektur	Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.
	Wandabstand der Lautspr.	Dient zur Einstellung der Wiedergabe der tiefen Frequenzen (Über 30cm / Unter 30cm)Wenn der Abstand zwischen der Rückwand des Fernsehers und der Wand mehr als 30 cm beträgt, empfiehlt sich die Wahl der Einstellung „Über 30cm”.Wenn der Abstand zwischen der Rückwand des Fernsehers und der Wand weniger als 30 cm beträgt, empfiehlt sich die Wahl der Einstellung „Unter 30cm“.
	Audio Empfang	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)Normaleinstellung: Stereowenn ein Stereosignal nicht empfangen werden kann: MonoM1 / M2: Dient zur Wahl des Kanals, wenn zwei monaurale Tonkanäle vorhandensind.Diese Funktion steht nur im Analog-Modus zur Verfügung.
	SPDIF Auswahl	Dient zur Wahl der Grundeinstellung für das von der Buchse DIGITAL AUDIO OUT ausgegebene digitale Audiosignal. (Auto / PCM)Auto : Signale der Formate Dolby Digital Plus und Dolby Digital werden als Dolby Digital-Bitfluss ausgegeben.Signale des Formats HE-AAC (48 kHz) werden als DTS-Ton ausgegeben.Signale des Formats MPEG werden als PCM-Ton ausgegeben.PCM : Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt.Diese Funktion steht nur im DVB-Modus oder Film-Anzeigemodus zur Verfügung. (S. 44)
	Pegel Optischer Ausgang	Normalerweise besitzt MPEG-Ton einen höheren Lautstärkepegel als andere Arten von Tonspuren.Sie können den Audiopegel des von der Buchse DIGITAL AUDIO OUT ausgegeben MPEG-Signals als Ausgangseinstellung festlegen. (0 / -2 / -4 / -6 / -8 / -10 / -12dB)Diese Funktion steht nur im DVB-Modus zur Verfügung.
	HDMI1 / 3 Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an. (Digital / Analog) (S. 59)Digital : HDMI-KabelanschlussAnalog : HDMI-DVI-AdapterkabelanschlussDiese Funktion steht nur im HDMI-Eingangsmodus zur Verfügung.Der Buchse HDMI2 können nur Digitalsignale zugeleitet werden.Für die Buchse HDMI2 steht diese Einstellung nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die Taste OK, um die aktuellen Toneinstellungen auf die Standardeinstellung zurückzusetzen.

• Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt. (S. 42 und S. 45)
• Nur die verfügbaren Einträge können gewählt werden.

Gebrauch der Menüfunktionen

Menüliste ■

Menü	Eintrag Einstellungen (Optionen)
Setup	Abschalt-Uhr
	Verbindungseinstellungen	Dient zur Festlegung der Zeitdauer, nach der sich der Fernseher automatisch ausschaltet. (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)
		VIERA Link
		Q-Link
		AV1 / AV2 Ausgang
		Auto Ein
		Auto Aus
		Standby-Energiesparmodus
		Intelligent Auto Standby
		Daten herunterladen
	Kindersicherung
	Tuning-Menü DVB-C	Favoriten bearbeiten
		Senderliste
		Auto Setup
		Manueller Suchlauf
		Senderliste aktualisieren
		Neue Sender melden
		Signaleigenschaften
		DVB-T HD Sender hinzufügen
	Tuning-Menü DVB-T	Favoriten bearbeiten
		Senderliste
		Auto Setup
		Manueller Suchlauf
		Senderliste aktualisieren
		Favorisiertes Netzwerk
		Neue Sender melden
		Signaleigenschaften
		HD Sender hinzufügen
		DVB-C Sender hinzufügen

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Setup	Tuning-Menü Analog	Senderliste	Dient zum Überspringen unerwünschter analoger Sender oder zum Bearbeiten von analogen Sendern. (S. 35)
		Auto Setup	Dient zur automatischen Abstimmung aller empfangbaren analogen Sender. (S. 31)
		Manueller Suchlauf	Dient zum manuellen Einstellen der analogen Programme. (S. 35)
		DVB-T Sender hinzufügen	Dient zum erneuten Abstimmen aller Fernsehsender, um DVB-T-Sender hinzuzufügen. Alle früheren Kanaleinstellungen werden gelöscht. Verwenden Sie diese Funktion, wenn neue DVB-T-Sender den Betrieb in Ihrem Empfangsgebiet aufnehmen.
	Sprache	Menüsprache	Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.
		Präferenz Audio 1/2	Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Multi-Audio (je nach Sender).
		Präferenz Untertitel 1/2	Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Untertitel (je nach Sender). Einblenden von Untertiteln S. 16
		Präferenz Videotext	Dient zur Wahl der bevorzugten Sprache für DVB-Videotext (Verfügbarkeit vom Sender abhängig).
	Anzeige-Einstellungen	Untertitel Type	Dient zur Wahl des bevorzugten Untertiteltyps. (Standard/Schwerhörige)Die Option „Schwerhörige“ erleichtert das Verständnis von DVB-Untertiteln (Verfügbarkeit vom Sender abhängig).Die Optionen „Präferenz Untertitel 1/2“ in der Auswahl der „Sprache“ haben Vorrang.
		Videotext	Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 20)
		Videotext-Zeichensatz	Dient zur Wahl der Videotext-Sprache (West/Ost1/Ost2)West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch usw.Ost1: Tschechisch, Englisch, Estnisch, Lettisch, Rumänisch, Russisch, Ukrainisch usw.Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch usw.
		AV Label bearbeiten	Dient zur Benennung oder zum Überspringen der einzelnen Eingangsbuchsen (S. 37)
		Display-Anzeigedauer	Dient zur Festlegung der Zeitdauer der Anzeige des Informationsbanners (S. 15). (0 (keine Anzeige) / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 Sekunden)
		Spielzeitanzeige	Wählen Sie die Einstellung „Ein“, um die Dauerverwendungszeit des SPIEL-Modus anzuzeigen (Aus / Ein)Diese Funktion steht nur bei Wahl von „Spiel“ unter „Modus“ zur Verfügung (S. 26).
	Common Interface		Dient zum Betrachten von Pay-TV. (S. 38)
	System-Menü	Werkseinstellungen	Dient zum Rücksetzen aller Einstellungen, z. B. nach einem Umzug. (S. 39)
		Software-Update	Dient zum Herunterladen von neuer Software auf den Fernseher. (S. 40)
		Software-Lizenz	Dient zum Anzeigen der Software-Lizenzinformationen.
		Systeminformationen	Dient zum Anzeigen der Systeminformationen dieses Fernsehers.
	Andere Einstellungen	AV-Farbsystem	Dient zur Wahl des optionalen Farbsystems je nach Format des Videosignals im AV-Modus. (Auto / PAL / SECAM / M. NTSC / NTSC)
		GUIDE Plus+Einstellungen	Aktualisierung
			Postcode
			Systeminformationen
		Energiersparmodus	Dient zur Reduzierung der Bildhelligkeit zur Energieeinsparung. (Aus / Ein)
		Overscan	Dient zur Festlegung des Bildschirmbereichs, der zur Anzeige des Bilds verwendet wird. (Aus / Ein)Ein: Das Bild wird vergrößert, um den Bildrand zu verdecken.Aus: Das Bild wird in seiner Originalgröße angezeigt.Wählen Sie die Einstellung „Ein“, wenn Rauschen am Bildschirmrand auftritt.Diese Funktion steht zur Verfügung, wenn der Eintrag „Aspekt“ auf „Auto“ (nur Signale mit einem Bildseitenverhältnis von 16:9) oder „16:9“ eingestellt ist.Diese Einstellung kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.
		Zeitzone	Dient zur automatischen Einstellung der Zeitdaten.Die Zeitdaten werden auf GMT-Basis korrigiert.Wählen Sie die Einstellung „Auto“, um die Zeit dem jeweiligen Empfangsgebiet entsprechend automatisch korrigieren zu lassen.

• Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt. (S. 42 und S. 45)
• Nur die verfügbaren Einträge können gewählt werden.

Sendersuchlauf

Beim automatischen Sendersuchlauf werden alle Sender automatisch erneut abgestimmt.

DVB-C-Sender

Alle empfangbaren DVB-C-Sender werden automatisch erneut abgestimmt.

• Diese Funktion steht nur zur Verfügung, wenn die Abstimmung der DVB-C-Sender bereits ausgeführt wurde.
• Nur DVB-C-Sender werden erneut abgestimmt.
• Alle früheren Kanaleinstellungen werden gelöscht.
• Wenn eine Kindersicherungs-PIN (S. 36) eingestellt wurde, muss diese erneut eingegeben werden.

INPUT ASPECT MENU TV DIRECT TW REC EXIT OPTION RETURN TEXT STTL INDEX HOLD 1 2 3 4

■ Rückkehr zum TV-Modus

■ Verwendung der Tasten an der Seitenwand des Fernsehers für den automatischen Sendersuchlauf (S. 8)

① Betätigen Sie diese Taste so oft, bis „Auto Setup“ angezeigt wird.

② Rufen Sie „Auto Setup“ auf.

③ Stellen Sie den gewünschten Suchlaufmodus und Programmsuche-Modus ein.

④ Starten Sie die automatische Senderabstimmung.

Rückkehr zum TV-Modus

Wählen Sie den DVB-C-Modus.

→ S. 14

Rufen Sie die Menüanzeige auf.

MENU

Wählen Sie „Setup“.

② Aufrufen OK ① Auswahl

Wählen Sie „Tuning-Menü DVB-C“.

Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-C Zugriff Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen

② Aufrufen ① Auswahl

Wählen Sie „Auto Setup“.

Tuning-Menü DVB-C Favoriteen bearbeiten Senderliste Auto Setup Zugriff Manueller Suchlauf Senderliste aktualisieren Neue Sender melden Ein Signaleigenschaften

② Aufrufen ① Auswahl

Stellen Sie den gewünschten Suchlaufmodus und Programmsuche-Modus ein.

DVB-C Auto Setup Einstellungen Modus Suchlauf Freie Sender Programmsuche Schnell Frequenz Auto Symbolrate Auto Netzwerk ID Auto

③ Speichern ② Einstellen ① Auswahl

Komplett: Der gesamte Frequenzbereich wird durchsucht.

Schnell: Die für Ihr Land geeigneten Frequenzen werden durchsucht.

- Normalerweise sollten Frequenz, Symbolrate und Netzwerk-ID auf „Auto“ eingestellt werden.

Starten Sie die automatische Senderabstimmung.

Auto Setup DVB-C Status 0% 100% Diver Vorging Transpouchable over 3 Minutes. Nr. Sondereame Top Quartal 1 CBC Channel Free TV 1C 2 MBC Radio Wafer Free TV 1C 3 B4 Free TV 1C Free TV:3 Pay TV:0 Radio:0 Audio staff

Die Einstellungen werden automatisch vorgenommen.

- Abhängig vom gewählten Land (S. 12) ist eine Einstellung von „Favorisiertes Netzwerk auswählen“ oder „Regionauswahl“ erforderlich → S. 13.

Nach Abschluss des Vorgangs wird das Programm an Programmposition „1“ angezeigt.

Hinweis

- Falls die Abstimmung nicht vollständig abgeschlossen wurde - „Manueller Suchlauf“ (S. 33)

DVB-T-Programme oder analoge Programme

Alle empfangbaren DVB-T-Sender oder analogen Sender werden erneut automatisch abgestimmt.

• „DVB-T Auto Setup“ steht nur zur Verfügung, wenn die Abstimmung der DVB-T-Sender bereits ausgeführt wurde.
  Im DVB-T-Modus werden nur DVB-T-Sender erneut abgestimmt.
  In Analog-Modus werden nur analoge Sender erneut abgestimmt.
  Alle früheren Kanaleinstellungen werden gelöscht.
• Wenn eine Kindersicherungs-PIN (S. 36) eingestellt wurde, muss diese erneut eingegeben werden.

1 Wählen Sie den DVB-T-Modus oder den Analog-Modus.

INPUT TV ASPECT MENU N DIRECT TV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME

1 Wählen Sie den DVB-T-Modus oder den Analog-Modus.
→ S. 14

2 Rufen Sie die Menüanzeige auf. MENU
Wählen Sie „Setup“.

② Aufrufen ① Auswahl

4 Wählen Sie „Tuning-Menü DVB-T“ oder „Tuning-Menü Analog“.

Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Zugriff Tuning-Menü Analog Zugriff Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen

① Auswahl ② Aufrufen

5 Wählen Sie „Auto Setup“. DVB-T: Tuning-Menü DVB-T

Favonten bearbeiten Senderliste Auto Setup Zugriff Manueller Suchlauf Senderliste aktualisieren Neue Sender melden Ein Signaleigenschaften

② Aufrufen OK ① Auswahl

Analog:

Tuning-Menü Analog Senderliste Auto Setup Zugriff Manueller Suchlauf

Starten Sie die automatische Senderabstimmung.
DVB-T:

Auto Setup DVB-T Alle DVB-T Senderdaten werden gelöscht OK Auto Setup DVB-T Sendal Sendname Typ Gestline 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 Decker Verpack beanspracht ohne 3 Minuten... Sendal | Sendname | Typ | Gestline | 62 | 63 | Free TV | 10 63 | 64 | Free TV | 10 64 | 65 | Free TV | 10 65 | 66 | Free TV | 10 66 | 67 | Free TV | 10 67 | 68 | Free TV | 10 Free TV: 4 | Pay TV: 0 | Radio: 0 | Ques: 0 | Sucha Staff

Analog:

Auto Setup Analog Alle analogen Senderdaten werden gelöscht. OK Auto Setup Analog Sachauf C+21 78 03 1 41 Dissor Vorzugs boorspracht ohne 3 Minuten. Name Sendorsame C+20 C+38 Analog 2 Sucha Luft

Die Einstellungen werden automatisch vorgenommen.

- Lädt die Einstellungen von Sender, Sprache und Land / Gebiet auf ein an den Fernseher angeschlossenes Gerät herunter, das mit Q-Link oder VIERA Link ausgestattet ist.

Nach Abschluss des Vorgangs wird das Programm an Programmposition „1“ angezeigt.

■ Rückkehr zum TV-Modus

Verwendung der Tasten an der ■ Seitenwand des Fernsehers für den automatischen Sendersuchlauf (S. 8)

① Betätigen Sie diese Taste so oft, bis „Auto Setup“ angezeigt wird.

② Rufen Sie „Auto Setup“ auf.

③ Starten Sie die automatische Senderabstimmung.

Rückkehr zum TV-Modus

Hinweis

Falls die Abstimmung nicht vollständig abgeschlossen wurde „Manueller Suchlauf“ (S. 33 und S. 35)

Abstimmen und Bearbeiten von Programmen

(DVB)

Sie können Sender erneut abstimmen, Listen Ihrer Lieblingsprogramme erstellen und unerwünschte Kanäle überspringen usw.

1

Wählen Sie den DVB-C-Modus oder den DVB-T-Modus.

→ S. 14

TV

2

Rufen Sie die Menüanzeige auf.

MENU

3

Wählen Sie „Setup“.

4

Wählen Sie „Tuning-Menü DVB-C“ oder „Tuning-Menü DVB-T“.

5

Wählen Sie eine der folgenden Funktionen aus, und nehmen Sie die gewünschte Einstellung vor.

Die jeweils verfügbaren Optionen sind vom gewählten Land abhängig (S. 12).

Rückkehr vom Menü „Setup“ (S. 30 und S. 31)

DVB-Sender automatisch aktualisieren

Senderliste aktualisieren

Sie können neue Sender hinzufügen, Sender löschen sowie die Namen und Programmpositionen von Sendern automatisch in der Senderliste aktualisieren.

DVB-T Senderliste aktualisieren Status: C4.8 Kiel Sundumere Top Constant File 19.0 Pay 19.0 Risik.0 Duan.0 Bath out

Die Senderliste wird aktualisiert, wobei die unter „Favoriten bearbeiten“, „Senderliste“, „Kindersicherung“ usw. vorgenommenen Einstellungen beibehalten werden.

Benachrichtigung anzeigen

Neue Sender melden

Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wurde, oder nicht. (Aus / Ein)

Nach Wahl von OK wird die Funktion „Senderliste aktualisieren“ ausgeführt.

DVB-Signal überprüfen Signaleigenschaften

Dient zur Wahl eines Kanals und zur Überprüfung des Zustands des DVB-Signals.

Eine hohe Signalstärke bedeutet nicht unbedingt, dass das Signal für den DVB-Empfang geeignet ist. Verwenden Sie den Signalqualitäts-Indikator wie folgt:

Signalqualität:

• Grüner Balken → guter Signalzustand
●Gelber Balken → schlechter Signalzustand
● Roter Balken → schlechter Signalzustand (Überprüfen Sie die terrestrische Antenne oder den Kabelanschluß.)

Auflisten der DVB-Favoriten-Programme Favoriten bearbeiten

Sie können vier Listen (Profile) Ihrer Lieblingsprogramme erstellen Favorit1 bis 4.

Auf die DVB-Profile kann unter „Kategorie“ im Informationsbanner (S. 15) und im Programmassistenten (S. 18) zugegriffen werden.

① Wählen Sie ein Programm, das aufgelistet werden soll.

DVB-C Favoriten-Editor Aire DVD-C Street 1 BBC One Wides 7 BBC THREE 14 E4 79 CBSC Channel 72 Carbon Web 105 BBC 719 BBC Radio Wides 720 BBC Radio Gamma Favon 1 Auswahl

Sortieren der Sendernamen in alphabetischer

Anzeigen eines anderen Profils Grün

Umschalten der Kategorie Rot

② Fügen Sie es dem Profil hinzu.

DVB-C Favorite-Editor A#s DVB-C Service 1. 100% One Walks 2. 100% One Walks 3. 100% ONE 4. 100% 5. 100% 6. 100% 7. 100% 8. 100% 9. 100% 10. 100% 11. 100% 12. 100% 13. 100% 14. 100% 15. 100% 16. 100% 17. 100% 18. 100% 19. 100% 20. 100% 21. 100% 22. 100% 23. 100% 24. 100% 25. 100% 26. 100% 27. 100% 28. 100% 29. 100% 30. 100% 31. 100% 32. 100% 33. 100% 34. 100% 35. 100% 36. 100% 37. 100% 38. 100% 39. 100% 40. 100% 41. 100% 42. 100% 43. 100% 44. 100% 45. 100% 46. 100% 47. 100% 48. 100% 49. 100% 50. 100% 51. 100% 52. 100% 53. 100% 54. 100% 55. 100% 56. 100% 57. 100% 58. 100% 59. 100% 60. 100% 61. 100% 62. 100% 63. 100% 64. 100% 65. 100% 66. 100% 67. 100% 68. 100% 69. 100% 70. 100% 71. 100% 72. 100% 73. 100% 74. 100% 75. 100% 76. 100% 77. 100% 78. 100% 79. 100% 80. 100% 81. 100% 82. 100% 83. 100% 84. 100% 85. 100% 86. 100% 87. 100% 88. 100% 89. 100% 90. 100% 91. 100% 92. 100% 93. 100% 94. 100% 95. 100% 96. 100% 97. 100% 98. 100% 99. 100% 1, DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DVB C Series B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: DUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC B: BUBC 2, BUBC One Walks

Ein Programm wird hinzugefügt.

- Hinzufügen aller Programme zur Liste → Gelb

Hinweis

Die Programmpositionen in der Senderliste können geändert werden.

Bearbeiten eines Profils

Speichern

Überspringen unerwünschter DVB-Sender, Bearbeiten von DVB-Sendern Senderliste

Unerwünschte DVB-Sender können verdeckt werden.

Verdeckte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen.

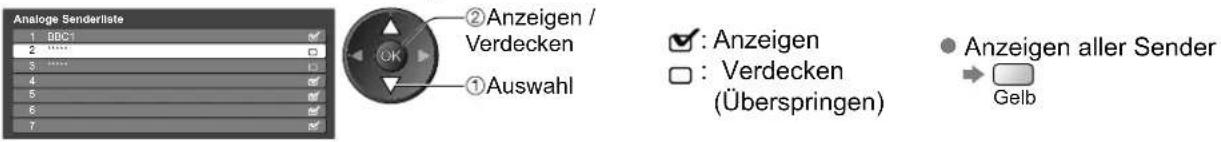

Auswahl eines Senders und Anzeigen / Verdecken

Alle DVB-C Sender 70 CRBC Channel ✓ 72 Carson Nak 105 BBC 719 BBC Radio Vass 770 BBC Radio Cynini 1 BBC ONE Waics 7 BBC THREE ② Anzeigen / Verdecken ① Auswahl ✓ : Anzeigen □ : Verdecken (Überspringen) ● Anzeigen aller Sender → Gelb All DVB-C channels 1 ZDF 19:35 Alle DVB-C Sender Coronation Street Kategorie ändern 19 : 30 - 20 : 80 4 Jetzt > Infos über Bearbeiten von Programmen Jeder in der Senderliste aufgelistete Sender kann individuell bearbeitet werden. Umschalten der Kategorie Rot (siehe unten) Ändern der Programmposition Grün Geben Sie die neue Programmposition ein. Speichern Grün Verschieben der Programmposition Grün Wahl der neuen Position Speichern Grün Sortieren der Sendernamen in alphabetischer Reihenfolge Blau

Manuelles Einstellen des DVB-Programms Manueller Suchlauf

Normalerweise sollte „Auto Setup“ oder „Senderliste aktualisieren“ zum erneuten Abstimmen von DVB-Sendern verwendet werden. Verwenden Sie diese Funktion, wenn nicht alle abstimmbaren Kanäle eingestellt werden konnten, oder um die Ausrichtung der Antenne zu justieren.

Alle neu gefundenen Sender werden der Senderliste hinzugefügt.

DVB-C:

Manueller DVB-C Suchlauf Instrument: 20001746 Schnolode: +0.25 Schnolode: 0 Schnolode: 0 Control buttons: Type: Unit Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 0 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 1 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 2 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3 Load: 3

Eingabe der Frequenz

0

Suchen

DVB-T:

Manueller DVB-T Suchlauf Status: 1. Pachkauf 2. Pachkauf 3. Pachkauf 4. Pachkauf 5. Pachkauf 6. Pachkauf 7. Pachkauf 8. Pachkauf 9. Pachkauf 10. Pachkauf 11. Pachkauf 12. Pachkauf 13. Pachkauf 14. Pachkauf 15. Pachkauf 16. Pachkauf 17. Pachkauf 18. Pachkauf 19. Pachkauf 20. Pachkauf 21. Pachkauf 22. Pachkauf 23. Pachkauf 24. Pachkauf 25. Pachkauf 26. Pachkauf 27. Pachkauf 28. Pachkauf 29. Pachkauf 30. Pachkauf 31. Pachkauf 32. Pachkauf 33. Pachkauf 34. Pachkauf 35. Pachkauf 36. Pachkauf 37. Pachkauf 38. Pachkauf 39. Pachkauf 40. Pachkauf 41. Pachkauf 42. Pachkauf 43. Pachkauf 44. Pachkauf 45. Pachkauf 46. Pachkauf 47. Pachkauf 48. Pachkauf 49. Pachkauf 50. Pachkauf 51. Pachkauf 52. Pachkauf 53. Pachkauf 54. Pachkauf 55. Pachkauf 56. Pachkauf 57. Pachkauf 58. Pachkauf 59. Pachkauf 60. Pachkauf 61. Pachkauf 62. Pachkauf 63. Pachkauf 64. Pachkauf 65. Pachkauf 66. Pachkauf 67. Pachkauf 68. Pachkauf 69. Pachkauf 70. Pachkauf 71. Pachkauf 72. Pachkauf 73. Pachkauf 74. Pachkauf 75. Pachkauf 76. Pachkauf 77. Pachkauf 78. Pachkauf 79. Pachkauf 80. Pachkauf 81. Pachkauf 82. Pachkauf 83. Pachkauf 84. Pachkauf 85. Pachkauf 86. Pachkauf 87. Pachkauf 88. Pachkauf 89. Pachkauf 90. Pachkauf 91. Pachkauf 92. Pachkauf 93. Pachkauf 94. Pachkauf 95. Pachkauf 96. Pachkauf 97. Pachkauf 98. Pachkauf 99. Pachkauf

-①Programmwahl -②Einstellen der Frequenz -③Suchen

Stellen Sie die Symbolrate ein, und führen Sie dann diese Funktion aus.

- Normalerweise sollte die Einstellung „Auto“ für die Symbolrate gewählt werden.

Nehmen Sie die Einstellung so vor, dass „Signalqualität“ den optimalen

Wert erreicht.

Abstimmen und Bearbeiten von Programmen

(analog)

Sie können Sender erneut abstimmen, unerwünschte Sender überspringen, Sender bearbeiten usw.

1 Wählen Sie den Analog-Modus. S. 14 TV 2 Rufen Sie die Menüanzeige auf. MENU 3 Wählen Sie „Setup“. VIEW Haupt-Menu Bild Ton Setup ② Aufrufen ① Auswahl 4 Wählen Sie „Tuning-Menü Analog“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü Analog Zugriff Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen ② Aufrufen ① Auswahl 5 Wählen Sie die gewünschte Funktion aus. Tuning-Menü Analog Senderliste Zugriff Auto Setup Zugriff Manueller Suchlau Zugriff ② Aufrufen ① Auswahl ● Die jeweils verfügbaren Optionen sind vom gewählten Land abhängig (S. 12). „Rückkehr vom Menü Setup“ (S. 31) 6 Einstellen ■ Rückkehr zum TV-Modus EXIT

Sie können unerwünschte analoge Sender überspringen und analoge Sender bearbeiten Senderliste

Unerwünschte analoge Sender können verdeckt werden.

Verdeckte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen.

Auswahl eines Senders und Anzeigen / Verdecken

Bearbeiten von Programmen ■

Jeder in der Senderliste aufgelistete Sender kann individuell bearbeitet werden.

Wählen Sie den zu bearbeitenden Sender aus und:

Erneutes Abstimmen aller Sender (Manueller Suchlauf)

Programmposition Sendername 3 ITV 23:36 Alle Analogsender Iry CH23

- Verschieben der Programmposition

Wahl der neuen Position Speichern

Ändern des Sendernamens

Geben Sie die Zeichen einzeln ein. Speichern

Sendernamen bearbeiten Name A B C D E F G H J K L M N O P Q R S T U V W X Y Z A O U S 1 # ( ) + - * a b c d e f g h j x i n n o p q r s t u v w x y z e f o u 1 2 3 4 5 6 7 8 v

(5 Zeichen maximum)

Zeichen können über die Zifferntasten eingegeben werden.

„Zeichentabelle für Zifferntasten“ (S. 58)

Hinweis

- Wenn ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, bearbeiten Sie „VCR“.

Manuelles Einstellen des analogen Programms Manueller Suchlauf

Rinabstimmung

Diese Funktion ermöglicht es, kleine Justierungen bei der Abstimmung eines bestimmten Programms vorzunehmen (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird)

Manueller Suchlauf

Stimmen Sie das analoge Programm nach Ausführung des automatischen Sendersuchlaufs manuell ab.

- Stellen Sie zunächst das Tonsystem und Farbsystem ein, und führen Sie dann diese Funktion aus.

Normalerweise sollte das Farbsystem auf „Auto“ eingestellt werden.

Wenn ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, wählen Sie die Programmposition „0“.

Manuelle Analogabstimmung 1 RBC1 CH33 Feinabstimmung Manueller Suchauf 2 78 | 1 41 Tonsystem SC1 Farbsystem Auto

SC1: PAL B, G, H / SECAM B, G SC2: PAL I SC3: PAL D, K / SECAM D, K F: SECAM L, L'

Wahl der Programmposition

Wählen Sie das Programm

Suchlauf und Speichern

Kindersicherung

Sie können bestimmte Kanäle / AV-Eingänge sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. Wenn ein gesperrter Kanal / Eingang gewählt wird, erscheint eine Meldung mit der Aufforderung zur PIN-Eingabe; nach korrekter Eingabe wird die Sperre aufgehoben.

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“. VIERA Haupt-Menu Bild Ton Setup 3 Wählen Sie „Kindersicherung“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menu DVB-T Sprache Anzeige-Einstellungen Common Interface System-Menu Andere Einstellungen

■ Rückkehr zum TV-Modus

Einstellen

Sperren von Programmplätzen Kindersicherung

① Geben Sie die gewünschte PIN (4-stellige Zahl) ein.

② Wählen Sie „Kindersicherungsliste“.

③ Wählen Sie den zu sperrenden Kanal / Eingang.

Liste der gesperten Programme - TV und AV Sortung nach Kreditkurser Name Ertragsgesamt Typ Spanen 1 BRCI Video DBE FreeTV # 7 BRC THREE DBE T FreeTV # 14E4 DBE T FreeTV VOR Analog Analog 1 BRCI Analog Analog 2 Analog Analog ACI Exon AV AC2S Exon AV #

Erscheint, wenn der betreffende Kanal / Eingang gesperrt ist.

• Bei der erstmaligen Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl für den Fall, dass Sie sie später vergessen.
• Abhängig vom gewählten Land (S. 12) ist möglichwerweise „0000“ als Standard-PIN gespeichert.

- Löschen → Wählen Sie den gesperrten Kanal / Eingang.

• Sprung an den Anfang des nächsten Eingangs
• Sperren aller Kanäle / Eingänge → Grün
• Freigeben aller gesperrten Kanäle / Eingänge
• Sortieren der Sendernamen in alphabetischer Reihenfolge → Blau

Geben Sie eine neue PIN zweimal ein.

■ Ändern der PIN

Wählen Sie „PIN ändern“.

■ Einstellen der Sicherungsstufe

- Die Verfügbarkeit dieser Funktion ist vom gewählten Land (S. 12) abhängig. Wenn ein DVB-Programm eine höhere Sicherungsstufe als das von Ihnen gewählte Alter besitzt, müssen Sie die PIN eingeben, um das Programm betrachten zu können (abhängig vom Sender). Wählen Sie „Sicherungsstufe“ aus, und stellen Sie ein Alter für die Einschränkung des Betrachtens von Programmen ein.

Hinweis

- Durch Ausführen der Funktion „Werkseinstellungen“ (S. 39) werden die PIN und alle zugehörigen Einstellungen gelöscht.

AV Label bearbeiten

Um die Identifizierung der einzelnen Eingänge des Fernsehers und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen überspringen lassen, an denen kein Zusatzgerät angeschlossen ist.

● Wahl des Eingangsmodus → S. 22

1

Rufen Sie die Menüanzeige auf.

MENU

2

Wählen Sie „Setup“.

②Aufrufen

①Auswahl

3

Wählen Sie „Anzeige-Einstellungen“.

②Aufrufen

① Auswahl

4

Wählen Sie „AV Label bearbeiten“.

②Aufrufen

①Auswahl

5

Wählen Sie eine Eingangsbuchse, und nehmen Sie die gewünschte Einstellung vor.

②Einstellen

① Auswahl

Die von Ihnen eingestellten Bezeichnungen erscheinen im Menü „Eingangswahl“ (S. 22), im Menü „TV Auswahl“ (S. 14) sowie im Informationsbanner.

- Bei Wahl von „Überspringen“ kann der Modus nicht gewählt werden.

Benutzereingabe

Sie können jeder Eingangbuchse einen beliebigen Namen zuweisen.

Wählen Sie „Benutzereingabe“. Geben Sie die Zeichen einzeln ein.

Speichern

Benutzeringabe Name A B C D E F G H J K L M N O P Q R S T L V X Y Z A O J G I N ( ) + a b c d = f g h l j k m n o p q r s t u v W x y z # 0 0 0 1 2 3 4 5 6 7 8 y _

(10 Zeichen maximum)

- Zeichen können über die Zifferntasten eingegeben werden.

„Zeichentabelle für Zifferntasten“ (S. 58)

Gebrauch des Common Interface

Das Menü „Common Interface Modul“ bietet Zugriff auf Software, die in Common Interface-Modulen (CI-Modulen) enthalten ist.

- In bestimmten Ländern oder Gebieten steht diese Funktion möglicherweise nicht zur Verfügung.

Das CI-Modul ermöglicht zwar den Empfang bestimmter Dienste, doch ist der Empfang aller Dienste (z. B. Pay-TV) mit diesem Fernseher nicht garantiert.

Bitte verwenden Sie ausschließlich das vom betreffenden Programmanbieter zugelassene CI-Modul. Weitere Informationen sowie Einzelheiten zu den Bedingungen der einzelnen Dienste sind von Ihrem Panasonic-Fachhändler bzw. den Programmanbietern erhältlich.

Vorsicht

Achten Sie darauf, den Netzschalter auszuschalten, bevor Sie das CI-Modul einsetzen oder entfernen.

- Falls eine Anzeigekarte und ein Kartenleser als Satz geliefert werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie dann die Anzeigekarte in den Kartenleser ein.

- Setzen Sie das Modul mit der korrekten Ausrichtung ein.

CI-Steckplatz ● Entfernen Sie zunächst die Abdeckung des CI- Steckplatzes. Unverkantet und bis zum Anschlag einsetzen oder entfernen CI-Modul Seitenwand des Fernsehers

Setzen Sie das CI-Modul (separat erhältlich) in den CI-Steckplatz ein.

• Die daraufhin auf dem Bildschirm angezeigten Funktionen sind je nach Inhalt des eingesetzten CI-Moduls verschieden.
• Normalerweise erscheinen Pay-TV-Sender. Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. Falls keine Pay-TV-Sender erscheinen, führen Sie das nachstehend beschriebene Verfahren aus.
• Weitere Einzelheiten hierzu finden Sie in der Bedienungsanleitung des CI-Moduls oder sind vom Programmanbieter erhältlich.

1 Wählen Sie den DVB-C-Modus oder den D → S. 14 TV 2 Rufen Sie die Menüanzeige auf. MENU 3 Wählen Sie „Setup“. VIEW Haupt-Menu Bild Ton Setup ②Aufrufen OK ①Auswahl

Wählen Sie den DVB-C-Modus oder den DVB-T-Modus.

→ S. 14

TV

2 Rufen Sie die Menüanzeige auf.

MENU

3 Wählen Sie „Setup“.

VIEA Haupt-Menu Bild Ton Setup ②Aufrufen OK ①Auswahl

Wählen Sie „Common Interface“.

Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface Zugriff System-Menü Andere Einstellungen ②Aufrufen ①Auswahl

5 Rufen Sie „Common Interface“ auf.

6 Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Beispiel: Auswahl, Eingabe → OK

farbige Zeichen Rot Grün Gelb Blau

- Die Bildschirm-Hilfe stimmt u. U. nicht mit den Tasten der Fernbedienung überein.

Werkseinstellungen

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Sender abgestimmt sind.

Dabei werden alle Benutzereinstellungen (Sender, Bild, Ton usw.) zurückgestellt.

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“. VIEW Haupt-Menu Bild Ton Setup 3 Wählen Sie „System-Menu“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface System-Menu Zugriff Andere Einstellungen 4 Wählen Sie „Werkseinstellungen“. System-Menu Werkseinstellungen Zugriff Software-Update Software-Lizenz Systeminformationen 5 Einstellen ■ Rückkehr zum TV-Modus EXIT

Wiederherstellen des Auslieferungszustands Werkseinstellungen

① Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung.

② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Werkseinstellungen wiederhergestellt. Bitte den Fernseher ausschalten.

Beim nächsten Einschalten des Netzschalters startet „Auto Setup“ automatisch. (S. 12)

■ Um nur Fernsehsender erneut abzustimmen, z. B. nach einem Umzug

Rückkehr vom Menü „Setup“ (S. 30 und S. 31)

Aktualisieren der Software des Fernsehers

Von Zeit zu Zeit wird möglicherweise eine neue Version der Software vom Hersteller zum Herunterladen angeboten, um die Leistung oder den Betrieb des Fernsehers zu verbessern.

Falls ein Update zur Verfügung steht, wird ein Benachrichtigungsbanner angezeigt, wenn der Sender Update-Informationen ausstrahlt.

Herunterladen

- Wenn das Update nicht heruntergeladen werden soll

Die Software kann wahlweise automatisch oder manuell aktualisiert werden.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“. VIEFA Haupt-Menü Bild Ton Setup ②Aufrufen OK ①Auswahl Wählen Sie „System-Menü“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface System-Menü Zugriff Andere Einstellungen Wählen Sie „System-Update“. System-Menü Werkseinstellungen Software-Update Zugriff Software-Lizenz Systeminformationen ②Aufrufen OK ①Auswahl Einstellen Rückkehr zum TV-Modus EXIT

Aktualisieren der Software des Gerätes System-Update

■ Automatisches Herunterladen

Wählen Sie „Autom. Update-Suche im Standby“.

• Bei jeder Einstellung führt der Fernseher im Bereitschaftsmodus automatisch eine Update-Suche aus und lädt eine neue Version der Software herunter, falls eine solche verfügbar ist.
• Die automatische Aktualisierung wird unter den folgenden Bedingungen ausgeführt:

- Der Fernseher befindet sich im Bereitschaftsmodus (das Gerät wurde über die Fernbedienung ausgeschaltet).

- Momentan findet keine Aufzeichnung eines Programms statt.

Bei Ausführung eines Software-Updates wird die Software aktualisiert (dies kann zu einer Änderung von Funktionen des Fernsehers führen). Falls dies unerwünscht ist, stellen Sie den Eintrag „Autom. Update-Suche im Standby“ auf „Aus“.

■ Für sofortige Aktualisierung

Wählen Sie „Update-Suche ausführen“.

Suche nach einem Update (mehrere Minuten lang) und ggf. Anzeige einer entsprechenden Meldung

Hinweis

• Das Herunterladen kann ca. 60 Minuten beanspruchen.
- Während des Herunterladens und Aktualisierens der Software darf der Fernseher AUF KEINEN FALL ausgeschaltet werden.
- Bei der Benachrichtigung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum, ab dem die neue Version verwendet werden kann). In einem solchen Fall können Sie eine Reservierung für das Update einstellen. Wenn der Fernseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

Gebrauch von VIERA TOOLS

Die VIERA TOOLS-Funktion bietet Ihnen einen bequemen Zugriff auf bestimmte Spezialfunktionen.

Zeigen Sie die Funktionssymbole an.

Wählen Sie die gewünschte Funktion aus.

Führen Sie das Bedienungsverfahren für die gewählte Funktion aus.

VIERA Link

→ „VIERA Link Einstellungen“ (S. 52)

Einstellungen

Wenn mehr als zwei kompatible Geräte angeschlossen sind, erscheint eine Auswahlanzeige.

In einem solchen Fall wählen Sie das gewünschte Gerät aus, und greifen Sie darauf zu.

PausEauise Live TV" (S. 51)

Rückkehr zum ■ TV-Modus

Ausblenden der Symbole

Diashow • „Diashow“ (S. 43)

Eine Diashow aller Fotos auf der SD-Karte wird ausgeführt.

Foto„Foto Anzeige“ (S. 42)

Filme • „Film Anzeige“ (S. 44)

Betrachten einer SD-Karte

(VIERA IMAGE VIEWER)

Foto Anzeige: Standbilder, die mit einer Digitalkamera aufgenommen wurden, können auf dem Fernsehschirm angezeigt werden.

Film Anzeige: Bewegtbilder, die mit einer digitalen Videokamera aufgenommen wurden, können auf dem Fernsehschirm wiedergegeben werden.

- Während des Betriebs werden Tonsignale von den Buchsen AV1, AV2, AUDIO OUT und DIGITAL AUDIO OUT ausgegeben. Videosignale stehen aber nicht zur Verfügung.

Der Eintrag „Datum“ zeigt das Datum an, an dem die Aufnahme mit der Digitalkamera bzw. digitalen Videokamera gemacht wurde. Dateien, für die kein Datum aufgezeichnet wurde, werden als „**/**/****“ angezeigt.

Einzelheiten zu SD-Karten S. 57

Einsetzen der SD-Karte Die Karte einschieben, bis sie hörbar einrastet. Etikettseite Auf die Mitte der Hinterkante drücken. Entfernen der SD-Karte

Foto Anzeige

1 Setzen Sie die SD-Karte ein. 2 Wählen Sie „Foto Anzeige“. SD Menü ■ Foto Anzeige ■ Film Anzeige ② Aufrufen OK ① Auswahl Ein direkter Zugriff über VIERA TOOLS

② Aufrufen OK ① Auswahl

Ein direkter Zugriff über VIERA TOOLS • ist ebenfalls möglich.

„Gebrauch von VIERA TOOLS“ (S. 41)

ASPECT MENU INPUT N DIRECTV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME

Rückkehr zum TV-Modus

Rückkehr zur vorigen Anzeige

1 Setzen Sie die SD-Karte ein.

Wählen Sie „Foto Anzeige“.

①Auswahl ②Miniaturbild

Wählen Sie den Ordner für Anzeige der Miniaturbilder aus.

Foto-Anzugegenamt Bötz-Ornster 123 Orchenerame 100. PANA Anzahl der Bette 38 Bötzor Werten Kulzen Zürke 100 PANA 50 Mio 100 PANA 35Mio 100 PANA 40Mio 200 PANA 35Mio 200 PANA 75Mio Rücke 15Mio Fiat 15 Mio Nets 45Mio

In einem Order mit dem Namen „gesammlift.

Wählen Sie die Datei vom anzuzeigenden Miniaturbild aus.

Gewähltes Foto Fehleranzeige (Bilder, die nicht geladen werden konnten, usw.) Foto-Anzilgemodus Bild-Ordiner 100_PANA 1/26 DatName p:010000 Datum 257409008 Point 1400 x 1200 Walker Pohnen Wolters Zurich Diashow → S. 43 ① Auswahl ② Einzelbild

Informationen über (Miniaturbild) das gewählte Foto werden angezeigt.

Einzelbild Drehen Abbruch Wahlen List Drehen Diachow Anleitungsfeld (Einzelbild)

① Auswahl ② Einzelbild OK

- Diashow → S. 43

Jeweils ein Standbild wird angezeigt. Anzeigen / Verdecken des Anleitungsfelds

oder zum vorigen Foto um 90° drehen (im Gegenuhrzeigersinn) zum nächsten Foto um 90° drehen (im Uhrzeigersinn)

• Rückkehr zum Miniaturbild

Diashow

Starten der Diashow ■ (Bedienung in Schritt)

Wählen Sie das Foto, das als erstes angezeigt werden soll.

Starten Sie die Diashow.

Pausieren

- Rückkehr zur Einzelbild-Anzeige

Hinweis

Eine Dia-Show der Miniaturbilder wird ausgeführt.

- Sie können die Dia-Show auch direkt über VIERA TOOLS starten. → „Gebrauch von VIERA TOOLS“ (S. 41)

■ Diashow-Einstellungen (Bedienung im Foto-Anzeigemodus)

Rufen Sie die Menüanzeige auf.

Wählen Sie „Einstellungen“.

②Aufrufen

①Auswahl

Wählen Sie den gewünschten Eintrag, und nehmen Sie die Einstellung vor.

②Einstellen ①Auswahl

- Weitere Einträge → (S. 26 und S. 27)

Menü	Eintrag	Einstellungen / Konfiguration (Optionen)
Einstellungen	Hintergrundmusik	Dient zur Wahl der Hintergrundmusik während der Dia-Show (Aus / Typ1 / Typ2 / Typ3)
	Effekt	Dient zur Wahl des Übergangseffekts beim Umschalten zwischen den einzelnen Fotos der Dia-Show. (Aus / Ein-Ausblenden / Gleiten / Überblenden / Zufall)Ein-Ausblenden : Das nächste Foto wird allmählich eingeblendet.Gleiten : Das nächste Foto gleitet von links auf den Bildschirm.Überblenden : Das Foto wird durch eine unbestimmte Blockeinheit ersetzt.Zufall : Die einzelnen Übergangseffekte werden in einer zufallsbestimmten Reihenfolge gewählt.
	Intervall	Festlegung des Zeitintervalls für die Diashow (5 / 10 / 15 / 30 / 60 / 90 / 120 Sekunden)
	Wiederholen	Wiederholen der Diashow (Aus / Ein)

Anzeigen aller Fotos ■

Miniaturbilder aller Fotos auf der SD-Karte werden angezeigt.

Fotio-Ausgewendnis Bild-Ordner 1/23 Online folate 100 PANA Auszahl 50% DM 35 Bider Working Wolfs Vollers Zürich Grün (Bild-Ordner) Fotio-Ausgewendnis Alle Bilder 1/175 Colorname p1010001 Datum 23/10/2008 Page 1800 x 1269 p1010001 Working Wollers Zürich Grün (Miniaturbild – Alle Bilder) ① Auswahl ② Einzelbild

Sortieren nach Aufnahmedatum oder -monat ■

Eine Liste der Gruppen, die nach gleichem Datum oder Monat sortiert sind, wird angezeigt. ● Eine Gruppe von Fotos ohne Datumsaufzeichnung wird als „Unbekannt“ angezeigt.

Betrachten einer SD-Karte

(VIERA IMAGE VIEWER)

Film Anzeige

1 Setzen Sie die SD-Karte ein. 2 Wählen Sie „Film Anzeige“. 3 Wählen Sie die Datei, die wiedergegeben werden soll. Film-Anzolgemodus Dateiformat: Nur die Formate AVCHD und MPEG2 werden unterstützt. Ein zufelten hierzu Gewählter Film ■ Rückkehr zum TV-Modus EXIT oder ■ Rückkehr zur vorigen Anzeige RETURN ■ Rückkehr zur vorigen Anzeige RETURN ■ Rückkehr zum TV-Modus EXIT oder ■ Rückkehr zur vorigen Anzeige RETURN ■ Rückkehr zum TV-Modus EXIT oder ■ Rückkehr zur vorigen Anzeige RETURN ■ Rückkehr zum TV-Modus EXIT oder ■ Rückkehr zur vorigen Anzeige RETURN ■ Rückkehr zum TV-Modus EXIT oder ■ Rückkehr zur vorigen Anzige RETURN

Toneinstellungen

Nach Anschluss eines Verstärkers an die DIGITAL AUDIO OUT-Buchse können Programme mit mehrkanaligem Ton wiedergegeben werden.

■ Überprüfen oder Andern des aktuellen Tonsignalstatus (während der Wiedergabe)

Rufen Sie das Optionsmenü auf.

Schalten Sie das Tonsignal um (sofern der Film mehrere Tonsignale enthält).

- Die Umschaltung des Tonsignals kann mehrere Sekunden beanspruchen.

■ Audioausgangs-Einstellungen (Bedienung in Schritt ③)

Rufen Sie die Menüanzeige auf.

Wählen Sie „SPDIF Auswahl“, und nehmen Sie die gewünschte Einstellung vor.

Toneinstellung 1/2 Modea Musk Bass 0 Hohen 0 Balance 0 Kopflörentlaufstärke 11 Surround Aus Laufstärke Konskur 0 Wandstand der Laufspre. Über 50cm SPDIF Auswahl Auto

②Einstellen ①Auswahl

Menü	Eintrag	Einstellungen / Konfiguration (Optionen)
Ton	SPDIF Auswahl	SPDIF: Ein Standardformat für die Übertragung von AudiodateienDient zur Wahl der Grundeinstellung für das von der Buchse DIGITAL AUDIO OUT ausgegebene digitale Audiosignal. (Auto / PCM)Auto: Signale des Formats Dolby Digital werden als Dolby Digital-Bitfluss ausgegeben. Signale des Formats MPEG werden als PCM-Ton ausgegeben.PCM: Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt.

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschirminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden.

Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher des Fernsehers wiedergegeben werden.

● Anschließen des PC → S. 54

1 Wählen Sie den Eingang. AV 2 Wählen Sie „PC“. Eingangswahl AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 TV ■ Rückkehr zum TV-Modus → TV

■ Menü „PC Einstellungen“ (wunschgemäß ändern)

●Vornehmen von Einstellungen → „Gebrauch von VIERA TOOLS“ ① bis ④ (S. 24)

②Aufrufen OK ①Auswahl

● Geeignete Signale → S. 60

- Wenn die Anzeige „H-Frequenz“ oder „V-Frequenz“ rot dargestellt wird, kann dies bedeuten, dass das Ausgangssignal des PC nicht von diesem Fernseher unterstützt wird.

Menü	Eintrag		Einstellungen / Konfiguration (Optionen)
Bild	Erw. PC-Einstellungen	ROT-VERSTÄRKUNG	Einstellung des Weißabgleichs für den Farbton Rot
		GRÜN-VERSTÄRKUNG	Einstellung des Weißabgleichs für den Farbton Grün
		BLAU-VERSTÄRKUNG	Einstellung des Weißabgleichs für den Farbton Blau
		Gamma	Dient zum Umschalten der Gammakurve. (S Kurve / 2.0 / 2.2 / 2.5)
		Grundeinstellungen	Drücken Sie die OK-Taste, um Erweiterte PC-Einstellungen auf die Standardeinstellungen zurückzusetzen.
Setup	PC Einstellungen	Auflösung	Dient zum Umschalten der Auflösung.VGA (640 × 480 Pixel), WVGA (852 × 480 Pixel), XGA (1.024 × 768 Pixel), WXGA (1.280 × 768 Pixel, 1.366 × 768 Pixel)Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.
		Takt	Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung der horizontalen Position.
		V-Position	Dient zur Einstellung der vertikalen Position.
		Taktphase	Dient zur Beseitigung von Flackern und Verzerrungen.Nehmen Sie diese Einstellung vor, nachdem Sie den Eintrag „Takt“ eingestellt haben.
		Synchronisation	Dient bei einem verzerrten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Grünsignal)H & V : Synchronisation über die vom PC zugeleiteten Horizontal- und Vertikalfrequenz-Signale auf Grünsignal: Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)
		Grundeinstellungen	Drücken Sie die Taste OK, um die PC-Einstellungen auf die Vorgabeeinstellungen zurückzusetzen.

● Weitere Einträge → S. 26 - 29

Hinweis

- Bei Verwendung eines mit HDMI ausgestatteten Personalcomputers kann der Anschluss über ein HDMI-Kabel an einer der HDMI-Buchsen (HDMI1 / HDMI2 / HDMI3) hergestellt werden (S. 59).

Link-Funktionen (Q-Link VIERA Link)

Q-Link verknüpft den Fernseher mit einem DVD-Recorder / Videorecorder, der mit der Q-Link-Funktion ausgestattet ist, und ermöglicht eine bequeme Aufnahme, Wiedergabe usw. (S. 48)

VIERA Link (HDAVI Contröl™) verknüpft den Fernseher mit einem angeschlossenen Gerät, das mit der VIERA Link-Funktion ausgestattet ist, und ermöglicht eine einfache Steuerung, eine bequeme Aufnahme, Wiedergabe, Energieeinsparung, Erstellung einer Heimkinoanlage usw., ohne dass komplizierte Einstellungen erforderlich sind. (S. 49 - 53)

Die Funktionen Q-Link und VIERA Link können gleichzeitig verwendet werden.

- Dieser Fernseher unterstützt die Funktion „HDAVI Control 4“. Die jeweils verfügbaren Funktionen hängen jedoch von der Version der HDAVI Control-Funktion des angeschlossenen Gerätes ab. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes nach, um die Version zu ermitteln.

Übersicht über die Q-Link- und VIERA Link-Funktionen

Q-Link (nur SCART-Anschluss)

Funktionen\Angeschlossenes Gerät	DVD-Recorder / Videorecorder mit Q-Link-Anschluss
Voreinstellungen herunterladen	○
Automatischer Wiedergabestart	○
Einschaltverknüpfung	○
Ausschaltverknüpfung	○
Direkte TV-Aufzeichnung	○

Anschluss

DVD-Recorder / Videorecorder mit Q-Link-Funktion

Verwenden Sie ein vollständig verdrahtetes SCART-Kabel. Schließen Sie einen mit Q-Link-Funktion ausgestatteten DVD-Recorder / Videorecorder mit einem SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.

VIERA Link (nur HDMI-Anschluss)

Funktionen\Angeschlossenes Gerät	DIGA-Recorder mit VIERA Link-Funktion	DVD-Player / Blu-ray Disc-Player mit VIERA Link-Funktion	HD-Videokamera / LUMIX-Kamera mit VIERA Link-Funktion
Voreinstellungen herunterladen	^*2	-	-
Automatischer Wiedergabestart
Einschaltverknüpfung
Ausschaltverknüpfung
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	^*3	^*3	-
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	^*1	^*1	-
Pause Live TV Programme	^*2_*4	-	-
Direkte TV-Aufzeichnung	^*2	-	-
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	^*1	^*1	^*1
Lautsprechersteuerung	-	-	-

Anschluss

HDMI-Kabel

DIGA-Recorder / DVD-Player / Blu-ray Disc-Player / HD-Videokamera / LUMIX-Kamera mit VIERA Link-Funktion

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel.

• Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1, HDMI2 oder HDMI3 des Fernsehers an.
• Informationen über das HDMI-Kabel, das zum Anschließen einer HD-Videokamera oder LUMIX-Kamera von Panasonic erforderlich ist, finden Sie in der Bedienungsanleitung des betreffenden Gerätes.

VIERA Link (HDMI- und SCART-Anschlüsse) ■

Funktionen\Angeschlossenes Gerät	DIGA-Recorder mit VIERA Link-Funktion
Voreinstellungen herunterladen	○
Automatischer Wiedergabestart	○
Einschaltverknüpfung	○
Ausschaltverknüpfung	○
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	○^*3
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	○^*1
Pause Live TV Programme	○^*2 *4
Direkte TV-Aufzeichnung	○^*2
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	○^*1
Lautsprechersteuerung	-

Anschluss

HDMI-Kabel

SCART-Kabel

DIGA-Recorder mit VIERA Link- Funktion

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel. Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1, HDMI2 oder HDMI3 des Fernsehers an.

- Verwenden Sie ein vollständig verdrahtetes SCART-Kabel. Schließen Sie das Gerät mit VIERA Link-Funktion mit einem SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.

VIERA Link (HDMI- und Audio-Ausgangsanschlüsse) ■

Funktionen\Angeschlossenes Gerät	Player-Kino mit VIERA Link-Funktion	Blu-ray Disc-Heimkinoanlage mit VIERA Link-Funktion	Verstärker mit VIERA Link-Funktion
Voreinstellungen herunterladen	—	—	—
Automatischer Wiedergabestart	^*5	^*5	—
Einschaltverknüpfung	○	○	—
Ausschaltverknüpfung	○	○	○
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	—	^*3	—
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	^*1_*6	^*1_*6	^*1
Pause Live TV Programme –	—	—
Direkte TV-Aufzeichnung –	—	—
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	^*1	^*1	—
Lautsprechersteuerung	○	○	○

Anschluss

EinfahrscheinenflavenderkörksBlu-ray Disc-Kinos:

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel.

• Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1, HDMI2 oder HDMI3 des Fernsehers an.
• Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.
• Schließen Sie das Gerät mit VIERA Link-Funktion mit einem SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.
• Zur Herstellung des Anschlusses für Tonausgabe über die eingebauten Lautsprecher des Fernsehers können. Sie wahlweise ein optisches Digitalaudio-Kabel, ein Cinchkabel oder ein SCART-Kabel verwenden.

*1: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 2“ oder einer neueren Version ausgestattet sind.
*2: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 3“ oder einer neueren Version ausgestattet sind.
*3: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 4“ ausgestattet sind.
*4: Verfügbar bei einem DIGA-Recorder mit Festplatte.
*5: Während der Wiedergabe einer Disc
*6: Außer beim Abspielen einer Disc

Hinweis

- VIERA Link-Funktionen stehen möglicherweise sogar bei Anschluss von Geräten anderer Fabrikate, die mit der Norm HDMI CEC kompatibel sind, zur Verfügung.

Link-Funktionen (Q-Link VIERA Link)

Q-Link

Vorbereitungen

• Schließen Sie einen DVD-Recorder / Videorecorder an, der mit einem der folgenden Logos gekennzeichnet ist: „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“.
• Q-Link-Anschluss

- Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.

- Richten Sie den DVD-Recorder / Videorecorder ein. Bitte schlagen Sie dazu in der Bedienungsanleitung des Recorders nach.

- Einrichten der Q-Link-Buchse im Menü Setup → „Q-Link“ (S. 28), „AV1 / AV2 Ausgang“ (S. 28)

- Laden Sie die Voreinstellungen von Sendern, Sprache und Land / Gebiet herunter. → „Voreinstellungen herunterladen“ (siehe unten)

Verfügbare Funktionen ■

Voreinstellungen herunterladen

Die Einstellungen von Sendern, Sprache und Land / Gebiet können auf den Recorder heruntergeladen werden. Die DVB-C-Sendereinstellung kann nicht heruntergeladen werden.

- Herunterladen der Einstellungen → „Daten herunterladen“ (S. 28) oder „Auto Setup“ (S. 31) oder „Automatische Einrichtung“ – bei der erstmaligen Inbetriebnahme des Fernsehers (S. 12)

Direkte TV-Aufzeichnung – Aufzeichnung des laufenden Fernsehprogramms

Diese Funktion ermöglicht einer unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen DVD-Recorder / Videorecorder.

INPUT ASPECT MENU N DIRECT TV REC EXIT GUIDE OPTION RETURN TEXT STTL INDEX HOLD DIRECT TV REC

Vorhandene Bedingungen:

Aktueller Modus	Verwendung des Tuners	Aufnahmemethode
Analog	Fernseher	Monitorausgang des Fernsehers
	Recorder	Tuner des Recorders
DVB	Fernseher	Monitorausgang des Fernsehers
AV(Betrachten des Bilds des Recorder-Tuners)	Recorder	Tuner des Recorders
AV(Betrachten des externen Recorder-Eingangssignals)	-	Externer Recorder-Eingang
AV(Betrachten des externen Fernseher-Eingangssignals)	-	Monitorausgang des Fernsehers

• Beim Aktivieren der direkten TV-Aufzeichnungsfunktion wird der Recorder automatisch eingeschaltet, wenn er sich momentan im Bereitschaftsmodus befindet.
• Während die Aufzeichnung über den eingebauten Tuner des Recorder ausgeführt wird, können Sie das Programm umschalten oder den Fernseher ausschalten.
• Während die Aufzeichnung am Recorder über den Fernsehtuner ausgeführt wird, kann das Programm nicht umgeschaltet werden.

Henden der Aufzeichnung

Einschaltverknüpfung und automatischer Wiedergabestart

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Ein“ im Menü „Setup“ auf „Ein“. ➔ „Auto Ein“ (S. 28) Wenn die Wiedergabe am DVD-Recorder / Videorecorder startet oder das Direktnavigator- / Funktionsmenü für das Gerät aktiviert wird, schaltet sich der Fernseher ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.)

Ausschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Aus“ im Menü „Setup“ auf „Ein“. ➔ „Auto Aus“ (S. 28) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird der Recorder automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. Disc momentan gestoppt ist.)

- Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Funktion „Abschalt-Uhr“ oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

• „DATA LOGIC“ (eine Marke von Metz Corporation)
- „Easy Link“ (eine Marke von Philips Corporation)

• „Megalogic“ (eine Marke von Grundig Corporation)

- „SMARTLINK“ (eine Marke von Sony Corporation)

Hinweis

- Bestimmte Recorder können nicht verwendet werden. Bitte schlagen Sie dazu in der Bedienungsanleitung des Recorders nach.

VIERA Link ,HDAMrol™ "

*

*Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Dieser Fernseher unterstützt die Funktion „HDAVI Control 4“.

Der Anschluss an Geräte (DIGA-Recorder, HD-Videokamera, Player-Kino, Verstärker usw.) mit HDMI- und SCART-Kabeln ermöglicht Ihnen einen automatischen Zugriff auf diese Geräte (S. 46 und S. 47).

Diese Funktionen sind auf Modelle beschränkt, die mit den beiden Funktionen „HDAVI Control“ und „VIERA Link“ ausgestattet sind.

• Die jeweils verfügbaren Funktionen hängen jedoch von der Version der HDAVI Control-Funktion des angeschlossenen Gerätes ab. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes nach, um die Version zu ermitteln.
• Bei VIERA Link „HDAVI Control“ handelt es sich um eine einzigartige Zusatzfunktion auf der Grundlage der Steuerfunktionen von HDMI, einer weltweit etablierten Schnittstellennorm, die als „HDMI CEC“ (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fernseher an Geräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen wird.
• Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes eines anderen Fabrikats mit VIERA Link-Funktion nach.
  Informationen über geeignete Panasonic-Geräte erhalten Sie von Ihrem Panasonic-Fachhändler.

Vorbereitungen ■

Schließen Sie das Gerät mit VIERA Link-Funktion an diesen Fernseher an. ● VIERA Link-Anschluss S. 46 und S. 47

- Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel. Es können nur HDMI-kompatible Kabel verwendet werden. Teilenummer des empfohlenen Panasonic-HDMI-Kabels:

RP-CDHG10 (1,0•

RP-CDHG30 (3,0 m)• m)

RP-CDHG15 (1,5 m)•

RP-CDHG50 (5,0 m)•

RP-CDHG20 (2,0 m)

• Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.
• Richten Sie das angeschlossene Gerät ein. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach.
• Für eine optimale Aufzeichnung kann eine Änderung der Einstellungen am Recorder erforderlich sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Recorders.
• Laden Sie die Voreinstellungen von Sendern, Sprache und Land / Gebiet herunter. → „Voreinstellungen herunterladen“ (siehe unten)
• Stellen Sie den Eintrag „VIERA Link“ im Menü „Setup“ auf „Ein“. ➔ “VIERA Link” (S. 28)
• Stellen Sie den Fernseher ein.

→ Schalten Sie nach Herstellen des Anschlusses zunächst das Zusatzgerät und dann den Fernseher ein. Wählen Sie den Eingangsmodus „HDMI1“, „HDMI2“ oder „HDMI3“ (S. 22), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Diese Einstellung ist jeweils in den folgenden Situationen vorzunehmen:

• Beim erstmaligen Anschließen
• Beim Hinzufügen oder erneuten Anschließen von Geräten
  • Nach einer Änderung der Einrichtung

Verfügbare Funktionen

Voreinstellungen herunterladen

Die Einstellungen von Sendeern, Sprache und Land / Gebiet können auf den Recorder heruntergeladen werden.

● Die DVB-C-Sendereinstellung kann nicht heruntergeladen werden.
- Herunterladen der Einstellungen → „Daten herunterladen“ (S. 28) oder „Auto Setup“ (S. 31) oder „Automatische

Einrichtung“ – bei der erstmaligen Inbetriebnahme des Fernsehers (S. 12)

Automatischer Wiedergabestart

Automatische Eingangsumschaltung – Wenn das angeschlossene Gerät bedient wird, erfolgt eine automatische Umschaltung auf den entsprechenden Eingangsmodus. Nach Stoppen des Betriebs schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Einschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Ein“ im Menü „Setup“ auf „Ein“. ➔ „Auto Ein“ (S. 28)

Wenn die Wiedergabe am angeschlossenen Gerät startet oder das Direktnavigator-/ Funktionsmenü für das Gerät aktiviert wird, schaltet sich der Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.)

Ausschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Aus“ im Menü „Setup“ auf „Ein“. ➔ „Auto Aus“ (S. 28)

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

- Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Funktion „Abschalt-Uhr“ oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

Link-Funktionen (Q-Link VIERA Link)

verfügbare Funktionen

Reduzieren der Leistungsaufnahme im Bereitschaftsmodus Standby-Energiesparmodus

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Standby-Energiesparmodus“ des Menüs „Setup“ auf „Ein“.

→ „Standby-Energiesparmodus“ (S. 28)

Die Leistungsaufnahme des angeschlossenen Gerätes im Bereitschaftsmodus wird entsprechend dem Einschalt-/Ausschaltzustand des Fernsehers erhöht oder verringert, um Energie einzusparen.
Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Gerät automatisch in den Bereitschaftsmodus umgeschaltet, und die Leistungsaufnahme des angeschlossenen Gerätes im Bereitschaftsmodus wird automatisch auf ein Mindestmaß reduziert.
Beim Einschalten des Fernsehers verbleibt das angeschlossene Gerät im Bereitschaftsmodus, doch wird seine Leistungsaufnahme erhöht, um ein sofortiges Einschalten zu ermöglichen.
- Diese Funktion ist nur dann wirksam, wenn das angeschlossene Gerät auf eine Verringerung und Erhöhung seiner Leistungsaufnahme im Bereitschaftsmodus ausgelegt ist.
- Diese Funktion steht nur dann zur Verfügung, wenn „Auto Aus“ auf „Ein“ eingestellt ist.

Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus Intelligent Auto Standby

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Intelligent Auto Standby“ im Menü „Setup“ auf „Ein (mit Erinnerung)“ oder „Ein (ohne Erinnerung)“.

„Intelligent Auto Standby“ (S. 28)

Wenn der Fernseher eingeschaltet ist, wird ein nicht in Betrieb befindliches Gerät automatisch in den Bereitschaftsmodus umgeschaltet, um Energie einzusparen. Dies erfolgt beispielsweise, wenn von „HDMI“ auf einen anderen Eingangsmodus umgeschaltet oder die Einstellung von „Lautsprecher Auswahl“ auf „TV“ geändert wird (außer bei Wiedergabe einer Disc).

• Bei Wahl von „Ein (mit Erinnerung)“ wird zur Erinnerung eine diesbezügliche Meldung in den Bildschirm eingeblendet, bevor diese Funktion aktiviert wird.
• Abhängig vom angeschlossenen Gerät kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet. Falls erforderlich, wählen Sie die Einstellung „Aus“.

■ Verfügbare Funktionen (Verwendung des Menüs VIERA Link)

Direkte TV-Aufzeichnung – Aufzeichnung des laufenden Fernsehprogramms Direct TV Rec

Sofortige Aufzeichnung des laufenden Programms mit DIGA-Recorder

• Wenn mehrere Recorder, einschließlich von Recordern anderer Fabrikate, gleichzeitig angeschlossen werden sollen, muss ein DIGA-Recorder an die HDMI-Buchse des Fernsehers mit der niedrigsten Nummer angeschlossen werden. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen werden sollen, schließen Sie den DIGA-Recorder an die Buchse HDMI1 an.
• Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.
  „Übersicht über die Q-Link- und VIÉRA Link-Funktionen“ (S. 46 und S. 47), „Vorbereitungen“ (S. 49)
• Zur Aufnahme eines DVB-C-Programms ist ein SCART-Anschluss erforderlich.
• Während die Aufzeichnung über den eingebauten Tuner des Recorder ausgeführt wird, können Sie das Programm umschalten oder den Fernseher ausschalten.
• Während die Aufzeichnung am Recorder über den Fernsehtuner ausgeführt wird, kann das Programm nicht umgeschaltet werden.

INPUT ASPECT MENU N DIRECT TV REC EXIT VIEW LAW GUIDE OK OPTION RETURN TEXT STTL INDEX HOLD

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „Direct TV Rec“, und starten Sie die Aufzeichnung.

VIERA Link-Menü Pause Live TV Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimking

Die Aufzeichnung kann auch direkt gestartet werden.

Beenden der Aufzeichnung

Wählen Sie „Stopp“ unter „Direct TV Rec“, und rufen Sie das Menü auf.

VIERA Link-Menu Pause Live TV Direct TV Rec Stopp VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino

Die Aufzeichnung kann auch direkt gestoppt werden. Tuner freigeben

GUIDE Tuner gesperrt Bitte Aufnahme stoppen, um fortzufahren. Welter Froligoben

Pause Live TV Programme Pause Live TV

Sie können das laufende Fernsehprogramm unterbrechen und später weiter verfolgen.

Das laufende Fernsehprogramm wird auf die Festplatte des angeschlossenen DIGA-Recorders aufgenommen.

Diese Funktion steht nur bei Anschluss eines DIGA-Recorders mit Festplatte zur Verfügung.

• Wenn mehrere Recorder, einschließlich von Recordern anderer Fabrikate, gleichzeitig angeschlossen werden sollen, muss ein DIGA-Recorder mit Festplatte an die HDMI-Buchse des Fernsehers mit der niedrigsten Nummer angeschlossen werden. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen werden sollen, schließen Sie den DIGA-Recorder mit Festplatte an die Buchse HDMI1 an.
• Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.
  „Übersicht über die Q-Link- und VIÉRA Link-Funktionen“ (S. 46 und S. 47), „Vorbereitungen“ (S. 49)

Aufrufen und Pausieren des laufenden Fernsehprogramms

INPUT TV ASPECT MENU N DIRECT TV REC EXIT VIERA LINK OPTION OK RETURN TEXT STILL INDEX HOLD PROGRAMME Panasonic TV

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „Pause Live TV“, und pausieren Sie das Programm.

VIERA Link-Menu Pause Live TV Zugriff Direct TV Rec Start VIERA Link EinstellungerRecorder Lautsprecher Auswahl Heimkino

Das Fernsehbild wird pausiert.

Das Fernsehbild kann auch direkt über VIERA TOOLS pausiert werden.

„Gebrauch von VIERA TOOLS“ (S. 41)

Die Aufnahme des laufenden Fernsehprogramms auf die Festplatte wird auch nach Pausieren des Fernsehbilds auf dem Bildschirm fortgesetzt.
- Wenn das pausierte Fernsehbild nach einigen Minuten vom Bildschirm verschwindet

OPTION (Das pausierte Bild wird wiederhergestellt.)

- Um von der Pause Live TV-Funktion Gebrauch zu machen, gehen Sie wie im Gerätebedienungsassistenten gezeigt vor.

Bedienung der Pause Live TV-Funktion

Suchlauf rückwärts Pausieren Suchlauf vorwärts Wiedergeben Stopp • Wenn Sie die Wiedergabe stoppen, wird das aufgenommene Fernsehprogramm von der Festplatte gelöscht.

Abhängig vom Recorder können andere Operationen erforderlich sein. In einem solchen Fall gehen Sie wie im Anleitungsfeld gezeigt vor, oder schlagen Sie in der Bedienungsanleitung des Recorders nach.

Rückkehr zum laufenden Fernsehprogramm

(Stoppen der Pause Live TV-Wiedergabe / Aufheben der Pause) Wählen Sie „Ja“.

TV Pause Live TV Stopp Pause Live TV? Ja Nein ①Auswahl ②Stopp

- Wenn Sie die Wiedergabe stoppen oder die Pause aufheben, wird das aufgenommene Fernsehprogramm von der Festplatte gelöscht.

Link-Funktionen (Q-Link VIERA Link)

Verfügbare Funktionen ■ (Verwendung des Menüs VIERA Link)

Menüsteuerung eines angeschlossenen Gerätes über die VIERA-

Fernbedienung VIERA Link Einstellungen

Sie können einige Funktionen des angeschlossenen Gerätes über die Fernbedienung dieses Fernsehers steuern (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.

„Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 46 und S. 47), „Vorbereitungen“ (S. 49)

- Einzelheiten zur Bedienung des angeschlossenen Gerätes finden Sie in dessen Bedienungsanleitung.

Zugriff und Bedienung des Gerätemenüs

INPUT ASPECT MENU N DIRECT TV REC EXIT VERAL WM OK OPTION RETURN TEXT ATT INDEX HOLD

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „VIERA Link Einstellungen“.

VIERA Link-Menü Pause Live TV Direct TV Rec Start VIERA Link Einstellungen • Recorder Lautsprecher Auswahl Heimkingo

Wählen Sie das Gerät, auf das zugegriffen werden soll. Der Typ des angeschlossenen Gerätes wird angezeigt. Wählen Sie den Gerätetyp, und greifen Sie darauf zu.

Bei Anschluss mehrerer Recorder oder Player

Bis zu drei gleichzeitig angeschlossene Recorder oder Player können gesteuert werden.

VIERA Link-Menu Pause Live TV Direct TV Rec Start VIERA Link Einstellungen Recorder2 Lautsprecher Auswahl Heimkino

Die Bezifferung beginnt mit der niedrigsten Nummer der HDMI-Buchsen des Fernsehers, an die mindestens zwei Geräte des gleichen Typs angeschlossen sind. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen sind, wird der an die Buchse HDMI1 angeschlossene Recorder als „Recorder1“ angezeigt, und der an die Buchse HDMI2 angeschlossene Recorder wird als „Recorder2“ angezeigt.

Bei Zugriff auf ein nicht mit VIERA Link kompatibles Gerät

VIERA Link-Menu Pause Live TV Direct TV Rec Start VIERA Link Einstellungen Recorder Laufsprecher Auswahl Heimking

Der Typ des angeschlossenen Gerätes wird angezeigt. Sie können auf das Menü des angeschlossenen Gerätes zugreifen. Eine Bedienung ist jedoch nicht möglich. Verwenden Sie die Fernbedienung des angeschlossenen Gerätes zur Bedienung.

VIERA Link-Menü Pause Live TV Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkingo

Recorder / Player / Heimkino / Videokamera / LUMIX / Andere Ein direkter Zugriff über VIERA TOOLS ist ebenfalls möglich.

„Gebrauch von VIERA TOOLS“ (S. 41)

- „Heimkino“ bezieht sich auf eine Player-Heimkinoanlage, Bluray Disc-Heimkinoanlage oder Recorder-Heimkinoanlage. - „Andere“ bezieht sich auf einen Kabeltuner.

Menü des gewählten Gerätes

(Der Eingangsmodus wird automatisch umgeschaltet.)

Bedienen Sie das Menü des Zusatzgerätes.

Verfügbare Tasten an der VIERA-Fernbedienung: (abhängig vom angeschlossenen Gerät)

INPUT ASPECT MENU N ORSTRAVE EXIT GUIDE OPTION STolen TEXT STILL INDEX HOLD 1 2 3 4 5 6 7 8 9 0 PROGRAMME Panasonic TV

① Stellen Sie den Code der Fernbedienung auf „73“ ein.

„Ändern des Fernbedienungscodes entsprechend der Art des Zusatzgerätes“ (S. 23)

② Gehen Sie wie im Gerätebedienungsassistenten gezeigt vor.

OPTION

- Anzeigen des Anleitungsfelds → Wenn ein Zugriff auf das Gerät eines anderen Fabrikats ausgeführt wird, erscheint möglicherweise das Setup / Inhalt-Wahlmenü.

- Bei Anzeige der Tastenbezeichnungen im Farbbalken

Hinweis

Je nach dem angeschlossenen Gerät stehen bestimmte Betriebsvorgänge möglicherweise nicht zur Verfügung. In einem solchen Fall bedienen Sie das betreffende Gerät über seine eigene Fernbedienung.

Lautsprechersteuerung Lautsprecher Auswahl

Die Lautsprecher einer Heimkinoanlage können über die Fernbedienung dieses Fernsehers eingestellt werden (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.

„Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 46 und S. 47), „Vorbereitungen“ (S. 49)

Zugriff auf und Steuerung der Lautstärke der Lautsprecher

INPUT ASPECT MENU N DIRECT TV REC EXIT VERA Link OK OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME Panasonic TV

1

2

3

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „Lautsprecher Auswahl“.

Wählen Sie die Einstellung „Heimkino“ oder „TV“.

Heimkino ■

Player-Kino, Blu-ray Disc-Kino oder Verstärker werden automatisch eingeschaltet, sofern sich das betreffende Gerät im Bereitschaftsmodus befindet, und die Heimkinolautsprecher an die Anlage angeschlossen sind.

• Lautstärke aufwärts / abwärts

Beim Einstellen des Lautstärkepegels am angeschlossenen Gerät wird der Lautstärke-Pegelsteller auf dem Bildschirm eingebendet.

- Der Ton der Lautsprecher des Fernsehers wird stummgeschaltet. - Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.

Rrnseher

Die Lautsprecher des Fernsehers sind aktiv.

Hinweis

Für Wiedergabe von mehrkanaligem Ton (z. B. im 5.1-kanaligen Dolby Digital-Format) über einen Verstärker stellen Sie Anschlüsse sowohl über ein HDMI-Kabel als auch über eine optische Digitalaudio-Kabel her (S. 47), und wählen Sie dann die Einstellung „Heimkino“. Für mehrkanalige Wiedergabe von einem DIGA-Recorder verbinden Sie den DIGA-Recorder über ein HDMI-Kabel mit dem Verstärker (S. 47).

Hinweis

• Abhängig vom angeschlossenen Gerät kann es vorkommen, dass diese Funktionen nicht einwandfrei arbeiten.
• Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
• Eine einfache Wiedergabe ist u. U. über die Fernbedienung der Player-Heimkinoanlage, der Blu-ray Disc-Heimkinoanlage oder des Verstärkers möglich. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach.
• Bei „HDAVI Control 4“ handelt es sich um die neueste Norm (Stand: Dezember 2008) für Geräte, die die HDAVI Control-Funktion unterstützen. Diese Norm ist mit bisherigen HDAVI-Geräten kompatibel.
  ÜberSystemchoHDAVhControl2Version dieses Fernsehers

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über weitere Anschlüsse finden Sie in der Bedienungsanleitung des jeweils anzuschließenden Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 63).

Für den Anschluss an die verschiedenen Buchsen geeignete Zusatzgeräte ■
Aufzeichnung / Wiedergabe (Gerät)	BVuchse	AV1 AV2 AV3 (Geräteseite)
Aufzeichnung / Wiedergabe von Videocassetten / DVDs (Videorecorder / DVD-Recorder)	○	○
Wiedergabe von DVDs (DVD-Player)	○	○	○
Wiedergabe von Camcorder-Bildern (Videokamera)	○	○	○
Empfang von Satellitenprogrammen (Kabeltuner)	○	○	○
Vidiospiele (Vidiospielkonsole)	○	○	○
Verwendung eines Verstärkers mit Lautsprecheranlage
Q-Link	○	○
VIERA Link	○(mit HDMI) (mit HDMI)	○
Direkte TV-Aufzeichnung	○	○

○: Empfohlener Anschluss

Technische Informationen

Bildseitenverhältnis

Das Bildformat und Bildseitenverhältnis kann automatisch so gewählt werden, dass ein optimales Wiedergabebild erhalten wird. (S. 16)

Bildseitenverhältnis-Steuersignal ■

„Breitbild“ wird links oben auf dem Bildschirm angezeigt, wenn dem Fernseher ein Breitbild-Steuersignal (WSS) oder ein Steuersignal über eine SCART- oder HDMI-Buchse zugeleitet wird.

Das Bildseitenverhältnis wird automatisch auf das geeignete Breitbildformat, 16:9 oder 14:9, umgeschaltet. Diese Funktion steht bei allen Bildseitenverhältnissen zur Verfügung.

Eingangsbuchse	Eingangssignalformat	Bildseitenverhältnis-Steuersignal
		Breitformatsignal (WSS)	Steuersignal über SCART-Buchse (Stift 8) / HDMI-Buchse
RF Kabel	DVB-T	○
	PAL B, G, H, I	○
	PAL D, K	○
	SECAM B, G	○
	SECAM L, L'	○
	SECAM D, K	○
	PAL 525/60 6,5 MHz -
	PAL 525/60 6,0 MHz -
	PAL 525/60 5,5 MHz -
	M. NTSC 6,5 MHz -
	M. NTSC 6,0 MHz -
	M. NTSC 5,5 MHz -
	DVB-C	○
AV1 (FBAS)	PAL	○	○
AV2 (FBAS oder S-Video)	SECAM	○	○
AV3 (FBAS oder S-Video)	PAL 525/60 -		○
	M.NTSC -		○
	NTSC -		○
COMPONENT	525 (480) / 60i -
	525 (480) / 60p -
	625 (576) / 50i	○
	625 (576) / 50p	○
	750 (720) / 60p -
	750 (720) / 50p -
	1.125 (1.080) / 60i -
	1.125 (1.080) / 50i -
HDMI1	525 (480) / 60i -		○
HDMI2	525 (480) / 60p -		○
HDMI3	625 (576) / 50i -		○
	625 (576) / 50p -		○
	750 (720) / 60p -		○
	750 (720) / 50p -		○
	1.125 (1.080) / 60i -		○
	1.125 (1.080) / 50i -		○
	1.125 (1.080) / 60p -		○
	1.125 (1.080) / 50p -		○
	1.125 (1.080) / 24p -		○

Auto-Modus ■

Im Auto-Modus wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens (Erkennung eines über SCART- oder HDMI-Buchse zugeleiteten Breitbild-Steuersignals Erkennung des Letterbox-Formats oder bildschirmfüllende Anzeige). Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Letterbox-Erkennung: Wenn schwarze Balken am oberen und unteren Bildschirmrand erfasst werden, wählt der Auto-Modus das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt.

Wenn keine Bildseitenverhältnis-Steuersignale erfasst werden, verbessert der Auto-Modus das Bild für optimalen Genuss beim Betrachten.

Hinweis

Das Bildseitenverhältnis variiert je nach Programmmaterial Wenn das Bildseitenverhältnis größer als das Standard-Breitbildformat 16:9 ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand.
- Falls bei Wiedergabe einer Breitbild-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justieren Sie die Spurlage am Videorecorder. Bitte schlagen Sie in der Bedienungsanleitung des Videorecorders nach.

SD-Speicherkarte

Vorsichtshinweise zur Handhabung von SD-Karten ■

• Entfernen Sie die Karte auf keinen Fall aus dem Kartensteckplatz, während ein Zugriff auf die Daten stattfindet (anderenfalls kann die Karte oder der Fernseher beschädigt werden).
• Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte. Setzen Sie die Karte weder hohem Druck noch Stößen aus.
• Setzen Sie die Karte mit der korrekten Ausrichtung ein (anderenfalls kann die Karte beschädigt werden).
• Elektromagnetische Einstreuungen, statische Elektrizität oder Bedienungsfehler können Daten unbrauchbar machen oder die Karte beschädigen.
• Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust oder einem durch eine Funktionsstörung des Fernsehers verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

Für den SD-Betrieb geeignete Datenformate ■

• Foto: Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Normen DCF* und EXIF kompatibel ist, aufgezeichnete Standbilder
  Datenformat - Baseline JPEG (Sub-Sampling 4:4:4, 4:2:2 oder 4:2:0)
  Maximale Anzahl der Dateien - 9.999
  Bildauflösung - 160 × 120 bis 10.000.000

Film : Dateien, die mit den Normen SD-Video Ver. 1.2 [MPEG-2 (PS-Format)] und AVCHD kompatibel sind und entweder MPEG-1/Layer-2 oder Dolby Digital als Audioformat aufweisen (Daten, die mit einem PC bearbeitet wurden, werden u. U. nicht einwandfrei angezeigt.)

- Kompatible Kartentypen (maximale Speicherkapazität): SDHC-Speicherkarte (32 GB), SD-Speicherkarte (2 GB), miniSD-Speicherkarte (2 GB) (miniSD-Adapter erforderlich)

- Bei Verwendung einer miniSD-Speicherkarte muss diese grundsätzlich gemeinsam mit dem Adapter eingesetzt / entfernt werden.

- Neueste Informationen zu den verschiedenen Kartentypen finden Sie auf der folgenden Website. (nur auf Englisch) http://panasonic.co.jp/pavc/global/cs/

*DCF (Design rule for camera file system): Von der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellte vereinheitlichte Norm.

Hinweis

Formatieren Sie die Karte mit dem Aufzeichnungsgerät.

• Je nach dem zur Aufzeichnung verwendeten Gerät kann es vorkommen, dass das Bild nicht einwandfrei auf diesem Fernseher angezeigt wird.
• Wenn eine große Anzahl von Dateien und Ordnern vorhanden ist, kann längere Zeit verstreichen, bevor das Bild auf dem Fernsehschirm erscheint.
• Diese Funktion kann nicht zur Anzeige von Filmmaterial im Format Motion JPEG und von Standbildern verwendet werden, die ein anderes Format als DCF (z. B. TIFF oder BMP) aufweisen.
• Daten, die mit einem PC bearbeitet wurden, werden möglicherweise nicht angezeigt.
• Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder 2.2 kompatibel sein.
• Teilweise beeinträchtigte Dateien werden u. U. mit einer reduzierten Auflösung angezeigt.
• Alle Daten mit der Erweiterung „JPG“ auf der Karte werden im Modus „Foto Anzeige“ ausgelesen.
• Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen möglicherweise verschieden.
• Die Verwendung von Zweibyte-Zeichen und sonstigen Spezialcodes ist nicht zulässig.
• Die Karte kann für diesen Fernseher unbrauchbar werden, wenn Sie Datei- oder Ordnernamen geändert haben.

Bingeblendete Fehlermeldungen

Meldung	Bedeutung / Abhilfemaßnahme
Datei nicht lesbar	Die Datei ist beschädigt oder unlesbar.Dieses Format wird nicht vom Fernseher unterstützt.(Sie finden Informationen zu den kompatiblen Formaten und Daten weiter oben.)
Keine SD-Karte eingelegt	Prüfen Sie nach, ob die SD-Karte richtig eingesetzt ist.
Keine gültige Datei vorhanden	Die Karte enthält keine Daten.
Mehr als 9.999 Bilder gefunden(Max. ist 9.999)	Die maximal zulässige Anzahl von Fotos beträgt 9.999.

Technische Informationen

Zeichentabelle für Zifferntasten

Bei der Einstellung von Einträgen mit wahlfreier Eingabe können Sie Zeichen über die Zifferntasten eingeben.

Betätigen Sie eine Zifferntaste so oft, bis das gewünschte Zeichen erreicht wird.

Nach 1 Sekunde wird das gewählte Zeichen automatisch eingegeben.

Das Zeichen kann auch eingegeben werden, indem die Taste OK oder eine andere Zifferntaste innerhalb von 1 Sekunde gedrückt wird.

Benutzereingabe Name A B C D E F G H I J K L M N U V W X Y Z A O U S T P a b c d e f g h I j k l m n U y w x y z e b o o 1 2 3 C P Q R S T ( ) - - * o q u t e 4 5 6 7 8 9

Zeichentabelle:

Zifferntasten\Anzahl der Betätigungen	1	2	3	4	5	6	7	8	9	1	0
1	.	1	!	:	#	+	-	*	_	(	)
2	a	b	c	2	A	B	C	ä	Ä
3	d	e		f		3	D	E	F
4	g	h	i	4	G	H	I
5	j	k	l	5	J	K	L
6	m	n	o	6	M	N	O	ö	Ö
7	p	q	r		s	7	P	Q	R	S	ß
8	t	u	v	8	T	U	V	ü	Ü
9	w	x	y	z	9	W	X	Y	Z
0	Leerzeichen	0

Informationen über die SCART-, S-VIDEO- und HDMI-Buchsen

■ AV1 SCART-Buchse

(RGB, VIDEO, Q-Link)

Zu den für AV1 geeigneten Eingangssignalen gehören RGB-Signale (Rot / Grün / Blau).

Masseanschluss 21 FBAS-Ausgang (Video) 19 FBAS -Masse 17 Rot-Signal Eingang 15 Rot-Signal Masse 13 Grün-Signal Eingang 11 Grün-Signal Masse 9 Blau-Signal Eingang 7 Blau-Signal Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS-Eingang (Video) 18 RGB-Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

■ AV2 SCART-Buchse

(RGB, VIDEO, S-VIDEO, Q-Link)

AV2 – Die Funktionen von Stift 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.

Masseanschluss 21 FBAS-Ausgang (Video) 19 FBAS -Masse 17 Ret-Signal Eingang S.C.-Eingang 15 Rot-Signal Masse 13 Grün-Signal Eingang 11 Grün-Signal Masse 9 Blau-Signal Eingang 7 Blau-Signal Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS-Eingang (Video) 18 RGB-Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

■ 4-polige Buchse AV3 S-VIDEO

Chrominanzträger Eingang Luminanzträger Eingang Chrominanzträger Masse Luminanzträger Masse

■ HDMI-Buchse

Erkennung des spannungsführenden Stiftes DDC/CEC-Masse SCL CEC Abschirmung TMDS-Taktgeber TMDS-Daten0- TMDS-Daten0+ Abschirmung TMDS-Daten1 TMDS-Daten2- TMDS-Daten2+

19 18 +5 V Spannung 17 16 SDA 15 14 Reserviert (im Kabel, aber ohne Funktion am Gerät) 13 12 TMDS-Taktgeber- 9 10 TMDS-Taktgeber+ 7 8 Abschirmung TMDS-Daten0 5 6 TMDS-Daten1- 3 4 TMDS-Daten1+ 1 2 Abschirmung TMDS-Daten2

HDMI-Anschluss

Bei HDMI (High-Definition Multimedia Interface) handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.

Die HDMI-Schnittstelle dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.

HDMI-kompatible Geräte (*1) mit HDMI- oder DVI-Ausgangsbuchse, z. B. ein Kabeltuner oder DVD-Player, können über ein HDMI-gerechtes (vollständig verdrahtetes) Kabel an eine HDMI-Buchse des Fernsehers angeschlossen werden. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 54).

Zutreffende HDMI-Funktionen ■

• Audio-Eingangssignal : 2-kanaliger Linear-PCM-Ton (Abtastfrequenzen – 48 kHz, 44,1 kHz, 32 kHz)
  ● Video-Eingangssignal : 480i, 480p, 576i, 576p, 720p, 1080i und 1080p
  „Eingangsignale, die angezeigt werden können“ (S. 60)
  Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe an.

FC-Eriggagssignale, die angezeigt werden können" (S. 60)

Passen Sie die Ausgangseinstellung des PC dieser Vorgabe an.

Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit einer der Buchsen HDMI1 / 3 des Fernsehers (*2).

Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Audio-Eingangsbuchsen dieses Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden / HDMI3: AV3-AUDIO-Buchsen verwenden).

Hinweis

• Audioeinstellungen können im Eintrag „HDMI1 / 3 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 27)
• Die HDMI2-Buchse ist ausschließlich für ein digitales Audiosignal vorgesehen.
• Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
• Die HDMI-Buchsen dieses Geräts entsprechen dem Typ A.
• Diese HDMI-Buchsen sind mit dem Urheberrechtsschutz-System HDCP (High-Bandwidth Digital Content Protection) kompatibel.
• Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an einer der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signale zugeleitet werden können.

(*1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.

(*2): Im Fachhandel erhältlich.

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.

• Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 kHz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).
• Für den Anschluss an die 15-polige DOS/V-kompatible D-sub-Buchse dieses Fernsehers ist kein PC-Adapter erforderlich.

Hinweis

Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.

Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein.

• Einzelheiten zu den zutreffenden PC-Signalen → „Eingangsignale, die angezeigt werden können“ (S. 60)
  • Maximale Anzeigeauflösung

4:3	1.440 × 1.080 Pixel
16:9	1.920 × 1.080 Pixel

Stiftbelegung der 15-poligen D-sub-Buchse

Stift-Nr.	Signalbezeichnung	Stift-Nr.	Signalbezeichnung	Stift-Nr.	Signalbezeichnung
1	R	6	GND (Masse)	11	NC(nicht angeschlossen)
2	G	7	GND (Masse)	12	NC(nicht angeschlossen)
3	B	8	GND (Masse)	13	HD
4	NC(nicht angeschlossen)	9	NC(nicht angeschlossen)	14	VD
5	GND (Masse)	10	GND (Masse)	15	NC(nicht angeschlossen)

Technische Informationen

Eingangsignale, die angezeigt werden können

COMPONENT (Y, P_B , P_R ), HDMI

*: Geeignetes Eingangssignal

Signalbezeichnung COMPONENT HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1.125 (1.080) / 60i	*	*
1.125 (1.080) / 50i	*	*
1.125 (1.080) / 60p		*
1.125 (1.080) / 50p		*
1.125 (1.080) / 24p		*

PC (von 15-poliger D-sub-Buchse)

Das für die PC-Buchse geeignete Eingangssignal ist grundsätzlich mit dem VESA-Standardtakt kompatibel.

Signalbezeichnung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 400 bei 70 Hz 31,47 70,07
640 × 480 bei 60 Hz 31,47 59,94
640 × 480 bei 75 Hz 37,50 75,00
800 × 600 bei 60 Hz 37,88 60,32
800 × 600 bei 75 Hz 46,88 75,00
800 × 600 bei 85 Hz 53,67 85,06
852 × 480 bei 60 Hz 31,44 59,89
1.024 × 768 bei 60 Hz 48,36 60,00
1.024 × 768 bei 70 Hz 56,48 70,07
1.024 × 768 bei 75 Hz 60,02 75,03
1.024 × 768 bei 85 Hz 68,68 85,00
1.280 × 768 bei 60 Hz 47,70 60,00
1.280 × 1.024 bei 60 Hz 63,98 60,02
1.366 × 768 bei 60 Hz 48,39 60,04
Macintosh 13 (640 × 480) 35,00 66,67
Macintosh 16" (832 × 624) 49,73 74,55
Macintosh 21" (1.152 × 870) 68,68 75,06

PC (von HDMI-Buchse)

Das für die PC-Buchse geeignete Eingangssignal ist grundsätzlich mit dem HDMI-Standardtakt kompatibel.

Signalbezeichnung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 480 bei 60 Hz 31,47 60,00
750 (720) / 60p 45,00 60,00
1.125 (1.080) / 60p 67,50 60,00

Hinweis

Oben nicht aufgeführte Signale werden möglicherweise nicht einwandfrei angezeigt.
Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Fernsehschirm umformatiert.
Da PC-Signale zur Anzeige vergrößert oder komprimiert werden, ist eine Anzeige von kleinen Details mit ausreichender Klarheit u. U. nicht möglich.

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Hinweise, die in vielen Fällen eine einfache Abhilfemaßnahme bieten.

Falls sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Keine Bild- und Tonausgabe

Befindet sich der Fernseher im AV-Modus? Prüfen Sie nach, dass der richtige AV-Eingangsmodus gewählt ist.

• Prüfen Sie nach, dass das Netzkabel an eine Netzsteckdose angeschlossen sind.
• Ist der Fernseher eingeschaltet worden? Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 26) und der Lautstärke.
• Prüfen Sie nach, dass alle erforderlichen SCART-Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. (S. 56)
- Betätigen Sie die Taste ASPECT, wenn Sie das Bildseitenverhältnis manuell ändern möchten (S. 16).

S-Video / Schwarzweißbild

Überprüfen Sie, ob der Ausgang des Zusatzgerätes mit dem Eingang des Fernsehers übereinstimmt. Wenn der Ausgang des Zusatzgerätes auf Ausgabe eines S-Videosignals eingestellt ist, muss am Fernseher ebenfalls der S-Videoeingang gewählt werden (S. 22).

Die Anzeige von Sendernummer, Eingangsmodus usw., z. B. „EC/AV1“, verbleibt auf dem Bildschirm.

Sie können mit der Taste i ● Meldungen einfach löschen. Drücken Sie die Taste erneut, um die vorige Meldung wieder anzuzeigen.

Im Programmassistenten erscheinen keine Programme.

Überprüfen Sie die Fernbedienung. Justieren Sie die Antenne, um sie auf eine bessere Sende-/Übertragungsstation auszurichten.

- Überprüfen Sie die Bildqualität der analogen Kanäle. Falls diese schlecht ist, überprüfen Sie die Antenne, oder wenden Sie sich an Ihren Panasonic-Fachhändler.

Die Q-Link-Funktion arbeitet nicht.

Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem den Eintrag „AV1 / AV2 Ausgang“ im Menü „Setup“ richtig ein (S. 28).

Die „VIERA Link“-Funktion arbeitet nicht, und eine Fehlermeldung wird angezeigt.

Überprüfen Sie den Anschluss. (S. 46 und S. 47) Schalten Sie zunächst das angeschlossene Gerät und dann den Fernseher ein. (S. 49)

Die Aufzeichnung startet nicht sofort.

Überprüfen Sie die Einstellungen des Recorders. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Recorders.

Rote, blaue, grüne und schwarze Punkte erscheinen u.U. auf dem Bildschirm

- Dies ist eine Eigenschaft von LCD-Panelen und ist keine Fehlfunktion. Das LCD-Panel wurde mit hochpräziser Technologie hergestellt und bietet klare Bilddetails. Ab und zu kann es vorkommen, dass einige nichtaktive Pixel als feststehende rote, grüne, blaue oder schwarze Punkte auf dem Bildschirm erscheinen. Bitte beachten Sie, dass dies nicht die Leistung des LCD-Fernsehers beeinträchtigt.

Häufig gestellte Fragen

Störung Abhilfemaßna		en
Bildstörungen	Gestörtes, stark verrauschtes Bild	Stellen Sie den Eintrag „P-NR“ im Menü „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 26)Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe befinden.
	Kein Bild	Ist der Eintrag „Farbe“ oder „Kontrast“ im Menü „Bildeinstellung“ auf den Minimalwert eingestellt? (S. 26)
	Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise)	Stimmen Sie alle Sender erneut ab. (S. 30 und S. 31)
	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.Falls sich die Störung auf diese Weise nicht beseitigen lässt, führen Sie die Funktion „Werkseinstellungen“ aus (S. 39).
Ton	Kein Ton	Ist die Stummschaltung aktiviert? (S. 9)Ist die Lautstärke auf den Minimalpegel eingestellt?
	Ton zu leise oder Klang verzerrt	Der Tonsignalempfang ist möglicherweise beeinträchtigt.Stellen Sie den Posten „Audio Empfang“ (S. 27) im Menü „Toneinstellung“ auf „Aus“ ein. (nur Analog-Modus)
DVB	Aufgrund der bei diesem Fernseher eingesetzten digitalen Empfangstechnologien kann es in bestimmten Fällen trotz einwandfreiem Empfang von analogen Sendern vorkommen, dass die Empfangsqualität von digitalen Sendern beeinträchtigt wird.
	Bildstörungen treten auf, oder das Bild „friert ein“ bzw. verschwindet im DVB-Modus.	Überprüfen Sie den Eintrag „Signaleigenschaften“ (S. 32).Wenn „Signalqualität“ oder „Signalstärke“ in roter Darstellung erscheint, ist das Signal zu schwach.Überprüfen Sie die Antenne. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.Insbesondere in einer ungünstigen Empfangslage kann der Signalempfang durch Witterungseinflüsse (starker Regen, Schneien usw.) beeinträchtigt werden. Selbst bei gutem Wetter kann der hohe Luftdruck einen schlechten Empfang bestimmter Sender verursachen.Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
	Bestimmte Sender können nicht abgestimmt werden.	Überprüfen Sie die Antenne.Bitte wenden Sie sich an Ihren Panasonic-Fachhändler.
HDMI	Ungewöhnlicher Ton	Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-kanaligem Linear-PCM-Ton ein.Überprüfen Sie die Einstellung des Eintrags „HDMI1 / 3 Eingang“ im Menü „Toneinstellung“. (S. 27)Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Tonanschluss her. (S. 59)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Fernsehschirm.	Prüfen Sie nach, dass das HDMI-Kabel richtig angeschlossen ist. (S. 54)Schalten Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein.Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vom Zusatzgerät zugeleitet wird. (S. 60)Verwenden Sie ein Zusatzgerät, das mit der Norm EIA/CEA-861/861B kompatibel ist.
Sonstiges	Der Fernseher lässt sich nicht einschalten.	Prüfen Sie nach, dass das Netzkabel an eine Netzsteckdose angeschlossen sind.
	Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.	Die Funktion „Abschalt-Uhr“ ist aktiviert.Der Fernseher schaltet ca. 30 Minuten nach Ende eines analogen Programms auf den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht oder mit Unterbrechungen.	Sind die Batterien polaritätsrichtig eingelegt? (S. 6)Ist der Fernseher eingeschaltet?Die Batterien sind möglicherweise erschöpft. Wechseln Sie die Batterien aus.Richten Sie den Geber der Fernbedienung direkt auf den Fernbedienungs-Signalsensor an der Frontplatte des Fernsehers (innerhalb eines Winkels von 30 Grad vor dem Fernseher).Stellen Sie den Fernseher so auf, dass der Fernbedienungs-Signalsensor an der Frontplatte weder direkter Sonneneinstrahlung noch anderen starken Lichtquellen ausgesetzt ist.
	Der LCD-Bildschirm bewegt sich geringfügig, wenn mit dem Finger dagegen gedrückt wird. Ein klapperndes Geräusch macht sich u.U. bemerkbar.	Der Bildschirmteil ist mit einem gewissen Spiel am Fernseher montiert worden, um eine Beschädigung des Bildschirms zu verhindern.Dies kann dazu führen, dass sich der Bildschirm geringfügig bewegt, wenn mit dem Finger dagegen gedrückt wird, und dass sich ein klapperndes Geräusch bemerkbar macht. Dabei handelt es sich nicht um eine Funktionsstörung.
	Eine Fehlermeldung erscheint.	Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.Wenn dieses Problem nicht von selbst verschwindet, wenden Sie sich bitte an eine Kundendienststelle.

Technische Daten

Spannungsversorgung 220-240 V Wechselstrom, 50 Hz
Leistungsaufnahme 115 W 130 W 180 W
Leistungsaufnahme im Bereitschaftszustand			0,3 W (Ohne DVB-Aufzeichnung)13 W (Mit DVB-Aufzeichnung)	0,45 W (Ohne DVB-Aufzeichnung)14 W (Mit DVB-Aufzeichnung)
Bildseitenverhältnis 16:9
Bildschirmgröße effektiv			80 cm (Diagonale)697 mm (B) × 392 mm (H)	94 cm (Diagonale)819 mm (B) × 460 mm (H)
Anzahl der Pixel			2.076.600 (1.920 (B) × 1.080 (H))
Ton	Lautsprecher 160 mm × 42 mm × 2 Stck., 8 Ω
	Audioausgang 20 W (10 W + 10 W), 10 % Gesamtklirrfaktor
	Kopfhörerbuchse M3-Stereo-Minibuchse (3,5 mm) × 1
PC-Signale			VGA, SVGA, XGA, SXGA ...... (komprimiert)Horizontale Abtastfrequenz 31 kHz bis 69 kHzVertikale Abtastfrequenz 59 Hz bis 86 Hz
Empfangssysteme / Empfangsbereiche			PAL B, G, H, I, SECAM B, G, SECAM L, L'VHF E2 - E12 VHF H1 - H2 (Italien)VHF A - H (Italien) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21-S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Bändern mit bestimmten PAL-Videorecordern (VCR)DVB-T Digitale terrestrische ProgrammdiensteDVB-C Digitale Kabel-ProgrammdiensteM.NTSC Wiedergabe mit M.NTSC-Videorecordern (VCR) möglichNTSC (nur AV-Eingang) Wiedergabe mit NTSC-Videorecordern (VCR) möglich●In bestimmten Gebieten ist u. U. kein Empfang von Fernsehsignalen möglich.
Antenneneingang			VHF / UHF
Betriebsbedingungen			Temperatur : 0 °C bis 35 °CLuftfeuchtigkeit : 20 % bis 80 % rel. Feuchte (ohne Kondensatbildung)
Anschlussbuchsen	AV1 (SCART-Buchse)		21-polige Buchse (Audio/Video-Eingang, Audio/Video-Ausgang, RGB-Eingang, Q-Link)
	AV2 (SCART-Buchse)		21-polige Buchse (Audio/Video-Eingang, Audio/Video-Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV3	VIDEO	Cinchbuchse × 1 1,0 V[s-s] (75 Ω)
		S-VIDEO	4-polige Mini-DIN-Buchse Y:1,0 V[s-s] (75 Ω) C:0,286 V[s-s] (75 Ω)
		AUDIO L - R	Cinchbuchse × 2 0,5 V[eff]
	COMPONENT	VIDEO	Y 1,0 V[s-s] (einschließlich Synchronisierung)PB, PR ±0,35 V[s-s]
		AUDIO L - R	Cinchbuchse × 2 0,5 V[eff]
	Sonstige	HDMI1 / 2 / 3	Buchsen des Typs A●Dieser Fernseher unterstützt die Funktion „HDAVI Control 4“.
		PC	15-polige HIGH-DENSITY D-SUB-Buchse R,G,B/0,7 V[s-s] (75 Ω)HD, VD/TTL-Pegel 2,0 bis 5,0 V[s-s] (hochohmig)
		Kartensteckplatz	SD-Kartensteckplatz × 1
	Ausgang	AUDIO L - R	Cinchbuchse × 2 0,5 V[eff] (hochohmig)
		DIGITAL AUDIO OUT	PCM / Dolby Digital / DTS, Lichtleiter
Abmessungen ( B × H × T )			798 mm × 551 mm × 217 mm (einschl. Sockel)798 mm × 511 mm × 93 mm (nur Fernseher)	915 mm × 620 mm × 287 mm (einschl. Sockel)915 mm × 577 mm × 97 mm (nur Fernseher)
Gewicht			13,0 kg netto (einschl. Sockel)11,5 kg netto (nur Fernseher)	16,5 kg netto (einschl. Sockel)14,5 kg netto (nur Fernseher)

Hinweis

• Änderungen der äußeren Aufmachung und technischen Daten bleiben jederzeit vorbehalten. Bei den Angaben zu Gewicht und Abmessungen handelt es sich um Näherungswerte.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Normen. EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Lizenzinformationen

Der Schutz der nachstehend aufgeführten Marken von Unternehmen und Produkten wurde gewahrt, selbst wenn der Text dieser Anleitung keine ausdrückliche Erwähnung der betreffenden Marken enthält.

• Bei „DVB“ handelt es sich um eine Marke des DVB Digital Video Broadcasting Project (1991 bis 1996).
  Bei „VGA“ handelt es sich um eine Marke von International Business Machines Corporation.
  Bei „Macintosh“ handelt es sich um eine eingetragene Marke von Apple Inc., USA.
• Bei „S-VGA“ handelt es sich um eine eingetragene Marke der Video Electronics Standard Association. Beim SDHC-Logo handelt es sich um eine Marke.
• Bei „HDMI“, dem HDMI-Logo und „High-Definition Multimedia Interface“ handelt es sich um Marken bzw. eingetragene Marken von HDMI Licensing LLC. Bei HDAVI Control™ handelt es sich um eine Marke von Panasonic Corporation.
• Bei „AVCHD“ und dem AVCHD-Logo handelt es sich um Marken von Panasonic Corporation und Sony Corporation. Hergestellt unter Lizenz von Dolby Laboratories.
  Bei „Dolby“ und dem Doppel-D-Symbol handelt es sich um Marken von Dolby Laboratories.
• Hergestellt unter Lizenz von US-Patent Nr. 5,451,942 sowie weiteren Patenten, die in den Vereinigten Staaten und anderen Ländern erteilt oder beantragt wurden. Bei „DTS“ und „DTS Digital Out“ handelt es sich um eingetragene Marken, bei den DTS-Logos und dem DTS-Symbol um Marken von DTS, Inc. © 1996-2008 DTS, Inc. Alle Rechte vorbehalten.
  GUIDE Plus+ ist (1) ein eingetragenes Warenzeichen oder Warenzeichen der, (2) hergestellt unter Lizenz der und (3) Bestandteil verschiedener internationaler Patente und Patentanmeldungen im Eigentum oder lizensiert von, Gemstar-TV Guide International, Inc. und/oder einer ihrer Tochtergesellschaften.

GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER EINE IHRER TOCHTERGESELLSCHAFTEN HAFTEN IN KEINER WEISE FÜR DIE GENAUIGKEIT DER PROGRAMMDATEN DES GUIDE PLUS+ SYSTEMS. AUCH KANN GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER EINE IHRER TOCHTERGESELLSCHAFTEN IN KEINER WEISE FÜR ENSTEHENDE SCHADENSANSPRÜCHE AUS GEWINNVERLUSTEN, GESCHÄFTSVERLUSTEN ODER ANDEREN SPEZIELLEN ODER INDIREKTEN SCHÄDEN, DIE AUFGRUND DES GUIDE PLUS+ SYSTEMS ENTSTANDEN SIND, HAFTBAR GEMACHT WERDEN.

http://www.europe.guideplus.com/

Dieses Produkt wird unter der AVC Patent Portfolio-Lizenz für die private, nichtgewerbliche Nutzung durch einen Verbraucher lizensiert, um (i) Videomaterial gemäß AVC-Norm („AVC-Video“) zu codieren und/oder (ii) AVC-Video zu decodieren, das vom Verbraucher im Zuge einer privaten, nichtgewerblichen Tätigkeit codiert und/oder von einem zur Lieferung von AVC-Video lizensierten Videoanbieter erhalten wurde. Für eine Nutzung zu irgendwelchen anderen Zwecken wird keine Lizenz erteilt oder implizit gewährt. Weitere Informationen hierzu sind von MPEG LA, LLC erhältlich. Siehe http://www.mpegla.com.

Wichtige Informationen

Die Modell- und Seriennummer dieses Gerätes sind auf dem Typenschild an der Rückseite angegeben. Bitte tragen Sie die Seriennummer an der unten dafür vorgesehenen Stelle ein, und bewahren Sie diese Anleitung gemeinsam mit der Quittung als permanenten Kaufnachweis für den Fall eines Diebstahls bzw. Verlustes des Gerätes sowie einer Inanspruchnahme der Garantieleistung sorgfältig auf.

Modellnummer Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. ó.

U Panasoniciku 1

320 84 Plzeň

Ceská republika

Panasonic Corporation

Web Site : http://www.panasonic.net
