TX-P37C10ES - Fernseher PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Fernseher
Marke	PANASONIC
Modell	TX-P37C10ES
Bildschirmtechnologie	Plasma
Bildschirmdiagonale	94 cm (37 Zoll)
Auflösung	1.024 x 720 Pixel
Seitenverhältnis	16:9
Leistungsaufnahme (Betrieb)	230 W
Leistungsaufnahme (Standby)	0,7 W
Spannungsversorgung	220–240 V Wechselstrom, 50/60 Hz
Lautsprecherleistung	20 W (2 x 10 W)
Anschlüsse	2x HDMI, 2x SCART, Komponenten, S-Video, Audioausgang
Tuner	DVB-T, Analog (PAL/SECAM)
Besondere Funktionen	VIERA Link, Q-Link, SD-Kartenleser, Common Interface
Abmessungen (mit Standfuß)	929 x 644 x 327 mm
Abmessungen (ohne Standfuß)	929 x 596 x 100 mm
Gewicht (mit Standfuß)	24,0 kg
Gewicht (ohne Standfuß)	22,0 kg
Bildschirmlebensdauer	Bis zu 100.000 Stunden
Reinigung Bildschirm	Mit weichem, trockenem Tuch; bei hartnäckigen Verschmutzungen mit milder Seifenlösung
Reinigung Gehäuse	Mit weichem, trockenem Tuch; keine Lösungsmittel

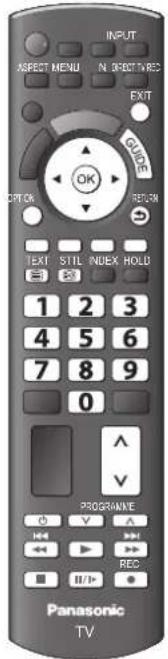

Fernbedienung	Enthalten (Modell N2QAYB000328)
Batterietyp Fernbedienung	2x R6 (UM3) Alkali
Sonderzubehör (Wandhalterung)	TY-WK4P1RW

Häufig gestellte Fragen - TX-P37C10ES PANASONIC

Was tun, wenn kein Bild und kein Ton zu hören ist?

Überprüfen Sie, ob sich der Fernseher im richtigen AV-Modus befindet. Stellen Sie sicher, dass das Netzkabel angeschlossen und der Fernseher eingeschaltet ist. Prüfen Sie die Einstellungen von Bild und Lautstärke. Vergewissern Sie sich, dass alle SCART-Kabel fest angeschlossen sind.

Das Bild ist verschneit oder verrauscht. Was kann ich tun?

Prüfen Sie die Antennenposition und den Anschluss. Stellen Sie die Funktion P-NR im Menü Bildeinstellung ein. Halten Sie das Gerät fern von eingeschalteten Elektrogeräten oder Motoren.

Warum erscheinen keine Programme im Programmassistenten?

Überprüfen Sie den digitalen Empfang und justieren Sie die Antenne auf eine nähere Sendestation. Kontrollieren Sie die Bildqualität der analogen Kanäle; bei schlechter Qualität wenden Sie sich an Ihren Fachhändler.

Die Q-Link-Funktion funktioniert nicht.

Stellen Sie sicher, dass ein vollständig verdrahtetes SCART-Kabel an die Buchse AV1 oder AV2 angeschlossen ist. Prüfen Sie die Einstellung AV1 / AV2 Ausgang im Setup-Menü.

Die VIERA Link-Funktion arbeitet nicht und eine Fehlermeldung erscheint.

Überprüfen Sie den HDMI-Anschluss. Schalten Sie zuerst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie sicher, dass das Gerät VIERA Link unterstützt.

Warum schaltet sich der Fernseher automatisch in den Bereitschaftsmodus?

Die Funktion Abschalt-Uhr ist möglicherweise aktiviert. Auch bei ca. 30 Minuten ohne Signal im Analogmodus schaltet das Gerät automatisch in den Stand-by.

Die Fernbedienung funktioniert nicht oder nur manchmal.

Prüfen Sie die Polarität der Batterien und tauschen Sie diese bei Bedarf aus. Richten Sie die Fernbedienung direkt auf den Infrarotsensor des Fernsehers. Vermeiden Sie direkte Sonneneinstrahlung auf den Sensor.

Wie kann ich das Bildseitenverhältnis ändern?

Drücken Sie die Taste ASPECT auf der Fernbedienung, um zwischen den Modi (Auto, 16:9, 14:9, 4:3 usw.) zu wechseln. Die Einstellung kann auch im Optionsmenü vorgenommen werden.

Es treten Bildstörungen oder Tonaussetzer bei HDMI-Geräten auf.

Stellen Sie den Audioausgang des angeschlossenen Geräts auf 2-Kanal-Linear-PCM ein. Überprüfen Sie die Einstellung HDMI1 Eingang im Menü Toneinstellung. Vergewissern Sie sich, dass das HDMI-Kabel korrekt angeschlossen ist.

Der Fernseher reagiert nicht auf Tastendruck oder zeigt ein Standbild.

Drücken Sie die Taste EXIT, um das Menü zu verlassen. Bei eingefrorenem Bild schalten Sie den Fernseher über den Netzschalter aus und wieder ein. Führen Sie bei Bedarf die Werkseinstellungen durch.

BEDIENUNGSANLEITUNG TX-P37C10ES PANASONIC

Modell-Nr. TX-P37C10E TX-P37C10ES TX-P42C10E TX-P42C10ES TX-P50C10E

VIERA

VIERA

Link

VIERA

IMAGE VIEWER

DVB®

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dazu bitte auf die dem Gerät beiliegende Pan-Europäische Garantie.

Deutsch

TQB0E0824A

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten der multimedialen

Hinweise zu den DVB-Funktionen

Funktionen im Zusammenhang mit DVB (Digital Video Broadcasting) stehen in Gebieten zur Verfügung, in denen digitale terrestrische Sendungen des Formats DVB-T (MPEG2) angeboten werden.

Bitte konsultieren Sie Ihren Fachhändler hinsichtlich der Empfangsgebiete.

In bestimmten Ländern stehen die DVB-Funktionen möglicherweise nicht zur Verfügung.

Einige Funktionen stehen in bestimmten Ländern möglicherweise nicht zur Verfügung.

Dieser Fernseher ist mit den gegenwärtigen DVB-Spezifikationen voll kompatibel. Seine Kompatibilität mit zukünftigen DVB-Diensten kann jedoch nicht garantiert werden.

Unterhaltung voll aus

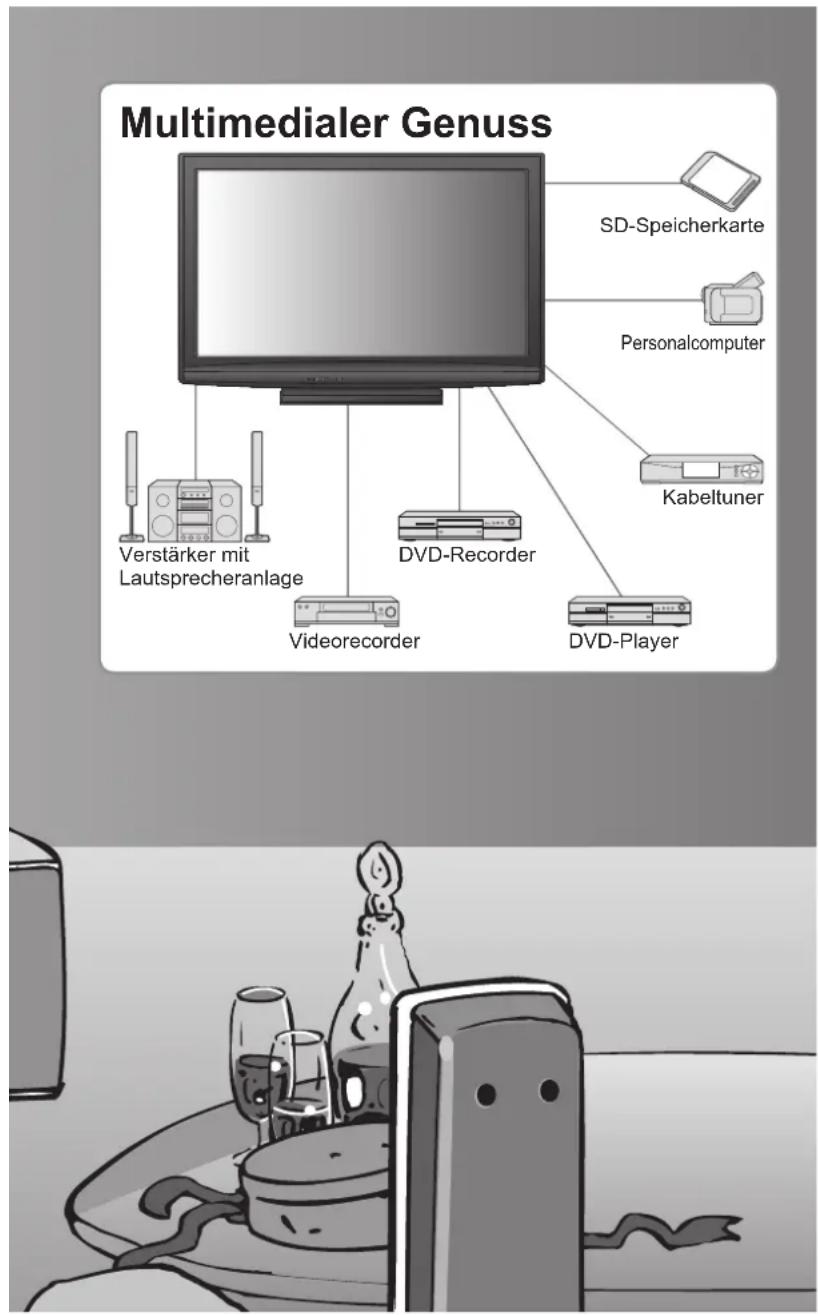

Multimedialer Genuss Verstärker mit Lautsprecheranlage Videorecorder DVD-Recorder SD-Speicherkarte Personalcomputer Kabeltuner DVD-Player

Plasma-Bildschirm mit einer Lebensdauer von bis zu 100.000 Stunden

Der bei den Fernsehern der 2009er Modellreihe VIERA eingesetzte Plasma-Bildschirm zeichnet sich durch eine Nennlebensdauer von bis zu 100.000 Stunden aus.*

*Diese Angabe basiert auf der Betriebszeit, nach der sich die Helligkeit des Bildschirms auf die Hälfte ihrer Höchstleistung verringert hat. Die Betriebszeit, die bis zum Erreichen dieser Stufe verstreicht, richtet sich nach dem Inhalt der angezeigten Bilder und den Umgebungsbedingungen am Aufstellungsort des Fernsehers. Einbrennen und Funktionsstörungen werden bei dieser Angabe nicht berücksichtigt.

Inhaltsverzeichnis

Bitte unbedingt lesen

● Sicherheitsmaßnahmen …… 4 (Warnung / Vorsicht)
● Hinweise 5
- Pflege- und -Instandhaltung

Kurzleitfaden

Mitgeliefertes Zubehör / Sonderzubehör……6

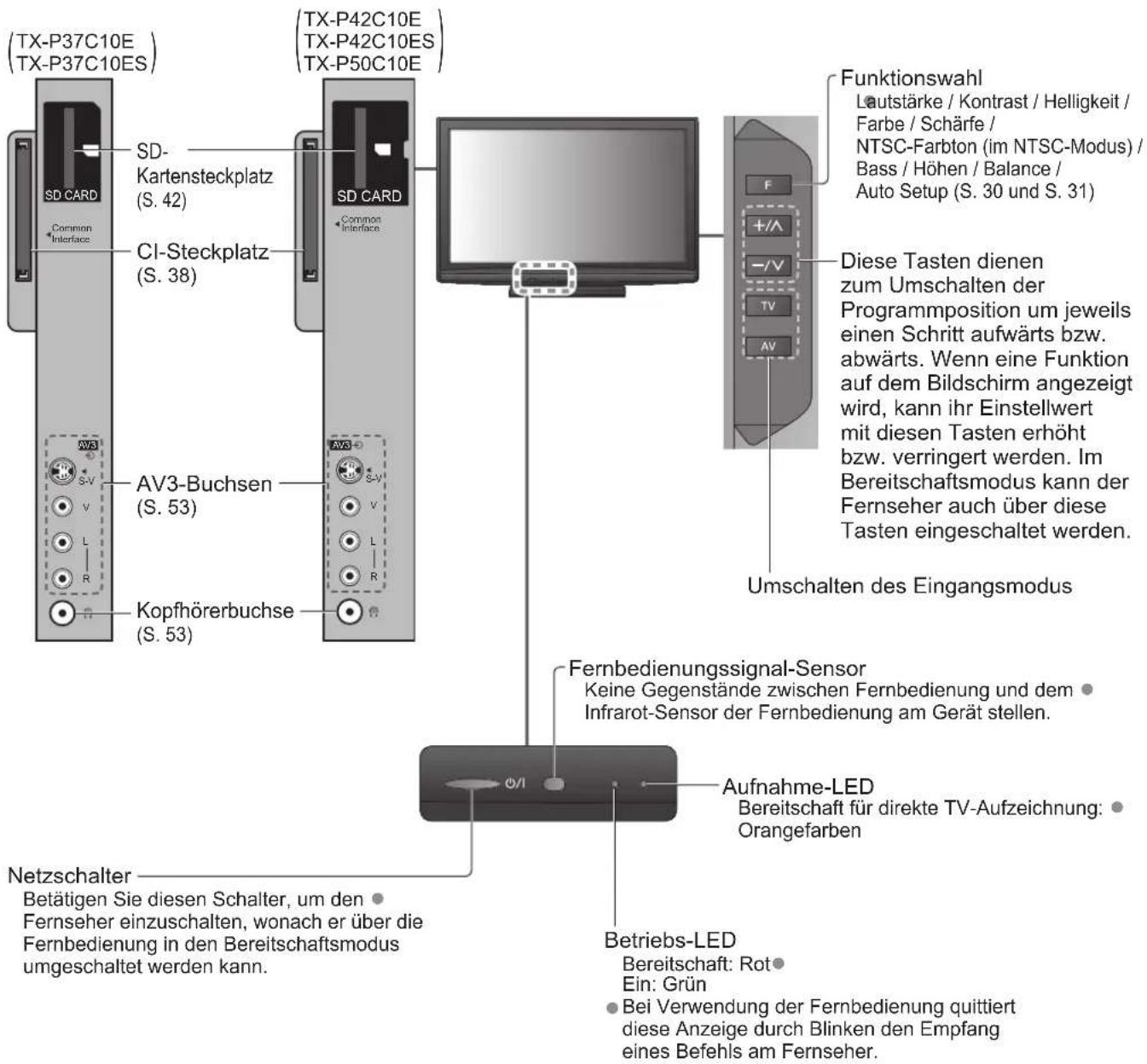

Anordnung der Bedienelemente .... 8

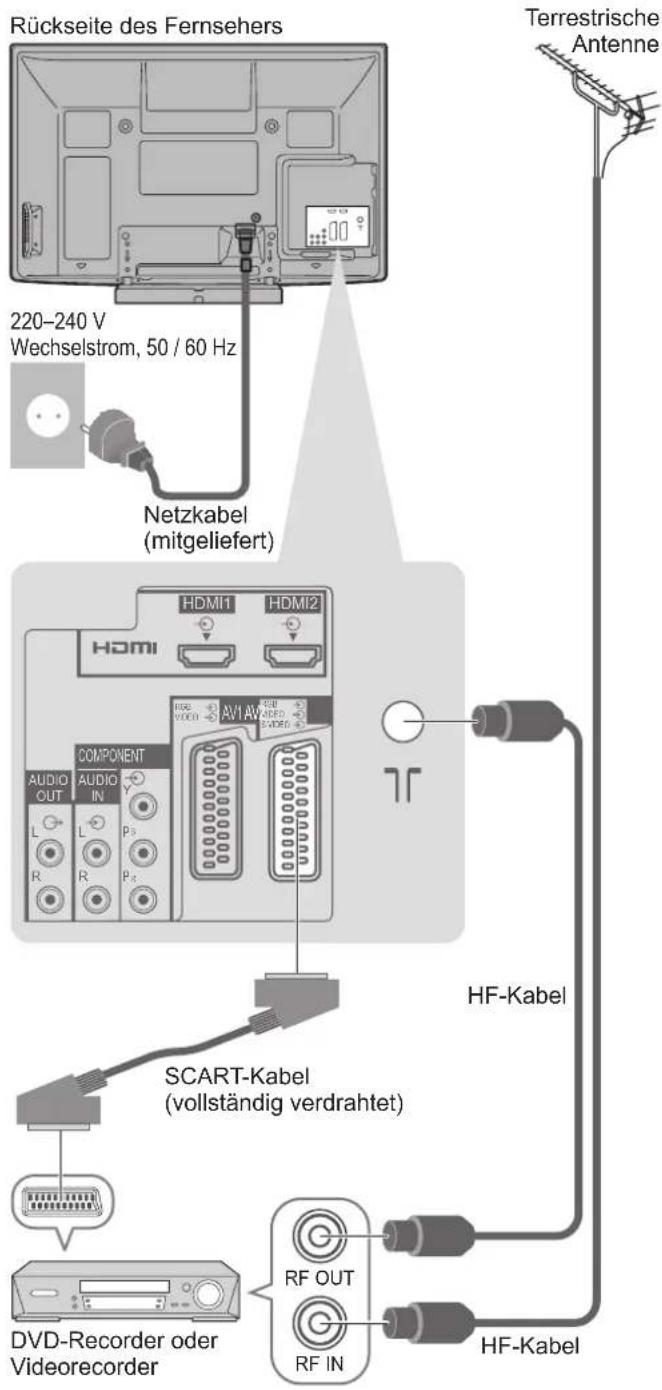

Grundlegende Anschlüsse……10

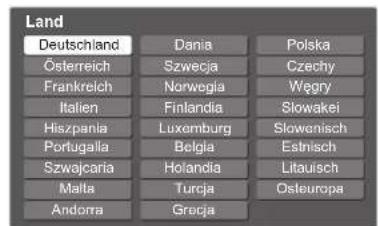

Automatische Einrichtung.... 12

Einsatz des Fernsehers!

Grundlegende Funktionen

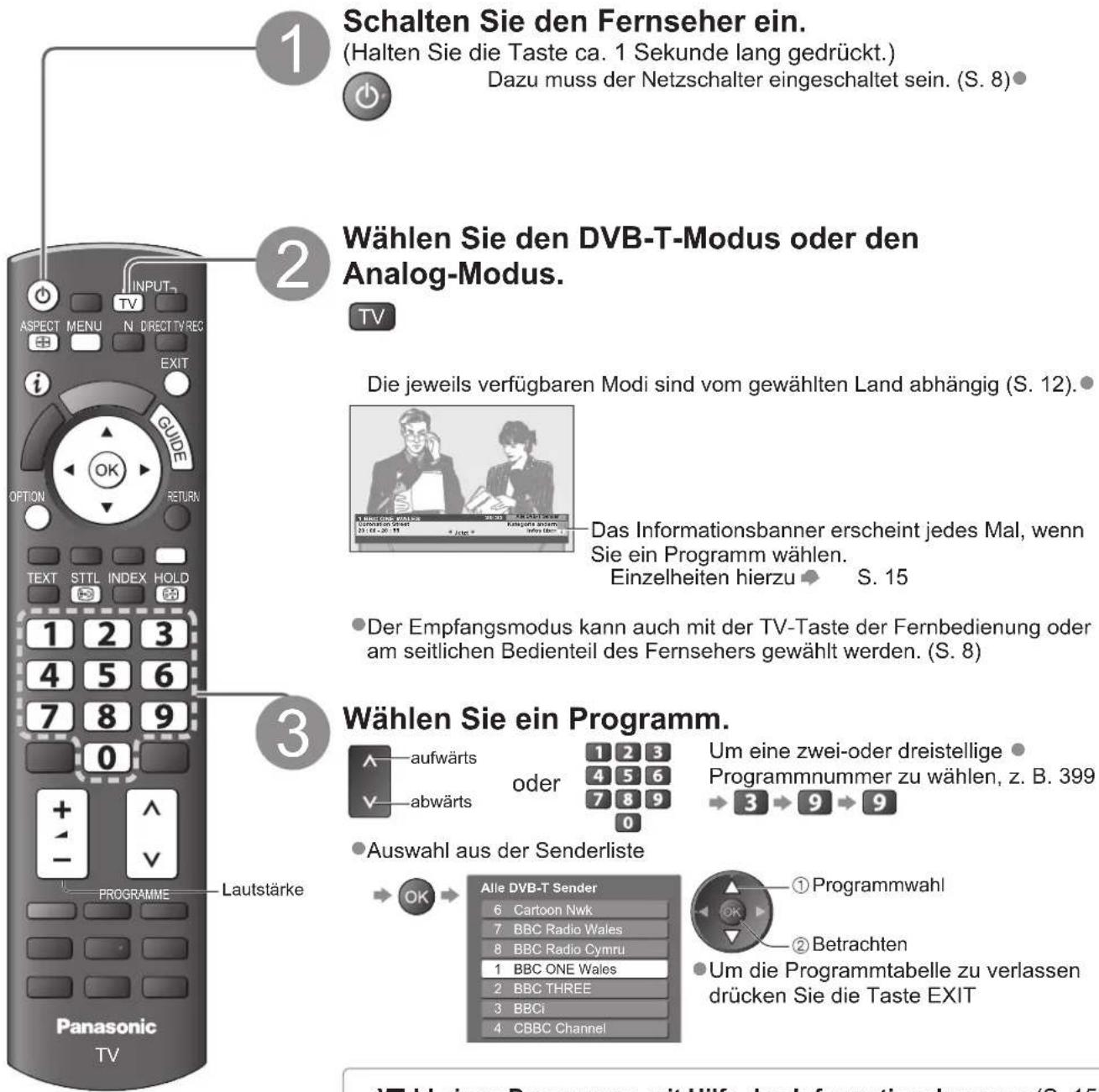

● Betrachten von Fernsehprogrammen…… 14

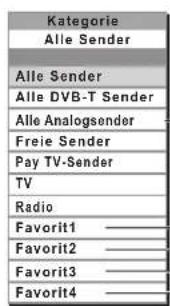

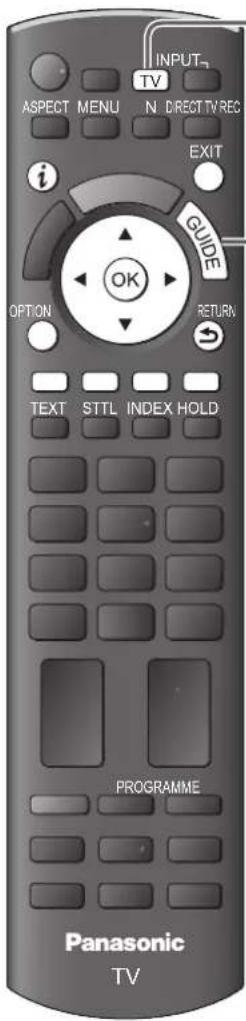

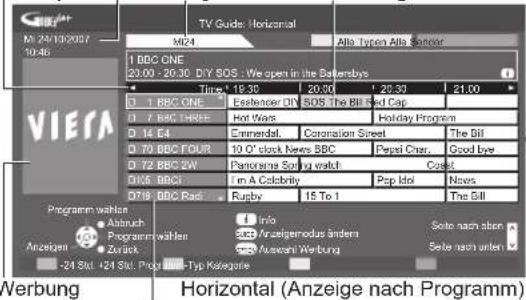

- Verwendung des Programmassistenten

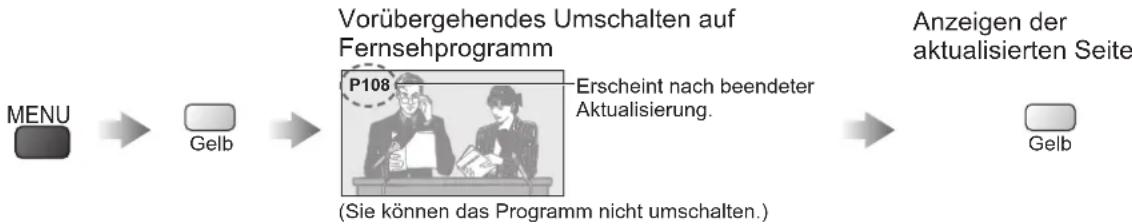

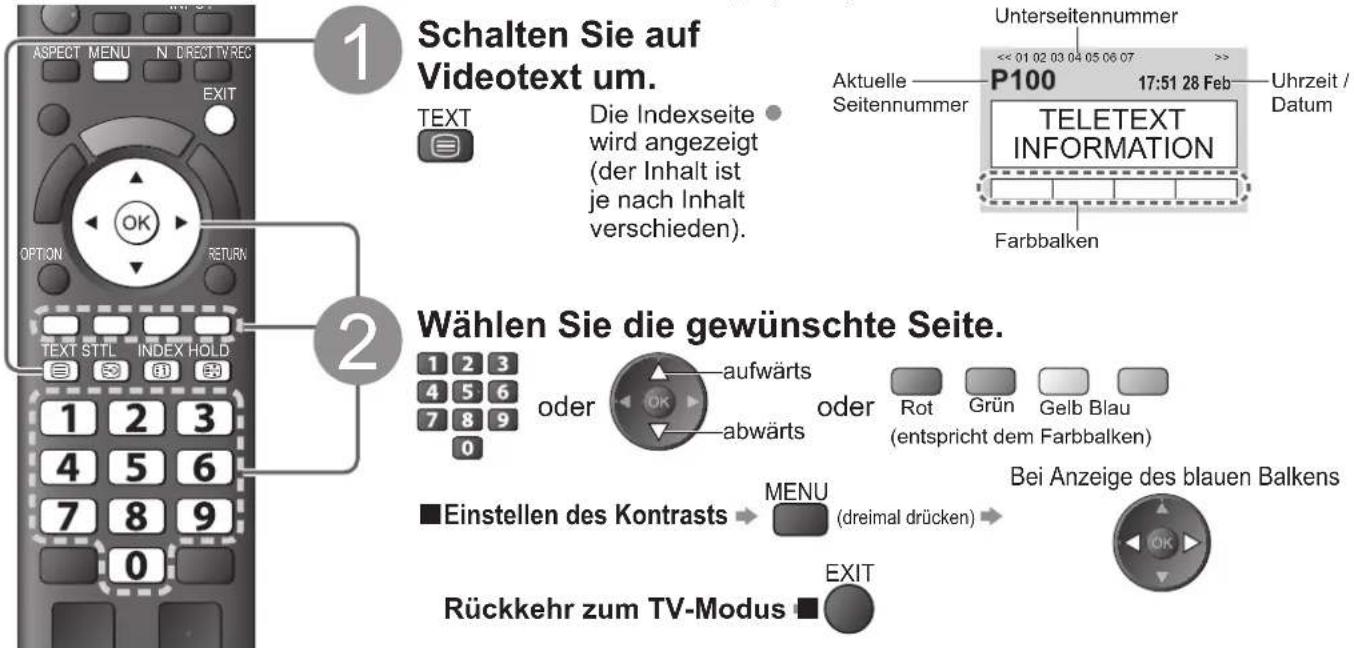

● Betrachten·von·Videotex20

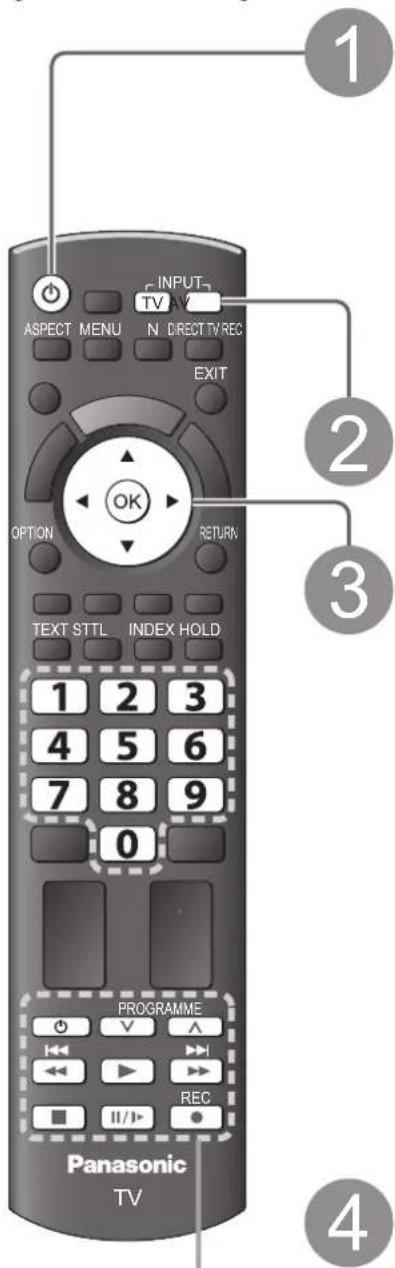

- Betrachten von externen Eingangssignalen

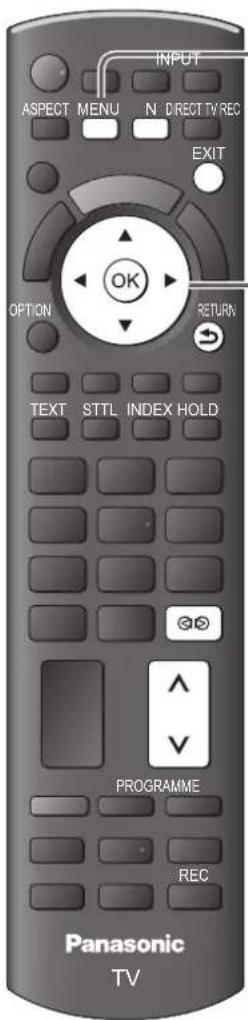

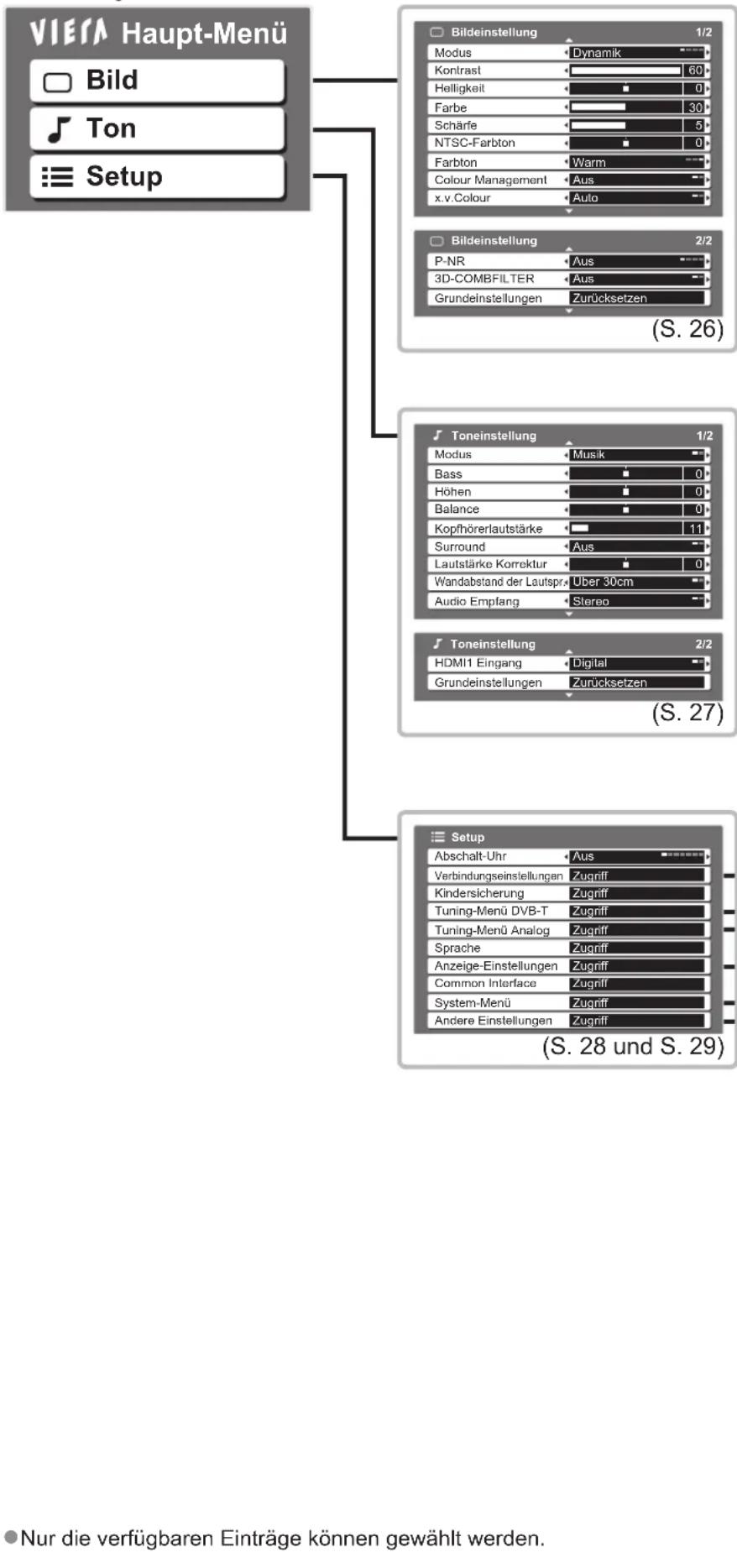

- Gebrauch der Men24unktionen (Bildqualität, Klangqualität usw.)

Weiterführende Funktionen

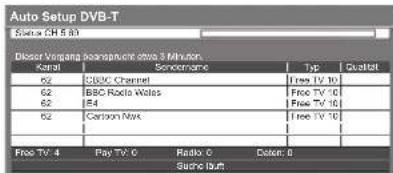

• Sendersuchlauf 30

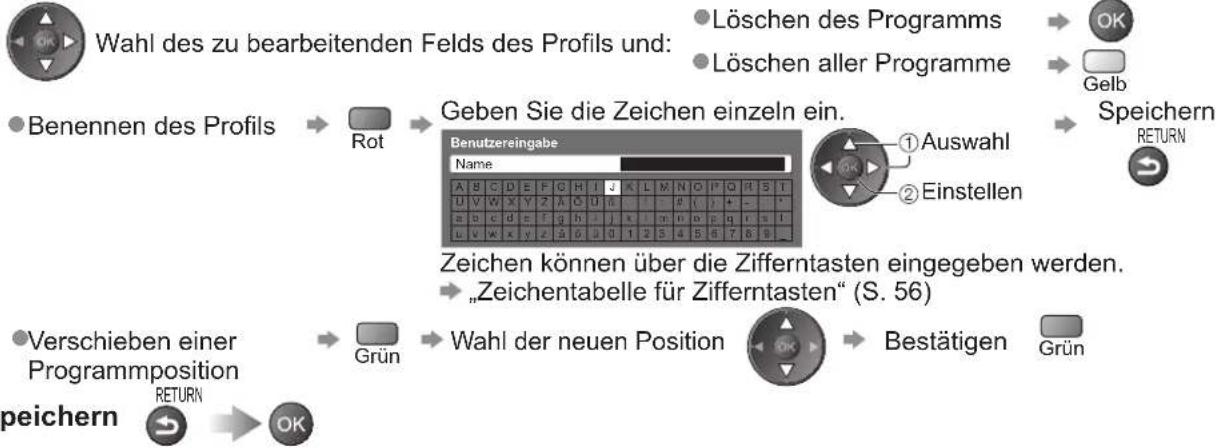

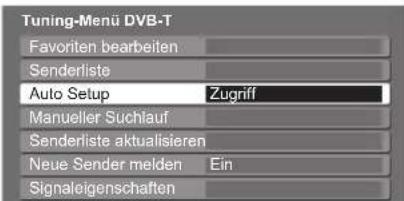

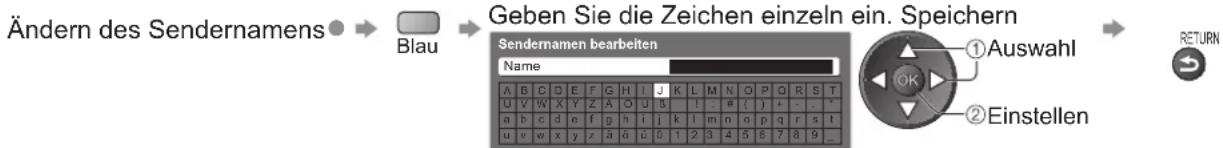

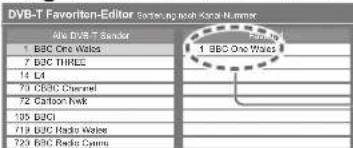

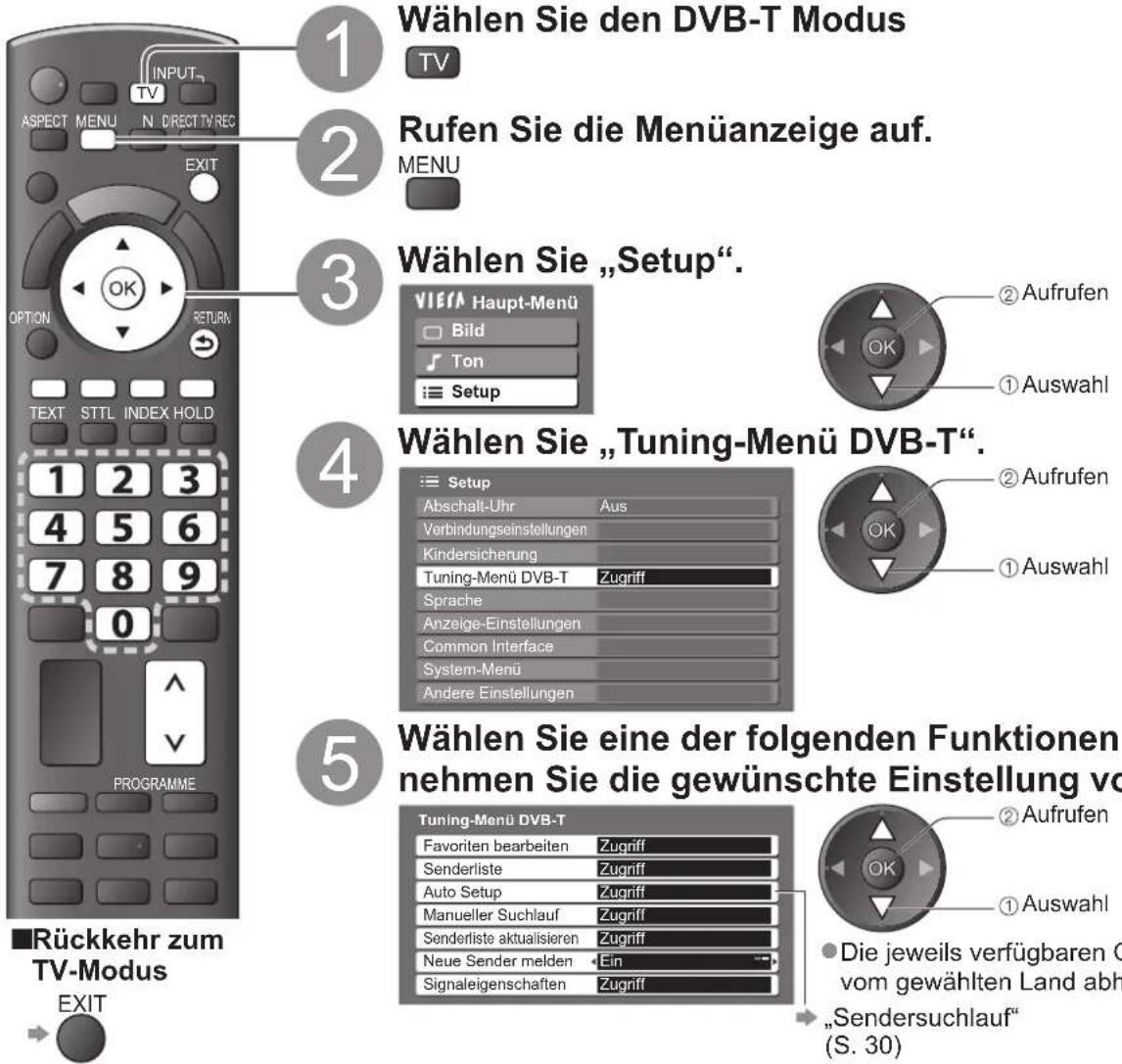

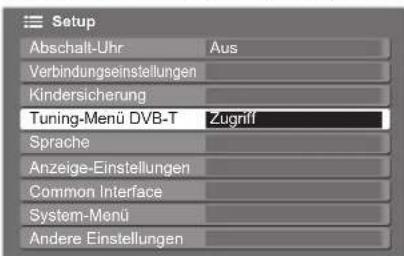

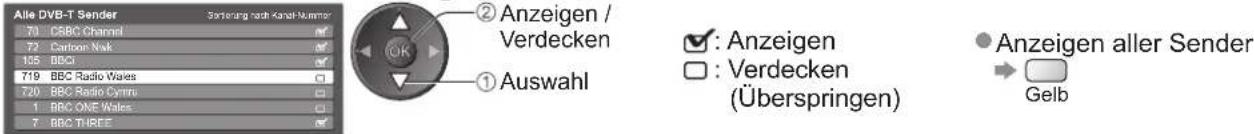

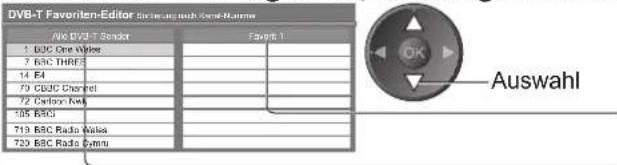

  ● Abstimmen und Bearbeiten von Programmen (DVB)......32

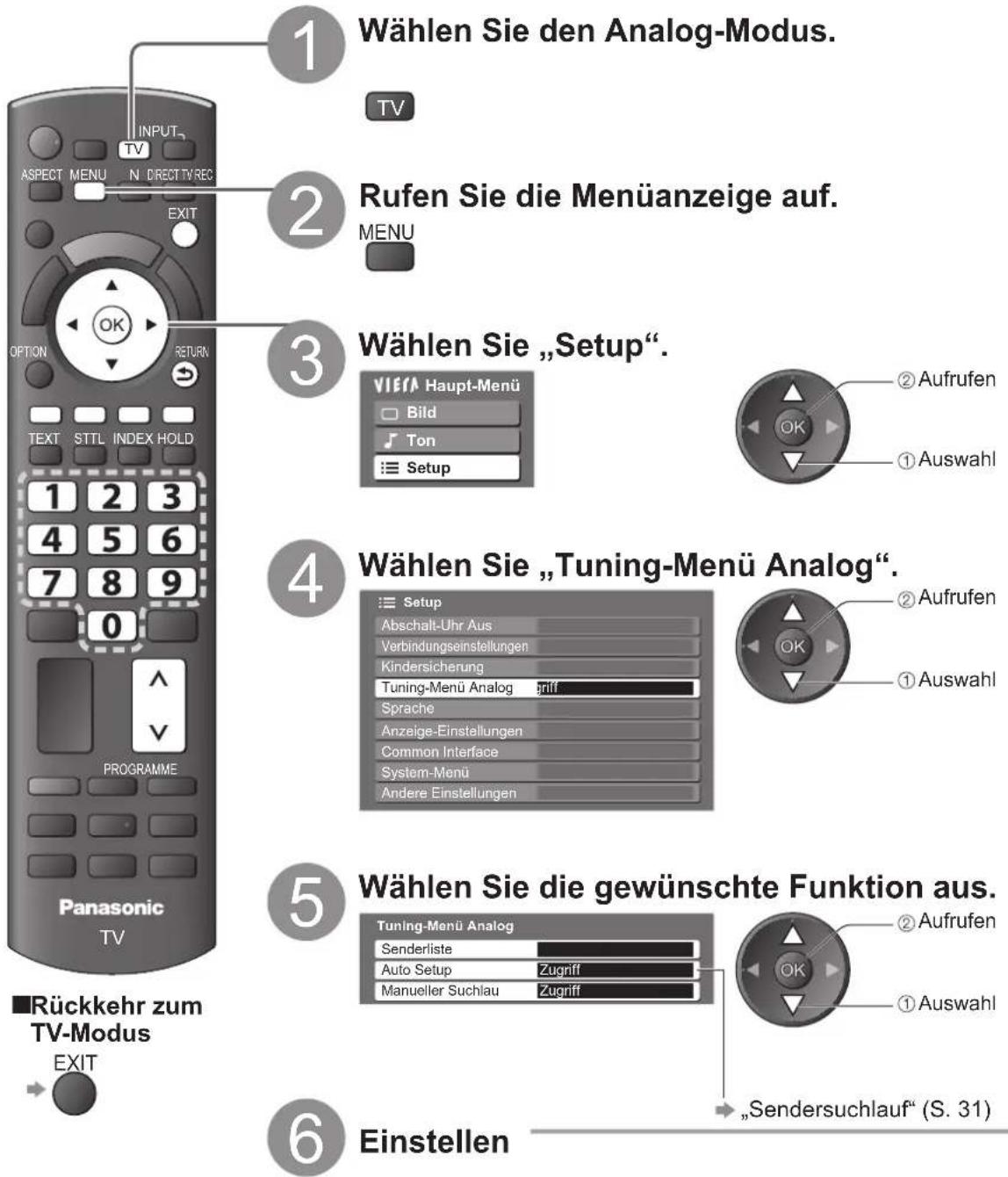

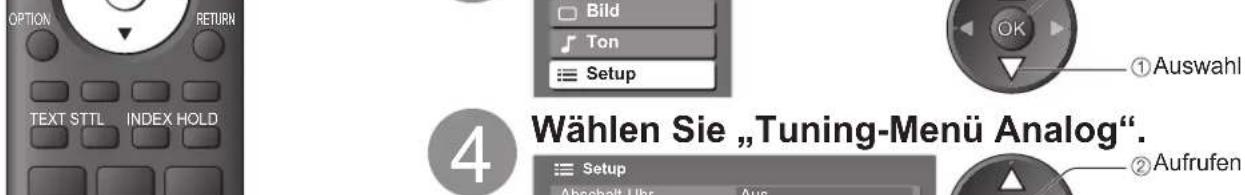

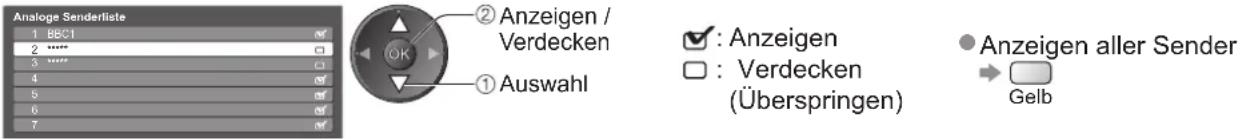

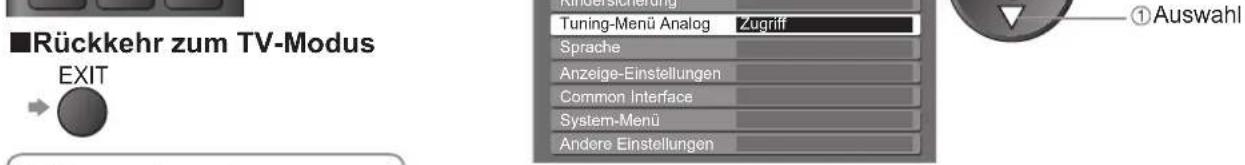

  ● Abstimmen und Bearbeiten von Programmen (analog) 34

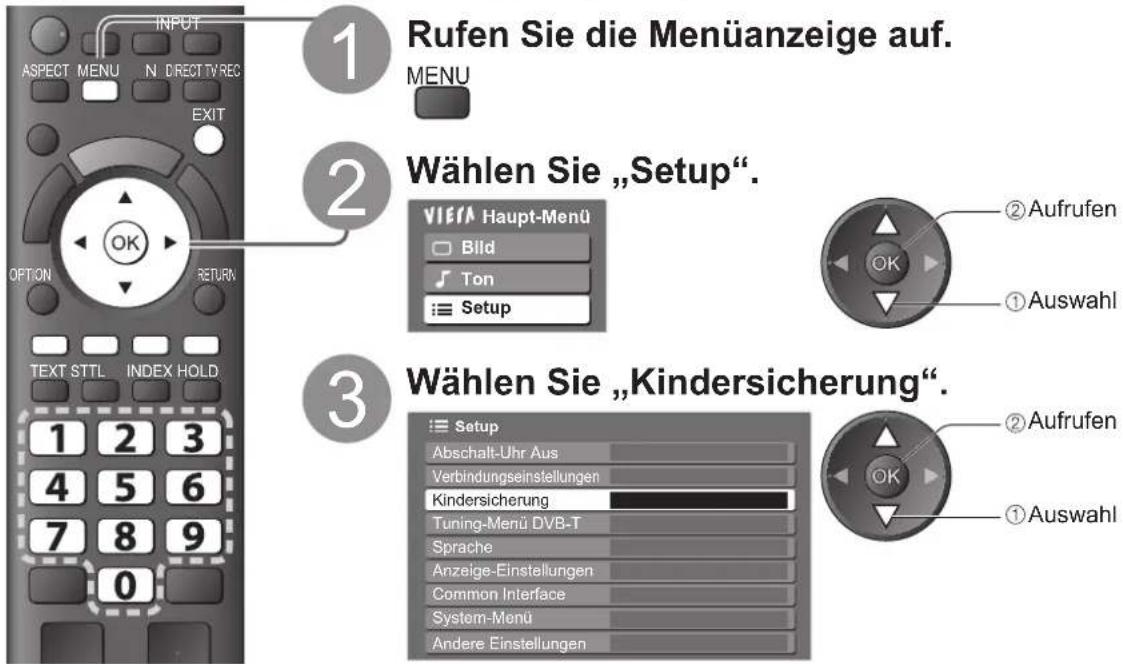

  ● Kindersicherung 36

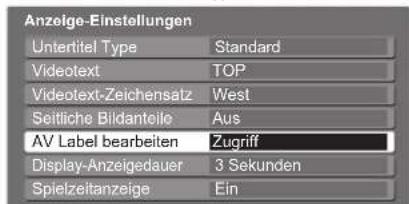

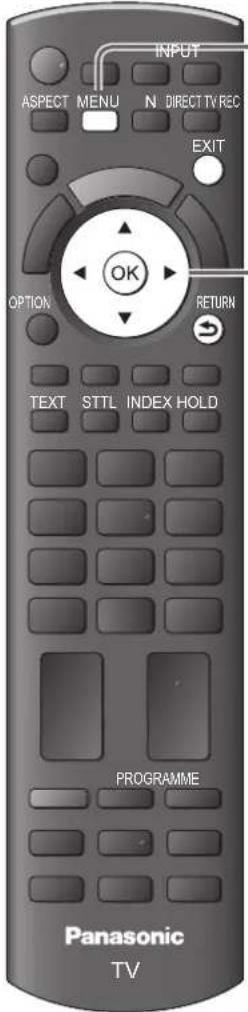

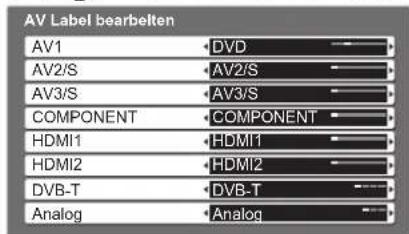

  ● AV Label bearbeiten 37

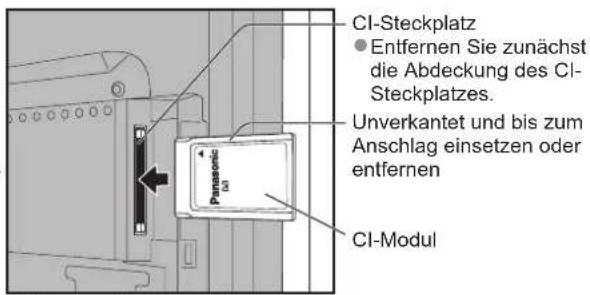

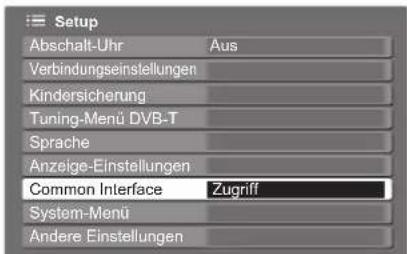

  ● Gebrauch des Common Interface …… 38

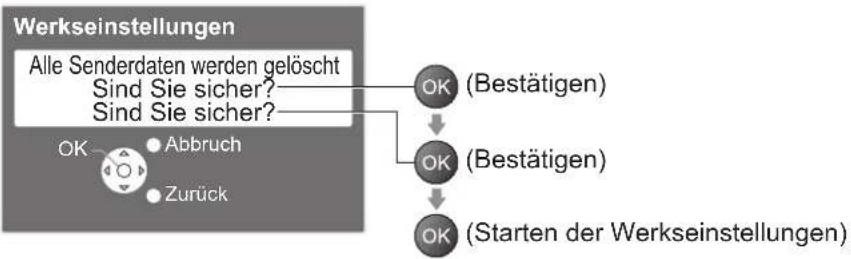

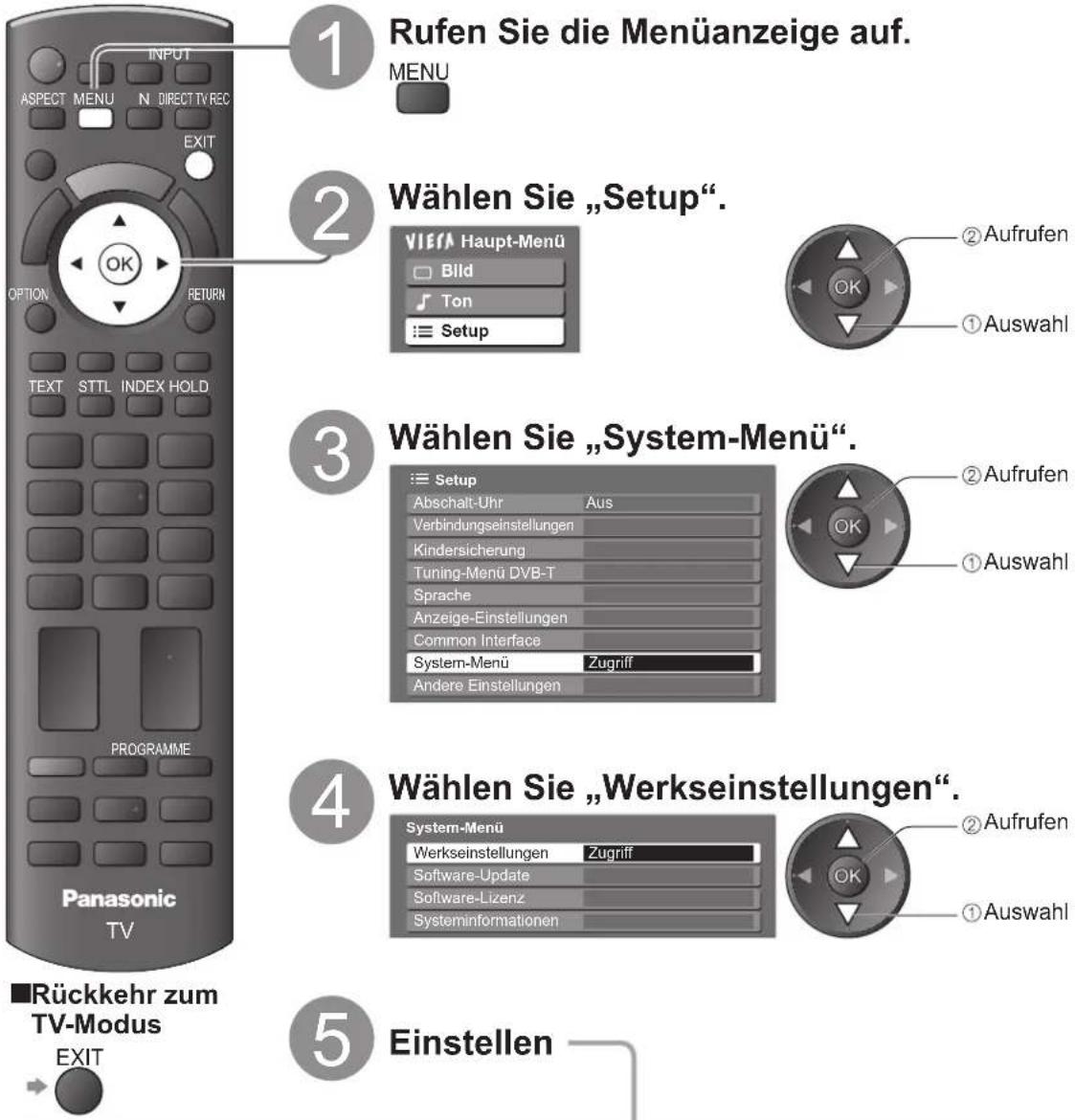

  ● Werkseinstellungen 39

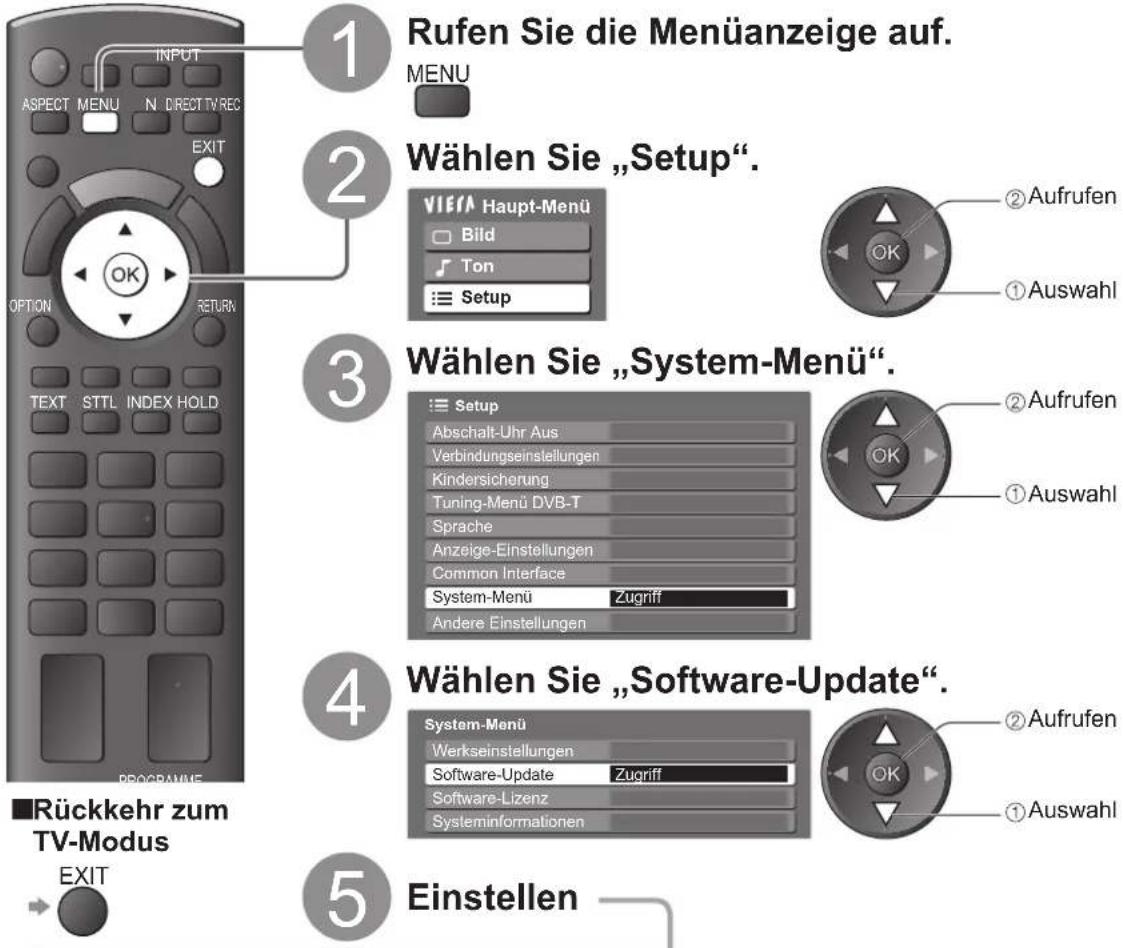

• Aktualisieren der Software des Fernsehers … 40

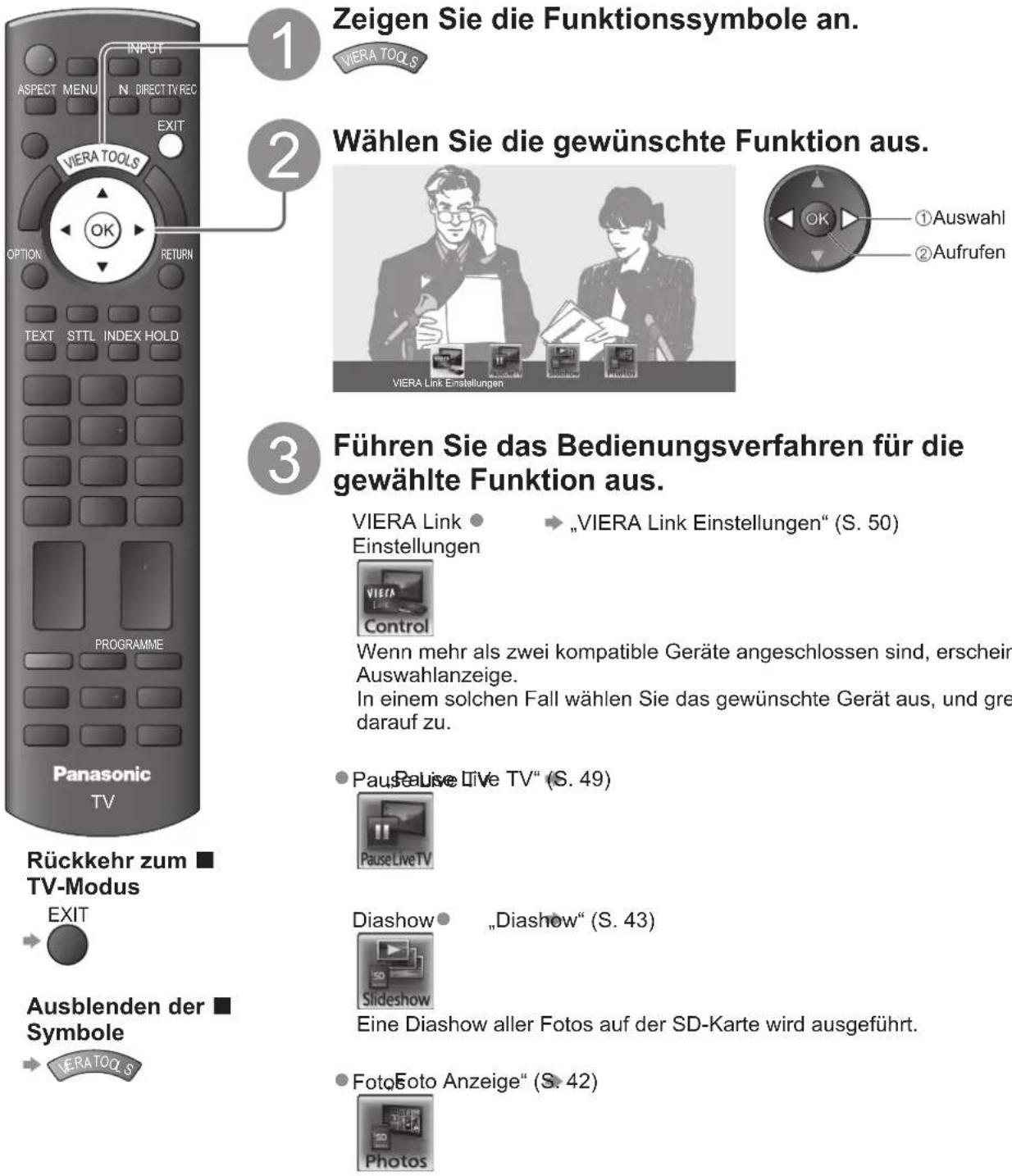

  Gebrauch von VIERA TOOLS 41

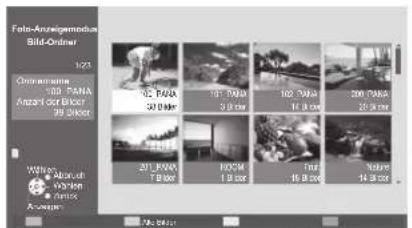

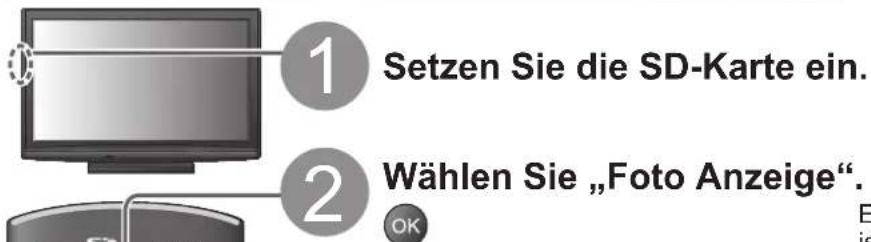

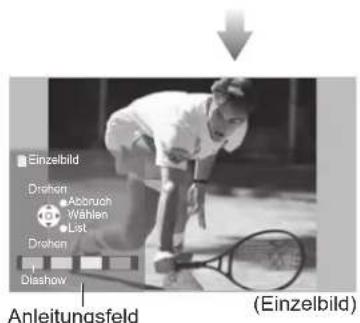

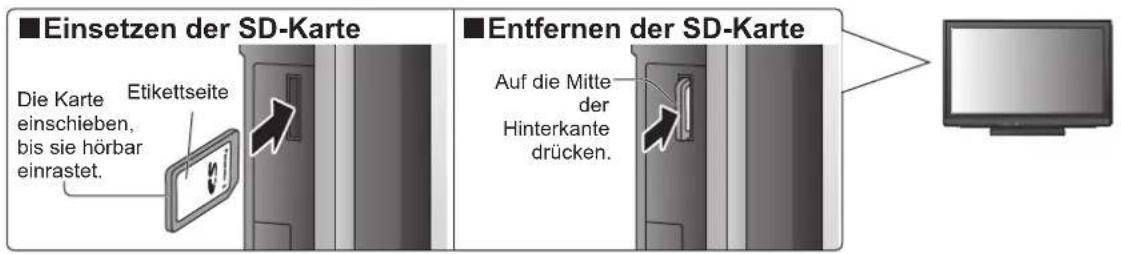

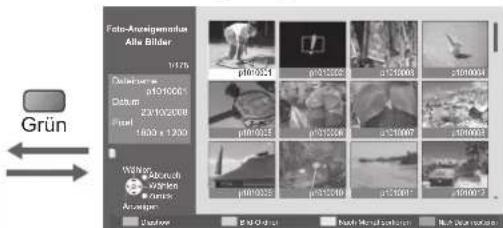

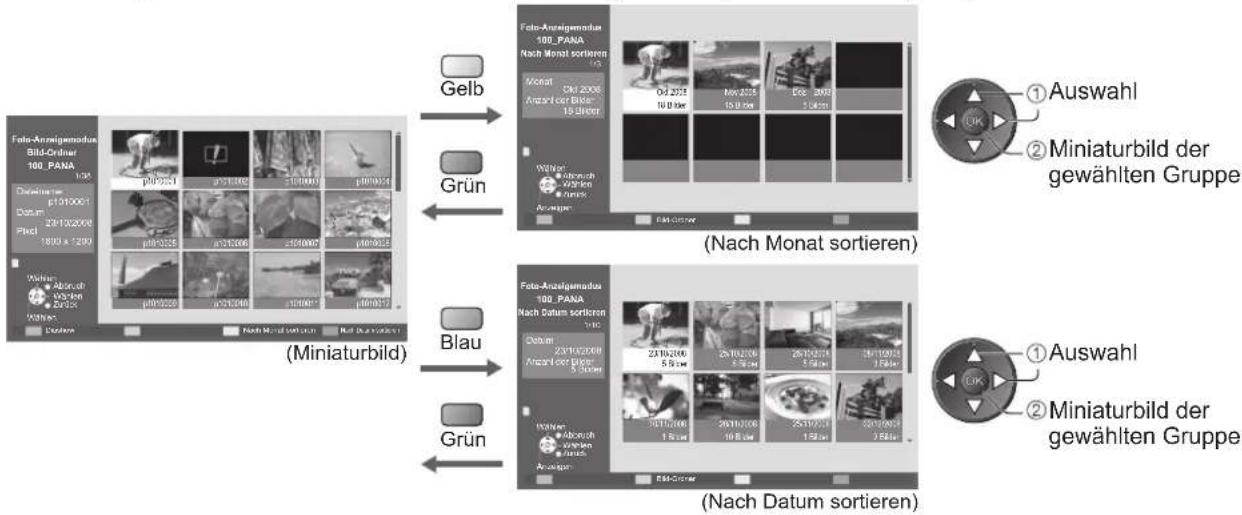

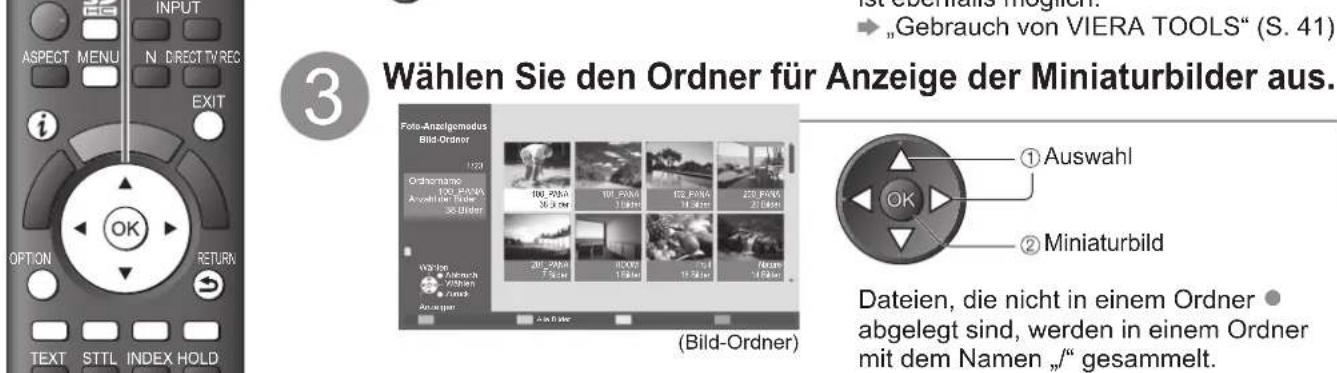

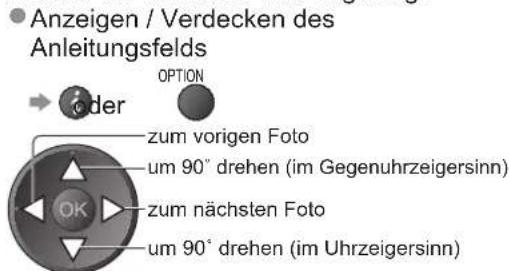

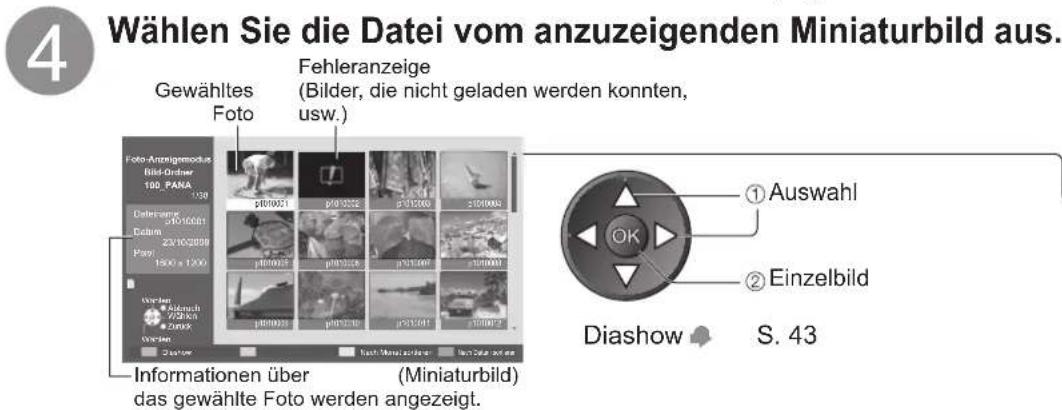

  ● Betrachten einer SD-Karte 42 (VIERA IMAGE VIEWER)

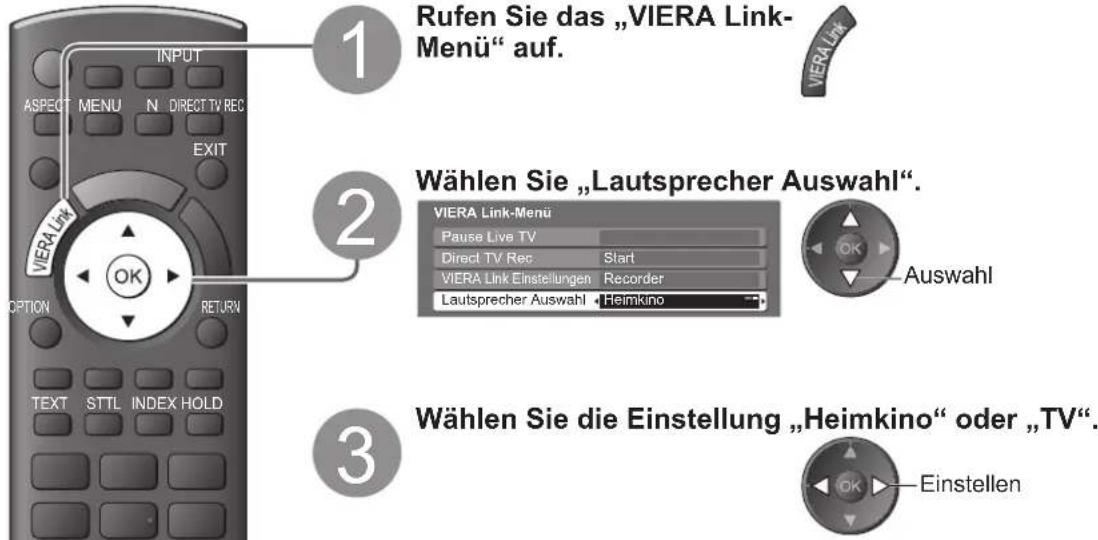

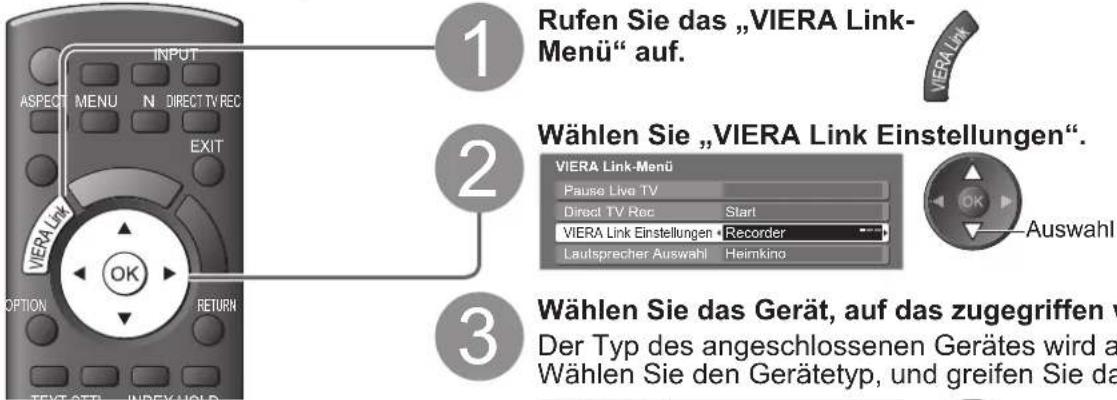

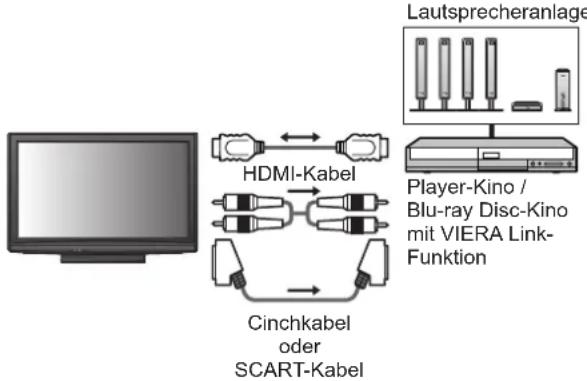

• Link-Funktionen 44 (Q-Link / VIERA Link)

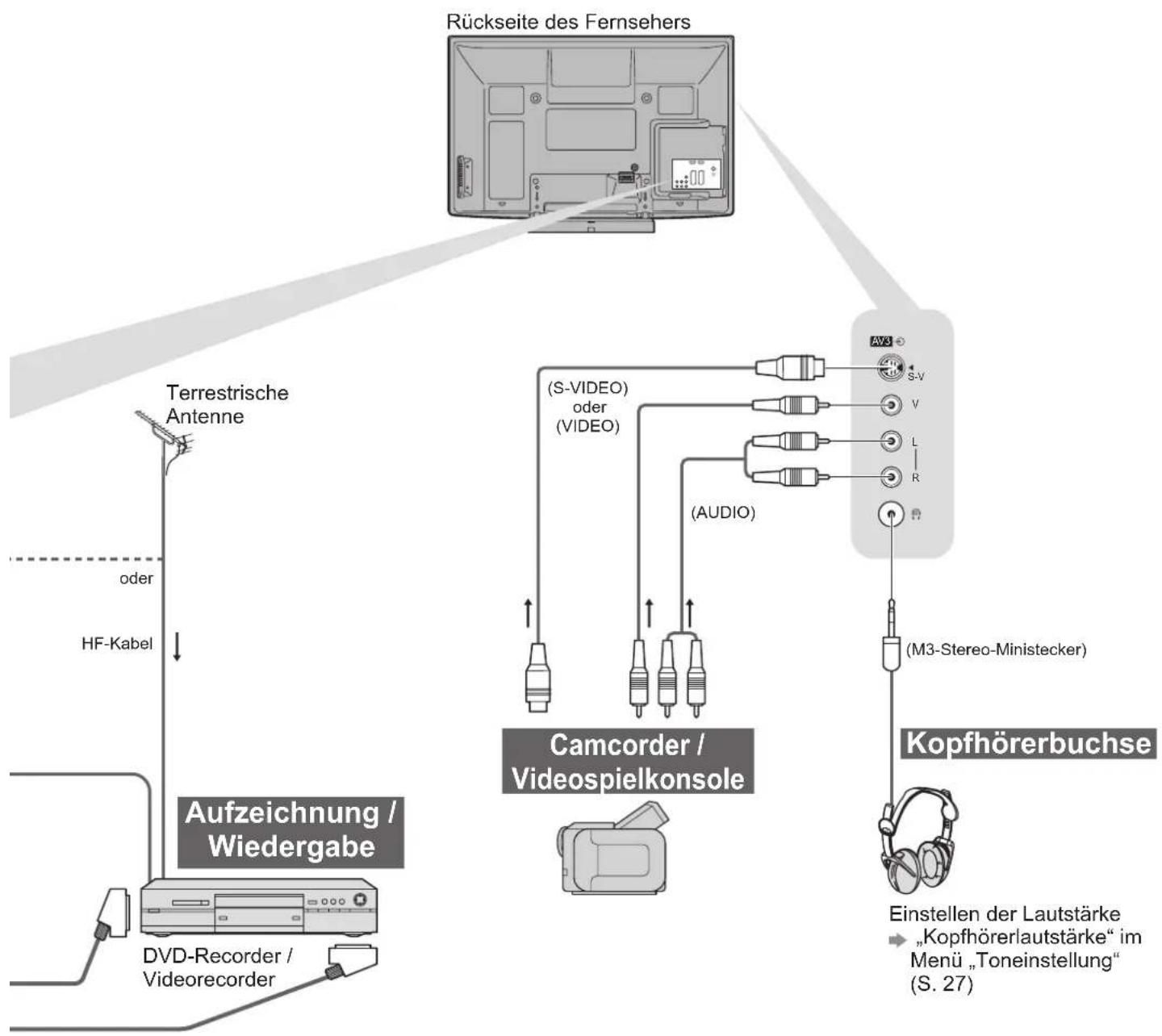

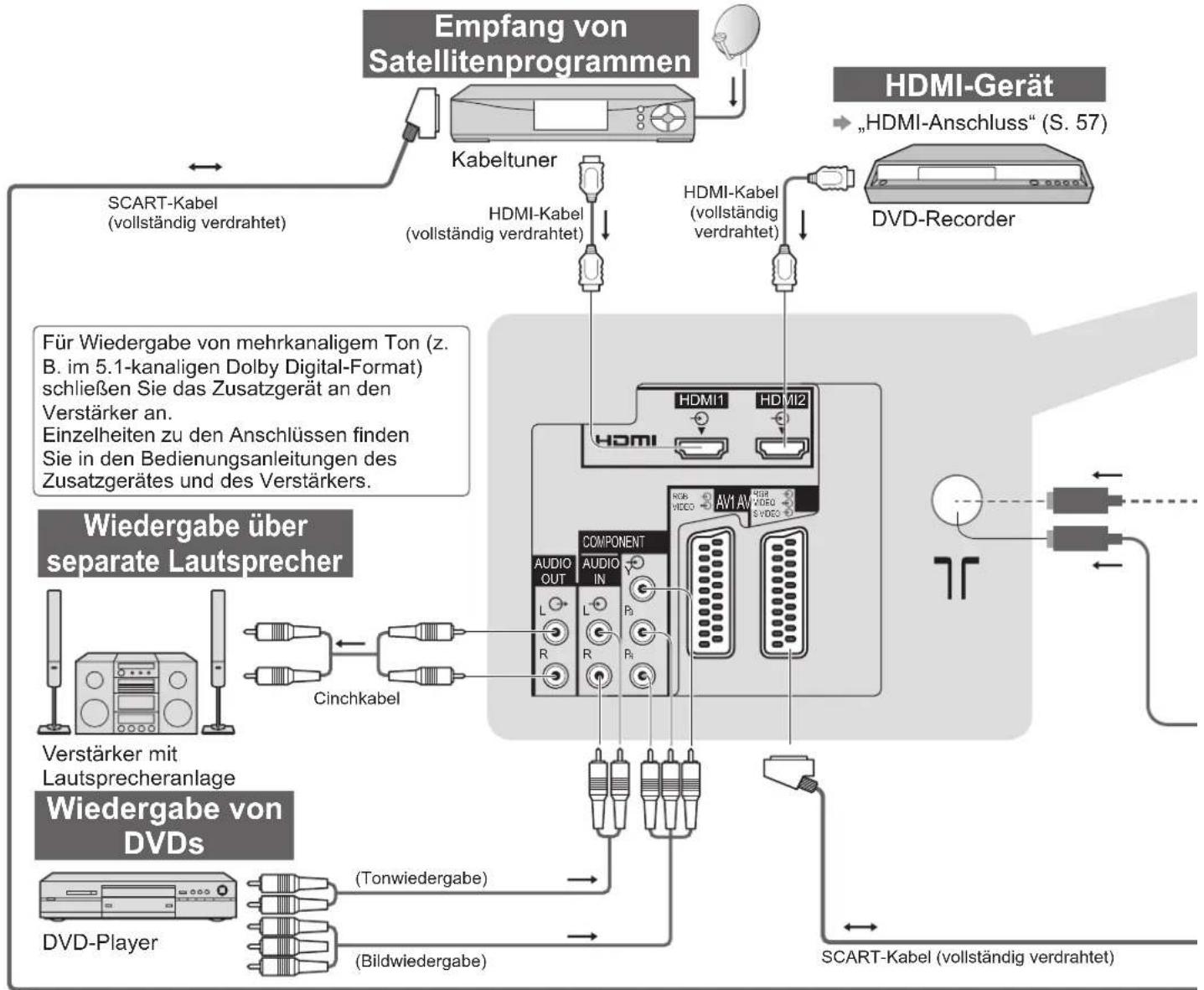

  ● Zusatzgeräte 52

Häufig gestellte Fragen usw.

● Technische Informationen 54
● Häufig gestellte Fragen 59
● Lizenzinformationen 61
● Technische Daten 62

Sicherheitsmaßnahmen

Warnung

Handhabung von Netzstecker und Netzkabel

Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)

Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.

Vergewissern Sie sich, dass der Erdungspol des Hauptsteckers sicher angeschlossen ist, um einen elektrischen Schlag zu vermeiden.

Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.

Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)

Verwenden Sie auf keinen Fall ein anderes als das Netzkabel im Lieferumfang dieses Fernsehers. (Dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben.)

Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)

Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.

Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der

Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.

Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.

Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.

Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den

Netzstecker

unverzüglich von der

Netzsteckdose, falls irgendeine

Anomalität festgestellt wird!

220–240 V

Wechselstrom,

50 / 60 Hz

Stromversorgung

Dieser Fernseher arbeitet mit Wechselstrom von

220-240 V, 50 / 60 Hz.

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befinden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

Zur Vermeidung von Stromschlaggefahr, Gerät nicht

öffnen! Im Inneren des Geräts sind keine Teile vorhanden, die vom Benutzer gewartet werden könnten.

Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-

Fachhändler überprüfen, einstellen oder reparieren.

Setzen Sie dieses Gerät bitte niemals Regen oder Feuchtigkeit aus.

Um Feuer und Stromschlägen vorzubeugen, vermeiden Sie es, das Gerät Regen und Feuchtigkeit auszusetzen.

Vergewissern Sie sich, dass keine mit Flüssigkeiten gefüllte

Gefässe, wie z. B. Vasen, auf das Gerät gestellt werden und vermeiden Sie Berührungen des Gerätes mit tropfendem oder fließendem Wasser.

Das Gerät weder direkter

Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Fremdgegenstände aus dem Geräteinneren fernhalten

Verhindern Sie, dass Gegenstände in die

Lüftungsschlitze gelangen (dies kann einen

Brandausbruch oder elektrischen Schlag zur Folge haben).

Den Fernseher nicht auf einer schrägen oder unstabilen Unterlage aufstellen

Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für dieses Gerät vorgesehenen

Ständer / Montageteile verwenden

Werden nicht genehmigte Standfüße oder andere Befestigungen verwendet, kann die Stabilität des Gerätes beeinträchtigt werden und so

Verletzungsgefahr entstehen. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes.

- Verwenden Sie nur zugelassene Standfüße / Wandhalterungen (S. 6).

Halten Sie Kinder von SD-Karten fern

Wie bei allen kleinen Gegenständen besteht die

Gefahr, dass SD-Karten von Kleinkindern verschluckt werden. Entfernen Sie die SD-Karte sofort nach ihrem Gebrauch.

Vorsicht

Vår dem Reinigen des Gerätes den Netzstecker ziehen

Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.

Wird das Fernsehgerät längere Zeit nicht genutzt, vom

Stromnetz trennen

Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

Nur aufrecht transportieren

Wird der Fernseher mit nach oben oder unten weisendem Bildschirm transportiert, kann dies eine Beschädigung der Schaltungen im Geräteinneren verursachen.

Für einen zur Wärmeabfuhr ausreichenden Freiraum im ■

Umfeld des Gerätes sorgen

Mindestabstand

10 10 10

(cm)

Wenn Sie den Standfuß verwenden, lassen Sie zwischen dem unteren Teil des Fernsehgerätes und dem Fußboden etwas Freiraum.

Richten Sie sich bei der Wandhalterung nach der Installationsanleitung.

Die Belüftungsschlitze an der Rückwand nicht blockieren

Bei durch Vorhänge, Zeitungen, Tischdecken usw. verdeckten Lüftungsschlitzen kann das Gerät überhitzen, Feuer fangen oder es droht Verletzungsgefahr durch Stromschlag.

S sollten Ihr Gehör nicht zu starker

Lautstärke aus Kopfhörern aussetzen

Dies kann Ihr Gehör dauerhaft schädigen.

Diser Fernseher ist schwer. Das Gerät muss grundsätzlich von mindestens zwei Personen gehandhabt werden. Stützen Sie den Fernseher wie in der Abbildung gezeigt ab, um Verletzungen zu verhindern, die durch ein Umkippen oder Herunterfallen des Gerätes verursacht werden können.

Kein Standbild über längere Zeit hinweg anzeigen

Anderenfalls bleibt u.U. ein Nachbild auf dem Plasmabildschirm zurück („Einbrennen“).

Da es sich bei diesem Phänomen nicht um eine Funktionsstörung handelt, erstreckt sich die Garantieleistung des Herstellers nicht darauf.

Typische Standbilder

Programmposition und andere Logos Standbild mit einem Bildseitenverhältnis von 4:3 Vidiospiel

Computerbild

Um Einbrennen zu verhindern, wird der Kontrast automatisch verringert, wenn dem Gerät einige Minuten lang kein Signal zugeleitet bzw. kein Bedienungsvorgang ausgeführt wird. (S. 59)

■Bereitschafts-Umschaltautomatik

Wird ca. 30 Minuten kein Signal empfangen und falls keine Operationen im Analogbetrieb erfolgten, schaltet das Fernsehgerät automatisch in den Stand-by Modus.

Platzieren Sie das Gerät so weit wie möglich entfernt von anderen Geräten dieser Art

- Elektronische Geräte Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen).

- Geräte mit Infrarotsensor Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Pflege und Instandhaltung

Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose.

Bildschirm

Regelmäßige Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche. Bei hartnäckiger Verschmutzung: Reinigen Sie die Oberfläche mit einem weichen Lappen, angefeuchtet mit klarem Wasser oder Wasser mit neutralem Reinigungsmittel (im Verhältnis 1 Teil Reinigungsmittel auf 100 Teile Wasser). Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfläche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse, Sockel

Regelmäßige Pflege: Reiben Sie Schmutzflecken mit einem weichen, trockenen Tuch von den Außenflächen ab. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenflächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

• Verwenden Sie kein Reinigungsmittel direkt auf den Außenflächen des Gerätes.
  (Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
  Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
• Sie sollten das Gehäuse des Gerätes und den Standfuß nicht über längere Zeit dem Kontakt mit Gummi oder PVC aussetzen.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab.

(Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

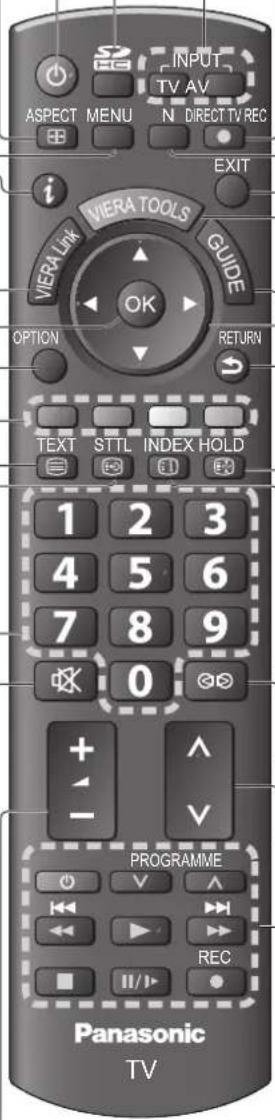

Fernbedienung □ N2QAYB000328

Bedienungsanleitung

Pan-Europäische Garantie

Bitte vergewissern Sie sich nach dem Auspacken, dass die nachstehend aufgeführten Zubehörartikel vollständig im Verpackungskarton enthalten sind.

Batterien für □ Fernbedienung (2) R6 (UM3)●

Reinigungstuch (-P37C10E TX-P42C10E TX-P50C10E)

Netzkabel □ → S. 11

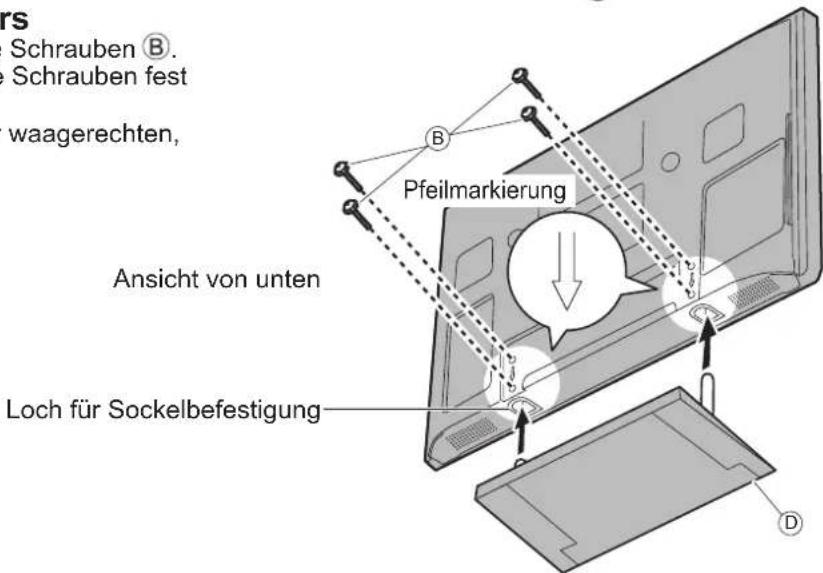

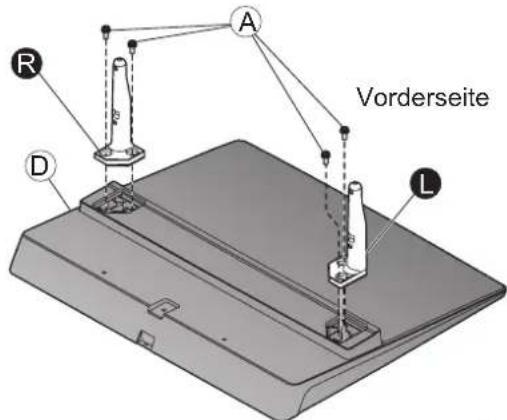

Sockel □ → S. 7

Zum Lieferumfang dieses Gerätes gehören potentiell gefährliche Teile (beispielsweise Kunststoffbeutel), die von Kleinkindern aus Versehen eingeatmet oder verschluckt werden können. Halten Sie derartige Teile unbedingt außerhalb der Reichweite von Kleinkindern.

Sonderzubehör

Wandhalterung • TY-WK4P1RW

Vorsicht

• Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.
• Bitte lesen Sie die dem Sockel beiliegende Montageanleitung aufmerksam durch, und treffen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Fernsehers zu verhindern.
• Bitte gehen Sie bei der Aufstellung sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Stößen oder anderen Kräften ausgesetzt wird.
  Gehen Sie bei der Montage der Wandhalterung an der Wand sorgsam vor. Vergewissern Sie sich vor der Installation, dass an der vorgesehenen Montagestelle keine elektrischen Kabel oder Rohre in der Wand vorhanden sind.
• Wenn das Gerät längere Zeit nicht benutzt wird, sollte es vom Hängegestell demontiert werden, um ein Herunterfallen und Verletzungen zu vermeiden.

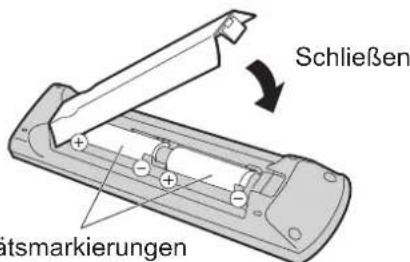

Einlegen / Entfernen der Batterien der Fernbedienung

1

Lasche Ö H

Öffnen durch Hochziehen

2

Schließen itsmarkierungen

Polaritätsmarkierungen (+ oder –) beachten

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Legen Sie nicht zwei Batterien unterschiedlicher Sorten (z. B. eine Alkali- und eine Manganbatterie) gemeinsam ein.
• Verwenden Sie keine aufladbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung.
• Batterien dürfen weder verbrannt noch zerlegt werden.
  Setzen Sie Batterien keiner übermäßigen Wärme aus, z. B. direkter Sonneneinstrahlung, offenen Flammen usw.

Befestigen des Sockels

Warnung

Den Sockel weder zerlegen noch modifizieren.

- Anderenfalls kann das Gerät umkippen und beschädigt werden oder Verletzungen verursachen.

Vorsicht

Den Sockel nicht mit anderen Fernsehern oder Displays verwenden.

- Anderenfalls kann das Gerät umkippen und beschädigt werden oder Verletzungen verursachen.

Den Sockel nicht verwenden, wenn er verzogen, gesprungen oder anderweitig beschädigt ist.

- Bei Verwendung eines beschädigten Sockels besteht Verletzungsgefahr. Bitte wenden Sie sich ggf. unverzüglich an Ihren Panasonic-Fachhändler.

Bei der Befestigung sicherstellen, dass alle Schrauben fest angezogen sind.

- Falls die Schrauben beim Zusammenbau nicht ausreichend fest angezogen werden, ist der Sockel nicht stabil genug, um den Fernseher zu tragen, so dass dieser umkippen und beschädigt werden kann, wodurch Verletzungen verursacht werden können.

Dafür sorgen, dass das Gerät nicht umgestoßen wird.

- Wenn der Fernseher einem starken Stoß ausgesetzt wird oder Kinder auf den Sockel klettern, während der Fernseher daran befestigt ist, kann das Gerät umkippen und Verletzungen verursachen.

Das Anbringen und Abnehmen des Fernsehers muss von mindestens zwei Personen ausgeführt werden.

- Falls diese Arbeiten nicht von mindestens zwei Personen ausgeführt werden, kann der Fernseher herunterfallen und Verletzungen verursachen.

A Schraube (4) (silbern) XYN5+F18FN

■Zusammenbau des Sockels

Verwenden Sie die vier Schrauben Ⓐ, um die linke und rechte Stange sicher an der Platte zu befestigen.

• Achten Sie unbedingt darauf, alle Schrauben fest anzuziehen.
• Falls die Schrauben gewaltsam mit einer falschen Ausrichtung eingeschraubt werden, führt dies zu einem Ausreißen der Gewinde.
  Die Unterseite jeder Stange ist mit dem Buchstaben „L“ (links) bzw. „R“ (rechts) gekennzeichnet.

■Befestigen des Fernsehers

Verwenden Sie zum Befestigen die Schrauben Ⓑ.

• Achten Sie unbedingt darauf, alle Schrauben fest anzuziehen.
  ● Führen Sie diese Arbeit auf einer waagerechten, ebenen Unterlage aus.

A R D Vorderseite L

ers Schrauben B. Schrauben fest waagerechten, Pfeilmarkierung Ansicht von unten Loch für Sockelbefestigung

Anordnung der Bedienelemente

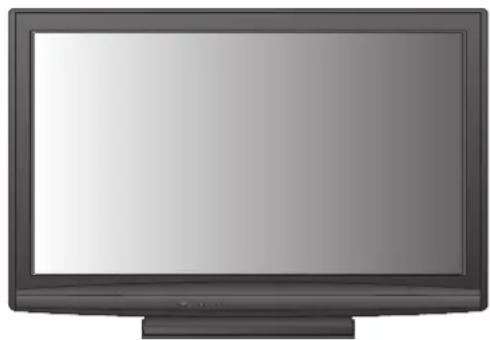

Fernseher

(TX-P37C10E TX-P37C10ES) SD CARD Common Interface SD- Kartensteckplatz (S. 42) CI-Steckplatz (S. 38) AV3-Buchsen (S. 53) Kopfhörerbuchse (S. 53) TX-P42C10E TX-P42C10ES TX-P50C10E) SD CARD Common Interface Funktionswahl Lautstärke / Kontrast / Helligkeit / Farbe / Schärfe / NTSC-Farbton (im NTSC-Modus) / Bass / Höhen / Balance / Auto Setup (S. 30 und S. 31) Diese Tasten dienen zum Umschalten der Programmposition um jeweils einen Schritt aufwärts bzw. abwärts. Wenn eine Funktion auf dem Bildschirm angezeigt wird, kann ihr Einstellwert mit diesen Tasten erhöht bzw. verringert werden. Im Bereitschaftsmodus kann der Fernseher auch über diese Tasten eingeschaltet werden. Umschalten des Eingangsmodus Fernbedienungssignal-Sensor Keine Gegenstände zwischen Fernbedienung und dem Infrarot-Sensor der Fernbedienung am Gerät stellen. Aufnahme-LED Bereitschaft für direkte TV-Aufzeichnung: Orangefarben Betriebs-LED Bereitschaft: Rot Ein: Grün Bei Verwendung der Fernbedienung quittiert diese Anzeige durch Blinken den Empfang eines Befehls am Fernseher. Netzschalter Betätigen Sie diesen Schalter, um den Fernseher einzuschalten, wonach er über die Fernbedienung in den Bereitschaftsmodus umgeschaltet werden kann.

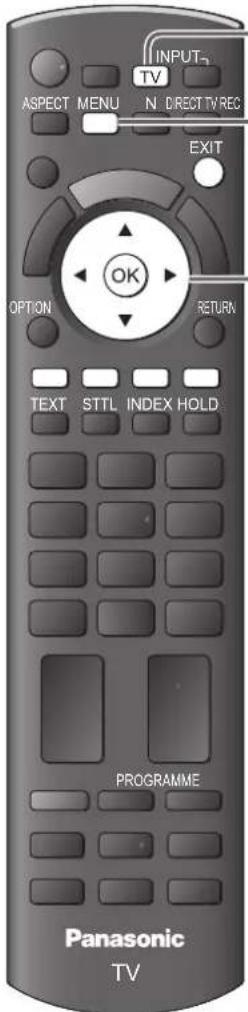

Fernbedienung

VIERA IMAGE VIEWER (S. 42)

Umschalten auf den SD-Karten-Anzeigemodus

Taste Bereitschaft Ein / Aus

Umschalten des Fernsehers zwischen Einschalt- und Bereitschaftszustand

Bildseitenverhältnis (S. 16)

Umschalten des Bildseitenverhältnisses in der Bildseitenverhältnis-Wahlliste Das gewünschte Bildseitenverhältnis kann auch durch wiederholtes Betätigen dieser Taste eingestellt werden.

Hautmenü (S. 24)

Aufrufen der Menüs „Bild“, „Ton“ und „Setup“

Sender- / Programminformationen (S. 15)

● Anzeige+n von Sender- und Programminformationen

VIERA Link-Menu (S. 48)

●Aufrufen des „VIERA Link-Menüs“

OK

Bestätigen von Auswahl und Einstellungen Drücken Sie diese Taste nach Wahl einer Programmposition, um rasch auf ein anderes Programm umzuschalten. Aufrufen der Programmtabelle

Optionsmenü (S. 17)

- Bequeme Einstellung der Betrachtungs- und Tonoptionen

Farbige Tasten

● Auswahl, Navigation und Bedienung verschiedener Funktionen

Videotext (S. 20)

• Umschalten auf den Videotext-Modus

Untertitel (S. 16)

•Anzeigen von Untertiteln

Zifferntasten

- Umschalten zwischen Programmen und Videotext-Seiten - Eingabe von Zeichen - Im Bereitschaftsmodus kann der Fernseher auch über diese Tasten eingeschaltet werden.

Stummschaltung

Schaltet den Ton Ein oder Aus (Mute)

Erhöhen / Verringern der Lautstärke

INPUT TV AV N DIRECT TV REC i VERA TOOLS GUIDE OK OPTION RETURN TEXT STTL INDEX HOLD 1 2 3 4 5 6 7 8 9 0 + - PROGRAMME REC Panasonic TV

Wahl des Eingangsmodus

TV - Umschalten zwischen DVB-T-Modus / Analog-Modus (S. 14)

● AV - Umschalten auf die verschiedenen AV-Eingänge (S. 22)

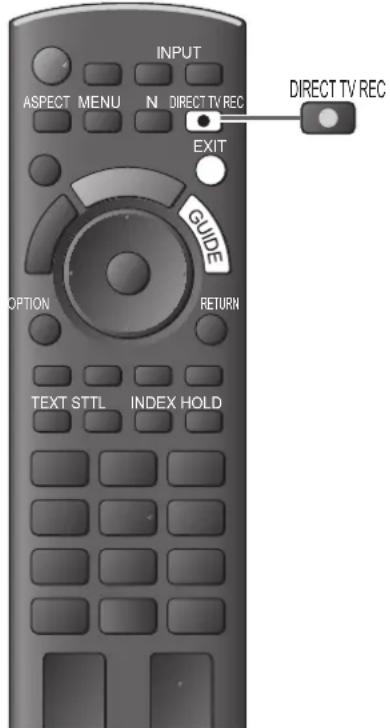

Direkte TV-Aufzeichnung (S. 46 und S. 48)

- Sofortige Aufzeichnung des aktuellen Programms mit einem DVD-Recorder / Videorecorder über Q-Link- oder VIERA Link-Anschluss

Normalisieren (S. 24)

- Rücksetzen aller Bild- und Toneinstellungen auf ihre Standardwerte

Verlassen

• Rückkehr zum normalen Bild

VIERA TOOLS (S. 41)

- Anzeigen bestimmter Spezialfunktionssymbole für direkten Zugriff auf die entsprechenden Funktionen

Programmassistent (S. 18)

● Aufrufen des Programmassistenten

Cursortasten

Auswahl und Einstellung von Menüeinträgen

Zurück

● Rückkehr zum vorigen Menü / Seite

Halten

● Standbild / laufendes Programm (S. 15)

- Halten der aktuellen Videotext-Seite (Videotext-Modus) (S. 20)

Index (S. 21)

- Rückkehr zur Videotext-Indexseite (Videotext-Modus)

Surround (S. 27)

• Umschalten auf Surround sound

Erhöhen / Verringern der

Programmpositions-Nummer Sequentielle Programmwahl

Bedienung angeschlossener Geräte (S. 23 und S. 50)

Grundlegende Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.

Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Anschlüsse herstellen oder abtrennen.

Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

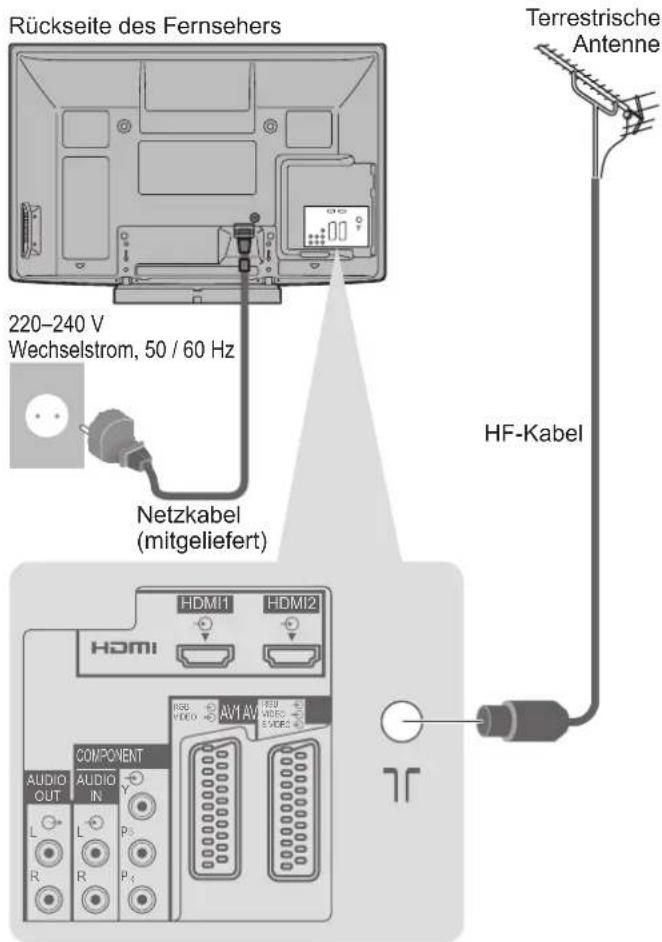

Beispiel 1 Anschließen der Antenne

Nur Fernseher

Rückseite des Fernsehers 220-240 V Wechselstrom, 50 / 60 Hz Netzkabel (mitgeliefert) Terrestrische Antenne HF-Kabel HDMI1 HDMI2 HDMI COMPONENT AUDIO OUT L L R P3 R P4

Beispiel 2 Anschließen eines DVD- Recorders / Videorecorders

Fernseher, DVD-Recorder oder Videorecorder

Rückseite des Fernsehers 220-240 V Wechselstrom, 50 / 60 Hz Netzkabel (mitgeliefert) HDMI1 HDMI2 HDMI COMPONENT AUDIO OUT AUDIO IN L L p3 R R P8 AV1 AV2 VDDI HF-Kabel SCART-Kabel (vollständig verdrahtet) DVD-Recorder oder Videorecorder RF OUT RF IN HF-Kabel Terrestrische Antenne

Hinweis

• Schließen Sie einen mit Q-Link (S. 46) kompatiblen DVD-Recorder / Videorecorder an die Buchse AV1 oder AV2 des Fernsehers an.
• HDMI-kompatible Geräte können mit HDMI-Kabeln an die HDMI-Buchsen (HDMI1 / HDMI2) angeschlossen werden (S. 52).
  ● Q-Link-Anschluss → S. 44
  ● VIERA Link-Anschluss → S. 46 und S. 45
• Bitte schlagen Sie auch in der Bedienungsanleitung jedes anzuschließenden Zusatzgerätes nach.

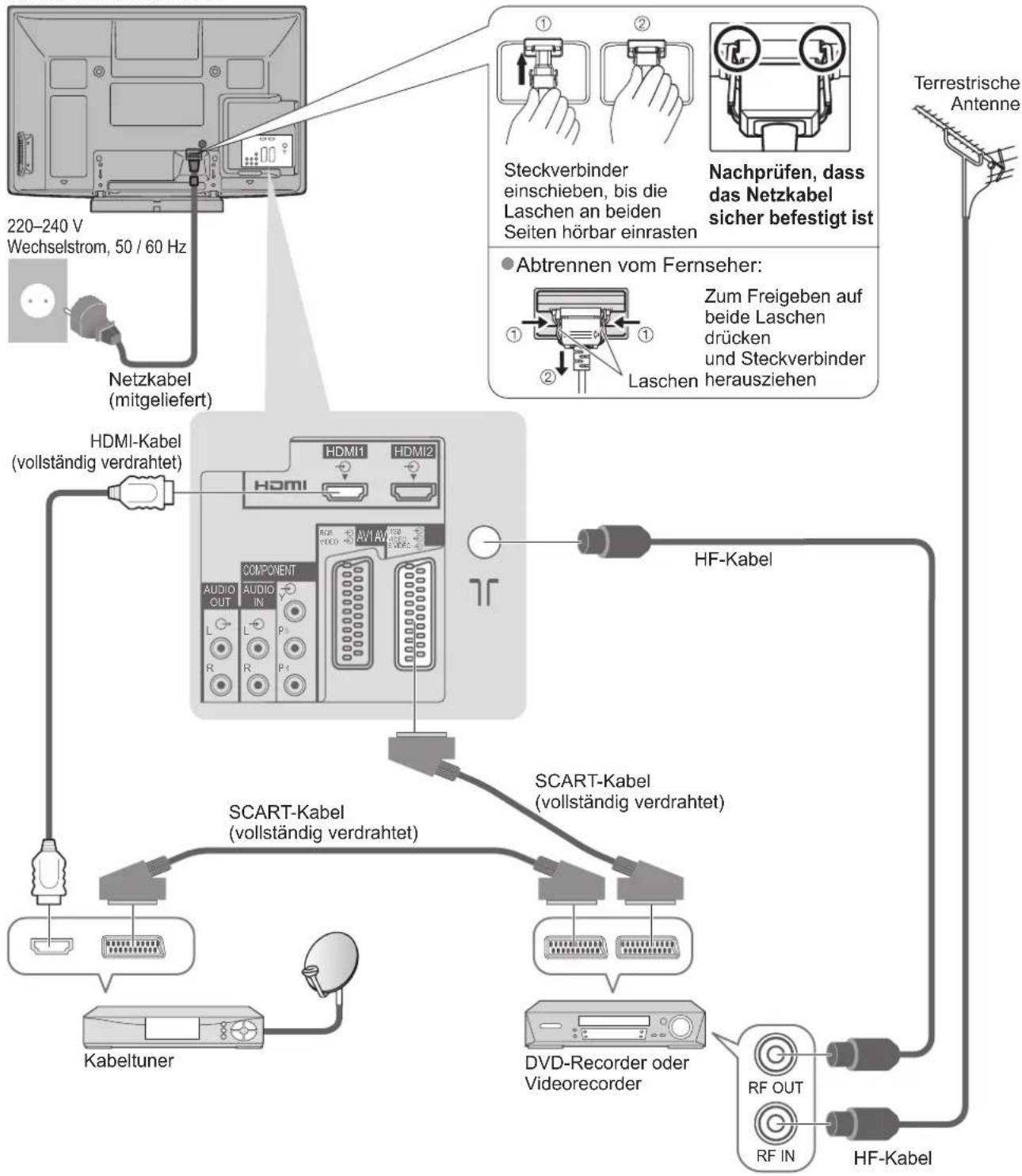

Beispiel 3

Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners

Fernseher, DVD-Recorder / Videorecorder und Kabeltuner
Rückseite des Fernsehers

    subgraph Section1
        K["Steckverbinder einschieben, bis die Laschen an beiden Seiten hörbar einrasten"] --> L["①"]
        M["Nachprüfen, dass das Netzkabel sicher befestigt ist"] --> N["②"]
        O["Abtrennen vom Fernseher: Zum Freigeben auf beide Laschen drücken und Steckverbinder herausziehen"] --> P["①"]
        Q["Laschen"] --> R["②"]
    end

    subgraph Section2
        S["Stockverbinder einschieben, bis die Laschen an beiden Seiten hörbar einrasten"] --> T["①"]
        U["Nachprüfen, dass das Netzkabel sicher befestigt ist"] --> V["②"]
        W["Zum Freigeben auf beide Laschen drücken und Steckverbinder herausziehen"] --> X["①"]
        Y["Abtrennen vom Fernseher: Zum Freigeben auf beide Laschen drücken und Steckverbinder herausziehen"] --> Z["②"]
    end

    subgraph Section3
        AA["SCART-Kabel (vollständig verdrahtet)"] --> AB["SCART-Kabel (vollständig verdrahtet)"]
    end

    subgraph Section4
        AC["SCART-Kabel (vollständig verdrahtet)"] --> AD["SCART-Kabel (vollständig verdrahtet)"]
    end

    subgraph Section5
        AE["HDMI1 HDMI2"] --> AF["COMPONENT AUDIO OUT L R R"]
    end

    style Section1 fill:#f9f,stroke:#333
    style Section2 fill:#f9f,stroke:#333
    style Section3 fill:#f9f,stroke:#333
    style Section4 fill:#f9f,stroke:#333
    style Section5 fill:#f9f,stroke:#333
    style Section6 fill:#f9f,stroke:#333
    style Section7 fill:#f9f,stroke:#333
    style Section8 fill:#f9f,stroke:#333
    style Section9 fill:#f9f,stroke:#333
    style Section10 fill:#f9f,stroke:#333
    style Section11 fill:#f9f,stroke:#333
    style Section12 fill:#f9f,stroke:#333
    style Section13 fill:#f9f,stroke:#333
    style Section14 fill:#f9f,stroke:#333
    style Section15 fill:#f9f,stroke:#333
    style Section16 fill:#f9f,stroke:#333
    style Section17 fill:#f9f,stroke:#333
    style Section18 fill:#f9f,stroke:#333
    style Section19 fill:#f9f,stroke:#333
    style Section20 fill:#f9f,stroke:#333
    style Section21 fill:#f9f,stroke:#333
    style Section22 fill:#f9f,stroke:#333
    style Section23 fill:#f9f,stroke:#333
    style Section24 fill:#f9f,stroke:#333
    style Section25 fill:#f9f,stroke:#333
    style Section26 fill:#f9f,stroke:#333
    style Section27 fill:#f9f,stroke:#333
    style Section28 fill:#f9f,stroke:#333
    style Section29 fill:#f9f,stroke:#333
    style Section30 fill:#f9f,stroke:#333
    style Section31 fill:#f9f,stroke:#333
    style Section32 fill:#f9f,stroke:#333
    style Section33 fill:#f9f,stroke:#333

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs mit Speicherung aller dabei abgestimmten Fernsehsender.

• Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.
• Bitte stellen Sie alle Anschlüsse (S. 10 und S. 11) her und nehmen Sie alle Einstellungen (falls erforderlich) an den angeschlossenen Geräten vor, bevor Sie die automatische Einrichtung starten. Einzelheiten zu den Einstellungen der angeschlossenen Geräte finden Sie in der Bedienungsanleitung des jeweiligen Gerätes.

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)

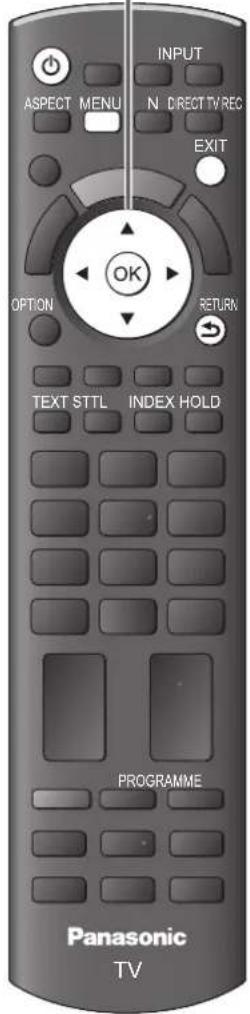

Wählen Sie die gewünschte Sprache.

Menüsprache Deutsch Danak Polski Srpski English Svenska četina Hrvatski Français Norsk Magyar Slovenskina Italiano Sucmi Slovenčina Laiviseša Español Türke Čunrąpcjei eesti keel Portugues Elkynek Románá Lietuvič Nederlands

INPUT ASPECT MENU N DIRECT TV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME Panasonic TV

Wählen Sie Ihr Land aus.

Die automatische Einrichtung startet.

Die Auto Setup-Funktion beginnt mit der Suche nach Fernsehprogrammen und speichert diese ab. Die Reihenfolge, in der die Programme in der Tabelle aufgelistet werden, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

Preset-Daten senden Einen Moment bitte! 0% 100% Fembedienung inaktiv

Wenn ein mit Q-Link, VIERA Link oder einer ähnlichen Technologie (S. 46) kompatible Recorder angeschlossen ist, werden die Einstellungen für Programme, Sprache und Land / Gebiet automatisch auf den Recorder heruntergeladen.

Falls das automatische Herunterladen versagt hat, können Sie diese Einstellungen später über einen Menüeintrag herunterladen.

„Daten herunterladen“ (S. 28)

Wählen Sie „Zu Hause“.

Damit ist die automatische Einrichtung abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

Überprüfen der Senderliste auf einen Blick „Verwendung des Programmassistenten“ (S. 18 und S. 19) „Abstimmen und Bearbeiten von Programmen“ S. 32 - 35

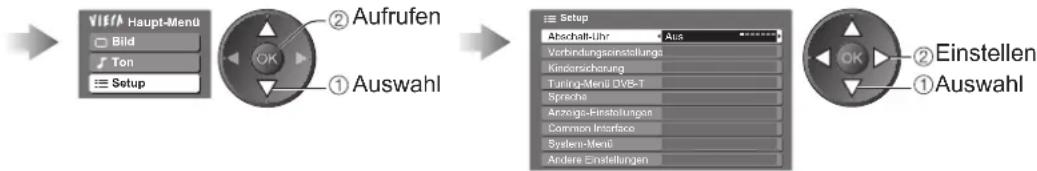

Gebrauch der Einblendungsmenüs

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen Ihnen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

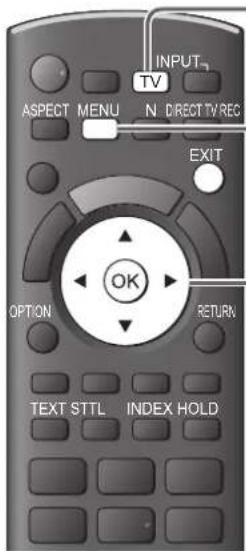

Gebrauch der Fernbedienung

Bewegen des Cursors / Wahl eines Menüeintrags

Zugriff auf Menüs / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

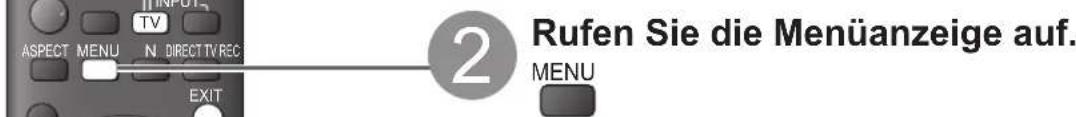

Aufrufen des Hauptmenüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Rückkehr zum vorigen Menü

Verlassen des Menüsystems und Rückkehr zum normalen Bild

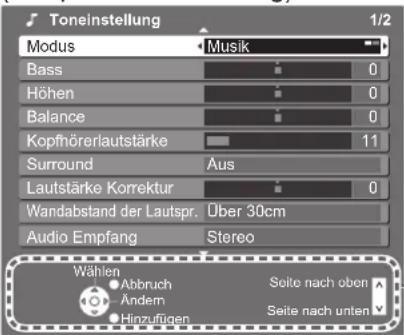

Bildschirm-Hilfe – Anleitungsfeld

(Beispiel: Toneinstellung)

Toneinstellung 1/2 Modus Musik Bass 0 Höhen 0 Balance 0 Kopfhörerlautstärke 11 Surround Aus Lautstärke Korrektur 0 Wandabstand der Lautspr. Über 30cm Audio Empfang Stereo Wahlen Abbruch Seite nach oben Ändern Seite nach unten Hinzufügen

Das Anleitungsfeld bietet hilfreiche Informationen.

Hinweis

• Bei Versagen des automatischen Sendersuchlaufs → „Auto Setup“ (S. 30 und S. 31)
• Initialisieren aller Einstellungen → „Werkseinstellungen“ (S. 39)
• Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

■Die automatische Einrichtung ist abhängig vom gewählten Land verschieden

- Regionauswahl

(Bei Wahl von „Finnland“)

● Auto Setup DVB-T

Bei Wahl eines anderen Lands als „Portugal“, „Polen“, „Ungarn“ oder „Osteuropa“

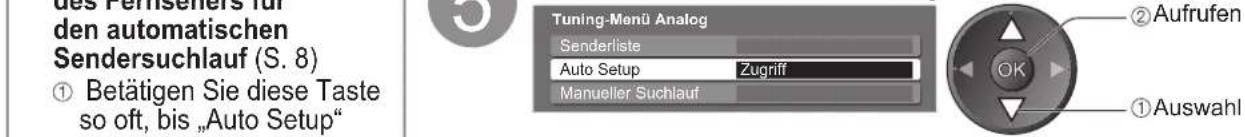

●Auto Setup Analog

Auto Setup - DVD-T und analog Auto Setup Control Control Group Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value Control Value

Falls versehentlich „Shop“ gewählt wurde

Durch Drücken der RETURN-Taste kann auf den gewählten Betrachtungsmodus zurückgekehrt werden.

Wenn Sie in diesem Menü die Einstellung

„Aus“ oder „Ein“ wählen, wird der Modus „Shop“ des Fernsehers aktiviert. Um auf den Modus „Zu Hause“ zurückzukehren, initialisieren Sie alle Einstellungen durch Ausführen der Funktion Werkseinstellungen.

„Werkseinstellungen“ (S. 39)

Wählen Sie „Zu Hause“.

① Auswahl ② Einsteller

Die automatische Einrichtung ist abgeschlossen.

Betrachten von Fernsehprogrammen

Schalten Sie den Fernseher ein.

(Halten Sie die Taste ca. 1 Sekunde lang gedrückt.)

Dazu muss der Netzschalter eingeschaltet sein. (S. 8)

Wählen Sie den DVB-T-Modus oder den Analog-Modus.

Die jeweils verfügbaren Modi sind vom gewählten Land abhängig (S. 12).

Das Informationsbanner erscheint jedes Mal, wenn Sie ein Programm wählen.

Einzelheiten hierzu S. 15

Der Empfangsmodus kann auch mit der TV-Taste der Fernbedienung oder am seitlichen Bedienteil des Fernsehers gewählt werden. (S. 8)

Wählen Sie ein Programm.

• Auswahl aus der Senderliste

Um die Programmtabelle zu verlassen drücken Sie die Taste EXIT

Vahl eines Programms mit Hilfe des Informationsbanners (S. 15)

Der Programmname kann überprüft werden, bevor das Programm umgeschaltet wird. Rufen Sie das Informationsbanner Wählen Sie das Programm bei auf, falls es momentan nicht Anzeige des Banners.

Die Anzeigedauer des Banners kann über die Funktion „Display-Anzeigedauer“ eingestellt werden (S. 29).

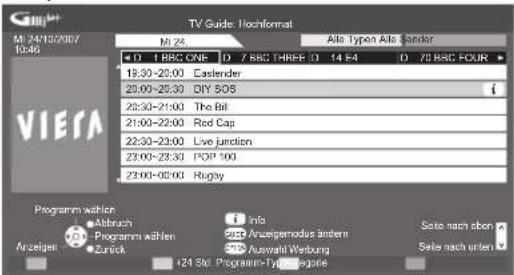

Wählen Sie ein Programm mit Hilfe des Programmassistenten (S. 18)

Vor dem Umschalten auf ein anderes Programm können Sie den Programmassistenten (EPG oder Senderliste) überprüfen. In bestimmten Ländern steht diese Funktion möglicherweise nicht zur Verfügung. Rufen Sie den Wählen Sie das Programm Programmassistenten auf.

Halten

Standbild / laufendes Programm

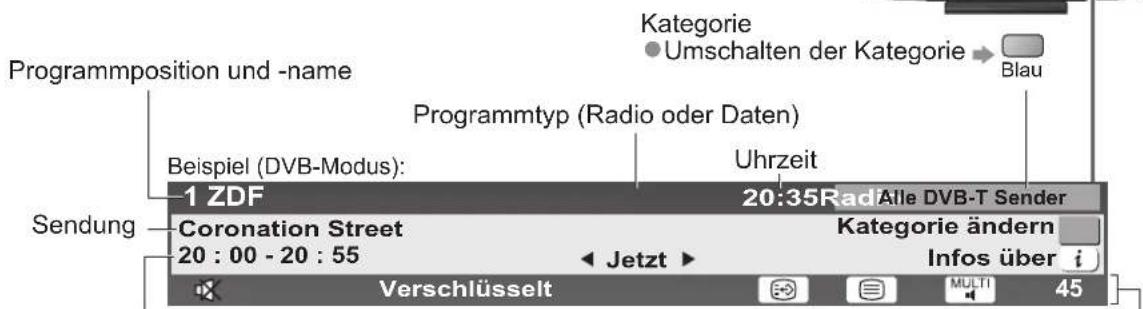

Anzeigen des Informationsbanners

Anzeigen des Informationsbanners

● Das Banner erscheint auch beim Umschalten des Programms.

Programmposition und -name Kategorie Umschalten der Kategorie → Blau Programmtyp (Radio oder Daten) Beispiel (DVB-Modus): Uhrzeit Sendung 1 ZDF 20:35 Rad Alle DVB-T Sender Coronation Street 20 : 00 - 20 : 55 Jetzt Kategorie ändern Infos über i Verschlüsselt 45

Start- / Endzeit der Sendung

Verfügbare Funktionen / Bedeutung von Meldungen

Beispiel (Analog-Modus):

3 ITV 19:35 Alle Analogsender itv1 CH23 Stereo 45

Programmnummer

- Überprüfen des Namens einer anderen Sendung

● Betrachten der im Banner angezeigten Sendung → OK

● Informationen über die nächste Sendung (DVB)

Ausblenden →

● Zusätzliche Informationen → (DVB)

(i) (erneut drücken, um das Banner auszublenden)

- Einstellen der Anzeigedauer des Informationsbanners - „Display-Anzeigedauer“ (S. 29)

Stummschaltung Ein

Schwaches Signal

Mangelhafte Empfangsqualität des Fernsehsignals

Verschlüsselt

Verschlüsseltes Programm

Untertitel-Dienst verfügbar

Videotext-Dienst verfügbar

Multi-Audio verfügbar

Multi-Video verfügbar

Stereo, Mono

Tonmodus

1 - 90

Verbleibende Zeit der Abschalt-Uhr

Einstellungen

Betrachten von Fernsehprogrammen

■Weitere praktische Funktionen

Untertitel anzeigen

Untertitel einblenden / ausblenden (sofern verfügbar)

Ändern der Untertitelsprache für DVB-Programme (sofern verfügbar)

„Präferenz Untertitel“ (S. 29)

STTL

Hinweis

- Wenn Sie die STTL-Taste im Analog-Modus drücken, wird auf den Videotext-Dienst umgeschaltet und eine „Favoriten-Seite“ angezeigt (S. 21). Drücken Sie die EXIT-Taste, um auf den TV-Modus zurückzukehren.

Bildseitenverhältnis

Umschalten des Bildseitenverhältnisses (der Bildgröße)

ASPECT

Dise Funktion ermöglicht eine Bildwiedergabe mit optimaler Bildgröße und optimalem Bildseitenverhältnis. Normalerweise enthalten Programme ein Bildseitenverhältnis-Steuersignal (Breitbild-Kennzeichnungssignal usw.), und der Fernseher wählt das richtige Bildseitenverhältnis automatisch dem Bildseitenverhältnis-Steuersignal entsprechend (S. 54).

Manuelles Umschalten des Bildseitenverhältnisses

Rufen Sie die Bildseitenverhältnis-Wahlliste auf. Wählen Sie den gewünschten Modus bei Anzeige der Liste.

Bildseitenverhältnis-Wahlliste

Umschalten des Modus nur mit der ASPECT-Taste

ASPECT

(so oft betätigen, bis der gewünschte Modus erreicht ist)

Auto

16:9

Das optimale Bildseitenverhältnis wird gewählt und das Bild so erweitert, dass es den Bildschirm vollständig ausfüllt.

Einzelheiten hierzu → S. 54

14:9

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Aspekt

Das Bild wird ohne Verzerrungen mit einem Standard-Bildseitenverhältnis von 14:9 angezeigt.

4:3

Das Bild wird mit einem Bildseitenverhältnis von 4:3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung bemerkbar.

Das Bild wird ohne Verzerrungen mit einem Standard-Bildseitenverhältnis von 4:3 angezeigt.

4:3 Vollformat

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen. ●Nur HD-Signal

Zoom1

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

Zoom2

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

Zoom3

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

Hinweis

• Bei HD-Programmen stehen nur die Bildseitenverhältnisse „16:9“ und „4:3 Vollformat“ zur Verfügung. Bei aktivierter Untertitelfunktion steht diese Funktion nicht zur Verfügung.
• Im Videotextbetrieb kann das Bildseitenverhältnis nicht geändert werden.
  Das Bildseitenverhältnis kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.

Anzeigen der für das aktuelle Programm verfügbaren Einstellungen

Sofortiges Überprüfen oder Ändern des aktuellen Programmstatus

OPTION

Ändern

Multi-Video (DVB-Modus)

Gestattet Ihnen die Wahl eines anderen Bildes (sofern verfügbar)

Multi-Audio (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen Tonspursprache (sofern verfügbar).

Unter-Kanal (DVB-Modus)

Gestattet Ihnen die Wahl eines anderen Multi-Feed-Programms - Unterkanals (sofern verfügbar).

Sprache Untertitel (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen Untertitelsprache (sofern verfügbar).

Videotext-Zeichensatz

Dient zur Einstellung der Videotext-Sprache. → Setup (S. 29)

Sprache Videotext (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen Videotext-Sprache (sofern verfügbar).

Audio Empfang (Analog-Modus)

→ Toneinstellung (S. 27)

Lautstärke Korrektur

Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.

Hinweis

Die Einstellungen können auch in der Menüliste geändert werden (S. 26 - 29).

Abschalt-Uhr

Automatisches Ausschalten des Fernsehers nach Verstreichen einer festgelegten Zeitdauer

Rufen Sie die

Menüanzeige auf.

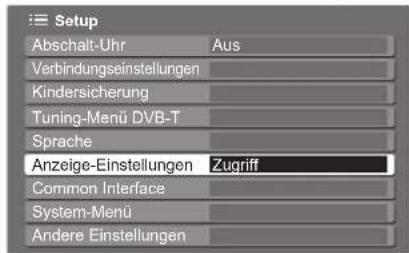

Wählen Sie „Setup“. Wählen Sie „Abschalt-Uhr“, und stellen die

Abschaltzeit in 15-Minutenschritten ein.

• Löschen → Wählen Sie die Einstellung „Aus“, oder schalten Sie den Fernseher aus.
• Anzigferradtimes blankbend (En 125)it →

Hinweis

- Wenn die verbleibende Zeit weniger als 3 Minuten beträgt, blinkt die Zeitanzeige auf dem Bildschirm.

Verwendung des Programmassistenten

Der Programmassistent – Electronic Programme Guide (EPG) ermöglicht Ihnen den Zugriff auf Programminformationen zum momentan ausgestrahlten Programmen und den Programmen der nächsten sieben Tage (abhängig vom Sender).

Diese Funktion variiert je nach dem gewählten Land (S. 12).

• DVB-T- und analoge Sender werden auf dem gleichen Bildschirm des Programmassistenten angezeigt. Analoge Sender werden nach DVB-T-Sendern aufgelistet, aber es wird keine Programmliste angezeigt. „D“ bedeutet DVB-T-Programm und „A“ analoges Programm.
• Beim erstmaligen Einschalten des Fernsehers, oder wenn das Gerät länger als eine Woche ausgeschaltet war, kann einige Zeit verstreichen, bevor der komplette Programmassistent eingeblendet wird.

INPUT TV ASPECT MENU N DIRECTV REC EXIT GUIDE OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME Panasonic TV

■Rückkehr zum TV-Modus

1

Wählen Sie den gewünschten Modus.

TV

2

Rufen Sie den Programmassistenten auf.

Ansicht ändern (Horizontal / Hochformat)

Wählen Sie „Horizontal“, um mehrere

Programme in der Liste zu sehen.

Wählen Sie „Hochformat“, um jeweils ein einziges

Programm zu sehen.

Zeit Programmassistent

gegenwärtiges Datum und Uhrzeit

Beispiel: Datum Programmassistent Sendung

TV Guide: Horizontal M24 Alfa Typen Alla Scholter 1 BBC ONE 20.00 - 20.30 DIY SOS . We open in the Sattersby Time* 18.30 20.30 20.30 21.00 D 1 BBC ONE Eestender DN SOS The Bill Red Cap D 7 BBC 14-Ref Hot Wars Holiday Program D 14 E4 Commendel Coronation Street The Bill D 70 BBC FOUR 10 O'clock News BBC Pepsi Chem Good Eye D 72 BBC 2W Panorama Solng watch Cost DK5 BBC I am A Colobrity Pop Idot News D78 BBC Rad Rugby 15 To 1 The Bill Programm wahlen Info Arlbuch S.E.Arzeigenodus indem Seite nach abon Anzeigen Zürück M.Auweil Werbung Seite nach unter -24 Std. 124 Std. Programb-Type Kategorie

Programmposition und -name

Beispiel:

TV Guide: Hierofmat MI 24/10/2007 10:46 VIERA D 1 RBC ONE D 7 RBC THREE D 14 E4 D 70 RBC FOUR 19:30-20:00 Casender 20:00-25:30 DIY SOS 21:30-21:00 The Bit 21:00-22:00 Red Cap 22:30-23:00 Live Junction 23:00-23:30 POP 100 23:00-02:00 Rugby Programm wären Atbruch Info Anzeigen Zurück 202 Anzuoperodus intern Sato nach oben Sato nach unten Programm wären Zurück 202 Auswalt Werbung 124 Stl. Programm=Typical Agente

Hochformat (Anzeige nach Zeit)

■Voriger Tag (DVB-Modus)

■Nächster Tag (DVB-Modus)

■Betrachten des Programms Wählen Sie eine Sendung oder ein Programm.

■Details über die Sendung einblenden (DVB-Modus)

Wählen Sie das gewünschte Programm.

- Für Rückkehr zum Programmassistenten erneut drücken.

■Anzeigen einer Programmliste des gewählten Programm-Typs (DVB-Modus)

(Typenliste)

■Anzeigen einer Programmliste der gewählten Kategorie

Kategorie Alle Sender Alle Sender Alle DVB-T Sender Alle Analogsender Freie Sender Pay TV-Sender TV Radio Favorit1 — Favorit2 — Favorit3 — Favorit4 —

(Kategorienliste)

- Nur analoge Programme werden angezeigt.

①Kategorie auswählen

②Anzeigen

Auflisten von Lieblingsprogrammen

S. 33

Abhängig vom gewählten Land unterstützt dieser Fernseher das GUIDE Plus+-System im DVB-T-Modus oder im Analog-Modus.

Eine Eingabe oder Aktualisierung der Postleitzahl ist erforderlich. Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Die Einrichtung kann auch manuell im Menü „Setup“ vorgenommen werden.

„Aktualisierung“ / „Postcode“ in „GUIDE Plus+ Einstellungen“ (S. 29)

Geben Sie Ihre Postleitzahl ein, wenn Sie zum ersten Mal von dieser Funktion Gebrauch machen. Wenn Sie eine falsche oder keine Postleitzahl eingeben, wird Werbung möglicherweise nicht richtig angezeigt.

Werbung anzeigen

OPTION

Werbung umschalten

● Neueste Werbung anzeigen → „Aktualisierung“ unter „GUIDE Plus+ Einstellungen“ (S. 29)

Hinweis

- Damit die Informationen fortlaufend aktualisiert werden können, sollte der Fernseher nachts im Bereitschaftsmodus verbleiben.

Abhängig vom gewählten Land wird der Programmassistent möglicherweise nicht unterstützt.

In einem solchen Fall wird die Senderliste eingeblendet.

Alle Analogsender 6 Cartoon Nwk 7 BBC Radio Wales 8 BBC Radio Cymru 1 BBC ONE Wales 2 BBC THREE 3 BBCi 4 CBBC Channel

Betrachten von Videotext

Bei Videotext-Diensten handelt es sich um Textinformationen, die von Sendern ausgestrahlt werden. Die angebotenen Funktionen sind je nach Sender verschieden.

Worum handelt es sich beim FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben am unteren Bildschirmrand. Um auf weitere Informationen zu einem dieser Themenbereiche zuzugreifen, drücken Sie die entsprechende farbige Taste an der Fernbedienung. Diese Funktionen bietet Ihnen einen schnellen Zugriff zu Informationen über die angezeigten Themenbereiche.

Worum handelt es sich beim TOP-Modus?

Bei TOP-Videotext handelt es sich um eine wesentliche Verbesserung des Standarddienstes, die Ihnen das Auffinden gewünschter Videotext-Seiten erleichtert.

Rasche Übersicht über die verfügbaren Videotext-Informationen Bequeme Auswahl des gewünschten Themas in mehreren Schritten Seitenstatus-Informationen am unteren Bildschirmrand

Seite aufwärts / abwärts → Rot Grün

Auswahl des gewünschten Themenbereichs → Blau

Wahl des nächsten Themas innerhalb des gewählten Themenbereichs (Nach dem letzten Thema wird auf den nächsten Themenbereich weitergeschaltet.)

Worum handelt es sich beim List-Modus?

Im List-Modus erscheinen vier Seitennummern in unterschiedlichen Farben am unteren Bildschirmrand. Diese Nummern können geändert und im Speicher des Fernsehers gespeichert werden. („Häufig betrachtete Seiten speichern“, S. 21)

■Umschalten des Modus → „Videotext“ im Menü „Setup“ (S. 29)

1 Schalten Sie auf Videotext um. TEXT Die Indexseite wird angezeigt (der Inhalt ist je nach Inhalt verschieden). 2 Wählen Sie die gewünschte Seite. ■Einstellen des Kontrasts → MENU (dreimal drücken) → Rückkehr zum TV-Modus ■ Aufwärts oder abwärts oder Rot Grün Gelb Blau (entspricht dem Farbbalken) ■EXIT Unterseitennummer P100 17:51 28 Feb Uhrzeit / Datum TELETEXT INFORMATION Farbbalken

Anzeigen verdeckter Daten

Verdeckte Wörter, z. B. die Antworten von Quiz-Seiten, anzeigen

- Erneut verdecken → Rot

GANZ / OBEN / UNTEN

P100 Broadcast (obere Hälfte vergrößern (OBEN)

(UNTEN) (untere Hälfte vergrößer)

Halten

Automatische Aktualisierung stoppen

(Halten der aktuellen Seite ohne Aktualisierung)

Fortsetzen → HOLD

Index

Rückkehr zur Haupt-Indexseite

INDEX

Eine Favoriten-Seite aufrufen

Anzeigen einer gespeicherten Favoriten-Seite

STTL

Rufen Sie die unter der blauen Taste gespeicherte Seite auf (List-Modus).

Die Werkseinstellung ist „P103“.

Mehrbildanzeige

Gleichzeitiges Betrachten von Fernsehprogramm und Videotext in zwei Fenstern

(zweimal drücken)

Wählen Sie Bild und Text Ein oder Aus.

Diese Operation kann nur bei Anzeige von Videotext ausgeführt werden.

Häufig betrachtete Seiten speichern

Häufig betrachtete Seiten im Farbbalken speichern

(nur im List-Modus)

Bei Anzeige

der Seite

Entsprechende

farbige Taste

gedrückt halten

Die Farbe der Nummer wechselt auf Weiß.

■Ändern gespeicherter Seiten

Geben Sie eine neue

Seitennummer ein.

Zu ändernde

farbige Taste

gedrückt

halten

Unterseite anzeigen

Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst)

Erscheint am oberen

Bildschirmrand.

■Anzeigen einer bestimmten Unterseite

Geben Sie

die 4-stellige

Nummer ein.

Beispiel: P6

Unterseiten:

Die Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden.

Der Suchvorgang kann längere Zeit beanspruchen, doch können Sie währenddessen ein Fernsehprogramm betrachten.

Fernsehen beim Warten auf Aktualisierung

Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite

Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.

- Manche Nachrichtenseiten verfügen über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht.

Betrachten von externen Eingangssignalen

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen Eingangssignal auf dem Bildschirm betrachten.

Anschließen eines Zusatzgerätes S. 10, 11 und 52

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen des gewählten Zusatzgerätes verwendet werden.

1 INPUT TV ASPECT MENU N DIRECT TV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD 1 2 3 4 5 6 7 8 9 0 PROGRAMME REC Panasonic TV 2 3 4

Schalten Sie den Fernseher ein.

Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 10 und S. 11)

Das Eingangssignal wird automatisch auf dem Bildschirm angezeigt, sobald die Wiedergabe am Zusatzgerät startet.

● Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt.

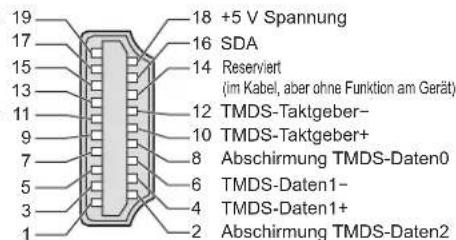

- Bei Herstellung eines HDMI-Anschlusses (S. 52) steht diese Funktion ebenfalls zur Verfügung.

■Falls der Eingangsmodus nicht automatisch umgeschaltet wird

→Führen Sie Schritt und unten aus.

- Überprüfen Sie die Einrichtung des Gerätes.

Rufen Sie das Menü „Eingangswahl“ auf.

AV

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

Eingangswahl AV1 AV2/S AV3/S COMPONENT HDMI1 HDMI2 TV

① Auswahl ② Betrachten OK

Der Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Seitenwand des Fernsehers gewählt werden.

Betätigen Sie die Taste so oft, bis der gewünschte Eingang gewählt ist.

Um zwischen AV2/AV3 und AV2S/AV3S umzuschalten, betätigen Sie die linke bzw. rechte Cursorartaste.

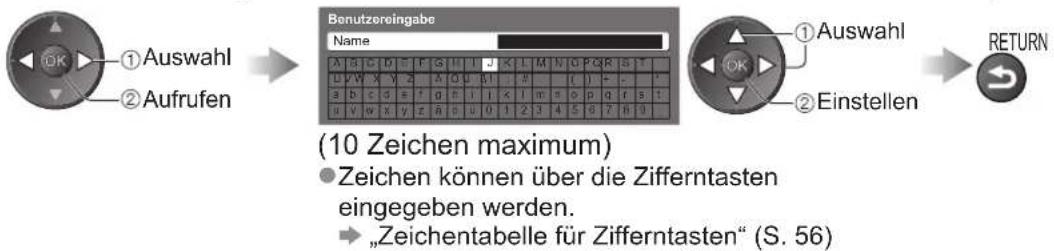

- Jeder Eingabemodus kann wunschgemäß benannt oder bei der Eingangswahl übersprungen werden. »"AV Label bearbeiten" (S. 37) Übersprungene Eingänge werden bei Betätigung der AV-Taste nicht angezeigt.

Betrachten

Der gewählte Eingangsmodus wird angezeigt.

AV2

Rückkehr zum ■ TV-Modus

→ TV

Hinweis

Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.

Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder von Ihrem Panasonic-Fachhändler zu erfahren.

Steuerung eines angeschlossenen Gerätes über die Fernbedienung des Fernsehers

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt über die in der nachstehenden Tabelle aufgeführten Tasten dieser Fernbedienung gesteuert werden.

	BereitschaftUmschalten in den Bereitschaftsmodus / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät : Sprung an den vorigen Titel oder DVD-Video-Titel Halten Sie die Taste gedrückt, um einen Suchlauf rückwärts auszuführen.
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät : Sprung an den nächsten Titel oder DVD-Video-Titel Halten Sie die Taste gedrückt, um einen Suchlauf vorwärts auszuführen.
	PausePause / FortsetzenDVD-Gerät: Für Zeitlupenwiedergabe halten Sie die Taste gedrückt.
	Erhöhen / Verringern der Programmpositions-NummerProgramm wählen
	AufzeichnungStarten der Aufzeichnung

- Ändern des Fernbedienungscodes entsprechend der Art des Zusatzgerätes

Jede Art von Panasonic-Gerät besitzt einen eigenen Fernbedienungscode.

Ändern Sie den Code dem jeweils zu steuernden Gerät entsprechend.

Um das angeschlossene Gerät über VIERA Link (S. 50) zu steuern, wählen Sie den Code „73“.

Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.

Geben Sie den jeweils in der nachstehenden Tabelle für den Typ des zu steuernden Gerätes angegebenen Code ein.	1	2	3
	4	5	6
	7	8	9
		0

Gerätetyp Code
DVD-Recorder, DVD-Player 70 (Standardeinstellung)
Player-Heimkinoanlage, Blu-ray Disc-Heimkinoanlage	71
Videorecorder 72
Mit VIERA Link verwendetes Gerät→ „VIERA Link Einstellungen“ (S. 50)	73

Hinweis

• Vergewissern Sie sich nach einer Änderung des Codes, dass die Fernbedienung richtig funktioniert.
• Nach einem Austausch der Batterien werden die Code-Standardeinstellungen u. U. wiederhergestellt.
• Bei bestimmten Gerätemodellen können manche Funktionen möglicherweise nicht gesteuert werden.

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktion ermöglichen.

ASPECT MENU N DIRECT TV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME REC Panasonic TV

1

Rufen Sie die Menüanzeige auf.

Die (je nach Eingangssignal verschiedenen) ● Funktionen, die eingestellt werden können, werden angezeigt.

2

Wählen Sie das gewünschte Menü.

②Aufrufen ①Auswahl

(Beispiel: Menü Bildeinstellung)

3

Wählen Sie den gewünschten Eintrag.

Bildeinstellung 1/2 Modus Dynamik Kontrast 60 Helligkeit 0 Farbe 30 Schärfe 5 NTSC-Farbton 0 Farbton Warm Colour Management Aus x.v.Colour Auto

(Beispiel: Menü Bildeinstellung)

4

Nehmen Sie gewünschte Einstellung oder Auswahl vor.

Bildeinstellung Modus Kontrast Helligkeit Farbe Schärfe NTSC-Farbton Farbton Colour Management x.v.Colour 1/2

① Ändern ② Speichern oder Aufrufen (bei bestimmten Funktionen erforderlich)

(Beispiel: Menü Bildeinstellung)

Sofortige ■ Rückkehr zum TV-Modus

Rückkehr zur ■ vorigen Anzeige

■Umblättern der Menüseiten

■Auswahl aus mehreren Optionen

Nummer und Position der Optionen

■Einstellung über Pegelsteller

■Weiterschalten zur nächsten Anzeige

Die nächste Anzeige erscheint.

■Zurücksetzen der Einstellungen

● Nur die Bildeinstellungen zurücksetzen

„Grundeinstellungen“ im Menü Bildeinstellung (S. 26)

● Nur die Toneinstellungen zurücksetzen

„Grundeinstellungen“ im Menü Toneinstellung (S. 27)

- Gemeinsames Zurücksetzen aller Bild- und Toneinstellungen

- Initialisieren aller Einstellungen

„Werkseinstellungen“ im Menü Setup (S. 29)

■Eingeben von Zeichen über die eingeblendete Tastatur

Bei bestimmten Einträgen können Namen oder Zahlen frei eingegeben werden.

Benutzereingabe Name A B C D E F G H I J K L M N O P Q S I U V W X Y Z A G Y 0 1 # ( ) + - * a b c d e f g h i j k l m n o p q r s i u v w x y z 3 6 0 0 1 2 3 4 5 6 7 8 9

Geben Sie die Zeichen einzeln ein.

Speichern

RETURN

- Zeichen können über die Zifferntasten eingegeben werden.

„Zeichentabelle für Zifferntasten“ (S. 56)

Übersicht

Bedienung

S. 24

VIERA Haupt-Menü Bild Ton Setup Bildeinstellung 1/2 Modus Dynamik Kontrast 60 Helligkeit 0 Farbe 30 Schäfe 5 NTSC-Farbton 0 Farbton Warm Colour Management Aus x.v.Colour Aulo Bildeinstellung 2/2 P-NR Aus 3D-COMB FILTER Aus Grundeinstellungen Zurücksetzen (S. 26) Toneinstellung 1/2 Modus Musik Bass 0 Höhen 0 Balance 0 Kopfhörerlautstärke 11 Surround Aus Lautstärke Korrektur 0 Wandabstand der Lautspr. Über 30cm Audio Empfang Stereo Toneinstellung 2/2 HDMI1 Eingang Digital Grundeinstellungen Zurücksetzen (S. 27) Setup Abschalt-Uhr Aus Verbindungseinstellungen Zugriff Kindersicherung Zugriff Tuning-Menü DVB-T Zugriff Tuning-Menü Analog Zugriff Sprache Zugriff Anzeige-Einstellungen Zugriff Common Interface Zugriff System-Menü Zugriff Andere Einstellungen Zugriff (S. 28 und S. 29) ● Nur die verfügbaren Einträge können gewählt werden.

- Nur die verfügbaren Einträge können gewählt werden.

Gebrauch der Menüfunktionen

Menüliste

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Bild	Modus	Grundlegender Bildmodus (Dynamik / Normal / Kino / Spiel)● Nehmen Sie diese Einstellung für jedes Eingangssignal vor.Dynamik : Liefer optimale Einstellungen von Kontrast und Schärfe des Bildes beim Betrachten in einem hellen Raum.Normal : Empfiehlt sich zum Betrachten unter normalen Umgebungsbedingungen der Raumbeleuchtung.Kino : Eignet sich zum Betrachten von Spielfilmen in einem abgedunkelten Raum mit einem Bild wie in einem Filmtheater.Spiel : Spricht schnell auf das Eingangssignal an und liefert ein für Spiele geeignetes Bild.● Diese Funktion steht im TV-Modus nicht zur Verfügung.Die Verwendungszeit des Spiel-Modus kann rechts oben in den Bildschirm eingebendet werden→ „Spielzeitanzeige“ (S. 29)
	Kontrast, Helligkeit, Farbe, Schärfe	Dient zum Erhöhen oder Verringern der Pegel dieser Optionen, um die Einstellungen Ihren persönlichen Vorstellungen optimal anzupassen.
	NTSC-Farbton	Wenn eine NTSC-Signalquelle an den Fernseher angeschlossen ist, kann der Farbton des Bildes wunschgemäß eingestellt werden.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	Farbton	Ermöglicht Ihnen eine Einstellung des Gesamtfarbtons des Bildes (Kühl / Normal / Warm)
	Colour Management	Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)
	x.v.Colour	Erhöht die Farbabstufungen (Aus / Auto)● Diese Funktion ist wirksam, wenn HD-Bewegtbilder von einem Zusatzgerät betrachtet werden.● Diese Funktion steht nur im HDMI-Eingangsmodus zur Verfügung.
	P-NR	Reduzierung von BildrauschenUnerwünschtes Rauschen und Flimmern in den Bildkonturen wird automatisch reduziert ces. (Aus / Niedrig / Mittel / Hoch)
	3D-COMBFILTER	Beim Anzeigen eines Standbildes oder bei Zeitlupenwiedergabe macht sich gelegentlich ein Farbmuster bemerkbar.Wählen Sie die Einstellung „Ein“, um schärfere, originalgetreuere Farben zu erhalten. (Aus / Ein)● Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung. Bei RGB-, S-Video-, Komponenten- und HDMI-Signalen sowie beim Betrachten einer SD-Karte steht diese Funktion nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die Taste OK, um die aktuellen Bildeinstellungen auf die Vorgabeeinstellungen zurückzustellen.
Ton	Modus	Grundlegender Tonmodus (Musik / Sprache)
	Bass	Erhöht oder verringert den Pegel, um die Ausgabe der Bässe zu verstärken oder abzuschwächen.
	Höhen	Erhöht oder verringert den Pegel, um die Ausgabe der Höhen zu verstärken oder abzuschwächen.
	Balance	Dient zur Einstellung des relativen Lautstärkeanteils des rechten und linken Lautsprechers.
	Kopfhörerlautstärke	Dient zur Einstellung des Lautstärkepegels des Kopfhörers.
	Surround	Surround Sound-Einstellungen (Aus / V-Audio / V-Audio Surround)Eine Dynamic Enhancer-Schaltung wird zur Simulierung eines räumlichen Effekts mit verbesserter Breite eingesetzt.Eine Umschaltung ist auch über die Surround-Taste an der Fernbedienung möglich.(S. 9)
	Lautstärke Korrektur	Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.
	Wandabstand der Lautspr.	Dient zur Einstellung der Wiedergabe der tiefen Frequenzen (Über 30cm / Unter 30cm)Wenn der Abstand zwischen der Rückwand des Fernsehers und der Wand mehr als 30 cm beträgt, empfiehlt sich die Wahl der Einstellung „Über 30cm".Wenn der Abstand zwischen der Rückwand des Fernsehers und der Wand weniger als 30 cm beträgt, empfiehlt sich die Wahl der Einstellung „Unter 30cm".
	Audio Empfang	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)Normaleinstellung: Stereowenn ein Stereosignal nicht empfangen werden kann: MonoM1 / M2: Dient zur Wahl des Kanals, wenn zwei monaurale Tonkanäle vorhandensind.Diese Funktion steht nur im Analog-Modus zur Verfügung.
	HDMI1 Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an. (Digital / Analog) (S. 57)Digital : HDMI-KabelanschlussAnalog : HDMI-DVI-AdapterkabelanschlussDiese Funktion steht nur im HDMI-Eingangsmodus zur Verfügung.Der Buchse HDMI2 können nur Digitalsignale zugeleitet werden.Für die Buchse HDMI2 steht diese Einstellung nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die Taste OK, um die aktuellen Toneinstellungen auf die Standardeinstellungen zurückzusetzen.

Bei Verwendung einer SD-Karte wird ein anderes Menü angezeigt. (S. 42)
Nur die verfügbaren Einträge können gewählt werden.

Gebrauch der Menüfunktionen

Menüliste

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Setup	Abschalt-Uhr
	Verbindungseinstellungen	VIERA Link
		Q-Link
		AV1 / AV2 Ausgang
		Auto Ein
		Auto Aus
		Standby-Energiesparmodus
		Intelligent Auto Standby
		Daten herunterladen
	Kindersicherung
	Tuning-Menü DVB-T	Favoriten bearbeiten
		Senderliste
		Auto Setup
		Manueller Suchlauf
		Senderlisteaktualisieren
		Favorisiertes Netzwerk
		Neue Sender melden
		Signaleigenschaften
	Tuning-Menü Analog	Senderliste
		Auto Setup
		Manueller Suchlauf

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Setup	Sprache	Menüsprache	Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.
		Präferenz Audio 1 / 2	Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Multi-Audio (je nach Sender).
		Präferenz Untertitel 1 / 2	Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Untertitel (je nach Sender).●Einlösten von Untertiteln ➔
		Präferenz Videotext	Dient zur Wahl der bevorzugten Sprache für DVB-Videotext (Verfügbarkeit vom Sender abhängig).
	Anzeige-Einstellungen	Untertitel Type	Dient zur Wahl des bevorzugten Untertiteltyps. (Standard / Hörgeschädigte)●Die Option „Hörgeschädigte“ erleichtert das Verständnis von DVB-Untertiteln (Verfügbarkeit vom Sender abhängig).●Die Optionen „Präferenz Untertitel 1 / 2“ in der Auswahl der „Sprache“ Vorrang.
		Videotext	Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 20)
		Videotext-Zeichensatz	Dient zur Wahl der Videotext-Sprache (West / Ost1 / Ost2)●West : Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch usw.●Ost1 : Tschechisch, Englisch, Estnisch, Lettisch, Rumänisch, Russisch, Ukrainisch usw.●Ost2 : Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch usw.
		Seitliche Bildanteile	Dient zur Erhöhung der Helligkeit der seitlichen Bildanteile (Aus / Niedrig / Mittel / Hoch)●Die Einstellung „Hoch“ wird empfohlen, um ein Einbrennen des Bilds zu verhindern.
		AV Label bearbeiten	Dient zur Benennung oder zum Überspringen der einzelnen Eingangsbuchsen (S. 37)
		Display-Anzeigedauer	Dient zur Festlegung der Zeitdauer der Anzeige des Informationsbanners. (S. 15) (keine Anzeige / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 Sekunden)
		Spielzeitanzeige	Wählen Sie die Einstellung „Ein“, um die Verwendungszeit des Spiel-Modus anzuzeigen (Aus / Ein)●Diese Funktion steht nur bei Wahl des Bildmodus „Spiel“ zur Verfügung. (S. 26)
	Common Interface		Dient zum Betrachten von Pay-TV. (S. 38)
	System-Menü	Werkseinstellungen	Dient zum Rücksetzen aller Einstellungen, z. B. nach einem Umzug. (S. 39)
		Software-Update	Dient zum Herunterladen von neuer Software auf den Fernseher. (S. 40)
		Software-Lizenz	Dient zum Anzeigen der Software-Lizenzinformationen.
		Systeminformationen	Dient zum Anzeigen der Systeminformationen dieses Fernsehers.
	Andere Einstellungen	AV-Farbsystem	Dient zur Wahl des optionalen Farbsystems je nach Format des Videosignals im AV-Modus.(Auto / PAL / SECAM / M. NTSC / NTSC)
		EinstellungenGUIDE Plus+	Aktualisierung
			Postcode
			Systeminformationen
		Energiersparmodus	Dient zur Reduzierung der Bildhelligkeit zur Energieeinsparung. (Aus / Ein)
		Overscan	Dient zur Festlegung des Bildschirmbereichs, der zur Anzeige des Bilds verwendet wird. (Aus / Ein)Ein: Das Bild wird vergrößert, um den Bildrand zu verdecken.Aus: Das Bild wird in seiner Originalgröße angezeigt.Wählen Sie die Einstellung „Ein“, wenn Rauschen am Bildschirmrand auftritt. Diese Funktion steht zur Verfügung, wenn der Eintrag „Aspekt“ auf „Auto“ (nur Signale mit einem Bildseitenverhältnis von 16:9) oder „16:9“ eingestellt ist.Diese Einstellung kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.
		Zeitzone	Dient zur automatischen Einstellung der Zeitdaten.Die Zeitdaten werden auf GMT-Basis korrigiert.Wählen Sie die Einstellung „Auto“, um die Zeit dem jeweiligen Empfangsgebiet entsprechend automatisch korrigieren zu lassen.
		Bildwechselfrequenz	Ändert die Bildverarbeitung des Bildschirms (richtet sich nach dem Eingangssignal). (50Hz / 100Hz)●Normalerweise sollte die Einstellung „100Hz“ gewählt werden.

Bei Verwendung einer SD-Karte wird ein anderes Menü angezeigt. (S. 42)
Nur die verfügbaren Einträge können gewählt werden.

Sendersuchlauf

Beim automatischen Sendersuchlauf werden alle Sender automatisch erneut abgestimmt.

DVB-T-Sender

Dient zur automatischen Abstimmung aller empfangbaren DVB-T-Sender.

• Diese Funktion steht nur zur Verfügung, wenn die Abstimmung der DVB-T-Sender bereits ausgeführt wurde.
  ● Nur DVB-T-Sender werden erneut abgestimmt.
• Alle früheren Kanaleinstellungen werden gelöscht.
• Wenn eine Kindersicherungs-PIN (S. 36) eingestellt wurde, muss diese erneut eingegeben werden.

INPUT TV ASPECT MENU N DIRECTV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD

Wählen Sie den DVB-T Modus

TV

2 Rufen Sie die Menüanzeige auf.

MENU

3 Wählen Sie „Setup“.

①Auswahl ②Aufrufen OK

■Rückkehr zum TV-Modus

Wählen Sie „Tuning-Menü DVB-T“.

Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Zugniff Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen

②Aufrufen ①Auswahl

■Verwendung der Tasten an der Seitenwand des Fernsehers für den automatischen Sendersuchlauf (S. 8)

① Betätigen Sie diese Taste so oft, bis „Auto Setup“ angezeigt wird.

② Rufen Sie „Auto Setup“ auf.

③ Starten Sie die automatische Senderabstimmung.

Rückkehr zum TV-Modus

5 Wählen Sie „Auto Setup“.

Tuning-Menü DVB-T Favorite bearbeiten Senderliste Auto Setup Zugriff Manueller Suchlauf Senderliste aktualisieren Neue Sender melden Ein Signaleigenschaften

②Aufrufen OK ①Auswahl

6 Starten Sie die automatische Senderabstimmung.

Auto Setup DVB-T Sandra CH 5.00 Dissor Vergang boeroppliance denna 3 Million Karlal Sensommance Top Qualität 62 SBSC Channel Free TV 10 62 BBC Radio Wafes Free TV 10 62 84 Free TV 10 62 Carbon Net Free TV 10 Free TV 4 Pay TV 0 Radio 0 Dokon 0 Sucho Lauf

Die Einstellungen werden automatisch vorgenommen.

• Abhängig vom gewählten Land (S. 12) ist eine Einstellung von „Regionauswahl“ erforderlich → S. 13.
• Lädt die Einstellungen von Sender, Sprache und Land / Gebiet auf ein an den Fernseher angeschlossenes Gerät herunter, das mit Q-Link oder VIERA Link ausgestattet ist.

Nach Abschluss des Vorgangs wird das Programm der Programmposition „1“ angezeigt.

Hinweis

● Falls die Abstimmung nicht vollständig abgeschlossen wurde

„Manueller Suchlauf“ (S. 33)

Analoge Sender

Dient zur automatischen Abstimmung aller empfangbaren analogen Sender.

Nur analoge Sender werden erneut abgestimmt.
- Alle früheren Kanaleinstellungen werden gelöscht.
- Wenn eine Kindersicherungs-PIN (S. 36) eingestellt wurde, muss diese erneut eingegeben werden.

1 Wählen Sie den Analog-Modus. TV

ASPECT MENU N DIRECT TV REC EXIT 2 Rufen Sie die Menüanzeige auf. MENU

3 Wählen Sie „Setup“. VIERA Haupt-Menü

OPTION RETURN TEXT STTL INDEX HOLD Bild Ton Setup ①Auswahl Wählen Sie „Tuning-Menü Analog“. Setup Abschalt-Uhr Aus ②Aufrufen

■ ■

Rückkehr zum TV-Modus EXIT Tuning-Menu Analog Zugriff Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen ①Auswahl

■Verwendung der Tasten an der Seitenwand des Fernsehers für Wählen Sie „Auto Setup“.

des Fertsenhlers für den automatischen Sendersuchlauf (S. 8) ① Betätigen Sie diese Taste so oft, bis „Auto Setup“ Tuning-Menü Analog Senderliste Auto Setup Zugriff Manueller Suchlauf ② Aufrufen OK ① Auswahl

angezeigt wird. ② Rufen Sie „Auto Setup“ auf. 6 Starten Sie die automatische Senderabstimmung.

③ Starten Sie die automatische Auto Setup Analog Alle analogen Senderdaten werden gelöscht. OK Auto Setup Analog Schnitt 012 41 Deutsche Vorgang überunterlei 3 Minuten: Kauf Sondereinsteu CH 25 CI 128

Senderabstimmung. TV F Anfang 2 Süche fort Die Einstellungen werden automatisch vorgenommen.

- Lädt die Einstellungen von Sender, Sprache und Land / Gebiet auf ein an den Fernseher angeschlossenes Gerät herunter, das mit Q-Link oder VIERA Link ausgestattet ist.

Nach Abschluss des Vorgangs wird das Programm der Programmposition „1“ angezeigt.

Hinweis

● Falls die Abstimmung nicht vollständig abgeschlossen wurde

„Manueller Suchlauf“ (S. 35)

Abstimmen und Bearbeiten von Programmen

(DVB)

Sie können Sender erneut abstimmen, Listen Ihrer Lieblingsprogramme erstellen und unerwünschte Kanäle überspringen usw.

Wählen Sie den DVB-T Modus

TV

1

2

Rufen Sie die Menüanzeige auf.

MENU

3

Wählen Sie „Setup“.

② Aufrufen

① Auswahl

② Aufrufen

① Auswahl

4

Wählen Sie „Tuning-Menü DVB-T“.

② Aufrufen

① Auswahl

5

Wählen Sie eine der folgenden Funktionen aus, und nehmen Sie die gewünschte Einstellung vor.

② Aufrufen

● Die jeweils verfügbaren Optionen sind vom gewählten Land abhängig (S. 12).

„Sendersuchlauf“ (S. 30)

DVB-Sender automatisch aktualisieren Senderliste aktualisieren

Sie können neue Sender hinzufügen, Sender löschen sowie die Namen und Programmpositionen von Sendern automatisch in der Senderliste aktualisieren.

DVB-T Senderliste aktualisieren Kanal GVM Kanal Verwaltung beaufschnitt über 5 Minuten. Sindente Typ Quartar Free TV: 0 Play TV: 0 Radio: 0 Dolten: 0 Sachte Nett

Die Senderliste wird aktualisiert, wobei die unter „Favoriten bearbeiten“, „Senderliste“, „Kindersicherung“ usw. vorgenommenen Einstellungen beibehalten werden.

Benachrichtigung anzeigen Neue Sender melden

Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wurde, oder nicht. (Aus / Ein)

Nach Wahl von OK wird die Funktion „Senderliste aktualisieren“ ausgeführt.

Neue Sender gefunden. Der Senderliste hinzufügen OK. Zum Verlassen EXIT.

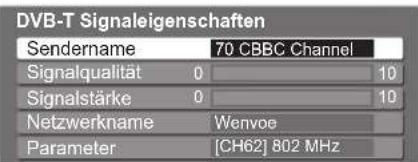

DVB-Signal überprüfen Signaleigenschaften

Dient zur Wahl eines Kanals und zur Überprüfung des Zustands des DVB-Signals.

Umschalten des Programms

DVB-T Signaleigenschaften Sendername 70 CBBC Channel Signalqualität 0 10 Signalstärke 0 10 Netzwerkname Wenvoe Parameter [CH62] 802 MHz

Eine hohe Signalstärke bedeutet nicht unbedingt, dass das Signal für den DVB-Empfang geeignet ist. Verwenden Sie den Signalqualitäts-Indikator wie folgt:

Signalqualität:

• Grügeteß signalzustand
• Gelbeh Beften Signalzustand
- Roter-Beheter Signalzustand (Antenne überprüfen und ggf. Justieren)

Auflisten der DVB-Favoriten-Programme Favoriten bearbeiten

Sie können vier Listen (Profile) Ihrer Lieblingsprogramme erstellen Favorit1 bis 4.

Auf die DVB-Profile kann unter „Kategorie“ im Informationsbanner (S. 15) und im Programmassistenten (S. 18) zugegriffen werden.

① Wählen Sie ein Programm, das aufgelistet werden soll.

DVB-T Favoriten-Editor Series status: Serial-Name Aki DVD-T Sender 1. B2C One Wides 7. B3C THREE 14. E4 79. CB2C Channel 72. Carbon Rxk 105. B3C1 719. BBC Radio Wides 720. BBC Radio System Favon 1 Auswahl

Sortieren der Sendernamen in alphabetischer

Reihenfolge → Blau

Anzeigen eines anderen Profils → Grün

Umschalten der Kategorie Rot

② Fügen Sie es dem Profil hinzu.

DVB-T Favoredon-Editor Setting: New Social Networks Able DVB-T Sandler 1 BBC One Water 72 BBC THREE 14 L4 73 CBC Channel 72 Carbon Web 105 BDC 719 BBC Radio News 723 BBC Radio News 1 BBC One Water

Ein Programm wird hinzugefügt.

● Hinzufügen aller Programme zur Liste → Gelb

Hinweis

- Die Programmpositionen in der Senderliste können geändert werden.

■Bearbeiten eines Profils

    N["Löschen des Programms"] --> O["OK"]
    P["Löschen aller Programme"] --> Q["Gelb"]
    R["Speichern RETURN"] --> S["ZEICHEN TATIPE"]
    T["Auswahl"] --> U["1"]
    V["Einstellen"] --> W["2"]

Überspringen unerwünschter DVB-Sender, Bearbeiten von DVB-Sendern Senderliste

Unerwünschte DVB-Sender können verdeckt werden.

Verdeckte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen.

Auswahl eines Senders und Anzeigen / Verdecken

Alle DVB-T Sender 70 CSBC Channel 72 Cartoon Nav 105 BBC 719 BBC Radio Waves 720 BBC Radio Cymru 1 BBC ONE Waves 7 BBC THREE Sitzierung nach Kabel-Nummer ② Anzeigen / Verdecken ① Auswahl ✓: Anzeigen □: Verdecken (Überspringen) ● Anzeigen aller Sender → Gelb

■Bearbeiten von Programmen

Jeder in der Senderliste aufgelistete Sender kann individuell bearbeitet werden.

Umschalten der Kategorie Rot
- Ändern der Programmposition (sofern verfügbar) → Grün
- Verschieben einer Programmposition (sofern verfügbar)
- Sortieren der Sendernamen in alphabetischer Reihenfolge → Blau

Manuelles Einstellen eines DVB-Programms Manueller Suchlauf

Normalerweise sollte „Auto Setup“ oder „Senderliste aktualisieren“ zum erneuten Abstimmen von DVB-Sendern verwendet werden. Verwenden Sie diese Funktion, wenn nicht alle abstimmbaren Kanäle eingestellt werden konnten, oder um die Ausrichtung der Antenne zu justieren.

- Alle neu gefundenen Sender werden der Senderliste hinzugefügt.

Manueller DVB-T Suchlauf Risikos Sachalda 0 10 15 Sachalda 0 15 No. Sachalda Typ Neu From V: C Day V: C Ration D Desert G Sachalda

① Programmwahl ② Einstellen der Frequenz ③ Suchen

Nehmen Sie die Einstellung so vor, dass die Anzeige für die „Signalqualität“ den optimalen Wert erreicht.

Abstimmen und Bearbeiten von Programmen

(analog)

Sie können Sender erneut abstimmen, unerwünschte Sender überspringen, Sender bearbeiten usw.

1 Wählen Sie den Analog-Modus. TV 2 Rufen Sie die Menüanzeige auf. MENU 3 Wählen Sie „Setup“. VIEW Haupt-Menü Bild Ton Setup 4 Wählen Sie „Tuning-Menü Analog“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü Analog Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen 5 Wählen Sie die gewünschte Funktion aus. Tuning-Menü Analog Senderliste Auto Setup Zugriff Manueller Suchlau Zugriff 6 Einstellen ■Rückkehr zum TV-Modus EXIT PROGRAMME Panasonic TV

Sie können unerwünschte analoge Sender überspringen und analoge Sender bearbeiten Senderliste

Unerwünschte analoge Sender können verdeckt werden.

Verdeckte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen.

Auswahl eines Senders und Anzeigen / Verdecken

Analoge Senderliste 1 BBC1 2 ***** 3 ***** 4 5 6 7 ② Anzeigen / Verdecken ① Auswahl ✓ : Anzeigen □ : Verdecken (Überspringen) ● Anzeigen aller Sender → Gelb

Bearbeiten von Programmen■

Jeder in der Senderliste aufgelistete Sender kann individuell bearbeitet werden.

Wählen Sie den zu bearbeitenden Sender aus und:

Erneutes Abstimmen aller Sender (Manueller Suchlauf) Rot (siehe unten)

Programmposition Sendername 3.1TV 23:35 Aile Ansiogsender itv CH23

Verschieben einer Programmposition wahl der neuen Position Speichern

Verschleben einer Programmposition → Grün → Grün

Ändern des Sendernamens● → Blau → Geben Sie die Zeichen einzeln ein. Speichern Sendernamen bearbeiten Name A B C D E F G H I J K L M N O P O R S T U V W X Y Z A O U S I I # ( ) + - - a b c d e f g h i j k l m n o p q r s t u v w x y z ä ß ú 0 1 2 3 4 5 6 7 8 9 ①Auswahl ②Einstellen OK RETURN

(5 Zeichen maximum)

- Zeichen können über die Zifferntasten eingegeben werden.

„Zeichentabelle für Zifferntasten“ (S. 56)

Hinweis

- Wenn ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, benutzen Sie Programmplatz 0(„VCR“).

Manuelles Einstellen des analogen Programms Manueller Suchlauf

■Feinabstimmung

Diese Funktion ermöglicht es, kleine Justierungen bei der Abstimmung eines bestimmten Programms vorzunehmen (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird)

■Manueller Suchlauf

Stimmen Sie das analoge Programm nach Ausführung des automatischen Sendersuchlaufs manuell ab.

- Stellen Sie zunächst das Tonsystem und Farbsystem ein, und führen Sie dann diese Funktion aus. Normalerweise sollte das Farbsystem auf „Auto“ eingestellt werden.

- Wenn ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, wählen Sie die Programmposition „0“.

Manuelle Analogabstimmung 1 BBC1 Feinabstimmung Suchlauf 2 781 1 p-41 Tonsystem SC1 Farbsystem Auto

SC1: PAL B, G, H / SECAM B, G SC2: PAL I SC3: PAL D, K / SECAM D, K F: SECAM L, L'

Wahl der Programmposition

Wählen Sie das Programm

Suchlauf und Speichern

Kindersicherung

Sie können bestimmte Kanäle / AV-Eingänge sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. Wenn ein gesperrter Kanal / Eingang gewählt wird, erscheint eine Meldung mit der Aufforderung zur PIN-Eingabe; nach korrekter Eingabe wird die Sperre aufgehoben.

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“. VIEW Haupt-Menü Bild Ton Setup 3 Wählen Sie „Kindersicherung“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface System-Menu Andere Einstellungen

Rückkehr zum TV-Modus EXIT

Sperren von Programmplätzen Kindersicherung

① Geben Sie die gewünschte PIN (4-stellige Zahl) ein.

• Bei der erstmaligen Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl für den Fall, dass Sie sie später vergessen.
  Abhängig vom gewählten Land (S. 12) ist möglichwerweise „0000“ als Standard-PIN gespeichert.

② Wählen Sie „Kindersicherungsliste“.

③ Wählen Sie den zu sperrenden Kanal / Eingang.

Liste der gesperrten Programme - TV und AV Name | Ubragskapital | Typ | Sperten 4.102.0001-2020 | 1000+ | 1000+ IV 7.682.3THREE | 1000+ T | 1000+ V 1454 | 1000+ T | 1000+ V VCR | Analog | Analog | 1.1963 | Analog | Analog | 2.1963 | Analog | Analog | AVI | Ebenz | AV | AV28 | Ebenz | AV

Erscheint, wenn der betreffende Kanal / Eingang gesperrt ist.

• Löschen → Wählen Sie den gesperrten Kanal / Eingang. → OK
  ● Sprung an den Anfang des nächsten Eingangs →
  ● Sperren aller Kanäle / Eingänge → Grün
  ●Freigeben aller gesperrten Kanäle / Eingänge → Gelb
• Sortieren der Sendernamen in alphabetischer Reihenfolge → Blau

Ändern der PIN

Wählen Sie „PIN ändern“.

Geben Sie eine neue PIN zweimal ein.

■Einstellen der Sicherungsstufe

●Die Verfügbarkeit dieser Funktion ist vom gewählten Land (S. 12) abhängig.

Wenn ein DVB-Programm eine höhere Sicherungsstufe als das von Ihnen gewählte Alter besitzt, müssen Sie die PIN eingeben, um das Programm betrachten zu können (abhängig vom Sender).

Wählen Sie „Sicherungsstufe“ aus, und stellen Sie ein Alter für die Einschränkung des Betrachtens von Programmen ein.

Hinweis

- Durch Ausführen der Funktion „Werkseinstellungen“ (S. 39) werden die PIN und alle zugehörigen Einstellungen gelöscht.

AV Label bearbeiten

Um die Identifizierung der einzelnen Eingänge des Fernsehers und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen überspringen lassen, an denen kein Zusatzgerät angeschlossen ist.

● Wahl des Eingangsmodus → S. 22

ASPECT MENU N DIRECT TV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME Panasonic TV

■Rückkehr zum TV-Modus

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“.

② Aufrufen ① Auswahl

Wählen Sie „Anzeige-Einstellungen“.

Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Zugriff Common Interface System-Menü Andere Einstellungen

① Auswahl ② Aufrufen OK

Wählen Sie „AV Label bearbeiten“.

Anzolge-Einstellungen Untertitel Type Standard Videotext TOP Videotext-Zeichensatz West Seitliche Bildanteile Aus AV Label bearbeiten Zugriff Display-Anzeigedauer 3 Sekunden Spielzeitanzeige Ein

② Aufrufen ① Auswahl

Wählen Sie eine Eingangsbuchse, und nehmen Sie die gewünschte Einstellung vor.

AV Label bearbelten AV1 DV D AV2/S AV2/S AV3/S AV3/S COMPONENT COMPONENT HDMI1 HDMI1 HDMI2 HDMI2 DVB-T DVB-T Analog Analog

② Einstellen ① Auswahl

Die von Ihnen eingestellten Bezeichnungen erscheinen im Menü „Eingangswahl“ (S. 22) sowie im Informationsbanner.

- Bei Wahl von „Überspringen“ kann der Modus nicht gewählt werden.

Benutzereingabe

Sie können jeder Eingangbuchse einen beliebigen Namen zuweisen.

Wählen Sie „Benutzereingabe“. Geben Sie die Zeichen einzeln ein.

Gebrauch des Common Interface

Das Menü „Common Interface Modul“ bietet Zugriff auf Software, die in Common Interface-Modulen (CI-Modulen) enthalten ist.

In bestimmten Ländern oder Gebieten steht diese Funktion möglicherweise nicht zur Verfügung.

Das CI-Modul ermöglicht zwar den Empfang bestimmter Dienste, doch ist der Empfang aller Dienste (z. B. Pay-TV) mit diesem Fernseher nicht garantiert.

Bitte verwenden Sie ausschließlich das vom betreffenden Programmanbieter zugelassene CI-Modul. Weitere Informationen sowie Einzelheiten zu den Bedingungen der einzelnen Dienste sind von Ihrem Panasonic-Fachhändler bzw. den Programmanbietern erhältlich.

Vorsicht

Achten Sie darauf, den Netzschalter auszuschalten, bevor Sie das CI-Modul einsetzen oder entfernen. Falls eine Anzeigekarte und ein Kartenleser als Satz geliefert werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie dann die Anzeigekarte in den Kartenleser ein.

Setzen Sie das Modul in der korrekten Richtung ein.

CI-Steckplatz ● Entfernen Sie zunächst die Abdeckung des CI- Steckplatzes. Unverkantet und bis zum Anschlag einsetzen oder entfernen CI-Modul

Seitenwand des Fernsehers

Setzen Sie das CI-Modul (separat erhältlich) in den CI-Steckplatz ein.

Die daraufhin auf dem Bildschirm angezeigten Funktionen sind je nach Inhalt des eingesetzten CI-Moduls verschieden.

• Normalerweise erscheinen Pay-TV-Sender. Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.
  Falls keine Pay-TV-Sender erscheinen, führen Sie das nachstehend beschriebene Verfahren aus.
• Weitere Einzelheiten hierzu finden Sie in der Bedienungsanleitung des CI-Moduls oder sind vom Programmanbieter erhältlich.

INPUT TV ASPECT MENU N DIRECTV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME Panasonic TV

Rückkehr zum ■ TV-Modus

Wählen Sie den DVB-T Modus.

2 Rufen Sie die Menüanzeige auf.

3 Wählen Sie „Setup“.

②Aufrufen ①Auswahl

Wählen Sie „Common Interface“.

Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface Zugriff System-Menu Andere Einstellungen

② Aufrufen OK ① Auswahl

5 Rufen Sie „Common Interface“ auf.

6 Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Beispiel: Auswahl, Eingabe → OK

farbige Zeichen Rot Grün Gelb Blau

Die Bildschirm-Hilfe stimmt u. U. nicht mit den Tasten der Fernbedienung überein.

Werkseinstellungen

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Sender abgestimmt sind.

Dabei werden alle Benutzereinstellungen (Sender, Bild, Ton usw.) zurückgestellt.

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“. VIEW Haupt-Menü Bild Ton Setup ② Aufrufen ① Auswahl 3 Wählen Sie „System-Menü“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface System-Menü Zugriff Andere Einstellungen 4 Wählen Sie „Werkseinstellungen“. System-Menü Werkseinstellungen Zugriff Software-Update Software-Lizenz Systeminformationen ② Aufrufen ① Auswahl 5 Einstellen ■Rückkehr zum TV-Modus EXIT

Wiederherstellen des Auslieferungszustands Werkseinstellungen

① Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung.

② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Werkseinstellungen wiederhergestellt. Bitte den Fernseher ausschalten.

Beim nächsten Einschalten des Netzschalters startet „Auto Setup“ automatisch. (S. 12)

■Um nur Fernsehsender erneut abzustimmen, z. B. nach einem Umzug

„Sendersuchlauf“ (S. 30 und S. 31)

Aktualisieren der Software des Fernsehers

Von Zeit zu Zeit wird möglicherweise eine neue Version der Software vom Hersteller zum Herunterladen angeboten, um die Leistung oder den Betrieb des Fernsehers zu verbessern.

Falls ein Update zur Verfügung steht, wird ein Benachrichtigungsbanner angezeigt, wenn der Sender Update-Informationen ausstrahlt.

Herunterladen

- Wenn das Update nicht heruntergeladen werden soll

Die Software kann wahlweise automatisch oder manuell aktualisiert werden.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“. VIERN Haupt-Menü Bild Ton Setup ② Aufrufen ① Auswahl Wählen Sie „System-Menü“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface System-Menü Zugriff Andere Einstellungen Wählen Sie „Software-Update“. System-Menü Werkseinstellungen Software-Update Zugriff Software-Lizenz Systeminformationen ② Aufrufen ① Auswahl Einstellen Rückkehr zum TV-Modus EXIT

Aktualisieren der Software des Gerätes Software-Update

■Automatisches Herunterladen

Wählen Sie „Autom. Update-Suche im Standby“.

• Bei jeder Einstellung führt der Fernseher im Bereitschaftsmodus automatisch eine Update-Suche aus und lädt eine neue Version der Software herunter, falls eine solche verfügbar ist.
  ● Die automatische Aktualisierung wird unter den folgenden Bedingungen ausgeführt:

• Der Fernseher befindet sich im Bereitschaftsmodus (das Gerät wurde über die Fernbedienung ausgeschaltet).

• Momentan findet keine Aufzeichnung eines Programms statt

Bei Ausführung eines Software-Updates wird die Software aktualisiert (dies kann zu einer Änderung von Funktionen des Fernsehers führen). Falls dies unerwünscht ist, stellen Sie den Eintrag „Autom. Update-Suche im Standby“ auf „Aus“.

■Für sofortige Aktualisierung

Wählen Sie „Update-Suche ausführen“.

Suche nach einem Update (mehrere Minuten lang) und ggf. Anzeige einer entsprechenden Meldung

Daten herunterladen

Hinweis

Das Herunterladen kann ca. 60 Minuten beanspruchen.
- Während des Herunterladens und Aktualisierens der Software darf der Fernseher AUF KEINEN FALL ausgeschaltet werden.
- Bei der Benachrichtigung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum, ab dem die neue Version verwendet werden kann). In einem solchen Fall können Sie eine Reservierung für das Update einstellen. Wenn der Fernseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

Gebrauch von VIERA TOOLS

Die VIERA TOOLS-Funktion bietet Ihnen einen bequemen Zugriff auf bestimmte Spezialfunktionen.

Zeigen Sie die Funktionssymbole an.

Wählen Sie die gewünschte Funktion aus.

Führen Sie das Bedienungsverfahren für die gewählte Funktion aus.

VIERA Link

„VIERA Link Einstellungen“ (S. 50)

Einstellungen

Wenn mehr als zwei kompatible Geräte angeschlossen sind, erscheint eine Auswahlanzeige.

In einem solchen Fall wählen Sie das gewünschte Gerät aus, und greifen Sie darauf zu.

● Pause Live TV" (S. 49)

Rückkehr zum ■ TV-Modus

Diashow

„Diashow“ (S. 43)

Eine Diashow aller Fotos auf der SD-Karte wird ausgeführt.

Ausblenden der ■ Symbole

- FotoFoto Anzeige" (S. 42)

Betrachten einer SD-Karte

(VIERA IMAGE VIEWER)

Standbilder, die mit einer Digitalkamera aufgenommen wurden, können auf dem Fernsehschirm angezeigt werden.

• Während des Betriebs werden nur Tonsignale über die Buchsen AV1, AV2 und AUDIO OUT L/R ausgegeben. Es werden keinerlei Bildsignale ausgegeben.
  Der Eintrag „Datum“ zeigt das Datum an, an dem die Aufnahme mit der Digitalkamera bzw. digitalen Videokamera gemacht wurde. Dateien, für die kein Datum aufgezeichnet wurde, werden als „**/**/****“ angezeigt.
  ●Einzelheiten zu SD-Karten → S. 55

Einsetzen der SD-Karte Die Karte einschieben, bis sie hörbar einrastet. Etikettseite Auf die Mitte der Hinterkante drücken. Entfernen der SD-Karte

1 Setzen Sie die SD-Karte ein. 2 Wählen Sie „Foto Anzeige“.

ASPECT MENU N DIRECT TV/REC EXIT OPTION RETURN TEXT STTL INDEX HOLD Wählen Sie den Ordner für Anzeige der Miniaturbilder aus. Fotra-Anzügelmodus Bild-Ordner 100 PAM 36.3 m 100 PAM 11.4 m 100 PAM 20.6 m 200 PAM 75 m 800 m 11.5 m 750 m (Bild-Ordner) ① Auswahl ② Miniaturbild Dateien, die nicht in einem Ordner abgelegt sind, werden in einem Ordner mit dem Namen „/“ gesammelt.

Wählen Sie die Datei vom anzuzeigenden Miniaturbild aus. Gewähltes Foto Fehleranzeige (Bilder, die nicht geladen werden konnten, usw.) Foto-Anzügernmodus Bild-Ordnar 100 PANA 1/30 p5010021 p5010026 p5010030 p5010035 Dateinserg 2016/08/01 Datum 22/16/2009 Page 1500 x 1200 p5010027 p5010028 p5010030 p5010035 p5010038 p5010040 p5010045 p5010048 p5010050 p5010055 p5010060 p5010065 p5010070 p5010075 p5010080 p5010085 p5010090 p5010095 p5010100 p5010105 p5010110 p5010115 p5010120 p5010125 p5010130 p5010135 p5010140 p5010145 p5010150 p5010155 p5010160 p5010165 p5010170 p5010175 p5010180 p5010185 p5010190 p5010195 p5010200 p5010205 p5010210 p5010215 p5010220 p5010225 p5010230 p5010235 p5010240 p5010245 p5010250 p5010255 p5010260 p5010265 p5010270 p5010275 p5010280 p5010285 p5010290 p5010295 p5010300 p5010305 p5010310 p5010315 p5010320 p5010325 p5010330 p5010335 p5010340 p501O44 Pinten Miois und Sonnen Verzufahr und dem Informationen über (Miniaturbild) das gewählte Foto werden angezeigt. ① Auswahl ② Einzelbild Diashow S. 43

Einzelbild Drohen Abbruch Wählen List Drohen Diashow Anleitungsfeld (Einzelbild)

Jeweils ein Standbild wird angezeigt.

Anzeigen / Verdecken des Anleitungsfelds → oder OPTION zum vorigen Foto um 90° drehen (im Gegenuhrzeigersinn) zum nächsten Foto um 90° drehen (im Uhrzeigersinn)

Rückkehr zum Miniaturbild

Diashow

Starten der Diashow ■ (Bedienung in Schritt)

Wählen Sie das Foto, das als erstes angezeigt werden soll.

Starten Sie die Diashow.

Pausieren

Rückkehr zur Einzelbild-Anzeige

Hinweis

Eine Dia-Show der Miniaturbilder wird ausgeführt.

- Sie können die Dia-Show auch direkt über VIERA TOOLS starten. ➔ „Gebrauch von VIERA TOOLS“ (S. 41)

■Diashow-Einstellungen (Bedienung im Foto-Anzeigemodus)

Rufen Sie die Menüanzeige auf.

Wählen Sie „Einstellungen“.

Wählen Sie den gewünschten Eintrag, und nehmen Sie die Einstellung vor.

● Weitere Einträge → S. 26 und S. 27

Menü	Eintrag	Einstellungen / Konfiguration (Optionen)
Einstellungen	Hintergrundmusik	Dient zur Wahl der Hintergrundmusik während der Dia-Show (Aus / Typ1 / Typ2 / Typ3)
	Intervall	Festlegung des Zeitintervalls für die Diashow (5 / 10 / 15 / 30 / 60 / 90 / 120 Sekunden)
	Wiederholen	Wiederholen der Diashow (Aus / Ein)

■Anzeigen aller Fotos

Miniaturbilder aller Fotos auf der SD-Karte werden angezeigt.

Folin-Anzügsmann: Bild-Order 100% beige cream 100% beige cream 100% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 200% beige cream 20C. Bitter 25% Bitter 30% Bitter 35% Bitter 40% Bitter 45% Bitter 50% Bitter 55% Bitter 60% Bitter 65% Bitter 70% Bitter 75% Bitter 80% Bitter 85% Bitter 90% Bitter 95% Bitter 100% Bitter

(Bild-Ordner)

Foto-Anzeigemandus Alfa Bilder 1/175 Dassfahrer datum 23X10/2008 Fuel 1400 x 1200 Grün WGN Machka 2008 Anziger p16-0021 p16-0022 p16-0023 p16-0024 p16-0025 p16-0026 p16-0027 p16-0028 p16-0029 p16-0030 p16-0031 p16-0032 p16-0033 p16-0034 p16-0035 p16-0036 p16-0037 p16-0038 p16-0039 p16-0040 p16-0041 p16-0042 p16-0043 p16-0044 p16-0045 p16-0046 p16-0047 p16-0048 p16-0049 p16-0050 p16-0051 p16-0052 p16-0053 p16-0054 p16-0055 p16-0056 p16-0057 p16-0058 p16-0059 p16-0060 p16-0061 p16-0062 p16-0063 p16-0064 p16-0065 p16-0066 p16-0067 p16-0068 p16-0069 p16-0070 p16-0071 p16-0072 p16-0073 p16-0074 p16-0075 p16-0076 p16-0077 p16-0078 p16-0079 p16-0080 p16-0081 p16-0082 p16-0083 p16-0084 p16-0085 p16-0086 p16-0087 p16-0088 p16-0089 p16-0090 p16-0091 p16-0092 p16-0093 p16-0094 p16-0095 p16-0096 p16-0097 p16-0098 p16-0099 p16-12/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/25/ Grün

(Miniaturbild – Alle Bilder)

■Sortieren nach Aufnahmedatum oder -monat

Eine Liste der Gruppen, die nach gleichem Datum oder Monat sortiert sind, wird angezeigt.

- Eine Gruppe von Fotos ohne Datumsaufzeichnung wird als „Unbekannt“ angezeigt.

Link-Funktionen (Q-Link VIERA Link)

Q-Link verknüpft den Fernseher mit einem DVD-Recorder / Videorecorder, der mit der Q-Link-Funktion ausgestattet ist, und ermöglicht eine bequeme Aufnahme, Wiedergabe usw. (S. 46) VIERA Link (HDAVI Control™) verknüpft den Fernseher mit einem angeschlossenen Gerät, das mit der VIERA Link-Funktion ausgestattet ist, und ermöglicht eine einfache Steuerung, eine bequeme Aufnahme, Wiedergabe, Energieeinsparung, Erstellung einer Heimkinoanlage usw., ohne dass komplizierte Einstellungen erforderlich sind. (S. 47 - 51) Die Funktionen Q-Link und VIERA Link können gleichzeitig verwendet werden. ● Dieser Fernseher unterstützt die Funktion „HDAVI Control 4“. Die jeweils verfügbaren Funktionen hängen jedoch von der Version der HDAVI Control-Funktion des angeschlossenen Gerätes ab. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes nach, um die Version zu ermitteln.

Übersicht über die Q-Link- und VIERA Link-Funktionen

Q-Link (nur SCART-Anschluss)

Funktionen\Angeschlossenes Gerät	DVD-Recorder / Videorecorder mit Q-Link-Funktion
Voreinstellungen herunterladen	○
Automatischer Wiedergabestart	○
Einschaltverknüpfung	○
Ausschaltverknüpfung	○
Direkte TV-Aufzeichnung	○

Anschluss

DVD-Recorder / Videorecorder mit Q-Link-Funktion

Verwenden Sie ein vollständig verdrahtetes SCART-Kabel. Schließen Sie einen mit Q-Link-Funktion ausgestatteten DVD-Recorder / Videorecorder mit einem SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.

VIERA Link (nur HDMI-Anschluss)

Funktionen\Angeschlossenes Gerät	DIGA-Recorder mit VIERA Link-Funktion	DVD-Player / Blu-ray Disc-Player mit VIERA Link-Funktion	HD-Videokamera / LUMIX-Kamera mit VIERA Link-Funktion
Voreinstellungen herunterladen	^*2	-	-
Automatischer Wiedergabestart
Einschaltverknüpfung
Ausschaltverknüpfung
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	^*3	^*3	-
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	^*3	^*3	-
Pause Live TV Programme	^*2_*4	-	-
Direkte TV-Aufzeichnung	^*2	-	-
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	^*1	^*1	^*1
Lautsprechersteuerung	-	-	-

Anschluss

HDMI-Kabel

DIGA-Recorder / DVD-Player / Blu-ray Disc-Player / HD-Videokamera / LUMIX-Kamera mit VIERA Link-Funktion

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel.

Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1 oder HDMI2 des Fernsehers an.
Informationen über das HDMI-Kabel, das zum Anschließen einer HD-Videokamera oder LUMIX-Kamera von Panasonic erforderlich ist, finden Sie in der Bedienungsanleitung des betreffenden Gerätes.

VIERA Link (HDMI- und SCART-Anschlüsse)

Funktionen\Angeschlossenes Gerät	DIGA-Recorder mit VIERA Link-Funktion
Voreinstellungen herunterladen	○
Automatischer Wiedergabestart	○
Einschaltverknüpfung	○
Ausschaltverknüpfung	○
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	○^*3
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	○^*3
Pause Live TV Programme	○^*2_*4
Direkte TV-Aufzeichnung	○^*2
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	○^*1
Lautsprechersteuerung	-

Anschluss

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel. Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1 oder HDMI2 des Fernsehers an. Verwenden Sie ein vollständig verdrahtetes SCART-Kabel. Schließen Sie das Gerät mit VIERA Link-Funktion mit einem SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.

VIERA Link (HDMI- und Audio-Ausgangsanschlüsse)

Funktionen\Angeschlossenes Gerät	Player-Kino mit VIERA Link-Funktion	Blu-ray Disc-Heimkinoanlage mit VIERA Link-Funktion	Verstärker mit VIERA Link-Funktion
Voreinstellungen herunterladen	-	-	-
Automatischer Wiedergabestart	^*5	^*5	-
Einschaltverknüpfung -	○	○
Ausschaltverknüpfung	○	○	○
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	-	^*3	-
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	^*3_*6	^*3_*6	^*3
Pause Live TV Programme -	-	-
Direkte TV-Aufzeichnung -	-	-
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	^*1	^*1	-
Lautsprechersteuerung	○	○	○

Anschluss

- EinEatsatineinPlayerKärnersBlu-ray Disc-Kinos:

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel.

● Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1 oder HDMI2 des Fernsehers an.
Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.
● Schließen Sie das Gerät mit VIERA Link-Funktion mit einem SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.
- Zur Herstellung des Anschlusses für Tonausgabe über die eingebauten Lautsprecher des Fernsehers können Sie wahlweise ein Cinchkabel oder ein SCART-Kabel verwenden.

*1: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 2“ oder einer neueren Version ausgestattet sind.
*2: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 3“ oder einer neueren Version ausgestattet sind.
*3: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 4“ ausgestattet sind.
*4: Verfügbar bei einem DIGA-Recorder mit Festplatte.
*5: Während der Wiedergabe einer Disc
*6: Außer beim Abspielen einer Disc

Hinweis

- VIERA Link-Funktionen stehen möglicherweise sogar bei Anschluss von Geräten anderer Fabrikate, die mit der Norm HDMI CEC kompatibel sind, zur Verfügung.

Link-Funktionen (Q-Link VIERA Link)

Q-Link

Vorbereitungen■

Schließen Sie einen DVD-Recorder / Videorecorder an, der mit einem der folgenden Logos gekennzeichnet ist: "Q-Link", "NEXTVIEWLINK", "DATA LOGIC", "Easy Link", "Megalogic" oder "SMARTLINK".
Q-Link-Anschluss ◆ S. 44
Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.
Richten Sie den DVD-Recorder / Videorecorder ein. Bitte schlagen Sie dazu in der Bedienungsanleitung des Recorders nach.
● Einrichten der Q-Link-Buchse im Menü Setup → „Q-Link“ (S. 28), „AV1 / AV2 Ausgang“ (S. 28)
Laden Sie die Voreinstellungen von Sendern, Sprache und Land / Gebiet herunter. → „Voreinstellungen
herunterladen" (siehe unten)

Verfügbare Funktionen■

Voreinstellungen herunterladen

Die Einstellungen von Sendeern, Sprache und Land / Gebiet können auf den Recorder heruntergeladen werden.

Herunterladen der Einstellungen → „Daten herunterladen“ (S. 28) oder „Auto Setup“ (S. 30 und S. 31) oder „Automatische

Einrichtung“ – bei der erstmaligen Inbetriebnahme des Fernsehers (S. 12)

Direkte TV-Aufzeichnung – Aufzeichnung des laufenden Fernsehprogramms

Diese Funktion ermöglicht einer unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen DVD-Recorder / Videorecorder.

INPUT ASPECT MENU N DIRECT TV REC EXIT GUIDE OPTION RETURN TEXT STTL INDEX HOLD DIRECT TV REC

● Vorhandene Bedingungen:

Aktueller Modus	Verwendung des Tuners	Aufnahmemethode
Analog	Fernseher	Monitorausgang des Fernsehers
	Recorder	Tuner des Recorders
DVB	Fernseher	Monitorausgang des Fernsehers
AV(Betrachten des Bilds des Recorder-Tuners)	Recorder	Tuner des Recorders
AV(Betrachten des externen Recorder-Eingangssignals)	-	Externer Recorder-Eingang
AV(Betrachten des externen Fernseher-Eingangssignals)	-	Monitorausgang des Fernsehers

Beim Aktivieren der direkten TV-Aufzeichnungsfunktion wird der Recorder automatisch eingeschaltet, wenn er sich momentan im Bereitschaftsmodus befindet. Während die Aufzeichnung über den eingebauten Tuner des Recorder ausgeführt wird, können Sie das Programm umschalten oder den Fernseher ausschalten. Während die Aufzeichnung am Recorder über den Fernsehtuner ausgeführt wird, kann das Programm nicht umgeschaltet werden.

■Beenden der Aufzeichnung

Einschaltverknüpfung und automatischer Wiedergabestart

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Ein“ im Menü „Setup“ auf „Ein“. ➔ „Auto Ein“ (S. 28)

Wenn die Wiedergabe am DVD-Recorder / Videorecorder startet oder das Direktnavigator- /

Funktionsmenü für das Gerät aktiviert wird, schaltet sich der Fernseher ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.)

Ausschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Aus“ im Menü „Setup“ auf „Ein“. ➔ „Auto Aus“ (S. 28) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird der Recorder automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. Disc momentan gestoppt ist.)

- Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Funktion „Abschalt-Uhr“ oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

• „DATA LOGIC“ (eine Marke von Metz Corporation)

- „Easy Link“ (eine Marke von Philips Corporation)

• „Megalogic“ (eine Marke von Grundig Corporation)

- „SMARTLINK“ (eine Marke von Sony Corporation)

Hinweis

- Bestimmte Recorder können nicht verwendet werden. Bitte schlagen Sie dazu in der Bedienungsanleitung des Recorders nach.

VIERA Link „HDAMtrol™“

*

*Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Dieser Fernseher unterstützt die Funktion „HDAVI Control 4“.

Der Anschluss an Geräte (DIGA-Recorder, HD-Videokamera, Player-Kino, Verstärker usw.) mit HDMI- und SCART-Kabeln ermöglicht Ihnen einen automatischen Zugriff auf diese Geräte (S. 44 und S. 45).

Diese Funktionen sind auf Modelle beschränkt, die mit den beiden Funktionen „HDAVI Control“ und „VIERA Link“ ausgestattet sind.

Die jeweils verfügbaren Funktionen hängen jedoch von der Version der HDAVI Control-Funktion des angeschlossenen Gerätes ab. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes nach, um die Version zu ermitteln. Bei VIERA Link „HDAVI Control“ handelt es sich um eine einzigartige Zusatzfunktion auf der Grundlage der

Steuerfunktionen von HDMI, einer weltweit etablierten Schnittstellennorm, die als „HDMI CEC“ (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fernseher an Geräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen wird.

Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes eines anderen Fabrikats mit VIERA Link-Funktion nach.

Informationen über geeignete Panasonic-Geräte erhalten Sie von Ihrem Panasonic-Fachhändler.

Vorbereitungen

Schließen Sie das Gerät mit VIERA Link-Funktion an diesen Fernseher an.

VIERA Link-Anschluss S. 44 und S. 45

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel. Es können nur HDMI-kompatible Kabel verwendet werden.

Teilenummer des empfohlenen Panasonic-HDMI-Kabels:

RP-CDHG10 (1,0•

RP-CDHG30 (3,0 m)• m)

RP-CDHG15 (1,5 m)

RP-CDHG50 (5,0 m)•

RP-CDHG20 (2,0 m)•

Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.

Richten Sie das angeschlossene Gerät ein. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach.

- Für eine optimale Aufzeichnung kann eine Änderung der Einstellungen am Recorder erforderlich sein.

Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Recorders.

Laden Sie die Voreinstellungen von Sendern, Sprache und Land / Gebiet herunter. → „Voreinstellungen herunterladen“ (siehe unten)

- Stellen Sie den Eintrag „VIERA Link“ im Menü „Setup“ auf „Ein“. ➔ „VIERA Link“ (S. 28)

● Stellen Sie den Fernseher ein.

→ Schalten Sie nach Herstellen des Anschlusses zunächst das Zusatzgerät und dann den Fernseher ein. Wählen Sie den Eingangsmodus „HDMI1“ oder „HDMI2“ (S. 22), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Diese Einstellung ist jeweils in den folgenden Situationen vorzunehmen:

- Beim erstmaligen Anschließen

- Beim Hinzufügen oder erneuten Anschließen von Geräten

• Nach einer Änderung der Einrichtung

■Verfügbare Funktionen

Voreinstellungen herunterladen

Die Einstellungen von Sendern, Sprache und Land / Gebiet können auf den Recorder heruntergeladen werden.

- Herunterladen der Einstellungen ➔ „Daten herunterladen“ (S. 28) oder „Auto Setup“ (S. 30 und S. 31) oder „Automatische Einrichtung“ – bei der erstmaligen Inbetriebnahme des Fernsehers (S. 12)

Automatischer Wiedergabestart

Automatische Eingangsumschaltung – Wenn das angeschlossene Gerät bedient wird, erfolgt eine automatische Umschaltung auf den entsprechenden Eingangsmodus. Nach Stoppen des Betriebs schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Einschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Ein“ im Menü „Setup“ auf „Ein“. ➔ „Auto Ein“ (S. 28) Wenn die Wiedergabe am angeschlossenen Gerät startet oder das Direktnavigator- / Funktionsmenü für das Gerät aktiviert wird, schaltet sich der Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.)

Ausschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Aus“ im Menü „Setup“ auf „Ein“. ➔ „Auto Aus“ (S. 28) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

- Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Funktion „Abschalt-Uhr“ oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

Link-Funktionen (Q-Link VIERA Link)

■Verfügbare Funktionen

Reduzieren der Leistungsaufnahme im Bereitschaftsmodus Standby-Energiesparmodus

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Standby-Energiesparmodus“ des Menüs „Setup“ auf „Ein“.

„Standby-Energiesparmodus“ (S. 28)

Die Leistungsaufnahme des angeschlossenen Gerätes im Bereitschaftsmodus wird entsprechend dem Einschalt-/Ausschaltzustand des Fernsehers erhöht oder verringert, um Energie einzusparen. Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Gerät automatisch in den Bereitschaftsmodus umgeschaltet, und die Leistungsaufnahme des angeschlossenen Gerätes im Bereitschaftsmodus wird automatisch auf ein Mindestmaß reduziert. Beim Einschalten des Fernsehers verbleibt das angeschlossene Gerät im Bereitschaftsmodus, doch wird seine Leistungsaufnahme erhöht, um ein sofortiges Einschalten zu ermöglichen.

• Diese Funktion ist nur dann wirksam, wenn das angeschlossene Gerät auf eine Verringerung und Erhöhung seiner Leistungsaufnahme im Bereitschaftsmodus ausgelegt ist.
• Diese Funktion steht nur dann zur Verfügung, wenn „Auto Aus“ auf „Ein“ eingestellt ist.

Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus Intelligent Auto Standby

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Intelligent Auto Standby“ im Menü „Setup“ auf „Ein (mit Erinnerung)“ oder „Ein (ohne Erinnerung)“.

→ „Intelligent Auto Standby“ (S. 28)

Wenn der Fernseher eingeschaltet ist, wird ein nicht in Betrieb befindliches Gerät automatisch in den Bereitschaftsmodus umgeschaltet, um Energie einzusparen. Dies erfolgt beispielsweise, wenn von „HDMI“ auf einen anderen Eingangsmodus umgeschaltet oder die Einstellung von „Lautsprecher Auswahl“ auf „TV“ geändert wird (außer bei Wiedergabe einer Disc).

• Bei Wahl von „Ein (mit Erinnerung)“ wird zur Erinnerung eine diesbezügliche Meldung in den Bildschirm eingeblendet, bevor diese Funktion aktiviert wird.
• Abhängig vom angeschlossenen Gerät kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet. Falls erforderlich, wählen Sie die Einstellung „Aus“.

■Verfügbare Funktionen (Verwendung des Menüs VIERA Link)

Direkte TV-Aufzeichnung – Aufzeichnung des laufenden Fernsehprogramms Direct TV Rec

Sofortige Aufzeichnung des laufenden Programms mit DIGA-Recorder

- Wenn mehrere Recorder, einschließlich von Recordern anderer Fabrikate, gleichzeitig angeschlossen werden sollen, muss ein DIGA-Recorder an die HDMI-Buchse des Fernsehers mit der niedrigsten Nummer angeschlossen werden. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen werden sollen, schließen Sie den DIGA-Recorder an die Buchse HDMI1 an. Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.

„Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 44 und S. 45), „Vorbereitungen“ (S. 47)
- Während die Aufzeichnung über den eingebauten Tuner des Recorder ausgeführt wird, können Sie das Programm umschalten oder den Fernseher ausschalten.
- Während die Aufzeichnung am Recorder über den Fernsehtuner ausgeführt wird, kann das Programm nicht umgeschaltet werden.

ASPECT MENU N DIRECT TV REC EXIT VIERA LAK GUIDE OPTION RETURN TEXT STTL INDEX HOLD

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „Direct TV Rec“, und starten Sie die Aufzeichnung.

VIERA Link-MenÜ Pause Live TV Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino

●Die Aufzeichnung kann auch direkt gestartet werden.→ DIRECT TV REC
Wählen Sie „Stopp“ unter „Direct TV Rec“, und rufen Sie das Menü auf.

Beenden der Aufzeichnung

VIERA Link-Menü Pause Live TV Direct TV Rec Stopp VIERA Link Einstellungen Recorder Laulsprecher Auswahl Heimkino

Die Aufzeichnung kann auch direkt gestoppt werden. Tuner freigeben

GUIDE Tuner gesperrt Bitte Aufnahme stoppen, um fortzufahren. Weiter Freigeben

Pause Live TV Programme Pause Live TV

Sie können das laufende Fernsehprogramm unterbrechen und später weiter verfolgen.

Das laufende Fernsehprogramm wird auf die Festplatte des angeschlossenen DIGA-Recorders aufgenommen.

• Diese Funktion steht nur bei Anschluss eines DIGA-Recorders mit Festplatte zur Verfügung.
• Wenn mehrere Recorder, einschließlich von Recordern anderer Fabrikate, gleichzeitig angeschlossen werden sollen, muss ein DIGA-Recorder mit Festplatte an die HDMI-Buchse des Fernsehers mit der niedrigsten Nummer angeschlossen werden. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen werden sollen, schließen Sie den DIGA-Recorder mit Festplatte an die Buchse HDMI1 an.
  Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.
  „Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 44 und S. 45), „Vorbereitungen“ (S. 47)

Aufrufen und Pausieren des laufenden Fernsehprogramms

INPUT TV ASPECT MENU N DIRECT TV REC EXIT VIERA LEK OK OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME Panasonic TV

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „Pause Live TV“, und pausieren Sie das Programm.

VIERA Link-Menu Pause Live TV Zugriff Direct TV Rec Start VIERA Link EinstellungenRecorder Lautsprecher Auswahl Heimkino

Das Fernsehbild wird pausiert.

Das Fernsehbild kann auch direkt über VIERA TOOLS pausiert werden. • "Gebrauch von VIERA TOOLS" (S. 41)

Die Aufnahme des laufenden Fernsehprogramms auf die Festplatte wird auch nach Pausieren des Fernsehbilds auf dem Bildschirm fortgesetzt. Wenn das pausierte Fernsehbild nach einigen Minuten vom Bildschirm verschwindet

OPTION (Das pausierte Bild wird wiederhergestellt.)

Um von der Pause Live TV-Funktion Gebrauch zu machen, gehen Sie wie im Gerätebedienungsassistenten gezeigt vor.

Bedienung der Pause Live TV-Funktion

Suchlauf rückwärts Pausieren Suchlauf vorwärts Wiedergeben Stopp Wenn Sie die Wiedergabe stoppen, wird das aufgenommene Fernsehprogramm von der Festplatte gelöscht.

- Abhängig vom Recorder können andere Operationen erforderlich sein. In einem solchen Fall gehen Sie wie im Anleitungsfeld gezeigt vor, oder schlagen Sie in der Bedienungsanleitung des Recorders nach.

■Rückkehr zum laufenden Fernsehprogramm

(Stoppen der Pause Live TV-Wiedergabe / Aufheben der Pause) Wählen Sie „Ja“.

TV Pause Live TV Stopp Pause Live TV? Ja Non ① Auswahl ② Stopp

- Wenn Sie die Wiedergabe stoppen oder die Pause aufheben, wird das aufgenommene Fernsehprogramm von der Festplatte gelöscht.

Link-Funktionen (Q-Link VIERA Link)

Verfügbare Funktionen ■

(Verwendung des Menüs VIERA Link)

Menüsteuerung eines angeschlossenen Gerätes über die VIERA-Fernbedienung

VIERA Link Einstellungen

Sie können einige Funktionen des angeschlossenen Gerätes über die Fernbedienung dieses Fernsehers steuern (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.

„Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 44 und S. 45), „Vorbereitungen“ (S. 47)
- Einzelheiten zur Bedienung des angeschlossenen Gerätes finden Sie in dessen Bedienungsanleitung.

Zugriff und Bedienung des Gerätemenüs

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „VIERA Link Einstellungen“.

Wählen Sie das Gerät, auf das zugegriffen werden soll. Der Typ des angeschlossenen Gerätes wird angezeigt. Wählen Sie den Gerätetyp, und greifen Sie darauf zu.

Bei Anschluss mehrerer ■ Recorder oder Player

Bis zu drei gleichzeitig angeschlossene Recorder oder Player können gesteuert werden.

VIERA Link-Menu Pause Live TV Direct TV Rec Start VIERA Link Einstellungen Recorder2 Laufsprecher Auswahl Helmkino

Die Bezifferung beginnt mit der niedrigsten Nummer der HDMI-Buchsen des Fernsehers, an die mindestens zwei Geräte des gleichen Typs angeschlossen sind. Wenn beispielsweise zwei Recorder an die Buchsen HDMI2 und HDMI3 angeschlossen sind, wird der an die Buchse HDMI2 angeschlossene Recorder als „Recorder1“ angezeigt, und der an die Buchse HDMI3 angeschlossene Recorder wird als „Recorder2“ angezeigt.

Bei Zugriff auf ein ■ nicht mit VIERA Link kompatibles Gerät

VIERA Link-Menü Pause Live TV Direct TV Rec Stad VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino

Der Typ des angeschlossenen Gerätes wird angezeigt.

Sie können auf das Menü des angeschlossenen Gerätes zugreifen. Eine Bedienung ist jedoch nicht möglich. Verwenden Sie die Fernbedienung des angeschlossenen Gerätes zur Bedienung.

VIERA Link-Menu Pause Live TV Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino

Recorder / Player / Heimkino / Videokamera / LUMIX / Andere

Ein direkter Zugriff über VIERA TOOLS ist ebenfalls möglich.

„Gebrauch von VIERA TOOLS“ (S. 41)

„Heimkino“ bezieht sich auf eine Player-Heimkinoanlage, Blu-ray Disc-Heimkinoanlage oder Recorder-Heimkinoanlage.
„Andere“ bezieht sich auf einen Kabeltuner.

Menü des gewählten Gerätes

(Der Eingangsmodus wird automatisch umgeschaltet.)

Bedienen Sie das Menü des Zusatzgerätes.

Verfügbare Tasten an der VIERA-Fernbedienung: (abhängig vom angeschlossenen Gerät)

INPUT ASPECT MENU N OUTPUT/REO EXIT GUIDE CIT OK RETURN TEXT STILL INDEX HOLD 1 2 3 4 5 6 7 8 9 0 PROGRAMME REC I/II/ Panasonic TV

① Stellen Sie den Code der Fernbedienung auf „73“ ein.

„Ändern des Fernbedienungscodes entsprechend der Art des Zusatzgerätes“ (S. 23)

② Gehen Sie wie im Gerätebedienungsassistenten gezeigt vor.

Anzeigen des Anleitungsfelds → Wenn ein Zugriff auf das Gerät eines anderen Fabrikats ausgeführt wird, erscheint möglicherweise das Setup / Inhalt-Wahlmenü.
- Bei Anzeige der Tastenbezeichnungen im Farbbalken

Hinweis

Je nach dem angeschlossenen Gerät stehen bestimmte Betriebsvorgänge möglicherweise nicht zur Verfügung. In einem solchen Fall bedienen Sie das betreffende Gerät über seine eigene Fernbedienung.

Lautsprechersteuerung Lautsprecher Auswahl

Die Lautsprecher einer Heimkinoanlage können über die Fernbedienung dieses Fernsehers eingestellt werden (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.

„Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 44 und S. 45), „Vorbereitungen“ (S. 47)

Zugriff auf und Steuerung der Lautstärke der Lautsprecher

Rufen Sie das „VIERA Link-Menu“ auf. Wählen Sie „Lautsprecher Auswahl“. VIERA Link-Menu Pause Live TV Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino Auswahl Wählen Sie die Einstellung „Heimkino“ oder „TV“. Einstellen

Heimkino

Player-Kino, Blu-ray Disc-Kino oder Verstärker werden automatisch eingeschaltet, sofern sich das betreffende Gerät im Bereitschaftsmodus befindet, und die Heimkinolautsprecher an die Anlage angeschlossen sind.

Lautstärke aufwärts / abwärts

Beim Einstellen des Lautstärkepegels am angeschlossenen Gerät wird der Lautstärke-Schieberegler auf dem Bildschirm eingebendet.

Stummschaltung

- Der Ton der Lautsprecher des Fernsehers wird stummgeschaltet.

- Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.

Fernseher

Die Lautsprecher des Fernsehers sind aktiv.

Hinweis

- Für mehrkanalige Wiedergabe von einem DIGA-Recorder verbinden Sie den DIGA-Recorder über ein HDMI-Kabel mit dem Verstärker (S. 45).

Hinweis

• Abhängig vom angeschlossenen Gerät kann es vorkommen, dass diese Funktionen nicht einwandfrei arbeiten.
• Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
  Eine einfache Wiedergabe ist u. U. über die Fernbedienung der Player-Heimkinoanlage, der Blu-ray Disc-Heimkinoanlage oder des Verstärkers möglich. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach.
• Bei „HDAVI Control 4“ handelt es sich um die neueste Norm (Stand: Dezember 2008) für Geräte, die die HDAVI Control-Funktion unterstützen. Diese Norm ist mit bisherigen HDAVI-Geräten kompatibel.
• ÜberSystemdefHDAVHeControl(Sol20)version dieses Fernsehers

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über weitere Anschlüsse finden Sie in der Bedienungsanleitung des jeweils anzuschließenden Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 62).

Für den Anschluss an die verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung / Wiedergabe (Gerät)	Buchse	AV1	AV2	AV3[Seitenwand des Fernsehers]
Aufzeichnung / Wiedergabe von Videocassetten / DVDs (Videorecorder / DVD-Recorder)		○	○
Wiedergabe von DVDs (DVD-Player)		○	○	○
Wiedergabe von Camcorder-Bildern (Videokamera)		○	○	○
Empfang von Satellitenprogrammen (Kabeltuner)		○	○	○
Vidospiele (Vidiospielkonsole)		○	○	○
Verwendung eines Verstärkers mit Lautsprecheranlage
Q-Link		○	○
VIERA Link		○(mit HDMI)	○(mit HDMI)
Direkte TV-Aufzeichnung		○	○

○: Empfohlener Anschluss

Technische Informationen

Auto

Das optimale Bildformat und Bildseitenverhältnis kann automatisch gewählt werden, so dass ein schärferes Wiedergabebild erhalten wird. (S. 16)

Bildseitenverhältnis-Steuersignal

„Breitbild“ wird links oben auf dem Bildschirm angezeigt, wenn dem Fernseher ein Breitbild-Kennzeichnungssignal (WSS) oder ein Steuersignal über eine SCART- oder HDMI-Buchse zugeleitet wird.

Das Bildseitenverhältnis wird automatisch auf das geeignete Breitbildformat, 16:9 oder 14:9, umgeschaltet.

Diese Funktion steht bei allen Bildseitenverhältnissen zur Verfügung.

Eingangsbuchse	Eingangssignalformat	Bildseitenverhältnis-Steuersignal
		Breitformatsignal (WSS)	Steuersignal über SCART-Buchse (Stift 8) / HDMI-Buchse
RF	DVB-T	○
	PAL B, G, H, I	○
	PAL D, K	○
	SECAM B, G	○
	SECAM L, L'	○
	SECAM D, K	○
	PAL 525/60 6,5 MHz -
	PAL 525/60 6,0 MHz -
	PAL 525/60 5,5 MHz -
	M. NTSC 6,5 MHz -
	M. NTSC 6,0 MHz -
	M. NTSC 5,5 MHz -
AV1 (FBAS)	PAL	○	○
AV2 (FBAS oder S-Video)	SECAM	○	○
AV3	PAL 525/60 -		○
	M.NTSC -		○
	NTSC -		○
COMPONENT	525 (480) / 60i -
	525 (480) / 60p -
	625 (576) / 50i	○
	625 (576) / 50p	○
	750 (720) / 60p -
	750 (720) / 50p -
	1.125 (1.080) / 60i -
	1.125 (1.080) / 50i -
HDMI1	525 (480) / 60i -		○
	525 (480) / 60p -		○
	625 (576) / 50i -		○
	625 (576) / 50p -		○
	750 (720) / 60p -		○
	750 (720) / 50p -		○
	1.125 (1.080) / 60i -		○
	1.125 (1.080) / 50i -		○
	1.125 (1.080) / 60p -		○
	1.125 (1.080) / 50p -		○
	1.125 (1.080) / 24p -		○

Auto-Modus

Im Auto-Modus wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens (Erkennung eines über SCART- oder HDMI-Buchse zugeleiteten Breitbild-Kennzeichnungssignals bzw. Steuersignals, Erkennung des Letterbox-Formats oder bildschirmfüllende Anzeige).

Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Letterbox-Erkennung: Wenn schwarze Balken am oberen und unteren Bildschirmrand erfasst werden, wählt der Auto-Modus das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt.

Wenn keine Bildseitenverhältnis-Steuersignale erfasst werden, verbessert der Auto-Modus das Bild für optimalen Genuss beim Betrachten.

Hinweis

Das Bildseitenverhältnis variiert je nach Programmmaterial usw. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat 16:9 ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand.
- Falls bei Wiedergabe einer Breitbild-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justieren Sie die Spurlage am Videorecorder. Bitte schlagen Sie in der Bedienungsanleitung des Videorecorders nach.

SD-Speicherkarte

Vorsichtshinweise zur Handhabung von SD-Karten

• Entfernen Sie die Karte auf keinen Fall aus dem Kartensteckplatz, während ein Zugriff auf die Daten stattfindet (anderenfalls kann die Karte oder der Fernseher beschädigt werden).
  Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte.
  Setzen Sie die Karte weder hohem Druck noch Stößen aus.
• Setzen Sie die Karte mit der korrekten Ausrichtung ein (anderenfalls kann die Karte beschädigt werden).
• Elektromagnetische Einstreuungen, statische Elektrizität oder Bedienungsfehler können Daten unbrauchbar machen oder die Karte beschädigen.
• Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust oder einem durch eine Funktionsstörung des Fernsehers verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

Für den SD-Betrieb geeignete Datenformate

Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Normen DCF* und EXIF kompatibel ist, aufgezeichnete Standbilder

Datenformat – Baseline JPEG (Sub-Sampling 4:4:4, 4:2:2 oder 4:2:0)

Maximale Anzahl der Dateien – 9.999

Bildauflösung – 160 × 120 bis 10.000.000

- Kompatible Kartentypen (maximale Speicherkapazität): SDHC-Speicherkarte (32 GB), SD-Speicherkarte (2 GB), miniSD-Speicherkarte (2 GB) (miniSD-Adapter erforderlich)

- Bei Verwendung einer miniSD-Speicherkarte muss diese grundsätzlich gemeinsam mit dem Adapter eingesetzt / entfernt werden.

● Neueste Informationen zu den verschiedenen Kartentypen finden Sie auf der folgenden Website. (nur auf Englisch)

http://panasonic.co.jp/pavc/global/cs/

* DCF (Design rule for camera file system): Von der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellte

vereinheitlichte Norm.

Hinweis

• Formatieren Sie die Karte mit dem Aufzeichnungsgerät.
• Je nach dem zur Aufzeichnung verwendeten Gerät kann es vorkommen, dass das Bild nicht einwandfrei auf diesem Fernseher angezeigt wird.
• Wenn eine große Anzahl von Dateien und Ordnern vorhanden ist, kann längere Zeit verstreichen, bevor das Bild auf dem Fernsehschirm erscheint.
• Diese Funktion kann nicht zur Anzeige von Filmmaterial im Format Motion JPEG und von Standbildern verwendet werden, die ein anderes Format als DCF (z. B. TIFF oder BMP) aufweisen.
• Daten, die mit einem PC bearbeitet wurden, werden möglicherweise nicht angezeigt.
• Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder 2.2 kompatibel sein.
• Teilweise beeinträchtigte Dateien werden u. U. mit einer reduzierten Auflösung angezeigt.
• Alle Daten mit der Erweiterung „JPG“ auf der Karte werden im Modus „Foto Anzeige“ ausgelesen.
• Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen möglicherweise verschieden.
  ● Die Verwendung von Zweibyte-Zeichen und sonstigen Spezialcodes ist nicht zulässig.
• Die Karte kann für diesen Fernseher unbrauchbar werden, wenn Sie Datei- oder Ordnernamen geändert haben.

■Eingeblendete Fehlermeldungen

Meldung	Bedeutung / Abhilfemaßnahme
Datei nicht lesbar	Die Datei ist beschädigt oder unlesbar.Dieses Format wird nicht vom Fernseher unterstützt.(Sie finden Informationen zu den kompatiblen Formaten und Daten weiter oben.)
Keine SD-Karte eingelegt	Prüfen Sie nach, dass die SD-Karte richtig eingesetzt ist.
Keine gültige Datei vorhanden	Die Karte enthält keine Daten.
Mehr als 9.999 Bilder gefunden(Max. ist 9.999)	Die maximal zulässige Anzahl von Fotos beträgt 9.999.

Technische Informationen

Zeichentabelle für Zifferntasten

Bei der Einstellung von Einträgen mit wahlfreier Eingabe können Sie Zeichen über die Zifferntasten eingeben.

Betätigen Sie eine Zifferntaste so oft, bis das gewünschte Zeichen erreicht wird.

Nach 1 Sekunde wird das gewählte Zeichen automatisch eingegeben.

Das Zeichen kann auch eingegeben werden, indem die Taste OK oder eine andere Zifferntaste innerhalb von 1 Sekunde gedrückt wird.

Benutzeringabe Name A B C D E F G H I J K M N 10 10 O P Q R S T U V V X Y Z A O U B I J 1J - * e r c e = g h i k f r 0 d s t u v w y v p u l 2 3 4 S T S T 4 S T S T

Zeichentabelle:

Zifferntasten\Anzahl der Betätigungen	1	2	3	4	5	6	7	8	9	1	0
1	.	1	!		:	#	+	-	*	–	(
2	a	b	c	2	A	B	C	ä	Ä
3	d	e		f		3	D	E	F
4	g	h	i	4	G	H	I
5	j	k	l	5	J	K	L
6	m	n	o	6	M	N	O	ö	Ö
7	p	q	r	s	7	P	Q	R	S	ß
8	t	u	v	8	T	U	V	ü	Ü
9	w	x	y	z	9	W	X	Y	Z
0	Leerzeichen	0

Informationen über die SCART-, S-VIDEO- und HDMI-Buchsen

■AV1 SCART-Buchse

(RGB, VIDEO, Q-Link)

Zu den für AV1 geeigneten Eingangssignalen gehören RGB-Signale (Rot / Grün / Blau).

Masseanschluss FBAS-Ausgang (Video) FBAS -Masse Rot-Signal Eingang Rot-Signal Masse Grün-Signal Eingang Grün-Signal Masse Blau-Signal Eingang Blau-Signal Masse Audio Ausgang (L) Audio Ausgang (R) 21 19 17 15 13 11 9 7 5 3 1 20 FBAS-Eingang (Video) 18 RGB-Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

■AV2 SCART-Buchse

(RGB, VIDEO, S-VIDEO, Q-Link)

ÄV2 – Die Funktionen von Stift 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.

Masseanschluss FBAS-Ausgang (Video) FBAS -Masse Rot-Signal Eingang, S.C.-Eingang Rot-Signal Masse Grün-Signal Eingang Grün-Signal Masse Blau-Signal Eingang Blau-Signal Masse Audio Ausgang (L) Audio Ausgang (R) 21 19 17 15 13 11 9 7 5 3 1 20 FBAS-Eingang (Video) 18 RGB-Status Masse 16 Status RGB 14 Masse 12 - 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

■4-polige Buchse AV3 S-VIDEO

Chrominanzträger Eingang Luminanzträger Eingang Chrominanzträger Masse Luminanzträger Masse

HDMI-Buchse

Erkennung des spannungsführenden Stiftes DDC/CEC-Masse SCL CEC Abschirmung TMDS-Taktgeber TMDS-Daten0- TMDS-Daten0+ Abschirmung TMDS-Daten1 TMDS-Daten2- TMDS-Daten2+

19 +5 V Spannung 17 SDA 16 Reserviert ( im Kabel, aber ohne Funktion am Gerät ) 15 13 11 TMDS-Taktgeber- 9 TMDS-Taktgeber+ 7 Abschirmung TMDS-Daten0 5 TMDS-Daten1- 3 TMDS-Daten1+ 1 Abschirmung TMDS-Daten2

HDMI-Anschluss

Bei HDMI (High-Definition Multimedia Interface) handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.

Die HDMI-Schnittstelle dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.

HDMI-kompatible Geräte (*1) mit HDMI- oder DVI-Ausgangsbuchse, z. B. ein Kabeltuner oder DVD-Player, können über ein HDMI-gerechtes (vollständig verdrahtetes) Kabel an eine HDMI-Buchse des Fernsehers angeschlossen werden.

Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 52).

Zutreffende HDMI-Funktionen

● Audio-Eingangssignal : 2-kanaliger Linear-PCM-Ton (Abtastfrequenzen – 48 kHz, 44,1 kHz, 32 kHz)

● Video-Eingangssignal : 480i, 480p, 576i, 576p, 720p, 1080i und 1080p

„Eingangsignale, die angezeigt werden können“ (S. 58)

Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe an.

●PC-Eingangssignal :→ „Eingangsignale, die angezeigt werden können“ (S. 58)

Passen Sie die Ausgangseinstellung des PC dieser Vorgabe an.

VIERA Link (HDAVI Control 4) : „VIERA Link“ (S. 47)

x.v.Colour™

DVI-Anschluss

Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit einer der Buchsen HDMI1 des Fernsehers (*2).

Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Audio-Eingangsbuchsen dieses Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden).

Hinweis

• Audioeinstellungen können im Eintrag „HDMI1 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 27)
  ● Die HDMI2-Buchse ist ausschließlich für ein digitales Audiosignal vorgesehen.
• Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
  ● Die HDMI-Buchsen dieses Geräts entsprechen dem Typ A.
• Diese HDMI-Buchsen sind mit dem Urheberrechtsschutz-System HDCP (High-Bandwidth Digital Content Protection) kompatibel.
  Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an einer der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signale zugeleitet werden können.
• Dieses Fernsehgerät nutzt die Technologie HDMI™ (Version 1,3a mit x.v.Colour™).

(*1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.

(*2): Im Fachhandel erhältlich.

Technische Informationen

Eingangsignale, die angezeigt werden können

COMPONENT (Y, P_B , P_R ), HDMI

*: Geeignetes Eingangssignal

Signalbezeichnung COMPONENT HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1.125 (1.080) / 60i	*	*
1.125 (1.080) / 50i	*	*
1.125 (1.080) / 60p		*
1.125 (1.080) / 50p		*
1.125 (1.080) / 24p		*

PC (von HDMI-Buchse)

Das für die PC-Buchse geeignete Eingangssignal ist grundsätzlich mit dem

HDMI-Standardtakt kompatibel.

Signalbezeichnung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 480 bei 60 Hz 31,47 60,00
750 (720) / 60p 45,00 60,00
1.125 (1.080) / 60p 67,50 60,00

Hinweis

Oben nicht aufgeführte Signale werden möglicherweise nicht einwandfrei angezeigt.
● Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Fernsehschirm umformatiert.
Da PC-Signale zur Anzeige vergrößert oder komprimiert werden, ist eine Anzeige von kleinen Details mit ausreichender Klarheit u. U. nicht möglich.

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Hinweise, die in vielen Fällen eine einfache Abhilfemaßnahme bieten.

Falls sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Keine Bild- und Tonausgabe

Befindet sich der Fernseher im AV-Modus? Prüfen Sie nach, dass der richtige AV-Eingangsmodus gewählt ist. Prüfen Sie nach, dass das Netzkabel an eine Netzsteckdose angeschlossen sind. Ist der Fernseher eingeschaltet worden? Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 26) und der Lautstärke. Prüfen Sie nach, dass alle erforderlichen SCART-Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. (S. 54) Betätigen Sie die Taste ASPECT, wenn Sie das Bildseitenverhältnis manuell ändern möchten (S. 16).

S-Video / Schwarzweißbild

- Überprüfen Sie, ob der Ausgang des Zusatzgerätes mit dem Eingang des Fernsehers übereinstimmt. Wenn der Ausgang des Zusatzgerätes auf Ausgabe eines S-Videosignals eingestellt ist, muss am Fernseher ebenfalls der S-Videoeingang gewählt werden (S. 22).

Im Programmassistenten erscheinen keine Programme.

- Überprüfen Sie den digitalen Geber. Justieren Sie die Antenne, um sie auf eine - Übertragungsstation in größerer Nähe auszurichten. - Überprüfen Sie die Bildqualität der analogen Kanäle. Falls diese schlecht ist, überprüfen Sie die Antenne, oder wenden Sie sich an Ihren Panasonic-Fachhändler.

Die Anzeige von Sendernummer, Eingangsmodus usw., z. B. „EC/AV1“, verbleibt auf dem Bildschirm.

- Sie können mit der Taste i diese Meldungen einfach löschen. Drücken Sie die Taste erneut, um die vorige Meldung wieder anzuzeigen.

Die Q-Link-Funktion arbeitet nicht.

- Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem den Eintrag „AV1 / AV2 Ausgang“ im Menü „Setup“ richtig ein (S. 28).

Die „VIERA Link“-Funktion arbeitet nicht, und eine Fehlermeldung wird angezeigt.

- Überprüfen Sie den Anschluss. (S. 44 und S. 45) - Schalten Sie zunächst das angeschlossene Gerät und dann den Fernseher ein. (S. 47)

Die Aufzeichnung startet nicht sofort.

- Überprüfen Sie die Einstellungen des Recorders. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Recorders.

Permanent auf dem Bildschirm leuchtende Punkte

- Aufgrund des bei dieser Technologie angewandten Fertigungsprozesses kann es vorkommen, dass einige Pixel entweder ständig oder überhaupt nicht leuchten. Dabei handelt es sich nicht um eine Funktionsstörung.

Kontrastreduzierung

In den folgenden Situationen wird der Kontrast automatisch verringert, wenn mehrere Minuten lang kein Bedienungsvorgang stattfindet: - Keine Zuleitung eines Signals im DVB- oder AV-Modus - Ein gesperrtes Programm wurde gewählt - Ein ungültiges Programm wurde gewählt - Ein Radiodienst wurde gewählt - Bei Anzeige eines Menüs - Bei Anzeige eines Miniaturbilds oder Standbilds im SD-Kartenmodus

Häufig gestellte Fragen

Störung Abhilfemaßna		en
Bildstörungen	Gestörtes, stark verrauschtes Bild	Stellen Sie den Eintrag „P-NR“ im Menü „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 26)Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe befinden.
	Kein Bild	Ist der Eintrag „Farbe“ oder „Kontrast“ im Menü „Bildeinstellung“ auf den Minimalwert eingestellt? (S. 26)
	Verschwommenes oder verzerrtes Bild(kein Ton oder Ton zu leise)	Stimmen Sie alle Sender erneut ab. (S. 30 und S. 31)●
	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	Schalten Sie den Netzschalter des Fernsehers einmal aus und ● dann wieder ein.Falls sich die Störung auf diese Weise nicht beseitigen lässt, führen ● Sie die Funktion „Werkseinstellungen“ aus (S. 39).
Ton	Kein Ton	Ist die Stummschaltung aktiviert? (S. 9)●Ist die Lautstärke auf den Minimalpegel eingestellt?●
	Ton zu leise oder Klang verzerrt	Der Tonsignalempfang ist möglicherweise beeinträchtigt. ● Stellen Sie die Funktion „Audio Empfang“ (S. 27) im Menü ● „Toneinstellung“ auf „Aus“ ein. (nur Analog-Modus)
DVB	●Aufgrund der bei diesem Fernseher eingesetzten digitalen Empfangstechnologien kann es in bestimmten Fällen trotz einwandfreiem Empfang von analogen Sendern vorkommen, dass die Empfangsqualität von digitalen Sendern beeinträchtigt wird.
	Bildstörungen treten auf, oder das Bild „friert ein“ bzw. verschwindet im DVB-Modus.	Überprüfen Sie den Eintrag „Signaleigenschaften“ (S. 32).Wenn „Signalqualität“ oder „Signalstärke“ in roter Darstellung erscheint, ist das Signal zu schwach.Überprüfen Sie die Antenne. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.Insbesondere in einer ungünstigen Empfangslage kann der Signalempfang durch Witterungseinflüsse (starker Regen, Schneien usw.) beeinträchtigt werden. Selbst bei gutem Wetter kann der hohe Luftdruck einen schlechten Empfang bestimmter Sender verursachen.Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
	Bestimmte Sender können nicht abgestimmt werden.	●Überprüfen Sie die Antenne.●Bitte wenden Sie sich an Ihren Panasonic-Fachhändler.
HDMI	Ungewöhnlicher Ton	●Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-kanaligem Linear-PCM-Ton ein.Überprüfen Sie die Einstellung des Eintrags „HDMI1 Eingang“ im ● Menü „Toneinstellung“. (S. 27)●Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Tonanschluss her. (S. 57)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Fernsehschirm.	●Prüfen Sie nach, dass das HDMI-Kabel richtig angeschlossen ist. (S. 52)●Schalten Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein.●Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vom Zusatzgerät zugeleitet wird. (S. 58)●Verwenden Sie ein Zusatzgerät, das mit der Norm EIA/CEA-861/861B kompatibel ist.
Sonstiges	Der Fernseher lässt sich nicht einschalten.	●Prüfen Sie nach, dass das Netzkabel an eine Netzsteckdose angeschlossen sind.
	Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.	●Die Funktion „Abschalt-Uhr“ ist aktiviert.●Der Fernseher schaltet ca. 30 Minuten nach Ende eines analogen Programms auf den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht oder mit Unterbrechungen.	Sind die Batterien polaritätsrichtig eingelegt? (S. 6)Ist der Fernseher eingeschaltet?Die Batterien sind möglicherweise erschöpft. Wechseln Sie die Batterien aus. Richten Sie den Geber der Fernbedienung direkt auf den Fernbedienungs-Signalsensor an der Frontplatte des Fernsehers (innerhalb eines Winkels von 30 Grad vor dem Fernseher).Stellen Sie den Fernseher so auf, dass der Fernbedienungs-Signalsensor an der Frontplatte weder direkter Sonneneinstrahlung noch anderen starken Lichtquellen ausgesetzt ist.
	Eine Fehlermeldung erscheint.	●Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.●Wenn dieses Problem nicht von selbst verschwindet, wenden Sie sich bitte an eine Kundendienststelle.

Lizenzinformationen

Der Schutz der nachstehend aufgeführten Marken von Unternehmen und Produkten wurde gewahrt, selbst wenn der Text dieser Anleitung keine ausdrückliche Erwähnung der betreffenden Marken enthält.

- Bei „DVB“ handelt es sich um eine Marke des DVB Digital Video Broadcasting Project (1991 bis 1996). Beim SDHC-Logo handelt es sich um eine Marke.

- Bei „HDMI“, dem HDMI-Logo und „High-Definition Multimedia Interface“ handelt es sich um Marken bzw. eingetragene Marken von HDMI Licensing LLC.

Bei HDAVI Control™ handelt es sich um eine Marke von Panasonic Corporation.

Bei x.v.Colour™ handelt es sich um eine Marke.

GUIDE Plus+ ist (1) ein eingetragenes Warenzeichen oder Warenzeichen der, (2) hergestellt unter Lizenz der und (3) Bestandteil verschiedener internationaler

Patente und Patentanmeldungen im Eigentum oder lizensiert von, Gemstar-TV Guide International, Inc. und/oder einer ihrer Tochtergesellschaften.

TX-P37C10E Konformitätserklärung Nr. 6168, 5. Dezember 2008

TX-P37C10ES Konformitätserklärung Nr. 6625, 19. Februar 2009

TX-P42C10E Konformitätserklärung Nr. 6167, 5. Dezember 2008

TX-P42C10ES Konformitätserklärung Nr. 6624, 19. Februar 2009

TX-P50C10E Konformitätserklärung Nr. 6166, 5. Dezember 2008

Technische Daten

			TX-P37C10ETX-P37C10ES	TX-P42C10ETX-P42C10ES	TX-P50C10E
Spannungsversorgung 220–24			0 V Wechselstrom, 50 / 60 Hz
Leistungsaufnahme 230 W 245			W 350 W
Leistungsaufnahme im Bereitschaftszustand			0,7 W (Ohne DVB-Aufzeichnung)15 W (Mit DVB-Aufzeichnung)		0,5 W (Ohne DVB-Aufzeichnung)15 W (Mit DVB-Aufzeichnung)
Bildschirm	Bildseitenverhältnis 16:9
	Bildschirmgröße effektiv		94 cm (Diagonale)819 mm (B) × 457 mm (H)	106 cm (Diagonale)921 mm (B) × 518 mm (H)	127 cm (Diagonale)1.106 mm (B) × 622 mm (H)
	Anzahl der Pixel		737.280 (1.024 (B) × 720 (H))[3.072 × 720 Punkte]	786.432 (1.024 (B) × 768 (H))[3.072 × 768 Punkte]	1.049.088 (1.366 (B) × 768 (H))[4.098 × 768 Punkte]
Ton	Lautsprecher 160 mm × 40 mm × 2 Stck., 6 Ω
	Audioausgang 20 W (10 W + 10 W), 10 % Gesamtklirr
	Kopfhörerbuchse M3-Ste		eo-Minibuchse (3,5 mm) × 1
Empfangssysteme / Empfangsbereiche			PAL B, G, H, I, SECAM B, G, SECAM L, L’VHF E2 - E12 VHF H1 - H2 (Italien)VHF A - H (Italien) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21–S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Bändern mit bestimmten PAL-Videorecordern (VCR)DVB-T Digitale terrestrische ProgrammdiensteM.NTSC Wiedergabe mit M.NTSC-Videorecordern (VCR) möglichNTSC (nur AV-Eingang) Wiedergabe mit NTSC-Videorecordern (VCR) möglich● In bestimmten Gebieten ist u. U. kein Empfang von Fernsehsignalen möglich.
Antenneneingang VHF / UHF
Betriebsbedingungen			Temperatur : 0 °C bis 35 °CLuftfeuchtigkeit : 20 % bis 80 % rel. Feuchte (ohne Kondensatbildung)
Anschlussbuchsen	AV1 (SCART-Buchse)		21-polige Buchse (Audio/Video-Eingang, Audio/Video-Ausgang, RGB-Eingang, Q-Link)
	AV2 (SCART-Buchse)		21-polige Buchse (Audio/Video-Eingang, Audio/Video-Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV3	VIDEO	Cinchbuchse × 1	1,0 V[s-s] (75 Ω)
		S-VIDEO	4-polige Mini-DIN-Buchse	Y:1,0 V[s-s] (75 Ω)	C:0,286 V[s-s] (75 Ω)
		AUDIO L - R	Cinchbuchse × 2	0,5 V[eff]
	COMPONENT	VIDEO	YPB, PR	1,0 V[s-s] (einschließlich Synchronisierung)±0,35 V[s-s]
		AUDIO L - R	Cinchbuchse × 2	0,5 V[eff]
	Sonstige	HDMI 1 / 2	Buchsen des Typs A HDMITM (Version 1,3a mit x.v.ColourTM)● Dieser Fernseher unterstützt die Funktion „HDAVI Control 4“.
		Kartensteckplatz	SD-Kartensteckplatz × 1
	Ausgang	AUDIO L - R	Cinchbuchse × 2	0,5 V[eff] (hochohmig)
Abmessungen ( B × H × T )			929 mm × 644 mm × 327 mm (einschl. Sockel)929 mm × 596 mm × 100 mm (nur Fernseher)	1.029 mm × 709 mm × 327 mm (einschl. Sockel)1.029 mm × 661 mm × 100 mm (nur Fernseher)	1.218 mm × 822 mm × 387 mm (einschl. Sockel)1.218 mm × 769 mm × 100 mm (nur Fernseher)
Gewicht			24,0 kg netto (einschl. Sockel)22,0 kg netto (nur Fernseher)	28,0 kg netto (einschl. Sockel)26,0 kg netto (nur Fernseher)	36,0 kg netto (einschl. Sockel)34,0 kg netto (nur Fernseher)

Hinweis

• Änderungen der äußeren Aufmachung und technischen Daten bleiben jederzeit vorbehalten. Bei den Angaben zum Gewicht und den Abmessungen handelt es sich um Näherungswerte.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Normen. EN55013, EN61000-3-2, EN61000-3-3, EN55020.
• Sockel: ST-42RF1WG / ST-42RF1WS / ST-50RF1WG (für Sicherheitszulassung)

MEMO

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER EINE IHRER TOCHTERGESELLSCHAFTEN HAFTEN IN KEINER WEISE FÜR DIE GENAUIGKEIT DER PROGRAMMDATEN DES GUIDE PLUS+ SYSTEMS. AUCH KANN GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER EINE IHRER TOCHTERGESELLSCHAFTEN IN KEINER WEISE FÜR ENSTEHENDE SCHADENSANSPRÜCHE AUS GEWINNVERLUSTEN, GESCHÄFTSVERLUSTEN ODER ANDEREN SPEZIELLEN ODER INDIREKTEN SCHÄDEN, DIE AUFGRUND DES GUIDE PLUS+ SYSTEMS ENTSTANDEN SIND, HAFTBAR GEMACHT WERDEN.

http://www.europe.guideplus.com/

Wichtige Informationen

Die Modell- und Seriennummer dieses Gerätes sind auf dem Typenschild an der Rückseite angegeben. Bitte tragen Sie die Seriennummer an der unten dafür vorgesehenen Stelle ein, und bewahren Sie diese Anleitung gemeinsam mit der Quittung als permanenten Kaufnachweis für den Fall eines Diebstahls bzw. Verlustes des Gerätes sowie einer Inanspruchnahme der Garantieleistung sorgfältig auf.

Modellnummer Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika

Panasonic Corporation

Web Site : http://www.panasonic.net
