Produkttyp	Fernseher
Marke	Panasonic
Modell	TX-P65V10E
Bildschirmdiagonale	165 cm (65 Zoll)
Bildschirmauflösung	1.920 x 1.080 Pixel (Full HD)
Bildschirmtechnologie	Plasma
Energieverbrauch (Betrieb)	595 W
Energieverbrauch (Standby)	0,6 W (ohne DVB-Aufzeichnung)
Netzspannung	220–240 V Wechselstrom, 50/60 Hz
Gewicht (mit Standfuß)	68,0 kg
Gewicht (ohne Standfuß)	62,0 kg
Abmessungen (mit Standfuß)	1.572 mm × 1.016 mm × 415 mm (B×H×T)
Abmessungen (ohne Standfuß)	1.572 mm × 964 mm × 97 mm (B×H×T)
Lautsprecherleistung	20 W (2 × 10 W)
Tuner	DVB-S/S2, DVB-C, DVB-T, Analog
Anschlüsse	HDMI (4×), SCART (2×), Komponenten, PC, SD-Kartensteckplatz, Ethernet, Digitaler Audioausgang
Besondere Funktionen	VIERA CAST, DLNA, VIERA IMAGE VIEWER, Q-Link, VIERA Link, 24p Smooth Film
Lieferumfang	Fernbedienung (N2QAYB000353), Batterien, Netzkabel, Ferritkerne (2), Reinigungstuch, Standfuß, Bedienungsanleitung
Reinigung	Bildschirm mit weichem Tuch und milder Seifenlösung reinigen; Gehäuse mit trockenem Tuch abwischen
Sicherheitshinweise	Gerät nicht öffnen, vor Feuchtigkeit schützen, Netzstecker bei längerer Nichtnutzung ziehen, ausreichende Belüftung sicherstellen

Häufig gestellte Fragen - TX-P65V10 PANASONIC

Das Bild ist verschneit oder zu dunkel (Rauschen). Was kann ich tun?

Überprüfen Sie die Position, Ausrichtung und den Anschluss der Antenne. Stellen Sie sicher, dass das Antennenkabel fest eingesteckt ist. Gegebenenfalls können Sie im Menü Bildeinstellung die Funktion P-NR (Rauschunterdrückung) aktivieren.

Es wird kein Bild und kein Ton ausgegeben. Wie behebe ich das?

Prüfen Sie, ob der Fernseher eingeschaltet ist und das Netzkabel korrekt angeschlossen ist. Überprüfen Sie die Lautstärke und stellen Sie sicher, dass die Stummschaltung (MUTE) nicht aktiviert ist. Wenn Sie externe Geräte verwenden, wählen Sie den richtigen AV-Eingangsmodus.

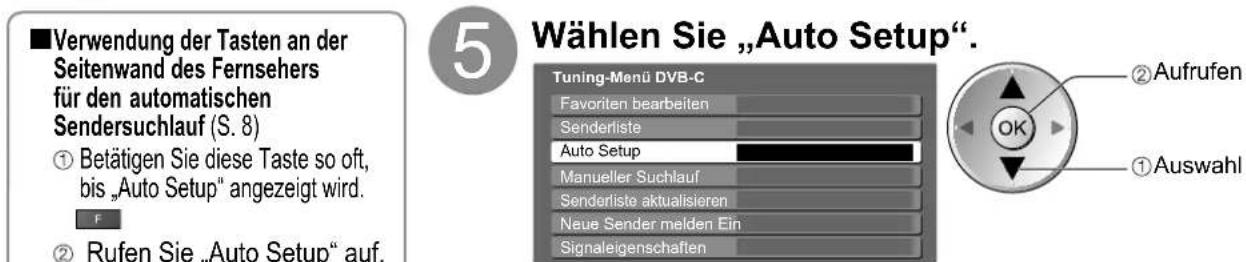

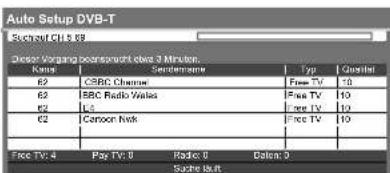

Der automatische Sendersuchlauf (Auto Setup) funktioniert nicht. Was muss ich beachten?

Stellen Sie sicher, dass die Antenne oder Satellitenschüssel richtig angeschlossen und ausgerichtet ist. Wählen Sie im Menü Setup das entsprechende Tuning-Menü (z.B. DVB-S, DVB-C) und führen Sie Auto Setup aus. Bei DVB-S müssen gegebenenfalls die LNB-Grundeinstellungen und der Satellit korrekt konfiguriert werden.

Die Q-Link-Funktion arbeitet nicht. Woran liegt das?

Überprüfen Sie, ob das SCART-Kabel vollständig verdrahtet und korrekt an der Buchse AV1 oder AV2 angeschlossen ist. Stellen Sie im Menü Setup unter Verbindungseinstellungen sicher, dass AV1/AV2 Ausgang richtig eingestellt ist (z.B. auf Q-Link).

Die VIERA Link-Funktion reagiert nicht oder zeigt eine Fehlermeldung. Was kann ich tun?

Stellen Sie sicher, dass das angeschlossene Gerät (z.B. DVD-Recorder) VIERA Link unterstützt und über ein HDMI-Kabel mit dem Fernseher verbunden ist. Schalten Sie zuerst das angeschlossene Gerät und dann den Fernseher ein. Überprüfen Sie im Menü Setup die VIERA Link-Einstellungen.

Die Fernbedienung funktioniert nicht oder nur mit Unterbrechungen. Was kann ich tun?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität beachten) und ob sie leer sind. Ersetzen Sie die Batterien bei Bedarf durch neue. Richten Sie die Fernbedienung direkt auf den Fernbedienungssensor an der Vorderseite des Fernsehers (max. 30° Abweichung). Vermeiden Sie direkte Sonneneinstrahlung oder starke Lichtquellen auf den Sensor.

Wie kann ich das Bildseitenverhältnis ändern?

Drücken Sie die ASPECT-Taste auf der Fernbedienung, um die Bildseitenverhältnis-Wahlliste zu öffnen. Wählen Sie den gewünschten Modus (z.B. 16:9, 4:3, Zoom1, Zoom2). Für HD-Signale stehen nur 16:9 und 4:3 Vollformat zur Verfügung.

Wie blende ich Untertitel ein?

Drücken Sie die STTL-Taste auf der Fernbedienung, um Untertitel ein- oder auszuschalten (sofern verfügbar). Im DVB-Modus können Sie die bevorzugte Untertitelsprache im Menü Setup unter Sprache → Präferenz Untertitel 1/2 festlegen.

Der Fernseher schaltet sich von selbst in den Bereitschaftsmodus. Ist das ein Defekt?

Nein, das ist normal. Der Fernseher schaltet sich automatisch nach ca. 30 Minuten ohne Signal oder Bedienung in den Bereitschaftsmodus (analoger Betrieb). Zudem kann die Abschalt-Uhr aktiviert sein. Überprüfen Sie die Einstellungen im Menü Setup.

Welche Reinigungsmittel sind für den Bildschirm geeignet?

Verwenden Sie ein weiches, trockenes Tuch für die regelmäßige Reinigung. Bei hartnäckigen Flecken befeuchten Sie ein weiches Tuch mit klarem Wasser oder einer milden Seifenlösung (1 Teil Reinigungsmittel auf 100 Teile Wasser) und wringen es gut aus. Reiben Sie vorsichtig und trocknen Sie anschließend mit einem weichen Tuch nach. Verwenden Sie keine aggressiven Reinigungsmittel oder scheuernde Materialien.

BEDIENUNGSANLEITUNG TX-P65V10 PANASONIC

Modell-Nr. TX-P58V10E

TX-P65V10E

VIERA

VIERA IMAGE VIEWER

DVB®

dlna CERTIFIED™

DOLBY DIGITAL PLUS

dts ^TM

Digital Out

AVCHD™

HDMI ^TM HIGH-DEFINITION MULTIMEDIA INTERFACE

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dazu bitte auf die dem Gerät beiliegende Pan-Europäische Garantie.

Deutsch

TQB0E0869A

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten der multimedialen

Hinweise zu den DVB-Funktionen

- Funktionen im Zusammenhang mit DVB (Digital Video Broadcasting) stehen in Gebieten zur Verfügung, in denen digitale terrestrische Sendungen des Formats DVB-T (MPEG2 und MPEG4-AVC(H.264)) oder digitale Kabel-Programmdienste des Formats DVB-C (MPEG2 und MPEG4-AVC(H.264)) angeboten oder digitale Satellitensendungen des Formats DVB-S (MPEG2 und MPEG4-AVC(H.264)) empfangen werden. Bitte konsultieren Sie Ihren Fachhändler hinsichtlich der Empfangsgebiete, oder setzen Sie sich zwecks Zugriff mit Ihrem Kabel-TV-Anbieter in Verbindung. In bestimmten Ländern oder Gebieten stehen die DVB-Funktionen möglicherweise nicht zur Verfügung.

• Einige Funktionen stehen in bestimmten Ländern oder Gebieten möglicherweise nicht zur Verfügung.
• Einige Funktionen stehen bei bestimmten Kabel-TV-Anbietern ggf. nicht zur Verfügung.
• Einige Funktionen stehen bei bestimmten Satelliten ggf. nicht zur Verfügung.
• Dieser Fernseher ist mit den gegenwärtigen DVB-Spezifikationen voll kompatibel. Seine Kompatibilität mit zukünftigen DVB-Diensten kann jedoch nicht garantiert werden.

Unterhaltung voll aus

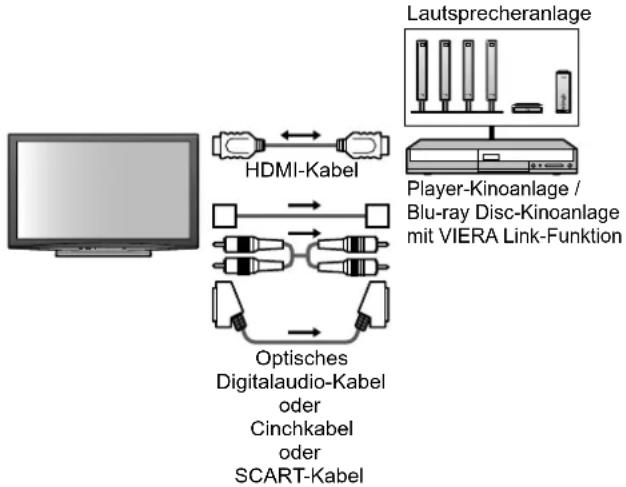

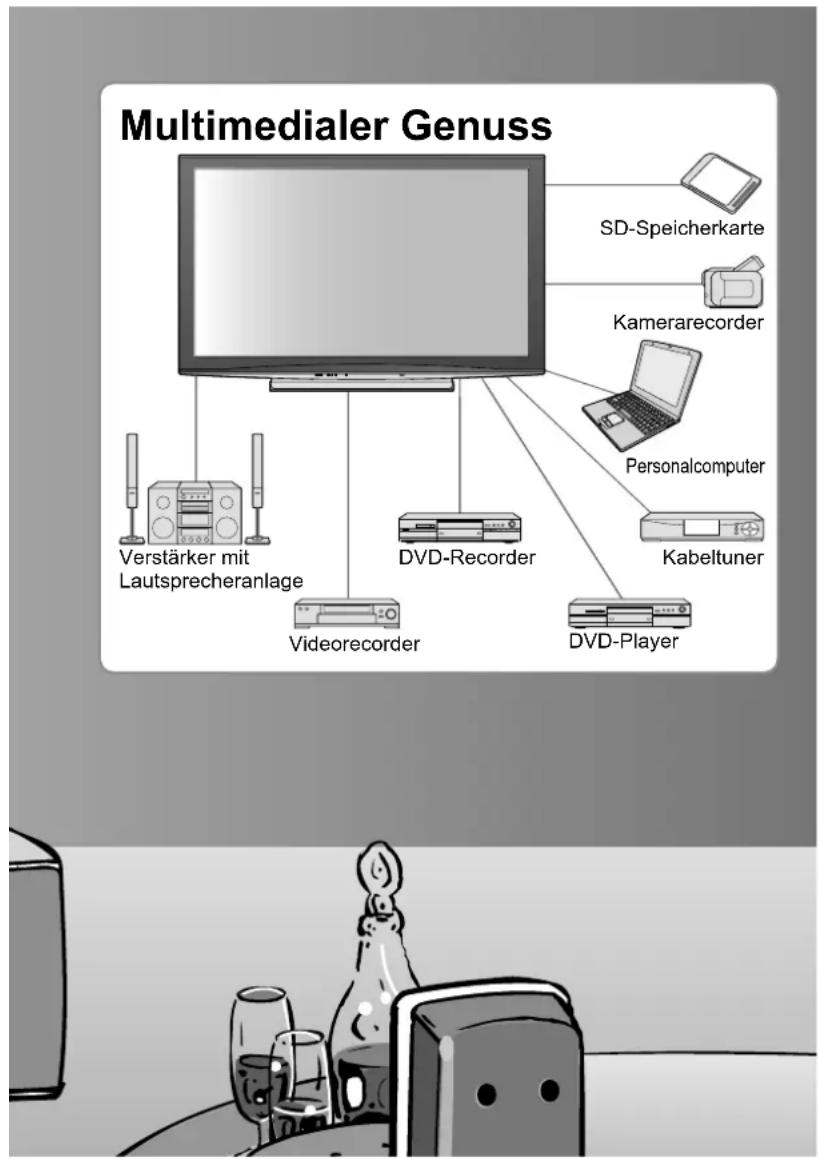

Multimedialer Genuss Verstärker mit Lautsprecheranlage Videorecorder DVD-Recorder SD-Speicherkarte Kamerarecorder Personalcomputer Kabeltuner DVD-Player

Dieses Produkt wird unter der AVC Patent Portfolio-Lizenz für die private, nichtgewerbliche Nutzung durch einen Verbraucher lizensiert, um (i) Videomaterial gemäß AVC-Norm ("AVC-Video") zu codieren und/oder (ii) AVC-Video zu decodieren, das vom Verbraucher im Zuge einer privaten, nichtgewerblichen Tätigkeit codiert und/oder von einem zur Lieferung von AVC-Video lizensierten Videoanbieter erhalten wurde. Für eine Nutzung zu irgendwelchen anderen Zwecken wird keine Lizenz erteilt oder implizit gewährt. Weitere Informationen hierzu sind von MPEG LA, LLC erhältlich. Siehe http://www.mpegla.com.

Plasma-Bildschirm mit einer Lebensdauer von bis zu 100.000 Stunden Der bei den Fernsehern der 2009er Modellreihe VIERA eingesetzte Plasma-Bildschirm zeichnet sich durch eine Nennlebensdauer von bis zu 100.000 Stunden aus.*

*Diese Angabe basiert auf der Betriebszeit, nach der sich die Helligkeit des Bildschirms auf die Hälfte ihrer Höchstleistung verringert hat.

Die Betriebszeit, die bis zum Erreichen dieser Stufe verstreicht, richtet sich nach dem Inhalt der angezeigten Bilder und den Umgebungsbedingungen am Aufstellungsort des Fernsehers.

Einbrennen und Funktionsstörungen werden bei dieser Angabe nicht berücksichtigt.

Inhaltsverzeichnis

Bitte unbedingt lesen

● Sicherheitsmaßnahmen …… 4 (Warnung / Vorsicht)
● Hinweise 5
- Pflege- und -Instandhaltußg

Kurzleitfaden

• Mitgeliefes Zubehör / Sonderzubehör

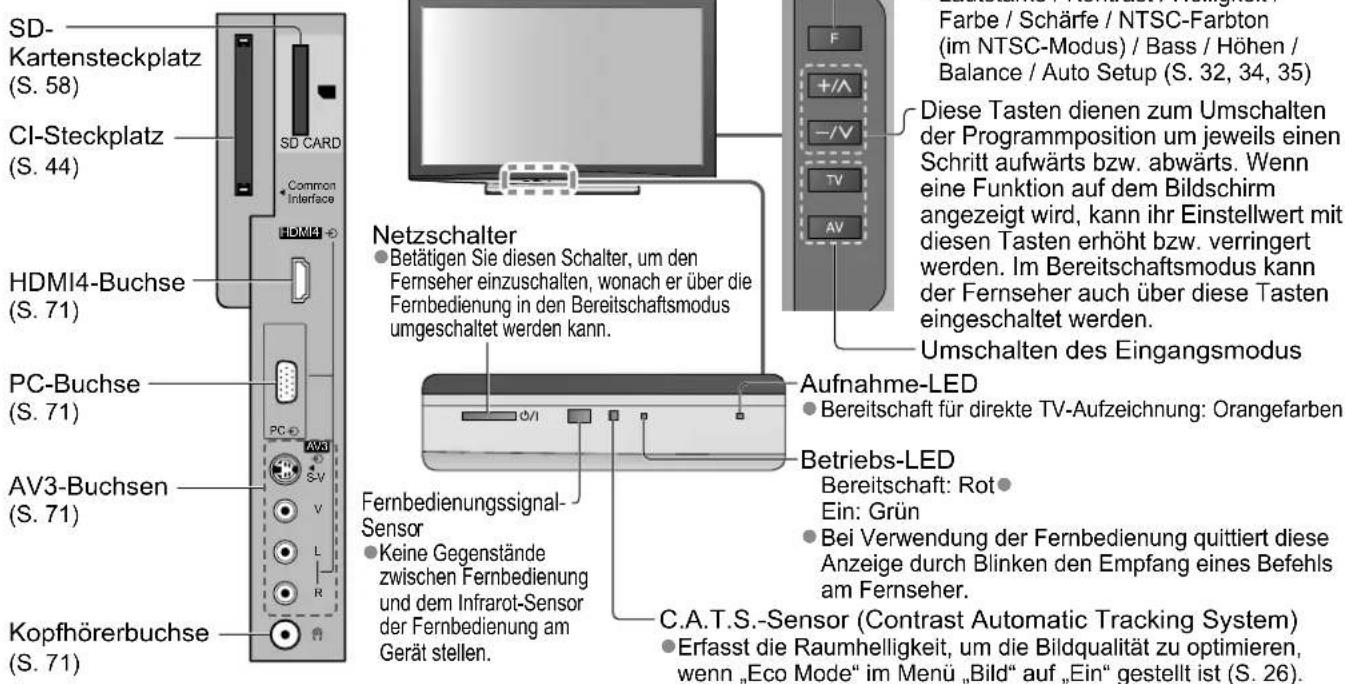

• Anordnung der Bedienelemente

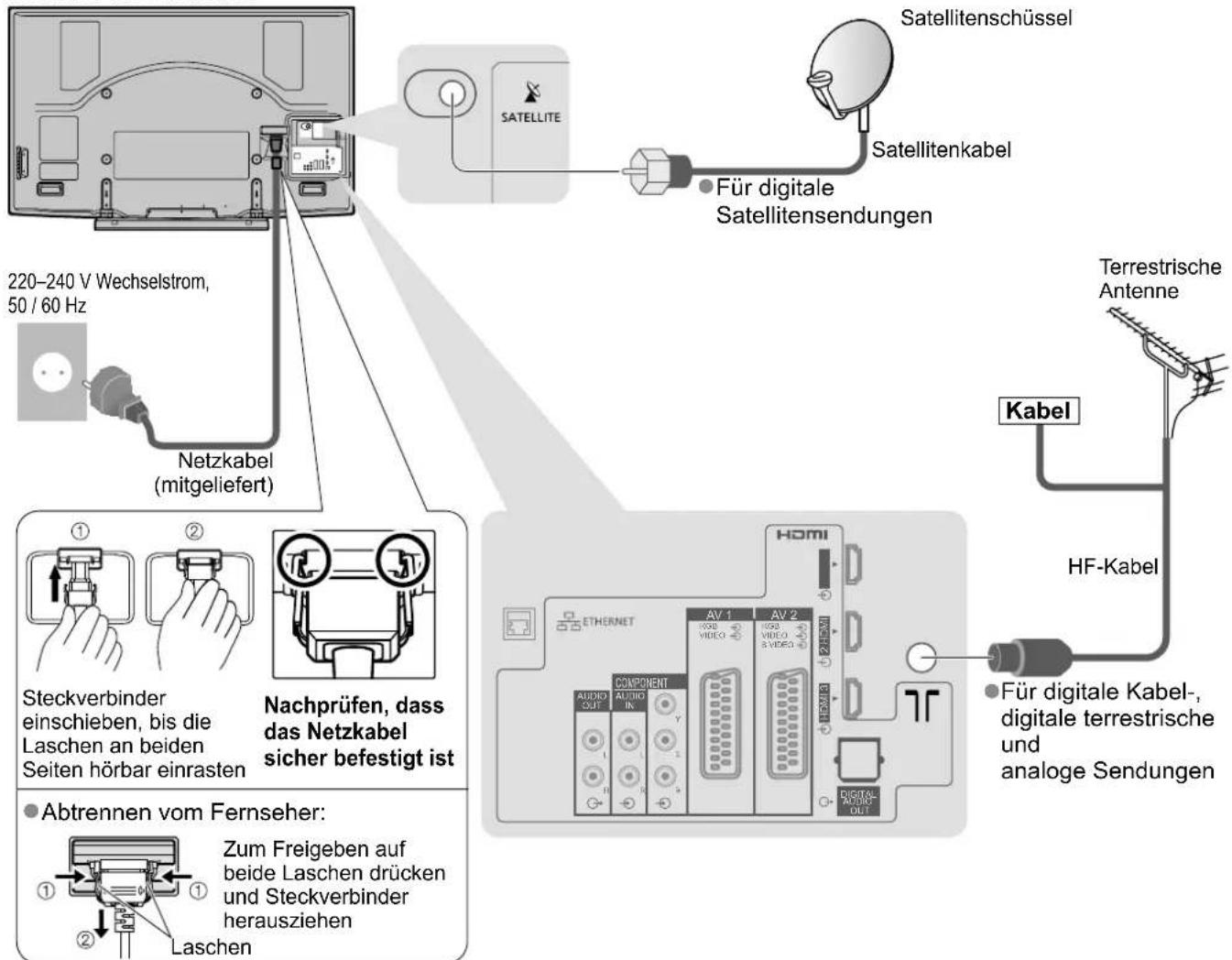

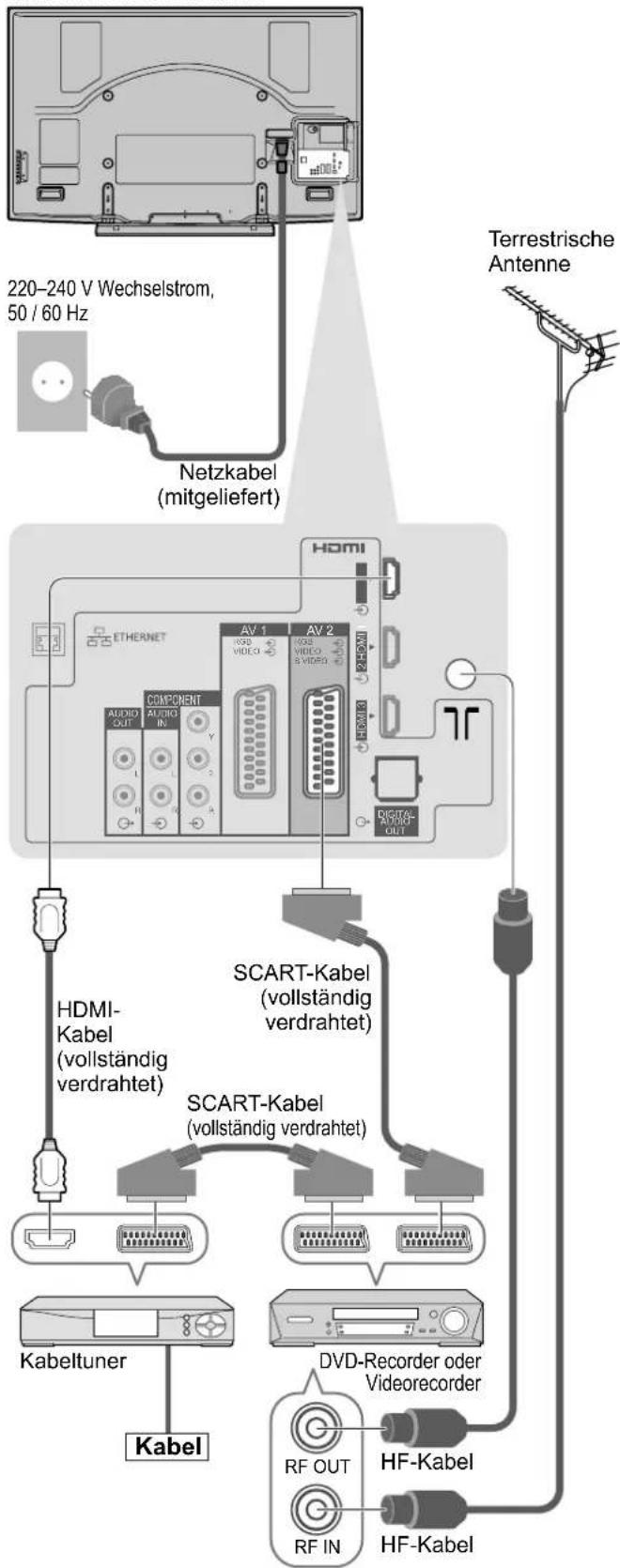

• Grundlegende Anschlüsse
  ●Automatische Einrichtung

Einsatz des Fernsehers!

Grundlegende Funktionen

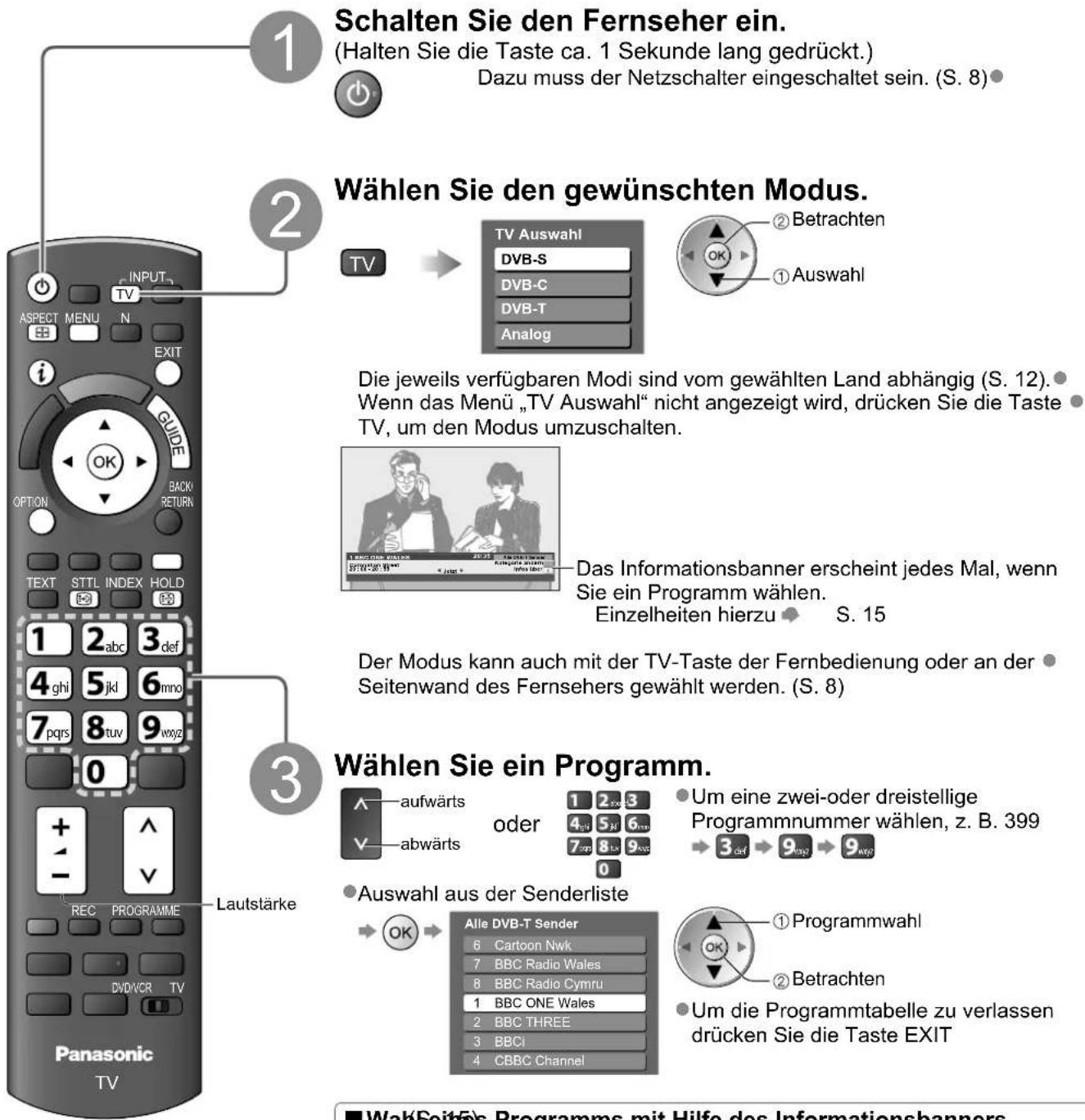

● Betrachten von Fernsehprogrammen…… 14

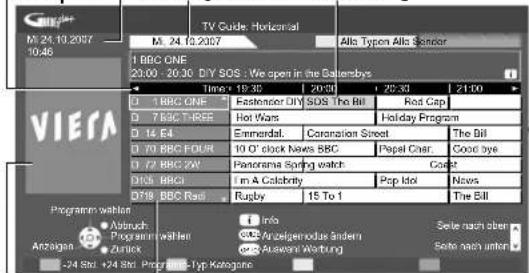

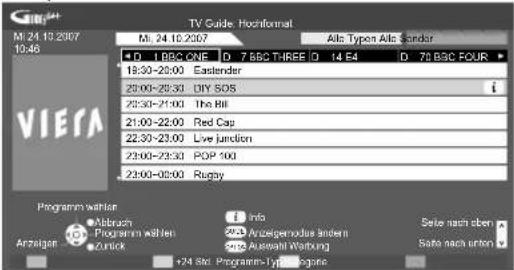

● Verwendung des Programmassistenten……18

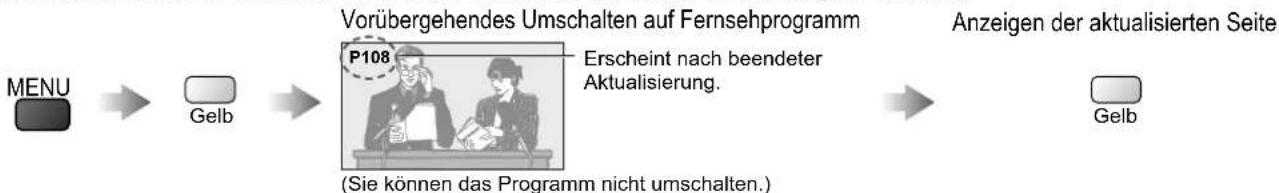

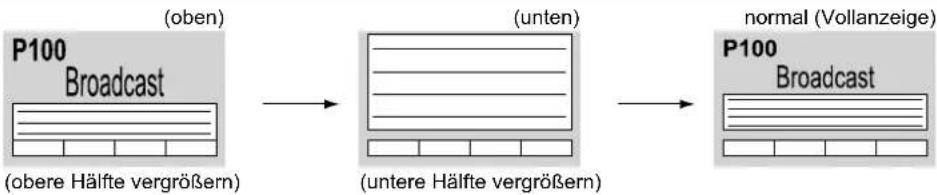

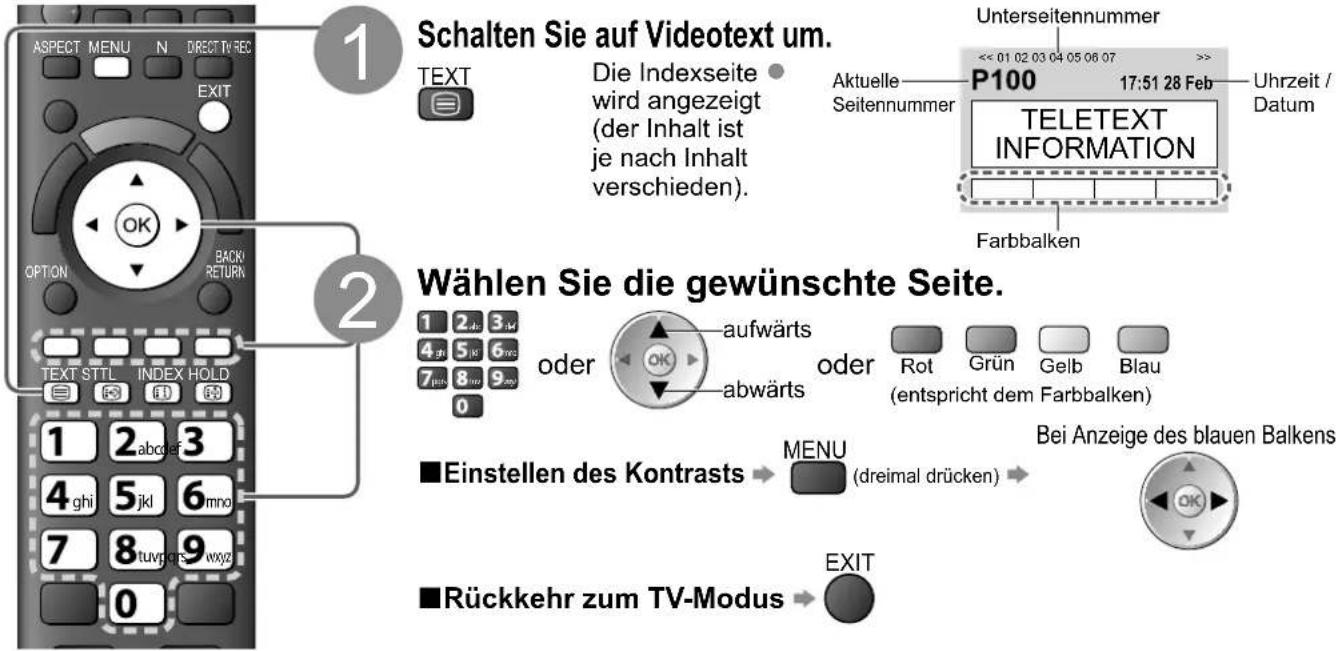

● Betrachten von Videotext 20

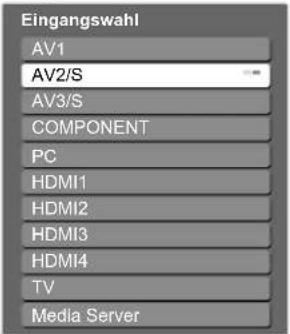

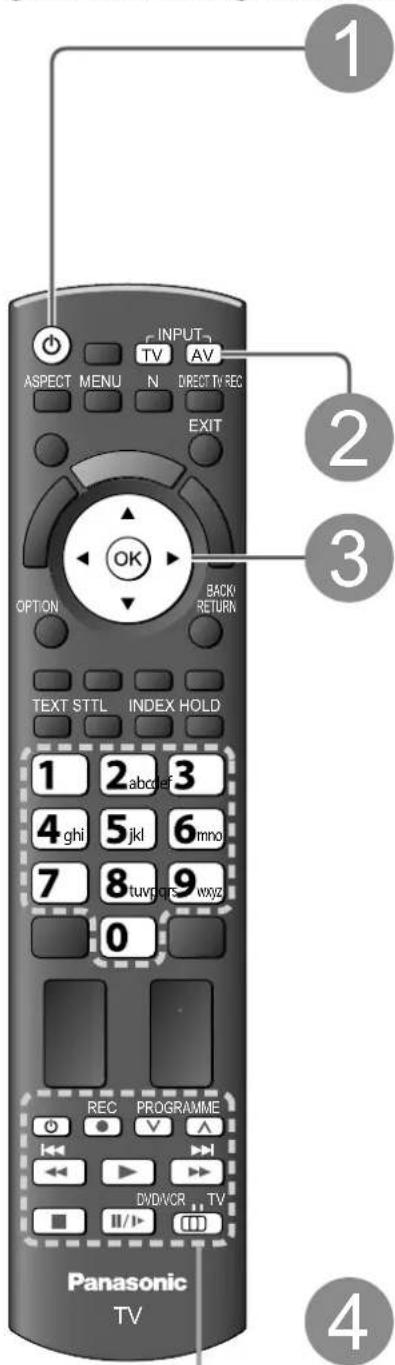

● Betrachten von externen Eingangssignalen……22

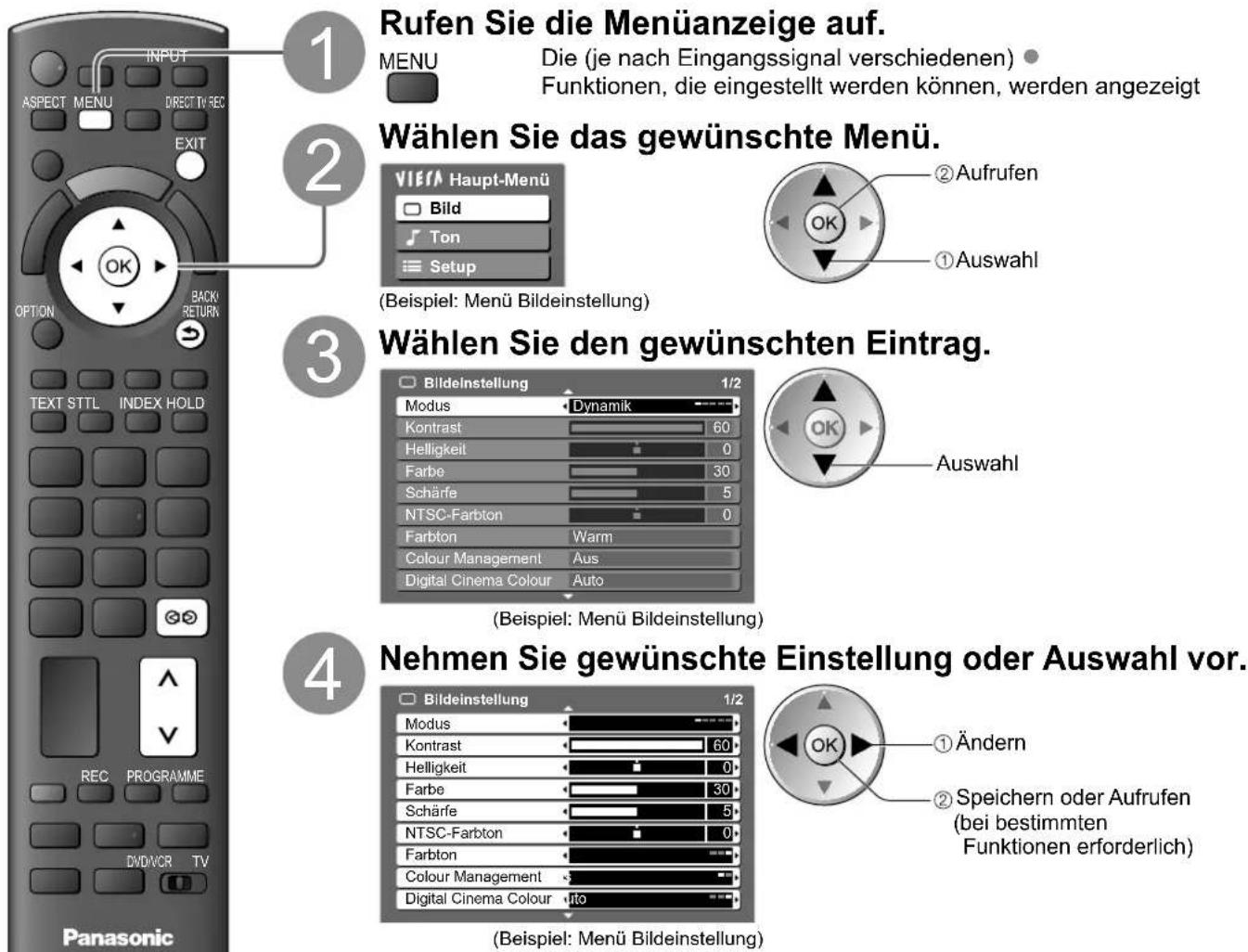

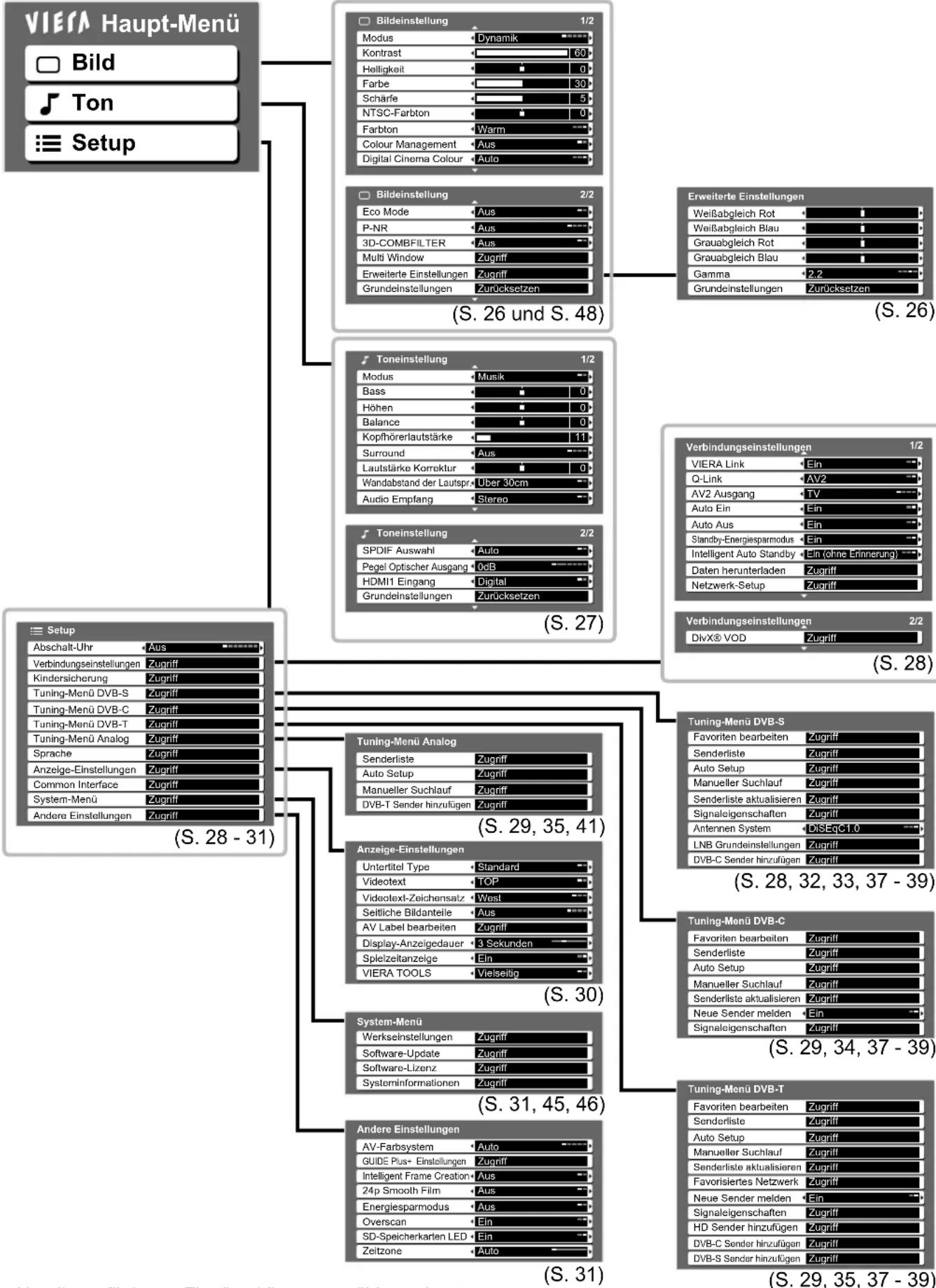

- Gebrauch der Menüfunktionen 24 (Bildqualität, Klangqualität usw.)

Weiterführende Funktionen

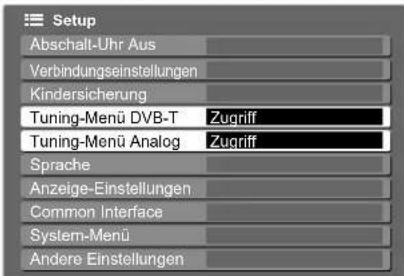

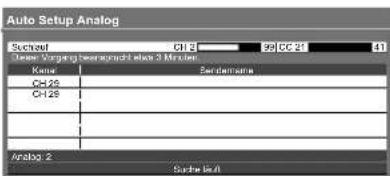

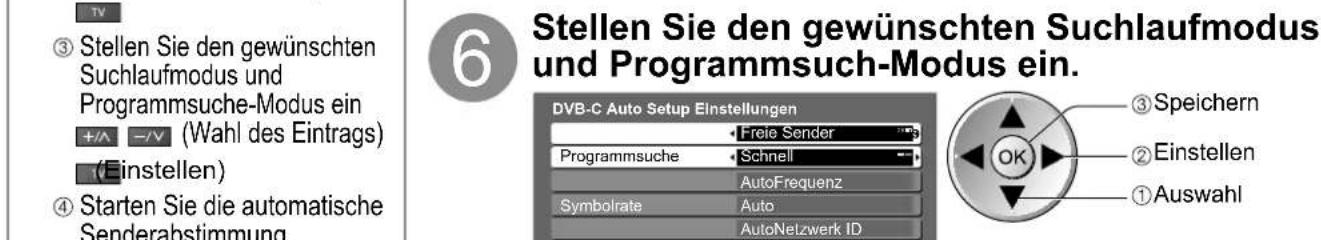

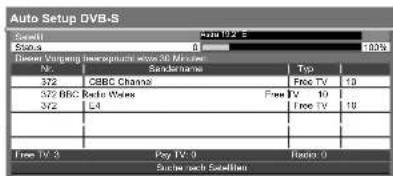

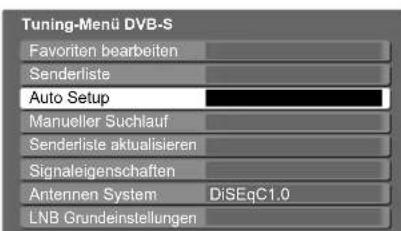

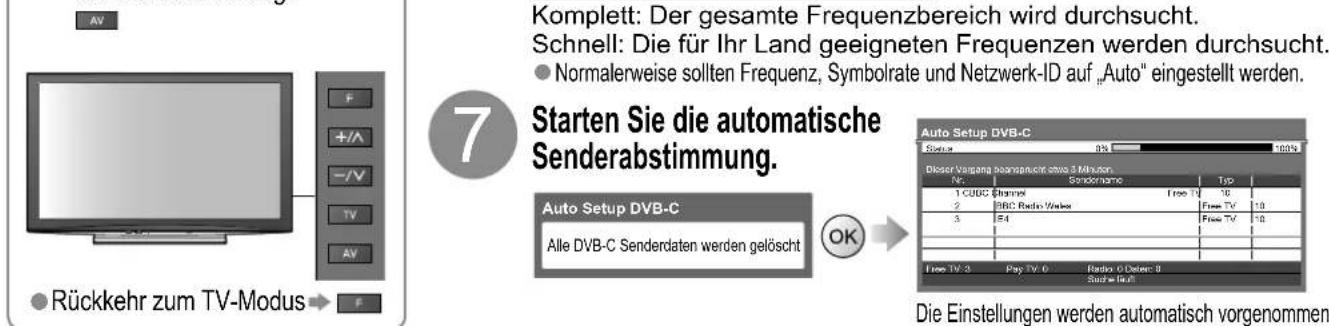

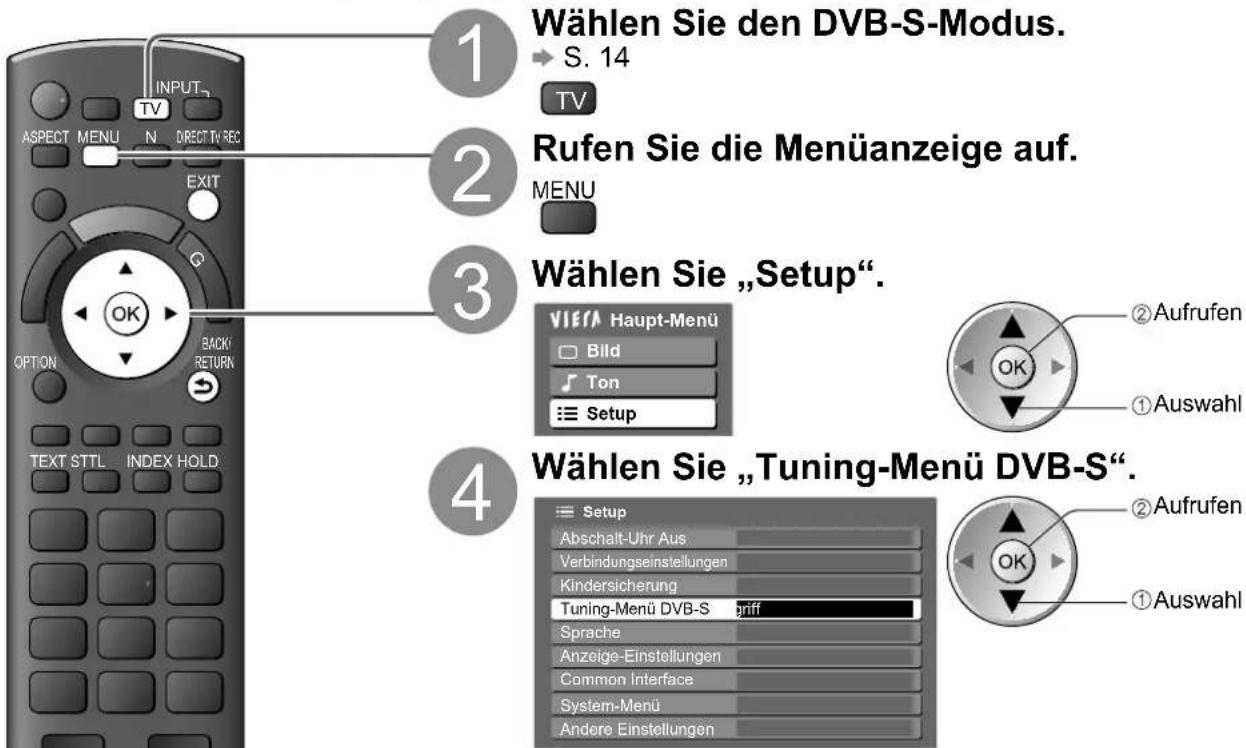

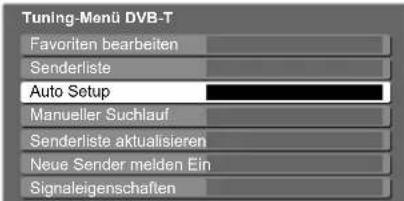

• Sendersuchlauf 32

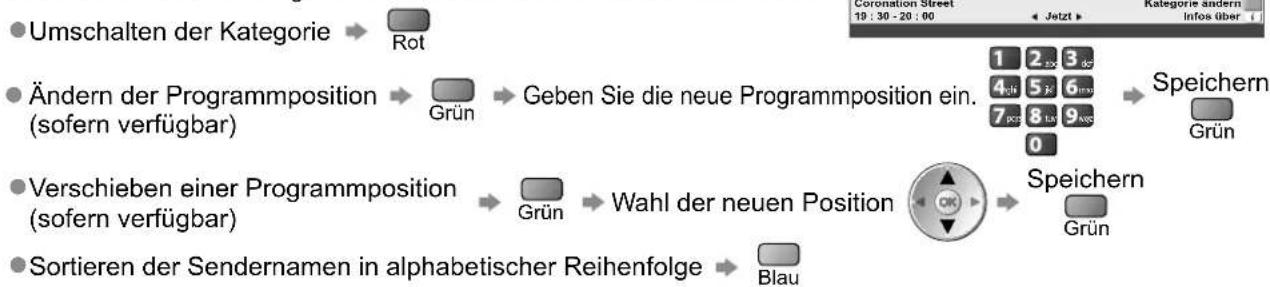

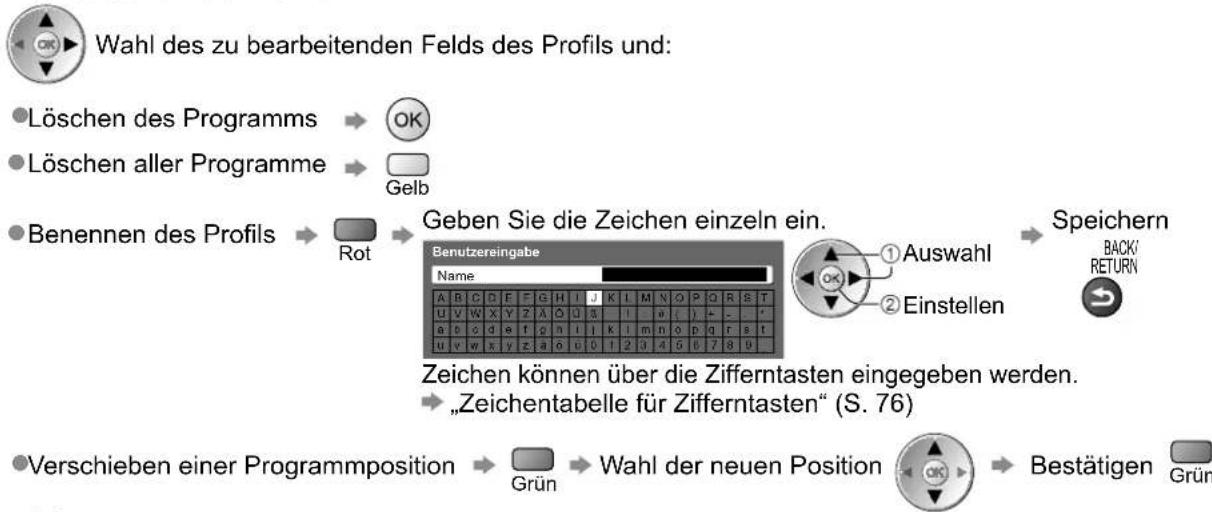

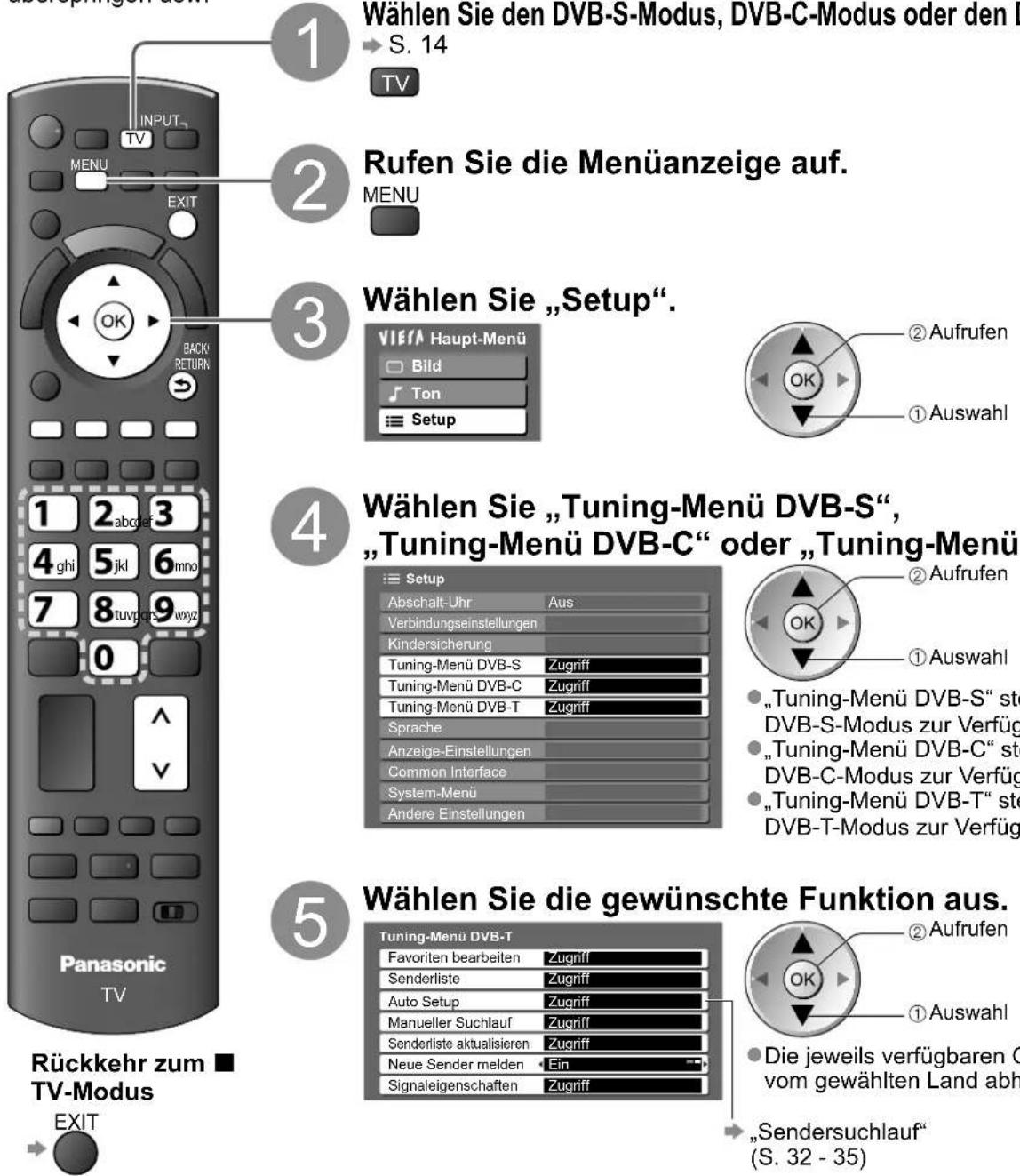

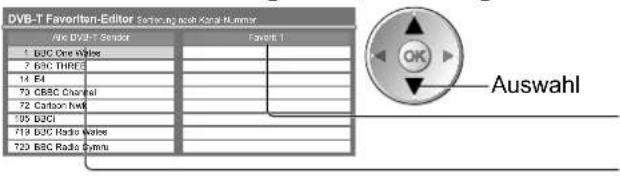

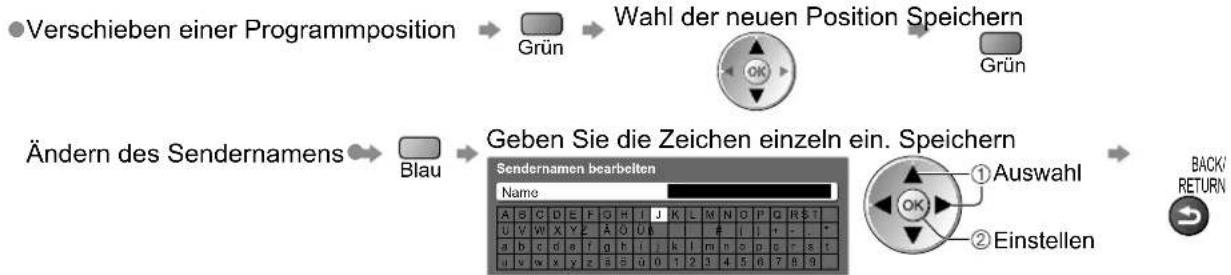

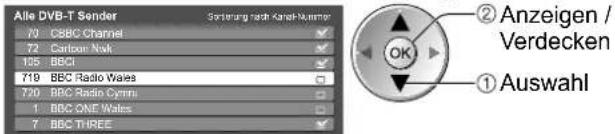

  Abstimmen und Bearbeiten von Programmen (DVB)⋯36

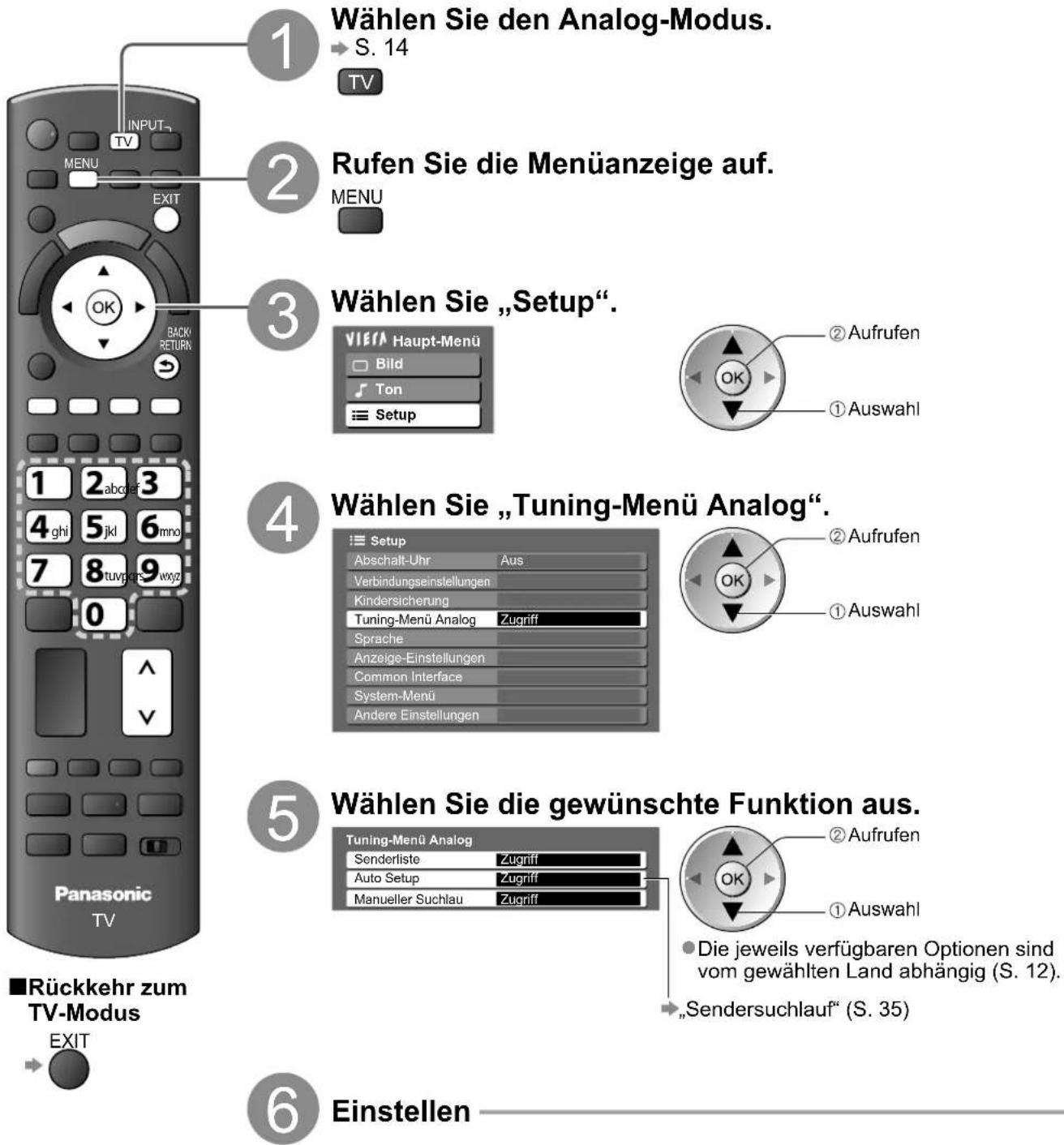

• Abstimmen und Bearbeiten von Programmen (analog)…40

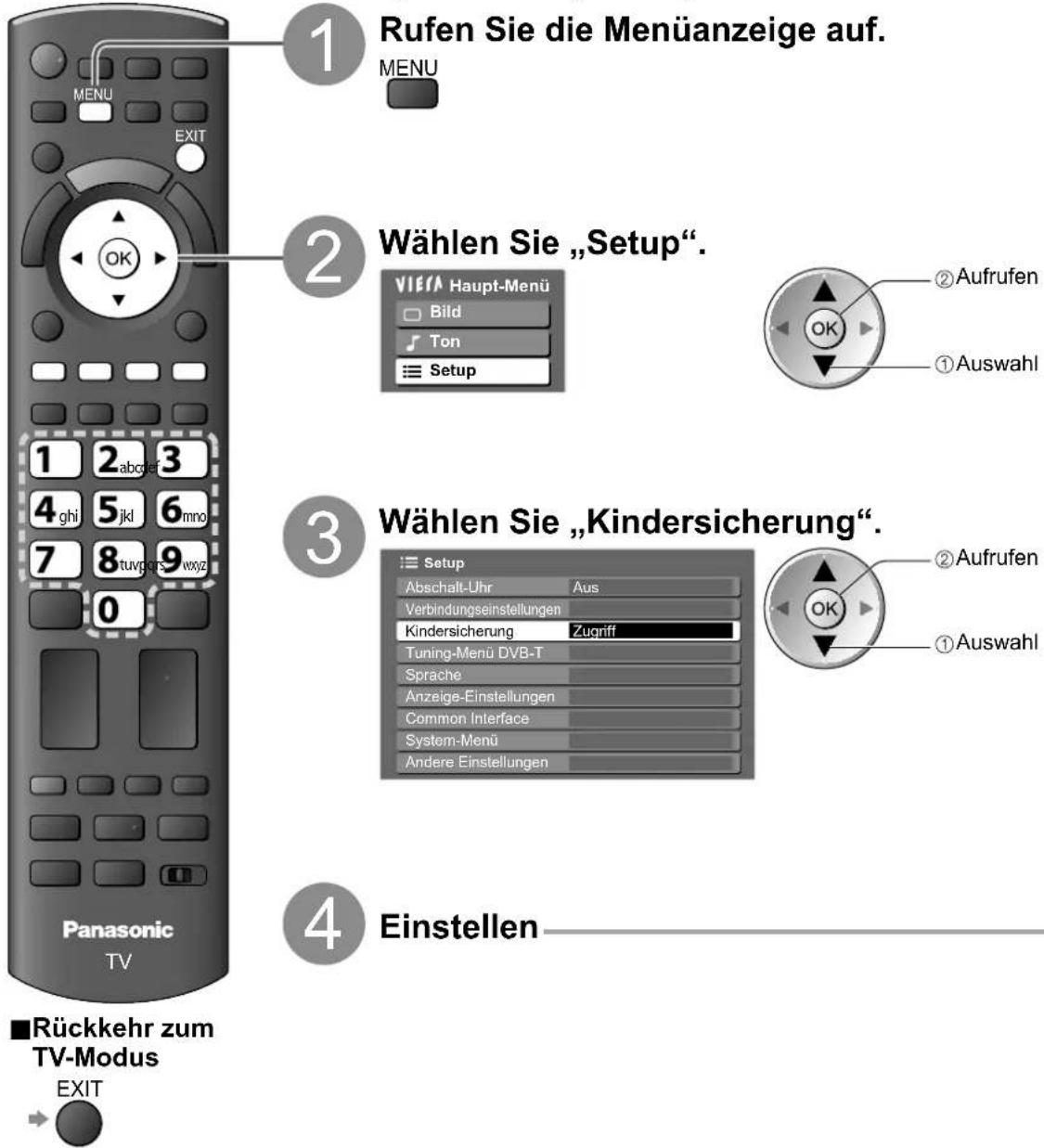

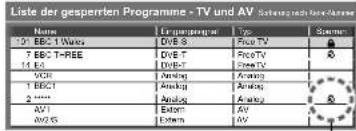

• Kindersicherung 42

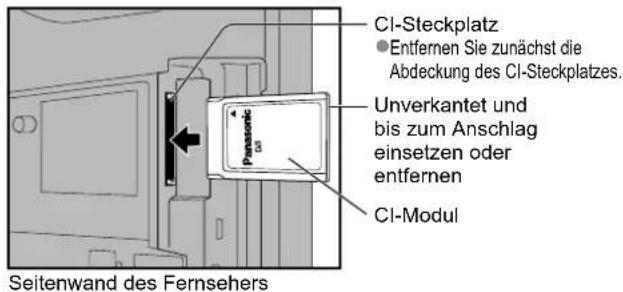

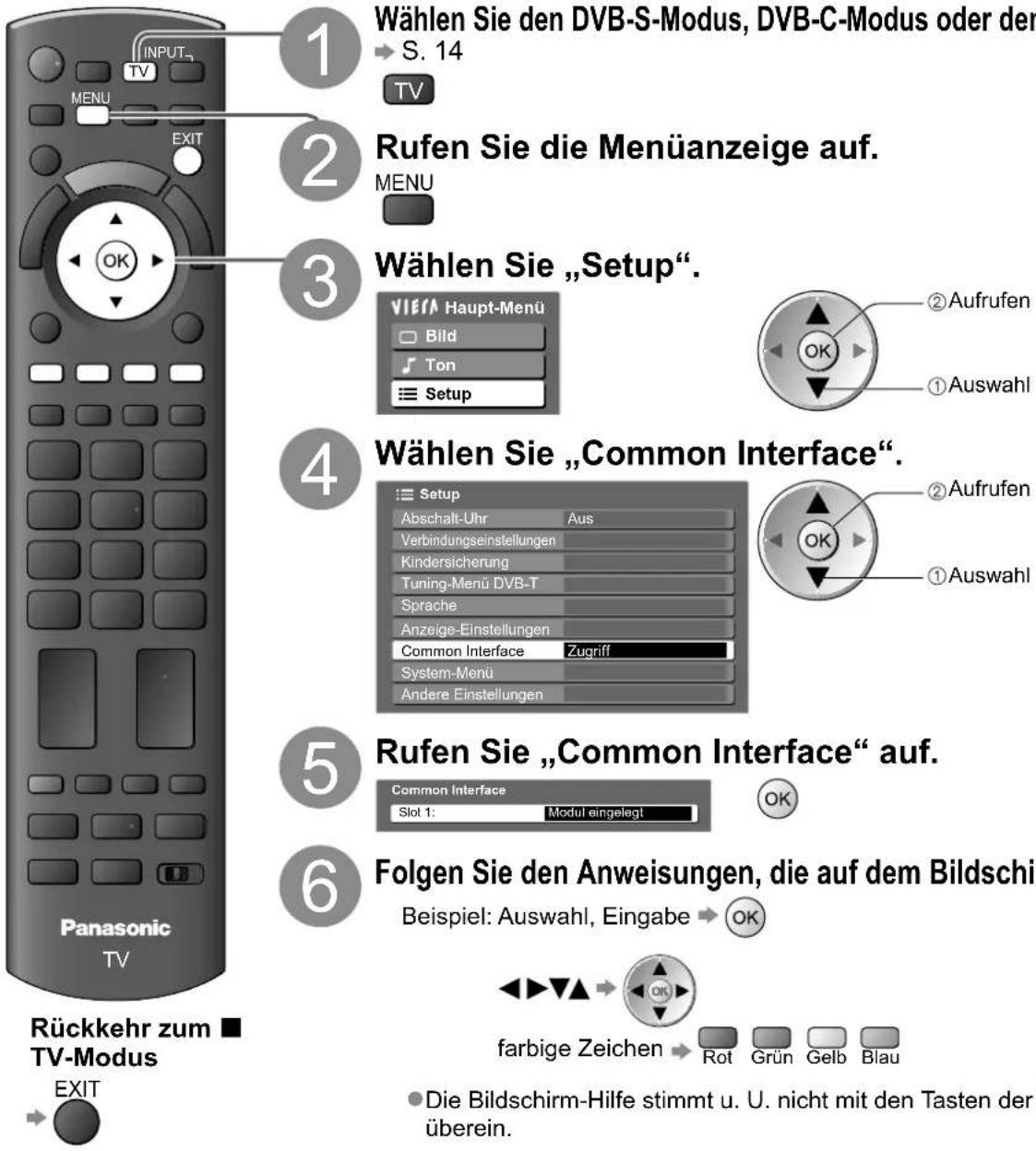

• Gebrauch des Common Interface 44

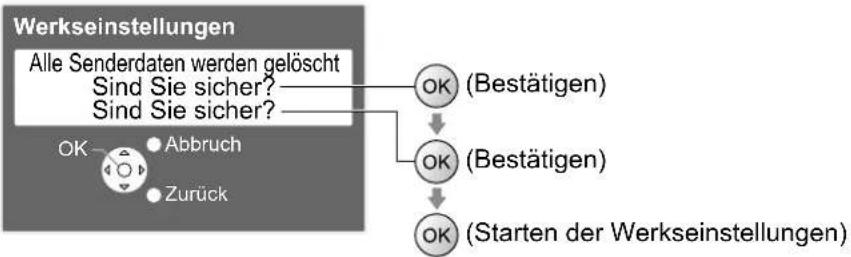

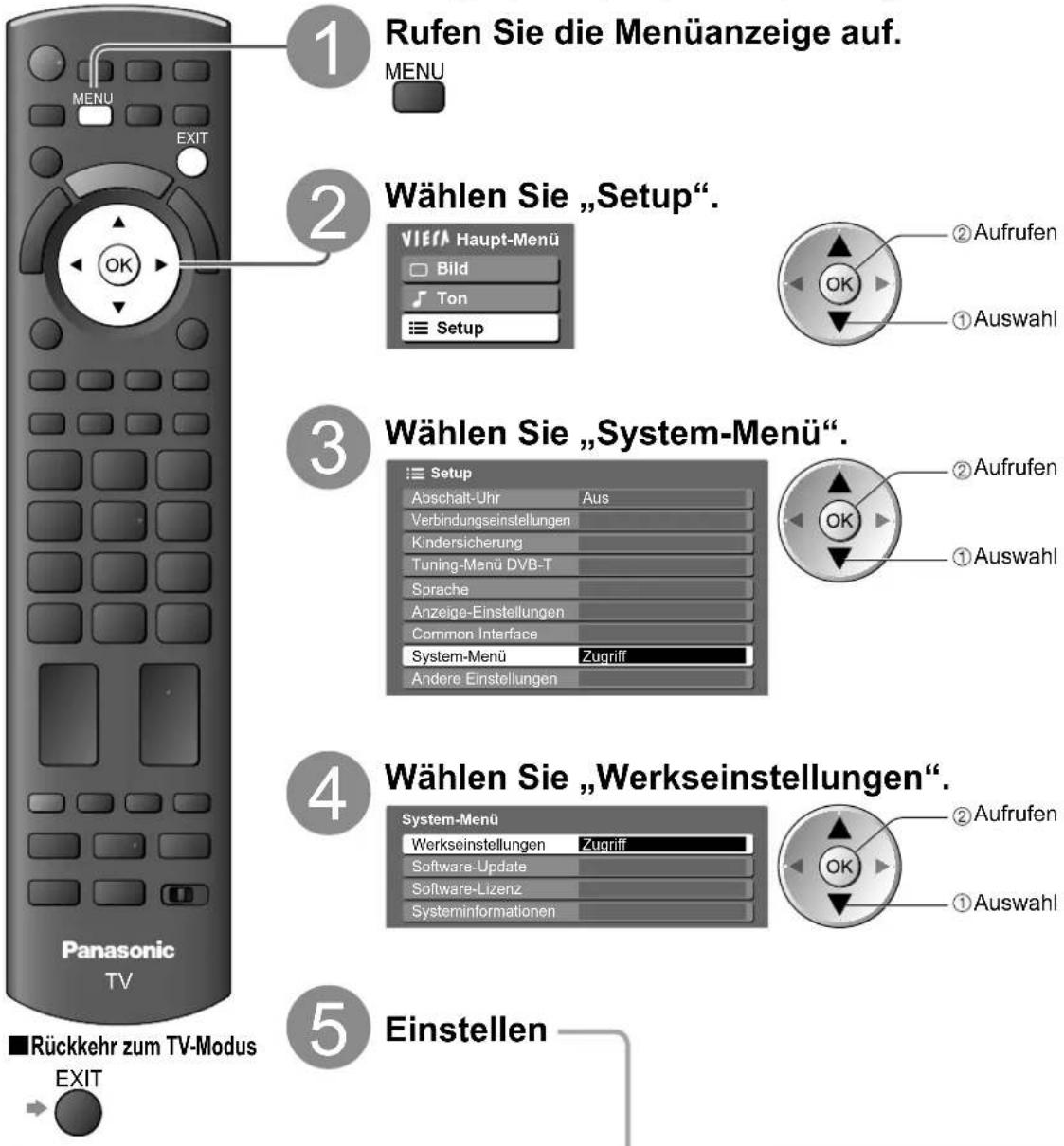

  ● Werkseinstellungen 45

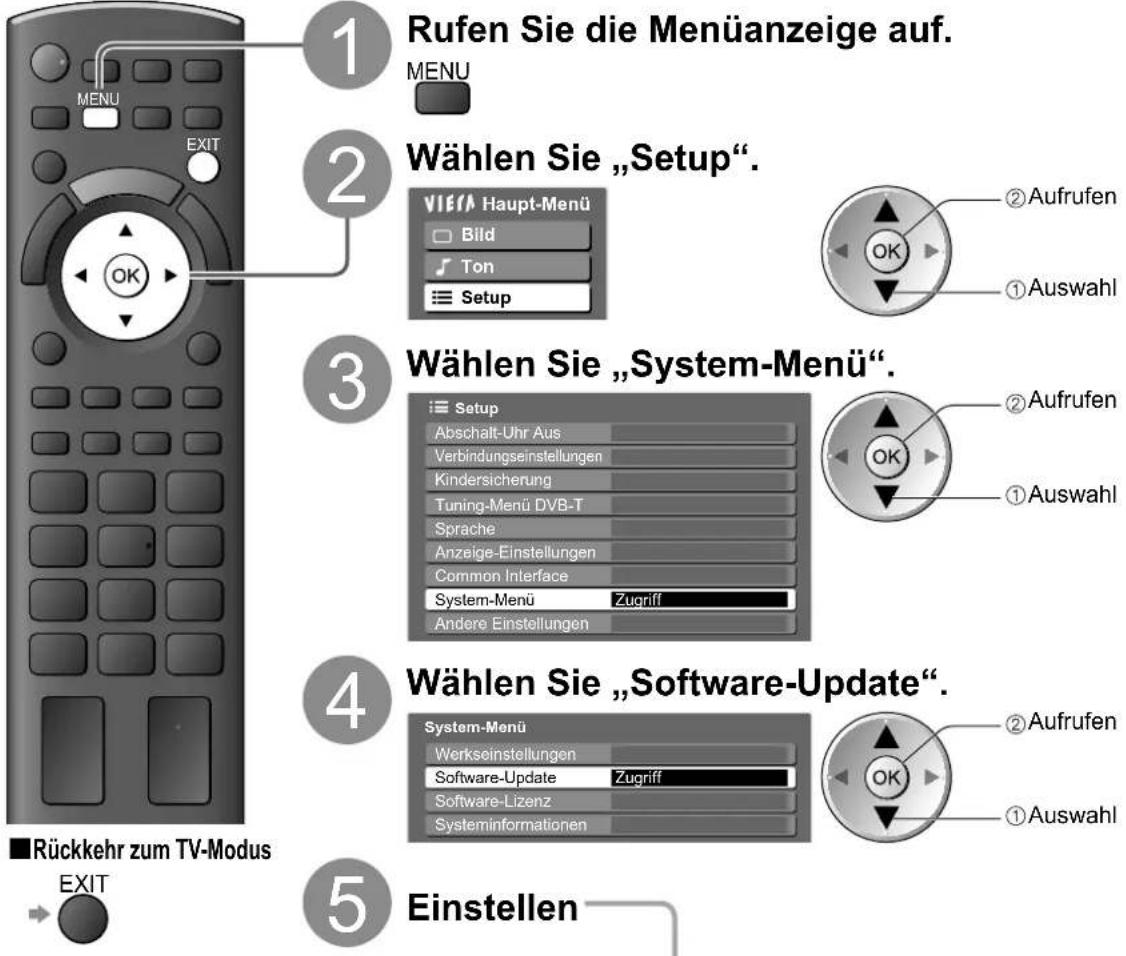

• Aktualisieren der Software des Fernsehers … 46

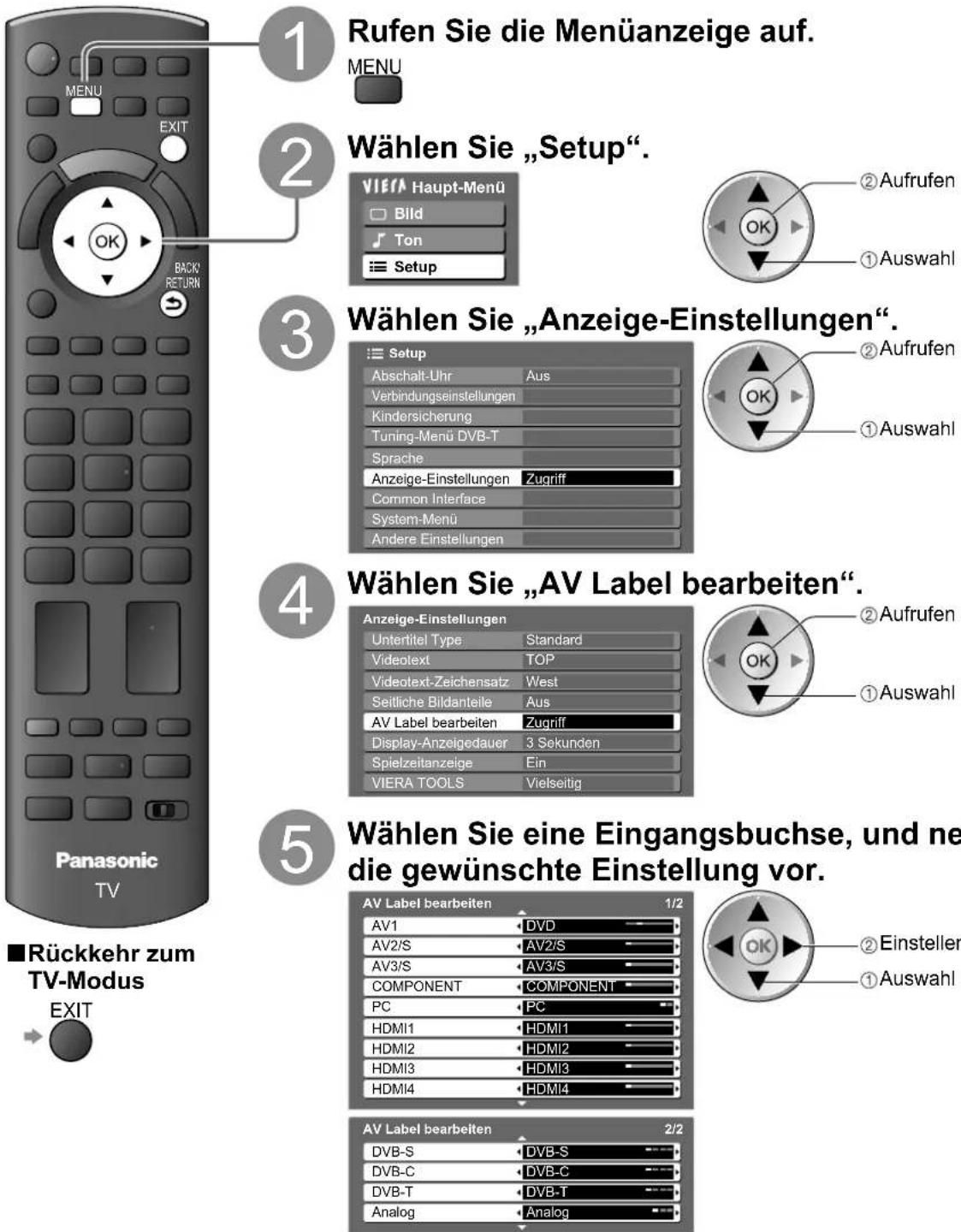

  ● AV Label bearbeiten 47

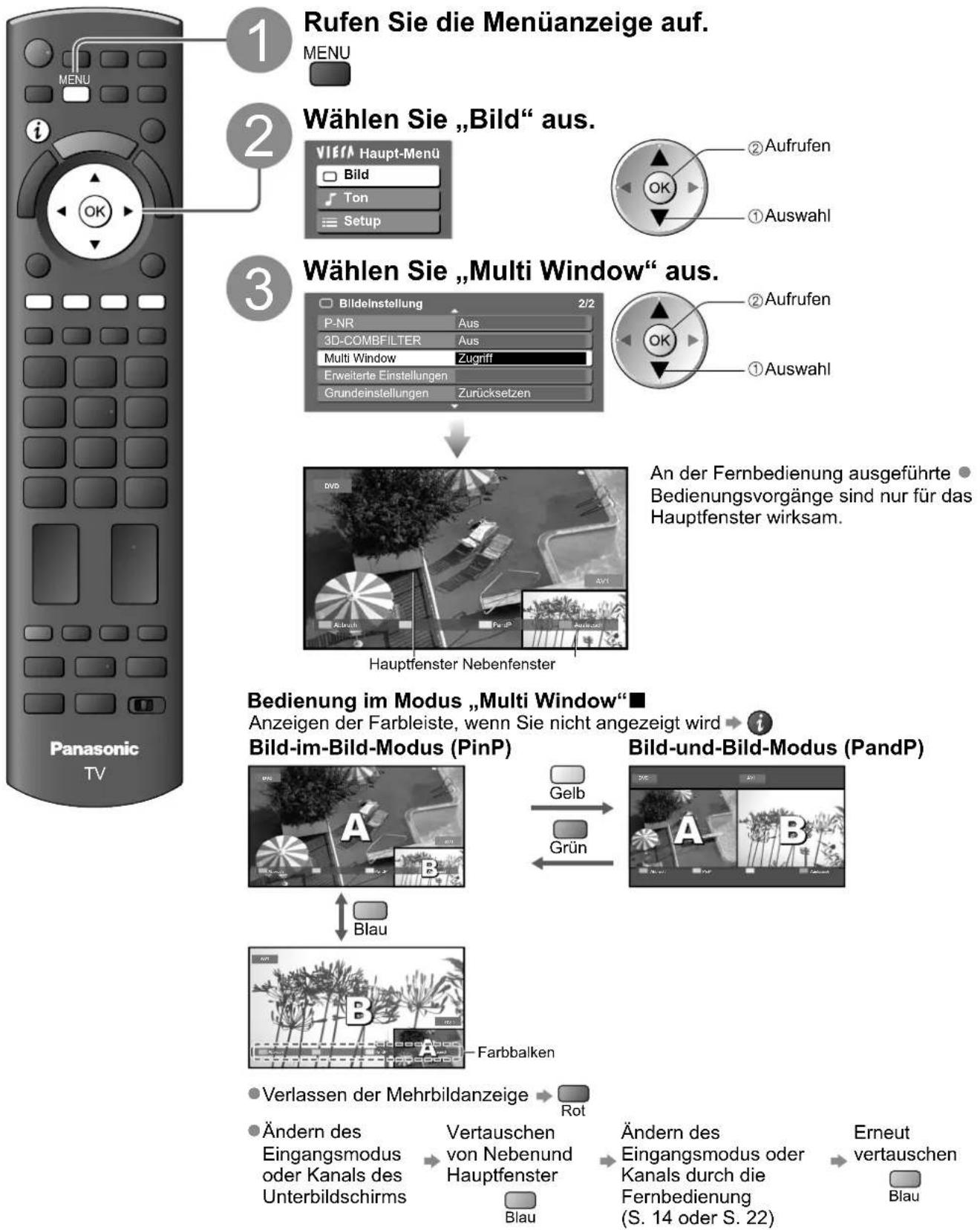

  ● Multi Window 48
• Gebrauch von VIERA TOOLS 49

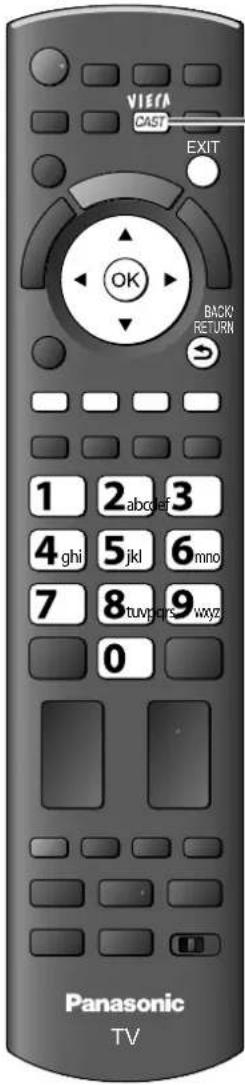

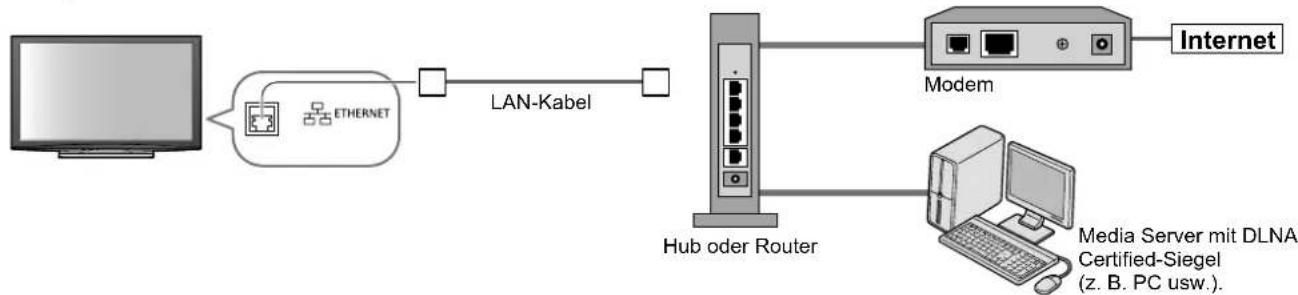

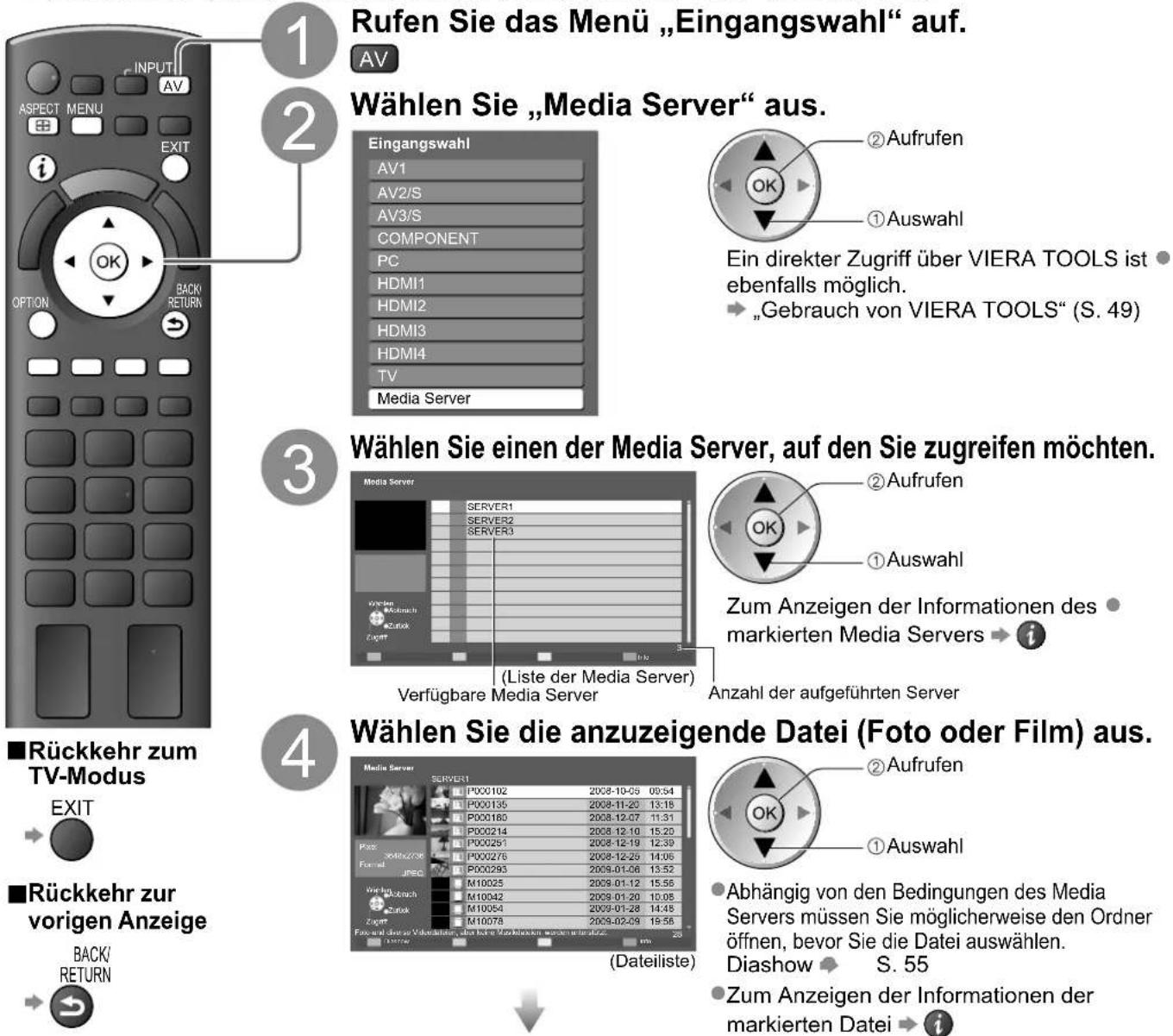

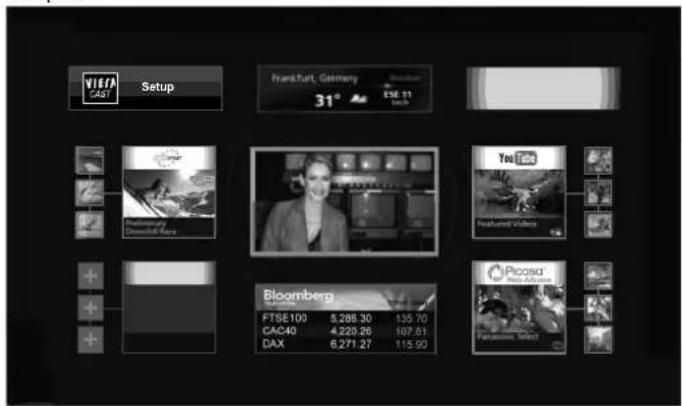

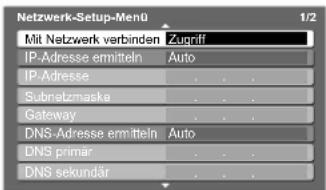

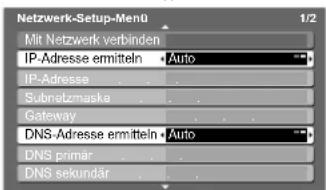

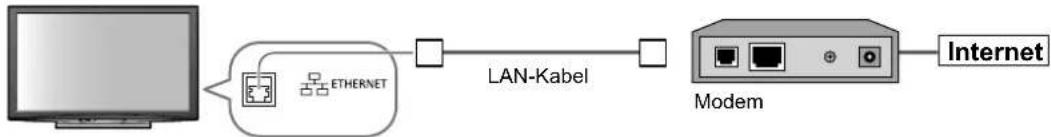

  ● Verwenden von Netzwerkdiensten 50 (DLNA / VIERA CAST)

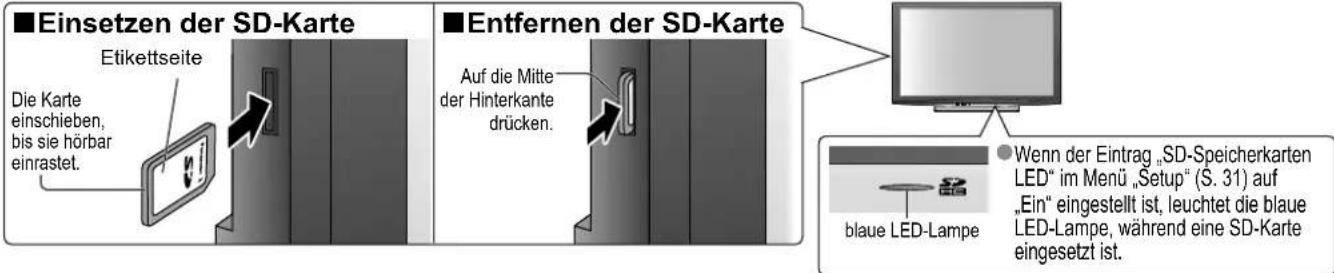

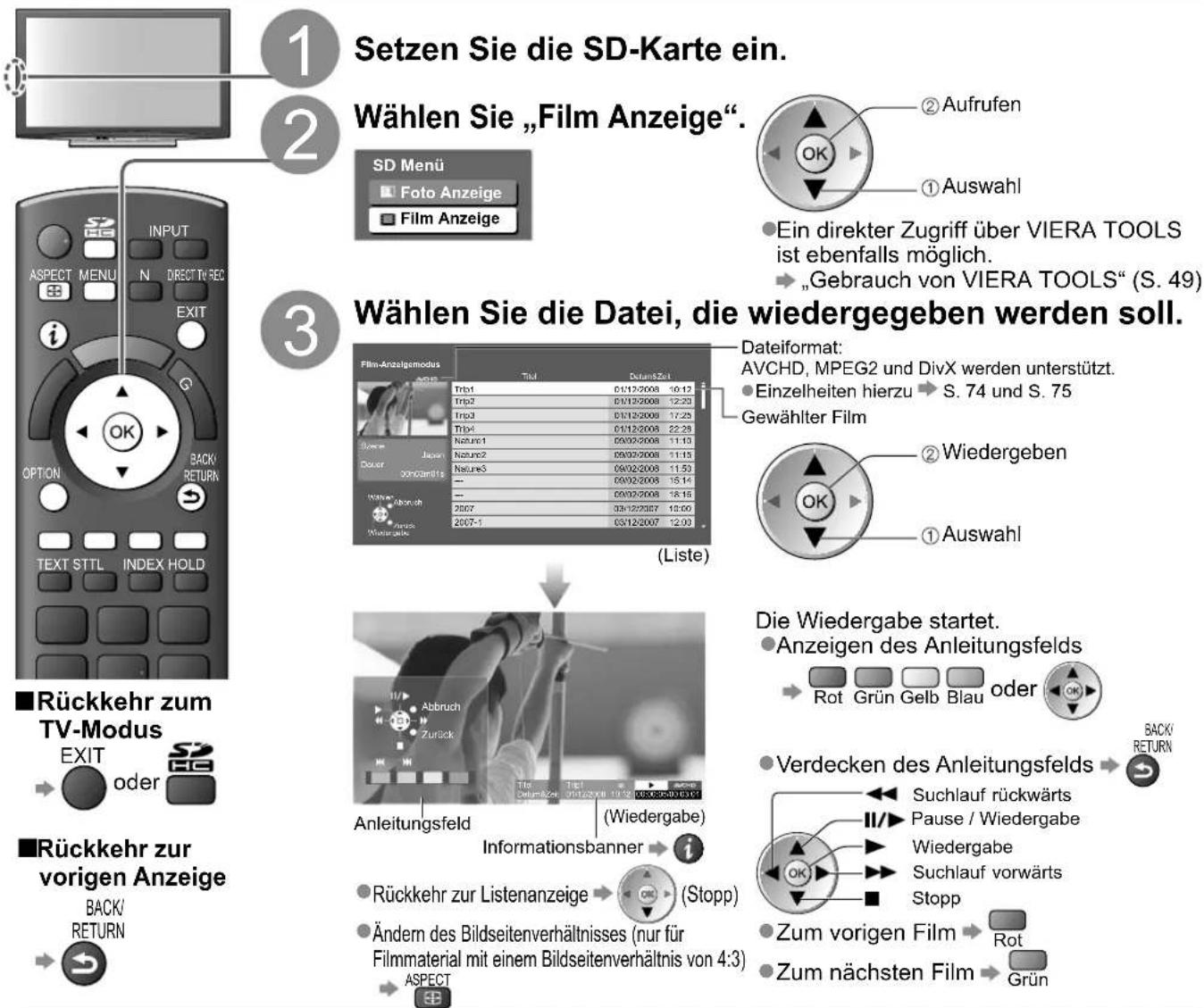

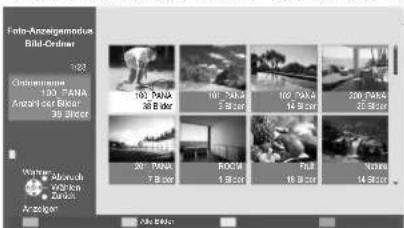

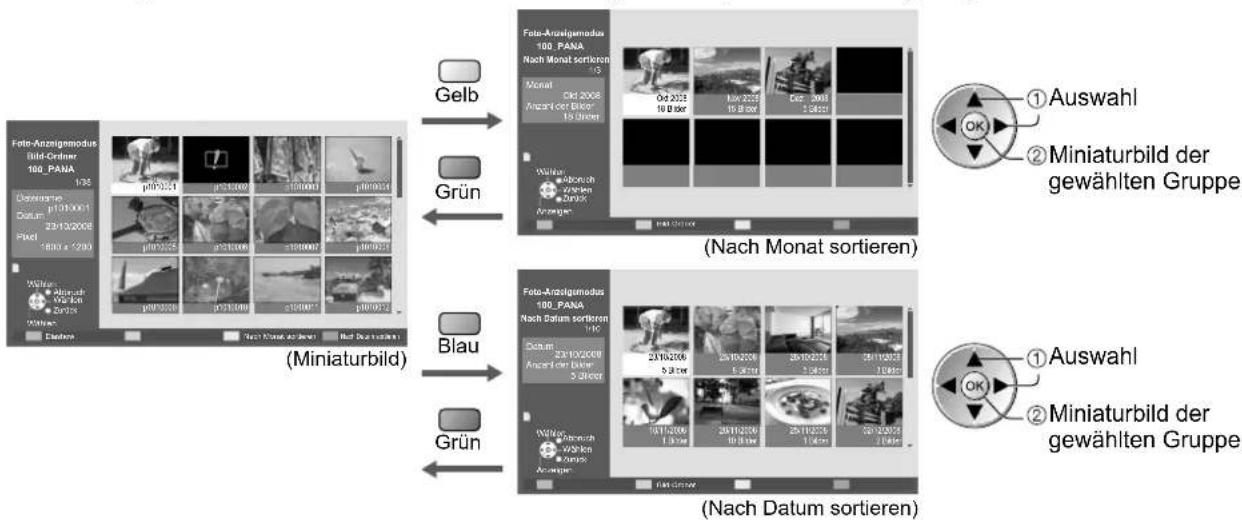

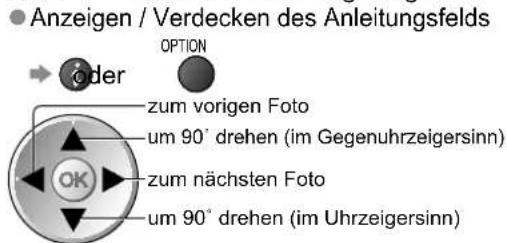

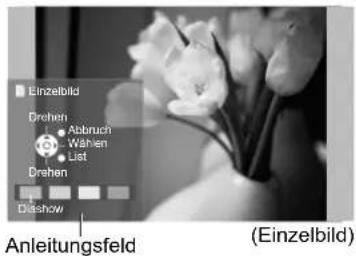

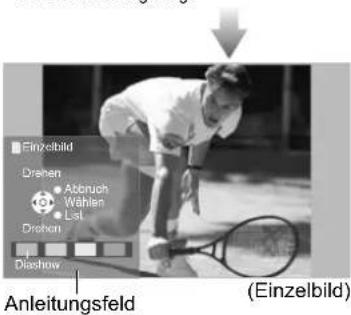

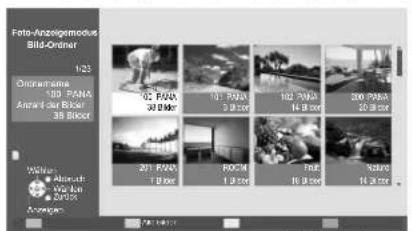

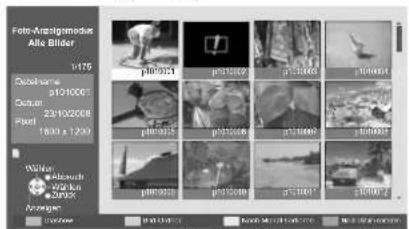

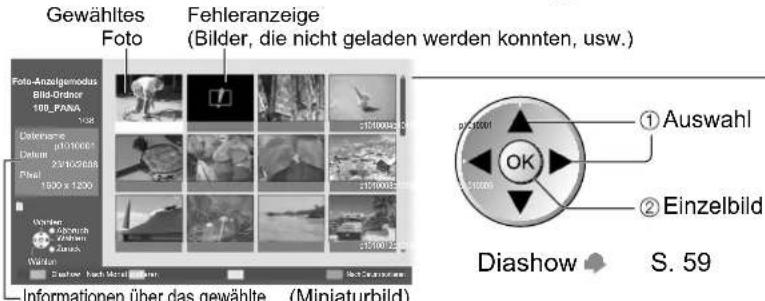

  ● Betrachten einer SD-Karte 58 (VIERA IMAGE VIEWER)

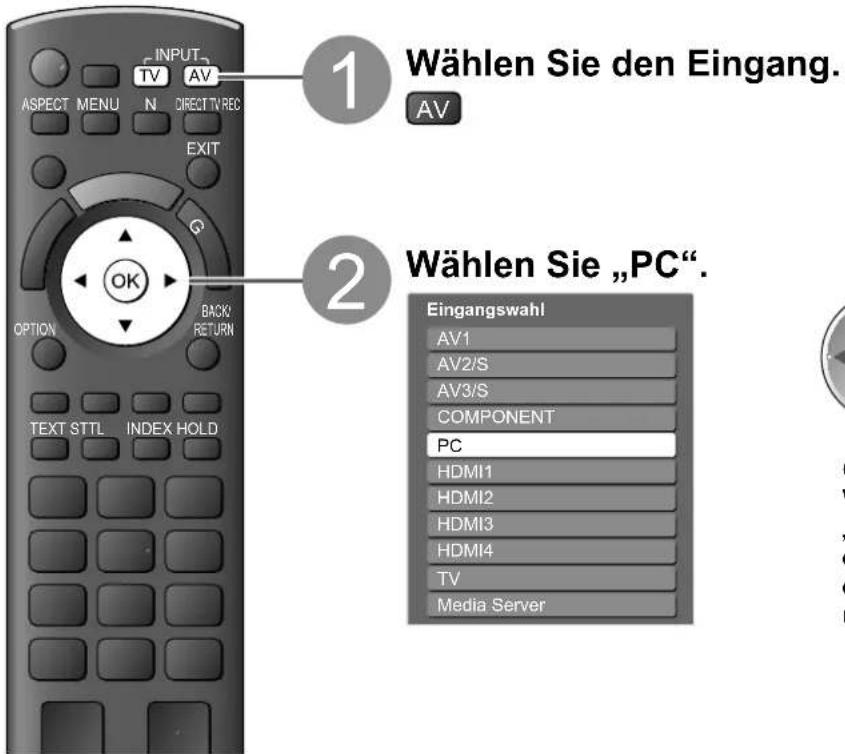

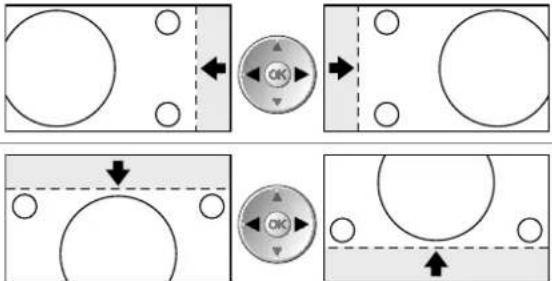

  ● Anzeigen von PC-Bildern auf dem Fernsehschirm 61

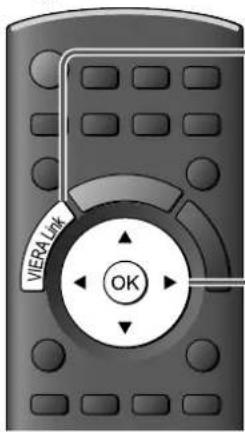

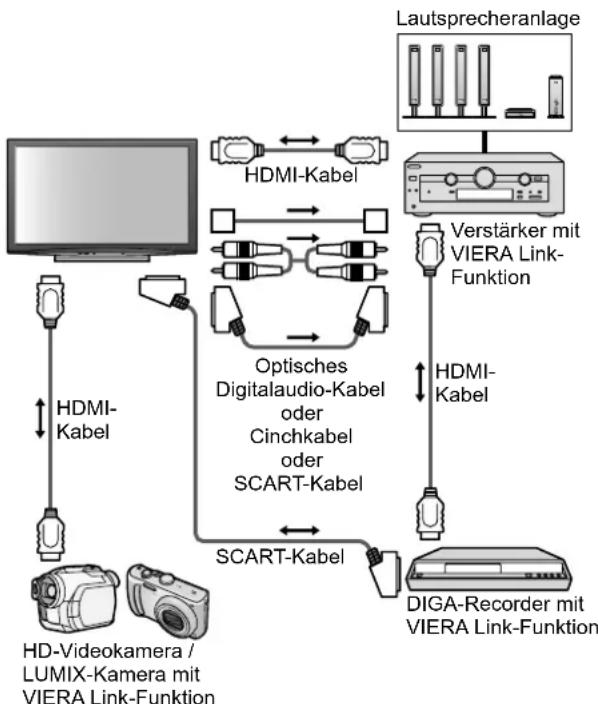

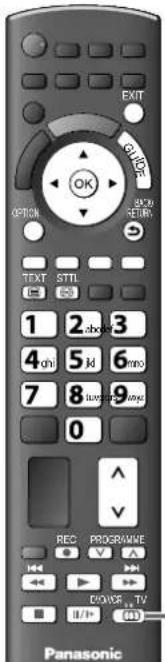

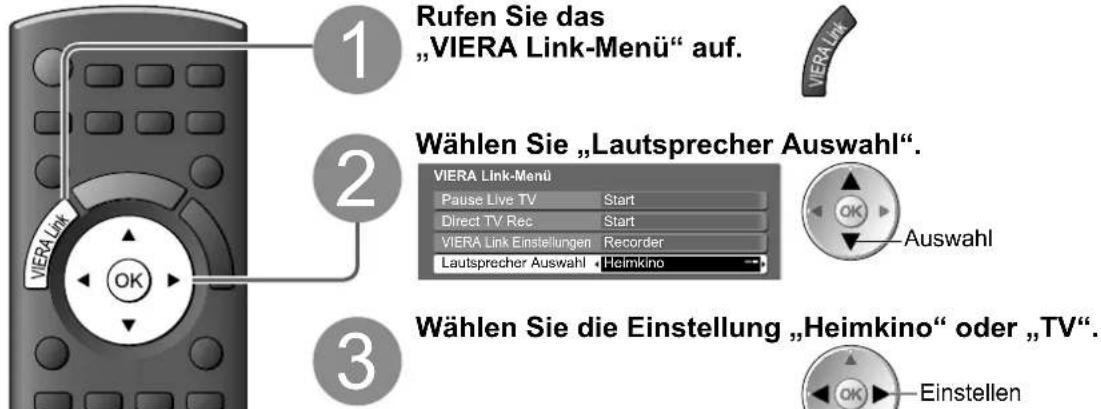

• Link-Funktionen 62 (Q-Link / VIERA Link)

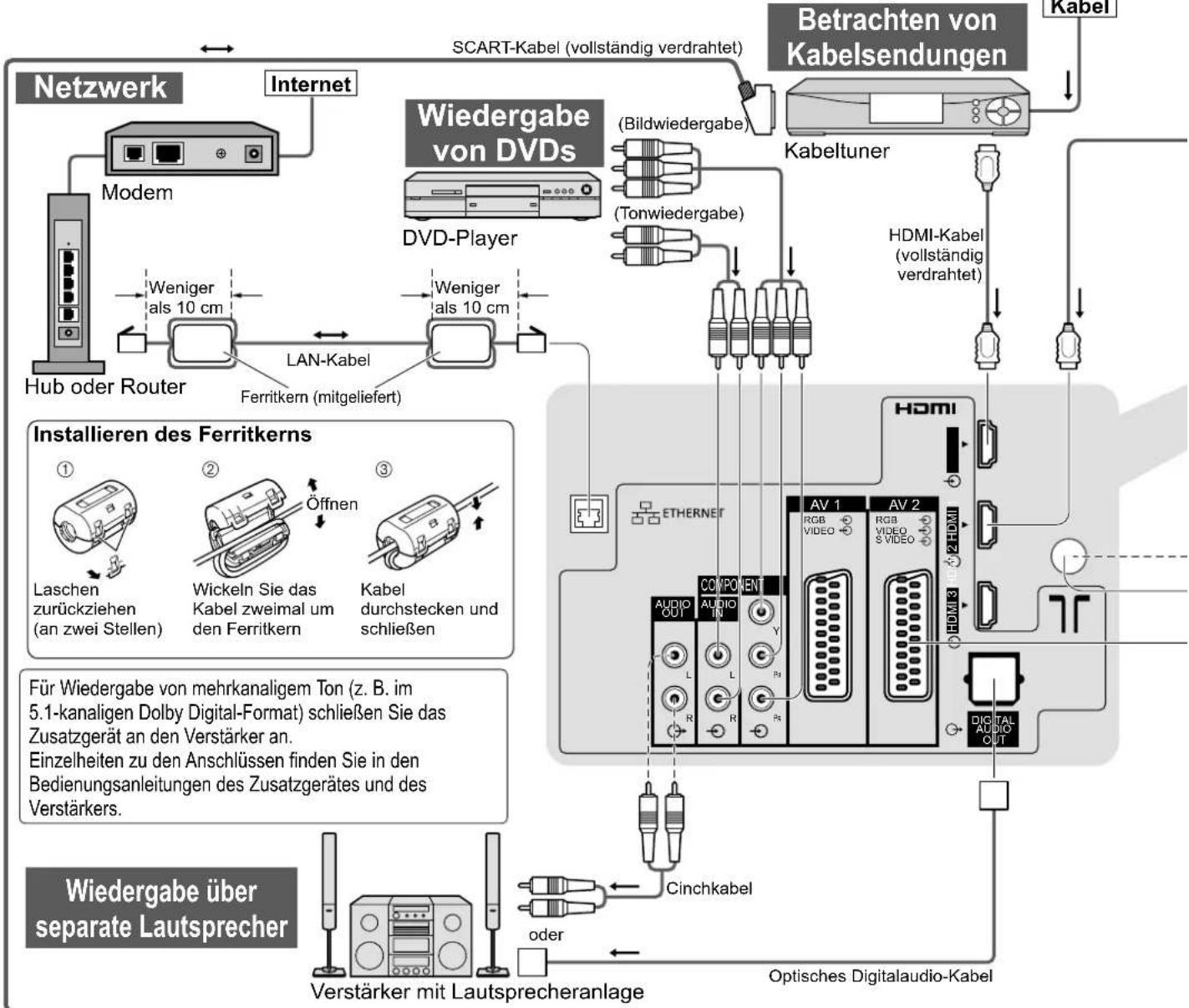

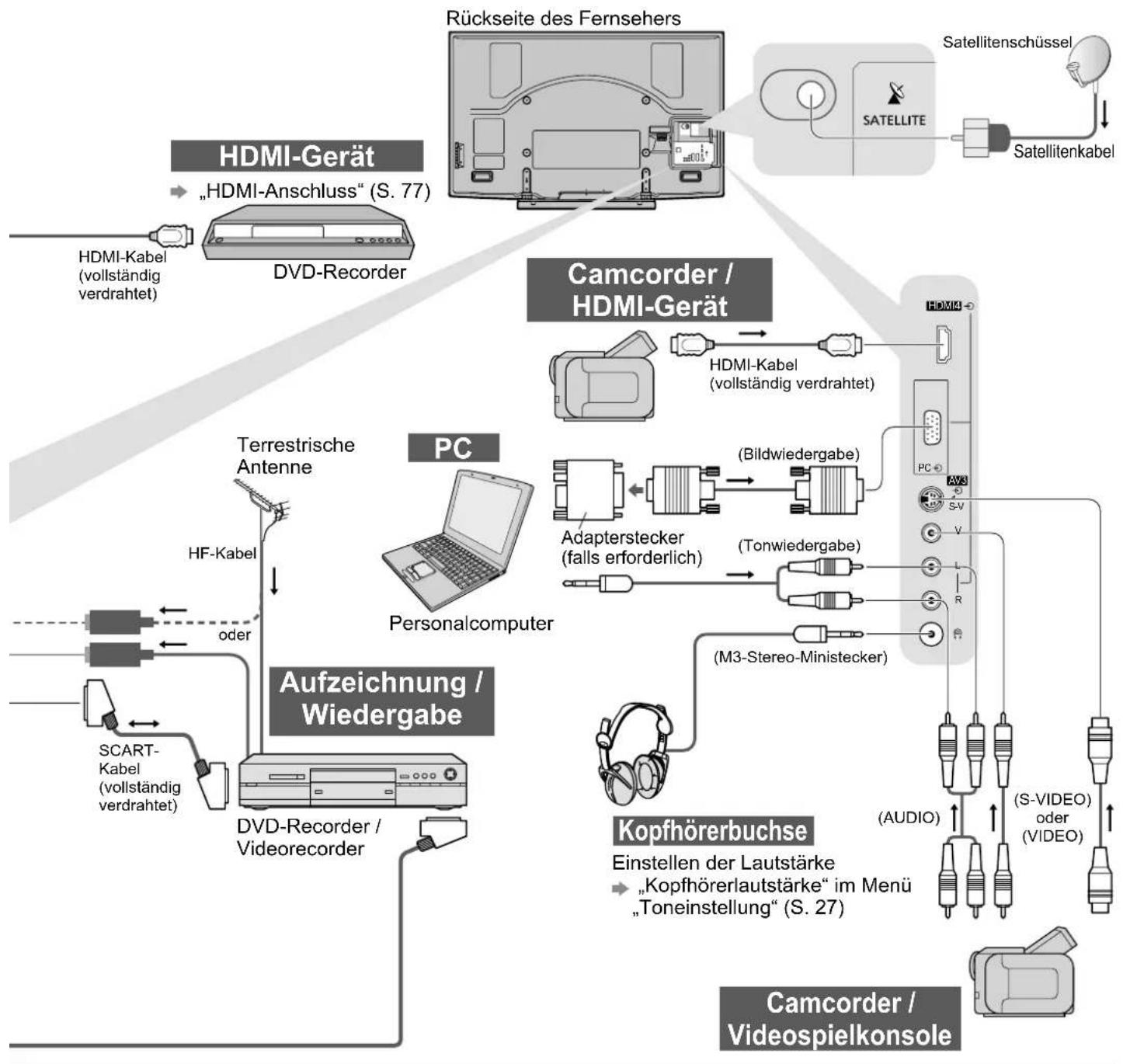

  Zusatzgeräte 70

Häufig gestellte Fragen usw.

● Technische Informationen 72
● Häufig gestellte Fragen 79
● Lizenzinformationen 82
● Technische Daten 83

Sicherheitsmaßnahmen

Warnung

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
  Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
• Vergewissern Sie sich, dass der Erdungspol des Hauptsteckers sicher angeschlossen ist, um einen elektrischen Schlag zu vermeiden.
• Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)
• Verwenden Sie auf keinen Fall ein anderes als das Netzkabel im Lieferumfang dieses Fernsehers. (Dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben.)
  Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
  Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
  Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
  Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
• Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den

Netzstecker

unverzüglich von der

Netzsteckdose, falls irgendeine

Anomalität festgestellt wird!

220–240 V

Wechselstrom,

50 / 60 Hz

Stromversorgung

Dieser Fernseher arbeitet mit Wechselstrom von 220-240 V, 50 / 60 Hz.

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befinden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

• Zur Vermeidung von Stromschlaggefahr, Gerät nicht öffnen! Im Inneren des Gerätes sind keine Teile vorhanden, die vom Benutzer gewartet werden können

- Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Setzen Sie dieses Gerät bitte niemals Regen oder Feuchtigkeit aus.

Um Feuer und Stromschlägen vorzubeugen, vermeiden Sie es, das Gerät Regen und Feuchtigkeit auszusetzen. Vergewissern Sie sich, dass keine mit Flüssigkeiten gefüllte Gefässe, wie z. B. Vasen, auf das Gerät gestellt werden und vermeiden Sie Berührungen des Gerätes mit tropfendem oder fließendem Wasser.

Das Gerät weder direkter

Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Fremdgegenstände aus dem Geräteinneren fernhalten

Verhindern Sie, dass Gegenstände in die Lüftungsschlitze gelangen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Den Fernseher nicht auf einer schrägen oder unstabilen Unterlage aufstellen

Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer / Montageteile verwenden

Werden nicht genehmigte Standfüße oder andere Befestigungen verwendet, kann die Stabilität des Gerätes beeinträchtigt werden und so Verletzungsgefahr entstehen. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes.

- Verwenden Sie nur zugelassene Standfüße / Wandhalterungen (S. 6).

Halten Sie Kinder von SD-Karten fern

Wie bei allen kleinen Gegenständen besteht die ● Gefahr, dass SD-Karten von Kleinkindern verschluckt werden. Entfernen Sie die SD-Karte sofort nach ihrem Gebrauch.

Vorsicht

■Vor dem Reinigen des Gerätes den Netzstecker ziehen

- Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.

Wird das Fernsehgerät längere Zeit nicht genutzt, vom ■ Stromnetz trennen

Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

Nur aufrecht transportieren

Wird der Fernseher mit nach oben oder unten weisendem Bildschirm transportiert, kann dies eine Beschädigung der Schaltungen im Geräteinneren verursachen.

Für einen zur Wärmeabfuhr ausreichenden Freiraum im ■ Umfeld des Gerätes sorgen

Mindestabstand

10 10 10 7 (cm)

- Wenn Sie den Standfuß verwenden, lassen Sie zwischen dem unteren Teil des Fernsehgerätes und dem Fußboden etwas Freiraum. - Richten Sie sich bei der Wandhalterung nach der Installationsanleitung.

Hinweise

Kein Standbild über längere Zeit hinweg anzeigen

Anderenfalls bleibt u.U. ein Nachbild auf dem Plasmabildschirm zurück („Einbrennen“).

Da es sich bei diesem Phänomen nicht um eine Funktionsstörung handelt, erstreckt sich die Garantieleistung des Herstellers nicht darauf.

Typische Standbilder

Programmposition und andere Logos

- Standbild mit einem Bildseitenverhältnis von 4:3 Video-Spiele

Computerbild

Um Einbrennen zu verhindern, wird der Kontrast automatisch verringert, wenn dem Gerät einige Minuten lang kein Signal zugeleitet bzw. kein Bedienungsvorgang ausgeführt wird. (S. 79)

Die Belüftungsschlitze an der Rückwand nicht blockieren

- Bei durch Vorhänge, Zeitungen, Tischdecken usw. verdeckten Lüftungsschlitzen kann das Gerät überhitzen, Feuer fangen oder es droht Verletzungsgefahr durch Stromschlag.

■Sie sollten Ihr Gehör nicht zu starker

Lautstärke aus Kopfhörern aussetzen

Dies kann Ihr Gehör dauerhaft schädigen.

Dieser Fernseher ist schwer. Das Gerät muss

grundsätzlich von mindestens zwei Personen gehandhabt werden. Stützen Sie den Fernseher wie in der Abbildung gezeigt ab, um Verletzungen zu verhindern, die durch ein Umkippen oder Herunterfallen des Gerätes verursacht werden kör

■Bereitschafts-Umschaltautomatik

- Wird ca. 30 Minuten kein Signal empfangen und falls keine Operationen im Analogbetrieb erfolgten, schaltet das Fernsehgerät automatisch in den Stand-by Modus.

Platzieren Sie das Gerät so weit wie möglich entfernt von anderen Geräten dieser Art

Elektronische Geräte

Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen).

- Geräte mit Infrarotsensor Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Pflege und Instandhaltung

Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose.

Bildschirm

Regelmäßige Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche.

Bei hartnäckiger Verschmutzung: Reinigen Sie die Oberfläche mit einem weichen Lappen, angefeuchtet mit klarem Wasser oder Wasser mit neutralem Reinigungsmittel (im Verhältnis 1 Teil Reinigungsmittel auf 100 Teile Wasser). Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

● Die Oberfläche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden.
Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfläche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse, Sockel

Regelmäßige Pflege: Reiben Sie Schmutzflecken mit einem weichen, trockenen Tuch von den Außenflächen ab.

Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenflächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

• Verwenden Sie kein Reinigungsmittel direkt auf den Außenflächen des Gerätes.
  (Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
  Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
• Sie sollten das Gehäuse des Gerätes und den Standfuß nicht über längere Zeit dem Kontakt mit Gummi oder PVC aussetzen.

Netzstecker

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

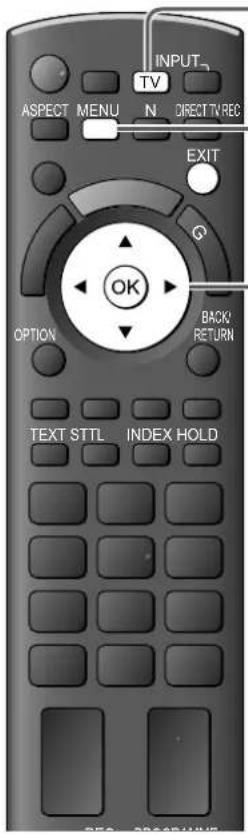

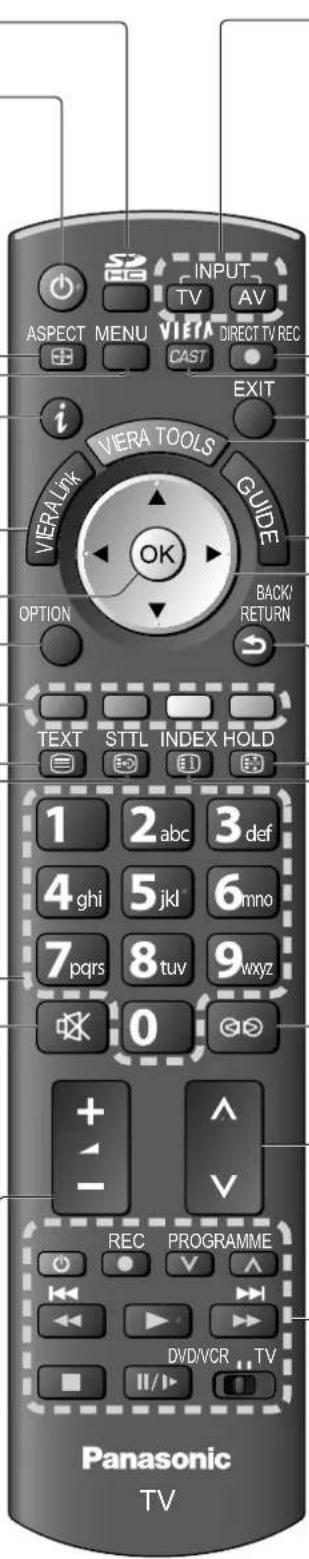

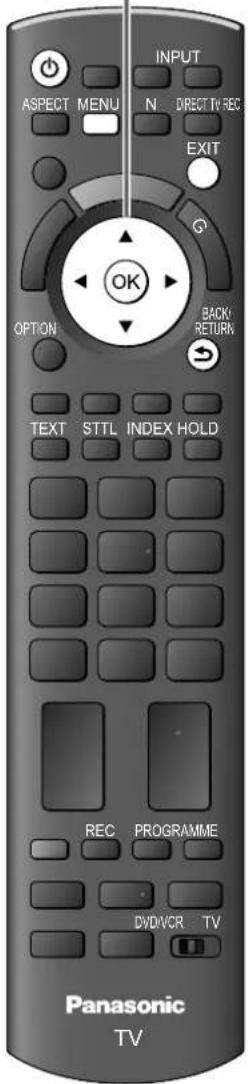

Fernbedienung □ N2QAYB000353

Bedienungsanleitung

Pan-Europäische Garantie

Bitte vergewissern Sie sich nach dem Auspacken, dass die nachstehend aufgeführten Zubehörartikel vollständig im Verpackungskarton enthalten sind.

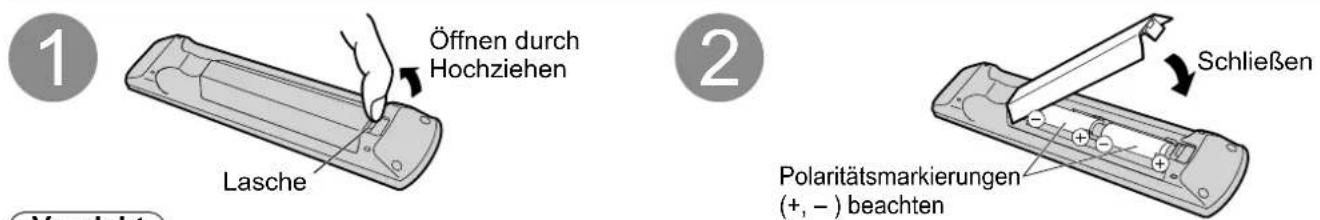

Batterien für Fernbedienung (2)

R6 (UM3) S. 8

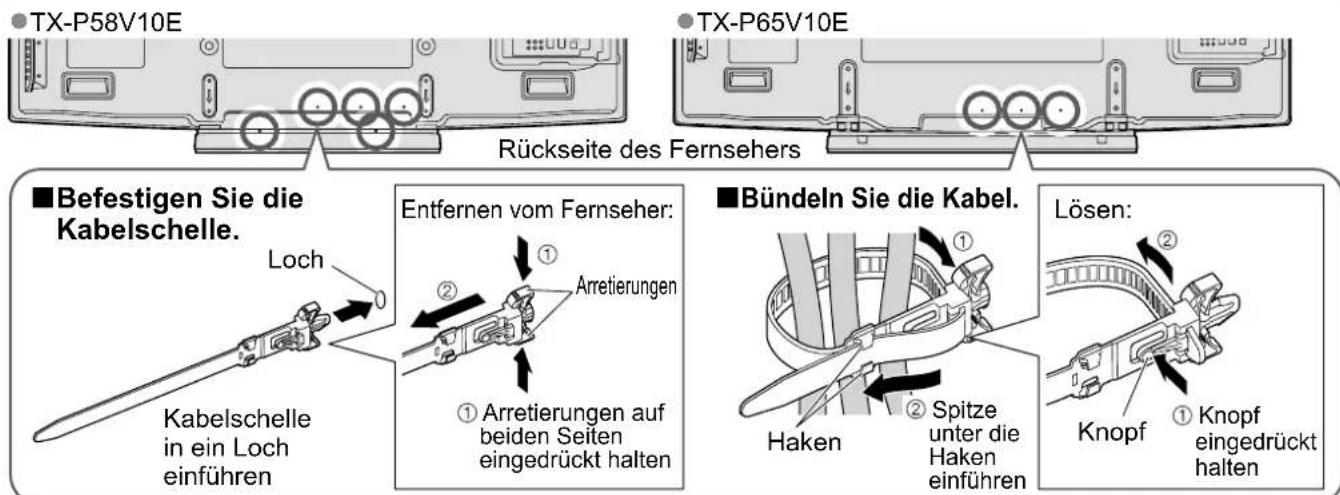

Kabelschelle

→ S.8

Netzkabel

→ S. 10

Ferritkern (2)

→ S. 70

Benutzen Sie ausschließlich die mitgelieferten Ferritkerne, welche dem EMC-Standard entsprechen.

Reinigungstuch

Söckel

S. 6 und S. 7

Zum Lieferumfang dieses Gerätes gehören potentiell gefährliche Teile (beispielsweise Kunststoffbeutel), die von Kleinkindern aus Versehen eingeatmet oder verschluckt werden können. Halten Sie derartige Teile unbedingt außerhalb der Reichweite von Kleinkindern.

Sonderzubehör

Wandhalterung

Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.

- Bitte lesen Sie sorgfältig die Bedienungsanleitung des mitgelieferten Zubehörs durch und unternehmen Sie alle notwendigen Schritte, um ein Umkippen des Fernseher zu verhindern.

Bitte gehen Sie bei der Aufstellung sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Stößen oder anderen Kräften ausgesetzt wird.

Gehen Sie bei der Montage der Wandhalterung an der Wand sorgsam vor. Vergewissern Sie sich vor der Installation, dass an der vorgesehenen Montagestelle keine elektrischen Kabel oder Rohre in der Wand vorhanden sind.

Wenn das Gerät längere Zeit nicht benutzt wird, sollte es vom Hängegestell demontiert werden, um ein Herunterfallen und Verletzungen zu vermeiden.

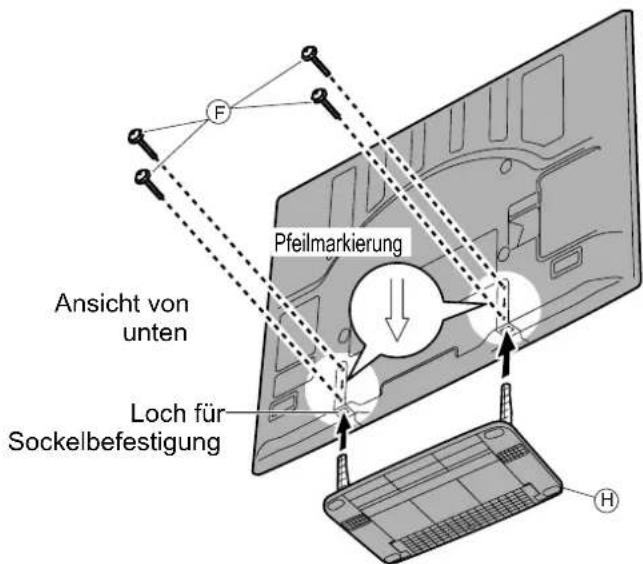

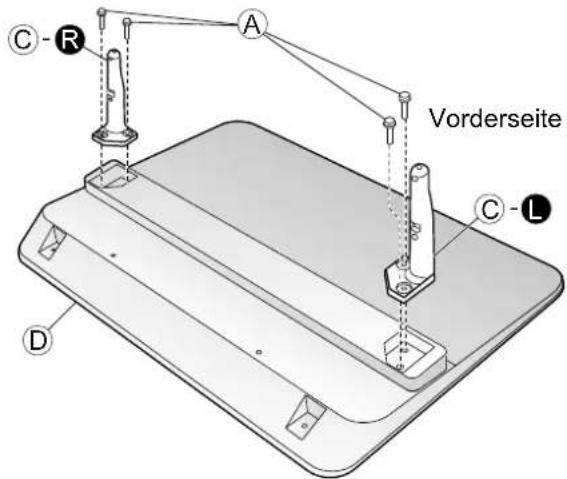

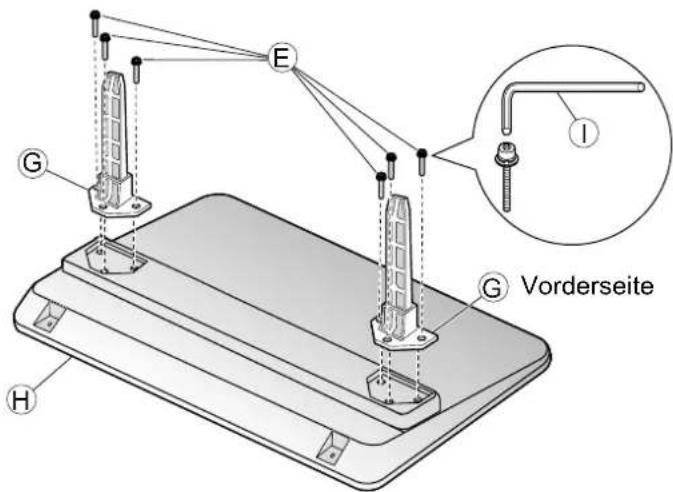

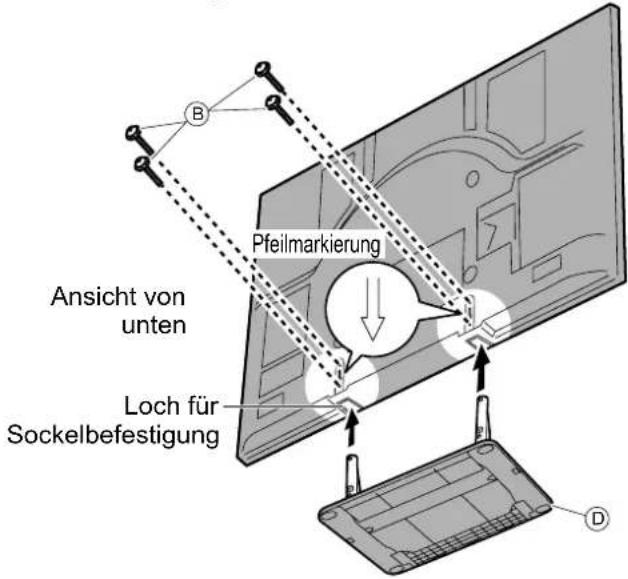

Befestigen des Sockels

Warnung

Den Sockel weder zerlegen noch modifizieren.

- Anderenfalls kann das Gerät umkippen und beschädigt werden oder Verletzungen verursachen.

Vorsicht

Den Sockel nicht mit anderen Fernsehern oder Displays verwenden.

- Anderenfalls kann das Gerät umkippen und beschädigt werden oder Verletzungen verursachen.

Den Sockel nicht verwenden, wenn er verzogen, gesprungen oder anderweitig beschädigt ist.

- Bei Verwendung eines beschädigten Sockels besteht Verletzungsgefahr. Bitte wenden Sie sich ggf. unverzüglich an Ihren Panasonic-Fachhändler.

Bei der Befestigung sicherstellen, dass alle Schrauben fest angezogen sind.

- Falls die Schrauben beim Zusammenbau nicht ausreichend fest angezogen werden, ist der Sockel nicht stabil genug, um den Fernseher zu tragen, so dass dieser umkippen und beschädigt werden kann, wodurch Verletzungen verursacht werden können.

Dafür sorgen, dass das Gerät nicht umgestoßen wird.

- Wenn der Fernseher einem starken Stoß ausgesetzt wird oder Kinder auf den Sockel klettern, während der Fernseher daran befestigt ist, kann das Gerät umkippen und Verletzungen verursachen.

Das Anbringen und Abnehmen des Fernsehers muss von mindestens zwei Personen ausgeführt werden.

- Falls diese Arbeiten nicht von mindestens zwei Personen ausgeführt werden, kann der Fernseher herunterfallen und Verletzungen verursachen.

TX-P58V10E

M5 × 25 M5 × 30

Zusammenbau des Sockels■

Verwenden Sie die vier Schrauben Aum die linke und rechte Stange Sicher an der Platte zu befestigen.

• Achten Sie unbedingt darauf, alle Schrauben fest anzuziehen. Falls die Schrauben gewaltsam mit einer falschen Ausrichtung eingeschraubt werden, führt dies zu einem Ausreißen der Gewinde.
• Die Unterseite jeder Stange ist mit dem Buchstaben „L“ (links) bzw. „R“ (rechts) gekennzeichnet.

C-R A Vorderseite C-L D

■Befestigen des Fernsehers

Verwenden Sie zum Befestigen die Schrauben®

• Achten Sie unbedingt darauf, alle Schrauben fest anzuziehen.
  ● Führen Sie diese Arbeit auf einer waagerechten, ebenen Unterlage aus.

Pfeilmarkierung Ansicht von unten Loch für Sockelbefestigung

TX-P65V10E

Zusammenbau des Sockels

Verwenden Sie die sechs Schrauben Eum die Stangen Sicher an der Platte zu befestigen.

• Ziehen Sie die Schrauben mit dem Inbusschlüssel ① fest.
• Achten Sie unbedingt darauf, alle Schrauben fest anzuziehen. Falls die Schrauben gewaltsam mit einer falschen Ausrichtung eingeschraubt werden, führt dies zu einem Ausreißen der Gewinde.

E G H I G Vorderseite

■Befestigen des Fernsehers

Verwenden Sie zum Befestigen die Schrauben ^F

• Achten Sie unbedingt darauf, alle Schrauben fest anzuziehen.
  ● Führen Sie diese Arbeit auf einer waagerechten, ebenen Unterlage aus.

Pfeilmarkierung Ansicht von unten Loch für Sockelbefestigung H

Mitgeliefertes Zubehör / Sonderzubehör

Einlegen / Entfernen der Batterien der Fernbedienung

1 Öffnen durch Hochziehen Lasche 2 Schließen Polaritätsmarkierungen (+, -) beachten

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Legen Sie nicht zwei Batterien unterschiedlicher Sorten (z. B. eine Alkali- und eine Manganbatterie) gemeinsam ein.
• Verwenden Sie keine aufladbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung.
• Batterien dürfen weder verbrannt noch zerlegt werden.

Setzen Sie Batterien keiner übermäßigen Wärme aus, z. B. direkter Sonneneinstrahlung, offenen Flammen usw.

Gebrauch der Kabelklemmen

TX-P58V10E TX-P65V10E Rückseite des Fernsehers ■Befestigen Sie die Kabelschelle. Entfernen vom Fernseher: ① Arretierungen ② Arretierungen auf beiden Seiten eingedrückt halten Kabelschelle in ein Loch einführen Lösen: Haken Spitze unter die Haken einführen Knopf ① Knopf eingedrückt halten

Bündeln Sie das Satellitenkabel und das HF-Kabel nicht mit dem Netzkabel (dies kann Bildverzerrungen verursachen).
Sichern Sie Kabel bei Bedarf mit den Klemmen.
- Bei Verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

Anordnung der Bedienelemente

Fernseher

SD- Kartensteckplatz (S. 58) CI-Steckplatz (S. 44) HDMI4-Buchse (S. 71) PC-Buchse (S. 71) AV3-Buchsen (S. 71) Kopfhörerbuchse (S. 71) SD CARD Common Interface HDMI4 Netzschalter Betätigen Sie diesen Schalter, um den Fernseher einzuschalten, wonach er über die Fernbedienung in den Bereitschaftsmodus umgeschaltet werden kann. Aufnahme-LED Bereitschaft für direkte TV-Aufzeichnung: Orangefarben Betriebs-LED Bereitschaft: Rot Ein: Grün Bei Verwendung der Fernbedienung quittiert diese Anzeige durch Blinken den Empfang eines Befehls am Fernseher. C.A.T.S.-Sensor (Contrast Automatic Tracking System) Erfasst die Raumhelligkeit, um die Bildqualität zu optimieren, wenn „Eco Mode“ im Menü „Bild“ auf „Ein“ gestellt ist (S. 26).

Anordnung der Bedienelemente

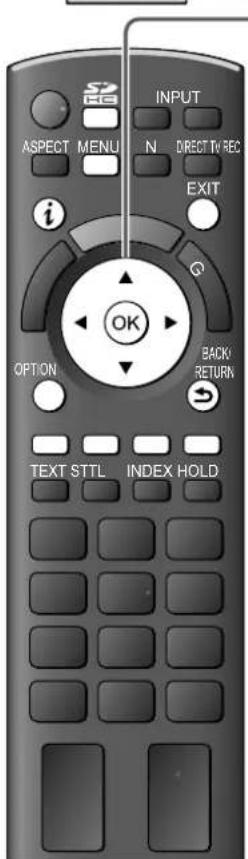

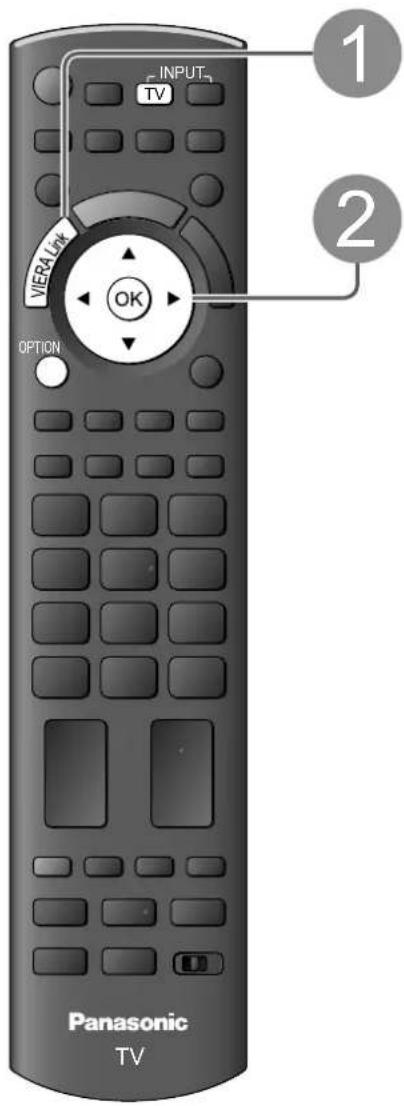

Fernbedienung

VIERA IMAGE VIEWER (S. 58)

● Umschalten auf den SD-Karten-Anzeigemodus

Taste Bereitschaft Ein / Aus

Umschalten des Fernsehers zwischen Einschalt- und Bereitschaftszustand

Bildseitenverhältnis (S. 16)

- Umschalten des Bildseitenverhältnisses in der Bildseitenverhältnis-Wahlliste

Das gewünschte Bildseitenverhältnis kann auch durch wiederholtes Betätigen dieser Taste eingestellt werden.

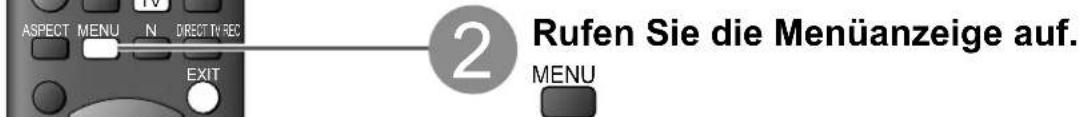

Hauptmenü (S. 24)

Aufrufen der Menüs „Bild“, „Ton“ und „Setup“

Sender- / Programminformationen (S. 15)

● Anzeigen von Sender- und Programminformationen

VIERA Link-Menu (S. 66)

Aufrufen des „VIERA Link-Menüs“

OK

● Bestätigen von Auswahl und Einstellungen

- Drücken Sie diese Taste nach Wahl einer Programmposition, um rasch auf ein anderes Programm umzuschalten.

• Aufrufen der Programmtabelle

Optionsmenü (S. 17)

- Bequeme Einstellung der Betrachtungs- und Tonoptionen

Farbige Tasten

● Auswahl, Navigation und Bedienung verschiedener Funktionen

Videotext (S. 20)

• Umschalten auf den Videotext-Modus

Untertitel (S. 16)

•Anzeigen von Untertiteln

Zifferntasten

- Umschalten zwischen Programmen und Videotext-Seiten

•Eingabe von Zeichen

- Im Bereitschaftsmodus kann der Fernseher auch über diese Tasten eingeschaltet werden.

Stummschaltung

● Schaltet den Ton ein oder aus (Mute)

Erhöhen / Verringern der Lautstärke

ASPECT MENU VERA DIRECT TV REC i VERA LINK VERA TOOLS GUIDE OPTION BACK/ RETURN TEXT STTL INDEX HOLD 1 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz 0 + - REC PROGRAMME DVD/VCR TV Panasonic TV

Wahl des Eingangsmodus

• TV – Umschalten zwischen DVB-S-Modus / DVB-C-Modus / DVB-T-Modus / Analog-Modus (S. 14)

● AV - Umschalten auf die verschiedenen AV-Eingänge (S. 22)

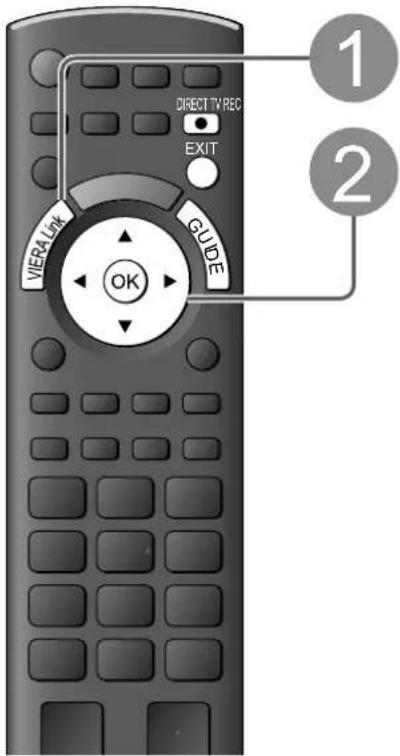

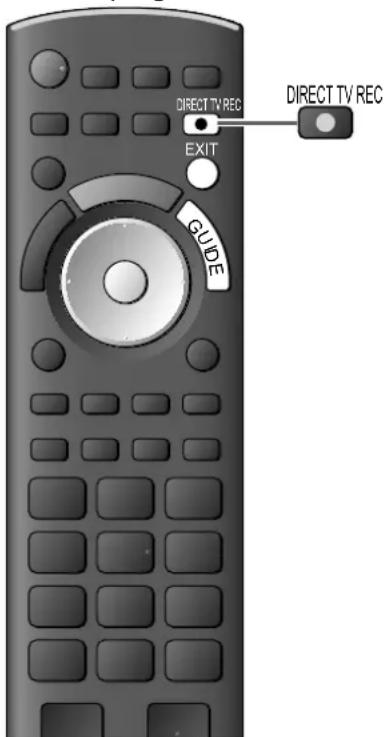

Direkte TV-Aufzeichnung (S. 64 und S. 66)

- Sofortige Aufzeichnung des aktuellen Programms mit einem DVD-Recorder / Videorecorder über Q-Link- oder VIERA Link-Anschluss

VIERA CAST (S. 57)

- Anzeigen des Startbildschirms VIERA CAST

Verlassen

• Rückkehr zum normalen Bild

VIERA TOOLS (S. 49)

- Anzeigen bestimmter Spezialfunktionssymbole für direkten Zugriff auf die entsprechenden Funktionen

Programmassistent (S. 18)

• Aufrufen des Programmassistenten

Cursortasten

- Auswahl und Einstellung von Menüeinträgen

Zurück

- Rückkehr zum vorigen Menü / Seite

Halten

- Standbild / laufendes Programm (S. 15) - Halten der aktuellen Videotext-Seite (Videotext-Modus) (S. 20)

Index (S. 21)

- Rückkehr zur Videotext-Indexseite (Videotext-Modus)

Surround (S. 27)

• Umschalten auf Surround sound

Erhöhen / Verringern der

Programmpositions-Nummer

•Sequentielle Programmwahl

Bedienung angeschlossener Geräte (S. 23 und S. 68)

Grundlegende Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Anschlüsse herstellen oder abtrennen. Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

Beispiel 1 Anschließen der Satellitenschüssel oder Antenne

Nur Fernseher
Rückseite des Fernsehers

220-240 V Wechselstrom, 50 / 60 Hz Netzkabel (mitgeliefert) Steckverbinder einschieben, bis die Laschen an beiden Seiten hörbar einrasten Nachprüfen, dass das Netzkabel sicher befestigt ist Abtrennen vom Fernseher: Zum Freigeben auf beide Laschen drücken und Steckverbinder herausziehen Laschen SATELLITE Für digitale Satellitenschüssel Satellitenkabel HOMI AV 1 AV 2 AUDIO VIDEO VIDEO HYPER DIGITAL AUDIO OUT Kabel HF-Kabel Terrestrische Antenne

■Wählbare Satelliten und Satellitenschüssel-Ausrichtungen zum Abstimmen von DVB-S-Sendern:

• Turksat auf 42° Ost
• Hellas auf 39° Ost
• Astra auf 28,2° Ost
• Arabsat auf 26° Ost
• Astra auf 23,5° Ost
• Astra auf 19,2° Ost
• Eutelsat auf 16° Ost
• Hot Bird auf 13° Ost
• Eutelsat auf 10° Ost
• Eurobird auf 9° Ost
• Eutelsat auf 7° Ost
- Sirius auf 5° Ost
- Intelsat auf 1° West
- Amos auf 4° West
• Atl. Bird auf 5° West
• Atl. Bird auf 7° West
• Atl. Bird auf 8° West
• Hispasat auf 30° West

- Bitte konsultieren Sie Ihren Panasonic-Fachhändler, um sicherzustellen, dass Ihre Satellitenschüssel richtig installiert wird.

- Bitte konsultieren Sie außerdem die Anbieter der empfangenen Satellitenprogramme für weitere Einzelheiten.

Hinweis

● Schließen Sie einen mit Q-Link (S. 64) kompatiblen DVD-Recorder / Videorecorder an die Buchse AV1 oder AV2 des Fernsehers an.
HDMI-kompatible Geräte können mit HDMI-Kabeln an die HDMI-Buchsen (HDMI1 / HDMI2 / HDMI3 / HDMI4) angeschlossen werden (S. 70).

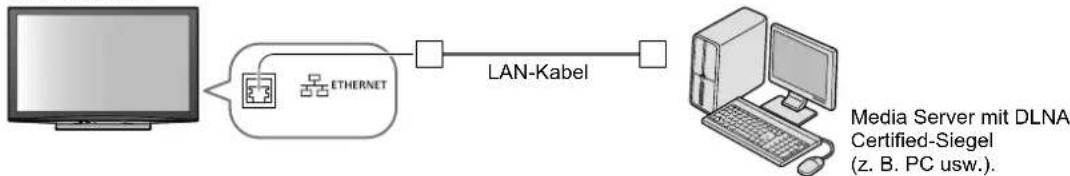

Netzwerkanschluss → S. 51
● Q-Link-Anschluss → S. 62
● VIERA Link-Anschluss → S. 62 und S. 63
- Bitte schlagen Sie auch in der Bedienungsanleitung jedes anzuschließenden Zusatzgerätes nach.

Beispiel 2

Anschließen eines DVD-Recorders / Videorecorders

Fernseher, DVD-Recorder oder Videorecorder
Rückseite des Fernsehers

220-240 V Wechselstrom, 50 / 60 Hz Netzkabel (mitgeliefert) Kabel Terrestrische Antenne HOMI ETHERNET AV 1 AV 2 ACUO OUT COMPONENT AUDIO IN L L R R SCART-Kabel (vollständig verdrahtet) DVD-Recorder oder Videorecorder RF OUT RF IN HF-Kabel HF-Kabel

Beispiel 3

Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners

Fernseher, DVD-Recorder / Videorecorder und Kabeltuner
Rückseite des Fernsehers

220-240 V Wechselstrom, 50 / 60 Hz Netzkabel (mitgeliefert) HDMI ETHERNET COMPONENT AUDIO OUT AV 1 VDD VIDEO AV 2 VDD VIDEO S VIDEO DIGITAL AUDIO OUT HDMI- Kabel (vollständig verdrahtet) SCART-Kabel (vollständig verdrahtet) SCART-Kabel (vollständig verdrahtet) Kabeltuner Kabel DVD-Recorder oder Videorecorder RF OUT RF IN HF-Kabel HF-Kabel Terrestrische Antenne

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs mit Speicherung aller dabei abgestimmten Fernsehsender.

• Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.
• Bitte stellen Sie alle Anschlüsse (S. 10 und S. 11) her und nehmen Sie alle Einstellungen (falls erforderlich) an den angeschlossenen Geräten vor, bevor Sie die automatische Einrichtung starten. Einzelheiten zu den Einstellungen der angeschlossenen Geräte finden Sie in der Bedienungsanleitung des jeweiligen Gerätes.

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)

2

Wählen Sie die gewünschte Sprache.

Menüsprache
Deutsch	Danik	Polski	Sripaki
English	Svenska	čestina	Hrvatski
Français	Norsk	Magyar	Slovenčina
Italiano	Sucmi	Slovenčina	Latviešu
Español	Turkçe	Ebnspicev	eesti keel
Portugues	EMÁryxó	Romána	Lietuviu
Nederlands

ASPECT MENU N DIRECT TV REC EXIT G OPTION BACK RETURN TEXT STTL INDEX HOLD REC PROGRAMME DVD/VR TV Panasonic TV

3

Wählen Sie Ihr Land aus.

Land
Deutschland	Dänemark	Polen
Österreich	Schweden	Tschechische Rep.
Frankreich	Norwegen	Ungam
Italien	Finnland	Slowakei
Spanien	Luxemburg	Slovenien
Portugal	Belgien	Estonien
Schweiz	Niederlanda	Litauen
Malta	Türkei	Osteuropa
Andorra Griechentland

Die automatische Einrichtung startet.

Die automatische Einrichtung startet: Die Auto Setup-Funktion beginnt mit der Suche nach Fernsehprogrammen und speichert diese ab. Die Reihenfolge, in der die Programme in der Tabelle aufgelistet werden, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

Preset-Daten senden Einen Moment bitte! 0% 100% Fornbedierung inaktiv

4

Wählen Sie „Zu Hause“.

Damit ist die automatische Einrichtung abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

Überprüfen der Senderliste auf einen Blick

„Verwendung des Programmassistenten“ (S. 18 und S. 19)

- „Abstimmen und Bearbeiten von Programmen“ → (S. 36 - 41)

Gebrauch der Einblendungsmenüs

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen Ihnen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

■Gebrauch der Fernbedienung

Bewegen des Cursors / Wahl eines Menüeintrags

Zugriff auf Menüs / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

Aufrufen des Hauptmenüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Rückkehr zum vorigen Menü

Verlassen des Menüsystems und Rückkehr zum normalen Bild

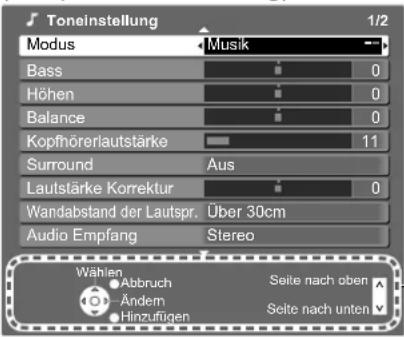

■Bildschirm-Hilfe – Anleitungsfeld

(Beispiel: Toneinstellung)

Toneinstellung 1/2 Modus Musik Bass 0 Höhen 0 Balance 0 Kopfhörerlautstärke 11 Surround Aus Lautstärke Korrektur 0 Wandabstand der Lautspr. Über 30cm Audio Empfang Stereo Wahlen Abbruch Seite nach oben Ändem Seite nach unten Hinzufügen

Das Anleitungsfeld bietet hilfreiche Informationen.

Hinweis

• Bei Versagen des automatischen Sendersuchlaufs → „Auto Setup“ (S. 32 - 35)
• Initialisieren aller Einstellungen → „Werkseinstellungen“ (S. 45)
• Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

Die automatische Einrichtung ist abhängig vom gewählten Land verschieden.

Abhängig vom gewählten Land ist möglicherweise eine Einstellung der Funktion „Favorisiertes Netzwerk“ oder „Region“ erforderlich.

Modus Suchlauf

Bei Wahl von „Deutschland“, „Österreich“, „Schweiz“, „Schweden“ oder „Finnland“ Suchmodus Alle Sender Freie Sender

Auto Setup DVB-S

(Bei Wahl von „Deutschland“, „Österreich“ oder „Schweiz“)

Auto Setup DVD-8 File #: 10.2.24 Format Size: 0 Volume: Vorgung beizugemmt abra in Nenlän Format # Auto 19.2 E Hot Bed 13 E Zum Baszen der Saldan-Veränd am EKF Strichen Sach nach Saldan

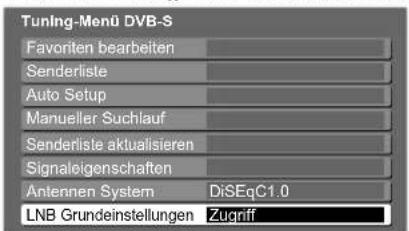

Satelliten-Suchlauf:

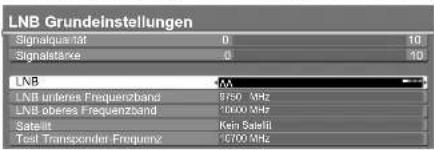

Wenn Sie nur einen einzigen LNB (d. h. kein DiSEqC-Steuerantennensystem) besitzen, können Sie diese Schritt überspringen, indem Sie die EXIT-Taste drücken.

● Auto Setup Analog

Auto Setup - DVB-T und analog DVB-T Setup Control GND 92.0001 Auto Setup - DVB-T und analog Control Speed Type Duration 62 8000000000 Free 7V 10 62 8000000000 Free 7V 10 62 8000000000 Free 7V 10 28 8000000000 Analog 10 33 8000000000 Analog 7 Free 7V 10 62 8000000000 Free 7V 10 62 8000000000 Free 7V 10 28 8000000000 Analog 7 45.12.24.25

● Auto Setup DVB-T

Bei Wahl eines anderen Lands als „Portugal“, „Polen“, „Ungarn“ und „Osteuropa“

Auto Setup - DVB-T und analog DVB Setup - CHS 00 DVB 01 Dispersivierung: brasilisch ohne 6 Minuten Knot Sistematische Tap Darles 82 CHS Charter Top TV 10 82 EBC Radio Media Free TV 10 82 E4 Free TV 10 82 Carbone Tech Free TV 10 Trans IV.4 May 19 October 3 October 5 September 5 Bathel Kluft

● Auto Setup DVB-C

(Bei Wahl von „Schweden“ oder „Finnland“)

■Falls versehentlich „Shop“ gewählt wurde

Durch Drücken der RETURN-Taste kann auf den gewählten Betrachtungsmodus zurückgekehrt werden.

Wählen Sie „Zu Hause“.

Die automatische Einrichtung ist abgeschlossen.

• Wenn Sie in diesem Menü die Einstellung „Aus“ oder „Ein“ wählen, wird der Modus „Shop“ des Fernsehers aktiviert. Um auf den Modus „Zu Hause“ zurückzukehren, initialisieren Sie alle Einstellungen durch Ausführen der Funktion Werkseinstellungen.
  „Werkseinstellungen“ (S. 45)

Betrachten von Fernsehprogrammen

1 Schalten Sie den Fernseher ein. (Halten Sie die Taste ca. 1 Sekunde lang gedrückt.) Dazu muss der Netzschalter eingeschaltet sein. (S. 8) 2 Wählen Sie den gewünschten Modus. TV TV Auswahl DVB-S DVB-C DVB-T Analog ② Betrachten ① Auswahl Die jeweils verfügbaren Modi sind vom gewählten Land abhängig (S. 12). Wenn das Menü „TV Auswahl“ nicht angezeigt wird, drücken Sie die Taste TV, um den Modus umzuschalten. Das Informationsbanner erscheint jedes Mal, wenn Sie ein Programm wählen. Einzelheiten hierzu ◆ S. 15 Der Modus kann auch mit der TV-Taste der Fernbedienung oder an der Seitenwand des Fernsehers gewählt werden. (S. 8) 3 Wählen Sie ein Programm. aufwärts oder 1 2 3 4 5 6 7 8 9 0 V abwärts ● Um eine zwei-oder dreistellige Programmnummer wählen, z. B. 399 → 3 → 9 → 9 ● Auswahl aus der Senderliste → OK → Alle DVB-T Sender 6 Cartoon Nwk 7 BBC Radio Wales 8 BBC Radio Cymru 1 BBC ONE Wales 2 BBC THREE 3 BBCi 4 CBBC Channel ① Programmwahl ② Betrachten ● Um die Programmtabelle zu verlassen drücken Sie die Taste EXIT ■ WahSeitfe's Programms mit Hilfe des Informationshanners

Hinweis

Betrachten von
Pay-TV-Sendungen
„Gebrauch des Common Interface“ (S. 44)

■ Wah (Seiñes) Programms mit Hilfe des Informationsbanners

Der Programmname kann überprüft werden, bevor das Programm umgeschaltet wird.

Rufen Sie das Informationsbanner auf, falls es momentan nicht angezeigt wird.

Wählen Sie das Programm bei Anzeige des Banners.

①Programmwahl

②Betrachten

Die Anzeigedauer des Banners kann über die Funktion „Display-Anzeigedauer“ eingestellt werden (S. 30).

■ Währten 18 je ein Programm mit Hilfe des Programmassistenten

Vor dem Umschalten auf ein anderes Programm können Sie den
Programmassistenten (EPG oder Senderliste) aufrufen.
- In bestimmten Ländern steht diese Funktion möglicherweise nicht zur Verfügung.
Rufen Sie den Programmassistenten auf. Wählen Sie das Programm

Auswahl

Betrachten

■Weitere praktische Funktionen

Halten

Standbild / laufendes Programm

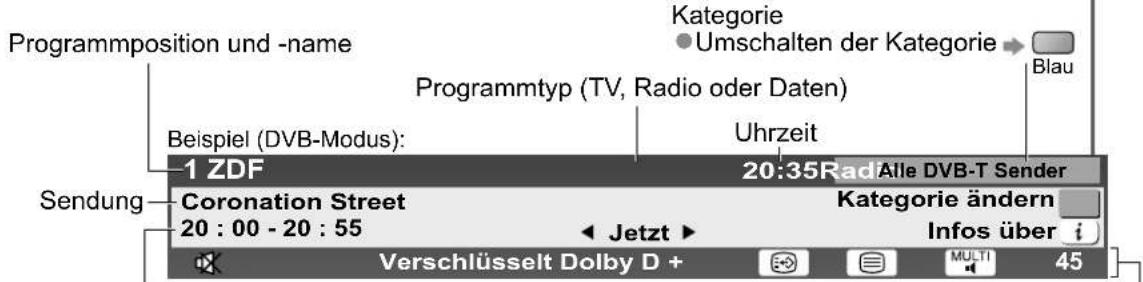

Anzeigen des Informationsbanners

Anzeigen des Informationsbanners

- Das Banner erscheint auch beim Umschalten des Programms.

Programmposition und -name Kategorie Umschalten der Kategorie → Blau Programmtyp (TV, Radio oder Daten) Beispiel (DVB-Modus): Uhrzeit 1 ZDF 20:35 Rad Alle DVB-T Sender Sendung Coronation Street 20 : 00 - 20 : 55 Jetzt Kategorie ändern Infos über i Verschlüsselt Dolby D + 45

Start- / Endzeit der Sendung
Verfügbare Funktionen / Bedeutung von Meldungen

Beispiel (Analog-Modus):

3 ITV itv1 CH23 19:35 Alle Analogsender Stereo 45

Programmnummer

• Überprüfen des Namens einer anderen Sendung
  ● Betrachten der im Banner angezeigten Sendung

● Informationen über die nächste Sendung (DVB)

• Ausblenden

● Zusätzliche Informationen → (DVB)

(i) (erneut drücken, um das Banner auszublenden)

- Einstellen der Anzeigedauer des Informationsbanners → „Display-Anzeigedauer“ (S. 30)

Stummschaltung Ein

Schwaches Signal

Mangelhafte Empfangsqualität des Fernsehsignals

Verschlüsselt

Verschlüsseltes Programm

Dolby D +, Dolby D

Dolby Digital Plus- oder Dolby Digital-Tonspur

Untertitel-Dienst verfügbar

Videotext-Dienst verfügbar

Multi-Audio verfügbar

Multi-Video verfügbar

Stereo, Mono

Tonmodus

1 - 90

Verbleibende Zeit der Abschalt-Uhr

- Einsstellungen →

Betrachten von Fernsehprogrammen

■Weitere praktische Funktionen

Untertitel anzeigen

Untertitel einblenden / ausblenden (sofern verfügbar)

• Ändern der Untertitelsprache für DVB-Programme (sofern verfügbar)
  „Präferenz Untertitel“ (S. 30)

Hinweis

- Wenn Sie die STTL-Taste im Analog-Modus drücken, wird auf den Videotext-Dienst umgeschaltet und eine „Favoriten-Seite“ angezeigt (S. 21). Drücken Sie die EXIT-Taste, um auf den TV-Modus zurückzukehren.

Bildseitenverhältnis

Umschalten des Bildseitenverhältnisses (der Bildgröße)

Dise Funktion ermöglicht eine Bildwiedergabe mit optimaler Bildgröße und optimalem Bildseitenverhältnis. Normalerweise enthalten Programme ein Bildseitenverhältnis-Stuersignal (Breitbild-Kennzeichnungssignal usw.), und der Fernseher wählt das richtige Bildseitenverhältnis automatisch dem Bildseitenverhältnis-Stuersignal entsprechend (S. 72).

Manuelles Umschalten des Bildseitenverhältnisses

Rufen Sie die

Bildseitenverhältnis-Wahlliste auf.

Wählen Sie den gewünschten Modus bei Anzeige der Liste.

Bildseitenverhältnis-Wahlliste

Umschalten des Modus nur mit der ASPECT-Taste

ASPECT (so oft betätigen, bis der gewünschte Modus erreicht ist)

Auto

16:9

14:9

Aspekt

4:3

Das optimale Bildseitenverhältnis wird gewählt und das Bild so erweitert, dass es den Bildschirm vollständig ausfüllt. Einzelheiten hierzu → S. 72

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Das Bild wird ohne Verzerrungen mit einem Standard-Bildseitenverhältnis von 14:9 angezeigt.

Das Bild wird mit einem Bildseitenverhältnis von 4:3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung bemerkbar.

Das Bild wird ohne Verzerrungen mit einem Standard-Bildseitenverhältnis von 4:3 angezeigt.

4:3 Vollformat

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen. ● Nur HD-Signal

Zoom1

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

Zoom2

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

Zoom3

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

Hinweis

• Bei HD-Programmen stehen nur die Bildseitenverhältnisse „16:9“ und „4:3 Vollformat“ zur Verfügung.
• Im PC-Eingangsmodus stehen nur die Bildseitenverhältnisse „16:9“ und „4:3“ zur Verfügung.
• Im Bildeinstellungsmodus „Spiele“ steht nur das Bildseitenverhältnis „16:9“ zur Verfügung. Im Videotextbetrieb kann das Bildseitenverhältnis nicht geändert werden.
  Das Bildseitenverhältnis kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.

■Weitere praktische Funktionen

Anzeigen der für das aktuelle Programm verfügbaren Einstellungen

Sofortiges Überprüfen oder Ändern des aktuellen Programmstatus

Multi-Video (DVB-Modus)

Gestattet Ihnen die Wahl eines anderen Bildes (sofern verfügbar)

Multi-Audio (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen Tonspursprache (sofern verfügbar).

Unter-Kanal (DVB-Modus)

Gestattet Ihnen die Wahl eines anderen Multi-Feed-Programms - Unterkanals (sofern verfügbar).

Sprache Untertitel (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen Untertitelsprache (sofern verfügbar).

Ändern

Videotext-Zeichensatz

Dient zur Einstellung der Videotext-Sprache.

→ Setup (S. 30)

Sprache Videotext (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen Videotext-Sprache (sofern verfügbar).

Audio Empfang (Analog-Modus)

→ Toneinstellung (S. 27)

Lautstärke Korrektur

Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.

Hinweis

Die Einstellungen können auch in der Menüliste geändert werden (S. 26 - 31).

Abschalt-Uhr

Automatisches Ausschalten des Fernsehers nach Verstreichen einer festgelegten Zeitdauer

Rufen Sie die

Menüanzeige auf.

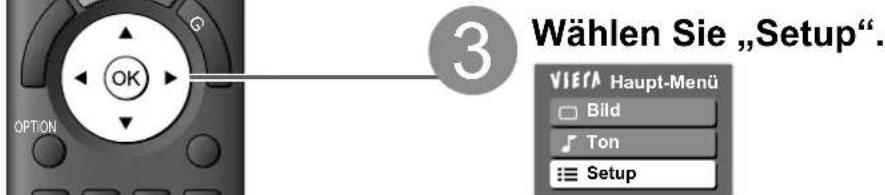

Wählen Sie „Setup“. Wählen Sie „Abschalt-Uhr“, und stellen die

Abschaltzeit in 15-Minutenschritten ein.

Setup Abschall-Uhr Aus Verbindungsinstellung Kinorsicherung Tuning-Menu DVB-T Sprache Anzegeb-Einstellungen Common Interface System-Menu Andere Einstellungen

- Löschen → Wählen Sie die Einstellung „Aus“, oder schalten Sie den Fernseher aus.

●Anzeigen der verbleibenden Zeit → Informationsbanner (S. 15)

Hinweis

- Wenn die verbleibende Zeit weniger als 3 Minuten beträgt, blinkt die Zeitanzeige auf dem Bildschirm.

Verwendung des Programmassistenten

Der Programmassistent – Electronic Programme Guide (EPG) ermöglicht Ihnen den Zugriff auf Programminformationen zum momentan ausgestrahlten Programm und den Programmen der nächsten sieben Tage (abhängig vom Sender).

Diese Funktion variiert je nach dem gewählten Land (S. 12).

• DVB-T- und analoge Sender werden auf dem gleichen Bildschirm des Programmassistenten angezeigt. Analoge Sender werden nach DVB-T-Sendern aufgelistet, aber es wird keine Programmliste angezeigt. „D“ bedeutet DVB-T-Programm und „A“ analoges Programm.
• Beim erstmaligen Einschalten des Fernsehers, oder wenn das Gerät länger als eine Woche ausgeschaltet war, kann einige Zeit verstreichen, bevor der komplette Programmassistent eingeblendet wird.

INPUT TV ASPECT MENU N DIRECT TV REC EXIT GUIDE OK BACK RETURN OPTION TEXT STTL INDEX HOLD REC PROGRAMME DVD/WR TV Panasonic TV

Wählen Sie den gewünschten Modus.

→ S. 14

Rufen Sie den Programmassistenten auf.

Ansicht ändern (Horizontal / Hochformat)

Wählen Sie „Horizontal“, um mehrere

Programme in der Liste zu sehen.

Wählen Sie „Hochformat“, um jeweils ein

einziges Programm zu sehen

Zeit Programmassistent

Gegenwärtiges Datum und Uhrzeit

Beispiel: | Datum Programmassistent Sendung

TV Guide: Horizontal M 24.10.2007 10:46 Alta Typen Alta Sincor 1 BBC ONE 23:00 - 20:30 DIY SOS : We open in the Dattersbys Time: 19:30 20:30 25:30 21:00 VIERA 1 BBC ONE T 8BC T-REE 14 E4 TO BBC FOUR 72 BBC 2W D10B BBC D7B BBC Red Fastensor DIY SDS The Bill Red Cap Hot Wars Holiday Program Emmandal. Coronation Street The Bill 10 O' clock waves BBC Papel Cher. Good eye Panorama Spring watch Coat I am A Celebrity Pop Idol News Rugby 15 To 1 The Bill Programm wahlen Asnach Anzeiga Programm weller Zurich Info CBA Anzeigenodes Andern Auevan Wertung Sete nach oben Sete nach unten -24 Std. +24 Std. Programm -Typ Kategorie

Werbung | Horizontal (Anzeige nach Programm)

Programmposition und -name

Beispiel:

TV Guide Hochinformat M1 24.10.2007 10:46 VIERA M1 24.10.2007 All Types Alls Sander D 1 BBC ONE D 7 BBC THREE D 14 E4 D 78 BSC FOUR 19:30-20:00 Eastender 25:00-25:30 DIY SOS 25:30-21:00 The Bill 21:00-22:00 Red Cas 22:30-23:00 Live Junction 23:00-23:30 POP 100 23:00-02:00 Rugby Programm walter Abbruch Info Anzeigen Programm witten Anzusgenodus linden Zurück And Auswalt Werung +24 Std. Programm-Type Regunde Sato nach eben Sato nach unten

Hochformat (Anzeige nach Zeit)

■Voriger Tag

(DVB-Modus)

Rot

Nächster Tag

(DVB-Modus)

■Betrachten des Programms

Wählen Sie eine Sendung oder ein Programm.

■Details über die Sendung

einblenden (DVB-Modus)

Wählen Sie das gewünschte Programm.

- Für Rückkehr zum Programmassistenten erneut drücken.

■Anzeigen einer

Programmliste des gewählten Programm-Typs (DVB-Modus)

(Typenliste)

■Anzeigen einer Programmliste der gewählten Kategorie

(Kategorienliste)

- Nur analoge Programme werden angezeigt.

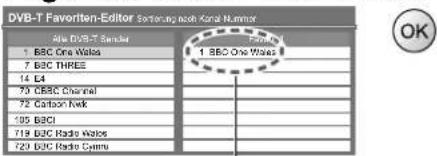

Auflisten von Lieblingsprogrammen

S. 37

Abhängig vom gewählten Land unterstützt dieser Fernseher das GUIDE Plus+-System im DVB-T-Modus oder im Analog-Modus.

Eine Eingabe oder Aktualisierung der Postleitzahl ist erforderlich. Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Die Einrichtung kann auch manuell im Menü „Setup“ vorgenommen werden.

„Aktualisierung“ / „Postcode“ in „GUIDE Plus+ Einstellungen“ (S. 31)
- Geben Sie Ihre Postleitzahl ein, wenn Sie zum ersten Mal von dieser Funktion Gebrauch machen. Wenn Sie eine falsche oder keine Postleitzahl eingeben, wird Werbung möglicherweise nicht richtig angezeigt.

Werbung anzeigen

OPTION

Werbung umschalten

Rückkehr zum Programmassistenten

● Neueste Werbung anzeigen → „Aktualisierung“ unter „GUIDE Plus+ Einstellungen“ (S. 31)

Hinweis

- Damit die Informationen fortlaufend aktualisiert werden können, sollte der Fernseher nachts im Bereitschaftsmodus verbleiben.

Abhängig vom gewählten Land wird der Programmassistent möglicherweise nicht unterstützt.

In einem solchen Fall wird die Senderliste eingeblendet.

Alle Analogsender 6 Cartoon Nwk 7 BBC Radio Wales 8 BBC Radio Cymru 1 BBC ONE Wales 2 BBC THREE 3 BBCi 4 CBBC Channel

①Programmwahl

②Betrachten

Betrachten von Videotext

Bei Videotext-Diensten handelt es sich um Textinformationen, die von Sendern ausgestrahlt werden. Die angebotenen Funktionen sind je nach Sender verschieden.

Worum handelt es sich beim FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben am unteren Bildschirmrand. Um auf weitere Informationen zu einem dieser Themenbereiche zuzugreifen, drücken Sie die entsprechende farbige Taste an der Fernbedienung. Diese Funktionen bietet Ihnen einen schnellen Zugriff zu Informationen über die angezeigten Themenbereiche.

Worum handelt es sich beim TOP-Modus?

Bei TOP-Videotext handelt es sich um eine wesentliche Verbesserung des Standarddienstes, die Ihnen das Auffinden gewünschter Videotext-Seiten erleichtert.

Rasche Übersicht über die verfügbaren Videotext-Informationen Bequeme Auswahl des gewünschten Themas in mehreren Schritten Seitenstatus-Informationen am unteren Bildschirmrand

Seite aufwärts / abwärts → Rot Grün

Auswahl des gewünschten Themenbereichs → Blau

Wahl des nächsten Themas innerhalb des gewählten Themenbereichs (Nach dem letzten Thema wird auf den nächsten Themenbereich weitergeschaltet.) Gelb

Worum handelt es sich beim List-Modus?

Im List-Modus erscheinen vier Seitennummern in unterschiedlichen Farben am unteren Bildschirmrand. Diese Nummern können geändert und im Speicher des Fernsehers gespeichert werden. („Häufig betrachtete Seiten speichern“, S. 21)

■Umschalten des Modus → „Videotext“ im Menü „Setup“ (S. 30)

1 Schalten Sie auf Videotext um. TEXT Die Indexseite wird angezeigt (der Inhalt ist je nach Inhalt verschieden). 2 Wählen Sie die gewünschte Seite. 1 2 3 4 5 6 7 8 9 0 TEXT STTL INDEX HOLD 1 2 abc f 3 4 ghi 5 jkl 6 mno 7 8 tuvgns 9 xyz EXIT ExIT Antuelle Seitennummer P100 17:51 28 Feb Uhrzeit / Datum TELETEXT INFORMATION Farbbalken ■Einstellen des Kontrasts → MENU (dreimal drücken) → Bei Anzeige des blauen Balkens ■Rückkehr zum TV-Modus → EXIT

Anzeigen verdeckter Daten

Verdeckte Wörter, z. B. die Antworten von Quiz-Seiten, anzeigen

• Erneut verdecken → Rot

Ganz / Oben / Unten

Halten

Automatische Aktualisierung stoppen

(Halten der aktuellen Seite ohne Aktualisierung)

Fortsetzen → HOLD

Index

Rückkehr zur Haupt-Indexseite

Eine Favoriten-Seite aufrufen

Anzeigen einer gespeicherten Favoriten-Seite

Rufen Sie die unter der blauen Taste gespeicherte Seite auf (List-Modus). Die Werkseinstellung ist „P103“.

Mehrbildanzeige

Gleichzeitiges Betrachten von Fernsehprogramm und Videotext in zwei Fenstern

MENU (zweimal drücken)

Wählen Sie Bild und Text Ein oder Aus.

Diese Operation kann nur bei Anzeige von Videotext ausgeführt werden.

Häufig betrachtete Seiten speichern

Häufig betrachtete Seiten mit Hilfe der farbigen Tasten speichern

(nur im List-Modus)

Bei Anzeige der Seite

Entsprechende farbige Taste

OK gedrückt halten

Die Farbe der Nummer wechselt auf Weiß.

■Ändern gespeicherter Seiten

Geben Sie eine neue Seitennummer ein.

Zu ändernde farbige Taste

1 2 sbc 3 def 4 chi 5 id 6 mno 7 pars 8 tuv 9 ways 0

Unterseiten anzeigen

Unterseiten anzeigen (nur wenn Videotext mehr als eine Seite umfasst)

Erscheint am oberen Bildschirmrand.

■Anzeigen einer bestimmten Unterseite

Geben Sie die 4-stellige Nummer ein. Beispiel: P6 0 0 0 6mm

Unterseiten:

Die Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden.

Der Suchvorgang kann längere Zeit beanspruchen, doch können Sie währenddessen ein Fernsehprogramm betrachten.

Fernsehen beim Warten auf Aktualisierung

Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite

Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.

- Manche Nachrichtenseiten verfügen über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht.

Betrachten von externen Eingangssignalen

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen

Eingangssignal auf dem Bildschirm betrachten.

Anschließen eines Zusatzgerätes S. 11 und S. 70

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen des gewählten Zusatzgerätes verwendet werden.

1 INPUT TV AV ASPECT MENU N DIRECT TV REC EXIT OPTION BACK RETURN TEXT STTL INDEX HOLD 1 2 abcdef 3 4 ghi 5 jkl 6 mno 7 8 tuvrqrs 9 wxyz 0 REC PROGRAMME DVD/WR TV Panasonic TV 4

Schalten Sie den Fernseher ein.

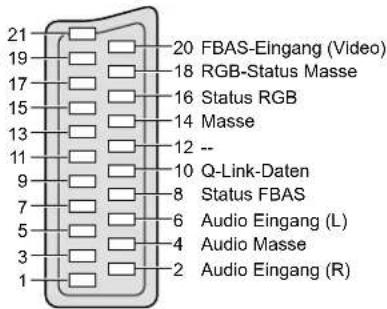

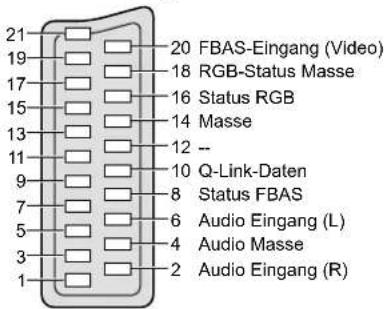

■Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 11)
Das Eingangssignal wird automatisch auf dem Bildschirm angezeigt, sobald die Wiedergabe am Zusatzgerät startet.
● Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt.
- Bei Herstellung eines HDMI-Anschlusses (S. 70) steht diese Funktion ebenfalls zur Verfügung.
■Falls der Eingangsmodus nicht automatisch umgeschaltet wird
→ Führen Sie Schritt und unten aus
- Überprüfen Sie die Einrichtung des Gerätes.

Rufen Sie das Menü „Eingangswahl“ auf.

AV

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

Eingangswahl AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 HDMI4 TV Media Server

①Auswahl ②Betrachten OK

Der Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Seitenwand des Fernsehers gewählt werden. Betätigen Sie die Taste so oft, bis der gewünschte Eingang gewählt ist.

• Sie können mit der AV-Taste im Bedienfeld an der Seite des Fernsehgerätes nicht „Media Server“ auswählen.
  Um zwischen AV2/AV3 und AV2S/AV3S umzuschalten, betätigen Sie die linke bzw. rechte Cursorartaste.

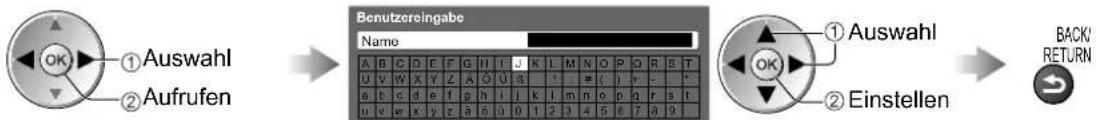

• Jeder Eingabemodus kann wunschgemäß benannt oder bei der Eingangswahl übersprungen werden. →"AV Label bearbeiten" (S. 47) Übersprungene Eingänge werden bei Betätigung der AV-Taste nicht angezeigt.

Betrachten

Der gewählte Eingangsmodus wird angezeigt.

AV2

■Rückkehr zum TV-Modus

→ TV

Hinweis

Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.

- Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder von Ihrem Panasonic-Fachhändler zu erfahren.

Steuerung eines angeschlossenen Gerätes über die Fernbedienung des Fernsehers

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt über die in der nachstehenden Tabelle aufgeführten Tasten dieser Fernbedienung gesteuert werden.

	Wahlschalter für Steuerung eines angeschlossenen GerätesWählen Sie die Stellung „DVD/VCR“, um einen DVD-Recorder, DVD-Player, eine Player-Heimkinoanlage, Blu-ray Disc-Heimkinoanlage oder einen Videorecorder der Marke Panasonic zu steuern.→ „Einstellen der Fernbedienung für Steuerung von Videorecordern, Geräten usw. der Marke“ (siehe weiter unten)Wählen Sie die Stellung „TV“, um ein über VIERA Link angeschlossenes Gerät zu steuern.→ „VIERA Link Einstellungen“ (S. 68)
	BereitschaftUmschalten in den Bereitschaftsmodus / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelHalten Sie die Taste gedrückt, um einen Suchlauf rückwärts auszuführen.
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelHalten Sie die Taste gedrückt, um einen Suchlauf vorwärts auszuführen.
	PausePause / FortsetzenDVD-Gerät: Für Zeitlupenwiedergabe halten Sie die Taste gedrückt.
	Erhöhen / Verringern der Programmpositions-NummerProgramm wählen
	AufzeichnungStarten der Aufzeichnung

- Ändern des Fernbedienungscodes entsprechend der Art des Zusatzgerätes

Jede Art von Panasonic-Gerät besitzt einen eigenen Fernbedienungscode.

Ändern Sie den Code dem jeweils zu steuernden Gerät entsprechend.

① Wählen Sie die Stellung „DVD/VCR“.
② Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen

Geben Sie den jeweils in der nachstehenden

Tabelle für den Typ des zu steuernden

Gerätes angegebenen Code ein

Drücken Sie

Gerätetyp Code
DVD-Recorder, DVD-Player 70	(Standardeinstellung)
Player-Heimkinoanlage, Blu-ray Disc-Heimkinoanlage	71
Videorecorder 72

Hinweis

• Vergewissern Sie sich nach einer Änderung des Codes, dass die Fernbedienung richtig funktioniert.
• Nach einem Austausch der Batterien werden die Code-Standardeinstellungen u. U. wiederhergestellt.
• Bei bestimmten Gerätemodellen können manche Funktionen möglicherweise nicht gesteuert werden.

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktion ermöglichen.

Rufen Sie die Menüanzeige auf.

Die (je nach Eingangssignal verschiedenen) ● Funktionen, die eingestellt werden können, werden angezeigt

Wählen Sie das gewünschte Menü.

(Beispiel: Menü Bildeinstellung)

Wählen Sie den gewünschten Eintrag.

(Beispiel: Menü Bildeinstellung)

Nehmen Sie gewünschte Einstellung oder Auswahl vor.

(Beispiel: Menü Bildeinstellung)

■ Sofortige Rückkehr zum TV-Modus EXIT

■Auswahl aus mehreren Optionen

Nummer und Position der Optionen

■Zurücksetzen der Einstellungen

● Nur die Bildeinstellungen zurücksetzen
„Grundeinstellungen“ im Menü Bildeinstellung (S. 26)
● Nur die Toneinstellungen zurücksetzen
„Grundeinstellungen“ im Menü Toneinstellung (S. 27)
- Initialisieren aller Einstellungen
„Werkseinstellungen“ im Menü Setup (S. 31)

■Rückkehr zur vorigen Anzeige

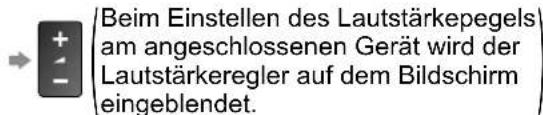

■Einstellung über Pegelsteller

■Weiterschalten zur nächsten Anzeige

Die nächste Anzeige erscheint.

■Umblättern der Menüseiten

■Eingeben von Zeichen über die eingeblendete Tastatur

Bei bestimmten Einträgen können Namen oder Zahlen frei eingegeben werden.

Benutzereingabe Name A B C D E F G H I J K L M N O P Q R S I U Y V X Y Z A O U B I - # ( ) + - * a b c d e f g h i j k l m n o o q r s i L y W x y z a o u o 1 2 3 4 5 6 7 8 9 _

Geben Sie die Zeichen einzeln ein.

Speichern

BACK/RETURN

• Zeichen können über die Zifferntasten eingegeben werden.
  „Zeichentabelle für Zifferntasten“ (S. 76)

Übersicht

Bedienung S. 24

    C --> O["Bildeinstellung 2/2"]
    O --> P["Eco Mode Aus"]
    O --> Q["P-NR Aus"]
    O --> R["3D-COMBFILTER Aus"]
    O --> S["Multi Window Zugriff"]
    O --> T["Erweiterte Einstellungen Zugriff"]
    O --> U["Grundeinstellungen Zurücksetzen"]

    D --> V["Toneinstellung 1/2"]
    V --> W["Modus Musik 0"]
    V --> X["Bass 0"]
    V --> Y["Höhen 0"]
    V --> Z["Balance 0"]
    V --> AA["Kopfhörelautstärke 11"]
    V --> AB["Surround Aus"]
    V --> AC["Lautstärke Korrektur 0"]
    V --> AD["Wandabstand der Lautspr. Über 30cm"]
    V --> AE["Audio Empfang Stereo"]

    E --> AF["Toneinstellung 2/2"]
    AF --> AG["SPDIF Auswahl Auto 0"]
    AF --> AH["Pegel Optischer Ausgang OdB"]
    AF --> AI["HDMI1 Eingang Digital"]
    AF --> AJ["Grundeinstellungen Zurücksetzen"]

    C --> AK["Setup"]
    AK --> AL["Abschalt-Uhr Aus"]
    AK --> AM["Verbindungseinstellungen Zugriff"]
    AK --> AN["Kindersicherung Zugriff"]
    AK --> AO["Tuning-Menü DVB-S Zugriff"]
    AK --> AP["Tuning-Menü DVB-C Zugriff"]
    AK --> AQ["Tuning-Menü DVB-T Zugriff"]
    AK --> AR["Tuning-Menü Analog Zugriff"]
    AK --> AS["Sprache Zugriff"]
    AK --> AT["Anzeige-Einstellungen Zugriff"]
    AK --> AU["Common Interface Zugriff"]
    AK --> AV["System-Menü Zugriff"]
    AK --> AW["Andere Einstellungen Zugriff"]

    E --> AX["Tuning-Menü Analog"]
    AX --> AY["Senderliste Zugriff"]
    AX --> AZ["Auto Setup Zugriff"]
    AX --> BA["Manueller Suchlauf Zugriff"]
    AX --> BB["DVB-T Sender hinzulügen Zugriff"]

    AF --> BC["Tuning-Menü Analog"]
    BC --> BD["Senderliste Zugriff"]
    BC --> BE["Auto Setup Zugriff"]
    BC --> BF["Manueller Suchlauf Zugriff"]
    BC --> BG["Senderliste aktualisieren Zugriff"]
    BC --> BH["Spielzeitanzeige Ein"]
    BC --> BI["VIERA TOOLS Vielseitig"]

    AC --> BJ["Tuning-Menü Analog"]
    BJ --> BK["Senderliste Zugriff"]
    BJ --> BL["Auto Setup Zugriff"]
    BJ --> BM["Viderotext-Zeichensatz West"]
    BJ --> BN["Settliche Bildanteile Aus"]
    BJ --> BO["AV Label bearbeiten Zugriff"]
    BJ --> BP["Display-Anzeigedauer 3 Sekunden"]
    BJ --> BQ["Spielzeitanzeige Ein"]
    BJ --> BR["VIERA TOOLS Vielseitig"]

    AC --> BS["Tuning-Menü Analog"]
    BS --> BT["Senderliste Zugriff"]
    BS --> BU["Auto Setup Zugriff"]
    BS --> BV["Manueller Suchlauf Zugriff"]
    BS --> BW["Senderliste aktualisieren Zugriff"]
    BS --> BX["Neue Sender melden Ein"]
    BS --> BY["Signaligenschaften Zugriff"]

    AC --> BC["Tuning-Menü Analog"]
    BC --> BC1["Tuning-Menü DVB-S"]
    BC1 --> BC2["Favoriten bearbeiten Zugriff"]
    BC1 --> BC3["Senderliste Zugriff"]
    BC1 --> BC4["Auto Setup Zugriff"]
    BC1 --> BC5["Manueller Suchlauf Zugriff"]
    BC1 --> BC6["Signaligenschaften Zugriff"]

    AC --> BD["Tuning-Menü Analog"]
    BD --> BD1["Favoriten bearbeiten Zugriff"]
    BD1 --> BD2["Senderliste Zugriff"]
    BD1 --> BD3["Auto Setup Zugriff"]
    BD1 --> BD4["Manueller Suchlauf Zugriff"]
    BD1 --> BD5["Signaligenschaften Zugriff"]

    AC --> BE["Tuning-Menü Analog"]
    BE --> BE1["Tuning-Menü DVB-C"]

Gebrauch der Menüfunktionen

Menüliste

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Bild	Modus
	Kontrast, Helligkeit, Farbe, Schärfe
	NTSC-Farbton
	Farbton
	Colour Management
	Digital Cinema Colour
	Eco Mode
	P-NR
	3D-COMBFILTER
	Multi Window
	Erweiterte Einstellungen	Weißabgleich Rot
		Weißabgleich Blau
		Grauabgleich Rot
		Grauabgleich Blau
		Gamma
		Grundeinstellungen
	Grundeinstellungen
Ton	Modus	Grundlegender Tonmodus (Musik / Sprache)
	Bass	Erhöht oder verringert den Pegel, um die Ausgabe der Bässe zu verstärken oder abzuschwächen.
	Höhen	Erhöht oder verringert den Pegel, um die Ausgabe der Höhen zu verstärken oder abzuschwächen.
	Balance	Dient zur Einstellung des relativen Lautstärkeanteils des rechten und linken Lautsprechers.
	Kopfhörerlautstärke	Dient zur Einstellung des Lautstärkepegels des Kopfhörers.
	Surround	Surround Sound-Einstellungen(Aus / V-Audio / V-Audio Surround / V-Audio ProSurround)V-Audio: Eine Dynamic Enhancer-Schaltung wird zur Simulierung eines räumlichen Effekts mit verbesserter Breite eingesetzt.V-Audio Surround: Eine Dynamic Enhancer-Schaltung wird zur Simulierung eines räumlichen Effekts mit verbesserter Breite und Tiefe eingesetzt.V-Audio ProSurround: Eine fortschrittlichere Enhancer-Schaltung und ein Hall-Effekt werden zur Simulierung eines verbesserten räumlichen Effekts eingesetzt.Eine Umschaltung ist auch über die Surround-Taste an der Fernbedienung möglich. (S. 9)
	Lautstärke Korrektur	Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.
	Wandabstand der Lautspr.	Dient zur Einstellung der Wiedergabe der tiefen Frequenzen (Über 30cm / Unter 30cm)Wenn der Abstand zwischen der Rückwand des Fernsehers und der Wand mehr als 30 cm beträgt, empfiehlt sich die Wahl der Einstellung „Über 30cm”.Wenn der Abstand zwischen der Rückwand des Fernsehers und der Wand weniger als 30 cm beträgt, empfiehlt sich die Wahl der Einstellung „Unter 30cm“.
	Audio Empfang	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)Normaleinstellung: StereoWenn ein Stereosignal nicht empfangen werden kann: MonoM1 / M2: Dient zur Wahl des Kanals, wenn zwei monaurale Tonkanäle vorhanden sind. Diese Funktion steht nur im Analog-Modus zur Verfügung.
	SPDIF Auswahl	Dient zur Wahl der Grundeinstellung für das von der Buchse DIGITAL AUDIO OUT ausgegebene digitale Audiosignal. (Auto / PCM)Auto : Signale der Formate Dolby Digital Plus und Dolby Digital werden als Dolby Digital-Bitfluss ausgegeben.Signale des Formats HE-AAC (48 kHz) werden als DTS-Ton ausgegeben.Signale des Formats MPEG werden als PCM-Ton ausgegeben.PCM : Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt.Informationen zum DVB-Modus finden Sie unter „Netzwerkfilminhalte“ (S. 55) oder „Film-Anzeigemodus“ (S. 60)
	Pegel Optischer Ausgang	Normalerweise besitzt MPEG-Ton einen höheren Lautstärkepegel als andere Arten von Tonspuren.Sie können den Audiopegel des von der Buchse DIGITAL AUDIO OUT ausgegeben MPEG-Signals als Ausgangseinstellung festlegen. (0 / -2 / -4 / -6 / -8 / -10 / -12dB)Diese Funktion steht nur im DVB-Modus zur Verfügung.
	HDMI1 / 4 Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an. (Digital / Analog) (S. 77)Digital : HDMI-KabelanschlussAnalog: HDMI-DVI-AdapterkabelanschlussDiese Funktion steht nur im HDMI-Eingangsmodus zur Verfügung.Den Buchsen HDMI2 / 3 können nur Digitalsignale zugeleitet werden.Für die Buchsen HDMI2 / 3 steht diese Einstellung nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die Taste OK, um die aktuellen Toneinstellungen auf die Standardeinstellungen zurückzusetzen.

• Bei PC-Betrieb, SD-Karten- oder Netzwerkservicevorgängen wird jeweils ein anderes Menü angezeigt.
  (S. 55 und S. 59 - 61)
• Nur die verfügbaren Einträge können gewählt werden.

Gebrauch der Menüfunktionen

Menüliste ■

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Setup	Abschalt-Uhr
	Verbindungseinstellungen	VIERA Link
		Q-Link
		AV1 / AV2Ausgang
		Auto Ein
		Auto Aus
		Standby-Energiesparmodus
		Intelligent Auto Standby
		Daten herunterladen
		Netzwerk-Setup
		DivX® VOD
	Kindersicherung

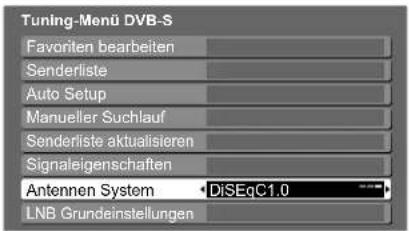

	Tuning-Menii DVB-S	Favoriten bearbeiten
		Senderliste
		Auto Setup
		Manueller Suchlauf
		Senderliste aktualisieren

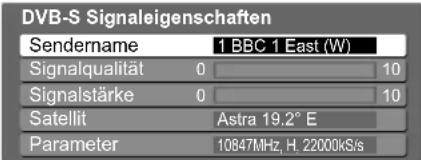

		Signaleigenschaften
		Antennen System

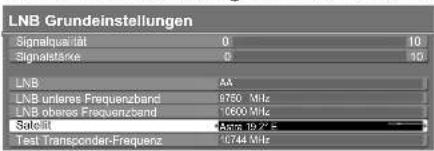

		LNBGrundeinstellungen
		DVB-C Sender hinzufügen

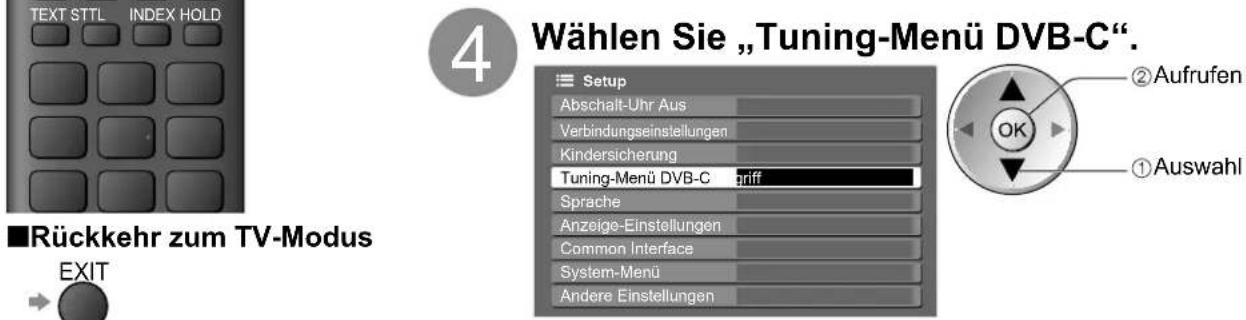

Setup	Tuning-Menü DVB-C	Favoriten bearbeitenDient zum Erstellen einer Liste der bevorzugten DVB-C-Sender. (S. 37)
		SenderlisteDient zum Überspringen unerwünschter DVB-C-Sender oder zum Bearbeiten von DVB-C-Sendern. (S. 37)
		Auto SetupDient zur automatischen Abstimmung aller empfangbaren DVB-C-Sender. (S. 34)
		Manueller SuchlaufDient zur manuellen Abstimmung von DVB-C-Sendern. (S. 38)
		SenderlisteaktualisierenDient zur Aktualisierung der DVB-C-Senderliste unter Beibehaltung der gegenwärtigen Einstellungen. (S. 38)
		Neue Sender meldenLegt fest, ob eine Meldung zur Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-C-Sender gefunden wurde. (S. 39)

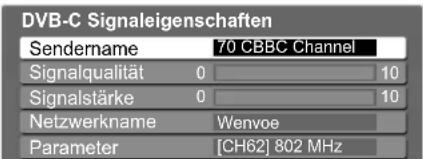

		SignaleigenschaftenDient zur Überprüfung des DVB-C-Signalzustands. (S. 39)
	Tuning-Menü DVB-T	Favoriten bearbeitenDient zum Erstellen einer Liste der bevorzugten DVB-T-Sender. (S. 37)
		SenderlisteDient zum Überspringen unerwünschter DVB-T-Sender oder zum Bearbeiten von DVB-T-Sendern. (S. 37)
		Auto SetupDient zur automatischen Abstimmung aller empfangbaren DVB-T-Sender. (S. 35)
		Manueller SuchlaufDient zur manuellen Abstimmung von DVB-T-Sendern. (S. 38)
		SenderlisteaktualisierenDient zur Aktualisierung der DVB-T Senderliste unter Beibehaltung der gegenwärtigen Einstellungen. (S. 38)
		Favorisiertes NetzwerkDient zur Wahl des bevorzugten Netzwerks (Steht nicht in allen Ländern zur Verfügung).
		Neue Sender meldenLegt fest, ob eine Meldung zur Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-T-Sender gefunden wurde. (S. 39)

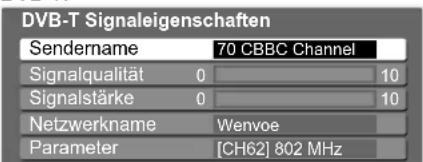

		SignaleigenschaftenDient zur Überprüfung des DVB-T-Signalzustands. (S. 39)
		HD SenderhinzufügenDient zum erneuten Abstimmen aller Fernsehsender, um HD-Sender hinzuzufügen.Alle früheren Kanaleinstellungen werden gelöscht.Verwenden Sie diese Funktion, wenn neue HD-Sender den Betrieb in IhremEmpfangsgebiet aufnehmen.
		DVB-C SenderhinzufügenDient zum erneuten Abstimmen aller Fernsehsender, um DVB-C-Sender hinzuzufügen.Alle früheren Kanaleinstellungen werden gelöscht.Verwenden Sie diese Funktion, wenn DVB-C-Sender den Betrieb in IhremEmpfangsgebiet aufnehmen.
		DVB-S SenderhinzufügenDient zum erneuten Abstimmen aller Fernsehsender, um DVB-S-Sender hinzuzufügen.Alle früheren Kanaleinstellungen werden gelöscht.Verwenden Sie diese Funktion, wenn neue DVB-S-Sender den Betrieb in IhremEmpfangsgebiet aufnehmen.

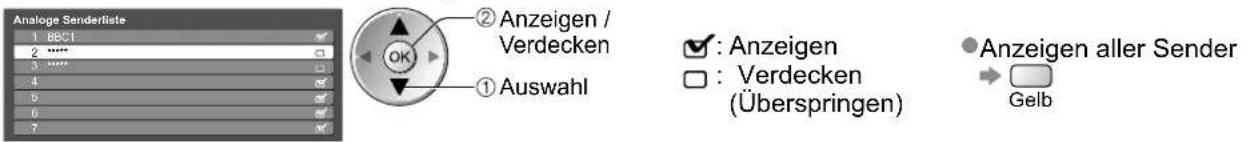

	Tuning-Menü Analog	SenderlisteDient zum Überspringen unerwünschter analoger Sender oder zum Bearbeiten von analogen Sendern. (S. 41)
		Auto SetupDient zur automatischen Abstimmung aller empfangbaren analogen Sender. (S. 35)
		Manueller SuchlaufDient zum manuellen Einstellen der analogen Programme. (S. 41)
		DVB-T SenderhinzufügenDient zum erneuten Abstimmen aller Fernsehsender, um DVB-T-Sender hinzuzufügen.Alle früheren Kanaleinstellungen werden gelöscht.Verwenden Sie diese Funktion, wenn neue DVB-T-Sender den Betrieb in IhremEmpfangsgebiet aufnehmen.

• Bei PC-Betrieb, SD-Karten- oder Netzwerkservicevorgängen wird jeweils ein anderes Menü angezeigt.
  (S. 55 und S. 59 - 61)
  Nur die verfügbaren Einträge können gewählt werden.

Gebrauch der Menüfunktionen (Bildqualität, Klangqualität usw.)

Gebrauch der Menüfunktionen

Menüliste■

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Setup	Sprache	MenüspracheDient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.
		Präferenz Audio 1 / 2Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Multi-Audio (je nach Sender).
		Präferenz Untertitel 1 / 2Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Untertitel (je nach Sender).Einsterten von Untertiteln ➔
		Präferenz VideotextDient zur Wahl der bevorzugten Sprache für DVB-Videotext (Verfügbarkeit vom Sender abhängig).
	Anzeige-Einstellungen	Untertitel TypeDient zur Wahl des bevorzugten Untertiteltyps. (Standard / Hörgeschädigte)Die Option „Hörgeschädigte“ erleichtert das Verständnis von DVB-Untertiteln (Verfügbarkeit vom Sender abhängig).Die Optionen „Präferenz Untertitel 1 / 2“ unter Sprache „Sprache“ erhalten Vorrang.
		VideotextVideotext-Anzeigemodus (TOP (FLOF) / List) (S. 20)
		Videotext-ZeichensatzDient zur Wahl der Videotext-Sprache (West / Ost1 / Ost2)West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch usw.Ost1: Tschechisch, Englisch, Estnisch, Lettisch, Rumänisch, Russisch, Ukrainisch usw.Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch usw.
		Seitliche BildanteileDient zur Erhöhung der Helligkeit der seitlichen Bildanteile (Aus / Niedrig / Mittel / Hoch)Die Einstellung „Hoch“ wird empfohlen, um ein Einbrennen des Bilds zu verhindern.
		AV Label bearbeitenDient zur Benennung oder zum Überspringen der einzelnen Eingangsbuchsen. (S. 47)
		Display-AnzeigedauerDient zur Festlegung der Zeitdauer der Anzeige des Informationsbanners. (S. 15) (keine Anzeige / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 Sekunden)
		SpielzeitanzeigeLegen Sie für diese Option „Ein“ fest, um fortlaufend alle 30 Minuten die abgelaufene Zeit im Spielemodus anzuzeigen. (Aus / Ein)Diese Funktion steht nur bei Wahl des Bildmodus „Spiel“ zur Verfügung. (S. 26)
		VIERA TOOLSWahl des Anzeigetyps der VIERA TOOLS-Funktionssymbole (Vielseitig / Schnell) (S. 49)Vielseitig : Animierter Anzeigetyp mit aufwendigem DesignSchnell : Anzeigetyp mit einfachem Design
	Common Interface		Dient zum Betrachten von Pay-TV. (S. 44)

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Setup	System-Menü	Werkseinstellungen		Dient zum Rücksetzen aller Einstellungen, z. B. nach einem Umzug. (S. 45)
		Software-Update		Dient zum Herunterladen von neuer Software auf den Fernseher. (S. 46)
		Software-Lizenz		Dient zum Anzeigen der Software-Lizenzinformationen.
		Systeminformationen		Dient zum Anzeigen der Systeminformationen dieses Fernsehers.
	Andere Einstellungen	AV-Farbsystem		Dient zur Wahl des optionalen Farbsystems je nach Format des Videosignals im AV-Modus. (Auto / PAL / SECAM / M. NTSC / NTSC)
		GUIDE Plus+Einstellungen	Aktualisierung	Dient zur Ausführung der Aktualisierung des GUIDE Plus+-Zeitplans und der Werbeinformationen für das GUIDE Plus+-System. (S. 19)
			Postcode	Dient zur Einstellung Ihrer Postleitzahl für die Anzeige von Werbeinformationen im GUIDE Plus+-System. (S. 19)
			Systeminformationen	Dient zum Anzeigen der Systeminformationen des GUIDE Plus+-Systems.
		Intelligent Frame Creation		Automatische Kompensation der Bildrate und Entfernen der ruckenden Bewegungen, um die Bilder weicher und klarer zu gestalten. (Aus / Ein)●Diese Funktion steht nicht für die Auswahl zur Verfügung, wenn „Modus“ (Standardeinstellung „Aus“) auf „THX“ oder „Spiel“ eingestellt ist.
		24p Smooth Film		Ermöglicht eine automatische Korrektur der Vollbildrate, damit ein ruckfreies Bild angezeigt wird. (Aus / Ein)●Diese Option ist nur für den 24p-Signaleingang und wird statt „Intelligent Frame Creation“ angezeigt. Diese Funktion steht nicht für die Auswahl zur Verfügung, wenn „Modus“ ● (Standardeinstellung „Aus“) auf „THX“ oder „Spiel“ eingestellt ist.
		Energiersparmodus		Dient zur Reduzierung der Bildhelligkeit zur Energieeinsparung. (Aus / Ein)
		Overscan		Dient zur Festlegung des Bildschirmbereichs, der zur Anzeige des Bilds verwendet wird. (Aus / Ein)Ein : Das Bild wird vergrößert, um den Bildrand zu verdecken.Aus: Das Bild wird in seiner Originalgröße angezeigt.●Wählen Sie die Einstellung „Ein“, wenn Rauschen am Bildschirmrand auftritt. Diese Funktion steht zur Verfügung, wenn der Eintrag „Aspekt“ auf „Auto“ ● (nur Signale mit einem Bildseitenverhältnis von 16:9) oder „16:9“ eingestellt ist.●Diese Einstellung kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.●Diese Funktion steht nicht für die Auswahl zur Verfügung, wenn „Modus“ (Standardeinstellung „Aus“) auf „THX“ eingestellt ist.
		SD-Speicherkarten LED		Dient zur Festlegung, ob die blaue LED-Lampe leuchtet, während eine SD-Karte eingesetzt ist, oder nicht. (Aus / Ein) (S. 58)
		Zeitzone		Dient zur automatischen Einstellung der Zeitdaten.●Die Zeitdaten werden auf GMT-Basis korrigiert.Wählen Sie die Einstellung „Auto“, um die Zeit dem jeweiligen Empfangsgebiet ● entsprechend automatisch korrigieren zu lassen.

• Bei PC-Betrieb, SD-Karten- oder Netzwerkservicevorgängen wird jeweils ein anderes Menü angezeigt.
  (S. 55 und S. 59 - 61)
• Nur die verfügbaren Einträge können gewählt werden.

Gebrauch der Menüfunktionen (Bildqualität, Klangqualität usw.)

Sendersuchlauf

Beim automatischen Sendersuchlauf werden alle Sender automatisch erneut abgestimmt.

DVB-S-Sender

Dient zur automatischen Abstimmung aller empfangbaren DVB-S-Sender.

• Diese Funktion steht nur zur Verfügung, wenn die Abstimmung der DVB-S-Sender bereits ausgeführt wurde.
  ● Nur DVB-S-Sender werden erneut abgestimmt.
• Alle früheren Kanaleinstellungen werden gelöscht.
• Wenn eine Kindersicherungs-PIN (S. 42) eingestellt wurde, muss diese erneut eingegeben werden.

■Rückkehr zum TV-Modus EXIT

5 Stellen Sie „Antennen System“ und „LNB Grundeinstellungen“ wunschgemäß ein.

■Verwendung der Tasten an der Seitenwand des Fernsehers für den automatischen Sendersuchlauf (S. 8)

① Betätigen Sie diese Taste so oft, bis „Auto Setup“ angezeigt wird.

② Rufen Sie „Auto Setup“ auf.

③ Dient zur Einstellung des Satelliten, Suchlaufmodus und Programmsuche-Modus.

+/A -/V (Wahl des Eintrags)

(Einstellen)

④ Starten Sie die automatische Senderabstimmung.

Rückkehr zum TV-Modus

Tuning-Menü DVB-S Favorite bearbeiten Senderliste Auto Setup Manueller Suchlauf Senderliste aktualisieren Signaleigenschaften Antennen System DiSEqC1.0 LNB Grundeinstellungen

①Auswahl ②Aufrufen OK

7 Stellen Sie den gewünschten Satelliten, Suchlaufmodus und Programmsuch-Modus ein.

DVB-S Auto Setup Einstellungen Astra 19.2° E Freie Sender Programmsuche Schnell

①Auswahl ②Einstellen ③Speichern OK

Komplett: Der gesamte Frequenzbereich wird durchsucht. Schnell: Die geeignete Frequenz für den gewählten Satelliten wird gesucht.

Die Einstellungen werden automatisch vorgenommen.

Nach Abschluss des Vorgangs wird das Programm mit der niedrigsten Programmposition angezeigt.

Tuning-Menu DVB-S Favorite bearbeiten Senderliste Auto Setup Manueller Suchlauf Senderliste aktualisieren Signaleigenschaften Antennen System DiSEqC1.0 LNB Grundeinstellungen Zugriff

① Wählen Sie „Antennen System“, und nehmen Sie die gewünschte Einstellung vor Falls Sie ein DiSEqC-Steuerantennensystem besitzen, können Sie mehrere Satelliten empfanger Dieser Fernseher unterstützt DiSEqC Version 1.0.

Tuning-Menü DVB-S Favorite bearbeiten Senderliste Auto Setup Manueller Suchlauf Senderliste aktualisieren Signaleigenschaften Antennen System DiSEqC1.0 LNB Grundeinstellungen

Ein LNB

Mit einem einzigen LNB kompatibel

MiniDiSEqC

Bis zu zwei LNBs können gesteuert werden.

DiSEqC1.0

Bis zu vier LNBs können gesteuert werden.

② Wählen Sie „LNB Grundeinstellungen“

Tuning-Menü DVB-S Favorite bearbeiten Senderliste Auto Setup Manueller Suchlauf Senderliste aktualisieren Signaleigenschaften Antennen System DiSEqC1.0 LNB Grundeinstellungen Zugriff

③ Wählen Sie „LNB“, und stellen Sie einen der LNBs ein

LNB Grundeinstellungen Signalquakt 0 10 Signalstärke 0 10 LNB LNB unteres Frequenzband 9750 MHz LNB oberes Frequenzband 9000 MHz Satellite Ken Sertell Test Transponder Frequenz -0100 MHz

Bei Einstellung auf „Ein LNB“

nicht wählbar

Bei Einstellung auf „MiniDiSEqC“

wählen Sie zwischen LNB AA und AB.

Bei Einstellung auf „DiSEqC1.0“

wählen Sie zwischen LNB AA, AB, BA und BB.

④ Wählen Sie „Satellit“, und nehmen Sie die gewünschte Einstellung vor Stellen Sie den ausgewählten Satelliten für den gewählten LNB ein.

LNB Grundeinstellungen Signalqualität 0 10 Signalestände 0 10 LNB AA LNB unteres Frequenzband 9760 MHz LNB oberes Frequenzband 1000 MHz Safalt Asign 19.75 °C Test Transponder-Frequenz 47.44 MHz

Wenn Ihnen der ausgewählte Satellit nicht bekannt ist, wählen Sie „Kein Satellit“ (der verfügbare Satellit wird beim Sendersuchlauf gesucht).

Wählen Sie „Manuell“, um • „Test Transponder-Frequenz“ manuell einzustellen.

⑤ Speichern

Hinweis

● Falls die Abstimmung nicht vollständig abgeschlossen wurde → „Manueller Suchlauf“ (S. 38)

Sendersuchlauf

DVB-C-Sender

Alle empfangbaren DVB-C-Sender werden automatisch erneut abgestimmt.

• Diese Funktion steht nur zur Verfügung, wenn die Abstimmung der DVB-C-Sender bereits ausgeführt wurde.
  ● Nur DVB-C-Sender werden erneut abgestimmt.
• Alle früheren Kanaleinstellungen werden gelöscht.
• Wenn eine Kindersicherungs-PIN (S. 42) eingestellt wurde, muss diese erneut eingegeben werden.

1 Wählen Sie den DVB-C-Modus. → S. 14 TV

ASPECT MENU N DIRECT TV REC EXIT 2 Rufen Sie die Menüanzeige auf. MENU

3 Wählen Sie „Setup“. VIERR Haupt-Menü Bild Ton Setup

①Auswahl ②Aufrufen OK

TEXT STTL INDEX HOLD ■Rückkehr zum TV-Modus EXIT 4 Wählen Sie „Tuning-Menü DVB-C“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-C griff Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen ②Aufrufen ①Auswahl

■Verwendung der Tasten an der Seitenwand des Fernsehers für den automatischen Sendersuchlauf (S. 8) ① Betätigen Sie diese Taste so oft, bis „Auto Setup" angezeigt wird. F ② Rufen Sie „Auto Setup“ auf. 5 Wählen Sie „Auto Setup”. Tuning-Menü DVB-C Favorite bearbeiten Senderliste Auto Setup Manueller Suchlauf Senderliste aktualisieren Neue Sender melden Ein Signaleigenschaften ② Aufrufen ① Auswahl

Stellen Sie den gewünschten Suchlaufmodus und Programmsuch-Modus ein. DVB-C Auto Setup Einstellungen Freie Sender Programmsuche Schnell AutoFrequenz Symbolrate Auto AutoNetzwerk ID ①Auswahl ②Einstellen ③Speichern OK

Komplett: Der gesamte Frequenzbereich wird durchsucht. Schnell: Die für Ihr Land geeigneten Frequenzen werden durchsucht. ● Normalerweise sollten Frequenz, Symbolrate und Netzwerk-ID auf „Auto“ eingestellt werden. 7 Starten Sie die automatische Senderabstimmung. Auto Setup DVB-C Alle DVB-C Senderdaten werden gelöscht OK Auto Setup DVB-C Status 9% Dissler Vergang beanspruchter 3 Minuten Nr. Sendername Typ 1 CUBC Channel Free TV 10 2 BNC Radio Values Free TV 10 3 E4 Free TV 10 Free TV 3 Pag TV 0 Radio 0 Detector 0 Suzwe Guft Die Einstellungen werden automatisch vorgenommen

Hinweis

● Falls die Abstimmung nicht vollständig abgeschlossen wurde → „Manueller Suchlauf“ (S. 38)

Abhängig vom gewählten Land (S. 12) ist eine Einstellung der Funktionen „Favorisiertes Netzwerk auswählen“ oder „Regionauswahl“ erforderlich S. 13.

Nach Abschluss des Vorgangs wird das Programm mit der niedrigsten Programmposition angezeigt.

DVB-T-Programme oder analoge Programme

Alle empfangbaren DVB-T-Sender oder analogen Sender werden erneut automatisch abgestimmt.

„DVB-T Auto Setup“ steht nur zur Verfügung, wenn die Abstimmung der DVB-T-Sender bereits ausgeführt wurde.
- Im DVB-T-Modus werden nur DVB-T-Sender erneut abgestimmt.
- Im Analog-Modus werden nur analoge Sender erneut abgestimmt.
- Alle früheren Kanaleinstellungen werden gelöscht.
- Wenn eine Kindersicherungs-PIN (S. 42) eingestellt wurde, muss diese erneut eingegeben werden.

Wählen Sie den DVB-T-Modus oder den Analog-Modus.

INPUT TV ASPECT MENU N DIRECT TV REC EXIT G OK OPTION BACK/ RETURN TEXT STTL INDEX HOLD

1

Wählen Sie den DVB-T-Modus oder den Analog-Modus.

S. 14

TV

2

Rufen Sie die Menüanzeige auf.

MENU

3

Wählen Sie „Setup“.

①Auswahl ②Aufrufen OK

4

Wählen Sie „Tuning-Menü DVB-T“ oder „Tuning-Menü Analog“.

Setup Abschall-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Zugriff Tuning-Menü Analog Zugriff Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen

①Auswahl ②Aufrufen OK

5

Wählen Sie „Auto Setup“.

DVB-T:

Tuning-Menü DVB-T Favorite bearbeiten Senderliste Auto Setup Manueller Suchlauf Senderliste aktualisieren Neue Sender melden Ein Signaleigenschaften

①Auswahl ②Aufrufen OK

6

Analog:

Tuning-Menü Analog Senderliste Auto Setup Manueller Suchlauf

Starten Sie die automatische Senderabstimmung.

DVB-T:

OK

Auto Setup DVD-T Sachou GIL 89 Deep Vorging Scanspannt echo 3 Minutes Kursi Sechemew 62 CRBC Channel Typ 1 Quarter 62 ABC Radio Values Free TV 10 62 LC Free TV 10 62 Cenoon video Free TV 10 Free TV: 4 Pay TV: 0 Radio: 0 Galen: 0 Suche Ialt

Analog:

OK →

Auto Setup Analog Channel Ctrl 2 20 CC 21 41 Close: Vorging beer agnard 2 rows 3 Minutes Name Bandamame Ctrl 25 Ctrl 26 Analog 2 Sudie Bull

Die Einstellungen werden automatisch vorgenommen.

- Lädt die Einstellungen von Sender, Sprache und Land / Gebiet auf ein an den Fernseher angeschlossenes Gerät herunter, das mit Q-Link oder VIERA Link ausgestattet ist.

■Rückkehr zum TV-Modus

■Verwendung der Tasten an der Seitenwand des Fernsehers für den automatischen Sendersuchlauf (S. 8)

① Betätigen Sie diese Taste so oft, bis „Auto Setup“ angezeigt wird.

② Rufen Sie „Auto Setup“ auf.

③ Starten Sie die automatische Senderabstimmung.

Rückkehr zum TV-Modus

F

Hinweis

● Falls die Abstimmung nicht vollständig abgeschlossen wurde

„Manueller Suchlauf“ (S. 38 und S. 41)

Nach Abschluss des Vorgangs wird das Programm der Programmposition „1“ angezeigt.

Abstimmen und Bearbeiten von Programmen

(DVB)

Sie können Sender erneut abstimmen, Listen Ihrer Lieblingsprogramme erstellen und unerwünschte Kanäle überspringen usw.

1

Wählen Sie den DVB-S-Modus, DVB-C-Modus oder den DVB-T-Modus.

S. 14

2

Rufen Sie die Menüanzeige auf.

MENU

3

Wählen Sie „Setup“.

② Aufrufen

① Auswahl

4

Wählen Sie „Tuning-Menü DVB-S“, „Tuning-Menü DVB-C“ oder „Tuning-Menü DVB-T“.

② Aufrufen

① Auswahl

• „Tuning-Menü DVB-S“ steht nur im DVB-S-Modus zur Verfügung.
• „Tuning-Menü DVB-C“ steht nur im DVB-C-Modus zur Verfügung.
  „Tuning-Menü DVB-T“ steht nur im DVB-T-Modus zur Verfügung.

5

Wählen Sie die gewünschte Funktion aus.

② Aufrufen

① Auswahl

• Die jeweils verfügbaren Optionen sind vom gewählten Land abhängig (S. 12).
„Sendersuchlauf“ (S. 32 - 35)

6

Einstellen

Auflisten der DVB-Favoriten-Programme Favoriten bearbeiten

Sie können vier Listen (Profile) Ihrer Lieblingsprogramme erstellen Favorit1 bis 4.

Auf die DVB-Profile kann unter „Kategorie“ im Informationsbanner (S. 15) und im Programmassistenten (S. 18) zugegriffen werden.

① Wählen Sie ein Programm, das aufgelistet werden soll.

DVB-T Favoriten-Editor Sort-up with X-ray Numbers A## DVD-T Sandler Favella 1 1 B2C One Wizard 7 B3C THREE 14 E4 70 CBS Channel 72 Carbon Web 795 B2G 719 CBS Radio Values 720 CBS Radio System Auswahl

Sortieren der Sendernamen in alphabetischer Reihenfolge → Blau

Anzeigen eines anderen Profils Grün

Umschalten der Kategorie Rot

② Fügen Sie es dem Profil hinzu.

DVB-T Favorite-Editor Ate DVB-T Render 1 BBC One Wales 7 BBC THREE 14 L4 79 CBC Channel 72 Carbon Web 105 BBCI 719 CBC Radio Wishes 720 CBC Radio Cyms 1 BBC One Wales OK

● Hinzufügen aller Programme zur Liste → Gelb

Hinweis

● Die Programmpositionen in der Senderliste können geändert werden.

Ein Programm wird hinzugefügt.

■Bearbeiten eines Profils

③ Speichern

Überspringen unerwünschter DVB-Sender, Bearbeiten von DVB-Programmen Senderliste

Unerwünschte DVB-Sender können verdeckt werden.

Verdeckte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen.

Auswahl eines Senders und Anzeigen / Verdecken

Alle DVB-T Sender 70 CBBC Channel 72 Carbon Now 135 BBC 719 BBC Radio Waves 720 BBC Radio Cymru 1 BBC ONE Waves 7 BBC THREE Sonderung nach Kabel-Nummer ② Anzeigen / Verdecken ① Auswahl

: Anzeigen

□ : Verdecken (Überspringen)

•Anzeigen aller Sender

■Bearbeiten von Programmen

Jeder in der Senderliste aufgelistete Sender kann individuell bearbeitet werden.

Abstimmen und Bearbeiten von Programmen

(DVB)

Manuelles Einstellen des DVB-Programms Manueller Suchlauf

Normalerweise sollte „Auto Setup“ oder „Senderliste aktualisieren“ zum erneuten Abstimmen von DVB-Sendern verwendet werden.

Verwenden Sie diese Funktion, wenn nicht alle abstimmbaren Kanäle eingestellt werden konnten, oder um die Ausrichtung der Antenne oder der Antennenschüssel zu justieren.

Alle neu gefundenen Sender werden der Senderliste hinzugefügt.

DVB-S:

Stellen Sie den Satelliten ein. Stellen Sie „Transponder-

Suchen

Bitte konsultieren Sie die Anbieter der empfangenen Satellitenprogramme hinsichtlich der Einstellung.

② Einstellen ① Auswahl

DVB-C:

Manueller DVB-C Suchlauf Control Pf.100 Sachanlage 0,0 Top 100 Top 100 No. Sachanlage Typ. Not. Free TV-6 Pay TV-5 Radio 5 Data 0 Argentina

Eingabe der Frequenz Suchen

Stellen Sie die Symbolrate ein, und führen Sie dann diese Funktion aus.

- Normalerweise sollte die Einstellung „Auto“ für die Symbolrate gewählt werden.

DVB-T:

Manueller DVB-T Suchlauf Sachlau Pay Amount Pay per share Pay per share Sendemere Typ New Pay 10.0 Reads 5 Ober 0 Such link

Nehmen Sie die Antennen/Schüssel-Einstellungen so vor, dass „Signalqualität“ den optimalen Wert erreicht.

DVB-Sender automatisch aktualisieren Senderliste aktualisieren

Sie können neue Sender hinzufügen, entfernte Sender löschen sowie die Namen und Programmpositionen von Sendern automatisch in der Senderliste aktualisieren.

DVB-T Senderliste aktualisierten Status: 0-51 Dauer Vorrang beanspruckowe 3 Minuten. Status: Senderliste Type: Quartar Time TV: 0 Pap TV: 0 Saster: 0 Oster: 0 Saster: 0

Die Senderliste wird aktualisiert, wobei die unter „Favoriten bearbeiten“, „Senderliste“, „Kindersicherung“ usw. vorgenommenen Einstellungen beibehalten werden.
- Bevor DVB-S-Sender aktualisiert werden können, müssen die Einstellungen von Satellit, Suchlaufmodus und Programmsuche-Modus vorgenommen werden.

DVB-S Auto Setup Einstellungen Satellit Astra 19.2° E Suchmodus Freie Sender Programmsuche Schnell

Benachrichtigung anzeigen Neue Sender melden

Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wurde, oder nicht. (Aus / Ein)

Nach Wahl von OK wird die Funktion „Senderliste aktualisieren“ ausgeführt.

- Im DVB-S-Modus steht diese Funktion nicht zur Verfügung.

DVB-Signal überprüfen Signaleigenschaften

Dient zur Wahl eines Kanals und zur Überprüfung des Zustands des DVB-Signals.

• Umschalten des Programms

DVB-S:

DVB-S Signaleigenschaften Sendername 1 BBC 1 East (W) Signalqualität 0 10 Signalstärke 0 10 Satellit Astra 19.2° E Parameter 10847MHz, H. 22000kS/s

DVB-C:

DVB-C Signaleigenschaften Sendername 70 CBBC Channel Signalqualität 0 10 Signalstärke 0 10 Netzwerkname Wenvoe Parameter [CH62] 802 MHz

DVB-T:

DVB-T Signaleigenschaften Sendername 70 CBBC Channel Signalqualität 0 10 Signalstärke 0 10 Netzwerkname Wenvoe Parameter [CH62] 802 MHz

Eine hohe Signalstärke bedeutet nicht unbedingt, dass das Signal für den DVB-Empfang geeignet ist. Verwenden Sie den Signalqualitäts-Indikator wie folgt:

Signalqualität:

• Grügeteßkeralzustand
• Gelbeh Balsen Signalzustand
- Roter Bakteter Signalzustand (Überprüfen Sie die terrestrische Antenne, das Kabel oder die Satellitenschüssel.)

Abstimmen und Bearbeiten von Programmen

(analog)

Sie können Sender erneut abstimmen, unerwünschte Sender überspringen, Sender bearbeiten usw.

Wählen Sie den Analog-Modus. S. 14 TV INPUT MENU EXIT RETURN Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“. VIERR Haupt-Menü Bild Ton Setup ② Aufrufen ① Auswahl 1 2 abcje 3 4 ghi 5 jkl 6 mno 7 8 tuvgqs wxyz 0 Wählen Sie „Tuning-Menü Analog“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü Analog Zugriff Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen ② Aufrufen ① Auswahl 5 Wählen Sie die gewünschte Funktion aus. Tuning-Menü Analog Senderliste Zugriff Auto Setup Zugriff Manueller Suchlau Zugriff ② Aufrufen ① Auswahl ● Die jeweils verfügbaren Optionen sind vom gewählten Land abhängig (S. 12). „Sendersuchlauf“ (S. 35) Einstellen Panasonic TV ■ Rückkehr zum TV-Modus EXIT

Sie können unerwünschte analoge Sender überspringen und analoge Sender bearbeiten. Senderliste

Unerwünschte analoge Sender können verdeckt werden.

Verdeckte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen.

Auswahl eines Senders und Anzeigen / Verdecken

Analoge Senderliste 1 BBC1 2 ***** 3 ***** 4 5 6 7 ② Anzeigen / Verdecken ① Auswahl ✓ : Anzeigen □ : Verdecken (Überspringen) ● Anzeigen aller Sender → Gelb

Bearbeiten von Programmen

Jeder in der Senderliste aufgelistete Sender kann individuell bearbeitet werden.

Wählen Sie den zu bearbeitenden Sender aus und:

Programmposition Sendername 3:11V 23:35 Ale Analogementer Itv GN23

Erneutes Abstimmen aller Sender (Manueller Suchlauf) Rot (siehe unten)

(5 Zeichen maximum)

- Zeichen können über die Zifferntasten eingegeben werden. - „Zeichentabelle für Zifferntasten“ (S. 76)

Hinweis

- Wenn ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, benutzen Sie Programmplatz 0 („VCR“).

Manuelles Einstellen des analogen Programms Manueller Suchlauf

■Feinabstimmung

Diese Funktion ermöglicht es, kleine Justierungen bei der Abstimmung eines bestimmten Programms vorzunehmen (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird).

■Manueller Suchlauf

Stimmen Sie das analoge Programm nach Ausführung des automatischen Sendersuchlaufs manuell ab.

• Stellen Sie zunächst das Tonsystem und Farbsystem ein, und führen Sie dann diese Funktion aus. Normalerweise sollte das Farbsystem auf „Auto“ eingestellt werden.
• Wenn ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, wählen Sie die Programmposition „0“.

Manuelle Analogabstimmung 1 BSC1 CH33 Feinabstimmung Manueller Suchlauf 2+4 78 1 R-41 Tonsystem SC1 Farbsystem Auto

SC1: PAL B, G, H / SECAM B, G SC2: PAL I SC3: PAL D, K / SECAM D, K F: SECAM L, L'

Wahl der Programmposition

Wählen Sie das Programm

Suchlauf und Speichern

Kindersicherung

Sie können bestimmte Kanäle / AV-Eingänge sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. Wenn ein gesperrter Kanal / Eingang gewählt wird, erscheint eine Meldung mit der Aufforderung zur PIN-Eingabe; nach korrekter Eingabe wird die Sperre aufgehoben.

Rufen Sie die Menüanzeige auf. MENU EXIT Wählen Sie „Setup“. VIEF Haupt-Menü Bild Ton Setup ②Aufrufen ①Auswahl 1 2 abcdef 3 4 ghi 5 jkl 6 mno 7 8 tuvpgrs wxyz 0 Wählen Sie „Kindersicherung“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Zugriff Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen ②Aufrufen ①Auswahl 4 Einstellen Panasonic TV ■Rückkehr zum TV-Modus EXIT

Sperren von Programmplätzen Kindersicherung

① Geben Sie die gewünschte PIN (4-stellige Zahl) ein.

• Bei der erstmaligen Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl für den Fall, dass Sie sie später vergessen.
  Abhängig vom gewählten Land (S. 12) ist möglichwerweise „0000“ als Standard-PIN gespeichert.

② Wählen Sie „Kindersicherungsliste“.

③ Wählen Sie den zu sperrenden Kanal / Eingang.

• Löschen → Wählen Sie den gesperrten Kanal / Eingang. → (OK)
• Sprung an den Anfang des nächsten Eingangs → Rot
• Sperren aller Kanäle / Eingänge → Grün
  ●Freigeben aller gesperrten Kanäle / Eingänge → Gelb
• Sortieren der Sendernamen in alphabetischer Reihenfolge → Blau

Erscheint, wenn der betreffende Kanal / Eingang gesperrt ist.

■Ändern der PIN

Wählen Sie „PIN ändern“.

Geben Sie eine neue PIN zweimal ein.

■Einstellen der Sicherungsstufe

- Die Verfügbarkeit dieser Funktion ist vom gewählten Land (S. 12) abhängig. Wenn ein DVB-Programm eine höhere Sicherungsstufe als das von Ihnen gewählte Alter besitzt, müssen Sie die PIN eingeben, um das Programm betrachten zu können (abhängig vom Sender).

Wählen Sie „Sicherungsstufe“ aus, und stellen Sie ein Alter für die Einschränkung des Betrachtens von Programmen ein.

Hinweis

- Durch Ausführen der Funktion „Werkseinstellungen“ (S. 45) werden die PIN und alle zugehörigen Einstellungen gelöscht.

Gebrauch des Common Interface

Das Menü „Common Interface Modul“ bietet Zugriff auf Software, die in Common Interface-Modulen (CI-Modulen) enthalten ist.

- In bestimmten Ländern oder Gebieten steht diese Funktion möglicherweise nicht zur Verfügung.

Das CI-Modul ermöglicht zwar den Empfang bestimmter Dienste, doch ist der Empfang aller Dienste (z. B. Pay-TV) mit diesem Fernseher nicht garantiert.

Bitte verwenden Sie ausschließlich das vom betreffenden Programmanbieter zugelassene CI-Modul. Weitere Informationen sowie Einzelheiten zu den Bedingungen der einzelnen Dienste sind von Ihrem Panasonic-Fachhändler bzw. den Programmanbietern erhältlich.

Vorsicht

• Achten Sie stets darauf, den Netzschalter auszuschalten, bevor Sie ein CI-Modul einsetzen oder entfernen.
• Falls eine Anzeigekarte und ein Kartenleser als Satz geliefert werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie dann die Anzeigekarte in den Kartenleser ein.
• Setzen Sie das Modul in der korrekten Richtung ein.

CI-Steckplatz Entfernen Sie zunächst die Abdeckung des CI-Steckplatzes. Unverkantet und bis zum Anschlag einsetzen oder entfernen CI-Modul Seitenwand des Fernsehers

Setzen Sie das CI-Modul (separat erhältlich) in den CI-Steckplatz ein.

Die daraufhin auf dem Bildschirm angezeigten Funktionen sind je nach Inhalt des eingesetzten CI-Moduls verschieden.
- Normalerweise erscheinen Pay-TV-Sender. Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.
Falls keine Pay-TV-Sender erscheinen, führen Sie das nachstehend beschriebene Verfahren aus.
Weitere Einzelheiten hierzu finden Sie in der Bedienungsanleitung des CI-Moduls oder sind vom Programmanbieter erhältlich.

Wählen Sie den DVB-S-Modus, DVB-C-Modus oder der S. 14 TV MENU EXIT Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“. VIERA Haupt-Menu Bild Ton Setup ②Aufrufen ①Auswahl Wählen Sie „Common Interface“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface Zugriff System-Menü Andere Einstellungen ②Aufrufen ①Auswahl Rufen Sie „Common Interface“ auf. Common Interface Slot 1: Modul eingelegt OK Folgen Sie den Anweisungen, die auf dem Bildschirm- Beispiel: Auswahl, Eingabe → OK farbige Zeichen → Rot Grün Gelb Blau Die Bildschirm-Hilfe stimmt u. U. nicht mit den Tasten der überein. Rückkehr zum TV-Modus EXIT

Werkseinstellungen

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Sender abgestimmt sind. Dabei werden alle Benutzereinstellungen (Sender, Bild, Ton usw.) zurückgestellt.

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“. VIEA Haupt-Menu Bild Ton Setup 3 Wählen Sie „System-Menu“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface System-Menü Zugriff Andere Einstellungen 4 Wählen Sie „Werkseinstellungen“. System-Menü Werkseinstellungen Zugriff Software-Update Software-Lizenz Systeminformationen 5 Einstellen Panasonic TV ■Rückkehr zum TV-Modus EXIT

Wiederherstellen des Auslieferungszustands Werkseinstellungen

① Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung.

② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Werkseinstellungen wiederhergestellt.

Bitte den Fernseher ausschalten.

Beim nächsten Einschalten des Netzschalters startet „Auto Setup“ automatisch. (S. 12)

■Um nur Fernsehsender erneut abzustimmen, z. B. nach einem Umzug

„Sendersuchlauf“ (S. 32 - 35)

Aktualisieren der Software des Fernsehers

Von Zeit zu Zeit wird möglicherweise eine neue Version der Software vom Hersteller zum Herunterladen angeboten, um die Leistung oder den Betrieb des Fernsehers zu verbessern.

Falls ein Update zur Verfügung steht, wird ein Benachrichtigungsbanner angezeigt, wenn der Sender Update-Informationen ausstrahlt.

Herunterladen → OK

- Wenn das Update nicht heruntergeladen werden soll → Die Software kann wahlweise automatisch oder manuell aktualisiert werden.

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“. VIEFA Haupt-Menü Bild Ton Setup 3 Wählen Sie „System-Menü“. Setup Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface System-Menü Zugriff Andere Einstellungen 4 Wählen Sie „Software-Update“. System-Menü Werkseinstellungen Software-Update Zugriff Software-Lizenz Systeminformationen 5 Einstellen ■Rückkehr zum TV-Modus EXIT

Aktualisieren der Software des Gerätes Software-Update

■Automatisches Herunterladen

Wählen Sie „Autom. Update-Suche im Standby“.

• Bei jeder Einstellung führt der Fernseher im Bereitschaftsmodus automatisch eine Update-Suche aus und lädt eine neue Version der Software herunter, falls eine solche verfügbar ist.
  ● Die automatische Aktualisierung wird unter den folgenden Bedingungen ausgeführt:
• Der Fernseher befindet sich im Bereitschaftsmodus (das Gerät wurde über die Fernbedienung ausgeschaltet).
• Momentan findet keine Aufzeichnung eines Programms statt.

Bei Ausführung eines Software-Updates wird die Software aktualisiert (dies kann zu einer Änderung von Funktionen des Fernsehers führen). Falls dies unerwünscht ist, stellen Sie den Eintrag „Autom. Update-Suche im Standby“ auf „Aus“.

■Für sofortige Aktualisierung

Wählen Sie „Update-Suche ausführen“.

Suche nach einem Update (mehrere Minuten lang) und ggf. Anzeige einer entsprechenden Meldung

Daten herunterladen

Hinweis

• Das Herunterladen kann ca. 60 Minuten beanspruchen.
- Während des Herunterladens und Aktualisierens der Software darf der Fernseher AUF KEINEN FALL ausgeschaltet werden.
- Bei der Benachrichtigung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum, ab dem die neue Version verwendet werden kann). In einem solchen Fall können Sie eine Reservierung für das Update einstellen. Wenn der Fernseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

AV Label bearbeiten

Um die Identifizierung der einzelnen Eingänge des Fernsehers und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen überspringen lassen, an denen kein Zusatzgerät angeschlossen ist. ● Wahl des Eingangsmodus ➤ S. 22

1 Rufen Sie die Menüanzeige auf.

MENU

2 Wählen Sie „Setup“.

3 Wählen Sie „Anzeige-Einstellungen“.

Wählen Sie „AV Label bearbeiten“.

5 Wählen Sie eine Eingangsbuchse, und nehmen Sie die gewünschte Einstellung vor.

Die von Ihnen eingestel Iten Bezeichnungen erscheinen im Menü „Eingangswahl“ (S. 22), im Menü „TV Auswahl“ (S. 14) sowie im Informationsbanner.

- Bei Wahl von „Überspringen“ kann der Modus nicht gewählt werden.

Benutzereingabe

Sie können jeder Eingangbuchse einen beliebigen Namen zuweisen.

Wählen Sie „Benutzereingabe“.

Geben Sie die Zeichen einzeln ein.

Speichern

①Auswahl ②Aufrufen Benutzeringabe Name A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A O U S - - = ( ) F - * - a b c d e f g h i l k l m n o p q r s t u v w x y z a b 0 0 1 2 3 4 5 6 7 a 9 ①Auswahl ②Einstellen BACK/RETURN

(10 Zeichen maximum)

- Zeichen können über die Zifferntasten eingegeben werden.

„Zeichentabelle für Zifferntasten“ (S. 76)

Multi Window

Genießen Sie die gleichzeitige Anzeige zweier Fenster (Multi-Bild), z. B. eines Fernsehprogramms und einer DVD.

Hinweis

• Jeder Eingangsmodus kann nur entweder auf dem Haupt- oder auf dem Unterbildschirm angezeigt werden.
• Im Modus „Multi Window“ kommt der Ton ausschließlich von der Anzeige im Hauptbildschirm. Sie können das Seitenverhältnis im Modus „Multi Window“ nicht ändern.
• Der Modus „Multi Window“ kann nicht bei der Verwendung eines PC, einer SD-Karte oder von Netzwerkdensten verwendet werden. COMPONENT oder HDMI ist nur für den Hauptbildschirm verfügbar.
• Einige Signale werden umgewandelt, um auf ordnungsgemäß wiedergegeben werden zu können.

Gebrauch von VIERA TOOLS

Die VIERA TOOLS-Funktion bietet Ihnen einen bequemen Zugriff auf bestimmte Spezialfunktionen.

EXIT VIERA TOOLS OK Panasonic TV

Zeigen Sie die Funktionssymbole an.

Wählen Sie die gewünschte Funktion aus.

WIERA Link Einstellungen SUNION POTATO MORIET VIERI-CAST MEDIA SERVICE

OK ① Auswahl ② Aufrufen

Führen Sie das Bedienungsverfahren für die gewählte Funktion aus.

• VIERAERA Einkstellagelungen" (S. 68)

Wenn mehr als zwei kompatible Geräte angeschlossen sind, erscheint eine Auswahlanzeige.

In einem solchen Fall wählen Sie das gewünschte Gerät aus, und greifen Sie darauf zu.

- PauseRealise Live TV" (S. 67)

Diashow • „Diashow“ (S. 59)

Eine Diashow aller Fotos auf der SD-Karte wird ausgeführt.

● FotoFoto Anzeige" (S. 58)

Film • „Film Anzeige“ (S. 60)

VIERA CAST • „VIERA CAST™“ (S. 57)

Media Server • „Verwenden von DLNA®-Funktionen“ (S. 54)

Rückkehr zum ■ TV-Modus

Hinweis

Sie können den Anzeigetyp der Funktionssymbole ändern

→ „VIERA TOOLS“ (S. 30)

Verwenden von Netzwerkdiensten

(DLNA / VIERA CAST)

DLNA®

Dieses Fernsehgerät ist DLNA Certified™.

DLNA (Digital Living Network Alliance) ist ein Standard, der die Verwendung von digitalen

Elektronikgeräten vereinfacht die das Siegel DLNA Certified tragen. Außerdem ist ihre Verwendung in einem Heimnetzwerk problemloser. Wissenswertes zu diesem Thema finden Sie unter www.dlna.org.

Sie können damit Fotos und Filme freigeben, die auf dem an Ihr Heimnetzwerk angeschlossenen Media Server mit DLNA Certified-Siegel (z. B. auf dem PC usw.) gespeichert sind, und sie auf dem Bildschirm Ihres Fernsehgerätes anzeigen.

■Zu verwendende Datenformate.

Foto : JPEG (Sub-sampling 4:4:4, 4:2:2 oder 4:2:0)

Erweiterung - „jpg“ oder „jpeg“

Bildauflösung - 8 × 8 bis 30.719 × 17.279 Pixel

- MOTION JPEG und Progressive JPEG werden nicht unterstützt.

Film : MPEG-2 (PS-Format) / DivX

Erweiterung - „.mpg“, „.mpeg“, „.divx“ oder „.avi“

- Einige MPEG-2-Formate werden möglicherweise nicht unterstützt.

Details von DivX S. 74

Media Server

Vergewissern Sie sich, dass die Geräte an einen Media Server mit DLNA Certified-Siegel angeschlossen sind. Um den PC zu verwenden, installieren Sie eine Serversoftware(z.B.: Twonky Media) auf dem PC, um einen Media Server einzurichten.Speichern Sie Fotos und Filme auf dem Media Server. Anschließend können Sie diese auf dem Fernsehgerät anzeigen.

Lesen Sie vor der Installation aufmerksam das Handbuch zur Serversoftware durch.

Wenden Sie sich an Ihren Panasonic-Fachhändler, um eine Liste der empfohlenen Serversoftware zu erhalten.

- Wenn eine Serversoftware für den Media Server auf dem PC installiert ist, besteht die Gefahr, dass andere Personen auf die Daten zugreifen. Achten Sie bei Netzwerkbetrieb im Büro, im Hotel oder selbst zu Hause, wenn Sie keinen Router verwenden, auf die Einstellungen und Anschlüsse.

Netzwerkanschluss

→ Beispiel 1 oder Beispiel 2 in „Netzwerkanschlüsse“ (S. 51)

Netzwerk-Setup

→ S. 52 und S. 53

DLNA-Vorgänge■

→ S. 54 - 56

VIERA CAST™

VIERA CAST ist ein Gateway zu Internetdiensten, die nur von Panasonic angeboten werden.

Durch Anschließen des Fernsehgerätes ans Internet, ermöglicht es Ihnen VIERA CAST, Internetinhalte auf dem Bildschirm Ihres Fernsehgeräts anzuzeigen, z. B. Fotos, Filme, Wetter usw., und zwar vom Startbildschirm VIERA CAST aus.

Sie können den Startbildschirm VIERA CAST direkt öffnen, indem Sie auf die Taste VIERA CAST auf der Fernbedienung drücken, oder aus den Symbolen der „VIERA TOOLS“ (S. 49) aufrufen.

■Netzwerkanschluss

→ Beispiel 1 oder Beispiel 3 in „Netzwerkanschlüsse“ (S. 51)

Netzwerk-Setup ■

→ S. 52 und S. 53

VIERA CAST-Vorgänge■

→ S. 57

Hinweis

Bildschirmmeldungen für Netzwerkdienste

S. 73

Netzwerkanschlüsse

• Wenn Sie nicht über einen Breitband-Netzwerkanschluss verfügen, wenden Sie sich zwecks Hilfestellung an Ihren Einzelhändler.
• Bestätigen Sie die Nutzungsbedingungen Ihres Internetdienstanbieters (ISP) oder Ihres Telekommunikationsunternehmens.
• Schließen Sie alle Geräte an, die für die Netzwerkumgebung erforderlich sind, und richten Sie sie ein.
• Erforderliche Geschwindigkeit (effektiv): mindestens 1,5 Mbps für SD- bzw. 6 Mbps für HD-Bildqualität. Lesen Sie auch das Handbuch zu den Netzwerkgeräten.

Beispiel 1

• Vergewissern Sie sich, dass für diese Verbindung ein Standard LAN-Kabel verwendet wird.
• Wenn Ihr Modem nicht über Breitbandrouterfunktionen verfügt, verwenden Sie einen Breitbandrouter.
• Wenn Ihr Modem über Breitbandrouterfunktionen verfügt, es aber keine freien Anschlüsse mehr gibt, verwenden Sie einen Hub.
  Vergewissern Sie sich, dass die Breitbandrouter und Hubs mit 10BASE-T/100BASE-TX kompatibel sind.
• Wenn Ihre Geräte nur mit 100BASE-TX kompatibel sind, benötigen Sie LAN-Kabel der Kategorie 5.

Beispiel 2

Sie können das Fernsehgerät und die anderen Geräte direkt zur Verwendung von DLNA-Funktionen anschließen.

Vergewissern Sie sich, dass für diese Verbindung ein LAN-Kreuzkabel verwendet wird.

Beispiel 3

Sie können das Fernsehgerät und die Telekommunikationsgeräte direkt zur Verwendung von VIERA CAST-Funktionen anschließen.

Hinweis

Abhängig vom Internetdienstanbieter oder dem Telekommunikationsunternehmen könnten sich die erforderlichen Geräte und das Internetanschlussverfahren hiervon unterscheiden. Vergewissern Sie sich, dass Sie ausschließlich von Ihrem Internetdienstanbieter oder Ihrem Telekommunikationsunternehmen genehmigte Netzwerkgeräte verwenden.
- Auf dem Fernsehgerät können Sie keine Einstellungen für die Netzwerkgeräte vornehmen. Möglicherweise müssen Sie die Einstellungen auf Ihrem Computer vornehmen.
- Abhängig von den Nutzungsbedingungen Ihres Internetdienstanbieters oder Ihres Telekommunikationsunternehmens fallen weitere Kosten an oder es sind mehrere Verbindungen zum Internet notwendig.
- Bitte wenden Sie sich an Ihren Internetdienstanbieter oder Ihr Telekommunikationsunternehmen, wenn Sie weitere Unterstützung bezüglich der Netzwerkgeräte benötigen.

Verwenden von Netzwerkdiensten

(DLNA / VIERA CAST)

Netzwerk-Setup

Vergewissern Sie sich, dass die Verbindungen ordnungsgemäß hergestellt wurden, bevor Sie das „Netzwerk-Setup“ starten. → „Netzwerkanschlüsse“ (S. 51)

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“. VIERA Haupt-Menü Bild Ton Setup 3 Wählen Sie „Verbindungseinstellungen“ aus. Setup Abschalt-Uhr Aus Verbindungseinstellungen Zugriff Kindersicherung Tuning-Menü DVB-T Sprache Anzeige-Einstellungen Common Interface System-Menü Andere Einstellungen 4 Wählen Sie „Netzwerk-Setup“ aus. Verbindungseinstellungen 1/2 VIERA Link Ein Q-Link AV2 AV2 Ausgang TV Auto Ein Ein Auto Aus Ein Standby-Energiesparmodus Ein Intelligent Auto Standby Ein (ohne Erinnerung) Daten herunterladen Netzwerk-Setup ①Auswahl ②Aufrufen ①Auswahl ②Aufrufen ①Auswahl

Aktualisieren der Software des Fernsehgerätes

Öffnen Sie die Website zum Aktualisieren der Software des Fernsehgerätes und suchen Sie nach möglicherweise verfügbaren Software-Aktualisierungen.

① Wählen Sie „Software-Update“ aus

Netzwerk-Setup-Menü Proxy Proxy-Port Geschwindigkeitsmodus Auto Software-Update Zugriff Mit VIERA CAST verbinden MAC-Adresse ab-cd-et-gh-ij-kl

② Folgen Sie den Anweisungen

Hinweis

MAC-Adresse

Die „MAC-Adresse“ ist eine eindeutige Adresse, mit der Hardware im Netzwerk identifiziert wird. (nur zu Informationszwecken)

Netzwerk-Setup-Menü 2/2 Proxy Proxy-Port Geschwindigkeitsmodus Auto Software-Update Mit VERA CAST verbinden MAC-Adresse ab-cd-ef-gh-ij-kl

① Legen Sie die Elemente der Netzwerkeinstellungen fest IP-Adresse ermitteln■

DNS-Adresse ermitteln

Wenn Sie eine Netzwerkverbindung wie „Beispiel 2“ (S. 51) einrichten, müssen Sie „DNS-Adresse ermitteln“, „Proxy“ und „Proxy-Port“ nicht festlegen.

Legt die IP-Adresse, Subnetzmaske, das Gateway, DNS primär und DNS sekundär fest. Für die meisten Benutzer ist die empfohlene Methode der Verbindungsherstellung mit Ihrem Netzwerk die Verwendung der Funktion „Auto“.

Wählen Sie „IP-Adresse ermitteln“ aus und legen Sie dann „Auto“ fest Wählen Sie „DNS-Adresse ermitteln“ aus und legen Sie dann „Auto“ fest

Netzwerk-Setup-Men0 Mit Netzwerk verbinden IP-Adresse emitteln • Auto IP-Adresse Subnetzmaska Gateway DNS-Adresse emitteln • Auto DNS primar DNS sekundär

Die verfügbaren Einstellungen werden automatisch angezeigt.

Manuelle Einstellungen

Wenn Sie diese Funktionen manuell festlegen möchten, wählen Sie „Manuell“ aus.

Wählen Sie „IP-Adresse“, „Subnetzmaske“, „Gateway“, „DNS primär“ und „DNS sekundär“ aus

Bewegen Sie den Mauszeiger und geben Sie die Nummer ein

bewegen

Proxy

Legt die Proxy-Adresse fest.

- Dies ist die Adresse des Relay-Servers, der statt des Browsers an den Zielserver angeschlossen ist und Daten an den Browser sendet. Die Einstellung ist erforderlich, wenn dies vom Anbieter so angegeben ist.

Wählen Sie „Proxy“ aus Bewegen Sie den Mauszeiger und

Speichern

Netzwerk-Setup-Menü 2/2 Proxy Proxy-Port Geschwindigkeitsmodus Auto Software-Update Mit VIERA CAST verbinden MAC-Adresse ab-cd-ef-gh-ij-kl

geben Sie die Nummer ein

Geben Sie die Zeichen einzeln ein.

- Zeichen können über die Zifferntasten eingegeben werden.

■Proxy-Port

Legt die Proxy-Portnummer fest.

- Diese Nummer wird auch vom Anbieter mit der Proxy-Adresse angegeben.

Wählen Sie „Proxy-Port“ aus

Netzwerk-Setup-Menü 2/2 Proxy Proxy-Port Geschwindigkeitsmodus Auto Software-Update Mit VIERA CAST verbinden MAC-Adresse ab-cd-ef-gh-ij-kl

bewegen

■ Geschwindigkeitsmodus (Auto / 10Base halb / 10Base Duplex / 100Base halb / 100Base Duplex)

Legt die LAN-Geschwindigkeitseinstellung fest.

• Legen Sie normalerweise „Auto“ fest.
• Wenn die Tests „Mit Netzwerk verbinden“ oder „Mit VIERA CAST verbinden“ fehlschlagen, versuchen Sie es mit den anderen Geschwindigkeitsmodi.

Wählen Sie „Geschwindigkeitsmodus“ aus und legen Sie dann den Geschwindigkeitsmodus fest

Netzwerk-Setup-Menü 2/2 Proxy Proxy-Port Geschwindigkeitsmodus+ Auto Software-Update Mit VIERA CAST verbinden MAC-Adresse ab-cd-ef-gh-ij-kl

②Einstellen
① Auswahl

② Wählen Sie „Mit Netzwerk verbinden“ aus und testen Sie die Verbindung

Netzwerk-Setup-Men0 1/2 Mit Netzwerk verbinden Zugriff IP-Adresse emitteln Auto IP-Adresse Subnetzmaske Gateway DNS-Adresse emitteln Auto DNS primar DNS sekundär

Führt einen automatischen Testlauf der Netzwerkverbindungen für das Fernsehgerät durch. (Der Testlauf dauert eine Weile.)

Home-Netzwerk

Der Test war erfolgreich, und das Fernsehgerät ist an Ihr Heimnetzwerk angeschlossen. (für DLNA-Vorgänge)

- Wenn Sie die Netzwerkverbindung wie in „Beispiel 2“ (S. 51) herstellen, wird diese Meldung angezeigt.

Verbunden

Der Test war erfolgreich, und das Fernsehgerät ist an das Netzwerk angeschlossen.

Nicht verbunden

Überprüfen Sie die Verbindungen und Einstellungen, und versuchen Sie erneut, diesen Vorgang auszuführen.

③ Wählen Sie „Mit VIERA CAST verbinden“ aus und testen Sie die Verbindung

- Dieser Schritt dient dazu sicherzustellen, dass auf VIERA CAST zugegriffen werden kann.

Netzwerk-Setup-Menü Proxy Proxy-Port Geschwindigkeitsmodus Auto Software-Update Mit VERA CAST verbinden Zugriff MAC-Adresse ab-cd-ef-gh-ij-kl

Verbunden

Der Test war erfolgreich und Sie können die Funktionen von VIERA CAST verwenden.

Nicht verbunden

Überprüfen Sie die Verbindungen und Einstellungen, und versuchen Sie erneut, diesen Vorgang auszuführen.

Führt einen automatischen Testlauf des Zugriffs auf VIERA CAST durch. (Der Testlauf dauert eine Weile.)

Verwenden von Netzwerkdiensten

(DLNA / VIERA CAST)

„Verwenden von DLNA®-Funktionen“

Vergewissern Sie sich, dass die Vorbereitung für den Media Server, die Netzwerkverbindungen und die Netzwerkeinstellungen abgeschlossen sind.

„Media Server“ (S. 50), „Netzwerkanschluss“ (S. 51), „Netzwerk-Setup“ (S. 52 und S. 53)

Rufen Sie das Menü „Eingangswahl“ auf.

AV

Wählen Sie „Media Server“ aus.

Ein direkter Zugriff über VIERA TOOLS ist ebenfalls möglich.

„Gebrauch von VIERA TOOLS“ (S. 49)

3

Wählen Sie einen der Media Server, auf den Sie zugreifen möchten.

Zum Anzeigen der Informationen des markierten Media Servers → i

Anzahl der aufgeführten Server

4

Wählen Sie die anzuzeigende Datei (Foto oder Film) aus.

Abhängig von den Bedingungen des Media Servers müssen Sie möglicherweise den Ordner öffnen, bevor Sie die Datei auswählen. Diashow S. 55

Zum Anzeigen der Informationen der markierten Datei → i

Foto: Jeweils ein Bild wird angezeigt

Einzelbild Drehen Abbruch Wähn List Drehen Dishow Anleitungsfeld (Einzelbild)

● Anzeigen / Verdecken des Anleitungsfelds

OPTION

→ ioder

[NO TEXT]

zum vorigen Foto um 90° drehen (im Gegenuhrzeigersinn) zum nächsten Foto um 90° drehen (im Uhrzeigersinn)

- Rückkehr zur Listenanzeige

[Non-Text]

Film: Die Wiedergabe wird gestartet

Aboruch Zuruck Anleitungsfeld ( Wiedergabe ) Informationsbanner → i

●Anzeigen des Anleitungsfelds

- Verdecken des Anleitungsfelds

Zum vorigen Film

Zum nächsten Film

Rückkehr zur Listenanzeige → (Stopp)

- Ändern des Bildseitenverhältnisses (nur für Filmmaterial mit einem Bildseitenverhältnis von 4:3)

Diashow (für Fotoinhalte)

Starten der Diashow ■ (Bedienung in Schritt)

Wählen Sie das Foto, das als erstes angezeigt werden soll.

Starten Sie die Diashow.

Pausieren

Rückkehr zur Einzelbild-Anzeige

Hinweis

Eine Dia-Show der Miniaturbilder wird ausgeführt.

Diashow-Einstellungen ■ (gemäß Schritt oder )

Rufen Sie die

Menüanzeige auf.

②Aufrufen

① Auswahl

den gewünschten Eintrag, und nehmen Sie die Einstellung vor.

②Einstellen

① Auswahl

● Weitere Einträge → S. 26 - 31

Menü	Eintrag	Einstellungen / Konfiguration (Optionen)
Foto-Setup	Hintergrundmusik	Dient zur Wahl der Hintergrundmusik während der DiaShow (Aus / Typ1 / Typ2 / Typ3)
	Effekt	Dient zur Wahl des Übergangseffekts beim Umschalten zwischen den einzelnen Fotos der DiaShow. (Aus / Ein-Ausblenden / Gleiten / Überblenden / Zufall)Ein-Ausblenden : Das nächste Foto wird allmählich eingeblendet.Gleiten : Das nächste Foto gleitet von links auf den Bildschirm.Überblenden : Das Foto wird durch eine unbestimmte Blockeinheit ersetzt.Zufall: Die einzelnen Übergangseffekte werden in einer zufallsbestimmten Reihenfolge gewählt.
	Intervall	Festlegung des Zeitintervalls für die Diashow. (5 / 10 / 15 / 30 / 60 / 90 / 120 Sekunden)
	Wiederholen	Wiederholen der Diashow (Aus / Ein)

Audioeinstellungen (für Filminhalte)

Nach Anschluss eines Verstärkers an die DIGITAL AUDIO OUT-Buchse können Programme mit mehrkanaligem Ton wiedergegeben werden.

■ Überprüfen oder Ändern des aktuellen Tonsignalstatus (während der Wiedergabe)

Rufen Sie das Optionsmenü auf.

Schalten Sie das Tonsignal um (sofern der Film mehrere Tonsignale enthält).

-Ändern

● Die Umschaltung des Tonsignals kann mehrere Sekunden beanspruchen.

■Audioausgangs-Einstellungen (gemäß Schritt ③ oder ④)

Rufen Sie die Menüanzeige auf.

Wählen Sie „Ton“.

Wählen Sie „SPDIF Auswahl“, und nehmen Sie die gewünschte Einstellung vor.

Toneinstellung Modus Musik Bass 0 Hohen 0 Balance 0 Kopforerlaufstärke 11 Surround Aus Laufstärke Korrektur 0 Windfalls der Laufor Über 30cm SPDIF Auswahl Auto

②Einstellen ①Auswahl

● Weitere Einträge → S. 26 - 31

Menü	Eintrag	Einstellungen / Konfiguration (Optionen)
Ton	SPDIF Auswahl	SPDIF: Ein Standardformat für die Übertragung von AudiodateienDient zur Wahl der Grundeinstellung für das von der Buchse DIGITAL AUDIO OUT ausgegebene digitale Audiosignal. (Auto / PCM)Auto: Signale des Formats Dolby Digital werden als Dolby Digital-Bitfluss ausgegeben. Signale des Formats MPEG werden als PCM-Ton ausgegeben.PCM: Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt.

Hinweis

• Dieses Fernsehgerät unterstützt keine Musikdateien (MP3 usw.)
• Nicht abspielbare Dateien werden angezeigt, können aber nicht ausgewählt werden
• Schalten Sie den Fernseher aus und wieder ein, wenn Sie den Netzwerkanschluss geändert oder wieder hergestellt haben.

Verwenden von Netzwerkdiensten

(DLNA / VIERA CAST)

DivX® VOD

INFO ÜBER DIVX VIDEO-ON-DEMAND (DivX Video-on-Demand):

Dieses DivX®-zertifizierte Gerät muss registriert werden, um DivX Video-on-Demand (VOD)-Inhalte wiedergeben zu können.

Generieren Sie zuerst den DivX VOD-Registrierungscode für Ihr Gerät und senden Sie ihn während des Registrierungsprozesses ab.

[Wichtig: DivX VOD-Inhalt ist durch ein DivX DRM-System (Digital Rights Management, digitale

Rechteverwaltung) geschützt, das die Wiedergabe auf registrierte, DivX-zertifizierte Geräte beschränkt.

Wenn Sie versuchen, DivX VOD-Inhalt wiederzugeben, der für Ihr Gerät nicht zertifiziert ist, wird die Meldung „Freigabefehler“ angezeigt und Ihr Inhalt wird nicht wiedergegeben.]

Weitere Informationen erhalten Sie unter www.divx.com/vod.

- Nach der ersten Wiedergabe des DivX VOD-Inhalts wird dann in „DivX® VOD“ im Setup-Menü ein anderer Registriercode angezeigt.

Verwenden Sie diesen Registrierungscode nicht, um DivX VOD-Inhalt zu erwerben.

Wenn Sie mit diesem Code DivX VOD-Inhalt erwerben und den Inhalt dann auf diesem Fernsehgerät wiedergeben, können Sie keinen Inhalt mehr wiedergeben, den Sie mit dem vorherigen Code erworben haben.

- Wenn Sie DivX VOD-Inhalt mit einem anderen Registrierungscode als dem des Fernsehgerätes erwerben, können Sie diesen Inhalt nicht wiedergeben. („Freigabefehler“ wird angezeigt.)

Hinweis zu DivX-Inhalt, der nur einige Male wiedergegeben werden kann

Bestimmter DivX VOD-Inhalt kann nicht unbegrenzt wiedergegeben werden.

Bei der Wiedergabe eines solchen Inhalts wird die verbleibende Anzahl an Wiederholungen angezeigt.

Dieser Inhalt kann nicht mehr wiedergegeben werden, wenn die verbleibende Anzahl an Wiederholungen Null beträgt. („Vertrag abgelaufen“ wird angezeigt.)

Bei Wiedergabe dieses Inhalts

Die Anzahl verbleibender Wiederholungen wird unter folgenden Umständen um eins reduziert:

Wenn Sie die aktuelle Anwendung beenden.

(Beispielsweise durch Drücken von

Wenn Sie die Wiedergabe von DivX VOD-Inhalten anhalten.

(Beispielsweise durch Drücken von

Wenn Sie zum nächsten oder vorherigen Inhalt gehen.

(Beispielsweise durch Drücken von

Zum Anzeigen des DivX VOD-Registrierungscodes

„DivX® VOD“ im Setup (S. 28)

DivX® Video-on-Demand Ihr Registrierungs-Code ist : XXXXXXXX Weitere Informationen unter : www.divx.com/vod OK Abbruch Zurück

VIERA CAST™

Über den VIERA CAST-Startbildschirm können Sie auf eine Reihe von Internetdiensten zugreifen. Beispielsweise auf YouTube, Picasa-Webalben (ab April 2009).

• VIERA CAST erfordert eine Breitband-Internetverbindung. DFÜ-Internetverbindungen können nicht verwendet werden.
  Vergewissern Sie sich, dass die Netzwerkverbindungen hergestellt und die Netzwerkeinstellungen vorgenommen wurden.
  „Netzwerkanschlüsse“ (S. 51), „Netzwerk-Setup“ (S. 52 und S. 53)

VIEFA CAST EXIT OK BACK RETURN 1 2 abcdef 3 4 ghi 5 jkl 6 mno 7 8 tuvpjcrs 9 wxyz 0 Panasonic TV

■Rückkehr zum TV-Modus

Zugriff auf VIERA CAST.

Abhängig von den Internetverbindung kann es eine Weile dauern, bis alle Daten eingelesen sind. Ein Direktzugriff über VIERA TOOLS ist ebenfalls möglich

„Gebrauch von VIERA TOOLS“ (S. 49)

Beispiel:

Wilkommen bei VIERA CAST™ © 2017 Wilkommen bei VIERA CAST™ Copyright © 2017 Wilkommen bei VIERA CAST™ Copyright © 2017 Wilkommen bei VIERA CAST™ Copyright © 2017 Wilkommen bei VIERA CAST™ Copyright © 2017 Wilkommen bei VIERA CAST™ Copyright © 2017 Wilkommen bei VIERA CAST™ Copyright © 2017 Wilkommen bei VIERA CAST™

- Möglicherweise werden vor dem Zugriff auf den VIERA CAST-Startbildschirm Meldungen angezeigt. Bitte lesen Sie die Anweisungen aufmerksam durch und befolgen Sie sie.

Beispiel:

VISA CAST Setup Frankfurt, Germany 31° ESE 11 Photometric Differential Rate You TikTok Featured Videos Bloomberg FTSE100 5,288.30 135.70 CAC40 4,229.26 107.61 DAX 6,271.27 115.90 Picosq New Advisors

Startbildschirm VIERA CAST
Bedienung von VIERA CAST ■ (ab April 2009)

Bewegen des Cursors / Auswählen eines Elements

Zum Zugreifen OK

●Zum Rückkehren zum vorherigen Bildschirm

- Wenn Funktionen mit Hilfe der farbigen Tasten angezeigt werden

- Wenn Optionen mit Nummern angezeigt werden

Hinweise

• Der VIERA CAST™-Startbildschirm kann jederzeit ohne Vorankündigung geändert werden.
  Die Dienste über VIERA CAST™ werden von bestimmten Dienstanbietern betrieben. Der jeweilige Dienst kann entweder vorübergehend oder dauerhaft ohne Vorankündigung nicht mehr verfügbar sein. Panasonic gibt deshalb keine Garantie für den Inhalt oder die Verfügbarkeit der Dienste ab.

- Möglicherweise sind nicht alle Funktionen von Websites oder Inhalten des Dienstes verfügbar.

- Manche Inhalte sind möglicherweise für bestimmte Benutzer ungeeignet.

- Manche Inhalte sind möglicherweise nur in bestimmten Ländern oder Sprachen verfügbar.

- Abhängig von der Verbindungsumgebung ist die Internetverbindung möglicherweise langsam oder kann nicht hergestellt werden.

- Während des Betriebs wird von AV1, AV2, AUDIO OUT und DIGITAL AUDIO OUT ein Tonsignal ausgegeben. Es werden aber keine Videosignale ausgegeben.

- Sie können eine Beschränkung für VIERA CAST festlegen → „Kindersicherung“ (S. 42)

- Schalten Sie den Fernseher aus und wieder ein, wenn Sie den Netzwerkanschluss geändert oder wieder hergestellt haben.

Betrachten einer SD-Karte

(VIERA IMAGE VIEWER)

Foto Anzeige : Standbilder, die mit einer Digitalkamera aufgenommen wurden, können auf dem Fernsehschirm angezeigt werden. Film Anzeige : Bewegtbilder, die mit einer digitalen Videokamera aufgenommen wurden, können auf dem Fernsehschirm wiedergegeben werden.

• Während des Betriebs werden nur Tonsignale über die Buchsen AV1, AV2, AUDIO OUT L/R und DIGITAL AUDIO OUT ausgegeben. Es werden keinerlei Bildsignale ausgegeben.
  Der Eintrag „Datum“ zeigt das Datum an, an dem die Aufnahme mit der Digitalkamera bzw. digitalen Videokamera gemacht wurde. Dateien, für die kein Datum aufgezeichnet wurde, werden als „**/**/****“ angezeigt.
  ●Einzelheiten zu SD-Karten → S. 75

Einsetzen der SD-Karte Etikettseite Die Karte einschieben, bis sie hörbar einrastet. Entfernen der SD-Karte Auf die Mitte der Hinterkante drücken. blau LED-Lampe Wenn der Eintrag „SD-Speicherkarten LED“ im Menü „Setup“ (S. 31) auf „Ein“ eingestellt ist, leuchtet die blaue LED-Lampe, während eine SD-Karte eingesetzt ist.

Foto Anzeige

1 Setzen Sie die SD-Karte ein.
2 Wählen Sie „Foto Anzeige“.

① Auswahl ② Aufrufen OK

Ein direkter Zugriff über VIERA TOOLS • ist ebenfalls möglich.

„Gebrauch von VIERA TOOLS“ (S. 49)

SP HG INPUT ASPECT MENU N DIRECT TV REC EXIT i OK OPTION BACK RETURN TEXT STTL INDEX HOLD

3 Wählen Sie den Ordner für Anzeige der Miniaturbilder aus.

Fate-Anneigemendum Bild-Crutter 102 Chatterenome 100 PANA Acanal 100 mm 20 Bitter 200 PANA 7 Bitter 100 PANA 30 Bitter 100 PANA 14 Bitter 200 PANA 25 Bitter Winter Jahuech Oberia Zebuca Arzogen Fate-Blast

(Bild-Ordner)

① Auswahl OK ② Miniaturbild

- Dateien, die nicht in einem Ordner abgelegt sind, werden in einem Ordner mit dem Namen „/“ gesammelt.

Wählen Sie die Datei vom anzuzeigenden Miniaturbild aus.

Gewähltes Foto Fehleranzeige (Bilder, die nicht geladen werden konnten, usw.) Foto-Anzeigendus Bild-Ordnor 109_PANA 108 Datename p1010001 Datum 23/10/26/08 Pixel 1500 x 1200 Werten davon zweiten davon Werten Informationen über das gewählte (Miniaturbild) ① Auswahl OK ② Einzelbild Diashow S. 59

Gewähltes Foto Fehleranzeige (Bilder, die nicht geladen werden konnten, usw.) Foto-Anzeigendus Bild-Ordnor 109_PANA 108 Datename p1010001 Datum 23/10/26/08 Pixel 1500 x 1200 Werten davon zweiten davon Werten Informationen über das gewählte (Miniaturbild) ① Auswahl ② Einzelbild Diashow S. 59

■Rückkehr zur vorigen Anzeige

Einzelbild Drihen Abbruch Wahlen List Drihen Diashow Anleitungsfeld (Einzelbild)

Jeweils ein Standbild wird angezeigt.

Anzeigen / Verdecken des Anleitungsfelds → oder OPTION zum vorigen Foto um 90° drehen (im Gegenuhrzeigersinn) zum nächsten Foto um 90° drehen (im Uhrzeigersinn)

Rückkehr zum Miniaturbild

Diashow

Starten der Diashow ■ (Bedienung in Schritt)

Wählen Sie das Foto, das als erstes angezeigt werden soll.

Starten Sie die Diashow.

Pausieren

Rückkehr zur Einzelbild-Anzeige

Hinweis

Eine Dia-Show der Miniaturbilder wird ausgeführt.

- Sie können die Dia-Show auch direkt über VIERA TOOLS starten. ➔ „Gebrauch von VIERA TOOLS“ (S. 49)

Diashow-Einstellungen ■ (Bedienung im Foto-Anzeigemodus)

Rufen Sie die Menüanzeige auf.

- Weitere Einträge → S. 26 und S. 27

Menü	Eintrag	Einstellungen / Konfiguration (Optionen)
Einstellungen	Hintergrundmusik	Dient zur Wahl der Hintergrundmusik während der DiaShow (Aus / Typ1 / Typ2 / Typ3)
	Effekt	Dient zur Wahl des Übergangseffekts beim Umschalten zwischen den einzelnen Fotos der DiaShow. (Aus / Ein-Ausblenden / Gleiten / Überblenden / Zufall)Ein-Ausblenden : Das nächste Foto wird allmählich eingeblendet.Gleiten : Das nächste Foto gleitet von links auf den Bildschirm.Überblenden : Das Foto wird durch eine unbestimmte Blockeinheit ersetzt.Zufall : Die einzelnen Übergangseffekte werden in einer zufallsbestimmten Reihenfolge gewählt.
	Intervall	Festlegung des Zeitintervalls für die Diashow. (5 / 10 / 15 / 30 / 60 / 90 / 120 Sekunden)
	Wiederholen	Wiederholen der Diashow (Aus / Ein)

■Anzeigen aller Fotos

Miniaturbilder aller Fotos auf der SD-Karte werden angezeigt.

Fotra-Anzüglermodus Bild-Orderer 1/23 Oncorazanne 100 PANA Anzahl der Bilder 38 Block Wärter Abschub 500 bis 2000 Anlagen 102 PANA 30 Block 101 PANA 3.000 mm 102 PANA 14.000 mm 200 PANA 20 Block 201 PANA 7 Block ROOM 1.000 mm Tru: 16.000 mm Tru: 14.000 mm

(Bild-Ordner)

Fotu-Arsiglmoedus Alle Bilder 1476 Celebreme p1010001 Colum 23/10/2008 Paul 1830 x 1200 Walter Miehlou 200 Klon SPXK Anlagen p10:9551 p21:5009 p31:4000 p41:0004 p41:0005 p51:0006 p61:0007 p61:0008 p61:0009 p61:0010 p61:0011 p61:0012 p61:0013 p61:0014 p61:0015 p61:0016 p61:0017 p61:0018 p61:0019 p61:0020 p61:0021 p61:0022 p61:0023 p61:0024 p61:0025 p61:0026 p61:0027 p61:0028 p61:0029 p61:0030 p61:0031 p61:0032 p61:0033 p61:0034 p61:0035 p61:0036 p61:0037 p61:0038 p61:0039 p61:0040 p61:0041 p61:0042 p61:0043 p61:0044 p61:0045 p61:0046 p61:0047 p61:0048 p61:0049 p61:0050 p61:0051 p61:0052 p61:0053 p61:0054 p61:0055 p61:0056 p61:0057 p61:0058 p61:0059 p61:0060 p61:0061 p61:0062 p61:0063 p61:0064 p61:0065 p61:0066 p61:0067 p61:0068 p61:0069 p61:0070 p61:0071 p61:0072 p61:0073 p61:0074 p61:0075 p61:0076 p61:0077 p61:0078 p61:0079 p61:0080 p61:0081 p61:0082 p61:0083 p61:0084 p61:0085 p61:0086 p61:0087 p61:0088 p61:0089 p61:0090 p61:0091 p61: 99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99.99. 99.99.99.99. 99.99.99. 99.99.99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 99. 98. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88. 88 .

(Miniaturbild – Alle Bilder)

■Sortieren nach Aufnahmedatum oder -monat

Eine Liste der Gruppen, die nach gleichem Datum oder Monat sortiert sind, wird angezeigt.

- Eine Gruppe von Fotos ohne Datumsaufzeichnung wird als „Unbekannt“ angezeigt.

Betrachten einer SD-Karte

(VIERA IMAGE VIEWER)

Film Anzeige

1 Setzen Sie die SD-Karte ein. 2 Wählen Sie „Film Anzeige“. SD Menu Foto Anzeige Film Anzeige 3 Wählen Sie die Datei, die wiedergegeben werden soll. Film-Anzelgemodus Dateiformat: AVCHD, MPEG2 und DivX werden unterstützt. Einzelheiten hierzu S. 74 und S. 75 Gewählter Film ■Rückkehr zum TV-Modus EXIT oder ■Rückkehr zur vorigen Anzeige BACK/RETURN ■Rückkehr zur Listenanzeige → (Wiedergabe) Anleitungsfeld Informationsbanner → i Rückkehr zur Listenanzeige → (Stopp) Ändern des Bildseitenverhältnisses (nur für Filmmaterial mit einem Bildseitenverhältnis von 4:3) ASPECT Die Wiedergabe startet. Anzeigen des Anleitungsfelds Rot Grün Gelb Blau oder OK Verdecken des Anleitungsfelds → BACK/RETURN Suchlauf rückwärts Pause / Wiedergabe Wiedergabe Suchlauf vorwärts Stopp Zum vorigen Film → Rot Zum nächsten Film → Grün

Toneinstellungen

Nach Anschluss eines Verstärkers an die DIGITAL AUDIO OUT-Buchse können Programme mit mehrkanaligem Ton wiedergegeben werden.

Überprüfen oder Ändern des aktuellen Tonsignalstatus (während der Wiedergabe)

Rufen Sie das Optionsmenü auf. Schalten Sie das Tonsignal um (sofern der Film mehrere Tonsignale enthält).

Die Umschaltung des Tonsignals kann mehrere Sekunden beanspruchen.

Audioausgangs-Einstellungen ■ (Bedienung in Schritt)

Rufen Sie die Menüanzeige auf.

② Aufrufen
① Auswahl

Sie die gewünschte Einstellung vor.

Toneinstellung Modus Musk Base 0 Hohen 0 Balance 0 Kopfhöreibautstärke 11 Surzund Aus Lautestärke Korrektur 0 Wandsbekländ der Laufspr. Over 30cm SPDIF Auswahl Auto

②Einstellen ①Auswahl

● Weitere Einträge → S. 26 - 31

Menü	Eintrag	Einstellungen / Konfiguration (Optionen)
Ton	SPDIF Auswahl	SPDIF: Ein Standardformat für die Übertragung von AudiodateienDient zur Wahl der Grundeinstellung für das von der Buchse DIGITAL AUDIO OUT ausgegebene digitale Audiosignal. (Auto / PCM)Auto: Signale des Formats Dolby Digital werden als Dolby Digital-Bitfluss ausgegeben. Signale des Formats MPEG werden als PCM-Ton ausgegeben.PCM: Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt.

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschirminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden. Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher des Fernsehers wiedergegeben werden. Anschließen des PC S. 70

1 Wählen Sie den Eingang. AV 2 Wählen Sie „PC“. Eingangswahl AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 HDMI4 TV Media Server

Rückkehr zum TV-Modus

①Auswahl ②Aufrufen OK

Geeignete Signale ◆ S. 78 Wenn die Anzeige „H-Frequenz“ oder „V-Frequenz“ rot dargestellt wird, kann dies bedeuten, dass das Ausgangssignal des PC nicht von diesem Fernseher unterstützt wird.

■Menü „PC Einstellungen“ (wunschgemäß ändern)

Vornehmen von Einstellungen → „Gebrauch der Menüfunktionen“ 1 bis 4 (S. 24)

Menü	Eintrag		Einstellungen / Konfiguration (Optionen)
Setup	PC Einstellungen	Auflösung	Dient zum Umschalten der Auflösung.VGA ( 640 × 480 Pixel), WVGA ( 852 × 480 Pixel),XGA ( 1.024 × 768 Pixel), WXGA ( 1.280 × 768 Pixel, 1.366 × 768 Pixel)Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.
		Takt	Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung der horizontalen Position.
		V-Position	Dient zur Einstellung der vertikalen Position.
		Taktphase	Dient zur Beseitigung von Flackern und Verzerrungen.Nehmen Sie diese Einstellung vor, nachdem Sie den Eintrag „Takt“ eingestellt haben.Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		Synchronisation	Dient bei einem verzerrten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Grünsignal)H & V : Synchronisation über die vom PC zugeleiteten Horizontal- und Vertikalfrequenz-Signale auf Grünsignal : Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)
		Grundeinstellungen	Drücken Sie die Taste OK, um die PC-Einstellungen auf die Vorgabeeinstellungen zurückzusetzen.

● Weitere Einträge → S. 26 - 31

Hinweis

- Bei Verwendung eines mit HDMI ausgestatteten Personalcomputers kann der Anschluss über ein HDMI-Kabel an einer der HDMI-Buchsen (HDMI1 / HDMI2 / HDMI3 / HDMI4) hergestellt werden (S. 77).

Link-Funktionen

(Q-Link VIERA Link)

Q-Link verknüpft den Fernseher mit einem DVD-Recorder / Videorecorder, der mit der Q-Link-Funktion ausgestattet ist, und ermöglicht eine bequeme Aufnahme, Wiedergabe usw. (S. 64).

VIERA Link (HDAVI Control™) verknüpft den Fernseher mit einem angeschlossenen Gerät, das mit der VIERA Link-Funktion ausgestattet ist, und ermöglicht eine einfache Steuerung, eine bequeme Aufnahme, Wiedergabe, Energieeinsparung,

Erstellung einer Heimkinoanlage usw., ohne dass komplizierte Einstellungen erforderlich sind. (S. 65 - 69)

Die Funktionen Q-Link und VIERA Link können gleichzeitig verwendet werden.

- Dieser Fernseher unterstützt die Funktion „HDAVI Control 4“. Die jeweils verfügbaren Funktionen hängen jedoch von der Version der HDAVI Control-Funktion des angeschlossenen Gerätes ab. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes nach, um die Version zu ermitteln.

Übersicht über die Q-Link- und VIERA Link-Funktionen

Q-Link (nur SCART-Anschluss)

Funktionen\Angeschlossenes Gerät	DVD-Recorder / Videorecorder mit Q-Link-Funktion	Anschluss
Voreinstellungen herunterladen	○
Automatischer Wiedergabestart	○
Einschaltverknüpfung	○
Ausschaltverknüpfung	○
Direkte TV-Aufzeichnung	○

VIERA Link (nur HDMI-Anschluss)

Funktionen\Angeschlossenes Gerät	DIGA-Recorder mit VIERA Link-Funktion	DVD-Player / Blu-ray Disc-Player mit VIERA Link-Funktion	HD-Videokamera / LUMIX-Kamera mit VIERA Link-Funktion
Voreinstellungen herunterladen	^*2	-	-
Automatischer Wiedergabestart
Einschaltverknüpfung
Ausschaltverknüpfung
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	^*3	^*3	-
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	^*3	^*3	-
Pause Live TV Programme	^*2_*4	-	-
Direkte TV-Aufzeichnung	^*2	-	-
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	^*1	^*1	^*1
Lautsprechersteuerung	-	-	-

Anschluss

DIGA-Recorder / DVD-Player / Blu-ray Disc-Player / HD-Videokamera / LUMIX-Kamera mit VIERA Link-Funktion

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel.

Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1, HDMI2, HDMI3 oder HDMI4 des Fernsehers an.
Informationen über das HDMI-Kabel, das zum Anschließen einer HD-Videokamera oder LUMIX-Kamera von Panasonic erforderlich ist, finden Sie in der Bedienungsanleitung des betreffenden Gerätes.

VIERA Link (HDMI- und SCART-Anschlüsse)

Funktionen\Angeschlossenes Gerät	DIGA-Recorder mit VIERA Link-Funktion	Anschluss SCART-Kabel
Voreinstellungen herunterladen	○
Automatischer Wiedergabestart	○
Einschaltverknüpfung	○
Ausschaltverknüpfung	○
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	^*3	●Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel. Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1, HDMI2, HDMI3 oder HDMI4 des Fernsehers an.●Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.Schließen Sie das Gerät mit VIERA Link-Funktion mit einem SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	^*3
Pause Live TV Programme	^*2 ^*4
Direkte TV-Aufzeichnung	^*2
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	^*1
Lautsprechersteuerung	–

VIERA Link (HDMI- und Audio-Ausgangsanschlüsse)

Funktionen\Angeschlossenes Gerät	Player-Kino mit VIERA Link-Funktion	Blu-ray Disc-Heimkinoanlage mit VIERA Link-Funktion	Verstärker mit VIERA Link-Funktion
Voreinstellungen herunterladen	-	-	-
Automatischer Wiedergabestart	^*5	^*5	-
Einschaltverknüpfung	○	○	-
Ausschaltverknüpfung	○	○	○
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	-	^*3	-
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	^*3_*6	^*3_*6	^*3
Pause Live TV Programme -	-	-
Direkte TV-Aufzeichnung -	-	-
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	^*1	^*1	-
Lautsprechersteuerung	○	○	○

Anschluss

- Einsatz einer Player-Kinoanlage/Blu-ray Disc-Kinoanlage:

Einsatz eines Verstärkers:

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel.

● Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1, HDMI2, HDMI3 oder HDMI4 des Fernsehers an.
Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.

● Schließen Sie das Gerät mit VIERA Link-Funktion mit einem SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.

- Zur Herstellung des Anschlusses für Tonausgabe über die eingebauten Lautsprecher des Fernsehers können. Sie wahlweise ein optisches Digitalaudio-Kabel, ein Cinchkabel oder ein SCART-Kabel verwenden.

*1: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 2“ oder einer neueren Version ausgestattet sind.
*2: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 3“ oder einer neueren Version ausgestattet sind.
*3: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 4“ ausgestattet sind.
*4: Verfügbar bei einem DIGA-Recorder mit Festplatte.
*5: Während der Wiedergabe einer Disc
*6: Außer beim Abspielen einer Disc

Hinweis

- VIERA Link-Funktionen stehen möglicherweise sogar bei Anschluss von Geräten anderer Fabrikate, die mit der Norm HDMI CEC kompatibel sind, zur Verfügung.

Link-Funktionen (Q-Link VIERA Link)

Q-Link

Vorbereitungen■

• Schließen Sie einen DVD-Recorder / Videorecorder an, der mit einem der folgenden Logos gekennzeichnet ist: „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“.
  Q-Link-Anschluss S. 62
  Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.
• Richten Sie den DVD-Recorder / Videorecorder ein. Bitte schlagen Sie dazu in der Bedienungsanleitung des Recorders nach.
• Einrichten der Q-Link-Buchse im Menü Setup → „Q-Link“ (S. 28), „AV1 / AV2 Ausgang“ (S. 28)
• Laden Sie die Voreinstellungen von Sendern, Sprache und Land / Gebiet herunter → „Voreinstellungen herunterladen“ (siehe unten)

Verfügbare Funktionen■

Voreinstellungen herunterladen

Die Einstellungen von Sendern, Sprache und Land / Gebiet können auf den Recorder heruntergeladen werden. Die DVB-S- und DVB-C-Sendereinstellungen können nicht heruntergeladen werden.

- Herunterladen der Einstellungen → „Daten herunterladen“ (S. 28) oder „Auto Setup“ (S. 35) oder „Automatische Einrichtung“ – bei der erstmaligen Inbetriebnahme des Fernsehers (S. 12)

Direkte TV-Aufzeichnung – Aufzeichnung des laufenden Fernsehprogramms

Diese Funktion ermöglicht einer unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen DVD-Recorder / Videorecorder.

DIRECT TV REC EXIT GUIDE DIRECT TV REC

Vorhandene Bedingungen:

Aktueller Modus	Verwendung des Tuners	Aufnahmemethode
Analog	Fernseher	Monitorausgang des Fernsehers
	Recorder	Tuner des Recorders
DVB	Fernseher	Monitorausgang des Fernsehers
AV(Betrachten des Bilds des Recorder-Tuners)	Recorder	Tuner des Recorders
AV(Betrachten des externen Recorder-Eingangssignals)	-	Externer Recorder-Eingang
AV(Betrachten des externen Fernseher-Eingangssignals)	-	Monitorausgang des Fernsehers

• Beim Aktivieren der direkten TV-Aufzeichnungsfunktion wird der Recorder automatisch eingeschaltet, wenn er sich momentan im Bereitschaftsmodus befindet.
• Während die Aufzeichnung über den eingebauten Tuner des Recorder ausgeführt wird, können Sie das Programm umschalten oder den Fernseher ausschalten.
• Während die Aufzeichnung am Recorder über den Fernsehtuner ausgeführt wird, kann das Programm nicht umgeschaltet werden.

■Beenden der Aufzeichnung

Einschaltverknüpfung und automatischer Wiedergabestart

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Ein“ im Menü „Setup“ auf „Ein“. → „Auto Ein“ (S. 28) Wenn die Wiedergabe am DVD-Recorder / Videorecorder startet oder das Direktnavigator- / Funktionsmenü für das Gerät aktiviert wird, schaltet sich der Fernseher ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.)

Ausschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Aus“ im Menü „Setup“ auf „Ein“. ➔ „Auto Aus“ (S. 28) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird der Recorder automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. Disc momentan gestoppt ist.) Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Funktion „Abschalt-Uhr“ oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

• „DATA LOGIC“ (eine Marke von Metz Corporation)
- „Easy Link“ (eine Marke von Philips Corporation)

• „Megalogic“ (eine Marke von Grundig Corporation)
• „SMARTLINK“ (eine Marke von Sony Corporation)

Hinweis

- Bestimmte Recorder können nicht verwendet werden. Bitte schlagen Sie dazu in der Bedienungsanleitung des Recorders nach.

VIERA Link „HDAMtrol™“

*

*Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Dieser Fernseher unterstützt die Funktion „HDAVI Control 4“.

Der Anschluss an Geräte (DIGA-Recorder, HD-Videokamera, Player-Kino, Verstärker usw.) mit HDMI- und SCART-Kabeln ermöglicht Ihnen einen automatischen Zugriff auf diese Geräte (S. 62 und S. 63). Diese Funktionen sind auf Modelle beschränkt, die mit den beiden Funktionen „HDAVI Control“ und „VIERA Link“ ausgestattet sind.

Die jeweils verfügbaren Funktionen hängen jedoch von der Version der HDAVI Control-Funktion des angeschlossenen Gerätes ab. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes nach, um die Version zu ermitteln.
- Bei VIERA Link „HDAVI Control“ handelt es sich um eine einzigartige Zusatzfunktion auf der Grundlage der Steuerfunktionen von HDMI, einer weltweit etablierten Schnittstellennorm, die als „HDMI CEC“ (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fernseher an Geräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen wird.
- Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes eines anderen Fabrikats mit VIERA Link-Funktion nach.
Informationen über geeignete Panasonic-Geräte erhalten Sie von Ihrem Panasonic-Fachhändler.

Vorbereitungen

Schließen Sie das Gerät mit VIERA Link-Funktion an diesen Fernseher an.
VIERA Link-Anschluss S. 62 und S. 63

- Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel. Es können nur HDMI-kompatible Kabel verwendet werden. Teilenummer des empfohlenen Panasonic-HDMI-Kabels:

Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.

• Richten Sie das angeschlossene Gerät ein. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach.
• Für eine optimale Aufzeichnung kann eine Änderung der Einstellungen am Recorder erforderlich sein.
  Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Recorders.
• Laden Sie die Voreinstellungen von Sendern, Sprache und Land / Gebiet herunter → „Voreinstellungen herunterladen“ (siehe unten)
• Stellen Sie den Eintrag „VIERA Link“ im Menü „Setup“ auf „Ein“. ➔ „VIERA Link“ (S. 28)
• Stellen Sie den Fernseher ein.

→ Schalten Sie nach Herstellen des Anschlusses zunächst das Zusatzgerät und dann den Fernseher ein. Wählen Sie den Eingangsmodus „HDMI1“, „HDMI2“, „HDMI3“ oder „HDMI4“ (S. 22), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Diese Einstellung ist jeweils in den folgenden Situationen vorzunehmen:

• Beim erstmaligen Anschließen
• Beim Hinzufügen oder erneuten Anschließen von Geräten
  • Nach einer Änderung der Einrichtung

■Verfügbare Funktionen

Voreinstellungen herunterladen

Die Einstellungen von Sendeern, Sprache und Land / Gebiet können auf den Recorder heruntergeladen werden.

● Die DVB-S- und DVB-C-Sendereinstellungen können nicht heruntergeladen werden.
- Herunterladen der Einstellungen → „Daten herunterladen“ (S. 28) oder „Auto Setup“ (S. 35) oder „Automatische Einrichtung“ – bei der erstmaligen Inbetriebnahme des Fernsehers (S. 12)

Automatischer Wiedergabestart

Automatische Eingangsumschaltung – Wenn das angeschlossene Gerät bedient wird, erfolgt eine automatische Umschaltung auf den entsprechenden Eingangsmodus. Nach Stoppen des Betriebs schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Einschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Ein“ im Menü „Setup“ auf „Ein“. ➔ „Auto Ein“ (S. 28) Wenn die Wiedergabe am angeschlossenen Gerät startet oder das Direktnavigator- / Funktionsmenü für das Gerät aktiviert wird, schaltet sich der Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.)

Ausschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Aus“ im Menü „Setup“ auf „Ein“. ➔ „Auto Aus“ (S. 28) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

- Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Funktion „Abschalt-Uhr“ oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

Link-Funktionen (Q-Link VIERA Link)

Verfügbare Funktionen■

Reduzieren der Leistungsaufnahme im Bereitschaftsmodus Standby-Energiesparmodus

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Standby-Energiesparmodus“ des Menüs „Setup“ auf „Ein“.

„Standby-Energiesparmodus“ (S. 28)

Die Leistungsaufnahme des angeschlossenen Gerätes im Bereitschaftsmodus wird entsprechend dem Einschalt-/Ausschaltzustand des Fernsehers erhöht oder verringert, um Energie einzusparen.

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Gerät automatisch in den Bereitschaftsmodus umgeschaltet, und die Leistungsaufnahme des angeschlossenen Gerätes im Bereitschaftsmodus wird automatisch auf ein Mindestmaß reduziert. Beim Einschalten des Fernsehers verbleibt das angeschlossene Gerät im Bereitschaftsmodus, doch wird seine Leistungsaufnahme erhöht, um ein sofortiges Einschalten zu ermöglichen.

• Diese Funktion ist nur dann wirksam, wenn das angeschlossene Gerät auf eine Verringerung und Erhöhung seiner Leistungsaufnahme im Bereitschaftsmodus ausgelegt ist.
• Diese Funktion steht nur dann zur Verfügung, wenn „Auto Aus“ auf „Ein“ eingestellt ist.

Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus Intelligent Auto Standby

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Intelligent Auto Standby“ im Menü „Setup“ auf „Ein (mit Erinnerung)“ oder „Ein (ohne Erinnerung)“.

→ „Intelligent Auto Standby“ (S. 28)

Wenn der Fernseher eingeschaltet ist, wird ein nicht in Betrieb befindliches Gerät automatisch in den Bereitschaftsmodus umgeschaltet, um Energie einzusparen. Dies erfolgt beispielsweise, wenn von „HDMI“ auf einen anderen Eingangsmodus umgeschaltet oder die Einstellung von „Lautsprecher Auswahl“ auf „TV“ geändert wird (außer bei Wiedergabe einer Disc).

• Bei Wahl von „Ein (mit Erinnerung)“ wird zur Erinnerung eine diesbezügliche Meldung in den Bildschirm eingeblendet, bevor diese Funktion aktiviert wird.
• Abhängig vom angeschlossenen Gerät kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet. Falls erforderlich, wählen Sie die Einstellung „Aus“.

Verfügbare Funktionen ■ (Verwendung des Menüs VIERA Link)

Direkte TV-Aufzeichnung – Aufzeichnung des laufenden Fernsehprogramms Direct TV Rec

Sofortige Aufzeichnung des laufenden Programms mit DIGA-Recorder

• Wenn mehrere Recorder, einschließlich von Recordern anderer Fabrikate, gleichzeitig angeschlossen werden sollen, muss ein DIGA-Recorder an die HDMI-Buchse des Fernsehers mit der niedrigsten Nummer angeschlossen werden. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen werden sollen, schließen Sie den DIGA-Recorder an die Buchse HDMI1 an.
  Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.
  „Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 62 und S. 63), „Vorbereitungen“ (S. 65) Zur Aufnahme eines DVB-C-Programms ist ein SCART-Anschluss erforderlich.
• Während die Aufzeichnung über den eingebauten Tuner des Recorder ausgeführt wird, können Sie das Programm umschalten oder den Fernseher ausschalten.
• Während die Aufzeichnung am Recorder über den Fernsehtuner ausgeführt wird, kann das Programm nicht umgeschaltet werden.

DIRECT TV REC EXIT VIERA Link GUIDE OK

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „Direct TV Rec“, und starten Sie die Aufzeichnung.

VIERA Link-Monü Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino

● Die Aufzeichnung kann auch direkt gestartet werden.

Beenden der Aufzeichnung■

Wählen Sie „Stopp“ unter „Direct TV Rec“, und rufen Sie das Menü auf.

VIERA Link-Menu Pause Live TV Start Direct TV Rec Stopp VIERA Link Einstellungen Recorder Lautsprecher Auswahl Helmkino

Die Aufzeichnung kann auch direkt gestoppt werden.

Tuner freigeben

GUIDE Tuner gespernt Bitte Aufnahme stoppen, um fortzufahren. Weiter Freigeben

Pause Live TV Programme Pause Live TV

Sie können das laufende Fernsehprogramm unterbrechen und später weiter verfolgen.

Das laufende Fernsehprogramm wird auf die Festplatte des angeschlossenen DIGA-Recorders aufgenommen.

• Diese Funktion steht nur bei Anschluss eines DIGA-Recorders mit Festplatte zur Verfügung.
• Wenn mehrere Recorder, einschließlich von Recordern anderer Fabrikate, gleichzeitig angeschlossen werden sollen, muss ein DIGA-Recorder mit Festplatte an die HDMI-Buchse des Fernsehers mit der niedrigsten Nummer angeschlossen werden. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen werden sollen, schließen Sie den DIGA-Recorder mit Festplatte an die Buchse HDMI1 an. Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.
  „Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 62 und S. 63), „Vorbereitungen“ (S. 65)

Aufrufen und Pausieren des laufenden Fernsehprogramms

INPUT TV 1 2 VIERA LINK OK OPTION Panasonic TV

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „Pause Live TV“, und pausieren Sie das Programm.

VIERA Link-Menü Pause Live TV Start Direct TV Rec Start VIERA Link Einsleitungen Recorder Lautsprecher Auswahl Heimkino

Das Fernsehbild wird „pausiert“.

Das Fernsehbild kann auch direkt über VIERA TOOLS pausiert werden. "Gebrauch von VIERA TOOLS" (S. 49)

Die Aufnahme des laufenden Fernsehprogramms auf die Festplatte wird auch nach Pausieren des Fernsehbilds auf dem Bildschirm fortgesetzt. Wenn das pausierte Fernsehbild nach einigen Minuten vom Bildschirm verschwindet

OPTION (Das pausierte Bild wird wiederhergestellt.)

Um von der Pause Live TV-Funktion Gebrauch zu machen, gehen Sie wie im Gerätebedienungsassistenten gezeigt vor.

Bedienung der Pause Live TV-Funktion

Suchlauf rückwärts Pausieren Suchlauf vorwärts Wiedergeben Stopp

● Abhängig vom Recorder können andere Operationen erforderlich sein. In einem solchen Fall gehen Sie wie im Anleitungsfeld gezeigt vor, oder schlagen Sie in der Bedienungsanleitung des Recorders nach.

Wenn Sie die Wiedergabe

stoppen, wird das aufgenommene

Fernsehprogramm von der

Festplatte gelöscht.

Rückkehr zum laufenden Fernsehprogramm ■

(Stoppen der Pause Live TV-Wiedergabe / Aufheben der Pause)

Wählen Sie „Ja“.

① Auswahl

② Stopp

- Wenn Sie die Wiedergabe stoppen oder die Pause aufheben, wird das aufgenommene Fernsehprogramm von der Festplatte gelöscht.

Link-Funktionen (Q-Link VIERA Link)

Verfügbare Funktionen ■ (Verwendung des Menüs VIERA Link)

Menüsteuerung eines angeschlossenen Gerätes über die VIERA-Fernbedienung VIERA Link Einstellungen

Sie können einige Funktionen des angeschlossenen Gerätes über die Fernbedienung dieses Fernsehers steuern (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers). Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.

„Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 62 und S. 63), „Vorbereitungen“ (S. 65)
- Einzelheiten zur Bedienung des angeschlossenen Gerätes finden Sie in dessen Bedienungsanleitung.

Zugriff und Bedienung des Gerätemenüs

VIERA Link OK

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „VIERA Link Einstellungen“.

VIERA Link-Menu Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino

Wählen Sie das Gerät, auf das zugegriffen werden soll. Der Typ des angeschlossenen Gerätes wird angezeigt. Wählen Sie den Gerätetyp, und greifen Sie darauf zu.

Bei Anschluss mehrerer ■ Recorder oder Player

Bis zu drei gleichzeitig angeschlossene Recorder oder Player können gesteuert werden.

VIERA Link-Men0 Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen Recorder2 Leutsprocher Auswahl Helmktro

Die Bezifferung beginnt mit der niedrigsten Nummer der HDMI-Buchsen des Fernsehers, an die mindestens zwei Geräte des gleichen Typs angeschlossen sind. Wenn beispielsweise zwei Recorder an die Buchsen HDMI2 und HDMI3 angeschlossen sind, wird der an die Buchse HDMI2 angeschlossene Recorder als „Recorder1“ angezeigt, und der an die Buchse HDMI3 angeschlossene Recorder wird als „Recorder2“ angezeigt.

■ Bei Zugriff auf ein nicht mit VIERA Link kompatibles Gerät

VIERA Link-Menü Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Helminkö

Der Typ des angeschlossenen Gerätes wird angezeigt. Sie können auf das Menü des angeschlossenen Gerätes zugreifen. Eine Bedienung ist jedoch nicht möglich. Verwenden Sie die Fernbedienung des angeschlossenen Gerätes zur Bedienung

VIERA Link-Menu Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino

Recorder / Player / Heimkino / Videokamera / LUMIX / Andere

Ein direkter Zugriff über VIERA TOOLS ist ebenfalls möglich

„Gebrauch von VIERA TOOLS“ (S. 49)
„Heimkino“ bezieht sich auf eine Player-Heimkinoanlage, • Blu-ray Disc-Heimkinoanlage oder Recorder-Heimkinoanlage.

- „Andere“ bezieht sich auf einen Kabeltuner.

Menü des gewählten Gerätes

(Der Eingangsmodus wird automatisch umgeschaltet.)

Bedienen Sie das Menü des Zusatzgerätes.

Verfügbare Tasten an der VIERA-Fernbedienung: (abhängig vom angeschlossenen Gerät)

EXIT ON/OFF OPTION SPON SETURS TEXT STIL 1 2 abc3 4 dhi 5 ld 6 min 7 8 tv/800000000 0 REC PROGRANME COLOR TV Panasonic

① Wählen Sie die Stellung „TV“.

② Gehen Sie wie im

Gerätebedienungsassistenten gezeigt vor.

Anzeigen des Anleitungsfelds → Wenn ein Zugriff auf das Gerät eines anderen Fabrikats ausgeführt wird, erscheint möglicherweise das Setup / Inhalt-Wahlmenü.

- Bei Anzeige der Tastenbezeichnungen im Farbbalken

Hinweis

Je nach dem angeschlossenen Gerät stehen bestimmte Betriebsvorgänge möglicherweise nicht zur Verfügung. In einem solchen Fall bedienen Sie das betreffende Gerät über seine eigene Fernbedienung.

Lautsprechersteuerung Lautsprecher Auswahl

Die Lautsprecher einer Heimkinoanlage können über die Fernbedienung dieses Fernsehers eingestellt werden (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte

„Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 62 und S. 63), „Vorbereitungen“ (S. 65)

Zugriff auf und Steuerung der Lautstärke der Lautsprecher

Rufen Sie das „VIERA Link-Menü“ auf. Wählen Sie „Lautsprecher Auswahl“. VIERA Link-Menü Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino Auswahl Wählen Sie die Einstellung „Heimkino“ oder „TV“. Einstellen

Heimkino

Player-Kinoanlage, Blu-ray Disc-Kinoanlage oder Verstärker werden automatisch eingeschaltet, sofern sich das betreffende Gerät im Bereitschaftsmodus befindet, und die Heimkinolautsprecher an die Anlage angeschlossen sind.

● Lautstärke aufwärts / abwärts

Beim Einstellen des Lautstärkepegels am angeschlossenen Gerät wird der Lautstärkeregler auf dem Bildschirm eingeblendet.

Stummschaltung

Der Ton der Lautsprecher des Fernsehers wird stummgeschaltet.

- Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.

Fernseher

Die Lautsprecher des Fernsehers sind aktiv.

Hinweis

Für Wiedergabe von mehrkanaligem Ton (z. B. im 5.1-kanaligen Dolby Digital-Format) über einen Verstärker stellen Sie Anschlüsse sowohl über ein HDMI-Kabel als auch über eine optische Digitalaudio-Kabel her (S. 63), und wählen Sie dann die Einstellung „Heimkino“. Für mehrkanalige Wiedergabe von einem DIGA-Recorder verbinden Sie den DIGA-Recorder über ein HDMI-Kabel mit dem Verstärker (S. 63).

Hinweis

• Abhängig vom angeschlossenen Gerät kann es vorkommen, dass diese Funktionen nicht einwandfrei arbeiten.
• Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
• Eine einfache Wiedergabe ist u. U. über die Fernbedienung der Player-Heimkinoanlage, der Blu-ray Disc-Heimkinoanlage oder des Verstärkers möglich. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach.
• Bei „HDAVI Control 4“ handelt es sich um die neueste Norm (Stand: Dezember 2008) für Geräte, die die HDAVI Control-Funktion unterstützen. Diese Norm ist mit bisherigen HDAVI-Geräten kompatibel.
• Überprüfen der HDAVI Control-Version dieses Fernsehers → „Systeminformationen“ (S. 31)

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über weitere Anschlüsse finden Sie in der Bedienungsanleitung des jeweils anzuschließenden Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 83).

■Für den Anschluss an die verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung / Wiedergabe (Gerät)	Buchse	AV1	AV2	AV3(Seitenwand des Fernsehers)	SVV
Aufzeichnung / Wiedergabe von Videocassetten / DVDs (Videorecorder / DVD-Recorder)		○	○
Wiedergabe von DVDs (DVD-Player)		○	○	○
Wiedergabe von Camcorder-Bildern (Videokamera)		○	○	○
Betrachten von Kabelsendungen (Kabeltuner)		○	○	○
Vidospiele (Vidiospielkonsole)		○	○	○
Verwendung eines Verstärkers mit Lautsprecheranlage
Verwendung von Netzwerkdensten
Q-Link		○	○
VIERA Link		○(mit HDMI)	○(mit HDMI)
Direkte TV-Aufzeichnung		○	○

Technische Informationen

Auto

Das Bildformat und Bildseitenverhältnis kann automatisch gewählt werden, so dass ein optimales Wiedergabebild erhalten wird. (S. 16)

Bildseitenverhältnis-Steuersignal

„Breitbild“ wird links oben auf dem Bildschirm angezeigt, wenn dem Fernseher ein Breitbild-Steuersignal (WSS) oder ein Steuersignal über eine SCART- oder HDMI-Buchse zugeleitet wird.

Das Bildseitenverhältnis wird automatisch auf das geeignete Breitbildformat, 16:9 oder 14:9, umgeschaltet. Diese Funktion steht bei allen Bildseitenverhältnissen zur Verfügung.

Eingangsbuchse	Eingangssignalformat	Bildseitenverhältnis-Steuersignal
		Breitbild-Steuersignal (WSS)	Steuersignal über SCART-Buchse (Stift 8) / HDMI-Buchse
HF Kabel	DVB-T	○
	PAL B, G, H, I	○
	PAL D, K	○
	SECAM B, G	○
	SECAM L, L'	○
	SECAM D, K	○
	PAL 525/60 6,5 MHz -
	PAL 525/60 6,0 MHz -
	PAL 525/60 5,5 MHz -
	M. NTSC 6,5 MHz -
	M. NTSC 6,0 MHz -
	M. NTSC 5,5 MHz -
	DVB-C	○
Satellit DVB-S		○
AV1 (FBAS)	PAL	○	○
AV2 (FBAS oder S-Video)	SECAM	○	○
AV3	PAL 525/60 -		○
	M.NTSC -		○
	NTSC -		○
COMPONENT	525 (480) / 60i -
	525 (480) / 60p -
	625 (576) / 50i	○
	625 (576) / 50p	○
	750 (720) / 60p -
	750 (720) / 50p -
	1.125 (1.080) / 60i -
	1.125 (1.080) / 50i -
HDMI1	525 (480) / 60i -		○
HDMI2	525 (480) / 60p -		○
HDMI3	625 (576) / 50i -		○
HDMI4	625 (576) / 50p -		○
	750 (720) / 60p -		○
	750 (720) / 50p -		○
	1.125 (1.080) / 60i -		○
	1.125 (1.080) / 50i -		○
	1.125 (1.080) / 60p -		○
	1.125 (1.080) / 50p -		○
	1.125 (1.080) / 24p -		○

Auto-Modus

Im Auto-Modus wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens (Erkennung eines über SCART- oder HDMI-Buchse zugeleiteten Breitbild-Steuersignals bzw. Steuersignals (Stift 8), Erkennung des Letterbox-Formats oder bildschirmfüllende Anzeige).

Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Letterbox-Erkennung: Wenn schwarze Balken am oberen und unteren Bildschirmrand erfasst werden, wählt der Auto-Modus das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt.

Wenn keine Bildseitenverhältnis-Steuersignale erfasst werden, verbessert der Auto-Modus das Bild für optimalen Genuss beim Betrachten.

Hinweis

Das Bildseitenverhältnis variiert je nach Programmmaterial usw. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat 16:9 ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand.
- Falls bei Wiedergabe einer Breitbild-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justieren Sie die Spurlage am Videorecorder. Bitte schlagen Sie in der Bedienungsanleitung des Videorecorders nach.

Netzwerk
Eingeblendete Fehlermeldungen■Meldung Bedeutung Abhilfemaßnahme
Ein interner Fehler ist aufgetreten	Überprüfen Sie die Einstellungen. (S. 52 und S. 53)
Datei nicht lesbar	Die Datei ist beschädigt oder unlesbar.Überprüfen Sie das anzuwendende Datenformat. (S. 50)
Kommunikation mit dem Server fehlgeschlagen	Dies könnte ein Problem des Media Servers sein.Lesen Sie aufmerksam das Handbuch zur Serversoftware durch.
Verbindung zum Server fehlgeschlagen	Überprüfen Sie die Verbindungen und Einstellungen. (S. 51 - 53)
Server nicht gefunden	In Ihrem Heimnetzwerk sind keine verfügbaren Media Server vorhanden.Überprüfen Sie die Verbindungen und Einstellungen. (S. 51 - 53)
Das Software Update ist nicht beendet	Fehler beim Herunterladen über das Netzwerk.Überprüfen Sie die Verbindungen und Einstellungen. (S. 51 - 53)

Technische Informationen

DivX

INFORMATIONEN ÜBER DIVX VIDEO: DivX® ist ein digitales Videoformat erstellt von DivX, Inc.

Dies ist ein offiziell DivX zertifiziertes Gerät für die Wiedergabe von DivX-Video.

DivX-Videodatei

Erweiterung - „divx“ oder „avi“

Bildauflösung - Bis zu 720 × 576 Pixel

Gibt Versionen von DivX 3-, 4-, 5- und 6-Video mit Standardwiedergabe von DivX-Mediendateien wieder. Für DivX Home Theater Profile zertifiziert.

Video

Anzahl der Streams: Bis zu 1•

Codec: DivX3, DivX4, DivX5, DivX6•

FPS (Frames pro Sekunde): Bis zu 30 fps•

Audio

Anzahl der Streams: Bis zu 8•

Format: MP3, MPEG, AC3•

Mehrkanal: AC3 ist möglich. MPEG-Mehrkanal ist eine 2-Kanal-Konvertierung.

Untertitel

Anzahl der Streams: Bis zu 8•

GMC (Global Motion Compensation) wird nicht unterstützt

Untertiteltextdatei von DivX■

Untertitelformat - MicroDVD, SubRip, TMPlayer

• Die DivX-Videodatei und die Untertitel-Textdatei befinden sich im gleichen Ordner, und die Dateinamen sind bis auf die Erweiterung die gleichen.
• Wenn sich mehrere Untertitel-Textdateien im gleichen Ordner befinden, werden sie in folgender Reihenfolge angezeigt: „srt“, „sub“, „txt“.
• Zum Bestätigen oder Ändern des aktuellen Untertitelstatus während der Wiedergabe von DivX-Inhalt drücken Sie auf die Taste OPTION, um das Optionsmenü anzuzeigen.
  In folgenden Situationen können die Untertitel nicht wie aufgezeichnet dargestellt werden. Je nach Dateierstellungsmethode und Zustand der Aufnahme können auch nur Teile der Untertitel oder gar keine Untertitel angezeigt werden.

- Wenn Sondertext oder -zeichen sich im Untertiteltext befinden.

• Wenn die Dateigröße 256 KB überschreitet.
• Wenn sich Zeichen mit angegebenem Design in den Untertiteldaten befinden.
• Wenn Codes, die die Zeichenart in den Dateien angeben, als Untertitelzeichen dargestellt werden.

• Wenn sich Daten in einem anderen Format in den Untertiteldaten befinden.

• Wenn der Dateiname der DivX-Videodatei im Bildschirmmenü nicht richtig angezeigt wird, kann der Untertiteltext nicht richtig wiedergegeben werden.

• Zeichen des englischen Alphabets und arabische Ziffern werden ordnungsgemäß angezeigt.

Andere Zeichen werden möglicherweise nicht ordnungsgemäß angezeigt.

Andere Zeichen werden möglicherweise nicht ordnungsgemäß angezeigt.

Die Anzeigereihenfolge auf diesem Fernsehgerät kann sich möglicherweise von der Anzeigereihenfolge auf einem Computer unterscheiden.

Hinweis

• Abhängig davon, wie Sie den Media Server oder die SD-Karte erstellt haben, werden Dateien und Ordner möglicherweise nicht in der von Ihnen festgelegten Reihenfolge angezeigt.
• Abhängig von der Software, die Sie zur Erstellung von DivX-Dateien verwenden, können die Dateien möglicherweise nicht angezeigt werden.
• Abhängig davon, wie Sie die Dateien und die Struktur von Ordnern erstellen, werden die Dateien und Ordner in der Liste möglicherweise nicht angezeigt.
• Wenn viele Dateien und/oder Ordner vorhanden sind, dauert der Vorgang möglicherweise eine Weile oder einige Dateien werden möglicherweise nicht angezeigt oder können nicht wiedergegeben werden.

SD-Speicherkarte

Vorsichtshinweise zur Handhabung von SD-Karten

• Entfernen Sie die Karte auf keinen Fall aus dem Kartensteckplatz, während ein Zugriff auf die Daten stattfindet (anderenfalls kann die Karte oder der Fernseher beschädigt werden).
  Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte.
  Setzen Sie die Karte weder hohem Druck noch Stößen aus.
• Setzen Sie die Karte mit der korrekten Ausrichtung ein (anderenfalls kann die Karte beschädigt werden).
• Elektromagnetische Einstreuungen, statische Elektrizität oder Bedienungsfehler können Daten unbrauchbar machen oder die Karte beschädigen.
• Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust oder einem durch eine Funktionsstörung des Fernsehers verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

Für den SD-Betrieb geeignete Datenformate

• Foto : Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Normen DCF* und EXIF kompatibel ist, aufgezeichnete Standbilder
  Datenformat – Baseline JPEG (Sub-Sampling 4:4:4, 4:2:2 oder 4:2:0)
  Maximale Anzahl der Dateien – 9.999
  Bildauflösung - 8 × 8 bis 30.719 × 17.279 Pixel

Film: DivX → S. 74

Dateien, die mit den Normen SD-Video Ver. 1.2 [MPEG-2 (PS-Format)] und AVCHD kompatibel sind und entweder MPEG-1/Layer-2 oder Dolby Digital als Audioformat aufweisen (Mit einer vertikalen Frequenz von 50 Hz aufgezeichnete Dateien sind geeignet. Daten, die mit einem PC bearbeitet wurden, werden u. U. nicht einwandfrei angezeigt.)

- Kompatible Kartentypen (maximale Speicherkapazität): SDHC-Speicherkarte (32 GB), SD-Speicherkarte (2 GB), miniSD-Speicherkarte (2 GB) (miniSD-Adapter erforderlich)

- Bei Verwendung einer miniSD-Speicherkarte muss diese grundsätzlich gemeinsam mit dem Adapter eingesetzt / entfernt werden.

- Neueste Informationen zu den verschiedenen Kartentypen finden Sie auf der folgenden Website. (nur auf Englisch) http://panasonic.co.jp/pavc/global/cs/

*DCF (Design rule for camera file system): Von der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellte vereinheitlichte Norm.

Hinweis

• Formatieren Sie die Karte mit dem Aufzeichnungsgerät.
• Je nach dem zur Aufzeichnung verwendeten Gerät kann es vorkommen, dass das Bild nicht einwandfrei auf diesem Fernseher angezeigt wird.
• Wenn eine große Anzahl von Dateien und Ordnern vorhanden ist, kann längere Zeit verstreichen, bevor das Bild auf dem Fernsehschirm erscheint.
• Diese Funktion kann nicht zur Anzeige von Filmmaterial im Format Motion JPEG und von Standbildern verwendet werden, die ein anderes Format als JPEG (z. B. TIFF oder BMP) aufweisen.
• Daten, die mit einem PC bearbeitet wurden, werden möglicherweise nicht angezeigt.
• Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder 2.2 kompatibel sein.
• Teilweise beeinträchtigte Dateien werden u. U. mit einer reduzierten Auflösung angezeigt.
• Alle Daten mit der Erweiterung „jpg“ auf der Karte werden im Modus „Foto Anzeige“ ausgelesen.
• Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen möglicherweise verschieden.
  ● Die Verwendung von Zweibyte-Zeichen und sonstigen Spezialcodes ist nicht zulässig.
• Die Karte kann für diesen Fernseher unbrauchbar werden, wenn Sie Datei- oder Ordnernamen geändert haben.

■Eingeblendete Fehlermeldungen

Meldung	Bedeutung / Abhilfemaßnahme
Datei nicht lesbar	Die Datei ist beschädigt oder unlesbar.Dieses Format wird nicht vom Fernseher unterstützt.(Sie finden Informationen zu den kompatiblen Formaten und Daten weiter oben.)
Keine SD-Karte eingelegt	Prüfen Sie nach, dass die SD-Karte richtig eingesetzt ist.
Keine gültige Datei vorhanden	Die Karte enthält keine Daten.
Mehr als 9999 Bilder gefunden(Max. ist 9999)	Die maximal zulässige Anzahl von Fotos beträgt 9.999.
Bitte die SD-Karte überprüfen	Bei der eingesetzten SD-Karte liegt ein Problem vor.
Dieser Vorgang ist nicht möglich.	Dieser Bedienungsvorgang steht nicht zur Verfügung.

Technische Informationen

Zeichentabelle für Zifferntasten

Bei der Einstellung von Einträgen mit wahlfreier Eingabe können Sie Zeichen über die Zifferntasten eingeben. Betätigen Sie eine Zifferntaste so oft, bis das gewünschte Zeichen erreicht wird.

1 2 ab 3 Nach 1 Sekunde wird das gewählte Zeichen automatisch eingegeben.
Das Zeichen kann auch eingegeben werden, indem die Taste OK oder eine andere Zifferntaste innerhalb von 1 Sekunde gedrückt wird.

Benutzereingabe Name A B C D E F G H I J K L M N U V W X T Z A Q U R . . . Y 0 P Q R 3 T e x c e s g h i k f n r 0 p o t s t u v w y z a b u l 1 2 3 4 6 7 8 9

0

Zeichentabelle:

Zifferntasten\Anzahl der Betätigungen

1

2

3

4

5

6

7

8

9

1

0

.

1

!

:

#

+

-

*

-

(

a

b

c

2

A

B

C

ä

Ä

d

e

f

3

D

E

F

g

h

i

4

G

H

I

j

k

l

5

J

K

L

m

n

o

6

M

N

O

ö

Ö

p

q

r

s

7

P

Q

R

S

ß

t

u

v

8

T

U

V

ü

Ü

w

x

y

z

9

W

X

Y

Z

Leerzeichen

0

Informationen über die SCART-, S-VIDEO- und HDMI-Buchsen

■AV1 SCART-Buchse

(RGB, VIDEO, Q-Link)

Zu den für AV1 geeigneten Eingangssignalen gehören RGB-Signale (Rot / Grün / Blau).

Masseanschluss

FBAS-Ausgang (Video)

FBAS -Masse

Rot-Signal Eingang

Rot-Signal Masse

Grün-Signal Eingang

Grün-Signal Masse

Blau-Signal Eingang

Blau-Signal Masse

Audio Ausgang (L)

Audio Ausgang (R)

21 FBAS-Eingang (Video) 19 RGB-Status Masse 17 Status RGB 15 Masse 13 12 -- 9 Q-Link-Daten 8 Status FBAS 7 6 Audio Eingang (L) 5 Audio Masse 4 3 Audio Eingang (R) 1

■AV3 4-polige Buchse S-VIDEO

Chrominanzträger Eingang Luminanzträger Eingang Chrominanzträger Masse Luminanzträger Masse

■AV2 SCART-Buchse

(RGB, VIDEO, S-VIDEO, Q-Link)

AV2 – Die Funktionen von Stift 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.

Masseanschluss

FBAS-Ausgang (Video)

FBAS -Masse

Rot-Signal Eingang, S.C.- Eingang

Rot-Signal Masse

Grün-Signal Eingang

Grün-Signal Masse

Blau-Signal Eingang

Blau-Signal Masse

Audio Ausgang (L)

Audio Ausgang (R)

21 FBAS-Eingang (Video) 19 RGB-Status Masse 17 Status RGB 15 Masse 13 12 -- 9 Q-Link-Daten 8 Status FBAS 7 6 Audio Eingang (L) 5 Audio Masse 3 2 Audio Eingang (R)

■HDMI-Buchse

Erkennung des spannungsführenden Stiftes

DDC/CEC-Masse

SCL

CEC

Abschirmung TMDS-Taktgeber

TMDS-Daten0-

TMDS-Daten0+

Abschirmung TMDS-Daten1

TMDS-Daten2-

TMDS-Daten2+

19 +5 V Spannung 17 SDA 15 Reserviert (im Kabel, aber ohne Funktion am Gerät) 13 11 TMDS-Taktgeber- 9 TMDS-Taktgeber+ 7 Abschirmung TMDS-Daten0 5 TMDS-Daten1- 3 TMDS-Daten1+ 1 Abschirmung TMDS-Daten2

HDMI-Anschluss

Bei HDMI (High-Definition Multimedia Interface) handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.

Die HDMI-Schnittstelle dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.

HDMI-kompatible Geräte (*1) mit einem HDMI- oder DVI-Ausgang, z. B. ein DVD-Player, eine Settopbox oder eine Spielekonsole, können mit einem HDMI-konformen (vollverdrahtetem) Kabel an den HDMI-Ausgang angeschlossen werden. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 70).

Zutreffende HDMI-Funktionen

● Audio-Eingangssignal : 2-kanaliger Linear-PCM-Ton (Abtastfrequenzen – 48 kHz, 44,1 kHz, 32 kHz)

- Video-Eingangssignal : 480i, 480p, 576i, 576p, 720p, 1080i und 1080p

„Eingangsignale, die angezeigt werden können“ (S. 78)

Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe an.

●PC-Eingangssignal :→ „Eingangsignale, die angezeigt werden können“ (S. 78)

Passen Sie die Ausgangseinstellung des PC dieser Vorgabe an.

VIERA Link (HDAVI Control 4) :„VIERA Link“ (S. 65)

Deep Colour

x.v.Colour™

DVI-Anschluss

Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit einer der Buchsen HDMI1 / 4 des Fernsehers (*2).

Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Audio-Eingangsbuchsen dieses Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden / HDMI4: AV3-AUDIO-Buchsen verwenden).

Hinweis

• Audioeinstellungen können im Eintrag „HDMI1 / 4 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 27)
• Die Buchsen HDMI2 und HDMI3 sind ausschließlich für digitale Audiosignale vorgesehen.
• Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
  ●Die HDMI-Buchsen dieses Geräts entsprechen dem Typ A.
• Diese HDMI-Buchsen sind mit dem Urheberrechtsschutz-System HDCP (High-Bandwidth Digital Content Protection) kompatibel.
• Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an einer der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signale zugeleitet werden können.
• Dieses Fernsehgerät nutzt die Technologie HDMI™ (Version 1,3a mit Deep Colour, x.v.Colour™).

(*1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.

(*2): Im Fachhandel erhältlich.

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.

Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).
- Für den Anschluss an die 15-polige DOS/V-kompatible D-sub-Buchse dieses Fernsehers ist kein PC-Adapter erforderlich.

Hinweis

• Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.
• Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein.
• Einzelheiten zu den zutreffenden PC-Signalen
  „Eingangsignale, die angezeigt werden können“ (S. 78)
  ● Maximale Anzeigeauflösung

Bildseitenverhältnis	4:3	1.440 × 1.080 Pixel
	16:9	1.920 × 1.080 Pixel

● Stiftbelegung der 15-poligen D-sub-Buchse

Stift-Nr.	Signalbezeichnung	Stift-Nr.	Signalbezeichnung	Stift-Nr.	Signalbezeichnung
1	R	6	GND (Masse)	11	NC (nicht angeschlossen)
2	G	7	GND (Masse)	12	NC (nicht angeschlossen)
3	B	8	GND (Masse)	13	HD
4	NC (nicht angeschlossen)	9	NC (nicht angeschlossen)	14	VD
5	GND (Masse)	10	GND (Masse)	15	NC (nicht angeschlossen)

Technische Informationen

Eingangsignale, die angezeigt werden können

COMPONENT (Y, PB, PR), HDMI

*: Geeignetes Eingangssignal

Signalbezeichnung COMPONENT HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1.125 (1.080) / 60i	*	*
1.125 (1.080) / 50i	*	*
1.125 (1.080) / 60p		*
1.125 (1.080) / 50p		*
1.125 (1.080) / 24p		*

PC (von 15-poliger D-sub-Buchse)

Das für die PC-Buchse geeignete Eingangssignal ist grundsätzlich mit dem VESA-Standardtakt kompatibel.

Signalbezeichnung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 400 bei 70 Hz 31,47 70,07
640 × 480 bei 60 Hz	31,47 59,94
640 × 480 bei 75 Hz 37,50 75,00
800 × 600 bei 60 Hz 37,88 60,32
800 × 600 bei 75 Hz 46,88 75,00
800 × 600 bei 85 Hz 53,67 85,06
852 × 480 bei 60 Hz 31,44 59,89
1.024 × 768 bei 60 Hz 48,36 60,00
1.024 × 768 bei 70 Hz 56,48 70,07
1.024 × 768 bei 75 Hz 60,02 75,03
1.024 × 768 bei 85 Hz 68,68 85,00
1.280 × 768 bei 60 Hz 47,70 60,00
1.280 × 1.024 bei 60 Hz 63,98 60,02
1.366 × 768 bei 60 Hz 48,39 60,04
Macintosh 13" (640 × 480) 35,00 66,67
Macintosh 16" (832 × 624) 49,73 74,55
Macintosh 21" (1.152 × 870) 68,68 75,06

PC (von HDMI-Buchse)

Das für die PC-Buchse geeignete Eingangssignal ist grundsätzlich mit dem HDMI-Standardtakt kompatibel.

Signalbezeichnung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 480 bei 60 Hz 31,47 60,00
750 (720) / 60p 45,00 60,00
1.125 (1.080) / 60p 67,50 60,00

Hinweis

Oben nicht aufgeführte Signale werden möglicherweise nicht einwandfrei angezeigt.
Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Fernsehschirm umformatiert.
Da PC-Signale zur Anzeige vergrößert oder komprimiert werden, ist eine Anzeige von kleinen Details mit ausreichender Klarheit u. U. nicht möglich.

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Hinweise, die in vielen Fällen eine einfache Abhilfemaßnahme bieten.

Falls sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Keine Bild- und Tonausgabe

Befindet sich der Fernseher im AV-Modus?● Prüfen Sie nach, dass der richtige AV- Eingangsmodus gewählt ist. Prüfen Sie nach, dass das Netzkabel an eine ● Netzsteckdose angeschlossen sind. Ist der Fernseher eingeschaltet worden?● Überprüfen Sie die Einstellungen des Menüs ● „Bildeinstellung“ (S. 26) und der Lautstärke. Prüfen Sie nach, dass alle erforderlichen ● SCART-Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. (S. 72) Betätigen Sie die Taste ASPECT, wenn Sie das Bildseitenverhältnis manuell ändern möchten (S. 16).

S-Video / Schwarzweißbild

Überprüfen Sie, ob der Ausgang des Zusatzgerätes mit dem Eingang des Fernsehers übereinstimmt. Wenn der Ausgang des Zusatzgerätes auf Ausgabe eines S-Videosignals eingestellt ist, muss am Fernseher ebenfalls der S-Videoeingang gewählt werden (S. 22).

Im Programmassistenten erscheinen keine Programme.

- Überprüfen Sie die Fernbedienung. Justieren Sie die Antenne, um sie auf eine bessere Sende/Übertragungsstation auszurichten. - Überprüfen Sie die Bildqualität der analogen Kanäle. Falls diese schlecht ist, überprüfen Sie die Antenne, oder wenden Sie sich an Ihren Panasonic-Fachhändler.

Die Anzeige von Sendernummer, Eingangsmodus usw., z. B. „EC/AV1“, verbleibt auf dem Bildschirm. z. B. „EC/AV1“

- Sie können mit der Taste „i“ diese Meldungen einfach löschen. Drücken Sie die Taste erneut, um die vorige Meldung wieder anzuzeigen.

Die Q-Link-Funktion arbeitet nicht.

- Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem den Eintrag „AV1 / AV2 Ausgang“ im Menü „Setup“ richtig ein (S. 28).

Die „VIERA Link“-Funktion arbeitet nicht, und eine Fehlermeldung wird angezeigt.

- Überprüfen Sie den Anschluss. (S. 62 und S. 63) - Schalten Sie zunächst das angeschlossene Gerät und dann den Fernseher ein. (S. 65)

Die Aufzeichnung startet nicht sofort.

Überprüfen Sie die Einstellungen des Recorders. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Recorders.

Permanent auf dem Bildschirm leuchtende Punkte

- Aufgrund des bei dieser Technologie angewandten Fertigungsprozesses kann es vorkommen, dass einige Pixel entweder ständig oder überhaupt nicht leuchten. Dabei handelt es sich nicht um eine Funktionsstörung.

Kontrastreduzierung

In den folgenden Situationen wird der Kontrast automatisch verringert, wenn mehrere Minuten lang kein Bedienungsvorgang stattfindet: - Keine Zuleitung eines Signals im DVB- oder AV-Modus - Ein gesperrtes Programm wurde gewählt - Ein ungültiges Programm wurde gewählt - Ein Radiodienst wurde gewählt - Bei Anzeige eines Menüs - Miniaturansicht, Liste oder Standbilder im SD Kartenmodus oder DLNA-Betriebsmodus

Häufig gestellte Fragen

	Störung Abhilfemaßna	en
Bildstörungen	Gestörtes, stark verrauschtes Bild	Stellen Sie den Eintrag „P-NR“ im Menü „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 26)Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe befinden.
	Kein Bild	Ist der Eintrag „Helligkeit“ oder „Kontrast“ im Menü „Bildeinstellung“ auf den Minimalwert eingestellt? (S. 26)
	Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise)	Stimmen Sie alle Sender erneut ab. (S. 32 - 35)
	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein. Falls sich die Störung auf diese Weise nicht beseitigen lässt, führen Sie die Funktion „Werkseinstellungen“ aus (S. 45).
Ton	Kein Ton	Ist die Stummschaltung aktiviert? (S. 9)Ist die Lautstärke auf den Minimalpegel eingestellt?
	Ton zu leise oder Klang verzerrt	Der Tonsignalempfang ist möglicherweise beeinträchtigt.Stellen Sie die Funktion „Audio Empfang“ (S. 27) im Menü „Toneinstellung“ auf „Aus“ ein. (nur Analog-Modus)
	Motorlaufgeräusche von der Geräterückseite	Dieses Geräusch wird von eingebauten Lüftern erzeugt (diesesGeräusch ist normal und kein Anzeichen einer Funktionsstörung).
DVB	Aufgrund der bei diesem Fernseher eingesetzten digitalen Empfangstechnologien kann es in bestimmten Fällen trotz einwandfreiem Empfang von analogen Sendern vorkommen, dass die Empfangsqualität von digitalen Sendern beeinträchtigt wird.
	Bildstörungen treten auf, oder das Bild „friert ein“ bzw. verschwindet im DVB-Modus.	Überprüfen Sie den Eintrag „Signaleigenschaften“ (S. 39).Wenn „Signalqualität“ oder „Signalstärke“ in roter Darstellung erscheint, ist das Signal schwach.Uberprüfen Sie die Antenne, das Kabel oder die Antennenschüssel. Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.Insbesondere in einer ungünstigen Empfangslage kann der Signalempfang durch Witterungseinflüsse (starker Regen, Schneien usw.) beeinträchtigt werden. Selbst bei gutem Wetter kann hoher Luftdruck einen schlechten Empfang bestimmter Sender verursachen.Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
	Bestimmte Sender können nicht abgestimmt werden.	Überprüfen Sie die Antenne, das Kabel oder die Antennenschüssel.Bitte wenden Sie sich an Ihren Panasonic-Fachhändler.
	Der automatische DVB-S-Sendersuchlauf kann nicht vollständig ausgeführt werden.	Überprüfen Sie die Anschlüsse und die Ausrichtung der Antennenschüssel. (S. 10)Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.
HDMI	Ungewöhnlicher Ton	Stellen Sie den Audioausgang am angeschlossenen Gerät auf dieAusgabe von 2-kanaligem Linear-PCM-Ton ein.Überprüfen Sie die Einstellung des Eintrags „HDMI1 / 4 Eingang“ imMenü „Toneinstellung“. (S. 27)Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Tonanschluss her. (S. 77)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Fernsehschirm.	Prüfen Sie nach, dass das HDMI-Kabel richtig angeschlossen ist. (S. 70)Schalten Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein.Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vomZusatzgerät zugeleitet wird. (S. 78)Verwenden Sie ein Zusatzgerät, das mit der Norm EIA/CEA-861/861B kompatibel ist.
Netzwerk	Netzwerkverbindung nicht möglich	Vergewissern Sie sich, dass das LAN-Kabel ordnungsgemäß angeschlossen ist. (S. 51)Überprüfen Sie die Verbindungen und Einstellungen. (S. 51 - 53)Wenn das Problem weiterhin besteht, wenden Sie sich an IhrenInternetdienstanbieter oder Ihr Telekommunikationsunternehmen.
	Datei kann während DLNA-Vorgängen nicht ausgewählt werden	Ist der Media Server Server angeschlossen und eingeschaltet? (S. 50)Überprüfen Sie das anzuwendende Datenformat. (S. 50)
	VIERA CAST kann nicht geöffnet/bedient werden	Überprüfen Sie die Verbindungen und Einstellungen. (S. 51 - 53)Der Server oder die Anschlussleitung ist möglicherweise imMoment überlastet/belegt.
Sonstiges	Der Fernseher lässt sich nicht einschalten.	Prüfen Sie nach, dass das Netzkabel an eine Netzsteckdose angeschlossen sind.
	Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.	Die Funktion „Abschalt-Uhr“ ist aktiviert.Der Fernseher schaltet ca. 30 Minuten nach Ende eines analogenProgramms auf den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht oder mit Unterbrechungen.	Sind die Batterien polaritätsrichtig eingelegt? (S. 8)Ist der Fernseher eingeschaltet?Die Batterien sind möglicherweise erschöpft. Wechseln Sie die Batterien aus.Richten Sie den Geber der Fernbedienung direkt auf den Fernbedienungs-Signalsensor an der Frontplatte des Fernsehers (innerhalb eines Winkels von 30 Grad vor dem Fernseher).Stellen Sie den Fernseher so auf, dass der Fernbedienungs-Signalsensor an der Frontplatte weder direkter Sonneneinstrahlung noch anderen starken Lichtquellen ausgesetzt ist.
	Eine Fehlermeldung erscheint.	Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.Wenn dieses Problem nicht von selbst verschwindet, wenden Sie sich bitte an eine Kundendienststelle.

Lizenzinformationen

Der Schutz der nachstehend aufgeführten Marken von Unternehmen und Produkten wurde gewahrt, selbst wenn der Text dieser Anleitung keine ausdrückliche Erwähnung der betreffenden Marken enthält.

- Bei „DVB“ handelt es sich um eine Marke des DVB Digital Video Broadcasting Project (1991 bis 1996).

- Bei „VGA“ handelt es sich um eine Marke von International Business Machines Corporation.

Bei „Macintosh“ handelt es sich um eine eingetragene Marke von Apple Inc., USA.

- Bei „S-VGA“ handelt es sich um eine eingetragene Marke der Video Electronics Standard Association.

Beim SDHC-Logo handelt es sich um eine Marke.

- Bei „HDMI“, dem HDMI-Logo und „High-Definition Multimedia Interface“ handelt es sich um Marken bzw. eingetragene Marken von HDMI Licensing LLC.

- Bei HDAVI Control™ handelt es sich um eine Marke von Panasonic Corporation.

- Bei „AVCHD“ und dem AVCHD-Logo handelt es sich um Marken von Panasonic Corporation und Sony Corporation.

Bei x.v.Colour™ handelt es sich um eine Marke.

Hergestellt unter Lizenz von Dolby Laboratories.

Bei „Dolby“ und dem Doppel-D-Symbol handelt es sich um Marken von Dolby Laboratories.

- Hergestellt unter Lizenz von US-Patent Nr. 5,451,942 sowie weiteren Patenten, die in den Vereinigten Staaten und anderen Ländern erteilt oder beantragt wurden. Bei „DTS“ und „DTS Digital Out“ handelt es sich um eingetragene Marken, bei den DTS-Logos und dem DTS-Symbol um Marken von DTS, Inc.

© 1996-2008 DTS, Inc. Alle Rechte vorbehalten.

GUIDE Plus+ ist (1) ein eingetragenes Warenzeichen oder Warenzeichen der, (2) hergestellt unter Lizenz der und (3) Bestandteil verschiedener internationaler Patente und Patentanmeldungen im Eigentum oder lizensiert von, Gemstar-TV Guide International, Inc. und/oder einer ihrer Tochtergesellschaften.

- VIERA CAST™ ist eine Marke der Panasonic Corporation.

DLNA®, das DLNA-Logo und DLNA CERTIFIED™ sind Marken, Dienstleistungsmarken oder Zertifizierungsmarken der Digital Living Network Alliance.

- Geeignet für die Wiedergabe von DivX®-Video

DivX® ist eine eingetragene Marke der DivX, Inc. und wird unter Lizenz verwendet.

- YouTube und Picasa sind Marken der Google, Inc.

Technische Daten

			TX-P58V10E TX-P65V10E
Spannungsversorgung 220–240 V W echselstrom, 50 / 60 Hz
Leistungsaufnahme 560 W 595 W
Leistungsaufnahme im Bereitschaftszustand			0,6 W (Ohne DVB-Aufzeichnung)35 W (Mit DVB-Aufzeichnung)
Bildschirm	Bildseitenverhältnis 16:9
	Bildschirmgröße effektiv		147 cm (Diagonale)1.284 mm (B) × 722 mm (H)	165 cm (Diagonale)1.434 mm (B) × 806 mm (H)
	Anzahl der Pixel 2.073.600 (1.920 (B) × 1.080 (H)) [5.760 × 1.080 Punkte]
Ton	Lautsprecher 160 mm × 40 mm × 2 Stck, 6 Ω
	Audioausgang 20 W (10 W + 10 W), 10% Gesamtkirrfaktor
	Kopfhörerbuchse M3-Ste		eo-Minibuchse (3,5 mm) × 1
PC-Signale			VGA, SVGA, WVGA, XGASXGA, WXGA ...... (komprimiert)Horizontale Abtastfrequenz 31 kHz bis 69 kHzVertikale Abtastfrequenz 59 Hz bis 86 Hz
Empfangssysteme / Empfangsbereiche			PAL B, G, H, I, SECAM B, G, SECAM L, L’VHF E2 - E12 VHF H1 - H2 (Italien)VHF A - H (Italien) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21–S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglichDVB-T Digitale terrestrische ProgrammdiensteDVB-C Digitale Kabel-ProgrammdiensteDVB-S / S2 Digitale Satelliten-ProgrammdiensteEmpfänger-Frequenzbereich - 950 MHz bis 2.150 MHzLNB-Leistung und -Polarisation - Vertikal: +13 VHorizontal: +18 VStrom: 500 mA max.(Überlastschutz)22-kHz-Ton - Frequenz: 22 kHz ± 2 kHzAmplitude: 0,6 V ± 0,2 VSymbolrate - 30 MS/s max.FEC-Modus - 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10Demodulation - QPSK, 8PSKDISEqC - Version 1.0M.NTSC Wiedergabe mit M.NTSC-Videorecordern (VCR) möglichNTSC (nur AV-Eingang) Wiedergabe mit NTSC-Videorecordern (VCR) möglich●In bestimmten Gebieten ist u. U. kein Empfang von Fernsehsignalen möglich.
Satellitenschüssel-Eingang			Buchse, F-Typ 75 Ω
Antenneneingang			VHF / UHF
Betriebsbedingungen			Temperatur : 0 °C bis 35 °CLuftfeuchtigkeit: 20 % bis 80 % rel. Feuchte (ohne Kondensatbildung)
Anschlussbuchsen	AV1 (SCART-Buchse)		21-polige Buchse (Audio/Video-Eingang, Audio/Video-Ausgang, RGB-Eingang, Q-Link)
	AV2 (SCART-Buchse)		21-polige Buchse (Audio/Video-Eingang, Audio/Video-Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV3	VIDEO	Cinchbuchse × 1 1,0 V[s-s] (75 Ω)
		S-VIDEO	4-polige Mini-DIN-Buchse Y:1,0 V[s-s] (75 Ω) C:0,286 V[s-s] (75 Ω)
		AUDIO L - R	Cinchbuchse × 2 0,5 V[eff]
	COMPONENT	VIDEO	Y 1,0 V[s-s] (einschließlich Synchronisierung)PB, PR ±0,35 V[s-s]
		AUDIO L - R	Cinchbuchse × 2 0,5 V[eff]
	Sonstige	HDMI 1 / 2 / 3 / 4	Buchsen des Typs A HDMITM (Version 1,3a mit Deep Colour, x.v.ColourTM)●Dieser Fernseher unterstützt die Funktion „HDAVI Control 4“.
		PC	15-polige HIGH-DENSITY R,G,B/0,7 V[s-s] (75 Ω)D-SUB-Buchse HD, VD/TTL-Pegel 2,0 bis 5,0 V[s-s] (hochohmig)
		Kartensteckplatz	SD-Kartensteckplatz × 1
		ETHERNET	RJ45, IEEE802.3 10BASE-T / 100BASE-TX
	Ausgang	AUDIO L - R	Cinchbuchse × 2 0,5 V[eff] (hochohmig)
		DIGITAL AUDIO OUT	PCM / Dolby Digital / DTS, Lichtleiter
Abmessungen ( B × H × T )			1.422 mm × 933 mm × 387 mm (einschl. Sockel)1.422 mm × 880 mm × 93 mm (nur Fernseher)	1.572 mm × 1.016 mm × 415 mm (einschl. Sockel)1.572 mm × 964 mm × 97 mm (nur Fernseher)
Gewicht			53,0 kg netto (einschl. Sockel)50,0 kg netto (nur Fernseher)	68,0 kg netto (einschl. Sockel)62,0 kg netto (nur Fernseher)

- Änderungen der äußeren Aufmachung und technischen Daten bleiben jederzeit vorbehalten. Bei den Angaben zum Gewicht und den Abmessungen handelt es sich um Näherungswerte.

- Dieses Gerät entspricht den nachstehend aufgeführten EMC-Normen. EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER EINE IHRER TOCHTERGESELLSCHAFTEN HAFTEN IN KEINER WEISE FÜR DIE GENAUIGKEIT DER PROGRAMMDATEN DES GUIDE PLUS+ SYSTEMS. AUCH KANN GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER EINE IHRER TOCHTERGESELLSCHAFTEN IN KEINER WEISE FÜR ENSTEHENDE SCHADENSANSPRÜCHE AUS GEWINNVERLUSTEN, GESCHÄFTSVERLUSTEN ODER ANDEREN SPEZIELLEN ODER INDIREKTEN SCHÄDEN, DIE AUFGRUND DES GUIDE PLUS+ SYSTEMS ENTSTANDEN SIND, HAFTBAR GEMACHT WERDEN.

http://www.europe.guideplus.com/

Marke des DVB Digital Video Broadcasting Project (1991 bis 1996)

TX-P58V10E Konformitätserklärung Nr. 6404, 8. Januar 2009

TX-P65V10E Konformitätserklärung Nr. 6364, 8. Januar 2009

Wichtige Informationen

Die Modell- und Seriennummer dieses Gerätes sind auf dem Typenschild an der Rückseite angegeben. Bitte tragen Sie die Seriennummer an der unten dafür vorgesehenen Stelle ein, und bewahren Sie diese Anleitung gemeinsam mit der Quittung als permanenten Kaufnachweis für den Fall eines Diebstahls bzw. Verlustes des Gerätes sowie einer Inanspruchnahme der Garantieleistung sorgfältig auf.

Modellnummer Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika

Panasonic Corporation

Web Site : http://www.panasonic.net
