Produkttyp	Plasma-Fernseher
Modell	TH-50PX700E
Bildschirmdiagonale	127 cm (50 Zoll)
Auflösung	1.365 × 768 Pixel
Bildformat	16:9
Abmessungen (mit Sockel)	1.266 × 850 × 369 mm (B × H × T)
Abmessungen (nur Gerät)	1.266 × 802 × 136 mm (B × H × T)
Gewicht (mit Sockel)	50,0 kg
Gewicht (nur Gerät)	42,0 kg
Stromversorgung	220-240 V Wechselstrom, 50/60 Hz
Leistungsaufnahme (Normalbetrieb)	370 W
Leistungsaufnahme (Bereitschaft)	0,5 W (ohne DVB-Aufzeichnung)
Audioausgang	31 W (15,5 W + 15,5 W)
Lautsprecher	Tieföner (80 mm) × 2, Hochlöner (23 mm × 100 mm) × 2
Anschlüsse	3× SCART, 3× HDMI, 1× Komponenten, 1× S-Video, 1× PC (D-Sub 15), SD-Kartensteckplatz, Digital Audio Ausgang
Empfangssysteme	PAL/SECAM, DVB-T (MPEG2)
Besondere Funktionen	DVB-T, CI-Slot (Common Interface), Q-Link, VIERA Link (HDAVI Control), SD-Kartenwiedergabe (Fotos), Videotext, Mehrbildanzeige, Kindersicherung, Auto Setup, Energiesparmodus
Sicherheitshinweise	Netzstecker vor Reinigung ziehen; Belüftung freihalten; kein Standbild über längere Zeit (Einbrennen)
Pflegehinweise Bildschirm	Mit weichem Tuch und mildem Reinigungsmittel (1 Teil Neutralreiniger auf 100 Teile Wasser)
Pflegehinweise Gehäuse	Mit weichem, trockenem Tuch abwischen

Häufig gestellte Fragen - TH-50PX700 PANASONIC

Warum erscheint ein verschneites oder zu dunkles Bild?

Es gibt kein Bild und keinen Ton. Was tun?

Nach der automatischen Einrichtung werden keine DVB-Programme angezeigt.

Die Fernbedienung funktioniert nicht.

Wie kann ich das Bildseitenverhältnis ändern?

Der Fernseher schaltet sich selbstständig in den Bereitschaftsmodus.

Wie vermeide ich Einbrennen auf dem Plasmabildschirm?

Welche SD-Karten werden für die Fotowiedergabe unterstützt?

Was ist VIERA Link und wie aktiviere ich es?

Kann ich meinen PC an den Fernseher anschließen?

BEDIENUNGSANLEITUNG TH-50PX700 PANASONIC

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergesiellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bittle trelen Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquiltung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika

Gedruckt in der Tschechischen Republik

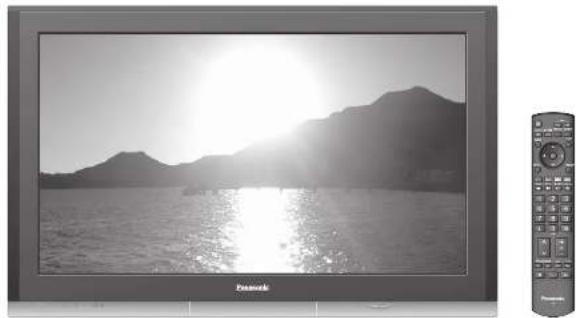

Panasonic®

Bedienungsanleitung

Plasma-Fernseher

Modell-Nr. TH-42PX700E

TH-50PX700E

VIERA

Bitte lesen Sie diese Bodienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

TQB0E0379A-1

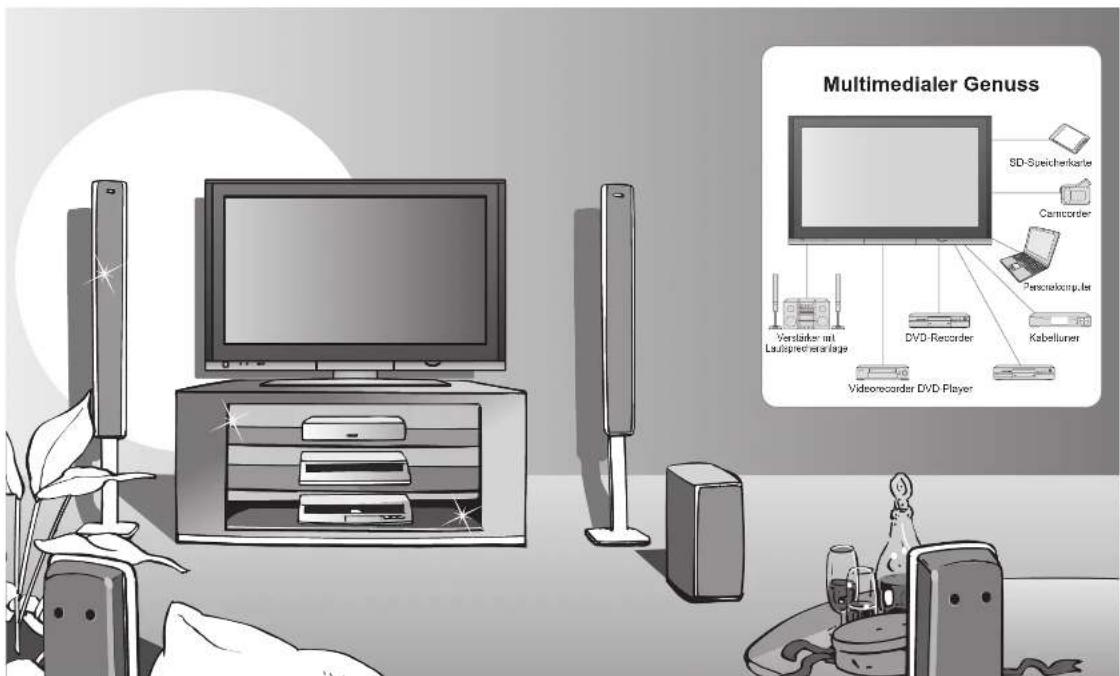

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

Multimedialer Genuss SD-Speicherkarte Camccorder Vestärker mit Laufspredenterlage DVD-Recorder Kabellunser Vidorecorder DVD-Player

Hinweise zu den DVB-Funktionen

• Funktionen im Zusammenhang mit DVB (Digital Video Broadcasting) stehen in Gebieten zur Verfügung, in denen digitale terrestrische Sendungen des Formats DVB-T (MPEG2) empfangen werden können. Nähere Informationen hierzu sind von Ihrem Panasonic-Fachhändler erhältlich.
• In bestimmten Ländern stehen die DVB-Funktionen möglicherweise nicht zur Verfügung.
• Dieser Fernseher ist mit den gegenwärtigen DVB-Spezifikationen kompatibel. Seine Kompatibilität mit zukünftigen DVB-Diensten ist jedoch nicht gewährleistet.

Bitte unbedingt lesen

● Sicherheitsmaßnahmen 4
(Warnung / Vorsicht)
● Hinweise 5
● Pfl ege und Instandhaltung

Kurzleitfaden

●Mitgeliefertes Zubehör / Sonderzubehör 6

●Anordnung der Bedienelemente 7

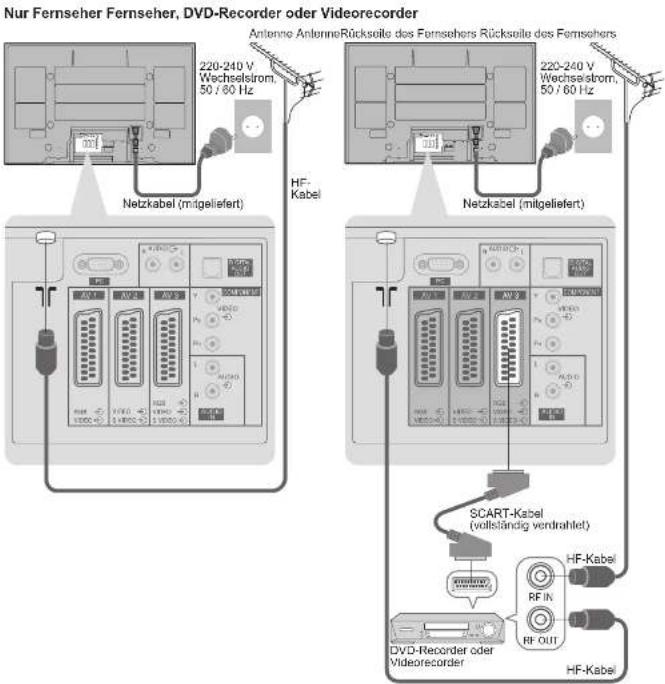

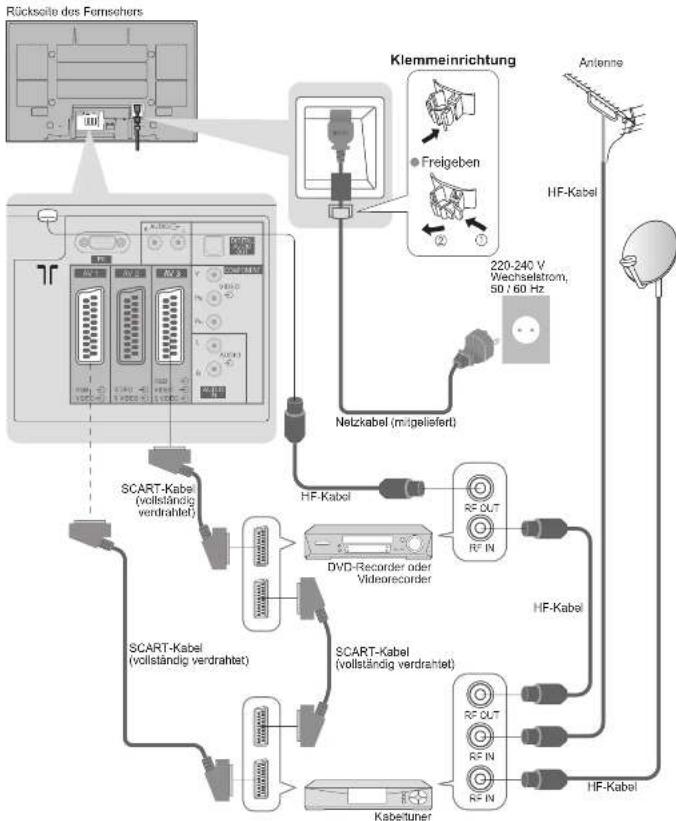

●Grundlegende Anschlüsse · 8

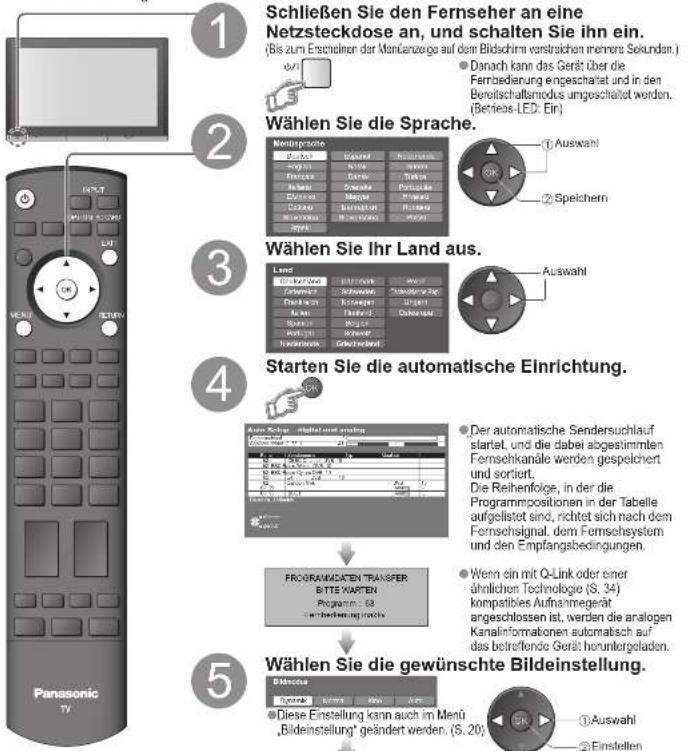

●Automatische Einrichtung·10

Einsatz des Fernsehers

Grundlegende Funktionen

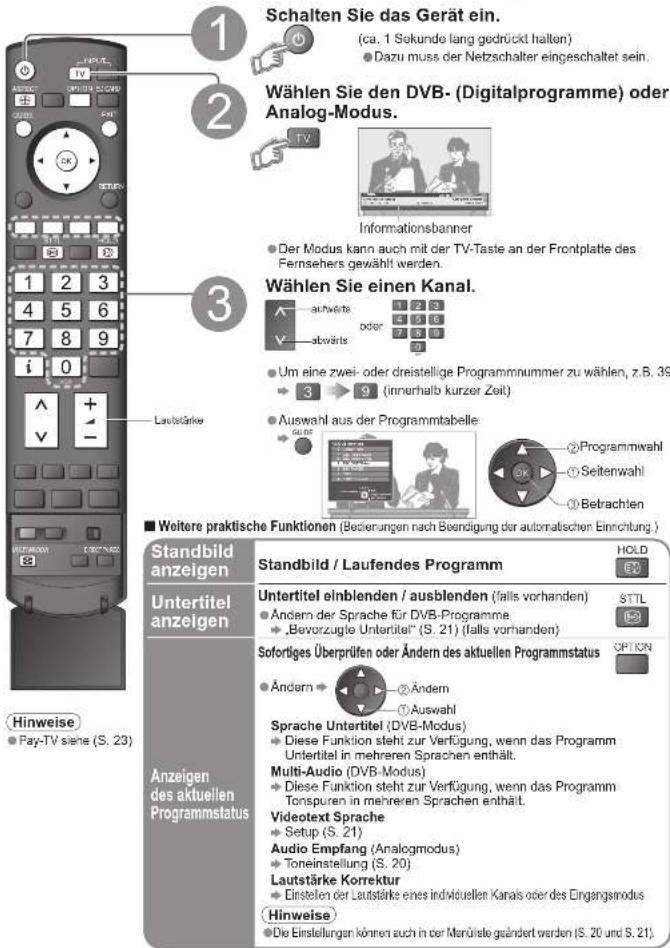

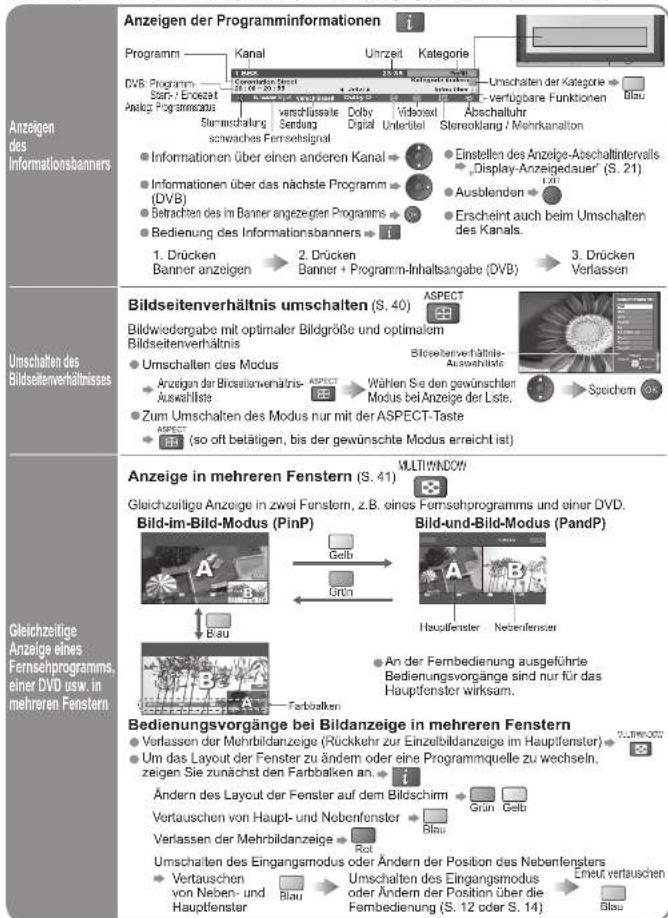

● Betrachten von Fernsehprogrammen ……12

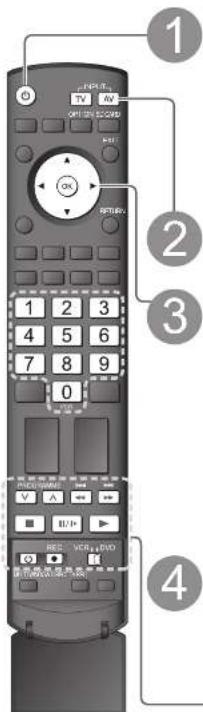

● Betrachten von Videos und DVDs …… 14

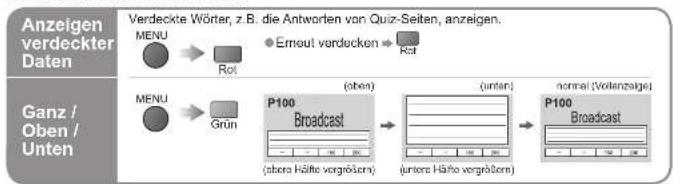

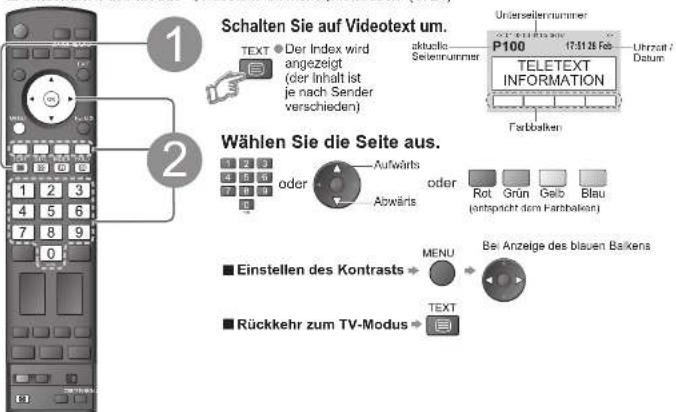

● Betrachten von Videotext ......16

Weiterführende Funktionen

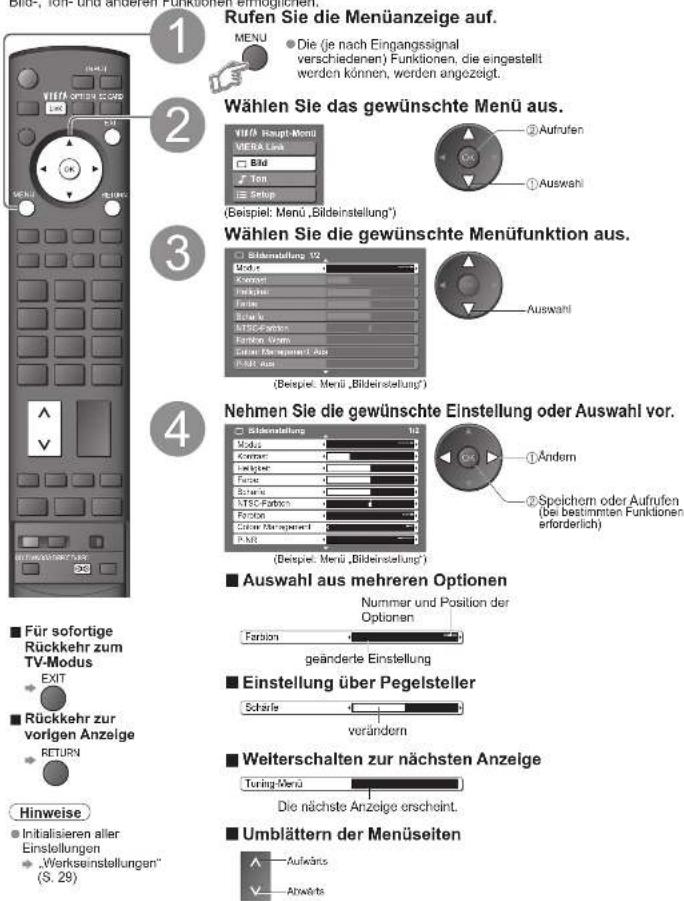

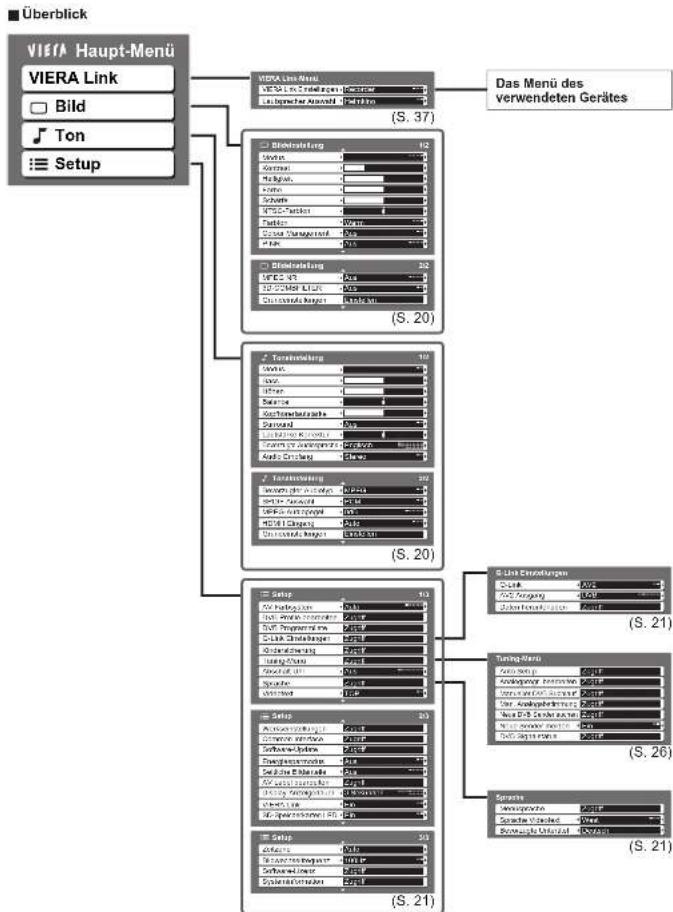

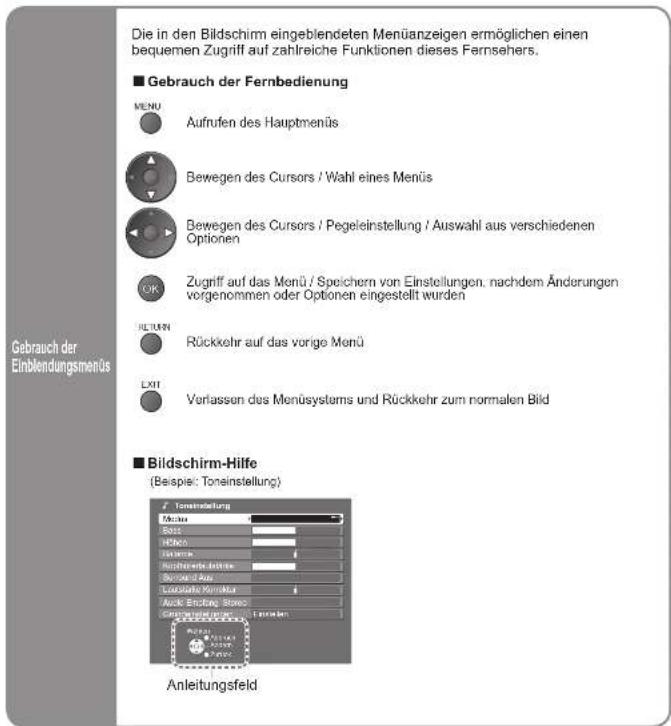

• Gebrauch der Menüfunktionen ……18 (Bild, Klangqualität usw.)

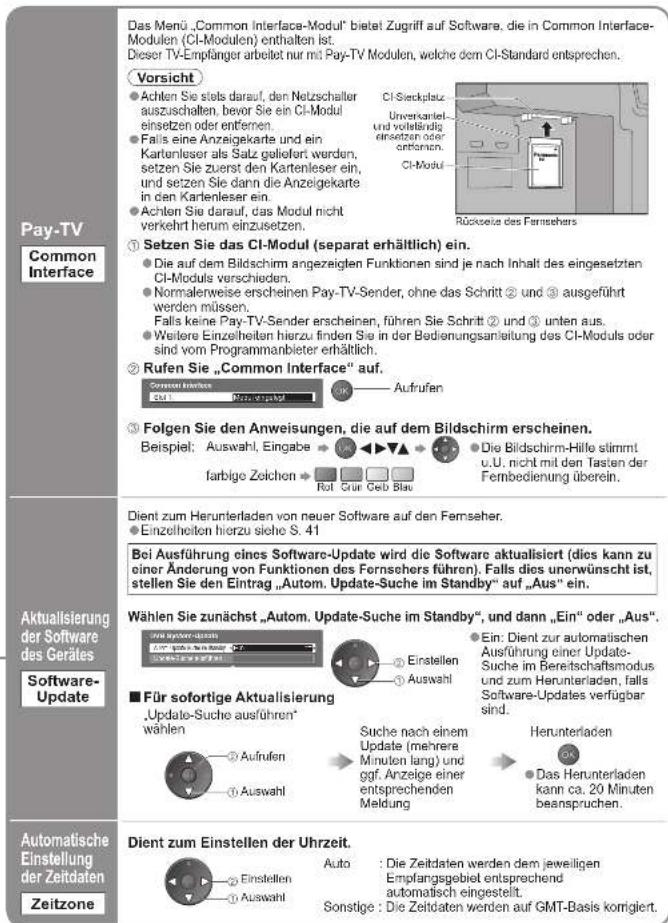

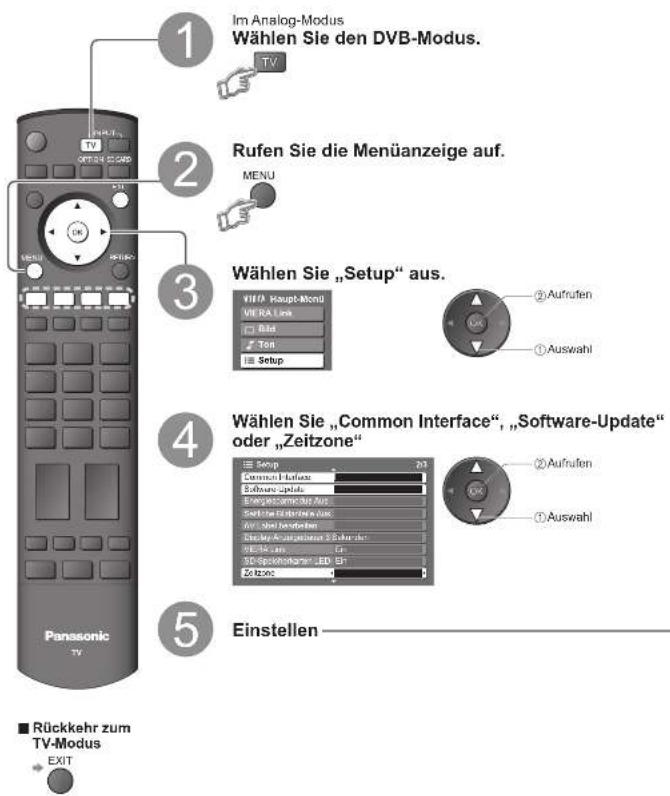

  ● DVB-Einstellungen (DVB) 22
  (Pay-TV, Software-Aktualsierung, Uhrzeiteinstellung)

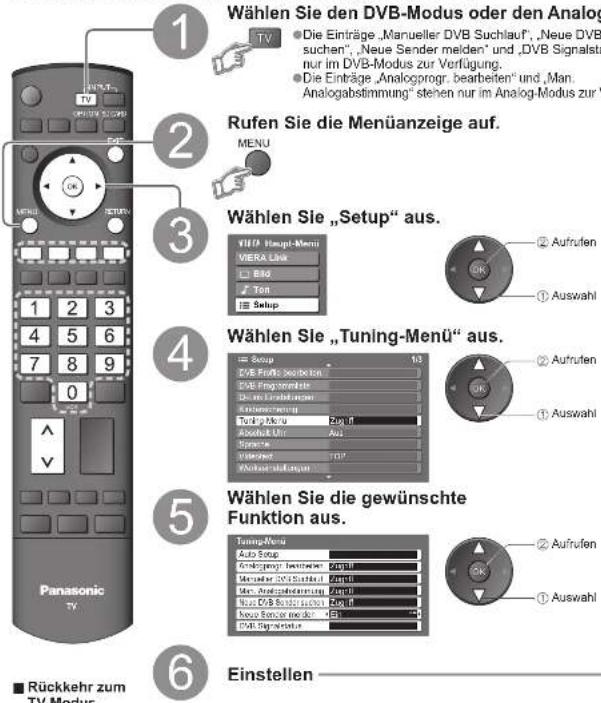

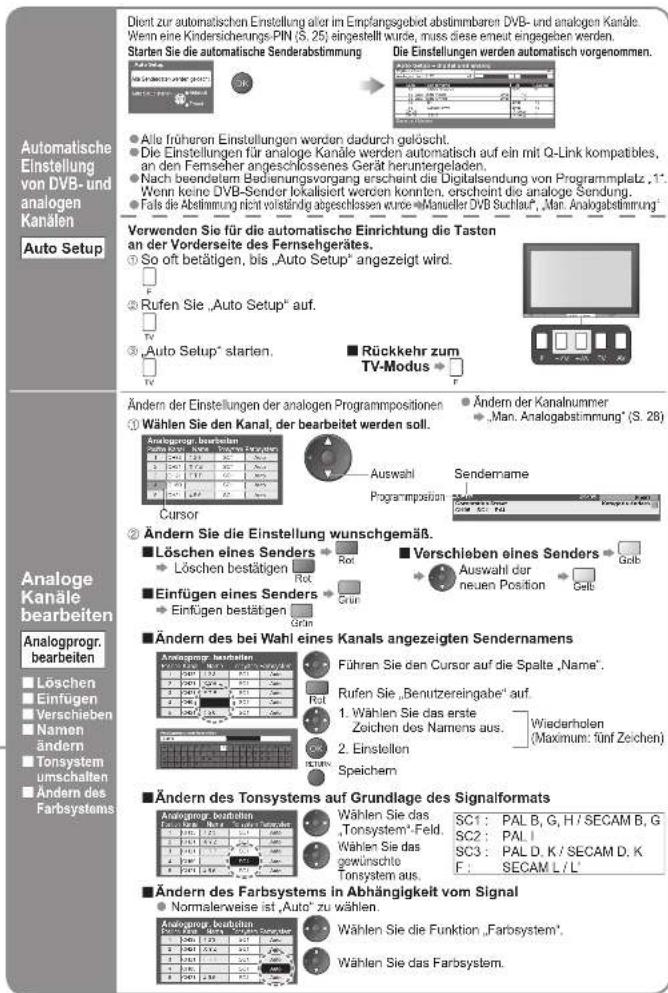

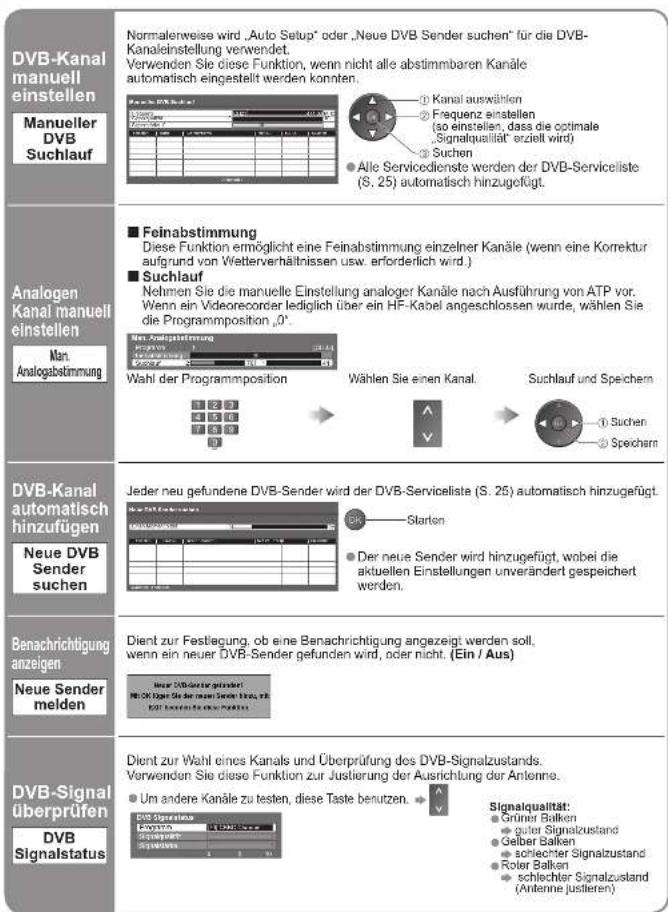

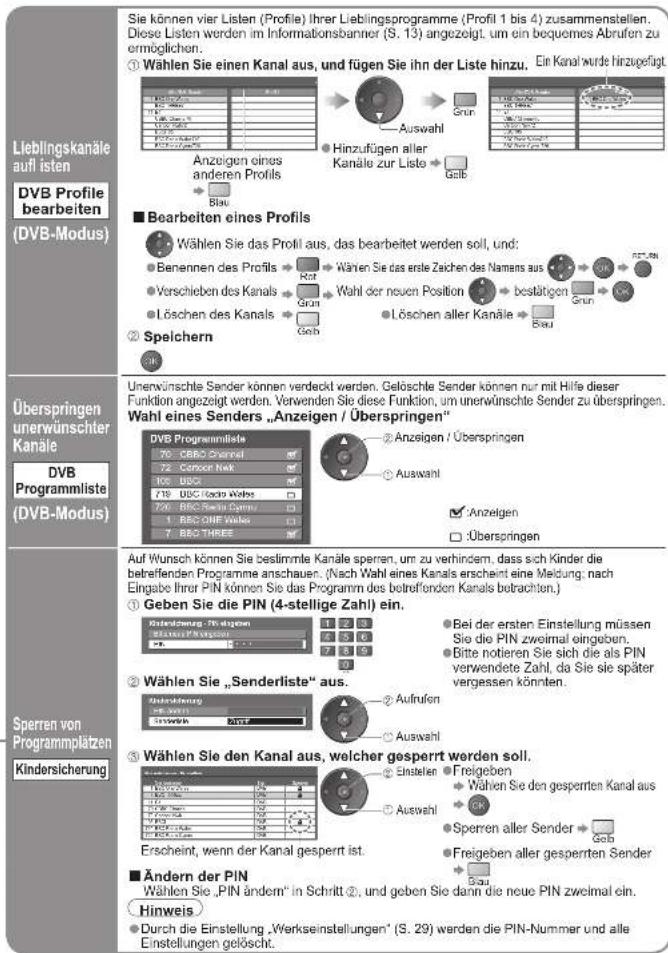

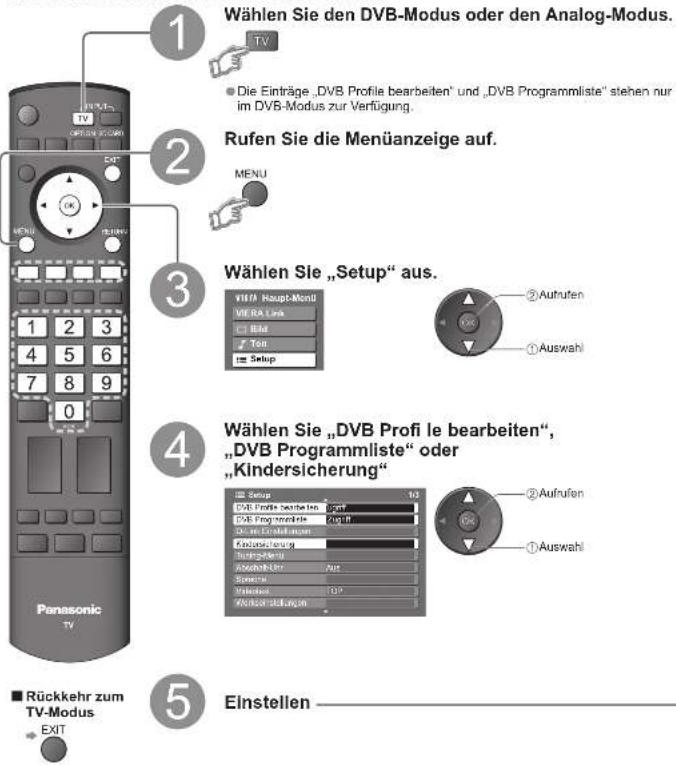

  Bearbeiten von Kanälen 24 Weiterführende Sendereinstellungen 26

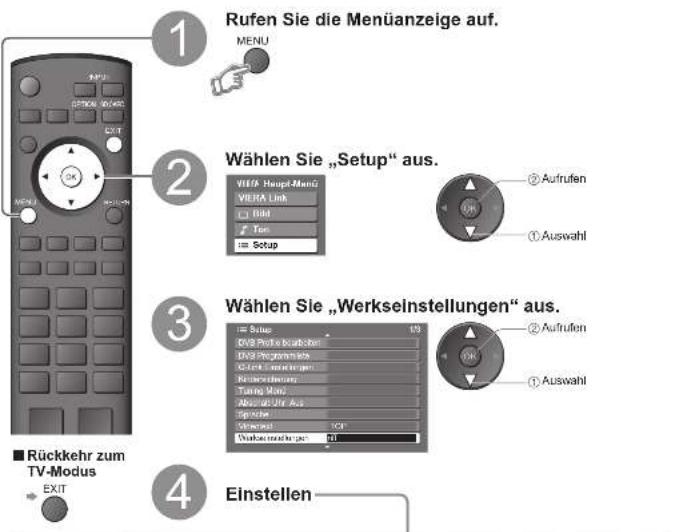

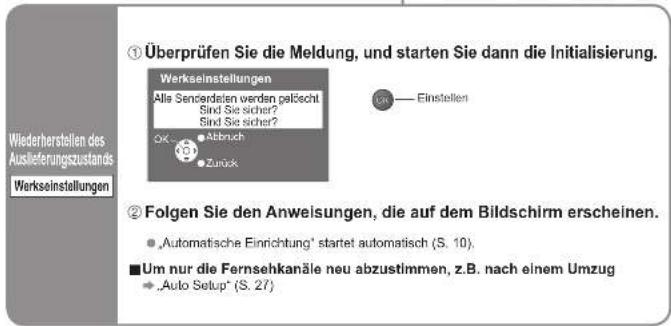

  Wiederherstellen des Auslieferungszustands • 29

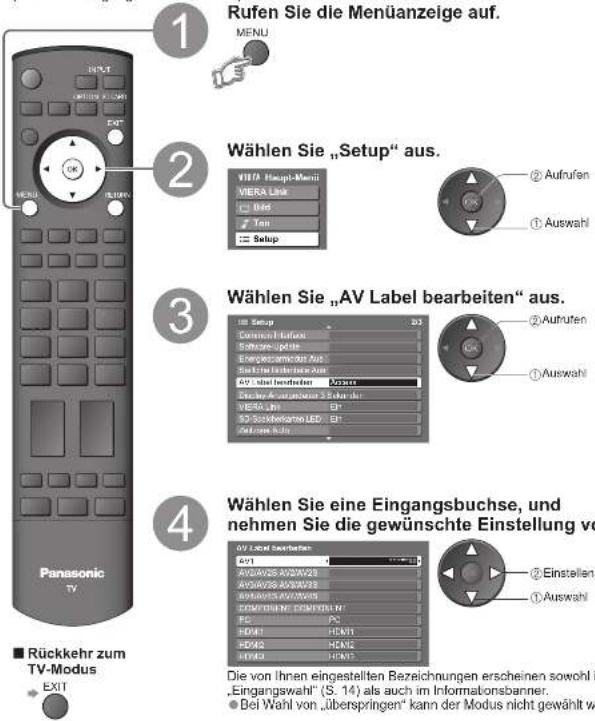

  Eingangsbezeichnung 30

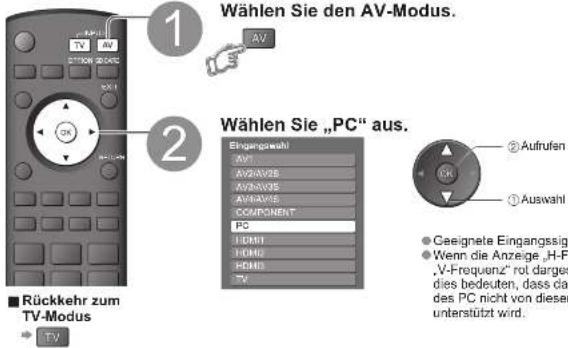

  ● Anzeigen von PG-Sloem auf dem Fernsehschirm … 31

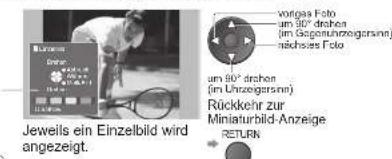

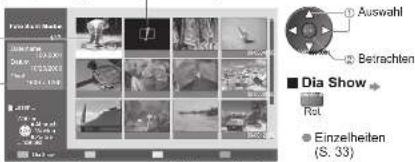

  ● Betrachten einer SD-Karte (Fotos) ......32
  Q-Link-Funktionen 34

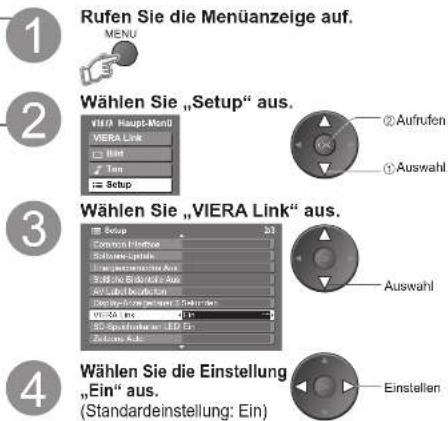

  HDMI-Funktionen 35 (HDMI-Buchse / VIERA Link)

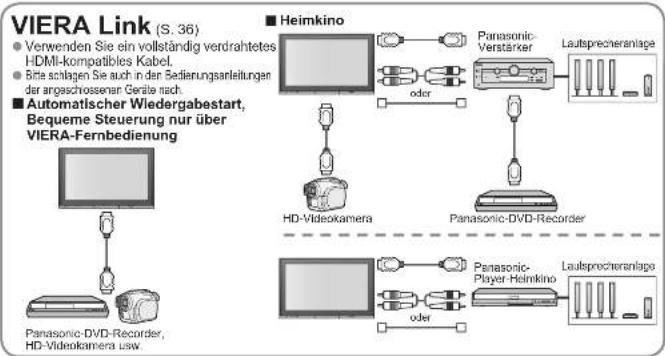

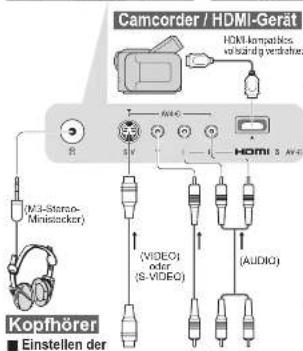

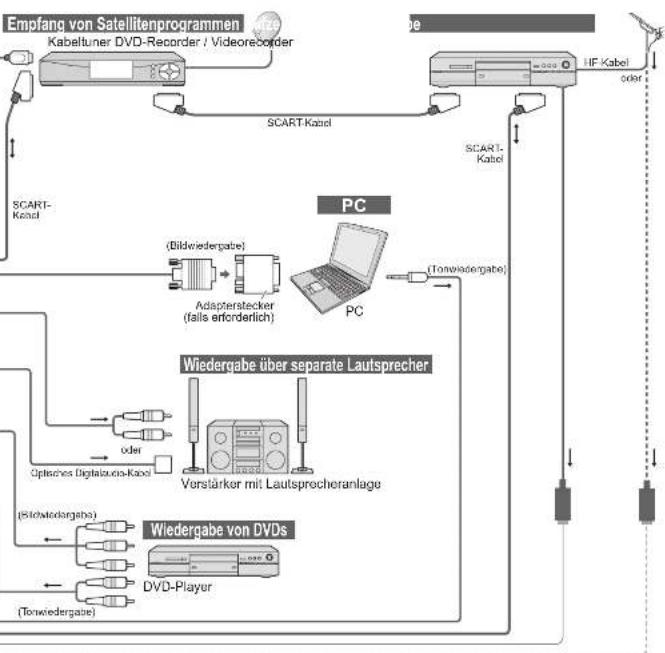

Zusatzgerate 38

Häufi g gestellte Fragen usw.

● Technische Informationen 40
● Häufig gestellte Fragen 48
● Lizenzinformationen 46
● Technische Daten 47

Sicherheitsmaßnahmen

Warnung

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandaushruch verursachen.)
• Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
• Um elektrischen Schlag zu verhindern, muss der Netzstecker an eine vorschriftsmäßig geerdete
  Netzsteckdose angeschlossen werden.
• Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.
• Berühren Sie den Netzstecker auf keinen Fall mit rassen Händen. (Anderanfalls besteht die Gefahr eines elektrischen Schlages.)
• Verwenden Sie auf keinen Fall ein anderes als das Netzkabel im Lieferumfang dieses Fernsehers. (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).
  Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
• Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des
  Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
  • Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
  Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird!

220-240 V Wechselstrom, 50 / 60 Hz

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befin den sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)
- Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Flüssigkeiten vom Gerät fernhalten

Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern.

Koine Benüher mit Wasser (Blumenvasse, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

Das Gerät weder direkter Sonneneinstrahlung noch

anderen Wärmequellen aussetzen

● Das Gerät sollte keiner direkten Sonneneinstrahlung

und anderen Hinzequellen ausgesetzt werden. Z
verhinderung von Brangberland hiemals Kerzen oder andere Quellen von offenen Flammen auf das
oder andere Quellen von öffnenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Fremdgegenstände aus dem Geräteinneren fernhalten

- Lassen Sie keine metalischen oder entzündlichen Gegenstände durch die Belüftungsschätze in das Geräternäre fallen (dies kann einen Brandausbruch oder elektrischen Schlag zur Foge haben).

Den Fernseher nicht auf einer schrägen oder unstabilen Unterlage aufstellen

● Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer / Montageteile verwenden

- Bei Verwendung eines nicht vorgeschrebenen Ständens oder einer anderen Montagenalterung kann das Gerät umfallen, so dass Verletzungsgefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes. - Verwendung separat erlälllicher Ständer / Montagenalterungen (S. 6).

Halten Sie Kinder von SD-Karten fern.

- Wie bei allen kleinen Gegenständen besteht die Gefahr, dass SD-Karlen von Kleinkindern verschluckt werden. Entfernen Sie die SD-Karte sofort nach ihrem Gebrauch.

Vorsicht

■ Vor dem Reinigen des Gerätes den Netzstecker abziehen

[Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge hab

■ Vor einem längeren Nichtgebrauch des Fernsebers den Netzstecker abziehen

- Selbst im ausgeschallaten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckose angeschlossen ist.

■ Nur aufrecht transportieren

- Wird der Fernseher mit nach oben oder unten weisendem Bildschirm transportiert, kann dies eine Beschädigung der Schaltungen im Geräteinneren verursachen.

■Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

Mindestabstand

■Die Belüftungsschlitze an der Rückwand nicht blockieren

- Wenn die Belüftungsschätze durch Vorränge usw. verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

Hinweise

Kein Standbild über längere Zeit hinweg anzeigen

Anderenfalls bleibt u.U. ein Nachbild auf dem Plasmabildschirm zurück („Einbrennen“). Da es sich bei diesem Phänomen nicht um eine Funktionsstörung handelt, erstreckt sich die Garantieleistung des Herstellers nicht darauf.

Typische Standbilder

●Kanalnummer und sonstige Logos ●Standbild mit einem

Bildseitenverhältnis von 4:3

• Videospiel

● Computerbild Um Einbrennen zu verhindern, wird der Kontrast automatisch verringert, wenn dem Gerät einige Minuten lang kein Signal zugeleitet bzw. kein Bedienungsvorgang ausgeführt wird. (S. 44)

■ Bereitschafts-Umschaltautomatik

Wenn dem Gerät innerhalb von 30 Minuten kein Signal zugeleitet wird und kein Bedienungsvorgang im Fernsehmodus stattfindet, schaltet der Fernseher automatisch in den Bereitschaftsmodus.

■ Folgende Geräte vom Fernseher fernhalten

●Elektronische Geräte

Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Femsehers platziert werden (elektromagnetische Einstreuungen können Bildstätungen und Klassvermögen verwirches)

●Geräte mit Infrarotsensor

Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Regelmäßige Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschimoberfläche. Bei hafnäciger Verschmutzung: Fauchten Sie ein weiches Tuch mit sauberem Wasser oder einer Lösung aus 1 Teil neutralem Haushals-Reinigungsmittel und 100 Talen Wasser, und wischen Sie die Bildschimoberfläche damit ab. Reben Sie anschließand mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberfläche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirnoberfläche, und schülzen Sie sie vor Kratzern durch derartige Gegenstände.

Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Regelmäßige Pflege: Reiben Sie Schmutzlecken mit einem weichen, trockenen Tuch von den Außentlächen ab.

Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reben Sie die Außenflächen damit ab. Reben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

● Verwenden Sie kein Reinigungsmittel direkt auf den Außenflächen des Gerätes.
(Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (die Leckung von kann durch denstige Mittel zugehältn werden, so dass sie abblätterl).
● Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör
□Fernbedienung ●N2QAYB000114

□ Bedienungsanleitung

Bitte vergewissem Sie sich nach dem Auspacken, dass das

nachstehend aufgeführte Zubehör vollständig vorhanden ist.

Batterien für die □Klemmeinrichtung (2) □Netzkabel

Fembedlenung (2) ●R6 (UM3)

□Pan-Europäische Garantie

|Socket (ST-42D2-WK / ST-50D2-WK)

- TBL0E0011 (TH-42PX700E) - TBL0E0012 (TH-50PX700E) Bitte beziehen Sie sich bei der Installation auf die Gebrauchsanweisung des Sockels

Einlegen der Batterien in die Fernbedienung

Öffnen Haken Schließen Polaritätsmarkierungen

Vorsicht

- Werden die Batterien mit vertauschter Polarität

eingelegt, kann dies zu einem Auslaufen

von Batterieelektrolyt und Korrosion führen,

wodurch die Fembedienung beschadigt wird.

- Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein

- Lapen Sie keine Batteren unterschiedlicher Sarden

ein (z.B. eine Alkai- und eine Marganbatterie).

● Verwenden Sie keine auf adbaren Batterien

(Ni-Co-Akkus) in dieser Fembedlenung.

- Battenen durch weiter verberannt noch zeregt werden.

Gebrauch der Kabelklemmen

Rückseite des Vermichers

Aufklappen

Zuklappen

Vom Femseher abnehmen

Auf die Haken an beiden Seiten drücken und herausziehen

● Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann

Bildverzerrungen verursachen).

Sichern Sie Kabel bei Bedarf mit den Klemmen.

● Bei Verwendung von Sonderzubehör zum Sichern von Kabeln

folgen Sie den Anweisungen in der Gebrauchsanweisung des

Sonderzubehör

Sockel

• TY-ST42D1-WG

• TY-ST42D1-WK

●TY-ST42D2-WG

(TH-42PX700E)

- TY-ST50D1-WG

- TY-ST50D1-WK

- TY-ST50D2-WG

(TH-50PX700E)

Plasmadisplay-Ständer

• TY-S42PX700W

(TH-42PX710E)

TY-S50PX700W

(TH-50PX700E)

Wandhalterung

(vertical)

● TY-WK42PV3W

(schräg)

• TY-WK42PR3W

Vorsicht

- Bitte beauftragen Sie unbedingt ihren Fachhändler oder einen Fachmann mit der Montage der Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist. - Bitte lesen Sie die den bzw. dem Sockel beillegende Anleitung aufmerksam durch, und achten Sie unbedingt darauf, geeignete Maßnahmen zu treffen, um ein Umkippen des Fernsehers zu verhindern. - Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird.

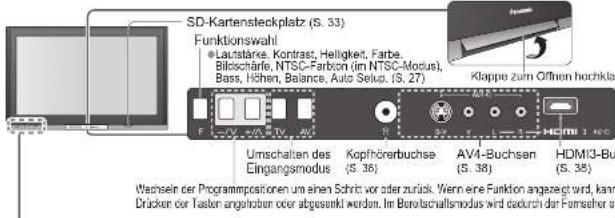

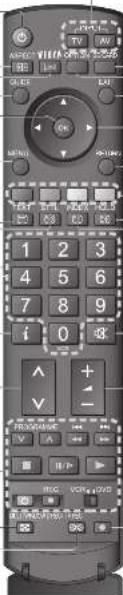

Anordnung der Bedienelemente

SD-Kartensteckplatz (S. 33) Funktionswahl Laufstärke, Kontrast, Helligkeit, Farbe, Bildschärle, NTSC-Farbon (im NTSC-Modus), Bass, Höhen, Balance, Auto Setup. (S. 27) Klappe zum Offnen hochklas Umschaften des Eingangsmodus Kopfhörebuchse AV4-Buchsen HDMI3-Bu Wechseln der Programmpostenzen um einen Schizt vor oder zurück. Wern eine Funktion angezeigt wird, kann Drücken der Tasten angegeben oder abgesetzt werden. Im Bereitschaftsmodus wird dadurch der Fremseher an

Netzschalter
Fernbedienungs-Signalsensor

Betriebs-LED
- Bereitschaft: Rot Ein: Grün

C.A.T.S.-Sensor (Contrast Automatic Tracking System)

(erfassl die Helligkeit um die Bildqualität im „Auto“-Modus des Bildmenüs einzustellen) (S. 20)

DVB-LED

Das DVB-System ist während der direkten

TV-Aufzeichnung aktiviert (Bereitschaftsbetrieb)

Gelb (Anzeige blinkt)

Umschalten des Eingangsmodus

TV - Umschalten zwischen DVB-Modus

(Digitalsender) / Analog-Modus (S. 12)

AV - Umschalten des AV-Eingangsmodus

(S. 14)

Taste Bereitschaft Ein / Aus

(Umschalten das Fernsehers zwischen Ein und Bereitschaft)

Umschalten des Bildseitenverhältnisses (S. 13)

Aufrufen des VIERA Link-Menüs (S. 37)

Programmtabelle (S. 12)

OK-Taste zur Bestätigung der Auswahl

Diese Taste nach Wahl einer Programmposition drücken, um sofort auf das andere Programm umzuschalten.

Hauptmenü

Diese Taste zum Aufrufen des VIERA Link-Menüs sowie der Menüs für Bildeinstellung, Toneinstellung und Installation drücken. (S. 18)

Videotext (S. 16)

Untertitel

Anzeigen von Untertiteln (S. 12)

Tasten für Programm-/ Kanalumschaltung (0-9) und Umbältem von Videotext-Seiten (S. 12 und S. 16) Im Bereitschaftsmodus kann der Fernseher auch mit diesen Taslen eingeschaltet werden.

Programminformationen (S. 13)

Programmplatz aufwärts / abwärts

ABC: VIII 120 OFF OK Cancel 1 2 3 4 5 6 7 8 9 i 0 13 + - V I P REC VCC 2025 00:00:00:00

Betrachten einer SD-Karte (S. 32)

Aufrufen des Optionsmenüs

Ermöglicht eine bequame Einstellung

der bevorzugten Videoeinstellungen

und Klangoptionen. (S. 12)

Verlassen des Menüs

(Rückkehr zum Fernsehprogramm)

Cursortasten für Auswahl und Einstellung

Rückkehr zum vorigen Menü

Farbige Tasten für Auswahl, Navigieren

und Bedienung verschiedener Funktionen

Standbild (S. 12)

Halten von Videotext (S. 17)

Videotext-Index (S. 17)

Stummschaltung Ein / Aus

Lautstärke

Videorecorder / DVD-Recorder-Funktionen (S. 15)

Mehrfensteranzeige (S. 13)

Surround (S. 20)

Direkte TV-Aufzeichnung

Für sofortige Aufzeichnung eines Programms

mit einem Videoprecorder / DVD-Recorder

über Q-Link-Anschluss (S. 34)

Grundlegende Anschlüsse

Die in den nachstehenden Abblolungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irpanweiche Kabel anschließen oder abtrennen. Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

Beispiel 1 Anschließen der Antenne
Beispiel 2 Anschließen eines DVD-Recorders / Videorecorders

Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder Antenne Antenne Rückseite des Fernsehers Rückseite des Fernsehers 220-240 V Wechselstrom. 50 / 60 Hz Netzkabel (mitgeliefert) HF- Kabel 220-240 V Wechselstrom. 50 / 60 Hz Netzkabel (mitgeliefert) SCART-Kabel (vollständig verdrahtet) DVD-Recorder oder Videorecorder HF-Kabel RF IN RF OUT HF-Kabel

Hinweise - Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV2 oder AV3-Buchse anschließen (S. 34).

Beispiel 3 Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners
Fernseher, DVD-Recorder / Videorecorder und Kabeltuner

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner. Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheiner der Manlanzeige auf dem Bildschirm vorstreichen mehrere Sekunden.)

Danach kann das Gerät über die Fernbedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebs-LED: Ein)

Wählen Sie die Sprache.

Wählen Sie Ihr Land aus.

Starten Sie die automatische Einrichtung.

- Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert.

Die Reihenfolge, in der die Programmpositionen in der Tabelle aufgelistet sind, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

- Wenn ein mit Q-Link oder einer ähnlichen Technologie (S. 34) kompatibles Aufnahmegerät angeschlossen ist, werden die analogen Kanalinformationen automatisch auf das betreffende Gerät heruntergeladen.

Wählen Sie die gewünschte Bildeinstellung.

Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

- Ändern von Kanälen - Bearbeiten von Kanälen (S. 24) Analogprogr. bearbeiten (S. 27)

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

■ Gebrauch der Fernbedienung

Aufrufen des Hauptmenüs

Bewegen des Cursors / Wahl eines Menüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

Rückkehr auf das vorige Menü

Verlassen des Menüsystems und Rückkehr zum normalen Bild

■ Bildschirm-Hilfe

(Beispiel: Toneinstellung)

Hinweise

- Bei Versagen des automatischen Sendersuchlaufs → „Auto Setup“ (S. 27).

- Bei Versagen des Herunterladens • ,Daten herunterladen* (S. 21).

- Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

Betrachten von Fernsehprogrammen

Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) ● Dazu muss der Netzschalter eingeschaltet sein. Wählen Sie den DVB- (Digitalprogramme) oder Analog-Modus. Informationsbanner ● Der Modus kann auch mit der TV-Taste an der Frontplatte des Fernsehers gewählt werden. Wählen Sie einen Kanal. atwärts oder 1 2 3 5 6 7 8 9 V abwärts 7 8 9 Um eine zwei- oder dreistellige Programmnummer zu wählen, z.B. 39 (innerhalb kurzer Zeit) 3 9 Auswahl aus der Programmtabelle Programmwahl Seitenwahl Betrachten ■ Weitere praktische Funktionen (Besierungen nach Beendigung der automatischen Einrichtung ) Standbild anzeigen Standbild / Laufendes Programm HOLD Untertitel anzeigen Untertitel einblenden / ausblenden (falls vorhanden) STTL ● Ändern der Sprache für DVB-Programme „Bevorzugte Untertitel“ (S. 21) (falls vorhanden) Sofortiges Überprüfen oder Ändern des aktuellen Programmstatus OPTION ● Ändern ① Auswahl Sprache Untertitel (DVB-Modus) ● Diese Funktion steht zur Verfügung, wenn das Programm Untertitel in mehreren Sprachen enthält. Multi-Audio (DVB-Modus) ● Diese Funktion steht zur Verfügung, wenn das Programm Tonspuren in mehreren Sprachen enthält. Videotext Sprache ● Setup (S. 21) Audio Empfang (Analogmodus) ● Toneinstellung (S. 20) Lautstärke Korrektur ● Einstellen der Lautstärke eines individuellen Kanais oder des Eingangsmodus (Hinweise) ● Die Einstellungen können auch in der Manüste geändert werden (S. 20 und S. 21). Hinweise ● Pay-TV siehe (S. 23)

■ Weitere praktische Funktionen (Bedienungen nach Beendigung der automatischen Einrichtung.)

Anzeigen der Programminformationen Programm Kanal Uhrzeit Kategorie DVB Programm Start - Erzeugt Analog Programmas Stammachaltung schwaches Fenssehsignal Informationen über einen anderen Kanal → Informationen über das nächste Programm → (BVB) Betrachten des im Banner angezegten Programms → Bedienung des Informationsbanners → 1. Drücken → 2. Drücken Banner anzeigen → Banner + Programm-Inhaltsangabe (DVB) → 3. Drücken Verlassen Umschalten des Bildseitenverhältnisses Bildseitenverhältnis umschalten (S. 40) ASPECT Bildwiedergabe mit optimaler Bildgröße und optimalem Bildseitenverhältnis Umschalten des Modus → Anzeigen der Bricatenverhältnis-ASPECT → Wählen Sie den gewünschten Modus bei Anzeige der Leste. Auswahlliste → Zum Umschalten des Modus nur mit der ASPECT-Taste ASPECT → (so oft belätigen, bis der gewünschte Modus erreicht ist) Gleichzeitige Anzeige eines Fernsehprogramms, einer DVD usw. in mehreren Fenstern Anzeige in mehreren Fenstern (S. 41) MULTI-WINDOW Gleichzeitige Anzeige in zwei Fenstern, z.B. eines Formsehprogramms und einer DVD. Bild-im-Bild-Modus (PinP) Bild-und-Bild-Modus (PandP) A → Gelb → Bau ← Grün → Hauptfenster Nebenfenster An der Fernbedienung ausgeführte Bedienungsvorgänge sind nur für das Hauptfenster wirksam. Bedienungsvorgänge bei Bildanzeige in mehreren Fenstern Verlassen der Mehrbildanzeige (Rückkehr zur Einzelbildanzeige im Hauptfenster) → Um das Layout der Fenster zu ändern oder eine Programmquelle zu wechseln zeigen Sie zunächst den Farbbalken an → Ändern des Layout der Fenster auf dem Bildschirm → Vertauschen von Haupt- und Nebenfenster → Verlassen der Mehrbildanzeige → Rot → Umschalten des Eingangsmodus oder Ändern der Position das Nebenfensters → Vertauschen von Neben- und Hauptfenster → Blau → Umschalten des Eingangsmodus oder Ändern der Position über die Fernbedienung (S. 12 oder S. 14) → Eneut vertauschen → Blau →

Betrachten von Videos und DVDs

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen Eingangssignal auf dem Bildschirm betrachten.

Anschließen des Gerätes (S. 8 und S. 9)

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen von manchen Geräten der Marke Panasonic verwendet werden.

Schalten Sie den Fernseher ein.

■ Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 8 und S. 9)

Das Eingangssignal wird automatisch empfangen, sobald die Wiedergabe am angeschlossenen Gerät startet.

● Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt.

- Bei Herstellung eines HDMI-Anschlusses (S. 37) steht diese Funktion ebenfalls zur Verfügung.

■ Falls der Eingangsmodus nicht automatisch umgeschaltet wird → Führen Sie Schritt und unten aus.

●Abhängig von der Einrichtung des Gerätes

Zeigen Sie das Eingangswahl-Menü an.

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

- Der Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Frontplatte des Fernsehers gewählt werden.

Drücken Sie die Taste wiederholt, bis der gewünschte Eingang gewählt ist. Die Eingangsmodi können jeweils mit einer Bezeichnung versehen oder zum Auslassen vorgesehen werden → „Eingangsbezeichnung“ (S. 30)

Betrachten

Die ausgewählte Buches wird angezeigt.

Hinweise

- Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“. - Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder vom Ihrem Fachhändler zu erfahren.

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fembedienung gesteuert werden.

VCR1:DVD	VCR / DVD-Schalter*Wählen Sie die Stellung „VCR“, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuemWählen Sie die Stellung „DVD“, um ein DVD-Gerät oder ein Player-Heimkino von Panasonic zu steuem
	BereitschaftUmschallen auf Bereitschaft / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder, Rückspulen, Suchlauf rückwärts (während der Wiedergabe) DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe) DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelFür den Suchlauf vorwärts drücken und halten
	PausePause / Fortsetzen der WiedergabeDVD-Gerät: Für Zeitlupenwiedergabe gedrückt halten
PROGRAMME	Programm aufwärts / abwärtsWahl des Programms
REC	AufzeichnungStarten der Aufzeichnung

*Einstellen der Fernbedienung für Steuerung von Videorecordern, DVD-Geräten usw. der Marke Panasonic

① Bringen Sie den VCR / DVD-Schalter in die entsprechende Stellung.

② Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.

Geben Sie den jeweils in der nachstehenden Tabelle für das zu steuernde Gerät angegebenen Code ein.

Stellung „VCR“

Gerät	Code
Videorecorder	10 (Standardeinstellung)
DVD-Gerät	11

Gerät	Code
DVD-Gerät	70 (Standardeinstellung)
Player-Heimanlage	71

Hinweise

- Überprüfen Sie nach der Änderung des Codes, dass eine Bedienung des betreffenden Geräles möglich ist. - Nach einem Austausch der Batterien werden die Code-Standardeinstellungen wiederhergestellt. - Die Schalterstellung „DVD“ ist für DVD-Player, DVD-Recorder und Recorder-Heimkinos vorgesehen. - Bei manchen Gerätemodellen können bestimmte Funktionen u.U. nicht gesteuert werden.

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet. Was ist der FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben im unteren Bereich des Bildschirms. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist der TOP-Modus?

TOP-Videotext ist eine wesentliche Verbesserung des Standarddienstes, erleichtert und beschleunigt die Auswahl gewünschter Videotext Seiten.

● Basche Übersicht über die verfügbaren Videoplext-Informationen

- Einfache Auswahl des gewünschten Themenbereichs in mehreren Schritten - Seitenstatus-Informationen im unteren Bereich des Bildschirms

Seite aufwärts / abwärts

Hot Grin

Auswahl des gewünschten Themenbereichs

Blau

Auswahl des gewünschten Themas innerhalb des gewählten Themenbereichs

(Nach dem letzten Thema wird an den nächsten Themenbereich weitergeschaltet.)

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgeräles gaspeichert werden. („Häufig betrachtete Seiten speichern“, S. 17)

■ Umschalten des Modus → Videotext" im Menü „Installation" (S. 21)

Schalten Sie auf Videotext um. TEXT Der Index wird angezeigt (der Inhalt ist je nach Sender verschieden) Untersellernummer P100 17:31:28 Fe TELETEXT INFORMATION Uhrzeit / Datum Fatsbalken Wählen Sie die Seite aus. oder Aufwärts oder Rot Grün Gelb Blau (entspricht dem Farbalken) Auswärts Abwärts Einstellen des Kontrasts → MENU → Bei Anzeige des blauen Balkens Rückkehr zum TV-Modus → TEXT

■ Praktische Videotext-Funktionen

Halten	Halten der aktuellen Seite ohne AktualisierungStoppen oder Fortsetzen der automatischen AktualisierungHOLD■Fortsetzen → HO.2
Index	Rückkehren zur Hauptindex-SeiteINDEX
Abrufen einer Lieblingsseite	STTL●Rufen Sie die unter „Blau“ gespeicherte Seite ab.(Nur Analogmodus)●Die Werkseinstellung ist „P103“.
Mehrbildanzeige	Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei FensternMULTI WINDOW●Diese Funktion kann nur im Videotext-Modus ausgeführt werden.
Häufig betrachtete Seiten speichern	Häufi g betrachtete Seiten speichern(nur im List-Modus)BeiAnzeigedorer Seiteemprachende farbige Taste→P100brücken undhaltenBroadcast01 200 400 88Die Farbe der Nummer wechselt auf Weiß.■Ändern gespeicherter SeitenZu ändernde farbige Taste→Neue Seitennummer eingeben→drücken und halten
Unterseite anzeigen	Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst)<0102 03 04 05Erscheint oben links auf dem Bildischne
	■Anzeigen einer bestimmten UnterseiteMENU→BlauT***Broadcast→4-stellige Nummer eingesbenBonspolt: P6T0000●Unterseiten:Die Anzahl der Unterselen (maximal 73) ist je nach Sender verschieden.Der Suchworgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können.
Fernsehen beim Warten auf Aktualisierung	Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.Vorübergehendes Umschalten auf FernsehprogrammMENU→Gelb GelbP100Erzehnt nach besondere Aktualisierung→Anzeigen der aktualisierten Seite(Der Kanal kann nicht ungeschaltet werden.)●Die Nachrichtenseite verfügt über eine Funktion („News Flash”), die auf den Eingang neuester Nachrichten aufmerksam macht, falls der empfangene Sender dies unterstützt.

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Top- und andere Furchlinen ermöglichen.

Rufen Sie die Menünezeige auf. MENU Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt. Wählen Sie das gewünschte Menü aus. VIF/ Raupt-Menu MERÜ Line Bid Ton Setup (Beispiel: Menü „Bildeinstellung“) Auswahl Auswahl Wählen Sie die gewünschte Menüfunktion aus. Bildinstellung 12 Mod.4 Konzern Faktisch Forder Basis MTC-Fabon Einstung Urogen Einstung Management Aus Forder Aus Auswahl Nehmen Sie die gewünschte Einstellung oder Auswahl vor. Bildinstellung 12 Modus Kommer Langlaser Factor Schafts MSC-Fabon Factor Color Management RMS (Andern) Speichem oder Aufrufen (bei bestimmten Funktionen erforderlich) (Bespiel: Menü „Bildeinstellung“) Auswahl aus mehreren Optionen Nummer und Position der Optionen geänderte Einstellung Einstellung über Pegelsteller Scharle vorändern Welterschalten zur nächsten Anzeige Turing-Menu Die nächste Anzeige erscheint. Umblättern der Menüseiten Aufwärts Abwärts Für sofortige Rückkehr zum TV-Modus EXIT Rückkehr zur vorigen Anzeige RETURN Hinweise Initialisieren aller Einstellungen „Workseinstellungen“ (S. 29)

●Nur die verfügbaren Einträge können ausgewählt werden.

Gebrauch der Menüfunktionen

■ Menüliste

Menü	Funktion Einstellungen / Konfi guration (Optionen)
VIERA Link	VIERA Link Control	Dient zur Steuerung eines angeschlossenen Gerätes des Marke Panasonic. „Einfache Steuerung nur über VIERA-Fernbedienung“ (S. 37).„Laufsprechersteuerung“ (S. 37).● Das VIERA Link Mendl kann auch direkt über die VIERA Link-Taste an der Fennbedienung aufgerufen werden.
	Lautsprecher Auswahl
Bild	Modus	Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino / Auto)● Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.
	Kontrast, Helligkeit, Farbe, Schärfe	Dient zur wunschgemäten Einstellung von Farbe, Helligkeit usw. für jeden Bildmodus.
	NTSC-Farbton	Dient zur Einstellung des Farbtons.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	FarbtonColour Management	Dient zur Einstellung der Farbalance des gesamten Bildes. (Kühl / Normal / Warm)Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)● Nicht gültig für das PC-Signal.Reduzierung von BildrauschenReduziert automatisch unerwünsches Bildrauschen. (Aus / Normal / Dynamik / Automatisch)● Bei HDMI- und PC-Signalen sowie DVS-Sendern sticht diese Einstellung nicht zur Verfügung.
	P-NR	Bei DTV-, DVD- und VCD-Wiedergabe wird Rauschen automatisch reduzist. (Aus / Niedrig / Mittel / Hoch)Lebhaftere Stand- und Zeitlupenwiedergabildler werden automatisch erzeugt. (Aus / Ein)● Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung● Be Zuteftung von RGS-, S-Villeu, Komavorten. PC- und HDMI-Signalen at diese Erstellung auswors.Drucken Sie die OK-Taste, um der gegenständigen Bildmodus auf die Vorgabeinstellungen zurückzustellen.
	MPEG NR	Drucken Sie die OK-Taste, um der gegenständigen Bildmodus auf die Vorgabeinstellungen zurückzustellen.
	3D-COMBFILTER
	Grundeinstellungen
Ton	Modus	Grundlegender Tommodus (Musik / Sprache)
	Bass	Dient zur Einstellung des Ausgangspegels der Bässe.
	Höhen	Dient zur Einstellung des Ausgangspegels der Höhen.
	Balance	Dient zur Einstellung des Lautstärkepegels des rechten und linken Lautsprechers.
	Kopfhörerlautstärke	Dient zur Einstellung der Kopfhörerlautstärke.Surround Sound-Einstellungen (Aus / Surround / SRS TruSurround XT)Surround. Eine Dynamic Enhancer-Schallung wird zur Simulation von räunlichen Effektion eingesetzt. SRS TruSurround XT: SRS TruSurround XP erzeugt einen hochwertige Surround Sound-Effekt mit nur zwei Laatsprechem von jeder Programmquelle, die zur Ausgabe von mit Surround Sound codierten Signalen im Stande ist.● Eine Umschaltung ist auch über die Surround-Taste an der Fennbedienung möglich (S. 7).
	Surround
	Lautstärke Korrektur	Dient zum Einstellen der Lautstärke eines individuellen Kanals oder des Eingangsmodus.
	Bevorzugte Audiosprache	Dient zur Wahl der Tonspurpsprache beim Betrachten eines DVB-Programms (die verfügbaren Tonspursprachen sind je nach Sender verschieden)
	Audio Empfang	Dient zur Wahl zwischen stereophenom und monauralem Empfang. (Mono / Stereo)● Normaleinstellung; Stereo● Wenn ein Stereognaln nicht empfangen werden kann: Mono● M1/M2: Zur Anzahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.● Nur Analogmodus
	Bevorzugter Audiotyp	Dient zur Wahl der Grundeinstellung für die Tonspur (Dolby Digital / MPEG)Wenn ein Programm über Tonspuren in den beiden Formalen Dolby Digital und MPEG verfügt, wird stets die Tonspur in dem hier gewählten Format wiedergegeben.Dolby Digital: Ein von Dolby Laboratories entwickeltes Verfahren zur Codierung von digitalen Audiosignalen, Zusätzlich zu herkömmlichem (2-kanaligem) Stereotron kann dieses Format auch mehrkanalige Audiodaten vorarbeiten.Ein Verfahren, bei dem die Original-Audiodelen komprimiert werden dass eine beträchtliche Beeinträchtigung der Klangqualität auftritt.● Nur im DVB-Modus.
	SPDIF Auswahl	Dient zur Wahl der Grundeinstellung für das von der Buchse DIGITAL AUDIO OUT ausgegebene digitale AudioSignal (Auto / PCM)Auto: Dolby Digital-Daten werden im Biffluss-Format (5.1-kanalig) ausgegeben.● Dolby Digital-Osten können sowohl im Biffluss-Format (5.1-kanalig) als auch im PCM-Format (2-kanalig) ausgegeben werden.● MPEG-Daten werden stets im PCM-Format ausgegeben.● Nur im DVB-Modus.
	MPEG-Audiopegel	Normalerweise besilizt MPEG-Ton einen höheren Lautstärkepegel als Dolby Digital-Ton. Be Wahl des MPEG-Formats als Grundansleitung kann her der gewährte Lautstärkepegel eingestellt werden.● Verringungs des Pegela in Schritten von -2 dB zwischen 0 dB und -12 dB
	HDMI1 / 3 Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an (Auto / Digital / Analog) (S. 35)Auto : Automatische Erkennung von digitalen und analogen ProgrammquellenDigital : HDMI-KabelanschlussAnalog: HDMI-DVI-Adapter-Kabelanschluss● Nur HDMI-Eingangsmodus● Der HDMI2-Buchse können nur Digitalsignale zugeleitet werden.● Für die HDMI2-Buchse steht diese Einstellung nicht zur Verfügung.
	Grundelnstellungen	Drücken Sie die OK-Taste, um den gegenübernten Tommodus auf die Vergosporeinstellungen zurückzustellen.

■ Menüliste

Menü	Funktion Einstellungen / Konfi guration (Optionen)
Setup	AV-Farbsystem	Dient zur Wahl des optionalen Farosystems je nach Format des Videosignals im AV-Modus. (Auto / PAL / SECAM / M.NTSC / NTSC)
	DVB Profi le bearbeiten	Dient zur Erstellung einer Liste von Lieblingssenkern (S. 25)
	DVB Programmliste	Dient zum Überspringen unerwünschter DVB-Kanäle (S. 25)
	Q-Link Einstellungen	Dient zur Wahl der AV-Buchse, die zur Datenkommunikation zwischen diesem Fenseher und einem kompatiteln Aufnahmegerät verwenden werden soll (AV2 / AV3) (S. 34)
		Dient zur Wahl des Signals, das vom Fenseher über den Q-Link-Anschluss übertragen wird. (Analog / DVB / AV1 / AV2 / AV3 / AV4 / Monitor)● Monitor: Das auf dem Bildschirm angezeigte Bild● Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.
		Lädi Kanalinformationsen zu einem Q-Link-lauglichen Gerät herunter, das an den Fenseher angeschlossen ist.
	Kindersicherung	Dient zum Spemen eines Kanals, um ein Betrachten seines Programms durch Kinder zu verhindem. (S. 25)
	Auto Setup	Dient zur automatischen Einstellung aller im Empfangsgebiet abstimmbaren Kanäle. (S. 27)
	Analogprogr. bearbeiten	Dient zum Bearbeiten von analogen Kanälen (S. 27)
	Manueller DVB Suchlauf	Dient zum manuellen Einstellen von DVB-Kanälen (S. 28)
	Man. Analogabstimmung	Dient zum manuellen Einstellen von analogen Kanälen (S. 28)
	Neue DVB Sender suchen	Dient zum Hinzufügen von neuen DVB-Sendern (S. 28)
	Neue Sender melden	Legt fest, ob eine Meldung zur Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wurde (S. 28)
	DVB Signalstatus	Dient zur Überprüfung des DVB-Signalzustands (S. 28)
	Abschalt-Uhr	Dient zum automatischen Ausschatten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)
	Menüsprache	Dient zum Ändern der Sprache der in den Bildschirm eingebilendeten Anzeigen.
	Sprache Videotext	Dient zur Wahl der Videotext-Sprache. (West / Ost / Ost2)● West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch● Ost1: Tschechisch, Englisch, Estländlich, Rumänisch, Russisch, Ukrainisch● Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch
	Bevorzugte Untertitel	Wählt die bevorzugte Sprache für die DVB-Untertitel (die verfügbaren Untertelisprachen sind je nach Sender verschieden).● Einblenden von Untertitel «S. 12
	Videotext	Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 16)
	Werkseinstellungen	Dient zum Rückstellen aller Einstellungen auf die Werksvorgaben, z.ß nach einem Umzug (S. 29)
	Common Interface Software-Update	Dient zum Betrachten von Pay-TV (S. 23)
		Dient zum Herunterladen von neuer Software auf den Fenseher (S. 23)
	Energiesparmodus	Reduziert die Bildhelligkeit zur Energieeinsprung. (Aus / Ein)
	Seitliche Bildanteile	Dient zur Erhöhung der Heiligkeit der seitlichen Bildanteile. (Aus / Niedrig / Mittel / Hoch)● Die erfohlene Einstellung ist, „Hoch“, damit das Auftreten von Nachbildern verhindert wird.
	AV Label bearbeiten	Jede Eingangsbuchse kann mit einer Bezeichnung versehen oder bei der Auswahl übersprungen werden (S. 30)
	Display-Anzeigedauer	Dient zur Einstellung der Zeildauer der Anzeige des Informationsbanners (S. 13) auf dem Bildschirm.● O (Keine Anzeige) bis 10 Sekunden in 1-Sekunden-Schritten
	VIERA Link	Dient zur Festlegung, ob die VIERA Link-Funktionen verwendet werden sollen oder nicht (Aus / Ein) (S. 38)
	SD-Spelcherkarten LED Zeitzone	Die blaue LED-Lampe lauchtet, während die SD-Karte eingesterkt ist (Aus / Ein) (S. 33)
		Automatische Einstellung der Zeitdaten (S. 23)
	Bildwechselfrequenz	Ärdert die Bildverarbeitung des Bildschirms (richtel sich nach dem Eingangssignal), (50Hz/100Hz)● Normalerweise auf, 100Hz* einsalien.
	Software-Lizenz Systeminformation	Dient zur Anzeige der Software-Lizenzinformationen.
		Zeigt die Systeminformation dieses Fensehers an.

• Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt. (S. 31 und S. 33)
• Nur die verfügbaren Einträge können ausgewählt werden.

DVB-Einstellungen (DVB-Modus)

Die DVB-Einstellungen bieten Zugriff auf verschiedene weiterführende Funktionen.

Im Analog-Modus Wählen Sie den DVB-Modus. TV Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VII / A Haupt-Modul VII RA Link Bild Ton Setup ② Aufrufen ① Auswahl Wählen Sie „Common Interface“, „Software-Update“ oder „Zeitzone“ Setup 203 Common Interface Software Update Software Update Next Settle für Einkommen Auf 200 Krediten Display Anschaffnote 3.500000 Weld Units Er 3D Systemkategorie LED Er Zeitzone ② Aufrufen ① Auswahl Einstellen Rückkehr zum TV-Modus EXIT

Das Menü „Common Interface-Modul“ bietet Zugriff auf Software, die in Common Interface-Modulen (CI-Modulen) enthalten ist. Dieser TV-Empfänger arbeitet nur mit Pay-TV Modulen, welche dem CI-Standard entsprechen. Vorsicht ● Achten Sie stals darauf, den Netzschaller auszuschalten, bevor Sie ein CI-Modul einsetzen oder entfernen. ● Falls eine Anzeigekte und ein Kartenleser als Salz geliefert werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie dann die Anzeigekte in den Kartenleser ein. ● Achten Sie darauf, das Modul nicht verkehrt herum einzusetzen. ① Setzen Sie das CI-Modul (separat erhältlich) ein. ● Die auf dem Bildschirm angezeigten Funktionen sind je nach Inhalt des eingesetzten CI-Moduls verschieden. ● Normalerweise erscheinen Pay-TV-Sender, ohne das Schritt ② und ③ ausgeführt werden müssen. Falls keine Pay-TV-Sender erscheinen, führen Sie Schritt ② und ③ unten aus. ● Weitere Einzelheiten hierzu finden Sie in der Bedienungsanleitung des CI-Moduls oder sind vom Programmanbieter erhältlich. ② Rufen Sie „Common Interface“ auf. Conventional Verfahren Rückseite des Fernsehers ③ Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. Beispiel: Auswahl, Eingabe farbige Zeichen Aufrufen Die Bildschirm-Hilfe stimmt u. U. nicht mit den Tasten der Fernbedienung überein. Aktualisierung der Software des Gerätes Software-Update Dient zum Herunterladen von neuer Software auf den Fernseher. ● Einzelheiten hierzu siehe S. 41 Bei Ausführung eines Software-Update wird die Software aktualisiert (dies kann zu einer Änderung von Funktionen des Fornsehers führen). Falls dies unerwünscht ist, stellen Sie den Eintrag „Autom. Update-Suche im Standby“ auf „Aus“ ein. Wählen Sie zunächst „Autom. Update-Suche im Standby“, und dann „Ein“ oder „Aus“. ■ Für sofortige Aktualisierung „Update-Suche ausführen“ wählen Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl ■ Für sofortige Aktualisierung „Update-Suche ausführen“ wählen Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Austrufen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Auswahl Einstellen Gainwerten und vorliegende einsetzen oder ertragenen. Cirnflusseltschutz am 30000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Bearbeiten von Kanälen

Sie können eine Liste Ihrer Lieblingskanäle zusammenstellen, unerwünschte Kanäle überspringen und das Betrachten bestimmter Kanäle durch Kinder verhindern.

Wählen Sie den DVB-Modus oder den Analog-Modus. TV Die Einträge „DVB Profile bearbeiten“ und „DVB Programmliste“ stehen nur im DVB-Modus zur Verfügung. Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VISTA Haupt-Mono MERA Line 100 2 3 4 5 6 7 8 9 0 4 Wählen Sie „DVB Profi le bearbeiten“, „DVB Programmliste“ oder „Kindersicherung“ Setup 10 PVB Profile bearbeiten 200 PVB Programmliste 200 PVB Control panel 100 Konzernsatzung Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Auswaher Ure Einstellen Rückkehr zum TV-Modus EXIT

Lieblingskanäle aufl isten DVB Profile bearbeiten (DVB-Modus) Sie können vier Listen (Profile) Ihrer Lieblingsprogramme (Profil 1 bis 4) zusammenstellen. Diese Listen werden im Informationsbanner (S. 13) angezeigt, um ein bequemes Abrufen zu ermöglichten. ① Wählen Sie einen Kanal aus, und fügen Sie ihn der Liste hinzu. Ein Kanal wurde hinzugefügt. ■ Bearbeiten eines Profils Wählen Sie das Profil aus, das bearbeitet werden soll, und: Benennen des Profils → Rot → Wären Sie das erste Zeichen das Namens aus → Grün → Sitzeln Verschieben des Kanals → Grün → Wahl der neuen Position → bestätigen → Grün → Löschen des Kanals → Glub → Löschen aller Kanäle → Bau Speichern Überspringen unerwünschter Kanäle DVB Programmliste (DVB-Modus) Auf Wunsch können Sie bestimmlte Kanäle sperren, um zu verhindem, dass sich Kinder die betreffenden Programme anschauen. (Nach Wahl eines Kanals erscheint eine Meldung: nach Eingabe Ihrer PIN können Sie das Programm des betreffenden Kanals betrachten.) ① Geben Sie die PIN (4-stellige Zahl) ein. Wählen Sie „Senderliste“ aus. Auswaltung Wählen Sie den Kanal aus, welcher gesperrt werden soll. Erscheint, wenn der Kanal gesperrt ist. Ändern der PIN Wählen Sie „PIN ändern“ in Schritt ②, und geben Sie dann die neue PIN zweimal ein. Hinweis ● Durch die Einstellung „Werkseinstellungen“ (S. 29) werden die PIN-Nummer und alle Einstellungen gelöscht.

Weiterführende Sendereinstellungen

Nach einem Umzug können Sie alle Fernsehkanäle erneut abstimmen, oder Sie können neue Sendedienste suchen, die erst kürzlich den Betrieb aufgenommen haben.

Wählen Sie den DVB-Modus oder den Analog-Modus.

Die Einträge „Manueller DVB Suchlauf“, „Neue DVB Sender suchen“, „Neue Sender melden“ und „DVB Signalstatus“ stehen nur im DVB-Modus zur Verfügung.

Die Einträge „Analogprogr. bearbeiten“ und „Man. Analogabstimmung“ stehen nur im Analog-Modus zur Verfügung.

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“ aus.

Wählen Sie „Tuning-Menü“ aus.

Wählen Sie die gewünschte Funktion aus.

■ Rückkehr zum TV-Modus

EXIT

→

-

- Alle früheren Einstellungen werden dadurch gelöscht. - Die Einstellungen für analoge Kanäle werden automatisch auf ein mit Q-Link kompatibles, an den Fremacher angeschlossenes Gerät beruntergeladen.

- Nach beendelern Bedienungsvorgang erscheint die Digitalsendung von Programmplatz, 1. Wenn keine DVB-Sender lokalisiert werden konnten, erscheint die analoge Sendung.

- Fals die Abstimmung nicht vollständig abgeschlossen wurde → Manueller DVB Suchlauf, „Man. Analogabstimmung“

an der Vorderseite des Fernsehgerates. ① So oft betätigen, bis „Auto Setup“ angezeigt wird.

Führen Sie den Cursor auf die Spalte „Name“.

Rot Rufen Sie „Benutzereingabe“ auf

1. Wählen Sie das erste

Zeichen des Namens aus.

1. Einstellen

RETURN Speichem

Einstellen von Kanälen

DVB-Kanal manuell einstellen Manueller DVB Suchlauf Normalerweise wird „Auto Setup“ oder „Neue DVB Sender suchen“ für die DVB- Kanaleinstellung verwendet. Verwenden Sie diese Funktion, wenn nicht alle abstimmbaren Kanäle automatisch eingestellt werden konnten. 1 Kanal auswählen 2 Frequenz einstellen (so einstellen, dass die optimale "Signalqualität" erzielt wird) 3 Suchen ● Alle Servicedienste werden der DVB-Servicelliste (S. 25) automatisch hinzugefügt. Analogen Kanal manuell einstellen Man Analogabstimmung ■ Feinabstimmung Diese Funktion ermöglicht eine Feinabstimmung einzelner Kanäle (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird.) ■ Suchlauf Nehmen Sie die manuelle Einstellung analoger Kanäle nach Ausführung von ATP vor. Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen wurde, wählen Sie die Programmposition „0”. Wahl der Programmposition Wählen Sie einen Kanal Suchlauf und Speichern 1 Suchen 2 Speichern DVB-Kanal automatisch hinzufügen Neue DVB Sender suchen Jeder neu gefundene DVB-Sender wird der DVB-Servicelliste (S. 25) automatisch hinzugefügt. Starten ● Der neue Sender wird hinzugefügt, wobei die aktuellen Einstellungen unverändert gespeichert werden. Benachrichtigung anzeigen Neue Sender melden Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wird, oder nicht. (Ein / Aus) Neuer DVB-Sender getandert: Mit Öl kägen Sie der neuen Sender kägen, mit KBT kägen des neuer Postels DVB-Signal überprüfen DVB Signalstatus Dient zur Wahl eines Kanals und Überprüfung des DVB-Signalzustands. Verwenden Sie diese Funktion zur Justierung der Ausrichtung der Antenne. ● Um andere Kanäle zu testen, diese Taste benutzen. Signalqualität: ● Grünter Balken ● gutter Signalzustand ● Gelber Balken ● schlechter Signalzustand ● Rolter Balken ● schlechter Signalzustand (Antenne justieren)

Wiederherstellen des Auslieferungszustands

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Kanäle abgestimmt sind. Dabei werden alle Benutzereinstellungen (Kanäle, Bild, Klangqualität usw.) zurückgestellt.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VIEF: Heugel Menu WEFA Links File Tens Setup ② Aufrufen ① Auswahl Wählen Sie „Werkseinstellungen“ aus.

Setup 103

DVD Profile Isobsten DVD Programmets Diall. Sonderegen Risikrechnung Trans Mini Abschluft Aus Egrache Sicherat 147 Ausgewinnungs 101 ② Aufrufen ① Auswahl Rückkehr zum TV-Modus EXIT Einstellen

Wiederherstellen des Auslieferungszustands Werkseinstellungen ① Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung. Werkseinstellungen Als Senterdalen werden palüecht Sind Sie sicher? Sind Sie sicher? OK Abbruch Zurück Einstellen ② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. „Automatische Einrichtung“ startet automatisch (S. 10). ■ Um nur die Fernsehkanäle neu abzustimmen, z.B. nach einem Umzug „Auto Setup“ (S. 27)

Eingangsbezeichnung

Um die Identifizierung der einzelnen Eingangskanäle und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen, an die kein Zusatzgerät angeschlossen ist, bei der Auswahl überspringen lassen. (Wahl des Eingangsmodus → S. 14)

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschiminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden. Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC(S. 38)

Wählen Sie den AV-Modus. Wählen Sie „PC“ aus. Eingangswalt AVT AVRANS AVRANS COMPONENT PC HDMI HDMI HDMI TV 2 Aufrufen 1 Auswahl Caaignete Eingangssige Wenn die Anzeige „H-F- „V-Frequenz“ rot darges dies bedeuten, dass da- des PC nicht von dieser unterstützt wird.

■ Menü „PC Einstellungen“ (wunschgemäß ändern) ● Ausführen von Einstellungen → „Gebrauch der Menüfunktionen“ bis ① (S. 18)

Menü		Funktion Einstellungen / Konfi guration (Optionen)
Bild	ErweitertePC-Einstellungen	W/B High R	Einstellung des Weißabgleichs für den Farbton Rot.	1 und 2gt.wiedernolt einstellen
		W/B High B	Einstellung des Weißabgleichs für den Farbton Blau
		W/B Low R	Einstellung des Graubgleichs für den Farbton Rot.
		W/B Low B	Einstellung des Graubgleichs für den Farbton Blau
		Gamma (2.0	2.2 / 2.5 / S Kurve)
Setup	PCEinstellungen	Auflösung	Dient zum Umschallen der Auflösung.● VGA (640 × 480 Pixel), WVGA (652 × 480 Pixel), XGA (1.024 × 768 Pixel), WXGA (1.366 × 768 Pixel)● Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.
		Takt: Bei Auftraten von Rauschen wären Sie den Minimalpegel.
		H-Position	Dient zur Einstellung derwaagerechten Position.
		V-Position	Dient zur Einstellung dersenkrechten Position.
		Taktphase	Dient zur Beseitigung von Flackem und Verzernungen.● Nahmen Sie diese Einstellung vor, nachdem Sieden Eintrag „Takt“ eingestellt haben.● Bei Auftraten von Rauschen wahrenSie den Minimalpegel.
		Synchronisation	Dient bei einem verzerten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Grünsignal)● H & V : Synchronisation über die vom PC zugelesten Horizontal- und Verkalfrequenz-Signerauf Grückel Synchronisation über das vom PC zugeleistete Grünsignal (falls vorhanden)

Weitere Einträge S. 20 und S. 21

Betrachten einer SD-Karte

Die mit einer Digitalkamera aufgezeichneten Standbilder werden angezeigt.

Setzen Sie die SD-Karte ein.

- Ein Warnsignal für das Ausgangssignal wird angezeigt.

Rufen Sie den SD-Modus auf. (Foto Sicht Modus)

Wählen Sie das zu betrachtende Foto aus

Fehleranzeige

(Bilder, die nicht geladen werden können usw.)

Ausgewähltes Foto

Auswahl Beirachten Dia Show Rot Einzelheiten (S. 33)

Betrachten

■ Anzeigen des Anleitungsfelds → oder

Anleitungsfeld

Jeweils ein Einzelbild wird angezeigt. Vortgas Foto um 30° drieder (im Gegenunzugsinnin) nichses Foto um 30° drieder (im Unzugsinnin) Rückkehr zur Miniaturbild-Anzeige RETURN

Vorsicht

- Während des Betriebs werden von den Ausgangsbuchsen des Monitors keine

Signale ausgegeben

- „Datum“ zeigt das Datum an, an dem die Aufnahme mit der Digitalkamera gemacht wurde.

Wenn die Aufnahmen ohne Datumssignal gemacht wurden, wird „“/“/““ angezeigt.

Vorsichtshinweise zur Handhabung von SD-Karten

• Entfernen Sie die Karte auf keinen Fall aus dem Kartensteckplatz, während ein Zugriff auf Daten stattfindet (anderenfalls kann die Karte oder das Gerät beschädigt werden).
• Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte.
• Setzen Sie die Karte weder hohem Druck noch Stößen aus.
• Selzen Sie die Karle mit der korrekten Ausrichtung ein (anderenfalls kann die Karte beschädigt werden).
• Elektromagnetische Einstreuungen, statische Elektrizität und Bedienungsfehler können Daten unbrauchbar machen oder die Karte beschädigen.
• Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust oder einem durch eine Funktionsstörung des Geräles verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

(Fotos)

- Einzelheiten zu SD-Speicherkarten finden Sie auf S. 42.

■ To open

blaue LED-Anzeige

Öffnen Sie die Abdeckung.

Einsetzen

■ Entfernen

Drücken Sie auf die

Hinweise

Die blaue LED-Lampe lauchtet, während die SD-Karte eingesteckt ist. wenn „SD-Speicherkarten-LED“ im Installations-Menü auf „Ein“ eingestellt ist (S. 21).

Dia Show ■ Beginnen Sie mit der Dia-Show (Bedienung in Schritt ①eder ) ○ Wählen Sie das Foto für die erste Betrachtung ② Beginnen Sie mit der Dia-Show Rat ● Pausioron → 34K

■ Dia-Show-Einstellungen (Bedienung in Schritt oder ) 4

① Rufen Sie die ② Wählen Sie „Einstellungen“ aus.

Menuanzeige

aut.

MENU

- Menü „Bildeinstellung“ (S. 20)

llung" (S. 20)

Menü	Funktion	Einstellungen / Konfiguration (Optionen)
Einstellungen	Intervall	Wahl des Intervalls für die Dia-Show (5 / 10 / 15 / 30 / 60 / 90 / 120 Sekunden)
	Wiederholen	Wiederholen der Dia-Show (Aus / Ein)

Eingeblendete Fehlermeldungen

Meldung Bedeutung / A	femaßnahme
SD Karte eingelegt?	Setzen Sie eine SD-Speicherkarte ein.
Keine gültige Datei vorhanden	Diese Karte enthält keine Daten.
Datei nicht lesbar	Die Datei ist beschädigt oder unlesbar.Dieses Format wird nicht vom Gerät unterstützt.(Einzelheiten zu den kompatien Formaten und Daten finden Sie auf S. 42.)

Q-Link-Funktionen

Die Q-Link-Funktion dient dazu, den Femseher mit einem angeschlossenen Videorecorder / DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

Voraussetzungen

Der angeschlossene Videorecorder / DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein: „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“.

Das jeweilige Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV2 oder AV3 des Fernsehers angeschlossen sein. (S. 38)

- Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV2 / AV3 Ausgang) eingerichtet worden sein. (S. 21)

■ Herunterladen der Informationen für Kanäle

●Führen Sie die automatische Senderabstimmung aus. (S. 27)

Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 10) ●Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 21)

■ Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Aufzeichnung des laufenden Fernsehprogramms

Direkte T Diese Furs des mom angeschlo DIRECT TV RES ■ Um au

Direkte TV-Aufzeichnung:

Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen Videorecorder / DVD-Recorder.

- Beim Starten einer direkten TV-Aufzeichnung wird das Aufzeichnungsgerät automatisch eingeschaltet, sofern es sich momentan im Bereitschaftsmodus befindet.

Das Aufzeichnungsgerät führt die Aufzeichnung von seinem eigenen Tuner aus. Daher können Sie den Fernseher während der Aufzeichnung ausschallen. (Nur Analogmodus)

- Wenn Sie den Fernseher während einer Aufzeichnung von einer AV-Programmquelle ausschalten, stoppt die Aufzeichnung.

- Wenn eine Direkte TV-Aufzeichnung ausgeführt wird, während Sie das Programm eines DVB-Kanals betrachten, wird die DVB-Programmposition verriegelt, wonach kein anderer DVB-Kanal gewählt werden kann.

■ Um auf einen anderen DVB-Kanal umzuschalten,

beenden Sie die Aufzeichnung.

Informationen/Meldung

Einschaltverknüpfung und automatischer Wiedergabestart

Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition „0“ oder des AV-Modus zur Verfügung.)

Wenn der Video- oder DVD-Recorder mit der Wiedergabe beginnt oder der Direkt-Navigator/das Funktionsmenü für das Gerät aktiviert wird, schaltet sich das Femsehgerät ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Femseher momentan im Bereitschaftsmodus befinndet.)

Ausschaltverknüpfung

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

- "DATA LOGIC" (ein Warenzeichen von Metz Corporation) - "Megalogic" (ein Warenzeichen von Grundig Corporation) - "Easy Link" (ein Warenzeichen von Philips Corporation) - "SMARTLINK" (ein Warenzeichen von Sony Corporation) Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

HDMI-Funktionen

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Cerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird. Ein HDMI-kompatibles Gerät (+1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Femschers angeschlossen werden. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzeräte“ (S. 38).

Hinweise

- Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.

- Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit der HDMI1-Buchse dieses Fernsehers (*2).

- Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden / HDMI3: AV4-AUDIO-Buchsen verwenden)

- Audioeinstellungen können im Eintrag „HDMI1 / 3 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 20) - Kompatible Audiosignal-Ablastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44.1 kHz, 32 kHz - Die HDMI2-Buchse ist ausschließlich auf die Zuleitung von digitalen Audiosignalen ausgelegt.

● Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.

- Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16.9“.

● Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A

- Diese HDMI-Stecker sind mit dem HDCP-Urheberrechtsschutz (High Bandwidth Digital Content Protection, d. h. Inhaltsschutz für sehr breitbandige digitale Inhalte) kompatibel.

Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.

- Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480i, 480p, 576i, 576p, 720p, 1080i und 1080p. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.

● Einzelheiten zu den geeigneten HDMI-Signalen finden Sie auf S. 43.

(*1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet. (*2): Im Fachhandel erhältlich.

■ Übersicht über die Steuerfunktionen

Nach Anschluss eines HDMI-Kabels an ein Panasonic-Gerät, das über die VIERA Link-Funktion verfügt, können Sie das angeschlossene Gerät steuern (S. 36). Die VIERA Link- und die Q-Link-Funktionen können gleichzeitig verwendet werden.

Funktion\Anschluss	VIERA Link und Q-Link Nur (HDMI) (SCART)	VIERA Link Nur Q-Link (HDMI) (SCART)
Automatischer Wiedergabestart	○	○	○
Einschaltverknüpfung	○	○	○
Ausschaltverknüpfung	○	○	○
Lautsprechersteuerung	○(nicht über SCART)	○	-
Bequome Stouerung nur über VIERA-Fembedienung	○(nicht über SCART)	○	-
Direkte TV-Aufzeichnung	○(nicht über HDMI)	-	○
Herunterladen der analogen Kanäle	○(nicht über HDMI)	-	○

HDMI-Funktionen

«Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Dieser Fernseher unterstützt die Funktion _HDAVI Control 2*.

Wenn ein Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, HD-Videokamera, Player-Heimkino, Verstärker usw.) über HDMI-Kabel hergestellt wird, werden die beiden Geräte automatisch miteinander verknüpft. Bei Anschluss von Geräten, die mit der Funktion „HDAVI Control“ ausgestattet sind, steht die folgende Funktion zur Verfügung: ● Automatischer Wiedergabestart (S. 37)

- Einschaltverknüpfung (S. 37)

- Ausschaltverknüfung (S. 37)

- Rasschaltverknapfang (S. 37) - Laufersprechersteuernung (S. 37)

- Laufsprecherstellung (S. 37) Bei Anschuss von Geräten, die mit der Funktion „HDWI Control 2" ausgestattet sind, steht zusätzlich die folgende Funktion zur Verfügung: - Begueme Steuerung nur über VIERA-Fembedienung (S. 37)

Diese Funktionen stehen nur bei Panasonic-Vocellen zur Verfügung, die mit „HDAVI Control“ und „VIERA Link“ ausgestellt sind, VIERA Link „HDAVI Control“ ist eine einzigärige Zusatzfunktion auf der Grundlage der Steuersfunktionen von HDMI, einer weltweit stabierten Schnittsleiternorm, die als HDMI CEC (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fernseher aneräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen wird. Defalierte Informationen zur Kompatiabilität finden Sie in der Bedierungsanleitung des betreffenden Gerätes. Bitte konsulären Sie Ihren Panasonic-Fachhänder zu den mit dieser Funktion konsulitäten Geräten.

HDMI-Kabel

Zum Gebrauch dieser Funktion ist ein HDMI-kompatibles (vollständig verdrahteles) Kabel erforderlich. Nicht mit HDMI kompatible Kabel können nicht verwendet werden. Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen. Teilenummer des empfohlenen Zubendrs:

● RP-CDHG15 (1,5 m)

● RP-CDHG30 (3.0 m)

● RP-CDHG50 (5.0 m)

Vorbereitungen

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Zusatzgerätes.

Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 39). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

■ Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung

Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“, „HDMI2“ oder „HDMI3“ ein (S. 14), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

WERTA OFFICE SCREEN LINE OFF OK MENU REMARKS

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“ aus. VIERA Haupt-Mont VIERA Link ■ Start ■ Turn ■ Setup 3 Wählen Sie „VIERA Link“ aus. Setup ■ Common Interface ■ Software Interface ■ Audio Control Panel ■ Audio Control Panel ■ Display Intrinsic Data ■ Display Intrinsic Data ■ Display Intrinsic Data 4 Wählen Sie die Einstellung „Ein“ aus. (Standardeinstellung: Ein)

BequemeSteuerung nurüber VIERA-Fernbedienung	Sie können einige Funktionen des angeschlossenenPanasonic-Gerätes mit der Fernbedienung diesesFernsehers bedienen. (dazu richten Sie den Geberder Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplate des Fernsehers).● Falls Sie das Menü nicht aufrufen können, überprüfenSie die Einstellungen und das Gerät (S. 36).Zugriff auf das Menü für das Zusatzgerät1 Rufen Sie das Menü „VIERA Link“ auf. ● Vorfügbare Tasten an derVIERA-Fernbedienung:(je nach dem angeschlossenen Gerät)
		Verschieben des Cursors /Wahl eines Menüs
		Verschieben des Cursors /Aufrufen / Einstellen
		Speichern / Einstellen /Aufrufen
		Rückkehr auf das vorigeMenü
		Verlassen des Menüs
		Dieselbe Funktion wie dieOPTION-Taste am Gerät
		Zugriff bei Anzeige derTastenbezeichnungen imFarbbalken
	3 Wählen Sie das Gerätaus, auf das zugegriffenwerden soll.● Aufruften2 Auswah● Bedienen Sie das Menü des Zusatzgerätes.—● Beispiel:
	DVD-Recorder DIGA HD-Wideckamera Heimkino
		Süd
		Lihen
		Mioz
		Hörschmitt
		Sieg
	● Einzelheiten zur Bedienung des jeweils angeschlossenen Zusatzgerätes finden Sie indessen Bedienungsanleitung.
AutomatischerWiedergabestart	Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetztwind, schallel der Fernseher automatisch auf den entsprechenden Eingangsmodus um. Nach Sloppendes Betriebs des Zusatzgerätes schallel der Fernseher auf den ursprünglichen Eingangsmodus zurück.
Einschaltverknüpfung	Sobald die Wiedergabe am angeschlossenen Panasonic-Gerät startet oder dasDirect Navigator / Funktions-Menü des Zusatzgerätes aktiviert wird, schaltet sichder Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wennsich der Fernseher momentan im Bereitschaftsmodus befin ndel.)
Ausschaltverknüpfung	Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossenePanasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.● Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Abschaltuhr oderdie Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.
Laufsprechersteuerung	Die Laufsprecher der Heimkinoanlage können über die Fernbedierung des Fernsehers eingeselt werden. Diese Function steht nur bei Anschluss eines Versärkers oder Player-Heimkinos von Panasonic zur Verfügung● Falls Sie das Menü nicht aufrufen können,überprüfen Sie die Einstellungen und dasGerät (S. 36).1 Rufen Sie das Menü „VIERA Link“ auf. ● VIEA2 Wählen Sie „Lautsprecher Auswahl“ aus.● Auswah3 Wählen Sie die Einstellung„Heimkino“ oder „TV“.● Einstiagen

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über andere Anschlüsse finden Sie in der Bedienungsanleitung des angeschlossenen Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 47).

Camcorder / HDMI-Gerät HDMI kompaties voltsand g verdahres (M3-Stereo- Minisacker) (VIDEO) oder (S-VIDEO) (AUDIO) Kopfhörer ■ Einstellen der

Camcorder / Videospielkonsole

■Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung/Wiedergabe (Gerät)	BV1	AV2	AV3	AV4(Frontplatte des Fersehers)	COMPONENT	DIGITAL AUDIO OUT	HOMI
							1	2	3
■ Aufzeichnung/Wiedergabe von Videocassetten/DVDs(Vidoreorder/DVD-Reconter)	○	○	○
■ Wiedergabe von DVDs (DVD-Player)	○	○	○	○	○		○	○	○
■ Wiedergabe von Camcorder-Bildern (Videokamera)	○	○	○	○			○	○	○
■ Empfang von Satellitenprogrammen (Kabeltuner)	○		○	○			○	○	○
■ Videospielle (Videospielkonsole)	○		○	○
■ Verwendung eines Verstärkers mit Lautspracheranlage						○
■ Q-Link		○	○
■ Direkte TV-Aufzeichnung		○	○
■ VIERA Link							○	○	○

○: Empfohlener Anschluss

Technische Informationen

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 13)

Auto: Bei Wahl dieser Einstellung wird das Bildsetenverhältnis optimal so justiert, dass das Bild ein gesamten Bildschim ausfüllt. Dies erfolgt anhand eines verslufigen Verfahrens, bei dem das Gerät ermittelt, ob es sich bem angezigter Bild um en Breitformatbild handelt. Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildsetenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Femeher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt:

Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformalsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-Bildseitenverhältnis, 18:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige

„Auto“ wird oben links in den Bildschirm eingebendet, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vergang mehrere Minuten beanspruchen.

Hinweise
- Das Bildseitenverhältnis ist je nach Programmaterial verschieden. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat, 16.9" ist, erscheinen möglichweise schwarze Balken am oberen und unteren Bildschimrand. - Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videoreorder in einem Ungewöhnliches Bildformat angezeigt wird, istieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders.) - Das Bildseitenverhältnis kann separat für SD-(Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden. - Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur „16.9“ und „4.3“)

Ain

189

14.9

Das optimale Biksalenverhältnis wird gewählt und das Bik wird erweiter, so dass es den Bildschirm volsändig ausfüllt.

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Das Bild wird ohne Vergrößerung mit einem Bildseitenverhältnis von 14:9 angezeigt.

Aspok

Das Bild wird mit einem Bildsellerverbindt bis von 4:3 bis derschlimmulend angezeigt. Nur am fiken und noch, der Bildrand nach sich eine gewisse Ausderung des Bilds bemerkbar.

Das Bild wird ohne Verzernungen mit dem herkömmlichen Bildseilenverhältnis von 4:3 angezeigt.

Das Bild wird mit einem Bildseterverhältnis von 4:3 angezeigt und dabei horizontal aussedehnt, um den

Zugeni

Das Bild wird ohne Verzerrungen mit einem Bildseilenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseilenverhältnis von 4:3 angezeigt.

Zoum2

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Formal angezeigt.

Zoom

Das Bild wird ohne Verzernungen bildschirmfläns mit einem Bildselenverhältnis vor 2,35:1 in echten (anarrchen) Letterbos-Format angezeigt. Das Bild wird mit einem Bildselenverhältnis vor 18.9 in seiner maximaten Größe (gertrugig vergrobert), angezeigt.

Mehrere Fenster

Diese Funktion ermöglicht es Ihnen, zwei Bilder gleichzeitig zu betrachten. (S. 13)
- Dieselbe Signalquelle kann nicht gleichzeitig in beiden Fenstern angezeigt werden.
- Bei Mehrbildanzeige wird nur der Ton der im Hauptfenster(links) angezeigten Programmquelle ausgegeben.
- Bei Mehranster-Anzeige kann das Bildsetlenverhältnis nicht gehaltet werden - Die Mahlenster Anzeige kann nicht in Verbinden milieinem PQ, eine SPD K
Die Mehrheinster-Anzeige kann nicht in Verbindung mit einem PC, einer SD-Karte oder HDMI-Signalien verwerben werden.
- Einige Signale werden für die geeignete Anzeige auf Ihrem Bildschirm umformatiert.

Aktualisieren des Software-Systems (DVB-Modus)

Prüfen Sie regelmäßig, ob eine neue Software zur Verfügung steht, um sicherzustellen, dass Sie stets die neue Version besitzen.

Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt, wenn die Update-Informationen auf dem Kanal vorhanden sind.

Um die neue Software herunterzuladen, drücken Sie „OK“ → Herunterladen (beansprucht ca. 20 Min.).

Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

■ Automatische Aktualisierung

Stellen Sie „Autom. Suche im Standby“ auf „Ein“ ein (S. 23).

Sobald eine neue Version der Software ausgestrahlt wird, lädt der Fernseher diese automatisch herunter.

- Der automatische Aktualisierungsvorgang wird täglich um 3:00 Uhr und 5:00 Uhr unter den folgenden

Bedingungen ausgeführt:

Der Fernseher befindet sich im Bereitschaftsmodus (das Gerät wurde über die Fernbedienung ausgeschaltet)

Momentan findet keine Aufzeichnung eines Programms statt.

■ Manuelle Aktualisierung

Führen Sie die Funktion „Update-Suche ausführen“ aus (S. 23).

Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt

Um die neue Software herunterzuladen, drücken Sie „OK“ → Herunterladen (beansprucht ca. 20 Min.).

Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

Hinweise

- Achten Sie während des Herunterladens darauf, den Fernseher weder auszuschalten noch irgendwelche Tasten

zu betatigen.

(Nach beendetern Herunterladen schaltet das Gerät in den normalen Fernsehbetrieb zurück.)

- Bei der Meldung kann es sich um eine Ankundigung handeln. In einem solchen Fall erscheint ein Termin (Datum, ab dem die neue Versing verwendel werden kann). In einem solchen Fall können Sie eine Reservierung für das

AB dem die neue Version verwendet werden kann. In einem schonen Fall können die eine Reserve Update einstellen. Wenn der Fernseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

VIERA Link ,HDAVI Control™

Die Herstellung eines HDMI-Anschlusses an bestimmte Panasonic-Geräte ermöglicht eine automatische Verknüpfung des Fernsehers mit dem angeschlossenen Zusatzgerät. (S. 36)

- Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet - Nach Starlen der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und

Tonausgabe beginnen.

• Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
• Wenn der Laufstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Laufstärkefunktion auf dem Bildschirm.
• Wenn ein Zusatzgerät, das mit der Funktion „HDAVI Control 2“ ausgestattet ist, über ein HDMI-Kabel angeschlossen wird, können die an der Buchse DIGITAL AUDIO OUT anliegenden Audiosignale als mehrkanaliger Surround Sound ausgegeben werden.
  Die Funktion für automatischen Wiedergabestart kann auch über die Fornbedienung des Verstärkers oder Player-Heimkinos aktiviert werden. Bitte schlagen Sie hierzu in der Bedienungsanleitung des jeweils angeschlossenen Gerätes nach.
• Wenn zwei Geräte des gleichen Typs gleichzeitig an den Fernseher angeschlossen werden (z.B. ein DIGA-Gerät an die HDMI1-Buchse und ein zweites DIGA-Gerät an die HDMI2-Buchse), steht die VIERA Link-Funktion nur für die Buchse mit der niedrigeren Nummer zur Verfügung.
• Bei HDAVI Control 2 ^st handelt es sich um die neueste Norm (Stand: Februar 2007) für Panasonic-Geräte, die mit der Norm HDAVI Control kompatibel sind. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.

Technische Informationen

Kompatible Datenformate für den SD-Betrieb

Foto

: Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Norm DCF* oder EXIF

kompatibel ist, aufgezeichnete Standbilder

: Baseline JPEG (Sub-Sampling 4:4:4, 4:2:2 oder 4:2:0)

Datenformat

: 9.999

Max. Anzahl der Dateien

: 160 × 120 bis 10.000.000

- Kompatible Kartentypen (maximale Speicherkapazität): SDHC-Speicherkarte (4 GB), SD-Speicherkarte (2 GB).

MultiMediaCard (128 MB) miniSD-Speicherkarte (1 GB) (miniSD-Adapter erforderlich)

● Falls eine miniSD-Karte verwendet wird, muss diese zusammen mit dem Adapter eingesteckt/entfernt werden

- Neueste Informationen zu den verschiedenen Kartentypen finden Sie auf der folgenden Webseite (nur auf Englisch): http://panasonic.co.jp/pavc/global/cs/

• DCF (Design rule for Camera File system): Van der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellte vereinheitste Norm

Hinweise

- JPEG-Bilder, die mit einem PC bearbeitet wurden, können nicht angezeigt werden.

- Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder 2.2 kompatibel sein

- Teilweise beeinträchtigte Dateien werden u.U. mit einer niedrigeren Auflösung angezeigt.

- Dieser Femseher kann nur die Dateinamenerweiterung „JPG“ lesen

- Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen u.U. verschieden.

Die Verwendung von Zweibylezeichen oder sonstigen speziellen Codes ist nicht zulässig.

- Die Karte kann für dieses Gerät unbrauchbar werden, wenn Sie Datei- oder Ordnernamen ändern.

Informationen über die SCART-, S-Video- und HDMI-Buchsen

AV1-SCART-Anschluss

(RGB, VIDEO)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchse Masse 21 FAS Anging (Vcc) FAS Masse 19 Rot Anging 15 Rot Masse 13 Grain Anging 11 Grain Masse 9 Blu Anging 7 Blu Masse 6 Audio Anging (U) 3 Audio Anging (R) 20 FAS Anging (Vcc) 18 RGB Status Masse 16 Status RGB 14 Masse 12 8 State FAS 8 Audio FING (L) 4 Audio Masse 2 Audio FING (R)

AV3-SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

AV3: Pin 15 und 20 sind abhängig von der AV3 S-VHS /

VIDEO-Umschaltung

Buchse Masso 21 FAS Eingang (Vccio) 18 FAS Masso 17 Red Ring S-2-Regener 15 Red Masse 13 Orin Eingang 11 Orino Masso 9 Blow Eingang 7 Blow Masse 5 Audio Audio (L3) Audio Audio (R1) 20 FAS Eingang (Vccio) 16 RGB Status Measure 16 Status RGB 14 Masse 12 10 Q-Link Dator 8 Status FAS 8 Audio Fingeng (L) 4 Audio Measure 2 Audio Fingeng (R)

■ AV2-SCART-Anschluss

(VIDEO, S-VIDEO, Q-Link)

AV2: Pin 15 und 20 sind abhängig von der

AV2 S-VHS / VIDEO-Umschaltung.

Buchro Masso 21 FIBAS Ausrng (Video) 18 FIBAS Masso 17 S.C. Ausrng 16 Massa 13 Massa 12 Masso 9 Masso 7 Masso 5 Audio Ausrng (L1,3) Audio Ausrng (L0,1) 20 FIBAS Eingang (Video) 19 Masse 16 14 Masse 12 10 G-Link-Dafon 8 Status FRA3 8 Audio Eingang (L1) 4 Audio Masso 2 Audio Eingang (R)

■ 4-pol. AV4-S-VIDEO-Anschluss

HDMI-Buchse

DCTWING 29 16 +5 V Spannung 17 BDA 18 Research-Kabel, bus/NO. on Carta 19 TMDS-Tokobert- 20 TMDS-Tokobert- 21 Abschreibung TMDS-Dater0 22 Abschreibung TMDS-Dater1 23 Abschreibung TMDS-Dater2 24 Abschreibung TMDS-Dater3 25 Abschreibung TMDS-Dater4 26 Abschreibung TMDS-Dater5 27 Abschreibung TMDS-Dater6 28 Abschreibung TMDS-Dater7 29 Abschreibung TMDS-Dater8 30 Abschreibung TMDS-Dater9 31 Abschreibung TMDS-Dater10 32 Abschreibung TMDS-Dater11 33 Abschreibung TMDS-Dater12 34 Abschreibung TMDS-Dater13 35 Abschreibung TMDS-Dater14 36 Abschreibung TMDS-Dater15 37 Abschreibung TMDS-Dater16 38 Abschreibung TMDS-Dater17 39 Abschreibung TMDS-Dater18 40 Abschreibung TMDS-Dater19 41 Abschreibung TMDS-Dater20 42 Abschreibung TMDS-Dater21 43 Abschreibung TMDS-Dater22 44 Abschreibung TMDS-Dater23 45 Abschreibung TMDS-Dater24 46 Abschreibung TMDS-Dater25 47 Abschreibung TMDS-Dater26 48 Abschreibung TMDS-Dater27 49 Abschreibung TMDS-Dater28 50 Abschreibung TMDS-Dater29 51 Abschreibung TMDS-Dater30 52 Abschreibung TMDS-Dater31 53 Abschreibung TMDS-Dater32 54 Abschreibung TMDS-Dater33 55 Abschreibung TMDS-Dater34 56 Abschreibung TMDS-Dater35 57 Abschreibung TMDS-Dater36 58 Abschreibung TMDS-Dater37 59 Abschreibung TMDS-Dater38 60 Abschreibung TMDS-Dater39 61 Abschreibung TMDS-Dater40 62 Abschreibung TMDS-Dater41 63 Abschreibung TMDS-Dater42 64 Abschreibung TMDS-Dater43 65 Abschreibung TMDS-Dater44 66 Abschreibung TMDS-Dater45 67 Abschreibung TMDS-Dater46 68 Abschreibung TMDS-Dater47 69 Abschreibung TMDS-Dater48 70 Abschreibung TMDS-Dater49 71 Abschreibung TMDS-Dater50 72 Abschreibung TMDS-Dater51 73 Abschreibung TMDS-Dater52 74 Abschreibung TMDS-Dater53 75 Abschreibung TMDS-Dater54 76 Abschreibung TMDS-Dater55 77 Abschreibung TMDS-Dater56 78 Abschreibung TMDS-Dater57 79 Abschreibung TMDS-Dater58 80 Abschreibung TMDS-Dater59 81 Abschreibung TMDS-Dater60 82 Abschreibung TMDS-Dater61 83 Abschreibung TMDS-Dater62 84 Abschreibung TMDS-Dater63 85 Abschreibung TMDS-Dater64 86 Abschreibung TMDS-Dater65 87 Abschreibung TMDS-Dater66 88 Abschreibung TMDS-Dater67 89 Abschreibung TMDS-Dater68 90 Abschreibung TMDS-Dater69 91 Abschreibung TMDS-Dater70 92 Abschreibung TMDS-Dater71 93 Abschreibung TMDS-Dater72 94 Abschreibung TMDS-Dater73 95 Abschreibung TMDS-Dater74 96 Abschreibung TMDS-Dater75 97 Abschreibung TMDS-Dater76 98 Abschreibung TMDS-Dater77 99 Abschreibung TMDS-Dater78 100 Abschreibung TMDS-Dater79

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben. •Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).

- Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

Hinweise

- Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden. - Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein. - Einzelheiten zu den geeigneten PC-Signalen finden Sie in der nachstehenden Tabelle. - Maximale Anzegeauflösung

Bildsetterverhältnis\Modell-Nr.	TH-42PX700E	TH-50PX700E
4:3	768 × 768 Pixel	1.024 × 768 Pixel
16:9	1.024 × 768 Pixel	1.368 × 768 Pixel

●Stiftbelegung der 15-poligen D-sub-Buchse

5 4 3 2 1 4 9 8 7 6 5 4 3 2 1	Klemme	Signal	Klemme	Signal	Klemme	Signal
	1	R GND (Masse)NC	(nicht verwendet)		1
	2	G	7	GND (Masse) NC	(nicht verwendet)
	3	B GND (Masse)8		HD	3
	4	NC (nicht verwendet)	9	NC (nicht verwendet)	4	VD
	5	GND (Masse)	10	GND (Masse) NC	(nicht verwendet)

Eingangssignale, die angezeigt werden können

COMPONENT (Y, PB, PR), HDMI

×Gesignetes Eingangssignal

Signal COMPONENT HDMI
525 (480) / 60i	+	>
525 (480) / 60p	+	>
625 (376) / 50i	+	>
625 (376) / 50p	+	>
750 (720) / 60p	+	>
750 (720) / 50p	+	>
1.125 (1.060) / 60i	+	>
1.125 (1.060) / 50i	+	>
1.125 (1.060) / 60p		+
1.125 (1.080) / 50p		>

PC (D-sub 15P)

Hinweise ● Andere als die oben spezifizierten Signale können nicht richtig wiedergegeben werden.

- Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert. - Das geeignete Eingangssignal für PC ist grundsätzlich mit dem VESA-Standardakt kompatibel. - PC-Signale werden zur Anzeige verstärkt oder komprimiert, sodass es eventuell nicht möglich ist, kleine Details mit ausreichender Klarheit anzuzeigen.

Häufi g gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln.

Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Keine Bild- und Tonausgabe

- Befindet sich der Fernseher im AV-Modus? - Ist der Netzstecker an eine Netzsteckdose angeschlossen?

● Ist der Fernseher eingeschaltet?

- Überprüfen Sie die Einstellungen des Menüs

„Bildeinstellung“ (S. 20) und des Laubstärkepegels. ●Prüfen Sie nach, dass alle erforderlichen SCART-Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

- Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Einzelheiten zur Einstellung des Bildseitenverhältnisses fanden Sie auf S. 40.

S-Video / Schwarzweißbild

- Überprüfen Sie, ob S-Video für den AV2 Eingang ausgewählt wurde. Siehe Seite 1

Eingeblendete Meldungen, z.B. „EC/AV1“

- Diese Meldungen können durch einfaches Drücken der Taste i vom Bildschirm gelöscht werden. Drücken Sie die Taste erneut, um die Meldung wieder anzuzeigen.

Nach der automatischen Einrichtung werden keine DVB-Programme angezeigt.

- Überprüfen Sie, ob in Ihrer Region DVB-Programme ausgestrahlt werden.

- Justieren Sie die Antenne, um sie auf eine andere Übertragungsstation in größerer Nähe auszurichten. - Kontrollieren Sie die Bildqualität der analogen Kanäle. Falls diese schlecht sind, justieren Sie die Antenne, oder konsultieren Sie Ihren Fachhändler.

Eine Fehlermeldung erscheint auf dem Bildschirm.

- Bitte folgen Sie den Anweisungen der Meldung. - Falls sich das Problem auf diese Weise nicht beseitigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

Hinweis für Benutzer einer Zimmerantenne

Um ein hochwertiges DVB-Bild zu erhalten, muss die optimale Qualität des DVB-Signals gewährleistet sein. Übersprüfen Sie zu diesem Zweck ein Eintrag „DVB Signalstatus“ des Tuning-Mends (S. 28). Für eine gute Biloqualität wird ein Pegel von mindestens „S“ benötigt. Zur Erzielung des optimalen Ergebnisses ist u.U. eine sorgfältige Justierung von Position und Ausrichtung der Antenne erfanderlich.

Blank rectangular frame with no visible text, symbols, or markings

Aufzeichnung über die Funktion Direkte TVAufzeichnung / Q-Link ist nicht möglich

- Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem die Funktion „AV2 / AV3 Ausgang“ im Menü „Setup“ richtig ein (S. 21).

Permanent auf dem Bildschirm leuchtende Punkte

Aufgrund des bei dieser Technologieanwendung fi ndenden Fertigungsprozesses kann es vorkommen, dass einige Pixel entweder ständig leuchten oder nie aufl euchten. Dabei handelt es sich nicht um eine Funktionsstörung.

Kontrastreduzierung

In den folgenden Fällen wird der Kontrast verringert, wenn einige Minuten lang kein Bedienvorgang stattfindet:

• Keine Signalzuleitung im DVB- oder AV-Modus
  • Bei Wahl eines gesperrten Kanals
• Bei Wahl eines unzulässigen Kanals
• Bei Wahl eines Festsender-Speicherplatzes
• Bei Anzeige eines Menüs

	Störung	Abhilfemaßnahme
Bildstörungen	Gestörtes, stark verrauschtes Bild	● Stellen Sie den Eintrag „P-NR“ des Mends „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 20)● Prüfen Sie nach, ob sich eingeschätele Elektrogeräte oder Motoren (Autin, Motorad, Leuchelsiofführe) in der Nähe befinden.
	Kein Bild	● Ist die Bildelinstellung für „Helligkeit, Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 20)● Überprüfen Sie das Farbsystem. (S. 27)
	Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise)	● Stimmen Sie die Kanäle erneut ab. (S. 27)
Tonstörungen	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	● Schalten Sie den Netzschalter des Fernseher einmal aus und dann wieder ein.
	Kein Ton	● Ist die Stummschaltung aktiviert? (S. 7)● Ist die Lautstärke auf den Minimalpegel eingestellt?
	Ton zu leise oder Klang verzerrt	● Der Tonsignal-Emplang wird u.U. beeinträchtigt.● Stellen Sie den Eintrag „Audio Emplang“ (S. 20) des Mends „Toneinstellung“ auf „Mono“ ein. (Analogue)● Überprüfen Sie das Tonsystem. (S. 27)
DVB	● Aufgrund der verwendeten digitalen Emfangstechnologien kann es in bestimmten Gebieten trotz einwandfreiem Emplang von analogen Programmen vorkommen, dass die Emfangsqualität von DVB-Signalen beeinträchtigt wird.
	Trotz Verwendung einer hochwertigen Antenne ist kein Signalempfang möglich.	● Installeren Sie jevells eine separate Antenne für den Fernseher und den Videocorder (oder verwenden Sie einen Antennensplitter). TV [IMAGE]
	Bildstörungen treten auf, oder das Bild „friert ein“ oder verschwindet im DVB-Modus.	● Überprüfen Sie den Eintrag „DVB Signalsstatus“ (S. 28). Wenn „Signalqualität“ oder „Signalstarke“ in roter Darstellung erscheinen, überprüfen Sie die Antenne. Falls sich das Problem durch eine Justierung der Antenne nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Panasonic-Fachhändler auf. ● Schatten Sie den Netzschalter des Fernseher einmal aus und dann wieder ein.
HDMI	Ungewöhnlicher Klang	● Stellen Sie den Audiosaugang am angeschlossenen Gerät auf die Ausgabe von 2-kanaligem Linear-PCM-Ton ein.● Überprüfen Sie die Einstellung des Eintrags „HDMI1/3 Eingang“ des Mends „Toneinstellung“. (S. 20)● Wenn eine Tonslösung bei Verwendung eines Digitalanschlusses aufmitt, stellen Sie einen analogen Aucianschluss her. (S. 36)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Bildschirm.	● Ist das HDMI-Kabel richtig angeschlossen? (S. 36)● Schallen Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein.● Prüfen Sie nach, ob dem Fernseher ein Eingangsignal vom Zusatzgerät zugeleitet wird. (S. 43)● Verwenden Sie ein Zusatzgerät, das mit der Norm ElA/CEA-561/86-B kompatibel ist.
Sonstiges	Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.	● Die Abschaltuhr-Funktion ist aktiviert.● Elwa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht.	● Sind die Batterien polaritätsichtig eingelegt? (S. 6)● Ist der Fernseher eingeschaltet!

Lizenzinformationen

Warenzeichen

● DVB ist ein Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996).

● VGA ist ein Warenzeichen von International Business Machines Corporation.

● Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.

● S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden

diese Warenzeichen vollständig berücksichtigt.

● Das SDHC-Logo ist ein Warenzeichen.

- HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene

Warenzeichen von HDMI Licensing LLC.

● HDAVI Control "ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

● TruSurround XT, SRS und das (●) Symbol sind Warenzeichen von SRS Labs, Inc.

TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.

● Hergestellt unter Lizenz von Dolby Laboratories.

Bei „Dolby“ und dem Doppel-D-Symbol handelt es sich um Marken von Dolby Laboratories.

Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996)

TH-42PX700E Konformitätserklärung Nr. 4487, 15 Januar 2007

TH-50PX700E Konformitätserklärung Nr. 4488, 15 Januar 2007

Technische Daten

		TH-42PX700E TH-50PX700E
Stromquelle 220-240 V Wechselstrom. 50 / 60 Hz
Lungs- aufnahme	Normaler Betrieb 270 W 370 W
	Bereitschaftszustand	0,7 W (Ohne DVB-Aufzeichnung)20 W (Mit DVB-Aufzeichnung)	0,5 W (Ohne DVB-Aufzeichnung)20 W (Mit DVB-Aufzeichnung)
Bildschirm	Bildformat 16:9
	Bildschirmgröße	106 cm (Diagonale) 127 cm (Diagonale)
		922 mm (B) × 518 mm (H) 1.106 mm (B) × 622 mm (H)
	Anzahl der Pixel	766.432 (1.074 (B) × 768 (H)) [3.072 × 768 Bildpunkte]	1.049.488 (1.365 (B) × 768 (H)) [4.096 × 768 Bildpunkte]
Ton	LautsprecherAudioausgang	Tieföner (Φ 80 mm) × 2 Sick., Hochlöner (23 mm × 100 mm) × 2 Slick.31 W (15,5 W + 15,5 W), 10% Gesamtklinrfaktor
	Kopfhörer	M3-Stereo-Minibuchse (3,5 mm) × 1
PC-Signale		VGA, SVGA, XGASXGA ---- (komprimiert)Horizontalablastfrequenz 31 - 69 kHzVortikale Ablastfrequenz 59 - 86 Hz
Empfangssysteme /Empfangskanäle		PAL B, G, H, I, SECAM B, G, SECAM L / L*VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)
		PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL S25/60 Wiedergabe von NTSC-Sändern mit einigen PAL-Videorecordern (VCR) möglichDVB Doleae lirreistische Programmaries über den VHFLHF-AntenlerengangM.NTSCWiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglichNTSC (NUR AV-EINGANG) Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich©Der Empfang der o.a. Signale ist von den lokaien Gegebenheiten abhängig.
Antennenanschluss		VHF / UHF
Betriebsbedingungen		Temperatur : 0 °C - 35 °CLuftfeuchtigkeit : 20 % - 80 % RH (nichtkondensierend)
Anschlussbuchten	AV1 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang)
	AV2 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, S-Video-Eingang, Q-Link)
	AV3 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV4	VIDEO1 × RCA-Stiftstecker1,0 V[p-p] (75 Ω)
		S-VIDEO4-pol. Mini-DINY:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω)
		AUDIO L - R2 × RCA-Stiftstecker0,5 V[ms]
	COMPONENT	YPe, Pr1,0 V[p-p] (einschl. Synchronisation)±0,35 V[p-p]
		AUDIO L - R2 × RCA-Stiftstecker0,5 V[ms]
	Sonstige	Audiou L / R Buchse des Typs A e Disser Femeher unterstützt die Funktion „HDAVI Control 2“.
		PC HIGH-DENSITY D-SUB 15PINR.G.B/0,7 V[p-p] (75 Ω)HD, VD/TTL-Version 2,0 - 5,0 V[p-p] (hohe Impedanz)
	Ausgang	Kartensteckplatz Einschubschitz für SD-Karte × 1AUDIO L - R2 × RCA-Stiftstecker0,5 V[ms] (hohe Impedanz)
		DIGITAL PCM / Dolby Digital, Lichtleiter
		AUDIO OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio Out Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUTDigital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital Audio OUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUTDigital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT DigitalAutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOut Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT Digital AutoOUT digital autooutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutOUT	1.266 mm × 850 mm × 369 mm(Einschließlich Sockel)1.266 mm × 802 mm × 136 mm(Nur Fernseher)
Abmessungen ( B × H × T )		1.077 mm × 736 mm × 330 mm(Einschließlich Sockel)1.077 mm × 689 mm × 136 mm(Nur Fernseher)	50,0 kg Netto (Einschließlich Sockel)42,0 kg Netto (Nur Fernseher)
Masso		38,0 kg Netto (Einschließlich Sockel)31,0 kg Netto (Nur Fernseher)	50,0 kg Netto (Einschließlich Sockel)42,0 kg Netto (Nur Fernseher)

Hinweise

- Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.

- Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.
