BEDIENUNGSANLEITUNG TH-58PY800 PANASONIC

Modell-Nr. TH-58PY800P

TH-65PY800P

VIERA

VIERA

Link

AVCHD™

DO DOLBY

DIGITAL

SRS(○)

TruSurround XT

1920×1080p

ready

1080p

HIGH-DEFINITION MULTIMEDIA INTERFACE

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dazu bitte auf die dem Gerät beiliegende Pan-Europäische Garantie.

Deutsch

TQB0E0615A

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

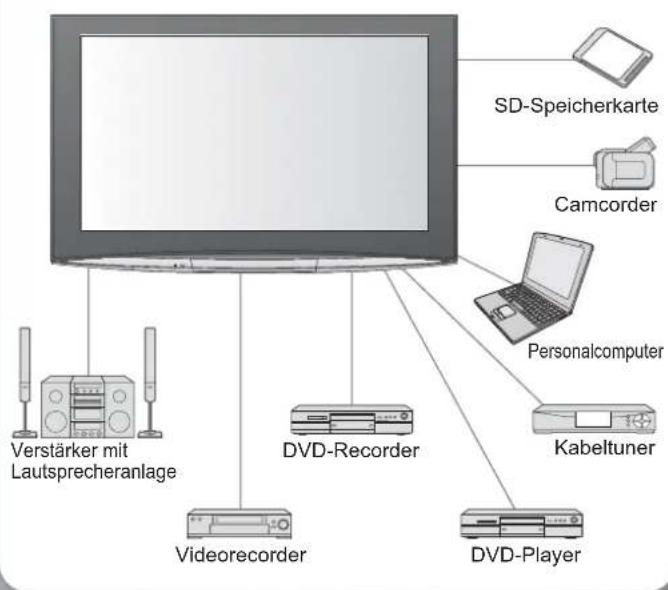

Multimedialer Genuss

SD-Speicherkarte Camcorder Personalcomputer Verstärker mit Lautsprecheranlage DVD-Recorder Kabeltuner Videorecorder DVD-Player

Plasmabildschirm mit einer Lebensdauer von bis zu 100.000 Stunden

Der bei den Fernsehern der 2008er Modellreihe VIERA eingesetzte Plasmabildschirm zeichnet sich durch eine Nennlebensdauer von bis zu 100.000 Stunden aus.*

*Diese Angabe basiert auf der Betriebszeit, nach der sich die Helligkeit des Bildschirms auf die Hälfte ihrer Höchstleistung verringert hat. Die Betriebszeit, die bis zum Erreichen dieser Stufe verstreicht, richtet sich nach dem angezeigten Bildinhalt und den eingestellten Parametern, mit denen das Gerät betrieben wird. Einbrennen und Funktionsstörungen werden bei dieser Angabe nicht berücksichtigt.

Inhalt

Bitte unbedingt lesen

• Sicherheitsmaßnahmen …… 4 (Warnung / Vorsicht)
  Hinweise 5
  Pfl ege und Instandhaltung 5

Kurzleitfaden

●Mitgeliefertes Zubehör / Sonderzubehör 6
● Anordnung der Bedienelemente … 9

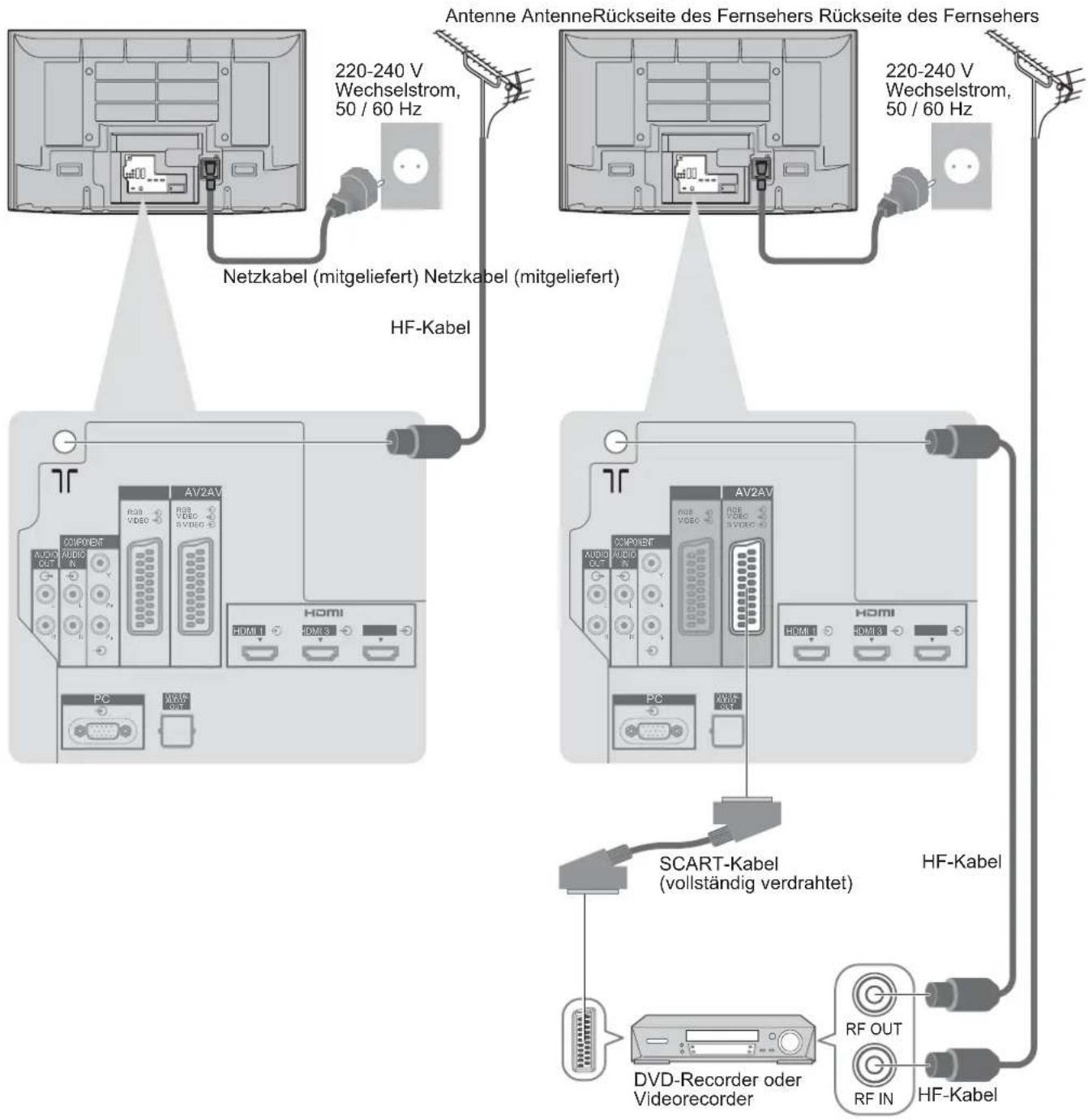

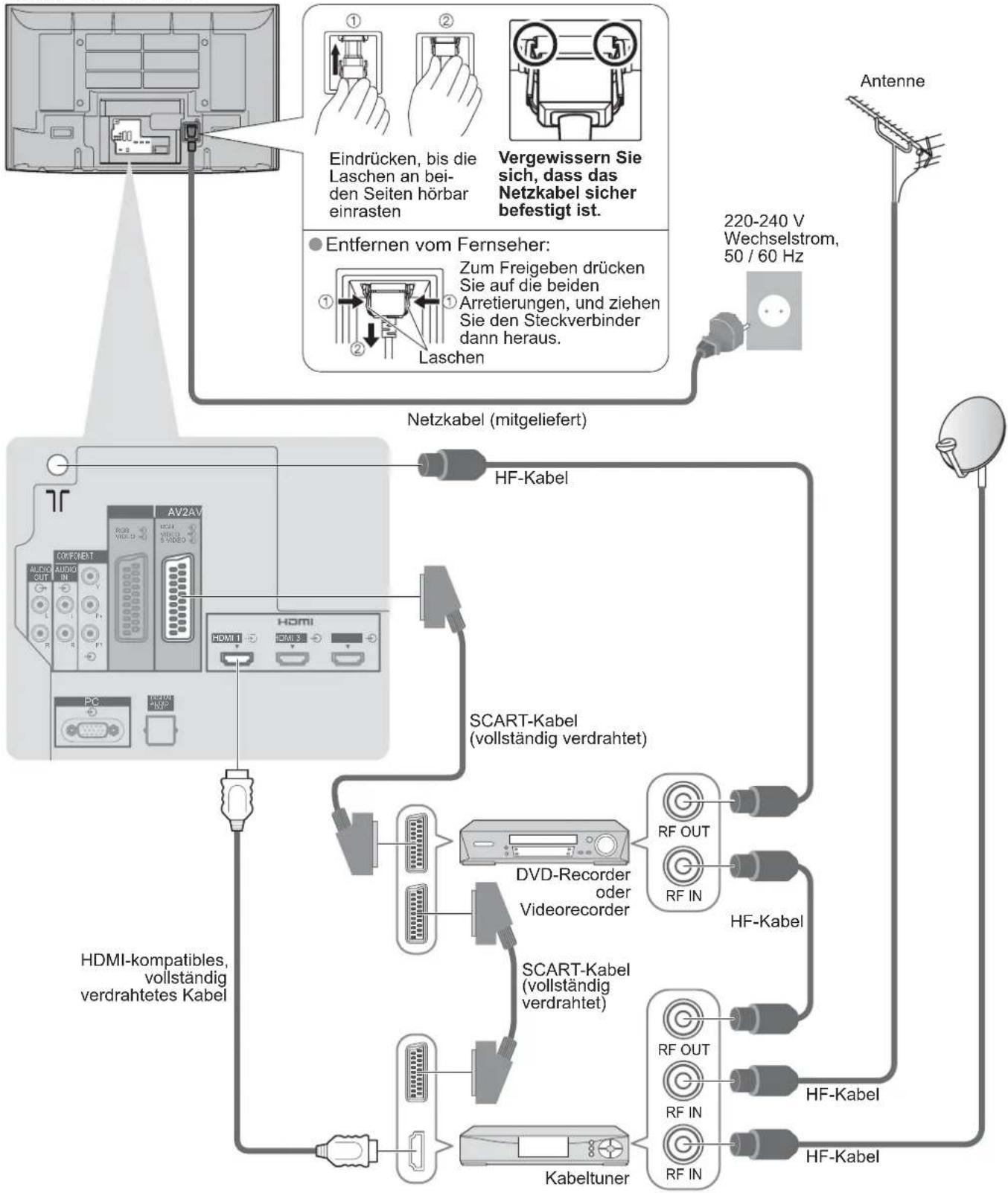

● Grundlegende Anschlüsse … 10

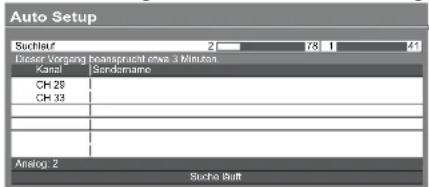

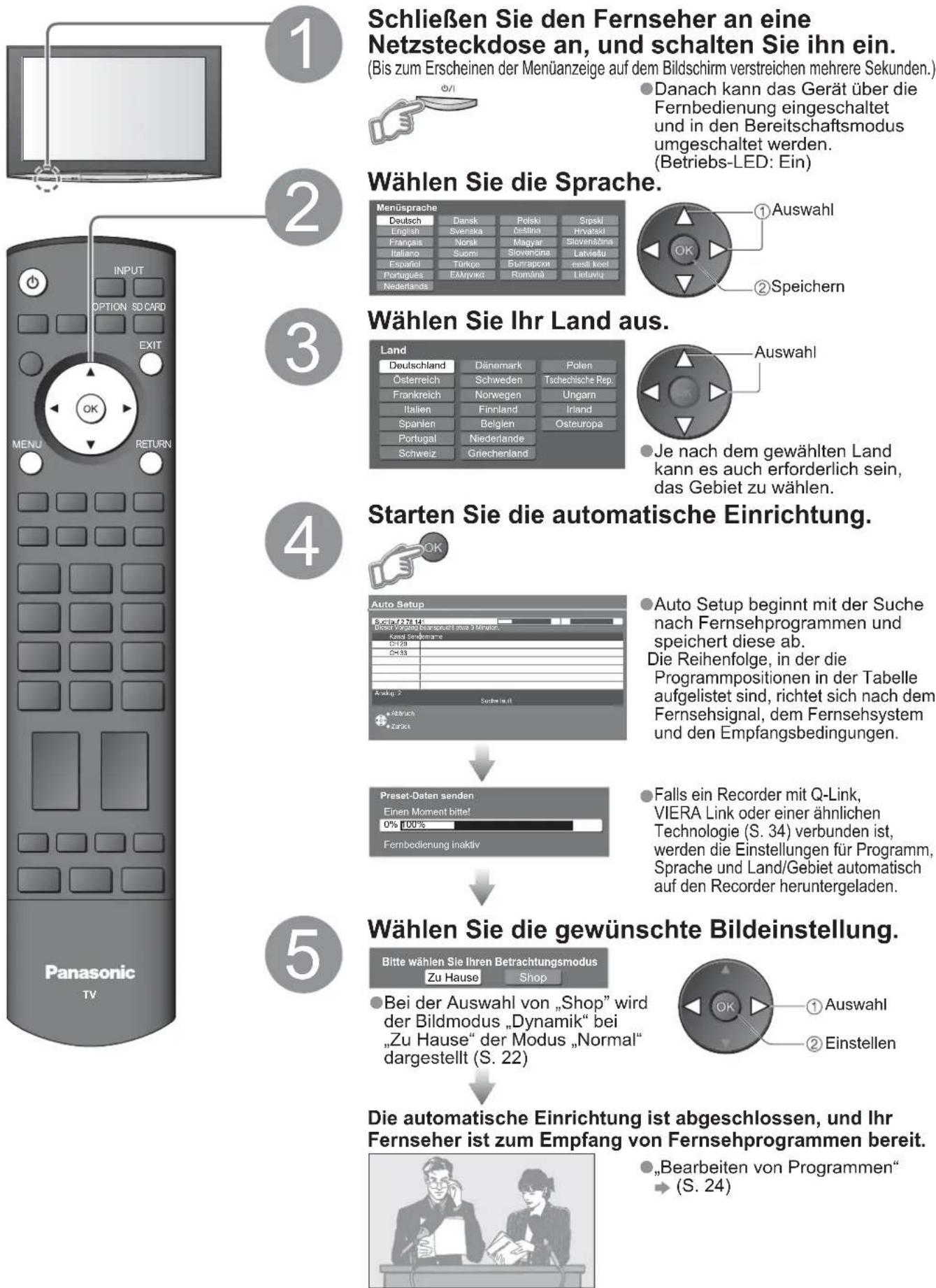

●Automatische Einrichtung…12

Einsatz des Fernsehers

Grundlegende Funktionen

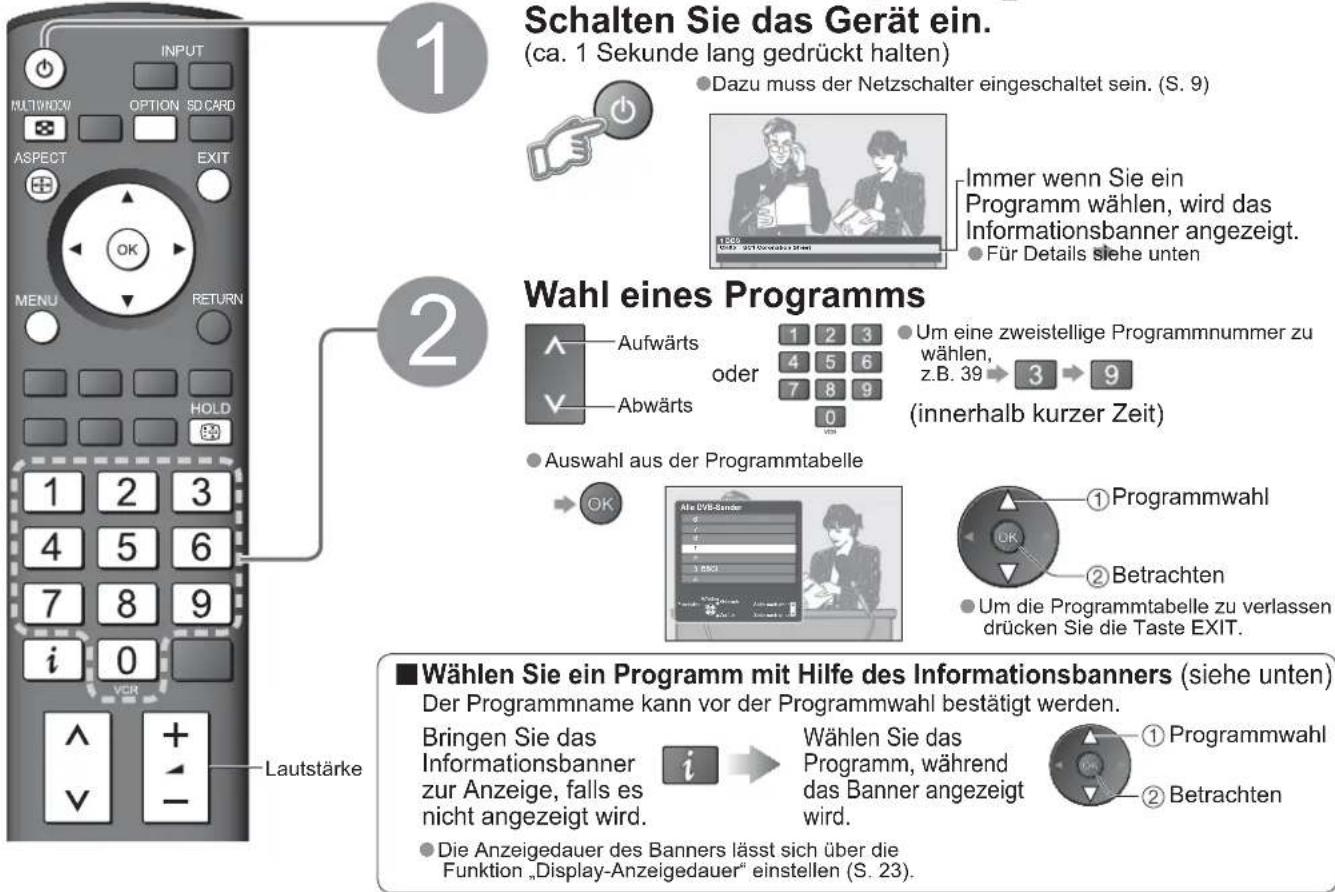

Betrachten von Fernsehprogrammen ……14

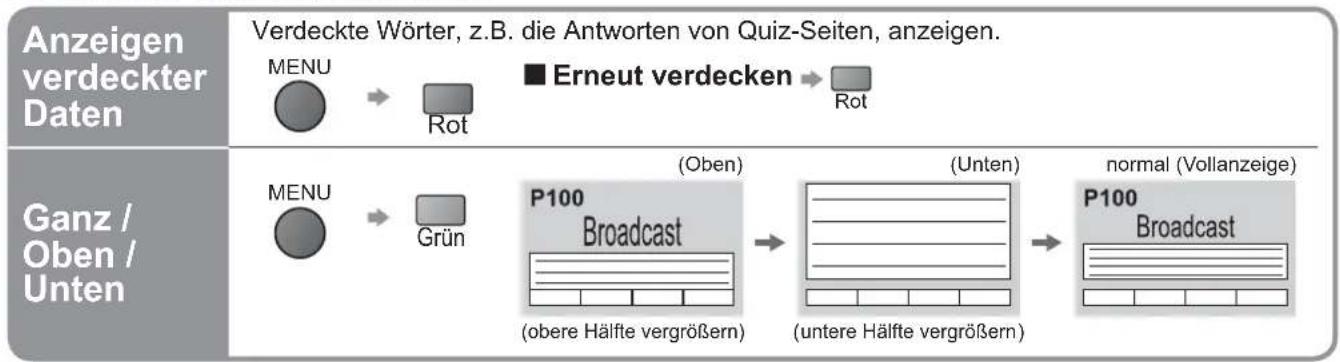

Betrachten von Videotext 16

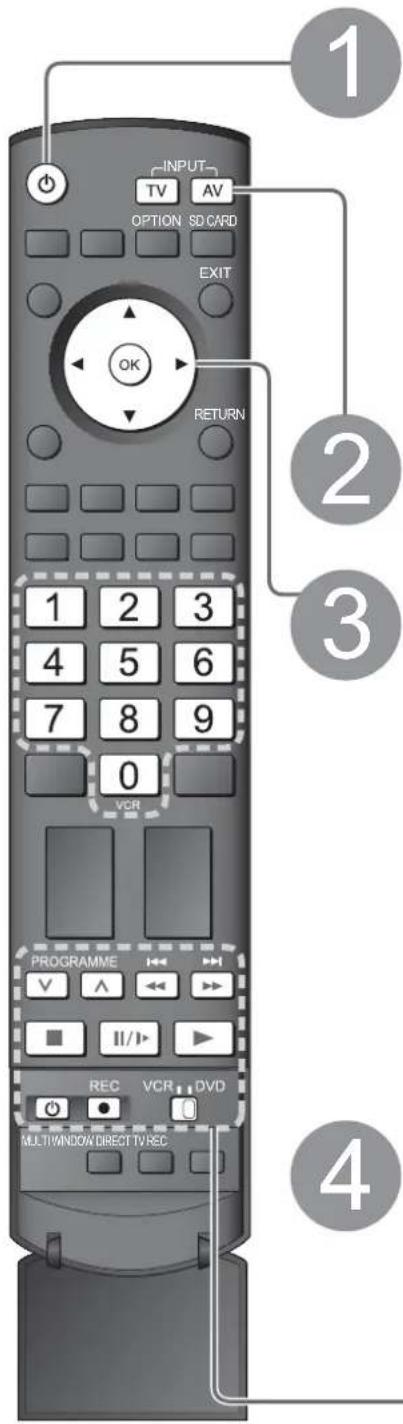

Betrachten von Videos und DVDs 18

Weiterführende Funktionen

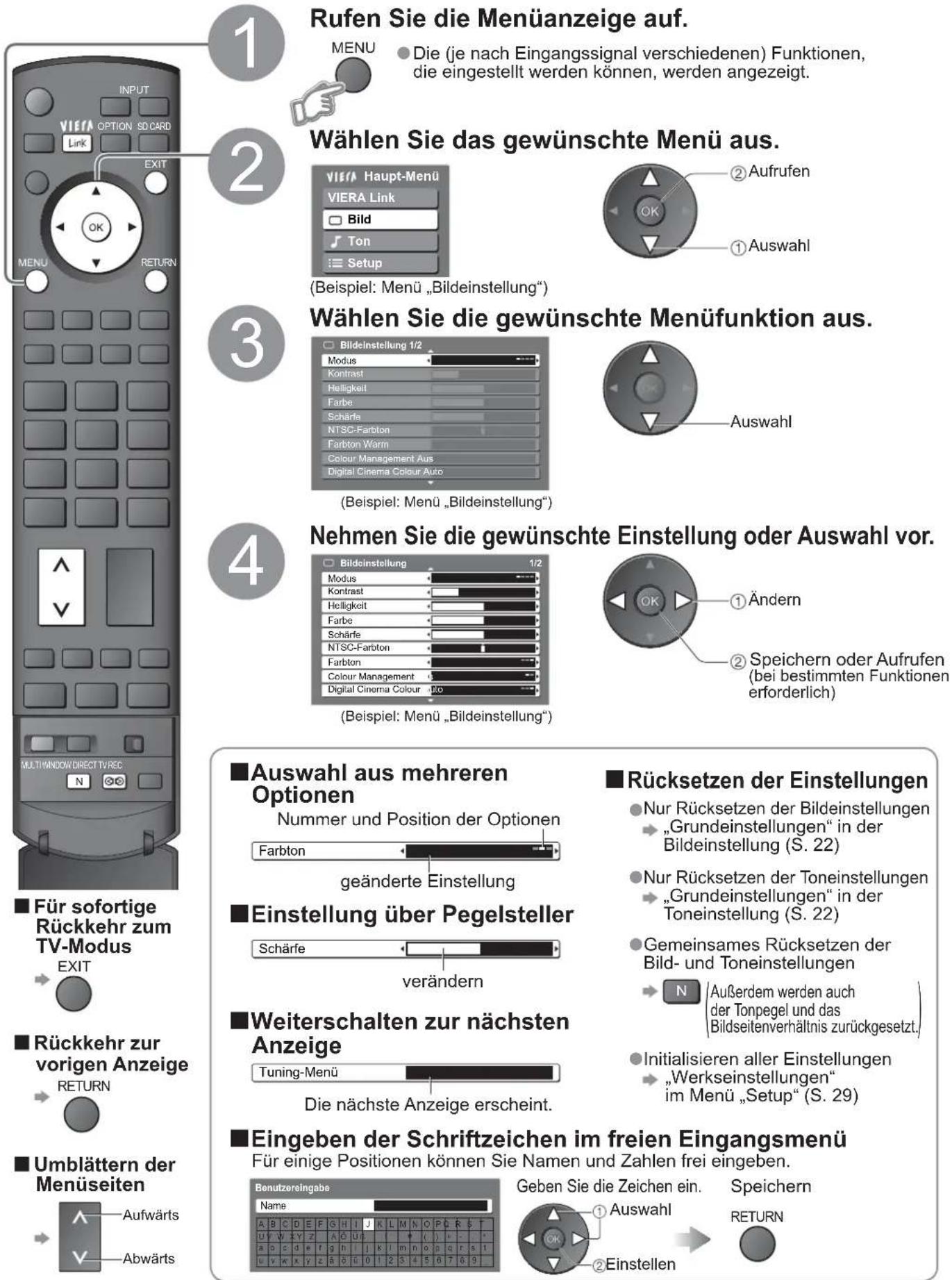

Gebrauch der Menüfunktionen……20 (Bild, Klangqualität usw.)

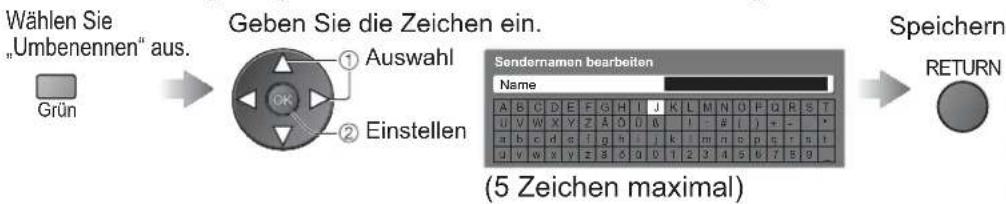

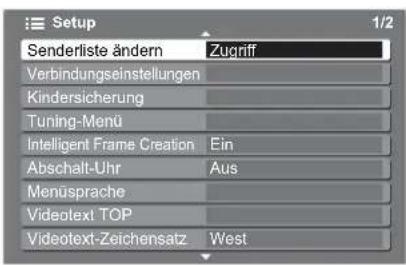

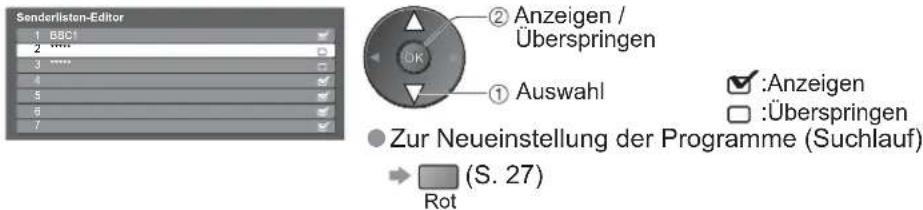

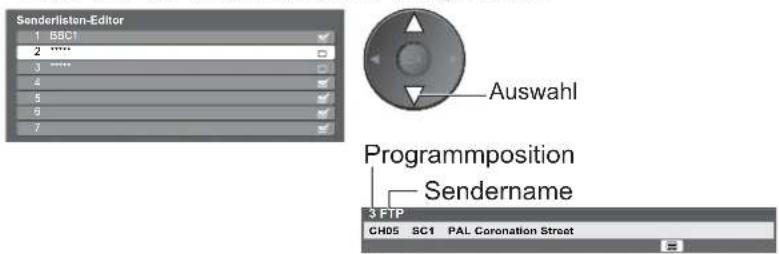

Bearbeiten von Programmen 24

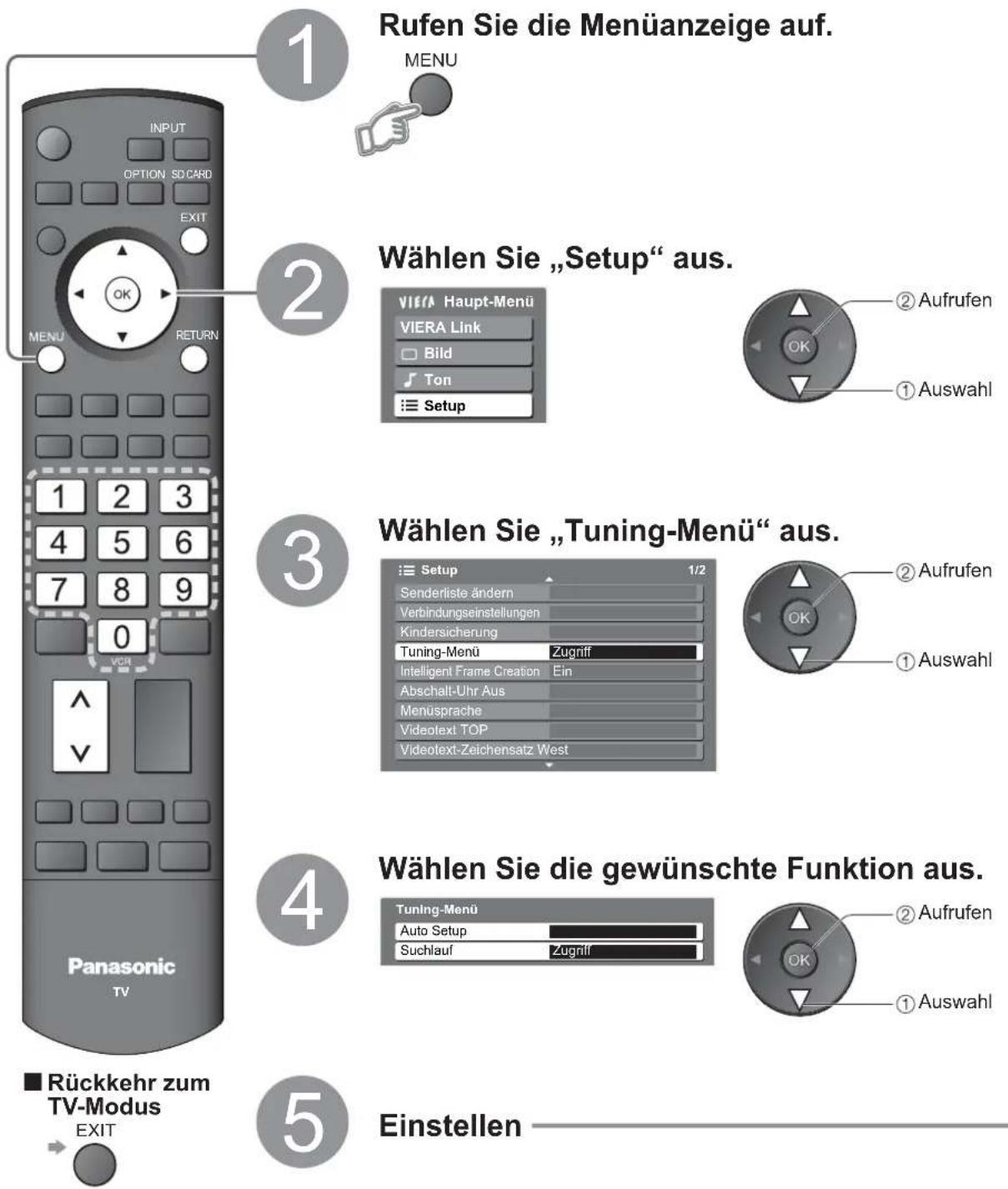

Abstimmen von Programmen 26

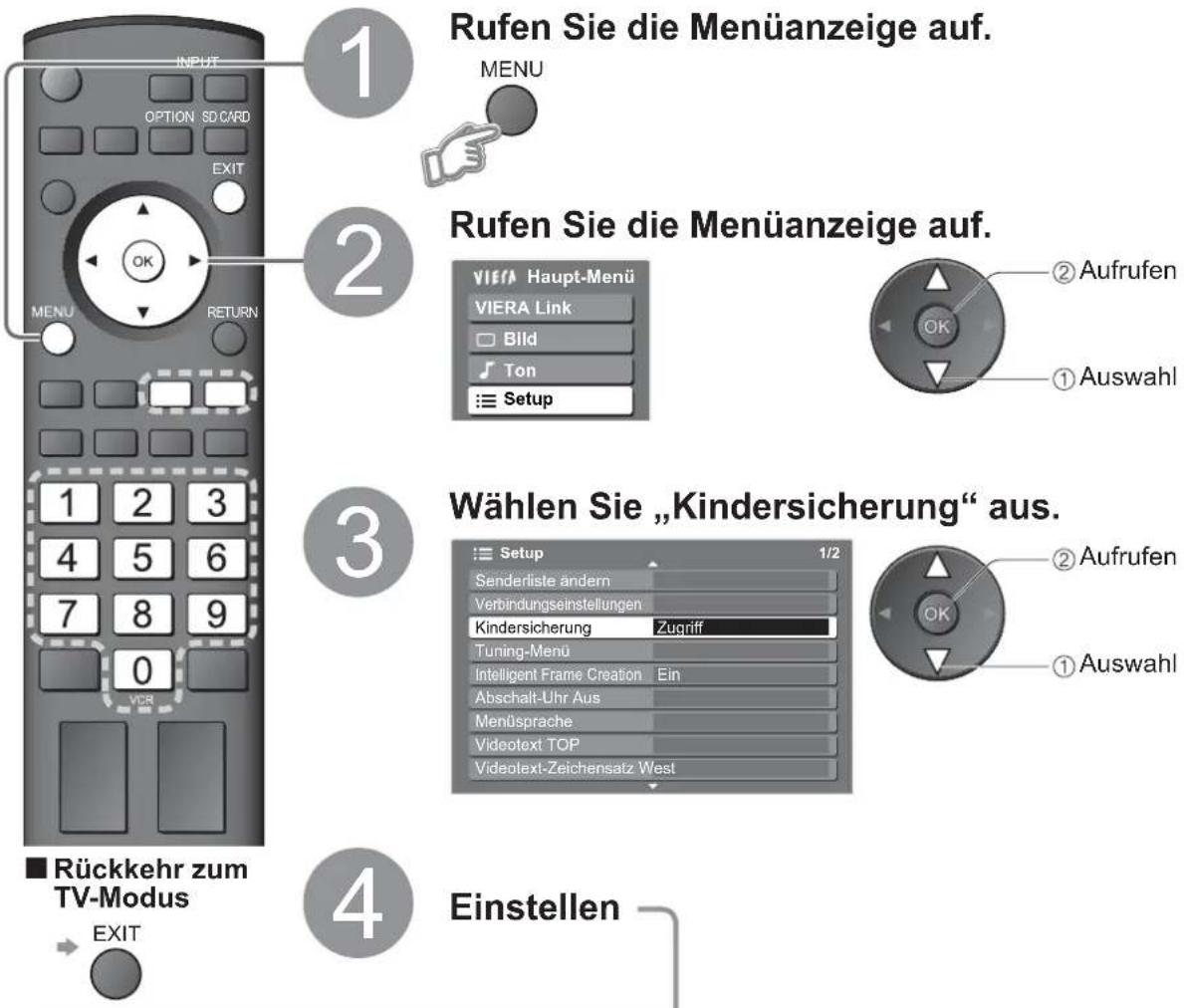

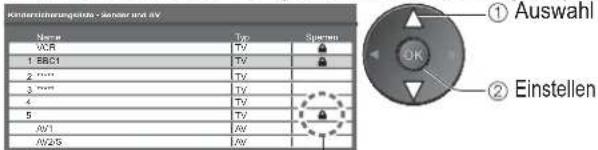

Sperren von Programmplätzen Kindersicherung … 28

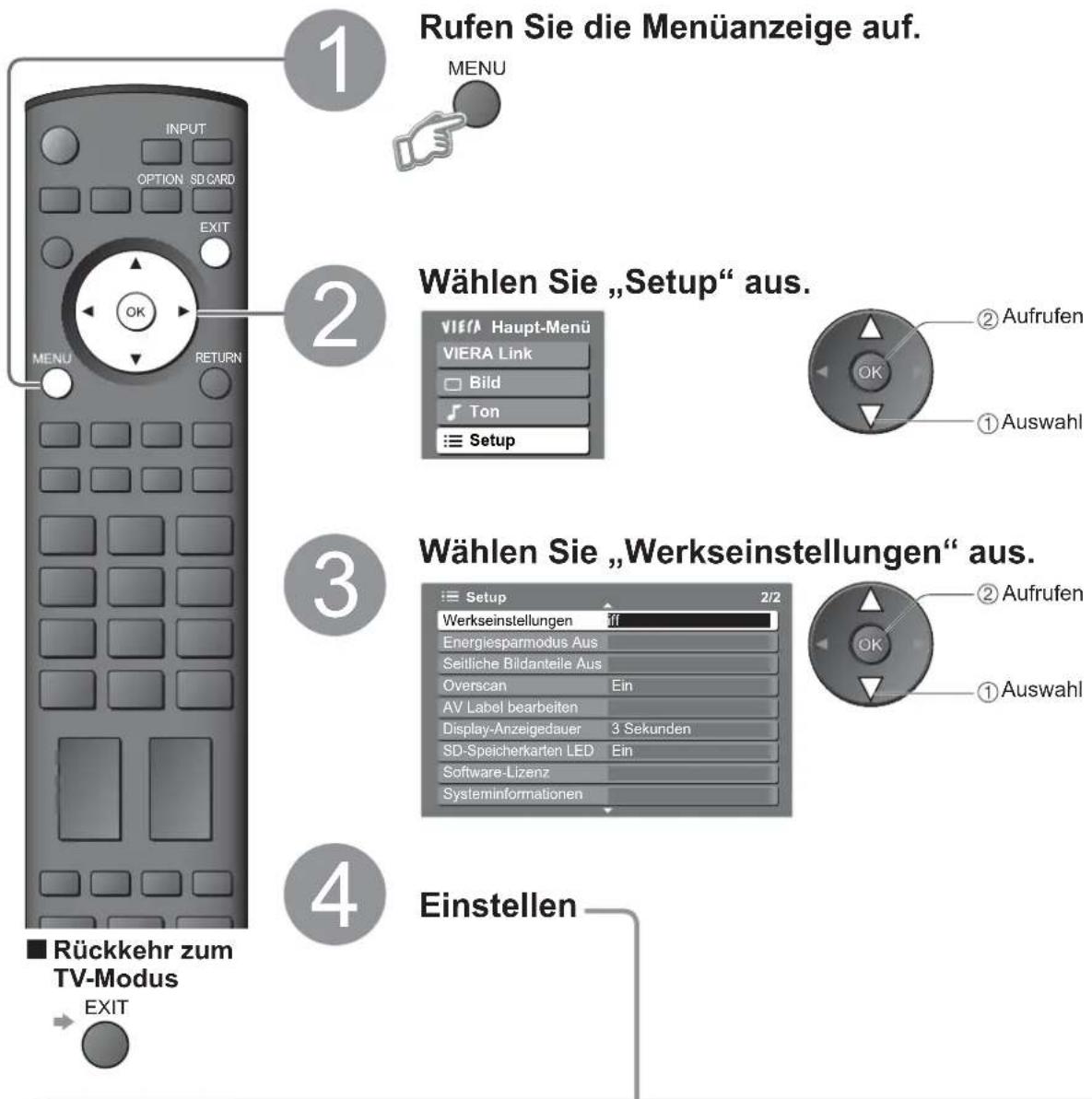

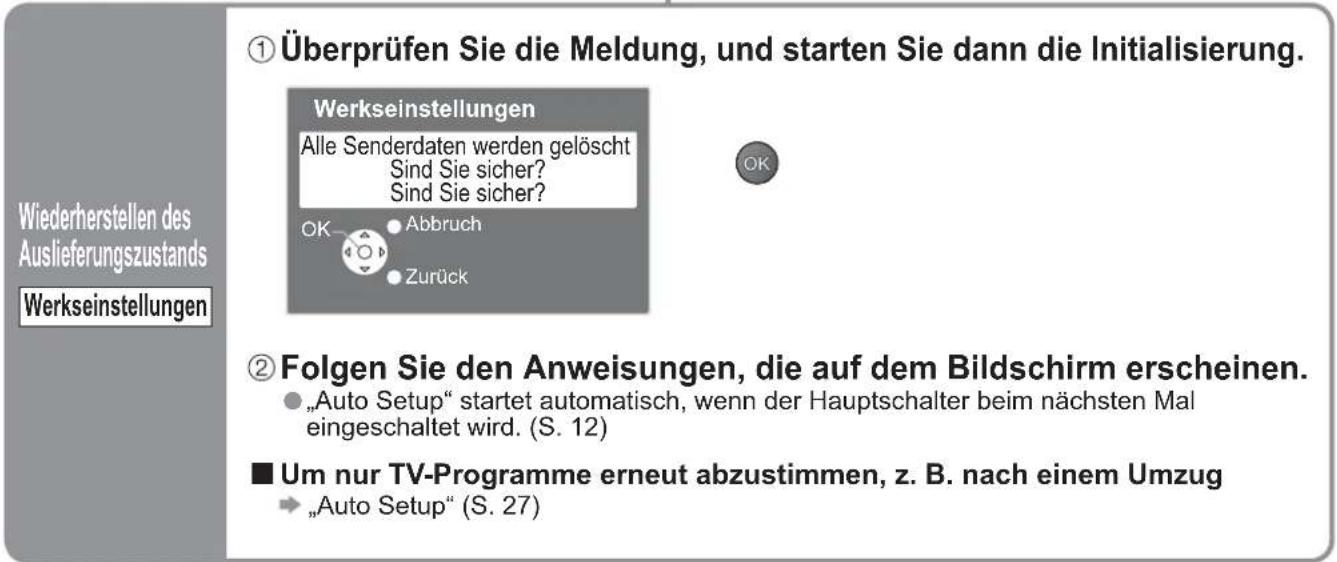

Wiederherstellen des Auslieferungszustands … 29

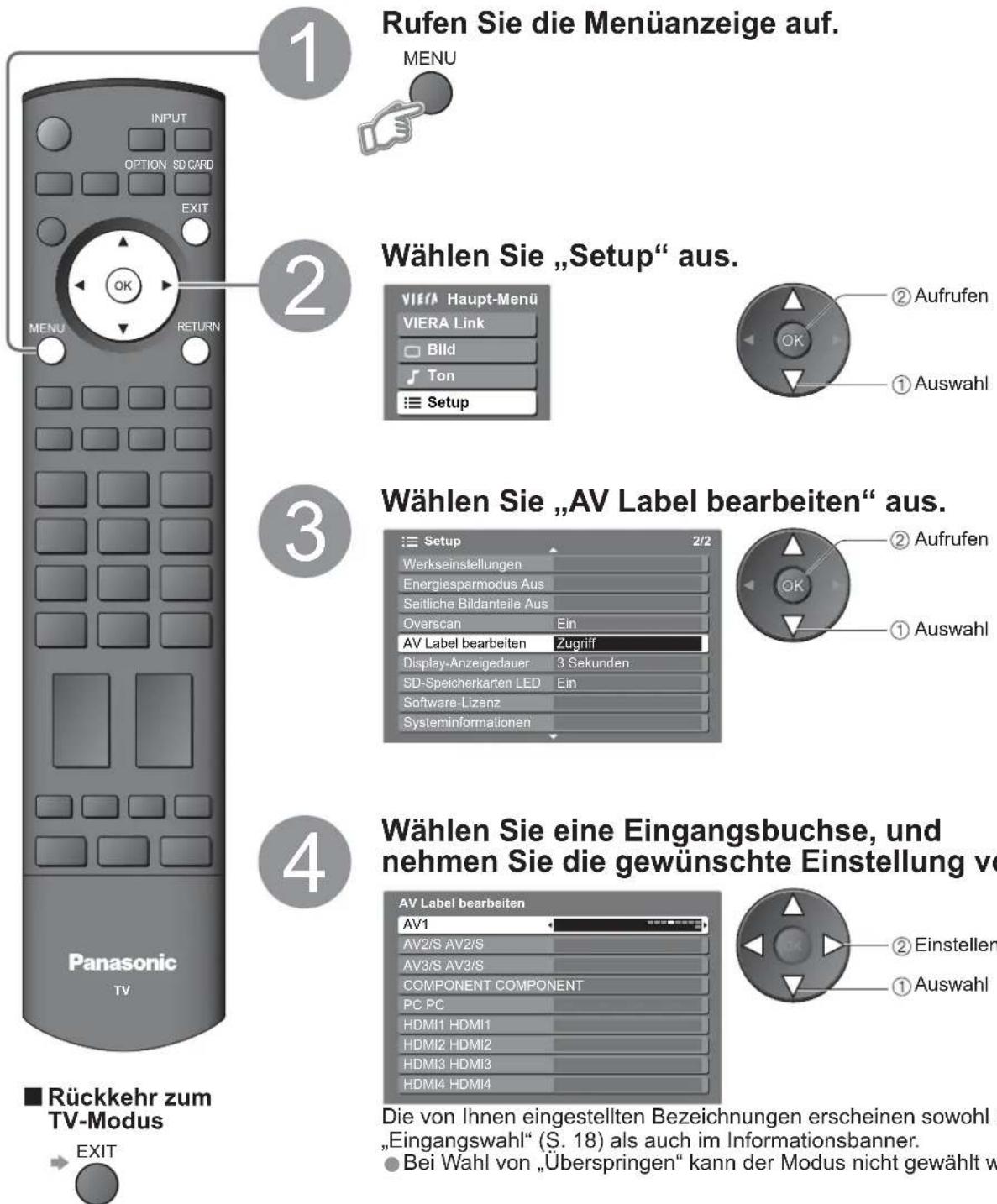

Eingangsbezeichnung 30

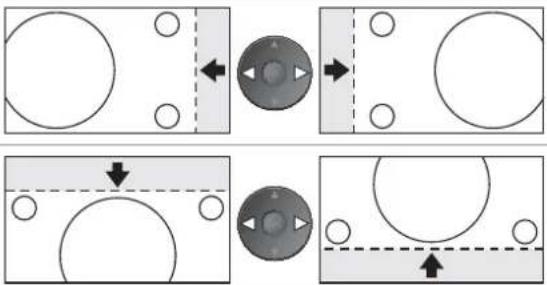

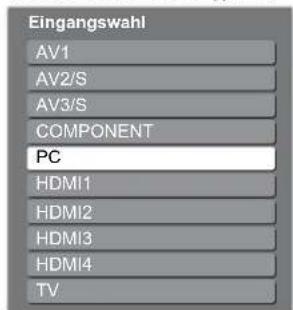

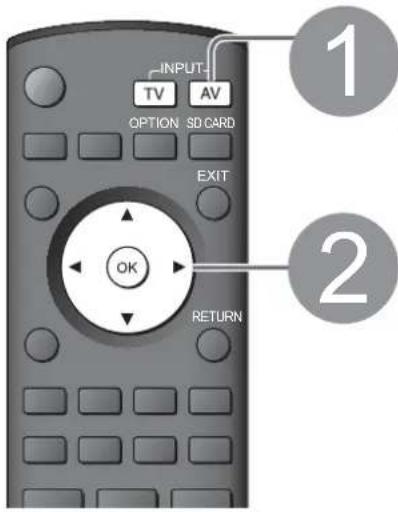

Anzeigen von PC-Bildern auf dem Fernsehschirm…31

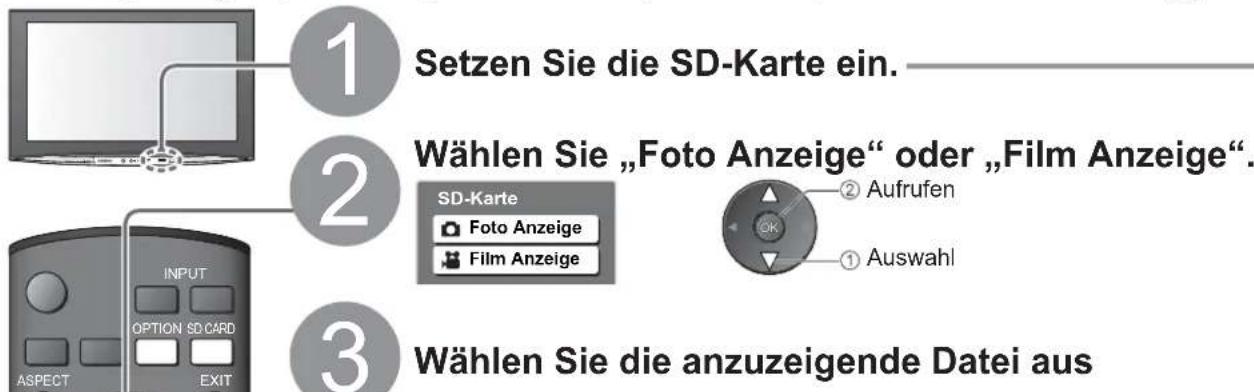

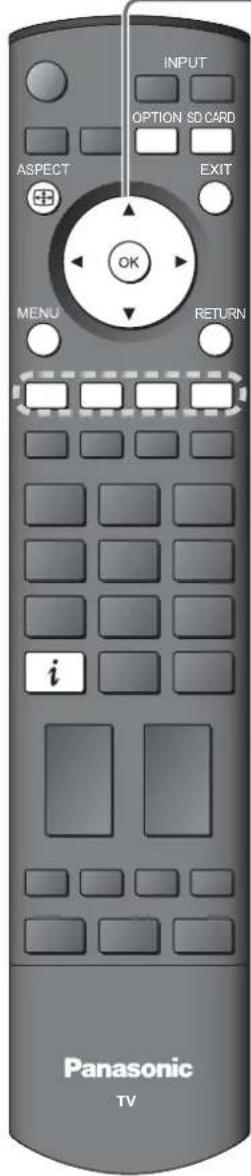

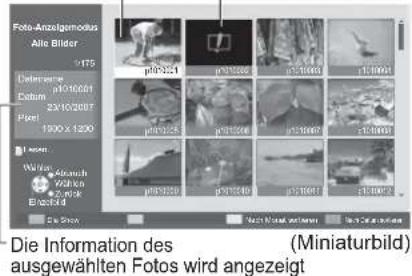

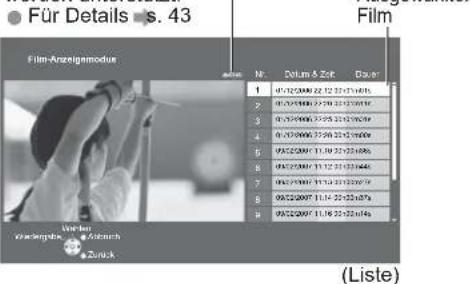

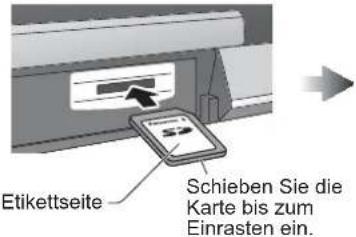

Betrachten einer SD-Karte 32 (Fotos und Filme)

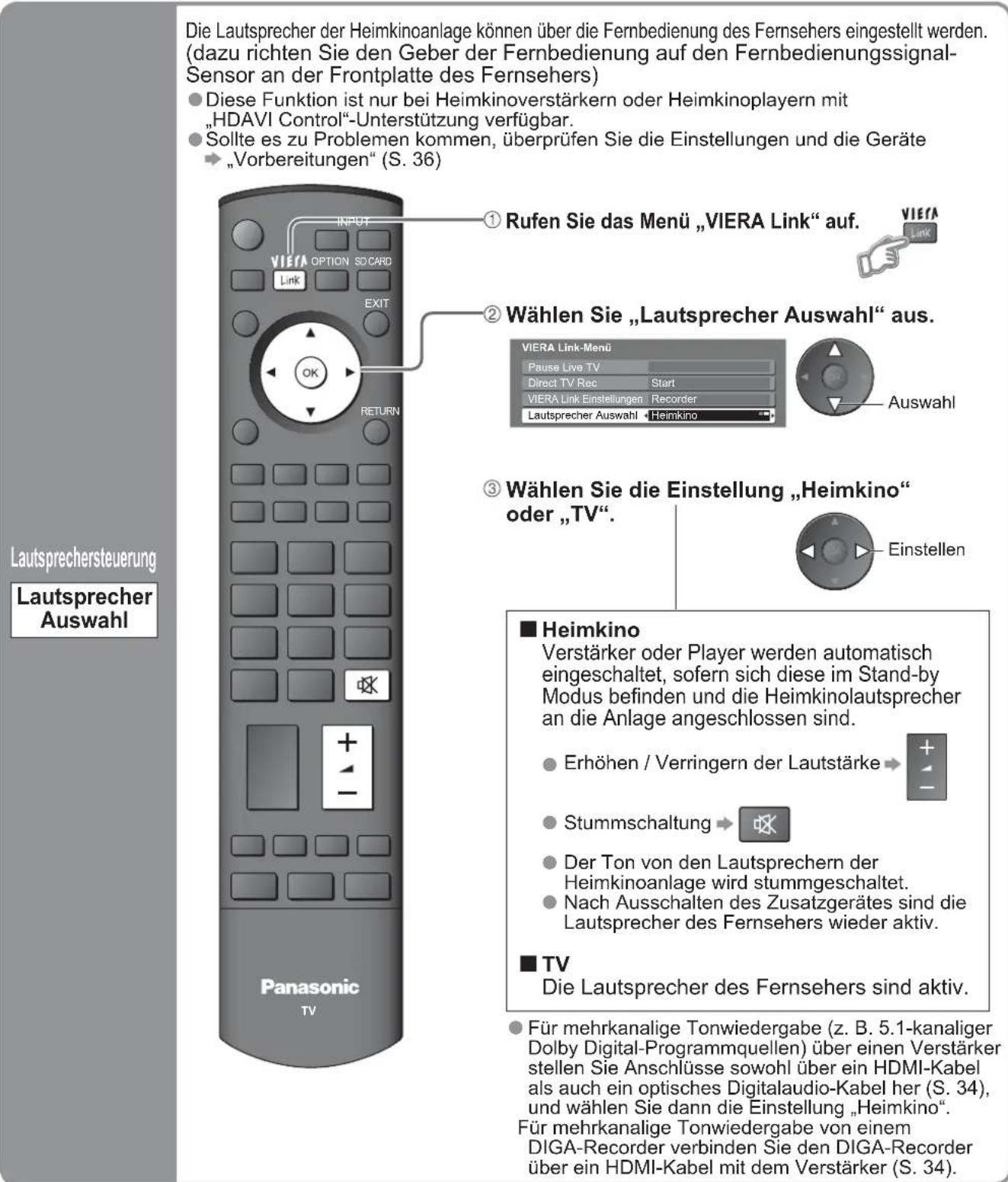

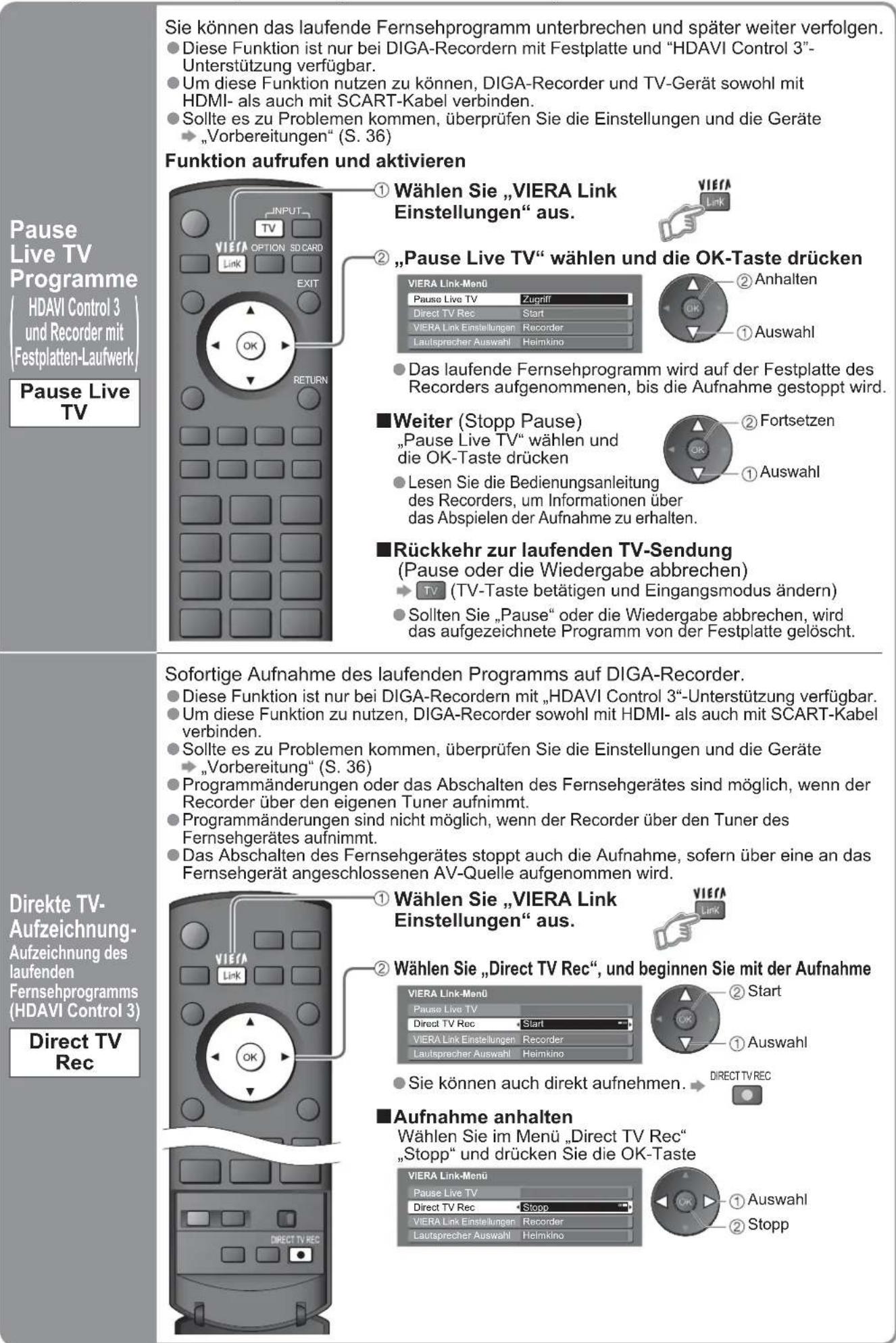

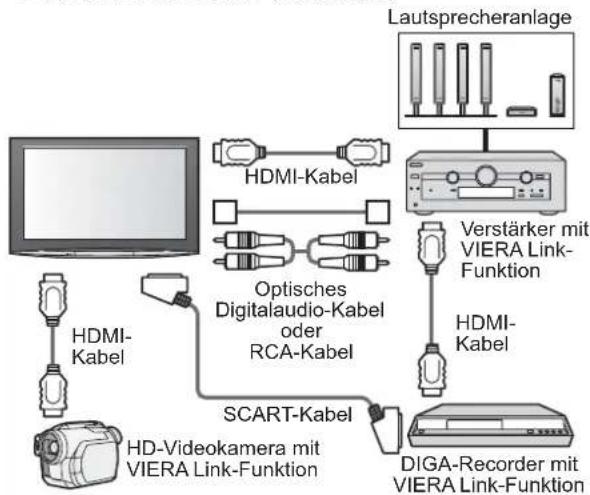

Link-Funktionen 34 (Q-Link / VIERA Link)

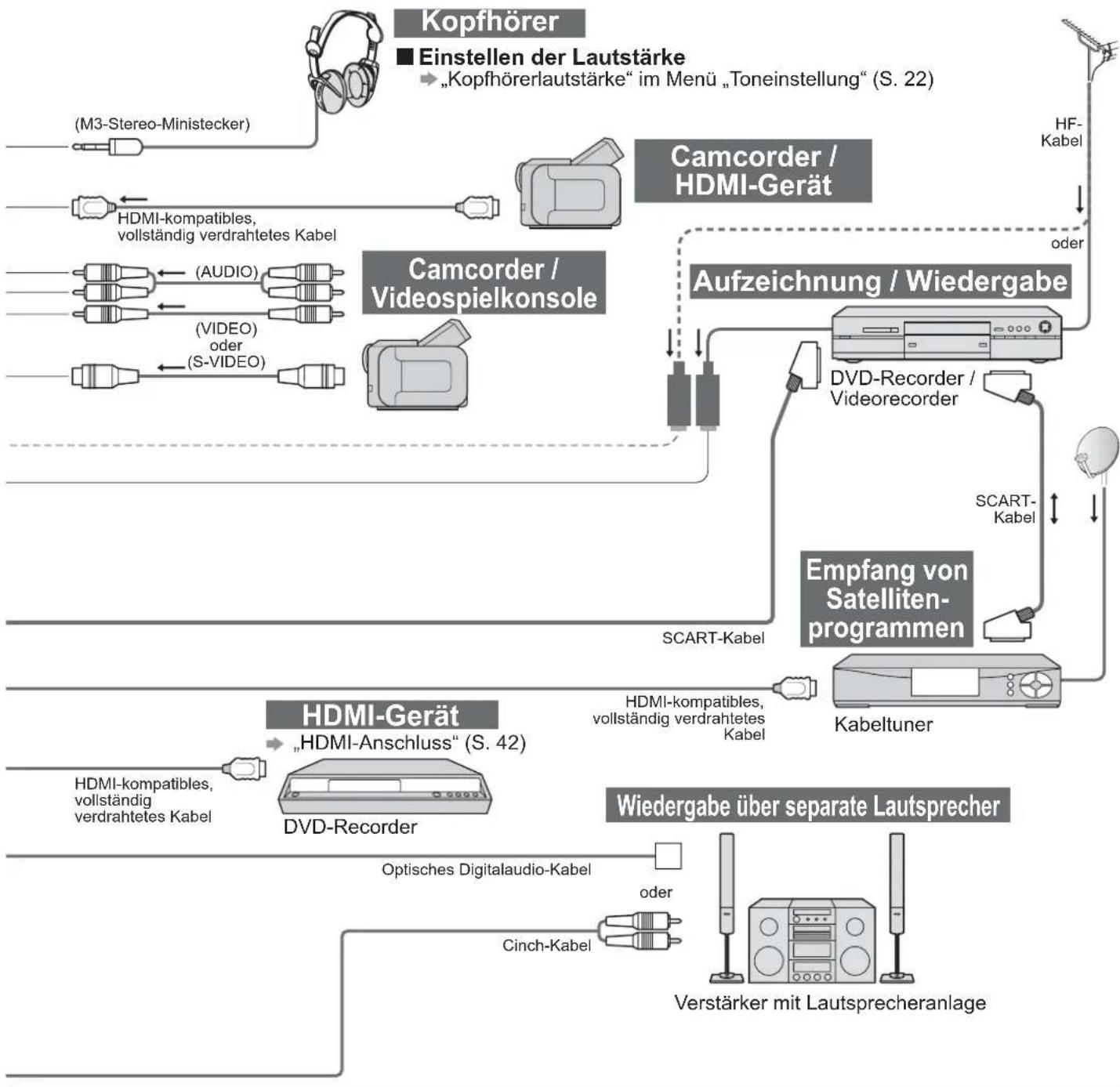

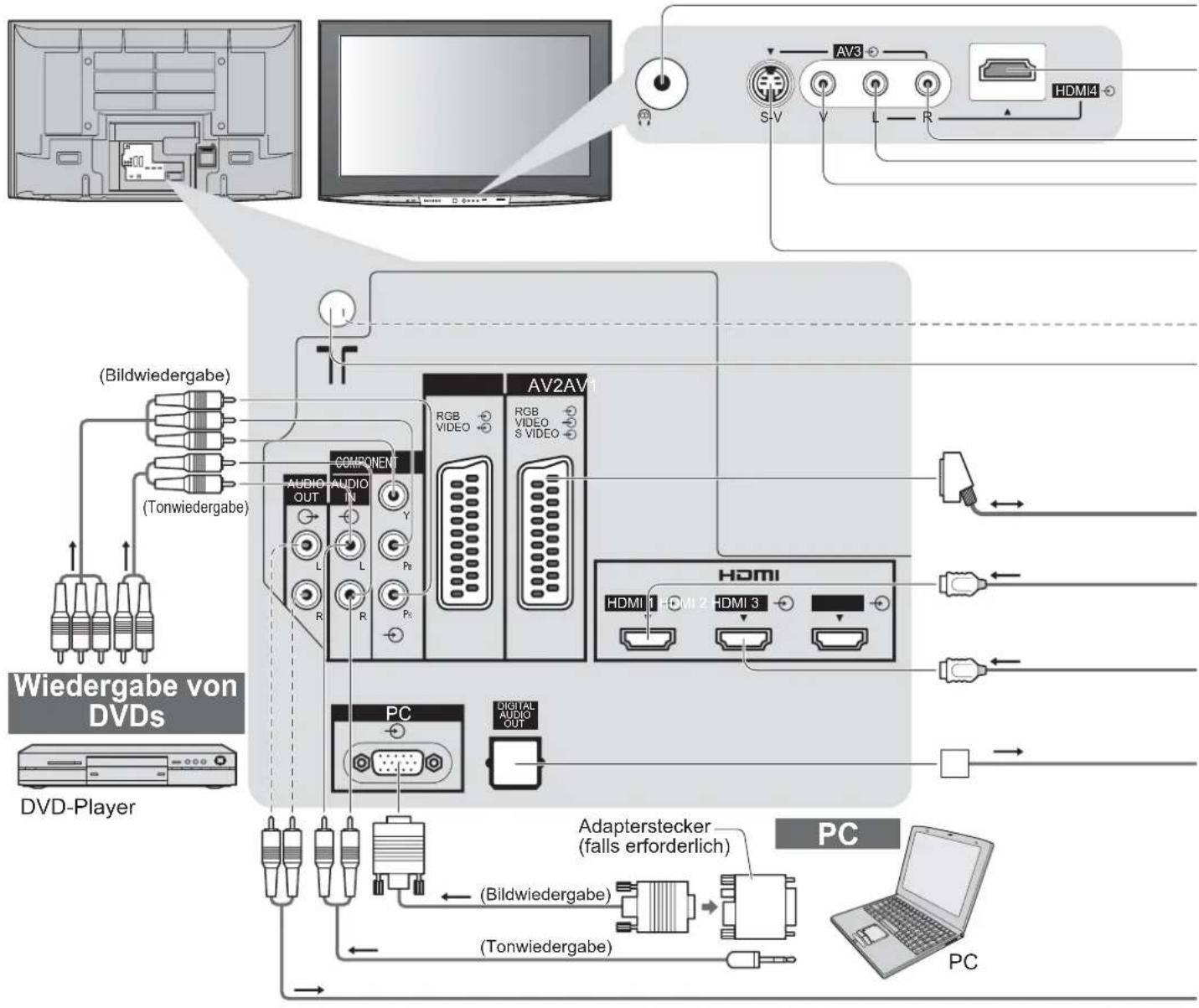

Zusatzgeräte 40

Häufi g gestellte Fragen usw.

Technische Informationen 42
Häufi g gestellte Fragen 45
Technische Daten 47
Lizenzinformationen 48

Sicherheitsmaßnahmen

Warnung

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
  Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
  Vergewissern Sie sich, dass der Erdungspol des Hauptsteckers sicher angeschlossen ist, um einen elektrischen Schlag zu vermeiden.
• Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)
• Verwenden Sie auf keinen Fall ein anderes als das Netzkabel im Lieferumfang dieses Fernsehers. (Dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben.)
  Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
• Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
  Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
• Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netzstecker unverzüglich vor Netzsteckdose, f Anomalität festg

220-240 V Wechselstrom, 50 / 60 Hz

- Dieser Fernseher arbeitet mit Wechselstrom von 220-240 V, 50 / 60 Hz.

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befi nden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

- Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Flüssigkeiten vom Gerät fernhalten

Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern.
Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Fremdgegenstände aus dem Geräteinneren fernhalten

- Verhindern Sie, dass Gegenstände in die Lüftungsschlitze gelangen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Den Fernseher nicht auf einer schrägen oder unstabilen Unterlage aufstellen

- Anderenfalls kann das Gerät herunterfallen oder umkippen.

Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer / Montageteile verwenden

• Werden nicht genehmigte Standfüße oder andere Befestigungen verwendet, kann die Stabilität des Gerätes beeinträchtigt werden und so Verletzungsgefahr entstehen. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes.
• Verwenden Sie nur zugelassene Standfüße / Wandhalterungen (S. 6).

Halten Sie Kinder von SD-Karten fern

- Wie bei allen kleinen Gegenständen besteht die Gefahr, dass SD-Karten von Kleinkindern verschluckt werden. Entfernen Sie die SD-Karte sofort nach ihrem Gebrauch.

Hinweise

Vorsicht

■Vor dem Reinigen des Gerätes den Netzstecker ziehen

- Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.

■ Wird das Fernsehgerät längere Zeit nicht genutzt, vom Stromnetz trennen

- Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

■Nur aufrecht transportieren

Wird der Fernseher mit nach oben oder unten weisendem Bildschirm transportiert, kann dies eine Beschädigung der Schaltungen im Geräteinneren verursachen.

■ Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

Mindestabstand

10 10 10 7 (cm)

• Wenn Sie den Standfuß verwenden, lassen Sie zwischen dem unteren Teil des Fernsehgerätes und dem Fußboden etwas Freiraum.
  ● Richten Sie sich bei der Wandhalterung nach der Installationsanleitung.

■Die Belüftungsschlitze an der Rückwand nicht blockieren

- Bei durch Vorhänge, Zeitungen, Tischdecken usw. verdeckten Lüftungsschlitzen kann das Gerät überhitzen, Feuer fangen oder es droht Verletzungsgefahr durch Stromschlag.

■ Sie sollten Ihr Gehör nicht zu starker Lautstärke aus Kopfhörern aussetzen

- Dies kann Ihr Gehör dauerhaft schädigen.

Kein Standbild über längere Zeit hinweg anzeigen

Anderenfalls bleibt u.U. ein Nachbild auf dem Plasmabildschirm zurück („Einbrennen“). Da es sich bei diesem Phänomen nicht um eine Funktionsstörung handelt, erstreckt sich die Garantieleistung des Herstellers nicht darauf.

Typische Standbilder

• Programmposition und andere Logos
• Standbild mit einem Bildseitenverhältnis von 4:3
• Videospiel
• Computerbild

Um Einbrennen zu verhindern, wird der Kontrast automatisch verringert, wenn dem Gerät einige Minuten lang kein Signal zugeleitet bzw. kein Bedienungsvorgang ausgeführt wird. (S. 45)

■Bereitschafts-Umschaltautomatik

- Wenn dem Gerät innerhalb von 30 Minuten kein Signal zugeleitet wird und kein Bedienungsvorgang im Fernsehmodus stattfi ndet, schaltet der Fernseher automatisch in den Bereitschaftsmodus.

■Platzieren Sie das Gerät so weit wie möglich entfernt von anderen Geräten dieser Art

• Elektronische Geräte Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen).
• Geräte mit Infrarotsensor Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose.

Bildschirm

Regelmäßige Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche. Bei hartnäckiger Verschmutzung: Reinigen Sie die Oberfläche mit einem weichen Lappen, angefeuchtet mit klarem Wasser oder Wasser mit neutralem Reinigungsmittel (im Verhältnis 1 Teil Reinigungsmittel auf 100 Teile Wasser). Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberfl äche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfl äche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse, Sockel

Regelmäßige Pfl ege: Reiben Sie Schmutzfl ecken mit einem weichen, trockenen Tuch von den Außenfl ächen ab. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenflächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

• Verwenden Sie kein Reinigungsmittel direkt auf den Außenflächen des Gerätes.
  (Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
  Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
• Sie sollten das Gehäuse des Gerätes und den Standfuß nicht über längere Zeit dem Kontakt mit Gummi oder PVC aussetzen.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

□ Fernbedienung ● N2QAYB000240

Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

□ Batterien für die Fernbedienung (2) ●R6 (UM3)

□ Klemmeinrichtung (2) → S. 8

Netzkabel → S. 11

□ Bedienungsanleitung □ Pan-Europäische Garantie

□ Reinigungstuch

□ Sockel (Nur für Modell TH-58PY800P)

→ S. 7

In diesem Produkt befin den sich mögliche gefährliche Teile (wie etwa Kunststofftüten), die von Kleinkindern aus Versehen eingeatmet oder verschluckt werden könnten. Diese Teile außer Reichweite von Kleinkindern aufbewahren.

Sonderzubehör

Sockel

• TY-ST65R4-WL (TH-65PY800P)

Wandhalterung (vertikal)

● TY-WK42PV4W (TH-58PY800P)

● TY-WK65PV7 (TH-65PY800P)

Vorsicht

• Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.
• Lesen Sie bitte die Bedienungsanleitung für den Sockel aufmerksam durch, und treffen Sie die erforderlichen Schritte, um absolut sicher zu sein, dass der Fernseher nicht umkippt.
• Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird.

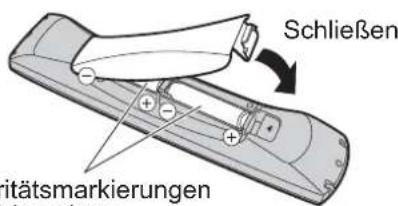

Einlegen / Entfernen der Batterien der Fernbedienung

1

Öffnen

Haken

2

Schließen itätsmarkierungen

Polaritätsmarkierungen (+, −) beachten

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.
  Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Legen Sie keine Batterien unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manganbatterie).
• Verwenden Sie keine aufl adbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung.
  ● Batterien dürfen weder verbrannt noch zerlegt werden.
  Batterien keinen übermäßigen Temperaturen wie Sonneneinstrahlung, Feuer usw. aussetzen.

Warnung

Den Sockel nicht zerlegen oder modifi zieren.

- Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen.

Vorsicht

Verwenden Sie den Sockel nicht mit irgendwelchen anderen Fernsehern oder Displays.

- Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen.

Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.

- Falls der Sockel in diesem Zustand verwendet wird, kann er noch mehr beschädigt werden und dabei Verletzungen verursachen. Wenden Sie sich in diesem Fall an das Verkaufsgeschäft.

Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.

- Falls Sie beispielsweise die Schrauben bei der Montage nicht richtig festziehen, ist der Sockel nicht stark genug, um den Fernseher zu tragen, der dann umkippen und beschädigt werden oder zu Körperverletzungen führen könnte.

Stellen Sie sicher, dass der Fernseher nicht umkippt.

- Falls der Fernseher einem starken Stoß ausgesetzt wird oder Kinder auf den Sockel klettern, während der Fernseher daran befestigt ist, kann der Fernseher umstürzen und Verletzungen verursachen.

Das Anbringen und Abnehmen des Fernsehers muss von mindestens zwei Personen ausgeführt werden.

- Falls diese Arbeiten nicht von mindestens zwei Personen ausgeführt werden, kann der Fernseher herunterfallen und Verletzungen verursachen.

Schraube (4)

(silbern)

●XYN5+F18FN

Schraube (4)

(schwarz)

THEL068N

Stange (2)

R: TBLA3632

L : TBLA3633

Platte

TBLX0082

M5 × 18

M5 × 35

■Zusammenbau des Sockels

A

Verwenden Sie die vier Schrauben, um die linke und rechte Stange sicher an der Platte zu befestigen.

- Achten Sie darauf, die Schrauben fest anzuziehen.

- Falls die Schrauben gewaltsam mit einer falschen Ausrichtung eingeschraubt werden, führt dies zu einem Ausreißen der Gewinde.

- Auf der Unterseite der Stangen ist das Zeichen „L“ oder „R“ aufgedruckt.

D

Vorderseite

■ Befestigen des Fernsehers

Verwenden Sie zum Befestigen die Schrauben.

- Achten Sie darauf, die Schrauben fest anzuziehen.

● Führen Sie diese Arbeiten auf einer ebenen Fläche aus.

B

Ansicht von unten

Pfeilmarkierung

Loch für Sockelbefestigung

Mitgeliefertes Zubehör / Sonderzubehör

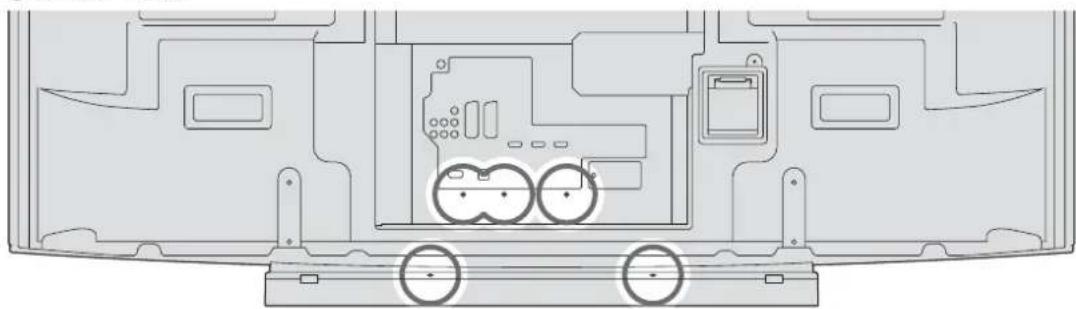

Gebrauch der Kabelklemmen

Rückseite des Fernsehers

TH-58PY800P

Befestigen Sie die Kabelschelle. Loch Entfernen vom Fernseher: ① Arretierungen ② ① Arretierungen auf beiden Seiten eingedrückt halten Kabelschelle in ein Loch einführen

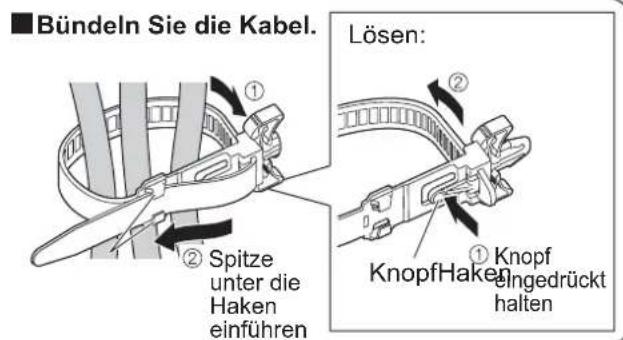

Bündeln Sie die Kabel. Lösen: ① ② Spitze unter die Haken einführen ① Knopf Haken eingedrückt halten

● Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann Bildverzerrungen verursachen).
Sichern Sie Kabel bei Bedarf mit den Klemmen.
- Bei Verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

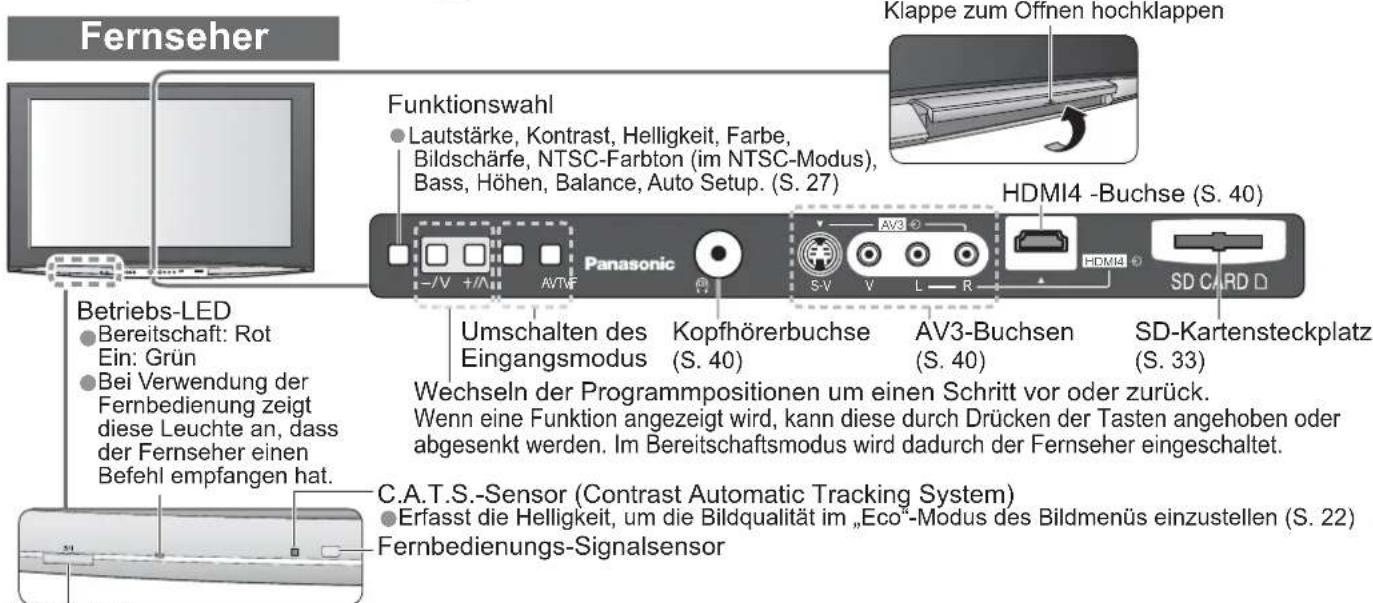

Anordnung der Bedienelemente

Fernseher Klappe zum Offnen hochklappen Funktionswahl • Lautstärke, Kontrast, Helligkeit, Farbe, Bildschärfe, NTSC-Farbton (im NTSC-Modus), Bass, Höhen, Balance, Auto Setup. (S. 27) HDMI4 -Buchse (S. 40) Panasonic - /V +/A AVTVF Umschalten des Eingangsmodus Kopfhörerbuchse AV3-Buchsen SD-Kartensteckplatz (S. 40) (S. 40) SD CARD D Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden. Im Bereitschaftsmodus wird dadurch der Fernseher eingeschaltet. Betriebs-LED • Bereitschaft: Rot Ein: Grün • Bei Verwendung der Fernbedienung zeigt diese Leuchte an, dass der Fernseher einen Befehl empfangen hat. C.A.T.S.-Sensor (Contrast Automatic Tracking System) • Erfasst die Helligkeit, um die Bildqualität im „Eco“-Modus des Bildmenüs einzustellen (S. 22) Fernbedienungs-Signalsensor

Netzschalter
- Einschalten, um den Fernseher einzuschalten oder über die Fernbedienung in den Bereitschaftsmodus umzuschalten

Fernbedienung

Taste Bereitschaft Ein / Aus

Umschalten des Fernsehers zwischen Ein und Bereitschaft

Mehrfensteranzeige (S. 15)

Gleichzeitige Anzeige von zwei Fenstern

VIERA Link-Menü (S. 37)

- Direktes Aufrufen des VIÉRA Link-Menüs

Bildseitenverhältnis (S. 15)

Umschalten des Bildseitenverhältnisses in der Bildseitenverhältniswahl-Liste

Das gewünschte Bildseitenverhältnis kann auch durch wiederholtes Betätigen der Taste eingestellt werden

OK

● Bestätigung der Auswahl und Einstellungen

- Diese Taste nach Wahl einer Programmposition drücken, um sofort auf das andere Programm umzuschalten

● Aufrufen der Programmtabelle (S. 14)

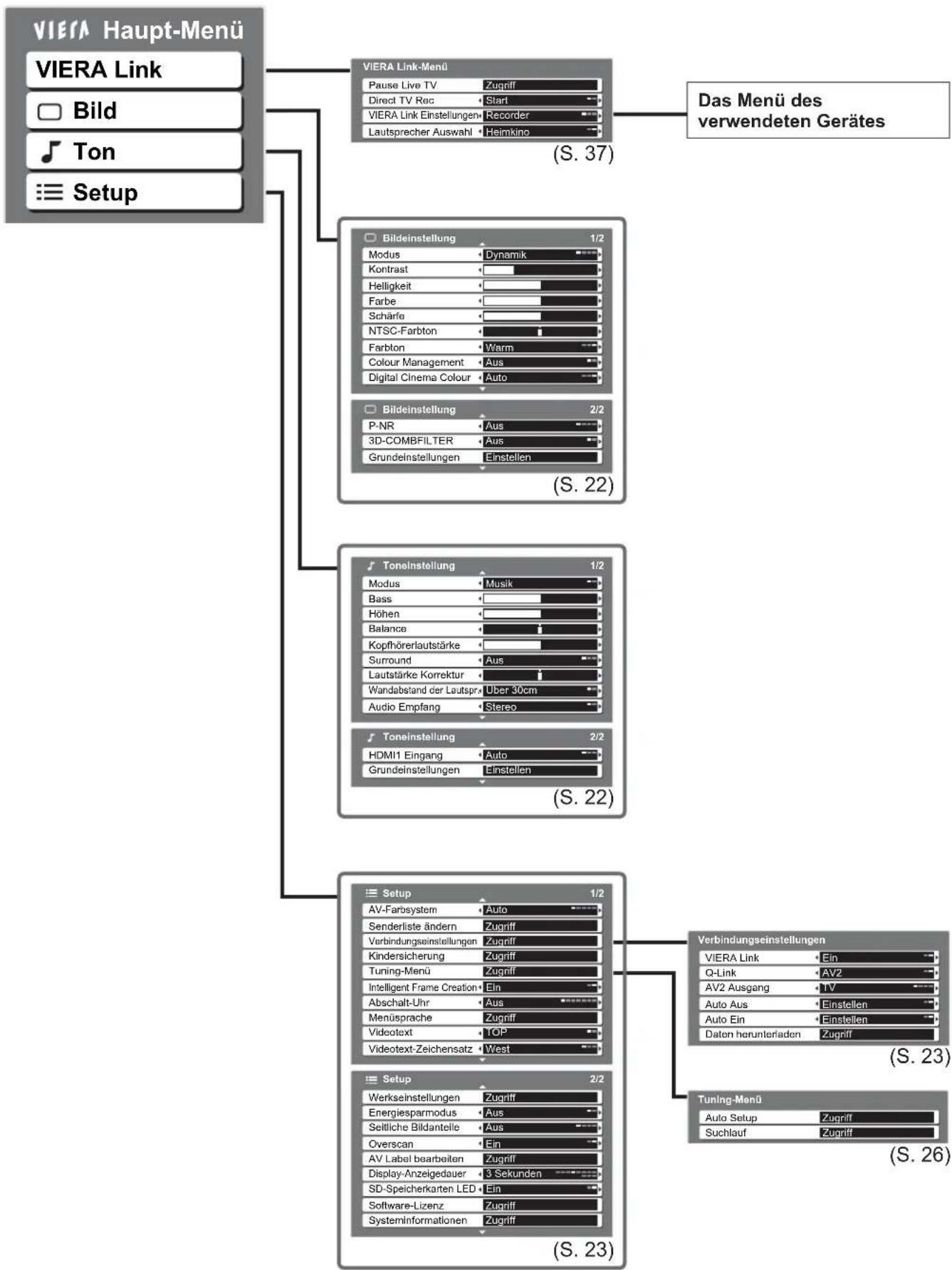

Haupt-Menü (S. 20)

- Diese Taste zum Aufrufen des VIERA Link-Menüs sowie der Menüs für Bildeinstellung, Toneinstellung und Setup drücken

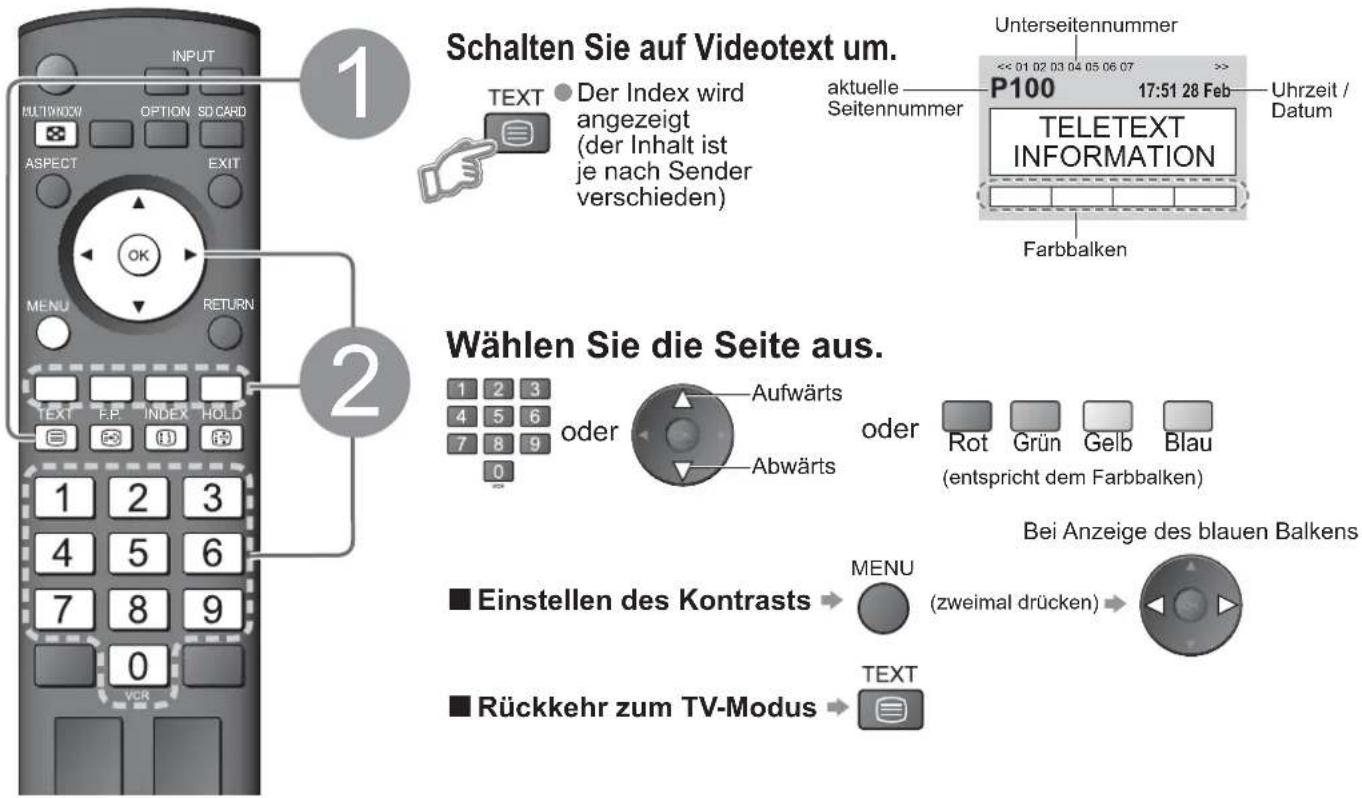

Videotext (S. 16)

Umschalten auf Videotext-Modus

Lieblingsseite (S. 17)

● Aufrufen der unter der blauen Taste gespeicherten Videotext-Seite

Zifferntasten

- Programmumschaltung und Umblättern von Videotext-Seiten

- Im Bereitschaftsmodus kann der Fernseher auch mit diesen Tasten eingeschaltet werden

Programminformationen (S. 14)

● Anzeige von Programminformationen

Programm Auf / Ab

- Sequentialle Programmwahl

Bedienung eines Videorecorders /- DVD-Gerätes von Panasonic (S. 19)

Normalisieren (S. 20)

● Führt eine Rücksetzung der Bild- und Toneinstellungen auf Ihre Vorgabewerte durch.

MULTI-WINDOW VIEW OPTION SD CARD Link ASPECT EXIT OK MENU RETURN TEXT F.P. INDEX HOLD 1 2 3 4 5 6 7 8 9 i 0 VCR + - PROGRAMME V ▲ II/▶ REC VCR DVD DIRECT TV REC N

Wahl des Eingangsmodus

● TV - Umschalten in den TV-Modus (S. 18)
● AV - Umschalten in den AV-Eingangsmodus von der Eingangswahl-Liste (S. 18)

SD-Karte (S. 32)

● Schaltet auf den SD-Karten-Bildmodus um.
Optionsmenü (S. 15)
- Einfache Einstellung für die Betrachtungs- und Tonoptionen

Verlassen

● Rückkehr zum normalen Fernsehprogramm
Cursortasten
● Auswahl und Einstellung

Rückkehr

• Rückkehr zum vorigen Menü

Farbige Tasten

- Wird für Wahl, Navigation und Betrieb der verschiedenen Funktionen verwendet.

Halten
● Standbild / Laufendes Programm (S. 14)
● Halten der aktuellen Videotext-Seite (Videotext-Modus) (S. 17)

Index (S. 17)

- Rückkehr zur Videotext-Indexseite (Videotext-Modus)

Stummschaltung
- Ein- und Ausschalten der Stummschaltung

Lautstärke aufwärts / abwärts

Direkte TV-Aufzeichnung (S. 35 und S. 37)
- Zeichnet Programme sofort auf dem DVD-/Videorecorder mit Q-Link- oder VIERA Link-Anschluss auf.
Surround (S. 22)
● Schaltet den Ton auf Surround um

Grundlegende Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.

Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder abtrennen. Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

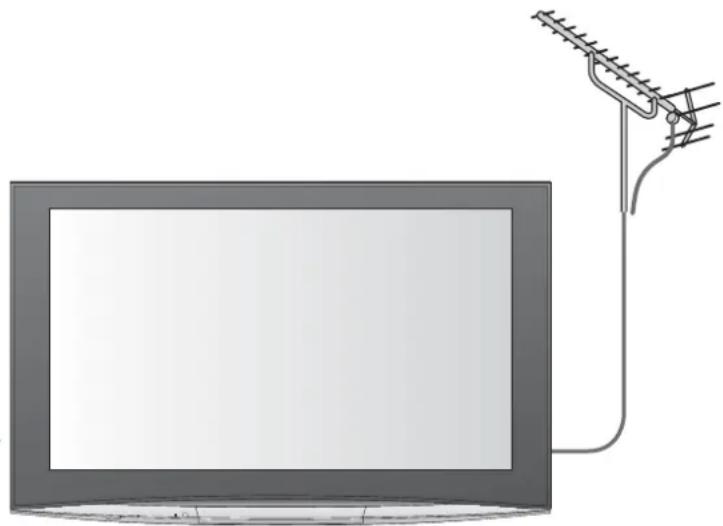

Beispiel 1 Anschließen der Antenne

Beispiel 2 Anschließen eines DVD-Recorders / Videorecorders

Nur Fernseher

Antenne AntenneRückseite des Fernsehers Rückseite des Fernsehers 220-240 V Wechselstrom, 50 / 60 Hz Netzkabel (mitgeliefert) Netzkabel (mitgeliefert) HF-Kabel 220-240 V Wechselstrom, 50 / 60 Hz SCART-Kabel (vollständig verdrahtet) HV-Kabel DVD-Recorder oder Videorecorder RF OUT RF IN HF-Kabel

Hinweise

• Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV1 oder AV2-Buchse anschließen (S. 35).
• Für HDMI-taugliche Geräte kann mit dem HDMI-Kabel ein Anschluss an die HDMI-Buchse (HDMI1/HDMI2/HDMI3/HDMI4) durchgeführt werden (S. 40).
  ● Q-Link-Anschluss → S. 34
  ● VIERA Link-Anschluss → S. 34
• Lesen Sie auch die Bedienungsanleitung des angeschlossenen Gerätes.

Beispiel 3

Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners

Fernseher, DVD-Recorder / Videorecorder und Kabeltuner
Rückseite des Fernsehers

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs mit Speicherung aller dabei abgestimmten Fernsehkanäle.

Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)

- Danach kann das Gerät über die Fernbedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebs-LED: Ein)

Wählen Sie die Sprache.

Wählen Sie Ihr Land aus.

- Je nach dem gewählten Land kann es auch erforderlich sein, das Gebiet zu wählen.

Starten Sie die automatische Einrichtung.

● Auto Setup beginnt mit der Suche nach Fernsehprogrammen und speichert diese ab. Die Reihenfolge, in der die Programmpositionen in der Tabelle aufgelistet sind, richtet sich nach dem Fernsehsignal, dem Fernsehsystem und den Empfangsbedingungen.

- Falls ein Recorder mit Q-Link, VIERA Link oder einer ähnlichen Technologie (S. 34) verbunden ist, werden die Einstellungen für Programm, Sprache und Land/Gebiet automatisch auf den Recorder heruntergeladen.

Wählen Sie die gewünschte Bildeinstellung.

Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

● „Bearbeiten von Programmen“ → (S. 24)

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

■ Gebrauch der Fernbedienung

MENU

Aufrufen des Hauptmenüs

Bewegen des Cursors / Wahl eines Menüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Zugriff auf das Menü / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

RETURN

Rückkehr zum vorigen Menü

EXIT

Verlassen des Menüsystems und Rückkehr zum normalen Bild

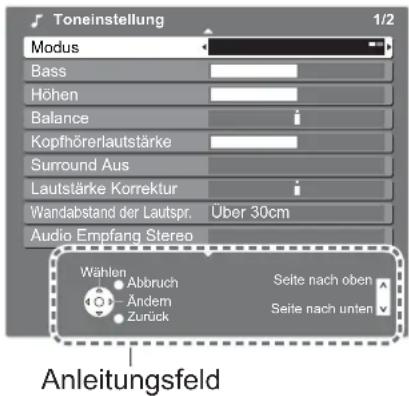

Bildschirm-Hilfe

(Beispiel: Toneinstellung)

Toneinstellung 1/2 Modus Bass Höhen Balance Kopfhörerlautstärke Surround Aus Lautstärke Korrektur Wandabstand der Lautspr. Über 30cm Audio Empfang Stereo Wählen Abbruch Seite nach oben Ändern Zurück Seite nach unten Anleitungsfeld

Hinweise

• Bei Versagen des automatischen Sendersuchlaufs →„Auto Setup“ (S. 27).
• Bei Versagen des Herunterladens → „Daten herunterladen“ (S. 23).
• Initialisieren aller Einstellungen →„Werkseinstellungen“(S. 29).
• Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

Betrachten von Fernsehprogrammen

1 Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) Dazu muss der Netzschalter eingeschaltet sein. (S. 9) Immer wenn Sie ein Programm wählen, wird das Informationsbanner angezeigt. Für Details siehe unten 2 Wahl eines Programms Aufwärts oder 1 2 3 4 5 6 7 8 9 0 Um eine zweistellige Programmnummer zu wählen, z.B. 39 → 3 → 9 (innerhalb kurzer Zeit) Auswahl aus der Programmtabelle ①Programmwahl ②Betrachten Um die Programmtabelle zu verlassen drücken Sie die Taste EXIT. ■ Wählen Sie ein Programm mit Hilfe des Informationsbanners (siehe unten) Der Programmname kann vor der Programmwahl bestätigt werden. Bringen Sie das Informationsbanner zur Anzeige, falls es nicht angezeigt wird. Wählen Sie das Programm, während das Banner angezeigt wird. ①Programmwahl ②Betrachten Die Anzeigedauer des Banners lässt sich über die Funktion „Display-Anzeigedauer“ einstellen (S. 23).

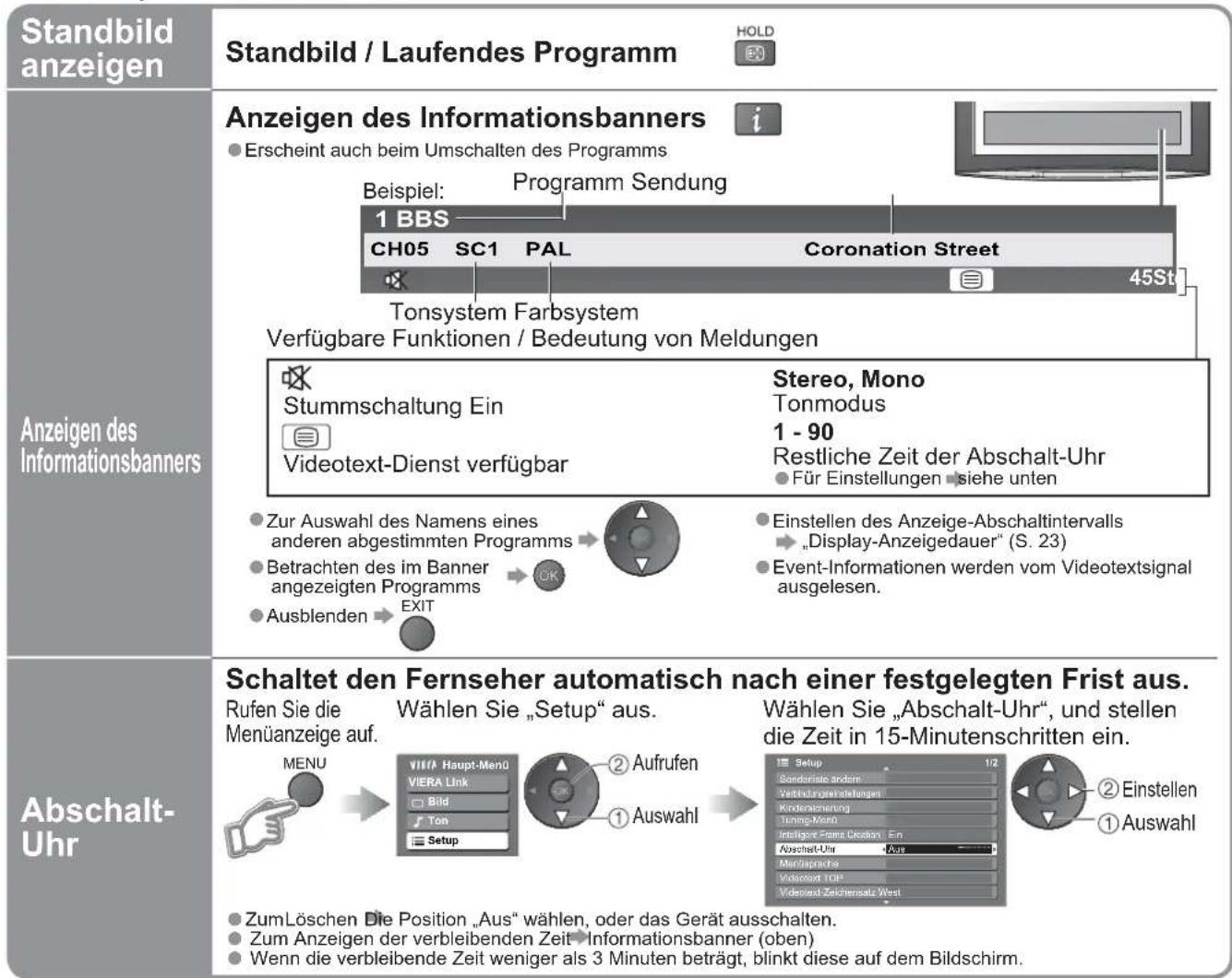

■ Weitere praktische Funktionen

Standbild anzeigen Standbild / Laufendes Programm Anzeigen des Informationsbanners Erscheint auch beim Umschalten des Programms Programm Sendung Beispiel: 1 BBS CH05 SC1 PAL Coronation Street 45St Tonsystem Farbsystem Verfügbare Funktionen / Bedeutung von Meldungen Stummschaltung Ein Stereo, Mono Tonmodus 1 - 90 Videotext-Dienst verfügbar Restliche Zeit der Abschalt-Uhr ● Für Einstellungen ▪ siehe unten Zur Auswahl des Namens eines anderen abgestimmten Programms → Betrachten des im Banner angezeigten Programms → OK Event-Informationen werden vom Videotextsignal Ausblenden → EXIT ausgelesen. Abschalt- Uhr Schaltet den Fernseher automatisch nach einer festgelegten Frist aus. Rufen Sie die Wählen Sie „Setup“ aus. Wählen Sie „Abschalt-Uhr“, und stellen Menüanzeige auf. Setup 1/2 MENU VIEA Haupt-MenÜ ② Aufrufen Setup ① Auswahl ② Einstellen VIERA Link Sondereste andem Vild Verbindungsstrahlungen Ton Kindenerzernung Tuning-Menu Intelligere Forma Cisstation Ein Auschalt-Uhr Aus Mendaprecha Videostor TOP Videostat Zekhensatz West ① Auswahl Zum Löschen Die Position „Aus“ wählen, oder das Gerät ausschalten. Zum Anzeigen der verbleibenden Zeit Informationsbanner (oben) Wenn die verbleibende Zeit weniger als 3 Minuten beträgt, blinkt diese auf dem Bildschirm.

Zeigt die Einstellungen an, die für das aktuelle Programm gewählt werden können	Sofortiges Überprüfen oder Änderndes aktuellen ProgrammstatusVideotext-ZeichensatzStellt die Videotext-Sprache ein.→ Setup (S. 23)Audio Empfang→ Toneinstellung (S. 22)	●Ändern→—2Ändi—1AuslLautstärke KorrekturStellt die Lautstärke der einzelnenProgramme oder des Eingangsmodus ein.Hinweis●Die Einstellungen können auch in der Menüliste geändert werden (S. 22 und S. 23).
Umschalten des Bildseitenverhältnisses	Bildseitenverhältnis umschaltenASPECTBildwiedergabe mit optimaler Bildgröße und optimalem Bildseitenverhältnis.Anzeigen der ASPECTBildseitenverhältnis-AuswahllisteWählen Sie den gewünschten Modus bei Anzeige der Liste.2Aufrufen1Auswahl●Zum Umschalten des Modus nur mit der ASPECT-TasteASPECT(so oft betätigen, bis der gewünschte Modus erreicht ist)Auto 16:9 14:9Das optimale Bildseitenverhältnis wird gewählt und das Bild wird erweitert, so dass es den Bildschirm vollständig ausfüllt. Einzelheiten hierzu ▶ S. 42Aspekt 4:3 4:3 VollformatDas Bild wird mit einem Bildseitenverhältnis von „4:3“ bildschirmfüllend angezeigt.Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung des Bilds bemerkbar.Zoom1 Zoom2 Zoom3Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von „16:9“ im Letterbox-Format oder mit einem Bildseitenverhältnis von „4:3“ angezeigt.Im PC-Modus sind nur „16:9“ und „4:3“ verfügbar.Im Videotextbetrieb kann das Bildseitenverhältnis nicht verändert werden.Das Bildseitenverhältnis kann separat für SD-(Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.	[IMAGE]
Gleichzeitige Anzeige eines Fernsehprogramms, einer DVD usw. in mehreren Fenstern	Anzeige in mehreren FensternMULTI WINDOW●An der Fernbedienung ausgeführte Bedienungsvorgänge sind nur für das Hauptfenster wirksam.Gleichzeitige Anzeige in zwei Fenstern, z.B. eines Fernsehprogramms und einer DVD.Bild-im-Bild-Modus (PinP) Bild-und-Bild-Modus (PandP)[IMAGE]■Bedienungsvorgänge bei Bildanzeige in mehreren FensternVerlassen der Mehrbildanzeige (Rückkehr zur Einzelbildanzeige im Hauptfenster)→MULTI WINDOW●Um das Layout der Fenster zu ändern oder eine Programmquelle zu wechseln, zeigen Sie zunächst den Farbbalken an.●Ändern des Layout der Fenster auf dem Bildschirm→Grün→Gelb→Vertauschen von Haupt- und Nebenfenster→Blau→Verlassen der Mehrbildanzeige→Rot●Wechseln des Eingangsmodus oder Programms des Unterbildschirms→Vertauschen von Neben- und Hauptfenster→Blau→Wechseln Sie den Eingangsmodus oder das Programm über die Fernbedienung (S. 14 oder. S. 18).→Emeut vertauschen→Blau●Dieselbe Signalquelle kann nicht gleichzeitig angezeigt werden.●Bei Mehrbildanzeige wird nur der Ton der im Hauptfenster angezeigten Programmquelle ausgegeben.●Bei Mehrfenster-Anzeige kann das Bildseitenverhältnis nicht geändert werden.●Bei Wiedergabe über den HDMI-Eingang (nur für Hauptfenster verfügbar), im PC-Modus und bei Verwendung einer SD-Karte steht die Mehrbildanzeige-Funktion nicht zur Verfügung.●Einige Signale werden für die geeignete Anzeige auf Ihrem Bildschirm umformatiert.

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet.

Was ist der FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben im unteren Bereich des Bildschirms. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist der TOP-Modus?

TOP-Videotext ist eine wesentliche Verbesserung des Standarddienstes, erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten.

● Rasche Übersicht über die verfügbaren Videotext-Informationen
- Einfache Auswahl des gewünschten Themenbereichs in mehreren Schritten
Seitenstatus-Informationen im unteren Bereich des Bildschirms

Seite aufwärts / abwärts

Rot Grün

Auswahl des gewünschten Themenbereichs

Auswahl des gewünschten Themas innerhalb des gewählten Themenbereichs

(Nach dem letzten Thema wird an den nächsten Themenbereich weitergeschaltet.)

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häufi g betrachtete Seiten speichern“, S. 17)

■ Umschalten des Modus → „Videotext“ im Menü „Setup“ (S. 23)

Schalten Sie auf Videotext um. TEXT Der Index wird angezeigt (der Inhalt ist je nach Sender verschieden) aktuelle Seitennummer Unterseitennummer << 01 02 03 04 05 06 07 P100 17:51 28 Feb Uhrzeit / Datum TELETEXT INFORMATION Farbbalken Wählen Sie die Seite aus. oder Aufwärts Abwärts oder Rot Grün Gelb Blau (entspricht dem Farbbalken) Bei Anzeige des blauen Balkens ■ Einstellen des Kontrasts → MENU (zweimal drücken) → ■ Rückkehr zum TV-Modus → TEXT

■ Praktische Videotext-Funktionen

Halten	Automatische Aktualisierung stoppen(Halten der aktuellen Seite ohne Aktualisierung)HOLD [7647]
Index	Rückkehren zur Hauptindex-SeiteINDEX[2023H]
Eine Favoriten-Seite aufrufen	Eine gespeicherte Favoriten-Seite ansehenF.P. ● Rufen Sie die unter „Blau“ gespeicherte Seite ab.● Die Werkseinstellung ist „P103“.
Mehrbildanzeige	Gleichzeitige / [480C] - von Fernsehprogramm und Videotext in zwei FensternMULTI WINDOW ● Diese Funktion kann nur im Videotext-Modus ausgeführt werden.
Häufig betrachtete Seiten speichern	Häufig betrachtete Seiten speichern(nur im List-Modus)BeiAnzeigeentsprechendefarbige Taste [OK]drückenundhalten Die Farbe der Nummer wechselt auf Weiß.■Ändern gespeicherter Seiten [YCBH] Zu ändernaefarbige Taste [CICZZ] [3444] 1 4 5 6 7 8 9 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1
Unterseite anzeigen	Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst) ■Anzeigen einer bestimmten UnterseiteMENU [2300] broadcast [HTT2] 4-stellige Nummergebe Beispiel: Pb [0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 4-TWW8 erse 10005Die Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden.Suchung ka 1997 je Zeit be 1997 1997 während e ein Fernsehprogramm betrachten können.
Fernsehen beim Warten auf Aktualisierung	Beitenden des Fertshprogras w 16 end [SDY0] ucher e 16 idekt-SeVideotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.Vorübergehendes Umschalten auf Fernsehprogramm [78K3] P108 [2WWW] [KKT0] Ers [YK0C] nachaktualisierung. [AW0Y] [KAT2] [YAB4] 122WWGelb Gelb [Siegels] (Sie kön Dazart) as Prünfem (Bewand) dern.) 122(8) 122(8) 122(8) 122(8) 122(8) 122(8) 122(8) 122(8) 122(8) 122(8) 122(8) 122(8) 122(8) 122(8) 122(8) 2Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht, falls der empfangene Sender dies unterstützt.

Betrachten von Videos und DVDs

Nach Anschluss eines Zusatzgerätes (Videorecorder, DVD-Gerät usw.) können Sie dessen Eingangssignal auf dem Bildschirm betrachten.

● Anschließen des Gerätes → S. 10 und S. 11

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen von manchen Geräten der Marke Panasonic verwendet werden.

INPUT TV AV OPTION SD CARD EXIT OK RETURN 1 2 3 4 5 6 7 8 9 0 VCR PROGRAMME V ▲ ↔ ↔ ■ II/▶ ▶ REC VCR DVD MULTI WINDOW DIRECT TV REC ① ② ③ ④

Schalten Sie den Fernseher ein.

■ Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 10 und S. 11)

Das Eingangssignal wird automatisch angezeigt, sobald die Wiedergabe am angeschlossenen Gerät startet.
● Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt.
- Bei Herstellung eines HDMI-Anschlusses (S. 40) steht diese Funktion ebenfalls zur Verfügung.

■Falls der Eingangsmodus nicht automatisch umgeschaltet wird

→ Führen Sie Schritt und unten aus.
Abhängig von der Einrichtung des Gerätes

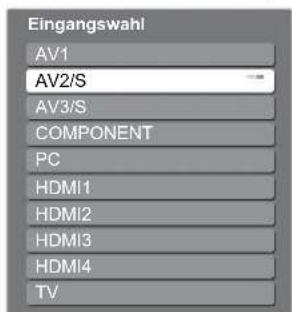

Zeigen Sie das Eingangswahl-Menü an.

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

Eingangswahl AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 HDMI4 TV

① Auswahl ② Betrachten OK

Der Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Frontplatte des Fernsehers gewählt werden.
Drücken Sie die Taste wiederholt, bis der gewünschte Eingang gewählt ist.
- Sie können jeden Eingabemodus benennen oder überspringen.
→ „AV Label bearbeiten“ (S. 30)

Betrachten

Die ausgewählte Buchse wird angezeigt.

AV2

■Rückkehr zum TV-Modus

TV

Hinweise

• Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
• Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder von Ihrem Fachhändler zu erfahren.

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fernbedienung gesteuert werden.

VCR, DVD	VCR / DVD-Schalter*Wählen Sie die Stellung „VCR“, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuernWählen Sie die Stellung „DVD“, um ein DVD-Gerät oder eine Player-Heimkinoanlage von Panasonic zu steuern
	BereitschaftUmschalten auf Bereitschaft / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder : Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät : Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder : Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät : Sprung an den nächsten Titel oder DVD-Video-TitelFür den Suchlauf vorwärts drücken und halten
	PausePause / FortsetzenDVD-Gerät : Für Zeitlupenwiedergabe gedrückt halten
PROGRAMME	Programm aufwärts / abwärtsWahl des Programms
REC	AufzeichnungStarten der Aufzeichnung

*Einstellen der Fernbedienung für Steuerung von Videorecordern, DVD-Geräten usw. der Marke Panasonic.

① Bringen Sie den VCR / DVD-Schalter in die entsprechende Stellung.
② Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen.

Geben Sie den jeweils in der nachstehenden Tabelle für das zu steuernde Gerät angegebenen Code ein.

→ Drücken Sie

Stellung „VCR“

Gerät Code
Videorecorder	10 (Standardeinstellung)
DVD-Gerät 11

Stellung „DVD“

Gerät Code
DVD-Gerät	70 (Standardeinstellung)
Player-Heimanlage	71

Hinweise

• Nach Codeänderung sollten Sie sich überzeugen, dass die Fernbedienung richtig funktioniert.
• Nach einem Austausch der Batterien werden die Code-Standardeinstellungen wiederhergestellt.
  Die Schalterstellung „DVD“ ist für DVD-Player, DVD-Recorder und Recorder-Heimkinos vorgesehen.
• Bei manchen Gerätemodellen können bestimmte Funktionen u.U. nicht gesteuert werden.

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen ermöglichen.

Rufen Sie die Menüanzeige auf.

MENU

● Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt.

Wählen Sie das gewünschte Menü aus.

(Beispiel: Menü „Bildeinstellung“)

Wählen Sie die gewünschte Menüfunktion aus.

(Beispiel: Menü „Bildeinstellung“)

Nehmen Sie die gewünschte Einstellung oder Auswahl vor.

(Beispiel: Menü „Bildeinstellung“)

■ Für sofortige Rückkehr zum TV-Modus

■ Rückkehr zur vorigen Anzeige

■ Umblättern der Menüseiten

■Auswahl aus mehreren Optionen

■Einstellung über Pegelsteller

■Weiterschalten zur nächsten Anzeige

■ Rücksetzen der Einstellungen

● Nur Rücksetzen der Bildeinstellungen → „Grundeinstellungen“ in der Bildeinstellung (S. 22)
●Nur Rücksetzen der Toneinstellungen → „Grundeinstellungen“ in der Toneinstellung (S. 22)
Gemeinsames Rücksetzen der Bild- und Toneinstellungen

- Initialisieren aller Einstellungen - „Werkseinstellungen“ im Menü „Setup“ (S. 29)

■Eingeben der Schriftzeichen im freien Eingangsmenü

Für einige Positionen können Sie Namen und Zahlen frei eingeben.

Geben Sie die Zeichen ein. Speichern

Speich

Überblick

• Nur die verfügbaren Einträge können ausgewählt werden.

Gebrauch der Menüfunktionen

■Menüliste

Menü	Funktion Einstellungen / Konfiguration (Optionen)
VIERA Link	Pause Live TV	Steuert das über die VIERA Link-Funktion angeschlossene Gerät und ermöglicht verschiedene praktische Funktionen wie Aufnahme, Wiedergabe usw. (S. 37 - 39)● Das VIERA Link-Menü kann auch direkt über die VIERA Link-Taste auf der Fernbedienung aufgerufen werden.
	Direct TV Rec
	VIERA Link Einstellungen
	Lautsprecher Auswahl
Bild	Modus	Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino / Eco)Dynamik : Bietet höchsten Kontrast und Scharfe des Bildes bei hellen Räumen.Normal : Empfohlen unter normalen Bedingungen bei normaler Beleuchtung des Raumes.Kino : Für Filme in abgedunkelten Räumen mit einem Bild wie im Kino.Eco : Führt die Bildeinstellungen automatisch je nach den vorhandenen Lichtbedingungen durch.● Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.
	Kontrast, Helligkeit, Farbe, Schärfe	Erhöht oder verringert die Pegel dieser Optionen in Abhängigkeit von Ihren persönlichen Wünschen.
	NTSC-Farbton	Wenn eine NTSC-Signalquelle an Ihren Fernseher angeschlossen ist, kann der Farbton nach Wunsch eingestellt werden.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	Farbton	Ermöglicht Ihnen die Einstellung des allgemeinen Farbtons des Bildes. (Kühl / Normal / Warm)
	Colour Management	Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)● Nicht vorhanden bei PC-Eingangssignalen.
	Digital Cinema Colour	Dient zur Anzeige lebhafter Bilder mit einer erweiterten Farbpalette (Aus / Ein / Auto).Diese Funktion ist bei Wiedergabe von HD-Bewegtbildern wirksam.● Diese Funktion steht nur im HDMI-Eingangsmodus oder Film-Anzeigemodus (S. 33) zur Verfügung
	P-NR	Reduzierung von BildrauschenReduziert automatisch das unerwünschte Bildrauschen oder Flimmern in den Konturteilen eines Bildes. (Aus / Niedrig / Mittel / Hoch)● Nicht vorhanden bei PC-Eingangssignalen.
	3D-COMBFILTER	Gelegentlich ist bei der Einzelbild- oder Zeitlupenwiedergabe ein Farbmuster zu sehen.Wählen Sie „Ein“, damit schärfere und genauere Farben angezeigt werden. (Aus / Ein)● Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.● Bei RGB-, S-Video-, Komponenten-, PC- und HDMI-Signalen sowie beim Betrachten einer SD-Karte steht diese Funktion nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die OK-Taste, um die gegenwärtigen Bildmodi auf die Vorgabeeinstellungen zurückzustellen.
Ton	Modus	Grundlegender Tonmodus (Musik / Sprache)
	Bass	Erhöht oder verringert den Pegel, um die Ausgabe der Bässe zu verstärken oder abzuschwächen.
	Höhen	Erhöht oder verringert den Pegel, um die Ausgabe der Höhen zu verstärken oder abzuschwächen.
	Balance	Dient zur Einstellung des Lautstärkepegels des rechten und linken Lautsprechers.
	Kopfhörerlautstärke	Dient zur Einstellung der Kopfhörerlautstärke.
	Surround	Surround Sound-Einstellungen (Aus / Ein / SRS TruSurround XT)Ein: Eine Dynamic Enhancer-Schaltung wird zur Simulierung von räumlichen Effekten eingesetzt.SRS TruSurround XT:SRS TruSurround XT® erzeugt einen hochwertige Surround Sound-Effekt mit nur zwei Lautsprechern von jeder Programmquelle, die zur Ausgabe von mit Surround Sound codierten Signalen im Stande ist.● Eine Umschaltung ist auch über die Surround-Taste an der Fernbedienung möglich (S. 9).
	Lautstärke Korrektur	Stellt die Lautstärke der einzelnen Programme oder der einzelnen Eingangsmodi ein.
	Wandabstand der Lautspr.	Dient zur Einstellung der Basswiedergabe. (Über 30cm / Unter 30cm)● Wenn der Abstand zwischen der Rückseite des Fernsehers und der Wand mehr als 30 cm beträgt, empfi ehlth sich die Wahl von „Über 30cm".● Wenn der Abstand zwischen der Rückseite des Fernsehers und der Wand weniger als 30 cm beträgt, empfi ehlth sich die Wahl von „Unter 30cm".
	Audio Empfang	Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)● Normaleinstellung: Stereo● Wenn ein Stereosignal nicht empfangen werden kann: Mono● M1/M2: Zur Anwahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.
	HDMI1 / 4Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an (Auto / Digital / Analog) (S. 42).Auto : Automatische Erkennung von digitalen und analogen ProgrammquellenDigital : HDMI-KabelanschlussAnalog : HDMI-DVI-Adapter-Kabelanschluss● Nur HDMI-Eingangsmodus● Den HDMI2 / 3-Buchsen können nur Digitalsignale zugeleitet werden.● Für die HDMI2 / 3-Buchsen steht diese Einstellung nicht zur Verfügung.
	Grundeinstellungen	Drücken Sie die OK-Taste, um die gegenwärtigen Tonmodi auf die Vorgabeeinstellungen zurückzustellen.

■Menüliste

Menü	Funktion Einstellungen		en / Konfiguration (Optionen)
Setup	AV-Farbsystem		Dient zur Wahl des optionalen Farbsystems je nach Format des Videosignals im AV-Modus. (Auto / PAL / SECAM / M.NTSC / NTSC)
	Senderliste ändern		Dient zum Überspringen oder Bearbeiten von Kanälen. (S. 25)
	Verbindungseinstellungen	VIERA Link	Dient zur Festlegung, ob die VIERA Link-Funktionen verwendet werden sollen oder nicht (Aus / Ein) (S. 36)
		Q-Link	Wählt die AV-Buchse, die für die Datenkommunikation zwischen dem Fernseher und einem geeigneten Recorder verwendet werden soll. (AV1 / AV2) (S. 35)● Sofern dieser mit Q-Link nicht kompatibel ist, wählen Sie einen anderen Anschluss..
		AV1 / AV2 Ausgang	Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird. (TV / AV1 / AV2 / AV3 / Monitor)● Monitor: Das auf dem Bildschirm angezeigte Bild● Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.
		Auto Aus	Die automatische Ausschaltfunktion von über VIERA Link angeschlossenen Geräten lässt sich über diese Funktion ein-oder ausschalten. (Aus / Ein) (S. 35 und S. 36)
		Auto Ein	Die automatische Einschaltfunktion von über VIERA Link angeschlossenen Geräten lässt sich über diese Funktion ein-oder ausschalten. (Aus / Ein) (S. 35 und S. 36)
		Daten herunterladen	Lädt die Einstellungen von Programm, Sprache und Land/Gebiet auf ein an den Fernseher angeschlossenes Gerät herunter, das mit Q-Link oder VIERA Link ausgestattet ist.
	Kindersicherung		Dient zum Sperren eines Kanals / AV-Eingangs, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (S. 28).
	Tuning-Menü	Auto Setup	Stellt automatisch die in einem Gebiet empfangenen Programme ein (S. 27).
		Suchlauf	Dient zum manuellen Einstellen von Kanälen. (S. 27).
	Intelligent Frame Creation		Eine automatische Korrektur der Vollbildrate, mit der ruckfreie Bilder dargestellt werden. (Aus / Ein)● Nicht vorhanden bei PC-Eingangssignalen.
	Abschalt-Uhr		Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten)
	Menüsprache		Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.
	Videotext		Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 16)
	Videotext-Zeichensatz		Dient zur Wahl der Videotext-Sprache. (West / Ost1 / Ost2)● West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch usw.● Ost1: Tschechisch, Englisch, Estnisch, Lettisch, Rumänisch, Russisch, Ukrainisch usw.● Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch usw.
	Werkseinstellungen		Dient zum Rückstellen aller Einstellungen auf die Werksvorgaben, z.B. nach einem Umzug (S. 29)
	Energiesparmodus		Reduziert die Bildhelligkeit zur Energieeinsparung. (Aus / Ein)
	Seitliche Bildanteile		Dient zur Einstellung der Helligkeit der seitlichen Bildanteile. (Aus / Niedrig / Mittel / Hoch)● Die empfohlene Einstellung ist „Hoch“, damit das Auftreten von Nachbildern verhindert wird.
	Overscan		Dient zur Wahl des Bildschirmbereichs für die Anzeige des Bilds (Aus / Ein)Ein: Das Bild wird vergrößert, um den Bildrand zu verdecken.Aus: Das Bild wird in seiner Originalgröße angezeigt.● Wählen Sie die Einstellung „Ein“, wenn Rauschen am Bildschirmrand auftritt.● Diese Funktion steht zur Verfügung, wenn „Aspekt“ auf „Auto“ (nur Signale mit einem Bildseitenverhältnis von 16:9) oder „16:9“ eingestellt ist.● Diese Funktion kann getrennt für SD-Signale (Signale mit normaler Auflösung) und HD-Signale (Signale mit hoher Auflösung) gespeichert werden.
	AV Label bearbeiten		Benennt oder überspringt die einzelnen Eingangsbuchsen. (S. 30)
	Display-Anzeigedauer		Dient zur Einstellung der Zeitdauer der Anzeige des Informationsbanners (S. 14) auf dem Bildschirm.● 0 (keine Anzeige) bis 10 Sekunden in 1-Sekunden-Schritten
	SD-Speicherkarten LED		Die blaue LED-Lampe lauchtet, während die SD-Karte eingesteckt ist (Aus / Ein) (S. 33)
	Software-Lizenz		Dient zur Anzeige der Software-Lizenzinformationen.
	Systeminformationen		Zeigt die Systeminformation dieses Fernsehers an.

• Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt. (S. 31 und S. 33)
• Nur die verfügbaren Einträge können ausgewählt werden.

(Bild, Klangqualität usw.)

Bearbeiten von Programmen

Unerwünschte Kanäle können übersprungen oder bearbeitet werden.

1

Rufen Sie die Menüanzeige auf.

2

Wählen Sie „Setup“ aus.

① Auswahl ② Aufrufen OK

3

Wählen Sie „Senderliste ändern“ aus.

Setup 1/2 Senderliste ändern Zugniff Verbindungseinstellungen Kindersicherung Tuning-Menü Intelligent Frame Creation Ein Abschalt-Uhr Aus Menüsprache Videotext TOP Videotext-Zeichensatz West

① Auswahl ② Aufrufen OK

4

Einstellen

■ Rückkehr zum TV-Modus

Unerwünschte Sender können verdeckt werden. Verwenden Sie diese Funktion, um unerwünschte Programme zu überspringen.

Wahl eines Senders „Anzeigen / Überspringen“

Sendernamen und Programmpositionen können geändert werden.

- Falls ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, bearbeiten Sie „VCR“.

① Wahl des zu bearbeitenden Programms

Senderlisten-Editor 1 BBC1 2 **** 3 **** 4 5 6 7 Auswahl Programmposition Sendername 3 FTP CH05 SC1 PAL Coronation Street

② Ändern Sie die Einstellung wunschgemäß.

- Ändern des angezeigten Namens bei der Wahl von Programmen

■ Verschieben der Programmposition
    note right of B
        Auswahl
    end

Abstimmen von Programmen

Sie können bei einem Umzug alle Fernsehprogramme erneut abstimmen oder nach einem neuen Sender suchen, der erst vor kurzem den Betrieb aufgenommen hat.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“ aus. VIERA Haupt-Menü VIERA Link Bild Ton Setup ② Aufrufen OK ① Auswahl 3 Wählen Sie „Tuning-Menü“ aus. Setup 1/2 Senderliste ändern Verbindungseinstellungen Kindersicherung Tuning-Menü Zugriff Intelligent Frame Creation Ein Abschall-Uhr Aus Menusprache Videotext TOP Videotext-Zeichensatz West ② Aufrufen OK ① Auswahl 4 Wählen Sie die gewünschte Funktion aus. Tuning-Menü Auto Setup Suchlauf Zugriff ② Aufrufen OK ① Auswahl 5 Einstellen ■ Rückkehr zum TV-Modus EXIT

Dient zur automatischen Einstellung aller im Empfangsgebiet abstimmbaren Kanäle.

- Wenn eine Kindersicherungs-PIN (S. 28) eingestellt wurde, muss diese erneut eingegeben werden.

Starten Sie die automatische Senderabstimmung.

Die Einstellungen werden automatisch vorgenommen.

Auto Setup Sachlauf 2 78 1 44 dieser Vorgang beanspracht etwa 3 Minuten. Kanal Sondokame CH 29 CH 33 Analog: 2 Stuche Bault

• Alle vorigen Kanaleinstellungen werden gelöscht.
• Lädt die Einstellungen von Programm, Sprache und Land/Gebiet auf ein an den Fernseher angeschlossenes Gerät herunter, das mit Q-Link oder VIERA Link ausgestattet ist.
• Wenn der Vorgang abgeschlossen ist, wird das Programm in der Programmposition „1“ angezeigt.
• Falls die Abstimmung nicht vollständig abgeschlossen wurde → „Suchlauf“

■Verwenden Sie für den automatischen Sendersuchlauf die Tasten an der Vorderseite des Fernsehgerätes. (S. 9)

① So oft betätigen, bis „Auto Setup“ angezeigt wird.

② Rufen Sie „Auto Setup“ auf.

③ „Auto Setup“ starten.

F V +A TV +V

■Feinabstimmung

Damit können Sie kleine Einstellungen bei der Abstimmung eines bestimmten Programms durchführen. (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird.)

Suchlauf

Dient zum manuellen Einstellen von Kanälen nach Auto Setup.

• Stellen Sie zunächst Tonsystem und Farbsystem ein, und führen Sie dann diese Funktion aus. Stellen Sie Farbsystem normalerweise auf „Auto“ ein.
• Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen wurde, wählen Sie die Programmposition „0“.

Suchlauf 1 BBC1 Fremabstimmung Suchlauf 2 78 | 1 41 Tonsystem SC1 Farbsystem Auto

SC1: PAL B, G, H / SECAM B, G SC2: PAL I
SC3: PAL D, K / SECAM D, K F: SECAM L / L'

ns Suchlauf und Speichern

Wahl der Programmposition

-① Suchen
-② Speichern

Sperren von Programmplätzen Kindersicherung

Auf Wunsch können Sie bestimmte Programme/AV-Eingänge sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (Wird ein gesperrter Programmplatz oder Eingang gewählt, erscheint eine Meldung mit der Aufforderung zur PIN-Eingabe. Nach korrekter Eingabe wird die Sperre aufgehoben.)

1 Rufen Sie die Menüanzeige auf. MENU 2 Rufen Sie die Menüanzeige auf. VIEFA Haupt-Menu VIERA Link Bild Ton Setup 3 Wählen Sie „Kindersicherung“ aus. Setup 1/2 Senderliste ändern Verbindungseinstellungen Kindersicherung Zugriff Tuning-Menu Intelligent Frame Creation Ein Abschalt-Uhr Aus Menüsprache Videotext TOP Videotext-Zeichensatz West 4 Einstellen ■ Rückkehr zum TV-Modus EXIT

Sperren von Programmplätzen Kindersicherung

① Geben Sie die PIN (4-stellige Zahl) ein.

Kindersicherung - PIN eingeben Bite neue PIN eingeben PIN

• Bei der ersten Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl, da Sie sie später vergessen könnten.

② Wählen Sie „Kindersicherungsliste“ aus.

Kindersicherung PIN ändern Kindersicherungsliste Zugriff ② Aufrufen ① Auswahl

③ Wählen Sie den Programmplatz / Eingang, der gesperrt werden soll

Kinderstrahlungsköfte - aktener und AV Name Top Specten ISO TV ● 1.8BC1 TV 2 **** TV 3 **** TV 4 TV 5 TV 6/1 AV 7/2/5 AV ① Auswahl ② Einstellen

Freigeben → Wählen Sie den gesperrten Programmplatz / Eingang

Freigeben aller gesperrten Programmplätze / Eingänge → Blau

■ Ändern der PIN

Wählen Sie „PIN ändern“ in Schritt ② und geben Sie dann die neue PIN zweimal ein.

Hinweis

- Durch die Einstellung „Werkseinstellungen“ (S. 29) werden die PIN-Nummer und alle Einstellungen gelöscht.

Wiederherstellen des Auslieferungszustands

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Programme abgestimmt sind.

Dabei werden alle Benutzereinstellungen (Programme, Bild, Klangqualität usw.) zurückgestellt.

Rufen Sie die Menüanzeige auf. MENU INPUT OPTION SD CARD EXIT OK MENU RETURN Wählen Sie „Setup“ aus. VIERA Haupt-Menü VIERA Link Bild Ton Setup ② Aufrufen OK ① Auswahl 3 Wählen Sie „Werkseinstellungen“ aus. Setup 2/2 Werkseinstellungen Energiesparmodus Aus Seitliche Bildanteile Aus Overscan Ein AV Label bearbeiten Display-Anzeigedauer 3 Sekunden SD-Speicherkarten LED Ein Software-Lizenz Systeminformationen ② Aufrufen OK ① Auswahl 4 Einstellen Rückkehr zum TV-Modus EXIT

Wiederherstellen des Auslieferungszustands Werkseinstellungen ① Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung. Werkseinstellungen Alle Senderdaten werden gelöscht Sind Sie sicher? Sind Sie sicher? OK Abbruch Zurück ② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. „Auto Setup“ startet automatisch, wenn der Hauptschalter beim nächsten Mal eingeschaltet wird. (S. 12) ■ Um nur TV-Programme erneut abzustimmen, z. B. nach einem Umzug „Auto Setup“ (S. 27)

Eingangsbezeichnung

Um die Identifizierung der einzelnen Eingangskanäle und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen, an die kein Zusatzgerät angeschlossen ist, bei der Auswahl überspringen lassen.

● Wahl des Eingangsmodus S. 18

2

3

4

Die von Ihnen eingestellten Bezeichnungen erscheinen sowohl im Menü „Eingangswahl“ (S. 18) als auch im Informationsbanner.

- Bei Wahl von „Überspringen“ kann der Modus nicht gewählt werden.

Benutzereingabe

Sie können jeder Eingangsbuchse einen gewünschten Namen zuweisen.

Wählen Sie „Benutzereingabe“ aus.

Geben Sie die Zeichen ein.

Benutzerelngabe Name A B C D E F G H I R J K L M N U V X Y Z a b c d e f g h i j k l m n u j k s u v w x y z f o u L o 1 2 3 4 5 6 7 8 9 ...

Speichern

(10 Zeichen maximal)

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschirminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden.

Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden.

●Anschließen des PC S. 40

INPUT TV AV OPTION SD CARD EXIT OK RETURN 1 2

■ Rückkehr zum TV-Modus

Wählen Sie den AV-Modus.

Wählen Sie „PC“ aus.

Eingangswahl AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 HDMI4 TV

①Auswahl ②Aufrufen OK

● Geeignete Eingangssignale → S. 44

- Wenn die Anzeige „H-Frequenz“ oder „V-Frequenz“ rot dargestellt wird, kann dies bedeuten, dass das Ausgangssignal des PC nicht von diesem Fernseher unterstützt wird.

■ Menü „PC Einstellungen“ (wunschgemäß ändern)

Ausführen von Einstellungen → „Gebrauch der Menüfunktionen“ ① bis ④ (S. 20)

Menü Funktion Einstellungen / Konfiguration (Optionen)

Bild	Erweiterte PC-Einstellungen	W/B High R	Einstellung des Weißabgleichs für den Farbton Rot		1 und 2gf.wiederholt einstellen
		W/B High B	Einstellung des Weißabgleichs für den Farbton Blau
		W/B Low R	Einstellung des Grauabgleichs für den Farbton Rot
		W/B Low B	Einstellung des Grauabgleichs für den Farbton Blau
		Gamma (S Kurve / 2.0 / 2.2 / 2.5)
		Grundeinstellungen	Drücken Sie die OK-Taste, um eine Rücksetzung auf die Bildgrundeinstellungen durchzuführen.
Setup	PC Einstellungen	Auflösung	Dient zum Umschalten der Auflösung.VGA (640 × 480 Pixel), WVGA (852 × 480 Pixel), XGA (1.024 × 768 Pixel), WXGA (1.366 × 768 Pixel)Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.
		Takt Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung der waagerechten Position.
		V-Position	Dient zur Einstellung der senkrechten Position.
		Taktphase	Dient zur Beseitigung von Flackern und Verzerrungen.Nehmen Sie diese Einstellung vor, nachdem Sie den Eintrag „Takt“ eingestellt haben.	Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		Synchronisation	Dient bei einem verzerrten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Grünsignal)H & V: Synchronisation über die vom PC zugeleiteten Horizontal- und Vertikalfrequenz-Signale auf Grünsignaßynchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)
		Grundeinstellungen	Drücken Sie die OK-Taste, um eine Rücksetzung auf die Grundeinstellungen durchzuführen.

●Weitere Einträge → S. 22 und S. 23

Betrachten einer SD-Karte

Foto Anzeige : Standbilder, die mit einer Digitalkamera aufgezeichnet wurden, können auf dem Fernsehschirm angezeigt werden.

Film Anzeige : Bewegtbilder, die mit einer digitalen Videokamera aufgezeichnet wurden, können auf dem Fernsehschirm wiedergegeben werden.

Setzen Sie die SD-Karte ein.

Wählen Sie „Foto Anzeige“ oder „Film Anzeige“.

INPUT OPTION SD CARD ASPECT EXIT OK MENU RETURN Panasonic TV

Wählen Sie die anzuzeigende Datei aus

■Foto Anzeige

Ausgewähltes Foto

Fehleranzeige (Bilder, die nicht geladen werden konnten usw.)

Fota-Anzelgemodius Altü Bilder p175 Detererse p1010001 Datum 23/10/2007 Pixel 1000 X 1200 Walter Akouh 700 kΩ E/dactid p191254 p1912566 p1912603 p1912604 p1912605 p1912606 p1912607 p1912608 p1912609 p1912610 p1912611 p1912612 Die Information des ausgewählten Fotos wird angezeigt (Miniaturbild)

Auswahl

Dia Show

→ S. 33

Betrachten

Sortieren nach Aufnahmedatum oder -monat (Nach Monat sortieren / Nach Datum sortieren)

Anzeige der Miniaturbilder, die nach Datum oder Monat gruppiert sind.

Gelb (Nach Monat sortieren)

Blau (Nach Datum sortieren)

Die Gruppe von Fotos ohne Datumsaufzeichnung wird als „Unbekannt“ angezeigt.

① wählen Sie die Gruppe, die wiedergegeben werden soll. ② Ansehen der Miniaturbilder der gewählten Gruppe

Betrachten

Jeweils ein Einzelbild wird angezeigt.

●Anzeigen / Verdecken des Anleitungsfelds

Einzelbild Drehen Abbruch Wahlen List Drehen Dia Snow

Anleitungsfeld

zum vorherigen Foto um 90° drehen (im Gegenuhrzeigersinn) nächstes Foto um 90° drehen (im Uhrzeigersinn)

Rückkehr zum Miniaturbild

Film Anzeige

Dateiformat: Nur die Formate AVCHD und MPEG2 werden unterstützt.

Für Details s. 43 Film-Anstigemodus Name Nr. Detum & Zeit Bauer 1 01-12-COMM 22:12:25 01:16:05 2 01-12-COMM 22:12:25 01:16:06 3 01-12-COMM 22:12:25 01:16:07 4 01-12-COMM 22:12:25 01:16:08 5 PASCOMM 11:16:25 01:16:09 6 PASCOMM 11:16:25 01:16:10 7 PASCOMM 11:16:25 01:16:11 8 PASCOMM 11:16:25 01:16:12 9 PASCOMM 11:16:25 01:16:13 10 PASCOMM 11:16:25 01:16:14 Verfall Wiedlungsteuer, Anschuss Zurück (Liste)

—① Auswahl

Betrachten

Betrachten

Die Wiedergabe startet

● Anzeigen des Anleitungsfelds

RETURN

● Verdecken des Anleitungsfelds →

Pause 1/▶ Abbruch Suchen Zurück Wiedergabe Stopp Überspringen

Anleitungsfeld

Suchlauf rückwärts Pause / Wiedergabe Wiedergabe Suchlauf vorwärts Stopp

Zum vorigen Film

Zum nächsten Film

Rückkehr zur Listenanzeige

(Stopp)

Zum Anzeigen des Informationsbanners

Zum Ändern des Bildseitenverhältnisses (nur für Filmmaterial mit einem Bildseitenverhältnis von 4:3) ASPECT

(Fotos und Filme)

SD-Karte

- Einzelheiten zu SD-Speicherkarten finden Sie auf → S. 43.

■ Einsetzen

Etikettseite Schieben Sie die Karte bis zum Einrasten ein.

■ Entfernen

Drücken Sie auf die Mitte der Karte.

Hinweis

Die blaue LED-Lampe lauchtet, während die SD-Karte eingesteckt ist, wenn „SD-Speicherkarten LED“ im Installations-Menü auf „Ein“ eingestellt ist (S. 23).

Z Blaue LED-Anzeige

• Während des Betriebs werden keine Signale von den AV-Buchsen ausgegeben. Bei Wahl der Film Anzeige wird der Filmton jedoch von den Buchsen AUDIO und DIGITAL AUDIO OUT ausgegeben.
  „Datum“ zeigt das Datum an, an dem die Aufnahme mit der Digitalkamera bzw. digitalen Videokamera gemacht wurde. Dateien, für die kein Datum aufgezeichnet wurde, werden als „**/**/****“ angezeigt.

Dia Show (Foto Anzeige)

■Beginnen Sie mit der Dia-Show (Bedienung in Schritt) ③

① Wählen Sie das Foto für die erste Betrachtung

② Beginnen Sie mit der Dia-Show

- Pausieren

• Rückkehr zur Einzelbild-Anzeige

Hinweis

Die Diashow wird innerhalb ein und derselben Gruppe durchgeführt, falls sie während der Gruppen-Wiedergabe begonnen wurde.

■ Dia-Show-Einstellungen (Bedienung in Schritt ③)

① Rufen Sie die ② Wählen Sie „Einstellungen“ aus. Menüanzeige auf.

③ Wählen Sie den gewünschten Eintrag aus, und nehmen Sie die Einstellung vor.

VIEFA Haupt-Menü Bild Einstellungen ② Aufrufen ① Auswahl

●Menü „Bildeinstellung“ → S. 22

Menü	Funktion	Einstellungen / Konfiguration (Optionen)
Einstellungen	Intervall	Wahl des Intervalls für die Dia-Show (5 / 10 / 15 / 30 / 60 / 90 / 120 Sekunden)
	Wiederholen	Wiederholen der Dia-Show (Aus / Ein)

Toneinstellungen (Film Anzeige)

Wenn ein Verstärker an die DIGITAL AUDIO OUT-Buchse angeschlossen wird, können Programme mit mehrkanaligem Ton wiedergeben werden.

■ Überprüfen oder Ändern des aktuellen Tonsignalstatus (beim Betrachten von Filmen)

① Rufen Sie das Options-Menü auf.

② Schalten Sie das Tonsignal um (sofern der Film mehrere Tonsignale enthält).

Ändern

● Die Umschaltung des Tons kann mehrere Sekunden beanspruchen.

■ Audioausgangs-Einstellungen (Bedienung in Schritt ③)

① Rufen Sie die ② Wählen Sie „Ton“ aus.

Menüanzeige auf.

VIERA Haupt-Menü VIERA Link Bild Ton Setup ② Aufrufen ① Auswahl

● Weitere Einträge → S. 22 und S. 23

③ Wählen Sie „SPDIF-Auswahl“, und nehmen Sie die gewünschte Einstellung vor.

Toneinstellung Modus Music Bass Hören Balance Kopfhörschauslarke Surround Aus Laufstraße Korrektur Wandsticht der Lausrp. Über 30cm SPDIF Auswalt

Menü	Funktion	Einstellungen / Konfiguration (Optionen)
Ton	SPDIF Auswahl	SPDIF: Ein Standardformat für die Übertragung von AudiodateienDient zur Wahl der Grundeinstellung für das von der Buchse DIGITAL AUDIO OUT ausgegebene digitale Audiosignal (Auto / PCM).Auto: Dolby Digital-Daten werden im Bitfl uss-Format ausgegeben. MPEG-Signale werden als PCM-Signale ausgegeben.PCM: Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt.

Link-Funktionen (Q-Link VIERA Link)

Q-Link dient zum Anschließen eines DVD-/Videorecorders an den Fernseher und ermöglicht die einfache Aufnahme, Wiedergabe usw. (S. 35)

VIERA Link (HDAVI Control™) verbindet das Fernsehgerät mit einem Gerät, das mit der VIERA Link-Funktion ausgestattet ist und ermöglicht die einfache Steuerung, bequeme Aufnahme, Wiedergabe usw. (S. 36 - 39) Die VIERA Link- und die Q-Link-Funktionen können gleichzeitig verwendet werden.

■Überblick über die Q-Link- und die VIERA Link-Funktion

Funktionen\Anschluss	Q-Link(SCART-Anschluss)	VIERA Link(Nur HDMI-Anschluss)	VIERA Link(SCART- und HDMI-Anschluss)
Voreinstellungen kopieren	○	O^**	○
Automatischer Wiedergabestart	○	○	○
Einschaltverknüpfung	○	○	○
Ausschaltverknüpfung	○	○	○
Lautsprechersteuerung	-	○	○
Menüsteuerung eines angeschlossenen Gerätes über die Fernbedienung VIERA	-	O^*	O^*
Direkte TV-Aufzeichnung	○	-	O^**
Anhalten eines laufenden Fernsehprogramms	-	-	O^**

* :Verfügbar bei Geräten, die mit einer „HDAVI Control 2“- oder „HDAVI Control 3“-Funktion ausgestattet sind.
* : verfügbar bei Geräten, die mit einer „HDAVI Control 3“-Funktion ausgestattet sind.

Anschlüsse

Lesen Sie auch die Bedienungsanleitung des angeschlossenen Gerätes.

Q-Link

- Schließen Sie den DVD-/Videorecorder mit Q-Link-Funktion mit einem voll verdrahteten SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.

■VIERA Link

DIGA-Recorder/HD-Videokamera mit VIERA Link-Funktion
SCART-Kabel

SCART-Kabel

Verwenden Sie ein voll verdrahtetes SCART-Kabel.

HDMI-Kabel

Verwenden Sie ein voll verdrahtetes HDMI-Kabel. Nicht mit HDMI kompatible Kabel können nicht verwendet werden.

Teile-Nummer des empfohlenen HDMI-Kabels von Panasonic:

Schließen Sie das Gerät mit VIERA Link-Funktion sowohl mit einem voll verdrahteten SCART-Kabel als auch mit einem voll verdrahteten HDMI-Kabel an die Buchse AV1, AV2, HDMI1, HDMI2, HDMI3 oder HDMI4 des Fernsehers an.
- Einige Funktionen stehen nur bei einem Anschluss mit HDMI-Kabel zur Verfügung. Verwenden Sie aber beide Kabel, HDMI und SCART, um die zahlreichen Funktionen auf normale Weise zu verwenden.

Für die Steuerung der Lautsprecher (Heimkino)

- Beim Einsatz eines Verstärkers


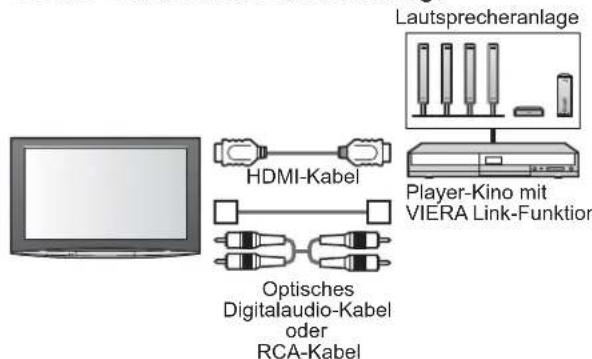

- Beim Einsatz einer Heimkinoanlage

Lautsprecheranlage HDMI-Kabel Player-Kino mit VIERA Link-Funktion Optisches Digitalaudio-Kabel oder RCA-Kabel

Q-Link

Vorbereitungen

Schließen Sie DVD-/Videorecorder mit den folgenden Logos an: "Q-Link", "NEXTVIEWLINK", "DATA LOGIC", "Easy Link", "Megalogic" oder "SMARTLINK".
Q-Link-Anschluss S. 34
- Stellen Sie den DVD-/Videorecorder ein. Lesen Sie die Bedienungsanleitung des angeschlossenen Gerätes.
Der Q-Link-Anschluss muss im „Setup“ eingerichtet worden sein.→„Q-Link“ (S. 23), „AV1 / AV2 Ausgang“ (S. 23)
- Laden Sie die Einstellungen für Preset-Programme, Sprache und Land/Gebiet herunter (Preset-Download).
„Daten herunterladen“ (S. 23) oder „Auto Setup“ (S. 27) oder „Automatische Einrichtung“ — bei der erstmaligen Inbetriebnahme des Fernsehers (S. 12)

■Verfügbare Funktionen

Einige Recorder können nicht verwendet werden. Lesen Sie die Bedienungsanleitung des Recorders.

Direkte TV-AufzeichnungAufzeichnung des laufendenFernsehprogramms	Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen Videorecorder / DVD-Recorder.● Vorhandene Bedingungen:
	Gegenwärtiger Modus	Verwendung des Tuners	Aufnahmen
	TV	Fernseher	Ausgang am Fernsehmonitor
		Recorder	Tuner des Recorders
	AV(Überwachung des Recordertuners)	Recorder	Tuner des Recorders
	AV(Überwachung des externen Recordereingangs)	-	Externer Recorder-Eingang
	AV(Überwachung des externen Fernseheingangs)	-	Ausgang am Fernsehmonitor
	●Wenn die direkte Fernsehaufnahme durchgeführt wird, schaltet sich der Recorder automatisch ein, wenn auf den Bereitschaftsbetrieb geschaltet ist.●Sie können das Programm wechseln oder den Fernseher ausschalten, wenn der Recorder von seinem eigenen Tuner aufnimmt.●Sie können das Programm nicht wechseln, wenn der Recorder vom Fernseh-Tuner aufnimmt.●Wenn Sie den Fernseher ausschalten, stoppt die Aufnahme, falls eine an den Fernseher angeschlossene AV-Signalquelle aufgenommen wird.
Informationen / Meldung	Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung.
Einschaltverknüpfung und automatischer Wiedergabestart	Zum Gebrauch dieser Funktion stellen Sie im Menü „Weitere Einstellungen“„Auto Ein“ in die Position „Ein“.⇨„Auto Ein“(S. 23)Wenn der Video- oder DVD-Recorder mit der Wiedergabe beginnt oder der Direkt-Navigator / das Funktionsmenü für das Gerät aktiviert wird, schaltet sich das Fernsehgerät ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befi ndet.)
Ausschaltverknüpfung	Zum Gebrauch dieser Funktion stellen Sie im Menü „Weitere Einstellungen“„Auto Aus“ in die Position „Ein“.⇨„Auto Aus“(S. 23)Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)● Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Abschaltuhr oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

• „DATA LOGIC“ (ein Warenzeichen von Metz Corporation) • „Megalogic“ (ein Warenzeichen von Grundig Corporation)
• „Easy Link“ (ein Warenzeichen von Philips Corporation) • „SMARTLINK“ (ein Warenzeichen von Sony Corporation)

*Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Dieser Fernseher unterstützt die Funktion „HDAVI Control 3“.

Der Anschluss an Geräte mit HDMI- oder SCART-Kabeln (DIGA-Recorder, HD-Videokamera, Player-Kino, Verstärker usw.) ermöglicht Ihnen den automatischen Zugriff auf diese Geräte.

Diese Funktionen sind auf Modelle mit den Funktionen „HDAVI Control“ und „VIERA Link“ beschränkt.

- Je nach HDAVI Control-Version des Gerätes kann es vorkommen, dass bestimmte Funktionen nicht zur Verfügung stehen. Bitte überprüfen Sie die HDAVI Control-Version des angeschlossenen Gerätes.

- VIERA Link „HDAVI Control“ ist eine einzigartige Zusatzfunktion auf der Grundlage der Steuerfunktionen von HDMI, einer weltweit etablierten Schnittstellennorm, die als HDMI CEC (Consumer Electronics Control) bezeichnet wird.

Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fernseher an Geräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen wird.

Bitte sehen Sie in der Bedienungsanleitung des entsprechenden Gerätes mit VIERA Link-Funktion eines anderen Herstellers nach.

Informationen über geeignete Panasonic-Geräte erhalten Sie von Ihrem Panasonic-Fachhändler.

■Vorbereitungen

- Anschließen des Gerätes mit VIERA Link-Funktion

- VIERA Link-Anschluss → S. 34

- Stellen Sie das angeschlossene Gerät ein. Lesen Sie die Bedienungsanleitung des angeschlossenen Gerätes.

- Für optimale Aufnahme kann es erforderlich sein, Einstellungen des Recorders durchzuführen. Einzelheiten dazu finden Sie in der Bedienungsanleitung des Recorders.

- Laden Sie die Einstellungen für Preset-Programme, Sprache und Land / Gebiet herunter (Preset-Download).

„Daten herunterladen“ (S. 23) oder „Auto Setup“ (S. 27) oder „Automatische Einrichtung“ — bei der erstmaligen Inbetriebnahme des Fernsehers (S. 12)

- Stellen Sie VIERA Link im Setup auf Ein. →„VIERA Link“ (S. 23)

Einstellen des Fernsehers

→ Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Eingangsmodus auf „HDMI1“, „HDMI2“, „HDMI3“ oder „HDMI4“ ein (S. 18), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Diese Einrichtung ist jeweils in den folgenden Situationen auszuführen:

- bei Erstanschluss

- beim Hinzufügen oder erneuten Anschließen von Geräten

- beim Ändern der Einstellung

■Verfügbare Funktionen

Automatischer Wiedergabestart	Automatische Eingangsumschaltung - Wenn das angeschlossene Gerät bedient wird, wird der Eingangsmodus automatisch umgeschaltet. Nach Stoppen des Betriebs des Zusatzgerätes schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.
Einschaltverknüpfung	Zum Gebrauch dieser Funktion stellen Sie im Menü „Weitere Einstellungen“ „Auto Ein“ in die Position „Ein“. ➔ „Auto Ein“ (S. 23)Wenn das angeschlossene Gerät mit der Wiedergabe beginnt oder das Direktnavigator-/Funktionsmenü des Gerätes aktiviert wird, schaltet sich der Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befin det.)
Ausschaltverknüpfung	Zum Gebrauch dieser Funktion stellen Sie im Menü „Weitere Einstellungen“ „Auto Aus“ in die Position „Ein“. ➔ „Auto Aus“ (S. 23)Wenn der Fernseher auf Bereitschaftsbetrieb gestellt wird, wird das angeschlossene Gerät ebenfalls automatisch auf Bereitschaftsbetrieb gestellt.● Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Abschaltuhr oder die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

Pause Live TV Programme HDAVI Control 3 und Recorder mit Festplatten-Laufwerk) Pause Live TV Sie können das laufende Fernsehprogramm unterbrechen und später weiter verfolgen. • Diese Funktion ist nur bei DIGA-Recordern mit Festplatte und "HDAVI Control 3"- Unterstützung verfügbar. • Um diese Funktion nutzen zu können, DIGA-Recorder und TV-Gerät sowohl mit HDMI- als auch mit SCART-Kabel verbinden. • Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte → „Vorbereitungen“ (S. 36) Funktion aufrufen und aktivieren ① Wählen Sie „VIERA Link Einstellungen“ aus. ② „Pause Live TV“ wählen und die OK-Taste drücken VIERA Link-Menu Pause Live TV Zugriff Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino ③ Auswahl • Das laufende Fernsehprogramm wird auf der Festplatte des Recorders aufgenommenen, bis die Aufnahme gestoppt wird. ■ Weiter (Stopp Pause) „Pause Live TV“ wählen und die OK-Taste drücken ④ Fortsetzen • Lesen Sie die Bedienungsanleitung des Recorders, um Informationen über das Abspielen der Aufnahme zu erhalten. ■ Rückkehr zur laufenden TV-Sendung (Pause oder die Wiedergabe abbrechen) → TV (TV-Taste betätigen und Eingangsmodus ändern) • Sollten Sie „Pause“ oder die Wiedergabe abbrechen, wird das aufgezeichnete Programm von der Festplatte gelöscht. Drekte TV- Aufzeichnung- Aufzeichnung des laufenden Fernsehprogramms (HDAVI Control 3) Direct TV Rec Sofortige Aufnahme des laufenden Programms auf DIGA-Recorder. • Diese Funktion ist nur bei DIGA-Recordern mit „HDAVI Control 3“-Unterstützung verfügbar. • Um diese Funktion zu nutzen, DIGA-Recorder sowohl mit HDMI- als auch mit SCART-Kabel verbinden. • Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte → „Vorbereitung“ (S. 36) • Programmänderungen oder das Abschalten des Fernsehgerätes sind möglich, wenn der Recorder über den eigenen Tuner aufnimmt. • Programmänderungen sind nicht möglich, wenn der Recorder über den Tuner des Fernsehgerätes aufnimmt. • Das Abschalten des Fernsehgerätes stoppt auch die Aufnahme, sofern über eine an das Fernsehgerät angeschlossenen AV-Quelle aufgenommen wird. ① Wählen Sie „VIERA Link Einstellungen“ aus. ② Wählen Sie „Direct TV Rec“, und beginnen Sie mit der Aufnahme VIERA Link-Menu Pause Live TV Direct TV Rec Start VIERA Link-Einstellungen Recorder Lautsprecher Auswahl Heimkino ③ Auswahl • Sie können auch direkt aufnehmen. ■ Aufnahme anhalten Wählen Sie im Menü „Direct TV Rec“ „Stopp“ und drücken Sie die OK-Taste VIERA Link-Menu Pause Live TV Direct TV Rec Stop VIERA Link-Einstellungen Recorder Lautsprecher Auswahl Helmko ④ Auswahl ⑤ Stopp

Link-Funktionen (Q-Link VIERA Link)

■Verfügbare Funktionen (Verwendung des Menüs VIERA Link)

Menüsteuerung eines angeschlossenen Gerätes über die Fernbedienung VIERA (HDAVI Control 2) (HDAVI Control 3) VIERA Link Einstellungen

Sie können einige Funktionen des angeschlossenen Gerätes mit der Fernbedienung dieses Fernsehers bedienen. (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

• Diese Funktion ist nur bei Geräten mit „HDAVI Control 2“- oder „HDAVI Control 3“- Unterstützung verfügbar.
• Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte → „Vorbereitung“ (S. 36)

Zugang und Bedienung der Gerätemenüs

INPUT VIETA OPTION SD CARD Link EXIT OK MENU RETURN

① Rufen Sie das Menü „VIERA Link“ auf.

② Wählen Sie „VIERA Link Einstellungen“ aus.

VIERA Link-Menu Pause Live TV Direct TV Rec Start VIERA Link Einstellungen - Recorder Lautsprocher Auswahl Helmkho

③ Wählen Sie das Gerät aus, auf das zugegriffen werden soll.

„Heimkino“ bedeutet eine Heimkinoanlage, Recorder und Verstärker

VIERA Link-Menu Pause Live TV Direct TV Rec VIERA Link Einstellungen Lautsprecher Auswahl Recorder Helmkino

Recorder / Player / Heimkino / Videokamera

Der angeschlossene Gerätetyp wird eingeblendet. Wählen Sie den Gerätetyp und drücken Sie die OK-Taste

Menu des gewählten Gerätes (Eingangsmodus wird automatisch geändert)

■Falls Sie ein nichtkompatibles Gerät gewählt haben

Falls ein Gerät mit „HDAVI Control“-Funktion angeschlossen ist

VIERA Link-Menu Pause Live TV Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Helmiko

Recorder / Player / Heimkino / Videokamera

Der gewählte Gerätetyp wird eingeblendet, aber Sie können ihn nicht wählen.

Für die Bedienung verwenden Sie die Fernbedienung des angeschlossenen Gerätes.

Sofern Geräte anderer Typen oder Hersteller angeschlossen sind

VIERA Link-Menu Pause Live TV Direct TV Rec VIERA Link Einstellungen Andere Lautsprecher Auswahl Helmikino

Andere

Eingeblendet wird „Andere“. Sie können das Gerät nicht wählen. Für die Bedienung verwenden Sie die Fernbedienung des angeschlossenen Gerätes.

④ Bedienen Sie das Menü des Zusatzgerätes.

● Verfügbare Tasten an der VIERA-Fernbedienung: (je nach dem angeschlossenen Gerät)

	Verschieben des Cursors / Wahl eines Menüs
	Verschieben des Cursors / Aufrufen / Einstellen
	Speichern / Einstellen / Aufrufen
RETURN	Rückkehr auf das vorige Menü
EXIT	Verlassen des Menüs
OPTION	Anzeige Gerätebedienungsassistent / Dieselbe Funktion wie die OPTION-Taste am Gerät
Rot Grün Gelb Blau	Zugriff bei Anzeige der Tastenbezeichnungen im Farbbalken

- Einzelheiten zur Bedienung des jeweils angeschlossenen Zusatzgerätes fi nden Sie in dessen Bedienungsanleitung.

■ Verfügbare Funktionen (Verwendung des Menüs VIERA Link)

Die Lautsprecher der Heimkinoanlage können über die Fernbedienung des Fernsehers eingestellt werden. (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal- Sensor an der Frontplatte des Fernsehers) • Diese Funktion ist nur bei Heimkinoverstärkern oder Heimkinoplayern mit „HDAVI Control“-Unterstützung verfügbar. • Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte ► „Vorbereitungen“ (S. 36) Lautsprechersteuerung Lautsprecher Auswahl ① Rufen Sie das Menü „VIERA Link“ auf. ② Wählen Sie „Lautsprecher Auswahl“ aus. VIERA Link-Menü Pause Live TV Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino Auswahl ③ Wählen Sie die Einstellung „Heimkino“ oder „TV”. Einstellen Panasonic TV ■ Heimkino Verstärker oder Player werden automatisch eingeschaltet, sofern sich diese im Stand-by Modus befinden und die Heimkinolautsprecher an die Anlage angeschlossen sind. • Erhöhen / Verringern der Lautstärke ➕ • Stummschaltung ➕ • Der Ton von den Lautsprechern der Heimkinoanlage wird stummgeschaltet. • Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv. ■ TV Die Lautsprecher des Fernsehers sind aktiv. • Für mehrkanalige Tonwiedergabe (z. B. 5.1-kanaliger Dolby Digital-Programmquellen) über einen Verstärker stellen Sie Anschlüsse sowohl über ein HDMI-Kabel als auch ein optisches Digitalaudio-Kabel her (S. 34), und wählen Sie dann die Einstellung „Heimkino“. Für mehrkanalige Tonwiedergabe von einem DIGA-Recorder verbinden Sie den DIGA-Recorder über ein HDMI-Kabel mit dem Verstärker (S. 34).

Hinweise

• Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet.
  Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
  Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
• Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion auf dem Bildschirm.
  Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers oder Player-Heimkinos aktiviert werden. Bitte schlagen Sie hierzu in der Bedienungsanleitung des jeweils angeschlossenen Gerätes nach.
• Beim Anschluss einer Panasonic HD-Videokamera über ein HDMI-Kabel Bedienungsanleitung zum Gerät lesen.
• Sind an das Fernsehgerät mehrere Geräte gleichen Typs über HDMI-Kabel angeschlossen, beispielsweise zwei DIGA-Recorder an HDMI1 und HDMI2, ist die Funktion VIERA Link nur für den Anschluss mit der niedrigeren Nummer verfügbar, in diesem Fall HDMI1.
• Bei „HDAVI Control 3“ handelt es sich um die neueste Norm (Stand: Dezember 2007) für Geräte, die mit der Norm HDAVI Control kompatibel sind. Diese Norm ist mit bisherigen HDAVI-Geräten kompatibel.
  Die HDAVI-Control Version ist auch in der „Systeminformation“ (S. 23) nachzulesen

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über andere Anschlüsse finden Sie in der Bedienungsanleitung des angeschlossenen Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 47).

Wiedergabe von DVDs DVD-Player (Bildwiedergabe) (Tonwiedergabe) COMPONENT AUDIO OUT AV2AV1 RGB VIDEO RGB VIDEO S VIDEO Y L L R R Ps Ps PC DIGITAL AUDIO OUT HDMI HDMI 1 - HDMI 2 - HDMI 3 PC (II) Bildwiedergabe (II) (Tonwiedergabe) Adapterstecker (falls erforderlich) (II) PC LCD PC AV3 S-V L R HDMI4

■Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung / Wiedergabe (Gerät)	Buchse	AV1 AV2 AV3		(Frontplatte des Fernsehers)
		[2WXZ]	[5SZC]	[ABZX]
Aufzeichnung / Wiedergabe von Videocassetten / DVDs (Videorecorder / DVD-Recorder)		○	○
Wiedergabe von DVDs (DVD-Player)		○	○	○
Wiedergabe von Camcorder-Bildern (Videokamera)		○	○	○
Empfang von Satellitenprogrammen (Kabeltuner)		○	○	○
Vidospiele (Videospielkonsole)		○	○	○
Verwendung eines Verstärkers mit Lautsprecheranlage
Q-Link		○	○
VIERA Link		○(mit HDMI)	○(mit HDMI)
Direkte TV-Aufzeichnung		○	○

Technische Informationen

Auto Aspekt

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 15)

Auto

Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens, bei dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatbild handelt. Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt:

„Breitbild“ wird links oben auf dem Bildschirm angezeigt, falls ein Breitbild-Kennzeichnungssignal (WSS) bzw. ein Signal über die SCART- oder HDMI-Buchse gefunden wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto“ wird oben links in den Bildschirm eingeblendet, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Signalbezeichnung

Bildseitenverhältnis-Steuersignal

Breitformatsignal (WSS)

Steuersignal über SCART-Buchse (Stift 8) oder HDMI-Buchse

TV AV1 AV2

AV3 COMPONENT AV1 AV2 H

DMI1 HDMI2 HDMI3 HDMI4

PAL

O

O

O

O

O

O

PAL 525/60

-

-

-

-

O

O

M.NTSC

-

-

-

-

O

O

NTSC(nur AV-Eingang)

-

-

-

-

O

O

SD

525(480)/60i

-

O

O

O

O

525(480)/60p

-

O

O

O

O

625(576)/50i

O

O

O

O

O

625(576)/50p

O

O

O

O

O

HD

750(720)/50p

-

O

O

O

O

750(720)/60p

-

O

O

O

O

1125(1080)/50i

-

O

O

O

O

1125(1080)/60i

-

O

O

O

O

1125(1080)/50p

-

O

O

O

O

1125(1080)/60p

-

O

O

O

O

1125(1080)/24p

-

O

O

O

O

Hinweise

Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat „16:9“ ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmra
- Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders.)

HDMI-Anschluss

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird. Ein HDMI-kompatibles Gerät (*1) mit HDMI- oder DVI-Ausgangsbuchse, z. B. ein DVD-Player, ein Kabeltuner oder eine Video-Spielkonsole, kann über ein HDMI-Kabel (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers angeschlossen werden. Einzelheiten zu den Anschlüssen fi nden Sie im Abschnitt „Zusatzgeräte“ (S. 40).

Hinweise

• Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.
• Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit der HDMI1 / 4-Buchse dieses Fernsehers (*2).
• Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden / HDMI4: AV3-AUDIO-Buchsen verwenden).
  Audioeinstellungen können im Eintrag „HDMI1 / 4 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 22)
• Kompatible Audiosignal-Abtastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44,1 kHz, 32 kHz
  ● Die HDMI2 / 3-Buchsen sind nur für das digitale Tonsignal vorgesehen.

- Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.

- Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.

● Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A.

- Diese HDMI-Stecker sind mit dem HDCP-Urheberrechtsschutz (High Bandwidth Digital Content Protection, d. h. Inhaltsschutz für sehr breitbandige digitale Inhalte) kompatibel.

- Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.

- Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480i, 480p, 576i, 576p, 720p, 1080i und 1080p. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.

- Einzelheiten zu den geeigneten HDMI-Signalen fi nden Sie auf S. 44.

- Dieses Fernsehgerät nutzt die Technologie HDMI™ (Version 1.3 mit Deep Colour, x.v.Color™).

(*1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.

(*2): Im Fachhandel erhältlich.

■Vorsichtshinweise zur Handhabung von SD-Karten

Entfernen Sie die Karte auf keinen Fall aus dem Kartensteckplatz, während ein Zugriff auf Daten stattfindet (anderenfalls kann die Karte oder das Gerät beschädigt werden).
- Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte.
- Setzen Sie die Karte weder hohem Druck noch Stößen aus.
- Setzen Sie die Karte mit der korrekten Ausrichtung ein (anderenfalls kann die Karte beschädigt werden).
- Elektromagnetische Einstreuungen, statische Elektrizität und Bedienungsfehler können Daten unbrauchbar machen oder die Karte beschädigen.
- Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust oder einem durch eine Funktionsstörung des Gerätes verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

■Kompatible Datenformate für den SD-Betrieb

Foto : Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Norm DCF* oder EXIF kompatibel ist, aufgezeichnete Standbilder Datenformat - Baseline JPEG (Sub-Sampling 4:4:4, 4:2:2 oder 4:2:0) Max. Anzahl der Dateien - 9.999 Bildauflösung - 160 × 120 bis 10.000.000

Film : Dateien, die mit den Normen SD-Video Ver. 1.2 [MPEG-2(PS-Format)] und AVCHD kompatibel sind und entweder MPEG-1/Layer-2 oder Dolby Digital als Audioformat aufweisen (Daten, die mit einem PC bearbeitet wurden, werden u.U. nicht einwandfrei angezeigt.)

• Kompatible Kartentypen (maximale Speicherkapazität): SDHC-Speicherkarte (32 GB), SD-Speicherkarte (2 GB), MultiMediaCard (128 MB), miniSD-Speicherkarte (2 GB) (miniSD-Adapter erforderlich)
• Falls eine miniSD-Karte verwendet wird, muss diese zusammen mit dem Adapter eingesteckt/entfernt werden.
  Neueste Informationen zu den verschiedenen Kartentypen finden Sie auf der folgenden Webseite (nur auf Englisch): http://panasonic.co.jp/pavc/global/cs/

^e DCF (Design rule for Camera File system): Von der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellte vereinheitlichte Norm..

Hinweise

• Formatieren Sie die Karte mit dem Aufnahmegerät.
  Je nach dem zur Aufnahme verwendeten Gerät kann es vorkommen, dass das Bild nicht einwandfrei auf diesem Fernseher angezeigt wird.
• Wenn eine große Anzahl von Dateien und Ordnern vorhanden ist, kann längere Zeit verstreichen, bevor das Bild auf dem Fernsehschirm erscheint.
• Diese Funktion kann nicht zur Anzeige von Filmmaterial im Format Motion JPEG und von Standbildern verwendet werden, die ein anderes Format als DCF (z.B. TIFF oder BMP) aufweisen.
• Daten, die mit einem PC bearbeitet wurden, werden u.U. nicht angezeigt.
  Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder 2.2 kompatibel sein.
• Teilweise beeinträchtigte Dateien werden u.U. mit einer niedrigeren Auflösung angezeigt.
  Alle Dateien mit der Erweiterung „JPG“ auf der Karte werden im Foto-Anzeigemodus ausgelesen.
• Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen u.U. verschieden.
  ● Die Verwendung von Zweibytezeichen oder sonstigen speziellen Codes ist nicht zulässig.
  Die Karte kann für dieses Gerät unbrauchbar werden, wenn Sie Datei- oder Ordnernamen ändern.

■Eingeblendete Fehlermeldungen

Meldung	Bedeutung / Abhilfemaßnahme
Datei nicht lesbar	Die Datei ist beschädigt oder unlesbar.Dieses Format wird nicht vom Gerät unterstützt.(Sie finden Informationen zu den kompatiblen Formaten und Daten weiter oben.)
SD-Karte überprüfen	Bei der eingesetzten SD-Karte liegt ein Problem vor.
SD Karte eingelegt?	Setzen Sie eine SD-Speicherkarte ein.
Keine gültige Datei vorhanden	Diese Karte enthält keine darstellbaren Daten.
Mehr als 9999 Bilder wurden gefunden	Höchstens 9.999 Bilder können aufgezeichnet werden.
Dieser Vorgang ist nicht möglich.	Dieser Bedienungsvorgang steht momentan nicht zur Verfügung.

Informationen über die SCART-, S-Video- und HDMI-Buchsen

■AV1-SCART-Anschluss

(RGB, VIDEO, Q-Link)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchse Masse 21 FBAS Ausgang (Video)19 FBAS Masse 17 Rot Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

■ 4-pol. AV3-S-VIDEO-Anschluss

Chrominanzträger Eingang Luminanzträger Eingang Chrominanzträger Masse Luminanzträger Masse

■AV2-SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

ÄV2: Pin 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 Rot Eingang, S.C.-Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

HDMI-Buchse

Erkennung des spannungsführen- den Stiftes 19 DDC/CEC-Masse 17 SCL 15 CEC 13 Abschirmung TMDS-Taktgeber11 TMDS-Daten0- 9 TMDS-Daten0+ 7 Abschirmung TMDS-Daten1 5 TMDS-Daten2- 3 TMDS-Daten2+ 1 18 +5 V Spannung 16 SDA 14 Reserviert (im Kabel, aber N.C. am Gerät) 12 TMDS-Taktgeber- 10 TMDS-Taktgeber+ 8 Abschirmung TMDS-Daten0 6 TMDS-Daten1- 4 TMDS-Daten1+ 2 Abschirmung TMDS-Daten2

Technische Informationen

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.

Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).

- Für den Anschluss an die DÖS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

Hinweise

• Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.
• Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein.
• Einzelheiten zu den geeigneten PC-Signalen finden Sie in der nachstehenden Tabelle.
  ● Maximale Anzeigeauflösung

Bildseitenverhältnis	4:3	1.440 × 1.080 Pixel
	16:9	1.920 × 1.080 Pixel

Stiftbelegung der 15-poligen D-sub-Buchse

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑮ ⑭ ⑬ ⑭ ⑮

Klemme	Signal	Klemme	Signal	Klemme	Signal
1	R GND (Masse)6NC		(nicht verwendet)	11
2	G GND (Masse)7NC		(nicht verwendet)	12
3	B GND (Masse)8		HD	13
4	NC (nicht verwendet)	9	NC (nicht verwendet)	14	VD
5	GND (Masse)	10	GND (Masse) NC (nicht verwendet)

Eingangssignale, die angezeigt werden können

COMPONENT (Y, PB, PR), HDMI

* : Geeignetes Eingangssignal

Signal COMPONENT HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1.125 (1.080) / 60i	*	*
1.125 (1.080) / 50i	*	*
1.125 (1.080) / 60p		*
1.125 (1.080) / 50p		*
1.125 (1.080) / 24p		*

PC (D-sub 15P)

Signal Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 400 @70 Hz 31,47 70,07
640 × 480 @60 Hz 31,47 59,94
640 × 480 @75 Hz 37,50 75,00
800 × 600 @60 Hz 37,88 60,32
800 × 600 @75 Hz 46,88 75,00
800 × 600 @85 Hz 53,67 85,06
852 × 480 @60 Hz 31,44 59,89
1.024 × 768 @60 Hz 48,36 60,00
1.024 × 768 @70 Hz 56,48 70,07
1.024 × 768 @75 Hz 60,02 75,03
1.024 × 768 @85 Hz 68,68 85,00
1.280 × 1.024 @60 Hz 63,98 60,02
1.366 × 768 @60 Hz 48,39 60,04
Macintosh13” (640 × 480) 35,00 66,67
Macintosh16” (832 × 624) 49,73 74,55
Macintosh21” (1.152 × 870) 68,68 75,06

Hinweise

• Andere als die oben spezifi zierten Signale können nicht richtig wiedergegeben werden.
  Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert.
  Das geeignete Eingangssignal für PC ist grundsätzlich mit dem VESA-Standardtakt kompatibel.
• PC-Signale werden zur Anzeige verstärkt oder komprimiert, sodass es eventuell nicht möglich ist, kleine Details mit ausreichender Klarheit anzuzeigen.

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln.

Falls das Problem weiterhin auftritt, wenden Sie sich bitte an Ihrer Panasonic-Fachhändler.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Keine Bild- und Tonausgabe

● Befi ndet sich der Fernseher im AV-Modus?
- Ist der Netzstecker an eine Netzsteckdose angeschlossen?
- Ist der Fernseher eingeschaltet?
- Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 22) und des Lautstärkepegels.
- Prüfen Sie nach, dass alle erforderlichen SCART-Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

- Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Einzelheiten zur Einstellung des Bildseitenverhältnisses fi nden Sie auf S. 42.

S-Video / Schwarzweißbild

- Überprüfen Sie, ob S-Video für den AV2 Eingang ausgewählt wurde. Siehe Seite 18.

Eingeblendete Meldungen, z.B. „EC/AV1“

- Sie können diese einfach löschen. Drücken Sie die Taste erneut, um die Meldung wieder anzuzeigen.

Eine Fehlermeldung erscheint auf dem Bildschirm.

• Bitte folgen Sie den Anweisungen der Meldung.
  ● Falls sich das Problem auf diese Weise nicht beseitigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

Die Q-Link-Funktion funktioniert nicht.

- Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem die Funktion „AV1 / AV2 Ausgang“ im Menü „Setup“ richtig ein (S. 23).

Die „VIERA Link“-Funktion funktioniert nicht, und eine Fehlermeldung wird angezeigt.

• Überprüfen Sie den Anschluss.
  ● Schalten Sie das angeschlossene Gerät ein, und schalten Sie dann den Fernseher ein. (S. 36)

Die Aufnahme beginnt nicht.

- Überprüfen Sie die Einstellungen des Recorders. Einzelheiten dazu fi nden Sie in der Bedienungsanleitung des Recorders.

Permanent auf dem Bildschirm leuchtende Punkte

- Aufgrund des bei dieser Technologie verwendeten Fertigungsprozesses kann es vorkommen, dass einige Pixel entweder ständig leuchten oder nie aufl euchten. Dabei handelt es sich nicht um eine Funktionsstörung.

Kontrastreduzierung

- Der Kontrast wird unter folgenden Bedingungen abgesenkt, wenn einige Minuten lang kein Bedienungsvorgang durchgeführt wird:

• Keine Signalzuleitung im AV-Modus
• ein gesperrtes Programm wurde gewählt
• ein ungültiges Programm wurde gewählt
• Bei Anzeige eines Menüs
• Miniaturbilder, Liste oder Standbild im SD-Kartenmodus

Häufig gestellte Fragen

Störung Abhilfemaßna

Bildstörungen	Gestörtes, stark verrauschtes Bild	Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 22)Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe befin den.
	Kein Bild	Ist die Bildeinstellung für „Helligkeit, Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 22)Überprüfen Sie das Farbsystem. (S. 27)
	Verschwommenes oder verzerrtes Bild(kein Ton oder Ton zu leise)	Stimmen Sie die Programme erneut ab (S. 27)
	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
Tonstörungen	Kein Ton	Ist die Stummschaltung aktiviert? (S. 9)Ist die Lautstärke auf den Minimalpegel eingestellt?
	Ton zu leise oder Klang verzerrt	Der Tonsignal-Empfang wird u.U. beeinträchtigt.Stellen Sie den Eintrag „Audio Empfang“ (S. 22) des Menüs „Toneinstellung“ auf „Mono“ ein.
	Motorlaufgeräusche von der Geräterückseite	Dieses Geräusch wird von eingebauten Lüftern erzeugt (dieses Geräusch ist normal und kein Anzeichen einer Funktionsstörung).
HDMI	Ungewöhnlicher Klang	Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-kanaligem Linear-PCM-Ton ein.Überprüfen Sie die Einstellung des Eintrags „HDMI1 / 4 Eingang“ des Menüs „Toneinstellung“. (S. 22)Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Audioanschluss her. (S. 42)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Bildschirm.	Ist das HDMI-Kabel richtig angeschlossen? (S. 40)Schalten Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein.Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vom Zusatzgerät zugeleitet wird. (S. 44)Verwenden Sie ein Zusatzgerät, das mit der Norm EIA/CEA-861/861B kompatibel ist.
Sonstiges	Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.	Die Abschaltuhr-Funktion ist aktiviert.Etwa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht.	Sind die Batterien polaritätsrichtig eingelegt? (S. 6)Ist der Fernseher eingeschaltet?

Technische Daten

			TH-58PY800P TH-65PY800P
Stromquelle			220-240 V Wechselstrom, 50 / 60 Hz
Leistungs-aufnahme	Normaler Betrieb 635 W 700 W
	Bereitschaftszustand 0,4 W
Bildschirm	Bildformat 16:9
	Bildschirmgröße		147 cm (Diagonale)1.284 mm (B) × 723 mm (H)	165 cm (Diagonale)1.434 mm (B) × 807 mm (H)
	Anzahl der Pixel 2.073.600 (1.920 (B) × 1.080 (H)) [5.760 × 1.080 Bildpunkte]
Ton	Lautsprecher		Tieftöner (Φ 80 mm) × 2 Stck., Hochtöner (23 mm × 100 mm) × 2 Stck.
	Audioausgang 31 W (15,5 W + 15,5 W), 10% Gesamtklirrfaktor
	Kopfhörer M3-Stereo-Minibuchse (3,5 mm) × 1
PC-Signale			VGA, SVGA, XGASXGA ...... (komprimiert)Horizontalabtastfrequenz 31 - 69 kHzVertikale Abtastfrequenz 59 - 86 Hz
Empfangssysteme /Empfangskanäle			PAL B, G, H, I, SECAM B, G, SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglichM.NTSC Wiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglichNTSC (NUR AV-EINGANG) Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich
Antennenanschluss			VHF / UHF
Betriebsbedingungen			Temperatur : 0 °C - 35 °CLuftfeuchtigkeit : 20 % - 80 % RH (nichtkondensierend)
Anschlussbuchsen	AV1 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, Q-Link)
	AV2 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV3	VIDEO	1 × RCA-Stiftstecker	1,0 V[p-p] (75 Ω)
		S-VIDEO	4-pol. Mini-DIN	Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω)
		AUDIO L - R	2 × RCA-Stiftstecker	0,5 V[rms]
	COMPONENT	VIDEO	Y	1,0 V[p-p] (einschl. Synchronisation)PB, PR ±0,35 V[p-p]
		AUDIO L - R	2 × RCA-Stiftstecker	0,5 V[rms]
	Sonstige	HDMI1 / 2 / 3 / 4	Buchse des Typs A HDMITM (Version 1.3 mit Deep Colour, x.v.ColorTM)● Dieser Fernseher unterstützt die Funktion „HDAVI Control 3“.
		PC	HIGH-DENSITY D-SUB 15PIN R,G,B/0,7 V[p-p] (75 Ω)HD, VD/TTL-Version 2,0 - 5,0 V[p-p] (hohe Impedanz)
		Kartensteckplatz	Einschubschlitz für SD-Karte × 1
	Ausgang	AUDIO L - R	2 × RCA-Stiftstecker	0,5 V[rms] (hohe Impedanz)
		DIGITAL AUDIO OUT	PCM / Dolby Digital, Lichtleiter
Abmessungen ( B × H × T )			1.445 mm × 949 mm × 409 mm(Einschließlich Sockel)1.445 mm × 898 mm × 109 mm(Nur Fernseher)	1.599 mm × 993 mm × 109 mm
Gewicht			63,5 kg Netto (Einschließlich Sockel)59,0 kg Netto (Nur Fernseher)	73,0 kg Netto

Hinweise

• Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

- Sockel: ST-58R4-WL (Für Sicherheitszulassung)

Dieses Produkt wird unter der "AVC Patent Portfolio License" für die persönliche und nicht kommerzielle Nutzung durch einen Endverbraucher lizenziert. Im Rahmen dieser Lizenz darf der Endverbraucher (i) Videomaterial nach dem AVC-Standard ("AVC Video") codieren und/oder (ii) AVC-Videomaterial decodieren, das von einem Endverbraucher im Rahmen persönlicher und nicht kommerzieller Aktivitäten codiert wurde, und/oder AVCVideomaterial decodieren, das von einem Videoanbieter bezogen wurde, der für die Bereitstellung von AVCVideomaterial lizenziert wurde. Für alle anderen Verwendungen wird weder eine Lizenz erteilt, noch darf diese impliziert werden. Weitere Informationen erhalten Sie bei MPEG LA, LLC. Siehe http://www.mpegla.com.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Lizenzinformationen

● VGA ist ein Warenzeichen von International Business Machines Corporation.

● Macintosh ist ein eingetragenes Warenzeichen der Apple Inc., USA.

● S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

Das SDHC-Logo ist ein Warenzeichen.

- HDMI, das HDMI-Logo und High-Defi nition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.

HDAVI Control™ ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

x.v.Color™ ist ein Warenzeichen.

„AVCHD“ und das AVCHD-Logo sind Warenzeichen von Matsushita Electric Industrial Co., Ltd. und Sony Corporation.

● Hergestellt unter Lizenz von Dolby Laboratories.

Bei „Dolby“ und dem Doppel-D-Symbol handelt es sich um Marken von Dolby Laboratories.

● TruSurround XT, SRS und das Symbol sind Warenzeichen von SRS Labs, Inc.

TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika
