BEDIENUNGSANLEITUNG TH-65PX600 PANASONIC

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde Ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet. dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoflrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquiltung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika

Gedruckt in der Tschechischen Republik

Panasonic®

Bedienungsanleitung

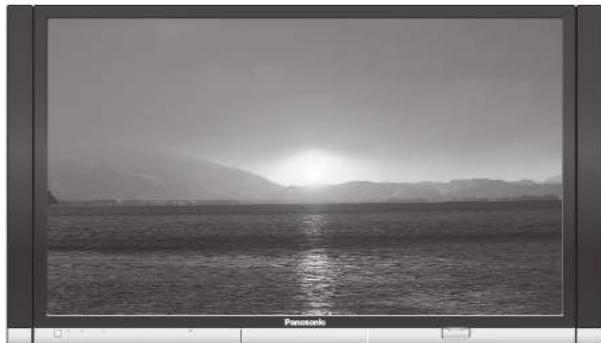

Plasma-Fernseher

Modell-Nr. TH-65PX600E

VIERA

Die oben gezeiglen, angeschlossenen Laufsprecher sind gebennt erhällich.

DVB

Deutsch

Bitte lesen Sie diese Bodienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

TQB0E0329A

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

Multimedialer Genuss SD-Spielcherkarte Cannicorder Personalcomputer Verstärker mit Lasioprevierterlage DVD-Recorder Kabelluner Videorecorder DVD-Player

Inhalt

Bitte unbedingt lesen

● Sicherheitsmaßnahmen 4
(Warnung / Vorsicht)
● Hinweise 5
● Pflege und Instandhaltung 5

Kurzleitfaden

●Mitgeliefertes Zubehör /

Sonderzubehör 6

●Anordnung der

Bedienelemente 7

●Anschlüsse

●Automatische Einrichtung · 9

Einsatz des Fernsehers

Grundlegende Funktionen

● Betrachten von Fernsehprogrammen ……10
● Betrachten von Videos und DVDs ...... 12
Betrachten von Videotext 14

Weiterführende Funktionen

Gebrauch der Menüfunktionen 16
(Bild, Klangqualität usw.)

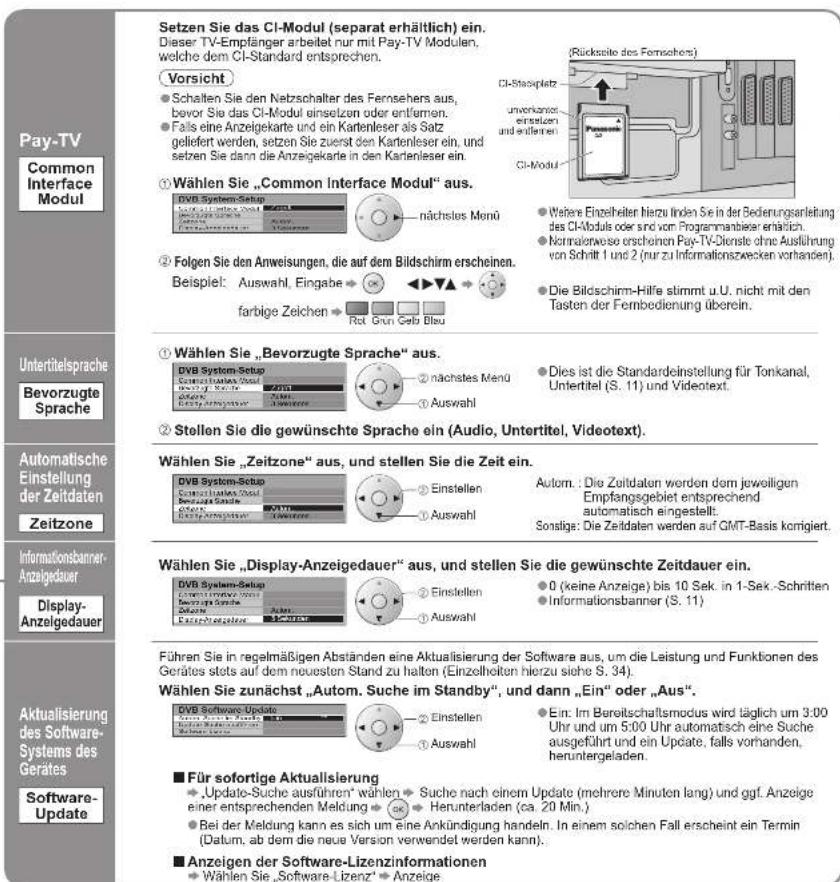

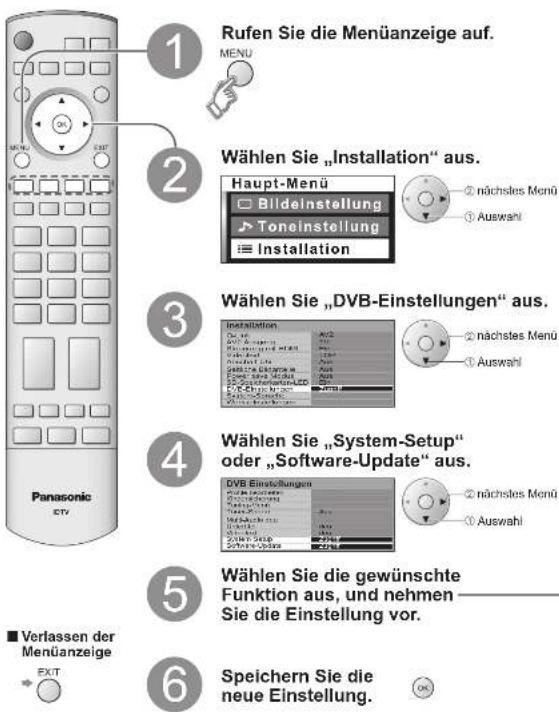

- Weiterführende DVB-Einstellungen (DVB)…18
(Pay-TV, Zeit usw.)

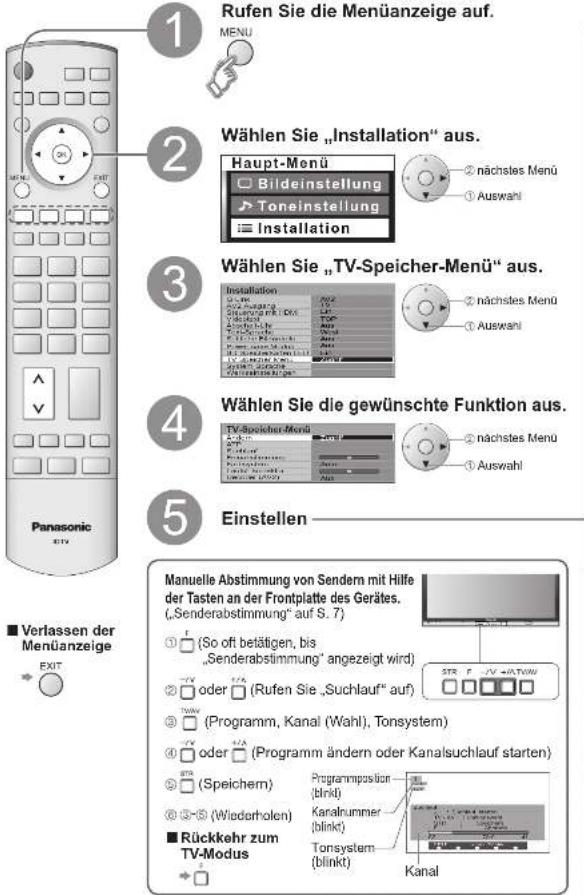

- Ändem und Einstellen von Kanälen (Analog) … 20

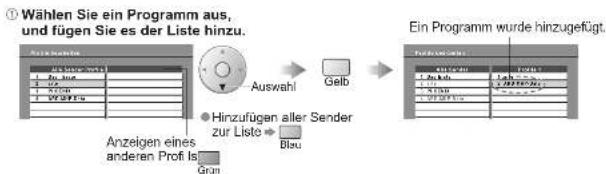

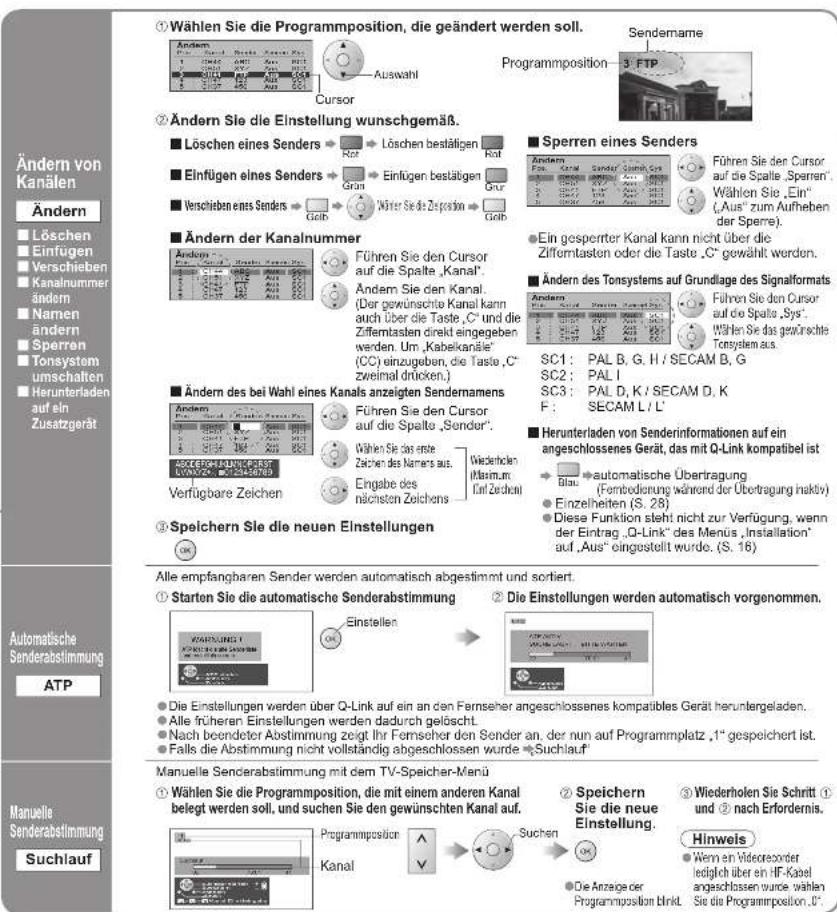

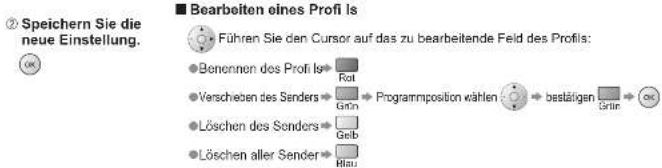

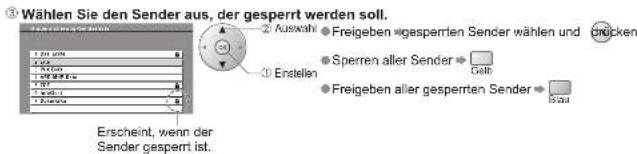

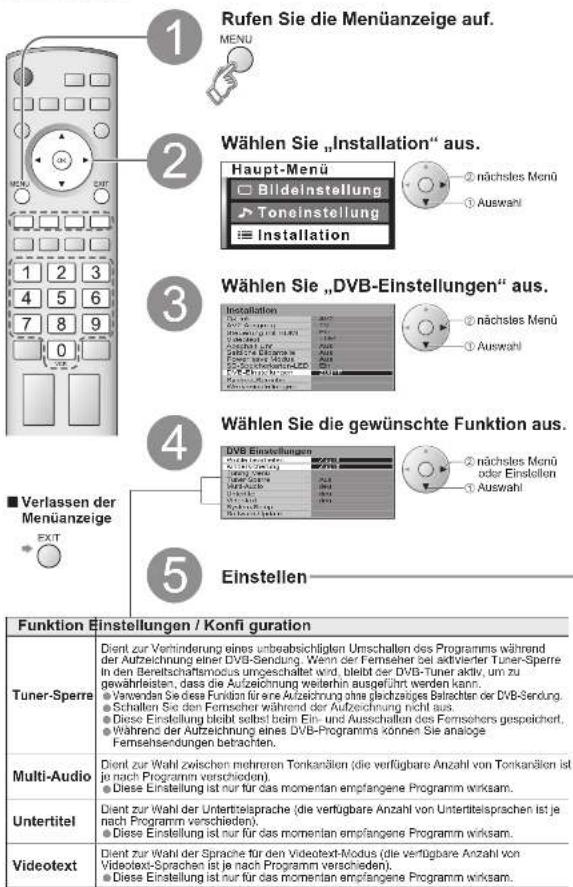

- Ändern und Einstellen von Kanälen (DVB) … 22

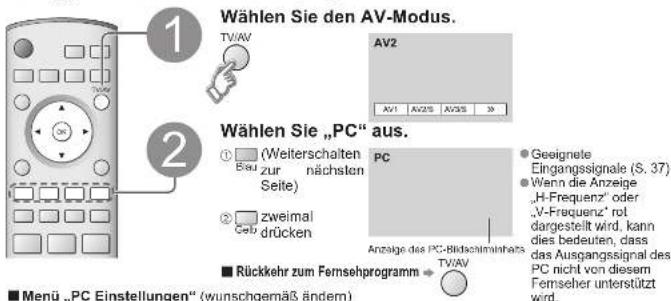

Anzeigen von PC-Bildern auf dem

Fernsehschirm 25
● Betrachten einer SD-Karte (Fotos) ……26
Zusatzgeräte 28

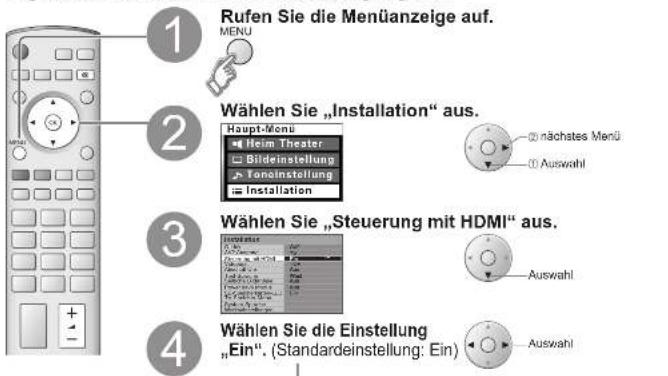

(Q-Link / Steuerung mit HDMI / Anschlüsse)

Häufi g gestellte Fragen usw.

● Technische Informationen 34

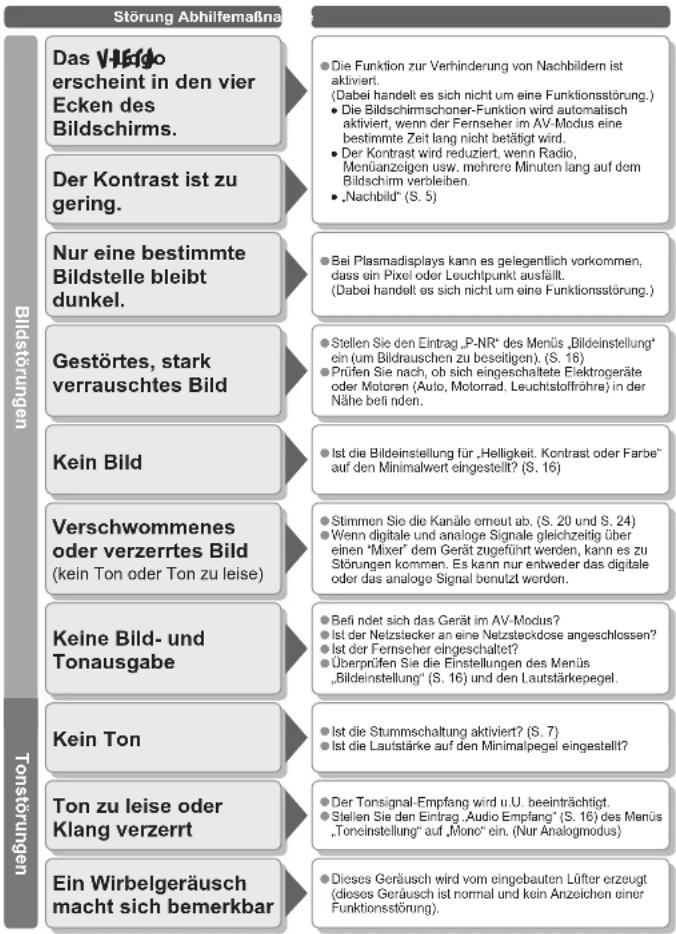

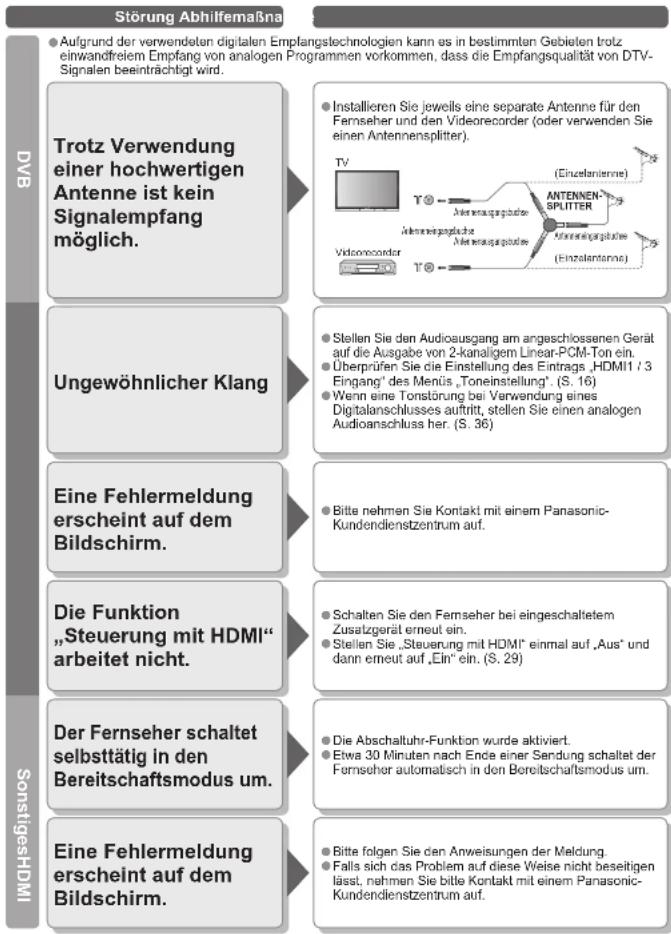

● Häufig gestellte Fragen 39
● Lizenzinformationen 42
● Technische Daten 43

Sicherheitsmaßnahmen

Warnung

■ Infolge seines Gewichts und seiner Größe sollte dieses Produkt nur von einem qualifizierten Techniker installiert werden

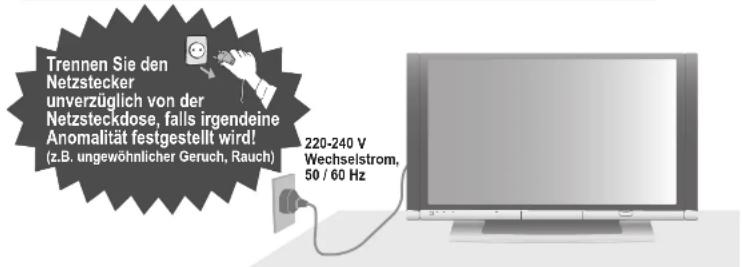

Handhabung von Netzstecker und Netzkabel

- Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)

Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
- Um elektrischen Schlag zu verhindern, muss der Netzstecker an eine vorschriftsmäßig geordete Netzsteckdose angeschlossen werden. - Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geordete Netzsteckdose angeschlossen werden.
- Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.) - Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbuch oder elektrischen Schlag verunsachen.) - Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
*Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
- Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stats den Netzstecker, ohne am Kabel selbst zu ziehen. Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird! (z.B. ungewöhnlicher Geruch, Rauch) 220-240 V Wechselstrom, 50 / 60 Hz

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräleinneren befinden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.) Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Fremdgegenstände aus dem Geräteinneren fernhalten

Lassen Sie keine metallischen oder entzündlichen Gegenstände durch die Belüftungsschlitze in das Geräteinnere fallen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Das Gerät weder direkter Sonneneinstrahlung noch

anderen Wärmequellen aussetzen ● Das Gerät sollte keiner direkten Sonnereinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr riemals Kerzan oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Flüssigkeiten vom Gerät fernhalten

- Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern. - Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

■ Nur aufrecht transportieren

■ Den Fernseher nicht auf einer unstabilen Unterlage aufstellen

■ Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer / Montageteile verwenden ● Bei Verwendung eines nicht vorgeschriebenen Ständers oder einer anderen Montagehalterung kann das Gerät umfallen, so dass Verletzungsgefahr besteht. Bitte beauftragen Sie unbedingt ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes. ● Verwendung separat erhältlicher Ständer / Montagehalterungen (S. 6).

■Wie bei allen kleinen Gegenständen besteht die Gefahr, dass die SD-Karte von Kleinkindern verschluckt wird. Halten Sie Kinder von der SD-Karte fern. Entfernen Sie die SD-Karte sofort nach ihrem Gebrauch.

Vorsicht

■ Vor dem Reinigen des Gerätes den Netzstecker abziehen
(Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge hab

■Vor einem längeren Nichtgebrauch des Fernsehers den Netzstecker abziehen

Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

■Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

■ Die Belüftungsschlitze an der Rückwand nicht blockieren

- Wenn die Belüftungsschlitze durch Vorhänge usw. verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

Hinweise

Darauf achten, keine Standbilder über längere Zeit anzuzeigen

Wenn ein Standbild über längere Zeit angezeigt wird, kann dies dazu führen, dass ein Nachbild auf dem Plasmabildschirm zurückblebt. Da es sich bei einem Nachbild nicht um eine Funktionsstörung handelt, wird dieses Problem nicht von der Garantie gedeckt. Typische Standbilder

Kanalnummern und Logos

- Standbild mit einem Bildseitenverhältnis von 4:3 - Videospiel

• Computerbild

Um das Risiko der Entstehung von Nachbildern zu reduzieren, wird eine Bildschirnschoner-Funktion nach einigen Minuten automatisch aktiviert, wenn dem Gerät innerhalb dieser Zeitdauer kein Signal zugeleitet wird und kein Bedienungsvorgang im AV-Modus ausgeführt wird (S. 40). Die Bildschirnschoner-Funktion wird automatisch wieder deaktiviert, sobald ein Eingangssignal erfasst oder ein Bedienungsvorgang ausgeführt wird.

■ Folgende Geräte vom Fernseher fernhalten ● Elektronische Geräte

Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe das Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzernungen verursachen). Geräte mit Infrarotsensor.

Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Tägliche Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an, und wischen Sie die Bildschirmoberfläche damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberfläche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfläche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfläche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Tägliche Pflege: Reiben Sie Schmutzflecken mit einem weichen, trockeren Tuch von den Außenflächen ab. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reben Sie die Außenflächen damit ab. Reben Sie anschließend mit einem trockenen, weichen Tuch nach. (Vorsicht)

● Verwenden Sie kein Reinigungsmittel direkt auf den Außenflächen des Gerätes.
(Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
● Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

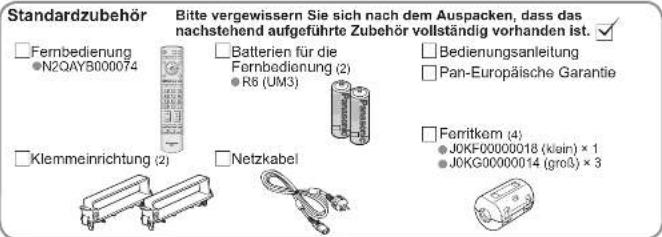

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist. Fernbedienung N2QAYB000074 Batterien für die Fernbedienung (2) R8 (UM3) Bedienungsanleitung Pan-Europäische Garantie Klemmeinrichtung (2) Netzkabel Forritkern (4) JOKF00000018 (klein) × 1 JOKG00000014 (groß) × 3

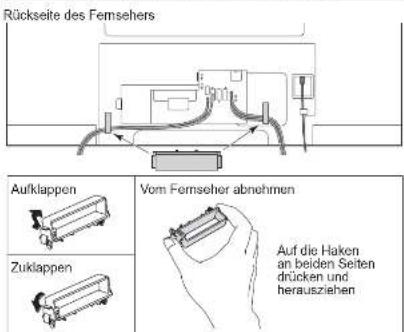

Befestigen der Kabelklemmen

Einlegen der Batterien in die Fernbedienung

1 Haken 2 Schließen Polaritätsmarkierungen (+,-) beachtopen

Rückseite des Fermsehers Aufklappen Zuklappen Vom Fermseher abnehmen Auf die Haken an beiden Seiten drücken und herausziehen

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Lagen Sie keine Batlerien unterschiedlicher Sorgen ein (2 B. eine Alkali- und eine Margarbatterie).

• Verwenden Sie keine aufladbaren Batterien (Ni Cd Akiv) in dieser Farbarkung von
  (Ni-Co-Akkus) in dieser Pernbedienung. ● Batteren dürfen weder verbrannt noch zerlegt werden.

• Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann Bildverzerrungen verursachen).

• Sichern Sie Kabel bei Bedarf mit den Klemmen.
• Bei Verwendung von Sonderzubehör zum Sichem von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

Sonderzubehör

Lautsprecher Se

• TY-SP65PV600

Wandhalterung

- TY-ST65PV500

(vertical)

TY-WK65PV7

Vorsicht

• Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der
  Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.
• Bitte lesen Sie die den bzw. dem Sockel beiliegende Anleitung aufmerksam durch, und achten Sie unbedingt darauf, geeignete Maßnahmen zu treffen, um ein Umkippen des Fernsehers zu verhindern.
• Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird.

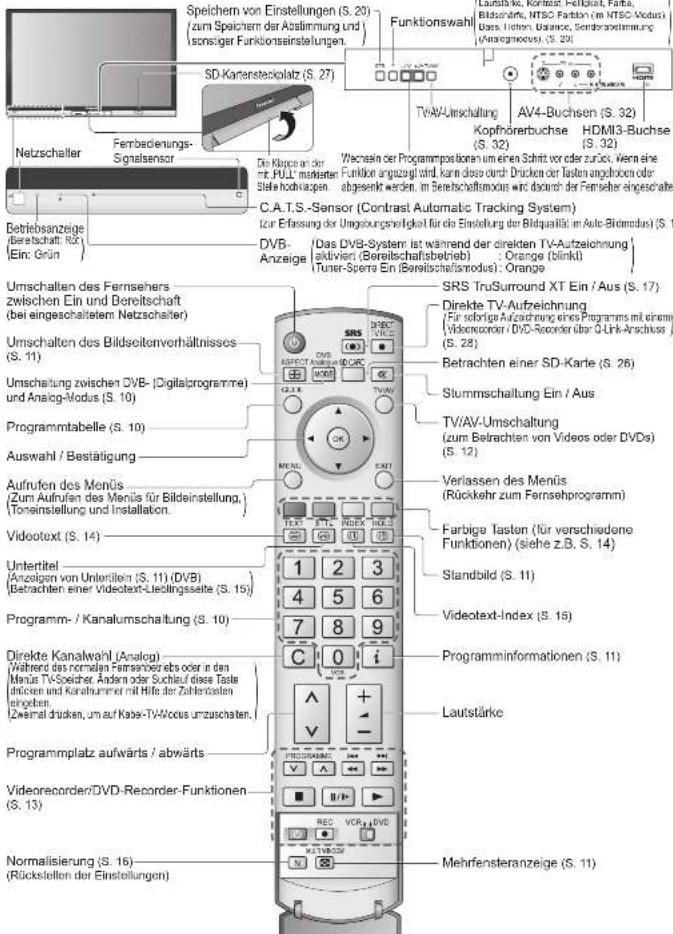

Anordnung der Bedienelemente

Speichern von Einstellungen (S. 20) (zum Speichern der Abstimmung und ) (sonserer Funktionseinstellungen). Funktionswahl Bildsräfte, NTSC-Function (im NTSC-Modus) Basic, Holter, Balance, Sondereablimmung (Analogmodus). (S. 20) TV/AV-Umschaltung AV4-Buchsen (S. 32) Kopfnörerbuchse HDMI13-Buchse (S. 32) De Kruppe an der mit FULL malisteren Funktion engezugt wird kann diese durch Drücken der fasten anglobohm oder Stelle hockhausen abgesinkt werden, im Beteilschaftsmous wird daront der Ferschee eingeschaltet. C.A.T.S.-Sensor (Contrast Automatic Tracking System) (zur Erlassung der Umgebungsfaktigkeit für die Einstellung der Bildqualität im Auto-Bildmodus) (S. 16) DVB. Anzeige | Das DVB-System ist während der direkten TV-Aufzeichnung aktivien (Bereilschaftsbetrieb) : Orange (blink) Tuner-Sperra Ein (Bereilschaftsmodus) : Orange Umschalten des Fernsehers zwischen Elin und Bereitschaft (bei eingeschaltem Netzschalter) Umschalten des Bildseitenverhältnisses (S. 11) Umschaltung zwischen DVB- (Digitalprogramme) und Analog-Modus (S. 10) Programmtabelle (S. 10) Auswahl / Bestätigung Aufrufen des Menüs (Zum Aufrufen des Menüs für Bildeinstellung.) (Toneinstellung und Installation. Videotox (S. 14) Untertitel (Anzeigen von Untertilein (S. 11) (DVB)) (Betrachten einer Videotext-Lieblingssalte (S. 15)) Programm- / Kanalumschaltung (S. 10) Direkte Kanalwahl (Analog) Während des normalis ftemsebereits oder in den Manus TV-Setzner, Andern oder Suchluß diese Taste diluteen und Kanahummer mit Hilfe der Zahlenbesten engaben. (Zwärn drücken, um auf Kabel-TV-Mocus umzuschaten. Programmplatz aufwärts / abwärts Videorecorder/DVD-Recorder-Funktionen (S. 13) Normalisierung (S. 16) (Rückstellen der Einstellungen) SRS TruSurround XT Ein / Aus (S. 17) Direkte TV-Aufzeichnung (Für softerige Aufzeichnung eines Programms mit einem (Videreorder / DVD-Recorder über Q-Link-Anschuss) (S. 28) Betrachten einer SD-Karte (S. 26) Stummschaltung Ein / Aus TV/AV-Umschaltung (zum Betrachten von Videos oder DVDs) (S. 12) Verlassen des Menüs (Rückkehr zum Fernsehorprogramm) Farbige Tasten (für verschiedene Funktionen) (siehe z.B. S. 14) Standbild (S. 11) Videotext-Index (S. 15) Programminformationen (S. 11) Lautstärke Mehrfensteranzeige (S. 11)

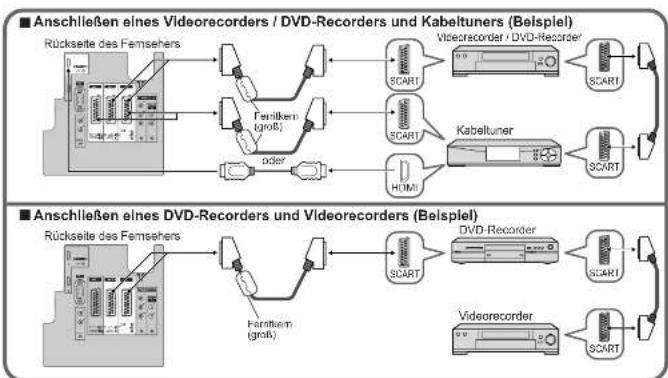

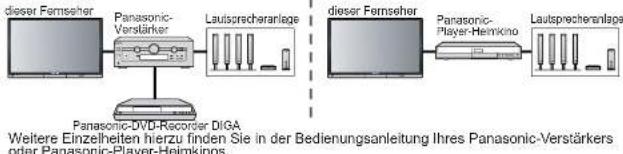

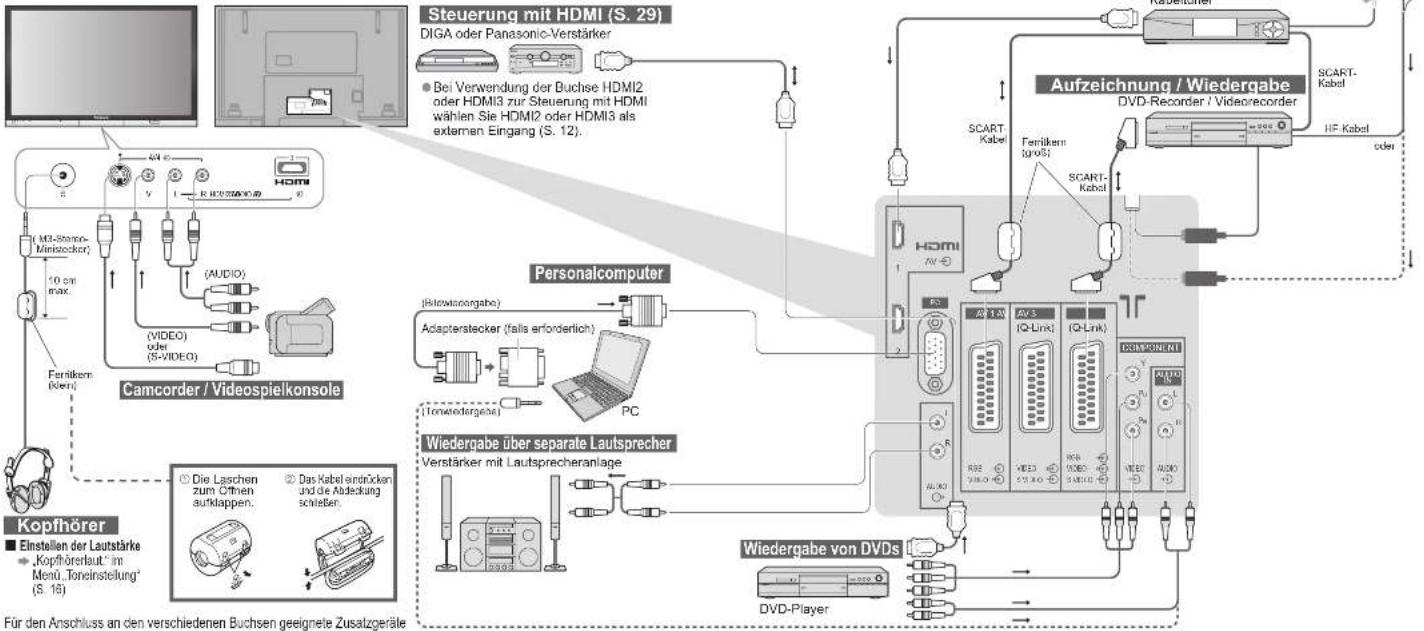

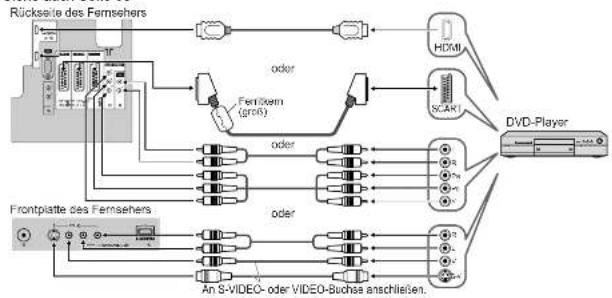

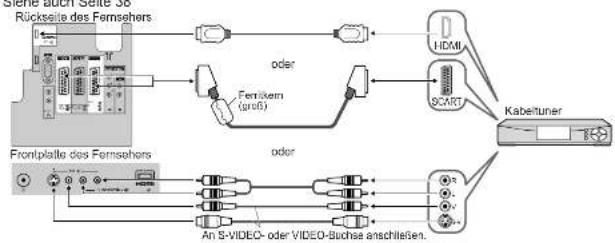

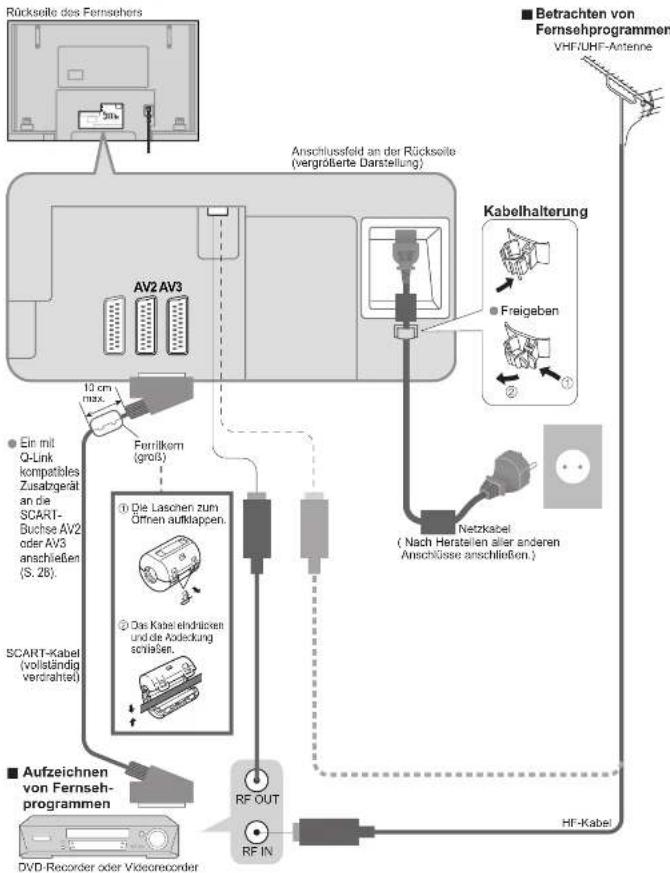

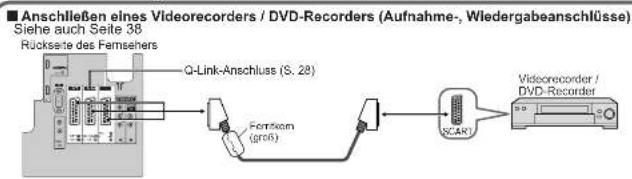

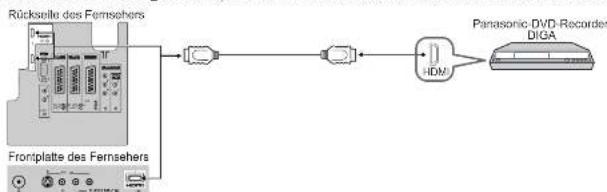

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumlang dieses Fernsehers. Bitte ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie irgendwelche Kabel anschließen oder abtrennen.


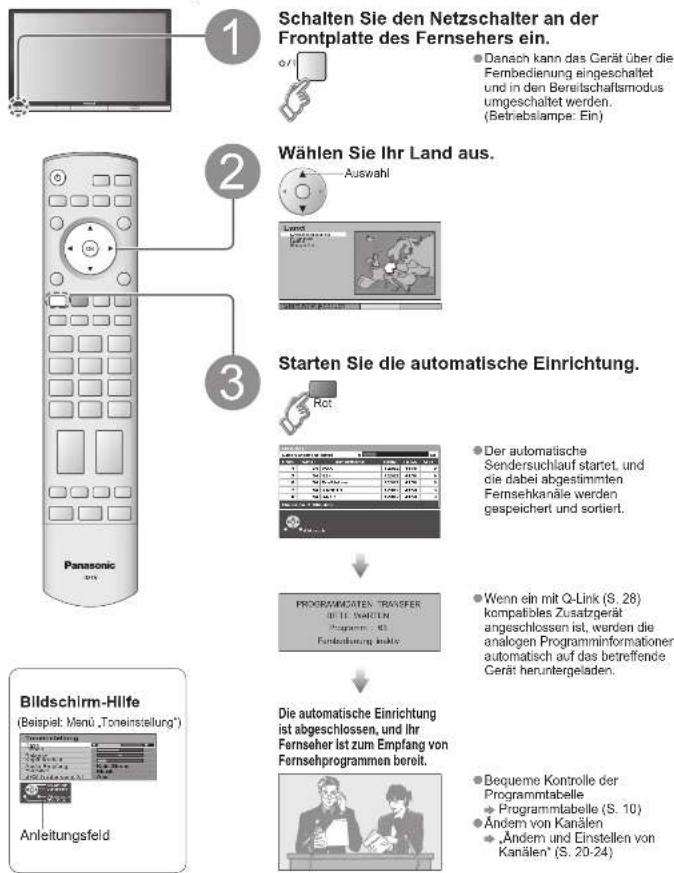

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner. Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

    subgraph A
        A1["• Danach kann das Gerät über die Fernbedierung eingeschaltet und in den Bereitschaftsmodus ungeschaltet werden. (Betriebslampe. Ein)"]
    end

    subgraph B
        B1["Auswahl"]
        B2["• Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert."]
    end

    subgraph C
        C1["• Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert."]
    end

    subgraph D
        D1["• Wenn ein mit Q-Link (S. 28) kompatibles Zusatzgerät angeschlossen ist, werden die analogen Programminformationen automatisch auf das betreffende Gerät heruntergeladen."]
    end

    subgraph E
        E1["• Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit."]
    end

    subgraph F
        F1["• Bequeme Kontrolle der Programmtabelle (S. 10)<br>• Programmtabelle (S. 10)<br>• Änderm von Kanälen<br>• Änderm und Einstellen von Kanälen&quot; (S. 20-24)"]
    end

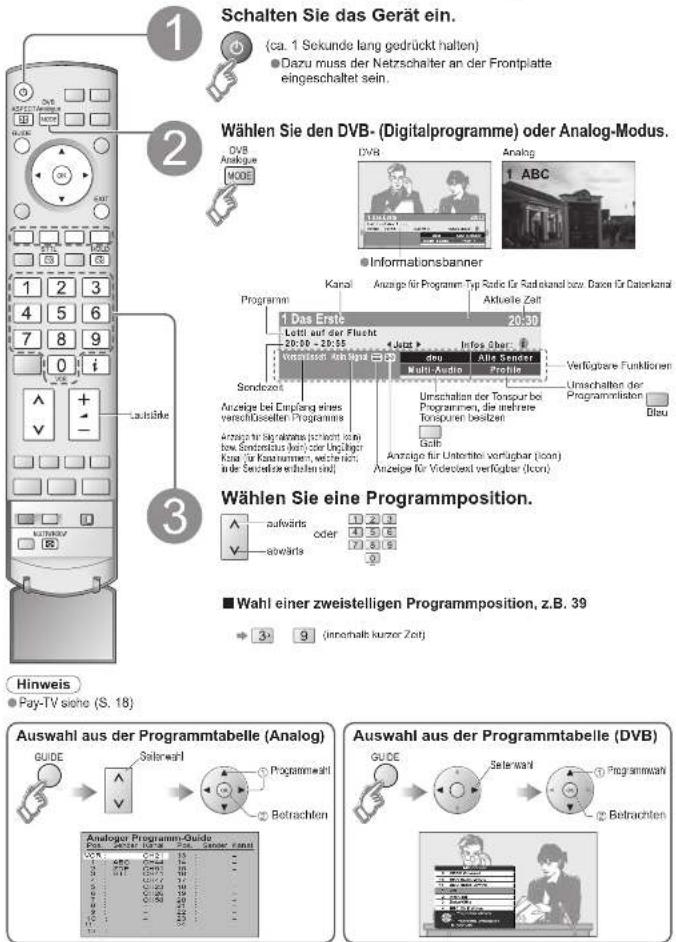

Betrachten von Fernsehprogrammen

Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) Dazu muss der Netzschalter an der Frontplatte eingeschaltet sein. Wählen Sie den DVB- (Digitalprogramme) oder Analog-Modus. DVB Analog MODE Programm Kanal Anzeige für Programm Typ Radio für Radioband bzw. Daxon für Datenkanal Aktuelle Zeit Das Erste 20:30 Lotzt auf der Flucht 20:00 - 20:55 Voransatz/ Aktiva deu Alle Sender Multi-Audio Profile Verfügbare Funktionen Umschalten der Programmlasten Blau Sendezers Anzeige bei Empfang eines versichtskosten Programmers Anzeige für Regulations (postroom) sowie bew Absentzins (kurt) oder Umglicher Kost für Konsumenten, wechseligt, inde Sondereferle erleihen sind Anzeige für Untertet vorlagbar (Icon) Anzeige für Viderstand verfügbar (Icon) Wählen Sie eine Programmposition. Hinweis Pay-TV siehe (S. 18) Auswahl aus der Programmtabelle (Analog) GUIDE Selerwahl Programmwahl Betrachten Analoger Programm-Guide Selerwahl Programmwahl Betrachten Auswahl aus der Programmtabelle (DVB) GUIDE Selerwahl Programmwahl Betrachten

■ Weitere praktische Funktionen (Bedienung nach ①)

Standbild anzeigen Standbild / Laufendes Programm HOLD E3 Untertitel anzeigen Anzelgen / Verdecken von Untertiteln (Nur DVB-Modus) STTL Zum Umschalten der Sprache siehe „Bevorzugte Sprache“ (S. 18) oder „Untertitel“ (S. 22). Programm- informationen anzeigen DVB Details Einstellen des Anzeige- Abschaltintervalls (S. 18) i Verdecken Informationen über endere Karals Informationen über das nächste Programm Analog Nach Anzeige der analigen Karalinformationen wird nur der Kanal angezeigt. (Zurückschaften) Bildseitenverhältnis umschalten (S. 35) ASPECT Bei jeder Betätigung der Taste wechselt der Anzeigemodus wie folgt: (Auto Aspekt / 16:9 / 14:9 / Aspekt / 4:3 / 4:3 Vollformat) (HD-Signaleingang) / Zoom1 / Zoom2 / Zoom3 Bei Anzeige des Balkens Rot Grün Gleichzeitige Anzeige eines Fernsehprogramms, einer DVD usw. in mehreren Fenstern Anzeige in mehreren Fenstern (S. 37) MULT° WINDOW A Rot Rot Rot Bau Farbbalkon Hauptfenster Nebentonster Um das Layout usw. zu ändern, zeigen Sie zunächst den Farbbalken an. MULTI WINDOW Ändem des Layout der Fenster auf dem Bildschirm Rot Grün Verlauschen von Haupt- und Nebenfenster Blau Umschalten der Programmquelle des Nebenfensters Rückkehr zur normal Einzellensteranzeige MULTI WINDOW An der Fernbedionung ausgeführte Bedionungsvorgänge sind nur für das Haupffenster wirksam.

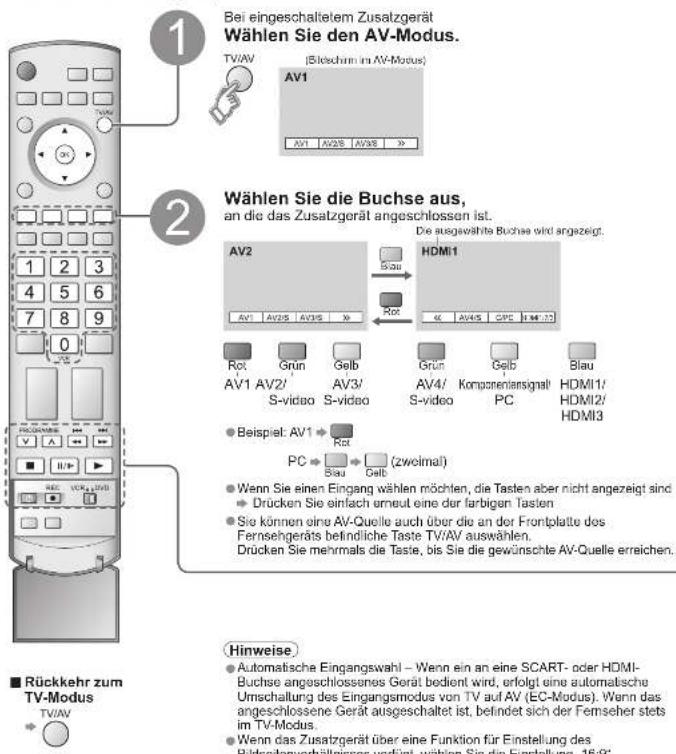

Betrachten von Videos und DVDs

An diesen Fernseher können verschiedene Arten von Zusatzgeräten angeschlossen werden. Nach Anschluss eines Zusatzgerätes gehen Sie wie nachstehend beschrieben vor, um das Eingangssignal auf dem Bildschirm zu betrachten. Anschließen des Gerätes (S. 32)

1 Bei eingeschaltetem Zusatzgerät Wählen Sie den AV-Modus. TV/AV (Bilochrom in AV-Modus) AV1 AV1 AV2S AV3S >> 2 Wählen Sie die Buchse aus, an die das Zusatzgerät angeschlossen ist. Die ausgewählte Buchse wird angezeigt. AV2 AV1 AV2S AV3S >> Rot Grün Gelb AV1 AV2/S-video AV3/S-video Aut HDMI1 Grün Gelb AV4/S-video PC Blau HDMI1/ HDMI2/ HDMI3 ● Beispiel: AV1 → Rot PC → Slau → Gelb (zweimal) ● Wenn Sie einen Eingang wählen möchten, die Tasten aber nicht angezeigt sind ● Drücken Sie einfach erneut eine der farbigen Tasten ● Sie können eine AV-Quelle auch über die an der Frontplatte des Fernsehgeräts befindliche Taste TV/AV auswählen. Drücken Sie mehrmals die Taste, bis Sie die gewünschte AV-Quelle erreichen. ■ Rückkehr zum TV-Modus TV/AV Hinweise ● Automatische Eingangswahl – Wenn ein an eine SCART- oder HDMI- Buchse angeschlossenes Gerät bedient wird, erfolgt eine automatische Umschaltung des Eingangsmodus von TV auf AV (EC-Modus). Wenn das angeschlossene Gerät ausgeschaltet ist, befindet sich der Fernseher stets im TV-Modus. ● Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhaltsses verfügt, wählen Sie die Einstellung. 16:9'

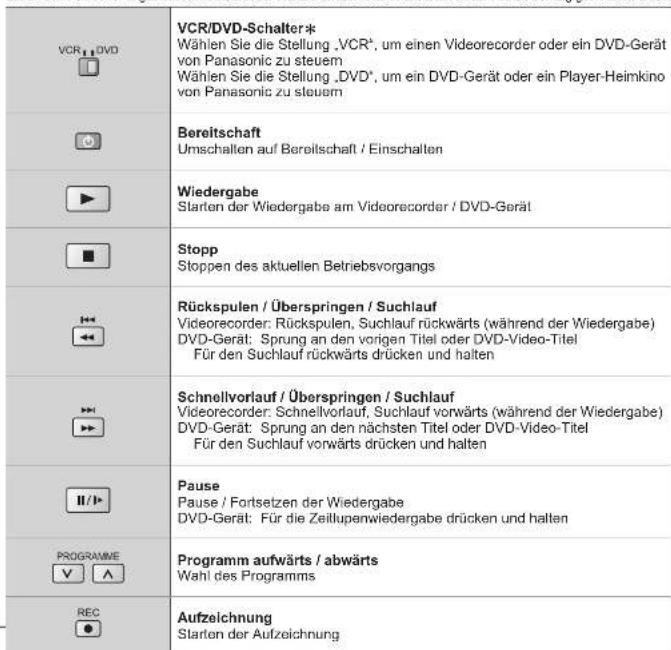

Ein an den Femseher angeschlossenes Gerät der Marke Panasonic kann direkt mit dieser Fernbedienung gesteuert werden.

VCR VCD VCR/DVD-Schalter* Wählen Sie die Stellung ,VCR*, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuem Wählen Sie die Stellung ,DVD*, um ein DVD-Gerät oder ein Player-Heimkino von Panasonic zu steuem Bereitschaft Umschallen auf Bereitschaft / Einschalten Wiedergabe Starten der Wiedergabe am Videorecorder / DVD-Gerät Stopp Stoppen des aktuellen Betriebsvorgangs Rückspulen / Überspringen / Suchlauf Videorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe) DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-Titel Für den Suchlauf rückwärts drücken und halten Schnellvorlauf / Überspringen / Suchlauf Videorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe) DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-Titel Für den Suchlauf vorwärts drücken und halten Pause Pause / Fortsetzen der Wiedergabe DVD-Gerät: Für die Zeillupenwiedergabe drücken und halten PROGRAMME V A Programm aufwärts / abwärts Wahl des Programms REC ● Aufzeichnung Starten der Aufzeichnung

*Die folgenden Einstellungen ermöglichen eine Bedienung verschiedener Geräte der Marke Panasonic.

① Wählen Sie je nach der Art des Garäles, für die der Code geänderl werden soll, die Einstellung „VCR“ oder „DVD“

② Halten Sie gedrückt. während Sie ② betätigen → Geben Sie den jeweils in der nachstehenden Tabelle angegebenen Code (zwei Stellen) ein 1 2 3 4 5 6 7 8 9 → Drücken Sie ■

Hinweise

- Überprüfen Sie nach der Einstellung, dass eine Bedienung des betreffenden Gerätes möglich ist. - Nach einem Austausch der Batterien wird die Standardeinstellung des Videorecorder/DVD-Geräte-Codes wiederhergestellt. In einem solchen Fall müssen Sie den Code erneut eingeben. - Bei bestimmten Modellen ist u.U. keine Bedienung möglich.

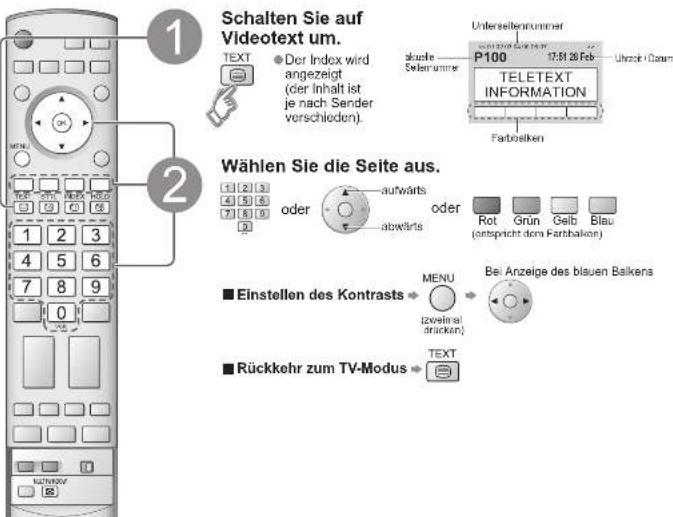

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet. Was ist FLOF?

Im FLOF-Modus erscheinen im unteren Bereich des Bildschirms vier Themenbereiche in unterschiedlichen Farben. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist TOP-Videotext?

TOP-Videotext erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten. Sie erhalten fast sofortigen Zugriff auf bestimmte Seiten - die Seite erscheint, sobald Sie die Taste drücken.

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gaspeicherl werden. („Häufig betrachtete Seiten speichern“, S. 15)

■ Umschalten des Modus → „Videotext“ im Menü „Installation“ (S. 16)

Schalten Sie auf Videotext um. TEXT Der Index wird angezeigt (der Inhalt ist je nach Sender verschieden). Unterseltennummer P100 TELETEXT INFORMATION Utrecht Raum Wählen Sie die Seite aus. 1 2 3 4 5 6 7 8 9 0 oder aufwärts oder abwärts Rot Grün Gelb Blau (anspricht dem Farbhalkon) Einstellen des Kontrasts → MENU → Bei Anzeige des blauen Balkens (Izweinei drücken) Rückkehr zum TV-Modus → TEXT

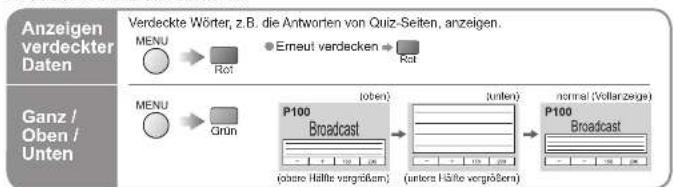

■ Praktische Videotext-Funktionen

Halten	Halten der aktuellen Seite ohne AktualisierungStoppen oder Fortsetzen der automatischen AktualisierungHOLD■Fortsetzen ▶HOLD83
Index	Rückkehren zur Hauptindex-SeiteINDEX●Nur im TOP / FLOF-Modus
Abrufen einer Lieblingsseite	STTL●Rufen Sie die unter „Blau“ gespeicherte Seite ab.●Die Werkseinstellung ist „P103“,(Nur Analogmodus)
Mehrbildanzeige	Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei FensternMULT-WNDCW●Diese Funktion kann nur im Videotext-Modus ausgeführt werden.
Häufi g betrachtete Seiten speichern	Häufi g betrachtete Seiten speichern(nur für die ersten 25 analogen Programmplätze)(nur im List-Modus)BeiAnzeigeder Seiteentsprachende farbige Taste→OKgedrückthaltenP100Broadcast●Im DVB-Moduskönnen beliebige Programmplätze gespeichert worden.■Ändern gespeicherter SeitenZu ändernde farbige Taste→Neua Seitennummer eingeben1 2 34 5 67 8 90●godrückthalten
Unterseite anzelgen	Unterseite anzelgen (nur wenn Videotext mehr als eine Seite umfasst)<01 [02 03 04 05>Erachelt oben links auf dem Blüschern.■Anzeigen einer bestimmten UnterseiteMENU→Blau→T****Broadcast→4-stellige Nummer eingebereispiel: P6T0006●Unterseiten:Die Anzahl der Untersellen (maximal 79) ist je nach Sender verschieden.Der Suchvorgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können.
Fernsehen beim Warten auf Aktualisierung	Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.Vorübergehendes Umschalten auf FernsehprogrammMENU→Golb Gelb→P100Endend nach beinikter Aktualisierung→Anzeigen der aktualisierten Seite(Der Kanal kann nicht ungeschatet werden.)●Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht.

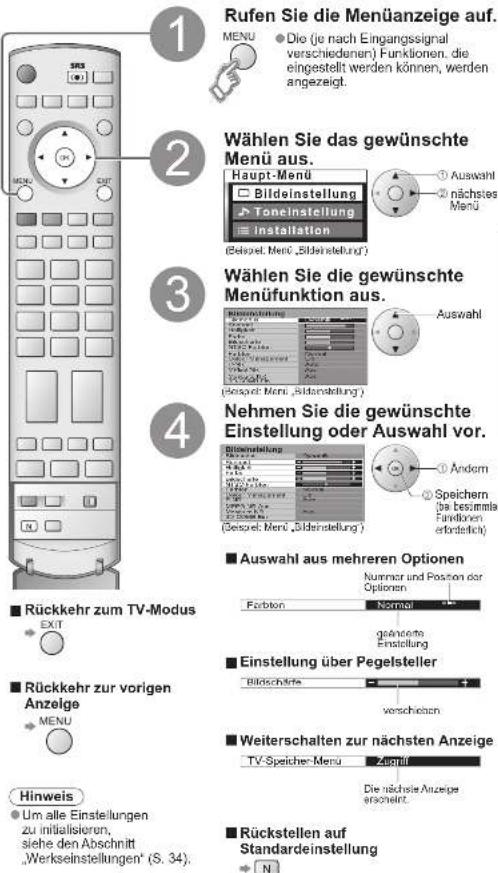

Gebrauch der Menüfunktionen

Verschiedene Menüs können in den Bildschirm eingeblendet werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen für optimales Betrachten von Fernsehprogrammen ermöglichen.

Rufen Sie die Menüanzeige auf. MENU Die (je nach Eingangssignal verschiedenen) Funktionen. die eingestellt werden können, werden angezeigt. Wählen Sie das gewünschte Menü aus. Haupt-Menü Bildeinstellung Toncinstellung Installation (Beisel: Menü „Bildeinstellung“) Auswahl nächstes Menü Wählen Sie die gewünschte Menüfunktion aus. Auswahl Nehmen Sie die gewünschte Einstellung oder Auswahl vor. Dienstellung Beisel: Menü „Bildeinstellung“) Andem Speichern (ja besummie Funktionen erforderlich) Auswahl aus mehreren Optionen Number und Position der Optionen Farbion Normal geänderte Einstellung Einstellung über Pegelsteller Bildeschichte verschieden Weiterschalten zur nächsten Anzeige TV-Speicher-Menu Zugriff Die nächste Anzeige erscheint. Rückstellen auf Standardeinstellung N ■ Rückkehr zum TV-Modus EXIT ■ Rückkehr zur vorligen Anzeige MENU ■ Hinweis Um alle Einstellungen zu initialisieren, siehe den Abschnitt „Werkseinstellungen“ (S. 34).

■ Menüliste

Menu	Funktion Einstellungen / Konfi guration (Optionen)
Bildeinstellung	Bildmodus	Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino / Auto)● Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.	Wirkstoffe
	Für jede Bildschirmeinstellung vorzufendeten	Kontrast HelligkeitFarbe, BildschärfeDient zur wunschgemäßen Einstellung von Farbe, Helligkeit usw. für jeden Bildmodus.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.	KomponentHelligkeitFarbeHelligkeit
		NTSC-FarbtonDient zur Einstellung des Farbstons.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.	NTSC-Farbton
	FarbtonColour Management	Dient zur Einstellung der Farbbasance des gesamten Bildes. (KÜhl / Normal / Warm)Lebfahres Farben werden automatisch erzeugt. (Aus / Ein)	Farbton
	P-NRMPEG NR	Reduziert automatisch unerwünsches Bildrauschen. (Aus / Normal / Dynamik / Auto)● Be HDMI-, PC, SD-Karter- und anlagen Komponentensignaten steht diese Funktion nicht zur Verfügung.Bei DTV, DVD, VCD und SD-Karter-Medagste und Rauscher automatisch reduziert. (Aus / Niedrig / Mittel / Hoch)	Color Management
			C-NRMPEG NR
		Mosquito NR	Reduziert automatisch das Firmen in den Kontunalierten eines Bises (Aus / Niedrig / Mittel / Hoch)● Bei einem PC nicht funktionstafig	Mosquito NR
	3D-COMB	Lebfahres Stand- und Zeitupenwedergebäfer werden automatisch erzeugt. (Aus / Ein)● Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.● Bei Zuleitung von RGB-, SECAM-, S-Video-, Komponenten-, PC-, HDMI- und SD-Karter-Signalen steht diese Einstellung nicht zur Verfügung.● Steht im DVB-Modus nicht zur Verfügung.	3D-COMB
Toneinstellung	BassHöhenBalance	Dient zur Einstellung des Ausgangspegels der tiefen Bässe.Dient zur Einstellung des Ausgangspegels der Höhen.	Bass
			Kirkon
		Dient zur Einstellung des Lautstärksepegels des rechten und linken Lautsprechers.	Balance
	Kopfhörerlaut.	Dient zur Einstellung der Kopfhörerlautstärke.	Kopfhörerlaut.
	Audio Empfang	Dient zur Wahl zwischen stereophonen und monauralem Empfang. (Mono / Stereo)● Normaleinstellung: Stereo ● Steht im DVB-Modus nicht zur Verfügung.● Wenn ein Stereosignal nicht empfangen werden kann: Mono● M1/M2: Zur Anwalt von zweisprachigen Tansignalen, wenn diese zur Verfügung stehen.	Audio Empfang
	Funktion	Dient zur Verbesserung der Klangqualität für Musik oder Sprache. (Musik / Sprache)	Funktion
	SRS TruSurround XT	SRS TruSurround XT® erzeugt einer hochwartigen Surround Sound-Effekt mit nur zwei Laufsprachem aus beliegenden Programmouleten, die auf die Ausgabe von Surround-ochlear Sprachen ausgelegt sind. (Aus / Ein)● Die Umschaltung kann auch mit der Taste SRS an der Fernbetierung ausgeführt werden.	SRS TruSurround XT
	HDMI1 / 3 Eingang	Want je nach Art des zugeleiteten Signals bei Verwendung des HDMI1 - oder HDMI3-Anschlusses (Auto / Digital / Analog) (S. 36)● Der HDMI2-Buchse können nur Digitalsignale zugeleitet werden.	HDMI1 Eingang
	Q-Link	Dient zur Wird der Buches andeselt mit Q-Link komuniktes Garf angezeichnett. (Aus / AV2 / AV3) (S. 32)	Q-Link
	AV2 / AV3 Ausgang	Dient zur Wahl des Signals, das vom Fornpher über den Q-Link-Anschluss übertragen wird. (Analog / DVB / AV1 / AV2 / AV3 / AV4 / Monitor)● Monitor: Das auf dem Bildschirm angezeigte Bild● Komponenten-, PC- und HDMI Signale können nicht ausgegeben werden.	AV2 Ausgang
	Steuerung mit HDMI	Steuerung über HDMI-Anschlösse (Aus / Ein) (S. 29)	Steuerung mit HDMI
	Videotext	Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 14)	Videotext
	Abschalt-Uhr	Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90) (Minuten)	Abschalt-Uhr
	Text-Sprache	Dient zur Wahl der Videotext Sprache. (Analog) (West / Ost1 / Ost2)● West: Englisch, Französch, Deutsch, Griechisch, Italienisch, Spanisch, Schwödlisch, Türkisch● Ost1: Tschechisch, Englisch, Elständisch, Lettisch, Rumänisch, Russisch, Ukrainisch● Ost2: Tschechisch, Ungansch, Lettisch, Polnisch, Rumänisch	Text-Sprache
	Seitliche Bildanteile	Dient zur Erhöhung der Helligkeit der seitlichen Bildanteile. (Aus / Niedrig / Mittel / Hoch)● Die empfohlene Einstellung ist, Hoch“, damit das Aufholen von Nachbindern verbindet wird.	Seitliche Uktantorte
	Power save Modus	Recruziert die Bildhelligkeit zur Energieinparung. (Aus / Ein)	Power save Modus
	SD-Speicherkarten-LED	Die blaue LED-Lampe lauchtet, während die SD-Karte eingesteckt ist (Aus / Ein) (S. 27)	SD-Speicherkarten-LED
	Ändern	Dient zum Ändern von Kanälen (S. 20)	Ändern
	ATPSuchlauf	Dient zur automatischen Kanaleinstellung (S. 20).Dient zur manuellen Kanaleinstellung (S. 20).	ATPSuchlauf
	Feinabstimmung	Dient zur Feinabstimmung von Kanälen (z. B. bei schlechten Antennensignalen usw.).	Feinabstimmung
	Farbsystem	Dient zur Wahl des optiken Factsystems je nach Formal der anpargene Vekzogene (Auto / PAL / SECAM / MTNSC)	Ferbosystem
	Lautst. korrekturDecoder (AV2 / AV3)	Dient zur individuellen Lautstärkreinstellung einzelner Programmpositionen.Wählen Sie die Einstellung „Ein“, wenn der Decoder über ein Q-Link-Gerät an die Buchse AV2 oder AV3 angeschlossen ist. (Aus / Ein)	Lautst. korrekturDecoder (AV2)
	DVB-Einstellungen	Dient zum Bearbeiten oder Einrichten von DVB-Kanälen. (S. 18)	DVB-Einstellungen
	System-Sprache	Dient zum Ändern der Sprache der in den Bildschirm eingebündeten Anzeigen.	System-Sprache

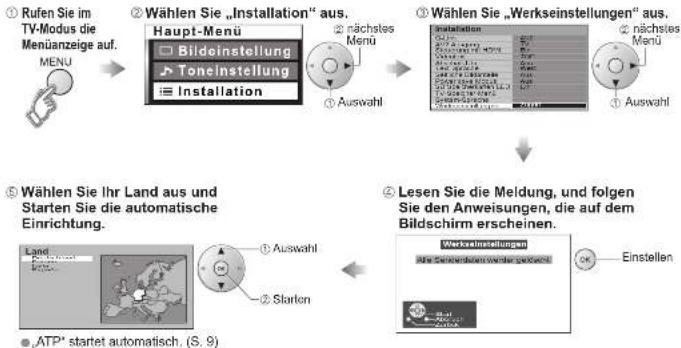

	Werkseinstellungen	Dient zum Zurückstellen alter Einstellungen auf die Werksvorgaben, z. B. nach einem Unzug. (S. 34)	Werksseinstellungen
	Farbsystem	Dient zur Wahl des korrieden Fadolancants für das empfohlige Signa. (Auto / PAL / SECAM / MTNSC / NTSC)	Farbosystem
	Lautst. korrektur	Dient zur Einstellung der Lautslärke im AV-, PC-, HDMI- und Komponentensignal-Modus.	Lautst. korrektur

- Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menu angezeigt. (S. 25 und S. 27) - Im AV-Modus bieten die Menüs „Toneinstellung“ und „Installation“ eine geringere Anzahl von Optionen.

Weiterführende DVB-Einstellungen

(Nur DVB-Modus)

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Installation“ aus. Haupt-Menü Bildelinstellung Toneinstellung Installation Wählen Sie „DVB-Einstellungen“ aus. Installation Wählen Sie „System-Setup“ oder „Software-Update“ aus. DVB Einschreibungen Wählen Sie die gewünschte Funktion aus, und nehmen Sie die Einstellung vor. Speichern Sie die neue Einstellung. ■ Verlassen der Menüanzeige EXIT

Setzen Sie das CI-Modul (separat erhältlich) ein. Dieser TV-Empfänger arbeitet nur mit Pay-TV Modulen, welche dem CI-Standard entsprechen. Vorsicht ● Schalten Sie den Netzschalter des Fernsehers aus, bevor Sie das CI-Modul einselzen oder entfernen. ● Falls eine Anzelgekarte und ein Kartenleser als Satz geliefert werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie dann die Anzeigekte in den Kartenleser ein. ① Wählen Sie „Common Interface Modul“ aus. DVB System-Setup nächstes Menu ② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. Beispiel: Auswahl, Eingabe → ←→ → ←→ farbige Zeichen → Rot Grün Geb Bleu ① Wählen Sie „Bevorzugte Sprache“ aus. DVB System-Setup nächstes Menu ② Stellen Sie die gewünschte Sprache ein (Audio, Untertitel, Videotext). Wählen Sie „Zeitzone“ aus, und stellen Sie die Zeit ein. DVB System-Setup nächstes Menu ③ Einstellen Autom.: Die Zeitdaten werden dem jeweiligen Empfangsgebiet entsprechend automatisch eingestellt: Sonstige: Die Zeitdaten werden auf GMT-Basis korrigiert. Wählen Sie „Display-Anzeigedauer“ aus, und stellen Sie die gewünschte Zeitdauer ein. DVB System-Setup nächstes Menu ④ Einstellen 0 (keine Anzeige) bis 10 Sek. in 1-Sek. -Schritten Informationsbanner (S. 11) Führen Sie in regelmäßigen Abständen eine Aktualisierung der Software aus, um die Leistung und Funktionen des Gerätes stets auf dem neuesten Stand zu halten (Einzelnheiten hierzu siehe S. 34). Wählen Sie zunächst „Autom. Suche im Standby“, und dann „Ein“ oder „Aus”. DVB Software Update nächstes Menu ⑤ Einstellen Ein: Im Beroitschaftsmodus wird täglich um 3:00 Uhr und um 5:00 Uhr automatisch eine Suche ausgeführt und ein Upcate, falls vorhanden, heruntergeladen. ■ Für sofortige Aktualisierung → „Update-Suche ausführen“ wählen → Suche nach einem Update (mehrere Minuten lang) und ggf. Anzeige einer entsprechenden Meldung → ←→ Herunterladen (ca. 20 Min.) ● Bei der Meldung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum, ab dem die neue Version verwendet werden kann). ■ Anzeigen der Software-Lizenzinformationen → Wählen Sie „Software-Lizenz“ → Anzeige

Ändern und Einstellen von Kanälen

Die aktuellen Kanaleinstellungen können je nach Bedarf oder Empfangsbedingungen geändert werden.

(Analogmodus)

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Installation“ aus. Haupt-Menü Bildeinstellung Toneinstellung Installation nächstes Menü Auswahl Wählen Sie „TV-Speicher-Menü“ aus. Installation nächstes Menü Auswahl Wählen Sie die gewünschte Funktion aus. TV-Speicher-Menü nächstes Menü Auswahl Einstellen Manuelle Abstimmung von Sendern mit Hilfe der Tasten an der Frontplatte des Gerätes. „Senderabstimmung“ auf S. 7) (So oft betätigen, bis „Senderabstimmung“ angezeigt wird) oder (Rufen Sie „Suchlauf“ auf) (Programm, Kanal (Wahl), Tonsystem) oder (Programm ändern oder Kanalsuchlauf starten) Speichern (Wiederholen) Rückkehr zum TV-Modus Programmposition (blinkt) Kanalnummer (blinkt) Tonsystem (blinkt) Kanal

Ändern von Kanälen Löschen Einfügen Verschieben Kanalnummer ändern Namen ändern Sperren Tonsystem umschaften Herunterladen auf ein Zusatzgerät Ändern Sie die Einstellung wunschgemäß. Löschen eines Senders → Löschen bestätigen → Köl Einfügen eines Senders → Einfügen bestäggen → Grän Verschieben eines Senders → Wärter Sie der Zinposition → Golb Ändern der Kanalnummer Führen Sie den Cursor auf die Spalte „Kanal“. Ändern Sie den Kanal. (Der gewünschte Kanal kann auch über die Taste „C“ und die Zifferntasten direkt eingegeben werden. Um „Kabelkanäle“ (CC) einzugeben, die Taste „C“ zweimal drücken.) Ändern des bei Wahl eines Kanals anzeigten Sendernamens Führen Sie den Cursor auf die Spalte „Sender“. Wählen Sie das erste Zeichen des Namers aus. Engabe des nächsten Zeichens Wiederhöcken (Maximum Ein Zerchen) Speichern Sie die neuen Einstellungen Ändern Sie die Senderabstimmung Währungs 1 2 Die Einstellungen werden automatisch vorgenommen. Währungs 1 Die Einstellungen werden über Q-Link auf ein an den Fernseher angeschlossenes kompatibles Gerät heruntergeladen. Alle früheren Einstellungen werden dadurch gelöscht. Nach beendeter Abstimmung zeigt Ihr Fernseher den Sender an, der nun auf Programmplatz „1“ gespeichert ist. Falls die Abstimmung nicht vollständig abgeschlossen wurde »Suchlauf' Manuelle Senderabstimmung mit dem TV-Speicher-Menü Wählen Sie die Programmposition, die mit einem anderen Kanal belegt werden soll, und suchen Sie den gewünschten Kanal auf. Ändern Sie die Einstellung wunschgemäß. Löschen eines Senders → Löschen bestätigen → Köl Einfügen eines Senders → Einfügen bestäggen → Grän Verschieben eines Senders → Wärter Sie der Zinposition → Golb Ändern der Kanalnummer Führen Sie den Cursor auf die Spalte „Kanal“. Ändern Sie den Kanal. (Der gewünschte Kanal kann auch über die Taste „C“ und die Zifferntasten direkt eingegeben werden. Um „Kabelkanäle“ (CC) einzugeben, die Taste „C“ zweimal drücken.) Ändern des bei Wahl eines Kanals anzeigten Sendernamens Führen Sie den Cursor auf die Spalte „Sender“. Wählen Sie das erste Zeichen des Namers aus. Engabe des nächsten Zeichens Speichern Sie die neue Einstellung. Ändern Sie die Einstellung wunschgemäß. Löschen eines Senders → Löschen bestätigen → Köl Einfügen eines Senders → Einfügen bestäggen → Grän Verschieben eines Senders → Wärter Sie der Zinposition → Golb Ändern der Kanalnummer Führen Sie den Cursor auf die Spalte „Kanal“. Ändern Sie den Kanal. (Der gewünschte Kanai kann auch über die Taste „C“ und die Zifferntasten direkt eingegeben werden. Um „Kabelkanäle“ (CC) einzugeben, die Taste „C“, zweimal drücken.) Ändern des bei Wahl eines Kanals anzeigten Sendernamens Führen Sie den Cursor auf die Spalte „Sender“. Wählen Sie das erstekte Zeichen des Namers aus. Engabe des nächsten Zeichens Speichern Sie die neue Einstellung. Ändern Sie die Einstellung wunschgemäß. Löschen eines Senders → Löschen bestätigen → Köl Einfügen eines Senders → Einfügen bestäggen → Grän Verschieben eines Senders → Wärter Sie der Zinposition → Golb Ändern der Kanalnummer Führen Sie des Ziffernsteren oder die Taste „C“ gewählt werden. Führen Sie den Cursor auf die Spalte „Sys“. Wählen Sie das genürschte Tonsystem aus. SC1: PAL B, G, H / SECAM B, G SC2: PAL I SC3: PAL D, K / SECAM D, K F: SECAM L / L Ändern des Tonsystems auf Grundlage des Signalformats Führen Sie den Cursor auf die Spalte „Sys“. Wählen Sie das genürschte Tonsystem aus. Herunterladen von Senderinformationen auf ein angeschlossenes Gerät, das mit Q-Link kompatibel ist: Glauf automatische Übertragung (Fembedierung während der Übertragung aktiv) Einzelheiten (S. 28) Diese Funktion steht nicht zur Verfügung, wenn der Eintrag „Q-Link“ des Menüs „Installation“ auf „Aus“ eingestellt wurde. (S. 16) Alle empfangbaren Sender werden automatisch abgestimmt und sortiert. Starten Sie die automatische Senderabstimmung Einstellen Die Einstellungen werden automatisch vorgenommen. Die Einstellungen werden über Q-Link auf ein an den Fernseher angeschlossenes kompatibles Gerät heruntergeladen. Alle früheren Einstellungen werden dadurch gelöscht. Nach beendeter Abstimmung zeigt Ihr Fernseher den Sender an, der nun auf Programmplatz „1“ gespeichert ist. Falls die Abstimmung nicht vollständig abgeschlossen wurde »Suchlauf' Manuelle Senderabstimmung Sachlauf Wählen Sie die Programmposition, die mit einem anderen Kanal belegt werden soll, und suchen Sie den gewünschten Kanal auf. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung. Speichern Sie die neue Einstellung.

Ändern und Einstellen von Kanälen

Sie können Ihre Lieblingskanäle auflisten und verhindern, dass sich Kinder das Programm bestimmter Kanäle anschauen.

(DVB-Modus)

Rufen Sie die Menünezeige auf. MENU Wählen Sie „Installation“ aus. Haupt-Menü Bildeinstellung Toneinstellung Installation nächsles Menü Auswahl Wählen Sie „DVB-Einstellungen“ aus. Installation nächsles Menü Auswahl Wählen Sie gewünschte Funktion aus. DVB Einsellungen nächsles Menü oder Einsellon Auswahl ■ Verlassen der Menünezeige EXIT Einstellen Funktion Einstellungen / Konfi guration Tuner-Sperre Dient zur Verhinderung eines unbeabsichtigten Umschallen des Programms während der Aufzeichnung einer DVB-Sendung. Wenn der Fremseher bei aktivierter Tuner-Sperre in den Bereitschaftsmodus umgeschaltet wird, bleibt der DVB-Tuner aktiv, um zu gewährleisten, dass die Aufzeichnung weiterhin ausgeführt werden kann. ● Versenden Sie diese Funktion für eine Aufzeichnung ohne gleichstiges Betrachter der DVB-Sendung. ● Schallen Sie den Fremseher während der Aufzeichnung nicht aus. ● Diese Einstellung bleibt selbst beim Ein- und Ausschallen des Femehers gespeichert. ● Während der Aufzeichnung eines DVB-Programms können Sie analoge Fernsehsendungen betrachten. Multi-Audio Dient zur Wahl zwischen mehreren Tonkanälen (die verfügbare Anzahl von Tonkanälen ist je nach Programm verschieden). ● Diese Einstellung ist nur für das momentan empfangene Programm wirksam. Untertitel Dient zur Wahl der Untertelsprache (die verfügbare Anzahl von Untertelsprachen ist je nach Programm verschieden). ● Diese Einstellung ist nur für das momentan empfangene Programm wirksam. Videotext Dient zur Wahl der Sprache für den Videotext-Modus (die verfügbare Anzahl von Videotext-Sprachen ist je nach Programm verschieden). ● Diese Einstellung ist nur für das momentan empfangene Programm wirksam.

Lieblingskanäle auflisten Profi le bearbeiten Verhinderung des Betrachtens bestimmter Kanäle durch Kinder Kindersicherung

Sie können vier Listen (Profile) Ihrer Lieblingsprogramme (Profil 1 bis 4) zusammenstellen. Diese Listen werden im Informationsbanner (S. 10) angezeigt, um ein bequemes Abrufen zu ermöglichen.

Wählen Sie ein Programm aus, und fügen Sie es der Liste hinzu. Auswahl Gelb Hinzufügen aller Sender zur Liste → Blau Anzeigen eines anderen Profi Is Gran Ein Programm wurde hinzugefügt.

Auf Wunsch können Sie bestimmte Kanäle sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. (Nach Wahl eines Kanals erscheint eine Meldung; nach Eingabe Ihrer PIN können Sie das Programm des betreffenden Kanals betrachten.)

Wählen Sie den Sender aus, der gesperrt werden soll. Auswahl Freigeben - gesperrten Sender wählen und Sperren aller Sender Gelb Enstellen Freigeben aller gesperrten Sender Erscheint, wenn der Sender gesperrt ist.

- Ändern der PIN Wählen Sie „PIN ändern“ in Schritt, und geben Sie dann die neue PIN zweimal ein.

Hinwels - Bei „Werkseinstellungen“ (S. 34) wird die PIN gemeinsam mit allen übrigen Benutzereinstellungen gelöscht.

Ändern und Einstellen von Kanälen (DVB-Modus)

Nach einem Umzug können Sie alle Fernsehkanäle erneut abstimmen, und Sie können neue Sendedienste suchen, die erst kürzlich den Betrieb aufgenommen haben.

inschte Funktion aus, Einstellung vor.

Funktion Einstellungen / Konfi guration
ATP	Dient zur automatischen Einstellung aller im Empfangsgebiet abstimmbaren DVB-Kanäle.Die aktuelle Einstellung wird dadurch gelöschte.Wenn eine Kindersicherungs-PIN (S. 22) eingestellt wurde, muss diese erneut eingegoben werden.
Neue Sender suchen	Dient zum Hinzufügen eines neuen DVB-Senders.Wenn ein neuer Sender gefunden wurde, wird dieser der DVB-Kanalabelle hinzugefügt.Beim Hinzufügen des neuen Senders bleiben die aktuellen Einstellungen unverändert gespeichert.
Manuelles Tuning	Dient zur manuelten Abzümlinnung von DVB-KanälenVerworser Sie komstellente, ATP oder Neue Senor akteter für die KanäleinstellungVerwenden Sie diese Funktion, wenn nicht alle abstimmbaren Kanäleautomatisch eingestellt werden konnten.Kanal auswählenFrequenz einstellen(so einstellen, dass die optimale „Signalqualität“ erzielt wird)Suchen
Neue Sender melden	Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll,wenn ein neuer DVB-Sender gefunden wird, oder nicht. (Ein / Aus)
Signalstatus	Dient zur Wahl eines Kanals und Überprüfung des DVB-Signalzustands.Verwenden Sie diese Funktion zur Justerung der Ausrichtung der Antenne,Signalqualität:Grüner Balken regular SignalzustandGelber Balken schlechter SignalzustandRoter Balken schlechter Signalzustand (Antenne justieren)Um andere Kanäle zu testen, diese Taste benutzen.

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschiminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden.

Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC (S. 32)

■ Menü „PC Einstellungen“ (wunschgemäß ändem)

Ausführen von Einstellungen Gebrauch der Menüfunktionen

(S416)
Menü Funktion Einstellungen / Konfiguration (Optionen)

Bildeinstellung	W/B High R	Einstellung des Weißabgleichs für den Farbton Rot	1 und 2gft.wiederholt einstellen
	W/B High B	Einstellung des Weißabgleichs für den Farbton Blau
	W/B Low R	Einstellung des Grausabgleichs für den Farbton Rot
	W/B Low B	Einstellung des Grausabgleichs für den Farbton Blau
	Gamma	(2.0 / 2.2 / 2.5 / 5 Kurve)
Installation	Auflösung	Dient zum Umschallen der Auflösung.VGA (840 × 480 Bildpunkte), WVGA (852 × 480 Bildpunkte), XGA (1.024 × 768 Bildpunkte), WXGA (1.366 × 768 Bildpunkte)Die verfügbaren Optionen richten anch nach dem jeweiligen Signaltyps.
	Takti	Bei Auftreten von Rauschen wählen Sie den Minimalpregel.
	H-Position	Dient zur Einstellung derwaagerechten Position.
	V-Position	Dient zur Einstellung dersenkrechten Position.
	Tektpfase	Dient zur Beseitigung von Fladam und Verzurungen.Nahmen Sie diese Einstellung vor, nachdemBei Auftreten von Rauschen wählen SieSie den Eintrag „Takti“ eingeslielt haben.den Minimalpregel.
	Synchronisation	Dient bei einem verzerten Bild zur Wahl eines anderen Synchronsignals (H & V / Grünsignal)H & V : Synchronisation über die vom PC zugeleiteten Horizontal- und Verkalfrequenz-SignaleGrünsignal : Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)
	Steuerung mit HDMI, Lautat, korneutar, Settliche Bildanteile, Power save Modus, SD-Speichenkarten-LCD, System-Sprache (S. 16)

●Toneinstellung (S. 16)

Betrachten einer SD-Karte

Die mit einer Digitalkamera aufgezeichneten Standbilder werden angezeigt.

Setzen Sie die SD-Karte ein.

- Einzelheiten zu SD-Speicherkarten

finden Sie auf S. 38

Wählen Sie den gewünschten SD-Modus aus. (Foto Sicht Modus)

Wählen Sie das zu betrachtende Foto aus

Febleranzpipe

(Bilder, die nicht geladen werden können usw.)

Betrachten

■ Anzeigen des Anleitungsfelds → i

Anleitungsfeld

Jeweils ein Einzelbild wird

angezeigt.

Vorsicht

- Während des Betriebs werden von den Ausgangsbuchsen des Monitors keine Signale ausgegeben.

- „Datum“ zeigt das Datum an, an dem die Aufnahme mit der Digitalkamera gemacht wurde. Wenn die Aufnahmen ohne Datumssignal gemacht wurden, wird „”““”“““” angezeigt.

Vorsichtshinweise zur Handhabung von SD-Karten

• Entfernen Sie die Karte auf keinen Fall aus dem Kartensteckplatz, während ein Zugriff auf Daten stattfindet (anderenfalls kann die Karte oder das Gerät beschädigt werden).
• Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte.
• Setzen Sie die Karte weder hohem Druck noch Stößen aus.
• Setzen Sie die Karte mit der korrekten Ausrichtung ein (anderenfalls kann die Karte beschädigt werden)
• Elektromagnetische Einstreuungen, statische Elektrizität und Bedienungsfehler können Daten unbrauchbar machen oder die Karte beschädigen.
• Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust oder einem durch eine Funktionsstörung des Gerätes verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

(Fotos)

■ Öffnen

blue LED-Argeige ① Drücken

② Öffnen Sie die Abdeckung.

■ Einsetzen

■ Entfernen

Drücken Sie auf die Mitte der Karla

SD-Karte

Hinweise

Die blaue LED-Lampe lauchtet, während die SD-Karte eingesteckt ist, wenn „SD-Speicherkarten-LED“ im Installations-Menü auf „Ein“ eingestellt ist (S. 16).

Dia Show

■Beginnen Sie mit der Dia-Show (Bedienung in Schritt 3)

Wählen Sie das Foto für die erste Betrachtung

Beginnen Sie mit der Dia-Show

- Abbrechen der Dia-Show +

■Dia-Show-Einstellungen (Bedienung in Schritt oder )

Rufen Sie die ② Wählen Sie „Einstellungen“ aus. Menüanzelge

③ Wählen Sie die gewünschte Funktion aus, und nehmen Sie die Einstellung vor.

auf.

● Menü „Bildeinstellung“ (S. 16)

Menü	Funktion	Einstellungen / Konfiguration (Optionen)
Einstellungen	Intervall	Wahl des Intervals für die Dia-Show (5 / 10 / 15 / 30 / 60 / 90 / 120Sek)
	Wiederholen	Wiederholen der Dia-Show (Aus / Ein)

Eingeblendete Fehlermeldungen

Meldung Bedeutung

SD Karte eingelegt?

hilfemaßnahme

- Setzen Sie eine SD-Speicherkarle ein.

Keine gültige Datei vorhanden

- Diese Karte enthält keine Daten.

Datei nicht lesbar

• Die Datei ist beschädigt oder unlesbar.

- Dieses Format wird nicht vom Gerät unterstützt

(Einzelheiten zu den kompatiblen Formaten und Daten finden Sie auf S. 38.)

Zusatzgeräte

Q-Link

Die Q-Link-Funktion dient dazu, den Femseher mit einem angeschlossenen Videorecorder oder DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

■ Voraussetzungen

Der angeschlossene Videorecorder/DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein: O-Link", NEXTVIEWLINK", DATA LOGIC", Easy Link", Megalogic" oder SMARTLINK".
Das jeweilige Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV2 oder AV3 des Fernsehers angeschlossen sein. (S. 30)

Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV2/AV3 Ausgang) eingerichtet worden sein. (S. 16)

■ Herunterladen der analogen Programmdaten

●Führen Sie die automatische Senderabstimmung aus. (S. 20)
Bei der Erstinbetriebnahme dieses Femsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 9)
●Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 20)

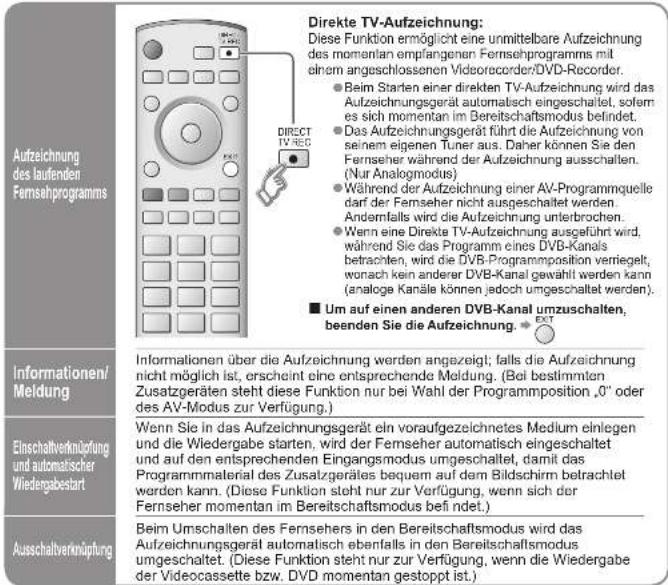

■ Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Direkte TV-Aufzeichnung: Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen Videorecorder/DVD-Recorder. Beim Starten einer direkten TV-Aufzeichnung wird das Aufzeichnungsgerät automatisch eingeschaltet, sofern es sich momentan im Bereitschaftsmodus befindet. Das Aufzeichnungsgerät führt die Aufzeichnung von seinem eigenen Tuner aus. Daher können Sie den Fernseher während der Aufzeichnung ausschalten. (Nur Analogmodus) Während der Aufzeichnung einer AV-Programmquelle darf der Fernseher nicht ausgeschaltet werden. Anderfalls wird die Aufzeichnung unterbrochen. Wenn eine Direkte TV-Aufzeichnung ausgeführt wird, während Sie das Programm eines DVB-Kanals betrachten, wird die DVB-Programmposition verriegelt, wonach kein anderer DVB-Kanal gewähl werden kann (analoge Kanäle können jedoch umgeschaltet werden). Um auf einen anderen DVB-Kanal umzuschalten, beenden Sie die Aufzeichnung. EXT Informationen/Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition „0“ oder des AV-Modus zur Verfügung.) Einschaftverknüpfung und automatischer Wiedergabestart Wenn Sie in das Aufzeichnungsgerät ein voraufgezeichnetes Medium einlegen und die Wiedergabe starten, wird der Fernseher automatisch eingeschaltet und auf den entsprechenden Eingangsmodus umgeschaltet, damit das Programmmaterial des Zusatzgerätes bequern auf dem Bildschirm betrachtet werden kann. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus bef indet.) Ausschaltverknüpfung Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

• "DATA LOGIC" (ein Warenzeichen von Metz Corporation) • "Megalogic" (ein Warenzeichen von Grundig Corporation) • "Easy Link" (ein Warenzeichen von Philips Corporation) • "SMARTLINK" (ein Warenzeichen von Sony Corporation) Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

Steuerung mit HDMI „HDAMtrol

TABLE\*

"Erweiterle HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, Player-Heimkino, Verstärker usw.) hergestellt wird, ist ein automatischer Wiedergabestart bzw. ein bequemer Heimkino-Betrieb möglich.

Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Anschlüsse“ (S. 31). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

Nicht mit HDMI kompatible Kabel können nicht verwendet werden.

Bilte konsultieren Sie Ihren Panasonic-Fachhändler zu den mit dieser Funktion kompatiblen Geräten.

Vorbereitungen

(Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung) Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“, „HDMI2“ oder „HDMI3“ ein (S. 12), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Installation“ aus. Haupt-Menu Heim Theater Bildeinstellung Tonolinstellung Installation nächstes Menü Auswahl Wählen Sie „Steuerung mit HDMI“ aus. Auswahl Wählen Sie die Einstellung „Ein“. (Standardeinstellung: Ein) Auswahl

Automatischer Wiedergabestart
Heimkino- Lautsprecher
Einschaltverknüpfung
Ausschaltverknüpfung

Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet der Fernseher automatisch auf den entsprechenden Eingangsmodus um. Nach Sloppen des Betriebs des Zusatzgerätes schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück. Die Laufsprecher der Heimkinoanlage können über die Farnbedierung des Fernsehers eingestellt werden. Diese Funktion steht nur bei Anschluss eines Verstärkers oder Player-Heimkinos von Panasonic zur Verfügung.

① Rufen Sie die Menüanzeige auf.

② Wählen Sie „Heim Theater“ oder „TV-Lautsprecher“ aus.

■Heim Theater:

Einstellung für Gerät (automatisch eingeschaltet, sofern momentan im Bereitschaftsmodus)

Erhöhen Verringern der Lausstärke

Stummschaltung →

TV-Lautsprecher:

Die Laulsprecher des Fernsehers sind aktiv

- Nach Wahl von, „Heim Theater“ werden die Lautsprecher des Fernsehers stummgeschaltet. - Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.

Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet sich der Fernseher automatisch ein und zeigt das Programmmaterial des Zusatzgerätes auf dem Biltschirm an. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momenten im Bereitschaftsmodus befindet.) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Panasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

Zusatzgeräte

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.

Anschleßen eines Videorecorders / DVD-Recorders (Aufnahme-, Wiedergabeanschlüsse) Siehe auch Seite 38 Rückseite des Femsehers Q-Link-Anschluss (S. 28) Femsehen (größ) Videorecorder / DVD-Recorder

■ Anschließen eines DVD-Players (Wiedergabeanschlüsse) Siehe auch Seite 38

■ Anschließen eines Kabeltuners (RGB-Eingang)

Steuerung mit HDMI (S. 29)
■ Automatischer Wiedergabestart (für Anschluss an die Buchse HDMI2 oder HDMI3 siehe S. 32)

■ Heim Theater

• Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen.
  Teilenummer des empfohlenen Zubehörs: RP-CDHG15 (1,5 m)
  RP-CDHG30 (3.0 m)
  RP-CDHG50 (5.0 m)

Zusatzgeräte

Anschlüsse (Übersicht)

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über hier nicht gezeigte Anschlüsse sind den Bedienungsanleitungen der anzuschließenden Geräte, der Tabelle weiter unten und den technischen Daten zu entnehmen (S. 43).

Aufzeichnung/Wiedergabe (Gerät)	Buchsenbezeichnung				AV4		COMPONENT	HDMI
	AV1	AV2	AV3					1	2	3
■Aufzeichnung/Wiedergabe von Videocassetten/DVDs(Videorecorder/DVD-Recorder)	○		○	○
■Wiedergabe von DVDs (DVD-Player)	○		○	○	○		○	○	○	○
■Wiedergabe von Camcorder-Bildern (Videckamera)	○		○	○	○					○
■Empfang von Satellitenprogrammen (Kabeltuner)	○			○	○			○	○	○
■Videospiele (Videospielkonsole)	○			○	○
■Q-Link			○	○
■Direkte TV-Aufzeichnung			○	○
■Steuerung mit HDMI								○	○	○

○. Empfohlener Anschluss

Technische Informationen

Werkseinstellungen (Rückstellung auf die Werksvorgaben)

Bei einer Wiederherstellung des Auslieferungszustands des Gerätes werden alle Einstellungen, einschliesslich des Kindersicherungs-Pins (S. 22), auf ihre Ausgangswerte zurückgesetzt. Die Abstimmdaten für alle DVB- und analogen Fernsehkanäle werden gelöscht und alle Einstellwerte werden auf ihre Standardeinstellungen zurückgestellt.

Aktualisieren des Software-Systems (DVB-Modus)

Aktualisieren Sie die System-Software in regelmäßigen Abständen, um sicherzustellen, dass Sie stets die neue Version besitzen.

Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt, wenn die Update-Informationen auf dem Kanal vorhanden sind.

- Um die neue Software herunterzuladen, drücken Sie „OK“ → Herunterladen (beansprucht ca. 20 Min.).

Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“.

■ Automatische Aktualisierung

Stellen Sie „Autom. Suche im Standby“ auf „Ein“ ein (S. 18).

Sobald eine neue Version der Software ausgestrahlt wird, lädt der Fernseher diese automatisch herunter.

- Der automatische Aktualisierungsvorgang wird täglich um 3:00 Uhr und 5:00 Uhr unter den folgenden Bedingungen

ausgeführt:

Der Fernseher befindet sich im Bereitschaftsmodus (das Gerät wurde über die Fembedlenung ausgeschaltet).

Momentan findet keine Aufzeichnung eines Programms statt.

Manuelle Aktualisierung

Führen Sie die Funktion „Update-Suche ausführen“ aus (S. 18).

Wenn ein Update zur Verfügung steht, wird ein Benachrichtungsbanner angezeigt.

- Um die neue Software herunterzuladen, drücken Sie „OK“ → Herunterladen (beansprucht ca. 20 Min.).

Wenn das Update nicht heruntergeladen werden soll, drücken Sie „EXIT“

Hinweise

- Achten Sie während des Herunterladens darauf, den Fernseher weder auszuschalten noch irgendwelche Tasten zu betätigen.

(Nach beendelern Herunterladen schaltet das Gerät in den normalen Fremsehbetrieb zurück.)

- Bei der Meldung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum, ab dem die neue Version verwendet werden kann). In einem solchen Fall können Sie eine Reservierung für das Update einstellen. Wenn der Femseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 11)

■Auto Aspekt: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens, bei dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatbild handelt.

Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt:

Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformatsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-Bildenstevschnitteln: 15/8 oder 14/8 um. Diese Funktion nicht bei jedem beliebliche Bildflicht zu Vorfügen. Die Ansige

Bildseiterverhältnis, 15.9 über 14.9, und. Diese Funktion stellt bei jedem beliebigen Bildformist zur Verfügung. Die Anträge „Auto Aspekt“ wird oben links in den Bildschirm eingeblened, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseiterverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

- Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das Standard-Breiformat, 16:9" ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand. - Falls bei Wiedergabe einer Breiflormat-Aufzechnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justeren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Badienungsanleitung des Videorecorders.) - Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur, 16:9" und, 4:3")

Das Bild wird ohne Verzerrungen im schlen (anamorphen) Formal 16:9 angezeigt.

Das Bild wird mit einem Bildseilenverhältnis von 4:3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung des Bilds bemerkbar.

Das Bild wird mit einem Bildseltenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

Das Bild wird ohne Vergrößerung mit einem Bildseitenverhältnis von 14:9 angezekt.

Das Bild wird ohne Verzerrungen mit dem herkömmlichen Bildseilenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezsglt.

Das Bild wird ohne Verzernungen bildschirmfüllend mit einem Bildseitenverhältnis von 2.35:1 im echter (anemorphen) Latterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 13:9 in seiner maximalen Größe (gererfügg vergrößert) angezeigt.

Technische Informationen

HDMI-Anschluss

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fenseher verwendet wird.

Ein HDMI-kompatibles Gerät ( × 1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers angeschlossen werden.

- Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.

- Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, schließen Sie es über ein DVI-HDMI-Adapterkabel ( >2 ) an die Buchse HDMI1 oder HDMI3 dieses Gerätes an.

- Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an. - Audioeinstellungen können im Eintrag „HDMI1 / 3 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 16) - Kompatible Audiosignal-Abtastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44,1 kHz, 32 kHz

(1) HDMI-kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet. (2) Im Fachhandel erhältlich

Hinweise

- Die Buchse HDMI2 ist ausschließlich auf die Zuleitung von Digitalsignalen ausgelegt.

- Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.

- 720p/1080l-Signale werden vor der Ausgabe auf den Bildschirm umformatiert.

- Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.

● Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A.

Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.

- Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480i, 480p, 576i, 576p, 720p, 1080i und 1080p. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.

- Einzelheiten zu den geeigneten HDMI-Signalen finden Sie auf S. 37.

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben. Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz vertikale

© bis folgenden T-6 Signal-konion, Zugeläste werden: Horizontalo Abtastfrequenz 12.01 Hz bis 36 Hz, Vorraltos Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).

- Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

Hinweise

- Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden. - Einzelheiten zu den geeigneten PC-Signalen finden Sie auf S. 37.

● Maximale Anzeigeauflösung

Bildseltenverhältnis	4:3	1.440 × 1.080 Pixel
	16:9	1.920 × 1.080 Pixel

● Stiftbelegung der 15-poligen D-sub-Buchse

5	4	3	2	1
10	9	8	7	6
15	14	13	12	11

Klemme	Signal	Klemme	Signal	Klemme	Signal
1	R GND (Masse)NC		(nicht verwendet)	1
2	G GND (Masse)NC		(nicht verwendet)	3
3	B GND (Masse)8		HD/SYNC 10
4	NC (nicht verwendet)	9	NC (nicht verwendet)	14	VD
5	GND (Masse)	10	GND (Masse) NC (nicht verwendet)

Mehrere Fenster

Diese Funktion ermöglicht es Ihnen, zwei Bilder gleichzeitig zu betrachten, z.B. ein Fernsehprogramm und eine DVD (S. 11).

●Dieselbe Signalquelle kann nicht gleichzeitig angezeigt werden.

●Die Mehrfenster-Anzeige kann bei einem PC, HDMI, SD-Karte, oder wenn Signale von 480p, 576p, 720p, 1080i

(Y, Pa. Pr) vom Componenten-Eingang angezeigt werden, nicht verwendet werden. ●Einige Signale werden für die geeignete Anzeige auf Ihrem Bildschirm umformatiert.

Steuerung mit HDMI

Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte hergestellt wird, ist ein automatischer Wiedergabestart bzw. ein bequemer Heimkino-Betrieb möglich.

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Zusatzgerätes.

- Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet.

- Bei Anschluss des Panasonic-Player-Heimkinos arbeitet diese Funktion u.U. nicht einwandfrei.

Das angeschlossene Gerät kann selbst dann über die Fernbedienung des Fernsehers betätigt werden, wenn sich der Fernseher im Bereitschaftsmodus befindet.

- Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.

Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.

- Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion auf dem Bildschirm.

●Die Funktion für automatischen Wiedergabestart kann auch über die Fembedienung des Verstärkers aktiviert werden. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des verwendeten Verstärkers.

Eingangssignale, die angezeigt werden können

COMPONENT (Y, PB, PR), HDMI

*: Geeignetes Eingangssignal

Signal COMPONENT HDMI
525 (480) / 60i	◆	◆
525 (480) / 60p	◆	◆
625 (576) / 50i	◆	◆
625 (576) / 50p	◆	◆
750 (720) / 60p	◆	◆
750 (720) / 50p	◆	◆
1.125 (1.080) / 60i	◆	◆
1.125 (1.080) / 50i	◆	◆
1.125 (1.080) / 60p		◆
1.125 (1.080) / 50p		◆

PC (D-sub 15P)

Signal Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 400 @70 Hz 31.46 70,07
640 × 480 @60 Hz 31.47 59,94
640 × 480 @75 Hz 37.50 75,00
800 × 600 @60 Hz 37.88 60,32
800 × 600 @75 Hz 46.68 75,00
800 × 600 @85 Hz 53.67 85,06
1.024 × 768 @60 Hz 48.36 60,00
1.024 × 768 @70 Hz 56.48 70,07
1.024 × 768 @75 Hz 60.02 75,03
1.024 × 768 @85 Hz 68.66 85,00
1.280 × 1.024 @60 Hz 63.98 60,02
Macintosh13" (640 × 480) 35.00 66.67
Macintosh16" (832 × 624) 49.72 74.54
Macintosh21" (1.152 × 870) 68.68 75,06

(Hinweise)

- Andere als die oben spezifizierten Signale können nicht richtig wiedergegeben werden. - Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert.

Technische Informationen

Kompatible Datenformate für den SD-Betrieb

Foto

: Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Norm DCF* oder EXIF

kompatibel ist, aufgezeichnete Standbilder

: Baseline JPEG (Sub-Sampling 4:4:4, 4:4:2 oder 4:2:0)

Datenformat

:9.999

: 8 × 8 bis 5.120 × 3.840

Max. Anzahl der

- Kompatible Karlentypen (maximale Speicherkapazität): SDHC-Speicherkarte (4 GB), SD-Speicherkarte (2 GB).

MultiMediaCard (128 MB), miniSD-Speicherkarte (1 GB) (miniSD-Adapter erforderlich)

- Falls eine miniSD-Karte verwendet ist, sollte sie zusammen mit dem Adapter eingesleckt/entfernt werden.

● Neueste Informationen zu den verschiedenen Kartentypen linden Sie auf der folgenden Webseite (nur auf Englisch):

http://panasonic.co.jp/pavo/global/cs/

• DCF (Design rule for Camera File system): Von der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellt vereinholte Norm

Hinweise

- JPEG-Bilder, die mit einem PC bearbeitet wurden, dürfen nicht angezeigt werden.

- Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder

2.2 kompatibel sein.

- Teilweise beeinträchtigte Dateien werden u.U. mit einer niedrigeren Auflösung angezeigt.

- Dieser Femseher kann nur die Dateinamenerweiterung „JPG“ lesen

- Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen u.U. verschieden.

● Die Verwendung von Zweibvlezeichen oder sonstigen speziellen Codes ist nicht zulässig.

● Die Karte kann für dieses Gerät unbrauchbar werden, wenn Sie Datei- oder Ordnernamen ändern.

Informationen über die SCART-, S-Video- und HDMI-Buchsen

■ AV1-SCART-Anschluss

(RGB, VIDEO)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein

Buchse Masse 21 FBAS Elongng (Video) 19 FBAS Masse 17 Red Elongng 15 Red Masse 13 Grün Elongng 11 Orino Masse 9 Blue Elongng 7 Blue Masse 5 Audio Elongng (L) 3 Audio Elongng (R) 1 20 FBAS Elongng (Video) 18 RGB Status Masse 16 Sistos FIOB 14 Masse 12 8 Sistos FIOS 4 Audio Elongng (L) 4 Audio Masse 2 Audio Elongng (R)

■ AV3 SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

AV3: Pin 15 und 20 sind abhängig von der AV3 S-VHS I

VIDEO-Umschaltung.

Buchase Mass FBAS Ausgang (Vice) FBAS Masse In Legging XC-Engang Tet Mass Cin In Bung Cine Mass Box Engang Auto Mass Audio Aungang (L) Audio Aungang (R)

■ AV2-SCART-Anschluss

(VIDEO, S-VIDEO, Q-Link)

AV2 Pin 15 und 20 sind abhängig von der AV2 S-VHS /

VIDEO-Umschaltung. Buchse Masse 21 FBAS Angang (Video) 19 FBAS Masse 17 S.C. FGung 16 Masse 13 Masse 11 Masse 8 -- Wase 7 Audio Lingng (L) 5 Audio Ausrng (R) 3 Audio Ausrng (R) 1 20 FBAS Engang (Video) 18 Masse 16 -- 14 Masse 10 O Link Donor 5 Status (DAS) 4 Audio Lingng (L) 2 Audio Masse 2 Audio Fingng (R)

■ 4-pol. AV4-S-VIDEO-Anschluss

HDMI-Buchse

Electronic 25 Sangering 11 micro Buses 19 DO/OCO/O-Massier 17 SCL 15 DSC 13 Jachung TVDS-Tektorp 11 TMD5-Delta0- 9 TMD5-Delta0- 7 Jachung TVDS-Celta 6 TMD5-Delta2- 3 TMD5-Delta2- 2 16 - I/O Spannung 16 - SDA 14 - Reversal/Institute, dahl f. c. or Cell- 12 - TMDS-Tektorp-1- 10 - TMDS-Tektorp+ 8 - Abscherrung TMDS-Delta0- 8 - TMDS-Delta1- 4 - TMDS-Delta1+ 2 - Abscherrung TMDS-Delta2-

Häufi g gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln.

Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler oder ein Panasonic-Kundendienstzentrum.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position. Ausrichtung und Anschluss der Antenne.

S-Video /

Schwarzweißbild

- Bestätigen Sie durch Drücken der TV/AV-Taste, dass S-Video Ihre Wahl ist, d. h. AV2/S-Video oder AV3/S-Video (S. 12).

Nach der automatischen

Einrichtung werden keine

DVB-Programme angezeigt.

- Überprüfen Sie, ob in Ihrer Region

DVB-Programme ausgestrahlt werden.

- Justieren Sie die Antenne um sie

auf eine andere Übertragungsstation

in größerer Nähe auszurichten

- Kontrollieren Sie die Bildqualität der

- Konzschöhen Sie die Bäubiquität der anlagen Kanäle. Falls diese schlecht

analogen Nahalo. Paris diese schicomm sind, justieren Sie die Antenne, oder

sind, justieren Sie die Anteine, oder konsultieren Sie Ihren Fachhändler.

Bildstörungen treten auf, oder das Bild „friert ein“ oder verschwindet im DVB-Modus.

- Überprüfen Sie den Eintrag

"Signalstatus" (S. 24).

Wenn „Signalqualität“ oder „Signalstärke“ in roter Darstellung erscheinen, überprüfen Sie die Antenne. Falls sich das Problem durch eine Justierung der Antenne nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Panasonic-Fachhändler auf.

● Schalten Sie mit dem Netzschalter an

der Front das Gerät aus und wieder an.

Hinweis für Benutzer einer Zimmerantenne

Um ein hochwertiges DVB-Bild zu erhalten, muss die optimale Qualität des DVB-Signals gewährleistet sein. Überprüfen Sie zu diesem Zweck den Eintrag „Signalstatus“ des Tuning-Menüs (S. 24). Für eine gute Bildqualität wird ein Pegel von mindestens „5“ benötigt. Zur Erzielung des optimalen Ergebnisses ist u.U. eine sorgfältige Justierung von Position und Ausrichtung der Antenne erforderlich.

Bei HDMI-Anschluss eines

Zusatzgerätes erscheint ein ungewöhnliches Bild auf dem Bildschirm.

- Ist das HDMI-Kabel einwandfrei

angeschlossen? (S. 32)

● Schallen Sie den Fernseher und das

angeschlossene Gerät einmal aus und

dann wieder ein.

- Überprüfen Sie das vom Zusatzgerät

zugeleitete Signal. (S. 37)

● Schließen Sie ein der Norm ElA/CEA-

861/861B entsprechendes Gerät an.

Die Fernbedienung funktioniert nicht.

- Sind die Batterien korrekt eingelegt worden? (S. 6)

- Ist der Fernseher eingeschaltet?

Häufi g gestellte Fragen

    B --> L["Die Funktion zur Verhinderung von Nachbildern ist aktiviert. (Dabei handelt es sich nicht um eine Funktionsstörung.)"]
    B --> M["Die Bildschirmschoner-Funktion wird automatisch aktiviert, wenn der Fernseher im AV-Modus eine bestimmte Zeit lang nicht betätigt wird. Der Kontrast wird reduziert, wenn Radio, Menüanzeigen usw. mehrere Minuten lang auf dem Bildschirm veröleiben. „Nachbild” (S. 5)"]

    C --> N["Bei Plasmadisplays kann es gelegentlich vorkommen, dass ein Pixel oder Leuchtpunkt ausfällt. (Dabei handelt es sich nicht um eine Funktionsstörung.)<br><br>    D --> O[Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“ ein um Bildrauschen zu beseitigen). (S. 16) Prüfen Sie nach, ob sich eingeschatete Elektrogeräte oder Motoren (Auto, Motorrad. Leuchtstoffröhre) in der Nähe bei nden.<br><br>    E --> P[Ist die Bildeinstellung für „Helligkeit. Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 16)<br><br>    G --> Q[Stimmen Sie die Kanäle orneut ab. (S. 20 und S. 24) Wenn digitale und analoge Signale gleichzeitig über einen “Mixer” dem Gerät zugeführt werden, kann es zu Störungen kommen. Es kann nur entweder das digitale oder das analoge Signal benutzt werden.<br><br>    H --> R[Befi netet sich das Gerät im AV-Modus? Ist der Netzstecker an eine Netzsteckdose angeschlossen? Ist der Fernseher eingeschaltet? Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 16) und den Lautstärkepegel.<br><br>    I --> S[Ist die Stummschaltung aktiviert? (S. 7) Ist die Lautstärke auf den Minimalpegel eingestellt?<br><br>    J[Ton signal-Empfang wird u.U. beeinträchtigt. Stellen Sie den Eintrag „Audio Empfang“ (S. 16) des Menüs „Toneinstellung“ auf „Mono“ ein. (Nur Analogmodus)"]

    K["Dieses Geräusch wird vom eingebauten Lüfter erzeugt (dieses Geräusch ist normal und kein Anzeichen einer Funktionsstörung)."]

Lizenzinformationen

Warenzeichen

● DVB ist ein Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996).

● VGA ist ein Warenzeichen von International Business Machines Corporation.

- Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.

● S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

Das SDHC-Logo ist ein Warenzeichen.

- HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene

Warenzeichen von HDMI Licensing LLC.

HDAVI Control® ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

● TruSurround XT, SRS und das(●) Symbol sind Warenzeichen von SRS Labs, Inc.

TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.

Digital Video

Broadcasting

Warenzeichen von DVB Digital Video Broadcasting Project (1991 bis 1996)

TH-65PX600E Konformitätserklärung Nr. 4208, 7. Juni 2006

Technische Daten

Stromquelle 220-240 V Wechselstrom, 50/60 Hz
Leistungsäume	Normaler Betrieb	720 W
	Bereitschaftszustand	0,3 W (Ohne Tuner-Sperre Ein)20 W (Mit Tuner-Sperre Ein)
	Treiberverfahren	Wechselstrom-Typ
	Bildformat	16:9
	Bildschirmgröße	165 cm
	Anzahl Pixel	1.434 mm (B) × 807 mm (H) × 1.646 mm (Diagonale)
	Audioausgang	2.073.600 (1.920 (3) × 1.080 (H)) [5.760 × 1.080 Bildpunkte]
	Kopfhörer	30 W (15 W + 15 W), 10 % GesamtklinfaktorM3-Stereo-Minibuchse (3,5 mm) × 1
PC-Signale		VGA, SVGA, XGASXGA ---- (komprimiert)Horizontalablastifrequenz 31 - 89 kHzVertikale Abtastfrequenz 59 - 86 Hz
Empfangssysteme /Empfangskanäle		PAL B, G, H, I, SECAM B, G, SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10);CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 :Wiedergabe von NTSC-Sändern mit einigen PAL-Videorecordern (VCR) möglichDVB :Digital terrestische Programmierste über den VHF-UHF-AntenneliehgangM.NTSC - Wiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglichNTSC (NUR AV-EINGANG): Wiedergabe mit einigen NTS-C-Videorecordern (VCR) möglich©Der Empfang der v.a. Signale ist vor den lokalien Gegebentheilen abhängig.
Antennenanschluss		UHF / VHF
Betriebsbedingungen		Temperatur : 0 °C - 40 °C
Anschlussbuchem	AV1 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang)
	AV2 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, S-Video-Eingang, Q-Link)
	AV3 (SCART-Anschluss)	21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV4	VIDEO	1 × RCA-Stiftstecker 1,0 V[p-p] (75 Ω)
		S-VIDEO	4-pol. Min-DIN Y,1,0 V[p-p] (75 Ω) C,0,286 V[p-p] (75 Ω)
	Sonstige	AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms]Y1,0 V[p-p] (einschl. Synchronisation)Pa, Pr ±0,35 V[p-p]
		COMPONENT
		HDMI1/2/3 Buchase des Typs A
		PC	HIGH-DENSITY D-SUB 15PIN R,G,B,0,7 V[p-p] (75 Ω)HD, VDTTL-Version 2,0 - 5,0 V[p-p] (hohe Impedanz)
		AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms]
		Kartensteckplatz Einschubschitz für SD-Karte × 1
	Ausgang AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms] (hohe Impedanz)
Abmessungen (B × H × T)		1.554 mm × 985 mm × 145 mm (Nur Fernseher)
Gewicht		1.754 mm × 1.058 mm × 419 mm (Mit Sockel und Lautsprecher)
		79,0 kg Netto (Nur Fernseher)
		110,0 kg Netto (Mit Sockel und Lautsprecher)

Hinweise

- Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.

- Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.
