BEDIENUNGSANLEITUNG TH-37PV45 PANASONIC

Modell-Nr. TH-37PV45EH

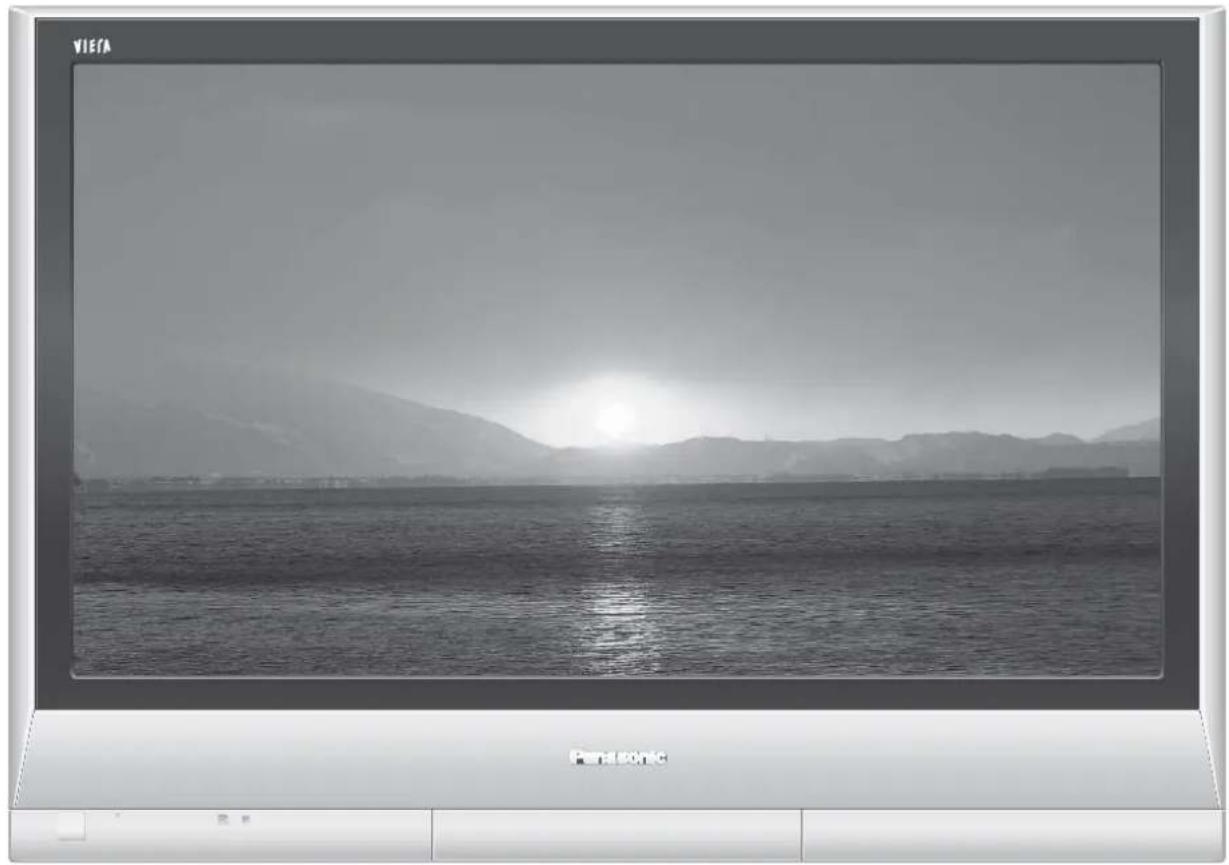

VIERA

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch und bewahren Sie sie für zukünftige Bezugnahme griffbereit auf. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

TQB0E0416A

Verwandeln Sie Ihr Wohnzimmer in ein Filmtheater!

Schöpfen Sie die erstaunlichen Möglichkeiten

der multimedialen-Unterhaltung voll aus

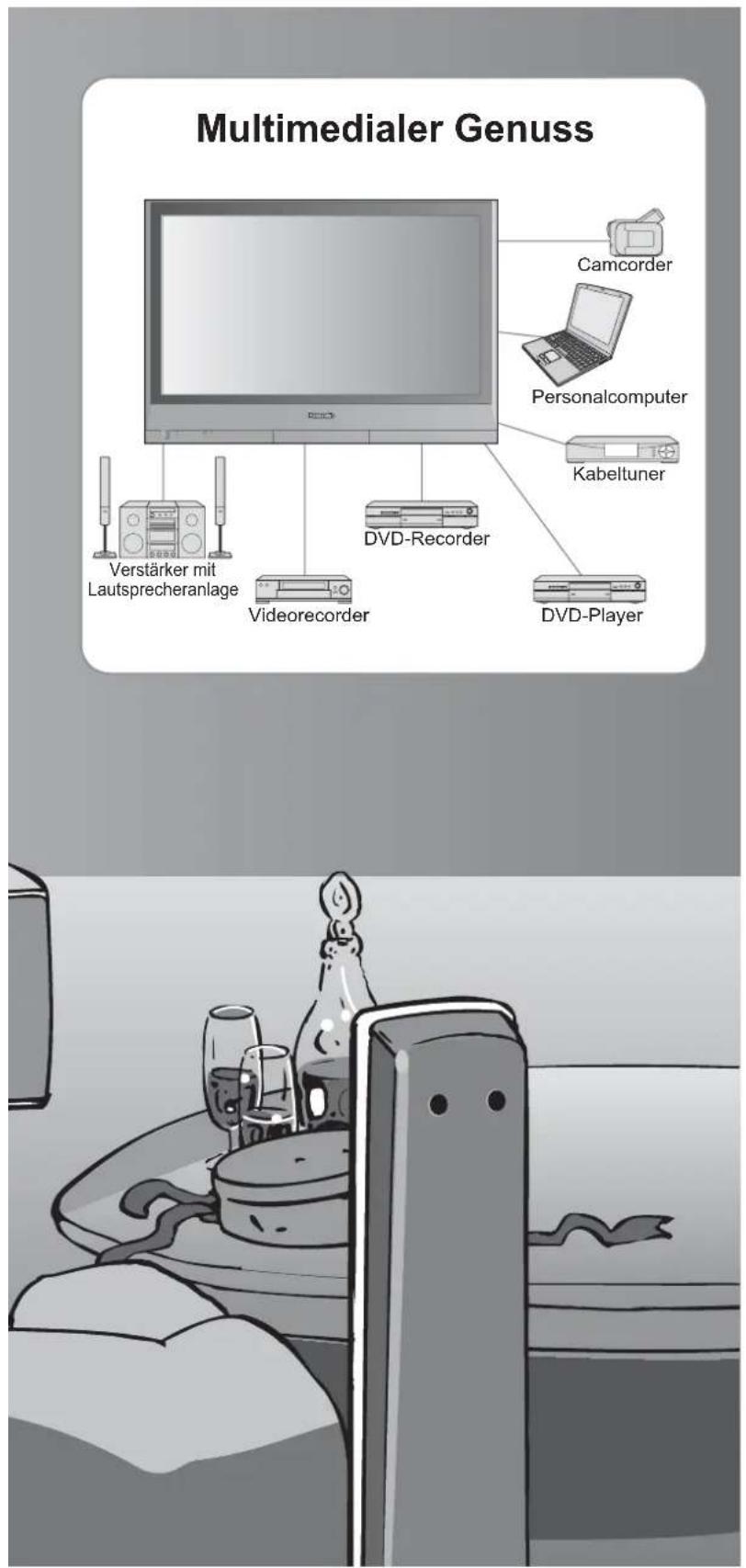

Multimedialer Genuss Camcorder Personalcomputer Kabeltuner DVD-Recorder DVD-Player Verstärker mit Lautsprecheranlage Videorecorder

Inhalt

Bitte unbedingt lesen

Sicherheitsmaßnahmen 4
(Warnung / Vorsicht)
Hinweise 5
Pfl ege und Instandhaltung 5

Kurzleitfaden

●Mitgeliefertes Zubehör / Sonderzubehör 6
●Anordnung der Bedienelemente 7
●Anschlüsse 8
●Automatische Einrichtung · 9

Einsatz des Fernsehers Grundlegende Funktionen

Betrachten von Fernsehprogrammen ……10
Betrachten von Videos und DVDs 11
Betrachten von Videotext 12

Weiterführende Funktionen

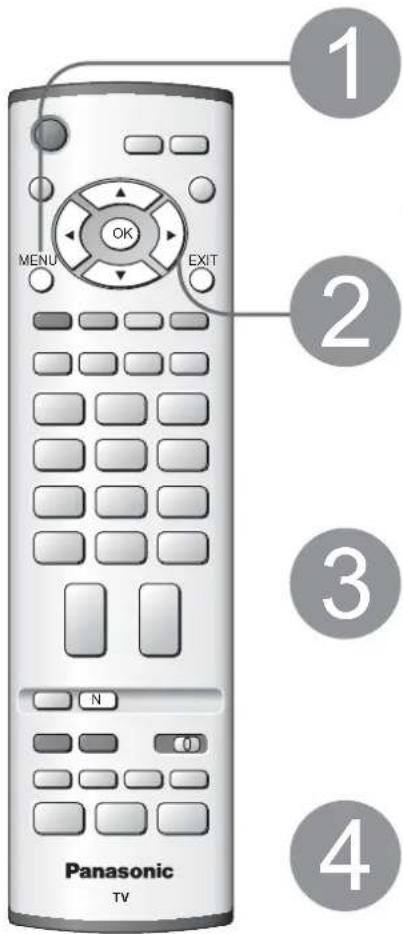

Gebrauch der Menüfunktionen……14 (Bild, Klangqualität usw.)

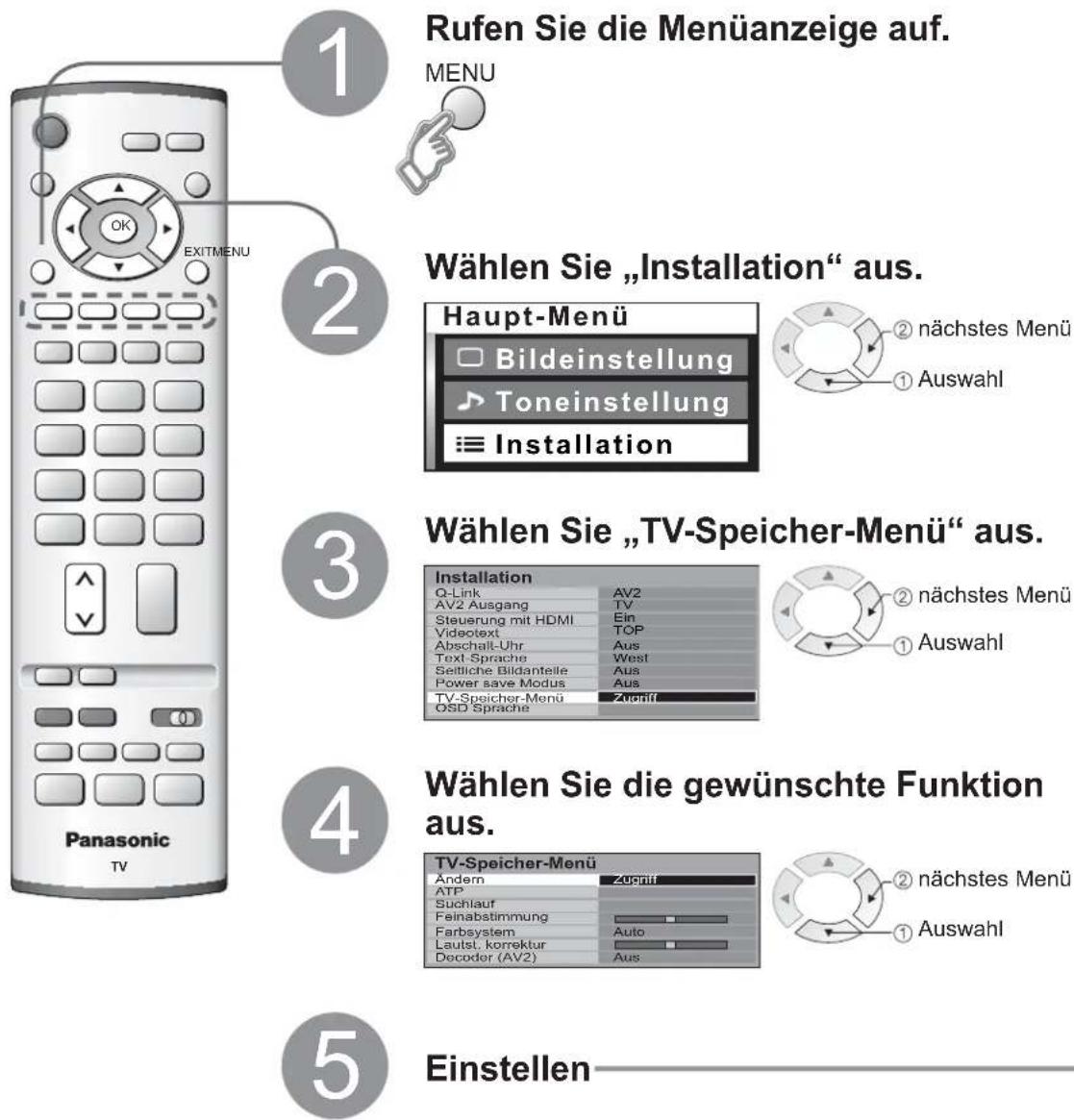

- Ändern und Einstellen von Kanälen ……16

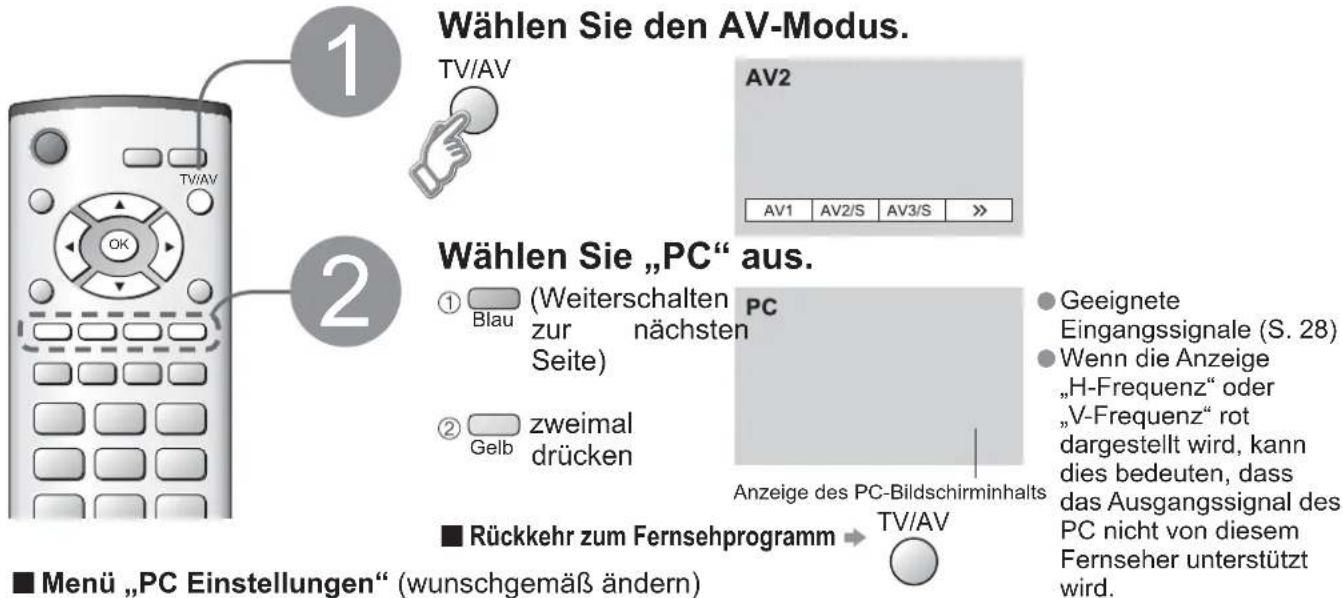

● Anzeigen von PC-Bildern auf dem Fernsehschirm....19

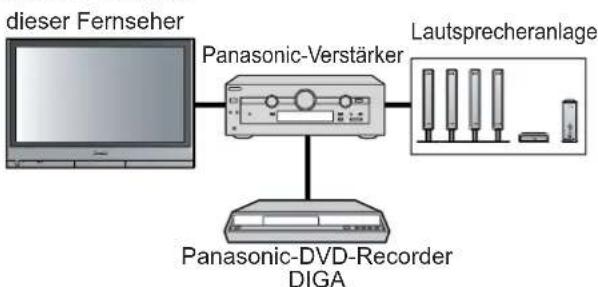

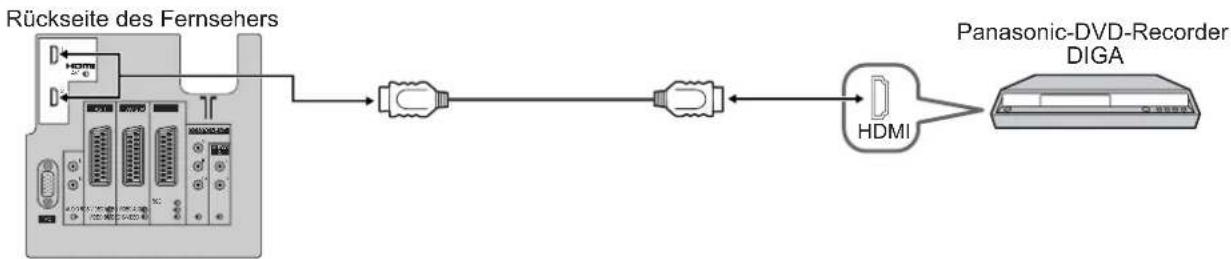

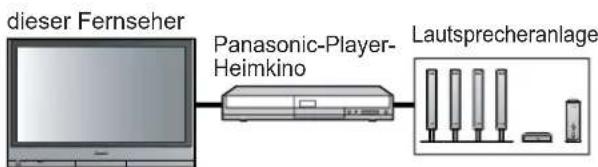

Zusatzgeräte 20 (Q-Link / Steuerung mit HDMI / Anschlüsse)

Häufi g gestellte Fragen usw.

Technische Informationen 26
Häufi g gestellte Fragen 29
Lizenzinformationen 31
Technische Daten 31

Sicherheitsmaßnahmen

Warnung

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
  Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
• Um elektrischen Schlag zu verhindern, muss der Netzstecker an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.
• Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.)
  Schützen Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.)
• Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können.
• Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen.
• Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird! (z.B. ungewöhnlicher Geruch, Rauch) 220-240 V Wechselstrom, 50 / 60 Hz

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

(Im Geräteinneren befin den sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.)

- Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Fremdgegenstände aus dem Geräteinneren fernhalten

- Lassen Sie keine metallischen oder entzündlichen Gegenstände durch die Belüftungsschlitze in das Geräteinnere fallen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenen Flammen auf das Fernsehgerät oder in seine Nähe stellen.

Flüssigkeiten vom Gerät fernhalten

Um Beschädigungen zu vermeiden, die zu einem Brand oder elektrischen Schlag führen könnten, halten Sie dieses Gerät von Tropf-oder Spritzwasser fern.
Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf oder über dem Gerät aufstellen.

■ Den Fernseher nicht auf einer unstabilen Unterlage aufstellen

■ Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer/Montageteile verwenden

- Bei Verwendung eines nicht vorgeschriebenen Ständers oder einer anderen Montagehalterung kann das Gerät umfallen, so dass Verletzungsgefahr besteht. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes.

● Verwendung separat erhältlicher Ständer/Montagehalterungen (S. 6).

Hinweise

Vorsicht

■Vor dem Reinigen des Gerätes den Netzstecker abziehen

(Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.)

■Vor einem längeren Nichtgebrauch des Fernsehers den Netzstecker abziehen

- Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

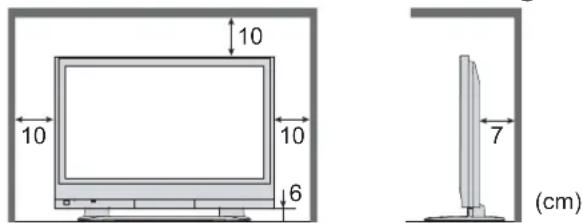

■Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen

10 10 10 6 7 (cm)

■Die Belüftungsschlitze an der Rückwand nicht blockieren

- Wenn die Belüftungsschlitze durch Vorhänge usw. verdeckt werden, kann dies eine Überhitzung verursachen, die einen Brandausbruch oder elektrischen Schlag zur Folge haben kann.

Darauf achten, keine Standbilder über längere Zeit anzuzeigen

Wenn ein Standbild über längere Zeit angezeigt wird, kann dies dazu führen, dass ein Nachbild auf dem Plasmabildschirm zurückbleibt. Da es sich bei einem Nachbild nicht um eine Funktionsstörung handelt, wird dieses Problem nicht von der Garantie gedeckt.

Typische Standbilder

• Kanalnummern und Logos
- Standbild mit einem Bildseitenverhältnis von 4:3
- Videospiel
- Computerbild

Um das Risiko der Entstehung von Nachbildern zu reduzieren, wird eine Bildschirmschoner-Funktion nach einigen Minuten automatisch aktiviert, wenn dem Gerät innerhalb dieser Zeitdauer kein Signal zugeleitet wird und kein Bedienungsvorgang im AV-Modus (S. 29) ausgeführt wird. Die Bildschirmschoner-Funktion wird automatisch wieder deaktiviert, sobald ein Eingangssignal erfasst oder ein Bedienungsvorgang ausgeführt wird.

■ Folgende Geräte vom Fernseher fernhalten

• Elektronische Geräte Insbesondere dürfen keine Videogeräte in unmittelbarer Nähe des Fernsehers platziert werden (elektromagnetische Einstreuungen können Bildstörungen und Klangverzerrungen verursachen).
• Geräte mit Infrarotsensor Dieser Fernseher gibt Infrarotstrahlen ab (die den Betrieb anderer Geräte beeinträchtigen können).

Pfl ege und Instandhaltung

Ziehen Sie zunächst den Netzstecker von der Netzsteckdose ab.

Bildschirm

Tägliche Pflege: Entfernen Sie Schmutzflecken durch sachtes Abreiben mit einem weichen Tuch von der Bildschirmoberfläche. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an, und wischen Sie die Bildschirmoberfl äche damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Die Oberfl äche des Bildschirms weist eine Spezialbeschichtung auf und kann daher leicht beschädigt werden. Klopfen Sie nicht mit einem Fingernagel oder anderen harten Gegenständen gegen die Bildschirmoberfl äche, und schützen Sie sie vor Kratzern durch derartige Gegenstände.
Schützen Sie die Oberfl äche vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtfl üchtigen Substanzen (sie kann durch derartige Mittel angegriffen werden).

Gehäuse

Tägliche Pfl ege: Reiben Sie Schmutzfl ecken mit einem weichen, trockenen Tuch von den Außenfl ächen ab. Bei hartnäckiger Verschmutzung: Feuchten Sie ein weiches Tuch mit sauberem Wasser oder einer neutralen Reinigungslösung an. Wringen Sie das Tuch gründlich aus, und reiben Sie die Außenflächen damit ab. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

• Verwenden Sie kein Reinigungsmittel direkt auf den Außenfl ächen des Gerätes.
  (Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.)
  Schützen Sie die Außenfl ächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtfl üchtigen Substanzen (die Lackierung kann durch derartige Mittel angelöst werden, so dass sie abblättert).
  Schützen Sie das Gehäuse vor längerem Kontakt mit Gegenständen aus Gummi oder PVC.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. (Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.)

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

Bitte vergewissern Sie sich nach dem Auspacken, dass das nachstehend aufgeführte Zubehör vollständig vorhanden ist.

□ Fernbedienung ● EUR765109A

□Batterien für die Fernbedienung (2) ●R6 (UM3)

□ Bedienungsanleitung □ Pan-Europäische Garantie □ Ferritkern ● J0KF00000018

□ Sockel ● TBL0E0001 oder TBL0E0002 entsprechend optionalem Zubehör TY-ST42P60W

Bitte beziehen Sie sich bei der Installation auf die Gebrauchsanweisung des Sockels

□ Klemmeinrichtung (2) Netzkabel

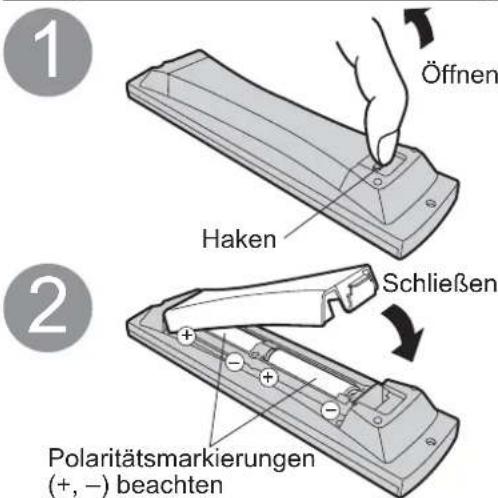

Einlegen der Batterien in die Fernbedienung

1 Haken Öffnen Schließen 2 Polaritätsmarkierungen (+,-) beachten

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.
  Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
  Legen Sie keine Batterien unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manganbatterie).
• Verwenden Sie keine aufl adbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung.
• Batterien dürfen weder verbrannt noch zerlegt werden.

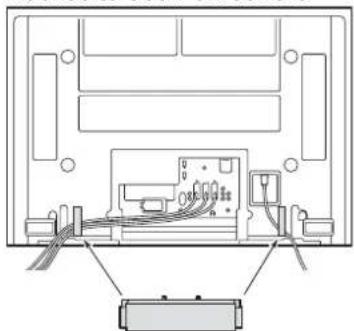

Befestigen der Kabelklemmen

Rückseite des Fernsehers

Vom Fernseher abnehmen

Auf die Haken an beiden Seiten drücken und herausziehen

Bündeln Sie das HF-Kabel nicht mit dem Netzkabel (dies kann Bildverzerrungen verursachen).
Sichern Sie Kabel bei Bedarf mit den Klemmen.
- Bei Verwendung von Sonderzubehör zum Sichern von Kabeln folgen Sie den Anweisungen in der Gebrauchsanweisung des betreffenden Sonderzubehörs.

Sonderzubehör

Sockel

• TY-ST42P600W

• TY-ST42P60W

Plasmadisplay-Ständer

- TY-S37PX60W

Wandhalterung (vertical)

• TY-WK42PV3W

(schräg)

●TY-WK42PR2W

Vorsicht

• Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen Fachmann mit der Montage der Wandhalterungen, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist.
• Bitte lesen Sie die dem Plasmadisplay-Ständer bzw. Sockel beiliegende Anleitung aufmerksam durch, und achten Sie unbedingt darauf, geeignete Maßnahmen zu treffen, um ein Umkippen des Fernsehers zu verhindern.
• Bitte gehen Sie bei der Installation sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Erschütterungen, Stößen oder anderen Kräften ausgesetzt wird.

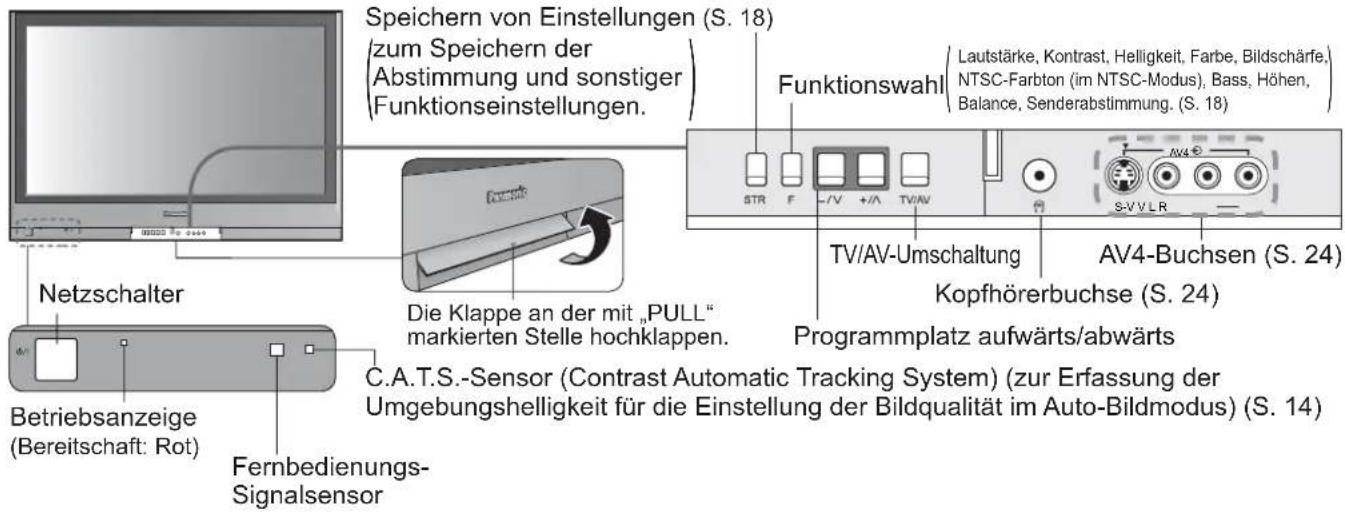

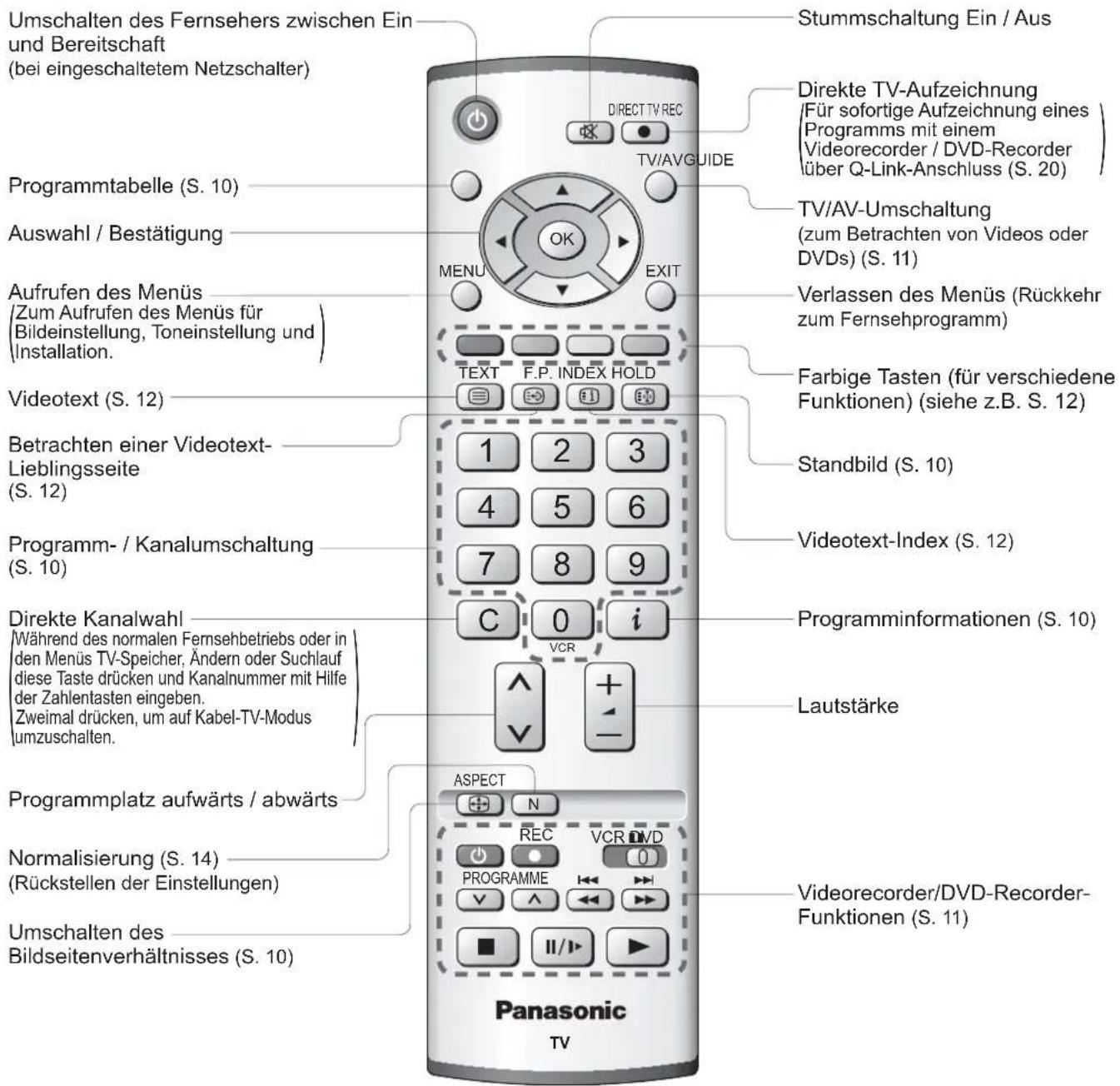

Anordnung der Bedienelemente

Speichern von Einstellungen (S. 18) (zum Speichern der Abstimmung und sonstiger Funktionseinstellungen. Funktionswahl Lautstärke, Kontrast, Helligkeit, Farbe, Bildschärfe, NTSC-Farbton (im NTSC-Modus), Bass, Höhen, Balance, Senderabstimmung. (S. 18) Netzschalter Die Klappe an der mit „PULL“ markierten Stelle hochklappen. C.A.T.S.-Sensor (Contrast Automatic Tracking System) (zur Erfassung der Umgebungshelligkeit für die Einstellung der Bildqualität im Auto-Bildmodus) (S. 14) Programmplatz aufwärts/abwärts Betriebsanzeige (Bereitschaft: Rot) Fernbedienungs- Signalsensor

Umschalten des Fernsehers zwischen Ein und Bereitschaft (bei eingeschaltetem Netzschalter) Programmtabelle (S. 10) Auswahl / Bestätigung Aufrufen des Menüs (Zum Aufrufen des Menüs für Bildeinstellung, Toneinstellung und Installation. Videotext (S. 12) Betrachten einer Videotext- Lieblingsseite (S. 12) Programm- / Kanalumschaltung (S. 10) Direkte Kanalwahl Während des normalen Fernsehbetriebs oder in den Menüs TV-Speicher, Ändern oder Suchlauf diese Taste drücken und Kanalnummer mit Hilfe der Zahlentasten eingeben. Zweimal drücken, um auf Kabel-TV-Modus umzuschalten. Programmplatz aufwärts / abwärts Normalisierung (S. 14) (Rückstellen der Einstellungen) Umschalten des Bildseitenverhältnisses (S. 10) STummschaltung Ein / Aus Direkte TV-Aufzeichnung (Für sofortige Aufzeichnung eines Programms mit einem Videorecorder / DVD-Recorder über Q-Link-Anschluss (S. 20) TV/AV-Umschaltung (zum Betrachten von Videos oder DVDs) (S. 11) Verlassen des Menüs (Rückkehr zum Fernsehprogramm) Farbige Tasten (für verschiedene Funktionen) (siehe z.B. S. 12) Standbild (S. 10) Videotext-Index (S. 12) Programminformationen (S. 10) Lautstärke ASPECT N REC VCR DVD PROGRAMME Videorecorder/DVD-Recorder- Funktionen (S. 11) Panasonic TV

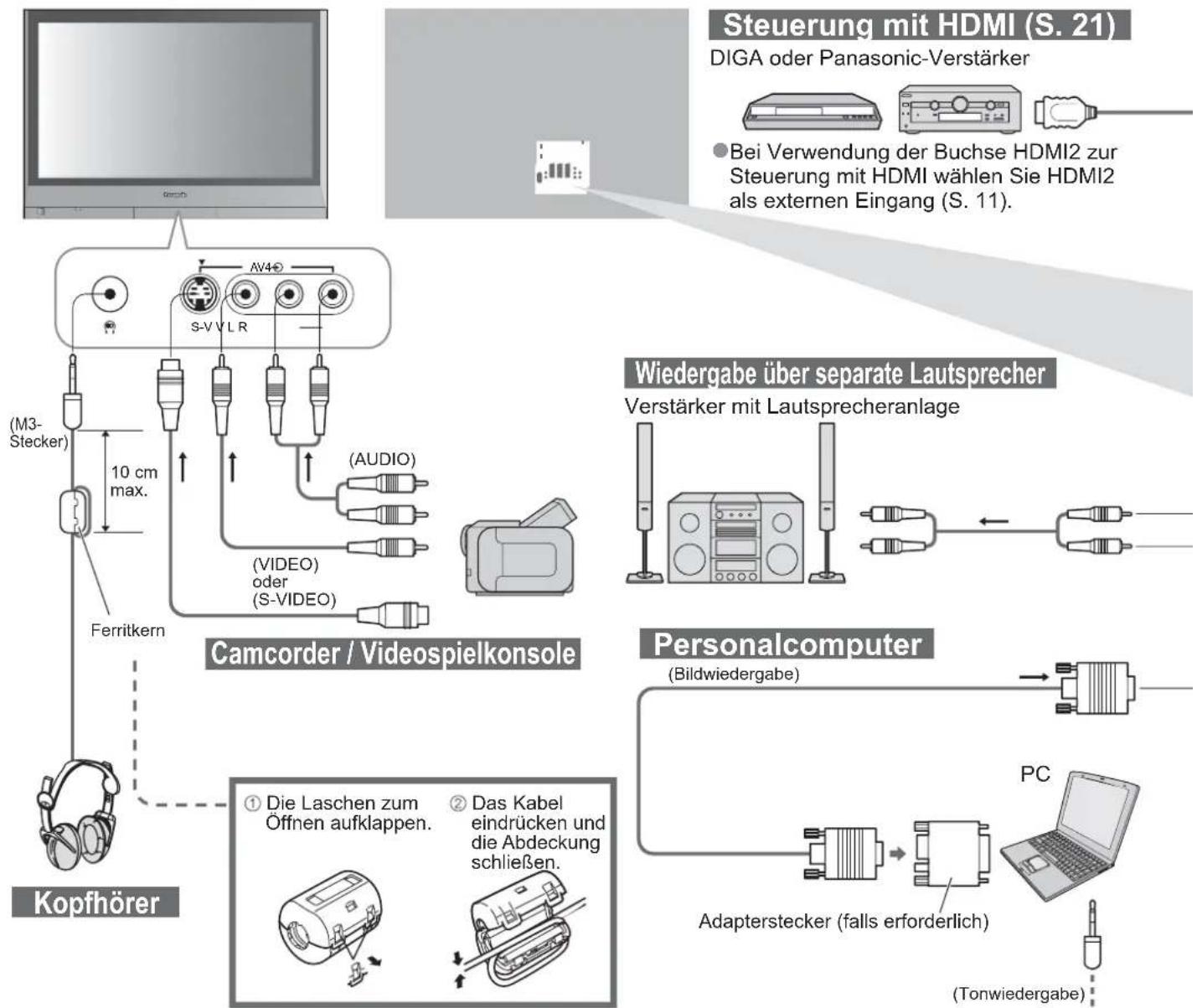

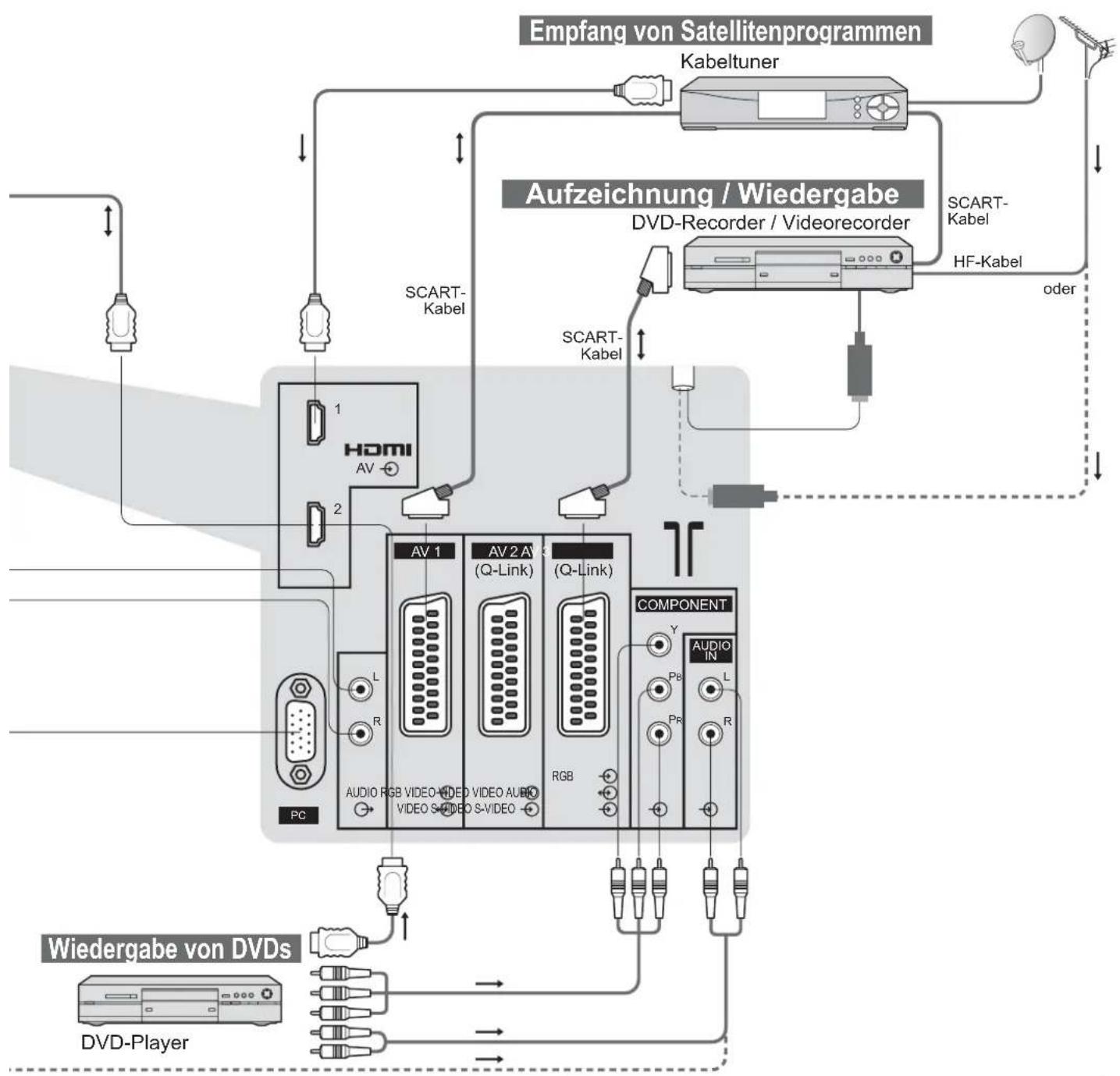

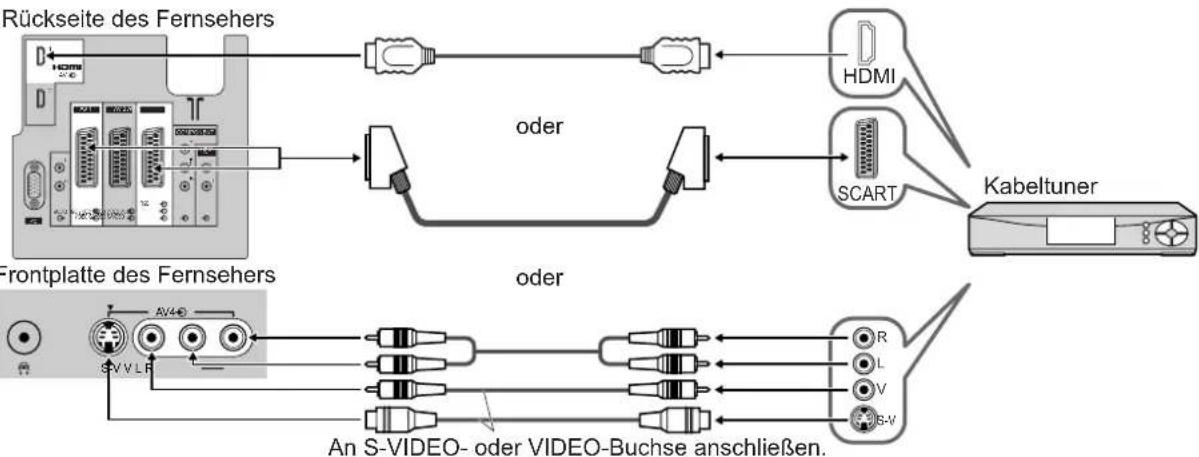

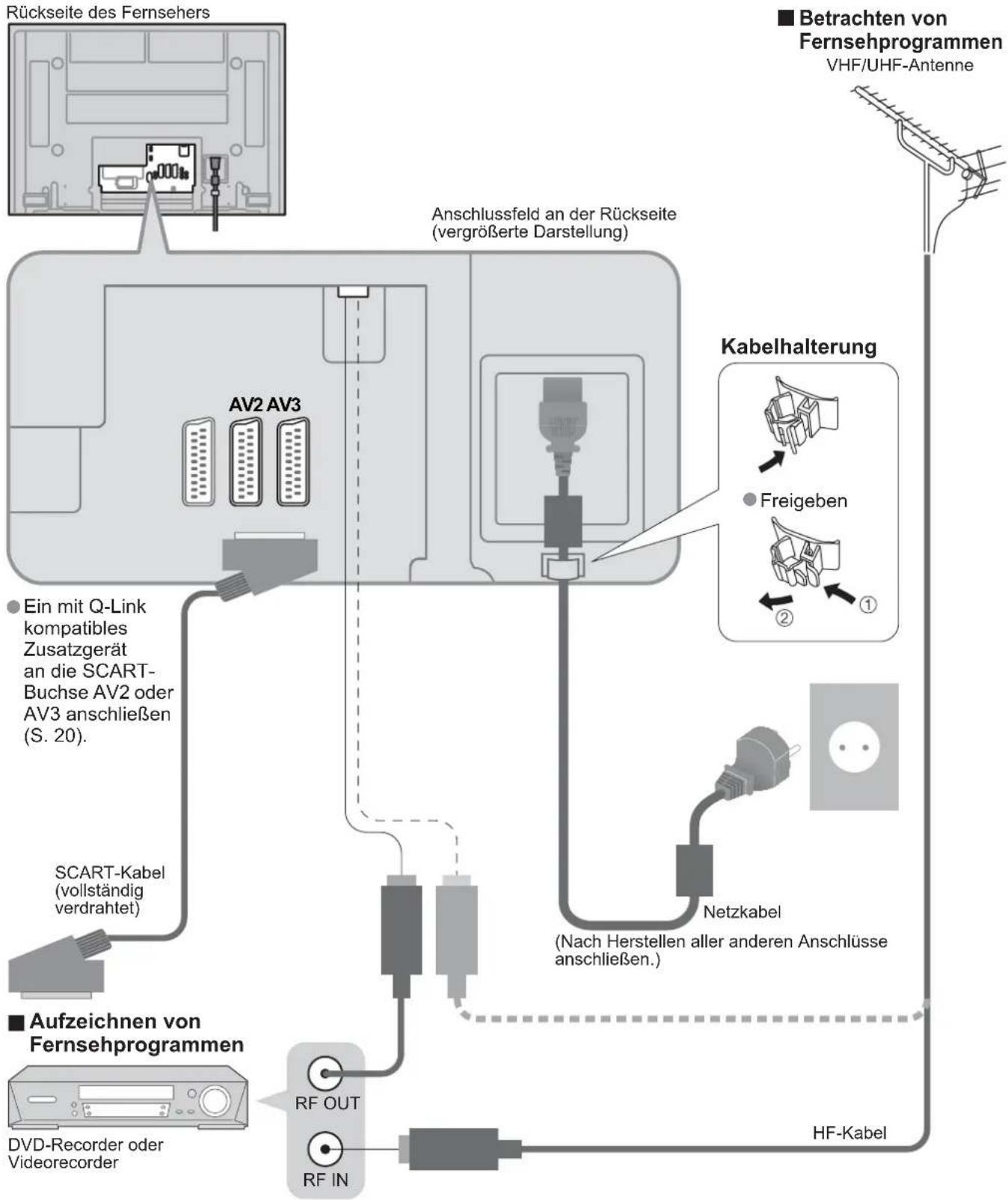

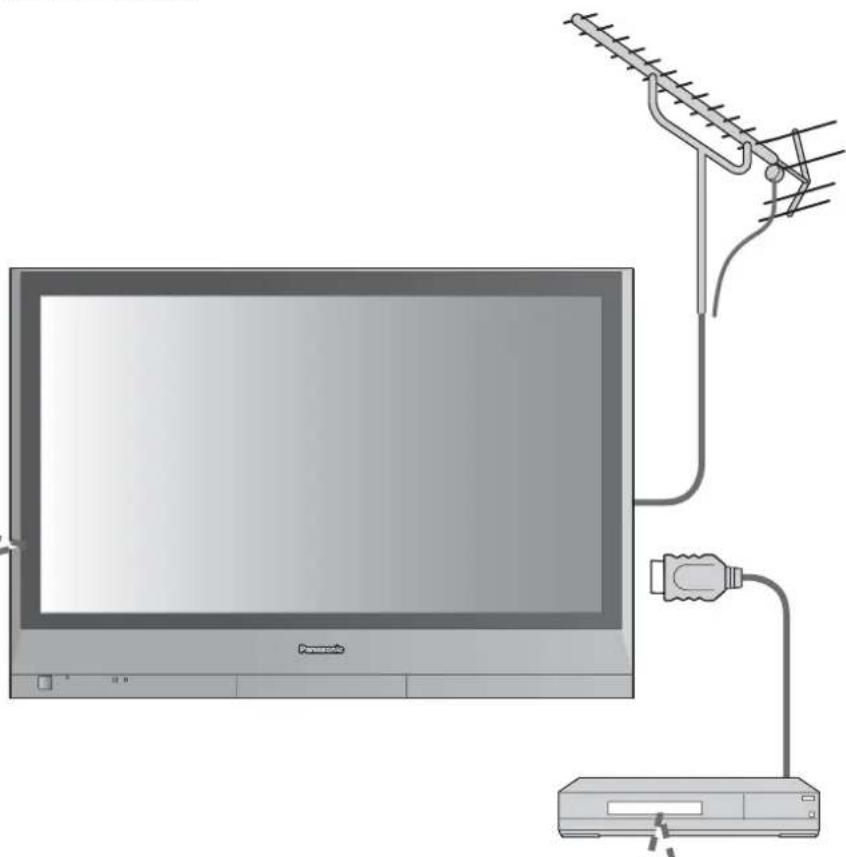

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.

Bitte ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie irgendwelche Kabel anschließen oder abtrennen.


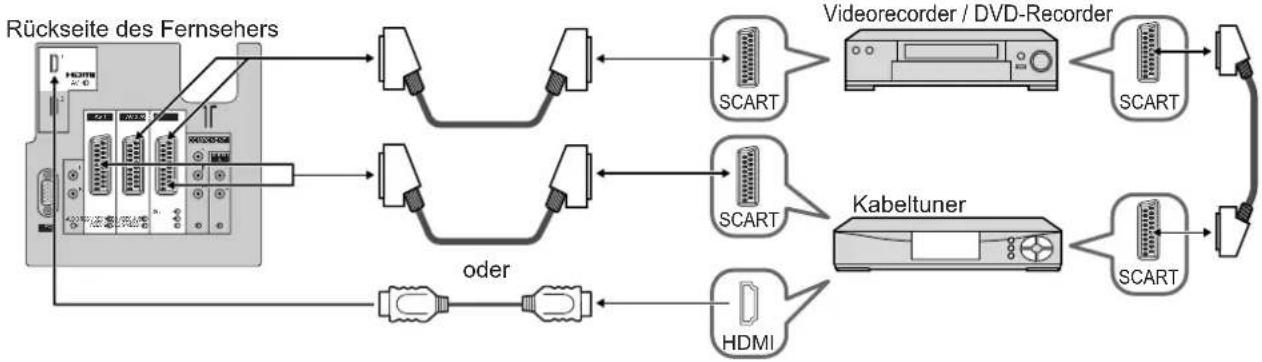

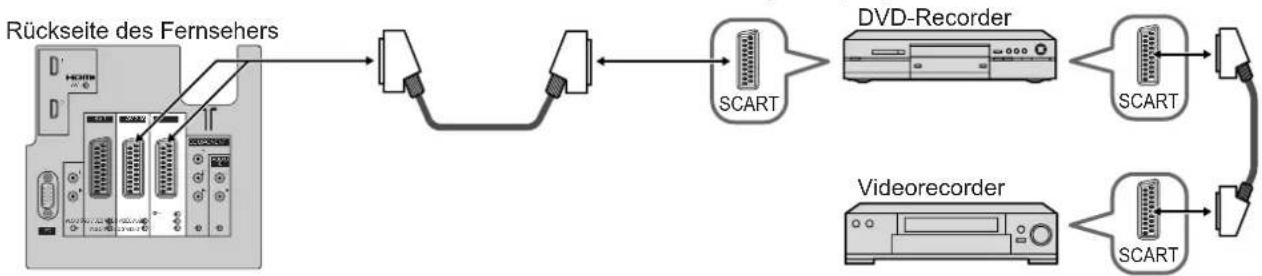

    K["Aufzeichnen von Fernsehprogrammen"] --> L["SCART-Kabel (vollständig verdrahtet)"]
    L --> M["Ein mit Q-Link kompatibles Zusatzgerät an die SCART-Buchse AV2 oder AV3 anschließen (S. 20)."]
    M --> N["RF OUT"]
    M --> O["RF IN"]

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs und zur Speicherung aller dabei abgestimmten Sender im TV-Tuner.

Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.

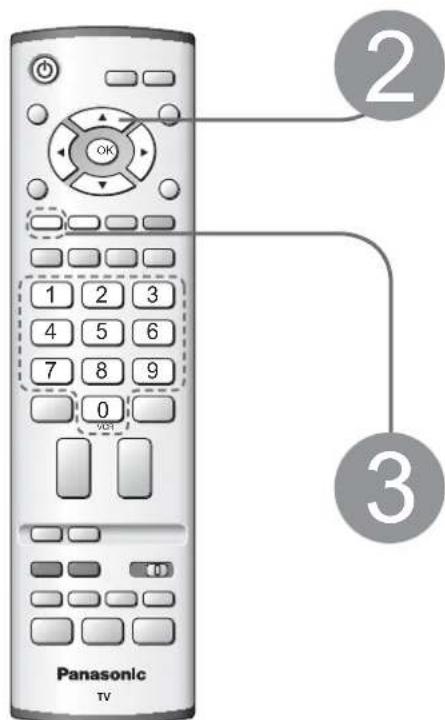

1

Schalten Sie den Netzschalter an der Frontplatte des Fernsehers ein.

Danach kann das Gerät über die Fernbedienung eingeschaltet und in den Bereitschaftsmodus umgeschaltet werden. (Betriebslampe: Ein)

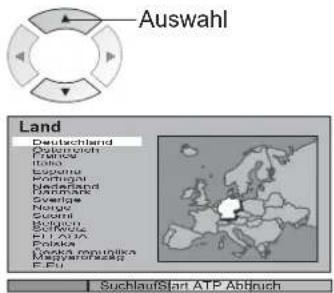

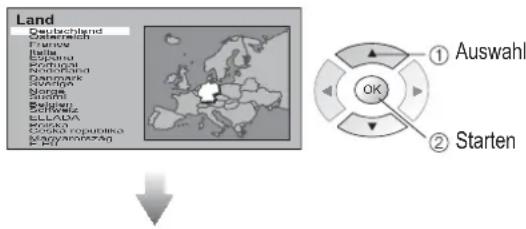

Wählen Sie Ihr Land aus.

Auswahl Land Deutschland Polarwich France Italy Eugene Svietaria Nordland Hamburg Sverige Norway Guerni Bucharest EU/UK Polka Kazakhstan Macedonianos F. EU SuchlaufStart ATP Abbruch

- Bei Wahl von Belgien, der Schweiz oder Osteuropa (E.Eu) wählen Sie die gewünschte Sprache aus.

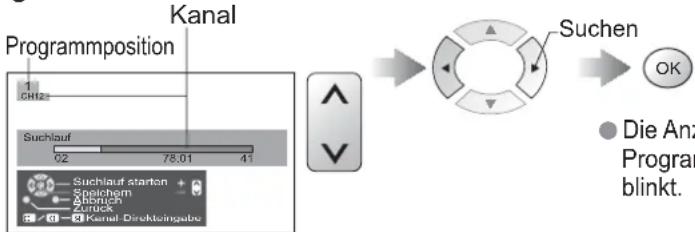

- Für manuelles Abstimmen von Sendern → Grün (S. 18)

Starten Sie die automatische Einrichtung.

Rot CH12 ATP AKTIV SUCHE LAUFT : BITTE WARTEN 02 78:01 41 — Abbruch

Der automatische Sendersuchlauf startet, und die dabei abgestimmten Fernsehkanäle werden gespeichert und sortiert.

PROGRAMMDATEN TRANSFER BITTE WARTEN Programm : 63 Fernbedienung inaktiv

- Wenn ein mit Q-Link (S. 20) kompatibles Zusatzgerät angeschlossen ist, werden die Kanalinformationen automatisch auf das betreffende Gerät heruntergeladen.

Die automatische Einrichtung ist abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

- Ändern von Kanälen → „Ändern“ (S. 16)

Bildschirm-Hilfe

(Beispiel: Menü „Toneinstellung“)

Anleitungsfeld

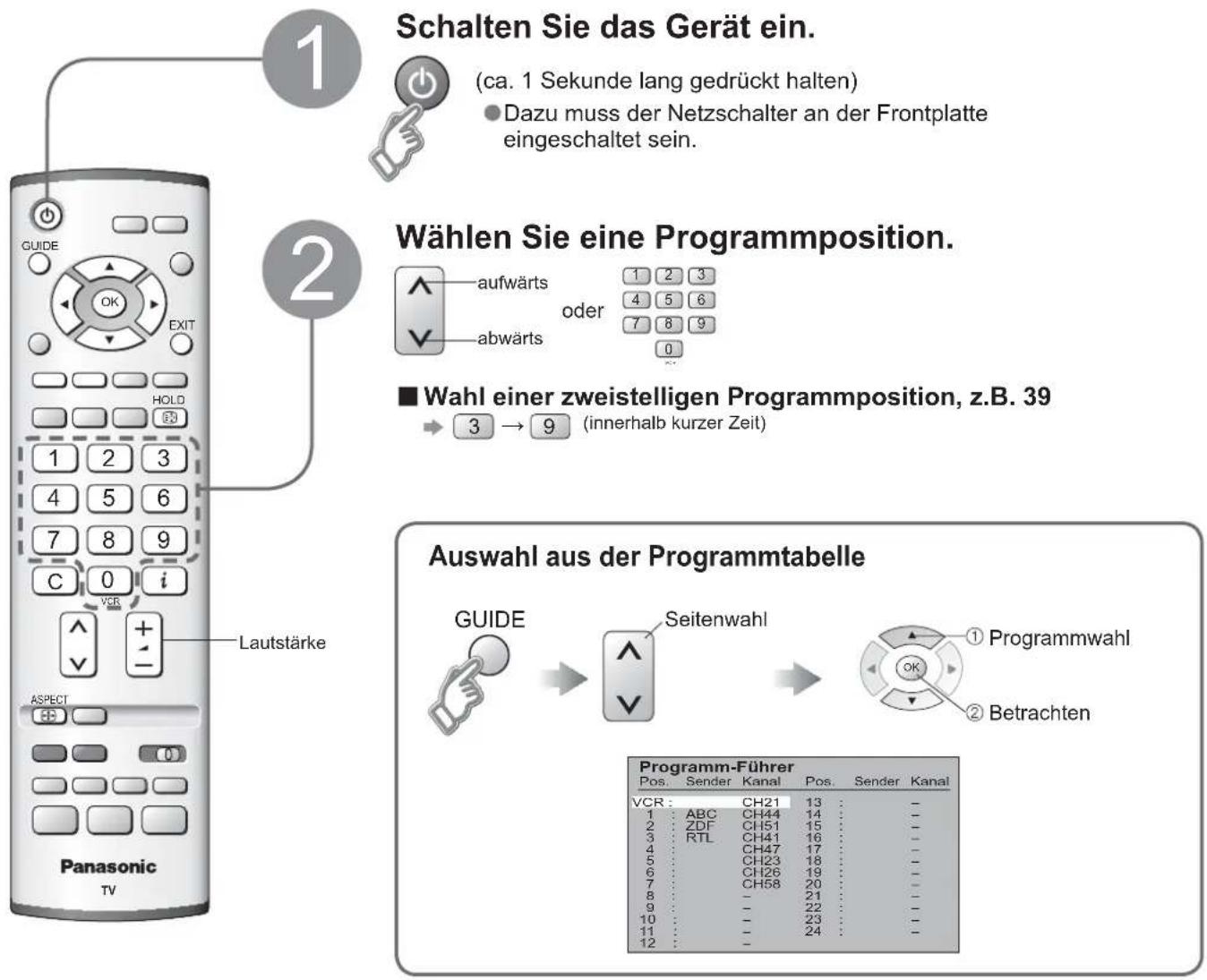

Betrachten von Fernsehprogrammen

Schalten Sie das Gerät ein. (ca. 1 Sekunde lang gedrückt halten) Dazu muss der Netzschalter an der Frontplatte eingeschaltet sein. Wählen Sie eine Programmposition. aufwärts oder abwärts ■ Wahl einer zweistelligen Programmposition, z.B. 39 3 → 9 (innerhalb kurzer Zeit) Auswahl aus der Programmtabelle GUIDE → Seitenwahl → Programmwahl 2 Betrachten VCR: CH21 13 1 ABC CH44 14 2 ZDF CH51 15 3 RTL CH41 16 4 CH47 17 5 CH23 18 6 CH26 19 7 CH58 20 8 - 21 9 - 22 10 - 23 11 - 24 12 -

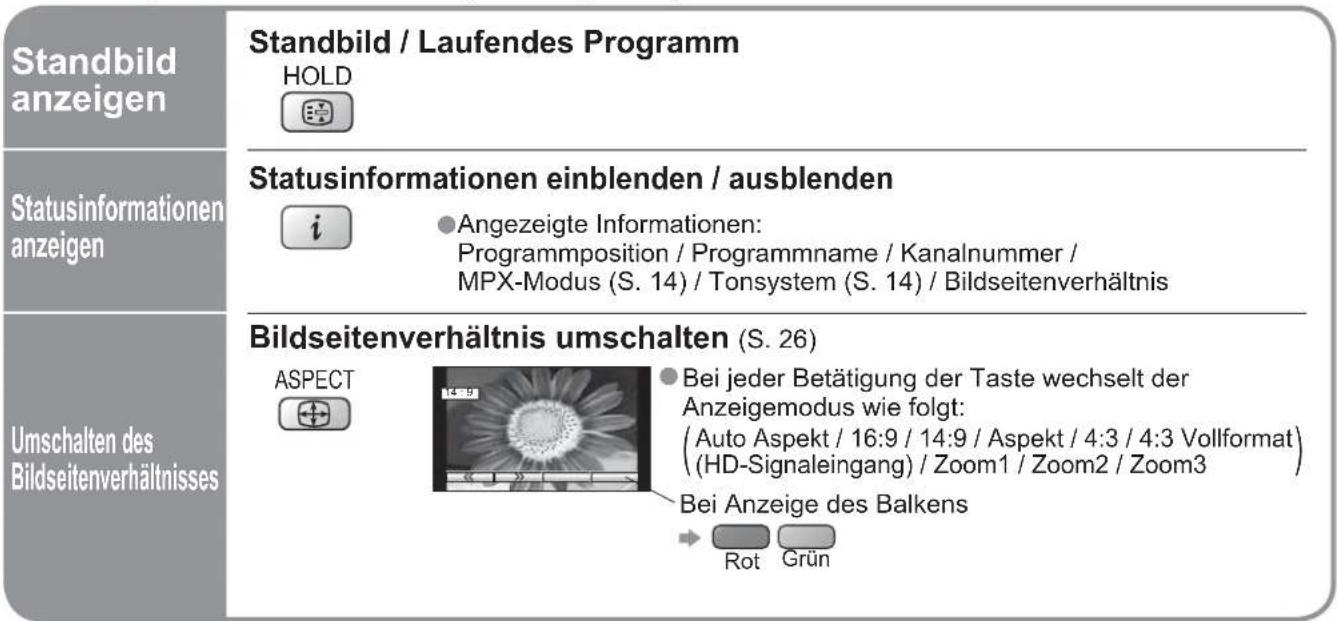

■ Weitere praktische Funktionen (Bedienung nach)

Standbild anzeigen Standbild / Laufendes Programm HOLD Statusinformationen einblenden / ausblenden i ●Angezeigte Informationen: Programmposition / Programmname / Kanalnummer / MPX-Modus (S. 14) / Tonsystem (S. 14) / Bildseitenverhältnis Umschalten des Bildseitenverhältnis umschalten (S. 26) ASPECT Bei jeder Betätigung der Taste wechselt der Anzeigemodus wie folgt: (Auto Aspekt / 16:9 / 14:9 / Aspekt / 4:3 / 4:3 Vollformat) (HD-Signaleingang) / Zoom1 / Zoom2 / Zoom3 Bei Anzeige des Balkens Rot Grün

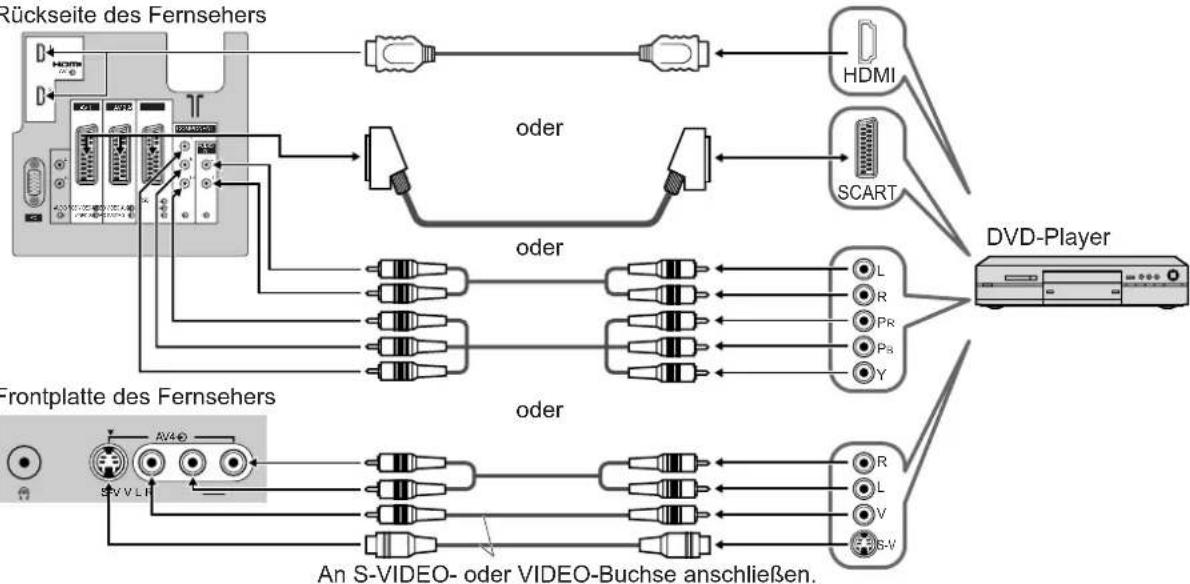

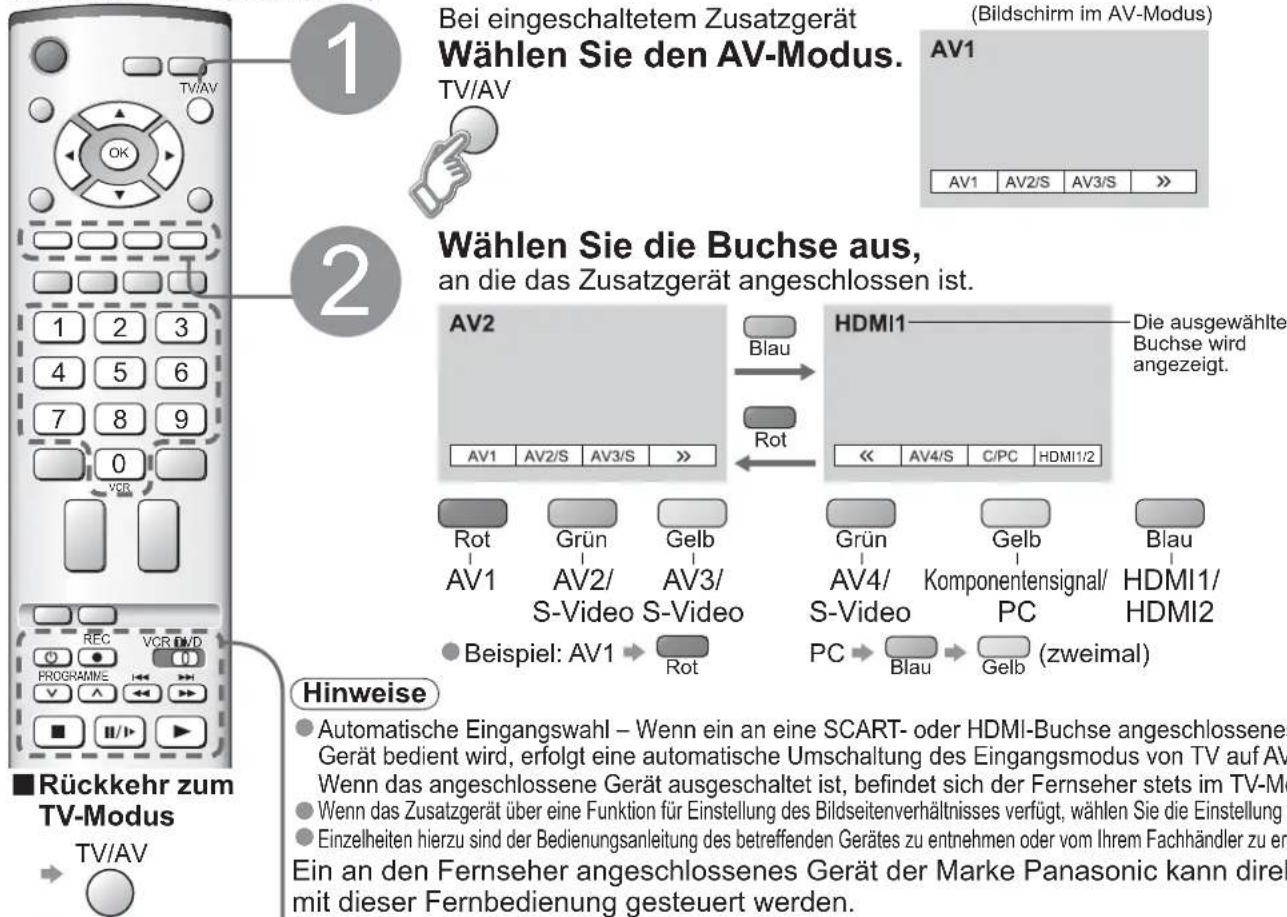

Betrachten von Videos und DVDs

An diesen Fernseher können verschiedene Arten von Zusatzgeräten angeschlossen werden. Nach Anschluss eines Zusatzgerätes gehen Sie wie nachstehend beschrieben vor, um das Eingangssignal auf dem Bildschirm zu betrachten. Anschließen des Gerätes (S. 24)

1 Bei eingeschaltetem Zusatzgerät Wählen Sie den AV-Modus. TV/AV 2 Wählen Sie die Buchse aus, an die das Zusatzgerät angeschlossen ist. BV2 Blau HDMI1 Die ausgewählte Buchse wird angezeigt. Av1 AV2/S AV3/S >> Rot Av1 AV2/S AV3/S >> Rot Grün Gelb AV1 AV2/ S-Video S-Video Grun Gelb AV4/ S-Video PC Glau HDMI1/ HDMI2 Gelb (zweimal) Prispiel: AV1 Rot PC Beispel: AV1 Rot HV1 AV2/S AV3/S >> HV1 AV2/S AV3/S >> HV1 AV2/S AV3/S >> HV1 AV2/S AV3/S >> HV1 AV2/S AV3/S >> HV1 AV2/S AV3/S >> HV1 AV2/S AV3/S >> HV1 AV2/S AV3/S >> HV1 AV2/S AV3/S >> HV1 AV2/S AV3/S >> HV1 AV2/S AV3/S >>

VCR DVD	VCR/DVD-Schalter*Wählen Sie die Stellung „VCR“, um einen Videorecorder oder ein DVD-Gerät von Panasonic zu steuernWählen Sie die Stellung „DVD“, um ein DVD-Gerät oder ein Player-Heimkino von Panasonic zu steuern		Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelFür den Suchlauf vorwärts drücken und halten
	BereitschaftUmschalten auf Bereitschaft / Einschalten
	WiedergabeStarten der Wiedergabe am Videorecorder / DVD-Gerät		PausePause / Fortsetzen der WiedergabeDVD-Gerät: Für die Zeitlupenwiedergabe drücken und halten
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe)		Programm aufwärts / abwärtsWahl des Programms
	DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelFür den Suchlauf rückwärts drücken und halten		AufzeichnungStarten der Aufzeichnung

\*Die folgenden Einstellungen ermöglichen eine Bedienung verschiedener Geräte der Marke Panasonic.

① Wählen Sie je nach der Art des Gerätes, für die der Code geändert werden soll, die Einstellung „VCR“ oder „DVD“ → VCR DVD
② Halten Sie ☐ gedrückt, während Sie ② betätigen → Geben Sie den jeweils in der nachstehenden Tabelle angegebenen Code (zwei Stellen) ein 1 2 3 4 5 6 7 8 9 Drücken Sie

VCR

Gerät	Code
Videorecorder	10 (Standardeinstellung)
DVD-Gerät	11

DVD

Gerät	Code
DVD-Gerät	70 (Standardeinstellung)
Player-Heimkino	71

Hinweise

• Überprüfen Sie nach der Einstellung, dass eine Bedienung des betreffenden Gerätes möglich ist.
• Nach einem Austausch der Batterien wird die Standardeinstellung des Videorecorder/DVD-Geräte-Codes wiederhergestellt. In einem solchen Fall müssen Sie den Code erneut eingeben.
• Bei bestimmten Modellen ist u.U. keine Bedienung möglich.

Betrachten von Videotext

Videotext-Sendungen, einschließlich von Nachrichten, Wetterberichten und Untertiteln, können auf diesem Fernseher betrachtet werden, sofern der betreffende Sender einen Videotext-Dienst anbietet.

Was ist FLOF?

Im FLOF-Modus erscheinen im unteren Bereich des Bildschirms vier Themenbereiche in unterschiedlichen Farben. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist TOP-Videotext?

TOP-Videotext erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten. Sie erhalten fast sofortigen Zugriff auf bestimmte Seiten - die Seite erscheint, sobald Sie die Taste drücken.

Was ist der List-Modus?

Im List-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können geändert und im Speicher des Fernsehgerätes gespeichert werden. („Häufig betrachtete Seiten speichern“, S. 13)

■ Umschalten des Modus „Videotext“ im Menü „Installation“ (S. 14)

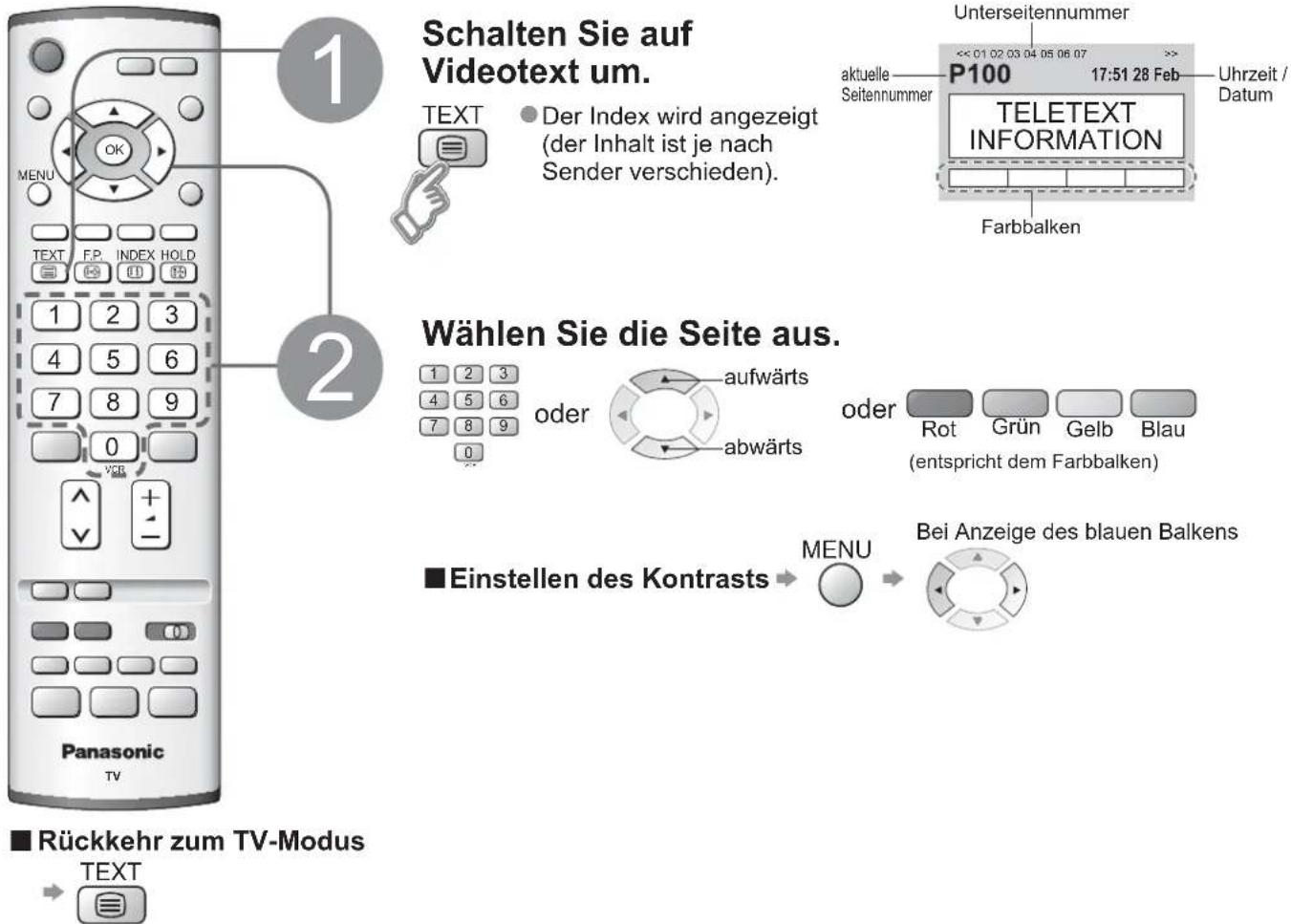

Schalten Sie auf Videotext um. TEXT Der Index wird angezeigt (der Inhalt ist je nach Sender verschieden). Wählen Sie die Seite aus. ■ Einstellen des Kontrasts → MENU → Bei Anzeige des blauen Balkens ■ Rückkehr zum TV-Modus TEXT

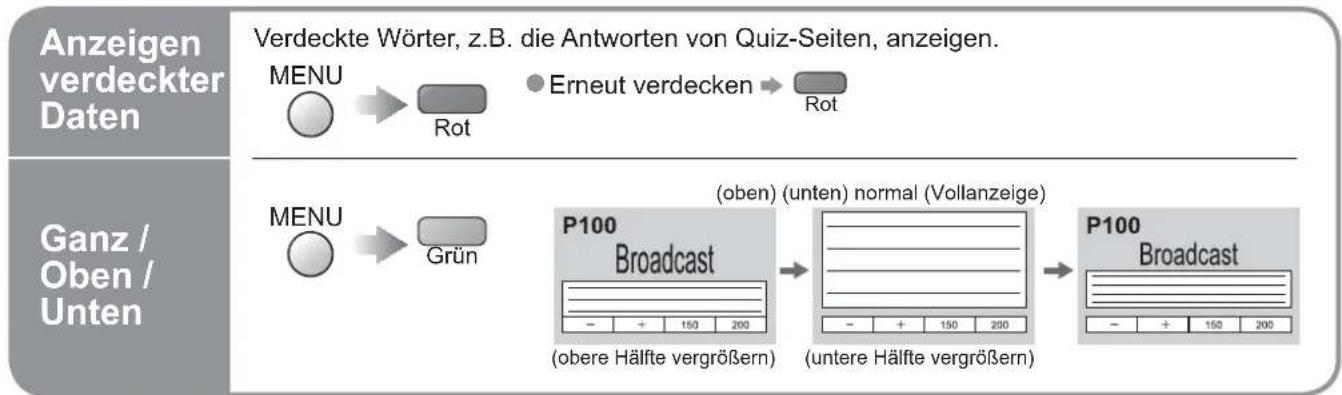

■ Praktische Videotext-Funktionen

Halten	Halten der aktuellen Seite ohne AktualisierungStoppen oder Fortsetzen der automatischen Aktualisierung ■Fortsetzen
Index	Rückkehren zur Hauptindex-SeiteINDEX ●Nur im TOP / FLOF-Modus

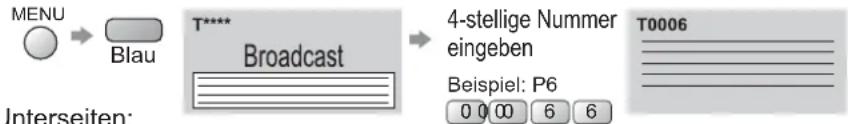

Abrufen einer Lieblingsseite	●Rufen Sie die unter „Blau“ gespeicherte Seite ab.●Die Werkseinstellung ist „P103“.
Mehrbildanzeige	Gleichzeitige Anzeige von Fernsehprogramm und Videotext in zwei Fenstern| (zweimal drücken) ●Ein- und Ausschalten der Bild- und Textanzeige ●Diese Operationen können nur im Videotext-Fenster ausgeführt werden.
Häufig betrachtete Seiten speichern	Häufi g betrachtete Seiten speichern(nur im List-Modus)(nur auf den ersten 25 Programmplätzen)Bei Anzeige der Seite entsprechende farbige Taste OK gedrückt halten ■Ändern gespeicherter Seiten Die Farbe der Nummer wechselt auf Weiß.
Unterseite anzeigen	Unterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst) ·Erscheint oben links auf dem Bildschirm.
	■Anzeigen einer bestimmten Unterseite→ ●Unterseite:Die Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden.Der Suchvorgang kann einige Zeit beanspruchen, während der Sie ein Fernsehprogramm betrachten können.

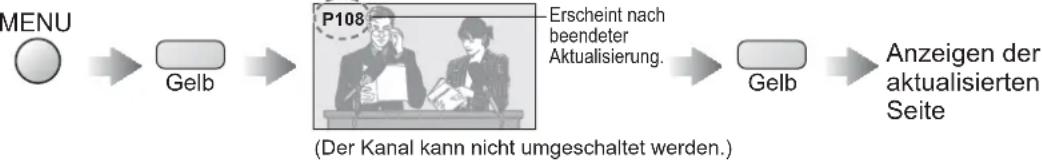

Fernsehen beim Warten auf Aktualisierung	Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-SeiteVideotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.Vorübergehendes Umschalten auf Fernsehprogramm| ●Die Nachrichtenseite verfügt über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht.

aufi g betrachtete Seiten speichern ur auf den ersten 25 Programmplätzen)

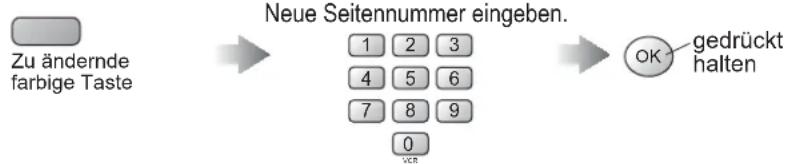

Andern gespeicherter Seiten

nterseite anzeigen (nur wenn Videotext mehr als eine Seite umfasst)

Anzeigen einer bestimmten Unterseite

trachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite

Gebrauch der Menüfunktionen

Verschiedene Menüs können in den Bildschirm eingeblendet werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktionen für optimales Betrachten von Fernsehprogrammen ermöglichen.

1 2 3 4 MENU EXIT N Panasonic TV

Rufen Sie die Menüanzeige auf.

● Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt.

Wählen Sie das gewünschte Menü aus.

Haupt-Menü □ Bildeinstellung ▶ Toneinstellung ≡ Installation

(Beispiel: Menü „Bildeinstellung“)

Wählen Sie die gewünschte Menüfunktion aus.

Bildeinstellung Bildmodus Dynamik Krontrast Hälligkeit Farbe Bildescharfe NTSC-Faréton Farbton Colour Management P NR MPEG NR 3D-COMB Ein Normal Ein Auto Aus

(Beispiel: Menü „Bildeinstellung“)

Nehmen Sie die gewünschte Einstellung oder Auswahl vor.

Bildeinstellung Bildmodus Dynamik Kronstral Helligkeit Farbe Bildoschärte NTSC-Farblon Farblon Colour Management P-NR MPEG NR 3D-COMB Ein Normal Ein Auto: Aus

OK ① Ändern ② Speichern (bei bestimmten Funktionen erforderlich)

(Beispiel: Menü „Bildeinstellung“)

■ Auswahl aus mehreren Optionen

Nummer und Position der Optionen Farbton Normal geänderte Einstellung

■ Einstellung über Pegelsteller

Bildschärfe - + verschieben

■ Weiterschalten zur nächsten Anzeige

TV-Speicher-Menü Zugriff Die nächste Anzeige erscheint.

■ Rückstellen auf Standardeinstellung

■ Menüliste

Menü	Funktion
Bildeinstellung	Bildmodus
	Für jede Bildschirmeinstellung vorzunehmen	Kontrast, Helligkeit, Farbe, Bildschärfe
		NTSC-Farbton
		Farbton
		Colour Management
		P-NR
		MPEG NR
		3D-COMB
Toneinstellung	Bass
	Höhen
	Balance
	Kopfhörerlaut.
	Audio Empfang
	Funktion
	Raumklang
	HDMI1 Eingang
Installation	Q-Link
	AV2 / AV3 Ausgang
	Steuerung mit HDMI Videotext
	Abschalt-Uhr
	Text-Sprache
	Seitliche Bildanteile
	Power save Modus
	TV-Speicher-Menü	Ändern
		ATP
		Suchlauf
		Feinabstimmung
		Farbsystem
		Lautst. korrektur
		Decoder (AV2 / AV3)
	OSD Sprache
	Farbsystem
	Lautst. korrektur

Bildeinstellung

Toneinstellung

Installation

Einstellungen / Konfi guration (Optionen)

Grundlegende Bildschirmeinstellung (Dynamik / Normal / Kino / Auto)● Nehmen Sie diese Einstellung für jedes Eingangssignal (TV, AV, etc) individuell vor.	Bildmodus Dynamik
Dient zur wunschgemäßen Einstellung von Farbe, Helligkeit usw. für jeden Bildmodus.	Kontrast
	Helligkeit
	Farbe
	Bildscharfe
Dient zur Einstellung des Farbtons.● Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.	NTSC-Farbton
Dient zur Einstellung der Farbbalance des gesamten Bildes. (Kühl / Normal / Warm)	Farbton	Normal
Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)	Colour Management
Reduziert automatisch unerwünschtes Bildrauschen. (Aus / Normal / Dynamik / Auto)● Bei HDMI-, PC- und analogen Komponentensignalen steht diese Funktion nicht zur Verfügung.	P-NR	Auto
Bei DTV-, DVD- und VCD-Wiedergabe wird Rauschen automatisch reduziert. (Aus / Niedrig / Mittel / Hoch)	MPEG NR	Aus
Lebhaftere Stand- und Zeitlupenwiedergabebilder werden automatisch erzeugt. (Aus / Ein)● Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.● Bei Zuleitung von RGB-, S-Video-, Komponenten-, PC- und HDMI-Signalen ist diese Einstellung unwirksam.	3D-COMB Ein
Dient zur Einstellung des Ausgangspegels der tiefen Bässe.	Bass
Dient zur Einstellung des Ausgangspegels der Höhen.	Höhen
Dient zur Einstellung des Lautstärkepegels des rechten und linken Lautsprechers.	Balance
Dient zur Einstellung der Kopfhörerlautstärke.	Kopfhörerlaut.
Dient zur Wahl zwischen stereophonem und monauralem Empfang. (Mono / Stereo)● Normaleinstellung: Stereo● Wenn ein Stereosignal nicht empfangen werden kann: Mono● M1/M2: Zur Anwahl von zweisprachigen Tonsignalen, wenn diese zur Verfügung stehen.	Audio Empfang Stereo
Dient zur Verbesserung der Klangqualität für Musik oder Sprache. (Musik / Sprache)	Funktion Musik
Mit Hilfe der Dynamic Enhancer-Funktion wird ein weiträumiger Effekt erzielt. (Aus / Ein)	Raumklang Aus
Wahl je nach Art des zugeleiteten Signals bei Verwendung des HDMI-Anschlusses (Auto / Digital / Analog) (S. 27)● Der HDMI2-Buchse können nur Digitalsignale zugeleitet werden.	HDMI1 Eingang Auto
Dient zur Wahl der Buchse, an die ein mit „Q-Link“ kompatibles Gerät angeschlossen ist. (Aus / AV2 / AV3) (S. 24)	Q-Link	AV2
Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird. (TV / AV1 / AV2 / AV3 / AV4 / Monitor)● Monitor: Das auf dem Bildschirm angezeigte Bild● Komponenten- und HDMI Signale können nicht ausgegeben werden.	AV2 Ausgang TV
Steuerung über HDMI-Anschlüsse (Aus / Ein) (S. 21)	Steuerung mit HDMI	Ein
Videotext-Anzeigemodus (TOP (FLOF) / List) (S. 12)	Videotext TOP
Dient zum automatischen Ausschalten des Gerätes nach der voreingestellten Zeitdauer. (Aus / 15 / 30 / 45 / 60 / 75 / 90) (Minuten)	Abschalt-Uhr Aus
Dient zur Wahl der Videotext-Sprache. (West / Ost1 / Ost2)● West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch● Ost1: Tschechisch, Englisch, Estländisch, Lettisch, Rumänisch, Russisch, Ukrainisch● Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch	Text-Sprache	West
Dient zur Erhöhung der Helligkeit der seitlichen Bildanteile. (Aus / Niedrig / Mittel / Hoch)● Die empfohlene Einstellung ist „Hoch“, damit das Auftreten von Nachbildern verhindert wird.	Seitliche Bildanteile	Aus
Reduziert die Bildhelligkeit zur Energieeinsparung. (Aus / Ein)	Power save Modus	Aus
Dient zum Ändern von Kanälen (S. 16)	Ändern	Zugriff
Dient zur automatischen Kanaleinstellung (S. 18).	ATP	Zugriff
Dient zur manuellen Kanaleinstellung (S. 18).	Suchlauf	Zugriff
Dient zur Feinabstimmung von Kanälen (z.B. bei schlechten Antennensignalen usw.).	Feinabstimmung
Dient zur Wahl des optionalen Farbsystems je nach Format der empfangenen Videosignale. (Auto / PAL / SECAM / NTSC)	Farbsystem	Auto
Dient zur individuellen Lautstärkeeinstellung einzelner Programmpositionen.	Lautst. korrektur
Wählen Sie die Einstellung „Ein“, wenn der Decoder über ein Q-Link-Gerät an die Buchse AV2 oder AV3 angeschlossen ist. (Aus / Ein)	Decoder (AV2)	Aus
Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.	OSD Sprache	Zugriff
Dient zur Wahl des korrekten Farbstandards für das empfangene Signal.	Farbsystem	Auto
Dient zur Anpassung der Lautstärke im AV-, PC- und HDMI-Modus.	Lautst. korrektur

• Bei Verwendung eines Personalcomputers wird ein anderes Menü angezeigt. (S. 19)
• Im AV-Modus bieten die Menüs „Toneinstellung“ und „Installation“ eine geringere Anzahl von Optionen.

Ändern und Einstellen von Kanälen

Die aktuellen Kanaleinstellungen können je nach Bedarf oder Empfangsbedingungen geändert werden.

MENU

2

3

4

5

■ Verlassen der Menüanzeige

Löschen
Einfügen
Verschieben
Kanalnummer ändern
■ Namen ändern
Sperren
Tonsystem umschalter
Herunterladen auf ein Zusatzgerät

① Wählen Sie die Programmposition, die geändert werden soll.

Ändern Pos. Kanal Sender Sperren Sys 1 : CH44 ABC Aus SC1 2 : CH51 XYZ Aus SC1 3 : CH41 FTP Aus SC1 4 : CH47 123 Aus SC1 5 : CH37 456 Aus SC1

Programmposition

3 FTP

Cursor

② Ändern Sie die Einstellung wunschgemäß.

■ Löschen eines Senders

→ Rot → Löschen bestätigen Rot

■ Einfügen eines Senders

Grün → Einfügen bestätigen Grün

■ Verschieben eines Senders

Gelb → Wählen Sie die Zielposition → Gelb

■ Ändern der Kanalnummer

Ändern Pos. Kanal Sender Sperren Sys 1 : CH44 ABC Aus SC1 2 : CH51 XYZ Aus SC1 3 : CH41 FTP Aus SC1 4 : CH47 123 Aus SC1 5 : CH37 456 Aus SC1

Führen Sie den Cursor auf die Spalte „Kanal“.

Ändern Sie den Kanal. (Der gewünschte Kanal kann auch über die Taste „C“ und die Zifferntasten direkt eingegeben werden. Um „Kabelkanäle“ (CC) einzugeben, die Taste „C“ zweimal drücken.)

- Ändern des bei Wahl eines Kanals anzeigten Sendernamens

Ändern Pos. Kanal Sender Sperren Sys 1 : CH44 ■ Aus SC1 2 : CH51 XYZ Aus SC1 3 : CH41 FTP Aus SC1 4 : CH47 123 Aus SC1 5 : CH37 456 Aus SC1

Führen Sie den Cursor auf die Spalte „Sender“.

Wählen Sie das erste Zeichen des Namens aus.

Wiederholen (Maximum: fünf Zeichen)

ABCDEFGHIJKLMNOPQRSTUVWXYZ+ - 0123456789

Verfügbare Zeichen

■ Sperren eines Senders

Führen Sie den Cursor auf die Spalte „Sperren“.

Wählen Sie „Ein“ („Aus“ zum Aufheben der Sperre).

- Ein gesperrter Kanal kann nicht über die Zifferntasten oder die Taste „C“ gewählt werden.

■ Ändern des Tonsystems auf Grundlage des Signalformats

Führen Sie den Cursor auf die Spalte „Sys“.

Wählen Sie das gewünschte Tonsystem aus.

■ Herunterladen von Senderinformationen auf ein angeschlossenes Gerät, das mit Q-Link kompatibel ist

→Blau → automatische Übertragung (Fernbedienung während der Übertragung inaktiv)

Einzelheiten (S. 20)

- Diese Funktion steht nicht zur Verfügung, wenn der Eintrag „Q-Link“ des Menüs „Installation“ auf „Aus“ eingestellt wurde. (S. 14)

③ Speichern Sie die neuen Einstellungen.

Ändern und Einstellen von Kanälen

Automatische Senderabstimmung

ATP

Alle empfangbaren Sender werden automatisch abgestimmt und sortiert.

① Starten Sie die automatische Senderabstimmung

WARNING! ATP föscht die alle Senderiste und erstellt diese neu ATP starten Abbricht Zurlass

② Wählen Sie Ihr Land aus.

Land Deutschland Südamerich Frankfurt Brischen Erfurtige Központan Nordland Denmark Norway Südamerich Brischen Erfurtige Központan Nordland Nordland OK ① Auswahl ② Starten

Die Einstellungen werden über Q-Link auf ein an den Fernseher angeschlossenes kompatibles Gerät heruntergeladen.
Alle früheren Einstellungen werden dadurch gelöscht.
Nach beendeter Abstimmung zeigt Ihr Fernseher den Sender an, der nun auf Programmplatz „1“ gespeichert ist.

③ Die Einstellungen werden automatisch vorgenommen.

ATP AKTIV SUCHE LÄUFT : BITTE WARTEN 02 78:01 41 — Altenach Zürbeck

Manuelle Senderabstimmung mit dem TV-Speicher-Menü

① Wählen Sie die Programmposition, die mit einem anderen Kanal belegt werden soll, und suchen Sie den gewünschten Kanal auf.
    note right of A: Die Anz Program blinkt.
    note right of B: 1 kHz
    note right of C: 78.01
    note right of D: 41
    note right of B: Suchlauf starton +
    note right of C: Suchachem
    note right of D: Zuckuck
    note right of B: Kenal-Deckleasing

② Speichern Sie die neue Einstellung.
③ Wiederholen Sie Schritt ① und ② nach Erfordernis.

Hinweise

- Wenn ein Videorecorder lediglich über ein HF-Kabel angeschlossen wurde, wählen Sie die Programmposition „0“.

Manuelle Senderabstimmung

Suchlauf

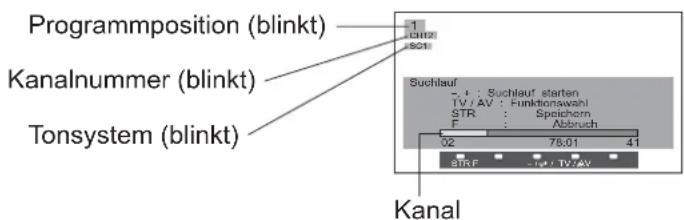

Manuelle Abstimmung von Sendlern mit Hilfe der Tasten an der Frontplatte des Gerätes.

(„Senderabstimmung“ auf S. 7)

① (So oft betätigen, bis „Senderabstimmung“ angezeigt wird)
② □ oder □(Rufen Sie „Suchlauf“ auf)
③ □ (Programm, Kanal (Wahl), Tonsystem)
④ oder (Programm ändern oder Kanalsuchlauf starten)

⑤ STR (Speichern)

⑥ ③-⑤ (Wiederholen)

■ Rückkehr zum TV-Modus

STR F -/V +/A TV/AV

Programmposition (blinkt) Kanalnummer (blinkt) Tonsystem (blinkt) 1 SCH2 Suchlauf - : Suchlauf starten TV / AV : Funktionswahl STR : Spelichem F : Abbruch 02 78.01 41 STRF TST TV / AV Kanal

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschirminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden.

Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher Ihres Fernsehers wiedergegeben werden. Anschließen des PC (S. 24)

1 Wählen Sie den AV-Modus. TV/AV 2 Wählen Sie „PC“ aus. ① Blau (Weiterschalten zur nächsten Seite) ② zweimal drücken PC Anzeige des PC-Bildschirminhalts ■ Rückkehr zum Fernsehprogramm → TV/AV ■ Menü „PC Einstellungen“ (wunschgemäß ändern) ● Geeignete Eingangssignale (S. 28) ● Wenn die Anzeige „H-Frequenz“ oder „V-Frequenz“ rot dargestellt wird, kann dies bedeuten, dass das Ausgangssignal des PC nicht von diesem Fernseher unterstützt wird.

Ausführen von Einstellungen → „Gebrauch der Menüfunktionen“ ① bis ④ (S. 14)

Menü	Funktion		Einstellungen / Konfiguration (Optionen)
Bildeinstellung	Bildmodus, Kontrast, Helligkeit, Bildschärfe, Farbton (S. 14)
	Erweit.Einstel-lungen	W/B High R	Einstellung des Weißabgleichs für den Farbton Rot	1 und 2 ggf.wiederholt einstellen
		W/B High B	Einstellung des Weißabgleichs für den Farbton Blau
		W/B Low R	Einstellung des Grauabgleichs für den Farbton Rot
		W/B Low B	Einstellung des Grauabgleichs für den Farbton Blau
		Gamma	(2.0 / 2.2 / 2.5 / S Kurve)
Installation	PC Einstel-lungen	Auflösung	Dient zum Umschalten der Auflösung.VGA (640 x 480 Bildpunkte), WVGA (852 x 480 Bildpunkte), XGA (1.024 x 768 Bildpunkte), WXGA (1.366 x 768 Bildpunkte)Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.
		Takt	Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung der waagerechten Position.
		V-Position	Dient zur Einstellung der senkrechten Position.
		Taktphase	Dient zur Beseitigung von Flackern und Verzerrungen.Nehmen Sie diese Einstellung vor, nachdem Sie den Eintrag „Takt“ eingestellt haben.	Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		Synchronisation	Dient bei einem verzerrten Bild zur Wahl eines anderen Synchronsignals (H & V / Grünsignal)H & VSynchronisation über die vom PC zugeleiteten Horizontal- und Vertikalfrequenz-Signale Grünsignal : Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)
	Lautst. korrektur, Seitliche Bildanteile, Power save Modus, OSD Sprache (S. 14)

● Toneinstellung (S. 14)

Zusatzgeräte

Q-Link

Die Q-Link-Funktion dient dazu, den Fernseher mit einem angeschlossenen Videorecorder oder DVD-Recorder zu verbinden, um eine bequeme Aufzeichnung und Wiedergabe zu ermöglichen.

■ Voraussetzungen

Der angeschlossene Videorecorder/DVD-Recorder muss mit einem der folgenden Logos gekennzeichnet sein: „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“.
Das jeweilige Gerät muss über ein vollständig verdrahtetes SCART-Kabel an die Buchse AV2 oder AV3 des Fernsehers angeschlossen sein. (S. 22)
Der Q-Link-Anschluss muss im Menü „Installation“ (Q-Link, AV2/AV3 Ausgang) eingerichtet worden sein. (S. 14)

■ Herunterladen der Programmdaten

● Führen Sie die automatische Senderabstimmung aus. (S. 18)
Bei der Erstinbetriebnahme dieses Fernsehers schlagen Sie bitte im Abschnitt „Automatische Einrichtung“ nach. (S. 9)
●Laden Sie die Programmdaten auf das Zusatzgerät herunter. (S. 16)

■ Verfügbare Funktionen

Bestimmte Aufzeichnungsgeräte sind für den Gebrauch mit dieser Funktion ungeeignet. Bitte schlagen Sie hierzu in der Bedienungsanleitung des betreffenden Zusatzgerätes nach.

Aufzeichnung des laufenden Fernsehprogramms

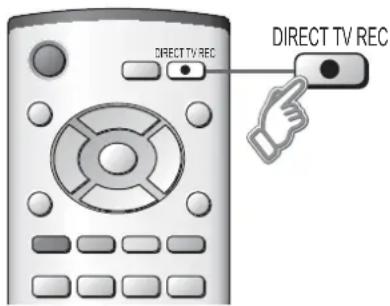

Direkte TV-Aufzeichnung:

Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen Videorecorder/DVD-Recorder.

• Beim Starten einer direkten TV-Aufzeichnung wird das Aufzeichnungsgerät automatisch eingeschaltet, sofern es sich momentan im Bereitschaftsmodus befindet.
  Das Aufzeichnungsgerät führt die Aufzeichnung von seinem eigenen Tuner aus. Daher können Sie den Fernseher während der Aufzeichnung ausschalten.
• Während der Aufzeichnung einer AV-Programmquelle darf der Fernseher nicht ausgeschaltet werden. Andernfalls wird die Aufzeichnung unterbrochen.

Informationen/Meldung

Informationen über die Aufzeichnung werden angezeigt; falls die Aufzeichnung nicht möglich ist, erscheint eine entsprechende Meldung. (Bei bestimmten Zusatzgeräten steht diese Funktion nur bei Wahl der Programmposition „0“ oder des AV-Modus zur Verfügung.)

Einschaltverknüpfung und automatischer Wiedergabestart

Wenn Sie in das Aufzeichnungsgerät ein voraufgezeichnetes Medium einlegen und die Wiedergabe starten, wird der Fernseher automatisch eingeschaltet und auf den entsprechenden Eingangsmodus umgeschaltet, damit das Programmmaterial des Zusatzgerätes bequem auf dem Bildschirm betrachtet werden kann. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befin det.)

Ausschaltverknüpfung

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das Aufzeichnungsgerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. DVD momentan gestoppt ist.)

• "DATA LOGIC" (ein Warenzeichen von Metz Corporation) • "Megalogic" (ein Warenzeichen von Grundig Corporation)
• "Easy Link" (ein Warenzeichen von Philips Corporation) • "SMARTLINK" (ein Warenzeichen von Sony Corporation) Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

Steuerung mit HDMI „HOAMrol

TM ^'' *

*Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind. Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte (DVD-Recorder DIGA, Player-Heimkino, Verstärker usw.) hergestellt wird, ist ein automatischer Wiedergabestart bzw. ein bequemer Heimkino-Betrieb möglich. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Anschlüsse“ (S. 23). Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.

Nicht mit HDMI kompatible Kabel können nicht verwendet werden.

Bitte konsultieren Sie Ihren Panasonic-Fachhändler zu den mit dieser Funktion kompatiblen Geräten.

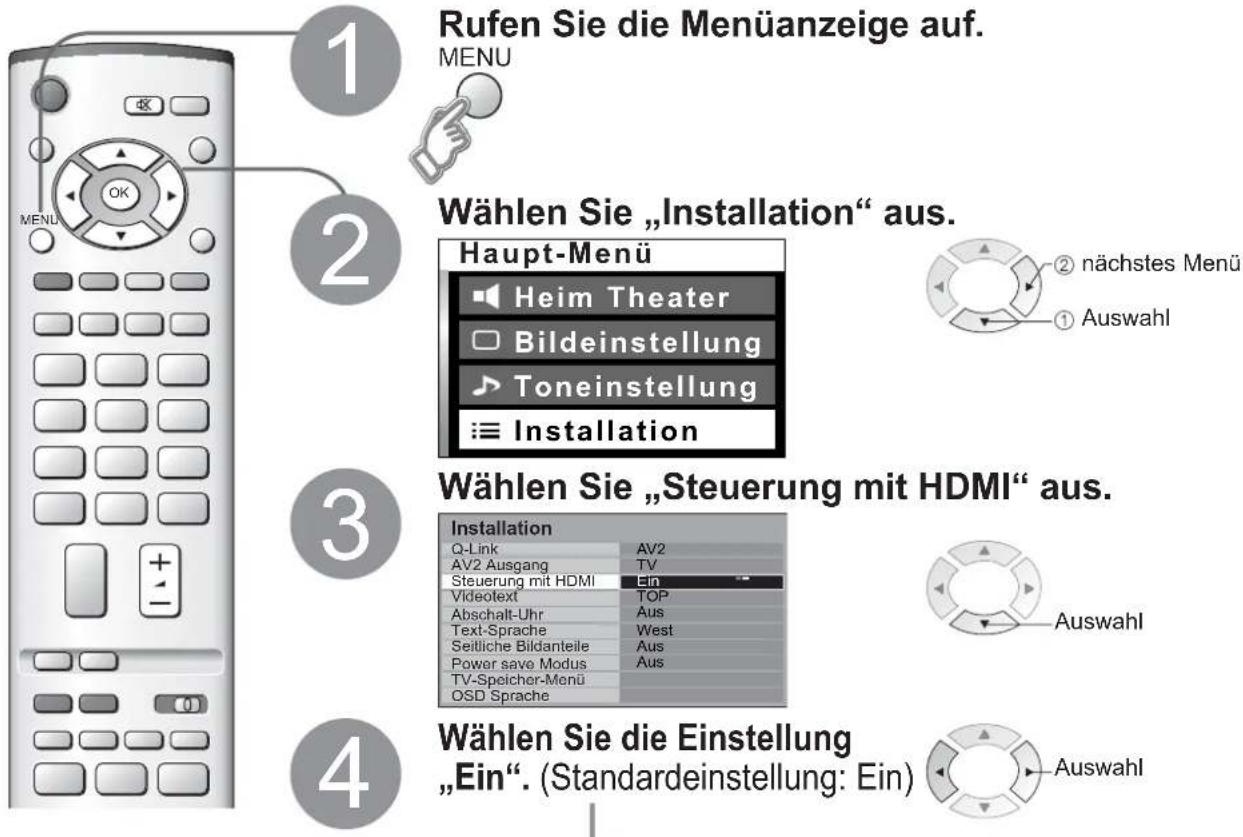

Vorbereitungen

(Bei Erstanschluss/Nach Hinzufügen eines neuen Gerätes, erneutem Anschließen eines Gerätes oder Ändern der Einrichtung) Schalten Sie nach dem Anschliessen zunächst das angeschlossene Gerät und dann den Fernseher ein. Stellen Sie den Eingangsmodus auf „HDMI1“ oder „HDMI2“ ein (S. 11), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Installation“ aus. Haupt-Menü Heim Theater Bildeinstellung Toneinstellung ≡ Installation nächstes Menü Auswahl Wählen Sie „Steuerung mit HDMI“ aus. Installation Q-Link AV2 AV2 Ausgang TV Steuerung mit HDMI Ein Videotext TOP Abschalt-Uhr Aus Text-Sprache West Seitliche Bildanteile Aus Power save Modus Aus TV-Speicher-Menü OSD Sprache Auswahl Wählen Sie die Einstellung „Ein“. (Standardeinstellung: Ein) Auswahl

Automatischer Wiedergabestart

Heimkino- Lautsprecher

Einschaltverknüpfung

Ausschaltverknüpfung

Automatische Eingangsumschaltung – Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet der Fernseher automatisch auf den entsprechenden Eingangsmodus um. Nach Stoppen des Betriebs des Zusatzgerätes schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Die Lautsprecher der Heimkinoanlage können über die Fernbedienung des Fernsehers eingestellt werden. Diese Funktion steht nur bei Anschluss eines Verstärkers oder Player-Heimkinos von Panasonic zur Verfügung.

① Rufen Sie die Menüanzeige auf. → MENS
② Wählen Sie „Heim Theater“ oder „TV-Lautsprecher“ aus.

■ Heim Theater: Einstellung für Gerät (automatisch eingeschaltet, sofern momentan im Bereitschaftsmodus)
Erhöhen/Verringern der Lautstärke → +
Stummschaltung → 🎯

TV-Lautsprecher:

Die Lautsprecher des Fernsehers sind aktiv.

Nach Wahl von „Heim Theater“ werden die Lautsprecher des Fernsehers stummgeschaltet.
Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.

Wenn das angeschlossene Panasonic-Gerät in Betrieb gesetzt wird, schaltet sich der Fernseher automatisch ein und zeigt das Programmmaterial des Zusatzgerätes auf dem Bildschirm an. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Panasonic-Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

Zusatzgeräte

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.

■ Anschließen eines Videorecorders / DVD-Recorders (Aufnahme-, Wiedergabeanschlüsse) Siehe auch Seite 28

Rückseite des Fernsehers

■ Anschließen eines DVD-Players (Wiedergabeanschlüsse)

Siehe auch Seite 28

Rückseite des Fernsehers

■ Anschließen eines Kabeltuners (RGB-Eingang)

Siehe auch Seite 28

Rückseite des Fernsehers

■ Anschließen eines Videorecorders / DVD-Recorders und Kabeltuners (Beispiel)

■ Anschließen eines DVD-Recorders und Videorecorders (Beispiel)

Steuerung mit HDMI (S. 21)

■ Automatischer Wiedergabestart (für Anschluss an die Buchse HDMI2 siehe S. 24)

Heim Theater

Weitere Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Panasonic-Verstärkers oder Panasonic-Player-Heimkinos.

- Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen. Teilenummer des empfohlenen Zubehörs:

RP-CDHG15 (1,5 m)

RP-CDHG30 (3,0 m)

RP-CDHG50 (5,0 m)

Zusatzgeräte

Anschlüsse (Übersicht)

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über hier nicht gezeigte Anschlüsse sind den Bedienungsanleitungen der anzuschließenden Geräte, der Tabelle weiter unten und den technischen Daten zu entnehmen (S. 31).

Für den Anschluss an den verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung/Wiedergabe (Gerät)	Buchsenbezeichnung
		AV1 AV1	[TW04] V3	[0CA7]
■Aufzeichnung/Wiedergabe von Videocassetten/DVDs (Videorecorder/DVD-Recorder)	○		○	○
■Wiedergabe von DVDs (DVD-Player)	○		○	○
■Wiedergabe von Camcorder-Bildern (Videokamera)	○		○	○
■Empfang von Satellitenprogrammen (Kabeltuner)	○			○
■Videospiele (Videospielkonsole)	○			○
■Q-Link			○	○
■Steuerung mit HDMI

Technische Informationen

Bildseitenverhältnis

Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat und Bildseitenverhältnis auswählen. (S. 10)

■ Auto Aspekt: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens, bei dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatbild handelt.

Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.

Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten Bildseitenverhältnisses angewandte Verfahren wie folgt:

Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformatsignal (WSS) oder ein Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige „Auto Aspekt“ wird oben links in den Bildschirm eingeblendet, wenn schwarze Balken am oberen und unteren Bildrand erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Signalbezeichnung

Bildseitenverhältnisse

Bildseitenverhältnis-Steuersignal

Breitformatsignal (WSS)

Steuersignal über SCART-Buchse (Stift 8)

Auto Aspekt

16:9

14:9

Aspekt

4:3

4:3 Vollformat

Zoom1

Zoom2

Zoom3

TV

AV1

AV2

AV3

AV4

Komponentensignal

AV1

AV2

AV3

TV/AV1/AV2/ AV3/AV4

PAL

O

O

O

O

O

-

O

O

O

O

O

O

O

O

O

O

O

PAL 525/60

O

O

O

O

O

-

O

O

O

-

-

-

-

-

-

O

O

O

M.NTSC

O

O

O

O

O

-

O

O

O

-

-

-

-

-

-

O

O

O

NTSC(nur AV-Eingang)

O

O

O

O

O

-

O

O

O

-

-

-

-

-

-

O

O

O

COMPONENT/HDMI

525(480)/60i

O

O

O

O

O

-

O

O

O

-

-

-

-

-

-

-

-

525(480)/60p

O

O

O

O

O

-

O

O

O

-

-

-

-

-

-

-

-

625(576)/50i

O

O

O

O

O

-

O

O

O

-

-

-

-

-

O

-

-

-

625(576)/50p

O

O

O

O

O

-

O

O

O

-

-

-

-

-

O

-

-

-

750(720)/50p

O

O

O

O

O

O

O

-O

-

-

-

-

-

-

-

750(720)/60p

O

O

O

O

O

O

O

-O

-

-

-

-

-

-

-

1125(1080)/50i

O

O

O

O

O

O

O

-O

-

-

-

-

-

-

-

1125(1080)/60i

O

O

O

O

O

O

O

-O

-

-

-

-

-

-

-

PC-Eingang

-

O

-

-

O

-

-

-

-

-

-

-

-

-

-

Hinweise

Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat „16:9“ ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmra
- Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders.)
Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur „16:9“ und „4:3“)

16:9

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Aspekt

Das Bild wird mit einem Bildseitenverhältnis von 4:3 bildschirmfüllend angezeigt. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung des Bilds bemerkbar.

4:3 Vollformat

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen.

Zoom2

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

14:9

Das Bild wird ohne Vergrößerung mit einem Bildseitenverhältnis von 14:9 angezeigt.

4:3

Das Bild wird ohne Verzerrungen mit dem herkömmlichen Bildseitenverhältnis von 4:3 angezeigt.

Zoom1

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

Zoom3

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

HDMI-Anschluss

Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird. Ein HDMI-kompatibles Gerät (*1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers angeschlossen werden.

• Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.
• Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, schließen Sie es über ein DVI-HDMI-Adapterkabel (*2) an die Buchse HDMI1 dieses Gerätes an.
• Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an.
  Audioeinstellungen können im Eintrag „HDMI1 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 14)
• Kompatible Audiosignal-Abtastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44,1 kHz, 32 kHz

Hinweise

(*1): HDMI-kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet. (*2): Im Fachhandel erhältlich.

● Die Buchse HDMI2 ist ausschließlich auf die Zuleitung von Digitalsignalen ausgelegt.

- Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.

- 720p/1080i-Signale werden vor der Ausgabe auf den Bildschirm umformatiert.

- Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.

Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A.

- Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.

- Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden: 480i, 480p, 576i, 576p, 720p und 1080i. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.

- Einzelheiten zu den geeigneten HDMI-Signalen fi nden Sie auf S. 28.

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.

Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).
Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.

Hinweise

• Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.
• Einzelheiten zu den geeigneten PC-Signalen fi nden Sie auf S. 28.
  ● Maximale Anzeigeauflösung

Bildseitenverhältnis\Modell-Nr.	TH-37PV45EH
4:3	768 × 720 Bildpunkte
16:9	1.024 × 720 Bildpunkte

Stiftbelegung der 15-poligen D-sub-Buchse

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑮ ⑭ ⑬ ⑭ ⑪ ○

Klemme	Signal	Klemme	Signal	Klemme	Signal
1	R GND (Masse)	NC (nicht verwendet)		11
2	G GND (Masse)	NC (nicht verwendet)		12
3	B GND (Masse)	HD/SYNC		13
4	NC (nicht verwendet)	NC (nicht verwendet)	VD	14
5	GND (Masse)	GND (Masse)	NC (nicht verwendet)	15

Steuerung mit HDMI

Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte hergestellt wird, ist ein automatischer Wiedergabestart bzw. ein bequemer Heimkino-Betrieb möglich.

Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Zusatzgerätes.
- Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet.
- Bei Anschluss des Panasonic-Player-Heimkinos arbeitet diese Funktion u.U. nicht einwandfrei.
Das angeschlossene Gerät kann selbst dann über die Fernbedienung des Fernsehers betätigt werden, wenn sich der Fernseher im Bereitschaftsmodus befinndet.
Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
- Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion auf dem Bildschirm.
Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers aktiviert werden. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des verwendeten Verstärkers.

Technische Informationen

Hinweise zur SCART- und S-Video-Buchse

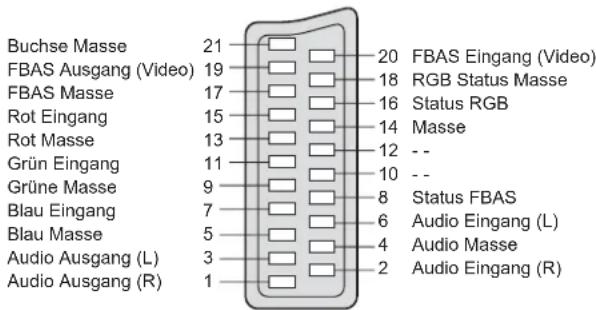

■ AV1-SCART-Anschluss

(RGB, VIDEO)

Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 Rot Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 -- 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

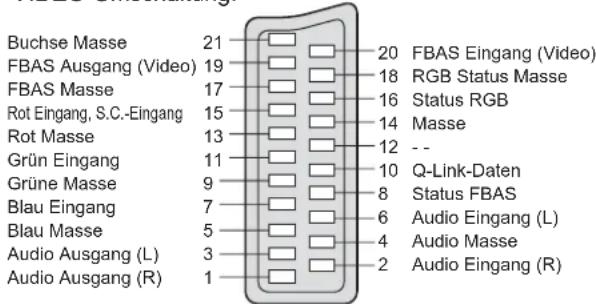

■ AV3 SCART-Anschluss

(RGB, VIDEO, S-VIDEO, Q-Link)

AV3: Pin 15 und 20 sind abhängig von der AV3 S-VHS / VIDEO-Umschaltung.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 Rot Eingang, S.C.-Eingang 15 Rot Masse 13 Grün Eingang 11 Grüne Masse 9 Blau Eingang 7 Blau Masse 5 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 RGB Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

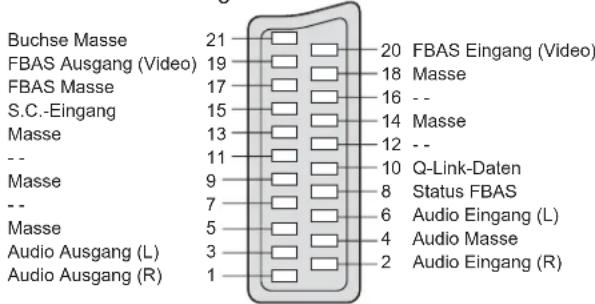

■ AV2-SCART-Anschluss

(VIDEO, S-VIDEO, Q-Link)

ÄV2: Pin 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.

Buchse Masse 21 FBAS Ausgang (Video) 19 FBAS Masse 17 S.C.-Eingang 15 Masse 13 -- Masse 9 -- Masse 7 Audio Ausgang (L) 3 Audio Ausgang (R) 1 20 FBAS Eingang (Video) 18 Masse 16 -- 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

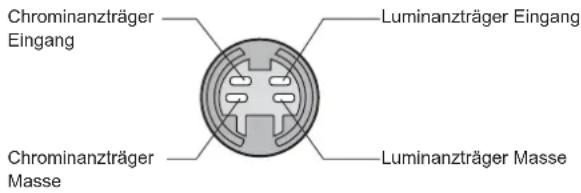

■ 4-pol. AV4-S-VIDEO-Anschluss

Chrominanzträger Eingang Luminanzträger Eingang Chrominanzträger Masse Luminanzträger Masse

Eingangssignale, die angezeigt werden können

*: Gültige Eingangssignale für Component (Y, PB, PR), HDMI und PC (D-sub 15P)

Signal	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Component HDMI PC
525 (480) / 60i 15,73 59,94			*	*
525 (480) / 60p 31,47 59,94			*	*
625 (576) / 50i 15,63 50,00			*	*
625 (576) / 50p 31,25 50,00			*	*
750 (720) / 60p 45,00 60,00			*	*
750 (720) / 50p 37,50 50,00			*	*
1.125 (1.080) / 60i 33,75 60,00			*	*
1.125 (1.080) / 50i 28,13 50,00			*	*
640 × 400 @70 Hz 31,46 70,07
640 × 480 @60 Hz 31,47 59,94
640 × 480 @75 Hz 37,50 75,00
800 × 600 @60 Hz 37,88 60,32
800 × 600 @75 Hz 46,88 75,00
800 × 600 @85 Hz 53,67 85,06
1.024 × 768 @60 Hz 48,36 60,00
1.024 × 768 @70 Hz 56,48 70,07
1.024 × 768 @75 Hz 60,02 75,03
1.024 × 768 @85 Hz 68,68 85,00
1.280 × 1.024 @60 Hz 63,98 60,02
Macintosh13" (640 × 480) 35,00 66,67
Macintosh16" (832 × 624) 49,72 74,54
Macintosh21" (1.152 × 870) 68,68 75,06

Hinweise

• Andere als die oben spezifi zierten Signale können nicht richtig wiedergegeben werden.
  Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert.

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Punkte, um die geeignete Abhilfemaßnahme zu ermitteln.

Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler oder ein Panasonic-Kundendienstzentrum.

Das Bild ist verschneit oder zu dunkel (Rauschen).

- Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

Das VLogo erscheint in den vier Ecken des Bildschirms.

Der Kontrast ist zu gering.

Die Funktion zur Verhinderung von Nachbildern ist aktiviert. (Dabei handelt es sich nicht um eine Funktionsstörung.)

- Die Bildschirmschoner-Funktion wird automatisch aktiviert, wenn der Fernseher im AV-Modus eine bestimmte Zeit lang nicht betätigt wird.

- Der Kontrast wird reduziert, wenn Radio, Menüanzeigen usw. mehrere Minuten lang auf dem Bildschirm verbleiben.

• „Nachbild“ (S. 5)

Nur eine bestimmte Bildstelle bleibt dunkel.

- Bei Plasmadisplays kann es gelegentlich vorkommen, dass ein Pixel oder Leuchtpunkt ausfällt. (Dabei handelt es sich nicht um eine Funktionsstörung.)

Bei HDMI-Anschluss eines Zusatzgerätes erscheint ein ungewöhnliches Bild auf dem Bildschirm.

• Ist das HDMI-Kabel einwandfrei angeschlossen? (S. 24)
• Schalten Sie den Fernseher und das angeschlossene Gerät einmal aus und dann wieder ein.
• Überprüfen Sie das vom Zusatzgerät zugeleitete Signal. (S. 28)
  ● Schließen Sie ein der Norm EIA/CEA-861/861B entsprechendes Gerät an.

Die Fernbedienung funktioniert nicht.

● Sind die Batterien korrekt eingelegt worden? (S. 6)
- Ist der Fernseher eingeschaltet?

Häufig gestellte Fragen

Störung Abhilfemaßna

Gestörtes, stark verrauschtes Bild

Kein Bild

Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise)

Keine Bild- und Tonausgabe

Kein Ton

Ton zu leise oder Klang verzerrt

Ein Wirbelgeräusch macht sich bemerkbar

Ungewöhnlicher Klang

Eine Fehlermeldung erscheint auf dem Bildschirm.

Die Funktion „Steuerung mit HDMI“ arbeitet nicht.

Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.

Eine Fehlermeldung erscheint auf dem Bildschirm.

• Stellen Sie den Eintrag „P-NR“ des Menüs „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 14)
• Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe befinden.

- Ist die Bildeinstellung für „Helligkeit, Kontrast oder Farbe“ auf den Minimalwert eingestellt? (S. 14)

● Stimmen Sie die Kanäle erneut ab. (S. 18)

● Befi ndet sich das Gerät im AV-Modus?

- Ist der Netzstecker an eine Netzsteckdose angeschlossen?

- Ist der Fernseher eingeschaltet?

Überprüfen Sie die Einstellungen des Menüs „Bildeinstellung“ (S. 14) und den Lautstärkepegel.

- Ist die Stummschaltung aktiviert? (S. 7)

- Ist die Lautstärke auf den Minimalpegel eingestellt?

Der Tonsignal-Empfang wird u.U. beeinträchtigt.

- Stellen Sie den Eintrag „Audio Empfang“ (S. 14) des Menüs „Toneinstellung“ auf „Mono“ ein.

- Dieses Geräusch wird vom eingebauten Lüfter erzeugt (dieses Geräusch ist normal und kein Anzeichen einer Funktionsstörung).

- Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-kanaligem Linear-PCM-Ton ein.

Überprüfen Sie die Einstellung des Eintrags „HDMI1 Eingang“ des Menüs „Toneinstellung“. (S. 14)

- Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Audioanschluss her. (S. 27)

- Bitte nehmen Sie Kontakt mit einem Panasonic-Kundendienstzentrum auf.

- Schalten Sie den Fernseher bei eingeschaltetem Zusatzgerät erneut ein.

- Stellen Sie „Steuerung mit HDMI“ einmal auf „Aus“ und dann erneut auf „Ein“ ein. (S. 21)

● Die Abschaltuhr-Funktion wurde aktiviert.

- Etwa 30 Minuten nach Ende einer Sendung schaltet der Fernseher automatisch in den Bereitschaftsmodus um.

- Bitte folgen Sie den Anweisungen der Meldung.

- Falls sich das Problem auf diese Weise nicht beseitigen lässt, nehmen Sie bitte Kontakt mit einem Panasonic-Kundendienstzentrum auf.

Lizenzinformationen

Warenzeichen

● VGA ist ein Warenzeichen von International Business Machines Corporation.
- Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.
S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

HDMI, das HDMI-Logo und High-Defi nition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.
HDAVI Control™ ist ein Markenzeichen von Matsushita Electric Industrial Co., Ltd.

Technische Daten

			TH-37PV45EH
Stromquelle			220-240 V Wechselstrom, 50 / 60 Hz
Leistungs- aufnahme	Normaler Betrieb 241 W
	Bereitschaftszustand 0,3 W
Plasmadisplay	Treiberverfahren Wechselstrom-Typ
	Bildformat 16:9
	Kontrast 10000:1 max.
	Bildschirmgröße		94 cm
			818 mm (B) × 461 mm (H) × 939 mm (Diagonale)
	Anzahl Pixel		737.280 (1.024 (B) × 720 (H)) [3.072 × 720 Pixel]
Ton	Lautsprecher		12 cm × 6 cm × 2 Stück, 8 Ω
	Audioausgang 20 W (10 W + 10 W), 10% THD
	Kopfhörer M3-Buchse (3,5 mm) × 1
PC-Signale			VGA, SVGA, XGA SXGA ...... (komprimiert) Horizontalabtastfrequenz 31 - 69 kHz Vertikale Abtastfrequenz 59 - 86 Hz
Empfangssysteme / Empfangskanäle			PAL B, G, H, I, SECAM B, G SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20(U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglichM.NTSC Wiedergabe mit einigen M.NTSC-Videorecordern (VCR) möglichNTSC (NUR AV-EINGANG) Wiedergabe mit einigen NTSC-Videorecordern (VCR) möglich
Antennenanschluss			UHF / VHF
Betriebsbedingungen			Temperatur : 0 °C - 40 °C
Anschlussbuchsen	AV1 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang)
	AV2 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, S-Video-Eingang, Q-Link)
	AV3 (SCART-Anschluss)		21-pol. Anschluss (Audio-/Video-Eingang, Audio-/Video Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV4	VIDEO	1 × RCA-Stiftstecker 1,0 V[p-p] (75 Ω)
		S-VIDEO	4-pol. Mini-DIN Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω)
		AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms]
	Sonstige	COMPONENT	Y 1,0 V[p-p] (einschl. Synchronisation)PB, PR ±0,35 V[p-p]
		HDMI1/2	Buchse des Typs A
		PC	HIGH-DENSITY D-SUB 15PIN R,G,B/0,7 V[p-p] (75 Ω)HD, VD/TTL-Version 2,0 - 5,0 Vp-p (hohe Impedanz)
		AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms]
	Ausgang	AUDIO L - R	2 × RCA-Stiftstecker 0,5 V[rms] (hohe Impedanz)
Abmessungen ( B × H × T )			917 mm × 645 mm × 95 mm (Nur Fernseher)917 mm × 708 mm × 320 mm (Einschließlich Sockel)
Gewicht			26,0 kg Netto (Nur Fernseher)28,0 kg Netto (Einschließlich Sockel)

Hinweise

• Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind Richtwerte angegeben.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlustes oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzeň

Česká republika
