BEDIENUNGSANLEITUNG 50L7335 TOSHIBA

Modellreihe L73\*\* Digital Modellreihe M83\*\* Digital

Inhaltsverzeichnis

AUFSTELLEN IHRES FERNSEHGERÄTS

Sicherheitshinweise....4

Installation und wichtige Informationen ....5

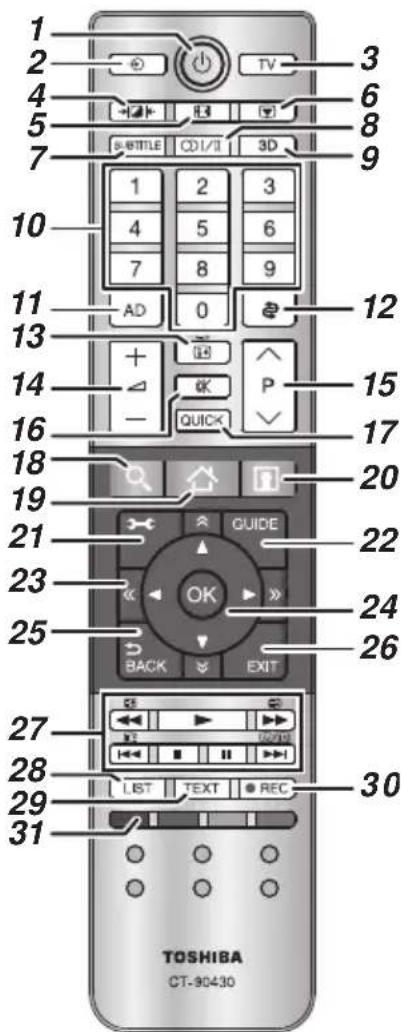

Die Fernbedienung....7

Einlegen der Batterien und Reichweite......7

ANSCHLIESSEN IHRES FERNSEHGERÄTS

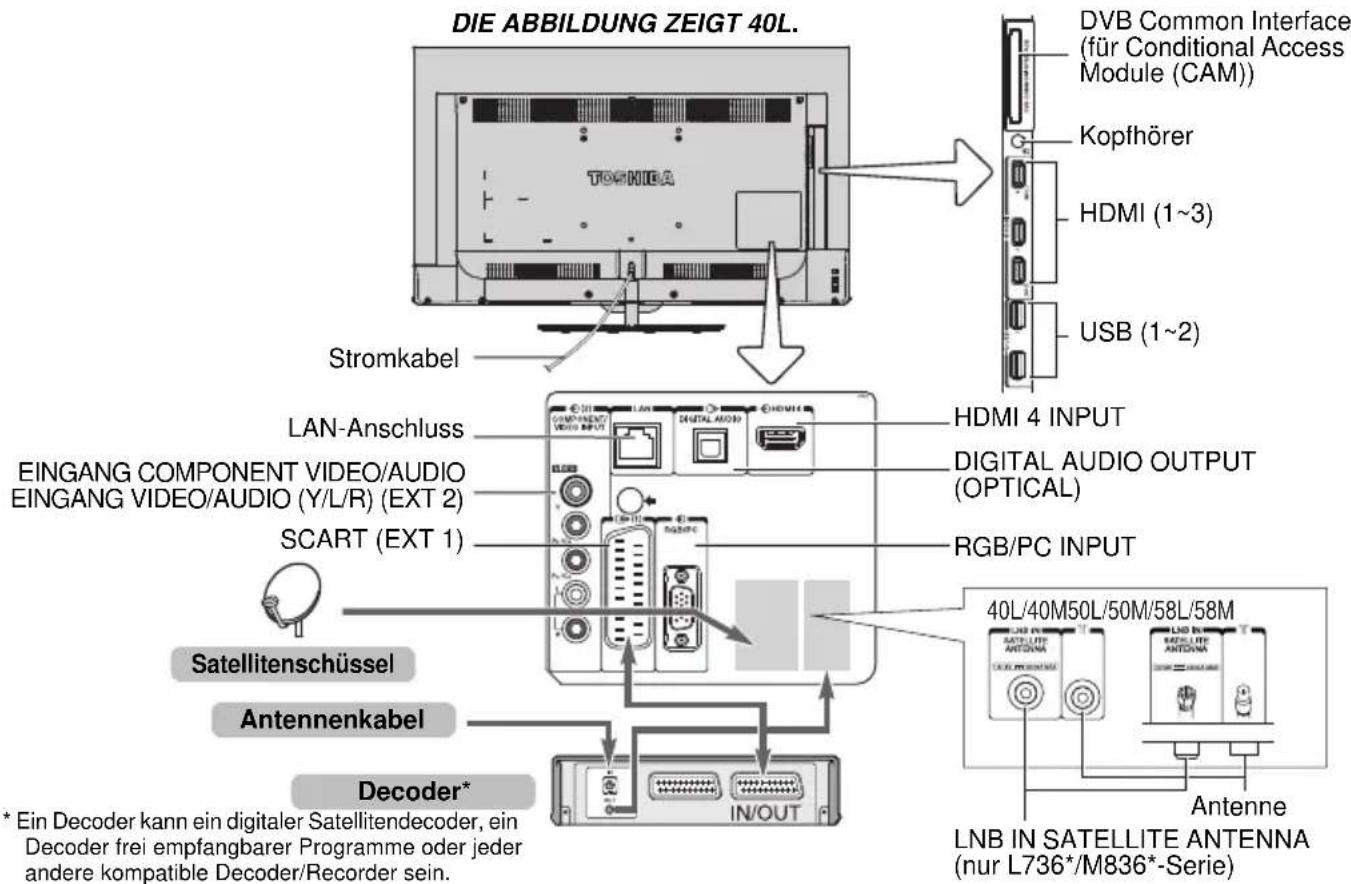

Anschluss externer Geräte......8

Anschluss eines HDMI ^® -Gerätes 9

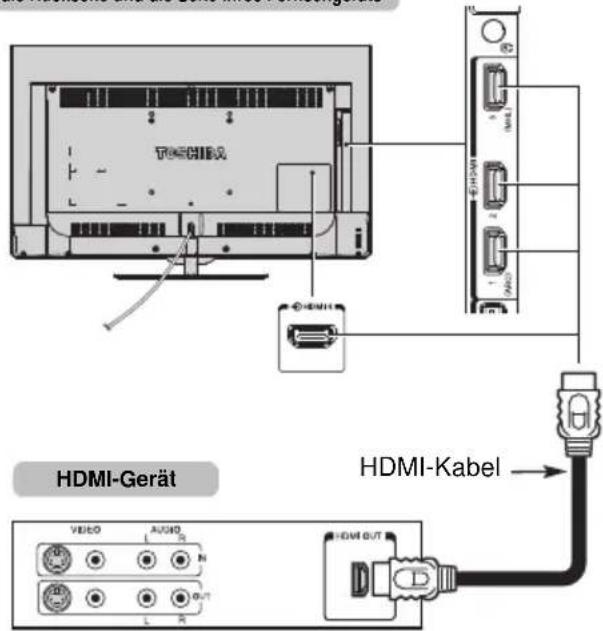

So schließen Sie ein HDMI-Gerät an....9

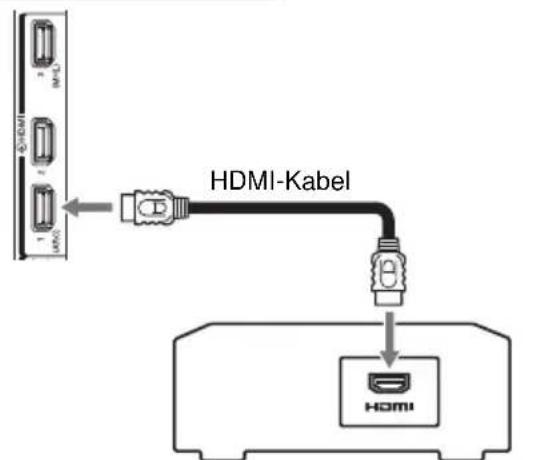

ARC (Audio Return Channel)-Funktion von HDMI 9

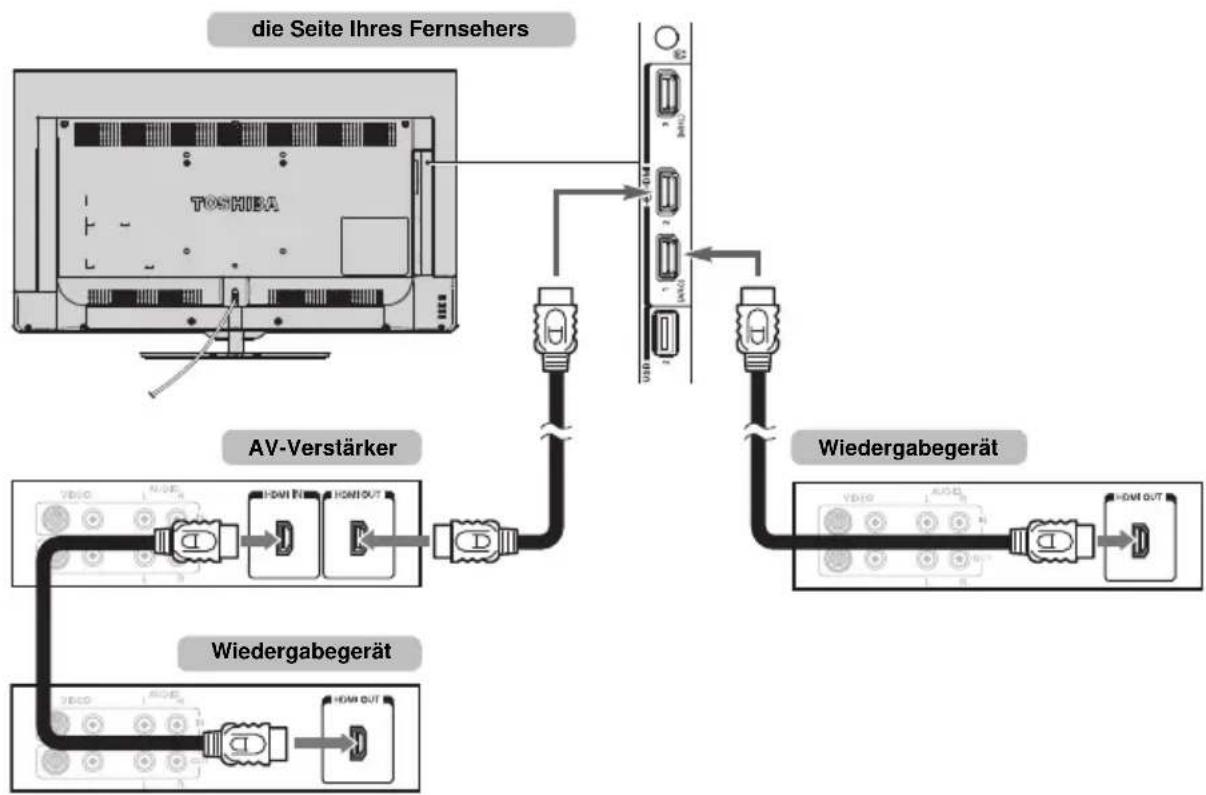

Anschluss eines mit HDMI-CEC-Steuerung kompatiblen Gerätes 10

Anschließen eines Computers ....11

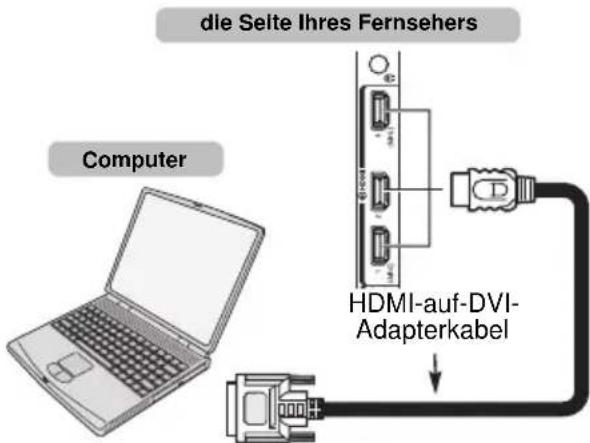

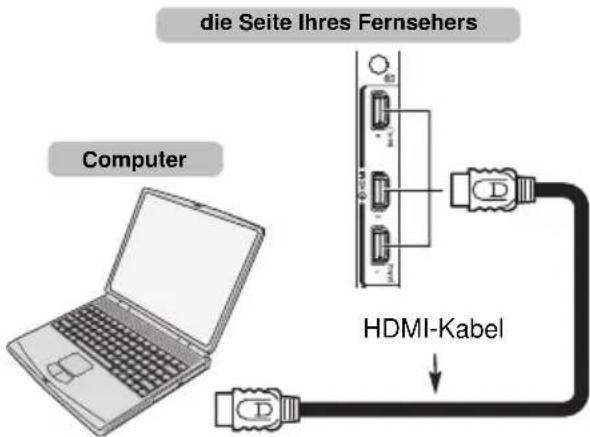

So schließen Sie einen PC an den HDMI-Anschluss an 11

So schließen Sie einen PC an den Anschluss RGB/PC an ....11

Anschließen an ein Heimnetzwerk ....12

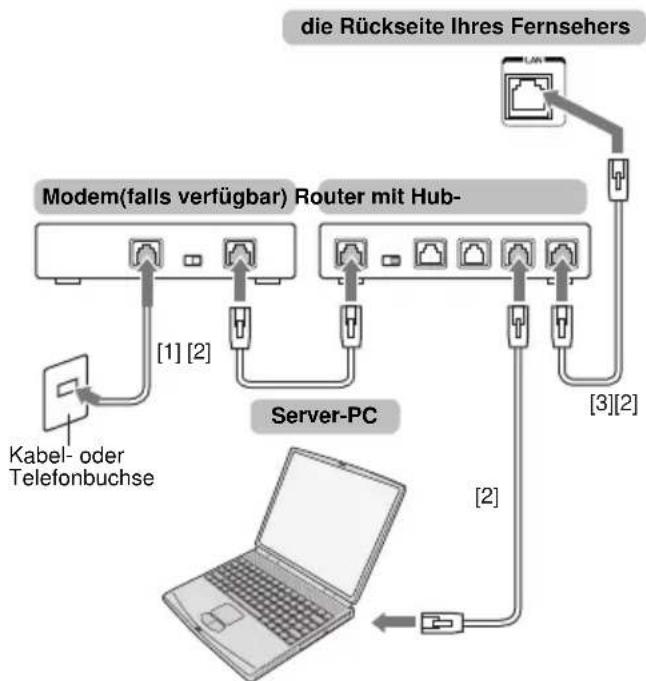

So schließen Sie das Fernsehgerät kabelgebunden an ein Heimnetzwerk an......12

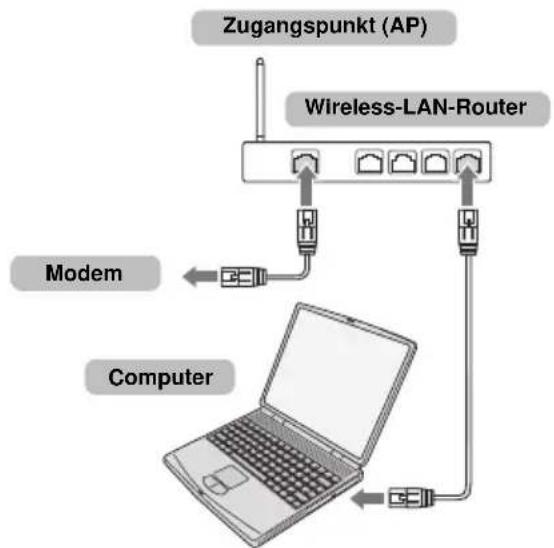

So schließen Sie das Fernsehgerät drahtlos an ein Heimnetzwerk mit Internetverbindung an...12

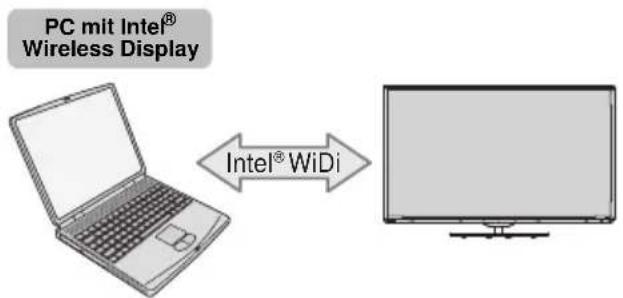

So schließen Sie das Fernsehgerät an einen PC mit Intel® Wireless Display an....12

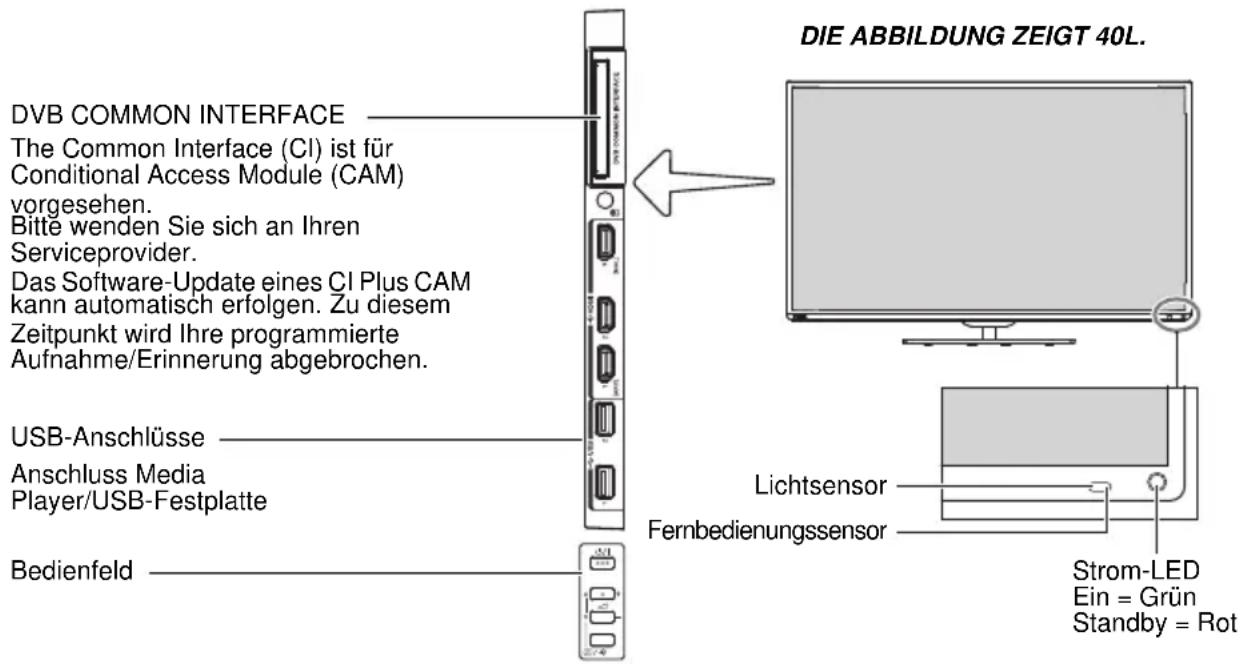

Bedienelemente und Eingangsanschlüsse .....13

Einschalten....13

Verwendung der Steuerung und Anschlüsse des Fernsehgeräts 13

Verwendung des Menüsystems....14

EINRICHTEN IHRES FERNSEHGERÄTS

Einrichtungsanwendung....15

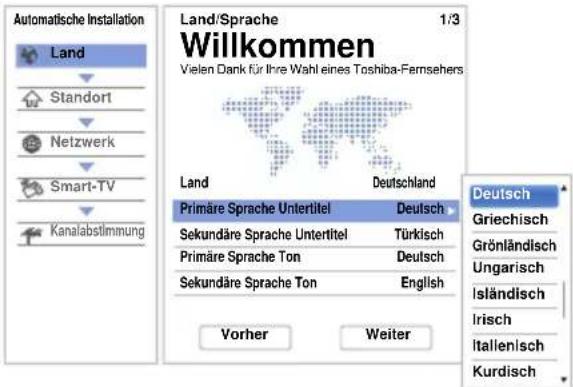

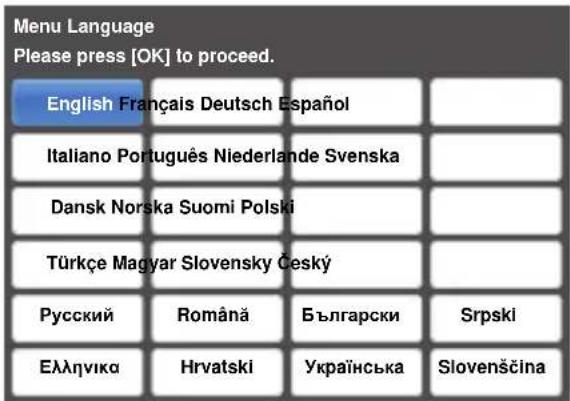

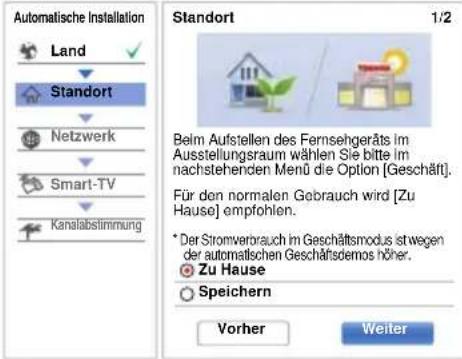

Automatische Installation ....15

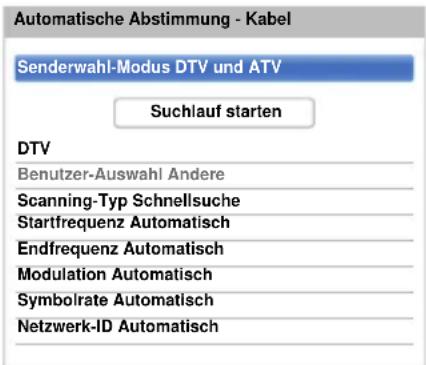

Ant./Kabel/Satellit (falls verfügbar)......20

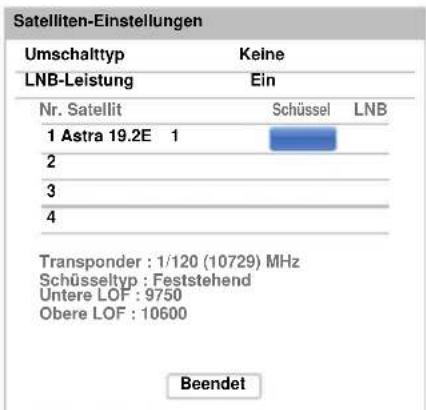

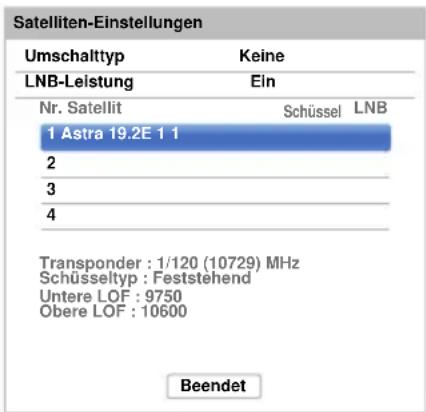

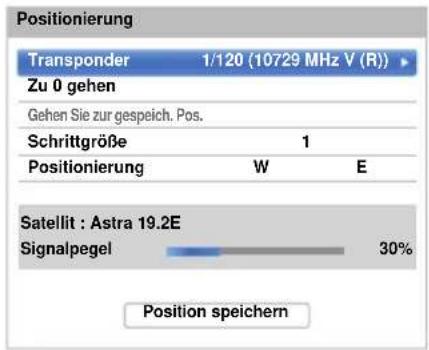

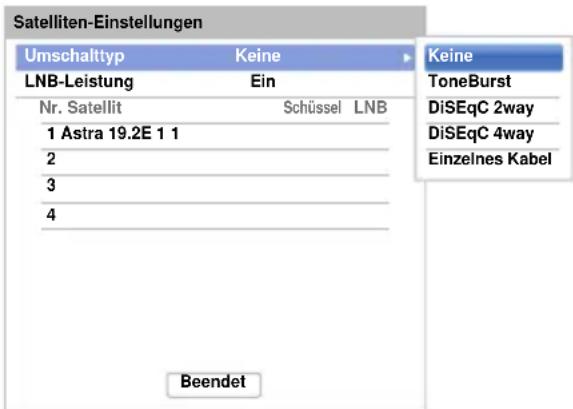

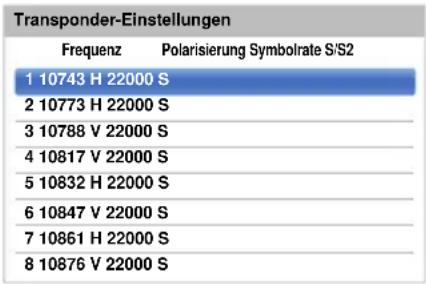

Satelliten-Einstellungen....21

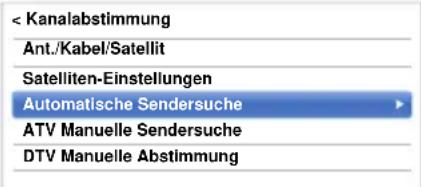

Autom. Sendersuche....22

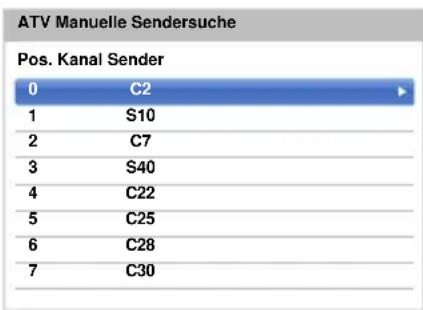

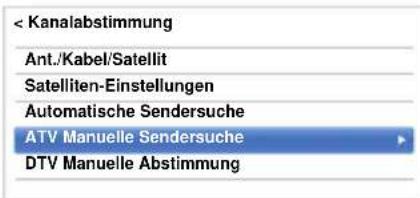

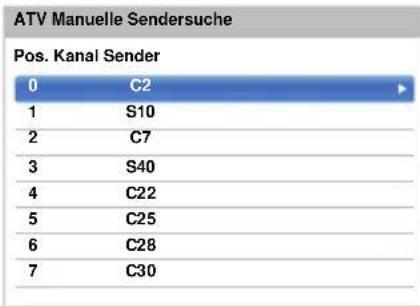

ATV Manuelle Sendersuche....23

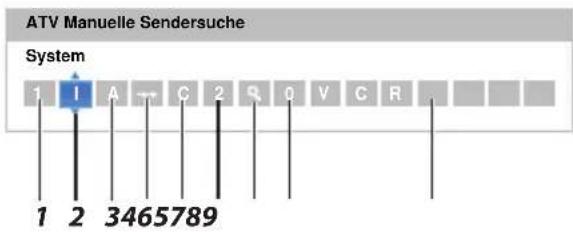

Abstimmen 23

Überspringen....24

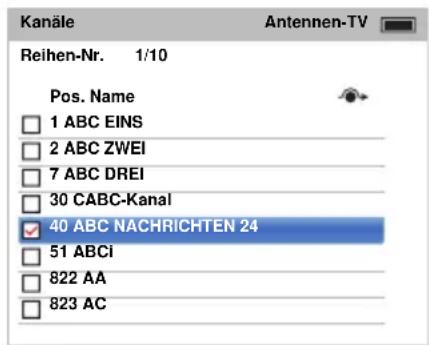

Positionen sortieren 25

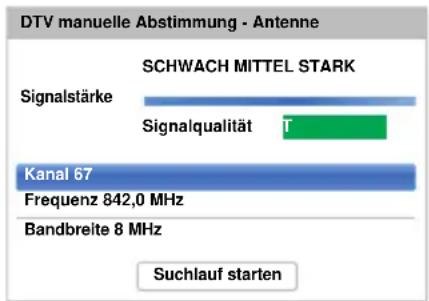

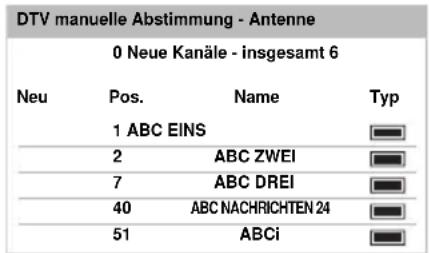

DTV Manuelle Abstimmung....25

Manuelle Einstellung....25

Manuelle Einstellung für DVB-C......26

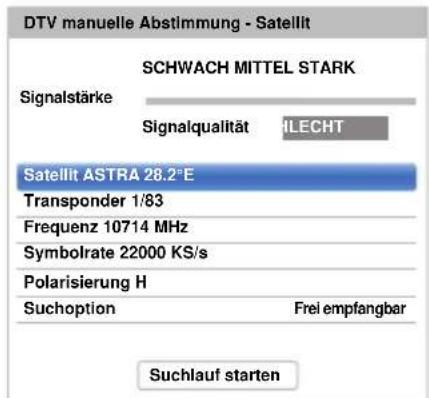

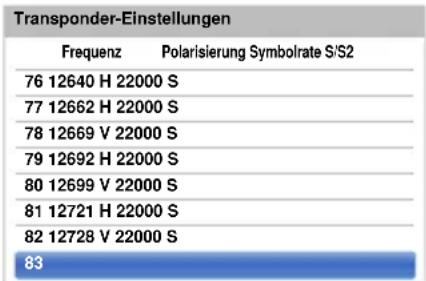

Manuelle Einstellung für DVB-S......26

DTV-Einstellungen 26

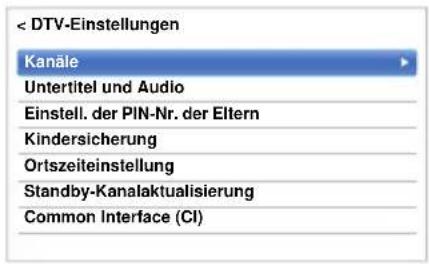

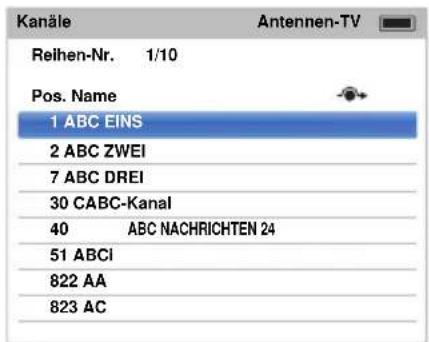

Kanäle (Antenne/Kabel)......26

Kanäle (Satellit)......27

Standby-Kanalaktualisierung ....27

Standorteinstellung 27

Analog-Abschaltung......27

BEDIENELEMENTE UND FUNKTIONEN

Allgemeine Bedienelemente....28

Schnellmenü 28

Auswahl der Kanäle 28

Die Uhrzeitanzeige – nur analog....28

Übertragungen in Stereo und 2-Kanalton .....29

Verwenden der 3D-Funktionen ....29

Anschauen von 3D-Bildern....29

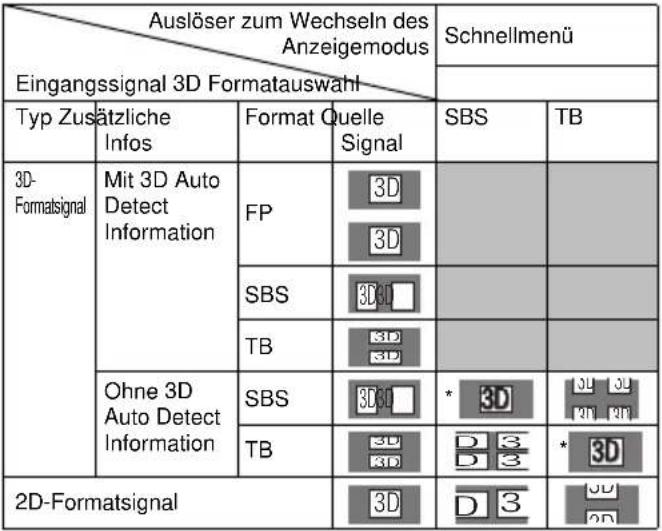

Wechseln des Anzeigemodus oder Auswählen des 3D-Formats....30

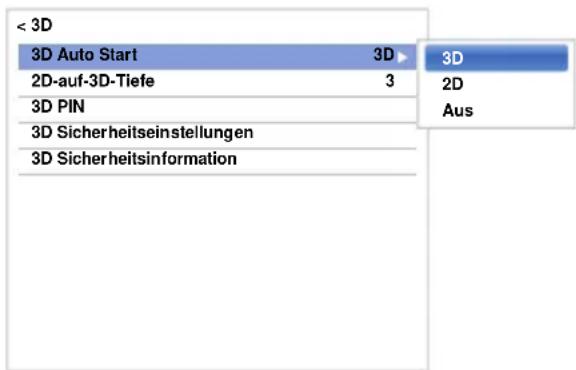

Einstellen des Auto Start-Modus....31

Anpassen der 2D-auf-3D-Tiefe....32

Einstellen des 3D PIN-Codes ...... 32

Einstellen von 3D Startinformation....32

Einstellen von 3D Sperre ....33

Einstellen von 3D Timer Sperre.... 33

Einstellen von 3D Timer aktivieren ....33

Anzeige von 3D Sicherheitsinformation......33

Wechsel von linken und rechten Bildern....33

Klangregelung.... 34

Lautstärkeregelung und Stummschaltung .....34

2-Kanalton....34

Balance....34

Bass, Höhen 34

TV-Montage (Wand/Tisch)....34

Dynamische Lautstärke ^® 34

Audyssey ABX™ 34

Dynamikbereichssteuerung ....34

Tonpegelausgleich....35

TV-Lautsprecher Ein/Aus....35

Kopfhörer-Einstellungen 35

Audio-Beschreibung.... 35

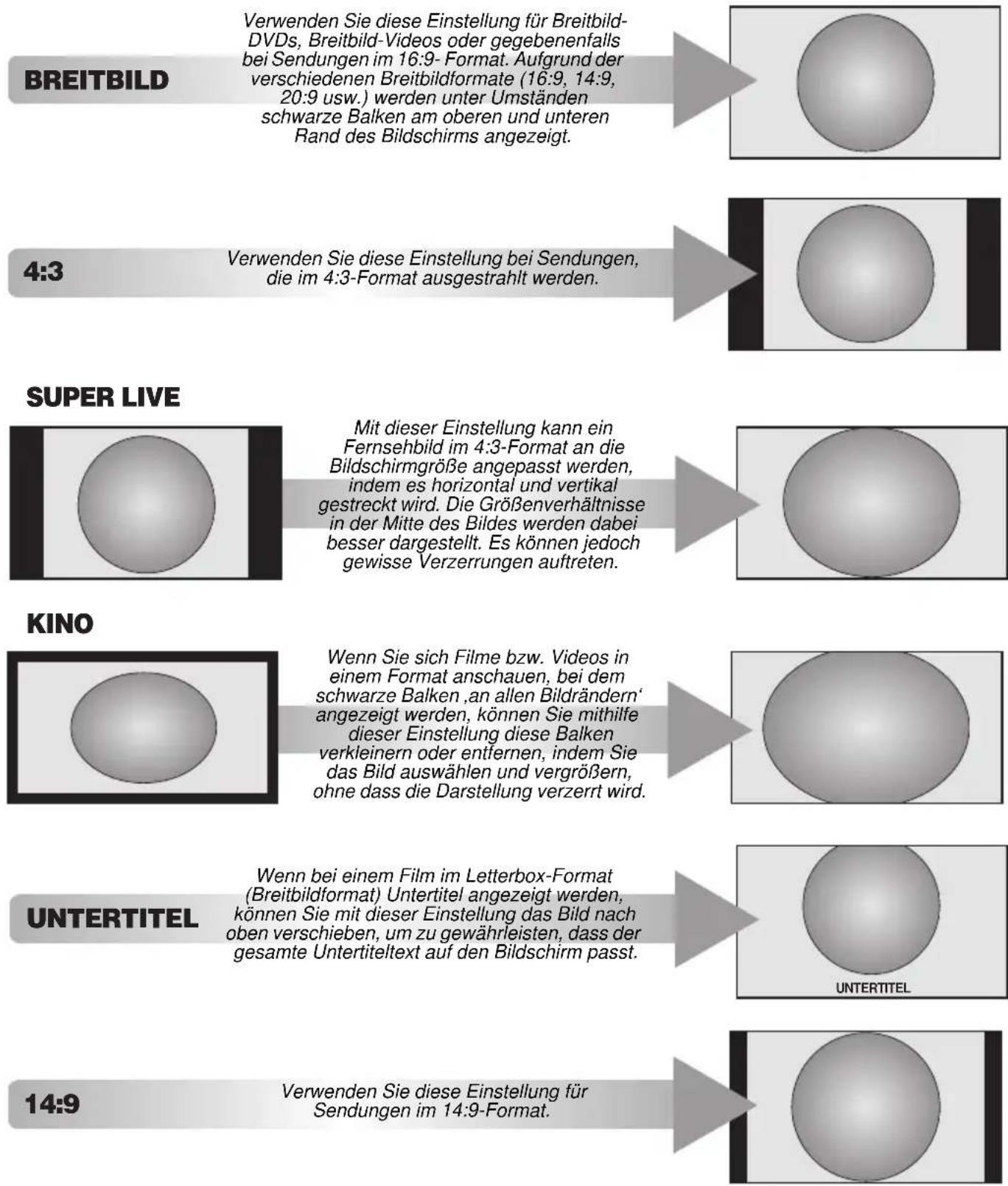

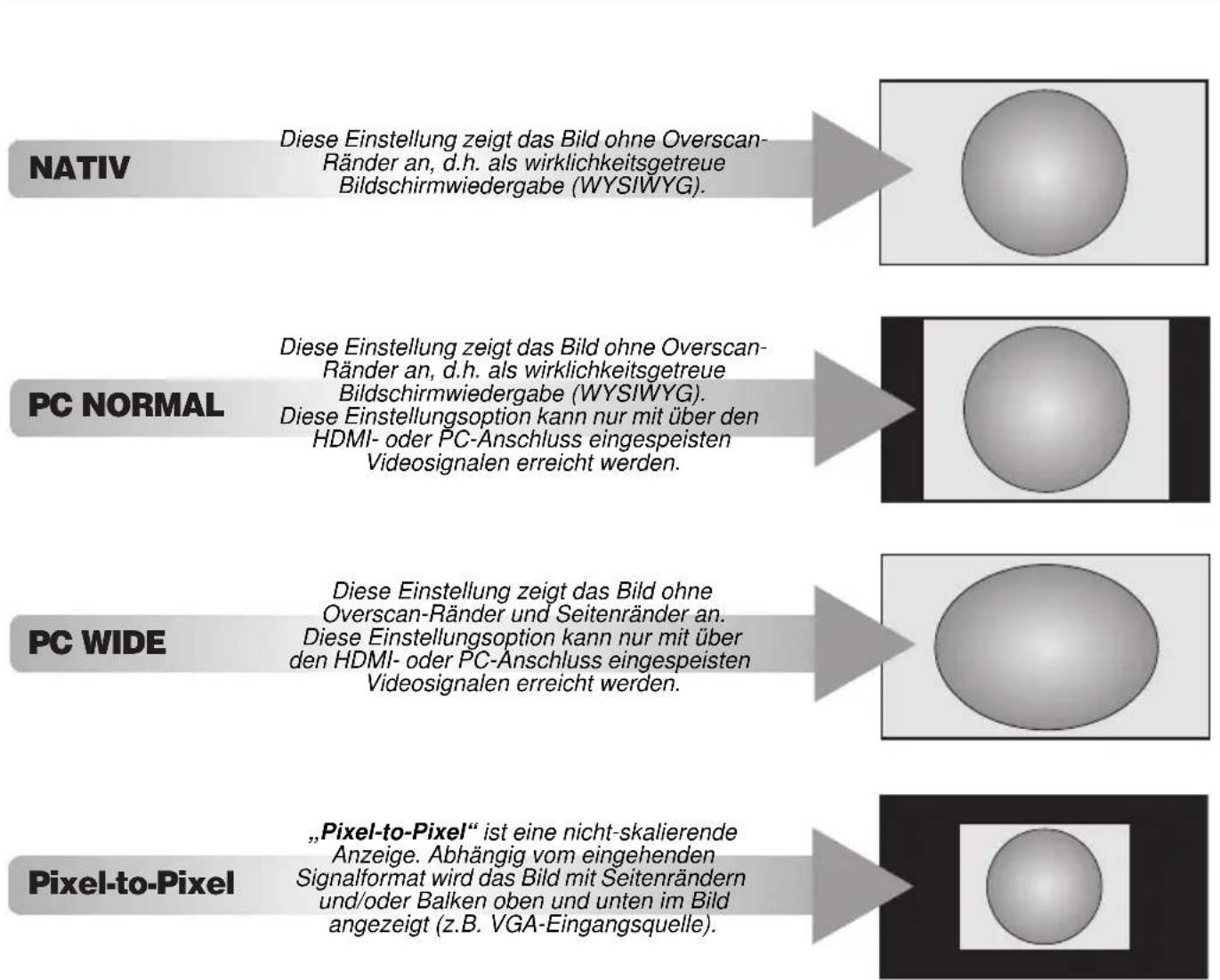

Breitbild-Anzeige 36

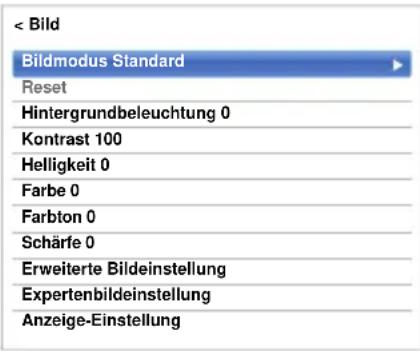

Bildeinstellung....38

Bildmodus 38

Bildvoreinstellungen....38

Reset.... 38

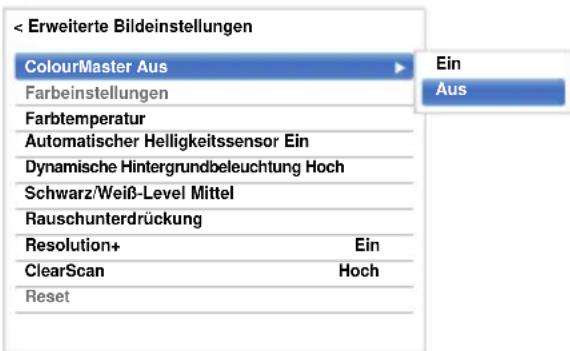

ColourMaster 38

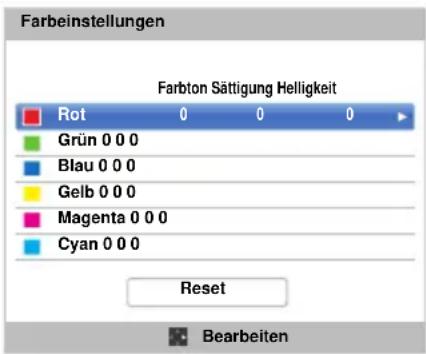

Farbeinstellungen 39

Farbtemperatur 39

Automatischer Helligkeitssensor.... 39

Dynamische Hintergrundbeleuchtung....39

Schwarz/Weiss Level....39

MPEG Rauschreduz. – Rauschunterdrückung...39

DNR – Digitale Rauschunterdrückung......40

Resolution +.... 40

ClearScan 40

Zurücksetzen der fortgeschrittenen Bildeinstellungen....40

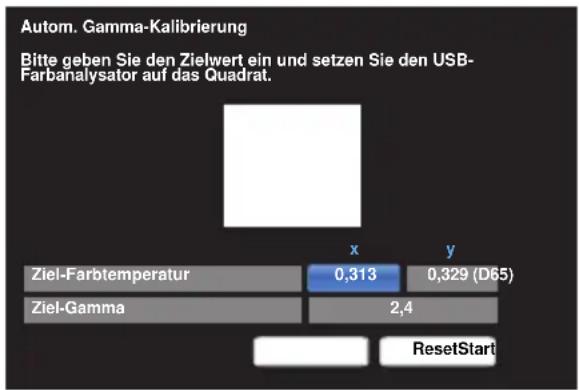

Expertenbildeinstellungen....40

Automatische Formateinstellung (Breitbild) .....42

4:3 Vollformat.... 42

Bildlage 42

Bild anhalten 42

HDMI-Informationsanzeige 42

Informationen über Wireless LAN 43

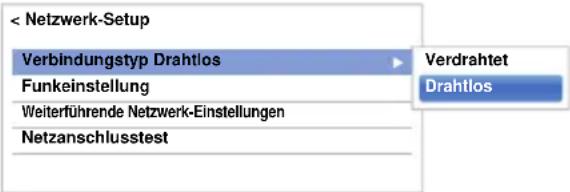

Einrichten des Netzwerks....44

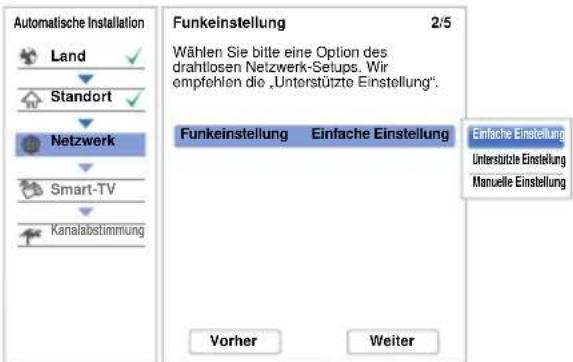

Funkeinstellung....44

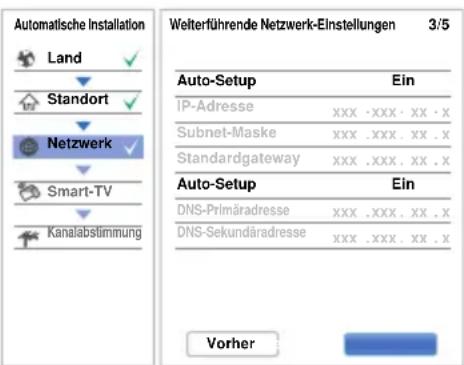

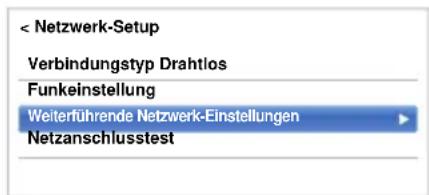

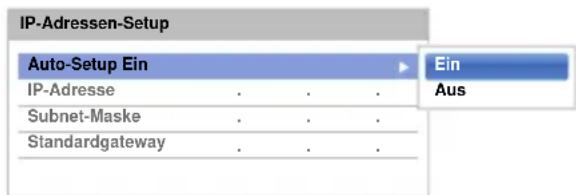

Weiterführende Netzwerk-Einstellungen......47

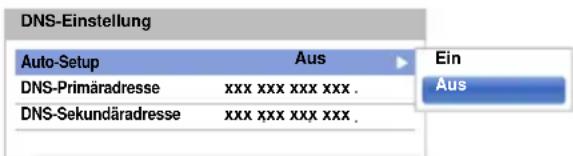

DNS-Einstellung....48

Netzanschlusstest.... 48

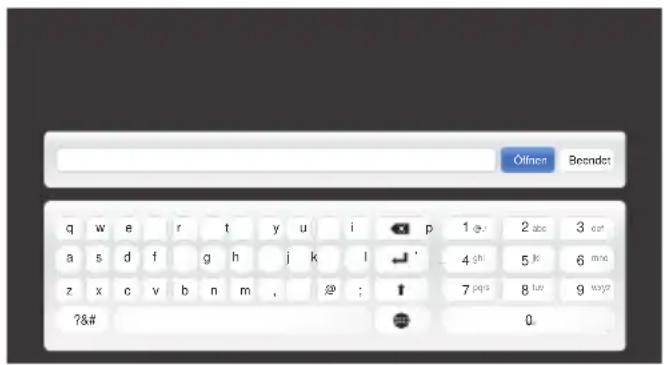

Verwendung der Software-Tastatur......49

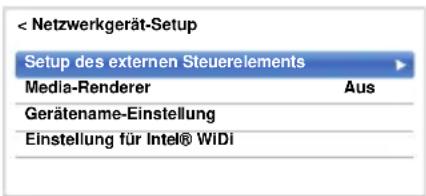

Netzwerkgerät-Setup 49

Apps-Kontrollprofil.... 49

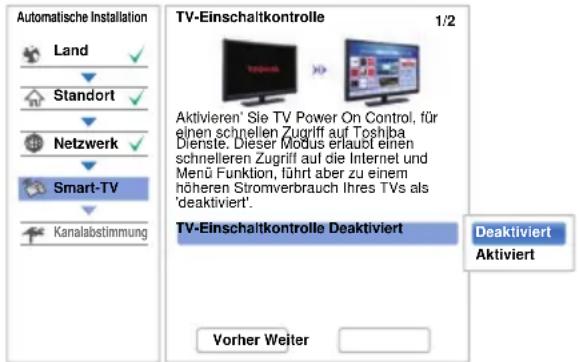

TV-Einschaltkontrolle (Aktiv-Standby) .....50

Media-Renderer-Einstellung....50

Gerätename-Einstellung 50

Aufnahmefunktion der USB-Festplatte.... 51

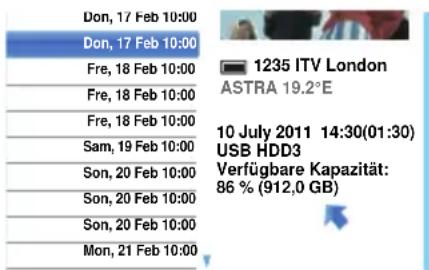

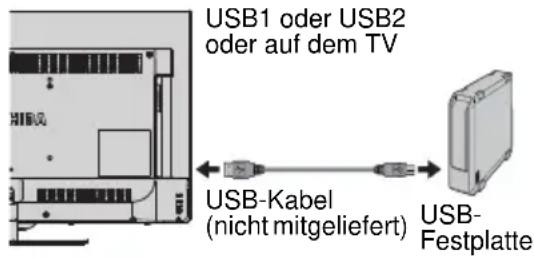

Vorbereitung der USB-Festplatte für die Aufnahme....51

Aufnahme von DTV-Programmen (One-Touch-Aufnahme) 51

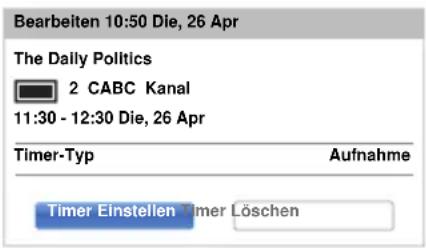

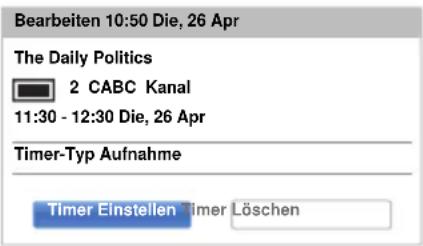

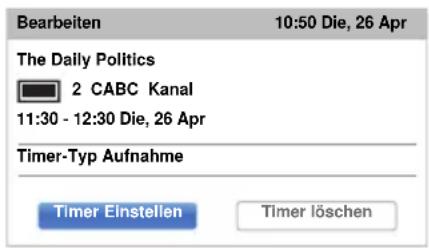

Programmieren von Aufnahmen mithilfe des Programm-Führers....52

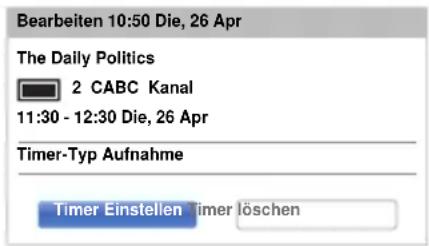

Überprüfen, Ändern oder Löschen von Programmierungs-Informationen ....54

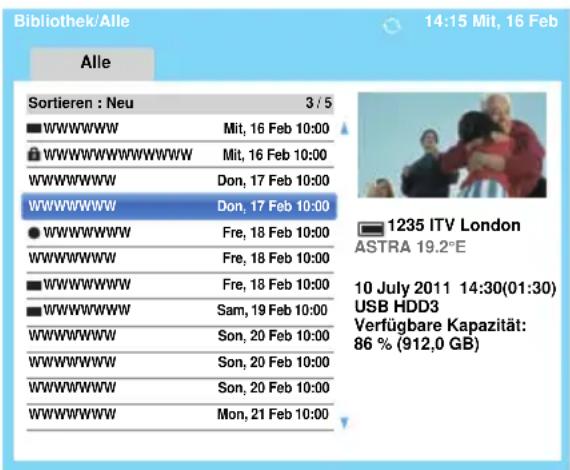

Eine aufgenommene Sendung ansehen......54

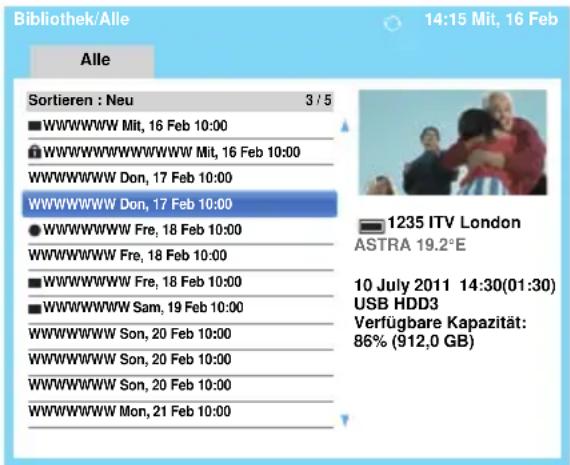

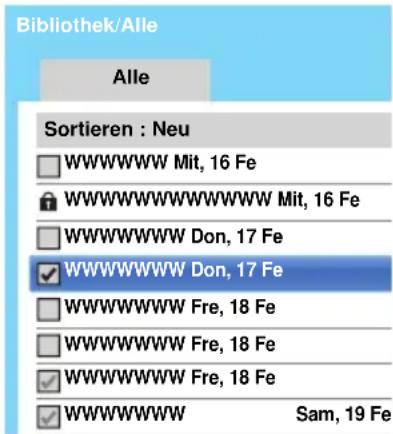

Funktionen auf dem Bildschirm Bibliothek .....55

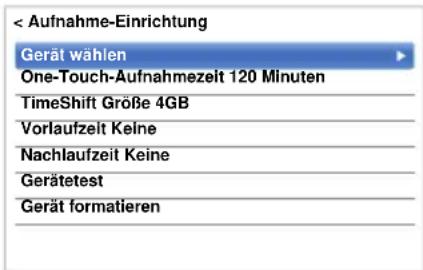

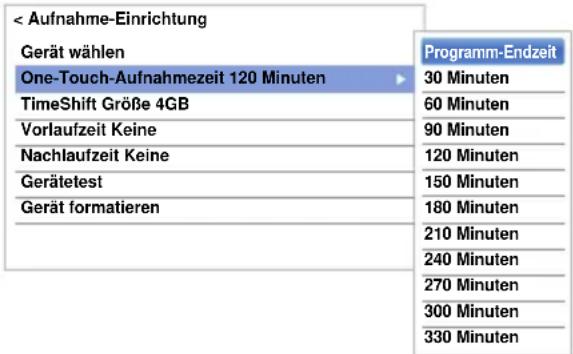

Aufnahme-Einrichtung....56

Priorität festlegen ....57

Verwenden Cloud-TV-Service....57

Verwenden des Webbrowsers....57

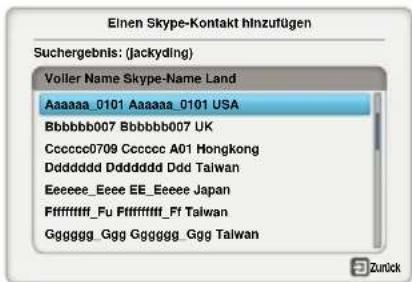

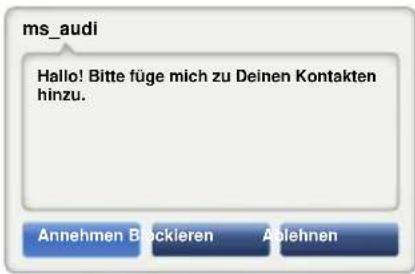

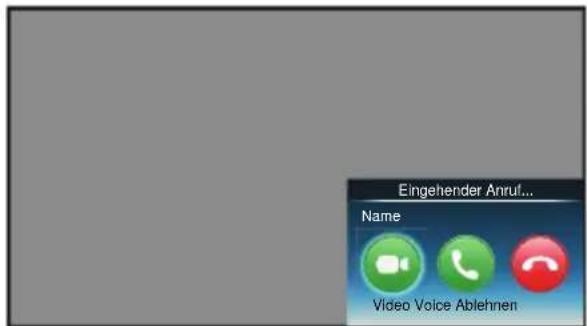

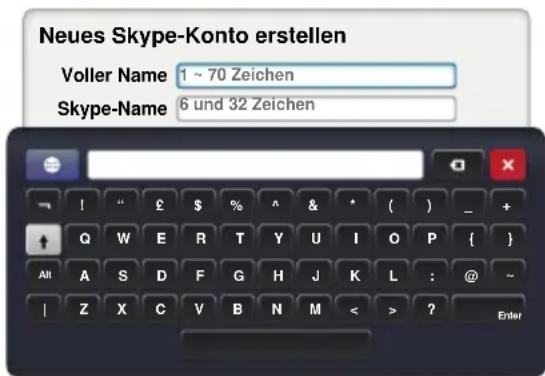

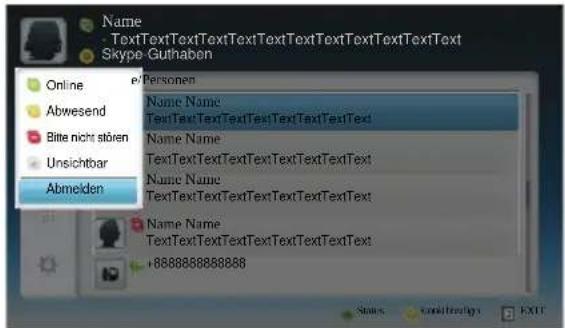

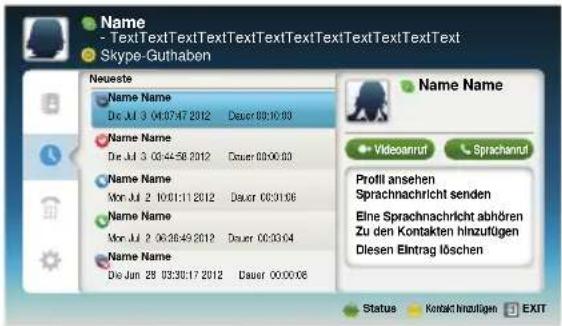

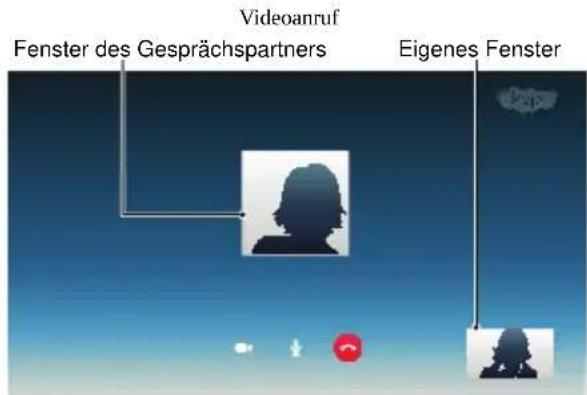

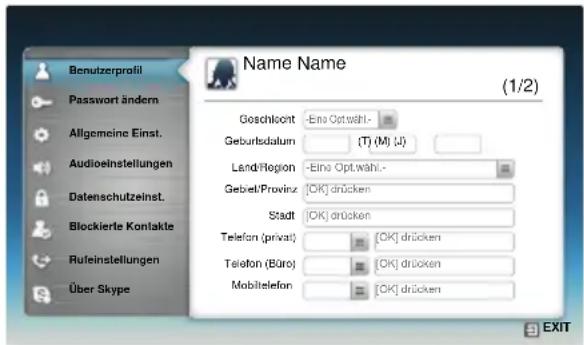

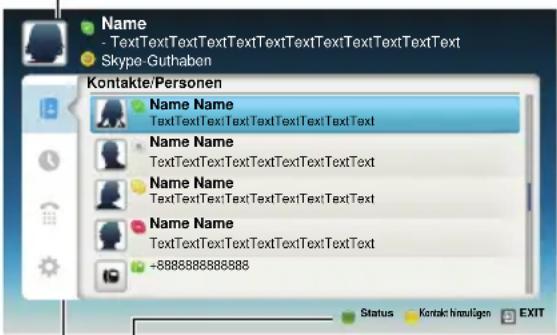

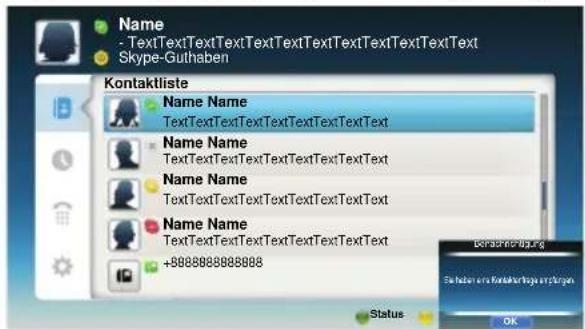

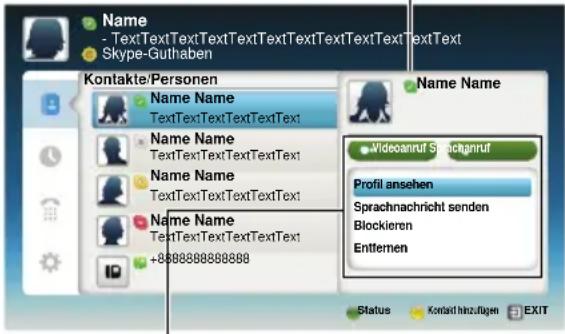

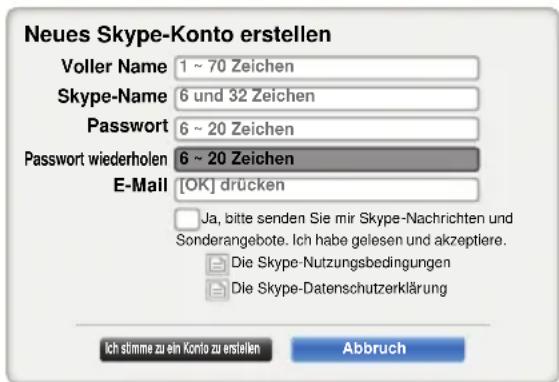

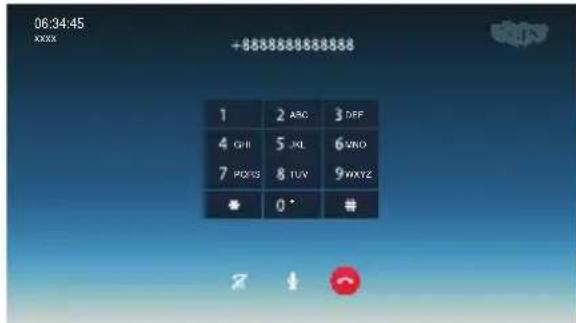

Verwenden von Skype 59

Verwenden von Hybrid TV Standard (falls verfügbar)....64

Verwendung des Intel ^® Wireless Displays .....64

Intel ^® WiDi-Gerätename ....65

Geräteliste....65

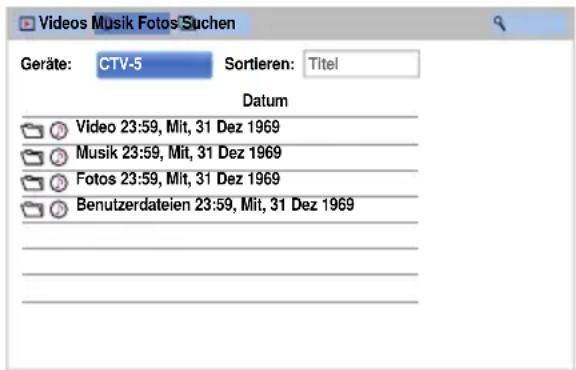

Verwenden des Media Players....65

Grundlegende Bedienung ....66

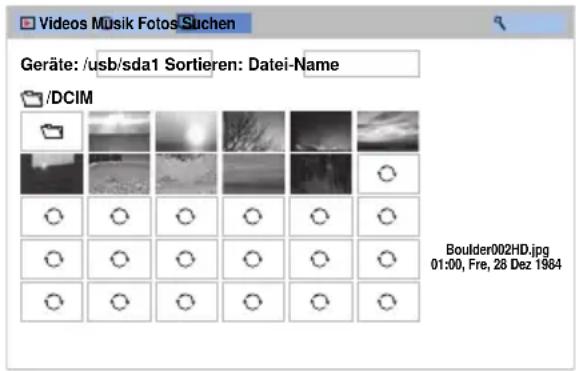

Anzeigen von Fotodateien (auf einem Medienserver oder einem USB-Gerät)......67

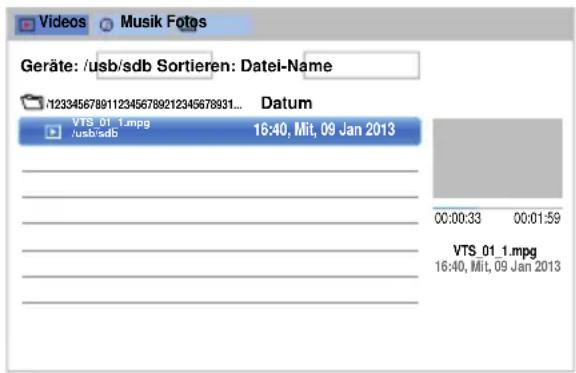

Anzeigen von Filmdateien (auf einem Medienserver oder einem USB-Gerät)....69

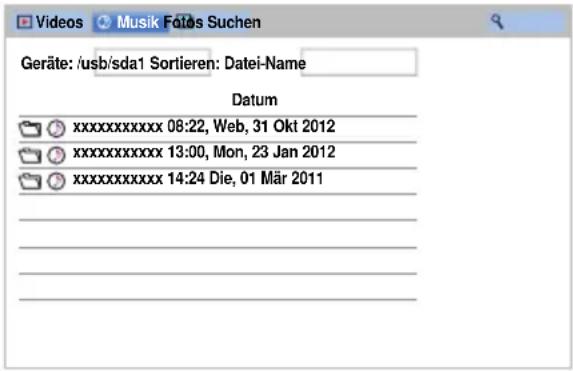

Abspielen von Musikdateien (auf einem Medienserver oder einem USB-Gerät)....72

Andere Funktionen ....73

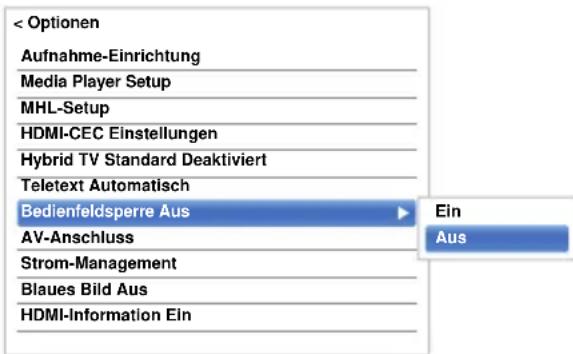

Bedienfeldsperre....73

Blaues Bild 73

Netflix ^® 73

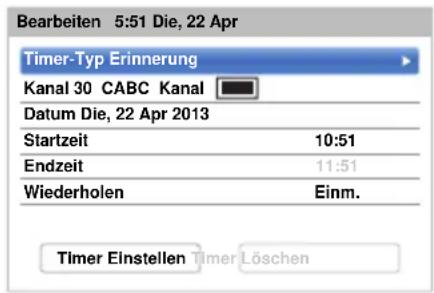

Die Timer....74

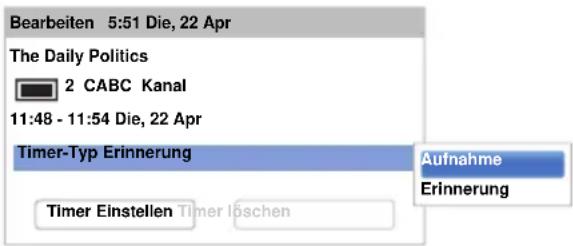

Timer Programme – nur digital 74

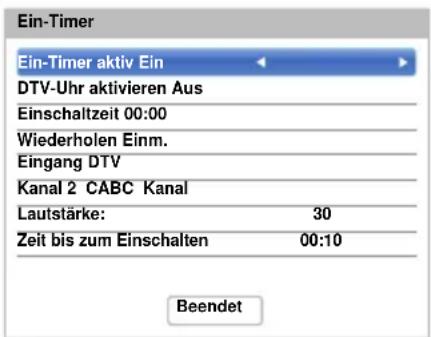

Ein-Timer....74

Aus-Timer....74

Energiespareinstellungen....75

Automatische Abschaltung....75

Kein Signal. Abschalten. 75

Digitale Information auf dem Bildschirm....75

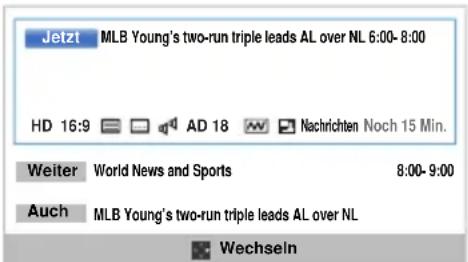

Information 75

Verwenden des EPG (Elektronischer

Programmführer) 76

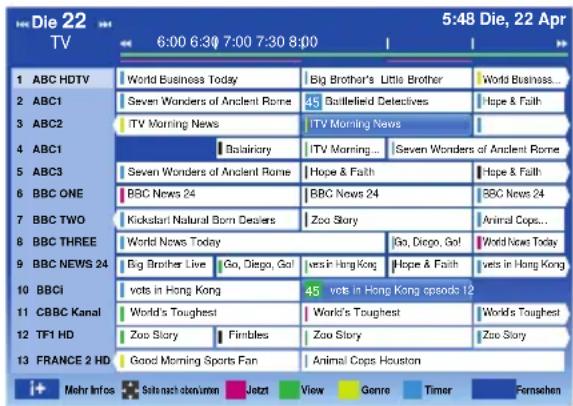

Verwendung des Broadcast-Führers .....76

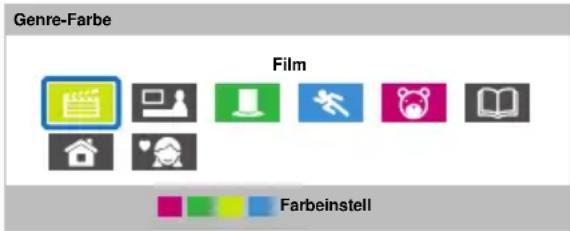

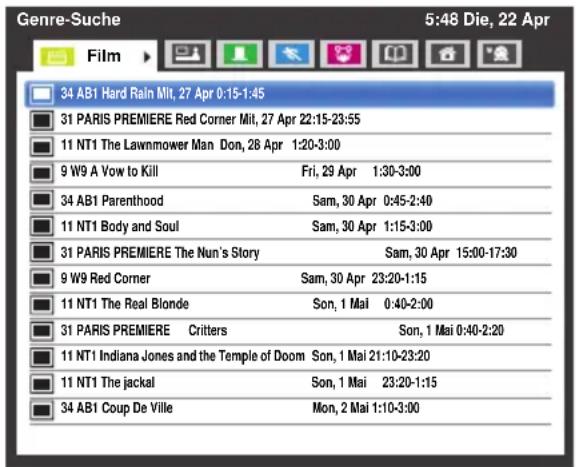

Genreauswahl/-suche 77

Digital-Einstellungen – Kindersicherung....77

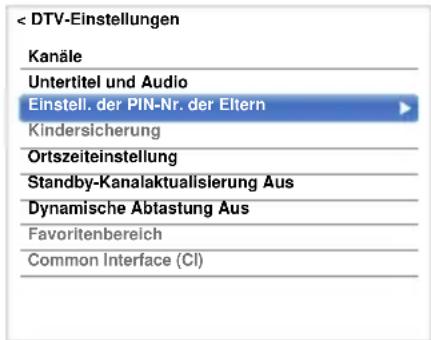

Einstell. der PIN-Nr. der Eltern....77

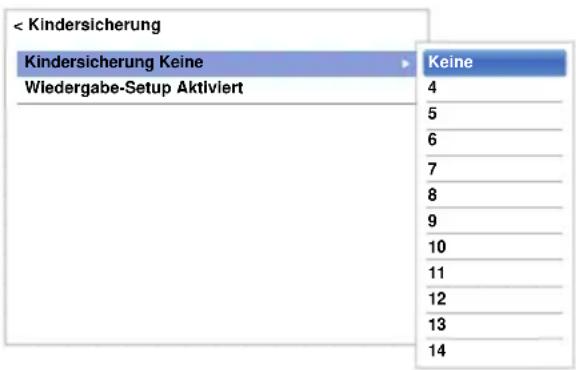

Kindersicherung Einst....78

Digital-Einstellungen – Kanal-Optionen....78

Wählen von Lieblingskanälen 78

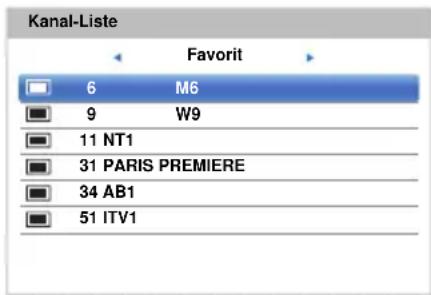

Favoriten-Kanal-Liste....78

Kanäle überspringen....79

Kanäle sperren....79

Digital-Einstellungen – Weitere Einstellungen .....79

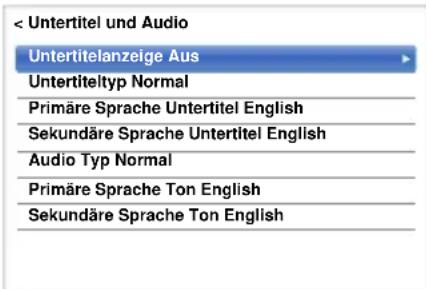

Untertitel....79

Audiosprachen....79

Software Upgrade und Lizenzen....80

Nach neuer Software suchen....80

Netzwerk-Aktualisierung 80

Software-Lizenzen 81

Systeminformation und TV zurückstellen......81

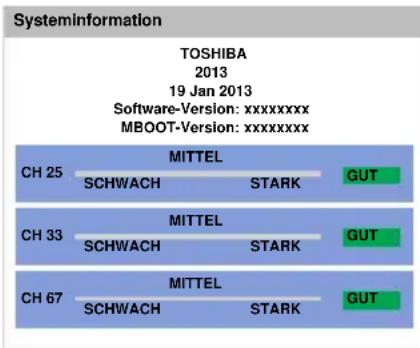

Systeminformation 81

TV zurückstellen 81

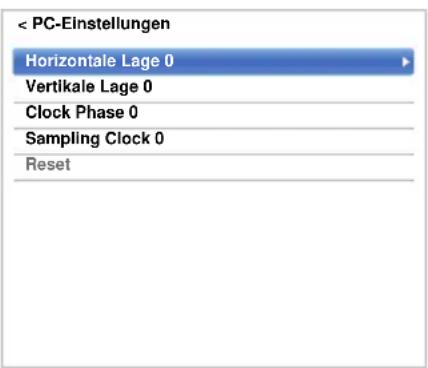

PC-Einstellungen 82

Horizontale und vertikale Lage 82

Clock Phase....82

Sampling Clock....82

Reset....82

Auswahl der Eingänge und AV-Anschlüsse......83

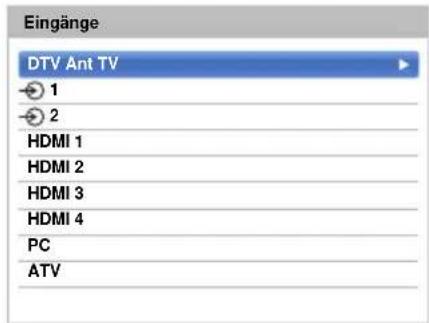

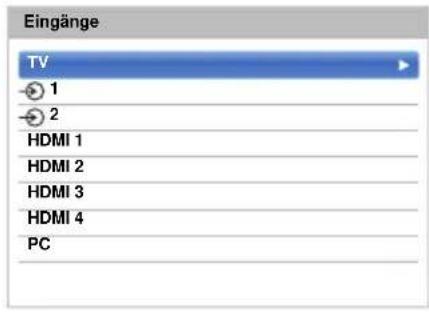

Auswahl des Eingangs....83

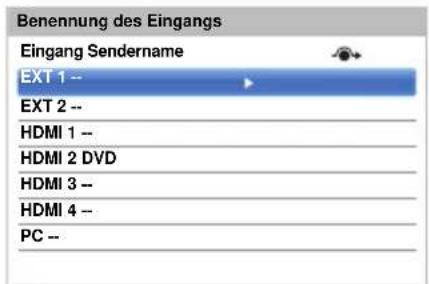

Benennung der Video-Eingangsquellen .....83

Digitaler Tonausgang......84

Verwendung der HDMI-CEC-Steuerung......85

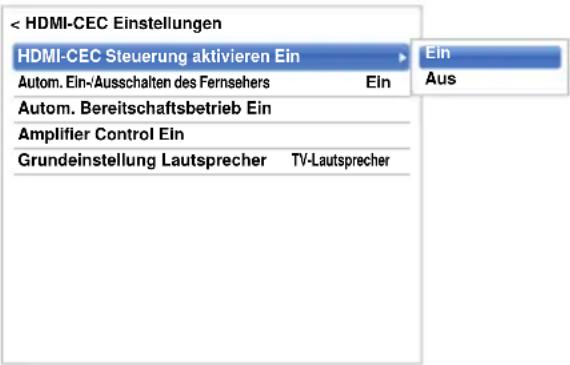

HDMI-CEC Steuerung aktivieren....85

Autom. Ein-/Ausschalten des Fernsehers......85

Autom. Bereitschaftsbetrieb....85

Amplifier Control 85

Anfängl. Lautsprechereinst....85

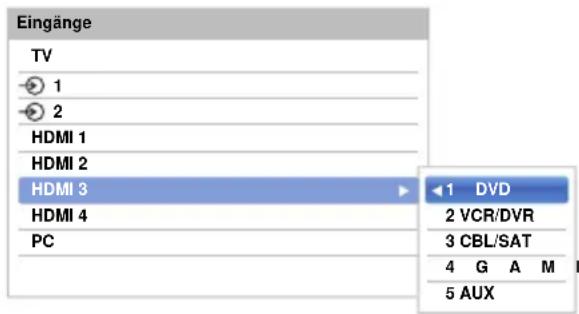

Auswahl von Eingangsquellen per HDMI-CEC-Steuerung 85

Direkte Wiedergabe per

HDMI-CEC-Steuerung 86

Standby-Schaltung per HDMI-CEC-Steuerung...86

Verwenden der MHL-TV-Funktion 86

Anschluss eines MHL-kompatiblen Geräts......86

Bedienung eines MHL-kompatiblen Geräts......86

MHL-Setup....86

VIDEOTEXT

Videotext ....87

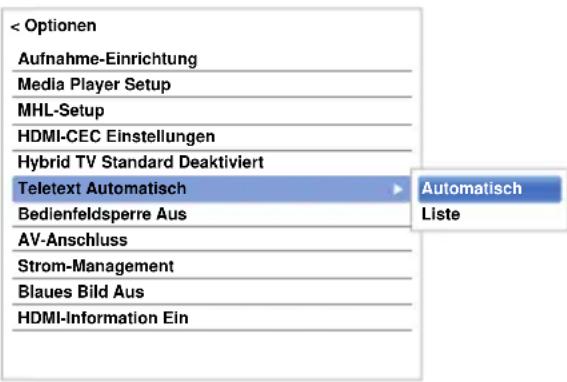

Auswahl des Modus....87

Videotext-Informationen....87

Seitennavigation mit der Funktion Automatisch 87

Seitennavigation mit LIST......87

Steuertasten....88

PROBLEMLÖSUNG

Fragen und Antworten 89

INFORMATION

Information 92

Lizenz-Information.... 98

Warnhinweise und sonstige Informationen zu 3D....100

Technische Daten und Zubehör......102

Während der Lebensdauer Ihres Fernsehgeräts werden Firmware-Aktualisierungen verfügbar gemacht, um sicherzustellen, dass Ihr Fernsehgerät immer die optimale Leistung bietet.

Wenn Ihr Fernsehgerät mit dem Internet verbunden ist, werden Firmware-Aktualisierungen automatisch verfügbar gemacht.

Wenn Ihr Fernsehgerät nicht mit dem Internet verbunden ist, können Sie die neueste Version der Firmware bei der

folgenden Adresse herunterladen:

www.toshiba-om.net/firmware.php

*Manche Merkmale sind wegen der örtlichen Gesetzgebung eingeschränkt und in einigen Ländern möglicherweise nicht verfügbar.

Sicherheitshinweise

Dieses Gerät wurde in Übereinstimmung mit internationalen Sicherheitsstandards entwickelt und hergestellt. Wie bei jedem anderen Elektrogerät müssen Sie jedoch die gebührende Vorsicht walten lassen, um eine optimale Funktionsweise und Sicherheit zu gewährleisten. Bitte lesen Sie zu Ihrer eigenen Sicherheit die nachfolgenden Hinweise sorgfältig durch. Die Hinweise sind allgemeiner Natur und bieten Unterstützung bei der Handhabung aller elektronischen Geräte, wobei einige Punkte unter Umständen auf das gerade von Ihnen erworbene Produkt nicht zutreffen.

Luftzirkulation

Lassen Sie im Umkreis des Fernsehgerätes mehr als 10 cm Abstand, um eine ausreichende Belüftung zu ermöglichen. So wird der Fernseher vor Überhitzung und möglichen Schäden geschützt. Räume mit großer Staubentwicklung sollten als Standorte ebenfalls gemieden werden. Bei Wandmontage muss ein Freiraum von mindestens 2,5 cm zur Wand und mindestens 10 cm um das Fernsehgerät herum gelassen werden.

Beschädigung durch Hitze

Wenn Sie das Fernsehgerät der direkten Sonneneinstrahlung aussetzen oder in der Nähe eines Heizkörpers aufstellen, kann es unter Umständen beschädigt werden. Vermeiden Sie Standorte, an denen extrem hohe Temperaturen oder eine hohe Luftfeuchtigkeit vorherrschen. Am gewählten Gerätestandort darf die Temperatur nicht unter 5 °C und nicht über 35 °C liegen.

Stromversorgung

Die für dieses Gerät erforderliche Netzspannung beträgt 220–240 V bei 50 Hz Wechselstrom. Schließen Sie das Gerät niemals an Gleichstrom oder eine andere Stromquelle an. Beachten Sie stets, dass das Fernsehgerät NICHT auf dem Netzkabel stehen darf. Trennen Sie den Netzstecker NICHT vom Kabel, da im Stecker ein spezieller Funkentstörfilter integriert ist, dessen Funktion anderenfalls beeinträchtigt wäre. FRAGEN SIE IM ZWEIFELSFALLE EINE KOMPETENTE ELEKTROFACHKRAFT.

Empfehlungen

LESEN Sie die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen.

ÜBERPRÜFEN Sie, ob alle elektrischen Kabel (einschließlich des Netzkabels, der Verlängerungskabel und der internen Verbindungen zwischen den einzelnen Gerätekomponenten) ordnungsgemäß und entsprechend den Richtlinien des Herstellers angeschlossen wurden. Schalten Sie das Gerät aus, und ziehen Sie den Netzstecker, bevor Sie neue oder zusätzliche Komponenten anschließen.

WENDEN Sie sich an Ihren Fachhändler, falls Sie Zweifel an der korrekten Installation, Funktionsweise oder Sicherheit des Gerätes haben.

WARNUNG: Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanweisungen sicher an der Wand/am Boden befestigt werden. Siehe Seite 5.

BESONDERE VORSICHT ist angebracht, wenn sich Glasplatten oder Gestelle in der Nähe des Gerätes befinden.

VERWENDEN Sie ein weiches, trockenes Tuch zum Reinigen des Geräts.

ENTFERNEN SIE KEINE FEST ANGEBAUTEN GEHÄUSETEILE, DA ANSONSTEN GEFÄHRLICHE SPANNUNGEN FREIGESETZT UND STROMFÜHRENDE TEILE OFFEN GELEGT WERDEN KÖNNEN.

DER NETZSTECKER DIENT ALS TRENNVORRICHTUNG UND SOLLTE DAHER GUT ZUGÄNGLICH SEIN.

Warnhinweise

Die Belüftungsschlitze des Geräts dürfen NICHT mit Zeitungen, Tischdecken, Vorhängen oder ähnlichen Stoffen abgedeckt werden. Durch Überhitzung können Schäden verursacht und die Lebensdauer des Gerätes verkürzt werden.

Elektrische Geräte dürfen NICHT mit Tropf- oder Spritzwasser in Berührung kommen. Achten Sie darauf, dass keine Behälter mit Flüssigkeiten, beispielsweise Blumenvasen, auf dem Gerät abgestellt werden.

Stellen Sie KEINE heißen Gegenstände oder offene Flammen, wie zum Beispiel brennende Kerzen oder Nachtlampen, auf dem Gerät oder in seiner Nähe ab. Hohe Temperaturen können zum Schmelzen von Kunststoff führen und Brände auslösen.

WARNUNG: Um das Ausbrechen eines Feuers zu verhindern, müssen Sie Kerzen und andere offene Flammen immer vom Gerät fernhalten.

Verwenden Sie KEINEN behelfsmäßigen Fernsehtisch und befestigen Sie die Tischbeine NIEMALS mit Holzschrauben.

Lassen Sie das Gerät NICHT eingeschaltet, wenn Sie längere Zeit nicht anwesend sind, es sei denn, es ist ausdrücklich für den unbeaufsichtigten Betrieb gekennzeichnet oder verfügt über einen Standby-Modus. Schalten Sie den Fernseher aus, und ziehen Sie den Netzstecker. Erklären Sie auch Ihren Familienmitgliedern, wie das Gerät auszuschalten ist. Für Personen mit Behinderungen müssen unter Umständen spezielle Vorkehrungen getroffen werden.

Benutzen Sie das Gerät NICHT weiter, wenn Sie Zweifel an der korrekten Funktionsweise haben oder das Gerät in irgendeiner Weise beschädigt ist. Schalten Sie es ab, ziehen Sie den Netzstecker und wenden Sie sich an einen Fachhändler.

VERMEIDEN SIE schräges Drücken/Ziehen am CI CAM, um Störungen der COMMON INTERFACE zu vermeiden.

WARNUNG: Zu hohe Schalldruckpegel aus Ohr- oder Kopfhörern können Hörschäden und sogar den Verlust der Hörfähigkeit verursachen.

Achten Sie VOR ALLEM darauf, besonders bei Kindern, dass NIEMALS der Bildschirm und die Gehäuserückseite Schlägen oder Stößen ausgesetzt wird oder Gegenstände in Löcher, Schlitze oder andere Gehäuseöffnungen gesteckt werden. Dadurch werden der Bildschirm oder die internen Teile beschädigt.

Gehen Sie NIEMALS leichtfertig mit elektrischen Geräten jeglicher Art um – Vorsicht ist besser als Nachsicht!

Installation und wichtige Informationen

Wahl des Standorts

Stellen Sie das Fernsehgerät so auf, dass kein direktes Sonnenlicht oder starkes Licht darauf fällt. Wir empfehlen weiches, indirektes Licht, um bequem fernzusehen. Ziehen Sie gegebenenfalls die Vorhänge zu, oder schließen Sie die Jalousien, damit die Sonne nicht direkt auf den Bildschirm scheint.

Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche, die das Gewicht des Fernsehgeräts tragen kann. Um Verletzungen zu vermeiden und die Stabilität des Geräts zu gewährleisten, sichern Sie das Fernsehgerät mit der Halterung im Ständer.

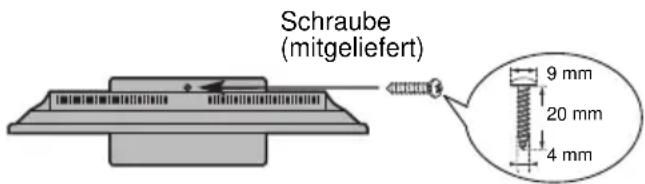

Schraube (mitgeliefert) 9 mm 20 mm 4 mm

Das Aussehen des Standfußes hängt vom jeweiligen Modell ab

LCD-Bildschirme werden unter Verwendung von Hochpräzisionstechnologie hergestellt, trotzdem können in einigen Bildschirmbereichen zuweilen fehlende Bildpunkte oder Leuchtflecken vorkommen. Dies ist jedoch kein Zeichen einer Fehlfunktion.

Stellen Sie sicher, dass das Fernsehgerät so aufgestellt wird, dass es weder umgestoßen noch von einem anderen Gegenstand getroffen werden kann, da der Stoß den Bildschirm zerstören oder beschädigen kann. Stellen Sie bitte auch sicher, dass keine kleinen Gegenstände in die Einschübe oder Öffnungen am Gehäuse gelangen können.

Vermeiden Sie es, neben oder auf dem TV-Standfuß Chemikalien (Lufterfrischer,

Reinigungsmittel etc.) zu verwenden. Studien haben ergaben, dass Kunststoffe im Lauf der Zeit

durch die kombinierten Einflüsse von chemischen Stoffen und mechanischer Belastung (wie z. B. das Gewicht des TVs) an Festigkeit verlieren und brechen können. Die Missachtung dieser Anleitungen kann zu schweren Verletzungen und/oder permanentem Schaden am TV und Standfuß führen.

Einsatz einer Wandhalterung

Benutzen Sie eine Wandhalterung, die für die Größe und das Gewicht des LCD-Fernsehgeräts geeignet ist.

• Für die Installation sind zwei Personen notwendig.
• Installieren Sie die Wandhalterung eines anderen Herstellers.
  1 Trennen und entfernen Sie alle Kabel und/oder andere Anschlüsse von Komponenten an der Rückseite des Fernsehgeräts.
  2 Legen Sie das Gerät mit der Vorderseite nach unten auf eine flache, gepolsterte Oberfläche wie z. B. eine Bettdecke oder eine Wolldecke.
  3 Folgen Sie den Anweisungen, die mit Ihrer Wandhalterung mitgeliefert wurden. Bevor Sie weitermachen, stellen Sie sicher, dass die richtigen Halterungen an der Wand und auf der Rückseite des Fernsehgeräts angebracht sind, und zwar so, wie es in den Ihrer Wandhalterung beiliegenden Anweisungen beschrieben ist.
  4 Benutzern Sie immer die mitgelieferten oder vom Hersteller der Wandhalterung empfohlenen Schrauben.

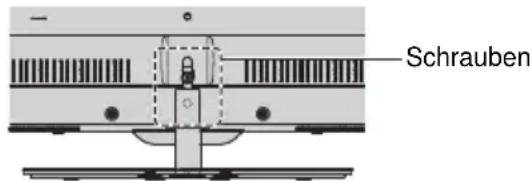

Entfernen des Sockelständers:

1 Legen Sie das Gerät mit der Vorderseite nach unten auf eine flache, gepolsterte Oberfläche wie z. B. eine Bettdecke oder eine Wolldecke. Lassen Sie den Ständer über den Rand der Oberfläche herausragen.

HINWEIS: Beim Entfernen des Sockelständers sollten Sie immer besonders vorsichtig sein, um eine Beschädigung des LCD-Bildschirms zu verhindern.

2 Entfernen Sie die Abdeckung und die Schrauben.

Schrauben

3 Nachdem Sie alle Schrauben, die den Standfuß vor Ort halten, entfernt haben, entfernen Sie den Standfuß vom Fernsehgerät, indem Sie den Standfuß vom Fernsehgerät abziehen.

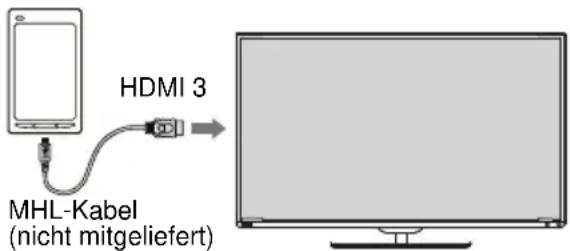

Bei der Verwendung von MHL (Mobile High-Definition Link)

• Die Kompatibilität mit MHL-Geräten anderer Hersteller kann nicht garantiert werden.
- Toshiba übernimmt keine Garantie dafür, dass keiner der nachfolgend beschriebenen betriebsbedingten Fehler auftritt, wenn eine MHL-Quelle mit dem Fernsehgerät verbunden ist.

• Kein Bild oder Ton
• Einige der Funktionen funktionieren nicht mit der Fernbedienung des Fernsehgerätes
• Wenn das MHL-Gerät nicht ordnungsgemäß funktioniert, bitten Sie auch den Hersteller dieses Gerätes um Hilfe bei der Verwendung.

Bitte beachten!

Die digitale Empfangsfunktion dieses Fernsehgeräts ist nur in den Ländern gültig, die im Abschnitt „Land“ des Menüs „Installation“ aufgeführt sind. Je nach Land/Region kann es vorkommen, dass einige Funktionen dieses Fernsehgeräts nicht zur Verfügung stehen. Es kann nicht garantiert werden, dass auch künftig neu eingeführte oder veränderte Sendeangebote und Dienste mit diesem Fernsehgerät empfangen werden können.

Unbewegte Bilder oder Bildbereiche, die für längere Zeit beim Empfang oder Einspielen etwa von 4:3-Sendungen, Videotext, Testbildern, PC-Anwendungen, Videospielen und Bildschirmmenüs am Fernsehgerät anstehen, können sich auf dem Bildschirm „festbrennen“, d.h. die Konturen überlagern noch für längere Zeit die neuen Bilder. Reduzieren Sie deswegen zur Vermeidung dieses Effektes Kontrast und Helligkeit.

Lang andauerndes Anzeigen von 4:3-Bildern auf einem 16:9-Bildschirm kann zu einigem Nachleuchten des Bildes auf dem 4:3-Bereich führen. Dabei handelt es sich nicht um einen Defekt des LCD-Fernsehgerätes und fällt nicht unter die Herstellergarantie. Der regelmäßige Gebrauch von anderen Größendarstellungen (z. B. Superlive) verhindert ein permanentes Nachleuchten.

HAFTUNGSAUSSCHLUSSKLAUSEL

Toshiba haftet unter keinen Umständen für Verluste und/oder Schäden am Produkt, die durch folgende Ereignisse hervorgerufen werden:

i) Brand;
ii) Erdbeben;
iii) Unfallschaden;
(iv) Absichtliche Zweckentfremdung bzw. falsche Verwendung des Produkts;
(v) Nutzung des Produkts unter ungeeigneten Bedingungen;
(vi) Verlust und/oder Schäden am Produkt, die auftreten, während sich das Produkt im Besitz eines Dritten befindet;
vii) Jegliche Schäden oder Verluste, die durch Bedienfehler oder die Nichtbeachtung von Anweisungen aus der Bedienungsanleitung durch den Eigentümer verursacht werden;
viii) Jegliche Verluste oder Schäden, die direkt auf die missbräuchliche Verwendung oder Fehlfunktion des Produkts bei gleichzeitiger Nutzung mit angeschlossenen Geräten zurückzuführen sind;

Weiterhin haftet Toshiba unter keinen Umständen für mittelbare Verluste und/oder Folgeschäden, einschließlich, jedoch nicht beschränkt auf folgende Schäden: Gewinnverlust, Geschäftsunterbrechung und Verlust gespeicherter Daten, unabhängig davon, ob dieser Datenverlust während des normalen Betriebs oder bei missbräuchlicher Nutzung des Produkts entstanden ist.

Bei Verwendung einer USB-Festplatte (HDD)

• Die Aufnahmefunktion wurde für private Nutzung und Unterhaltung in ihrer Heimumgebung entworfen. Bitte beachten Sie, dass jede kommerzielle Nutzung der Aufnahmefunktion zu Verletzung von Copyright von Autorenrechten führen kann. Toshiba bittet Sie, die Rechte an geistigem Eigentum Dritter zu respektieren.
- Vor einer Aufnahme mit einer Festplatte, das am Fernsehgerät angeschlossen wurde, sollten Sie eine Probeaufnahme machen und die Aufnahmeleistung prüfen.
- Programme, deren Aufnahme durch Copyrightschutz verboten ist, dürfen nicht aufgenommen werden.
- Toshiba ist nicht haftbar für Entschädigungen oder Nebenschäden jeder Art, die aus Inhalten entstehen, die nicht korrekt auf das Aufnahmegerät aufgenommen wurden, verändert wurden oder verloren gingen.

• Toshiba ist nicht haftbar für Schäden jeder Art (Versagen des Aufnahmegerätes, Veränderung oder Verlust der aufgenommenen Inhalte etc.), die aus einem Versagen, Bedienungsfehlern oder unsachgemäßer Bedienung durch die Kombination mit einem anderen Gerät entstehen.
• Wenn Sie eine USB-Festplatte anschliessen, die bereits für einen anderen PC oder ein anderes Fernsehgerät verwendet wurde, werden nur die Programme wiedergegeben, die mit diesem Fernsehgerät aufgezeichnet wurden.
• Trennen Sie erst die Stromzufuhr für das Fernsehgerät, und lösen Sie erst dann die Verbindung mit der USB-Festplatte.

Anderenfalls kann es zum Verlust der aufgenommenen Daten oder einer Fehlfunktion der USB-HDD kommen.

- Bitte beachten Sie, dass die auf der USB-Festplatte gespeicherten Aufnahmen nicht mehr abgespielt werden können, wenn die Hauptplatine des Fernsehgeräts während Wartungsarbeiten ausgetauscht wurde.

Die Fernbedienung

Einfacher, auf einen Blick, Überblick Ihrer Fernsteuerung.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 TOSHIBA CT-90430

1 Einschalt-/Standby-Modus

2 Auswahl der externen Eingangsquellen

3 Zum Wählen des TV-Modus

4 Wählbares Bild

5 Breitbild-Anzeige

6 Bild anhalten

7 Digitale Untertitel oder analoge TEXT-Untertitel-Seiten, falls verfügbar

8 ODI/II Stereo/zweisprachige Übertragungen

9 Wechsel zwischen 2-D-/3-D-Modi

10 Zahlentasten

11 Ein-/Ausschalten der Audio-Beschreibung

12 Rückkehr zum vorherigen Kanal

13 Zur Anzeige der Informationen auf dem Bildschirm Aufrufen der Indexseite im Text-Modus

14 Ändern der Fernseherlautstärke

15 Ändern der Programmpositionen Ändern der TEXT-Seiten

16 Stummschalten des Fernsehertons

17 Aufrufen des Schnellmenüs

18 - Greift auf die Im Portal suchen zu

19 - Greift auf CLOUD HOME zu

20 - Greift auf online verfügbaren Prämium-Inhalt zu

21 Zum Zugreifen auf das Bildschirm-Menü

22 Anzeige der digitalen Programmzeitschrift auf dem Bildschirm

23 Verschieben der Seite nach oben, unten, links und rechts

24 Beim Benutzen von Menüs können Sie mit den Pfeilen den Cursor auf dem Bildschirm nach oben, unten, links oder rechts bewegen. Drücken Sie OK zum Bestätigen Ihrer Auswahl

25 Zurück zum vorherigen Menü

26 Menüs und Anwendungen bearbeiten

27 Im TV-Modus:

Analoge Zeitanzeige

Im Text-Modus:

≡?So zeigen Sie verborgenen Text an
So halten Sie eine bestimmte Seite
So vergrößern Sie die Textanzeigegröße
So löschen Sie kurzzeitig Textseiten, wenn Sie im Videotext-Modus betrachten.

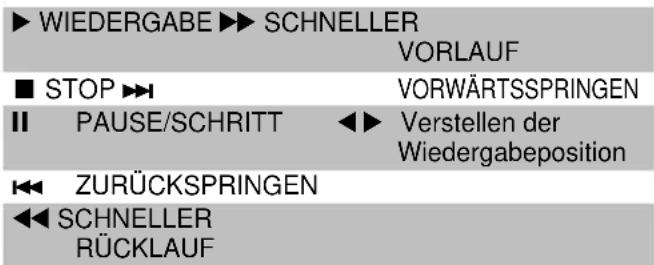

Bei der Wiedergabe:

▶ ABSPIELEN
ANHALTEN
II PAUSE
ÜBERSPRINGEN RÜCKWÄRTS
←SCHNELLER RÜCKLAUF
▶▶ SCHNELLER VORLAUF
SPRUNG VORWÄRTS

28 Aufrufen der anlagen oder digitalen Kanal-Liste
29 Aufrufen von Textservices
30 Aufnahme von DTV-Programmen
31 Farbtasten: Tasten für Text und Steuerung von interaktiven Services

Einlegen der Batterien und Reichweite

Nehmen Sie die Batterieabdeckung ab, so dass das Batteriefach sichtbar wird, und legen Sie die Batterien mit der richtigen Polarität ein. Geeignete Batterietypen für diese Fernbedienung sind AAA und IEC R03 mit jeweils 1,5 V. In der Fernbedienung dürfen nicht gleichzeitig entladene und neue Batterien oder unterschiedliche

Batterietypen verwendet werden. Wechseln Sie verbrauchte Batterien sofort aus, anderenfalls könnte das Batteriefach durch auslaufende Säure beschädigt werden. Entsorgen Sie sie entsprechend den Richtlinien auf Seite 99 dieser Anleitung.

Warnung: Batterien dürfen keiner starken Wärme, z. B. durch Sonneneinstrahlung, Feuer oder ähnliche Einflüsse, ausgesetzt werden.

Die Leistung der Fernbedienung verschlechtert sich ab einer Entfernung von 5 m bzw. außerhalb eines Winkels von 30° zum Mittelpunkt des Fernsehgerätes. Wenn sich die Reichweite verringert, müssen die Batterien möglicherweise ausgetauscht werden.

Anschluss externer Geräte

Schalten Sie alle Geräte am Netzschalter aus, bevor Sie externe Geräte anschließen. Falls das betreffende Gerät über keinen Netzschalter verfügt, ziehen Sie den Netzstecker aus der Steckdose.

DIE ABBILDUNG ZEIGT 40L. TOSHIBA Stromkabel DVB Common Interface (für Conditional Access Module (CAM)) Kopfhörer HDMI (1~3) USB (1~2) LAN-Anschluss EINGANG COMPONENT VIDEO/AUDIO EINGANG VIDEO/AUDIO (Y/L/R) (EXT 2) SCART (EXT 1) HDMI 4 INPUT DIGITAL AUDIO OUTPUT (OPTICAL) RGB/PC INPUT Satellitenschüssel Antennenkabel Decoder* * Ein Decoder kann ein digitaler Satellitendecoder, ein Decoder frei empfangbarer Programme oder jeder andere kompatible Decoder/Recorder sein. 40L/40M50L/50M/58L/58M LNB IN SATELLITE ANTENNA (nur L736*/M836*-Serie)

Antennenkabel:

Schließen Sie das Antennenkabel an die Antennenbuchse an der Rückseite des TV an. Bei Verwendung eines Decoders und/oder eines Medienrecorders ist zu beachten, dass das Antennenkabel über den Decoder und/oder den Medienrecorder mit dem TV verbunden werden muss.

Satellitenkabel:

Verbinden Sie den LNB der Satellitenschüssel mit der Buchse SATELLITE ANTENNA des TV. Sie können TV, Radio, TV, interaktives TV und HDTV mit klarem Empfang empfangen.

SCART-Kabel:

Schließen Sie den Anschluss IN/OUT des Mediarecorders an das Fernsehgerät an. Verbinden Sie die Buchse TV des Decoders mit dem Fernsehgerät.

Schalten Sie vor dem Start der Automatische Sendersuche den Decoder und Medienrecorder in den Standby-Modus.

Die RCA-Buchse neben den COMPONENT VIDEO INPUT-Buchsen akzeptiert linke und rechte Audiosignale. Beim Anschluss der VIDEO/AUDIO-Geräte verbinden Sie diese Kabel an die Y/L/R-Buchsen.

Der digitale Audioausgang ermöglicht den Anschluss eines geeigneten Surroundsoundsystems.

HINWEIS: Dieser Ausgang ist immer aktiv.

HDMI® (High-Definition Multimedia Interface) ist ein System, das speziell für Geräte mit digitaler Audio- und Videosignalausgabe entwickelt wurde. Das System erbringt bei HD-Videosignalen mit den Auflösungen 1080i und 1080p die beste Leistung, verarbeitet jedoch auch VGA-Signale und Signale mit den Auflösungen 480i, 480p, 576i, 576p und 720p. Signale im PC-Format werden ebenfalls angezeigt.

HINWEIS: Dieses Fernsehgerät kann zwar an HDMI-Geräte angeschlossen werden, aber es ist möglich, dass manche Geräte nicht richtig funktionieren.

Der LAN-Anschluss dient zum Anschluss des Fernsehgeräts an Ihr Heimnetzwerk.

An der Rückseite des Fernsehgerätes können die unterschiedlichsten Geräte angeschlossen werden. Lesen Sie daher unbedingt für alle Zusatzgeräte vorher die Bedienungsanleitungen der jeweiligen Hersteller.

Wenn das Fernsehgerät automatisch zur Anzeige des externen Geräts umschaltet, können Sie wieder in den normalen Fernsehmodus schalten, indem Sie die Taste für die gewünschte Programmposition drücken. Um die externen Geräte abzurufen, drücken Sie ⬤, um zwischen TV, EXT 1, EXT 2, HDMI 1, HDMI 2, HDMI 3, HDMI 4 oder PC zu wählen.

Wenn im DTV-Modus der externe Eingangsmodus ausgewählt ist, gibt der SCART-Anschluss keine Video-/Audiosignale aus.

Anschluss eines HDMI®-Gerätes

Der HDMI-Eingang Ihres Fernsehgerätes empfängt digitales Audio und nicht komprimiertes digitales Video von einem HDMI-Quellgerät.

An diesen Eingang kann digitales HDCP-Material (High-Bandwidth Digital Content Protection) von EIA/CEA-861-D-fähigen Geräten der Unterhaltungselektronik (wie eine Set-Top-Box oder ein DVD-Player mit HDMI-Ausgang) eingespeist werden. Welche Videosignalformate geeignet sind, erfahren Sie auf Seite 93.

HINWEIS: Unterstütztes Audioformat: lineares PCM, Dolby Digital (AC-3), Abtastrate 32/44,1/48 kHz.

So schließen Sie ein HDMI-Gerät an

Schließen Sie ein HDMI-Kabel (Steckertyp A) an den HDMI-Anschluss an.

Für einen einwandfreien Betrieb empfiehlt es sich, ein HDMI-Kabel mit dem HDMI-Logo (HDMI) verwenden.

• Wenn die HDMI-Verbindung 1080p und/oder das Fernsehgerät Auffrischungsraten von über 50 Hz unterstützt, brauchen Sie ein Kabel der Kategorie 2. Herkömmliche HDMI/DVI-Kabel arbeiten mit diesem Modell unter Umständen nicht einwandfrei.
• Über ein HDMI-Kabel werden Video- und Audiosignale übertragen. Separate analoge Audiokabel sind nicht erforderlich (siehe Abbildung).

die Rückseite und die Seite Ihres Fernsehgeräts

TECHIBA HDMI HDMI-Gerät HDMI-Kabel VIDEO AUDIO L R HDMI OUT

Zum Anzeigen der Videosignale vom HDMI-Gerät drücken Sie →, um den Modus HDMI 1, HDMI 2, HDMI 3 oder HDMI 4 auszuwählen.

ARC (Audio Return Channel)-Funktion von HDMI

Mit dieser Funktion kann das Audio-Signal des Fernsehgeräts über ein HDMI-Kabel an den AV-Verstärker gesendet werden. Es ist nicht notwendig, ein Kabel vom Audio-Ausgang des Fernsehgeräts an den Audio-Eingang des AV-Verstärkers anzuschließen, um den Ton, der vom Tuner des Fernsehgeräts empfangen wurde, über den AV-Verstärker wiederzugeben.

die Seite Ihres Fernsehers

HDMI-Kabel HDMI

AV-Verstärker, der ARC unterstützt

Anschluss eines mit HDMI-CEC-Steuerung kompatiblen Gerätes

Sie können die grundlegenden Funktionen der angeschlossenen Audio-/Videogeräte mit der Fernbedienung des Fernsehgeräts steuern, wenn Sie einen AV-Verstärker oder ein Wiedergabegerät anschließen, der bzw. das mit HDMI CEC kompatibel ist. Ausführliche Informationen zur Konfiguration und zu den Funktionen finden Sie auf Seite 85–86.

Für die oben dargestellte Konfiguration sind drei HDMI-Kabel erforderlich.

HINWEIS:

- Wenn mehrere Geräte angeschlossen sind, arbeitet die HDMI-CEC-Steuerung möglicherweise nicht einwandfrei.

- Für einen einwandfreien Betrieb empfiehlt es sich, HDMI-Kabel mit dem HDMI-Logo (HDMI® verwenden.

- Diese Funktion ist verfügbar, wenn ein PC und ein AV-Verstärker getrennt angeschlossen sind. Sie funktioniert aber möglicherweise nicht ordnungsgemäß, wenn der PC über den AV-Verstärker angeschlossen ist.

Vorbereitungen für das Steuern von Geräten:

- Nehmen Sie die Anschlüsse wie oben dargestellt vor und stellen Sie das Menü HDMI-CEC Einstellungen dann wie gewünscht ein (siehe Seite 85).

• Die angeschlossenen Geräte müssen ebenfalls eingestellt werden. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum jeweiligen Gerät.

- Bei der HDMI-CEC-Steuerungsfunktion wird die CEC-Technologie wie mit dem HDMI-Standard festgelegt verwendet.

- Diese Funktion ist auf Modelle mit HDMI-CEC-Steuerung von Toshiba beschränkt. Allerdings übernimmt Toshiba keine Garantie für die Funktionsfähigkeit. Informationen zur Kompatibilität finden Sie in den jeweiligen Bedienungsanleitungen.

Anschließen eines Computers

Mit einer HDMI- oder einer RGB/PC-Verbindung können Sie den Fernseher als Computerbildschirm verwenden.

So schließen Sie einen PC an den HDMI-Anschluss an

Wenn Sie einen PC an die HDMI-Buchse des Fernsehgerätes anschließen, verwenden Sie ein HDMI-Kabel (Stecker Typ A).

die Seite Ihres Fernsehers Computer HDMI-Kabel

Wenn Sie einen PC mit DVI-Buchse anschließen, verwenden Sie ein HDMI-DVI-Adapterkabel.

die Seite Ihres Fernsehers Computer HDMI-auf-DVI- Adapterkabel

Welche PC- und Videosignalformate geeignet sind, erfahren Sie auf Seite 93.

HINWEIS:

• Die Ränder des Bildes sind möglicherweise nicht zu sehen.
- Wenn Sie bestimmte Computermodelle anschließen, die ein besonderes PC-Signal senden, wird das Computersignal möglicherweise nicht korrekt erkannt.

So schließen Sie einen PC an den Anschluss RGB/PC an

Wenn Sie einen PC an die RGB/PC-Buchse des Fernsehgerätes anschließen, verwenden Sie ein analoges (15-poliges) RGB-Computerkabel.

Stellen Sie am PC die Monitorausgangsauflösung ein, bevor Sie den PC an das Fernsehgerät anschließen. Geeignete PC-Signal-Formate finden Sie auf Seite 92.

Optimale Bildqualität erzielen Sie, wenn Sie die Funktion „PC-Einstellung“ verwenden (siehe Seite 82).

HINWEIS:

• Nicht alle PC-Modelle können an dieses Fernsehgerät angeschlossen werden.
• Bei Computern mit einem kompatiblen Mini-D-Sub-Anschluss (15-polig) ist kein Adapter erforderlich.
• Je nach dem Titel auf einer DVD und den Spezifikationen des PCs, auf dem eine DVD-Video abgespielt wird, werden einige Szenen möglicherweise übersprungen, oder Sie können bei Szenen mit mehreren Blickwinkeln nicht in den Pausemodus schalten.
• An den Rändern des Bildschirms kann ein Balken erscheinen oder Teile des Bildes können verdeckt sein. Dies liegt an der Skalierung des Bildes durch das Fernsehgerät und stellt keine Fehlfunktion dar.
• Wenn der Computer-Eingangsmodus ausgewählt ist, sind einige der Funktionen des Fernsehgeräts nicht verfügbar, z. B. Farbsystem im Menü Optionen.
• Einige PC-Modelle geben möglicherweise besondere Signale aus, die das Fernsehgerät nicht erkennen kann (siehe Seite 92).
• Wenn Sie bestimmte Computermodelle anschließen, die ein besonderes PC-Signal senden, wird das Computersignal möglicherweise nicht korrekt erkannt.

Anschließen an ein Heimnetzwerk

Über den LAN-Anschluss können Sie Ihr Toshiba-Fernsehgerät an Ihr Heimnetzwerk anschließen. Über das revolutionäre Home-Entertainment-Netzwerksystem können Sie auf Foto-, Video- und Audiodaten, die auf einem Mediaserver gespeichert sind, zugreifen und dann auf dem Fernsehgerät abspielen/anzeigen.

HINWEIS:

• Wenn Sie eine Verbindung zu einem geteilten Netzwerk außerhalb Ihrer Wohnung herstellen, sollten Sie einen Router benutzen. Benutzen Sie immer Netzwerkmediaprodukte in privaten Netzwerkumgebungen. Verbinden Sie dieses Fernsehgerät mit dem gleichen Router wie andere Netzwerkmediaprodukte (Server).
• Wenn Sie einen Hub oder Switch verwenden, um das Fernsehgerät mit Ihrem Heim-Netzwerk zu verbinden, können Sie die automatische Einrichtung nicht nutzen und müssen die Netzwerkadresse manuell festlegen. Siehe Seite 47.
• Wenn Sie einen Router mit integrierter DHCP-Funktionalität verwenden, nutzen Sie die automatische Einrichtung. In diesem Fall funktioniert die Manuelle Einrichtung möglicherweise nicht.
• Wenn Sie das Fernsehgerät und den Computer direkt miteinander verbinden, verwenden Sie ein LAN-Crossover-Kabel.
• Bezüglich der Einzelheiten der PC-Einstellungen wenden Sie sich bitte an Ihren PC-Hersteller.
• Drahtlose Geräte können die Funktion von Intel® Wireless Display beeinträchtigen.

So schließen Sie das Fernsehgerät kabelgebunden an ein Heimnetzwerk an

[1] Koaxial- oder Telefonkabel (abhängig von Ihrem Modemtyp)
[2] Standard-LAN-Kabel
[3] Schließen Sie KEINE Telefonbuchse direkt an den LAN-Anschluss des Fernsehgeräts an.

Warnung: Dieses Fernsehgerät erfüllt die EMV-Richtlinie nur, wenn Sie ein abgeschirmtes Cat5-Ethernetkabel verwenden.

So schließen Sie das Fernsehgerät drahtlos an ein Heimnetzwerk mit Internetverbindung an

Weitere Informationen finden Sie unter „Funkeinstellung“ auf Seite 44.

Zugangspunkt (AP) Wireless-LAN-Router Modem Computer

HINWEIS:

• Wenn das Gerät im Frequenzbereich 5,15 GHz bis 5,35 GHz betrieben wird, darf es nur in Innenräumen benutzt werden.
• Wenn das Gerät für die 802.11 b/g/n-Funktion im Frequenzbereich 2,454 GHz bis 2,4835 GHz in Frankreich betrieben wird, darf es nur in Innenräumen benutzt werden.
• Eine allgemeine Erlaubnis ist erforderlich, wenn dieses Gerät im Freien oder an öffentlichen Plätzen in Italien betrieben wird.
• Dieses Gerät DARF NICHT im geografischen Bereich mit einem Radius von 20 km von der Mitte von Ny-Alesund aus in Norwegen betrieben werden.
• Richten Sie für das Wireless LAN die entsprechenden Sicherheitseinstellungen für den WLAN-Gebrauch ein, um eine unberechtigte Nutzung, Spoofing und ein Mitverfolgen von Kommunikationen zu vermeiden.
• Verbinden Sie ein WLAN nicht direkt mit einem äußeren Netzwerk. Verwenden Sie einen WLAN-Zugangspunkt mit Routerfunktion oder einen Breitbandrouter. Richten Sie am Router die entsprechenden Sicherheitseinstellungen ein, um eine rechtswidrige Nutzung zu verhindern. Bezüglich der Sicherheitseinstellungen richten Sie sich nach den Angaben in der Anleitung des Routers.

So schließen Sie das Fernsehgerät an einen PC mit Intel® Wireless Display an

PC mit Intel® Wireless Display Intel® WiFi

Bedienelemente und Eingangsanschlüsse

Über die Eingangsbuchsen an der Seite des Fernsehgerätes lassen sich verschiedenste externe Geräte anschließen.

Obwohl sich alle erforderlichen Anpassungen und Einstellungen an Ihrem Fernsehgerät mit der Fernbedienung vornehmen lassen, können Sie einige Funktionen auch direkt über die am Fernsehgerät angebrachten Tasten steuern.

DVB COMMON INTERFACE The Common Interface (CI) ist für Conditional Access Module (CAM) vorgesehen. Bitte wenden Sie sich an Ihren Serviceprovider. Das Software-Update eines CI Plus CAM kann automatisch erfolgen. Zu diesem Zeitpunkt wird Ihre programmierte Aufnahme/Erinnerung abgebrochen. USB-Anschlüsse Anschluss Media Player/USB-Festplatte Bedienfeld DIE ABBILDUNG ZEIGT 40L. Lichtsensor Fernbedienungssensor Strom-LED Ein = Grün Standby = Rot

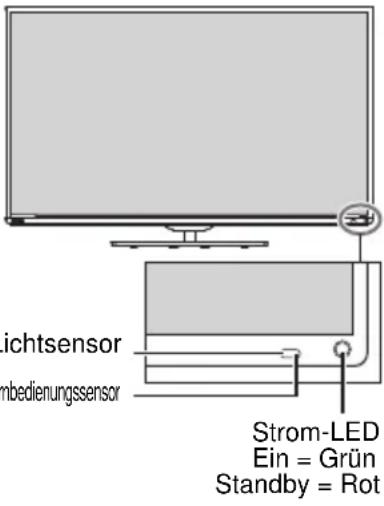

Einschalten

Wenn die ROTE LED nicht leuchtet, überprüfen Sie, dass der Stecker an die Stromversorgung angeschlossen ist und drücken Sie auf 🔊 an der Fernbedienung; es kann einige wenige Augenblicke dauern. Die GRÜNE LED-Anzeige leuchtet.

Um das Fernsehgerät in den Standby-Modus zu schalten, drücken Sie ☉ auf der Fernbedienung. Um zum Fernsehbild zurückzukehren, drücken Sie ☉ erneut. Unter Umständen dauert es einige Sekunden, bis das Bild erscheint.

Um Strom zu sparen:

Wir empfehlen Ihnen, das Fernsehgerät mit den Werkseinstellungen zu benutzen. Mit den Werkseinstellungen können Sie Strom sparen. Das Herausziehen der Hauptstecker trennt die Stromzufuhr zu allen Fernsehern. Wir empfehlen diese Maßnahme, wenn das Fernsehgerät für längere Zeit nicht gebraucht wird, z. B. wenn Sie in Urlaub sind. Durch die Reduzierung der Helligkeit des Bildschirms wird auch der Stromverbrauch gesenkt. Durch eine effiziente Energienutzung kann man den Energieverbrauch senken und auch noch Geld sparen.

HINWEIS: Wenn Sie das Fernsehgerät auf Standby schalten, wird zwar der Energieverbrauch gesenkt, es wird jedoch immer noch etwas Strom verbraucht.

Verwendung der Steuerung und Anschlüsse des Fernsehgeräts

• Zum Ein- und Ausschalten des Fernsehgeräts drücken Sie ⏻/l.
• Zur Änderung der Lautstärke drücken Sie + oder –. Die Tasten + und – arbeiten standardmäßig als Lautstärkeregler.
• Drücken Sie mehrfach Ⓓ / →, um die Funktion der Taste ∠ +/- wie nachfolgend aufgezeigt umzuschalten.

Lautstärke→Kanal→Eingang→Lautstärke

Die Media Player Funktion bietet Zugriff auf Fotos, Film- und Musikdateien, die in einem USB-Speicher gespeichert sind, und über einen USB 1 oder USB 2 Anschluss oder an ein Netzwerkgerät angeschlossen sind.

Genauere Informationen entnehmen Sie bitte der Bedienungsanleitung des anzuschließenden Gerätes.

HINWEIS:

• Der USB-Anschluss hat nur einen begrenzten Funktionsumfang. Toshiba kann daher keine Haftung für Schäden an anderen angeschlossenen Geräten übernehmen.
• Interaktive Video-Spiele, die das Abschießen einer „Waffe“ auf ein Ziel auf dem Bildschirm erforderlich machen, könnten auf diesem Fernseher nicht funktionieren.

Verwendung des Menüsystems

Drücken Sie auf der Fernbedienung, um das Menü einzublenden.

Das Menü erscheint als Liste mit acht Auswahlmöglichkeiten. Wenn ein Symbol durch Drücken von ▲ / ▼ auf der Fernsteuerung ausgewählt wird, werden die entsprechenden Optionen rechts davon angezeigt.

HINWEIS: Das gleiche Menü wird in den Modi DTV (Digital-TV) und ATV (Analog-TV) angezeigt. Wenn jedoch einige Elemente in einem Modus nicht verfügbar sind, sind diese Elemente ausgegraut.

	Drücken Sie ▲ / ▼ und OK oder ▶
Bild	Bildmodus
	Reset
	Hintergrundbeleuchtung
	Kontrast
	Helligkeit
	Farbe
	Farbton
	Schärfe
	Erweiterte Bildeinstellungen
	Expertenbildeinstellungen
	Anzeige-Einstellungen
Drücken Sie ▲ / ▼	Drücken Sie ▲ / ▼ und OK oder ▶
Ton	Balance
	Bass
	Höhen
	Audyssey Premium-Fernseher
	Dynamikbereichssteuerung
	2-Kanalton
	Tonpegelausgleich
	TV-Lautsprecher
	Kopfhörerlautstärke
	Audio-Beschreibung
	Digitaler Tonausgang

Drücken Sie ▲ / ▼	Drücken Sie ▲ / ▼ und OK oder ▶

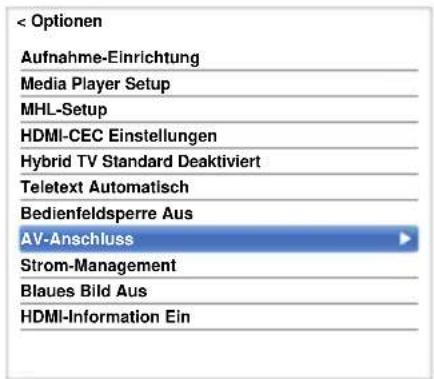

Optionen	Aufnahme-Einrichtung
	Media Player Setup
	MHL-Setup
	HDMI-CEC Einstellungen
	Hybrid TV Standard
	Teletext
	Bedienfeldsperre
	AV-Anschluss
	Strom-Management
	Blaues Bild
	HDMI-Information

Drücken Sie ▲ / ▼	Drücken Sie ▲ / ▼ und OK oder ▶
Installation	Menüsprache
	Land
	Standort
	Kanalabstimmung
	DTV-Einstellungen
	Automatische Installation
	TV zurückstellen

Drücken Sie ▲ / ▼	Drücken Sie ▲ / ▼ und OK oder ▶
Netzwerk	Netzwerk-Setup
	Netzwerkgerät-Setup
	Smart Apps Einstellung

Drücken Sie ▲ / ▼	Drücken Sie ▲ / ▼ und OK oder ▶
3D	3D Auto Start
	2D-auf-3D-Tiefe
	3D PIN
	3D Sicherheitseinstellungen
	3D Sicherheitsinformation

Drücken Sie ▲ / ▼	Drücken Sie ▲ / ▼ und OK oder ▶
	Ein-Timer
	Aus-Timer

Drücken Sie ▲ / ▼	Drücken Sie ▲ / ▼ und OK oder ▶
Hilfestellung	Software-Lizenzen
	Software Upgrade
	Systeminformation
	Geschäftsdemo

Einrichtungsanwendung

Vor dem Einschalten des Fernsehgeräts stellen Sie sicher, dass die Antenne angeschlossen und der Decoder/Mediarecorder, falls vorhanden, im Standby ist.

Automatische Installation

1 Drücken Sie die Taste ⏻, und das Toshiba-Logo erscheint. Danach wird der Bildschirm
Menüsprache angezeigt. Dieser Bildschirm erscheint, wenn das Fernsehgerät zum ersten Mal eingeschaltet wird und jedes Mal, wenn TV zurückstellen ausgeführt wird.

2 Drücken Sie ▲▼◀▶, um die Menüsprache auszuwählen, und drücken Sie OK. Der Bildschirm Land/Sprache erscheint.

Menu Language Please press [OK] to proceed. English Français Deutsch Español Italiano Português Niederlande Svenska Dansk Norska Suomi Polski Türkçe Magyar Slovensky Český Русский Română Български Srpski Еллэнνικα Hrvatski Українська Slovenščina

3 Drücken Sie ▲ / ▼, um das Land zu markieren, und drücken Sie ▶ und ▲ / ▼, um Ihr Land auszuwählen.

Automatische Installation Land Standort Netzwerk Smart-TV Kanalabstimmung Land/Sprache 1/3 Willkommen Vielen Dank für Ihre Wahl eines Toshiba-Fernsehers Land Deutschland Primäre Sprache Untertitel Deutsch Sekundäre Sprache Untertitel Türkisch Primäre Sprache Ton Deutsch Sekundäre Sprache Ton English Vorher Weiter Deutsch Griechisch Grönländisch Ungarisch Isländisch Irisch Italienisch Kurdisch

HINWEIS:

• Die folgenden Bildschirm-Menüs weichen leicht ab, je nachdem, welches Land Sie gewählt haben.
- Wenn es in der Liste kein Land gibt, das Sie auswählen möchten, wählen Sie Andere.

4 Drücken Sie ▲▼◀▶, um Weiter auszuwählen, und drücken Sie OK. Der Bildschirm Standort erscheint.

Automatische Installation Land Standort Netzwerk Smart-TV Kanalabstimmung Standort 1/2 Beim Aufstellen des Fernsehgeräts im Ausstellungsraum wählen Sie bitte im nachstehenden Menü die Option [Geschäft]. Für den normalen Gebrauch wird [Zu Hause] empfohlen. * Der Stromverbrauch im Geschäftsmodus ist wegen der automatischen Geschäftsdemos höher. Zu Hause Speichern Vorher Weiter

5 Drücken Sie ▲ / ▼, um Zu Hause oder Geschäft auszuwählen. Wählen Sie bei einer normalen Verwendung zu Hause die Option Zu Hause.

6 Drücken Sie ▲▼◀▶, um Weiter auszuwählen, und drücken Sie OK. Der Bildschirm Netzwerk-Typ erscheint.

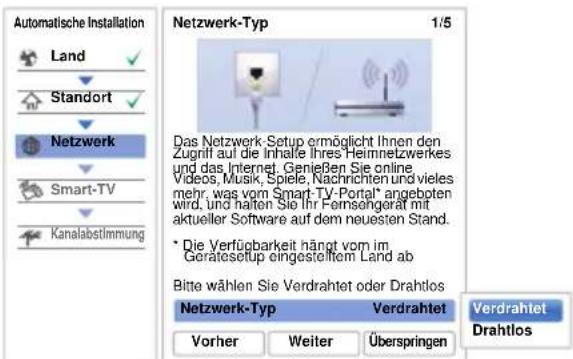

7 Drücken Sie ▲, um Netzwerk-Typ zu markieren, und drücken Sie dann ▶ und ▲ / ▼, um Drahtlos auszuwählen. Drücken Sie OK.

Automatische Installation Land Standort Netzwerk Smart-TV Kanalabstimmung Netzwerk-Typ 1/5 Das Netzwerk-Setup ermöglicht Ihnen den Zugriff auf die Inhalte Ihres Heinnetzwerkes und das Internet. Genießen Sie online Videos, Musik, Spiele, Nachrichten und vieles mehr, was vom Smart-TV-Portal* angeboten wird, und hatten Sie Ihr Fernsongerät mit aktueller Software auf dem neuesten Stand. * Die Verfügbarkeit hängt vom im Geratesetup eingestelltem Land ab Bitte wählen Sie Verdrahtet oder Drahtlos: Netzwerk-Typ Verdrahtet Vorher Weiter Überspringen Verdrahtet Drahtlos

- Wenn Sie Verdrahtet (LAN-Kabelverbindung) wählen, gehen Sie weiter zu Schritt 14.

8 Drücken Sie ▲▼◀▶, um Weiter auszuwählen, und drücken Sie OK. Der Bildschirm Funkeinstellung erscheint.

9 Drücken Sie ▲, um Funkeinstellung zu markieren, und drücken Sie dann ▶ und ▲ / ▼, um den Typ der Funkeinstellung auszuwählen. Drücken Sie OK.

Automatische Installation Land Standort Netzwerk Smart-TV Kanalabstimmung Funkeinstellung 2/5 Wählen Sie bitte eine Option des drahtlosen Netzwerk-Setups. Wir empfehlen die „Unterstützte Einstellung“. Funkeinstellung Einfache Einstellung Vorher Weiter Einfache Einstellung Unterstütze Einstellung Manuelle Einstellung

Es gibt 3 Methoden für die Funkeinstellung:

- Easy Setup (WPS) - Wenn der Zugangspunkt WPS unterstützt, kann diese Methode verwendet werden. WPS ist ein industrieweiter Standard, der eine einfache Verbindung von WLAN-Geräten und eine problemlose Sicherheitseinrichtung erlaubt. WPS konfiguriert alle Einstellungen für die drahtlose Verbindung automatisch.

HINWEIS: Eine Konfigurierung der WEP-Verschlüsselung ist mit der einfachen Einstellung unter Umständen nicht möglich.

• Unterstützte Einstellung - folgen Sie Schritt 11. Geben Sie nur den Sicherheitsschlüssel ein.
• Manuelle Einstellung - gehen Sie weiter zu Schritt 12. Geben Sie alle Einstellungen ein.

HINWEIS: EXIT steht während der Einstellung zur Verfügung.

10 Wenn Sie in Schritt 9 Easy Setup wählen;

Drücken Sie ▲▼◀▶, um Weiter auszuwählen, und drücken Sie OK. Der Bildschirm Einfache Erstellung erscheint. Drücken Sie ▶ und ▲ / ▼, um PBC (Push Button Configuration) oder PIN (Personal Identification Number) auszuwählen, und drücken Sie OK. Drücken Sie ▼, um die Option Suchlauf zu markieren, und drücken Sie OK.

PBC - Drücken Sie, den Anweisungen auf dem Bildschirm folgend, die entsprechende Taste an Ihrem Zugangspunkt. Wenn in einem Fenster gemeldet wird, dass die Einstellung beendet ist, drücken Sie OK.

PIN - Wenn das Fenster für den PIN-Code angezeigt wird, geben Sie den angezeigten PIN-Code in Ihren Zugangspunkt ein und drücken Sie dann OK, um mit der PIN-Einstellung fortzufahren. Wenn eine eingeblendete Meldung bestätigt, dass die Einstellung beendet ist, drücken Sie OK.

So brechen Sie die Suche nach dem Zugangspunkt ab:

Drücken Sie BACK, während nach dem Zugangspunkt gesucht wird. Eine Meldung wird angezeigt. Wählen Sie dann mit ◀/▶ die Option Ja und drücken Sie OK.

11 Wenn Sie in Schritt 9 Unterstützte Einstellung wählen;

Drücken Sie ▲▼◀▶, um Weiter auszuwählen, und drücken Sie OK. Der Bildschirm Unterstützte Einstellung erscheint.

Drücken Sie ▲ / ▼, um den gewünschten Zugangspunkt auszuwählen, und drücken Sie OK.

HINWEIS: Überprüfen Sie Ihre MAC-Adresse auf dem Etikett des Zugangspunktes oder in der Anleitung und wählen Sie Ihren Zugangspunkt.

Drücken Sie ▲ / ▼, um den Sicherheitsschlüssel auszuwählen, und drücken Sie OK. Das Software-Tastatur-Fenster wird angezeigt (Seite 49). Geben Sie den Sicherheitsschlüssel mit der Software-Tastatur ein. Drücken Sie die GRÜNE Taste, um Ihre Einstellung zu speichern.

HINWEIS:

- Der Sicherheitsschlüssel muss diesen Vorgaben entsprechen:

• TKIP/AES: 8-63 ASCII oder 64 Hexadezimalzeichen
• WEP: 5 oder 13 ASCII oder 10 oder 26 Hexadezimalzeichen
• Für die WEP-Verschlüsselung muss nur eine Schlüssel-ID eingestellt werden.

Drücken Sie ▲ / ▼, um Beendet auszuwählen, und drücken Sie OK.

HINWEIS:

• Wenn der Netzwerk-Name nicht angezeigt wird, lesen Sie die Anleitung zur manuellen Einstellung unten, um den Netzwerk-Namen einzustellen, bevor Sie Beendet auswählen.
• Wenn BACK gedrückt wird, bevor Beendet ausgewählt wird, werden die Einstellungen nicht gespeichert.

Wenn die Nachricht „Die Funkkonfiguration ist abgeschlossen.“ auf dem Bildschirm erscheint, drücken Sie OK. Auf dem Bildschirm wird Schritt 13 angezeigt.

12 Wenn Sie in Schritt 9 Manuelle Einstellung wählen;

Drücken Sie ▲▼◀▶, um Weiter auszuwählen, und drücken Sie OK. Der Bildschirm Manuelle Einstellung erscheint. Drücken Sie ▲ / ▼, um Netzwerk-Name auszuwählen, und drücken Sie OK. Das Software-Tastatur-Fenster wird angezeigt (Seite 49). Geben Sie Netzwerk-Name mit der Software-Tastatur ein. Drücken Sie die GRÜNE Taste, um Ihre Einstellung zu speichern.

Drücken Sie ▲/▼, um Authentifikation auszuwählen, und drücken Sie dann ▶ und ▲/▼, um Offenes System, Gemeinsamer Schlüssel, WPA-PSK oder WPA2-PSK auszuwählen. Drücken Sie OK.

Drücken Sie ▲ / ▼, um Verschlüsselung auszuwählen, und drücken Sie dann ▶ und ▲ / ▼, um Keine, WEP, TKIP oder AES auszuwählen. Drücken Sie OK.

HINWEIS:

• Bestimmte Verschlüsselungsarten sind nur mit spezifischen Authentifikationsarten kompatibel.
• Wenn für Authentifikation Offenes System gewählt wurde, ist nur WEP oder Keine kompatibel.
• Wenn für Authentifikation Gemeinsamer Schlüssel gewählt wurde, ist nur WEP kompatibel.
• Bei der Authentifikation WPA-PSK oder WPA2-PSK ist nur TKIP oder AESkompatibel.
• Wenn nicht kompatible Authentifikations-/Verschlüsselungs-Paare erkannt werden, erscheint eine Warnmeldung und es wird keine Verbindung hergestellt, bis die Inkompatibilität behoben ist.
• Für die WEP-Verschlüsselung muss nur eine Schlüssel-ID eingestellt werden.

Drücken Sie ▲ / ▼, um den Sicherheitsschlüssel auszuwählen, und drücken Sie OK. Geben Sie den Sicherheitsschlüssel mit der Software-Tastatur ein (Seite 49). Drücken Sie die GRÜNE Taste, um Ihre Einstellung zu speichern. Diese Auswahl wird ausgegraut, wenn die Verschlüsselung auf Keine eingestellt ist.

Bei der Verschlüsselung WEP ist die Einstellung der Schlüssel-ID verfügbar. Drücken Sie ▲ / ▼, um die Schlüssel-ID auszuwählen, und drücken Sie ▶ und ▲ / ▼, um 1 (Standard), 2, 3 oder 4 auszuwählen.

Drücken Sie ▲ / ▼, um Beendet auszuwählen, und drücken Sie OK.

Wenn die Nachricht „Die Funkkonfiguration ist abgeschlossen.“ auf dem Bildschirm erscheint, drücken Sie OK.

HINWEIS: Wenn BACK gedrückt wird, bevor Beendet ausgewählt wird, werden die Einstellungen nicht gespeichert.

13 Der Bildschirm Weiterführende Netzwerk-Einstellungen erscheint.

Wenn die DHCP-Funktion des Routers, der mit diesem TV verbunden ist, auf Ein eingestellt ist, können Sie den Auto-Setup auf Ein oder Aus einstellen. (Dieser sollte normalerweise auf Ein eingestellt sein.)

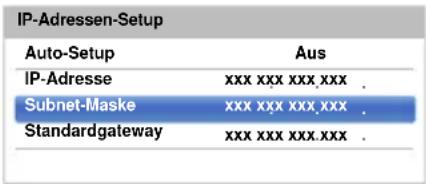

Wenn die DHCP-Funktion des Routers auf Aus eingestellt ist, stellen Sie den Auto-Setup auf Aus und stellen Sie die IP-DNS-Adresse(n) von Hand ein.

Automatische Installation Land Standort Netzwerk Smart-TV Kanalabstimmung Welterführende Netzwerk-Einstellungen 3/5 Auto-Setup Ein IP-Adresse XXX .XXX .XX .X Subnet-Maske XXX .XXX .XX .X Standardgateway XXX .XXX .XX .X Auto-Setup Ein DNS-Primäradresse XXX .XXX .XX .X DNS-Sekundäradresse XXX .XXX .XX .X Vorher

Sie können die feste MAC-Adresse für das TV anzeigen lassen, falls eine eingerichtet ist.

Drücken Sie ▲ / ▼, um Weiter zu markieren.

14 Drücken Sie OK, und der Netzanschlusstest startet.

Es erscheint eine Meldung, die besagt, ob die Verbindung erfolgreich war oder nicht abgeschlossen werden konnte.

5/5Netzanschlusstest Der Netzwerkanschluss wurde erfolgreich abgeschlossen. OK

HINWEIS: Das Ergebnis des Netzanschlusstest garantiert nicht immer eine Verbindung.

So brechen Sie den Netzanschlusstest ab:

Drücken Sie BACK, während der Test läuft.

Wenn erfolgreich auf das Netzwerk zugegriffen werden kann, startet das Software Upgrade automatisch. Wenn das Software Upgrade abgeschlossen ist, fahren Sie mit dem nächsten Schritt fort.

15 Drücken Sie OK, und der Bildschirm TV-Einschaltkontrolle erscheint. Wählen Sie Deaktiviert oder Aktiviert und markieren Sie Weiter.

Automatische Installation Land Standort Netzwerk Smart-TV Kanalabstimmung TV-Einschaltkontrolle 1/2 Aktivieren' Sie TV Power On Control, für einen schnellen Zugriff auf Toshiba Dienste. Dieser Modus erlauct einen schnelleren Zugriff auf die Internet und Menü Funktion, führt aber zu einem höheren Stromverbrauch Ihres TVs als 'deaktiviert'. TV-Einschaltkontrolle Deaktiviert Deaktiviert Aktiviert Vorher Weiter

16 Drücken Sie OK, und der Bildschirm Peripheriebaustein erscheint. Wählen Sie Ein oder Aus unter Steuerung aktivieren und Media-Renderer und markieren Weiter.

17 Drücken Sie OK. Wenn der Bildschirm Ant./Kabel/Satellit angezeigt wird, drücken Sie ▲ / ▼, um Antenne, Kabel oder Satellit auszuwählen, und drücken Sie dann OK, um die Markierung (√) zu setzen.

Antenne Kabel Satellit Vorher

Wenn in Ihrem Gebiet DVB-C nicht unterstützt wird, wird Kabel nicht angezeigt.

• Wenn Sie Antenne oder Kabel auswählen, folgen Sie den Schritten 18 bis 21.
• Wenn Sie Satellit auswählen, gehen Sie weiter zu Schritt 22.
• Wenn Sie Antenne (oder Kabel) und Satellit auswählen, erscheint der Anfangsbildschirm für die Satelliteneinstellungen automatisch, nachdem das Scannen von Antenne (oder Kabel) beendet und OK gedrückt wurde.

18 Drücken Sie ▲▼◀▶, um Weiter zu markieren, und drücken Sie OK. Der Startbildschirm Automatische Sendersuche erscheint mit der Option, zwischen DTV und ATV, DTV oder ATV zu wählen, falls verfügbar. Drücken Sie▶ und ▲ /▼, um den gewünschten Modus auszuwählen, und drücken Sie OK.

Drücken Sie ▼, um Suchlauf starten zu markieren, und drücken Sie OK.

Das Fernsehgerät startet die Suche nach verfügbaren DTV- und/oder ATV-Kanälen. Der Fortschrittbalken zeigt den Scanstatus an.

Sie müssen erst warten, bis das Fernsehgerät den Suchlauf abgeschlossen hat.

Nach Abschluss der Suche schaltet das Fernsehgerät automatisch auf den ersten Programmplatz um.

Auf dem Bildschirm Automatische Sendersuche wird die Gesamtzahl der gefundenen Programme angezeigt.

Drücken Sie ◀/▶, um die Listen der DTV (Digitalkanäle) oder ATV (Analogkanäle) anzuzeigen.

Drücken Sie ▲ / ▼, um durch die Liste zu gehen und einen Kanal auszuwählen, und drücken Sie dann OK zum Anschauen.

ATV-Modus könnten in einigen Bereichen Stationen mit gleichen Adressen erfasst werden und möglicherweise ist das Bild nicht deutlich und das Signal zu schwach. Daher kann die Senderreihenfolge mit ATV Manuelle Sendersuche geändert werden.

ERINNERUNG: Drücken Sie zu einer beliebigen Zeit TV, um zwischen den Modi ATV und DTV zu wählen.

HINWEIS: Die Zeit wird automatisch durch die Übertragung eingestellt, sie kann aber über Ortszeiteinstellung auf dem Bildschirm DTV-Einstellungen vor- oder zurückgestellt werden.

Wählen Sie Weiter und drücken Sie OK. Der Bildschirm Satelliten-Einstellungen erscheint. In diesem Fenster können Sie die Satelliten, die Sie abstimmen wollen, hinzufügen und die detaillierten Einstellungen für jeden einzeln konfigurieren.

Wählen Sie Umschalttyp und wählen Sie die richtige Umschaltkonfiguration Ihrer Satellitenschüssel aus den Einstellungen Keine, ToneBurst, DiSEqC 2way, DiSEqC 4way oder Einzelnes Kabel aus.

Satelliten-Einstellungen Umschalttyp Keine LNB-Leistung Ein Nr. Satellit Schüssel LNB 1 Astra 19.2E 1 1 2 3 4 Beendet Keine ToneBurst DiSEqC 2way DiSEqC 4way Einzelnes Kabel

HINWEIS:

• Wenn die Satellitenschüssel mit nur einem Universal-LNB auf einen einzelnen Satelliten (z. B. Astra 19.2°) ausgerichtet ist, wird Keine verwendet. Die meisten Haushalte verwenden in der Regel nur einen Satelliten.
• ToneBurst sendet ein 22-kHz-Signal. ToneBurst ist nur für Einfach-LNBs notwendig (nicht für Universal-LNBs). Die 22-kHz-Signal ist für die Umschaltung der LNBs mit Multi-Feed-Signalen sowie zum Wechsel zwischen dem Niedrig- und Hochband notwendig.
• DiSEqC 2way schaltet automatisch zwischen zwei LNBs um, die gleichzeitig verschiedene Satelliten empfangen (z. B. Astra 19.2° and Hotbird 13°).
• DiSEqC 4way schaltet automatisch zwischen maximal vier LNBs / Satelliten um.
• Einzelnes Kabel ist für die Auswahl und die Steuerung mehrerer Satellitenantennen mithilfe eines kombinierten Einzelantennenkabels gedacht.

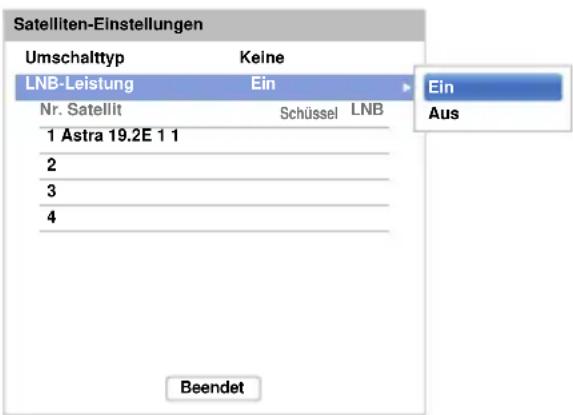

Die Einstellung LNB-Leistung erlaubt es Ihnen, die Stromversorgung der LNBs mithilfe des Fernsehgerätes ein- oder auszuschalten. Wenn Ihre Satellitenschüssel nur über einen LNB verfügt, sollte LNB-Leistung generell aktiviert sein (Ein). Bei der Verwendung von mehr als zwei LNBs ist es ratsam, für diese eine gesonderte Stromversorgung zu verwenden.

Satelliten-Einstellungen Umschalttyp Keine LNB-Leistung Ein Nr. Satellit Schüssel LNB 1 Astra 19.2E 1 1 2 3 4 Ein Aus Beendet

Sie können bis zu vier Satelliten auswählen. Bitte beachten Sie, dass die Anzahl der verfügbaren LNBs und die Einstellung Ihrer Satellitenschüssel die Anzahl der gefundenen Satelliten bestimmt. Zum Beispiel können Sie nicht mehr als einen Satelliten empfangen, wenn Ihre Schüssel auf einen einzelnen Satelliten gerichtet ist. Weitere Informationen zur Technologie der Satellitensignale erhalten Sie bei Ihrem Fachhändler.

Satelliten-Einstellungen Umschalttyp Keine LNB-Leistung Ein Nr. Satellit Schüssel LNB 1 Astra 19.2E 1 1 2 3 4 Transponder : 1/120 (10729) MHz Schüsseltyp : Feststehend Untere LOF : 9750 Obere LOF : 10600 Beendet

Nachdem Sie einen Satelliten ausgewählt haben, können Sie die weiteren Einstellungen unter Schüssel und LNB vornehmen.

Drücken Sie OK und ◀/▶, um die Option Schüssel oder LNB auszuwählen, und drücken Sie dann OK.

Unter Schüssel können Sie auswählen, welchen Schüsseltyp Sie verwenden (feststehende oder bewegliche Schüssel). Die meisten Haushalte verwenden feststehende Schüsseln.

LNB erlaubt Ihnen, die untere und obere LOF festzulegen. Normalerweise müssen die werkseitigen Einstellungen nicht geändert werden. Sie können die Parameter für die untere und obere LOF auf dem Datenblatt Ihres LNB finden.

Satelliten-Einstellungen Umschalttyp Keine LNB-Leistung Ein Nr. Satellit Schüssel LNB 1 Astra 19.2E 1 2 3 4 Transponder : 1/120 (10729) MHz Schüsseltyp : Feststehend Untere LOF : 9750 Obere LOF : 10600 Beendet

Drücken Sie ▲ / ▼, um Beendet zu markieren, und drücken Sie OK.

23 Wenn Ihre Satellitenschüssel nicht feststehend ist, erscheint der folgende Bildschirm Positionierung.

Positionierung Transponder 1/120 (10729 MHz V (R)) Zu 0 gehen Gehen Sie zur gespeich. Pos. Schrittgröße 1 Positionierung W E Satellit : Astra 19.2E Signalpegel 30% Position speichern

Drücken Sie ▲ / ▼, um Positionierung zu markieren, und drücken Sie dann ◀ / ▶, um die Schüsselposition mit dem höchsten Signalpegel zu finden.

Drücken Sie ▲ / ▼, um Position speichern zu markieren, und drücken Sie OK, um die Schüsselposition zu speichern. Wiederholen Sie bei Bedarf die Schritte 22 und 23 für den nächsten Satelliten.

Stellen Sie die Schüsselposition manuell auf die beste Signalstärke ein. Die Stärke des Signalpegels wird von 0 % bis 100 % angezeigt. Durch die bestmögliche Einstellung der Satellitenschüssel kann ein hoher Signalpegel erreicht werden.

Drücken Sie ▲ / ▼, um Beendet zu markieren, und drücken Sie OK.

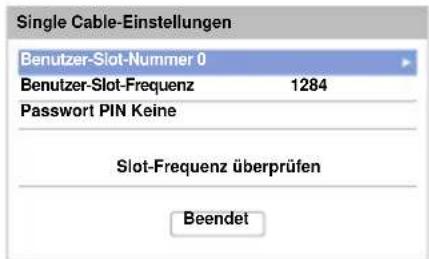

Wenn Sie im Schritt 22 die Option Einzelnes Kabel ausgewählt haben, erscheint der Bildschirm Single Cable-Einstellungen. Sie können für jede Option den entsprechenden Wert festlegen und Beendet markieren.

Single Cable-Einstellungen Benutzer-Slot-Nummer 0 Benutzer-Slot-Frequenz 1284 Password PIN Keine Slot-Frequenz überprüfen Beendet

24 Wenn der Empfangstest erfolgreich abgeschlossen werden kann, erscheint der Anfangsbildschirm Automatische Sendersuche.

Automatische Abstimmung - Satellit Scanning-Typ Schnellsuche Suchoption Frei empfangbar Suchlauf starten

Sie können Suchoption aus Frei empfangbar oder Alle auswählen.

Wenn Sie die Suchoption Alle ausgewählt haben, werden alle Kanäle (inklusive der verschlüsselten Kanäle) des Satelliten durchsucht. Wenn Sie nur die unverschlüsselten (freien) Kanäle durchsuchen möchten, wählen Sie bitte Frei empfangbar. In diesem Fall wird der Suchdurchlauf der Kanäle schneller abgeschlossen.

25 Drücken Sie ▼, um Suchlauf starten zu markieren, und drücken Sie OK.

Das Fernsehgerät startet die Suche nach verfügbaren DVB-S-Kanälen. Der Fortschrittbalken zeigt den Scanstatus an.

Wenn die Suche abgeschlossen ist, zeigt der Ergebnisbildschirm Automatische Sendersuche alle gefundenen Programme an.

26 Verwenden Sie ▲ / ▼, um durch die Liste zu gehen und einen Kanal auszuwählen, und drücken Sie dann OK zum Anschauen.

HINWEIS

Sie können außerdem jederzeit über das Menü Automatische Installation auf das Menü Installation zugreifen.

Ant./Kabel/Satellit (falls verfügbar)

Über dieses Menü können Sie die RF-Eingangskonfiguration einstellen.

1 Drücken Sie ⚡️ und ▲ / ▼, um das Symbol Installation zu markieren.
2 Drücken Sie ▶ und ▲ / ▼, um Kanal Abstimmen auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um Ant./Kabel/Satellit auszuwählen, und drücken Sie OK.
4 Drücken Sie ▲ / ▼, um die Option Antenne, Kabel oder Satellit auszuwählen.
5 Drücken Sie ▲ / ▼, um Weiter auszuwählen, und drücken Sie OK.

HINWEIS: Wenn Sie versuchen, die Einstellung Ant./Kabel/Satellit zu ändern, erscheint eine Warnmeldung, gefolgt von einer PIN-Eingabe (wenn die PIN eingestellt wurde) sowie einer Aufforderung für die Autom. Sendersuche.

6 Wenn Ant./Kabel/Satellit In auf Kabel gesetzt ist, sind die folgenden Einstellungsoptionen im Bildschirm Autom. Sendersuche verfügbar.

Drücken Sie ▲ / ▼, um einen Eintrag auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Ihre gewünschte Option auszuwählen.

Automatische Abstimmung - Kabel Senderwahl-Modus DTV und ATV Suchlauf starten DTV Benutzer-Auswahl Andere Scanning-Typ Schnellsuche Startfrequenz Automatisch Endfrequenz Automatisch Modulation Automatisch Symbolrate Automatisch Netzwerk-ID Automatisch

Mit Ausnahme der Elemente DTV Suchlauf-Typ und DTV Modulation haben alle der folgenden Elemente 2 Betriebsmodi. Der erste ist Automatisch, wobei der Wert für jedes Element vom System voreingestellt wird. Der zweite ist ein Modus Eingang, bei dem Sie anstatt des voreingestellten Werts einen einzelnen Wert eingeben können. Wenn derzeit kein Kanal eingestellt und der Status Eingang ausgewählt ist, wird ein Systemstandardwert angezeigt. Wenn aber aktuell ein Kanal eingestellt ist, wenn auf das Element zugegriffen wird, wird der Wert des aktuellen Kanals angezeigt.

Benutzer-Auswahl:

Sie können den Kabelnetzbetreiber auswählen in Abhängigkeit vom Land, das Sie einstellen.

DTV Suchlauf-Typ:

Dieses Element bestimmt, ob eine Schnellsuche oder eine Vollsuche ausgeführt wird. Die Schnellsuche ist eine vereinfachte Version der Vollsuche, die in kürzerer Zeit abgeschlossen sein soll.

DTV Startfrequenz:

Diese Option legt die Frequenz fest, ab der die Suche beginnt.

DTV Endfrequenz:

Diese Option legt die Frequenz fest, mit der die Suche endet.

DTV Modulation:

Sie können aus fünf QAM-Modulationseinstellungen wählen.

DTV Symbolrate:

Hierbei handelt es sich um die Baudrate (KS/s) des Scans.

DTV Netzwerk-ID:

Dies ist die Netzwerk-ID, die für den Scan genutzt wird. Dieses Element ist ausgegraut, wenn der DTV Suchlauf-Typ auf „Vollsuche“ gesetzt ist.

Satelliten-Einstellungen

Im Menü Systeminstallation können Sie die Satelliten, die Sie abstimmen wollen, hinzufügen und die detaillierten Einstellungen für jeden einzeln konfigurieren.

Um einen Satelliten hinzuzufügen:

1 Drücken Sie ⚡️ und ▲ / ▼, um das Symbol Installation zu markieren.
2 Drücken Sie ▶ und ▲ / ▼, um Kanal Abstimmen auszuwählen, und drücken Sie OK.
3 Drücken Sie ▼, um Satelliten-Einstellungen auszuwählen, und drücken Sie OK.

Satelliten-Einstellungen Umschalttyp Keine LNB-Leistung Ein Nr. Satellit Schüssel LNB 1 Astra 19.2E 1 1 2 3 4 Transponder : 1/120 (10729) MHz Schüsseltyp : Feststehend Untere LOF : 9750 Obere LOF : 10600 Beendet

4 Drücken Sie ▼, um eine neue Zeile zu markieren und einen weiteren Satelliten hinzuzufügen, und drücken Sie OK.
5 Drücken Sie ▼, bis der gewünschte Satellit angezeigt wird, und drücken Sie OK.

Um einen Satelliten zu löschen:

1 Drücken Sie im Menü Satelliten-Einstellungen die Taste ▲ / ▼, um den Satelliten auszuwählen, den Sie löschen möchten.
2 Drücken Sie die ROTE Taste. Ein Bestätigungsfenster wird angezeigt.
3 Drücken Sie ◀/▶, um Ja auszuwählen, und drücken Sie OK.

HINWEIS: Sie können nicht die Position Nr. 1 löschen.

Um die Satelliten-Einstellungen zu bearbeiten:

1 Drücken Sie im Menü Satelliten-Einstellungen ▲, um die Option Umschalttyp zu markieren.
2 Drücken Sie ◀/▶, um Keine, ToneBurst, DiSEqC 2way, DiSEqC 4way oder Einzelnes Kabel als Umschalttyp Ihres Satelliten auszuwählen.
3 Drücken Sie ▼, um LNB-Leistung zu markieren, und drücken Sie ◀/▶, um die Option Ein oder Aus auszuwählen.

Um einen Transponder hinzuzufügen:

1 Drücken Sie im Menü Satelliten-Einstellungen die Taste ▲ / ▼, um die Zeile zu markieren, die Sie bearbeiten möchten, und drücken Sie OK.

2 Drücken Sie die GRÜNE Taste. Der Bildschirm Transponder-Einstellungen erscheint.

3 Drücken Sie ▲, um ein neue Zeile zu markieren.

4 Drücken Sie OK.

5 Bearbeiten Sie jeden erforderlichen Parameter und drücken Sie OK.

Um einen Transponder zu löschen:

1 Drücken Sie im Menü Transponder-Einstellungen die Taste ▲ / ▼, um die Zeile zu markieren, die Sie löschen möchten.

2 Drücken Sie die ROTE Taste.

Um die Satelliten-Einstellungen zu bearbeiten:

1 Drücken Sie im Menü Transponder-Einstellungen die Taste ▲ / ▼, um die Zeile zu markieren, die Sie bearbeiten möchten, und drücken Sie OK.
2 Drücken Sie ◀/▶, um die Frequenz, Polarisierung, Symbolrate oder S/S2 auszuwählen, und stellen Sie die Option mithilfe der Zahlentasten und ▲ / ▼ je nach Bedarf ein.
3 Drücken Sie OK, um Ihre Einstellungen zu speichern.
4 Wiederholen Sie die Schritte 1 bis 3 für die anderen Zeilen.
5 Drücken Sie die BLAUE Taste, um die Bearbeitung zu beenden und zu den Satelliten-Einstellungen zurückzukehren.

Drücken Sie die GRÜNE Taste, um alle vorgenommenen Bearbeitungen zu verwerfen.

Drücken Sie die GELBE Taste, um alle Transponder-Einstellungen auf ihre werkseitigen Voreinstellungen zurückzusetzen.

Um den Schüsseltyp auszuwählen:

1 Drücken Sie im Menü Satelliten-Einstellungen die Taste ▲/▼, um die gewünschte Satellitenzeile auszuwählen, und drücken Sie OK.
2 Drücken Sie ◀/▶, um Schüssel zu markieren, und drücken Sie die GRÜNE Taste.

Antennen-Einstellungen Schüssel : 1 Schüsseltyp Feststehend

3 Drücken Sie ▶ und ▲ / ▼, um den Schüsseltyp auszuwählen. Sie können Bewegbar oder Feststehend als Schüsseltyp auswählen.

Um die LNB-Einstellungen auszuwählen:

1 Drücken Sie im Menü Satelliten-Einstellungen die Taste ▲ / ▼, um die gewünschte Satellitenzeile auszuwählen, und drücken Sie OK.
2 Drücken Sie ◀/▶, um LNB zu markieren, und drücken Sie die GRÜNE Taste.

LNB-Einstellungen LNB : 1 Untere LOF 9750 Obere LOF 10600

3 Drücken Sie ▲ / ▼, um Untere LOF oder Obere LOF auszuwählen, und verwenden Sie die Nummer-Tasten (0-9), um die entsprechenden Frequenzen einzugeben.

Autom. Sendersuche

HINWEIS: Wenn neue Sender den Sendebetrieb aufnehmen, muss die Sendereinstellung des Fernsehgeräts erneut vorgenommen werden, um diese Sender empfangen zu können.

Bei der Autom. Sendersuche wird die Sendereinstellung des Fernsehgeräts vollständig neu eingestellt. So kann die Senderliste aktualisiert werden. Sie sollten die Autom. Sendersuche regelmäßig durchführen, um sicherzustellen, dass alle neuen Programme hinzugefügt werden. Dabei gehen alle aktuellen Kanäle und Einstellungen, d. h. gesperrte Kanäle, verloren.

1 Drücken Sie 🚫 und ▲ / ▼, um das Symbol Installation zu markieren.
2 Drücken Sie ▶ und ▲ / ▼, um Kanal Abstimmen auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um Autom. Sendersuche auszuwählen, und drücken Sie OK.

< Kanalabstimmung Ant./Kabel/Satellit Satelliten-Einstellungen Automatische Sendersuche ATV Manuelle Sendersuche DTV Manuelle Abstimmung

Eine Meldung wird angezeigt. Wählen Sie dann mit ◀/▶ die Option Ja und drücken Sie OK.

4 Wählen Sie mit ▶ und ▲ / ▼ die Option DTV, DTV und ATV oder ATV aus, falls verfügbar, markieren Sie dann Suchlauf starten und drücken Sie OK, um mit der Autom. Sendersuche fortzufahren.

Automatische Abstimmung - Antenne Senderwahl-Modus DTV Suchlauf starten DTV DTV und ATV ATV

HINWEIS: Wenn Sie im Feld Land des Menüs Installation die Option Andere ausgewählt haben und einen anderen Senderwahl-Modus als DTV ausgewählt haben, wählen Sie das optimale ATV-Sendesystem (B/G, I, D/K oder L).

Das Fernsehgerät sucht nach verfügbaren DTV- und/oder ATV-Sendern.

Sie müssen erst warten, bis das Fernsehgerät den Suchlauf abgeschlossen hat.

Wenn die Suche abgeschlossen ist, zeigt der Bildschirm Autom. Sendersuche die gefundenen Programme an.

5 Drücken Sie ▲ / ▼, um durch die Liste zu gehen und einen Kanal auszuwählen, und drücken Sie OK zum Anschauen.

ATV Manuelle Sendersuche

Abstimmen

Als Alternative zum automatischen Sendersuchlauf können Sie am Fernsehgerät auch die ATV Manuelle Sendersuche vornehmen. Sie können beispielsweise diese Funktion nutzen, wenn das Fernsehgerät nicht per SCART-Kabel an einen Medienrecorder/Decoder angeschlossen werden kann oder wenn Sie einen Sender in einem anderen System einstellen möchten.

Benutzen Sie die Tasten ◀/▶, um sich innerhalb des Bildschirmmenüs zu bewegen und die entsprechende Option für ATV Manuelle Sendersuche auszuwählen. Passen Sie dann mit ▲ / ▼ die Einstellungen an.

ATV Manuelle Sendersuche System 1 I A C 2 R 0 V C R 1 2 3465789

1 Position

Die Nummer, die auf der Fernbedienung gedrückt werden muss, um den Sender einzuschalten.

2 System

Betrifft nur bestimmte Regionen.

3 Farbsystem

Fabrikeinstellung ist Auto; diese sollte nur geändert werden, wenn Probleme zu erwarten sind, wie z. B. bei NTSC-Eingang von einem externen Gerät.

4 Überspringen

Stellen Sie für den ausgewählten Kanal Überspr. auf Ein (→) oder Aus (→). Siehe Seite 24.

5 Signalklasse

Die Kanalklassifikation.

6 Kanal

Die Kanalnummer des Kanals, auf dem ein Sender übertragen wird.

7 Suchen

Suche nach einem Signal im Frequenzbereich.

8 Feineinstellung

Wird nur verwendet, wenn Störungen auftreten bzw. das Empfangssignal zu schwach ist. Siehe Seite 89.

9 Sender

Sendername. Verwenden Sie die Tasten ▲▼ und ◀▶ zur Eingabe einer Senderbezeichnung, die aus bis zu sieben Zeichen bestehen kann.

Gehen Sie folgendermaßen vor, um einem Decoder bzw. Medienrecorder eine Programmposition im Fernsehgerät zuzuweisen: Schalten Sie den Decoder ein, legen Sie einen Datenträger mit einem aufgezeichneten Film in den Medienrecorder ein, und drücken Sie PLAY (Wiedergabe). Nehmen Sie dann die manuelle Feineinstellung vor.

1 Drücken Sie im Menü Kanalabstimmung ▼, um ATV Manuelle Sendersuche auszuwählen, und drücken Sie OK.

< Kanalabstimmung Ant./Kabel/Satellit Satelliten-Einstellungen Automatische Sendersuche ATV Manuelle Sendersuche DTV Manuelle Abstimmung

2 Drücken Sie ▲ / ▼, um die gewünschte Position auszuwählen. Wir empfehlen Pos. 0 für einen Medienrecorder.

ATV Manuelle Sendersuche Pos. Kanal Sender 0 C2 1 S10 2 C7 3 S40 4 C22 5 C25 6 C28 7 C30

Verschiedene Kanal-Nummern können angezeigt werden.

3 Drücken Sie zur Auswahl OK. Wenn der für den Medienrecorder ausgewählte Kanal auf Überspringen gesetzt ist, sollte die Einstellung Überspr. vor dem Speichern aufgehoben werden.

4 Drücken Sie ▶, um System auszuwählen, und drücken Sie ▲ / ▼, um diese bei Bedarf zu wechseln.

ATV Manuelle Sendersuche System 1 1 A → C 2 Q 0

5 Drücken Sie anschließend die Taste ▶, um die Option Suchen auszuwählen.

6 Drücken Sie die Taste ▲ / ▼, um den Suchlauf zu starten. Das Suchsymbol blinkt während des Suchlaufs.

ATV Manuelle Sendersuche Suchen 1 1 A → C 2 0

7 Jedes Signal wird auf dem Fernsehschirm angezeigt. Wenn nicht das Signal vom Medienrecorder angezeigt wird, drücken Sie erneut die Taste ▲ / ▼, um den Suchlauf wieder zu starten.
8 Wenn das Signal des Medienrecorders gefunden wurde, drücken Sie die Taste▶, um den Cursor in das Feld Sender zu setzen. Geben Sie mit ▲▼◀▶ die gewünschten Zeichen ein, z. B. Videorecorder.

ATV Manuelle Sendersuche Sender 1 I A ↔ C 2 Q 0 V C R

9 Drücken Sie die Taste OK, um zu speichern.
10 Wiederholen Sie den Vorgang für jede Position, die Sie abstimmen möchten.
11 Drücken Sie nach Abschluss des Vorgangs die Taste EXIT.

HINWEIS

Dieses Fernsehgerät hat direkte Kanaleingabe, wenn die Kanalnummern bekannt sind. Wählen Sie den Bildschirm ATV Manuelle Sendersuche im Schritt 3. Geben Sie die Positionsnummer, das System und dann C für die Standardkanäle (terrestrisch) oder S für die Kabelkanäle sowie die Kanal-Nummer ein. Drücken Sie die Taste OK, um zu speichern.

Überspringen

Um bestimmte Kanäle für die Anzeige zu sperren, können Sie die entsprechenden Positionen überspringen.

1 Wählen Sie aus dem Menü Kanalabstimmung die Option ATV Manuelle Sendersuche.
2 Markieren Sie mithilfe der Taste ▲ / ▼ die zu sperrende Position und drücken Sie die Taste OK.

ATV Manuelle Sendersuche Pos. Kanal Sender 0 C2 1 S10 2 C7 3 S40 4 C22 5 C25 6 C28 7 C30

3 Drücken Sie die Taste ▶, um die Option Überspr. auszuwählen.
4 Drücken Sie ▲ / ▼, um Überspr. ein auszuwählen, und drücken Sie OK.

Eine gesperrte Position wird auf dem Bildschirm durch das Symbol ➕ gekennzeichnet.

ATV Manuelle Sendersuche Überspringen: Ein 1 I A C 2 0

5 Drücken Sie BACK und wiederholen Sie den Vorgang ab Step 2 oder drücken Sie EXIT.

Jede Position muss einzeln ausgewählt werden. Zum Ausschalten von Überspr. wiederholen Sie den Vorgang für jeden gewünschten Programmplatz.

Gesperrte Positionen können nicht mehr mit P∧ und P∨ oder über die Tasten am Fernsehgerät ausgewählt werden. Der Zugriff über die Zahlentasten der Fernbedienung ist jedoch trotzdem noch möglich.

Positionen sortieren

Kanäle können auf die Position Ihrer Wahl verschoben und dort gespeichert werden.

1 Wählen Sie aus dem Menü Kanalabstimmung die Option ATV Manuelle Sendersuche.
2 Die Kanalliste wird jetzt angezeigt. Markieren Sie mithilfe der Taste ▲ / ▼ den Kanal, den Sie verschieben möchten, und drücken Sie die Taste ▶.

Kanäle Antennen-TV Reihen-Nr. 1/10 Pos. Name 1 ABC EINS 2 ABC ZWEI 7 ABC DREI 30 CABC-Kanal 40 ABC NACHRICHTEN 24 51 ABCI 822 AA 823 AC

3 Blättern Sie wieder mit den Tasten ▲ / ▼ durch die Liste, bis Sie die gewünschte Programmposition erreichen. Bei diesem Vorgang werden die übrigen Kanäle entsprechend verschoben.
4 Drücken Sie ◀ zum Speichern des Programmplatzes.

Wiederholen Sie den Vorgang bei Bedarf und drücken Sie EXIT.

DTV Manuelle Abstimmung

HINWEIS: Diese Funktion variiert in Abhängigkeit von den Einstellungen Ant./Kabel/Satellit.

Manuelle Einstellung

Diese Funktion ist für Kundendiensttechniker verfügbar oder kann verwendet werden, um eine direkte Kanaleingabe vorzunehmen, wenn der Multiplex-Kanal bekannt ist.

1 Wählen Sie aus dem Menü Kanalabstimmung die Option DTV Manuelle Abstimmung und drücken Sie dann OK.

2 Geben Sie die Multiplexnummer über die Zahlentasten oder mithilfe von ◀ / ▶ ein, um die Nummer nach oben oder unten anzupassen.
3 Markieren Sie Suchlauf starten und drücken Sie OK. Das Fernsehgerät sucht automatisch nach diesem Multiplex.

DTV manuelle Abstimmung - Antenne 0 Neue Kanäle - insgesamt 6 Neu Pos. Name Typ 1 ABC EINS 2 ABC ZWEI 7 ABC DREI 40 ABC NACHRICHTEN 24 51 ABCi

Wenn der Multiplex gefunden wird, werden alle Kanäle, die sich derzeit nicht in der Kanalliste befinden, hinzugefügt und die Kanalinformationen im oberen Bereich des Bildschirms werden aktualisiert.

4 Wiederholen Sie den Schritt bei Bedarf. Drücken Sie zum Beenden EXIT.

Manuelle Einstellung für DVB-C

Wenn Ant./Kabel/Satellit auf Kabel eingestellt ist, sind die folgenden Punkte für DTV Manuelle Abstimmung verfügbar:

Frequenz: Geben Sie eine spezielle, zu scannende Frequenz ein.

Modulation: Wählen Sie eine der fünf QAM-Modulationsoptionen.

Symbolrate: Geben Sie eine bestimmte Baudrate (KS/s) ein, die für den manuellen Scan verwendet wird.

Markieren Sie Suchlauf starten und drücken Sie OK.

Manuelle Einstellung für DVB-S

Wenn Ant./Kabel/Satellit auf Satellit eingestellt ist, sind die folgenden Punkte für DTV Manuelle Abstimmung verfügbar:

DTV manuelle Abstimmung - Satellit SCHWACH MITTEL STARK Signalstärke Signalqualität HLECHT Satellit ASTRA 28.2°E Transponder 1/83 Frequenz 10714 MHz Symbolrate 22000 KS/s Polarisierung H Suchoption Frei empfangbar Suchlauf starten

Drücken Sie ▲ / ▼, um eine Option (Satellit, Transponder, Frequenz, Symbolrate, Polarisierung oder Suchoption) zu markieren, und drücken Sie ◀ / ▶, um die gewünschte Option auszuwählen.

Markieren Sie Suchlauf starten und drücken Sie OK.

DTV-Einstellungen

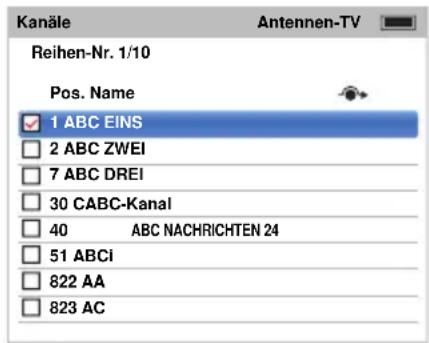

Kanäle (Antenne/Kabel)

Sie können die Kanalreihenfolge ändern, damit sie Ihren Wünschen entspricht.

1 Wählen Sie aus dem Menü Installation die Option DTV-Einstell. und drücken Sie OK.

2 Drücken Sie ▼, um Kanäle auszuwählen, und drücken Sie OK.

< DTV-Einstellungen Kanäle Untertitel und Audio Einstell. der PIN-Nr. der Eltern Kindersicherung Ortszeiteinstellung Standby-Kanalaktualisierung Common Interface (CI)

3 Für eine einfache Bedienung können Sie mit einer von zwei Methoden zu speziellen Stellen in der Liste springen.

Kanäle Antennen-TV Reihen-Nr. 1/10 Pos. Name 1 ABC EINS 2 ABC ZWEI 7 ABC DREI 30 CABC-Kanal 40 ABC NACHRICHTEN 24 51 ABCI 822 AA 823 AC

Reihen-Nr.-Sprung — Geben Sie mit den Zahlentasten (0-9) die Zeilennummer ein, die Sie wählen möchten, und drücken Sie dann OK.

Es ist auch möglich, die Positionsnummer eines bestimmten Kanals zu ändern.

Umnummerieren — Drücken Sie die ROTE Taste, um den markierten Kanal neu zu nummerieren. Bearbeiten Sie die Kanalnummer über die Zahlentasten und drücken Sie OK. Wenn die Positionsnummer, die Sie eingeben, schon existiert, wird ein Bestätigungsfenster erscheinen.

Beweg. — Drücken Sie die GRÜNE Taste, um die Funktion Beweg. zu aktivieren. Drücken Sie ▲ / ▼, um den Kanal auszuwählen, den Sie bewegen wollen, und drücken Sie zur Kontrolle OK.

Wenn Sie mehrere Kanäle auf einmal verschieben möchten, wählen Sie einen anderen Kanal und markieren Sie ihn auf dieselbe Weise. Wiederholen Sie den Schritt bei Bedarf.

Wiederholen Sie den Schritt bei Bedarf. Sobald Sie alle gewünschten Kanäle überprüft haben, drücken Sie die Tasten ▲ / ▼, um den Fokus auf der Position zu platzieren, zu der Sie die Kanäle bewegen möchten. Die Kanäle werden über dem markierten Kanal eingefügt. Drücken Sie die GRÜNE Taste, um die Kanäle zu verschieben.

Kanäle Antennen-TV Reihen-Nr. 1/10 Pos. Name 1 ABC EINS 2 ABC ZWEI 7 ABC DREI 30 CABC-Kanal 40 ABC NACHRICHTEN 24 51 ABCI 822 AA 823 AC

Positions-Nr. ordnen — Drücken Sie die GELBE Taste. Ein Bestätigungsfenster wird angezeigt. Drücken Sie ◀/▶, um Ja auszuwählen, und drücken Sie OK.

Ihre bestehende Kanalreihenfolge geht verloren. Möchten Sie fortfahren? Ja

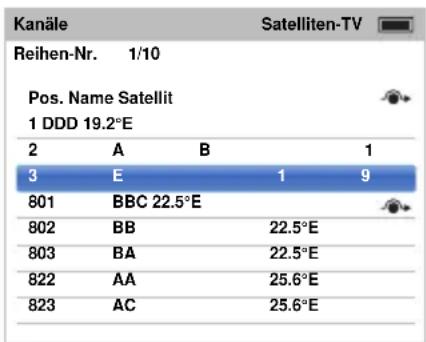

Kanäle (Satellit)

1 Wählen Sie aus dem Menü Installation die Option DTV-Einstell. und drücken Sie OK.
2 Wählen Sie Kanäle und drücken Sie OK.

Die Satellitenkanalliste erscheint.

Kanäle Reihen-Nr. 1/10 Pos. Name Satellit 1 DDD 19.2°E 2 A B 1 3 E 1 9 801 BBC 22.5°E 802 BB 22.5°E 803 BA 22.5°E 822 AA 25.6°E 823 AC 25.6°E

9

3 Sie können Ihre Kanalliste nach Ihrem Belieben bearbeiten und sortieren.

Reihen-Nr.-Sprung — Geben Sie mit den Zahlentasten (0-9) die Zeilennummer ein, die Sie wählen möchten, und drücken Sie dann OK.

Satellit-Sprung — Drücken Sie ◀◀/▶▶, um zum nächsten Kanal auf einem anderen Satelliten zu gelangen.

Umnummerieren — Ebenso wie bei den Antennen-/Kabelkanälen. Siehe Seite 26.

Beweg. — Ebenso wie bei den Antennen-/Kabelkanälen. Siehe Seite 27.

Positions-Nr. ordnen — Drücken Sie die GELBE Taste. Ein Bestätigungsfenster wird angezeigt. Drücken Sie ◀/▶, um Ja auszuwählen, und drücken Sie OK.

Standby-Kanalaktualisierung

Wenn die Standby-Kanalaktualisierung auf Ein gesetzt ist, wird automatisch die Digitalabstimmung ausgeführt, wenn sich das Fernsehgerät im Standby befindet.

1 Wählen Sie aus dem Menü Installation die Option DTV-Einstell. und drücken Sie OK.
2 Drücken Sie ▼, um die Stand-by-Kanalaktualisierung auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Ein auszuwählen.

Standorteinstellung

Sie können entweder den Modus Zu Hause oder Geschäft wählen. Zu Hause wird für die normale Verwendung zu Hause empfohlen. Wählen Sie Geschäft, wenn Sie das Fernsehgerät für die Präsentation in einem Geschäft usw. verwenden.

1 Wählen Sie im Menü Installation die Option Standort.
2 Drücken Sie ◀/▶, um Zu Hause oder Geschäft auszuwählen.

Analog-Abschaltung

Bei diesem Gerät handelt es sich um ein Digital-Fernsehgerät, das die Anzeige von digitalen und analogen Programmen ermöglicht. Es ist aber sehr wahrscheinlich, dass während der Nutzungsdauer dieses Geräts analoge Programme abgeschaltet werden, um Platz für neue digitale Programme zu schaffen.

Diese „Abschaltung“ wird in mehreren Phasen ablaufen, die im Voraus in Ihrem Gebiet angekündigt werden. Wir empfehlen, dass Sie nach jeder Phase die Sendereinstellung des Fernsehgeräts erneut durchführen, um sicherzustellen, dass bestehende und neue digitale Programme unterbrechungsfrei genutzt werden können.

Allgemeine Bedienelemente

Schnellmenü

Mit dem Schnellmenü können Sie schnell auf einige Optionen zugreifen, wie zum Beispiel Bildmodus, Bildgröße, Mehr Infos, Aus-Timer usw.

Drücken Sie QUICK, um das Schnellmenü anzuzeigen, und wählen Sie mit ▲ / ▼ die gewünschte Option.

Schnellmenü

Intel® WiDi

Bildmodus Standard

Bildgröße Breitbild

3D-Einstellungen

Mehr Infos

Kanal-Optionen

Aus-Timer

HDMI-CEC-Gerätesteuerung

Lautsprecher TV-Lautsprecher

Kopfhörerlautstärke 30

Funk-Information

Aufnahmeinformation

HINWEIS: Die Elemente des Schnellmenüs unterscheiden sich abhängig vom aktuellen Modus.

Beispiel Schnellmenü-Element

Modus Schnellmenü-Element		Beschreibung
Beim Anzeigen eines Fernsehsenders oder von Bildern über den externen Eingang Einzelfenster	Intel®WiDi Siehe Seite 64.
	Bildmodus Siehe Seite 38.
	Bildgröße Siehe Seite 36.
	3D-Einstellungen Siehe Seite 30.
	Mehr Infos Siehe Seite 76.
	Kanal-Optionen Siehe Seite 78.
	Aus-Timer Siehe Seite 74.
	HDMI-CEC-Siehe Seite 85. Gerätesteuerung
	Lautsprecher Siehe Seite 85.
	Kopfhörerlautstärke Siehe Seite 35.
	Funk-Information Siehe Seite 46.
	Aufnahmeinformation Siehe Seite 76.
Bei der Verwendung von EPG	Genre-Farbe Siehe Seite 77.
	EPG-Aktualisierung / Siehe Seite 76. EPG-Aktualisierung abbrechen
Media Player	Bild Siehe Seite 38.
	3D-Einstellungen Siehe Seite 30.
	Ton Siehe Seite 34.
	Intervallzeit Siehe Seite 68.
	Wiederholen Siehe Seite 68.
	Hintergrundmusik Siehe Seite 68.
	Playliste Siehe Seite 69.
	Aus-Timer Siehe Seite 74.
	Lautsprecher Siehe Seite 85.
	Kopfhörerlautstärke Siehe Seite 35.

Auswahl der Kanäle

Um einen Kanal zu wählen, verwenden Sie die Zifferntasten auf der Fernbedienung.

Die Kanäle können auch mit P∧ und P∨ ausgewählt werden.

Für die Anzeige von Bildschirminformationen wie Kanal, Eingabemodus oder Stereo/Mono-Signal drücken Sie i+ . Drücken Sie die Taste erneut, um den Vorgang abzubrechen.

Die Uhrzeitanzeige – nur analog

Die Option Uhrzeitanzeige ermöglicht die Anzeige der aktuellen Uhrzeit (Videotext) auf dem Bildschirm.

Wenn Sie während einer Fernsehsendung die Taste ☑/☒ auf der Fernbedienung drücken, wird die genaue vom Sender übertragene Uhrzeit eingeblendet. Diese Anzeige wird nach etwa 5 Sekunden wieder ausgeblendet.

HINWEIS: In einigen Fällen ist diese Anzeige möglicherweise nicht verfügbar.

Übertragungen in Stereo und 2-Kanalton

Für DTV-Programme

Bei Stereo- oder 2-Kanalton-Mono-Sendungen drücken Sie ODI/II und wählen mit ◀/▶ die Einstellungen aus.

Modusanzeige ▶ drücken
∅ Stereo Stereo	→ Links → Rechts
●○ 2-Kanalton Mono	Sprache 1 → Sprache 2 → 2-Kanalton
○ Mono –
∅ Mehrkanal –

Bei Sendungen mit mehreren Sprachkanälen drücken Sie wiederholt I/II, um die Audiosprache zu ändern (siehe „Audiosprachen“ auf Seite 79).

Für ATV-Programme

Bei der Übertragung von Stereo- oder 2-Kanalton-Sendungen erscheint das Wort Stereo oder 2-Kanalton jedes Mal auf dem Bildschirm, wenn der Kanal gewechselt wird, und verschwindet nach einigen Sekunden. Falls kein Stereoton gesendet wird, wird stattdessen das Wort Mono eingeblendet.

Stereo... Drücken Sie ⒶI/Ⅱ zur Auswahl von Stereo oder Mono.

Zweisprachig... Zweisprachige Sendungen (2-Kanalton) sind relativ selten. Wenn sie übertragen werden, wird das Wort 2-Kanalton angezeigt. Wählen Sie die gewünschte Programmnummer. Wenn die Anzeige 2-Kanalton eingeblendet wird, können Sie mit der Taste ⒶI/Ⅱ zwischen Sprache 1, Sprache 2 oder Mono wählen.

Verwenden der 3D-Funktionen

Vor der Verwendung der 3D-Programmierung schauen Sie bitte im Abschnitt „Wichtige Informationen zum Anschauen von 3D“ auf Seite 100 nach und befolgen Sie dort die Anweisungen.

Das Ansehen von 3D-Bildern erfordert die folgenden Komponenten:

• Toshiba FPT-AG03 (L73*5D/M83*5D: 2 Stk. mitgeliefert, L73**RK/L73**RB: 1 Stk. mitgeliefert, L73*3D/L73*1D: Nicht mitgeliefert)
• Kompatibles 3D-Wiedergabegerät oder 3D-Quelle
  • 3D-kompatibles hochwertiges HDMI-Kabel

Anschauen von 3D-Bildern

Eingehende Videosignale können im 2D oder 3D-Format sein. Ein 2D-Signal kann entweder in 2D oder 3D angesehen werden und 3D kann entweder in 2D oder ·3D angesehen werden. Wenn das Fernsehgerät die Tatsache erkennen kann, dass ein Signal 3D ist, kann es automatisch in den 3D-Modus wechseln - siehe „Einstellen des Auto Start-Modus“ (auf Seite 31). Sie können den Sichtmodus auch mit dem 3D-Knopf ändern. Schließlich kann das Format des 3D-Signals entweder nebeneinander (SBS) oder übereinander (TB) sein. Möglicherweise müssen Sie das richtige Format wählen, wenn das Fernsehgerät es nicht automatisch erkennen kann - siehe „Wechseln des Anzeigemodus oder Auswählen des 3D-Formats“. Darüber hinaus können Sie 2D-Bilder in 3D-Bilder ändern, indem Sie die 3D-Taste drücken, während Sie 2D ansehen.

HINWEIS:

• Wenn kein 3D-Formatsignal empfangen wird, wechselt der Anzeigemodus nicht auf 3D.
• Wenn kein geeigneter Modus und nicht das richtige Format ausgewählt wird, wird das 3D-Bild nicht richtig angezeigt.
• Es gibt Einschränkungen bei der Bildgröße-Einstellung beim 3D-Modus und 2D-Modus.
• Es gibt individuelle Unterschiede in der Wahrnehmung von 3D-Bildern.
• Tragen Sie beim Ansehen von 3D-Bildern immer eine 3D-Brille.
  • Die 2D zu 3D-Konvertierungs-Funktion wird von Ihnen nach Ihren persönlichen Präferenzen aktiviert und gesteuert.
  • Die 2D zu 3D-Konvertierungs-Funktion ist gedacht zum Genuss von 2D-Heim-Video-und anderen 2D-Inhalten, die Sie erstellen, in 3D nach Ihren persönlichen Vorlieben.
  • Die 2D zu 3D-Konvertierungs-Funktion ist nicht für die Verwendung mit vorher aufgenommenen urheberrechtlich geschützten 2D-Inhalten gedacht, die sich im Besitz von Dritten befinden, wenn nicht der Copyright-Inhaber direkt oder indirekt die Erlaubnis gegeben hat, oder das anwendbare Recht eine solche Nutzung erlaubt.

Wechseln des Anzeigemodus oder Auswählen des 3D-Formats

Es gibt vier Modi, um fernzusehen.

Modus Beschreibung
3D*	Zeigt 3D-Bilder an.
2D Wechselt von 3D-Bildern zu 2D-Bildern.
2D zu 3D*	Ändert 2D-Bilder in 3D.
Nativ Zeigt ein empfangenes Signalformat so an wie es ist.

* Dieser Modus unterstützt nicht alle Inhalte in Abhängigkeit des Formats der Eingabequelle.

3D Formatauswahl

Wenn die linken und rechten Bilder im Nativ-Modus gleich sind, wählen Sie SBS.

Wenn die oberen und unteren Bilder im Nativ-Modus gleich sind, wählen Sie TB. Die 3D-Formate sind nachfolgend beschrieben.

3D-Format Beschreibung
Side by Side (SBS)	Die Bilder für die linken und rechten Augen werden nebeneinander positioniert.
Top & Bottom (TB)	Die Bilder für die linken und rechten Augen werden oben und unten auf dem Bildschirm angezeigt.
Frame Packing (FP) *	Das Bild für das linke und das rechte Auge für zwei Frames ist am oberen und unteren Rand des Bildschirms positioniert.

* Dieses Format kann nicht manuell ausgewählt werden.

Benutzung der 3D-Taste

Das Verhalten von 3D bei der Anzeige im Nativ-Modus unterscheidet sich je nach entsprechendem Eingabemodus.

Je nach Eingabemodus wird der Bildschirm zur Auswahl von 2D oder 3D angezeigt oder der Anzeigemodus wechselt zwischen 2D und 3D.

So wechseln Sie zum 3D-Modus:

• Stellen Sie 3D Auto Start im 3D-Menü auf 3D.
• Drücken Sie 3D, während Sie sich im 2D-Modus oder Nativ-Modus befinden.

Auslöser zum Wechseln des AnzeigemodusEingangssignal				Drücken Sie die 3D-Taste
Typ ZusätzlicheInfos	Format	QuelleSignal	3Dwählen	2D zu 3Dwählen
3D-Formatsignal	Mit 3D Auto DetectInformation	FP
		SBS
		TB
	Ohne 3DAuto DetectInformation	SBS		*[3L]
		TB			[3D]
2D-Formatsignal			3D	D3	3D

* Richtiges 3D-Bild

So wählen Sie das 3D-Format aus dem Schnellmenü im 3D-Modus:

1 Drücken Sie QUICK, um das Schnellmenü zu öffnen.
2 Drücken Sie ▲ / ▼ zur Auswahl von 3D-Einstellungen und drücken Sie OK.
3 Drücken Sie ▲ / ▼ zur Auswahl von 3D Formatauswahl und drücken Sie OK.
4 Drücken Sie ◀/▶ zur Auswahl von 3D (SBS) oder 3D (TB).

* Richtiges 3D-Bild

So wechseln Sie zum 2D-Modus:

• Stellen Sie 3D Auto Start im 3D-Menü auf 2D.
• Drücken Sie 3D, während Sie sich im 3D-Modus befinden.

Auslöser zum Wechselndes AnzeigemodusEingangssignal				DrückenSie die 3D-Taste
Typ ZusätzlicheInfos	Format QuelleSignal
3D-Formatsignal	Mit 3D AutoDetectInformation	FP		* 3D
		SBS		* 3D
		TB		* 3D
	Ohne 3D AutoDetectInformation	SBS		3D 3D
		TB		3D 3D
2D-Formatsignal				* 3D

* Richtiges 2D-Bild

So wählen Sie das 2D-Format aus dem Schnellmenü im 2D-Modus:

1 Drücken Sie QUICK, um das Schnellmenü zu öffnen.
2 Drücken Sie ▲ / ▼ zur Auswahl von 3D-Einstellungen und drücken Sie OK.
3 Drücken Sie ▲ / ▼ zur Auswahl von 2D Formatauswahl und drücken Sie OK.
4 Drücken Sie ◀/▶ zur Auswahl von Native, 2D (SBS) oder 2D (TB).

Auslöser zum Wechseln des AnzeigemodusEingangssignal 2D Formatauswahl				Schnellmenü
Typ	ZusätzlicheInfos	Format	QuelleSignal	SBS TB	Nativ
3D-Formatsignal	Mit 3D AutoDetectInformation	FP
		SBS		*	3D
		TB			*	3D
	Ohne 3DAuto DetectInformation	SBS		*	3D
		TB			*	3D
2D-Formatsignal					3

* Richtiges 2D-Bild

HINWEIS: Nehmen Sie die 3D-Brille im 2D-Modus ab.

So wechseln Sie in den Nativ-Modus:

• Drücken Sie 3D, während Sie sich im 3D-Modus befinden.
• Drücken Sie 3D beim Betrachten von 2D zu 3D-Modus.

HINWEIS: Wenn ein Signal im 3D-Format mit 3D-Auto Detect Informationen empfangen wird, ist es nicht möglich, zu Nativ wechseln.

- Über das Schnellmenü im 2D-Modus.

1 Drücken Sie im Schnellmenü auf ▲ / ▼ zur Auswahl von 3D-Einstellungen und drücken Sie OK.
2 Drücken Sie ▲ / ▼ zur Auswahl von 2D Formatauswahl und drücken Sie OK.
3 Drücken Sie ◀/▶ zur Auswahl von Nativ.

HINWEIS: Wenn Frame Packing eingegeben wurde, ist 2D Formatauswahl ausgegraut.

Umschalten auf 2D zu 3D-Modus:

Drücken Sie 3D während des Betrachtens des 2D- oder Nativ-Modus.

HINWEIS: Je nach Eingabemodus wechselt der Anzeigemodus zwischen 2D und 3D.

Einstellen des Auto Start-Modus

Steuert, wie sich das Fernsehgerät verhält, wenn es ein 3D-Signal erkennt.

1 Drücken Sie ⚫ und ▲ / ▼, um das Symbol 3D zu markieren.
2 Drücken Sie ▶ und ▲ / ▼ zur Auswahl von 3D Auto Start.
3 Drücken Sie ◀/▶ zur Auswahl von 3D, 2D oder Aus und drücken Sie OK.

< 3D 3D Auto Start 3D 2D-auf-3D-Tiefe 3 3D PIN 3D Sicherheitseinstellungen 3D Sicherheitsinformation 3D 2D Aus

Option Beschreibung
3D Zeigt die	Bilder automatisch im 3D-Modus an, wenn ein 3D-Formatsignal empfangen wird.
2D Zeigt die	Bilder automatisch im 2D-Modus an, wenn ein 3D-Formatsignal empfangen wird.
Aus Zeigt einen Bildschirm an, in dem Sie 3D oder 2D auswählen können, wenn ein 3D-Formatsignal empfangen wird.

Anpassen der 2D-auf-3D-Tiefe

Sie können die Stufe des 3D einstellen.

Aus dem Menü:

1 Drücken Sie im 3D-Menü auf ▲ / ▼ zur Auswahl von 2D-auf-3D-Tiefe und drücken Sie OK.

2 Drücken Sie ◀/▶ zur Auswahl von 1, 2, 3, 4 oder 5 und drücken Sie OK.

Je höher die Zahl, desto stärker der 3D-Effekt.

Aus dem Schnellmenü:

1 Drücken Sie QUICK, um das Schnellmenü zu öffnen.

2 Drücken Sie ▲ / ▼ zur Auswahl von 3D-Einstellungen und drücken Sie OK.

3 Drücken Sie ▲ / ▼ zur Auswahl von 2D-auf-3D-Tiefe und drücken Sie OK.

4 Drücken Sie ◀/▶ zur Auswahl von 1, 2, 3, 4 oder 5 und drücken Sie OK.

Je höher die Zahl, desto stärker der 3D-Effekt.

HINWEIS: Je nach Inhalt kann die Einstellung eines starken 3D-Effekts zu einer unscharfen Darstellung der Bildkonturen und des Bildhintergrunds führen.

Wenn Sie beim Betrachten von 3D-Bildern ungewöhnliche Empfindungen, Ermüdungserscheinungen oder Unwohlsein bei sich bemerken, unterbrechen Sie das Betrachten der Bilder und ruhen Sie sich aus, bis die Symptome verschwunden sind. Stellen Sie den 3D-Effekt vor dem erneuten Betrachten der Bilder auf einen niedrigeren Wert ein, bei dem keine Symptome auftreten.

Einstellen des 3D PIN-Codes

Der 3D PIN wird für die 3D Sicherheitseinstellungen benötigt.

So geben Sie einen neuen PIN-Code ein:

1 Drücken Sie im 3D-Menü auf ▲ / ▼ zur Auswahl von 3D-PIN und drücken Sie OK.

2 Geben Sie mit den Zahlentasten eine vierstellige Nummer ein. Bestätigen Sie den Code.

HINWEIS: Sie können als PIN-Code nicht „0000“ eingeben.

So ändern oder löschen Sie Ihren PIN-Code:

1 Drücken Sie im 3D-Menü auf ▲ / ▼ zur Auswahl von 3D-PIN und drücken Sie OK.

2 Geben Sie mit den Zahlentasten Ihren vierstelligen PIN-Code ein.

3 Wählen Sie PIN ändern oder PIN löschen und drücken Sie OK.

HINWEIS:

• Sie können als PIN-Code nicht „0000“ eingeben.
• Wenn die PIN gelöscht wird, wird 3D Sicherheitseinstellungen ausgegraut und die Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Einstellen von 3D Startinformation

Wenn diese Funktion auf Ein eingestellt wird, wird eine Meldung auf dem Bildschirm angezeigt, wenn ein 3D-Signal empfangen wird.

1 Drücken Sie im Menü 3D ▲ / ▼, um 3D Sicherheitseinstellungen auszuwählen, und drücken Sie OK.
2 Geben Sie Ihren vierstelligen 3D PIN-Code ein.
3 Drücken Sie ▲ / ▼ zur Auswahl von 3D Startinformation.
4 Drücken Sie ◀/▶, um Ein oder Aus auszuwählen.

Einstellen von 3D Sperre

Wenn diese Funktion auf Ein eingestellt wird, müssen Sie den 3D PIN-Code eingeben, wenn Sie den Anzeigemodus wechseln möchten.

1 Drücken Sie im Menü 3D ▲ / ▼, um 3D Sicherheitseinstellungen auszuwählen, und drücken Sie OK.
2 Geben Sie Ihren vierstelligen 3D PIN-Code ein.
3 Drücken Sie ▲ / ▼ zur Auswahl von 3D Sperre.
4 Drücken Sie ◀/▶ zur Auswahl von Ein.

Einstellen von 3D Timer Sperre

Wenn die 3D Timer Sperre auf Ein eingestellt wird, wird weder das PIN-Eingabefenster noch die 3D Startinformation angezeigt, wenn 3D Timer aktivieren gerade aktiv ist, auch wenn auf den 3D-Modus umgeschaltet wird. Dies hilft zu vermeiden, dass nach der 3D-Sperr-PIN gefragt wird und dass die 3D Startmeldung jedes Mal, wenn auf 3D umgeschaltet wird, angezeigt wird.

HINWEIS: Diese Funktion kann erst ausgewählt werden, wenn die 3D PIN eingestellt ist.

1 Drücken Sie im Menü 3D ▲ / ▼, um 3D Sicherheitseinstellungen auszuwählen, und drücken Sie OK.
2 Geben Sie Ihren vierstelligen 3D PIN-Code ein.
3 Drücken Sie ▲ / ▼ zur Auswahl von 3D Timer Sperre.
4 Drücken Sie ◀/▶ zur Auswahl von Ein.

Einstellen von 3D Timer aktivieren

Diese Funktion hilft Ihnen, sich daran zu erinnern, dass Sie 3D-Videos nicht für längere Zeit schauen sollten. Nachdem eine festgelegte Zeitspanne vorüber ist, wird ein Dialog angezeigt, in dem Sie gefragt werden, ob Sie weiterschauen möchten oder nicht.

1 Drücken Sie im Menü 3D ▲ / ▼, um 3D Sicherheitseinstellungen auszuwählen, und drücken Sie OK.
2 Geben Sie Ihren vierstelligen 3D PIN-Code ein.
3 Drücken Sie ▲ / ▼ zur Auswahl von 3D Timer aktivieren.
4 Drücken Sie ◀/▶ zur Auswahl von 30, 60, 90 oder 120 Minuten.
5 Um den Timer zu deaktivieren, wählen Sie Aus.

Anzeige von 3D Sicherheitsinformation

1 Drücken Sie im Menü 3D ▲ / ▼, um 3D Sicherheitsinformation auszuwählen, und drücken Sie OK. Eine Meldung wird angezeigt.

Wechsel von linken und rechten Bildern

Die linken und rechten Bilder der Gläser können getauscht werden. Wenn 3D-Bilder verschwommen aussehen, wechseln Sie die linke und rechte Seite des 3D-Bildes.

1 Drücken Sie QUICK, um das Schnellmenü zu öffnen.
2 Drücken Sie ▲ / ▼ zur Auswahl von 3D-Einstellungen und drücken Sie OK.
3 Drücken Sie ▲ / ▼ zur Auswahl von Linkes und Rechtes Bild.
4 Wählen Sie ◀/▶, um Gewechselt auszuwählen, und drücken Sie OK.

Klangregelung

Lautstärkeregelung und Stummschaltung

Lautstärke:

Drücken Sie die Taste + oder - , um die Lautstärke anzupassen.

Stummschaltung

Drücken Sie einmal, um den Ton auszuschalten, und ein zweites Mal, um den Ton wieder einzuschalten.

2-Kanalton

Wenn eine Sendung oder ein Film mit einer mehrsprachigen Tonspur übertragen wird, können Sie mit der Funktion 2-Kanalton zwischen diesen Sprachen umschalten.

1 Drücken Sie 🚫 und ▲ / ▼, um das Symbol Ton zu markieren.

2 Drücken Sie ▶ and ▲ / ▼, um 2-Kanalton auszuwählen, und drücken Sie ▶ und ▲ / ▼, um die Sprache 1 oder Sprache 2 auszuwählen.

< Ton

Balance 0

Bass 0

Höhen 0

Audyssey Premium-Fernseher

Dynamikbereichssteuerung Ein

2-Kanalton Sprache 1

Tonpegelausgleich

TV-Lautsprecher Ein

Kopfhörerlautstärke

Audio-Beschreibung

Digitaler Tonausgang

Balance

1 Drücken Sie im Menü Ton ▲ / ▼, um Balance auszuwählen, und drücken Sie ◀/▶, um die Lautsprecher-Balance mehr auf den linken oder rechten Lautsprecher zu verlegen.

Bass, Höhen

1 Drücken Sie im Menü Ton ▲ / ▼, um Bass oder Höhen auszuwählen.

2 Drücken Sie ◀/▶, um die Einstellung zu ändern.

TV-Montage (Wand/Tisch)

Audyssey TV-Montage Dieses Feature ermöglicht einen angemessenen Ton in Abhängigkeit von der Art der TV-Installation, das heißt, ob der TV an der Wand oder auf einem TV-Tisch installiert ist.

1 Drücken Sie im Menü Ton ▲ / ▼, um Audyssey Premium-Fernseher auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um TV-Montage auszuwählen.
3 Drücken Sie ▲ / ▼ zur Auswahl von Wand oder Tisch.

Dynamische Lautstärke®

Audyssey Dynamische Lautstärke® kontrolliert den Lautstärke-Pegel, um laute Spitzen zu beseitigen und leise Dialoge zu betonen. Für ein vergnüglicheres Fernseh- und Filmerlebnis.

1 Drücken Sie im Menü Ton ▲ / ▼, um Audyssey Premium-Fernseher auszuwählen, und drücken Sie OK.

2 Drücken Sie ▲ / ▼, um Dynamische Lautstärkeauszuwählen.

3 Drücken Sie ▲ / ▼, um Tag, Nacht oder Aus auszuwählen.

Audyssey ABX™

Die Audyssey ABX™ Technologie nutzt anspruchsvolle Treiberanalysen und die Niedrigfrequenz-Überwachung, um den Bereich und Bass von kleinen Lautsprechern zu erhöhen. Auf diese Weise kann das System niedrigere Frequenzen als die, die mit einem traditionellen System gleicher Größe möglich wären, erzeugen.

1 Drücken Sie im Menü Ton ▲ / ▼, um Audyssey Premium-Fernseher auszuwählen, und drücken Sie OK.

2 Drücken Sie ▲ / ▼ zur Auswahl von Audyssey BAX.

3 Drücken Sie ▲ / ▼, um den gewünschten Audyssey ABX-Pegel (niedrig, hoch oder Aus) auszuwählen.

Dynamikbereichssteuerung

Mit dieser Funktion kann die Audiokomprimierung für einige digitale Fernsehprogramme gesteuert werden (MPEG-1- und MPEG-2-Audioprogramme werden nicht unterstützt).

1 Markieren Sie im Menü Ton mit der Taste ▲ / ▼ die Option Dynamikbereichssteuerung.
2 Drücken Sie ▶ und ▲ / ▼, um Ein oder Aus auszuwählen.

Tonpegelausgleich

Manchmal kommt es zu großen Unterschieden in der Lautstärke, wenn von DTV 5.1-Kanal auf DTV 2-Kanal und ATV-Kanal oder einen externen Eingang umgeschaltet wird. Mit der Funktion Tonpegelausgleich werden diese Lautstärkeunterschiede reduziert.

1 Stellen Sie den Lautstärkepegel ein, der normalerweise bei DTV 5.1-Kanal-Programmen eingestellt ist.
2 Schalten Sie auf einen Kanal mit DTV 2-Kanal oder ATV oder zu einem externen Eingang um.
3 Drücken Sie im Menü Ton die Taste ▲ / ▼, um den Tonpegelausgleich auszuwählen, und drücken Sie OK.
4 Drücken Sie ▲ / ▼, um eine Option auszuwählen, und dann drücken Sie ◀ / ▶, um die Lautstärke einzustellen.

< Tonpegelausgleich DTV 2CH 0 0 ATV 0 Externer Eingang 0

HINWEIS:

• Das verfügbare Element variiert abhängig von der aktuellen Eingangsquelle. Wenn Sie z. B. ein DTV-2-Kanal-Programm sehen, ist nur DTV 2CH verfügbar und die anderen beiden Elemente sind im Menü ausgegraut. So können Sie die Reaktion auf die jeweilige Gegebenheit ganz einfach anpassen.
• Bei der Anzeige von DTV 5.1-Kanal-Programmen ist diese Funktion nicht verfügbar.

TV-Lautsprecher Ein/Aus

Diese Funktion erlaubt es Ihnen, die TV-Lautsprecher auszuschalten, wenn Sie ein Audio-System anschließen.

1 Drücken Sie im Menü Ton ▲ / ▼, um die TV-Lautsprecher auszuwählen.
2 Drücken Sie ▶ und ▲ / ▼, um Aus auszuwählen.

Zum Einschalten der eingebauten Lautsprecher:

Wählen Sie in Schritt 2 Ein.

Kopfhörer-Einstellungen

Mit dieser Einstellung wird die Höhe des Tonausganges eingestellt, wenn Kopfhörer angeschlossen sind.

Lautsprecher-Verbindung	Kopfhörer Lautsprecher
Ein Ton wird	ausgegeben(∠± ist verfügbar.)	Kein Ton
Aus Ton vorhanden(Menü für Kopfhörer-Lautstärke steht zur Verfügung.)		Ton wird ausgegeben(∠± ist verfügbar.)

1 Drücken Sie im Menü Ton die Taste ▲ / ▼, um die Kopfhörerlautstärke auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um Lautsprecher-Verbindung auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Ein oder Aus auszuwählen.

< Kopfhörerlautstärke Lautsprecher-Verbindung Ein Kopfhörerlautstärke 30 Ein Aus

3 Wenn Sie Aus auswählen, markieren Sie dann Kopfhörerlautstärke und passen Sie mit ◀ /▶ die Kopfhörerlautstärke an.

Audio-Beschreibung

Die Beschreibung Ton ist eine zusätzliche Erzählspur für Menschen mit eingeschränktem Sehvermögen, damit diese die Handlung besser verstehen und sie ganz genießen können. Die Buchstaben AD werden in der Kanalkennung angezeigt, wenn die Sendung AD-Inhalt umfasst.

1 Drücken Sie im Menü Ton ▲ / ▼, um Audio-Beschreibung auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um Audio-Beschreibung auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Ein auszuwählen.

Mit der Taste AD auf der Fernbedienung kann auch die Funktion Audio-Beschreibung zwischen Ein und Aus umgeschaltet werden.

3 Um den Pegel des Audiobeschreibungstons an den des Haupttons anzupassen, markieren Sie Mischpegel und drücken Sie ◀/▶.

< Audio-Beschreibung Audio-Beschreibung Ein Mischpegel 80 80

Breitbild-Anzeige

Je nach Art der Fernsehübertragung können Sie sich Sendungen in verschiedenen Bildformaten anschauen.

NATIV Diese Einstellung zeigt das Bild ohne Overscan-Ränder an, d.h. als wirklichkeitsgetreue Bildschirmwiedergabe (WYSIWYG). PC NORMAL Diese Einstellung zeigt das Bild ohne Overscan-Ränder an, d.h. als wirklichkeitsgetreue Bildschirmwiedergabe (WYSIWYG). Diese Einstellungsoption kann nur mit über den HDMI- oder PC-Anschluss eingespeisten Videosignalen erreicht werden. PC WIDE Diese Einstellung zeigt das Bild ohne Overscan-Ränder und Seitenränder an. Diese Einstellungsoption kann nur mit über den HDMI- oder PC-Anschluss eingespeisten Videosignalen erreicht werden. Pixel-to-Pixel „Pixel-to-Pixel“ ist eine nicht-skalierende Anzeige. Abhängig vom eingehenden Signalformat wird das Bild mit Seitenrändern und/oder Balken oben und unten im Bild angezeigt (z.B. VGA-Eingangsquelle).

Drücken Sie die Taste auf der Fernbedienung, um die Liste der verfügbaren Breitbildformate anzuzeigen.

Drücken Sie Taste mehrmals, um das gewünschte Format zu markieren.

Sie können auch über die Funktion Schnellmenü die Bildgröße auswählen.

AV-Format PC-Format

Bildgröße Breitbild 4:3 Super Live Kino Untertitel 14:9 Nativ

Der Einsatz der speziellen Funktionen zur Veränderung der Größe des angezeigten Bildes (d. h. Ändern des Verhältnisses der Bildhöhe zur Bildbreite) zum Zweck einer öffentlichen Vorführung oder zur Erzielung eines kommerziellen Gewinns kann eine Verletzung von Urheberrechtsgesetzen darstellen.

Bildeinstellung

Die meisten Bild-Steuerelemente und Funktionen sind in beiden Modi, digital und analog, verfügbar. BEACHTEN SIE BITTE: Funktionen, die nicht zur Verfügung stehen, sind grau unterlegt.

Bildmodus

Dieses Fernsehgerät bietet die Möglichkeit, individuelle Bildeinstellungen zu speichern.

AutoView, Dynamisch, Standard, Hollywood-Nacht, Hollywood-Tag, Hollywood Pro, Geschäft, Spiele und PC sind voreingestellte Optionen, die sich auf viele Funktionen/Einstellungen des Fernsehgerätes auswirken.

HINWEIS:

• Da der Modus AutoView automatisch die Bildeinstellungen auf der Basis der Bedingungen des Umgebungslichts und des Eingangssignals einstellt, sind Automatischer Helligkeitssensor und Expertenbildeinstellung ausgegraut, wenn dieser ausgewählt ist.
• Der Modus Geschäft ist nur verfügbar, wenn Standort auf Geschäft gesetzt ist.
• Der Modus Spiele ist im externen Eingangsmodus verfügbar (außer beim Antenneneingang). Wenn Sie den Modus Spiele auswählen, werden die passenden Breitbildformate ausgewählt.
• Der Modus PC ist im RGB/PC-Eingangsmodus oder im HDMI-Eingangsmodus verfügbar.

1 Drücken Sie 🚫 und ▲ / ▼, um das Symbol Bild zu markieren, und drücken Sie OK.

2 Drücken Sie ▶ und ▲ / ▼, um Bildmodus auszuwählen, und drücken Sie OK.

< Bild Bildmodus Standard Reset Hintergrundbeleuchtung 0 Kontrast 100 Helligkeit 0 Farbe 0 Farbton 0 Schärfe 0 Erweiterte Bildeinstellung Expertenbildeinstellung Anzeige-Einstellung

3 Drücken Sie ▲ / ▼, um den bevorzugten Bildmodus auszuwählen, und drücken Sie OK.

HINWEIS: Der von Ihnen gewählte Bildmodus wirkt sich nur auf den aktuellen Eingang aus. Sie können für jeden Eingang einen anderen Bildmodus auswählen.

Bildvoreinstellungen

Sie können damit die aktuellen Bildeinstellungen nach Wunsch anpassen. Wenn Sie z. B. „Dynamisch“ auswählen, werden Ihre neuen Einstellungen unter dem Bildmodus „Dynamisch“ gespeichert, wenn Sie die folgenden Einstellungen wie Hintergrundbeleuchtung, Kontrast, Helligkeit, Farbe, Farbton, Schärfe und die Elemente Erweiterte Bildeinstellungen ändern.

1 Drücken Sie im Menü Bild die Taste ▲ / ▼, um zwischen Hintergrundbeleuchtung, Kontrast, Helligkeit, Farbe, Farbton oder Schärfe zu wählen, und drücken Sie OK.

2 Drücken Sie ◀/▶, um die Einstellungen anzupassen, und drücken Sie OK.

Reset

Diese Funktion setzt alle Bildeinstellungen mit Ausnahme von Bildmodus auf die werkseitigen Einstellungen zurück.

1 Drücken Sie im Menü Bild ▲ / ▼, um Reset auszuwählen, und drücken Sie OK.

2 Eine Bestätigungsmeldung wird angezeigt. Drücken Sie ◀/▶, um Ja auszuwählen, und drücken Sie OK.

ColourMaster

Wenn ColourMaster auf Ein gesetzt ist, steht die Funktion „Farbeinstellungen“ zur Verfügung.

1 Drücken Sie im Menü Bild ▲ / ▼, um Erweiterte Bildeinstellungen auszuwählen, und drücken Sie OK.

2 Drücken Sie ▼, um ColourMaster auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Ein oder Aus auszuwählen.

< Erweiterte Bildeinstellungen ColourMaster Aus Farbeinstellungen Farbtemperatur Automatischer Helligkeitssensor Ein Dynamische Hintergrundbeleuchtung Hoch Schwarz/Weiß-Level Mittel Rauschunterdrückung Resolution+ Ein ClearScan Hoch Reset Ein Aus

Farbeinstellungen

Die Funktion Farbeinstellungen ermöglicht die Einstellung der einzelnen Farbwerte entsprechend Ihren persönlichen Vorlieben. Das kann sinnvoll sein, wenn Sie eine externe Quelle verwenden.

1 Drücken Sie im Menü Erweiterte Bildeinstellungen ▲ / ▼, um Farbeinstellungen auszuwählen, und drücken Sie OK.

2 Wählen Sie die gewünschte Option durch Drücken der Taste ▲/▼ aus und wechseln Sie mithilfe der Taste ▶ zum Einstellungsfenster.

Farbeinstellungen Farbton Sättigung Helligkeit Rot 0 0 0 0 Grün 0 0 0 Blau 0 0 0 Gelb 0 0 0 Magenta 0 0 0 Cyan 0 0 0 Reset Bearbeiten

3 Drücken Sie die Taste ◀/▶, um Farbton, Sättigung oder Helligkeit auszuwählen. Drücken Sie dann die Taste ▲/▼, um die gewünschten Einstellungen vorzunehmen.

Farbton Sättigung Helligkeit Rot 0 0 0

4 Drücken Sie BACK, um zum vorherigen Menü zurückzukehren.

Um das Gerät auf die werkseitigen Einstellungen zurückzusetzen, wählen Sie die Option Reset und drücken Sie OK.

Farbtemperatur

Durch die Einstellung Farbtemperatur wirkt das Bild durch die Erhöhung der roten bzw. blauen Farbanteile „wärmer“ oder „kühler“.

1 Drücken Sie im Menü Erweiterte Bildeinstellungen ▲ / ▼, um Farbtemperatur auszuwählen, und drücken Sie OK.

2 Drücken Sie ▲ / ▼, um Farbtemperatur auszuwählen, und drücken Sie OK.

3 Drücken Sie ▲ / ▼, um zwischen kalt, normal oder warm entsprechend Ihren Wünschen zu wählen, und drücken Sie OK.

4 Drücken Sie ▲ / ▼, um Rot-Level, Grün-Level oder Blau-Level auszuwählen, und drücken Sie ◀ / ▶, um das Niveau einzustellen.

HINWEIS: Um die Werksvoreinstellungen wieder einzustellen, wählen Sie Reset und drücken Sie OK.

Automatischer Helligkeitssensor

Wenn Automatischer Helligkeitssensor aktiviert ist, wird die Hintergrundbeleuchtung des Gerätes automatisch an die Raumbeleuchtung der Umgebung angepasst.

1 Drücken Sie im Menü Erweiterte Bildeinstellungen ▲ / ▼, um Automatischer Helligkeitssensor auszuwählen, und drücken Sie OK.

2 Drücken Sie die Taste ▲ / ▼, um die Einstellung Ein oder Aus auszuwählen, und drücken Sie OK.

Dynamische Hintergrundbeleuchtung

Wenn die Funktion Dynam. Hintergrundbel. aktiviert ist, wird das Niveau der Hintergrundbeleuchtung an die jeweilige Szene wie Bewegtbild, Standbild, helle Szene oder dunkle Szene angepasst.

1 Drücken Sie im Menü Erweiterte Bildeinstellungen ▲/▼, um Dynam. Hintergrundbel. auszuwählen, und drücken Sie OK.

2 Drücken Sie die Taste ▲ / ▼, um die Einstellung Hoch, Niedrig oder Aus auszuwählen, und drücken Sie OK.

hoch: Zur Kontrolle des Niveaus der Hintergrundbeleuchtung, angepasst an die jeweilige Szene wie z. B. Bewegtbild, helle Szene oder dunkle Szene.

niedrig: Zur Kontrolle des Niveaus der Hintergrundbeleuchtung für dunkle Szenen.

Schwarz/Weiss Level

Schwarz/Weiss Level erhöht die Stärke der dunklen Bereiche des Bildes, um die Definition zu verstärken.

1 Drücken Sie im Menü Erweiterte Bildeinstellungen ▲ / ▼, um Schwarz/Weiss Level auszuwählen, und drücken Sie OK.

2 Drücken Sie die Taste ▲ / ▼, um die Einstellung Hoch, Mittel, Niedrig oder Aus auszuwählen, und drücken Sie OK.

MPEG Rauschreduz. – Rauschunterdrückung

Beim Abspielen von DVDs kann es – bedingt durch die Komprimierung – vorkommen, dass einige Wörter oder Bildelemente in der Anzeige verzerrt oder verpixel sind. Mithilfe der Funktion MPEG Rauschreduz. kann dieser Effekt durch eine sogenannte Kantenglättung vermindert werden.

1 Drücken Sie im Menü Erweiterte Bildeinstellungen ▲ / ▼, um Rauschunterdrückung auszuwählen, und drücken Sie OK.

2 Drücken Sie ▼, um MPEG Rauschreduz. auszuwählen, und drücken Sie OK.

< Rauschunterdrückung MPEG Rauschreduz. Niedrig ▶ DNR Automatisch

3 Drücken Sie ▲ / ▼, um zwischen Aus, Niedrig, Mittel oder Hoch entsprechend Ihren Wünschen zu wählen, und drücken Sie OK.

HINWEIS: Wenn der Bildmodus auf Spiele oder PC eingestellt ist, ist diese Funktion nicht verfügbar.

DNR – Digitale Rauschunterdrückung

DNR führt zu einer „weicheren“ Bilddarstellung bei einem schwachen Signal zur Reduzierung störender Effekte.

1 Wählen Sie DNR aus dem Menü Rauschunterdrückung aus.
2 Drücken Sie ▲ / ▼, um zwischen Aus, Niedrig, Mittel, Hoch oder Automatisch zu wählen, und drücken Sie OK. Die Unterschiede sind nicht immer wahrnehmbar (die besten Ergebnisse erzielen Sie bei niedrigen Einstellungen. Bei zu hohen Einstellungen kann sich die Bildqualität verschlechtern).

HINWEIS: Wenn der Bildmodus auf Spiele oder PC eingestellt ist, ist diese Funktion nicht verfügbar.

Resolution +

Die Funktion Resolution+ ermöglicht es Ihnen, die Klarheit an Ihre gewünschten Bildeinstellungen anzupassen.

1 Drücken Sie im Menü Erweiterte Bildeinstellungen ▲ / ▼, um Resolution+ auszuwählen, und drücken SieOK.
2 Drücken Sie ▲ / ▼, um Ein auszuwählen.

HINWEIS:

• Diese Funktion arbeitet je nach Inhalt möglicherweise nicht einwandfrei.
• Abhängig von dem an das Fernsehgerät angeschlossenen Gerät kann es zu Bildrauschen kommen (z. B. bei einem Gerät mit einer speziellen Enhancer-Funktion).

ClearScan

Dieses Feature hilft, die Bildstabilität zu erhöhen.

1 Drücken Sie im Menü Erweiterte Bildeinstellungen ▲ / ▼, um ClearScan auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um hoch, mittel, Standard oder Aus auszuwählen.

Zurücksetzen der fortgeschrittenen Bildeinstellungen

Mit dieser Funktion können Sie die aktuellen Erweiterten Bildeinstellungen wieder auf die Standardeinstellungen zurücksetzen.

1 Drücken Sie im Menü Erweiterte Bildeinstellungen die Taste ▲ / ▼, um Reset auszuwählen.
2 Drücken Sie OK.

Expertenbildeinstellungen

Diese Funktion steht zur Verfügung, wenn als Option Bildmodus Standard, Hollywood-Tag, Hollywood-Nacht oder Hollywood Pro gewählt ist.

Testbild

Wenn das Testbild auf dem Bildschirm angezeigt wird, können Sie in den Bild-Untermenüs navigieren und die Bildeinstellungen anpassen, ohne das Bild zu entfernen. Wenn Sie zu einem anderen Menü als dem Bild-Menü wechseln oder die Menüs schließen, wird das normale Videobild wiederhergestellt.

1 Drücken Sie im Menü Bild ▲ / ▼, um Expertenbildeinstellungen auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um Testbild auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um Ein auszuwählen, und drücken Sie OK.

RGB Filter

Mit dieser Funktion können Sie rote, grüne und blaue Komponenten des Bildes individuell aktivieren oder deaktivieren, um jede einzelne Farbe genauer anpassen zu können.

1 Drücken Sie im Menü Expertenbildeinstellungen ▲ / ▼, um RGB Filter auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um die Einstellung Rot, Grün oder Blau auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um Ein auszuwählen, und drücken Sie OK.
4 Drücken Sie ▲ / ▼, um Farbe oder Farbton auszuwählen, und drücken Sie zur Einstellung ◀ / ▶.
5 Drücken Sie OK.

HINWEIS: Es ist nicht möglich, alle drei Farben gleichzeitig zu deaktivieren.

Kleurdecodering.

Wenn Sie DVDs mit diesem Fernsehgerät betrachten, kann die Option Colour Decoding aktiviert werden, um für eine korrekte Wiedergabe der Farbmetrik zu sorgen.

HINWEIS: Die Modi außer Automatisch (BT.709 und BT.601) dienen dazu, eine unregelmäßige Signalausgabe von DVD usw. mit falscher Farbe optimal zu konvertieren. Wenn Sie BT.709 oder BT.601 für ein normal empfangenes Signal auswählen, wird die Farbe möglicherweise nicht richtig angezeigt. Diese Funktion sollte normalerweise auf Automatisch gesetzt sein.

1 Drücken Sie im Menü Expertenbildeinstellungen ▲ / ▼, um Farbdecoding auszuwählen, und drücken Sie OK.

2 Drücken Sie ▲ / ▼, um Automatisch, BT.709 oder BT.601 auszuwählen, und drücken Sie OK.

Weißabgleich-Fensteransicht

Mit dieser Funktion wird eine spezielle Fensteransicht angezeigt, die Sie benutzen können, um den Weißabgleich mit einem Messgerät anzupassen.

1 Drücken Sie im Menü Expertenbildeinstellungen ▲ / ▼, um Weissabgleich auszuwählen, und drücken Sie OK.

2 Drücken Sie ▲ / ▼, um Fensteransicht auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Ein auszuwählen, und drücken Sie OK.

Weißabgleich-Einstellungsart

Sie können die Art der Einstellung für den Weißabgleich auswählen.

1 Drücken Sie im Menü Expertenbildeinstellungen ▲ / ▼, um Weissabgleich auszuwählen, und drücken Sie OK.

2 Drücken Sie ▲ / ▼, um Einstellungsart auszuwählen, und drücken Sie OK.

3 Drücken Sie ▲ / ▼, um 2P oder 10P auszuwählen, und drücken Sie OK.

Weißabgleich-2P Weissabgleich

1 Drücken Sie ▼, um 2P Weissabgleich auszuwählen, und drücken Sie OK.

2 Drücken Sie ▲ / ▼, um Rot-Offset, Grün-Offset, Blau-Offset, Rot-Gain, Grün-Gain oder Blau-Gain auszuwählen. Ein weißes Quadrat wird auf dem Bildschirm angezeigt.

3 Drücken Sie ◀/▶, um die Einstellungen vorzunehmen, und drücken Sie OK.

Weißabgleich-10P Weissabgleich

1 Drücken Sie ▼, um 10P Weissabgleich auszuwählen.

2 Drücken Sie ▲ / ▼, um IRE, Rot, Grün oder Blau auszuwählen.

3 Drücken Sie ◀/▶, um die Einstellungen vorzunehmen, und drücken Sie OK.

HINWEIS: Die für Rot/Grün/Blau vorgenommenen Anpassungen werden für jede IRE-Einstellung einzeln gespeichert. (Es gibt zehn IRE-Einstellungen von 10 bis 100.)

Gamma-Kalibrierung

Toshiba hat in seine LCD-Fernsehgeräte Bildkalibrierungssysteme eingebaut. Nun können Sie die Vorteile von automatisch kalibrierten Gamma- und Weißstufen genießen.

Damit Sie diese Funktionen nutzen können, ist der Toshiba Farbanalysator TPA-1 erforderlich.

1 Drücken Sie im Menü Expertenbildeinstellungen ▲ / ▼, um Gamma-Kalibrierung auszuwählen, und drücken Sie OK.

2 Drücken Sie ▲ / ▼, um Kalibrierung anwenden auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Aktiviert auszuwählen, und drücken Sie OK.

3 Drücken Sie ▲ / ▼, um Autom. Gamma-Kalibrierung auszuwählen, und drücken Sie OK.

4 Verbinden Sie den USB-Farbanalysator mit dem USB 1 oder USB 2-Anschluss.

5 Geben Sie den Zielwert ein und platzieren Sie den USB-Farbanalysator über dem Quadrat auf dem Bildschirm.

Autom. Gamma-Kalibrierung Bitte geben Sie den Zielwert ein und setzen Sie den USB-Farbanalysator auf das Quadrat. Ziel-Farbtemperatur 0,313 0,329 (D65) Ziel-Gamma 2,4 ResetStart

6 Markieren Sie Start und drücken Sie OK.

Die automatische Gamma-Kalibrierung beginnt. Bitte warten Sie, bis „Die Gamma-Kalibrierung wurde abgeschlossen.“ auf dem Bildschirm erscheint.

So setzen Sie die Werte auf die Werkseinstellung zurück

1 Markieren Sie Reset und drücken Sie OK.

Automatische Formateinstellung (Breitbild)

Wenn dieses Fernsehgerät ein Signal in einem echten Breitbildformat empfängt und die Einstellung Auto Format auf Ein steht, wird die Sendung unabhängig von der aktuellen Bildformateinstellung des Fernsehgerätes automatisch im Breitbildformat angezeigt.

1 Drücken Sie 🚫 und ▲ / ▼, um das Symbol Bild zu markieren.
2 Drücken Sie ▶ und ▲ / ▼, um die Anzeige-Einstellungen auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um Auto Format auszuwählen, und drücken Sie OK.
4 Drücken Sie die Taste ▲ / ▼, um die Einstellung Ein oder Aus auszuwählen, und drücken Sie OK.

< Anzeige-Einstellungen Auto Format Ein 4:3 Vollformat Aus Bildlage PC-Einstellungen

4:3 Vollformat

Wenn die Einstellung 4:3 Vollformat aktiviert ist, werden Programme im 4:3-Format in ein Vollbildformat umgewandelt.

1 Drücken Sie im Menü Anzeige-Einstellungen ▲ / ▼, um 4:3 Vollformat auszuwählen, und drücken Sie OK.
2 Drücken Sie die Taste ▲ / ▼, um die Einstellung Ein oder Aus auszuwählen, und drücken Sie OK.

Bildlage

Die Bildposition kann individuell angepasst werden. Teilweise ist dies bei externen Quellen hilfreich.

HINWEIS: Die Funktion Bildlage kann im DTV-Modus nicht ausgewählt werden.

1 Drücken Sie im Menü Anzeige-Einstellungen ▲ / ▼, um Bildlage auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um eine Option auszuwählen, und drücken Sie ◀ / ▶, um die Einstellungen vorzunehmen, und drücken Sie OK. Die Optionen variieren abhängig vom derzeit ausgewählten Breitbildformat und dem Eingangssignal.

< Bildlage Horizontale Lage 0 Vertikale Lage 0 Reset

Um das Gerät auf die werkseitigen Standardeinstellungen zurückzusetzen, wählen Sie im Menü Bildlage die Option Reset und drücken Sie OK.

Bild anhalten

Mit dieser Funktion lässt sich ein Standbild auf dem Bildschirm anzeigen.

1 Drücken Sie ▼, um auf dem Bildschirm ein Standbild anzuzeigen. Drücken Sie die Taste ▼ erneut, um den Vorgang abzubrechen.

HDMI-Informationsanzeige

Wenn die Funktion HDMI-Informationsanzeige auf Ein gesetzt ist und Sie eine HDMI-Eingangsquelle ansehen, wird durch Betätigen der Taste die HDMI-Signalinformationskennung angezeigt.

1 Drücken Sie im Menü Optionen die Taste ▲ / ▼, um den HDMI-Informationsanzeige auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um Ein auszuwählen.

Die HDMI-Signalinformationen umfassen folgende Angaben: Auflösung, Scanning-Typ, Bildwiederholfrequenz, Bildformat, Bittiefe, Farbraum, RGB/YUV, Chroma-Format und Inhaltstyp (falls verfügbar).

Informationen über Wireless LAN

Bluetooth™- und Wireless LAN-Geräte arbeiten innerhalb desselben Funkfrequenzbereichs und können sich einander behindern. Wenn Sie Bluetooth™- und Wireless LAN-Geräte gleichzeitig benutzen, kann es gelegentlich vorkommen, dass keine optimale Netzwerkleistung erzielt wird oder sogar die Netzwerkverbindung unterbrochen wird. Sollte solch ein Problem auftreten, schalten Sie sofort entweder Ihr Bluetooth™- oder Wireless LAN-Gerät aus. Die tatsächliche Leistung kann variieren, hierzu gehört eine niedrigere Kapazität des drahtlosen Netzwerkes, der Datendurchgangsrate und der Reichweite. Die Leistung hängt von vielen Faktoren, Bedingungen und Variablen ab, hierzu gehört auch die Entfernung zum Zugangspunkt, das Volumen des Netzwerkverkehrs, Baumaterialien und Konstruktion, das eingesetzte Betriebssystem, die Mischung der eingesetzten drahtlosen Produkte, Störungen und andere ungünstige Bedingungen.

Wireless LAN und Ihre Gesundheit

Wireless LAN-Produkte, wie auch andere Funkgeräte, emittieren elektromagnetische Hochfrequenzenergie. Die von Wireless LAN-Geräten emittierte Energie ist weitaus geringer als die elektromagnetische Hochfrequenzenergie, die von anderen drahtlosen Geräten, wie etwa Mobiltelefonen, ausgestrahlt wird.

Da die Wireless-LAN-Produkte entsprechend der Vorschriften der Sicherheitsstandards und Empfehlungen für Funkfrequenzen arbeiten, glaubt TOSHIBA, dass das Wireless LAN für die Benutzung durch Konsumenten sicher ist. Diese Standards und Empfehlungen spiegeln den Konsens von Wissenschaftlern wider und stammen aus Beratungen durch Gremien und Ausschüssen von Wissenschaftlern, die fortwährend die umfangreiche Forschungsliteratur überprüfen und auswerten.

In einigen Situationen oder Umgebungen kann der Einsatz des Wireless LAN durch den Gebäudeinhaber oder verantwortliche Vertreter der Organisation eingeschränkt sein. Solch eine Einschränkung kann möglicherweise in einer Umgebung angewandt werden, in der das Risiko einer Störung von anderen Geräten oder Services als gefährlich erkannt und festgelegt wurde.

Wenn Sie sich über die Richtlinien im Bezug auf den Einsatz von drahtlosen Geräten in einer bestimmten Organisation oder Umgebung unsicher sind, sollten Sie sich nicht scheuen, um die Erlaubnis für den Einsatz des Wireless LAN-Geräts vor Einschalten des Gerätes zu fragen.

Wenn Sie das Fernsehgerät in einer Wireless LAN-Umgebung benutzen:

HINWEIS:

- Wenn Sie die Verschlüsselung auf „Keine“ einstellen, sind die über ein Wireless LAN übertragenen Daten nicht sicher geschützt. Unbefugte Benutzer können auf Ihre Daten und das ungeschützte Netzwerk zugreifen, wenn Sie keine Sicherheitsmaßnahmen ergriffen haben. Die Auswahl einer Verschlüsselungseinstellung für Ihr Toshiba-Fernsehgerät und die Verwendung eines sicheren Netzwerkes für die Übertragungen im Wireless LAN kann dazu verhelfen, den nicht-autorisierten Zugriff auf Ihre wichtigen Daten und/oder das Fernsehgerät zu vermeiden. Toshiba übernimmt keinerlei Verantwortung und lehnt jede Haftung für die drahtlose Datenübertragung über das Internet Ihres Toshiba-Fernsehgerätes ab.

• Die Funktion aller IEEE802.11 wird nicht unterstützt.
- Der Ad-hoc-Modus wird nicht unterstützt.

• Wir empfehlen, IEEE 802.11a oder IEEE 802.11n mit 5 GHz für das Audio- oder SD-Video-Streaming zu benutzen.
• Wir empfehlen, IEEE 802.11n mit 5 GHz für das HD-Video-Streaming zu benutzen.
• Wir empfehlen eine Codierungsrate für den Streaming-Video-Inhalt von maximal 20 Mpbs.
• Wir empfehlen, keine 2,4 GHz für das Audio- und Video-Streaming zu benutzen.
  • Die Wiedergabe des Inhalts kann durch verschiedene Umgebungsstörungen möglicherweise unterbrochen werden.

Hinweis für Europa

Dieses eingebaute WLAN-Modul kann in den folgenden Ländern betrieben werden:

AT Österreich IS Island
BE Belgien LI Liechtenstein
CH Schweiz LT Litauen
CY Zypern LU Luxemburg
CZ	Tschechische Republik	LV	Lettland
DE Deutschland MT Malta
DK Dänemark NL Niederlande
ES	Spanien	NO	Norwegen
FI	Finnland	PL	Polen
FR	Frankreich	PT	Portugal
GB	Vereinigtes Königreich	SE	Schweden
GR	Griechenland	SI	Slowenien
EE Estland SK Slowakei
HU	Ungarn	BG	Bulgarien
IT	Italien	RO	Rumänien
IE	Irland	TR	Türkei

• Wenn das Gerät im Frequenzbereich 5,15 GHz bis 5,35 GHz betrieben wird, darf es nur in Innenräumen benutzt werden.
• Wenn das Gerät für die 802.11 b/g/n-Funktion im Frequenzbereich 2,454 GHz bis 2,4835 GHz in Frankreich betrieben wird, darf es nur in Innenräumen benutzt werden.
• Eine allgemeine Erlaubnis ist erforderlich, wenn dieses Gerät im Freien oder an öffentlichen Plätzen in Italien betrieben wird.
• Dieses Gerät DARF NICHT im geografischen Bereich mit einem Radius von 20 km von der Mitte von Ny-Alesund aus in Norwegen betrieben werden.
• Richten Sie für das Wireless LAN die entsprechenden Sicherheitseinstellungen für den WLAN-Gebrauch ein, um eine unberechtigte Nutzung, Spoofing und ein Mitverfolgen von Kommunikationen zu vermeiden.
• Verbinden Sie ein WLAN nicht direkt mit einem äußeren Netzwerk.

Verwenden Sie einen WLAN-Zugangspunkt mit Routerfunktion oder einen Breitbandrouter. Richten Sie am Router die entsprechenden Sicherheitseinstellungen ein, um eine rechtswidrige Nutzung zu verhindern. Bezüglich der Sicherheitseinstellungen richten Sie sich nach den Angaben in der Anleitung des Routers.

Einrichten des Netzwerks

Sie können den Netzwerk-Typ auswählen.

1 Drücken Sie 🚫 und ▲ / ▼, um das Symbol Netzwerk zu markieren.
2 Drücken Sie ▶ und ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.

< Netzwerk Netzwerk-Setup Netzwerkgerät-Setup Smart Apps Einstellung

3 Drücken Sie ▲ / ▼, um Verbindungstyp auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Verdrahtet oder Drahtlos auszuwählen.

< Netzwerk-Setup Verbindungstyp Drahtlos Funkeinstellung Weiterführende Netzwerk-Einstellungen Netzanschlusstest Verdrahtet Drahtlos

4 Wenn Sie Verdrahtet ausgewählt haben, finden Sie weitere Informationen unter „Weiterführende Netzwerk-Einstellungen“ auf Seite 47.

HINWEIS: Schalten Sie nach einem Wechsel zwischen Drahtlos und Verdrahtet die Stromversorgung aus und wieder ein, um Ihr Fernsehgerät zurückzusetzen. Nach dem Wechsel zwischen of Drahtlos / Verdrahtet ist eine Kommunikation eventuell nicht mehr möglich.

Funkeinstellung

HINWEIS: Die ununterbrochene Verbindung zum Zugangspunkt (AP, Access Point) kann nicht garantiert werden. Die Verbindung kann beim Fernsehen unterbrochen werden.

Es gibt 3 Methoden für die Funkeinstellung Einfache Einstellung (WPS)

Wenn der Zugangspunkt WPS unterstützt, kann diese Methode verwendet werden.

- WPS ist ein industrieweiter Standard, der eine einfache Verbindung von WLAN-Geräten und eine problemlose Sicherheitseinrichtung erlaubt. WPS konfiguriert alle Einstellungen für die drahtlose Verbindung automatisch.

HINWEIS: Eine Konfigurierung der WEP-Verschlüsselung ist mit der einfachen Einstellung unter Umständen nicht möglich.

Unterstützte Einstellung (Einstellung mithilfe der Meldungsdaten des Zugangspunktes)

Netzwerk-Name, Authentifikation und Verschlüsselung werden auf der Grundlage der Daten vom Zugangspunkt festgelegt. Der Sicherheitsschlüssel muss manuell eingerichtet werden.

Manuelle Einstellung (manuelle Eingabe aller Einstellungen)

Einfache Einstellung mit PBC (Push Button Configuration)

1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um die Option Funkeinstellung auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um die Option Einfache Einstellung auszuwählen, und drücken Sie OK.

< Funkeinstellung Einfache Einstellung Unterstützte Einstellung Manuelle Einstellung

4 Drücken Sie ◀/▶, um PBC auszuwählen.
5 Drücken Sie ▼, um die Option Suchlauf zu markieren, und drücken Sie OK.
6 Drücken Sie, den Anweisungen auf dem Bildschirm folgend, die entsprechende Taste an Ihrem Zugangspunkt.
7 Wenn in einem Fenster gemeldet wird, dass die Einstellung beendet ist, drücken Sie OK.

Einfache Einstellung mit PIN (Personal Identification Number)

1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um die Option Funkeinstellung auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um die Option Einfache Einstellung auszuwählen, und drücken Sie OK.
4 Drücken Sie ◀/▶, um PIN auszuwählen.
5 Drücken Sie ▼, um Suchlauf starten auszuwählen, und drücken Sie OK.
6 Drücken Sie ▲ / ▼, um den gewünschten Zugangspunkt auszuwählen, und drücken Sie OK.

HINWEIS: Überprüfen Sie den Netzwerk-Namen und/oder die MAC-Adresse auf dem Etikett des Zugangspunktes oder in der Anleitung und wählen Sie Ihren Zugangspunkt.

7 Wenn das Fenster für den PIN-Code angezeigt wird, geben Sie den angezeigten PIN-Code in Ihren Zugangspunkt ein und drücken dann Weiter, um mit der PIN-Einstellung fortzufahren. Wenn eine eingeblendete Meldung bestätigt, dass die Einstellung beendet ist, drücken Sie OK.

So brechen Sie die Suche nach dem Zugangspunkt ab:

Drücken Sie BACK, während nach dem Zugangspunkt gesucht wird. Eine Meldung wird angezeigt. Wählen Sie dann mit ◀/▶ die Option Ja und drücken Sie OK.

Unterstützte Einstellung

1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um die Option Funkeinstellung auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um die Option Unterstützte Einstellung auszuwählen, und drücken Sie OK.

< Funkeinstellung Einfache Einstellung Unterstützte Einstellung Manuelle Einstellung

4 Drücken Sie ▲ / ▼, um den gewünschten Zugangspunkt auszuwählen, und drücken Sie OK.

HINWEIS: Überprüfen Sie Ihre MAC-Adresse auf dem Etikett des Zugangspunktes oder in der Anleitung und wählen Sie Ihren Zugangspunkt.

5 Markieren Sie Sicherheitsschlüssel und drücken Sie OK. Das Software-Tastatur-Fenster wird angezeigt.
6 Geben Sie den Sicherheitsschlüssel mit der Software-Tastatur ein (siehe Seite 49). Drücken Sie die GRÜNE Taste, um Ihre Einstellung zu speichern.

HINWEIS:

- Der Sicherheitsschlüssel muss diesen Vorgaben entsprechen:

• TKIP/AES: 8-63 ASCII oder 64 Hexadezimalzeichen
• WEP: 5 oder 13 ASCII oder 10 oder 26 Hexadezimalzeichen
• Für die WEP-Verschlüsselung muss nur eine Schlüssel-ID eingestellt werden.

7 Markieren Sie Beendet und drücken Sie OK.

HINWEIS: Wenn Netzwerk-Name nicht angezeigt wird, folgen Sie den Schritten 3 und 4 unter Manuelle Einstellung, um Netzwerk-Name einzustellen, bevor Sie Beendet drücken.

HINWEIS: Wenn BACK gedrückt wird, bevor Beendet ausgewählt wird, werden die Einstellungen nicht gespeichert.

Manuelle Einstellung

1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um die Option Funkeinstellung auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um die Option Manuelle Einstellung auszuwählen, und drücken Sie OK.
4 Drücken Sie ▲ / ▼, um Netzwerk-Name auszuwählen, und drücken Sie OK. Das Software-Tastatur-Fenster wird angezeigt.
5 Geben Sie den Netzwerk-Namen mit der Software-Tastatur ein (siehe Seite 49). Drücken Sie die GRÜNE Taste, um Ihre Einstellung zu speichern.
6 Drücken Sie ▲ / ▼, um Authentifikation auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Offenes System, Gemeinsamer Schlüssel, WPA-PSK oder WPA2-PSK auszuwählen.
7 Drücken Sie ▲ / ▼, um Verschlüsselung auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Keine, WEP, TKIP oder AES auszuwählen.

HINWEIS:

• Bestimmte Verschlüsselungsarten sind nur mit spezifischen Authentifikationsarten kompatibel.
• Wenn für Authentifikation Offenes System gewählt wurde, ist nur WEP oder Keine kompatibel.
• Wenn für Authentifikation Gemeinsamer Schlüssel gewählt wurde, ist nur WEP kompatibel.
• Wenn für Authentifikation WPA-PSK oder WPA2-PSK gewählt wurde, ist nur TKIP oder AES kompatibel.
• Wenn nicht kompatible Authentifikations-/Verschlüsselungs-Paare erkannt werden, erscheint eine Warnmeldung und es wird keine Verbindung hergestellt, bis die Inkompatibilität behoben ist.
• Für die WEP-Verschlüsselung muss nur eine Schlüssel-ID eingestellt werden.

8 Drücken Sie ▲ / ▼, um den Sicherheitsschlüssel auszuwählen, und drücken Sie OK.

9 Geben Sie den Sicherheitsschlüssel mit der Software-Tastatur ein (siehe Seite 49). Drücken Sie die GRÜNE Taste, um Ihre Einstellung zu speichern.

HINWEIS: Diese Auswahl wird ausgegraut, wenn die Verschlüsselung auf Keine eingestellt ist.

10 Markieren Sie Beendet und drücken Sie OK.

HINWEIS: Wenn für Verschlüsselung die Option Keine ausgewählt wurde, wird eine Meldung angezeigt. Drücken Sie ◀/▶, um Ja auszuwählen, und drücken Sie OK.

HINWEIS: Wenn BACK gedrückt wird, bevor Beendet ausgewählt wird, werden die Einstellungen nicht gespeichert.

Funk-Information

Die Einstellungen, die für Funkeinstellung konfiguriert wurden, können überprüft werden.

1 Drücken Sie QUICK, um das Schnellmenü zu öffnen.
2 Drücken Sie ▲ / ▼, um die Option Funk-Information auszuwählen, und drücken Sie dann OK.

Schnellmenü

Intel® WiDi

Bildmodus Standard

Bildgröße Breitbild

3D-Einstellungen

Mehr Infos

Kanal-Optionen

Aus-Timer

HDMI-CEC-Gerätesteuerung

Lautsprecher TV-Lautsprecher

Kopfhörerlautstärke 30

Funk-Information

Aufnahmeinformation

3 Wenn der Netzwerk-Typ auf Drahtlos steht, wird ein Fenster Funk-Information angezeigt.

HINWEIS: Drücken Sie die ROTE Taste, um alle Zugangspunkte abzutasten.

Menüpunkt Beschreibung
Status Angeschlossen	wird angezeigt, wenn das Fernsehgerät mit dem Zugangspunkt verbunden ist.Abgetrennt wird angezeigt, wenn das Fernsehgerät nicht mit dem Zugangspunkt verbunden ist.
Signal Stärke des Verbindungssignalsmit dem Zugangspunkt (STARK/MITTELSTARK/SCHWACH)
Geschwindigkeit Verbindung mit dem Zugangspunkt
Modus Arbeitsmodus	(11a, 11b, 11g, 11n)
Netzwerk-Name SSID eingestellt
Authentifikation Authentifikation eingestellt
Verschlüsselung	Verschlüsselung eingestellt
Sicherheitsschlüssel	Sicherheitsschlüssel eingestellt
AP MAC-Adresse	Die MAC-Adresse des Zugangspunkts wird angezeigt, wenn das Fernsehgerät mit dem Zugangspunkt verbunden ist.
TV MAC Adresse	Die MAC-Adresse des Fernsehgeräts (Drahtlos) wird angezeigt.
DHCP Aktiviert wird bei der Verwendung von DHCP angezeigt.Deaktiviert wird angezeigt, wenn DHCP nicht benutzt wird.
IP-Adresse	Die IP-Adresse des Fernsehgeräts
Subnet-Maske	Der Wert der Subnet-Maske
Standardgateway	Adresse des Standard-GATEWAYS
DNS	Adresse des DNS

HINWEIS: Auch wenn ein Zugangspunkt für IEEE 802.11n benutzt wird, kann es trotzdem sein, dass bei der Einstellung von Verschlüsselung auf WEP oder TKIP der Wert für die Geschwindigkeit niedrig ist. Wir empfehlen, die Verschlüsselung auf AES zu ändern (siehe „Manuelle Einstellung“ auf Seite 45).

Hinweise zur WLAN-Umgebung

• Die Funktion aller IEEE802.11 wird nicht unterstützt.
- Der Ad-hoc-Modus wird nicht unterstützt.
- Wir empfehlen, IEEE 802.11a oder IEEE 802.11n mit 5 GHz für das Audio- oder SD-Video-Streaming zu benutzen.
- Wir empfehlen, IEEE 802.11n mit 5 GHz für das HD-Video-Streaming zu benutzen.
- Wir empfehlen eine Codierungsrate für den Streaming-Video-Inhalt von maximal 20 Mpbs.
- Wir empfehlen, keine 2,4 GHz für das Audio- und Video-Streaming zu benutzen.
- Die Wiedergabe des Inhalts kann durch verschiedene Umgebungsstörungen möglicherweise unterbrochen werden.

Weiterführende Netzwerk-Einstellungen

HINWEIS:

• Wenn die DHCP-Funktion des Routers, der mit diesem TV verbunden ist, auf Ein eingestellt ist, können Sie den Auto-Setup auf Ein oder Aus einstellen. (Dieser sollte normalerweise auf Ein eingestellt sein.)
• Wenn die DHCP-Funktion des Routers auf Aus steht, stellen Sie Auto-Setup auf Aus und stellen Sie die IP-Adresse manuell ein.

IP-Adressen-Setup

Auto-Setup

1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.

2 Drücken Sie ▲ / ▼, um die Option Weiterführende Netzwerk-Einstellungen auszuwählen, und drücken Sie OK.

< Netzwerk-Setup Verbindungstyp Drahtlos Funkeinstellung Weiterführende Netzwerk-Einstellungen Netzanschlusstest

3 Drücken Sie ▲ / ▼, um die Option IP-Adressen-Setup auszuwählen, und drücken Sie OK.

< Weiterführende Netzwerk-Einstellungen IP-Adressen-Setup DNS-Einstellung MAC-Adresse

4 Markieren Sie Auto-Setup und drücken Sie ▶ und ▲ / ▼, um Ein auszuwählen.

IP-Adressen-Setup Auto-Setup Ein IP-Adresse ...... Subnet-Maske ...... Standardgateway ...... Ein Aus

HINWEIS: Andere Menüpunkte sind ausgegraut, wenn Auto-Setup auf Ein eingestellt ist.

Manuelle Einstellung

1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.

2 Drücken Sie ▲ / ▼, um die Option Weiterführende Netzwerk-Einstellungen auszuwählen, und drücken Sie OK.

3 Drücken Sie ▲ / ▼, um die Option IP-Adressen-Setup auszuwählen, und drücken Sie OK.

4 Markieren Sie Auto-Setup und drücken Sie ▶ und ▲ / ▼, um Aus auszuwählen.

IP-Adressen-Setup Auto-Setup Aus Ein IP-Adresse xxx xxx xxx xxx . Aus

5 Drücken Sie ▲ / ▼, um die Option IP-Adresse auszuwählen.

6 Drücken Sie ◀/▶, um das Feld zu markieren, das Sie ändern möchten, und geben Sie dann die IP-Adresse mit den Zahlentasten ein. Um die Einstellung zu speichern, drücken Sie OK.

HINWEIS: Die IP-Adressen-Feldzahlen müssen zwischen 0 und 255 liegen. Nachdem alle Feldzahlen eingestellt wurden, drücken Sie OK, um die gesamte Adresse zu speichern. Wenn die gesamte IP-Adresse ungültig ist, wird nach dem Drücken von OK eine Warnmeldung angezeigt.

7 Drücken Sie ▲ / ▼, um die Option Subnet-Maske auszuwählen, und bearbeiten Sie diese genauso wie die IP-Adresse.

IP-Adressen-Setup Auto-Setup Aus IP-Adresse xxx xxx xxx.xxx . Subnet-Maske xxx xxx xxx.xxx . Standardgateway xxx xxx xxx.xxx .

8 Drücken Sie ▲ / ▼, um die Option Standardgateway auszuwählen, und bearbeiten Sie diese Option genauso wie die IP-Adresse.

HINWEIS: Wenn Sie die IP-Adresse manuell eingestellt haben, dürfen Sie dieselbe IP-Adresse nicht für andere Geräte verwenden. Die IP-Adresse, die Sie benutzen, sollte eine private Adresse sein.

DNS-Einstellung

HINWEIS: Wenn die DHCP-Funktion des an diesem Fernsehgerät angeschlossenen Routers ausgeschaltet ist, stellen Sie Auto-Setup auf Aus und stellen Sie die DNS-Adresse(n) manuell ein. Diese erhalten Sie von Ihrem Internet-Provider.

Auto-Setup

1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um die Option Weiterführende Netzwerk-Einstellungen auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um die Option DNS-Einstellung auszuwählen, und drücken Sie OK.
4 Drücken Sie ▲ / ▼, um Auto-Setup zu markieren, und drücken Sie ▶ und ▲ / ▼, um Ein auszuwählen.

HINWEIS: Andere Menüpunkte sind ausgegraut, wenn Auto-Setup auf Ein eingestellt ist.

Manuelle Einstellung

1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um die Option Weiterführende Netzwerk-Einstellungen auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um die Option DNS-Einstellung auszuwählen, und drücken Sie OK.
4 Drücken Sie ▲ / ▼, um Auto-Setup auszuwählen, und drücken Sie ▶ und ▲ / ▼, um Aus auszuwählen.

DNS-Einstellung Auto-Setup Aus Ein DNS-Primäradresse xxx xxx xxx xxx . DNS-Sekundäradresse xxx xxx xxx xxx . Aus

5 Drücken Sie ▲ / ▼, um die Option DNS-Primäradresse auszuwählen.
6 Drücken Sie ◀ / ▶, um das Feld zu markieren, das Sie ändern möchten. Geben Sie dann die DNS-Primäradresse mit den Zahlentasten ein. Um die Einstellung zu speichern, drücken Sie OK.

HINWEIS: Die DNS-Adressen-Feldzahlen müssen zwischen 0 und 255 liegen. Wenn Sie eine nicht kompatible Zahl eingeben und OK drücken, wird die Feldzahl auf den vorhergehenden Wert zurückgesetzt.

7 Drücken Sie ▲ / ▼, um die Option DNS-Sekundäradresse auszuwählen, und bearbeiten Sie diese wie die DNS-Primäradresse.

MAC-Adresse

Sie können die korrigierte MAC-Adresse für das Fernsehgerät anzeigen (Verdrahtet und Drahtlos).

1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um die Option Weiterführende Netzwerk-Einstellungen auszuwählen, und drücken Sie OK.
3 Drücken Sie ▲ / ▼, um MAC-Adresse auszuwählen, und drücken Sie OK.

Netzanschlusstest

Diese Funktion überprüft die Internetverbindung.

1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerk-Setup auszuwählen, und drücken Sie OK.
2 Drücken Sie ▲ / ▼, um die Option Netzanschlusstest auszuwählen, und drücken Sie OK.

Eine Meldung zeigt an, ob die Verbindung erfolgreich war oder ob sie nicht aufgebaut werden konnte.

HINWEIS: Das Ergebnis des Netzanschlusstest garantiert nicht immer eine Verbindung.

So brechen Sie den Netzanschlusstest ab:

1 Drücken Sie BACK, während der Test läuft.

Verwendung der Software-Tastatur

Sie können Text über die Software-Tastatur eingeben. Das Software-Tastatur-Fenster wird angezeigt, wenn Sie OK bei einem Feld drücken, bei dem die Eingabe von Zeichen möglich ist.

So geben Sie Text über die Software-Tastatur ein:

1 Markieren Sie das gewünschte Zeichen auf der Software-Tastatur auf dem Bildschirm.
2 Drücken Sie OK.
3 Wiederholen Sie Schritte 1 und 2, bis Sie den gewünschten Text vollständig eingegeben haben.
4 Drücken Sie die GRÜNE Taste, um Ihre Einstellungen zu speichern und zum vorherigen Bildschirm zurückzukehren.

HINWEIS: Wenn Sie BACK drücken, werden die Änderungen nicht gespeichert und das Software-Tastatur-Fenster wird geschlossen. Der Text bleibt so, wie er vor dem Starten der Tastatur war.

Ölhen Beondet q w e r t y u i p 1 abc 2 abc 3 cat a s d f g h j k l 4 shi 5 lc 6 mno z x c v b n m , ; 7 pqs 8 buy 9 ways ?&#

Eingabe über die Fernbedienung:

Taste Beschreibung als den festgelegten Wert an Blei (Pb), Quecksilber (Hg) und/oder Kadmium (Cd) enthalten, der in der Batterie-Direktive (2006/66/EC) festgelegt ist, sind die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und/oder Kadmium (Cd) unter dem nebenstehenden Symbol aufgeführt. Durch Ihren Beitrag zur separaten Sammlung von Produkten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   den festgelegten Wert an Blei (Pb), Quecksilber (Hg) und/oder Kadmium (Cd) enthalten, der in der Batterie-Direktive (2006/66/EC) festgelegt ist, sind die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und/oder Kadmium (Cd) unter dem nebenstehenden Symbol aufgeführt. Durch Ihren Beitrag zur separaten Sammlung von Produkten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

OK Zur Eingabe des gewählten Zeichens.admium (Cd) enthalten, der in der Batterie-Direktive (2006/66/EC) festgelegt ist, sind die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und/oder Kadmium (Cd) unter dem nebenstehenden Symbol aufgeführt. Durch Ihren Beitrag zur separaten Sammlung von Produkten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   m (Cd) enthalten, der in der Batterie-Direktive (2006/66/EC) festgelegt ist, sind die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und/oder Kadmium (Cd) unter dem nebenstehenden Symbol aufgeführt. Durch Ihren Beitrag zur separaten Sammlung von Produkten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

0-9 Wählen Sie ein Zeichen für die Eingabe aus.ist, sind die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und/oder Kadmium (Cd) unter dem nebenstehenden Symbol aufgeführt. Durch Ihren Beitrag zur separaten Sammlung von Produkten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   sind die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und/oder Kadmium (Cd) unter dem nebenstehenden Symbol aufgeführt. Durch Ihren Beitrag zur separaten Sammlung von Produkten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

▲▼◀▶ Zum Bewegen der Markierung des Zeichens.admium (Cd) unter dem nebenstehenden Symbol aufgeführt. Durch Ihren Beitrag zur separaten Sammlung von Produkten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   m (Cd) unter dem nebenstehenden Symbol aufgeführt. Durch Ihren Beitrag zur separaten Sammlung von Produkten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

ROT Zum Löschen eines Zeichens auf der linken Seite des Cursors.mlung von Produkten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   von Produkten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

GRÜN Funktioniert als „Beendet“.llung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

GELB Funktioniert als „Shift“-Taste.ien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   nd verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

BLAU Zeigt das Hilfefenster an.gen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   uf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

BACK Zum Schließen des Software-Tastatur-Fensters ohne die Änderungen zu speichern.nd erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   halten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   n Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   Netzwerkgerät-Setuprodukten und Batterien helfen Sie bei der Sicherstellung einer vorschriftsmäßigen Entsorgung von Produkten und Batterien und verringern damit die potentiellen negativen Auswirkungen auf die Umwelt und die Gesundheit. Ausführliche Informationen zu Sammel- und Recyclingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   Apps-Kontrollprofilingprogrammen in Ihrem Land erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben.   Mit Toshiba-Apps können Sie das Fernsehgerät über einen mit einem Netzwerk verbundenen Tablet-PC oder ein smartphone steuern (die Verfügbarkeit ist von Ihrem Land abhängig). Um diese Funktion nutzen zu können, sind die unter Einrichten des Netzwerks (siehe Seite 44) und Gerätename-Einstellung (siehe Seite 50) beschriebenen Einstellungen erforderlich. Der Gerätename wird auf dem App-Bildschirm (Tablett oder Smartphone) angezeigt. Neue Geräte suchenon-3d"> 1 Drücken Sie im Menü Netzwerk ▲ / ▼, um Netzwerkgerät-Setup auszuwählen, und drücken Sie OK. 2 Drücken Sie ▲/▼, um die Option Setup des externen Steuerelements auszuwählen, und drücken SieOK.
