BEDIENUNGSANLEITUNG 32L1333 TOSHIBA

Während der gesamten Lebensdauer Ihres TV-Gerätes werden Firmware-Updates zur Verfügung gestellt, um sicherzustellen, dass Ihr TV-Gerät seine optimale Leistung beibehält. Sie können die neueste Version der Firmware von downloaden

www.toshiba-om.net/firmware.php

* Einige Funktionen, die in diesem Dokument aufgeführt sind, sind aufgrund der lokalen Gesetzgebung beschränkt und können nicht in allen Ländern verfügbar sein.

Inhalt

Sicherheitsvorkehrungen....3

Luftzirkulation.... 3

Schaden durch Überhitzung....3

Netzspannung.... 3

Warnhinweis 3

Was Sie tun sollten....3

Was Sie nicht tun sollten.... 3

Installation und wichtige Informationen .... 4

HAFTUNGSAUSSCHLUSSKLAUSEL 4

Wichtige Sicherheitshinweise 5

Entfernung des Standfußes....6

Die Fernbedienung....7

Einlegen der Batterien / Reichweite der Fernbedienung.... 7

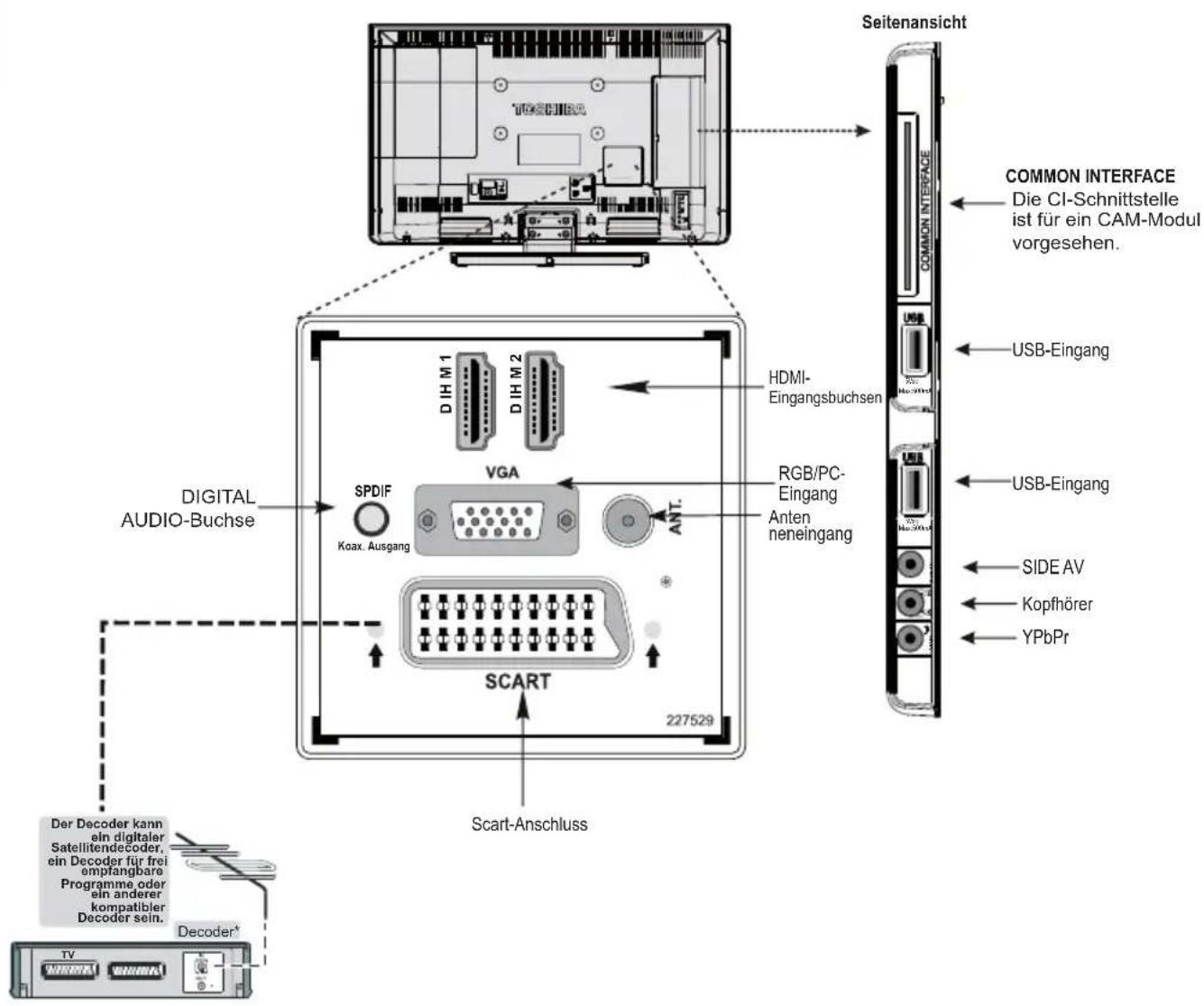

Anschließen von externen Geräten 8

Anschließen eines HDMI® - oder DVI-Geräts an den

HDMI-Eingang 9

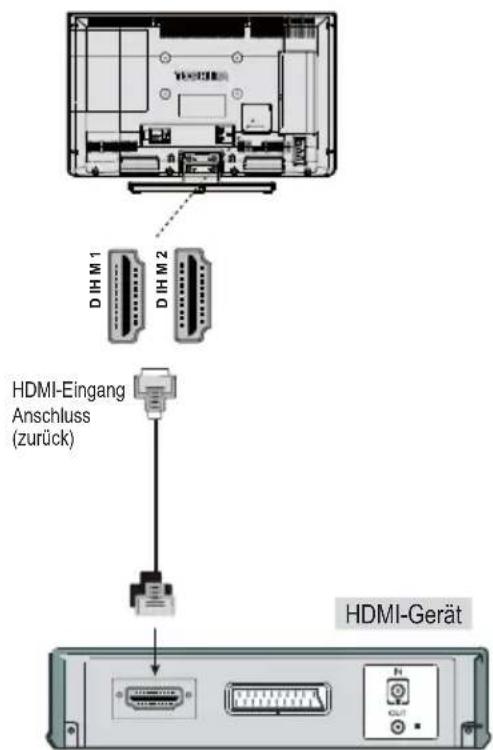

Anschluss eines HDMI-Gerätes.... 9

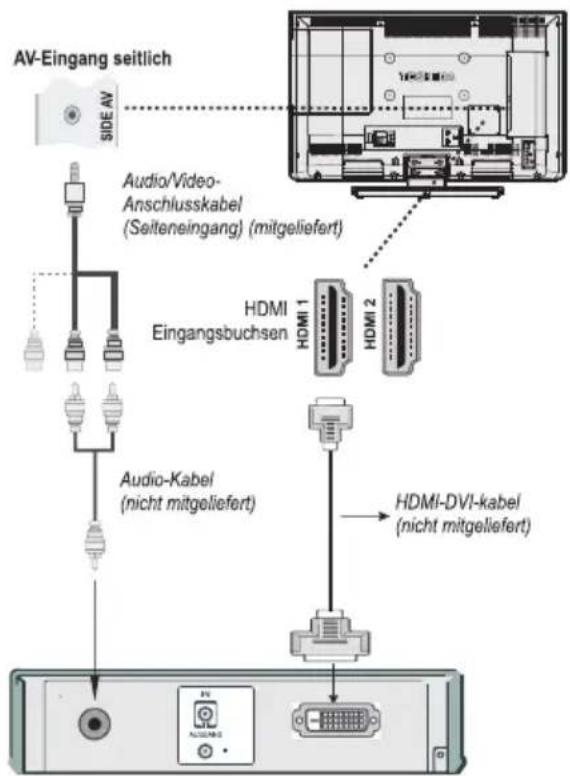

Um ein DVI-Gerät anzuschließen....9

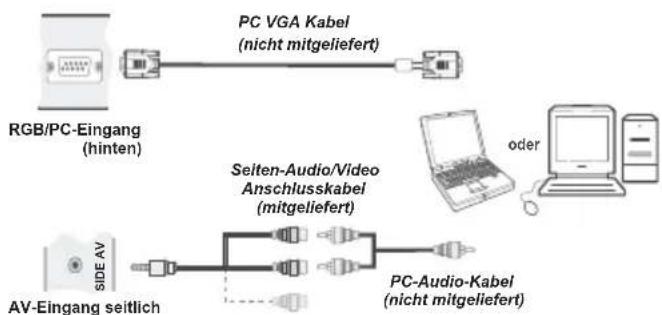

Anschluss eines Computers....10

Anschluss eines Computers 10

Anschluss eines DVD-Players....10

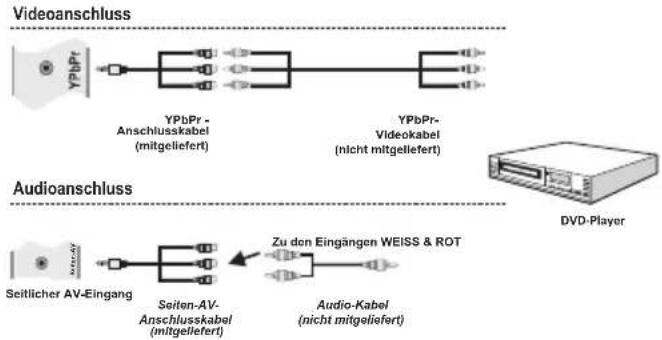

Anschluss eines DVD-Players über YPbPr ..... 10

Anschluss eines USB-Speichers 10

Anschluss eines USB-Gerät 10

Energiesparmodus 11

Umweltinformationen 11

Bedienung des TV-Geräts 12

Einschalten 12

Verwendung der Fernbedienung 12

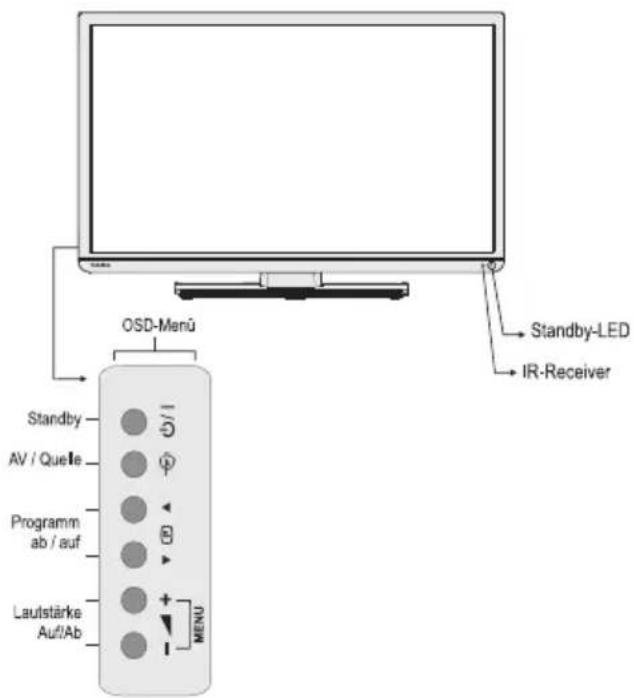

Nutzung der Bedienelemente des TV-Gerätes. 12

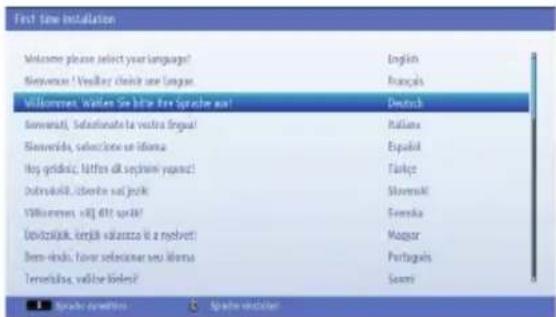

Erstinstallation 13

Automatische Sendersuche.... 14

Automatische Sendersuche....14

Manuelle Abstimmung, Analoge Feinabstimmung 15

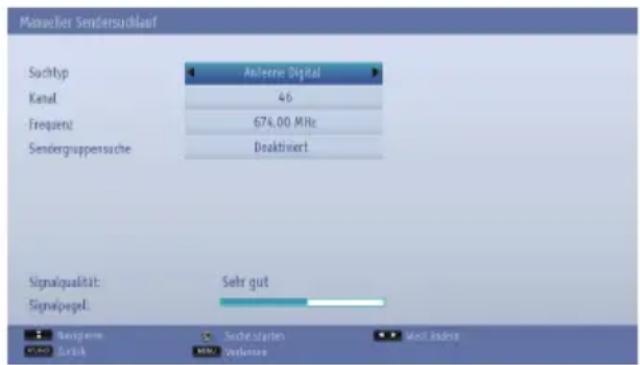

Digitale Antenne manuelle Suche....15

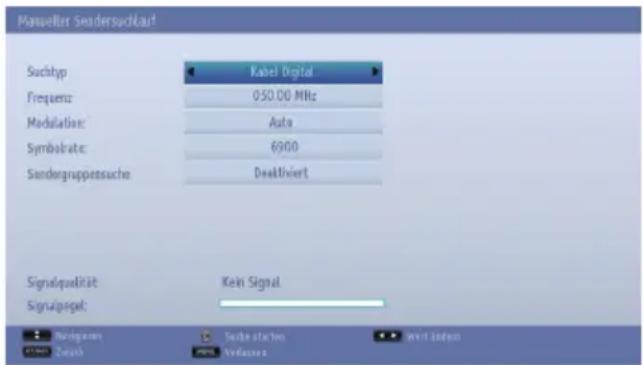

Manuelle Digitale Kabel Suche....15

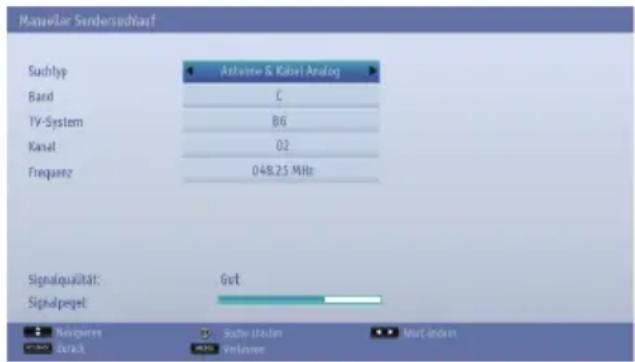

Manuelle Analoge Suche....15

Analoge Feineinstellung 15

Allgemeine Bedienung.... 16

Stereo oder zweisprachige Sendungen......16

Anzeigen von Untertiteln.... 16

Ansicht des Hauptmenüs....16

Einstellen der Lautstärke und Stummschaltung 16

Auswahl der Programmpositionen......16

Standby-Meldungen.... 16

Kanalliste, Programme sortieren, Programme sperren 17

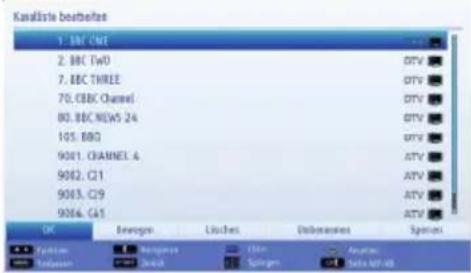

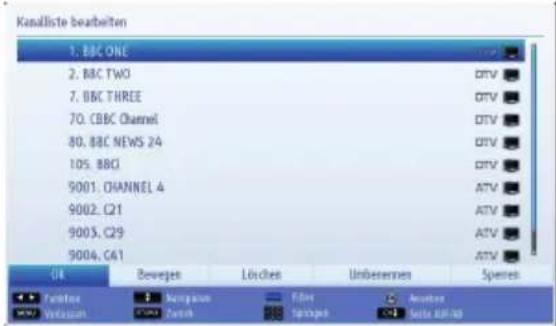

Anzeigen der Kanalliste 17

Kanäle verschieben 17

Kanäle löschen 17

Kanäle umbenennen 17

Kanäle sperren 17

Anzeigen der Infoleiste, EPG 18

Anzeigen der Infozeile 18

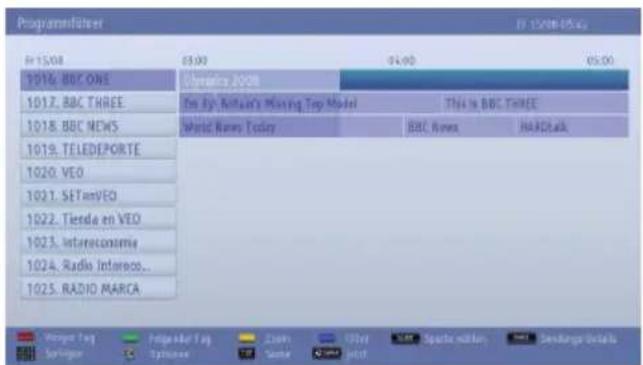

Elektronischer Programmführer....18

Sprachauswahl 19

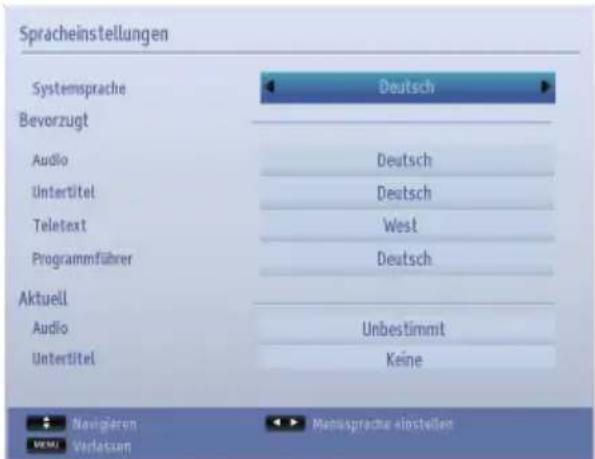

Spracheinstellungen 19

Bevorzugt....19

Aktuell 19

Digitale Einstellungen, Jugendschutz, Menüsperre,

PIN einstellen 20

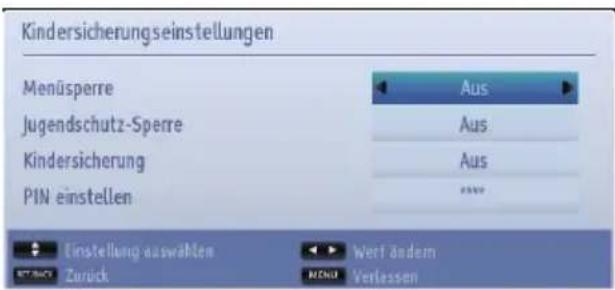

Ansicht Menü Jugendschutz....20

Menüsperre.... 20

Alterssperre (*).... 20

Kindersicherung....20

PIN einstellen 20

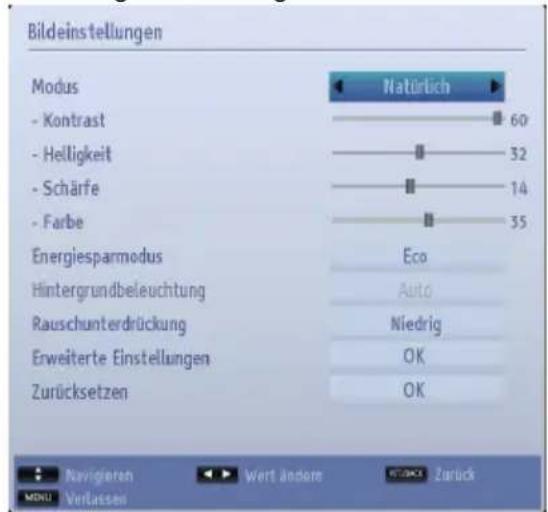

Bildeinstellungen konfigurieren.... 21

Bildeinstellungen konfigurieren....21

Bildmodus....21

Kontrast 21

Helligkeit 21

Schärfe 21

Farbe 21

Energiesparmodus.... 21

Hintergrundbeleuchtung (optional) 21

Rauschunterdrückung.... 21

Erweiterte Einstellungen 22

Zurücksetzen 22

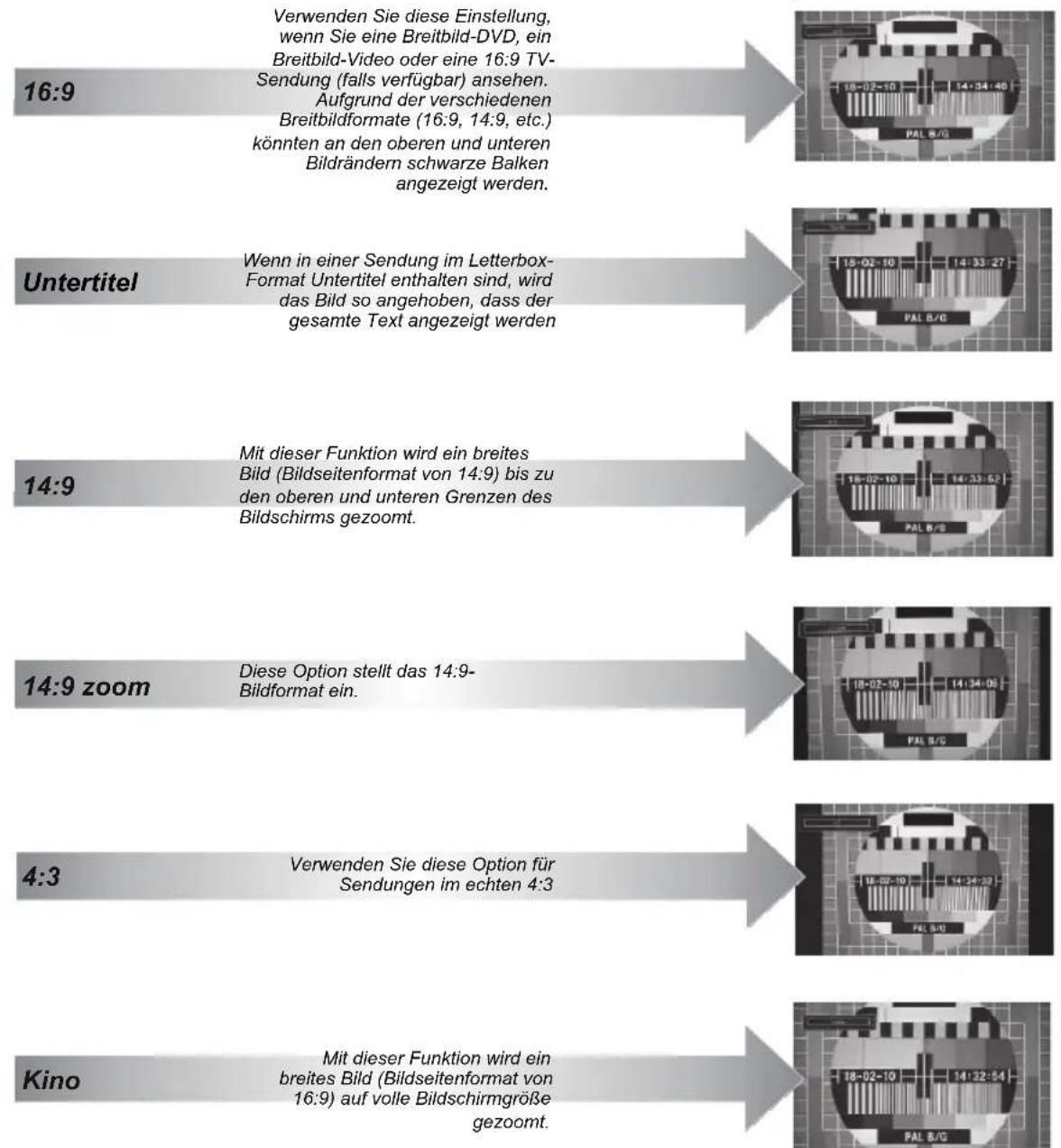

Ändern des Bildformats 23

Konfiguration der PC-Bildeinstellungen....24

PC-Bildeinstellungen (*)...... 24

PC Position....24

Auto-Position 24

Bildlage H 24

Bildlage V.... 24

Pixelfrequenz....24

Phase.... 24

Konfiguration der Klangeinstellungen....25

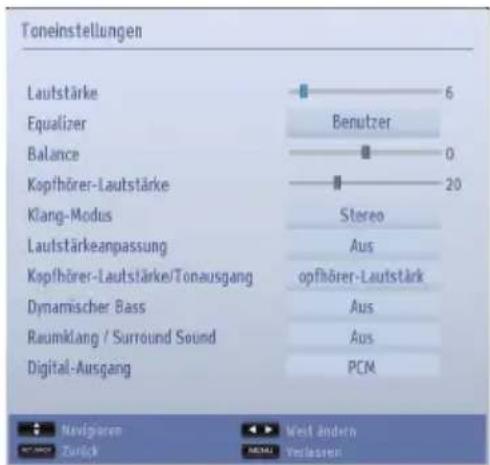

Konfiguration der Klangeinstellungen....25

Steuerung des Menüs Klangeinstellungen ..... 25

Volumen....25

Equalizer (Nur für Lautsprecher) 25

Balance (Nur für Lautsprecher) 25

Kopfhörer....25

Audiomodus....25

AVL 25

Konfiguration der Klangeinstellungen -

Fortsetzung.... 26

Dynamischer Bass....26

Surround-Sound 26

Digitaler Ausgang 26

Einstellung Menüführung, Conditional Access ..... 27

Konfiguration der Einstellungen Ihres

TV-Gerätes 27

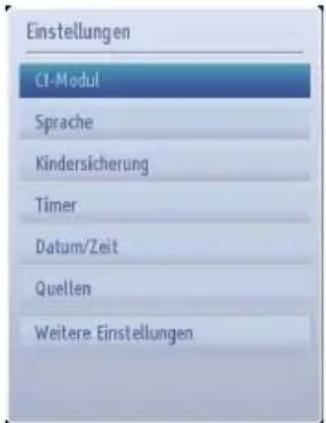

Aufrufen des Menüs Einstellungen....27

Weitere Einstellungen....27

Verwendung eines Conditional Access-Moduls 27

Einstellung Menüführung, Conditional Access-Fortsetzung...... 28

Timer einstellen, Datum/Zeit einstellen 28

Timer....28

Einstellen des Ausschalttimers 28

Einstellen von Programmtimern.... 28

Timer einstellen, Datum/Zeit einstellen-Fortsetzung.... 29

Einstellen von Datum und Uhrzeit 29

Einstellungen Quellen, Andere Steuerungen...... 30

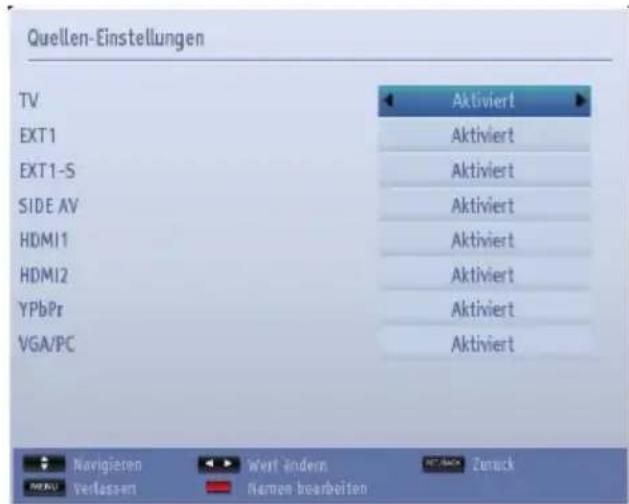

Konfiguration der Quelleneinstellungen....30

Eingangsauswahl.... 30

Konfiguration Andere Einstellungen - Allgemein30

Steuerung 30

Menü Zeitlimit 30

Verschlüsselte Kanäle suchen: 30

Blauer Hintergrund.... 31

Softwareaktualisierung 31

Software-Version: 31

Hörgeschädigte.... 31

Audio-Beschreibung 31

TV-Autoabschaltung 31

Übertragungstyp (optional): 31

Standby-Suche (*) 31

USB-Medienbrowser 32

Shop-Modus 32

Power Up-Modus....32

Manueller Start 32

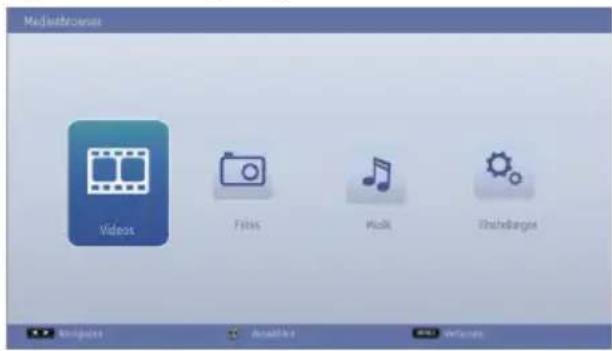

Autostart 32

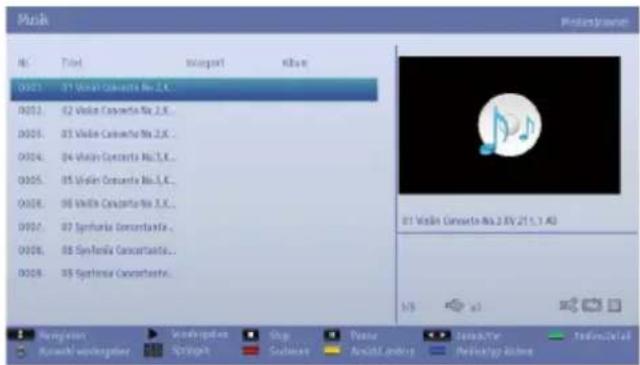

Wiedergeben von MP3-Dateien.... 33

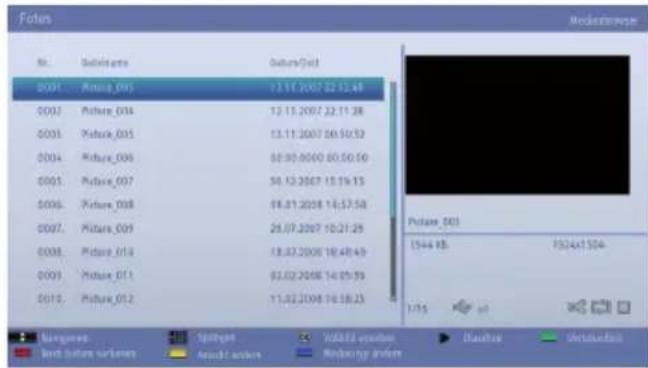

Betrachten von JPEG-Dateien 33

Diaschau-Funktion....34

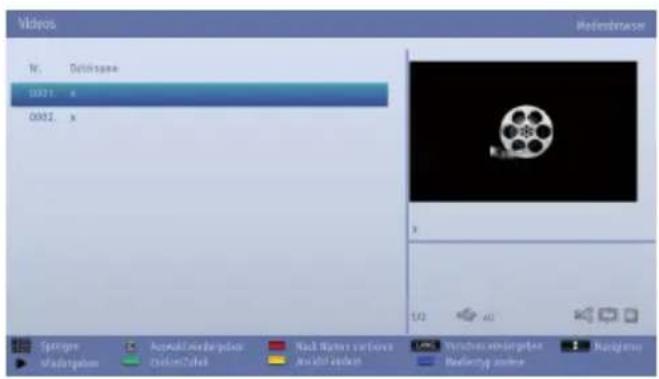

Videowiedergabe 34

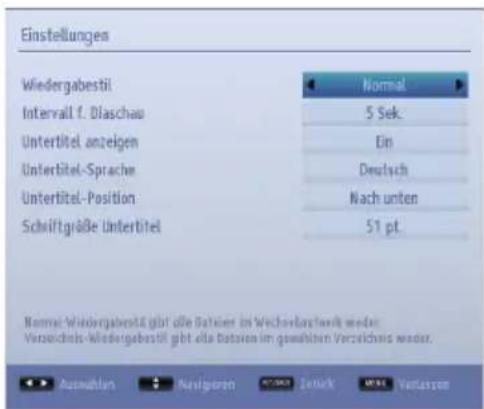

Medienbrowser-Einstellungen 35

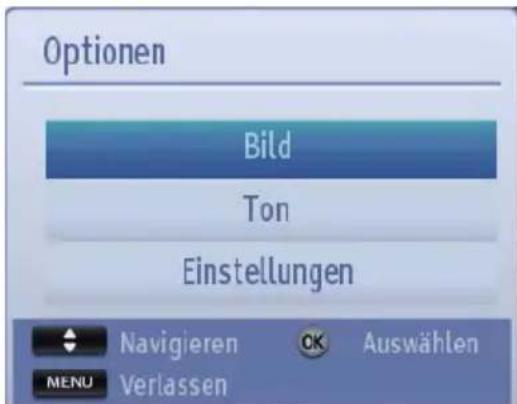

Das Benutzen der Taste MENU im Media-

Browser-Modus.... 35

Schließen des Medienplayers.... 35

Nur analoge Textdienste 36

Verwendung der Teletext-Taste-TXT 36

Zugriff auf Unterseiten 36

Anzeigen von verborgenem Text 36

Halten einer Seite 36

Anzeigen der Startseite: 36

Anhang A: Typische Anzeigemodi PC-Eingang....37

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen) 38

Anhang C: PIN-Belegung 39

Anhang D: Im USB-Modus unterstützte Dateiformate....40

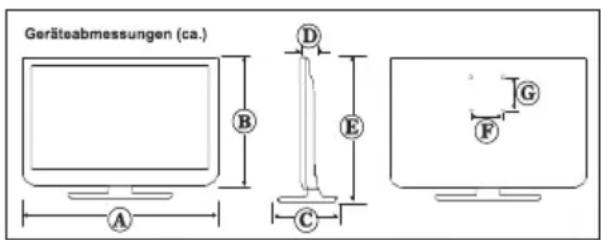

Technische Daten und Zubehör...... 41

Lizenzinformationen 42

Q & A Sektion 43

Sicherheitsvorkehrungen

Dieses Gerät wurde unter Berücksichtigung internationaler Sicherheitsstandards konzipiert und produziert. Sie müssen jedoch wie bei jedem anderen Elektrogerät Vorsicht walten lassen, um beste Ergebnisse zu erzielen und größtmögliche Sicherheit zu gewährleisten. Lesen Sie deshalb zu Ihrer eigenen Sicherheit die unten aufgeführten Hinweise. Das sind allgemeine Hinweise, die Ihnen bei der Bedienung elektrischer Geräte helfen. Einige Hinweise sind eventuell für das gerade gekaufte Gerät nicht relevant.

Luftzirkulation

Halten Sie mehr als 10 cm Abstand um das Fernsehgerät ein, um ausreichende Luftzirkulation zu gewährleisten. Damit wird vermieden, dass sich das Fernsehgerät überhitzt und deshalb beschädigt wird. Staubige Standorte sollten ebenfalls vermieden werden.

Schaden durch Überhitzung...

Wenn Sie das Fernsehgerät direktem Sonnenlicht aussetzen oder es in der Nähe eines Heizkörpers aufstellen, könnte das Gerät beschädigt werden. Vermeiden Sie Standorte, die sehr heiß oder feucht werden könnten, oder Standorte, bei denen die Temperatur auf unter 5 °C (41 °F) absinken könnte.

Netzspannung...

Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass das Fernsehgerät nicht auf dem Stromkabel steht. Schneiden Sie NIEMALS den Netzstecker von diesem Gerät ab. Er hat einen speziellen Funkentstörfilter, und wenn dieser entfernt wird, könnte dies die Leistung des Geräts beeinträchtigen. Es sollte nur von einem richtig bemessenen und genehmigten Typ ersetzt werden. FALLS SIE ZWEIFEL HABEN ,FRAGEN SIE BITTE EINEN SACHKUNDIGEN ELEKTRIKER.

Warnhinweis

Um die Ausbreitung von Feuer zu verhindern, muss das Gerät von Kerzen und anderen offenen Feuerquellen getrennt gehalten werden.

Was Sie tun sollten

Lesen Sie die Bedienungsanleitung vor Beginn des Betriebs.

Vergewissern Sie sich, dass sämtliche elektrische Anschlüsse (einschließlich Netzkabel, Verlängerungskabel und die Anschlüsse zwischen den Geräteteilen) ordnungsgemäß und im Einklang mit den Anweisungen des Herstellers ausgeführt sind. Ziehen Sie den Netzstecker aus der Netzsteckdose, bevor Sie mit dem Herstellen oder der Änderung von Anschlüssen beginnen.

Lassen Sie sich von Ihrem Händler beraten, wenn Sie Zweifel an der Installation, dem Betrieb oder der Sicherheit des Geräts haben.

SEIENSie bei der Handhabung von Glasplatten oder Türen an dem Gerät äußerst Vorsicht.

Was Sie nicht tun sollten...

Entfernen Sie niemals fest angeschraubte Abdeckungen, da sonst gefährliche Spannungen freigelegt werden könnten.

Verstellen Sie NIEMALS die Ventilationsöffnungen des Geräts mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen, etc. Überhitzung kann zu Beschädigungen oder verkürzter Lebensdauer des Geräts führen.

Setzen Sie das Gerät NIEMALS Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Behälter, wie z.B. Vasen, auf das Gerät.

StellenSie NIEMALS Wärmequellen oder offene Flammen wie brennende Kerzen oder Lampen auf oder in die Nähe des Geräts. Hohe Temperaturen können Kunststoff schmelzen und zu Bränden führen.

Verwenden Sie KEINE selbst gemachten Ständer und benutzen Sie NIEMALS Holzschrauben zur Befestigung von Standbeinen am Gerät. Verwenden Sie nur die vom Hersteller mitgelieferten Schrauben.

Lassen Sie NIEMALS Geräte ohne Aufsicht eingeschaltet, es sei denn es wird ausdrücklich darauf hingewiesen, dass diese für unbeaufsichtigten Betrieb konzipiert sind oder über einen Standby-Betriebsmodus verfügen. Schalten Sie die Geräte ab, indem Sie den Netzstecker ziehen. Stellen Sie sicher, dass auch die anderen Familienangehörigen mit dieser Vorgehensweise vertraut sind. Für Behinderte können eventuell Sondereinrichtungen erforderlich sein.

Brechen Sie den Betrieb unbedingt ab, wenn Sie Zweifel an der ordnungsgemäßen Funktion des Gerätes haben oder das Gerät beschädigt ist. Schalten Sie gegebenenfalls das Gerät aus, ziehen Sie den Netzstecker und wenden Sie sich an Ihren Händler.

WARNUNG - Zu hoher Schalldruck oder zu hohe Lautstärken von Kopf- oder Ohrhörern können zu Gehörschäden führen.

VOR ALLEM ABER lassen Sie NIEMALS zu, dass jemand, insbesondere Kinder, gegen den Bildschirm drückt oder dagegen schlägt oder irgendwelche Gegenstände in Löcher, Schlitze oder andere Öffnungen in der Abdekung steckt.

Gehen Sie im Umgang mit Elektrogeräten beliebiger Art NIEMALS irgendwelche Risiken ein - Vorsicht ist besser als Nachsicht!

DER NETZSTECKER WIRD FÜR DIE VÖLLIGE NETZTRENNUNG VERWENDET UND MUSS DAHER GUT ZUGÄNGLICH SEIN.

Hinweis: Interaktive Computerspiele, bei denen mit einem pistolenartigen Joystick auf eine Zielscheibe auf dem Bildschirm geschossen wird, funktionieren mit diesem TV-Gerät u. U. nicht.

Installation und wichtige Informationen

Aufstellungsort

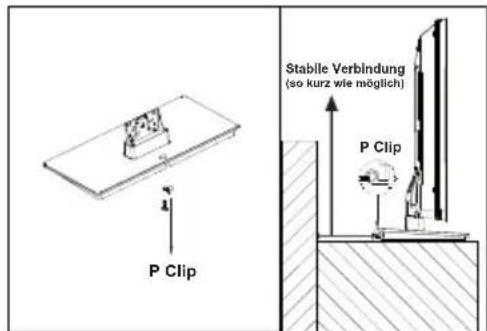

Stabile Verbindung (so kurz wie möglich) P Clip P Clip

Tasten und Standfußdesign variieren je nach Modell
Die Position des "P"-Clips am TV-Gerät ist vom Modell abhängig.

Stellen Sie das Gerät nicht in direktem Sonnenlicht und nicht in der Nähe von starken Lampen auf. Für bequemes Fernsehen wird eine weiche, indirekte Beleuchtung empfohlen. Verwenden Sie Vorhänge oder Jalousien, um den Einfall von direktem Sonnenlicht auf den Bildschirm zu vermeiden.

Stellen Sie das TV-Gerät auf eine stabile, ebene Oberfläche, die das Gewicht des TV-Geräts tragen kann. IUm das Gerät stabil zu halten und ein Herunterfallen zu vermeiden, sollten Sie das TV-Gerät mit einem festen Bügel über den Clip an der Rückseite des Standfußes an der Wand montieren. Die LCD-Anzeigen werden mit extrem hoher technischer Präzision gefertigt. Dennoch können an einigen Stellen des Bildschirms Bildelemente fehlen oder leuchtende Punkte auftreten. Dies ist kein Hinweis auf eine Störung. Stellen Sie sicher, dass das TV-Gerät an einer Stelle aufgestellt wird, an der es nicht durch Gegenstände verschoben oder gestoßen werden kann, da der Bildschirm durch Druck oder Stöße beschädigt oder zerbrochen werden kann. Achten Sie auch darauf, dass keine kleinen Gegenstände in die Schlitze und Öffnungen des Gehäuses gelangen können. Vermeiden Sie die Verwendung von Chemikalien (z.B. Luftfrischer, Reinigungsmittel, usw.) auf oder neben dem TV-

Podest. Studien deuten darauf hin, dass Kunststoffe im Laufe der Zeit von den Kombinationseffekten chemischer Substanzen und mechanischer Beanspruchung (z.B.

Gewicht von TV-Gerät) geschwächt und gebrochen werden können. Die Nichtbeachtung dieser Anweisungen kann zu schweren Verletzungen und / oder dauerhaften Schäden am Fernseher und TV-Podest führen.

Reinigung des Bildschirm und des Gehäuses...

Schalten Sie das Gerät aus und reinigen Sie Bildschirm und Gehäuse mit einem weichen, trockenen Tuch. Wir empfehlen, keine Fertigpolituren oder -Lösungsmittel auf dem Bildschirm oder dem Gehäuse zu verwenden, da dies zu Schäden führen kann.

Bitte beachten Sie!

Der Digitalempfang mit diesem TV-Gerät ist nur in den Ländern möglich, die im Abschnitt "Land" im Menü Erstinstallation angeführt sind. Je nach Land/Region sind einige Funktionen des TV-Gerätes u. U. nicht verfügbar. Der Empfang zukünftiger oder zusätzlicher Dienste mit diesem TV-Gerät kann nicht garantiert werden.

Wenn Standbilder von 4:3-Übertragungen, Textdiensten, Senderlogos, Computeranzeigen, Videospiele, Bildschirmmenüs usw. über längere Zeit auf dem Bildschirm angezeigt werden, kann dies gefährlich werden. Reduzieren Sie daher stets die Helligkeits- und Kontrasteinstellungen.

Sehr lange, ständige Verwendung der Bildeinstellung 4:3 auf 16:9-Bildschirmen kann zu dauerhaft bleibenden Bildteilen an den 4:3-Rändern führen. Dies ist keine Fehlfunktion des LCD-TV-Gerätes und fällt daher nicht unter die Herstellergarantie. Die regelmäßige Verwendung anderer Bildgrößen verhindert dies.

HAFTUNGSAUSSCHLUSSKLAUSEL

Toshiba ist unter keinen Umständen haftbar für Verluste und/oder Schäden am Produkt, die durch Folgendes verursacht werden:

i) Feuer
ii) Erdbeben
iii) Unbeabsichtigte Beschädigungen
iv) Absichtlich unsachgemäße Verwendung des Produkts
v) Verwendung des Produkts unter unsachgemäßen Bedingungen
vi) Verluste und/oder Schäden, die am Produkt verursacht wurden, während es sich im Besitz Dritter befand
vii) Jegliche Verluste oder Schäden, die aus einem Fehler der Besitzers und/oder seinem Versäumnis, den Anweisungen im Benutzerhandbuch zu folgen, resultieren.
viii) Jegliche Verluste oder Schäden, die durch unsachgemäße Verwendung oder Fehlfunktionen des Produkts bei gleichzeitiger Verwendung von Zusatzgeräten entstehen.

Darüber hinaus haftet Toshiba nicht für irgendwelche Folgeschäden und/oder Verluste, einschließlich, aber nicht beschränkt auf Folgende: Gewinnentgang, Betriebsunterbrechung, oder den Verlust aufgezeichneter Daten, egal ob sie während normalem Betrieb oder aufgrund falscher Bedienung verursacht wurden.

Wichtige Sicherheitshinweise

• Jede Funktion im Zusammenhang mit dem digitalen Fernsehen (mit DVB-Logo) ist nur innerhalb des Landes oder Gebietes, wo solche Signale übertragen werden. Lassen Sie sich vom Verkäufer sicherstellen, dass der Empfang von DVB - T/C-Signalen im Bereich, wo Sie leben, möglich ist.
• Auch wenn der Fernseher den erforderlichen DVB - T/C-Eigenschaften entspricht, wird die Kompatibilität mit den zukünftigen digitalen DVB - T/C-Übertragungen nicht garantiert.
• Einige digitale TV-Funktionen sind möglicherweise in bestimmten Ländern nicht verfügbar.
• Das DVB - T/C-System in diesem Gerät, ermöglicht den Empfang von sowohl FTA (Free To Air) und verschlüsselten Kanälen.

Hinweis; Verschlüsselte Kanäle erfordern ein spezifisches Verschlüsselungssystem, das möglicherweise in bestimmten Ländern nicht verfügbar ist.

- DVB ist ein eingetragenes Warenzeichen vom DVB-Projekt. Dieses Logo zeigt an, dass das Produkt mit dem europäischen digitalen Rundfunk in Übereinstimmung ist.

WICHTIGE INFORMATIONEN

TV-Installation

• Stellen Sie den Fernseher nicht auf Stoff oder anderen Materialien, die zwischen dem Fernseher und dem Möbelstück platziert sind.
• Klären Sie Ihre Kinder darüber auf, dass es gefährlich ist, auf hohe Möbelstücke zu klettern, um das TV-Gerät oder die Fernbedienung zu erreichen.
• Halten Sie das Kabel stets direkt am Stecker, wenn Sie das Gerät von der Steckdose trennen wollen. Ziehen Sie niemals am Kabel. Das Kabel kann beschädigt werden und einen Kurzschluss verursachen.
• Verwenden Sie zur Reinigung des Geräts ein weiches, trockenes Tuch.
• Stellen Sie das Gerät so auf, dass niemand über das Kabel stolpern kann.
• Wenn Sie das Gerät an der Wand montieren, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Überlassen Sie die Montage bitte stets Fachleuten. Unsachgemäße Montage kann zu Sachschäden und/oder Verletzungen führen.
• Bei Gewittern sollten Sie das Gerät sicherheitshalber vom Netz und der Antenne und Satelliten Decoder/System usw. trennen.

Vorsicht: Berühren Sie niemals die Antennenbuchse.

- Während des Betriebs wird das Gerät heiß. Decken Sie das Gerät niemals ab, um einen Hitzestau im Gerät zu vermeiden.

Blockieren Sie niemals die Belüftungsöffnungen. Stellen Sie das Gerät nicht in der Nähe von Heizkörpern auf. Stellen Sie es nicht in direkter Sonneneinstrahlung auf.

• Dies geschieht in folgenden Fällen:
- Wenn Sie das Gerät aus einer kalten in eine warme Umgebung bringen.
- Wenn Sie das Gerät in einem Raum verwenden, in dem gerade die Heizung eingeschaltet wurde.
- Wenn Sie das Gerät an einem Ort betreiben, wo Kaltluft aus einer Klimaanlage direkt auf das Gerät trifft.
- Wenn Sie das Gerät in einer feuchten Umgebung verwenden.
- Verwenden Sie das Gerät nicht, wenn die Gefahr von Kondensatbildung besteht.
• Die Verwendung des Geräts bei Kondensatbildung kann zu Schäden an Bauteilen und an verwendeten führen. Nach zwei bis drei Stunden hat sich die Gerätetemperatur angepasst und das Kondensat ist wieder verdampft.

Entfernung des Standfußes

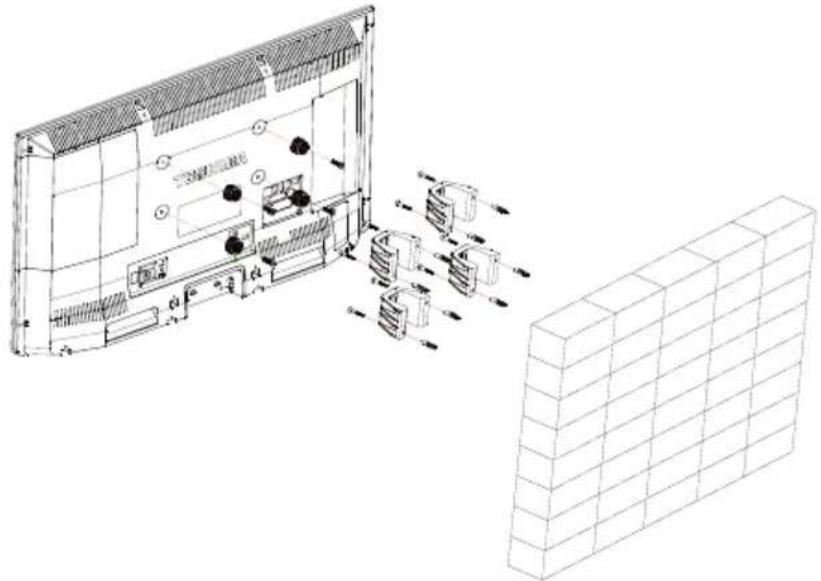

Bei Verwendung einer Wandhalterung

Bitte verwenden Sie einen geeigneten Wandhalter für Größe und Gewicht des LCD-TV-Gerätes.

• Für die Aufstellung des Geräts sind zwei Personen erforderlich.
• Um eine Wandmontage eines anderen Herstellers zu installieren.

(1) Nehmen Sie alle Kabel und/oder andere Anschlüsse von der Rückseite des TV-Geräts ab.
(2) Legen Sie das TV-Gerät vorsichtig mit dem Bildschirm nach unten auf eine flache, gut gepolsterte Fläche (ein Tuch oder eine Decke).
(3) Befolgen Sie die mit der Wandhalterung mitgelieferten Montagehinweise. Stellen Sie sicher, dass die geeignete(n) Halterung(en) wie in den mitgelieferten Montagehinweisen beschrieben richtig an der Rückseite des TV-Geräts und an der Wand befestigt sind.
(4) Verwenden Sie stets die vom Hersteller der Wandhalterung mitgelieferten oder empfohlenen Schrauben.

• Die Halterung im oben gezeigtes Bild ist ein Beispiel. Die Halterung und Befestigungen sind nicht mit dem Fernsehgerät mitgeliefert.

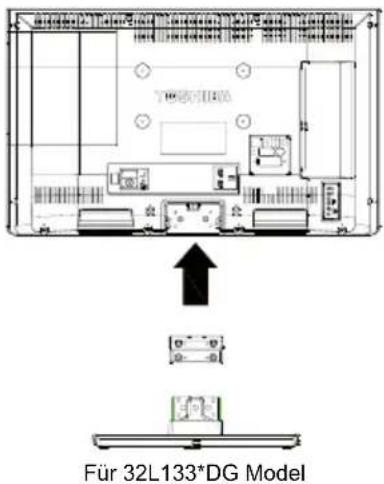

Entfernung des Standfußes

(1) Legen Sie das TV-Gerät vorsichtig mit dem Bildschirm nach unten auf eine flache, gut gepolsterte Fläche mit dem Stand über den Rand.
(2) Entfernen Sie die Schrauben.
(3) Nachdem Sie die vier Schrauben zur Befestigung des Standfußes gelöst haben, können Sie den Standfuß vom TV-Gerät abziehen.

HINWEIS: Bei diesem Vorgang ist stets größte Vorsicht angebracht, um eine Beschädigung des LCD-Panels zu vermeiden.

Für 32L133*DG Model

Deutsch - 6 -

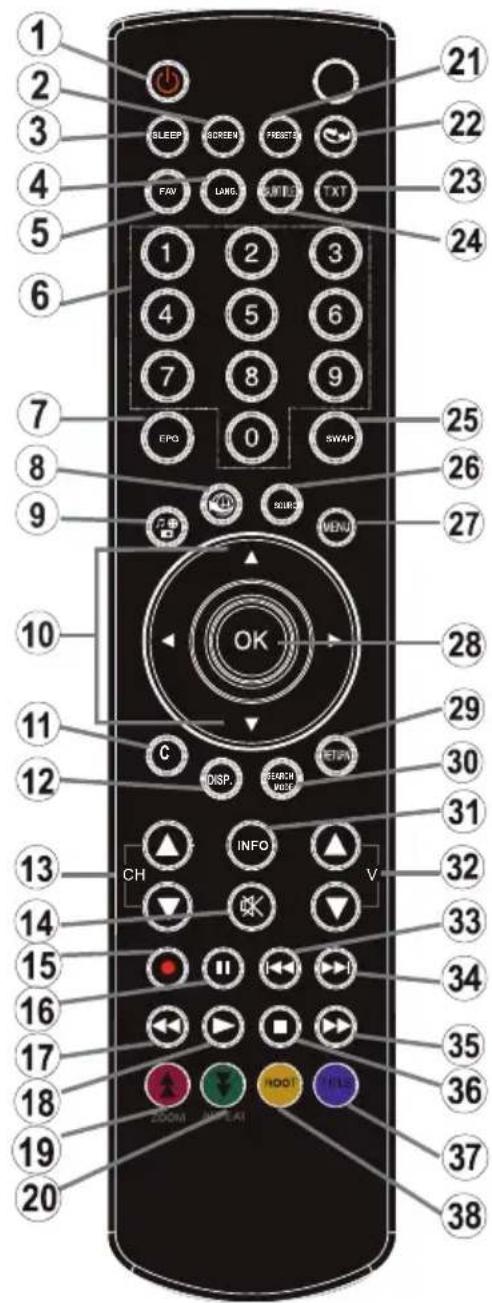

Die Fernbedienung

Einfache Schnellanleitung zur Fernbedienung auf einen Blick.

1 2 3 4 5 6 7 8 9 EPO 0 SWAP 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 10 11 12 13 14 15 16 17 18 19 20 SLEEP SCREEN PRESPECTS FAV LARGS MINTS TXT OK C DISP. SEARCH MODE HOTTON INFO CH V

1. Standby
2. Bildgröße
3. Ausschalttimer
4. Mono/Stereo - Dual I-II / Aktuelle Sprache (bei DVB-Kanälen)
5. Keine Funktion
6. Zifferntasten
7. Elektronischer Programmführer (bei DVB- Kanälen)
8. Keine Funktion
9. Medienbrowser
10. Navigationstasten (Up/Down/Links/Rechts)
11. Keine Funktion
12. Keine Funktion
13. Programm vorwärts / Seite nach oben - Programm vorwärts / Programm zurück
14. Stummschaltung
15. Keine Funktion
16. Pause
17. Schneller Rücklauf
18. Wiedergabe
19. Taste Rot
20. Taste Grün
21. Auswahl Bildmodus
22. Keine Funktion
23. Teletex/ Mix(im TXT-Modus)
24. Untertitel ein-aus (bei DVB-Kanälen)
25. Vorhergehendes Programm
26. AV / Quelle
27. Menü Ein/Aus
28. OK (Bestätigen) / Halten (im TXT-Modus) / Kanalliste bearbeiten
29. Return / Verlassen / Indexseite (im TXT-Modus)
30. Keine Funktion
31. Info / Anzeige (im TXT-Modus)
32. Lautstärke + / -
33. Keine Funktion
34. Keine Funktion
35. Schneller Vorlauf
36. Stop
37. Taste Blau
38. Taste Gelb

Einlegen der Batterien / Reichweite der Fernbedienung

Entfernen sie die hintere Abdeckung Ihrer Fernbedienung zum Öffnen des Batteriefachs und achten Sie beim Einlegen der Batterien auf deren richtige Polung. Geeignete Batterien für diese Fernbedienung sind AAA, IEC R03 1,5V.

Verwenden Sie niemals alte, benutzte Batterien zusammen mit neuen und verwenden Sie keine unterschiedlichen Batterietypen. Entfernen Sie leere Batterien sofort, um zu verhindern, dass Säure ins Batteriefach ausläuft. Entsorgen Sie alte Batterien bei gekennzeichneten Sammelstellen.

Warnung: Batterien dürfen nicht zu großer Hitze wie direkter Sonneneinstrahlung, Feuer od. dgl. ausgesetzt werden.

Die Leistung Ihrer Fernbedienung wird beeinträchtigt, wenn das Gerät mehr als fünf Meter oder außerhalb eines Winkels von 30 Grad von der Mitte Ihres Fernsehgeräts entfernt ist. Wenn die Reichweite geringer wird, müssen Sie eventuell die Batterien austauschen.

Anschließen von externen Geräten

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie irgendwelche Anschlüsse vornehmen.

Seitenansicht COMMON INTERFACE Die CI-Schnittstelle ist für ein CAM-Modul vorgesehen. USB-Eingang RGB/PC- Eingang Anten neneingang HDMI- Eingangsbuchsen DIGITAL AUDIO-Buchse SPDIF Koax. Ausgang VGA ANT. SCART 227529 Scart-Anschluss Seitenansicht SIDE AV Kopfhörer YPbPr Der Decoder kann ein digitaler Satellitendecoder, ein Decoder für frei empfangbare Programme oder ein anderer kompatibler Decoder sein. Decoder+

Antennenkabel:

Schließen Sie das Antennenkabel an die ANT.-Buchse an der Rückseite des TV-Geräts an.

SCART-Kabel:

Wenn Sie einen decoder* oder Medienrecorder verwenden, muss das Scart-Kabel an das TV-Gerät angeschlossen sein.

Schalten Sie alle angeschlossenen Geräte in den Standby-Modus, bevor Sie die Erstinstallation durchführen.

Die DIGITAL AUDIO-Buchse dient zum Anschluss eines geeigneten Surround-Sound-Systems.

HDMI® (High-Definition Multimedia Interface) - Buchse dient zum Anschluss eines DVD-Geräts oder anderer Geräte mit digitalem Audio- und Videoausgang. Die optimale Leistung wird mit HD-Signalen mit den Auflösungen 1080i und 1080p erzielt; es können aber auch Signale mit VGA, 480i, 480p, 576i, 576p und 720p angezeigt werden. Auch PC-Signale können angezeigt werden.

HINWEIS: Obwohl dieses Gerät für den Anschluss von HDMI-Komponenten geeignet ist, kann es vorkommen, dass bestimmte Geräte nicht richtig funktionieren.

Wenn Sie ein Gerät über den seitlichen AV-Eingang anschließen, müssen Sie die mitgelieferten Anschlusskabel benutzen, um die Verbindung zu aktivieren.

Wenn Sie ein Gerät über den seitlichen

Es kann eine Reihe von Zusatzgeräten an das TV-Gerätangeschlossen werden. Lesen Sie dazu auch die Bedienungsanleitung der entsprechenden Geräte.

Wenn das TV-Gerät automatisch auf das externe Gerät schaltet, können Sie durch Drücken der entsprechenden Programmtaste zum normalen Fernsehbetrieb zurückschalten. Um zum Zusatzgerät zurückzuschalten oder zwischen Quellen zu wechseln, drücken Sie mehrmals die Taste SOURCE.

Unabhängig von den Eigenschaften der Quelle kann die Audioausgabe von der DIGITAL-AUDIO-Buchse nicht kopiert werden.

Anschließen eines HDMI® - oder DVI-Geräts an den HDMI-Eingang

Der HDMI-Eingang Ihres TV-Geräts nimmt digitale Audio- und unkomprimierte digitale Videosignale von einem HDMI-Gerät bzw. unkomprimierte digitale Videosignale von einem DVI-Gerät auf (Digital Visual Interface).

Der Eingang kann Programme in HDCP (High-Bandwidth Digital-Content Protection) in digitaler Form von EIA/CEA-861-D-kompatiblen [1] Unterhaltungselektronikgeräten aufnehmen (z. B. Set-Top-Box oder DVD-Player mit HDMI-oder DVI-Ausgabe).

HINWEIS:

• Einige frühe HDMI-Geräte funktionieren mit Ihrem modernen HDMI-TV-Gerät u. U. nicht.
• Unterstütztes Audioformat: Linear-PCM, Samplingrate 32/44, 1/48 kHz.

Anschluss eines HDMI-Gerätes

Schließen Sie ein HDMI-Kabel (Anschluss Typ A) an die HDMI-Buchse an. Verwenden Sie ein HDMI-Kabel mit dem HDMI-Logo (HDMI) die korrekte Funktion zu garantieren.

• Wenn Ihre HDMI-Verbindung die Auflösung 1080p unterstützt und/oder Ihr TV-Gerät eine Bildwiederholfrequenz von mehr als 50 Hz unterstützt, benötigen Sie ein Kabel der Kategorie 2. Herkömmliche HDMI / DVI-Kabel funktionieren möglicherweise nicht richtig mit diesem Modus.
• HDMI-Kabel übertragen Video- und Audiosignale. Eigene analoge Audiokabel sind nicht erforderliche (siehe Abbildung).
• Um das Videosignal vom HDMI-Gerät zu sehen, drücken Sie die Taste SOURCE um HDMI1 oder HDMI2.

D IH M 1 D IH M 2 HDMI-Eingang Anschluss (zurück) HDMI-Gerät

Um ein DVI-Gerät anzuschließen.

Schließen Sie ein HDMI-DVI-Kabel (Anschluss HDMI Typ A) an die HDMI-Buchse und ein Audiokabel an den Anschluss Seiten-AV an. Verwenden Sie dabei die o Eingänge ROT und WEISS des Seiten-AV-Anschlusskabels (siehe Abbildung).

• Die empfohlene Länge des HDMI-DVI-Kabels beträgt 6,6 ft (2m).
- Ein HDMI-DVI-Kabel überträgt nur Videosignale. Sie benötigen dazu noch analoge Audiokabel.

AV-Eingang seitlich SIDE AV Audio/Video-Anschlusskabel (Seiteneingang) (mitgeliefert) HDMI Eingangsbuchsen HDMI 1 HDMI 2 Audio-Kabel (nicht mitgeliefert) HDMI-DVI-kabel (nicht mitgeliefert)

Anhang E:

Um sicherzustellen, dass Ihr HDMI- oder DVI-Gerät richtig arbeitet, müssen Sie wie folgt vorgehen:

• Schalten Sie stets zuerst das TV-Gerät und dann erst das HDMI- oder DVI-Gerät ein.
• Schalten Sie stets zuerst das HDMI- oder DVI-Gerät und dann erst das TV-Gerät aus.

Anschluss eines Computers

Anschluss eines Computers

Sie können die Anzeige Ihres Computers entweder über einen RGB/PC-Anschluss oder einen HDMI-Anschluss auf dem TV-Gerät wiedergeben und dazu das Audiosignal über die Lautsprecher des TV-Gerätes hören.

Verwenden Sie ein analoges RGB-Kabel (15 Pins) und ein PC-Audiokabel (nicht mitgeliefert) für die SEITEN-AV-Buchse, wenn Sie einen PC über den RGB/PC-Anschluss ans TV-Gerät anschließen. Verwenden Sie dabei die Eingänge ROT und WEISS des SEITEN-AV-Anschlusskabels (siehe Abbildung).

Stellen Sie zuerst die Ausgabeauflösung am PC ein, bevor Sie diesen an das TV-Gerät anschließen. Für ein optimales Bild verwenden Sie bitte die Funktion PC-Einstellung.

HINWEIS:

- Einige PC-Modelle können nicht an dieses TV-Gerät angeschlossen werden. Für Computer mit einem kompatiblen Mini-D-Sub-Anschluss mit 15 Kontakten ist kein Adapter erforderlich.

- Je nach der Ausstattung des DVD-Titels oder den technischen Daten des PCs, auf denen die Wiedergabe erfolgt, können bei der Wiedergabe von DVDs einige Szenen ausfallen oder die Pausenfunktion bei der Wiedergabe von Szenen mit mehreren Anzeigewinkeln deaktiviert sein.

Anschluss eines DVD-Players

Anschluss eines DVD-Players über YPbPr

Einige DVD-Player werden über die COMPONENT-ANSCHLÜSSE (YPbPr) angeschlossen. Dazu müssen Sie das mitgelieferte Component-YPbPr-Video-Anschlusskabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an die YPbPr-Buchse (Seite) des TV-Geräts an. Stecken Sie dann die Anschlüsse des YPbPr -Kabels (nicht mitgeliefert) in den Mehrsteckerteil des YPbPr -Video-Anschlusskabels (siehe Abbildung unten). Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

Um eine Audioverbindung zu ermöglichen, müssen Sie das Seiten-AV-Anschlusskabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an den Seiten-AV-Eingang des TV-Geräts an. Stecken Sie dann die Audio-Kabelanschlüsse vom DVD-Player in den Mehrsteckerteil des mitgelieferten Seiten-AV-Anschlusskabels (siehe Abbildung unten). Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

Anschluss eines USB-Speichers

Anschluss eines USB-Gerät

• Sie können über den USB Eingang am TV-Gerät ein USB-Laufwerk an das TV-Gerät anschließen. Mit dieser Funktion können Sie auf einem USB-Stick gespeicherte Musik-, Foto- und Videodateien anzeigen bzw. wiedergeben.
• Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) mit diesem TV-Gerät nicht kompatibel.
• Machen Sie gegebenenfalls Kopien von Ihren Dateien, bevor Sie ein Gerät an das TV-Gerät anschließen, um mögliche Datenverluste zu vermeiden. Beachten Sie, dass der Hersteller keinerlei Haftung für beschädigte Dateien oder Datenverluste übernimmt.
• Ziehen Sie das USB-Modul nicht ab, während eine Datei wiedergegeben wird.

VORSICHT: Schnelles Ein- und Ausstecken von USB-Geräten. Dies könnte eine Beschädigung des USB-Geräts verursachen.

Energiesparmodus

Umweltinformationen

Dieses TV-Gerät wurde so konstruiert, dass es die Umwelt schützt und weniger Energie verbraucht. Sie können helfen, die Umwelt zu schonen, und gleichzeitig Geld sparen, indem Sie die Energiesparfunktion des TV-Geräts verwenden. Um den Energieverbrauch zu senken, gehen Sie wie folgt vor:

Sie können die Einstellung Energiesparmodus im Menü Bildeinstellungen verwenden. Wenn Sie den Energiesparmodus auf Eco schalten, schaltet das TV-Gerät auf Energiesparen. Der Luminanzpegel des TV-Geräts wird auf den optimalen Wert abgesenkt. Beachten Sie bitte, dass einige Bildeinstellungen nicht verfügbar sind, wenn das TV-Gerät im Energiesparmodus ist.

Energiesparmodus

Eco

Wenn das Bild als Aus gewählt ist, wird die "Der Bildschirm wird sich in 3 Sekkunden ausschalten." Meldung auf dem Bildschirm angezeigt. Wählen Sie WEITER und drücken Sie OK, um fortzufahren. Der Bildschirm wird in 15 Sekunden ausgeschaltet Wenn Sie den Energiesparmodus deaktivieren, der Bild-Modus wird automatisch auf Dynamic eingestellt.

Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker, wenn das TV-Gerät nicht verwendet wird. Dies wird auch den Energieverbrauch reduzieren.

Trennen Sie das Gerät vom Netz, wenn Sie für längere Zeit Ihr Heim verlassen.

Um Ihren jährlichen Energieverbrauch zu senken, empfehlen wir aber, den Energiesparmodus zu verwenden. Wir empfehlen daher auch, das TV-Gerät vom Netz trennen, um Energie zu sparen, wenn Sie es nicht verwenden.

Bitte helfen Sie uns, die Umwelt zu schonen, indem Sie wie folgt vorgehen.

Reparaturinformationen

Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienstpersonal. Das TV-Gerät darf nur von qualifizierten Personen repariert werden. Für weitere Informationen wenden Sie sich bitte an den Händler, bei dem Sie das Gerät gekauft haben.

Bedienung des TV-Geräts

Eine Vielzahl von externen Geräten kann über die Buchsen an der Seite und Rückseite des TV-Geräts angeschlossen werden. Während alle notwendigen Einstellungen und Steuerungen für das TV-Gerät über die Fernbedienung erfolgen, können einige Funktionen auch über die Tasten an der linken Seite des TV-Geräts eingestellt werden.

OSD-Menu Standby- AV / Quelle Programm ab / auf Lautstärke Au/Ab MENU Standby-LED IR-Receiver

Einschalten

Wenn die Standby-LED nicht leuchtet, stellen Sie bitte sicher, dass der Netzstecker eingesteckt ist. / I Drücken Sie dann die Taste an der linken Seite des TV-Geräts, um es einzuschalten.

Um das TV-Gerät in den Standby-Modus zu schalten, drücken Sie auf der Fernbedienung oder am TV-Gerät. Um fernzusehen, drücken Sie nochmals die Taste. Es kann einige Sekunden dauern, bis das Bild erscheint.

Hinweis: Nachdem der Fernseher ausgeschaltet ist wechselt die aktive Standby-LED-Farbe in weingen Minuten auf rot.

Um Energie zu sparen:

Durch Ausschalten oder Ausstecken des TV-Gerätes wird der Energieverbrauch fast auf Null gesenkt. Wir empfehlen, dies zu tun, wenn das TV für längere Zeit nicht verwendet wird, z. B. wenn Sie auf Urlaub fahren.

Auch die Verringerung der Helligkeit kann den Energieverbrauch senken. Die Energieeffizienz verringert den Energieverbrauch und spart damit Geld.

HINWEIS: Auch wenn Sie das TV-Gerät in den Standby-Modus schalten, wird der Energieverbrauch gesenkt. Ein gewisser Stromverbrauch bleibt aber.

Verwendung der Fernbedienung

Drücken Sie die Taste MENU auf der Fernbedienung, um die Menüs zu sehen.

Das Hauptmenü erscheint als Gruppe von Symbolen für jede Option. Drücken Sie die Taste Links oder Rechts, um ein Thema zu wählen.

Im Untermenü Bildschirmmodus wird das Menü als Liste angezeigt. Drücken Sie die Taste Auf oder Ab, um eine Option zu wählen.

Um die Optionen zu verwenden, drücken Sie die Tasten Auf und Ab auf der Fernbedienung. Damit bewegen Sie sich in den Optionen auf oder ab. Zum Auswählen der entsprechenden Option drücken Sie OK, Links oder Rechts. Folgen Sie den Anweisungen am Bildschirm. Die Funktionen der einzelnen Menüs werden in diesem Handbuch noch detailliert erklärt.

Nutzung der Bedienelemente des TV-Gerätes.

Verwendung der Steuertasten an der Hinterseite des TV-Gerätes:

• Zum Ändern der Lautstärke drücken Sie+ ∠ oder - ∠
• Zum Ändern der Programmposition drücken Sie an der rechten Seite des TV-Gerätes.
• Drücken Sie gleichzeitig die + △ - Tasten um das Hauptmenü anzuzeigen und verwenden Sie ▼ ▶ um zu navigieren und + △ um den Wert zu ändern.

Zur Auswahl eines externen Eingangs drücken Sie ⬤, bis der gewünschte Eingang ausgewählt ist.

Bitte sehen Sie immer auch in der Bedienungsanleitung des angeschlossenen Geräts für weitere Details nach.

Erstinstallation

Bevor Sie das TV-Gerät einschalten, müssen Sie eventuell angeschlossene Decoder und Aufnahmegeräte in den Standbymodus schalten und sicherstellen, dass die Antenne an das Fernsehgerät angeschlossen ist. Um das TV-Gerät einzurichten, verwenden Sie die Tasten auf der Fernbedienung, wie auf Seite 7.

WICHTIG: Stellen Sie sicher, dass die Antenne angeschlossen und kein CI-Modul eingesteckt ist, bevor Sie das TV-Gerät für die erste Installation einschalten.

1. Schließen Sie den Netzstecker an und schalten Sie das TV-Gerät mit dem Standby-Schalter / I an der Seite ein. Schaltet sich das TV-Gerät nicht ein, drücken Sie eine Zifferntaste oder auf der Fernbedienung. Es erscheint das Menü Sprachauswahl. Dieser Bildschirm erscheint, wenn das TV-Gerät das erste Mal eingeschaltet wird bzw. wenn das Gerät zurückgesetzt wird.

First time installation Welcome please select your language? English Microsoft ! Visitarz client see language Français Villkommen, Valles Sie bitte Erk Sprache aan! Deutsch General, Selectionate la vestra Engue! Italiana Biservideo, seleciente su iderna Spanish Toy keyboard, littern alk sejärn yugans! Turbovark, liberta su joek Skeminkil Villkommen, v8l 41f språ? Sveredna Udorizsikak, lengk valanza is a nyebvet! Magyar Dien-inds, fover selecione su iderna Portugalis Ternelkäse, vaöhe löden? Soemi

1. Markieren Sie mit den Tasten Auf oder Ab die gewünschte Sprache und drücken Sie die Taste OK. Die folgende OSD-Meldung wird als Nächstes eingeblendet:

Eritte Installation Wilkommen! Land Deutschland Sachtyp Nor Digital Teletest Sprache West Verschluwette kansile suction Je

1. Durch drücken der linken oder rechten Taste, wählen Sie das Land welches Sie einstellen möchten und drücken Sie die Taste nachunten um die Suchtyp option zu markieren. Stellen Sie den gewünschten Suchtyp mit "linken" oder "rechten" ein. Verfügbare Suchtypen sind nur digital, nur Analog-TV und Voll.

2. Wenn Sie die Einstellung abgeschlossen haben, drücken Sie "Land", um die Option Teletextsprache auszuwählen. Wählen Sie die gewünschte Teletextsprache mit den Tasten Links oder Rechts aus.

3. Drücken Sie die Taste OK auf der Fernbedienung,

um fortzufahren. Die folgende Meldung wird auf dem Bildschirm eingeblendet:

Automatische Sendersuche starten? Ja Nein

1. Wählen Sie mit den Tasten Links oder Rechts Ja aus und drücken Sie OK um fortzusetzen. Danach auf dem Bildschirm erscheint die folgende OSD-Meldung:

Bitte wählen Sie den digitalen Suchtyp Antenne Kabel

1. Wenn Sie Option KABEL wählen, wird der folgende Bildschirm angezeigt:

1. In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren einer Zeile verwenden Sie die Tasten Auf oder Ab. Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten.

2. Wenn Sie die Option ANTENNE aus dem Bildschirm Suchtyp auswählen, sucht das TV nach Sendern.

3. Der Autoprogrammbildschirm erscheint und das Gerät sucht nach allen empfangbaren Sendern. Dabei zeigt der Fortschrittsbalken den Status an. Sie müssen die Suche vollständig ablaufen lassen.

Anschließend wird die folgende OSD angezeigt, und das TV-Gerät führt die Suche nach den gewählten TV-Sendern durch.

Aflussfläche: Influsszahl Aflusszahl: Influsszahl, 2016.04.03.2016.04.03.2016.04.03.2016.04.03.2016.04.03.2016.04.03.2016.04.03.2016.04.03.2016.04.03.2016.04.03.

Hinweis: Sie können die Taste MENU drücken, um abzubrechen.

Wenn die verfügbaren Kanäle gespeichert sind, wird die Kanalliste auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN sortieren wollen, wählen Sie Ja und drücken Sie dann OK (sofern verfügbar).

Kavaliste beatbeige 1. BBC CNE 2. BBC Tw0 7. BBC THREE 70. CBBC Channel 80. BBC NEWS 24 105. BBG 9001. CHANNEL 4 9002. C11 9003. C29 9006. G41 OK Beverages Lischen Delastwaren Systemi Fiction Recovery Film Analyze Tecanen Select Spiking Data: A/B/AB

- Drücken Sie die Taste OK, um die Kanalliste zu schließen und fernzusehen.

Hinweis:

Schalten Sie das Gerät während der Ersteinstallation nicht ab.

Halten Sie das Menü der Shop-Modus deaktiviert und ändern Sie es nicht, wenn Sie es zu Hause benutzen.

• Drücken Sie die Taste Links oder Rechts, um die gewünschte Sprachregion einzustellen.
• Drücken Sie zum Verlassen MENU, nachdem Sie die Teletext-Sprache ausgewählt haben.

Automatische Sendersuche

Wenn neue Dienste gesendet werden, muss das TV-Gerät neu eingestellt werden, um diese sehen zu können.

- Bei der Automatischen Sendersuche wird das TV-Gerät vollständig neu eingestellt. Sie kann verwendet werden, um die Kanalliste zu aktualisieren. Sie sollten die Automatische Sendersuche regelmäßig durchführen, damit stets alle neuen Dienste

verfügbar sind. Alle aktuellen Programme, die Sortierung und die Einstellungen, d. h. gesperrte Programme, gehen dabei verloren.

- Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen und Feinstellung mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK und der folgende Menübildschirm wird angezeigt.

- Wählen Sie durch Drücken der Taste Auf oder Abdie Option Automatische Sendersuche und drücken Sie die Taste OK Die Optionen für die automatische Kanalsuche werden angezeigt. Sie können durch Benutzen der Tasten Auf oder Ab und OK Optionen auswählen.

Steuerung des Menüs Automatische Sendersuche

Digital: Sucht und speichert DVB-Sender von der Antenne.

Analog: Sucht und speichert analoge Sender.

Voll: Sucht und speichert analoge und Antenne DVB-Sender sowohl analoge und Kabel DVB-Sender.

• Wenn Sie den automatischen Suchtyp wählen und die Taste OK drücken, wird ein Bestätigungsbildschirm eingeblendet. Um den Installationsvorgang zu starten, wählen SieJa, Um abzubrechen, wählen SieNein. Verwenden Sie dazu die Tasten oder und OK.
• Nach der Einstellung und Bestätigung des Automatischen Sendersuchtyps wird der Installationsvorgang gestartet. Ein Fortschrittsbalken wird angezeigt. Zum Abbrechen drücken Sie die Taste MENU. In diesem Fall werden die gefundenen Kanäle nicht gespeichert. Das TV-Gerät sucht nun nach allen empfangbaren Sendern. Sie müssen die Suche vollständig ablaufen lassen.

Manuelle Abstimmung, Analoge Feinabstimmung

Mit der Funktion manuellen Suchfunktion

Digitale Antenne manuelle Suche

Diese Funktion ist für Servicetechniker gedacht oder für die direkte Eingabe von Kanälen, wenn der Multiplexkanal bekannt ist.

- Wählen Sie "Manuelle Kanalsuche" im Menu"Installieren und Feinabstimmung", und drücken Sie die Taste OK.

Manueller Sendersuchlauf Suchtyp Anlserre Digital Kanal 46 Frequent 674.00 MHz Sendergruppensuche Diskthiiert Signaqualität: Sehr gut Signapegel: + 10000000000 + 10000000000 + 10000000000 + 10000000000 + 10000000000 + 10000000000 + 10000000000 + 10000000000 + Sache starten + 1000000000 + 1000000000 + 1000000000 + 1000000000 + 1000000000 + 1000000000 + 100000000

Nach Auswahl des Suchtyps Digital Antenne können Sie mit den Zifferntasten die Multiplexernummer oder die Frequenz eingeben und dann OK drücken, um die Suche zu starten.

• Geben Sie die Multiplexernummer mit Hilfe der Zifferntasten ein. Das Gerät sucht dann automatisch nach diesem Multiplex. Wenn der Multiplex gefunden wird, werden alle Kanäle, die derzeit noch nicht auf der Programmliste stehen, hinzugefügt und die Programminformation oben auf dem Bildschirm aktualisiert.
• Wiederholen Sie diesen Vorgang falls erforderlich.

Manuelle Digitale Kabel Suche

- Bei der Manuellen Suche im Kabel können Sie die Optionen Frequenz, Modulation, Symbolrate und Netzkanalsuche eingeben. Nach Auswahl des Suchtyps Digital Kabel, können Sie die gewünschte Option einstellen und die OK-Taste drücken, um die Suche zu starten.

Manueller Snadersuchkauf Suchtyp Kabel Digital Frequenz: 050.00 MHz Modulation: Auto Symbolate: 6900 Sandergruppensuche Deakthiert Signalqualität Kein Signal Signagengelt: Nanlagen Surbe starten Verfasen Verfallzahlen

Manuelle Analoge Suche

Das Gerät kann auch manuell abgestimmt werden. Ein Beispiel: Wenn das TV-Gerät nicht mit einem SCART-Kabel an ein Aufnahmegerät oder einen Decoder angeschlossen werden kann oder wenn ein Sender auf einem anderen System eingestellt werden soll.

Um eine Programmposition des TV-Geräts einem Decoder oder Aufnahmegerät zuzuweisen: Schalten Sie den Decoder ein, legen Sie einen aufgezeichneten Film in das Aufnahmegerät ein und drücken Sie Wiedergabe. Nehmen Sie dann die manuelle Abstimmung vor.

Manueller Sendersuchland Suchtyp Band TV-System Kanal Frequenz Anteine & Kabel Analog C 86 02 048,25 MHz Signalqualität: Gut Signalpegel: Anggerrer Sudw staden Mert anders Buck Pretzern

Wird der Suchtyp Analog gewählt, können Sie die Tasten Auf oder Ab verwenden, um eine Option zu markieren, und dann die Tasten Links oder Rechts drücken, um diese Option festzulegen.

Geben Sie die Kanalnummer oder -Frequenz über die Zifferntasten ein. Drücken Sie die Taste OK, um die Suche durchzuführen. Wenn der Kanal gefunden wurde, werden alle neuen Kanäle, die noch nicht in der Liste sind, gespeichert.

Analoge Feineinstellung

• Wählen Sie die Option Analoge Feinabstimmung im Menü Installation und Feinabstimmung mit den Tasten Auf oder Ab und OK aus. Der Bildschirm Analoge Feineinstellung wird angezeigt. Diese Funktion ist nicht verfügbar, wenn keine analogen Kanäle, digitalen Kanäle oder externen Quellen gespeichert sind.
• Stellen Sie mit den Tasten Links oder Rechts eine Position ein. Drücken Sie erneut OK, wenn Sie fertig sind.

Allgemeine Bedienung

Stereo oder zweisprachige Sendungen

Wenn Sendungen in Stereo bzw. in zwei Sprachen gesendet werden, erscheint bei jedem Programmwechsel das Wort Stereo bzw. Dual für einige Sekunden auf dem Bildschirm. Wenn die Sendung nicht in Stereo gesendet wird, erscheint das Wort Mono.

Stereo... Drücken Sie LANG, um Stereo oder Mono auszuwählen.

Bilingual... Zweisprachige Sendungen sind selten. Wenn sie gesendet werden, erscheint das Wort Dual in der Infoanzeige. Wählen Sie die gewünschte Programmnummer und drücken Sie LANG. um Dual 1, Dual 2 oder Mono auszuwählen, wenn die Anzeige Dual erscheint.

Für DTV-Sendungen

Um die aktuelle Sprache anzuzeigen oder zu einer anderen Sprache zu wechseln (sofern verfügbar), drücken Sie die. Taste AD. Die verfügbaren Optionen werden aufgelistet.

Anzeigen von Untertiteln

Mit dieser Funktion werden Untertitel in der gewünschten Sprache am Bildschirm eingeblendet, sofern diese übertragen werden.

- Drücken Sie die Taste SUBTITLE, um die verfügbaren Untertitel anzuzeigen. Drücken Sie nochmals SUBTTL, um die Untertitel wieder auszublenden.

Ansicht des Hauptmenüs

• Drücken Sie die Tasten "1/1 am TV+ Gerät gleichzeitig, um das Hauptmenü aufzurufen.
• Drücken Sie die Taste MENU auf der Fernbedienung, um das Hauptmenü aufzurufen.

Einstellen der Lautstärke und Stummschaltung

Volumen

Drücken Sie die V▲ oder V▼ Taste auf der Fernbedienung um die Lautstärke einzustellen.

Stummschaltung

Drücken Sie "einmal, um den Ton stummzuschalten, und nochmals, um die Stummschaltung abzubrechen.

Auswahl der Programmpositionen

Um eine Programmposition auszuwählen, verwenden Sie die Zifferntasten auf der Fernbedienung. Die Programmposition kann auch durch Benutzen der Tasten CH oder CH gewählt werden.

Drücken Sie die Taste INFO, um die On-Screen-Informationen, d.h. die Programmposition, Stereo/Mono und das Bildformat anzeigen zu lassen.

Standby-Meldungen

Wenn sich das TV-Gerät im Kein-Signal-Modus abschaltet, wird beim nächsten Einschalten die folgende Meldung angezeigt:

Standby - kein Signal OK

Wenn das Auto TV Aus-Timeout erreicht wird, wird die folgende Meldung auf dem Bildschirm angezeigt. Wählen Sie JA um das TV-Gerät auszuschalten. Wählen Sie NEIN, um den Vorgang abzubrechen. Das TV-Gerät schaltet sich auch ab, wenn Sie auf diesem Bildschirm keine Auswahl treffen.

Herunterfahren? Ja Nein

Wenn sich das TV-Gerät im Kein-Signal-Modus abschaltet, wird beim nächsten Einschalten die folgende Meldung angezeigt:

Standby - kein Bedienvorgang OK

Kanalliste, Programme sortieren, Programme sperren

Sie können die gespeicherten Kanäle anzeigen und mit der Funktion Kanalliste sortieren.

Anzeigen der Kanalliste

Die Abfolge der Kanäle kann nach Ihren eigenen Wünschen geändert werden.

- Wählen Sie im Hauptmenü Kanalliste und drücken Sie OK Die folgende OSD-Meldung wird eingeblendet:

- Wählen Sie Kanalliste bearbeiten, um alle gespeicherten Kanäle zu verwalten. Wählen Sie mit den Tasten Auf oder Ab und OK die Option Kanalliste bearbeiten aus.

Kanaliste bearbeiten 1. BBC ONE 2. BBC TWO 3. BBC THREE 70. CBC Channel 80. BBC NEWS 24 105. BBC 9001. CHANNEL 4 9002. C21 9003. C29 9004. C41 OK Bewegen Löchen Umbernettes Sprems Faktor Verkaum Vergam Förk Spapach Avantag Seita all-ns

• Drücken Sie Auf oder Ab, um einen Kanal auszuwählen. Sie können die TastenCH oder CHrücken, um eine Seite weiter nach oben oder unten zu blättern.
• Um einen bestimmten Kanal anzusehen, markieren Sie ihn mit den Tasten Auf oder Ab. Drücken Sie anschließend die Taste OK.
• Drücken Sie die Taste BLAU, um die Filteroptionen zu sehen.
• Drücken Sie die Taste MENU, um abzubrechen. Hinweis: In der Kanalliste sind die Kanäle gemischt dargestellt. Sie können die Kanaltypen durch die neben ihnen stehenden Symbole unterscheiden: DTV (Digital-TV), HD (HDTV), ATV (Analog-TV), TV (TV), RD (Radio), verschlüsselt, gesperrt und in der Favoritenliste. Die angeführten Kanäle können durch den aktiven Kanallistenfilter sortiert werden.

Kanäle verschieben

• Markieren Sie den gewünschten Kanal mit den Tasten Auf oder Ab.
• Wählen Sie die Option Verschieben in der Kanalliste und drücken Sie die Taste OK
• Der Bildschirm Nummer bearbeiten wird angezeigt. Geben Sie die gewünschte Kanalnummer über die

Zifferntasten der Fernbedienung ein. Ist bereits ein Kanal unter dieser Nummer gespeichert, wird eine Warnmeldung eingeblendet. Wählen Sie Ja, wenn Sie den Kanal verschieben wollen, und drücken Sie OK.

- Der gewählte Kanal wird nun verschoben.

Kanäle löschen

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben, und die Taste GELB für einzelne Kanäle.

• Wählen Sie den Kanal, den Sie löschen wollen, und wählen Sie dann die Option Löschen. Drücken Sie die Taste OK, um fortzufahren.
• Eine Warnmeldung wird eingeblendet. Wählen Sie JA, um zu löschen, und Nein, um abzubrechen. Drücken Sie die Taste OK, um fortzufahren.

Kanäle umbenennen

• Wählen Sie den Kanal, den Sie umbenennen wollen, und wählen Sie dann die Option Namen bearbeiten. Drücken Sie die Taste OK, um fortzufahren.
• Mit den Tasten Links oder Rechts verschieben Sie den Eingabepunkt zum nächsten/vorhergehenden Zeichen. Mit den Tasten Auf oder Ab verändern Sie das aktuelle Zeichen. Durch Drücken der Zifferntasten 0...9können Sie das markierte Zeichen durch das Zeichen, das über der Taste aufgedruckt ist, austauschen.
• Wenn Sie fertig sind, drücken Sie OK, um fortzusetzen: Drücken Sie "MENU", um abzubrechen.

Kanäle sperren

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben, und die Taste GELB für einzelne Kanäle.

• Wählen Sie den Kanal, den Sie sperren wollen, mit den Tasten Auf oder An aus.
• Wählen Sie mit den Tasten Links oder Rechts die Option Sperren. Drücken Sie die Taste OK, um fortzufahren.
• Sie müssen nun die Kindersicherungs-PIN eingeben. Geben Sie den PIN ein.

Hinweis: Der Standard-PIN ist 0000.

- Drücken Sie die Taste OK wenn der gewünschte Kanal ausgewählt ist, um den Kanal zu sperren bzw. die Sperre aufzuheben. Das Sperrsymbol wird neben dem gewählten Kanal eingeblendet.

Anzeigen der Infoleiste, EPG

Anzeigen der Infozeile

- Drücken Sie die Taste INFO. Der Informationsbildschirm wird eingeblendet, der Details zum Kanal und aktuell gesendeten Programm enthält.

10:10: RADIOUNO 22:30 Jelzt: 22:05-22:44 SRT [80Hz 4] Nucleus: 22:45-22:59 GOMEN E CAMPON [80Hz 4] W OH# 20Hz-7 0

• Immer wenn Sie den Kanal ändern, wird das Kanalbild zusammen mit einer Informationszeile am unteren Ende des Bildschirms angezeigt (nur im DTV-Modus verfügbar). Dieses Bild wird für einige Sekunden auf dem Bildschirm angezeigt.
• Wenn der ausgewählte Kanal gesperrt ist, müssen Sie den richtigen vierstelligen Code eingeben, um den Kanal sehen zu können. In diesem Fall wird auf dem Bildschirm die Meldung "PIN eingeben" angezeigt:

PIN eingeben

- Geben Sie den 4-stelligen PIN ein, um fortzusetzen. Hinweis: Die werkseitige standardmäßige PIN Nummer lautet 0000. Es ist nicht für Frankreich Landeinstellungen verfügbar.

Elektronischer Programmführer

- Wählen Sie den OSD-Führer durch Drücken der Taste EPG aus. Der Führer wird eingeblendet und gibt Informationen zum aktuellen Kanal und gesendeten Programm aus. Dies kann einige Augenblicke dauern.

Programmfisher P 15/08 03:00 04:00 05:00 1016. BBC ONE Slovenice 2008 1017. BBC THREE The Ety Rattan's Missing Top Model This is BBC THREE 1018. BBC NEWS World News Today BBC News HARO Bank 1019. TELEDEPORTE 1020. VEO 1021. SETtransVEO 1022. Tierda en VEO 1023. Interéconomie 1024. Radio Interoco... 1025. RADIO MARCA

- Details zu anderen derzeit verfügbaren Programmen erhalten Sie durch Drücken der Navigationstasten, mit denen Sie sich nach oben/unten bzw. links/rechts durch die Liste bewegen können. Wenn ein

Kanal ausgewählt wird, werden Details zum gerade gesendeten Programm eingeblendet.

• Drücken Sie die rote Taste um die vorherigen Tage anzuzeigen.
• Drücken Sie die grüne Taste um den nächsten Tag anzuzeigen.
• Drücken Sie die gelbe Taste um zu einem Programm zu Zoomen.
• Drücken Sie die Taste BLAU, um die Filteroptionen zu sehen.
• Drücken Sie die Taste UNTERTITEL um die Kanäle nach ein Genre zu sortieren.
  • Informationen zum markierten Programm erhalten Sie durch Drücken der Taste i.
• Für die schnelle Auswahl eines Senders, verwenden Sie die Zifferntasten.
• Um einen Timer für das gewählte Programm zu setzen, drücken Sie die Taste OK, um das Menü Optionen aufzurufen.
• Drücken Sie die Taste TXT, um die Filteroptionen zu sehen.
• Drücken Sie die Taste SWAP, um das vorherigen Programme anzuzeigen.

Spracheinstellungen

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus.

- Wählen die Option Sprache aus dem Menü Setup und drücken Sie dann OK, um dieses Menü aufzurufen. Drücken Sie die Taste RETURN auf der Fernbedienung, um das Menü zu verlassen.

Spracheinstellungen Systemsprache Deutsch Bevorzugt Audio Deutsch Untertitel Deutsch Teletext West Programmführer Deutsch Aktuell Audio Unbestimmt Untertitel Keine Navigieren Verlassen Mensprache einstellen

Bevorzugt

Sofern verfügbar, werden diese Einstellungen verwendet. Andernfalls werden die aktuellen Einstellungen verwendet.

Audio: Ändern Sie durch Drücken der Tasten Rechts oder Links die Audiosprache.

Untertitel: Ändern Sie die Untertitelsprache mit den Tasten Links oder Rechts. Die gewählte Sprache wird für die Untertitel verwendet.

Teletext: ändert die bevorzugte Teletextsprache.

Guide: Ändern Sie durch Drücken der Tasten Rechts oder Links die Audiosprache.

Aktuell

Audio: Wird die Audiosprache unterstützt, können Sie diese durch Drücken der Tasten Links oder Rechts ändern.

Untertitel: Wird die Untertitelsprache unterstützt, können Sie diese durch Drücken der Tasten Links oder Rechts ändern. Die gewählte Sprache wird für die Untertitel verwendet.

Digitale Einstellungen, Jugendschutz, Menüsperre, PIN einstellen

Hier können Sie die Jugendschutzeinstellungen des TV-Geräts ansehen oder ändern.

Ansicht Menü Jugendschutz

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Wählen Sie mit Auf oder Ab die Spracheinstellungen und drücken Sie OK um fortzusetzen.

PIN eingeben

• Es wird ein Dialogfenster geöffnet, in dem der Sperrcode abgefragt wird. Der Standard-PIN ist 0000. Geben Sie den PIN ein.
• Wenn Sie den falschen Code eingeben, wird die Meldung "Falscher Pin" angezeigt. Ist der Code richtig, wird das Menü Kindersicherung angezeigt.

Kindersicherungseinstellungen Menüsperre AUS Jugendschutz-Sperre Aus Kindersicherung Aus PIN einstellen Einstellung auswahlen Zurück Werf Ändern MOND Verlassen

Menüsperre

In der Option Menüsperre können Sie alle Menüs oder nur das Menü Installation sperren, um den Zugriff darauf zu verhindern. Wenn die Menüsperre deaktiviert ist, ist das Menüsystem voll zugänglich.

- Verwenden Sie die Tasten Auf oder Ab, um zur Option Menüsperre zu gehen. Verwenden Sie die Tasten Links oder Rechts, um den Menüsperre-Modus umzuschalten.

OFF : Alle Menüs sind frei zugänglich.

ALLE MENÜS : Alle Menüs sind nur mit dem richtigen Sperrcode zugänglich. Damit kann der Benutzer weder Kanäle hinzufügen, löschen, umbenennen, verschieben, noch Timereinstellungen vornehmen.

MENÜ INSTALLATION: Damit wird das Menü Installation gesperrt, damit der Benutzer keine Kanäle hinzufügen kann.

Hinweis: Die werkseitige standardmäßige PIN Nummer lautet 0000. Es ist nicht für Frankreich Landeinstellungen verfügbar.

Alterssperre (\*)

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um fortzufahren. Wählen Sie mit Auf oder Ab, um Jugendschutz zu wählen und drücken Sie OK um fortzufahren. Geben Sie den PIN ein.

(**) Für UK nicht verfügbar.

Kindersicherung

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um fortzusetzen. Wählen Sie mit Auf oder Ab die Jugendschutzeinstellungen und drücken Sie OK um fortzusetzen. Geben Sie den PIN ein. Durch die Kindersicherung werden die Tasten am TV-Gerät deaktiviert. Die Tasten auf der Fernbedienung bleiben aktiviert.

PIN einstellen

• Verwenden Sie die Tasten Auf oder Ab, um zur Option Menüsperre zu gehen. Drücken Sie die Taste OK, um das Fenster PIN einstellen einzublenden.
• Geben Sie über die Zifferntasten eine neue PIN-Zahl ein. Sie müssen den neuen Pin-Code zur Bestätigung nochmals eingeben.
• Haben Sie die beiden PINs korrekt eingegeben, wird die PIN geändert.

Hinweis: Der werksseitig eingestellte PIN-Code lautet 0000. Wenn Sie einen neuen PIN einstellen, schreiben Sie diesen bitte auf und bewahren Sie ihn an einem sicheren Ort auf.

Bildeinstellungen konfigurieren

Im Menü Bildeinstellungen können Sie das Bild Ihres TV-Geräts anpassen.

Bildeinstellungen konfigurieren

Sie können im Detail unterschiedliche Bildeinstellungen verwenden. Hier können Sie die aktuellen Bildeinstellungen einstellen. Sie können beispielsweise Helligkeit, Kontrast, Farbe, Schärfe und Farbton einstellen.

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um das Menü Bildeinstellungen anzuzeigen.

Bildeinstellungen Modus - Kontrast - Helligkeit - Schärfe - Farbe Energiesparmodus Hintergrundbeleuchtung Rauschunterdrückung Erweiterte Einstellungen Zurücksetzen Natürlich 60 32 14 35 Eco Auto Niedrig OK OK

Steuerung des Menüs Bildeinstellungen

• Drücken Sie die Taste Auf oder Ab, um eine Datei zu markieren.
• Stellen Sie mit den Tasten Links oder Rechts eine Position ein.
• Drücken Sie die Taste MENU, um abzubrechen.

Bildmodus

Dieses Gerät bietet Ihnen die Möglichkeit, die Bilddarstellung Ihren persönlichen Vorlieben anzupassen. Natürlich, Kino, Spiel, Sport und Dynamisch sind die voreingestellten Optionen und beeinflussen auch die Einstellungen im TV-Gerät. Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste Auf oder Ab, um Modus auszuwählen.

- Im Menü Bildeinstellungen drücken Sie Auf oder Ab, um Modus auszuwählen. Drücken Sie Links oder Rechts, um den gewünschten Bildmodus auszuwählen.

Kontrast

Stellt Helligkeits- und Dunkelheitswerte des Bildschirms ein. Drücken Sie die Taste MENU und wählen Sie das Symbol Bild mit den Tasten Links oder Rechts aus. Drücken Sie die Taste Auf oder Ab, um Kontrastauszuwählen.

Helligkeit

Stellt die Helligkeit des Bildschirms ein. Drücken Sie die Taste MENU und wählen Sie das Symbol Bild mit den Tasten Links oder Rechts aus. Drücken Sie die Taste Auf oder Ab, um Helligkeitauszuwählen.

Schärfe

Stellt die Schärfe der am Bildschirm dargestellten Objekte ein. Drücken Sie die Taste MENU und wählen Sie das Symbol Bild mit den Tasten Links oder Rechts aus. Drücken Sie die Taste Auf oder Ab, um Schärfeauszuwählen.

Farbe

Stellt die Farbwerte und damit die Farbe ein. Drücken Sie die Taste MENU und wählen Sie das Symbol Bild mit den Tasten Links oder Rechts aus. Drücken Sie die Taste Auf oder Ab, um Farbe auszuwählen.

Energiesparmodus

Aktiviert oder deaktiviert den Energiesparmodus. Drücken Sie die Taste Auf oder Ab, um Energiesparmodus auszuwählen. Drücken Sie die Taste Links oder Rechts, um Energiesparmodus auf Deaktiviert, Ökö oder Bild-Aus einzustellen. Für weitere Informationen über den Energiesparmodus, siehe Abschnitt Umweltinformationen in dieser Anleitung.

Hinweis: Die Option Hintergrundbeleuchtung ist nicht sichtbar, wenn der Energiesparmodus EIN ist.

Hintergrundbeleuchtung (optional)

Diese Einstellung steuert die Hintergrundbeleuchtung. Sie kann auf Auto, Maximal, Minimal und Mittel eingestellt werden.

Hinweis: Die Hintergrundbeleuchtung kann nicht aktiviert werden, wenn der VGA- oder Medienbrowser-Modus aktiv ist oder der Bildmodus auf Spiel eingestellt ist.

Rauschunterdrückung

Manchmal erscheinen einige Wörter oder Bildelemente verzerrt oder gepixelt. Mit der Funktion Rauschunterdrückung wird dieser Effekt durch Kantenglättung verringert. Drücken Sie die Taste

MENU und wählen Sie das Symbol Bild mit den Tasten Links oder Rechts aus. Drücken Sie die Taste Auf oder Ab um Modus auszuwählen.

Erweiterte Einstellungen

Einige zusätzliche Kontrollen auf dem Bild-Menü wurden unter dem Titel Erweiterte Einstellungen gruppiert. Zum Anzeigen oder Ändern, drücken Sie zuerst die Auf-oder Ab-Taste, um Erweiterte Einstellungen auszuwählen. Drücken Sie OK um die Seite anzusehen. Die Menü-Kontrollen der Erweiterte Einstellungen sind wie folgt:

Dynamischer Kontrast: Sie können die Kontraststärke verändern, indem Sie die Funktion Dynamischer Kontrast verwenden. Die Funktion Dynamischer Kontrast kann auf eine dieser Optionen eingestellt werden. Niedrig, Mittel, Hoch oder Aus

Farbtemperatur: Die Option Farbtemperatur erhöht die „Wärme“ oder „Kälte“ eines Bildes durch Erhöhung des roten oder blauen Farbanteils.

Bildzoom: Stellt die Bildgrösse als Auto,16:9, Untertitel,14:9, 14:9 Zoom, 4:3 oder Kino ein. Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste Auf oder Ab, um Farbeauszuwählen.

Vollmodus (optional) Wenn Sie ein Gerät über die HDMI- oder YPbPr-Anschlüsse anschließen und eine der Auflösungen 1080i/1080p einstellen, ist die Option Vollmodus sichtbar.

HDMI True Black (optional): Wenn Sie von der HDMI-Quelle aus fernseh schauen, ist diese Funktion im Bild-Einstellungs-Menü verfügbar.

Sie können diese Funktion verwenden, um das Schwarz der Bilder zu verstärken. Sie können diese Funktion auf "Ein" einstellen, um den HDMI-True-Black-Modus zu aktivieren.

Hinweis: Die Option HDMI True Black Ein/Aus funktioniert nur, wenn das HDMI-Ausgabegerät auf RGB eingestellt.

Filmmodus (optional): Filme werden mit einer unterschiedlichen Anzahl von Bildern pro Sekunde als normale Fernsehprogramme aufgezeichnet. Drücken Sie "▼" oder "▲Tasten, um Film-Modus auszuwählen. Drücken Sie die Taste "◀oder" ", um diese Funktion auf Auto bzw. Aus zu stellen. Schalten Sie diese Funktion ein, wenn Sie sich Filme ansehen,

um Szenen mit schnellen Bewegungen besser sehen zu können.

Oberflächenfarbe: Stellen Sie die gewünschte Oberflächenfarbe ein.

Farbverschiebung: Stellt den gewünschten Farbton ein. Drücken Sie die Taste MENU und wählen Sie das Symbol Bild mit den Tasten Links oder Rechts aus. Drücken Sie die Taste Auf oder Ab, um Farbeauszuwählen.

RGB-Grad: Drücken Sie die OK-Taste, um den RGB-Grad zu bearbeiten. Die Farbtemperaturwerte können Sie über die Funktion "RGB-Grad" einstellen.

Zurücksetzen

Mit dieser Funktion können Sie die aktuellen Bildeinstellungen auf die Standardwerte zurücksetzen. Drücken Sie die Taste MENU und wählen Sie das Symbol Bild mit den Tasten Links oder Rechts aus. Wählen Sie mit Auf oder Ab die Spracheinstellungen und drücken Sie OK um fortzusetzen.

Hinweis: Die Funktion Zurücksetzen beeinflusst die Einstellungen für Modus, Farbtemperatur, Rauschunterdrückung, Bildformat und HDMI-TrueBlack nicht.

Ändern des Bildformats

Drücken Sie mehrmals die Taste SCREEN, um zwischen Auto(*), 16:9, Untertitel, 14:9, 14:9 Zoom, 4:3 oder Kino zu wählen.

Hinweis: Die speziellen Funktionen zum Ändern der Größe des angezeigten Bildes (d.h. Änderung des Seitenverhältnisses) zum Zweck der öffentlichen Aufführung oder für kommerzielle Zwecke können eventue Copyright-Verletzungen darstellen.

Hinweis: Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten "▲" /▼ drücken, während als Bildformat Panorama, 14:9, Kino oder Untertitel ausgewählt ist.

(*) Wird AUTO ausgewählt, so wird das Seitenverhältnis des Bildschirms automatisch durch die von der gewählten Quelle gelieferten Informationen (sofern verfügbar) eingestellt. Das im AUTO-Modus angezeigte Format ist völlig unabhängig von der WSS-Information, die eventuell mit dem Signal in der Übertragung oder vom externen Gerät geliefert wird.

Hinweis: Der Auto-Modus ist nur bei HDMI-, YPbPr- und DTV-Quellen verfügbar.

Hinweis: Bild-Zoom-Funktion ist nicht verfügbar für Radio Kanäle und Teletext-Bildschirm.

Konfiguration der PC-Bildeinstellungen

PC-Bildeinstellungen (\*)

(*) Im VGA- oder PC-Modus sind einige Optionen des Bildmenüs nicht verfügbar. Stattdessen werden die VGA-Modus-Einstellungen im PC-Modus zu den Bildeinstellungen hinzugefügt.

PC-Bildsteuerungen

Die Kontrast-, Helligkeits- und Farbtemperatur-Einstellungen in diesem Menü entsprechen den im TV-Bildmenü vorgenommenen Einstellungen.

Wählen Sie Zurücksetzen und drücken Sie OK, um die Einstellungen zurückzusetzen.

Hinweis:

Um auf die Quelle VGA/PC zu schalten, drücken Sie die Taste SOURCE auf der Fernbedienung und wählen Sie PC als Eingang.

Beachten Sie, dass die Menüeinstellungen für den VGA/PC-Modus nur verfügbar sind, wenn das TV-Gerät im PC-Modus ist.

PC Position

Wählen Sie diese Option aus, um die Menüoptionen PC-Bildlage anzuzeigen.

PC Lage Auto-Position OK Bildlage Horizontal 0 Bildlage Vertikal 0 Bildfrequenz 0 Phase 0

Auto-Position

Wenn Sie das Bild horizontal oder vertikal in eine unerwünschte Position verschieben, können Sie mit dieser Option das Bild automatisch in die richtige Position verschieben.

• Wählen Sie die Option PC POSITION aus dem Hauptmenü. Drücken Sie OK, um das Untermenü PC Positionn anzuzeigen.
• Drücken Sie die Taste Ab, um Autoposition zu markieren, und dann die Taste OK

Bildlage H

Mit der Option Bildlage H (Horizontal) können Sie das Bild horizontal auf die rechte oder linke Seite des Bildschirms verschieben. - Drücken Sie im Menü PC POSITIONdie Taste Ab, bis Bildlage H markiert ist.

- rücken Sie die Taste Links oder Rechts, um den Wert einzustellen.

Bildlage V

Mit der Option Bildlage V (Vertikal) können Sie das Bild vertikal zum oberen oder unteren Rand des Bildschirms verschieben.

Drücken Sie im Menü PC POSITIONdie Taste Ab, bis Bildlage H markiert ist.

Drücken Sie die Taste Links oder Rechts, um den Wert einzustellen.

Pixelfrequenz

Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.

• Drücken Sie im Menü PC POSITION die Taste Ab, bis Bildlage H markiert ist.
• Drücken Sie die Taste Links oder Rechts, um den Wert einzustellen.

Phase

bhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.

• Drücken Sie im Menü PC POSITION die Taste Ab, bis Bildlage H markiert ist.
• Drücken Sie die Taste Links oder Rechts, um den Wert einzustellen.

Konfiguration der Klangeinstellungen

Im Menü Klangeinstellungen können Sie den Klang Ihres TV-Geräts anpassen.

Konfiguration der Klangeinstellungen

Sie können die Klangeinstellungen nach Ihren persönlichen Vorlieben festlegen.

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um das Menü Klangeinstellungen anzuzeigen.

Toneinstellungen Lautstärke 6 Equalizer Benutzer Balance 0 Kopfhörer-Lautstärke 20 Klang-Modus Stereo Lautstärkeanpassung Aus Kopfhörer-Lautstärke/Tonausgang opfhörer-Lautstärk Dynamischer Bass Aus Raumklang / Surround Sound Aus Digital-Ausgang PCN Navigieren Zurück West änderen Verlassen

Steuerung des Menüs Klangeinstellungen

• Drücken Sie die Taste Auf oder Ab, um eine Datei zu markieren.
• Tellen Sie mit den Tasten Links oder Rechts eine Position ein.
• Drücken Sie die Taste MENU, um abzubrechen.

Volumen

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um fortzufahren.

Wählen Sie Lautstärke durch Benutzen der Taste auf oder ab und dann benutzen Sie die linke oder rechte Taste um die Lautstärke einzustellen.

Equalizer (Nur für Lautsprecher)

Hier können Sie die aktuellen Klangeinstellungen einstellen. Wählen Sie den geeigneten Modus in Übereinstimmung mit dem Aufstellungsort des TV-Geräts und stellen Sie dann den Equalizer am Bildschirm ein. Drücken Sie die Taste OK, um das Untermenü Equalizer anzuzeigen:

Equalizer-Einstellungen Modus 120Hz 500Hz 1.5KHz 5.0KHz 10.0KHz Benutzer 0 0 0 0 0

Die Voreinstellung im Menü Equalizer kann geändert werden auf Muzik, Film, Sprache, Flat, Klassik und Benutzer. Drücken Sie die Taste "MENU" um zum vorhergehenden Menü zurückzukehren.

Hinweis: Die Einstellungen des Menüs Equalizer können nur dann geändert werden, wenn Benutzer als der Equalizermodus eingestellt ist.

Balance (Nur für Lautsprecher)

Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt.

- Drücken Sie die Taste Links oder Rechts, um die Balance zu ändern. Die Balance kann zwischen -31 und +31.

Kopfhörer

Damit können Sie den Klang für einen angeschlossenen Kopfhörer einstellen.

• Drücken Sie Auf oder Ab, um einen Kanal auszuwählen.
• Drücken Sie die Taste Links oder Rechts, um die Option Lautstärke zu wählen. Drücken Sie die Taste Recht, um die Lautstärke des Kopfhörers zu erhöhen. Drücken Sie die Taste Links, um die Kopfhörer-Lautstärke zu verringern. Die Lautstärke des Kopfhörers kann zwischen 0 und 63 eingestellt werden.

Audiomodus

Diese Funktion wird verwendet, um den Audiomodus einzustellen. Durch Benutzen der Auf- und AB-Tasten markieren Sie den Tonmodus. Drücken Sie die Tasten Links oder Rechts um einzustellen.

Sie können zwischen den Modi Mono, Stereo, Dual-I oder Dual-II wählen, jedoch nur, wenn der gewählte Kanal die Optionen unterstützt.

AVL

Manchmal treten beim Umschalten von einem DTV 5.1-Kanal auf einen DTV 2-Kanal, einen ATV-Kanal oder eine externe Quelle große Lautstärkesprünge

Konfiguration der Klangeinstellungen - Fortsetzung

Im Menü Klangeinstellungen können Sie den Klang Ihres TV-Geräts anpassen.

auf. Mit der AVL-Funktion können diese Sprünge reduziert werden.

- Im Menü KLANG drücken Sie Auf oder Ab um AVL. zu markieren. Drücken Sie die Taste Links oder Rechts um AVL auf ein oder aus zu stellen.

Dynamischer Bass

Der dynamische Bass wird dazu verwendet den Bass-Effekt Ihres TV-Gerätes zu erhöhen. Drücken Sie die Taste MENU und wählen Sie durch Benutzen der linken und rechten Taste Klang. Drücken Sie die Taste OK, um fortzufahren. Wählen Sie Dynamic Bass durch Benutzen der Tasten auf oder ab und drücken Sie die linke oder rechte Taste um es einzustellen.

Surround-Sound

- Im Menü KLANG drücken Sie Auf oder Ab um Surround Sound. zu markieren. Drücken Sie die Taste Links oder Rechts um Surround-Klang auf ein oder aus zu stellen.

Digitaler Ausgang

Diese Einstellung ermöglicht Ihnen um die Digital Out Eigenschaft als Komprimiert oder PCM einzustellen. Sie sollten diese Funktion in Übereinstimmung mit dem Inhalt der empfangenen Sender einstellen. Drücken Sie die Taste MENU und wählen Sie durch Benutzen der linken und rechten Taste Klang. Drücken Sie die Taste OK, um fortzufahren.

Wählen Sie Digital Out durch Benutzen der Taste auf oder ab und dann benutzen Sie die linke oder rechte Taste.

Einstellung Menüführung, Conditional Access

Konfiguration der Einstellungen Ihres TV-Gerätes

Sie können die Einstellungen nach Ihren persönlichen Vorlieben festlegen.

Aufrufen des Menüs Einstellungen

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen.

Einstellungen CI-Modul Sprache Kindersicherung Timer Datum/Zeit Quellen Weitere Einstellungen

Steuerung des Menüs Einstellungen

• Drücken Sie die Taste Auf oder Ab, um eine Datei zu markieren.
• Drücken Sie die Taste OK, um eine Option auszuwählen.
• Drücken Sie die Taste MENU, um abzubrechen.

Conditional Access

Diese Option dient zum Einstellen der CA-Module, sofern vorhanden. Wählen Sie aus dem Hauptmenü Einstellungen, indem Sie die Taste Links oder Rechts und dann OK drücken. Verwenden Sie dann die Tasten Auf oder Ab, um Conditional Access einzustellen. Drücken Sie die Taste OK, um fortzufahren.

Sprache

Konfiguriert die Spracheinstellungen. Siehe Seite 19.

Jugendschutz

Konfiguriert die Jugendschutzeinstellungen. Siehe Seite 20.

Timer

Legt die Timer für gewählte Programme fest. Siehe Seite 28.

Datum/Zeit

In diesem Menü können Sie die gewünschten Zeit- und Datumseinstellungen vornehmen. Siehe Seite 28.

Quellen

Aktiviert oder deaktiviert die gewünschten Quellenoptionen. Siehe Seite 30.

Weitere Einstellungen

Zeigt andere Einstellungsoptionen für das TV-Gerät an.

Verwendung eines Conditional Access-Moduls

Der Common-Interface-Steckplatz an der Rückseite des TV-Geräts erlaubt die Einführung eines CAM-Moduls mit Karte (Conditional Access Module). Diese werden von den Programmanbietern verkauft und erlauben es dem Käufer, zusätzliche Sendungen auf Pay per View-Basis anzusehen. Informationen dazu erhalten Sie von den verschiedenen Programmanbietern.

WICHTIG: Einlegen oder Entfernen der CAM ist nur, wenn das TV-Gerätt ausgeschaltet ist.

• Um bestimmte digitale Kanäle zu sehen, ist u. U. ein CA-Modul (CAM) notwendig. Dieses Modul muss in den CI-Steckplatz Ihres TV-Geräts eingesetzt werden.
• Besorgen Sie sich durch die Anmeldung bei einem Pay-TV-Anbieter das CAM-Modul und die Smartcard und setzen Sie sie wie folgt in das TV-Gerät ein:
• Stecken Sie das CAM-Modul und die SmartCard in den Steckplatz, der sich im Anschlussfach auf der Rückseite des TV-Geräts befindet.
  • Die CAM-Module sollten korrekt eingesetzt werden. Sie können nicht vollständig eingesetzt werden, wenn sie falsch herum sind. Versuchen Sie nicht, das CAM-Modul mit Gewalt einzuführen, da dies sowohl das Modul als auch den Steckplatz am TV beschädigen kann.

Schließen Sie das TV-Gerät wieder an die Stromversorgung an, schalten Sie ein und warten Sie einen Moment, bis die Karte aktiviert wurde.

• Wenn kein Modul eingesetzt ist, erscheint der Hinweis: "Es konnte kein Common Interface-Modul gefunden werden".
• Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls.

Einstellung Menüführung, Conditional Access- Fortsetzung

Timer einstellen, Datum/Zeit einstellen

Anzeigen des Menüs Conditional Access (\*)

(*) Diese Menüeinstellungen können sich je nach Diensteanbieter ändern.

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Tasten Auf oder Ab, um Conditional Access zu markieren, und drücken Sie die Taste OK, um die Menüoptionen anzuzeigen.

Timer

Drücken Sie die Taste MENU und wählen Sie Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Wählen Sie mit Auf oder Ab, um Timers zu markieren und drücken Sie OK um fortzufahren.

Einstellen des Ausschalttimers

Das Gerät kann so eingestellt werden, dass es sich nach einer bestimmten Zeit selbst abschaltet.

• Markieren Sie Ausschalttimer mit den Tasten Auf oder Ab.
• Nehmen Sie die Einstellungen mit den Tasten Links oder Rechts vor. Der Timer kann in 30-Minuten-Intervallen zwischen Aus Off und 2.00 Stunden (120 Minuten) eingestellt werden.

Einstellen von Programmtimern

Diese Funktion wird verwendet, um das TV-Gerät zu einem bestimmten Zeitpunkt auf einen bestimmten Kanal zu schalten. Es kann für ein bestimmtes Programm verwendet werden, oder, wenn der Modus auf täglich oder wöchentlich gestellt wird, für eine Serie.

Drücken Sie die Taste Ab, um für eine Sendung einen Timer festzulegen. Auf dem Bildschirm werden die Funktionstasten für Programmtimer eingeblendet.

Hinweis: Diese Funktion ist nur verfügbar, wenn ein Timer programmiert worden ist.

Einen Timer hinzufügen

- Um einen Timer hinzuzufügen, drücken Sie die Taste GELB auf der Fernbedienung. Auf dem Bildschirm wird das folgende Menü eingeblendet.

Kanal: Ändert den Kanal mit den Tasten Links oder Rechts.

Timer/Aufnahmetyp: Diese Option kann nicht eingestellt werden.

Datum: Geben Sie über die Zifferntasten ein Datum ein.

Start: Geben Sie über die Zifferntasten eine Startzeit ein.

Ende: Geben Sie über die Zifferntasten eine Endzeit ein.

Dauer: Zeigt die Dauer zwischen Start- und Endzeit an.

Wiederholen: Sie können die Wiederholung für den Timer auf Einmal, Täglich oder Wöchentlich einstellen.

Stellen Sie mit den Tasten Links oder Rechts eine Option ein.

Ändern / Löschen: Stellt die

Kindersicherungseinstellungen für Timer ein.

- Drücken Sie die Taste GRÜN um den Timer zu speichern. Drücken Sie die Taste ROT, um abzubrechen.

Einen Timer bearbeiten

- Wählen Sie den Timer, den Sie löschen wollen, mit den Tasten Auf oder Ab aus.

- Wenn Sie fertig sind, drücken Sie GRÜN, um fortzusetzen: Sie können die Taste MENU drücken, um abzubrechen.

Einen Timer löschen

- Wählen Sie den Timer, den Sie löschen wollen, mit den Tasten Auf oder Ab aus.

- Drücken Sie die Taste ROT.

- Wählen SieJa über die Tasten Links oder Rechts, um den Timer zu löschen. Wählen Sie NEIN, um den Vorgang abzubrechen.

Einstellen von Datum und Uhrzeit

In diesem Menü können Sie die gewünschten Zeit- und Datumseinstellungen vornehmen.

- Wählen Sie im Menü Einstellungen die OptionDatum/Zeit, um diese einzustellen. Drücken Sie die Taste oder OK.

Datams-/Zeitrinstellungen Datum 15/06/2014 Zeit 20.2% Zeitrinstellungen Rata Zeitweise 6481 + 3.000 ■ Mod. außen ■ Zusch ■ Verändern

Verwenden Sie die Tasten ▲ oder ▼, um Zeiteinstellungsmodus zu markieren. Der Zeiteinstellungsmodus wird mit den Tasten ◀ or ▶ eingestellt. Sie kann auf AUTO oder MANUELL gestellt werden.

Wenn AUTO gewählt wird, können die Optionen Datum/Zeit und Zeitzone nicht eingestellt werden. Wenn MANUELL ausgewählt wird, kann die Zeitzone geändert werden.

- Wählen Sie die Option Zeitzone durch Drücken der Taste "▲" oder "▼aus.

Verwenden Sie die Tasten "◀" oder "◀", um die Zeitzone zwischen GMT-12 oder GMT+12 zu ändern.

Die aktuelle Zeit oben im Menü ändert sich dann entsprechend der eingestellten Zeitzone.

Hinweis: In Ländern ohne digitale Kanäle wird nur die Option Datum und Zeit angezeigt.

Einstellungen Quellen, Andere Steuerungen

Konfiguration der Quelleneinstellungen

Hier können Sie die gewählten Quellenoptionen aktivieren oder deaktivieren. Das TV kann durch Drücken der Taste "SOURCE" nicht auf deaktivierte Quellenoptionen geschaltet werden.

Quellen-Einstellungen TV EXT1 EXT1-S SIDE AV HDMI1 HDMI2 YPbPr VGA/PC Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Navigieren Verlassen Wert ändern Name bearbeiten Zumck

• Wählen Sie im Menü Einstellungen die Option Quellen und drücken Sie OK.
• Drücken Sie Auf oder Ab, um einen Kanal auszuwählen.
• Verwenden Sie die Tasten Links oder Rechts, um die gewählte Quelle zu aktivieren oder deaktivieren. Die Einstellungen werden automatisch gespeichert.

Eingangsauswahl

Verwenden Sie die Eingangsauswahl, wenn das Gerät nicht automatisch auf eine angeschlossene Quelle umschaltet.
- Drücken Sie die TastSOURCE auf der Fernbedienung, um die Quelle direkt zu ändern. Markieren Sie dann mit den Tasten Auf oder Ab einen Eingang und drücken Sie die Taste Rechts, um ihn auszuwählen.

Konfiguration Andere Einstellungen - Allgemein

Zum Konfigurieren Ihrer TV-Einstellungen. Wählen die Option Einstellungen aus dem Hauptmenü und drücken Sie dann OK, um dieses Menü aufzurufen. Drücken Sie die Taste MENU auf der Fernbedienung, um das Menü zu verlassen.

Um die allgemeinen Einstellungen anzuzeigen, wählen Sie im Menü Einstellungen die Option Andere Einstellungen und drücken Sie OK.

Weitere Einstellungen Land : Deutschland Menü Zeitlimit 60 Sek Verschlüsselte Kanäle suchen Ja Blauer Hintergrund Aus Software-Upgrade V.2.1.4j Software-Version V.2.1.4 Schwer verständlich Aus Audio Beschreibung Aus Automatische TV Abschaltung nach 4 Stunden Geschäft Deaktiviert Einschalt Modus Letzter Zustand MENU Verlassen Wert anderen Navigeren

Steuerung

• Drücken Sie Auf oder Ab, um einen Kanal auszuwählen.
• Stellen Sie mit den Tasten Links oder Rechts eine Position ein.
• Drücken Sie die Taste OK, um ein Untermenü anzuzeigen.

Menü Zeitlimit

Um eine bestimmte Anzeigedauer für die Menüschirme einzustellen, stellen Sie hier den gewünschten Wert ein.

Im Menü "Andere Einstellungen" wählen sie "Menü Zeitlimit" und wählen Sie 15 Sek., 30 Sek. oder 60 Sek. durch Benutzen der Tasten Links oder Rechts.

Verschlüsselte Kanäle suchen:

enn diese Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Wird die Funktion manuell auf Nein gesetzt, werden bei der automatischen oder manuellen Suche keine verschlüsselten Kanäle berücksichtigt. Die Funktion Verschlüsselte Kanäle suchen ist nach Durchführung der Erstinstallation immer auf EIN gestellt.

• Im Menü Andere Einstellungen drücken Sie Auf oder Ab, um Verschlüsselte Kanäle auszuwählen.
• Drücken Sie die Tasten Links oder Rechts um diese Funktion als Ja oder Nein zu setzen.

Blauer Hintergrund

Wenn das Signal schwach oder ausgefallen ist, ändert sich das TV-Bild auf blau. Um dies zu ermöglichen, stellen Sie die Option Blauer Hintergrund auf Ein.

- Wählen Sie im Menü Andere Einstellungen die Option Blauer Hintergrund und wählen Sie mit den Tasten Links oder Rechts, Aus oder Ein.

Softwareaktualisierung

Mit dieser Funktion bleibt Ihr TV-Gerät auf dem neuesten Stand. Sie arbeitet automatisch und sucht nach neuen Informationen, wenn diese verfügbar sind. Beachten Sie, dass diese Einstellung nicht veränderbar ist.

Um sicherzustellen, dass Ihr TV-Gerät stets auf dem aktuellen Stand ist, müssen Sie diese Einstellung verwenden. Damit es richtig funktioniert, muss das TV-Gerät im Standby-Modus sein.

Upgradeoptionen Automatische Suche Suche nach Upgrade Aktiviert OK

Sie können durch Einstellen der Option Automatische Suche die automatische Aktualisierung aktivieren oder deaktivieren.

Mit Suche nach Upgrade können Sie manuell nach neuer Software suchen.

Software-Version:

Zeigt die aktuelle Software-Version an.

Hörgeschädigte

Wenn der Programmanbieter spezielle Audiosignale überträgt, können Sie diese Einstellung auf Ein setzen, um solche Signale zu empfangen.

- Benutzen Sie die Tasten Auf und Ab um Hörgeschädigte zu wählen und drücken Sie die Tasten Links oder Rechts um diese Einstellung auf Ein oder Aus zu setzen.

Audio-Beschreibung

Bei der Bildbeschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen. Ein Erzähler beschreibt die Darstellung und das Geschehen auf dem Bildschirm in den natürlichen Pausen im normalen Audiokanal (und manchmal falls erforderlich auch während der Dialoge). Sie können

diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt.

• Markieren Sie die Option Audiobeschreibung durch Drücken der Tasten Auf oder Ab.
• Drücken Sie OK, um in das Untermenü Audiobeschreibung zu gelangen.
• Markieren Sie die Option Audiobeschreibung durch Drücken der Tasten Auf oder Ab. Drücken Sie dann Links oder Rechts, um diese Option einzustellen.

TV-Autoabschaltung

Sie können den Zeitwert für die Autoabschaltung einstellen. Wird dieser Zeitwert erreicht und das TV-Gerät erhält für eine bestimmte Zeitspanne keinen Befehl, schaltet es sich ab. Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um fortzufahren. Wählen Sie mit Auf oder Ab die Spracheinstellungen und drücken Sie OK um fortzusetzen. Wählen Sie mit den Tasten Auf oder Ab die Option Bildbeschreibung.

Übertragungstyp (optional):

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um fortzufahren. Wählen Sie mit Auf oder Ab die Spracheinstellungen und drücken Sie OK um fortzusetzen. Wählen Sie Sendertyp durch Benutzen der Tasten auf oder ab und drücken Sie die linke oder rechte Taste um es einzustellen.

Wenn Sie den gewünschten Übertragungstyp mit den Tasten Links oder Rechts einstellen, zeigt das TV-Gerät die entsprechende Kanalliste an.

Standby-Suche (\*)

(*) Diese Einstellung ist nur sichtbar, wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist.

Ist die Standby-Suche auf Ein eingestellt, sucht das TV nach Änderungen bei den gespeicherten Kanälen, wenn es im Standbymodus ist. Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten Links oder Rechts aus. Drücken Sie die Taste OK, um fortzufahren. Wählen Sie mit Auf oder Ab die Spracheinstellungen und drücken Sie OK um fortzusetzen. Wählen Sie Standby-Suche durch Benutzen der Tasten auf oder ab und drücken Sie die linke oder rechte Taste um es einzustellen.

USB-Medienbrowser

Mit diesem TV-Gerät können Sie Fotos, Videos oder Musikdateien von einem USB-Gerät anzeigen bzw. wiedergeben.

Shop-Modus

Wenn Sie den Shop-Modus auf "Aktiviert" stellen, werden die TV-Funktionen oben auf dem Bildschirm dargestellt. Um diese Funktion zu deaktivieren, wählen Sie bitte "Deaktiviert".

Power Up-Modus

Diese Einstellung konfiguriert die Power-up-Modus Präferenz. Immer Ein: Der TV schaltet immer ein, wenn die Haupt-Ein/Aus-Taste gedrückt wird.

Standby: Der Fernseher wird im Standby-Modus immer hochgefahren. Letzter Stand: Der Fernseher schaltet immer mit dem zuletzt gewählten Kanal / der Quelle ein.

Manueller Start

• Um das Medien-Browser-Fenster anzuzeigen, können Sie die Taste MENU auf der Fernbedienung drücken und dann wählen Sie Medien-Browser durch Drücken der Taste links oder rechts.
• Sie können Medien-Browser auch von der Quick-Menü-Taste wählen.
• Drücken Sie die Taste OK um fortzusetzen. Der Inhalt des Menüs Medienbrowser (abhängig vom Inhalt Ihres USB-Geräts) wird angezeigt.

Autostart

- Wenn Sie ein USB-Gerät anstecken, wird die folgende Meldung eingeblendet:

MediaResources Videos Files Music iTunesanger

Sie können die Musik-, Bild- und Video-Dateien von einem USB-Speicher wiedergeben.

- Um ALLE Dateien einer Liste anzuzeigen, wählen Sie die Registerkarte EINSTELLUNGEN und ändern Sie den Anzeigestil auf Liste. Gehen Sie dann wieder in den Hauptbildschirm des Medienbrowsers. Dort ist nun die Registerkarte ALLE verfügbar. Wählen Sie ALLE und drücken Sie OK.

Hinweis:

Bestimmte USB-Geräte werden unter Umständen nicht unterstützt.

Wenn der USB-Stick nach Ein-/Ausschalten oder nach der ersten Installation nicht erkannt wird, stecken Sie zuerst das USB-Gerät aus und schalten Sie die Box aus und wieder ein. Stecken Sie dann den USB-Speicher erneut ein.

• Verwenden Sie keinen USB-Hub.
- Um geschützte Inhalte zu verwenden, benötigen Sie die Erlaubnis des Rechteinhabers.

Toshiba kann keine derartige Erlaubnis erlauben.

• Je nach Dateigröße und -anzahl auf dem USB-Speicher kann das Laden der Inhalte einige Zeit benötigen. Beim Laden von Dateien von einem USB-Speicher wird eine Anzeige auf dem Bildschirm ausgegeben.
• Nur bestimmte Typen von U3-USB-Geräten werden unterstützt. Daher wird die Verwendung von U3-USB-Geräten als Medienplayer nicht empfohlen.
• Nicht unterstützte Zeichen werden durch ein kleines Rechteck (□) ersetzt.

USB-Medienbrowser Fortsetzung

Mit diesem TV-Gerät können Sie Fotos, Videos oder Musikdateien von einem USB-Gerät anzeigen bzw. wiedergeben.

Wiedergeben von MP3-Dateien

Zur Wiedergabe von MP3-Dateien von einem USB-Speicher können Sie diesen Menübildschirm verwenden.

Music N: Total Insgeset Klass 0001: 81 Violin Concerta No.2.K. 0002: 82 Violin Concerta No.2.K. 0003: 83 Violin Concerta No.2.K. 0004: 84 Violin Concerta No.2.K. 0005: 85 Violin Concerta No.2.K. 0006: 86 Violin Concerta No.2.K. 0007: 87 Synthania Concertante. 0008: 88 Synthania Concertante. 0009: 89 Synthania Concertante. 81 Violin Concerta No.2 JV 211.1 A0 Playtime Workpage Stop Name Recycle Brendl workingplace Options Security Audio Control Refricking Bands

• ▼:An Menü navigieren.
- Wiedergabe (▶ Taste): Startet die Wiedergabe.
- Stop (■Taste): Stoppt die Wiedergabe.
- Taste (Pause): Hält die ausgewählte Wiedergabe an.
- Taste ROT: Sortiert die Dateien nach Titel, Interpret oder Album.
- Endlos/Zufallswiedergabe (Taste GRÜN): Drücken Sie die Taste einmal, um die Endloswiedergabe zu deaktivieren. Drücken Sie sie nochmals, um Endlos- und Zufallswiedergabe zu deaktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.
- 0..9 (Zifferntasten): Das TV-Gerät springt zur Datei, deren Namen mit dem über die Zifferntasten auf der Fernbedienung eingegebenen Buchstaben beginnt.
- Aktuelle Datei (Taste OK): Gibt die ausgewählte Datei wieder.
• Vorige/Nächste (Tasten Links/Rechts) : Springt zur vorhergehenden oder nächsten Datei und gibt diese wieder.
• Taste Gelb: Ändert den Anzeigestil
- Taste BLAU: Ändert die Medienoptionen.

Hinweis: Ist der Anzeigestil im Menü Einstellungen Medienbrowser auf Ordner eingestellt, wird der Musikordner sortiert angezeigt und die Titel müssen nicht nochmals durch Drücken der Taste FAV sortiert werden.

Betrachten von JPEG-Dateien

Um Foto-Dateien von einem USB-Speicher anzuzeigen, können Sie diesen Menü-Bildschirm. Wenn Sie Fotos aus den Hauptoptionen wählen, werden die verfügbaren Bilddateien gefiltert und am Bildschirm aufgelistet.

Wenn Sie eine Untertiteldatei wählen und die Taste OK drücken, können Sie diese Untertiteldatei wählen oder abwählen. Das folgende Menü wird beim Abspielen einer Videodatei angezeigt:

• Springen (Zifferntasten): Springt zur Datei, die über die Zifferntasten ausgewählt wird.
• OK: Zeigt das ausgewählte Bild im Vollbildmodus an.
  • ▼/ ▲Im Menü navigieren.
• Diaschau (▶Taste): Startet eine Slideshow mit allen Bildern.
• Taste GRÜN: Zeigt alle Bilder als Thumbnails an.
• Taste ROT: Sortiert die Dateien nach Datum.
  • Taste Gelb: Ändert den Anzeigestil
• Taste Blau: Ändert die Medienoptionen.

USB-Medienbrowser Fortsetzung

Mit diesem TV-Gerät können Sie Fotos, Videos oder Musikdateien von einem USB-Gerät anzeigen bzw. wiedergeben.

Diaschau-Funktion

Verwenden Sie diese Funktion, um Fotos auf Ihrem TV-Gerät anzuzeigen.

Fisikov 003.jpg 1944.68 1954x1904 T:15 12 11.2007 22:12:40 Fisiko Motor Enfektz-Zufell Zuril-Drive Shreben Zo: Darvalide M2 Belle

• Taste (11Pause): Pausiert die Slideshow.
• Fortsetzen (▶ Taste) : Setzt die Slideshow fort.
• Endlos/Zufallswiedergabe (Taste GRÜN): Drücken Sie die Taste einmal, um die Endloswiedergabe zu deaktivieren. Drücken Sie sie nochmals, um Endlos- und Zufallswiedergabe zu deaktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.
• Vorige/Nächste (Tasten Links/Rechts) : springt zur vorherigen oder nächsten Datei der Slideshow.
• Drehen (Tasten Auf/Ab): Dreht das Bild mit den Tasten Auf/Ab.
  • RETURN (EXIT) : Zurück zur Dateiliste
• Info-Taste: Zeigt den Hilfebildschirm an.

Videowiedergabe

Wenn Sie den Hauptoptionen Videos wählen, werden die verfügbaren Videodateien gefiltert und am Bildschirm angezeigt. Sie können die Tasten "Auf" oder "Ab" verwenden, um eine Videodatei auszuwählen. Drücken Sie OK, um das Video abzuspielen.

Hinweis: Wenn Sie aus dem Menü Medienbrowser-Einstellungen die Option Anzeigestil auf Verzeichnis ändern, zeigt der Hauptauswahlschirm des Medienbrowsers auch die Registerkarte ALLE an.

Videos Maternstrasser Nr. Detinzipes 0001. x 0002. x 3 1/2 40 Springer Maternstrasser ActionScript Back Water features AudioScript LWS Version string Reclining audio Navigator

Wenn Sie eine Untertiteldatei wählen und die Taste OK drücken, können Sie diese Untertiteldatei wählen oder abwählen.

Springen (Zifferntasten): Das TV-Gerät springt zur Datei, deren Namen mit dem über die Zifferntasten auf der Fernbedienung eingegebenen Buchstaben beginnt.

Aktuelle Datei (Taste OK): Gibt die ausgewählte Datei wieder.

▼/ ▲Im Menü navigieren.

Sprache (Wiedergabe Vorschau): Zeigt die gewählte Datei in einer kleinen Vorschau an.

ROT: Sortiert die Dateien nach Namen.

Wiedergabe (▶ Taste): gibt alle Mediendateien im Ordner beginnend mit der ausgewählten Datei wieder.

Taste Gelb, Ändert den Anzeigestil

Endlos/Zufallswiedergabe (Taste GRÜN): Drücken Sie die Taste einmal, um die Endloswiedergabe zu deaktivieren. Drücken Sie sie nochmals, um Endlos- und Zufallswiedergabe zu deaktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.

BLAU: Ändert die Medienoptionen.

Wiedergabe (▶ Taste): Startet die Videowiedergabe.

Stop (■Taste): Stoppt die Videowiedergabe.

Taste (II Pause): Pausiert die Videowiedergabe.

Rücklauf (◀ Taste): Startet den Rücklauf.

Vorwärts (▶▶ Taste): Startet den Vorlauf.

Vorige/Nächste (Tasten Links/Rechts) : Gibt die ausgewählte Datei wieder.

Untertitel/Audio (SPRACHE): Setzt Untertitel/Audio

GRÜN: Springt zum ausgewählten Zeitpunkt.

Gelb: Öffnet das Untertitel-Zeitkorrekturmenü

Ret/Back (ZURÜCK-Taste): Zurück zum vorhergehenden Menü.

USB-Medienbrowser Fortsetzung

Mit diesem TV-Gerät können Sie Fotos, Videos oder Musikdateien von einem USB-Gerät anzeigen bzw. wiedergeben.

Zeitkorrektur Untertitel Offset: 0 Sek. OK Löschen Abbrachten

Drücken Sie OK zur Bestätigung.

Zum Löschen, drücken Sie die Taste BLAU

Drücken Sie die TasteRET/BACK, um zum vorhergehenden Menü zurückzukehren.

Hinweis:

Sie können die Untertitel mit der Taste OK einstellen, bevor Sie die Wiedergabe starten, bzw. mit der Taste LANG., während die Wiedergabe läuft. In einigen Fällen werden die gewählten Untertitel u. U. nicht richtig angezeigt.

Um Film-Untertitel richtig anzeigen zu lassen, sollten Sie eine "Film-Untertitel"-Sprache festlegen. Zum Einstellen der Sprache für die Filmuntertitel siehe den Abschnitt "Film-Untertitel" in den "Einstellungen Sprache".

Drücken Sie die Taste RETURN, um zum vorhergehenden Menü zurückzukehren.

Medienbrowser-Einstellungen

Einstellungen Wiedergabestil Intervall f. Diaschau Untertitel anzeigen Untertitel-Sprache Untertitel-Position Schriftgröße Untertitel Normal 5 Sek. Ein Deutsch Nach unten 51 pt. Normal: Wiedergabestil gibt alle Daten im Weicherverbank weder. Versicherke-Wiedergabestil gibt alle Daten im gewinnen Versicherke weder. Auswaltan Navigaten Zinsik MBA Verlusten

Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen. Drücken Sie die Taste auf oder ab um ein Artikel zu markieren und benutzen Sie die linke oder rechte Taste um es einzustellen.

Anzeigestil: Stellt den Standard-Browsermodus ein.

Slideshow-Intervall: Stellt die Intervallzeit für die Slideshow ein.

Untertitel anzeigen: Legt die Untertitel-Voreinstellung fest.

Untertitelsprache: Legt die Untertitelsprache fest.

Untertitel-Position: Stellt die Untertitel-Position auf oben oder unten.

Untertitel Schriftgröße: Stellt die Schriftgröße für die Untertitel ein (max. 54 pt.).

Das Benutzen der Taste MENU im Media- Browser-Modus

Drücken der MENU Taste button im Medienbrowser-Modus zeigt das folgende Menü-Bildschirm:

Optionen Bild Ton Einstellungen Navigieren OK Auswählen MENU Verlassen

Durch Benutzen dieses Bildschirms können Sie auf die Bild, Laut und Einstellungen Menü-Optionen zugreifen. Drücken Sie MENU, um diesen Bildschirm zu verlassen.

Schließen des Medienplayers

- Drücken Sie die Taste RETURN auf der Fernbedienung.

Nur analoge Textdienste

Dieses Gerät verfügt über einen Textspeicher für mehrere Seiten, der zum Laden einige Sekunden benötigen kann.

Bevor Sie die Textdienste verwenden können, muss die gewünschte Sprachregion ausgewählt werden.

• Wählen Sie die Sprache aus dem Menü Einstellungen.
• Drücken Sie die Taste Links oder Rechts, um die gewünschte Sprachregion einzustellen.
• Drücken Sie zum Verlassen MENU, nachdem Sie die Teletext-Sprache ausgewählt haben.

Verwendung der Teletext-Taste-TXT

• Um Textdienste zu lesen, drücken Sie die Taste TXT. Drücken Sie die TXT Taste nochmals, um den Text über das normale Fernsehbild zu legen.
• Wenn Sie nochmals TXTdrücken, kehren Sie zum normalen TV-Modus zurück.
• Sie können das Programm erst ändern, wenn der Textdienst beendet wird.
  • Die erste angezeigte Seite ist die Startseite.
• Jede Seite kann aufgerufen werden, indem die 3stellige Seitennummer über die Zifferntasten eingegeben wird. Durch Drücken der farbigen Tasten oder Drücken von können Sie auf die nächste bzw. vorige Seite wechseln.
• Am unteren Rand des Bildschirms werden vier farbige Titel eingeblendet. Um einen dieser vier Titel aufzurufen, drücken Sie die Taste mit der entsprechenden Farbe auf der Fernbedienung.
• Für weitere Informationen zu Ihrem Textsystem lesen Sie die Indexseite des Senders oder wenden Sie sich an Ihren Toshiba-Händler.

Im Folgenden finden Sie einen Führer zu den Funktionen der Texttasten auf der Fernbedienung.

Zugriff auf Unterseiten

Wenn eine Text-Seite Unterseiten hat, drücken und geben Sie die Unterseitenzahlen 01,02,03 usw. ein, die Sie mit den Links / Rechts-Tasten am unteren Rand der Textseite unter den farbigen Links wählen können.

Anzeigen von verborgenem Text

Zum Anzeigen von Lösungen von Rätseln oder Witzseiten drücken Sie die Taste INFO

Halten einer Seite

Manchmal ist es nützlich, eine Textseite länger anzeigen zu lassen. Drücken Sie dazu die Taste OK und die Anzeige HOLD erscheint in der linken oberen Ecke des Bildschirms. Die Seite wird festgehalten, bis die Taste erneut gedrückt wird.

Anzeigen der Startseite:

Drücken Sie RETURN, um die Startseite aufzurufen. Die angezeigte Seite hängt vom Sender ab.

Anhang A: Typische Anzeigemodi PC-Eingang

In der folgenden Tabelle werden einige der üblichen Video Display-Modi dargestellt. Einige, aufgrund der Anzeige nativer Auflösung, werden automatisch skaliert um das korrekte Bild anzuzeigen.

Unter Umständen unterstützt Ihr TV keine verschiedenen Auflösungen. Die unterstützten Auflösungen werden unten aufgelistet.

Wenn Sie Ihren PC mit einer nicht unterstützten Auflösung betreiben, erscheint eine Warnmeldung Bildschirm.

Inhaltsverzeichnis	Auflöung	Frequenz
1	0Hz
2	5Hz
3	5Hz
4	0Hz
5	6Hz
6	2Hz
7	5Hz
8	5Hz
9	6Hz
10	60Hz
11	70Hz
12	72Hz
13	75Hz
14	85Hz
15	75Hz
16	60Hz
17	66Hz
18	70Hz
19	72Hz
20	75Hz
21	85Hz
22	60Hz
23	70Hz

24	75Hz
25	85Hz
26	75Hz
27	60Hz
28	60Hz
29	75Hz
30	85Hz
31	60Hz
32	75Hz
33	85Hz
34	4 60Hz
35	4 75Hz
36	4 85Hz
37	0 60Hz
38	0 75Hz
39	0 85Hz
40	60Hz
41	75Hz
42	0 60Hz
43	0 60Hz
44	0 60Hz
45	0 60Hz

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen)

Quelle	Unterstützte Signale		Verfügbar
EXT-1(SCART1)	PAL O
	NTSC 60 O
	RGB 50/60 O
	SECAM O
EXT-1(SCART2)	PAL O
	NTSC 60 O
	SECAM O
Seiten-AV	PAL 50/60 O
	NTSC 60 O
	SECAM O
YPbPr	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50Hz O
	1080I 60Hz O
HDMI1HDMI2	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50 Hz O
	1080I 60Hz O
	1080P	24Hz25Hz30Hz50Hz60Hz	O

Hinweis: In einigen Fällen kann unter Umständen ein Signal nicht richtig auf dem LCD-Schirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts.

Anhang C: PIN-Belegung

Schalten Sie alle Netzschalter aus, bevor Sie ein externes Gerät anschließen. Ist kein Schalter vorhanden, ziehen Sie den Netzstecker aus der Dose.

Signalinformationen für den Mini-D-Sub-Anschluss mit 15 Kontakten.

Pin Nr. Signalname Pin Nr. Signalname Pin Nr. Signalname
1	R	6	Masse	11	NC
2 G 7 Masse 12 NC
3 B 8 Masse 13 H-Sync
4 NC 9 NC 14 V-sync
5	NC 10 Masse 15 NC

* NC = nicht angeschlossen

Anhang D: Im USB-Modus unterstützte Dateiformate

Media Erweiterung Format		Hinweise
		Video Audio
Film	mpg, mpeg	Mpeg1,2 MPEG1/2 Layer 1/2/3, AAC/HEAAC, AC3/EAC3, LPCM/ADPCM		1080P@ 30fps 50Mbit/Sek
	dat, mpg, mpeg	MPEG2 ,H.264, VC1, AVS, MVC	MPEG1/2 Layer 1/2/3, AAC/HEAAC, AC3/EAC3, LPCM/ADPCM	H.264:1080Px2@25fps 1080P@ 50fps MVC: 1080P@ 24fpsAndere:1080P@ 30fps" 50Mbit/sec
	.vob MPEG2 MPEG1/2 Layer 1/2/3, AC3, LPCM 1080P@ 30fps 50Mbit/sec			sec
	.mkv MPEG1,2,4, XviD, H.264, VC1,WMV3, Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 30fps 50Mbit/sec
	.avi MPEG1,2,4Xvid H.264, VC1,WMV3, Sorenson H.263 Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 1920x Motion Laser 30fps 50Mbit/sec
	flv H.264, Sorenson H.263 Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Motion JPEG Mot 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1910x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x Motion Jet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1910x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJet 1920x MotionJPG 1920x MotionJPG 1920x MotionJPG 1920x MotionJPG 1920x MotionJPG 1920x MotionJPG 1920x MotionJPG 1920x MotionJPG 1920x MotionJPG 1920x MotionJPG 1920x MotionJPG 1920x MotionJPG
Musik	3WAVWMA/ASF WMA, WMA Pro. .m4a/.aac AAC, HEAAC	-	MPEG1 Layer 1/2/3 (MP3)LPCM
Foto	.jpg .jpeg	Baseline JPEG		MAX WxH = 14592x12288Up to 8 MegaByte
	.png	Progressive JPEG
	.bmp	nicht-Interlace
	.png	Interlace
Untertitel	sub	-	-
	srt	-	-

Technische Daten und Zubehör

Sendesysteme / Kanäle

DVB-T MPEG2, DVB-T MPEG4 HD

DVB-C MPEG2, DVB-C MPEG4

Videoeingang

Eingang 21-Pin SCART

S-Video

3-YPbPr (via VGA)

Eingang Mini D-Sub 15-Pin Analog

4.AV-

Eingang

Side-AV-Kabel-Eingang

Video + Audio L + R

5-HDMI 1/2

Eingang Typ A

6-PC

Eingang

Mini D-Sub 15-Pin Analog

RGB-Signal

7-Digital Audio

Ausgang

S/PDIF

(koaxial)

8-YPbPr

Eingang

YPbPr verbindung Buchse

USB-Ports

Medienbrowser-Schnittstellenversion: USB 2.0

USB-Klasse:

Massenspeicher

Dateisystem:

FAT32

3.5 mm Stereo

Kopfhörerbuchse

Temperatur

5^ C-35^ C (41°F - 94°F)

Feuchtigkeit 20 - 80 % (nicht kondensierend)

Mitgeliefertes Zubehör

2 Batterien (AAA, IEC R03 1,5V)

Fernbedienung

Vier

Schrauben

Side-AV-Kabel

YPbPr-Anschlusskabel

Stand

Befestigungsabdeckung

P-Clip

	32"
Energieeffizienzklasse	A
Sichtbare Bildschirmgröße (ca.)	80 cm / 32"
Energieverbrauch im Betrieb (ca.)(*)	40 W
Jahresenergieverbrauch (ca.)(**)	58 kWh
Standby-Energieverbrauch (ca.)	< 0.50 W
Bildschirmauflösung (Pixels)	1920 x 1080
Anzeige	16:9
Klangausgabe (bei 10% Verzerrung)	2 x 6
Modellenergieverbrauch (ca.)	65W
Gewicht TV mit Standfuß	8.5 kg
Gewicht brutto	11.0 kg
TV ohne Standfuß	6.5 kg

(*) Mit Standardeinstellungen gemäß IEC 62087-BD getestet.
(**) Energieverbrauch 58 kWh pro Jahr, basierend auf den Stromverbrauch des Fernsehers bei Betrieb für 4 Stunden pro Tag in 365 Tagen. Der tatsächliche Energieverbrauch hängt davon ab, wie das Fernsehen verwendet wird.

Geräteabmessungen (ca.) A B C D E F G

Die Spezifikationen können ohne vorherige Ankündigung geändert werden.

	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
32L133*DG	745.24	454.52	215.35	103.61	497.58	200	100

Lizenzinformationen

• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen der HDMI Licensing LLC in den USA und anderen Ländern.
  • DVB ist ein eingetragenes Warenzeichen des DVB-Project.
  • [1] EIA/CEA-861-D bedeutet, dass die Übertragung von unkomprimiertem digitalen Video mit digitalem Inhaltsschutz hoher Bandbreite erfolgt, standardisiert für die Aufnahme von HD-Videosignalen. Da es sich hierbei um eine in Entwicklung befindliche Technologie handelt, funktionieren u. U. einige Geräte nicht mit diesem TV-Gerät.

MP3-Lizenzhinweis

Die MPEG Layer-3-Audiokodierungstechnologie ist von Fraunhofer LLS und Thomson lizenziert.

AVC-Lizenzhinweis

DIESES PRODUKT IST UNTER DER AVC-PATENT-PORTFORIO-LIZENZ FÜR DEN PERSÖNLICHEN UND NICHT-GEWERBLICHEN GEBRAUCH EINES ENDVERBRAUCHERS LIZENZIERT FÜR (I) DIE KODIERUNG VON VIDEOS IN ÜBEREINSTIMMUNG MIT DEM AVC-STANDARD ("AVC-VIDEO") UND/ODER (II) DIE DEKODIERUNG VON AVC-VIDEOS, DIE VON EINEM ENDVERBRAUCHER IN PERSÖNLICHER UND NICHT-GEWERBLICHER AKTIVITÄT KODIERT UND/ODER VON EINEM VIDEOBEREITSTELLER MIT DER ERFORDERLICHEN AVC-LIZENZ BEREITGESTELLT WURDEN. FÜR ALLE ANDEREN ZWECKE IST EINE LIZENZ WEDER AUSDRÜCKLICH NOCH IMPLIZIT ERTEILT. ZUSÄTZLICHE INFORMATIONEN ERHALTEN SIE VON MPEG LA, L.L.C. SIEHE HTTP://WWW.MPEGLA.COM

Lizenzinformationen

Hergestellt unter Lizenz der Dolby Laboratories.

INHABER DER MARKENZEICHEN

"Dolby" und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

DOLBY. DIGITAL PLUS

Entsorgung...

Die folgenden Informationen gelten nur für EU-Mitgliedsstaaten:

Entsorgung der Produkte

Das Symbol mit der durchgestrichenen Mülltonne zeigt an, dass dieses Produkt getrennt vom normalen Haushaltsmüll gesammelt und entsorgt werden muss. Eingebaute Batterien und Akkus können gemeinsam mit dem Produkt entsorgt werden. Sie werden dann in den Recyclingzentren getrennt.

Der schwarze Balken zeigt an, dass das Produkt nach dem 13. August 2005 auf den Markt gebracht wurde. Durch Unterstützung der separaten Sammlung von Geräten und Batterien helfen Sie bei der richtigen Entsorgung und tragen damit dazu bei, mögliche schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Genauere Informationen zur Sammlung und Wiederverwertung in Ihrem Land wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Entsorgung von Batterien und Akkus

Das Symbol mit der durchgestrichenen Mülltonne zeigt an, dass Batterien und/oder Akkus getrennt vom normalen Haushaltsmüll gesammelt und entsorgt werden müssen.

Wenn die Batterie oder der Akku mehr als die in der Batterierichtlinie (2006/6/EC) angegebenen Mengen an Blei (Pb), Quecksilber (Hg) und/oder Cadmium (Cd) enthalten, werden die chemischen Symbole für Blei (Pb),

Quecksilber (Hg) und/oder Cadmium (Cd) unter dem Symbol mit der durchgestrichenen Mülltonne angegeben. Genauere Informationen zur Sammlung und Wiederverwertung in Ihrem Land wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Q & A Sektion

	Frage	Antwort
Ton	Warum habe ich kein Bild und keinen Ton?	"Überprüfen Sie, dass das TV-Gerät nicht im Standby-Modus ist. Überprüfen Sie den Netzstecker und alle Netzanschlüsse"
	Warum habe ich ein Bild, aber keinen Ton?	Stellen Sie sicher, dass der Ton nicht heruntergeregelt oder stummgeschaltet ist.
	Warum kommt der Ton nur aus einem Lautsprecher, wenn Stereoton ausgewählt ist?	Überprüfen Sie, ob die Option Balance im Menü TON (SOUND) ganz auf eine Seite geregelt wurde.
	Warum ist der Audioton in Englisch, wenn eine andere Audiosprache ausgewählt ist?	Dieses Programm wird derzeit nur in Englisch gesendet.
Bild	Was ist schuld an einem schlechten Bild?	Störungen oder ein schwaches Signal. Versuchen Sie, einen anderen TV-Sender einzustellen.
	Warum wird die Video/DVD-Wiedergabe nicht am Bildschirm angezeigt?	Stellen Sie sicher, dass der VCR- oder DVD-Player wie in den ersten Kapiteln gezeigt an das TV-Gerät angeschlossen ist. Wählen Sie dann durch Drücken von den richtigen Eingang.
	Warum ist das Blu-ray / DVD-Spieler schwarzweiß?	Stellen Sie sicher, dass der richtige Eingang ausgewählt wurde.
	Warum sind im PC-Modus horizontale Streifen und/oder verschwommene Bilder zu sehen?	Die Phasenlage muss vielleicht eingestellt werden. Wählen Sie PC-Einstellungen und markieren Sie Phasenlage. Stellen Sie diese ein, bis das Bild deutlicher wird.
Allgemein	Warum funktioniert die Fernbedienung nicht?	Stellen Sie sicher, dass die Batterien nicht leer oder falsch eingelegt sind.
	Wieso funktioniert der Medienbrowser nicht?	Stellen Sie sicher, dass der USB-Stick / HDD korrekt angeschlossen ist. Bei Verwendung eines USB-Hubs kann es zu Problemen kommen.
	Warum werden keine digitalen Untertitel angezeigt, wenn diese doch ausgewählt wurden?	Derzeit werden zu diesem Programm keine Untertitel gesendet.
	Warum ist der digitale Kanal gesperrt?	Die Kindersicherung ist aktiviert. Überprüfen Sie die Jugendschutzeinstellungen.
	Warum sind einige verschlüsselte digitale Kanäle nicht verfügbar?	Sie müssen Ihr Programmabo erneuern. Wenden Sie sich an den Programmanbieter.
	Warum braucht die grüne Aktiv-Standby-LED manchmal länger, bis sie erlischt?	Wenn das TV-Gerät in den Aktiv-Standby-Modus geschaltet wird, sucht es automatisch alle verfügbaren Kanäle nach Downloads ab, wenn die Option Automatischer Download aktiviert wurde. Die Zeit, die dafür nötig ist, kann variieren. Led blinkt rot als auch grün in diesem Modus.
	Warum funktionieren die Tasten am TV-Gerät nicht?	Stellen Sie sicher, dass die TASTENSPERRE nicht aktiviert ist.
	Was ist DVB-T? Digital-Video-Übertragung über eine Antenne.
	Was ist DVB-C? Digitale Videoübertragung über ein Kabelsystem.
	Wie kann ich Radiokanäle auswählen?	Sie können diese über die Kanalliste auswählen.
	Was kann ich tun, wenn ich den PIN vergessen habe?	Sie können das TV-Gerät zurücksetzen und die erste Installation nochmals durchführen. Stellen Sie sicher, dass niemand sonst sich dessen bewusst ist, indem Sie die Anleitung entfernen.

EU-Konformitätserklärung

CE

Dieses Produkt trägt das CE-Kennzeichen in Übereinstimmung mit den entsprechenden europäischen Richtlinien.

Verantwortlich für die CE-Kennzeichnung ist TOSHIBA TELEVISION CENTRAL EUROPE Sp. z o.o., ul. Pokoju 1 Biskupice Podgórne 55-040 Kobierzyce, Poland

Dieses Produkt ist mit dem CE-Kennzeichen in Übereinstimmung mit den entsprechenden europäischen Richtlinien, insbesondere Niederspannungsrichtlinie 2006/95/EG, Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG und RoHS-Richtlinie 2011/65/EU beschriftet. Darüber hinaus entspricht das Produkt der Ökodesign-Richtlinie 2005/32/EC (EuP) und 2009/125/EG (ErP) und die damit verbundenen Umsetzungsmaßnahmen.

Wenn das Produkt über eine integrierten Wireless LAN-Funktion verfügt, ist die Funkanlagen und Telekommunikations-Endgeräte-Richtlinie 1999/5/EG auch anwendbar.

Alle Rechte vorbehalten. Vervielfältigung im Ganzen oder teilweise ohne schriftliche Genehmigung ist strengstens untersagt.

Ul. Pokoju 1, Biskupice Podgórne 55-040 Kobierzyce, Poland Technische Spezifikationen können jederzeit ohne Vorankündigung geändert werden.

Dieses Gerät entspricht den Anforderungen der Technischen Verordnung über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Wenn Sie die erweiterten Funktionen aufrufen möchten, aber keinen Zugang zu einem Computer oder dem Internet haben, wenden Sie sich bitte an die Helpline-Nummer in der Bedienungsanleitung, die Ihrer Region am nächsten ist.

Lokaler Ländername Kontakt / Rufnummer

Österreich	0810 - 144 122 (7,3 ct/min aus dem Festnetz der Telekom Austria, Mobil ggf. abweichend)
Belgique / Belgie	02 391 01 01
България	0294 21141
Hrvatska	01 653 9737
Кúпроç	22 872 111
Česká republika	323 204191
Danmark	80 88 93 38
Eesti Vabariik	69 97 800
Suomen tasavalta	0800 77 35 03
France	09 69 32 64 84
Deutschland	02131 52 40 999 (Ortstarif, abweichender Mobilfunktarif möglich)
Gibraltar	200	76334
Еллэнνική	210 9554298
Magyar Köztársaság	23 428 870
Ísland	00 45 80 88 93 38
Yisrā’el	03 953 5900
Italia	039 609 9301
Latvijas	00 372 69 97 800
Lietuvos	00 372 69 97 800
Luxembourg	00 32 2 391 01 01
Moldova	00380 443 511 317
Nederlanden	00 32 2 391 01 01
Norge	800 573 57
Polska	0 71 796 95 05
Portugal	707 265 265
Republic of Ireland	01 246 7780
România	021 3169 393
Россия	8 800 100 05 05
Slovensko	0042 323 204191
España	902 33 22 34
Sverige	0201 70 16 00
Schweiz / Suisse	0900 57 58 58 (CHF 1.49 / Min.)
Türkiye	0 212 340 6080
U.K.	0871 495 0730
Україна	8(044) 351 13 17

Bitte beachten Sie, dass die Telefonnummer nur für Fragen zur Bedienungsleitung und den erweiterten Funktionen vorgesehen ist und nicht für allgemeine Fragen zum Betrieb des TV-Geräts.
