14N31D - Fernseher TOSHIBA - Kostenlose Bedienungsanleitung

Produkttyp	Fernseher
Marke	Toshiba
Modell	14N31D
Bildschirmdiagonale	14 Zoll (33,5 cm sichtbares Bild)
Farbsystem	PAL/SECAM
Lautsprecher	3 Zoll, 8 Ohm, 1,0 W
Stromversorgung	230-240 V Wechselstrom, 50 Hz
Leistungsaufnahme	44 W (3 W Bereitschaft)
Betriebstemperatur	5 °C bis 40 °C
Abmessungen (B x T x H)	362 mm x 360 mm x 320,5 mm
Gewicht	9,5 kg (ohne Zubehör)
Anschlüsse	SCART (EXT1), Antenne (75 Ohm), Kopfhörer, Video/Audio-Eingang vorne
Besondere Funktionen	Videotext, Toptext, programmierbarer Ein-/Ausschalter, Kindersicherung (Bedienfeldsperre)
Fernbedienung	Ja, mit Batterien (2 x UM-4/AAA/IEC R03 1,5 V)
Zubehör	Stabantenne mit 2 Stangen, Fernbedienung, Batterien
Reinigung	Bildschirm und Gehäuse mit weichem, trockenem Tuch reinigen; keine Polituren oder Lösungsmittel
Entsorgung	Gerät am Ende der Lebensdauer gemäß den örtlichen Bestimmungen entsorgen
Sicherheitshinweise	Mindestens 10 cm Abstand hinter dem Gerät; vor direkter Sonneneinstrahlung und Hitze schützen; keine Gegenstände in Lüftungsschlitze stecken

Häufig gestellte Fragen - 14N31D TOSHIBA

Wie schließe ich die Antenne oder einen Videorekorder an?

Schließen Sie die Antenne an die Antennenbuchse an der Rückseite des Fernsehers an. Für einen Videorekorder verbinden Sie das Antennenkabel mit dem Eingang des Rekorders und ein SCART-Kabel zwischen Rekorder und SCART-Buchse (EXT1) des Fernsehers. Schalten Sie vor dem Anschließen alle Geräte aus.

Wie führe ich die automatische Sendersuche durch?

Drücken Sie die Menü-Taste, wählen Sie EINSTELLUNG und dann ITS (Intelligentes Tuning-System). Wählen Sie Ihr Land und bestätigen Sie mit OK. Der Suchlauf startet automatisch und speichert alle gefundenen Sender.

Wie kann ich einen Sender manuell einstellen?

Wählen Sie den gewünschten Speicherplatz mit P▲/P▼, drücken Sie Menü, wählen Sie EINSTELLUNG und dann MANUELLE EINSTELLUNG. Wählen Sie das Farbsystem, durchsuchen Sie die Bänder mit △+/△- und speichern Sie den gefundenen Sender mit OK.

Wie kann ich die Bildqualität anpassen?

Drücken Sie Menü, wählen Sie BILD. Mit P▲/P▼ können Sie Helligkeit, Kontrast, Farbe und Schärfe einstellen. Ändern Sie die Werte mit +/−. Drücken Sie EXIT zum Beenden.

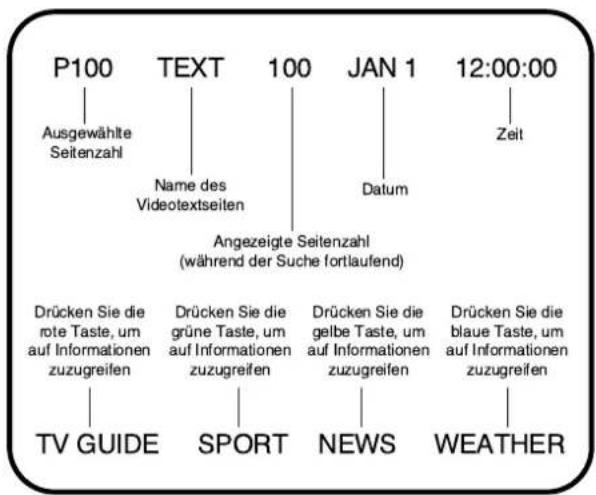

Wie verwende ich den Videotext?

Drücken Sie die TEXT/MIX/TV-Taste, um den Videotext einzuschalten. Geben Sie die dreistellige Seitenzahl ein (z.B. 100). Mit den vier farbigen Tasten können Sie durch die Toptext-Seiten navigieren. Drücken Sie HOLD, um eine Seite einzufrieren.

Warum funktioniert die Fernbedienung nicht?

Mögliche Ursachen: leere oder falsch eingelegte Batterien, Hindernisse zwischen Fernbedienung und Sensor, zu große Entfernung (>5 m) oder starker Lichteinfall auf den Sensor. Überprüfen Sie die Batterien und ersetzen Sie diese ggf.

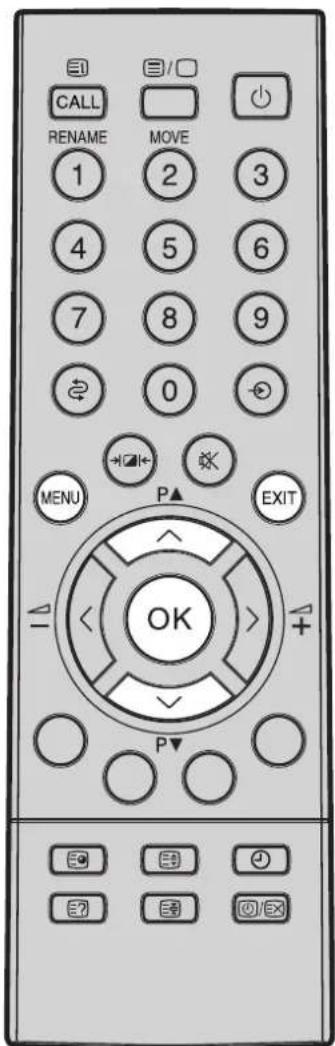

Wie schalte ich die Kindersicherung (Bedienfeldsperre) ein?

Drücken Sie Menü, wählen Sie BEDIENFELDSPERRE EIN/AUS und stellen Sie mit OK auf EIN. Danach können die Tasten am Gerät nicht mehr verwendet werden. Nur die Fernbedienung funktioniert.

Was tun, wenn kein Bild und kein Ton vorhanden ist?

Prüfen Sie, ob der Hauptschalter eingeschaltet ist und das Netzkabel richtig angeschlossen ist. Überprüfen Sie das Antennenkabel auf Schäden. Testen Sie einen anderen Kanal. Drücken Sie die Stumm-Taste und erhöhen Sie die Lautstärke.

Wie stelle ich den Timer für automatisches Ein- und Ausschalten ein?

Drücken Sie Menü, wählen Sie TIMER. Stellen Sie unter EIN-TIMER die gewünschte Zeit und den Kanal ein. Unter AUS-TIMER können Sie die Ausschaltzeit festlegen. Versetzen Sie das Gerät anschließend in den Bereitschaftsmodus.

Kann ich externe Geräte über SCART anschließen?

Ja, verbinden Sie das externe Gerät (z.B. DVD-Player, Spielekonsole) über ein SCART-Kabel mit der EXT1-Buchse des Fernsehers. Wählen Sie dann mit der AV-Wahl-Taste den Eingang EXT1 oder EXT2 aus.

BEDIENUNGSANLEITUNG 14N31D TOSHIBA

Dieses Gerät wurde in Übereinstimmung mit internationalen Sicherheitsstandards entwickelt und hergestellt. Wie bei jedem anderen Elektrogerät müssen Sie jedoch gebührende Vorsicht walten lassen, um eine optimale Funktionsweise und Sicherheit zu gewährleisten. Die Hinweise sind allgemeiner Natur und bieten Unterstützung bei der Handhabung aller elektronischen Geräte, wobei einige Punkte unter Umständen auf die von Ihnen gerade erworbenen Produkte nicht zutreffen.

Luftzirkulation...

Lassen Sie hinter dem Fernsehgerät mindestens 10 cm Abstand, so dass eine ausreichende Luftventilation erreicht wird, die Ihren Fernseher vor Überhitzung und den daraus erwachsenden potentiellen Schäden bewahrt. Räume mit grosser Staubentwicklung sollten als Standorte ebenfalls gemieden werden.

Beschädigung durch Hitze...

Wenn Sie das Fernsehgerät der direkten Sonneneinstrahlung aussetzen oder neben einem Heizkörper aufstellen, kann es unter Umständen beschädigt werden. Vermeiden Sie Standorte, an denen extrem hohe Temperaturen oder eine hohe Luftfeuchtigkeit vorherrscht bzw. Plätze, an denen die Temperatur unter 5°C (41°F) absinken kann.

Stromversorgung...

Dieses Gerät benötigt zur Stromversorgung 230-240V, 50Hz Wechselstrom. Schliessen Sie das Gerät niemals an eine Gleichstromquelle oder eine ähnliche Stromquelle an. Schließen Sie das Gerät niemals an eine Gleichstromquelle oder eine andere Stromquelle an.

UM DAS FERNSEHGERÄT VOLLSTÄNDIG ABZUTRENNEN, SCHALTEN SIE STECKDOSE AB UND ENTFERNEN DEN NETZSTECKER.

Erlaubt...

Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen.

Überprüfen Sie, ob alle elektrischen Kabel, einschliesslich des Netzkabels, der Verlängerungskabel und der internen Verbindungen zwischen einzelnen Geräteteilen ordnungsgemäss und entsprechend den Richtlinien des Herstellers angeschlossen wurden. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie Veränderungen an den elektrischen Verbindungen vornehmen.

Wenden Sie sich an Ihren Fachhändler, wenn Sie Zweifel an der ordnungsgemässen Installation, Funktionsweise oder der Sicherheit Ihres Gerätes haben.

Nicht erlaubt...

Entfernen Sie KEINE festen Abdeckungen, da dadurch gefährliche Spannung freigesetzt werden kann.

Verdecken Sie NIEMALS die Lüftungsschlitze am Gerät mit Zeitungen, Decken, Gardinen usw. Durch Überhitzung wird das Gerät beschädigt und seine Lebensdauer wird verkürzt.

Schtzen Sie elektrische Geräte STETS vor Tropf- und Spritzwasser und stellen Sie NIEMALS mit Flüssigkeiten gefüllte Gefässe wie z. B. Vasen auf dem Gert ab.

Stellen Sie NIEMALS heisse Gegenstände oder Gegenstände mit offener Flamme wie z. B. brennende Kerzen oder Nachtlichter auf oder neben dem Gerät ab. Hohe Temperaturen können Kunststoff zum Schmelzen bringen und Brände verursachen.

Verwenden Sie KEINEN behelfsmässigen Fernsehtisch, und befestigen Sie die Tischbeine NIEMALS mit Holzschrauben.

Achten Sie bei Verwendung der Kophörer auf eine angemessene und NICHT zu hohe Lautstärke, da anderenfalls Ihr Hörvemögen auf Dauer beeinträchtigt werden kann.

Lassen Sie das Gerät NICHT eingeschaltet, wenn Sie längere Zeit nicht anwesend sind, es sei denn, es ist ausdrücklich für den unbeaufsichtigten Betrieb gekennzeichnet. Schalten Sie den Fernseher über den am Gerät befindlichen Netzschalter aus, und erklären Sie ebenfalls Ihren Familienmitgliedern, wie das Gerät abzuschalten ist. Für kranke oder behinderte Personen sind hier unter Umständen Ausnahmeregelungen erforderlich.

Benutzen Sie das Gerät NICHT weiter, wenn Sie Zweifel an der korrekten Funktionsweise haben oder wenn das Gerät in irgendeiner Weise beschädigt ist. Schalten Sie es ab, ziehen Sie den Netzstecker, und wenden Sie sich an den Fachhändler.

Werfen Sie die gebrauchten Batterien NICHT in ein Feuer, entsorgen Sie diese an den dafür vorgesehenen Sammelstellen.

Achten Sie VOR ALLEM darauf, dass insbesondere Kinder NIEMALS Gegenstände in Löcher, Schlitze oder andere Gehäuseöffnungen stecken, denn ein elektrischer Schlag könnte die Folge sein.

Gehen Sie NIEMALS leichtfertig mit elektrischen Geräten aller Art um – Vorsicht ist besser als Nachsicht.

Merkmale

• Ihr Fernseher verfügt über SCART-Anschlüsse, die sowohl bei einem Videorekorder, Satellitensystem, DVD-Player, Kabel oder einer terrestrischen STB-Verbindung einen besseren Empfang ermöglichen.
• Mit Hilfe des programmierbaren Ein- und Ausschalters, kann Ihr Fernseher automatisch ein- oder ausgeschaltet werden. Wenn der aktuelle Kanal zu senden aufhört, schaltet Ihr Fernsehgerät nach 15 Minuten automatisch auf Bereitschaft.
• Mit Hilfe der Fernbedienung können die verschiedenen Funktionen Ihres (eingeschalteten) Fernsehers bequem von Ihrem Lieblingsplatz aus genutzt werden.
  • Die Bildschirmanzeige dient zur genauen Ferneinstellung von Helligkeit, Kontrast, Farbe und Bildschärfe. Sobald Sie einen Kanal auswählen oder andere Änderungen vornehmen, erscheint einige Sekunden lang eine entsprechende Anzeige auf Ihrem Bildschirm.
• Zur Verbesserung der Bild- und Tonqualität können Sie Ihren Fernseher über eine SCART-Leitung an einen Videorecorder anschließen.
• Über Ihr Fernsehgerät erhalten Sie Zugriff auf Videotext, das Informationsmagazin der Fernsehanstalten. Hier steht Ihnen eine breite Auswahl an Informationen, wie Nachrichten, Wetterberichte, Finanz- und Reiseinformationen zur Verfügung. Zusätzlich zu Videotext ist in Ihr Fernsehgerät auch Toptext integriert. Mit Hilfe der vier farbigen Toptext-Tasten auf Ihrer Fernbedienung haben Sie die Möglichkeit, schnell und einfach durch die Videotext-Dienste zu navigieren.

Inhaltsverzeichnis

Fernsehgerät und Fernbedienung.... 2

Batterien in die Fernbedienung einsetzen.... 3

Anschließen einer Antenne oder eines Videorekorders.... 4

Anschließen eines Videorekorders / Satelliten / Kabelbox / Digibox eines SCART-Kabels .... 5

Einrichten der Fernsehkanäle 6

Kanalauflistung 8

Manuelle Einstellung .... 10

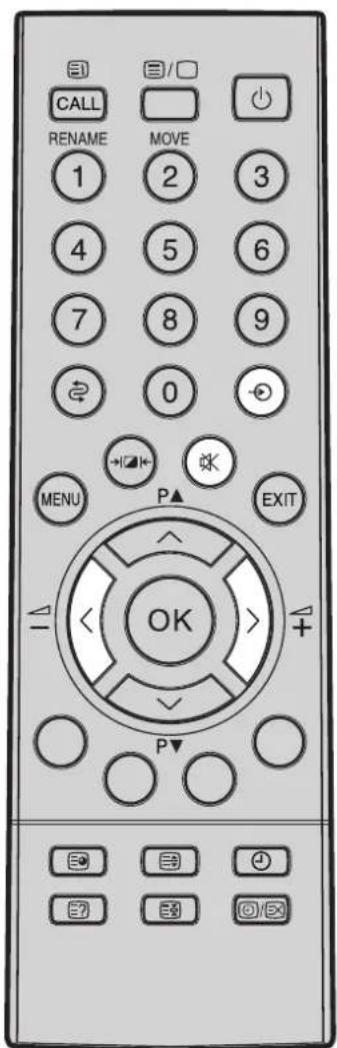

Bedienen Ihres Fernsehgeräts 12

Bildanpassung 14

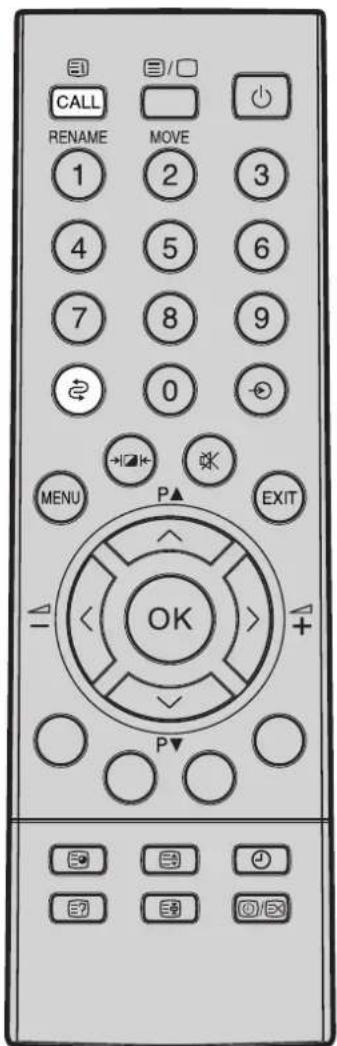

Bildschirminformationen 15

Einstellen der Bedienfeldsperresperre 16

EXT Farbanpassung 17

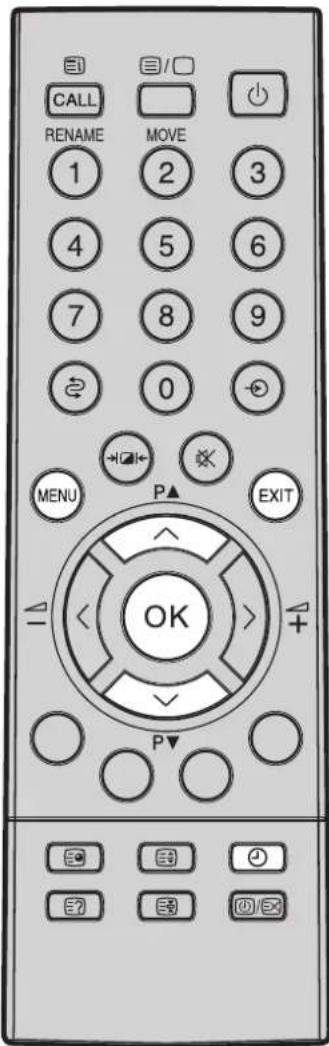

Timerfunktionen 18

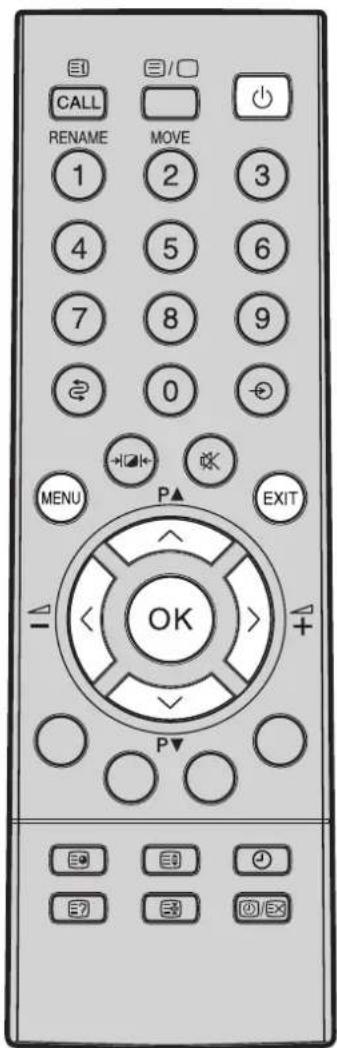

Sprachauswahl/Teletextsprache auswahl.... 19

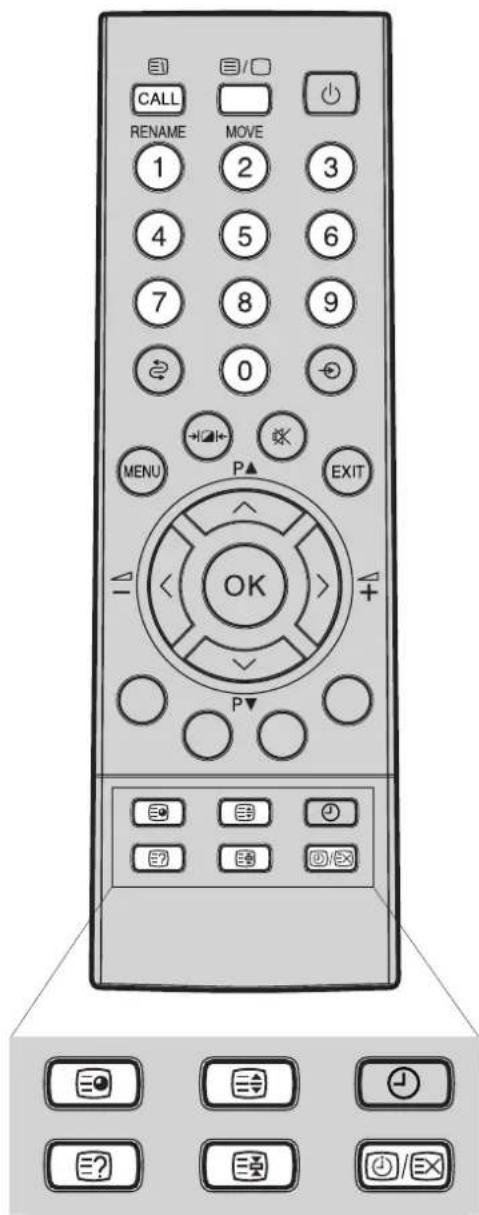

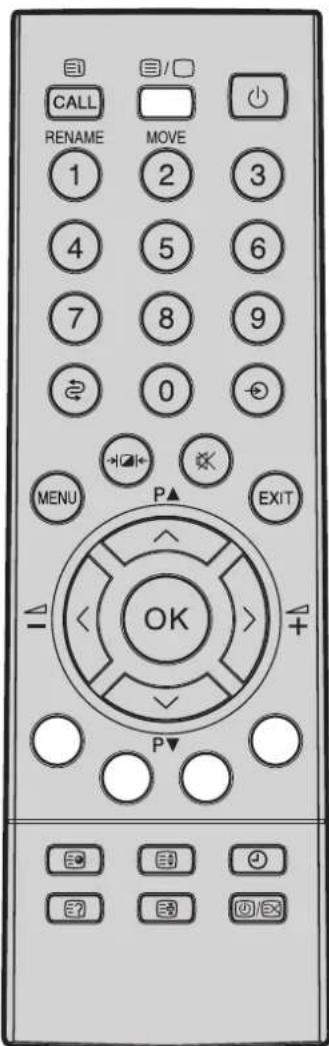

Videotext 20

Überprüfen Sie folgende Punkte, bevor Sie den Kundenservice kontaktieren ..... 24

Spezifikationen .... Rückseite

Fernsehgerät und Fernbedienung

Die meisten der in diesem Abschnitt aufgeführten Tasten haben dieselbe Funktion wie die entsprechenden Tasten auf der Fernbedienung.

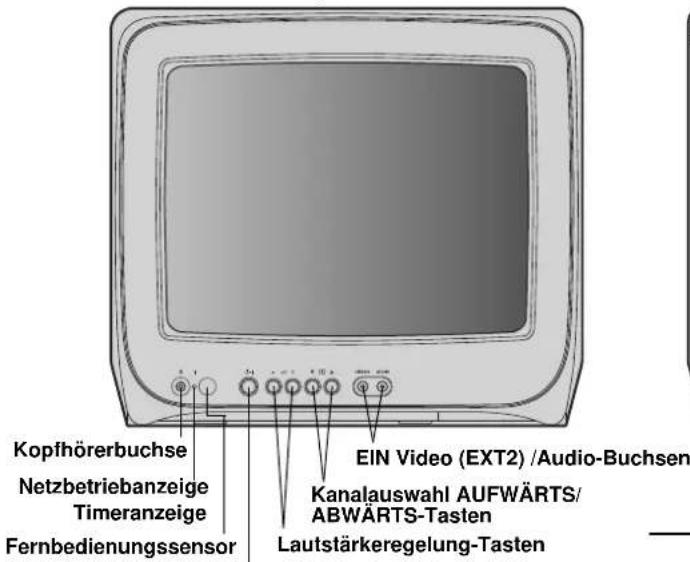

Voderansicht des Fernsehgeräts

Kopfhörerbuchse Netzbetriebanzeige Timeranzeige Fernbedienungssensor EIN Video (EXT2) /Audio-Buchsen Kanalauswahl AUFWÄRTS/ ABWÄRTS-Tasten Lautstärkeregelung-Tasten

Hauptschalter Ein/Aus

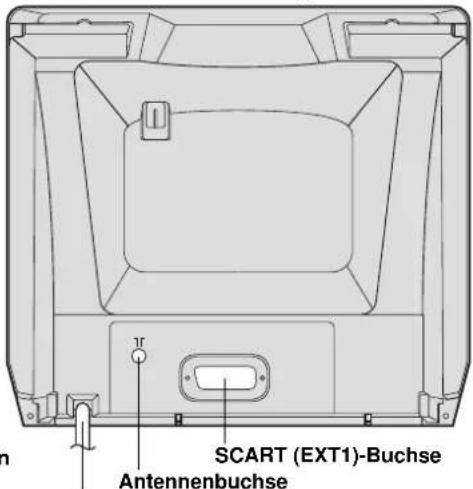

Rückansicht des Fernsehgeräts

SCART (EXT1)-Buchse Antennenbuchse

Netzkabel

Seite

CALL	Aufruf/Textindex	15, 22
	Text/Mix/TV	20~22
	Bereitschaft	6, 12, 19
0 ~ 9		12
	Zurück	15
	AV-Wahl	13
		6, 8~10, 14~19
	Lichtanpassung	14
	Stumm	13
	AV-Kanal	7~9, 11, 14~20
	Kanal vor	6, 8~12, 14, 16~19, 21
	Kanal zurück	6, 8~12, 14, 16~19, 21
	Lautst. WENIGER	6, 10, 11, 13~14, 19
	Lautst. MEHR	6, 8, 10, 11, 13~14, 19
		6~11, 14, 16~19
	Vier farbige Toptext-Tasten	20, 21
	Untergeord. Seite	22
		23F
		18E
	Zeigen	23
	Halten	22
		22, 23Z

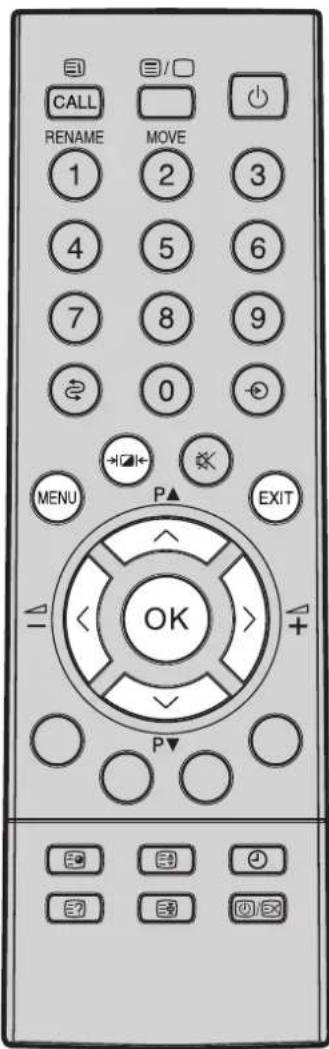

Fernbedienung

CALL RENAME 1 2 3 4 5 6 7 8 9 0 -

2

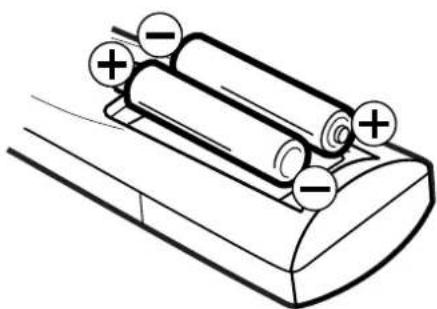

Batterien in die Fernbedienung einsetzen

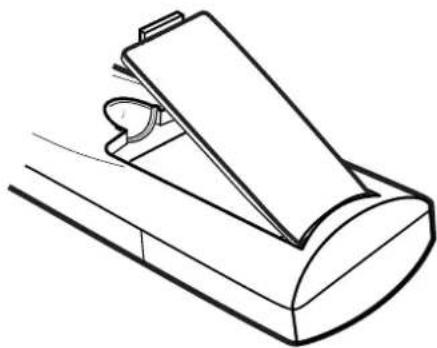

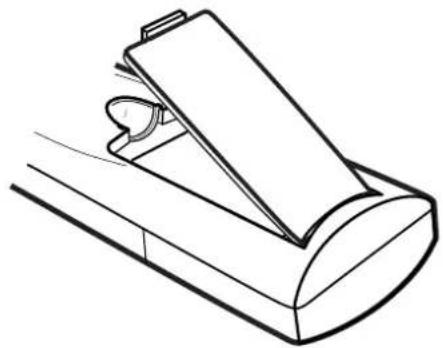

Drücken Sie auf die Batterieverkleidung auf der Rückseite der Fernbedienung und heben Sie den Deckel ab. Führen Sie zwei Batterien der Größe UM4/AAA/IEC R03 1.5V entsprechend der Polaritätsabbildung in das Batterieabteil der Fernbedienung ein. Vergewissern Sie sich, dass Plus zu Plus und Minus zu Minus passt.

Batterien halten durchschnittlich etwa ein Jahr, je nach dem, wie stark die Fernbedienung gebraucht wird. Für beste Leistung wird empfohlen, die Batterien alljährlich, oder wenn die Leistung der Fernbedienung nachlässt, zu ersetzen.

Mischen Sie keine alten mit neuen Batterien oder unterschiedliche Batterietypen. Entsorgen Sie diese an den dafür vorgesehenen Sammelstellen.

Schwache Batterien können auslaufen und die Fernbedienung beschädigen. Batterien sollten sofort entfernt werden, wenn sie zu schwach werden, oder wenn Ihr Fernsehgerät für längere Zeit nicht benutzt werden soll.

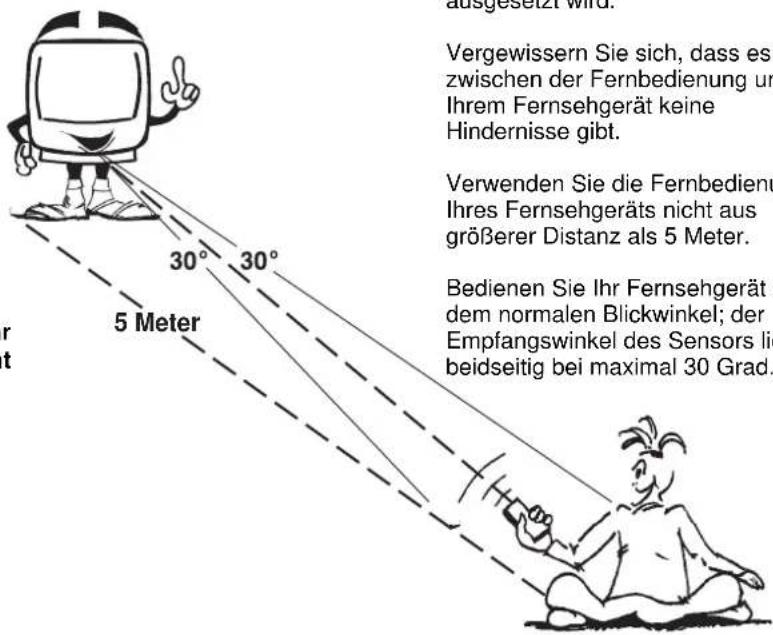

Vergewissern Sie sich, dass es zwischen der Fernbedienung um Ihrem Fernsehgerät keine Hindernisse gibt. Verwenden Sie die Fernbedienung Ihres Fernsehgeräts nicht aus größerer Distanz als 5 Meter. Bedienen Sie Ihr Fernsehgerät am dem normalen Blickwinkel; der Empfangswinkel des Sensors lieb beidseitig bei maximal 30 Grad.

Die Funktion der Fernbedienung kann beeinträchtigt werden, wenn der Fernbedienungssensor an Ihrem Fernsehgerät für längere Zeit direktem Sonnenlicht, fluoreszierenden Lampen, Standardglühlampen oder einer anderen starken Lichtquelle ausgesetzt wird.

Vergewissern Sie sich, dass es zwischen der Fernbedienung und Ihrem Fernsehgerät keine Hindernisse gibt.

Verwenden Sie die Fernbedienung Ihres Fernsehgeräts nicht aus größerer Distanz als 5 Meter.

Bedienen Sie Ihr Fernsehgerät aus dem normalen Blickwinkel; der Empfangswinkel des Sensors liegt beidseitig bei maximal 30 Grad.

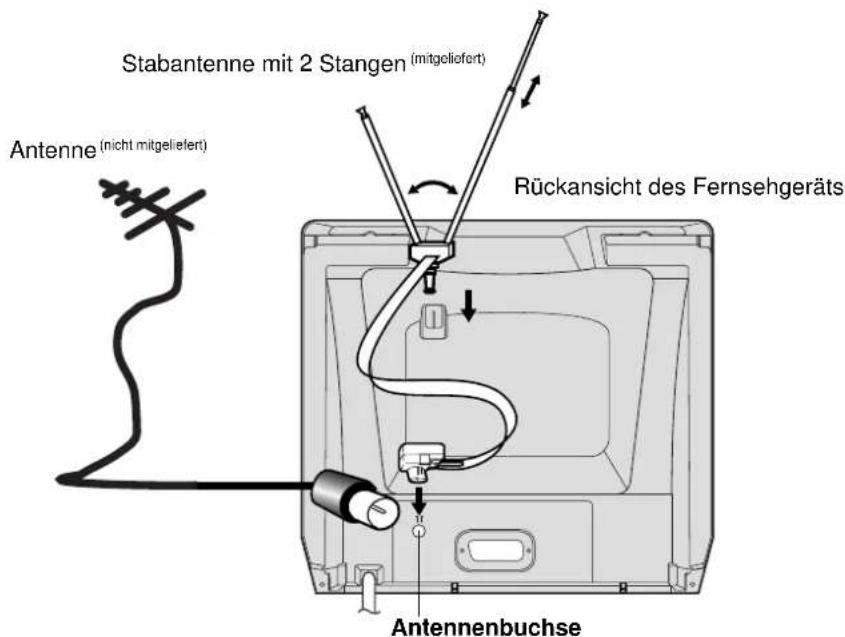

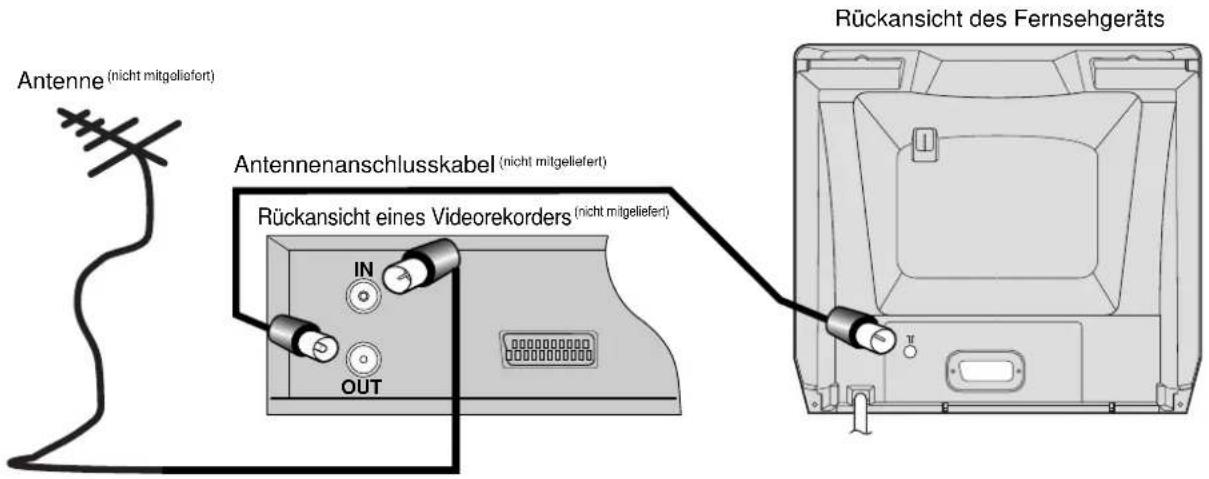

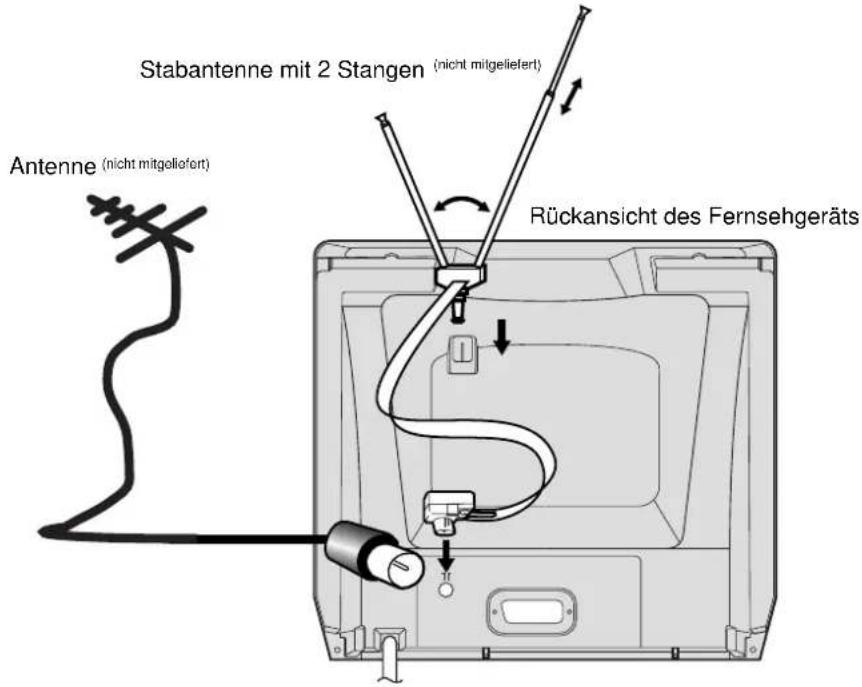

Anschließen einer Antenne oder eines Videorekorders

Ihr Fernsehgerät kann auf den Empfang von bis zu 100 Fernsehkanälen eingerichtet werden (1-100). Bevor Sie diese Kanäle einrichten können, muss Ihr Fernsehgerät an eine Antenne angeschlossen werden. Der Empfang Ihres Empfang Ihres Fernsehgerätes kann durch Verwendung einer externen Antenne anstelle einer Zimmerantenne deutlich werden.

Stabantenne mit 2 Stangen (nicht mitgeliefert) Antenne (nicht mitgeliefert) Rückansicht des Fernsehgeräts

Befolgen Sie die Anweisungen auf dieser und der nachfolgenden Seite, wenn Sie mit Hilfe eines Videorekorders Sendungen aufnehmen oder wiedergeben möchten.

Antenne (nicht mitgeliefert) Antennenanschlusskabel (nicht mitgeliefert) Rückansicht eines Videorekorders (nicht mitgeliefert) IN OUT Rückansicht des Fernsehgeräts

Anmerkungen:

• Sowohl Ihr Fernsehgerät als auch Ihr Videorekorder sollte nicht ans Stromnetz angeschlossen sein, wenn Verbindungskabel angeschlossen werden.
• Die Wahl des optimalen Antennentyps ist abhängig von der Position Ihres Hauses, von der Entfernung vom Übertragungspunkt und von weiteren Störfaktoren. Wenn Sie keine Antenne haben und nicht sicher sind, welchen Typ Sie erwerben sollten, sollten Sie sich an einen örtlichen Fachhändler wenden.

4

Anschließen eines Videorekorders / Satelliten / Kabelbox / Digibox eines SCART-Kabels

Durch Verwenden eines SCART-Kabels können Sie die Qualität der Wiedergabe verbessern. Denken Sie daran, dass Sie einen „normalen“ Antennenanschluss, wie auf der gegenüberliegenden Seite gezeigt, haben müssen. Wenn Sie ein SCART-Kabel verwenden, brauchen Sie Ihr Fernsehgerät nicht auf Ihren Videorekorder einzustellen;

wählen Sie statt dessen den AV-Kanal1 durch Tastendruck

(AV-Wahl) auf der Fernbedienung, bis Sie das

Signal des Videorekorders auf dem Bildschirm sehen können.

Rückansicht des Fernsehgeräts Antennenanschlusskabel (nicht mitgeliefert) Antenne (nicht mitgeliefert) Für EXT1 SCART-Kabel (nicht mitgeliefert) Rückansicht eines Videorekorders/Satelliten/ Kabelbox/Digibox (nicht mitgeliefert) IN OUT Für Antenneneingang des Videorekorders Für Antennenausgang des Videorekorders

Anmerkungen:

• Sowohl Ihr Fernsehgerät als auch Ihr Videorekorder sollte nicht ans Stromnetz angeschlossen sein, wenn Verbindungskabel angeschlossen werden.
  • Die Wahl des optimalen Antennentyps ist abhängig von der Position Ihres Hauses, von der Entfernung vom Übertragungspunkt und von lokalen Störfaktoren. Wenn Sie nicht über eine Antenne verfügen und nicht sicher sind, welchen Typ Sie erwerben sollten, sollten Sie sich an einen örtlichen Fachhändler wenden.

Einrichten der Fernsehkanäle

Ihr Fernsehgerät verfügt über ein automatisches Einstellungssystem, mit dem das Einrichten der Kanäle vereinfacht wird. Dieses automatische Einstellungssystem (ITS) durchsucht den gesamten Empfangsbereich in Ihrer Umgebung und speichert automatisch alle verfügbaren Kanäle von geeigneter Signalfestigkeit in der richtigen Reihenfolge.

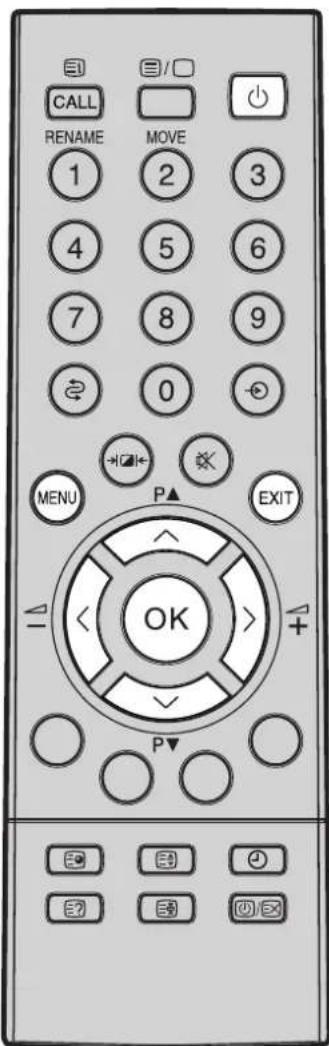

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼

Um ein Fernsehprogramm betrachten zu können, muss der Kanal zunächst gespeichert werden. Im folgenden Abschnitt wird dieser Vorgang beschrieben. wenn die Antenne nicht an die Antennenbuchse Ihres Fernsehgeräts angeschlossen ist.

1 Vergewissern sich, dass Ihr Fernsehgerät korrekt installiert ist.

Drücken Sie auf die Einschalttaste (Netzschalter) auf der vorderen Konsole; der rote Bereitschaftsanzeiger leuchtet auf.

Schalten Sie Ihr Fernsehgerät mit einem Druck auf der Fernbedienung auf die

Taste (Bereitschaft) ein.

2 Sollte ein Videorekorder angeschlossen sein, vergewissern Sie sich, dass dieser eingeschaltet, und entweder das Testbild oder ein Video ausgestrahlt wird. . .

Sie werden zunächst überhaupt nichts sehen! Drücken Sie die Taste Menü auf der Fernbedienung. Die Bildschirmanzeige erscheint.

Drücken Sie die Taste P ▲ oder P ▼ auf Ihrer Fernbedienung, um die EINSTELLUNG-Menü auszuwählen.

- Beim ersten Einschalten erscheint vor dem Hauptsteuerungsmenü zunächst das Menü SPRACHE. Wählen Sie eine Sprache aus.

TIMER

EINSTELLUNG


EXT FARBE AUTO

SPRAOHE BEDIENFELDSPERRE EIN AUS

<▲/▼/OK/MENU/EXIT>

3 Bestätigen Sie die Auswahl mit OK. Die Bildschirmanzeige erscheint. EINSTELLUNG

Drücken Sie P ▲ oder P ▼, um die ITS auszuwählen.

MANUELLE EINSTELLUNG

ITS

KANALAUFLISTUNG

TELETEXTSPRACHE WEST

<▲/▼/OK/MENU/EXIT>

4 Bestätigen Sie die Auswahl mit OK. Drücken Sie die Taste P▲/▼ oder △+/-, um Ihr Land auszuwählen.

ITS

DEUTSCHLAND ÖSTERREICH

FRANKREICH BELGIEN

ITALIEN NIEDERLANDE

SPANIEN DAENEMARK

PORTUGAL SCHWEDEN

SCHWEIZ

<+/-/▲/▼/OK/MENU/EXIT>

Einrichten der Fernsehkanäle

5

Bestätigen Sie die Auswahl mit OK. Nun wird der automatische Einstellungsvorgang gestartet.

- Dieser Vorgang kann einige Minuten dauern, bitte haben Sie Geduld.

6

Der Einstellungsvorgang ist abgeschlossen, sobald die Kanäle auf dem Bildschirm nicht mehr wechseln und der Ton eingeschaltet wird.

Drücken Sie jetzt die Taste EXIT zweimal in Folge, um das KANALAUFLISTUNG-Menü vom Bildschirm zu entfernen.

KANALAUFLISTUNG

1 TF1	6	11
2 FRA2	7	12
3 FRA3	8	13
4 CAN+	9	14
5	10	15

/▼/RENAME/MOVE/MENU/EXIT>

Ihr Fernsehgerät ist jetzt betriebsbereit ... Sollten bei der automatischen Einrichtung Kanäle ausgelassen worden sein, lesen Sie bitte im Abschnitt „Manuelle Einstellung“ nach, wie Sie Kanäle hinzufügen können.

Kanal auflistung

Sendernamen können über das folgende Menü Kanalauflistung verändert oder hinzugefügt werden.

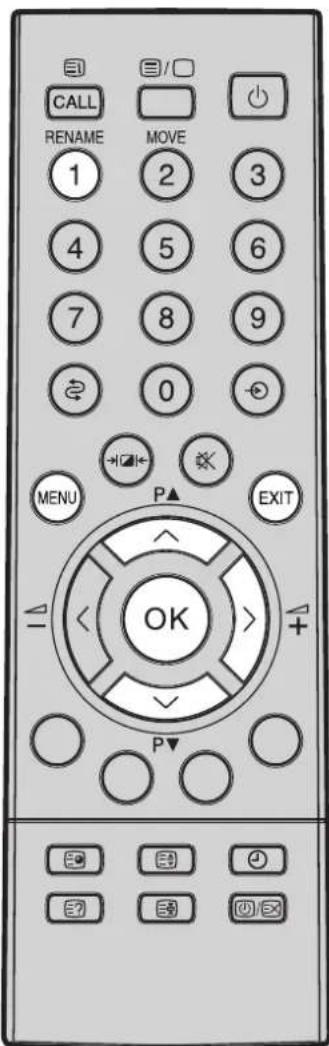

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼ EXIT

ÄNDERUNG EINES SENDERNAMENS

1 Drücken Sie die Taste Menü auf der Fernbedienung. Die Bildschirmanzeige erscheint. Drücken Sie P ▲ oder P ▼, um das Menü EINSTELLUNG auszuwählen. Bestätigen Sie die Auswahl mit OK.

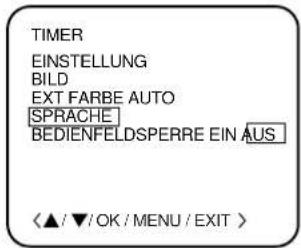

TIMER EINSTELLUNG BILD EXT FARBE AUTO SPRACHE BEDIENFELDSPERRE EIN AUS <▲ /▼ / OK / MENU / EXIT>

2 Drücken Sie die Taste P ▲ oder P ▼, um KANALAUFLISTUNG auszuwählen. Bestätigen Sie die Auswahl mit OK.

EINSTELLUNG MANUELLE EINSTELLUNG ITS KANALAUFLISTUNG TELETEXTSPRACHE WEST <▲/▼/OK/MENU/EXIT>

3 Drücken Sie P ▲ oder P ▼, um den Fernsehsender auszuwählen, der benannt werden soll. Drücken Sie die Ziffer "1", um einen Sender umzubenennen. Das Menü SENDERNAME ÄNDERN erscheint.

KANAL AUFFLISTUNG 1 TF1 6 11 2 FRA2 7 12 3 FRA3 8 13 4 CAN+ 9 14 5 10 15 <▲ /▼ /RENAME /MOVE /MENU /EXIT>

4 Mit den Tasten P ▲ oder P ▼ können Sie den gewünschten Buchstaben auswählen. Drücken Sie dann △ + zur Speicherung. Wiederholen Sie diese Schritte für den nächsten Buchstaben und drücken Sie anschließend auf OK.

SENDERNAME ÄNDERN 1 TF1 6 11 2 FRA2 7 12 3 FRA3 8 A 13 4 CAN+ 9 14 5 10 15 <▲ /▼/+ /OK / MENU / EXIT>

Die Anzeige ändert sich wie folgt:
        direction LR
        A --> B --> ...Z --> 0 --> ...9 --> . --> /
        direction LR
        B --> C["←"] --> D["←"] --> E["+"]
    end

Wiederholen Sie die Schritte 3 und 4, um die anderen Fernsehsender einzustellen. Drücken Sie auf EXIT, um das Menü auf dem Bildschirm zu beenden.

Kanal auflistung

In manchen Fällen werden die Kanäle nicht in der richtigen Reihenfolge angewählt. Sollte dies der Fall sein, können Sie die Positionierung eines Senders verschieben.

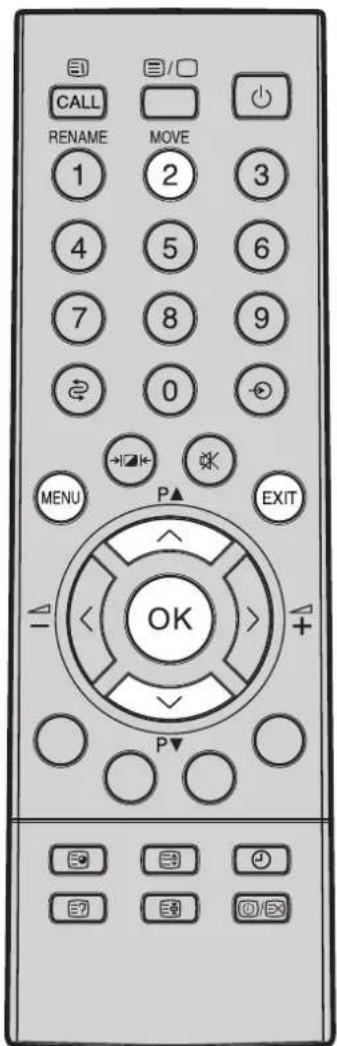

VERSCHIEBEN EINES FERNSEHSENDERS AUF EINE ANDERE KANALPOSITION

Beispiel: Verschieben des Fernsehsenders von Position 8 auf Position 9.

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼

1 Drücken Sie die Taste Menü auf der Fernbedienung. Die Bildschirmanzeige erscheint.

Drücken Sie P ▲ oder P ▼, um das Menü EINSTELLUNG auszuwählen. Bestätigen Sie die Auswahl mit OK.

TIMER

EINSTELLUNG


EXT FARBE AUTO

SPRACHE

BEDIENFELDSPERRE EIN AUS

▼/OK/MENU/EXIT>

2 Drücken Sie P ▲ oder P ▼, um KANALAUFLISTUNG auszuwählen. Bestätigen Sie Ihre Auswahl mit OK.

EINSTELLUNG

MANUELLE EINSTELLUNG

ITS

KANALAUFLISTUNG

TELETEXTSPRACHE WEST

▼/OK/MENU/EXIT>

3 Drücken Sie P ▲ oder P ▼, um den Fernsehsender auszuwählen, der verschoben werden soll.

KANALAUFLISTUNG

1 TF1	6	11
2 FRA2	7	12
3 FRA3	8	13
4 CAN+	9	14
5	10	15

/RENAME/MOVE/MENU/EXIT>

4 Drücken Sie die Ziffer "2", um einen Sender zu verschieben. Das Menü KANAL VERSCHIEBEN erscheint.

KANAL VERSCHIEBEN

1 TF1	6	11
2 FRA2	7	12
3 FRA3	8	13
4 CAN+	9	14
5	10	15

▼/OK/MENU/EXIT>

5 Drücken Sie P ▲ oder P ▼, um die Positionsnummer auszuwählen, auf die der ausgewählte Fernsehsender verschoben werden soll. Drücken Sie anschließend auf OK zur Speicherung.

KANAL VERSCHIEBEN

1 TF1	6	11
2 FRA2	7	12
3 FRA3	8	13
4 CAN+	9	14
5	10	15

▼/OK/MENU/EXIT>

Wiederholen Sie die Schritte 3 bis 5, um die anderen Fernsehsender einzustellen.

Drücken Sie auf EXIT, um das Menü auf dem Bildschirm zu beenden.

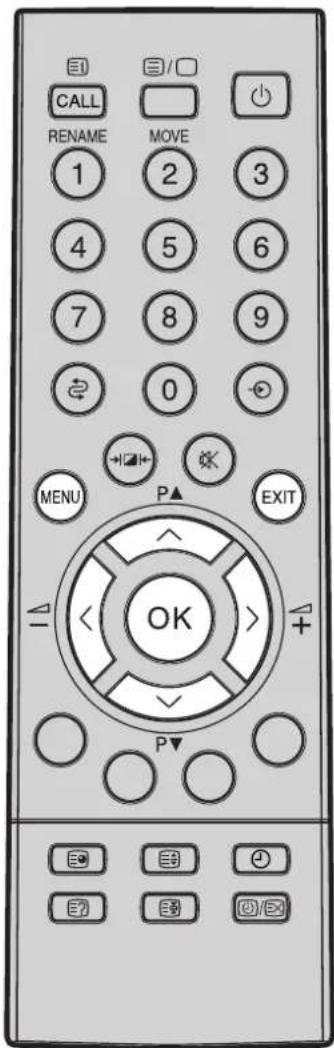

Manuelle Einstellung

In Regionen, in denen der Fernsehempfang nicht optimal ist, kann die automatische Einstellung nicht nach dem stärksten Ausstrahlungssignal eingerichtet werden. Wenn Sie mit der automatischen Einstellung nicht zufrieden sind, können Sie Ihr Fernsehgerät auch manuell einstellen, um das bestmögliche Bild und optimalen Ton zu empfangen.

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼ EXIT

1 Wählen Sie den gewünschten Kanalspeicherplatz für ein bestimmtes Programm mit Hilfe von P ▲ oder P ▼ aus.

Drücken Sie die Taste Menü auf Ihrer Fernbedienung.

KA 2

2 Drücken Sie P ▲ oder P ▼, um das Menü EINSTELLUNG auszuwählen. Drücken Sie OK, um Ihre Auswahl zu bestätigen.

TIMER

EINSTELLUNG


EXT FARBE AUTO

SPRACHE

BEDIENFELDSPERRE EIN AUS

<▲/▼/OK/MENU/EXIT>

3 Drücken Sie P ▲ oder P ▼, um MANUELLE EINSTELLUNG auszuwählen. Bestätigen Sie Ihre Auswahl mit OK.

EINSTELLUNG

MANUELLE EINSTELLUNG

ITS

KANAL ZUWEISEN

TELETEXTSPRACHE WEST

<▲/▼/OK/MENU/EXIT>

4 Drücken Sie ▲oder -, △ um das passende Farbsystem auszuwählen - AUTO, PAL, SECAM-DK oder SECAM-L. Drücken Sie OK, um die Auswahl zu bestätigen.

SECAM-L KA 2 <+/-/OK/MENU/EXIT >

5 Drücken Sie um das Wellenband nach oben, bzw. -, um das Wellenband nach unten zu durchsuchen.

Jedes Mal, wenn eine Station gefunden wird, bleibt die Suche automatisch stehen.

- Wenn Sie das Bild deutlicher machen möchten, drücken Sie P ▲ oder P ▼, um das Fine Tuning aufzurufen.

- Drücken Sie auf + oder - , um fortzufahren, bis Sie den gewünschten Sender gefunden haben.

SECAM-L KA 2 (+/-/OK / MENU / EXIT)

Manuelle Einstellung

6 Drücken Sie auf OK, um den gefundenen Sender zu speichern.

Wenn Sie in Schritt 4 als Farbsystem AUTO oder PAL ausgewählt haben, können Sie mit △ + oder △las passende Sendesystem auswählen; B/G oder D/K. Drücken Sie OK, um die Auswahl zu bestätigen.

SECAM-L KA 2 (+/-/▲ /▼/OK/MENU/EXIT >

Drücken Sie P ▲ oder P ▼, um den gewünschten Kanalspeicherplatz auszuwählen, (1 \~ 100).

Drücken Sie OK, um die Kanalzahl zu speichern.

7 Wiederholen Sie die Schritte 4 - 6 für das Einstellen weiterer Kanäle.

Drücken Sie Taste EXIT, um das Menü MANUELLE EINSTELLUNG auszublenden.

Wenn Sie sich zu einem späteren Zeitpunkt entschließen, beim Programmwechsel mit P ▲ oder P ▼ einen Kanal zu überspringen, wählen Sie den Kanal bei Schritt 6 aus und lassen Sie diesen Kanal aufblinken, indem Sie auf der Fernbedienung

+ + oder drücken.

• Die Nummer des Kanalspeicherplatzes blinkt, wenn für diesen Kanal „Überspringen“ ausgewählt wird.

Wenn die Funktion „Überspringen“ rückgängig gemacht werden soll, wählen Sie den entsprechenden Kanal aus und drücken Sie bei Schritt 6 erneut die Taste

oder Der

Kanalspeicherplatz hört auf zu blinken.

SECAM-L KA 2 (+/-/▲ /▼/OK /MENU /EXIT)

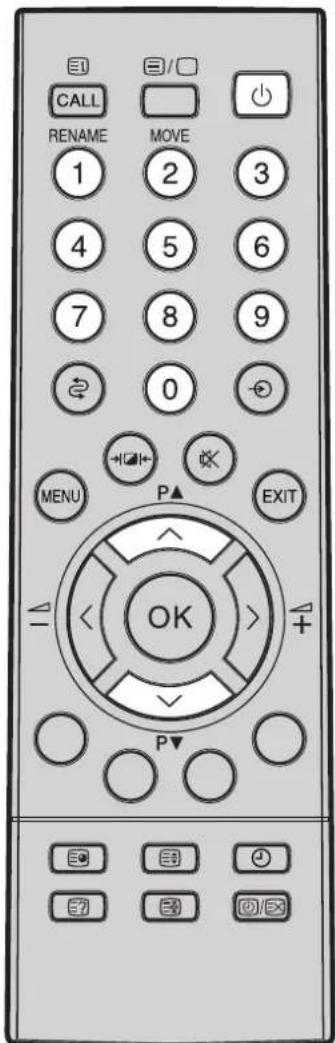

Bedienen Ihres Fernsehgeräts

Auf den folgenden zwei Seiten werden die Grundfunktionen Ihres Fernsehgeräts detailliert erklärt: Bereitschaft, Kanalwechsel und Lautstärkeregelung.

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼ EXIT

1 Drücken Sie auf die Einschalttaste (Netzschalter) auf der vorderen Konsole; der rote Bereitschaftsanzeiger leuchtet auf. Schalten Sie Ihr Fernsehgerät mit einem Druck auf die Fernbedienungstaste (Bereitschaft) ein.

2 Drücken Sie die Taste (Bereitschaft) auf der Fernbedienung, um Ihr Fernsehgerät in den Bereitschaftsmodus zu versetzen. Die ⏻ (Bereitschafts)-Taste auf der Fernbedienung schaltet das Gerät nicht völlig aus, sondern versetzt es lediglich in den Bereitschaftsmodus. Um das Fernsehgerät völlig auszuschalten, drücken Sie die (Hauptschalter)-Taste und ziehen Sie den Netzstecker.

3 Treffen Sie eine Kanalauswahl durch drücken der nummerierten Tasten.

Drücken Sie zwei nummerierte Tasten für eine zweistellige Kanalauswahl. Für den Kanal 3 drücken Sie die Nummerntaste 3, für Kanal 25 die Tastenkombination 2 5.

Wenn Kanäle in Folge ausgewählt werden sollen, drücken Sie die Taste P ▲ oder P ▼, z. B. Für 1, 2, 3, 4 usw.

- In der oberen rechten Bildschirmecke erscheint die Speicherplatznummer des ausgewählten Kanals.

Verwenden Sie die ⏻ (Bereitschaft)-Taste auf der Fernbedienung, um das Fernsehgerät aus dem Bereitschaftsmodus in den Bedienungsmodus zu versetzen.

Bedienen Ihres Fernsehgeräts

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼ EXIT

1 Wenn Sie einen Videorekorder, Satellitenempfänger, DVD-Player oder eine Spielkonsole besitzen, können Sie diese mit Hilfe eines SCART-Kabels an Ihr Fernsehgerät anschließen.

Für eine Ansicht der bereits mit einem SCART-Kabel an Ihr Fernsehgerät angeschlossenen Geräte, drücken Sie die (AV-Wahl)-Taste, bis EXT1 oder EXT2 auf Ihrem Bildschirm erscheinen.

EXT1

Um zu den Fernsehkanälen zurückzukehren, drücken Sie die (AV-Wahl)-Taste, bis ein nummerierter Fernsehkanal auf dem Bildschirm erscheint.

2 Drücken Sie die Taste zur Lautstärkeregelung.

LAUTSTÄRKE 10

3 Drücken Sie die Taste (Stumm), um den Ton auszuschalten.

- Wenn der Ton ausgeschaltet ist, erscheint der Schriftzug TON AUS auf dem Bildschirm.

TON AUS

Der Ton wird wieder eingeschaltet, wenn Sie ein zweites Mal die Taste (Stumm) oder die Taste +/- clücken.

Bildeinstellung

Die Bildeinstellungen sind vom Hersteller unter optimalen Empfangsbedingungen vorgenommen worden, allerdings können in Ihrem Empfangsbereich andere Bedingungen herrschen. Geben Sie dem Gerät einige Minuten zum Aufwärmen, bevor Sie Änderungen an den Standardeinstellungen vornehmen.

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼ EXIT

ANMERKUNG:

Sollten Sie die Bildsteuerungen auf die Fabrikeinstellungen zurücksetzen wollen (Modus-1/Modus-2/Modus-3), drücken Sie die -Taste zur Auswahl des besten Bildkontrasts.

Falls die Bildwiedergabe nicht Ihren Vorstellungen entspricht, können Sie mit Hilfe der Fernbedienung folgende Änderungen vornehmen.

1 Drücken Sie die Taste Menü auf Ihrer Fernbedienung. Die Bildschirmanzeige erscheint.

TIMER

EINSTELLUNG


EXT FARBE AUTO

SPRACHE

BEDIENFELDSPERRE EIN AUS

<▲/▼/OK/MENU/EXIT>

2 Drücken Sie die Taste P ▲ oder P ▼, um das BILD menü auszuwählen.

Drücken Sie OK, um eine Einstellungsanzeige auszuwählen.

TIMER

EINSTELLUNG


EXT FARBE AUTO

SPRACHE

BEDIENFELDSPERRE EIN AUS

<▲/▼/OK/MENU/EXIT>

3 Drücken Sie die Taste P ▲, um die Anzeige Helligkeit, Kontrast, Farbe oder Bildschärfe auszuwählen. (Es wird ein getöntes Menü angezeigt, wenn ein NTSC-Signal über SCART empfangen wird.)

Drücken Sie die Taste zur Einstellung.

- Tagsüber erscheint das Bild am schärfsten, wenn Sie den Kontrast steigern. Am Abend (wenn die Umgebung dunkler ist) wird die größte Bildschärfe durch Reduzieren des Kontrasts erzielt.

HELLIGKEIT 32 (+/-/▲ /▼/MENU / EXIT >

4 Drücken Sie jetzt die Taste EXIT in Folge, um das Bildmenü auszublenden.

- Wenn Sie innerhalb einer Minute keine Änderungen vornehmen, verschwindet das Menü automatisch.

Der beste Bildkontrast kann durch wiederholtes Drücken der (Lichtanpassung)-Taste ausgewählt werden.

Bildschirminformationen

Die Bildschirmaufruffunktion (CALL) lässt Sie mit einem Blick erkennen, welcher Kanal gegenwärtig ausgewählt ist.

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼

1 Drücken Sie die CALL -Paste auf der Fernbedienung und der aktuelle Kanal wird auf dem Bildschirm angezeigt.

2 Drücken Sie ein zweites Mal CALL zum den Kanal verschwinden zu lassen.

- Der auf dem Bildschirm angezeigte Speicherplatz des Kanals, der durch CALL aufgerufen wurde, wird erst dann wieder ausgeblendet, wenn Sie erneut die CALL - Taste drücken.

KA 2 Kanalspeicherplatz

Vorherige Programmfunktion:

Mit Hilfe der -taste können Sie zwischen dem vorigen und dem aktuellen Kanal hin- und zurückwechseln.

Einstellen der Bedienfeldsperre

Wenn Sie die Bedienfeldsperre im Menü auf EIN stellen, können weder Lautstärke noch Kanalwechsel am Fernsehgerät direkt vorgenommen werden.

(Der Schriftzug BEDIENFELDSPEREE wird auf dem Bildschirm blinken, wenn die Tasten P ▲/P ▼ oder ▲1 - am Gerät gedrückt werden.)

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼ EXIT

1 Drücken Sie auf die Taste Menü auf Ihrer Fernbedienung. Die Bildschirmanzeige erscheint.

TIMER

EINSTELLUNG


EXT FARBE AUTO

SPRACHE

BEDIENFELDSPERRE EIN AUS

<▲/▼/OK/MENU/EXIT>

2 Drücken Sie die Taste P ▲ oder P ▼, um das Menü BEDIENFELDSPERRE EIN/AUS auszuwählen.

TIMER

EINSTELLUNG


EXT FARBE AUTO

SPRACHE BEDIENFELDSPERRE EIN AUS

<▲/▼/OK/MENU/EXIT>

3 Drücken Sie OK, um EIN oder AUS auszuwählen.

TIMER

EINSTELLUNG


EXT FARBE AUTO

SPRACHE BEDIENFELDSPERRE EIN AUS

<▲/▼/OK/MENU/EXIT>

4 Drücken Sie die Taste EXIT, um das Bildmenü auszublenden.

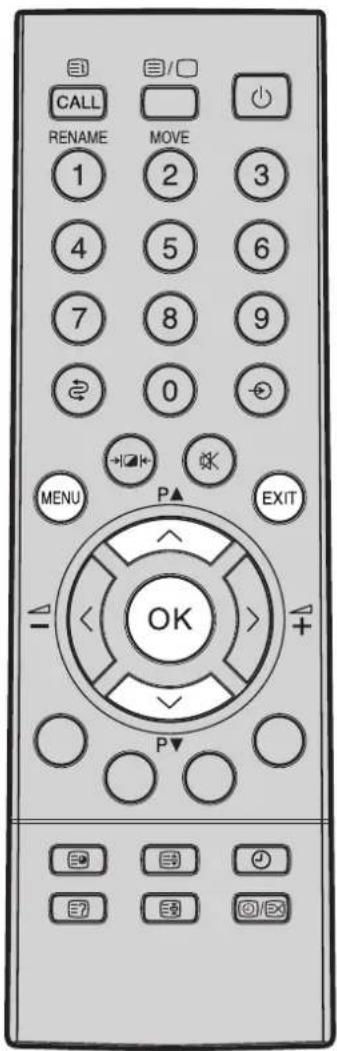

EXT Farbeinstellung

Wenn an dem Fernsehgerät externe Geräte angeschlossen werden, kann es vorkommen, dass das Bild schwarzweiß erscheint. Dies kann durch Auswählen der Funktion EXT-Farbe wie folgt korrigiert werden.

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ OK EXIT OK P▼

1 Drücken Sie die Taste Menü auf Ihrer Fernbedienung. Die Bildschirmanzeige erscheint. Drücken Sie die Taste P ▲ oder P ▼, um das Menü EXT FARBE auszuwählen.

TIMER

EINSTELLUNG


EXT FARBE AUTO

SPRACHE

BEDIENFELDSPERRE EIN AUS

<▲/▼/OK/MENU/EXIT>

2 Drücken Sie OK, um eine der Farboptionen AUTO/PAL/SECAM/NTSC4.43/NTSC3.58 auszuwählen.

• I. d. R. sollten Sie die AUTO-Option auswählen.

3 Drücken Sie EXIT, um das Menü vom Bildschirm zu entfernen.

Timerfunktionen

Mit Hilfe der Timerfunktion EIN können Sie Ihr Fernsehgerät nach einer vorausgewählten Zeit und auf einem bestimmten Kanal einschalten (bis zu 12 Stunden und 59 Minuten im Voraus). Zudem ermöglicht Ihnern die Timerfunktion AUS, Ihr Fernsehgerät nach einer vorausbestimmten Zeit wieder auszuschalten. Die Timerfunktion AUS kann in Verbindung mit der Timerfunktion EIN festgelegt werden.

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼ EXIT

ANMERKUNG:

Auf das Menü EIN-/AUS-Timer (Schritt 2) kann auch zugegriffen werden, wenn Sie während dem Fernsehen die Taste drücken.

1 Drücken Sie auf Ihrer Fernbedienung auf die Taste Menü.

Die Bildschirmanzeige erscheint.

Drücken Sie P ▲ oder P ▼, um das TIMER zu wählen.

Drücken Sie auf OK.

TIMER

EINSTELLUNG BILD

EXT FARBE AUTO

SPRACHE BEDIENFELDSPERRE EIN AUS

<▲/▼/OK/MENU/EXIT>

2 Drücken Sie P ▲ oder P ▼, um EIN-TIMER.

Drücken Sie auf OK.

TIMER

EIN-TIMER

00:00 KA1

AUS-TIMER

00:00

<▲/▼/OK/MENU/EXIT>

3 Drücken Sie P ▲, um die Uhrzeit in Stunden und Minuten einzugeben, nach der Sie Ihr Fernsehgerät automatisch einschalten wollen.

- Für schnellen Zeitvorlauf im zehn-Minuten-Takt, drücken Sie die Taste P ▲ und halten sie.

TIMER

EIN-TIMER

10:30 KA1

AUS-TIMER

00:00

<▲/▼/OK/MENU/EXIT>

Drücken Sie auf OK.

4 Drücken Sie P ▲ oder P ▼, um den Kanal auszuwählen, der beim Einschalten erscheinen soll.

Drücken Sie auf OK und die Taste EXIT.

TIMER

EIN-TIMER

10:30 KA3

AUS-TIMER

00:00

<▲/▼/OK/MENU/EXIT>

Die gelbe EIN-TIMER-Anzeige leuchtet.

Wenn Sie im Anschluss die Timerfunktion AUS wählen möchten, drücken Sie P ▲ oder P ▼, um bei Schritt 2 Timer AUS zu wählen.

Versetzen Sie Ihr Fernsehgerät mit einem Druck auf die Taste ⏻ (Bereitschaft) in den Bereitschaftsmodus.

Schalten Sie das Gerät NICHT am ⏻-| (Hauptschalter)-Schalter des Fernsehgeräts aus.

Sprachauswahl/Teletextsprache auswahl

Diese Funktion erlaubt Ihnen, die Sprache auszuwählen, in der Sie Ihre Bildschirmanzeige wünschen.

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P EXIT OK P▼ EXIT

1 Vergewissern Sie sich, dass Ihr Fernsehgerät korrekt installiert ist. Schalten Sie Ihr Fernsehgerät mit Hilfe der Einschalttaste (Hauptschalter) auf dem vorderen Bedienfeld ein und drücken Sie die (Netzbetrieb) -Taste auf der Fernbedienung.

2 Drücken Sie die Taste Menü. Auf dem Bildschirm erscheint die Bildschirmanzeige.

Drücken Sie P ▲ oder P ▼, um das Menü SPRACHE auszuwählen.

Drücken Sie auf OK, um die Anzeige SPRACHE auszuwählen.

• Die Bildschirmanzeige wird nur beim ersten Einschalten des Fernsehgeräts übersprungen,

um sofort die Sprachauswahl anzuzeigen. Dies ist kein Systemfehler, bitte wählen Sie die gewünschte Sprache zuerst aus.

3 Drücken Sie die Taste P ▲ / P ▼ oder ∠ + / - , um die gewünschte Sprache auszuwählen.

Die zweite Sprachenliste wird dadurch aufgerufen, dass man an der Position POLSKI P ▼ drückt.

Drücken Sie auf OK, um Ihre Einstellung zu speichern.

Drücken Sie auf EXIT, um die Anzeige auszublenden.

TIMER EINSTELLUNG BILD EXT FARBE AUTO SPRACHE BEDIENFELDSPERRE EIN AUS <▲/▼/OK/MENU/EXIT>

SPRACHE

ENGLISH NEDERLANDS

DEUTSCH SVENSKA

FRANÇAIS ENGELSK

ITALIANO NORSK

ESPAÑOL SUOMI

PORTUGUÊS POLSKI

<+/-/▲/▼/OK/MENU/EXIT>

DIL

TURKÇE SRPSKI

MAGYAR БЪЛГАРСКИ

SLOVENSKY ROMANA

ČESKY SLOVENSKO

РУССКИЙ HRVATSKI

ΑΓΓΛΙΚΑ

<+/-/▲/▼/OK/MENU/EXIT>

TELETEXTSPRACHE AUSWAHL

Teletext-Sprachen können wie folgt ausgewählt werden:

1 Drücken Sie die Taste Menü. Und Drücken Sie P▲ oder P▼, um das Menü. EINSTELLUNG auszuwählen. Drücken Sie OK, um die Auswahl zu bestätigen.

2 Drücken Sie P▲ oder P▼, um das Menü

TELETEXTSPRACHE auszuwählen.

Drücken Sie die Taste OK, um gemäß Ihres Landes WEST oder OST (EAST) auszuwählen.

Drücken Sie auf EXIT, um die Anzeige auszublenden.

EINSTELLUNG

MANUELLE EINSTELLUNG ITS

KANALAUFLISTUNG

TELETEXTSPRACHE WEST

<▲/▼/OK/MENU/EXIT>

Videotext

CALL RENAME MOVE 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼ EXIT

Videotext ist das Informationsmagazin der Fernsehanstalten. Ein breites Spektrum an Informationen, z. B. Nachrichten, Wetter, Finanz- und Reiseinformationen, stehen zur Auswahl. Videotext wird i. d. R. ausgestrahlt, sobald eine Fernsehstation auf Sendung geht. Zusätzlich zu Videotext ist in Ihrem Fernsehgerät auch Toptext integriert. Mit Hilfe der vier farbigen Toptext-Tasten können Sie schnell und einfach durch die Videotextseiten navigieren.

1 Drücken Sie die Taste 📄/☐ für Videotext (Text/Mix/TV).

Ein Mal drücken .... nur Text. Zwei Male drücken .... Text und Fernsehbild. Drei Male drücken .... nur. Fernsehbild.

P100 TELETEXT 100 JAN 1 12:00:00 TEXT TEXT TEXT TEXT TV GUIDE SPORT NEWS WEATHER

2 Eine Indexseite wird angezeigt. Die oberste und unterste Zeile der Seite kann wie folgt aussehen:

P100 Ausgewählte Seitenzahl TEXT Name des Videotextseiten 100 Angezeigte Seitenzahl (während der Suche fortlaufend) JAN 1 Datum 12:00:00 Zeit Drücken Sie die rote Taste, um auf Informationen zuzugreifen Drücken Sie die grüne Taste, um auf Informationen zuzugreifen Drücken Sie die gelbe Taste, um auf Informationen zuzugreifen Drücken Sie die blaue Taste, um auf Informationen zuzugreifen TV GUIDE SPORT NEWS WEATHER

Der Videotext enthält auch Untertitel, die für viele Programme verfügbar sind. Nähere Informationen entnehmen Sie bitte Ihrer Fernsehzeitschrift.

Videotext

Wenn Sie Inhalte von Videotextseiten vergrössern möchten oder oder das Fernsehprogramm weiter verfolgen möchten, während die Textseite gesucht wird, gehen Sie wie folgt vor:.

1 Drücken Sie die Taste 📄/☐ für Videotext (Text/Mix/TV).

Ein Mal drücken .... nur Text. Zwei Male drücken .... Text und Fernsehbild. Drei Male drücken .... nur Fernsehbild.

P100 TELETEXT 100 JAN 1 12:00:00

TEXT TEXT TEXT TEXT

TV GUIDE SPORT NEWS WEATHER

Um zur normalen TV-Darstellung zurückzukehren, drücken Sie (text/mix tv).

2 Alle Videotextseiten haben dreistellige Seitenzahlen, um z. B. Seite 100 auszuwählen, drücken Sie die Zahlen 1 dann 0 dann 0. Wenn Sie zufällig eine falsche Zahl drücken, beenden Sie die Sequenz mit beliebigen Zahlen und geben Sie die richtige Zahl erneut ein.

Drücken Sie P ▲ (Seite) oder P ▼ (Seite), um jeweils eine Seitennummer vor oder zurück zu blättern.

- Mit Hilfe der vier farbigen Toptext-Tasten können Sie sich schneller und einfacher innerhalb der Videotextdienste bewegen.

P100 TELETEXT

TEXT

3 Drücken Sie die Taste (Text/Mix/TV), bis das Fernsehbild angezeigt wird, um von einem Videotextseiten zum anderen umzuschalten

Wählen Sie einen anderen Fernsehkanal aus.

Drücken Sie die Taste ☐/☐ (Text/Mix/TV), um zum Videotext zurückzukehren.

CALL RENAME 1 2 3 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼ exit

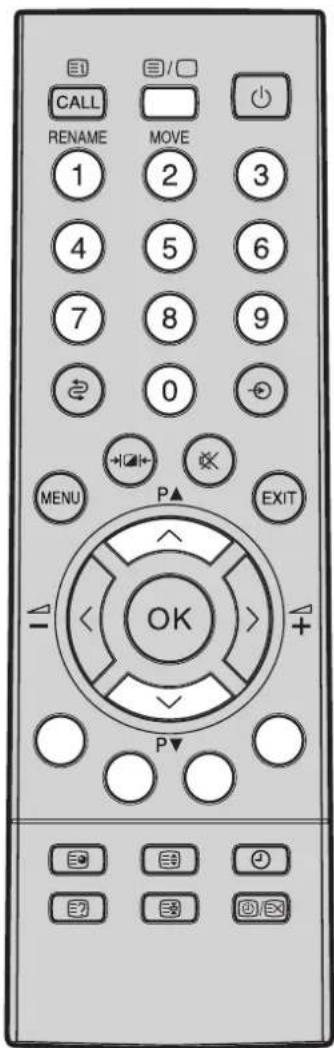

Videotext

CALL RENAME 1 2 3 MOVE 4 5 6 7 8 9 0 MENU P▲ EXIT OK P▼ OK OK OK OK OK OK

Einige Videotextseiten enthalten zu viele Informationen, als dass sie auf einer einzelnen Seite angezeigt werden können. In diesem Fall werden untergeordnete Seiten übertragen. Untergeordnete Seiten sind durch weitere Nummerierungssequenzen gekennzeichnet, z. B. 1/3, wobei die erste Ziffer die untergeordnete Seitenzahl angibt und die zweite Ziffer die Anzahl der verfügbaren untergeordneten Seiten.

1 Drücken Sie die Taste HOLD (Halten), um eine Seite einzufrieren.

• Das Halten-Symbol wird in der oberen linken Ecke des Bildschirms eingeblendet.
  Drücken Sie die Taste (Halten) ein zweites Mal, und die Seite wird wieder freigegeben.
• Seiten und untergeordnete Seiten werden nacheinander und mit einer angemessenen Pause übermittelt, die genügend Zeit zum Lesen der Informationen auf der Seite lassen sollte. Falls eine Seite für Sie von besonderem Interesse ist, haben Sie die Möglichkeit, die Seite auf dem Bildschirm „einzufrieren“. Seiten können nicht aktualisiert werden, solange eine Seite oder untergeordnete Seite „eingefroren“ ist.

TELETEXT 100 JAN 1 12:00:00

TEXT TEXT TEXT TEXT

TV GUIDE SPORT NEWS WEATHER

2 Drücken Sie auf (untergeordnete Seite), um eine untergeordnete Seite zu betrachten. Auf dem Bildschirm erscheinen vier Gedankenstriche. Wenn Sie keine Zahlenfolge eingeben, können diese wieder durch Drücken auf (untergeordnete Seite) ausgeblendet werden. Wählen Sie die Seitenzahl der gewünschten untergeordneten Seite aus, z. B. Seitennummer 2. Geben Sie die gewünschte Seitennummer durch Drücken der Direkteingabetasten 0 0 0 2 ein.

- Untergeordnete Seiten können nur durch eine vierstellige Zahlenfolge angesteuert werden. Die aktuell angezeigte untergeordnete Seite wird so lange auf dem Bildschirm angezeigt, bis die von Ihnen neu ausgewählte Seite übertragen wird. Die Seite wird beim Eintreffen der neuen Informationen aktualisiert, z. B. eine Seite mit Aktienkursen.

---- TELETEXT 100 JAN 1 12:00:00 TEXT TEXT TEXT TEXT

Drücken Sie die Taste CALL (Index), um zur Indexseite zurückzukehren.

3 Die aktuelle Uhrzeit (über Videotext) kann mit einem Druck auf die Tasten

(∅/Ex (Uhrzeit/Text Löschen) auf dem Bildschirm angezeigt werden, auch wenn das Gerät im normalen Fernsehmodus ist.

- Außerdem wird der aktuelle Videotextbereich und –Dienst angezeigt.

Wenn Sie Inhalte von Videotextseiten vergrössern möchten oder oder das Fernsehprogramm weiter verfolgen möchten, während die Textseite gesucht wird, gehen Sie wie folgt vor:.

1 Drücken Sie die Taste (E/T/B), um die Symbole auf Bildschirm zu vergrößern.

1. Tastendruck .... Ansicht des Seitenanfangs.
2. Tastendruck .... Ansicht des Seitenendes.
3. Tastendruck .... Zurück zur Seitenvollansicht (in normaler Textgröße).

P100 TELETEXT 100 JAN 1 12:00:00

TEXT TEXT TEXT

2 Drücken Sie die Tasten (Ürzeit/Text Löschen) und geben Sie dann die gewünschte Seitenzahl ein.

Mit Hilfe dieser Funktion können Sie das Fernsehbild sehen, während die gewählte Seite gesucht wird. Sobald diese gefunden ist, wird die Seitenzahl im linken oberen Bereich des Fernsehbilds angezeigt.

Drücken Sie die Taste (Text/Mix/TV), um die ausgewählte Seite zu betrachten.

3 Drücken Sie die Taste Reveal (Enthüllen), um verdeckten Text anzuzeigen.

Einige Seiten enthalten verdeckten Text, z. B. eine Quizseite mit verborgenen Antworten.

Überprüfen Sie folgende Punkte, bevor Sie den Kundenservice kontaktieren

Symptom		LösungUrsache
Die Netzbetriebsanzeige leuchtet nicht.	Ist Ihr Fernsehgerät an das Stromnetz angeschlossen?	Schließen Sie das Stromkabel des Fernsehgeräts an einer Netzsteckdose an.
	Ist der Hauptschalter auf der Vorderseite des Fernsehgeräts ausgeschaltet?	Drücken Sie den Hauptschalter.
Kein Bild, kein Ton.	Ist Ihr Fernsehgerät an das Stromnetz angeschlossen?	Schließen Sie das Stromkabel des Fernsehgeräts an einer Netzsteckdose an.
	Ist das Antennenkabel nicht angeschlossen oder beschädigt?	Überprüfen Sie den Anschluss des Antennenkabels auf fehlerhafte Drähte und ersetzen Sie ggf. das Antennenkabel.
	Der Fernsehsender könnte ausgefallen sein.	Probieren Sie andere Sendestationen, falls diese ein stärkeres Signal aussenden,oder versetzen Sie die Antenne, um einen maximalen Abstand zu möglichen Störungsquellen zu erreichen.
	Ist der Hauptschalter auf der Vorderseite des Fernsehgeräts ausgeschaltet?	Schalten Sie den - | Hauptschalter ein.
	Haben Sie die Taste (Stumm) gedrückt, oder ist die Lautstärke minimiert?	Drücken Sie noch einmal die Taste (Stumm) oder steigern Sie die Lautstärke mit Hilfe des -Reglers.
Kanäle 8 bis 100 können nicht ausgewählt werden.	Hat das Gerät während der ersten Einstellung nicht genügend Kanäle finden können, um diese Speicherplätze zu besetzen?	Falls ein Fernsehsender übersprungen worden ist, versuchen Sie, die automatische Einstellung (wie auf Seite 6 beschrieben) zu wiederholen.

Überprüfen Sie folgende Punkte, bevor Sie den Kundenservice kontaktieren

Symptom		LösungUrsache
Schlechte oder gar keine Farbwiedergabe.	Antennen- oder Verbindungskabel ist nicht angeschlossen, das Kabel ist beschädigt oder unbrauchbar?	Überprüfen Sie alle Antennenanschlüsse auf beschädigte oder fehlerhafte Drähte. Ersetzen Sie ggf. die Kabel.
	Es wurde keine Farbeinstellung durchgeführt?	Nehmen Sie eine Farbeinstellung vor.
Kein Teletext oder fremde Schriftzeichen auf dem Bildschirm.	Der Antennenanschluss ist fehlerhaft oder der Fernsehsender hat Übertragungsschwierigkeiten?	Überprüfen Sie alle Antennenanschlüsse auf beschädigte Drähte oder probieren Sie einen anderen Kanal aus.
	Eine gute Textanzeige hängt von einem guten, starken Sendesignal ab.	Hierfür könnte eine Dach- oder Zimmerantenne von Nöten sein.
Fernbedienung funktioniert nicht oder funktioniert unzuverlässig.	Schwache oder leere Batterien.	Ersetzen Sie die Batterien.
	Batterien sind nicht korrekt eingelegt?	Setzen Sie die Batterien korrekt ein.
Videoaufzeichnungen können nicht wiedergegeben werden.	Das Videogerät war während der automatischen Einstellung nicht angeschaltet und daher konnte das Fernsehgerät nicht die Videofrequenz finden?	Vor dem Neustart des automatischen Einstellungsvorgang sollten Sie sicherstellen, dass das Videogerät eingeschaltet und das Testbild gesendet wird.

Spezifikationen

Fernsehgerät

Bildschirm 14 Zoll (33,5 cm sichtbares Bild) diagonal gemessen

90 Grad Deflektionswinkel

Farbsystem PAL/SECAM

Vordere Videoeingabe RCA

Vordere Audioeingabe RCA

Weitere Buchsen Kopfhörer

Externe Antenne 75 Ohm DIN Typ

SCART-Buchse 21 PIN

Lautsprecher 3 Zoll Permanent Magnet Dynamic Lautsprecher

Normale Impedanz 8 ohms

Lautstärke 1,0 W

Allgemein

Stromversorgung Wechselstrom 230-240V 50 Hz

Stromverbrauch 44 W (3 W in Bereitschaft)

Betriebstemperatur 5°C \~ 40°C

Dimensionen 362(B) x 360(T) x 320,5(H)

Gewicht 9,5 kg (ohne Zubehör)

Zubehör Fernbedienung

Fernbedienungsbatterien (2 x UM-4/AAA/IEC R03 1.5V)

Stabantenne mit 2 Stangen

Gewicht und Dimensionen sind ungefähre Angaben. Da wir ständig bestrebt sind, unsere Produkte zu verbessern, behalten wir das Recht vor, Spezifikationen sowie Designeinzelheiten ohne vorherige Benachrichtigung zu verändern.

HAFTUNGSAUSSCHLUSSKLAUSEL

Toshiba haftet unter keinen Umständen für Verluste und/oder Schäden am produkt, die durch folgende Ereignisse hervorgerufen werden:

i) Brand;

ii) Erdbeben;

iii) Unfallschaden;

iv) absichtliche Zweckentfremdung bzw. falsche Verwendung des Produkts;

v) Nutzung des Produkts unter ungreeigneten Bedingungen;

vi) Verlust und/oder Schäden am Produkts, die auftreten, während sich das Produkt im Besitz eines Dritten befindet;

vii) jegliche schäden oder Verluste, die durch Bedienfehler oder die Nichtbeachtung von Anweisungen aus der Bedienungsanleitung durch den Eigentümer verursacht werden;

viii) jegliche Verluste oder schäden, die direkt auf die missbräuchliche Verwendung oder Fehlfunktion des Produkts bei gleichzeitiger Nutzung mit angeschlossenen geräten zurückzuführen sind;

Weiterhin haftet Toshiba unter keinen Ummständen für mittelbare Verluste und/oder Folgeschäden, einschließlich, jedoch nicht beschränkt auf folgende Schäden: Gewinverlust, Geschäftsunterbrechung und Verlust gespeicherter Daten, unabhängig davon, ob dieser Datenverlust während des normaien Betriebs oder bei missbräuchlicher Nutzung des Produkts entstanden ist.

WARNUNG! LESSEN SIE DAHER DEN FERNSEHER NIEMALS MIT STANDBILD ENGESCHALETE

Wenn durch VIDEOTEXT, SENDERLOGOS, COMPUTER-ANZEIGEN, VIDEO-SPIELE, BILDSCHIRMMENÜS u. a. erzeugte Standbilder für einen längeran Zeitraum auf dem Femsehbildschim angezeigt werden, können diese Bilder unter Umständen dauerhaft eingebrannt werden. Wenn Sie mit Ihrem Femsehgerät stehende Bilder mit einem überlagerten Standbild anzeigen, wie z B. Programmlogos eines Fernsehsenders, sollten Sie immer die Einstellungen für Helligkeit UND Kontrast verringem.

PFLEGE und Entsorgung

Reinigung des Bildschirms und des Gehäuses... Schalten Sie den Strom ab und reinigen Sie den Bildschirm und das Gehäuse mit einem weichen, trockenen Tuch. Wir empfehlen, keine Markenpolituren und -Lösungsmittel zur Reinigung des Bildschirms oder des Gehäuses zu verwenden, denn dies könnte Schäden hervorrufen.

Entsorgung...

Wenn das Gerät seine Lebensdauer überschritten hat, entsorgen Sie es bitte gemäß den Bestimmungen der Gemeindeverwaltung oder in einem Recycling-Zentrum.

Aufstellungshandbuch

TOSHIBA

Modell - 14N31F

1. Verbindungen

Stabantenne mit 2 Stangen (mitgeliefert) Antenne (nicht mitgeliefert) Rückansicht des Fernsehgeräts Antennenbuchse

2. Batterien einsetzen

1. Öffnen und entfernen Sie die Abdeckung.

1. Legen Sie, wie unten gezeigt, zwei Batterien ein.

Verwenden Sie zwei Batterien der Größe "UM-4/AAA/IEC R03 1.5V".

3. Automatische Einstellung (ITS)

1. Drücken Sie die Taste Menü auf Ihrer Fernbedienung.

Auf dem Bildschirm erscheint das Hauptsteuerungsmenü. Drücken Sie die Taste P ▲ oder P ▼ auf Ihrer Fernbedienung, um das Menü EINSTELLUNG auszuwählen.

1. Drücken Sie OK, um die Auswahl zu bestätigen.

Die Anzeige EINSTELLUNG wird eingeblendet.

Drücken Sie die Taste P ▲ oder P ▼, um die ITS auszuwählen.

1. Drücken Sie OK, um die Auswahl zu bestätigen. Drücken Sie die Taste P▲/▼ oder △+/-, um Ihr Land auszuwählen. Drücken Sie OK, um die Auswahl zu bestätigen. Der Einstellungsvorgang beginnt.

• Dieser Vorgang dauert einige Minuten, bitte haben Sie Geduld.

1. Wenn das Programm auf dem Bildschirm stehen bleibt und der Ton zu hören ist, dann ist der Vorgang abgeschlossen.

Drücken Sie die Taste EXIT, um die Bildschirmanzeige auszublenden.

4. Manuelle Einstellung

1. Wählen Sie den gewünschten Kanalspeicherplatz für ein bestimmtes Programm durch Drücken auf die Taste P ▲ oder P ▼ aus.

Drücken Sie die Taste Menü auf Ihrer Fernbedienung.

1. Drücken Sie die Taste P ▲ oder P ▼, um das Menü EINSTELLUNG auszuwählen. Drücken Sie OK, um die Auswahl zu bestätigen.

1. Drücken Sie die Taste P ▲ oder P ▼, um die MANUELLE EINSTELLUNG auszuwählen. Drücken Sie OK, um die Auswahl zu bestätigen.

1. Drücken Sie △+, um das Wellenband nach oben, bzw. △-, um das Wellenband nach unten zu durchsuchen.

Drücken Sie △ + oder △ -, um das passende Farbsystem auszuwählen - AUTO, PAL, SECAM-DK oder SECAM-L. Drücken Sie OK, um die Auswahl zu bestätigen.

Jedes Mal, wenn eine Station gefunden wird, bleibt die Suche automatisch stehen.

- Wenn Sie das Bild deutlicher machen möchten, drücken Sie P ▲ oder P ▼, um das Fine Tuning aufzurufen. - Drücken Sie auf △ + oder △ -, um fortzufahren, bis den gewünschten Sender gefunden haben.

1. Drücken Sie auf OK, um den gewählten Kanal zu speichern.

Wenn Sie in Schritt 4 als Farbsystem AUTO oder PAL ausgewählt haben, können Sie mit △ + oder △ - das passende Sendesystem auswählen; B/G oder D/K.

Drücken Sie P ▲ oder P ▼, um den gewünschten Speicherplatz auszuwählen, (1 \~ 100). Drücken Sie auf OK, um der Kanal auf dem gewünschten Speicherplatz zu sichern.

1. Wiederholen Sie die Schritte 3-5, um weitere Sender einzustellen.

Drücken Sie die Taste EXIT, um die Bildschirmanzeige auszublenden.

J3M42770A X
