BEDIENUNGSANLEITUNG CLP 4526 Triumph-Adler

Bitte lesen Sie das Anwenderhandbuch vor dem Einsatz des Druckers aufmerksam durch. Bewahren Sie es in der Nähe des Druckers auf, um gegebenenfalls darin nachschlagen zu können.

Bei den Textstellen und Druckerbestandteilen, die in diesem Handbuch mit den nachstehenden Symbolen gekennzeichnet sind, handelt es sich um Sicherheitshinweise und Warnungen, die den Anwender sowie andere Personen und Gegenstände in der Nähe des Druckers schützen und den ordnungsgemäßen und sicheren Betrieb des Druckers gewährleisten sollen. Die Symbole und deren Bedeutung werden im Folgenden detailliert erläutert.

Dieses Symbol weist darauf hin, dass ein Abweichen von den Anweisungen gefahren für Leib und Leben zur Folge haben können.

Dieses Symbol weist darauf hin, dass ein Abweichen von den Anweisungen zu Verletzungen des Bedienungspersonals oder Beschädigungen des Druckers führen können.

Symbole

Mit den Dreieck-Symbol △ markierte Abschnitte enthalten Sicherheits- und Gefahrenhinweise.

[Allgemeiner Gefahrenhinweis]

[Warnung vor einem Stromschlag]

[Warnung vor hoher Temperatur]

Mit dem Symbol ☉ gekennzeichnete Abschnitte enthalten Informationen zu untersagten Aktionen.

[Unzulässige Aktion]

[Demontage untersagt]

Mit dem Symbol ● gekennzeichnete Abschnitte enthalten Informationen zu Maßnahmen, die unbedingt durchgeführt werden müssen.

[Erforderliche Maßnahme]

[Netzstecker ziehen]

[Drucker grundsätzlich an eine ordnungsgemäß geerdete Steckdose anschließen]

Wenden Sie sich unverzüglich an den Kundendienst, um ein neues Anwenderhandbuch zu bestellen, wenn die Sicherheitshinweise im Handbuch nicht lesbar sind oder das Handbuch nicht im Lieferumfang des Druckers enthalten ist (die Bestellung eines neuen Anwenderhandbuchs ist kostenpflichtig).

ACHTUNG

WIR ÜBERNEHMEN KEINERLEI HAFTUNG FÜR SCHÄDEN AUFGRUND FEHLERHAFTER INSTALLATION.

Feuchtigkeit im Druckerinneren kann zu verwischten Ausdrucken führen. Sind die gedruckten Seiten stark verwischt, vorgehen wie folgt: Den Drucker ausschalten, das Netzkabel jedoch eingesteckt lassen. Die vordere Abdeckung des Druckers öffnen und dann zunächst die Übertragungseinheit und anschließend die Haupt-Übertragungseinheit herausziehen. Den Druckvorgang nach einer Wartezeit von etwa zwei Stunden fortsetzen.

HAFTUNG

Wir sind nicht haftbar oder verantwortlich für Verluste oder Schäden, die tatsächlich oder angeblich direkt oder indirekt durch die von uns vertriebenen oder gelieferten Geräte oder Softwareprogramme verursacht worden sind und von einem Kunden oder einer anderen natürlichen oder juristischen Person geltend gemacht werden. Diese Klausel erstreckt sich auch auf mangelnden Service, nicht erreichte Geschäftsabschlüsse, Verlust erwarteter Gewinne oder Folgeschäden, die aus dem Einsatz der von uns vertriebenen Geräte oder Software entstanden sind.

HINWEISE FÜR LANGLEBIGE OPC- UND SILIZIUM TROMMELN

In Ihrem Drucker bzw. Multifunktionsgerät befindet sich als zentrales Teil eine Belichtungs- trommel. Bei dieser Belichtungstrommel handelt es sich um ein empfindliches Hightech Produkt. Im Normal- fall kommen Sie mit dieser Trommel nicht in Berührung, da sie sich in einer Prozesseinheit befindet oder im Geräterinnern angeordnet ist. Es ist dennoch im Einzelfall nicht ausgeschlossen, dass die Trommel zugäng- lich ist und Sie mit der Trommel in Kontakt kommen.

Wir müssen daher darauf hinweisen, dass diese Trommeln auf keinen Fall berührt werden dürfen und jede Art von Druck zu vermeiden ist. Der Kontakt mit harten oder spitzen Gegenständen, wie z.B. Schraubenzieher und Heftklammern führt unweigerlich zu dauerhaften Schäden an der Trommeloberfläche. Auch das unsachgemäße Entfernen von Papierstaus kann dazu führen.

Oben genannte Schäden infolge unsachgemäßer Behandlung sind weder durch Gewährleistungen abgesichert noch haftet der Hersteller dafür.

HINWEIS ZUR SOFTWARE

DIE MIT DEM CLP 4526 BENUTZTE SOFTWARE MUSS DEN EMULATIONS-MODUS DES DRUCKERS UNTERSTÜTZEN. Ab Werk emuliert der Drucker die PCL-Sprache. Der Emulations-Modus kann jedoch wie in Kapitel 3 beschrieben gewechselt werden.

HINWEIS

Änderungen vorbehalten. In späteren Ausgaben können zusätzliche Seiten eingefügt werden. Eventuelle Auslassungen oder Fehler bitten wir zu entschuldigen.

Wir übernehmen keinerlei Verantwortung weder für Schäden, die durch Ausführung der Anweisungen in diesem Handbuch entstehen, noch für Mängel der Drucker-Firmware.

Dieses Handbuch sowie alle urheberrechtlich schützbaren Materialien, die zusammen bzw. in Verbindung mit diesem Laserdrucker verkauft oder zur Verfügung gestellt werden, sind urheberrechtlich geschützt. Alle Rechte vorbehalten. Dieses Handbuch sowie alle urheberrechtlich schützbaren Materialien dürfen ohne vorherige, schriftliche Genehmigung von KYOCERA MITA weder ganz noch auszugsweise kopiert oder reproduziert werden. Jede vollständige bzw. auszugsweise Kopie dieses Handbuchs sowie aller urheberrechtlich schützbaren Materialien muss dieselben Copyright-Hinweise wie die ursprüngliche Version enthalten.

Markennamen

PRESCRIBE ist ein eingetragenes Warenzeichen der KYOCERA Corporation. KPDL ist ein Warenzeichen der KYOCERA Corporation.

Diablo 630 ist ein Produkt der Xerox Corporation. IBM Proprinter X24E ist ein Produkt der International Business Machines Corporation. Epson LQ-850 ist ein Produkt der Seiko Epson Corporation.

Hewlett-Packard, PCL und PJL sind eingetragene Warenzeichen der Hewlett-Packard Company. Centronics ist ein Markenname der Centronics Data Corporation. PostScript ist ein eingetragenes Warenzeichen der Adobe Systems Incorporated. Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc. Microsoft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation. PowerPC und Microdrive sind Warenzeichen der International Business Machines Corporation. CompactFlash ist ein Warenzeichen der SanDisk Corporation. ENERGY STAR ist der Name eines Programms der Umweltschutzbehörde der Vereinigten Staaten (Environmental Protection Agency). Bei allen sonstigen Firmen-, Produkt- und Dienstleistungsbezeichnungen kann es sich um Warenzeichen oder registrierte Warenzeichen der betreffenden Unternehmen handeln.

Dieser KYOCERA MITA Seitendrucker verwendet PeerlessPrintXL für die HPLaserJet-kompatible PCL 6-Emulation. PeerlessPrintXL ist ein Warenzeichen der Peerless Group, Redondo Beach, CA 90278, USA.

Dieses Produkt wurde mit dem Echtzeit-Betriebssystem Tornado™ und Werkzeugen von Wind River Systems entwickelt.

AGFA Es enthält UFST™ und MicroType der Agfa Corporation.

IBM PROGRAM LICENSE AGREEMENT

Warenzeichen von Schriftenherstellern

Alle im Drucker eingebauten Fonts sind lizenziert durch die Agfa Corporation.

Helvetica, Palatino und Times sind eingetragene Warenzeichen der Linotype-Hell AG.

ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery und ITC ZapfDingbats sind eingetragene Warenzeichen der International Typeface Corporation.

Schnittstellenanschlüsse

Wichtiger Hinweis für die Schnittstellenanschlüsse

Schalten Sie die Netzspannung ab, bevor Sie das Schnittstellenkabel mit dem Drucker verbinden bzw. entfernen. Um die interne Elektronik des Druckers vor statischer Entladung über die Schnittstellenanschlüsse zu schützen, decken Sie nicht benötigte Schnittstellenanschlüsse mit der im Lieferumfang enthaltenen Schutzblende ab.

ACHTUNG

Benutzen Sie ein abgeschirmtes Schnittstellenkabel.

Hinweise zur Sicherheit

Lasersicherheit

Gemäß dem Radiation Performance Standard des U.S. Department of Health and Human Services (DHHS) in Übereinstimmung mit dem Radiation Control for Health and Safety Act von 1968 wird dieser Drucker als Laserprodukt der Klasse 1 eingestuft. Das bedeutet, dass der Drucker keine gefährliche Laserstrahlung erzeugt. Da die im Inneren des Druckers erzeugte Strahlung vollständig durch das Schutzgehäuse und die externen Abdeckungen abgeschirmt wird, kann der Laserstrahl in keiner Phase des Betriebs nach außen dringen.

Hinweis zum Laser

Dieser Drucker entspricht den U.S.-Richtlinien des DHHS 21 CFR, Unterkapitel für Laserprodukte der Klasse 1 (Class I) bzw. den IEC 825-Richtlinien für Laserprodukte der Klasse 1 in anderen Ländern.

ACHTUNG

Bei unsachgemäßer Öffnung der Lasereinheit Gefahr durch Laserstrahlung. AUF KEINEN FALL MIT BLOSSEM AUGE ODER MIT OPTISCHEN INSTRUMENTEN DIREKT IN DEN LASERSTRAHL BLICKEN.

Bei der Benutzung von Bedienelementen, der Justage von Druckerteilen und der Durchführung von Prozeduren unbedingt die Anweisungen dieses Handbuchs beachten, da ansonsten eine Gefährdung durch Laserstrahlen nicht auszuschließen ist.

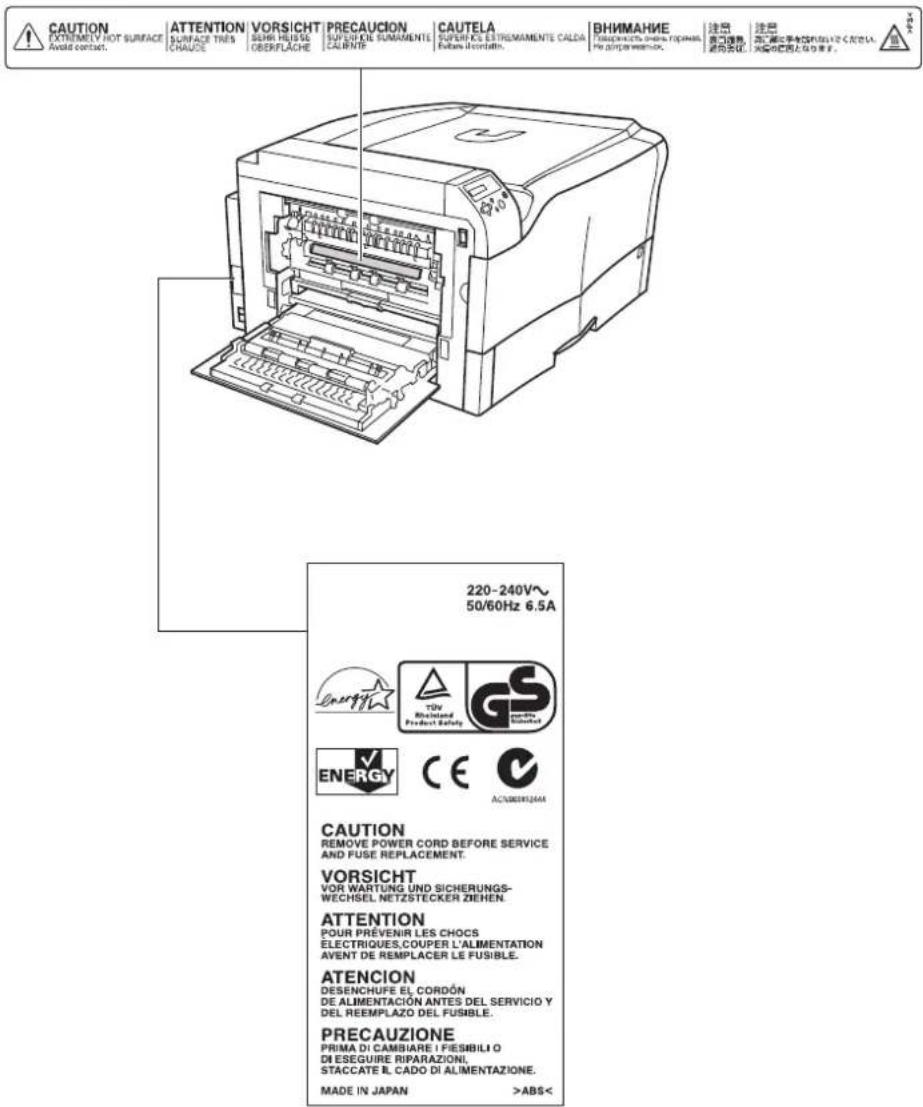

Aufkleber mit Gefahrenhinweisen

Am Drucker finden Sie folgende Aufkleber:

CAUTION EXTREMEHY HOT SURFACE AVEN contact. ATTENTION SURFACE TRIES CHAUBE VORSICHT SUPERHUS NO OBERFLÂGE PRECAUCION SUPERFONE SUMAMENTE CALIFRTE CAUTELA SUPERI KEL ESTREMAMENTE CALIDA FUTUM CONTAIN. BHIMAHIE TANSPARTICUTO CHEM. COPMAL. PE 2019/08 w##d. 注意: 厨门连接, 用, 随心手撕裂防止不成立。 避免老化, 无氧的已用となります。 220-240V~ 50/60Hz 6.5A ENERGY TUV Rheinland Product Safety GS ENERGY CE ACUMBERGEM CAUTION REMOVE POWER CORD BEFORE SERVICE AND FUSE REPLACEMENT. VORSICHT VOR WARTUNG UND SICHERUNGS-WECHSEL NETZSTECKER ZIEHEN. ATTENTION POUR PRÉVENIR LES CHOCS ELECTRIQUES, COUPER L'ALIMENTATION AVENT DE REMPLACER LE FUSIBLE. ATENCION DESENCHUFE EL CORDÔN DE ALIMENTACIÓN ANTES DEL SERVICIO Y DEL REEMPLAZO DEL FUSIBLE. PRECAUZIONE PRIMA DI CAMBIARE I FIESBILI O DI ESEGUIRE RIPARAZIONI, STACCATE IL CADO DI ALIMENTAZIONE. MADE IN JAPAN >ABS< ×100% ×100%

WICHTIGE SICHERHEITSHINWEISE

1. Lesen Sie diese Hinweise sorgfältig durch, und legen Sie sie in der Nähe des Druckers zur Einsicht bereit.

2. Vor sämtlichen Reinigungsarbeiten den Netzstecker des Druckers ziehen.

3. Den Drucker keinesfalls in der Nähe von Wasser betreiben.

4. Stellen Sie den Drucker unbedingt nur auf einen stabilen Rollwagen, Ständer oder Tisch, da der Drucker bei einem eventuellen Sturz stark beschädigt werden kann.

5. Die am Gehäuse und an der Rückseite des Druckers befindlichen Schlitze und Öffnungen dienen der Belüftung des Druckers. Um einen reibungslosen Betrieb des Druckers zu gewährleisten und diesen vor Überhitzung zu schützen, ist unbedingt darauf zu achten, dass diese Öffnungen nicht blockiert oder abgedeckt sind. Stellen Sie den Drucker deshalb auch auf keinen Fall auf eine weiche Unterlage wie beispielsweise ein Bett oder ein Sofa. Vermeiden Sie außerdem Standorte in der Nähe einer Heizung oder Klimaanlage. Der Betrieb als Einbaugerät ist nur dann zulässig, wenn für eine ordnungsgemäße Belüftung gesorgt ist.

6. Der Drucker wird mit einem ordnungsgemäß geerdeten Netzkabel geliefert. Achten Sie darauf, dass Sie dieses Kabel an eine für 220 V ausgelegte Steckdose anschließen.

7. Achten Sie darauf, dass keine Gegenstände auf das Netzkabel gestellt werden. Verlegen Sie das Netz-kabel außerhalb der Gehbereiche, so dass niemand darauf treten kann.

8. Achten Sie bei Benutzung eines Verlängerungskabels darauf, dass die Amperewerte sämtlicher angeschlossenen Geräte nicht über den maximal zulässigen Wert hinausgehen.

9. Achten Sie darauf, dass keinerlei Gegenstände durch die Schlitze im Gehäuse in das Druckerinnere gelangen. Sie könnten mit spannungsführenden Teilen in Berührung kommen oder einen Kurzschluss verursachen, der wiederum zu einem Brand oder elektrischen Schock führen könnte. Auf keinen Fall dürfen Flüssigkeiten in das Innere des Druckers gelangen.

10. Führen Sie auf keinen Fall andere als die in diesem Anwenderhandbuch beschriebenen Wartungsarbeiten aus. Wenn Sie Abdeckungen entfernen, legen Sie möglicherweise gefährliche, spannungsführende Punkte frei.

Überlassen Sie deshalb sämtliche Wartungsarbeiten im Inneren des Druckers einem qualifizierten Servicetechniker.

1. Unter nachfolgenden Bedingungen ist der Netzstecker des Druckers zu ziehen und ein Servicetechniker zu rufen:

A — Wenn das Netzkabel des Druckers beschädigt oder ausgefranst ist.

B — Wenn Flüssigkeit in das Druckerinnere gelangt ist.

C — Wenn der Drucker Regen bzw. sonstiger Wassereinwirkung ausgesetzt war.

D — Wenn der Drucker trotz ordnungsgemäß ausgeführter Bedienungsschritte nicht einwandfrei arbeitet. Benutzen Sie in jedem Fall nur die Bedienelemente, die in diesem Handbuch beschrieben sind. Wenn Sie andere Einstellungen verändern, kann dies zur Beschädigung des Druckers führen und häufig auch einen längeren Einsatz des Technikers zur Behebung des Fehlers erforderlich machen.

E — Wenn der Drucker fallengelassen oder das Gehäuse beschädigt wurde.

ISO 7779

Maschinenlärminformationsverordnung 3. GSGV, 18.01.1991: Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß ISO 7779.

EU-Konformitätserklärung des Importeurs

Hiermit wird erklärt, dass der Drucker

CLP 4526

mit den Anforderungen der EU-Richtlinie 89/336/EEC übereinstimmt. Das Gerät stimmt mit folgenden Normen überein.

EN 50082-1: 1992

EN 55022 Grenzwert Klasse B

Name und Anschrift des Herstellers/Importeurs

UTAX GmbH

Ohechaussee 235

22848 Norderstedt

Schallemission: Maximal 70 dB (A) nach ISO 7779

CE-Kennzeichnung

entsprechend der EU-Richtlinie 89/336/EEC und 73/23/EEC:

Name des Herstellers: UTAX GmbH

Anschrift des Herstellers: Ohechaussee 235, 22848 Norderstedt

erklärt, dass das Produkt

Bezeichnung des Produkts: Farb-Laserdrucker

Modell: CLP 4526

(getestet mit folgenden optionalen Druckererweiterungen: Papierzuführung PF-640/645, Document Finisher DF 610, HD-10, IB-21E etc.)

mit folgenden Normen übereinstimmt:

EN 55 022: 1998 Klasse B

EN 61 000-3-2: 1995

EN 61 000-3-3:1995

EN 55 024: 1998

EN 60 950: 2000

Der Hersteller und die zur Anwendung kommenden Vertriebsunternehmen legen die folgende technische Dokumentation für den Fall bereit, dass von den zuständigen Behörden eine entsprechende Überprüfung durchgeführt wird.

Bedienungsanleitung, die den einschlägigen Spezifikationen entspricht Technische Zeichnungen Beschreibung der Prozeduren, die die Konformität gewährleisten Weitere technische Informationen

UTAX GmbH

Ohechaussee 235

22848 Norderstedt

ENERGY STAR®

energy

Dieses Produkt entspricht den ENERGY STAR-Richtlinien zur Einsparung von Energie.

Hauptziel des ENERGY STAR-Programms ist eine Reduzierung der Umweltverschmutzung durch effiziente-re Energieausnutzung auf seiten des Herstellers und des Vertriebs.

Dieser Drucker ist mit einer Sleep-Timer-Funktion ausgestattet, die dem Standard des ENERGY STAR-Programms entspricht und durch die der Stromverbrauch des Druckers gesenkt werden kann.

In ausgeschaltetem Zustand verbraucht der Drucker keine Energie. Zur maximal möglichen Energieersparnis empfiehlt es sich deshalb, den Drucker auszuschalten, wenn Sie ihn für längere Zeit nicht benötigen.

Detaillierte Informationen zur Sleep-Timer-Funktion sowie zum Stromverbrauch des Druckers finden Sie in den nachfolgenden Kapiteln des Anwenderhandbuchs.

Grundeinstellung der Sleep-Timer-Funktion und Energieverbrauch:

	Grundeinstellung Sleep-Modus Stromverbrauch im Sleep-Modus
CLP 4526 30 Minuten (60 Minuten) 30 W (70 W)

( ): Vorgaben des ENERGY STAR-Programms

Ziel der GEEA ist die effiziente Nutzung von Energie. Dieser Drucker zeichnet sich durch höchst effiziente Energienutzung aus und erfüllt die Kriterien für die GEEA-Kennzeichnung.

Sleep-Modus	Stromverbrauch Grundeinstellung
	Ausgeschaltet Sleep-Modus
30 Minuten (30 Minuten)	0 W (1 W) 30 W (30 W)

( ): GEEA-Kriterien

Sicherheitshinweise zur Installation

Umgebung

ACHTUNG

- Stellen Sie den Drucker nur auf eine ebene, ausreichend stabile Unterlage, da der Drucker bei einem eventuellen Sturz stark beschädigt oder der Anwender verletzt werden könnte.

- Vermeiden Sie übermäßig feuchte Standorte und Standorte mit übermäßiger Staub- und Schmutzentwicklung. Ist der Netzstecker verschmutzt, diesen reinigen, um einen Stromschlag zu vermeiden.

- Vermeiden Sie Standorte in der Nähe von Öfen, Heizkörpern oder anderen wärmeerzeugenden Geräten sowie Standorte in der Nähe entflammbarer Materialien, um Brandgefahr zu auszuschließen.

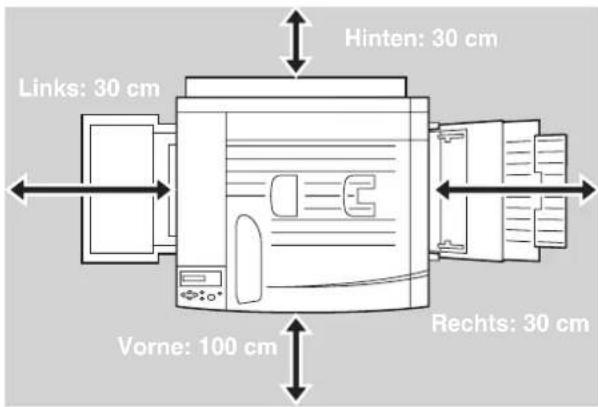

- Lassen Sie am Aufstellungsort des Druckers an allen Seiten den in der nachstehenden Abbildung angegebenen Mindestabstand für Belüftung und Wartung. Sorgen Sie vor allem an den Seiten für ausreichende Freiräume, damit sich im Inneren des Druckers keine Hitze staut.

Links: 30 cm Hinten: 30 cm Vorne: 100 cm Rechts: 30 cm

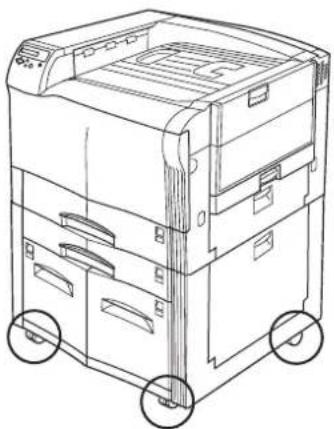

- Stellen Sie die Laufrollen des Druckers grundsätzlich fest, damit der Drucker nicht verschoben werden und/oder herunterfallen und Verletzungen verursachen kann.

Sonstige Vorsichtsmaßnahmen

Um einen sicheren Betrieb des Druckers zu gewährleisten und optimale Druckergebnisse zu erzielen, sollte der Drucker in einem klimatisierten Raum installiert werden (empfohlene Raumtemperatur: ca. 20 °C, Luftfeuchte: ca. 65 % RH). Sie sollten den Drucker keinesfalls an einem Ort installieren, an dem er folgenden Umgebungsbedingungen ausgesetzt ist:

• Zugluft (Standorte in der Nähe von Fenstern vermeiden) oder direkte Sonneneinstrahlung
• Vibration
  • Erheblichen Temperaturschwankungen
• Direkte Einwirkung heißer oder kalter Luft
  • Unzureichende Belüftung

Empfindliche Fußböden können bei häufigem Umsetzen des Druckers durch die Rollen beschädigt werden.

Stromversorgung/Erdung des Druckers

WARNUNG

• Schließen Sie den Drucker grundsätzlich nur an eine Stromquelle an, die die spezifizierte Spannung bereitstellt. Schließen Sie keinesfalls über Mehrfachsteckdosen mehrere Geräte an denselben Stromkreis wie den Drucker an, um einen Brand oder Stromschlag zu vermeiden.
• Stecken Sie das Netzkabel fest in die Steckdose. Wenn Gegenstände aus Metall mit den Stiften des Steckers in Berührung kommen, kann ein Brand oder ein Stromschlag entstehen.
• Schließen Sie den Drucker nur an eine ordnungsgemäß geerdete Steckdose an, um einen Kurzschluss zu vermeiden, der einen Brand oder Stromschlag verursachen könnte. Ist ein geerdeter Anschluss nicht verfügbar, den Kundendienst benachrichtigen.

Sonstige Vorsichtsmaßnahmen

Schließen Sie den Drucker an eine Wandsteckdose in unmittelbarer Nähe des Geräts an.

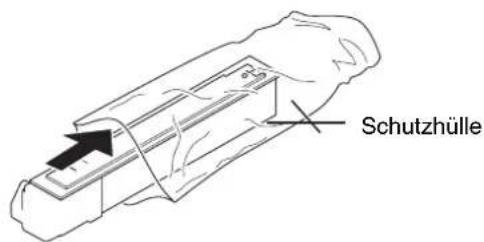

Handhabung von Schutzhüllen aus Kunststoff

WARNUNG

Bewahren Sie die mit dem Drucker benutzten Schutzhüllen aus Kunststoff außerhalb der Reichweite von Kindern auf. Diese Hüllen können sich um Mund und Nase legen und zu Erstickung führen.

Sicherheitshinweise zum Betrieb des Druckers

Vorsichtsmaßnahmen beim Einsatz des Druckers

WARNUNG

• Keinesfalls Metallgegenstände oder Behälter mit Wasser (Blumenvasen oder -töpfe, Tassen etc.) auf oder neben dem Drucker abstellen, um einen Brand oder Stromschlag zu vermeiden.
• Keinesfalls die Abdeckungen vom Drucker entfernen. Aufgrund der spannungsführenden Teile im Druckerinneren besteht die Gefahr eines Brands oder Stromschlags.
• Keinesfalls das Netzkabel beschädigen oder zu reparieren versuchen. KEINE schweren Gegenstände auf das Netzkabel stellen und das Kabel weder ziehen noch knicken noch anderweitig beschädigen. Ist das Netzkabel beschädigt, kann ein Brand oder ein Stromschlag auftreten.
• Niemals versuchen, den Drucker oder seine Bestandteile zu reparieren oder zu demontieren, um Brandgefahr, einen elektrischen Schlag oder eine Beschädigung des Lasers zu vermeiden. Dringt der Laserstrahl nach außen, können die Augen bleibend geschädigt werden.
• Wenn der Drucker übermäßig heiß wird, Rauch austritt, ungewöhnliche Gerüche entstehen oder eine andere anormale Situation auftritt, besteht Brandgefahr oder die Gefahr eines Stromschlags. Schalten Sie den Drucker unverzüglich aus (den Netzschalter in die Stellung AUS (O) bringen), ziehen Sie den Netzstecker und benachrichtigen Sie den Kundendienst.

• Gelangen Gegenstände (Büroklammern etc.) oder Flüssigkeiten in das Druckerinnere, den Drucker sofort ausschalten. Dann den Netzstecker ziehen um einen Brand oder Stromschlag zu vermeiden und den Kundendienst benachrichtigen.
• Keinesfalls den Netzstecker mit feuchten Händen ziehen, da hierbei die Gefahr eines Brandes oder Stromschlags besteht.
• Wartung oder Reparatur von Komponenten im Druckerinneren grundsätzlich von einem qualifizierten Kundendiensttechniker durchführen lassen.

ACHTUNG

• Beim Ziehen des Netzsteckers keinesfalls am Kabel ziehen. Dadurch können die Drähte beschädigt werden, was wiederum zu einem Brand oder Stromschlag führen könnte. (Das Netzkabel beim Ziehen des Netzsteckers grundsätzlich am Stecker fassen.)
• Grundsätzlich den Netzstecker ziehen, wenn der Drucker umgesetzt wird. Wird das Netzkabel beschädigt, kann ein Brand oder Stromschlag entstehen.
• Bei kürzeren Betriebspausen (beispielsweise, wenn der Drucker über Nacht nicht benutzt wird) das Gerät ausschalten. Bei längeren Betriebspausen (Urlaub etc.) aus Sicherheitsgründen den Netzstecker ziehen.
• Aus Sicherheitsgründen immer den Netzstecker ziehen, wenn der Drucker gereinigt wird.
• Wenn sich Staub im Druckerinneren ansammelt, besteht Brand- oder sonstige Gefahr. Daher sollten Sie mit dem Kundendiensttechniker bezüglich der Reinigung der Teile im Druckerinneren Kontakt aufnehmen. Eine Reinigung empfiehlt sich insbesondere vor den feuchteren Jahreszeiten. Fragen Sie den Kundendiensttechniker auch nach den Kosten für die Reinigung des Druckerinneren.
• Keinesfalls die Belüftungsschlitze des Druckers blockieren oder abdecken. Ohne ausrechende Belüftung staut sich Hitze im Inneren des Druckers und es besteht Brandgefahr.

Sonstige Sicherheitshinweise

• Keinesfalls schwere Gegenstände auf den Drucker stellen oder den Drucker anderweitig beschädigen.
• Während des Druckvorgangs keinesfalls die obere und die vordere Abdeckung öffnen, den Drucker ausschalten oder den Netzstecker ziehen.
• Während des Druckens wird Ozon in geringen Mengen freigesetzt. Die freigesetzte Menge ist jedoch so gering, dass sie für die Gesundheit absolut ungefährlich ist. Wird der Drucker jedoch über eine längere Zeit in einem unzureichend belüfteten Raum eingesetzt oder werden extrem hohe Auflagen gedruckt, kann sich der Ozongeruch unangenehm bemerkbar machen. Daher wird eine ausreichende Belüftung des Druckerstandorts unbedingt empfohlen.
• Keinesfalls elektrische Bauteile wie Anschlüsse oder Platinen berühren. Diese Teile könnten durch statische Elektrizität beschädigt werden.
• Auf keinen Fall andere als die in diesem Anwenderhandbuch beschriebenen Arbeiten ausführen.
• ACHTUNG: Bei der Benutzung von Bedienelementen, der Justage von Druckerteilen und der Durchführung von Prozeduren, die nicht in diesem Handbuch beschrieben sind, besteht eine Gefährdung durch Laserstrahlen.
• Sollte der Drucker einmal längere Zeit nicht benutzt werden, das Papier aus der Kassette entfernen, in die Originalverpackung zurücklegen und diese fest verschließen.

Vorsichtsmaßnahmen für den Umgang mit Toner

ACHTUNG

• Toner und Tonerbehälter keinesfalls verbrennen, da herumfliegende Funken Brände verursachen können.
• Tonerbehälter niemals öffnen.
• Wurde Toner eingeatmet, von der Quelle entfernen und Mund mit Wasser ausspülen.
• Der Tonerbehälter darf nicht gewaltsam geöffnet werden. Bei eventuellem Austreten von Tonerstaub infolge unsachgemäßer Handhabung ist das Einatmen des Staubes und ein Hautkontakt zu vermeiden. Bei Hautkontakt den Toner mit kaltem Wasser und Seife abwaschen.

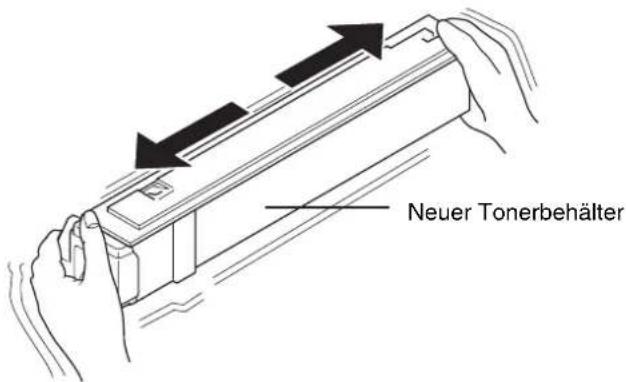

• Informationen zur Entsorgung des alten Tonerbehälters erhalten Sie bei Ihrem Fachhandelspartner. Die Entsorgung des Toners und der Tonerbehälter muss in jedem Fall gemäß den jeweils geltenden gesetzlichen Bestimmungen erfolgen.
• Tonerbehälter außerhalb der Reichweite von Kindern aufbewahren.

Die Handbücher im Überblick

Handbuch	Beschreibung
Anwenderhandbuch (dieses Handbuch)	Führt Sie schrittweise durch die Bedienung und Wartung dieses Druckers.
Kurzanleitung	Enthält grundlegende Informationen zum Drucker wie das Einlegen von Papier, die Bedeutung im Display erscheinender Meldungen etc.
Die nachstehenden Dokumente befinden sich im PDF-Format auf der dem Drucker beiliegenden CD-ROM.
KX Printer Drivers Operation Guide	Beschreibt die Installation und Einstellung des Druckertreibers.
PRESCRIBE Commands Technical Reference	PRESCRIBE ist die systemeigene Programmiersprache der KYOCERA MITA Drucker. Technical Reference enthält Informationen zum Drucken mit Hilfe von PRESCRIBE-Kommandos sowie Informationen zu Fonts und Emulationen. Darüber hinaus enthält dieses Handbuch eine Liste permanenter Parameter mit Erläuterungen. Diese Parameter benötigen Sie bei der individuellen Einrichtung Ihres Druckers.
PRESCRIBE Commands Command Reference	Erläutert – auch anhand von Druckbeispielen – die Syntax der PRESCRIBE-Kommandos und -Parameter.

Das Anwenderhandbuch im Überblick

Das vorliegende Anwenderhandbuch behandelt folgende Themen:

Kapitel 1 - Einleitung

Dieses Kapitel gibt einen Überblick über die Druckerfunktionen und Bestandteile sowie deren Bezeichnungen.

Kapitel 2 - Papierhandling

Dieses Kapitel beschreibt die für den Drucker geeigneten Papiersorten.

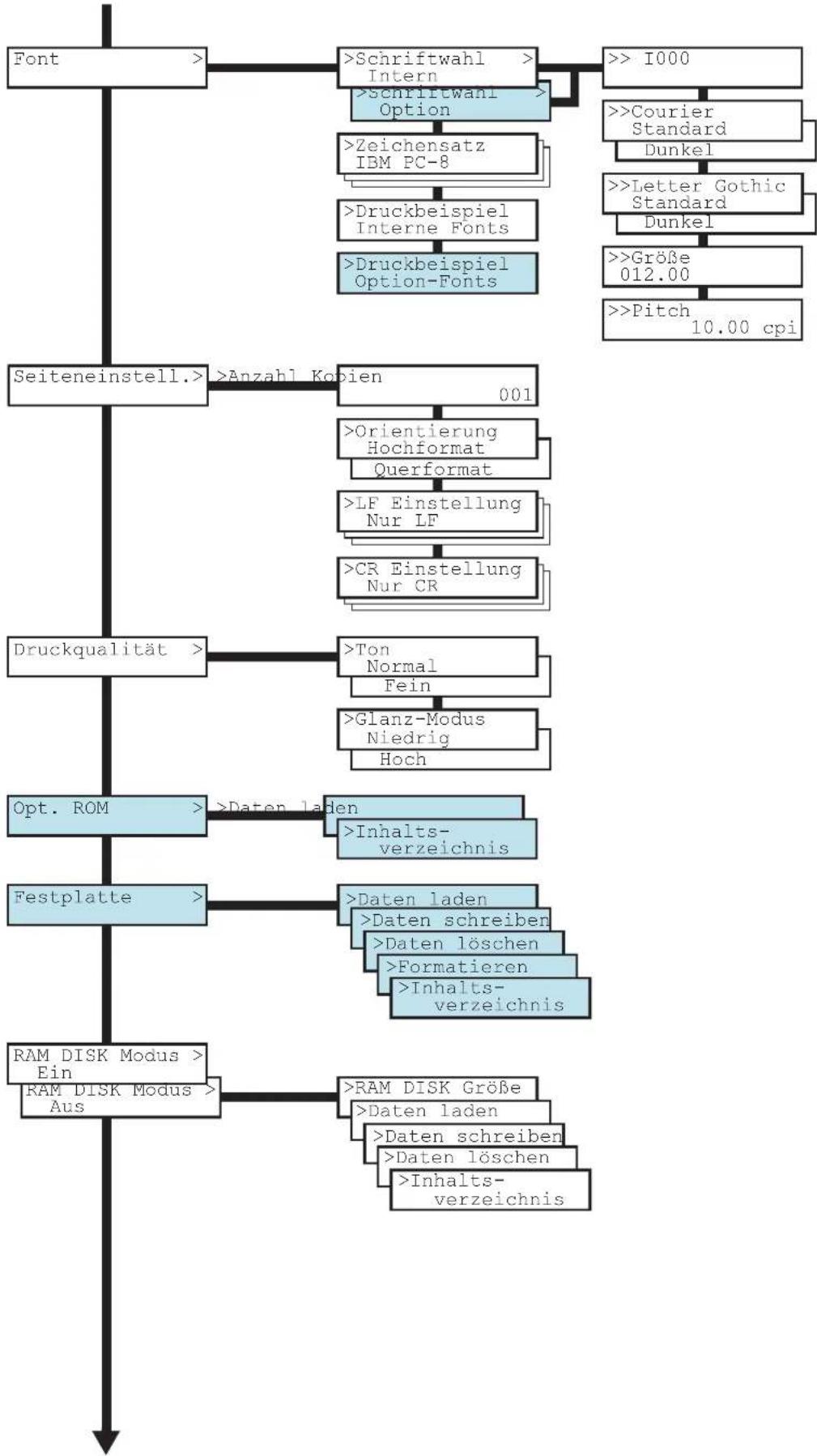

Kapitel 3 - Bedienfeld

Dieses Kapitel beschreibt das Display sowie die Anzeigen und Tasten auf der Oberseite des Druckers und erläutert die verschiedenen Einstellungsmöglichkeiten über das Bedienfeld.

Kapitel 4 – Fehlerbehebung

Dieses Kapitel erläutert, wie bei der Beseitigung eventuell auftretender Druckerprobleme, beispielsweise bei einem Papierstau, vorzugehen ist.

Kapitel 5 - Wartung

Dieses Kapitel erläutert, wie die Tonerbehälter ausgetauscht werden und der Drucker zu pflegen ist.

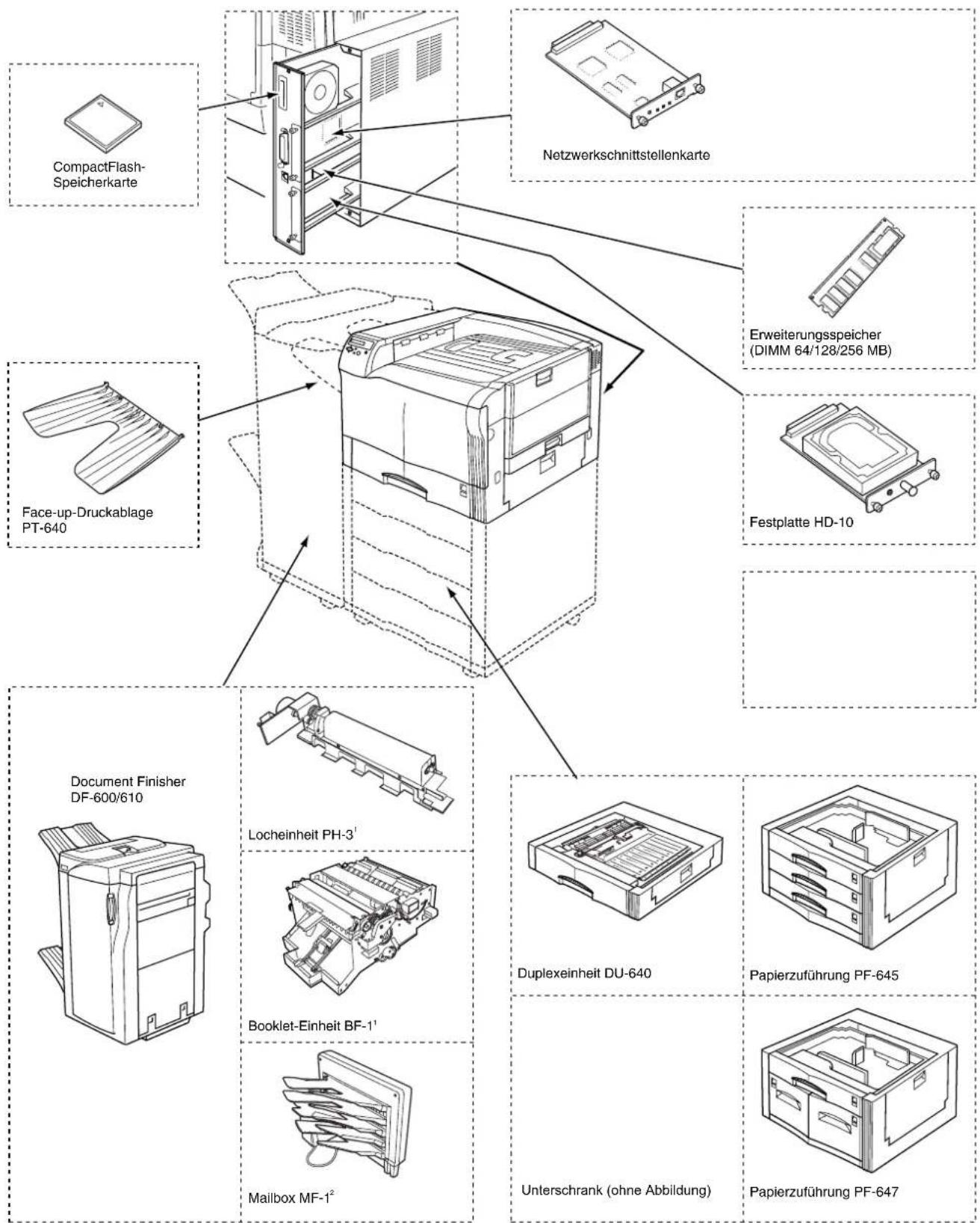

Anhang A - Optionen

Dieser Anhang beschreibt die für diesen Drucker verfügbaren optionalen Zubehörteile.

Anhang B - Schnittstelle zum Rechner

Dieser Anhang beschreibt die Pinbelegung und die Spezifikationen für die Parallelschnittstelle des Druckers.

Anhang C - Technische Daten des Druckers

Dieser Anhang enthält eine Auflistung der technischen Daten des Druckers.

Anhang D - Verwertung

Kapitel 1 – Einleitung 1-1

Funktionsangebot....1-2

Allgemeines 1-2

Hardware 1-2

Software 1-3

Netzwerkanschluss....1-3

Bestandteile und Funktionen....1-4

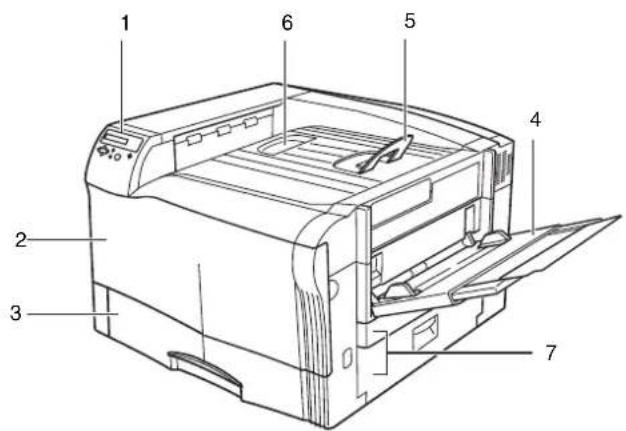

Vorderansicht....1-4

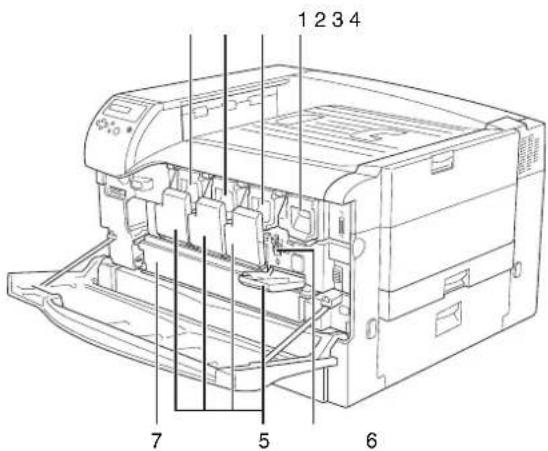

Druckerinneres....1-5

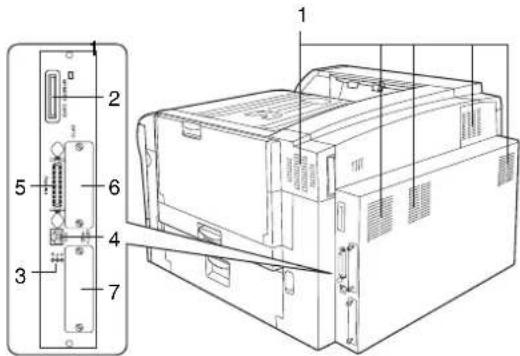

Rückseite 1-6

Kapitel 2 – Papierhandling 2-1

Allgemeine Richtlinien....2-2

Verfügbare Papiersorten....2-2

Papierspezifikationen....2-3

Minimale und maximale Papiergröße 2-3

Wahl des geeigneten Papiers 2-4

Papier einlegen 2-8

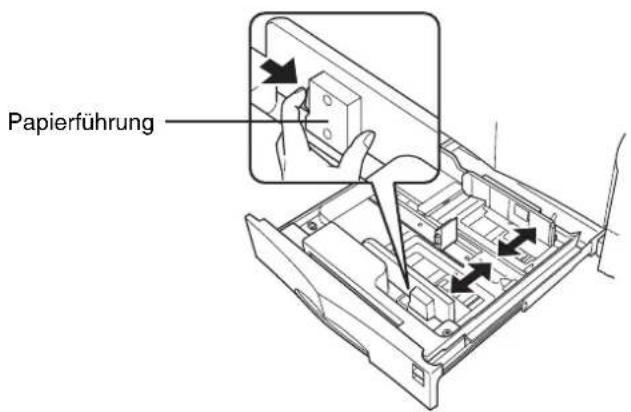

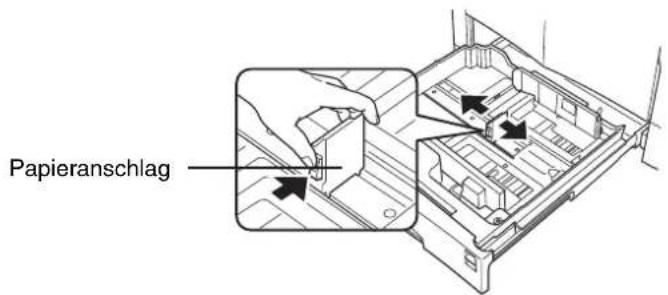

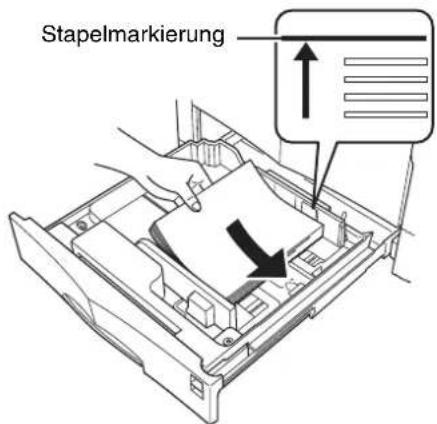

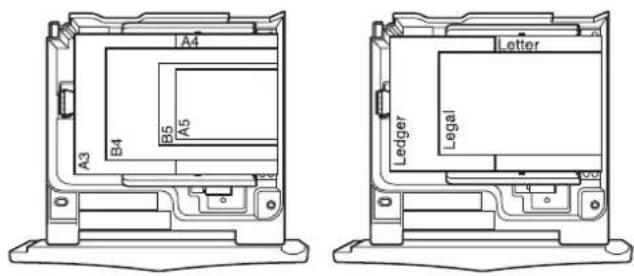

Papier in die Kassette einlegen 2-8

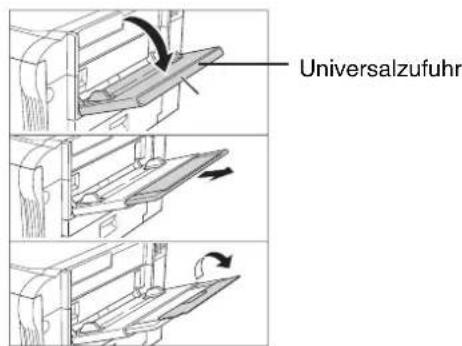

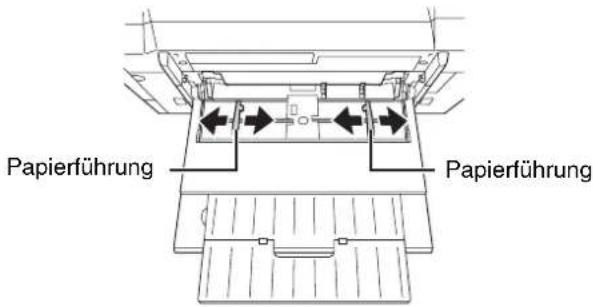

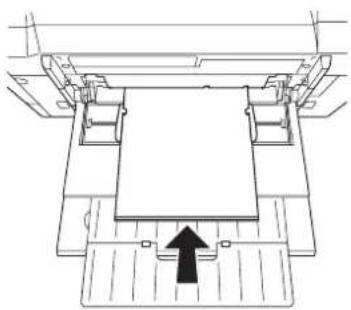

Papier in die Universalzufuhr einlegen 2-9

Spezialpapier....2-11

Transparentfolien für Overhead-Projektoren....2-11

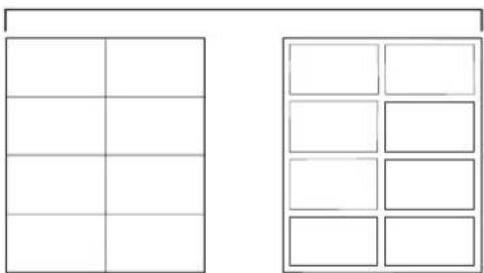

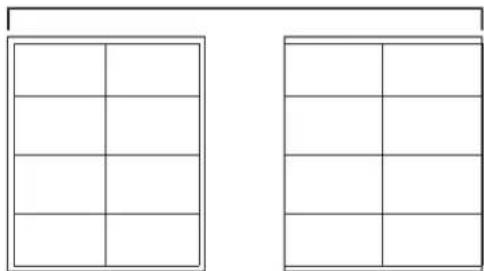

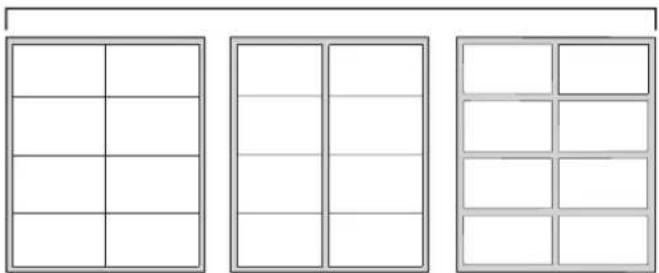

Selbstklebende Etiketten 2-12

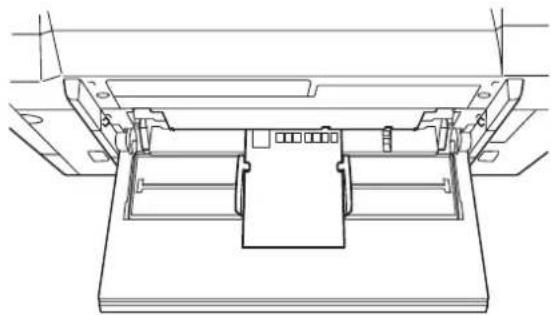

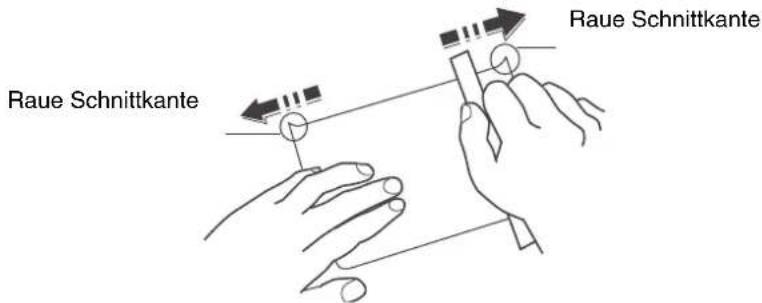

Postkarten 2-13

Umschläge 2-14

Farbiges Papier....2-14

Vordrucke....2-14

Umweltfreundliches Papier 2-15

Kapitel 3 – Bedienfeld 3-1

Bestandteile des Bedienfelds....3-2

Display 3-2

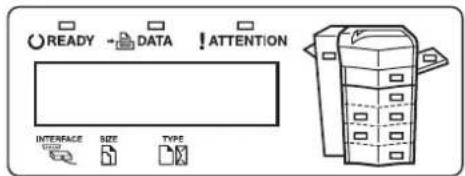

Anzeigen im Display 3-3

Medientyp-Anzeige (TYPE) 3-5

Sonstige Anzeigen – READY, DATA und ATTENTION ......3-5

Tasten 3-6

Moduswahl-System 3-7

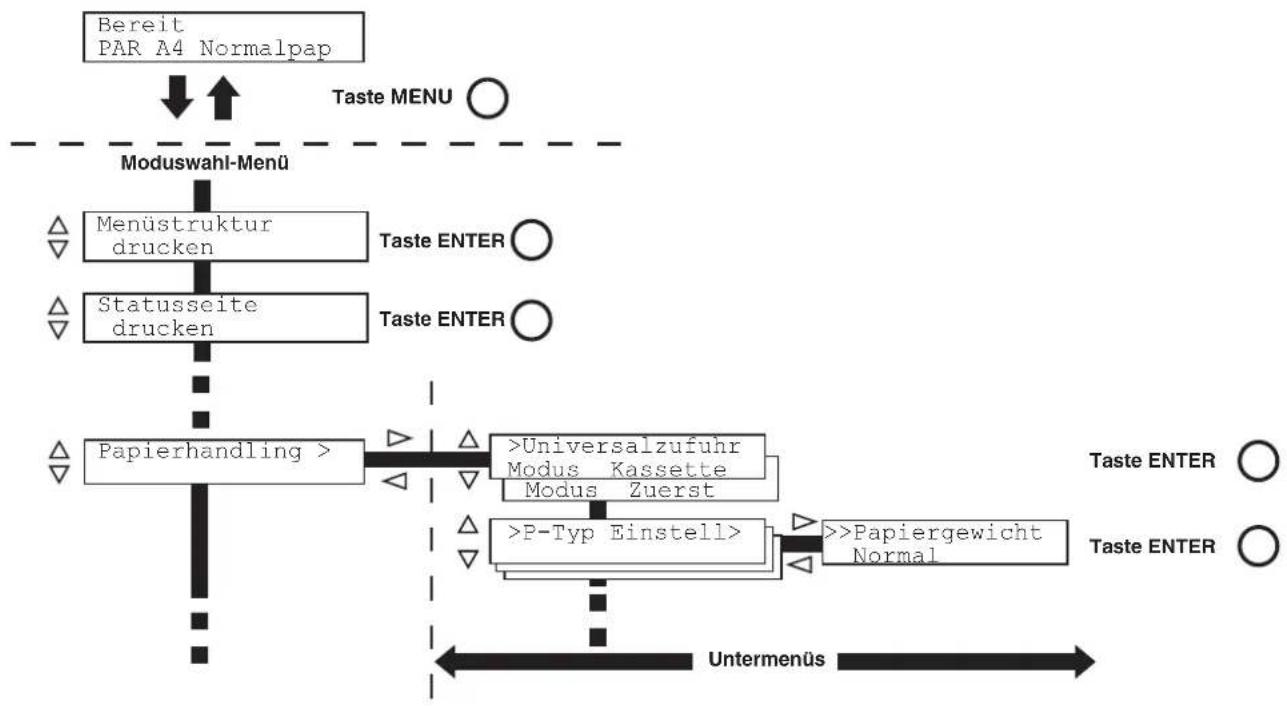

Moduswahl-Menü aufrufen 3-7

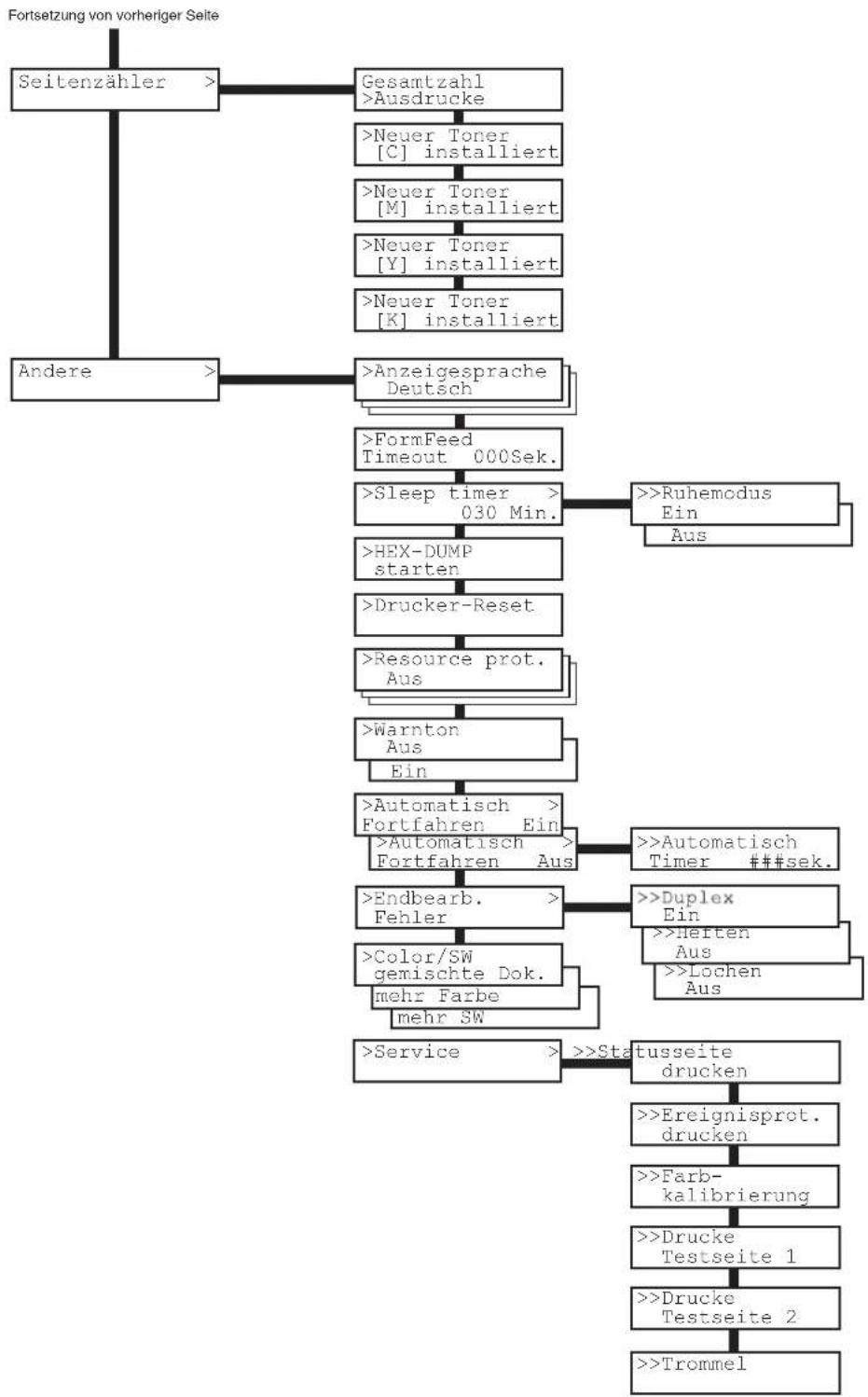

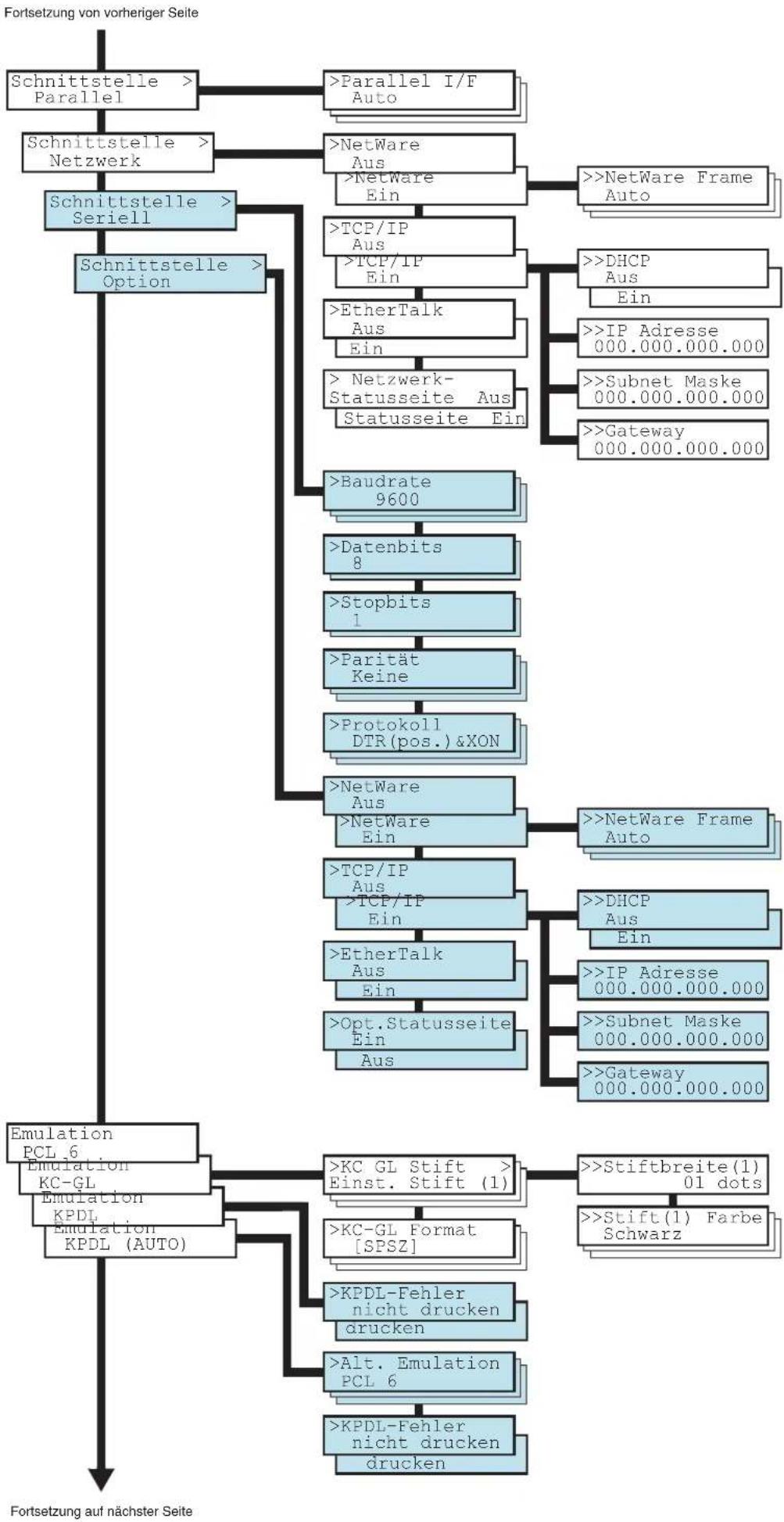

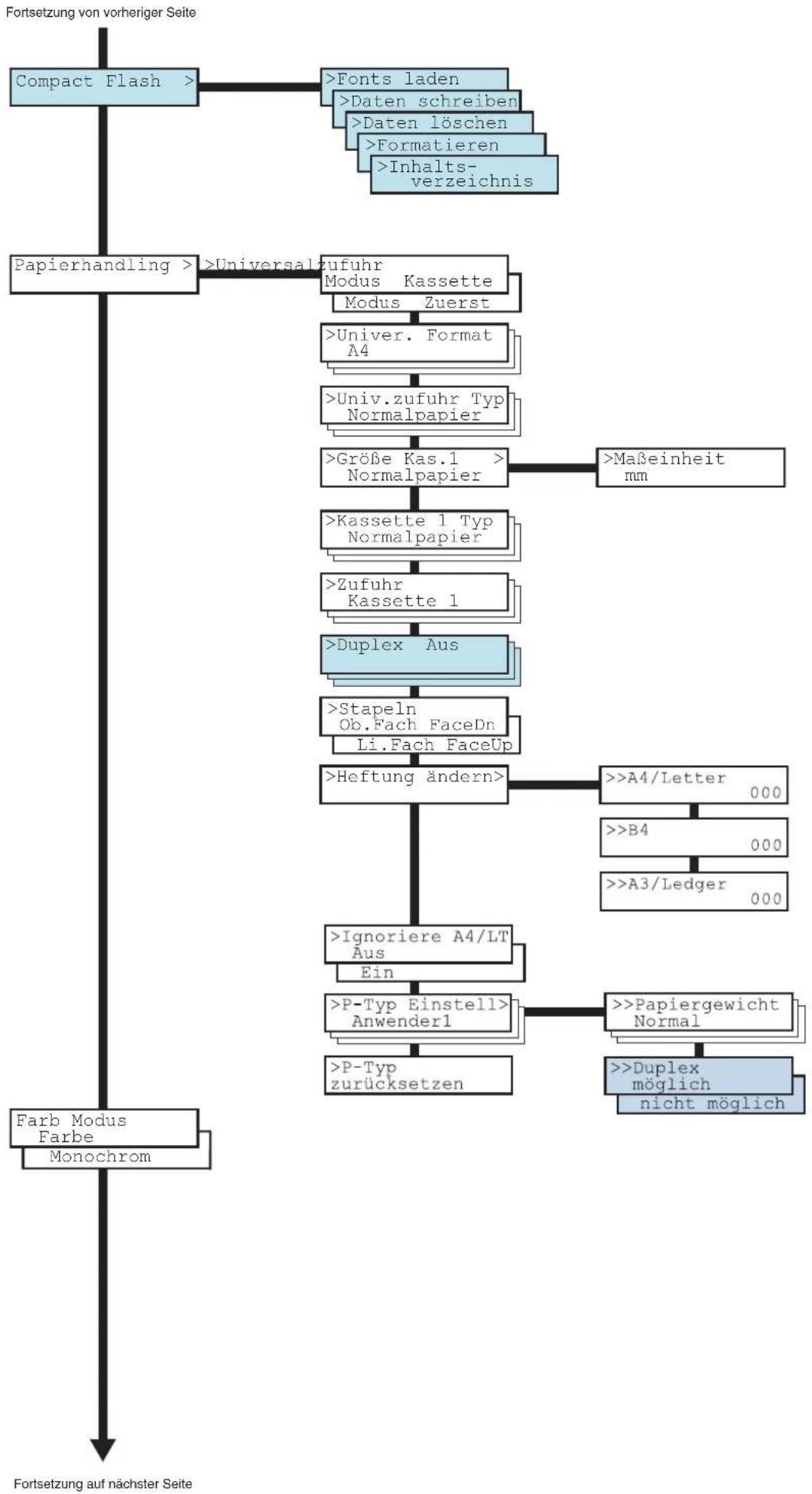

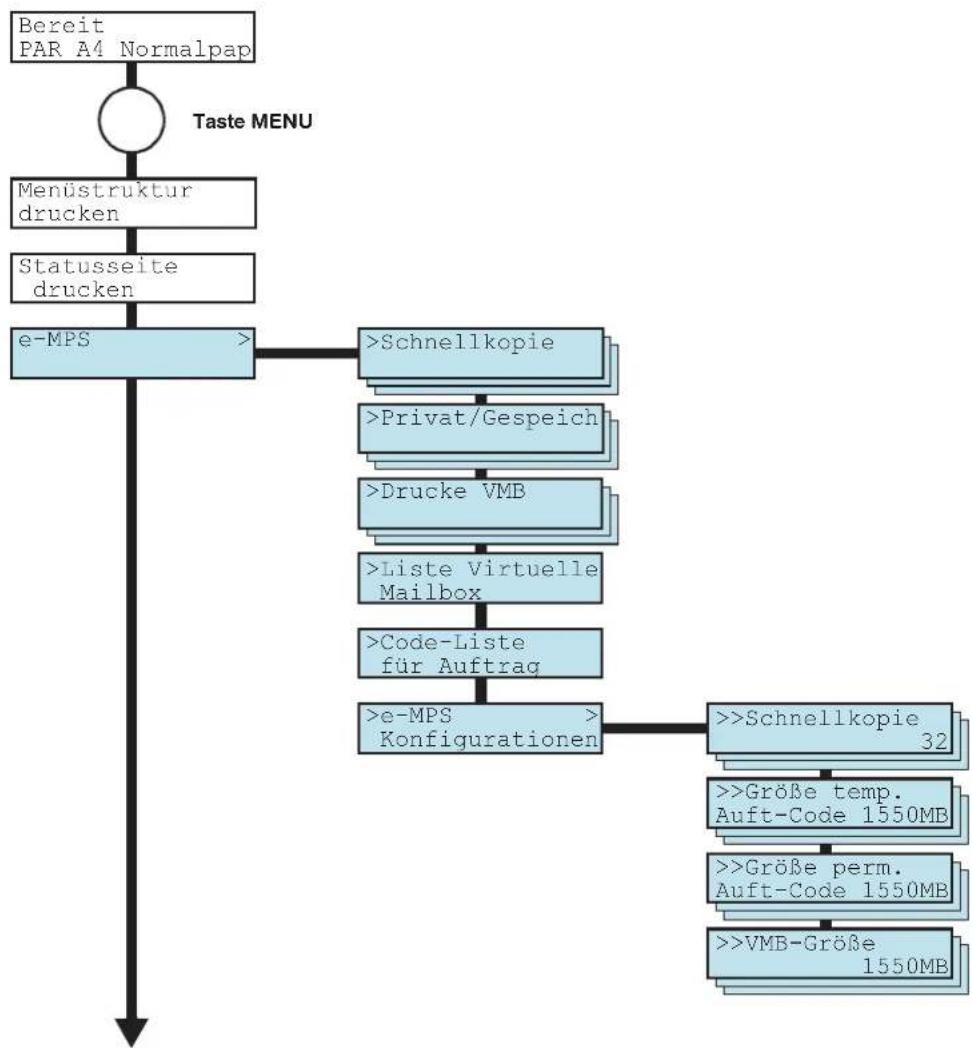

Moduswahl-Menü....3-9

Menüstruktur und Statusseiten ....3-14

Menüstruktur drucken 3-14

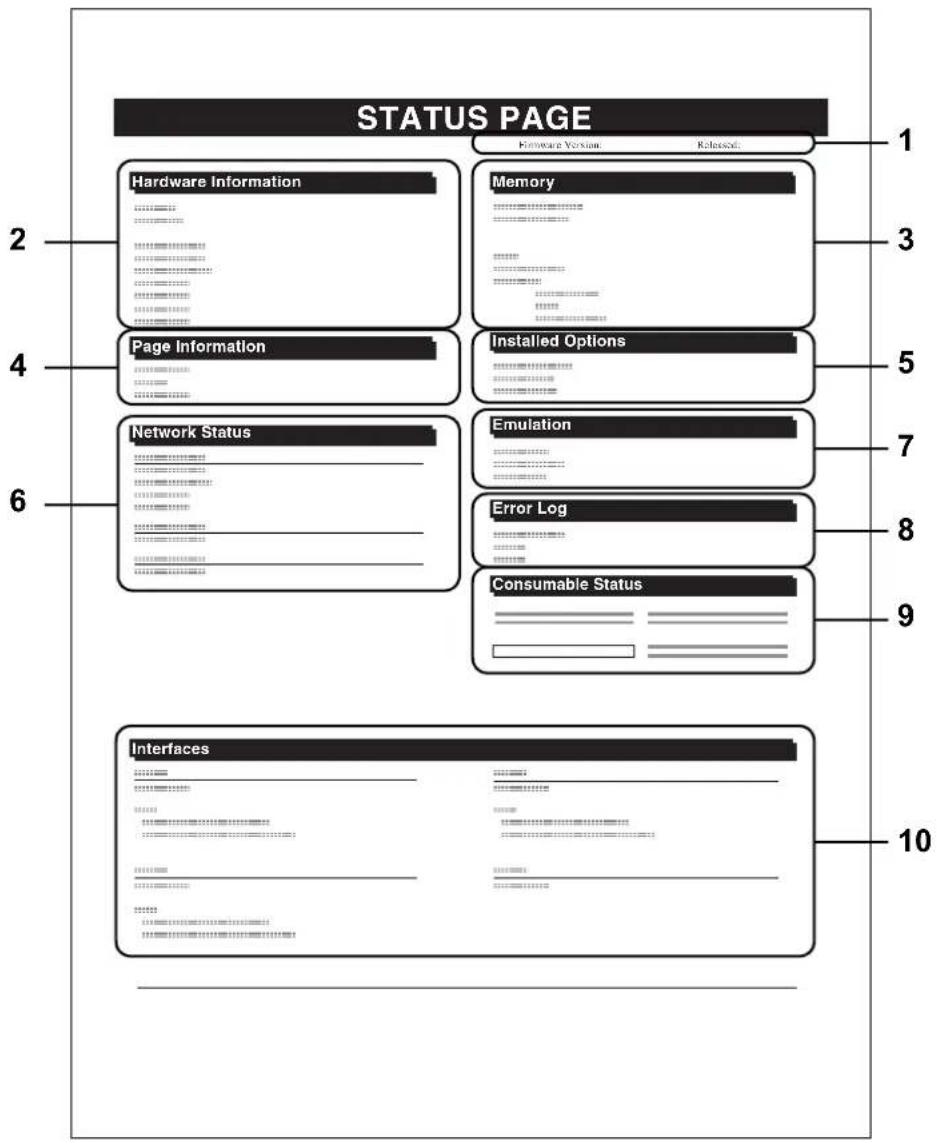

Statusseite drucken 3-16

e-MPS 3-19

Schnellkopie....3-20

Prüfen und aufbewahren 3-21

Privater Druck/Auftragsspeicherung 3-22

Druckjobs mit Auftragscode drucken 3-23

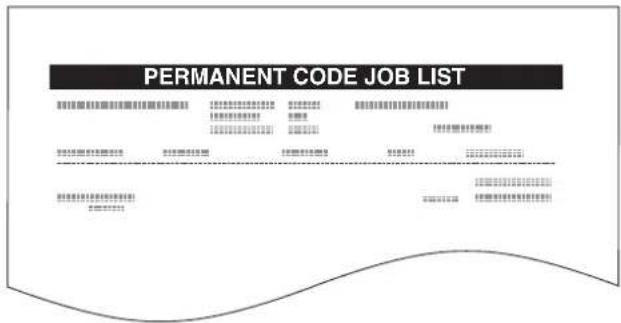

Auftragscodeliste drucken 3-25

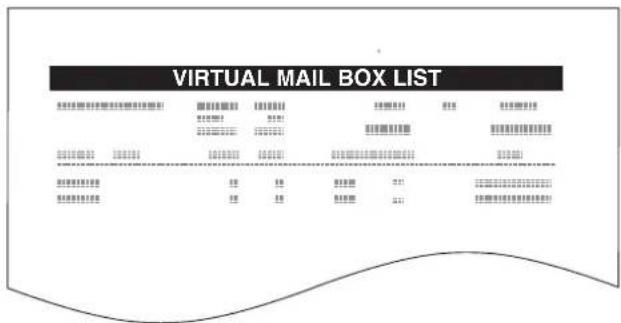

Aufträge aus der virtuellen Mailbox abrufen....3-26

e-MPS-Konfiguration ändern 3-27

Schnittstellenparameter ändern 3-30

Parallelen Schnittstellen-Modus einstellen 3-30

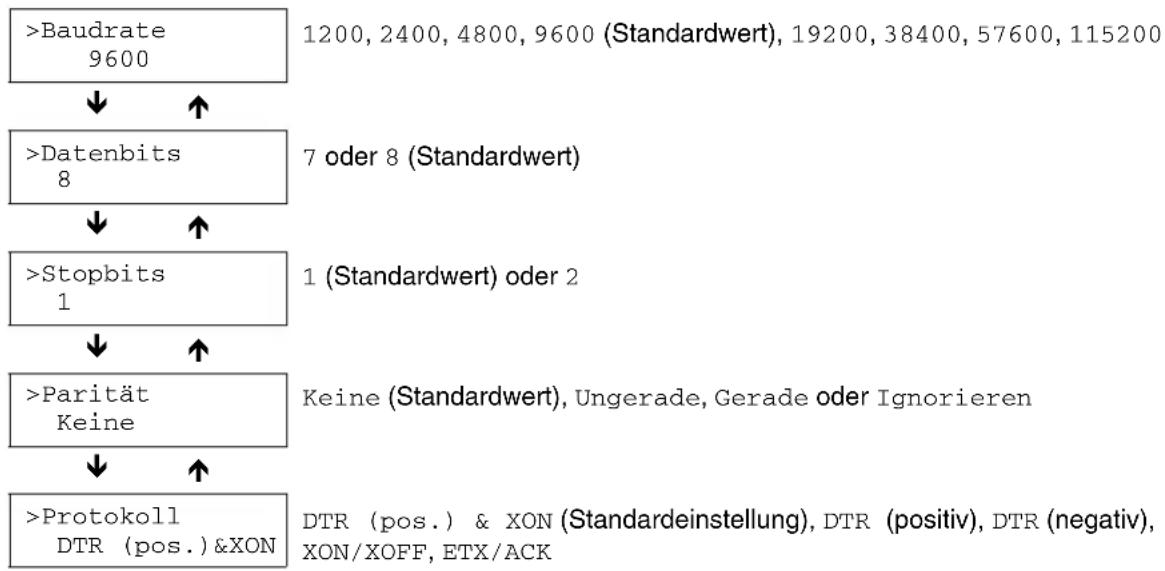

Parameter der seriellen Schnittstelle ändern....3-31

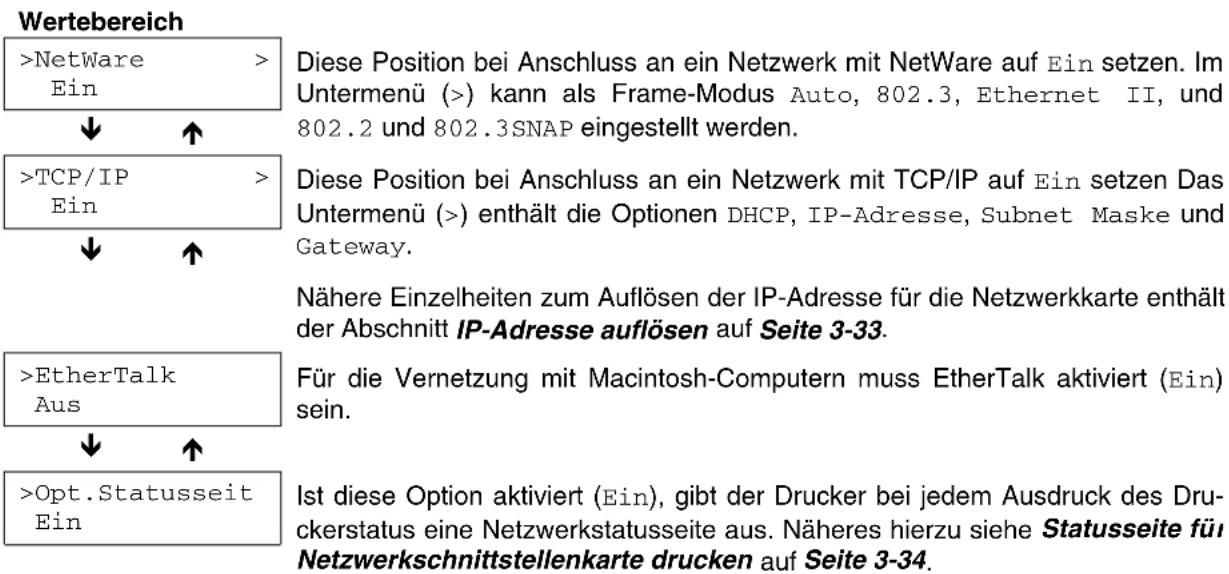

Parameter der Netzwerkschnittstelle ändern....3-32

IP-Adresse auflösen....3-33

Standardeinstellungen definieren 3-36

KC-GL Stiftbreite und -farbe 3-36

Alternativen zur KPDL-Emulation 3-37

KPDL-Fehler drucken 3-38

Standard-Font 3-39

Zeichensatz einstellen 3-41

Seiteneinstellungen....3-43

Anzahl Kopien....3-43

Orientierung der Druckseite 3-43

Funktion des Zeilenvorschubcodes (LF) 3-44

Funktion des Wagenrücklaufcodes (CR)....3-44

Druckqualität einstellen....3-45

Ton-Modus (Multibit-Modus)....3-45

Glanz-Modus....3-46

Speichermedien 3-47

Umgang mit einer Speicherkarte 3-47

Umgang mit der optionalen Festplatte HD-10 3-52

Umgang mit einer RAM-Disk 3-52

Papierhandling 3-54

Modus der Universalzufuhr....3-54

Papierformat für Universalzufuhr einstellen....3-55

Medientyp für Universalzufuhr einstellen....3-56

Medientyp für Papierkassette einstellen....3-56

Papierquelle auswählen....3-57

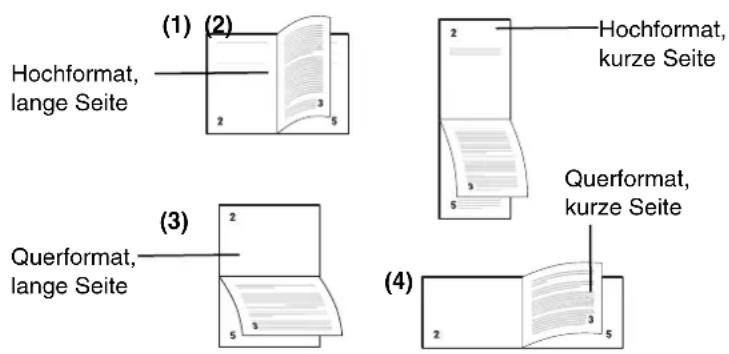

Duplexdruck 3-58

Unterscheidung A4-/Letter-Format ignorieren....3-61

Benutzerdefinierten Medientyp einstellen....3-61

Medientyp rücksetzen....3-63

Ausgabegerät wählen 3-64

Schwarzweiß- oder Farbdruck wählen....3-64

Zählerstände ablesen....3-65

Gesamtzahl Druckseiten anzeigen....3-65

Tonervorratszähler rücksetzen 3-65

Sonstige Einstellungen....3-66

Anzeigesprache wählen....3-66

FormFeed-Timeout einstellen....3-67

Sleep-Timer einstellen 3-67

Sleep-Timer ausschalten 3-68

Hexadezimaler Speicherauszug....3-69

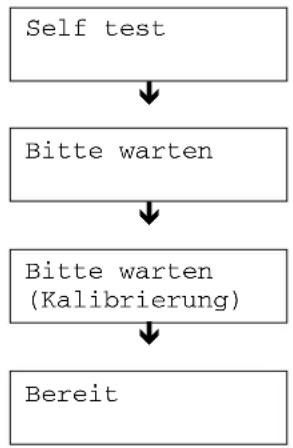

Drucker rücksetzen....3-69

Resource Protection 3-70

Warnton einstellen 3-71

Automatisches Fortsetzen des Druckvorgangs....3-71

Zeit bis zur automatischen Fortsetzung des Druckbetriebs einstellen....3-72

Fehlererkennung beim Duplexdruck....3-72

Fehlererkenung beim Heften 3-73

Fehlererkennung beim Lochen....3-74

Gemischte Ausgabe von Farb- und Schwarzweißseiten....3-75

Farb-Kalibrierung ....3-76

Kapitel 4 – Fehlerbehebung 4-1

Allgemeine Hinweise zur Fehlerbehebung 4-2

Tipps 4-2

Probleme mit der Druckqualität....4-3

Fehlermeldungen 4-5

Speicher-Fehlercodes....4-10

Papierstaus beseitigen 4-11

Mögliche Staubereiche 4-11

Allgemeine Anmerkungen zur Beseitigung von Papierstaus....4-12

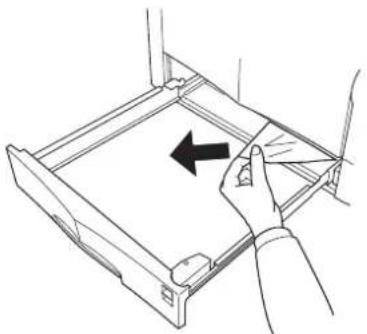

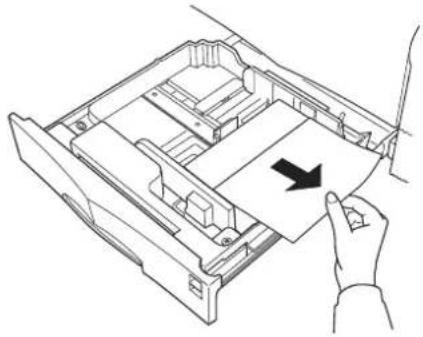

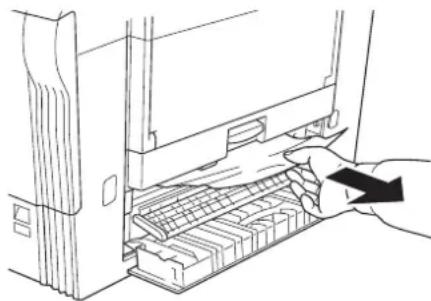

Papierstau – Papiereinzug....4-12

Papierstau – Papierkassette #......4-13

Papierstau – Universalzufuhr....4-14

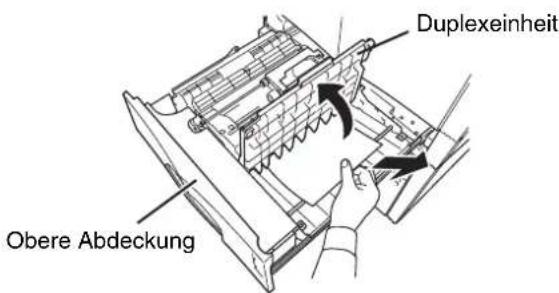

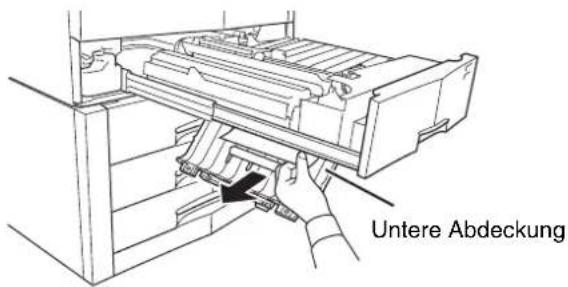

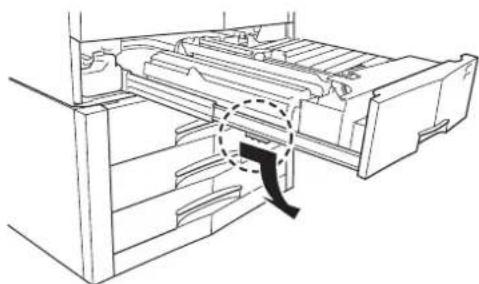

Papierstau – Duplexeinheit....4-14

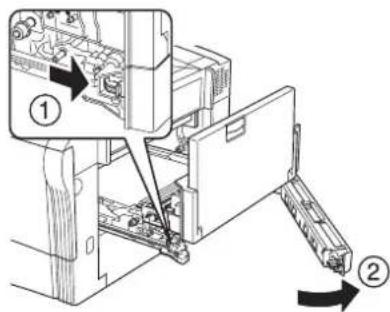

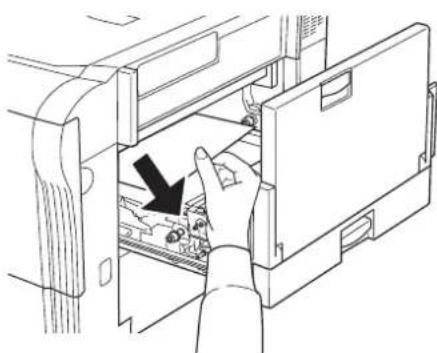

Papierstau – Rechte Abdeckung 4-15

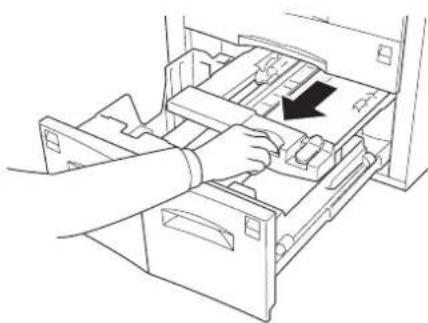

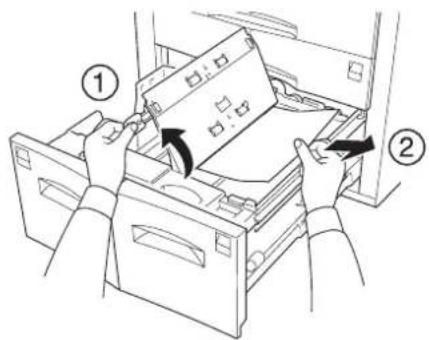

Papierstau – Papierzuführung ....4-17

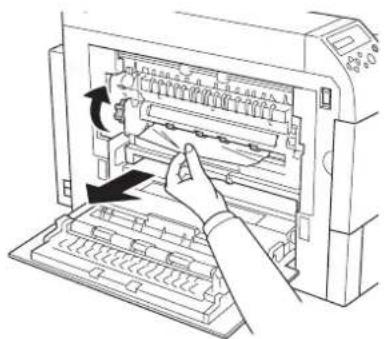

Papierstau – Linke Abdeckung 4-18

Papierstau – Optionale Einheit ......4-19

Kapitel 5 – Wartung 5-1

Tonerbehälter austauschen 5-2

Frequenz für Austausch des Tonerbehälters 5-2

Toner-Kits....5-2

Meldungen, die zum Austausch eines Tonerbehälters auffordern....5-3

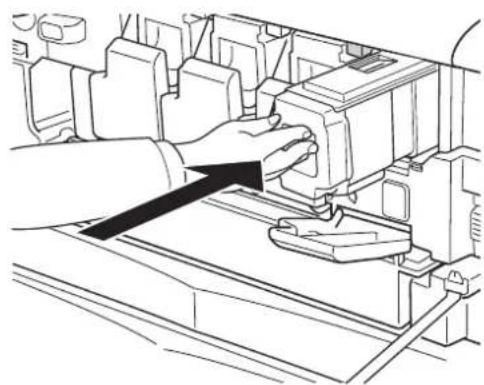

Tonerbehälter austauschen....5-3

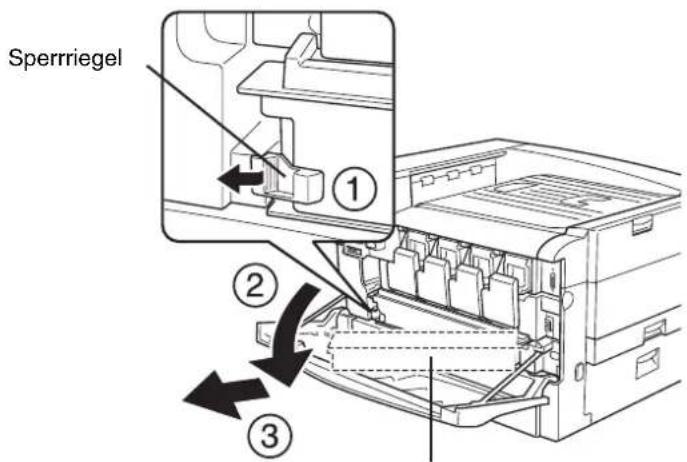

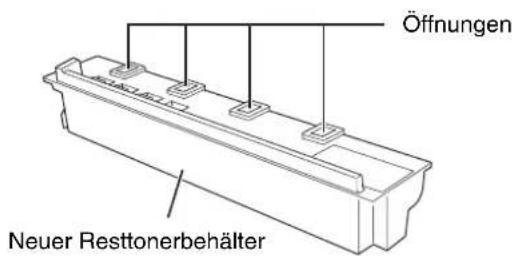

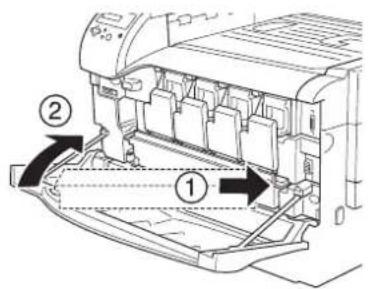

Resttonerbehälter austauschen....5-6

Drucker reinigen....5-8

Ausrichtwalze reinigen....5-8

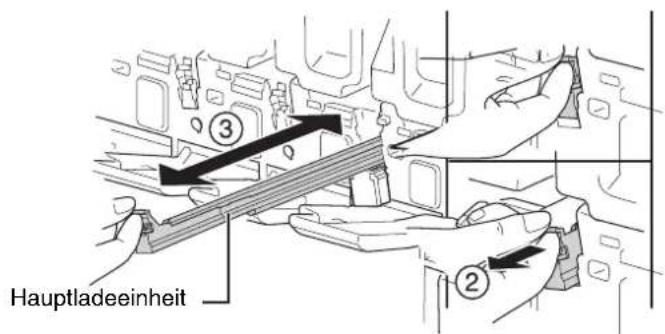

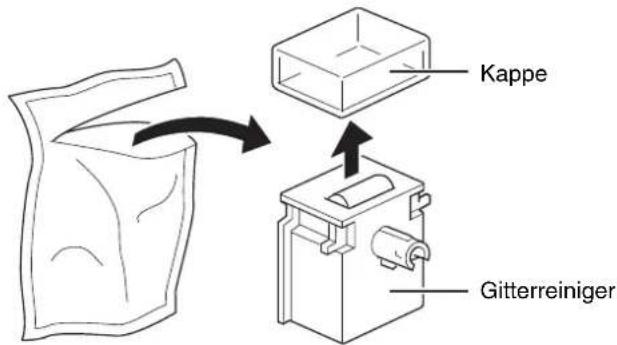

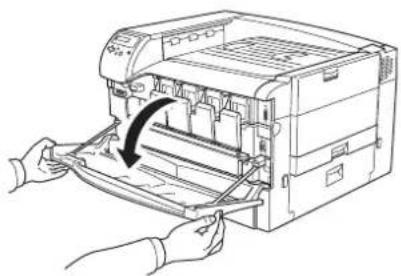

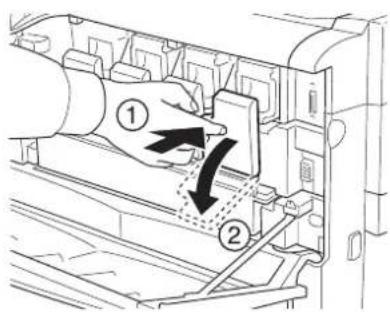

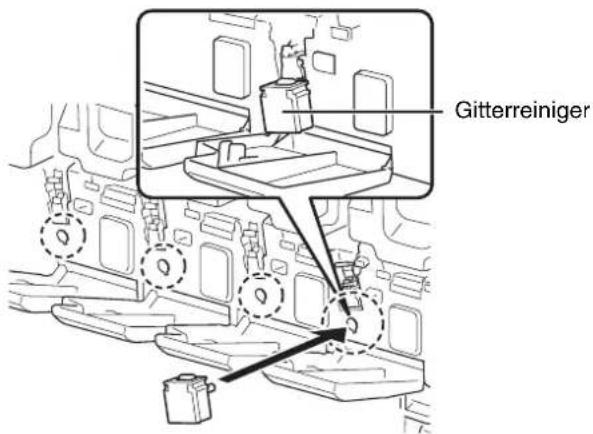

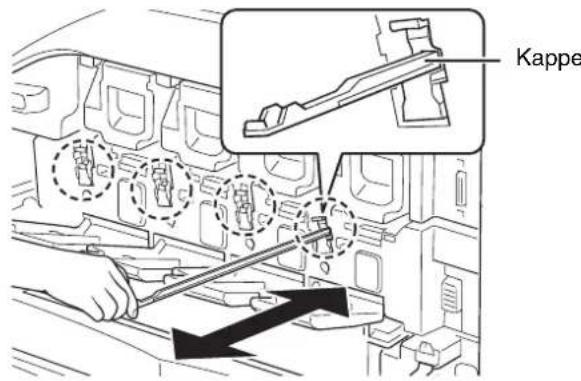

Hauptladeeinheit reinigen 5-9

Anhang A – Optionen A-1

Verfügbare Optionen......A-2

Erweiterungsspeichermodule....A-3

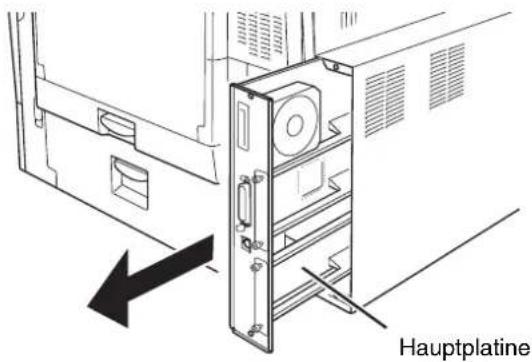

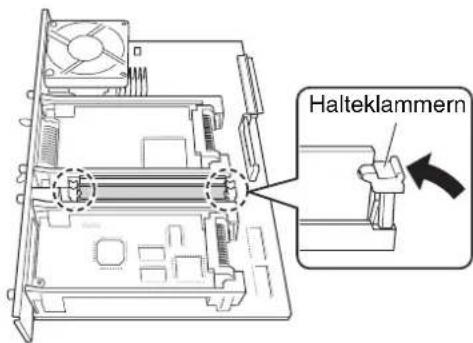

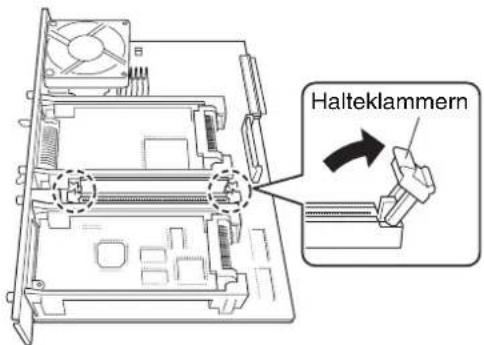

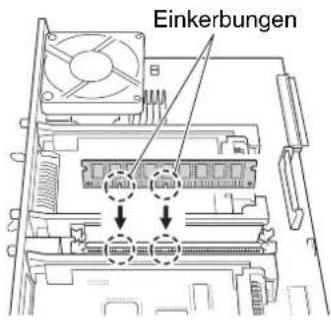

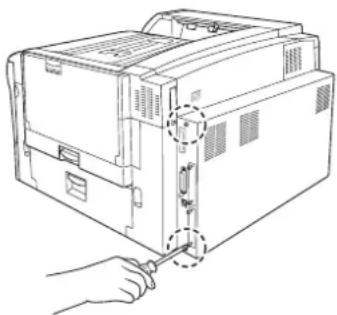

DIMM-Module einbauen....A-3

DIMM-Modul ausbauen....A-5

Erweiterungsspeicher testen ...... A-5

Allgemeine Beschreibung der Optionen ...... A-5

CompactFlash-Speicherkarte A-5

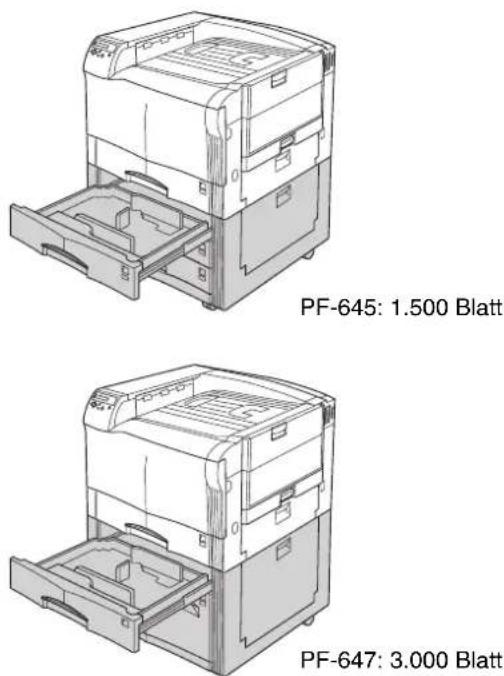

Papierzuführungen PF-640/645/647......A-6

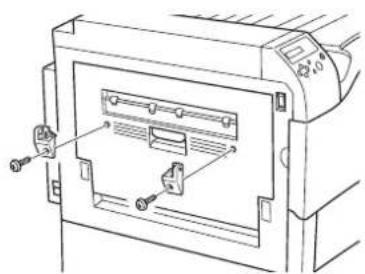

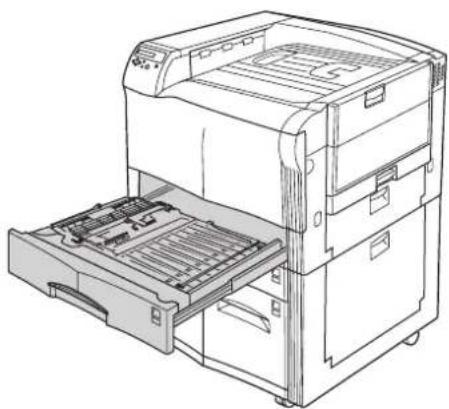

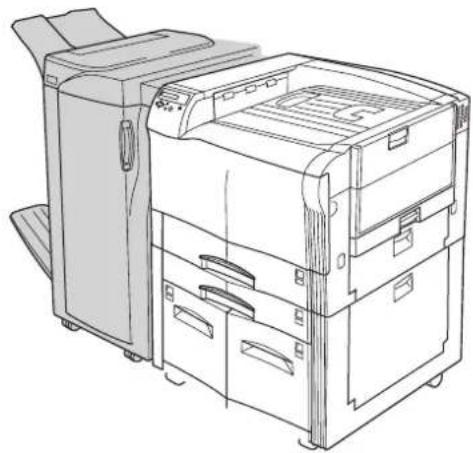

Seitliche Druckablage (Face-up) PT-640 A-7

Duplexeinheit DU-640......A-7

Document Finisher DF-600/610....A-8

Rollensockel CA-33 A-9

Festplatte A-9

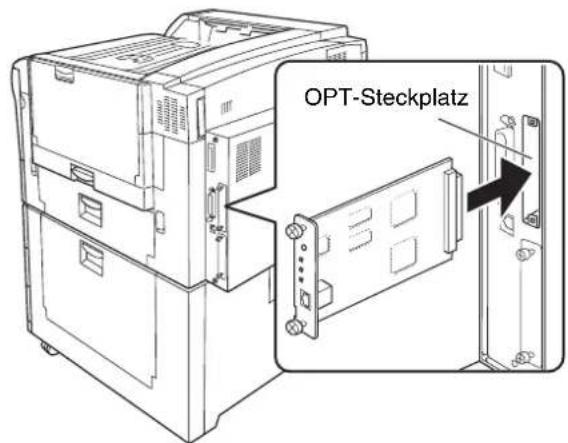

Netzwerkschnittstellenkarten....A-10

Anhang B – Schnittstelle zum Rechner B-1

Parallele Schnittstelle......B-2

Datenübertragungs-Modi B-2

Schnittstellensignale B-2

Anhang C – Technische Daten des Druckers C-1

Spezifikationen......C-2

Druckgeschwindigkeiten C-3

Index

Kapitel 1 - Einleitung

Sie haben einen professionellen Farbdrucker erworben.

Dieser Farbdrucker erstellt Dokumente in Spitzenqualität mit einer Geschwindigkeit von

bis zu 26 A4-Seiten pro Minute in Schwarzweiß und in Farbe

und 13 Seiten pro Minute in Schwarzweiß und in Farbe in den Formaten B4 und A3.

Angeboten werden darüber hinaus folgende optionale Einheiten: Papierzuführungen, Duplexeinheit, Document Finisher etc.

Funktionsangebot

Dieser Abschnitt stellt im Überblick die wichtigsten Funktionen der Farbdruckers CLP 4526 vor.

Allgemeines

• Langlebige Komponenten

Die Hauptbestandteile des Druckers wie beispielsweise die Trommel, die Entwicklereinheiten und die Fixiereinheit sind besonders langlebige Komponenten.

Die Trommel dieses Druckers wurde aus einem speziell entwickelten keramischen Material hergestellt.

• Hohe Geschwindigkeit

Der Drucker erreicht bei A4-Seiten im Schwarzweiß- und im Farbdruck-Modus 26 Seiten pro Minute. Die für den Ausdruck einer Seite benötigte Zeit variiert je nach der Komplexität des Ausdrucks.

- Hervorragende Druckqualität und vielseitige Farbsteuerung

Dieser Drucker unterstützt einen Modus, mit dem Sie die Graustufe jedes Pixels zwischen 2 und 4 bpp (Bit pro Pixel) verändern können. Die intelligente Farb-Kalibrierung optimiert die Farbwiedergabe erneut bei jedem Einschalten des Druckers.

- Große Auswahl beim Druckmaterial

Neben Normalpapier verarbeitet der Drucker auch verschiedene Sorten und Größen von speziellem Druckmaterial wie beispielsweise Klarsichtfolien, Etiketten und sonstiges Sondermaterial in einer Vielzahl standardmäßiger und nicht standardmäßiger Formate.

- Sleep-Modus

Spart Energie bei Nichtbenutzung des Druckers.

Hardware

• Anspruchsvolle Datenverarbeitung

Mit einer 600 MHz schnellen CPU, einem 128-MB-Arbeitsspeicher (max. 512 MB möglich) und der optionalen Festplatte (HD-10) erreicht dieser Drucker den idealen Durchsatz für unterschiedlichste Druckanwendungen.

- Zwei Erweiterungs-Steckplätze für Hardwareschnittstellen

Der Drucker ist mit zwei Erweiterungs-Steckplätzen für den Anschluss optionaler Netzwerkschnittstellenkarten und einer Festplatte ausgerüstet.

- Bidirektionale Parallelschnittstelle standardmäßig

Für den schnellen Datentransfer zwischen Host-Rechner und Drucker.

- CompactFlash-Steckplatz

Vom Bedienfeld des Druckers aus können Daten auf einer in diesen Steckplatz eingeschobenen CompactFlash-Speicherkarte ausgewählt und gelesen werden.

- Papierkassette und Universalzufuhr

Die Papierkassette fasst etwa 500 Blatt Papier. Der Drucker ist unter anderem mit einer Universalzufuhr ausgerüstet, die etwa 150 Blatt verschiedener Sonderformate fasst.

- Optionen

Für den CLP 4526 stehen u. a. folgende optionalen Zubehörteile zur Verfügung: Papierzuführungen, Duplexeinheit und Document Finisher.

Software

e-MPS

'e-MPS' ist die Abkürzung für 'Enhanced-Multiple Printing System' (erweitertes System für den Mehrfachdruck), ein System, das im Bereich der Druckausgabe Funktionen für elektronisches Sortieren, Auftragsspeicherung und virtuelle Mailboxen zur Verfügung stellt.

Wenn mehrere Kopien eines Dokuments ausgegeben werden sollen, werden nur die Daten für das erste Exemplar vom Rechner an den Drucker übertragen und dort auf der Festplatte gespeichert. Alle weiteren Kopien des Dokuments werden dann anhand dieser gespeicherten Daten erstellt.

Auf diese Weise kann der Druckvorgang beschleunigt, die Spooling-Zeit am Rechner verkürzt und das Netzwerk entlastet werden.

Außerdem können die auf der Festplatte gespeicherten Druckdaten mit den Auftragsspeicherfunktionen wie beispielsweise Quick Copy jederzeit wieder aufgerufen und weitere Kopien eines Dokuments ausgedruckt werden, ohne dass dazu ein erneutes Spooling des Dokuments erforderlich wäre oder der Rechner hochgefahren werden müsste.

- Programmiersprache PRESCRIBE IIc

Dieser Drucker arbeitet mit PRESCRIBE IIc, der Steuersprache für den

Seitendrucker mit erweiterten Funktionen für den Ausdruck von Farbgrafiken. Mit den einfachen PRESCRIBE-Kommandos kann der Programmierer jederzeit ohne großen Aufwand die Funktionalität erweitern.

- KPDL3

Dieser Drucker arbeitet mit KPDL3, einer Implementierung der Seitenbeschreibungssprache PostScript Level 3. Unterstützt werden 136 Fonts, die mit den Adobe PostScript-Fonts kompatibel sind. Ebenfalls verfügbar sind 80 PCL-Fonts.

- PDF-Direktdruck

Mit dieser Funktion können Sie eine ausgewählte PDF-Datei direkt an den Drucker senden, ohne den Druckertreiber aufzurufen.

• Account Management-System

Dieser Drucker ist mit einem Account Management-System ausgestattet, das die Anzahl der von den einzelnen Kostenstellen gedruckten Seiten protokolliert. Damit kann der Administrator die maximale Anzahl Druckseiten für jede Kostenstelle voreinstellen.

Genaue Einzelheiten zum Account Management-System enthält das zugehörige Handbuch.

Netzwerkanschluss

- Interne und externe Netzwerkschnittstellen

Die Netzwerkschnittstelle des Druckers unterstützt folgende Protokolle: TCP/IP, IPX/SPX, NetBEUI und EtherTalk. Daher kann der CLP 4526 in einer Vielzahl von Umgebungen – Windows, Macintosh, UNIX, NetWare etc. – als Netzwerkdrucker eingesetzt werden.

• Dienstprogramm NET VIEWER

Dieses Dienstprogramm erlaubt die netzwerkweite Verwaltung des Druckers. Genaue Erläuterungen hierzu finden Sie auf der im Lieferumfang des Druckers enthaltenen CD-ROM.

Bestandteile und Funktionen

Dieser Abschnitt enthält Erläuterungen und Illustrationen zu den verschiedenen Druckerbestandteilen und ihren Funktionen. Machen Sie sich mit den Bezeichnungen und Funktionen dieser Teile vertraut, um sie fehlerfrei bedienen und mit optimaler Leistung arbeiten zu können.

Vorderansicht

1 Bedienfeld Wird für den Aufruf von Druckerfunktionen benutzt und zeigt den jeweiligen Status des Druckers an.

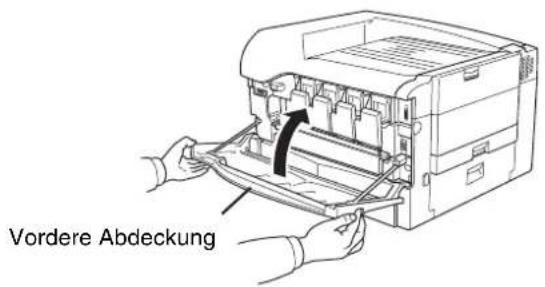

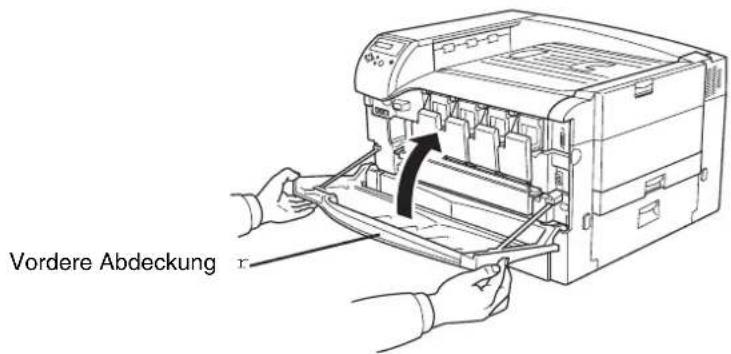

2 Vordere Abdeckung Diese Abdeckung muss beispielsweise geöffnet werden, wenn ein Tonerbehälter oder der Resttonerbehälter ausgewechselt oder ein Papierstau beseitigt werden muss.
3 Papierkassette Die Kassette fasst bis zu 500 Blatt im Format A5 bis A3.
4 Universalzufuhr Die Universalzufuhr fasst bis zu 150 Blatt in Standard- oder Sonderformaten. Klarsichtfolien, Umschläge etc. müssen über dieses Fach zugeführt werden.
5 Papieranschlag Wenn dieser Anschlag hochgeklappt ist, können auch größere Drucke nicht aus dem Drucker fallen.
6 Druckablage oben (Face-down) In diese Ablage werden die Drucke mit der Schriftseite nach unten ausgegeben.
7 Rechte Abdeckung Diese Abdeckung muss geöffnet werden, wenn ein Papierstau beseitigt werden muss.

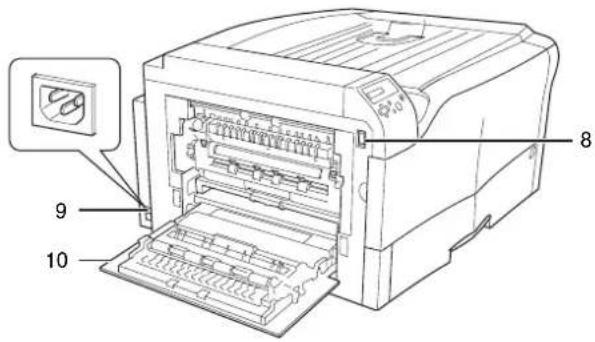

Betätigen Sie diesen Schalter, um den Drucker ein- oder auszuschalten.

9 Netzanschluss

In diesem Anschluss wird der mit dem Drucker gelieferte Netzkabel eingesteckt.

10 Linke Abdeckung

Diese Abdeckung muss durch Ziehen des Griffs geöffnet werden, wenn Papierstaus beseitigt werden müssen.

Druckerinneres

1 2 3 4 7 5 6

Abbildung 1-3

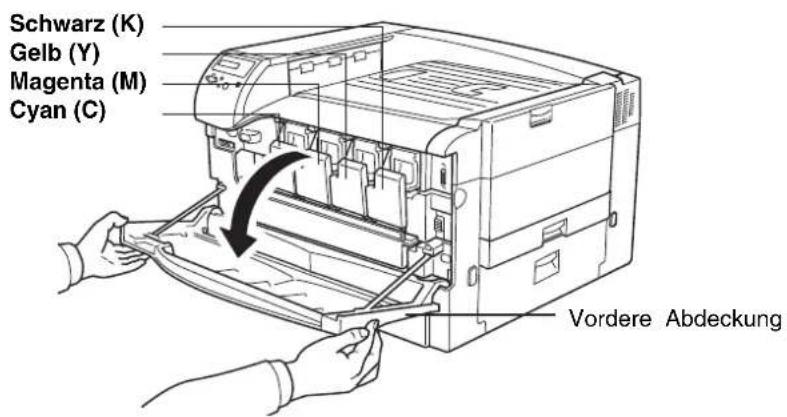

1 Tonerbehälter Magenta (M)

2 Tonerbehälter Cyan (C)

3 Tonerbehälter Gelb (Y)

4 Tonerbehälter Schwarz (K)

5 Abdeckung des Tonerkassettenfachs

Diese Abdeckung muss geöffnet werden, wenn Sie eine Tonerkassette austauschen oder die Ladeeinheit reinigen müssen.

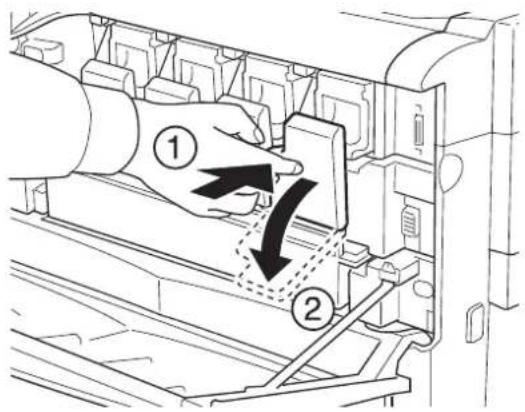

6 Hauptladeeinheit

Hierbei handelt es sich um eine Komponente, die den Toner auf die Trommel überträgt. Die Haupt-ladeeinheit muss gereinigt werden, wenn Sie den Tonerbehälter auswechseln. Genaue Einzelheiten hierzu siehe Hauptladeinheit reinigen auf Seite 5-9.

Rückseite

1 Belüftungsschlitze

Die durch diese Schlitze eindringende Luft sorgt für die notwendige Kühlung im Druckerinneren. Außerdem wird durch diese Schlitze Ozon aus dem Druckerinnenen nach außen beblasen.

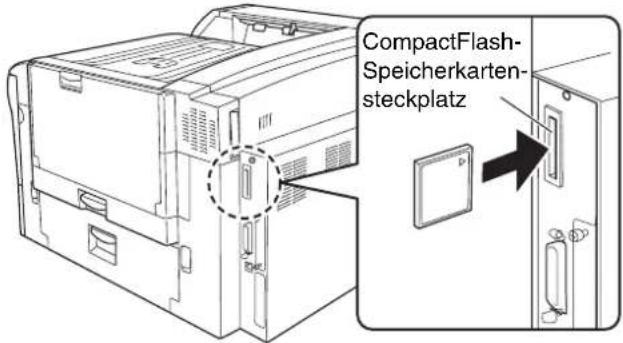

2 CompactFlash-Steckplatz

In diesen Steckplatz wird eine CompactFlash-Speicherkarte eingeschoben. Auf derartigen Karten können Schriften, Makros, Formulare etc. gespeichert sein, die bei Bedarf in den Arbeitsspeicher des Druckers geladen werden. Genaue Einzelheiten hierzu siehe den Abschnitt CompactFlash-Speicherkarte auf Seite A-5.

3 Netzwerkanzeigen

Diese Anzeigen signalisieren den Status der Kommunikation mit dem Netzwerk.

• 10BASE-T-Anzeige (10): Leuchtet, wenn Sie über eine 10-Mbit/s-Verbindung mit dem Netzwerk verbunden sind.
• 100BASE-T-Anzeige (100): Leuchtet, wenn Sie über eine 100-Mbit/s-Verbindung mit dem Netzwerk verbunden sind.
• Statusanzeige (ST): Blinkt bei Datenübertragungen.

4 Netzwerkanschluss

Über diesen Anschluss kann der Drucker mit einem 10BASE-T/100BASE-TX-Netzwerkkabel in ein Netzwerk eingebunden werden.

5 Paralleler Schnittstellenanschluss

Dieser Anschluss ist für ein standardmäßiges, vom Rechner kommendes Centronics-Parallelkabel ausgelegt. Das andere Kabelende ist mit dem Parallelanschluss am Rechner zu verbinden.

6 Steckplatz für optionale Schnittstellenkarte (Netzwerk) [OPT2]

In diesen Steckplatz kann eine optionale Netzwerkschnittstellenkarte für den Einsatz des Druckers im Netzwerk eingesetzt werden. (Eine optionale Festplatte kann in diesem Steckplatz nicht installiert werden.) Genaue Einzelheiten hierzu siehe Anhang A, Optionen.

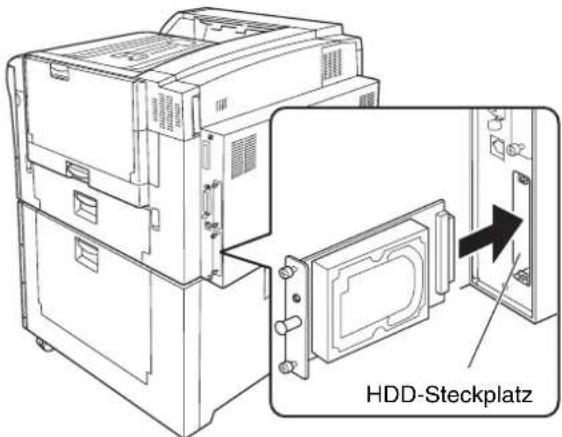

7 Steckplatz für Festplatte (OPT1/HDD)

In diesen Steckplatz kann die optionale Festplatte (HD-10) für die Ablage von Druckaufträgen eingesteckt werden. Verwendbar sind ausschließlich spezifizierte hergestellte Festplatten. Genaue Einzelheiten hierzu siehe unter Festplatte auf Seite A-9.

Kapitel 2 - Papierhandling

Dieser Drucker verarbeitet sehr unterschiedliches Druckmaterial, das allerdings in jedem Fall die Richtlinien und Spezifikationen dieses Kapitels einhalten muss. Andernfalls können Probleme auftreten, beispielsweise häufige Papierstaus, schlechte Druckqualität und möglicherweise sogar eine Beschädigung des Drucker-mechanismus.

Auch wenn die Anforderungen dieses Kapitels erfüllt werden, muss Spezialmaterial wie Klarsichtfolien, selbstklebende Etiketten, Umschläge, nicht-standardmäßige Papierformate direkt über die Universalzufuhr des Druckers zugeführt und (auf geradem Weg) durch den Drucker in die seitliche Druckablage (Face-up) transportiert werden. Eine genaue Beschreibung der Universalzufuhr finden Sie im Abschnitt Modus der Universalzufuhr auf Seite 3-54.

Allgemeine Richtlinien

Ein oft unterschätzter Faktor für die Qualität der Ausdrucke ist die Beschaffenheit des verwendeten Papiers sowie der Umgang mit dem Papier.

HINWEIS

Je stärker die Beanspruchungen des eingesetzten Papiers sind, um so wichtiger sind dessen Eigenschaften und Behandlung. Wird diesen Kriterien bei nur gelegentlichen Ausdrucken meistens nicht die gebührende Aufmerksamkeit gewidmet, so ist zur Vermeidung von Papierstaus ihre Berücksichtigung beim Einsatz der Duplexeinheit und des Sorters sowie der Massenablage und des Document Finisher unerlässlich. Denn das Papier wird durch lange Transportwege mechanisch belastet und bei Einsatz der Duplexeinheit zweimal statisch aufgeladen.

Es sollte nur Schmalbahnpapier eingesetzt werden. Dessen Laufrichtung ist längs, und die zugehörige Abkürzung auf den Verpackungen lautet SB. Legen Sie das Papierpaket so auf den Tisch, dass der auf der Vorderseite abgebildete Pfeil nach oben weist. Nach Öffnen der Papierverpackung blicken Sie auf die zu bedruckende Seite. Zeichnen Sie einen Kreis auf das Papier. Drehen Sie das Papier auf die Rückseite, und legen Sie es in die Papierkassette ein. Erscheint der Ausdruck auf dem Kreis, so wurde das Papier richtig eingelegt. Das Papier darf nicht durch Aufbrechen beispielsweise an der Tischkante geöffnet werden, weil dadurch unter anderem die Fasern sowie die Vorspannung zerstört werden. Zu hohe Papierfeuchte, entstanden beispielsweise durch offen herumliegendes Papier, oder ungenügende Hitzebeständigkeit führt in vielen Fällen nach dem Ausdruck zu einer starken Wölbung des Papiers, so dass eine ordnungsgemäße Ablage oder Duplexdruck nicht möglich sind.

Der CLP 4526 verarbeitet qualitativ hochwertiges Normalpapier (wie für normale Trockenkopierer) sowie zahlreiche andere Papiersorten, die jedoch den nachfolgend aufgeführten Anforderungen entsprechen müssen.

HINWEIS

Der Hersteller übernimmt keinerlei Haftung, wenn durch den Einsatz von Papier, das nicht diesen Anforderungen entspricht, Probleme entstehen.

Der Einsatz einer geeigneten Papiersorte ist besonders wichtig, da sich andernfalls Papierstaus, Fehleinzüge, Rollneigung, schlechte Druckqualität, übermäßige Fehldrucke und sogar Beschädigungen des Druckers ergeben können. Durch Einhaltung folgender Richtlinien ist ein rationeller, störungsfreier Druckbetrieb, eine geringere Abnutzung und somit eine höhere Produktivität des CLP 4526 gewährleistet.

Verfügbare Papiersorten

Die meisten Papiersorten können in zahlreichen unterschiedlichen Geräten benutzt werden. Für xerografische Kopierer hergestelltes Papier eignet sich ebenso gut für den Einsatz in Seitendruckern.

Bei den handelsüblichen Papiersorten gibt es im wesentlichen drei Qualitätsabstufungen: besonders preis-günstiges, standardmäßiges und besonders hochwertiges Papier. Faktoren wie etwa die unterschiedliche Beschaffenheit der Papieroberfläche, das Format, der Feuchtigkeitsgehalt sowie auch die verschiedenen Verfahren beim Papierschnitt bestimmen, ob eine Papiersorte problemlos durch den Drucker transportiert werden kann oder nicht. Je höher die Qualität des benutzten Papiers, desto seltener treten Papierstaus und sonstige Druckprobleme auf, und desto besser ist auch die Qualität des fertigen Ausdrucks.

Weiterhin gibt es geringfügige Unterschiede zwischen Papiersorten verschiedener Hersteller, was sich ebenfalls auf die Verarbeitung des Papiers während des Druckvorgangs auswirken kann. Wird ungeeignetes Papier benutzt, kann selbst der beste Drucker keine optimalen Ergebnisse erzielen. Führt der Einsatz preiswerten Papiers zu Funktionsstörungen des Druckers, werden langfristig eher höhere Kosten entstehen.

Die verschiedenen Papiersorten werden jeweils mit unterschiedlichen Flächengewichten (Definition an späterer Stelle) angeboten. Standardmäßig liegen die Papiergewichte bei 60 bis 105 g/m².

Software

e-MPS

'e-MPS' ist die Abkürzung für 'Enhanced-Multiple Printing System' (erweitertes System für den Mehrfachdruck), ein System, das im Bereich der Druckausgabe Funktionen für elektronisches Sortieren, Auftragsspeicherung und virtuelle Mailboxen zur Verfügung stellt.

Wenn mehrere Kopien eines Dokuments ausgegeben werden sollen, werden nur die Daten für das erste Exemplar vom Rechner an den Drucker übertragen und dort auf der Festplatte gespeichert. Alle weiteren Kopien des Dokuments werden dann anhand dieser gespeicherten Daten erstellt.

Auf diese Weise kann der Druckvorgang beschleunigt, die Spooling-Zeit am Rechner verkürzt und das Netzwerk entlastet werden.

Außerdem können die auf der Festplatte gespeicherten Druckdaten mit den Auftragsspeicherfunktionen wie beispielsweise Quick Copy jederzeit wieder aufgerufen und weitere Kopien eines Dokuments ausgedruckt werden, ohne dass dazu ein erneutes Spooling des Dokuments erforderlich wäre oder der Rechner hochgefahren werden müsste.

- Programmiersprache PRESCRIBE IIc

Dieser Drucker arbeitet mit PRESCRIBE IIc, der Steuersprache für den

Seitendrucker mit erweiterten Funktionen für den Ausdruck von Farbgrafiken. Mit den einfachen PRESCRIBE-Kommandos kann der Programmierer jederzeit ohne großen Aufwand die Funktionalität erweitern.

- KPDL3

Dieser Drucker arbeitet mit KPDL3, einer Implementierung der Seitenbeschreibungssprache PostScript Level 3. Unterstützt werden 136 Fonts, die mit den Adobe PostScript-Fonts kompatibel sind. Ebenfalls verfügbar sind 80 PCL-Fonts.

- PDF-Direktdruck

Mit dieser Funktion können Sie eine ausgewählte PDF-Datei direkt an den Drucker senden, ohne den Druckertreiber aufzurufen.

• Account Management-System

Dieser Drucker ist mit einem Account Management-System ausgestattet, das die Anzahl der von den einzelnen Kostenstellen gedruckten Seiten protokolliert. Damit kann der Administrator die maximale Anzahl Druckseiten für jede Kostenstelle voreinstellen.

Genaue Einzelheiten zum Account Management-System enthält das zugehörige Handbuch.

Netzwerkanschluss

- Interne und externe Netzwerkschnittstellen

Die Netzwerkschnittstelle des Druckers unterstützt folgende Protokolle: TCP/IP, IPX/SPX, NetBEUI und EtherTalk. Daher kann der CLP 4526 in einer Vielzahl von Umgebungen – Windows, Macintosh, UNIX, NetWare etc. – als Netzwerkdrucker eingesetzt werden.

• Dienstprogramm NET VIEWER

Dieses Dienstprogramm erlaubt die netzwerkweite Verwaltung des Druckers. Genaue Erläuterungen hierzu finden Sie auf der im Lieferumfang des Druckers enthaltenen CD-ROM.

Wahl des geeigneten Papiers

Dieser Abschnitt geht auf die wichtigsten Faktoren für die Wahl des richtigen Druckmaterials ein.

Richtlinien

Beschaffenheit des Papiers

Benutzen Sie kein Papier, das an den Ecken geknickt, gewellt, verschmutzt, zerrissen bzw. mit Staub oder Papierschnitzeln behaftet ist.

Der Einsatz derartigen Papiers kann zu unleserlichen Ausdrucken, Fehleinzügen und Papierstaus führen und die Lebensdauer des Druckers verkürzen. Benutzen Sie keinesfalls beschichtetes oder auf andere Weise oberflächenbehandeltes Papier. Die Oberfläche des Papiers sollte stets so glatt wie möglich sein.

Zusammensetzung des Papiers

Benutzen Sie kein beschichtetes bzw. auf andere Weise oberflächenbehandeltes Papier, das Kunststoff- oder Kohlebestandteile enthält. Bedingt durch die zum Fixieren erforderliche Hitze können sich bei derartigem Papier gefährliche Dämpfe entwickeln.

Normalpapier sollte mindestens 80 % Papierbrei, jedoch maximal 20 % Baumwoll- oder sonstige Faserstoffe enthalten.

Papierformate

Tabelle 2-3 zeigt im Überblick die standardmäßigen Papierformate und deren Abmessungen. Hierbei ist zu beachten, dass bestimmte Papierformate nur über die Universalzufuhr verarbeitet (wie vermerkt) und in die seitliche Druckablage (Face-up) ausgegeben werden können. Genaue Einzelheiten zum Umgang mit der Universalzufuhr siehe im Abschnitt Modus der Universalzufuhr auf Seite 3-54.

Bei den Abmessungen gilt eine Toleranz von ±0,7 mm (Länge und Breite). Die Ecken müssen einen Winkel von 90^ ±0,2^ haben.

Tabelle 2-2

Universalzufuhr Format	Kassette/	Universalzufuhr	Format
Monarch 98,4 x 190,5 mm	3,875x 7,5 Zoll	Ledger 279,4 x 431,8 mm;	11 x 17 Zoll
Business 105 x 241,3 mm	4,125 x9,5 Zoll	Legal 215,9 x 356,5 mm;	8,5 x 14 Zoll
Commercial 9 98,4 x 225	4 mm; 3,875x 8,875 Zoll	Letter 216 x 279 mm;	8,5 x 11 Zoll
Commercial 6,75 92,1 x 1	65,1 mm; 3,625x 6,5 Zoll	Executive 184,2 x 266,7 mm;	7,25 x 10,5 Zoll
ISO DL 110 x 220 mm Folio 210 x 330 mm
ISO C5 162 x 229 mm ISO A3 297 x 420 mm
ISO A6 105 x 148 mm ISO A4 210 x 297 mm
JIS B6 128 x 182 mm ISO A5 148 x 210 mm
ISO B5 176 x 250 mm JIS B5 182 x 257 mm
12 x 18 304,8 x 457,2 mm	12 x18 Zoll	JIS B4 257 x 364 mm
Statement 139,7 x 215,9 mm;5,5 x 8,5 Zoll		ISO C4 229 x 324 mm
Hagaki (Japanische Postkarte)	100 x 148 mm Oficio II 25,9 x 320,2 mm;		8,5 x 13 Zoll
Oufuku-Hagaki(Japanische Antwortkar-te)	148 x 200 mm 8K 273 x 394 mm
Youkei 2 114 x 162 mm	16K	197 x 273 mm
Youkei 4 105 x 235 mm
Benutzerdefinierte For-mate	70 x 148 mm bis297 x 431 mm

Papiereigenschaften

Papieroberfläche

Die Oberfläche sollte glatt und unbeschichtet sein, da bei Einsatz von rauem Papier einige Stellen auf dem Blatt möglicherweise nicht bedruckt werden. Ist die Oberfläche jedoch zu glatt, können Probleme mit dem Einzug auftreten oder es bildet sich ein Schleier (der Hintergrund erscheint grau).

Flächengewicht

Unter dem Flächengewicht versteht man das Gewicht einer bestimmten Menge Papier. Traditionell handelt es sich dabei um ein Ries, d. h. 500 Blatt der Abmessungen 17 x 22 Zoll (43 x 56 cm), im metrischen System dagegen um 1 Quadratmeter.

Wird zu leichtes oder zu schweres Papier eingelegt, können Fehleinzüge und Papierstaus auftreten, und der Drucker kann vorzeitig abgenutzt werden. Ist das Papier unterschiedlich schwer, werden möglicherweise mehrere Blätter gleichzeitig eingezogen oder mangelhaft bedruckt, erscheinen Flecken, wird der Toner schlecht fixiert, oder es treten sonstige Mängel auf. Das Papiergewicht sollte 60 bis 105 g/m² für die Papierkassette und 60 bis 220 g/m² für die Universalzufuhr betragen.

Flächengewichte in den USA und in Europa

In den Vereinigten Staaten wird das Flächengewicht in lb, in Europa (im metrischen System) in g/m² angegeben. Bei den grau unterlegten Werten handelt es sich um die Standardgewichte.

Tabelle 2-3

USA (lb) Europa (g/m ^2 )
16 60
17	64
20	75
21 80
22	81
24	90
27 100
28	105
32	120
34	128
36	135
39	148
42	157
43	163
47	176
53	199

Papierstärke

Bei Einsatz des Seitendruckers sollte Papier mittlerer Stärke benutzt werden. Treten häufiger Papierstaus auf, werden mehrere Blätter gleichzeitig eingezogen oder ist der Ausdruck zu blass, benutzen Sie wahrscheinlich zu dünnes Papier. Treten jedoch vermehrt Papierstaus auf und erscheinen häufig Flecken auf dem Ausdruck, benutzen Sie wahrscheinlich zu dickes Papier. Die Papierstärke sollte 0,086 bis 0,110 mm betragen.

Papierfeuchte

Der Feuchtigkeitsgehalt ist definiert als prozentualer Anteil Feuchtigkeit in der Trockenmasse des Papiers. Die Feuchtigkeit wirkt sich auf das Erscheinungsbild des Papiers, den Einzug, die Rollneigung, die elektrostatischen Eigenschaften und die Tonerfixierung aus.

Der Feuchtigkeitsgehalt ist außerdem abhängig von der relativen Luftfeuchte der Umgebung. Bei hoher Luftfeuchte nimmt das Papier Feuchtigkeit auf, so dass sich die Kanten ausdehnen und wellig werden. Bei niedriger Luftfeuchte trocknet es dagegen aus, so dass sich die Kanten zusammenziehen und der Ausdruck kontrastschwächer wird.

Gewellte oder zusammengezogene Kanten verursachen Fehler beim Einzug und bei der Ausrichtung des Papiers. Der Feuchtigkeitsgehalt sollte 4 bis 6 % betragen.

Der gleichbleibend gute Feuchtigkeitsgehalt kann durch die richtige Lagerung des Papiers gewährleistet werden. Hierbei ist insbesondere folgendes zu beachten:

• Papier stets trocken und kühl lagern.
• Papier möglichst bis zum Gebrauch verpackt lassen und bei Nichtbenutzung wieder einpacken.
• Papier stets in der Originalverpackung lagern. Den Karton nie direkt auf den Boden, sondern auf eine Palette oder ähnliches stellen.
• Papier vor der Benutzung mindestens 48 Stunden in dem Raum lagern, in dem gedruckt wird.
• Papier nie Hitze, direktem Sonnenlicht oder Feuchtigkeit aussetzen.

Papierlaufrichtung

Bei der Papierherstellung werden die Blätter entweder längs (Schmalbahn) oder quer (Breitbahn) zur Maserung geschnitten. Da Breitbahnpapier zu Problemen mit dem Einzug führen kann, sollte bei Einsatz in einem Seitendrucker stets Schmalbahnpapier, das auf der Verpackung mit SB gekennzeichnet ist, benutzt werden.

Sonstige Papiereigenschaften

Durchlässigkeit: Bezieht sich auf die Dichte der Papierstruktur, d. h. darauf, wie eng die Papierfasern gebunden sind.

Steife: Weiches Papier kann sich im Drucker biegen, während steifes Papier dazu neigt, im Drucker stecken zu bleiben. In beiden Fällen kommt es zu Papierstaus.

Rollneigung: Jedes Papier neigt dazu, sich in einer Richtung aufzurollen. Da das Papier im Drucker aufwärts gerollt wird, sollten Sie es entgegen dieser natürlichen Rollneigung einlegen, damit das Blatt glatt ausgegeben wird. Die meisten Papiersorten haben darüber hinaus eine Ober- und Unterseite. Das Papier sollte deshalb mit der Oberseite nach unten in die Papierkassette eingelegt werden. Entsprechende Hinweise befinden sich normalerweise auf dem Papierpaket.

HINWEIS

Wenn sich Papier übermäßig in eine Richtung rollt, wenn es beispielsweise schon auf einer Seite bedruckt wurde, das Blatt versuchsweise in Gegenrichtung aufrollen, um die Rollneigung auszugleichen. Das bedruckte Blatt wird dann flach ausgegeben.

Elektrostatische Eigenschaften: Während des Druckvorgangs wird das Papier elektrostatisch aufgeladen, so dass der Toner darauf haften bleibt. Diese Ladung muss allerdings auch wieder entfernt werden können, damit die Blätter in der Druckablage nicht aneinander kleben.

Weiße: Der Kontrast einer bedruckten Seite hängt von der Weiße des Papiers ab. Je weißer das Papier, desto klarer und schärfer die Ausgabe.

Qualität: Verschiedene Druckerstörungen können ausgelöst werden, wenn Sie Blätter unterschiedlicher Formate, nicht exakt rechtwinklige, gerissene, geschweißte (nicht geschnittene) oder Blätter mit beschädigten Ecken und Kanten einlegen. Bei qualitativ hochwertigem Papier dürften diese Schwierigkeiten jedoch nicht auftreten.

Verpackung: Papier sollte stets in einem festen Karton verpackt sein, um Beschädigungen beim Transport zu vermeiden. Gutes Papier ist in der Regel ordnungsgemäß verpackt.

Speziell bearbeitetes Papier: Die nachfolgend aufgeführten speziell bearbeiteten Papiere sollten nicht verarbeitet werden, selbst wenn das Papier die übrigen im Abschnitt Papierspezifikationen auf Seite 2-3 (siehe Tabelle 2-1) genannten Spezifikationen erfüllt. Vor dem Erwerb derartiger Papiersorten sollten Sie stets mehrere Muster auf Ihrem CLP 4526 ausdrucken.

• Glänzendes Papier
• Sehr dünnes Papier
• Raues Papier
• Perforiertes Papier

Papier einlegen

Die nachfolgenden Abschnitte beschreiben das Einlegen von Papier in die Kassette und die Universalzufuhr.

HINWEIS

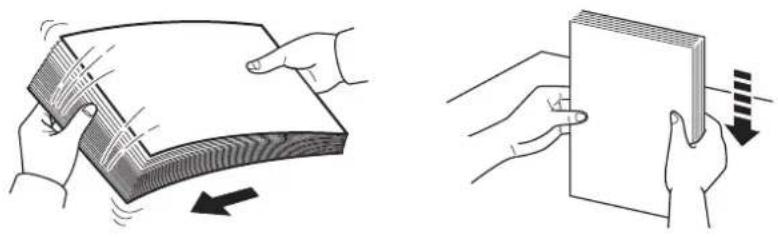

Fächern Sie das Papier zunächst auf und richten Sie den Papierstapel dann auf einer ebenen Fläche kantenbündig aus, um Papierstaus oder Schräglauf beim Drucken zu vermeiden.

Papier in die Kassette einlegen

Gehen Sie vor wie nachfolgend beschrieben, um die Papierkassette zu füllen.

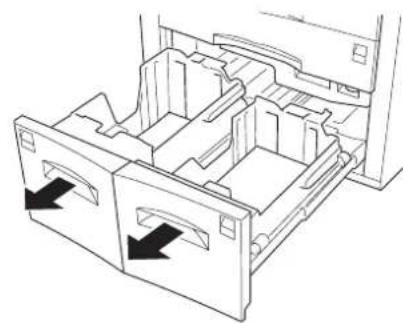

1. Ziehen Sie die Kassette langsam bis zum Anschlag aus dem Drucker.
2. Stellen Sie die in der Kassette befindlichen Papierführungen auf das gewünschte Papierformat ein.

Papierführung

Abbildung 2-3

1. Verschieben Sie den Papieranschlag an die Position des zu verarbeitenden Papierformats. Drücken Sie dazu die grüne Taste an der Seite des Papieranschlags und schieben Sie den Anschlag bei gedrückter Taste an die betreffende Position.

Papieranschlag

Abbildung 2-4

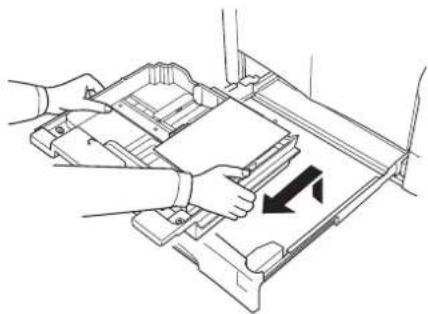

1. Richten Sie den Papierstapel kantenbündig aus und legen Sie ihn in die Kassette. Der in die Kassette eingelegte Papierstapel muss unbedingt unterhalb der Stapelmarkierung bleiben. Die Kassette fasst etwa 500 Blatt Papier. Die Seite, die beim Einlegen in die Kassette nach unten weist, wird bedruckt.

1. Schieben Sie die Kassette in den Drucker zurück.

Stapelmarkierung

Abbildung 2-6

Papier in die Universalzufuhr einlegen

Gehen Sie vor wie nachfolgend beschrieben, um Papier in die Universalzufuhr einzulegen.

1. Öffnen Sie die rechts am Drucker befindliche Universalzufuhr wie in der Abbildung dargestellt, indem Sie sie aufklappen.

Universalzufuhr

Abbildung 2-7

1. Stellen Sie die Papierführungen der Universalzufuhr auf das Format des zu verarbeitenden Papiers ein.

Papierführung Papierführung

Abbildung 2-8

1. Richten Sie den Papierstapel kantenbündig aus und legen Sie das Papier vorsichtig in die Universalzufuhr.

1. Stellen Sie am Bedienfeld des Druckers das Papierformat für die Universalzufuhr ein. Siehe hierzu Papierformat für Universalzufuhr einstellen auf Seite 3-55.

Wenn Sie die Universalzufuhr schließen wollen, müssen Sie zunächst das gesamte Papier entnehmen und die Papierführungen ganz nach außen schieben. Dann können Sie die Universalzufuhr hochklappen.

Der CLP 4526 unterstützt die nachfolgend aufgeführten Spezialpapiersorten.

Tabelle 2-4

Druckmaterial Parametereinstellung
Dünnes Papier (60 bis 64 g/m2)	Dünn
Dickes Papier (105 bis 220 g/m2)	Dick
Transparentfolien	Folien
Postkarten	Karteikarte
Umschläge	B-Umschlag
Selbstklebende Etiketten auf Trägerpapier	Etiketten
Recyclingpapier	Recycle
Farbiges Papier	Farbiges
Vordrucke	Vordrucke

Diese speziellen Papiersorten können Sie über die Tasten des Bedienfelds einer Papierkassette oder der Universalzufuhr zuordnen. Dann kann der Drucker spezielles Papier automatisch zuführen und intern die elektrischen Parameter so einstellen, dass eine optimale Druckleistung erzielt wird. Genaue Einzelheiten hierzu siehe im Abschnitt Medientyp für Papierkassette einstellen auf Seite 3-56.

Verschiedene spezielle Papiersorten können nicht aus der Papierkassette zugeführt werden.

Auswahl von Spezialpapier

Da die Zusammensetzung und Qualität des Spezialpapiers sehr unterschiedlich sein kann, können dabei eher Druckprobleme auftreten als bei weißem Normalpapier. Außerdem ist bei Spezialpapier zu prüfen, ob dieses für Fotokopierer und/oder Laserdrucker gefertigt wurde.

Vor dem Erwerb von Spezialpapier sollten Sie stets mehrere Muster auf Ihrem CLP 4526 ausdrucken, um sicherzustellen, dass die Druckqualität Ihren Erwartungen entspricht.

HINWEIS

UTAX ist nicht haftbar zu machen, wenn die Verarbeitung von Spezialpapier zu technischen oder gesundheitlichen Beeinträchtigungen führt (z. B von Spezialpapier abgegebene Dämpfe).

Um Probleme zu vermeiden, sind Klarsichtfolien, Aufkleber oder Umschläge in der Druckablage oder Kassette mit der Druckseite nach oben abzulegen.

Genaue Erläuterungen zu den verschiedenen Spezialpapiersorten folgen auf den nächsten Seiten.

Transparentfolien für Overhead-Projektoren

Die Folie muss der zum Fixieren erforderlichen Hitze standhalten. Empfohlen wird folgendes Produkt:

Folien müssen generell mit der Längskante zuerst in die Universalzufuhr gelegt werden. Um Probleme zu vermeiden, sind Folien generell über die Universalzufuhr zu verarbeiten und im optionalen Face-up-Ausgabefach zu stapeln.

Fassen Sie bedruckte Folien bei der Entnahme aus dem Ausgabefach bzw. bei der Beseitigung von Staus immer vorsichtig an den Rändern, um möglichst keine Fingerabdrücke zu hinterlassen.

Selbstklebende Etiketten

Bei Benutzung selbstklebender Etiketten ist insbesondere darauf zu achten, dass der Klebstoff nicht mit dem Drucker in Berührung kommt. Bleiben Etiketten an der Trommel oder einer der Walzen kleben, wird der Drucker beschädigt.

Etiketten müssen grundsätzlich über die Universalzufuhr zugeführt werden.

Etikettenpapier besteht wie in der nachfolgenden Abbildung gezeigt aus drei Schichten. Während auf der oberen Schicht gedruckt wird, enthält die Klebeschicht druckempfindlichen Klebstoff. Die untere Schicht (auch Trägerpapier genannt) dient zum Schutz der Etiketten bis zu deren Benutzung. Auf Grund dieser komplexen Zusammensetzung entstehen beim Drucken auf selbstklebende Etiketten am ehesten Probleme.

Aufkleber (weißes Normalpapier) Klebeschicht Trägerpapier

Abbildung 2-11

Nicht zulässige Etiketten

Zwischen den einzelnen Etiketten erscheinen Zwischenräume mit Kleber. Die Klebeschicht muss unbedingt vollständig von den Aufklebern bedeckt sein, so dass zwischen den einzelnen Etiketten keine Zwischenräume erscheinen. Andernfalls können sich die Aufkleber während des Druckens lösen und zu Papierstaus führen.

Zulässige Etiketten

Die Aufkleber bedecken die Klebeschicht vollständig.

Empfohlene Etiketten

Ist das Etikett bis zum Rand bedeckt, kann Kleber an den Stoßkanten austreten. Eine Schutzkante ohne Kleber verhindert dies wirkungsvoll.

Die nachstehende Tabelle enthält Spezifikationen für selbstklebende Etiketten.

Tabelle 2-6: Spezifikationen für selbstklebende Etiketten

Position Spezifikation
Gewicht der Aufkleber 44 bis 74 g/m	^2
Gesamtgewicht 104 bis 151 g/m	^2
Stärke der Aufkleber 0,086 bis 0,107 mm
Gesamtstärke 0,115 bis 0,145 mm
Feuchtigkeitsgehalt 4 bis 6 % (gesamt)

Postkarten

Fächern Sie den Postkartenstapel auf und richten sie ihn kantenbündig aus, bevor Sie ihn in die Universalzufuhr einlegen. Unbedingt darauf achten, dass die zu verarbeitenden Postkarten nicht gewellt sind, um Papierstaus zu vermeiden.

Die Postkarten weisen auf der Rückseite raue Schnittkanten auf (diese entstehen beim Schneiden des Papiers). Sollen derartige Postkarten verarbeitet werden, die Karten auf eine flache Unterlage legen und die Kanten beispielsweise mit einem Lineal glätten.

Raue Schnittkante Raue Schnittkante

Abbildung 2-16

Umschläge

Führen Sie Umschläge stets manuell zu.

Ein Umschlag ist komplexer als ein einzelnes Blatt Papier, so dass unter Umständen nicht auf der gesamten Oberfläche eine konstante Druckqualität erreicht werden kann.

Viele Umschläge sind diagonal zur Papiermaserung geschnitten (siehe den Abschnitt Papierlaufrichtung auf Seite 2-7) und neigen aus diesem Grund dazu, während des Transports durch den Drucker zu knittern. Hitzebeständige Briefumschläge, die auch für Kuvertiermaschinen geeignet sind, bieten aufgrund vergleichbarer Spezifikationen gute Voraussetzungen für den Einsatz mit dem CLP 4526. Vor dem Erwerb von Briefumschlägen sollten Sie stets mehrere Musterdrucke erstellen, um zu prüfen, ob die Umschlagsorte für Ihren Drucker geeignet ist.

Verarbeiten Sie nie Umschläge mit selbstklebendem Verschluss.

Vermeiden Sie unbedingt höhere Auflagen beim Bedrucken von Briefumschlägen. Wird der Drucker übermäßig für das Drucken von Umschlägen benutzt, kann er vorzeitig verschleiben.

Damit die Umschläge nicht wellig werden und Staus verursachen, beim Bedrucken von Umschlagstapeln maximal 10 gedruckte Umschläge in den Papierbehältern belassen.

Farbiges Papier

Farbiges Papier sollte den für weißes Normalpapier gültigen Spezifikationen entsprechen (siehe den Abschnitt Papierspezifikationen auf Seite 2-3). Im Papier enthaltene Farbstoffe müssen der zum Fixieren erforderlichen Hitze standhalten (bis zu 200 °C).

Vordrucke

Für Vordrucke sollte Normalpapier benutzt werden. Die Tinte muss der zum Fixieren erforderlichen Hitze sowie der Einwirkung von Silikonöl standhalten.

Benutzen Sie kein oberflächenbehandeltes Papier wie beispielsweise Kalenderpapier.

Umweltfreundliches Papier

Der Seitendrucker CLP 4526 ist zur Verarbeitung von Recyclingpapier geeignet, das den Anforderungen der DIN 19309 entspricht und die übrigen im Abschnitt Papierspezifikationen auf Seite 2-3 (siehe Tabelle 2-1) genannten Spezifikationen ebenfalls erfüllt. Getestet mit den Seitendruckern wurde bereits das Recyclingpapier (RAL UZ-14, DIN 19309) Neusiedler Nautilus. Das Papier Neusiedler BioTop 3 wurde chlorfrei gebleicht und ohne chemische Aufheller, also umweltfreundlich, hergestellt. Es ist alterungsbeständig und wurde ebenfalls mit den Seitendruckern getestet. Der Einsatz der genannten Papiersorten kann empfohlen werden.

Kapitel 3 - Bedienfeld

Das vorliegende Kapitel enthält Informationen, die Sie für die Konfiguration des Ecosys Color-Druckers benötigen. Im Allgemeinen dient das Bedienfeld lediglich dazu, die Standardeinstellungen vorzunehmen. Die meisten Druckereinstellungen können Sie über den Druckertreiber in der Anwendungssoftware ändern

HINWEIS

Änderungen der Drucker-Voreinstellungen, die in der Software vorgenommen werden, haben Vorrang vor Änderungen über das Bedienfeld.

Für die Änderung von Parametern, die im Druckertreiber nicht zur Verfügung stehen, können Sie andere Druckerdienstprogramme, beispielsweise den PrintMonitor, verwenden. Mit Hilfe dieser Dienstprogramme können Sie per Fernzugriff auf die Druckereinstellungen zugreifen.

In den nachfolgenden Abschnitten sind das Bedienfeld, die verschiedenen Menüs und die einzelnen Schritte zum Ändern diverser Druckereinstellungen detailliert erläutert.

HINWEIS

Die Einstellung auf die deutsche Anzeigesprache ist auf Seite 3-66 beschrieben.

Bestandteile des Bedienfelds

Das Bedienfeld des Druckers besteht aus einem LCD-Display, vier Tasten und sechs Anzeigen (LED).

READY DATA ATTENTION INTERFACE SET TYPE MENU ENTER GO CANCEL

Abbildung 3-1

Die im Display erscheinenden Meldungen sowie die Funktionen der Anzeigen und der verschiedenen Tasten sind nachstehend näher erläutert.

Display

Im Display auf dem Bedienfeld erscheinen:

• Statusinformationen – die acht nachstehend aufgelisteten Meldungen, die während des normalen Betriebs angezeigt werden.
• Fehlercodes, wenn ein Bedienereingriff erforderlich ist; siehe hierzu auch Kapitel 4, Fehlerbehebung.

HINWEIS

Die Einstellung auf die deutsche Anzeigesprache ist auf Seite 3-66 beschrieben.

Statusinformationen

Tabelle 3-1

Meldung Bedeutung
Self test	Der Drucker führt einen Selbsttest nach dem Einschalten durch.
Bitte warten	Der Drucker befindet sich in der Aufwärmphase und ist noch nicht betriebsbereit. Wird der Drucker erstmalig eingeschaltet, wird diese Meldung länger angezeigt.
Bitte warten (Kalibrierung)	Die Farbkalibrierung erfolgt automatisch bei Einschalten des Druckers. Diese Funktion kann über das Bedienfeld auch manuell aufgerufen werden. Näheres hierzu enthält der Abschnitt Farb-Kalibrierung auf Seite 3-76.
Bitte warten (Toner hinzuf.)	Toner wird nachgefüllt. Diese Meldung kann erscheinen, wenn im Dauerbetrieb hohe Auflagen von Seiten erstellt werden, die viel Toner verbrauchen (beispielsweise beim Drucken von Fotos etc.).
Bereit	Der Drucker ist betriebsbereit.
Es wird gedruckt	Der Drucker empfängt Daten für den Druck. Diese Meldung erscheint auch, wenn der Drucker eine CompactFlash-Speicherkarte oder Festplatte liest.
Sleeping	Der Drucker befindet sich im Sleep-Modus. Sobald eine Taste am Bedienfeld gedrückt, die Abdeckung geöffnet oder geschlossen wird bzw. ein Druckauftrag an den Drucker übergeben wird, wechselt dieser in die Aufwärmphase und geht anschließend in den Bereitzustand und online. Näheres hierzu siehe im Abschnitt Sleep-Timer einstellen auf Seite 3-67.

(Fortsetzung nächste Seite)

Tabelle 3-1 (Forts.)

Meldung Bedeutung
Druck abbrechen	Im Drucker werden Daten gelöscht. Wie zum Abbrechen eines Druckvorgangs vorzugehen ist, siehe im Abschnitt Tasten auf Seite 3-6.
Wartend	Der Drucker wartet auf den Rest des Druckauftrags, bevor er die letzte Seite ausgibt. Wenn Sie an dieser Stelle GO drücken, wird die letzte Seite sofort aus-transportiert. Siehe auch unten.
FormFeed TimeOut	Der Drucker druckt die letzte Seite, nachdem die Wartezeit abgelaufen ist.

Anzeigen im Display

READY DATA ! ATTENTION INTERFACE SIZE TYPE

Abbildung 3-2

INTERFACE-Anzeige

Die INTERFACE-Anzeige nennt die aktuelle Schnittstelle, über die der Drucker Daten empfängt.

PAR Bidirektionale Parallelschnittstelle

NET Netzwerkschnittstelle

OPT Optionale Netzwerkschnittstelle

SER Optionale serielle Schnittstelle (RS-232C)

--- Keine Schnittstelle aktiv

Für jede Schnittstelle gilt eine Zeitüberwachung von 30 Sekunden, während der an den anderen Schnittstellen schon Druckaufträge entgegengenommen aber noch nicht ausgedruckt werden.

Papierformat-Anzeige (SIZE)

Gibt Folgendes an:

• Im Standby-Zustand das in der Kassette enthaltene Papierformat. Die Standard-Papierkassette wird über entsprechende Tasten auf dem Bedienfeld festgelegt. Näheres hierzu siehe im Abschnitt Papierhandling auf Seite 3-54.
• Während des Druckvorgangs das Papierformat, das die Anwendungssoftware für die Formatierung des Dokuments für den Druck verwendet.

Folgende Tabelle enthält die Abkürzungen für die Papierformate und stellt Formate und die entsprechenden Abmessungen einander gegenüber:

Tabelle 3-2

Anzeige	Papierformat Anzeige Papierformat
A3	ISO A3(29,7 x 42 cm)	b5	ISO B5 (17,6 x 25 cm)*
A4	ISO A4(21 x 29,7 cm; 8,5 x 11 Zoll)	EX	Executive(18,42 x 26,67 cm; 7-1/4 x 10-1/2 Zoll)*
A5	ISO A5(14,8 x 21 cm; 5,9 x 8,5 Zoll)	#6	Commercial 6,75(9,21 x 16,51 cm; 3-5/8 x 6-1/2 Zoll)*
A6	ISO A6(10,5 cm x 14,8 cm)*	#9	Commercial 9(9,84 x 22,54 cm; 3-7/8 x 8-7/8 Zoll)*
B4	JIS B4(25,7 x 36,4 cm)	HA	Japanische Postkarte(10 x 14,8 cm)*
B5	JIS B5(18,2 x 25,6 cm; 7,28 x 10,24 Zoll)	OH	Japanische Antwortkarte(20 x 14,8 cm)*
B6	JIS B6(12,8 x 18,2 cm)*	O2	Oficio II(8,5 x 13 Zoll)*
LT	Letter(21,59 x 27,94 cm; 8-1/2 x 11 Zoll)	12	12 x 18(12 x 18 Zoll; 30,48 x 45,72 cm)
LD	Ledger(11 x 17 Zoll)	8K	8 Kai(27,3 x 39,4 cm)*
LG	Legal(21,59 x 35,56 cm; 8-1/2 x 14 Zoll)	16K	16 Kai(19,7 x 27,3 cm)*
MO	Monarch(9,65 x 19,05 cm; 3-7/8 x 7-1/2 Zoll)*	ST	Statement(13,97 x 31,59 cm; 5,5 x 8,5 Zoll)*
BU	Business(10,49 x 24,13 cm; 4-1/8 x 9-1/2 Zoll)*	FO	Folio(21 x 33 cm)*
DL	ISO DL(11 x 22 cm; 4,33 x 8,66 Zoll)*	Y2	Youkai 2(11,4 x 16,2 cm)*
C4	ISO C4 (22,9 x 32,4 cm)*	Y4	Youkei 4(10,5 x 23,5 cm)*
C5	ISO C5(16,2 x 22,9 cm; 6,38 x 9,02 Zoll)*	CU	Benutzerdefiniert*(7 x 14,8 cm bis 29,7 x 43,1 cm)

* Nur bei Einsatz der Universalzufuhr.

Medientyp-Anzeige (TYPE)

In der TYPE-Anzeige des Druckers erscheint der für die aktuelle Papierkassette eingestellte Medientyp. Der Medientyp kann über das Bedienfeld manuell eingestellt werden. Siehe hierzu unter Papierhandling auf Seite 3-54.

Zur Anzeige des Medientyps können die nachfolgenden Abkürzungen im Display erscheinen:

Tabelle 3-3

Display Medientyp Display Medientyp
Leer Auto		BRIEFPAPIER	Briefpapier
NORMALPAP.	Normalpapier	FARBIGES P	Farbiges Papier
FOLIEN	Klarsichtfolien*	GELOCHTES P	Vorgelochtes Papier
VORDRUCKE	Vorgedrucktes Material	B-UMSCHLAG	Briefumschlag*
ETIKETTEN	Etiketten	KARTEIKARTE	Karteikarton*
FEINPAPIER	Feinpapier*	BESCHICHTET	Beschichtetes Papier
RECYCLING	Umweltpapier	DICK	Schweres Papier
PERGAMENT P	Pergamentpapier	HOHE QUAL	Hochwertiges Papier
GROBES P	Grobes Papier*	ANWENDER 1 (bis 8)	Benutzerdefiniert 1 (bis 8)

* Nur bei Einsatz der Universalzufuhr.

Sonstige Anzeigen – READY, DATA und ATTENTION

Folgende Anzeigen des Bedienfelds leuchten sowohl bei normalem Druckbetrieb als auch dann, wenn ein Eingreifen des Benutzers erforderlich ist.

Tabelle 3-4

Anzeige Beschreibung
☐ READY	Blinkt: Bei Auftreten eines Fehlers, den Sie selbst beheben können, beispielsweise wenn eine Abdeckung nicht richtig geschlossen ist. Näheres hierzu enthält der AbschnittFehlermeldungen aufSeite 4-5.Leuchtet: Wenn der Drucker betriebsbereit und online geschaltet ist. Dann druckt er empfangene Daten sofort aus.Aus: Wenn der Drucker offline geschaltet ist. Dabei werden vom Rechner empfangene Daten zwar gespeichert, jedoch erst gedruckt, wenn der Drucker durch Drücken von GOonline geschaltet wird. Zeigt außerdem an, dass ein Druckvorgang aufgrund eines Fehlers automatisch unterbrochen wurde. Näheres hierzu siehe den AbschnittFehlermeldungen aufSeite 4-5.
☐ DATA	Blinkt: Wenn Daten übertragen werden.Leuchtet: Wenn Daten vor Beginn des Druckvorgangs verarbeitet oder die empfange- nen Daten auf die Speicher-Karte bzw. die Festplatte geschrieben werden.
☐ ATTENTION	Blinkt: Wenn bestimmte Wartungsarbeiten ausgeführt werden müssen oder der Dru-cker sich in der Aufwärmphase befindet.Leuchtet: Wenn ein Problem oder Fehler aufgetreten ist. Näheres hierzu siehe den AbschnittFehlermeldungen aufSeite 4-5.

Tasten

Die nachfolgende Tabelle erläutert die bei Konfiguration des Druckers benutzten Tasten des Bedienfelds. Hierbei ist zu beachten, dass einige Tasten doppelt belegt sind.

HINWEIS

Alle über die nachfolgend beschriebenen Tasten vorgenommenen Einstellungen wirken sich ausschließlich auf die aktuelle Schnittstelle aus (erkennbar an der INTERFACE-Anzeige auf dem Display). Näheres hierzu siehe INTERFACE-Anzeige auf Seite 3-3.

Tabelle 3-5

Taste Funktion
	Über die Taste GO wird der Drucker online bzw. offline geschaltet. Verwenden Sie die Taste, um:zwischen Online- und Offline-Zustand umzuschalten. Indem Sie den Drucker offline schalten,können Sie einen Druckauftrag zeitweise unterbrechen.eine Seite zu drucken und auszutransportieren, wenn am Drucker die Meldung Wartend erscheint.bestimmte Fehler zu löschen.
[CWK8Y]	Mit dieser Taste können Sie:einen laufenden Druckvorgang abbrechendas akustische Alarmsignal abschaltenbei der Arbeit mit dem Menüsystem numerische Werte zurücksetzen oder Parameteränderungen wieder rückgängig machenSoll ein Druckvorgang abgebrochen werden:1.Wenn im Display die Meldung Es wird gedruckt erscheint,CANCELdrücken.Druck abbrechen? erscheint im Display, gefolgt von der betroffenen Schnittstelle. Die jeweilige Schnittstelle wird durch eine der folgenden Meldungen angegeben:ParallelNetzwerkSeriell (optionale serielle Schnittstelle)Option (optionale Netzwerkschnittstelle)Wenn Sie den Druckvorgang nicht abbrechen wollen, erneutCANCELdrücken.2.Drücken Sie ENTER. Im Display erscheint Druck abbrechen und der Druckvorgang wird nach Ausgabe der aktuellen Seite beendet.
	Über diese Taste können Sie das Menüsystem aufrufen, um Einstellungen und Druckumgebung des Druckers zu ändern.Wenn Sie diese Taste bei der Moduswahl betätigen, wird die Auswahl beendet und der Drucker wieder in den normalen Betriebszustand zurückgesetzt.
	Die vier Pfeiltasten werden im Menüsystem für den Aufruf einer bestimmten Menüposition oder die Eingabe numerischer Werte benutzt.Die Pfeiltaste mit dem Fragezeichen (?) kann gedrückt werden, wenn im Display eine Papierstau-Meldung erscheint. In diesem Fall erscheint ein Hilfetext, der die Beseitigung des Papierstaus erläutert.
	Mit der ENTER-Taste:werden numerische Werte und sonstige ausgewählte Positionen bestätigt.wird die gewünschte Papierquelle eingestellt, wenn im Display Alternative? angezeigt wird.Detaillierte Informationen zu dieser Meldung sieheSeite 4-8.Wenn im Display Bereit angezeigt wird und Sie die Taste MENU drücken und gleichzeitig die ENTER-Taste festhalten, erscheint im Display das Menü AdministrationID. Dieses Menü ist ausschließlich für Administratoreinstellungen für das Account Management-System reserviert. Sollte dieses Menü versehentlich angezeigt werden, drücken Sie MENU, damit im Display wieder Bereit erscheint.

Moduswahl-System

Der vorliegende Abschnitt erläutert die Auswahl von Parametern im Moduswahl-System. Über die Taste MENU im Bedienfeld können Sie die Menüs aufrufen und die Druckerumgebung, beispielsweise die Anzahl zu erstellender Kopien, die Emulation etc., nach Ihren Wünschen einrichten. Dazu muss zuvor im Display Bereit angezeigt werden.

Wenn über die Anwendungssoftware bzw. den Druckertreiber Parameter festgelegt wurden, haben diese Vorrang vor den Einstellungen über das Bedienfeld.

Moduswahl-Menü aufrufen

Betätigen Sie die Taste MENU, wenn im Display des Druckers Bereit angezeigt wird. Daraufhin erscheint das Moduswahl-Menü.

Menü auswählen

Das Moduswahl-System dieses Druckers ist hierarchisch aufgebaut. Mit den Tasten ▲ und ▼ können Sie das gewünschte Menü aufrufen.

- Wenn das ausgewählte Menü über ein Untermenü verfügt, erscheint hinter dem betreffenden Menü das Symbol >.

Papierhandling > Zeigt an, dass ein Untermenü vorhanden ist.

Drücken Sie die Taste ▶, um das Untermenü zu öffnen, oder kehren Sie mit der Taste ◀ zur nächsthöheren Menüebene zurück.

- > erscheint vor dem Untermenü.

>P-Typ Einstell> —Zeigt an, dass ein weiteres Untermenü vorhanden ist.

Zeigt an, dass dies das Untermenü ist.

Drücken Sie die Taste ▶, um das zweite Untermenü zu öffnen oder kehren Sie mit der Taste ◀ zur nächsthöheren Menüebene zurück.

- >> erscheint vor dem zweiten Untermenü.

Zeigt an, dass dies das zweite Untermenü ist.

Menüposition einstellen

Rufen Sie das gewünschte Menü auf und drücken Sie die Taste ENTER, um die Konfiguration einzustellen oder zu ändern.

Holen Sie mit der Taste ▲ bzw. ▼den gewünschten Parameter in das Display und bestätigen Sie den eingestellten Wert bzw. die gewählte Einstellung durch Drücken von ENTER.

Einstellung abbrechen

Wenn Sie bei der Auswahl eines Menüs die Taste MENU betätigen, erscheint im Display wieder Bereit.

HINWEIS

Wenn über die Anwendungssoftware bzw. den Druckertreiber Parameter festgelegt wurden, haben diese Vorrang vor den Einstellungen über das Bedienfeld.

Moduswahl-Menü

Das folgende Diagramm verdeutlicht den hierarchischen Aufbau des Moduswahl-Systems dieses Druckers. Detaillierte Informationen zur Benutzung des Moduswahl-Menüs siehe Seite 3-7.

Fortsetzung auf nächster Seite

Diese Positionen erscheinen nur, wenn der Drucker mit den entsprechenden Zusatzteilen ausgerüstet ist.


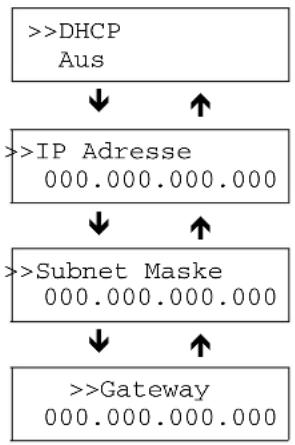

    G --> H[">>DHCP Aus Ein"]
    F --> I["Schnittstelle > Option"]
    I --> J[">EtherTalk Aus Ein"]
    J --> K[">>IP Adresse 000.000.000.000"]
    I --> L[">Netzwerk-Statusseite Aus Statusseite Ein"]
    L --> M[">>Subnet Maske 000.000.000.000"]
    L --> N[">>Gateway 000.000.000.000"]
    I --> O[">Baudrate 9600"]
    O --> P[">Datenbits 8"]
    P --> Q[">Stopbits 1"]
    Q --> R[">Parität Keine"]
    R --> S[">Protokoll DTR(pos.) &XON"]
    S --> T[">NetWare Aus<br>>NetWare Ein"]
    T --> U[">>NetWare Frame Auto"]
    T --> V[">TCP/IP Aus<br>>TCP/IP Ein"]
    V --> W[">>DHCP Aus Ein"]
    V --> X[">>IP Adresse 000.000.000.000"]
    V --> Y[">>Subnet Maske 000.000.000.000"]
    V --> Z[">>Gateway 000.000.000.000"]
    I --> AA[">NetWare Aus<br>>NetWare Ein"]
    AA --> AB[">>NetWare Frame Auto"]
    AA --> AC[">TCP/IP Aus<br>>TCP/IP Ein"]
    AC --> AD[">>DHCP Aus Ein"]
    AC --> AE[">>IP Adresse 000.000.000.000"]
    AC --> AF[">>Subnet Maske 000.000.000.000"]
    AC --> AG[">>Gateway 000.000.000.000"]
    I --> AH[">NetWare Aus<br>>NetWare Ein"]
    AH --> AI[">>NetWare Frame Auto"]
    AH --> AJ[">TCP/IP Aus<br>>TCP/IP Ein"]
    AJ --> AK[">>DHCP Aus Ein"]
    AJ --> AL[">>IP Adresse 000.000.000.000"]
    AJ --> AM[">>Subnet Maske 000.000.000.000"]
    AJ --> AN[">>Gateway 000.000.000.000"]
    I --> AO[">NetWare Aus<br>>NetWare Ein"]
    AO --> AP[">>NetWare Frame Auto"]
    AO --> AQ[">TCP/IP Aus<br>>TCP/IP Ein"]
    AQ --> AR[">>DHCP Aus Ein"]
    AQ --> AS[">>IP Adresse 000.000.000.000"]
    AQ --> AT[">>Subnet Maske 000.000.000.000"]
    AQ --> AU[">>Gateway 000.000.000.000"]
    I --> AV[">NetWare Aus<br>>NetWare Ein"]
    AV --> AW[">>NetWare Frame Auto"]
    AV --> AX[">TCP/IP Aus<br>>TCP/IP Ein"]
    AX --> AY[">>DHCP Aus Ein"]
    AX --> AZ[">>IP Adresse 000.000.000.000"]
    AX --> BA[">>Subnet Maske 000.000.000.000"]
    AX --> BB[">>Gateway 000.00O.4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444<br>    A --> BC[Emulation PCL_6<br>Emulation KC-GL<br>Emulation KPDL<br>Emulation KPDL (AUTO)"]
    BC --> BD["KC GL Stift > Einst. Stift (1)"]
    BD --> BE["KC-GL Format [SPSZ"]]
    BE --> BF["KPDL-Fehler nicht drucken drucken"]
    BF --> BG["Alt. Emulation PCL 6"]
    BG --> BH["KPDL-Fehler nicht drucken drucken"]

Fortsetzung von vorheriger Seite

    B --> H["Seiteneinstell."]

    H --> I[">Anzahl Kobien 001"]
    I --> J[">Orientierung Hochformat Querformat"]
    J --> K[">LF Einstellung Nur LF"]
    K --> L[">CR Einstellung Nur CR"]
    L --> M[">Ton Normal Fein"]
    M --> N[">Glanz-Modus Niedrig Hoch"]

    D --> O[">Daten laden"]
    O --> P[">Inhalts-verzeichnis"]

    E --> Q[">RAM DISK Größe"]
    Q --> R[">Daten laden"]
    R --> S[">Daten schreiben"]
    S --> T[">Daten löschen"]
    T --> U[">Formatieren"]
    U --> V[">Inhalts-verzeichnis"]

    F --> W[">Schriftwahl Intern"]
    W --> X[">>I000"]
    X --> Y[">>Courier Standard Dunkel"]
    Y --> Z[">>Letter Gothic Standard Dunkel"]
    Z --> AA[">>Größe 012.00"]
    AA --> AB[">>Pitch 10.00 cpi"]

Fortsetzung auf nächster Seite

Menüstruktur und Statusseiten

Dieser Abschnitt erläutert, wie die internen Informationen des Druckers über die Moduswahl-Menüs ausgedruckt werden können. Die Menüstruktur hilft Ihnen beim Navigieren durch die verschiedenen Moduswahl-Menüs. Die Statusseite enthält eine Liste von Parametern und Einstellungen für grundlegende Druckerkonfigurationen. Gegebenenfalls werden Sie aufgefordert, eine Statusseite auszudrucken, wenn Sie den Kundendienst für Ihren Drucker in Anspruch nehmen.

Menüstruktur drucken

Der Drucker gibt eine vollständige Liste der Moduswahl-Menüs aus – die Menüstruktur. Hierbei ist allerdings zu beachten, dass diese Liste je nach installierten Optionen unterschiedlich aussehen kann.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis Menüstruktur drucken erscheint.

Menüstruktur drucken

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

Menüstruktur drucken ?

Wenn Sie den Ausdruck der Menüstruktur abbrechen wollen, drücken Sie die Taste CANCEL.

1. Drücken Sie erneut die Taste ENTER. Im Display erscheint Es wird gedruckt, und der Drucker gibt eine Menüliste aus.

Auf der nächsten Seite finden Sie ein Muster der Menüstruktur.

Menüstruktur (Muster)

MENU MAP

Wenn Sie den aktuellen Status des Druckers überprüfen und beispielsweise die verfügbare Speicherkapazität und die aktuellen Parametereinstellungen feststellen wollen, können Sie eine Statusseite ausdrucken.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis Statusseite drucken erscheint.

Statusseite drucken

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

Statusseite drucken ?

Wenn Sie den Ausdruck der Statusseite abbrechen wollen, drücken Sie die Taste CANCEL.

1. Drücken Sie erneut die Taste ENTER. Im Display erscheint Es wird gedruckt, und der Drucker gibt eine Statusseite aus.

Die verschiedenen Positionen der Statusseite sind auf den nachfolgenden Seiten genauer beschrieben.

Die Positionen der Statusseite

Nachfolgende Abbildung zeigt das Muster einer Statusseite. Die Zahlen dienen als Verweis in den Erläuterungen auf den nachfolgenden Seiten. Die Positionen und Werte auf der Statusseite variieren je nach Version der Drucker-Firmware.

1 Software Version

Diese Information zeigt die Firmwareversion und das Datum der Freigabe.

2 Hardware Information

Diese Information zeigt Ihnen die verschiedenen hardwarebezogenen Druckereinstellungen:

• Papierformat und -typ Universalzufuhr
• Format und Typ Papierkassette
• Größe des Host-Puffers
  • Länge des Sleep-Timeout
  • Länge des FormFeed-Timeout

3 Speicher

Diese Information zeigt:

• Standardspeicher des Druckers (128 MB)
- Status der optionalen Speichersteckplätze (Steckplätze 1 und 2) in Megabyte
- Speicherkapazität des Druckers insgesamt
- Aktuellen Status der RAM-Disk

4 Seiteninformation

Zeigt die seitenbezogenen Informationen:

• Ton, Normal oder Fein
• Anzahl Kopien (1 bis 999)
• Gesamtzahl Seiten

5 Installierte Optionen

Hieran erkennen Sie, welche Optionen im Drucker installiert sind:

• Festplatte
• Optionales ROM
• CompactFlash-Speicherkarte

6 Netzwerkstatus

Hier erscheint die IP-, die Subnet Masken- und die Standard-Gateway-Adresse der im Drucker installierten Netzwerkkarte.

7 Emulation

Diese Information zeigt Ihnen alle verfügbaren Emulationen. Ab Werk ist standardmäßig die PCL 6-Emulation aktiv. Folgende Optionen stehen zur Verfügung:

• PCL 6
• KPDL3 (PostScript 3)
  KC-GL

8 Status Verbrauchsmaterial

Zeigt den ungefähren Tonervorrat an. Lautet der Wert 100, ist der Tonerbehälter voll. Je weiter sich der Wert dem Stand 0 nähert, desto weniger Toner ist noch vorhanden.

9 Interfaces

Diese Information zeigt die Emulation und die Standardschrift sämtlicher im Drucker installierten Schnittstellen.

e-MPS

"e-MPS" ist die Abkürzung für "enhanced-Multiple Printing System" (erweitertes System für den Mehrfachdruck), ein System, das zwei Technologien für die Auftragsspeicherung kombiniert. Bei diesem Drucker ist das e-MPS in folgenden Funktionen des Treibers realisiert:

• Job Retention (HP kompatibel)
- Original Modus

In beiden Modi werden beim Drucken eines Dokuments die Druckdaten vom Computer an den Drucker übertragen und dann auf der Festplatte des Druckers gespeichert. Da weitere Exemplare des Dokuments anhand der gespeicherten Daten erstellt werden, wird der Druckvorgang beschleunigt, die Spooling-Zeit am Rechner verkürzt und das Netzwerk entlastet.

HINWEIS

Um das e-MPS-System nutzen zu können, muss der Drucker mit einer optionalen Festplatte HD-10 ausgestattet sein. Näheres hierzu siehe Anhang A, Optionen.

In den Modi "Prüfen und aufbewahren" und "Privater Druck" kann als Alternative zu einer Festplatte auch die RAM-Disk benutzt werden. Detaillierte Informationen zur Einrichtung einer RAM-Disk enthält der Abschnitt Umgang mit einer RAM-Disk auf Seite 3-52.

Job Retention (HP kompatibel)

Bei der Auftragsspeicherung stehen vier Modi zur Verfügung, die nachstehend näher erläutert sind. Sie werden gewählt, wenn Sie in der Anwendungssoftware den Druckertreiber wählen.

Tabelle 3-3

Modus Schnellkopie	Prüfen und aufbe-	wahren	Privater Druck Auftragsspeicher
Hauptfunktion	Drucken zusätzliche Kopien fertiggestellter Aufträge	Ausgabe des ersten Exemplars als Probe-druck vor Ausdruck der verbleibenden Kopien	Ablegen von Aufträ-gen im Drucker als Schutz vor unberech-tigtem Zugriff	Zum Speichern von Dokumenten wie beispielsweise Fax-Deckblättern
Speicherung durch Druckertreiber Druckertreiber Druckertreiber Druckertreiber
Bei Beendigung der Druckeinstellung aus der Anwendung	Druckt gleichzeitig Druckt eine Kopie gleichzeitig		Druckt nicht Druckt nicht
Abruf über Bedienfeld	Bedienfeld	Bedienfeld	Bedienfeld
Standardzahl Kopien bei Abruf	Identisch mit gespei-cherter Anzahl (kann geändert wer-den)	Eine weniger (kann geändert wer-den)	Identisch mit gespei-cherter Anzahl (kann geändert wer-den)	Eine
Maximale Anzahl gespeicherte Aufträge1	32, erweiterbar auf 50	32, erweiterbar auf 50	Abhängig von der Festplattenkapazität (Private Aufträge wer-den automatisch ge-löscht, sobald sie ab-gerufen wurden)	Abhängig von der Festplattenkapazität
PIN-Sicherheit	Nein	Nein	Ja Ja
Daten werden nach dem Drucken	Gespeichert	Gespeichert	Gelöscht	Gespeichert
Daten werden beim Ausschalten	Gelöscht	Gelöscht	Gelöscht	Gespeichert
Festplatte erforderlich	Ja	Nein	Nein	Ja

^1 Für jeden weiteren Druckauftrag wird ein älterer Auftrag gelöscht.

Auftragsablage

Mit dieser Funktion werden Druckaufträge vorübergehend oder permanent bzw. in virtuellen Mailboxen gespeichert, je nachdem, welche Option im Druckertreiber Sie aktivieren, wenn Sie von einem Computer aus drucken.

Virtuelle Mailbox

Die virtuelle Mailbox ist Bestandteil der Auftragsablagefunktion, da hier Druckaufträge auf der Festplatte abgelegt werden, ohne jedoch direkt ausgedruckt zu werden. Diese Aufträge können Sie zu einem späteren Zeitpunkt über das Bedienfeld abrufen.

Jede Mailbox kann von einem Anwender verwendet werden, der in diesem Modus ebenfalls auf den Drucker zugreifen möchte. Standardmäßig ist die Mailbox nummeriert mit "Fach001", "Fach002" ... etc. Um einen Auftrag in einer dieser Mailboxen abzulegen, weisen Sie ihm im Druckertreiber vor dem Ausdruck die Nummer bzw. den Namen einer Mailbox zu.

Zum Abrufen eines Auftrags aus dem Speicher siehe Seite 3-26.

HINWEIS

Die virtuelle Mailbox kann nur in der PCL 6-Emulation benutzt werden.

Schnellkopie

In diesem Modus können Sie die gewünschte Anzahl Kopien eines Auftrags drucken und gleichzeitig den Auftrag auf der Festplatte speichern. Sollten Sie weitere Kopien benötigen, können Sie diese jederzeit über das Bedienfeld des Druckers abrufen. Informationen zum Drucken eines Auftrags als Schnellkopie enthält das Handbuch KX Printer Driver Operation Guide.

Standardmäßig können auf der Festplatte 32 Druckaufträge abgelegt werden. Bei Bedarf können Sie diesen Standardwert über das e-MPS-Konfigurationsmenü auf bis zu 50 erhöhen. Näheres hierzu enthält der Abschnitt Maximale Anzahl Schnellkopie-/Proof and Hold-Aufträge ändern auf Seite 3-27. Ist die maximale Anzahl Druckaufträge erreicht, wird der älteste Auftrag durch einen neu eingehenden Auftrag überschrieben.

Sobald der Drucker ausgeschaltet wird, gehen alle gespeicherten Aufträge verloren.

Zusätzliche Schnellkopien drucken

Gehen Sie zum Drucken zusätzlicher Schnellkopien eines Speicherauftrags folgendermaßen vor:

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >e-MPS > erscheint.

>e-MPS >

1. Drücken Sie die Taste ▶

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Schnellkopie erscheint, gefolgt von dem Benutzernamen (im Beispiel unten Harold). Der Benutzername wird im Druckertreiber eingegeben.

>Schnellkpie
Harold

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint vor dem Benutzernamen.

>Schnellkoie ?Harold

1. Drücken Sie die Taste ▼ bzw. ▲, um den gewünschten Benutzernamen anzuzeigen (im Beispiel unten Arlen).

>Schnellkope
?Arlen

1. Drücken Sie die Taste ENTER. Der im Druckertreiber eingegebene Auftragsname (in diesem Beispiel Report) wird angezeigt, wobei vor dem Namen ein blinkendes Fragezeichen (?) erscheint.

>Benutzername ?Report

1. Drücken Sie die Taste ▼ bzw. ▲, um den gewünschten Auftragstitel anzuzeigen.

2. Drücken Sie die Taste ENTER. Die Anzahl der zu druckenden Kopien kann eingestellt werden. Drücken Sie die Taste ▲, um die Kopienzahl zu erhöhen, bzw. die Taste ▼ um die Kopienzahl zu verringern.

>Report ?Kopien 001

1. Drücken Sie die Taste ENTER. Der Drucker erstellt die für diesen Druckauftrag angeforderte Anzahl Kopien.

Schnellkopie-Auftrag löschen

Alle Schnellkopie-Aufträge werden automatisch gelöscht, wenn der Drucker ausgeschaltet wird. Wenn Sie einen gespeicherten Schnellkopie-Auftrag separat löschen wollen, gehen Sie folgendermaßen vor:

1. Gehen Sie vor wie in Schritt 1 bis 8 des vorhergehenden Abschnitts beschrieben, um den Titel des zu löschenden Auftrags anzuzeigen.

2. Wenn der Name des zu löschenden Auftrags, z. B. Report, angezeigt wird, drücken Sie die Taste ENTER. Daraufhin beginnt der Cursor unter der Kopienzahl zu blinken.

1. Drücken Sie wiederholt Taste ▼, bis unter dem Namen Löschen erscheint.

1. Drücken Sie die Taste ENTER. Der Schnellkopie-Auftrag wird gelöscht.

Prüfen und aufbewahren

Wenn Sie in diesem auch als "Proof and Hold" bezeichnenden Modus mehrere Kopien erstellen, wird zunächst nur ein Probedruck ausgegeben, den Sie überprüfen können, bevor Sie weitere Kopien anfordern. So vermeiden Sie übermäßigen Ausschuss aufgrund eventuell fehlerhafter Drucke.

Der Drucker gibt den Auftrag einmal aus und speichert ihn gleichzeitig auf der Festplatte/RAM-Disk ab. Wenn Sie den Druckvorgang über das Bedienfeld wieder aufnehmen, können Sie außerdem die Anzahl der Kopien ändern.

Wird der Drucker ausgeschaltet, gehen alle gespeicherten Druckaufträge verloren.

Verbleibende Kopien eines Proof and Hold-Auftrags drucken

Gehen Sie vor wie im Abschnitt Zusätzliche Schnellkopien drucken auf Seite 3-20 beschrieben.

Privater Druck/Auftragsspeicherung

Beim privaten Druck können Sie festlegen, dass ein Druckauftrag erst gedruckt wird, wenn Sie ihn über das Bedienfeld freigeben. Bei der Übergabe des Auftrags aus der Anwendungssoftware sollten Sie im Druckertreiber eine vierstellige persönliche Identifikationsnummer (PIN) angeben. Der Auftrag wird für den Druck freigegeben, sobald diese PIN am Bedienfeld eingegeben wird. Auf diese Weise ist sichergestellt, dass vertrauliche Druckaufträge für Unbefugte nicht zugänglich sind.

Im Auftragsspeicher-Modus sind Zugangscodes nicht obligatorisch, sie können jedoch im Druckertreiber definiert werden, wenn Drucken mit PIN-Sicherheit erforderlich ist. Dann muss am Bedienfeld des Druckers der Zugangscode eingegeben werden, um einen gespeicherten Auftrag zu drucken. Nach Abschluss des Druckvorgangs werden die Druckdaten auf der Festplatte/RAM-Disk gespeichert. Genaue Einzelheiten zu den Einstellungen im Treiber finden Sie im KX Printer Drivers Operation Guide.

Private/gespeicherte Jobs freigeben

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >e-MPS > erscheint.

>e-MPS >

1. Drücken Sie die Taste ▶

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, >Privat/Gespeich erscheint. Dann wird auch der im Druckertreiber eingegebene Anwendername (im Beispiel unten Harold) angezeigt.

>Privat/Gespeich
Harold

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint vor einem Benutzernamen.

>Privat/Gespeich ?Harold

1. Drücken Sie die Taste ▼ bzw. ▲, um den gewünschten Benutzernamen anzuzeigen (im Beispiel unten Arlen).

>Privat/Gespeich ?Arlen

1. Drücken Sie die Taste ENTER. Der Benutzername und der im Druckertreiber eingegebene Auftragsname (in diesem Beispiel Agenda) werden angezeigt, wobei vor dem Namen ein blinkendes Fragezeichen (?) erscheint.

?Arlen
?Agenda

1. Drücken Sie die Taste ▼ bzw. ▲, um den gewünschten Auftragstitel anzuzeigen.

2. Drücken Sie die Taste ENTER. Wenn Sie über den Druckertreiber eine PIN eingegeben haben, wird die ID-Eingabezeile angezeigt. Geben Sie die vierstellige Kennung ein und bestätigen Sie mit ENTER.

Zur Eingabe der ID gehen Sie mit der Taste ◀ bzw. ▶ auf die angezeigte Kennung und stellen mit der Taste ▼ bzw. ▲die richtige Zahl ein.

1. Die Anzahl der zu druckenden Kopien kann eingestellt werden. Drücken Sie die Taste ▲, um die Kopienzahl zu erhöhen, bzw. die Taste ▼, um die Kopienzahl zu verringern.

1. Drücken Sie die Taste ENTER, um die eingestellte Kopienzahl zu bestätigen. Der Drucker erstellt daraufhin die entsprechende Anzahl Kopien.

Private/gespeicherte Jobs löschen

Durch Ausführung der nachfolgenden Schritte können Sie gespeicherte Druckaufträge einzeln löschen. Im Modus "Privater Druck" gespeicherte Jobs werden automatisch gelöscht, wenn Sie den Drucker nach dem Druckvorgang ausschalten. Als Speicheraufträge gespeicherte Jobs werden dagegen nicht automatisch gelöscht.

1. Gehen Sie vor wie in Schritt 1 bis 8 des vorhergehenden Abschnitts beschrieben.

2. Wenn der Name des zu löschenden Auftrags (in diesem Beispiel Agenda) angezeigt wird, drücken Sie die Taste ENTER. Geben Sie die vierstellige Kennung ein, die Sie über den Druckertreiber vorgegeben haben, und bestätigen Sie mit der Taste ENTER.

1. Drücken Sie wiederholt ▼, bis vor der Kopienzahl Löschen erscheint.

1. Drücken Sie die Taste ENTER. Der Druckauftrag wird von der Festplatte gelöscht.

Druckjobs mit Auftragscode drucken

Installieren Sie zunächst die Software NET Job Manager von der zum Lieferumfang des Druckers gehörigen CD-ROM. Rufen Sie dazu das Hauptmenü der CD-ROM auf und wählen Sie dort Drucker Software >Job Manager.

1. Wählen Sie in Windows Start > Alle Progra mme > Job Manager.
2. Geben Sie das Passwort für die Software ein. Der Job Manager wird gestartet.
3. Klicken Sie das Symbol Drucker hinzufügen (siehe nachstehende Abbildung) an. Wählen Sie dann den Lokaler Drucker oder den Netzwerkdrucker.

HINWEIS

Wenn Sie den Drucker über den lokalen Parallelanschluss mit dem Rechner verbinden, muss im Druckertreiber die Druckausgabe über einen lokalen Anschluss aktiviert sein. Überprüfen Sie dies, indem Sie das Register "Details" des Drucker-Eigenschaftenfensters aufrufen und dort nachschauen, welcher Anschluss für die Druckausgabe gewählt ist.

EMI.NET Job Manager Debel Anzusgen Drucker Vergang Hille Proklahoma BI-Adress TX-Adress Symbol "Drucker hinzufügen"

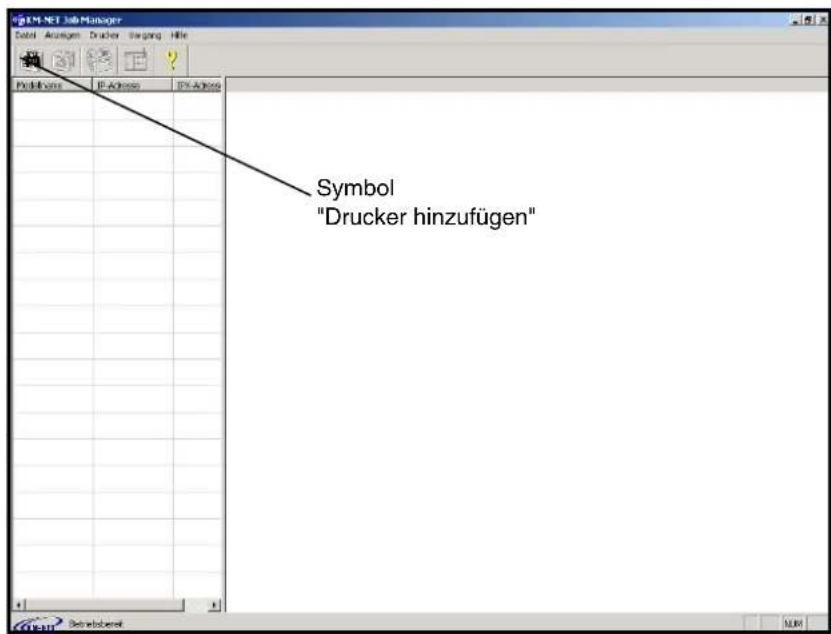

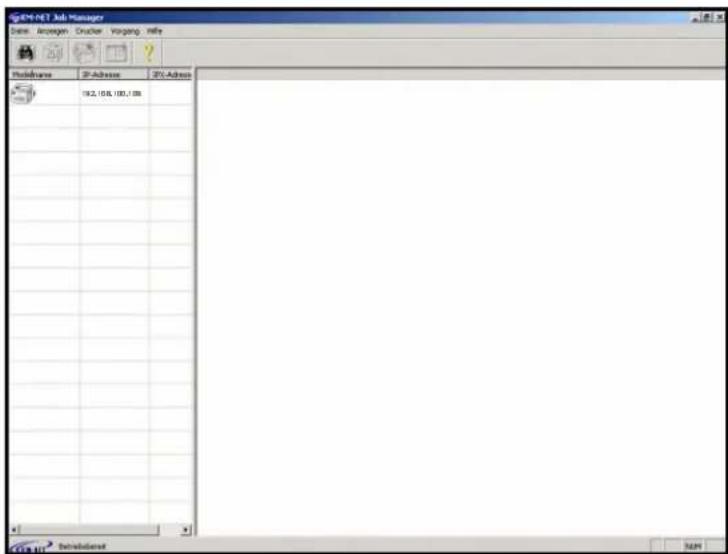

Abbildung 3-5

1. Befolgen Sie die Anweisungen des Assistenten, bis das Dialogfenster Drucker auswählen erscheint. Markieren (unterlegen) Sie dort per Mausklick den Drucker in der Druckerliste und klicken Sie dann auf Fertigstellen.
2. Doppelklicken Sie in der Liste auf Modellname. Daraufhin werden die zum aktuellen Zeitpunkt im Drucker gespeicherten Aufträge angezeigt. Veranlassen Sie die Ausgabe des gewünschten Druckauftrags, indem Sie den betreffenden Auftrag unter Jobname mit der rechten Maustaste anklicken und in der daraufhin erscheinenden Dropdown-Liste auf Drucken klicken.

Sie können auch mehrere Druckjobs gleichzeitig auswählen, indem Sie die einzelnen Aufträge nacheinander anklicken und dabei auf der Tastatur Ihres Rechners die Strg-Taste festhalten.

Spectris 10.1.1.1.1.1.1 Name: Brozogen, Cracker, Vorgang, Info Subclause: P-Adverse P/Adverse 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 2458769876987698769876987698769876987698769876987698769876987698769876987698769876987698769876987698769876 Spectris 10.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

Abbildung 3-6

Der Auftrag bleibt auch nach dem Druck gespeichert. Um den Auftrag von der Festplatte zu löschen, müssen Sie den Auftragsnamen im Job Manager mit der rechten Maustaste anklicken und in der daraufhin erscheinenden Dropdown-Liste die Option Löschen wählen.

Original Modus

Mit dieser Funktion werden Druckaufträge vorübergehend oder permanent bzw. in virtuellen Mailboxen gespeichert, je nachdem, welche Option im Druckertreiber Sie aktivieren, wenn Sie von einem Computer aus drucken. Wählen Sie temporäre oder permanente Speicherung, können Sie jedem gespeicherten Auftrag automatisch eine eindeutige Nummer und einen Barcode zuweisen lassen. Dieser Barcode kann auch in dem gedruckten Dokument erscheinen. Für einen Neudruck muss dann lediglich mit Hilfe eines Barcode-Scanners dieser Code von dem Originaldokument oder aus einer Liste codierter Aufträge eingelesen werden. Näheres hierzu enthält Auftragscodeliste drucken auf Seite 3-25.

Für den Original Modus muss im Drucker eine Festplatte installiert sein.

Virtuelle Mailbox

Die virtuelle Mailbox ist Bestandteil der Auftragsablagefunktion, da hier Druckaufträge auf der Festplatte abgelegt werden, ohne jedoch direkt ausgedruckt zu werden. Diese Aufträge können Sie zu einem späteren Zeitpunkt über das Bedienfeld, das Print Disk Manager-Dienstprogramm (auf der mitgelieferten CD-ROM) abrufen.

Jede Mailbox kann von einem Benutzer verwendet werden, der in diesem Modus ebenfalls auf den Drucker zugreifen möchte. Standardmäßig ist die Mailbox nummeriert von Fach001, Fach002 ... etc. Um einen Auftrag in einer dieser Mailboxen abzulegen, weisen Sie ihm im Druckertreiber vor dem Ausdruck die Nummer bzw. den Namen einer Mailbox zu.

Zum Abrufen eines Auftrags aus dem Speicher siehe Aufträge aus der virtuellen Mailbox abrufen auf Seite 3-26.

Auftragscodeliste drucken

Wenn Sie bei Ausgabe eines Druckauftrags vom Computer im Druckertreiber die Option für permanente Speicherung eines Auftrags wählen, können Sie über das Bedienfeld eine Auftragscodeliste ausdrucken lassen.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Zusätzliche Schnellkopien drucken auf Seite 3-20 beschrieben aus.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, >Code-Liste für Auftrag erscheint.

>Code-Liste für Auftrag

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

>Code-Liste für Auftrag ?

1. Drücken Sie erneut die Taste ENTER. Der Drucker gibt eine Liste der Auftragscodes aus wie nachstehend in Abbildung 3-7 dargestellt.

Abbildung 3-7

Aufträge aus der virtuellen Mailbox abrufen

Um Aufträge, die in der virtuellen Mailbox (VMB) abgelegt wurden, abzurufen, müssen Sie vorgehen wie nachfolgend beschrieben. Eine Liste der in der virtuellen Mailbox enthaltenen Aufträge kann ausgedruckt werden. Siehe hierzu Liste des VMB-Inhalts drucken weiter unten.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Zusätzliche Schnellkopien drucken auf Seite 3-20 beschrieben aus.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Drucke VMB erscheint. Daraufhin erscheint die Nummer der virtuellen Mailbox.

>Drucke VMB
Fach001:

Wenn Sie für die virtuelle Mailbox im Druckertreiber einen Aliasnamen vergeben haben, wird nach der Mailboxnummer der Aliasname (im Beispiel unten Richard) angezeigt:

>Drucke VMB
Fach001:Richard

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

Drucke VMB
Fach001?Richard

1. Drücken Sie die Taste ENTER. Der Drucker gibt den in der virtuellen Mailbox abgelegten Auftrag aus. Anschließend wird dieser Auftrag automatisch aus der Mailbox gelöscht.

Liste des VMB-Inhalts drucken

Mit dieser Funktion kann eine Liste der in den virtuellen Mailboxen abgelegten Druckaufträge ausgegeben werden.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Zusätzliche Schnellkopien drucken auf Seite 3-20 beschrieben aus.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Liste Virtuelle Mailbox erscheint.

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

1. Drücken Sie erneut die Taste ENTER. Der Drucker gibt eine Liste der aktuell in den virtuellen Mailboxen abgelegten Aufträge aus.

e-MPS-Konfiguration ändern

Sie können für die Arbeit mit e-MPS folgende Standardeinstellungen ändern:

• die maximale Anzahl von Schnellkopie-/Proof and Hold-Aufträgen (32)
- den maximal für temporäre Auftragscodes reservierten Speicherplatz (50 MB)
- den maximal für permanente Auftragscodes reservierten Speicherplatz (50 MB)
- den maximal für virtuelle Mailboxen reservierten Speicherplatz (50 MB)

HINWEIS

Die Größe der definierten Speicherbereiche darf zusammengenommen nicht die Gesamtkapazität der Festplatte übersteigen. Andernfalls kann in dem jeweiligen Speicherbereich gegebenenfalls nur eine geringere Anzahl von Druckaufträgen abgelegt werden, als Sie spezifiziert haben.

Maximale Anzahl Schnellkopie-/Proof and Hold-Aufträge ändern

Sie können die Anzahl der Schnellkopie-/Proof and Hold-Aufträge von 0 bis 50 beliebig festlegen. Standardwert ist 32.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Zusätzliche Schnellkopien drucken auf Seite 3-20 beschrieben aus.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, >e-MPS Konfigurationen> erscheint.

>e-MPS
Konfigurationen

1. Drücken Sie die Taste ▶
2. Drücken Sie wiederholt ▲ bzw. ▼, bis >>Schnellkopie erscheint.

>>Schnellkopie
32

1. Drücken Sie die Taste ENTER. Ein blinkender Cursor (_) erscheint.

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Zulässig ist eine beliebige Zahl zwischen 0 und 50. Mit den Tasten ◀ bzw. ▶ können Sie den Cursor nach links bzw. rechts verschieben.
2. Überprüfen Sie den angezeigten Höchstwert und bestätigen Sie ihn mit der Taste ENTER.
3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Maximal für temporäre Auftragscodes reservierter Speicherplatz

Der an dieser Stelle eingegebene Wert bezeichnet den maximal für temporäre Auftragscodes zur Verfügung stehenden Speicherplatz auf der Festplatte. Zulässig ist ein beliebiger Wert zwischen 0 und 9999 MB. Die effektiv zur Verfügung stehende Maximalkapazität ist abhängig von dem noch freien Festplattenplatz. Der Standardwert ist 1/6 des Gesamt-Plattenplatzes gerundet in Einheiten von 50 MB. Hat eine Festplatte beispielsweise eine Kapazität von 10 GB, beträgt der Standardwert 1550 MB.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Maximale Anzahl Schnellkopie-/Proof and Hold-Aufträge ändern auf Seite 3-27 beschrieben aus.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >>Größe temp. Auft-Code erscheint.

>>Größe temp.
Auft-Code 1550MB

1. Um den maximalen Speicherplatz zu ändern, drücken Sie die Taste ENTER. Ein blinkender Cursor (_) erscheint.

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Mit den Tasten ◀ bzw. ▶ können Sie den Cursor nach links bzw. rechts verschieben.
2. Wenn der gewünschte Wert angezeigt wird, bestätigen Sie ihn mit der Taste ENTER.
3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Maximal für permanente Auftragscodes reservierter Speicherplatz

Der an dieser Stelle eingegebene Wert bezeichnet den maximal für permanente Auftragscodes zur Verfügung stehenden Speicherplatz auf der Festplatte. Zulässig ist ein beliebiger Wert zwischen 0 und 9999 MB. Die effektiv zur Verfügung stehende Maximalkapazität ist abhängig von dem noch freien Festplattenplatz. Der Standardwert ist 1/6 des Gesamt-Plattenplatzes gerundet in Einheiten von 50 MB. Hat eine Festplatte beispielsweise eine Kapazität von 10 GB, beträgt der Standardwert 1550 MB.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Maximale Anzahl Schnellkopie-/Proof and Hold-Aufträge ändern auf Seite 3-27 beschrieben aus.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >>Größe perm. Auft-Code erscheint.

>>Größe perm.
Auft-Code 1550MB

1. Drücken Sie die Taste ENTER. Ein blinkender Cursor (_) erscheint.

>>Größe perm.
Auft-Code 1550MB

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Mit den Tasten ◀ bzw. ▶ können Sie den Cursor nach links bzw. rechts verschieben.
2. Wenn der gewünschte Wert angezeigt wird, bestätigen Sie ihn mit der Taste ENTER.
3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Maximal für virtuelle Mailboxen reservierter Speicherplatz

Der an dieser Stelle eingegebene Wert bezeichnet den maximal für virtuelle Mailboxen zur Verfügung stehenden Speicherplatz auf der Festplatte. Zulässig ist ein beliebiger Wert zwischen 0 und 9999 MB. Die effektiv zur Verfügung stehende Maximalkapazität ist abhängig von dem noch freien Festplattenplatz. Der Standardwert ist 1/6 des Gesamt-Plattenplatzes gerundet in Einheiten von 50 MB. Hat eine Festplatte beispielsweise eine Kapazität von 10 GB, beträgt der Standardwert 1550 MB.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Maximale Anzahl Schnellkopie-/Proof and Hold-Aufträge ändern auf Seite 3-27 beschrieben aus.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >>VMB-Größe erscheint. Die Standardeinstellung ist 50 MB.

>>VMB-Größe
1550MB

1. Um die maximale Größe zu ändern, drücken Sie die Taste ENTER. Ein blinkender Cursor (_) erscheint.

>>VMB-Größe 1550MB

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Mit den Tasten ◀ bzw. ▶ können Sie den Cursor nach links bzw. rechts verschieben.
2. Wenn der gewünschte Wert angezeigt wird, bestätigen Sie ihn mit der Taste ENTER.
3. Drücken Sie die Taste MENU, um die Moduswahl-Menüs zu verlassen.

Schnittstellenparameter ändern

Der Drucker ist mit einer parallelen Schnittstelle ausgerüstet. Außerdem kann optional eine Netzwerkschnittstellenkarte installiert werden. Verschiedene Druckparameter wie beispielsweise die Standardemulation können über das Moduswahl-Menü des Druckers für jede Schnittstelle individuell eingestellt werden. Vor Eingabe der nachfolgend erläuterten Änderungen ist immer die einzustellende Schnittstelle auszuwählen.

HINWEIS

Die nachfolgend erläuterte Auswahl einer Schnittstelle hat keinerlei Einfluss darauf, über welche Schnittstelle Daten empfangen werden. Diese Auswahl trifft der Drucker automatisch.

Parallelen Schnittstellen-Modus einstellen

Im parallelen Schnittstellen-Modus unterstützt der Drucker die bidirektionale Übertragung mit hoher Geschwindigkeit (Highspeed-Modus). Normalerweise ist diese Schnittstelle standardmäßig auf Automatisch gesetzt. Einzelheiten hierzu siehe Anhang B, Schnittstelle zum Rechner. Achten Sie nach Definition der Schnittstellenparameter unbedingt darauf, dass Sie den Drucker zumindest einmal zurücksetzen oder ausschalten. Erst im Anschluss daran werden die neuen Einstellungen wirksam. Sie können zwischen folgenden Einstellungen wählen:

• Automatisch (Standardwert)
- Nibble (high)
- High Speed
- Normal

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼bzw. ▲, bis Schnittstelle > erscheint.
3. Wird nicht Parallel angezeigt, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Parallel erscheint.

1. Drücken Sie erneut die Taste ENTER. Das Fragezeichen verschwindet.

2. Drücken Sie die Taste ▶. Im Display erscheint das Menü für den Kommunikations-Modus.

3. Um den Kommunikations-Modus zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie die Taste ▼ bzw. ▲, um durch die Liste der Modusoptionen zu blättern.

Automatisch
Normal
High Speed
Nibble (high)

1. Wenn der gewünschte Modus angezeigt wird, drücken Sie die Taste ENTER.
2. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Parameter der seriellen Schnittstelle ändern

HINWEIS

Die nachfolgend beschriebenen Einstellungen können nur bei Druckern vorgenommen werden, die mit dem optionalen seriellen Schnittstellen-Kit (IB-11) bestückt sind.

Sie können die Parametereinstellungen für die serielle Schnittstelle, d. h. Baudrate, Datenbits, Stoppbits, Parität und Protokoll, übernehmen oder ändern. In jedem Fall müssen die Parameter jedoch den Einstellungen für die serielle Schnittstelle des Computers entsprechen.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Schnittstelle > erscheint.
3. Wird nicht Seriell angezeigt, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Seriell erscheint.

1. Drücken Sie erneut die Taste ENTER.
2. Drücken Sie die Taste ▶. Im Display wird einer der folgenden Parameter angezeigt (beispielsweise Baudrate).

Mit Hilfe der Taste ▼ bzw. ▲ können Sie durch die Liste der seriellen Parameter blättern. Wenn Sie die Einstellung eines dieser Parameter ändern wollen, drücken Sie die Taste ENTER. Mit ▲ bzw. ▼ können Sie den Wert bzw. die Auswahl ändern.

Wertebereich

Um beispielsweise die Baudrate von 9600 auf 115200 umzustellen, rufen Sie wie oben beschrieben das Menü Baudrate auf. Wird im Display die Baudrate 9600 (bit/s) angezeigt, drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

Drücken Sie die Taste ▼ bzw. ▲ um durch die verschiedenen Einstellungen zu blättern. Wenn 115200 angezeigt wird, drücken Sie die Taste ENTER. Drücken Sie die Taste MODE, um das Moduswahl-Menü zu verlassen.

Manche Computer unterstützen eine Baudrate von 115200 bit/s nicht. Sollten Sie bei dieser Geschwindigkeitseinstellung Probleme mit der Übertragung haben, wählen Sie eine niedrigere Baudrate.

Parameter der Netzwerkschnittstelle ändern

Dieser Drucker ist mit einer Netzwerkschnittstelle ausgestattet, die das TCP/IP-, das NetWare- und das EtherTalk-Protokoll unterstützt. Darüber hinaus können Sie die optionale Netzwerkschnittstellenkarte im Erweiterungssteckplatz des Druckers (OPT) installieren.

Über das Bedienfeld können Sie folgende Einstellungen für den Netzwerkdurch vornehmen:

• TCP/IP, NetWare, AppleTalk aktivieren bzw. deaktivieren
  • den DHCP-Modus einstellen
• die IP-, Subnet Masken-, Standard-Gateway-Adresse eingeben
• festlegen, ob bei Einschalten des Druckers eine Netzwerkstatusseite ausgegeben werden soll

Um die Parameter für die Netzwerkkarte zu bestätigen bzw. zu ändern, gehen Sie folgendermaßen vor:

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Schnittstelle > erscheint.
3. Wird als aktuelle Schnittstelle nicht Netzwerk angezeigt, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.
4. Wenn die optionale Netzwerkschnittstellenkarte im Drucker installiert ist, wird Option angezeigt. Die zur Einstellung der Parameter auszuführenden Schritte sind dabei im Wesentlichen identisch.

Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Netzwerk erscheint.

1. Drücken Sie erneut die Taste ENTER.

2. Drücken Sie die Taste ▶. Daraufhin erscheint eines der nachstehend dargestellten Menüs. Um Einstellungen zu ändern, drücken Sie die Taste ENTER. Mit ▲ bzw. ▼ können Sie den Wert bzw. die Auswahl ändern. Gehen Sie dabei vor wie nachfolgend beschrieben.

Wertebereich >NetWare > Ein Diese Position bei Anschluss an ein Netzwerk mit NetWare auf Ein setzen. Im Untermenü (>) kann als Frame-Modus Auto, 802.3, Ethernet II, und 802.2 und 802.3SNAP eingestellt werden. >TCP/IP > Ein Diese Position bei Anschluss an ein Netzwerk mit TCP/IP auf Ein setzen Das Untermenü (>) enthält die Optionen DHCP, IP-Adresse, Subnet Maske und Gateway. Nähere Einzelheiten zum Auflösen der IP-Adresse für die Netzwerkkarte enthält der Abschnitt IP-Adresse auflösen auf Seite 3-33. >EtherTalk Aus Für die Vernetzung mit Macintosh-Computern muss EtherTalk aktiviert (Ein) sein. >Opt.Statusseit Ein Ist diese Option aktiviert (Ein), gibt der Drucker bei jedem Ausdruck des Druckerstatus eine Netzwerkstatusseite aus. Näheres hierzu siehe Statusseite für Netzwerkschnittstellenkarte drucken auf Seite 3-34.

1. Aktivieren Sie das für den Anschluss des Druckers an das Netzwerk erforderliche Protokoll. Blättern Sie dazu im Menü zu dem Namen des betreffenden Protokolls, drücken Sie die Taste ENTER, danach die Taste ▲ bzw. ▼, um von Aus auf Ein umzuschalten, und drücken Sie danach erneut die Taste ENTER.
2. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit. Sie können eine Netzwerkstatusseite ausgeben lassen, um zu überprüfen, ob IP-, Subnet Masken- und Gateway-Adresse korrekt eingestellt sind. Informationen zum Drucken einer solchen Statusseite enthält der Abschnitt Statusseite für Netzwerkschnittstellenkarte drucken auf Seite 3-34.

IP-Adresse auflösen

Um den Drucker über das TCP/IP-Protokoll in ein Netzwerk einbinden zu können, das nicht über einen DHCP-Server verfügt, müssen Sie am Bedienfeld des Drucker die IP-Adresse manuell einstellen. Diese Adresse muss eindeutig sein und sollte mit dem Netzwerkadministrator abgesprochen werden. Eine typische IP-Adresse ist beispielsweise "192.168.100.001".

1. Aktivieren Sie das TCP/IP-Protokoll wie oben beschrieben.

>TCP/IP
Ein

1. Rufen sie durch Drücken der Taste ▶ das Untermenü auf. Vergewissern Sie sich, dass DHCP auf Aus gesetzt ist. Ist dies nicht der Fall, den DHCP-Modus mit der Taste ▲ deaktivieren (Einstellung Aus). Wenn Sie ▼ bzw. ▲drücken, ändert sich die Einstellung wie nachstehend dargestellt.

1. Wenn >>IP Adresse angezeigt wird, drücken Sie die Taste ENTER. An der letzten Stelle erscheint ein blinkender Cursor (_).

1. Drücken Sie die Taste ▼ bzw. ▲, um den Wert an der durch den Cursor markierten Stelle zu erhöhen bzw. zu reduzieren. Mit den Tasten ◀ bzw. ▶ können Sie den Cursor nach links bzw. rechts verschieben.
2. Wenn Sie die IP-Adresse eingegeben haben, drücken Sie die Taste ENTER.
3. Drücken Sie die Taste ▼ bzw. ▲, um zu Subnet Maske zu springen. Gehen Sie hier genauso vor, um die Adresse der Subnet-Maske einzugeben.
4. Springen Sie danach mit ▲ oder ▼ zu Gateway. Wiederholen Sie hier dieselben Schritte, um die Gateway-Adresse einzugeben.
5. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit. Sie können eine Netzwerkstatusseite ausgeben lassen, um zu überprüfen, ob IP-, Subnet Masken- und Gateway-Adresse korrekt eingestellt sind. Informationen zum Drucken einer solchen Statusseite enthält der folgende Abschnitt Statusseite für Netzwerkschnittstellenkarte drucken.

Statusseite für Netzwerkschnittstellenkarte drucken

Sie können bei jedem Druck einer Statusseite zusätzlich eine Netzwerkstatusseite ausgeben lassen. Diese Statusseite zeigt die Netzwerkadressen sowie weitere, schnittstellenkartenspezifische Informationen für die verschiedenen Netzwerkprotokolle. Die Standardeinstellung ist Aus (Statusseite wird nicht gedruckt).

HINWEIS

Das Drucken einer Statusseite ist gegebenenfalls für einige der Netzwerkschnittstellenkarten-Typen und -Modelle nicht möglich.

Eine Beispilseite ist in Abbildung 3-9 auf Seite 3-35 dargestellt.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ENTER, bis Schnittstelle > erscheint.

Schnittstelle >
Parallel

1. Wird nicht Netzwerk angezeigt, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Netzwerk erscheint. Drücken Sie die Taste ENTER.

1. Drücken Sie die Taste ▶ und danach wiederholt die Taste ▼ bzw. ▲, bis im Display >Network Status Page erscheint.

1. Die Standardeinstellung lautet Ein. Ist hier Aus eingestellt, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie die Taste ▼ bzw. ▲, um Ein zu wählen.

1. Drücken Sie erneut die Taste ENTER.

2. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit. Der Drucker gibt eine Netzwerkstatusseite aus (siehe nachstehende Abbildung).

Standardeinstellungen definieren

Über das Bedienfeld können Sie Standardwerte für folgende Positionen einstellen. Dabei ist jedoch zu beachten, dass die über das Bedienfeld vorgenommenen Einstellungen durch entsprechende Einstellungen im Druckertreiber bzw. in der Anwendungssoftware ungültig werden können.

Standardemulation

Sie können die für die aktuelle Schnittstelle eingestellte Emulation und den Zeichensatz ändern. Der Drucker unterstützt folgende Emulationen:

• HP PCL 6 (HP Color LaserJet 8550)
- KC-GL (HPGL 7550A)
- KPDL3 (PostScript 3)

Je nach dem vom Computer empfangenen Druckauftrag kann der Drucker automatisch zwischen HP PCL 6 und KPDL 3 umschalten. Wählen Sie hierzu KPDL (AUTO) wie nachstehend beschrieben und spezifizieren Sie die Alternativemulation wie unter Alternativen zur KPDL-Emulation auf Seite 3-37 beschrieben.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display Emulation > erscheint. Angezeigt wird der derzeit eingestellte Emulations-Modus.
3. Um die Standardemulation zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis der gewünschte Emulations-Modus angezeigt wird.

2. Drücken Sie die Taste ENTER.

3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

KC-GL Stiftbreite und -farbe

In der KC-GL-Emulation können Sie die Stiftbreite in Dots, die Farbe der einzelnen Stifte von 1 - 8 und das Format der KC-GL-Seite einstellen.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display Emulation erscheint.
3. Wird eine andere Emulation als KC-GL angezeigt, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.
4. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis KC-GL erscheint. Drücken Sie die Taste ENTER.

Emulation > KC-GL

1. Drücken Sie die Taste ▶, um das Untermenü >KG-GL Stift Einst.> aufzurufen. Um die Stiftbreite und/oder Stiftfarbe zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis die gewünschte Stiftnummer, 1 bis 8, angezeigt wird. Wird die betreffende Stiftnummer angezeigt, bestätigen Sie mit der Taste ENTER.

2. Um die Stiftbreite zu ändern, drücken Sie die Taste ENTER. Ein blinkender Cursor (_) erscheint unter dem Breitenwert.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis die gewünschte Stiftbreite in Punkten (00 bis 99) angezeigt wird. Wird die betreffende Stiftbreite angezeigt, bestätigen Sie mit der Taste ENTER.

2. Um die Stiftfarbe einzustellen, drücken Sie einmal die Taste ◀ und danach die Taste ▼bzw. ▲Um die Stiftfarbe zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis die gewünschte Stiftfarbe (Schwarz, Rot, Grün, Gelb, Blau, Magenta, Cyan, Weiß) angezeigt wird. Wird die betreffende Stiftfarbe angezeigt, bestätigen Sie mit der Taste ENTER.

2. Um das KC-GL-Format einzustellen, drücken Sie zweimal die Taste ◀ und danach die Taste ▼bzw. ▲ bis im Display >KC-GL Format erscheint.

3. Um das Seitenformat zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis das gewünschte Seitenformat (A2, A1, A0, B3, B2, B1, B0 und SPSZ) angezeigt wird. Mit dem SPSZ-Kommando werden die Papierränder auf die Abmessungen eines Standard-Papierformats eingestellt. Dieses Kommando ist in dem auf der CD-ROM enthaltenen Programmierhandbuch näher erläutert. Drücken Sie die Taste ENTER, um die gerade gewählte Seiteneinstellung zu bestätigen.

2. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Alternativen zur KPDL-Emulation

Mit der Einstellung KPDL (AUTO) kann der Drucker automatisch die Emulation entsprechend dem empfangenen Druckauftrag ändern. Die Emulation, auf die der Drucker alternativ umschaltet, kann über das Bedienfeld eingestellt werden. Standardmäßig ist die Alternativemulation HP PCL 6 (PCL 6).

1. Drücken Sie die Taste MENU.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display Emulation > erscheint.

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis KPDL (AUTO) erscheint. Drücken Sie die Taste ENTER.

1. Drücken Sie die Taste ▶. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display Alt. Emulation erscheint. Außerdem wird die derzeit eingestellte Alternativemulation angegeben – PCL 6 bzw. KC-GL.

2. Um die alternative Emulation zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis die gewünschte Alternative angezeigt wird.

2. Drücken Sie die Taste ENTER.

3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

KPDL-Fehler drucken

Der Drucker kann eine Beschreibung von Druckfehlern ausgeben, die in der KPDL-Emulation auftreten. Standardeinstellung für diese Option ist Nicht drucken – d. h., KPDL-Fehler werden nicht ausgegeben.

1. Gehen Sie vor wie in Schritt 1 bis 3 des vorhergehenden Abschnitts beschrieben.

2. Wählen Sie mit der Taste ▼ bzw. ▲ die Option KPDL oder KPDL (AUTO).

1. Drücken Sie die Taste ENTER

2. Drücken Sie die Taste ▶. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display >KPDL-Fehler nicht drucken erscheint.

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie die Taste ▼ bzw. ▲. Drücken Sie die Taste ENTER.

2. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Standard-Font

Sie können den Standard-Font für die aktuelle Schnittstelle einstellen. Dabei kann es sich um einen der internen Fonts handeln oder einen Font, der in den Druckerspeicher geladen oder auf einer Speicherkarte oder Festplatte gespeichert wurde. Der standardmäßige interne Font ist Courier (1000).

In diesem Menü können Sie darüber hinaus Typ und Pitch für Courier und Letter Gothic einstellen und ein Beispiel der Fonts ausdrucken lassen.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display Font erscheint.

Font >

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display Schriftwahl > erscheint

>Schriftwahl >
Intern

1. Zum Auswählen eines internen Fonts überzeugen Sie sich, dass im Display Intern erscheint, und drücken Sie die Taste ▶. Daraufhin ändert sich die Anzeige wie nachstehend dargestellt. Erscheint im Display nicht Intern, drücken Sie die Taste ▼ bzw. ♦ bis Sie zu dieser Option gelangen.

>> I000

Um einen optionalen Font auszuwählen, drücken Sie die Taste ENTER, wenn im Display Font > erscheint. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Option erscheint, und danach die Taste ENTER. Drücken Sie die Taste ◀, um die oben dargestellte Option anzuzeigen. Dies kann nur erfolgen, wenn im Drucker optionale Fonts installiert sind.

Der Buchstabe vor der Nummer gibt an, wo sich der Font befindet:

I Interner Font

SO Soft-Font (heruntergeladen)

MO Fonts auf optionaler CompactFlash-Speicherkarte

HO Fonts auf RAM-Disk oder optionaler Festplatte (HD-10)

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

>>?I000

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis die gewünschte Font-Nummer erscheint. Näheres zu den Nummern interner Fonts enthält der Abschnitt Zeichensatz einstellen auf Seite 3-41.

2. Wird der gewünschte Font angezeigt, drücken Sie die Taste ENTER.

3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

"Standard" oder "Dunkel" für Courier/Letter Gothic wählen

Für die Fonts Courier und Letter Gothic kann die Schriftstärke auf Standard oder Dunkel eingestellt werden. Das nachstehende Beispiel geht von dem Font Courier aus, diese Vorgehensweise gilt jedoch auch für Letter Gothic.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display Font erscheint.

Font >

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display Schriftwahl > erscheint

>Schriftwahl > Intern

1. Überzeugen Sie sich, dass im Display Intern erscheint, und drücken Sie die Taste ▶.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Courier erscheint. Wenn Sie die Stärke der Schrift Letter Gothic einstellen, müssen hier die Option >>Letter Gothic wählen.

>>Courier Standard

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

>>Courier ? Standard

1. Wählen Sie mit der Taste ▼ bzw. ▲ die Option Standard oder Dunkel.
2. Drücken Sie die Taste ENTER.
3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Standard-Fontgröße ändern

Sie können die Größe des standardmäßigen Fonts einstellen. Wenn Sie einen proportionalen Font gewählt haben, kann auch die Zeichengröße geändert werden.

1. Gehen Sie vor wie in Schritt 1 bis 4 des vorhergehenden Abschnitts beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >>Größe erscheint.

>>Größe
012.00

1. Drücken Sie die Taste ENTER. Ein blinkender Cursor (_) erscheint.

>>Größe
012.00

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Die Fontgröße kann zwischen 4 und 999,75 Punkten in 0,25-Punkt-Schritten eingestellt werden. Mit den Tasten ◀ und ▶ können Sie den Cursor nach links bzw. rechts verschieben.

2. Wird die gewünschte Größe angezeigt, bestätigen Sie mit der Taste ENTER.

3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Pitch für Courier/Letter Gothic einstellen

Für Fonts mit festem Zeichenabstand können Sie den Pitch einstellen, wenn als Standard-Font Courier oder Letter Gothic eingestellt ist.

1. Gehen Sie vor wie in Schritt 1 bis 4 des Abschnitts "Standard" oder "Dunkel" für Courier/Letter Gothic wählen auf Seite 3-40 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >>Pitch erscheint.

>>Pitch 10.00 cpi

1. Drücken Sie die Taste ENTER. Ein blinkender Cursor erscheint (_) erscheint.

>>Pitch 10.00 cpi

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Der Pitch kann zwischen 0,44 und 99,99 Zeichen pro Zoll in 0,01-Zeichen-Schritten eingestellt werden. Mit den Tasten ▼ bzw. ▶ können Sie den Cursor nach links bzw. rechts verschieben.
2. Wird der gewünschte Wert angezeigt, bestätigen Sie mit der Taste ENTER.
3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Zeichensatz einstellen

Wie nachfolgend beschrieben können Sie den Zeichensatz des aktuellen Fonts ändern. Welche Zeichensätze zur Verfügung stehen, hängt vom jeweils aktiven Font ab (Standardeinstellung für diesen Parameter ist IBM PC-8).

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis im Display Font > erscheint.

Font >

1. Drücken Sie zunächst die Taste ▶
2. Drücken Sie wiederholt ▲ bzw. ▼, bis im Display >Zeichensatz erscheint.

>Zeichensatz
IBM PC-8

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

>Zeichensatz
?IBM PC-8

1. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis der gewünschte Zeichensatz angezeigt wird.
2. Drücken Sie die Taste ENTER.
3. Drücken Sie die Tage MENU. Im Display erscheint wieder Bereit.
4. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis der gewünschte Zeichensatz angezeigt wird.
5. Drücken Sie die Taste ENTER.
6. Drücken Sie die Tage MENU. Im Display erscheint wieder Bereit.

Schriftenlisten ausgeben

Um Ihnen die Auswahl des richtigen Font zu erleichtern, können Sie Beispiele der verfügbaren Fonts einschließlich der heruntergeladenen Fonts ausdrucken lassen. Ein Beispiel hierfür ist in Abbildung 3-10 auf Seite 3-42 enthalten.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display Font > erscheint.

Font

1. Drücken Sie die Taste ▶
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Druckbeispiel Interne Fonts bzw. >Druckbeispiel Option-Fonts erscheint.

>Druckbeispiel
Interne Fonts

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie erneut die Taste ENTER. Daraufhin erscheint im Display zunächst Es wird gedruckt und danach wieder Bereit. Der Drucker gibt eine Liste der Fonts mit einem Druckbeispiel und der Font-ID (Nummer) aus. Ein Beispiel einer solchen Liste zeigt die nachstehende Abbildung.

Internal Scalable Fonts List KPDL Font Names Font Languages Models External Fontes ARCOSYCHIKUHANGQIYWYJ12345709 ARCOSYCHIKUHANGQIYWYJ12345709 ARCOSYCHIKUHANGQIYWYJ12345709 ARCOSYCHIKUHANGQIYWYJ12345709 ARCOSYCHIKUHANGQIYWYJ12345709 ARCOSYCHIKUHGANGQIYWYJ12345709 ARCOSYCHIKUHGANGQIYWYJ12345709 ARCOSYCHIKUHGANGQIYWYJ12345709 ARCOSYCHIKUHGANGQIYWYJ12345709 ARCOSYCHIKUHGANGQIYWYJ22345709 ARCOSYCHIKUHGANGQIYWYJ22345709 ARCOSYCHIKUHGANGQIYWYJ22345709 ARCOSYCHIKUHGANGQIYWYJ22345709 ARCOSYCHIKUHGANGQIYWYJ22345709

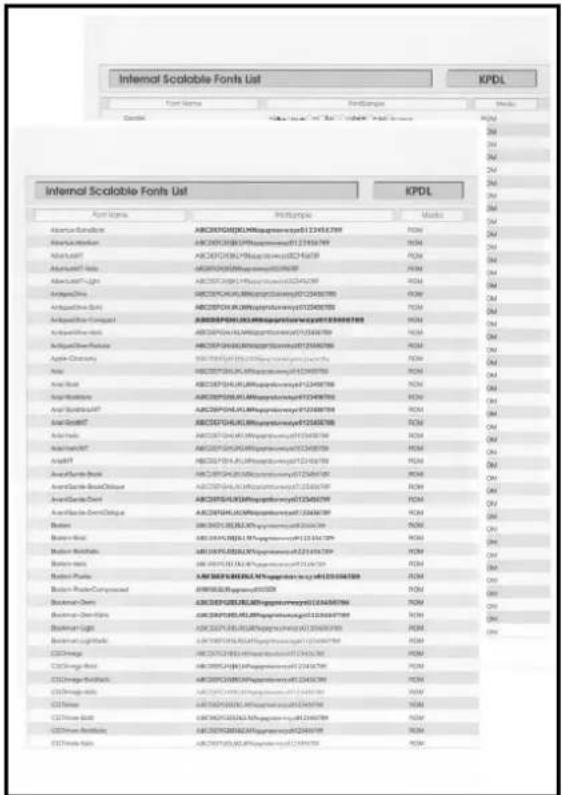

Abbildung 3-10

In der PCL 6-Emulation werden 80 skalierbare Agfa Fonts abgebildet, in der PostScript 3 Emulation (KPDL 3) werden 136 PostScript kompatible Agfa-Fonts dargestellt.

Seiteneinstellungen

Im Menü Seiteneinstell. können Sie die Anzahl der zu druckenden Exemplare, die Seitenorientierung und andere Einstellungen zur Paginierung wählen.

Anzahl Kopien

Sie können für die aktuelle Schnittstelle festlegen, wie viele Kopien jeder Seite gedruckt werden sollen. Wählbar sind Werte zwischen 1 und 999.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display Seiteneinstell.> erscheint.

Seiteneinstell.>

1. Drücken Sie die Taste ▶

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Anzahl Kopien erscheint.

>Anzahl Kopien
001

1. Drücken Sie die Taste ENTER. Ein blinkender Cursor (_) erscheint.

>Anzahl Kopien 001

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Mit den Tasten ▶ bzw. ▶ können Sie den Cursor nach links bzw. rechts verschieben.

2. Wenn der gewünschte Wert angezeigt wird, bestätigen Sie ihn mit der Taste ENTER.

3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Orientierung der Druckseite

Sie können die Orientierung Hochformat (senkrecht) oder Querformat (waagerecht) wählen.

Hochformat ABCDEABCDE

Querformat

Abbildung 3-11

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzahl Kopien auf Seite 3-43 beschrieben.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Orientierung erscheint.

>Orientierung
Hochformat

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

>Orientierung ? Hochformat

1. Wählen Sie mit der Taste ▼ bzw. ▲ die Option Hochformat oder Querformat.

2. Drücken Sie die Taste ENTER.

3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Funktion des Zeilenvorschubcodes (LF)

Hiermit wird festgelegt, wie der Drucker reagiert, wenn er einen Zeilenvorschubcode (0AH) empfängt.

• Nur LF: Ein Zeilenvorschub wird ausgeführt (Standardeinstellung).
• CR und LF: Ein Zeilenvorschub und Wagenrücklauf werden ausgeführt.

• LF ignorieren: Der Zeilenvorschub wird ignoriert.

• Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzahl Kopien auf Seite 3-43 beschrieben.

• Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >LF Einstellung erscheint.

>LF Einstellung
Nur LF

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

>LF Einstellung
? Nur LF

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis die gewünschte Zeilenvorschub-Einstellung erscheint.
2. Wenn die gewünschte Option angezeigt wird, bestätigen Sie mit der Taste ENTER.
3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Funktion des Wagenrücklaufcodes (CR)

Hiermit wird festgelegt, wie der Drucker reagiert, wenn er einen Wagenrücklaufcode (0DH) empfängt.

• Nur CR: Ein Wagenrücklauf wird ausgeführt (Standardeinstellung).
• CR und LF: Ein Zeilenvorschub und Wagenrücklauf werden ausgeführt.

• CR ignorieren: Der Wagenrücklauf wird ignoriert.

• Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzahl Kopien auf Seite 3-43 beschrieben.

• Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >CR Einstellung erscheint.

>CR Einstellung
Nur CR

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis die gewünschte Wagenrücklauf-Einstellung erscheint.

2. Wenn die gewünschte Option angezeigt wird, bestätigen Sie mit der Taste ENTER.

3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Druckqualität einstellen

Über das Menü "Druckqualität" können Sie folgendes wählen:

• Ton-Modus (Multibit-Modus, Normal und Fein)
• Glanz-Modus (niedrig und hoch).

Ton-Modus (Multibit-Modus)

Im Ton-Modus wird festgelegt, wie der Drucker einen Bildpunkt für die Darstellung von Farbe und Halbtönen pro Pixel behandelt – Normal oder Fein. Mit der Einstellung Fein werden für eine optimale Darstellung der Halbtöne von Fotos und Bildern etc. 4 Bit verwendet, im Normal-Modus 1 Bit für Halbtöne in Text, Ganzton-Objekten etc. Jeder dieser beiden Modi wirkt sich gleichermaßen auf alle Objekte auf einer Seite aus.

Bei der Einstellung Fein ergibt sich eine bessere Druckqualität als bei Normal, jedoch wird die Druckgeschwindigkeit reduziert und mehr Speicherplatz belegt. Um A3- oder B4-Papier im Fein-Modus (4 Bit pro Pixel) beidseitig bedrucken zu können, müssen mindestens 160 MB Speicher im Drucker installiert sein.

HINWEIS

Der tatsächlich benötigte Speicherplatz variiert je nach Druckdaten.

Standardeinstellung des Ton-Modus ist Normal. Führen Sie zum Ändern des Ton-Modus folgende Schritte aus:

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Druckqualität > erscheint.

Druckqualität >

1. Drücken Sie die Taste ▶

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲ bis >Ton erscheint.

>Ton
Normal

1. Um den Ton-Modus zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie die Taste ▼ bzw. ▲, um die Einstellung auf Fein zu ändern.
2. Drücken Sie die Taste ENTER, um den Ton-Modus zu verlassen.
3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Glanz-Modus

Wenn Sie den Glanz Ihres Ausdrucks verstärken wollen, stellen Sie im Glanz-Modus die Option Hoch ein. Durch diese Umstellung wird die Fixiertemperatur im Drucker erhöht. Sie wirkt sich nicht auf den erforderlichen Speicherplatz aus. Die Druckgeschwindigkeit wird halbiert. Der im Glanz-Modus steht nicht zur Verfügung, wenn als Medientyp Folien gewählt wurde.

HINWEIS

Je nach verarbeitetem Papier kann es vorkommen, dass die Blätter beim Drucken im Glanz-Modus geknittert werden. Um dies zu vermeiden, schwereres Papier benutzen.

Standardeinstellung in diesem Modus ist Niedrig. Wenn Sie den Glanz-Modus umstellen wollen, führen Sie folgende Schritte aus:

1. Gehen Sie vor wie in Schritt 1 bis 3 des vorhergehenden Abschnitts beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Glanz-Modus erscheint.

>Glanz-Modus
Niedrig

1. Um den Glanz-Modus zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie die Taste ▼ bzw. ▲, um von Niedrig auf Hoch umzustellen.
2. Drücken Sie die Taste ENTER, um die Einstellung zu bestätigen.
3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Speichermedien

Der CLP 4526 unterstützt drei Arten von Speichermedien: Speicherkarte, optionale Festplatte HD-10 und RAM-Disk. Speicherkarte und optionale Festplatte werden in den entsprechenden Steckplätzen des Druckers installiert. Bei der RAM-Disk handelt es sich um einen bestimmten Teil des Druckerspeichers, der für die vorübergehende Ablage von Druckaufträgen reserviert ist. Wenn die optionale Festplatte im Drucker installiert ist, steht die e-MPS-Funktion zur Verfügung. Näheres hierzu siehe e-MPS auf Seite 3-19.

Die grundlegenden Arbeitsschritte beim Einsatz der genannten Speichermedien sind identisch. Der nachfolgende Abschnitt beschreibt im Wesentlichen die Benutzung der Speicherkarte.

Umgang mit einer Speicherkarte

Der Drucker verfügt über einen Steckplatz für eine Speicherkarte. Wenn eine derartige Karte in den Drucker eingebaut worden ist, werden die nachfolgend erläuterten Funktionen unterstützt.

• Font-Daten laden
• Daten laden
• Daten schreiben
• Daten löschen
• Speicherkarte formatieren
  • Inhaltsverzeichnis drucken

Einzelheiten zur Installation einer Speicherkarte siehe CompactFlash-Speicherkarte auf Seite A-5.

Font-Daten laden

Wenn beim Einschalten des Druckers bereits eine Speicherkarte im Steckplatz vorhanden ist, werden die darauf gespeicherten Schriften automatisch in den Drucker gelesen. Um Schriften von einer Speicherkarte einzulesen, gehen Sie folgendermaßen vor.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis CF-Karte > erscheint.
3. Drücken Sie die Taste ▶
4. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis >Fonts laden erscheint.

CF-Karte>

>Fonts laden

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

>Fonts laden ?

1. Drücken Sie die Taste ENTER. Im Display erscheint In Arbeit und die Schriftdaten werden von der Karte gelesen. Wenn alle Daten gelesen sind, verschwindet In Arbeit wieder aus dem Display.

>Fonts laden
In Arbeit

1. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Daten laden

Die auf einer Speicherkarte gespeicherten Daten können gedruckt werden. Gehen Sie hierzu folgendermaßen vor:

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Font-Daten laden auf Seite 3-47 beschrieben aus.
2. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis >Daten laden erscheint. Darunter wird der Name der Datei angezeigt (in diesem Beispiel Report).

>Daten laden Report

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint vor dem Dateinamen.

1. Drücken Sie die Taste ▲ bzw. ▼, um den gewünschten Dateinamen in das Display zu holen.
2. Drücken Sie die Taste ENTER. Im Display erscheint In Arbeit und die Daten werden von der Speicherkarte gelesen.

Daten schreiben

Solange auf der Speicherkarte noch Speicherplatz frei ist, können Sie Daten auf die Karte schreiben. Dabei werden den Dateien automatisch Namen zugeordnet, die dann wie unter Inhaltsverzeichnis drucken auf Seite 3-51 erläutert in einem Inhaltsverzeichnis ausgedruckt werden können.

Gehen Sie wie nachfolgend beschrieben vor, um Daten auf eine Speicherkarte zu schreiben.

Der Drucker muss die Speicherkarte formatieren. Wenn Sie eine nicht formatierte Karte in den Speicherkarten-Steckplatz schieben, erscheint im Display automatisch die Option >Formatieren. Gehen Sie dann wie unter Speicherkarte formatieren auf Seite 3-50 beschrieben vor, um die Speicherkarte zu formatieren.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Font-Daten laden auf Seite 3-47 beschrieben aus.
2. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis >Daten schreiben erscheint.

>Daten schreiben

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

>Daten schreiben
?

1. Drücken Sie die Taste ENTER. Im Display erscheint In Arbeit und anschließend Wartend.
2. Übertragen Sie dann die Datei vom Rechner an den Drucker.

Die Datei wird auf die Speicherkarte geschrieben und mit einem so genannten Partitionsnamen benannt, den der Drucker automatisch wie folgt zuordnet.

Sobald der Drucker Daten empfängt, erscheint im Display die Meldung In Arbeit. Nach Abschluss der Datenübertragung wird dann Wartend angezeigt.

1. Sobald im Display Wartend erscheint, drücken Sie die Taste GO. Damit veranlassen Sie, dass die Datei auf die Speicherkarte geschrieben wird und der Drucker automatisch folgende Informationsseite zum Schreibvorgang auf der Speicherkarte ausdruckt.

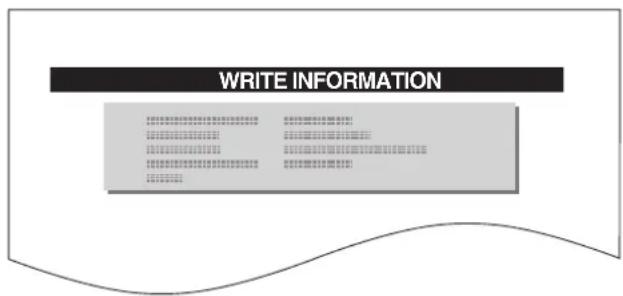

WRITE INFORMATION

Abbildung 3-12

Partition Type: Typ der übergebenen Daten (unterstützt wird derzeit nur Typ 2).

Partition Name: Zielname der auf die Karte geschriebenen Daten.

Write Partition Length: Umfang der auf die Karte geschriebenen Daten.

Others: Fehlerinformationen.

Sobald obige Statusseite gedruckt worden ist, erscheint im Display wieder Bereit.

1. Wiederholen Sie die oben erläuterten Schritte, bis alle Daten (Dateien) auf die Speicherkarte geschrieben worden sind. Im Anschluss an jeden Schreibvorgang wird die zuvor in Schritt 6 erläuterte Informationsseite mit Angaben zu der jeweils gesendeten Datei ausgedruckt. Wenn Sie eine Liste aller auf einer Speicherkarte gespeicherten Dateien einsehen wollen, können Sie sie wie auf Seite 3-51 unter Inhaltsverzeichnis drucken erläutert ausdrucken.

Daten löschen

Sie haben die Möglichkeit, die auf einer Speicherkarte gespeicherten Daten vom Drucker aus zu löschen.

Gehen Sie hierzu wie nachfolgend beschrieben vor. Prüfen Sie zunächst, ob die Speicherkarte Daten enthält. Andernfalls kann im Display nicht >Daten löschen angezeigt werden.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Font-Daten laden auf Seite 3-47 beschrieben aus.

2. Drücken Sie wiederholt die Taste bzw., bis >Daten löschen erscheint. Darunter erscheint der Name der Datei (in diesem Beispiel Report).

>Daten löschen
Report

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint vor dem Dateinamen.

1. Drücken Sie die Taste ▲ bzw. ▼, um den gewünschten Dateinamen in das Display zu holen.

2. Drücken Sie die Taste ENTER. Im Display erscheint In Arbeit und die Daten werden von der Speicherkarte gelöscht. Im Display erscheint wieder Bereit.

Speicherkarte formatieren

Bevor eine neue Speicherkarte benutzt werden kann, muss sie formatiert werden. Erst dann können Daten darauf geschrieben werden.

HINWEIS

Bei der Formatierung werden alle eventuell bereits auf dem Speichermedium gespeicherten Daten gelöscht.

Die Formatierung der Speicherkarte muss vom Bedienfeld aus veranlasst werden.

Gehen Sie folgendermaßen vor, um eine Speicherkarte zu formatieren. Wenn eine neue Speicherkarte in den Steckplatz des Druckers geschoben wird, erscheint im Display die Meldung Formatfehler CF-Karte.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Font-Daten laden auf Seite 3-47 beschrieben aus.

2. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis >Formatieren erscheint.

>Formatieren

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

>Formatieren ?

1. Drücken Sie die Taste ENTER. Im Display erscheint In Arbeit und die Speicherkarte wird formatiert.

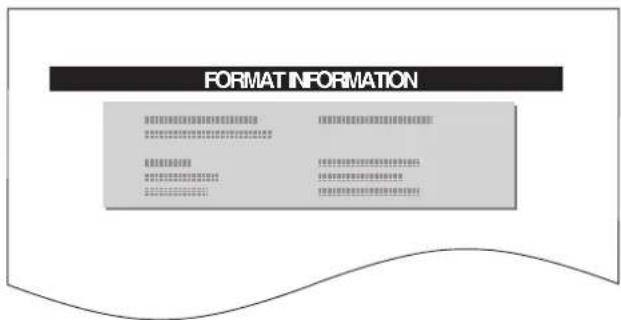

Sobald die Formatierung beendet ist, erstellt der Drucker automatisch die nachfolgend gezeigte Formatierungsseite. Anhand dieser Seite können Sie überprüfen, ob die Speicherkarte ordnungsgemäß formatiert worden ist.

Capacity: Gesamtkapazität der Speicherkarte.

Used Space: Die Kapazität, die der Drucker für seine Systemdaten belegt.

Free Space: Der auf der Karte für die Speicherung von Daten verbliebene Platz.

Sobald die Formatierungsseite ausgedruckt worden ist, erscheint im Display wieder Bereit.

Inhaltsverzeichnis drucken

Der Drucker kann eine Liste aller auf der Speicherkarte gespeicherten Partitionen (Dateinamen) ausgeben. (Auch der Inhalt einer Font-Karte kann ausgedruckt werden.)

Gehen Sie folgendermaßen vor, um ein Inhaltsverzeichnis einer Speicherkarte auszugeben.

1. Führen Sie Schritt 1 bis 3 wie im Abschnitt Font-Daten laden auf Seite 3-47 beschrieben aus.

2. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis >Inhaltsverzeichnis erscheint.

>Inhalts-
verzeichnis

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

>Inhalts-
verzeichnis ?

1. Drücken Sie die Taste ENTER. Im Display erscheint In Arbeit und das Inhaltsverzeichnis wird gedruckt.

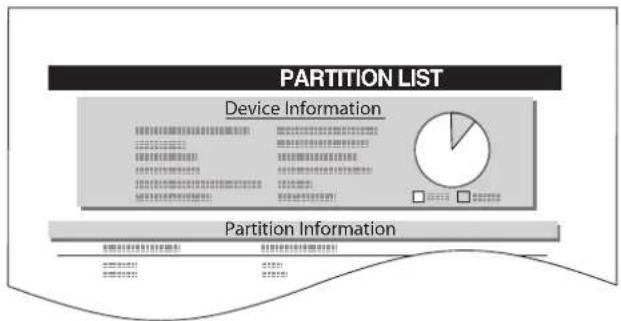

Abbildung 3-14

Dieser Ausdruck (siehe Beispiel oben) enthält folgende Informationen.

Device Name/

Number: MEMORY CARD/A steht für eine Speicherkarte.

Capacity: Gesamtkapazität der Speicherkarte.

Used Space: Gesamtumfang der auf der Karte gespeicherten Daten.

Free Space: Auf der Speicherkarte für die Speicherung von Daten verbleibender Platz, einschließlich des Speicherplatzes, den der Drucker für seine Systemdaten belegt.

Partition Name: Der Name, den der Drucker automatisch einer Datei zuweist.

Partition Size: Größe der Datei in Byte.

Partition Type: Typ der auf die Speicherkarte geschriebenen Daten: Data – Druckdateien oder Font – permanente Schriften.

Sobald das Inhaltsverzeichnis der Speicherkarte gedruckt worden ist, erscheint im Display wieder Be-reit.

Umgang mit der optionalen Festplatte HD-10

Wenn die optionale Festplatte im Drucker installiert ist, können Sie die nachfolgend aufgelisteten Vorgänge auf der Festplatte ausführen.

• Daten laden
• Daten schreiben
• Daten löschen
• Festplatte formatieren
  • Inhaltsverzeichnis drucken

Nach der erstmaligen Installation einer optionalen Festplatte in den Drucker muss diese formatiert werden. Erst dann kann die Platte benutzt werden. Wird die optionale Festplatte nicht formatiert, erscheint im Display automatisch das Menü >Formatieren.

Die Vorgehensweise beim Einsatz der optionalen Festplatte ist im Wesentlichen identisch mit den Prozeduren beim Umgang mit der Speicherkarte. Siehe hierzu die entsprechenden Abschnitte unter Umgang mit einer Speicherkarte auf Seite 3-47.

Wenn Daten auf die Festplatte geschrieben werden, wird der entsprechenden Datei automatisch ein Datei-name zugewiesen – "DataH001" (für die erste Datei), "DataH002" (für die zweite Datei), "DataH003" (für die dritte Datei) etc.

Umgang mit einer RAM-Disk

Eine RAM-Disk ist ein bestimmter Teil des Druckerspeichers, der für die vorübergehende Ablage von Druckaufträgen benutzt wird. Eine derartige RAM-Disk steht ausschließlich für die elektronische Sortierung zur Verfügung. Anhand der gespeicherten Druckdaten können dann mehrere Kopien eines Auftrags in kürzerer Zeit als üblich erstellt werden. Die Funktionsweise ähnlich wie bei Verwendung der Festplatte, allerdings gehen die auf der RAM-Disk gespeicherten Daten bei Ausschalten des Druckers verloren. Standardmäßig ist die RAM-Disk deaktiviert (Aus).

Aktivieren Sie die RAM-Disk und geben Sie die gewünschte Größe ein wie nachfolgend beschrieben. Der maximale Umfang der RAM-Disk ist wie folgt zu berechnen:

Maximale RAM-Disk-Größe = Gesamt-Druckerspeicher minus 36 MB

Wenn der Drucker beispielsweise über eine gesamte installierte Speicherkapazität von 256 MB verfügt, können Sie wie nachfolgend erläutert eine 220 MB umfassende RAM-Disk einrichten. Wenn Sie versuchen, diesen Grenzwert zu überschreiten, veranlasst der Drucker automatisch eine Abrundung, so dass die RAM-Disk immer eine Kapazität hat, die dem Gesamt-Druckerspeicher abzüglich 36 MB entspricht. Nach Einrichtung einer RAM-Disk muss der Drucker rückgesetzt werden.

Um die RAM-Disk im Druckerspeicher zu aktivieren, müssen Sie zunächst über das Moduswahl-Menü des Druckers den RAM-Disk-Modus aktivieren (auf Ein setzen) und wie nachfolgend beschrieben die gewünschte Größe der RAM-Disk einstellen. Dann können Sie auf der RAM-Disk folgende Funktionen ausführen:

• Daten laden
• Daten schreiben
• Daten löschen
  • Inhaltsverzeichnis drucken

Die Funktionen im Umgang mit der RAM-Disk sind im Wesentlichen identisch mit der Verbindung der Speicherkarte. Genaue Einzelheiten hierzu siehe die entsprechenden Abschnitte unter Umgang mit einer Speicherkarte auf Seite 3-47. Wenn Daten auf die RAM-Disk geschrieben werden, wird der entsprechenden Datei automatisch ein Dateiname zugewiesen – "DataH001" (für die erste Datei), "DataH002" (für die zweite Datei), "DataH003" (für die dritte Datei) etc.

HINWEIS

Die RAM-Disk kann nicht benutzt werden, wenn eine optionale Festplatte im Drucker installiert ist.

Auf der RAM-Disk werden Daten nur vorübergehend gespeichert. Wenn der Drucker zurückgesetzt oder ausgeschaltet wird, werden die gespeicherten Daten gelöscht.

Die RAM-Disk wird im Benutzerspeicher des Druckers eingerichtet. Je nach Umfang der RAM-Disk kann es daher zu einer Reduzierung der Druckgeschwindigkeit und/oder zu Druckproblemen aufgrund unzureichender Speicherkapazität kommen.

Gehen Sie zur Bestätigung der Größe bzw. zur Aktivierung der RAM-Disk vor wie nachfolgend beschrieben.

Größe der RAM-Disk einstellen

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▲ bzw. ▼, bis RAM DISK Modus erscheint.

RAM DISK Modus Aus

1. Die Standardeinstellung ist Aus. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint. Aktivieren Sie die RAM-Disk (Ein) mit der Taste ▲ bzw. ▼ und bestätigen Sie mit ENTER.

1. Drücken Sie die Taste ▶. Betätigen Sie dann wiederholt die Taste ▲ bzw. ▼, bis >RAM DISK Größe erscheint. Außerdem wird die aktuelle RAM-Disk-Größe angezeigt.

RAM DISK Größe 0119 Mbyte

1. Drücken Sie die Taste ENTER. Ein blinkender Cursor (_) erscheint. Drücken Sie die Taste ▲ bzw. ▼, um die gewünschte Größe anzeigen zu lassen. Für die RAM-Disk ist eine Größe von 0001 bis 1024 definierbar.

RAM DISK Größe 0119 Mbyte

Dieser Wertebereich hängt von der Gesamt-Speicherkapazität des Druckers ab. Wenn Sie versuchen, den zulässigen Wertebereich zu überschreiten, veranlasst der Drucker automatisch eine Anpassung an die maximale RAM-Disk-Größe.

1. Sobald die gewünschte RAM-Disk-Größe angezeigt wird, bestätigen Sie den Wert mit ENTER.
2. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit. Schalten Sie dann den Drucker aus und wieder ein. Nach dem Neustart steht die zuvor spezifizierte RAM-Disk-Größe zur Verfügung.

Papierhandling

In diesem Abschnitt wird erläutert, wie die Betriebsart der Universalzufuhr, das Papierformat und der Medientyp für die verschiedenen Papierquellen und der Modus des optionalen Sorters geändert und wie Papierquelle und Papierausgabe gewählt werden.

Modus der Universalzufuhr

Die Universalzufuhr unterstützt zwei verschiedene Betriebsarten: den Kassetten-Modus (Kassette) und den Prioritäts-Modus (Zuerst). Je nach Modus wird Papier unterschiedlich eingezogen:

• Kassetten-Modus (Standard-Modus)

Die Universalzufuhr funktioniert genau wie jede andere Papierquelle. Der Drucker zieht das Papier ordnungsgemäß aus jeder Papierquelle ein, die Sie im Druckertreiber festlegen. Der Kassetten-Modus ist schneller als der Prioritäts-Modus.

Wenn Sie die Universalzufuhr im Kassetten-Modus benutzen wollen, müssen Sie das Papierformat für die Universalzufuhr einstellen. Siehe hierzu Papierformat für Universalzufuhr einstellen auf Seite 3-55.

- Prioritäts-Modus

Der Drucker zieht automatisch Papier aus der Universalzufuhr ein, selbst wenn im Druckertreiber eine andere Papierquelle eingestellt wurde. Erst wenn die Universalzufuhr leer ist, schaltet der Drucker auf die ursprünglich ausgewählte Papierquelle um. Diese Betriebsart ist insbesondere vorteilhaft für die Zuführung von Papier in Sonderformaten oder speziellen Papiersorten, ohne das in der aktuellen Papierquelle enthaltene Druckmaterial wechseln zu müssen. Dies bedeutet allerdings, dass die Universalzufuhr leer sein muss, wenn Sie das Papier aus der gewünschten Quelle einziehen lassen wollen.

Um die Universalzufuhr beispielsweise auf den Prioritäts-Modus umzustellen, gehen Sie folgendermaßen vor:

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Papierhandling > erscheint.

Papierhandling >

1. Drücken Sie die Taste ▶

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, >Universalzufuhr Modus erscheint.

>Universalzufuhr Modus? Kassette

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

>Universalzufuhr Modus? Kassette

1. Wechseln Sie von Kassette zu Zuerst mit der Taste ▼ bzw. ▲.

2. Drücken Sie die Taste ENTER. Damit ist der neue Modus aktiv.

3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Papierformat für Universalzufuhr einstellen

Wenn Sie im Kassetten-Modus über die Universalzufuhr arbeiten, sollten Sie das Format für die Universalzufuhr auf das Format des für den Druckauftrag verwendeten Papiers einstellen. Stimmen die Formate nicht überein, wird nicht das korrekte Papierformat bedruckt. Die Standardeinstellung ist Letter in USA und Kanada bzw. A4 in anderen Ländern.

Nähere Informationen zu den Papierformaten, die über die Universalzufuhr verarbeitet werden können, enthält Kapitel 2, Papierhandling.

1. Gehen Sie vor wie in Schritt 1 bis 3 des vorhergehenden Abschnitts beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, >Univer. Format erscheint. In dem Beispiel unten ist die Universalzufuhr auf das Format A4 eingestellt.

>Univer. Format
A4

1. Um das Papierformat zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲ um zu dem gewünschten Papierformat zu blättern. Im Display erscheinen nacheinander folgende Formate:

Business
Comm. #9
Comm. #6 3/4
DL
C5
A6
B6
A5
B5
B5-R
ISO B5
A4-R
A4
Executive
Letter-R
Letter
Legal
Ledger
A3
B4
Anwender
C4
Hagaki
Oufukahagaki
Oficio II
Statement
Folio
Youkei 2
Youkei 4
8K
16K
12x18

1. Wenn das gewünschte Format im Display erscheint, drücken Sie die Taste ENTER. Damit wird das betreffende Format für die Universalzufuhr definiert.

2. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Medientyp für Universalzufuhr einstellen

Durch Einstellung der Universalzufuhr auf einen bestimmten Medientyp (Normalpapier, Recyclingpapier etc.) können Sie dafür sorgen, dass entsprechend dem Medientyp, den Sie im Druckertreiber definieren, automatisch das Papier aus der Universalzufuhr eingezogen wird. Standardmäßig ist Normalpapier eingestellt.

Nähere Informationen zu den Medientypen, die über die Universalzufuhr verarbeitet werden können, enthält Kapitel 2, Papierhandling.

1. Gehen Sie vor wie in Schritt 1 bis 3 des Abschnitts Modus der Universalzufuhr auf Seite 3-54 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Univ.zufuhr Typ erscheint.

>Univ.zufuhr Typ Normalpapier

1. Um den Medientyp zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, um zu dem gewünschten Medientyp zu blättern. Im Display erscheinen nacheinander folgende Typen:

Normalpapier
Folien
Vordrucke
Etiketten
Feinpapier
Recycling Pap.
Pergament Pap.
Grobes Papier
Briefpapier
Farbiges Papier
Briefumschlag
Karteikarte
Beschichtet
Dick
Hohe Qualität
Anwender 1 (bis 8)

1. Wenn der gewünschte Typ im Display erscheint, drücken Sie die Taste ENTER. Damit wird der betreffende Typ für die Universalzufuhr definiert.
2. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Medientyp für Papierkassette einstellen

Nachdem Sie für die Papierkassette den Medientyp eingestellt haben, zieht der Drucker automatisch das in der betreffenden Kassette enthaltene Material ein, wenn Sie dieses im Druckertreiber auswählen. Die Standardeinstellung für alle Papierkassetten ist Normalpapier.

Wenn eine optionale Papierzuführung installiert ist, können Sie mit Hilfe der nachfolgend beschriebenen Prozedur auch den Medientyp für die Papierkassette der installierten Papierzuführung einstellen.

Weitere Informationen zu den für die Papierkassette geeigneten Medientypen siehe Kapitel 2, Papierhandling.

1. Gehen Sie vor wie in Schritt 1 bis 3 des Abschnitts Modus der Universalzufuhr auf Seite 3-54 beschrieben.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Kassette # Typ erscheint (wobei # für die Kassettennummer steht).

>Kassette 1 Typ Normalpapier

1. Um den Medientyp zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

HINWEIS

Wenn die optionale Duplexeinheit DU-640 installiert ist, übernimmt der Duplexeinschub die Position der obersten Kassette. Dementsprechend beginnt die Nummerierung der Papierkassetten mit der Nummer 2.

1. Drücken Sie die Taste ▼ bzw. ▲, um den gewünschten Medientyp anzuzeigen. Im Display erscheinen nacheinander folgende Wahlmöglichkeiten:

Normalpapier
Vordrucke
Feinpapier
Recycling Pap.
Pergament Pap.
Briefpapier
Farbiges Papier
Gelochtes Pap.
Hohe Qualität
Anwender 1 (bis 8)

1. Wenn der gewünschte Medientyp angezeigt wird, drücken Sie die Taste ENTER.

2. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Papierquelle auswählen

Über das Bedienfeld können Sie die Papierquelle wählen, aus der der Drucker Papier standardmäßig einzieht. Ist eine optionale Papierzufuhr installiert, kann auch diese als Standard-Papierquelle eingestellt werden.

1. Gehen Sie vor wie in Schritt 1 bis 3 des Abschnitts Modus der Universalzufuhr auf Seite 3-54 beschrieben.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Zufuhr erscheint.

>Zufuhr
Kassette 1

1. Um die aktuelle Papierquelle zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie die Taste ▼ bzw. ▲, um zu der gewünschten Papierquelle zu blättern. Im Display erscheinen, je nach den installierten Optionen, nacheinander die im Folgenden dargestellten Papierquellen (von der obersten Kassette zur untersten Kassette):

Universalzufuhr
Kassette 1
Kassette 2
Kassette 3
Kassette 4
Kassette 5

HINWEIS

Wenn die optionale Duplexeinheit DU-640 installiert ist, übernimmt der Duplexeinschub die Position der obersten Kassette. Dementsprechend beginnt die Nummerierung der Papierkassetten mit der Nummer 2.

1. Wenn die gewünschte Papierquelle im Display angezeigt wird, drücken Sie die Taste ENTER.
2. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Duplexdruck

Wenn Sie eine optionale Duplexeinheit DU-640 installieren, können Sie beide Seiten des Druckmaterials bedrucken. Genaue Einzelheiten zur Duplexeinheit finden Sie in Anhang A, Optionen.

Im Duplexdruck kann folgendes Druckmaterial verarbeitet werden:

Normalpapier
Vordrucke
Feinpaper
Recycling-Papier
Grobes Papier
Briefpapier
Farbiges Papier
Gelochtes Papier
Hohe Qualität
Anwender

Weitere Informationen zu diesen Medientypen siehe Papierformate auf Seite 2-4.

Bindevarianten

Der Begriff "Binden" bezeichnet die Art und Weise, in der bedruckte Papierseiten (durch Kleben, Heften etc.) in eine Buchform gebracht werden. Dieses Binden kann sowohl entlang der langen Kante als auch entlang der kurzen Kante erfolgen. Außer der Bindung muss dabei allerdings noch die Ausrichtung der gedruckten Seite beachtet werden, denn sowohl die Bindung an der langen als auch an der kurzen Seite kann wahlweise mit dem Hoch- und Querformatdruck kombiniert werden.

Daraus ergeben sich bei Benutzung der Duplexeinheit je nach Bindung und Druckausrichtung folgende vier Varianten: (1) Hochformat, lange Seite, (2) Hochformat, kurze Seite, (3) Querformat, lange Seite und (4) Querformat, kurze Seite. Diese Varianten sind in nachfolgender Abbildung verdeutlicht.

(1) (2) Hochformat, lange Seite 2 3 5 (3) Querformat, lange Seite 2 Hochformat, kurze Seite 2 Querformat, kurze Seite 2 3 5 (4)

Abbildung 3-15

Gehen Sie wie nachfolgend erläutert vor, um über das Bedienfeld des Druckers den Duplexdruck und die Bindevariante einzustellen:

1. Gehen Sie vor wie in Schritt 1 bis 3 des Abschnitts Modus der Universalzufuhr auf Seite 3-54 beschrieben.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Duplex erscheint.

>Duplex Aus

1. Um den Duplexdruck zu aktiveren, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

>Duplex? Aus

1. Drücken Sie die Taste ▼ bzw. ▲, um den gewünschten Duplex-Modus anzuzeigen. Im Display erscheinen nacheinander folgende Auswahlmöglichkeiten:

Aus (Standardeinstellung)
Kurze Seite
Lange Seite

1. Wenn der gewünschte Modus angezeigt wird, drücken Sie die Taste ENTER. Damit ist die betreffende Bindevariante eingestellt.

2. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Duplexdruck aus der Universalzufuhr

Auch die Universalzufuhr kann für den Duplexdruck benutzt werden. Wird der Prioritäts-Modus aktiviert (Einstellung Zuerst), sind Format und Medientyp identisch mit den Einstellungen für die aktuelle Papierkassette.

Heftposition einstellen

Wenn Sie den optionalen Document Finisher DF-610 und das Broschüren-Faltmodul BF-1 installiert haben, müssen Sie die Heftposition wie nachfolgend beschrieben einstellen. Standardmäßig erfolgt die Heftung in der Mitte der Blätter. Je nach Papier treten dabei jedoch gewisse Abweichungen auf. In diesem Fall können Sie die Heftposition über das Moduswahl-Menü justieren. Die Justage können Sie auch durch ein Verstellen im Document Finisher vornehmen.

Im Moduswahl-Menü haben Sie die Möglichkeit, durch Auswahl eines Werts von -10 bis +10 (1 entspricht ca. 0,6 mm) die Heftposition wie in der nachstehenden Abbildung dargestellt um insgesamt 6 mm zu verschieben. Die Standardeinstellung für diesen Parameter ist 000 (Blattmitte).

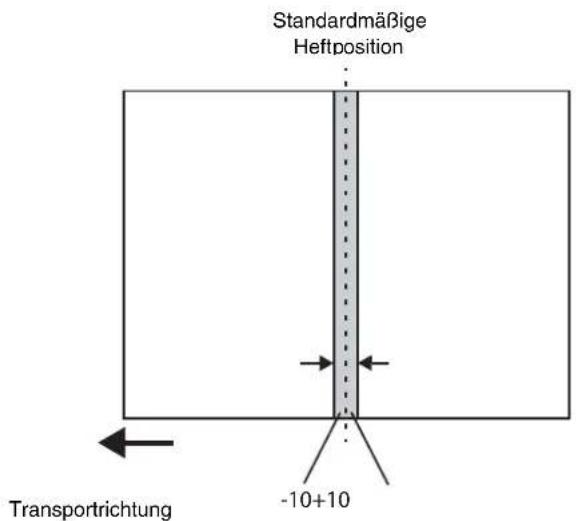

Standardmäßige Heftposition Transportrichtung -10+10

(ca. 6 mm)(ca. 6 mm)

Abbildung 3-16

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Papier Handling > im Display erscheint.

Papierhandling >

1. Drücken Sie die Taste ▶. Daraufhin erscheint >Heftung ändern >.

>Heftung ändern>

1. Drücken Sie die erneut die Taste ▶. Im Display erscheint >>A4/Letter.

>>A4/Letter 000

1. Stellen Sie mit der Taste ▼ bzw. ▲ das zu verarbeitende Papierformat ein – A4/Letter, B4 oder A3/Ledger.
2. Drücken Sie die Taste ENTER, wenn das gewünschte Papierformat angezeigt wird. Unter dem Wert erscheint ein blinkender Cusor (_).

>>A4/Letter 000

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Mit den Tasten ▶ bzw. ▶ können Sie den Cursor nach links bzw. rechts verschieben.

Wertebereich für diesen Parameter: -10 bis 010

1. Wird der gewünschte Wert angezeigt, bestätigen Sie mit der Taste ENTER.
2. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Unterscheidung A4-/Letter-Format ignorieren

Wird über das Bedienfeld die Option Ignoriere A4/LT aktiviert, ignoriert der Drucker den Unterschied zwischen den Papierformaten A4 und Letter. Der Drucker verarbeitet A4-Papier, wenn ein in Letter formatierter Druckauftrag übergeben wird und sich im Drucker kein Letter-Papier befindet, und umgekehrt.

HINWEIS

Teile des Original-Auftrags, die nicht auf das verwendete Papier passen, gehen möglicherweise verloren.

Standardmäßig ist diese Funktion deaktiviert. Wenn Sie Ignoriere A4/LT einschalten wollen, führen Sie folgende Schritte aus:

1. Gehen Sie vor wie in Schritt 1 bis 3 des Abschnitts Modus der Universalzufuhr auf Seite 3-54 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Ignoriere A4/LT erscheint.

>Ignoriere A4/LT
Aus

1. Um die Einstellung zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Wechseln Sie mit der Taste ▼ bzw. ▲ von Aus auf Ein.

2. Drücken Sie die Taste ENTER. Die Funktion ist jetzt aktiv.

3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Benutzerdefinierten Medientyp einstellen

Über das Menü P-Typ Einstell des Bedienfelds können benutzerdefinierte Medientypen für den Drucker eingestellt werden. Nach der Definition eines benutzerdefinierten Medientyps können Sie diesen für die automatische Auswahl durch den Drucker einer bestimmten Papierquelle zuweisen.

Eingestellt werden können bis zu acht benutzerdefinierte Medientypen. Für die Definition von Medientypen über das Bedienfeld sind drei Schritte auszuführen:

Schritt 1: Auswahl einer von acht benutzerdefinierten Optionen (Anwender 1 bis 8)

Schritt 2: Auswahl des Papiergewichts

Schritt 3: Aktivieren oder Deaktivieren des Duplexdrucks für den betreffenden Medientyp (wenn am Drucker die optionale Duplexeinheit installiert ist).

Später kann die Einstellung eines benutzerdefinierten Medientyps rückgängig gemacht werden wie im Abschnitt Medientyp rücksetzen auf Seite 3-63 beschrieben.

Schritt 1. Benutzerdefinierten Medientyp auswählen

1. Gehen Sie vor wie in Schritt 1 bis 3 des Abschnitts Modus der Universalzufuhr auf Seite 3-54 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >P-Typ Einstell> erscheint. Angezeigt wird die erste benutzerdefinierte Option.

>P-Typ Einstell>
Anwender 1

1. Wenn Sie einen anderen benutzerdefinierten Medientyp einstellen wollen, drücken Sie die Taste EN-TER. Ein blinkendes Fragezeichen (?) erscheint.

-Typ Einstell Anwender 1

1. Drücken Sie die Taste ▼ bzw. ▲, um nacheinander folgende Auswahlmöglichkeiten anzuzeigen.

Anwender 1
Anwender 2
Anwender 3
Anwender 4
Anwender 5
Anwender 6
Anwender 7
Anwender 8

1. Wenn der gewünschte Medientyp angezeigt wird, drücken Sie die Taste ENTER. Fahren Sie mit Schritt 2, Papiergewicht einstellen fort.

Schritt 2. Papiergewicht einstellen

1. Führen Sie Schritt 1 aus wie oben beschrieben.

2 Drücken Sie die Taste ▶.

1. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >>Papiergewicht erscheint.

>>Papiergewicht
Normal

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

Papiergewicht Normal

1. Drücken Sie die Taste ▼ bzw. ▲, um die gewünschte Papierstärke anzuzeigen:

Leicht
Normal 1(2,3)
Schwer 1(2,3)
Sehr schwer

1. Wenn die gewünschte Papierstärke angezeigt wird, bestätigen Sie mit ENTER. Fahren Sie mit Schritt 3, Duplexdruck für benutzerdefinierten Medientyp ermöglichen bzw. ausschließen fort.

Schritt 3. Duplexdruck für benutzerdefinierten Medientyp ermöglichen bzw. ausschließen

Dieser Schritt deaktiviert den Duplexdruck, wenn der benutzerdefinierte Medientyp als Medientyp für einen Druckauftrag gewählt wird.

Standardmäßig ist die Duplexdruckfunktion für benutzerdefinierte Medientypen möglich. Wenn Sie dies ändern wollen, gehen Sie folgendermaßen vor:

1. Führen SieSchritt 1 aus wie oben beschrieben.
2. Drücken Sie die Taste ▶.
3. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >>Duplex erscheint.

>>Duplex möglich

1. Um die Einstellung zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

>>Duplex
? möglich

1. Setzen Sie die Duplexfunktion mit den Tasten ▼ bzw. ▲ von möglich auf nicht möglich.
2. Drücken Sie die Taste ENTER. Der Duplexdruck ist jetzt deaktiviert.
3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Medientyp rücksetzen

Wenn Sie die benutzerdefinierten Medientypen (Anwender 1 bis 8) wieder auf die werkseitigen Standardwerte zurücksetzen wollen, führen Sie folgende Schritte aus:

1. Gehen Sie vor wie in Schritt 1 bis 3 des Abschnitts Modus der Universalzufuhr auf Seite 3-54 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >P-Typ zurücksetzen erscheint.

>P-Typ
zurücksetzen

1. Um die benutzerdefinierten Medientypen zurückzusetzen, drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

>P-Typ
zurücksetzen?

1. Drücken Sie die Taste ENTER. Damit werden sämtliche Papiergewichts- und Duplexeinstellungen für benutzerdefinierte Druckmedien auf die Standardwerte rückgesetzt.
2. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Ausgabegerät wählen

Über das Menü Stapeln im Bedienfeld können Sie wählen, ob die Drucke in die obere (Face-down) oder die seitliche (Face-up) Druckablage ausgegeben werden sollen. Ist der Document Finisher installiert, kann auch dieser ausgewählt werden.

1. Gehen Sie vor wie in Schritt 1 bis 3 des Abschnitts Modus der Universalzufuhr auf Seite 3-54 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Stapeln erscheint.

>Stapeln
Ob.Fach FaceDn

1. Um das Ausgabegerät zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

>Stapeln
?Ob.Fach FaceDn

1. Drücken Sie die Taste ▼ bzw. ▲, um nacheinander folgende Auswahlmöglichkeiten anzuzeigen:

LiFach FaceUp
Fach # FaceUp
Fach # FaceDn

1. Sobald die gewünschte Ausgabevariante angezeigt wird, bestätigen Sie mit ENTER.

2. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Schwarzweiß- oder Farbdruck wählen

Über das Menü Farb Modus im Bedienfeld können Sie den Druck in Schwarzweiß oder in Farbe einstellen. Standardmäßig ist der Drucker auf den Farb-Modus eingestellt. Um die Einstellung auf Monochrom zu ändern, gehen Sie folgendermaßen vor:

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Farb Modus erscheint.

Farb Modus
Farbe

1. Um die Einstellung zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

Farb Modus
? Farbe

1. Drücken Sie die Taste ▼ bzw. ▲, um die Farbeinstellung zu ändern – auf Monochrom oder Farbe.

2. Wird im Display der gewünschte Modus angezeigt, bestätigen Sie mit ENTER. Daraufhin wird der entsprechende Modus aktiviert.

3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Zählerstände ablesen

Sie können jederzeit bei Bedarf feststellen, wie viele Drucke bis zu dem betreffenden Zeitpunkt insgesamt erstellt wurden. Diese Gesamtzahl der erstellten Druckseiten wird auch auf der Statusseite angegeben. Siehe hierzu den Abschnitt Statusseite drucken auf Seite 3-16. Damit der Drucker ordnungsgemäß gewartet werden kann, muss in diesem Menü außerdem bei jedem Wechsel des Tonerbehälters der Tonervorratszähler rückgesetzt werden.

Gesamtzahl Druckseiten anzeigen

Die Gesamtzahl der erstellten Druckseiten kann lediglich angezeigt, jedoch nicht geändert werden.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Seitenzähler > erscheint.

Seitenzähler >

1. Drücken Sie die Taste ▶.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Gesamtzahl Ausdrucke erscheint und der aktuelle Wert angezeigt wird.

>Gesamtzahl
Ausdrucke0123456

1. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Tonervorratszähler rücksetzen

Die Tonerbehälter müssen ausgetauscht werden, wenn im Display die Meldung Nur wenig Toner oder Toner ersetzen mit einer Angabe der betreffenden Tonerfarbe erscheint.

Die Meldung Nur wenig Toner ist eine Vorwarnung, dass der Toner zur Neige geht und der Druckbetrieb in Kürze unterbrochen wird. Dann wird die Meldung Toner ersetzen angezeigt. Wenn Sie den Tonerbehälter bereits austauschen, bevor die Meldung Toner ersetzen im Display erscheint, müssen Sie den Tonervorratszähler wie nachstehend erläutert manuell zurücksetzen.

Beachten Sie, dass die Warnmeldungen nicht zum korrekten Zeitpunkt angezeigt werden, wenn Sie den Tonervorratszähler zurücksetzen, ohne den Behälter auszutauschen.

1. Tauschen Sie den Tonerbehälter aus, der in der Meldung bezeichnet ist. Anweisungen zum Austauschen des Tonerbehälters enthält der Abschnitt Tonerbehälter austauschen auf Seite 5-2.
2. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Gesamtzahl Druckseiten anzeigen auf Seite 3-65 beschrieben.
3. Drücken Sie wiederholt die Taste ▼ bzw. ▲ bis im Display die Farbe des Tonerbehälters erscheint, den Sie gerade ausgetauscht haben – Cyan [C], Magenta [M], Gelb [Y] oder Schwarz [K]. Um beispielsweise den Zähler für den cyanfarbenen Toner zurückzusetzen, muss in der Anzeige >Neuer Toner [C] installiert erscheinen.
4. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

>Neuer Toner [C] installiert ?

1. Drücken Sie die Taste ENTER. Der Tonervorratszähler wird rückgesetzt.
2. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Sonstige Einstellungen

Über das Untermenü Andere können Sie folgende Einstellungen vornehmen:

• Anzeigesprache
• FormFeed Timeout
• Sleep Timer
• Hex Dump
• Drucker-Reset
  • Resource Protection
• Warnton
  • Automatisch Fortfahren
• Erkennung von Fehlern beim Duplexdruck
• Erkennung von Fehlern beim Heften
• Erkennung von Fehlern beim Lochen
  • Farb-/Schwarzweißdruck
  • Service (für Kundendienstmitarbeiter)
• Farb-Kalibirierung

Anzeigesprache wählen

Anhand der nachstehend beschriebenen Schritte können Sie die Sprache wählen, in der Meldungen im Display angezeigt werden sollen. Wahlweise können Sie auch Meldungen in anderen Sprachen laden. Nähere Informationen hält Ihr Business Partner bereit.

1. Drücken Sie die Taste MENU.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Others > oder Andere > erscheint.

Andere > oder Others >

1. Drücken Sie die Taste ▶

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Anzeigesprache oder >MSG Language erscheint. Die Standardsprache ist Englisch.

MSG Language English

1. Um die Sprache zu ändern, drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie die Taste ▼ bzw. ▲. Im Display werden nacheinander die verfügbaren Optionen angezeigt:

English
Francais
Deutsch
Italiano
Nederlands
Español
Português

Wenn Sie diese Einstellung abbrechen wollen, drücken Sie die Taste CANCEL.

1. Drücken Sie die Taste ENTER.

2. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

FormFeed-Timeout einstellen

Wenn der Drucker während einer bestimmten Zeitspanne keine Daten erhält, stellt er einen Zeitüberlauf fest und gibt die aktuelle Schnittstelle frei. Eventuell im Puffer befindliche Daten werden ausgedruckt und die betreffende Seite wird ausgegeben. Das Standard-Timeout beträgt 0 Sekunden. Bei dieser Einstellung wird kein Zeitüberlauf festgestellt. Diese Zeitüberwachung können Sie folgendermaßen einstellen:

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >FormFeed Timeout erscheint.

>FormFeed
Timeout 000Sek.

1. Um den Timeout-Wert zu ändern, drücken Sie die Taste ENTER. Ein blinkender Cursor (_) erscheint.

>FormFeed
Timeout 000Sek.

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Zulässig ist eine beliebige Zahl zwischen 0 und 495 Sekunden, einstellbar in 5-Sekunden-Schritten. Mit den Tasten ◀ bzw. ▶ können Sie den Cursor nach links bzw. rechts verschieben.

2. Wenn die gewünschte Zeiteinstellung angezeigt wird, bestätigen Sie mit ENTER.

3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Sleep-Timer einstellen

Der Drucker verfügt über einen Sleep-Timer, damit weniger Strom verbraucht wird, wenn Druckdaten weder eingehen noch verarbeitet oder ausgedruckt werden. Dieser Timer bestimmt, wie lange der Drucker wartet, bevor er bei Nichtbenutzung in den Sleep-Modus wechselt. Das Standard-Timeout beträgt 30 Minuten.

Der Drucker kehrt in den Normalzustand zurück, wenn ein Druckauftrag eingeht, eine Taste auf dem Bedienfeld gedrückt wird oder eine der äußeren Abdeckungen geöffnet wird. Sie können den Timeout-Wert folgendermaßen einsehen und ändern:

HINWEIS

Bevor der Drucker in den Normalzustand zurückkehrt, wird automatisch eine Farb-Kalibrierung durchgeführt.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Sleep timer > erscheint.

>Sleep timer > 030 Min.

1. Um den Timeout-Wert zu ändern, drücken Sie die Taste ENTER. Ein blinkender Unterstrich (_) erscheint.

>Sleep timer > 030 Min.

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Zulässig ist eine beliebige Zahl zwischen 5 und 240 Min., einstellbar in 5-Minuten-Schritten. Mit den Tasten ◀ bzw. ▶ können Sie den Cursor nach links bzw. rechts verschieben.

2. Wenn die gewünschte Einstellung angezeigt wird, bestätigen Sie mit ENTER.

3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Sleep-Timer ausschalten

Sie können wie nachfolgend erläutert den Sleep-Timer deaktivieren, so dass der Drucker auch bei Nichtbenutzung nicht in den Sleep-Modus wechselt.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Sleep timer > erscheint.

>Sleep timer > 030 Min.

1. Drücken Sie die Taste ▶, so dass >>Ruhemodus angezeigt wird.

>>Ruhemodus
Ein

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

>>Ruhemodus
? Ein

1. Deaktivieren Sie den Sleep-Modus mit der Taste ▼ bzw. ▲.

>>Ruhemodus
? Aus

1. Drücken Sie die Taste ENTER. Der Timer ist jetzt ausgeschaltet.

2. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Hexadezimaler Speicherauszug

Beim Austesten von Programmen und Dateien empfiehlt es sich gelegentlich, die tatsächlich vom Drucker empfangenen Daten in hexadezimaler Form zu überprüfen.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >HEX-DUMP starten erscheint.

>HEX-DUMP
starten

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

>HEX DUMP
starten ?

1. Drücken Sie erneut die Taste ENTER. Eine Sekunde lang erscheint In Arbeit, gefolgt von Wartend.

1. Übertragen Sie, solange im Display Wartend erscheint, die zu überprüfenden Daten an den Drucker. Während des Datenempfangs erscheint die Meldung Es wird gedruckt.

Sie können die Ausgabe weiterer hexadezimaler Daten abbrechen, indem Sie die Taste GO und anschließend die Taste CANCEL drücken.

1. Sobald alle Daten empfangen worden sind, erscheint die Meldung wartend. Drücken Sie dann die Taste GO, um den Vorgang zu beenden.

Drucker rücksetzen

Nachfolgend ist beschrieben, wie temporäre Einstellungen des Druckers, beispielsweise die aktuelle Maßeinheit, die Seitenorientierung, die Schrift etc., die über Kommandos geändert wurden, auf ihre Standardwerte zurückgesetzt werden können. Geladene Fonts und Makros werden dabei aus dem Druckerspeicher gelöscht.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Drucker-Reset erscheint.

>Drucker-Reset

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

>Drucker-Reset ?

1. Drücken Sie erneut die Taste ENTER. Während der Drucker rückgesetzt wird, erscheint im Display zunächst Self test, gefolgt von Bitte warten und dann Bereit.

Resource Protection

Standardmäßig gehen, wenn Sie von der PCL 6-Emulation zu einer anderen Emulation wechseln, alle geladenen Schriften und Makros verloren. Bei aktivem Resource Protection-Modus verbleiben diese PCL-Ressourcen im Druckerspeicher, so dass sie bei einer Rückkehr zu PCL 6 weiterhin verfügbar sind.

HINWEIS

Der Resource Protection-Modus benötigt zusätzliche Speicherkapazitäten für die geladenen Schriften und Makros. Welche Speicherkapazität für die Resource Protection-Option im Einzelfall zu empfehlen ist, hängt von verschiedenen Faktoren ab. Siehe hierzu Anhang A, Optionen.

Standardmäßig ist Resource Protection deaktiviert. Um diese Funktion zu aktivieren, gehen Sie folgendermaßen vor:

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Resource prot. erscheint.

>Resource prot.
Aus

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Drücken Sie die Taste ▼ bzw. ▲, um den Modus Permanent oder Perm/Temporär aufzurufen.
2. Wenn die gewünschte Einstellung angezeigt wird, bestätigen Sie mit ENTER.
3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Warnton einstellen

Wenn der Papiervorrat erschöpft oder ein Papierstau aufgetreten ist, können Sie zusätzlich zu der Meldung im Display auch ein akustisches Warnsignal ausgeben lassen. Die Aktivierung dieses Warntons empfiehlt sich insbesondere dann, wenn der Drucker nicht in unmittelbarer Nähe der Anwender installiert ist.

Ab Werk ist der Warnton aktiviert, allerdings kann er jederzeit deaktiviert werden.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲ bis Warnton erscheint.

>Warnton
Ein

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Schalten Sie den Warnton mit der Taste ▼ bzw. ▲ Ein oder Aus.
2. Drücken Sie die Taste ENTER.
3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Automatisches Fortsetzen des Druckvorgangs

Wenn die automatische Fortsetzung des Druckbetriebs (Automatisch Fortfahren) aktiviert ist, werden nach Ablauf einer voreingestellten Zeitspanne nach Auftreten eines der folgenden Fehler die nächsten empfangenen Daten automatisch ausgedruckt:

Speicherüberlauf GO drücken
Daten zu komplex GO drücken
KPDL-Fehler GO drücken
Datei n.gefunden GO drücken
RAM DISK Fehl. GO drücken
CF-Fehler GO drücken,
Fehler Festpl. GO drücken
Duplex deaktiv. GO drücken
Heftkl. hinzuf. GO drücken
Abfallbeh. prüfen GO drücken

Wenn der Drucker beispielsweise von mehreren Personen gemeinsam in einem Netzwerk genutzt wird und eine dieser Personen einen der obigen Fehler verursacht, werden die von einer anderen Person im Anschluss daran übertragenen Daten nach Ablauf eines voreingestellten Zeitraums gedruckt.

Ab Werk ist diese Option deaktiviert (Aus).

HINWEIS

Die Einstellung der Zeit bis zur automatischen Fortsetzung des Druckbetriebs wird im folgenden Abschnitt beschrieben.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Automatisch Fortfahren > erscheint.

>Automatisch Fortfahren Aus

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Schalten Sie die automatische Fortsetzung des Druckbetriebs mit der Taste ▲ bzw. ▼ Ein oder Aus.

2. Drücken Sie die Taste ENTER.

3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Zeit bis zur automatischen Fortsetzung des Druckbetriebs einstellen

Gehen Sie wie nachfolgend erläutert vor, um die bei der automatischen Wiederaufnahme des Druckbetriebs einzuhaltende Zeitüberwachung einzustellen.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Automatisch Fortfahren > erscheint.

>Automatisch Fortfahren Ein

1. Drücken Sie die Taste ▶, so dass im Display >>Automatisch Timer erscheint.

2. Drücken Sie die Taste ENTER. Ein blinkender Cursor (_) erscheint.

>>Automatisch
Timer 030sek.

1. Mit der Taste ▼ bzw. ▲ können Sie den durch den blinkenden Cursor markierten Wert erhöhen bzw. verringern. Zulässig ist eine beliebige Zahl zwischen 000 und 495 Sekunden, einstellbar in 5-Sekunden-Schritten. Wird die Zeit auf 000 eingestellt, wird der Druckbetrieb ohne Unterbrechung fortgesetzt. Mit den Tasten ◀ und ▶ können Sie den Cursor nach links bzw. rechts verschieben.

2. Wenn die gewünschte Zeit angezeigt wird, bestätigen Sie mit ENTER.

3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Fehlererkennung beim Duplexdruck

Die Fehlererkennung für den Duplexdruck kann nur eingestellt werden, wenn die optionale Duplexeinheit DU-640 am Drucker installiert ist. Diese Einstellung bestimmt, ob im Display die Meldung Duplex deaktiv. GO drücken erscheint, wenn bei aktiviertem Duplexdruck Etiketten oder andere für den Duplexdruck ungeeignete Medientypen verarbeitet werden sollen.

Gehen Sie wie folgt vor, wenn bei aktivierter Duplexfehlererkennung (Einstellung Ein) ein Duplexfehler auftritt:

- Drücken Sie die Taste GO, um einseitig weiterzudrucken.

- Drücken Sie CANCEL, um den Druckauftrag abzubrechen.

Tritt bei deaktivierter Duplexfehlererkennung (Einstellung Aus) ein Duplexfehler auf, wird der Auftrag beidseitig gedruckt.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Endbearb. Fehler >erscheint.

>Endbearb. >
Fehler

1. Drücken Sie die Taste ▶

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display >>Duplex erscheint.

>>Duplex
Aus

1. Drücken Sie die Taste ENTER. Daraufhin erscheint ein blinkendes Fragezeichen (?).

1. Schalten Sie die automatische Fehlererkennung beim Duplexdruck mit der Taste ▼ bzw. ▲ Ein oder Aus.

2. Drücken Sie die Taste ENTER.

3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Fehlererkenung beim Heften

Diese Einstellung kann nur vorgenommen werden, wenn der optionale Document Finisher DF-600/610 am Drucker installiert ist. Diese Meldung bestimmt, ob im Display die Meldung Ersetze Klammern erscheint, wenn das Heftklammernmagazin des Document Finisher während der Verarbeitung eines Heftauftrags leer wird.

Wenn der Heftklammernvorrat im Document Finisher bei aktivierter Heftfehlererkennung (Einstellung Ein) zu Ende geht:

- Obige Meldung erscheint im Display und der Druckvorgang wird unterbrochen. Der Druckbetrieb wird automatisch fortgesetzt, sobald Sie Heftklammern nachgefüllt haben.

Wenn der Heftklammernvorrat im Document Finisher bei deaktivierter Heftfehlererkennung (Einstellung Aus) zu Ende geht:

- Obige Meldung erscheint im Display und der Druckvorgang wird fortgestzt, allerdings ohne die ausgegebenen Seiten zu heften.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Endbearb. Fehler >erscheint.

>Endbearb. >
Fehler

1. Drücken Sie die Taste ▶

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display >>Heften erscheint.

>>Heften
Aus

1. Drücken Sie die Taste ENTER. Daraufhin erscheint ein blinkendes Fragezeichen (?).

1. Schalten Sie die automatische Fehlererkennung beim Heften mit der Taste ▼ bzw. ▲ Ein oder Aus.
2. Drücken Sie die Taste ENTER.
3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Fehlererkennung beim Lochen

Diese Einstellung kann nur vorgenommen werden, wenn der optionale Document Finisher DF-600/610 mit der Locheinheit PH-3 bestückt ist. Diese Einstellung bestimmt, ob im Display die Meldung Lochabfallbehälter voll erscheint, wenn der Lochabfallbehälter der Locheinheit voll ist.

Wenn der Lochabfallbehälter bei aktivierter Fehlererkennung (Einstellung Ein) voll wird:

• Obige Meldung erscheint im Display und der Druckbetrieb wird unterbrochen. Der Druckvorgang wird automatisch fortgesetzt, sobald Sie den Lochabfallbehälter geleert und wieder in die Locheinheit eingesetzt haben.
  Wenn der Lochabfallbehälter bei deaktivierter Fehlererkennung (Einstellung Aus) voll wird:
• Obige Meldung erscheint im Display und der Druckvorgang wird fortgesetzt, allerdings ohne die ausgegebenen Seiten zu lochen.
• Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.
• Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Endbearb. Fehler >erscheint.

>Endbearb. >
Fehler

1. Drücken Sie die Taste ▶
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis im Display >>Lochen erscheint.

>>Lochen
Aus

1. Drücken Sie die Taste ENTER. Daraufhin erscheint ein blinkendes Fragezeichen (?).

1. Schalten Sie die automatische Fehlererkennung beim Lochen mit der Taste ▼ bzw. ▲ Ein oder Aus.
2. Drücken Sie die Taste ENTER.
3. Drücken Sie die Taste MENU, um das Moduswahl-Menü zu verlassen.

Gemischte Ausgabe von Farb- und Schwarzweißseiten

Der Drucker verfügt über vier Trommeln und Entwicklereinheiten (Cyan, Magenta, Gelb und Schwarz). Die Auslastung der einzelnen Komponenten ist unabhängig von der für die Ausgabe eines Druckauftrags verwendeten Farbe identisch. Wenn der Drucker einen Job ausgibt, der Farb- und Schwarzweißseiten enthält, haben Sie die Auswahl zwischen einer Verlängerung der Lebensdauer der cyan- und magentafarbenen sowie gelben Komponenten oder der Ausgabe mit maximaler Druckleistung.

Dazu können Sie zwischen folgenden Optionen wählen:

mehr SW	Der Drucker deaktiviert die cyanfarbenen, magentafarbenen und gelben Entwicklerkomponenten, um deren Lebensdauer zu verlängern. Allerdings wird bei Wahl dieser Option die Druckleistung herabgesetzt.
mehr Farbe	Der Drucker deaktiviert bei der Ausgabe von Druckaufträgen, die nur Schwarzweißseiten enthalten, keine Entwicklerkomponenten. Bei Wahl dieser Option werden die Druckseiten mit maximaler Leistung ausgegeben.
automatisch	Mit Hilfe einer Vorausschaufunktion wechselt der Drucker automatisch zwischen den Optionen mehr SW und mehr Farbe.

Die Standardeinstellung für diese Funktion ist Auto.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis > Color/SW gemischte Dok. erscheint.

1. Drücken Sie die Taste ENTER. Ein blinkendes Fragezeichen (?) erscheint.

1. Wählen Sie it der Taste ▼ bzw. ▲ die gewünschte Einstellung.
2. Drücken Sie die Taste ENTER.
3. Drücken Sie die Taste MENU. Im Display erscheint wieder Bereit.

Service-Statusseite drucken

Die Service-Statusseite enthält sehr viel detailliertere Informationen über die Einstellungen des Druckers als die standardmäßige Statusseite und wird deshalb überwiegend für Wartungszwecke benötigt. Da jedoch viele der Informationen auf der Service-Statusseite auch für den Anwender von Nutzen sein können, ist nachfolgend die Ausgabe dieser Seite beschrieben.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Service > erscheint.

>Service >

1. Drücken Sie die Taste ▶

2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis Statusseite drucken erscheint.

>>Statusseite drucken

1. Drücken Sie die Taste ENTER. Ein Fragezeichen (?) erscheint.

>>Statusseite drucken ?

1. Drücken Sie die Taste ENTER. Im Display erscheint Es wird gedruckt und der Druckvorgang wird gestartet.

Farb-Kalibrierung

Der Drucker verfügt über eine Kalibrierungsfunktion, die Änderungen in der Druckqualität, die im Laufe der Zeit aufgrund der Schwankungen von Umgebungstemperatur und Luftfeuchte auftreten, ausgleicht. Um stets die optimale Wiedergabe der Farben zu gewährleisten, wird diese Funktion bei jedem Einschalten des Druckers automatisch ausgeführt.

Auch bei Rückkehr des Druckers aus dem Sleep-Modus oder während eines Druckvorgangs kann automatisch eine Farb-Kalibrierung durchgeführt werden.

1. Gehen Sie vor wie in Schritt 1 bis 3 im Abschnitt Anzeigesprache wählen auf Seite 3-66 beschrieben.
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >Service > erscheint.

>Service >

1. Drücken Sie die Taste ▶
2. Drücken Sie wiederholt die Taste ▼ bzw. ▲, bis >>Farb-Kalibrierung erscheint.

>>Farb-
Kalibrierung

1. Um die Farb-Kalibrierung zu veranlassen, drücken Sie die Taste ENTER. Daraufhin erscheint ein Fragezeichen (?) und Sie müssen die Ausführung der Kalibrierung bestätigen.

>>Farb-
Kalibrierung ?

1. Drücken Sie die Taste ENTER. Im Display erscheint Bitte warten (Kalibrierung) und der Kalibrierungsvorgang wird gestartet.

Bitte warten (Kalibrierung)

1. Ist die Kalibrierung abgeschlossen, erscheint im Display wieder Bereit.

Kapitel 4 - Fehlerbehebung

Dieses Kapitel erläutert die Lösung möglicher Druckerprobleme. Kann ein Problem damit nicht behoben werden, sollten Sie einen Kundendiensttechniker rufen. Dieses Kapitel ist in folgende Abschnitte gegliedert:

• Allgemeine Hinweise zur Fehlerbehebung
• Probleme mit der Druckqualität
• Fehlermeldungen
• Papierstaus beseitigen

Allgemeine Hinweise zur Fehlerbehebung

Einige Probleme, die gegebenenfalls bei dem Drucker auftreten, können vom Anwender selbst behoben werden. Die folgenden Abschnitte erläutern, wie hierzu vorzugehen ist.

Tabelle 4-1

Symptom Prüfen	Maßnahme
Schlechte Druckqualität	Siehe den Abschnitt	Probleme mit der Druckqualität auf Seite 4-3.
Papierstau Siehe den Abschnitt		Papierstaus beseitigen auf Seite 4-11.
Auf dem Bedienfeld leuchten keine Anzeigen auf, obwohl der Drucker eingeschaltet ist, und der Lüfter ist nicht zu hören.	Überprüfen Sie, ob das Netzkabel ordnungsgemäß angeschlossen ist.	Drucker ausschalten, Netzkabel ordnungsgemäß einstecken und Drucker wieder einschalten.
	Überprüfen Sie, ob der Netzschalter wirklich in Position "Ein" (|) steht.	Netzschalter auf "Ein" setzen.
Der Drucker gibt zwar eine Statusseite, nicht jedoch vom Rechner empfangene Daten korrekt aus.	Prüfen Sie das Schnittstellenkabel.	Beide Enden des Schnittstellenkabels ordnungsgemäß anschließen. Gegebenenfalls das Druckerkabel austauschen.
	Die Programmdateien und die Anwendungs-Software überprüfen.	Eine andere Datei drucken oder ein anderes Druckkommando benutzen. Tritt der Fehler nur bei einer bestimmten Datei oder Anwendung auf, die Druckereinstellungen für die betreffende Anwendung überprüfen.

Tipps

Die nachfolgenden Tipps können dabei helfen, Druckerprobleme zu lösen. Wenn Sie ein Problem anhand der vorstehenden allgemeinen Hinweise nicht lösen können, sollten Sie Folgendes versuchen:

• Schalten Sie den Drucker aus und warten Sie einige Sekunden. Schalten Sie ihn dann wieder ein.
• Starten Sie den Rechner neu, der die Druckaufträge an den Drucker sendet.
• Beschaffen und laden Sie die neuste Version des Druckertreibers. Aktuelle Druckertreiber und Dienstprogramme finden Sie im Internet.
• Erweitern Sie den Druckerspeicher durch Installation von DIMM-Modulen. Genaue Einzelheiten hierzu finden Sie im Abschnitt Erweiterungsspeichermodule auf Seite A-3.
• Prüfen Sie, ob Sie die von der Anwendung geforderten Schritte zur Erstellung von Ausdrucken ordnungsgemäß befolgt haben. Schlagen Sie gegebenenfalls entsprechende Informationen in der zur Anwendung gehörigen Dokumentation nach.
• Wenn der Drucker sinnlose Zeichen ausgibt oder den Druckbetrieb einstellt, wenn der Rechner eingeschaltet wird (insbesondere, wenn der Drucker unter Windows 98 über die parallele Schnittstelle mit dem Rechner verbunden ist), müssen Sie die Gerätetreiberdatei drvwppqt.vxd umbenennen. Diese Datei kann sich in dem Ordner Windows\System\losubsys oder Arcada\System befinden. Technische Details finden Sie im Internet auf der Microsoft-Website für den Gerätetreiber.

Probleme mit der Druckqualität

Die Tabellen und Diagramme in den nachfolgenden Abschnitten beschreiben möglicherweise auftretende Probleme mit der Druckqualität und wie zu ihrer Behebung vorzugehen ist. In einigen Fällen kann eine Reinigung des Druckers bzw. der Austausch von Druckerteilen erforderlich sein.

Kann ein Problem nicht behoben werden, den Kundendienst benachrichtigen.

Tabelle 4-2

Druckergebnis Korrekturmaßnahmen
Vollständig leere Seite	Überprüfen Sie die Tonerbehälter.Vordere Abdeckung des Druckers öffnen und prüfen, ob die Tonerbehälter korrekt eingesetzt sind. Umfassende Erläuterungen zur Installation der Tonerbehälter finden Sie in der mitgeliefertenBeschreibung zum Tonerwechsel.
	Prüfen Sie, ob die Anwendungssoftware fehlerfrei läuft.
Seite vollständig schwarz	Rufen Sie einen Techniker.
Weiße oder schwarze vertikale Streifen	Prüfen Sie die Toneranzeige im Bedienfeld.Erscheint die Meldung Nur wenig Toner (C/M/Y/K) mit einer Farbangabe, neues Toner-Kit für diese Farbe einbauen. Siehe hierzu den AbschnittTonerbehälter austauschen aufSeite 5-2.
	Reinigen Sie Haupt-Koronadraht und Trennkorona.Vordere Abdeckung des Druckers öffnen. Den Reiniger des Koronadrahtes am grünen Griff fassen und mehrmals langsam herausziehen und wieder hineindrücken. Siehe hierzu den AbschnittHauptladeeinheit reinigen aufSeite 5-9.
Schwacher oder verwischter Ausdruck	Reinigen Sie den Haupt-Koronadraht.Vordere Abdeckung des Druckers öffnen. Den Reiniger des Koronadrahtes am grünen Griff fassen und mehrmals langsam herausziehen und wieder hineindrücken. Siehe hierzu den AbschnittHauptladeeinheit reinigen aufSeite 5-9.
	Prüfen Sie, ob für das verarbeitete Papier der passende Medientyp eingestellt ist.Siehe hierzu den AbschnittMedientyp für Papierkassette einstellen aufSeite 3-56.
	Versuchen Sie, die Farbsteuerungsparameter über den Druckertreiber einzustellen.
	Versuchen Sie, über das Bedienfeld (MENU>Druckqualität>Ton) zwischen Normal- und Feineinstellung umzuschalten.

(Fortsetzung nächste Seite)

Tabelle 4-2 (Forts.)

Druckergebnis Fehlerbehebung
Prüfen Sie das Bedienfeld.	Erscheint die Meldung Nur wenig Toner (C/M/Y/K) mit einer Farb-angabe, neues Toner-Kit für diese Farbe einbauen. Siehe hierzu den AbschnittTonerbehälter austauschen aufSeite 5-2.
Hintergrund grau	Schalten Sie den Drucker aus und wieder ein.
	Reinigen Sie den Haupt-Koronadraht.Vordere Abdeckung des Druckers öffnen. Den Reiniger des Koronadrahtes am grünen Griff fassen und mehrmals langsam herausziehen und wieder hineindrücken. Siehe hierzu den AbschnittHauptladeeinheit reinigenaufSeite 5-9.
	Schalten Sie den Drucker aus und wieder ein.
Oberkante oder Rückseite des Papiers verschmutztABC123	Reinigen Sie die Gummiriemen.Siehe unten. Genaue Einzelheiten siehe den AbschnittHauptladeeinheit reinigenaufSeite 5-9.
	Reinigen Sie Haupt-Koronadraht.Vordere Abdeckung des Druckers öffnen. Den Reiniger des Koronadrahtes am grünen Griff fassen und mehrmals langsam herausziehen und wieder hineindrücken. Siehe hierzu den AbschnittHauptladeeinheit reinigenaufSeite 5-9.
	Überprüfen Sie das Innere der Übertragungseinheit.Die Übertragungseinheit herausziehen und eventuell auf der Ausrichtwalze befindliche Tonerpartikel oder andere Fremdkörper entfernen.
Prüfen Sie das Transferband.	Wenn das Transferband mit Toner verschmutzt ist, einige Seiten drucken.Transferband
Druck unvollständig oder Zeichen nicht an der richtigen Position	Prüfen Sie, ob die Anwendungssoftware fehlerfrei läuft.

Fehlermeldungen

Nachfolgende Tabelle enthält die Fehler- und Wartungsmeldungen, deren Ursache Sie selbst beheben können. Wenn die Meldung Service rufen erscheint, den Drucker ausschalten und den Kundendienst informieren.

Bei einigen Fehlerbedingungen kann ein Alarmsignal ertönen. Dieses Signal können Sie durch Drücken von CANCEL ausschalten.

Tabelle 4-3

Meldung Korrekturmaßnahme
Abfallbh. fehlt	Der Lochabfallbehälter ist nicht ordnungsgemäß installiert. Lochabfallbehälter korrekt installieren.
Abfallbeh. prüfen GO drücken	Den Lochabfallbehälter überprüfen. Wenn der Behälter ordnungsgemäß installiert ist, die Taste GO drücken.
Abfallbeh. voll	Der Lochabfallbehälter ist voll. Den Behälter leeren.
Bitte Kassette # ganz einschieben	Die angegebene Papierkassette ist nicht eingesetzt. Kassette ordnungsgemäß installieren. Als Kassettennummer kann eine Zahl zwischen 1 (oberste Kassette) und 5 (unterste Kassette) erscheinen. Ist die optionale Duplexeinheit installiert, werden die Kassettennummern 2 bis 5 angezeigt.
CF-Fehler## GO drücken	Beim Zugriff auf die CompactFlash-Speicherkarte ist ein Fehler aufgetreten. Fehlercode (##) notieren und Erläuterung im Abschnitt Speicher-Fehlercodes auf Seite 4-10 nachschlagen. Soll die Fehlerbedingung ignoriert werden, GO drücken
CF-K. Fehler wieder einsetzen	Die CompactFlash-Speicherkarte wurde während des Einlesens aus dem Steckplatz genommen. Dieselbe CompactFlash-Speicherkarte wieder in den Kartensteckplatz schieben. Der Drucker beginnt dann erneut mit dem Einlesen der Daten.Siehe auch Gleiche CF-Karte wieder einsetzen auf Seite 4-6.
Dat. n. gefunden GO drücken	Die Daten, die Sie aus einer virtuellen Mailbox drucken wollen, existieren nicht oder die angegebene virtuelle Mailbox ist nicht vorhanden.Wenn Automatisch Fortfahren auf Ein gesetzt ist, wird der Druckvorgang nach einer vordefinierten Zeitspanne automatisch fortgesetzt. Näheres hierzu siehe Automatisches Fortsetzen des Druckvorgangs auf Seite 3-71.
Die Resttonerbox fehlt	Der Resttonerbehälter ist nicht installiert. Resttonerbehälter einsetzen.
Die virtuelle Mailbox ist voll	Der auf der Festplatte für virtuelle Mailboxen reservierte Bereich ist voll. Die in den virtuellen Mailboxen gespeicherten Druckaufträge ausdrucken.
Drucker reinigen GO drucken	Ausrichtwalze oder Hauptladeeinheit reinigen und anschließend GO drücken. Genaue Erläuterungen hierzu siehe Ausrichtwalze reinigen auf Seite 5-8.
Duplex ausgesch. GO drücken	Sie haben versucht, ein Papierformat und/oder einen Medientyp beidseitig zu bedrucken, das/ der für den Duplexdruck ungeeignet ist. GO drücken, um das Papier nur einseitig zu bedrucken.
Duplex installieren	Die Duplexeinheit ist nicht installiert. Duplexeinheit installieren.
Duplexeinschub nicht geladen	Der Duplexeinschub der optionalen Duplexeinheit ist nicht korrekt installiert. Duplexeinschub ordnungsgemäß einsetzen.

(Fortsetzung nächste Seite)

Tabelle 4-3 (Forts.)

Meldung Korrekturmaßnahme
Einzugseinheit nicht geladen	Die Einzugseinheit der optionalen Papierzuführung ist nicht installiert. Die Papierkassette der Papierzuführung öffnen und das Problem beheben. Diese Meldung erscheint nur dann, wenn die Papierzuführung PF-647 am Drucker installiert ist.
Einzugseinheit überprüfen	Die Einzugseinheit der optionalen Papierführung ist nicht korrekt installiert. Die Papierkassette der Papierzuführung öffnen und das Problem beheben. Diese Meldung erscheint nur, wenn die Papierzuführung PF-647 am Drucker installiert ist.
Entferne Papier aus Fach ##	Ein Fach (##) des optionalen Document Finisher ist nicht vollständig geleert worden. Drucke entnehmen.
Ersetze Klammern	Das Heftklammernmagazin des optionalen Document Finisher ist leer. Heftklammern nachfüllen.
Face-down Ablage voll mit Papier	Die Face-down-Druckablage (oben) ist voll (ca. 500 Seiten). Die Druckablage leeren. Sobald der Drucker erkennt, dass das Ausgabefach wieder leer ist, wird der Druckvorgang fortgesetzt.
Falteinheit fehlt	Das optionale Broschüren-Faltmodul ist nicht korrekt installiert. Optionales Broschüren-Faltmodul ordnungsgemäß installieren.
Falteinheit-fach fehlt	Das Fach des optionalen Broschüren-Faltmoduls ist nicht korrekt installiert. Fach ordnungsgemäß installieren.
Fehler Druck-ablage	Die Druckablage des optionalen Document Finisher DF-600/610 ist nicht korrekt installiert. Den Document Finisher mit Hilfe der zugehörigen Anweisungen ordnungsgemäß installieren.
Fehler Festpl.## GO drücken	Ein Festplattenfehler ist aufgetreten. Den Fehlercode (##) notieren und Erläuterungen in Abschnitt Speicher-Fehlercodes auf Seite 4-10 nachschlagen. Soll die Fehlerbedingung ignoriert werden, GO drücken.
Finisherschließen	Die Abdeckung des optionalen Document Finisher DF-600/610 ist offen. Die Abdeckung schließen.
Finisherfach ## voll	Die angegebene Druckablage (##) des optionalen Document Finisher DF-600/610 ist voll. Die Druckablage leeren.
Formatfehler CompactFlash	Die im Drucker eingesetzte CompactFlash-Speicherkarte ist nicht formatiert. Zur Formatierung einer CompactFlash-Speicherkarte gehen Sie vor wie im Abschnitt Speicherkarte formatieren auf Seite 3-50 erläutert.
Formatfehler Festplatte	Die im Drucker eingesetzte Festplatte ist nicht formatiert. Zur Formatierung einer Platte gehen Sie vor wie in der zugehörigen Installationsanleitung erläutert.
Gleiche CF-Karte wieder einsetzen	Sie haben die falsche Speicherkarte eingeschoben. Diese Karte aus dem Steckplatz des Druckers nehmen und die richtige Karte einschieben. Der Drucker beginnt nach Installation der korrekten Karte erneut mit dem Einlesen der Daten.
Hauptladeeinheit fehlt	Die Hauptladeeinheit ist nicht installiert. Die Ladeeinheit installieren.

(Fortsetzung nächste Seite)

Tabelle 4-3 (Forts.)

Meldung Korrekturmaßnahme
Heftkl. hinzuf.GO wählenLade Universalz.######	Das Heftklammernmagazin des optionalen Document Finisher ist leer. Heftklammern nachfüllen.Um den Druckvorgang ohne Heftung der ausgegebenen Seiten fortzusetzen, die Taste GO drücken.Legen Sie bei Erscheinen dieser Meldung zwei Blätter des angegebenen Formats in die Universalzufuhr und drücken Sie dann die Taste GO. Um die Heftklammern zu laden, zieht die Einzugseinheit das Papier ein und der Finisher arbeitet ohne Heftklammern. Der Druckvorgang wird automatisch fortgesetzt, sobald der Finisher ohne Heftklammern arbeitet.
Heftklammern hinzufügen?Ja: ENTER wählenNein: GO wählen	Das Heftklammernmagazin des optionalen Document Finisher ist leer.Wenn Sie ENTER drücken, wird das Heftklammernmagazin des Document Finisher angehoben, so dass Sie Heftklammern einlegen können. Der Druckvorgang wird nach dem Einlegen der Klammern automatisch fortgesetzt.Wenn Sie GO drücken, ohne Heftklammern nachzufüllen, wird der Druckvorgang ohne Heftung fortgesetzt.
ID-Fehler	Die für einen privaten bzw. gespeicherten Druckauftrag über das Bedienfeld eingegebene Benutzer-ID ist falsch. Prüfen Sie, welche Benutzer-ID Sie im Druckertreiber angegeben haben.
Inst. v. WS [A] ^1	Maintenance-Kit A austauschen (mit Trommeleinheit sowie primärer und sekundärer Übertragungseinheit). Dieser Austausch wird alle 400.000 Druckseiten (100.000 Farbseiten oder 400.000 SW-Seiten) notwendig und muss von einem Techniker vorgenommen werden. Wenden Sie sich an Ihren Business Partner.
Inst. v. WS [B] ^1	Maintenance-Kit B austauschen (mit Entwicklereinheit für Cyan, Magenta bzw. Gelb). Dieser Austausch wird alle 200.000 Farbseiten notwendig und muss von einem Techniker vorgenommen werden. Wenden Sie sich an Ihren Business Partner.
Kein TonerFarbe######	Die Tonerkassette mit der entsprechenden Farbe (#) einsetzen. Der Drucker geht nicht in Betrieb, solange diese Meldung angezeigt wird.
KPDL-Fehler ##GO drücken	Der laufende Druckvorgang kann aufgrund eines durch ## angegebenen KPDL-Fehlers nicht fortgesetzt werden. (KPDL ist eine PostScript Level 3-kompatible Seitenbeschreibungssprache.) Über das Menüsystem einen Fehlerbericht ausdrucken lassen (>KPDL-Fehler auf drucken setzen). GO drücken, um den Druckvorgang wiederaufzunehmen. Soll der Druckvorgang abgebrochen werden, CANCEL drücken.Wenn Automatisch Fortfahren auf Ein gesetzt ist, wird der Druckvorgang nach einer vordefinierten Zeitspanne automatisch fortgesetzt. Näheres hierzu siehe Automatisches Fortsetzen des Druckvorgangs auf Seite 3-71.

(Fortsetzung nächste Seite)

Tabelle 4-3 (Forts.)

Meldung Korrekturmaßnahme
Lade Kassette #(A4) / (Normalpap.) ^2	Die Papierkassette (#), die mit dem für den aktuellen Auftrag benötigten Papier-format und Druckmaterial konfiguriert ist, ist leer. Die Papierkassette füllen und die Taste GO drücken, um den Druckvorgang fortzusetzen. Beachten Sie, dass die Papierquelle nur angegeben wird, wenn eine optionale Papierzuführung installiert ist.
	Alternativ kann auch wie folgt aus einer anderen Papierquelle gedruckt werden: ▼ bzw. ▲ drücken, so dass im Display Alternative? angezeigt wird. Dann die gewünschte Papierquelle eingeben. Nach Auswahl der Papierquelle zunächst mit der Taste MENU den Parameter Papierhandling > und anschließend mit der Taste ▲ die Druckmaterialeinstellungen aufrufen. Das gewünschte Druckmaterial angeben und mit ENTER den Druckvorgang fortsetzen. Genaue Einzelheiten siehe den Abschnitt Papierquelle auswählen auf Seite 3-57.
Lade Universalz.(A4) / (Normalpap.) ^2	Keine der im Drucker eingesetzten Papierkassetten enthält das für den aktuellen Auftrag benötigte Papierformat und Druckmaterial. Passendes Material in die Universalzufuhr legen und den Druckvorgang durch Drücken der Taste GO fortsetzen. Stimmt das Papierformat des in die Universalzufuhr eingelegten Papiers nicht mit dem aktuell eingestellten Format überein, können Papierstaus auftreten.Alternativ kann auch wie folgt aus einer anderen Papierquelle gedruckt werden: ▼ bzw. ▲ drücken, so dass im Display Alternative? angezeigt wird. Dann die gewünschte Papierquelle eingeben. Nach Auswahl der Papierquelle zunächst mit der Taste MENU den Parameter Papierhandling > und anschließend mit der Taste ▲ die Druckmaterialeinstellungen aufrufen. Das gewünschte Druckmaterial angeben und mit ENTER de Druckvorgang fortsetzen. Genaue Einzelheiten siehe den Abschnitt Papierquelle auswählen auf Seite 3-57.
Linke Abdeckungschließen	Die linke Abdeckung des Druckers ist offen. Die Abdeckung schließen.
Neue Resttonerbox einbauen	Der Resttonerbehälter ist fast voll. Resttonerbehälter austauschen.
Nicht unterst.Option	Ein nicht vom Drucker unterstütztes Gerät ist installiert. Wenden Sie sich an Ihren Business Partner zur Prüfung der Kompatibilität.
Nur wenig Toner C,M,Y,K	Die Tonerkassette auswechseln. Farbe der Tonerkassette, die ausgewechselt werden muss: C (Cyan), Y (Gelb), M (Magenta) und K (Schwarz)
Pap. einl. ######	Die angegebene Papierquelle (######) ist leer. Die in der Meldung genannte Papierquelle (Kassette oder Universalzufuhr) mit dem angegebenen Druckmaterial füllen.Diese Meldung wird abwechselnd mit Meldungen zum Status des Druckers angezeigt, beispielsweise Bereit, Bitte warten, Es wird gedruckt, Wartend und FormFeed TimeOut. Wenn mehr als zwei Kopien erstellt werden, wird lediglich die Meldung Papier einl. angezeigt.
Papier anlegen GO drücken	Die Universalzufuhr ist leer. Das korrekte Papier einlegen und GO drücken, um den Druckvorgang fortzusetzen.
Papier v. linker Ablage entfern.	Die linke (Face-up-) Druckablage ist voll (ca. 150 Seiten). Die Druckablage leeren. Sobald der Drucker erkennt, dass das Ausgabefach wieder leer ist, wird der Druckvorgang fortgesetzt.
Papier wird angelegt	Diese Meldung erscheint, wenn nach dem Schließen der Papierkassette Papier aus der Kassette eingezogen wird.

(Fortsetzung nächste Seite)

Tabelle 4-3 (Forts.)

Meldung Korrekturmaßnahme
PapierablageFinisher leeren	Ein Fach (##) des optionalen Document Finishers ist nicht vollständig geleert worden. Drucke entnehmen.
Papierstau######	Ein Papierstau ist aufgetreten. Die genaue Lage wird durch die #-Zeichen angezeigt. Genaue Einzelheiten hierzu siehePapierstaus beseitigen aufSeite 4-11.
RAM DISK Fehl.##Drücke GO	Ein RAM-Disk-Fehler ist aufgetreten. Den in der Meldung angegebenen Fehlercode (##) notieren und wie in AbschnittSpeicher-Fehlercodes aufSeite 4-10 beschrieben vorgehen. Alternativ können Sie die Fehlermeldung auch durch Drücken vonGOignorieren.
Rechte Abdeckungschließen	Die angezeigte rechte Abdeckung der Papierzuführung ist offen. Die an Stelle von # erscheinende Abdeckung der Papierzuführung – 1 (oben) bis 3 (unten) – schließen.
SchnittstelleBelegt	Die Schnittstelle, deren Konfiguration Sie zu ändern versuchen, ist belegt. Warten Sie, bis der über die betreffende Schnittstelle abgewickelte Druckauftrag abgeschlossen ist, und versuchen Sie es erneut.
Service rufenF###:	Controllerfehler, der den weiteren Einsatz des Druckers unmöglich macht. Notieren Sie den alphanumerischen Fehlercode #####, schalten Sie den Drucker aus, ziehen Sie den Netzstecker und wenden Sie sich an Ihren Business Partner oder einen Kundendiensttechniker.
Service rufenF0000	Diese Meldung signalisiert ein Problem bei der Datenübertragung zwischen Drucker-Controller und Bedienfeld. Den Drucker ausschalten, den Netzstecker ziehen und Ihren Business Partner oder einen Kundendiensttechniker benachrichtigen.
Service rufen######:0123456	Mechanischer Fehler, der den weiteren Einsatz des Druckers unmöglich macht. Notieren Sie den alphanumerischen Fehlercode #####, schalten Sie den Drucker aus, ziehen Sie den Netzstecker und wenden Sie sich an Ihren Business Partner oder einen Kundendiensttechniker.Rechts neben dem Fehlercode wird die Gesamtzahl der gedruckten Seiten angezeigt.
SpeicherüberlaufGO drücken	Speichermangel. Sie können eine Statusseite ausdrucken, um die aktuell verfügbare Speicherkapazität festzustellen.Versuchen Sie, zusätzlichen Speicher zu installieren, und nehmen Sie dann mitG0den Druckvorgang wieder auf.Soll der Druckvorgang abgebrochen werden,CANCELdrücken.Wenn Automatisch Fortfahren auf Ein gesetzt ist, wird der Druckvorgang nach einer vordefinierten Zeitspanne automatisch fortgesetzt. Genaue Einzelheiten hierzu siehePapierquelle auswählen aufSeite 3-57.
Toner ersetzenC,M,Y,K	Eine oder mehrere der Tonerkassetten ist/sind leer. Eine neue Tonerkassette mit der entsprechenden Farbe einsetzen. Während diese Meldungen abwechselnd angezeigt werden, geht der Drucker nicht in Betrieb.Wenn beispielsweise Toner ersetzen C, K angezeigt wird, die cyanfarbene und die schwarze Tonerkassette austauschen.
Toner ersetzenDrucker reinigen
Vordere Abdeckungschließen	Die vordere Abdeckung des Druckers ist offen. Die Abdeckung schließen.
Warnung: Speicherknapp	Der Druckerspeicher ist fast voll. Eine Speichererweiterung installieren oder nicht mehr benötigte Schriften und Makros löschen.

^1 Diese Meldungen können auch kombiniert angezeigt werden, beispielsweise Inst. v. WS [A] [B] [C].
^2 Durch einen Schrägstrich getrennte Meldungen – ()/( ) – werden abwechselnd angezeigt.

Speicher-Fehlercodes

Festplattenfehler

Tabelle 4-4

Code	Bedeutung
01	Formatfehler. Wenn dieser Fehler auch nach Aus- und erneutem Einschalten des Systems wieder auftritt, muss die Festplatte neu formatiert werden.
02	Keine Festplatte installiert. Prüfen, ob alle Anforderungen für die Verwendung des Systems und der zugehörigen Geräte erfüllt worden sind.
04	Unzureichende Festplattenkapazität. Nicht mehr benötigte Dateien etc. löschen, um Festplattenkapazität freizusetzen.
06	Der für das Festplattensystem verfügbare Speicher reicht nicht aus. Speicherkapazität ausbauen.
10	Festplatte kann nicht formatiert werden, da Host-Daten dort zwischengespeichert werden. Warten, bis die Festplatte wieder bereit ist, und die Platte dann formatieren.
85	VMB: Alias-Fehler. Die Alias-Parameter sind verlorengegangen bzw. das dem Alias-Namen entsprechende VMB-Fach existiert nicht. Alias erneut eingeben.
97	Die Anzahl der permanenten Auftragscodes hat die Obergrenze erreicht und es können keine weiteren Daten gespeichert werden. Entweder nicht mehr benötigte Aufträge löschen oder den Grenzwert erhöhen.
98	Eine Seite innerhalb eines Druckauftrags war nicht lesbar (der Auftrag ist beschädigt).
99	Auf der Festplatte befindet sich kein Druckauftrag mit der angegebenen ID-Nummer.

Speicherkartenfehler

Tabelle 4-5

Code	Bedeutung
01	Die eingeschobene CompactFlash-Speicherkarte kann von diesem Drucker nicht verarbeitet werden. Sie muss die im AbschnittCompactFlash-Speicherkarte aufSeite A-5aufgeführten Anforderungen erfüllen.
02	Keine CompactFlash-Speicherkarte installiert.
03	Die CompactFlash-Speicherkarte ist schreibgeschützt. Schreibschutz aufheben.
04	Die CompactFlash-Speicherkarte ist voll. Nicht mehr benötigte Dateien löschen oder eine neue CompactFlash-Speicherkarte einschieben.
06	Unzureichende Speicherkapazität für die Unterstützung des CompactFlash-Speicherkarten-systems. Druckerspeicher erweitern.

RAM-Disk-Fehler

Tabelle 4-6

Code	Bedeutung
01	Formatfehler. Drucker aus- und wieder einschalten.
02	Der RAM-Disk-Modus ist deaktiviert. Modus über das Bedienfeld aktivieren.
04	Unzureichende RAM-Diskkapazität. Nicht mehr benötigte Dateien löschen.
06	Der für das RAM-Disksystem verfügbare Speicher reicht nicht aus. Druckerspeicher erweitern.

Papierstaus beseitigen

Die Meldung Papierstau erscheint, wenn Papier sich im Papiertransportsystem verklemmt oder gar kein Papier eingezogen wird. Gleichzeitig wird die Position des Papierstaus (wo genau sich das gestaute Blatt befindet) angezeigt. Wenn diese Meldung erscheint, geht der Drucker offline. Gestautes Papier entfernen. Danach geht der Drucker automatisch wieder in Betrieb.

Mögliche Staubereiche

Die nachstehende Abbildung zeigt den Papierweg des Druckers einschließlich Optionen wie beispielsweise Document Finisher und Duplexeinheit. Die Bereiche, in denen Staus auftreten können, sind in der Abbildung dargestellt und in Tabelle 4-7 erläutert. Papierstaus können auch in mehreren Bereichen des Papierwegs auftreten.

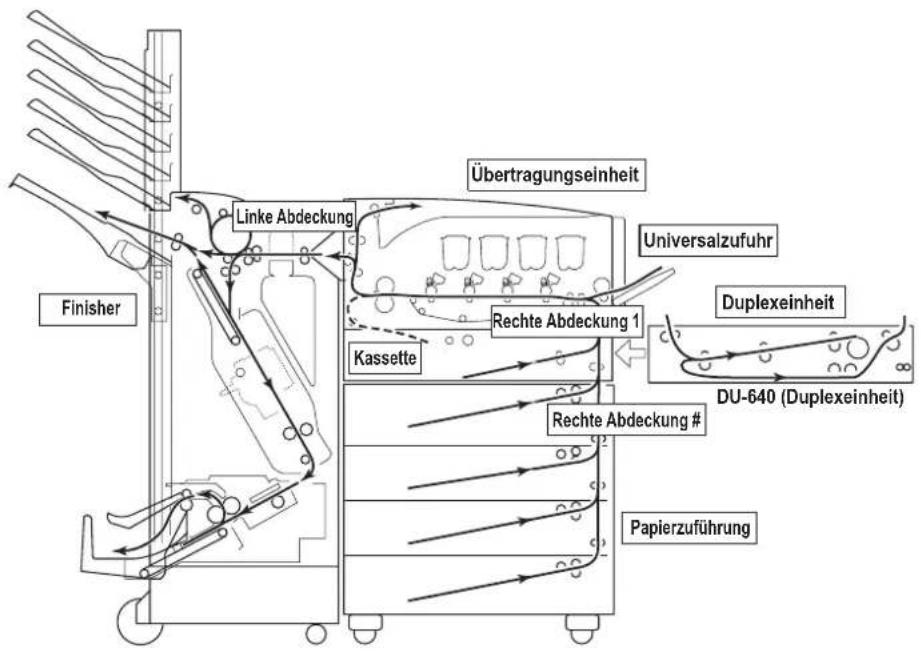

Finisher Linke Abdeckung Übertragungseinheit Universalzufuhr Rechte Abdeckung 1 Kassette Duplexeinheit DU-640 (Duplexeinheit) Rechte Abdeckung # Papierzuführung

Abbildung 4-1

Tabelle 4-7

Lage des Papierstaus Verweis
Rechte Abdeckung #	Siehe AbschnittPapierstau – Rechte Abdeckung aufSeite 4-15.
Übertragungseinheit
Kassette # Siehe Abschnitt	Papierstau – Papierkassette # aufSeite 4-13.
Universalzufuhr	SiehePapierstau – Papierechni universalzufuhr aufSeite 4-14.
Duplexeinheit	SiehePapierstau – Papierechni duplexeinheit aufSeite 4-14.
Rechte Abdeckung 1 Siehe Abschnitt	Papierstau – Rechte Abdeckung aufSeite 4-15.
Papierzuführung	SiehePapierstau – Papierechni papierzuführung aufSeite 4-17.
Linke Abdeckung Siehe Abschnitt	Papierstau – Linke Abdeckung aufSeite 4-18.
Finisher	SiehePapierstau – Optionale Einheit aufSeite 4-19.

Allgemeine Anmerkungen zur Beseitigung von Papierstaus

Berücksichtigen Sie Folgendes, wenn Sie versuchen, einen Papierstau zu beheben:

HINWEIS

Achten Sie bei Beseitigung eines Papierstaus immer unbedingt darauf, alle Papierreste aus dem Drucker zu entfernen.

• Treten häufig Papierstaus auf, sollten Sie probeweise eine andere Papiersorte oder Papier aus einem anderen Paket benutzen oder den Papierstapel umdrehen. Umfassende Erläuterungen zur Auswahl des geeigneten Papiers finden Sie in Kapitel 2, Papierhandling. Kann das Problem durch Wechseln der Papiersorte nicht gelöst werden, liegt möglicherweise ein Druckerfehler vor.
• Achten Sie auch auf eventuell bei der Staubehandlung übersehene Papierschnitzel. Kleine Papierschnitzel werden häufig übersehen und führen zu wiederholten Papierstaus.
• Ob eine gestaute Seite nochmals gedruckt wird, ist abhängig davon, an welcher Stelle der Papierstau aufgetreten ist.

Online-Hilfemeldungen

Bei Auftreten eines Staus im Drucker kann über die Online-Hilfefunktion eine Staubeseitigungsmeldung im Display angezeigt werden. Hierzu die Taste ? drücken, wenn die Staumeldung erscheint. Die daraufhin erscheinende Hilfemeldung erläutert die Staubeseitigung im angegebenen Bereich.

Papierstau - Papiereinzug

Papier hat sich bei Verlassen der Papierkassette im Drucker oder in der installierten Papierzuführung gestaut. Öffnen Sie die rechte Abdeckung und ziehen Sie das Papier heraus.

Papier hat sich in einer Papierkassette gestaut. Gehen Sie wie folgt vor, um den Stau zu beseitigen.

1. Papierkassette öffnen und das gestaute Papier herausziehen.

1. Kann das gestaute Papier nicht wie in Schritt 1 beschrieben entfernt werden, die Papierkassette vollständig aus dem Drucker nehmen.

1. Das gestaute Papier aus dem Inneren des Druckers herausziehen.

Papierstau - Universalzufuhr

Papier hat sich in der Universalzufuhr gestaut. Gehen Sie wie folgt vor, um den Stau zu beseitigen.

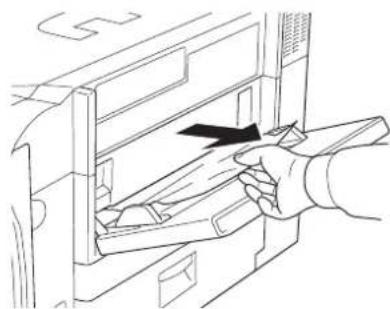

1. Gestautes Papier nach oben und rechts aus der Universalzufuhr ziehen.

1. Das verbleibende Papier wieder ordnungsgemäß in die Zufuhr legen.

2. Vordere Abdeckung öffnen und schließen, damit der Drucker erkennt, dass die Staubeseitigung beendet ist.

Papierstau - Duplexeinheit

Wenn in der optionalen Duplexeinheit ein Papierstau aufgetreten ist, gehen Sie wie folgt vor, um den Stau zu beseitigen.

1. Duplexeinheit aus dem Drucker ziehen.
2. Abdeckung öffnen und das gestaute Blatt herausziehen.

Duplexeinheit Obere Abdeckung

Abbildung 4-7

1. Den Hebel an der Unterseite der Duplexeinheit nach vorne ziehen und die untere Abdeckung öffnen.

1. Gestautes Papier entfernen.

Untere Abdeckung

Abbildung 4-9

1. Untere und obere Abdeckung schließen.

2. Duplexeinheit wieder in den Drucker hineinschieben.

Papierstau - Rechte Abdeckung

Wenn sich Papier in der Übertragungseinheit oder an der rechten Abdeckung gestaut hat, gehen Sie wie folgt vor, um den Stau zu beseitigen.

1. Den Griff der Übertragungseinheit fassen und die Einheit nach rechts aus dem Drucker ziehen.

1. Wenn sich Papier in der Übertragungseinheit gestaut hat, das gestaute Blatt herausziehen.

1. Den grünen Hebel an der Unterseite der Übertragungseinheit in Pfeilrichtung drücken und die rechte Abdeckung öffnen.

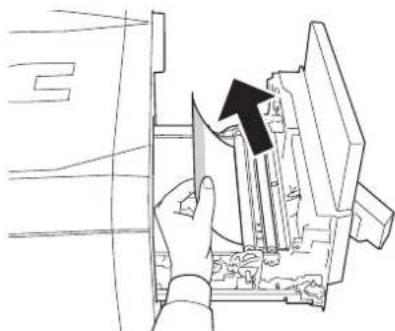

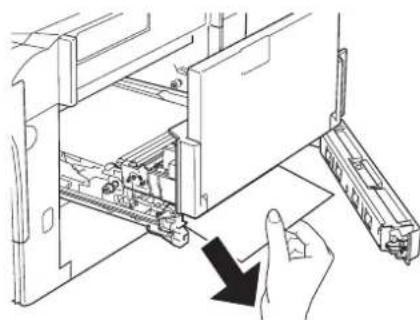

1. Gestautes Papier herausziehen.

Ist das Ende des Blattes mit Toner verschmutzt, das Blatt in Pfeilrichtung aus der Übertragungseinheit herausziehen.

1. Den Griff der Übertragungseinheit fassen und die Übertragungseinheit wieder fest in den Drucker schieben.

Papierstau - Papierzuführung

Diese Art von Papierstau tritt nur dann auf, wenn eine optionale Papierzuführung am Drucker installiert ist.

1. Papierkassette herausziehen.

1. Einzugseinheit herausziehen.

1. Die Abdeckung anheben und das darunter gestaute Papier entfernen.

1. Die Einzugseinheit wieder in den Drucker schieben und die Papierkassette schließen.

HINWEIS

Die Einzugseinheit so weit in den Drucker schieben, bis die hörbar einrastet.

Papierstau - Linke Abdeckung

Papier hat sich an der linken Abdeckung gestaut. Gehen Sie wie folgt vor, um den Papierstau zu beseitigen.

HINWEIS

Fixiereinheit und -walzen werden beim Drucken sehr heiß. Berühren Sie diese Komponenten niemals mit den Händen.

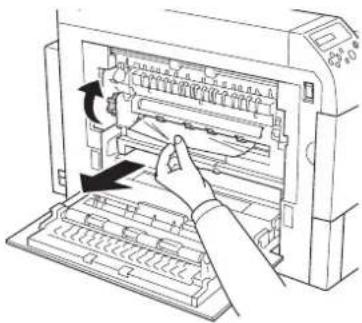

1. Linke Abdeckung öffnen und den grünen Drehknopf in Pfeilrichtung drehen, um das gestaute Papier zu entfernen.

1. Lässt sich das gestaute Papier auf diese Art und Weise nicht entfernen, die beiden grünen Sperrriegel ziehen und die Abdeckung der Fixiereinheit öffnen.

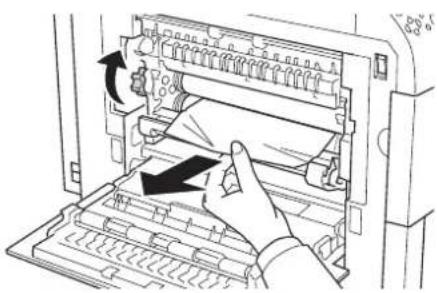

1. Den grünen Drehknopf in Pfeilrichtung drehen und gleichzeitig das gestaute Papier herausziehen.

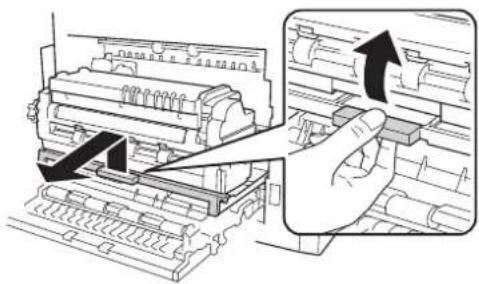

1. Lässt sich das gestaute Papier immer noch nicht entfernen, die Abdeckung der Fixiereinheit wieder schließen. Den grünen Hebel unten an der Fixiereinheit anheben und die Fixiereinheit aus dem Drucker ziehen.

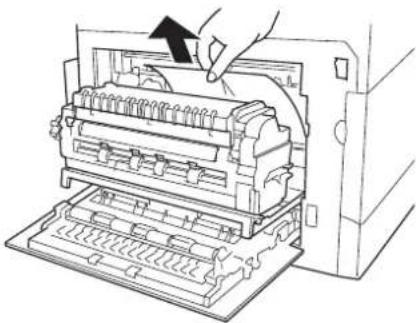

1. Das gestaute Papier an der Rückseite der Fixiereinheit herausziehen.

1. Die Fixiereinheit wieder in den Drucker schieben und die linke Abdeckung schließen.

Papierstau - Optionale Einheit

Gehen Sie vor wie in der zum Lieferumfang des Document Finisher enthaltenen Dokumentation beschrieben, wenn in diesem optionalen Zubehörteil ein Papierstau auftreten sollte.

Kapitel 5 - Wartung

Dieses Kapitel erläutert die grundlegenden Wartungsaufgaben, die Sie an Ihrem Drucker selbst ausführen können.

• Tonerbehälter austauschen
  • Resttonerbehälter austauschen
• Drucker reinigen

Tonerbehälter austauschen

Frequenz für Austausch des Tonerbehälters

Die Lebensdauer der Tonerbehälter hängt davon ab, wie viel Toner Sie bei Ihren Druckaufträgen verbrauchen. Geht man bei den Formaten A4 oder Letter von 5 % Druckdichte (typisches Bürodokument) für die einzelnen Tonerfarben sowie Querformat aus, erreichen die Tonerbehälter eine Lebensdauer von etwa 20.000 Seiten, wobei die tatsächliche Lebensdauer von der Komplexität der Druckseiten abhängt.

Zur Feststellung des im Tonerbehälter noch enthaltenen Tonervorrats können Sie eine Statusseite drucken wie im Abschnitt Statusseite drucken auf Seite 3-19 beschrieben.

HINWEIS

Die als Erstaurüstung mit dem Drucker gelieferten Toner-Kits haben die volle Kapazität. Da bei der ersten Inbetriebnahme zunächst die Entwicklereinheit mit Toner gefüllt werden muss, reicht der Start-Toner für jeweils ca. 10.000 Seiten (Format A4, Farbdeckung 5 %).

Toner-Kits

Es empfiehlt sich, unbedingt das von UTAX angebotene Toner-Kit

zu verwenden, um Probleme mit dem Drucker zu vermeiden und eine lange Lebensdauer Ihres Druckers zu garantieren.

Die Toner-Kits werden in den nachstehenden vier Farben angeboten:

C

_yan

Magenta

Gelb (Yellow)

Schwarz (Black)

Ein neues Toner-Kit enthält in jeder Farbe folgende Teile:

• Tonerbehälter
• Resttonerbehälter
• Reinigungstuch
• Gitterreiniger
• Kunststoffbeutel für die Entsorgung der alten Tonerbehälter und des alten Resttonerbehälters
  • Installationsanleitung

HINWEIS

Nehmen Sie den Tonerbehälter erst unmittelbar vor der Installation in den Drucker aus der Verpackung.

Entfernen Sie Disketten etc. aus der Umgebung des Druckers, bevor Sie einen Tonerbehälter austauschen.

Reinigen Sie unbedingt bei jedem Austausch eines Tonerbehälters das Innere des Druckers. Nähere Informationen hierzu finden Sie ab Seite 5-8.

Meldungen, die zum Austausch eines Tonerbehälters auffordern

Im Display des Druckers erscheinen Meldungen, die zum Austauschen der einzelnen Tonerfarben auffordern, in zwei Schritten. Sie wechseln automatisch mit den übrigen Druckermeldungen (beispielsweise Bereit):

• Wenn der Tonervorrat allmählich zur Neige geht, beispielsweise in dem Behälter mit cyanfarbenem Toner, erscheint im Display die Meldung Nur wenig Toner C,M,Y,K als erster Warnhinweis. An dieser Stelle muss noch nicht unbedingt ein Austausch erfolgen.
• Wenn Sie die erste Meldung ignorieren und mit dem Druckbetrieb fortfahren, erscheint – unmittelbar bevor der Toner vollständig verbraucht ist – die Meldung Toner ersetzen. In diesem Fall muss der Tonerbehälter sofort ausgetauscht werden. Reinigen Sie dann die verschiedenen Koronadrähte etc. Nach dem Reinigen wird die Meldung jedoch nicht automatisch auf Bereit zurückgesetzt. Um den Druckbetrieb wieder aufzunehmen, müssen Sie die Taste GO drücken und damit den Drucker in den Bereit-Zustand setzen.

Gehen Sie in beiden Fällen zum Austausch des Tonerbehälters vor wie im Abschnitt Tonerbehälter aus- tauschen auf Seite 5-3 beschrieben.

Tonerbehälter austauschen

HINWEIS

Während des Austauschs eines Tonerbehälters sollten Sie vorübergehend Speichermedien und Verbrauchsmaterialien (beispielsweise Disketten) aus der unmittelbaren Umgebung des Tonerbehälters entfernen, um eine Beschädigung der Datenträger durch die magnetische Ladung des Toners zu vermeiden.

In den folgenden Abschnitten ist erläutert, wie die Tonerbehälter auszutauschen sind. Tauschen Sie dabei grundsätzlich immer auch den Resttonerbehälter aus. Ist dieser Behälter voll, kann es durch Austreten von Alttoner aus dem Behälter zu einer Beschädigung oder Verschmutzung des Druckers kommen.

HINWEIS

Vor dem Austausch des Tonerbehälters brauchen Sie den Drucker nicht auszuschalten. Druckdaten, die noch nicht vollständig ausgegeben sind, würden bei Ausschalten des Druckers gelöscht werden.

Schauen Sie vor dem Behälterwechsel zunächst im Display nach, welcher der Tonerbehälter leer ist. In unserem Beispiel muss der schwarze Tonerbehälter ausgetauscht werden.

1. Die vordere Abdeckung öffnen.

Schwarz (K) Gelb (Y) Magenta (M) Cyan (C) Vordere Abdeckung

Abbildung 5-1

1. Auf die Abdeckung des Tonerkassettenfachs drücken, um die Abdeckung zu öffnen.

1. Das Tonerkassettenfach durch Drücken des grünen Sperrriegels entriegeln. Dadurch springt der Tonerbehälter etwas nach vorn. Heben Sie den Behälter vorsichtig an und ziehen Sie ihn aus dem Drucker heraus.

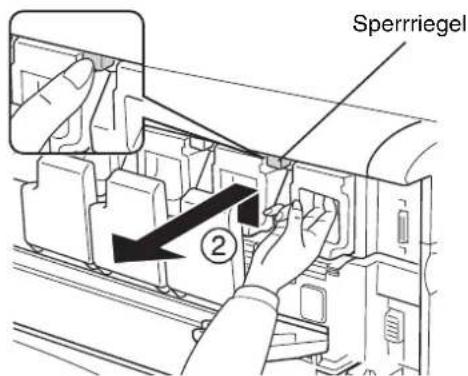

Sperrriegel ②

Abbildung 5-3

1. Den alten Tonerbehälter in die Schutzhülle legen (im Toner-Kit enthalten) und entsprechend den geltenden gesetzlichen Bestimmungen entsorgen.

Schutzhülle

Abbildung 5-4

1. Den neuen Behälter aus dem Toner-Kit nehmen.

2. Den Behälter waagerecht halten und mindestens fünfmal hin und herschütteln, um den Toner darin zu lockern und gleichmäßig zu verteilen.

Neuer Tonerbehälter

Abbildung 5-5

1. Den neuen Tonerbehälter bis zum Anschlag in den Drucker schieben. Dann wird der Behälter automatisch verriegelt.

1. Zunächst die Abdeckung des Tonerkassettenfachs und dann die vordere Druckerabdeckung schließen. Die linke und rechte Ecke der vorderen Abdeckung fest andrücken, um sicherzustellen, dass die Abdeckung ordnungsgemäß geschlossen ist.

Für den Austausch der übrigen Tonerfarben gilt dieselbe Vorgehensweise wie oben beschrieben.

Gehen Sie vor wie im nächsten Abschnitt beschrieben, um den Resttonerbehälter auszutauschen.

Resttonerbehälter austauschen

Der Resttonerbehälter muss ausgetauscht werden, wenn im Display die Meldung Neue Resttonerbox einbauen erscheint.

1. Den Sperrriegel nach links drücken und gleichzeitig das linke Ende des Resttonerbehälters aus der Halterung ziehen. Den Behälter dann vollständig aus dem Drucker nehmen.

Sperrriegel ① ② ③

Resttonerbehälter
Abbildung 5-7

1. An der Oberseite des Resttonerbehälters finden Sie schwarze Deckel. Diese Deckel abziehen, die vier freiliegenden Öffnungen wie in der nachstehenden Abbildung gezeigt damit verschließen, so dass kein Resttoner verschüttet werden kann.

Deckel

Abbildung 5-8

1. Den alten Resttonerbehälter in die Schutzhülle legen (im Toner-Kit enthalten) und gemäß den geltenden gesetzlichen Bestimmungen entsorgen.

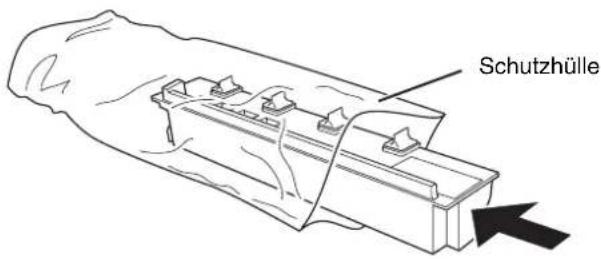

Schutzhülle

Abbildung 5-9

1. Sicherstellen, dass die Öffnungen des neuen Resttonerbehälters offen sind.

Öffnungen Neuer Resttonerbehälter

Abbildung 5-10

1. Den neuen Resttonerbehälter wie nachstehend gezeigt in den Drucker einsetzen.

Die Deckel auf keinen Fall auf einen neuen Resttonerbehälter setzen. Dies führt zu Funktionsstörungen des Druckers.

1. Die vordere Abdeckung des Druckers schließen.

Vordere Abdeckung

Abbildung 5-12

Wenn Sie die Tonerbehälter und den Resttonerbehälter ausgetauscht haben, reinigen Sie das Innere des Druckers. Nähere Anweisungen hierzu enthält der folgende Abschnitt Drucker reinigen.

Drucker reinigen

Wie bereits kurz angesprochen müssen folgende Teile jedes Mal bei Austausch des Tonerbehälters und des Resttonerbehälters gereinigt werden:

• Übertragungseinheit
• Hauptladeeinheit

Darüber hinaus sollten diese Komponenten mindestens einmal monatlich gereinigt werden.

Ausrichtwalze reinigen

Eine verschmutzte Ausrichtwalze kann dazu führen, dass die Druckseiten mit verschmutzter Rückseite ausgegeben werden oder andere Druckprobleme auftreten. Gehen Sie vor wie nachfolgend beschrieben, um die Ausrichtwalze zu reinigen.

HINWEIS

Achten Sie beim Reinigen darauf, keinesfalls das (schwarze) Transferband zu berühren oder Gegenstände auf dem Band abzulegen, da dies zu einer Verschlechterung der Druckqualität führen kann.

1. Die Übertragungseinheit am Griff fassen und vorsichtig nach rechts herausziehen.

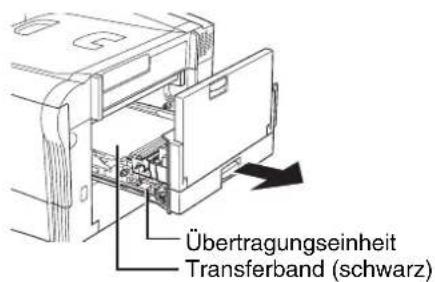

Übertragungseinheit Transferband (schwarz)

Abbildung 5-13

1. Die Ausrichtwalze (Metallwalze) mit dem im Toner-Kit enthaltenen Reinigungstuch abwischen.

Ausrichtwalze

Abbildung 5-14

1. Den Griff der Übertragungseinheit fassen und die Einheit vorsichtig wieder in den Drucker einschieben.

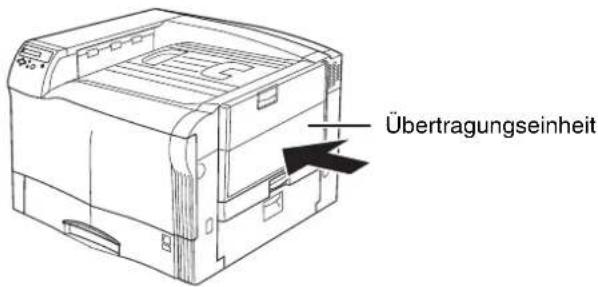

Übertragungseinheit

Abbildung 5-15

Hauptladeeinheit reinigen

Die Hauptladeeinheit muss in regelmäßigen Abständen gereinigt werden, da sie nach längerer Benutzung mit Dioxid verschmutzt wird. Die Hauptladeeinheit besteht insgesamt aus zwei Teilen – dem Koronadraht und dem Ladegitter – die wie nachstehend gezeigt gesäubert werden müssen.

Gehen Sie zum Reinigen der Hauptladeeinheit folgendermaßen vor:

1. Die vordere Abdeckung öffnen.

1. Auf die Abdeckung des Tonerkassettenfachs drücken, um die Abdeckung zu öffnen.

1. Zunächst den Hauptkoronadraht reinigen. Dazu den grünen Reinigungsknopf am unteren Ende fassen. Diesen Knopf drei- bis fünfmal langsam herausziehen und wieder hineinschieben.

Kappe

Abbildung 5-18

1. Als Nächstes wird das Hauptladegitter gereinigt. Den Gitterreiniger (im Toner-Kit enthalten) aus der Schutzhülle nehmen und die Kappe entfernen.

Kappe Gitterreiniger

Abbildung 5-19

HINWEIS

Das Reinigungskissen ist mit Wasser befeuchtet. Das Gitter schnell reinigen, damit das Kissen nicht austrocknet.

1. Den Gitterreiniger so am Drucker anbringen, dass das Kissen nach oben zeigt.

Gitterreiniger

Abbildung 5-20

1. Die Hauptladeeinheit vorsichtig anheben und zwei- bis dreimal langsam aus dem und in den Drucker bewegen. Damit reinigen Sie die Unterseite des Gitters.

Hauptladeeinheit ③ ②

Abbildung 5-21

1. Den Gitterreiniger wieder vom Drucker nehmen und entsorgen. Der Reiniger ist nicht wiederverwendbar.
2. Nach der Reinigung von Hauptkoronadraht und -ladegitter prüfen, ob die Hauptladeeinheit sich wieder ordnungsgemäß in der Ausgangsposition befindet. Dann die Abdeckung des Tonerkassettenfachs und die vordere Druckerabdeckung schließen.

Vordere Abdeckung x

Abbildung 5-22

HINWEIS

Wenn die vordere Abdeckung sich nicht vollständig schließen lässt, obwohl im Display Bereit erscheint, die Abdeckung öffnen und die Hauptladeeinheit bis zum Anschlag in den Drucker schieben.

Anhang A - Optionen

Sie können Ihren Drucker zusätzlich mit verschiedenen optionalen Zubehörteilen ausstatten, die in diesem Anhang näher erläutert werden. Wählen Sie einfach, was Sie benötigen. Informationen zur Verfügbarkeit der gewünschten Komponenten hält Ihr Business Partner bereit.

Verfügbare Optionen

Für den CLP 4526 stehen folgende Optionen zur Verfügung. Anweisungen zur Installation dieser Optionen enthält die jeweils mitgelieferte Dokumentation. Erläuterungen zu einigen dieser Optionen sind auf den folgenden Seiten enthalten.

CompactFlash-Speicherkarte Netzwerkschnittstellenkarte Erweiterungsspeicher (DIMM 64/128/256 MB) Face-up-Druckablage PT-640 Festplatte HD-10 Document Finisher DF-600/610 Locheinheit PH-3¹ Booklet-Einheit BF-1¹ Mailbox MF-1² Duplexeinheit DU-640 Papierzuführung PF-645 Unterschrank (ohne Abbildung) Papierzuführung PF-647

Nur in Kombination mit dem Document Finisher DF-610

^2 Nur in Kombination mit dem Document Finisher DF-600 oder DF-610

Erweiterungsspeichermodule

Um Ihren Drucker für komplexere Druckaufträge und höhere Druckgeschwindigkeit auszurüsten, können Sie den Speicher durch ein zusätzliches Speichermodul (DIMM-Modul) erweitern. Hierfür steht auf der Hauptplatine des Druckers ein zusätzlicher Steckplatz zur Verfügung. Sie können zwischen Zusatz-Speichermodulen mit Kapazitäten von 64, 128 oder 256 MB wählen (die maximale Speicherkapazität beträgt 512 MB).

HINWEIS

Der Erweiterungsspeicher sollte nur von einem Business Partner installiert werden. Der LieferantA übernimmt keine Haftung für Schäden, die auf eine unsachgemäße Installation zurückzuführen sind.

WARNUNG

Der Lüfter läuft nach dem Ausschalten noch 30 Minuten weiter. Erst dann den Netzstecker ziehen und den Speicher einbauen.

Um die Speicherkapazität auf 512 MB zu erweitern, müssen Sie das ab Werk installierte 128-MB-Speichermodul entfernen und zwei Module mit 256 MB installieren.

Hinweise zur Handhabung der Hauptplatine und der DIMM-Module

• Um die elektronischen Bauteile zu schützen, sollten Sie die an Ihrem Körper angesammelte statische Elektrizität ableiten, indem Sie ein Wasserrohr oder ein anderes Metallobjekt berühren, bevor Sie die Hauptplatine oder ein DIMM-Modul anfassen. Während der Arbeit sollten Sie ein Antistatik-Armband tragen.
• Fassen Sie Hauptplatine oder DIMM-Module nur am Rand an, wie in der nachstehenden Abbildung dargestellt.

RICHTIG

FALSCH
Abbildung A-2

DIMM-Module einbauen

1. Drucker ausschalten und Netzstecker ziehen.
2. Die beiden Schrauben an der Rückseite der Hauptplatine lösen.

1. Hauptplatine vorsichtig herausziehen.

Hauptplatine

Abbildung A-4

1. Die Halteklammern an den beiden Enden des DIMM-Sockels auf der Hauptplatine nach außen klappen.

Halteklammern

Abbildung A-5

1. Das DIMM-Modul aus der Verpackung nehmen. Das Modul vorsichtig so in den DIMM-Sockel einstecken, dass die Einkerbungen am DIMM-Modul mit den entsprechenden Vorsprüngen im Steckplatz fluchten.

Einkerbungen

Abbildung A-6

1. Die Klammern am DIMM-Steckplatz schließen, damit das DIMM-Modul fest sitzt.

Halteklammern

Abbildung A-7

1. Sobald das DIMM-Modul installiert ist, die Hauptplatine wieder in den Drucker einsetzen und mit den zugehörigen Schrauben befestigen.

DIMM-Modul ausbauen

Um ein DIMM-Modul auszubauen, müssen Sie zunächst die Hauptplatine aus dem Drucker herausziehen und die Halteklammern am Sockel nach außen klappen. Danach können Sie das Modul vorsichtig aus dem Sockel herausnehmen.

Erweiterungsspeicher testen

Um zu überprüfen, ob die DIMM-Module ordnungsgemäß funktionieren, können Sie eine Statusseite ausgeben. Gehen Sie dazu folgendermaßen vor:

1. Sicherstellen, dass der Drucker ausgeschaltet ist. Das Netzkabel anschließen und den Drucker einschalten.
2. Warten, bis im Display die Meldung Bereit erscheint. Danach die Taste MENU drücken.
3. Die Taste ▼ wiederholt drücken, bis im Display Statusseite drucken erscheint.
4. Zweimal die Taste ENTER drücken. Daraufhin wird die Statusseite ausgegeben.

In dem Feld Memory in der oberen rechten Ecke der Seite sind Informationen zu den in den Steckplätzen 1 und 2 installierten DIMM-Modulen enthalten. Hat sich die Speicherkapazität insgesamt vergrößert, war die Installation erfolgreich. (Beachten Sie, dass der Drucker bei Lieferung mit 128 MB Basisspeicher ausgestattet ist.)

Allgemeine Beschreibung der Optionen

CompactFlash-Speicherkarte

Der Drucker ist mit einem Steckplatz für eine CompactFlash-Speicherkarte mit einer maximalen Kapazität von 128 MB ausgestattet. Eine solche Speicherkarte kann beispielsweise für das Speichern von Fonts, Makros und Overlays benutzt werden. Fonts können mit Hilfe des Dienstprogramms IC Link for Windows beispielsweise auf eine CompactFlash-Speicherkarte geladen werden. Dieses Dienstprogramm ist auf der zum Lieferumfang des Druckers gehörigen CD-ROM enthalten.

Font von der CompactFlash-Speicherkarte laden

Der Inhalt einer in den Steckplatz des Druckers installierten CompactFlash-Speicherkarte kann entweder per manuellem Aufruf über das Bedienfeld oder automatisch beim Einschalten bzw. Rücksetzen des Druckers gelesen werden. Um die Daten manuell zu lesen, führen Sie die im Abschnitt Umgang mit einer Speicherkarte auf Seite 3-47 beschriebenen Schritte aus.

ACHTUNG

Bevor Sie eine CompactFlash-Speicherkarte in den Drucker installieren, müssen Sie sich überzeugen, dass der Drucker ausgeschaltet ist.

Stecken Sie die Karte in den vorgesehenen Steckplatz ein.

CompactFlash- Speicherkarten- steckplatz

Abbildung A-8

Papierzuführungen PF-645/647

Der Drucker wird wie in der nachstehenden Abbildung dargestellt auf die optionale Papierzuführung aufgesetzt. In Kombination mit der Papierkassette des Druckers ermöglichen die Papierzuführungen die kontinuierliche Zuführung einer größeren Seitenzahl für den Druck. Die Kapazität der für diesen Drucker erhältlichen optionalen Papierzuführungen ist in der nebenstehenden Abbildung angegeben. Alle Einheiten unterstützen die Papierformate ISO A3, ISO A4, ISO A5, JIS B4, JIS B5, Ledger, Letter und Legal.

Detaillierte Informationen zur Installation der Papierzuführungen enthalten die zum Lieferumfang der einzelnen Einheiten gehörigen Handbücher.

PF-645: 1.500 Blatt PF-647: 3.000 Blatt

Abbildung A-9

Seitliche Druckablage (Face-up) PT-640

Benutzen Sie die seitliche Druckablage, wenn Drucke mit der Schriftseite nach oben ausgegeben werden sollen oder wenn Sie Umschläge, Postkarten, Klarsichtfolien etc. bedrucken wollen. Die seitliche Druckablage wird wie in den nachstehenden Abbildungen gezeigt an der linken Seite des Druckers angebracht.

Die seitliche Druckablage fasst bis zu 150 Blatt.

Um die Druckablage anbringen zu können, müssen Sie die beiden Halterungen mit den im Lieferumfang der Druckablage enthaltenen Schrauben links am Drucker befestigen.

Die optionale Duplexeinheit DU-640 unterstützt den Duplexdruck für die Formate ISO A3, ISO A4, ISO A5, JIS B4, JIS B5, Ledger, Letter und Legal. Die Duplexeinheit wird unter dem Drucker installiert (siehe nachstehende Abbildung).

Detaillierte Informationen zur Installation der Duplexeinheit enthält das zum Lieferumfang gehörige Handbuch.

Mit dem Document Finisher können die Druckseiten geheftet und je nach Druckauftrag in entsprechender Reihenfolge in den Ausgabefächern gestapelt werden. Mit Hilfe einer optionalen Locheinheit, einer Booklet-Einheit und einer Mailbox kann dieses vielseitige Gerät ein breitgefächertes Anforderungsprofil erfüllen.

Der Document Finisher wird linksseitig an den Drucker angeschlossen wie nachstehend dargestellt. Hierzu die mitgelieferte Halterung verwenden.

Der Document Finisher kann mit den folgenden optionalen Einheiten erweitert werden:

Tabelle A-1

Optionen DF-600 DF-610 Funktion
Locheinheit PH-3 —		√	Locht die Druckseiten.
Booklet-Einheit BF-1	—	√	Die Druckseiten werden in der Mitte gefalzt.
Mailbox MF-1	√ √		Benutzerspezifische Ausgabe der Druckseiten in fünf Ausgabe-fächer.

Rollen

Ist der Drucker mit einer oder mehreren der optionalen Papierzuführungen ausgestattet, müssen die Rollensockel unter die unterste Papierzuführung montiert werden. Dies ist auch erforderlich, wenn ein Ausgabegerät wie beispielsweise ein Sorter angeschlossen ist.

ACHTUNG

Der Hersteller ist nicht haftbar zu machen für Schäden oder Verletzungen, wenn bei einem Drucker mit mehreren Papierzuführungen der Rollensockel nicht installiert wird.

Empfindliche Fußböden können bei häufigem Umsetzen des Druckers durch die Rollen beschädigt werden.

Die Festplatte dient dem Speichern von Druckdaten. Anhand dieser gespeicherten Daten können mit Hilfe einer elektronischen Sortierfunktion Mehrfachkopien eines Druckauftrags mit hoher Geschwindigkeit ausgegeben werden. Außerdem stehen bei Installation einer Festplatte die e-MPS-Funktionen zur Verfügung. Zur Verfolgung der gespeicherten Daten können Sie das Dienstprogramm Printer Disk Manager nutzen. Diese Software ist auf der zum Lieferumfang des Druckers gehörigen CD-ROM enthalten.

Die Festplatte wird in den HDD-Steckplatz (oben) an der Rückseite des Druckers installiert wie in der nachstehenden Abbildung dargestellt.

Die Festplatte muss vor der erstmaligen Benutzung über das Bedienfeld oder den Printer Disk Manager formatiert werden. Erst den Drucker ausschalten und das Netzkabel ziehen, bevor Sie die Festplatte installieren.

HDD-Steckplatz

Abbildung A-15

Netzwerkschnittstellenkarten

Wie die standardmäßig im Drucker installierte Netzwerkschnittestelle unterstützen die optionalen Netzwerkschnittstellenkarten die Protokolle TCP/IP, IPX/SPX, NetBEUI und EtherTalk, so dass der Drucker in allen Netzwerkumgebungen unter Windows, Macintosh, UNIX, NetWare etc. eingesetzt werden kann. Die Netzwerkschnittstellenkarte wird wie nachstehend dargestellt im Steckplatz OPT an der Rückseite des Druckers installiert.

OPT-Steckplatz

Abbildung A-16

Tabelle A-2

Schnittstellenkarte Beschreibung
IB-21E	10BaseT100BaseTX
SB-50	10BaseFL
SB-60	TokenRing9-poliger D-Sub-Stecker, RJ45
SB-70	Wireless
SB-80	Zweite
SB-110 10BaseT (RJ 45)	100BaseTX (RJ-45)
SB-110 FX 10BaseT (RJ45)	100BaseTX (RJ45)10BaseFL (SC)
SB-140	10Base210BaseT (RJ 45)100Base TX (RJ45)

(RJ45)

(ST)

(UTI

LAN

parallele

(BNC)

Anhang B - Schnittstelle zum Rechner

Dieser Anhang erläutert die Pinbelegungen, die Signalfunktionen, die Zeittakte, die Stecker- und andere Spezifikationen der parallelen Schnittstelle.

Parallele Schnittstelle

Datenübertragungs-Modi

Für die Datenübertragung über die parallele Schnittstelle verfügt der Drucker unter anderem über einen Highspeed-Modus. Der zu benutzende Modus kann über das Bedienfeld gewählt werden. Nähere Anweisungen zum Ändern des Datenübertragungs-Modus enthält der Abschnitt Parallelen Schnittstellen-Modus einstellen auf Seite 3-30.

HINWEIS

Benutzen Sie ein paralleles Druckerkabel, das dem IEEE 1284-Standard entspricht.

Sie können aus vier Datenübertragungs-Modi wählen:

Tabelle B-1

Datenübertragungs-Modus Empfangen Senden
Auto (Standard) Highspeed/ECP	Nibble/ECP
Nibble	Highspeed	Nibble
Highspeed	Highspeed	-
Normal	Normal	-

Schnittstellensignale

Die nachstehende Tabelle listet die Pinbelegungen und die entsprechenden Eingangs- und Ausgangssignale der parallelen Schnittstelle auf. Sie enthält darüber hinaus eine Erläuterung zu jedem Signal.

In den eckigen Klammern erscheint der Name des jeweiligen Signals im Auto-Modus und im Nibble (High)-Modus (IEEE 1284). In diesen beiden Modi handelt es sich um bidirektionale Signale.

Tabelle B-2

Pin	Zum/Vom	Signal Beschreibung
1	Zum	Strob[nStrobe] Ein	negativer Strobe-Impuls veranlasst den Drucker, die über die Signalleitungen Daten 0 [1] bis Daten 7 [8] gesendeten Daten einzulesen und vorübergehend zu speichern.
2	Zum	Daten 0 [Daten 1]	Diese acht Signale bilden ein vom Rechner an den Drucker ge-sendetes Datenbyte, wobei Daten 7 [8] das höchstwertige Bit darstellt.
3	Zum	Daten 1 [Daten 2]
4	Zum	Daten 2 [Daten 3]
5	Zum	Daten 3 [Daten 4]
6	Zum	Daten 4 [Daten 5]
7	Zum	Daten 5 [Daten 6]
8	Zum	Daten 6 [Daten 7]
9	Zum	Daten 7 [Daten 8]
10	Vom	Acknowledge ^1 [nAck]	Dieser negative Impuls bestätigt das jeweils zuvor vom Drucker empfangene Zeichen.

^1 Gibt an, dass das betreffende Signal bei Low-Pegel aktiv ist.

(Fortsetzung nächste Seite)

Tabelle B-2 (Forts.)

Pin	Zum/Vom	Signal Beschreibung
11	Vom Busy [Busy]	Wenn dieses Signal	Signal High ist, arbeitet der Drucker. Ist das Signal Low, ist der Drucker bereit, weitere Daten zu empfangen.
12	Vom Paper Empty [PError]		Dieses Signal geht High, wenn der Papiervorrat des Druckers erschöpft ist. ^2
13	Vom	Online (Select)[nSelect]	Dieses Signal ist High, wenn der Drucker online ist, bzw. Low, wenn der Drucker offline geschaltet ist. Es geht Low, wenn der Drucker über die Taste GO offline geschaltet wird. ^2
14	Zum – [nAutoFd]	Ignoriert
15	– –	Nicht belegt
16 –	0 V DC
17	– Gehäuseerde
18	–	+5 V DC	Dieser Pin wird für die Versorgung des Druckers mit +5 V Gleichstrom verwendet (+5 V ± 0,5 V, maximal abgesichert bis 400 mA)
19	– Betriebserde
20	– Betriebserde
21	– Betriebserde
22	– Betriebserde
23	– Betriebserde
24	– Betriebserde
26	– Betriebserde
27	– Betriebserde
28	– Betriebserde
29	– Betriebserde
30	– Betriebserde
31	Zum – [nInit]	Ignoriert
32	Vom	Fehler ^3 [nFault]	Erfolgt die Datenübertragung über die parallele Schnittstelle im Highspeed-Modus, übergibt diese Signalleitung einen Fehler-status.
33	– –	Nicht belegt
34	– –	Nicht belegt
35	Vom	Betriebsbereit	Dieses Signal geht High, wenn der Drucker eingeschaltet wird.
36	Zum	Select In [nSelectIn]	Ist dieses Signal High, ist der IEEE 1284-Modus aktiv.

^2 Die Signale "Paper Empty", "Online" und "Fehler" werden nur benutzt, wenn sie über den FRPO-Parameter O2 aktiviert wurden.
^3 Gibt an, dass das betreffende Signal bei Low-Pegel aktiv ist.

Anhang C -

Technische Daten des Druckers

HINWEIS

Die technischen Spezifikationen können sich aufgrund von Verbesserungen ändern.

Spezifikationen

Tabelle C-1

Position Beschreibung
Druckmethode Elektrofotografie vierfarbig (durch LED-Leiste), Single Pass-Trommel-System in Tandemkonfiguration
Druckgeschwindigkeit Siehe	Druckgeschwindigkeiten auf Seite C-3.
Auflösung 600 dpi (horizontal und vertikal)
Erster Ausdruck nach (A4, 23 °C) Ca. 9 Sekunden (Prioritäts-Modus)
Aufwärmzeit Max. 179 Sekunden
Controller Power PC 750CXe (600 MHz)
Hauptspeicher 128 MB, ausbaufähig auf bis zu 512 MB maximal
Erweiterungsspeichermodul	64, 128 oder 256 MB (für zwei Steckplätze)
Betriebssystem	Windows 95/98/Me, Windows NT/2000/XP, Macintosh, Linux
Unterstützte Protokolle IPX/SPX, TCP/IP, EtherTalk, NetBEUI
Schnittstellen Parallel 1 x IEEE1284	Netzwerk 1 x 10Base-T/100Base-TXOptional 1 x Netzwerkschnittstellenkarte oder1 x serielle Schnittstellenkarte oder1 x Festplatte
Speicherkarten-Steckplatz Compact	Flash-Speicherkarte Typ I, maximal 256 MB
Selbstdiagnose	Beim Einschalten
Maximale Auslastung (für standardmäßiges trockenes Normalpapier A4)	100.000 Seiten/Monat
Trommel	Amorphe Silizium-Trommel
Entwickler	Zweikomponenten-Trockenentwickler
Ladekorotron	Koronadraht, positive Ladung
Übertragung	Trommel und Walze
Trennung	Krümmungstrennung
Trommelreinigung	Abstreifer
Trommelentladung	LED-Leiste
Fixiereinheit	Heizwalzen
Papier	Siehe Abschnitt Allgemeine Richtlinien auf Seite 2-2.
Papierformate	Kassetten: A3, B4, A4, B5, A5, Ledger, Legal und LetterUniversalzufuhr: 80 x 148 mm bis 310 x 458 mm
Nicht druckbare Bereiche	Oben, unten, links und rechts, 4 mm Rand
Papierzuführung	Kassette: 500 Blatt (80 g/m2)Universalzufuhr: 150 Blatt (80 g/m2) / 30 Blatt (> 160 g/m2)
Fassungsvermögen des Ausgabe-fachs	500 Blatt (80 g/m2)

(Fortsetzung nächste Seite)

Tabelle C-1 (Forts.)

Position Beschreibung
Umgebungs-bedingungen	Temperatur: 10 bis 32,5 °CRelative Luftfeuchte: 15 bis 80 %Optimalbedingungen: 23 °C, 60 % relative LuftfeuchteHöhe: maximal 2.000 m über NNBeleuchtung: maximal 1.500 Lux
Elektrische Anschlusswerte 220-240	V, 50 Hz/60 Hz, max. 5,8 A bei 230 VMax. zulässige Spannungsschwankung: ± 10 % Max. zulässige Frequenzschwankung: ± 2 %
Leistungsaufnahme Max.: 1	300 WDruck: 700 WBereitschaft: 165 WSleep-Modus: 30 W
Geräuschpegel ^1 Beim Druck: LpA = 53 dB(A)Bereitzustand: LpA = 39 dB(A)Sleep-Modus: nicht messbar
Abmessungen Drucker: 699 x 463 x 715 mm (B x H x T)
Gewicht Drucker: 84,3 kg

^1 Entspricht ISO 7779 (Schalldruckpegel an der Vorderseite)
Drucker mit einem LwAd > 63 dB(A) sind nicht zum Einsatz in Räumen geeignet, in denen vorwiegend geistige Tätigkeiten verrichtet werden und sollten in separaten Räumen aufgestellt werden.

Druckgeschwindigkeiten

Tabelle C-2

Modus Papierformat		Druckgeschwindigkeit
Simplex	A4, Letter 26 Seiten/Minute
	B4	13 Seiten/Minute
	A3, Ledger, Legal	13 Seiten/Minute
	A4 dick, Folien	12 Seiten/Minute
Duplex ^1	A4, Letter	24,5 Seiten/Minute
	A3, Ledger, Legal, B4, B5	13 Seiten/Minute

^1 Hierfür muss die Duplexeinheit DU-640 installiert sein.

A

A4/Letter

Unterscheidung ignorieren 3-61

Account Management-System 1-3

Anzahl Kopien 3-43

Anzeigen

ATTENTION 3-5

DATA 3-5

Medientyp (TYPE) 3-5

Netzwerkanzeigen 1-6

Papierformat (SIZE) 3-3

READY 3-5

Schnittstelle (INTERFACE) 3-3

Anzeigesprache wählen 3-66

ATTENTION-Anzeige 3-5

Auftragsablage

Funktion 3-20

Funktionen 3-25

Auftragscodes 3-28

Druckjobs mit Auftragscode drucken 3-23

Liste drucken 3-25

reservierter Speicherplatz 3-28

Auftragsspeicherung

Funktionen 3-19

private Jobs 3-22

Prüfen und aufbewahren 3-21

Schnellkopie 3-20

Ausgabe von Farb- und Schwarzweißseiten 3-75

Ausgabegerät wählen 3-64

Ausrichtwalze

reinigen 5-10

Austauschen

Resttonerbehälter 5-8

Tonerbehälter 5-2, 5-3

Automatisches Fortsetzen des Druckvorgangs

Einstellung 3-71

Zeitüberwachung einstellen 3-72

B

Bedienfeld 1-4

Bestandteile 3-2

Standardeinstellungen definieren 3-36

Tasten 3-6

Belüftungsschlitze 1-6

Benutzerdefinierter Medientyp 3-61

auswählen 3-61

Duplexdruck 3-63

Papiergewicht einstellen 3-62

rücksetzen 3-63

Bestandteile und Funktionen des Druckers 1-4

BF-1 3-59, 3-74, A-2, A-8

Bindevarianten 3-58

Booklet-Einheit 3-59, 3-74, A-2, A-8

Fehlermeldungen 4-6

Briefumschläge 2-14

C

CompactFlash-Speicherkarte 1-6, A-2, A-5

Fehler 4-5, 4-6, 4-10

Steckplatz 1-6

D

DATA-Anzeige 3-5

Datenübertragungs-Modi B-2

DF-600/610 3-59, 3-73, 3-74, A-2, A-8

DIMM-Module A-3

ausbauen A-5

einbauen A-3

Funktion testen A-5

Display 3-2

Anzeigen 3-3, 3-5

Anzeigesprache wählen 3-66

ATTENTION-Anzeige 3-5

DATA-Anzeige 3-5

Fehlermeldungen 4-5

INTERFACE-Anzeige 3-3

Meldungen, die zum Austausch eines

Tonerbehälters auffordern 5-3

Online-Hilfemeldungen 4-12

READY-Anzeige 3-5

SIZE-Anzeige 3-3

Statusinformationen 3-2

TYPE-Anzeige 3-5

Document Finisher 3-59, 3-73, 3-74, A-2, A-8

Fehlermeldungen 4-6

Heftklammernmagazin 4-7

Papierstau beseitigen 4-19

Druckablage

Face-up-Druckablage A-2, A-7

oben 1-4, 4-6

seitliche Druckablage A-2, A-7

wählen 3-64

Drucker

Bestandteile 1-4, 4-6

Funktionsangebot 1-1

reinigen 5-10

rücksetzen 3-69

Spezifikationen C-2

Wartung 5-1

Druckgeschwindigkeiten C-3

Druckkostenkontrolle 1-3

Druckprobleme 4-3

Druck unvollständig 4-4

Fehlermeldungen 4-5

Hintergrund grau 4-4

Oberkante oder Rückseite des Papiers verschmutzt 4-4

schwacher oder verwischter Ausdruck 4-3

Seite vollständig schwarz 4-3

vollständig leere Seite 4-3

weiße oder schwarze vertikale Streifen 4-3

Zeichen nicht an der richtigen Position 4-4

Druckqualität 4-3

einstellen 3-45

Farb-Kalibrierung 3-76

Glanz-Modus 3-46

Multibit-Modus 3-45

Ton-Modus 3-45

DU-640 A-2, A-7

Duplexdruck

aus der Universalzufuhr 3-59

Beschreibung 3-58

Bindevarianten 3-58

Fehlererkennung 3-72

für benutzerdefinierten Medientyp aktivieren bzw. deaktivieren 3-63

Heftpostion einstellen 3-59

Papierstau beseitigen 4-11

Duplexeinheit 4-11, A-2, A-7

Fehlermeldungen 4-5

E

Elektrische Anschlußwerte C-2

e-MPS

Allgemeines 3-19

Auftragsablage 3-20, 3-25

Auftragscodeliste drucken 3-25

Auftragsspeicherung 3-19, 3-22

Konfiguration 3-27

für permanente Auftragscodes reservierter Speicherplatz 3-28

für temporäre Auftragscodes reservierter Speicherplatz 3-28

für virtuelle Mailboxen reservierter Speicherplatz 3-29

maximale Anzahl Schnellkopie-/Proof and Hold-Aufträge ändern 3-27

Private Jobs

drucken 3-22

freigeben 3-22

löschen 3-23

Prüfen und aufbewahren 3-21

maximale Anzahl Auftrage ändern 3-27

Schnellkopie 3-20

Auftrag löschen 3-21

maximale Anzahl Aufträge ändern 3-27

zusätzliche Schnellkopien drucken 3-20

Aufträge abrufen 3-26

Liste drucken 3-26

Emulation

KC-GL

Stiftbreite und -farbe 3-36

KPDL

Alternativen 3-37

Fehler drucken 3-38

Standardemulation einstellen 3-36

Statusseite 3-18

Entsorgungskonzept D-1

Erweiterungsspeicher A-2

DIMM-Module A-3

testen A-5

Etiketten

empfohlene 2-13

nicht zulässige 2-12

selbstklebende 2-12

Spezifikationen 2-13

zulässige 2-12

F

Face-down-Druckablage 1-4, 4-6

Face-up-Druckablage A-2, A-7

Farbabstimmung

Schwarzweiß- oder Farbdruck wählen 3-64

Farbiges Papier 2-14

Farb-Kalibrierung 3-76

Fehlerbehebung 4-2

allgemeine Hinweise 4-2

Papierstaus beseitigen 4-11

Probleme mit der Druckqualität 4-3

Tipps 4-2

Fehlercodes 4-10

Fehlererkennung

Duplexdruck 3-72

Heften 3-73

Lochen 3-74

Fehlermeldungen 4-5

Festplattenfehler 4-10

Korrekturmaßnahmen 4-5

RAM-Disk-Fehler 4-10

Speicherkartenfehler 4-10

Festplatte 3-52, A-2, A-9

Fehler 4-6, 4-10

Steckplatz 1-6

Folien 2-11

Font

Druckbeispiel 3-42

Pitch für Courier/Letter Gothic einstellen 3-41

Schnittstärke für Courier/Letter Gothic wählen 3-40

Schriftenlisten

ausgeben 3-42

Standard oder Dunkel für Courier/Letter Gothic wählen 3-40

Standard-Font einstellen 3-39

Standard-Größe ändern 3-40

FormFeed-Timeout einstellen 3-67

Funktionsangebot des Druckers 1-2

G

Gitterreiniger

Hauptladeeinheit 5-13

H

Hardware 1-2

Erweiterungssteckplätze 1-2

Optionen 1-2, A-2

Papierkassette 1-2

Parallelschnittstelle 1-2

Universalzufuhr 1-2

Hardware Information

Statusseite 3-18

Hauptladeeinheit 1-5

Fehlermeldung 4-6

Gitterreiniger 5-13

Koronadraht 5-11

Ladegitter 5-11

reinigen 5-11

Reinigungsknopf 5-13

Hauptladegitter

reinigen 5-13

Hauptplatine A-3

HD-10 3-52, A-2, A-9

Heften 3-59, 3-73

Heftklammernmagazin 4-7

Hexadezimaler Speicherauszug 3-69

|

IB-11 A-2

IB-20/21E/22 A-2, A-10

Installierte Optionen

Statusseite 3-18

INTERFACE-Anzeige 3-3

Interfaces

Statusseite 3-18

IP-Adresse auflösen 3-33

K

Kassetten-Modus

Universalzufuhr 3-54

KC-GL

Stiftbreite und -farbe 3-36

Klarsichtfolien 2-11

KM NET Job Manager 3-23

Konfiguration

e-MPS 3-27

KPDL

Alternativen 3-37

Fehler drucken 3-38

KPDL3

Software 1-3

Kuverts 2-14

L

Lebensdauer

Entwicklereinheit 3-75

Tonerbehälter 5-2

Trommeln 3-75

Lochabfallbehälter 4-5

Locheinheit 3-74, A-2, A-8

M

Mailbox A-2, A-8

Medientyp

Anzeige 3-5

benutzerdefiniert 3-61

auswählen 3-61

Duplexdruck 3-63

einstellen 3-63

Papiergewicht einstellen 3-62

rücksetzen 3-63

für Papierkassette einstellen 3-56

für Universalzufuhr einstellen 3-56

Tabelle 3-5

Meldungen 4-5

Fehlermeldungen 4-5

Online-Hilfemeldungen 4-12

Statusmeldungen 3-2

Tonerbehälter austauschen 5-10

Menüstruktur 3-14

drucken 3-14

Muster 3-15

MF-1 A-2, A-8

Modus

Parallele Schnittstelle 3-30

Universalzufuhr 3-54

Moduswahl-System 3-7

Aufbau des Moduswahl-Menüs 3-8, 3-9

Moduswahl-Menü aufrufen 3-7

Multibit-Modus

Beschreibung 3-45

Einstellung 3-45

N

Netzanschluss 1-5

Netzschalter 1-5

Netzwerkanschluss 1-6

Netzwerkanzeigen 1-6

Netzwerkschnittstelle 1-3

Anschluss 1-6

IP-Adresse auflösen 3-33

Karte A-2, A-10

Parameter und Protokolle 3-32

Statusseite drucken 3-34

Steckplatz 1-6

Netzwerkstatus

Statusseite 3-18

0

Obere Druckablage (Face-down) 1-4

Online-Hilfemeldungen 4-12

Optionen

DIMM-Module A-3

Erweiterungsspeichermodule A-3

Festplatte A-9

Netzwerkschnittstellenkarte A-10

Papierzuführungen A-6

Rollensockel A-9

Speicherkarte A-5

Übersicht A-2

Orientierung der Druckseite

Hochformat 3-43

Querformat 3-43

P

Paginierung 3-43

Papier

allgemeine Richtlinien 2-2

Anzeige SIZE 3-3

Anzeige TYPE 3-5

Auswahl 2-4

Beschaffenheit 2-4

Eigenschaften 2-5, 2-7

einlegen 2-8, 4-8

Etiketten 2-12

farbiges 2-14

Flächengewichte 2-6

Formate 2-4

Gewicht 2-5

Maximal- und Minimalformat 2-3

Papiersorten 2-2

Recycling 2-15

Spezialpapier 2-11

Spezifikationen 2-3

Stärke 2-6

Umschläge 2-14

umweltfreundliches 2-15

verfügbare Sorten 2-2

Vordrucke 2-14

Zusammensetzung 2-4

Papieranschlag 1-4

Druckablage oben 1-4

Papierkassette 2-8

Papierformat

Anzeige 3-3

für Universalzufuhr einstellen 3-55

Tabelle 3-4

Papierhandling 2-1, 3-54

Papierkassette 1-2, 1-4

Fehlermeldungen 4-5, 4-8

füllen 2-8

Medientyp einstellen 3-56

Papierstau 4-13

Papierquelle auswählen 3-57

Papierstau beseitigen 4-8, 4-11

Anmerkungen 4-12

Duplexeinheit 4-14

Linke Abdeckung 4-18

mögliche Staubereiche 4-11

Online-Hilfe 4-12

Papiereinzug 4-13

Papierkassette 4-13

Papierzuführung 4-17

Rechte Abdeckung 4-15

Universalzufuhr 4-14

Papierzuführung

Einzugseinheit 4-6

Papierstau beseitigen 4-17

Papierzuführungen A-2, A-6

Parallele Schnittstelle B-2

Anschluss 1-6

Datenübertragungs-Modi B-2

Modus einstellen 3-30

Pinbelegung B-2

Schnittstellensignale B-2

PDF-Direktdruck 1-3

Permanente Auftragscodes 3-28

PF-640 A-2, A-6

PF-645 A-2, A-6

PF-647 A-2, A-6

PH-3 3-74, A-2, A-8

Pinbelegung B-2

Postkarten 2-13

PRESCRIBE 1-3

Prioritäts-Modus

Universalzufuhr 3-54

Private Jobs

drucken 3-22

freigeben 3-22

löschen 3-23

Prüfen und aufbewahren 3-21

maximale Anzahl Aufträge ändern 3-27

PT-640 A-2, A-7

R

RAM-Disk 3-52

Fehler 4-9, 4-10

READY-Anzeige 3-5

Reinigen

Ausrichtwalze 5-10

Drucker 5-10

Hauptladeeinheit 5-11

Hauptladegitter 5-13

Übertragungseinheit 5-10

Reinigungsknopf

Hauptladeeinheit 5-13

Resource Protection 3-70

Resttonerbehälter

austauschen 5-8

Fehlermeldungen 4-5, 4-8

Rollensockel A-2, A-9

Rücksetzen

Drucker 3-69

Tonervorratszähler 3-65

S

Schnellkopie 3-20

Auftrag löschen 3-21

maximale Anzahl Äuftrage ändern 3-27

zusätzliche Schnellkopien drucken 3-20

Schnittstelle

Parameter ändern 3-30

Schnittstelle zum Rechner B-1

Schnittstellenparameter ändern 3-30

Schnittstellensignale B-2

Schriftenlisten ausgeben 3-42

Seiteneinstellungen 3-43

Anzahl Kopien 3-43

Orientierung 3-43

Wagenrücklauf 3-44

Zeilenvorschub 3-44

Seiteninformation

Statusseite 3-18

Seitliche Druckablage A-2, A-7

Selbstklebende Etiketten 2-12

empfohlene 2-13

nicht zulässige 2-12

Spezifikationen 2-13

zulässige 2-12

Serielle Schnittstelle

Parameter ändern 3-31

Serielles Schnittstellen-Kit A-2

Service-Statusseite 3-75

SIZE-Anzeige 3-3

Sleep-Timer

ausschalten 3-68

einstellen 3-67

Software 1-3

e-MPS 1-3

KPDL3 1-3

Programmiersprache PRESCRIBE 1-3

Software Version

Statusseite 3-18

Sonstige Einstellungen 3-66

Speicher

CompactFlash-Speicherkarte A-5

DIMM-Module A-3

Erweiterung A-3

Statusseite 3-18

Speicherkarte 3-47, A-2, A-5

Daten laden 3-48

Daten schreiben 3-48

Fehler 4-10

Font-Daten laden 3-47

formatieren 3-49

Inhaltsverzeichnis drucken 3-51

Steckplatz 1-2, 1-6

Spezialpapier 2-11

Spezifikationen

Drucker C-2

Etiketten 2-13

Papier 2-3

Parallele Schnittstelle B-2

Standardeinstellungen definieren 3-36

Standard-Font einstellen 3-39

Statusinformationen 3-2

Statusseite 3-14

drucken 3-16, 3-34, A-5

Emulation 3-18

Hardware Information 3-18

installierte Optionen 3-18

Interfaces 3-18

Netzwerkstatus 3-18

Positionen 3-17

Seiteninformation 3-18

Service-Statusseite 3-75

Software Version 3-18

Speicher 3-18

Steckplatz

Festplatte 1-2, 1-6

Schnittstellenkarte 1-6

Speicherkarte 1-2, 1-6

Stiftbreite

KC-GL 3-36

Stiftfarbe

KC-GL 3-36

T

Tasten

CANCEL 3-6

ENTER 3-6

Funktion 3-6

GO 3-6

MENU 3-6

Technische Daten C-1

Temporäre Auftragscodes 3-28

Tonerbehälter

austauschen 5-2, 5-3

Cyan 1-5

Fehlermeldungen 4-7, 4-8

Gelb 1-5

Lebensdauer 5-2

Magenta 1-5

Meldungen zum Austausch 5-3

Schwarz 1-5

Starter-Kit 5-2

Tonerkassettenfach

Abdeckung 1-5, 5-5, 5-11

entriegeln 5-5

Toner-Kits 4-3, 5-2

Tonermenge

Statusseite 3-18

Tonervorratszähler rücksetzen 3-65

Ton-Modus (Multibit-Modus) 3-45

Transparentfolien 2-11

TYPE-Anzeige 3-5

U

Übertragungseinheit

Ausrichtwalze 5-10

reinigen 5-10

Umschläge 2-14

Umweltfreundliches Papier 2-15

Universalzufuhr 1-2, 1-4

Betriebsarten

Kassetten-Modus (Kassette) 3-54

Prioritäts-Modus (Zuerst) 3-54

Fehlermeldungen 4-7, 4-8

Medientyp einstellen 3-56

Papier einlegen 2-9

Papierformat einstellen 3-55

Papierstau beseitigen 4-14

Unterscheidung A4/Letter ignorieren 3-61

V

Verwertung

Laserdrucker D-3

Verbrauchsmaterialien D-1

Virtuelle Mailbox

Aufträge abrufen 3-26

Fehlermeldungen 4-5

Funktion 3-20, 3-25

Liste drucken 3-26

maximaler Speicherplatz 3-29

Vordrucke 2-14

W

Wagenrücklaufcode 3-44

Warnton 3-71

Wartung 5-1

Meldungen 4-5

Z

Zählerstände

ablesen 3-65

Gesamtzahl Druckseiten anzeigen 3-65

Tonervorratszähler rücksetzen 3-65

Zeichensatz 3-41

Zeilenvorschubcode 3-44

Zusammensetzung des Papiers 2-4
