| Produkttyp | Geschirrspüler (vollintegrierbar) |
| Marke | Küppersbusch |
| Modell | IGV 689.1 |
| Breite | 59,6 cm |
| Höhe (einstellbar) | 81,8 – 87,8 cm |
| Tiefe | 55 cm |
| Tiefe bei geöffneter Tür | 111,4 cm |
| Gewicht (ca.) | 45 kg |
| Spannung | 230 V |
| Frequenz | 50 Hz |
| Leistungsaufnahme Umwälzpumpe | 200 W |
| Leistungsaufnahme Heizelement | 2100 W |
| Gesamtleistung | 2300 W |
| Wasserdruck (min.) | 0,5 bar (50 kPa) |
| Wasserdruck (max.) | 8 bar (800 kPa) |
| Fassungsvermögen (Standardgedecke) | 12 |
| Wasserenthärter | Einstellbar, Stufen 0–9 |
| Anzahl Programme | 10 |
| Optionen | Halbe Geschirrmenge, Spar-Trocknen, Verzögerter Anlauf (1–12 h) |
| Sicherheit | Aquastop am Zulaufschlauch, Bodenwannenschutz |
| Pflege | Zentralsieb und Flächensieb reinigbar |
| Installationsart | Unterbau, Frontplatte montierbar (max. 7,5 kg) |
Häufig gestellte Fragen - IGV 689.1 Küppersbusch
Benutzerfragen zu IGV 689.1 Küppersbusch
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Geschirrspüler kostenlos im PDF-Format! Finden Sie Ihr Handbuch IGV 689.1 - Küppersbusch und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IGV 689.1 von der Marke Küppersbusch.
BEDIENUNGSANLEITUNG IGV 689.1 Küppersbusch
mit Montageanweisungen
Gerätebeschreibung 4
Die Bedienungsblende 5
Vor dem Gebrauch 7
Wasserenthärteranlage 7
Klarspülmittel 9
Reinigerzugabe 10
Verwendung Ihres Geräts 11
Geschirr einorden 11
Höhenverstellung des oberen Korbes 12
Ratschläge für das Spülen 13
Spülprogramme 14
Arbeitsschritte 15
Pflege und Reinigung 16
Innenreinigung 16
Reinigung das Zentralsieb 16
Reinigung das Flächensieb 16
Außenreinigung 17
Längerer Stillstand des Gerätes 17
Frostgefahr 17
Transport des Gerätes 17
Beseitigung von Funktionsstörungen 18
Sicherheitsvorrichtungen zum
Schutz vor Überschwemmung 19
Kundendienst und Ersatzteile 19
Installationsanweisung 20
Technische Daten 20
Aufstellung 21
Anschluß des
Wasserzulaufschlauches 21
Anschluß des
Wasserablaufschlauches 22
Elektroanschluß 22
Unterbau 23
Nivellierung und Höhenverstellung
des Gerätes 23

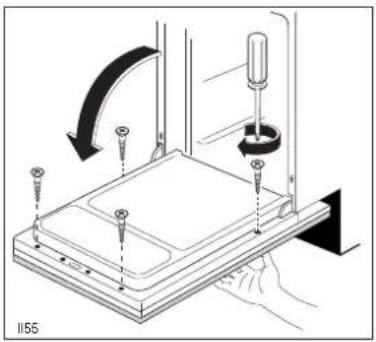

Montage der Frontplatte 24
Montage vom Wrasenschutz 25
Anbringung der Seitenprofile 25
Befestigung an
angrenzenden Möbeln 25
Gewichtsverteilung der Tür 25
Lärmschutz 26
Sockelanpassung 26
Leitfaden für die Gebrauchsanweisung
Im Text finden sich die folgenden Symbole, die Sie durch die Gebrauchsanweisung leiten:
Sicherheitsanweisungen
-
-
- Anweisungsschritte
-
Hinweise und Tips
Wichtige Hinweise
Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.
Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.
Installation
■ Dieses Gerät ist schwer. Sie sollten es mit Vorsicht bewegen.
■ Umbauten oder Veränderungen am Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.
■ Sie sollten sich vergewissern, daß das Gerät nicht auf dem Netzkabel steht.
■ Sie sollten die beim Elektroanschluß des Gerät anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.
■ Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
Sicherheit von Kindern
■ Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Es ist gefährlich, es Kindern zum Gebrauch oder Spiel zu überlassen.
■ Verpackungsteile können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
■ Spülmittel für Kinder unzugänglich aufbewahren.
Während des Gebrauchs
■ Die Geschirrspülmaschine ist für das Spülen üblichen Haushaltsgeschirrs ausgelegt. Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.
■ Beim Öffnen der Gerätetür während des Betriebs vorsichtig vorgehen.
■ Verwenden Sie ausschließlich für Haushaltsspülmaschinen geeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel.
■ Nach dem Einordnen oder Herausnehmen des Geschirrs sollten Sie die Tür schließen, da eine offene Tür eine Gefahrenquelle darstellt.
■ Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.
■ Ziehen Sie nach dem Gebrauch den Netzstecker aus der Steckdose, und drehen Sie den Wasserhahn ab.
■ Reinigen Sie den unteren Bereich um Türdichtung und Scharniere mit Vorsicht, da alle Metallkanten schneiden können.
■ Dieses Produkt sollte von einem Fachmann gewartet werden, und es sollten nur Original-Ersatzteile verwendet werden.
■ Verssuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen. Wenden Sie sich an die für Ihren Bereich zuständige Kundendienststelle. Verlangen Sie stets Original -Ersatzteile.
Lagerung
■ Die mit dem Symbol gekennzeichneten Materialien sind recyclefähig.
■ Überprüfen Sie mit Ihrer ortsansässigen Beratungsstelle oder dem Umweltschutzamt, ob es in Ihrer Gegend Anlagen zum Recyclen dieses Geräts gibt.
■ Wenn Sie das Gerät eines Tages endgültig außer Betrieb nehmen, machen Sie es vor der Entsorgung unbrauchbar. Spielende Kinder könnten sich im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Deshalb Netzstecker ziehen, Netzkabel abschneiden und beseitigen. Türschloß soweit zerstören, daß die Tür nicht mehr schließt.
■ Helfen Sie Ihr Land sauberzuhalten - entsorgen Sie Ihr altes Gerät in den dazu autorisierten Einrichtungen.

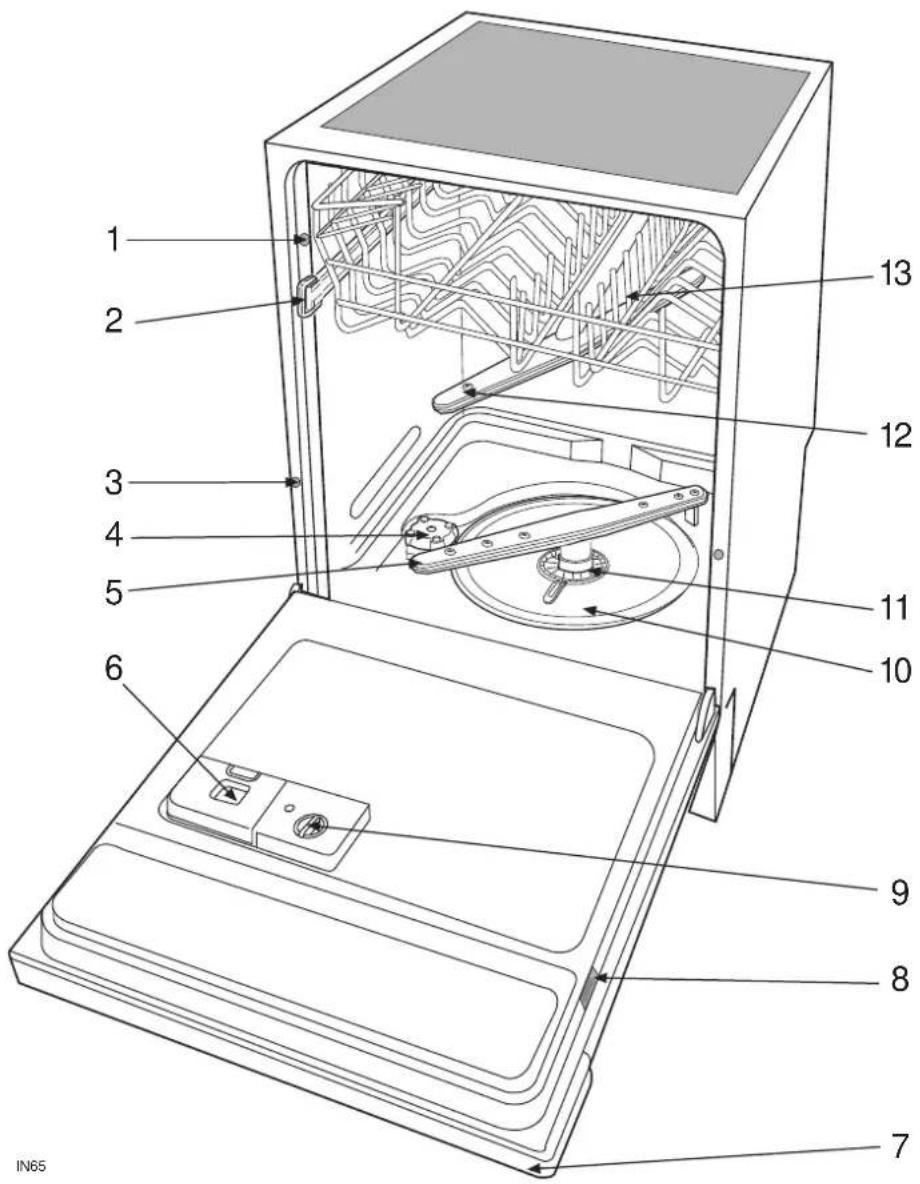

Gerätebeschreibung
- Geschirrkorbarretierung
- Türbalancierung
- Salzbehälter
- Unterer Sprüharm
- Behälter für Reiniger
- Bedienblende
- Typenschild
-
Behälter für Klarspüler
-
Flächensieb
- Zentralsieb
- Oberer Sprüharm
- Oberer Geschirrkorb

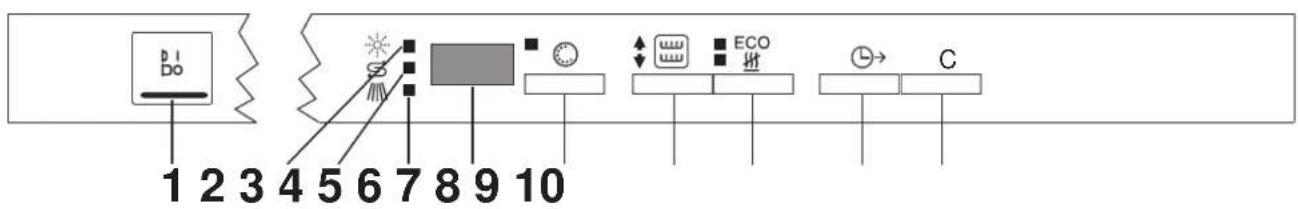

Die Bedienungsblende
Die Maschine gibt Tonsignale aus, um Sie über die ablaufenden Vorgänge besser zu informieren.
Kurzes Tonsignal "Befehl angenommen"
Nach Drücken einer beliebigen Taste: ein kurzes Tonsignal informiert Sie, daß der Befehl angenommen wurde; sollte nach dem Drücken einer Taste kein Signal hörbar sein, bedeutet dies, daß bereits ein Programm in Ausführung ist oder daß beim gewählten Programm diese Funktion nicht vorgesehen ist.
Langes Tonsignal "Programm wird ausgeführt"
Ein ca. 1 Sekunde dauerndes Tonsignal, das nur beim Schließen der Tür zu hören ist, informiert Sie über den Anlauf des Spülprogrammes.
Tonsignal in kurzen Abständen für "Programmende"
Ein Tonsignal, das in kurzen Abständen für eine insgesamte Dauer von fünf Sekunden ertönt, informiert Sie, daß das Programm beendet ist.
"Alarm"-Tonsignal
Das Gerät besitzt eine Reihe von Warnsystemen, die auf eine Störung hinweisen. Ein akustisches Signal von etwa 15 Sekunden Dauer zeigt an, daß ein Alarm aktiviert wurde. Gleichzeitig erscheint im digitalen Anzeigefeld ein Code (A1- A8), der die mögliche Ursache der Störung näher bezeichnet.
Wenn Sie diese Tonsignale deaktivieren möchten, drücken Sie ungefähr 3 Sekunden lang gleichzeitig die Tasten "Progammwahltaste" und "Spar-Trocknen", bis das in kurzen Abständen ausgegebene Tonsignal nicht mehr zu hören ist.
1. Ein/Aus-Taste
Durch Drücken der Taste ist die Maschine für jeden beliebigen Eingabevorgang bereit (Programmeinstellung, Trocknungsoption, verzögerter Anlauf, usw.).
Die Kontrollampen Salz und Klarspülmittel leuchten, wenn kein Salz und kein Klarspülmittel vorhanden sind.
Die Nummer des zuletzt gewählten Spülprogrammes erscheint im digitalen Anzeigefeld.
Nach dem Ende eines Spülprogrammes bleibt das Gerät automatisch stehen (das Tonsignal "Programmende" ertönt) und drei blinkende Balken "---" erscheinen im digitalen Anzeigefeld.
Zum Abschalten des Gerätes am Programmende drücken Sie nochmals die Ein/Aus-Taste.
2. Klarspülmittelnachfüllanzeige
Leuchtet, wenn Klarspülmittel nachgefüllt werden muß.
3. Salznachfüllanzeige
Leuchtet, wenn Salz nachgefüllt werden muß.
4. Kontrollampe für warmen Vorspülgang
Die Kontrollampe leuchtet bei Einstellung des Programmes mit warmen Vorspülgang.
5. Digitales Anzeigefeld
6. Programmwahltaste
Zur Auswahl des gewünschten Spülprogrammes diese Taste solange drücken, bis im digitalen Anzeigefeld die Nummer des gewünschten Programmes angezeigt wird (siehe Tabelle "Spülprogramme".
7. Halbe Geschirrmenge-Taste
Durch Drücken dieser Taste kann der Spülgang auf einen Geschirrkorb an Stelle von beiden Körben beschränkt werden.
Die Anzeigelampe, die dem gewählten Korb entspricht, leuchtet auf. Dies ist praktisch und ökonomisch, wenn man nur wenig Geschirr spülen möchte.
Denken Sie daran, das ganze Geschirr nur in den ausgewählten Korb einzuräumen.
Wenn keine der Anzeigenlampen leuchtet, wird der Spülgang in beiden Körben durchgeführt (Standardeinstellung).
8. Einstelltaste für "Spar-Trocknen"
Durch Drücken dieser Taste können Sie die Trocknungsphase entweder verkürzen oder ganz ausschalten. Sie sparen somit beträchtlich Energie. Mit Programm 1 ist diese Option nicht verfügbar.
Wenn keine der Anzeigenlampen leuchtet, wird der komplette Trocknungsvorgang ausgeführt (Standardeinstellung).
9. Taste für "Verzögerten Anlauf"
Mit dieser Taste können Sie den Beginn eines Spülprogrammes um mindestens eine bis maximal zwölf Stunden verzögern.
Wie wird der "verzögerte Anlauf":
Nach Drücken der Taste erscheint im Anzeigefeld "h 00".
Durch nochmaliges Drücken der Taste kann die Anzahl der Stunden (maximal 12) eingestellt werden, um die Sie den Programmanlauf verzögern möchten.
Der verzögerte Anlauf beeinflußt die vorher ausgewählten Programmoptionen nicht.
Möchten Sie während der Zeitrückzählung das eingestellte Programm im digitalen Anzeigefeld ablesen, so drücken Sie die Programmwahltaste..
10. Taste "Löschen"
Wenn Sie ein bereits laufendes Spülprogramm oder eine aktivierte Zeitrückzählung löschen wollen, drücken Sie die Taste "Löschen" für etwa 2 Sekunden, bis ein kurzes Tonsignal hörbar wird. Im digitalen Anzeigefeld zeigen drei horizontale Balken "---" an, daß die vorherige Einstellung gelöscht wurde.
Danach wird die Nummer des zuletzt ausgewählten Programmes und die ausgewählte Programmoption angezeigt.
Anschließend kann ein neues Programm und/oder eine neue Überprüfungen durch und schalten das Gerät aus und wieder ein, um das Spülprogramm erneut zu starten.
Vor dem Gebrauch
Vor der ersten Inbetriebnahme:
- Sicherstellen, daß die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen.
- Wasserenthärtungsanlage einstellen
- Spezialsalz einfüllen
- Klarspüler einfüllen
Wasserenthärteranlage
Wasser enthält je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. Je höher der Salzgehalt, um so härter ist das Wasser.
Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzen kalkfreies Wasser zum Geschirrspülen liefert.
Die Wasserhärte wird durch äquivalente Skalen wie z.B. deutsche Grade, französische Grade oder Teile pro Million gemessen.
Der Enthärter ist entsprechend der Wasserhärte an Ihrem Wohnort einzustellen. Das zuständige Wasserwerk kann Sie über die Wasserhärte informieren.
Der Wasserenthärter wird im Werk auf Stufe 4 eingestellt.
Sollte diese Stufe für Ihre Gegend nicht geeignet sein, muß der Enthärter neu eingestellt werden.
| Stufe | Wasserhärte | ||
| °dH deutsche Skala | °TH franz. Skala | TPM (Teile pro Million) | |
| 0 | <4 | 0-8 | 0-80 |
| 1 | 5-8 | 9-14 | 81-140 |
| 2 | 9-11 | 15-20 | 141-200 |
| 3 | 12-17 | 21-30 | 201-300 |
| 4 | 18-22 | 31-40 | 301-400 |
| 5 | 23-28 | 41-50 | 401-500 |
| 6 | 29-33 | 51-60 | 501-600 |
| 7 | 34-39 | 61-70 | 601-700 |
| 8 | 40-45 | 71-80 | 701-800 |
| 9 | 46-67 | 81-120 | 801-1200 |

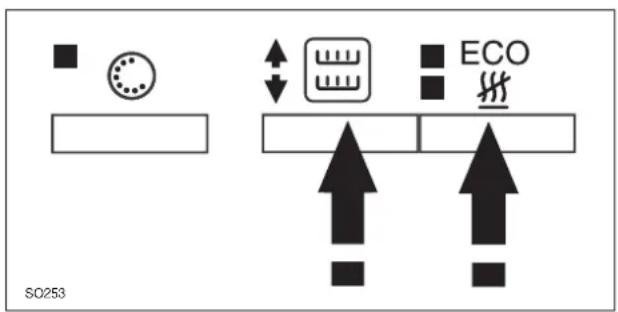

So stellen Sie den Wasserenthärter ein:
- Die Ein/Aus-Taste drücken.
- Drücken Sie ca. 5 Sekunden lang gleichzeitig die Tasten "Halbe Geschirrmenge" und "Spar-Trocknen": im Anzeigefeld erscheint "L4" für die werkseitig eingestellte Härtestufe.
- Die Taste "Spar-Trocknen" so oft drücken, bis im Anzeigefeld die gewünschte Härtestufe zu sehen ist. Die dazugehörige Kontrollampe blinkt und zeigt an, welche Taste gedrückt werden muß. Durch jeden Impuls wird der eingestellte Wert um eine Stufe erhöht.
- Wenn die Taste 5 Sekunden lang nicht gedrückt wird, kehrt die Maschine in den Modus der Programmeinstellung zurück und speichert die gewählte Härtestufe.
Einfüllen des regenerierenden Salzes
Gehört Ihr Wasser zu Stufe "0", dann ist kein Regeneriersalz und keine Einstellung notwendig: das Wasser ist weich genug.
Ab Stufe "1" muß Salz benutzt werden.
Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können.
Das Einfüllen des Salzes soll unmittelbar vor dem Starten eines vollständigen Spülprogrammes, mit Ausnahme des Vorspülprogrammes, vorgenommen werden.
Es wird auf diese Weise vermieden, daß etwaige Salzkörnchen oder während des Einfüllens vergossene Salzwassertropfen zu Rostbildung führen.

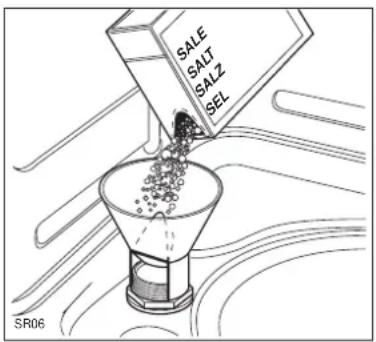

Einfüllen:
- Ziehen Sie den unteren Korb heraus und schrauben Sie die Verschlußkappe des Salzvorratsbehälters ab.
- Füllen Sie den Behälter vor der ersten Inbetriebnahme mit Wasser.
- Unter Verwendung des mitgelieferten Trichters geben, Sie ca. 1,5 ÷ 1,8 kg Regeneriersalz hinzu. Der Salzbehälter enthält immer Wasser. Es ist also normal, daß dieses bei Salzeinfüllung überläuft.
- Nachdem Sie das Gewinde und die Dichtung von Salzresten befreit haben, schrauben Sie die Verschlußkappe sorgfältig zu.
Um Sie daran zu erinnern: Ihre Spülmaschine hat auf der Bedienungsblende eine Salznachfüllanzeige. Die Lampe blinkt, wenn Salz nachgefüllt werden muß.
Hinweis:
Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfüllen noch 2-6 Stunden, vorausgesetzt der Geschirrspüler ist eingeschaltet. Bei Salzsorten, die sich nur sehr langsam auflösen, kann dies noch länger dauern. Die Funktion des Gerätes ist dadurch jedoch nicht beeinträchtigt.
Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.
Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht.

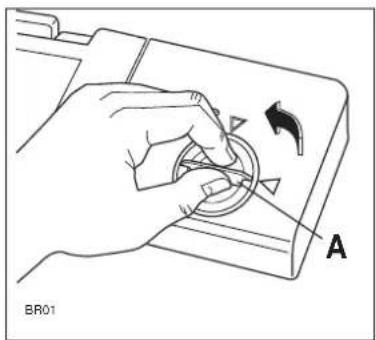

Einfüllen von Klarspülmittel
- Den Behälter öffnen. Hierzu den Verschluß (A) nach links drehen.
- Das Klarspülmittel in die Einfüllöffnung gießen, bis der Behälter ganz voll ist (die Anzeige (B) soll dunkel sein).
- Füllen Sie Klarspüler nach, wenn sich im Anzeigefenster (B) auf dem Vorratsbehälter ein dunkler Punkt umgeben von einem hellen Ring zeigt.
Den Verschluß fest anziehen.
Füllen Sie kein Reinigungsmittel in den Behälter für den Klarspüler.
Um eine übermäßige Schaumbildung beim nächsten Spülgang zu vermeiden, ist danebengelaufenes Klarspülmittel mit einem Lappen zu entfernen.
Wenn die Klarspülmittelanzeige auf der Bedienungsblende leuchtet, muß Klarspülmittel nachgefüllt werden (ca. 70÷80 ml).

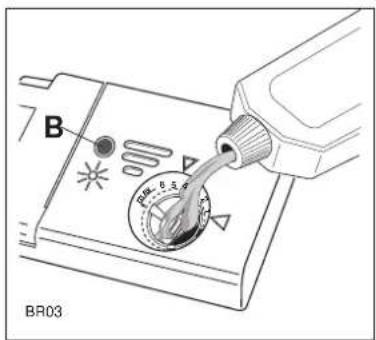

Dosierung
Die Dosiereinstellung beeinfflußt Glanz und Trocknungsergebnis. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechsstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6). Beginnen Sie mit Einstellung 3.
Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung graduell erhöhen.
Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.
Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel.

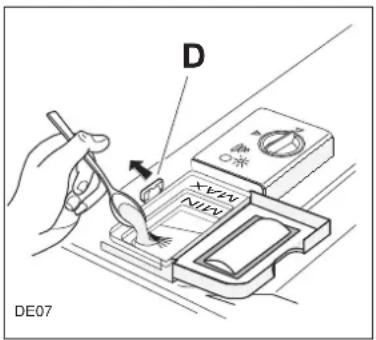

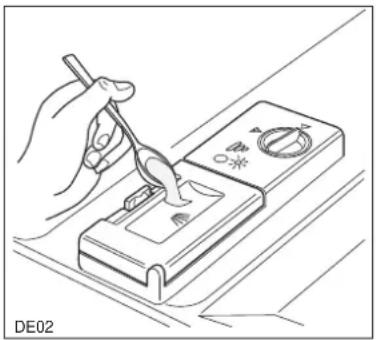

Zum Einfüllen von Reinigungsmitteln in die Spülmaschine gehen Sie wie folgt vor:
- Sollte der Deckel des Behälters geschlossen sein, drücken Sie leicht den Verschlußhebel (D) nach hinten.
- Die Reinigermenge ist abhängig vom Verschmutzungsgrad sowie der Menge des Geschirrs. Befolgen Sie bitte die in der Programmtabelle angegebenen Mengen. Da die angebotenen Reiniger nicht alle gleich sind, sind die Gebrauchsanweisungen auf den verschiedenen Packungen aufmerksam zu lesen. Im Inneren der Einspülkammer sind 2 Referenzmarken angebracht:
- MIN = 15 ml
- MAX = 30 ml
-
Nach Einfüllen des Reinigers den Deckel schließen.
-
Für die Programme mit Vorspülen ist es nötig, außer dem im Spülmittelbehälter eingefüllten Reiniger auf den Deckel des Spülmittelbehälters zusätzlich Reiniger zu geben.
Eine ungenügende Menge an Reiniger beeinträchtigt das Spülergebnis, während eine übermäßige Menge keinen Vorteil bringt, sondern eine unnötige Verschwendung darstellt.
Durch eine angemessene Verwendung von Spülmitteln wird auch die Umwelt geschont.
Phosphatfreie Kompaktspülmittel
Bei den am Markt angebotenen niederalkalischen Kompaktspülmitteln werden schwer abbaubare Substanzen durch natürliche Enzyme ersetzt und somit die Umwelt entlastet.
Die Entfaltung der Enzyme erfolgt bereits bei einer Temperatur von 50°C. Bei Verwendung von BIO-Programmen erreicht man, durch die längere Einwirkdauer, ein Spülergebnis, das einem Programm mit 65°C und traditionellem Spülmittel gleich kommt.
Die Wirkungsweise der verschiedenen Spülmittel ist unterschiedlich. Beachten Sie deshalb bitte grundsätzlich die Dosierempfehlungen des Spülmittelherstellers.
Bei der Verwendung phosphaffreier Kompaktspülmittel sollten Sie die Enthärtungsanlage Ihres Geschirrspülers auch in Weichwassergebieten ab 4°dH mit Regeneriersalz versorgen. Andernfalls kann das Reinigungsergebnis nachteilig beeinflußt werden.
Verwendung Ihres Geräts
Geschirr einorden
Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten.
Ordnen Sie keine kleinen Gegenstände ein, die durch die Körbe fallen könnten.
Zum Einorden des Geschirrs ziehen Sie die Geschirrkörbe heraus.

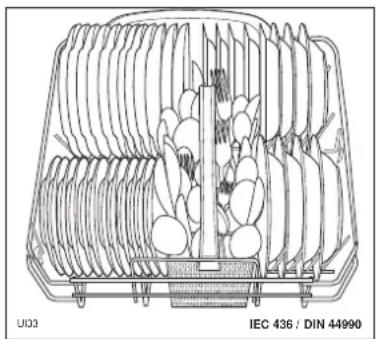

Unterkorb
Im unteren Geschirrkorb werden Töpfe, Deckel, Teller (Durchmesser bis 27 cm), Salatschüsseln, Besteck usw. eingeordnet.
Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung nicht behindert wird.
Zusätzlich können die beiden rückwärtigen Reihen mit den Haltezapfen leicht und rasch umgeklappt werden. Das ermöglicht ein einfaches Einordnen von Töpfen und Salatschüsseln. Um die Zapfen umzuklappen: leicht in die Höhe ziehen und nach hinten sinken lassen (siehe Abbildung), um sie wieder aufzurichten, genügt es, sie in senkrechte Position zu bringen.
Besteckkorb
Messer mit langer Klinge in aufrechter Lage sind potentielle Gefahrenquellen.
Lange und/oder scharfe Bestecke sowie gebogene Messer sollten horizontal in den oberen Korb eingeordnet werden.
Beim Einordnen oder Herausnehmen scharfer Gegenstände wie z.B. Messer vorsichtig vorgehen.
Das Besteck sollte in dem Besteckkorb so eingeordnet werden, daß die Griffe nach unten zeigen. Falls diese unten herausragen und dabei den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.
Für eine bessere Reinigung wird empfohlen, die Löffel mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.
Silberbesteck soll nicht zusammen mit anderen Metallen gespült werden. In die entsprechenden Fächer an beiden Seiten des Korbes werden Löffel, Dessertlöffel, Messer und Kleinbesteck eingeordnet.

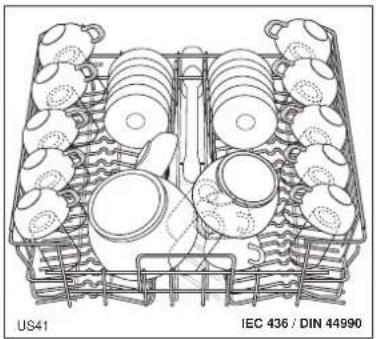

Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.
Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden.
In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.
Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Können.
Höhenverstellung des oberen Korbes
Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muß.
Die Höhenverstellung ist folgendermaßen durchzuführen:
Ziehen Sie den Korb aus dem Gerät. Heben Sie den Korb auf beiden Seiten an, bis die Sperre grieft und der Korb stabil ist.
In dieser Position wird jedoch das Fassungsvermögen des oberen Geschirrkorbes verringert: es können nur Teller mit einem maximalen Durchmesser von 20 cm eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.
Zum Absenken griefen Sie den Korb auf beiden Seiten, heben Sie ihn an und senken Sie ihn dann langsam mit leichtem Druck ab.
Heben oder senken Sie den Geschirrkorb niemals nur auf einer Seite.
Schließen Sie nach dem Einorden des Geschirrs immer die Tür, da eine offene Tür eine Gefahrenquelle darstellt.
Ratschläge für Spülen
So sparen Sie Energie
Legen Sie das benutzte Geschirr sofort in die Maschine. Das kann auch mehrmals geschehen, bis die Maschine voll beschickt ist.
Führen Sie eventuell das Vorspülprogramm durch (siehe hierzu die Tabelle "Spülprogramme"), damit der Schmutz nicht antrocknet, bis das komplette Spülprogramm vorgenommen wird.
Wählen Sie nur dann ein Sparprogramm, wenn das Geschirr wenig verschmutzt ist.
Wählen Sie die Funktions "Spar-Trocknen" oder "Halbe Geschirrmenge".
Um die besten Spülergebnisse zu erzielen
Töpfe mit angebrannten oder stark angekrusteten Speiseresten sollten zuerst von Hand vorbehandelt oder In Wasser eingeweicht werden.
Ordnen Sie alle Gefäße wie Töpfe, Tassen und Gläser mit der Öffnung nach unten ein.
Aus- oder Einbuchtungen sollten etwas schräg gestellt werden, damit das Wasser leichter abfließen kann.
Vermeiden Sie möglichst, daß das Geschirr in der Maschine miteinander in Berührung kommt.
Warten Sie einige Minuten, bevor Sie das Geschirr entnehmen: dadurch vermeiden Sie Verbrennungen und die Trocknung wird begünstigt.
Um zu vermeiden, daß Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.
Maschinenungeeignetes Geschirr:
Im allgemeinen ist folgendes Geschirr nicht zum Spülen in der Maschine geeignet (es sei denn, es wird ausdrücklich als spülmaschinenfest verkauft):
- Besteck mit Holz- oder Horngriffen oder Klebstoffteilen
- Bronzebesteck
- Kochtöpfe mit Holzgriffen
- Aluminiumware
- Kristallware
- Bleiglas
- Kunststoffgegenstände
- antikes Chinaporzellan oder Chinaporzellan mit Feindekor
Einige Arten von Dekor können bei der Maschinenspülung verblassen, es sei denn, daß sie als spülmaschinenfest garantiert sind.
Kristallglas und Geschirr aus Kunststoff: sofern es sich nicht um maschinengeeignetes Geschirr handelt, empfehlen wir, von Hand zu spülen.
Auch einige Arten von Gläsern können nach mehrmaligem Spülen in der Maschine undurchsichtig werden.
Silberbesteck kann dunkel werden, wenn es mit anderen Metallteilen in Verbindung kommt. Ordnen Sie daher das Silberbesteck separat vom anderen in den Besteckkörb ein.
Gegenstände aus Eisen oder Gußeisen können leicht Rostflecken bilden und auf das andere Geschirr abfärben.
i Sollten Sie Zweifel haben, informieren Sie sich beim jeweiligen Hersteller.
i Lassen Sie sich bei Neukauf von Geschirr, Gläsern und Besteck bestätigen, daß die Teile zum Spülen im Geschirrspüler geeignet sind.
Spülprogramme
| Programm | Verschmutzungsgrad und Geschirrart | Einzudrückende Taste(n) | Spülmittelmenge | Programm-beschreibung | ||
| im Behälter | auf dem Behälter-deckel | |||||
| 1 KURZSPÜLEN | Alles. Teilladung (im Laufe des Tages ganz aufzufüllen). | Ein Aus |  | / | / | 1 Spülgang kalt, um das Antrocknen von Speiseresten zu vermeiden. |
| 2 INTENSIV 70°C | Stark verschmutzt. Geschirr, Besteck, Kochöpfe | Ein Aus |  | 25 g 10 g | Vorspülen warmHauptspülen 70°C4 Klarspügange kalt1 Klarspülgang warmTurbotrocknung | |
| 3 NORMAL PLUS 65°C | Normal verschmutzt. Geschirr, Besteck, Kochöpfe | Ein Aus |  | 25 g 5 g | Vorspülen warmHauptspülen 65°C4 Klarspülgange kalt1 Klarspülgang warmTurbotrocknung | |
| 4 NORMAL MIT VORSPÜLEN 65°C | Normal verschmutzt. Geschirr und Besteck | Ein Aus |  | 25 g 5 g | Vorspülen kaltHauptspülen 65°C3 Klarspülgange kalt1 Klarspülgang warmTurbotrocknung | |
| 5 NORMAL OHNE VORSPÜLEN 65°C | Leicht verschmutzt. Geschirr und Besteck | Ein Aus |  | 25 g / | Hauptspülen 65°C3 Klarspülgange kalt1 Klarspülgang warmTurbotrocknung | |
| * 6 BIO MIT VORSPÜLEN 50°C | Normal verschmutzt. Geschirr und Besteck | Ein Aus |  | 25 g 5 g | Vorspülen kaltHauptspülen 50°C3 Klarspülgange kalt1 Klarspülgang warmTurbotrocknung | |
| 7 BIO OHNE VORSPÜLEN 50°C | Leicht verschmutzt. Geschirr und Besteck | Ein Aus |  | 25 g / | Hauptspülen 50°C3 Klarspülgange kalt1 Klarspülgang warmTurbotrocknung | |
| ** 8 SCHNELLPROGRAMM 55°C | Leicht verschmutzt. Geschirr und Partygeschirr | Ein Aus |  | 25 g / | Hauptspülen 55°C1 Klarspülgang kalt1 Klarspülgang warmTurbotrocknung | |
| 9 SCHON MIT VORSPÜLEN 45°C | Leicht verschmutzt. Kristallglas Porzellan | Ein Aus |  | 20 g 5 g | Vorspülen kaltHauptspülen 45°C2 Klarspülgange kalt1 Klarspülgang warmTurbotrocknung | |
| 10 TELLERWARMEN | Das ist ein Programm, das dazu bestimmt ist, Teller vor dem Servieren zu wärmen. | Ein Aus |  | / | / | 1 Klarspülgang warmTurbotrocknung |
* Für Vergleichsprüfanstalten gem. IEC 436/DIN 44990
- Programm 6 (Bio mit Vorspülen 50°C) mit Reiniger Typ B;
- Klarspülmittelwähler auf Position 6 einstellen;
- Fassungsvermögen Standard-Geschirr 12 Maßgedecke;
- Empfohlene Spülmittelmenge: 25 g im Behälter
5 g auf dem Behälterdeckel.
** Dies ist ein Sonderprogramm zum Kurzspülen von leicht verschmutzten Tellern, Gläsern und Tassen (Töpfe ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden.
Arbeitsschritte
- Prüfen Sie, ob die Siebe sauber sind
- Drücken Sie die Ein/Aus-Taste
- Prüfen Sie, ob Salz und Klarspülmittel vorhanden sind
Wenn nicht, leuchten die Anzeigen auf der Bedienungsblende
- Einordnung des Geschirrs in die Maschine
Entfernen Sie grobe Speisereste vom Geschirr.
Ziehen Sie den unteren Korb heraus und ordnen Sie darin Töpfe, Teller und Besteck ein.
Ziehen Sie den oberen Korb heraus und ordnen Sie darin Teller, Untertassen, Gläser, Tassen usw. ein.
Schieben Sie die Körbe nach dem Einordnen wieder in die Maschine zurück.
- Kontrollieren Sie, ob die Sprüharme sich frei drehen können.
- Dosierung des Reinigers
Geben Sie die in der Programmtabelle angegebene Menge hinzu und schließen Sie den Behälterdeckel.
- Einstellung des Spülprogrammes
Die Einstellung des Programms erfolgt bei halbgeöffneter Tür.
Die Programmwahltaste drücken, bis im digitalen Anzeigefeld die Nummer des gewünschten Programmes angezeigt wird. Weiterhin können Sie einstellen:
"Halbe Geschirrmenge" durch Drücken der entsprechenden Taste.
"Trocknungsoption": durch Drücken der entsprechenden Taste.
"Verzögerter Anlauf": durch Drücken der entsprechenden Taste, bis die gewünschte Stundenzahl der Verzögerung eingestellt ist.
- Schließen Sie die Tür
Wenn "verzögerter Anlauf" gewählt wurde, beginnt die Zeitrückzählung und im digitalen Anzeigefeld erscheint die Anzahl der Stunden bis zum Programmstart.
Nach Ablauf der Zeitrückzählung startet das Spülprogramm automatisch und ein kurzes Tonsignal ertönt.
Sie können ein laufendes Spülprogramm jederzeit durch Drücken der Ein/Aus-Taste unterbrechen.
Um das Gerät erneut zu starten, drücken Sie wiederum die Ein/Aus-Taste und das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.
9 Am Ende des Spülprogrammes
Nach Beendigung des Spülprogrammes bleibt die Maschine automatisch stehen und ein Tonsignal in kurzen Abständen ertönt. Im digitalen Anzeigefeld erscheinen drei horizontale Balken "---" solange, bis die Programmwahltaste wiederum gedrückt wird.
Öffnen Sie die Tür.
Schalten Sie das Gerät mit der Ein/Aus-taste ab.
- Löschen von Programmen
Wenn Sie ein bereits laufendes Spülprogramm oder eine aktivierte Zeitrückzählung löschen wollen, drücken Sie die Taste "Löschen" für etwa 2 Sekunden, bis ein kurzes Tonsignal hörbar wird. Im digitalen Anzeigefeld zeigen drei horizontale Balken "----" an, daß die vorherige Einstellung gelöscht wurde. Danach wird die Nummer des zuletzt ausgewählten Programmes und die ausgewählte Programmoption angezeigt. Anschließend kann ein neues Programm und/oder eine neue Überprüfungen durch und schalten das Gerät aus und wieder ein, um das Spülprogramm erneut zu starten.
Vorsicht
Obwohl eine Sicherheitseinrichtung den Betrieb des Gerätes unterbricht, darf während des heißen Spülgangs die Tür nicht geöffnet werden. Es besteht Verbrennungsgefahr! Auch unmittelbar nach Beendigung des Spülprogramms kann beim Öffnen der Tür heißer Dampf entweichen.
Pflege und Reinigung
Innenreinigung
Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch.
Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder besser eines handelsüblichen Spezialproduktes für die Spülautomatenpflege vor.

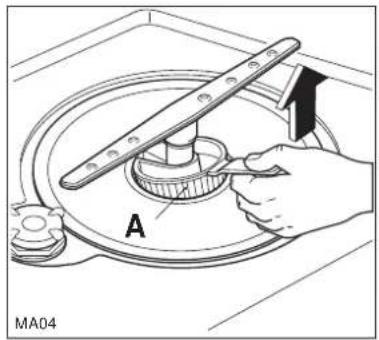

Reinigung das Zentralsieb
(nach jedem Spülgang)
Ziehen Sie das Sieb (A) nach oben heraus und reinigen Sie es unter fließendem Wasser.
Nach der Reinigung setzen Sie das Sieb durch Hineindrücken bis zum Einrasten wieder ein.


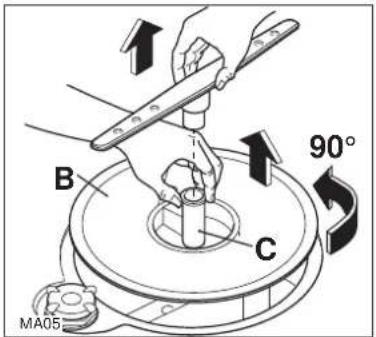

A MA04Reinigung das Flächensieb
(Alle zwei Monate)
Bürsten Sie das große Sieb, falls es erforderlich ist, auf beiden Seiten mit einer Bürste ab. Ziehen Sie dazu den unteren Sprüharm nach oben heraus. Drehen Sie die Arretierung (C) nach links um 90° und nehmen Sie das Sieb heraus.
Zum Wiedereinsetzen gehen Sie in umgekehrter Reihenfolge vor.
Nehmen Sie bitte niemals das Gerät ohne Sieb in Betrieb.
Falsch oder schlecht eingesetzte Siebe können die Ursache für schlechte Spülergebnisse sein.
Die Reinigung der Siebe ist für einen guten Betrieb der Spülmaschine besonders wichtig.
Außenreinigung
Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.
Längerer Stillstand des Gerätes
Bei längerem Stillstand des Geschirrspülautomaten:
- Stecker aus der Steckdose ziehen und Wasserhahn abdrehen;
- Füllen Sie den Behälter für den Klarspüler;
- Die Gerätetür halb offen lassen, um die Bildung von unangenehmen Gerüchen zu vermeiden;
- Das Innere des Gerätes reinigen.
Frostgefahr
Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren.
Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0°C.
Transport des Gerätes
Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.
Beseitigung von Funktionsstörungen
Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten, die Sie selbst einfach und rasch beheben können.
Bevor Sie den Service-Dienst rufen, gehen Sie bitte die folgende Liste von möglichen Fehlerquellen durch. Im digitalen Anzeigefeld werden die folgenden Alarme durch blinkende (A1, A2, A3, A4, A5, A6, A7, A8) angezeigt.
Das Gerät läuft nicht an oder bleibt während eines Programmes stehen; alle Tasten sind ohne Funktion mit Ausnahme der Ein/Aus-Taste. Falls ein Alarmcode angezeigt wird, führen Sie bitte die vorgeschlagenen Überprüfungen durch und schalten das Gerät aus und wieder ein, um das Spülprogramm erneut zu starten. Sollte der Alarmcode erneut aufleuchten, rufen Sie den Kundendienst.
| Störung Optisches Warnsignal Lösung | ||
| Die Maschine startet nicht | ■ Die Gerätetür ist nicht richtig geschlossen.■ Der Stecker ist nicht korrekt in der Steckdose eingesteckt.■ Das Gerät ist nicht eingeschaltet.■ Keine Spannung an der Steckdose vorhanden. | |
| Die Maschine nimmt kein Alarm A5 ■ Wasserhahn geschlossen.Wasser ■ Keine Wasserversorgung. | ■ Der Zulaufschlauch ist geknickt.Beheben Sie die Störung.■ Das Sieb im Zulaufschlauch ist verstopft.Reinigen Sie das Sieb am Ende des Zulaufschlauches. | |
| Die Siebe sind verstopftDie Sprüharme rotieren nicht | ■ Reinigen Sie die Siebe (siehe “Pflege und Reinigung”).■ Stellen Sie sicher, daß das Geschirr richtig eingeordnet wurde. | |
| Das Wasser wird nicht abgepumpt Sie ihn gerade. | Alarm A6 | ■ Der Ablaufschlauch ist geknickt. Richten■ Der Abfluß ist eventuell verstopft. Entfernen Sie die Verstopfung.■ Die Verlängerung des Abflußschlauchs sitzt nicht richtig.Befolgen Sie die Anweisungen zum Anschluß an das Abwasser.■ Der Ablauf an der Wand hat keine Entlüftung. |
| Sonstige Störungen | Alarme A1, A2, A3A4, A7, A8 wieder einschalten | ■ Die Maschine ausschalten; die Maschine und ein beliebigesSpülprogramm starten.Wenn der Alarm bestehen bleibt, rufen Sie den Kundendienst und geben Sie die Art der Störung an. |
| Größere Lärmentwicklung ■ Das Geschirr schlägt gegeneinander während des Betriebs (siehe “Einordnen des Geschirrs in Ihre | Spülmaschine”).■ Die Sprüharme stoßen gegen das Geschirr. | |
| Die Tür dichtet nicht gut ab ■ Die Geschirrspülmaschine ist nicht | einwandfrei justiert bzw. nicht richtig eingebaut.Lassen Sie dieses Problem von der Küchenmontagefirma beseitigen! | |
| Störung Lösung | ||
| Schlechtes Spülergebnis■Die Geschirrkörbe sind zu voll beladen.■Das Geschirr ist nicht richtig angeordnet.■Die Sprüharme können sich nicht frei drehen.■Die Sprüharme sind verstopft.■Die Siebe sind verstopft.■Die Siebe sind nicht richtig eingesetzt.■Der Reiniger wurde nicht ausreichend dosiert oder ist nicht geeignet.■Alter Reiniger oder Reiniger mit Klumpen.■Die Verschlußkappe des salzbehälters ist nicht richtig geschlossen.■Es wurde ein zu schonendes Programm gewählt. | ||
| Am Geschirr sind Kalkflecken oder ein weißlicher Überzug der Enthärteranlage entspricht nicht dem Härtegrad des Wassers. | ■Es fehlt Regeneriersalz im Salzbehälter. Die Einstellung | |
| Das Geschirr ist nicht ganz trocken | ■Der Vorratsbehälter für Klarspülmittel ist leer oder die Dosierung ist zu niedrig. | |
Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die Produktnummer (Prod. No.) und die Herstellnummer (Ser. No.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung).
Sicherheitsvorrichtungen zum Schutz vor Überschwemmung
Die Maschine ist mit zwei zusätzlichen Vorrichtungen zum Schutz gegen Wasserüberschwemmung ausgestattet, die folgende Eigenschaften aufweisen:
- Am Wasserzulaufschlauch:
Diese Vorrichtung schaltet die Wasserzufuhr bei einer Beschädigung des Zulaufschlauches ab. Die Schutzvorrichtung ist auch im nicht eingeschalteten Zustand der Maschine aktiv.
- An der Bodenwanne:
Diese Vorrichtung schaltet die Wasserzufuhr bei einer Undichtheit innerhalb des Gerätes ab. Die Schutzvorrichtung ist nur im eingeschalteten Zustand aktiv.


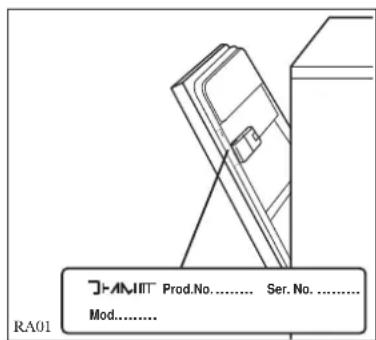

RA01 Prod.No. .... Ser. No. .... Mod.Kundendienst und Ersatzteile
Dieses Produkt sollte ausschließlich durch einen Fachmann gewartet werden, und es dürfen nur Original-Ersatzteile verwendet werden. Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu Verletzungen oder ernsthaften Fehlfunktionen an Ihrem Gerät führen. Wenden Sie sich an Ihre zuständige Kundendienststelle.
Bestehen Sie immer auf Original-Ersatzteile.
Installationsanweisung
Sie sollten die beim Elektroanschluß des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.
Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
Technische Daten

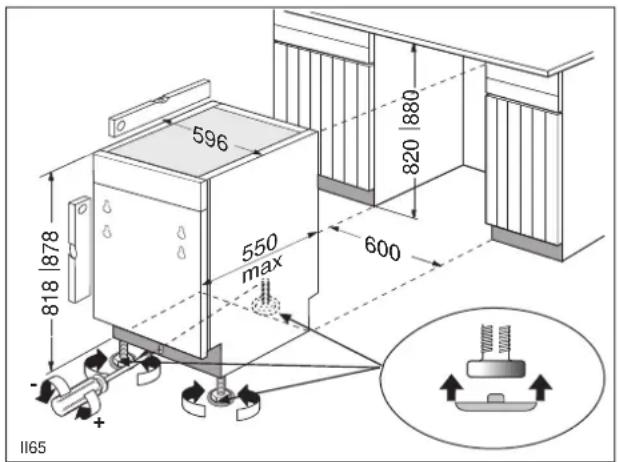

| ABMESSUNGEN Breite 59.6 cm | Höhe 81.8 - 87.8 cmmax. Tiefe 55 cmmax. Tiefe bei geöffneter Türe | 111.4 cm |
| BETRIEBSSPANNUNG/FREQUENZ 230 V - 50 HzLEISTUNGSAUFNAHME UMWÄLZPUMPE 200 WLEISTUNGSAUFNAHME HEIZELEMENT 2100 WGESAMTLEISTUNG 2300 W | HzW | |
| LEITUNGSWASSERDRUCK min. 50 kPa (0.5 bar) | max. 800 kPa (8 bar) | |
| FASSUNGSVERMÖGEN(STANDARDGEDECKE IEC) 12 | ||
| VERBRAUCHSWERTE: Wasser 17 I(Programm 6) | Strom | 1.2 kW/h |
Aufstellung
Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablaufes auf.
Anschluß des
Wasserzulaufschlauches
Dieser Geschirrspülautomat ermöglicht einen Anschluß an Kalt- oder Warmwasser bis 60°C. Es ist jedoch empfehlenswert, einen Kaltwasseranschluß zu wählen. Da beim Warmwasseranschluß die Spülzeiten erheblich kürzer werden, könnte das Spülergebnis besonders bei stark verschmutztem Geschirr beeinträchtigt werden.
Wenn die Wasserzulaufleitung neu ist oder lange nicht benutzt wurde, ist es ratsam das Wasser einige Minuten laufen zu lassen, bevor Sie den Geschirrspülautomaten anschließen.
Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dies den Wasserzulauf verlangsamen oder verhindern kann.
Nach Lockerung des Befestigungsringes kann der Zulaufschlauch beliebig geführt werden. Festdrehen nicht vergessen!

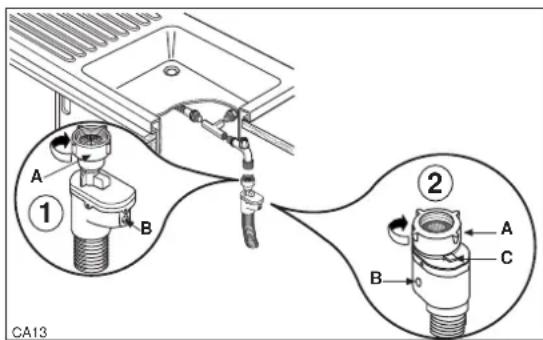

Schließen Sie den Wasserzulaufschlauch an einen Wasserhahn mit einem 3/4"-Anschlußgewinde oder an eine Wasserschlauchschnellkupplung (Pressblock) an.
Dieser Wasserzulaufschlauch ist mit einer Sicherheitsvorrichtung versehen, um den Wasserzufluß auszuschalten, falls es durch Verschleiß zu einem Schaden des inneren Schlauches kommen sollte.
Das Auftauchen des roten Zeichens an der Öffnung (B - ① ②) zeigt einen solchen Schaden an. In diesem Fall müssen Sie den Wasserhahn schließen und den Wasserzulaufschlauch ersetzen lassen. Diese Vorrichtung ist stets eingeschaltet, auch wenn die Maschine nicht in Betrieb ist.
Der mitgelieferte Dichtungsring muß in der Schlauchverschraubung (A - ① ②) fest eingesetzt werden.
Hinweis: nur für lockerungssichere Wasserzulaufschläuche ②.
Zur Abnahme des Wasserzulaufschlauchs auf den gelben Knopf der Lockerungssicherung (② - C) drücken und den Klemmring gegen den Uhrzeigersinn drehen.
Wichtig!
Die Anschlüsse des Zulaufschlauches müssen fest angezogen sein. Prüfen Sie, bevor das Gerät in seine endgültige Position gebracht wird, ob kein Wasser austritt! Auch geringe Mengen können im Laufe der Zeit große Schäden verursachen.

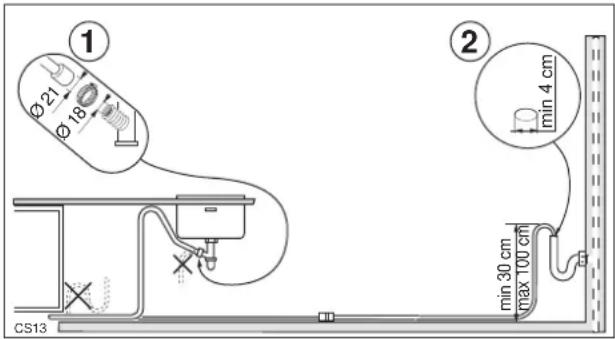

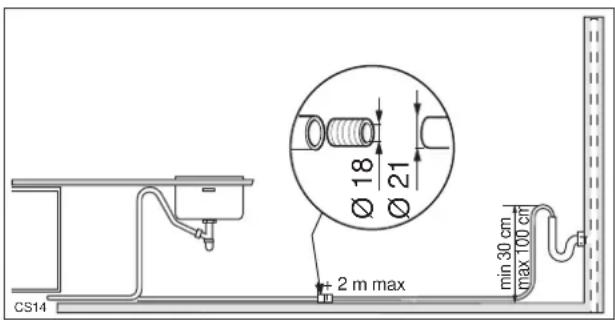

Anschluß des Wasserablaufschlauches
Der Wasserablaufschlauch kann angeschlossen werden:
- am Syphonverschluß des Spülbeckens, mit einer Schlauchschelle.
- an einem festen Wandanschluß mit Ablaufbelüftung, und mit einem Innendurchmesser von mindestens 4 cm.
Der Anschluß des Wasserablaufes muß mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen.
Der Schlauch kann beliebig nach rechts oder links geführt werden.
Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.
Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.
Auch bei eventuellen Anschluß-Stücken für den Schlauchanschluß darf der Innendurchmesser nicht kleiner als der des Ablaufschlauches sein.
Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.
Elektroanschluß
Elektroanschluß an 230V (50 Hz). Die elektrische Hausanlage (Steckdose, Anschlußleitung, Sicherung und Zähler) muß für diesen Anschlußwert ausgelegt sein. Schließen Sie das Gerät nur an eine, den VDE-Richtlinen entsprechende, Steckdose an.
Der Erzeuger lehnt jede Haftung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.
Dieses Gerät entspricht den folgenden EG Richtlinien:
- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie
-89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie
Unterbau
Dieses Modell läßt sich unter eine vorhandene Arbeitsplatte bzw. Spülenabdeckung einbauen.
Die Einbaunische soll die in der Abbildung angegebenen Abmessungen haben. Die Einbaunische braucht nicht mit Lüftungsöffnungen versehen zu werden, es genügt eine Öffnung für den Durchgang des Kabels und der Wasserzu- und Ablaufschläuche.
Nivellierung und Höhenverstellung des Gerätes
Der Geschirrspüler muß standsicher und waagerecht aufgestellt werden. Die Schraubfüße lassen sich herausschrauben, um Bodenunebenheiten auszugleichen und die Gerätehöhe an andere Möbel anzugleichen.
Die gewünschte Höhe der vorderen beiden Stellfüße wird durch Aus- bzw. Einschrauben der Füße erreicht.
Die Verstellung des hinteren Fußes erfolgt von vorne, an der Schraube in der Mitte der Sockelblende.
Die 3 im Beipack des Gerätes vorhandenen tellerförmigen Kunststoffteile sollen in die Füße eingedrückt werden, dadurch wird das Einschieben des Gerätes in die Möbelnische erleichtert.
Die Fläche des tellerförmigen Kunststoffteiles kann, wenn sie störend übersteht, verkleinert werden.
Die Sollbruchstelle ist gekennzeichnet.
Lassen Sie einen Abstand von 2 mm zwischen der Geräte-Oberseite und der Arbeitsplatte.
Eine gute Nivellierung ist von grundlegender Bedeutung für das korrekte Schließen und die ordnungsgemäße Abdichtung der Tür. Wenn das Gerät korrekt nivelliert ist, bleibt die Tür auf keiner Seite des Gehäuses an den Nivellierelementen hängen.
Sollte die Tür nicht richtig schließen, schrauben Sie die einstellbaren Füße weiter ein oder heraus, bis die Maschine perfekt nivelliert ist.
Montage der Frontplatte

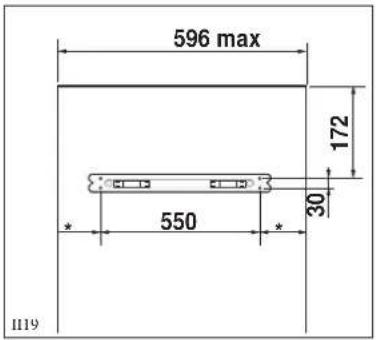

Die Gerätetür kann mit einer Holzplatte folgender Abmessungen verkleidet werden:
Breite 596 mm
Höhe 664 - 724 mm max
Dicke 20 mm max
Gewicht von 2 bis 7,5 kg max
Achtung!
Die Maximalhöhe nicht überschreiten, da sonst die Tür nicht völlig geöffnet werden kann (die Frontplatte stößt gegen den Gerätesockel).
Die Frontplatte muß mit einem Griff versehen werden, da die Geräte-Griffmuschel durch die Platte verdeckt wird.
Markieren Sie die vier Punkte für die Befestigungsschrauben auf der Frontplatte.
Bohren Sie vier Löcher (Ø 2 x 12) und fixieren Sie den Querträger auf der Platte mit Schrauben 3,5 x 16.

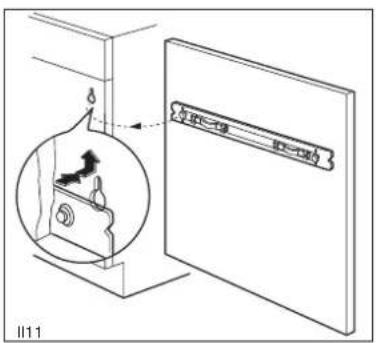

Befestigen Sie die Frontplatte durch Einführen der zwei Stifte des Querträgers in die Langlöcher der Tür. Schieben Sie die Platte bis an die Bedienblende hoch.

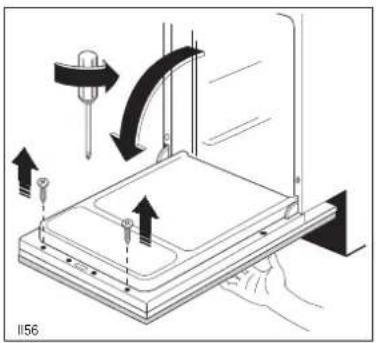

Öffnen Sie die Tür und befestigen Sie die Platte mittels vier lange Schrauben 4 x 40.


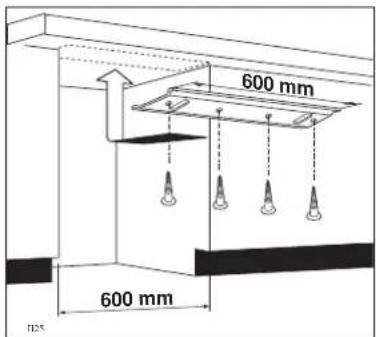

Montage vom Wrasenschutz
Wrasenschutzblech mit Voderkante Tischplatte bündig mit 4 Schrauben 3.5 x 16 festschrauben.

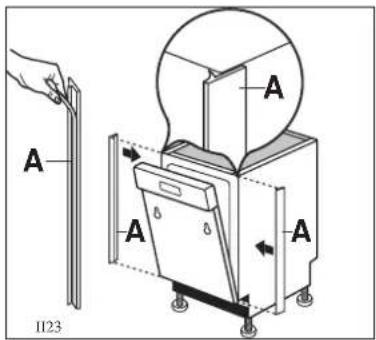

Anbringung der Seitenprofile
Für den dichten Anschluß an die Möbel müssen vor dem Einschieben des Gerätes in die Nische die zwei selbstklebenden Profile (A) angeklebt werden (siehe Abb.).

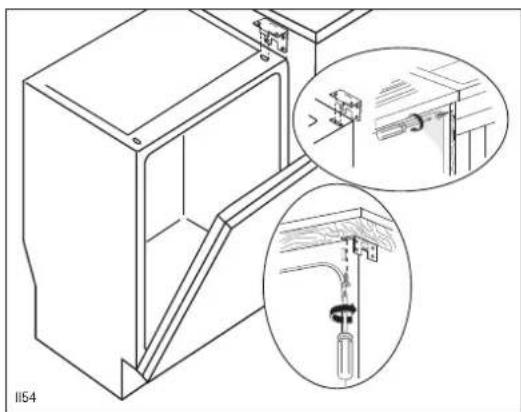

Befestigung an angrenzenden Möbeln
Die beiden Befestigungswinkel in den vorbereiten Langlöchern auf der Frontseite oben einsetzen (siehe Abbildung).
Die Winkel an den angrenzenden Möbeln oder an der Arbeitsplatte mit jeweils zwei Schrauben 3,5 x 16 befestigen.
Wichtig
Das Gerät muß gegen Kippgefahr gesichert werden.
Bei der Befestigung des Gerätes an den Möbeln darf nicht in die Geräte-Seitenwände gebohrt werden, um eine Beschädigung der zwischen Bottich und Seitenwänden befindlichen Teile zu vermeiden.
Gewichtsverteilung der Tür
Ist die Tür der Spülmaschine richtig ausbalanciert, bleibt Sie, wenn Sie sie einen Spalt breit öffnen, in dieser Stellung stehen. Die Türbalancierung muß eventuell reguliert werden, wenn die Türverkleidung angebracht wird.
Drehen Sie die Schrauben, bis die richtige Balance erreicht ist:
- schwere Türverkleidung: im Uhrzeigersinn drehen
- leichte Türverkleidung: gegen den Uhrzeigersinn drehen
Achtung
Das Gewicht der Frontplatte darf keinesfalls 7,5 kg überschreiten, sonst kann die Tür nicht balanciert werden.
Nach dem Einstellen der Türbalance decken Sie die Schraubenlöcher mit den 2 Stöpseln ab, die mit dem Gerät geliefert werden.


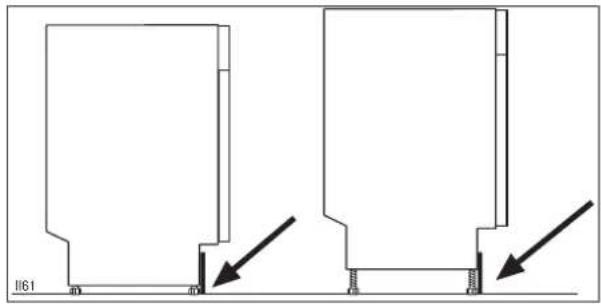

Um unter den verschiedensten
Montagebedingungen eine perfekte Lärmisolierung zu garantieren, wird ein selbstklebendes
Schutzprofil mitgeliefert, das nach dem Einbau des Geschirrspülers in die dafür vorgesehene Nische und nach der Höheneinstellung des Geräts angebracht werden sollte.
Montieren Sie das Schutzprofil so, wie es in der Abbildung gezeigt wird, und stellen Sie sicher, daß die nicht selbstklebende Kante bis zum Boden reicht.
Sockelanpassung
Damit die Tür völlig geöffnet werden kann, muß bei verschiedenen Sockelhöhen und -tiefen im Bereich des Geschirrspülers die Küchensockelblende ausgeschnitten werden.
Durch die Sockelhöhe (a) und Sockeltiefe (b) können die Maße des Küchensockelblenden-Ausschnitts (in mm) der Tabelle entnommen werden (siehe Tabelle).
Postfach 10 01 32, D-45801 Gelsenkirche, Küppersbuschstraße 16, D-45883 Gelsenkirchen
Telefon (02 09) 4 01-0, Telefax (02 09) 4 01-3 03
Küppersbusch
ALLERFEINSTE KÜCHENTECHNIK
