BEDIENUNGSANLEITUNG IGV 689.2 Küppersbusch

Gerätebeschreibung 4

Die Bedienungsblende 4

Vor dem Gebrauch 6

Wasserenthärteranlage 6

Klarspülmittel 8

Verwendung Ihres Geräts 9

Geschirr einordnen 9

Höhenverstellung des oberen Korbes 10

Reinigerzugabe 11

Ratschläge für Spülen 12

Spülprogramme 13

Arbeitsschritte 14

Pflege und Reinigung 15

Innenreinigung 15

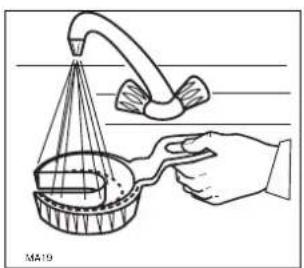

Reinigung der Siebe 15

Außenreinigung 15

Längerer Stillstand des Gerätes 15

Frostgefahr 15

Transport des Gerätes 15

Beseitigung von Funktionsstörungen 16

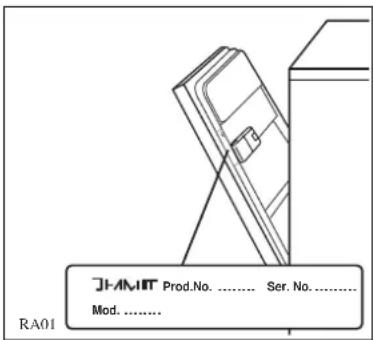

Kundendienst und Ersatzteile 17

Sicherheitsvorrichtungen zum Schutz

vor Überschwemmung 17

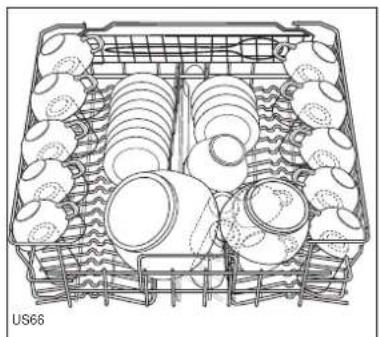

Hinweise für Prüfinstitute 18

Technische Daten 18

Installationsanweisung 19

Aufstellung 19

Anschluß des Wasserzulaufschlauches 19

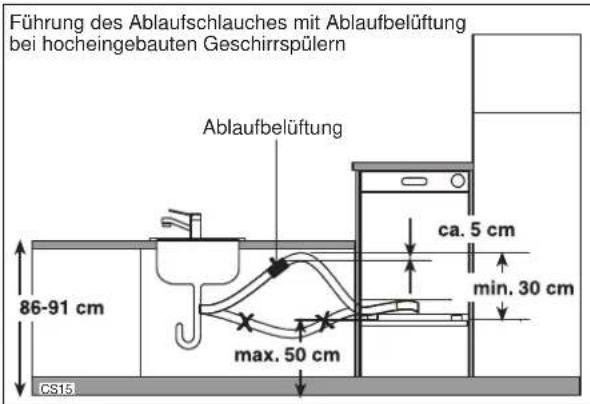

Anschluß des Wasserablaufschlauches 20

Elektroanschluß 20

Leitfaden für die Gebrauchsanweisung

Sicherheitsanweisungen

1.2.3. Anweisungsschritte

Hinweise und Tips

Informationen zum Umweltschutz

Wichtige Hinweise

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Installation

• Dieses Gerät ist schwer. Sie sollten es mit Vorsicht bewegen.
• Umbauten oder Veränderungen am Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.
• Sie sollten sich vergewissern, daß das Gerät nicht auf dem Netzkabel steht.
• Sie sollten die beim Elektroanschluß des Gerät anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.
• Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Sicherheit von Kindern

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Es ist gefährlich, es Kindern zum Gebrauch oder Spiel zu überlassen.
• Verpackungsteile können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Spülmittel für Kinder unzugänglich aufbewahren.

Während des Gebrauchs

• Die Geschirrspülmaschine ist für das Spülen üblichen Haushaltsgeschirrs ausgelegt. Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.
• Beim Öffnen der Gerätetür während des Betriebs vorsichtig vorgehen.
• Verwenden Sie ausschließlich für Haushaltsspülmaschinen geeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel.
• Nach dem Einordnen oder Herausnehmen des Geschirrs sollten Sie die Tür schließen, da eine offene Tür eine Gefahrenquelle darstellt.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.
• Ziehen Sie nach dem Gebrauch den Netzstecker aus der Steckdose, und drehen Sie den Wasserhahn ab.

• Reinigen Sie den unteren Bereich um Türdichtung und Scharniere mit Vorsicht, da alle Metallkanten schneiden können.

• Dieses Produkt sollte von einem Fachmann gewartet werden, und es sollten nur Original-Ersatzteile verwendet werden.

• Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen. Wenden Sie sich an die für Ihren Bereich zuständige Kundendienststelle. Verlangen Sie stets Original -Ersatzteile.

Lagerung

• Die mit dem Symbol gekennzeichneten Materialien sind recyclefähig.
- Überprüfen Sie mit Ihrer ortsansässigen Beratungsstelle oder dem Umweltschutzamt, ob es in Ihrer Gegend Anlagen zum Recyclen dieses Geräts gibt.
- Wenn Sie das Gerät eines Tages endgültig außer Betrieb nehmen, machen Sie es vor der Entsorgung unbrauchbar. Spielende Kinder könnten sich im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Deshalb Netzstecker ziehen, Netzkabel abschneiden und beseitigen. Türschloß soweit zerstören, daß die Tür nicht mehr schließt.
- Helfen Sie Ihr Land sauberzuhalten - entsorgen Sie Ihr altes Gerät in den dazu autorisierten Einrichtungen.

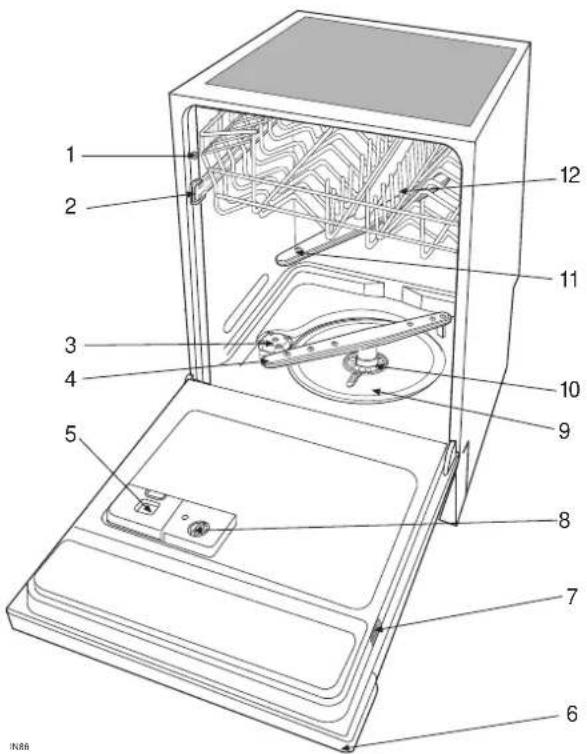

Gerätebeschreibung

1. Nivellierelemente
2. Geschirrkorbarretierung
3. Salzbehälter
4. Unterer Sprüharm
5. Behälter für Reiniger
6. Bedienblende
7. Typenschild
8. Behälter für Klarspüler
9. Flächensieb
10. Zentralsieb
11. Oberer Sprüharm
12. Oberer Geschirrkorb

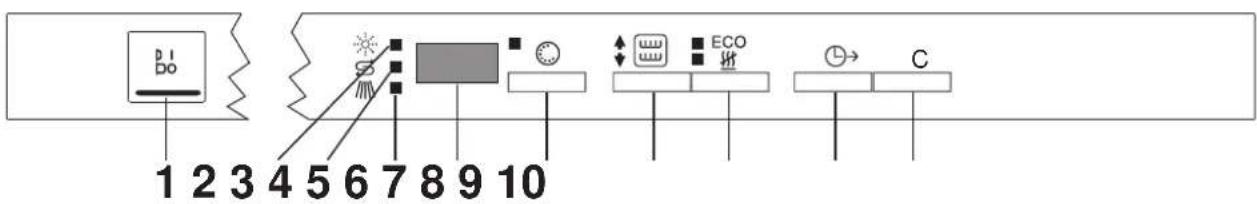

Die Bedienungsblende

1 2 3 4 5 6 7 8 9 10 ECO C

Bei dieser völlig integrierbaren Maschine befinden sich die Bedienungselemente an der Türoberseite. Zur Programmeinstellung muß die Tür halb geöffnet werden.

1. Ein/Aus-Taste
2. Klarspülmittelnachfüllanzeige
3. Salznachfüllanzeige
4. Kontrollampe für warmen Vorspülgang

Die Kontrollampe leuchtet bei Einstellung des Programmes mit warmen Vorspülgang.

1. Digitales Anzeigefeld

2. Programmwahltaste

Zur Auswahl des gewünschten Spülprogrammes diese Taste solange drücken, bis im digitalen Anzeigefeld die Nummer des gewünschten Programmes angezeigt wird (siehe Tabelle "Spülprogramme".

7. Halbe Geschirrmenge-Taste

Durch Drücken dieser Taste kann der Spülgang auf einen Geschirrkorb an Stelle von beiden Körben beschränkt werden.

Die Anzeigelampe, die dem gewählten Korb entspricht, leuchtet auf. Dies ist praktisch und ökonomisch, wenn man nur wenig Geschirr spülen möchte.

Denken Sie daran, das ganze Geschirr nur in den ausgewählten Korb einzuräumen.

Wenn keine der Anzeigenlampen leuchtet, wird der Spülgang in beiden Körben durchgeführt (Standardeinstellung).

8. Einstelltaste für "Spar-Trocknen"

Durch Drücken dieser Taste können Sie die Trocknungsphase entweder verkürzen oder ganz ausschalten. Sie sparen somit beträchtlich Energie. Mit Programm 1 ist diese Option nicht verfügbar.

Wenn keine der Anzeigenlampen leuchtet, wird der komplette Trocknungsvorgang ausgeführt (Standardeinstellung).

9. Taste für "Verzögerten Anlauf"

Mit dieser Taste können Sie den Beginn eines Spülprogrammes um mindestens eine bis maximal zwölf Stunden verzögern.

Wie wird der "verzögerte Anlauf":

Nach Drücken der Taste erscheint im Anzeigefeld "h 00".

Durch nochmaliges Drücken der Taste kann die Anzahl der Stunden (maximal 12) eingestellt werden, um die Sie den Programmanlauf verzögern möchten.

Der verzögerte Anlauf beeinflußt die vorher ausgewählten Programmoptionen nicht.

Möchten Sie während der Zeitrückzählung das eingestellte Programm im digitalen Anzeigefeld ablesen, so drücken Sie die Programmwahltaste.

10. Taste "Löschen"

Wenn Sie ein bereits laufendes Spülprogramm oder eine aktivierte Zeitrückzählung löschen wollen, drücken Sie die Taste "Löschen" für etwa 2 Sekunden, bis ein kurzes Tonsignal hörbar wird. Im digitalen Anzeigefeld zeigen drei horizontale Balken "--" an, daß die vorherige Einstellung gelöscht wurde.

Danach wird die Nummer des zuletzt ausgewählten Programmes und die ausgewählte Programmoption angezeigt.

Anschließend kann ein neues Programm und/oder eine neue Überprüfungen durch und schalten das Gerät aus und wieder ein, um das Spülprogramm erneut zu starten.

Die Maschine gibt Tonsignale aus, um Sie über die ablaufenden Vorgänge besser zu informieren.

Kurzes Tonsignal "Befehl angenommen"

Nach Drücken einer beliebigen Taste: ein kurzes Tonsignal informiert Sie, daß der Befehl angenommen wurde; sollte nach dem Drücken einer Taste kein Signal hörbar sein, bedeutet dies, daß bereits ein Programm in Ausführung ist oder daß beim gewählten Programm diese Funktion nicht vorgesehen ist.

Langes Tonsignal "Programm wird ausgeführt"

Ein ca. 1 Sekunde dauerndes Tonsignal, das nur beim Schließen der Tür zu hören ist, informiert Sie über den Anlauf des Spülprogrammes.

Tonsignal in kurzen Abständen für "Programmende"

Ein Tonsignal, das in kurzen Abständen für eine insgesamte Dauer von fünf Sekunden ertönt, informiert Sie, daß das Programm beendet ist.

"Alarm"-Tonsignal

Das Gerät besitzt eine Reihe von Warnsystemen, die auf eine Störung hinweisen.

Ein akustisches Signal von etwa 15 Sekunden Dauer zeigt an, daß ein Alarm aktiviert wurde.

Gleichzeitig erscheint im digitalen Anzeigefeld ein Code (A1- A8), der die mögliche Ursache der Störung näher bezeichnet.

Wenn Sie diese Tonsignale deaktivieren möchten, drücken Sie ungefähr 3 Sekunden lang gleichzeitig die Tasten "Progammwahltaste" und "Spar-Trocknen", bis das in kurzen Abständen ausgegebene Tonsignal nicht mehr zu hören ist.

ECO SO252

Möchten Sie die Tonsignale wieder aktivieren, drücken Sie erneut gleichzeitig die beiden Tasten, bis das kurze Tonsignal "Befehl angenommen" zu hören ist.

Vor dem Gebrauch

Vor der ersten Inbetriebnahme:

1. Sicherstellen, daß die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen.
2. Das Verpackungsmaterial aus dem Gerät nehmen.
3. Wasserenthärtungsanlage einstellen
4. Ein Liter Wasser in den Salzbehälter geben und mit Salz nachfüllen
5. Klarspüler einfüllen
6. Ein Vorspülgang dürchführer

Wasserenthärteranlage

Wasser enthält je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. Je höher der Salzgehalt, um so härter ist das Wasser.

Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzen kalkfreies Wasser zum Geschirrspülen liefert.

Die Wasserhärte wird durch äquivalente Skalen wie z.B. deutsche Grade, französische Grade oder Teile pro Million gemessen.

Der Enthärter ist entsprechend der Wasserhärte an Ihrem Wohnort einzustellen. Das zuständige Wasserwerk kann Sie über die Wasserhärte informieren.

Der Wasserenthärter wird im Werk auf Stufe 4 eingestellt. Sollte diese Stufe für Ihre Gegend nicht geeignet sein, muß der Enthärter neu eingestellt werden.

Stufe	franz. Skala (°TH)	deutsche Skala (°dH)	TPM (Teile pro Million)	Anwendung von Regeneriersalz
0	0 - 8	0 - 4	0 - 80	NEIN
1	9 - 14	5 - 8	81 - 140	JA
2	15 - 20	9 - 11	141 - 200	JA
3	21 - 30	12 - 17	201 - 300	JA
4	31 - 40	18 - 22	301 - 400	JA
5	41 - 50	23 - 28	401 - 500	JA
6	51 - 60	29 - 33	501 - 600	JA
7	61 - 70	34 - 39	601 - 700	JA
8	71 - 80	40 - 45	701 - 800	JA
9	81 - 120	46 - 67	801 - 1200	JA

Falls Ihre Wasserhärte zur Stufe 0 gehört, benötigen Sie kein salz, weil das Wasser weich genug ist (wird die Stufe 0 eingestellt, bleibt die Salz-Kontrollampe stets gelöscht). Das Salz ab Stufe 1 verwenden.

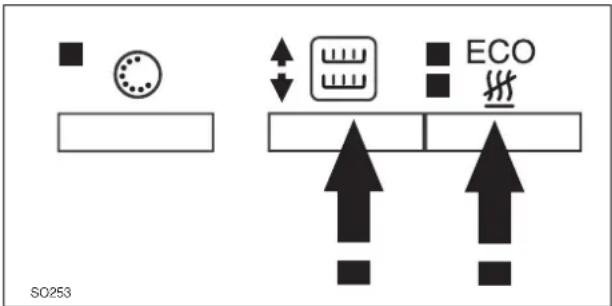

So stellen Sie den Wasserenthärter ein:

1. Die Ein/Aus-Taste drücken.
2. Drücken Sie ca. 5 Sekunden lang gleichzeitig die Tasten "Halbe Geschirrmenge" und "Spar-Trocknen": im Anzeigefeld erscheint "L4" für die werkseitig eingestellte Härtestufe.
3. Die Taste "Spar-Trocknen" so oft drücken, bis im Anzeigefeld die gewünschte Härtestufe zu sehen ist. Die dazugehörige Kontrollampe blinkt und zeigt an, welche Taste gedrückt werden muß. Durch jeden Impuls wird der eingestellte Wert um eine Stufe erhöht.
4. Wenn die Taste 5 Sekunden lang nicht gedrückt wird, kehrt die Maschine in den Modus der Programmeinstellung zurück und speichert die gewählte Härtestufe.

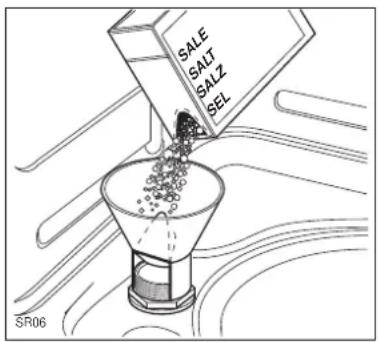

Einfüllen des regenerierenden Salzes

Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können. Das beim Einfüllen verschüttete Salz kann korrosionsfördernd sein. Deshalb sollte Salz erst kurz vor einem Programmstart eingefüllt werden.

Einfüllen:

1. Ziehen Sie den unteren Korb heraus und schrauben Sie die Verschlußkappe des Salzvorratsbehälters.
2. Ein Liter Wasser in den Behälter geben (dies ist nur das erste Mal notwendig).
3. Den Behälter mit Hilfe des mitgelieferten Trichters mit Salz füllen.
4. Nachdem Sie das Gewinde und die Dichtung von Salzresten befreit haben, schrauben Sie die Verschlußkappe sorgfältig zu.

Um Sie daran zu erinnern: Ihre Spülmaschine hat auf der Bedienungsblende eine Salznachfüllanzeige. Die Lampe leuchtet auf, wenn Salz nachgefüllt werden muß.

Der Salzbehälter enthält immer Wasser. Es ist also normal, daß dieses bei Salzeinfüllung überläuft.

Hinweis! Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfüllen noch 2-6 Stunden, vorausgesetzt der Geschirrspüler ist eingeschaltet. Bei Salzsorten, die sich nur sehr langsam auflösen, kann dies noch länger dauern. Die Funktion des Gerätes ist dadurch jedoch nicht beeinträchtigt.

SALE SALT SALZ SEL SR06

Klarspülmittel

Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.

Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht.

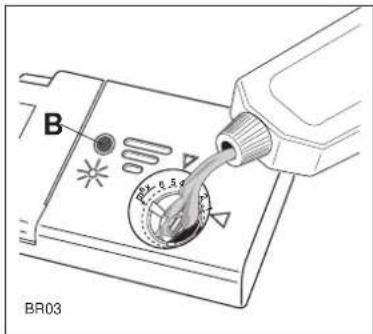

Einfüllen von Klarspülmittel

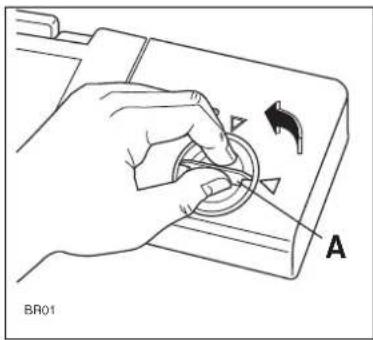

1. Den Behälter öffnen. Hierzu den Verschluß (A) nach links drehen.
2. Das Klarspülmittel in die Einfüllöffnung gießen, bis der Behälter ganz voll ist (die Anzeige (B) soll dunkel sein).
3. Füllen Sie Klarspüler nach, wenn sich im Anzeigefenster (B) auf dem Vorratsbehälter ein dunkler Punkt umgeben von einem hellen Ring zeigt.

Den Verschluß fest anziehen.

Füllen Sie kein Reinigungsmittel in den Behälter für den Klarspüler.

Um eine übermäßige Schaumbildung beim nächsten Spülgang zu vermeiden, ist danebengelaufenes Klarspülmittel mit einem Lappen zu entfernen.

Wenn die Klarspülmittelanzeige auf der Bedienungsblende leuchtet, muß Klarspülmittel nachgefüllt werden.

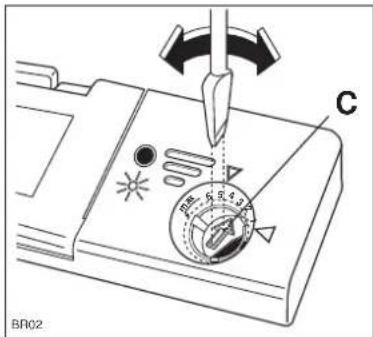

Dosierung

Die Dosiereinstellung beeinflußt Glanz und Trocknungsergebnis. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechsstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6).

Beginnen Sie mit Einstellung 3.

Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung graduell erhöhen.

Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.

A BR01

B BR03

C BR02

Verwendung Ihres Geräts

Geschirr einordnen

Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten.

Ordnen Sie keine kleinen Gegenstände ein, die durch die Körbe fallen könnten.

Zum Einordnen des Geschirrs ziehen Sie die Geschirrkörbe heraus.

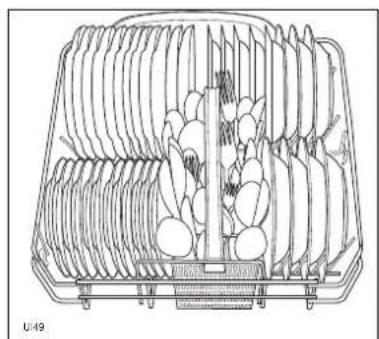

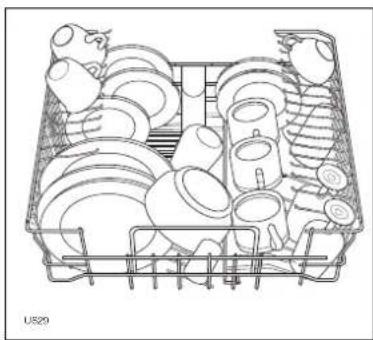

Unterkorb

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet.

Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung nicht behindert wird.

Zusätzlich können die beiden rückwärtigen Reihen mit den Haltezapfen leicht und rasch umgeklappt werden. Das ermöglicht ein einfaches Einordnen von Töpfen und Salatschüsseln.

Um die Zapfen umzuklappen:

- leicht in die Höhe ziehen und nach hinten sinken lassen (siehe Abbildung), um sie wieder aufzurichten, genügt es, sie in senkrechte Position zu bringen.

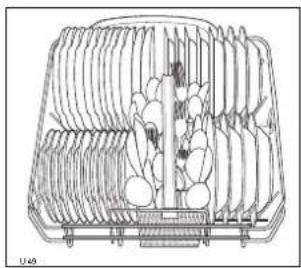

Besteckkorb

Warnung! Lange Bestecke, insbesondere sharfe Messer, sollten horizontal in den speziellen Messerbesteckkorb eingeordnet werden, welcher hinten am oberen Korb befestigt wird. Lange und/oder scharfe Messer sind potentielle Gefahrenquellen wenn sie an einem anderen Ort eingeordnet werden. Scharfes und/oder spitzes Besteck ist mit äußerster Vorsicht zu handhaben.

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, daß die Griffe nach unten zeigen. Falls diese unten herausragen und dabei den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die Löffel mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.

Silberbesteck soll nicht zusammen mit anderen Metallen gespült werden.

Für bessere Leistungen empfehlen wir den/die mitgelieferten Trennbelag/Trennbeläge zu verwenden (wenn es die Form und die Größe des Bestecks gestatten).

Ilm Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.

Wenn Teller in den Oberkorb gestellt sollen, die Teller nach vorne neigen.

Auf und unterhalb der klappbaren Tassenauflagen eingestellte Teile anordnen, damit das Wasser überall gut hinkommt.

Zum Einstellen hoher Teile lassen sich die Tassenauflagen hochklappen. Wein-, Sekt-sowie Cognacgläser können Sie in die Ausschnitte der tassenauflagen lehnen bzw. hängen. In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.

Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Können.

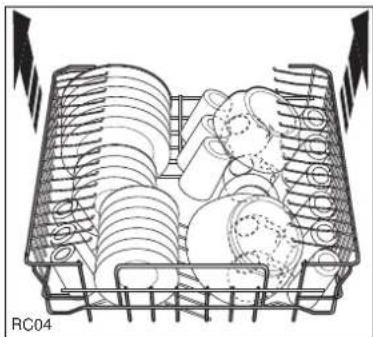

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muß.

• Die Höhenverstellung ist folgendermaßen durchzuführen:
• Ziehen Sie den Korb aus dem Gerät.
• Heben Sie den Korb auf beiden Seiten an, bis die Sperre greift und der Korb stabil ist.

In dieser Position wird jedoch das Fassungsvermögen des oberen Geschirrkorbes verringert: es können nur Teller mit einem maximalen Durchmesser von 20 cm eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.

- Zum Absenken greifen Sie den Korb auf beiden Seiten, heben Sie ihn an und senken Sie ihn dann langsam mit leichtem Druck ab.

Heben oder senken Sie den Geschirrkorb niemals nur auf einer Seite.

Schließen Sie nach dem Einorden des Geschirrs immer die Tür, da eine offene Tür eine Gefahrenquelle darstellt.

Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel.

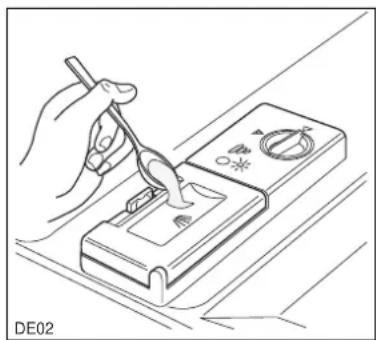

Spülmittel einfüllen

Um das Spülmittelpulver zu verwenden, folgendermaßen vorgehen:

1. Sollte der Deckel des Behälters geschlossen sein, drücken Sie leicht den Verschlußhebel (D) nach hinten.
2. Die Reinigermenge ist abhängig vom Verschmutzungsgrad sowie der Menge des Geschirrs. Befolgen Sie bitte die in der Programmtabelle angegebenen Mengen. Da die angebotenen Reiniger nicht alle gleich sind, sind die Gebrauchsanweisungen auf den verschiedenen Packungen aufmerksam zu lesen.
3. Nach Einfüllen des Reinigers den Deckel schließen.
4. Für die Programme mit Vorspülen ist es nötig, außer dem im Spülmittelbehälter eingefüllten Reiniger auf den Deckel des Spülmittelbehälters zusätzlich Reiniger zu geben. Befolgen Sie bitte die in der Programmtabelle angegebenen Mengen.

Um Spülmittel in Tabletten zu verwenden, folgendermaßen vorgehen:

1. Für jedes Programm eine ganze Tablette in den Behälter für das Spülmittel legen.
2. Nach Einfüllen des Reinigers den Deckel schließen.
3. Bei den Programmen mit der Vorspülphase, eine zusätzliche halbe Tablette auf den Behälterdeckel legen.

Eine ungenügende Menge an Reiniger beeinträchtigt das Spülergebnis, während eine übermäßige Menge keinen Vorteil bringt, sondern eine unnötige Verschwendung darstellt.

Durch eine angemessene Verwendung von Spülmitteln wird auch die Umwelt geschont.

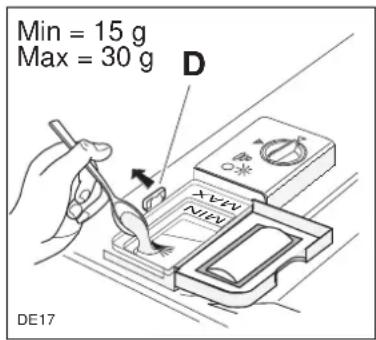

Min = 15 g Max = 30 g D DE17

Phosphatfreie Kompaktspülmittel

Bei den am Markt angebotenen niederalkalischen Kompaktspülmitteln werden schwer abbaubare Substanzen durch natürliche Enzyme ersetzt und somit die Umwelt entlastet.

Die Entfaltung der Enzyme erfolgt bereits bei einer Temperatur von 50°C. Bei Verwendung von BIO-Programmen erreicht man, durch die längere Einwirkdauer, ein Spülergebnis, das einem Programm mit 65°C und traditionellem Spülmittel gleich kommt.

Die Wirkungsweise der verschiedenen Spülmittel ist unterschiedlich. Beachten Sie deshalb bitte grundsätzlich die Dosierempfehlungen des Spülmittelherstellers.

Ratschläge für Spülen

So sparen Sie Energie

Legen Sie das benutzte Geschirr sofort in die Maschine. Das kann auch mehrmals geschehen, bis die Maschine voll beschickt ist.

Führen Sie eventuell das Vorspülprogramm durch (siehe hierzu die Tabelle "Spülprogramme"), damit der Schmutz nicht antrocknet, bis das komplette Spülprogramm vorgenommen wird.

Wählen Sie nur dann ein Sparprogramm, wenn das Geschirr wenig verschmutzist.

Wenn Sie weniger Geschirr haben, wählen Sie die Option "Halbe Geschirrmenge", aber achten Sie darauf, das Geschirr in den entsprechenden Korb einzuräumen.

Wählen Sie "Spartrocknung" oder "Ohne Trocknung", wobei Sie jedoch in Kauf nehmen müssen, daß das Geschirr weniger glänzt.

Um die besten Spülergebnisse zu erzielen

Töpfe mit angebrannten oder stark angekrusteten Speiseresten sollten zuerst von Hand vorbehandelt oder In Wasser eingeweicht werden.

Ordnen Sie alle Gefäße wie Töpfe, Tassen und Gläser mit der Öffnung nach unten ein.

Aus- oder Einbuchtungen sollten etwas schräg gestellt werden, damit das Wasser leichter abfließen kann.

Vermeiden Sie möglichst, daß das Geschirr in der Maschine miteinander in Berührung kommt.

Maschinenungeeignetes Geschirr:

Im allgemeinen ist folgendes Geschirr nicht zum Spülen in der Maschine geeignet (es sei denn, es wird ausdrücklich als spülmaschinenfest verkauft):

• Besteck mit Holz- oder Horngriffen oder Klebstoffteilen
• Bronzebesteck
• Kochtöpfe mit Holzgriffen
• Aluminiumware
• Kristallware
• Bleiglas
• Kunststoffgegenstände
• antikes Chinaporzellan oder Chinaporzellan mit Feindekor

Einige Arten von Dekor können bei der Maschinenspülung verblassen, es sei denn, daß sie als spülmaschinenfest garantiert sind.

Kristallglas und Geschirr aus Kunststoff: sofern es sich nicht um maschinengeeignetes Geschirr handelt, empfehlen wir, von Hand zu spülen.

Auch einige Arten von Gläsern können nach mehrmaligem Spülen in der Maschine undurchsichtig werden.

Silberbesteck kann dunkel werden, wenn es mit anderen Metallteilen in Verbindung kommt. Ordnen Sie daher das Silberbesteck separat vom anderen in den Besteckkörb ein.

Gegenstände aus Eisen oder Gußeisen können leicht Rostflecken bilden und auf das andere Geschirr abfärben.

Sollten Sie Zweifel haben, informieren Sie sich beim jeweiligen Hersteller. Lassen Sie sich bei Neukauf von Geschirr, Gläsern und Besteck bestätigen, daß die Teile zum Spülen im Geschirrspüler geeignet sind.

Spülprogramme

Programm	Verschmutzungsgrad und Geschirrart	Einzudrückende Taste(n)		Spülmittelmenge		Programm-beschreibung
				im Behälter	auf dem Behälter-deckel
1. KURZSPÜLEN	Alles. Teilladung (im Laufe des Tages ganz aufzufüllen).	Ein/Aus		/	/	1 Spülgang kalt, um das Antrocknen von Speiseresten zu vermeiden.
2. INTENSIV 70°C	Stark verschmutzt. Geschirr, Besteck, Kochöpfe	Ein/Aus		25 g 10 g		Vorspülen warm Hauptspülen 70°C3 Klarspügange kalt1 Klarspülgang warm Turbotrocknung
3. NORMAL PLUS 65°C	Normal verschmutzt. Geschirr, Besteck, Kochöpfe	Ein/Aus		25 g 10 g		Vorspülen lau Hauptspülen 65°C2 Klarspülgange kalt1 Klarspülgang warm Turbotrocknung
4. NORMAL 65°C MIT VORSPÜLEN	Normal verschmutzt. Geschirr und Besteck	Ein/Aus		25 g 5 g		Vorspülen kalt Hauptspülen 65°C2 Klarspülgange kalt1 Klarspülgang warm Turbotrocknung
5. SPAR 50°C MIT VORSPÜLEN	Leicht verschmutzt. Geschirr und Besteck	Ein/Aus		25 g 5 g		Vorspülen kalt Hauptspülen 50°C2 Klarspülgange kalt1 Klarspülgang warm Turbotrocknung
* 6. BIO 50°C MIT VORSPÜLEN	Normal verschmutzt. Geschirr und Besteck	Ein/Aus		25 g 5 g		Vorspülen kalt Hauptspülen 50°C2 Klarspülgange kalt1 Klarspülgang warm Turbotrocknung
7. BIO 50°C OHNE VORSPÜLEN	Leicht verschmutzt. Geschirr und Besteck	Ein/Aus		30 g /		Hauptspülen 50°C1 Klarspülgange kalt1 Klarspülgang warm Turbotrocknung
** 8. SCHNELL-PROGRAMM 55°C	Leicht verschmutzt. Geschirr und Partygeschirr	Ein/Aus		30 g /		Hauptspülen 55°C1 Klarspülgang kalt1 Klarspülgang warm Turbotrocknung
9. SCHON 45°C MIT VORSPÜLEN	Leicht verschmutzt. Kristallglas Porzellan	Ein/Aus		25 g 5 g		Vorspülen kalt Hauptspülen 45°C2 Klarspülgange kalt1 Klarspülgang warm Turbotrocknung
10. TELLERWARMEN	Das ist ein Programm, das dazu bestimmt ist, Teller vor dem Servieren zu wärmen.	Ein/Aus		/	/	1 Klarspülgang warm Turbotrocknung

* Vergleichsprogramm für Prüfnorm EN 50242 (siehe "Hinweis für Prüfinstitute").
** Dies ist ein Sonderprogramm zum Kurzspülen von leicht verschmutzten Tellern, Gläsern und Tassen (Töpfe ausgenommen). Es ist möglich das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden.

Arbeitsschritte

1. Prüfen Sie, ob die Siebe sauber sind

2. Drücken Sie die Ein/Aus-Taste

3. Prüfen Sie, ob Salz und Klarspülmittel vorhanden sind

Wenn nicht, leuchten die Anzeigen auf der Bedienungsblende.

1. Einordnung des Geschirrs in die Maschine

Entfernen Sie grobe Speisereste vom Geschirr.

Ziehen Sie den unteren Korb heraus und ordnen Sie darin Töpfe, Teller und Besteck ein.

Ziehen Sie den oberen Korb heraus und ordnen Sie darin Teller, Untertassen, Gläser, Tassen usw. ein.

Schieben Sie die Körbe nach dem Einordnen wieder in die Maschine zurück.

1. Kontrollieren Sie, ob die Sprüharme sich frei drehen können.

2. Dosierung des Reinigers

Geben Sie die in der Programmtabelle angegebene Menge hinzu und schließen Sie den Behälterdeckel.

1. Einstellung des Spülprogrammes

Die Einstellung des Programms erfolgt bei halbgeöffneter Tür.

Die Programmwahltaste drücken, bis im digitalen Anzeigefeld die Nummer des gewünschten Programmes angezeigt wird.

Weiterhin können Sie einstellen:

"Halbe Geschirrmenge" durch Drücken der entsprechenden Taste.

"Trocknungsoption": durch Drücken der entsprechenden Taste.

"Verzögerter Anlauf": durch Drücken der entsprechenden Taste, bis die gewünschte Stundenzahl der Verzögerung eingestellt ist.

1. Schließen Sie die Tür

Wenn "verzögerter Anlauf" gewählt wurde, beginnt die Zeitrückzählung und im digitalen Anzeigefeld erscheint die Anzahl der Stunden bis zum Programmstart.

Nach Ablauf der Zeitrückzählung startet das Spülprogramm automatisch und ein kurzes Tonsignal ertönt.

Sie können ein laufendes Spülprogramm jederzeit durch Drücken der Ein/Aus-Taste unterbrechen.

Um das Gerät erneut zu starten, drücken Sie wiederum die Ein/Aus-Taste und das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

9 Am Ende des Spülprogrammes

Nach Beendigung des Spülprogrammes bleibt die Maschine automatisch stehen und ein Tonsignal in kurzen Abständen ertönt.

Im digitalen Anzeigefeld erscheinen drei horizontale Balken "---" solange, bis die Programmwahltaste wiederum gedrückt wird.

Öffnen Sie die Tür.

Schalten Sie das Gerät mit der Ein/Aus-Taste ab.

Warten Sie einige Minuten, bevor Sie das Geschirr entnehmen: dadurch vermeiden Sie Verbrennungen und die Trocknung wird begünstigt.

Um zu vermeiden, daß Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

1. Löschen von Programmen

Wenn Sie ein bereits laufendes Spülprogramm oder eine aktivierte Zeitrückzählung löschen wollen, drücken Sie die Taste "Löschen" für etwa 2

Sekunden, bis ein kurzes Tonsignal hörbar wird. Im digitalen Anzeigefeld zeigen drei horizontale Balken "---" an, daß die vorherige Einstellung gelöscht wurde.

Danach wird die Nummer des zuletzt ausgewählten Programmes und die ausgewählte Programmoption angezeigt.

Anschließend kann ein neues Programm und/oder eine neue Überprüfungen durch und schalten das Gerät aus und wieder ein, um das Spülprogramm erneut zu starten.

Vorsicht! Obwohl eine Sicherheitseinrichtung den Betrieb des Gerätes unterbricht, darf während des heißen Spülgangs die Tür nicht geöffnet werden. Es besteht Verbrennungsgefahr! Auch unmittelbar nach Beendigung des Spülprogramms kann beim Öffnen der Tür heißer Dampf entweichen.

Pflege und Reinigung

Innenreinigung

Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch.

Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder besser eines handelsüblichen Spezialproduktes für die Spülautomatenpflege vor.

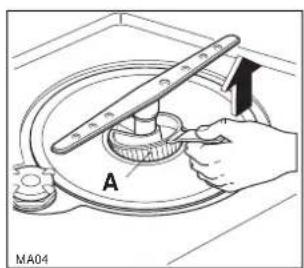

Reinigen des Zentralsiebes

(...nach der Reinigung)

Ziehen Sie das Sieb (A) nach oben heraus und reinigen Sie es unter fließendem Wasser.

Nach der Reinigung setzen Sie das Sieb durch Hineindrücken bis zum Einrasten wieder ein.

Reinigen des Flächensiebes

(pro Woche)

Bürsten Sie das große Sieb, falls es erforderlich ist, auf beiden Seiten mit einer Bürste ab. Ziehen Sie dazu den unteren Sprüharm nach oben heraus. Drehen Sie die Arretierung (C) nach links um 90° und nehmen Sie das Sieb heraus.

Zum Wiedereinsetzen gehen Sie in umgekehrter Reihenfolge vor.

Außenreinigung

Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspülautomaten:

1. Stecker aus der Steckdose ziehen und Wasserhahn abdrehen.
2. Füllen Sie den Behälter für den Klarspüler.
3. Die Gerätetür halb offen lassen, um die Bildung von unangenehmen Gerüchen zu vermeiden.
4. Das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren.

Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0°C.

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.

A MA04

Nehmen Sie bitte niemals das Gerät ohne Sieb in Betrieb.

Falsch oder schlecht eingesetzte Siebe können die Ursache für schlechte Spülergebnisse sein. Die Reinigung der Siebe ist für einen guten Betrieb der Spülmaschine besonders wichtig.

Beseitigung von Funktionsstörungen

Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten, die Sie selbst einfach und rasch beheben können.

Bevor Sie daher den Service-Dienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch.

Im Anzeigefeld werden die folgenden Alarme durch einen blinkenden Buchstaben (AL1, AL2, AL3, AL4, AL5, AL6, AL7, AL8) angezeigt.

Die Maschine läuft nicht an oder bleibt während eines Programmes stehen; keine der Kontrollampen leuchtet, ausgenommen der Buchstabe auf der Anzeige, keine der Tasten ist aktiv, ausgenommen die Ein/Aus-Taste.

Überprüfungen durch und schalten das Gerät aus und wieder ein, um das Spülprogramm erneut zu starten. Sollte der Alarm erneut aufleuchten, rufen Sie den Kundendienst.

Störung Optisches Warnsignal Lösung
Die Maschine startet nicht		Die Gerätetür ist nicht dicht geschlossen.Der Stecker ist nicht korrekt in der Steckdose eingesteckt.Die Abflußsicherung überprüfen.Keine Spannung an der Steckdose vorhanden.
Die Maschine nimmt Alarm AL5kein Wasser		Wasserhahn geschlossen.Keine Wasserversorgung.Der Zulaufschlauch ist geknickt.Beheben Sie die Störung.Das Sieb im Zulaufschlauch ist verstopft. Reinigen Sie das Sieb am Ende des Zulaufschlauches.
Das Wasser wird nicht Alarm ABgepumpt	AL6	Der Ablaufschlauch ist geknickt. Richten Sie ihn gerade.Der Abfluß ist eventuell verstopft. Entfernen Sie die Verstopfung.Die Verlängerung des Abflußschlauchs sitzt nicht richtig.Befolgen Sie die Anweisungen zum Anschluß an das Abwasser.Der Ablauf an der Wand hat keine Entlüftung.
Sonstige Störungen Alarme	AL1, AL2, AL3,AL4, AL7, AL8und ein beliebiges Spülprogramm starten. Wenn der Alarm bestehen bleibt, rufen Sie den Kundendienst und geben Sie den angezeigten Buchstaben an.	Die maschine ausschalten; die Maschine wieder einschalten
Die Maschine erzeugt starke Geräusche Geschirrs in Ihre Spülmaschine".		Das Geschirr klirrt gegeneinander (siehe unter "Einordnen desDie Sprüharme schlagen gegen das Geschirr.
Die Tür dichtet nicht gut ab nicht richtig eingebaut.	Lassen Sie dieses Problem von der	Die Geschirrspülmaschine ist nicht einwandfrei justiert bzw.Küchenmontagefirma beseitigen!
Schlechtes Spülergebnis		Die Geschirrkörbe sind zu voll beladen.Das Geschirr ist nicht richtig angeordnet.Die Sprüharme können sich nicht frei drehen.Die Sprüharme sind verstopft.Die Siebe sind verstopft.Die Siebe sind nicht richtig eingesetzt.Der Reiniger wurde nicht ausreichend dosiert oder ist nicht geeignet.Alter Reiniger oder Reiniger mit Klumpen.Die Verschlußkappe des Salzbehälters ist nicht richtig geschlossen.Es wurde ein zu schonendes Programm gewählt.
Am Geschirr sind Kalkflecken oder ein weißlicher Überzug		Es fehlt Regeneriersalz im Salzbehälter. Die Einstellung der
Das Geschirr ist nicht ganz trocken Dosierung ist zu niedrig.		Der Vorratsbehälter für Klarspülmittel ist leer oder die

Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die Produktnummer (Prod. No.) und die Herstellnummer (Ser. No.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung).

Kundendienst und Ersatzteile

Dieses Produkt sollte ausschließlich durch einen Fachmann gewartet werden, und es dürfen nur Original-Ersatzteile verwendet werden. Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu Verletzungen oder ernsthaften Fehlfunktionen an Ihrem Gerät führen. Wenden Sie sich an Ihre zuständige Kundendienststelle. Bestehen Sie immer auf Original-Ersatzteile.

Sicherheitsvorrichtungen zum Schutz vor Überschwemmung

Die Maschine ist mit zwei zusätzlichen Vorrichtungen zum Schutz gegen Wasserüberschwemmung ausgestattet, die folgende Eigenschaften aufweisen:

1. Am Wasserzulaufschlauch (siehe "Anschluß des Wasserzulaufschlauches": Diese Vorrichtung schaltet die Wasserzufuhr bei einer Beschädigung des Zulaufschlauches ab. Die Schutzvorrichtung ist auch im nicht eingeschalteten Zustand der Maschine aktiv.

2. An der Bodenwanne: Diese Vorrichtung schaltet die Wasserzufuhr bei einer Undichtheit innerhalb des Gerätes ab. Die Schutzvorrichtung ist nur im eingeschalteten Zustand aktiv. Wenn die Schutzvorrichtung ausgelöst wird, erscheint die Meldung "AL4" am Anzeigefeld. In diesem Fall schließen Sie den Wasserhahn und rufen Sie den Kundendienst.

JHAMIT Prod.No. .... Ser. No. .... Mod. .... RA01

Hinweise für Prüfinstitute

Vor einer Prüfung muß der Salzbehälter des Entkalkers und der Spülmittelbehälter gefüllt werden.

Prüfnorm: EN 50242
Vergleichsprogramm: Bio 50°C mit Vorspülen
Beladung: 12 Maßgedecke
Klarspülmittelwähler: Position 5
Reinigerdosierung: 25 g im Behälter	5 g auf dem Behälterdeckel

Oberen Korb laden Unteren Korb laden

Messerbesteckkorb laden

Technische Daten

Abmessungen Breite 59.6 cm	Höhe 81.8 - 87.8 cmmax. Tiefe 55.5 cmmax. Tiefe bei geöffneter Türe 111.4 cm
Betriebsspannung/Frequenz 230 V - 50 HzLeistungsaufnahme Umwälzpumpe 200 WLeistungsaufnahme Heizelement 2100 WGesamtleistung 2300 W
Leitungswasserdruck	min. 50 kPa (0.5 bar)max. 800 kPa (8 bar)
Fassungsvermögen		12 Maßgedecke

Installationsanweisung

Sie sollten die beim Elektroanschluß des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.

Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Aufstellung

Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablaufes auf.

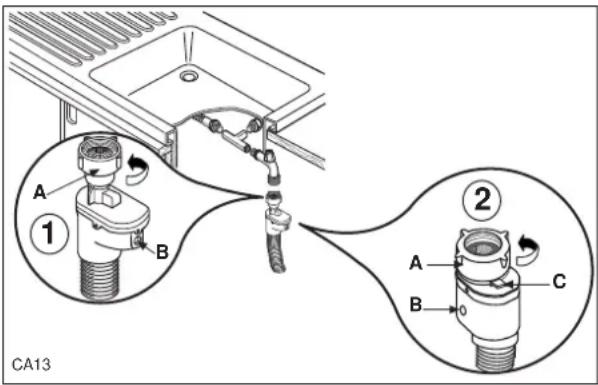

Anschluß des Wasserzulaufschlauches

Dieser Geschirrspülautomat ermöglicht einen Anschluß an Kalt- oder Warmwasser bis 60°C. Es ist jedoch empfehlenswert, einen Kaltwasseranschluß zu wählen. Da beim Warmwasseranschluß die Spülzeiten erheblich kürzer werden, könnte das Spülergebnis besonders bei stark verschmutztem Geschirr beeinträchtigt werden.

Wenn die Wasserzulaufleitung neu ist oder lange nicht benutzt wurde, ist es ratsam das Wasser einige Minuten laufen zu lassen, bevor Sie den Geschirrspülautomaten anschließen.

Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dies den Wasserzulauf verlangsamen oder verhindern kann.

Nach Lockerung des Befestigungsringes kann der Zulaufschlauch beliebig geführt werden. Festdrehen nicht vergessen!

Schließen Sie den Wasserzulaufschlauch an einen Wasserhahn mit einem 3/4"-Anschlußgewinde oder an eine Wasserschlauchschnellkupplung (Press-block) an.

Dieser Wasserzulaufschlauch ist mit einer Sicherheitsvorrichtung versehen, um den Wasserzufluß auszuschalten, falls es durch Verschleiß zu einem Schaden des inneren Schlauches kommen sollte.

Das Auftauchen des roten Zeichens an der Öffnung (B - ① ②) zeigt einen solchen Schaden an. In diesem Fall müssen Sie den Wasserhahn schließen und den Wasserzulaufschlauch ersetzen lassen. Diese Vorrichtung ist stets eingeschaltet, auch wenn die Maschine nicht in Betrieb ist.

Der mitgelieferte Dichtungsring muß in der Schlauchverschraubung (A - ① ②) fest eingesetzt werden.

Hinweis: nur für lockerungssichere Wasserzulaufschläuche ②.

Zur Abnahme des Wasserzulaufschlauchs auf den gelben Knopf der Lockerungssicherung (② - C) drücken und den Klemmring gegen den Uhrzeigersinn drehen.

Wichtig! Die Anschlüsse des Zulaufschlauches müssen fest angezogen sein. Prüfen Sie, bevor das Gerät in seine endgültige Position gebracht wird, ob kein Wasser austritt! Auch geringe Mengen können im Laufe der Zeit große Schäden verursachen.

CA13 A ① B ② A B C

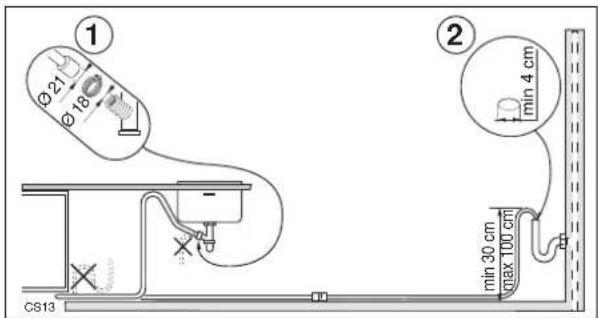

Anschluß des Wasserablaufschlauches

Der Wasserablaufschlauch kann angeschlossen werden:

1. am Syphonverschluß des Spülbeckens, mit einer Schlauchschelle;

2. an einem festen Wandanschluß mit Ablaufbelüftung, und mit einem Innendurchmesser von mindestens 4 cm.

Der Anschluß des Wasserablaufes muß mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links geführt werden.

Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.

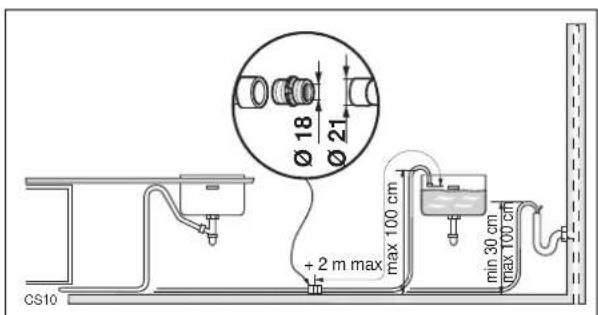

Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.

Auch bei eventuellen Anschluß-Stücken für den Schlauchanschluß darf der Innendurchmesser nicht kleiner als der des Ablaufschlauches sein.

Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

Wichtig! Unsere Geräte sind mit einer Rücklaufsicherung ausgestattet, die das Zurücklaufen des Schmutzwassers in die Geschirrspülmaschine verhindert. Wenn im Ablaufsyphon Ihres Spülbeckens ein Rückschlagventil eingebaut ist, so kann dies den korrekten Abwasserablauf der Geschirrspülmaschine verhindern. Deshalb empfehlen wir, dieses Rückschlagventil zu entfernen.

Elektroanschluß

Elektroanschluß an 230V (50 Hz). Die elektrische Hausanlage (Steckdose, Anschlußleitung, Sicherung und Zähler) muß für diesen Anschlußwert ausgelegt sein. Schließen Sie das Gerät nur an eine, den VDE-Richtlinen entsprechende, Steckdose an.

Der Erzeuger lehnt jede Haftung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

① ∅21 ∅18 CS13 ② min 4 cm min 30 cm max 100 cm

CS10 Ø 18 Ø 21 + 2 m max max 100 cm min 30 cm max 100 cm

Führung des Ablaufschlauches mit Ablaufbelüftung bei hocheingebauten Geschirrspülern Ablaufbelüftung 86-91 cm max. 50 cm ca. 5 cm min. 30 cm CS15

Hocheinbau des Geschirrspülers

Wird der Geschirrspüler erhöht eingebaut (max 50 cm über dem Boden), so sind die in der Zeichnung angegebenen Maße zu beachten und eine Ablaufbelüftung einzubauen. Die Ablaufbelüftung erhalten sie über Ihren Händler oder den zuständigen Kundendienst.

Dieses Gerät entspricht den folgenden EG Richtlinien:

- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie

-89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie
