BEDIENUNGSANLEITUNG IG 446.0 Küppersbusch

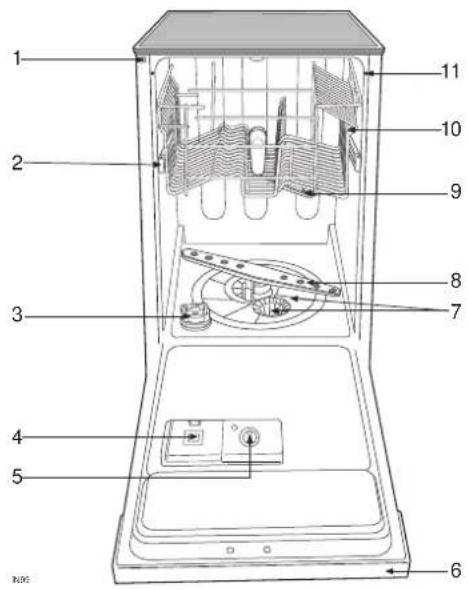

1. Härtebereich Einstellung
2. Geschirrkorbarretierung
3. Salzbehälter
4. Behälter für Reiniger
5. Behälter für Klarspüler
6. Bedienblende
7. Siebe
8. Unterer Sprüharm
9. Oberere Sprüharm
10. Oberer Geschirrkorb
11. Nivellierelemente

1 2 3 4 5 6 7 8 9 10 11 No. 5

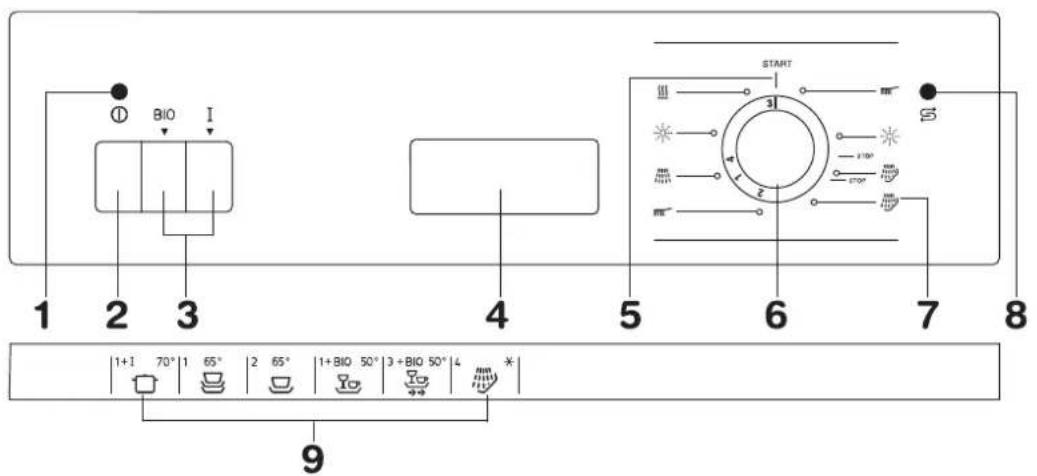

Die Bedienungsblende

1 2 3 4 5 6 7 8 START 1+1 70° 1 65° 2 65° 1+ BIO 50° 3 + BIO 50° 4 * 9

1. Betriebskontrollampe
2. Ein/Aus-Taste
3. Temperaturwahltasten
4. Handgriff
5. Referenzmarke
6. Programmwähler
7. Programmanzeige

Während des Beitriebes dreht sich der Programmwähler im Uhrzeigersinn und zeigt so die jeweilige Position des Spülprogramms an.

Die Sinnbilder haben die folgende Bedeutung:

Vorspülen
Hauptspülen
Klarspülgang kalt
Klarspülgang warm
Trocknung

1. Salznachfüllanzeige

Leuchtet auf, wenn Salz nachgefüllt werden müß. (Siehe "Bedienungsanleitung" - Teil 1).

1. Programmübersicht

Spülprogramme

Programm Verschmutzungsgrad und Geschirrart		Programmwähler	Einzudrückende Taste(n)	Spülmittelmenge		Programmbeschreibung
				Hauptspülen	Vorspülen
Intensiv70°C[XX4X]	Stark verschmutzt. Geschirr, Besteck und Kochtopfe	1	I+Ein/Aus	20 g 10 g		Vorspülen warmHauptspülen 70°C2 Klarspülgange kalt1 Klarspülgang warm Trocknung
Normal 65°Cmit Vorspülen	Normal verschmutzt. Geschirr und Besteck	1	Ein/Aus	20 g 5 g		Vorspülen kaltHauptspülen 65°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
Normal 65°Cohne Vorspülen	Leicht verschmutzt. Geschirr und Besteck	2	Ein/Aus	25 g /		Hauptspülen 65°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
* Bio 50°C	Normal verschmutzt. Geschirr und Besteck	1	BIO+Ein/Aus	20 g 5 g		Vorspülen kaltHauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
** Schnell-Programm50°C[DOYA]	Leicht verschmutzt. Geschirr und Partygeschirr	3	BIO+Ein/Aus	25 g /		Hauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm
Vorspül-Programm	Alles.Teilladung (im Laufe des Tages ganz aufzufüllen).	4	Ein/Aus	/	/	1 Klarspülgang kalt, um das Antrocknen von Speiseresten zu vermeiden.

* Vergleichsprogramm für Prüfnorm EN 50242. (Siehe "Hinweise für Prüfinstitute").
** Dies ist ein Sonderprogramm zum Kurzspülen von leicht verschmutzten Tellern, Gläsern und Tassen (Töpfe ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden. Aufgrund der Programmkürze ist hier Trocknungsvorgang vorgesehen.

Arbeitsschritte

1. Prüfen Sie, ob die Siebe sauber sind

(Siehe "Pflege und Reinigung" - Bedienungsanleitung - Teil 1).

2. Prüfen Sie, ob Salz und Klarspülmittel vorhanden sind

(Siehe Bedienungsanleitung - Teil 1).

3. Einordnung des Geschirrs in die Maschine

Entfernen Sie grobe Speisereste vom Geschirr.

Ziehen Sie den unteren Korb heraus und ordnen Sie darin Töpfe, Teller und Besteck ein.

Ziehen Sie den oberen Korb heraus und ordnen Sie darin Teller, Untertassen, Gläser, Tassen usw. ein.

Schieben Sie die Körbe nach dem Einordnen wieder in die Maschine zurück.

4. Kontrollieren Sie, ob die Sprüharme sich frei drehen können

5. Dosierung des Reinigers

6. Schließen Sie den Deckel

7. Schließen Sie die Tür des Geschirrspülautomaten

8. Einstellung des Spülprogrammes

Drehen Sie den Programmwählerknopf nach rechts, bis der gewählte Programmnummer mit der Einstellmarkierung übereinstimmt.

Wählen Sie die Temperatur nach den Angaben der Programmtabelle (siehe "Einzudrückende Taste(n)").

9. Starten des Spülprogrammes

Drücken Sie die Ein/Aus-Taste; die Betriebskontrollampe leuchtet auf und das Programm läuft an.

10. Am Ende des Spülprogrammes

Nach Beendigung des Spülprogrammes bleibt die Maschine automatisch stehen.

11. Stellen Sie die Spülmaschine ab

Schalten Sie die Maschine durch Drücken der Ein/Aus-Taste aus, die Betriebskontrollampe erlischt.

Öffnen Sie die Tür.

Warten Sie einige Minuten, bevor Sie das Geschirr entnehmen: dadurch vermeiden Sie Verbrennungen und die Trocknung wird begünstigt.

Um zu vermeiden, daß Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

Vorsicht Obwohl eine Sicherheitseinrichtung den Betrieb des Gerätes unterbricht, darf während des heißen Spülgangs die Tür nicht geöffnet werden. Es besteht Verbrennungsgefahr! Auch unmittelbar nach Beendigung des Spülprogramms kann beim Öffnen der Tür heißer Dampf entweichen.

Verwendung Ihres Geschirr

Geschirr einordnen

Vor dem Einordnen des Geschirrs in den

Geschirrspülautomaten, sollten alle groben Speisereste entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten.

Ordnen Sie keine kleinen Gegenstände ein, die durch die Körbe fallen könnten.

Zum Einordnen des Geschirrs ziehen Sie die Geschirrkörbe heraus.

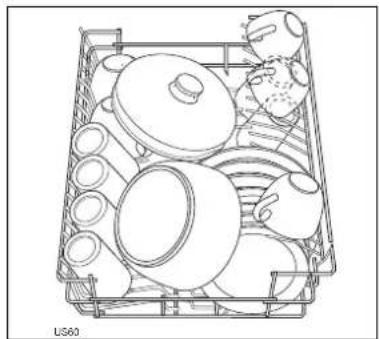

Unterkorb

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet.

Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung nicht behindert wird.

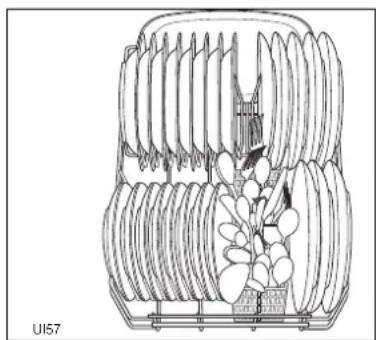

Besteckkorb

Messer mit langer Klinge in aufrechter Lage sind potentielle Gefahrenquellen.

Lange und/oder scharfe Bestecke sowie gebogene Messer sollten horizontal in den oberen Korb eingeordnet werden. Beim Einordnen oder Herausnehmen scharfer Gegenstände wie z.B. Messer vorsichtig vorgehen.

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, daß die Griffe nach unten zeigen. Falls diese unten herausragen und dabei den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die Löffel mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.

Silberbesteck soll nicht zusammen mit anderen Metallen gespült werden.

In das entsprechende Fach an der Seite des Korbes werden Löffel, Dessertlöffel, Messer und Kleinbesteck eingeordnet.

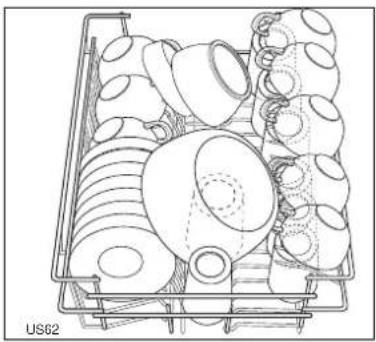

Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.

Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden.

In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.

Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Können.

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muß.

Die Höhenverstellung ist folgendermaßen durchzuführen:

1. Die vorderen Arretierungen (A) des oberen Geschirrkorbes nach außen drehen und den Korb herausziehen.
2. Den Geschirrkorb in der höheren Stellung einschrieben und die Arretierungen (A) nach vorne drehen.

In dieser Position wird jedoch das Fassungsvermögen des oberen Geschirrkorbes verringert: es können nur Teller mit einem maximalen Durchmesser von 20 cm eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.

Schließen Sie nach dem Einorden des Geschirrs immer die Tür, da eine offene Tür eine Gefahrenquelle darstellt.

Sicherheitsvorrichtungen zum Schutz vor Überschwemmung

Die Maschine ist mit zwei Vorrichtungen zum Schutz gegen Wasserüberschwemmung ausgestattet, die folgende Eigenschaften aufweisen:

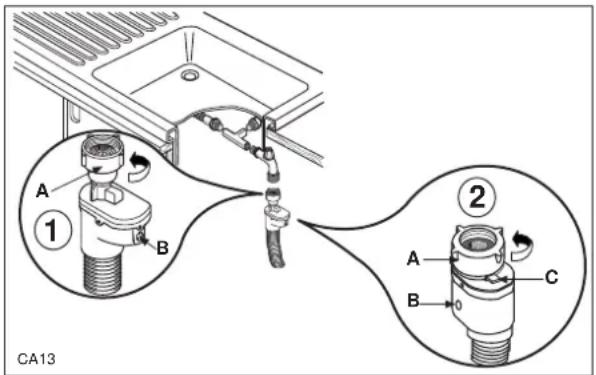

1. Am Wasserzulaufschaluch:

Dieser Wasserzulaufschlauch ist mit einer Sicherheitsvorrichtung versehen, um den Wasserzufluß auszuschalten, falls es durch Verschleiß zu einem Schaden des inneren Schlauches kommen sollte. Das Auftauchen des roten Zeichens an der Öffnung (B - ①②) zeigt einen solchen Schaden an. In diesem Fall müssen Sie den Wasserhahn schließen und den Wasserzulaufschlauch ersetzen lassen. Diese Vorrichtung ist stets eingeschaltet, auch wenn die Maschine nicht in Betrieb ist.

Der mitgelieferte Dichtungsring muß in der Schlauchverschraubung (A - ① ②) fest eingesetzt werden.

Hinweis!

nur für lockerungssichere Wasserzulaufschläuche ②.

Zur Abnahme des Wasserzulaufschlauchs auf den gelben Knopf der Lockerungssicherung (② - C) drücken und den Klemmring gegen den Uhrzeigersinn drehen.

2. An der Bodenwanne:

Diese Vorrichtung schaltet die Wasserzufuhr bei einer Undichtheit innerhalb des Geräts ab. Die Schutzvorrichtung ist nur im eingeschalteten Zustand aktiv.

In diesem Fall den Wasserhahn zudrehen und den Kundendienst verständigen.

CA13 ① A B ② A B C

Technische Daten

Abmessungen Breite 44.6 cm	Höhe 81.8 - 87.8 cmmax.Tiefe 57.5 cmmax.Tiefe bei geöffneter Türe 111.4 cm
Betriebsspannung/Frequenz 230 V - 50 HzLeistungsaufnahme Umwälzpumpe 200 WLeistungsaufnahme Heizelement 1900 WGesamtleistung		2100 W
Leitungswasserdruck	min.max.	50 kPa (0.5 bar)800 kPa (8 bar)
Anschluß des Wasserzulaufschlauches	Wasser kalt/warm	max. 60°C
Fassungsvermögen		8 Maßgedecke

Hinweis für Prüfinstitute

Vor einer Prüfung muß der Salzbehälter des Entkalkers und der Spülmittelbehälter gefüllt werden.

Prüfnorm: EN 50242
Vergleichsprogramm: Bio 50°C
Beladung: 8 Maßgedecke
Klarspülmittelwähler: Position 4
Reinigerdosierung: 20 g im Behälter	5 g auf dem Behälterdeckel
