Produkttyp	Geschirrspüler (vollintegrierbar)
Modell	IGV 6506.1
Marke	Küppersbusch
Höhe	81,5 cm oder 86,5 cm (einstellbare Füße)
Breite	ca. 60 cm
Tiefe	ca. 60 cm
Gewicht	ca. 50 kg
Spannung	220–240 V, 50/60 Hz
Wasseranschluss	Kaltwasser, max. 60 °C Warmwasser
Wasserdruck	0,05–1 MPa (0,5–10 bar)
Kapazität	12 Maßgedecke
Programme	Intensiv 70°, Normal 65°, Auto 45–65°, Eco 50°, Sanft 40°, Schnell 45°, Vorspülen
Zusatzfunktionen	Zeit sparen (VarioSpeed), Halbe Beladung, Hygiene, IntensivZone, Extra Trocknen
Enthärtungsanlage	Einstellbar in 4 Stufen (0–3)
Klarspülermenge	Einstellbar in 4 Stufen (0–3)
Reinigertyp	Tab, Pulver, Flüssig (kein Handspülmittel)
Sicherheit	Kindersicherung (Türverriegelung), Aquasensor, Überlaufschutz
Innenmaterial	Edelstahl
Geräuschentwicklung	ca. 44 dB (Standardprogramm)
Energieeffizienzklasse	E (gemäß EU-Verordnung, typisch für Baujahr)
Lieferumfang	Bedienungsanleitung, Montagematerial, Anschlussschläuche

Häufig gestellte Fragen - IGV 6506.1 Küppersbusch

Wie stelle ich die Wasserhärte am Küppersbusch IGV 6506.1 ein?

Die Wasserhärte wird in 4 Stufen (0–3) eingestellt. Dazu schalten Sie das Gerät ein, halten Sie die Taste > gedrückt und drücken Sie gleichzeitig die START-Taste, bis die Anzeigen blinken. Mit der Taste < wählen Sie die Stufe (0=weich bis 3=hart). Bestätigen Sie mit START. Die Einstellung ist gespeichert.

Wann muss ich Spezialsalz nachfüllen?

Die Salznachfüllanzeige (11) leuchtet auf, wenn Salz nachgefüllt werden muss. Füllen Sie Spezialsalz (kein Speisesalz) in den Vorratsbehälter (25) und starten Sie das Gerät sofort, um Korrosion zu vermeiden.

Wie stelle ich die Klarspülermenge ein?

Öffnen Sie die Tür, schalten Sie das Gerät ein und halten Sie die Taste > gedrückt, während Sie die START-Taste drücken, bis die Anzeigen blinken. Drücken Sie > mehrmals, bis die Klarspülernachfüllanzeige blinkt. Mit < wählen Sie die Stufe (0–3). Bestätigen Sie mit START.

Was bedeuten die blinkenden Anzeigen 'Wasserzulauf prüfen'?

Die Anzeige Wasserzulauf prüfen (12) leuchtet, wenn kein Wasser zufließt. Mögliche Ursachen: Wasserhahn geschlossen, Zulaufschlauch geknickt oder Sieb verstopft. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und reinigen Sie das Sieb im Zulaufschlauch.

Wie aktiviere ich die Kindersicherung (Türverriegelung)?

Die Kindersicherung wird aktiviert, indem Sie die Türverriegelung gemäß der Beschreibung hinten im Umschlag betätigen. Um die Tür zu öffnen, müssen Sie den Entriegelungsmechanismus betätigen. Die Deaktivierung erfolgt in umgekehrter Reihenfolge.

Welches Programm soll ich für stark verschmutztes Geschirr wählen?

Für stark verschmutztes Geschirr wie Töpfe und Pfannen wählen Sie das Programm Intensiv 70°. Es bietet eine Vorwäsche, Hauptreinigung bei 70°C und eine zusätzliche Trocknung. Sie können auch die Zusatzfunktion IntensivZone für den Unterkorb nutzen.

Wie reinige ich die Siebe und Sprüharme?

Die Siebe (26) sollten nach jedem Spülgang auf Rückstände kontrolliert werden. Drehen Sie den Siebzylinder los, entnehmen Sie das Siebsystem und reinigen Sie es unter fließendem Wasser. Die Sprüharme (23, 24) können Sie abschrauben bzw. abziehen und die Düsen mit Wasser freispülen.

Was tun, wenn das Gerät während des Spülens stehen bleibt und Wasser im Gerät steht?

Mögliche Ursachen: Abwasserschlauch verstopft, Abwasserpumpe blockiert oder Siebe verstopft. Reinigen Sie die Siebe und überprüfen Sie die Abwasserpumpe (Abdeckung aushebeln, Fremdkörper entfernen). Wenn das Problem weiterhin besteht, führen Sie einen Reset durch (START-Taste 3 Sek. drücken).

Kann ich Kombi-Reiniger (3in1) verwenden?

Ja, Sie können Kombi-Reiniger verwenden. Bis zu einer Wasserhärte von 21° dH entfällt in der Regel die zusätzliche Dosierung von Salz und Klarspüler. Bei höheren Härtegraden müssen Sie weiterhin Spezialsalz und Klarspüler zugeben. Die Nachfüllanzeigen können Sie bei Verwendung von Kombi-Reinigern über die Einstellungen deaktivieren.

Wie wechsle ich das Programm nach dem Start?

Ein Programmwechsel ist nach dem Drücken der START-Taste nicht direkt möglich. Sie müssen das Programm zuerst abbrechen (Reset): Tür öffnen, START-Taste ca. 3 Sek. drücken, bis die Anzeige erlischt. Tür schließen, ca. 1 Minute warten, dann Gerät ausschalten und ein neues Programm wählen.

BEDIENUNGSANLEITUNG IGV 6506.1 Küppersbusch

de Inhaltsverzeichnis

Sicherheitshinweise 4 .....

Bei der Anlieferung 4 ....

Bei der Installation 4 .....

Im täglichen Betrieb 4 .....

Bei Kindern im Haushalt 4 .....

Kindersicherung (Türverriegelung) 4

Bei auftretenden Schäden 5 ....

Bei der Entsorgung 5 ....

Gerät kennen lernen 5 .....

Bedienblende 5 ....

Geräteinnenraum 5 . . . . . . . .

Enthärtungsanlage

Einstellen 6

Wasserhärtetabelle 6

Spezialsalz ....

Verwendung von Spezialsalz .. 7

Salznachfüllanzeige /

Enthärtung ausschalten 7

Klarspüler ....

Klarspülermenge einstellen ... 8

Klarspülernachfüllanzeige ausschalten 8

Geschirr ......

Nicht geeignet 9

Glas- und Geschirrschäden .. 9

Einräumen 9

Ausräumen 9

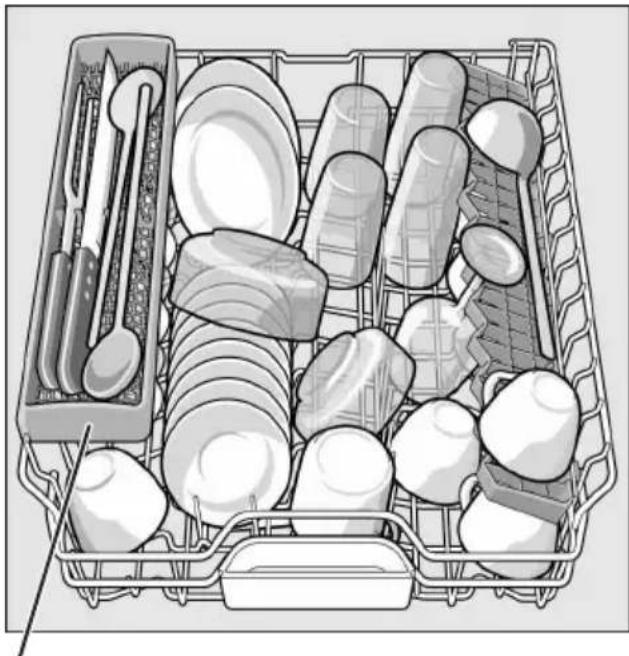

Tassen und Gläser 9

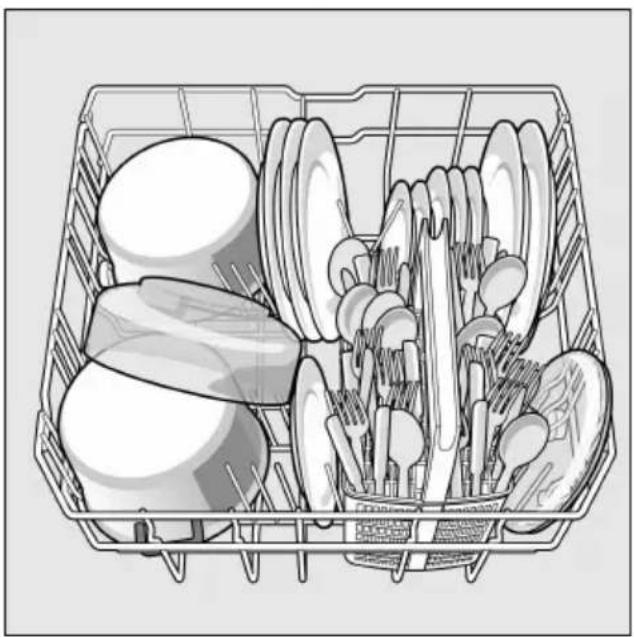

Töpfe 10

Besteckkorb 10

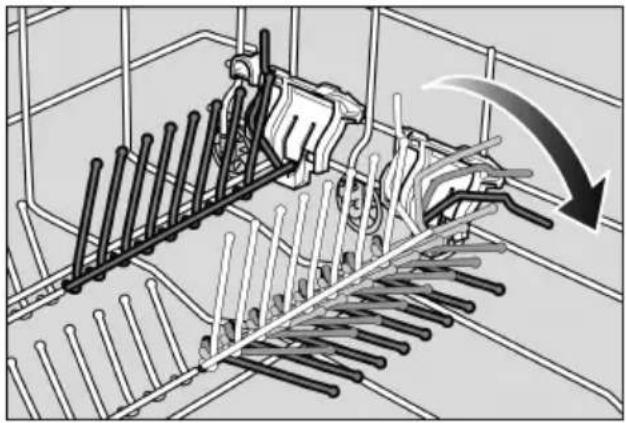

Klappstacheln 10

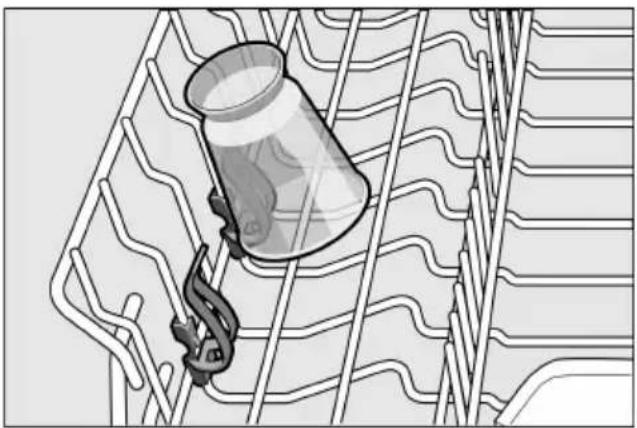

Kleinteilehalter 10

Korbhöhe verstellen 11

Reiniger ....

Reiniger einfüllen 12

Programmübersicht

Programmauswahl 14

Hinweise für Vergleichsprüfungen 14

Zusatzfunktionen .....

Zeit sparen (VarioSpeed) ..... 15

Halbe Beladung 15

Hygiene 15

IntensivZone 15

Extra Trocknen 15

Geschirrspülen ....

Programmdaten 15

Aquasensor 15

Gerät einschalten 15

Zeitvorwahl 16

Programmende 16

Gerät ausschalten 16

Programm unterbrechen ..... 16

Programm abbrechen (Reset) . 17

. Programmwechsel

Intensivtrocknung 17

Wartung und Pflege .....

Gesamtzustand der Maschine. 17

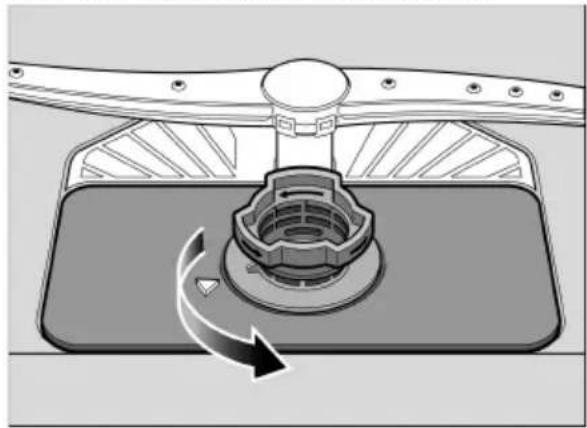

Siebe 18

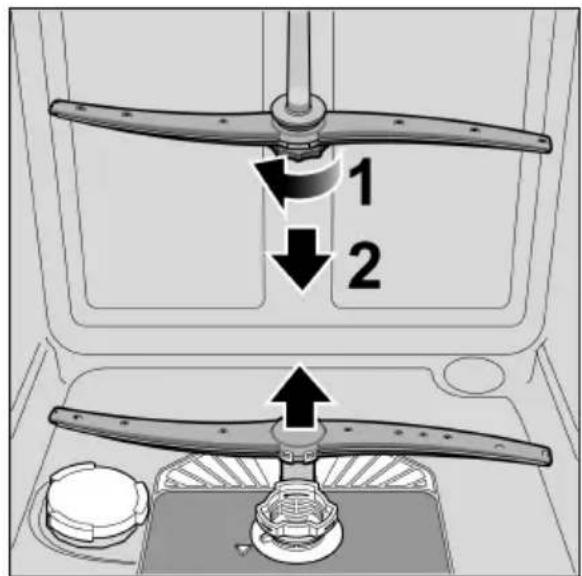

Sprüharme 18

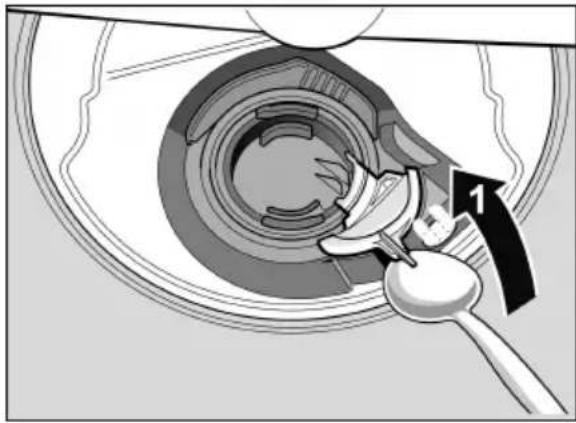

· Abwasserpumpe

Fehlersuche ....

... beim Einschalten ..... 19

... am Gerät .... 19

... beim Spülen 20

... am Geschirr ..... 21

Kundendienst

Installation ....

Sicherheitshinweise 22

Anlieferung 23

Aufstellung 23

Abwasseranschluss 24

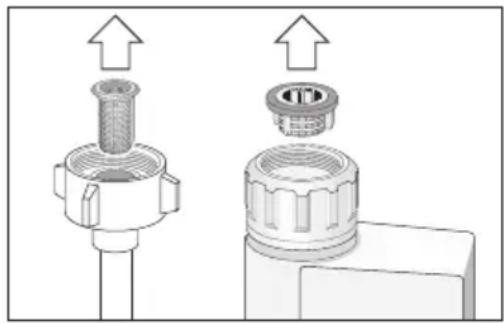

Frischwasseranschluss 24

Elektrischer Anschluss ..... 24

Demontage 24

Transport 25

Frostsicherheit 25

Entsorgung

· Verpackung 25

Altgeräte 25

Sicherheitshinweise

Bei der Anlieferung

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern halten Sie Rücksprache mit Ihrem Lieferanten.
• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß.
• Verpackung und Ihre Teile nicht spielenden Kindern überlassen. Es besteht Erstickungsgefahr durch Faltkartons und Folien.

Bei der Installation

Wie das Gerät ordnungsgemäß aufgestellt und angeschlossen wird, lesen Sie im Kapitel "Installation".

Im täglichen Betrieb

• Benutzen Sie den Geschirrspüler nur im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
• Beachten Sie bei Standgeräten, dass bei überladenen Körben das Gerät kippen kann.
• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
• Die Tür während des Programmablaufs vorsichtig öffnen. Es besteht die Gefahr, dass heißes Wasser aus dem Gerät spritzt.
• Der Geschirrspüler sollte nur kurzzeitig zum Be- und Entladen geöffnet werden, um Verletzungen wie z.B. durch Stolpern zu verhindern.
• Beachten Sie die Sicherheits- bzw. Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

Warnung

Messer und andere Utensilien mit scharfen Spitzen müssen im Besteckkorb mit den Spitzen nach unten oder in der Messerablage* in waagrechter Lage eingeordnet werden.

* je nach Modell

Bei Kindern im Haushalt

• Nutzen Sie, falls vorhanden, die Kindersicherung. Eine genaue Beschreibung finden Sie hinten im Umschlag.
• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen oder es zu bedienen.
• Halten Sie Kinder von Reiniger und Klarspüler fern. Diese können Verätzungen in Mund, Rachen und Augen verursachen oder zum Ersticken führen.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern. Das Wasser im Spülraum ist kein Trinkwasser, es könnten sich noch Reste von Reiniger darin befinden. Achten Sie darauf, dass Kinder nicht in die Tab-Auffangschale 22 greifen. Kleine Finger könnten sich in den Schlitzen einklemmen.
• Achten Sie bei einem hochgebauten Gerät beim Öffnen und Schließen der Tür darauf, dass Kinder sich nicht zwischen Gerätetür und darunter liegender Schranktür einklemmen oder quetschen.

Kindersicherung (Türverriegelung)

Die Beschreibung der Kindersicherung befindet sich hinten im Umschlag.

Bei auftretenden Schäden

- Reparaturen und Eingriffe dürfen nur durch Fachleute ausgeführt werden. Dazu muss das Gerät vom Netz getrennt sein. Netzstecker ziehen oder Sicherung ausschalten. Wasserhahn zudrehen.

Bei der Entsorgung

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle damit auszuschließen.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warnung

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten. Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Gerät kennen lernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich vorne im Umschlag.

Auf die einzelnen Positionen wird im Text verwiesen.

Bedienblende

1 EIN-/AUS-Schalter
2 Zeitvorwahl *
3 Zusatzfunktionen **
4 Programme **
5 Taste <
6 Taste >
7 Anzeige Reinigen
8 Ende Anzeige
9 START-Taste
10 Klarspülernachfüllanzeige
11 Salznachfüllanzeige

12 Anzeige "Wasserzulauf prüfen"

* je nach Modell

** Anzahl je nach Modell

Geräteinnenraum

20 Oberer Geschirrkorb
21 Messerablage *
22 Tab-Auffangschale
23 Oberer Sprüharm
24 Unterer Sprüharm
25 Vorratsbehälter für Spezialsalz
26 Siebe

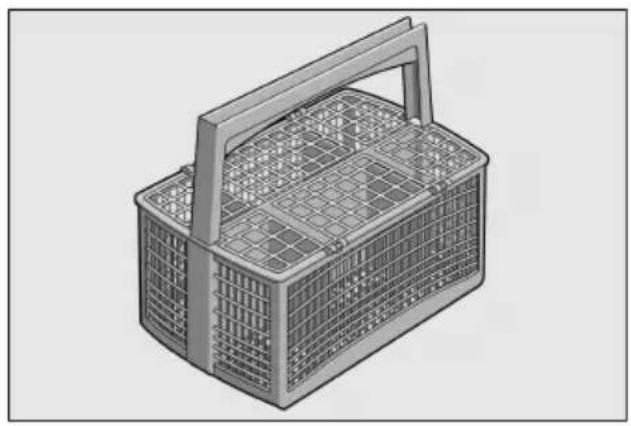

27 Besteckkorb
28 Unterer Geschirrkorb
29 Vorratsbehälter für Klarspüler
30 Reinigerkammer
31 Verschlussriegel für Reinigerkammer
32 Typenschild

* je nach Modell

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, sonst lagern sich weiße Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb eines bestimmten Wasserhärtegrades muss für den Betrieb im Geschirrspüler enthärtet, d.h. entkalkt werden. Dies geschieht mit Hilfe von Spezialsalz in der Enthärtungsanlage des Geschirrspülers.

Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungswassers (siehe Tabelle).

Einstellen

Die Salzzugabemenge ist in 4 Stufen einstellbar, je nach Härte Ihres Wassers. Entsprechend leuchten 0, 1, 2 oder 3 Anzeigen (siehe Tabelle). Werkseitig eingestellte Stufe: 1.

• Härtewert Ihres Leitungswassers in Erfahrung bringen. Hier hilft das Wasserwerk oder der Kundendienst.
• Stufe aus der Wasserhärtetabelle entnehmen.
• Tür öffnen.
  — EIN-/AUS-Schalter 1 einschalten.
• Taste > 6 gedrückt halten und START-Taste 9 solange drücken bis die Ende Anzeige 8 und Salznachfüllanzeige 11 blinken.
• Tasten loslassen. Die Salznachfüllanzeige 11 blinkt und die Anzeige A leuchtet (= Stufe 1).
  Die Einstellung wie folgt verändern:
• Taste < 5 drücken bis die gewünschte Stufe eingestellt ist.
• Start-Taste 9 drücken. Die Ende Anzeige 8 und Salznachfüllanzeige 11 erlöschen. Die eingestellte Stufe ist gespeichert.
• Tür schließen.

Wasserhärtetabelle

°dh	Härte-bereich	mmol/l Stufe	○A	○B	○C
0–6 weich 0–1,1	0		○	○	○
7–16 mittel 1,2–2,9	1		●	○	○
17–21 hart 3,0–3,7	2		●	●	○
22–35 hart 3,8–6,2	3		●	●	●

Spezialsalz

Verwendung von Spezialsalz

Das Salznachfüllen muss immer unmittelbar vor dem Einschalten des Gerätes erfolgen. So wird erreicht, dass übergelaufene Salzlösung sofort ausgespült wird und keine Korrosion am Spülbehälter auftreten kann.

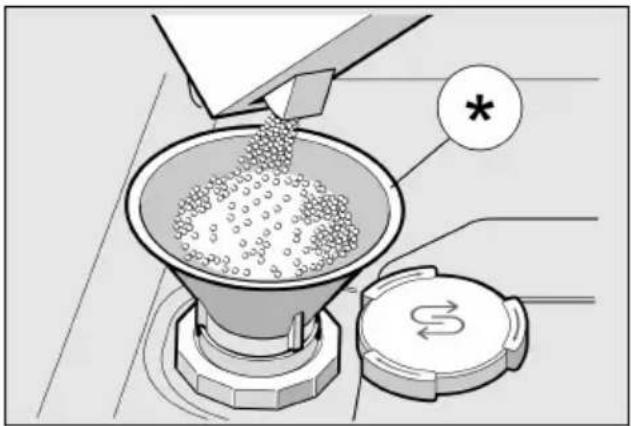

• Öffnen Sie den Schraubverschluss des Vorratsbehälters 25.
• Füllen Sie den Behälter mit Wasser (nur bei der ersten Inbetriebnahme nötig).
• Füllen Sie dann Spezialsalz (kein Speisesalz) ein. Dabei wird Wasser verdrängt und läuft ab.

Sobald die Salznachfüllanzeige 11 in der Blende leuchtet, sollte wieder Spezialsalz nachgefüllt werden.

Verwendung von Reinigern mit Salzkomponente

Bei Verwendung von kombinierten Reinigern mit Salzkomponente kann im allgemeinen bis zu einer Wasserhärte von 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) auf Spezialsalz verzichtet werden. Bei Wasserhärten über 21° dH ist auch hier die Verwendung von Spezialsalz erforderlich.

Salznachfüllanzeige / Enthärtung ausschalten

Wenn die Salznachfüllanzeige 11 stört (z.B. bei Verwendung von kombinierten Reinigern mit Salzkomponente), kann sie ausgeschaltet werden.

- Vorgehen wie unter "Einstellen" beschrieben und die Stufe 0 einstellen. Damit sind Enthärtungsanlage und Salznachfüllanzeige ausgeschaltet.

Warnungen

• Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.
  — Das Salznachfüllen muss aus Schutz vor Korrosionsschäden immer unmittelbar vor dem Einschalten des Gerätes erfolgen.

de

Klarspüler

Sobald die Klarspülernachfüllanzeige 10 in der Blende leuchtet, sollte Klarspüler nachgefüllt werden.

Der Klarspüler wird für fleckenloses Geschirr und klare Gläser benötigt. Verwenden Sie nur Klarspüler für Haushaltsgeschirrspüler.

Kombinierte Reiniger mit Klarspülerkomponente können nur bis zu einer Wasserhärte von 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) verwendet werden. Bei Wasserhärten über 21° dH ist auch hier die Verwendung von Klarspüler erforderlich.

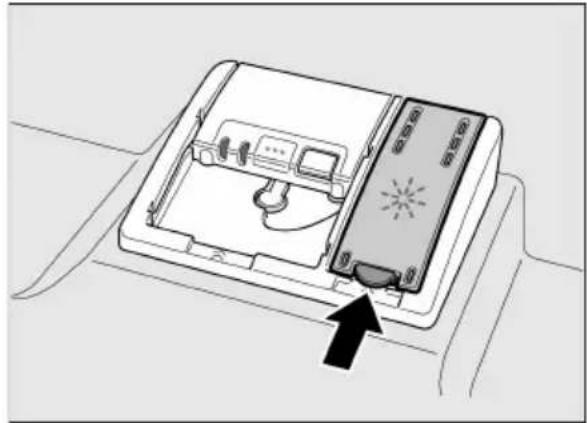

- Öffnen Sie den Vorratsbehälter 29, indem Sie die Lasche am Deckel drücken und anheben.

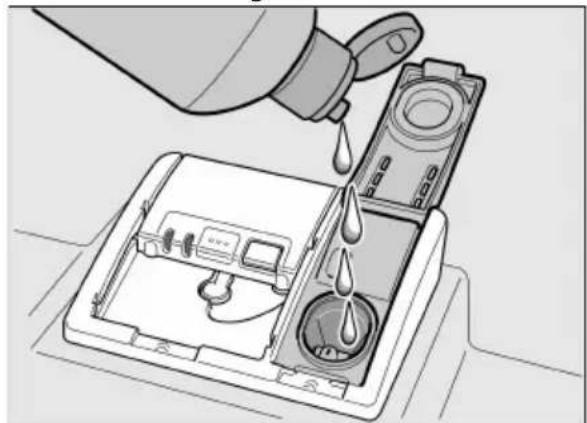

- Klarspüler vorsichtig bis max. Zeichen der Einfüllöffnung einlaufen lassen.

• Deckel schließen, bis er hörbar einrastet.
• Übergelaufenen Klarspüler ggf. mit einem Tuch entfernen, damit es beim nächsten Spülgang nicht zu übermäßiger Schaumbildung kommt.

Klarspülermenge einstellen

Die Klarspülerzugabemenge ist in 4 Stufen einstellbar. Entsprechend leuchten 0, 1, 2 oder 3 Anzeigen (siehe Wasserhärtetabelle). Werkseitig eingestellte Stufe: 2.

Ändern Sie die Klarspülermenge nur, wenn Schlieren (niedrigere Stufe einstellen) oder Wasserflecken (höhere Stufe einstellen) auf dem Geschirr zurückbleiben.

• Tür öffnen.
• EIN-/AUS-Schalter 1 einschalten.

• Taste > 6 gedrückt halten und START-Taste 9 solange drücken bis die Ende Anzeige 8 und Salznachfüllanzeige 11 blinken.

• Tasten loslassen.

• Taste > 6 so oft drücken bis die Klarspülernachfüllanzeige 10 blinkt.

- Tasten loslassen. Die Klarspülernachfüllanzeige 10 blinkt und die Anzeigen A und B leuchten (= Stufe 2).

Die Einstellung wie folgt verändern:

• Taste < 5 drücken bis die gewünschte Stufe eingestellt ist.
• Start-Taste 9 drücken. Die Ende Anzeige 8 und Klarspülernachfüllanzeige 10 erlöschen. Die eingestellte Stufe ist gespeichert.

- Tür schließen.

Klarspülernachfüllanzeige ausschalten

Wenn die Klarspülernachfüllanzeige 10 stört

(z.B. bei Verwendung von kombinierten Reinigern mit Klarspülerkomponente), kann sie ausgeschaltet werden.

- Vorgehen wie unter „Klarspülermenge einstellen“ beschrieben und die Stufe 0 einstellen.

Damit ist die Klarspülernachfüllanzeige 10 ausgeschaltet.

Geschirr

Nicht geeignet

— Besteck- und Geschirrteile aus Holz.
- Empfindliche Dekorgläser, kunstgewerbliches und antikes Geschirr. Diese Dekore sind nicht spülmaschinenfest.
- Nicht hitzebeständige Kunststoffteile.
- Kupfer- und Zinngeschirr.
- Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind.

Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten (wie z.B.

Kristallglasgegenstände) können nach vielen Spülgängen trüb werden.

Glas- und Geschirrschäden

Ursachen:

— Glasart und Glasherstellungsverfahren.
- Chemische Zusammensetzung des Reinigers.
- Wassertemperatur des Spülprogramms.

Empfehlung:

• Nur Gläser und Porzellan verwenden, die vom Hersteller als spülmaschinenfest bezeichnet werden.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist.
• Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Einräumen

— Grobe Speisereste entfernen.

Vorspülen unter fließendem Wasser ist nicht nötig.

— Geschirr so einräumen, dass

• es sicher steht und nicht kippen kann.
• alle Gefäße mit der Öffnung nach unten stehen.
• Teile mit Wölbungen oder Vertiefungen schräg stehen, damit das Wasser ablaufen kann.
• es die Drehung der beiden Sprüharme 23 und 24 nicht behindert.

Sehr kleine Geschirrteile sollten nicht in der Maschine gespült werden, da sie leicht aus den Körben fallen können.

Ausräumen

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, das Gerät von unten nach oben zu entleeren.

Tassen und Gläser

Oberer Geschirrkorb 20

Unterer Geschirrkorb 28

Bestecke sollten Sie immer unsortiert mit der spitzen Seite nach unten einordnen. Um Verletzungen zu vermeiden, legen Sie lange, spitze Teile und Messer auf die Messerablage.

Die Stacheln sind umklappbar, zum besseren Einordnen von Töpfen, Schüsseln und Gläsern.

Damit können leichte Kunststoffteile wie z. B. Becher, Deckel usw. sicher gehalten werden.

Korbhöhe verstellen \*

* je nach Modell

Der obere Geschirrkorb kann nach Bedarf in der Höhe verstellt werden, um entweder im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu schaffen.

Gerätehöhe 81,5 cm

	Oberkorb Unterkorb
Stufe 1 max. ∅ 22 cm 30 cm
Stufe 2 max. ∅ 24,5 cm 27,5 cm
Stufe 3 max. ∅ 27 cm 25 cm

Gerätehöhe 86,5 cm

	Oberkorb Unterkorb
Stufe 1 max. ∅ 24 cm 33 cm
Stufe 2 max. ∅ 26,5 cm 30,5 cm
Stufe 3 max. ∅ 29 cm 28 cm

Je nach Gestaltung des Oberkorbes bei Ihrem Gerätemodell wählen Sie dazu eine der beiden folgenden Vorgehensweisen:

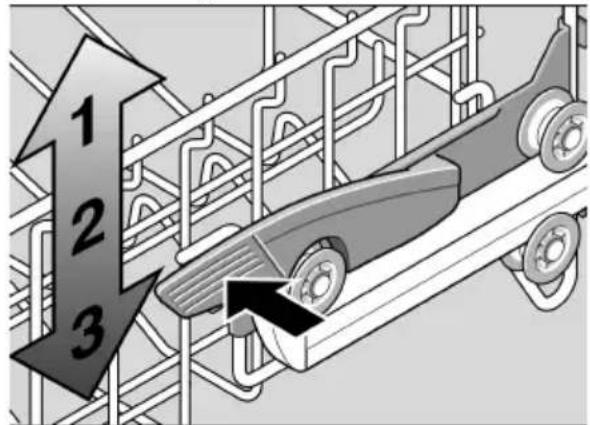

Oberkorb mit seitlichen Hebeln (Rackmatic)

• Ziehen Sie den Oberkorb 20 heraus.
• Zum Absenken drücken Sie nacheinander die beiden Hebel links und rechts auf der Korbaußenseite nach innen. Halten Sie dabei den Korb seitlich am oberen Rand fest, damit er nicht ruckartig nach unten fällt.

1 2 3

• Zum Anheben fassen Sie den Korb seitlich am oberen Rand und heben ihn nach oben.
• Bevor Sie den Korb wieder einschieben, stellen Sie sicher, dass er auf beiden Seiten auf gleicher Höhe liegt. Sonst lässt sich die Gerätetür nicht schließen und der obere Sprüharm erhält keine Verbindung zum Wasserkreislauf.

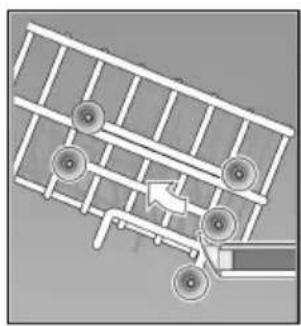

Oberkorb mit oberen und unteren Rollenpaaren

— Ziehen Sie den Oberkorb heraus.
— Entnehmen Sie den Oberkorb und hängen Sie ihn auf den oberen (Stufe 3) bzw. unteren (Stufe 1) Rollen wieder ein.

Sie können Tabs sowie pulverförmige oder flüssige Reiniger für Geschirrspüler verwenden, keinesfalls aber Handspülmittel. Tabs enthalten neben dem Reiniger oft auch Klarspüler und Salz (3in 1) und je nach Kombination (4in 1, 5in 1 usw.) noch zusätzliche Komponenten wie z.B. Glasschutz oder Edelstahlglanz. Sind Klarspüler und Salz enthalten, entfällt in der Regel bis zu einem bestimmten Härtegrad die zusätzliche Dosierung von Klarspüler und Salz. Bei höheren Härtegraden und bei Verwendung von Solo-Reinigern (pulverförmige oder flüssige Reiniger bzw. Tabs ohne Klarspüler und Salz) müssen Klarspüler und Salz zugegeben werden. Das Gerät dosiert diese automatisch nach den voreingestellten Werten für Wasserhärte und Klarspülermenge.

Sobald kombinierte Reinigerprodukte verwendet werden, passt sich das Spülprogramm automatisch so an, dass immer das best mögliche Spül- und Trocknungsergebnis erzielt wird. Tipp

Die Beachtung der Gebrauchsanleitung oder der Hinweise auf der Verpackung der Reiniger entscheidet über deren Wirksamkeit.

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Reinigerhersteller zu wenden.

Reinigerkammer mit Dosierhilfe

Die Dosiereinteilung in der Reinigerkammer 30 hilft Ihnen dabei, die richtige Menge pulverförmigen oder flüssigen Reiniger einzufüllen: untere Linie: 15 ml mittlere Linie: 25 ml voll gefüllt: 50 ml

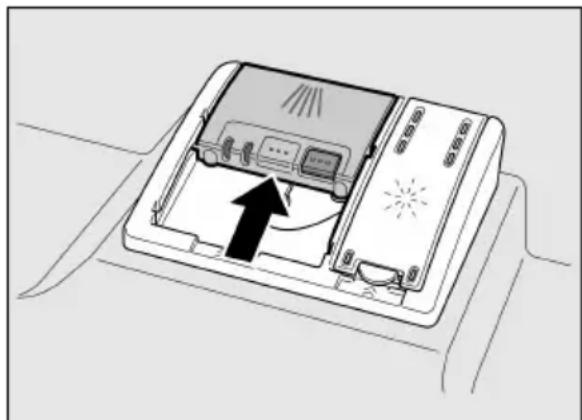

Reiniger einfüllen

• Reiniger in die Kammer 30 einfüllen (Tab quer einlegen, nicht hochkant). Dosierung: siehe Herstellerhinweise auf der Verpackung.
• Deckel der Reinigerkammer durch Hochschieben schließen, bis der Verschluss problemlos einrastet.

Die Reinigerkammer öffnet sich programmabhängig automatisch zum optimalen Zeitpunkt. Der Pulver- oder Flüssigreiniger verteilt sich im Gerät und wird aufgelöst, der Tab fällt in die Tab-Auffangschale und löst sich dort dosiert auf.

Tipp

Bei wenig verschmutztem Geschirr genügt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

Warnungen

• Legen Sie keine Kleinteile zum Spülen in die Tab-Auffangschale 22; das gleichmäßige Auflösen des Tabs wird dadurch verhindert.
• Verwenden Sie, wenn Sie nach Programmstart Geschirr nachlegen wollen, die Tab-Auffangschale 22 nicht als Griff für den Oberkorb. Der Tab könnte sich bereits darin befinden und Sie kommen mit dem teilweise aufgelösten Tab in Kontakt.

Hinweise

• Optimale Spül- und Trocknungsergebnisse erzielen Sie durch die Verwendung von Solo-Reinigern in Verbindung mit getrennter Anwendung von Salz und Klarspüler.
• Bei kurzen Programmen können Tabs durch unterschiedliches Auflöseverhalten eventuell nicht die volle Reinigungswirkung entfalten und auch ungelöste Reinigerrückstände zurück bleiben. Pulverreiniger eignen sich besser für diese Programme.
• Beim "Intensiv" Programm (bei einigen Modellen) ist die Dosierung eines Tabs ausreichend. Bei der Verwendung von Pulverreiniger können Sie zusätzlich etwas Reiniger auf die Geräteinnentür schütten.
• Auch wenn die Klarspüler- und/oder Salznachfüllanzeige leuchtet, läuft das Spülprogramm bei Verwendung von kombinierten Reinigern (Beachten Sie bei deren Verwendung die Zugabe von Klarspüler bei einer Wasserhärte über 21° dH – siehe Kapitel "Klarspüler") einwandfrei ab.
• Falls Sie von kombinierten Reinigern auf Solo-Reiniger umstellen, achten Sie darauf, dass Enthärtungsanlage und Klarspülermenge auf den richtigen Wert eingestellt sind.

Programmübersicht

IndieserÜbersichtistdiemax.möglicheProgrammanzahldargestellt.Dieentsprechenden ProgrammelhresGerätesentnehmenSiebittelhrerBedienblende.

Programm	Geschirrartund Verschmutzung	ProgrammablaufMögliche	Zusatzfunktionen
Intensiv 70° Töpfe	Geschirr und Besteck Stark verschmutzt	Vorspülen Reinigen 70° Zwischenspülen Klarspülen 70° Trocknen	alle
Normal 65° Geschirr und Besteck Normal ver-schmutzt		Vorspülen Reinigen 65° Zwischenspülen Klarspülen 65° Trocknen	alle
Auto 45° – 65° auto	Geschirr und Besteck Normal ver-schmutzt	Wird entsprechend der Verschmutzung mit Hilfe der Sensorik optimiert.	alle
Eco 50° Geschirr und Besteck Normal ver-schmutzt		Vorspülen Reinigen 50° Zwischenspülen Klarspülen 65° Trocknen	alle
Sanft 40° Geschirr und Besteck Leicht verschmutzt		Vorspülen Reinigen 40° Zwischenspülen Klarspülen 55° Trocknen	IntensivZone Zeit sparen Halbe Beladung Extra Trocknen
Schnell 45° Geschirr und Besteck Leicht verschmutzt		Reinigen 45° Zwischenspülen Klarspülen 55°	Extra Trocknen
Vorspülen Leicht	verschmutzt Vorspülen keine

Programmauswahl

Sie können je nach Geschirrrart und Verschmutzungsgrad ein passendes Programm aussuchen.

Hinweise für Vergleichsprüfungen

Die Bedingungen für die Vergleichsprüfungen finden Sie auf dem Zusatzblatt "Hinweise für Vergleichsprüfungen".

Zusatzfunktionen

* je nach Modell

Über die Tasten Zusatzfunktionen 3 einstellbar.

Zeit sparen (VarioSpeed) \*

Mit der Funktion >>Zeit sparen<< kann die Laufzeit je nach gewähltem Spülprogramm um ca. 20% bis 50% verkürzt werden. Um bei verkürzter Laufzeit optimale Reinigungs- und Trocknungsergebnisse zu erzielen, werden Wasser- und Energieverbrauch erhöht.

Halbe Beladung \*

Wenn Sie nur wenig Geschirr zu spülen haben (z.B. Gläser, Tassen, Teller), können Sie die "Halbe Beladung" zuschalten. Dabei werden Wasser, Energie und Zeit eingespart. Zum Spülen geben Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen in die Reinigerkammer.

Hygiene \*

Während des Spülvorganges wird die Temperatur erhöht. Dadurch wird ein erhöhter Hygienestatus erreicht. Ideal ist diese Zusatzfunktion z.B. zum Reinigen von Schneidebrettern oder Babyflaschen.

IntensivZone \*

Perfekt für gemischte Beladung. Sie können stärker verschmutzte Töpfe und Pfannen im Unterkorb zusammen mit normal verschmutztem Geschirr im Oberkorb spülen. Der Sprühdruck im Unterkorb wird verstärkt, die Spültemperatur etwas erhöht.

Extra Trocknen \*

Eine erhöhte Temperatur während des Klarspülens und eine verlängerte Trocknungsphase ermöglichen es, dass auch Kunststoffteile gut trocknen. Der Energieverbrauch ist leicht erhöht.

Geschirrspülen

Programmdaten

Die Programmdaten (Verbrauchswerte) finden Sie in der Kurzanleitung. Sie beziehen sich auf Normalbedingungen und den Wasserhärte–Einstellwert 2. Unterschiedliche Einflussfaktoren wie z.B. Wassertemperatur oder Leitungsdruck können zu Abweichungen führen.

Aquasensor \*

* je nach Modell

Der Aquasensor ist eine optische Messeinrichtung (Lichtschranke), mit der die Trübung des Spülwassers gemessen wird.

Der Einsatz des Aquasensors erfolgt programmspezifisch. Ist der Aquasensor aktiv, kann "sauberes" Spülwasser in das nächste Spülbad übernommen und der Wasserverbrauch um 3 – 6 Liter gesenkt werden. Ist die Verschmutzung stärker, wird es abgepumpt und durch Frischwasser ersetzt. In den Automatikprogrammen werden zusätzlich Temperatur und Laufzeit dem Verschmutzungsgrad angepasst.

Gerät einschalten

— Wasserhahn vollständig öffnen.
- Tür öffnen.
- EIN-/AUS-Schalter 1 einschalten. Die Anzeige des zuletzt gewählten Programmes 4 blinkt. Dieses Programm bleibt gewählt, wenn nicht ein anderes Programm mit der Taste < 5 oder Taste > 6 gewählt wird.
- Drücken Sie die START-Taste 9.
- Tür schließen. Der Programmablauf startet.

de

Zeitvorwahl \*

* je nach Modell

Sie können den Programmstart um 3, 6 oder 9 Stunden verschieben.

- EIN-/AUS-Schalter 1 einschalten.

- Taste Zeitvorwahl 2 so oft drücken bis die entsprechende Anzeige 3h, 6h oder 9h leuchtet.

- Start-Taste 9 drücken.

Die Zeitvorwahl ist aktiviert.

- Zum Löschen der Zeitvorwahl die Taste Zeitvorwahl 2 so oft drücken bis keine der Anzeigen 3h, 6h oder 9h mehr leuchtet.

Bis zum Start können Sie Ihre Programmwahl beliebig ändern.

Programmende

Das Programm ist beendet, wenn die Ende Anzeige 8 leuchtet.

Zusätzlich wird das Programmende durch einen Summton akustisch angezeigt.

Der Summton ist in 4 Stufen einstellbar.

Entsprechend leuchten 0, 1, 2 oder 3 Anzeigen

(siehe Wasserhärtetabelle).

Werkseitig eingestellte Stufe: 2.

Diese Funktion kann wie folgt geändert werden:

• Tür öffnen.
• EIN-/AUS-Schalter 1 einschalten.
• Taste >6 gedrückt halten und START-Taste 9 solange drücken bis die Ende Anzeige 8 und Salznachfüllanzeige 11 blinken.
• Tasten loslassen.
• Taste > 6 so oft drücken bis die Salznachfüllanzeige 11 und Klarspülernachfüllanzeige 10 blinken.
• Tasten loslassen. Die Nachfüllanzeigen 11 und 10 blinken und die Anzeigen A und B leuchten (= Stufe 2). Der eingestellte Summton ist zu hören.

Die Einstellung wie folgt verändern:

• Taste < 5 drücken bis die gewünschte Stufe eingestellt ist.
• Start-Taste 9 drücken. Die Anzeigen erlöschen. Die eingestellte Stufe ist gespeichert.
• Tür schließen.

Gerät ausschalten

Kurze Zeit nach Programmende:

• Tür öffnen.
• EIN-/AUS-Schalter 1 ausschalten.
  — Wasserhahn zudrehen (entfällt bei Aqua–Stop).
  — Geschirr nach dem Abkühlen entnehmen.

Warnung

Bitte die Tür zum Ausräumen des Geschirrs nach Programmende ganz öffnen und nicht angelehnt stehen lassen. Eventuell noch entweichender Wasserdampf könnte empfindliche Arbeitsplatten beschädigen.

Programm unterbrechen

• Tür öffnen.
• EIN-/AUS-Schalter 1 ausschalten. Die Leuchtanzeigen erlöschen. Das Programm bleibt gespeichert.
  Wenn bei Warmwasseranschluss oder aufgeheizter Maschine die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen. Andernfalls kann durch Expansion (Überdruck) die Gerätetür aufspringen oder Wasser aus dem Gerät austreten.
• Zum Fortsetzen des Programmes EIN-/AUS-Schalter 1 wieder einschalten.
• Tür schließen.

Programm abbrechen (Reset)

• Tür öffnen.
• Start –Taste 9 ca. 3 Sek. drücken. Die Anzeige Reinigen 7 erlischt.
• Tür schließen. Der restliche Programmablauf dauert noch ca. 1 Minute. (Summton ertönt).
• Tür öffnen.
• EIN-/AUS-Schalter 1 ausschalten.
• Tür schließen.

Programmwechsel

Nach dem Drücken der START–Taste 9 ist kein Programmwechsel möglich. Ein Programmwechsel ist nur über Programm abbrechen (Reset) möglich.

Intensivtrocknung

Im Klarspülen wird mit einer höheren Temperatur gearbeitet und damit ein verbessertes Trocknungsergebnis erreicht. Die Laufzeit kann sich dabei geringfügig erhöhen. (Vorsicht bei empfindlichen Geschirrteilen!)

• Tür öffnen.
• EIN-/AUS-Schalter 1 einschalten.
• Taste > 6 gedrückt halten und START-Taste 9 solange drücken bis die Ende Anzeige 8 und Salznachfüllanzeige 11 blinken.
• Tasten loslassen.
• Taste > 6 so oft drücken bis die Salznachfüllanzeige 11 und Anzeige "Wasserzulauf prüfen" 12 blinken.
• Tasten loslassen. Die Anzeigen 11 und 12 blinken.

Die Einstellung wie folgt verändern:

• Taste < 5 drücken bis die Anzeige A leuchtet (Intensivtrocknung ein).
• Start-Taste 9 drücken. Die Anzeigen erlöschen. Die Einstellung ist gespeichert.
• Tür schließen.

Wartung und Pflege

Eine regelmäßige Kontrolle und Wartung Ihres Gerätes hilft, Fehler zu vermeiden. Dies spart Zeit und Ärger.

Gesamtzustand der Maschine

• Spülraum auf Ablagerungen von Fett und Kalk überprüfen.
  Finden sich solche Ablagerungen, dann:
• Reinigerkammer mit Reiniger befüllen. Gerät ohne Geschirr im Programm mit höchster Spültemperatur starten.
  Zur Gerätereinigung nur speziell für Geschirrspüler geeignete Reiniger/Gerätereiniger verwenden.
• Türdichtung regelmäßig mit einem feuchten Tuch abwischen.

Wenden Sie zur Reinigung Ihres Geschirrspülers niemals einen Dampfreiniger an. Der Hersteller haftet nicht für eventuelle Folgeschäden.

Wischen Sie Gerätefront und Blende regelmäßig mit einem leicht angefeuchteten Tuch ab; Wasser und etwas Spülmittel genügen. Vermeiden Sie Schwämme mit rauer Oberfläche und scheuernde Reinigungsmittel, beides könnte zum Verkratzen der Oberflächen führen.

Bei Edelstahlgeräten: Vermeiden Sie Schwammtücher oder waschen Sie diese vor dem ersten Gebrauch mehrmals gründlich aus, um Korrosion zu vermeiden.

Warnung

Niemals andere chlorhaltige Haushaltsreinigungsmittel verwenden! Gesundheitsgefährdung!

Spezialsalz und Klarspüler

— Die Nachfüllanzeigen 11 und 10 kontrollieren. Gegebenenfalls Salz und/oder Klarspüler nachfüllen.

de

Siebe

Die Siebe 26 halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen. Das Siebsystem besteht aus einem Grobsieb, einem flachen Feinsieb und einem Microsieb.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren.
• Siebzylinder wie abgebildet losdrehen und Siebsystem herausnehmen.

— Eventuelle Reste entfernen und Siebe unter fließendem Wasser reinigen.
- Siebsystem in umgekehrter Reihenfolge wieder einbauen und darauf achten, dass sich die Pfeilmarkierungen nach dem Schließen gegenüberstehen.

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme 23 und 24 blockieren.

• Austrittsdüsen der Sprüharme auf Verstopfungen kontrollieren.
• Den oberen Sprüharm 23 abschrauben.
• Den unteren Sprüharm 24 nach oben abziehen.

1 2

• Sprüharme unter fließendem Wasser reinigen.
• Sprüharme wieder einrasten bzw. festschrauben.

Abwasserpumpe

Grobe Speisereste aus dem Spülwasser, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spülwasser wird dann nicht abgepumpt und steht über dem Sieb. In diesem Fall:

• Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz.
• Siebe 26 ausbauen.
• Wasser ausschöpfen, evtl. Schwamm zu Hilfe nehmen.

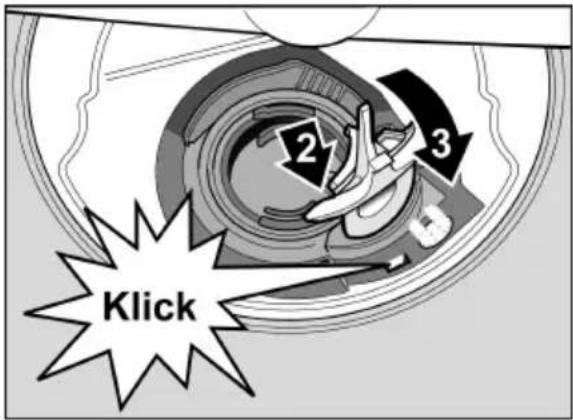

• Pumpenabdeckung (wie abgebildet) mit Hilfe eines Löffels aushebeln bis es klickt, dann die Abdeckung am Steg fassen und zuerst nach oben bis zu einem Widerstand und dann nach vorne herausziehen.

• Innenraum kontrollieren und gegebenenfalls Fremdkörper entfernen.
• Abdeckung in die ursprüngliche Position bringen, nach unten drücken und einrasten.

2 3 Klick

- Siebe einbauen.

Fehlersuche

Erfahrungsgemäß lassen sich viele Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne dass Sie den Kundendienst rufen müssen. Dies erspart Kosten und stellt sicher, dass die Maschine schnell wieder zur Verfügung steht. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen von auftretenden Fehlern zu finden.

Warnung

Denken Sie daran: Reparaturen dürfen nur von Fachleuten durchgeführt werden. Sollte der Austausch eines Bauteils erforderlich sein, ist darauf zu achten, dass nur Originalersatzteile verwendet werden. Durch unsachgemäße Reparaturen oder durch Verwendung von Nicht-Originalersatzteilen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

... beim Einschalten

Das Gerät läuft nicht an.

— Sicherung im Haus nicht in Ordnung.
- Gerätestecker nicht eingesteckt.
— Gerätetür nicht richtig geschlossen.

... am Gerät

- Unterer Sprüharm dreht sich schwer.

- Sprüharm blockiert.

- Deckel der Reinigerkammer lässt sich nicht schließen.

- Reinigerkammer überfüllt oder Mechanismus durch verklebte Reinigerreste blockiert.

Reinigerreste in der Reinigerkammer.

- Kammer war beim Einfüllen feucht.

de

Anzeige "Wasserzulauf prüfen" 12 leuchtet.

• Wasserhahn geschlossen.
  — Wasserzulauf unterbrochen.
• Zulaufschlauch geknickt.

• Sieb am Wasserzulauf verstopft.

• Gerät ausschalten und Gerätestecker ziehen.

• Wasserhahn zudrehen.
• Sieb im Zulaufschlauch säubern.

• Stromversorgung wiederherstellen.
• Wasserhahn öffnen.
• Gerät einschalten.

— Nach Programmende bleibt Wasser im Gerät stehen.

• Abwasserschlauch verstopft oder geknickt.
• Abwasserpumpe blockiert, Abdeckung der Abwasserpumpe nicht verrastet (Siehe Wartung und Pflege).
• Siebe verstopft.
• Programm noch nicht beendet. Programmende abwarten oder Funktion "Reset" ausführen.

Anzeige "Wasserzulauf prüfen" 12 blinkt schnell.

- Wasser im Sicherheitssystem.

• Gerät ausschalten und Gerätestecker ziehen.
• Wasserhahn zudrehen.
• Kundendienst rufen.

Nachfüllanzeige für Salz 11 und/oder Klarspüler 10 leuchtet nicht.

• Nachfüllanzeige/n ausgeschaltet.
• Genügend Salz/Klarspüler vorhanden.

... beim Spülen

- Ungewöhnliche Schaumbildung

- Handspülmittel im Vorratsbehälter für Klarspüler. Verschütteter Klarspüler führt zu übermäßiger Schaumbildung, deshalb bitte mit einem Tuch entfernen.

- Gerät bleibt während des Spülens stehen.

• Stromzufuhr unterbrochen.
  — Wasserzulauf unterbrochen.

Schlagendes / Klapperndes Geräusch beim Spülen

• Sprüharm schlägt an Geschirrteile.
• Geschirrteile nicht richtig eingeordnet.

Schlagendes Geräusch der Füllventile

- Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

... am Geschirr

Speisereste am Geschirr.

• Geschirr zu eng eingeordnet, Geschirrkorb überfüllt.
• Zu wenig Reiniger.
• Zu schwaches Spülprogramm.
• Sprüharmdrehung behindert.
• Sprüharmdüsen verstopft.
• Siebe verstopft.
• Siebe falsch eingesetzt.
  — Abwasserpumpe blockiert.
• Oberkorb rechts und links nicht auf gleiche Höhe eingestellt.

- Tee- oder Lippenstiftreste sind nicht vollständig entfernt.

— Reiniger mit zu geringer Bleichwirkung.
- Zu geringe Spültemperatur.
- Zu wenig / ungeeigneter Reiniger.

- Weiße Flecken am Geschirr/Gläser bleiben milchig.

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behälterwänden kommen.

• Zu wenig / ungeeigneter Reiniger.
• Zu schwaches Programm gewählt.
• Kein / zu wenig Klarspüler.
• Kein / zu wenig Spezialsalz.
• Enthärtungsanlage auf den falschen Wert eingestellt.
  — Verschluss des Salzbehälters nicht zugedreht.

Wenden Sie sich an den Reinigungshersteller, insbesondere wenn:

— das Geschirr nach Programmende sehr nass ist.
- kalkige Beläge entstehen.

- Blinde, verfärbte Gläser, Beläge nicht abwaschbar.

• Ungeeigneter Reiniger.
• Gläser nicht spülmaschinenfest.

Schlieren auf Gläsern und Besteck, Gläser mit metallischem Aussehen.

- Zu viel Klarspüler.

- Verfärbungen auf Kunststoffteilen.

• Zu wenig / ungeeigneter Reiniger.
• Zu schwaches Programm gewählt.

Rostspuren am Besteck.

— Besteck nicht rostbeständig.
- Salzgehalt im Spülwasser zu hoch, da Verschluss des Salzbehälters nicht fest zugedreht oder beim Salznachfüllen Salz verschüttet wurde.

Geschirr nicht trocken.

• Gerätetür zu früh geöffnet und Geschirr zu früh ausgeräumt.
• Programm ohne Trocknung gewählt.
• Zu wenig Klarspüler.

Kundendienst

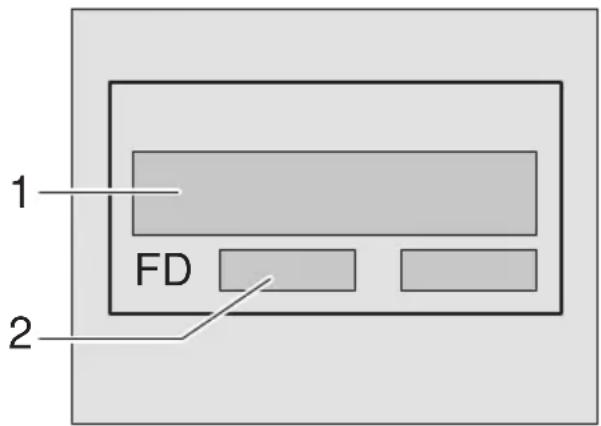

Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Den nächsten Kundendienst entnehmen Sie dem Kundendienst–Verzeichnis. Geben Sie beim Anruf die Gerätenummer (1) und die FD–Nummer (2) an, die Sie auf dem Typenschild 32 an der Gerätetür finden.

1 FD 2

Warnung

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Installation

Für einen ordnungsgemäßen Betrieb muss der Geschirrspüler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisung festgehalten sind.

Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

• Überprüfen bei Anlieferung
• Aufstellen
• Abwasseranschluss
  — Frischwasseranschluss
  — Elektrischer Anschluss

Sicherheitshinweise

• Nehmen Sie Aufstellung und Anschluss nach der Installations- und Montageanweisung vor.
• Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Die elektrischen Anschlussbedingungen müssen mit den Angaben auf dem Typenschild des Geschirrspülers übereinstimmen.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ausgetauscht werden. Um Gefährdungen zu vermeiden, darf diese nur durch den Kundendienst ersetzt werden.

• Soll der Geschirrspüler in einen Hochschrank eingebaut werden, muss dieser ordnungsgemäß befestigt werden.

• Bauen Sie Unterbau- oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder anderen Geräten, die Wärme erzeugen) und bauen Sie es nicht unter ein Kochfeld ein.
• Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluss enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.

Warnung

Wenn das Gerät nicht in einer Nische steht und damit eine Seitenwand zugänglich ist, muss der Türscharnierbereich aus Sicherheitsgründen seitlich verkleidet werden (Verletzungsgefahr). Die Abdeckungen erhalten Sie als Sonderzubehör beim Kundendienst oder im Fachhandel.

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfreie Funktion überprüft. Dabei sind kleine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Aufstellung

Erforderliche Einbaumaße aus der Montageanweisung entnehmen. Das Gerät mit Hilfe der verstellbaren Füße waagerecht aufstellen. Dabei auf sicheren Stand achten.

• Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.
• Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden. Wenn der Stecker nach dem Einbau nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.

de

Abwasseranschluss

— Die erforderlichen Arbeitsschritte aus der Montageanweisung entnehmen, gegebenenfalls Siphon mit Ablaufstutzen montieren.
- Abwasserschlauch mit Hilfe der beiliegenden Teile an den Ablaufstutzen des Siphons anschließen. Achten Sie darauf, dass der Ablaufschlauch nicht geknickt, gequetscht oder in sich verschlungen ist und dass kein Verschlussdeckel im Ablauf das Abfließen des Abwassers verhindert!

Frischwasseranschluss

• Frischwasseranschluss entsprechend der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen.
  Achten Sie darauf, dass der Frischwasseranschluss nicht geknickt, gequetscht oder in sich verschlungen ist.
• Bei Austausch des Gerätes muss immer ein neuer Wasser-Zulaufschlauch verwendet werden.

Wasserdruck:

mindestens 0,05 MPa (0,5 bar), maximal 1 MPa (10 bar). Bei höherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

bevorzugt Kaltwasser; bei Warmwasser max. Temp. 60 °C.

Elektrischer Anschluss

• Das Gerät nur an Wechselspannung im Bereich von 220 V bis 240 V und 50 Hz oder 60 Hz über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschließen. Erforderliche Absicherung siehe Typenschild 32.
• Die Steckdose muss nahe dem Gerät und auch nach dem Einbau frei zugänglich sein.
• Veränderungen am Anschluss dürfen nur durch Fachleute erfolgen.
• Eine Verlängerung des Netzanschlusskabels darf nur über den Kundendienst bezogen werden.
• Bei der Verwendung eines Fehlerstrom–Schutzschalters darf nur ein Typ mit dem Zeichen 📄 eingesetzt werden. Nur dieser garantiert die Erfüllung der jetzt gültigen Vorschriften.

Demontage

Halten Sie auch hier die Reihenfolge der Arbeitsschritte ein.

• Gerät vom Stromnetz trennen.
• Wasserzulauf abdrehen.
• Abwasser- und Frischwasseranschluss lösen.
  — Befestigungsschrauben unter der Arbeitsplatte lösen.
• Wenn vorhanden, Sockelbrett demontieren.
• Gerät herausziehen, dabei Schlauch vorsichtig nachziehen.

Transport

— Geschirrspüler entleeren und lose Teile sichern.

Das Gerät muss durch folgende Schritte entleert werden:

• Wasserhahn öffnen.
• Tür öffnen.
• EIN-/AUS-Schalter 1 einschalten.
  Die Anzeigen des zuletzt gewählten Programmes leuchten auf.

- Programm 4 mit der höchsten Temperatur wählen Taste <5.

- START-Taste 9 drücken.

- Tür schließen. Programmablauf startet.

— Nach ca. 4 Minuten Tür öffnen.

- Start –Taste 9 ca. 3 Sek. drücken bis die Ende Anzeige 8 blinkt.

- Tür schließen. Der restliche Programmablauf dauert noch ca. 1 Minute. (Summton ertönt).

- Gerät ausschalten 1 und den Wasserhahn schließen.

- Gerät nur aufrecht transportieren. (damit kein Restwasser in die Maschinensteuerung gelangt und zu fehlerhaftem Programmablauf führt).

Frostsicherheit

Steht das Gerät in einem frostgefährdeten Raum (z.B. Ferienhaus), so muss das Gerät vollständig entleert werden (siehe Transport).

— Wasserhahn schließen, Zulaufschlauch lösen und auslaufen lassen.

Entsorgung

Sowohl die Verpackung neuer Geräte als auch Altgeräte enthalten wertvolle Rohstoffe und wieder verwertbare Materialien.

Bitte entsorgen Sie die einzelnen Teile nach Sorten getrennt.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde- bzw. Stadtverwaltung.

Verpackung

Alle Kunststoffteile des Geräts sind mit international genormten Kurzzeichen gekennzeichnet (z.B. >PS< Polystyrol). Damit ist bei der Geräteentsorgung ein Trennen nach sortenreinen Kunststoffabfällen möglich.

Beachten Sie bitte die Sicherheitshinweise unter "Bei der Anlieferung".

Altgeräte

Beachten Sie bitte die Sicherheitshinweise unter "Bei der Entsorgung".

Dieses Gerät ist entsprechend der

Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU–weit gültige Rücknahme und Verwertung der Altgeräte vor.

Kindersicherung (Türverriegelung) \*

40 Kindersicherung aktivieren.

41 Tür öffnen mit aktivierter Kindersicherung.

42 Kindersicherung deaktivieren.

Schließen Sie die Gerätetür immer komplett, wenn Sie das Gerät verlassen, denn nur so können Sie Ihre Kinder vor möglichen Gefahren schützen.

Backblechsprühkopf \*

Große Bleche oder Gitter sowie Teller mit einem Durchmesser mehr als 30 cm (Gourmetteller, Pastateller, Platzteller) können Sie mit Hilfe dieses Sprühkopfes reinigen. Entnehmen Sie hierzu den Oberkorb und setzen Sie den Sprühkopf wie in der Zeichnung dargestellt ein.

Damit der Sprühstrahl alle Teile erreichen kann, ordnen Sie die Bleche wie abgebildet ein (max. 4 Backbleche und 2 Gitter).

Den Geschirrspüler immer mit Oberkorb oder Backblechsprühkopf betreiben!

* bei einigen Modellen

KüppersbuschHausgeräteAG

Postfach100132

45801Gelsenkirchen

Hausanschrift:

Küppersbuschstr.16

45883Gelsenkirchen

Telefon:[phone]

Teletex:20931810

Telefax:[phone]

Österreich:

KüppersbuschGes.m.b.H.

Eitnergasse13

1231Wien

Telefon:[phone]

Telefax:(01)86680-72

9000399353de(8805)

640EV

Küppersbusch

ALLERFEINSTE KÜCHENTECHNIK
