Produkttyp	Geschirrspüler
Marke	Koenic
Modell	KDW64005
Gerätehöhe	81 - 86 cm (je nach Einstellung)
Gewicht	max. 53 kg
Spannung	230 V, 50 Hz
Anschlusswert	2,3 kW
Absicherung	10/13 A
Wasserdruck	0,05 - 1 MPa
Programme	Intensiv 70°C, Normal 65°C, Eco 50°C, Sanft 40°C, Schnell 35°C, Vorspülen
Zusatzfunktionen	VarioSpeed, Halbe Beladung
Kindersicherung	Ja (Türverriegelung)
Aqua-Stop	Ja (vorhanden)
Enthärtungsanlage	Ja, einstellbar (4 Stufen)
Nachfüllanzeigen	Salz- und Klarspülernachfüllanzeige
Korbsystem	Oberkorb, Unterkorb, Besteckkorb, Etagere, Messerablage, Klappstacheln
Siebsystem	Grobsieb, Feinsieb, Microsieb
Sprüharme	Oberer und unterer Sprüharm
Korbhöhenverstellung	Ja, 2 Stufen
Reinigerkammer	Für Pulver, Flüssigreiniger oder Tabs
Abwasserpumpe	Reinigbar (mit Abdeckung)

Häufig gestellte Fragen - KDW64005 Koenic

Wie stelle ich die Wasserhärte ein?

Die Enthärtungsanlage wird über den Programmwähler eingestellt. Tür schließen, Programmwähler von 12-Uhr-Stellung gegen Uhrzeigersinn drehen. Die Salznachfüllanzeige blinkt. Drehen Sie den Programmwähler, um die Stufe (0-3) entsprechend der Wasserhärte auszuwählen. Bestätigen Sie mit dem Hauptschalter. Die Härtestufe ist gespeichert.

Wie fülle ich Spezialsalz nach?

Öffnen Sie den Schraubverschluss des Vorratsbehälters. Füllen Sie bei der ersten Inbetriebnahme Wasser ein. Geben Sie dann Spezialsalz (kein Speisesalz) hinzu. Das Salznachfüllen muss immer unmittelbar vor dem Einschalten erfolgen, um Korrosion zu vermeiden. Die Salznachfüllanzeige erlischt nach einiger Zeit.

Was bedeutet die Anzeige 'Wasserhahn' leuchtet?

Die Anzeige signalisiert eine Störung im Wasserzulauf. Mögliche Ursachen: Wasserhahn geschlossen, Zulaufschlauch geknickt, Sieb am Wasserzulauf verstopft oder Wasserdruck zu niedrig. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker, drehen Sie den Wasserhahn zu, reinigen Sie das Sieb und stellen Sie die Stromversorgung wieder her. Schalten Sie das Gerät ein.

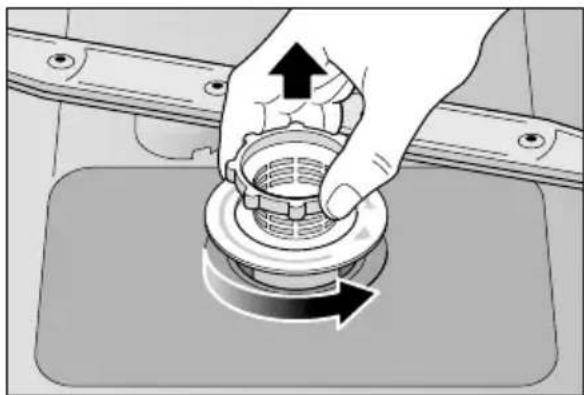

Wie reinige ich die Siebe?

Die Siebe halten grobe Verunreinigungen zurück. Nach jedem Spülen die Siebe auf Rückstände kontrollieren. Drehen Sie den Siebzylinder los, nehmen Sie das Siebsystem heraus und reinigen Sie es unter fließendem Wasser. Bauen Sie die Siebe in umgekehrter Reihenfolge wieder ein, sodass die Pfeilmarkierungen gegenüberstehen.

Kann ich das Programm nach dem Start wechseln?

Ja, innerhalb von 2 Minuten nach dem Einschalten ist ein Programmwechsel möglich. Nach Ablauf dieser Zeit werden bereits angefangene Programmabschnitte zu Ende geführt. Um das Programm abzubrechen, drehen Sie den Programmwähler auf Position 'Reset' und schalten Sie dann den Hauptschalter aus.

Was bedeutet die Klarspüler-Nachfüllanzeige?

Wenn die Klarspülernachfüllanzeige leuchtet, ist nur noch eine Reserve von 1-2 Spülvorgängen vorhanden. Füllen Sie Klarspüler nach, indem Sie den Deckel des Vorratsbehälters öffnen, Klarspüler bis knapp unter den Rand einfüllen und den Deckel wieder schließen. Entfernen Sie verschütteten Klarspüler mit einem Tuch.

Wie stelle ich die Korbhöhe ein?

Der obere Geschirrkorb kann in der Höhe verstellt werden. Bei Modellen mit seitlichen Hebeln: Ziehen Sie den Korb heraus, drücken Sie die Hebel nach innen zum Absenken oder heben Sie den Korb zum Anheben an. Achten Sie darauf, dass beide Seiten auf gleicher Höhe sind. Bei Modellen mit oberen/unteren Rollen entnehmen Sie den Korb und hängen ihn auf die gewünschte Rollenebene ein.

Was tun bei ungewöhnlicher Schaumbildung?

Schaumbildung kann durch Handspülmittel im Klarspülbehälter oder verschütteten Klarspüler verursacht werden. Entfernen Sie verschütteten Klarspüler mit einem Tuch. Verwenden Sie nur spezielle Geschirrspülreiniger und Klarspüler. Bei anhaltender Schaumbildung führen Sie einen Leerlauf mit dem Intensivprogramm durch.

Wie setze ich das Programm zurück (Reset)?

Bei eingeschaltetem Hauptschalter drehen Sie den Programmwähler auf die Position 'Reset'. Der Programmablauf dauert etwa 1 Minute. Schalten Sie anschließend den Hauptschalter aus. Danach kann ein neues Programm gestartet werden.

Wo finde ich die Kundendienstinformationen?

Die Kontaktdaten des Kundendienstes finden Sie in der Garantiebeilage. Halten Sie bei einem Anruf die Gerätenummer (E-Nr.) und das Fertigungsdatum (FD) bereit, die Sie auf dem Typenschild an der Gerätetür finden. Reparaturen dürfen nur von Fachleuten durchgeführt werden.

BEDIENUNGSANLEITUNG KDW64005 Koenic

de Inhaltsverzeichnis

Sicherheitshinweise .... 4

Bei der Anlieferung 4

Bei der Installation 4

Im täglichen Betrieb 4

Bei Kindern im Haushalt ..... 4

Türverriegelung 5

Bei auftretenden Schäden ..... 5

Bei der Entsorgung ..... 5

Vor dem ersten Spülen ..... 5

Gerät kennen lernen 6

Bedienblende 6

Geräteinnenraum 6

Enthärtungsanlage 7

Einstellen 7

Wasserhärtetabelle ..... 7

Spezialsalz 8

Verwendung von Spezialsalz ..... 8

Reiniger mit Salzkomponente ..... 8

Enthärtung ausschalten 8

Klarspüler ✱ 9

Klarspülermenge einstellen ..... 9

Geschirr 10

Nicht geeignet 10

Glas- und Geschirrschäden ..... 10

Einräumen 10

Ausräumen 10

Tassen und Gläser 11

Töpfe 11

Besteckkorb 11

Messerablage 11

Klappstacheln ..... 11

Etagere 12

Kleinteilehalter 12

Korbhöhe verstellen ..... 12

Reiniger 13

Reiniger einfüllen 14

Kombireiniger 14

Programmübersicht 15

Programmauswahl 15

Hinweise für Testinstitute ..... 15

Zusatzfunktionen 16

Zeit sparen (VarioSpeed) ..... 16

Halbe Beladung 16

Grundfunktionen 16

Programmdaten 16

Gerät einschalten 16

Programmende 16

Gerät ausschalten ..... 16

Programm unterbrechen ..... 17

Programm abbrechen ..... 17

Programmwechsel 17

Wartung und Pflege 17

Gesamtzustand der Maschine ..... 17

Spezialsalz und Klarspüler ..... 17

Siebe 18

Sprüharme 18

Störungen selbst beheben 19

Abwasserpumpe 19

... beim Einschalten ..... 20

... am Gerät .... 20

Anzeige „Wasserhahn 📁“ leuchtet .. 20

... beim Spülen ..... 20

... am Geschirr ..... 21

Kundendienst 22

Installation 22

Sicherheitshinweise ..... 22

Anlieferung 23

Technische Daten 23

Aufstellung 23

Abwasseranschluss 24

Frischwasseranschluss 24

Elektrischer Anschluss ..... 24

Demontage 24

Transport 25

Frostsicherheit (Entleeren des Gerätes) 25

Entsorgung 25

Verpackung 25

Altgeräte 25

Sicherheitshinweise

Bei der Anlieferung

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern halten Sie Rücksprache mit Ihrem Lieferanten.
• E n t s o r g e n S i e d Verpackungsmaterial bitte ordnungsgemäß.
• Verpackung und Ihre Teile nicht spielenden Kindern überlassen. Es besteht Erstickungsgefahr durch Faltkartons und Folien.

Bei der Installation

Wie das Gerät ordnungsgemäß aufgestellt und angeschlossen wird, lesen sie im Kapitel „Installation“.

Im täglichen Betrieb

• Benutzen Sie den Geschirrspüler nur im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.
• Kinder oder Personen, die aufgrund ihrer Physis, Sensorik oder geistigen Fähigkeit oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
• Beachten Sie bei Standgeräten, dass bei überladenen Körben das Gerät kippen kann.

• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
  – Die Tür während des Programmablaufs vorsichtig öffnen. Es besteht die Gefahr, dass heißes Wasser aus dem Gerät spritzt.

• Der Geschirrspüler sollte nur kurzzeitig zum Be- und Entladen geöffnet werden, um Verletzungen wie z. B. durch Stolpern zu verhindern.

• Beachten Sie die Sicherheits- bzw. Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

Warnung

Messer und andere Utensilien mit scharfen Spitzen müssen im Besteckkorb mit den Spitzen nach unten oder in der Messerablage* in waagrechter Lage eingeordnet werden.

* je nach Modell

Bei Kindern im Haushalt

• Nutzen Sie, falls vorhanden, die Kindersicherung. Eine genaue Beschreibung finden Sie hinten im Umschlag.
  – Erlauben Sie Kindern nicht, mit dem Gerät zu spielen oder es zu bedienen.
• Halten Sie Kinder von Reiniger und Klarspüler fern. Diese können Verätzungen in Mund, Rachen und Augen verursachen oder zum Ersticken führen.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern. Das Wasser im Spülraum ist kein Trinkwasser, es könnten sich noch Reste von Reiniger darin befinden.

Kindersicherung (Türverriegelung) \*

Die Beschreibung der Kindersicherung befindet sich hinten im Umschlag.

* je nach Modell

Bei auftretenden Schäden

- Reparaturen und Eingriffe dürfen nur durch Fachleute ausgeführt werden. Dazu muss das Gerät vom Netz getrennt sein. Netzstecker ziehen oder Sicherung ausschalten. Wasserhahn zudrehen.

Bei der Entsorgung

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle damit auszuschließen.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warnung

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Vor dem ersten Spülen

Vor Verlassen des Werks wurde Ihr Gerät geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Geschirr mit der höchsten Temperatur spülen. Füllen Sie dazu Spezialsalz, Klarspüler und Reiniger in die dafür vorgesehenen Einfüllöffnungen ein.

de

Gerät kennen lernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich vorne im Umschlag.

Auf die einzelnen Positionen wird im Text verwiesen.

Bedienblende

1 Hauptschalter
2 Türöffner
3 Programmwähler (versenkbar *)
4 Zusatzfunktionen **
5 Anzeige „Wasserhahn 🔍“ *
6 Programmablaufanzeige
7 Programmendeanzeige
8 Klarspülernachfüllanzeige
9 Salznachfüllanzeige

* je nach Modell

** Anzahl je nach Modell

Geräteinnenraum

20 Oberer Geschirrkorb
21 Messerablage *
22 Oberer Sprüharm
23 Etagere *
24 Unterer Sprüharm
25 Schwimmer ***
26 Unterer Geschirrkorb
27 Vorratsbehälter für Spezialsalz
28 Siebe
29 Besteckkorb
30 Vorratsbehälter für Klarspüler
31 Reinigerkammer
32 Verschlussriegel für Reinigerkammer
33 Typenschild

* je nach Modell

*** Der Schwimmer 25 sorgt dafür, dass nicht zu viel Wasser in den Geräteinnenraum läuft. Er darf nur vom Kundendienst gewartet bzw. aus- und eingebaut werden.

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, sonst lagern sich weiße Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb von 7° dH (1,2 mmol/l) muss enthärtet werden. Dies geschieht mit Hilfe von Spezialsalz (Regeneriersalz) in der Enthärtungsanlage des Geschirrspülers.

Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungswassers (siehe Tabelle).

Einstellen

Die Salzzugabemenge ist in 4 Stufen einstellbar, je nach Härte Ihres Wassers. Entsprechend leuchten 0, 1, 2 oder 3 Anzeigen (siehe Tabelle).

• Härtewert Ihres Leitungswassers in Erfahrung bringen. Hier hilft das Wasserwerk.
• Stufe aus der Wasserhärtetabelle entnehmen.
• Tür schließen.

- Programmwähler 3 von der 12-Uhr-Stellung aus gegen den Uhrzeigersinn um eine Rastung nach links drehen.

Die Salznachfüllanzeige 9 blinkt und die Lämpchen über den Symbolen 🚫 und mm leuchten. (Härteeinstellwert wurde werkseitig auf Stufe 2 eingestellt).

Um die Einstellung zu verändern:

- Programmwähler 3 drehen. Sie können einen Einstellwert zwischen 0 und 3 wählen, je nach Härte ihres Leitungswassers. Wenn die Lämpchen 📁, 📄 und „End“ leuchten, ist der maximale Härteeinstellwert erreicht. Wird der Programmwähler weiter gedreht, erlöschen die Lämpchen, und der Harteeinstellwert ist auf Stufe 0 gesetzt. - Hauptschalter Der Einstellwert ist im Gerät gespeichert.

Wasserhärtetabelle

Wasser-Härtewert°dH	Härte-bereich	mmol/l	Stufe
0-6	weich	0-1,1	0
7-16	mittel	1,2-2,9	1
17-21	hart	3,0-3,7	2	[85ST]
22-35	hart	3,8-6,2	3

Spezialsalz S

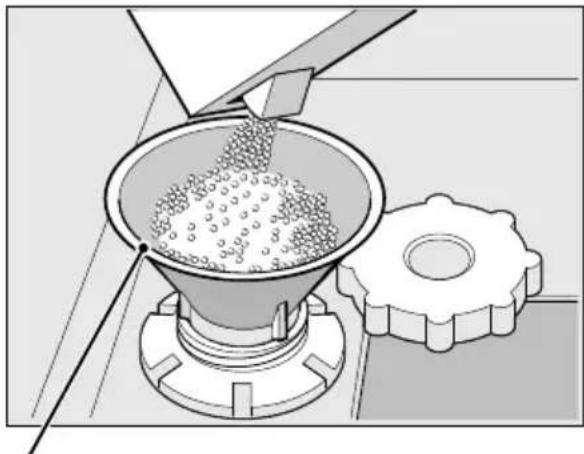

Verwendung von Spezialsalz

Das Salznachfüllen muss immer unmittelbar vor dem Einschalten des Gerätes erfolgen. So wird erreicht, dass übergelaufene Salzlösung sofort ausgespült wird und keine Korrosion am Spülbehälter auftreten kann.

• Öffnen Sie den Schraubverschluss des Vorratsbehälters 27.
• Füllen Sie den Behälter mit Wasser (nur bei der ersten Inbetriebnahme nötig).
• Füllen Sie dann Spezialsalz (kein Speisesalz) ein.

Dabei wird Wasser verdrängt und läuft ab.

Die Salznachfüllanzeige 9 in der Blende leuchtet zunächst noch, sie erlischt erst nach einiger Zeit, wenn sich eine genügend hohe Salzkonzentration gebildet hat.

Bei dem Härteeinstellwert 0 muss kein Salz eingefüllt werden, weil im Betrieb auch kein Salz verbraucht wird, die Salzanzeige ist abgeschaltet. Bei den Einstellwerten 1 bis 3 muss Salz eingefüllt werden.

Verwendung von Reinigern mit Salzkomponente

Bei Verwendung von kombinierten Reinigern mit Salzkomponente kann im Allgemeinen bis zu einer Wasserhärte von 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) auf Spezialsalz verzichtet werden. Bei Wasserhärten über 21° dH ist auch hier die Verwendung von Spezialsalz erforderlich.

Salznachfüllanzeige

Sobald die Salznachfüllanzeige 9 in der Blende leuchtet, sollte wieder Spezialsalz nachgefüllt werden.

Je nach Spülhäufigkeit und Einstellung der Härtestufe am Gerät kann es mehrere Monate dauern bis Regeneriersalz nachgefüllt werden muss.

⚠️ Warnungen

• Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.
• Das Salznachfüllen muss aus Schutz vor Korrosionsschäden immer unmittelbar vor dem Einschalten des Gerätes erfolgen.

Klarspüler ✱

Sobald die Klarspülernachfüllanzeige 8 in der Blende leuchtet, ist noch eine Klarspülreserve von 1 - 2 Spülvorgängen vorhanden. Klarspüler sollte nachgefüllt werden.

Der Klarspüler wird für fleckenloses Geschirr und klare Gläser benötigt. Verwenden Sie nur Klarspüler für Haushaltsgeschirrspüler.

Kombinierte Reiniger mit Klarspülerkomponente können nur bis zu einer Wasserhärte von 21° dH (37° fH, 26° Clarke, 3,7 mmol/l) verwendet werden. Bei Wasserhärten über 21° dH ist auch hier die Verwendung von Klarspüler erforderlich.

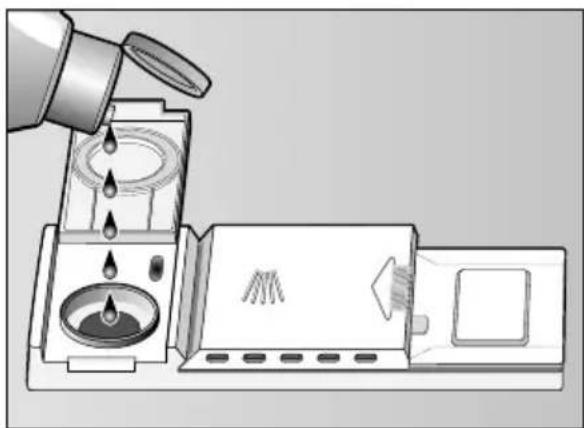

- Deckel des Vorratsbehälters für Klarspüler 30 aufklappen. Drücken Sie hierzu auf die Markierung (1) auf dem Deckel und heben Sie den Deckel gleichzeitig an der Bedienlasche (2) an.

- Klarspüler vorsichtig bis knapp unter den Rand der Einfüllöffnung einlaufen lassen.

- Deckel schließen, bis er hörbar einrastet. - Übergelaufenen Klarspüler ggf. mit einem Tuch entfernen, damit es beim nächsten Spülgang nicht zu übermäßiger Schaumbildung kommt.

Klarspülermenge einstellen

Die Klarspülerzugabemenge ist stufenlos einstellbar. Der Klarspülerregler wurde werkseitig auf 4 eingestellt. Ändern Sie die Stellung des Klarspülerreglers nur, wenn Schlieren (Drehen in Richtung - ) oder Wasserflecken (Drehen in Richtung + ) au dem Geschirr zurückbleiben.

Geschirr

Nicht geeignet

• Besteck- und Geschirrteile aus Holz.
• Empfindliche Dekorgläser, kunstgewerbliches und antikes Geschirr. Diese Dekore sind nicht spülmaschinenfest.
• Nicht hitzebeständige Kunststoffteile.
• Kupfer- und Zinngeschirr.
• Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind.

Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten (wie z. B.

Kristallglasgegenstände) können nach vielen Spülgängen trüb werden.

Glas- und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren.
• Chemische Zusammensetzung des Reinigers.
• Wassertemperatur des Spülprogramms.

Empfehlung:

• Nur Gläser und Porzellan verwenden, die vom Hersteller als spülmaschinenfest bezeichnet werden.
  – Reiniger verwenden, der als geschirrschonend gekennzeichnet ist.
  – Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Einräumen

• Grobe Speisereste entfernen. Vorspülen unter fließendem Wasser ist nicht nötig.
• Geschirr so ein r

– es sicher steht und nicht kippen kann.
- alle Gefäße mit der Öffnung nach unten stehen.
– Teile mit Wölbungen oder Vertiefungen schräg stehen, damit das Wasser ablaufen kann.
- es die Drehung der beiden Sprüharme 22 und 24 nicht behindert.

Sehr kleine Geschirrteile sollten nicht in der Maschine gespült werden, da sie leicht aus den Körben fallen können.

Ausräumen

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, das Gerät von unten nach oben zu entleeren.

Heißes Geschirr ist stoßempfindlich! Lassen Sie es deshalb nach Programmende so lange im Geschirrspüler abkühlen, bis Sie es gut anfassen können.

Tassen und Gläser

Oberer Geschirrkorb 20

Unterer Geschirrkorb 26

Stark verschmutztes Geschirr (Töpfe) sollten Sie im Unterkorb einräumen. Aufgrund des stärkeren Sprühstrahls erhalten Sie so ein besseres Spülergebnis.

Besteckkorb

Bestecke sollten Sie immer unsortiert mit der spitzen Seite nach unten einordnen. Um Verletzungen zu vermeiden, legen Sie lange, spitze Teile und Messer auf die Messerablage.

Messerablage \*

* je nach Modell

Lange Messer und andere Utensilien können in waagrechter Lage eingeordnet werden.

Sie können die Messerablage zum Spülen von höherem Geschirr entfernen.

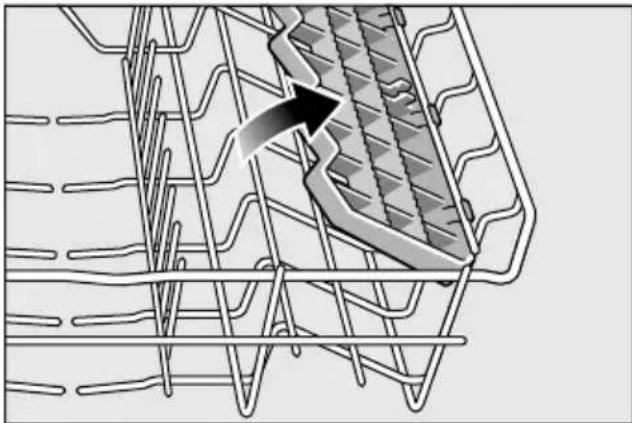

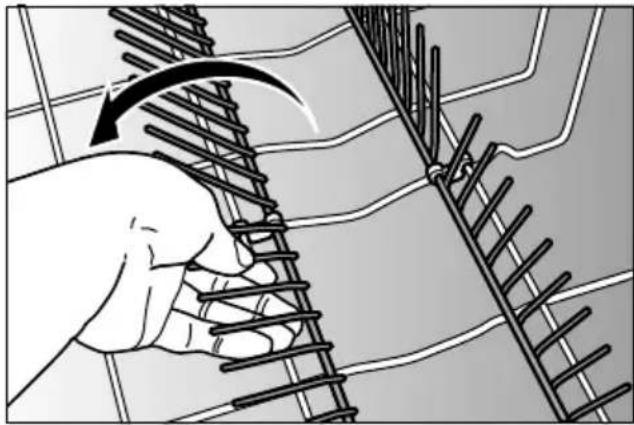

Klappstacheln \*

* je nach Modell

Die Stacheln sind umklappbar, zum besseren Einordnen von Töpfen, Schüsseln und Gläsern.

Langstielige und hohe Gläser am Rand der Etagere 23 (nicht gegen Geschirr) anlehnen.

Lange Teile, Vorlege- und Salatbestecke, Kochlöffel oder Messer finden auf der Etagere Platz, damit sie die Sprüharmumdrehungen nicht behindern. Die Etagere können Sie nach Belieben ein- und ausschwenken.

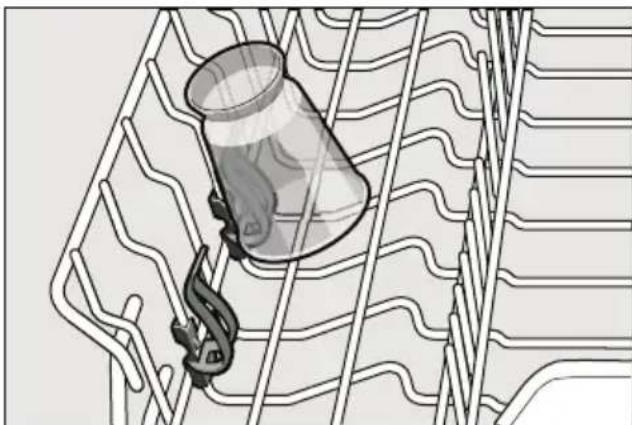

Kleinteilehalter \*

* je nach Modell

Damit können leichte Kunststoffteile wie z. B. Becher, Deckel usw. sicher gehalten werden.

Korbhöhe verstellen \*

* je nach Modell

Der obere Geschirrkorb 20 kann nach Bedarf in der Höhe verstellt werden, um entweder im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu schaffen.

Gerätehöhe 81 cm

	Oberkorb Unterkorb
Stufe 1 max. ø 20	cm 30 cm
Stufe 2 max. ø 25	cm 25 cm

Gerätehöhe 86 cm

	OberkorbUnterkorb
Stufe 1 max. ø 20	cm 34 cm
Stufe 2 max. ø 25 cm 29	cm

Je nach Gestaltung des Oberkorbes bei Ihrem Gerätemodell wählen Sie dazu eine der beiden folgenden Vorgehensweisen:

Oberkorb mit seitlichen Hebeln

- Ziehen Sie den oberen Geschirrkorb 20 heraus.

- Z u m Absenken drücken Sie nacheinander die beiden Hebel links und rechts auf der Korbaußenseite nach innen. Halten Sie dabei den Korb seitlich am oberen Rand fest, damit er nicht ruckartig nach unten fällt.

- Z u m Anheben fassen Sie den Korb seitlich am oberen Rand und heben ihn nach oben.

- Bevor Sie den Korb wieder einschieben, stellen Sie sicher, dass er auf beiden Seiten auf gleicher Höhe liegt. Sonst lässt sich die Gerätetür nicht schließen und der obere Sprüharm erhält keine Verbindung zum Wasserkreislauf.

Oberkorb mit oberen und unteren Rollenpaaren

- Ziehen Sie den oberen Geschirrkorb 20 heraus.

- Entnehmen Sie den Oberkorb und hängen Sie ihn auf den oberen (Stufe 2) bzw. unteren (Stufe 1) Rollen wieder ein.

Sie können Tabs sowie pulverförmige oder flüssige Reiniger für Geschirrspüler verwenden, keinesfalls aber Handspülmittel. Je nach Verschmutzung kann mit Pulver oder einem flüssigen Reiniger die Dosierung individuell angepasst werden. Tabs enthalten für alle Reinigungsaufgaben eine ausreichend große Menge an Wirkstoffen. Moderne, leistungsfähige Reiniger verwenden überwiegend eine niederalkalische Rezeptur mit Phosphat und Enzymen. Phosphate binden den Kalk im Wasser. Enzyme bauen Stärke ab und lösen Eiweiß. Seltener sind phosphatfreie Reiniger. Diese haben ein etwas schwächeres Kalkbindevermögen und erfordern eine höhere Dosiermenge. Zur Entfernung farbiger Flecken (z.B. Tee, Ketchup) werden meist Bleichmittel auf Sauerstoffbasis verwendet.

Hinweis

Für gutes Spülergebnis unbedingt Verpackungshinweise der Reiniger beachten!

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Reinigerhersteller zu wenden.

Warning

Beachten Sie die Sicherheits- bzw. Gebrauchshinweise auf den Verpackungen von Reiniger- und Klarspülerprodukten.

de

Reiniger einfüllen

- Sollte die Reinigerkammer 31 noch geschlossen sein, betätigen Sie den Verschlussriegel 32, um sie zu öffnen.

Reiniger in die trockene Reinigerkammer 31 einfüllen.

Dosierung: siehe Herstellerhinweise auf der Verpackung.

Die Dosiereinteilung in der Reinigerkammer 31 hilft Ihnen dabei, die richtige Menge pulverförmigen oder flüssigen Reiniger einzufüllen.

Üblicherweise genügen 20 ml - 25 ml bei normaler Verschmutzung. Bei Verwendung von Tabs genügt eine Tablette.

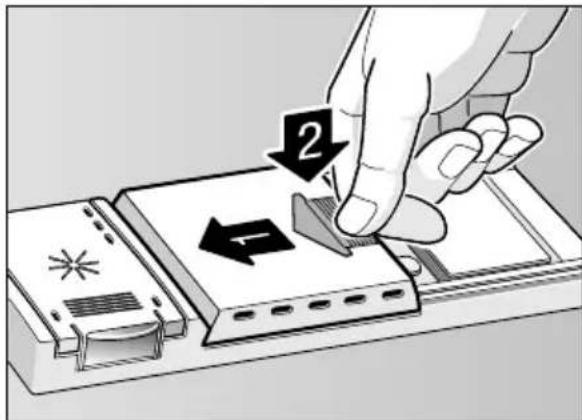

- Deckel der Reinigerkammer schließen. Hierzu (1) den Deckel der Kammer zuschieben und (2) am Ende leicht darauf drücken, so dass der Verschluss hörbar einrastet.

Bei der Verwendung von Tabs entnehmen Sie bitte der Herstellerpackung, wo Sie die Tabs platzieren sollen (z.B. Besteckkorb, Reinigerkammer usw.). Achten Sie darauf, dass auch bei der Verwendung von Tabs der Deckel der Reinigerkammer geschlossen ist.

Tipp

Bei wenig verschmutztem Geschirr genügt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

Geeignete Reinigungs- und Pflegemittel können online über unsere Internetseite oder über den Kundendienst bezogen werden (siehe Rückseite).

Kombireiniger

Neben herkömmlichen Reinigern (Solo) werden eine Reihe von Produkten mit zusätzlichen Funktionen angeboten. Diese Produkte enthalten neben dem Reiniger oft auch Klarspüler und Salzersatzstoffe (3in1) und je nach Kombination (4in1, 5in1, etc.) noch zusätzliche Komponenten wie z.B. Glasschutz oder Edelstahlglanz. Kombireiniger funktionieren nur bis zu einem bestimmten Härtegrad (meist 21°dH). Über dieser Grenze müssen Salz und Klarspüler zugegeben werden.

Sobald kombinierte Reiniger verwendet werden, passt sich das Spülprogramm automatisch so an, dass immer das bestmögliche Spül- und Trocknungsergebnis erzielt wird.

Hinweise

- Optimale Spül- und Trocknungsergebnisse erzielen Sie durch die Verwendung von Solo-Reinigern in Verbindung mit getrennter Anwendung von Salz und Klarspüler.

- Bei kurzen Programmen können Tabs durch unterschiedliches Auflöseverhalten eventuell nicht die volle Reinigungswirkung entfalten und auch ungelöste Reinigerrückstände zurückbleiben. Pulverreiniger eignen sich besser für diese Programme.

- Beim „Intensiv“ Programm (bei einigen Modellen) ist die Dosierung eines Tabs ausreichend. Bei der Verwendung von Pulverreiniger können Sie zusätzlich etwas Reiniger auf die Geräteinnentür schütten.

- Auch wenn die Klarspüler- und/oder Salznachfüllanzeige leuchtet, läuft das Spülprogramm bei Verwendung von kombinierten Reinigern einwandfrei ab.

- Bei Verwendung von Reinigern mit wasserlöslicher Schutzhülle: Fassen Sie die Hülle nur mit trockenen Händen an und füllen Sie den Reiniger nur in eine absolut trockene Reinigerkammer ein, sonst kann es zu Verklebungen kommen.

- Falls Sie von kombinierten Reinigern auf Solo-Reiniger umstellen, achten Sie darauf, dass die Enthärtungsanlage und Klarspülermenge auf den richtigen Wert eingestellt sind.

Programmübersicht

In dieser Übersicht ist die max. mögliche Programmanzahl dargestellt. Die entsprechenden Programme und ihre Anordnung entnehmen Sie bitte Ihrer Bedienblende.

Geschirrart Verschmutzungsart Programm Mögliche			Zusatzfunktionen	Programmablauf
Töpfe, Pfannen, unempfindliches Geschirr und Besteck	stark haftende, eingebrannte oder angetrocknete, stärke-oder eiweißhaltige Speisereste	Intensiv 70°	alle	Vorspülen Reinigen 70° Zwischenspülen Klarspülen 70° Trocknen
		Normal 65°		Vorspülen Reinigen 65° Zwischenspülen Klarspülen 70° Trocknen
gemischtes Geschirr und Besteck	leicht angetrocknete, haushaltsübliche Speiserückstände			Vorspülen Reinigen 50° Zwischenspülen Klarspülen 65° Trocknen
		Eco 50°
empfindliches Geschirr, Besteck temperatur- empfindliche Kunststoffe und Gläser	gering haftende, frische Speisereste	Sanft 40°	Zeit sparen Halbe Beladung	Vorspülen Reinigen 40° Zwischenspülen Klarspülen 55° Trocknen
		Schnell 35°	keine	Reinigen 35° Zwischenspülen Klarspülen 55°
alle Geschirrarten	kaltes Abspülen, Zwischenreinigung	Vorspülen	keine Vorspülen

Programmauswahl

Sie können je nach Geschirr- und Verschmutzungsart ein passendes Programm aussuchen.

Hinweise für Testinstitute

Testinstitute erhalten die Bedingungen für Vergleichsprüfungen auf Anfrage per E-Mail an

Benötigt werden die Gerätenummer (E-Nr.) und das Fertigungsdatum (FD), die Sie auf dem Typenschild 33 an der Gerätetür finden.

Zusatzfunktionen Grundfunktionen

* je nach Modell

Über die Tasten Zusatzfunktionen 4 einstellbar.

Zeit sparen (VarioSpeed) \*

Mit der Funktion >>Zeit sparen<< kann die Laufzeit je nach gewähltem Spülprogramm um ca. 20% bis 50% verkürzt werden. Um bei verkürzter Laufzeit optimale Reinigungs- und Trocknungsergebnisse zu erzielen, werden Wasser- und Energieverbrauch erhöht.

Halbe Beladung \*

Wenn Sie nur wenig Geschirr zu spülen haben (z. B. Gläser, Tassen, Teller), können Sie die „Halbe Beladung“ zuschalten. Dabei werden Wasser, Energie und Zeit eingespart. Zum Spülen geben Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen in die Reinigerkammer.

Programmdaten

Die Programmdaten (Verbrauchswerte) finden Sie in der Kurzanleitung. Sie beziehen sich auf Normalbedingungen und den Wasserhärte-Einstellwert 2. Unterschiedliche Einflussfaktoren wie z. B. Wassertemperatur oder Leitungsdruck können zu Abweichungen führen.

Gerät einschalten

• Wasserhahn vollständig öffnen.
• Tür schließen.
• Programmwähler 3 auf das gewünschte Programm drehen.
• Hauptschalter Die Programmablaufanzeige 6 leuchtet.
• Der Programmablauf startet.

Programmende

Das Programm ist beendet, wenn die Programmablaufanzeige 6 erloschen ist und die Programmendeanzeige 7 leuchtet.

Einige Minuten nach Programmende:

• H a u p t s c h a l t e r
• Gerätetür öffnen.
  – Nach dem Abkühlen Geschirr entnehmen.
• Tür schließen.

Gerät ausschalten

Kurze Zeit nach Programmende:

• H a u p t s c h a l t e r
• Tür öffnen.
• Wasserhahn zudrehen (entfällt bei Aqua-Stop).
• Geschirr nach dem Abkühlen entnehmen.

Warnung

Bitte die Tür zum Ausräumen des Geschirrs nach Programmende ganz öffnen und nicht angelehnt stehen lassen. Eventuell noch entweichender Wasserdampf könnte empfindliche Arbeitsplatten beschädigen.

Programm unterbrechen

• H a u p t s c h a l t e r
  Die Leuchtanzeigen erlöschen. Das Programm bleibt gespeichert.
  Wenn bei Warmwasseranschluss oder aufgeheizter Maschine die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen. Andernfalls kann durch Expansion (Überdruck) die Gerätetür aufspringen oder Wasser aus dem Gerät austreten.
  – Zum Fortsetzen des Programmes Hauptschalter 1 wieder einschalten.

Programm abbrechen (Reset)

- Nur bei eingeschaltetem Hauptschalter: Programmwähler 3 auf Position Reset drehen.

- Der Programmablauf dauert ca. 1 Min..

- H a u p t s c h a l t e r

Programmwechsel

Nach dem Einschalten ist innerhalb von 2 Min. ein Programmwechsel möglich. Bei einem späteren Programmwechsel werden bereits angefangene Programmabschnitte (z.B. Reinigen) zu Ende geführt.

Wartung und Pflege

Eine regelmäßige Kontrolle und Wartung Ihres Gerätes hilft, Fehler zu vermeiden. Dies spart Zeit und Ärger.

Gesamtzustand der Maschine

• Spülraum auf Ablagerungen von Fett und Kalk überprüfen.
  Finden sich solche Ablagerungen, dann:

- Reinigerkammer mit Reiniger befüllen. Gerät ohne Geschirr im Programm mit höchster Spültemperatur starten.

Zur Gerätereinigung nur speziell für Geschirrspüler geeignete Reiniger/Gerätereiniger verwenden.

- Türdichtung regelmäßig mit einem feuchten Tuch abwischen.

Wenden Sie zur Reinigung Ihres Geschirrspülers niemals einen Dampfreiniger an. Der Hersteller haftet nicht für eventuelle Folgeschäden.

Wischen Sie Gerätefront und Blende regelmäßig mit einem leicht angefeuchteten Tuch ab; Wasser und etwas Spülmittel genügen. Vermeiden Sie Schwämme mit rauer Oberfläche und scheuernde Reinigungsmittel, beides könnte zum Verkratzen der Oberflächen führen.

Bei Edelstahlgeräten: Vermeiden Sie Schwammtücher oder waschen Sie diese vor dem ersten Gebrauch mehrmals gründlich aus, um Korrosion zu vermeiden.

Warnung

Niemals andere chlorhaltige Haushaltsreinigungsmittel verwenden! Gesundheitsgefährdung!

Spezialsalz und Klarspüler

- Die Nachfüllanzeigen 9 und 8 kontrollieren. Gegebenenfalls Salz und/oder Klarspüler nachfüllen.

de

Siebe

Die Siebe 28 halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen. Das Siebsystem besteht aus einem Grobsieb, einem flachen Feinsieb und einem Microsieb.

- Nach jedem Spülen die Siebe auf Rückstände kontrollieren.

- Siebzylinder wie abgebildet losdrehen und Siebsystem herausnehmen.

- Eventuelle Reste entfernen und Siebe unter fließendem Wasser reinigen.

- Siebsystem in umgekehrter Reihenfolge wieder einbauen und darauf achten, dass sich die Pfeilmarkierungen nach dem Schließen gegenüberstehen.

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme 22 und 24 blockieren.

- Austrittsdüsen der Sprüharme auf Verstopfungen kontrollieren.

- Den oberen Sprüharm 22 abschrauben.

- Den unteren Sprüharm 24 nach oben abziehen.

- Sprüharme unter fließendem Wasser reinigen.

- Sprüharme wieder einrasten bzw. festschrauben.

Störungen selbst beheben

Erfahrungsgemäß lassen sich viele Störungen, die im täglichen Betrieb auftreten, von Ihnen selbst beheben. Dies stellt sicher, dass Ihnen die Maschine schnell wieder zur Verfügung steht. In der nachfolgenden Übersicht finden Sie mögliche Ursachen für Fehlfunktionen und hilfreiche Hinweise für deren Beseitigung.

Hinweis

Sollte das Gerät während des Geschirrspülens aus nicht ersichtlichen Gründen stehen bleiben, führen Sie zunächst die Funktion Programm abbrechen (Reset) aus. (Siehe Kapitel Grundfunktionen)

Warnung

Denken Sie daran: Reparaturen dürfen nur von Fachleuten durchgeführt werden. Sollte der Austausch eines Bauteils erforderlich sein, ist darauf zu achten, dass nur Originalersatzteile verwendet werden. Durch unsachgemäße Reparaturen oder durch Verwendung von Nicht-Originalersatzteilen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

Abwasserpumpe

Grobe Speisereste aus dem Spülwasser, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spülwasser wird dann nicht abgepumpt und steht über dem Sieb. In diesem Fall:

• Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz.
• Entnehmen Sie den Unterkorb.
• Sieb e 28 ausbauen. (Siehe Kapitel Wartung und Pflege)
• Wasser ausschöpfen, evtl. Schwamm zu Hilfe nehmen.

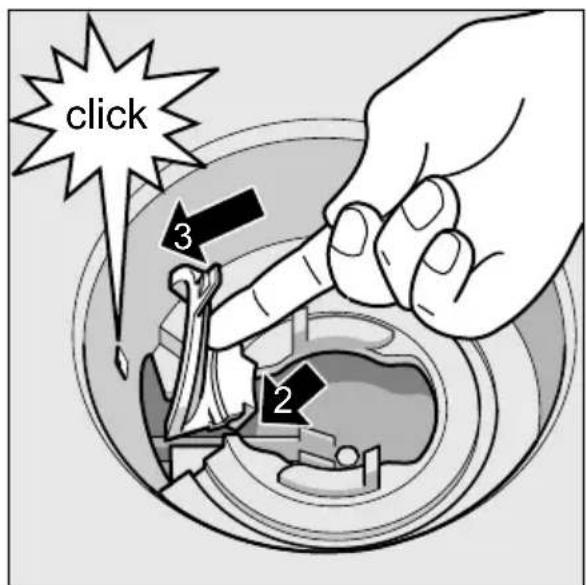

- Pumpenabdeckung (wie abgebildet) mit Hilfe eines Löffels aushebeln, bis es klickt, dann die Abdeckung am Steg fassen und herausziehen.

• Innenraum kontrollieren und gegebenenfalls Fremdkörper entfernen.
• Abdeckung in die ursprüngliche Position bringen, nach unten drücken und einrasten.

- Siebe einbauen.

de

Hinweis

Sollte die Abdeckung nicht ordnungsgemäß eingerastet sein, kann dies eine Programmunterbrechung verursachen und es erscheint die Anzeige „Wasserhahn 📁“ 5.

... beim Einschalten

Das Gerät läuft nicht an.

• Sicherung im Haus nicht in Ordnung.
• Gerätestecker nicht eingesteckt.
• Gerätetür nicht richtig geschlossen.

... am Gerät

Unterer Sprüharm dreht sich schwer.

- Sprüharm blockier

Tür lässt sich nur schwer öffnen. \*

• Kindersicherung ist aktiviert. Die Anleitung zur Deaktivierung befindet sich hinten im Umschlag.
  * Je nach Modell

Deckel der Reinigerkammer lässt sich nicht schließen.

- Reinigerkammer überfüllt oder Mechanismus durch verklebte Reinigerreste blockiert.

Reinigerreste in der Reinigerkammer.

• Kammer war beim Einfüllen feucht.
• Nachfüllanzeige/n ausgeschaltet.
• Genügend Salz/Klarspüler vorhanden.

Nachfüllanzeige für Salz 9 und/oder Klarspüler 8 leuchtet nicht.

Nachfüllanzeige für Spezialsalz 9 leuchtet.

- Salz fehlt. Spezialsalz nachfüllen.

Anzeige „Wasserhahn leuchtet

• Wasserhahn geschlossen.
• Wasserzulauf unterbrochen.
• Zulaufschlauch geknickt.
• Sieb am Wasserzulauf verstopft.
• Gerät ausschalten und Gerätestecker ziehen.
• Wasserhahn zudrehen.
• Sieb im Zulaufschlauch säubern.

• Stromversorgung wiederherstellen.
• Wasserhahn öffnen.
• Gerät einschalten.

- Nach Programmende bleibt Wasser im Gerät stehen.

- Abwasserschlauch verstopft oder geknickt.

- Abwasserpumpe Abdeckung der Abwasserpumpe nicht verrastet (Siehe Abwasserpumpe).

- Siebe verstopft.

- Programm noch nicht beendet. Programmende abwarten oder Funktion „Reset“ ausführen.

... beim Spülen

Ungewöhnliche Schaumbildung

- Handspülmittel im Vorratsbehälter für Klarspüler. Verschütteter Klarspüler führt zu übermäßiger Schaumbildung, deshalb bitte mit einem Tuch entfernen.

Gerät bleibt während des Spülens stehen.

• Stromzufuhr unterbrochen.
• Wasserzulauf unterbrochen.

Schlagendes Geräusch der Füllventile

– Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

Schlagendes / Klapperndes Geräusch beim Spülen

• Sprüharm schlägt an Geschirrteile.
• Geschirrteile nicht richtig eingeordnet.

... am Geschirr

Speisereste am Geschirr.

• Geschirr zu eng eingeordnet, Geschirrkorb überfüllt.
• Zu wenig Reiniger.
• Zu schwaches Spülprogramm.
• Sprüharmdrehung behindert.
• Sprüharmdüsen verstopft.
• Siebe verstopft.
• Siebe falsch eingesetzt.
• Abwasserpumpe blockiert.
• Oberkorb rechts und links nicht auf gleiche Höhe eingestellt.

Tee- oder Lippenstiftreste sind nicht vollständig entfernt.

• Der Reiniger hat eine zu geringe Bleichwirkung.
• Zu geringe Spültemperatur.
• Zu wenig / ungeeigneter Reiniger.

Weiße Flecken am Geschirr/Gläser bleiben milchig.

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behälterwänden kommen.

• Zu wenig / ungeeigneter Reiniger.
• Zu schwaches Programm gewählt.
• Kein / zu wenig Klarspüler.
• Kein / zu wenig Spezialsalz.
• Enthärtungsanlage auf den falschen Wert eingestellt.
• Verschluss des Salzbehälters nicht zugedreht.

Wenden Sie sich an den

Reinigungshersteller, insbesondere wenn:

• das Geschirr nach Programmende sehr nass ist.
• kalkige Beläge entstehen.

Blinde, verfärbte Gläser, Beläge nicht abwaschbar.

• Ungeeigneter Reiniger.
• Gläser nicht spülmaschinenfest.

Schlieren auf Gläsern und Besteck, Gläser mit metallischem Aussehen.

- Zu viel Klarspüler.

Verfärbungen auf Kunststoffteilen.

• Zu wenig / ungeeigneter Reiniger.
• Zu schwaches Programm gewählt.

Rostspuren am Besteck.

• Besteck nicht rostbeständig.
• Salzgehalt im Spülwasser zu hoch, da Verschluss des Salzbehälters nicht fest zugedreht oder beim Salznachfüllen Salz verschüttet wurde.

Geschirr nicht trocken.

• Gerätetür zu früh geöffnet und Geschirr zu früh ausgeräumt.
• Programm ohne Trocknung gewählt.
• Zu wenig/ungeeigneter Klarspüler.
• Intensivtrocknen aktivieren.
• Verwendeter kombinierter Reiniger hat schlechte Trocknungsleistung. Klarspüler verwenden (Einstellung siehe Kapitel Klarspüler).

Kundendienst

Sollte es Ihnen nicht gelingen, die Störung zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Die Kontaktdaten finden Sie in der Garantiebeilage. Geben Sie beim Anruf bitte die Gerätenummer (E-Nr. = 1) und das Fertigungsdatum (FD = 2) an, die Sie auf dem Typenschild 33 an der Gerätetür finden.

Installation

Für einen ordnungsgemäßen Betrieb muss der Geschirrspüler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisung festgehalten sind.

Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

• Überprüfen bei Anlieferung
• Aufstellen
• Abwasseranschluss
• Frischwasseranschluss
• Elektrischer Anschluss.

Sicherheitshinweise

– Nehmen Sie Aufstellung und Anschluss nach der Installations- und Montageanweisung vor.
- Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.
- Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
– Die elektrischen Anschlussbedingungen müssen mit den Angaben auf dem Typenschild 33 des Geschirrspülers übereinstimmen.
- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ausgetauscht werden.
Um Gefährdungen zu vermeiden, darf diese nur durch den Kundendienst ersetzt werden.
- Soll der Geschirrspüler in einen Hochschrank eingebaut werden, muss dieser ordnungsgemäß befestigt werden.

• Bauen Sie Unterbau- oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder anderen Geräten, die Wärme erzeugen) und bauen Sie es nicht unter ein Kochfeld ein.
• Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluss enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.

Warnung

Wenn das Gerät nicht in einer Nische steht und damit eine Seitenwand zugänglich ist, muss der Türscharnierbereich aus Sicherheitsgründen seitlich verkleidet werden (Verletzungsgefahr). Die Abdeckungen erhalten Sie als Sonderzubehör beim Kundendienst oder im Fachhandel.

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfreie Funktion überprüft. Dabei sind kleine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Technische Daten

Gewicht:

max. 53 kg

Spannung:

230 V, 50 Hz

Anschlusswert:

2,3 kW

Absicherung:

10/13 A

Wasserdruck:

mindestens 0,05 MPa (0,5 bar), maximal 1 MPa (10 bar). Beihöherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

Kaltwasser; bei Warmwasser max. Temp. 60 °C.

Aufstellung

Erforderliche Einbaumaße aus der Montageanweisung entnehmen. Das Gerät mit Hilfe der verstellbaren Füße waagerecht aufstellen. Dabei auf sicheren Stand achten.

• Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z. B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.
• Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden. Wenn der Stecker nach dem Einbau nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.

de

Abwasseranschluss

– Die erforderlichen Arbeitsschritte aus der Montageanweisung entnehmen, gegebenenfalls Siphon mit Ablaufstutzen montieren.
- Abwasserschlauch mit Hilfe der beiliegenden Teile an den Ablaufstutzen des Siphons anschließen.
Achten Sie darauf, dass der Ablaufschlauch nicht geknickt, gequetscht oder in sich verschlungen ist und dass kein Verschlussdeckel im Ablauf das Abfließen des Abwassers verhindert!

Frischwasseranschluss

• Frischwasseranschluss entsprechend der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen.
  Achten Sie darauf, dass der Frischwasseranschluss nicht geknickt, gequetscht oder in sich verschlungen ist.
• Bei Austausch des Gerätes muss immer ein neuer Wasser-Zulaufschlauch verwendet werden.

Wasserdruck:

mindestens 0,05 MPa (0,5 bar), maximal 1 MPa (10 bar). Bei höherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

bevorzugt Kaltwasser; bei Warmwasser max. Temp. 60 °C.

Elektrischer Anschluss

• Das Gerät nur an Wechselspannung 230 V und 50 Hz über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschließen. Erforderliche Absicherung siehe Typenschild [33].
• Die Steckdose muss nahe dem Gerät und auch nach dem Einbau frei zugänglich sein.
• Veränderungen am Anschluss dürfen nur durch Fachleute erfolgen.
• Eine Verlänger u Netzanschlusskabels darf nur über den Kundendienst bezogen werden.
• Bei der Verwendung eines Fehlerstrom-Schutzschalters darf nur ein Typ mit dem Zeichen 📄 eingesetzt werden. Nur dieser garantiert die Erfüllung der jetzt gültigen Vorschriften.

Demontage

Halten Sie auch hier die Reihenfolge der Arbeitsschritte ein.

• Gerät vom Stromnetz trennen.
• Wasserzulauf abdrehen.
• Abwasser- und Frischwasseranschluss lösen.
• Befestigungsschrauben unter der Arbeitsplatte lösen.
• Wenn vorhanden, Sockelbrett demontieren.
• Gerät herausziehen, dabei Schlauch vorsichtig nachziehen.

Transport

Geschirrspüler entleeren und lose Teile sichern.

Das Gerät muss durch folgende Schritte entleert werden:

• Wasser hahn öff
• Tür schließen.
• Programm Eco 📋 wählen.
• Hauptschalter Der Programmablauf startet.
• Warten bis ca. 4 Minuten abgelaufen sind.
• Programmwähler 3 auf Pos. Reset drehen.
• Nach einer weiteren Minute Hauptschalter 1 ausschalten.
• Wasserhahn schließen.

Gerät nur aufrecht transportieren

(damit kein Restwasser in die

Maschinensteuerung gelangt und zu fehlerhaftem Programmablauf führt).

Frostsicherheit

Steht das Gerät in einem frostgefährdeten Raum (z. B. Ferienhaus), so muss das Gerät vollständig entleert werden (siehe Transport).

- Wasserhahn schließen, Zulaufschlauch lösen und auslaufen lassen.

Entsorgung

Sowohl die Verpackung neuer Geräte als auch Altgeräte enthalten wertvolle Rohstoffe und wieder verwertbare Materialien.

Bitte entsorgen Sie die einzelnen Teile nach Sorten getrennt.

über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde- bzw. Stadtverwaltung.

Verpackung

Alle Kunststoffteile des Geräts sind mit international genormten Kurzzeichen gekennzeichnet (z. B. >PS< Polystyrol).

Damit ist bei der Geräteentsorgung ein Trennen nach sortenreinen Kunststoffabfällen möglich.

Beachten Sie bitte die Sicherheitshinweise unter „Bei der Anlieferung“.

Altgeräte

Beachten Sie bitte die Sicherheitshinweise unter „Bei der Entsorgung“.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EC über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Änderungen vorbehalten.

Kindersicherung (Türverriegelung) \*

40 Kindersicherung aktivieren.
41 Tür öffnen mit aktivierter Kindersicherung.
42 Kindersicherung deaktivieren.

Schließen Sie die Gerätetür immer komplett, wenn Sie das Gerät verlassen. Nur so können Sie Ihre Kinder vor möglichen Gefahren schützen.

Backblechsprühkopf \*

Große Bleche oder Gitter sowie Teller mit einem Durchmesser mehr als 30 cm (Gourmetteller, Pastateller, Platzteller) können Sie mit Hilfe dieses Sprühkopfes reinigen. Entnehmen Sie hierzu den Oberkorb und setzen Sie den Sprühkopf wie in der Zeichnung dargestellt ein.

Damit der Sprühstrahl alle Teile erreichen kann, ordnen Sie die Bleche wie abgebildet ein (max. 2 Backbleche und 2 Gitter).

Den Geschirrspüler immer mit Oberkorb oder Backblechsprühkopf betreiben!

Imtron GmbH

Wankelstrasse 5

D-85046 Ingolstadt

9000 590 780 de (9008-3)

6000
