S5543 - Geschirrspüler NEFF - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	NEFF
Modell	S5543
Kapazität	12 Maßgedecke
Abmessungen (H × B × T)	ca. 85 × 60 × 60 cm
Gewicht	ca. 50 kg
Spannungsversorgung	230 V ~ 50 Hz
Anschlusswert	siehe Typenschild
Wasserdruckbereich	0,5 – 10 bar
Zulauftemperatur	Kaltwasser; Warmwasser max. 60 °C
Programme	Stark 65 °C, Normal 55 °C, Eco 55 °C, Schnell
Wasserverbrauch pro Zyklus	ca. 14 – 20 Liter (je nach Programm)
Energieverbrauch pro Zyklus	ca. 1,0 – 1,4 kWh (je nach Programm)
Enthärtungsanlage	Einstellbarer Wasserhärtebereich (0–4)
Klarspülerdosierung	Stufenlos einstellbar (Werkseinstellung 3,5)
Oberkorb höhenverstellbar	Ja (auf oberer/unterer Rollenebene)
Besteckkorb	Ja
Kindersicherung	Ja (Türverriegelung)
Aqua-Stop	Optional (bei einigen Modellen)
Siebsystem	Grob-/Microsieb und Feinsieb
Material Innenraum	Edelstahl / Kunststoff
Bauart	Freistehend oder integrierbar (Unterbau)

Häufig gestellte Fragen - S5543 NEFF

Wie stelle ich die Wasserhärte ein?

Die Wasserhärte wird über den Wasserhärte-Bereichsschalter 26 eingestellt. Entnehmen Sie den Härtewert Ihres Leitungswassers (z.B. vom Wasserwerk) und stellen Sie den Einstellwert an der Maschine entsprechend der Tabelle ein (z.B. 22‑35 °dH = Stufe IV, Einstellwert 4). Danach Spezialsalz einfüllen.

Wie viel Spezialsalz muss eingefüllt werden?

Bei den Einstellwerten 1‑3 muss Salz eingefüllt werden. Füllen Sie maximal 1,5 kg in den Vorratsbehälter 25. Vor dem ersten Befüllen ca. 1 Liter Wasser in den Behälter geben. Bei Einstellwert 0 wird kein Salz benötigt.

Was tun bei ungewöhnlicher Schaumbildung?

Handspülmittel in der Klarspülerzugabe ist die häufigste Ursache. Entfernen Sie das Handspülmittel aus dem Klarspülerbehälter und spülen Sie das Gerät ggf. leer. Verwenden Sie nur speziellen Klarspüler für Haushaltsgeschirrspüler.

Das Gerät läuft nicht an. Woran liegt das?

Mögliche Ursachen: Sicherung defekt, Netzstecker nicht eingesteckt, Tür nicht richtig geschlossen, Programmtaste nicht gedrückt, Wasserhahn nicht geöffnet oder Sieb am Wasserzulauf verstopft. Prüfen Sie diese Punkte nacheinander.

Nach Programmende bleibt Wasser im Gerät stehen. Was tun?

Möglicherweise ist der Abwasserschlauch verstopft oder geknickt, die Abwasserpumpe blockiert oder die Siebe (Grob‑, Fein‑, Microsieb) sind verstopft. Überprüfen und reinigen Sie die Siebe und den Abwasserschlauch. Entfernen Sie ggf. Fremdkörper aus der Abwasserpumpe.

Warum wird mein Geschirr nicht trocken?

Mögliche Ursachen: Programm ohne Trocknung gewählt, Klarspülermenge zu niedrig eingestellt oder Geschirr zu früh ausgeräumt. Erhöhen Sie die Klarspülerdosierung und wählen Sie ein Programm mit Trockengang.

Auf dem Geschirr bleiben weiße Flecken. Woran liegt das?

Weiße Flecken können durch zu wenig Reiniger, zu geringe Klarspülereinstellung, fehlendes Spezialsalz bei hartem Wasser oder falsche Enthärtungseinstellung entstehen. Überprüfen Sie Salz- und Klarspülerstand und die Wasserhärteeinstellung.

Das Gerät macht klappernde oder schlagende Geräusche. Was ist zu tun?

Klappern entsteht durch falsch eingeordnetes Geschirr – ordnen Sie die Teile sicher und so an, dass sie sich nicht berühren. Schlagende Geräusche können durch den Sprüharm verursacht werden, der an Geschirr stößt. Überprüfen Sie, ob der Sprüharm frei drehen kann.

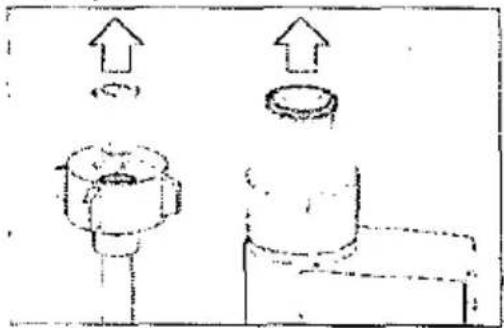

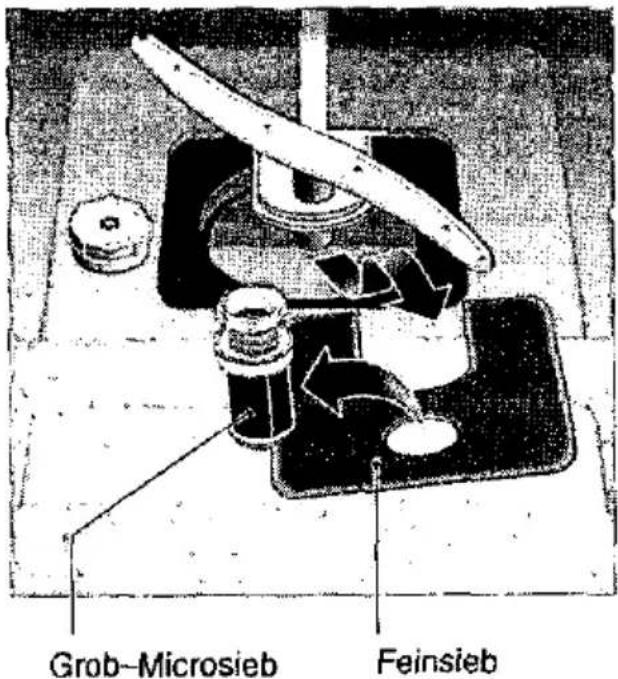

Wie reinige ich die Siebe?

Nach jedem Spülen die Siebe 23 auf Rückstände prüfen. Entfernen Sie das Grob‑/Microsieb (durch Drehen) und nehmen Sie das Feinsieb heraus. Reinigen Sie beide unter fließendem Wasser. Bauen Sie sie in umgekehrter Reihenfolge wieder ein.

Wie schalte ich die Kindersicherung ein?

Die Kindersicherung (Türöffner 2) wird laut Zeichnung im Umschlag eingeschaltet. Drücken Sie den Türöffner und verriegeln Sie die Tür. Zum Öffnen der Tür bei eingeschalteter Kindersicherung siehe Bedienungsanleitung.

BEDIENUNGSANLEITUNG S5543 NEFF

DE Inhaltsverzeichnis

Sicherheitshinweise 3
Gerät kennenlernen ..... 4
Enthärtungsanlage 5
Spezialsalz einfüllen 6
Klarspüler einfüllen 7
Nicht geeignetes Geschirr .. 8
Geschirr einordnen 9
Reiniger 11

Programmübersicht ..... 13
Geschirrspülen 14
Wartung und Pflege ..... 15
Fehlersuche 17
Kundendienst rufen 20
Hinweise 20
Installation 22

GB Index

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern nehmen Sie Rücksprache mit Ihrem Lieferanten.
• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluß nach der Installations- und Montageanweisung vor.
• Bei der Installation muß der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, daß das Erdungssystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Elektrische Anschlußbedingungen und Angaben auf dem Typenschild des Geschirrspülers müssen übereinstimmen.
• Benutzen Sie zum Anschluß niemals Verlängerungskabel.
• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluß enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlußleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.
• Bauen Sie Unterbau- oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
• Nach dem Aufstellen des Gerätes muß der Stecker frei zugänglich sein.

Im täglichen Betrieb

• Benutzen Sie den Geschirrspüler nur im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
  — Das Wasser im Spülraum ist kein Trinkwasser.
• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
• Die Tür während des Programmablaufs nur vorsichtig öffnen. Es besteht die Gefahr, daß Wasser aus dem Gerät spritzt.

Bei Kindern im Haushalt

• Erlauben Sie Kleinkindern nicht, mit dem Geschirrspüler zu spielen oder ihn zu bedienen.
• Halten Sie Kleinkinder vom Reiniger und Klarspüler fern.
• Halten Sie Kleinkinder vom geöffneten Geschirrspüler fern, es könnten sich noch Reste vom Reiniger darin befinden.

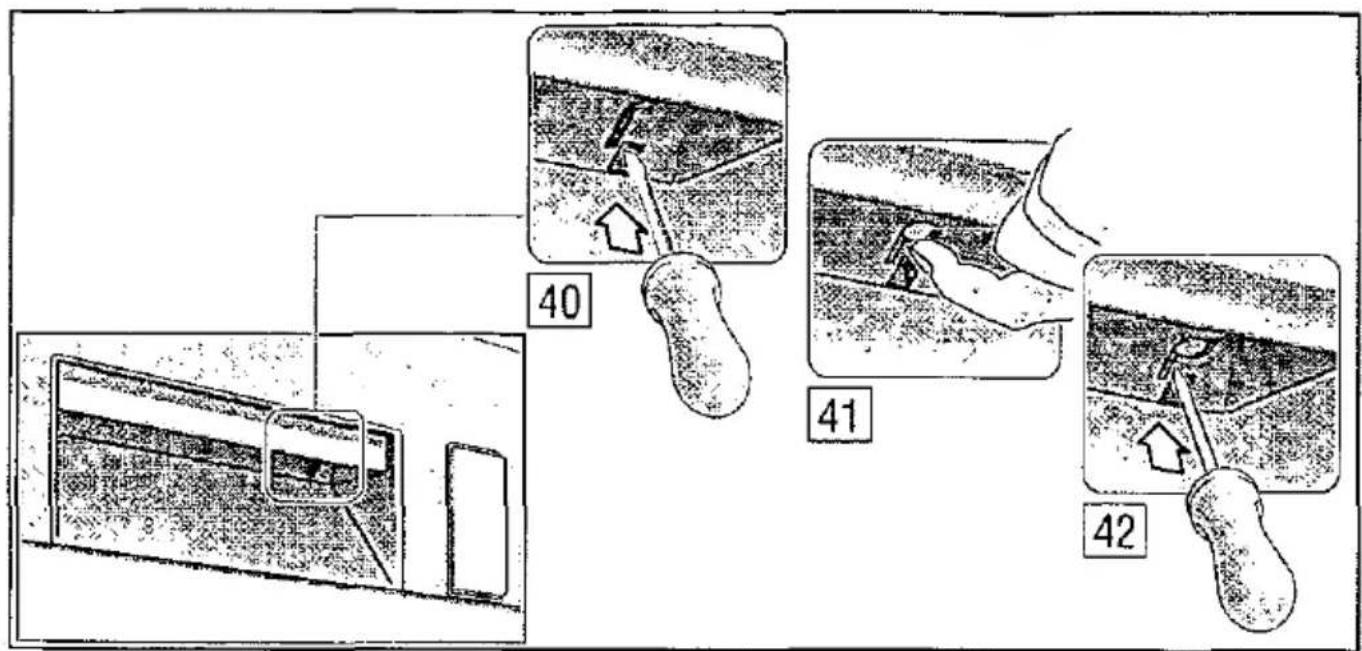

Kindersicherung \*

* bei einigen Modellen Beachten Sie hierzu die Zeichnungen im Umschlag.

40 Kindersicherung einschalten ( Türöffner 2 )
41 Tür öffnen mit eingeschalteter Kindersicherung
42 Kindersicherung ausschalten

DE

Bei auftretenden Schäden

• Reparaturen und Eingriffe dürfen nur durch den Fachmann ausgeführt werden.
• Bei Reparaturen und Eingriffen muß das Gerät vom Netz getrennt sein. Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlußkabel. Wasserhahn zudrehen.

Bei der Entsorgung

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle damit auszuschließen. Ziehen Sie den Netzstecker, durchtrennen Sie dann das Netzkabel und machen Sie den Türverschluß unbrauchbar.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Gerät kennenlernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich in der letzten Ausklappseite des Einbandes. Schlagen Sie bitte vor dem Lesen diese Seite auf.

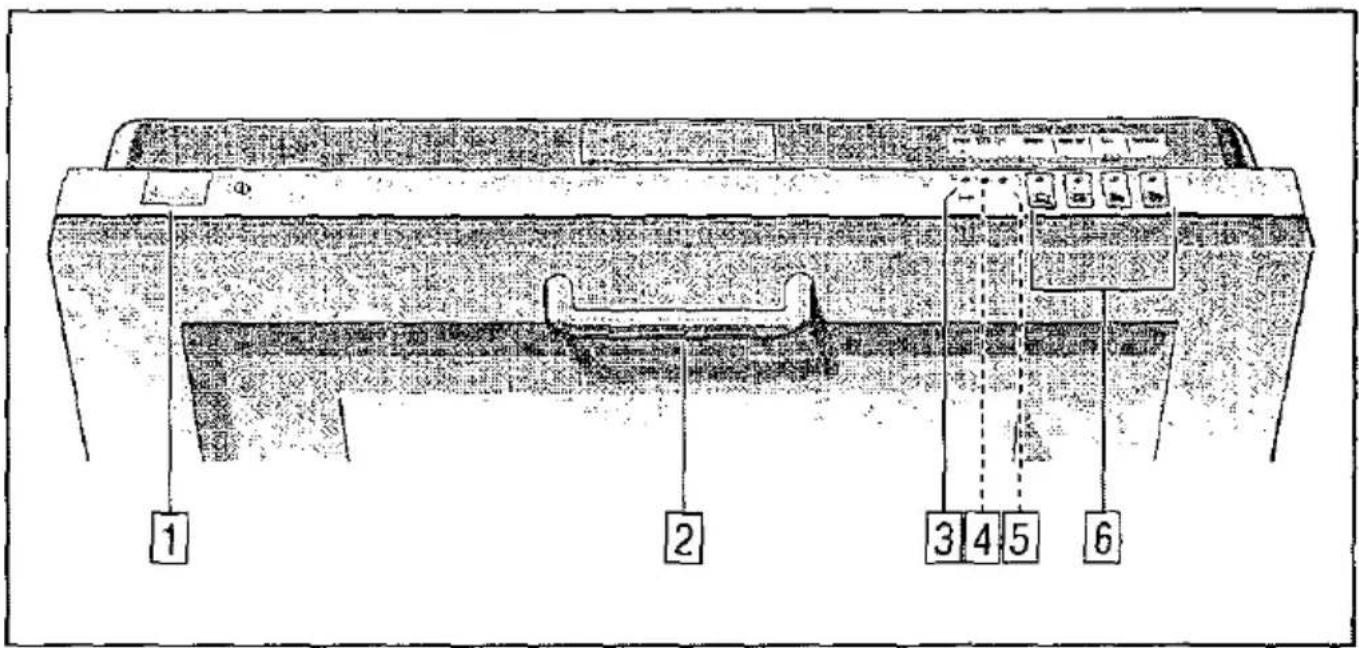

Bedienblende

1 Hauptschalter
2 Türöffner
3 Programmende-Anzeige
4 Salznachfüllanzeige*
5 Klarspülernachfüllanzeige *
6. Programmtasten * bei einigen Modellen

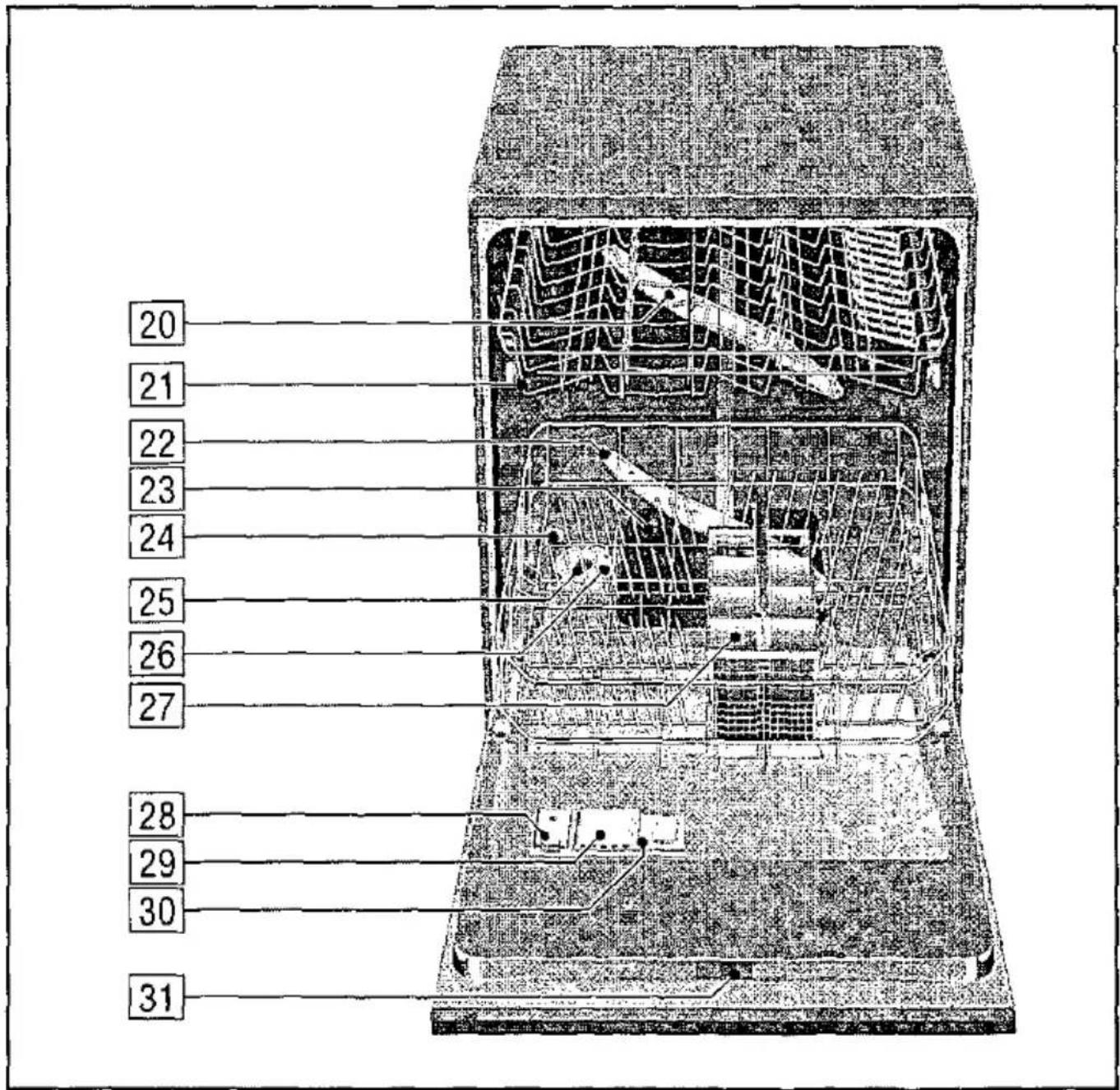

Geräteinnenraum

20 Oberer Sprüharm
21 Oberer Geschirrkorb
mit Etagere *
22 Unterer Sprüharm
23 Siebe
24 Unterer Geschirrkorb
25 Vorratsbehälter für Spezialsalz mit Nachfüllanzeige *
26 Wasserhärte-Bereichsschalter
27 Besteckkorb
28 Vorratsbehälter für Klarspüler mit Nachfüllanzeige
[29] Reinigerkammer
30 Verschlußriegel
131 Typenschild
* bei einigen Modellen

Zum Erstbetrieb einkaufen:

• Salz
• Reiniger
• Klarspüler

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, ansonsten lagern sich weiße Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb eines bestimmten Wasserhärtegrades muß für den Betrieb im Geschirrspüler enthältet, d.h. entkalkt werden.

Dies geschieht mit Hilfe von Spezialsalz in der Enthärtungsanlage des Geschirrspülers.

Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungswassers.

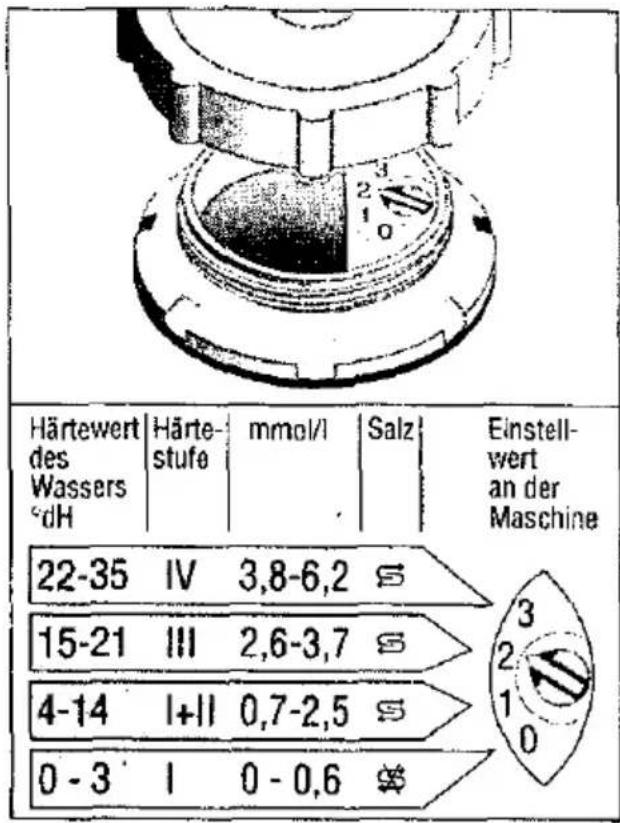

Enthärtungsanlage einstellen

- Härtewert Ihres Leitungswassers in Erfahrung bringen. Hier hilft das Wasserwerk oder der Kundendienst.

- Einstellwert aus der Wasserhärtetabelle entnehmen.

Wasserhärtetabelle

Härtewert des Wassers °dH Härte-stufe mmol/l Salz Einstell-wert an der Maschine 22-35 IV 3,8-6,2 15-21 III 2,6-3,7 4-14 I+II 0,7-2,5 0 - 3 I 0 - 0,6

• Einstellwert am Wasserhärte-Bereichsschalter 26 einstellen.

DE

Spezialsalz einfüllen

Wirkungsweise des Salzes

Während des Spülens wird automatisch das Salz aus dem Salzbehälter in den Enthärter geschwemmt und löst dort den Kalk.

Die kalkhaltige Lösung wird aus dem Geschirrspüler gepumpt. Das

Enthärtungssystem ist danach wieder aufnahmebereit.

Dieser Regenerierungsablauf funktioniert nur dann, wenn das Salz im Wasser gelöst ist.

Öffnen Sie den Schraubverschluß des Vorratsbehälters 25.

Vor der ersten Inbetriebnahme müssen Sie in den Salzbehälter ca. 1 Liter Wasser gießen.

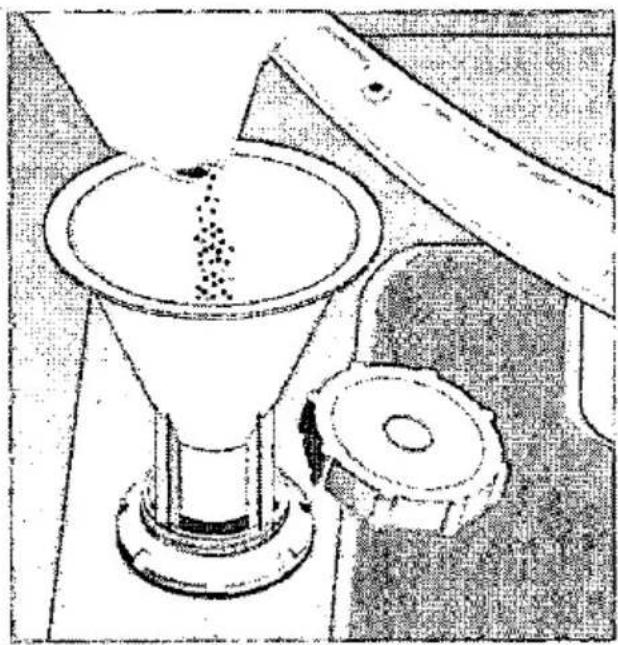

Setzen Sie den beigelegten Trichter in die Einfüllöffnung ein.

Füllen Sie dann soviel Salz nach, bis der Salzbehälter voll ist (max. 1,5 kg). Wenn Sie Salz einfüllen wird Wasser verdrängt und läuft ab. Säubern Sie anschließend den Einfüllbereich von Salzresten und schrauben Sie den Behälter zu, ohne den Deckel zu verkanten.

Die Salznachfüllanzeige 4 in der Blende leuchtet zunächst und erlischt erst nach einiger Zeit, wenn sich eine genügend hohe Salzkonzentration gebildet hat.

Hinweis

Bei dem Einstellwert '0' muß kein Salz eingefüllt werden, weil im Betrieb auch kein Salz verbraucht wird. Bei den Einstellwerten '1' bis '3' muß Salz eingefüllt werden.

Warnung

Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.

Salznachfüllanzeige

Salz ist nachzufüllen, sobald die Salznachfüllanzeige 4 in der Blende leuchtet. Bei Modellen ohne Anzeige in der Blende ist Salz nachzufüllen, wenn im Salzbehälterdeckel 25 der farbige Punkt nicht mehr sichtbar ist.

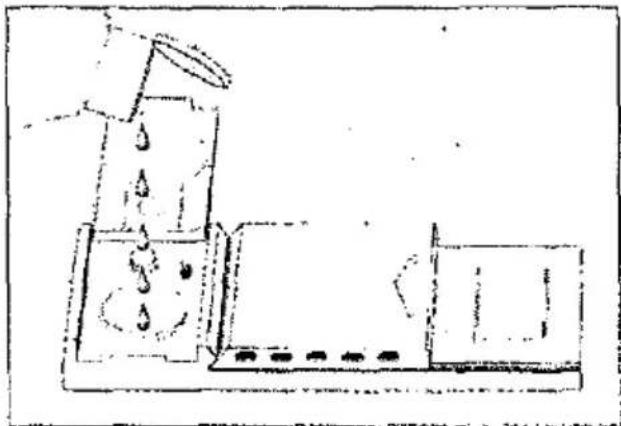

Klarspüler einfüllen

Klarspüler wird im Spülbetrieb verbraucht, um klare Gläser und fleckenloses Geschirr zu erhalten.

Deckel des Vorratsbehälters für Klarspüler [28] aufklappen.
- Klarspüler in die Einfüllöffnung einfüllen bis die Füllstandsanzeige dunkel wird.
- Deckel schließen bis er hörbar einrastet.

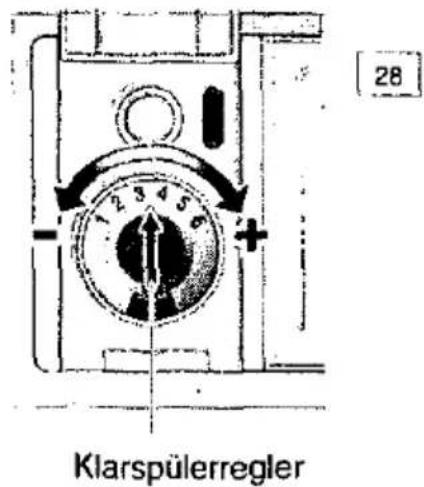

Zugabemenge für Klarspüler einstellen

Die Klarspülerzugabemenge ist stufenlos einstellbar. Der Klarspülerregler ist vom Werk auf 3,5 gestellt.

Ändern Sie die Stellung des Klarspülerreglers nur, wenn Schlieren (Drehen in Richtung – ) oder Wasserflecken (Drehen in Richtung + ) auf dem Geschirr zurückbleiben.

28 Klarspülerregler

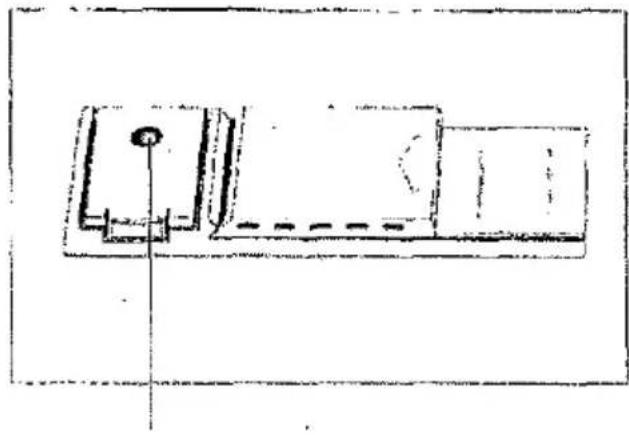

Klarspülernachfüllanzeige

Solange die Klarspülernachfüllanzeige in der Blende 5, bzw. an der Zugabe 28 dunkel erscheint, ist genügend Klarspüler vorhanden.

Klarspülernachfüllanzeige

Hinweis

Verwenden Sie nur Klarspüler für Haushaltgeschirrspüler.

DE

Nicht geeignetes Geschirr

Nicht in Ihrem Geschirrspüler reinigen sollten Sie:

Besteck- und Geschirrteile aus Holz. Sie laugen aus und werden unansehnlich; auch sind die verwendeten Kleber nicht für die auftretenden Temperaturen geeignet. Empfindliche Dekorgläser und Vasen, spezielles antikes oder unwiederbringliches Geschirr. Diese Dekore waren noch nicht spülmaschinenfest.

Nicht geeignet sind außerdem heißwasserempfindliche Kunststoffteile, Kupfer- und Zinngeschirr. Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten können nach vielen Spülgängen trüb werden. Weiter gehören sich vollsaugende Materialien, wie Schwämme und Tücher, nicht in den Geschirrspüler.

Empfehlung:

Kaufen Sie künftig nur Geschirr, dessen Eignung für den Geschirrspüler bestätigt wird.

Hinweis

Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind, dürfen nicht in den Geschirrspüler.

Glas- und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren.
• chemische Zusammensetzung des Reinigers.
• Wassertemperatur und Programmdauer der Geschirrspülmaschine.

Empfehlung:

• Gläser und Porzellan verwenden, das vom Hersteller als spülmaschinenfest bezeichnet wird.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
• Programm mit möglichst geringer Temperatur und kurzer Programmdauer wählen.
  Vorteil bei Warmwasseranschluß.

Geschirr einordnen

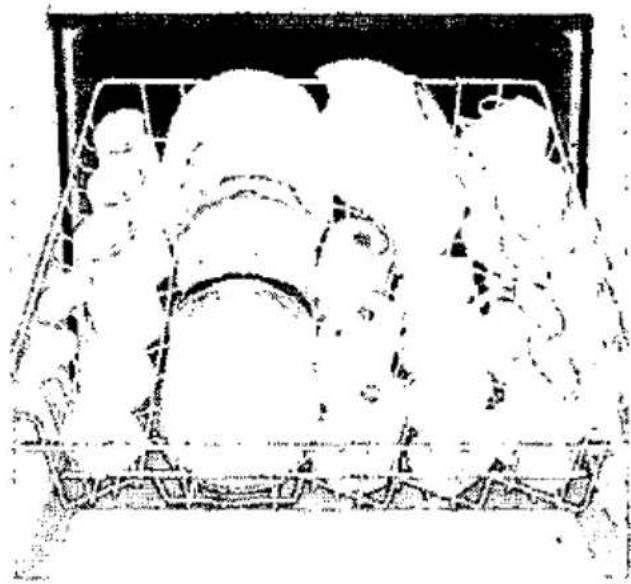

Geschirr einräumen

Grobe Speisereste entfernen.

Vorspülen unter fließendem Wasser ist nicht nötig.

Geschirr so einräumen, daß

• alle Gefäße, wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten stehen.
• Teile mit Wölbungen oder Vertiefungen schräg gestellt werden, damit das Wasser ablaufen kann.
• es sicher steht und nicht kippen kann.
• es die Drehung der beiden Sprüharme im Betrieb nicht behindert.

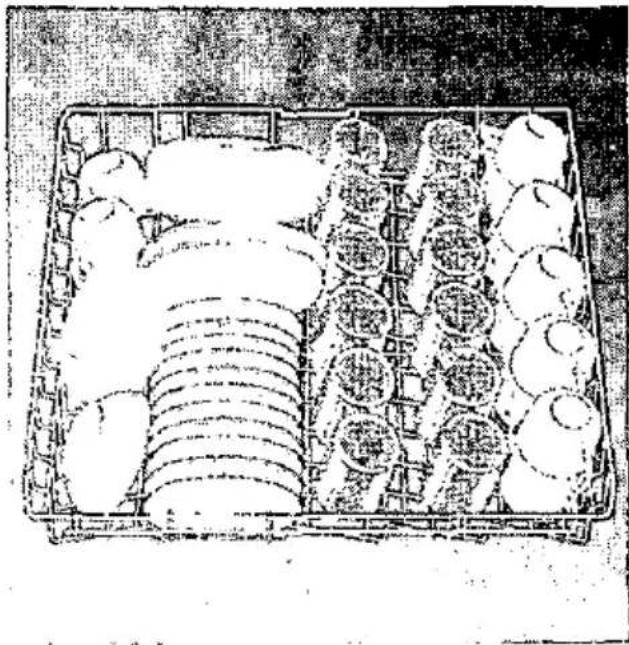

Tassen und Gläser
Oberer Geschirrkorb 21

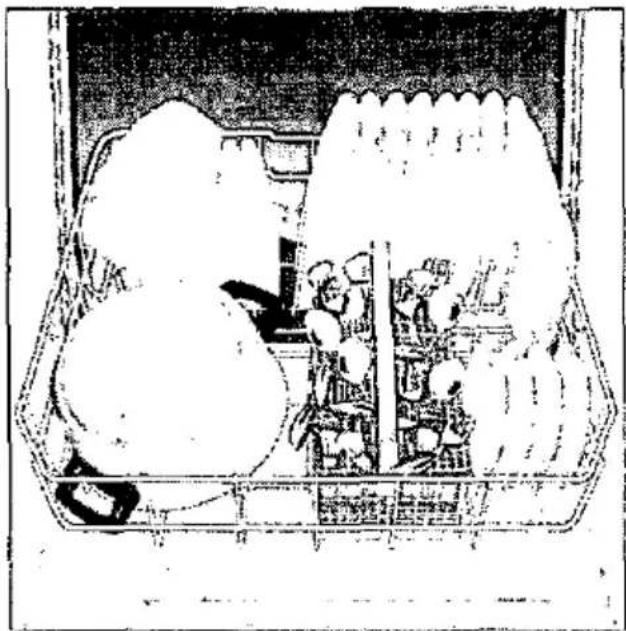

Töpfe

Unterer Geschirrkorb 24

Bestecke sollten Sie immer unsortiert mit der Eßfläche nach oben einordnen (Vorsicht mit Messerklingen). Der Sprühstrahl erreicht so die einzelnen Teile besser.

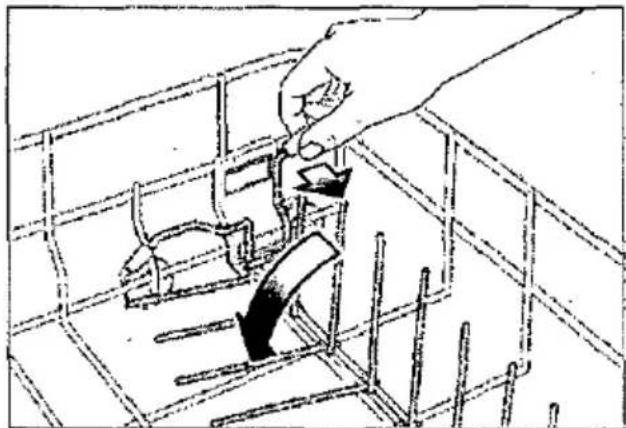

Klappstacheln \*

* bei einigen Modellen

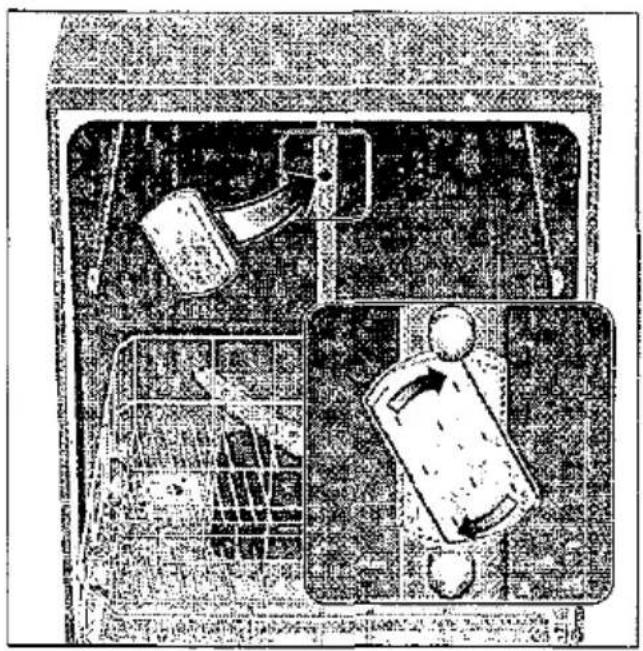

Backblechsprühkopf \*

* bei einigen Modellen

Beachten Sie hierzu die Zeichnungen im Umschlag. Große Bleche oder Gitter können Sie mit Hilfe des Backblechsprühkopfes reinigen.

Entnehmen Sie hierzu den Oberkorb und setzen Sie den Sprühkopf wie in der Zeichnung dargestellt ein. Damit der Sprühstrahl alle Teile erreichen kann ordnen Sie die Bleche bitte wie abgebildet ein.

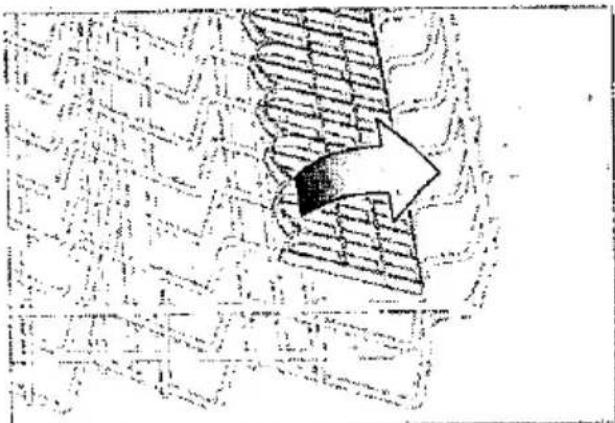

Die Etagere \*

* bei einigen Modellen

Langstielige und hohe Gläser am Rand der Etagere (nicht gegen Geschirr) anlehnen.

Lange Teile, Vorlege- und Salatbestecke, Kochlöffel oder Messer finden auf der Etagere Platz, damit sie die Sprüharmumdrehung nicht behindern. Die Etagere können Sie nach Belieben ein- und ausschwenken.

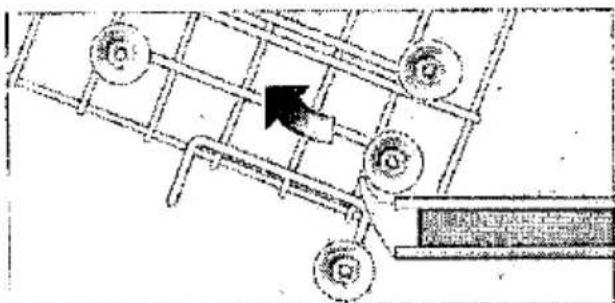

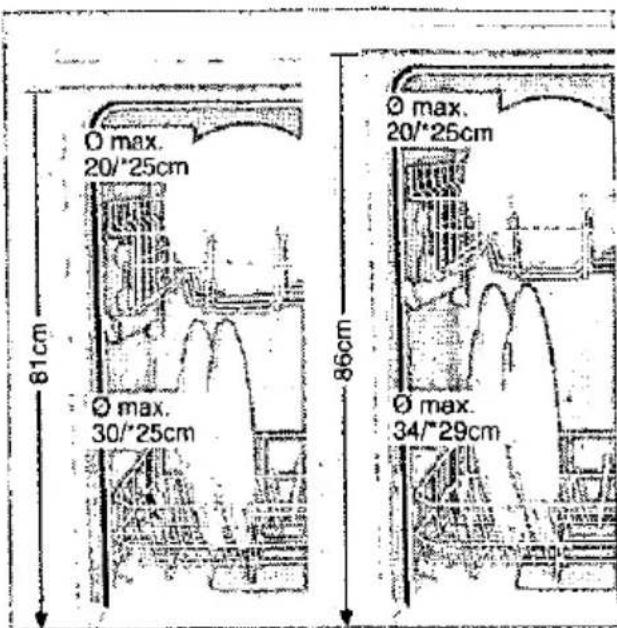

Korbhöhe verstellen \*

* bei einigen Modellen

O max. 20/25cm 81cm O max. 30/25cm 86cm O max. 20/25cm O max. 34/29cm

Der obere Geschirrkorb kann nach Bedarf auf den oberen Rollen oder den unteren Rollen benutzt werden, um entweder im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu erhalten.

Hinweis zum Reiniger

In Ihren Geschirrspüler können Sie die im Handel befindlichen flüssigen oder pulverförmigen Markenreiniger für Geschirrspüler bzw. TABS verwenden (kein Handspülmittel!).

Es gibt derzeit auf dem Markt drei Reinigertypen:

1. Phosphathaltig und chlorhaltig
2. Phosphathaltig und chlorfrei
3. Phosphatfrei und chlorfrei

Zur Schonung der Umwelt empfehlen wir phosphatfreie und chlorfreie Reiniger.

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behälterwänden kommen. Sie lassen sich durch Zugabe einer größeren Reinigermenge vermeiden.

Chlorfreie Reiniger haben eine geringere Bleichwirkung. Dies kann zu verstärkten Teerückständen oder Verfärbungen auf Kunsstoffteilen führen.

Abhilfe bringt hier:

– die Nutzung eines stärkeren Spülprogrammes, oder
- die Zugabe einer größeren Reinigermenge oder
- die Verwendung von chlorhaltigen Reiniger.

Ob ein Reiniger für Silberteile geeignet ist, finden Sie auf der Packung des Reinigers.

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Spülmittelhersteller zu wenden.

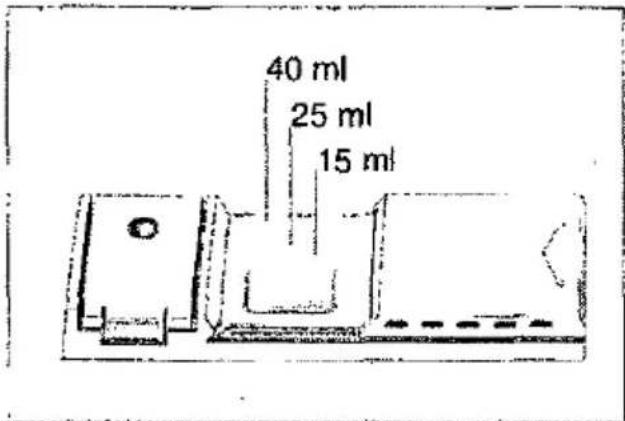

Reinigerkammer mit Dosierhilfe

Die Dosiereinteilung in der Reinigerkammer hilft Ihnen dabei, die richtige Menge einzufüllen. Die Kammer faßt bis zur unteren Linie 15 ml und bis zur mittleren Linie 25 ml Reiniger. Vollgefüllt passen 40 ml in die Kammer.

40 ml 25 ml 15 ml

Hinweis

Sollte die Reinigerkammer noch geschlossen sein, belätigen Sie den Verschlußriegel um sie zu öffnen.

DE

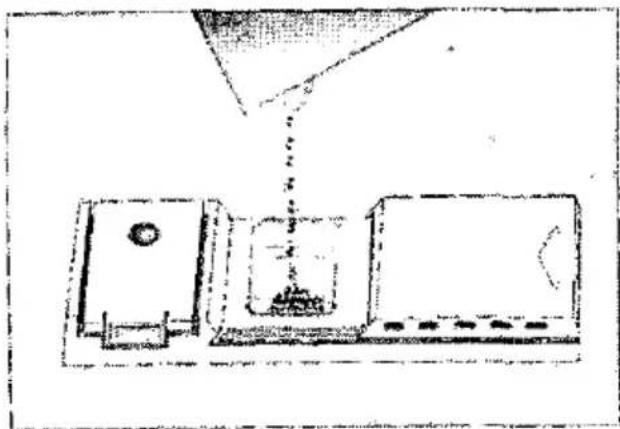

Reiniger einfüllen

- Reiniger in die Kammer 29 einfüllen.

Für die korrekte Dosierung beachten Sie bitte die Herstellerhinweise auf der Packung des Reinigers.

Spartip

Wenn Ihr Geschirr nur wenig verschmutzt ist, genügt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

• Deckel der Reinigerkammer schließen. Hierzu den Deckel der Kammer zuschieben und am Ende leicht darauf drücken, so daß der Verschluß hörbar einrastet.
• Bei der Verwendung von TABS entnehmen Sie bitte aus der Herstellerpackung wo Sie die TABS plazieren sollen (z.B. Besteckkorb, Reinigerkammer, usw.). Achten Sie darauf, daß auch bei der Verwendung von TABS der Reinigerdeckel geschlossen ist.

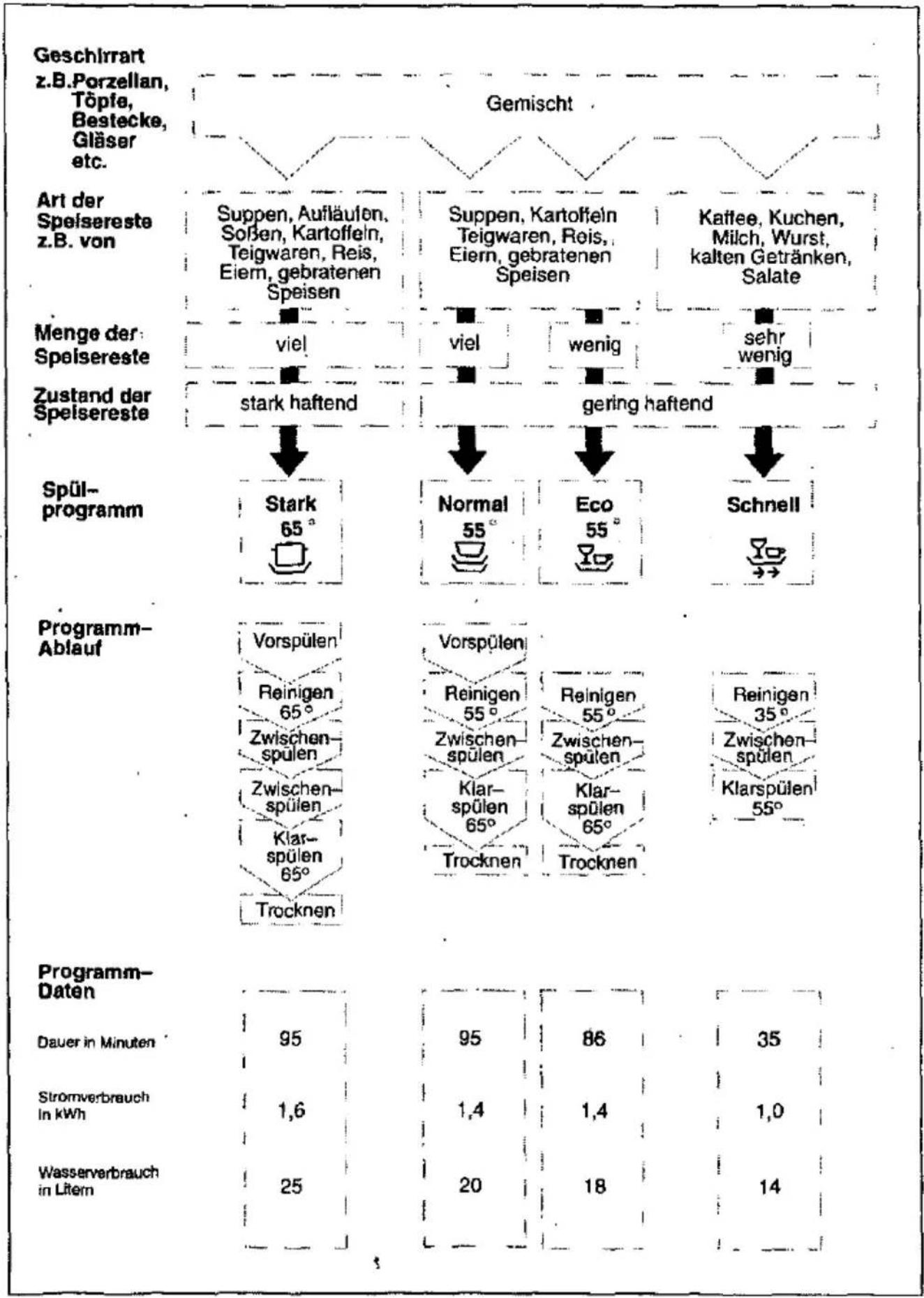

Programmübersicht

DE

Geschirrspülen

Programmauswahl

Anhand der Geschirrart und der Menge bzw. des Zustandes der Speisereste können Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen Programmes finden.

Den zugehörigen Programmablauf und die jeweiligen Programmdaten finden Sie im unteren Teil der Programmübersicht.

Ein Beispiel:

Für gemischtes Geschirr mit vielen aber gering haftenden Speiseresten benötigen Sie das Programm 'Normal 55°'.

Spartip

Bei wenig beladener Maschine genügt häufig das nächstschwächere Programm.

Programmdaten

Die angegebenen Programmdaten beziehen sich auf Normalbedingungen. Durch:

• unterschiedliche Geschirrmenge
• Zulauftemperatur des Wassers
• Wasserleitungsdruck
• Umgebungstemperatur
• Netzspannungstoleranzen
• und den maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge, ...)

können größere Abweichungen auftreten. Die Wasserverbrauchswerte sind auf den Wasserhärteeinstellwert 1 bezogen.

Gerät einschalten

• Hauptschalter 1 einschalten. Die Programmende-Anzeige 3 leuchtet auf.
• Programmtaste [6] drücken. Die Programmende-Anzeige [3] erlischt. Die Anzeige des gewählen Programmes leuchtet auf.
• Tür schließen Der Programmablauf startet automatisch.

Programmende

Das Programm ist beendet, wenn die Programmende-Anzeige 3 und die Anzeige des abgelaufenen Programmes leuchten.

Gerät ausschalten

• Nach Programmende Tür öffnen
• Hauptschalter 1 ausschalten.
• Wasserhahn zudrehen (entfällt bei Aquastop).
• Geschirr nach dem Abkühlen entnehmen.

Programm unterbrechen

• Tür öffnen. Vorsicht! Es besteht die Gefahr, daß Wasser aus dem Gerät spritzt. Erst dann vollständig öffnen, wenn sich der Sprüharm nicht mehr dreht.
• Hauptschalter [1] ausschalten.
• Leuchtanzeige erlischt. Das Programm bleibt gespeichert.
• Bei Warmwasseranschluß oder wenn die Maschine bereits aufgeheizt hat, die Tür erst einige Minuten anlehnen und dann schließen.
• Um den Programmablauf fortzusetzen Hauptschalter wieder einschalten und Tür schließen.

Programm vorzeitig beenden

• Programmtasten 'Stark' und 'Eco' gleichzeitig ca. 3 Sek. drücken.
• Der Programmablauf dauert ca. 1 Min. Die Programmende-Anzeige und die Anzeige des abgelaufenen Programmes leuchten auf.
• Den Hauptschalter 1, nach dem Ablauf ausschalten.
• Reinigerkammer 29 schließen.

Programmwechsel

Nachdem Sie das Gerät eingeschaltet haben, ist bis zum Schließen der Gerätetür ein Programmwechsel möglich. Sollte danach ein Programmwechsel notwendig sein, werden bereits angefangene Programmabschnitte (z.B. Reinigen) zu Ende geführt.

Wartung und Pflege

Regelmäßige Kontrolle und Wartung Ihrer Maschine hilft Fehler zu vermeiden, bevor sie auftreten. Dies spart Zeit und Ärger. Deshalb sollten Sie von Zeit zu Zeit einen aufmerksamen Blick in Ihren Geschirrspüler werfen.

Gesamtzustand der Maschine

• Spülraum auf Ablagerungen von Fett und Kalk überprüfen. Finden sich solche Ablagerungen dann:
• Maschine mit Reiniger gründlich durchspülen.

Spezialsalz

Kontrollieren Sie die Salznachfüllanzeige 4 bzw. 25. Gegebenenfalls füllen Sie Salz auf.

Klarspüler

Kontrollieren Sie die Klarspüler-Nachfüllanzeige in der Blende 5 bzw. den Flüssigkeitsstand im Vorratsbehälter 28. Gegebenenfalls füllen Sie Klarspüler auf.

DE

Siebe

Die Siebe 23 halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen. Das Siebsystem besteht aus einem Grob-Microsieb und einem flachen Feinsieb.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren.
• Gegebenenfalls Siebe herausnehmen. Durch Herausdrehen des Grob-Microsiebes können Sie auch das Feinsieb herausnehmen. Reste entfernen und Siebe unter fließendem Wasser reinigen.
• Zum Zusammenbau: Feinsieb einsetzen und mit Grob-Microsieb festschrauben.

Grob-Microsieb Feinsieb

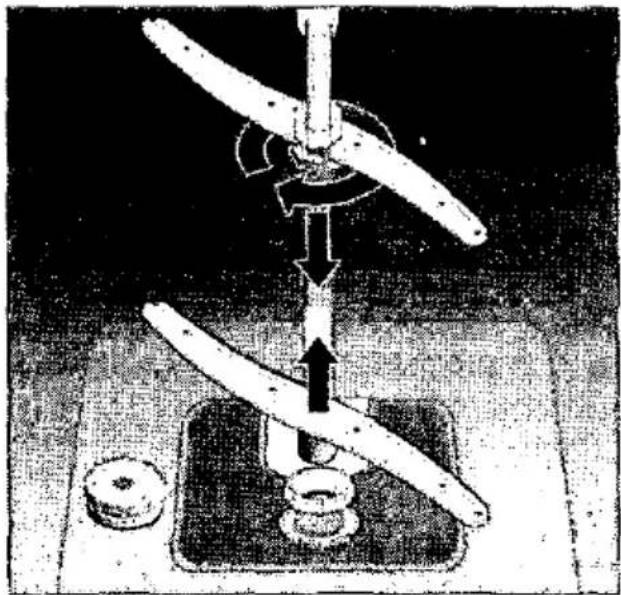

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme 20 und 22 blockieren.

• Austrittsdüsen der Sprüharme auf Verstopfungen durch Speisereste kontrollieren.
• Gegebenenfalls den unteren Sprüharm [22] nach oben abziehen.
• Oberen Sprüharm [20] abschrauben.
• Sprüharme unter fließendem Wasser reinigen.
• Sprüharme wieder einrasten bzw. festschrauben.

Grobe Speisereste aus dem Spülwasser, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spülwasser wird dann nicht abgepumpt und steht über dem Sieb. Darum:

• ggf. Wasser ausschöpfen.
• Siebe 23 ausbauen.
• Schraube an der Abdeckung lösen (Torx T 20) und Abdeckung entnehmen.
• Innenraum auf Fremdkörper kontrollieren und gegebenenfalls Fremdkörper entfernen.
• Abdeckung wieder einsetzen und verriegeln.
• Siebe wieder einsetzen.

Fehlersuche

Kleine Fehler selbst beheben

Erfahrungsgemäß lassen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne daß Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, daß die Maschine schnell wieder zur Verfügung steht. Die nachfolgende Übersicht soll Ihnen dabei helfen; die Ursachen von auftretenden Fehlern zu finden.

Störungen

... beim Einschalten

Das Gerät läuft nicht an

• Sicherung im Haus ist nicht in Ordnung.
• Gerätestecker nicht eingesteckt.
• Gerätetür nicht richtig geschlossen.
• Programmtaste nicht gedrückt.
• Wasserhahn nicht geöffnet.
• Sieb am Wasserzulaufschlauch verstopft.

Denken Sie daran: Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

DE

... am Gerät

● unterer Sprüharm dreht sich schwer

- Sprüharm durch Kleinteile oder Speisereste blockiert.

● Reinigerdeckel läßt sich nicht schließen

- Dosierbehälter überfüllt

- Mechanismus durch verklebte Reinigerreste blockiert.

- Kontrollampen gehen nach dem Spülen nicht aus

- Hauptschalter noch eingeschaltet.

● Reinigerreste kleben nach dem Spülen im Zugabebehälter

- Zugabebehälter war beim Einfüllen feucht, Reiniger nur in trockenen Behälter einfüllen.

- Nach Programmende bleibt Wasser im Gerät stehen

- Der Abwasserschlauch ist verstopft oder geknickt.

— Die Abwasserpumpe ist blockiert.

- Grob-, Fein-, oder Microsieb sind verstopft.

... beim Spülen

- Ungewöhnliche Schaumbildung

- Handspülmittel in der Klarspülerzugabe.

- Gerät bleibt während des Spülens stehen

- Stromzufuhr unterbrochen.

- Wasserzulauf unterbrochen.

Pfeifendes Geräusch beim Spülen

- Gleitringdichtung der Pumpe pfeift: unbedenklich, bei Dauergeräuschen sollte der Kundendienst die Dichtung wechseln.

● Schlagendes Geräusch beim Spülen

- Sprüharm schlägt an Geschirrteile.

- Klapperndes Geräusch beim Spülen

- Geschirrteile nicht richtig eingeordnet.

● Schlagendes Geräusch der Füllventile

- Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

... am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben

- Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.

- Der Geschirrkorb war überfüllt.

- Die Geschirnteile sind aneinander gelegen.

- Zu wenig Reiniger eingefüllt.

- Zu schwaches Spülprogramm gewählt.

- Sprüharmdrehung behindert, weil ein Geschirrteil im Wege stand.

- Die Sprüharmdüsen sind durch Speisereste verstopft.

- Grob-, Fein- oder Microsieb sind verstopft.

- Siebe falsch eingesetzt.

- Abwasserpumpe blockiert.

● Auf Kunststoffteilen entstehen Verfärbungen

• Zu wenig Reiniger eingefüllt.
• Der Reiniger hat eine zu geringe Bleichwirkung. Reiniger mit Chlorbleiche verwenden.

Es bleiben teilweise weiße Flecken am Geschirr, die Gläser bleiben milchig

• Zu wenig Reiniger eingefüllt.
• Klarspülermenge zu gering eingestellt.
• Trotz hoher Wasserhärte kein Spezialsalz eingefüllt.
• Enthärtungsanlage zu niedrig eingestellt.
• Der Deckel des Salzbehälters ist nicht fest zugedreht.
• Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

● Geschirr wird nicht trocken

• Programm ohne Trocknung gewählt.
• Klarspülmenge zu niedrig eingestellt.
• Geschirr zu früh ausgeräumt.

Gläser bekommen stumpfes Aussehen

- Klarspülermenge zu niedrig eingestellt.

- Tee oder Lippenstiftreste sind nicht vollständig entfernt

• Der Reiniger hat eine zu geringe Bleichwirkung.
• Zu geringe Spültemperatur gewählt.

Rostspuren am Besteck

• Besteck nicht ausreichend rostbeständig.
• Salzgehalt im Spülwasser zu hoch.
  Deckel des Salzbehälters nicht fest zugedreht.
• Beim Salznachfüllen zuviel Salz verschüttet.

Gläser werden blind und verfärben sich, die Beläge sind nicht abzuwischen

• Ungeeigneten Reiniger eingefüllt.
• Gläser nicht spülmaschinenbeständig.

- Auf Gläsern und Besteck verbleiben Schlieren, Gläser bekommen metallisches Aussehen

- Klarspülerzugabemenge zu hoch eingestellt.

DE

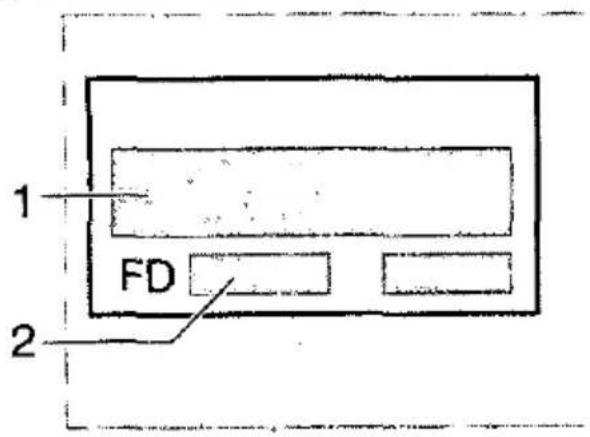

Kundendienst rufen

Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Den nächsten Kundendienst entnehmen Sie dem Kundendienst-Verzeichnis. Geben Sie beim Anruf die Gerätenummer (1) und die FD-Nummer (2) an, die sie auf dem Typenschild an der Gerätetür finden.

1 FD 2

Hinweise

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.

Türverschluß zerstören. Sie verhindern damit, daß sich spielende Kinder einsperren und in Lebensgefahr kommen. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Hinweise für Vergleichsprüfungen

Einordnung nach IEC 436; DIN 44990.

Fassungsvermögen: 12 Maßgedecke

Einordnungsbeispiel: Bild A und B

Vergleichsprogramm: Eco 55 °C

Klarspülereinstellung: zwischen 3 und 4

Referenzreiniger : 30 g

Bei höhenverstellbarem Oberkorb muß der Oberkorb in die obere Stellung eingesetzt werden.

- Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden z.B.

Verschraubungen an der Wand oder Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

- Nur für Schweiz-Ausführung: Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden. Wenn das Gerät nicht über Stecker angeschlossen wird, muß zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.

DE

Installation

Für einen ordnungsgemäßen Betrieb muß der Geschirrspüler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluß sowie die elektrischen Anschlußwerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisungen festgehalten sind.

Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

• Überprüfen bei Anlieferung
  -Aufstellen
• Abwasseranschluß
• Frischwasseranschluß
• Elektrischer Anschluß

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfreie Funktion überprüft. Dabei sind kleine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Aufstellung

Erforderliche Einbaumaße aus der Montageanweisung entnehmen. Das Gerät mit Hilfe der verstellbaren Füße waagerecht aufstellen. Dabei auf sicheren Stand achten.

Abwasseranschluß

Die erforderlichen Arbeitsschritte aus der Montageanweisung entnehmen, gegebenenfalls Siphon mit Ablaufstutzen montieren. Abwasserschlauch mit Hilfe der beiliegenden Teile an den Ablaufstutzen des Siphons anschließen.

Frischwasseranschluß

Frischwasseranschluß entsprechend der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen.

Wasserdruck:

mindestens 0,5 bar maximal 10 bar. Bei höherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

bevorzugt Kaltwasser; Bei Warmwasser max. Temp. 60 °C.

Elektrischer Anschluß

Das Gerät nur an 230 V Wechselstrom über eine vorschriftsmäßig installierte Steckdose mit Erdung anschließen. Erforderliche Absicherung siehe Typenschild.

Die Steckdose muß nahe dem Geschirrspüler angebracht und frei zugänglich sein.

Veränderungen am Anschluß dürfen nur durch den Fachmann erfolgen.

Bei Verlängerung des Anschlußkabels nicht den Stecker abschneiden. Das Kabel kann in der Anschlußdose auf der Rückseite des Gerätes gewechselt werden.

Bei der Verwendung eines Fehlerstrom-Schutzschalters darf nur ein

Typ mit dem Zeichen ☒ eingesetzt werden. Nur dieser Schutzschalter garantiert die Erfüllung der jetzt gültigen Vorschriften.

Demontage

Auch hier ist die Reihenfolge der Tätigkeiten wichtig: Trennen Sie grundsätzlich das Gerät als erstes vom Strom-Netz. Netzstecker ziehen. Wasserzulauf abdrehen. Abwasser- und Frischwasseranschluß lösen. Befestigungsschrauben unter der Arbeitsplatte lösen. Wenn vorhanden Sockelbrett demontieren. Gerät herausziehen, dabei Schlauch vorsichtig nachziehen.

Transport

Geschirrspüler entleeren. Lose Teile sichern. Gerät nur aufrecht transportieren.

- Wird das Gerät nicht aufrecht transportiert, kann Restwasser in die Maschinensteuerung gelangen und somit zu fehlerhafterm Programmablauf führen.

Frostsicherheit

Steht das Gerät in einem frostgefährdeten Raum (z.B. Ferienhaus), so muß das Gerät vollständig entleert werden. Wasserhahn schließen, Aquastop (bei einigen Modellen) oder Zulaufschlauch lösen und auslaufen lassen.

GB

Safety information

At time of delivery

(entfällt bei Geräten ohne Aqua-Sale)

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen:

1. Sollte durch einen Fehler unseres Aqua-Safe-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher.
2. Diese Haftungsgarantie gilt für die Lebensdauer des Geräts.
3. Voraussetzung des Garantieanspruchs ist, daß das Gerät mit Aqua-Safe fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist. Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum Aqua-Safe-Anschluß am Wasserhahn.
4. Geräte mit Aqua-Safe brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei mehrwöchigem Urlaub, ist der Wasserhahn zu schließen.

1 2 3 4 5 6

20 21 22 23 24 25 26 27 28 29 30 31

40 41 42
