BEDIENUNGSANLEITUNG S5549 NEFF

DE Inhaltsverzeichnis

Sicherheitshinweise ..... 3
Gerät kennenlernen ..... 4
Enthärtungsanlage 5
Spezialsalz einfüllen ..... 6
Klarspüler einfüllen 7
Nicht geeignetes Geschirr .. 8
Geschirr einordnen 9
Reiniger 11

GB Index

Programmübersicht 13
Geschirrspülen 14
Wartung und Pflege ..... 16
Fehlersuche 18
Kundendienst rufen ..... 21
Hinweise 21
Installation 23

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern nehmen Sie Rücksprache mit Ihrem Lieferanten.
• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluß nach der Installations- und Montageanweisung vor.
• Bei der Installation muß der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, daß das Erdungssystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Elektrische Anschlußbedingungen und Angaben auf dem Typenschild des Geschirrspülers müssen übereinstimmen.
• Benutzen Sie zum Anschluß niemals Verlängerungskabel.
• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluß enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlußleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.
• Bauen Sie Unterbau- oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
• Nach dem Aufstellen des Gerätes muß der Stecker frei zugänglich sein.

Im täglichen Betrieb

• Benutzen Sie den Geschirrspüler nur im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
• Das Wasser im Spülraum ist kein Trinkwasser.
• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
• Die Tür während des Programmablaufs nur vorsichtig öffnen. Es besteht die Gefahr, daß Wasser aus dem Gerät spritzt.

Bei Kindern im Haushalt

• Erlauben Sie Kleinkindern nicht, mit dem Geschirrspüler zu spielen oder ihn zu bedienen.
• Halten Sie Kleinkinder vom Reiniger und Klarspüler fern.
• Halten Sie Kleinkinder vom geöffneten Geschirrspüler fern, es könnten sich noch Reste vom Reiniger darin befinden.

Kindersicherung \*

* bei einigen Modellen Beachten Sie hierzu die Zeichnungen im Umschlag.

40 Kindersicherung einschalten (Türöffner 2)
41 Tür öffnen mit eingeschalteter Kindersicherung
42 Kindersicherung ausschalten

DE

Bei auftretenden Schäden

• Reparaturen und Eingriffe dürfen nur durch den Fachmann ausgeführt werden.
• Bei Reparaturen und Eingriffen muß das Gerät vom Netz getrennt sein. Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlußkabel. Wasserhahn zudrehen.

Bei der Entsorgung

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle damit auszuschließen. Ziehen Sie den Netzstecker, durchtrennen Sie dann das Netzkabel und machen Sie den Türverschluß unbrauchbar.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Gerät kennenlernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich in der letzten Ausklappseite des Einbandes. Schlagen Sie bitte vor dem Lesen diese Seite auf.

Bedienblende

1 Hauptschalter
2 Türöffner
3 Klarspülernachfüllanzeige
4 Salznachfüllanzeige
5 Ziffernanzeige
6 Zeitvorwahl
7 Taste Zweikorbspülen
8 Taste Oberkorbspülen
9 Programmtasten

Geräteinnenraum

20 Oberer Sprüharm
21 Oberer Geschirrkorb mit Etagere
22 Unterer Sprüharm
23 Begrenzungsbügel

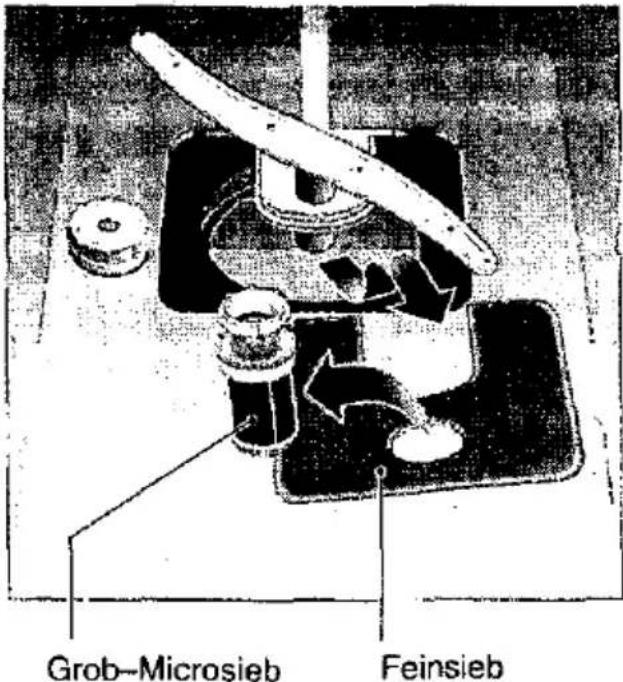

24 Siebe
25 Unterer Geschirrkorb mit Etagere
26 Vorratsbehälter für Spezialsalz
27 Besteckkörbe
28 Verschlußriegel
[29] Reinigerkammer
30 Vorratsbehälter für Klarspüler mit Nachfüllanzeige
31 Typenschild

Zum Erstbetrieb einkaufen:

• Salz
• Reiniger
• Klarspüler

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, ansonsten lagern sich weiße Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb eines bestimmten Wasserhärtegrades muß für den Betrieb im Geschirrspüler enthärtet, d.h. entkalkt werden.

Dies geschieht mit Hilfe von Spezialsalz in der Enthärtungsanlage des Geschirrspülers.

Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungswassers.

Enthärtungsanlage einstellen

• Härtewert Ihres Leitungswassers in Erfahrung bringen. Hier hilft das Wasserwerk oder der Kundendienst.
• Einstellwert aus der Wasserhärtetabelle entnehmen.

Wasserhärtetabelle

Härtewert des Wassers °dH	Härte-stufe	mmol/l	Einstell-wert an der Maschine
0 - 3	I	0 - 0,6
4 - 6	I	0,7-1,1
7 - 9	II	1,2-1,6
10-12	II	1,7-2,1
13-16	III	2,2-2,9
17-21	III	3,0-3,7
22-30	IV	3,8-5,4
31-50	IV	5,5-8,9

- Programmtaste 'Normal 55°' ☑ [9] gedrückt halten und [1] Hauptschalter einschalten, dann Tasten loslassen. Die Leuchtanzeige der Taste 'Normal 55°' ☑ und in der Ziffernanzeige der werkseitig eingestellte Einstellwert 4 blinken.

Um die Einstellung zu verändern: Programmtaste 'Normal 55" ☎ 9 drücken.

Mit jedem Drücken der Taste erhöht sich der Einstellwert um eine Stufe; ist der Wert 7 erreicht, springt die Anzeige wieder auf 0.

- Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerät gespeichert.

Für das Regenerieren der Enthärtungsanlage werden ca. 4 Liter Wasser benötigt. Der Wasserverbrauch pro Spülgang erhöht sich dadurch je nach Wasserhärteeinstellung um 0 bis maximal 4 Liter.

DE

Spezialsatz einfüllen

Wirkungsweise des Salzes

Während des Spülens wird automatisch das Salz aus dem Salzbehälter in den Enthärter geschwemmt und löst dort den Kalk.

Die kalkhaltige Lösung wird aus dem Geschirrspüler gepumpt. Das Enthärtungssystem ist danach wieder aufnahmebereit.

Dieser Regenerierungsablauf funktioniert nur dann, wenn das Salz im Wasser gelöst ist.

Öffnen Sie den Schraubverschluß des Vorratsbehälters [26].

Vor der ersten Inbetriebnahme müssen Sie in den Salzbehälter ca. 1 Liter Wasser gießen.

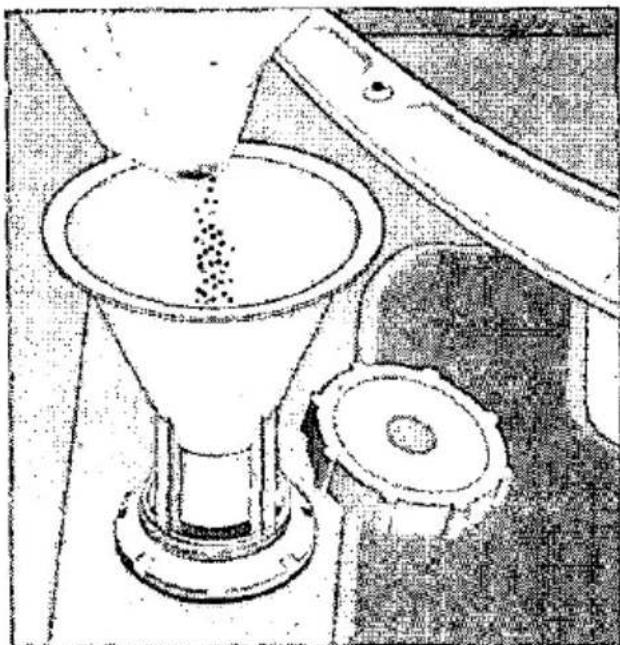

Setzen Sie den beigelegten Trichter in die Einfüllöffnung ein.

Füllen Sie dann soviel Salz nach, bis der Salzbehälter voll ist (max. 1,5 kg). Wenn Sie Salz einfüllen wird Wasser verdrängt und läuft ab. Säubern Sie anschließend den Einfüllbereich von Salzresten und schrauben Sie den Behälter zu, ohne den Deckel zu verkanten.

Die Salznachfüllanzeige 4 in der Blende leuchtet zunächst und erlischt erst nach einiger Zeit, wenn sich eine genügend hohe Salzkonzentration gebildet hat.

Hinweis

Bei dem Einstellwert 0 muß kein Salz eingefüllt werden, weil im Betrieb auch kein Salz verbraucht wird, die Salzanzeige ist abgeschaltet. Bei den Einstellwerten 1 bis 7 muß Salz eingefüllt werden.

Warnung

Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.

Salznachfüllanzeige

Salz ist nachzufüllen, sobald die Salznachfüllanzeige 4 in der Blende leuchtet.

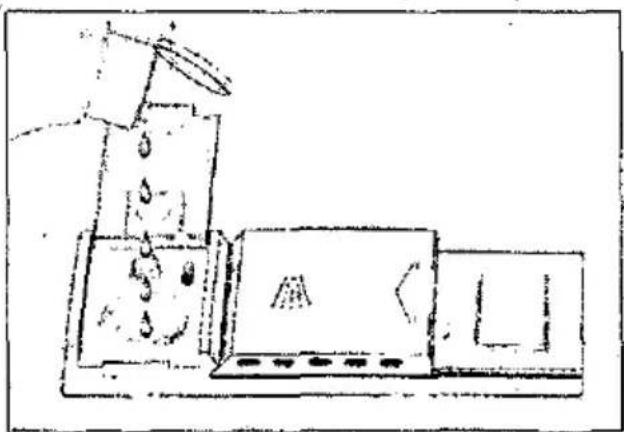

Klarspüler einfüllen

Klarspüler wird im Spülbetrieb verbraucht, um klare Gläser und fleckenloses Geschirr zu erhalten.

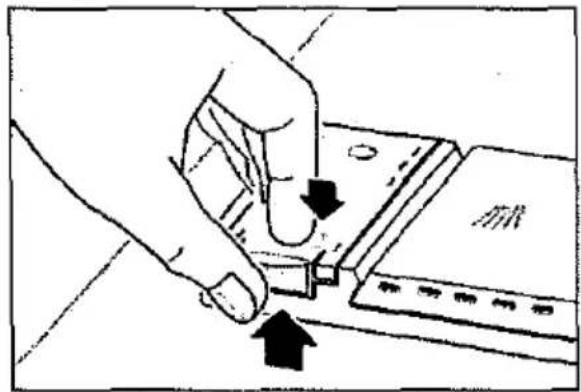

- Deckel des Vorratsbehälters für Klarspüler [30] aufklappen. Drücken Sie hierzu auf die Mulde auf dem Klarspülerdeckel und heben Sie den Deckel gleichzeitig an der Bedienlasche an.

- Klarspüler in die Einfüllöffnung einfüllen bis die Füllstandsanzeige dunkel wird. - Deckel schließen bis er hörbar einrastet.

Verwenden Sie nur Klarspüler für Haushaltgeschirrspüler.

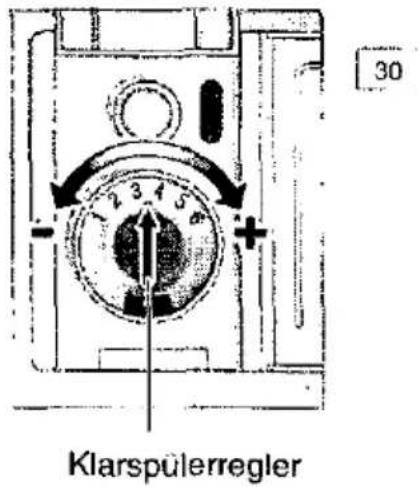

Zugabemenge für Klarspüler einstellen

Die Klarspülerzugabemenge ist stufenlos einstellbar. Der Klarspülerregler ist vom Werk auf 3,5 gestellt.

Ändern Sie die Stellung des Klarspülerreglers nur, wenn Schlieren (Drehen in Richtung – ) oder Wasserflecken (Drehen in Richtung + ) auf dem Geschirr zurückbleiben.

30 Klarspülerregler

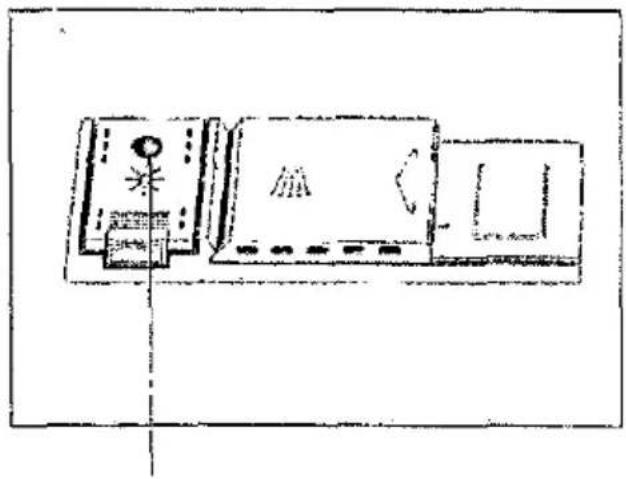

Klarspülernachfüllanzeige

Solange die Klarspülernachfüllanzeige in der Blende 3 und an der Zugabe 30 dunkel erscheint, ist genügend Klarspüler vorhanden.

Klarspülernachfüllanzeige

DE

Nicht geeignetes Geschirr

Nicht in Ihrem Geschirrspüler reinigen sollten Sie:

Besteck- und Geschirrteile aus Holz. Sie laugen aus und werden unansehnlich; auch sind die verwendeten Kleber nicht für die auftretenden Temperaturen geeignet. Empfindliche Dekorgläser und Vasen, spezielles antikes oder unwiederbringliches Geschirr. Diese Dekore waren noch nicht spülmaschinenfest.

Nicht geeignet sind außerdem heißwasserempfindliche Kunststoffteile, Kupfer- und Zinngeschirr. Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten können nach vielen Spülgängen trüb werden. Weiter gehören sich vollsaugende Materialien, wie Schwämme und Tücher, nicht in den Geschirrspüler.

Empfehlung:

Kauten Sie künftig nur Geschirr, dessen Eignung für den Geschirrspüler bestätigt wird.

Hinweis

Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind, dürfen nicht in den Geschirrspüler.

Glas- und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren.
• chemische Zusammensetzung des Reinigers.
• Wassertemperatur und Programmdauer der Geschirrspülmaschine.

Empfehlung:

• Gläser und Porzellan verwenden, das vom Hersteller als spülmaschinenfest bezeichnet wird.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
• Programm mit möglichst geringer Temperatur und kurzer Programmdauer wählen. Vorteil bei Warmwasseranschluß.
• Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Nur Oberkorbspülen

Wenn Sie wenig Geschirr zu spülen haben, beladen Sie nur den Oberkorb und schalten das 'Oberkorbspülen' ein. Damit sparen Sie Energie und Wasser. Beim Oberkorbspülen muß der Unterkorb leer sein. Zum Spülen geben Sie etwas weniger Reiniger als für eine komplette Maschinenbeladung empfohlen in die Zugabe.

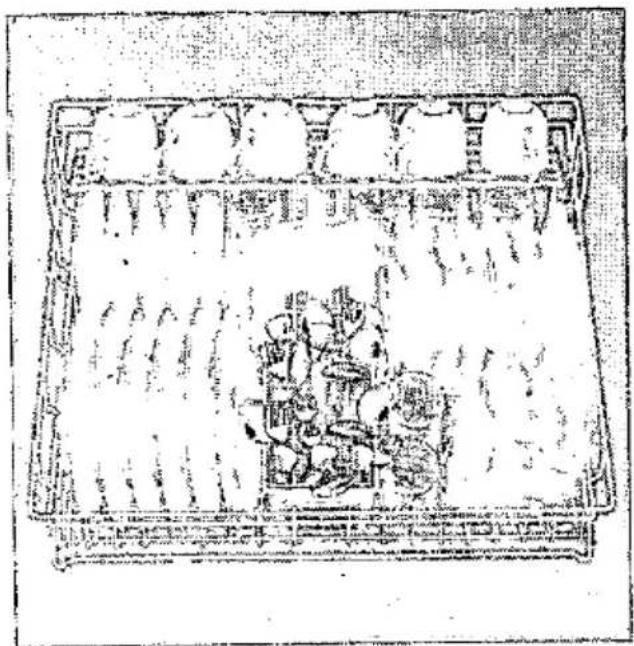

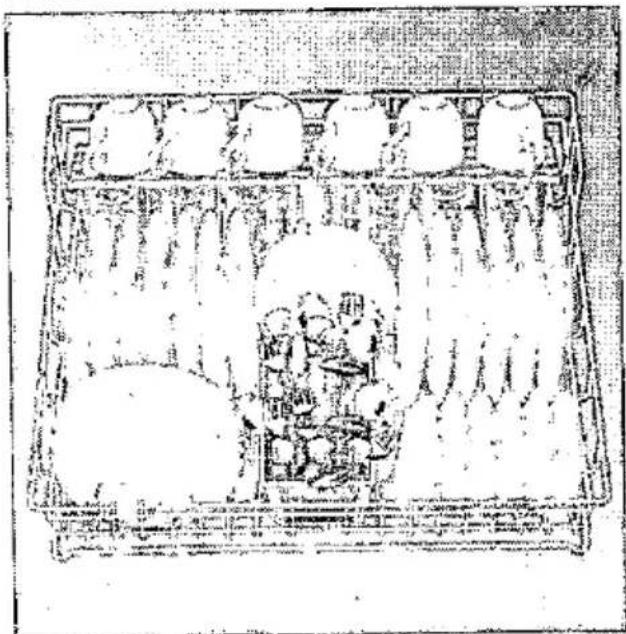

Ober- und Unterkorb

Prinzipiell können Sie jedes Geschirrstück an jeder Stelle einräumen und somit den vorhandenen Spülraum optimal ausnutzen.

Ober- und Unterkorb sind so gestaltet, daß alle Geschirrarten (Teller, Töple, Schüsseln, Tassen, Gläser und Besteck) sowohl im Ober- als auch im Unterkorb eingeordnet werden können.

Dies erleichtert einerseits das Einräumen, weil Sie zunächst den oberen Geschirrkorb vollständig beladen können, bevor Sie den unteren Geschirrkorb bewegen müssen.

Geschirr einordnen

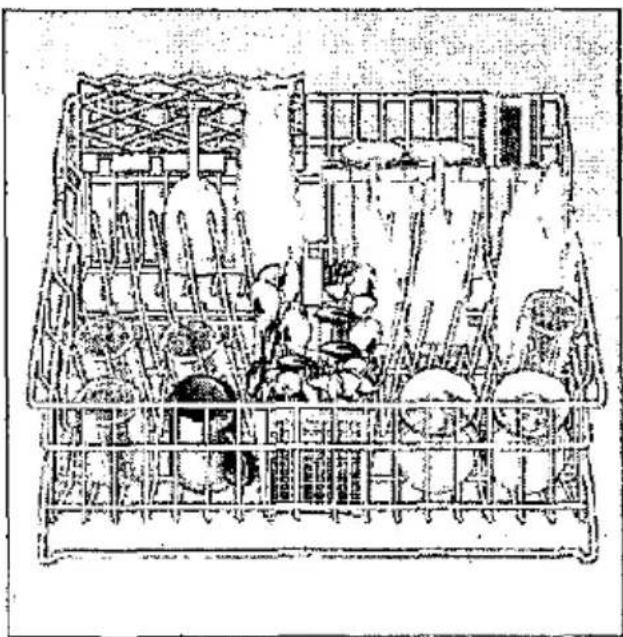

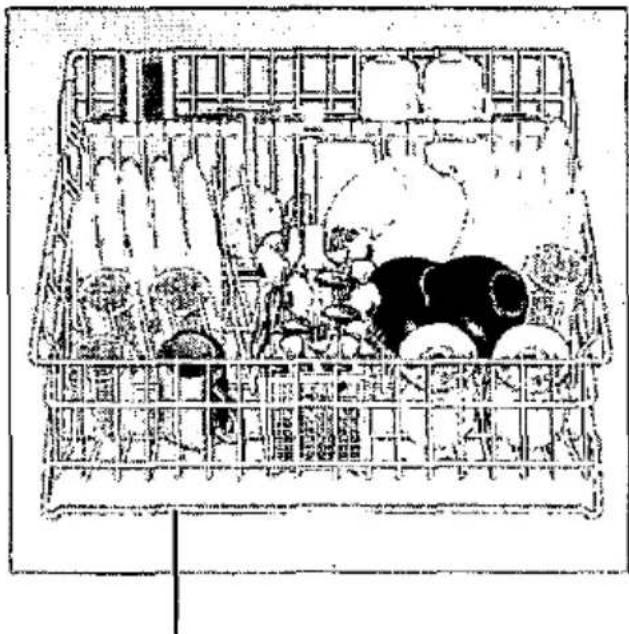

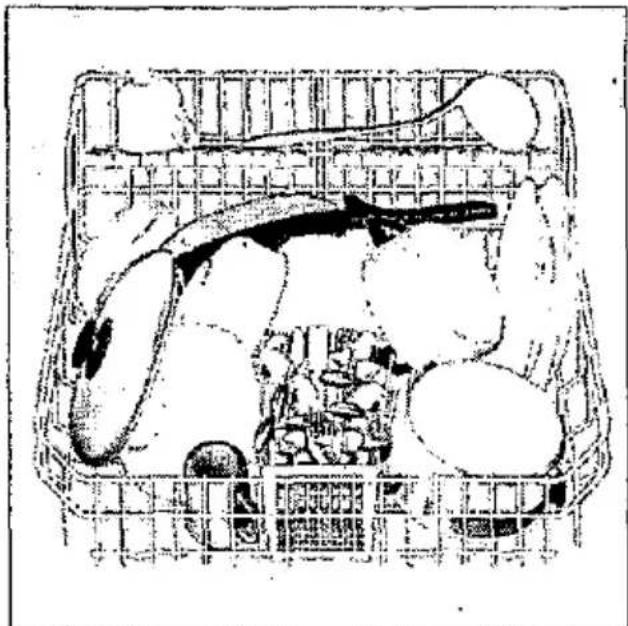

Geschirr einräumen

Grobe Speisereste entfernen.

Vorspülen unter fließendem Wasser ist nicht nötig.

Geschirr so einräumen, daß

• alle Gefäße, wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten stehen.
• Teile mit Wölbungen oder Vertiefungen schräg gestellt werden, damit das Wasser ablaufen kann.
• es sicher steht und nicht kippen kann.
• es die Drehung der beiden Sprüharme im Betrieb nicht behindert.

Die Geschirrhöhe im Unterkorb wird durch den Begrenzungsbügel bestimmt 23.

Tassen oder kompakte Gläser stellen Sie bevorzugt in den hinteren oder den vorderen Bereich der Körbe.

Töpfe können Sie im vorderen Bereich des Korbes unterbringen.

Bestecke sollten Sie immer unsortiert mit der Eßfläche nach oben einordnen (Vorsicht mit Messerklingen). Der Sprühstrahl erreicht so die einzelnen Teile besser.

Um Verletzungsgefahr zu vermeiden, legen Sie lange und spitze Teile und Messer auf die Etagere (bei einigen Modellen) oder auf die Messeretagere (als Zubehör erhältlich).

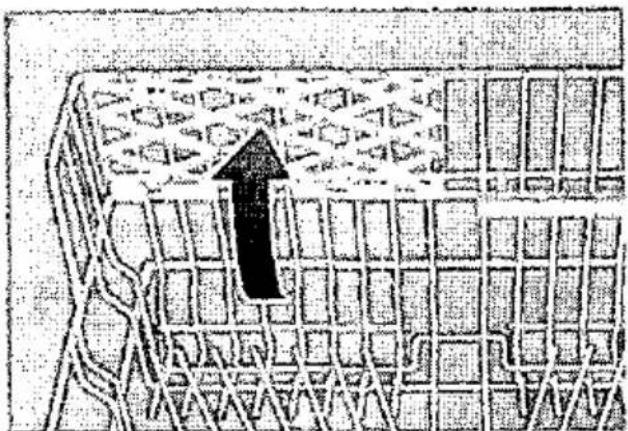

Die Etagere \*

* bei einigen Modellen

Langstielige und hohe Gläser am Rand der Etagere ( nicht gegen Geschirr ) anlehnen.

Lange Teile, Vorlege- und Salatbestecke, Kochlöffel oder Messer finden auf der Etagere Platz, damit sie die Sprüharmumdrehung nicht behindern. Die Etagere können Sie nach Belieben ein- und ausschwenken.

Teller

Teller jeder Form können generell in allen Bereichen der Körbe Platz finden. Sehr große Teller wenden und mit dem Boden nach oben zwischen den Stacheln einordnen. Die diversen Einstellmöglichkeiten sind im folgenden Bild dargestellt.

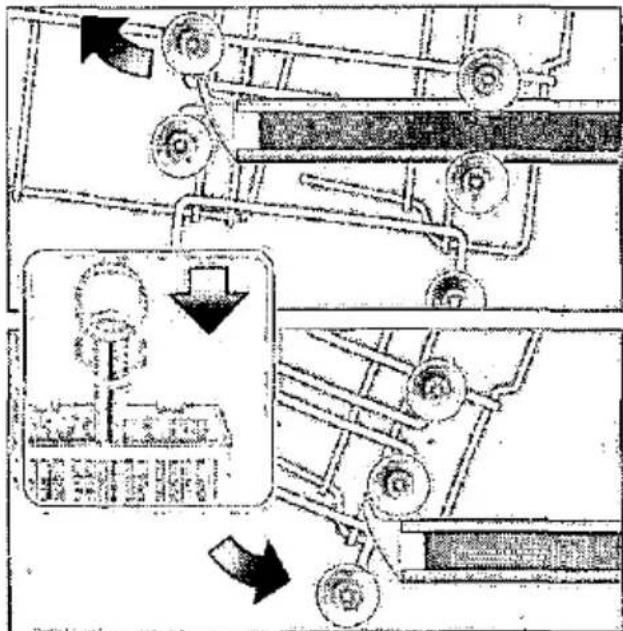

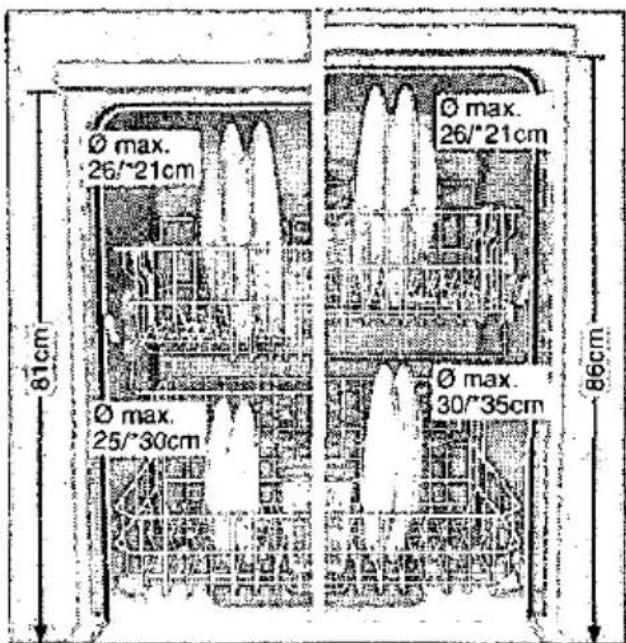

Korbhöhe verstellen \*

* bei einigen Modellen

Ø max. 26/°21cm Ø max. 26/°21cm Ø max. 30/°35cm Ø max. 25/°30cm 81cm 86cm

Der obere Geschirrkorb kann nach Bedarf auf den oberen Rollen oder den unteren Rollen benutzt werden, um entweder im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu erhalten.

Zusätzlich kann der Besteckorbgriff in der Höhe versteilt werden.

Reiniger

Hinweis zum Reiniger

In Ihren Geschirrspüler können Sie die im Handel befindlichen flüssigen oder pulverförmigen Markenreiniger für Geschirrspüler bzw. TABS verwenden (kein Handspülmittel!).

Es gibt derzeit auf dem Markt drei Reinigertypen:

1. Phosphathaltig und chlorhaltig
2. Phosphathaltig und chlorfrei
3. Phosphatfrei und chlorfrei

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behälterwänden kommen. Sie lassen sich durch Zugabe einer größeren Reinigermenge vermeiden.

Chlorfreie Reiniger haben eine geringere Bleichwirkung. Dies kann zu verstärkten Teerückständen oder Verfärbungen auf Kunsstoffteilen führen.

Abhilfe bringt hier:

• die Nutzung eines stärkeren Spülprogrammes, oder
  – die Zugabe einer größeren Reinigermenge oder
• die Verwendung von chlorhaltigen Reinigern.

Ob ein Reiniger für Silberteile geeignet ist, finden Sie auf der Packung des Reinigers.

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Spülmittelhersteller zu wenden.

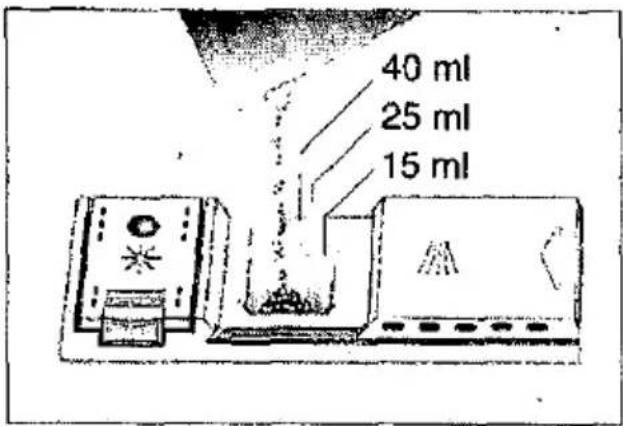

Reinigerkammer mit Dosierhilfe

Die Dosiereinteilung in der Reinigerkammer hilft Ihnen dabei, die richtige Menge einzufüllen. Die Kammer faßt bis zur unteren Linie 15 ml und bis zur mittleren Linie 25 ml Reiniger. Vollgefüllt passen 40 ml in die Kammer.

40 ml 25 ml 15 ml

Hinweis

Sollte die Reinigerkammer noch geschlossen sein, betätigen Sie den Verschlußriegel um sie zu öffnen.

DE

Reiniger einfüllen

- Reiniger in die Kammer 29 einfüllen. Für die korrekte Dosierung beachten Sie bitte die Herstellerhinweise auf der Packung des Reinigers.

Spartip

Beim Oberkorbspülen, bzw. wenn ihr Geschirr nur wenig verschmutzt ist, genügt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

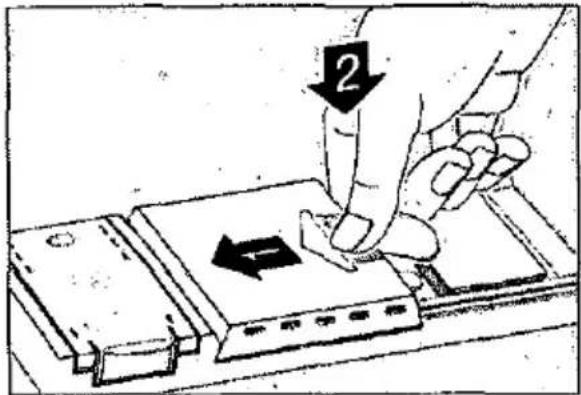

- Deckel der Reinigerkammer schließen. Hierzu (1) den Deckel der Kammer zuschieben und (2) am Ende leicht darauf drücken, so daß der Verschluß hörbar einrastet.

- Bei der Verwendung von TABS entnehmen Sie bitte aus der Herstellerpackung wo Sie die TABS plazieren sollen (z.B. Besteckkorb, Reinigerkammer, usw.). Ächten Sie darauf, daß auch bei der Verwendung von TABS der Reinigerdeckel geschlossen ist.

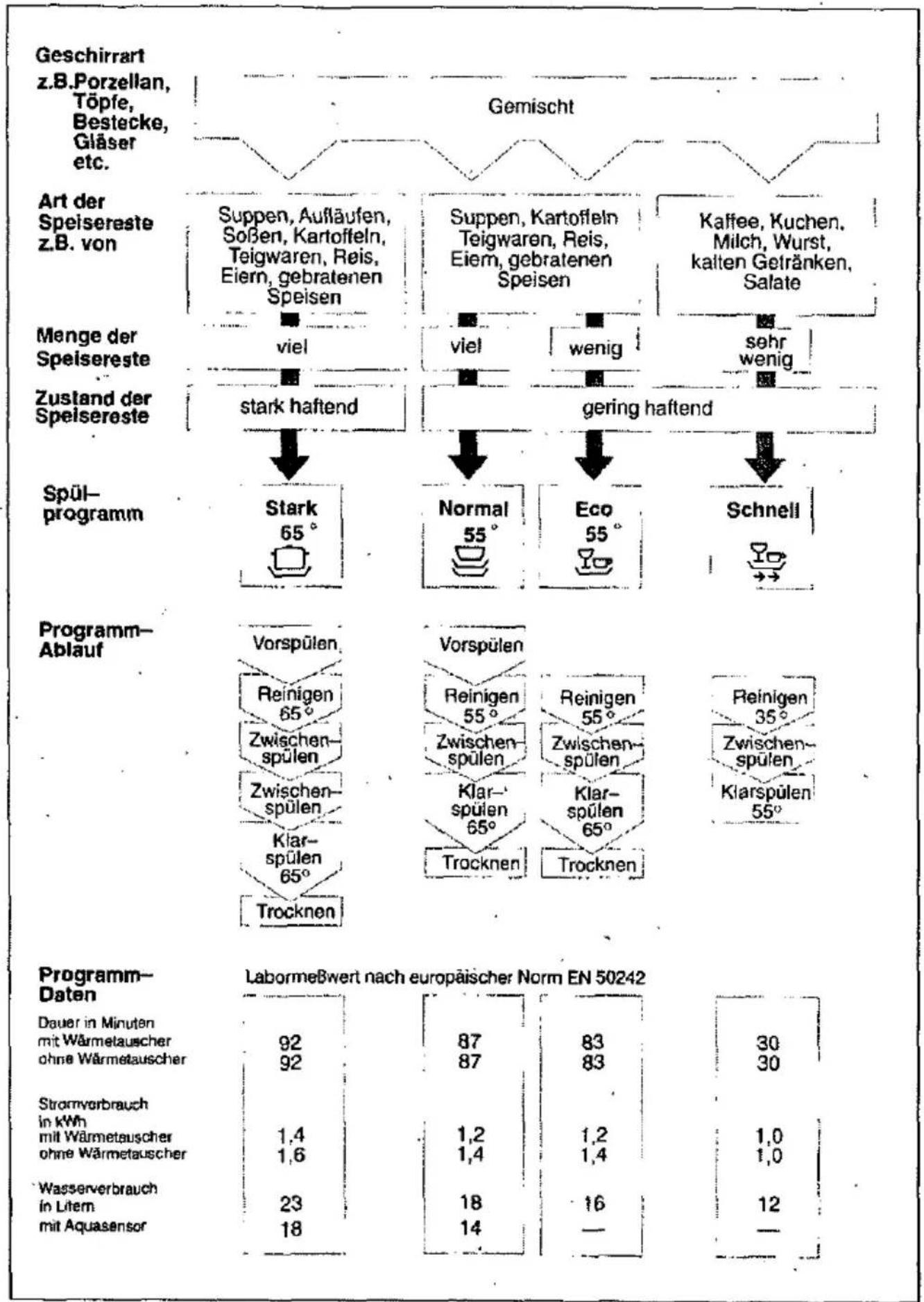

Programmübersicht

DE

Geschirrspülen

Programmauswahl

Anhand der Geschirrant und der Menge bzw. des Zustandes der Speisereste können Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen Programmes finden.

Den zugehörigen Programmablauf und die jeweiligen Programmdaten finden Sie im unteren Teil der Programmübersicht.

Ein Beispiel:

Für gemischtes Geschirr mit vielen aber gering haftenden Speiseresten benötigen Sie das Programm 'Normal 55°'.

Spartip

Bei wenig beladener Maschine genügt häufig das nächstschwächere Programm.

Programmdaten

Die angegebenen Programmdaten beziehen sich auf Normalbedingungen. Durch:

• unterschiedliche Geschirrmenge
• Zulauftemperatur des Wassers
• Wasserleitungsdruck
• Umgebungstemperatur
• Netzspannungstoleranzen
• und den maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge, ...)

können größere Abweichungen auftreten. Beim Oberkorbspülen können sich der Energie- und Wasserverbrauch um bis zu 1/4 verringern.

Die Wasserverbrauchswerte sind auf den Wasserhärteeinstellwert 4 bezogen.

Aquasensor \*

* bei einigen Modellen

Der Aquasensor ist eine optische Meßeinrichtung, mit der die Trübung des Spülwassers gemessen wird. Durch eine Lichtschranke kann die Verschmutzung des Wassers durch gelöste Speisereste wie z.B. Ei, Fett, und Haferflocken erkannt werden.

Der Einsatz des Aqua-Sensors erfolgt in allen Programmen, die ein Vorspülen enthalten. Ist am Ende des Vorspülens das Spülwasser noch "sauber", so wird dieses Spülwasser zum anschließenden Reinigen weiter verwendet. Ist die Verschmutzung stärker, wird es abgepumpt und durch Frischwasser ersetzt. Auf diese Weise wird der Wasserverbrauch bei "geringerer" Verschmutzung des Geschirrs um ca. 5 Liter gesenkt.

Gerät einschalten

• Hauptschalter 1 einschalten. Die Anzeigen des zuletzt gewählten Programmes leuchten auf. Dieses Programm läuft ab, wenn nicht eine andere Programmtaste 9 gedrückt wird.
• Wenn nur der Oberkorb beladen ist drücken Sie die Oberkorbspülentaste 8. Bei Umwahl von Oberkorb— auf Zweikorbspülen muß die Zweikorbspülentaste 7 gedrückt werden.
• In der Ziffernanzeige 5 erscheint die voraussichtliche Programmdauer.
• Tür schließen. Der Programmablauf startet automatisch.

Programmende

Das Programmende wird durch einen Summton akustisch angezeigt. Diese Funktion kann wie folgt abgeschaltet werden:

• Die Programmtaste 'Eco' 🚫 gedrückt halten und den Hauptschalter einschalten, dann Tasten loslassen.
• Die Ziffernanzeige blinkt 1 (ein) oder 0 (aus). Um die Einstellung zu ändern Programmtaste 'Eco' drücken.
• Hauptschalter ausschalten, die Einstellung ist gespeichert.

Gerät ausschalten

Einige Minuten nach Programmende:

• Nach Programmende Tür öffnen
• Hauptschalter 1 ausschalten.
• Wasserhahn zudrehen (entfällt bei Aquastop).
• Geschirr nach dem Abkühlen entnehmen.

Programm unterbrechen

• Tür öffnen. Vorsicht! Es besteht die Gefahr, daß Wasser aus dem Gerät spritzt. Erst dann vollständig öffnen, wenn sich der Sprüharm nicht mehr dreht.
• Hauptschalter 1 ausschalten.
• Leuchtanzeige erlischt. Das Programm bleibt gespeichert.
• Bei Warmwasseranschluß oder wenn die Maschine bereits aufgeheizt hat und die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen. Andernfalls kann durch Expansion die Gerätetür aufspringen.
• Um den Programmablauf fortzusetzen Hauptschalter wieder einschalten und Tür schließen.

Zeitvorwahl

Sie können den Programmstart in Stundenschritten bis zu 24 Stunden verzögern.

• Gerät einschalten.
• Sofort die Taste Zeitvorwahl 6 drücken. Die Ziffernanzeige 5 springt auf 0.
• Taste Zeitvorwahl sooft drücken, bis die angezeigte Zeit Ihren Wünschen entspricht.
• Zum Löschen der Zeitvorwahl drücken Sie die Taste Zeitvorwahl sooft, bis in der Ziffernanzeige D erscheint.
  Durch Ausschalten des Gerätes ist die Zeitvorwahlfunktion gelöscht.

Bis zum Start können Sie Ihre Programmwahl beliebig ändern.

Restlaufanzeige

Die Restlaufanzeige ist selbstlernend. Zum Programmbeginn zeigt sie die voraussichtliche Programmdauer an. Dieser Wert richtet sich nach der Programmdauer des vorangegangenen Programms bzw. bei der erstmaligen Benutzung, nach der Programmdauer des Programms bei der Prüfung im Herstellerwerk. Während des Programmablaufes wird der Zeitraum bis zum Programmende angezeigt. Dabei wird der Wert der Restzeit nach der Wasserzulauftemperatur und der Geschirmenge korrigiert.

DE

Intensivtrocknung

Durch Aktivieren der Funktion "Intensivtrocknung" erhalten Sie durch eine höhere Temperatur im Klarspülen noch bessere Trocknungsergebnisse.

• Programmtaste 'Stark 65°' ☐ 9 gedrückt halten und Hauptschalter 1 einschalten.
• Beide Tasten loslassen. Die Ziffernanzeige 5 blinkt I (ein) oder D (aus).
• Um die Einstellung zu ändern Programmtaste 'Stark 65°' ☐ 9 drücken.
• Hauptschalter [1] ausschalten; Die Einstellung bleibt gespeichert.

Programm vorzeitig beenden

• Nur bei eingeschaltenem Hauptschalter: Programmtasten 'Stark' und 'Eco' 9 gleichzeitig ca. 3 Sek. drücken. Die Ziffernanzeige zeigt.
• Der Programmablauf dauert ca. 1 Min.
• Den Hauptschalter 1 nach dem Ablauf ausschalten.
• Reinigerkammer 29 schließen.

Programmwechsel

Nachdem Sie das Gerät eingeschaltet haben, ist innerhalb von 4 Sek. ein Programmwechsel möglich.

Sollte danach ein Programmwechsel notwendig sein, werden bereits angefangene Programmabschnitte (z.B. Reinigen) zu Ende geführt.

Die neue angezeigte Restzeit setzt sich aus der Restzeit des vorangegangenen Programmabschnittes und der Restzeit des neu gewählten Programmes zusammen.

Wartung und Pflege

Regelmäßige Kontrolle und Wartung Ihrer Maschine hilft Fehler zu vermeiden, bevor sie auftreten. Dies spart Zeit und Ärger. Deshalb sollten Sie von Zeit zu Zeit einen aufmerksamen Blick in Ihren Geschirrspüler werfen.

Gesamtzustand der Maschine

• Spülraum auf Ablagerungen von Fett und Kalk überprüfen. Finden sich solche Ablagerungen dann:
• Maschine mit Reiniger gründlich durchspülen.

Spezialsalz

Kontrollieren Sie die Salznachfüllanzeige 4. Gegebenenfalls füllen Sie Saiz auf.

Klarspüler

Kontrollieren Sie die Klarspüler-Nachfüllanzeige in der Blende 3 bzw. den Flüssigkeitsstand im Vorratsbehälter 30. Gegebenenfalls füllen Sie Klarspüler auf.

Siebe

Die Siebe 24 halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen. Das Siebsystem besteht aus einem Grob-Microsieb und einem flachen Feinsieb.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren.
• Gegebenenfalls Siebe herausnehmen. Durch Herausdrehen des Grob-Microsiebes können Sie auch das Feinsieb herausnehmen. Reste entfernen und Siebe unter fließendem Wasser reinigen.
• Zum Zusammenbau: Feinsieb einsetzen und mit Grob-Microsieb festschrauben.

Grob-Microsieb Feinsieb

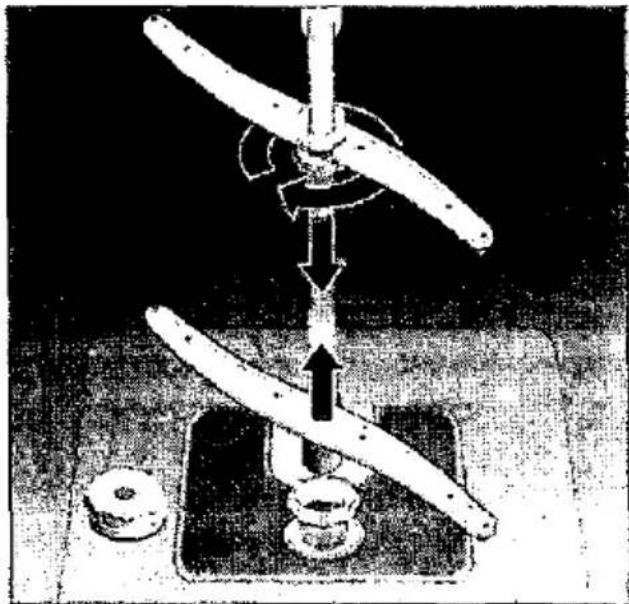

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme 20 und 22 blockieren.

• Austrittsdüsen der Sprüharme auf Verstopfungen durch Speisereste kontrollieren.
• Gegebenenfalls den unteren Sprüharm 22 nach oben abziehen.
• Oberen Sprüharm [20] abschrauben.
• Sprüharme unter fließendem Wasser reinigen.
• Sprüharme wieder einrasten bzw. festschrauben.

Grobe Speisereste aus dem Spülwasser, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spülwasser wird dann nicht abgepumpt und steht über dem Sieb. Darum:

• ggf. Wasser ausschöpfen.
• Siebe 24 ausbauen.

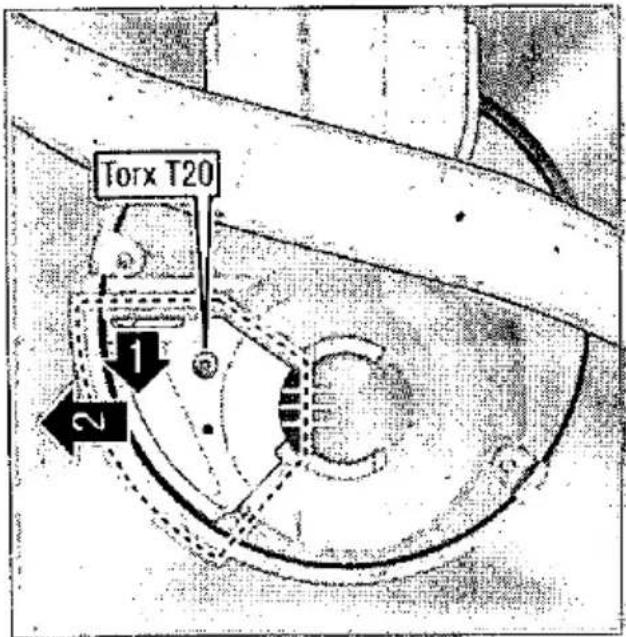

• Schraube an der Abdeckung lösen (Torx T 20) und Abdeckung entnehmen.
• Innenraum auf Fremdkörper kontrollieren und gegebenenfalls Fremdkörper entfernen.
• Abdeckung wieder einsetzen und verriegeln.
• Siebe wieder einsetzen.

Kleine Fehler selbst beheben

Erfahrungsgemäß lassen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne daß Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, daß die Maschine schnell wieder zur Verfügung steht. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen von auftretenden Fehlern zu finden.

Störungen

... beim Einschalten

Das Gerät läuft nicht an

• Sicherung im Haus ist nicht in Ordnung.
• Gerätestecker nicht eingesteckt.
• Gerätetür nicht richtig geschlossen.
• Wasserhahn nicht geöffnet.

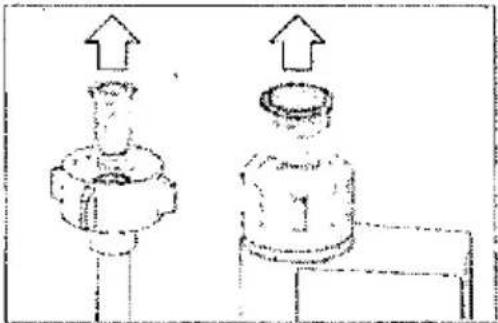

• Sieb am Wasserzulaufschlauch verstopft.
  Das Sieb befindet sich am Anschluß des Aquastop bzw. des Zulaufschlauches.

Denken Sie daran: Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

... am Gerät

● Fehleranzeige F in der Ziffernanzeige

- Wasserhahn nicht geöffnet

- für Geräte mit Aquastop: kurzzeitiger Überdruck im Wasserleitungsnetz;

Das Aquastopsystem muß entlüftet werden.

Dazu:

• Wasserhahn schließen,
• Aquastop ab- und wieder anschrauben,
• Wasserhahn öffnen.

- unterer Sprüharm dreht sich schwer

- Sprüharm durch Kleinteile oder Speisereste blockiert.

Reinigerdeckel läßt sich nicht schließen

• Dosierbehälter überfüllt
• Mechanismus durch verklebte Reinigerreste blockiert.

- Kontrollampen gehen nach dem Spülen nicht aus

- Hauptschalter noch eingeschaltet.

Reinigerreste kleben nach dem Spülen im Zugabebehälter

- Zugabebehälter war beim Einfüllen feucht, Reiniger nur in trockenen Behälter einfüllen.

- Nach Programmende bleibt Wasser im Gerät stehen

• Der Abwasserschlauch ist verstopft oder geknickt.
  — Die Abwasserpumpe ist blockiert.
• Grab-, Fein-, oder Microsieb sind verstopft.

... beim Spülen

- Ungewöhnliche Schaumbildung

- Handspülmittel in der Klarspülerzugabe.

Gerät bleibt während des Spülens stehen

• Stromzufuhr unterbrochen.
• Wasserzulauf unterbrochen.

● Pfeifendes Geräusch beim Spülen

- Gleitringdichtung der Pumpe pfeift: unbedenklich, bei Dauergeräuschen sollte der Kundendienst die Dichtung wechseln.

● Schlagendes Geräusch beim Spülen

- Sprüharm schlägt an Geschirrteile.

- Klapperndes Geräusch beim Spülen

- Geschirrteile nicht richtig eingeordnet.

● Schlagendes Geräusch der Füllventile

- Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

DE

... am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben

• Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.
• Der Geschirrkorb war überfüllt.
• Die Geschirnteile sind aneinander gelegen.
• Zu wenig Reiniger eingefüllt.
• Zu schwaches Spülprogramm gewählt.
• Sprüharmdrehung behindert, weil ein Geschirrteil im Wege stand.
• Die Sprüharmdüsen sind durch Speisereste verstopft.
• Grob-, Fein- oder Microsieb sind verstopft.
• Siebe falsch eingesetzt.
• Abwasserpumpe blockiert.

● Auf Kunststoffteilen entstehen Verfärbungen

• Zu wenig Reiniger eingefüllt.
• Der Reiniger hat eine zu geringe Bleichwirkung. Reiniger mit Chlorbleiche verwenden.

Es bleiben teilweise weiße Flecken am Geschirr, die Gläser bleiben milchig

• Zu wenig Reiniger eingefüllt.
• Klarspülermenge zu gering eingestellt.
• Trotz hoher Wasserhärte kein Spezialsalz eingefüllt.
• Enthärtungsanlage zu niedrig eingestellt.
• Der Deckel des Salzbehälters ist nicht fest zugedreht.
• Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

● Geschirr wird nicht trocken

• Programm ohne Trocknung gewählt.
• Klarspülmenge zu niedrig eingestellt.
• Geschirr zu früh ausgeräumt.

Gläser bekommen stumpfes Aussehen

- Klarspülermenge zu niedrig eingestellt.

- Tee oder Lippenstiftreste sind nicht vollständig entfernt

• Der Reiniger hat eine zu geringe Bleichwirkung.
• Zu geringe Spültemperatur gewählt.

● Rostspuren am Besteck

• Besteck nicht ausreichend rostbeständig.
• Salzgehalt im Spülwasser zu hoch.
• Deckel des Salzbehälters nicht fest zugedreht.
• Beim Salznachfüllen zuviel Salz verschüttet.

Gläser werden blind und verfärben sich, die Beläge sind nicht abzuwischen

• Ungeeigneten Reiniger eingefüllt.
• Gläser nicht spülmaschinenbeständig.

● Auf Gläsern und Besteck verbleiben Schlieren, Gläser bekommen metallisches Aussehen

- Klarspülerzugabemenge zu hoch eingestellt.

Kundendienst rufen

Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Den nächsten Kundendienst entnehmen Sie dem Kundendienst-Verzeichnis. Geben Sie beim Anruf die Gerätenummer (1) und die FD-Nummer (2) an, die sie auf dem Typenschild an der Gerätetür finden.

1 FD 2

Hinweise

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.

Türverschluß zerstören. Sie verhindern damit, daß sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Hinweise für Vergleichsprüfungen

Einordnung nach EN 50242.

Vergleichsprogramm: Eco 55 °C.

Klarspülereinstellung: zwischen 3 und 4

Intensivtrocknung: 0 (aus)

Oberkorbspülen

Einordnungsbeispiel: Bild A

Fassungsvermögen: 6 Maßgedecke

20 g Referenzreiniger phosphathaltig oder phosphatfrei.

DE

Einordnungsbeispiel:

Gerätehöhe 81 cm Bild B und C

Gerätehöhe 86 cm Bild D und E

Etagere im Ober- und Unterkorb (Bild C

bzw. E) in nächst höheren Querdraht einknöpfen.

Fassungsvermögen: 12 Maßgedecke

30 g Referenzreiniger phosphathaltig oder phosphatfrei.

- Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden z.B. Verschraubungen an der Wand oder Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

- Nur für Schweiz-Ausführung: Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden. Wenn das Gerät nicht über Stecker angeschlossen wird, muß zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.

Installation

Für einen ordnungsgemäßen Betrieb muß der Geschirrspüler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluß sowie die elektrischen Anschlußwerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisungen festgehalten sind.

Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

• Überprüfen bei Anlieferung
• Aufstellen
• Abwasseranschluß
• Frischwasseranschluß
• Elektrischer Anschluß

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfreie Funktion überprüft. Dabei sind kleine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Aufstellung

Erforderliche Einbaumaße aus der Montageanweisung entnehmen. Das Gerät mit Hilfe der verstellbaren Füße waagerecht aufstellen. Dabei auf sicheren Stand achten.

Abwasseranschluß

Die erforderlichen Arbeitsschritte aus der Montageanweisung entnehmen, gegebenenfalls Siphon mit Ablaufstutzen montieren. Abwasserschlauch mit Hilfe der beiliegenden Teile an den Ablaufstutzen des Siphons anschließen.

DE

Frischwasseranschluß

Frischwasseranschluß entsprechend der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen.

Wasserdruck:

mindestens 0,5 bar maximal 10 bar. Bei höherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

bevorzugt Kaltwasser; Bei Warmwasser max. Temp. 60 °C.

Elektrischer Anschluß

Das Gerät nur an 230 V Wechselstrom über eine vorschriftsmäßig installierte Steckdose mit Erdung anschließen. Erforderliche Absicherung siehe Typenschild.

Die Steckdose muß nahe dem Geschirrspüler angebracht und frei zugänglich sein.

Veränderungen am Anschluß dürfen nur durch den Fachmann erfolgen.

Bei Verlängerung des Anschlußkabels nicht den Stecker abschneiden. Das Kabel kann in der Anschlußdose auf der Rückseite des Gerätes gewechselt werden.

Bei der Verwendung eines Fehlerstrom–Schutzschalters darf nur ein Typ mit dem Zeichen eingesetzt werden. Nur dieser Schutzschalter garantiert die Erfüllung der jetzt gültigen Vorschriften.

Demontage

Auch hier ist die Reihenfolge der Tätigkeiten wichtig: Trennen Sie grundsätzlich das Gerät als erstes vom Strom-Netz.

Netzstecker ziehen.

Wasserzulauf abdrehen.

Abwasser- und Frischwasseranschluß lösen.

Befestigungsschrauben unter der Arbeitsplatte lösen. Wenn vorhanden Sockelbrett demontieren.

Gerät herausziehen, dabei Schlauch vorsichtig nachziehen.

Transport

Geschirrspüler entleeren. Lose Teile sichern. Gerät nur aufrecht transportieren.

- Wird das Gerät nicht aufrecht transportiert, kann Restwasser in die Maschinensteuerung gelangen und somit zu fehlerhaftem Programmablauf führen.

- Das Gerät muß durch folgende Schritte entleert werden:

- Hauptschalter einschalten.

- Programm 'Normal' wählen. In der Ziffernanzeige erscheint die Programmdauer in Minuten.

- Warten, bis ca. 4 Minuten abgelaufen sind.

- Programm durch gleichzeitiges Drücken der Tasten 'Stark' und 'Eco' beenden.

— Die Zeitanzeige geht auf 0.

- Nach einer weiteren Minute das Gerät ausschalten.

Frostsicherheit

Steht das Gerät in einem frostgefährdeten Raum (z.B. Ferienhaus), so muß das Gerät vollständig entleert werden (siehe Transport).

Wasserhahn schließen, Zulaufschlauch lösen und auslaufen lassen.

Safety information

At time of delivery

(entfällt bei Geräten ohne Aqua-Safe)

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen:

1. Sollte durch einen Fehler unseres Aqua-Safe-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher.
2. Diese Haftungsgarantie gilt für die Lebensdauer des Geräts.
3. Voraussetzung des Garantieanspruchs ist, daß das Gerät mit Aqua-Safe fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist. Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum Aqua-Safe-Anschluß am Wasserhahn.
4. Geräte mit Aqua-Safe brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei mehrwöchigem Urlaub, ist der Wasserhahn zu schließen.

s5549x0/01

U520197

S 5549

Constructa Neff

Vertriebs GmbH

Postfach 100 250

80076 München

(1 739 987 120)

5600002356
