Finden Sie kostenlos die Bedienungsanleitung des Geräts PLB 966 B N X SMEG als PDF.
| Produkttyp | Geschirrspüler |
| Marke | SMEG |
| Modell | PLB 966 B N X |
| Bauart | Freistehend oder integrierbar |
| Breite | 597-599 mm |
| Tiefe | 600 mm (freistehend) / 590 mm (integrierbar) |
| Höhe | 850-870 mm (freistehend) / 820-870 mm (integrierbar) |
| Fassungsvermögen | 12 Maßgedecke |
| Wasserdruck | 0,5-9 bar (50-900 kPa) |
| Spülprogramme | 8 Programme: Einweichen, Schon, Schnell, Normal, Täglich, Bio 65°C, Öko 65°C, Super |
| Optionen | Halbe Beladung, Startverzögerung (1-9 h) |
| Enthärter | Einstellbar (5 Stufen) |
| Sicherheit | Aquastop (bei ausgewählten Modellen), Überlaufschutz |
| Reinigung & Pflege | Spülarme und Filter herausnehmbar, waschbar |
| Filter | Mikrofilter und Mittelfilter |
| Besteckkorb | Herausnehmbar mit Gittereinsätzen |
Häufig gestellte Fragen - PLB 966 B N X SMEG
Benutzerfragen zu PLB 966 B N X SMEG
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Geschirrspüler kostenlos im PDF-Format! Finden Sie Ihr Handbuch PLB 966 B N X - SMEG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PLB 966 B N X von der Marke SMEG.
BEDIENUNGSANLEITUNG PLB 966 B N X SMEG
-
Hinweise zur Sicherheit und zum Gebrauch 64
-
Installation und Inbetriebnahme 66
2.1 Anschluss ans Wassernetz 66
2.2 Elektrischer Anschluss 67
- Beschreibung der Bedieneinrichtungen 68
3.1 Die Bedienblende 68
3.2 Spülprogramme 68
- Gebrauchsanleitung 70
4.1 Gebrauch des Wasserenthärters 70

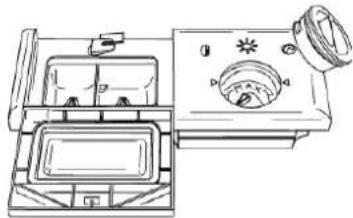

4.2 Gebrauch der Reiniger- und Klarspüler-Verteilerkammer 72
4.3 Sicherheitshinweise und allgemeine Ratschläge 74
4.4 Gebrauch der Geschirrkörbe 75
- Reinigung und Pflege 78
5.1 Sicherheitshinweise und allgemeine Ratschläge 78
- Abhilfe bei Fehlfunktionen 81
Wir danken Ihnen, dass Sie sich für eines unserer Geräte entschieden haben.
Wir empfehlen Ihnen, alle im vorliegenden Handbuch enthaltenen Anweisungen aufmerksam durchzulesen, um sich über die geeignetsten Bedingungen für den richtigen und sicheren Gebrauch Ihres Geschirrspülers zu informieren.
Die einzelnen Abschnitte sind so aufgebaut, dass Sie Schritt für Schritt alle Funktionen des Geräts kennen lernen können. Die Erläuterungen sind leicht verständlich und mit detaillierten Illustrationen versehen.
Sie enthalten nützliche Ratschläge zum Gebrauch der Geschirrkörbe, Sprüharme, Behälter, Filter und Spülprogramme sowie zur richtigen Einstellung der Bedieneinrichtungen.
Die Hinweise zur Reinigung sollen Ihnen helfen, Ihren Geschirrspüler auf Dauer in einem optimalen Betriebszustand zu erhalten.
Dieses übersichtlich aufgebaute Handbuch beantwortet alle Fragen, die im Zusammenhang mit dem Gebrauch Ihres neuen Geschirrspülers auftreten können.
ANLEITUNG FÜR DEN INSTALLATEUR: sie richtet sich an den Fachtechniker, der die Installation, die Inbetriebnahme und die Abnahmeprüfung des Geräts durchführen muss.
ANLEITUNG FÜR DEN BENUTZER: sie umfasst die Hinweise zum Gebrauch sowie die Beschreibung der Bedieneinrichtungen und der richtigen Verfahrensweisen zur Reinigung und Pflege des Geräts.
1. Hinweise zur Sicherheit und zum Gebrauch
DIESES HANDBUCH IST INTEGRALER BESTANDTEIL DES GERÄTS: ES MUSS STETS IN EINEM UNVERSEHRTEN ZUSTAND BEIM GERÄT AUFBEWAHRT WERDEN. VOR DEM GEBRAUCH DES GERÄTS SOLLTEN ALLE IN DIESEM HANDBUCH ENTHALTENEN INFORMATIONEN AUFMERKSAM GELESEN WERDEN. DIE INSTALLATION MUSS VOM FACHMANN IN EINKLANG MIT DEN GELTENDEN BESTIMMUNGEN AUSGEFÜHRT WERDEN. DIESES GERÄT IST FÜR DEN GEBRAUCH IN EINEM HAUSHALT BESTIMMT UND ENTSPRICHT DEN AKTUELL GELTENDEN RICHTLINIEN 72/23/EWG, 897336 (EINSCHLIESSLICH 92/31), EINSCHLIESSLICH DER VERHÜTUNG UND BESEITIGUNG VON FUNKSTÖRUNGEN. DAS GERÄT WURDE FÜR FOLGENDE FUNKTIONEN KONZIPIERT: SPÜLEN UND TROCKNEN VON GESCHIRR; JEDER ANDERE GEBRAUCH IST ALS ZWECKWIDRIG ANZUSEHEN. DER HERSTELLER ÜBERNIMMT IM FALLE EINES ANDEREN ALS DES VORGESEHENEN GEBRAUCHS KEINE HAFTUNG.
DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER UND DEN PRÜFZEICHEN IST DEUTLICH SICHTBAR AUF DEM INNEREN RAND DER GERÄTETÜR ANGEBRACHT. DAS TYPENSCHILD AUF DEM INNEREN RAND DER GERÄTETÜR DARF KEINESFALLS ENTFERNT WERDEN.
DIE VERPACKUNGSABFÄLLE NICHT OHNE AUFSICHT IN DER WOHNUNG LIEGEN LASSEN. DIE VERSCHIEDENEN ABFALLMATERIALIEN DER VERPACKUNG TRENNEN UND ZUR NÄCHSTEN SAMMELSTELLE BRINGEN.
DAS GERÄT MUSS IN DER VON DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN VORGESEHENEN WEISE GEERDET WERDEN. DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN AN PERSONEN ODER SACHEN, DIE AUF EINE MANGELNDE ODER FEHLERHAFTE ERDUNG ZURÜCKZUFÜHREN SIND.
WENN DAS GERÄT NICHT MIT DEM NETZSTECKER ANGESCHLOSSEN WIRD, IST EINE ALLPOLIGE TRENNVORRICHTUNG MIT EINER KONTAKTÖFFNUNGSWEITE VON MINDESTENS 3 MM VORZUSEHEN.
DER STECKER, DER AN DAS NETZKABEL ANGESCHLOSSEN WIRD, MUSS VOM GLEICHEN TYP WIE DIE STECKDOSE SEIN UND DEN GELTENDEN VORSCHRIFTEN ENTSPRECHEN. SICHERSTELLEN, DASS NETZSPANNUNG UND -FREQUENZ MIT DEN ANGABEN AUF DEM LEISTUNGSSCHILD ÜBEREINSTIMMEN. KEINE ADAPTER ODER ABZWEIGUNGEN VERWENDEN. NICHT AM NETZKABEL ZIEHEN, UM DEN NETZSTECKER AUS DER STECKDOSE ZU ZIEHEN.
- DER NETZSTECKER MUSS NACH DER INSTALLATION ZUGÄNGLICH BLEIBEN. - SOLLTE DAS NETZKABEL BESCHÄDIGT WORDEN SEIN, MUSS ES VON EINEM FACHMANN AUSGETAUSCHT WERDEN.
WENN DAS GERÄT AUF EINEM BODEN MIT TEPPICHBODEN INSTALLIERT WIRD, IST DARAFUZ UCHTEN, DASS DIE ÖFFNUNGEN IN DER UNTERSEITE NICHT VERDECKT WERDEN.
DEN GESCHIRRSPÜLER NACH DEM GEBRAUCH AUSSCHALTEN, UM EINEN UNNÖTIGEN STROMVERBRAUCH ZU VERMEIDEN.
DAS GERÄT MUSS, WENN ES AUSSER BETRIEB GENOMMEN WIRD, UNBRAUCHBAR GEMACHT WERDEN. DEN NETZSTECKER AUS DER STECKDOSE ZIEHEN UND DANN DAS NETZKABEL DURCHSCHNEIDEN. DIE TEILE, DIE EINE GEFAHR FÜR KINDER DARSTELLEN KÖNNTEN (SCHLOSS, TÜR USW.), SIND UNSCHÄDLICH ZU MACHEN. DAS GERÄT MUSS DANN ZU EINER SAMMELSTELLE GEBRACHT WERDEN.
IM FALLE VON FUNKTIONSSTÖRUNGEN DEN GESCHIRRSPÜLER VOM STROMNETZ TRENNEN UND DEN WASSERHAHN SCHLIESSEN. ANSCHLIESSEND EINEN FACHMANN VERSTÄNDIGEN.
DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES BEIM TRANSPORT BESCHÄDIGT WURDE. IM ZWEIFELSFALL DEN HÄNDLER ZU RATE ZIEHEN. DAS GERÄT MUSS NACH DEN ANWEISUNGEN DES HERSTELLERS ODER VON FACHPERSONAL INSTALLIERT UND ANGESCHLOSSEN WERDEN.
DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE PERSONEN BESTIMMTHALTEN SIE KINDER FERN UND ERLAUBEN SIE IHNEN NICHT, DAS GERÄT ALS SPIELZEUG ZU VERWENDEN. DIE REINIGUNGSMITTEL AUSSER DER REICHWEITE VON KINDERN AUFBEWAHREN. KINDER VON DER GEÖFFNETEN GERÄTETÜR FERN HALTEN. DIE MATERIALIEN, AUS DENEN DIE VERPACKUNG BESTEHT, (PLASTIKBEUTEL, POLYSTYROL, METALLPROFILE USW.) DÜRFEN NICHT IN REICHWEITE VON KINDERN GELASSEN WERDEN. KINDER VOM GEÖFFNETEN GESCHIRRSPÜLER FERNHALTEN; IM GERÄT KÖNNEN SICH NOCH REINIGUNGSMITTELRÜCKSTÄNDE BEFINDEN, DIE ZU IRREVERSIBLEN SCHÄDEN AN DEN AUGEN, DEM MUND UND DEM RACHEN FÜHREN UND AUCH DEN TOD DURCH ERSTICKEN VERURSACHEN KÖNNEN.
KEINE LÖSEMITTEL WIE ALKOHOL ODER TERPENTIN EINFÜHREN, DA ES HIERDURCH ZU EINER EXPLOSION KOMMEN KANN.
KEIN GESCHIRR EINFÜLLEN, DAS DURCH ASCHE, WACHS ODER LACKE VERSCHMUTZT IST.
WENN MAN SICH AUF DIE GEÖFFNETE TÜR AUFSTÜTZT ODER SETZT, KANN DER GESCHIRRSPÜLER UMKIPPEN UND INFOLGEDESSEN PERSONENSCHÄDEN VERURSACHEN.
KEINESFALLS DEN HEIZWIDERSTAND UNMITTELBAR NACH ABSCHLUSS EINES SPÜLPROGRAMMS BERÜHREN.
WÄHREND DES GEBRAUCHS DER GESCHIRRSPÜLMASCHINE KANN EINE LEICHTE BRÄUNUNG DES WIDERSTANDSKÖRPERS, AUCH NUR AN EINIGEN STELLEN, EINTRETEN. DIES IST ALS NORMAL ZU BETRACHTEN, DA ES MIT DER BETRIEBSART ZUSAMMENMÄNGT UND ES BEEINTRÄCHTIGT NICHT DEN BETRIEB DES GERÄTS.
DAS EVENTUELL NACH ABSCHLUSS DES SPÜLPROGRAMMS UND VOR DEM TROCKNEN IM GESCHIRR ODER IM GESCHIRRSPÜLER VERBLEIBENDE WASSER NICHT TRINKEN.
MODELLE MIT AQUASTOP
AQUASTOP IST EINE VORRICHTUNG, DIE EINE ÜBERFLUTUNG IM FALLE EINER UNDICHTIGKEIT DES GERÄTS VERHINDERT. NACH AUSLÖSUNG DES AQUASTOP-SYSTEMS MUSS MAN EINEN FACHMANN MIT DER SUCHE UND DER REPARATUR DES FEHLERS BEAUFTRAGEN. BEI DEN MODELLEN MIT AQUASTOP ENTHÄLT DER WASSERZULAUFSCHLAUCH EIN MAGNETVENTIL. DEN SCHLAUCH NICHT ZERSCHNEIDEN UND DAS MAGNETVENTIL NICHT INS WASSER FALLEN LASSEN. WENN DER WASSERZULAUFSCHLAUCH BESCHÄDIGT SEIN SOLLTE, DAS GERÄT VOM STROM- UND VOM WASSERNETZ TRENNEN.
UNMITTELBAR NACH INSTALLATION DES GERÄTS EINE KURZE PRÜFUNG DES GERÄTS NACH DEN WEITER UNTEN GEGEBENEN ANWEISUNGEN VORNEHMEN. WENN DAS GERÄT NICHT FUNKTIONIERT, MUSS MAN ES VOM STROMNETZ TRENNEN UND DAS NÄCHSTE KUNDENDIENSTZENTRUM VERSTÄNDIGEN. NICHT VERSUCHEN, DASS GERÄT SELBST ZU REPARIEREN.
DER GESCHIRRSPÜLER ENTSPRICHT ALLEN VON DEN GELTENDEN SICHERHEITSVORSCHRIFTEN VORGEBENEN UND ELEKTRISCHE GERÄTE BETREFFENDEN ANFORDERUNGEN. TECHNISCHE KONTROLLEN DÜRFEN GGF. NUR VON AUTORISIERTEM FACHPERSONAL VORGENOMMEN WERDEN: REPARATUREN, DIE VON UNBEFUGTEN PERSONEN AUSGEFÜHRT WERDEN, FÜHREN NICHT NUR ZUM ERLÖSCHEN DER GARANTIE, SONDERN STELLEN AUCH EINE POTENTIELLE GEFAHR FÜR DEN BENUTZER DAR.
Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die darauf zurückzuführen sind, dass die oben stehenden Vorschriften missachtet, unbefugte Änderungen an auch nur einem Teil vorgenommen oder andere als Originalersatzteile verwendet wurden.

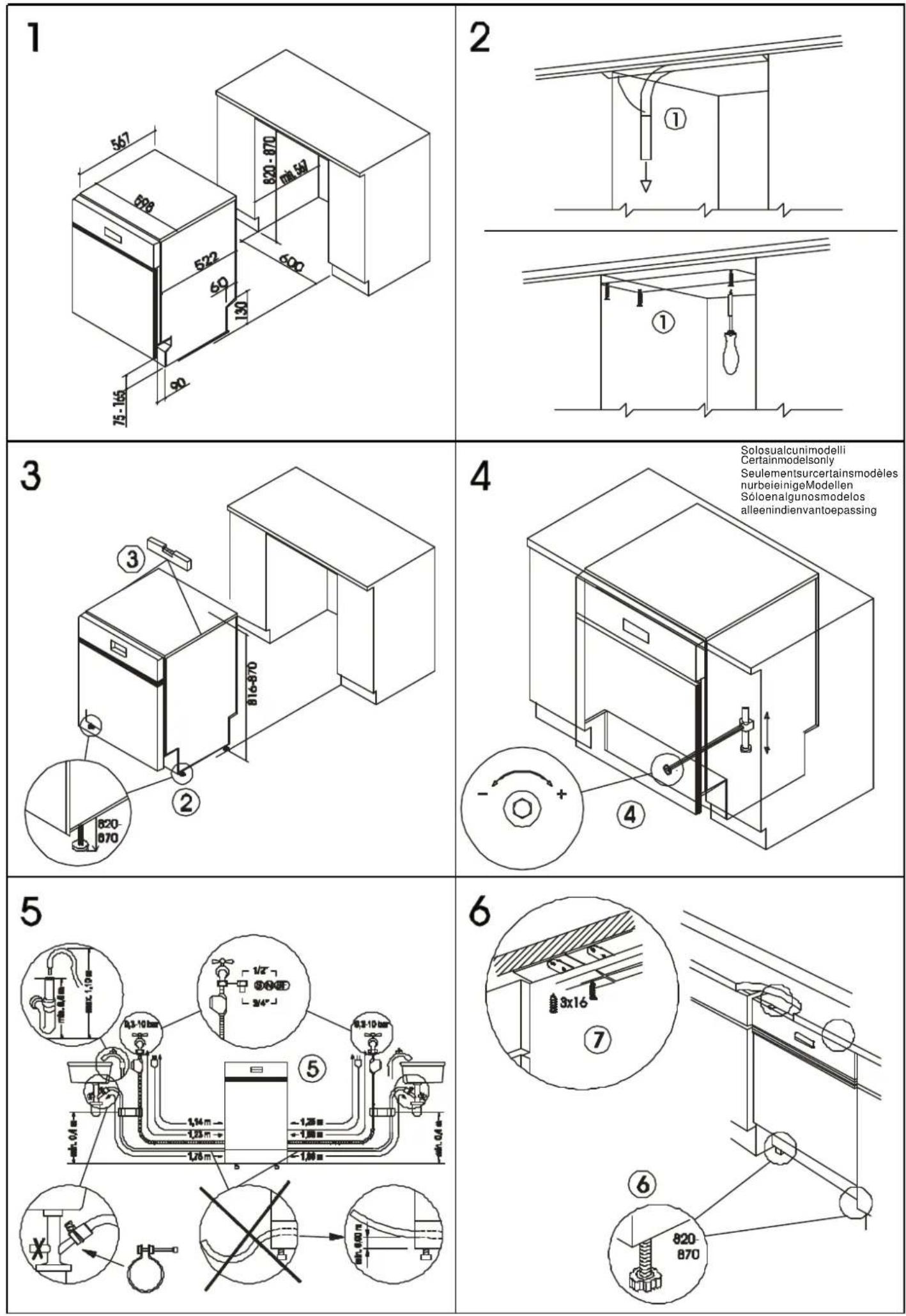

2. Installation und Inbetriebnahme
Die Polystyrolteile zum Blockieren der Geschirrkörbe herausnehmen.
Das Gerät am vorgesehenen Ort aufstellen. Der Geschirrspüler kann seitlich neben oder mit dem Rücken gegen Möbel oder Wände angeordnet werden.
Wenn der Geschirrspüler neben einer Wärmequelle aufgestellt wird, muss eine Tafel aus wärmedämmendem Material zwischen Geschirrspüler und Wärmequelle angeordnet werden, um eine Überhitzung und Betriebsstörungen zu verhindern.
Zur Gewährleistung der Stabilität Bodeneinbaugeräte oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten, die mit den angrenzenden Möbeln verschraubt sind, einbauen.
Zur Erleichterung der Installation können der Wasserzulaufschlauch und der Ablaufschlauch in alle Richtungen gedreht werden; darauf achten, dass die Schläuche nicht geknickt oder gequetscht werden und nicht zu stark gespannt sind.
Das Gerät nur mit Hilfe der höhenverstellbaren Füße waagrecht ausrichten. Dieser Vorgang ist zur Gewährleistung des einwandfreien Betriebs des Geschirrspülers unabdingbar.
Einige Einbaumodelle verfügen nur über einen hinteren Stellfuß, der mit einer Schraube, die sich unten auf der Vorderseite des Geräts befindet, verstellt werden kann.
2.1 Anschluss ans Wassernetz
Der Gefahr einer Verstopfung oder Beschädigung vorbeugen: wenn die Wasserleitung neu ist oder längere Zeit nicht verwendet wurde, zur Vermeidung von Schäden am Gerät vor dem Anschluss ans Wassernetz sicherstellen, dass das Wasser klar und frei von Verunreinigungen ist. Um den Geschirrspüler an das Wassernetz anzuschließen, müssen ausschließlich neue Schläuche verwendet werden; alte oder gebrauchte Schläuche dürfen nicht wiederverwendet werden.

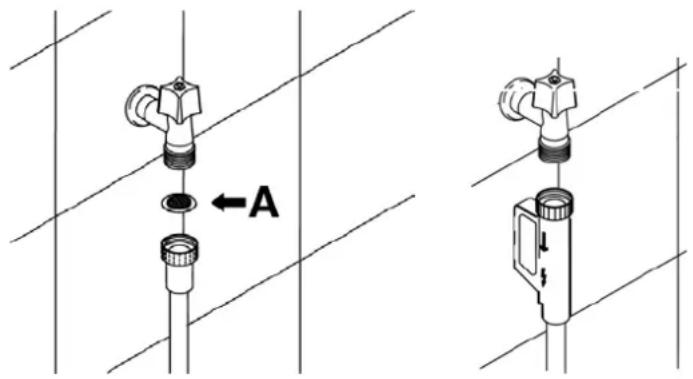

ANSCHLUSS AN DAS WASSERVENTIL
Den Wasserzulaufschlauch an ein Kaltwasserventil mit Zollgewinde 3/4" anschließen; hierbei muss man das mit dem Geschirrspüler gelieferte Filtersieb A einsetzen.
Sicherstellen, dass der Schlauch zunächst fest mit den Händen eingeschraubt wird und dann zum Schluss durch etwa 1/4-Drehung mit einer Zange festgezogen wird. Bei den Modellen mit AQUASTOP befindet sich das Filtersieb schon im Gewindering.
Der Geschirrspüler kann mit Wasser mit einer Temperatur von nicht mehr als 60°C gespeist werden. Speist man das Gerät mit warmem Wasser, verkürzt sich die Spülzeit um rund 20 Minuten, doch wird die Reinigungswirkung geringfügig reduziert. Der Anschluss erfolgt an das Warmwasserventil in der gleichen Weise, wie es für den Kaltwasseranschluss beschrieben wurde.

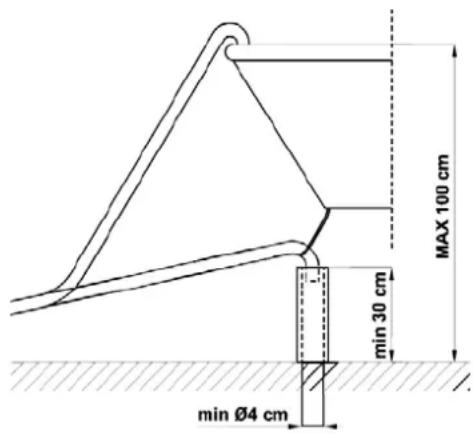

ANSCHLUSS DES ABLAUFSCHLAUCHS
Den Ablaufschlauch an ein Ablaufrohr mit einem Mindestdurchmesser von 4 cm anschließen; alternativ kann der Ablaufschlauch mit dem mitgelieferten Schlauchkrümmer an einem Spülbecken befestigt werden. Hierbei ist jedoch darauf zu achten, dass er nicht gequetscht oder zu stark gekrümmt wird. Man muss unbedingt darauf achten, dass sich der Schlauch nicht lösen und herabfallen kann. Zu diesem Zweck verfügt der Schlauchkrümmer über ein Loch, durch das man eine Schnur für die Befestigung an der Wänd oder am Wasserhahn ziehen kann.
Das freie Ende muss auf einer Höhe zwischen 30 und 100 cm angeordnet werden und darf niemals ins Wasser eingetaucht sein.
Im Falle von horizontal angeordneten Verlängerungsschläuchen, die eine Länge von maximal 3 m haben dürfen, muss man den Ablaufschlauch auf einer Höhe von maximal 85 cm vom Boden anordnen.
Den Netzstecker in Übereinstimmung mit den Anweisungen in Kapitel "1. Hinweise zur Sicherheit und zum Gebrauch" an eine geeignete Steckdose anschließen.
3. Beschreibung der Bedieneinrichtungen

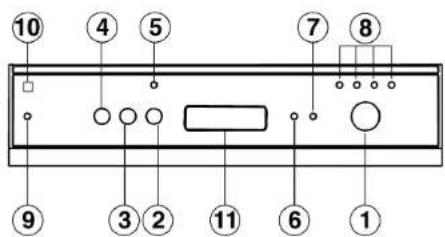

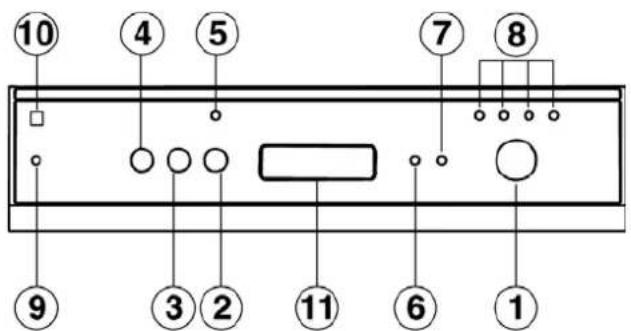

3.1 Die Bedienblende
Alle Bedien- und Anzeigeeinrichtungen des Geschirrspülers befinden sich auf der Bedienblende.
| 2 | TASTE EIN/AUS |
| 3 | TASTE START/PAUSE |
| 4 | TASTE SPÜLGANG MIT 1⁄2 BELADUNG (nur bei einigen Modellen) |
| 5 | KONTROLLLAMPE EIN |
| 6 | KONTROLLLAMPE SALZ FEHLT |
| 7 | KONTROLLLAMPE KLARSPÜLER FEHLT |
| 8 | KONTROLLLAMPEN PROGRAMMPHASEN (○ Lampe aus / ● Lampe erleuchtet) |
| 9 | TASTE STARTVERZÖGERUNG (nur bei einigen Modellen) |
| 10 | ANZEIGE-DISPLAY STARTVERZÖGERUNG (nur bei einigen Modellen) |
| 11 | EINGELASSENER GRIFF ZUM ÖFFNEN DER GERÄTETÜR |
3.2 Spülprogramme
Vor dem Starten eines Spülprogramms muss man sicherstellen, dass:
• der Wasserhahn geöffnet ist;
• der Behälter des Enthärters mit Regeneriersalz gefüllt ist;
• die Verteilerkammer mit der richtigen Dosiermenge Reiniger gefüllt ist;
• die Geschirrkörbe richtig beladen wurden;
- sich die Sprüharme frei und ohne Behinderungen drehen können;
• die Tür des Geschirrspülers richtig geschlossen ist.
WAHL SPÜLGANG MIT HALBER BELADUNG
Diese Funktion eignet sich besonders für Ladungen bis zu 6 Gedecken und erlaubt die Einsparung von Wasser und Strom. Sie wird mit der Taste HALBE BELADUNG (4) aktiviert; es ist nur ein Spülvorgang im Oberkorb möglich.
WICHTIG: Daran denken, nach Beendigung des Spülgangs die Funktion auszuschalten, um zu verhindern, dass der nachfolgende Spülgang aus Versehen mit halber Beladung erfolgt.
Im Oberkorb kann man einen Besteckkorb anordnen, während der Unterkorb leer bleiben muss.
ACHTUNG: Es hat keinen Zweck, Geschirr und Besteck in den Unterkorb zu laden, da der Wasserstrahl nur den Oberkorb erreicht.
EINSCHALTEN/START
Spülmaschine durch Druck auf die Taste EIN (2) einschalten; die Kontrolllampe EIN (5) leuchtet auf. Zum Starten des zuvor eingestellten Programms einige Sekunden lang die Taste START/PAUSE (3) gedrückt halten, bis das akustische Signal ertönt, das den Programmbeginn ankündigt. Die der ersten Phase des Programms entsprechende Kontrolllampe beginnt zu blinken.
Wenn die Tür des Geschirrspülers während des Spülens geöffnet wird, muss man 1 Minute abwarten, bevor man das Programm erneut starten kann. Nach der korrekten Schließung der Tür wird das Programm an dem Punkt wieder aufgenommen, an dem es unterbrochen worden war. Dieser Vorgang kann zu Unregelmäßigkeiten beim Programmablauf führen.
PROGRAMMENDE
Nach Beendigung des Spülgangs, gemäß ausgewähltem Programm, steht der Programmwahlschalter auf STOPP. Den Geschirrspüler mit der Wahltaste EIN/AUS (2) ausschalten.
TABELLE FÜR PRÜFSTELLEN
| Prüfnorm EN 50242 | |
| Vergleichsprogramm | (*) Wahlschalter auf P6 |
| Beladung 12 Gedecke | |
| Reinigertyp B | |
| Reinigerdosierung 30 g | |
| Einstellung des Klarspülers Je nach Modell 3/4 oder 4/6 | |

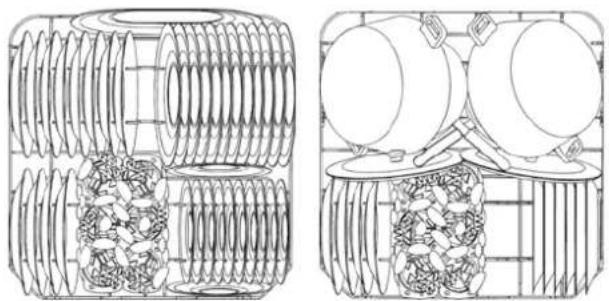

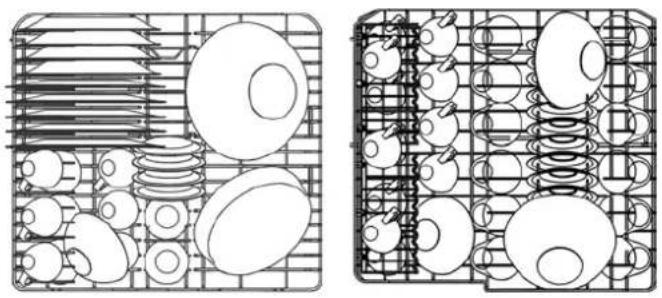

NORMBELADUNGEN NACH EN 50242
UNTERKORB OBERKORB MIT
TASSENHALTER AUS M ETALL
OBERKORB MIT
TASSENHALTER AUS KUNSTSTOFF

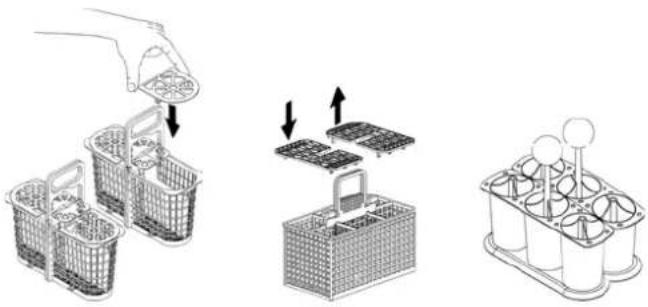

Je nach Modell verfügt der Besteckkorb über herausnehmbare Gitter, deren Zweck es ist, die Besteckteile so weit voneinander zu entfernen, dass sie optimal vom Wasser umspült werden können.
EINSTELLUNG DES SPÜLPROGRAMMS
Zur Wahl des am besten für das zu spülende Geschirr geeigneten Spülprogramms die nachstehende Tabelle zu Rate ziehen, in der die Art von Geschirr und der Verschmutzungsgrad berücksichtigt werden.
Nach Wahl des geeigneten Spülprogramms anhand der Tabelle den Wahlschalter PROGRAMMWAHL (1) drehen, um das gewünschte Programm einzustellen, wobei die Programmnummer mit der Markierung auf einer Linie liegen muss.
| PROGRAMM WAHL-SCHALT ER | KONTROLL-LAMPENSPÜLPHASEN | VERSCHMUTZUNGS-ARTUND -GRAD DES GESCHIRRS | SPÜLMITTEL-MENGE | PROGRAMMABLAUF DAUER | VERBRAUCH | ||||||
| GRAMM VORSPOLEN SPÜLEN KALT | KLARSPÜLEN | WARMKLARSPÜLEN | TROCKNEN MINUTEN(2) | WASSERLITER (1) | ENERGIEKw h (2) | ||||||
| EINWEICHEN | 1 | ● ○ ○ ○ | TÖPFE UND GESCHIRR.WENN DAS GERÄT NOCHNICHT VOLLIST | - | KALT | - | 1 | - | NEIN 18' 4 | - | |
| SCHON-PROGRAMM | 2 | ○ ● ● ● | WENIG SCHMUTZIGESGESCHIRR | 25 | - | 45°C | 1 | JA | JA | 78' | 10 |
| SCHNELGANG | 3 | ○ ● ● ○ | WENIG VERSCHMUTZTESUND EMPFINDLICHESEBGESCHIRR | 25 | - | 45°C 2 | - | NEIN 32' | 10 | 0,4 | |
| NORMAL | 4 | ● ● ● ● | NORMAL VERSCHMUTZETÖPFE UND GESCHIRR | 30 | KALT | 65°C | 1 | JA | JA | 104' | 14 |
| TÄGLICH | 5 | ○ ● ● ● | NORMAL SCHMUTZIGETÖPFE UND GESCHIRR | 30 | - | 65°C | 1 | JA | JA | 100' | 11 |
| BIO 65°C(*) EN 50242 | 6 | ● ● ● ● | NORMAL VERSCHMUTZETÖPFE UND GESCHIRR. AUCHMIT EINGETROCKNETENSPEISERESTEN | 30 | KALT | 55°C | 1 | JA | JA | 160' | 14 |
| OKO 65°C | 7 | ○ ● ● ● | LEICHT VERSCHMUTZETÖPFE UND GESCHIRR. AUCHMIT EINGETROCKNENENSPEISERESTEN | 30 | - | 55°C | 1 | JA | JA | 118' | 11 |
| SUPER | 8 | ● ● ● ● | SEHR SCHMUTZIGE. AUCHEINGETROCKNETE TÖPFEUND GESCHIRR | 30 | WARM | 70°C | 2 | JA | JA | 135' | 17 |
Die Option HALBE BELADUNG (4) steht bei allen Programmen wahlweise zur Verfügung, jedoch nicht beim Einweichen.
(*) Vergleichsprogramm nach Norm EN 50242.
(-) Nicht vorgesehen.
(1) Mittlerer Verbrauch bei Einstellung des Enthärters auf Stufe 2.
(2) Die Dauer des Programms und der Energieverbrauch können in Abhängigkeit von der Wasser- und Raumtemperatur sowie von der Art und der Menge von Geschirr variieren.
Wurde die Tür des Geschirnspülers nicht oder nicht korrekt geschlossen, so kann der Spülgang nicht gestartet werden.
Für weitere Informationen zum Gebrauch und zur Pflege des Geschirrspülers die beiliegende Anleitung aufmerksam lesen.
Die Kontrolllampen PROGRAMMPHASEN (8) zeigen an, welche Phasen im gewählten Programm enthalten sind; jeder der 4 Lampen ist gemäß nachstehendem Schema eine Programmphase zugeordnet. Während des normalen Betriebs blinkt die der laufenden Phase zugeordnete Kontrolllampe. Während der Phasen, in denen das Wasser aufgeheizt wird, leuchtet die Kontrolllampe (Led) dieser Phase ununterbrochen und beginnt wieder zu blinken, wenn die vorbestimmte Temperatur erreicht ist.
KONTROLLLAMPE 1
VORSPÜLEN ● ○ ○ ○
KONTROLLLAMPE 2
SPÜLEN ○ ● ○ ○
KONTROLLLAMPE 3
KLARSPÜLEN ○ ○ ● ○
KONTROLLLAMPE 4
TROCKNEN ○ ○ ○ ●
LÖSCHEN DES LAUFENDEN PROGRAMMS
Zum Löschen des bereits gestarteten Programms die Taste START/PAUSE (3) gedrückt halten, bis das akustische Signal ertönt; bei Freigabe der Taste wird das Programm unterbrochen. Erneut die Taste START/PAUSE (3) drücken, abwarten, bis das Signal ertönt, und die Taste noch für weitere 6-8 Sekunden gedrückt halten, bis die Kontrolllampen der Phasen Klarspülen und Trocknen gleichzeitig aufleuchten. Nun lässt die Maschine das Wasser ab und kann durch Druck auf die Taste EIN (2) ausgeschaltet werden.
ÄNDERN DES PROGRAMMS
Zum Ändern des laufenden Programms muss dieses erst durch Druck auf die Taste START/PAUSE (3) bis zum Signalton unterbrochen werden. Die Kontrolllampen der Programmphasen stellen sich wieder gemäß dem eingegebenen Programm ein. Das neue Programm wählen und durch erneuten Druck auf START/PAUSE (3) bis zum Signalton starten.
PROGRAMMVERZÖGERUNG
Der Start des Spülprogramms kann um 1 bis 9 Stunden verzögert werden. Auf diese Weise kann der Geschirrspüler in der für Sie günstigsten Zeit laufen.
Nach Wahl des Spülprogramms und START DES GESCHIRRSPÜLERS mit der Taste START/PAUSE (3) kann man die gewünschte "Verzögerung" durch Drücken der Taste STARTVERZÖGERUNG (9) einstellen. Die Stunden bis zum Beginn des Programms werden auf DISPLAY (10) angezeigt.
SO KÖNNEN SIE ENERGIE SPAREN! ... UND UMWELTBEWUSST HANDELN
- Verwenden Sie nach Möglichkeit den Geschirrspüler erst, wenn er voll beladen ist.
- Spülen Sie das Geschirr nicht unter fließendem Wasser.
- Verwenden Sie das für die jeweilige Beladung am besten geeignete Spülprogramm.
• Keinen Vorspülgang durchführen. - Falls vorhanden, sollte das Gerät an eine Warmwasseranlage bis zu 60°C angeschlossen werden.
- Falls möglich, auf die Trockenphase verzichten und die Gerätetür nach Abschluss des Spülprogramms offen lassen: die Luft und die Restwärme trocknen das Geschirr einwandfrei.
SO KÖNNEN SIE REINIGUNGSMITTEL SPAREN! ... UND UMWELTBEWUSST HANDELN
Die Phosphate in Reinigungsmitteln für Geschirrspüler belasten die Umwelt. Zur Vermeidung eines zu großen Reinigerverbrauchs - und auch Stromverbrauchs - sollten Sie folgende Empfehlungen beachten:
•trennen Sie das empfindlichere Geschirr von dem Geschirr, das aggressiven Reinigern und hohen Temperaturen besser standhält;
• den Reiniger nicht direkt auf das Geschirr geben.
HERAUSNEHMEN DES GESCHIRRS
Am Ende des Programms muss man das Geschirr mindestens 20 Minuten im Gerät lassen, damit es abkühlen kann. Es ist ratsam, zuerst den Unterkorb zu entleeren, damit etwaige noch im Oberkorb zurückgebliebene Wassertropfen nicht auf das Geschirr im Unterkorb tropfen können.
4. Gebrauchsanleitung
Nach der ordnungsgemäßen Installation des Geschirrspülers für die Inbetriebnahme wie folgt vorgehen:
• Den Wasserenthärter einstellen;
• Regeneriersalz einfüllen;
- Klarspüler und Reiniger einfüllen.
4.1 Gebrauch des Wasserenthärters
Der im Wasser enthaltene Kalk (Wasserhärte) ist verantwortlich für weißliche Flecken auf dem trockenen Geschirr, das mit der Zeit matt zu werden neigt. Der Geschirrspüler ist mit einem automatischen Wasserenthärter ausgestattet, der mit Hilfe eines speziellen Regeneriersalzes dem Wasser die härtenden Substanzen entzieht.
Beim Verlassen des Werks ist beim Geschirrspüler die Wasserhärte 3 (mittlere Härte 41-60°dF - 24-31°dH) eingestellt.


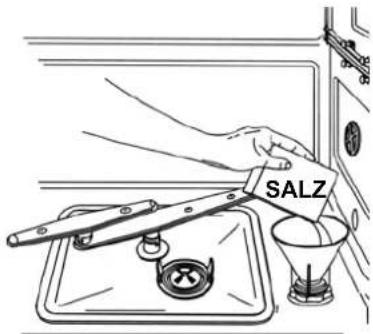

SALZBei Verwendung von Wasser mittlerer Härte muss ungefähr alle 20 Spülgänge neues Salz nachgefüllt werden. Der Vorratsbehälter des Enthärters hat ein Fassungsvermögen von ungefähr 1,7 kg grobkörnigen Salzes. Der Behälter befindet sich im Boden des Spülraums. Den unteren Geschirrkorb herausnehmen, den Deckel des Behälters entgegen dem Uhrzeigersinn aufschrauben und das Salz mit dem zur Ausstattung des Geschirrspülers gehörenden Trichter einfüllen. Vor dem Wiederanbringen des Deckels Salzreste im Bereich der Einfüllöffnung entfernen.
- Beim ersten Gebrauch des Geschirrspülers muss man abgesehen vom Salz auch einen Liter Wasser in den Salzbehälter einfüllen.
- Nach dem Befüllen des Salzbehälters stets den Deckel sorgfältig schließen. Die Spüllauge darf nämlich nicht in den Salzbehälter gelangen, da hierdurch der Betrieb der Wasseraufbereitungsanlage beeinträchtigt würde. In diesem Fall verliert die Garantie ihre Gültigkeit.
- Ausschließlich Regeneriersalz für Haushaltsgeschirrspüler verwenden. Bei Verwendung von Salz in Tablettenform den Salzbehälter nicht vollständig füllen.
- Kein Speisesalz verwenden , da es nichtlösliche Substanzen enthält, die im Laufe der Zeit die Enthärtungsanlage beschädigen können.
- Nötigenfalls das Salz vor dem Start des Spülprogramms einfüllen; auf diese Weise wird eventuell übergelaufene Salzlösung sofort mit dem Wasser weggespült; bleibt die Salzlösung längere Zeit im Spülraum, kann es zu Korrosion kommen.
Darauf achten, nicht die Salzverpackung mit der des Reinigers zu verwechseln: füllt man Reiniger in den Salzbehälter, wird der Enthärter beschädigt.

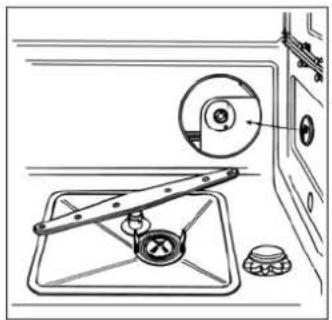

EINSTELLUNG DES ENTHÄRTERS
Der Geschirrspüler enthält eine Vorrichtung zur Anpassung des Enthärters an die Härte des Leitungswassers.
Je nach Modell befindet sich der Wahlschalter:
• in dem Kunststoffring an der rechten Seitenwand im Geschirrspüler;
• in Innern des Wasserenthärters, direkt unter dem Verschluss.
Beide Wahlschalter weisen 5 Einstellpositionen auf:
| WASSERHÄRTE | EINSTELLUNG |
| Grad Deutsche Härte (°dH) Grad Französische Härte (°dF) | |
| 0 - 4 0 - 7 Position Nr. 1 KEIN SALZ | |
| 5 - 9 8 - 15 Position Nr. 1 | |
| 10 - 22 16 - 37 Position Nr. 2 | |
| 23 - 29 38 - 50 Position Nr. 3 | |
| 30 - 35 51 - 60 Position Nr. 4 | |
| 36 - 41 61 - 70 Position Nr. 5 |
Die örtliche Wasserhärte beim Wasserversorgungsunternehmen erfragen.
4.2 Gebrauch der Reiniger- und Klarspüler-Verteilerkammer
Die Reiniger- und Klarspülerkammer befindet sich im unteren Bereich der Gerätetür: links die Verteilerkammer und rechts die Dosiervorrichtung
Mit Ausnahme des EINWEICH-Programms muss vor jedem Spülgang die geeignete Menge Reiniger in die Verteilerkammer gefüllt werden. Der Klarspüler zum Nachspülen muss hingegen nur nach Bedarf eingefüllt werden.
EINFÜLLEN DES KLARSPÜLERS FÜR DAS NACHSPÜLEN
Der Klarspüler beschleunigt das Trocknen des Geschirrs und verhindert die Bildung von Flecken und Kalkablagerungen. Er wird während des letzten Nachspülens automatisch aus dem Behälter, der sich in der Innentür befindet, dem Wasser zugegeben.
• Die Gerätetür öffnen.
- Den Deckel des Behälters um 1/4 Umdrehung entgegen Uhrzeigersinn drehen und herausnehmen.
- Den Behälter vollständig mit Klarspüler füllen (rund 140 ml). Die optische Anzeige neben dem Deckel muss sich vollständig verdunkeln. Wenn die optische Anzeige wieder heller wird oder wenn die Kontrolllampe "Klarspüler fehlt" aufleuchtet, muss man wieder Klarspüler nachfüllen.
- Den Deckel wieder aufsetzen und im Uhrzeigersinn drehen.
- Mit einem Tuch den übergelaufenen Klarspüler aufwischen, da sich andernfalls zu viel Schaum bilden könnte.
EINSTELLUNG DER DOSIERMENGE DES KLARSPÜLERS
Der Geschirrspüler wird werkseitig auf einen Mittelwert eingestellt. Man kann die Dosiermenge jedoch regulieren, indem man den Wahlschalter auf der Dosiervorrichtung in die gewünschte Stellung dreht: die Dosiermenge ist proportional zur Stellung des Wahlschalters.
Die Dosiermenge muss erhöht werden, wenn das gespülte Geschirr matt ist oder kreisrunde Flecken aufweist.
- Für die Einstellung der Dosiermenge den Deckel des Behälters um 1/4 Umdrehung entgegen dem Uhrzeigersinn drehen und herausnehmen.
- Dann mit einem Schraubendreher den Dosiermengen-Wahlschalter in die gewünschte Stellung drehen.
• Den Deckel wieder aufsetzen und im Uhrzeigersinn drehen.
- Die Klarspüler-Dosiermenge muss erhöht werden, wenn das gespülte Geschirr matt ist oder kreisrunde Flecken aufweist.
- Wenn das Geschirr hingegen klebrig ist oder weiße Streifen aufweist, muss die Dosiermenge reduziert werden.
EINFÜLLEN DES REINIGERS
Zum Öffnen der Reiniger-Verteilerkammer leicht auf die Taste P drücken. Den Reiniger einfüllen und den Deckel sorgfältig wieder schließen.
Die Verteilerkammer öffnet sich während des Reinigens automatisch.
•Ausschließlich Spezialreinigungsmittel für Geschirrspüler verwenden. Der Gebrauch eines Reinigers guter Qualität ist wichtig, um eine optimale Reinigungswirkung zu erzielen.
- Die Reinigungsmittelpackung gut verschlossen an einem trockenen Ort aufbewahren, um Klumpenbildung zu vermeiden, da hierdurch das Reinigungsergebnis beeinträchtigt würde. Die Verpackungen sollten, nachdem sie geöffnet wurden, relativ bald aufgebraucht werden, da der Reiniger an Wirksamkeit verliert.
- Keinesfalls Handspülmittel verwenden, da sie eine starke Schaumbildung bewirken und ggf. auch das Gerät beschädigen können.
- Auf eine richtige Dosierung des Reinigers achten. Wenn zuwenig Reinigungsmittel eingefüllt wird, wird der Schmutz auf dem Geschirr nicht vollständig entfernt. Eine Überdosierung bringt hingegen kein besseres Reinigungsergebnis und ist also nur Verschwendung.
-
Es gibt verschieden Typen von Reinigungsmitteln im Handel: Flüssigreiniger, Pulverreiniger und Reiniger in Tablettenform. Sie unterscheiden sich in Hinblick auf ihre chemische Zusammensetzung und können Phosphate oder an deren Stelle natürliche Enzyme enthalten.
-
Die Reiniger mit Phosphaten entfalten vornehmlich bei Temperaturen über 60°C ihre Wirkung gegen Fette und Stärke.
- Die Reiniger mit Enzymen entfalten ihre Reinigungswirkung hingegen auch bei niedrigen Temperaturen (von 40 bis 55°C) und sind außerdem leichter biologisch abbaubar. Mit diesem Typ von Reinigungsmitteln kann man schon bei niedrigen Temperaturen die gleichen Reinigungsergebnisse erzielen, die man andernfalls nur mit Programmen von 65°C erreicht.
Aus Gründen des Umweltschutzes empfehlen wird daher die Verwendung von Reinigungsmitteln ohne Phosphate und Chlor.
Füllt man Reiniger - auch Flüssigreiniger - in den Klarspülerbehälter, nimmt der Geschirrspüler Schaden.
4.3 Sicherheitshinweise und allgemeine Ratschläge
Bevor man den Geschirrspüler zum ersten Mal benutzt, sollte man die nachstehenden Empfehlungen in Hinblick auf die Art des zu spülenden Geschirrs und dessen Anordnung lesen.
Im Allgemeinen gibt es keine Einschränkungen bezüglich des Spülens von Haushaltsgeschirrs, doch in einigen Fällen sollten seine Eigenschaften berücksichtigt werden.
Bevor man das Geschirr in den Körben anordnet, muss man:
- grobe Speisereste (z.B. Knochen, Gräten) entfernen, die nicht nur den Filter verstopfen, sondern auch die Umwälzpumpe beschädigen können;
- Töpfe und Pfannen mit eingebrannten Speiseresten einweichen, damit sich die Speisereste leichter lösen; sie dann im UNTERKORB anordnen.
Wenn man nur eine geringe Menge Geschirr spülen muss, die Option "Halbe Beladung" wählen. So kann man Strom und Wasser sparen.
Nicht vergessen, nur den Oberkorb zu beladen, der Unterkorb muss leer bleiben.
Das Vorspülen des Geschirrs unter fließendem Wasser vor dem Einordnen in die Geschirrkörbe ist eine unnötige Wasserverschwendung.
Die richtige Anordnung des Geschirrs gewährleistet gute Reinigungsergebnisse.
ACHTUNG!
- Sicherstellen, dass das Geschirr stabil eingeordnet ist, nicht kippen kann und nicht die Bewegung der Sprüharme während des Betriebs behindert.
- Keine zu kleinen Gegenstände in die Geschirrkörbe geben; sie könnten herabfallen und die Sprüharme oder die Umwälzpumpe blockieren.
- Gefäße wie Tassen, Schüsseln, Gläser und Töpfe müssen stets mit der Öffnung nach unten eingeordnet werden, damit das Wasser ablaufen kann. Darauf achten, dass Mulden schräg angeordnet sind.
- Geschirr nicht ineinander legen oder so anordnen, dass es sich gegenseitig abdeckt.
- Gläser nicht zu nah nebeneinander anordnen, um Glasschäden und Berührungsflecken zu vermeiden.
VERGEWISSERN Sie sich, dass das Geschirr spülmaschinenfest ist.
Zum Spülen in Geschirrspülern nicht geeignetes Geschirr:
•Holzbesteck und -geschirr: es kann durch die hohen Temperaturen Schaden nehmen.
- Handwerklich hergestellte Gegenstände: sie sind nur in seltenen Fällen spülmaschinenfest. Sie können durch die relativ hohen Temperaturen und die verwendeten Reinigungsmittel Schaden nehmen.
•Kunststoffgeschirr: es ist nicht wärmebeständig und kann sich verformen. Wärmebeständiges Kunststoffgeschirr muss im Oberkorb gespült werden.
•Geschirr und Gegenstände aus Kupfer, Zinn, Zink und Messing: es besteht die Gefahr von Fleckenbildung.
•Aluminiumgeschirr: Geschirr aus eloxiertem Aluminium kann sich verfärben.
- Silbergeschirr und -besteck: es besteht die Gefahr von Fleckenbildung.
•Glas und Kristallglas: im Allgemeinen kann Glas problemlos im Geschirrspüler gereinigt werden. Es gibt jedoch einige Glas- und Kristallarten, die nach wiederholtem Spülen matt werden und ihre Transparenz verlieren. Es empfiehlt sich, für diese Materialien stets das schonendste Programm aus der Programmtabelle auszuwählen.
- Geschirr mit Dekor: handelsübliches Geschirr mit Dekor verträgt das Spülen im Geschirrspüler im Allgemeinen sehr gut, auch wenn es vorkommen kann, dass die Farben nach häufigem Spülen verblassen. Bei Zweifeln hinsichtlich der Widerstandsfähigkeit der Farben empfiehlt es sich, rund einen Monat lang nur wenige Stücke zu spülen.
4.4 Gebrauch der Geschirrkörbe
Der Geschirrspüler hat ein Fassungsvermögen von 12 Maßgedecken einschließlich des Serviergeschirrs.
UNTERKORB
Der Unterkorb ist aufgrund der besonders intensiven Reinigungswirkung des unteren Sprüharms für das "schwierigste" und am stärksten verschmutzte Geschirr geeignet. Alle Ladekombinationen und -varianten sind möglich, sofern man darauf achtet, das Geschirr, die Töpfe und Pfannen so anzuordnen, dass die verschmutzten Oberflächen zu den von unten kommenden Wasserstrahlen gerichtet sind.
Mit festen Halterungen
Einige Modelle verfügen Teller-Halterungen aus 2 oder 4 klappbaren Segmenten, die die optimale Ausnutzung des verfügbaren Platzes beim Laden von sperrigem Geschirr gestatten.
Mit klappbaren Halterungen
BELADEN DES UNTERKORBS
Flache Teller, tiefe Teller, Dessertteller und Servierteller senkrecht einordnen. Töpfe, Pfannen und deren Deckel müssen mit der Öffnung nach unten eingeordnet werden. Ordnen Sie Suppen- und Dessertteller so ein, dass zwischen zwei Tellern stets ein Freiraum bleibt.
Beladebeispiel:
Er kann je nach Modell eine unterschiedliche Form und nur ein oder mehrere Fächer haben.
Das Besteck muss gleichmäßig verteilt mit dem Griff nach unten im Besteckkorb angeordnet werden. Hierbei darauf achten, sich nicht an den Schneiden der Messer zu verletzen.
Im Besteckkorb können alle Arten von Besteck angeordnet werden, mit Ausnahme von sehr langem Besteck, das den oberen Sprüharm blockieren könnte.
Schöpfkellen, Holzkochlöffel oder Küchenmesser können in den Oberkorb geladen werden, wobei darauf zu achten ist, dass die Spitzen der Messer nicht aus dem Korb herausragen.
In den Oberkorb sollte lediglich kleines und mittelgroßes Geschirr wie beispielsweise Gläser, Unterteller, Kaffee- und Teetassen, flache Schüsseln und leichte, hitzebeständige Kunststoffgegenstände geladen werden. Wird der Oberkorb in der niedrigsten Position verwendet, kann er auch mit gering verschmutzten größeren Tellern beladen werden.
Mit festem Tassenhalter aus Metall
Zur besseren Ausnutzung des verfügbaren Platzes im Geschirrkorb verfügen einige Modelle über zwei klappbare Tragroste aus Kunststoff.
Mit zweiteiligem beweglichem Tassenhalter aus Kunststoff
BELADEN DES OBERKORBS
Das Geschirr mit der Oberseite nach vorn einordnen; Tassen und Behälter stets mit der Öffnung nach unten einordnen. Auf der linken Seite des Korbs können Tassen und Gläser in zwei Ebenen eingeladen werden. Die Mitte eignet sich für Teller und Unterteller, die senkrecht in die Halterungen zu stellen sind.
Beladebeispiel:
EINSTELLEN DES OBERKORBS
Der Oberkorb kann je nach Bedarf und in Abhängigkeit von der Höhe des Geschirrs im Unterkorb in zwei verschiedenen Positionen verwendet werden. Hierzu wie folgt vorgehen:

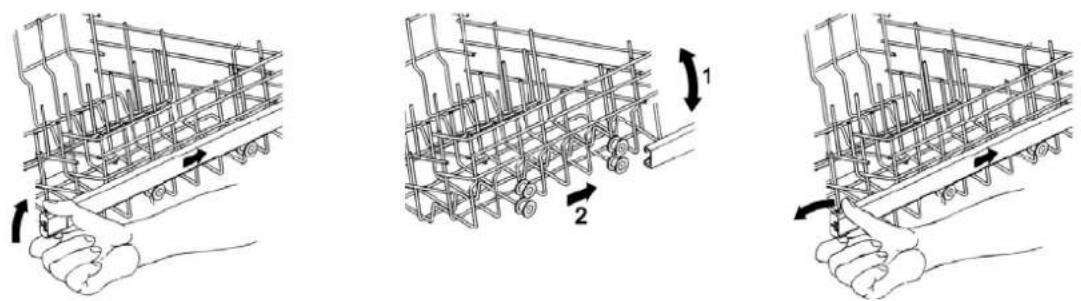

Ausfahrbare Version:
- ziehen Sie die rechte Korbführung heraus;
- entnehmen Sie die Haltevorrichtung, indem Sie sie zunächst, wie in der Abbildung dergestellt, aushängen;
• schieben Sie die Führung, um die Rollen frei zu setzen; - setzen Sie in die Führung je nach der gewünschten Einstellung das obere oder untere Rollenpaar ein;
- setzen Sie erneut die Haltevorrichtung in ihre ursprüngliche Position ein.

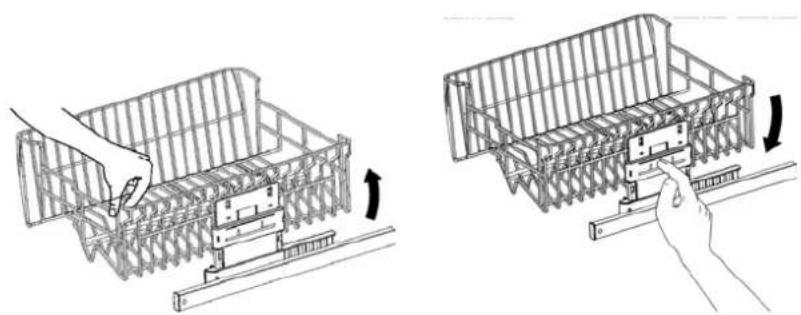

Version mit Taste:
- den Geschirrkorb bis an den Anschlag herausziehen und seine rechte Seite nach oben ziehen. Nun kann man größere Teller im Unterkorb anordnen.
- Für die Rückkehr zur ursprünglichen Position, den Oberkorb erneut herausziehen und den Entriegelungshebel niederdrücken.
5. Reinigung und Pflege
Vor jedem Eingriff muss das Gerät vom Stromnetz getrennt werden.
5.1 Sicherheitshinweise und allgemeine Ratschläge
Keinesfalls Reinigungsmittel verwenden, die Scheuermittel oder Säure enthalten.
Die Außenflächen und die Tür des Geschirrspülers müssen in regelmäßigen Zeitabständen mit einem weichen Tuch, das etwas mit Wasser oder einem handelsüblichen Reiniger für lackierte Oberflächen befeuchtet ist, gereinigt werden.
Die Dichtungen der Gerätetür müssen mit einem feuchten Schwamm gereinigt werden.
Regelmäßig (ein- oder zweimal jährlich) sollte man mit einem weichen Tuch und Wasser den Spülraum und die Dichtungen von dem Schmutz säubern, der sich abgelagert hat.
REINIGUNG DES FILTERSIEBS DES WASSERZULAUFS
Das Wasserzulaufsieb A am Hahnausgang muss regelmäßig gereinigt werden.
Zunächst den Hahn schließen. Dann das Ende des Wasserzulaufschlauchs abschrauben, das Sieb A entnehmen und vorsichtig unter fließendem Wasser spülen. Dann das Sieb A wieder einsetzen und den Schlauch wieder sorgfältig verschrauben.
REINIGUNG DER SPRÜHARME
Die Sprüharme können mühelos herausgenommen werden, damit die Düsen regelmäßig gereinigt und somit Verstopfungen verhindert werden können. Die Sprüharme unter fließendem Wasser waschen und sorgfältig wieder einsetzen. Sicherstellen, dass ihre Drehung in keiner Weise behindert wird.

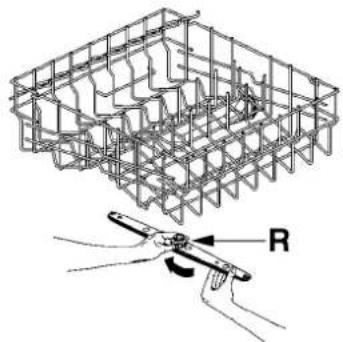

- Zum Herausnehmen des oberen Sprüharms muss man den Feststellring R ausschrauben.
- Den unteren Sprüharm in der Mitte greifen und anheben, um ihn herausnehmen zu können.

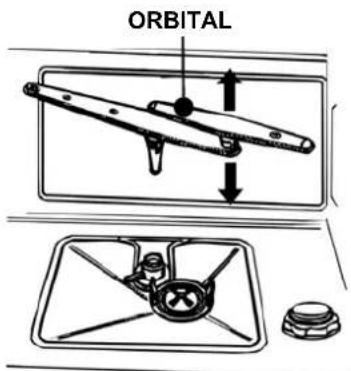

Den ORBITAL-Sprüharm auf der längeren Seite greifen und anheben, um ihn herauszunchmen.
Die Sprüharme unter fließendem Wasser waschen und sorgfältig wieder einsetzen.
Nach dem Wiedereinbau sicherstellen, dass sich die Sprüharme unbehindert drehen können.
Andernfalls kontrollieren, ob sie richtig eingesetzt wurden.


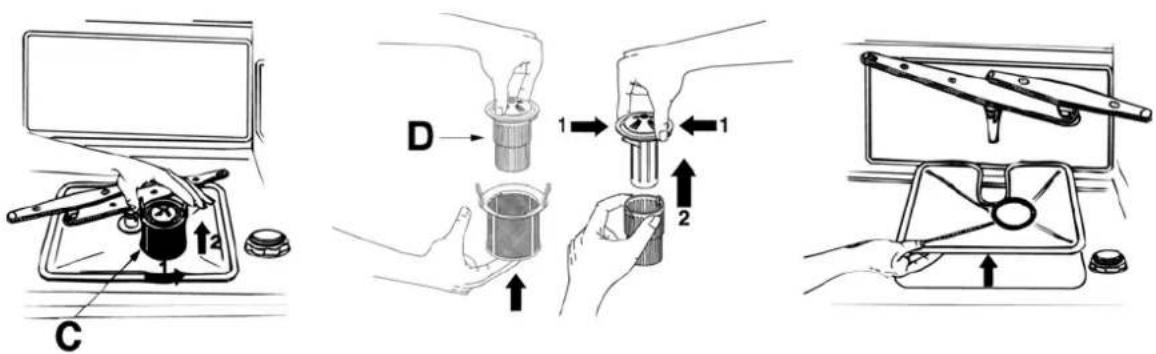

ORBITALREINIGUNG DER FILTERGRUPPE
- Der mittlere Filter C sollte regelmäßig kontrolliert und gegebenenfalls gereinigt werden. Zum Herausnehmen muss man die Zungen greifen, entgegen dem Uhrzeigersinn drehen und anheben.
• Von unten gegen den mittleren Filter D drücken, um ihn aus dem Mikrofilter zu lösen.
• Die beiden Teile, aus denen der Kunststofffilter besteht, voneinander trennen; hierzu an der von den Pfeilen angegebenen Stelle auf den Filterkörper drücken.
• Den mittleren Filter zum Herausnehmen anheben.
HINWEISE UND RATSCHLÄGE FÜR DIE RICHTIGE PFLEGE:
• Die Filter müssen unter fließendem Wasser mit einer Bürste mit harten Borsten gereinigt werden.
- Die Filter müssen unbedingt sorgfältig nach den oben stehenden Anweisungen gereinigt werden: der Geschirrspüler funktioniert nicht, wenn die Filter verstopft sind.
•Die Filter wieder einsetzen , um Schäden an der Spülpumpe zu vermeiden.
WENN DER GESCHIRRSPÜLER LÄNGERE ZEIT NICHT VERWENDET WIRD:
- Zweimal hintereinander das Einweich-Programm ausführen lassen.
•Den Netzstecker aus der Steckdose ziehen. - Die Gerätetür etwas geöffnet lassen, damit sich keine unangenehmen Gerüche im Spülraum bilden können.
•Die Klarspüler-Dosiervorrichtung zum Nachspülen füllen.
•Den Wasserhahn schließen
VOR DER ERNEUTEN VERWENDUNG DES GESCHIRRSPÜLERS NACH EINER LÄNGEREN NICHTVERWENDUNG:
- Sicherstellen, dass sich in der Wasserleitung weder Schlamm noch Rost abgelagert haben; hierzu das Wasser aus dem Zufuhrhahn einige Minuten lang fließen lassen.
•Den Netzstecker wieder in die Steckdose stecken. - Den Wasserzulaufschlauch wieder anschließen und der Wasserhahn wieder zu öffnen
SO BEHEBEN SIE KLEINE STÖRUNGEN
In einigen Fällen kann man anhand der nachstehenden Hinweise bei geringfügigen Störungen selbst Abhilfe schaffen:
Wenn das Programm nicht startet, sicherstellen, dass:
• der Geschirrspüler ans Stromnetz angeschlossen ist;
- kein Stromausfall vorliegt;
• der Wasserhahn geöffnet ist;
• die Gerätetür richtig geschlossen ist.
Wenn im Spülraum Wasser steht, sicherstellen, dass:
• der Ablaufschlauch nicht geknickt ist;
• der Siphon des Ablaufs nicht verstopft ist;
• die Filter des Geschirrspülers nicht verstopft sind.
Wenn das Geschirr nicht richtig gereinigt wird, sicherstellen, dass:
• die richtige Menge Reiniger eingefüllt wurde;
- sich Regeneriersalz im Salzbehälter befindet;
• das Geschirr richtig eingeordnet wurde;
• das gewählte Programm für die Art und den Verschmutzungsgrad des Geschirrs geeignet ist;
- alle Filter sauber und richtig eingesetzt sind;
• die Wasseraustrittsöffnungen der Sprüharme nicht verstopft sind;
• die Drehung der Sprüharme nicht durch irgendeinen Gegenstand behindert wird.
Wenn das Geschirr nicht richtig getrocknet wird oder matt bleibt, sicherstellen, dass:
- sich Klarspüler im zugehörigen Behälter befindet;
• die Dosierung richtig eingestellt wurde; - der verwendete Reiniger guter Qualität ist und nicht seine Wirksamkeit verloren hat (z.B. weil er nicht richtig aufbewahrt oder die Verpackung schon vor langer Zeit geöffnet wurde).
Wenn das Geschirr Streifen oder Flecken aufweist, sicherstellen, dass:
- nicht eine zu große Dosiermenge beim Klarspüler eingestellt wurde.
Wenn der Spülraum Rostflecken aufweist:
- Der Behälter ist aus korrosionsfestem Edelstahl, weshalb die Rostflecken auf Fremdrost zurückzuführen sind (Rostteilchen aus den Wasserrohren, von Töpfen, Besteck usw.). Zum Entfernen der Rostflecken ein handelsübliches Spezialprodukt verwenden.
- Sicherstellen, dass der Reiniger richtig dosiert wird. Einige Reinigungsmittel können aggressiver sein als andere.
- Sicherstellen, dass der Deckel des Salzbehälters richtig geschlossen und dass der Enthärter richtig eingestellt ist.
Wenn auch nach Befolgung der oben stehenden Anweisungen die Störung nicht behoben werden konnte, wenden Sie sich bitte an das nächste autorisierte Kundendienstzentrum.
ACHTUNG: Eingriffe am Gerät durch nicht autorisiertes Personal sind von der Garantie ausgeschlossen und gehen zu Lasten des Kunden.
6. Abhilfe bei Fehlfunktionen
Das elektronische Steuersystem ist in der Lage, eine Reihe möglicher Funktionsstörungen des Geschirrspülers zu erfassen und durch Aufleuchten einer präzisen Sequenz der vier PROGRAMMPHASEN-ANZEIGELAMPEN anzuzeigen (8).
Wir bitten Sie, im Falle des Auftretens einer Fehlfunktion, die nachstehende Abhilfe-Liste zu Rate zu ziehen, bevor Sie den autorisierten technischen Kundendienst verständigen.
Sollte das Problem auch nach Befolgung der unten aufgeführten Hinweise weiterhin bestehen, wenden Sie sich bitte an ein autorisiertes Kundendienstzentrum. Zuvor müssen Sie jedoch:
• die von Eigendiagnosesystem angezeigte Fehlermeldung notieren (E1, E2, ...);
• den Netzstecker aus der Steckdose ziehen;
• den Wasserzulaufhahn schließen.
TABELLE DER VOM EIGENDIAGNOSESYSTEM ERKANNTEN FEHLFUNKTIONEN
| FEHLFUNKTION BESCHREIBUNG | |
| E1○ ○ ○ ● | Das Überlaufschutzsystem AQUASTOP des Geschirrspülers hat angesprochen (nur bei den Modellen, die hierüber verfügen).Zur Rückstellung des Fehlers die Maschine aus- und wiederinschalten und in jedem Fall zur Klärung der Ursache den Kundendienst hinzuziehen. |
| E2● ○ ○ ● | Das Pegelkontrollsystem des Geschirrspülers hat angesprochenEs könnte sich um ein vorübergehendes Problem handeln. Versuchsweise die Tür öffnen, wieder schließen und das Gerät wieder einschalten. Wenn sich die Störung nicht beheben lässt, ein autorisiertes Kundendienstzentrum verständigen. |
| E3○ ● ○ ● | Der Geschirrspüler heizt das Wasser nichtVersuchsweise die Tür öffnen, wieder schließen und das Gerät wieder einschalten.Wenn sich die Störung nicht beheben lässt, ein autorisiertes Kundendienstzentrum verständigen. |
| E4● ● ● ○ | Die Sonde für die Messung der Temperatur im Spülbehälter ist abgetrennt.Kundendienst hinzuziehen. |
| E5● ● ○ ● | Der Geschirrspüler füllt sich nicht mit WasserSicherstellen, dass:der Wasserzulaufhahn geöffnet ist;das Filtersieb des Wasserzulaufschlauchs nicht verstopft ist;der Wasserzulaufschlauch nicht gequetscht wird.Nach diesen Kontrollen den Geschirrspüler aus- und wiedereinschalten und erneut die Starttaste drücken.Das Programm nimmt den Betrieb an dem Punkt wieder auf, an dem es unterbrochen wurde.Wenn sich die Störung nicht beheben lässt, ein autorisiertes Kundendienstzentrum verständigen. |
| E6● ○ ● ● | Der Geschirrspüler pumpt das Wasser nicht ab.Sicherstellen, dass:der Ablaufschlauch nicht gequetscht oder verstopft ist;die Abwasserleitung nicht verstopft ist;der Filter des Geschirrspülers nicht verstopft ist.Nach diesen Kontrollen den Geschirrspüler aus- und wiedereinschalten und erneut die Starttaste drücken.Das Programm nimmt den Betrieb an dem Punkt wieder auf, an dem es unterbrochen wurde.Wenn sich die Störung nicht beheben lässt, ein autorisiertes Kundendienstzentrum verständigen. |
| E9○ ○ ○ ● | Funktionsstörung am Wasserzulaufsystem.Zur Klärung der Schadensursache den Kundendienst hinzuziehen. |
 | Sollten Fehlermeldungen erscheinen, die in der vorliegenden Tabelle nicht erwähnt werden, ein autorisiertes Kundendienstzentrum verständigen. |
| TECHNISCHE DATEN | |
| Breite | 597 ÷ 599 mm |
| Tiefe, gemessen ab der Außenkante des Bedienfelds | Freistehende Geräte: 600 mmIntegrierbare Geräte: 590 mm |
| Höhe | Freistehende Geräte: von 850 mm bis 870 mmIntegrierbare Geräte: von 820 mm bis 870 mm |
| Fassungsvermögen | Maßgedecke |
| Zulaufwasserdruck | Min. 50 – Max. 900 kPa (Min. 0.5 – Max. 9 bar) |
| Elektrische Daten | Siehe Typenschild |
13
Solosualcunimodelli-Certainmodelsonly
Seulementsurcertainsmodèles-nurbeieinigeModellen
Sóloenalgunosmodelos-alleenindienvantoepassing
