BEDIENUNGSANLEITUNG STA8647 SMEG

LEITFADEN ZUM GEBRAUCH DES GESCHIRRSPÜLERS UND ZU DEN SPÜLPROGRAMMEN

1. Beschreibung der Bedieneinrichtungen 34
2. Abhilfe bei Fehlfunktionen 41

Wir danken Ihnen, dass Sie sich für eines unserer Geräte entschieden haben.

Wir empfehlen Ihnen, alle im vorliegenden Handbuch enthaltenen Anweisungen aufmerksam durchzulesen, um sich über die geeignetsten Bedingungen für den richtigen und sicheren Gebrauch Ihres Geschirrspülers zu informieren.

Die einzelnen Abschnitte sind so aufgebaut, dass Sie Schritt für Schritt alle Funktionen des Geräts kennen lernen können. Die Erläuterungen sind leicht verständlich und mit detaillierten Illustrationen versehen.

Dieses übersichtlich aufgebaute Handbuch beantwortet alle Fragen, die im Zusammenhang mit dem Gebrauch des Geschirrspülers auftreten können.

Für weitere Informationen zum Gebrauch und zur Pflege des Geschirrspülers die beiliegende Anleitung aufmerksam lesen.

ANLEITUNG FÜR DEN BENUTZER: Außerdem finden Sie nützliche Ratschläge zum Gebrauch der Spülprogramme und aller Funktionen des Geschirrspülers.

1. Beschreibung der Bedieneinrichtungen

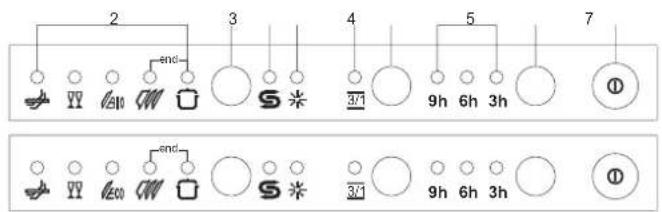

1.1 Die Bedienblende

Alle Bedien- und Anzeigeeinrichtungen des Geschirrspülers befinden sich auf der oberen Bedienblende.

2 3 4 5 7 3/1 9h 6h 3h 3/1 9h 6h 3h ①

6 9 8

1	WAHLSCHALTER EIN/AUSBei Druck auf diese Taste wird das Gerät mit Spannung versorgt.
2	KONTROLLLAMPEN GEWÄHLTES PROGRAMMDie Lampe zeigt durch Aufleuchten das eingestellte Pprogramm sowie eventuelle Störungen an (Behebung der Funktionsstörungen).
3	TASTE PROGRAMMWAHLDurch mehrmaligen Druck auf diese Taste wird das gewünschte Programm eingestellt.
4	KONTROLLLAMPE SALZ FEHLT(nur bei einigen Modellen)Wenn diese Lampe aufleuchtet, fehlt Salz im Gerät.
5	KONTROLLLAMPE KLARSPÜLER FEHLT(nur bei einigen Modellen)Wenn diese Lampe aufleuchtet, fehlt Klarspüler im Gerät.
6	TASTE OPTION 3/1(nur bei einigen Modellen)Durch Drücken dieser Taste aktiviert man die Option für die Verwendung von 3/1 Produkten.
7	KONTROLLLAMPE OPTION 3/1(nur bei einigen Modellen)Die leuchtende Kontrolllampe signalisiert, dass die Funktion aktiviert wurde.
8	TASTE STARTVERZÖGERUNG(nur bei einigen Modellen)Durch ein- bzw. mehrmaliges Drücken dieser Taste kann man den Beginn des Programms um 3, 6 bzw. 9 Stunden verzögern.
9	KONTROLLLAMPEN STARTVERZÖGERUNG(nur bei einigen Modellen)Ihr Aufleuchten signalisiert, dass eine Startverzögerung um 3, 6 bzw. 9 Stunden eingestellt wurde.

EINSTELLEN DES SPÜLPROGRAMMS UND EINSCHALTUNG

Zur Wahl des am besten für das zu spülende Geschirr geeigneten Spülprogramms die nachstehende Tabelle zu Rate ziehen, in der die Art von Geschirr und der Verschmutzungsgrad berücksichtigt werden.

Nach Wahl des geeigneten Spülprogramms anhand der Tabelle:

• die Taste EIN/AUS (1) drücken und abwarten, bis die KONTROLLLAMPE PROGRAMME (2) aufleuchtet;
- Taste PROGRAMMWAHL (3) so oft drücken, bis die Anzeigelampe dem gewünschten Programm entsprechend aufleuchtet;
- Die Tür schließen: Nach rund 2 Sekunden startet das Programm. Während der Programmausführung blinkt die zugehörige KONTROLLLAMPE (Anzeige "Programm läuft").

PROGRAMM NUMMER UND SYMBOL			ART UND GRAD DER VERSCHMUTZUNG	PROGRAMMABLAUF	DAUER VERBRAUCH
					MINUTEN (2)	WASSER LITER (1)	ENERGIE KWh (2)
1	[1078]	EINWEICHEN	Töpfe und Geschirr warten auf einem weiteren Spülgang	Kaltvorspülen	15' 6		0,03
2		LEICHT	Reinigen unmittelbar nach dem Gebrauch von gering verschmutztem Geschirr	Reinigen bei 45°C Kaltklarspülen Klarspülen bei 68°C Trocknen	70' 12	1,00
3		BIO (*) EN 50242	Reinigen unmittelbar nach dem Gebrauch von normal verschmutztem Geschirr	Kaltvorspülen Reinigen bei 50°C Kaltklarspülen Klarspülen bei 62°C Trocknen	180'	** **
4		NORMAL	Normal verschmutztes	Kaltvorspülen Reinigen bei 65°C Kaltklarspülen Klarspülen bei 68°C Trocknen	90' 17	1,30
5		INTENSIV	Stark verschmutztes Geschirr und Töpfe (mit Ausnahme von empfindlichen Teilen)	Vorspülen bei 45°C Reinigen bei 70°C 2 kaltklarspülgänge Klarspülen bei 70°C Trocknen	110' 20	1,60

Das Einweichen nur bei Teilbeladung ausführen.

Die Option "3/1" (6) steht bei allen Programmen wahlweise zur Verfügung,

jedoch nicht beim Einweichen.

(*) Vergleichsprogramm nach Norm EN 50242.
(**) siehe das Energielabel.
(1) Mittlerer Verbrauch bei Einstellung des Enthärters auf Stufe 2.
(2) Die Dauer des Programms und der Energieverbrauch können in Abhängigkeit von der Wasser- und Raumtemperatur sowie von der Art und der Menge von Geschirr variieren.

Nach Wahl des geeigneten Spülprogramms anhand der Tabelle:

• die Taste EIN/AUS (1) drücken und abwarten, bis die KONTROLLLAMPE PROGRAMME (2) aufleuchtet;
- Taste PROGRAMMWAHL (3) so oft drücken, bis die Anzeigelampe dem gewünschten Programm entsprechend aufleuchtet;
• Die Tür schließen: Nach rund 2 Sekunden startet das Programm. Während der Programmausführung blinkt die zugehörige KONTROLLLAMPE (Anzeige "Programm läuft").

PROGRAMM NUMMER UND SYMBOL			ART UND GRAD DER VERSCHMUTZUNG	PROGRAMMABLAUF	DAUER VERBRAUCH
					MINUTEN (2)	WASSER LITER(1)	ENERGIE KWh (2)
1		EINWEICHEN	Töpfe und Geschirr warten auf einem weiteren Spülgang	Kaltvorspülen	15' 6 0,03
2		LEICHT	Reinigen unmittelbar nach dem Gebrauch von gering verschmutztem Geschirr	Reinigen bei 45°C Kaltklarspülen Klarspülen bei 68°C Trocknen	70' 12 1,00
3		ÖKO (*) EN 50242	Reinigen unmittelbar nach dem Gebrauch von normal verschmutztem Geschirr	Reinigen bei 50°C Kaltklarspülen Klarspülen bei 66°C Trocknen	180' ** **
4		NORMAL	Normal verschmutztes	Kaltvorspülen Reinigen bei 65°C Kaltklarspülen Klarspülen bei 68°C Trocknen	90' 17 1,30
5		INTENSIV	Stark verschmutztes Geschirr und Töpfe (mit Ausnahme von empfindlichen Teilen)	Vorspülen bei 45°C Reinigen bei 70°C 2 kaltklarspülgänge Klarspülen bei 70°C Trocknen	110' 20 1,60

Das Einweichen nur bei Teilbeladung ausführen.

Die Option "3/1" (6) steht bei allen Programmen wahlweise zur Verfügung,

jedoch nicht beim Einweichen.

(*) Vergleichsprogramm nach Norm EN 50242.
(**) siehe das Energielabel.
(1) Mittlerer Verbrauch bei Einstellung des Enthärters auf Stufe 2.
(2) Die Dauer des Programms und der Energieverbrauch können in Abhängigkeit von der Wasser- und Raumtemperatur sowie von der Art und der Menge von Geschirr variieren.

Wurde die Tür des Geschirrspülers nicht oder nicht korrekt geschlossen, so kann der Spülgang nicht gestartet werden.

TABELLE FÜR PRÜFSTELLEN

Prüfnorm EN 50242
Vergleichsprogramm BIO/ÖKO
Beladung 12Gedecke
Reinigertyp B
Reinigerdosierung 30 g
Einstellung des Klarspülers 5/6

1.2 Spülprogramme

Vor dem Starten eines Spülprogramms muss man sicherstellen, dass:

•der Wasserhahn geöffnet ist;
- der Behälter des Enthärters mit Regeneriersalz gefüllt ist;
•die Verteilerkammer mit der richtigen Dosiermenge Reiniger gefüllt ist;

•die Geschirrkörbe richtig beladen wurden;

- sich die Sprüharme frei und ohne Behinderungen drehen können;

•die Tür des Geschirrspülers richtig geschlossen ist.

TASTE OPTION "3/1"

Drückt man die Taste (6) wird die Option "3/1" aktiviert; zur Bestätigung leuchtet die zugehörige Kontrolllampe auf. Diese Option ist für die Verwendung von Geschirrspülmitteln (Tabletten oder Pulver) bestimmt, die auch den Klarspüler und Salz enthalten. Wenn Sie ein solches Produkt verwenden wollen, müssen Sie diese Taste drücken, damit der Geschirrspüler die entsprechenden Parameter ändert, um das Spülprogramm mit den in diesen Produkten enthaltenen Spülmittel-, Salz- und Klarspülermengen auszuführen. Nach Abschluss des Programms richtet sich das Gerät automatisch wieder für die Verwendung von herkömmlichen Produkten ein.

LÖSCHEN DES LAUFENDEN PROGRAMMS

- Zum Annullieren des laufenden Programms nach dem Öffnen der Tür einige Sekunden lang die Taste PROGRAMMWAHL (3) gedrückt halten, bis die Kontrolllampen der Programme Nr. 4 und 5 gleichzeitig aufleuchten (mit "end" gekennzeichnet).

○ ○ ○ ●● Y Y 10 ECO ● end ○ ○ ○ ●● Y Y 10 ECO

• Tür wieder schließen.
- Nach etwa 1 Minute schaltet das Gerät auf Zyklusende.

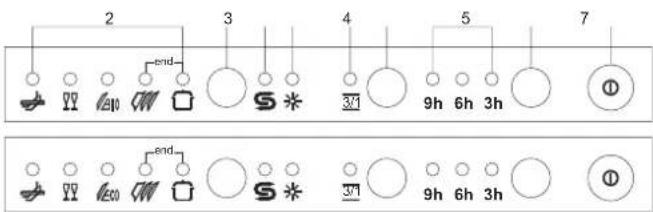

ÄNDERN DES PROGRAMMS

Zum Ändern eines laufenden Programms die Tür öffnen und das neue Programm wählen. Bei erneuter Schließung der Tür führt der Geschirrspüler automatisch das neue Programm aus.

2 3 4 5 7 end 9h 6h 3h 9h 6h 3h end

STARTVERZÖGERUNG (nur bei einigen Modellen)

Der Beginn des Programms kann um 3, 6 bzw. 9 Stunden verzögert werden. Auf diese Weise können Sie den Geschirrspüler zu der Zeit arbeiten lassen, die Ihnen am liebsten ist.

Das gewünschte Programm einstellen und dann die Taste STARTVERZÖGERUNG (8) drücken, um die gewünschte Verzögerung einzustellen. Die entsprechende Kontrolllampe STARTVERZÖGERUNG (9) leuchtet dann auf. Sollten Sie die Prozedur abbrechen wollen, ohne eine Verzögerung einzustellen, müssen Sie lediglich die Taste mehrmals drücken, bis alle drei Kontrolllampen ausgeschaltet sind.

Am Ende des Programms wird die Funktion automatisch wieder ausgeschaltet. Wenn Sie daher für das nächste Programm eine Startverzögerung wünschen, müssen Sie sie erneut einstellen.

EINSTELLUNG DES ENTHÄRTERS

Der Geschirrspüler enthält eine Vorrichtung zur Anpassung des Enthärters an die Härte des Leitungswassers.

Je nach Modell befindet sich der Wahlschalter:

• in dem Kunststoffring an der rechten Seitenwand im Geschirrspüler;
• im Innern des Wasserenthärters, direkt unter dem Verschluss.

Beide Wahlschalter weisen 5 Einstellpositionen auf:

WASSERHÄRTE		EINSTELLUNG
Grad Deutsche Härte (°dH) Grad Französische Härte (°dF)
0 - 4 0 - 7 Position Nr. 1 KEIN SALZ
5 - 15	8 - 25	Position Nr. 1
16 - 23	26 - 40	Position Nr. 2
24 - 31	41 - 60	Position Nr. 3
32 - 47	61 - 80	Position Nr. 4
48 - 58	81 - 100	Position Nr. 5

Die örtliche Wasserhärte beim Wasserversorgungsunternehmen erfragen.

SO KÖNNEN SIE ENERGIE SPAREN! ... UND UMWELTBEWUSST HANDELN

• Verwenden Sie nach Möglichkeit den Geschirrspüler erst, wenn er voll beladen ist.
• Spülen Sie das Geschirr nicht unter fließendem Wasser.
• Verwenden Sie das für die jeweilige Beladung am besten geeignete Spülprogramm.
• Keinen Vorspülgang durchführen.
• Falls vorhanden, sollte das Gerät an eine Warmwasseranlage bis zu 60°C angeschlossen werden.
• Falls möglich, auf die Trockenphase verzichten und die Gerätetür nach Abschluss des Spülprogramms offen lassen: die Luft und die Restwärme trocknen das Geschirr einwandfrei.

SO KÖNNEN SIE REINIGUNGSMITTEL SPAREN! ... UND UMWELTBEWUSST HANDELN

Die Phosphate in Reinigungsmitteln für Geschirrspüler belasten die Umwelt. Zur Vermeidung eines zu großen Reinigerverbrauchs - und auch Stromverbrauchs - sollten Sie folgende Empfehlungen beachten:

• trennen Sie das empfindlichere Geschirr von dem Geschirr, das aggressiven Reinigern und hohen Temperaturen besser standhält;
  •den Reiniger nicht direkt auf das Geschirr geben.

Wenn die Tür des Geschirrspülers während dem Spülen geöffnet wird, wird das Programm unterbrochen. Die zugehörige Kontrolllampe blinkt weiterhin und ein Warnton signalisiert, dass das Programm nicht zu Ende geführt wurde. Man muss dann rund 1 Minute abwarten, bevor man die Gerätetür schließt, um das Programm wieder zu starten. Wenn die Gerätetür geschlossen wird, wird das Programm an der Stelle fortgesetzt, an der es unterbrochen worden war. Es empfiehlt, sich diesen Vorgang nur wenn unbedingt erforderlich auszuführen, da hierdurch der Programmablauf gestört werden könnte.

PROGRAMMENDE

Am Ende des Programms ertönt ein kurzer Signalton und außerdem blinken die Kontrolllampen der Programme Nr. 4 und 5 (mit "end" gekennzeichnet).

Zum Ausschalten des Geräts die Tür öffnen und die Taste EIN/AUS (1) drücken.

HERAUSNEHMEN DES GESCHIRRS

Am Ende des Programms muss man das Geschirr mindestens 20 Minuten im Gerät lassen, damit es abkühlen kann. Es ist ratsam, zuerst den Unterkorb zu entleeren, damit etwaige noch im Oberkorb zurückgebliebene Wassertropfen nicht auf das Geschirr im Unterkorb tropfen können.

2. Abhilfe bei Fehlfunktionen

Der Geschirrspüler kann auf einige Funktionsstörungen hinweisen, indem mehrere Kontrolllampen gleichzeitig aufleuchten. Bedeutung:

FEHLFUNKTIONBESCHREIBUNG

E1		AcquastopausgelöstDas Überlaufschutzsystem hat angesprochen(nur bei den Modellen, die hierüber verfügen).Es spricht an, wenn Wasser austritt.Wenden Sie sich bitte an den Kundendienst.
E2		SicherheitswasserstandDas Pegelkontrollsystem des geschirrspülers hatangesprochen. Das laufende Programm abbrechenund den Geschirrspüler ausschalten.Den Geschirrspüler einschalten, neu programmierenund dann das Programm starten.Wenn das Problem erneut auftritt, wenden Sie sichbitte an den Kundendienst.
E3		StörungbeimErhitzendesWassersA Das Wasser wird nicht oder nicht richtig erhitzt.Das Programm erneut ausführen.Wenn das Problem erneut auftritt, wenden Sie sichbitte an den Kundendienst.
E4		StörungbeimMessenderWassertemperaturDas laufende Programm abbrechen und denGeschirrspüler ausschalten. Den Geschirrspülereinschalten, neu programmieren und dann dasProgramm starten.Wenn das Problem erneut auftritt, wenden Sie sichbitte an den Kundendienst.
E5		StörungbeimWasserzulaufDas Wasser läuft nicht oder icht richtig zu.Den Wasseranschluss kontrollieren; außerdemsicherstellen, dass der Wasserhahn geöffnet undder Filter nicht verschmutzt ist.Wenn das Problem erneut auftritt, wenden Sie sichbitte an den Kundendienst.

FEHLFUNKTIONBESCHREIBUNG

E6					StörungbeimWasserablaufDas Wasser wird nicht oder nicht richtig abgepumpt.Sicherstellen, dass der Ablaufschlauch nicht geknickt oder gequetscht ist und dass die Filter nicht verstopft sind.Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.
E7					StörungbeimWasserzähler(nur bei den Modellen, die hierüber verfügen)Die zulaufende Wassermenge wird nicht präzise gemessen. Das laufende Programm abbrechen und den Geschirrspüler ausschalten.Den Geschirrspüler einschalten, neu programmieren und dann das Programm starten. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.
E8					StörungbeimWechselspülsystemDas laufende Programm abbrechen und den Geschirrspüler einschalten, neu programmieren und dann das Programm starten.Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.
E9					StörungbeimWasserzulaufsystemWenden Sie sich bitte an den Kundendienst.

Kontrolllampe: ○ Ausgeschaltete

Eingeschaltete Blinkende

Wenn eine Fehlfunktion auftritt, unterbricht das Gerät das laufende Programm und signalisiert die Störung.

•Die Alarme E1, E2, E3, E4, E8, E9 bewirken den unverzüglichen Abbruch des laufenden Programms.
- Die Alarme E5, E6 unterbrechen das laufende Programm und nehmen nach Lösung der Ursache die Programmdurchführung wieder auf.
•Die Alarm E7 wird am Ende des Zyklus angezeigt, der in jedem Falle zu Ende gebracht wird, da der Betrieb des Geschirrspülers nicht beeintrachtig wird. Um einen Alarm "auszuschalten", muss:
- Die Gerätetür geöffnet und geschlossen werden, oder die Maschine aus- und wieder eingeschaltet werden. An diesem Punkt kann der Geschirrspüler erenut programmiert werden.

Wenn sich die Störung nicht beheben lässt, muss man sich an ein autorisiertes Kundendienstzentrum wenden.

HINWEISE UND RATSCHLÄGE, LEITFADEN ZUM GEBRAUCH DER GESCHIRRKÖRBE UND ZUR REINIGUNG DES GESCHRRSPÜLERS

1. Hinweise zur Sicherheit und zum Gebrauch 76
2. Installation und Inbetriebnahme 79
3. Gebrauchsanleitung 83
4. Reinigung und Pflege 95

Wir danken Ihnen, dass Sie sich für eines unserer Geräte entschieden haben.

Wir empfehlen Ihnen, alle im vorliegenden Handbuch enthaltenen Anweisungen aufmerksam durchzulesen, um sich über die geeignetsten Bedingungen für den richtigen und sicheren Gebrauch Ihres Geschirrspülers zu informieren.

Die einzelnen Abschnitte sind so aufgebaut, dass Sie Schritt für Schritt alle Funktionen des Geräts kennen lernen können. Die Erläuterungen sind leicht verständlich und mit detaillierten Illustrationen versehen.

Die Hinweise zur Reinigung sollen Ihnen helfen, Ihren Geschirrspüler auf Dauer in einem optimalen Betriebszustand zu erhalten.

Dieses übersichtlich aufgebaute Handbuch beantwortet alle Fragen, die im Zusammenhang mit dem Gebrauch des Geschirrspülers auftreten können.

ANLEITUNG FÜR DEN INSTALLATEUR: sie richtet sich an den Fachtechniker, der die Installation, die Inbetriebnahme und die Abnahmeprüfung des Geräts durchführen muss.

ANLEITUNG FÜR DEN BENUTZER: Sie enthalten nützliche Ratschläge zum Gebrauch der Geschirrkörbe, Sprüharme, Behälter und Filter.

1. Hinweise zur Sicherheit und zum Gebrauch

DIESES HANDBUCH IST INTEGRALER BESTANDTEIL DES GERÄTS: ES MUSS STETS IN EINEM UNVERSEHRTEN ZUSTAND BEIM GERÄT AUFBEWAHRT WERDEN. VOR DEM GEBRAUCH DES GERÄTS SOLTEN ALLE IN DIESEM HANDBUCH ENTHALTENEN INFORMATIONEN AUFMERKSAM GELESEN WERDEN. DIE INSTALLATION MUSS VOM FACHMANN IN EINKLANG MIT DEN GELTENDEN BESTIMMUNGEN AUSGEFÜHRT WERDEN. DIESES GERÄT IST FÜR DEN GEBRAUCH IN EINEM HAUSHALT BESTIMMT UND ENTSPRICHT DEN AKTUELL GELTENDEN RICHTLINIEN 72/23/EWG, 89/336 (EINSCHLIESSLICH 92/31) EINSCHLIESSLICH DER VERHÜTUNG UND BESEITIGUNG VON FUNKSTÖRUNGEN. DAS GERÄT WURDE FÜR FOLGENDE FUNKTIONEN KONZIPIERT: SPÜLEN UND TROCKNEN VON GESCHIRR; JEDER ANDERE GEBRAUCH IST ALS ZWECKWIDRIG ANZUSEHEN. DER HERSTELLER ÜBERNIMMT IM FALLE EINES ANDEREN ALS DES VORGESEHENEN GEBRAUCHS KEINE HAFTUNG.

DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER UND DEN PRÜFZEICHEN IST DEUTLICH SICHTBAR AUF DEM INNEREN RAND DER GERÄTETÜR ANGEBRACHT. DAS TYPENSCHILD AUF DEM INNEREN RAND DER GERÄTETÜR DARF KEINESFALLS ENTFERNT WERDEN.

DIE VERPACKUNGSABFÄLLE NICHT OHNE AUFSICHT IN DER WOHNUNG LIEGEN LASSEN. DIE VERSCHIEDENEN ABFALLMATERIALIEN DER VERPACKUNG TRENNEN UND ZUR NÄCHSTEN SAMMELSTELLE BRINGEN.

DAS GERÄT MUSS IN DER VON DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN VORGESEHENEN WEISE GEERDET WERDEN. DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN AN PERSONEN ODER SACHEN, DIE AUF EINE MANGELNDE ODER FEHLERHAFTE ERDUNG ZURÜCKZUFÜHREN SIND.

WENN DAS GERÄT AUF EINEM BODEN MIT TEPPICHBODEN INSTALLIERT WIRD, IST DARAUF ZU ACHTEN, DASS DIE ÖFFNUNGEN IN DER UNTERSEITE NICHT VERDECKT WERDEN.

DEN GESCHIRRSPÜLER NACH DEM GEBRAUCH AUSSCHALTEN, UM EINEN UNNÖTIGEN STROMVERBRAUCH ZU VERMEIDEN.

DAS GERÄT MUSS, WENN ES AUSSER BETRIEB GENOMMEN WIRD, UNBRAUCHBAR GEMACHT WERDEN. DEN NETZSTECKER AUS DER STECKDOSE ZIEHEN UND DANN DAS NETZKABEL DURCHSCHNEIDEN. DIE TEILE, DIE EINE GEFAHR FÜR KINDER DARSTELLEN KÖNNTEN (SCHLOSS, TÜR USW.), SIND UNSCHÄDLICH ZU MACHEN.

IN ÜBEREINSTIMMUNG MIT DEN ANFORDERUNGEN DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE (WEEE) IST VORLIEGENDES GERÄT MIT EINER MARKIERUNG VERSEHEN.

SIE LEISTEN EINEN POSITIVEN BEITRAG FÜR DEN SCHUTZ DER UMWELT UND DIE GESUNDHEIT DES MENSCHEN, WENN SIE DIESES GERÄT EINER GESONDERTEN ABFALLSAMMLUNG ZUFÜHREN. IM UNSORTIERTEN SIEDLUNGSMÜLL KÖNNTE EIN SOLCHES GERÄT DURCH UNSACHGEMÄße ENTSORGUNG NEGATIVE KONSEQUENZEN NACH SICH ZIEHEN. AUF DEM PRODUKT ODER DER BEILIEGENDEN PRODUKTDOKUMENTATION IST

FOLGENDES SYMBOL EINER DURCHGESTRICHENEN ABFALLTONNE ABGEBILDET. ES WEIST DARAF HIN, DASS EINE ENTSORGUNG IM NORMALEN HAUSHALTSABFALL NICHT ZULÄSSIG IST ENTSORGEN SIE DIESES PRODUKT IM RECYCLINGHOF MIT EINER GETRENNTEN SAMMLUNG FÜR ELEKTRO- UND ELEKTRONIKGERÄTE. DIE ENTSORGUNG MUSS GEMÄß DEN ÖRTLICHEN BESTIMMUNGEN ZUR ABFALLBESEITIGUNG ERFOLGEN. BITTE WENDEN SIE SICH AN DIE ZUSTÄNDIGEN BEHÖRDEN IHRRER GEMEINDEVERWALTUNG, AN DEN LOKALEN RECYCLINGHOF FÜR HAUSHALTSMÜLL ODER AN DEN HÄNDLER, BEI DEM SIE DIESES GERÄT ERWORBEN HABEN, UM WEITERE INFORMATIONEN ÜBER BEHANDLUNG, VERWERTUNG UND WIEDERVERWENDUNG DIESES PRODUKTS ZU ERHALTEN.

IM FALLE VON FUNKTIONSSTÖRUNGEN DEN GESCHIRRSPÜLER VOM STROMNETZ TRENNEN UND DEN WASSERHAHN SCHLIESSEN.

DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES BEIM TRANSPORT BESCHÄDIGT WURDE. IM ZWEIFELSFALL DEN HÄNDLER ZU RATE ZIEHEN. DAS GERÄT MUSS NACH DEN ANWEISUNGEN DES HERSTELLERS ODER VON FACHPERSONAL INSTALLIERT UND ANGESCHLOSSEN WERDEN.

DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE PERSONEN BESTIMMT. HALTEN SIE KINDER FERN UND ERLAUBEN SIE IHNEN NICHT, DAS GERÄT ALS SPIELZEUG ZU VERWENDEN. DIE REINIGUNGSMITTEL AUSSER DER REICHWEITE VON KINDERN AUFBEWAHREN. KINDER VON DER GEÖFFNETEN GERÄTETÜR FERN HALTEN. DIE MATERIALIEN, AUS DENEN DIE VERPACKUNG BESTEHT, (PLASTIKBEUTEL, POLYSTYROL, METALLPROFILE USW.) DÜRFEN NICHT IN REICHWEITE VON KINDERN GELASSEN WERDEN. KINDER VOM GEÖFFNETEN GESCHIRRSPÜLER FERNHALTEN; IM GERÄT KÖNNEN SICH NOCH REINIGUNGSMITTEL RÜCKSTÄNDE BEFINDEN, DIE ZU IRREVERSIBLEN SCHÄDEN AN DEN AUGEN, DEM MUND UND DEM RACHEN FÜHREN UND AUCH DEN TOD DURCH ERSTICKEN VERURSACHEN KÖNNEN.

KEINE LÖSEMITTEL WIE ALKOHOL ODER TERPENTIN EINFÜHREN, DA ES HIERDURCH ZU EINER EXPLOSION KOMMEN KANN. KEIN GESCHIRR EINFÜLLEN, DAS DURCH ASCHE, WACHS ODER LACKE VERSCHMUTZT IST.

WENN MAN SICH AUF DIE GEÖFFNETE TÜR AUFSTÜTZT ODER SETZT, KANN DER GESCHIRRSPÜLER UMKIPPEN UND INFOLGEDESSEN PERSONENSCHÄDEN VERURSACHEN. DIE TÜR DES GESCHIRRSPÜLERS NICHT OFFEN STEHEN LASSEN, UM ZU VERMEIDEN, DASS JEMAND DARÜBER STOLPERT.

KEINESFALLS DEN HEIZWIDERSTAND UNMITTELBAR NACH ABSCHLUSS EINES SPÜLPROGRAMMS BERÜHREN.

WÄHREND DES GEBRAUCHS DER GESCHIRRSPÜLMASCHINE KANN EINE LEICHTE BRÄUNUNG DES WIDERSTANDSKÖRPERS, AUCH NUR AN EINIGEN STELLEN, EINTRETEN. DIES IST ALS NORMAL ZU BETRACHTEN, DA ES MIT DER BETRIEBSART ZUSAMMENMÄNGT UND ES BEEINTRÄCHTIGT NICHT DEN BETRIEB DES GERÄTS.

DAS EVENTUELL NACH ABSCHLUSS DES SPÜLPROGRAMMS UND VOR DEM TROCKNEN IM GESCHIRR ODER IM GESCHIRRSPÜLER VERBLEIBENDE WASSER NICHT TRINKEN.

MESSER UND SONSTIGES KOCHBESTECK MIT SCHARFEN SPITZEN MÜSSEN MIT DEN SPITZEN NACH UNTEN IN DEN BESTECKKORB EINGEORDNET ODER WAAGRECHT IN DEN OBERKORB GElegt WERDEN. DARAF ACHTEN, DASS SIE NICHT AUS DEM GESCHIRRKORB HERAUSRAGEN.

MODELLE MIT AQUASTOP

AQUASTOP IST EINE VORRICHTUNG, DIE EINE ÜBERFLUTUNG IM FALLE EINER UNDICHTIGKEIT DES GERÄTS VERHINDERT. NACH AUSLÖSUNG DES AQUASTOP-SYSTEMS MUSS MAN EINEN FACHMANN MIT DER SUCHE UND DER REPARATUR DES FEHLERS BEAUFTRAGEN.

BEI DEN MODELLEN MIT AQUASTOP ENTHÄLT DER WASSERZULAUFSCHLAUCH EIN MAGNETVENTIL. DEN SCHLAUCH NICHT ZERSCHNEIDEN UND DAS MAGNETVENTIL NICHT INS WASSER FALLEN LASSEN. WENN DER WASSERZULAUFSCHLAUCH BESCHÄDIGT SEIN SOLLTE, DAS GERÄT VOM STROM- UND VOM WASSERNETZ TRENNEN.

UNMITTELBAR NACH INSTALLATION DES GERÄTS EINE KURZE PRÜFUNG DES GERÄTS NACH DEN WEITER UNTEN GEGEBENEN ANWEISUNGEN VORNEHMEN. WENN DAS GERÄT NICHT FUNKTIONIERT, MUSS MAN ES VOM STROMNETZ TRENNEN UND DAS NÄCHSTE KUNDENDIENSTZENTRUM VERSTÄNDIGEN. NICHT VERSUCHEN, DASS GERÄT SELBST ZU REPARIEREN.

DER GESCHIRRSPÜLER ENTSPRICHT ALLEN VON DEN GELTENDEN SICHERHEITSVORSCHRIFTEN VORGEGEBENEN UND ELEKTRISCHE GERÄTE BETREFFENDEN ANFORDERUNGEN. TECHNISCHE KONTROLLEN DÜRFEN GGF. NUR VON AUTORISIERTEM FACHPERSONAL VORGENOMMEN WERDEN: REPARATUREN, DIE VON UNBEFUGTEN PERSONEN AUSGEFÜHRT WERDEN, FÜHREN NICHT NUR ZUM ERLÖSCHEN DER GARANTIE, SONDERN STELLEN AUCH EINE POTENTIELLE GEFAHR FÜR DEN BENUTZER DAR.

Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die darauf zurückzuführen sind, dass die oben stehenden Vorschriften missachtet, unbefugte Änderungen an auch nur einem Teil vorgenommen oder andere als Originalersatzteile verwendet wurden.

2. Installation und Inbetriebnahme

Die Polystyrolteile zum Blockieren der Geschirrkörbe herausnehmen. Das Gerät am vorgesehenen Ort aufstellen. Der Geschirrspüler kann seitlich neben oder mit dem Rücken gegen Möbel oder Wände angeordnet werden. Wenn der Geschirrspüler neben einer Wärmequelle aufgestellt wird, muss eine Tafel aus wärmedämmendem Material zwischen Geschirrspüler und Wärmequelle angeordnet werden, um eine Überhitzung und Betriebsstörungen zu verhindern. Zur Gewährleistung der Stabilität Bodeneinbaugeräte oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten, die mit den angrenzenden Möbeln verschraubt sind, einbauen. Zur Erleichterung der Installation können der Wasserzulaufschlauch und der Ablaufschlauch in alle Richtungen gedreht werden; darauf achten, dass die Schläuche nicht geknickt oder gequetscht werden und nicht zu stark gespannt sind. Die Überwurfmutter muss angezogen werden, nachdem man die Schläuche in die gewünschte Richtung gedreht hat. Für die Durchführung der Schläuche und des Netzkabels wird ein Loch mit einem Mindestdurchmesser von 8 cm benötigt.

Das Gerät nur mit Hilfe der höhenverstellbaren Füße waagrecht ausrichten. Dieser Vorgang ist zur Gewährleistung des einwandfreien Betriebs des Geschirrspülers unabdingbar.

Es ist strengstens verboten, den Geschirrspüler unter einem Glaskeramikkochfeld einzubauen.

Der Geschirrspüler darf unter einer herkömmlichen Kochmulde eingebaut werden, sofern die Arbeitsplatte der Küche durchgehend ist und Geschirrspüler und Kochmulde sachgemäß montiert und befestigt werden, so dass es durch sie nicht zur Entstehung von Gefahren kommen kann.

Nur für freistehende Modelle

• Es ist strengstens verboten, eine Kochmulde auf einen Geschirrspüler in der frei stehenden Ausführung zu montieren.
• Wenn das Gerät nicht in eine Nische eingebaut und daher auf einer Seite zugänglich ist, muss man die Seite, auf der sich das Türscharnier befindet, aus Sicherheitsgründen (Verletzungsgefahr) verkleiden. Die Abdeckungen sind als Zubehör beim Fachhändler oder beim technischen Kundendienst erhältlich.
• Für den Einbau des Geschirrspülers benötigt man den entsprechenden Einbausatz, der bei den autorisierten Kundendienstzentren erworben werden kann.

Einige Einbaumodelle verfügen nur über einen hinteren Stellfuß, der mit einer Schraube, die sich unten auf der Vorderseite des Geräts befindet, verstellt werden kann.

2.1 Anschluss ans Wassernetz

Der Gefahr einer Verstopfung oder Beschädigung vorbeugen: wenn die Wasserleitung neu ist oder längere Zeit nicht verwendet wurde, zur Vermeidung von Schäden am Gerät vor dem Anschluss ans Wassernetz sicherstellen, dass das Wasser klar und frei von Verunreinigungen ist. Um den Geschirrspüler an das Wassernetz anzuschließen, müssen ausschließlich neue Schläuche verwendet werden; alte oder gebrauchte Schläuche dürfen nicht wiederverwendet werden.

ANSCHLUSS AN DAS WASSERVENTIL

Den Wasserzulaufschlauch an ein Kaltwasserventil mit Zollgewinde 3/4" anschließen; hierbei muss man das mit dem Geschirrspüler gelieferte Filtersieb A einsetzen. Sicherstellen, dass der Schlauch zunächst fest mit den Händen eingeschraubt wird und dann zum Schluss durch etwa 1/4-Drehung mit einer Zange festgezogen wird.

Bei den Modellen mit AQUASTOP befindet sich das Filtersieb schon im Gewindering.

Der Geschirrspüler kann mit Wasser mit einer Temperatur von nicht mehr als 60°C gespeist werden. Speist man das Gerät mit warmem Wasser, verkürzt sich die Spülzeit um rund 20 Minuten, doch wird die Reinigungswirkung geringfügig reduziert. Der Anschluss erfolgt an das Warmwasserventil in der gleichen Weise, wie es für den Kaltwasseranschluss beschrieben wurde.

ANSCHLUSS DES ABLAUFSCHLAUCHS

Den Ablaufschlauch an ein Ablaufrohr mit einem Mindestdurchmesser von 4 cm anschließen; alternativ kann der Ablaufschlauch mit dem mitgelieferten Schlauchkrümmer an einem Spülbecken befestigt werden. Hierbei ist jedoch darauf zu achten, dass er nicht gequetscht oder zu stark gekrümmt wird. Man muss unbedingt darauf achten, dass sich der Schlauch nicht lösen und herabfallen kann.

MAX 100 cm min 30 cm min Ø4 cm

Zu diesem Zweck verfügt der Schlauchkrümmer über ein Loch, durch das man eine Schnur für die Befestigung an der Wänd oder am Wasserhahn ziehen kann. Das freie Ende muss auf einer Höhe zwischen 30 und 100 cm angeordnet werden und darf niemals ins Wasser eingetaucht sein. Im Falle von horizontal angeordneten Verlängerungsschläuchen, die eine Länge von maximal 3 m haben dürfen, muss man den Ablaufschlauch auf einer Höhe von maximal 85 cm vom Boden anordnen.

2.2 Elektrischer Anschluss und Sicherheitshinweise

VERGEWISERN SIE SICH, DASS NETZSPANNUNG UND -FREQUENZ MIT DEN ANGABEN AUF DEM TYPENSCHILD DES GERÄTS, DAS AUF DEM INNENRAND DER TÜR ANGEBRACHT IST, ÜBEREINSTIMMEN.

DER STECKER AM ENDE DES NETZKABELS UND DIE ZUGEHÖRIGE STECKDOSE MÜSSEN VOM SELBEN TYP SEIN UND DEN GELTENDEN BESTIMMUNGEN ÜBER ELEKTRISCHE ANLAGEN ENTSPRECHEN.

DER NETZSTECKER MUSS NACH DER INSTALLATION ZUGÄNGLICH BLEIBEN.

NICHT AM NETZKABEL ZIEHEN, UM DEN NETZSTECKER AUS DER STECKDOSE ZU ZIEHEN.

SOLLTE DAS NETZKABEL BESCHÄDIGT SEIN MUSS MAN ES VOM HERSTELLER ODER EINEM AUTORISIERTEN KUNDENDIENSTZENTRUM AUSTAUSCHEN LASSEN.

KEINE ADAPTER ODER ABZWEIGUNGEN VERWENDEN, DA SIE ÜBERHITZUNG UND BRÄNDE VERURSACHEN KÖNNEN.

WENN DAS GERÄT NUR ÜBER EIN NETZKABEL OHNE NETZSTECKER VERFÜGT:

DIE ELEKTRISCHE ZULEITUNG DES GERÄTS MUSS MIT EINER ALLPOLIGEN TRENNVORRICHTUNG MIT EINER KONTAKTÖFFNUNGSWEITE VON MINDESTENS 3,5MM VERSEHEN WERDEN, DIE IN EINER LEICHT ERREICHBAREN POSITION ANZUBRINGEN IST.

DER STROMANSCHLUSS MUSS VON EINEM FACHMANN IN EINKLANG MIT DEN GELTENDEN GESETZLICHEN BESTIMMUNGEN NACH DEM NACHSTEHENDEN SCHEMA AUSGEFÜHRT WERDEN.

Der Austausch des Netzkabels muss vom Hersteller oder einem autorisierten Kundendienstzentrum ausgeführt werden, um Gefahren jeder Art auszuschließen.

BEI REINIGUNG UND PFLEGE DES GERÄTS:

VOR DER AUSFÜHRUNG VON WARTUNGSARBEITEN AM GERÄT, DEN NETZSTECKER AUS DER STECKDOSE ZIEHEN ODER SEINE STROMVERSORGUNG MIT DER ALLPOLIGEN TRENNVORRICHTUNG UNTERBRECHEN.

NUR FÜR GROSSBRITANNIEN:

DIESES GERÄT MUSS GEERDET WERDEN.

Austauschen der Sicherung

Wenn das Gerät mit einer Sicherung BS 1363A 13A im Netzstecker geliefert wird, muss man für den Austausch dieser Sicherung bei diesem Steckertyp eine von ASTA zugelassene BS1362-Sicherung verwenden und wie folgt vorgehen:

1. Den Deckel A entfernen und die Sicherung B herausnehmen.
2. Die neue Sicherung in den Deckel einsetzen.
3. Beide wieder am Stecker anbringen.

Der Deckel der Sicherung muss wieder angebracht werden, wenn die Sicherung ersetzt wird. Sollte er verloren gehen, darf der Stecker erst wieder verwendet werden, nachdem ein geeigneter Ersatzdeckel angebracht wurde.

Das richtige Ersatzteil kann anhand des Farbeinsatzes bzw. anhand der Angabe der Farbe auf der Basis des Steckers identifiziert werden.

Die Ersatzdeckel für Sicherungen erhalten Sie bei Ihrem Elektrofachgeschäft.

3. Gebrauchsanleitung

Nach der ordnungsgemäßen Installation des Geschirrspülers für die Inbetriebnahme wie folgt vorgehen:

• Den Wasserenthärter einstellen;
• Regeneriersalz einfüllen;
- Klarspüler und Reiniger einfüllen.

3.1 Gebrauch des Wasserenthärters

Der im Wasser enthaltene Kalk (Wasserhärte) ist verantwortlich für weißliche Flecken auf dem trockenen Geschirr, das mit der Zeit matt zu werden neigt. Der Geschirrspüler ist mit einem automatischen Wasserenthärter ausgestattet, der mit Hilfe eines speziellen Regenerialsalzes dem Wasser die härtenden Substanzen entzieht. Beim Verlassen des Werks ist beim Geschirrspüler die Wasserhärte 3 (mittlere Härte 41-60°dF – 24-31°dH) eingestellt.

SALZ

Bei Verwendung von Wasser mittlerer Härte muss ungefähr alle 20 Spülgänge neues Salz nachgefüllt werden. Der Vorratsbehälter des Enthärters hat ein Fassungsvermögen von ungefähr 1,7 kg grobkörnigen Salzes. Einige Modelle sind mit einer optischen Salzmangelanzeige ausgestattet. Bei diesen Modellen enthält der Verschluss des Salzbehälters einen grünen Schwimmer, der sich bei Abnahme des Salzgehalts im Wasser senkt. Ist der Schwimmer nicht mehr am Klarsichtverschluss sichtbar, ist die Nachfüllung des Regenerationssalzes notwendig. Der Behälter befindet sich im Boden des Spülraums. Den unteren Geschirrkorb herausnehmen, den Deckel des Behälters entgegen dem Uhrzeigersinn aufschrauben und das Salz mit dem zur Ausstattung des Geschirrspülers gehörenden Trichter einfüllen. Vor dem Wiederanbringen des Deckels Salzreste im Bereich der Einfüllöffnung entfernen.

• Beim ersten Gebrauch des Geschirrspülers muss man abgesehen vom Salz auch einen Liter Wasser in den Salzbehälter einfüllen.
• Nach dem Befüllen des Salzbehälters stets den Deckel sorgfältig schließen. Die Spüllauge darf nämlich nicht in den Salzbehälter gelangen, da hierdurch der Betrieb der Wasseraufbereitungsanlage beeinträchtigt würde. In diesem Fall verliert die Garantie ihre Gültigkeit.
• Ausschließlich Regeneriersalz für Haushaltsgeschirrspüler verwenden. Bei Verwendung von Salz in Tablettenform den Salzbehälter nicht vollständig füllen.

• Kein Speisesalz verwenden, da es nichtlösliche Substanzen enthält, die im Laufe der Zeit die Enthärtungsanlage beschädigen können.
• Nötigenfalls das Salz vor dem Start des Spülprogramms einfüllen; auf diese Weise wird eventuell übergelaufene Salzlösung sofort mit dem Wasser weggespült; bleibt die Salzlösung längere Zeit im Spülraum, kann es zu Korrosion kommen.

Darauf achten, nicht die Salzverpackung mit der des Reinigers zu verwechseln: füllt man Reiniger in den Salzbehälter, wird der Enthärter beschädigt.

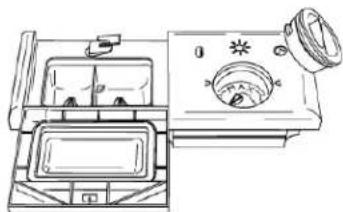

3.2 Gebrauch der Reiniger- und Klarspüler-Verteilerkammer

Die Reiniger- und Klarspülerkammer befindet sich im unteren Bereich der Gerätetür: links die Verteilerkammer und rechts die Dosiervorrichtung.

Mit Ausnahme des EINWEICH-Programms muss vor jedem Spülgang die geeignete Menge Reiniger in die Verteilerkammer gefüllt werden. Der Klarspüler zum Nachspülen muss hingegen nur nach Bedarf eingefüllt werden.

EINFÜLLEN DES KLARSPÜLERS FÜR DAS NACHSPÜLEN

Der Klarspüler beschleunigt das Trocknen des Geschirrs und verhindert die Bildung von Flecken und Kalkablagerungen. Er wird während des letzten Nachspülens automatisch aus dem Behälter, der sich in der Innentür befindet, dem Wasser zugegeben.

Zum Hinzufügen des Klarspülers:

• Die Gerätetür öffnen.
- Den Deckel des Behälters um 14 Umdrehung entgegen Uhrzeigersinn drehen und herausnehmen.
- Den Behälter vollständig mit Klarspüler füllen (rund 140 ml). Die optische Anzeige neben dem Deckel muss sich vollständig verdunkeln. Wenn die optische Anzeige wieder heller wird oder wenn die Kontrolllampe "Klarspüler fehlt" aufleuchtet, muss man wieder Klarspüler nachfüllen.
- Den Deckel wieder aufsetzen und im Uhrzeigersinn drehen.
- Mit einem Tuch den übergelaufenen Klarspüler aufwischen, da sich andernfalls zu viel Schaum bilden könnte.

EINSTELLUNG DER DOSIERMENGE DES KLARSPÜLERS

Der Geschirrspüler wird werkseitig auf einen Mittelwert eingestellt. Man kann die Dosiermenge jedoch regulieren, indem man den Wahlschalter auf der Dosiervorrichtung in die gewünschte Stellung dreht: die Dosiermenge ist proportional zur Stellung des Wahlschalters.

• Für die Einstellung der Dosiermenge den Deckel des Behälters um ¼ Umdrehung entgegen dem Uhrzeigersinn drehen und herausnehmen.
• Dann mit einem Schraubendreher den Dosiermengen-Wahlschalter in die gewünschte Stellung drehen.
• Den Deckel wieder aufsetzen und im Uhrzeigersinn drehen.

• Die Klarspüler-Dosiermenge muss erhöht werden, wenn das gespülte Geschirr matt ist oder kreisrunde Flecken aufweist.
- Wenn das Geschirr hingegen klebrig ist oder weiße Streifen aufweist, muss die Dosiermenge reduziert werden.

EINFÜLLEN DES REINIGERS

Zum Öffnen der Reiniger-Verteilerkammer leicht auf die Taste P drücken. Den Reiniger einfüllen und den Deckel sorgfältig wieder schließen.

Die Verteilerkammer öffnet sich während des Reinigens automatisch.

• Wenn Sie ein Programm mit Vorspülen mit Warmwasser wählen (siehe die Programmtabelle), müssen Sie zusätzlich Spülmittel in das Fach G/H (je nach Modell) geben.
• Ausschließlich Spezialreinigungsmittel für Geschirrspüler verwenden. Der Gebrauch eines Reinigers guter Qualität ist wichtig, um eine optimale Reinigungswirkung zu erzielen.
• Die Reinigungsmittelpackung gut verschlossen an einem trockenen Ort aufbewahren, um Klumpenbildung zu vermeiden, da hierdurch das Reinigungsergebnis beeinträchtigt würde. Die Verpackungen sollten, nachdem sie geöffnet wurden, relativ bald aufgebraucht werden, da der Reiniger an Wirksamkeit verliert.
• Keinesfalls Handspülmittel verwenden, da sie eine starke Schaumbildung bewirken und ggf. auch das Gerät beschädigen können.
• Auf eine richtige Dosierung des Reinigers achten. Wenn zuwenig Reinigungsmittel eingefüllt wird, wird der Schmutz auf dem Geschirr nicht vollständig entfernt. Eine Überdosierung bringt hingegen kein besseres Reinigungsergebnis und ist also nur Verschwendung.

- Im Handel sind flüssige und pulverförmige Reinigungsmittel erhältlich, die Unterschiede in der chemischen Zusammensetzung und ggf. Phosphate aufweisen; sind sie dagegen phosphatfrei, enthalten sie in der Regel natürliche Enzyme.

• Die Reiniger mit Phosphaten entfalten vornehmlich bei Temperaturen über 60°C ihre Wirkung gegen Fette und Stärke.
• Die Reiniger mit Enzymen entfalten ihre Reinigungswirkung hingegen auch bei niedrigen Temperaturen (von 40 bis 55°C) und sind außerdem leichter biologisch abbaubar. Mit diesem Typ von Reinigungsmitteln kann man schon bei niedrigen Temperaturen die gleichen Reinigungsergebnisse erzielen, die man andernfalls nur mit Programmen von 65°C erreicht.

Aus Gründen des Umweltschutzes empfehlen wird daher die Verwendung von Reinigungsmitteln ohne Phosphate und Chlor.

- Produkte "3/1"

Um Geschirrspülmittel mit integriertem Klarspüler und Salz verwenden zu können, müssen Sie auf der Seite "Beschreibung der Bedieneinrichtungen" kontrollieren, ob Ihr Geschirrspüler über die "Taste Option 3/1" verfügt.

Andernfalls empfehlen wir die Verwendung herkömmlicher Produkte (Spülmittel, Salz und Klarspüler), da die Produkte "3/1" bei den herkömmlichen Spülprogrammen Probleme verursachen können wie weißer Belag im Gerät, schlecht getrocknetes Geschirr oder Rückstände auf dem Geschirr.

Füllt man Reiniger - auch Flüssigreiniger - in den Klarspülerbehälter, nimmt der Geschirrspüler Schaden.

3.3 Sicherheitshinweise und allgemeine Ratschläge

Bevor man den Geschirrspüler zum ersten Mal benutzt, sollte man die nachstehenden Empfehlungen in Hinblick auf die Art des zu spülenden Geschirrs und dessen Anordnung lesen.

Im Allgemeinen gibt es keine Einschränkungen bezüglich des Spülens von Haushaltsgeschirrs, doch in einigen Fällen sollten seine Eigenschaften berücksichtigt werden.

Bevor man das Geschirr in den Körben anordnet, muss man:

• grobe Speisereste (z.B. Knochen, Gräten) entfernen, die nicht nur den Filter verstopfen, sondern auch die Umwälzpumpe beschädigen können;
• Töpfe und Pfannen mit eingebrannten Speiseresten einweichen, damit sich die Speisereste leichter lösen; sie dann im UNTERKORB anordnen.

Die Verwendung der Option "Spülen mit halber Beladung" (falls vorgesehen) zum Spülen von kleinen Geschirrmengen gestattet es, Wasser und Strom zu sparen.

In diesem Fall dürfen Sie nur den zum Spülen mit halber Beladung gewählten Korb beladen. Den anderen Korb müssen Sie hingegen leer lassen.

Das Vorspülen des Geschirrs unter fließendem Wasser vor dem Einordnen in die Geschirrkörbe ist eine unnötige Wasserverschwendung.

Die richtige Anordnung des Geschirrs gewährleistet gute Reinigungsergebnisse.

ACHTUNG!

• Sicherstellen, dass das Geschirr stabil eingeordnet ist, nicht kippen kann und nicht die Bewegung der Sprüharme während des Betriebs behindert.
• Keine zu kleinen Gegenstände in die Geschirrkörbe geben; sie könnten herabfallen und die Sprüharme oder die Umwälzpumpe blockieren.
• Gefäße wie Tassen, Schüsseln, Gläser und Töpfe müssen stets mit der Öffnung nach unten eingeordnet werden, damit das Wasser ablaufen kann. Darauf achten, dass Mulden schräg angeordnet sind.
• Geschirr nicht ineinander legen oder so anordnen, dass es sich gegenseitig abdeckt.
• Gläser nicht zu nah nebeneinander anordnen, um Glasschäden und Berührungsflecken zu vermeiden.

VERGEWISSERN Sie sich, dass das Geschirr spülmaschinenfest ist.

Zum Spülen in Geschirrspülern nicht geeignetes Geschirr:

• Holzbesteck und -geschirr: es kann durch die hohen Temperaturen Schaden nehmen.
• Handwerklich hergestellte Gegenstände: sie sind nur in seltenen Fällen spülmaschinenfest. Sie können durch die relativ hohen Temperaturen und die verwendeten Reinigungsmittel Schaden nehmen.
• Kunststoffgeschirr: Wärmebeständiges Kunststoffgeschirr muss im Oberkorb gespült werden.
• Geschirr und Gegenstände aus Kupfer, Zinn, Zink und Messing: es besteht die Gefahr von Fleckenbildung.
• Aluminiumgeschirr: Geschirr aus eloxiertem Aluminium kann sich verfärben.
• Silbergeschirr und -besteck: es besteht die Gefahr von Fleckenbildung.
• Glas und Kristallglas: im Allgemeinen kann Glas problemlos im Geschirrspüler gereinigt werden. Es gibt jedoch einige Glas- und Kristallarten, die nach wiederholtem Spülen matt werden und ihre Transparenz verlieren. Es empfiehlt sich, für diese Materialien stets das schonendste Programm aus der Programmtabelle auszuwählen.
• Geschirr mit Dekor: handelsübliches Geschirr mit Dekor verträgt das Spülen im Geschirrspüler im Allgemeinen sehr gut, auch wenn es vorkommen kann, dass die Farben nach häufigem Spülen verblassen. Bei Zweifeln hinsichtlich der Widerstandsfähigkeit der Farben empfiehlt es sich, rund einen Monat lang nur wenige Stücke zu spülen.

3.4 Gebrauch der Geschirrkörbe

Der Geschirrspüler hat ein Fassungsvermögen von 12 Maßgedecken einschließlich des Serviergeschirrs.

NORMBELADUNGEN NACH EN 50242 FÜR PRÜFSTELLEN

OBERKORB
(Modelle mit besteckhaltern)

Der Oberkorb muss auf die untere Position eingestellt werden.

UNTERKORB

Der Unterkorb ist aufgrund der besonders intensiven Reinigungswirkung des unteren Sprüharms für das "schwierigste" und am stärksten verschmutzte Geschirr geeignet.

Alle Ladekombinationen und -varianten sind möglich, sofern man darauf achtet, das Geschirr, die Töpfe und Pfannen so anzuordnen, dass die verschmutzten Oberflächen zu den von unten kommenden Wasserstrahlen gerichtet sind.

Mit festen Halterungen

Einige Modelle verfügen Teller-Halterungen aus 2 oder 4 klappbaren Segmenten, die die optimale Ausnutzung des verfügbaren Platzes beim Laden von sperrigem Geschirr gestatten.

Mit klappbaren Halterungen

BELADEN DES UNTERKORBS

Flache Teller, tiefe Teller, Dessertteller und Servierteller senkrecht einordnen. Töpfe, Pfannen und deren Deckel müssen mit der Öffnung nach unten eingeordnet werden. Ordnen Sie Suppen- und Dessertteller so ein, dass zwischen zwei Tellern stets ein Freiraum bleibt.

Beladebeispiel:

12 BELADUNG (nur bei einigen Modellen)

BESTECKKORB

Das Besteck muss gleichmäßig verteilt mit dem Griff nach unten im Besteckkorb angeordnet werden. Hierbei darauf achten, sich nicht an den Schneiden der Messer zu verletzen. Im Besteckkorb können alle Arten von Besteck angeordnet werden, mit Ausnahme von sehr langem Besteck, das den oberen Sprüharm blockieren könnte. Schöpfkellen, Holzkochlöffel oder Küchenmesser können in den Oberkorb geladen werden, wobei darauf zu achten ist, dass die Spitzen der Messer nicht aus dem Korb herausragen.

Der Geschirrspüler verfügt über zwei Besteckkörbe. Daher kann man auch nur einen Besteckkorb verwenden und so Platz im unteren Geschirrkorb schaffen, wenn nur wenig Besteck gereinigt werden muss oder wenn man das Programm "Halbe Beladung" verwendet (falls das Modell über diese Funktion verfügt).

Die Besteckkörbe verfügen über das exklusive System mit voneinander unabhängigen verschiebbaren Klappelementen, die mehrere Kombinationen zulassen, um den verfügbaren Platz optimal nutzen zu können.

Bewegung für das Herausziehen der Einsätze

nlossener zontaler Einsatz Geöffneter horizontaler Einsatz

OBERKORB

In den Oberkorb sollte lediglich kleines und mittelgroßes Geschirr wie beispielsweise Gläser, Unterteller, Kaffee- und Teetassen, flache Schüsseln und leichte, hitzebeständige Kunststoffgegenstände geladen werden. Wird der Oberkorb in der niedrigsten Position verwendet, kann er auch mit gering verschmutzten größeren Tellern beladen werden.

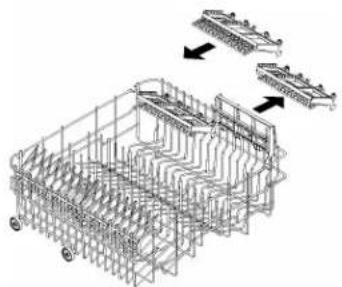

Zur maximalen Raumnutzung ist der obere Korb mit zwei Plastikgittern versehen, die hochgeklappt werden können, um Raum für hohe Gläser, beispielsweise Weinkelche, zu schaffen.

Der Oberkorb hat (auf der linken Seite) zwei Kunststoffroste, die angehoben werden können, um Platz für hohe Gläser (z.B. Sektgläser) zu schaffen. Auf der rechten Seite befinden sich zwei Besteckhalter für Messer und Kaffeelöffel; diese Halter können, wenn sie nicht gebraucht werden, aufgestellt und am Geschirrkorb festgeklemmt werden. Um den Platz für die Kaffeelöffel zu verwenden, muss man den zugehörigen Einsatz herausnehmen (siehe die Abbildungen).

Modelle mit Besteckhaltern

BELADEN DES OBERKORBS

Die Teller mit der Oberseite nach vorn einordnen; Tassen und Behälter stets mit der Öffnung nach unten einordnen. Auf der linken Seite des Korbs können Tassen und Gläser in zwei Ebenen eingeladen werden. Die Mitte eignet sich für Teller und Unterteller, die senkrecht in die Halterungen zu stellen sind.

Beladebeispiel:

^1/2 BELADUNG (nur bei einigen Modellen)

12 BELADUNG (Modelle mit Besteckhaltern)

EINSTELLEN DES OBERKORBS

Der Oberkorb kann je nach Bedarf und in Abhängigkeit von der Höhe des Geschirrs im Unterkorb in zwei verschiedenen Positionen verwendet werden. Hierzu wie folgt vorgehen:

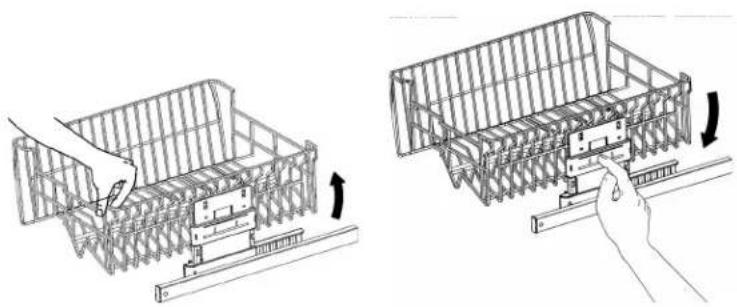

Ausfahrbare Version:

• ziehen Sie die rechte Korbführung heraus;
• entnehmen Sie die Haltevorrichtung, indem Sie sie zunächst, wie in der Abbildung dergestellt, aushängen;
• schieben Sie die Führung, um die Rollen frei zu setzen;
• setzen Sie in die Führung je nach der gewünschten Einstellung das obere oder untere Rollenpaar ein;
• setzen Sie erneut die Haltevorrichtung in ihre ursprüngliche Position ein.

• den Geschirrkorb bis an den Anschlag herausziehen und seine rechte Seite nach oben ziehen. Nun kann man größere Teller im Unterkorb anordnen.
• Für die Rückkehr zur ursprünglichen Position, den Oberkorb erneut herausziehen und den Entriegelungshebel niederdrücken.

4. Reinigung und Pflege

Vor jedem Eingriff muss das Gerät vom Stromnetz getrennt werden.

4.1 Sicherheitshinweise und allgemeine Ratschläge

Keinesfalls Reinigungsmittel verwenden, die Scheuermittel oder Säure enthalten. Die Außenflächen und die Tür des Geschirrspülers müssen in regelmäßigen Zeitabständen mit einem weichen Tuch, das etwas mit Wasser oder einem handelsüblichen Reiniger für lackierte Oberflächen befeuchtet ist, gereinigt werden. Die Dichtungen der Gerätetür müssen mit einem feuchten Schwamm gereinigt werden. Regelmäßig (ein- oder zweimal jährlich) sollte man mit einem weichen Tuch und Wasser den Spülraum und die Dichtungen von dem Schmutz säubern, der sich abgelagert hat.

REINIGUNG DES FILTERSIEBS DES WASSERZULAUFS

Das Wasserzulaufsieb A am Hahnausgang muss regelmäßig gereinigt werden. Zunächst den Hahn schließen. Dann das Ende des Wasserzulaufschlauchs abschrauben, das Sieb A entnehmen und vorsichtig unter fließendem Wasser spülen. Dann das Sieb A wieder einsetzen und den Schlauch wieder sorgfältig verschrauben.

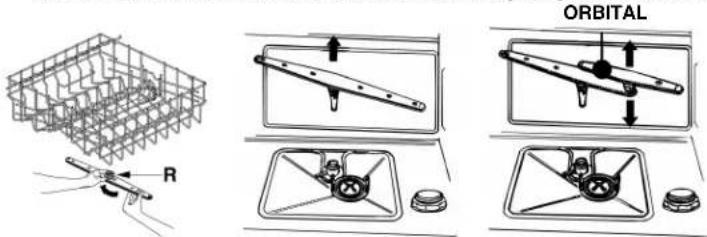

REINIGUNG DER SPRÜHARME

Die Sprüharme können mühelos herausgenommen werden, damit die Düsen regelmäßig gereinigt und somit Verstopfungen verhindert werden können. Die Sprüharme unter fließendem Wasser waschen und sorgfältig wieder einsetzen. Sicherstellen, dass ihre Drehung in keiner Weise behindert wird.

• Zum Herausnehmen desberen Sprüharms muss man den Feststellring R ausschrauben.
• Den unteren Sprüharm in der Mitte greifen und anheben, um ihn herausnehmen zu können.
• Den Orbital-Sprüharm auf der längeren Seite greifen und anheben, um ihn herauszunchmen. Die Sprüharme unter fließendem Wasser waschen und sorgfältig wieder einsetzen. Nach dem Wiedereinbau sicherstellen, dass sich die Sprüharme unbehindert drehen können. Andernfalls kontrollieren, ob sie richtig eingesetzt wurden.

R ORBITAL

REINIGUNG DER FILTERGRUPPE

• Der mittlere Filter C sollte regelmäßig kontrolliert und gegebenenfalls gereinigt werden. Zum Herausnehmen muss man die Zungen greifen, entgegen dem Uhrzeigersinn drehen und anheben.
• Von unten gegen den mittleren Filter D drücken, um ihn aus dem Mikrofilter zu lösen.
• Die beiden Teile, aus denen der Kunststofffilter besteht, voneinander trennen; hierzu an der von den Pfeilen angegebenen Stelle auf den Filterkörper drücken.
• Den mittleren Filter zum Herausnehmen anheben.

HINWEISE UND RATSCHLÄGE FÜR DIE RICHTIGE PFLEGE:

• Die Filter müssen unter fließendem Wasser mit einer Bürste mit harten Borsten gereinigt werden.
- Die Filter müssen unbedingt sorgfältig nach den oben stehenden Anweisungen gereinigt werden: der Geschirrspüler funktioniert nicht, wenn die Filter verstopft sind.
• Die Filter wieder einsetzen, um Schäden an der Spülpumpe zu vermeiden.

WENN DER GESCHIRRSPÜLER LÄNGERE ZEIT NICHT VERWENDET WIRD:

• Zweimal hintereinander das Einweich-Programm ausführen lassen.
  • Den Netzstecker aus der Steckdose ziehen.
  • Die Gerätetür etwas geöffnet lassen, damit sich keine unangenehmen Gerüche im Spülraum bilden können.
  • Die Klarspüler-Dosiervorrichtung zum Nachspülen füllen.
  • Den Wasserhahn schließen.

VOR DER ERNEUTEN VERWENDUNG DES GESCHIRRSPÜLERS NACH EINER LÄNGEREN NICHTVERWENDUNG:

• Sicherstellen, dass sich in der Wasserleitung weder Schlamm noch Rost abgelagert haben; hierzu das Wasser aus dem Zufuhrhahn einige Minuten lang fließen lassen.
  • Den Netzstecker wieder in die Steckdose stecken.
• Den Wasserzulaufschlauch wieder anschließen und der Wasserhahn wieder zu öffnen.

SO BEHEBEN SIE KLEINE STÖRUNGEN

In einigen Fällen kann man anhand der nachstehenden Hinweise bei geringfügigen Störungen selbst Abhilfe schaffen:

Wenn das Programm nicht startet, sicherstellen, dass:

• der Geschirrspüler ans Stromnetz angeschlossen ist;
• kein Stromausfall vorliegt;
• der Wasserhahn geöffnet ist;
• die Gerätetür richtig geschlossen ist.

Wenn im Spülraum Wasser steht, sicherstellen, dass:

• der Ablaufschlauch nicht geknickt ist;
• der Siphon des Ablaufs nicht verstopft ist;
• die Filter des Geschirrspülers nicht verstopft sind.

Wenn das Geschirr nicht richtig gereinigt wird, sicherstellen, dass:

• die richtige Menge Reiniger eingefüllt wurde;
- sich Regeneriersalz im Salzbehälter befindet;
• das Geschirr richtig eingeordnet wurde;
- das gewählte Programm für die Art und den Verschmutzungsgrad des Geschirrs geeignet ist;
- alle Filter sauber und richtig eingesetzt sind;
• die Wasseraustrittsöffnungen der Sprüharme nicht verstopft sind;
- die Drehung der Sprüharme nicht durch irgendeinen Gegenstand behindert wird.

Wenn das Geschirr nicht richtig getrocknet wird oder matt bleibt, sicherstellen, dass:

• sich Klarspüler im zugehörigen Behälter befindet;
  • die Dosierung richtig eingestellt wurde;
• der verwendete Reiniger guter Qualität ist und nicht seine Wirksamkeit verloren hat (z.B. weil er nicht richtig aufbewahrt oder die Verpackung schon vor langer Zeit geöffnet wurde).

Wenn das Geschirr Streifen oder Flecken aufweist, sicherstellen, dass:

- nicht eine zu große Dosiermenge beim Klarspüler eingestellt wurde.

Wenn der Spülraum Rostflecken aufweist:

• Der Behälter ist aus korrosionsfestem Edelstahl, weshalb die Rostflecken auf Fremdrost zurückzuführen sind (Rostteilchen aus den Wasserrohren, von Töpfen, Besteck usw.). Zum Entfernen der Rostflecken ein handelsübliches Spezialprodukt verwenden.
• Sicherstellen, dass der Reiniger richtig dosiert wird. Einige Reinigungsmittel können aggressiver sein als andere.
• Sicherstellen, dass der Deckel des Salzbehälters richtig geschlossen und dass der Enthärter richtig eingestellt ist.

Wenn auch nach Befolgung der oben stehenden Anweisungen die Störung nicht behoben werden konnte, wenden Sie sich bitte an das nächste autorisierte Kundendienstzentrum.

ACHTUNG: Eingriffe am Gerät durch nicht autorisiertes Personal sind von der Garantie ausgeschlossen und gehen zu Lasten des Kunden.

TECHNISCHE DATEN

Breite	597 ÷ 599 mm
Tiefe, gemessen ab der Außenkante des Bedienfelds	Freistehende Geräte: 600 mmIntegrierbare Geräte: 590 mm - Voll integrierbare Geräte: 570 mm
Höhe (je nach Modell)	Freistehende Geräte: von 850 mm bis 870 mmvon 890 mm bis 910 mmIntegrierbare und Voll integrierbare Geräte: von 820 mm bis 870 mmvon 860 mm bis 910 mm
Fassungsvermögen	12 Maßgedecke
Zulaufwasserdruck	min. 0,05 - max. 0,9 MPa (Min. 0.5 – Max. 9 bar)
Elektrische Daten	Siehe Typenschild

Altrese al bordo superiore del panrolo porta. Nog with the top edge of the door panel. Algeur a band susser est du panneau de la pardo. Mild der Ostenhent der Subvopride hachlan. Altrar ou s'adence susser du peirid du pardo. Vymanja k hem in skenjem zhemla pardo u. Au at spinal falso széciel hozuk egy vanilla. Wymanze de gling kreda pardo dazwogo. Pricok na višný okra decroche par du

ATTENZIONE: montare la porta e regolare la tensione delle molle laterali prima dell'installazione. IMPORTANT: door template, do not destroy. Fit door and adjust hinge tension before installation. ATTENTION: après montage de la porte, regler la tension des ressorts lateraux avant l'installation. WICHTIG: Tür montieren, Türfedern vor Einbau einstellen.

ATTENZIONE: Carla "H", "avanzada" (200-870) ouvaro 850-910. CAUTION: De la mandel de motor, "H" may be 820-870 or 890-910. ATTENTION: Cota "H", "avanzada" (200-870) ouvaro 850-910. ACHTUNG: Ma" H", "gerani" (de Movie 60, 820-870, 860-910). LET OF: "cogne" (you're de mandel 020-070 or 050-910). ATTENTION: Cota "H", "gezian (los mode 620, 870 e 300-950), 840. ATENZION: Cota "H", "dezian (los mode 620, 870 e 300-950). ATENZION: Cota "H", "dezian (los mode 620, 870 e 300-950). ATENZION: Cota "H", "dezian (los mode 620, 870 e 300-950). ATENZION: Cota "H", "dezian (los mode 620, 870 e/500). ATENZION: Cota "H", "dezian (los mode 620, 870 e/500). ATENZION: Cota "H", "dezian (los mode 620, 870 e/500). ATENZION: Cota "H", "dezian (los mode 620, 870 e/500). ATENSIN: Cota "H", "dezian (los mode 620, 870 e/500). ATENSIN: Cota "H", "dezian (los mode 620, 870 e/500). ATENSIN: Cota "H", "dezian (los mode 620, 870 e/500). ATENSIN: Cota "H", “dezian (los mode 620, 870 e/500). ATENSIN: Cota "H", "dezian (los mode 620, 870 e/500). ATENSIN: Cota "H", "dezian (los mode 620, 870 e/500). ATENSIN: Cota "H", "dezian (los mode, 620-870) ouvaro 850-910. CAUTION: Cota "H", "avanzada" (200-870) ouvaro 850-910. POZOII: Kua" (pola mandel 820-870 and 890-910). OBSERVULAR Conductive par model music for the year "H" to "B" and "G" to "H".

Zen hem op één li: med de bovensle and van het durpanet. Almeur respecto del borde superior de panel paunla Almeur com a borde superior de panel de para. Bmal fugte med oerbar kan al ligpenekel. Asells opanseln ylimnem kortelsin Selt den over kanten i hukt med dopansket. Placena lije med dømpenciers oerbar t

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

2 ① ② ③

3

4

5

5 3 1 2

Diese Wassenschutz System schutz (oh Wohnung auswasserung vor Wassenschaden, bei undlichem Wasserzuforschbuch oder undlichem Maschtersystem sind jeglicherweitere Wasserablauf unterdavon, Der Veräußkan am Wassersatop Schlauch beinhaltet elektrisch gestauerte Bauteile. Er darf deshalb nicht in Wasser geteucht werden. Sollte das Veräußkastengehause beschedigt sein, ist unbedingt der Netzstecker aus zu ziehen. Auseato-Veräußerung

Im Handel können längere Aquastopschäuche gekauft werden, die von einem Fazemann mit dem bestehenden Aquastopschäuch ausgetauscht werden müssen. Bei einer eigenmächtigen Verlängerung des Wasserzuführrechtschauches trägt der Hersteller keine weitere Verantwortlichkeit.

YU AQUASTOP - Замтита пред поплажом
