CW520D-1 - Geschirrspüler SMEG - Kostenlose Bedienungsanleitung

Produkttyp	Gewerblicher Geschirrspüler
Marke	Smeg
Modell	CW520D-1
Breite	ca. 600 mm
Tiefe	ca. 820 mm
Höhe	ca. 1000 mm
Gewicht	ca. 84 kg
Spannung	400 V / 50 Hz / 3 Phasen / N / PE
Absicherung	16 A
Wasserversorgungsdruck	100–600 kPa (1–6 bar)
Wasserzulauftemperatur	15–60 °C
Boilerinhalt	6 L
Spülbehälterinhalt	11 L
Wasserverbrauch pro Klarspülzyklus	ca. 3,2 L
Programme	P1: 1:30 min, P2: 2:30 min, P3: 4:00 min, P4: 3–10 min einstellbar
Zusatzfunktionen	Kristallglas, Extraklarspülen, Reinigung/Desinfektion
Geräuschpegel	50 dB(A)
Schutzart	IPX4/5
Material Innenraum	Edelstahl
Wasseranschluss	3/4" Gasgewinde mit Filter

Häufig gestellte Fragen - CW520D-1 SMEG

Was tun, wenn die Spülmaschine nicht startet?

Stellen Sie sicher, dass die Maschine eingeschaltet ist, der Wasserhahn geöffnet ist und die Anzeige 'FILL' abgeschlossen ist. Wenn die Anzeige 'CLOSE' leuchtet, schließen Sie die Tür. Falls das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie reinige ich die Filter?

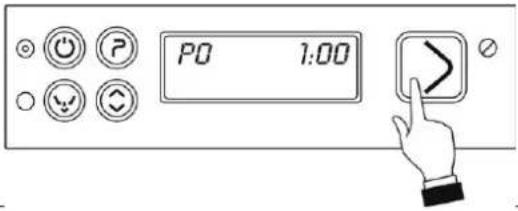

Führen Sie das Programm 'P0' zur Teilentleerung aus. Entnehmen Sie dann die Filter, reinigen Sie sie unter fließendem Wasser und setzen Sie sie wieder ein. Eine Reinigung wird alle 30–40 Spülgänge empfohlen.

Welche Programme stehen zur Verfügung?

Es gibt vier Programme: P1 (Gläser, 1:30 min), P2 (leicht verschmutzt, 2:30 min), P3 (stark verschmutzt, 4:00 min) und P4 (einstellbar von 3 bis 10 Minuten).

Wie stelle ich die Wasserhärte ein?

Im Einstellungsmenü (Taste gedrückt halten) können Sie die Wasserhärte anpassen. Wählen Sie die Stufe H00 bis H06 je nach gemessener Härte. Bei Modellen mit Entkalker ist dies erforderlich.

Was bedeutet der Fehlercode Err05?

Err05 zeigt eine Anomalie beim Einfüllen von Wasser in den Spülbehälter an. Prüfen Sie den Wasserhahn, den Wasserdruck und den Filter am Zulauf. Reinigen Sie ggf. die Düsen. Wenn der Fehler weiterhin auftritt, kontaktieren Sie den Kundendienst.

Wie wechsle ich den Klarspüler?

Stellen Sie sicher, dass der Klarspülerbehälter außerhalb der Maschine gefüllt ist. Der blaue Schlauch führt zum Klarspüler. Tauschen Sie den Kanister aus und führen Sie ggf. eine Spülung der Schlauchpumpen durch, indem Sie die Schläuche in Wasser tauchen.

Wie entleere ich die Maschine am Tagesende?

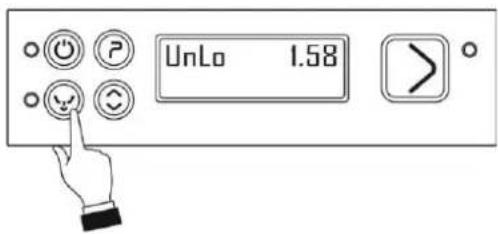

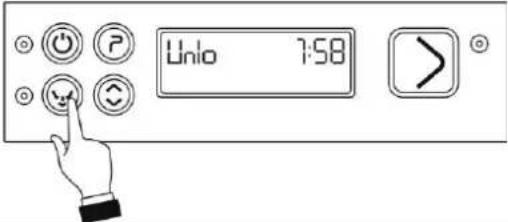

Drücken Sie die Taste 'Entleeren'. Auf dem Display erscheint 'UnLo' und die Dauer. Bestätigen Sie mit der Starttaste. Nach Abschluss schaltet die Maschine aus. Bei Modellen mit Enthärter kann auch die Regeneration der Harze ausgeführt werden.

Wie aktiviere ich die Zusatzfunktion Kristallglas?

Wählen Sie ein Programm (P1 oder P2) und drücken Sie lange die Taste für Zusatzfunktionen, bis 'crys' erscheint. Bestätigen Sie mit der Starttaste. Dies reduziert die Klarspültemperatur und die Dauer.

Was ist bei längerem Nichtgebrauch zu beachten?

Entleeren Sie die Reiniger- und Klarspülerkreisläufe, indem Sie die Saugschläuche in sauberes Wasser tauchen und einige Zyklen laufen lassen. Führen Sie dann eine vollständige Entleerung durch. Schalten Sie den Hauptschalter aus und schließen Sie den Wasserhahn. Lassen Sie die Tür angelehnt, bis der Innenraum trocken ist.

Wie verbinde ich die Wasserzuleitung?

Schließen Sie den Zulaufschlauch (3/4' Gasgewinde) an den Wasserhahn an. Verwenden Sie den beiliegenden Filter. Der dynamische Druck muss zwischen 1 und 6 bar liegen. Der Hahn muss nach der Installation leicht zugänglich sein. Alte Schläuche nicht wiederverwenden.

BEDIENUNGSANLEITUNG CW520D-1 SMEG

1 HINWEISE ZUR SICHERHEIT UND ZUM GEBRAUCH.... 3
2 TECHNISCHE EIGENSCHAFTEN 4
3 INSTALLATION UND AUFSTELLUNG 6
4 ANLEITUNGEN FÜR DEN TECHNIKER....7

4.1 Wasseranschluss....7
4.2 Stromanschluss 8

5 ERSTE INBETRIEBNAHME 9

5.1 Gebrauch des Wasserentkalkers (nur für Modelle mit Entkalker)...... 9

6 EINSTELLUNG 10

6.1 Verfahrensweise zum Ändern der Maschinenparameter: 10
6.2 Verlassen des Menüs "EINSTELLUNG" 12
6.3 Einstellen der Klarspültemperatur.... 13

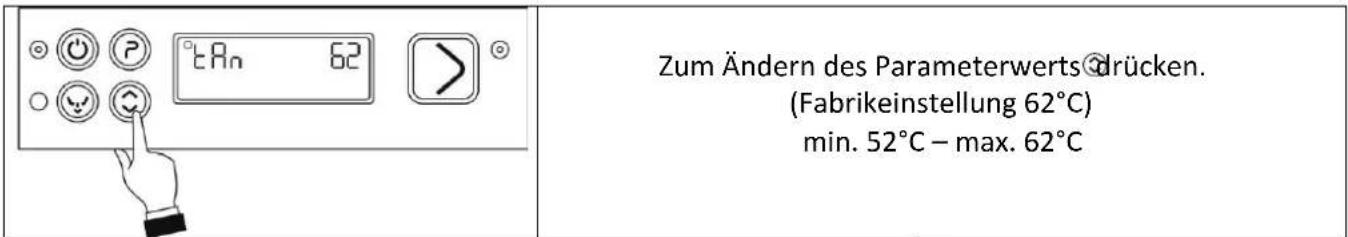

6.4 Einstellen der Spültemperatur.... 13
6.5 Einstellen der Klarspülerausgabe.... 13
6.6 Einstellen der Reinigerausgabe.... 13
6.7 Autostart-Funkon 14
6.8 Einstellen der Regeneraonsfrequenz (Modelle mit Enthärter).... 14
6.9 Funkon tStP (Mindestklarspültemperatur)...... 15
6.10 Klarspülerpumpe (Anzeigen und ggf. Nullstellen bei der Wartung) 15
6.11 Reinigerpumpe (Anzeigen und ggf. Nullstellen bei der Wartung) 15

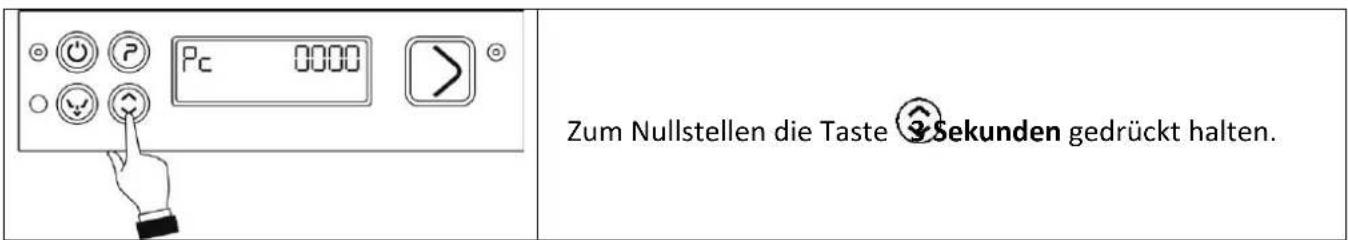

6.12 Energieverbrauch – Anzeigen und Nullstellen.... 16
6.13 Benutzerspezische Anpassung der Dauer von Programm P4. 16
6.14 Serviceeinstellung (nur für den Kundendiensachmann) 16

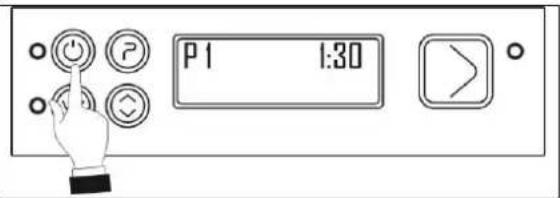

6.15 Aktivierung der Schlauchpumpen - Schnelles Füllen des Kreislaufs für die Ausgabe von Reiniger und Klarspüler 16

7 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTIONEN (TECHNIKER).... 17
8 ANLEITUNGEN FÜR DEN BENUTZER.... 19

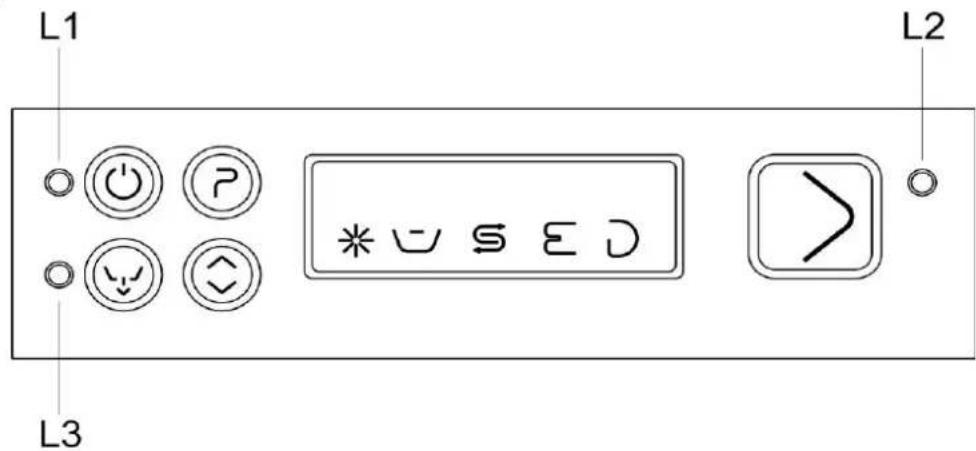

8.1 Bedienfeld.... 19
8.2 Vor dem Spülen 20

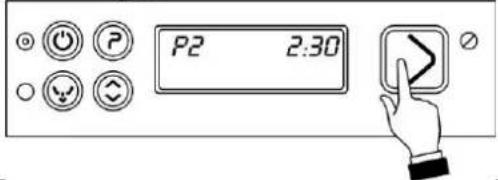

8.3 Erster Gebrauch am Tagesbeginn (Spülbehälter und Boiler leer).... 20
8.4 Programm ändern.... 22

9 PROGRAMMWAHL 22

10 ZUSATZFUNKTIONEN 23

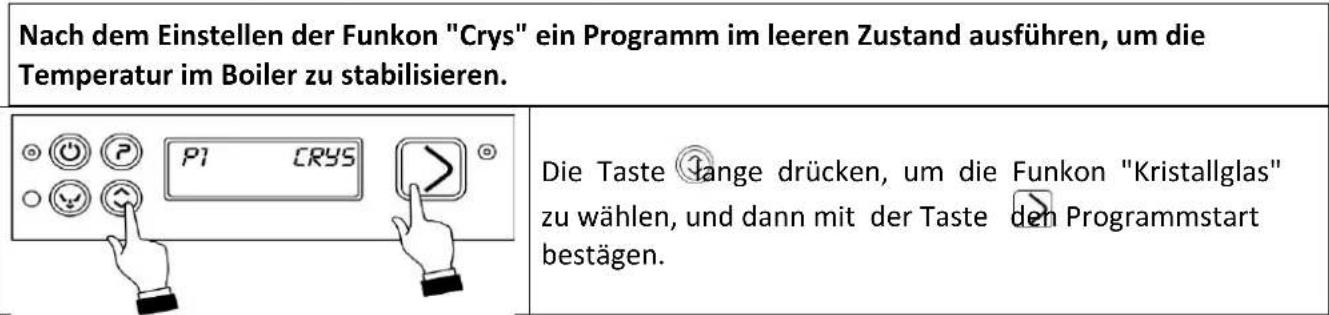

10.1 Wahl der Funkon „Kristallglas“ crys(verfügbar in P1-P2) 23

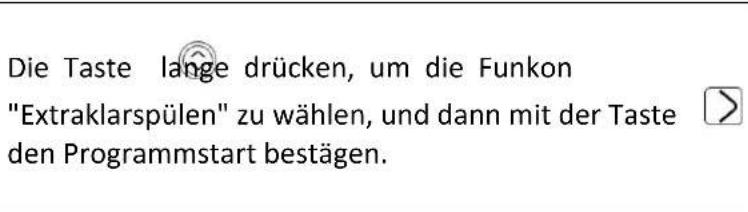

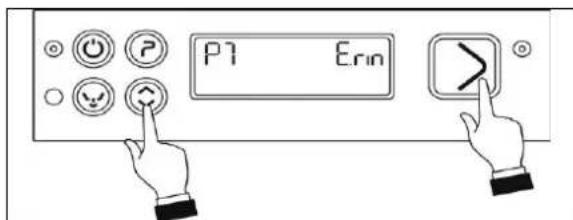

10.2 Wahl der Funkon „Extraklarspülen“ erin(verfügbar in P1-P2-P3-P4) 23

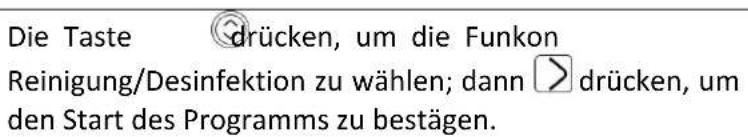

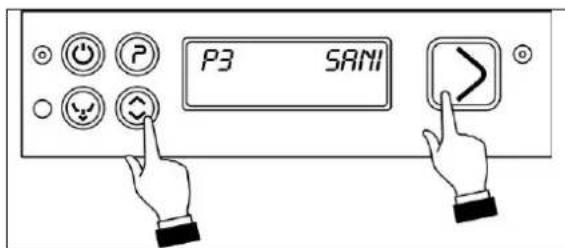

10.3 Wahl der Funkon „Reinigung/Desinfekon“ (verfügbar nur in P3) 23

11 WARTUNG UND REINIGUNG.... 25

11.1 Tägliche Reinigung 26
11.2 Regelmäßige Kontrolle der Sprüharme 27
11.3 Längerer Nichtgebrauch 27

12 PROBLEME UND FEHLFUNKTIONEN.... 27
13 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTIONEN (BENUTZER)....29

SMEG dankt Ihnen für die Wahl dieses Produkts.

Lesen Sie alle im Handbuch enthaltenen Anweisungen aufmerksam durch, um sich über die opmalen Bedingungen für den ordnungsgemäßen Gebrauch der Spülmaschine zu informieren.

TECHNISCHE ANLEITUNGEN

Sie richten sich an das Fachpersonal, das mit der Installaon, der Inbetriebnahme, der Abnahme und eventuellen Kundendiensteingrien betraut ist.

ANLEITUNGEN FÜR DEN BENUTZER

Sie umfassen die Hinweise zum Gebrauch sowie die Beschreibung der Bedieneinrichtungen und der richgen Verfahrensweisen zur Reinigung und Wartung der Spülmaschine.

1 HINWEISE ZUR SICHERHEIT UND ZUM GEBRAUCH

	DIESES HANDBUCH IST INTEGRALER BESTANDTEIL DER SPÜLMASCHINE. ES MUSS SORGFÄLTIG IN DER NÄHE DES GERÄTS AUFBEWAHRT WERDEN.
	DIE AUFSTELLUNG, DIE AUSFÜHRUNG DER ANSCHLÜSSE, DIE INBETRIEBNAHME, DIE STÖRUNGSBEHEBUNG UND DER AUSTAUSCH DES NETZKABELS MÜSSEN VOM FACHMANN AUSGEFÜHRT WERDEN.
[YG3]	DAS GERÄT MUSS IN DER VON DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN VORGESEHENEN WEISE GEERDET WERDEN.

DIE SPÜLMASCHINE IST AUSSCHLIESSLICH FÜR DEN GEWERBLICHEN GEBRAUCH BESTIMMT UND DARF NUR VON BEFUGTEM PERSONAL GEBRAUCHT WERDEN. SIE IST ZUM SPÜLEN VON GESCHIRR (TELLER, TASSEN, SCHÜSSELN, BLECHE, BESTECK) UND ÄHNLICHEM IM GASTRONOMIE- UND KANTINENBEREICH BESTIMMT. SIE ENTSPRICHT DEN INTERNATIONALEN NORMEN ZUR ELEKTRISCHEN UND MECHANISCHEN SICHERHEIT (CEI-EN-IEC 60335-2-58/61770) UND ZUR ELEKTROMAGNETISCHEN VERTRÄGLICHKEIT (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366). DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN AN PERSONEN ODER SACHEN, DIE DARAUF ZURÜCKZUFÜHREN SIND, DASS DIE OBEN STEHENDEN VORSCHRIFTEN MISSACHTET, UNBEFUGTE ÄNDERUNGEN AN AUCH NUR EINEM TEIL VORGENOMMEN ODER NICHTORIGINALE ERSATZTEILE VERWENDET WURDEN. DIESES GERÄT TRÄGT DIE KENNZEICHNUNG GEMÄSS DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE (WEEE). INDEM SICH DER BETREIBER VERGEWISSERT, DASS DIESES PRODUKT ORDNUNGSGEMÄSS ENTSORGT WIRD, TRÄGT ER DAZU BEI, EVENTUELLE NACHTEILIGE KONSEQUENZEN FÜR DIE UMWELT UND DIE GESUNDHEIT DER PERSONEN ZU VERHINDERN. DAS GERÄT NACH DEN ÖRTLICHEN BESTIMMUNGEN ÜBER DIE ABFALLENTSORGUNG AUSSER DIENST STELLEN. FÜR WEITERE INFORMATIONEN ZUR AUFBEREITUNG, RÜCKGEWINNUNG UND WIEDERVERWERTUNG DIESES PRODUKTS DIE ZUSTÄNDIGE ÖRTLICHE BEHÖRDE, DEN SAMMELDIENST FÜR HAUSMÜLL ODER DEN HÄNDLER, BEI DEM DAS PRODUKT ERWORBEN WURDE, KONTAKTIEREN.

	DAS SYMBOL DER DURCHGESTRICHENEN ABFALLTONNE AUF DEM PRODUKT ODER AUF DEN BEGLEITUNTERLAGEN GIBT AN, DASS DIESES PRODUKT NICHT ALS HAUSMÜLL ENTSORGT WERDEN DARF, SONDERN EINER GEEIGNETEN SAMMELSTELLE FÜR DIE WIEDERVERWERTUNG VON ELEKTRO- UND ELEKTRONIKGERÄTEN ÜBERGEBEN WERDEN MUSS.
	KEINE LÖSEMITTEL WIE ALKOHOL ODER TERPTIN IN DAS GERÄT EINFÜLLEN, DA ES HIERDURCH ZU EINER EXPLOSION KOMMEN KANN. KEIN MIT ASCHE, WACHS ODER LACKEN VERSCHMUTZTES GESCHIRR IN DAS GERÄT LADEN.
	DIE SPÜLMASCHINE ODER TEILE VON IHR KEINESFALLS ALS LEITER, GESTELL ODER STÜTZE FÜR PERSONEN, TIERE ODER SACHEN VERWENDEN. WENN MAN SICH AUF DER GEÖFFNETEN GERÄTETÜR ABSTÜTZT ODER AUF SIE SETZT, KANN DIE SPÜLMASCHINE UMKIPPEN UND FOLGLICH ZU EINER GEFÄHRDUNG FÜR DIE PERSONEN WERDEN. DIE TÜR DER SPÜLMASCHINE NICHT OFFEN STEHEN LASSEN, UM ZU VERMEIDEN, DASS Jemand DARÜBER STOLPERT.
	KEINESFALLS DAS WASSER TRINKEN, DAS NACH ABSCHLUSS DES SPÜLPROGRAMMS EVENTUELL IM GESCHIRR ODER IN DER SPÜLMASCHINE ZURÜCKGEBLIEBEN IST.
	DAS GERÄT EIGNET SICH NICHT FÜR DEN GEBRAUCH DURCH MINDERJÄHRIGE PERSONEN, DURCH PERSONEN MIT EINGESCHRÄNKTEN KÖRPERLICHEN, SENSORIELLEN ODER GEISTIGEN FÄHIGKEITEN ODER DURCH PERSONEN, DENEN ES AN DER HIERZU ERFORDERLICHEN ERFAHRUNG UND KENNTNIS MANGELT. DER GEBRAUCH DES GERÄTS IST DIESEN PERSONEN NUR UNTER DER AUFSICHT EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON ERLAUBT.

2 TECHNISCHE EIGENSCHAFTEN

Wasserversorgungsdruck	kPa (bar)	100-600 (1 ÷ 6)
Wasserzulauemperatur	°C	15°C – 60°C
Wasserhärte (Modelle mit Entkalker)	°F	15°f-60°f
Wasserverbrauch pro Klarspülzyklus	l	3.2
Fassungsvermögen Boiler	l	6
Fassungsvermögen Spülbehälter	l	11
Dauer der Standardprogramme bei Wasserzulauemperatur 50°C	s	90/150/240
Geräuschpegel	dB(A)	50
Schutzart	IPX	4/5
Neogewicht	kg	CW 60-63CWH 84-87
Netzkabeltyp	◀HAR▶	H07RN-F
Sicherung	A	4

SPANNUNG	SICHERUNG	MACHTBADEWANNE	MOTOR	KESSEL	GESAMTLEISTUNG	STROMKABEL
400V-50Hz /3/N/PE	16A	0.8kW	0.7kW	4.5kW	4.8kW	5X2.5
230V-50Hz /3/PE	25A	0.8kW	0.7kW	4.5kW	4.8kW	5X2.5
230V-50Hz /1/N/PE	32A	0.8kW	0.3kW	3kW	3.3kW	3X2.5
230V-50Hz /1/N/PE	16A	0.8kW	0.3kW	1.5kW	1.8kW	3X2.5

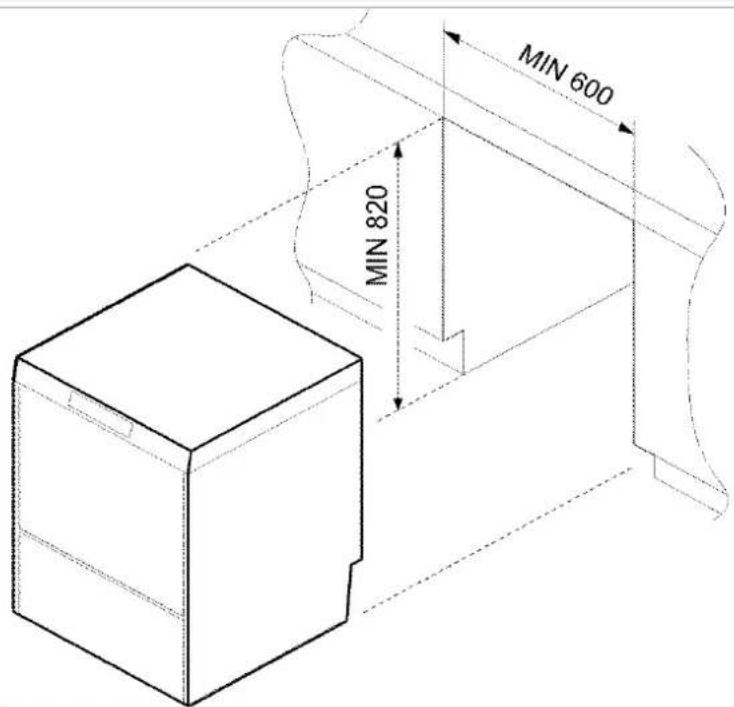

EINBAUMASSE

MIN 600 MIN 820

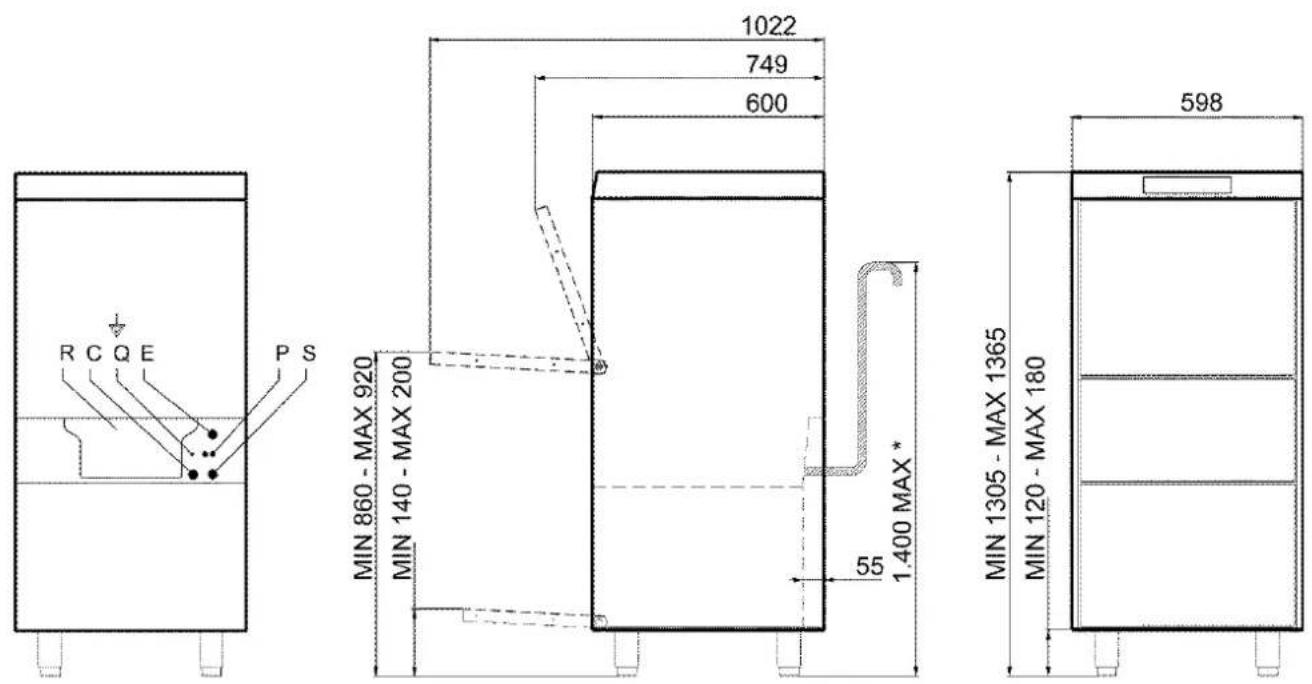

ABMESSUNGEN DER SPÜLMASCHINE UND ANSCHLUSSMASSE
(**ANM. – MASS "1000" MIT ASTERISK: max. 600 bei Siphon mit Venl)
(* HINWEIS: DIMENSION "60" - mit Wärmetauscher)

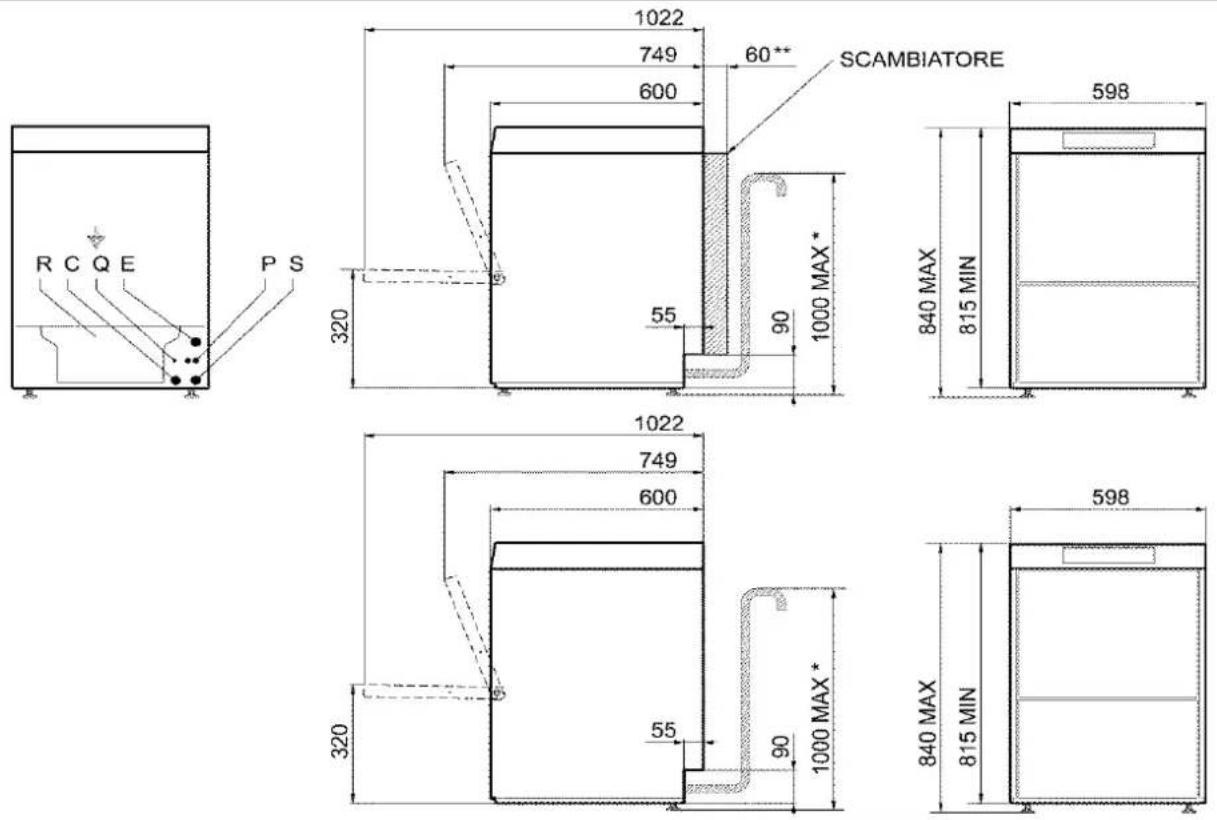

ABMESSUNGEN DER SPÜLMASCHINE UND ANSCHLUSSMASSE
(*ANM. – MASS "1400" MIT ASTERISK: max. 1000 bei Siphon mit Venl)

ZEICHENERKLÄRUNG
R	UNTERE RÜCKWAND
C	ZULAUFSCHLAUCH
Q ↓	POTENTIALAUSGLEICHSKLEMME
E	NETZKABEL
P	SCHLÄUCHE DER SCHLAUCHPUMPEN
S	ABLAUFSCHLAUCH
T	EINGANG NETZKABEL EXTERNER DOSIERER

3 INSTALLATION UND AUFSTELLUNG

INSTALLATION UND AUFSTELLUNG

Die Spülmaschine an den Aufstellort bringen, die Verpackung enernen und sicherstellen, dass das Gerät und seine Komponenten unversehrt sind. Eventuelle Schäden müssen dem Spediteur schrilich zur Kenntnis gebracht werden. Die Verpackungselemente (Plaskbeutel, Polystyrol, Nägel usw.) dürfen nicht in der Reichweite von Kindern und Hauseren gelassen werden, da sie gefährlich sein können. Alle für die Verpackung verwendeten Materialien sind umweltverträglich. Sie können gefahrlos auewahrt oder zur Entsorgung zu einer geeigneten

Sammelstelle gebracht werden. Die Komponenten aus Kunststo, deren Recycling vorgesehen ist, sind wie folgt gekennzeichnet: PE Polyethylen: Außenhülle der Verpackung, Beutel der Betriebsanleitung, Schutzbeutel. PP Polypropylen: Umreifungsband. PS S expandiertes Polystyrol: Kantenschutzwinkel, Deckel der Verpackung. Die Teile aus Holz und Karton können nach den geltenden Besimmungen entsorgt werden. Für die vorschrismäßige Entsorgung des außer Dienst gestellten Geräts sorgen. Alle Metallteile sind aus rosreiem Stahl und ausbaubar. Die Kunststoeile sind mit dem Symbol für das Material gekennzeichnet, aus dem sie bestehen, und müssen vorschrismäßig entsorgt werden. Für die vorschrismäßige Entsorgung des außer Dienst gestellten Geräts sorgen. Alle Metallteile sind aus rosreiem Stahl und ausbaubar.

AUFSTELLUNG:

Achtung: Die interne Anlage und die Räume, in denen Geräte für den Kannenbetrieb installiert werden, müssen den geltenden Besommungen entsprechen.

Der Hersteller haet nicht für direkte und indirekte Schäden an Personen oder Sachen, die auf die Missachtung der genannten Besimmungen zurückzuführen sind.

Vor der Installaon sicherstellen, dass sich in der Nähe keine bzw. nur angemessen geschützte Objekte oder Materialien benden, die durch den Wasserdampf oder Spritzer der Spüllauge beschädigt werden könnten.

Die Spülmaschine am gewünschten Ort aufstellen und die Schutzfolie enernen.

Die Spülmaschine (mit Hilfe einer Wasserwaage) mit den vier Stellfüßen so nivellieren, dass ihre Stabilität gewährleistet ist. Jede andere Lösung muss vom Hersteller genehmigt werden.

4 ANLEITUNGEN FÜR DEN TECHNIKER

4.1 Wasseranschluss

Anschluss von Wasserzulauf und -ablauf

Die Wasserschläuche und das Netzkabel treten auf der Rückseite unten rechts aus. Den Wasserzulaufschlauch an einen Gewindeanschluss 3/4" Gas anschließen. Hierbei den beiliegenden Filter A einsetzen (bei den Modellen mit Acquastop-System ist der Filter fest mit der Überwurfmuer verbunden). Für den Anschluss ans Wassernetz nur neue Schläuche verwenden; alte oder gebrauchte Schläuche dürfen nicht verwendet werden.

Der dynamische Versorgungsdruck muss zwischen 1 und 6 bar betragen; wenn er höher ist, muss ein Druckminderer installiert werden. Es muss in jedem Fall ein Absperrhahn auf die Wasserzuleitung monert werden. Der Hahn muss nach Abschluss der Installaon bequem zugänglich sein. Er darf nicht hinter der Spülmaschine installiert werden. Die angegebene Dauer der Programme gilt für eine Versorgung mit warmem Wasser mit einer Temperatur von mehr als 50°C und weniger als 60°C. Bei Versorgung mit kaltem Wasser verlängert sich die Programmdauer unter Umständen in Abhängigkeit von der Temperatur des zulaufenden Wassers. Die Spülmaschine verfügt über eine Ablaufpumpe und ist für die Installaon mit Wand- oder Bodenablauf vorgesehen. Die maximale Höhe des Wandablaufs muss man dem Anschlussplan entnehmen (siehe TECHNISCHE EIGENSCHAFTEN).

Achtung: Sicherstellen, dass die Zu- und Ablaufschläuche nach der Installaon nicht geknickt, verdreht oder gequetscht sind.

Bei Anschluss des Ablaufs an einen Siphon mit Venl, reduziert sich die maximale Höhe des Ablaufs auf 600 mm.

4.2 Stromanschluss

	Der Stromanschluss der Spülmaschine und eventueller Zusatzgeräte muss von autorisiertem Fachpersonal in Einklang mit den geltenden Besmmungen ausgeführt werden. Außerdem die technischen Anschlussvorschrien beachten. Die installierte Gesamtleistung ist auf dem Leistungsschild des Geräts angegeben. Es dürfen keine anderen Geräte zusammen mit der Spülmaschine geschützt werden. Der Betreiber muss einen vorschrismäßigen Hauptschalter und einen mit den Eigenschaen der Spülmaschine kompablen FI-Schalter auf die Stromversorgungsleitung installieren lassen. Diese Schalter müssen in der Nähe der Spülmaschine installiert werden, nac der Installaon mühelos zugänglich sein und die vollständige Trennung vom Stromnetz unter den Bedingungen der Überspannungskategorie III garaneren.
	Achtung!!!Die Spülmaschine ist nur nach dem Ausschalten des Hauptschalters spannungsfrei.
	Das Gerät an das Potenalausgleichssystem des Installaonsorts anschließen. Die Klemme für den Anschluss bendet sich rechts unten auf der Rückseite des Geräts. Der Schutzleiter (PE) ist grün-gelb, der Neutralleiter (N) ist blau und die Phasenleiter (L1, L2, L3) sind schwarz, grau und braun. Bei einphasigem Anschluss (230V-1N~) ist es erforderlich, dass der Netzanschluss mit einem Kabel ausgeführt wird, das mit einer vorschrismäßigen Stecker versehen ist.
	Um Gefahren jeglicher Art auszuschließen, darf ein Wechsel des Netzsteckers nur vom Hersteller oder einem autorisierten Kundendienstservice, in Übereinstimmung des beigelegten Schaltplanes, durchgeführt werden.

5 ERSTE INBETRIEBNAHME

Erste Inbetriebnahme

Das elektrische Schutzsystem muss vor der Inbetriebnahme einer Funkonsprüfung unterzogen werden.

Die Installaon muss von einem Fachmann ausgeführt und/oder überprü werden, der die erste Inbetriebnahme und die Einweisung in die Funkonsweise der Spülmaschine besorgt.

Vorbereitung für den Gebrauch (Wichg!)

Der Klarspülerdosierer ist stets vorhanden, der Reinigerdosierer hingegen nur bei einigen Modellen. Wenn beide Dosierer vorhanden sind, die externen Reiniger- und Klarspülerbehälter posionieren und die zugehörigen Saugschläuche, die sich auf der Rückseite des Geräts benden, in sie einführen.

Roter Schlauch: Reiniger

Blauer Schlauch: Klarspüler

HINWEIS:

Es dauert ungefähr 10-15 Waschgängen, bevor sie in Wasch-und ankommen Klarspültank und Kessel.

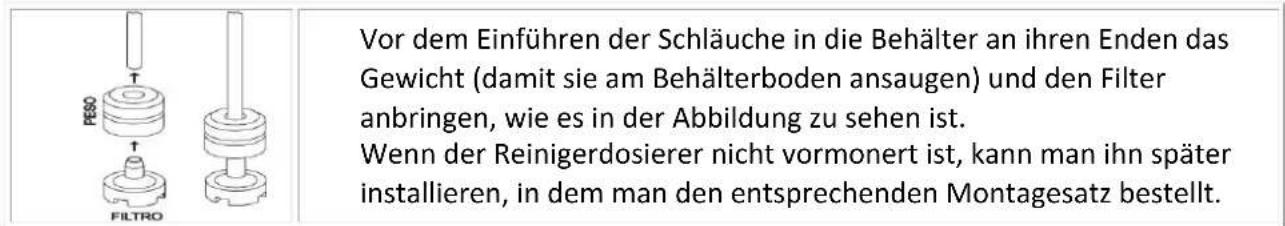

Vor dem Einführen der Schläuche in die Behälter an ihren Enden das Gewicht (damit sie am Behälterboden ansaugen) und den Filter anbringen, wie es in der Abbildung zu sehen ist. Wenn der Reinigerdosierer nicht vormonert ist, kann man ihn später installieren, in dem man den entsprechenden Montagesatz bestellt.

Alternav kann man einen externen Dosierer anschließen. Für seinen elektrischen Anschluss muss man ein Kabel 2x0,5 mm des Typs H05 RN-F durch die im Plan TECHNISCHE EIGENSCHAFTEN angegebene Önung führen und nach dem Schaltplan, der der Spülmaschine beiliegt, anschließen. Der Dosierer muss eine Nennspannung von 230V/50 Hz und eine maximale Leistungsaufnahme von 15 W haben. Den externen Reinigerdosierer über den o.g. roten Schlauch an die Spülmaschine anschließen.

5.1 Gebrauch des Wasserentkalkers (nur für Modelle mit Entkalker)

Der im Wasser enthaltene Kalk (Wasserhärte) verursacht weißliche Flecken au dem trockenen Geschirr und bewirkt, dass das Geschirr mit der Zeit ma wird. Die Spülmaschine ist mit einem automaschen Wasserentkalker ausgestaet, der dem Wasser mit Hilfe eines speziellen Regeneriersalzes die härtenden Substanzen entzieht.

Beim ersten Gebrauch der Spülmaschine muss man zusätzlich zum Salz auch einen Liter Wasser in den Salzbehälter einfüllen. Nach dem Befüllen des Salzbehälter stets den Deckel sorgfälg schließen. Die Spüllauge darf nämlich nicht in den Salzbehälter gelangen, da hierdurch der Betrieb der Wasserauereitungsanlage beeinträcht würde. In diesem Fall verliert die Garane ihre Gülgkeit.

WICHTIG:

Immer wenn man einen anderen Typ von Reiniger oder Klarspüler zu verwenden beabsicht, IST ES UNBEDINGT ERFORDERLICH, die Schlauchpumpen zu spülen, indem man die externen Saugschläuche einige Zyklen in Wasser eintaucht. Ausschließlich spezische Produkte für Geschirrspülmaschinen verwenden. Die Missachtung dieser Vorschri führt zum Erlöschen der Garane des Wasserkreislaufs des Geräts. Es wird empfohlen, alle 12 Monate oder 15.000 Spülzyklen den inneren Schlauch der Reinigerpumpe durch den Kundendienst auswechseln zu lassen und hierbei die Funkonsfähigkeit der Klarspüler-Membranpumpe prüfen zu lassen.

6 EINSTELLUNG

Einstellung

Bei der ersten Inbetriebnahme die nachstehend angegebenen Funkonen/Parameter einstellen:

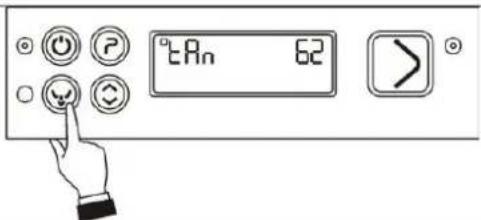

6.1 Verfahrensweise zum Ändern der Maschinenparameter:

Zugänglich nach Abschluss der Füllphase oder bei geöneter Gerätetür.

Darstellung der Kontrolllampen: Ausgeschaltet; grün; orange; blinkend.

Zum Akvieren des "Programmiermodus" muss die Spülmaschine eingeschaltet sein, die Gerätetür muss geönet sein und der Spülbehälter muss leer sein (nach Abschluss der Füll- und Heizphase): Die Taste ☑ einige Sekunden gedrückt halten (auf dem Display erscheint die Anzeige UnLo 1:58); wenn der Signalton ertönt, die Taste loslassen und sofort erneut drücken. Anschließend kann man durch wiederholtes Drücken der Taste alle veränderbaren Parameter in der folgenden Reihenfolge durchlaufen lassen:

Spültemperatur (Spülbehältertemperatur)

Ausgabemenge Klarspüler (falls das Gerät über diese optionale Funktion verfügt) (Die Zahl gibt die Dauer in Sekunden der Akvierung der Schlauchpumpe an)
Ausgabemenge Reiniger (falls das Gerät über diese optionale Funktion verfügt) (Die Zahl gibt die Dauer in Sekunden der Akvierung der Schlauchpumpe an)

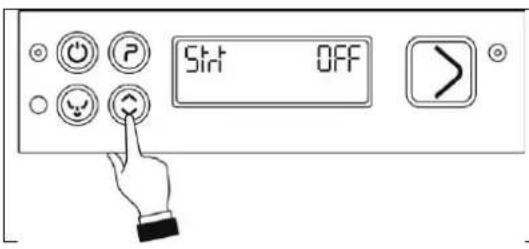

Akvierung/Deakvierung Start-on/Start-off.Bei Einstellung auf „on“ startet das Programm beim Schließen der Gerätetür.Bei Einstellung auf „o“ startet das Programm nach Bestägung mit der Taste Start ▶
Einstellung der Wasserhärte (nur bei Modellen mit Entkalker)
Akvierung/Deakvierung der Funkon tStP : “on” = Mindestklarspültemperatur wie eingestellt, unabhängig von der Temperatur des Zulaufwassers.Wenn kein warmes Zulaufwasser verwendet wird, kann sich die Nenndauer des Programms um einige Sekunden verlängern. “o” = die Mindestklarspültemperatur ist möglicherweise um einige Grad niedriger als die eingestellte Temperatur.
Anzeige der Gesamtbetriebsminuten der Klarspülerpumpe. Dieser Wert kann bei der Wartung der Pumpe nullgestellt werden (siehe unten).

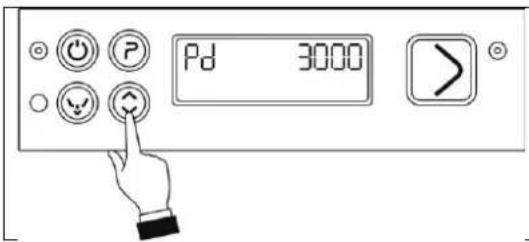

Anzeige der Gesamtbetriebsminuten der Reinigerpumpe. Dieser Wert kann bei der Wartung der Pumpe nullgestellt werden (siehe unten).

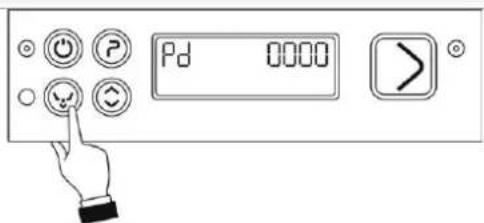

Pd 0000 Y

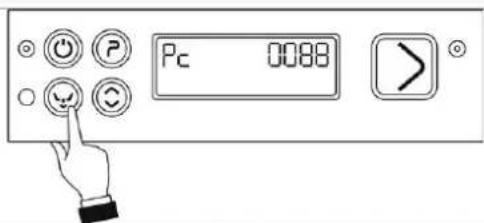

nzeige des Energieverbrauchs (kW)

Das Kürzel Pc bezeichnet den Gesamtenergieverbrauch in kW seit der Installaon der Spülmaschine oder seit dem Nullstellen.

Pc 0.088 >

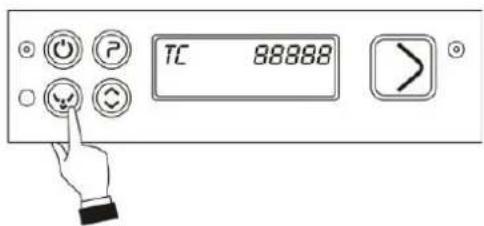

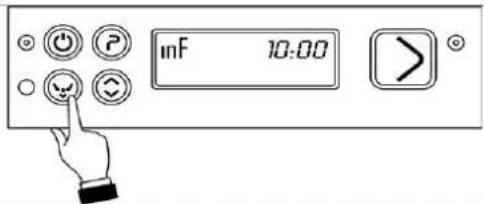

Anzeige der Anzahl der ausgeführten Programme

Wenn man die Parameter durchlaufen lässt, erscheint auch die Anzeige „tc 88888“, welche die Gesamtzahl der von der Spülmaschine seit ihrer Installaon ausgeführten Programme angibt.

Dieser Parameter kann weder geändert noch nullgestellt werden, sofern nicht die Soware neu programmiert wird.

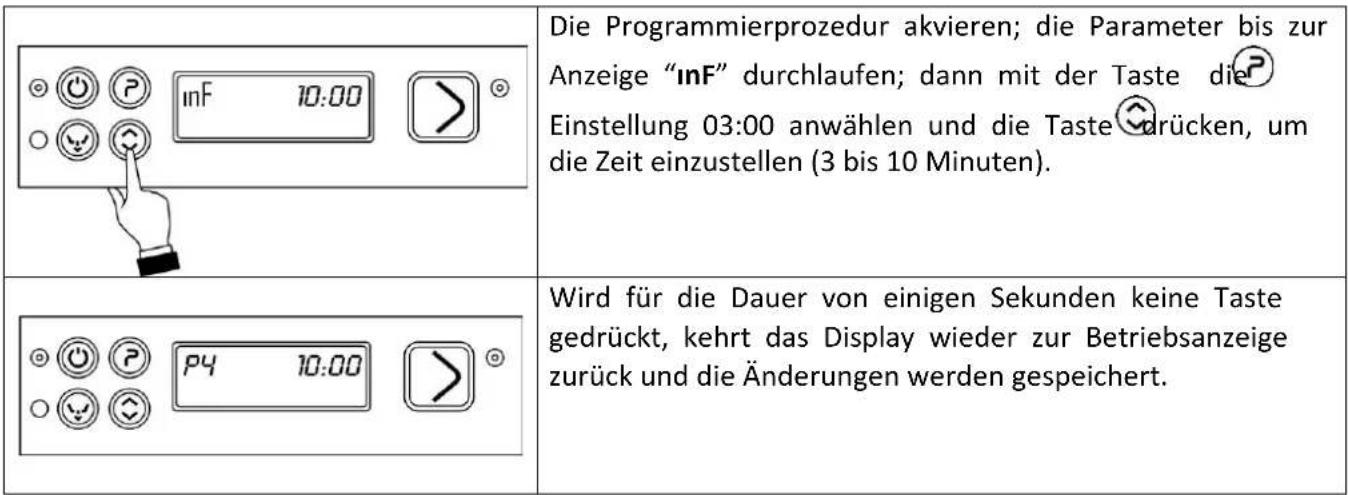

Personalisierung der Dauer von Programm P4.

inF 10:00 >

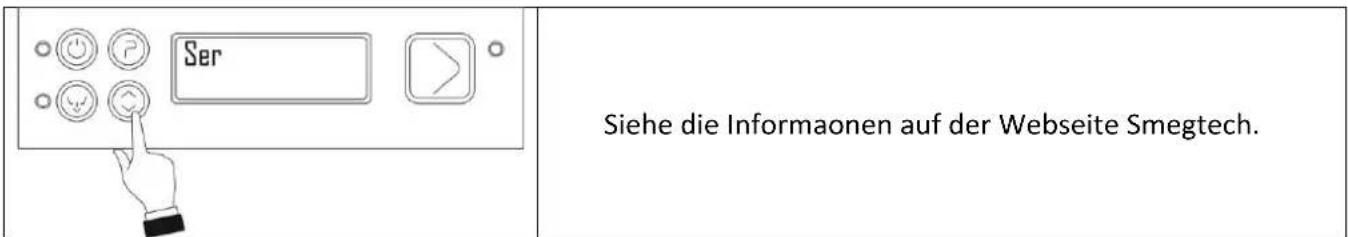

Auf dieses Untermenü darf nur technisches Fachpersonal mit Hilfe eines auf der Webseite SmegTech verfügbaren Passworts zugreifen.

Ser

6.2 Verlassen des Menüs "EINSTELLUNG"

Wenn man für einen Zeitraum von mehr als 10 Sekunden keine Taste drückt, wird das Menü automasch verlassen; andernfalls kann man zum Verlassen des Menüs die Taste Ein/Aus drücken.

Darstellung der Kontrolllampen: Ausgeschaltet; grün; orange; blinkend.

Achtung: Die auf dem Display angezeigten Temperaturen im Spülbehälter und im Boiler können vor allem in den Übergangsphasen (gleich nach dem Füllen oder dem Programmende usw.) wegen der Wärmeträgheit des Fühlers um einige Grad von den tatsächlichen Temperaturen abweichen.

6.3 Einstellen der Klarspültemperatur

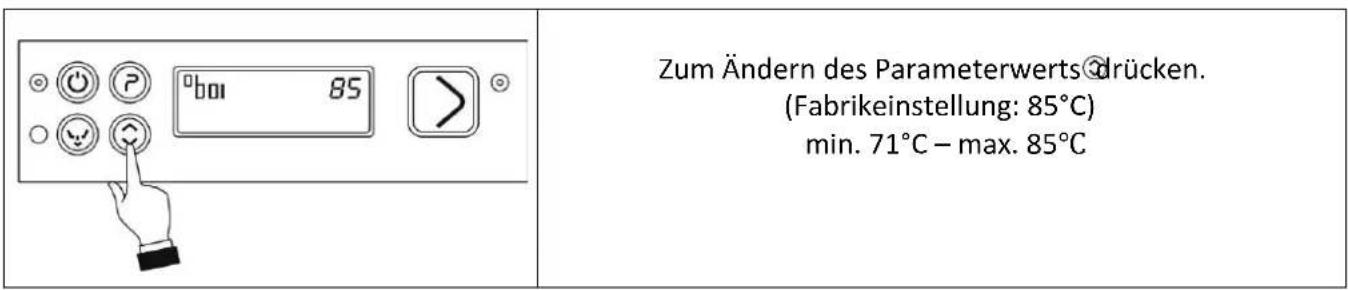

Zum Ändern des Parameterwertsdrücken. (Fabrikeinstellung: 85°C) min. 71°C – max. 85°C

6.4 Einstellen der Spültemperatur

Zum Ändern des Parameterwertsdrücken. (Fabrikeinstellung 62°C) min. 52°C – max. 62°C

Darstellung der Kontrolllampen: Ausgeschaltet; grün; orange; blinkend.

6.5 Einstellen der Klarspülerausgabe

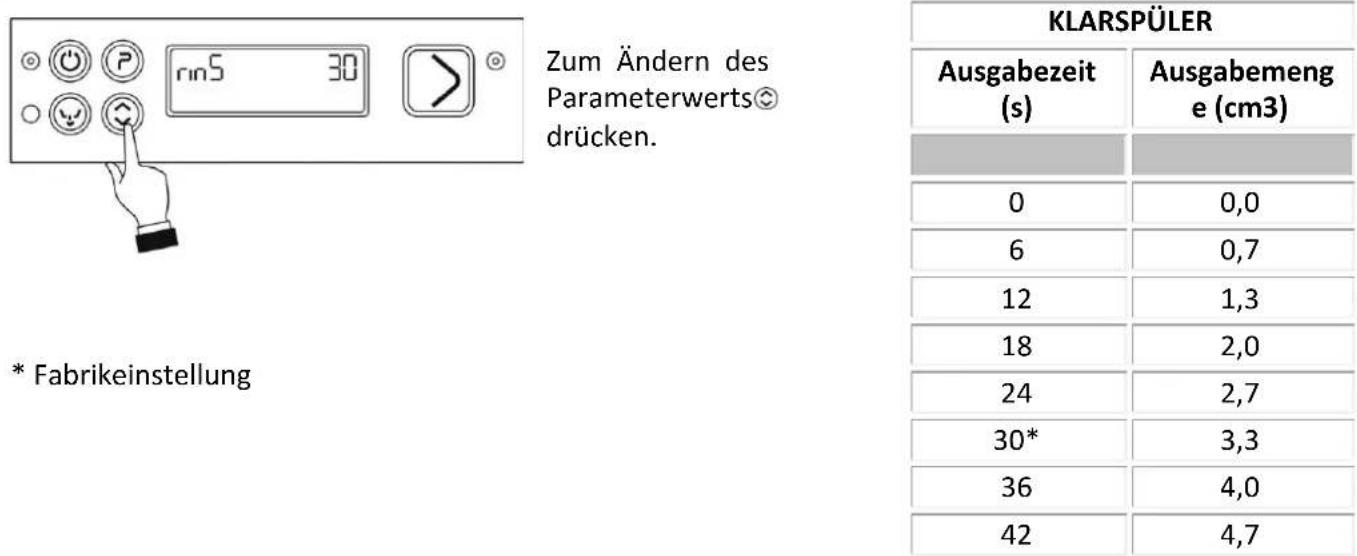

Zum Ändern des Parameterwerts drücken. * Fabrikeinstellung KLARSPÜLER Ausgabezeit (s) Ausgabemenge (cm3) 0 0,0 6 0,7 12 1,3 18 2,0 24 2,7 30* 3,3 36 4,0 42 4,7

6.6 Einstellen der Reinigerausgabe

detE 12 >	Zum Ändern des Parameterwertsdrücken.	REINIGER
		Ausgabezeit (s)	Ausgabemenge (cm3)
		0	0,0
		4	1,7
		8	3,3
		12*	5,0

* Fabrikeinstellung

Zum Ändern des Parameters (ON/OFF) drücken

Bei Einstellung auf „on“ startet das Programm beim Schließen der Gerätetür.

Bei Einstellung auf „o“ startet das Programm nach Bestägung mit der Taste Start

6.8 Einstellen der Regeneraonsfrequenz (Modelle mit Enthärter)

- Fabrikeinstellung: H03; den Wert in Abhängigkeit von der Härte des Leitungswassers ändern.

- Beim ersten Gebrauch muss man den Salzbehälter mit Wasser füllen; anschließend muss man nur bei Bedarf geeignetes Regeneriersalz nachfüllen.

•

	ZumÄndern desParameterwertsdrücken.	Härte (°dHGradDeutscheHärte)Regeneraondeakviert	Härte (°dFGradfranzösischeHärte)	Einstellstufe
			Regeneraondeakviert	H00
		8,5	15	H01
		11	20	H02
		17	30	H03
Dauer des Regeneraonszyklus: 12 Minuten		22,5	40	H04
		28	50	H05
		33,5	60	H06

Bei Werten über 60°dF muss eine externe Wasserauereitungsvorrichtung verwendet werden und die Regeneraonsfrequenz muss auf H00 eingestellt werden..

6.9 Funkon tStP (Mindestklarspültemperatur)

Zum Ändern des Parameters (ON/OFF) 📂arücken.

Wenn der Parameter auf „on“ eingestellt ist, entspricht die Mindestklarspültemperatur der eingestellten Temperatur; ist er hingen auf "o" eingestellt, wird das Klarspülen unabhängig von der Temperatur im Boiler ausgeführt. Wenn er auf „o“ eingestellt ist und kein warmes Zulaufwasser verwendet wird, ist die Mindestklarspültemperatur möglicherweise einige Grade niedriger als die eingestellte Temperatur.

Wurde die Funkon Thermostopp deakviert, wird die Klarspültemperatur nicht mehr überwacht und es liegt in der Verantwortung des Benutzers, die Aufrechterhaltung der richgen Mindesemperatur beim Spülbehälter und beim Boiler zu überwachen. Insbesondere muss die Temperatur des Zulaufwassers kontrolliert werden. Siehe auch im Abschni "Fehlfunkonen" - den Eintrag "Schlechtes Spül-/Klarspülergebnis/ Schaum im Spülbehälter: Die Funkon Thermostopp auf ON einstellen und/oder die Spülmaschine an eine Warmwasserversorgung anschließen.

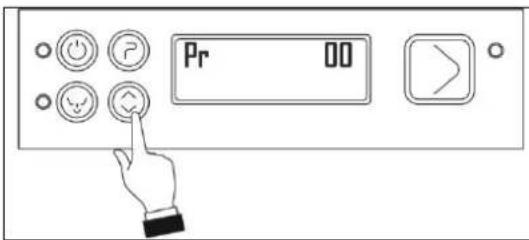

6.10 Klarspülerpumpe (Anzeigen und ggf. Nullstellen bei der Wartung)

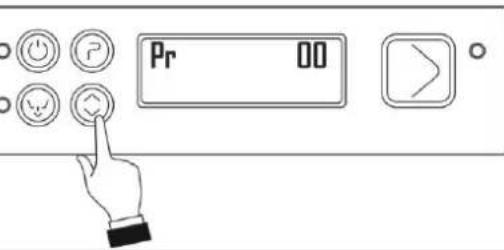

Pr 00

Zum Nullstellen die Taste ③ Sekunden gedrückt halten.

6.11 Reinigerpumpe (Anzeigen und ggf. Nullstellen bei der Wartung)

Pd 3000 >

Zum Nullstellen die Taste ③ Sekunden gedrückt halten.

6.12 Energieverbrauch – Anzeigen und Nullstellen

Pc 0000 Zum Nullstellen die Taste Sekunden gedrückt halten.

6.13 Benutzerspezische Anpassung der Dauer von Programm P4.

Die Dauer des Programms P4 kann nach Bedarf auf 3 bis 10 Minuten eingestellt werden.

Die Programmierprozedur akvieren; die Parameter bis zur Anzeige "inF" durchlaufen; dann mit der Taste die Einstellung 03:00 anwählen und die Taste drücken, um die Zeit einzustellen (3 bis 10 Minuten). Wird für die Dauer von einigen Sekunden keine Taste gedrückt, kehrt das Display wieder zur Betriebsanzeige zurück und die Änderungen werden gespeichert.

6.14 Serviceeinstellung (nur für den Kundendiensachmann)

Ser Siehe die Informaonen auf der Webseite Smegtech.

6.15 Akvierung der Schlauchpumpen - Schnelles Füllen des Kreislaufs für die Ausgabe von Reiniger und Klarspüler

Im Anschluss an die im vorherigen Abschni beschriebenen Prozedur zum Ändern der Parameter ausführen.

Darstellung der Kontrolllampen: Ausgeschaltet; grün; orange; blinkend.

Die Spülmaschine muss an die Stromversorgung angeschlossen sein und der Spülbehälter muss gefüllt sein. Dann die Taste Ein/Aus ⚙einige Sekunden gedrückt halten, bis der Signalton ertönt, dann die Taste lösen und sofort innerhalb von 0,5 Sekunden erneut drücken. Die Schlauchpumpen arbeiten dann, bis dieselbe Taste erneut

OFF >

gedrückt wird. Die Leuchtsymbole Klarspüler und Reiniger bleiben für die Dauer der Akvierung eingeschaltet. Die Schlauchpumpe des Klarspülers benöt zum Füllen des Kreislaufs rund 7 Minuten und die des Reinigers nur 2 Minuten.

P1 1:30

7 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTIONEN (TECHNIKER)

Die Spülmaschine kann eine Reihe von Fehlfunkonen erkennen und auf dem Display signalisieren. Die Spülmaschine aus- und wieder einschalten und dann, wenn das Problem hierdurch nicht behoben werden konnte, in der nachstehend angegebenen Weise verfahren:

Err01	Auslösung des Überlaufschutzsystems (nur bei den hiermit ausgestaeten Modellen).	Es ist viel Wasser ausgelaufen: Kontrollieren, woher das Wasser kommt.
Err04	Fehlfunkon des Temperaturfühlers des Spülbehälters.	Der Temperaturfühler des Spülbehälters ist nicht angeschlossen oder funksoniert nicht.
Err05	Anomalie beim Einfüllen des Wassers in den Spülbehälter.	Der Füllvorgang wird nicht in der vorgesehenen Zeit abgeschlossen: Den Wasserhahn und den dynamischen Versorgungsdruck kontrollieren. Sicherstellen, dass der Filter auf dem Wasserzulauf sauber ist, dass der Wasserzulaufschlauch nicht gequetscht ist und dass die Klarspüldüsen sauber sind. Wenn das Problem beim Füllen erneut auri:- Niveauschalter Spülbehälter defekt (immer auf "Leer": Kontrollieren, ob der Sicherheitsdruckschalter des Spülbehälters ausgelöst hat).- Der an die Lufalle angeschlossene Schlauch ist undicht.Wenn das Problem während des Arbeitsprogramms auri:- Entlüungsvenl das Ablaufschlauchs mit Verunreinigungen verstop: Wegen der Saugheberwirkung leert sich der Spülbehälter am Ende eines Spülprogramms vollständig.
Err06	Fehlfunkon beim Wasserablauf.	Sicherstellen, dass die Filter sauber sind und dass der Ablaufschlauch nicht verstop, geknickt oder gequetscht ist. Sicherstellen, dass die Ablaufpumpe nicht durch einen Fremdkörper blockiert wird; hierzu den Einsatz im Spülsumpf enernen (im Spülbehälter). Wenn das Problem erneut auri, in der angegebenen Reihenfolge die nachstehenden Kontrollen ausführen:- bei leerem Spülbehälter: es wird stets "Spülbehälter voll" gemeldet: Druckschalter des Spülbehälters defekt oder Verbindungen des Verbindungsschlauchs mit der Lufalle undicht (in den Schlauch tri Wasser ein).- bei vollem Spülbehälter: Ablaufpumpe defekt.
Err09	Zu viel Wasser im Spülbehälter.	Bei vollem Spülbehälter: Siehe oben (Fehlfunkon beim Wasserablauf) Bei leerem Spülbehälter: Es wird stets"Spülbehälter voll" gemeldet: Sicherheitsdruckschalter defekt oder Verbindungen des Verbindungsschlauchs mit der Lufalle undicht (in den Schlauch tri Wasser ein).
Err23	Die Boiler Temperatur steigt nicht wie vorgesehen an.	Das Problem kann auch dann aureten, wenn weiterhin Wasser in den Spülbehälter läu (die Ursachen entsprechen denen von Err5 – siehe oben). Wenn das Problem erneut auri, in der angegebenen Reihenfolge die nachstehenden Kontrollen ausführen:- Heizelement des Boilers defekt;- Fernschalter defekt;- Sicherheitsthermostat des Boilers defekt;- Temperaturfühler des Boilers defekt oder falsch posioniert;- Relais der Hauptplane defekt.Wichg: Wenn das Heizelement des Boilers defekt ist, kann hierfür der Betrieb bei leerem Boiler verantwortlich sein. Der Druckschalter bleibt auf "voll", obwohl der Boiler leer ist. Die Lufalle und/oder den zugehörigen Druckschalter des Boilers kontrollieren und ggf. auswechseln; diesem Problem geht normalerweise die Fehlfunkon Err28 “Überhitzung Boiler” voraus.
Err24	Fehlfunkon des Temperaturfühler des Boilers	Der Temperaturfühler des Boilers ist nicht angeschlossen oder funksoniert nicht.
Err25	Anomalie beim Einfüllen des Wassers in den Boiler.	Der Füllvorgang beim Boiler wird nicht in der vorgesehenen Zeit abgeschlossen: Den Wasserhahn und den dynamischen Versorgungsdruck kontrollieren. Sicherstellen, dass der Filter auf dem Wasserzulauf sauber ist und dass der Wasserzulaufschlauch nicht gequetscht ist. Oder die folgenden Kontrollen in der angegebenen Reihenfolge ausführen:- Druckschalter des Boilers defekt (stets auf "Leer")- Schlauch undicht/gelöst (in den Schlauch tri Wasser ein)
Err26	Fehlfunkon beim Leeren des Boilers	- Kontrollieren, ob die Düsen der Klarspülarme sauber sind.- Druckschalter des Boilers defekt (stets auf "Voll")- Schlauch undicht/gelöst (in den Schlauch tri Wasser ein)- Klarspülpumpe funksoniert nicht.
Err27	Fehlfunkon beim Leeren des Boilers – bei vollem Spülbehälter	Druckschalter des Boilers defekt (stets auf "Voll")
Err28	Fehlfunkon beim Heizen des Boilers (Übertemperatur)	Zunächst kontrollieren:- Druckschalter des Boilers defekt (stets auf "Voll")- Schlauch undicht/gelöst: In den an die Lufalle angeschlossenen Schlauch tri Wasser ein; der Druckschalter bleibt auch bei leerem Boiler auf "Voll"; das Heizelement arbeitet im Trockenbetrieb.Oder:- Relais der Karte defekt oder- Fernschalter defekt

8 ANLEITUNGEN FÜR DEN BENUTZER

8.1 Bedienfeld

L1 L2 L3

	Ein-Aus-Taste
	Programmwahltaste
	Start-Taste BESTÄTIGEN/PAUSE
	Taste Totalentleerung (Spülbehälter und Boiler)
	Taste für die Wahl der Zusatzfunkonen
	L1Netzkontrolllampe
	L2 Kontrolllampe "Programm läu"/Eingabe/Warten (orange/grün)
	L3 Kontrolllampe „Abpumpen läu“
	Symbol „Klarspülermangel“ (falls ein Überwachungssystem außerhalb der Spülmaschine vorgesehen ist)
	Symbol „Spülbehälter-Heizelement EIN“
	Symbol „Salzmangel“ (nur falls ein Enthärter vorhanden ist)
	Symbol „Boiler-Heizelement EIN“
	Symbol „Reinigermangel“ (falls ein Überwachungssystem außerhalb der Spülmaschine vorgesehen ist)

8.2 Vor dem Spülen

Nur Reiniger und Klarspüler für Gewerbespülmaschinen verwenden.

Keine Handspülmiel verwenden.

Wir empfehlen die Verwendung der Produkte von Smeg, die eigens für diese Spülmaschine entwickelt wurden.

Beim Nachfüllen der Behälter darauf achten, nicht die Produkte zu verwechseln, da es andernfalls zu Fehlfunkonen und Schäden an der Spülmaschine kommen kann.

Keine unterschiedlichen Reiniger mischen, da hierdurch die Dosiervorrichtung beschädigt würde. Die Reiniger für industrielle Spülmaschinen können schwere Reizungen verursachen. Die Anweisungen des Herstellers des Reinigers auf der Verpackung genau befolgen.

Den Wasserhahnönen (Benutzer).	Kontrollieren:			Den Hauptschalter (Benutzer) einschalten: Auf dem Display erscheint „OFF“.
	Den Reiniger- und Klarspülerpegel in den Behältern.	Ob sich Regenerierungssalz im zugehörigen Behälter (falls vorhanden) bendet.	Richtigen Sitz der Filter, Drehung der Sprüharme, Fehlen von Fremdkörpern in der Spülmaschine.

8.3 Erster Gebrauch am Tagesbeginn (Spülbehälter und Boiler leer)

Darstellung der Kontrolllampen: Ausgeschaltet; grün; orange; blinkend.

Anzeige				Tägkeiten und Wirkungen
				Bei geschlossener Gerätetür:Die gedrückt halten, bis die Anzeige "FILL" erscheint.
				Die Spülmaschine füllt den Spülbehälter nach dem Erhitzen des Wassers im Boiler, die Kontrolllampe L2 ist orange und auf dem Display erscheint das Symbol "Boiler-Heizelement"
				Abwarten, bis die Anzeige P1 erscheint und die LED L1 ihre Farbe von Orange nach Grün ändert; die Kontrolllampe des Spülbehälter-Heizelements leuchtet, bis die vorgesehene Temperatur erreicht wurde. Die Dauer dieser Phase kann in Abhängigkeit von der Temperatur des Leitungswassers und vom einphasigen Anschluss variieren. Drückt man kurz die Taste werden für kurze Zeit die Temperaturen von Spülbehälter (links) und Boiler (rechts) angezeigt.
				Das Geschirr einfüllen.
				Das gewünschte Programm mit der Taste wählen.
				Zum Bestägen des Programmstarts die Taste für 1 Sekunde gedrückt halten (die Kontrolllampe L2 ändert ihre Farbe von Grün nach Orange).
				Während der Ausführung des Programms wird der Fortschri mit leuchtenden verkalen Balken angezeigt. Önet man die Gerätetür, blinkt die Meldung "CLOSE" und das Programm wird gestoppt. Wird die Gerätetür wieder geschlossen, beginnt das Programm wieder von vorn.
				Am Ende des Programms blinkt „End“.
				Das Geschirr herausnehmen.
Wird die Gerätetür wieder geschlossen, wird das zuletzt ausgeführte Programm erneut vorgeschlagen.

8.4 Programm ändern

	Will man bei geschlossener Gerätetür ein anderes Programm als das zuvor ausgeführte Programm wählen, muss man die Taste drücken. Es werden dann die verfügbaren Programme angezeigt.
	Läu das Programm schon, muss man die Taste lang drücken, um es zu unterbrechen.
	Zum Ändern des Programms drückt man?
	Zum Bestägen des Programmstarts die Taste für 1 Sekunde gedrückt halten (die Kontrolllampe L2 ändert ihre Farbe wieder nach Orange).

Anmerkung:

Während des Aueizens des Wassers im Boiler und im Spülbehälter können auf dem Display die Symbole Spülbehälter-Heizelement ∪ und Boiler-Heizelement E erscheinen.

Filterkontrollsensor (nur bei einigen Modellen)

Es ist ein Sensor vorgesehen, der kontrolliert, ob der Filter richg eingesetzt ist: Sitzt er nicht richg, erscheint auf dem Display die Anzeige „Filter“.

9 PROGRAMMWAHL

PROGRAMM	VERSCHMUTZUNGSGRAD	DAUER (*)
P1	Gläser	Kurz, ca. 1' 30";1', wenn die Funkon Kristallglas akviert ist.
P2	Wenig verschmutzte Gläser,Tassen und Teller	Miel, ca. 2' 30";2', wenn die Funkon Kristallglas akviert ist.
P3	Besteck und stark verschmutzteTeller	Lang, ca. 4';5'30", wenn die Funkonsani(Reinigung/Desinfektion) aktiviert ist.
P4	Abhängig von der eingestelltenDauer.	Nach Bedarf im Bereich von 5 bis 20'einstellbar.

(*) Die o.g. Programmdauer gilt für einen dreiphasigen Anschluss und Versorgung mit Warmwasser mit einer Temperatur von 50°C. Bei Versorgung mit kaltem Wasser verlängert

sich die Programmdauer unter Umständen in Abhängigkeit von der Temperatur des zulaufenden Wassers, da die Spülmaschine über das System HTR – Klarspülen mit konstanter Temperatur und konstantem Druck - verfügt.

10 ZUSATZFUNKTIONEN

Darstellung der Kontrolllampen: Ausgeschaltet; grün; orange; blinkend.

Zum Wählen einer Zusatzfunkon muss man während der Anzeige des gewünschten Programms auf dem Display (P1, P2, P3, P4) die Taste ☉ drücken. Für jedes Programm kann nur eine Zusatzfunkon gewählt werden.

10.1 Wahl der Funkon „Kristallglas“ crys(verfügbar in P1-P2)

Reduziert die Klarspültemperatur und die Programmdauer.

Nach dem Einstellen der Funkon "Crys" ein Programm im leeren Zustand ausführen, um die Temperatur im Boiler zu stabilisieren. Die Taste ⓣange drücken, um die Funkon "Kristallglas" zu wählen, und dann mit der Taste den Programmstart bestägen.

10.2 Wahl der Funkon „Extraklarspülen“ erin(verfügbar in P1-P2-P3-P4)

Verlängert die Dauer des Klarspülgangs

P7 Erin

Die Taste lange drücken, um die Funkon "Extraklarspülen" zu wählen, und dann mit der Taste den Programmstart bestägen.

Die Dauer von Programmen mit akvierter Funkon "Extraklarspülen" verlängert sich wegen der längeren Dauer des Klarspülgangs und dem hiermit verbundenen erhöhten Zeitaufwand zum erneuten Füllen und Aueizen des Boilers um ca. 30". Ist die Funkon Termostop ausgeschaltet und die Spülmaschine an eine Kaltwasserversorgung angeschlossen, hat die Funkon einen geringeren Wirkungsgrad.

10.3 Wahl der Funkon „Reinigung/Desinfekon“ (verfügbar nur in P3)

Erhöht die Spül- und Klarspültemperaturen und verlängert die Programmdauer

P3 SAN1

Die Taste 📋drücken, um die Funkon Reinigung/Desinfektion zu wählen; dann ➞drücken, um den Start des Programms zu bestägen.

ANMERKUNG:

- Die Zusatzfunkon bleibt akviert, bis das Programm geändert oder die Spülmaschine mit der Taste ausgeschaltet wird.

- Während des Ablaufs des gewählten Programms werden auf dem Display abwechselnd die Zusatzfunkon und die Dauer angezeigt.

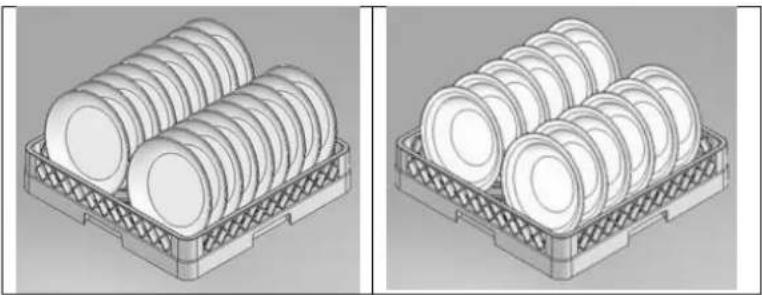

LADEN DES GESCHIRRS

Teller Fassungsvermögen des Korbs: 12 efe Teller oder 18 ache Teller. Die Teller von festen Essensresten (Knochen, Schalen, Kerne usw.) säubern. Teller mit eingetrockneten Rückständen von Käse, Eiern usw. zuvor in kaltem Wasser einweichen.

Die Gläser nach unten gerichtet anordnen.

Besteck

Den/die vorgesehenen Korb/Körbe verwenden. Das Besteck lose und vorzugsweise mit nach unten gerichtetem Gri anordnen. Darauf achten, sich nicht an den Zinken der Gabeln und den Schneiden der Messer zu verletzten.

VOLLSTÄNDIGE ENTLEERUNG AM TAGESENDE

Die Spülmaschine kann am Tagesende einen „Selbstreinigungszyklus“ ausführen.

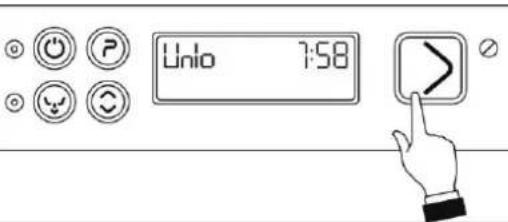

	Die Taste Entleeren drücken. Auf dem Display erscheinen die Anzeige „UnLo“ und die Dauer.
	Bestägt man mit der Taste, ändert die Kontrolllampe L2 ihre Farbe nach Orange.
	Wenn die Spülmaschine vollständig entleert ist, schaltet sie auf „AUS“.

Nach einer vollständigen Entleerung empehlt sich die Reinigung der Filter nach den Anweisungen im vorherigen Abschni.

Die Spülmaschine nicht ausschalten, wenn sich noch Wasser im Spülbehälter bendet, sondern stets die Entleerung veranlassen.

VOLLSTÄNDIGE ENTLEERUNG AM TAGESENDE + REGENERATION DER HARZE (bei Modellen mit Enthärter)

Bei den Modellen mit Enthärter wird in besmten Zeitabständen bei Gelegenheit der vollständigen Entleerung am Tagesende automasch die Ausführung des Zyklus für die Regeneraon der Harze vorgeschlagen, die nach einer von der Wasserhärte abhängigen Anzahl von Spülzyklen (ca. 30 bei einer mileren Einstellung auf H03) erforderlich ist. In diesem Fall muss man wie folgt verfahren:

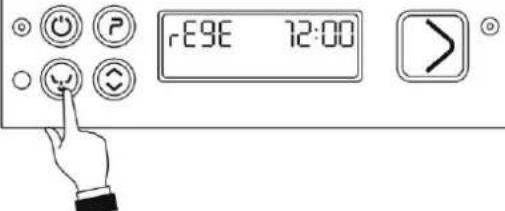

	Die Taste Entleeren drücken. Auf dem Display erscheinen die Anzeige „rEgE“ und die Dauer.
	Bestägt man mit der Taste, ändert die Kontrolllampe L2 ihre Farbe nach Orange.
	Wenn die Spülmaschine vollständig entleert ist, schaltet sie auf „AUS“.

Nachfüllen des Regeneriersalzes (bei den Modellen mit Enthärter)

Das Nachfüllen ist erforderlich, wenn auf dem Display das Salzmangel-Symbol (S)

Das Salz nachfüllen, wenn sich kein Wasser im Spülbehälter bendet, um zu verhindern, dass Spüllauge in die Wasserenthärtungsvorrichtung läu.

Achtung: Nur Spezialsalz und keinesfalls Kochsalz verwenden.

Der Salzbehälter hat ein Fassungsvermögen von rund 1 kg Salzgranulat.

Der Behälter bendet sich im Boden des Spülbehälters. Den Korb herausnehmen, den Deckel abschrauben und das Salz mit Hilfe des mitgelieferten Trichters einfüllen. Vor dem erneuten Anbringen des Deckels eventuelle Salzreste in der Nähe der Önung enernen.

11 WARTUNG UND REINIGUNG

Obgleich keine spezielle planmäßige Wartung erforderlich ist, empfehlen wir, die Spülmaschine zweimal im Jahr von einem Fachmann überprüfen zu lassen.

HINWEIS: Der Hersteller kann nicht für mutwillige Beschädigungen oder Schäden aufgrund von mangelnder Sorgfalt, Nachlässigkeit, Missachtung der Vorschrien, Anweisungen und Normen oder falscher Anschlüsse verantwortlich gemacht werden.

11.1 Tägliche Reinigung

Die Spülmaschine hat die Schutzart IPX4, doch ist die Verwendung von Spritzwasser zu ihrer Reinigung verboten.

Reinigung des Filters unter Tags

Bei besonders intensiver Nutzung empehlt es sich, den Filter alle 30-40 Spülprogramme zu reinigen, um den opmalen Betriebszustand der Maschine aufrechtzuerhalten. Hierzu muss man die „Teilentleerung des Spülbehälters“ (Programm "PO") ausführen.

	Die Taste bis auf dem Display das Kürzel “P0” und die Dauer 1' angezeigt werden.
	Bestägt man mit der Taste, ändert die Kontrolllampe L2 ihre Farbe nach Orange.
	Am Ende der Entleerung blinkt die Anzeige „End“ auf dem Display. Auf dem Display wird wieder “P1” angezeigt. Den Filter reinigen. Wird die Gerätetür geschlossen, wird automasch der Spülbehälter gefüllt.

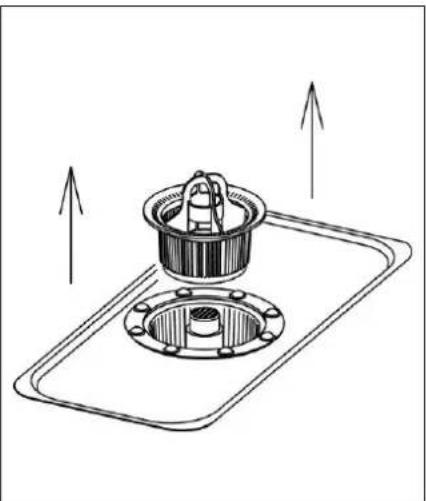

Die Filter enernen (man muss sie hierzu lediglich, wie in der Abbildung zu sehen, aus ihrem Sitz heben). Hierbei darauf achten, dass keine groben Essensreste in den Spülsumpf unter den Filtern fallen. Die Filter von den Essenresten säubern, reichlich spülen und dann wieder richg einsetzen. Zur Reinigung keine spitzen oder scharfen Werkzeuge verwenden. Kalkablagerungen enernen, um Ansammlungen zu verhindern.

• Die Gerätetür nach Möglichkeit angelehnt lassen, wenn das Gerät nicht gebraucht wird.
• Die Oberächen häufig gründlich mit einem feuchten Tuch reinigen. Neutrale, nichtscheuernde Reinigungsmiel verwenden, die keine Substanzen auf Chlorbasis und keine Substanzen, die Edelstahl angreifen können, enthalten.

Die oben genannten Produkte auch nicht zum Reinigen des Bodens unter oder in der Nähe der Spülmaschine verwenden, um zu verhindern, dass Dämpfe oder Spritzer die Stahloberächen beschädigen können. WICHTIG: Die Spülmaschine führt das Programm „PO“ automasch zu Tagesbeginn aus, wenn Wasser im Spülbehälter gelassen wurde und dessen Temperatur unter 40°C gesunken ist.

11.2 Regelmäßige Kontrolle der Sprüharme

Die Spül- und Klarspülsprüharme (unten und oben) ausbauen; hierzu die milere Schraube lösen. Die Klarspülsprüharme 3 enernen; hierzu die Schrauben 2 ausschrauben (siehe Abbildung). Nicht die Düsen abschrauben. Die Löcher und Düsen unter sauberem ießendem Wasser reinigen. Keine Werkzeuge verwenden, die Schäden verursachen könnten. Die Sprüharme wieder sorgfälg einbauen.

Die Maschine außen mit einem feuchten Tuch und neutraler Seife reinigen, dann abspülen und sorgfälg trocknen.

11.3 Längerer Nichtgebrauch

Wenn man plant, die Spülmaschine für längere Zeit nicht zu gebrauchen, muss man die Vorrichtung für die Ausgabe von Reiniger und Klarspüler entleeren, um die Kristallisierung und Schäden an den Pumpen zu verhindern: Die Saugschläuche aus den Behältern von Reiniger und Klarspüler nehmen und in einen Behälter mit sauberem Wasser eintauchen. Einige Spülzyklen ausführen und dann die vollständige Entleerung veranlassen.

Abschließend den Hauptschalter ausschalten, den Wasserhahn schließen und die Gerätetür angelehnt lassen, bis der Innenraum vollkommen trocken ist. Die Saugschläuche von Reiniger und Klarspüler müssen bei der Inbetriebnahme wieder in die Behälter eingetaucht werden, wobei darauf zu achten ist, sie nicht zu vertauschen (roter Schlauch = Reiniger; blauer Schlauch = Klarspüler).

12 PROBLEME UND FEHLFUNKTIONEN

Wenn das Abpumpen nicht ausgeführt wird, weil die Ablaufpumpe (wegen der falschen Posionierung des Filters) verstop ist, wie folgt verfahren: Die Spülmaschine mit Hilfe eines Behälters entleeren und vom Stromnetz trennen. Die Schraube A ausschrauben, die Feder B lösen und nach oben anheben. Sicherstellen, dass das Laufrad der Ablaufpumpe unter der Abdeckung frei dreht und dass keine Schmutz- und Kalkrückstände oder Glasscherben vorhanden sind. Keine Werkzeuge, Schraubendreher, Scheren usw. verwenden.

PROBLEM	MÖGLICHE URSACHE	MÖGLICHE ABHILFE
DIE KONTROLLLAMPE S1 LEUCHTET NICHT AUF.	Netzspannung fehlt.	Den Anschluss ans Stromnetz kontrollieren.
DAS SPÜLPROGRAMM STARTET NICHT	Die Spülmaschine ist noch nicht vollständig gefüllt.	Abwarten, bis die Anzeige FILL (Füllen) erlischt.
	Die Anzeige CLOSE (Schließen) erlischt nicht.	Wenn die Anzeige CLOSE (Schließen) auch bei geschlossener Gerätetür weiterhin angezeigt wird, muss man den technischen Kundendienst verständigen.
SCHLECHTES SPÜLERGEBNIS	Spülbohrungen der Sprüharme verstop oder verkrustet.	Die Sprüharme ausbauen und reinigen. (10.2 Regelmäßige Kontrollen)
	Filter verstop.	„Reinigung des Filters unter Tags“ lesen.
	Reiniger und Klarspüler ungenügend oder ungeeignet.	Typ und Menge des Reinigers überprüfen.
	Keine oder ungenügende Ausgabe von Reiniger oder Klarspüler: Die Entnahme des Reinigers oder Klarspülers aus den zugehörigen Behältern erfolgt nicht.	Der Schlauch in der Schlauchpumpe des Reinigers und/oder Klarspülers ist verschlossen oder gebrochen und muss durch den Kundendienst ausgewechselt werden.
	Teller/Gläser nicht richg angeordnet.	Die Teller/Gläser richg anordnen.
	Niedrige Spültemperatur	Die auf dem Display angezeigte Temperatur kontrollieren. Wenn sie weniger als 50°C beträgt, den Kundendienst verständigen.
	Ungeeignetes Programm eingestellt.	Die Dauer des Spülprogramms erhöhen und zwar insbesondere dann, wenn das Geschirr stark verschmutzt ist oder teilweise eingetrocknete Essensreste aufweist.
	Sprühdüsen verstop. Boiler verkalkt.	- Kontrollieren, ob die Düsen sauber sind und ob der Enthärter (falls vorhanden) richg funktoniert.- Sicherstellen, dass der Filter des in den Klarspülerkanister eingeführten Schlauchs nicht verstop ist.
KLARSPÜLEN MANGELHAFT	Der Klarspüler ist ungeeignet oder wird nicht richg ausgegeben. Niedrige Klarspültemperatur	Den Klarspülerbehälter kontrollieren. Kontrollieren, ob der Klarspüler für den Typ von Leitungswasser geeignet ist. Die für den Boiler eingestellte Temperatur kontrollieren.Wenn sich das Problem so nicht beheben lässt, den Kundendienst verständigen.
MANGELHAFTES TROCKNEN	Der Klarspüler ist ungeeignet oder wird nicht richg ausgegeben. Wasserhärte über 12°dF oder viele gelöste Salze.	Den Klarspülerbehälter kontrollieren. Kontrollieren, ob der Klarspüler für den Typ von Leitungswasser geeignet ist. Die Funkon Thermostopp auf ON einstellen und/oder die Spülmaschine an eineWarmwasserversorgung anschließen.Wenn sich das Problem so nicht beheben lässt, den Kundendienst verständigen.
FLECKEN AUF GLÄSERN UND BESTECK	Ablaufschlauch schlecht posioniert oder teilweise verstop.	Sicherstellen, dass der Schlauch und der Ablauf der Spülmaschine nicht verstop sind und dass der Ablauf nicht zu hoch ist; siehe den Anschlussplan.
NACH DEM ABPUMPEN BLEIBT WASSER IM SPÜLBEHÄLTER	Ablaufschlauch schlecht posioniert oder teilweise verstop.	Sicherstellen, dass der Schlauch und der Abuss der Spülmaschine nicht verstop sind und dass der Ablauf nicht zu hoch ist; siehe den Anschlussplan.

13 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTIONEN (BENUTZER)

Die Spülmaschine kann eine Reihe von Fehlfunkonen erkennen und auf dem Display signalisieren. Die Spülmaschine aus- und wieder einschalten und dann, wenn das Problem hierdurch nicht behoben werden konnte, in der nachstehend angegebenen Weise verfahren:

(STETS DEN SIGNALISIERTEN FEHLER NOTIEREN, UM DEM KUNDENDIENST DIE ARBEIT ZU ERLEICHTERN.)

Err01	Auslösung des Überlaufschutzsystems (nur bei den hiermit ausgestaeten Modellen).	Den technischen Kundendienst verständigen.
Err04	Fehlfunkon des Temperaturfühlers des Spülbehälters.	Den technischen Kundendienst verständigen.
Err05	Anomalie beim Einfüllen des Wassers in den Spülbehälter.	Sicherstellen, dass der Wasserhahn geönet ist; den dynamischen Versorgungsdruck kontrollieren und kontrollieren, ob der Filter auf dem Wasserzulauf sauber ist. Wenn das Problem so nicht behoben werden konnte den technischen Kundendienst verständigen.
Err06	Fehlfunkon beim Wasserablauf. (Die Spülmaschine bleibt voll Wasser)	Sicherstellen, dass die Filter sauber sind und dass der Ablaufschlauch nicht verstop, geknickt oder gequetscht ist. Sicherstellen, dass die Ablaufpumpe nicht durch einen Fremdkörper blockiert wird; nach den Anweisungen unter Punkt „10.2 Regelmäßige Kontrollen“ verfahren.Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
Err09	Fehlfunkon wegen zu hohem Wasserstand im Spülbehälter.	Den technischen Kundendienst verständigen.
Err23	Fehlfunkon beim Heizen beim Boiler (er heizt nicht)	Den technischen Kundendienst verständigen.
Err24	Fehlfunkon des Temperaturfühler des Boilers	Den technischen Kundendienst verständigen.
Err25	Fehlfunkon beim Einfüllen des Wassers in den Boiler.	Sicherstellen, dass der Wasserhahn geönet ist; den dynamischen Versorgungsdruck kontrollieren und kontrollieren, ob der Filter auf dem Wasserzulauf sauber ist. Wenn das Problem so nicht behoben werden konnte den technischen Kundendienst verständigen.
Err26	Fehlfunkon beim Leeren des Boilers	Sicherstellen, dass die Düsen der Klarspülarme nicht verstop sind.Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
Err27	Fehlfunkon beim Leeren des Boilers – bei vollem Spülbehälter	Den technischen Kundendienst verständigen.
Err28	Fehlfunkon beim Heizen des Boilers (Übertemperatur)	Den technischen Kundendienst verständigen.

INFORMATIONEN UND KUNDENDIENST FÜR DIE PRODUKTE VON SMEG GEWERBESPÜLMASCHINEN

Preisangaben und Angebote erhalten Sie bei unserer Verkaufsabteilung.

Informaonen zum opmalen Betrieb des Geräts erhalten Sie bei unserem Technischen Kundendienst, der Sie auch mit dem nächsten Kundendienstzentrum in Verbindung setzen kann.

Sie nden unser vollständiges Produktprogramm auf der folgenden Internetseite:

www.smegfoodservice.com
