BEDIENUNGSANLEITUNG CW530DE SMEG

1 HIN=EISE ZUR SICHERHEIT UND ZUM GEBRAUCH 3
2 TECHNISCHE EIGENSCHAFTEN 4
3 INSTALLATI÷N UND AUFSTELLUNG 7
4 ANLEITUNGEN FÜR DEN TECHNIKER 7

4.1 =asseranschluss 7
4.2 Stromanschluss 8

5 ERSTE INBETRIEBNAHME 9

5.1 Gebrauch des =asserentkalkers (nur für Modelle mit Entkalker) 9

6 EINSTELLUNG....10

6.1 Verfahrensweise zum Ändern der Maschinenparameter: 10
6.2 Verlassen des Menüs "EINSTELLUNG" 12
6.3 Einstellen der Klarspültemperatur 13
6.4 Einstellen der Spültemperatur 13
6.5 Einstellen der Klarspülerausgabe 13
6.6 Einstellen der Reinigerausgabe 13
6.7 Autostart-Funktion 14
6.8 Einstellen der Regenerationsfrequenz (Modelle mit Enthärter) 14
6.9 Funktion tStP (Mindestklarspültemperatur) 15
6.10 Klarspülerpumpe (Anzeigen und ggf. Nullstellen bei der =artung) 15
6.11 Reinigerpumpe (Anzeigen und ggf. Nullstellen bei der =artung) 15
6.12 Energieverbrauch – Anzeigen und Nullstellen 15
6.13 Benutzerspezifische Anpassung der Dauer von Programm P4. 16
6.14 Serviceeinstellung (nur für den Kundendienstfachmann) 16
6.15 Aktivierung der Schlauchpumpen - Schnelles Füllen des Kreislaufs für die Ausgabe von Reiniger und Klarspüler 16

7 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTI÷NEN (TECHNIKER) 17
8 ANLEITUNGEN FÜR DEN BENUTZER 19

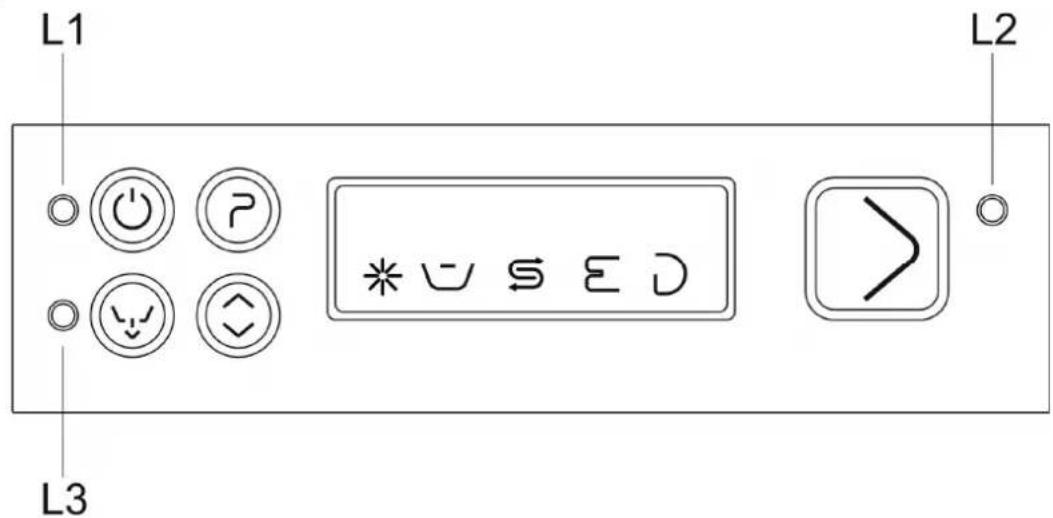

8.1 Bedienfeld 19
8.2 Vor dem Spülen 20

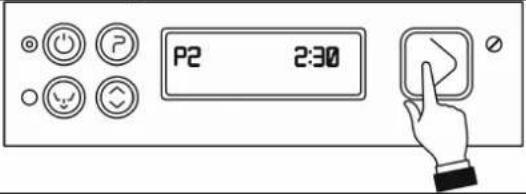

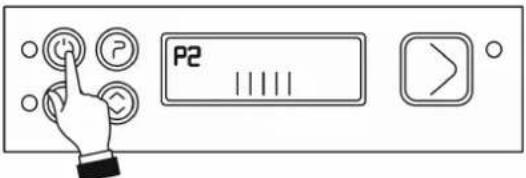

8.3 Erster Gebrauch am Tagesbeginn (Spülbehälter und Boiler leer) 20

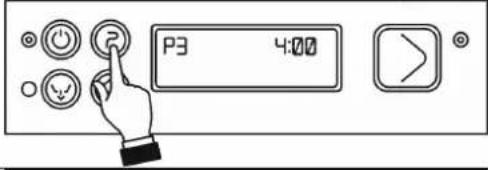

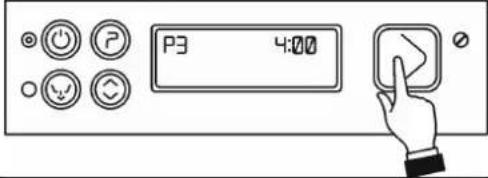

8.4 Programm ändern 22

9 PR÷GRAMM=AHL 22

10 ZUSATZFUNKTIONEN 23

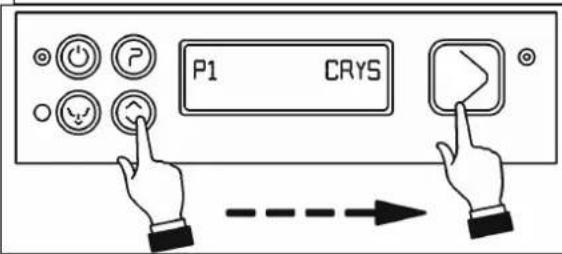

10.1 =ahl der Funktion „Kristallglas“ crys(verfügbar in P1-P2) 23

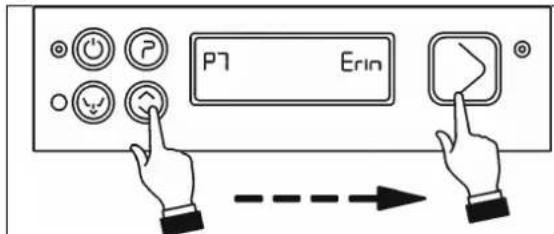

10.2 =ahl der Funktion „Extraklarspülen“ erin(verfügbar in P1-P2-P3-P4)...... 23

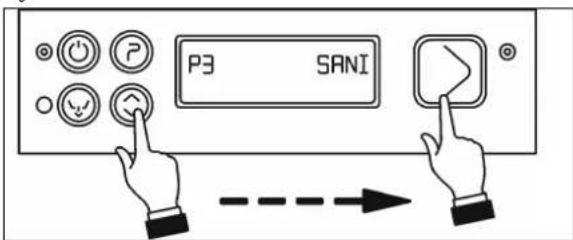

10.3 =ahl der Funktion „Reinigung/Desinfektion“ (verfügbar nur in P3) 24

11 =ARTUNG UND REINIGUNG 26

11.1 Tägliche Reinigung 26

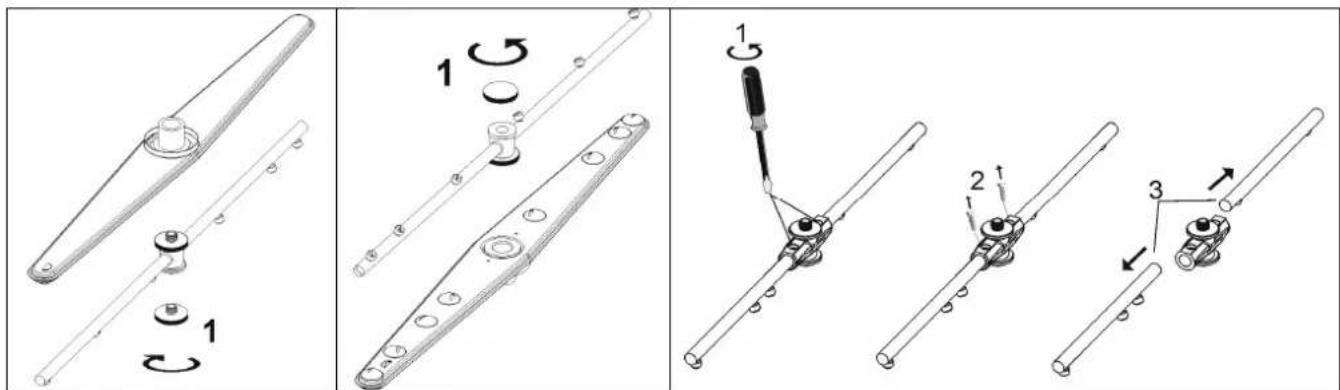

11.2 Regelmäßige Kontrolle der Sprüharme 27
11.3 Längerer Nichtgebrauch 28

12 PR÷BLEME UND FEHLFUNKTI÷NEN 28
13 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTI÷NEN (BENUTZER) 30

+—!ß dankt (hnen für die =ahl dieses Produkts.

Lesen Sie alle im Handbuch enthaltenen Anweisungen aufmerksam durch, um sich über die optimalen Bedingungen für den ordnungsgemäßen Gebrauch der Spülmaschine zu informieren.

Sie richten sich an das Fachpersonal, das mit der Installation, der Inbetriebnahme, der Abnahme und eventuellen Kundendiensteingriffen betraut ist.

1

Ay"!(T'yß!y1FÜ"1ü!y1p!y'TZ!"1

1

1

Sie umfassen die Hinweise zum Gebrauch sowie die Beschreibung der Bedieneinrichtungen und der richtigen Verfahrensweisen zur Reinigung und =artung der Spülmaschine.

1

1 HINWEISE ZUR SICHERHEIT UND ZUM GEBRAUCH

	DIE+E+ HANDBUCH I+T INTEGRALER BE+TANDTEIL DER +PÜLMA+CHINE. E+ MU++ +ORGFÄLTIG IN DER NÄHE DE+ GERÄT+ AUFBEWAHRT WERDEN.
	DIE AUFSTELLUNG, DIE AUSFÜHRUNG DER ANSCHLÜSSE, DIE INBETRIEBNAHME, DIE STÖRUNGSBEHEBUNG UND DER AUSTAUSCH DES NETZKABELS MÜ++EN VOM FACHMANN AU+GEFÜHRT WERDEN.
	DAS GERÄT MUSS IN DER V÷N DEN SICHERHEITSV÷RSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN V÷RGESEHENEN =EISE GEERDET WERDEN.

DIE SPÜLMASCHINE IST AUSSCHLIESSLICH FÜR DEN GE=ERBLICHEN GEBRAUCH BESTIMMT UND DARF NUR V÷N BEFUGTEM PERS÷NAL GEBRAUCHT =ERDEN. SIE IST ZUM SPÜLEN V÷N GESCHIRR (TELLER, TASSEN, SCHÜSSELN, BLECHE, BESTECK8 UND ÄHNLICHEM IM GASTR÷N÷MIE- UND KANTINENBEREICH BESTIMMT. SIE ENTSPRICHT DEN INTERNATI÷NALEN N÷RMEN ZUR ELEKTRISCHEN UND MECHANISCHEN SICHERHEIT (CEI-EN-IEC 60335-2-58/617708 UND ZUR ELEKTR÷MAGNETISCHEN VERTRÄGLICHKEIT (CEI-IEC-EN 55014-1/-2, 61000-3;4, 503668. DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN AN PERS÷NEN ÷DER SACHEN, DIE DARAUF ZURÜCKZUFÜHREN SIND, DA++ DIE OBEN +TEHENDEN VOR+CHRIFTEN MI++ACHTET, UNBEFUGTE ÄNDERUNGEN AN AUCH NUR EINEM TEIL V÷RGEN÷MMEN ÷DER NICHTORIGINALE ER+ATZTEILE VER=ENDET =URDEN. DIESES GERÄT TRÄGT DIE KENNZEICHNUNG GEMÄSS DER EUR÷PÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTR÷- UND ELEKTR÷NIK-ALTGERÄTE (=EEE8. INDEM SICH DER BETREIBER VERGE=ISSERT, DASS DIESES PR÷DUKT ÷RDNUNGSGEMÄSS ENTS÷RGT =IRD, TRÄGT ER DAZU BEI, EVENTUELLE NACHTEILIGE K÷NSEQUENZEN FÜR DIE UM=ELT UND DIE GESUNDHEIT DER PERS÷NEN ZU VERHINDERN. DAS GERÄT NACH DEN ÖRTLICHEN BESTIMMUNGEN ÜBER DIE ABFALLENTS÷RGUNG AUSSER DIENST STELLEN. FÜR =EITERE INF÷RMATI÷NEN ZUR AUFBEREITUNG, RÜCKGE=INNUNG UND =IEDERVER=ERTUNG DIESES PR÷DUKTS DIE ZUSTÄNDIGE ÖRTLICHE BEHÖRDE, DEN SAMMELDIENST FÜR HAUSMÜLL ÷DER DEN HÄNDLER, BEI DEM DAS PR÷DUKT ER=÷RBEN =URDE, K÷NTAKTIEREN.

	DAS SYMB÷L DER DURCHGESTRICHENEN ABFALLT÷NNE AUF DEM PR÷DUKT ÷DER AUF DEN BEGLEITUNTERLAGEN GIBT AN, DASS DIESES PR÷DUKT NICHT ALS HAUSMÜLL ENTS÷RGT =ERDEN DARF, S÷NDERN EINER GEEIGNETEN SAMMELSTELLE FÜR DIE =IEDERVER=ERTUNG V÷N ELEKTR÷- UND ELEKTR÷NIKGERÄTEN ÜBERGEBEN =ERDEN MUSS.
	KEINE LÖSEMITTEL =IE ALK÷H÷L ÷DER TERPENTIN IN DAS GERÄT EINFÜLLEN, DA ES HIERDURCH ZU EINER EXPL÷SI÷N K÷MMEN KANN. KEIN MIT ASCHE, =ACHS ÷DER LACKEN VERSCHMUTZTES GESCHIRR IN DAS GERÄT LADEN.
	DIE SPÜLMASCHINE ÷DER TEILE V÷N IHR KEINESFALLS ALS LEITER, GESTELL ÷DER STÜTZE FÜR PERS÷NEN, TIERE ÷DER SACHEN VER=ENDEN. =ENN MAN SICH AUF DER GEÖFFNETEN GERÄTETÜR ABSTÜTZT ÷DER AUF SIE SETZT, KANN DIE SPÜLMASCHINE UMKIPPEN UND F÷LGLICH ZU EINER GEFÄHRDUNG FÜR DIE PERS÷NEN =ERDEN. DIE TÜR DER SPÜLMASCHINE NICHT ÷FFEN STEHEN LASSEN, UM ZU VERMEIDEN, DASS JEMAND DARÜBER ST÷LPERT.
	KEINE+FALL+ DA+ WA++ER TRINKEN, DAS NACH ABSCHLUSS DES SPÜLPR÷GRAMMS EVENTUELL IM GESCHIRR ÷DER IN DER SPÜLMASCHINE ZURÜCKGEBLIEBEN IST.
	DAS GERÄT EIGNET SICH NICHT FÜR DEN GEBRAUCH DURCH MINDERJÄHRIGE PERS÷NEN, DURCH PERS÷NEN MIT EINGESCHRÄNKTEN KÖRPERLICHEN, SENS÷RIELLEN ÷DER GEISTIGEN FÄHIGKEITEN ÷DER DURCH PERS÷NEN, DENEN ES AN DER HIERZU ERF÷RDERLICHEN ERFAHRUNG UND KENNTNIS MANGELT. DER GEBRAUCH DES GERÄTS IST DIESEN PERS÷NEN NUR UNTER DER AUFSICHT EINER FÜR IHRE SICHERHEIT VERANT=÷RTLICHEN PERS÷N ERLAUBT.

2 TECHNISCHE EIGENSCHAFTEN

=asserversorgungsdruck kPa (bar) 100-600 (1 ÷ 6)
=asserzulauftemperatur °C 15°C – 60°C
=asserhärte (Modelle mit Entkalker) °f 15°f-60°f
=asserverbrauch pro Klarspülzyklus I 3.2
Fassungsvermögen Boiler I 6
Fassungsvermögen Spülbehälter I 11
Dauer der Standardprogramme bei =asserzulauftemperatur 50°C	s	90/150/240
Geräuschpegel	dB(A)	50
Schutzart	IPX	4/5
Nettogewicht	kg C= 60-63	C=H 84-87
Netzkabeltyp	◀HAR▶	H07RN-F
Sicherung	A	4

+iiyy'yβ1	+(°j!""yβ 1	-i°jT1 piü!Wiyy!1	-öTö"1	,,!++!" 1	ß!+i-T"!(+T'yβ1 +T"ö-„ip!“1
400V-50Hz /3/N/PE	16A	0.8k=	0.7k=	4.5k=	4.8k=
230V-50Hz /3/PE	25A	0.8k=	0.7k=	4.5k=	4.8k=
230V-50Hz /1/N/PE	32A	0.8k=	0.3k=	3k=	3.3k=
230V-50Hz /1/N/PE	16A	0.8k=	0.3k=	1.5k=	1.8k=

!(ypi'-i++!1

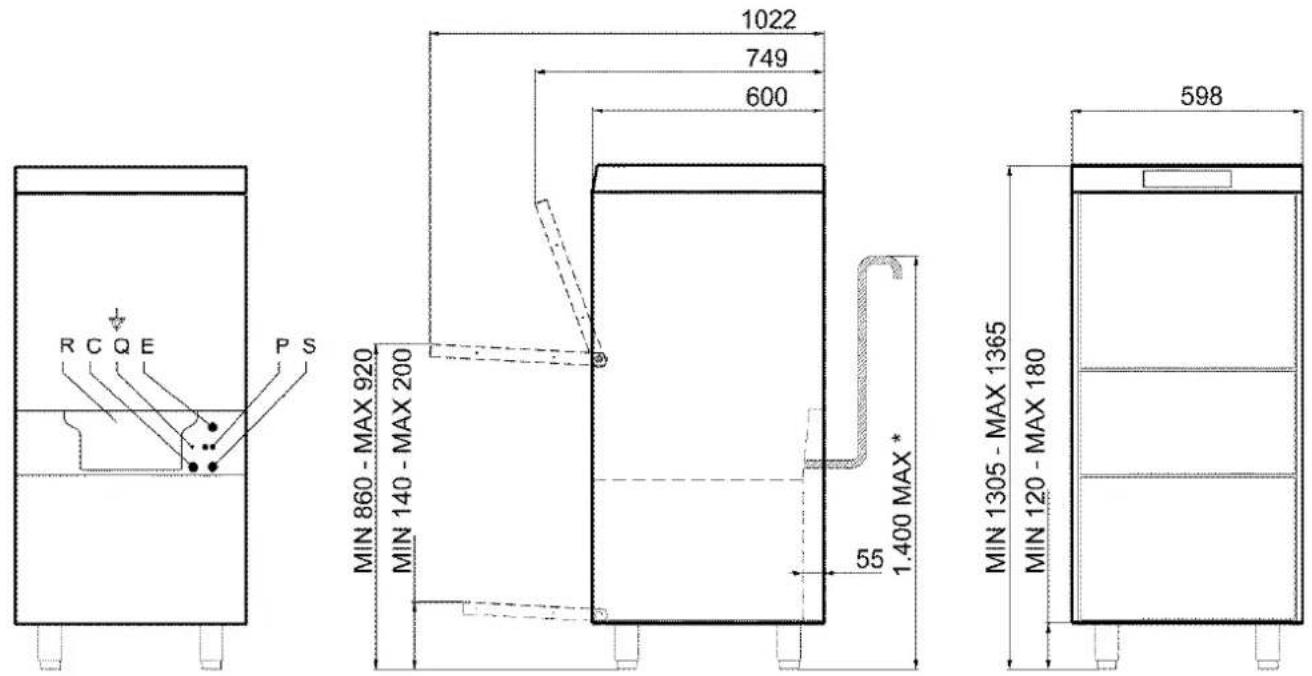

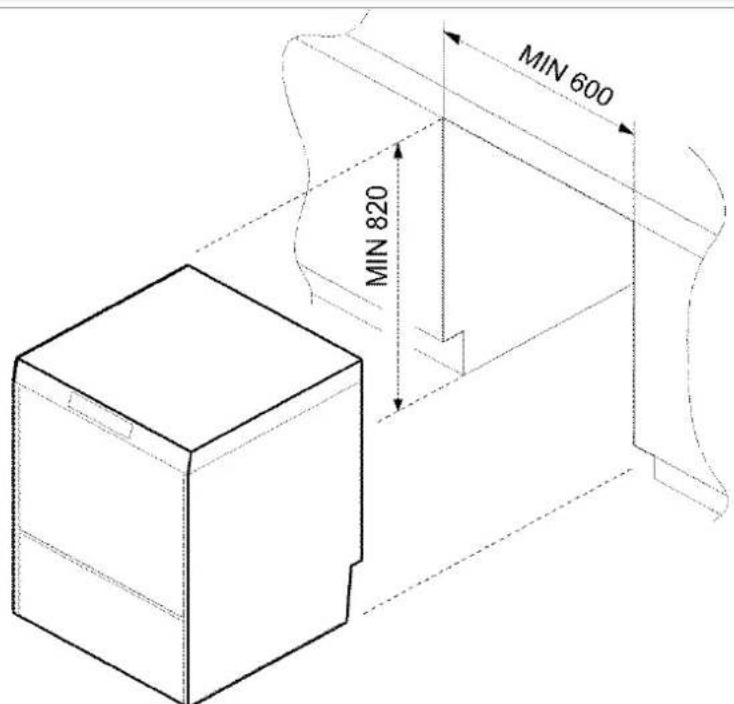

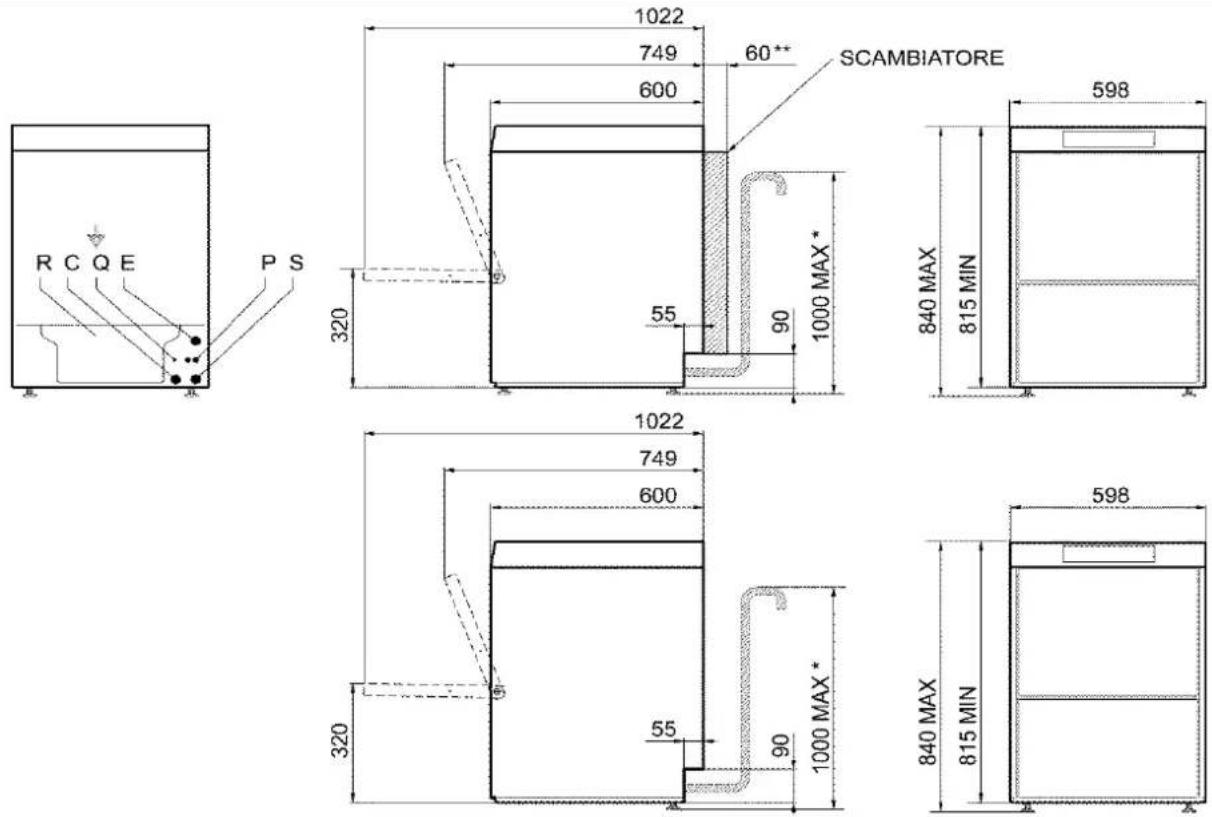

MIN 600 MIN 820

ip-!++'yß!y1ü!"1+iÜ"-i+°j(y!1'yü1iy+°j"++-i++! 1
(**ANM. – MASS "1000" MIT ASTERISK: max. 600 bei Siphon mit Ventil8
(* HINWEIS: DIMENSION "60" - mit Wärmetauscher)

ip-!++'yß!y1ü!"1+iÜ"-i+°j(y!1'yü1iy+°j"++-i++! 1

(*ANM. – MASS "1400" MIT ASTERISK: max. 1000 bei Siphon mit Ventil8

Z!(°j!y!", "Ä"yß

"11UNTERE RÜCK=AND

°11ZULAUFSCHLAUCH

*1↓1

P÷TENTIALAUSGLEICHSKLEMME

!11NETZKABEL

11SCHLÄUCHE DER SCHLAUCHPUMPEN

+11ABLAUFSCHLAUCH

T11EINGANG NETZKABEL EXTERNER D÷SIERER

3 INSTALLATION UND AUFSTELLUNG

IN+TALLATION UND AUF+TELLUNG

Die Spülmaschine an den Aufstellort bringen, die Verpackung entfernen und sicherstellen, dass das Gerät und seine Komponenten unversehrt sind. Eventuelle Schäden müssen dem Spediteur schriftlich zur Kenntnis gebracht werden. Die Verpackungselemente (Plastikbeutel, Polystyrol, Nägel usw.8 dürfen nicht in der Reichweite von Kindern und Haustieren gelassen werden, da sie gefährlich sein können. Alle für die Verpackung verwendeten Materialien sind umweltverträglich. Sie können gefahrlos aufbewahrt oder zur Entsorgung zu einer geeigneten Sammelstelle gebracht werden. Die Komponenten aus Kunststoff, deren Recycling vorgesehen ist, sind wie folgt gekennzeichnet: PE Polyethylen: Außenhülle der Verpackung, Beutel der Betriebsanleitung, Schutzbeutel. PP Polypropylen: Umreifungsband. PS S expandiertes Polystyrol: Kantenschutzwinkel, Deckel der Verpackung. Die Teile aus Holz und Karton können nach den geltenden Bestimmungen entsorgt werden. Für die vorschriftsmäßige Entsorgung des außer Dienst gestellten Geräts sorgen. Alle Metallteile sind aus rostfreiem Stahl und ausbaubar. Die Kunststoffteile sind mit dem Symbol für das Material gekennzeichnet, aus dem sie bestehen, und müssen vorschriftsmäßig entsorgt werden. Für die vorschriftsmäßige Entsorgung des außer Dienst gestellten Geräts sorgen. Alle Metallteile sind aus rostfreiem Stahl und ausbaubar.

AUF+TELLUNG:

Achtung: Die interne Anlage und die Räume, in denen Geräte für den Kantinenbetrieb installiert werden, müssen den geltenden Bestimmungen entsprechen.

Der Hersteller haftet nicht für direkte und indirekte Schäden an Personen oder Sachen, die auf die Missachtung der genannten Bestimmungen zurückzuführen sind.

Vor der Installation sicherstellen, dass sich in der Nähe keine bzw. nur angemessen geschützte ÷bjekte oder Materialien befinden, die durch den =asserdampf oder Spritzer der Spüllauge beschädigt werden könnten.

Die Spülmaschine am gewünschten ÷rt aufstellen und die Schutzfolie entfernen.

Die Spülmaschine (mit Hilfe einer =asserwaage8 mit den vier Stellfüßen so nivellieren, dass ihre Stabilität gewährleistet ist. Jede andere Lösung muss vom Hersteller genehmigt werden.

4 ANLEITUNGEN FÜR DEN TECHNIKER

4.7 Wasseranschluss6

Anschluss von Wasserzulauf und -ablauf

Die =asserschläuche und das Netzkabel treten auf der Rückseite unten rechts aus. Den =asserzulaufschlauch an einen Gewindeanschluss 3/4" Gas anschließen. Hierbei den beiliegenden Filter A einsetzen (bei den Modellen mit Acquastop-System ist der Filter fest mit der Überwurfmutter verbunden8. Für den Anschluss ans =assernetz nur neue Schläuche verwenden; alte oder gebrauchte Schläuche dürfen nicht verwendet werden.

Der dynamische Versorgungsdruck muss zwischen 1 und 6 bar betragen; wenn er höher ist, muss ein Druckminderer installiert werden. Es muss in jedem Fall ein Absperrhahn auf die =asserzuleitung montiert werden. Der Hahn muss nach Abschluss der Installation bequem zugänglich sein. Er darf nicht hinter der Spülmaschine installiert werden. Die angegebene Dauer der Programme gilt für eine Versorgung mit warmem Wasser mit einer Temperatur von mehr als 50°C und weniger als 60°C. Bei Versorgung mit kaltem =asser verlängert sich die Programmdauer unter Umständen in Abhängigkeit von der Temperatur des zulaufenden =assers. Die Spülmaschine verfügt über eine Ablaufpumpe und ist für die Installation mit =and- oder Bodenablauf vorgesehen. Die maximale Höhe des =andablaufs muss man dem Anschlussplan entnehmen (siehe TECHNISCHE EIGENSCHAFTEN).

Achtung ^34 Sicherstellen, dass die Zu- und Ablaufschläuche nach der Installation nicht geknickt, verdreht oder gequetscht sind.

Bei Anschluss des Ablaufs an einen Siphon mit Ventil, reduziert sich die maximale Höhe des Ablaufs auf 600 mm.

4.2 Stromanschluss6

	Der +tromanschluss der +pülmaschine und eventueller Zusatzgeräte muss von autorisiertem Fachpersonal in Einklang mit den geltenden Bestimmungen ausgeführt werden. Außerdem die technischen Anschlussvorschriften beachten. Die installierte Gesamtleistung ist auf dem Leistungsschild des Geräts angegeben. Es dürfen keine anderen Geräte zusammen mit der Spülmaschine geschützt werden. Der Betreiber muss einen vorschriftsmäßigen Hauptschalter und einen mit den Eigenschaften der +pülmaschine kompatiblen FI-+chalter auf die +tromversorgungsleitung installieren lassen. Diese Schalter müssen in der Nähe der Spülmaschine installiert werden, nach der Installation mühelos zugänglich sein und die vollständige Trennung vom Stromnetz unter den Bedingungen der Überspannungskategorie III garantieren.
	Achtung777Die Spülmaschine ist nur nach dem Ausschalten des Hauptschalters spannungsfrei.
	Das Gerät an das Potentialausgleichssystem des Installationsorts anschließen. Die Klemme ↓ für den Anschluss befindet sich rechts unten auf der Rückseite des Geräts. Der Schutzleiter (PE) ist grün-gelb, der Neutralleiter (N) ist blau und die Phasenleiter (L1, L2, L3) sind schwarz, grau und braun. Bei einphasigem Anschluss (230V-1N~) ist es erforderlich, dass der Netzanschluss mit einem Kabel ausgeführt wird, das mit einem vorschriftsmäßigen Stecker versehen ist.
	Um Gefahren jeglicher Art auszuschließen, darf ein Wechsel des Netzsteckers nur vom Hersteller oder einem autorisierten Kundendienstservice, in Übereinstimmung des beigelegten +chaltplanes, durchgeführt werden.

5 ERSTE INBETRIEBNAHME

Erste Inbetriebnahme

Das elektrische Schutzsystem muss vor der Inbetriebnahme einer Funktionsprüfung unterzogen werden.

Die Installation muss von einem Fachmann ausgeführt und/oder überprüft werden, der die erste Inbetriebnahme und die Einweisung in die Funktionsweise der Spülmaschine besorgt.

Vorbereitung für den Gebrauch (Wichtig7)

Der Klarspülerdosierer ist stets vorhanden, der Reinigerdosierer hingegen nur bei einigen Modellen.

Wenn beide Dosierer vorhanden sind, die externen Reiniger- und Klarspülerbehälter positionieren und die zugehörigen Saugschläuche, die sich auf der Rückseite des Geräts befinden, in sie einführen.

Roter Schlauch: Reiniger

Blauer Schlauch: Klarspüler

HINWEI+3/4

Es dauert ungefähr 10-15 =aschgängen, bevor sie in =asch-und ankommen Klarspültank und Kessel.

PESO FILTRO

Vor dem Einführen der Schläuche in die Behälter an ihren Enden das Gewicht (damit sie am Behälterboden ansaugen) und den Filter anbringen, wie es in der Abbildung zu sehen ist.

=enn der Reinigerdosierer nicht vormontiert ist, kann man ihn später installieren, in dem man den entsprechenden Montagesatz bestellt.

Alternativ kann man einen externen Dosierer anschließen. Für seinen elektrischen Anschluss muss man ein Kabel 2x0,5 mm des Typs H05 RN-F durch die im Plan TECHNISCHE EIGENSCHAFTEN angegebene Öffnung führen und nach dem Schaltplan, der der Spülmaschine beiliegt, anschließen. Der Dosierer muss eine Nennspannung von 230V/50 Hz und eine maximale Leistungsaufnahme von 15 W haben. Den externen Reinigerdosierer über den o.g. roten Schlauch an die Spülmaschine anschließen.

8.7 Gebrauch6des6Wasserentkalkers6(nur6für6Modelle6mit6Entkalker)6

Der im =asser enthaltene Kalk (=asserhärte) verursacht weißliche Flecken auf dem trockenen Geschirr und bewirkt, dass das Geschirr mit der Zeit matt wird. Die Spülmaschine ist mit einem automatischen =asserentkalker ausgestattet, der dem =asser mit Hilfe eines speziellen Regeneriersalzes die härtenden Substanzen entzieht.

Beim ersten Gebrauch der Spülmaschine muss man zusätzlich zum Salz auch einen Liter =asser in den Salzbehälter einfüllen. Nach dem Befüllen des Salzbehälters stets den Deckel sorgfältig schließen. Die Spüllauge darf nämlich nicht in den Salzbehälter gelangen, da hierdurch der Betrieb der =asseraufbereitungsanlage beeinträchtigt würde. In diesem Fall verliert die Garantie ihre Gültigkeit.

Immer wenn man einen anderen Typ von Reiniger oder Klarspüler zu verwenden beabsichtigt, I+T E+ UNBEDINGT ERFORDERLICH, die +chlauchpumpen zu spülen, indem man die externen Saugschläuche einige Zyklen in =asser eintaucht. Ausschließlich spezifische Produkte für Geschirrspülmaschinen verwenden. Die Missachtung dieser Vorschrift führt zum Erlöschen der Garantie des =asserkreislaufs des Geräts. Es wird empfohlen, alle 12 Monate oder 15.000+pülzyklen den inneren +chlauch der Reinigerpumpe durch den Kundendienst auswechseln zu lassen und hierbei die Funktionsfähigkeit der Klarspüler-Membranpumpe prüfen zu lassen.

6 EINSTELLUNG

Einstellung

Bei der ersten Inbetriebnahme die nachstehend angegebenen Funktionen/Parameter einstellen:

6.7 Verfahrensweise zum Ändern der Maschinenparameter:

Darstellung der Kontrolllampen:Ausgeschaltet;grün; orange; blinkend.

Den „Programmiermodus“ aktivieren ^3/4

Bei leerem +pülbehälter (während „FILL“)

1- Die Maschine einschalten. Auf dem Display erscheint die Meldung „FILL“.
2- Die Gerätetür öffnen bzw. die Haube anheben (je nach Modell8.
3- Einmal die Taste 🚙drücken. Auf dem Display erscheint die Meldung „UNL÷“.
4- Die Gerätetür bzw. die Haube schließen (je nach Modell8.
5- Die Taste ⑤ bis 7 Sekunden gedrückt halten; beim zweiten Signalton die Taste lösen und erneut drücken, um das Hauptmenü für die Einrichtung der Leiterplatte aufzurufen.

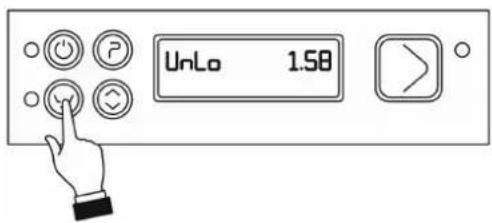

Bei vollem +pülbehälter (während „P1 – P2 – P3 – P4“)

1- Einmal die Taste 🚙drücken. Auf dem Display erscheint die Meldung „UNL÷“
2- Die Taste ⑤ bis 7 Sekunden gedrückt halten; beim zweiten Signalton die Taste lösen und erneut drücken, um das Hauptmenü für die Einrichtung der Leiterplatte aufzurufen.

Spültemperatur (Spülbehältertemperatur)	1
Ausgabemenge Klarspüler (falls das Gerät über diese optionale Funktion verfügt) (Die Zahl gibt die Dauer in Sekunden der Aktivierung der Schlauchpumpe an)	1
1
Ausgabemenge Reiniger (falls das Gerät über diese optionale Funktion verfügt) (Die Zahl gibt die Dauer in Sekunden der Aktivierung der Schlauchpumpe an)	1
Aktivierung/Deaktivierung Start-on/Start-off.Bei Einstellung auf „on“ startet das Programm beim Schließen der Gerätetür.Bei Einstellung auf „off“ startet das Programm nach Bestätigung mit der Taste Start >	1
Einstellung der Wasserhärte (nur bei Modellen mit Entkalker)	1
Aktivierung/Deaktivierung der Funktion t+tP11: “on” = -indestklarspültemperatur wie eingestellt, unabhängig von der Temperatur des Zulaufwassers.Wenn kein warmes Zulaufwasser verwendet wird, kann sich die Nenndauer des Programms um einige Sekunden verlängern. “off” = die -indestklarspültemperatur ist möglicherweise um einige Grad niedriger als die eingestellte Temperatur.	1
Anzeige der Gesamtbetriebsminuten der Klarspülerpumpe. Dieser Wert kann bei der Wartung der Pumpe nullgestellt werden (siehe unten).	1
Anzeige der Gesamtbetriebsminuten der Reinigerpumpe. Dieser =ert kann bei der =artung der Pumpe nullgestellt werden (siehe unten).
nzeige des Energieverbrauchs (kW)Das Kürzel Pc bezeichnet den Gesamtenergieverbrauch in k= seit der Installation der Spülmaschine oder seit dem Nullstellen.

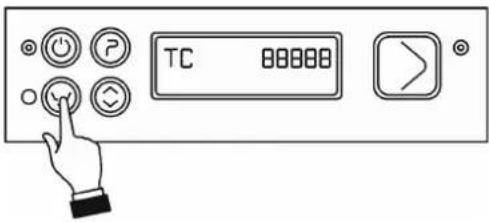

Anzeige der Anzahl der ausgeführten Programme=enn man die Parameter durchlaufen lässt, erscheint auch die Anzeige „tc 88888“, welche die Gesamtzahl der von der Spülmaschine seit ihrer Installation ausgeführten Programme angibt.Dieser Parameter kann weder geändert noch nullgestellt werden, sofern nicht die Software neu programmiert wird.
Personalisierung der Dauer von Programm P4.
Auf dieses Untermenü darf nur technisches Fachpersonal mit Hilfe eines auf der =ebseite SmegTech verfügbaren Passworts zugreifen.

6.2 Verlassen des Menüs "EINSTELLUNG"

=enn man für einen Zeitraum von mehr als 10 Sekunden keine Taste drückt, wird das Menü automatisch verlassen; andernfalls kann man zum Verlassen des Menüs die Taste 📊n/Aus drücken.

Darstellung der Kontrolllampen ^3/4 ausgeschaltet; grün; orange; blinkend.

Achtung ^3 Die auf dem Display angezeigten Temperaturen im Spülbehälter und im Boiler können vor allem in den Übergangsphasen (gleich nach dem Füllen oder dem Programmende usw.) wegen der =ärmeträgheit des Fühlers um einige Grad von den tatsächlichen Temperaturen abweichen.

6.3 Einstellen der Klarspültemperatur

Zum Ändern des Parameterwertsdrücken. (Fabrikeinstellung: 85°C) min. 71°C – max. 85°C

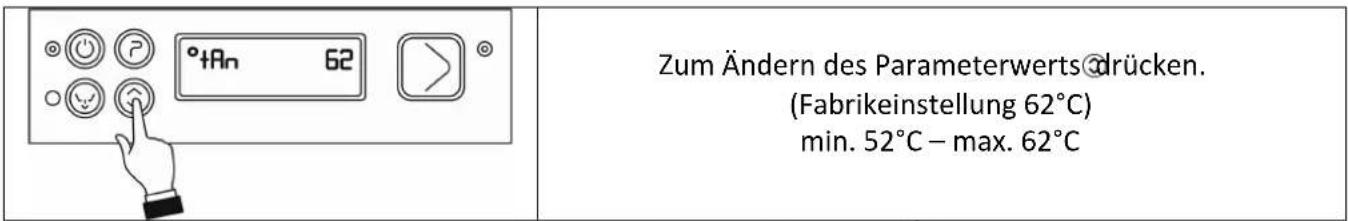

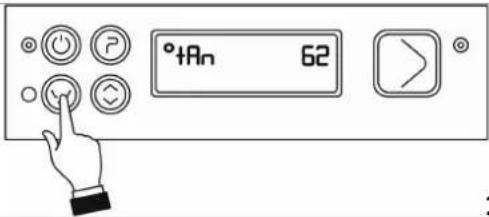

6.4 Einstellen der Spültemperatur

Zum Ändern des Parameterwertsdrücken. (Fabrikeinstellung 62°C) min. 52°C – max. 62°C

Darstellung der Kontrolllampen:Ausgeschaltet;grün; orange; blinkend.

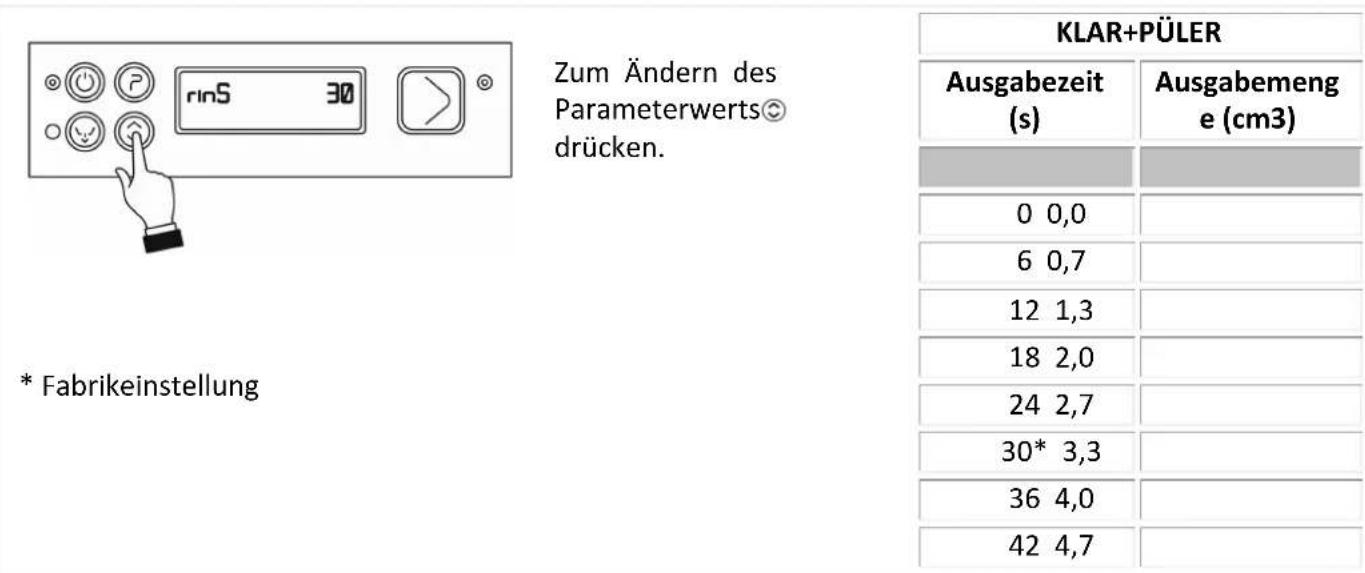

6.8 Einstellen der Klarspülerausgabe

Zum Ändern des Parameterwerts® drücken. * Fabrikeinstellung KLAR+PÜLER Ausgabezeit (s) Ausgabemeng e (cm3) 0 0,0 6 0,7 12 1,3 18 2,0 24 2,7 30* 3,3 36 4,0 42 4,7

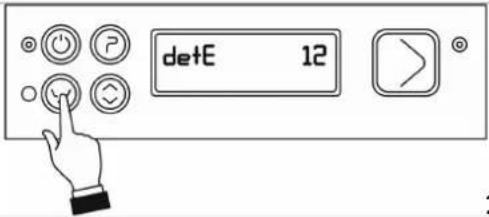

6.6 Einstellen der Reinigerausgabe

detE 12 >	Zum Ändern des Parameterwertsdrücken.	REINIGER
		Ausgabezeit (s)	Ausgabemenge (cm3)
		0 0,0
		4 1,7
		8 3,3
		12 5,0

* Fabrikeinstellung

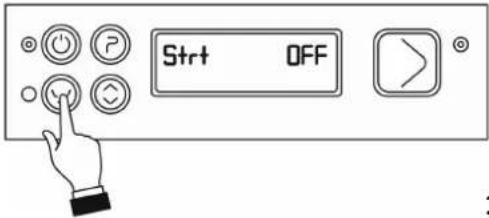

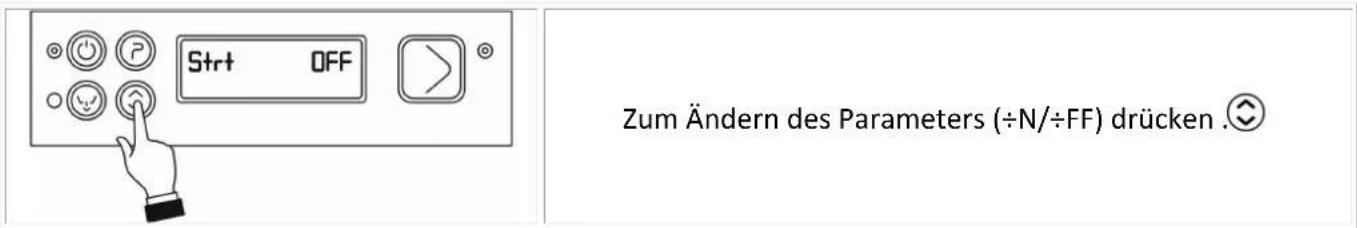

6.7 Autostart-Funktion

Strt OFF Zum Ändern des Parameters (÷N/÷FF) drücken .∞

Bei Einstellung auf „on“ startet das Programm beim Schließen der Gerätetür.

Bei Einstellung auf „off“ startet das Programm nach Bestätigung mit der Taste Start

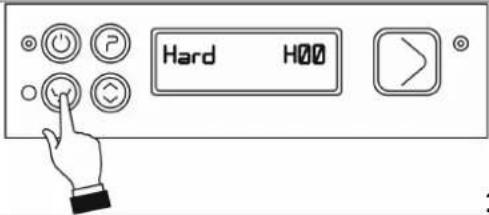

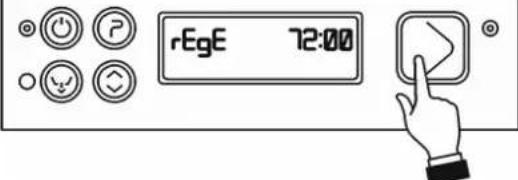

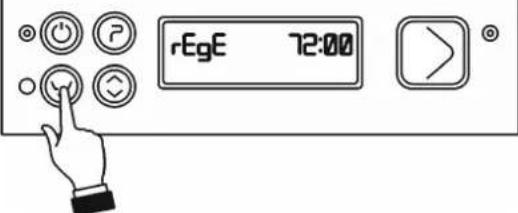

6.9 Einstellen der Regenerationsfrequenz (Modelle mit Enthärter)

• Fabrikeinstellung: H03; den =ert in Abhängigkeit von der Härte des Leitungswassers ändern.
• Beim ersten Gebrauch muss man den Salzbehälter mit =asser füllen; anschließend muss man nur bei Bedarf geeignetes Regeneriersalz nachfüllen.

	ZumÄndern desParameterwertsödrücken.	Härte(°dH GradDeutscheHärte)Regenerationdeaktiviert	Härte(°dF GradfranzösischeHärte)	Einstellstufe
			Regenerationdeaktiviert	H00
		8,5 15 H01
		11 20 H02
		17 30 H03
22,5 40 H0428 50 H05Dauer des Regenerationszyklus: 12 Minuten
		33,5 60 H06

Bei =erten über 60°dF muss eine externe =asseraufbereitungsvorrichtung verwendet werden und die Regenerationsfrequenz muss auf H00 eingestellt werden..

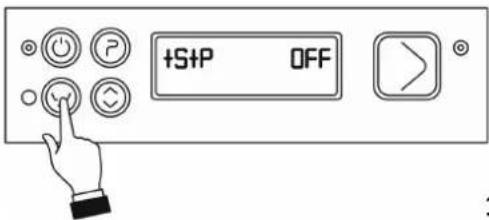

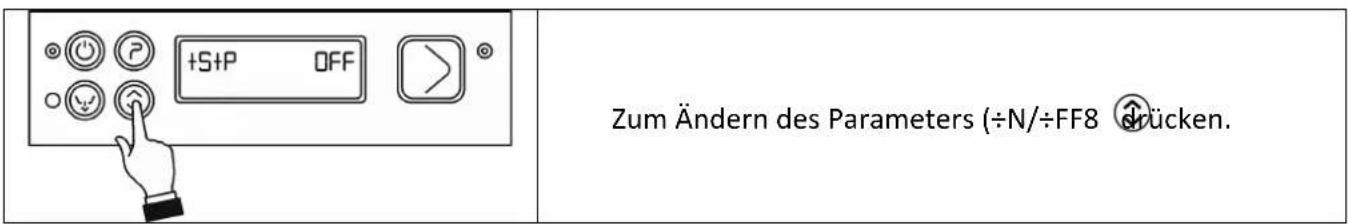

6.9 Funktion tStP (Mindestklarspültemperatur)

+S+P OFF Zum Ändern des Parameters (÷N/÷FF8 ⇧rücken.

=enn der Parameter auf „on“ eingestellt ist, entspricht die Mindestklarspültemperatur der eingestellten Temperatur; ist er hingen auf "off" eingestellt, wird das Klarspülen unabhängig von der Temperatur im Boiler ausgeführt. =enn er auf „off“ eingestellt ist und kein warmes Zulaufwasser verwendet wird, ist die Mindestklarspültemperatur möglicherweise einige Grade niedriger als die eingestellte Temperatur.

=urde die Funktion Thermostopp deaktiviert, wird die Klarspültemperatur nicht mehr überwacht und es liegt in der Verantwortung des Benutzers, die Aufrechterhaltung der richtigen Mindesttemperatur beim Spülbehälter und beim Boiler zu überwachen. Insbesondere muss die Temperatur des Zulaufwassers kontrolliert werden. Siehe auch im Abschnitt "Fehlfunktionen" - den Eintrag "Schlechtes Spül-/Klarspülergebnis/ Schaum im Spülbehälter: Die Funktion Thermostopp auf ÷N einstellen und/oder die Spülmaschine an eine =armwasserversorgung anschließen.

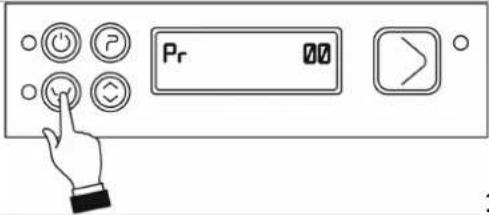

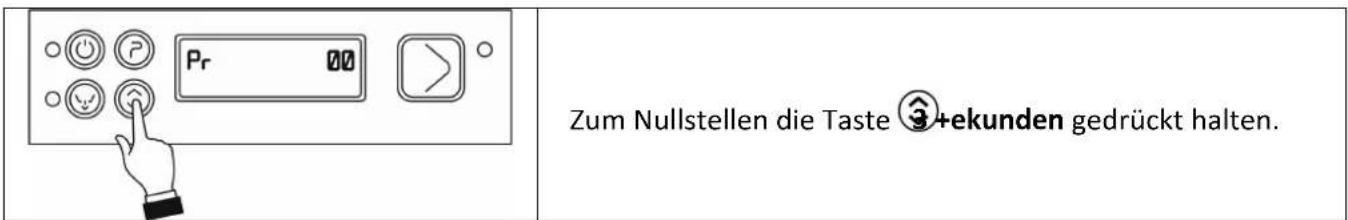

6.10 Klarspülerpumpe (Anzeigen und ggf. Nullstellen bei der Wartung)

Pr Zum Nullstellen die Taste 3+ekunden gedrückt halten.

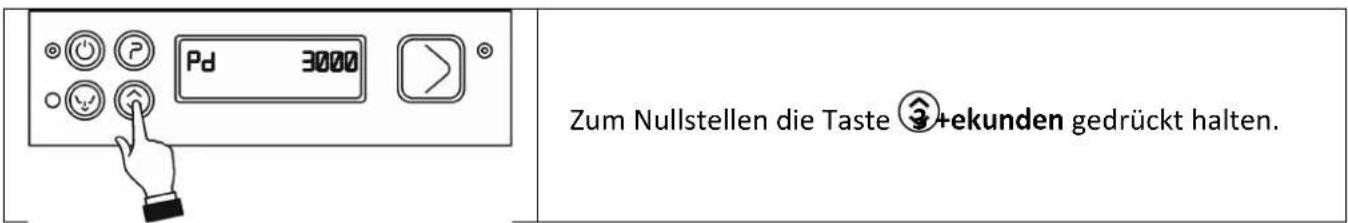

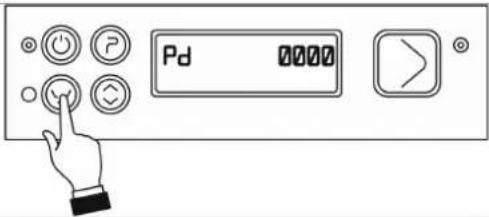

6.11 Reinigerpumpe (Anzeigen und ggf. Nullstellen bei der Wartung)

Pd 3000 Zum Nullstellen die Taste +ekunden gedrückt halten.

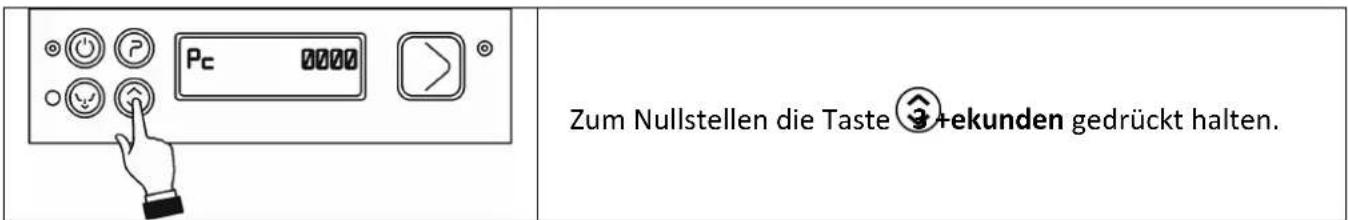

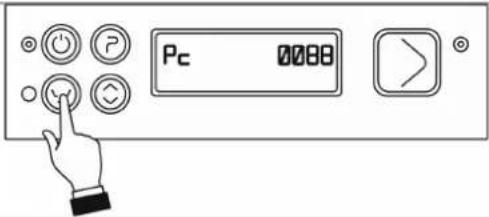

6.12 Energieverbrauch – Anzeigen und Nullstellen

Pc 00000 Zum Nullstellen die Taste +ekunden gedrückt halten.

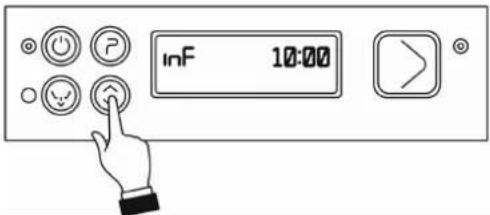

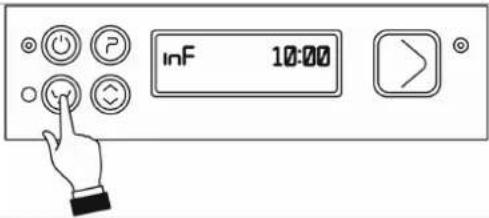

6.73 Benutzerspezifische Anpassung der Dauer von Programm P4.

Die Dauer des Programms P4 kann nach Bedarf auf 3 bis 10 Minuten eingestellt werden.

	Die Programmierprozedur aktivieren; die Parameter bis zur Anzeige “inF” durchlaufen; dann mit der Taste die Einstellung 03:00 anwählen und die Tastedrücken, um die Zeit einzustellen (3 bis 10 Minuten8.
	=ird für die Dauer von einigen Sekunden keine Taste gedrückt, kehrt das Display wieder zur Betriebsanzeige zurück und die Änderungen werden gespeichert.

6.74 Serviceeinstellung (nur für den Kundendienstfachmann)

Siehe die Informationen auf der =ebseite Smegtech.

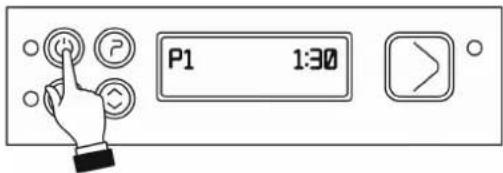

6.78 Aktivierung der Schlauchpumpen - Schnelles Füllen des Kreislaufs für die Ausgabe von Reiniger und Klarspüler

Im Anschluss an die im vorherigen Abschnitt beschriebenen Prozedur zum Ändern der Parameter ausführen.

Darstellung der Kontrolllampen: Ausgeschaltet; grün; orange; blinkend.

Die Spülmaschine muss an die Stromversorgung angeschlossen sein und der Spülbehälter muss gefüllt sein. Dann die Taste Ein/Aus ☺einige Sekunden gedrückt halten, bis der Signalton ertönt, dann die Taste lösen und sofort innerhalb von 0,5 +ekunden erneut drücken. Die Schlauchpumpen arbeiten dann, bis dieselbe Taste erneut gedrückt wird. Die Leuchtsymbole Klarspüler und Reiniger bleiben für die Dauer der Aktivierung eingeschaltet. Die Schlauchpumpe des Klarspülers benötigt zum Füllen des Kreislaufs rund 7 Minuten und die des Reinigers nur 2 Minuten. Daher muss man in den ersten 5 Minuten nur aus dem Klarspülerkanister ansaugen und nur in den letzten 2 Minuten auch aus dem Reinigerkanister.

OFF >

P1 1:30

7 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTIONEN (TECHNIKER)

Die Spülmaschine kann eine Reihe von Fehlfunktionen erkennen und auf dem Display signalisieren. Die Spülmaschine aus- und wieder einschalten und dann, wenn das Problem hierdurch nicht behoben werden konnte, in der nachstehend angegebenen =eise verfahren:

Err01	Auslösung des Überlaufschutzsystems(nur bei den hiermit ausgestatteten Modellen8.	Es ist viel =asser ausgelaufen: Kontrollieren, woher das=asser kommt.
Err04	Fehlfunktion des Temperaturfühlersdes Spülbehälters.	Der Temperaturfühler des Spülbehälters ist nichtangeschlossen oder funktioniert nicht.
Err05	Anomalie beim Einfüllen des =assersin den Spülbehälter.	Der Füllvorgang wird nicht in der vorgesehenen Zeitabgeschlossen: Den =asserhahn und den dynamischenVersorgungsdruck kontrollieren. Sicherstellen, dass der Filterauf dem =asserzulauf sauber ist, dass der=asserzulaufschlauch nicht gequetscht ist und dass dieKlarspüldüsen sauber sind. =enn das Problem beim Füllenerneut auftritt:- Niveauschalter Spülbehälter defekt (immer auf "Leer":Kontrollieren, ob der Sicherheitsdruckschalter desSpülbehälters ausgelöst hat8.- Der an die Luftfalle angeschlossene Schlauch ist undicht.=enn das Problem während des Arbeitsprogramms auftritt:- Entlüftungsventil das Ablaufschlauchs mit Verunreinigungenverstopft: =egen der Saugheberwirkung leert sich derSpülbehälter am Ende eines Spülprogramms vollständig.
Err06	Fehlfunktion beim =asserablauf.	Sicherstellen, dass die Filter sauber sind und dass derAblaufschlauch nicht verstopft, geknickt oder gequetscht ist.Sicherstellen, dass die Ablaufpumpe nicht durch einenFremdkörper blockiert wird; hierzu den Einsatz im Spülsumpfentfernen (im Spülbehälter8. =enn das Problem erneutauftritt, in der angegebenen Reihenfolge die nachstehendenKontrollen ausführen:- bei leerem Spülbehälter: es wird stets "Spülbehälter voll"gemeldet: Druckschalter des Spülbehälters defekt oderVerbindungen des Verbindungsschlauchs mit der Luftfalleundicht (in den Schlauch tritt =asser ein8.- bei vollem Spülbehälter: Ablaufpumpe defekt.
Err09	Zu viel =asser im Spülbehälter.	Bei vollem Spülbehälter: Siehe oben (Fehlfunktion beim=asserablauf8 Bei leerem Spülbehälter: Es wird stets"Spülbehälter voll" gemeldet: Sicherheitsdruckschalter defektoder Verbindungen des Verbindungsschlauchs mit derLuftfalle undicht (in den Schlauch tritt =asser ein8.
Err23	Die Boiler Temperatur steigt nicht wievorgesehen an.	Das Problem kann auch dann auftreten, wenn weiterhin=asser in den Spülbehälter läuft (die Ursachen entsprechendenen von Err5 - siehe oben8. =enn das Problem erneutauftritt, in der angegebenen Reihenfolge die nachstehendenKontrollen ausführen:- Heizelement des Boilers defekt;- Fernschalter defekt;- Sicherheitsthermostat des Boilers defekt;- Temperaturfühler des Boilers defekt oder falsch positioniert;- Relais der Hauptplatine defekt.=ichtig: =enn das Heizelement des Boilers defekt ist, kann hierfür der Betrieb bei leerem Boiler verantwortlich sein. Der Druckschalter bleibt auf "voll", obwohl der Boiler leer ist. Die Luftfalle und/oder den zugehörigen Druckschalter des Boilers kontrollieren und ggf. auswechseln; diesem Problem geht normalerweise die Fehlfunktion Err28 “Überhitzung Boiler” voraus.
Err24	Fehlfunktion des Temperaturfühler des Boilers	Der Temperaturfühler des Boilers ist nicht angeschlossen oder funktioniert nicht.
Err25	Anomalie beim Einfüllen des =assers in den Boiler.	Der Füllvorgang beim Boiler wird nicht in der vorgesehener Zeit abgeschlossen: Den =asserhahn und den dynamischen Versorgungsdruck kontrollieren. Sicherstellen, dass der Filter auf dem =asserzulauf sauber ist und dass der =asserzulaufschlauch nicht gequetscht ist. ÷der die folgenden Kontrollen in der angegebenen Reihenfolge ausführen:- Druckschalter des Boilers defekt (stets auf "Leer")- Schlauch undicht/gelöst (in den Schlauch tritt =asser ein)
Err26	Fehlfunktion beim Leeren des Boilers	- Kontrollieren, ob die Düsen der Klarspülarme sauber sind.- Druckschalter des Boilers defekt (stets auf "Voll")- Schlauch undicht/gelöst (in den Schlauch tritt =asser ein)- Klarspülpumpe funktioniert nicht.
Err27	Fehlfunktion beim Leeren des Boilers – bei vollem Spülbehälter	Druckschalter des Boilers defekt (stets auf "Voll")
Err28	Fehlfunktion beim Heizen des Boilers (Übertemperatur)	Zunächst kontrollieren:- Druckschalter des Boilers defekt (stets auf "Voll")- Schlauch undicht/gelöst: In den an die Luftfalle angeschlossenen Schlauch tritt =asser ein; der Druckschalter bleibt auch bei leerem Boiler auf "Voll"; das Heizelement arbeitet im Trockenbetrieb.÷der:- Relais der Karte defekt oder- Fernschalter defekt

8 ANLEITUNGEN FÜR DEN BENUTZER

9.1 Bedienfeld

L1 L2 L3

	Ein-Aus-Taste
	Programmwahltaste
	Start-Taste BESTÄTIGEN/PAUSE
	Taste Totalentleerung (Spülbehälter und Boiler)
	Taste für die =ahl der Zusatzfunktionen
	L1Netzkontrolllampe
	L2 Kontrolllampe "Programm läuft"/Eingabe/=arten (orange/grün)
	L3 Kontrolllampe „Abpumpen läuft“
	Symbol „Klarspülermangel“ (falls ein Überwachungssystem außerhalb der Spülmaschine vorgesehen ist)
[SY5W]	Symbol „Spülbehälter-Heizelement EIN“
	Symbol „Salzmangel“ (nur falls ein Enthärter vorhanden ist)
	Symbol „Boiler-Heizelement EIN“
	Symbol „Reinigermangel“ (falls ein Überwachungssystem außerhalb der Spülmaschine vorgesehen ist)

9.2 Vor dem Spülen

Nur Reiniger und Klarspüler für Gewerbespülmaschinen verwenden.

Keine Handspülmittel verwenden.

=ir empfehlen die Verwendung der Produkte von Smeg, die eigens für diese Spülmaschine entwickelt wurden.

Beim Nachfüllen der Behälter darauf achten, nicht die Produkte zu verwechseln, da es andernfalls zu Fehlfunktionen und Schäden an der Spülmaschine kommen kann.

Keine unterschiedlichen Reiniger mischen, da hierdurch die Dosiervorrichtung beschädigt würde. Die Reiniger für industrielle Spülmaschinen können schwere Reizungen verursachen. Die Anweisungen des Herstellers des Reinigers auf der Verpackung genau befolgen.

Den=asserhahn öffnen(Benutzer8.	Kontrollieren:			Den Hauptschalter(Benutzer8 einschalten: Auf dem Display erscheint „÷FF“.
	Den Reiniger- und Klarspülerpegel in den Behältern.	÷b sich Regenerierungssalz im zugehörigen Behälter (falls vorhanden8 befindet.	Richtigen Sitz der Filter, Drehung der Sprüharme, Fehlen von Fremdkörpern in der Spülmaschine.

9.3 Erster Gebrauch am Tagesbeginn (Spülbehälter und Boiler leer)

Darstellung der Kontrolllampen:Ausgeschaltet;grün; orange; blinkend.

Anzeige Tätigkeiten und		Wirkungen
		Bei geschlossener Gerätetür3⁄4Die gedrückt halten, bis die Anzeige "FILL" erscheint.
		Die Spülmaschine füllt den Spülbehälter nach dem Erhitzen des =assers im Boiler, die Kontrolllampe L2 ist orange und auf dem Display erscheint das Symbol "Boiler-Heizelement"
		Abwarten, bis die Anzeige P1 erscheint und die LED L1 ihre Farbe von ÷range nach Grün ändert; die Kontrolllampe des Spülbehälter-Heizelements leuchtet, bis die vorgesehene Temperatur erreicht wurde. Die Dauer dieser Phase kann in Abhängigkeit von der Temperatur des Leitungswassers und vom einphasigen Anschluss variieren. Drückt man kurz die Taste ⚙werden für kurze Zeit die Temperaturen von Spülbehälter (links8 und Boiler (rechts8 angezeigt.
		Das Geschirr einfüllen.

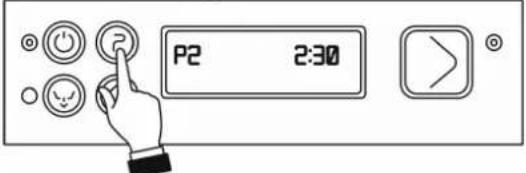

		Das gewünschte Programm mit der Taste ⚙wählen.
		Zum Bestätigen des Programmstarts die Taste ➤ für 1 Sekunde gedrückt halten (die Kontrolllampe L2 ändert ihre Farbe von Grün nach ÷range8.
		=ährend der Ausführung des Programms wird der Fortschritt mit leuchtenden vertikalen Balken angezeigt. Öffnet man die Gerätetür, blinkt die Meldung „CL÷SE“ und das Programm wird gestoppt. Die Gerätetür wieder schließen; zum Bestätigen des Programmstarts die Taste ➤ für 1 Sekunde gedrückt halten (die Kontrolllampe L2 ändert ihre Farbe von Grün nach ÷range8.
		Am Ende des Programms blinkt „End“.
		Das Geschirr herausnehmen.

=ird die Gerätetür wieder geschlossen, wird das zuletzt ausgeführte Programm erneut vorgeschlagen.

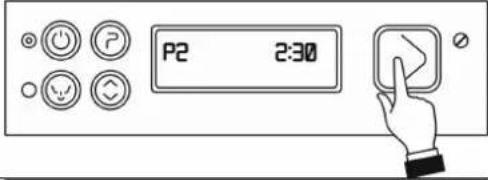

9.4 Programm ändern

		=ill man bei geschlossener Gerätetür ein anderes Programm als das zuvor ausgeführte Programm wählen, muss man die Taste ☑ drücken. Es werden dann die verfügbaren Programme angezeigt.
		Läuft das Programm schon, muss man die Taste lang drücken, um es zu unterbrechen.
		Zum Ändern des Programms drückt man ☑
		Zum Bestätigen des Programmstarts die Taste für 1 Sekunde gedrückt halten (die Kontrolllampe L2 ändert ihre Farbe wieder nach ÷range8.

Anmerkung ^3/4

=ährend des Aufheizens des =assers im Boiler und im Spülbehälter können auf dem Display die Symbole Spülbehälter-Heizelement ∪ und Boiler-Heizelement E erscheinen.

Filterkontrollsensor (nur bei einigen Modellen)

Es ist ein Sensor vorgesehen, der kontrolliert, ob der Filter richtig eingesetzt ist: Sitzt er nicht richtig, erscheint auf dem Display die Anzeige „FiIter“.

9 PROGRAMMWAHL

PROGRAMM	VER+CHMUTZUNG+GRAD	DAUER (*)
P1	Gläser	Kurz, ca. 1' 30";1', wenn die Funktion Kristallglas aktiviert ist.
P2	=enig verschmutzte Gläser,Tassen und Teller	Mittel, ca. 2' 30";2', wenn die Funktion Kristallglas aktiviert ist.
P3	Besteck und stark verschmutzteTeller	Lang, ca. 6';5'30", wenn die Funktion sani(Reinigung/Desinfektion8 aktiviert ist.
P4	Abhängig von der eingestelltenDauer.	Nach Bedarf im Bereich von 3 bis 10'einstellbar.

(*) Die o.g. Programmdauer gilt für einen dreiphasigen Anschluss und Versorgung mit Warmwasser mit einer Temperatur von 50°C. Bei Versorgung mit kaltem Wasser verlängert sich die Programmdauer unter Umständen in Abhängigkeit von der Temperatur des zulaufenden Wassers, da die +pülmaschine über das +ystem HTR – Klarspülen mit konstanter Temperatur und konstantem Druck - verfügt.

10 ZUSATZFUNKTIONEN

Darstellung der Kontrolllampen:Ausgeschaltet;grün; orange; blinkend.

Zum Wählen einer Zusatzfunktion muss man während der Anzeige des gewünschten Programms auf dem Display (P1, P2, P3, P48 die Taste ☺️ drücken. Für jedes Programm kann nur eine Zusatzfunktion gewählt werden.

70.7 66Wahl6der6Funktion6„Kristallglas“6crys(verfügbar6in6P7-P2)6

Reduziert6die6Klarspültemperatur6und6die6Programmdauer.6

Nach dem Einstellen der Funktion "Crys" ein Programm im leeren Zustand ausführen, um die Temperatur im Boiler zu stabilisieren.

P1 CRYS

Die Taste ⇧ lange drücken, um die Funktion "Kristallglas" zu wählen, und dann mit der Taste ✗ den Programmstart bestätigen.

70.266Wahl6der6Funktion6„Extraklarspülen“6erin(verfügbar6in6P7-P2-P3-P4)6

Verlängert6die6Dauer6des6Klarspülgangs6

6

P7 Erin →

Die Taste ⚙️ lange drücken, um die Funktion "Extraklarspülen" zu wählen, und dann mit der Taste ▶ den Programmstart bestätigen.

Die Dauer von Programmen mit aktivierter Funktion "Extraklarspülen" verlängert sich wegen der längeren Dauer des Klarspülgangs und dem hiermit verbundenen erhöhten Zeitaufwand zum erneuten Füllen und Aufheizen des Boilers um ca. 30". Ist die Funktion Termostop ausgeschaltet und die Spülmaschine an eine Kaltwasserversorgung angeschlossen, hat die Funktion einen geringeren =irkungsgrad.

70.366Wahl6der6Funktion6,,Reinigung/Desinfektion"6(verfügbar6nur6in6P3)6

Erhöht6die6Spül-6und6Klarspültemperaturen6und6verlängert6die6Programmdauer66

P3 SANI

Die Taste drücken, um die Funktion Reinigung/Desinfektion zu wählen; dann drücken, um den Start des Programms zu bestätigen.

ANMERKUNG ^3/4

• Die Zusatzfunktion bleibt aktiviert, bis das Programm geändert oder die Spülmaschine mit der Taste ausgeschaltet wird.
• =ährend des Ablaufs des gewählten Programms werden auf dem Display abwechselnd die Zusatzfunktion und die Dauer angezeigt.

LADEN DE+ GE+CHIRR+

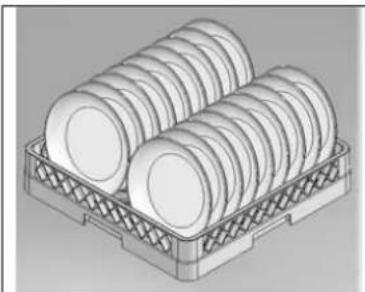

Teller Fassungsvermögen des Korbs: 12 tiefe Teller oder 18 flache Teller. Die Teller von festen Essensresten (Knochen, Schalen, Kerne usw.8 säubern. Teller mit eingetrockneten Rückständen von Käse, Eiern usw. zuvor in kaltem =asser einweichen.

Die Gläser nach unten gerichtet anordnen.

Besteck

Den/die vorgesehenen Korb/Körbe verwenden. Das Besteck lose und vorzugsweise mit nach unten gerichtetem Griff anordnen. Darauf achten, sich nicht an den Zinken der Gabeln und den Schneiden der Messer zu verletzten.

VOLL+TÄNDIGE ENTLEERUNG AM TAGE+ENDE

Die Spülmaschine kann am Tagesende einen „Selbstreinigungszyklus“ ausführen.

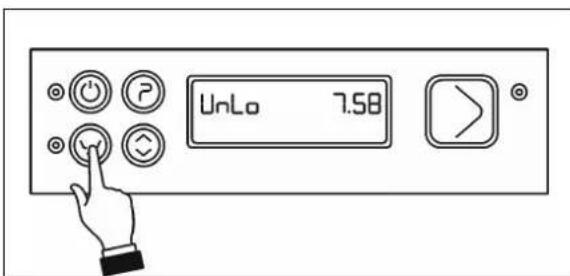

Die Taste Entleeren 🚙️ drücken. Auf dem Display erscheinen die Anzeige „UnLo“ und die Dauer.

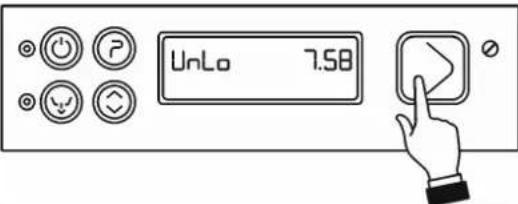

	Bestätigt man mit der Taste, ändert die Kontrolllampe L2 ihre Farbe nach ÷range.
	=enn die Spülmaschine vollständig entleert ist, schaltet sie auf „AUS“.

Nach einer vollständigen Entleerung empfiehlt sich die Reinigung der Filter nach den Anweisungen im vorherigen Abschnitt.

Die Spülmaschine nicht ausschalten, wenn sich noch Wasser im Spülbehälter befindet, sondern stets die Entleerung veranlassen.

VOLLSTÄNDIGE ENTLEERUNG AM TAGESENDE + REGENERATION DER HARZE

(bei Modellen mit Enthärter)

Bei den Modellen mit Enthärter wird in bestimmten Zeitabständen bei Gelegenheit der vollständigen Entleerung am Tagesende automatisch die Ausführung des Zyklus für die Regeneration der Harze vorgeschlagen, die nach einer von der =asserhärte abhängigen Anzahl von Spülzyklen (ca. 30 bei einer mittleren Einstellung auf H038 erforderlich ist. In diesem Fall muss man wie folgt verfahren:

	Die Taste Entleeren dücken. Auf dem Display erscheinen die Anzeige „rEgE“ und die Dauer.
	Bestätigt man mit der Taste, andert die Kontrolllampe L2 ihre Farbe nach ÷range.
	=enn die Spülmaschine vollständig entleert ist, schaltet sie auf „AUS“.

Nachfüllen des Regeneriersalzes (bei den Modellen mit Enthärter)

Das Nachfüllen ist erforderlich, wenn auf dem Display das Salzmangel-Symbol (S

Das Salz nachfüllen, wenn sich kein Wasser im Spülbehälter befindet, um zu verhindern, dass Spüllauge in die =asserenthärtungsvorrichtung läuft.

Achtung: Nur Spezialsalz und keinesfalls Kochsalz verwenden.

Der Salzbehälter hat ein Fassungsvermögen von rund 1 kg Salzgranulat.

Der Behälter befindet sich im Boden des Spülbehälters. Den Korb herausnehmen, den Deckel abschrauben und das Salz mit Hilfe des mitgelieferten Trichters einfüllen. Vor dem erneuten Anbringen des Deckels eventuelle Salzreste in der Nähe der Öffnung entfernen.

11 WARTUNG UND REINIGUNG

÷bgleich keine spezielle planmäßige =artung erforderlich ist, empfehlen wir, die Spülmaschine zweimal im Jahr von einem Fachmann überprüfen zu lassen.

HINWEI+3/4 Der Hersteller kann nicht für mutwillige Beschädigungen oder Schäden aufgrund von mangelnder Sorgfalt, Nachlässigkeit, Missachtung der Vorschriften, Anweisungen und Normen oder falscher Anschlüsse verantwortlich gemacht werden.

77.7 66Tägliche6Reinigung6

Die Spülmaschine hat die Schutzart IPX4, doch ist die Verwendung von Spritzwasser zu ihrer Reinigung verboten.

Reinigung des Filters unter Tags

Bei besonders intensiver Nutzung empfiehlt es sich, den Filter alle 30-40 Spülprogramme zu reinigen, um den optimalen Betriebszustand der Maschine aufrechtzuerhalten. Hierzu muss man die „Teilentleerung des Spülbehälters“ (Programm "P0"8 ausführen.

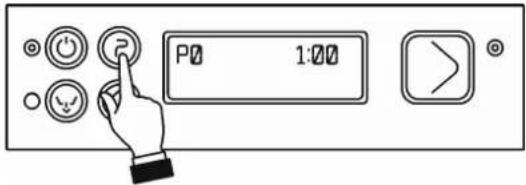

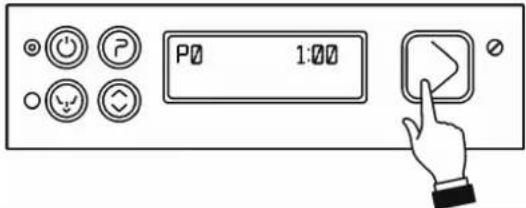

	Die Taste bis auf dem Display das Kürzel “P0” und die Dauer 1' angezeigt werden.
	Bestätigt man mit der Taste ändert die Kontrolllampe L2 ihre Farbe nach ÷range.

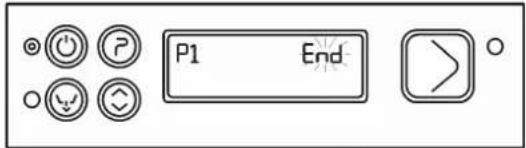

	Am Ende der Entleerung blinkt die Anzeige „End“ auf dem Display. Auf dem Display wird wieder “P1” angezeigt. Den Filter reinigen. =ird die Gerätetür geschlossen, wird automatisch der Spülbehälter gefüllt.

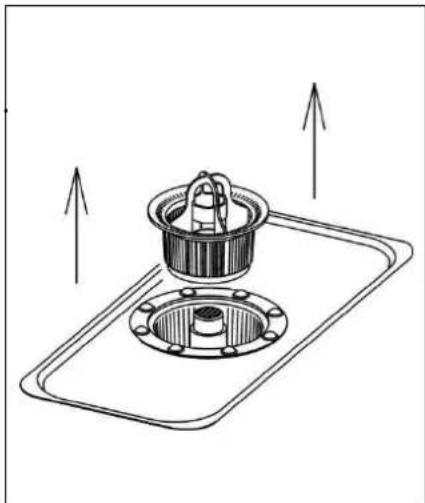

Die Filter entfernen (man muss sie hierzu lediglich, wie in der Abbildung zu sehen, aus ihrem Sitz heben8. Hierbei darauf achten, dass keine groben Essensreste in den Spülsumpf unter den Filtern fallen. Die Filter von den Essenresten säubern, reichlich spülen und dann wieder richtig einsetzen. Zur Reinigung keine spitzen oder scharfen =erkzeuge verwenden. Kalkablagerungen entfernen, um Ansammlungen zu verhindern.

- Die Gerätetür nach Möglichkeit angelehnt lassen, wenn das Gerät nicht gebraucht wird.

- Die ÷berflächen häufig gründlich mit einem feuchten Tuch reinigen. Neutrale, nichtscheuernde Reinigungsmittel verwenden, die keine Substanzen auf Chlorbasis und keine Substanzen, die Edelstahl angreifen können, enthalten.

Die oben genannten Produkte auch nicht zum Reinigen des Bodens unter oder in der Nähe der Spülmaschine verwenden, um zu verhindern, dass Dämpfe oder Spritzer die Stahloberflächen beschädigen können. WICHTIG ^34 Die Spülmaschine führt1 das1 Programm1 „P0“1 automatisch1 zu1 Tagesbeginn aus, wenn1 Wasser1 im1+pülbehälter1 gelassen1 wurde und dessen Temperatur unter 40°C gesunken ist.

77.266Regelmäßige6Kontrolle6der6Sprüharme6

Die Spül- und Klarspülsprüharme (unten und oben8 ausbauen; hierzu die mittlere Schraube lösen. Die Klarspülsprüharme 3 entfernen; hierzu die Schrauben 2 ausschrauben (siehe Abbildung8. Nicht1 die1 Düsen1 abschrauben.1 Die Löcher und Düsen unter sauberem fließendem =asser reinigen. Keine1 Werkzeuge1verwenden,1die1+chäden1verursachen1könnten. Die Sprüharme wieder sorgfältig einbauen.

Die Maschine außen mit einem feuchten Tuch und neutraler Seife reinigen, dann abspülen und sorgfältig trocknen.

77.3 66Längerer6Nichtgebrauch6

Wenn man plant, die Spülmaschine für längere Zeit nicht zu gebrauchen, muss1man1die1Vorrichtung1für1 die1 Ausgabe1 von1 "einiger1 und1 „larspüler1 entleeren,1 um1 die1 „ristallisierung1 und1 +chäden1 an1 Pumpen1zu1verhindern ^3 111Die Saugschläuche aus den Behältern von Reiniger und Klarspüler nehmen und in einen Behälter mit sauberem Wasser eintauchen. Einige Spülzyklen ausführen und dann die vollständige Entleerung veranlassen. 1

Abschließend den Hauptschalter ausschalten, den Wasserhahn schließen und die Gerätetür angelehnt lassen, bis der Innenraum vollkommen trocken ist. Die Saugschläuche von Reiniger und Klarspüler müssen bei der Inbetriebnahme wieder in die Behälter eingetaucht werden, wobei1darauf1zu1achten1ist,1 sie1nicht1zu1vertauschen (roter Schlauch = Reiniger; blauer Schlauch = Klarspüler).

12 PROBLEME UND FEHLFUNKTIONEN

Wenn das Abpumpen nicht ausgeführt wird, weil die Ablaufpumpe (wegen der falschen Positionierung des Filters) verstopft ist, wie folgt verfahren: Die Spülmaschine mit Hilfe eines Behälters entleeren und vom Stromnetz trennen. Die Schraube A ausschrauben, die Feder B lösen und nach oben anheben. Sicherstellen, dass das Laufrad der Ablaufpumpe unter der Abdeckung frei dreht und dass keine Schmutz- und Kalkrückstände oder Glasscherben vorhanden sind. Keine Werkzeuge, Schraubendreher, Scheren usw. verwenden.

P"OB“E-11-ÖG“(°HE1”+A°HE1	-ÖG“(°HE1ABH(“FE1
DIE KONTROLLAMPE S1 LEUCHTET NICHT AUF.	Netzspannung fehlt.	Den Anschluss ans Stromnetz kontrollieren.
DAS SPÜLPROGRAMM STARTET NICHT	Die Spülmaschine ist noch nicht vollständig gefüllt.	Abwarten, bis die Anzeige FILL (Füllen) erlischt.
	Die Anzeige CLOSE (Schließen) erlischt nicht.	Wenn die Anzeige CLOSE (Schließen) auch bei geschlossener Gerätetür weiterhin angezeigt wird, muss man den technischen Kundendienst verständigen.
SCHLECHTES SPÜLERGEBNIS	Spülbohrungen der Sprüharme verstopft oder verkrustet.	Die Sprüharme ausbauen und reinigen. (10.2 Regelmäßige Kontrollen)
	Filter verstopft.	„Reinigung des Filters unter Tags“ lesen.
	Reiniger und Klarspüler ungenügend oder ungeeignet.	Typ und Menge des Reinigers überprüfen.
	Keine oder ungenügende Ausgabe von Reiniger oder Klarspüler: Die Entnahme des Reinigers oder Klarspülers aus den zugehörigen Behältern erfolgt nicht.	Der Schlauch in der Schlauchpumpe des Reinigers und/oder Klarspülers ist verschlissen oder gebrochen und muss durch den Kundendienst ausgewechselt werden.
	Teller/Gläser nicht richtigangeordnet.	Die Teller/Gläser richtig anordnen.
	Niedrige Spültemperatur	Die auf dem Display angezeigte Temperatur kontrollieren. =enn sie weniger als 50°C beträgt, den Kundendienst verständigen.
	Ungeeignetes Programm eingestellt.	Die Dauer des Spülprogramms erhöhen und zwar insbesondere dann, wenn das Geschirr stark verschmutzt ist oder teilweise eingetrocknete Essensreste aufweist.
	Sprühdüsen verstopft. Boiler verkalkt.	- Kontrollieren, ob die Düsen sauber sind und ob der Enthärter (falls vorhanden) richtig funktioniert.- Sicherstellen, dass der Filter des in den Klarspülerkanister eingeführten Schlauchs nicht verstopft ist.
KLARSPÜLEN MANGELHAFT	Der Klarspüler ist ungeeignet oder wird nicht richtig ausgegeben. Niedrige Klarspültemperatur	Den Klarspülerbehälter kontrollieren. Kontrollieren, ob der Klarspüler für den Typ von Leitungswasser geeignet ist. Die für den Boiler eingestellte Temperatur kontrollieren.=enn sich das Problem so nicht beheben lässt, den Kundendienst verständigen.
MANGELHAFTES TR÷CKNEN	Der Klarspüler ist ungeeignet oder wird nicht richtig ausgegeben.=asserhärte über 12°dF oder viele gelöste Salze.	Den Klarspülerbehälter kontrollieren. Kontrollieren, ob der Klarspüler für den Typ von Leitungswasser geeignet ist. Die Funktion Thermostopp auf ÷N einstellen und/oder die Spülmaschine an eine =armwasserversorgung anschließen.=enn sich das Problem so nicht beheben lässt, den Kundendienst verständigen.
FLECKEN AUF GLÄSERN UND BESTECK	Ablaufschlauch schlecht positioniert oder teilweise verstopft.	Sicherstellen, dass der Schlauch und der Ablauf der Spülmaschine nicht verstopft sind und dass der Ablauf nicht zu hoch ist; siehe den Anschlussplan.
NACH DEM ABPUMPEN BLEIBT =ASSER IM SPÜLBEHÄLTER	Ablaufschlauch schlecht positioniert oder teilweise verstopft.	Sicherstellen, dass der Schlauch und der Abfluss der Spülmaschine nicht verstopft sind und dass der Ablauf nicht zu hoch ist; siehe den Anschlussplan.

13 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTIONEN (BENUTZER)

Die Spülmaschine kann eine Reihe von Fehlfunktionen erkennen und auf dem Display signalisieren. Die Spülmaschine aus- und wieder einschalten und dann, wenn das Problem hierdurch nicht behoben werden konnte, in der nachstehend angegebenen =eise verfahren:

(+TET+11DEN11+IGNALI+IE"TEN11FEHLE"11NOTIE"EN,11UM11DEM11KUNDENDIEN+T11DIE11A"BEIT11ZU1E"LEI°HTE"N.)1

Err01	Auslösung des Überlaufschutzsystems (nur bei den hiermit ausgestatteten Modellen).	Den technischen Kundendienst verständigen.
Err04	Fehlfunktion des Temperaturfühlers des Spülbehälters.	Den technischen Kundendienst verständigen.
Err05	Anomalie beim Einfüllen des =assers in den Spülbehälter.	Sicherstellen, dass der =asserhahn geöffnet ist; den dynamischen Versorgungsdruck kontrollieren und kontrollieren, ob der Filter auf dem =asserzulauf sauber ist. =enn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
Err06	Fehlfunktion beim =asserablauf.(Die Spülmaschine bleibt voll =asser)	Sicherstellen, dass die Filter sauber sind und dass der Ablaufschlauch nicht verstopft, geknickt oder gequetscht ist. Sicherstellen, dass die Ablaufpumpe nicht durch einen Fremdkörper blockiert wird; nach den Anweisungen unter Punkt „10.2 Regelmäßige Kontrollen“ verfahren.=enn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
Err09	Fehlfunktion wegen zu hohem=asserstand im Spülbehälter.	Den technischen Kundendienst verständigen.
Err23	Fehlfunktion beim Heizen beim Boiler (er heizt nicht)	Den technischen Kundendienst verständigen.
Err24	Fehlfunktion des Temperaturfühler des Boilers	Den technischen Kundendienst verständigen.
Err25	Fehlfunktion beim Einfüllen des =assers in den Boiler.	Sicherstellen, dass der =asserhahn geöffnet ist; den dynamischen Versorgungsdruck kontrollieren und kontrollieren, ob der Filter auf dem =asserzulauf sauber ist. =enn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
Err26	Fehlfunktion beim Leeren des Boilers	Sicherstellen, dass die Düsen der Klarsp ülarme nicht verstopft sind.=enn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
Err27	Fehlfunktion beim Leeren des Boilers – bei vollem Spülbehälter	Den technischen Kundendienst verständigen.
Err28	Fehlfunktion beim Heizen des Boilers (Übertemperatur)	Den technischen Kundendienst verständigen.

(NFO"-AT(ONEN1'ND1,"NDEND(EN+T1FÜ"1D(E1P"OD",TE1VON1+-EG1GEWE"BE+PÜ"-A+°H(NEN1

Preisangaben und Angebote erhalten Sie bei unserer Verkaufsabteilung.

Informationen zum optimalen Betrieb des Geräts erhalten Sie bei unserem Technischen Kundendienst, der Sie auch mit dem nächsten Kundendienstzentrum in Verbindung setzen kann.

Sie finden unser vollständiges Produktprogramm auf der folgenden Internetseite:

www.smegfoodservice.com

Überarb.6Handbuch66Datum6
