BEDIENUNGSANLEITUNG GSP 632 BOMANN

Bitte diese Gebrauchsanweisung aufmerksam lesen

Diese Gebrauchsanweisung enthält einige Hinweise für den sicheren Gebrauch, sowie Bedienungsvorschriften, Installationsvorschriften und Tipps für das Lösen von Problemen. Wenn Sie vor dem ersten Gebrauch diese Gebrauchsanweisung gut lesen, können Sie den Geschirrspüler korrekt benutzen und instand halten.

Bevor Sie den Kundendienst anrufen

Lesen Sie zuerst die Tipps für das Lösen von Problemen. Einige Probleme können Sie auf diese Weise ohne den Servicemonteur selbst lösen.

Wenn Sie den Kundendienst in Anspruch nehmen möchten

Wenn Sie das Problem nach dem Lesen der Tipps doch nicht selbst lösen können, setzen Sie sich bitte mit den Fachleuten vom Kundendienst in Verbindung. Wir helfen Ihnen gern, Ihre Probleme zu lösen.

Bedienungsvorschriften

Sicherheitshinweise 3

Schalttafel 4

Teile des Geschirrspülers 5

Tabelle Spülprogramm 6

Spülmittel 7

Klarspüler 8

Wasserenthärtungsanlage 9

Den Geschirrspüler einräumen 10

Den Geschirrspüler einschalten 11

Das Siebsystem 13

Wartung des Geschirrspülers 13

Installationsvorschriften

Elektrischer Anschluss 16

Wasseranschluss 17

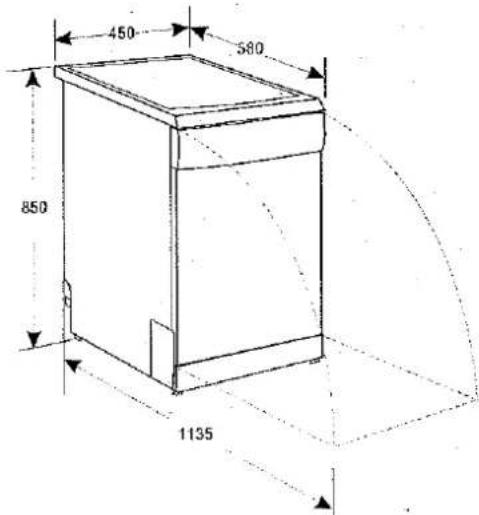

Maße 18

Tipps für das Beheben von Problemen

bevor Sie den Kundendienst anrufen 19

-Kundendienstadresse 21

WICHTIGE SICHERHEITSHINWEISE

VOR DEM GEBRAUCH BITTE ALLE VORSCHRIFTEN LESEN

ACHTUNG!

Berücksichtigen Sie bitte vor dem Gebrauch des Geschirrspülers die nachstehenden Vorsichtsmaßnahmen.

ACHTUNG! WASSERSTOFFGAS IST EXPLOSIV

Unter bestimmten Umständen kann sich in einer Heißwasseranlage, die zwei Wochen oder länger nicht benutzt wurde, Wasserstoffgas bilden. WASSERSTOFFGAS IST EXPLOSIV.

Wenn die Heißwasseranlage so lange nicht benutzt wurde, öffnen Sie vor dem Gebrauch des Geschirrspülers alle Wasserhähne und lassen Sie das Wasser einige Minuten lang laufen.

Hierdurch wird eventuell gebildetes Wasserstoffgas freigesetzt. Da sich das Gas leicht entzündet, dürfen Sie hierbei weder rauchen noch offenes Feuer benutzen.

Erdungsvorschriften

Der Geschirrspüler muss geerdet sein. Im Falle einer Störung oder bei einem Defekt, reduziert die Erdung die Gefahr eines Elektroschocks, da dem Strom ein Weg mit geringstem Widerstand geboten wird. Die Maschine hat ein geerdetes Kabel und einen geerdeten Stecker. Der Stecker ist in eine geeignete geerdete Steckdose, die den lokalen Vorschriften und Verordnungen entsprechend installiert wurde, zu stecken.

ACHTUNG!

Eine falsch angeschlossene Erdleitung kann Elektroschock verursachen. Erkundigen Sie sich bei einem zugelassenen Elektriker, wenn Sie an der korrekten Erdung der Maschine zweifeln.

Nehmen Sie an dem mitgelieferten Stecker niemals Änderungen vor, wenn der Stecker nicht in die Wandsteckdose passt. Bitten Sie einen zugelassenen Elektriker, eine geeignete Wandsteckdose anzubringen.

ACHTUNG! ZWECKDIENLICHER GEBRAUCH

Benutzen Sie den Geschirrspüler ausschließlich zum Geschirrspülen.

Benutzen Sie den Korb des Geschirrspüler so, wie es sich gehört. Setzen oder stellen Sie sich nicht auf die Tür.

\~Während des Gebrauchs oder gleich danach sollten Sie das Heizelement nicht berühren.

Setzen Sie keine Kunststoffgegenstände in die Maschine, es sei denn, diese sind für Geschirrspüler geeignet. Wenn das nicht auf den Gegenständen angegeben ist, lesen Sie die Empfehlungen des Herstellers.

Schalten Sie den Geschirrspüler nur ein, wenn sich alle Schließpaneele an Ort und Stelle befinden.

Zur Vermeidung von Verletzungen erlauben Sie nicht, dass Kinder auf oder in der Maschine spielen.

Beim Einräumen der Maschine:

Setzen Sie scharfe Gegenstände so in die Maschine, dass diese die Türdichtung nicht

beschädigen können und setzen Sie scharfe Messer mit dem Griff nach oben, damit Sie sich beim Herausnehmen der Messer nicht verletzen.

Achten Sie darauf, dass Kunststoffgegenstände das Heizelement nicht berühren können. Zur Vermeidung von Unfällen muss ein beschädigtes Stromkabel durch den Hersteller, den Händler oder durch einen qualifizierten Fachmann ausgewechselt werden.

Verpackungsmaterial auf geeignete Weise entsorgen.

ZUR SICHERHEIT VON KINDERN

DEN GESCHIRRSPÜLER UNBRAUCHBAR MACHEN

Entfernen Sie die Tür zum Spülbereich, wenn Sie einen alten Geschirrspüler unbrauchbar machen oder entsorgen.

LESEN SIE DIESE SICHERHEITSVORSCHRIFTEN AUFMERKSAM UND HALTEN SIE SICH DARAN

DIESE VORSCHRIFTEN BITTE AUFBEWAHREN

WICHTIG!

Lesen Sie vor dem ersten Gebrauch des Geschirrspülers alle Bedienungsvorschriften und befolgen Sie diese. So erhalten Sie ein optimales Spülergebnis.

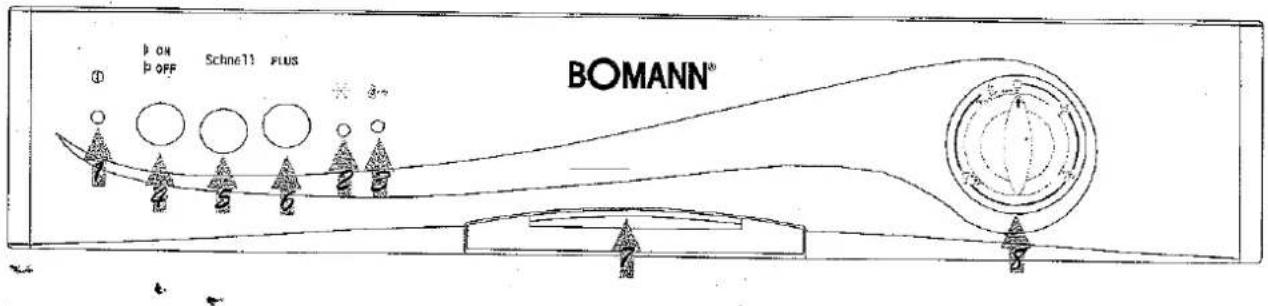

Bedienblende

P ON P OFF Schnell 11 PLUS BOMANN® ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟' BOMANN®

1. Ein-/Aus- Kontrollanzeige: leuchtet beim Betätigen des Ein-/Ausschalters.
2. Warnleuchte für Klarspüler: leuchtet, wenn Klarspülerkammer voll ist.
3. Salzmangelanzeige, leuchtet wenn Salz nachgefüllt werden muss
4. Ein-/Ausschalter: zum Ein- oder Ausschalten des Gerätes
5. Schnellschalter: wird nur zusammen mit einem Programm verwendet.
6. Plusschalter: wird nur zusammen mit einem Programm verwendet.
7. Türgriff: für das Öffnen der Tür.
8. Wahlschalter für Spülprogramm: den Schalter nach rechts drehen, um das gewünschte

Spülprogramm zu wählen.

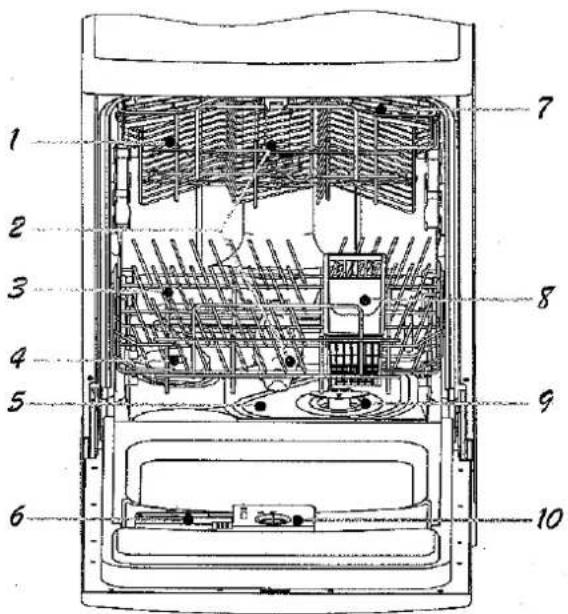

Einzelteile des Geschirrspülers

1. Oberer Geschirrkorb
2. Sprüharme
3. Unterer Geschirrkorb
4. Salzaufnahme
5. Hauptsieb
6. spülmittelkammer
7. Tassenablage
8. Besteckkorb
9. Grobsieb
10. Klarspülerkammer
11. Ablaufwasser-Anschluss
12. Zulaufwasser-Anschluss

Tabelle Spülprogramme

Programm	Programm	Plus-schal-ter	Schnell-schalter	Information über Programmwahl	Temperatur (°C)	Spülmittel Vorspülgang/Hauptspülgang
Normal spülen	Normal spülen(IEC-EN 50242)			Für normal beschmutztes Geschirr, wie Schalen, Teller, Gläser und einigermaßen schmutzige Schalen. Tägliches Standardprogramm.	65	5/22 g
Super spülen	Normal spülen			Für sehr schmutziges Geschirr, wie Töpfe, Pfannen, Schmortöpfe und Schüsseln mit angeklebten Speiseresten.	68	5/22 g
Energie-sparend abwaschen	Leicht spülen			Für wenig verschmutztes Geschirr, wie Teller, Gläser, Schalen und leicht verschmutzte Töpfe.	68	22 g
Spülen	Spülen			Für Geschirr, das nur abgespült und getrocknet werden muss.	65
Wenig spülen	Feines Glas			Für leicht verschmutztes Geschirr, wie Gläser, Kristall und Porzellan.	65	15 g
Schnell Spülen	Feines Glas		x	Kurzes Programm für leicht verschmutztes Geschirr, das nicht getrocknet werden muss.	45	15 g
Vorspülen	Vorspülen			Um Geschirr vorzuspülen, das Sie später spülen wollen.	Kalt abspülen

Schalter für Spülprogramme

Plusschalter

Diesen Schalter (siehe "Bedienblende") können Sie bei einem normalen Programm für das Spülen von Schalen und Töpfen mit angeklebten Speiseresten benutzen.

Dieses empfiehlt sich nicht für empfindliches Geschirr. Wegen der hohen Temperatur kann die Oberfläche nach vielfachem Spülen stumpf werden und die Farben können verblassen.

Schnellschalter

Wenn Sie diesen Schalter (siehe "Bedienblende"), mit Spülprogramm 4 (Glas) betätigen, verläuft das Spülprogramm bei geringerer Temperatur (50°C). Trocknen ist dann ausgeschaltet.

Überlaufschutz

Der Geschirrspüler ist mit einem Überlaufschutz versehen. Wenn das Wasser in der Maschine ein höheres Niveau als normal hat, schließt diese Sicherung das Einlassventil automatisch und schaltet die Abwasserpumpe ein. Im gegebenen Fall drehen Sie den Hauptwasserhahn zu und rufen Sie den Kundendienst an. Wenn sich in der Fangschale Wasser befindet, weil das Wasserniveau zu hoch war oder weil es eine kleine Leckage gab, müssen Sie das Wasser erst entfernen, bevor Sie den Geschirrspüler wieder einschalten.

Spülmittelkammer

VERWENDEN SIE NICHT ZU VIEL SPÜLMITTEL, SODASS SICH KEINE ABLAGERUNGEN

BILDEN KÖNNEN. GESCHIRRSPÜLER SIND AUF EINE SPEZIFISCHE DOSIERUNG EINGESTELLT.

Dosierung des Spülmittels

WENN DAS WASSER NICHT ZU HART IST, KÖNNEN SIE DIE BILDUNG VON

ABLAGERUNGEN VERMEIDEN, INDEM SIE SPÜLMITTEL HINZÜFÜGEN.

Die benötigte Menge Spülmittel richtet sich nach der Wasserhärte. Um die Wasserhärte in Ihrer Region festzustellen, können Sie sich mit Ihrer lokalen Wasserbehörde oder einer

Wasserenthärtungsfirma in Verbindung setzen. Je härter das Wasser ist, desto mehr Spülmittel benötigen Sie. Passen Sie die Spülmittelmenge allmählich an, bis Sie die richtige Dosierung gefunden haben.

Hartwasserflecken entfernen

Hartwasserflecken entfernen Sie wie folgt:

Lassen Sie ein normales Spülprogramm laufen.

Nehmen Sie alle Metallgegenstände wie Besteck, Töpfe usw. aus dem

Geschirrspüler.

Fügen Sie kein Spülmittel hinzu.

Schütten Sie zwei Tassen Essig in eine Schüssel und setzen Sie diese mit der offenen Seite nach oben in den unteren Geschirrkorb des Geschirrspülers.

Lassen Sie ein normales Spülprogramm laufen.

Wenn Sie mit dem Ergebnis nicht zufrieden sind, nehmen Sie anstatt Essig eine viertel Tasse Zitronensäurekristalle.

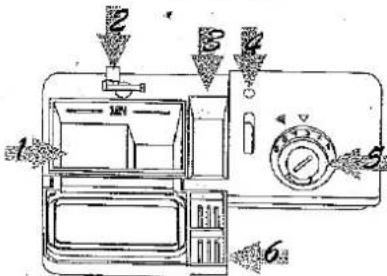

1 Hauptspülmittel
2 Lasche Abdeckung Spülmittelkammer
3 Kammer für Vorspülmittel
4 Niveaumelder für Klarspüler
5 Klarspülerkammer
6 Abdeckung Spülmittelkammer

Richtiges Spülmittel

Verwenden Sie ausschließlich Spülmittel, das speziell für Geschirrspüler bestimmt ist. Das Spülmittel kühl und trocken aufbewahren. Geben Sie das Spülmittel erst dann in die Maschine, wenn Sie ein Programm laufen lassen wollen.

ACHTUNG!

Spülmittel für Geschirrspüler ist sehr aggressiv! Bewahren Sie es außerhalb der Reichweite von Kindern auf.

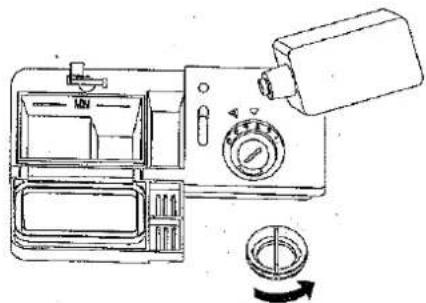

Kammer für Klarspüler

Zum Öffnen der Kammer drehen Sie den Deckel zum Pfeil "open" (links) und nehmen Sie den Deckel heraus.

Gießen Sie den Klarspüler in die Kammer bis der Niveaumelder ganz schwarz ist. Die Kammer fasst ungefähr 100 ml Klarspüler.

Setzen Sie den Deckel wieder auf, in die Richtung des Pfeils "open" und drehen Sie den Deckel zum geschlossenen (rechten) Pfeil.

Der Klarspüler wird während des letzten Spülgangs aufgenommen. Er sorgt dafür, dass keine Wassertropfen auf dem Geschirr zurückbleiben, die Flecken und Streifen bilden. Der Klarspüler sorgt für eine bessere Trocknung, da das Wasser vom Geschirr ablaufen kann.

Geschirrspüler sind für den Gebrauch von flüssigem Klarspüler geeignet. Zu viel Klarspüler führt zu übermäßiger Schaumbildung. Eventuell verschütteten Klarspüler wischen Sie mit einem feuchten Lappen weg. Vergessen Sie nicht, den Deckel wieder aufzusetzen, bevor Sie die Tür des Geschirrspülers schließen.

Den Klarspüler- Dosierer einstellen.

Beim letzten Spülgang wird eine bestimmte Menge Klarspüler abgegeben. Ebenso wie beim Spülmittel hängt auch die Klarspülermenge für ihr Geschirr von der Wasserhärte in Ihrer Region ab. Zu viel Klarspüler kann Schaumbildung zur Folge haben, wodurch sich auf dem Geschirr Schleier oder Ringe bilden. Sollte das Wasser in Ihrer Region besonders weich sein, benötigen Sie möglicherweise keinen Klarspüler, da sich dann auf dem Geschirr ein weißer Niederschlag bilden könnte. Wenn Sie trotzdem Klarspüler verwenden möchten, verdünnen Sie ihn dann mit einer gleichen Wassermenge.

Der Klarspüler-Dosierer hat sechs Einstellungen. Beginnen Sie immer mit der Einstellung "1". Wenn das Geschirr fleckig oder nicht gut getrocknet ist, erhöhen Sie die abzugebende Menge Klarspüler, indem Sie den Deckel entfernen und den Zeiger auf "2" drehen. Wenn das Geschirr noch immer nicht gut genug getrocknet ist oder Flecken aufweist, stellen Sie den Zeiger auf die nächste Zahl ein. Wir empfehlen die Einstellung "4".

6 5 4 3 2 1 ↑副A区

HINWEIS: Drehen Sie den Zeiger jeweils um eine Stufe. Wenn Sie die Klarspülermenge beim letzten Spülgang erhöhen möchten, drehen Sie den Zeiger auf die nächste Stufe.

Wann ist die Klarspülerkammer nachzufüllen

Der schwarze Punkt auf der Klarspülerkammer zeigt die noch vorhandene Menge Klarspüler an. Je weniger Klarspüler noch vorhanden ist, desto kleiner wird der Punkt. Der Klarspülervorrat darf nicht unter 1/4 voll liegen.

Je weniger Klarspüler in der Kammer ist, desto kleiner wird der schwarze Punkt auf dem Nachfüllanzeiger, so wie nachstehend angegeben.

Voll

3/4 voll

1/2 voll

1/4 voll – Nachfüllen, um Flecken zu vermeiden

Leer

Sollte das Minimum an Klarspülmittel erreicht sein, wird gleichzeitig in der Bedienblende die Warnleuchte 2 aktiviert.

Wasserenthärtungsanlage

Der Härtegrad des Wassers hängt von dem Ort ab, wo sie wohnen. Wenn Sie hartes Wasser benutzen, lagern sich Kalkrückstände auf Geschirr und Besteck ab. Dieses Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die Spezialsalz benuizt um Mineralien vom Wasser zu trennen.

Füllen Sie bei der Erstinbetriebnahme zuerst Wasser in die Wasserenthärtungsanlage.

Schrauben Sie dann den Schraubverschluß des Vorratsbehälters gegen den Uhrzeigersinn auf. Dann füllen Sie soviel Spülmaschinen-Spezialsalz in den Behälter, bis der Vorratsbehälter voll ist. Schrauben Sie den Behälter wieder zu.

Der Salzverbrauch hängt von dem Härtegrad des Wasser ab. Leuchtet nach einigen Spülgängen die Kontrolleuchte 3 in der Bedienblende auf, füllen Sie erneut Spezialsalz wie oben beschrieben ein.

Nach dem Auffüllen von Salz bitte IMMER einen Spülgang durchführen, da ansonsten Korrosion im Gerät entstehen kann, der den Edelstahlbehälter zerstört.

Das Füllen der Geschirrkörbe

Für ein optimales Spülergebnis halten Sie sich an diese Richtlinien. Einige Einzelteile, Geschirr-

und Besteckkörbe können von Ihrem Modell abweichen.

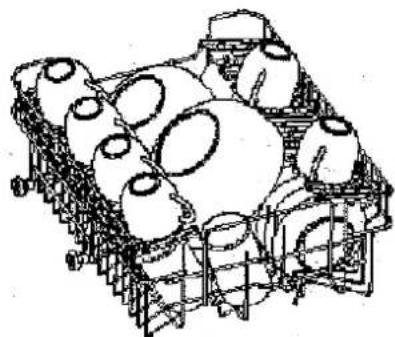

Das Füllen des oberen Geschirrkorbs

Der obere Geschirrkorb ist für empfindliches und leichtes Geschirr bestimmt, Gläser, Kaffee- und Teetassen, Untertassen, aber auch Teller, Schüsseln und flache Schalen (vorausgesetzt, sie sind nicht übermäßig verschmutzt).

Achten Sie darauf, dass das Geschirr und die Töpfe nicht vom Wasserstrahl verschoben werden können.

Der obere Geschirrkorb ist verstellbar, hierzu werden Räder, die eine andere Größe haben, in die Schienen gesetzt.

1. Tassen
2. Kleine Schüsseln
3. Große SchüssenIn
4. Gläser
5. Untertassen
6. Schalen
7. Kleine Teller

Geschirr einräumen

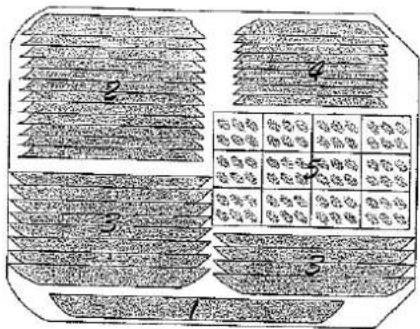

Das Füllen des unteren Geschirrkorbes

Wir empfehlen, größere Gegenstände, die schwieriger zu reinigen sind, in den unteren

Geschirrkorb zu setzen, hierzu gehören Schalen, Töpfe, Deckel, Servierbretter und Schüsseln.

Servierbretter und Deckel können Sie am Besten seitlich abstellen, damit sie den obersten Sprüher nicht behindern.

Setzen Sie Töpfe, Servierschüsseln usw. immer mit der Oberseite nach unten ein.

Tiefe Töpfe sollten Sie schief lagern, damit das Wasser herauslaufen kann.

Der untere Geschirrkorb ist teilweise einklappbar, sodass Sie größere oder mehrere Töpfe spülen können.

1. Flache oveale Schüssel
2. Flache Teller
3. Suppenteller
4. Dessertteller
5. Besteckkorb

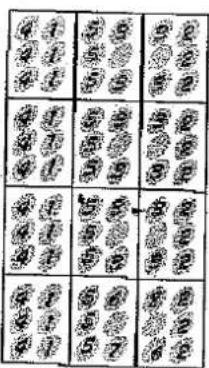

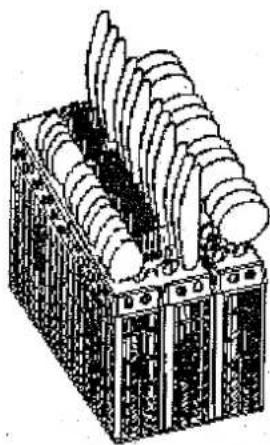

Besteck mit der Essfläche nach oben einordnen. Wenn Seitenkörbe vorhanden sind, müssen die Löffel einzeln in die betreffenden Öffnungen

gesetzt werden. Sehr lange Teile können Sie horizontal, vorn am oberen Geschirrkorb einräumen.

1. Gabeln
2. Suppenlöffei
3. Dessertlöffel
4. Teelöffel
5. Messer
6. Servierlöffel
7. Soßenlöffel
8. Serviergabel

Achten Sie darauf, dass die zu spülenden Teile nicht durch den Boden ragen.

Den Geschirrspüler einschalten

Einen Spülvorgang starten...

1. Achten Sie darauf, dass der Geschirrspüler an eine geerdete Steckdose angeschlossen ist.
2. Achten Sie darauf, dass der Wasserzulauf auf vollen Druck geschaltet ist.
3. Räumen Sie den Geschirrspüler ein (siehe "Den Geschirrspüler einräumen").
4. Spülmittel eingeben (siehe "Salz, Spülmittel und Klarspüler").
5. Drehen Sie den Schalter rechts auf dem Schaltfeld nach rechts auf die gewünschte Programmnummer oder das Symbol, das mit dem Referenzzeichen übereinstimmt (siehe "Tabelle Spülprogramm").
6. Betätigen Sie den Ein-/Ausschalter, die Ein-/Auslampe leuchtet. Jetzt beginnt der Spülvorgang.

Ein Spülprogramm unterbrechen oder ändern ...

Ein gestartetes Programm kann nur dann geändert werden, wenn es nur kurze Zeit gelaufen hat. Später hat die Maschine möglicherweise bereits Spülmittel aufgenommen und das Spülwasser abgelassen. Im gegebenen Fall müssen Sie die Spülmittelkammer wieder füllen (siehe "Spülmittel hinzufügen").

Drücken Sie auf den Ein-/Ausschalter, die Ein-/Auslampe erlischt. Drehen Sie den Schalter nach rechts bis zum gewünschten Programm (siehe "Spülprogramm starten..."). Schalten Sie den Geschirrspüler mit dem Ein-/Ausschalter wieder ein.

Wenn das Spülprogramm beendet ist

Wenn sich der Schalter nicht mehr dreht und am STOPP-Zeichen steht (siehe Abbildung), ist der Spülvorgang beendet. Schalten Sie die Maschine mit dem Ein-/Ausschalter aus, schließen Sie den Wasserzulauf und öffnen Sie die Tür des Geschirrspülers. Warten Sie mit dem Ausräumen des Geschirrspülers einige Minuten. Warme Teller und Gefäße können leicht zerbrechen. Außerdem trocknen sie durch die Restwärme besser nach.

Einen Teller vergessen?

So lange sich die Spülmittelkammer noch nicht geöffnet hat, können Sie noch Geschirr in die Maschine setzen.

1. Drücken Sie den Türriegel nach links.
2. Öffnen Sie die Tür erst, wenn kein Wasser mehr gesprüht wird. Es kann Dampf aus dem Geschirrspüler entweichen.
3. Setzen Sie das vergessene Stück hinein.
4. Schließen Sie die Tür und drücken Sie den Riegel ganz nach rechts.

Siebsystem

Die Abwasserpumpe und das Siebsystem sind gut erreichbar. Das Siebsystem setzt sich wie folgt zusammen: das Hauptsieb, das Grobsieb und das Feinsieb.

Speisereste und Schmutzteile, die dieses Sieb auffängt, werden von einem speziellen Strahlrohr auf dem untersten Sprüharm verpulvert und über die Abfuhr weggespült.

2. Grobsieb

Größere Schmutzteile, wie Knochen- oder Glassplitter, welche die Abfuhr verstopfen können, werden im Grobsieb aufgefangen. Wenn Sie die Laschen an der Oberseite dieses Siebs leicht andrücken, können Sie den Schmutz aus diesem Sieb entfernen.

3. Feinsieb

Dieses Sieb fängt Schmutz und Speisereste auf und vermeidet, dass sich der Schmutz während des Spülvorgangs auf das Geschirr setzt.

Wartung des Geschirrspülers

Das Schaltfeld reinigen Sie mit einem leicht feuchten Lappen. Anschließend reiben Sie das Schaltfeld gut trocken. Zur Reinigung der Außenseite benutzen Sie ein für Haushaltsgeräte geeignete Reinigungsmittel. Verwenden Sie zum Reinigen Ihres Geschirrspülers keine scharfen Gegenstände, Topfkratzer oder aggressiven Reinigungsmittel.

Frostschutz

Sollte der Geschirrspüler im Winter in einem ungeheizten Raum stehen, bitten Sie einen Fachmann, die nachstehenden Arbeiten auszuführen:

1. Die Stromzufuhr zum Geschirrspüler unterbrechen. Sicherungen entfernen oder den Stromunterbrecher ausschalten.
2. Den Wasserzulauf schließen und das Wasserzulaufrohr vom Wasserventil lösen.
3. Wasser aus Zulaufrohr und Wasserventil ablassen. (Fangen Sie das Wasser mit einem Behälter auf.)
4. Das Wasserzulaufrohr wieder an das Wasserventil anschließen.
5. Die Kunststoffdichtung der Fangschale in der Mulde entfernen und mit einem Schwamm das Wasser aus der Gummihülse entfernen.

Die Sprüharme reinigen

Die Sprüharme müssen regelmäßig gereinigt werden, da Chemikalien in hartem Wasser die Sprüher und Lager der Arme verstopfen können. Zum Herausnehmen der Sprüharme lösen Sie die Mutter und entfernen den Schließring an der Oberseite des Sprüharms. Spülen Sie die Arme in einer warmen Lauge und reinigen Sie die Sprüher mit einer weichen Bürste. Spülen Sie die Arme gründlich ab und setzen Sie sie wieder ein.

Die Siebe reinigen

Siebgruppe

Für ein optimales Ergebnis ist die Siebgruppe regelmäßig zu reinigen.

Das Sieb entfernt Speisereste wirkungsvoll aus dem Spülwasser, sodass dieses Wasser während des Spülvorgangs wieder verwendet werden kann. Es empfiehlt sich daher, die Speisereste nach jedem Spülvorgang aus dem Sieb zu entfernen, indem Sie das halbrunde Sieb und den Becher unter laufendem Wasser abspülen. Zum Herausnehmen der Siebgruppe drücken Sie den Bechergriff nach oben. Die komplette Siebgruppe muss wenigstens einmal im Monat gereinigt werden.

Das Sieb und das Feinsieb können Sie mit einer Spülbürste reinigen. Setzen Sie die Siebteile wieder zusammen, wie es in der untenstehenden Abbildung dargestellt wird und setzen Sie die Gruppe wieder in die Maschine ein. Setzen Sie die Siebgruppe in den Halter und drücken Sie die Gruppe nach unten.

Benutzen Sie den Geschirrspüler nicht ohne Siebe. Ein falsch eingesetztes Sieb kann zu schlechteren Spülergebnissen und beschädigtem Geschirr führen.

Benutzen Sie den Geschirrspüler nicht ohne die Siebe.

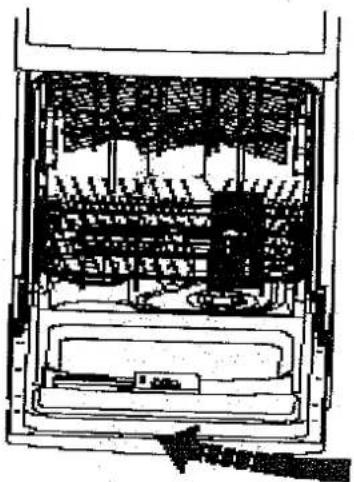

Die Tür reinigen

Reinigen Sie den Türrand mit einem weichen, warmen feuchten Lappen. Verwenden Sie keinen Sprühreiniger, damit kein Wasser in die Türdichtungen und an die elektrischen Teile gelangt. Benutzen Sie auch an der Außenseite keine aggressiven Reinigungsmittel oder Topfreiniger, da diese Kratzer auf der Maschine hinterlassen. Manche Papiertücher verursachen ebenfalls Kratzer oder Spuren auf der Oberfläche.

Verwenden Sie keinen Sprühreiniger zum Reinigen der Tür, denn dieser kann die Türdichtungen und die elektrischen Komponente beschädigen.

Die Wasserpumpe reinigen

Es kann vorkommen, dass ein Fremdkörper in die Siebe oder die Abwasserpumpe gelangt. Im gegebenen Fall schaltet die Abwasserpumpe automatisch um und stößt den Fremdkörper in die Fangschale oder die Abfuhr zurück. Wenn Sie einen Fremdkörper aus der Abwasserpumpe entfernen müssen, schalten Sie vor dem Herausnehmen des Siebs den Strom aus. (Möglicherweise müssen Sie zuerst das Wasser entfernen) Schöpfen Sie den Fremdkörper, der sich wahrscheinlich in der Fangschale befindet und der die Behinderung verursacht, heraus. Vergessen Sie nicht, den schwarzen Einsatz einzusetzen, bevor Sie das Sieb wieder einsetzen.

Den Geschirrspüler in optimaler Kondition halten Nach jedem Spülvorgang

Nach jedem Spülvorgang schließen Sie den Wasserzulauf zur Maschine und lassen Sie die Tür einen Spalt offen, damit sich weder Feuchtigkeit noch schlechte Luft bilden kann.

Den Stecker aus der Steckdose ziehen

Bevor Sie den Geschirrspüler reinigen oder bevor Sie Wartungsarbeiten ausführen, ziehen Sie immer den Stecker aus der Steckdose. Vermeiden Sie jedes Risiko.

Keine Lösungs- oder Scheuermittel

Benutzen Sie für das Reinigen der Außenseite und der Gummiteile des Geschirrspülers keine Lösungs- oder Scheuermittel. Arbeiten Sie ausschließlich mit einem Lappen und einer warmen Lauge.

Zum Entfernen von Flecken oder Schmutzstellen an der Innenseite verwenden Sie einen feuchten Lappen mit etwas Essig oder mit einem Reinigungsmittel, das spezifisch für das Reinigen von Geschirrspülern geeignet ist.

Bevor Sie in Urlaub gehen

Wenn Sie in Urlaub gehen, empfehlen wir, die Maschine leer laufen zu lassen. Anschließend ziehen Sie den Stecker aus der Steckdose, schließen den Wasserzulauf und lassen die Tür einen Spalt geöffnet. Dieses verlängert die Lebensdauer der Dichtungen und vermeidet unangenehme Geruchsbildung im Innenraum der Maschine.

Den Geschirrspüler versetzen

Wenn Sie den Geschirrspüler versetzen müssen, streben Sie dann danach, die Maschine vertikal zu halten. Wenn es nicht anders geht, darf die Maschine auf die Rückseite gelegt werden.

Dichtungen

Speisereste in den Dichtungen können unangenehme Luft im Geschirrspüler verursachen. Regelmäßiges Reinigen mit einem feuchten Schwamm verhindert dieses.

Tipps zur Einsparung von Energie

Für das Energiesparen ist es wichtig, den Geschirrspüler nur einzuschalten, wenn er voll ist. Zur Vermeidung von schlechter Luft und dem Festkleben von Speiseresten am Geschirr können Sie das Vorspülprogramm einschalten.

Wählen Sie das richtige Spülprogramm: die Wahl des Programms hängt davon ab, welches Geschirr und Besteck usw. in der Maschine ist und wie stark es verschmutzt ist.

Benutzen Sie die richtige Menge Spülmittel. Bei zu viel Spülmittel erhalten Sie kein besseres Spülergebnis, sondern Sie schädigen die Umwelt.

Es ist sinnlos, Geschirr, Schüsseln und Töpfe abzuspülen, bevor Sie diese in den Geschirrspüler setzen.

Elektrischer Anschluss

ACHTUNG: zu Ihrer persönlichen Sicherheit:

BENUTZEN SIE BEI DIESEM GERÄT WEDER

VERLANGERUNGSKABEL NOCH ADAPTER, ENTFERNEN SIE

AUF KEINEN FALL DEN SCHUTZLEITER AM STECKER

1. Die Steckdose für den Geschirrspüler muss in einem Schrank oder an einer Wand in Nähe der Stelle, wo die Maschine unter der Anrichte installiert werden soll, angebracht werden.
2. In der Trennwand der in 1 erwähnten Kompartimente muss eine Öffnung sein, die groß genug für den Stecker ist. Die Öffnung darf nicht größer als 38 mm sein.
3. Die Ränder der oben unter 2 erwähnten Öffnung müssen glatt und abgerundet sein, wenn es

sich um eine Trennwand aus Holz handelt. Wenn in der Zwischenwand Metall ist, müssen die Ränder mit Bekleidungsmaterial geschützt werden.

1. Die Maschine muss sorgfältig installiert oder versetzt werden, damit das Speisekabel nicht beschädigt wird.

Elektrische Vorschriften

Dieser Geschirrspüler eignet sich für einen vorschriftsmäßig vorgenommenen Anschluss an 230V Wechselstrom, 50/60 HZ. Verwenden Sie die erforderliche Sicherung von 10 A. Die mit Sicherungen versehene Speisung muss aus Kupferdraht sein. Es wird eine Sicherung mit Zeitverzögerung oder Stromunterbrecher empfohlen. Sorgen Sie dafür, dass die Maschine einen separaten Stromkreis hat. Die Steckdose muss sich nahe dem Geschirrspüler in einem Schrank befinden.

Elektrischer Anschluss

Kontrollieren Sie, ob in Ihrem Haus die Spannungs- und Frequenzwerte für Strom mit den Angaben auf dem Typenschild der Maschine übereinkommen und ob das elektrische System für die Höchstspannung, die auf dem Typenschild genannt wird, geeignet ist. Stecken Sie den Stecker in eine geerdete Steckdose. Wenn die Steckdose, an die Sie die Maschine anschließen wollen, nicht für den Stecker geeignet ist, lassen Sie eine neue Steckdose installieren. Benutzen Sie keinen Adapter oder Ähnliches, da hierdurch Überhitzung oder Brandstellen entstehen können. Bevor Sie die Maschine benutzen, überzeugen Sie sich von dem Vorhandensein einer vorschriftsmäßigen Erdung.

Die Maschine aufstellen

Setzen Sie die Maschine an die gewünschte Stelle. Die Rückseite muss zur Wand stehen, die Seiten parallel mit eventuellen Schränken oder zur Wand. Der Geschirrspüler hat Schläuche für Wasserzulauf und -abfuhr. Zur Vereinfachung der Installation können diese Schläuche rechts oder links situiert werden.

Die Maschine gerade aufstellen

Wenn die Maschine aufgestellt ist, können Sie den Geschirrspüler mit den verstellbaren Stellfüßen nivellieren. Die Neigung des Geschirrspülers in eine Richtung darf 2 Grad nicht übersteigen.

An Kaltwasserleitung anschließen

Schließen Sie die Kaltwasserzufuhr an das 34 Zoll Gewindestück an und sorgen Sie dafür, dass der Schlauch gut festgeschraubt ist.

Wenn die Wasserleitungen neu sind oder, wenn sie einige Zeit nicht benutzt wurden, lassen Sie das Wasser auslaufen bis es farblos und sauber ist. Wenn Sie dieses unterlassen, kann es sein, dass der Wasserzulauf verstopft und dass das Gerät beschädigt wird.

An Warmwasserleitung anschließen

Der Wasserzulauf zur Maschine kann auch an eine Warmwasserleitung angeschlossen werden (Zentralsystem, Heizungssystem), vorausgesetzt, die Temperatur wird nicht höher als 60°C. Hierdurch wird der Spülvorgang um ungefähr 15 Minuten verkürzt und das Spülergebnis ist etwas weniger gut.

Das Anschließen an die Warmwasserleitung entspricht dem Anschließen an die Kaltwasserleitung.

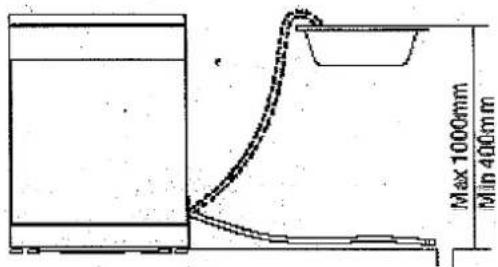

Den Abwasserschlauch anschließen

Schieben Sie den Abwasserschlauch in ein Abwasserrohr mit einem minimalen Durchmesser von 4 cm oder legen Sie den Schlauch ohne ihn zu knicken in das Spülbecken. Benutzen Sie die mitgelieferte spezielle Kunststoffstütze. Das freie Ende des Schlauchs muss sich 40 bis 100 cm über dem Bodenniveau befinden und darf nicht in Wasser getaucht werden.

Max 1000mm Min 400mm

Abmessungen(mm)

450 380 850 1135

Größen (mm)

Bevor Sie den Kundendienst anrufen ...

Tipps zum Beheben von Störungen

Die nachstehende Übersicht soll Ihnen helfen dabei helfen, Ursachen von Fehlern zu finden und einen Anruf beim Kundendienst überflüssig zu machen.

Problem	Eventuelle Ursache	Lösung
Geschirrspüler funktioniert nicht	Sicherung unterbrochen oder Stromunterbrecher aktiviert	Eine neue Sicherung einsetzen oder den Stromunterbrecher wieder einschalten. Andere Geräte vom Stromkreis nehmen, die an den selben Stromkreis wie der Geschirrspüler angeschlossen sind.
	Stromzufuhr abgeschaltet	Kontrollieren, ob der Geschirrspüler eingeschaltet ist und ob die Tür gut geschlossen ist. Kontrollieren, ob das Netzkabel korrekt an die Steckdose angeschlossen ist.
	Wasserstand zu niedrig	Kontrollieren, ob der Wasserzulauf gut angeschlossen ist und ob der Hahn geöffnet ist.
Abwasserpumpe schaltet sich nicht aus	Überschwemmung	Das System hat eine Überschwemmung signalisiert. Die Zirkulationspumpe ist ausgeschaltet und die Abwasserpumpe eingeschaltet.
Geräusche	Manche Geräusche sind normal	Geräusch durch das Drehen der Sprüharme und das Öffnen der Spülmittelkammer.
	Geschirr nicht gut in die Körbe gesetzt oder in den Korb ist ein kleiner Gegenstand gefallen.	Den Geschirrspüler gut einräumen.
	Motor brummt	Der Geschirrspüler wird nicht regelmäßig benutzt. Wenn Sie die Maschine nicht oft benutzen, vergessen Sie nicht, den Geschirrspüler jede Woche zu füllen und leer zu pumpen, damit die Dichtung feucht bleibt.
Schaum in der Mulde	Falsches Spülmittel	Verwenden Sie zur Vermeidung von Schaumbildung ausschließlich spezielle Spülmittel, die für Geschirrspüler geeignet sind. Bei Schaumbildung öffnen Sie den Geschirrspüler, damit der Schaum verfliegen kann.Füllen Sie die Mulde mit 4,5 l kaltem Wasser.Schließen Sie die Tür und lassen Sie das Wasser ablaufen, indem Sie den Zeiger langsam zum Trockenprogramm drehen. So oft wie erforderlich wiederholen.
	Verschütteter Klarspüler	Verschütteten Klarspüler immer sofort wegwischen.
Flecken in der Mulde	Spülmittel mit Farbstoff verwendet	Ausschließlich Spülmittel ohne Farbstoffe verwenden.
Geschirr ist nicht trocken	Klarspülerkammer ist leer	Klarspülerkammer füllen.
Geschirr und Teller nicht sauber	Falsches Programm	Wählen Sie ein stärkeres Programm
	Korb falsch eingeräumt	Achten Sie darauf dass die Spülmittelkammer und die Sprüharme nicht von großen Tellern gehindert werden.
Flecken und Schleier auf Gläsern und Tellern	Sehr hartes WasserNiedrige TemperaturzufuhrGeschirrspüler zu vollFalsch eingeräumtAltes oder feuchtes SpülmittelKlarspülerkammer leerFalsche Dosierung desSpülmittels	So entfernen Sie Flecken von Gläsern:1. Nehmen Sie alle Metallgegenstände aus dem Geschirrspüler.2. Kein Spülmittel hinzufügen.3. Wählen Sie das längste Programm.4. Schalten Sie den Geschirrspüler ein und lassen Sie ihn 18 bis 22 Minuten laufen, bis die Maschine das Hauptprogramm ausführt.5. Öffnen Sie die Tür und schütten Sie 2 Tassen Essig auf den Boden des Geschirrspülers.6. Schließen Sie die Tür und lassen Sie den Geschirrspüler das Programm vollenden. Wenn das Ergebnis nicht gut ist: wiederholen die obige Vorgehensweise, verwenden Sie jetzt aber 1/4 Tasse (60 ml) Zitronensäurekristalle, anstatt von Essig.
Grauschleier auf Gläsern	Kombination von weichem Wasser und zu viel Spülmittel	Verwenden Sie weniger Spülmittel bei weichem Wasser und wählen Sie das kürzeste Programm, damit Sie saubere Gläser bekommen.
Gelber oder brauner Anschlag auf der Innenseite	Tee- oder Kaffeeflecken	Verwenden Sie eine Lösung von 1/2 Tasse Bleichmittel und 3 Tassen warmem Wasser, um die Flecken mit der Hand zu entfernen.ACHTUNG!Bevor Sie die Innenseite reinigen, sollten Sie nach einem Spülvorgang ca. 20 Minuten warten, damit die Heizelemente abkühlen können und Sie sich nicht verbrennen.
	Eisenteilchen im Wasser können einen allgemeinenAnschlag verursachen	Fordern Sie von einer Wasserenthärtungsfirma ein spezielles Sieb an.
Weißer Anschlag auf der Innenseite	Minerale von hartem Wasser	Zum Reinigen der Innenseite nehmen Sie einen feuchten Schwamm mit einem Spülmittel für Geschirrspüler. Tragen Sie hierbeiGummihandschuhe. Verwenden Sie ausschließlich ein Spülmittel, das für Geschirrspüler geeignet ist, damit sich kein Schaum bildet.
Spülmittel in Spülmittelkammer zurückgeblieben	Geschirr blockiert die Spülmittelkammer	Räumen Sie die Maschine auf korrekte Weise ein.
Dampf	Normales Erscheinen	Während des Trocknens und des Ablassens von Wasser entweicht ein wenig Dampf durch die Luftöffnung beim Türgriff.
Schwarze oder graue Flecken auf dem Geschirr	Aluminiumgeschirr hat das Geschirr berührt.	Verwenden Sie ein mildes Scheuermittel, um die Flecken zu entfernen.
Wasser bleibt auf dem Boden der Mulde stehen	Das ist normal.	Eine kleine Menge sauberes Wasser in Nähe der Abfuhr hinten im Boden der Mulde hält die Wasserdichtung geschmeidig.
Wasser wird nicht aus der Mulde gepumpt	Die Abfuhr ist verstopft	Kontrollieren, ob die Abfuhr im Küchenspülbecken in Ordnung ist.Wenn der Geschirrspüler zu einem Abfallvernichter ableitet, müssen Sie den Abfallvernichter sauber laufen lassen.
Geschirrspüler leckt	Klarspülerkammer zu voll oder Klarspüler verschüttet.	Gießen Sie nicht zu viel Klarspüler in die Vorratkammer.Verschütteter Klarspüler kann zu übermäßiger Schaumbildung und Überschwemmung führen.Wischen Sie verschütteten Klarspüler mit einem feuchten Lappen auf.
	Geschirrspüler steht nicht gerade	Sorgen Sie dafür, dass der Geschirrspüler genau gerade steht.

Garantie / Kundendienst

Innerhalb der Garantiezeit von 24 Monaten (bei gewerblicher Nutzung von 12 Monaten), ab dem Kaufdatum durch den ursprünglichen Eigentümer, repariert oder ersetzt (nach eigener Wahl) das Serviceunternehmen jedes Teil des Gerätes, welches nachweislich bei normalem Einsatz einen Material-oder Verarbeitungsfehler aufweist. Während dieses Zeitraums ersetzten wir sämtliche Teile und den Arbeitssaufwand, die/der notwendig sind/ist, um solche Defekte kostenfrei zu beheben, solange das Gerät in Übereinstimmung mit den in diesem Handbuch dargelegten Anleitungen installiert und betrieben wurde.

Sollten Sie einen Kundendienst benötigen, wenden Sie sich bitte an die Firma

HTS Haustechnik-Service GmbH

Hotline[phone]

Vertrieb: C.BOMANN GmbH

Heinrich-Horten-Straße 17

47906 Kempen

Sehr geehfter Kunde

Wir gratulieren Ihnen zum neuen Gerät und wünschen Ihnen viel Freude daran.

Soilen Sie dennoch einmal einen Grund zu einer Reklamation erkennen, dann wenden Sie sich bitte an unsere Service Rufnummer 0180 - 5 22 58 99

Geben Sie im Falle einer Störung Ihre genaue Anschrift, Telefonnummer und den GERÄTETYP (vom Typenschild des Gerätes) an,

Eine genaue Fehlerbeschreibung erspartt Ihnen und uns Zeit und Geld. Bei Sonderwünschen oder besonderen Fragen sprechen Sie mit der Kundendienstzentrale.

Bevor Sie den Kundendienst anfordern.

Kontrollieran Sie bitte, ob es sich nicht um einen Bedienungsfehler oder eine Ursache handelt, die mit der Funktion ihres Gerätes nichts zu tun haben. Bitte beachten Sie die Hinweise in der Bedienungsanleitung und prüfen Sie:

a) Ob die Steckdose Strom hat, eventuell durch Anschluss eines anderen elektrischen Gerätes.

b) Ob der Stecker in Ordnung ist und ob derselbe fest in der Steckdose sitzt.

c) Ob der Wasserbahn geöffnet ist und Wassendruck vorliegt

d) Ob der Ablaufschlauch frei von Knicken ist und das Wasser freien Ablauf hat.

e) Ob das Flusensieb freil von Verschmutzungen ist.

1) Ob das Waschfenster oder die Tür fest verschlossen ist

g) Ob der Thermostatknebel nicht auf STOP steht

h) Ob die Tür oder der Deckel des Gerätes fest geschlossen ist

i) Ob Energievorrat vorhanden ist (Gasflasche, Akku, usw.)

Hinweis für Kühl- und Gefriergeräte

Achtung!

1) Um voll funktionsfähig zu sein, benötigt ihr Gerät nach dem Transport ca. 24 Stunden, in denen sich das Kühlmittel stabilisiert.

2) Sofern es nicht vermeldbar ist und Sie das Gerät sofort nach Aufstellung mit Geflürgut bestücken wollen, müssen Sie damit rechnen, dass die rote Lampe bis zur Stabilisierung des Köhikreislaufs aufleuchtet. Die Kühleistung beginnt jedoch vom Augenblick des Anschlusses an sich auf zu beuen.

Garantiebedingungen für Elektro-Grossgeräte

Dieses Gerät wurde nach den modernen Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der gesetzlichen Gewährleistungsverpflichtung des Verkäufers / Händlers für die Dauer von 24 Monalen, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung für 12 Monate, Garantie für einwandfreies Material und fehlerfreie Fertigung.

Der Garantbeanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden die durch unsachgemässe Behandlung oder Bedienung, durch falsches

Aufstellen oder Aufbewahren, durch unsachgemässen Anschluss oder Installationen, sowie durch höhere Gewalt oder sonstige aussere Einflüsse entstehen, fallen nicht unter die Garantieleistung

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigenlum über.

Nur wenn durch Nachbesserung(en) oder Umtaubuch des Gerätes die herstellersetitig vorgesehene Nutzung endgültig nicht zu erreichen sein sollte, kann der Käufer aus Gewährleistung Innerhalb von sechs Monaten, gerechnet vom Tag des Kaufes. Herabsetzung des Kaufpreises oder Aufhebung des Kaufvertrages verlangen.

Schadenersatzansprüche, auch hinsichtlich Folgeschäden, sind, soweil sie nicht auf Vorsatz oder großer Fahrlässigkeit beruhen, ausgeschlossen.

Bei unnötiger oder unberechtigter Beanspruchung des Kundendensles berechnen wär das für unsere Dienstleistungen übliche Zeit- und Wegeentgelt.

Reklamationen sind unmittelbar nach Feststellung zu melden.

Der Garantieanspruch ist vom Käufer, durch Vorlage der Kaufquittung, nachzuweisen. Diese Garantiezusage ist gültig innerhalb der Bundesrepublik Deutschland.

Kundendienstanschrift: Bundesrepublik Deutschland HTS Haustechik Service GmbH & CO KG

Gold-Zack-Strasse 7 - 9

D-40822 Mettmann

Internet: www.HTS-Gruppe.de

Telefonische Auftragsannahme : 0180 - 522 58 99 werktags 8 bis 19 Uhr, samstags 9 bis 12 Uhr

GEFRIERGERÄTE - NOTDIENST (ab 120 L Gefriervolumen) :

Sie erreichen unseren Noldienst für Gefriegeräte auch

Sonntags und Feiertags von 11 bis 12 Uhr

in unserer Zentrale Mettmann unter der Rumnummer: 02104 - 987 6

Sollten Sie einmal ein Ersarzteil benötigen, können Sie dies

auch bei uns besteilen:

Tel: [phone]

Fax [phone]
