BEDIENUNGSANLEITUNG GSPE 871 BOMANN

HAUSHALTS- GESCHIRRSPÜLER

GSPE 871

Bitte Anleitung lesen und gut aufbewahren!

Detaillierte Informationen finden Sie in den entsprechenden Abschnitten der Bedienungsanleitung.

Schnell-Anleitung
Detaillierte Informationen finden Sie in den entsprechenden Abschnitten der Bedienungsanleitung.
Gerät einschalten	Öffnen Sie die Tür. Drücken Sie den Ein-/Ausschalter, um das Gerät einzuschalten.

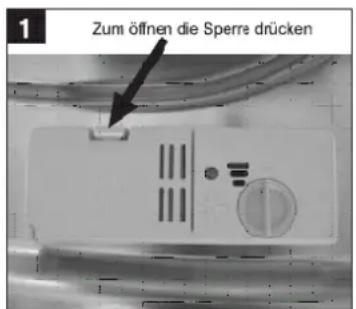

Reinigungsmittelbehälter füllen	Kammer A:Bei jedem Spülzyklus.Kammer B:Nur für Programme mit Vorwäsche.(Bedienungsanleitung beachten!)
Klarspülmittelstand prüfen	Mechanische Anzeige C.Elektrische Anzeige auf dem Bedienfeld (sofern vorhanden).
Regeneriersalzstand prüfen	(Nur für Modelle mit Wasserenthärtungssystem.)Elektrische Anzeige auf dem Bedienfeld (sofern vorhanden).Wenn sich im Bedienfeld keine Salzwamleuchte befindet (bei einigen Modellen), können Sie anhand der Anzahl der abgelaufenen Spülvorgänge den Zeitpunkt für die Salznachfüllung schätzen.
Beladen der Körbe	Entfernen Sie größere Mengen von Speiseresten auf dem Geschirr. Eingebrannte Reste z. B. in Pfannen aufweichen und dann die Körbe beladen. Beachten Sie die Beladungsanweisungen für den Geschirrspüler.
Programm auswählen	Drücken Sie die Programm-Taste, bis das gewählte Programm aufleuchtet.(Siehe Abschnitt "Betriebsanleitung")
Geschirrspüler betreiben	Wasserhahn öffnen und Tür schließen. Nach etwa 10 Sekunden beginnt die Maschine den Spülvorgang.
Programm ändern	Ein Spülzyklus kann nur geändert werden, wenn er erst kurze Zeit gelaufen ist. Anderenfalls wurde das Reinigungsmittel möglicherweise bereits freigesetzt und das Wasser abgelassen. In diesem Fall muss der Reinigungsmittelbehälter neu befüllt werden.Drücken Sie die Taste Programm mehr als drei Sekunden, um das laufende Programm abzubrechen.Wählen Sie ein neues Programm.Starten Sie den Geschirrspüler erneut.
Vergessenes Geschirr nachträglich in den Geschirrspüler einstellen.Wenn das Gerät während eines Spülzyklus ausgeschaltet wird.	Öffnen Sie die Tür etwas, um den Geschirrspüler anzuhalten.Sobald die Sprüharme angehalten haben, können Sie die Tür vollständig öffnen.Stellen Sie das vergessene Geschirr in den Geschirrspüler ein.Schließen Sie die Tür; nach 10 Sekunden wird der Betrieb des Geschirrspülers fortgesetzt.Wenn das Gerät während eines Spülzyklus ausgeschaltet wird, wählen Sie beim Wiedereinschalten des Gerätes den Spülzyklus neu und betreiben Sie den Geschirrspüler im ursprünglichen Einschaltzustand.
Ausschalten des Gerätes	Nach Ende des Spülzyklus ertört der Summer des Geschirrspülers acht mal; anschließend wird das Gerät abgeschaltet.Öffnen Sie die Tür und schalten Sie das Gerät mit der En/Aus-Taste ab.
Wasserhahn abdrehen, Körbe entladen	Warnung: Warten Sie etwa 15 Minuten, bevor Sie den Geschirrspüler entladen. Anderenfalls sind das Geschirr und die Küchanutensilien noch sehr heiß und bruchempfindlicher.Außerdem trocknen sie dann besser. Entladen Sie als erstes den unteren Korb.

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sehr sorgfältig durch. Sie enthält wichtige Sicherheitshinweise für die Installierung, den Betrieb und den Unterhalt des Gerätes. Eine unsachgemäße Verwendung des

Gerätes kann gefährlich sein, insbesondere für Kinder! Bewahren Sie die Bedienungsanleitung inkl. Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit. Das Gerät darf nur in aufrechter Position verrückt oder transportiert werden; falls erforderlich kann das Gerät leicht gekippt werden.

Bevor Sie den Kundendienst kontaktieren

• Sie können einige häufig vorkommende Probleme selbst lösen, wenn Sie den Abschnitt zur Fehlersuche lesen.
• Bei Fragen zu Themen, die in dieser Gebrauchsanweisung für Sie nicht ausführlich genug beschrieben sind oder Sie die Probleme nicht selbst lösen können, wenden Sie sich an Ihren Fachhandel oder den Kundendienst.

⚠ ANMERKUNG: Der Hersteller kann ohne vorherige Ankündigung Änderungen am Produkt durchführen, da das Produkt kontinuierlich entwickelt und verbessert wird.

INHALTSVERZEICHNIS

1. Wichtige Gebrauchs- und Sicherheitshinweise....4
2. Entsorgung von Altgeräten....5
3. Betriebsanleitung....6

Bedienfeld 6

Ausstattung des Geschirrspülers 6

1. Vor der Erstinbetriebnahme....7

A. Wasserenthärter 7
B. Einfüllen von Salz in den Wasserenthärter 7
C. Befüllen des Klarspüler-Behälters 8
D. Funktion des Reinigungsmittels....9

1. Beladen der Geschirrspülmachinenkörbe ....11

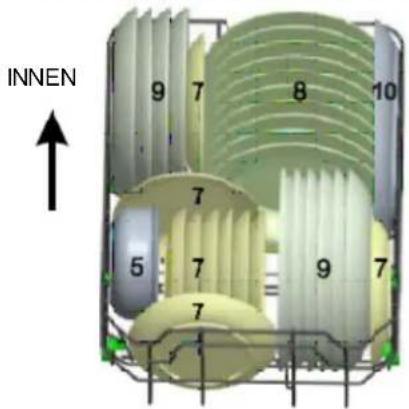

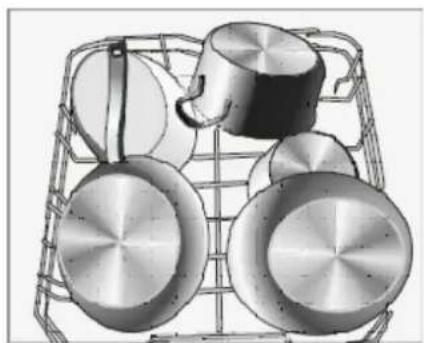

Methoden zum Beladen von Normgeschirr....12

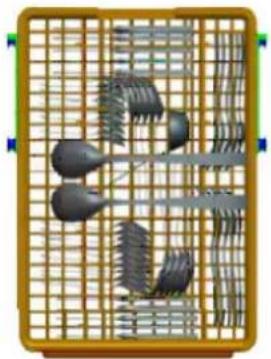

Besteckkorb 13

1. Starten eines Spülprogramms....13

Spülprogramm-Tabelle....13
Einschalten des Gerätes 14
Programmänderung 14
Am Ende des Spülprogramms 15

1. Wartung und Reinigung ....15

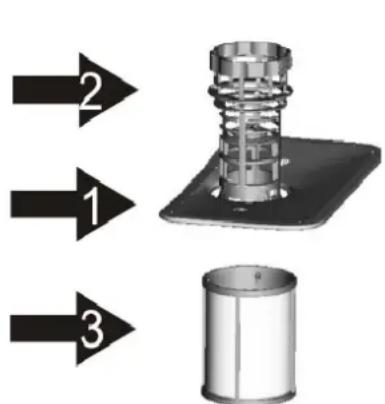

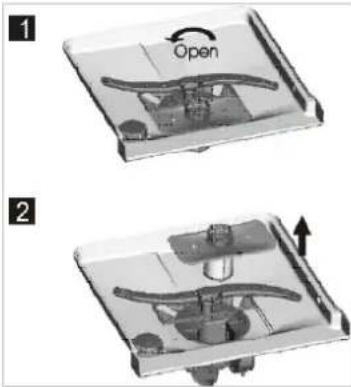

Filtersystem....15
Pflege des Geschirrspülers 16

1. Installationsanweisung ....17

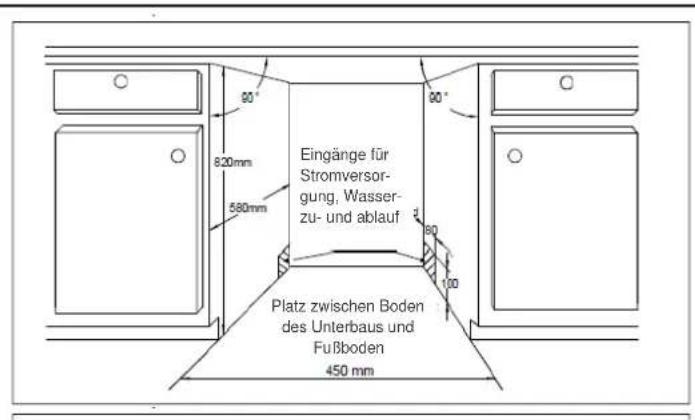

Vorbereitung der Installation 17

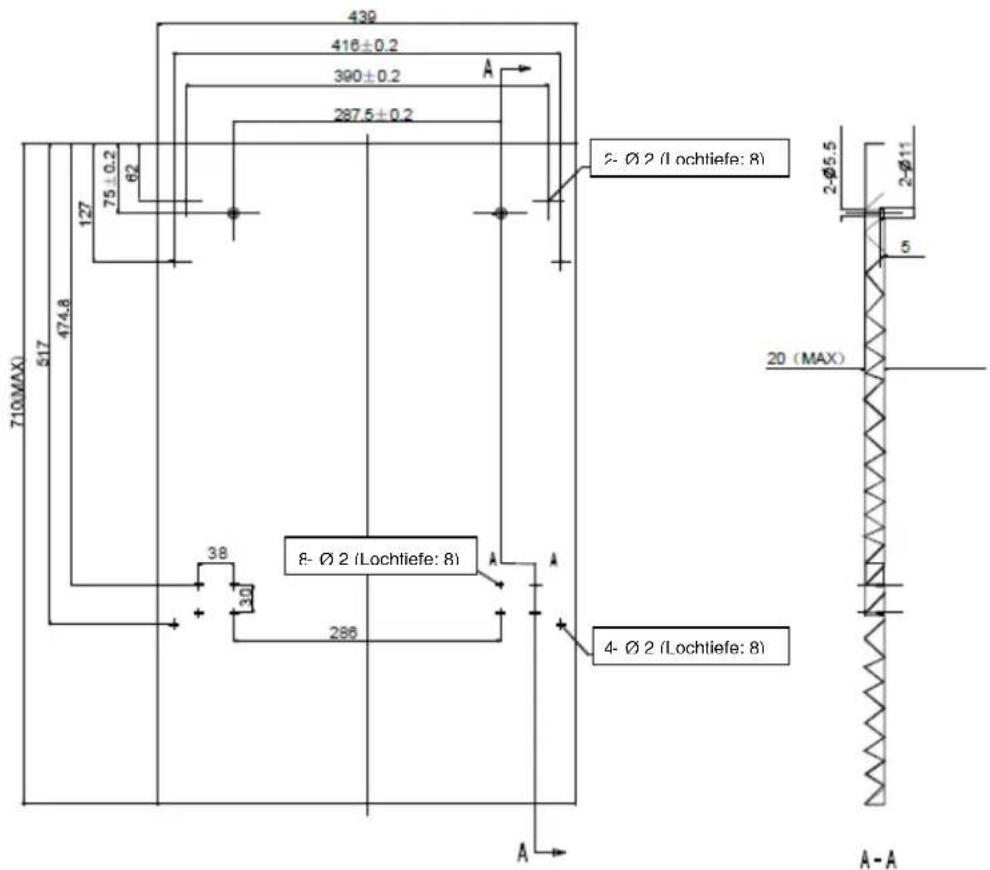

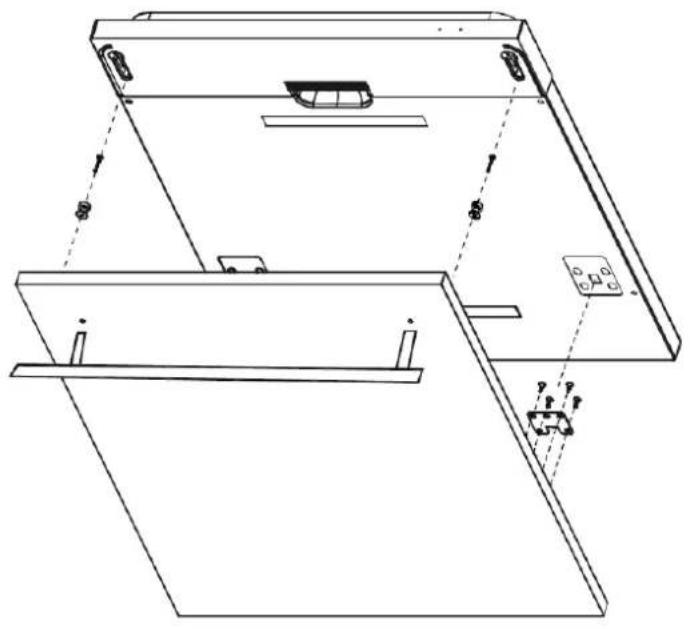

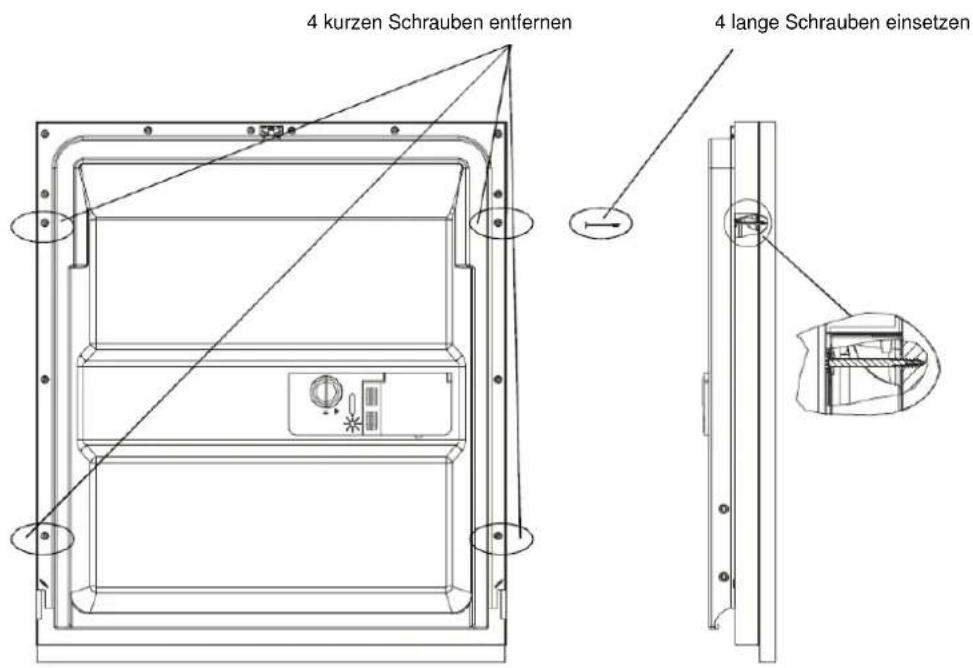

Abmessungen und Montage der Frontblende 18
Einstellung der Türfeder-Vorspannung 20

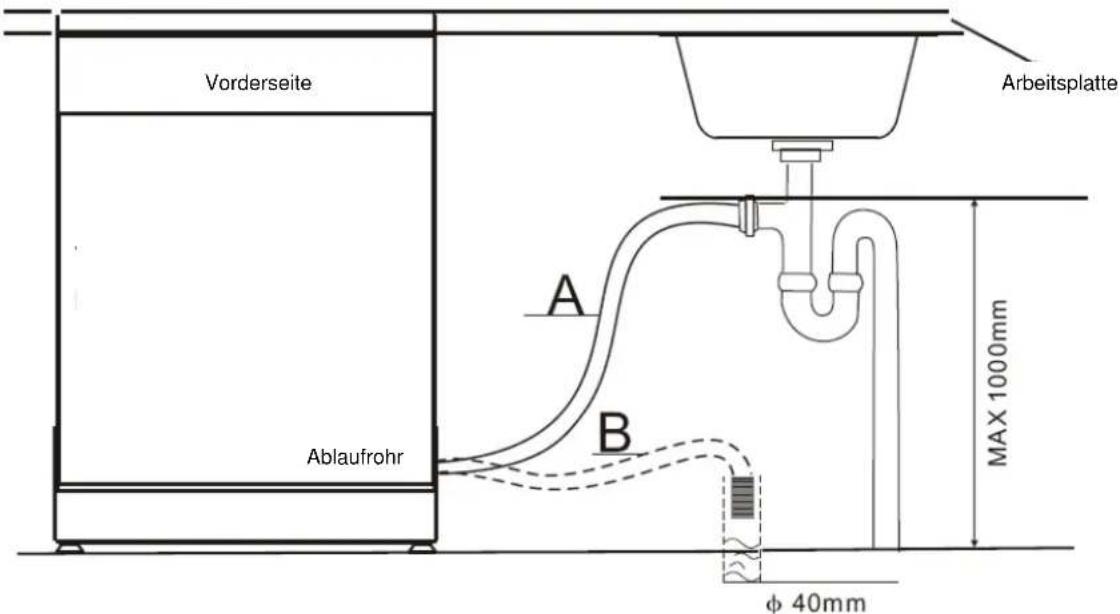

Anschluss des Ablaufschlauchs....20

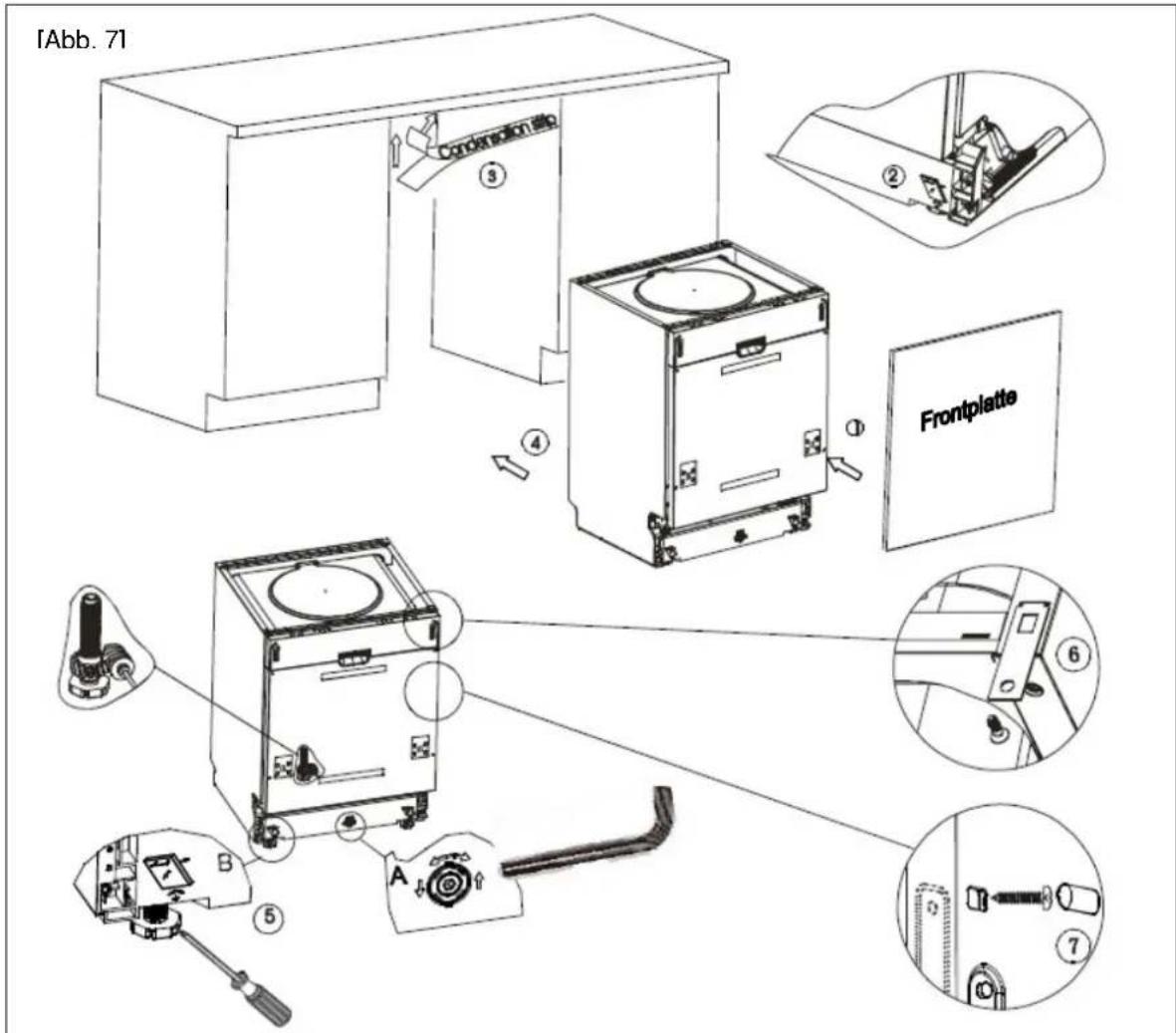

Installationsschritte für den Geschirrspüler 21
Anschluss an die Stromversorgung....22
Wasseranschluss....23
Starten des Geschirrpülers 24

1. Tipps zur Fehlersuche 24

Bevor Sie den Kundendienst rufen 24
Fehlercodes 26

1. Technische Daten ....26

2. Garantiebedinungen / Kundendienst 27

1. WICHTIGE GEBRAUCHS- UND SICHERHEITSHINWEISE

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

HINWEIS:

Diese Gebrauchsanweisung ist für verschiedene Ausführungen erarbeitet. Beachten Sie die tatsächliche Ausstattung Ihres Modells für die richtige Funktion Ihres Gerätes.

- Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

- Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern. Benutzen Sie das Gerät nicht mit feuchten Händen.

- Schalten Sie das Gerät aus wenn Sie das Gerät nicht benutzen, zur Reinigung oder bei Störung.

- Lassen Sie das Gerät nicht unbeaufsichtigt. Verlassen Sie während des Betriebes nicht das Haus.

- Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

- Die max. Anzahl der zu spülenden Gedecke beträgt 10.

- Dieses Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden wie beispielsweise

- in Personalküchen von Läden, Büros und anderen gewerblichen Bereichen.

- von Gästen in Hotels, Motels und anderen Wohneinrichtungen;

- in landwirtschaftlichen Anwesen.

- Setzen oder stellen Sie sich nicht auf die geöffnete Tür oder die Geschirrkörbe des Gerätes und legen Sie keine schweren Gegenstände auf der Tür ab. Das Gerät kann nach vorne kippen.

- Die Tür darf nicht offen gelassen werden, da diese eine Stolpergefahr darstellt.

- Bei laufendem Gerät darf die Tür nur sehr vorsichtig geöffnet werden, da Wasser aus dem Gerät herausspritzen kann.

- Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagerechter Lage in den Geschirrkorb gelegt werden.

- Achten Sie auf eine ordnungsgemäße Beladung des Gerätes. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel Beladen der Geschirrspülmaschinenkörbe dazu geben.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Kinder die jünger sind als 8 Jahre, sind von dem Gerät fernzuhalten.

- Kinder dürfen nicht mit dem Gerät spielen.

- Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

- Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten

- Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom

- Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein

- gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind,

- dürfen Sie das Gerät nicht mehr benutzen.

- Das Gerät ist mit einem neuen Schlauchsatz an die Wasserversorgung anzuschließen;

- alte Schlauchsätze dürfen nicht wiederverwendet werden.

- Der höchstzulässige Wassereinlassdruck beträgt 1 Mpa.

- Der niedrigstzulässige Wassereinlassdruck beträgt 0,04 Mpa.

Bestimmungsgemäßer Gebrauch

Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

Gerät auspacken

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Entfernen Sie alle Klebebänder auf der rechten und linken Seite der Gerätetür. Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
4. Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

HINWEIS:

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter Wartung und Reinigung beschrieben zu säubern.

2. ENTSORGUNG VON ALTGERÄTEN

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2002/96/EC–WEEE.

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Trennen Sie den Stecker vom Netzkabel.
• Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.
  Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.
  Die Kartons sind aus Altpapier und sind in den entsprechenden Altpapierbehältern zu entsorgen.
  Alle Verpackungsmaterialien können recycelt werden.
  Kunststoffe sind entsprechend der internationalen Abkürzungen markiert:
• PE Polyethylen, beispielsweise Kunststofffolien
• PS Styropor, beispielsweise Stützmaterialien
• POM Polyoxymethylen, beispielsweise Kunststoffclips
• PP Polypropylen, beispielsweise Trocknungsmittel
• ABS Acrylnitril-Butadien-Styrol-Copolymerisat

Verpackungsmaterial

WICHTIG: Achten Sie auf eine umweltgerechte Entsorgung.

3. BETRIEBSANLEITUNG

WICHTIG: Lesen Sie vor der ersten Verwendung Ihres Geschirrspülers sämtliche Bedienungsan- sungen, um Ihr Gerät mit der bestmöglichen Leistung zu betreiben.

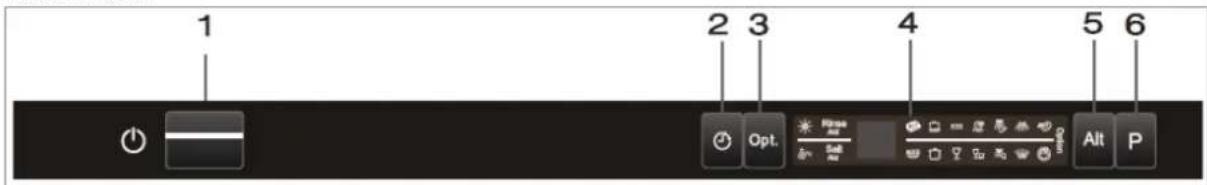

Bedienfeld

1 2 3 4 5 6 1 Opt. Options Open Alt P

1. Ein-/Aus-Taste: Ein- und ausschalten der Stromversorgung. Extra Trocknen.
2. Anzeige der Optionen (3) = Express und
3. Vorwahltaste: Durch Drücken der Vorwahltaste Die Option „Express“ kann nur in den Prokann der Programmstart bis zu 24h verzögert grammen Intensiv, Normal, Eco und Glas werden. aktiviert werden.
4. Optionstaste: Zur Auswahl der Optionen „Express“ Die Option „Extra Trocknen“ kann nur bei oder „Extra Trocknen“. Den Programmen Intensiv, Normal, Eco,
5. Display: Glas und Schnell aktiviert werden.

- Salz- und Klarspüleranzeige: Leuchten, wenn der entsprechende Behälter nachgefüllt werden muss. nur Oberkorb) kann die

1. Dual-Spül-Funktion (1/2 Beladung): Je nach Korbbeladung (nur Unterkorb oder Funktion aktiviert

- Anzeige der Startverzögerungszweit oder Fehlercodes: 25.

werden. Sie spart Wasser und Energie.

- Programmanzeigen: leuchten je nach gewähltem Spülprogramm:

Symbol-Anzeige ♣: Spülen nur Unterkorb Symbol-Anzeige ♣: Spülen nur Oberkorb

- Funktionsanzeige der „Dual-Spül“-Funktion

1. Programmwahltaste: zur Auswahl des gewünschten Spülprogramms.

- Anzeige der Wasserzufuhr: : Leuchtet, wenn die Wasserzufuhr nicht geöffnet ist.

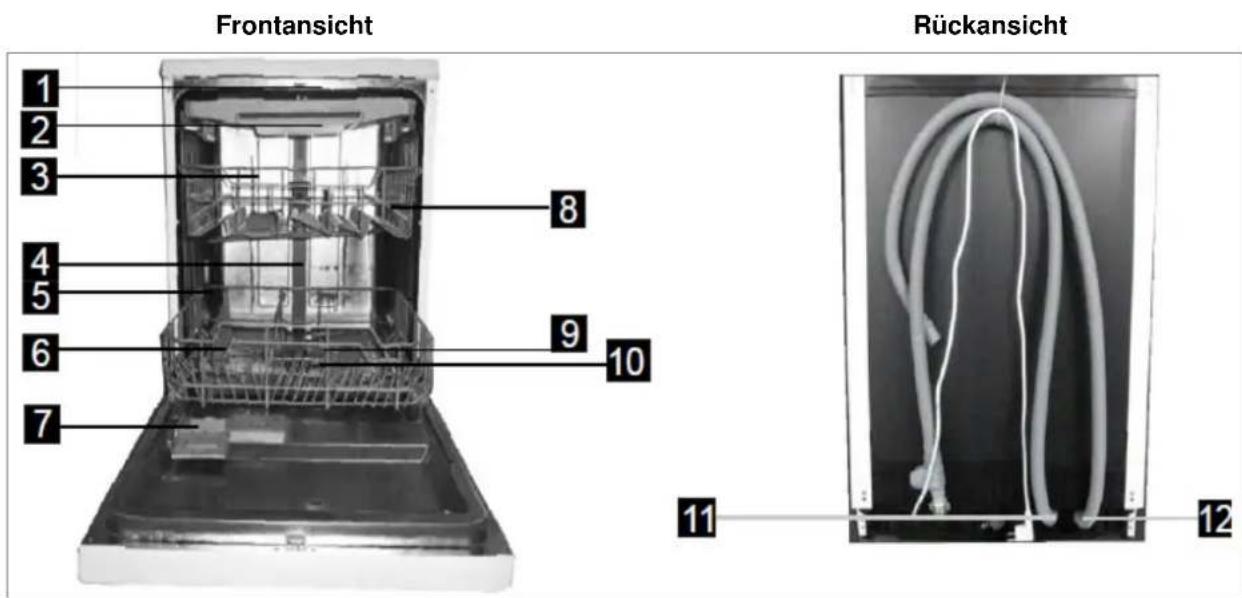

Ausstattung des Geschirrspülers

Frontansicht Rückansicht 1 2 3 4 5 6 7 8 9 10 11 12

1. oberer Sprüharm 5. Unterer Geschirrkorb

2. Besteckschublade

3. oberer Geschirrkorb

4. Salzbehälter

5. Behälter für Reiniger/Tabs

6. Sprüharme

7. Wasserablaufschlauch

8. Filtereinheit

9. Wasserzulaufschlauch

4. VOR DER ERSTINBETRIEBNAHME

Bevor Sie Ihren Geschirrspüler zum ersten Mal verwenden:

A. Stellen Sie den Wasserenthärter ein.
B. Geben Sie ca. 1,0 Liter Wasser in den Salzbehälter und füllen Sie dann ca. 1,5 kg Salz ein.
C. Befüllen Sie den Klarspüler-Behälter.
D. Füllen Sie Reinigungsmittel ein.

A. Wasserenthärter

Der Wasserenthärter muss manuell mit der Wasserhärteanzeige eingestellt werden. Der Wasserenthärter dient dazu, Mineralien und Salze, die einen schädigenden oder nachteiligen Effekt auf den Betrieb des Gerätes haben würden, aus dem Wasser zu entfernen. Je höher der Anteil der Mineralien und Salze in Ihrem Wasser ist, desto härter ist Ihr Wasser. Der Wasserenthärter muss gemäß der Härte des Wassers in Ihrem Wohngebiet eingestellt werden. Ihre lokale Wasserbehörde kann Ihnen den Härtegrad Ihres Wassers mitteilen.

Einstellung des Salzverbrauchs

Der Salzverbrauch des Geschirrspülers kann gemäß der Härte des verwendeten Wassers eingestellt werden. Auf diese Weise kann der Salzverbrauch optimal eingestellt werden.

Befolgen Sie die nachfolgend aufgeführten Schritte, um den Salzverbrauch einzustellen.

1. Öffnen Sie die Tür und schalten Sie das Gerät ein (1).
2. Halten Sie die Programm-Taste (6) innerhalb der ersten 60 Sekunden für ca. 5 Sekunden gedrückt (die Kontrollanzeigen für „Klarspüler“ und „Salz“ leuchten, wenn sich das Gerät im Einstellmodus befindet).
3. Durch Drücken der Programm-Taste kann die Wasserhärte entsprechend Ihrer lokalen Umgebung verändert werden. Im Display erscheint die Anzeige der Wasserhärte: H1→H2→H3→H4→H5→H6.
4. Einige Sekunden nach Beendigung Ihrer Wahl, erlischt die Anzeige und die Wasserhärte ist automatisch gespeichert. Beenden Sie das Setup durch Drücken der Ein-/Aus-Taste.

Es wird empfohlen, die Einstellungen nach folgender Tabelle vorzunehmen:

Wasserhärte				Display-Anzeige	Salzverbrauch (Gramm/Zyklus)
°dH °fH	°Clark	mmol/l
0 - 5 0 -	9 0 - 6 0	- 0.94 H1	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2	9
12 - 17	21 - 30	15 - 21	2.1 – 3.0	H3	12
18 - 22	31 - 40	22 - 28	3.1 – 4.0	H4	20
23 - 34	41 - 60	29 - 42	4.1 – 6.0	H5	30
35 - 55	61 - 98	43 - 69	6.1 – 9.8	H6	60

Anmerkung 1:

°1 dH = 1.25 °Clark = 1.78°fH = 0.178 mmol/l

°dH: deutscher Härtegrad

^° fH: französischer Härtegrad

°Clark: britischer Härtegrad

Anmerkung 2:

Werkseinstellung: H4 (EN 50242)

Wenden Sie sich an Ihren lokalen Wasserversorger, wenn Sie Informationen über die Härte Ihres Wassers benötigen.

Wasserenthärtungsvorrichtung

Die Wasserhärte ist regional unterschiedlich. Wenn hartes Wasser im Geschirrspüler verwendet wird, bilden sich Ablagerungen auf dem Geschirr und den Küchenutensilien.

Das Gerät ist mit einer Wasserenthärtungsvorrichtung ausgerüstet, die mittels eines Salzbehälters Kalk und Mineralien aus dem Wasser entfernt.

B. Einfüllen von Salz in den Wasserenthärter

Verwenden Sie nur Salze, die für den Gebrauch in Geschirrspülern geeignet sind. Der Salzbehälter befindet sich unter dem unteren Geschirrkorb und muss wie nachfolgend beschrieben, befüllt werden:

⚠️ ACHTUNG:

- Verwenden Sie nur Salze, die speziell für die Verwendung in Geschirrspülern hergestellt wurden! Jedes andere Salz, das nicht speziell für die Verwendung in Geschirrspülern hergestellt wurde, insbesondere Tafelsalz, kann die Wasserenthärtungsvorrichtung beschädigen. Für Schäden, die durch die Verwendung von ungeeignetem Salz entstanden sind, gibt der Hersteller keine Garantie und ist nicht für entstandene Schäden haftbar zu machen.

- Erst vor dem Beginn eines der vollständigen Spülprogramme mit Salz füllen. Dadurch wird verhindert, dass Salzkristalle oder verschüttetes Salzwasser für längere Zeit auf dem Boden des Geschirrspülers bleiben und dort Korrosionsschäden verursachen.

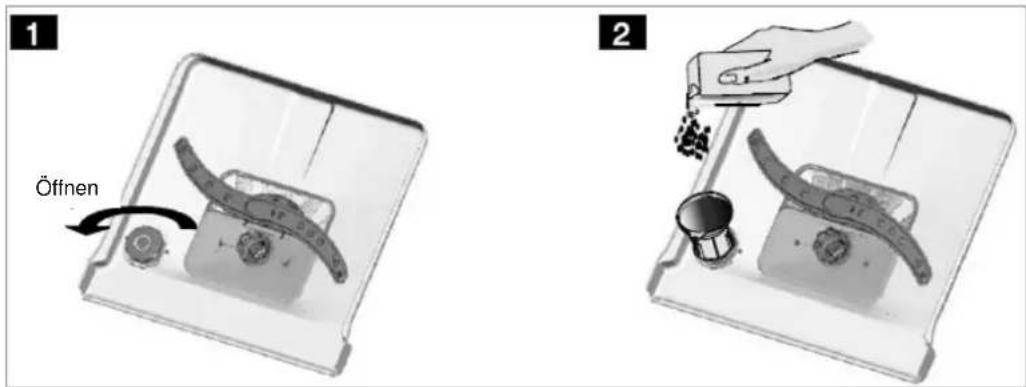

1 Öffnen 2

A. Nehmen Sie den unteren Korb heraus und schrauben Sie den Deckel des Salzbehälters ab (Abb. 1).

B. Füllen Sie vor der ersten Verwendung ca. 1,0 Liter Wasser in den Salzbehälter Ihres Geschirrspülers.

C. Stecken Sie das Ende des (mitgelieferten) Trichters in die Öffnung und geben Sie ca. 1,5 kg Salzhinein. Es ist normal, wenn dabei eine kleine Menge Wasser aus dem Behälter kommt (Abb. 2).

D. Schrauben Sie nach dem Befüllen des Behälters den Deckel im Uhrzeigersinn wieder zu.

E. Normalerweise schaltet sich die Salzwarnleuchte nach Befüllen des Salzbehälters mit Salz aus. Manchmal jedoch benötigt das Salz einige Tage um sich vollständig aufzulösen. Die Salzwarnleuchte erlischt dann erst später.

F. Unmittelbar nach Befüllen des Salzbehälters mit Salz sollte ein Spülprogramm gestartet werden (wir empfehlen das Schnellprogramm). Anderenfalls können das Filtersystem, die Pumpe oder andere wichtige Teile des Gerätes von Salzwasser beschädigt werden. Dies wird nicht von der Garantie abgedeckt.

ANMERKUNG:

- Der Salzbehälter darf nur nachgefüllt werden, wenn die Salzwarnleuchte im Bedienfeld aufleuchtet. Je nachdem, wie gut das Salz sich auflöst, kann die Salzwarnleuchte weiterleuchten, obwohl der Salzbehälter gefüllt ist. Wenn sich im Bedienfeld keine Salzwarnleuchte befindet (bei einigen Modellen), können Sie anhand der Anzahl der abgelaufenen Spülvorgänge den Zeitpunkt für die Salznachfüllung schätzen.

- Wenn Salz verschüttet wurde, sollte ein kurzes Spülprogramm (z. B. Schnellprogramm) durchlaufen werden, um das überschüssige Salz zu entfernen.

C. Befüllen des Klarspüler-Behälters

Klarspüler-Behälter

Der Klarspüler wird während des letzten Spülvorgangs eingesetzt, um die Bildung von Wassertropfen, die Flecken und Streifen auf Ihrem Geschirr hinterlassen können, zu verhindern. Außerdem fördert der Klarspüler den Trocknungsprozess, indem er ein Abperlen des Wassers vom Geschirr ermöglicht. Ihr Geschirrspüler wurde für die Verwendung von flüssigen Klarspülern konstruiert. Der Klarspüler-Behälter befindet sich in der Tür neben dem Reinigungsmittel-Behälter. Zum Öffnen des Behälters öffnen Sie den Deckel, und geben Sie Klarspüler hinein, bis die Füllstandsanzeige vollständig schwarz wird. Es passen etwa 110 ml Klarspüler in den Klarspülerbehälter.

Funktion des Klarspülers

Der Klarspüler wird automatisch während des letzten Spülvorgangs zugegeben; er ermöglicht eine gründliche Spülung sowie eine flecken- und streifenfreie Trocknung.

⚠️ ACHTUNG: Verwenden Sie nur Qualitäts-Klarspüler für Geschirrspüler. Befüllen Sie den Klarspüler-Behälter niemals mit irgendwelchen anderen Substanzen (z. B. Geschirrspülmittel, flüssige Reinigungsmittel). Dadurch kann das Gerät beschädigt werden.

Zeitpunkt zum Nachfüllen des Klarspüler-Behälters

Solange die Klarspüler-Warnleuchte im Bedienfeld nicht aufleuchtet, können Sie die Menge des verbleibenden Klarspülers an der optischen Füllstandsanzeige „C“ neben dem Deckel abschätzen. Wenn der Klarspüler-Behälter voll ist, ist die Anzeige vollständig dunkel. Wenn die Menge an Klarspüler zurückgeht, wird die Größe des dunklen Punktes kleiner. Der Füllstand des Klarspüler-Behälters darf nicht unter 1/4 fallen.

Wenn die Menge an Klarspüler abnimmt, ändert sich die Größe des schwarzen Punktes auf der Klarspüler-Füllstandsanzeige wie unten dargestellt.

voll
3/4 voll
^1/_2 voll
14 voll – Nachfüllen, um Fleckenbildung zu vermeiden
○ Leer

C (Klarspüler-Anzeige)

1. Drehen Sie zum Öffnen des Behälters den Deckel zur Position „Open (offen)“ (Pfeil nach links) und nehmen Sie den Deckel heraus.
2. Geben Sie Klarspüler in den Behälter; achten Sie dabei darauf, den Behälter nicht zu überfüllen.
3. Setzen Sie den Deckel in der Stellung „Open“ wieder auf und drehen Sie den Pfeil nach rechts in die „Closed (geschlossene)“ Stellung.

ANMERKUNG: Entfernen Sie während des Nachfüllens verschütteten Klarspüler mit einem saugfähigen Tuch, um ein übermäßiges Schäumen beim nächsten Spülgang zu vermeiden. Vergessen Sie nicht, vor dem Schließen der Geschirrspültür den Deckel wieder aufzusetzen.

Einstellung (Dosierung) des Klarspülers

4 3 2 6 8 ↑ MAX

Stellen Sie den Habel ein (Spülen)

Der Klarspülmittelbehälter hat vier oder sechs Einstellungen. Beginnen Sie immer mit der Einstellung „4“. Wenn sich Flecken bilden und das Geschirr schlecht trocknet, erhöhen Sie die Menge des freigesetzten Klarspülers, indem Sie den Deckel des Behälters abnehmen und den Schalter auf „5“ drehen. Wenn sich dann immer noch Flecken bilden oder das Geschirr schlecht trocknet, drehen Sie den Schalter auf die nächste Stufe, bis Ihr Geschirr fleckenfrei ist. Die empfohlene Einstellung ist „4“ (die Werkseinstellung ist „4“).

⚠ ANMERKUNG: Erhöhen Sie die Dosis, wenn sich nach dem Spülen Wassertropfen oder Kalkflecken auf dem Geschirr befinden sollten. Verringern Sie die Dosis, wenn sich auf dem Geschirr weißliche, klebrige Flecken bilden oder sich auf Ihren Gläsern oder Messern ein blauer Film bildet.

D. Funktion des Reinigungsmittels

Die Reinigungsmittel mit ihren chemischen Zusätzen sind dazu erforderlich, Schmutz zu zersetzen und aus der Geschirrspülmaschine zu entfernen. Die meisten handelsüblichen, qualitativ hochwertigen Reinigungsmittel sind für diesen Zweck geeignet.

Reinigungsmittel

Es gibt 3 Sorten Reinigungsmittel:

1. mit Phosphat und mit Chlor

2. mit Phosphat und ohne Chlor

3. Phosphatfrei und chlorfrei

Normalerweise sind neue, pulverförmige Reinigungsmittel phosphatfrei. In diesem Fall ist die Wasserenthärtungsfunktion des Phosphates nicht gegeben. Hier empfehlen wir, Salz in den Salzbehälter zu

füllen, auch wenn die Härte des Wassers nur 6°dH beträgt. Falls Reinigungsmittel ohne Phosphat verwendet werden, treten bei Verwendung von hartem Wasser häufig weiße Flecken auf Tellern und Gläsern auf. Verwenden Sie dann bitte mehr Reinigungsmittel, um bessere Ergebnisse zu erzielen. Chlorfreie Reinigungsmittel haben nur eine geringe Bleichwirkung. Kräftige und farbige Flecken werden nicht vollständig entfernt. Verwenden Sie in diesem Fall bitte ein Spülprogramm mit einer höheren Temperatur.

Konzentriertes Reinigungsmittel

Je nach ihrer chemischen Zusammensetzung können Reinigungsmittel in zwei Hauptarten unterteilt werden:

• herkömmliche Alkali-Reinigungsmittel mit ätzenden Bestandteilen
• Reinigungsmittel mit niedrigen Alkali-Konzentrationen mit natürlichen Enzymen

Die Verwendung "normaler" Spülprogramme in Kombination mit konzentrierten Reinigungsmitteln reduziert die Umweltverschmutzung und schont Ihr Geschirr; diese Spülprogramme sind auf die schmutzlösenden Eigenschaften der Enzyme im konzentrierten Reinigungsmittel speziell abgestimmt. Aus diesem Grund können "normale" Spülprogramme, in denen konzentrierte Reinigungsmittel verwendet werden, die gleichen Reinigungsergebnisse erzielen, die sonst nur mit "Intensivprogrammen" erzielt werden können.

Verwendung von Reinigertabs

Reinigungstabs verschiedener Marken lösen sich unterschiedlich schnell auf. Aus diesem Grund lösen sich während kurzer Spülprogramme einige Reinigungstabs nicht vollständig auf und können daher nicht ihre volle Leistungsfähigkeit erreichen. Verwenden Sie daher lange Spülprogramme, wenn Sie Reinigungstabs verwenden, um eine vollständige Entfernung von Reinigungsmittelrückständen sicherzustellen. Beachten Sie auch die Dosierungshinweise des Herstellers.

Reinigungsmittelbehälter

Der Behälter muss vor dem Start jedes Spülzyklus gemäß der Anleitung in der Spülzyklustabelle befüllt werden. Ihr Geschirrspüler verwendet weniger Reinigungsmittel und weniger Klarspüler als herkömmliche Geschirrspüler. Normalerweise wird nur ein Esslöffel Reinigungsmittel für einen normalen Spülgang benötigt. Für schmutzigere Geschirrteile wird mehr Reinigungsmittel benötigt. Füllen Sie das Reinigungsmittel erst kurz vor Einschalten des Geschirrspülers ein; anderenfalls kann es feucht werden und sich nicht vollständig auflösen.

Menge des zu verwendenden Reinigungsmittels

1 Zum öffnen die Sperre drücken

• Wenn der Deckel geschlossen ist: Drücken Sie die Freigabetaste. Der Deckel öffnet sich.
• Füllen Sie nur unmittelbar vor einem Spülzyklus Reinigungsmittel ein.
• Verwenden Sie nur Qualitäts-Reinigungsmittel für Geschirrspüler.

WARNUNG: Reinigungsmittel für Geschirrspüler ist ätzend und von Kindern fernzuhalten.

Ordnungsgemäße Verwendung des Reinigungsmittels

Verwenden Sie nur Reinigungsmittel, das für die Verwendung in Geschirrspülern hergestellt wurde. Lagern Sie das Reinigungsmittel trocken und sauber. Füllen Sie pulverförmige Reinigungsmittel erst dann in den Behälter, wenn Sie einen Spülvorgang durchführen wollen.

Einfüllen des Reinigungsmittels

Füllen Sie den Reinigungsmittel-Behälter mit Reinigungsmittel.
Die Markierung zeigt, wie rechts dargestellt, die Dosierstärke an:
- Fach A für Reinigungsmittel für den Hauptspülgang (max. 30g.)
- Fach B für Reinigungsmittel für den Vorspülgang (max. 5g.)

A B

Beachten Sie die Dosierung- und Lagerungsempfehlungen des Herstellers auf der Verpackung des Reinigungsmittels.

Schließen Sie den Deckel und drücken Sie auf ihn, bis er einrastet.

Geben Sie bei stark verschmutztem Geschirr eine zusätzliche Dosis Reinigungsmittel in die Kammer B für die Vorwäsche. Das Reinigungsmittel wirkt im Vorspülgang.

ANMERKUNG:

• In der Spülprogrammtabelle finden Sie Informationen über die richtige Menge Reinigungsmittel für die jeweiligen Programme.
• Beachten Sie bitte, dass je nach Verschmutzungsgrad und Wasserhärte Unterschiede möglich sind.
• Beachten Sie bitte die Empfehlungen des Herstellers auf der Verpackung des Reinigungsmittels.

5. BELADEN DER GESCHIRRSPÜLMASCHINENKÖRBE

Empfehlung

• Kaufen Sie nur Küchenutensilien, die als spülmaschinenfest gekennzeichnet sind.
• Verwenden Sie ein mildes Reinigungsmittel, das als 'geschirrfreundlich' beschrieben ist. Falls erforderlich, holen Sie weitere Informationen vom jeweiligen Hersteller des Reinigungsmittels ein.
• Wählen Sie für bestimmte Geschirrteile ein Programm mit niedrigstmöglicher Temperatur.
• Nehmen Sie Gläser und Besteck nicht unmittelbar nach Ende des Programms aus dem Geschirrspüler, um Schäden zu vermeiden.

Die folgenden Besteck- und Geschirrteile sind für das Spülen mit dem Geschirrspüler

Nicht geeignet:

• Bestecke mit Handstücken aus Holz, Porzel- lan oder Perlmutt
• nicht wärmebeständige Kunststoffteile
• ältere Bestecke mit geklebten, nicht temperaturbeständigen Teilen
• verklebte Besteck- oder Geschirrteile
• Zinn- oder Kupfergeschirr
• Kristallgläser
• Rostempfindliche Stahlteile
• Holzbretter
• aus Kunstfasern bestehende Gegenstände

Bedingt geeignet:

• einige Glassorten können nach einer größeren Anzahl von Spülgängen stumpf werden
• Silber- und Aluminiumteile verlieren tendenziell während des Spülens an Farbe
• glasierte Muster können bei häufigem Spülen ausbleichen

Vorsicht vor und nach dem Beladen der Geschirrspülkörbe

(Beachten Sie die folgenden Richtlinien, um mit Ihrem Geschirrspüler beste Reinigungsergebnisse zu erzielen. Die Funktionen und das Aussehen der Geschirr- und Besteckkörbe bzw. Besteckschublade kann von Ihrem Modell abweichen.)

Entfernen Sie größere Mengen von Speiseresten auf dem Geschirr. Weichen Sie in Pfannen angebrannte Reste auf. Das Vorspülen des Geschirrs unter fließendem Wasser ist nicht erforderlich.

Legen Sie die Geschirrteile in folgender Weise in den Geschirrspüler ein:

1. Teile wie Tassen, Gläser, Töpfe/Pfannen usw. mit der Öffnung nach unten einlegen.
2. Teile mit Kurven oder Einkerbungen schräg einstellen, so dass das Wasser ablaufen kann.
3. Sämtliche Teile so einstellen, dass sie fest stehen und nicht umkippen können.
4. Sämtliche Teile so platzieren, dass die Sprüharme während des Spülens frei rotieren können.

ANMERKUNG: Sehr kleine Teile nicht im Geschirrspüler spülen, da sie aus dem Korb fallen kön-

• Hohle Teile wie Tassen, Gläser, Pfannen usw. mit der Öffnung nach unten einstellen, so dass sich kein Wasser in dem Teil oder in Vertiefungen sammeln kann.
• Geschirr- und Besteckteile nicht ineinander liegend oder einander überdeckend einstellen bzw. einlegen.
• Gläser dürfen sich nicht berühren, anderenfalls können sie beschädigt werden.
• Große Teile, die schwer zu reinigen sind, in den unteren Korb einlegen.
• In den oberen Korb empfindlichere und leichtere Geschirrteile wie Gläser, Kaffee- und Teetassen einstellen.

• Messer mit langen Klingen, die hochkant eingestellt werden, stellen eine Gefahr dar!

• Lange und/oder scharfe Besteckteile wie Tranchiermesser müssen waagerecht in den oberen Korb gelegt werden.

• Bitte überladen Sie Ihren Geschirrspüler nicht. Anderenfalls beseht das Risiko unzureichender Spülergebnisse und hoher Energieverbräuche.

Herausnehmen des Geschirrs

Um ein Herabtropfen von Wasser vom oberen in den unteren Korb zu vermeiden, empfehlen wir, erst den unteren und dann den oberen Geschirrkorb zu entleeren.

Methoden zum Beladen von Normgeschirr

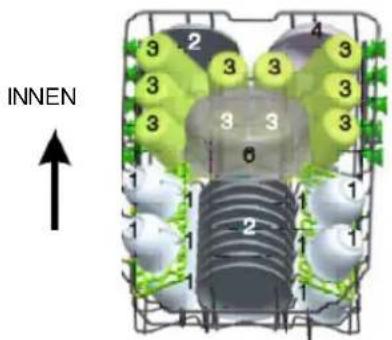

Beladen des oberen Korbes

Im oberen Korb können empfindlichere und leichtere Geschirrteile wie z. B. Gläser, Kaffee- und Teetassen, Teller, kleine Schüsseln und flache Pfannen eingestellt werden (solange diese nicht zu schmutzig sind). Geschirrteile und Kochgeschirr so einstellen, dass sie nicht vom Wasserstrahl bewegt werden.

INNEN 1 2 3 4 3 3 3 3 3 6 1 1 1 1 1 1 2 1 1

1. Tassen
2. Untertassen
3. Gläser
   4 kleine Schüssel
4. große Schüssel

Beladen des unteren Korbes

Wir empfehlen, größere und schwer zu reinigende Geschirrteile, wie z. B. Töpfe, Pfannen, Topfdeckel, Servierteller und Schüsseln, wie unten gezeigt in den unteren Korb einzuräumen. Dabei sollten Servierteller und Topfdeckel außen in die Gestelle eingestellt werden, um die Rotation des Sprüharmes nicht zu behindern.

Bitte beachten Sie:

• Töpfe, Servierschüsseln usw. immer mit der Öffnung nach unten einstellen.
• Tiefe Töpfe geneigt einstellen, damit das Wasser herausfließen kann.
• Der untere Korb ist mit klappbaren Stiften versehen, so dass auch größere oder mehrere Töpfe und Pannen eingestellt werden können.

INNEN 9 7 8 10 5 7 7 9 7

1. mittlere Schüssel
2. Dessertteller
3. Essteller
4. Suppenteller
5. Ovale Schale

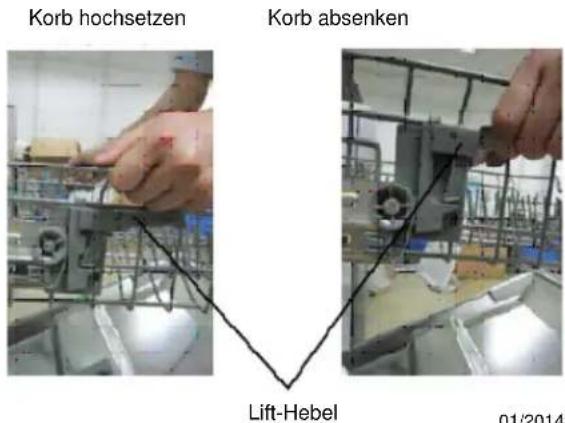

Einstellung des oberen Korbes

Die Höhe des oberen Korbes kann verändert werden, um sowohl im oberen als auch im unteren Korb mehr Platz für große Geschirrteile zu schaffen.

Die Korbposition kann durch Betätigen der Lift-Hebel hochgesetzt oder abgesenkt werden.

Korb hochsetzen Korb absenken Lift-Hebel 01/2014

Klappbare Tassenablage

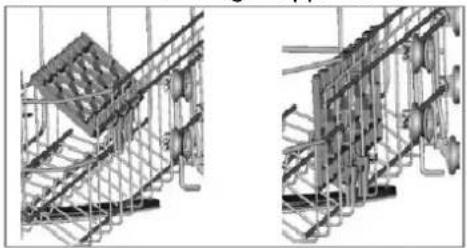

Klappbare Stifte im unteren Geschirrkorb

Zum Einräumen großer Geschirrteile, können können die Tassenträger zurückgeklappt werden. unten geklappt werden.

Um eine bessere Stapelung von Töpfen und Pfannen zu erreichen, können die Stifte nach

Das Besteck wird in der separaten Besteckschublade in die entsprechenden Vorrichtungen einsortiert.

Beispiel zum Einräumen:

Um ein hervorragende Spülergebnisse zu erzielen, beachten Sie beim Einräumen folgende Tipps und Hinweise:

• Die Besteckteile dürfen nicht aneinander kleben.
- Die Besteckteile müssen senkrecht mit der schmalen Seite sortiert werden, damit das Wasser ablaufen kann.
- Besonders lange, große Teile werden in der Schubladenmitte eingeräumt.

6. STARTEN EINES SPÜLPROGRAMMS

Spülprogramm-Tabelle

ANMERKUNG: bedeutet: In den Klarspüler-Behälter ist Klarspüler einzufüllen.

Programm	Programmauswahl-Information	Programmbeschreibung	ReinigungsmittelVor/Haupt	Laufzeit(Min.)	Energie(kWh)	Wasser(L)	Klarspüler
	Für normal verschmutztes Geschirr, tägliche Anwendung	Vorspülen (45°C)Hauptspülen (55°C)Spülen (65°C)Trocknen	Multi-Tab 175		1.0 12.0
Auto	Für leicht, normal und stark verschmutztes Geschirr. *Ein automatischer Sensor der den Spülzyklus den Bedürfnissen des Geschirrs anpasst. Spart Zeit, Energie und Wasser.	Vorspülen (45°C)Auto-Wash* (50-60°C)Spülen (60°C)Trocknen	3/22 g(oder Tab)	120 – 180	0.77 - 1.12	8.0 – 12.3
Intensiv	Für stark verschmutztes Geschirr und eingetrockneten Speiseresten	Vorspülen (50°C)Hauptspülen (65°C)Spülen (55°C)Trocknen	3/22 g(oder Tab)	160	1.15 16.0
Normal	Für normal verschmutztes Geschirr, tägliche Anwendung	Vorspülen (45°C)Hauptspülen (55°C)Spülen (65°C)Trocknen	3/22 g(oder Tab)	175	1.0 12.0
42	Standardprogramm für normal verschmutztes Geschirr	VorspülenHauptspülen (50°C)Spülen (65°C)Trocknen	25 g(oder Tab)	170	0.75 8.5

[3HZS]Express	Für leicht verschmutztes Geschirr	Vorspülen (50°C)Hauptspülen (65°C)Spülen (55°C)Trocknen	3/22 g(oder Tab)	60 0.85 9.0
Schnell	Schneller Spülgang für leicht verschmutztes Geschirr ohne Trocknen	Hauptspülen (40°C)Spülen (45°C)	20 g 40	0.45 10.0
Glas	Für leicht verschmutztes Geschirr und Glas	VorspülenHauptspülen (40°C)Spülen (60°C)Trocknen	25 g 110	0.75 12.0
Einwei-chen	Um Geschirr zu spülen, das Sie später an diesem Tag spülen wollen	Vorspülen 8 0.01 3.5

ANMERKUNG: *EN 50242: dieses Programm ist das Testprogramm.

Information für den Vergleichbarkeitstest nach EN 50242 wie folgt:

• Kapazität: 10 Gedecke
• Position des oberen Korbes: obere Räder auf Schienen
• Klarspüler-Einstellung: 6
• Leistungsaufnahme im Aus-Zustand: 0.49 W

unausgeschalteten Zustand:: 0.45 W

Einschalten des Gerätes

Starten eines Spülprogramms

• Ziehen Sie den oberen und den unteren Korb heraus, stellen Sie das Geschirr ein und schieben Sie die Körbe zurück. Es wird empfohlen, zuerst den unteren Korb und dann den oberen Korb zu beladen (siehe Abschnitt "Beladen des Geschirrspülers").
• Füllen Sie Reinigungsmittel ein (siehe Abschnitt "Salz, Klarspüler und Reinigungsmittel").
• Stecken Sie den Netzstecker in die Netzsteckdose. Stromversorgung: 220-240 VAC/50 Hz, Steck-dose: 10 A, 250 VAC. Die Wasserversorgung muss bis zum Höchstdruck geöffnet sein.
• Öffnen Sie die Tür und drücken Sie die Taste EIN/AUS.
• Drücken Sie die Programmtaste (5); das Spülprogramm ändert sich in folgender Reihenfolge:
  Multi-Tab->AutoWash->Intensiv>Normal>Eco>Glas->Express>Schnell>Einweichen
  Wenn ein Programm gewählt wurde, leuchtet die entsprechende Leuchte auf.
  Schließen Sie die Tür. Wenden sie dafür etwas Kraft auf, damit die Tür richtig geschlossen ist.
  Wenn Sie beim Schließen der Tür ein Klicken hören, ist der Geschirrspüler richtig geschlossen.
  Nach kurzer Zeit wird der Betrieb gestartet.

Programmänderung

Voraussetzung:

• Ein laufender Spülzyklus kann nur geändert werden, wenn er erst kurze Zeit gelaufen ist. Anderenfalls wurde möglicherweise schon Reinigungsmittel freigesetzt und das Gerät hat möglicherweise bereits Spülwasser abgelassen. Wenn dies der Fall ist, muss der Reinigungsmittel-Behälter neu befüllt werden (siehe Abschnitt „Reinigungsmittel einfüllen“).
• Öffnen Sie vorsichtig die Tür und halten Sie die Programmtaste (5) länger als 3 Sekunden gedrückt. Das Gerät geht in den Standby-Zustand über, in dem Sie das Programm auf die gewünschte Zykluseinstellung umprogrammieren können (siehe Abschnitt „Starten eines Spülprogramms“).

ANMERKUNG: Wenn Sie die Tür während eines laufenden Programms öffnen, hält das Gerät an.

Die Programmanzeige erlischt und jede Minute ertönt ein Signalton, solange die Tür geöffnet ist. Nachdem die Tür wieder geschlossen wurde, läuft das Programm nach ca. 10 Sekunden weiter.

Haben Sie Geschirrteile vergessen einzuräumen?

Vergessene Geschirrteile können solange der Reinigungsmittel-Behälter noch nicht geöffnet hat, eingeräumt werden.

1. Öffnen Sie die Tür etwas, um den Spülvorgang anzuhalten.

2. Sobald die Sprüharme angehalten haben, können Sie die Tür vollständig öffnen.

3. Stellen Sie vergessene Geschirrteile ein.

4. Schließen Sie die Tür.
5. Nach ca. 10 Sekunden läuft der Geschirrspüler wieder an.

Am Ende des Spülprogramms

Wenn das Spülprogramm zu Ende ist, ertönt der Summer des Geschirrspülers für etwa 8 Sekunden lang; danach stoppt der Geschirrspüler.

Ausschalten des Geschirrspülers

wenn das Programm beendet ist.

Öffnen Sie die Tür und schalten Sie das Gerät mit der EIN/AUS-Taste ab,
- Schließen Sie die Wasserversorgung!

Öffnen Sie die Tür vorsichtig

Heiße Geschirrteile sind stoßempfindlich. Lassen Sie die Geschirrteile daher etwa 15 Minuten abkühlen, bevor Sie sie aus dem Gerät nehmen. Öffnen Sie die Geschirrspültür und warten Sie etwa 15 Minuten bevor Sie den Geschirrspüler entladen; anderenfalls sind das Geschirr und die Küchenutensilien noch sehr heiß und bruchempfindlicher. Außerdem trocknen sie dann besser.

Entladen des Geschirrspülers

Es ist normal, dass der Geschirrspüler innen nass ist. Entleeren Sie erst den unteren, dann den oberen Korb. Dadurch wird vermieden, dass Wasser vom oberen Korb auf die Geschirrteile im unteren Korb tropft.

WARNUNG:

Es ist gefährlich die Tür während des Spülvorgangs zu öffnen, es besteht Verbrühungsgefahr!

7. WARTUNG UND REINIGUNG

Filtersystem

Der Filter verhindert, dass größere Mengen an Speiseresten oder Fremdkörper in das Spülsystem gelangen. Die Reste können den Filter blockieren; in diesem Fall müssen sie entfernt werden. Das Filtersystem besteht aus einem Grobfilter, einem flachen Hauptfilter und einem feinen Mikrofilter.

2 1 3

Grobfilter 2 Größere Gegenstände wie Knochenstücke oder Glasscherben, die den Abfluss blockieren könnten, werden im Grobfilter aufgefangen. Um diese Gegenstände aus dem Filter zu entfernen, drücken Sie leicht auf den Deckel dieses Filters und nehmen Sie ihn ab. Hauptfilter 1 In diesem Filter aufgefangene Lebensmittel- und Schmutzpartikel werden von einem Spezialstrahl auf dem unteren Sprüharm pulverisiert und über den Wasserablauf ausgespült. Feinfilter 3 Dieser Filter fängt Schmutz und Lebensmittelreste im Sumpfbereich und verhindert, dass sich diese Verschmutzungen während des Spülzyklus wieder auf den Geschirrteilen absetzen.

Filterbaugruppe

Der Filter beseitigt Lebensmittelpartikel aus dem Waschwasser und ermöglicht so dessen Wiederverwendung für den Spülzyklus. Um beste Leistungen und Ergebnisse zu erzielen, muss der Filter regelmäßig gereinigt werden. Aus diesem Grund ist es vorteilhaft, größere im Filter aufgefangene Lebensmittelpartikel nach jedem Spülzyklus durch Ausspülen des halbrunden Filters und des Behälters unter fließendem Wasser zu entfernen. Ziehen Sie den Behältergriff nach oben, um den Filtereinsatz herauszuziehen.

WARNUNG:

• Der Geschirrspüler darf niemals ohne Filter betrieben werden.
• Ein unsachgemäßes Einsetzen des Filters kann die Leistung des Gerätes herabsetzen und Geschirrteile und Küchenutensilien beschädigen.

1 Open 2

Schritt 1: Filter gegen den Uhr- zeigersinn drehen.

Schritt 2: Filtereinheit herausdrehen.

ANMERKUNG:

Zum Herausziehen der Filtereinheit diese Schritte in der Reihenfolge 1-2 durchführen; zum Wiedereinsetzen der Filtereinheit diese Schritte in der Reihenfolge 2-1 durchführen.

• Prüfen Sie nach jeder Verwendung des Geschirrspülers die Filter auf Verstopfungen.
• Nach Abschrauben des Grobfilters kann das Filtersystem entnommen werden. Lebensmittelreste und die Filter unter fließendem Wasser reinigen.

ANMERKUNG: Das gesamte Filtersystem sollte einmal pro Woche gereinigt werden.

Reinigen des Filters

Verwenden Sie zur Reinigung des Grob- und des Feinfilters eine Reinigungsbürste. Setzen Sie die Fil- terteile wie in der Abbildung auf der letzten Seite dargestellt zusammen und setzen Sie die gesamte Gruppe wieder in den Geschirrspüler ein; dazu positionieren Sie den Filter in seinem Sitz und drücken ihn dann nach unten.

WARNUNG: Die Filter nicht zum Reinigen ausklopfen. Sie können sich sonst verformen, was die nigungsleistung des Geschirrspülers vermindern kann.

Pflege des Geschirrspülers

Das Bedienfeld kann mit einem leicht angefeuchteten Tuch gereinigt werden.

Nach dem Reinigen gründlich abtrocknen.

Verwenden Sie für die Außenflächen eine gute Gerätepolitur.

Verwenden Sie an keinem Teil des Geschirrspülers scharfe Gegenstände, Scheuerpads oder aggressive Reiniger.

Reinigung der Tür

Zum Reinigen der Türdichtung verwenden Sie nur ein weiches, mit warmem Wasser angefeuchtetes Tuch. Vermeiden Sie die Anwendung von Sprühreinigern, da diese zum Eindringen von Wasser in die Türverriegelung und in elektrische Komponenten führen können.

WARNUNG:

• Verwenden Sie zum Reinigen der Türverkleidung keine Sprühreiniger, da diese die Türverriegelung und elektrische Bauteile beschädigen können.
• Scheuernde Reinigungsmittel und einige Papiertücher dürfen nicht verwendet werden, da sie Kratzer oder Flecken auf der Edelstahloberfläche hinterlassen können.

Schutz gegen Gefrieren

Schützen Sie den Geschirrspüler im Winter gegen Frostschäden. Führen Sie nach jedem Spülzyklus folgendes durch:

1. Unterbrechen Sie die Stromversorgung zum Geschirrspüler.
2. Schließen Sie die Wasserversorgung und nehmen Sie den Wasserzulaufschlauch vom Wasserventil ab.
3. Lassen Sie das Wasser aus dem Zulaufschlauch und aus dem Wasserventil ab (Verwenden Sie einen Auffangbehälter für das ablaufende Wasser).
4. Schließen Sie den Zulaufschlauch wieder an das Wasserventil an.
5. Nehmen Sie den Filter aus dem Boden der Wanne heraus und entfernen Sie das Wasser im Sumpf mit einem Schwamm.

ANMERKUNG:

Wenn Ihr Geschirrspüler eingefroren ist, wenden Sie sich bitte an den Kundendienst.

Reinigung der Sprüharme

Die Sprüharme müssen regelmäßig gereinigt werden, da die Wasserenthärtungsschemikalien die Düsen und die Lager des Spürharmes verstopfen können. Zum Entfernen des oberen Sprüharmes die Mutter im Uhrzeigersinn abschrauben und den Arm abnehmen.

Zum Abnehmen des unteren Sprüharmes den Sprüharm nach oben abziehen. Die Arme in warmem Seifenwasser waschen; dabei die Düsen mit einer weichen Bürste reinigen. Gründlich abspülen und wieder einbauen.

Öffnen

Erhalten eines guten Betriebszustandes Ihres Geschirrspülers

- Nach jedem Spülen

Schließen Sie nach jedem Spülvorgang die Wasserversorgung zum Gerät und lassen Sie die Tür leicht geöffnet, damit keine Feuchtigkeit und keine Gerüche im Gerät verbleiben.

- Netzstecker ziehen

Vor der Durchführung von Reinigungs- oder Wartungsarbeiten immer den Netzstecker aus der Netzsteckdose ziehen.

- Keine Lösungsmittel oder scheuernde Reinigungsmittel

Zum Reinigen der Außenflächen und der Gummiteile des Geschirrspülers keine Lösungsmittel oder scheuernde Reinigungsmittel verwenden. Verwenden Sie ausschließlich ein mit warmem Seifenwasser angefeuchtetes Tuch. Zum Entfernen von Flecken von Innenflächen ein mit etwas Essig angefeuchtetes Tuch oder ein spezielles Produkt für die Reinigung von Geschirrspülern verwenden.

- Bei Nichtbenutzung über einen längeren Zeitraum

Es wird empfohlen, einen Spülzyklus mit leerem Geschirrspüler zu fahren, anschließend den Netzstecker zu ziehen, die Wasserversorgung zu trennen und die Tür des Gerätes leicht geöffnet zu lassen. Auf diese Weise werden die Türdichtungen geschont und es können sich im Gerät keine Gerüche bilden.

- Versetzen des Gerätes

Wenn das Gerät bewegt werden muss, versuchen Sie es in vertikaler Position zu tragen. Falls unbedingt erforderlich, kann das Gerät auf der Rückseite liegend bewegt werden.

- Dichtungen

In den Dichtungen klebende Speisereste sind häufig die Ursache für die Bildung unangenehmer Gerüche. Eine regelmäßige Reinigung mit einem feuchten Schwamm verhindert dies.

8. INSTALLATIONSANWEISUNG

ACHTUNG:

Die Montage von Rohren und elektrischen Ausrüstungen darf nur durch Fachpersonal erfolgen.

WARNING

Stromschlaggefahr! Vor der Installation des Geschirrspülers die Stromzufuhr abschalten. Andernfalls besteht Lebensgefahr sowie Stromschlaggefahr.

Vorbereitung der Installation

Die Einbauposition für den Geschirrspüler sollte sich in der Nähe der bestehenden Zulauf- und Ablaufleitungen sowie einer Netzsteckdose befinden. Eine Seite des Unterbaus sollte so gewählt werden, dass der Anschluss der Ablaufschläuche an den Geschirrspüler möglich ist.

ANMERKUNG: Überprüfen Sie die Vollständigkeit des mitgelieferten Installationszubehörs (Haken Frontblende, Schrauben). Lesen Sie die Installationsanweisungen sorgfältig durch.

Abbildung mit Abmessungen des Unterbaus und Einbauposition des Geschirrspülers

Die Vorbereitungen müssen vor dem Einbau des Geschirrspülers an seinen Einbauort durchgeführt werden.

1. Wählen Sie einen Platz neben dem Abfluss, um die Montage der Zu- und Ablaufschläuche zu erleichtern (s. Abb. 1).

2. Wenn der Geschirrspüler in der Ecke des Unterbaus montiert wird, muss genügend Platz zum Öffnen der Tür bleiben (s. Abb. 2).

[Abb. 1]

Abmessungen des Unterbaus: Weniger als 5 mm Platz zwischen Oberkante des Geschirrspülers und des Unterbaus und der zum Unterbau ausgerichteten Tür.

Eingänge für Stromversorgung, Wasserzu- und ablauf Platz zwischen Boden des Unterbaus und Fußboden 450 mm

[Abb. 2]
Mindestabstand bei geöffneter Tür

Abmessungen und Montage der Frontblende (Verwenden Sie die mitgelieferte Einbauschablone)

1. Die Frontblende kann gemäß Abb. 3 montiert werden. Die Dekor-Frontblende gehört nicht zum Lieferumfang.

[Abb. 3] Die Frontblende ist gemäß der Maße in der Abb. anzubringen (Einheit: mm)

439 416±0.2 390±0.2 287.5±0.2 A 710MAX 517 474.8 127 75±0.2 62 8- Ø 2 (Lochtiefe: 8) 2- Ø 2 (Lochtiefe: 8) 38 30 286 A 4- Ø 2 (Lochtiefe: 8) 2-Ø5.5 2-Ø11 5 20 (MAX) A-A A-A

1. Montieren Sie den Haken an die Frontblende und setzen Sie den Haken in die Außenfläche der Tür des Geschirrspülers ein (s. Abb. 4a).

Die Frontblende nach der Positionierung mit Schrauben auf der Außenfläche der Tür befestigen (s. Abb. 4b).

[Abb. 4a]

Montage der Frontblende

Montage der Frontblende

• Entfernen Sie die 4 kurzen Schrauben
• Befestigen Sie die Dekorblende mit den 4 langen Schrauben ein

4 kurzen Schrauben entfernen 4 lange Schrauben einsetzen

Einstellung der Türfeder-Vorspannung

Die Türfedern sind werksmäßig auf die richtige Vorspannung für die Außentür eingestellt. Wenn eine Frontblende eingebaut wird, muss die Vorspannung für die Tür geändert werden. Drehen Sie das Einstellstück über die Einstellschraube so, dass das Stahlkabel gespannt oder gelockert wird (siehe Abb. 5).

[Abb. 5]

Einstellung der Türfeder-Vorspannung

Die Spannung der Türfeder ist korrekt, wenn die vollständig geöffnete Tür waagerecht bleibt, sich jedoch durch leichte Berührung schließen lässt.

Anschluss des Ablaufschlauchs

Führen Sie den Ablaufschlauch in einen Ablauf mit einem Minestdurchmesser von 40 mm ein oder lassen ihn in den Ausguss laufen, wobei Sie darauf achten müssen, dass er nicht verbogen oder gequetscht wird. Der Abwasseranschluss muss sich in einer Höhe von 1000 mm (max.) vom Boden des Waschraums befinden. Der Wasserablaufschlauch ist mit einer Schlauchschelle zu sichern.

[Abb. 6]

Bringen Sie den Ablaufschlauch auf die Weise A oder B

Vorderseite Ablaufrohr Arbeitsplatte A B MAX 1000mm φ 40mm

Installationsschritte für den Geschirrspüler

1. Montieren Sie die Frontblende mit den mitgelieferten Klammern an die Außenseite der Tür des Geschirrspülers. Verwenden Sie dazu die Schablone für die Positionierung der Klammern (Abb. 7.1).

2. Stellen Sie die Vorspannung der Türfedern mit einem Innensechskantschlüssel ein, indem Sie die rechte und die linke Türfeder im Uhrzeigersinn drehen. Wird dies nicht durchgeführt, kann Ihr Geschirrspüler beschädigt werden (Abb. 7.2).

3. Schließen Sie den Zulaufschlauch an die Kaltwasserversorgung an.

4. Schließen Sie den Ablaufschlauch an.

5. Schließen Sie das Netzkabel an.

6. Befestigen Sie den Kondensationsstreifen unter der Arbeitsplatte (Abb. 7.3). Der Kondensationsstreifen muss bündig zur Arbeitsplattenkante sein.

7. Bringen Sie den Geschirrspüler an seine Einbauposition (Abb. 7.4).

8. Bringen Sie den Geschirrspüler in eine ebene Position. Die hinteren Füße können von der Vorderseite des Geschirrspülers aus durch Drehen der Schraube in der Mitte am Gehäuse eingestellt werden. Benutzen Sie dafür einen Sechskantschlüssel (Abb. 7.5A). Die vorderen Füße mit einem flachen Schraubenschlüssel verdrehen, bis der Geschirrspüler gerade steht (Abb. 7.5B).

9. Der Geschirrspüler muss an seiner Position befestigt werden. Hierzu gibt es zwei Möglichkeiten:

A. Wenn die Arbeitsplatte aus Holz ist, können Sie den Geschirrspüler mit zwei Holzschrauben an der Arbeitsplatte befestigen. Beachten Sie, dass die Tür beim Öffnen nicht die Arbeitsplatte berühren darf (Abb. 7.6).

B. Arbeitsplatte aus Marmor oder Granit - Den Bügel an der Seitenfläche des Geschirrspülers befestigen und den Geschirrspüler am Küchenmöbelgehäuse befestigen. Die Gummikappe auf die Schraube aufsetzen (Abb. 7.7).

[Abb. 71] Condensation Frontplatte ③ ④ ② ⑥ ⑦ A B ⑤

Um eine ordnungsgemäße Funktion der Körbe sowie eine einwandfreie Spülfunktion zu gewährleisten, muss der Geschirrspüler waagerecht stehen (Abb. 8).

1. Prüfen Sie, ob der Geschirrspüler waagerecht steht, indem Sie eine Wasserwaage auf die Tür und auf eine Korbschiene im Gerät stellen.

2. Der Geschirrspüler kann durch Einstellen der Füße ausgerichtet werden.

3. Achten Sie beim Ausrichten des Geschirrspülers darauf, dass dieser nicht umkippt.

[Abb. 8]

Einstellung der Füße waagerechte Ausrichtung

ANMERKUNG:

die Einstellhöhe der Füße beträgt max. 50 mm.

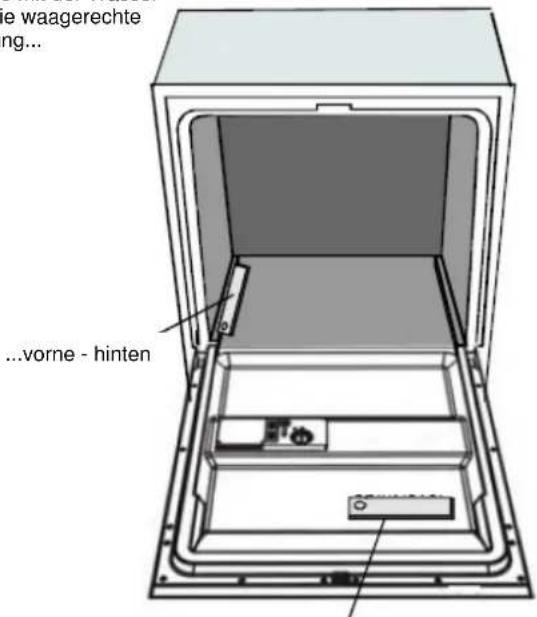

Prüfen Sie mit der Wasserwaage, die waagerechte Ausrichtung...

ie waagerechte ng... ...vorne - hinten

... seitlich

Anschluss an die Stromversorgung

WARNUNG: Zu Ihrer persönlichen Sicherheit:

• Mit diesem Gerät kein Verlängerungskabel und keinen Adapterstecker verwenden.
• Unter keinen Umständen den Erdanschluss vom Netzkabel abtrennen oder abschneiden.

Elektrische Anforderungen

Auf dem Typenschild finden Sie Informationen über die Anschlussspannung; schließen Sie den Geschirrspüler an eine entsprechende Stromquelle an. Die Anschlussspannung beträgt 220-240V. Die Steckdose an die das Gerät angeschlossen wird, muss mit 10-Ampere abgesichert sein.

Elektrischer Anschluss

Spannung und Frequenz der Stromversorgung müssen den Angaben auf dem Typenschild entsprechen. Der Netzstecker darf nur in eine ordnungsgemäß geerdete Netzsteckdose eingesteckt werden. Wenn die Netzsteckdose an die das Gerät angeschlossen werden soll, für den Netzstecker nicht geeignet ist, ersetzen Sie die Netzsteckdose. Verwenden Sie keine Adapter o. ä., da diese Überhitzungen und Brände verursachen können.

Erdungsanweisungen

Dieses Gerät muss geerdet werden. Bei einer Störung oder Fehlfunktion verringert die Erdung die Stromschlaggefahr, indem sie einen Weg mit dem geringsten Widerstand für den elektrischen Strom schafft. Dieses Gerät ist mit einem Kabel ausgestattet, das einen Geräteerdleiter und einen Erdstecker hat. Der Stecker muss in eine passende Steckdose gesteckt werden, die entsprechend den lokalen Gesetzen und Vorschriften installiert und geerdet ist.

WARNUNG:

• Ein unsachgemäßer Anschluss des Geräte-Erdungskabels kann zu einem elektrischen Schlag führen.
• Wenden Sie sich an einem qualifizierten Elektriker oder einen Kundendienstmitarbeiter, wenn Sie sich nicht sicher sind, ob das Gerät ordnungsgemäß geerdet ist.
• Verändern Sie den mit dem Gerät mitgelieferten Netzanschlussstecker nicht. Wenn der Netzstecker nicht richtig in die Netzsteckdose passt, lassen Sie durch einen qualifizierten Elektriker eine geeignete Netzsteckdose einbauen.

Wasseranschluss an die Kaltwasserleistung

Das Gerät muss mit einem neuen Anschluss-Set am Wasserhahn angeschlossen werden, der eine separate Abstellmöglichkeit hat. Keine alten Anschluss-Sets wiederverwenden.

Der Wasserdruck muss zwischen 0,04 MPa und 1 MPa betragen. Ist der Druck geringer, so wenden Sie sich bitte an einen Fachmann.

1. Wickeln Sie den Zulaufschlauch vollständig auf der Rückseite des Geschirrspülers ab.
2. Schrauben Sie den Wasserzulauf am Wasserhahn mit 3/4"-Gewinde an.
3. Drehen Sie das Wasser voll auf, bevor Sie den Geschirrspüler in Betrieb nehmen.

Hinweise zum Zulaufschlauch-Sicherheitssystem

Der Wasserzulauf ist doppelwandig. Dieses System garantiert die Absperrung des Wasserzulaufs bei Undichtigkeit des inneren Schlauches. Die Abschaltung des Wasserzulaufs führt über einen elektronischen Kontakt.

Abnehmen des Wasserzulaufschlauchs von der Wasserversorgung

1. Sperren Sie den Zulaufhahn ab.
2. Schrauben Sie den Sicherheits-Wasserzulaufschlauch vom Wasserhahn ab.

Kaltwasseranschluss

Schließen Sie den Kaltwasser-Zulaufschlauch an ein Anschlussstück mit 3/4"-Gewinde an; achten Sie dabei auf festen Sitz. Wenn die Wasserrohre neu sind oder längere Zeit nicht verwendet wurden, lassen Sie Wasser ablaufen, bis das nachströmende Wasser klar ist. Diese Vorsichtsmaßnahme ist erforderlich, um ein Verstopfen des Wasserzulaufs und Schäden am Gerät zu vermeiden.

Wasseranschluss an die Warmwasserleitung

Die Wasserversorgung zum Gerät kann auch an die Warmwasserleitung des Hauses angeschlossen werden (z. B. Zentralsystem, Heizungssystem), solange die Temperatur von 60°C nicht überschritten wird. Der Anschluss an die Warmwasserleitung muss genauso erfolgen wie der Anschluss an die Kaltwasserleitung.

WARNUNG: Um zu vermeiden, dass Wasser im Zulaufschlauch verbleibt, schließen Sie nach der

Verwendung den Haupthahn (nicht für Geräte ohne Zulaufsicherheitsschlauch).

Positionierung des Gerätes

Positionieren Sie das Gerät an den gewünschten Aufstellungsort. Die Rückseite des Gerätes sollte zur Wand stehen. Die Seiten sollten an angrenzenden Unterbauten oder Wänden stehen. Der Geschirrspüler ist mit Wasser-Zu- und -Ablaufschläuchen ausgerüstet, die rechts oder links vom Gerät verlegt werden können, um eine ordnungsgemäße Installation sicherzustellen.

Ablassen überschüssigen Wassers aus den Schläuchen

Wenn der Ablauf 1000 mm über dem Fußboden liegt, kann das überschüssige Wasser in den Schläuchen nicht direkt in den Ablauf abgelassen werden. In diesem Fall muss das überschüssige Wasser aus den Schläuchen in eine Schüssel oder einen geeigneten Behälter abgelassen werden, der unterhalb des Ablaufs steht.

Wasserablauf

Schließen Sie den Wasserablaufschlauch an. Der Ablaufschlauch muss ordnungsgemäß angeschlossen werden, um Wasserundichtigkeiten zu vermeiden. Der Wasserablaufschlauch darf nicht geknickt oder gequetscht sein.

Verlängerungsschlauch

Wenn Sie eine Verlängerung für den Ablaufschlauch benötigen, verwenden Sie nur einen ähnlichen Schlauch. Er darf nicht länger als 4 Meter sein; anderenfalls kann der Reinigungseffekt des Geschirrspülers reduziert werden.

Anschluss des Siphons

Der Abwasseranschluss muss sich in einer Höhe zwischen 400 mm (min.) und 1000 mm (max.) vom Boden des Waschraums befinden. Der Wasserablaufschlauch ist mit einer Schlauchschelle zu sichern.

Starten des Geschirrspülers

Vor dem Starten des Geschirrspülers sind folgende Dinge zu prüfen:

• Der Geschirrspüler steht waagerecht und ist ordnungsgemäß befestigt.
• Das Einlassventil ist geöffnet
• Die Anschlüsse der Zuleitungen dürfen keine Undichtigkeiten aufweisen.
• Die Kabel sind fest angeschlossen.
• Die Stromversorgung ist eingeschaltet.
• Die Zulauf- und Ablaufschläuche sind gesichert.
• Alle Verpackungsmaterialien und Broschüren müssen aus dem Geschirrspüler herausgenommen sein.

ACHTUNG: Dieses Handbuch nach der Installation bitte aufbewahren. Der Inhalt dieses Hand- es ist für die Anwender sehr hilfreich.

9. TIPPS ZUR FEHLERSUCHE

Bevor Sie den Kundendienst rufen

Sie brauchen den Kundendienst möglicherweise nicht zu rufen, wenn Sie diese Fehlersuchtabelle lesen.

	Problem	Mögliche Ursache	Abhilfe
Technische Probleme	Der Geschirrspüler startet nicht	Sicherung durchgebrannt oder Sicherungsschalter ausgelöst	Sicherung ersetzen oder Sicherungsschalter zurücksetzen. Alle Geräte, die sich mit dem Geschirrspüler den gleichen Stromkreis teilen, wegnehmen.
		Stromversorgung ist nicht eingeschaltet	Das Gerät muss eingeschaltet und die Tür sicher geschlossen sein. Der Netzstecker muss ordnungsgemäß in der Netzsteckdose stecken.
		Wasserdruck ist zu gering Die Wasserversorgung muss ordnungsgemäß angeschlossen und die Wasserzufuhr geöffnet sein.
		Die Geschirrspültür ist nicht richtig geschlossen	Tür fest verschließen und einrasten lassen.
	Das Wasser wird nicht abgepumpt	Knick im Ablaufschlauch Ablaufschlauch prüfen.
		Filter verstopft	Grobfilter prüfen.
		Küchenablauf verstopft	Küchenablauf prüfen, um sicherzustellen, dass das Wasser einwandfrei abfließt. Wenn der Küchenablauf verstopft ist, benötigen Sie möglicherweise einen Klempner anstelle des Kundendienstmitarbeiters.
Allgemeine Probleme	Schaum im Spülraum	Falsches Reinigungsmittel	Verwenden Sie nur spezielle Geschirrspüler-Reinigungsmittel. Bildet sich Schaum, öffnen Sie das Gerät und lassen ihn verdunsten. Geben Sie ca. 4l kaltes Wasser in den Spülraum. Schließen und verriegeln Sie das Gerät und starten Sie dann ein kurzes Spülprogramm, um das Wasser herauszupum-pen. Wiederholen Sie den Vorgang falls erforderlich.
		Klarspüler verschüttet Verschütteten Klarspüler immer sofort aufwischen.
	Spülraum innen fleckig	Reinigungsmittel mit Farbstoff wurde verwendet	Nur Reinigungsmittel ohne Farbstoff verwenden.
	Weißer Film auf Innenflächen	Mineralien aus hartem Wasser Verwenden Sie zur Innenraumreinigung einen feuchten Schwamm mit Reinigungsmittel speziell für Geschirrspüler; tragen Sie dabei Gummihandschuhe.
	Rost oder Flecken auf Besteck	Die betroffenen Gegenstände sind nicht rostfrei
		Nach Hinzufügen von Spülsalz wurde ein Programm nicht ausgeführt. Es sine Salzspuren in den Spülzyklus geraten	Nach dem Hinzufügen von Spülsalz immer ein kurzes Spülprogramm wählen, ohne dass sich Geschirr im Gerät befindet.
	Rost oder Flecken auf Besteck	Der Deckel der Wasserenthär- tungsvorrichtung ist locker	Den Verschlussdeckel prüfen. Die Befestigung muss ordnungsgemäß sein.
Geräusche	Klopfgeräusche im Spülraum	Ein Sprüharm schlägt gegen den Korb.	Programm anhalten und die Geschirrteile anders anordnen.
	Rattergeräusche im Spülraum	Geschirrteile liegen lose im Spülraum	Programm anhalten und Geschirrteile neu anordnen.
	Klopfgeräusche in der Wasserleitung	Kann durch die Installation oder den Querschnitt der Wasserleitungen hervorgerufen werden	Dies hat keinen Einfluss auf die Funktion des Gerätes. In Zweifelsfällen wenden Sie sich an einen qualifizierten Klempner.
Unbefriedi-gendes Spülergebnis	Die Teller sind nicht sauber	Die Teller wurden nicht richtig eingeräumt	s. Hinweise im Abschnitt „Beladen der Geschirrspülkörbe“.
		Das Programm war nicht kräftig genug	Wählen Sie ein intensiveres Programm s. „Programmspültabelle“.
		Es wurde nicht genug Reinigungsmittel freigesetzt	Verwenden Sie mehr Reinigungsmittel oder wechseln Sie das Reinigungsmittel.
		Die Sprüharme sind durch Geschirrteile blockiert	Geschirrteile so einstellen, dass die Sprüharme nicht behindert werden.
		Die Filterkombination im Boden des Spülraums ist nicht sauber oder nicht richtig eingesetzt. Dadurch können die Sprüharmdüsen blockiert werden	Die Filterkombination reinigen und/oder richtig einsetzen. Die Sprüharmdüsen reinigen s. „Reinigung der Sprüharme“.
	Trübungen auf Gläsern	Kombination aus weichem Wasser und zu viel Reinigungsmittel	Verwenden Sie weniger Reinigungsmittel, wenn Sie mit weichem Wasser spülen und wählen Sie zum Spülen von Gläsern den kürzesten Spülzyklus.
	Schwarze oder graue Flecken auf Tellern	Küchengeräte aus Aluminium haben an den Tellern gescheuert	Entfernen Sie die Flecken mit einem milden Scheuermittel.
	In den Behältern ist Reinigungsmittel übrig	Behältern durch Teller blockiert	Teller richtig anordnen.
Unbefriedi-gendes Trocknungs-ergebnis	Die Teller trocknen nicht	Falsch eingelegt	Den Geschirrspüler wie in der Bedienungsanleitung angegeben beladen.
		Zu wenig Klarspüler	Klarspülerdosierung erhöhen/Klarspüler-Behälter befüllen.
		Teller werden zu früh entnommen	Das Gerät nicht unmittelbar nach dem Spülen entleeren. Die Tür etwas öffnen, damit Dampf entweichen kann. Das Gerät erst entladen, wenn die Teller soweit abgekühlt sind, dass sie angefasst werden können. Zuerst den unteren Korb entladen. Auf diese Weise wird verhindert, dass Wasser aus dem oberen in den unteren Korb tropft.
		Falsches Programm gewählt	Bei einem kurzen Spülprogramm ist die Spültemperatur niedriger. Dadurch wird die Spülleistung herabgesetzt. Wählen
			Sie ein Programm mit langer Spülzeit.
		Verwendung von Besteck mit schlechter Beschichtung	Bei solchen Besteckteilen läuft das Wasser schlechter ab. Besteck- oder Geschirrteile dieser Art sind nicht spülmaschinengeeignet.

Fehlercodes

Bei einigen Fehlfunktionen zeigt das Gerät die folgenden Fehlercodes an, um Sie zu warnen:

Codes Bedeutungen Mögliche Ursachen
E1	Längere Zulaufzeit	Der Wasserhahn ist nicht geöffnet, der Wasserzulauf ist nicht frei oder der Wasserdruck ist zu niedrig.
E4	Überlauf Ein Element des Geschirrspülers ist undicht.
E8	Fehler der Steuerventile	Steuerventile im Wasserzulauf oder –ablauf gestört oder defekt.

WARNUNG:

• Bei einem Überlauf vor dem Verständigen des Kundendienstes den Haupthahn schließen.
• Wenn sich aufgrund einer Überfüllung oder eine kleinen Undichtigkeit Wasser im Gehäuseunterteil befinden sollte, dieses Wasser vor dem erneuten Starten des Gerätes entfernen.

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundendienst (s. Abschnitt „Garantiebedingungen / Kundendienst“).

Interessieren Sie sich für weitere Bomann-Produkte? Besuchen Sie doch einmal unsere Homepage unter:

www.bomann.de

10. TECHNISCHE DATEN

550(with the door closed) 448 815 1150 Höhe Breite Tiefe inkl. Kapazi

Höhe: 81.5 cm

Breite: 44.8 cm

Tiefe inkl. Tür: 55.0 cm

Kapazität: 10 Gedecke

Technische Daten für Haushaltsgeschirrspüler nach: Delegierte Verordnung (EU) Nr. 1059/2010

BOMANN
Modell	GSPE 871
Standardgedecke	10
Energieeffizienzklasse1	A++
Jährlicher Energieverbrauch2	211 kWh
Energieverbrauch des Standardreinigungsprogramms	0.75 kWh
Leistungsaufnahme im Aus-Zustand	0.45 W
Leistungsaufnahme im unausgeschalteten Zustand	0.49 W
Jährlicher Wasserverbrauch3	2.380 l
Trocknungseffizienzklasse4	A
Standardprogramm5	ECO 50°C
Programmlaufzeit des Standardprogramms	170 Min.
Luftschallemission	45 dB(A) re 1 pW
Bauart	Einbau, vollintegriert
Höhe	81.5 cm (+5 cm einstellbar)
Breite	44.8 cm
Tiefe (inkl. Anschlüssen)	55.0 cm
Nettogewicht	37.5 kg
Leistungsaufnahme	1930 W
Netzspannung / Frequenz	230 V / 50 Hz
Wasserdruck:	0.4-10 bar = 0.04-1 MPa

1) A+++ (höchste Effizienz) bis D (geringste Effizienz).
2) auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Gerätes ab.
3) auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Gerätes ab.
4) A (höchste Effizienz) bis G (geringste Effizienz).
5) Dieses Programm ist zur Reinigung normal verschmutzten Geschirrs geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Die Geräte entsprechen den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

– Niederspannung 2006/95/EC
– Elektromagnetische Verträglichkeit 2004/108/EC
- Ökodesign-Verordnung (EU) Nr. 1016/2010

Hinweis: Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge und Verschmutzung des Geschirrs, Wasserhäte, Spülmittelmenge etc. stark abweichen. Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.

11. GARANTIEBEDINGUNGEN / KUNDENDIENST

Wir gratulieren Ihnen zum neuen Gerät und wünschen Ihnen viel Freude daran.

Sollten Sie dennoch einmal einen Grund zu einer Reklamation erkennen, dann wenden Sie sich bitte an unsere Service Rufnummer 0180 - 5 22 58 99

Geben Sie im Falle einer Störung Ihre genaue Anschrift, Telefonnummer und den GERÄTETYP (vom Typenschild des Gerätes) an.

Eine genaue Fehlerbeschreibung erspart Ihnen und uns Zeit und Geld. Bei Sonderwünschen oder besonderen Fragen sprechen Sie mit der Kundendienstzentrale.

Bevor Sie den Kundendienst anfordern:

Kontrollieren Sie bitte, ob es sich nicht um einen Bedienungsfehler oder eine Ursache handelt, die mit der Funktion Ihres Gerätes nichts zu tun haben.

Bitte beachten Sie die Hinweise in der Bedienungsanleitung und prüfen Sie, ob:

• die Steckdose Strom hat, eventuell durch Anschluss eines anderen elektrischen Gerätes.
• der Stecker in Ordnung ist und derselbe fest in der Steckdose sitzt.

• der Wasserhahn geöffnet ist und Wasserdruck vorliegt.

• der Ablaufschlauch frei von Knicken ist und das Wasser freien Ablauf hat.

• die Tür des Gerätes fest geschlossen ist
• Energievorrat vorhanden ist (Gasflasche, Akku, usw.)

Garantiebedingungen für Elektro-Großgeräte

Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der gesetzlichen Gewährleistungsverpflichtung des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung für 12 Monate, Garantie für einwandfreies Material und fehlerfreie Fertigung.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation, sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Nur wenn durch Nachbesserung(en) oder Umtausch des Gerätes die herstellerseitig vorgesehene Nutzung endgültig nicht zu erreichen sein sollte, kann der Käufer aus Gewährleistung innerhalb von sechs Monaten, gerechnet vom Tag des Kaufes, Herabsetzung des Kaufpreises oder Aufhebung des Kaufvertrages verlangen. Schadenersatzansprüche, auch hinsichtlich von Folgeschäden, sind, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit beruhen, ausgeschlossen.

Bei unnötiger oder unberechtigter Beanspruchung des Kundendienstes berechnen wir das für unsere Dienstleistungen übliche Zeit- und Wegeentgelt. Reklamationen sind unmittelbar nach Feststellung zu melden.

Der Garantieanspruch ist vom Käufer, durch Vorlage der Kaufquittung, nachzuweisen. Diese Garantiezusage ist gültig innerhalb der Bundesrepublik Deutschland.

Kundendienstanschrift: Bundesrepublik Deutschland

Profectis Technischer Kundendienst

Profectis Technischer Kundendienst GmbH & Co. KG

Wertachstraße 35

D-90451 Nürnberg

www.profectis.de

Telefonische Auftragsannahme: 01805 - 22 58 99* werktags 08:00 bis 18:00 Uhr, samstags 09:00 bis 13:00 Uhr

Auftragsannahme per Fax : 01805 – 24 25 42*

Telefonische Auftragsannahme für Österreich: 0820 – 52 00 52

Sollten Sie einmal ein Ersatzteil benötigen, können Sie dies auch bei uns bestellen:

Tel: [phone]*

Fax [phone]*

(* 14 Cent/Min. aus dem deutschen Festnetz, max. 42 Cent/Min. aus dem Mobilfunknetz)

Stand 20.05.10

BOMANN®

C. Bomann GmbH

www.bomann.de
