BEDIENUNGSANLEITUNG GSPE 886 BOMANN

EINBAUH GESCHIRRSPÜLERESGSRSBEBE

Bedienungsanleitung/Garantie

InhaltInhalt

Einleitung Seite 3

Allgemeine Hinweise …… Seite 3

Spezielle Sicherheitshinweise für dieses Gerät ...... Seite 4

Auspacken des Gerätes …… Seite 5

Geräteausstattung Seite 6

Installation Seite 6

Vor der Erstinbetriebnahme Seite 10

Beladen der Geschirrspülmaschinenkörbe Seite 13

Starten eines Spülprogramms Seite 15

Reinigung und Pflege Seite 18

Störungsbehebung ...... Seite 20

Technische Daten Seite 22

Garantie / Kundendienst Seite 23

Entsorgung Seite 26

EinleitungEinleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

⚠️ WARNING:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEISHewTips und Informationen für Sie hervor.

Allgemeine Hinweise Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

i HINWEISHDIENWEISTellungen in dieser Bedienungsanleitung können vom Originalgerät abweichen.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand. eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern.
• Betreiben Sie das Gerät nicht beaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und ggf. das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

⚠️ WARNING:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses GerätSpezielle Sicher

• Die max. Anzahl der zu spülenden Gedecke beträgt 12.
- Dieses Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden wie beispielsweise
- in Personalküchen von Läden, Büros und anderen gewerblichen Bereichen.
- von Gästen in Hotels, Motels und anderen Wohneinrichtungen;
- in landwirtschaftlichen Anwesen.

- Das Gerät ist mit einem neuen Schlauchsatz an die Wasserversorgung anzuschließen; alte Schlauchsätze dürfen nicht wiederverwendet werden.

- Der höchstzulässige Wassereinlassdruck beträgt 1 Mpa.

- Der niedrigstzulässige Wassereinlassdruck beträgt 0.04 Mpa.

- Im Geräteboden befinden sich Ventilationsöffnungen (Modellabhängig). Diese dürfen z. B. durch Teppichboden nicht verstopft werden.

- Achten Sie auf eine ordnungsgemäße Beladung des Gerätes. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Beladen der Geschirrspülmaschinenkörbe“ dazu geben.

- Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen im Besteckkorb (Modellabhängig) mit der Spitze nach unten oder in waagerechter Lage in den Geschirrkorb gelegt werden.

- Lassen Sie die Gerätetür nicht offen stehen, da diese eine Stolpergefahr darstellt.

- Dieses Gerät kann von Kindernkähde Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gebrauchs Gerätes Getätteswiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinderkiedjönger sind als 8 Jahre, sind von dem Gerät fernzuhalten.
• Kinderkläufen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Bwaltzeg Wärften nicht durch Kinderkindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Auspacken des Gerätes Auspacken des Gerätes

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial und Kartonverpackung.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Händler.

HINWEISHINWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Pflege“ beschrieben zu säubern.

Geräte Aussstattungausstattung

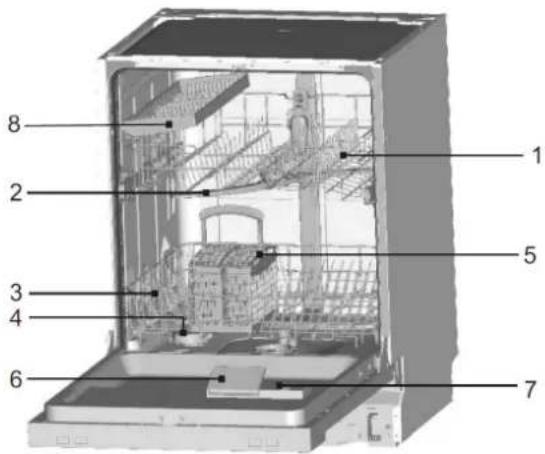

GeräteÜbersichtübersicht

1 2 3 4 5 6 7 8

1 oberer Geschirrkorb
2 Sprüharme
3 unterer Geschirrkorb
4 Salzbehälter (Wasserenthärtungsvorrichtung)
5 Besteckkorb
6 Reinigungsmittelbehälter
7 Klarspülerbehälter

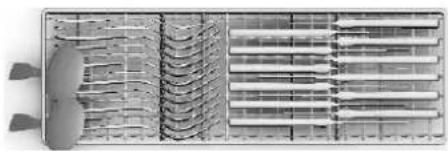

8 Besteckablage

LieferumfangLieferumfang

Besteckkorb, Besteckablage, Salz-Einfülltrichter, Ablaufschlauch-Aufhängung, Zulaufschlauch, Installations-material

Installationada

⚠️ WARNING:WARNUNG:

Bei der Installation darf das Gerät nicht mit dem Netzstrom verbunden sein. Anderenfalls besteht Lebensgebendesgebengefahr sowie Stromschlaggefahr Stromschlaggefahr

ACHTUNG:

Für einen ordnungsgemäßen Betrieb muss das Gerät fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss, sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen.

Aufstellung

• Der Aufstellungsort sollte sich in der Nähe des Wasser-Zu- und Ablaufs sowie einer vorschriftsmäßig geerdeten Netzsteckdose befinden. Richten Sie für das Kabel und die Schläuche einen Platz im Umbauschrank unter dem Spülbecken ein.
• Beachten Sie die erforderlichen Einbaumaße (siehe „Installationsschritte“).
• Achten Sie auf festen, waagerechten Stand des Gerätes. Falls das Gerät nicht waagerecht steht, stellen Sie die verstellbaren Standfüße entsprechend nach.
• Netzkabel und Wasserschläuche dürfen nicht geknickt oder gequetscht werden.
  • Vermeiden Sie eine Aufstellung:

- neben Heizkörpern, einem Herd, direkter Sonneneinstrahlung oder sonstigen Wärmequellen;

- an Orten, an denen eine hohe Feuchtigkeit auftritt (z. B. im Freien), da die Metallteile in solchen Fällen rostanfällig sind;

- an Orten, an denen die Temperatur unter den Gefrierpunkt sinken könnte. Setzen Sie das Gerät keinerlei Witterungseinflüssen aus:

- in der Nähe von flüchtigen und entflammbaren Materialien (z. B. Gas, Benzin, Alkohol, Lacken etc.).

Installationsschritte Installationsschritte

Kondensationsstreifen anbringen Kondensationsstreifen anbringen

Befestigen Sie den Kondensationsstreifen unter der Holz-Arbeitsplatte, um Beschädigungen durch aufsteigenden Wasserdampf zu vermeiden.

• Reinigen und trocknen Sie zuvor die betroffene Fläche der Arbeitsplatte gründlich.
• Nehmen Sie die Schutzfolie des Kondensationsstreifens ab und kleben Sie ihn bündig zur Arbeitsplattenkante.

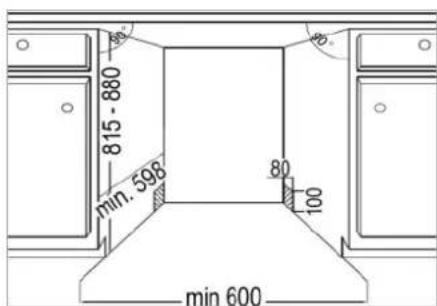

SchrankausschiffundGesäteabmesättungsluGeräteabme

Bereiten Sie den Ausschnitt im Umbauschrank gemäß der Maßskizze vor.

815 - 880 min. 598 80 100 min 600

Einheit: mm

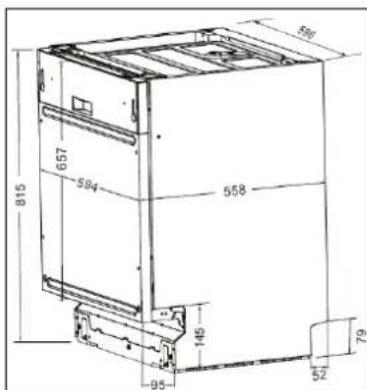

815 657 594 558 145 95 79 52 58

Wenn das Gerät in der Ecke des Unterbaus montiert wird, muss genügend Platz zum Öffnen der Tür verbleiben.

1 Küchenmöbel 2 Geschirrspüler 3 Gerätetür

Einheit: mm

Abmessung und Vorbereitung den Gichtblende Schuldeteiligung

Bereiten Sie die Holz- Sichtblende gemäß der Maßskizze vor.

• Markieren Sie die notwendigen Bohrungen. Überprüfen Sie diese mit einer Wasserwage.
• Bohren Sie Löcher von ∅ 2 mm und 10 mm Tiefe an den vormarkierten Positionen in die Blende. Überprüfen Sie vor dem Bohren die Möbelfront auf ausreichende Stärke.

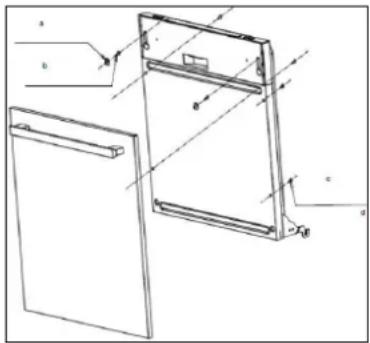

Befestigung der Befestigende Sichtblende

a Halterungen (2 Stck) b b 4 x 26 mm (2 Stck) c c 4 x 10 mm (2 Stck) d d 4 x 44 mm (4 Stck)

• Versenken Sie die Halterungen (aa) in die Bohrungen der Sichtblende und drehen Sie die Schrauben (b) ein.
• Haken Sie die Sichtblende mit den Halterungen in die vorgesehenen Aussparungen an der Gerätefront ein. Richten Sie die Blende und die Gerätefront aneinander aus.
• Entnehmen Sie die Schrauben (cc) auf der Türinnenseite.
• Befestigen Sie die Sichtblende, indem Sie die Holzschrauben (d) von der Türinnenseite eindrehen.

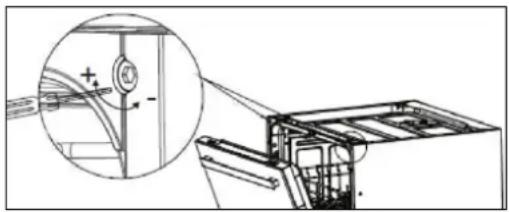

Einstellung der Türfedervorspannungstellung der Türfedervorspannung

Nach Befestigung der Frontblende muss die Türfedervorspannung entsprechend eingestellt werden.

• Drehen Sie die Stellschrauben wie erforderlich im oder gegen den Uhrzeigersinn. Das Stahlkabel spannt oder lockert sich.
• Überprüfen Sie die Türfederspannung. Bleibt die vollständig geöffnete Gerätetür in der Waagerechten, lässt sie sich jedoch leicht schließen, ist die Spannung korrekt eingestellt.
  Anderenfalls nehmen Sie die Einstellung erneut vor.

Anschluss an die Wasserversorgung Anschluss an die Wasserversorgung

Bringen Sie den Wasserzulaufschlauch, sowie den Wasserablaufschlauch ordnungsgemäß an. Befolgen Sie den Anweisungen, die wir Ihnen unten „Wasseranschluss“ dazu geben.

Installation an das Stromnetz Installation an das Stromnetz

Beachten Sie die Anweisungen, die wir Ihnen unter „Elektrischer Anschluss“ dazu geben.

Einstellen des Standfüßeder Standfüße

Bringen Sie das Gerät in seine ordnungsgemäße Position und achten Sie auf einen festen und waagerechten

Stand. Überprüfen Sie dies mit einer Wasserwage.

• Den hinteren Standfuß können Sie über eine Stellschraube (aa) mittig der Gerätesockelfront verstellen.
• Stellen Sie die vorderen Standfüße (bb) mit einem Schraubenschlüssel, bis der Geschirrspüler waagerecht steht.

Die maximale Einstellhöhe der Standfüße beträgt 70 mm.

Befestigung der Sockelleiste Befestigung der Sockelleiste

Passen Sie die Höhe der Sockelleiste der gewünschten Optik sowie einem reibungslosen Öffnen und Schließen der Tür an.

1 Bedienblende
2 Sichtblende
3 Fußleiste

Referenzabmessungen: Referenzabmessungen

Sichtblende Sockelle	Sockelleiste Sockelle
708 mm 75 mm
698 mm 85 mm
688 mm 95 mm
678 mm 105 mm
668 mm 115 mm
658 mm 125 mm

Befestigung Befest Geschirrspülers des Geschirrspülers

a 4 x 26 mm (4 Stck) b b Abdeckkappe (4 Stck)

Fixieren Sie das Gerät, indem Sie die beiliegenden Schrauben (a) von der Geräteinnenseite in die dafür vorgesehenen Bohrungen entsprechend eindrehen. Setzen Sie die Abdeckkappen (b) auf.

(Ist die Arbeitsplatte aus Mamor oder Granit, befestigen Sie das Gerät nur seitlich mit dem Umbauschrank.)

Wasseranschluss Wasseranschluss

△ ACHTUNG:

• Die Installation an die Wasserversorgung muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Das Gerät ist nicht für einen Warmwasseranschluss geeignet.
- Verwenden Sie die neue, mitgelieferte Schlauchgarnitur, um das Gerät an die Wasserversorgung anzuschließen. Keine alten oder gebrauchten Anschluss-Sets wiederverwenden.
- Wenn die Wasserleitung neu ist oder längere Zeit nicht verwendet wurde, stellen Sie vor Anschluss an das Wassernetz sicher, dass das Wasser klar und frei von Verunreinigungen ist.

Hinweise zum Zulaufschlauch-Sicherheitssystem

Das Sicherheitssystem besteht aus einem doppelwandigen Zulaufschlauch. Dieses System garantiert die Absperrung des Wasserzulaufs bei Undichtigkeit des inneren Schlauches. Die Abschaltung des Wasserzulaufs führt über einen elektronischen Kontakt.

Ein Zulaufschlauch-Sicherheitssystem können Sie bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de bestellen. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

Wasserzulaufschlauch anschließen (Kaltwasseranschluss)

i HINWEIS:

Der Wasserdruck muss zwischen 0.04 MPa und 1 MPa betragen. Bei höherem Wasserdruck: Druckminder-ventil vorschalten.

- Schließen Sie den Wasserzulaufschlauch an ein Wasserventil mit Zollgewinde 34 " an. Drehen Sie den Schlauch in Richtung des Schraubengewindes fest; achten Sie dabei auf festen Sitz.

- Schließen Sie das andere Ende des Zulaufschlauches am Zulaufventil auf der Geräterückseite an; achten Sie dabei ebenfalls auf festen Sitz.

Wasserablaufschlauch anschließen Wasserablaufschlauch anschließen

i HINWEISHINWEIS

Der Wasserablaufschlauch ist ca. 1.5 m lang und kann mit einem geeigneten Schlauch und Verbindungsstück auf max. 4 m verlängert werden.

△ ACHTUNG:ACHTUNG:

Um ein Zurückfließen von Schmutzwasser zu verhindern, darf das freie Schlauchende nicht unter den Wasserspiegel des Abflusses geraten.

- Schließen Sie den Ablaufschlauch an ein Ablaufrohr mit einem Minestdurchmesser von 40 mm an; alternativ kann der Ablaufschlauch an einem Spülbecken oder direkt am Abfluss befestigt werden.

a max 1000 mm min 120 mm min Ø 40 mm min 400 mm

• Stellen Sie in jedem Fall sicher, dass der Schlauch nicht verbogen oder gequetscht wird. Verwenden Sie dazu die mitgelieferte Ablaufschlauch-Aufhängung (a).
• Der Schlauch muss in einer Höhe von min. 400 mm und max. 1000 mm über dem Spülraumboden verlegt werden.
• Befestigen Sie den Schlauch sicher, um eine Lageveränderung und somit Wasseraustritt zu vermeiden.

Elektrischer Anschluss Elektrischer Anschluss

⚠️ WARNING:WARNUNG:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäßer Anschluss kann zu einem einklatischen Schlag führleischen Schlag
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Verändern Sie den mit dem Gerät mitgelieferten Netzanschlussstecker nicht. Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
- Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.

• Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.
• Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.
• Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Vor der Erstinbetriebnahme Vor der Erstinbetriebnahme

Bevor Sie Ihren Geschirrspüler zum ersten Mal verwenden: Bevor Sie Ihren Geschirrspüler zum ersten Mal verwenden:

A. Einfüllen von Salz in den Salzbehälter (Wasserenthärtungsvorrichtung)
B. Befüllen des Klarspülerbehälters

C. Reinigungsmittel einfüllen

ACHAONG:TUNG:

• Verwenden Sie ausschließlich Salz, Klarspüler und Reinigungsmittel für Geschirrspüler. Andere Produkte können das Gerät beschädigen.
• Beachten Sie grundsätzlich die Dosierung- und Lagerungsempfehlungen auf den Verkaufsverpackungen.

WARNUNG:WARNUNG:

Bewahren Sie Salz, Klarspüler und Reinigungsmittel für Kinder unzugänglich auf.

A. Einfüllen von Salz in den Salzbehälter. (Fistlerenthäßungsvderichstaltge) (Möteserenthärtungsvorrichtung)

Wasserenthärtungsvorrichtung Wasserenthärtungsvorrichtung

Die Wasserhärte ist regional unterschiedlich. Wenn hartes Wasser im Geschirrspüler verwendet wird, bilden sich Ablagerungen auf dem Geschirr und den Küchenutensilien. Das Gerät ist mit einer Wasserenthärtungsvorrichtung ausgerüstet, die mittels eines Salzbehälters Kalk und Mineralien aus dem Wasser entfernt. Ihr lokales Wasserwerk kann Sie über die Wasserhärte in Ihrem Gebiet informieren.

Einstellung des SalzverbrauchsEinstellung des Salzverbrauchs

Der Salzverbrauch kann gemäß Ihrer Wasserhärte eingestellt und auf diese Weise optimal reguliert werden.

• Schalten Sie das Gerät über die Power- Taste ein.
• Drücken Sie die „Startverzögerung“- Taste und halten Sie danach gleichzeitig auch die „Programm“-Taste für 5 Sekunden gedrückt. Ein Signal ertönt und das Display zeigt H.. an.
• Um jetzt die Wasserhärte zu verändern, drücken Sie die „Startverzögerung“-Taste.
• Durch wiederholtes drücken der „Starverzögerung“- Taste kann die Wasserhärte entsprechend verändert werden: H1->H2->H3->H4->H5->H6->H7.
• Durch Drücken der „Programm“-Taste wird die Wasserhärte gespeichert.

Folgende Einstellungen (Richtwerte) werden empfohlen:

Wasselnästehärtte			Einstellungen / Display-Einsteigungen
Range	°Clark*	mmol/l
soft	0 – 8	0 – 1.1	H0
soft	9 – 10	1.2 – 1.4	H1
medium	11 – 12	1.5 – 1.8	H2
medium	13 – 15	1.9 – 2.1	H3
medium	16 – 20	2.2 – 2.9	H4 (Werkseinstellung)
hard	21 – 26	3.0 – 3.7	H5
hard	27 – 38	3.8 – 5.4	H6
hard	39 – 62	5.5 – 8.9	H7

INWEIS: *°Clark: englischer Härtegrad

Salz einfüllenSalz einfüllen

△ ACHTUNG:ACHTUNG:

• Füllen Sie den Salzbehälter nur dann nach, wenn die Salz-Warnleuchte leuchtet.
• Beim Befüllen des Salzbehälters können Wasser und Salz austreten. Starten Sie ein Programm, unmittelbar nachdem Sie den Behälter befüllt haben, um Korrosionsschäden zu vermeiden.

• Nehmen Sie den unteren Geschirrkorb heraus und schrauben Sie den Deckel des Salzbehälters gegen den Uhrzeigersinn ab.
• Geben Sie mittels des beiliegenden Einfülltrichters ca. 1.2 kg Salz hinein.

- Füllen Sie den Behälter mit Wasser auf (nur vor der ersten Verwendung).

- Schrauben Sie nach dem Befüllen des Behälters den Deckel wieder fest auf.

- Je nach Salzauflösung, erlischt die Warnleuchte meist unmittelbar nach dem Befüllen.

B. Befüllen des Klarspülerbeßeltschädte Klarspülerb

Funktion des KlarspülersFunktion des Klarspülers

Der Klarspüler wird automatisch während des letzten Spülvorgangs zugegeben; er ermöglicht eine gründliche Spülung sowie eine flecken- und streifenfreie Trocknung.

Zeitpunkt zum Nachfüllen des Klarspülerbehältersechnellen des Klarspülerb

Solange die Klarspüler- Warnleuchte nicht aufleuchtet, können Sie die Menge des verbleibenden Klarspülers an der optischen Füllstandsanzeige (ID) neben dem Behälter abschätzen.

Wenn der Klarspülerbehälter voll ist, ist die Anzeige vollständig dunkel. Wenn die Menge an Klarspüler abnimmt, ändert sich die Größe des schwarzen Punktes auf der Füllstandsanzeige wie nachstehend dargestellt. Um Fleckenbildung zu vermeiden, sollte der Füllstand des Klarspülerbehälters nicht unter 14 fallen.

voll 34 voll 12 voll 14 voll - Nachfüllen leer

Einfüllen des KlarspülersEinfüllen des Klarspülers

- Drehen Sie zum Öffnen des Behälters den Deckel gegen den Uhrzeigersinn in die geöffnete Stellung (Pfeil links) und nehmen Sie den Deckel ab.

• Geben Sie Klarspüler in den Behälter; achten Sie dabei darauf, den Behälter nicht zu überfüllen. Die Dosierkammer des Klarspülers fasst etwa 140 ml.
• Setzen Sie vor dem Schließen der Gerätetür den Deckel in der geöffneten Stellung wieder auf und drehen Sie diesen im Uhrzeigersinn in die geschlossene Stellung (Pfeil rechts).

i HINWEIS:

Entfernen Sie verschütteten Klarspüler mit einem saugfähigen Tuch, um ein übermäßiges Schäumen beim nächsten Spülgang zu vermeiden.

Einstellung der KlasspflübergdosispiöhengeDosiermenge

Wenn sich Flecken bilden und das Geschirr schlecht trocknet, erhöhen Sie die Zugabemenge des Klarspülers. Sie können die Zugabemenge zwischen Stufe 1 (min.) und Stufe 6 (max.) einstellen.

Nehmen Sie den Deckel des Klarspülerbehälters ab und drehen Sie den Wahlschalter in die gewünschte Stellung. Die Werkseinstellung ist 5.

i HINWEISWEIS

Erhöhen Sie die Dosis, wenn sich nach dem Spülen Wassertropfen oder Kalkflecken auf dem Geschirr befinden sollten. Verringern Sie die Dosis, wenn sich auf dem Geschirr weißlich, klebrige Flecken bilden oder sich auf Glaswaren oder Messern ein bläulicher Film bildet.

C. Reinigungsmittel einfüllen Reinigungsmittel einfüllen

Funktion des ReinigungsmittelsFunktion des Reinigungsmittels

Die Reinigungsmittel mit ihren chemischen Zusätzen sind dazu erforderlich, Schmutz zu zersetzen und aus der Geschirrspülmaschine zu entfernen. Die meisten handelsüblichen, qualitativ hochwertigen Reinigungsmittel sind für diesen Zweck geeignet.

Reinigungsmittel Reinigungsmittel

Normalerweise sind neue, pulverförmige Reinigungsmittel phosphatfrei. In diesem Fall ist die Wasserenthärtungsfunktion des Phosphates nicht gegeben. Wir empfehlen, Salz in den Salzbehälter zu füllen, auch wenn die Härte des Wassers nur 6°dH beträgt. Falls Reinigungsmittel ohne Phosphat verwendet werden, treten bei Verwendung von hartem Wasser häufig weiße Flecken auf Geschirr und Gläsern auf. Verwenden Sie in diesem Fall mehr Reinigungsmittel, um bessere Spül- und Reinigungsergebnisse zu erzielen. Chlorfreie Reinigungsmittel haben nur eine geringe Bleichwirkung. Kräftige und farbige Flecken werden nicht vollständig entfernt. Verwenden Sie ein Spülprogramm mit einer höheren Temperatur.

Reinigungstabgatten (Tabs)

Geschirrspüler-Tabs verschiedener Hersteller lösen sich unterschiedlich auf. Es ist möglich, dass sie sich bei Programmen mit kurzer Laufzeit und niedriger Wassertemperatur nicht vollständig auflösen und somit nicht ihre volle Leistungsfähigkeit erreichen. Um eine vollständige Entfernung von Reinigungsmittelrückständen sicherzustellen, empfehlen wir Spülprogramme mit langen Laufzeiten und hoher Wassertemperatur zu wählen. Beachten Sie grundsätzlich die Herstellerangaben!

Einfüllen des ReinigungsmittelsEinfüllen des Reinigungsmittels

i HINWEISWEIS

• Füllen Sie nur unmittelbar vor einem Spülzyklus Reinigungsmittel ein, anderenfalls kann es feucht werden und sich nicht vollständig auflösen.
• In der „Spülprogrammtabelle“ finden Sie Mengenangaben des Reinigungsmittels für die jeweiligen Programme. Beachten Sie, dass je nach Verschmutzungsgrad und Wasserhärte Unterschiede möglich sind.
• Nach Beendigung des Spülzyklus muss der Reinigungsmittelbehälter leer sein.

Der Behälter muss vor dem Start jedes Spülzyklus, unter Berücksichtigung der Angaben in der „Spülprogrammtabelle“, befüllt werden.

Drücken Sie die Entriegelungstaste, um die Behälterklappe zu öffnen.

1 Kammer des Reinigungsmittels in Pulverform für den Hauptspülgang
2 Kammer des Reinigungsmittels für den Vorspülgang / Kammer für Reinigungsmittel in Tablettenform

Die Hauptspülgangkammer muss mindestens bis zur Markierung MIN (ca. 20 g) gefüllt werden. Geben Sie bei stark verschmutztem Geschirr eine zusätzliche Dosis Reinigungsmittel (ca. 5 g) in die Vorspülgangkammer.

Schließen Sie die Behälterklappe. Achten Sie darauf, dass die Klappe einrastet.

Beladen der GeschirrspülmaschinenkörbeBeladen der Geschirrspülmaschinenkör

△ ACHTUNG:ACHTUNG:

Spülen Sie nur solches Geschirr und Besteck im Geschirrspüler, welches ausdrücklich als „spülmaschinengeeignet“ gekennzeichnet ist.

i HINWEISWEIS

• Entfernen Sie grobe Speisereste und weichen Sie eingebrannte Essensreste ein. Vorspülen unter fließendem Wasser ist nicht zwingend notwendig.
• Überladen Sie Ihren Geschirrspüler nicht. Anderenfalls besteht das Risiko unzureichender Spülergebnisse und hoher Energieverbräuche.
• Sehr kleine Geschirrteile sollten nicht im Gerät gespült werden, da sie leicht aus den Körben fallen können.

Die folgenden BesteckDunbGeschirrteile sind für das Spülen mit dem Geschirrspülerund Geschirrteile sind für das Spülen

..nicht geeignet:icht geeignet:

• Bestecke mit Handstücken aus Holz, Porzellan oder Perlmutt
• nicht wärmebeständige Kunststoffteile
• ältere Bestecke mit geklebten, nicht temperaturbeständigen Teilen
• verklebte Besteck- oder Geschirrteile
• Zinn- oder Kupfergeschirr
• Kristallgläser
• Rostempfindliche Stahlteile
• Holzbretter
• aus Kunstfasern bestehende Gegenstände

..bedingt geeignet:

• einige Glassorten können nach einer größeren Anzahl von Spülgängen stumpf werden
• Silber- und Aluminiumteile verlieren tendenziell während des Spülens an Farbe
• glasierte Muster können bei häufigem Spülen ausbleichen

Empfehlungen zur Beladung

• Ordnen Sie empfindliche, leichte Geschirrteile wie Gläser, Kaffee- und Teetassen im oberen Korb an.
• Stellen Sie große Teile, die schwer zu reinigen sind, in den unteren Korb ein.

• Geschirrteile so einräumen, dass sie sicher stehen und nicht kippen können.

• Platzieren Sie die Teile so, dass die Sprüharme während des Spülens frei drehen können.

• Ordnen Sie alle Gefäße mit der Öffnung nach unten ein.
• Stellen Sie Teile mit Wölbungen oder Vertiefungen schräg ein, damit das Wasser ablaufen kann.
• Achten Sie darauf, dass Gläser einander nicht berühren.
• Geschirr- und Besteckteile nicht ineinander liegend oder einander überdeckend einstellen.
• Ordnen Sie Besteck im Besteckkorb ein.
• Lagern Sie lange, sowie scharfe Besteckteile waagerecht auf der Besteckablage oder im Geschirrkorb.

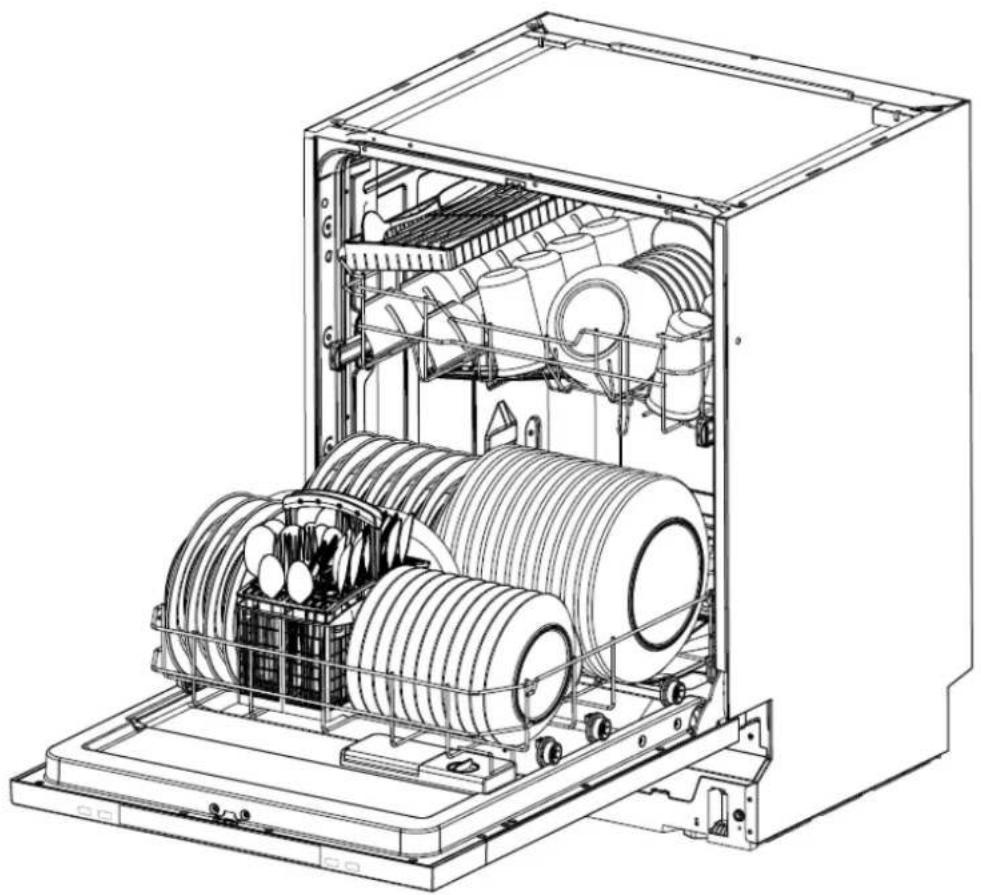

Methoden zum Beladen von NormgeschirrMethoden zum Beladen von Normgeschirr

Beladen des oberen KoFesben des oberen Ko

Im oberen Korb sollten lediglich kleine und mittelgroße Geschirrteile geladen werden. Räumen Sie z. B. Gläser, Tassen, Unterteller, kleine Schüsseln ein.

C Untertassen E

DD Schüssel F

E Schüssel G

F Schüssel H

Beladen des unteren Korbesladen des unteren Korbes

Aufgrund der besonders intensiven Reinigungswirkung des unteren Sprührarms ist der Korb für stark verschmutztes Geschirr geeignet. Räumen Sie z. B. Töpfe und Teller ein.

G Suppenteller

H Essteller

11 Desserteller

J Schale

Tassen- und Tellerhalterungen

Um eine bessere Anordnung für sperriges Geschirr zu schaffen, können die Tassen- (Oberkorb) sowie Tellerhalterungen (Unterkrob) eingeklappt werden. Heben Sie die Halterungen leicht an und klappen Sie sie nach unten ein.

Einstellung des oberen Korbes

Die Höhe des oberen Korbes kann durch Auflegen der Räder auf Schienen verschiedener Höhen eingestellt werden. Damit wird im oberen als auch im unteren Korb mehr Platz für große Geschirrteile geschaffen.

• Ziehen Sie die Korbführungen heraus.
- Entnehmen Sie den Korb aus den Führungen.
- Setzen Sie in die Führung, je nach gewünschter Einstellung, das obere oder untere Rollenpaar ein; die linke und rechte Seite müssen sich stets auf derselben Höhe befinden.

Besteck -Korb / -Ablage

WARNUNG: Verletzungsgefahr!

• Besteck darf nicht über den Besteckkorbboden herausragen.
• Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten in den Besteckkorb oder in waagerechter Lage in den Geschirrkorb bzw. auf die Besteckablage gelegt werden.

HINWEIS:

Falls notwendig, entnehmen Sie den Korb und/oder die Ablage, um Platz für große Geschirrteile zu schaffen.

BesteckkorbBesteckkorb

Der Korb ist mit Gittereinsätzen versehen, in die die Bestecke gleichmäßig verteilt und mit dem Handstück nach unten angeordnet werden.

BesteckablageBesteckablage

Verwenden Sie die Ablage im oberen Korb für lange Besteckarten, wie Vorlegebesteck, Salatbestecke und Küchenmesser.

Starten eines SpülprogrammsStarten eines Spülprogramms

Spülprögrämmtgberheabelle

Wählen Sie je nach Geschirrrart und Verschmutzungsgrad ein passendes Programm aus.

Programmgramm	ProgrammAusgahm Information	Programmablauf	Reinigungs-mittel Vor / Haupt (g)	Laufzeit (Min.)	Energie (kWh)	Wasser (L)
Intensiv	stark verschmutztes Geschirr, angetrocknete Speisereste	VorspülenHauptspülen (60°C)Spülen 1Spülen 2Spülen 3Trocknen	5/25(oder Tab)	194	1.2	15
ECO(*EN 50242)	Standardprogramm für normal verschmutztes Geschirr, tägliche Anwendung	VorspülenHauptspülen (46°C)SpülenTrocknen	5/25(oder Tab)	180	0.8	11
Leicht	leicht angetrocknete, haushaltsübliche Speiserückstände	VorspülenHauptspülen (46°C)SpülenHauptspülenTrocknen	5/20(oder Tab)	176	0.75	11.5
Glas	gering haftende, frische Speisereste	Hauptspülen (46°C)SpülenHeißspülenTrocknen	5/20(oder Tab)	135	0.7	8.5
60 Min	leicht verschmutztes Geschirr	Hauptspülen 1Hauptspülen 2Hauptspülen 3 (60°C)Trocknen	5/20(oder Tab)	60	0.9	9.5

Programmgramm	ProgrammProgszahlwahlInformationInformation	ProgrammablaufProgrammitteln/ForVorHaupth(g)upt	ReinigungsgungsLaufzeitzeit (Min.)	Energie (kWh)(kWh)	Wasser (L)
Schnell	schneller Spülgang, leichtverschmutztes Geschirrohne Trocknung	Hauptspülen (40°C)Hauptspülen	15	42	0.5
Vorspülen(Einwei-chen)	für Geschirr, welches spä-ter am Tag gespült werdensoll	Vorspülen	-	9	0.01

i HINWEIS:

*EN 50242: dieses Programm ist das Testprogramm und auf den kombinierten Energie- und Wasserverbrauch am effizientesten. Information für den Vergleichbarkeitstest:

Kapazität: 12 Gedecke; Position des oberen Korbes: untere Position; Klarspüler-Einstellung: 5

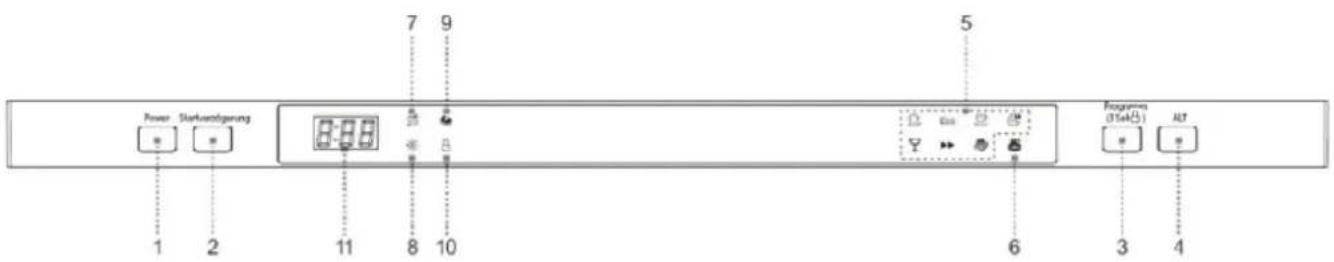

Bedienfeld

Power Startnichtigung 1 2 7 9 11 8 10 5 6 Programm (3x4) ALT 3 4

1 Power- Taste: zum Ein-/Ausschalten der Stromversorgung.
2 Startverzögerung: Taste zur Auswahl der Startverzögerung. (1-24 Std.)
3 Programmwahltaste: zur Auswahl des Spülprogramms.
Kindersicherung: wird aktiviert, wenn Sie diese Taste 3 Sekunden lang gedrückt halten.
Auf dem Display leuchtet 6 mal „LO“ auf.
4 ALT-Taste: durch Drücken dieser Taste können Sie das zusätzliche Programm „3 in 1“ oder „Dry+“ auswählen, das zugehörige Licht leuchtet auf.
5 Programm-Kontrollleuchte: zeigt das gewählte Spülprogramm an.
6 Dry+-Anzeige: eine erhöhte Temperatur während der finalen Trocknungsphase soll den Trocknunsprozess verbessern. Die Anzeige leuchtet auf, wenn die Funktion aktiviert ist.
7 Salz-Warnleuchte: leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss.
8 Klarspüler-Warnleute: leuchtet auf, wenn der Klarspülerbehälter aufgefüllt werden muss
9 3 in 1-Anzeige: leuchtet auf, wenn die 3 in 1-Funktion aktiviert ist.
10 Kindersicherungs-Leuchte: leuchtet auf, wenn die Kindersicherung aktiviert ist.
11 Display: zeigt Restlaufzeit, Fehlercodes und Vorlaufzeit an.

Starten eines Spülprogramms

• Die Wasserversorgung muss bis zum Höchstdruck geöffnet sein.

• Beladen Sie die Geschirrspülmaschinenkörbe.
• Füllen Sie Reinigungsmittel ein.
• Drücken Sie die POWER- Taste, um das Gerät einzuschalten.
• Wählen Sie das gewünschte Spülprogramm.
• Stellen Sie ggf. verfügbare Optionen ein (Modellabhängig).
• Drücken Sie die START/PAUSE- Taste und der Geschirrspüler startet.

ProgrammänderungProgrammänderung

△ ACHTUNG:ACHTUNG:

Eine Programmänderung sollte nur kurze Zeit nach Programmstart vorgenommen werden. Anderenfalls wurde möglicherweise schon Reinigungsmittel freigesetzt und Spülwasser bereits abgelassen.

• Um eine Programmänderung vorzunehmen, muss das Gerät aus und wieder eingeschaltet werden.
• Wählen Sie das gewünschte Programm und starten Sie einen Neubetrieb.

Geschirrteile vergessen einzuräumen? Geschirrteile vergessen einzuräumen?

⚠️ WARNING:WARNUNG:

Öffnen Sie die Tür während des Programmablaufs nur sehr vorsichtig. Es besteht die Gefahr, dass heißes Wasser aus dem Gerät spritzt.

Geschirrteile können solange der Reinigungsmittelbehälter noch nicht geöffnet hat, nachgeräumt werden.

• Drücken Sie die START/PAUSE- Taste, um den Betrieb anzuhalten. Sobald die Sprüharme angehalten haben, können Sie die Gerätetür vollständig öffnen.
• Stellen Sie vergessene Geschirrteile ein und schließen Sie die Gerätetür.
• Drücken Sie die START/PAUSE- Taste, nach etwa 10 Sekunden wird der Betrieb fortgesetzt.

ProgrammendeProgrammende

△ ACHTUNG:ACHTUNG:

Lassen Sie das Gerät nach Programmende noch etwas abkühlen, bevor Sie die Gerätetür öffnen. Damit vermeiden Sie, dass Dampf austritt und langfristig Schäden ggf. an Ihren Einbaumöbeln verursacht.

Am Ende des Spülgangs ertönen mehrere Signaltöne; danach geht das Gerät in den Standby-Modus über.

Abschaltenschalten

• Schalten Sie das Gerät über die POWER-Taste ab.
• Schließen Sie die Wasserversorgung!
• Geschirr nach dem Abkühlen entnehmen (siehe „Entladen der Geschirrspülmaschinenkörbe“).
• Lassen Sie die Gerätetür bis zum nächsten Spülgang leicht geöffnet, um Geruchsbildung zu vermeiden.
• Wenn das Gerät für einen längeren Zeitraum nicht benutzt wird:

- Gerät von der Stromversorgung trennen!

Entladen der Geschirrspülmaschinenkörbe Geschirrspülmaschinenkörbe

△ ACHTUNG:ACHTUNG:

Lassen Sie das Geschirr etwa 15 Minuten abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist stoßempfindlich.

i HINWEISWEIS

Nach Programmende können sich noch Wassertropfen im Geräteinneren befinden.

• Öffnen Sie die Gerätetür und ziehen Sie den zu entleerenden Korb heraus.
• Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, das Gerät von unten nach oben zu entleeren.

EnergiespartippsEnergiespartipps

• Verwenden Sie nach Möglichkeit den Geschirrspüler erst, wenn er voll beladen ist.
• Spülen Sie das Geschirr nicht vorab unter fließendem Wasser.
• Verwenden Sie das für die jeweilige Beladung am besten geeignete Spülprogramm.
• Führen Sie keinen Vorspülgang (Modellabhängig) durch, falls nicht zwingend erforderlich.

Reinigung und RiegeBiflegend

⚠️ WARNING:WARNUNG:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und von der Stromversorgung trennen.
• Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es reinigen.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Steiger Dampfeln zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

△ ACHTUNG:ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

i HINWEISWEIS

Verschmutzte Filter und verstopfte Sprüharme beeinträchtigen das Spülergebnis. Prüfen Sie die Filter und die Sprüharme regelmäßig und reinigen Sie diese, falls nötig.

FiltersystemFiltersystem

Das dreiteilige Filtersystem verhindert, dass größere Mengen an Speiseresten oder Fremdkörpern in das Spülsystem gelangen.

1. Hauptfilter: aufgefangene Lebensmittel- und Schmutzpartikel werden von einem Spezialstrahl auf dem Sprüharm pulverisiert und über den Wasserablauf ausgespült.

2. Grobilter: filtert größere Gegenstände wie Knochenstücke oder Glasscherben, die den Abfluss blockieren könnten.

3. Feinfilter: filtert Schmutz und Lebensmittelreste im Sumpfbereich und verhindert, dass sich diese Verschmutzungen während des Spülzyklus wieder auf den Geschirrteilen absetzen.

Reinigung Beinfiltersystemsdes Filtersystems

△ ACHTUNG:ACHTUNG:

• Der Geschirrspüler darf niemals ohne Filter betrieben werden.
• Ein unsachgemäßes Einsetzen der Filter kann die Leistung beeinträchtigen und das Gerät beschädigen.
• Klopfen Sie die Filter zur Reinigung nicht aus, um eine mögliche Verformungen der Filter zu vermeiden.

i HINWEISWEIS

Kontrollieren Sie nach jedem Spülen die Filter auf Rückstände.

• Drehen Sie die Filtereinheit (Grob-/Feinfilter) gegen den Uhrzeigersinn und nehmen Sie sie heraus.
• Lösen Sie den Grobfilter aus dem Feinfilter, indem Sie die Seitenhebel leicht zusammendrücken und ihn gleichzeitig nach oben heraus nehmen.
• Nehmen Sie den Hauptfilter nach vorne heraus.
• Entfernen Sie Lebensmittelreste und reinigen Sie die Filter unter fließendem Wasser. Verwenden Sie ggf. eine weiche Reinigungsbürste.
• Setzen Sie das Filtersystem ordnungsgemäß in umgekehrter Reihenfolge wieder zusammen und in seine vorgesehene Position. Fixieren Sie das gesamte System, indem Sie die Filter-einheit im Uhrzeigersinn festdrehen.

Reinigung der Sprüharme Reinigung der Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme blockieren. Kontrollieren Sie die Austrittsdüsen der Sprüharme regelmäßig auf Verstopfungen.

• Die Befestigungsmutter des oberen Sprüharmes abschrauben und den Arm nach unten abziehen.

• Nehmen Sie den unteren Sprüharm nach oben ab.
• Reinigen Sie die Sprüharme unter fließendem Wasser; verwenden Sie ggf. eine weiche Reinigungsbürste für die Düsen.
• Setzen Sie die Sprüharme wieder ein, bis sie hörbar einrasten. Drehen Sie die Mutter des oberen Armes fest.

Pflege des GeschirrspülersPflege des Geschirrspülers

△ ACHTUNG:ACHTUNG:

Verwenden Sie zum Reinigen der Türverkleidung keine Sprühreiniger, da diese die Türverriegelung und elektrische Bauteile beschädigen können.

• Reinigen Sie die Geräteaußenflächen sowie die Gummidichtung der Tür sorgfältig mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich mildes Reinigungsmittel.
• Zum Entfernen von Flecken im Geräteinneren ein mit etwas Essig angefeuchtetes Tuch oder ein spezielles Reinigungsmittel für Geschirrspüler verwenden. Wenn notwendig, Reinigungsmittel einfüllen und Gerät ohne Geschirr im Programm mit höchster Spültemperatur starten.
• Trocknen Sie die Geräteaußenflächen gründlich, bevor Sie das Gerät wieder in Betrieb nehmen.

Gefrierschutz Gefrierschutz

Sollte das Gerät außer Betrieb und Temperaturen unter null ausgesetzt sein, beachten Sie folgende Maßnahmen:

• Trennen Sie das Gerät vom Stromnetz.
- Schließen Sie die Wasserversorgung und nehmen Sie den Zulaufschlauch vom Wasserventil ab.
- Lassen Sie das Wasser aus dem Zulaufschlauch und aus dem Wasserventil ab.
- Schließen Sie den Zulaufschlauch wieder an das Wasserventil an.
- Nehmen Sie den Deckel des Salzbehälters ab und das Filtersystem heraus. Entfernen Sie das verbliebene Wasser im Sumpf mit einem saugfähigen Schwamm.

Störungsbehebung Störungsbehebung

Bevor Sie sich an den Kundendienst wenden oder einem Fachmann hinzu ruften

StörungStürsanche / Maßnahme	Ursache / MaßnahmeUrsache / Maßnahme
Gerät funktioniert bzw. startet nicht	Überprüfen Sie die Stromversorgung.Ist das Gerät eingeschaltet und die Tür sicher geschlossen?Wurde ein Programm gewählt?Ist die Wasserversorgung korrekt angeschlossen und die Wasserzufuhr geöffnet?
Wasser wird nicht abgepumpt	Überprüfen Sie den Ablaufschlauch.Sind die Filter oder der Küchenablauf blockiert?
Geräusche Ein Klickgeräusch	bei Öffnung des Reinigungsmittelbehälters ist normal.Achten Sie darauf, dass alle Geschirrteile im Geschirrspüler gesichert sind.Platzieren Sie die Teile so, dass die Sprüharme frei drehen können.
Schaumbildung Verwenden Sie	ausschließlich spezielles Geschirrspüler-Reinigungsmittel, um Schaumbildung zu vermeiden. Sollte dies eintreten, öffnen Sie die Tür und lassen Sie den Schaum entweichen. Geben Sie ca. 4 Liter kaltes Wasser in die Wanne.Starten Sie einen Spülgang, um das Wasser abzulassen.Wischen Sie überschüssigen Klarspüler immer sofort auf.
Teller und sonstiges Flach-geschirr nicht sauber	Wählen Sie ein stärkeres Programm.Achten Sie darauf, dass die Funktion der Dosierkammer für Reinigungsmittel und des Sprüharmes nicht durch große Geschirrteile blockiert wird.
StörungStürsache / Maßnahme	Ursache / MaßnahmeUrsache / Maßnahme
Flecken und Filmbildung auf Gläsern und Flachgeschirr	extrem hartes Wasser / geringe Einlasstemperatur / Überladung des Gerätes, inkorrekte Beladung / altes oder feuchtes Reinigungsmittel / leere Klarspüler-kammer / inkorrekte Reinigungsmitteldosierung
Fleckenbildung auf Glaswaren	Verwenden Sie bei weichem Wasser weniger Reinigungsmittel und wählen Sie den kürzesten Spülgang zur Reinigung und Spülung der Glaswaren.
Schwarze oder graue Flecken auf dem Geschirr	Die Geschirrteile standen mit Aluminiumteilen in Berührung. Verwenden Sie ein mildes Scheuermittel zur Beseitigung dieser Flecken.
Flecken auf der Innenwanne	Verwenden Sie ausschließlich Reinigungsmittel ohne Farbstoffe.
Gelber oder brauner Film im Geräteinneren	Tee- oder Kaffeerückstände: mit einer Lösung aus 1⁄2 Tasse Bleichmittel und 3 Tassen warmen Wasser können die Flecken von Hand entfernt werden.Bei stark eisenhaltigem Wasser, lassen Sie sich von Ihrem Wasserwerk einen Spezialfilter empfehlen.
Weißer Film im Geräteinneren	Mineralien in hartem Wasser: Verwenden Sie einen feuchten Schwamm mit Geschirrspüler-Reinigungsmittel. Tragen Sie dabei Gummihandschuhe.
Reinigungsmittelbehälter schließt nicht	Reinigungsmittelreste blockieren den Verschluss. Reinigen Sie den Behälter.
Reinigungsmittelrückstände im Behälter	Geschirrteile blockieren den Reinigungsmittelbehälter.
Unbefriedigendes Trocknungsergebnis	Inkorrekte Beladung / zu wenig Klarspüler / Geschirr wird zu früh entnommen / falsche Programmwahl / Verwendung von Besteck mit schlechter Beschichtung

FehlercodesFehlercodes

Bei einigen Fehlfunktionen zeigt das Gerät die folgenden Fehlercodes an, um Sie zu warnen:

Displayanzelge	Bedeutung Bedeugliche Ursach	Mögliche Ursach
E1 Tür geöffnet Die Tür steht	während des Spülvor-	gangs geöffnet
E2 Wasserzufluss	Wasserzufluss-Störung
E3 Wasserablauf	Wasserablauf-Störung
E4 Temperatursensor	Temperatursensor-Störung
E5 Überlauf / Leckage	Überlauf
E6 Wasserleckage	Wasserleckage
E7 Heizelement	Heizstörung
E8 Wasserumleitung-System	Wasserumleitung-System-Störung

△ ACHTUNG:

• Bei einem Überlauf vor dem Verständigen des Kundendienstes den Haupthahn schließen!
• Wenn sich aufgrund einer Überfüllung oder eine kleinen Undichtigkeit Wasser im Gehäuseunterteil befinden sollte, dieses Wasser vor dem erneuten Starten des Gerätes entfernen.

i HINWEISHINWEIS

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an ihren Fachhandel oder den Kundendienst (siehe „Garantie / Kundendienst“).

Technische DatenTechnische Daten

Elektrischer Anschluss / Wasseranschluss

Netzspannung: 220-240 V\~

Netzfrequenz: 50 Hz

Leistungsaufnahme: 1850 W

Absicherung: 10 A

Wasserdruck: 0.04 – 1 Mpa

Abmessung H x B x T / Gewichtung.H.x.B.x.T./.....wicht.....

Geräteabmessung: 81.5 x 59.6 x 55.8 cm

Nettogewicht: ......ca. 37.0 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Produkt: Prufodulationenifio Haushraßsgeschirfspölenstachstjelendnung (EU) Nr. 1059/2010 Verordnung (EU) Nr. 1059/2010

BrandBrand		BOMANN
Modell		GSPE 886
Standardgedecke		12
Energieeffizienzklasse1)		A++
Jährlicher Energieverbrauch2)	kWh	259
Energieverbrauch Standardreinigungszyklus	kWh	0.92
Leistungsaufnahme im Aus-Zustand	W	0.35
Leistungsaufnahme im unausgeschalteten Zustand	W	0.9
Gewichteter jährlicher Wasserverbrauch3)	L	3080
Trocknungseffizienzklasse4)		A
Standardprogramm, auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen5)		ECO
Programmdauer des Standardreinigungszyklus	Min	180
Dauer des unausgeschalteten Zustands	Min	-
Luftschallemission	dB(A) re1pW	47
Einbaugerät		•

1) A+++ (höchste Effizienz) bis D (geringste Effizienz).

2) Auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Gerätes ab.

3) Auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Gerätes ab.

4) A (höchste Effizienz) bis G (geringste Effizienz).

5) Dieses Programm ist zur Reinigung normal verschmutzten Geschirrs geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Hinweis zur Richtlinienkonformität Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät GSPE 886 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantie / KundendienstGarantie / Kundendienst

Garantiebedingungen Garantiebedingungen

1. Voraussetzung für unsere Garantieleistungen ist der Erwerb des Gerätes bei einem unserer Vertragshändler.
2. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten. Die Garantie beginnt mit dem Zeitpunkt der Übergabe, der durch die Rechnung, Lieferschein oder gleichwertiger Unterlagen nachzuweisen ist. In diesem Zeitraum erstrecken sich die Garantieleistungen über die Arbeitszeit, die Anfahrt und über die zu ersetzenden Teile. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen. Ist das Gerät zur gewerblichen Nutzung geeignet, leisten wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
3. Innerhalb der Garantiezeit werden Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen Einbauvorschriften und der Betriebsanleitung auf Fabrikations- oder Materialfehler zurückzuführen sind, durch Reparatur oder Austausch beseitigt.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung beruhen, durch unsachgemäßen Anschluss oder Installation, unsachgemäßer Behandlung, normale Abnutzung des Gerätes, höhere Gewalt oder sonstige äußere Einflüsse zurückzuführen sind. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas, Kunststoff oder Glühlampen. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch nicht autorisierte Dritte.
5. Transportschäden unterliegen nicht der Garantie und müssen unmittelbar nach Feststellung dem Verkäufer gemeldet werden.
6. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Die Garantie gilt nur für Geräte, welche sich im Bereich der Bundesrepublik Deutschland bzw. Österreich befinden.
7. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Garantießwärcklengabwicklung

In Falle eines technischen Defekts während oder nach der Garantiezeit wenden Sie sich bitte an unseren nachstehend genannten Servicepartner, um einen Termin für einen Technikereinsatz vor Ort zu vereinbaren. Bevor Sie den Kundendienst anfordern, kontrollieren Sie bitte, ob möglicherweise ein Bedienungsfehler oder eine andere Ursache der Grund der Funktionsstörung Ihres Gerätes ist.

Dem Kundendiensttechniker muss der freie Zugriff zu dem defekten Gerät ermöglicht werden. Eventuelle Kosten, die dadurch entstehen, dass ein freier Zugriff zu dem defekten Gerät nicht möglich ist, gehen zu Lasten des Verbrauchers.

Bei unnötiger oder unberechtigter Inanspruchnahme des Kundendienstes berechnet der Kundendienst dem Verbraucher das für die erbrachten Dienstleistungen angefallene Zeit- und Wegeentgelt.

Halten Sie zur Reparaturanmeldung bitte die folgenden Informationen bereit:

• Name und Anschrift
• Telefonnummer, möglichst Mobilfunknummer
  • Ggf. Faxnummer oder Emailanschrift
• Typenbezeichnung des Gerätes
• Kaufdatum
  • Name und PLZ des Händlers
• Fehlerbeschreibung und den ggf. angezeigten Fehlercode

EGS GmbHHEGS GmbH

Elektro Geräte Service

Dieselstraße 1, D-33397 Rietberg-Mastholte

Internet: www.egs-gmbh.de

Mail: [e-mail]

Telefonische Auftragsannahme und Ersatzteileverkauf: 02944.9716-790

Auftragsannahme und Ersatzteilbestellungen per Fax: [phone]

Werkstags montags bis donnerstags von 08.00 - 20.00 Uhr, freitags von 08.00 - 18.00 Uhr

Telefonische Auftragsannahme für Österreich:

0820.901 248*

(*aus dem österreichischen Telefonnetz max. 0,20 Euro/Min.)

Stand: 05/2014

EntsorgungEntsorgung

Bedeutung des Symbols „Mülltonne“ Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNUNG:WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

BOMANN®

C. Bomann GmbH. Bomann GmbH

www.bomann.dewww.bomann.de

Made in P.R.C.
