BEDIENUNGSANLEITUNG CW510-1 SMEG

1 HINWEISE ZUR SICHERHEIT UND ZUM GEBRAUCH....2
2 TECHNISCHE EIGENSCHAFTEN ....4
3 INSTALLATION UND AUFSTELLUNG 7
4 ANLEITUNGEN FÜR DEN TECHNIKER 8

4.1 Wasseranschluss....8
4.2 Stromanschluss....9
4.3 Gebrauch des Wasserentkalkers (nur für Modelle mit Entkalker) 12

5 EINSTELLUNG 14

5.1 Anzeige auf dem Display.... 14
5.2 Hinweis zur Anzeige der Temperaturen 14
5.3 Verfahrensweise für die Programmierung der Parameter 14
5.4 Modifizierbare Parameter 15
5.5 Zeitgrenzen für die Alarmaktivierung.... 15
5.6 Einstellung der Reiniger- und Klarspülerausgabe 16
5.7 Einstellung der Regenerationsfrequenz (nur bei Modellen mit Entkalker) ...... 17
5.8 Speicherprozedur 17
5.9 Parametertabelle.... 17

6 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTIONEN (TECHNIKER).... 18

7 ANLEITUNGEN FÜR DEN BENUTZER.... 19

7.1 Bedienfeld 19
7.2 Vor dem Spülen 19
7.3 Erster Gebrauch am Tagesbeginn (Spülbehälter und Boiler leer) 20
7.4 Programmwahl 21

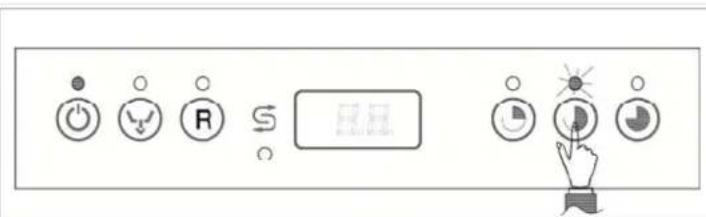

7.5 Programm ändern (nicht möglich bei schon gestartetem Programm)...... 21

8 WARTUNG UND REINIGUNG.... 24

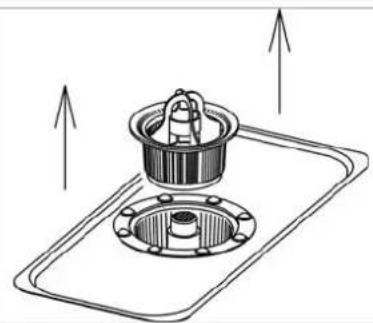

8.1 Tägliche Reinigung der Filter 24

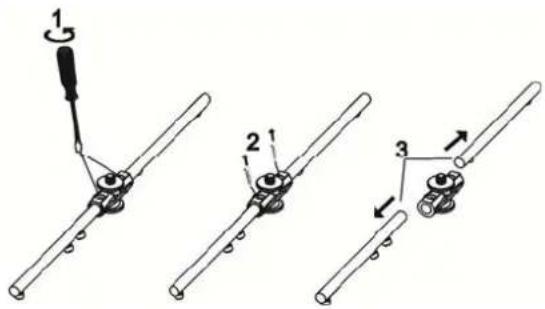

8.2 Regelmäßige Kontrolle der Sprüharme (wöchentlich) 24

8.3 Längerer Nichtgebrauch 25

9 PROBLEME UND FEHLFUNKTIONEN.... 26

10 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTIONEN (BENUTZER) 27

SMEG dankt Ihnen für die Wahl dieses Produkts.

Lesen Sie alle im Handbuch enthaltenen Anweisungen aufmerksam durch, um sich über die optimalen Bedingungen für den ordnungsgemäßen Gebrauch der Spülmaschine zu informieren.

TECHNISCHE ANLEITUNGEN

Sie richten sich an das Fachpersonal, das mit der Installation, der Inbetriebnahme, der Abnahme und eventuellen Kundendiensteingriffen betraut ist.

ANLEITUNGEN FÜR DEN BENUTZER

Sie umfassen die Hinweise zum Gebrauch sowie die Beschreibung der Bedieneinrichtungen und der richtigen Verfahrensweisen zur Reinigung und Wartung der Spülmaschine.

1 HINWEISE ZUR SICHERHEIT UND ZUM GEBRAUCH

	DIESES HANDBUCH IST INTEGRALER BESTANDTEIL DER SPÜLMASCHINE. ES MUSS SORGFÄLTIG IN DER NÄHE DES GERÄTS AUFBEWAHRT WERDEN.
	DIE AUFSTELLUNG, DIE AUSFÜHRUNG DER ANSCHLÜSSE, DIE INBETRIEBNAHME, DIE STÖRUNGSBEHEBUNG UND DER AUSTAUSCH DES NETZKABELS MÜSSEN VOM FACHMANN AUSGEFÜHRT WERDEN.
	DAS GERÄT MUSS IN DER VON DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN VORGESEHENEN WEISE GEERDET WERDEN.

DIE SPÜLMASCHINE IST AUSSCHLIESSLICH FÜR DEN GEWERBLICHEN GEBRAUCH BESTIMMT UND DARF NUR VON BEFUGTEM PERSONAL GEBRAUCHT WERDEN. SIE IST ZUM SPÜLEN VON GESCHIRR

(TELLER, TASSEN, SCHÜSSELN, BLECHE, BESTECK) UND ÄHNLICHEM IM GASTRONOMIE- UND KANTINENBEREICH BESTIMMT. SIE ENTSPRICHT DEN INTERNATIONALEN NORMEN ZUR ELEKTRISCHEN UND MECHANISCHEN SICHERHEIT (CEI-EN-IEC 60335-2-58/61770) UND ZUR ELEKTROMAGNETISCHEN VERTRÄGLICHKEIT

(CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN AN PERSONEN ODER SACHEN, DIE DARAUF ZURÜCKZUFÜHREN SIND, DASS DIE OBEN STEHENDEN VORSCHRIFTEN MISSACHTET, UNBEFUGTE ÄNDERUNGEN AN AUCH NUR EINEM TEIL VORGENOMMEN ODER NICHTORIGINALE ERSATZTEILE VERWENDET WURDEN.

DIESES GERÄT TRÄGT DIE KENNZEICHNUNG GEMÄSS DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE (WEEE).

INDEM SICH DER BETREIBER VERGEWISERT, DASS DIESES PRODUKT ORDNUNGSGEMÄSS ENTSORGT WIRD, TRÄGT ER DAZU BEI, EVENTUELLE NACHTEILIGE KONSEQUENZEN FÜR DIE UMWELT UND DIE GESUNDHEIT DER PERSONEN ZU VERHINDERN.

DAS GERÄT NACH DEN ÖRTLICHEN BESTIMMUNGEN ÜBER DIE ABFALLENTSORGUNG AUSSER DIENST STELLEN.

FÜR WEITERE INFORMATIONEN ZUR AUFBEREITUNG, RÜCKGEWINNUNG UND WIEDERVERWERTUNG DIESES PRODUKTS DIE ZUSTÄNDIGE ÖRTLICHE BEHÖRDE, DEN SAMMELDIENST FÜR HAUSMÜLL ODER DEN HÄNDLER, BEI DEM DAS PRODUKT ERWORBEN WURDE, KONTAKTIEREN.

	DAS SYMBOL DER DURCHGESTRICHENEN ABFALLTONNE AUF DEM PRODUKT ODER AUF DEN BEGLEITUNTERLAGEN GIBT AN, DASS DIESES PRODUKT NICHT ALS HAUSMÜLL ENTSORGT WERDEN DARF, SONDERN EINER GEEIGNETEN SAMMELSTELLE FÜR DIE WIEDERVERWERTUNG VON ELEKTRO- UND ELEKTRONIKGERÄTEN ÜBERGEBEN WERDEN MUSS.
	KEINE LÖSEMITTEL WIE ALKOHOL ODER TERPENTIN IN DAS GERÄT EINFÜLLEN, DA ES HIERDURCH ZU EINER EXPLOSION KOMMEN KANN. KEIN MIT ASCHE, WACHS ODER LACKEN VERSCHMUTZTES GESCHIRR IN DAS GERÄT LADEN.
	DIE SPÜLMASCHINE ODER TEILE VON IHR KEINESFALLS ALS LEITER, GESTELL ODER STÜTZE FÜR PERSONEN, TIERE ODER SACHEN VERWENDEN.WENN MAN SICH AUF DER GEÖFFNETEN GERÄTETÜR ABSTÜTZT ODER AUF SIE SETZT, KANN DIE SPÜLMASCHINE UMKIPPEN UND FOLGLICH ZU EINER GEFÄHRDUNG FÜR DIE PERSONEN WERDEN.DIE TÜR DER SPÜLMASCHINE NICHT OFFEN STEHEN LASSEN, UM ZU VERMEIDEN, DASS JEMAND DARÜBER STOLPERT.
	KEINESFALLS DAS WASSER TRINKEN, DAS NACH ABSCHLUSS DES SPÜLPROGRAMMS EVENTUELL IM GESCHIRR ODER IN DER SPÜLMASCHINE ZURÜCKGEBLIEBEN IST.
	DAS GERÄT EIGNET SICH NICHT FÜR DEN GEBRAUCH DURCH MINDERJÄHRIGE PERSONEN, DURCH PERSONEN MIT EINGESCHRÄNKTEN KÖRPERLICHEN, SENSORIELLEN ODER GEISTIGEN FÄHIGKEITEN ODER DURCH PERSONEN, DENEN ES AN DER HIERZU ERFORDERLICHEN ERFAHRUNG UND KENNTNIS MANGELT. DER GEBRAUCH DES GERÄTS IST DIESEN PERSONEN NUR UNTER DER AUFSICHT EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON ERLAUBT.

2 TECHNISCHE EIGENSCHAFTEN

		CW510M	CW-CWH 510D
Versorgungsspannung	V		400V 3N ~
Versorgungsspannung	V	230V 1N ~
Frequenz	Hz	50	50
Max. Leistungsaufnahme bei 400V 3N ~	kW		5.2
Max. Leistungsaufnahme bei 230V 1N ~	kW	3.5	3.7
Leistung Heizelement Boiler bei 400V 3N ~	kW		4.5
Leistung Heizelement Boiler bei 230V 1N ~	kW	2,8	3
Leistung Heizelement Spülbehälter	kW	0,8	0,8
Wasserversorgungsdruck	kPa (bar)	200-600 (2 ÷ 6)	200-600 (2 ÷ 6)
Wasserzulauftemperatur	°C	15°C – 60°C	15°C – 60°C
Wasserhärte (Modelle mit Entkalker)	°F	15°f-60°f	15°f-60°f
Wasserverbrauch pro Klarspülzyklus	l	3.2	3.2
Fassungsvermögen Boiler	l	6	6
Fassungsvermögen Spülbehälter	l	11	11
Dauer Standardzyklen bei Wasserzulauftemperatur 50°C	s	120/150/180	90/120/180
Geräuschpegel	dB(A)	< 70	< 70
Schutzart	IPX	4	4/5
Nettogewicht	kg	52	60/63/79
Netzkabeltyp	◀HAR▶	H07RN-F	H07RN-F
Sicherung	A	4	4

CW510 D		400V 3N ~		230V 1N ~
		C	S		C	C = Netzkabel S = Hauptschalter
	3.7kW	----	----	3.7kW	----
	5.2kW	5x2.5	16° 3P+N	5.2kW	5x2.5
CW510 M				230V 1N ~
				3.5kW	C	C = Netzkabel S = Hauptschalter
					----
					3x2.5

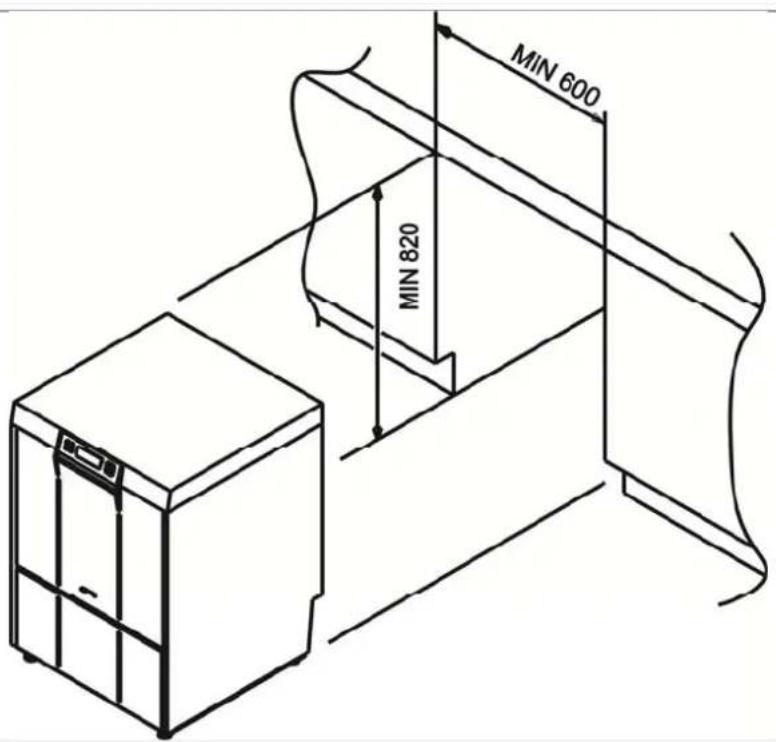

EINBAUMASSE

MIN 600 MIN 820

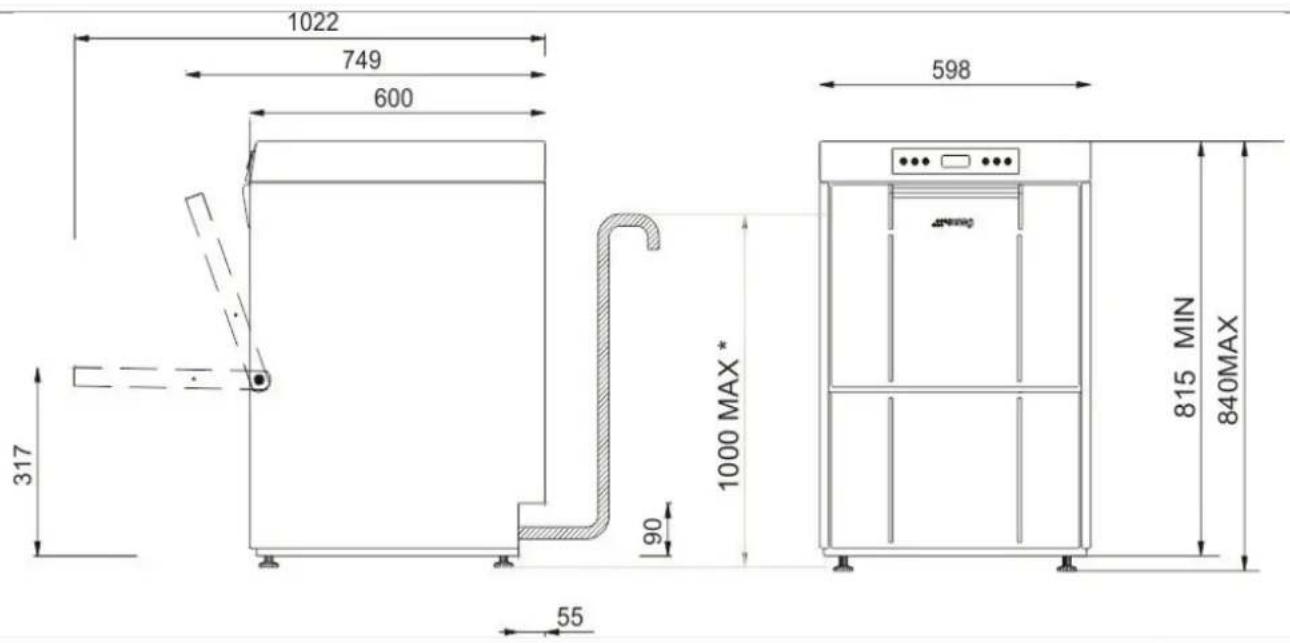

ABMESSUNGEN DER SPÜLMASCHINE UND ANSCHLUSSMASSE

(*ANM. – MASS "1000" MIT ASTERISK: max. 600 bei Siphon mit Ventil)

1022 749 600 598 317 90 1000 MAX * 55 815 MIN 840MAX

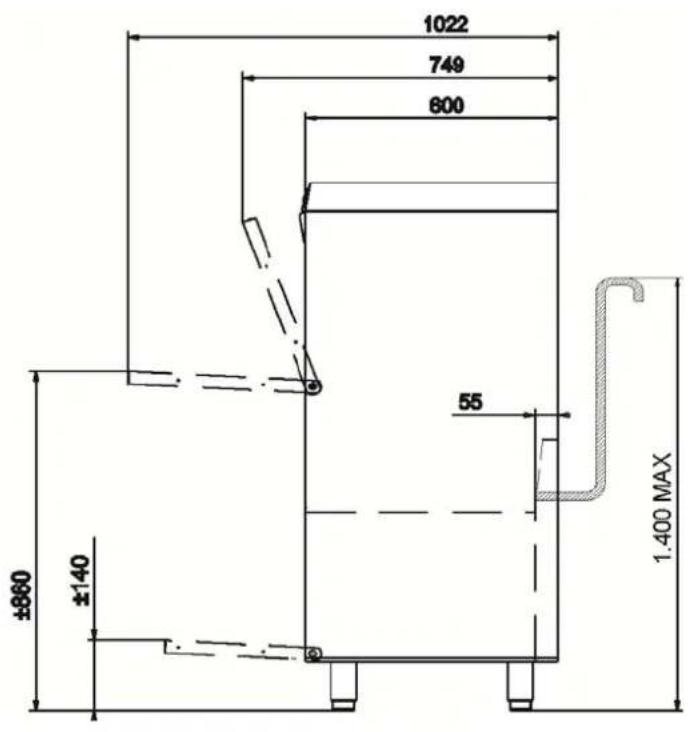

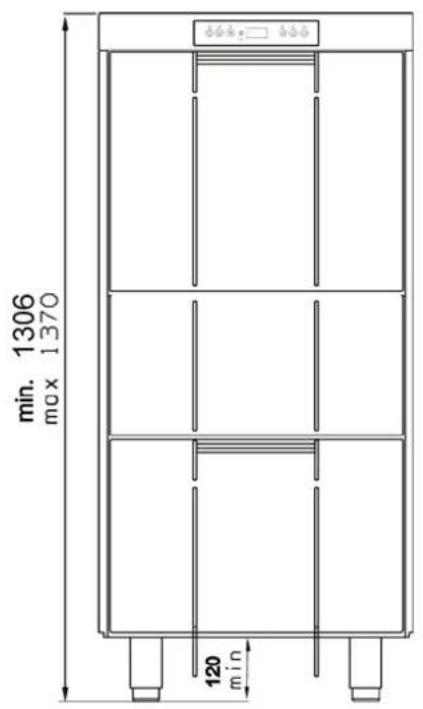

ABMESSUNGEN DER SPÜLMASCHINE UND ANSCHLUSSMASSE

(*ANM. – MASS "1400" MIT ASTERISK: max. 1000 bei Siphon mit Ventil)

1022 749 600 ±860 ±140 55 1.400 MAX

min. 1306 m0 x 1370 120 min

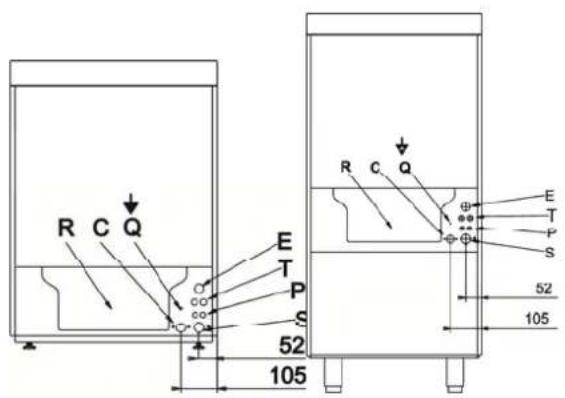

ZEICHENERKLÄRUNG

R	UNTERE RÜCKWAND
C	ZULAUFSCHLAUCH
Q ↓	POTENTIALAUSGLEICHSKLEMME
E	NETZKABEL
P	SCHLÄUCHE DER SCHLAUCHPUMPEN
S	ABLAUFSCHLAUCH
T	EINGANG NETZKABEL EXTERNER DOSIERER
M	KLEMMENLEISTE

3 INSTALLATION UND AUFSTELLUNG

INSTALLATION UND AUFSTELLUNG

Die Spülmaschine an den Aufstellort bringen, die Verpackung entfernen und sicherstellen, dass das Gerät und seine Komponenten unversehrt sind. Eventuelle Schäden müssen dem Spediteur schriftlich zur Kenntnis gebracht werden.

Die Verpackungselemente (Plastikbeutel, Polystyrol, Nägel usw.) dürfen nicht in der Reichweite von Kindern und Haustieren gelassen werden, da sie gefährlich sein können. Alle für die Verpackung verwendeten Materialien sind umweltverträglich. Sie können gefahrlos aufbewahrt oder zur Entsorgung zu einer geeigneten Sammelstelle gebracht werden. Die Komponenten aus Kunststoff, deren Recycling vorgesehen ist, sind wie folgt gekennzeichnet: PE Polyethylen: Außenhülle der Verpackung, Beutel der Betriebsanleitung, Schutzbeutel. PP Polypropylen: Umreifungsband. PS S expandiertes Polystyrol: Kantenschutzwinkel, Deckel der Verpackung. Die Teile aus Holz und Karton können nach den geltenden Bestimmungen entsorgt werden. Für die vorschriftsmäßige Entsorgung des außer Dienst gestellten Geräts sorgen. Alle Metallteile sind aus rostfreiem Stahl und ausbaubar. Die Kunststoffteile sind mit dem Symbol für das Material gekennzeichnet, aus dem sie bestehen.

AUFSTELLUNG:

Achtung: Die interne Anlage und die Räume, in denen Geräte für den Kantinenbetrieb installiert werden, müssen den geltenden Bestimmungen entsprechen.

Der Hersteller haftet nicht für direkte und indirekte Schäden an Personen oder Sachen, die auf die Missachtung der genannten Bestimmungen zurückzuführen sind.

Vor der Installation sicherstellen, dass sich in der Nähe keine bzw. nur angemessen geschützte Objekte oder Materialien befinden, die durch den Wasserdampf oder Spritzer der Spüllauge beschädigt werden könnten.

Die Spülmaschine am gewünschten Ort aufstellen und die Schutzfolie entfernen.

Die Spülmaschine (mit Hilfe einer Wasserwaage) mit den vier Stellfüßen so nivellieren, dass ihre Stabilität gewährleistet ist. Jede andere Lösung muss vom Hersteller genehmigt werden.

4 ANLEITUNGEN FÜR DEN TECHNIKER

4.1 Wasseranschluss

Anschluss von Wasserzulauf und ablauf

Die Wasserschläuche und das Netzkabel treten auf der Rückseite unten rechts aus. Den Wasserzulaufschlauch an einen Gewindeanschluss 34 " anschließen. Hierbei den beiliegenden Filter A einsetzen (bei den Modellen mit Aquastop-System ist der Filter fest mit der Überwurfmutter verbunden). Für den Anschluss ans Wassernetz nur neue Schläuche verwenden; alte oder gebrauchte Schläuche dürfen nicht verwendet werden.

Der dynamische Versorgungsdruck muss zwischen 2 und 6 bar betragen; wenn er höher ist, muss ein Druckminderer installiert werden. Bei einem Druck unter 2.5 bar ist unter Umständen der Einbau einer geeigneten Pumpe in die Spülmaschine erforderlich, um ihren optimalen Betrieb zu gewährleisten. Den technischen Kundendienst kontaktieren.

Es muss in jedem Fall ein Absperrhahn auf die Wasserzuleitung montiert werden. Der Hahn muss nach Abschluss der Installation bequem zugänglich sein. Er darf nicht hinter der Spülmaschine installiert werden. Die angegebene Dauer der Zyklen gilt für eine Versorgung mit warmem Wasser mit einer Temperatur von mehr als 50°C und weniger als 60°C Bei Versorgung mit kaltem Wasser verlängert sich die Zyklusdauer unter Umständen in Abhängigkeit von der Temperatur des zulaufenden Wassers.

Die Spülmaschine verfügt über eine Ablaufpumpe und ist für die Installation mit Wandablauf oder Bodenablauf vorgesehen.

Die maximale Höhe des Wandablaufs muss man dem Anschlussplan entnehmen (siehe TECHNISCHE EIGENSCHAFTEN).

Achtung: Sicherstellen, dass die Zu- und Ablaufschläuche nach der Installation nicht geknickt, verdreht oder gequetscht sind.

Bei Anschluss des Ablaufs an einen Siphon mit Ventil, reduziert sich die maximale Höhe des Ablaufs auf 600 mm.

4.2 Stromanschluss

	Der Stromanschluss der Spülmaschine und eventueller Zusatzgeräte muss von autorisiertem Fachpersonal in Einklang mit den geltenden Bestimmungen ausgeführt werden. Außerdem die technischen Anschlussvorschriften beachten.Die installierte Gesamtleistung ist auf dem Leistungsschild des Geräts angegeben.Es dürfen keine anderen Geräte zusammen mit der Spülmaschine geschützt werden.Der Betreiber muss einen vorschriftsmäßigen Hauptschalter und einen mit den Eigenschaften der Spülmaschine kompatiblen FI-Schalter auf die Stromversorgungsleitung installieren lassen.Diese Schalter müssen in der Nähe der Spülmaschine installiert werden, nach der Installation mühelos zugänglich sein und die vollständige Trennung vom Stromnetz unter den Bedingungen der Überspannungskategorie III garantieren.
	Achtung!!!Die Spülmaschine ist nur nach dem Ausschalten des Hauptschalters spannungsfrei.
	Das Gerät an das Potentialausgleichssystem des Installationsorts anschließen. Die Klemme ↓ für den Anschluss befindet sich rechts unten auf der Rückseite des Geräts.Der Schutzleiter (PE) ist grün-gelb, der Neutralleiter (N) ist blau und die Phasenleiter (L1, L2, L3) sind schwarz, grau und braun.Bei einphasigem Anschluss (230V-1N~) ist es erforderlich, dass der Netzanschluss mit einem Kabel ausgeführt wird, das mit einem vorschriftsmäßigen Stecker versehen ist.
	DER AUSTAUSCH DES NETZKABELS MUSS VOM HERSTELLER ODER VON EINEM AUTORISIERTEN KUNDENDIENSTZENTRUM AUSGEFÜHRT WERDEN, UM GEFAHREN JEDER ART AUSZUSCHLIESSEN.

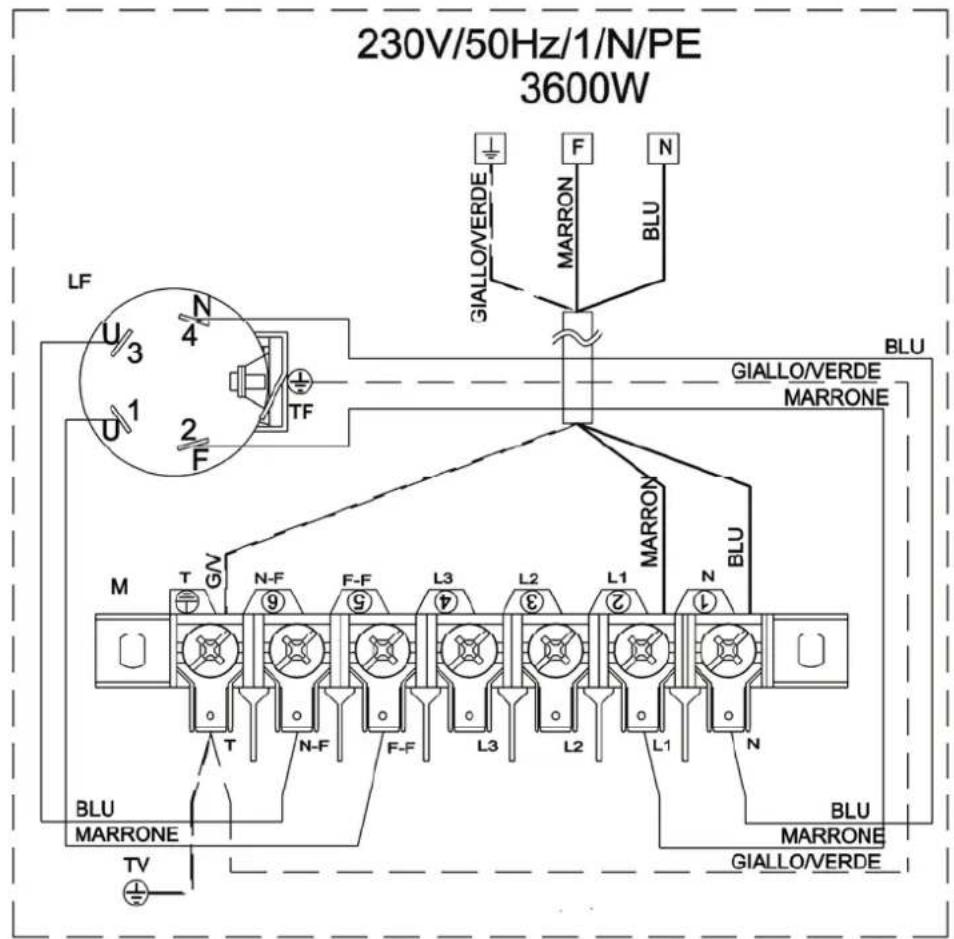

Schematische Phase elektrische CW510

230V/50Hz/1/N/PE 3600W LF U3 N 4 U1 2 F TF GIALLO/VERDE F N MARRON BLU BLU GIALLO/VERDE MARRONE M T G N N-F F-F L3 L2 L1 N T N-F F-F L3 L2 L1 N BLU MARRONE TV BLU MARRONE GIALLO/VERDE

Konfigurierbare einphasige Drei-Phasen-Schaltplan cw510

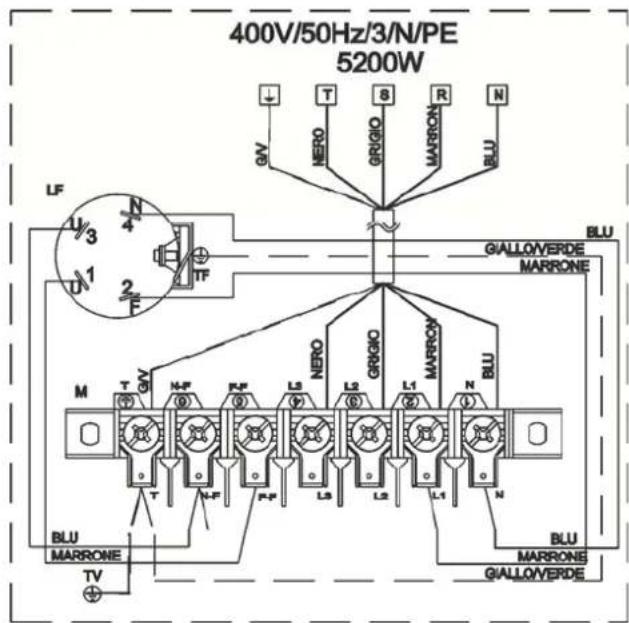

400V/50Hz/3/N/PE 5200W LF N 3 1 2 F GFV T S R N NERO GRIGO MARRONE BLU GIALLOVERDE MARRONE M T GFV N-F P-F L3 NERO GRIGO L1 MARRONE BLU T N-F P-F L3 L2 L1 N BLU MARRONE TV GIALLOVERDE

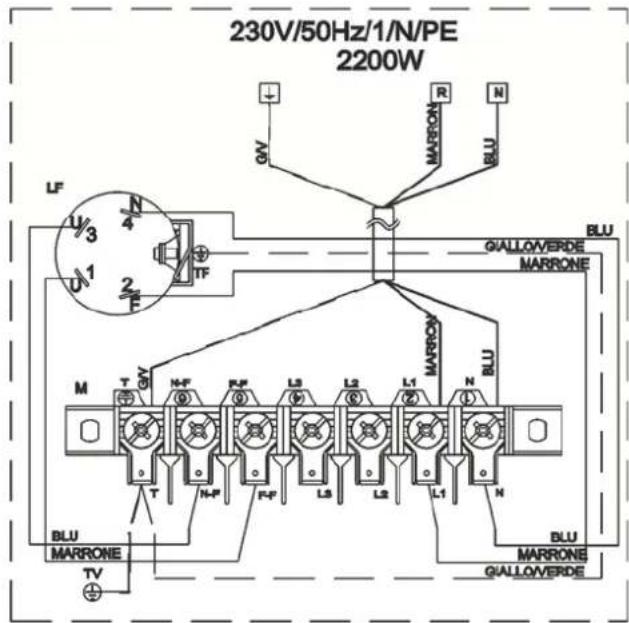

230V/50Hz/1/N/PE 2200W LF N 4 U1 2 F TF M T G N-F P-F L3 L2 L1 N BLU MARRONE TV T N-F F-F L3 L2 L1 N BLU MARRONE QIALLOVERDE MARRONE QIALLOVERDE

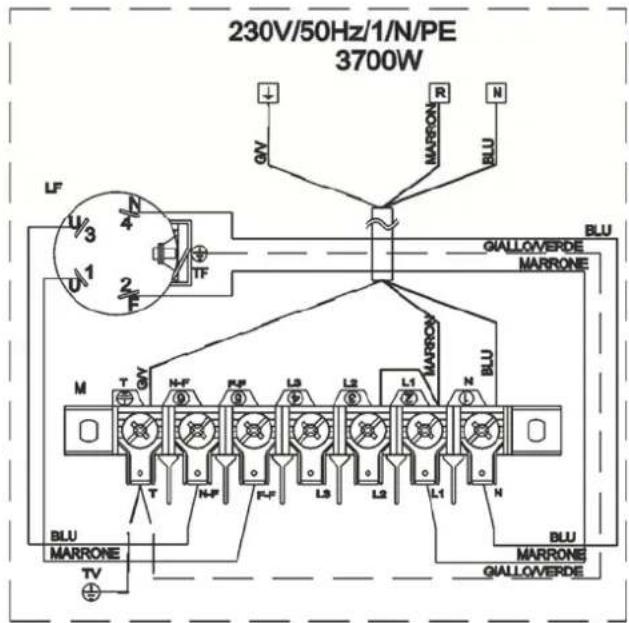

230V/50Hz/1/N/PE 3700W LF N 4 U1 2 F TF QV R N MARRONE BLU GIALLOVERDE MARRONE M T QV N-F P-F L3 L2 L1 N MARRONE BLU T N-F F-F L3 L2 L1 N BLU MARRONE QIALLOVERDE TV

Erste Inbetriebnahme

Das elektrische Schutzsystem muss vor der Inbetriebnahme einer Funktionsprüfung unterzogen werden.

Die Installation muss von einem Fachmann ausgeführt und/oder überprüft werden, der die erste Inbetriebnahme und die Einweisung in die Funktionsweise der Spülmaschine besorgt.

Vorbereitung für den Gebrauch (Wichtig!)

Der Klarspülerdosierer ist stets vorhanden, der Reinigerdosierer hingegen nur bei einigen Modellen.

Wenn beide Dosierer vorhanden sind, die externen Reiniger- und Klarspülerbehälter positionieren und die zugehörigen Saugschläuche, die sich auf der Rückseite des Geräts befinden, in sie einführen. Roter Schlauch: Reiniger

Blauer Schlauch: Klarspüler

PESO FILTRO

Vor dem Einführen der Schläuche in die Behälter an ihren Enden das Gewicht (damit sie am Behälterboden ansaugen) und den Filter anbringen, wie es in der Abbildung zu sehen ist.

Wenn der Reinigerdosierer nicht vormontiert ist, kann man ihn später installieren, in dem man den entsprechenden Montagesatz bestellt.

Alternativ kann man einen externen Dosierer anschließen. Für seinen elektrischen Anschluss muss man ein Kabel 2x0,5 mm des Typs H05 RN-F durch die im Plan TECHNISCHE EIGENSCHAFTEN angegebene Öffnung führen und nach dem Schaltplan, der der Spülmaschine beiliegt, anschließen.

Der Dosierer muss eine Nennspannung von 230V/50 Hz und eine maximale Leistungsaufnahme von 15 W haben.

Den externen Reinigerdosierer über den o.g. roten Schlauch an die Spülmaschine anschließen.

4.3 Gebrauch des Wasserentkalkers (nur für Modelle mit Entkalker)

Der im Wasser enthaltene Kalk (Wasserhärte) verursacht weißliche Flecken auf dem trockenen Geschirr und bewirkt, dass das Geschirr mit der Zeit matt wird. Die Spülmaschine ist mit einem automatischen Wasserentkalker ausgestattet, der dem Wasser mit Hilfe eines speziellen Regeneriersalzes die härtenden Substanzen entzieht.

Beim ersten Gebrauch der Spülmaschine muss man zusätzlich zum Salz auch einen Liter Wasser in den Salzbehälter einfüllen.

Nach dem Befüllen des Salzbehälters stets den Deckel sorgfältig schließen.

Die Spüllauge darf nämlich nicht in den Salzbehälter gelangen, da hierdurch der Betrieb der Wasseraufbereitungsanlage beeinträchtigt würde.

In diesem Fall verliert die Garantie ihre Gültigkeit.

WICHTIG:

Immer wenn man einen anderen Typ von Reiniger oder Klarspüler zu verwenden beabsichtigt, IST ES UNBEDINGT ERFORDERLICH, die Schlauchpumpen zu spülen, indem man die externen Saugschläuche einige Zyklen in Wasser eintaucht.

Ausschließlich spezifische Produkte für Geschirrspülmaschinen verwenden.

Die Missachtung dieser Vorschrift führt zum Erlöschen der Garantie des Wasserkreislaufs des Geräts.

Es wird empfohlen, alle 12 Monate oder 15.000 Spülzyklen den inneren Schlauch der Reinigerpumpe durch den Kundendienst auswechseln zu lassen und hierbei die Funktionsfähigkeit der Klarspüler-Membranpumpe prüfen zu lassen.

5 EINSTELLUNG

Einstellung

Während der ersten Inbetriebnahme die nachstehend angegebenen Funktionen/Parameter einstellen:

Bei der ersten Installation kann eine Reihe von Vorgängen ausgeführt werden, die die Anpassung der Spülmaschine an die Anforderungen des Benutzers gestatten. Zum Ändern der Parameterwerte wie nachstehend angegeben verfahren.

5.1 Anzeige auf dem Display

Die zwei grünen Ziffern stellen die folgenden Informationen bereit:

- Spülmaschine ausgeschaltet, aber unter Spannung: alle Dezimalpunkte der zwei Ziffern

- Spülmaschine eingeschaltet: Temperatur des Boilers

• Spülphase: Temperatur des Spülbehälters

- Pausenphase: Temperatur des Boilers

- Klarspülphase: Temperatur des Boilers

- Programmierphase: Siehe das Kapitel zur Programmierung der Parameter.

- Fehlermeldung: Siehe das Kapitel zu den Fehlermeldungen.

5.2 Hinweis zur Anzeige der Temperaturen

Die vom Fühler gemessenen Temperaturen von Boiler und Spülbehälter werden augenblicklich angezeigt. Doch wegen der Wärmeträgheit des Fühlers bzw. seiner Halterung wird erst 1 Minute nach der Ausschaltung des Heizelements die tatsächliche Temperatur angezeigt.

5.3 Verfahrensweise für die Programmierung der Parameter

Zum Aufrufen des Programmiermenüs wie folgt verfahren:

1) Die Spülmaschine mit der Taste (Ein-Aus) ausschalten.
2) Innerhalb von 6 Sekunden nach dem Ausschalten die Taste P1 7-mal drücken (Spülzyklus KURZ). In jedem Fall die 6 Sekunden verstreichen lassen; anschließend erscheint auf dem Display die Anzeige P0.
3) Mit der Taste P1 den zu ändernden Parameter wählen.
4) Die TASTE ABPUMPEN drücken, um den zu ändernden Parameter anzuzeigen.
5) Den Parameter mit der Taste P1 ändern.
6) Die Änderung mit der Taste ABPUMPEN bestätigen.
7) In derselben Weise die anderen zu ändernden Parameter wählen und wie oben beschrieben verfahren.
8) Nachdem alle Parameter der Spülmaschine eingestellt wurden, zum Beenden die Taste Ein-Aus drücken.

5.4 Modifizierbare Parameter

In dieser Tabelle sind die Parameter für die Wahl des Modells oder der Zyklus- und Temperatur-Optionen aufgeführt.

F/M	ID	Beschreibung	510M	510D	Anmerkungen
M	P0	Maschinentyp	02	03	KonstruktionsvarianteNicht ändern.
F	P1	Maschinenmodell	02	03	Nicht ändern.
M	P2	Boilertemperatur	82C	80C	Schritt 1 GradACHTUNG: Die effektive temperatur im kessel 5°C Über der eingestellten P2 (zB wenn der Wert auf 80°, in diesem temperaturbereich ist die ablösung der Widerstände, um zu sehen, die wahre temperature warten 1' = rund 85°C.
M	P3	Spülbehältertemperatur	58C	58C	Schritt 1 Grad
M	P4	Option Thermostopp	01	01	0=nicht aktiviert 1=aktiviert
M	P5	Option Softstart	01	01	0=nicht aktiviert 1=aktiviert
M	P6	VerschiebungBoilertemperatur	00	00	Real=Messwert+Verschiebung
M	P7	VerschiebungSpülbehältertemperatur	04	04	Real=Messwert+Verschiebung
M	P8	Anzeige Ist-Temperatur	01	01	0= gefiltert, 1= real
F	P9	Fühlertyp Spülbehälter	01	01	Nicht ändern.

Anmerkung P6 und P7: Zur Anzeige negativer Werte leuchten beide Dezimalpunkte (Beispiel: -12 → "1.2.")

5.5 Zeitgrenzen für die Alarmaktivierung

In dieser Tabelle sind alle Zeitgrenzen für die Aktivierung der Sicherheitsvorrichtungen aufgeführt.

F/M	ID	Beschreibung	Standardeinstel-lung	Min	Max	Anmerkungen
F	A0
F	A1	Max. Zeit Heizen Boiler	20 min	5	60	Schritt = 1 min
F	A2	Max. Zeit Heizen Spülbehälter	60 min	5	60	Nicht aktiviert mit PL ON
F	A3	Max. Zeit Wasserzulauf	5 min	1	20	Schritt = 1 min
F	A4	Max. Wartezeit für Entleerung	1 min	1	2	Schritt = 1 min

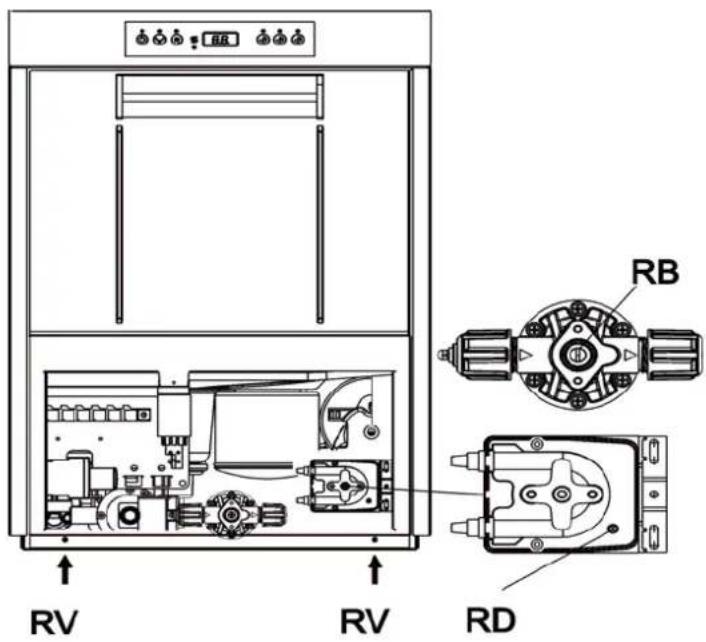

5.6 Einstellung der Reiniger- und Klarspülerausgabe

Achtung: Sicherstellen, dass die Spülmaschine von der Stromversorgung getrennt ist. - STROMSCHLAGGEFAHR!

RD	Stellschraube Reinigerausgabe (nur bei einigen Modellen)
RB	Stellschraube Klarspülerausgabe
RV	Befestigungsschraube Inspektionspaneel

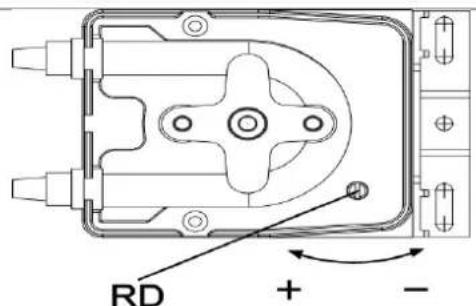

RD + -

RD Stellschraube Reinigerausgabe. (Nur bei einigen Modellen)

Die Einstellung erfolgt WIE DARGESTELLT mit der Stellschraube. Die ausgegebene Menge kann durch Drehen im Gegenuhrzeigersinn verringert und durch Drehen im Uhrzeigersinn erhöht werden.

+ - RB

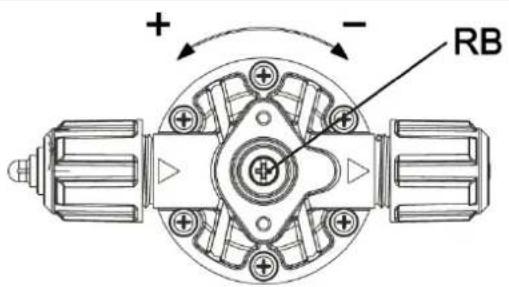

RB: Einstellschraube Klarspülerausgabe Die Einstellung wird WIE DARGESTELLT mit der Stellschraube ausgeführt. Die ausgegebene Menge kann durch Drehen im Uhrzeigersinn verringert und durch Drehen im Gegenuhrzeigersinn erhöht werden.

5.7 Einstellung der Regenerationsfrequenz (nur bei Modellen mit Entkalker)

5.8 Speicherprozedur

Zum Aufrufen des Programmiermenüs wie folgt verfahren:

1) Die Spülmaschine mit der Taste Ein-Aus ausschalten.
2) Die Tasten und gleichzeitig 6 Sekunden gedrückt halten: Auf dem Display erscheint dann die Anzeige H0
3) Den Parameter mit der Taste 🙏 ändern: Auf dem Display erscheinen dann zyklisch nacheinander die Kürzel H0, H1, H2, H3, H4, H5 und H0.
4) Die Taste Ein-Aus drücken, um die Änderung zu bestätigen und die Programmierfunktion zu verlassen.

Bei Werten über 60°dF: Man muss eine externe Wasseraufbereitungsvorrichtung verwenden und die Regenerationsfrequenz auf H00 einstellen.

5.9 Parametertabelle

Diese Tabelle gibt die Beziehung zwischen der Wasserhärte und der Wassermenge an, die mit den Harzen aufbereitet werden kann. Nachdem die Spülmaschine die eingestellte Anzahl von Zyklen ausgeführt hat, muss die Regeneration ausgeführt werden. Dauer des Regenerationszyklus: 12 Minuten

Härte (°dH Grad Deutsche Härte)	Härte (°dF Grad französische Härte)	Einstellstufe	Standzeit der Harze / Spülzyklen
Regeneration deaktiviert	Regeneration deaktiviert	H00	Funktion deaktiviert
8.5	15	H01	94 Spülzyklen
11	20	H02	83 Spülzyklen
17	30	H03	53 Spülzyklen
22.5	40	H04 default	33 Spülzyklen
28	50	H05	27 Spülzyklen
33.5	60	H06	20 Spülzyklen

6 AUF DEM DISPLAY ANGEZEIGTE

FEHLFUNKTIONEN (TECHNIKER)

Die Spülmaschine kann eine Reihe von Fehlfunktionen erkennen und auf dem Display signalisieren.

Die Maschine aus- und wieder einschalten und dann, wenn das Problem hierdurch nicht behoben werden konnte, in der nachstehend angegebenen Weise verfahren:

E.1	Fehlfunktion des Temperaturfühler des Boilers	Der Temperaturfühler des Boilers ist nicht angeschlossen oder funktioniert nicht.
E.2	Fehlfunktion des Temperaturfühlers des Spülbehälters.	Der Temperaturfühler des Spülbehälters ist nicht angeschlossen oder funktioniert nicht.
E.3	Störung beim Wasserzulauf	Der Wasserzulauf wurde nicht in der vorgesehenen maximalen Zeit abgeschlossen.Den dynamischen Versorgungsdruck kontrollieren. Den Filter auf dem Wasserzulauf reinigen.Wenn das Problem so nicht behoben werden konnte:- Druckschalter des Spülbehälters defekt (stets auf leer)- Der an die Luftfalle angeschlossene Schlauch ist undicht.- Ablaufsiphon verstopft. – Wegen der Saugheberwirkung bei ausgeschalteter Ablaufpumpe befindet sich kein Wasser im Spülbehälter.- Luftalle verschmutzt / verstopft- Fehlerhafte Magnetspule
E.4	Übertemperatur Boiler.	Boilertemperatur auf 80°C senkenRelais der Karte defekt. Die Karte und den Zustand des Heizelements des Boilers kontrollieren.
E.5	Übertemperatur Spülbehälter	Spülbehältertemperatur auf 58°C senkenRelais der Karte defekt. Die Karte und den Zustand des Heizelements des Spülbehälters kontrollieren.
E.6	Das Wasser wird nicht aus dem Spülbehälter abgepumpt.	Sicherstellen, dass die Filter sauber sind und dass der Ablaufschlauch nicht verstopft, geknickt oder gequetscht ist.Sicherstellen, dass die Ablaufpumpe nicht durch einen Fremdkörper blockiert wird; hierzu den Einsatz im Spülsumpf entfernen (im Spülbehälter).Wenn das Problem so nicht behoben werden konnte:- bei leerem Spülbehälter: Druckschalter des Spülbehälters defekt (bleibt immer auf voll)- bei vollem Spülbehälter: Ablaufpumpe defekt.Wenn das Abpumpen nicht ausgeführt wird, weil die Ablaufpumpe (wegen der falschen Positionierung des Filters) verstopft ist, wie folgt verfahren: Die Spülmaschine mit Hilfe eines Behälters entleeren und vom Stromnetz trennen.Die SchraubeA ausschrauben, die Feder B lösen und nach oben anheben. Sicherstellen, dass das Laufrad der Ablaufpumpe unter der Abdeckung frei dreht und dass keine Schmutz- und Kalkrückstände oder Glasscherben vorhanden sind. Keine Werkzeuge, Schraubendreher, Scheren usw. verwenden.
E.7	Anomalie beim Heizen beim Boiler (er heizt nicht)	- Relais der Karte defekt.- Heizelement des Boilers defekt oder verkalkt.- Temperaturfühler des Boilers defekt oder falsch positioniert;
E.8	Anomalie beim Heizen beim Spülbehälter (er heizt nicht).	- Relais der Karte defekt.- Heizelement des Spülbehälters defekt oder verkalkt.- Temperaturfühler des Boilers defekt oder falsch positioniert.
E.9	Mikroprozessor defekt.	Karte auswechseln.

7 ANLEITUNGEN FÜR DEN BENUTZER

7.1 Bedienfeld

L1

L2

L3

L5

L6

L7

L4

Ein-Aus-Taste

Taste Totalentleerung (Spülbehälter und Boiler)

Taste für Aktivierung der Regeneration (nur bei installiertem Entkalker).

L1 Netzkontrolllampe

L2 Anzeige-LED „Abpumpen in Gang“

L3 Anzeige-LED „Regeneration aktiv“ (nur bei installiertem Entkalker)

L4 Anzeige-LED „Salz fehlt“ (nur bei installiertem Entkalker)

Taste „Kurzer Zyklus“

Taste „Mittlerer Zyklus“

Taste „Langer Zyklus“

L5 Programm-Anzeige-LED "Kurzer Zyklus"

L6 Programm-Anzeige-LED "Mittlerer Zyklus"

L7 Programm-Anzeige-LED "Langer Zyklus"

7.2 Vor dem Spülen

Nur Reiniger und Klarspüler für industrielle Spülmaschinen verwenden.

Keine Handspülmittel verwenden.

Wir empfehlen die Verwendung der Produkte von Smeg, die eigens für diese

Spülmaschine entwickelt wurden.

Beim Nachfüllen der Behälter darauf achten, nicht die Produkte zu verwechseln, da es andernfalls zu Fehlfunktionen und Schäden an der Spülmaschine kommen kann.

Keine unterschiedlichen Reiniger mischen, da hierdurch die Dosiervorrichtung beschädigt würde. Die Missachtung dieser Anweisung führt zum Erlöschen der Garantie des Wasserkreislaufs des Geräts. Die Reiniger für industrielle Spülmaschinen können schwere Reizungen verursachen. Die Anweisungen des Herstellers des Reinigers auf der Verpackung genau befolgen.

1. Den Wasserhahn (der Anlage des Installationsorts) öffnen.	KONTROLLIEREN			5. Den Hauptschalter (der Anlage des Installationsorts) einschalten: Auf dem Display erscheint „OFF“.
	2. Reiniger- und Klarspülerpegel in den Behältern.	3. Ob sich Regenerierungssalz im zugehörigen Behälter (falls vorhanden) befindet.	4. Richtigen Sitz der Filter, Drehung der Sprüharme, Fehlen von Fremdkörpern in der Spülmaschine.

7.3 Erster Gebrauch am Tagesbeginn (Spülbehälter und Boiler leer)

Anzeige	Tätigkeiten und Wirkungen
	Bei geschlossener Gerätetür und Hauptschalter auf EIN:Die Taste 😊 2 bis 3 Sekunden gedrückt halten: Die Kontrolllampe Ein-Aus und die zwei Ziffern auf dem Display leuchten auf.
	Der Spülbehälter der Spülmaschine wird automatisch gefüllt. Am Ende dieser Phase erscheint auf dem Display die Anzeige P und die Programm-Kontrolllampen L5, L6 und L7 leuchten.
ACHTUNG! Wenn die Maschine an einen Kaltwasser-Zulauf angeschlossen ist, muss man vor dem Gebrauch 15 Minuten abwarten, damit der Spülbehälter die richtige Spültemperatur erreichen kann.
	Das Geschirr einordnen und die Gerätetür schließen.
[XC56	Mit einer der drei Tasten das gewünschte Programm wählen. Dann blinkt die LED des zugehörigen Programms und die beiden anderen LEDs erlöschen. Zum Starten des Zyklus muss man die Taste ca. 2 Sekunden gedrückt halten. Auf dem Display wird während des Spülens die Wassertemperatur im Spülbehälter und während des Klarspülens die Boilertemperatur angezeigt.
	Am Ende des Programms leuchtet die Programm-LED auf und auf dem Display erscheint die blinkende Anzeige End.
	Das Geschirr herausnehmen.
Wird die Gerätetür wieder geschlossen, wird das zuletzt ausgeführte Programm erneut vorgeschlagen.

PROGRAMM	VERSCHMUTZUNGSGRAD	DAUER (510M)	DAUER (510)
Kurz	Gläser und Tassen	Kurz 2 Minuten	Kurz 1.5 Minuten
Mittel	Wenig verschmutzte Gläser, Tassen und Teller	Mittel 2.5 Minuten	Mittel 2 Minuten
Lang	Besteck und stark verschmutzte Teller	Lang 3 Minuten	Lang 3 Minuten

7.4 Programmwahl

(*) Die oben angegebene Zyklusdauer wird bei Versorgung des Geräts mit warmem Wasser mit einer Temperatur zwischen 50°C und 60°C garantiert.

Bei Versorgung mit kaltem Wasser verlängert sich die Zyklusdauer unter Umständen in Abhängigkeit von der Temperatur des zulaufenden Wassers und der Einstellung der Option "Thermostopp".

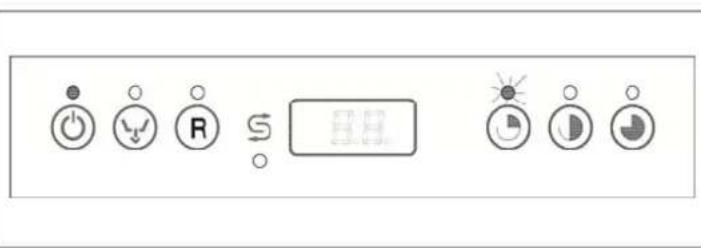

7.5 Programm ändern (nicht möglich bei schon gestartetem Programm)

Wenn der Hauptschalter nicht ausgeschaltet wurde, schlägt die Spülmaschine den zuletzt ausgeführten Zyklus vor. Zum Ändern die Taste des gewünschten Programms drücken, dessen Kontrolllampe dann aufleuchtet.

Zum Bestätigen die Taste etwa 2 Sekunden gedrückt halten. Die LED beginnt zu blinken und der Spülzyklus beginnt.

Gläser

Die Gläser nach unten gerichtet anordnen. (Siehe Foto)

Besteck

Den/die vorgesehenen Korb/Körbe verwenden. Das Besteck lose und vorzugsweise mit nach unten gerichtetem Griff anordnen. Darauf achten, sich nicht an den Zinken der Gabeln und den Schneiden der Messer zu verletzten.

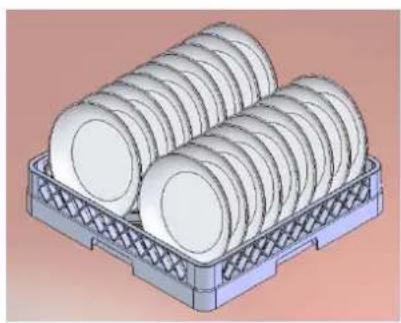

Teller

Der Korb kann 12 tiefe Teller oder 18 flache Teller aufnehmen.

Die Teller von festen Essensresten (Knochen, Schalen, Kerne usw.) säubern. Teller mit eingetrockneten Rückständen von Käse, Eiern usw. zuvor in kaltem Wasser einweichen.

VOLLSTÄNDIGE ENTLEERUNG AM TAGESENDE

Die Spülmaschine kann einen Entleerungs- und Selbstreinigungszyklus ausführen, an dessem Ende sie sich automatisch ausschaltet.

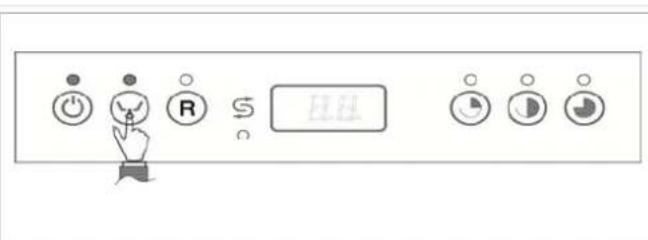

Die Taste zum Abpumpen ⚙ etwa 2 Sekunden gedrückt halten. Dann beginnt die LED zu blinken und die Phase zum Abpumpen und zur automatischen Reinigung des Spülbehälters wird gestartet.

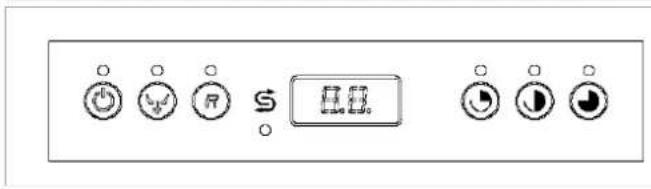

Wenn die Spülmaschine vollständig entleert ist, schaltet sie auf „AUS“. (nur die 2 Ziffern auf dem Display leuchten)

Nach einer vollständigen Entleerung empfiehlt sich die Reinigung der Filter nach den Anweisungen im entsprechenden Abschnitt.

Die Spülmaschine nicht ausschalten, wenn sich noch Wasser im Spülbehälter befindet, sondern stets die Entleerung veranlassen.

Modelle mit Wasserentkalker: Wenn im Moment der Entleerung die vorgesehene Anzahl von Zyklen erreicht wurde,

werden die Vorgänge Regeneration + Waschen der Harze ausgeführt. Die

Entleerungsphase dauert ca. 15 Minuten, danach schaltet sich die Spülmaschine automatisch aus.

Regenerationszyklus (bei Modellen mit Wasserentkalker)

Nachdem die Anzahl von Spülzyklen ausgeführt wurde, nach denen gemäß der bei der Installation vorgenommenen Einstellung die Regeneration der Harze erforderlich ist, beginnt die LED über der Taste ☑ zu blinken und zwar auch schon während der Ausführung des Zyklus. Daher ist es RATSAM, im Laufe des Arbeitstages die Regeneration der Harze wie unten angegeben zu veranlassen.

	Die Taste®drücken; dann blinkt die LED und die Regenerationsphase beginnt, die etwa 10 Minuten dauert, während denen die LED weiterhin blinkt.
	Am ende der Regenerationsphase wird die Spülmaschine auf “AUS” geschaltet (nur die 2 Ziffern auf dem Display leuchten).Für die erneute Verwendung der Spülmaschine nach den Anweisungen in Abschnitt 7.3 verfahren.

Nachfüllen des Regeneriersalzes (bei Modellen mit Wasserentkalker)

Achtung: Nur Spezialsalz und keinesfalls Kochsalz verwenden.Es muss Regeneriersalz nachgefüllt werden, wenn die LED unter dem links gezeigten Symbol aufleuchtet.Das Salz nachfüllen, wenn sich kein Wasser im Spülbehälter befindet, um zu verhindern, dass Spüllauge in die Wasserenthärtungsvorrichtung läuft.Der Salzbehälter hat ein Fassungsvermögen von rund 1 kg Salzgranulat.Der Behälter befindet sich im Boden des Spülbehälters. Den Korb herausnehmen, den Deckel abschrauben und das Salz mit Hilfe des mitgelieferten Trichters einfüllen. Vor dem erneuten Anbringen des Deckels eventuelle Salzreste in der Nähe der Öffnung entfernen.

8 WARTUNG UND REINIGUNG

Obgleich keine spezielle planmäßige Wartung erforderlich ist, empfehlen wir, die Spülmaschine zweimal im Jahr von einem Fachmann überprüfen zu lassen.

HINWEIS: Mutwillige Beschädigungen oder Schäden aufgrund von mangelnder Sorgfalt, Nachlässigkeit, Missachtung der Vorschriften, Anweisungen und Normen oder falscher Anschlüsse können nicht dem Hersteller angelastet werden und führen zum Erlöschen der Garantie.

Die Gerätetür nach Möglichkeit angelehnt lassen, wenn das Gerät nicht gebraucht wird. Die Oberflächen häufig gründlich mit einem feuchten Tuch reinigen. Neutrale, nichtscheuernde Reinigungsmittel verwenden, die keine Substanzen auf Chlorbasis und keine Substanzen, die Edelstahl angreifen können, enthalten.

Die oben genannten Produkte auch nicht zum Reinigen des Bodens unter oder in der Nähe der Spülmaschine verwenden, um zu verhindern, dass Dämpfe oder Spritzer die Stahloberflächen beschädigen können.

Die Spülmaschine hat die Schutzart IPX4, doch ist die Verwendung von Spritzwasser zu ihrer Reinigung verboten.

8.1 Tägliche Reinigung der Filter

Reinigung des Filters am Ende jedes Arbeitstages

Die Filter entfernen (man muss sie hierzu lediglich, wie in der Abbildung zu sehen, aus ihrem Sitz heben). Hierbei darauf achten, dass keine groben Essensreste in den Spülsumpf unter den Filtern fallen. Die Filter von den Essenresten säubern, reichlich spülen und dann wieder richtig einsetzen. Zur Reinigung keine spitzen oder scharfen Werkzeuge verwenden.

Kalkablagerungen entfernen, um Ansammlungen zu verhindern.

8.2 Regelmäßige Kontrolle der Sprüharme (wöchentlich)

Die (unteren und oberen) Sprüharme ausbauen. Hierzu die mittlere Schraube ausschrauben. Die Verschlüsse an den beiden Enden der Klarspülarme wie in der Abbildung gezeigt ausschrauben. Nicht die Düsen abschrauben. Die Löcher und Düsen unter fließendem Wasser reinigen. Keine Werkzeuge verwenden, die Schäden verursachen könnten. Die Sprüharme wieder sorgfältig einbauen.

OBERE SPRÜHARME Kunststoff	UNTERE SPRÜHARME Kunststoff
OBERE SPRÜHARME Edelstahl	UNTERE SPRÜHARME Edelstahl

Die Maschine außen mit einem feuchten Tuch und neutraler Seife reinigen, dann abspülen und sorgfältig trocknen.

8.3 Längerer Nichtgebrauch

Wenn man plant, die Spülmaschine für längere Zeit nicht zu gebrauchen, muss man die Vorrichtung für die Ausgabe von Reiniger und Klarspüler entleeren, um die Kristallisierung und Schäden an den Pumpen zu verhindern: Die Saugschläuche aus den Behältern von Reiniger und Klarspüler nehmen und in einen Behälter mit sauberem Wasser eintauchen. Einige Spülzyklen ausführen und dann die vollständige Entleerung veranlassen.

Abschließend den Hauptschalter ausschalten, den Wasserhahn schließen und die Gerätetür angelehnt lassen, bis der Innenraum vollkommen trocken ist. Die Saugschläuche von Reiniger und Klarspüler müssen bei der Inbetriebnahme wieder in die Behälter eingetaucht werden, wobei darauf zu achten ist, sie nicht zu vertauschen (roter Schlauch = Reiniger; blauer Schlauch = Klarspüler).

9 PROBLEME UND FEHLFUNKTIONEN

Eigenständige Lösung von Problemen (ohne Unterstützung durch den technischen Kundendienst)

PROBLEM	MÖGLICHE URSACHE	MÖGLICH ABHILFE
DIE KONTROLLAMPEON L1 LEUCHTET NICHT.	Netzspannung fehlt.	Den Anschluss ans Stromnetz kontrollieren.
DAS SPÜLPROGRAMM STARTET NICHT	Die Spülmaschine ist noch nicht vollständig gefüllt.	Abwarten, bis die 3 Programm-Anzeige-LEDs leuchten.
SCHLECHTES SPÜLERGEBNIS	Spülbohrungen der Sprüharme verstopft oder verkrustet.	Die Sprüharme ausbauen und reinigen.(9.2 Regelmäßige Kontrollen)
	Filter verstopft.	„Reinigung des Filters unter Tags“ lesen.
	Reiniger und Klarspüler ungenügend oder ungeeignet.	Typ und Menge des Reinigers überprüfen.
	Keine oder ungenügende Ausgabe von Reiniger oder Klarspüler: Die Entnahme des Reinigers oder Klarspülers aus den zugehörigen Behältern erfolgt nicht.	Kontrollieren, ob der Saugfilter sauber ist.Lässt sich das Problem nicht beheben, den technischen Kundendienst verständigen.
	Teller/Gläser nicht richtig angeordnet.	Die Teller/Gläser richtig anordnen.
	Niedrige Spültemperatur	Die auf dem Display angezeigte Temperatur kontrollieren. Wenn sie weniger als 50°C beträgt, den Kundendienst verständigen.
	Ungeeigneter Zyklus eingestellt.	Die Dauer des Spülzyklus erhöhen und zwar insbesondere im Falle von teilweise eingetrockneten Essensresten.
KLARSPÜLEN MANGELHAFT	Dynamischer Versorgungsdruck ungenügend.Sprühdüsen verstopft.Boiler verkalkt.	Den Druck des Wassernetzes kontrollieren.Kontrollieren, ob der Filter auf dem Wasserzulauf sauber ist.Die Klarspüldüsen reinigen.Wenn sich das Problem so nicht beheben lässt, den technischen Kundendienst verständigen.
FLECKEN AUF GLÄSERN UND BESTECK	Der Klarspüler ist ungeeignet oder wird nicht richtig ausgegeben.Wasserhärte über 12°dF oder viele gelöste Salze.	Den Klarspülerbehälter kontrollieren.Kontrollieren, ob der Klarspüler für den Typ von Leitungswasser geeignet ist. Wenn sich das Problem so nicht beheben lässt, den Kundendienst verständigen.
NACH DEM ABPUMPEN BLEIBT WASSER IM SPÜLBEHÄLTER	Ablaufschlauch schlecht positioniert oder teilweise verstopft.	Sicherstellen, dass der Schlauch und der Ablauf der Spülmaschine nicht verstopft sind und dass der Ablauf nicht zu hoch ist; siehe den Anschlussplan.
UNGENÜGENDES TROCKNEN	Niedrige Klarspültemperatur wegen Thermostopp auf AUS und/oder Temperatur des zulaufenden Wassers unter 50°C.	Sicherstellen, dass die Temperatur des zulaufenden Wassers mindestens 50°C beträgt.Wenn sich das Problem so nicht beheben lässt, den technischen Kundendienst verständigen.

10 AUF DEM DISPLAY ANGEZEIGTE FEHLFUNKTIONEN (BENUTZER)

Die Spülmaschine kann eine Reihe von Fehlfunktionen erkennen und auf dem Display signalisieren. Die Maschine aus- und wieder einschalten und dann, wenn das Problem hierdurch nicht behoben werden konnte, in der nachstehend angegebenen Weise verfahren:

E.1	Fehlfunktion des Temperaturfühler des Boilers	Die Spülmaschine aus- und wieder einschalten und einen weiteren Zyklus ausführen. Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
E.2	Fehlfunktion des Temperaturfühlers des Spülbehälters.	Die Spülmaschine aus- und wieder einschalten und einen weiteren Zyklus ausführen. Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
E.3	Störung beim Wasserzulauf	Der Wasserzulauf wurde nicht in der vorgesehenen maximalen Zeit abgeschlossen.Den dynamischen Versorgungsdruck kontrollieren. Sicherstellen, dass der Filter auf dem Wasserzulauf sauber ist, dass der Wasserhahn geöffnet ist und dass die Klarspüldüsen nicht verstopft sind.
E.4	Übertemperatur Boiler.	Die Spülmaschine aus- und wieder einschalten und einen weiteren Zyklus ausführen. Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
E.5	Übertemperatur Spülbehälter	Die Spülmaschine aus- und wieder einschalten und einen weiteren Zyklus ausführen. Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
E.6	Das Wasser wird nicht aus dem Spülbehälter abgepumpt.	Sicherstellen, dass die Filter sauber sind und dass der Ablaufschlauch nicht verstopft, geknickt oder gequetscht ist.Sicherstellen, dass die Ablaufpumpe nicht durch einen Fremdkörper blockiert wird; hierzu den Einsatz im Spülsumpf entfernen (im Spülbehälter).Wenn das Problem so nicht behoben werden konnte:- bei leerem Spülbehälter: Druckschalter des Spülbehälters defekt (bleibt immer auf voll)- bei vollem Spülbehälter: Ablaufpumpe defekt.Wenn das Abpumpen nicht ausgeführt wird, weil die Ablaufpumpe (wegen der falschen Positionierung des Filters) verstopft ist, wie folgt verfahren: Die Spülmaschine mit Hilfe eines Behälters entleeren und vom Stromnetz trennen. Die Schraube A ausschrauben, die Feder B lösen und nach oben anheben.Sicherstellen, dass das Laufrad der Ablaufpumpe unter der Abdeckung frei dreht und dass keine Schmutz- und Kalkrückstände oder Glasscherben vorhanden sind. Keine Werkzeuge, Schraubendreher, Scheren usw. verwenden.
E.7	Anomalie beim Heizen beim Boiler (er heizt nicht)	Die Spülmaschine aus- und wieder einschalten und einen weiteren Zyklus ausführen. Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
E.8	Anomalie beim Heizen beim Spülbehälter (er heizt nicht).	Die Spülmaschine aus- und wieder einschalten und einen weiteren Zyklus ausführen. Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
E.9	Mikroprozessor defekt.	Die Spülmaschine aus- und wieder einschalten und einen weiteren Zyklus ausführen. Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.

INFORMATIONEN UND KUNDENDIENST FÜR DIE PRODUKTE VON SMEG

GEWERBESPÜLMASCHINEN

Preisangaben und Angebote erhalten Sie bei unserer Verkaufsabteilung.

Informationen zum optimalen Betrieb des Geräts erhalten Sie bei unserem Technischen Kundendienst, der Sie auch mit dem nächsten Kundendienstzentrum in Verbindung setzen kann.

* Gebühr max. 14,26 Cent/min inkl. Mw.St. ohne Gebühr bei Verbindungsaufbau bei Anwahl aus dem Festnetz

Gebühr max. 48 Cent/min inkl. Mw-St. und Gebühr bei Verbindungsaufbau von max. 15,49 Cent inkl. Mw.St. bei Anwahl aus dem Mobilnetz.

Für weitere Informationen zu den Mobilnetzgebühren wenden Sie sich bitte an Ihre Telefongesellschaft.

Sie finden unser vollständiges Produktprogramm auf der folgenden Internetseite:
