Produkttyp	Einbau-Geschirrspüler
Modell	DW12-T1347Q
Marke	Haier
Abmessungen (H × B × T)	84,5 cm × 60 cm × 60 cm
Gewicht	ca. 50 kg
Stromversorgung	220-240 V ~ 50 Hz, 10 A
Energieeffizienzklasse	E (gemäß EU-Verordnung 2019/2017)
Jährlicher Energieverbrauch	ca. 294 kWh
Wasserverbrauch pro Standardprogramm	ca. 10,5 Liter
Fassungsvermögen	12 Maßgedecke
Programme	Eco 50°C, Auto 45-65°C, Intensiv 70°C, Schnell 60°C, Vorwäsche
Geräuschpegel	ca. 49 dB(A) re 1 pW
Luftschallemissionsklasse	C
Dauer des Eco-Programms	ca. 230 Minuten
Zulässiger Wasserdruck	0,04 – 1,0 MPa
Anschlusswert	2200 W
Geräteart	vollintegrierbar
Reinigungsleistung	Klasse A (bis 2021) / Klasse E (neu)
Trocknungsleistung	Klasse A
Besondere Funktionen	AquaStop, Startzeitvorwahl (1-24 h), Salz- und Klarspülmangelanzeige
Wartung und Pflege	Regelmäßige Reinigung der Siebe, Sprüharme und Türdichtung; Entkalkung bei Bedarf
Sicherheitsmerkmale	Kindersicherung, Überlaufschutz, Türverriegelung
Ersatzteile und Reparierbarkeit	Ersatzteile über den Kundendienst erhältlich; Reparaturfreundlichkeit: mittel

Häufig gestellte Fragen - DW12-T1347Q HAIER

Wie hoch ist die maximale Bestückung des Haier DW12-T1347Q?

Welche Programme hat der Geschirrspüler?

Wie hoch ist der Wasserverbrauch?

Kann ich die Startzeit vorwählen?

Wie laut ist der Geschirrspüler?

Wie reinige ich die Filter und Sprüharme?

Was bedeuten die Anzeigen für Salz und Klarspüler?

Gibt es eine Kindersicherung?

Was ist AquaStop?

Wie erhalte ich Ersatzteile?

BEDIENUNGSANLEITUNG DW12-T1347Q HAIER

Gebrauchsanleitung Geschirrspülmaschine

Danke, dass Sie sich für ein Haier Produkt entschieden haben.

Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben und ein sicherer und sauberer Betrieb gewähreistet ist.

Bewahren Sie dieses Handbuch gut auf, damit Sie bei Bedarf immer wieder darauf zurückgreifen können.

Wenn Sie die Maschine verkaufen, abgeben oder bei einem Umzug zurücklassen, geben Sie bitte die Gebrauchsanleitung dazu, damit der neue Besitzer sich mit den Anweisungen zur Benutzung und zum sicheren Betrieb vertraut machen kann.

Legende

Achtung! Unbedingt lesen!

Wichtige Sicherheitshinweise.

Allgemeine Hinweise und Tipps

Umwelt-Tipps

Entsorgung

Produkte mit diesem Symbol dürfen am Ende ihrer Lebensdauer nicht in den Hausmüll gegeben werden, sondern müssen an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

WARNING!

Verletzungs- und Erstickungsrisikol

Das Altgerät ist vor der Verschrottung funktionsuntüchtig zu machen, damit Kinder sich nicht selbst einschließen können.

Trennen Sie das Gerät vom Stromnetz, entfernen Sie das Netzanschlusskabel und machen Sie den Türverschluss unbrauchbar, damit spielende Kinder sich oder andere nicht einsperren und somit in Lebensgefahr kommen.

Sicherheitshinweise 4

Technische Daten 6

Information für Prüfinstitute 6

Gerätebeschreibung....7

Bodierblende 8

Programme....10

Verbrauchswerte 11

Inbetriebnahme....12

Bedierung....16

Wartung und Reinigung 22

Fehlerbehebung....25

Installation....29

Produktdatenblatt 32

Kundendienst 33

Zubehör

Zubehör entsprechend der nachfolgenden Liste überprüfen:

Wasser- Zulaufschlauch *)

Schlauch- krümmer

Garantie-Karte

Energie- Label

Gebrauchs anleitung

*) Nur bei Modellen ohne Aqua-Stopp-System

Sicherheitshinweise

DEDE

Sicherheitshinweise

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Bevor Sie das Gerät zum ersten Mal einschalten achten Sie darauf, dass...

▶ alle Verpackungsmaterialien entfernt sind und diese außerhalb der Reichweite von Kindern aufbewahrt werden.
▶das Gerät keinen Transportschaden aufweist.
▶die Angaben auf dem Typenschild mit den elektrischen Anschlussbedingungen übereinstimmen. Falls nicht, kontaktieren Sie bitte einen Elektriker.
- nur das mitgelieferte elektrische Anschlusskabel und das beiliegende Wasserschlauchset verwendet wird.
▶der Stromanschluss separat geerdet und stets zugänglich ist.
▶das Gerät nur bei Umgebungstemperaturen von mindestens 5°C installiert oder benutzt wird.
▶ dass die Wasserschläuche fest angeschlossen sind und bei geöffnetem Wasserhahn nirgends Wasser austritt.
▶ die Lüftungsöffnungen am Gerät oder im Einbaugehäuse freigehalten werden.
▶das Gerät nicht auf der Netzanschlussleitung steht. Nicht auf das Netzkabel treten.

WARNUNG!

Achten Sie darauf, dass das Anschlusskabel und der Stecker nicht beschädigt ist. Ein beschädigtes Stromkabel darf nur vom Hersteller, dem Kundendienst oder einem entsprechenden Fachmann ersetzt werden.

dass Sie nicht...

x Mehrfachsteckdosen oder Verlängerungskabel benutzen.
x leicht entflammbare Produkte oder Gegenstände, die mit leicht entflammbaren Produkten getränkt sind, in der Nähe des Gerätes lagern oder benutzen.

Während des täglichen Gebrauchs achten Sie darauf, dass ...

• dieses Gerät nur dann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten, oder Mangel an Erfahrung und Wissen benutzt wird, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
  ▶Sie Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie sind unter kontinuierlicher Aufsicht.
  ▶Kinder nicht mit dem Gerät spielen.
  ▶ die Reinigung und Wartung nur dann von Kindern durchgeführt wird, wenn sie beaufsichtigt werden.
  ▶nur am Stecker und nicht am Anschlusskabel gezogen wird, um das Gerät vom Stromnetz zu trennen.
  ▶Sie das Gerät vor der Durchführung von Wartungsarbeiten von der Stromzufuhr trennen.

WARNUNG!

Ordnen Sie Messer und andere Besteckteile mit scharfen Kanten/Spitzen im Besteckkorb mit den Spitzen nach unten ein oder legen Sie diese mit der Schneide nach unten in den oberen Besteckkorb, um Verletzungen zu vermeiden.

dass Sie nicht...

x die Gerätetür während des Programmlaufs öffnen. Es könnte heißer Dampf austreten.
x die Gerätetür ohne Aufsicht offen stehen lassen (Sturzgefahr).
x Kinder oder Haustiere in die Nähe des Gerätes lassen, wenn die Tür offen steht.
x schwere Gegenstände auf der geöffneten Tür abstellen oder sich darauf setzen.
x Geschirr vor dem Ende des Programmes entnehmen. Es könnte noch Reiniger an dem Geschirr anhaften.
x das Wasser im Spülraum trinken. Es kann mit Reiniger- Rückständen kontaminiert sein.

Technische Daten

DEDE

Gerätebeschreibung

x die Lüftungsöffnungen durch einen Teppich oder Ähnlichem abdecken.

x das Gerät mit Dampf oder Wasserstrahl reinigen.

x versuchen, das Gerät selbst zu reparieren. Im Reparaturfall wenden Sie sich bitte an den Kundendienst.

Technische Daten

Abmessungen - HxBxT in mm 845x596x598
Elektrische Daten (s. Typenschild):• Spannung	220-240V-50Hz
• Strom 10A
• Leistungsaufnahme 2200W
Wasserzufuhr - Fließdruck / max. Temperatur	0,3-10 bar/kalt

Weitere technische Daten siehe PRODUKTDATENBLATT.

Wichtiger Hinweis für den Benutzer

Bitte wenden Sie sich für eine Softcopy dieser Bedienungsanleitung an folgende Adresse: „[e-mail]“. Bitte geben Sie in Ihrer eMail den Modellnamen und die Seriennummer (20-stellig) an; diese Daten finden Sie auf dem Typenschild.

Information für Prüfinstitute

Prüfinstitute erhalten die Hinweise für Vergleichstest (z.B. für EN 50242, EN60436, EN60704) nach Anforderung per E-Mail an:

[e-mail]

Bitte übermitteln Sie Modellnamen und Seriennummer, welche auf dem Typenschild an der Tür vermerkt sind.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den privaten, häuslichen Gebrauch und nur zum Spülen von spülmaschinenfestem Geschirr bestimmt. Bei gewerblicher Nutzung entfällt die Haier Garantie. Verwenden Sie das Gerät nicht für andere Zwecke als die, für die es ausgelegt ist. Veränderungen oder Modifikationen an dem Gerät sind nicht zulässig. Solche Eingriffe führen zum Verlust von Gewährleistungsansprüchen.

Normen und Richtlinien

Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG-Richtlinien, die eine CE-Kennzeichnung vorsehen.

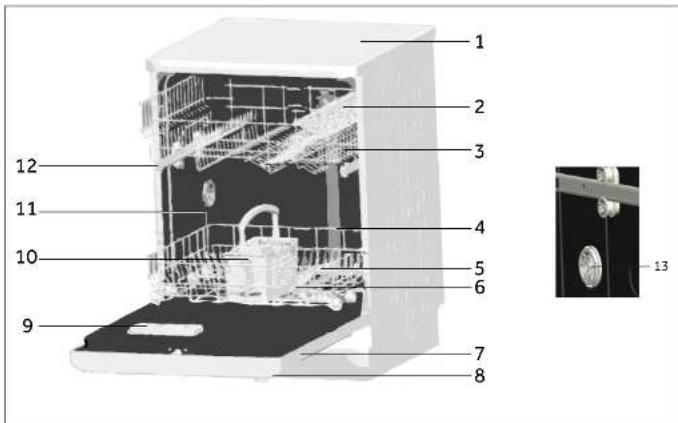

1 Arbeitsplatte
2 Oberer Geschirrkorb
3 Oberer Sprüharm
4 Unterer Geschirrkorb
5 Unterer Sprüharm
6 Filter
7 Typenschild
8 Bedienblende und Türgriff

9 Reiniger- und Klarspübehälter
10 Besteckkorb
11 Salzbehälter
12 Verriegelung des oberen Geschirrkorbes.
13 Aktivtrockung

Bedienblende

DEDE

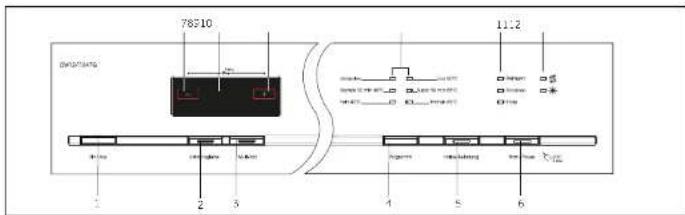

Bedienblende

1 Ein/Aus Taste
2 Extra Hygiene Taste
3 Multi-Tab Taste
4 Programmwahi Taste
5 Halbe Beladung Taste
6 Start/Pause Taste
7 Taste

8 Display
9 Taste "+
10 Programm Anzeigen
11 Programmablauf Anzeigen
12 Kontroll Anzeigen

a) Klarspüler

b) Salz

1-Ein/Aus Taste

Zum Einschalten Taste drücken, das Display sowie die Kontrollanzeige in der Start/Pause-Taste leuchten. Um das Gerät auszuschalten Taste erneut drücken.

2-Extra Hygiene Taste

Option zur besonders hygienischen Reinigung des Geschirrs. Spültemperatur und Programmlaufzeiten werden erhöht. Die Kontrollanzeige in der Taste leuchtet.

3-Multi-Tab-Taste

Bei Verwendung von Reinigern mit kombinierter Klarspül- und Salzfunktion sowie evtl. weiteren Funktionen muss diese Taste gedrückt werden. Die Kontrollanzeige in der Taste leuchtet. Die Wasserenthärtung und Klarspülerdosierung muss entsprechend Kapitel WASSERENTHÄRTUNG EINSTELLEN /KLARSPÜLERDOSIERUNG EINSTELLEN eingestellt werden.

Hinweis

Eine gewählte Option bleibt auch nach dem Ausschalten des Gerätes aktiv. Wenn Sie die Option abwählen möchten, muss die Option durch Drücken der Taste deaktiviert werden, die Kontrollanzeige in der Taste erlischt.

4-Programmwahl Taste

Durch Drücken dieser Taste wird das Programm gewählt. Taste so oft drücken, bis die Programm Anzeige leuchtet. Im Display wird die Programmlaufzeit angezeigt.

5-Halbe Beladung Taste

Sind die Geschirrkörbe nur halb gefüllt, kann über diese Taste das gewählte Programm verkürzt werden, wodurch Strom und Wasser gespart wird; die Kontrollanzeige in der Taste leuchtet.

6-Start/Pause Taste

Drücken der „Start/Pause“-Taste startet bzw. unterbricht das aktuell eingestellte Programm. Während des Programmab aufs leuchtet die Kontrollanzeige in der Taste konstant. Bei Unterbrechung blinkt die Kontrollanzeige in der Start/Pause-Taste

7/9- Taste "-" und „+“

Mit diese Tasten wird:

▶ die Startzeitvorwahl eingestellt
▶ die Kindersicherung ein- und ausgeschaltet
▶ die Wasserhärteeinstellung vorgenommen

8-Display

Im Display werden während der Programmwahl folgende Funktionen angezeigt:

▶ Programmlaufzeit

▶ Startzeitvorwahl
▶ Fehlercodes und Service Informationen

Nach dem Programmstart werden folgende Informationen angezeigt:

Restlaufzeit der Startzeitvorwahl in Stunden, z.B. H24.
Restlaufzeit des Programms in Stunden und Minuten, z.B. I:59. Die Restlaufzeit passt sich an unterschiedliche Gegebenheiten an.

10-Programm Anzeigen

Die leuchtende Anzeige informiert über das ausgewählte Programm.

11-Programmablauf Anzeigen

Die Anzeigen informieren über den Programmfortschritt.

12- Kontroll-Anzeige

Symbol	Bezeichnung	Bedeutung
	Salz	Die Kontroll-Anzeige leuchtet: Geschirrspülsalz fehlt!
	Klarspüler	Die Kontroll-Anzeige leuchtet: Klarspüler fehlt!

Programme

DEDE

Verbrauchswerte

Programm Verschmutzungsart Geschirrempfehlung
Intensiv 65 °C1)	Starke Verschmutzung, fettige, eingetrocknete/einge-brannte Rückstände	Unempfindliches Geschirr:Töpfe und Pfannen, Geschirr, Besteck, Gläser
Super 50 min 65 °C	Gemischte Verschmutzung, frische + zum Teil angetrock-nete Rückstände
ECO 50 °C2)	Gemischte Verschmutzung, normale Rückstände	Alltagsgeschirr:Töpfe, Geschirr, Besteck, Gläser
Fein 40 °C2)(Glasprogramm)	Frische, feste Verschmutzung, frische und geringe Rückstände
Express 30 min 40 °C	Frische, flüssige Verschmutzung, frische und geringe Rückstände
Vorspülen2),4)	Altägliche Verschmutzung. Das Vorwaschprogramm vermindert Gerüche und löst Rückstände an	Unempfindliches Geschirr und Alltagsgeschirr

1) Programm mit Vorspülen. Zusätzlich etwas Reiniger in das Vorspümittelfach geben.
2) Programm ohne Trocknungsphase.
5) Nur pulverförmige Reiniger verwenden.
^1 Keinen oder nur eine reduziert Menge an pulverformigen Reiniger verwenden.

Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie sind vom Wasserdruck, von der Temperatur, von Schwankungen im Stromnetz, von den gewählten Optionen und von der Beladung der Geschirrkörbe abhängig. Abweichungen sind daher unter Praxisbedingungen möglich.

Programm	Verbrauch
	Energie in kWh	Wasser in Liter	Zeit in Minuten
Intensiv 65 °C	1.64	17.2	113
Super 50 min 65 °C	1.43	12.750
ECO 50 °C)	1.00	12.0	160
Fein 40 °C	0.95	15.773
Express 30 min 40 °C	0.90	12.430
Vorspülen	0.45	7.7	18

2) Dieses 50 °C- Programmist das Referenzprogramm für die Angaben auf dem Energie-Etikelt gemäß Richtlinie 2010/30 EU. Es ist zur Reinigung normal verschmutzten Geschirrs geeignet und in Bezug auf den korrinierten Energie- und Wasserverbrauch am effizientesten.

Inbetriebnahme

DEDE

Inbetriebnahme

Erste Schritte

Alle Verpackungsmaterialen sind zu entfernen. Diese müssen unzugänglich für Kinder aufbewahrt und auf umweltfreundliche Weise entsorgt werden. Eventuelle Wasserrückstände im Inneren des Gerätes beruhen auf Qualitätsprüfungen im Werk und sind normal. Folgende Schritte sind auszuführen:

1. Um herstellungsbedingte Rückstände im Gerät zu entfernen sollte ein beliebiges Programm (außer Vorspülen) mit Reiniger aber ohne Geschirr ausgeführt werden.

2. Gerät aufstellen.
   ▶Siehe Kapitel INSTALLATION.

3. Lokale Wasserhärte ermitteln (Wasserbehörde, Lackmus-Test).
   ▶Siehe KapitelLOKALE WASSERHÄRTE ERMITTELN.
4. Wasserenthärtung auf vorliegende Wasserhärte einstellen.
   ▶Siehe Kapitel WASSERENTHÄRTUNG EINSTELLEN.
5. Salzbehälterfüllen.
   ▶Siehe Kapitel SALZBEHÄLTER BEFÜLLEN.
6. Klarspülerdosierung einstellen
   ▶ Siehe Kapitel KLARSPÜLERDOSIERUNG EINSTELLEN
7. Klarspülerbehälter füllen.
   ▶Siehe Kapitel KLARSPÜLERBEHÄLTER BEFÜLLLEN.
8. Wasserhahn öffnen.

Lokale Wasserhärte ermitteln

Wasser enthält oft Mineralien, die das Gerät schädigen sowie zu schlechten Reinigungsergebnissen führen können. Ein Wasserenthärter neutralisiert diese Mineralien im Zusammenwirken mit Spezialsalz. Daher sollte die Wasserenthärtung sorgfältig auf die lokale Wasserhärte eingestellt werden; siehe Kapitel WASSERENTHÄRTUNG EINSTELLEN.

Wasserhärte Einstellung Wasserent-			härtung
DeutscherHärtegradin°dH	FranzösischerHärtegradin°fH	Britischer Härte-grad nach Clarkein °e	Elektronik
32 – 50 56 - 90 40 - 63			L6
23 – 31 41 – 55	29 - 39		L5
18 – 22 31 – 40	22 – 28		L4
12 – 17 21 – 30	15 – 21		L3
6 – 11 10 – 20	7 – 14		L2
0 - 5	0 - 9	0 - 6	L1

1) Werkseinstellung für Pulver-Reiniger.
2) Empfohlene Einstellung für Reinigertabletten mit kombinierter Klarspül- und Salzfunktion (Multitals).

Wasserenthärtung einstellen

Die Einstellung ist abhängig von der verwendeten Reinigerart:

Reiniger (z.B Pulver, Tabs...)

Die Anpassung der Wasserhärte an die örtlichen Gegebenheiten ist obligatorisch. Die Wasserenthärtung muss zwischen L und L6 eingestellt werden. Die Einstellung erfolgt gemäß Kapitel WASSERHÄRTE ANPASSEN.
Der Salzbehälter muss mit Salz gefüllt sein.

Reiniger mit Mehrfachfunktion (z.B. Multitabs)

Diese Reinigungsmittel kombinieren Waschmittel, Klarspüler, Wasserenthärter und manchmal weitere Zusatzstoffe.
Die Wasserenthärtung sollte auf L. eingestellt sein, um die Funktionsbereitschaft des Systems aufrechtzuerhalten. Die Einstellung erfolgt gemäß Kapitel WASSERHÄRTE ANPASSEN.
Der Salzbehälter muss mit Salz gefüllt sein.

Wasserhärte anpassen

1. Das Gerät ist ausgeschaltet.
2. Programm-Wahltaste sowie Ein/Aus Taste gleichzeitig drücken. Im Display erscheint SL.
3. Programm-Wahltaste solange gedrückt halten, bis 5L erlischt und die derzeitig eingestellte Wasserhärte erscheint z.B. L6=Härtestufe 6.
4. Mit den Tasten „+“ und „-“ im Display die gewünschte Wasserhärte einstellen.
5. Ein/Aus Taste drücken, um die Auswahl zu bestätigen. Das Gerät schaltet sich aus.

Inbetriebnahme

DEDE

Inbetriebnahme

Salzbehälter befüllen

Verwenden Sie nur spezielles Geschirrspüler-Salz, Andere Produkte können das Gerät beschädigen! Verschuttetes Salz verursacht Korrosion. Starten Sie deshalb nach jedem Nachfüllen ein Programm.

1. Deckel entgegen des Uhrzeigersinns abschrauben.
2. WICHTIG bei der ersten Befüllung: 2 Liter Wasser einfüllen.
3. Behalter mit Geschirrspüler-Salz vollfüllen (Wasser läuft über).
4. Überschüssiges Salz aus dem Öffnungsbereich entfernen.
5. Deckel im Uhrzeigersinn wieder aufschrauben.
6. Programm starten.

Klarspülerdosierung einstellen

Klarspüler wird in der letzten Spülphase dem Programm zugeführt, um fleckenfreies, glänzendes Geschirr und klare Gläser zu erhalten. Die Einstellung ist abhängig von der verwendeten Reinigerart:

Reiniger (z.B Pulver, Tabs...)

▶Erfordert separaten Klarspüler

Werkseinstellung: Wert 3. Es sind keine Einstellungen erforderlich.

Der Klarspüler wird nur aus dem Klarspülerbehälter zugeführt.

Reiniger mit Mehrfachfunktion (z.B. Multitabs)

▶Enthalten Reiniger und Klarspülmittel:

Die Klarspülereinstellung sollte auf den Wert 1 gesetzt werden.

Der Klarspüler wird sowohl vom Klarspülerbehälter als auch vom Multitab hinzugeführt.

Je höher der Wert ist, umso höher ist die Dosierung

In der Regel führen die Werkseinstellungen zu guten Trockenergebnissen. Sollten Streifen, Flecken, Schimmer usw. auftreten, kann Hilfe im Kapitel FEHLERBEHEBUNG gefunden werden.

1. Deckel des Klarspülbehälters aufschrauben.
2. Mit einem Schraubendreher den gewünschten Dosierungswert einstellen.
3. Deckel schließen und sicherstellen, dass die Verriegelung eingerastet ist.

Klarspülerbehälter befüllen

Verwenden Sie nur Klarspüler für Geschirrspüler. Andere Produkte können das Gerät beschädigen!

1. Deckel des Klarspülbehälters aufschrauben.
2. Klarspüler einfüllen, bis sich die Fülstandsanzeige „A“ dunkel färbt. Eine helle Fülstandsanzeige erinnert daran, dass Klarspüler nachgefüllt werden muss.
3. Verschütteten Klarspüler mit einem saugfähigen Tuch entfernen. Dieser könnte ansonsten zu vermehrter Schaumbildung führen.
4. Deckel schließen und sicherstellen, dass die Verriegelung eingerastet ist.

Nicht alle Modelle besitzen identische Funktionen und Optionen. Deshalb unterscheiden sich die Bilder in diesem Kapitel eventuell von dem vorliegenden Gerät.

1. Geschirrkörbe beladen.
2. Wasserhahn öffnen.
3. Ein/Aus-Taste drücken, um das Gerät einzuschalten.
   ▶leuchtet die Kontroll-Anzeige für Salz: Salzbehälter auffüllen
   ▶ leuchtet die Kontroll-Anzeige für Klarspüler: Klarspülerbehälter auffüllen
4. Reiniger dosieren; siehe Kapitel REINIGER.
5. Tür schließen
6. Programm entsprechend der Geschirrart und dessen Verschmutzung wählen.
7. Wenn gewünscht, verzögerten Programmstart bzw. andere Optionen einstellen.
8. START / PAUSE Taste drücken, um das Programm zu starten.
9. Nach dem Programmende Wasserhahn schließen.
10. Geschirrkörbe entleeren.

Körbe befüllen

Hinweis

Stellen Sie bei empfindlichen Gläsern und Porzellan sicher, dass diese als spülmaschinenfest gekennzeichnet sind.

x Artikel aus Holz, Horn, Aluminium, Zinn und Kupfer dürfen nicht in diesem Gerät gereinigt werden.
x Artikel, die sich mit Wasser volsaugen können (Schwämme, Haushaltstücher etc.) dürfen nicht in diesem Gerät gereinigt werden.

▶Nur Artikel in diesem Gerät reinigen, die spül maschinenfest sind.
▶Grobe Speisereste vor dem Beladen entfernen.
▶Eingebrannte Speisereste vor dem Beladen einweichen.

▶ Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einordnen.

▶ Bei Gegenständen mit tiefen Mulden auf ausreichende Schrägstellung achten.
▶ Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken.

▶Gläser dürfen sich nicht berühren.

- Kleine Gegenstände in den Besteckkorb legen.

Leichte Artikel im oberen Geschirrkorb platzieren und sicherstellen, dass sie einen sichoren Halt haben.
▶ Vor dem Programmstart sicherstellen, dass sich die Sprüharme frei drehen können.

Hinweis

Falls während eines Programms kllrende Geräusche zu hören sind: Prüfen Sie, ob die Geschirnteile und die Gläser einen sicheren Halt haben.

Unterer Geschirrkorb

Schweres und stark angeschmutztes Geschirr (wie Töpfe, Pfannen oder Essteller) im unteren Geschim- korb einsortieren. Der besonders kräftige Sprühstrahl führt zu einem besseren Spülergebnis.

Besteckkorb

• Loffel mit anderen Besteckteilen gemischt einsortieren, um zu vermeiden, dass Besteckteile aneinanderhaften.
• Gittereinsätze verwenden, um die Besteckteile voneinander zu trennen und beste Reinigungsergebnisse sicherzustellen.
  Lange Besteckteile, welche die Sprüharme blockieren würden, in horizontaler Position in den oberen Geschirrkorb legen.

WARNUNG!

Ordnen Sie Messer und andere Besteckteile mit scharfen Kanten/Spitzen im Besteckkorb mit den Spitzen nach unten ein oder legen Sie diese mit der Schneide nach unten in den oberen Besteckkorb, um Verletzungen zu vermeiden.

Oberer Geschirrkorb

Normal oder leicht verschmutztes Geschirr (wie Frühstücks-Teller und Gläser) in den oberen Korb einsortieren.

Kleine Geschirrteile auf den klappbaren Ablagen platzieren.

Bitte verwenden Sie nur speziellen Reiniger für Geschirrspüler und beachten Sie die Dosier- und Lagerempfehlungen der Hersteller.

1. Falls der Deckel geschlossen ist, Entriegelungsknopf (A) drücken.
2. Reiniger in den Behälter (B) füllen. Stark verschmutztes Geschirr: 25 cm³ Normal verschmutztes Geschirr: 15 cm³
3. Bei Programmen mit Vorwasch-Phase zusätzlich etwas Reiniger in das Vorspülmittelfach (C) geben; siehe Kapitel PROGRAMME.
4. Deckel zuklappen bis dieser einrastet.

Multitabs

Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Klarspül- und Salzfunktionen sowie evtl. weiteren Funktionen. Die Wasserentnärtung und Klarspülerdosierung muss entsprechend Kapitel WASSERENTHÄRTUNG EINSTELLEN/KLARSPÜLER-DOSIERUNG EINSTELLEN eingestellt werden.

In der Regel führen die Grundeinstellungen zu guten Spülergebnissen. Sollten sich auf Gläsern jedoch Schimmer, Flecke oder Streifen zeigen, sind im Kapitel FEHLERBEHEBUNG und INBETRIEBNAHME Hilfsmaßnahmen zu finden.

Reinigertabletten lösen sich in Kurzprogrammen nicht vollständig auf. Dies kann zu schlechten Spülergebnissen und Reinigerrückstanden führen.
Bei der Verwendung von Multitabs erhalten Sie bessere Spülergebnisse, wenn Sie zusätzlich Saiz sowie Klarspüler über den Behälter zuführen und den Wert der Wasserhärte und den der Klarspülerdosierung auf 1 stellen.

Wenn wieder Reiniger ohne Mehrfachfunktion verwendet werden soll:

1. Behalter für Salz und Klarspüler füllen.
2. Wasserentnärtung auf den höchsten Wert (6) einstellen (siehe WASSERENTHÄRTUNG EINSTELLEN) und ein Programm ohne Beladung laufen lassen.
3. Wasserhärte erneut anpassen.
4. Geeignete Einstellung für Klarspülerdosierung wählen (siehe KLARSPÜLERDOSIERUNG EINSTELLEN einstellen).

Programm starten

1. Türschließen.
2. Wasserhahn vollständig öffnen
3. Ein/Aus Taste drücken. Die Kontrollanzeige der Start/Pause-Taste leuchtet.

Das Gerät schlägt nach jedem Einschalten das sparsame Programm Eco 50°C zur Reinigung von normal verschmutztem Geschirr vor.

1. Programmwahltaste so oft drücken, bis die Kontrollanzeige des gewünschten Programms leuchtet. Im Display erscheint die Programmlaufzeit.
2. Bei Bedarf zusätzliche Optionen auswähle und/oder Startzeitvorwahl einstellen; siehe Kapitel STARTZEITVORWAHL EINSTELLEN.
3. START/PAUSE Taste zum Starten des Programms bzw. des verzögerten Starts drücken. Das Display zeigt nun die verbleibende Laufzeit an. Die Programmablaufanzeige zeigt den aktuellen Programmschritt an.

In der Trockenphase ist das Gerät 40 bis 50 Minuten lang still.

Startzeitvorwahl einstellen

Der verzögerte Programmstart kann wie folgt eingestellt werden:

1. Programm wählen.

2. Tasten „+“ und „-“ am Display sooft drücken oder gedrückt halten, bis im Display die gewünschte Zeit für die Startzeitvorwahl (von 1 bis 24 Stunden) in Form von H01 bis H24 angezeigt wird.

3. START/PAUSE Taste drücken. Das Display zeigt im Wechsel die Programmlaufzeit und die gewählte Startzeitvorwahl an. Der Countdown der Startzeitvorwahl erfolgt in 1-Stunden Schritten.

Startzeitvorwahl löschen, nachdem das Programm gestartet wurde

1. Falls das Programm bereits gestartet wurde, zunächst die START/PAUSE Taste drücken.
2. Tasten „-“ und „-“ am Display sooft drücken bis kurz H00 im Display angezeigt wird. Anschließend blinkt die Laufzeit des eingestellten Programmes.
3. Zum Starten des Programms START/PAUSE Taste drücken.

Programm löschen

1. Ein/Aus Taste drücken.

▶Das Programm ist abgebrochen.
▶Das Gerät ist ausgeschaltet.

Bedienung

DEDE

Bedienung

1. Gerät mit Ein/Aus Taste wieder einschalten.
2. Ggf. ein anderes Programm und/oder Optionen wählen und erneut starten.

ACHTUNG!

Wenn ein laufendes Programm in der Reinigungsphase abgebrochen wird, verbleben Reinigerrückstände auf den Geschirrteilen. Diese können gesunheitliche Schäden verursachen! Bevor Sie die Geschirrteile benutzen müssen die Reinigerrückstände abgespült werden.

veis

Vergewissern Sie sich vor jedem Programm-Neustart, dass sich Reiniger im entsprechenden Behälter befindet.

Programm unterbrechen

Ein Programmablauf kann wie folgt unterbrochen werden:

▶ START/PAUSE Taste drücken. Die LED der Start/Pause Taste blinkt.
und/oder

▶Tür öffnen.

Durch Drücken der START/PAUSE Taste oder schließen der Tür wird das Programm an der unterbrochenen Stelle fortgesetzt. Längere Unterbrechungen können zu schlechten Reinigungsergebnissen führen.

Programm im laufenden Betrieb ändern

Ein Programm kann wie folgt im laufenden Betrieb geändert werden:
▶START/PAUSE Taste drücken. Die LED der Start/Pause Taste blinkt.

▶Gewünschtes Programm wählen.

▶ START/PAUSE Taste drücken. Das neue Programm beginnt mit dem letzten Schritt des alten Programms.

Programm abbrechen (RESET)

Ein Programm kann wie folgt abgebrochen werden:

▶ START/PAUSE Taste für ca. 3 Sekunden drücken (RESET), bis die Programmablauf-Anzeige „Ende“ blinkt.

▶Das Wasser wird abgepumpt.

Leuchtet die Programmablauf-Anzeige „Ende“ konstant, ist der Programmabbruch vollzogen. Im Display erscheint 0.
▶Neues Programm wählen oder Gerät ausschalten.

Programmende

Am Programmende leuchtet die Kontrollanzeige „Ende“, auf dem Display erscheint 0. 1. Ein/Aus-Taste drücken, um das Gerät auszuschalten.

1. Türöffnen
2. Wasserhahn schließen und Netzstecker ziehen.
3. Geschirr ausräumen:

WARNUNG!

Wird die Tur direkt nach den Programmende geöffnet, kann heißer Dampf austreten. Verbruhungsgefahr! Öffnen Sie die Tur vorsichtig!

Für bessere Trocknungsergebnisse Tür vor dem Ausräumen einige Minuten geöffnet lassen.
- Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen abkühlen lassen.
►Zuerst Unterkorb, dann Oberkorb ausräumen.

Stromausfall

Bei Stromausfall bleibt das laufende Programm gespeichert. Das Programm wird fortgesetzt, sobald die Stromzufuhr wieder hergestellt ist.

Kindersicherung

▶ Tasten „+“ und „-“ am Display gleichzeitig drücken. Im Display erscheint EL. Die Betätigung der Bedienblende ist gesperrt.
▶Erneutes gleichzeitiges Drücken hebt die Sperrung wieder auf.
Wird bei aktivierter Kindersicherung eine Taste gedrückt erscheint im Display EL und die LED für „Reinigen“ blinkt einmal auf. Die Änderung wird nicht ausgeführt.

nomische und ökologische Nutzung

▶Stellen Sie den Wasserenthärter richtig ein.
Es wird nicht empfohlen, das Geschirr zuvor unter fließendem Wasser abzuspülen.
Wählen Sie Spülprogrammejenach Art der Verschmutzung und Verschmutzungsgrad des Geschirrs.
Wählen Sie das sparsame Programm Eco 50 °C bei normal verschmutztem Geschirr. Die ökonomischste Nutzung erzielen Sie bei voller Beladung.
▶ Verwenden Sie nicht mehr Spülmittel und Klarspüler als von den Herstellern der Produkte empfohlen.
▶ Schalten Sie das Gerät nach Programmende aus.

Wartung und Reinigung

DEDE

Wartung und Reinigung

Das Gerät sollte regelmäßig überprüft und gereinigt werden. Reiniger- sowie Essens-Rückstände können diverse Probleme verursachen. Insbesondere beeinträchtigen verschmutzte Filter und verstopfte oder blockierte Sprüharme die Reinigungsergebnisse.

Vor Reinigung und Wartung der Maschine immer den Netzstecker ziehen.

Wartung und Reinigung der Filter

Die drei Filter (A1, A2, B) müssen regelmäßig überprüft und gereinigt werden.

1. Filter A gegen den Uhrzeigersinn drehen und herausnehmen.
2. Seitliche Verriegelungen am Filter A1 drücken und aus Filter A2 herausziehen.
3. Filter B herausnehmen.
4. Alle Filter unter fließendem Wasser gründlich reinigen.
5. Filter B in ursprünglicher Position wieder einsetzen. Darauf achten, dass dieser unter die hinteren Haltenasen geschoben wird.
6. Filter A zusammensetzen (A1 + A2), in Filter B einsetzen und gegen den Uhrzeigersinn drehen, bis er vorriegelt ist.

Vermeiden Sie eine fehlerhaftte Montage oder Position der Filter, da dies zu schlechten Reinigungsergebnissen und Schäden an ihrer Maschine führen kann. Vergewissern Sie sich bei jeder Filterentnahme, dass sich keine Fremdtelle im Bereich unter den Filtern befinden.

Wartung und Reinigung der Sprüharme

Die Sprüharme sollten regelmäßig auf Verschmutzung und Leichtgängigkeit überprüft werden. Sie können zur Reinigung herausgenommen werden.

Oberer Sprüharm

1. Zum Abnehmen die Besfestigungsmutter nach links dröhen.
2. Speisereste mit einem dünnen, spitzen Gegenstand entfernen.
3. Sprüharm mit klarem Wasser spülen und prüfen, ob die Löcher frei von Verstopfungen sind.
4. Zur Montage die Befestigungsmutter bis zum Verrasten nach rechts drenen.

Unterer Sprüharm

1. Sprunarm in der Mitte fassen und nach oben aus der Halterung ziehen.
2. Speisereste mit einem dünnen, spitzen Gegenstand entfernen.
3. Sprünarm mit klarem Wasser spülen und prüfen, ob die Löcher frei von Verstopfungen sind.
4. Sprüharm mit leichtem Druck wieder einsetzen.

Wasserzulauf und Sieb reinigen

Der Wasserzulaufschlauch sollte regelmäßig geprüft und das dazugehörigen Sieb gereinigt werden, um Verstopfungen zu vermeiden.

▶Netzstecker ziehen und Wasserhahn schließen.
Wasserzulaufschlauch auf Geräterückseite sowie am hahnseitigen Ende abschrauben.
- Sieb entnehmen und gründlich mit Wasser und einer Bürste reinigen
▶Siebe einsetzen und Zulaufschlauch montieren.

Wartung und Reinigung

DEDE

Fehlerbehebung

Gehäuse-Pflege

WARNUNG!

Reinigen Sie das Gerät niemals mit einem Dampfreiniger! Benutzen Sie niemals Bleichmittel oder andere chlorhaltige Reiniger! Verwenden Sie keine harten Gegenstände!

▶Gerät mit einem feuchten, welchen Tuch reinigen.
▶ Nur neutralen Reiniger, keine Scheuer- und Lösungsmittel verwenden.
▶Türdichtung mit einem feuchten, weichen Tuch reinigen.

Maschinen-Pflege

Öl und Kalk können sich im Spüraum des Geschirrspülers absetzen. Wenn es zu solchen Ablagerungen kommt, sollte der Spüraum wie folgt gereinigt werden:
Reiniger-Behälter füllen und Programm mit hoher Temperatur aber ohne Geschirrlaufen lassen.
Ist das gewünschte Ergebnis noch nicht erreicht:
Speziellen Maschinenreiniger für Geschirrspüler unter Beachtung der Herstellerhinweise verwenden.

Viele auftretende Störungen können Sie ohne spezifisches Fachwissen allein beseitigen. Im Falle einer Störung prüfen Sie bitte die nachfolgend angeführten Punkte, bevor der Kundendienst zu Rate gezogen wird.

WARNUNG!

▶ Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker.
Elektrische Geräte dürfen nur von qualifizierten Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.
- Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst (siehe Garantiekarte) ersetzt werden, um eine Gefahr auszuschließen.

Das Gerät startet nicht oder stoppt während des Programms

Problem Mögliche Ursache Mögliche Lösung
Das Programm startet nicht.	Gerätetür ist offen.	Gerätetür schließen.
	Startzeitvorwahl ist aktiviert.	Displayanzeige beschten.
	Netzstecker ist nicht mit der Steckdose verbunden.	Verbindung herstellen.
	Sicherung im Haus-Stromkreis ist beschädigt.	Sicherung ersetzen.
Kontroll Anzeige für Salz leuchtet	Salzbachäter ist loer.	Salzbahälter auffüllen.
Kontroll-Anzeige für Klarspüler leuchtet..	Klarspülerbehälter ist loer.	Klarspülerbehälter auffüllen

Fehlerbehebung

DEDE

Fehlerbehebung

Fehlermeldungen im Display

Code/Bedeutung Mögliche Ursache Mögliche Lösung
Eine LED der Programm-Ablauf- anzeige leuchtet und die LED der Start-Pause-Taste blinkt	Gerätetür ist offen Tür schließen
F1	Wasserüberlauf Alarm	1 Wasserhahn schließen.2 Gerät von der Stromversorgung trennen.3 Kundendienstrufen.
F2Wasserablauf ist gestört. Filter sind verstopft.		• Soviel Wasser wie möglich herausschopfen.• Filter reinigen.• Programm durch drücken der START/PAUSE Taste fortführen.
	Siphon ist verstopft.	• Soviel Wasser wie möglich herausschopfen.• Sicherstellen, dass die Ablauf-schlauch Verbindung sowie die Rohre richtig verlegt und nicht blockiert sind.• Programm durch drücken der START/PAUSE Taste fortführen.
F3	Fehler beim Wassereingang	Wasserhahn schließen und Kunden-dienstrufen
F5Wasserzulauf ist gestört.	Wasserhahn ist geschlossen.	Wassermahn aufdrihen.
	Wasserzulaufschlauch ist geknickt oder gequetscht.	Zulaufschlauch prüfen.
	Nur für Geräte mit Aqua-Stoop-System: Wasserschutzsystem hat ausgelöst.	Zulaufschlauch durch Kundendienst austauschen.
	Sieb im Wasserzulaufschlauch ist verstopft.	Sieb am Wasserzulauf und am Anschluss an der Geräterücksete reinigen.
	Wasserzulauf ist verstopft.	Wassermahn reinigen.
	Wasserdruck ist zu niedrig.	Installateur kontaktieren.

Bei allen anderen Fehlercodes: Am Display angezeigten Fehlercode notieren und Kundendienst kontaktieren; siehe Kapitel KUNDENDIENST.

Reinigungsergebnisse sind nicht zufriedenstellend

Problem	Mögliche Ursache	Mögliche Lösung
Das Geschirrist nicht sauber.	Filter sind verstopft.	Filter reinigen.
	Filter sind nicht richtig zusammen-/eingebaut.	Filter richtig zusammen-/einbauen.
	Sruharme sind verstopft.	Sprüharme reinigen.
	Gewähltes Programm war nicht geeignet für Geschirr- und Verschmutzungsart.	Gezeichnetes Programm wählen.
	Falsche Einordnung des Geschirrs. Das Wasser konnte nicht alle Teile erreichen.	Geschirrteile so anordnen, dass der Wasserstrahl alle Teile erreichen kann.
	Sprüharme konnten sich nicht frei trehen.	Geschirrteile so anordnen, dass sie die Sprüharme nicht blockieren.
	Es befand sich kein oder zu wenig Reiniger im Behälter für Reiniger.	Vor dem Programmstart die richtige Menge Reiniger in den Reinigerbehälter geben.
	Der Reinigungsklus wurde für eine längere Zeit unterbrochen.	Während des Reinigungszyklus nicht für langere Zeit die Gerätehör öffnen oder den Stromunterbrachen.
Auf dem Geschirr befinden sich Kalk-ablagerungen	Salzbehalter ist leer.	Geschirrspürmachen-Salz nachfüllen.
	Falsche Einstellung der Wassoronthärtung.	Wasserenthärtung auf den entsprechenden Wassorhärtograd der Region einstellen.
	Salzbehätordockel ist undicht	Deckel auf komokten Sitz prüfen.
Auf Gläsern und Geschirr befinden sich milchige Straßen, Flocken oder bläuliche Schlieren.	Klarspülerdosierung ist zu hoch.	Klarspulermenge reduzieren, siehe Kapitel KLARSPÜLERDOSIERUNG EINSTELLEN.
	Zuviel Reiniger verwendet.	Vor dem Programmstart die richtige Menge Reiniger in den Reinigerbehälter geben.
	Reinigertabletten lösen sich bei Kurzprogrammen möglicherweise nicht vollständig auf.	Bei Verwendung von Reinigertabletten ein langeres Programm wählen.
Auf Gläsern und Geschirr befinden sich angetrocknete Wassertropten.	Klarspülerdosierung ist zu niedrig.	Klarspulermenge erhöhen, siehe Kapitel KLARSPÜLERDOSIERUNG EINSTELLEN.
	Qualität des Klarspülers oder der Multilabs.	Reinigorprodukt ist zu alt; ggt. Produkt wechseln.
Das Geschirrist nass.	Programm ist ohne Trockonphase. Programm hat eine medrige Trockentemperatur.	Entsprechendes Programm wählen.

Fehlerbehebung

DEDE

Installation

Problem Mögliche Ursache Mögliche Lösung

Das Geschirr ist nass und ohne Glanz.	Klarspülbehälter ist leer. Klarspüler nachfüllen und Kontrollanzeige zurücksetzen.
	Qualität des Klarspülers oder der Multiabs.	Reinigerprodukt ist zu alt; ggf. Produkt wachseln.

RNUNG!

Jede Installation darf nur von einer qualifizierten Fachkraft ausgeführt werden: siehe Kapitel SICHERHEITSHINWEISE.

Auspacken

▶Gerät aus der Verpackung entnehmen.
▶Alle Verpackungsmaterialen entfernen.
Beim Öffnen der Verpackungen können sich evtl. Wassertropfen zeigen, die aus den regulären Tests im Werk resultieren.

WEIS:

Entsorgen Sie die Verpackung auf umweltfreundliche Weise. Informationen über die aktuelle Entsorgungswege erhalten Sie bei Ihrem Händler oder bei den lokalen Behörden.

Installation als Standgerät

1. Das Gerät auf festem Boden aufstellen. Alle Füße einstellen, so dass ein fester, horizontaler Stand sichergestellt wird.

WEIS

Die Tür schließt nur bei horizontal ausgerichtetem Gerätkorrekt.

Installation unter einer Arbeitsplatte

1. Die Abmessungen der Nische sollte mindestens den Maßen in der Abbildung entsprechen.

2. Gerät vor die Nische stellen, Sicherstellen, dass alle Anschlüsse (Wasserzu- und -ablauf, Strom) leicht erreichbar und funktionsfähig sind.

3. Optional: Arbeitsplatte des Gerätes entfernen.

HTUNG!

Wollen Sie das Gerät wieder als Standgerät verwenden, muss die Arbeitsplatte montiert werden!

1. Alle Füße einstellen, so dass ein fester, horizontaler Stand sichergestellt wird.
2. Gerät vorsichtig in die Nische einschieben.

Frischwasser-Anschluss

▶Verwenden Sie nur das mitgelieferte Schlauchset!
▶Verwenden Sie niemals alte Schlauchsets!
▶Schließen Sie den Anschluss nur an Kaltwasser an

1. Sicherstellen, dass sich in beiden Anschlussenden eine Dichtung befindet.

2. Nur für Modelle ohne Aqua-Stopp-System (A): Abgewinkeltes Schlauchende mit dem Gerät verbinden. Bei Modellen mit Aqua-Stopp-System ist der Einlaufschlauch bereits am Gerät montiert.

3. Anderes Ende an einen Wasserhahn mit 3/4" Gewinde schrauben.

(A): ohne Aqua-Stopp; (B): mit Aqua-Stopp.

Aqua-Stopp-System (B)

Einige Modelle verfügen über einen Aqua-Stopp Einlaufschlauch (B). Das Aqua-Stopp-System schützt vor Wasserschäden, indem im Falle eines undichten Schiauchs automatisch die Frischwasserzufuhr unterbrochen wird. Fehlermeldung am Display beachten. Ein defekter Schlauch darf nur vom Fachmann/Kundendienst ersetzt werden.

Stromschlaggefahr!

Im doppelwandigen Zulaufschlauch befindet sich eine elektrische Leitung. Schneiden Sie den Zulaufschlauch nicht ab!

Wasserablauf anschließen

Wasserablaufschlauch ordnungsgemäß an das Abwassersystem anschließen. Sein höchster Punkt muss zwischen 50 und 110 cm über dem Boden liegen.

Bei einer Schlauchverlängerung muss ein gleichartiger Schlauch verwendet werden. Die Gesamtlänge des Ablaufschlauchs inkl. Verlängerung darf 4 m nicht überschreiten.

3 Anschlussmöglichkeiten:

Wasch-Spülbeckenanschluss:

▶Ablaufschlauch mit Schlauchkrümmer über den Rand eines Wasch- oder Spülbeckens ausreichender Größe einhängen.
▶ Ablaufschlauch zusätzlich gegen Abrutschen sichern.

Abwasserrohr:

Der Innendurchmesser des Rohres muss mindestens 40 mm betragen.
▶ Ablaufschlauch in das Abwasserrohr hängen. Schlauchkrümmer befestigen.
▶ Schlauch ca. 80 mm tief in das Rohr stecken und gegen Verrutschen fixieren.

Siphonanschluss:

Die Siphon Verbindungsstelle ist gewöhnlich mit einem Stopfen (A)verschlossen. Dieser muss entfernt werden!
▶ Ablaufschlauch siphon-seitig mit einer Schelle befestigen.

Elektrischer Anschluss

Verwenden Sie nur das mitgelieferte elektrische Anschlusskabel!

▶Vor jedem Anschluss ist zu prüfen, ob:
▶ die Stromversorgung, Anschlussdose und Sicherung den Typenschildangaben entsprechen.
▶ die Anschlussdose geordet ist und keine Mehrfachsteckdose oder Verlängerungen verwendet werden.
▶Netzstecker und Anschlussdose sich exakt entsprechen.

Geratestecker an eine vorschriftmäßig installierte Haushaltssteckdose anschließen.

▶ Stellen Sie sicher, dass stets alle Verbindungen (Stromversorgung, Wasserabfluss und Wasserzufluss) fest, trocken und dicht sind.
Achten Sie darauf, dass diese Verbindungen nie geknickt, gequetscht oder verdreht werden.
Um Gefahren zu vermeiden lassen Sie ein beschädigtes Netzkabel durch den Kundendienst ersetzen (siehe Garantiekarte).

Produktdatenblatt

DEDE

Kundendienst

Produktdatenblatt (gemäß EU 1059/2010)

Name des Lieferanten	Haier
Modellkennung des Lieferanten	DW12-T1347Q DW12-T1347QS
Nennkapazität in Standardgedecken für den Standardreinigungszyklus	12
Energieeffizienzklasse1)	A+
EU-Umweltzeichen gemäß Verordnung (EG) No 66/2010	ohne
Jährlicher Energieverbrauch (AE) in kWh/Jahr2)	285
Energieverbrauch (E) des Standardreinigungszyklus in kWh	1,00
Leistungsaufnahme im Aus-Zustand (P2) in W	0,05
Leistungsaufnahme im unausgeschalteten Zustand (P) in W3)	1,00
Gewichteter jährlicher Wasservorbrauch (AW) in Liter/Jahr4)	3360
Trocknungseffizienzklasse5)	A
Standardprogramm (Standard Reinigungszyklus)6)	Eco 50°C
Programmdauer des Standardreinigungszyklus in Minuten	160
Dauer des unausgeschalteten Zustands (T) in Minuten6)	-
Luftschaliemissionen in dB(A) re 1pW	47
Einbaubestimmung / alternativer Einbau	Freistehend

1) D (geringe Effizienz) bis A+++ (höchste Effizienz).

Auf Grundlage von 280 Standardreinigungszyklen bei Kaltwasserberfüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.

3 Messungen starten 3 Minuten nach Programmende.

4) Wasserverbrauch in Liter/Jahr, auf Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.

a) G (geringe Effizienz) bis A (nöchste Effizienz).

Dieses Programm ist der Reinigungszyklus, auf den sich die Informationen auf dem Energie- etikett und im Datenblatt beziehen. Dieses Programm ist zur Reinigung normal verschmutzten Geschirks geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten

Kundendienst

Wir empfehlen Ihnen unseren Haier Kundencienst und die Verwendung von Original Er- satzteilen.

Sollte eine Störung an Ihrem Gerät auftreten, überprüfen Sie bitte zuerst die Hinweise im Kapitel FEHLERBEHEBUNG.

Wenn Sie dort keine Lösung finden, kontaktieren Sie bitte

▶ Ihren Händler vor Ort oder

• unsere Europäische Service-Hotline (siehe unten gelistete Telefonnummern) oder
• unseren Kundenservice im Internet unter www.haier.com

Hier können Sie eine Reparaturanfrage stellen und außerdem die Garantiebedingungen finden.

Wenn Sie unseren Kundendienst kontaktieren, halten Sie bitte folgende Gerätedaten bereit:

Diese Informationen finden Sie auf dem Typenschild

Model

Serial No. ____

Im Garantiefall ziehen Sie bitte auch die Informationen auf der Garantiekarte zu Rate.

Europäische Service Hotline
Land* Telefonnummer Kosten
Haier Italien (IT)	199 100 912
Haier Spanien (ES)	902 509 123
Haier Deutschland (DE)	0180 5 39 39 99	• 14 Ct/Min Festnetz• max 42 Ct/Min Mobilfunk
Haier Österreich (AT)	0820 001 205	• 14.53 Ct/Min Festnetz• max 20 Ct/Min alle anderen
Haier Großbritannien (UK)	0333 003 8122
Haier Frankreich (FR)	0980 406 409

* Die Telefonnummern von weiteren Ländern finden Sie im Internet unter www.haier.com
